Самодельный лазер из DVD-привода для ЧПУ выжигателя c питанием на готовых модулях. | LENIVO
При постройке лазерного ЧПУ выжигателя начинать следует с лазерного модуля. Самым простым является приспособить лазерный диод от DVD-привода. Но для его питания требуется паять схему питания , иначе он просто сгорит. Есть другой путь собрать схему питания из готовых модулей.
Лазерный диод выглядит так и как правило запрессован в алюминиевый радиатор.
Для того, чтобы запустить лазерный диод и его не спалить нужно собрать
схему управления лазером.
ВНИМАНИЕ! Лазерное излучение опасно для зрения! Не направлять луч в глаза и быть осторожным с отражённым лазерным излучением. Применяйте защитные очки для глаз, с защитой от соответствующей длины излучения лазерного диода.
Нам нужно две платы — первая плата это стандартный DC-DC преобразователь с выходом 5 вольт и с током больше мощности диода раза полтора (для мощных диодов) и раза в два три для слабеньких диодов. Преобразователь можно спаять и на микросхеме LM7805, а можно купить готовый модуль. Так как из ДВД привода лазерный диод не очень мощный — от 140 до 240 мВт (зависит от модели привода), то можно взять самый слабый и компактный модуль.
Можно и мощнее использовать.
Самый главный модуль это модуль управления лазерного диода с функцией поддержания заданных токовых параметров лазерного диода и функцией управления розжигом и выключением светодиода. Если подключить лазерный диод к батарейке — в большинстве своем он сгорит при первом включении. Причём характеристика силы тока нелинейна — при включении лазерный диод потребляет больше , а потом меньше. Самое главное чтобы кристалл диода не перегрелся и не разрушился. КПД светового излучения составляет от 25% до 60%, а остальное тратится на тепло поэтому лазерные диоды сильно греются на рабочем режиме и их надо размешать на теплоотводах.
Блоки так и называются — Модуль управления лазерным диодом. Эти Фото Взяты из открытых источников — у продавца модулей. «TTL» — это как раз и есть функция управления включением лазерного диода от микропроцессорной системы управления, или можно просто кнопку подключить или припаять проводок и диод будет включен постоянно при подключенном напряжении питания.
Могут быть различия в исполнении, но выглядят модули примерно одинакоко. К нему надо подключить питание «+5 вольт» «общий провод», провд управления или подключить к управляющему устройству или просто замкнуть в соответствии с инструкцией на модуль, Я подключал в своих модулях на «+»….
Итак всю электрику подключили и лазерный диод начал светить, но луч не сфокусирован -теперь надо собрать систему фокусировки.
Сердцем системы фокусировки является линза — её берем из ДВД привода. Далее нужно эту линзу установить в какой то корпус. Корпуса также можно купить но АЛИЭКПРЕСС, но ждать долго и покупать лучше готовый модуль, а для лазера из ДВД можно собрать корпус для линзы из подручных средств. Я взял в гараже фитинг от тормозной системы автомобиля. Резиновый уплотнитель от неё же.
В резинку вставил линзу и всё это свинтил, по быстрому.
Лазерный диод приклеил супер клеем
Фокусировку лучше настраивать на черном или сером упаковочном пенопласте — продукты на таких подложках продают. Так, что просто выбрать в продуктовом магазине нужные к покупке продукты упакованные на черных подложках и всё. Резать белый пенопласт мощности диода из ДВД не хватает. Можно ли выжигать по дереву и картону — можно, но процесс прожига точки очень долгий и картинка 40х 40 мм будет выжигаться минут 40.
Защитные средства — очки применять- обязательно!
Ну а если вдруг вы хотите спаять всё сами, не используя готовых модулей, то в интернете схем много………….. Разной степени сложности и качества работы.
Иногда нужна просто схема управления зажиганием лазерного диода. Лазерный модуль потребляет большой ток и напряжение больше, чем можно получить с управляющего вывода микропроцессора, поэтому чтобы не сжечь микропроцессор (ну как правило сейчас это все на модулях АРДУИНО сделано) применяем вот такой силовой ключ.
Для того чтобы сделать ЧПУ выжигатель нужна система управления и механического перемещения по координатам..
И можно будет выжигать картинки.
Если интересно, то можете посмотреть мои статьи по самодельным ЧПУ лазерным выжигателям из ДВД приводов с рабочей зоной 100*100 мм
https://zen.yandex.ru/media/id/5d2fea2a23371c00aff9b928/samodelnyi-chpu-lazernyi-graver-s-rabochei-zonoi-100h200-mm-5d5a3610bd45c000ad0ec11d
И самодельный ЧПУ выжигатель 2030 мм.
https://zen.yandex.ru/media/id/5d2fea2a23371c00aff9b928/lazernyi-vyjigatel-2030sm-svoimi-rukami-5d5b8c6addfef600c32f19a7
Там в этих постах есть и видео их работы.
Всем удачи……
Можно начать с малого, а ……… продолжить лазерным выжигателем на гусеничном ходу
как подключить и что можно сделать с драйвером своими руками, имея старый DVD-RW и Ардуино, схема простейшего
Сделать мощный прожигающий лазер своими руками – несложная задача, однако, кроме умения пользоваться паяльником, потребуется внимательность и аккуратность подхода. Сразу стоит отметить, что глубокие познания из области электротехники здесь не нужны, а смастерить устройство можно даже в домашних условиях. Главное при работе – это соблюдение мер предосторожности, так как воздействие лазерного луча губительно для глаз и кожи.
Лазер – опасная игрушка, которая может нанести вред здоровью при его неаккуратном использовании. Запрещается направлять лазер на людей и животных!
Что понадобится в работе
Чтобы своими руками изготовить лазер, необходимо использовать лазерный диод красного цвета (650нм). Его можно извлечь из сломанного или старого DVD-RW привод.
Обратите внимание! Если прибор сломан, то существует высокая вероятность того, что его лазерный диод остался в рабочем состоянии. Поэтому он вполне пригоден для нашей работы.
Также можно использовать CD-RW привод. Некоторые используют даже пишущий Blu-ray дисковод. Но в таком случае для CD-RW привода будет характерен инфракрасный невидимый луч (780нм), а для Blu-ray дисковода — фиолетовый (405нм). Кроме того понадобятся также инструменты, чтобы для разбора DVD-RW привода.
Поговорим о проигрывателе
Чтобы достать лазерный диод, взятый из DVD-RW привода, нужно аккуратно разобрать устройство. Для этого нужно понимать устройства привода. Он помещен в специальную металлический теплоотводящий корпус, который еще дополнительно помещен ещё в одну металлическую основу. От вас зависит, стоит ли вытаскивать прибор из такого корпуса или нет.
Обратите внимание! Разбирая DVD-RW прибор, не стоит вытаскивать бескорпусные лд.
DVD-RW привод
Можно также оставить в корпусе радиатор, а вот основы извлечь. Это влияет на качество теплоотвода, который необходим для нашей лазерной установки. Некоторые специалисты утверждают, что когда лд питает неимпульсный ток, то для каретки не будет хватать созданного теплоотвода. Это утверждение будет правильным для определенных моделей привода, а также, если необходимо получить максимальную мощность. В DVD-RW встроены два лазерных диода. Из них один является инфракрасным и используется для записи и проигрывания CD. А второй красного цвета и применяется проигрывания и записи DVD. Как видим, при желании можно изготовить своими руками целых два лазера.
Обратите внимание! В модели привода BD-RE встроены целых три диода. А вот в современных моделях такого рода устройств применяются сдвоенные лд, установленные на одном кристалле.
В таких сборках нельзя одновременно подключать инфракрасный и красный диоды, если ток имеет большие значения.
Лазер своими руками из ДВД привода
Для начала, необходимо раздобыть сам привод. Его можно снять со старого компьютера или приобрести на барахолке за символическую стоимость.
Информация: Чем выше заявленная скорость записи, тем более мощный прожигающий лазер применяется в приводе.
Сняв корпус, и отсоединив управляющие шлейфы, демонтируем пишущую головку вместе с кареткой.
Порядок извлечения лазерного диода:
- Соединяем ножки диода между собой с помощью проволоки (шунтируем). При демонтаже может накопиться статическое электричество, и диод может выйти из строя
- Удаляем алюминиевый радиатор. Он достаточно хрупкий, имеет крепление, конструктивно «заточенное» под конкретный ДВД привод, и при дальнейшей эксплуатации не нужен. Просто перекусываем радиатор кусачками (не повреждая диод)
- Выпаиваем диод, освобождаем ножки от шунта.
Элемент выглядит так:
Следующий важный элемент – схема питания лазера. Использовать блок питания из DVD привода не получится. Он интегрирован в общую схему управления, извлечь его оттуда технически невозможно. Поэтому изготавливаем питающую схему самостоятельно.
Есть соблазн просто подключить 5 вольт с ограничительным резистором, и не мучиться со схемой. Это неверный подход, поскольку любые светодиоды (в том числе и лазерные) питаются не напряжением, а током. Соответственно нужен токовый стабилизатор. Самый доступный вариант – использование микросхемы LM317.
Выходной резистор R1 подбирается в соответствии с током питания лазерного диода. В данной схеме ток должен соответствовать 200 мА.
Собрать лазер своими руками можно в корпусе от световой указки, либо приобрести готовый модуль для лазера в магазинах электроники или на китайских сайтах (например, Али Экспресс).
Преимущество такого решения – вы получаете готовую регулируемую линзу в комплекте. Схема блока питания (драйвер) легко умещается в корпусе модуля.
Если вы решили изготовить корпус самостоятельно, из какой-нибудь металлической трубки – можно использовать штатную линзу от того же привода DVD. Только надо будет придумать способ крепления, и возможность юстировки фокуса.
Линза в комплекте с регулирующим устройством именуется коллиматором.
Чтобы правильно подключить лазер из двд привода, нужна схема контактов. Вы можете отследить минусовой и плюсовой провод по маркировке, на монтажной плате. Сделать это нужно перед демонтажем диода. Если такой возможности нет – воспользуйтесь типовой подсказкой:
Минусовой контакт имеет электрическую связь с корпусом диода. Найти его не составит труда. Относительно минуса, расположенного внизу, плюсовой контакт будет справа.
Если у вас трехножечный лазерный диод (а таких большинство), слева будет или неиспользуемый контакт, или подключение фотодиода. Так бывает, если в одном корпусе расположен и прожигающий и считывающий элемент.
Основной корпус подбирается исходя из размера батареек или аккумуляторов, которые вы планируете использовать. В него аккуратно закрепите свой самодельный лазерный модуль, и прибор готов к применению.
С помощью такого инструмента можно заниматься гравировкой, выжиганием по дереву, раскроем легкоплавких материалов (ткань, картон, фетр, пенопласт и пр.).
О чем стоит помнить при работе
Создавая своими руками лазер необходимо помнить, что лазерный диод может повредиться от статического электричества. Поэтому, чтобы обеспечить нормальную работу данного элемента, необходимо три ножки лд обмотать неизолированной проволокой.
Обратите внимание! Нельзя направлять в глаза лазерный луч. Его также нельзя направлять на отражающие поверхности. Это может привести к полной или частичной потере зрения.
Требования, которые существуют для работы с лазерами, актуальны и для инфракрасного излучения. Ведь оба эти излучения обладают мощной прожигающей способностью.
Лазерный луч красного цвета
Кроме этого необходимо знать о том, что питание лазерного диода должно осуществляться определенным током. Если ток питания будет превышать определенный порог, то это может привести к перегреву диода. В связи с чем он либо полностью перегорит, либо будет светить как стандартный светодиод. Для того, чтобы ток имел правильные значения, нужно использовать определенную схему сборки лазера. При этом в ней обязательно должен иметься драйвер. Рассмотрим несколько схем по сборке лазера при использовании лазерного диода, взятого из DVD-RW привода.
Размещение оптики
Для создания коллиматора рекомендуется извлечь оптическую линзу из китайской лазерной указки. При этом луч будет иметь диаметр не менее 5 мм, что является слишком высоким показателем. Стоковая линза коллиматора сокращает диаметр луча до 1 мм, но для настройки такого лазера придется потрудиться. Это обусловлено небольшим фокусным расстоянием, что затрудняет регуляцию ширины луча.
Если вам все же удастся настроить стоковую оптику, лазер сможет легко разрезать полиэтиленовые пакеты и моментально лопать воздушные шары. При наведении на древесную поверхность луч прожжет ее, словно паяльник. Главное – не забывать о технике безопасности при использовании.
Первый вариант сборки
В данной ситуации необходимо использовать следующую схему сборки устройства на основе лазерного диода, извлеченного из DVD-RW привода.
Схема сборки
Минусом такой схемы является наличие ситуации проседания напряжения аккумулятора в момент разрядки, что вызывает линейное падение степени яркости лазера. Чтобы собрать лазерную установку по приведенной схеме, нужен не только диод, но и конденсаторы с любым напряжением (от 3В). На схеме они отмечен значком C1 и С2. Емкость первого конденсатора должна быть 0,1 мкФ, а второго – 100 мкФ. Они защитят диод от статического электричества, а также обеспечат плавный переход процессов. Когда конденсаторы были подсоединены к лазерному источнику света, с выводом можно будет снять проволоку. При соединении к диоду один из выводов на корпус будет подавать минус. В тоже время второй вывод будет плюсом, а третий – не применяется. Расположение плюсов достаточно хорошо показано на второй схеме, которая будет описана ниже. Стоит знать, что на корпус некоторых диодов подается плюс (например, у 808нм лд). Для сдвоенных моделей характерно наличие среднего вывода для общего минуса (G), а крайний – C для питания DVD, CD, D. Запитать такую схему можно от мобильного аккумулятора или 3 аккумулятора АА.
Обратите внимание! При сборке схемы необходимо учитывать, что напряжение аккумулятора может отличаться от указанного. Особенно это заметно сразу же после его зарядки. При 3,7 В может иметься 4,2 В. В связи с этим аккумулятор необходимо проверять мультиметром.
При этом ток также может иметь отличные значения. К примеру, при соответствующих скоростях записи DVD-RW привода, лазерный диод может иметь следующие значения таких параметров, как мощность и ток:
- при скорости 16 мощность составит 200мВт, а ток — 250-260мА;
- при скорости 18 мощность составит 200мВт, а ток — 300-350мА;
- при скорости 20 мощность составит 270мВт, а ток — 400-450мА;
- при скорости 22 мощность составит 300мВт, а ток — 450-500мА;
- при скорости 24 мощность составит 300мВт, а ток — 450-500мА.
Инфракрасный диод
Инфракрасный диод CD-RW привода будет иметь мощность в 100-200мВт. Для сравнения, фиолетовый в BLU-RAY RW — от 60 до 150мВт, а в не пишущих моделях -15 мВт. Перед сборкой данной схемы, при использовании лазерного диода DVD привода, необходимо узнать, какое сопротивление требуется для резистора R1. Для этого можно использовать формулу R1=(Uвх.-Uпад.)/I , в которой:
- Uвх. – напряжение, идущее от аккумулятора;
- Uпад. — падение напряжения, которое принимает диод. Красный диод должен примерно иметь Uпад. равное 3 В. Такое напряжение пойдет для маломощного не пишущего DVD привода. Для инфракрасного диода Uпад. составит примерно 1,9 В, а для фиолетового или синего – 5,5 В и 4-4,4 В соответственно;
- I — сила тока. Ее можно узнать из специальной таблицы.
При сборке лазера многие специалисты рекомендуют использовать резисторы большего сопротивления, чем получилось при расчетах. Это позволит защитить полупроводник от тока чрезмерного значения. Используя мультиметр, далее можно будет уменьшить сопротивление.
Как выбрать лучший дисковод?
Перед тем как перейти непосредственно к инструкции, которая объясняет, как сделать лазер, мы поговорим о свойствах дисковода, от которых будут зависеть характеристики нашего устройства.
- Устройство должно иметь функцию записи дисков, иначе у вас ничего не получится.
- Желательно чтобы дисковод был не рабочим, в идеале — механическая неполадка. Можете взять у друга не нужный девайс.
- Берите очень быстрый дисковод, чем быстрее тем больше будет мощность лазера.
Кроме этого вам понадобятся некоторые детали: резисторы, батарейки, конденсаторы. В процессе изготовления лазера вы столкнетесь с необходимостью паяния схемы, так что запаситесь паяльником, канифолью и припоем.
Итак, вы подобрали ненужный дисковод и готовы к изготовлению лазера. Ниже мы представим инструкцию по изготовлению:
1) Начинайте разбирать дисковод. Открутите крышку, чтобы вы могли увидеть модуль, который отвечает за работу записывающего устройства.
2) Вытащите его и аккуратно отсоедините лазерный модуль, а с него извлеките записывающую головку. Для этого лучше всего использовать пинцет — с его помощью вы легко сможете «выкрутить» головку (она просто очень хорошо сидит и ее легко повредить).
3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод, который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.
4) После этого вам придется спаять небольшую схему, в которой будет один резистор, два конденсатора, выключатель и батарейка. Зачем эта схема? Она нужно для того, чтобы модуль не перегорел. Батарейку можно взять на 3,6 вольта. Номинал сопротивления может колебаться в пределах от двух до пяти ом. С этими элементами у вас не должно возникнуть проблем. Труднее будет с конденсаторами, так как один из них — полярный (тот что на 2200 нФ). Когда вы будете его запаивать, главное не перепутать полярность, иначе он может взорваться. Второй конденсатор — обыкновенный и с ним проблем мне возникнет. Внизу, на рисунке, вы видите схему.
5) Паять схему не сложно, и вы можете даже не заморачиваться и делать все в виде навесного монтажа. Так вы точно сэкономите силы и время.
6) В качестве источника в 3,7 вольт можно воспользоваться двумя батарейками с мобильных телефонов, которые надо подключить параллельно — это увеличить их общий заряд. В принципе, лазер готов, но перед пробным запуском вам нужно обезопасить свое зрение. Поэтому, если у вас нет специальных защитных очков, то лучше не наводить лазерный пучок в глаза другим людям. 7) Закончив с вопросами безопасности, вы можете включить лазер. Стоит отметить, что первый запуск вас ничем не удивит. Максимум что вы получите — это просто свет. Поздравляем вас — вы сделали фонарик. Но как превратить его в лазер?
Проблема в том, что у нас получился не фокусированный луч. Для того чтобы превратить его в настоящий лазер, вам потребуется линза. Такую линзу можно достать с компьютерного привода.9) Прикрепив ее к нашему лазеру все пойдет намного лучше. Правда, проблема остается — это отсутствие нормального корпуса.
10) В качестве корпуса под наше устройство вы можете использовать уже готовые вещицы. Например, прекрасно подойдет корпус от лазерной указки, маленького фонарика и подобные вещи. Впрочем, если вам нравится сам процесс изготовления, то вы можете сделать его самостоятельно. Для таких целей прекрасно подойдет алюминиевый профиль. Подстроив линзу, вы сможете получить хорошо сфокусированный луч, который может плавить тонкую пластмассу и даже поджигать спички.
Мы надеемся, что наша инструкция о том, как сделать лазер из дисковода, вам пригодится и заинтересует. Удачи вам и успехов!
Второй вариант сборки
В данном случае при сборке лазерной установки необходимо руководствоваться следующей схемой.
Схема сборки лазерной установки
Данная схема, в отличие от вышеописанной не имеет проблем с падением яркости лазера. Эта проблема была решена благодаря применению в схеме специального регулируемого стабилизатора (например, КРЕН12А или его распространенного аналога LM317T). При этом необходимо знать, что выбранный стабилизатор является компенсационным. Он подает напряжение примерно на 1.4 В больше, чем требуется. В результате, чтобы получить в схеме на лазерный диод 3 В нужно подать от 4.4 В до 37 В. При этом на выходе все равно будет 3 В (конечно, при условии правильно подобранных резисторов). Если на схему подавать меньше 4.4 В, то яркость лазера начнет падать, что характерно для первой схемы. В результате возникнет ситуация, аналогичная разрядке аккумулятора. Для диодов 780нм на схему потребуется подавать от 3,8 В до 37 В. Поэтому в такой ситуации данная схема может оказаться неэффективной, так как вольт-амперная характеристика здесь будет сильно плавать в зависимости от температуры окружающей среды. А это может привести к перегоранию схемы, если повышение значения тока вовремя не удаётся отследить.
Обратите внимание! Некоторые специалисты считают, что данный эффект характерен для синих лазерных диодов.
Чтобы избежать перегрева, необходимо до полного разогрева источника света измерять ток. Это позволить устранить риск повышения предельно допустимого значения тока. Специалисты рекомендуют использовать сопротивление для R1 в значении Ом. А для определения параметра R2 необходимо использовать следующую формулу: R2=R1*(Uвых.-Uопор.)/Uопор. Следует знать, что первоначально R2 нужно ставить несколько меньше, чем было получена цифра при вычислениях. При этом следует одновременно к диоду подключить последовательно мультиметр, чтобы оценивать силу тока. Это позволит избежать ситуации появления тока чрезмерного значения. В этой схеме допускается использование таких же конденсаторов, как и в предыдущей. А вот резисторы должны быть более качественными, особенно их подключение. Если во время работы установки произойдет обрыв контакта (размыкание цепи), то из-за возросшего напряжения светодиодный диод перегорит.
Фокусировка светового потока в луч
Создавая лазерную установку и используя для этого диод, извлеченный из DVD-RW привода, необходимо понимать, что испускаемый свет будет аналогичным стандартному светодиоду.
Свечение светодиода
Но нам же необходим лазерный луч. Чтобы его сделать, необходимо использовать коллиматор – специальную линзу. С ее помощью будет происходить фокусирование светового потока в луч. Отличным решением будет применение в устройстве линзы, взятой из старой лазерной указки. Устанавливая ее при помощи гаек и пружин, появится возможность более точной фокусировки лазера (его приближение и удаление). Также линзу можно прикрепить к лазерному диоду с помощью эпоксидного клея или двухстороннего скотча. Из-за того, что не всегда можно отыскать мощный диод, в данной ситуации рекомендуется использовать модель 808нм.
Получение зеленого луча
С помощью кристалла определенного цвета можно получить лазерный луч зеленого, желтого, красного и синего цвета.
Видео уроки
Лазерные указки, с которыми многие из нас игрались в детстве, вполне можно сделать своими руками в домашних условиях. А можно создать достаточно мощное приспособление, которое способно прожигать своим лучом предметы. И для этого нам потребуется лазерный диод, который можно извлечь из DVD-RW проигрывателя.
Лазерный диод, взятый из DVD
Из этой статьи вы узнаете последовательность работы создания самодельного лазерного устройства, обладающего значительной мощностью.
Лазер из DVD привода сделать самому своими руками
У многих в детстве были лазерные указки, которые можно было приобрести в игрушечных магазинах. Но с развитием современных технологий появилась возможность создать такой лазер из DVD привода своими руками. Для этого понадобится всего лишь неисправный DVD привод (важно, чтобы оставался исправным сам светодиод), отвертка и паяльник.
Следует помнить, что для создания лазера лучше использовать нерабочий DVD! Это связано с тем, что после разборки и извлечения светодиода он выходит из строя. Не стоит забывать, что такой лазер из привода намного мощнее обычной указки и может нанести непоправимый вред здоровью, поэтому никогда не нужно направлять луч на человека или животное. При наведении луча такого устройства на человеческий глаз происходит выжигание сетчатки, и человек может частично или полностью потерять зрение.
Итак, давайте создадим лазер из DVD привода своими руками. Для этого необходимо аккуратно открутить болты на задней части корпуса, чтобы добраться до светодиода будущего лазера. Под крышкой находится узел, который осуществляет привод каретки. Для того чтобы ее извлечь, нужно открутить шурупы и отключить все шлейфы. Затем извлекают каретку.
Теперь необходимо ее разобрать, для чего следует открутить множество шурупов. Далее будут обнаружены два светодиода. Один из них инфракрасный, он отвечает за чтение информации с диска. Нужен красный, при помощи которого происходит прожиг информации на диск. К красному светодиоду будет прикреплена печатная плата. Для того чтобы ее отключить, необходимо воспользоваться паяльником. Для проверки работоспособности диода достаточно подключить к нему две пальчиковые батареи, но важно учитывать их полярность. Помните, что лазерный диод хрупкий, поэтому с ним необходимо быть очень аккуратным.
Далее нужно приобрести любую лазерную указку. Создавая лазер из DVD привода своими руками, используйте ее в качестве «донора» для корпуса. После покупки необходимо аккуратно раскрутить указку на две части и извлечь из верхней половины лазерный диод. Для этого можно воспользоваться ножом. Важно делать все аккуратно, потому что может повредиться диод. При помощи маленькой отвертки выбирают излучатель. Используя термоклей, устанавливают новый светодиод в корпус. А чтобы он прочно установился, можно использовать пассатижи, давя ими на края диода.
Лазер из DVD привода своими руками практически готов. Перед тем как запустить его, необходимо проверить, правильно ли определена полярность. Теперь смело можно подключать питание. После первого запуска может потребоваться настройка фокусировки. Далее можно установить указку в фонарик и подключить батарейки типа АА. Не стоит забывать, что лазер может прожигать различные предметы, поэтому нужно удалить оргстекло из рассеивателя.
Хорошо настроенный лазер из ДВД привода может не только прожигать бумагу или поджигать спички, но и оставлять след на оргстекле, взрывать шарики (лучше, чтобы они были черного цвета) и оставлять видимые следы на пластмассе. Если установить диод в головку графопостроителя, можно выполнять гравировку по оргстеклу.
Лазерные диоды DWD-RW приводов могут вырезать и поджигать!
Статьи
Все конечно знают лазерные указки. Такие указки только светят и не имеют нагревательного эффекта. Это и неудивительно, т. к. его оптическая сила всего 1 мВт (максимальная 5 мВт). Автор хотел сделать лазер высокой мощности, но строительство классического лазера является очень сложным, поэтому он поступил иначе …
В наличии оказались три сломанных CD-RW привода. Лазеры в них , как правило, имеют мощность при импульсном режиме 100 — 250 мВт, при непрерывном- 50 — 125 МВт. Работают в инфракрасном диапазоне на длине волны 780 нм. Средний рабочий ток 100 мА — 150 мА, импульсный до 200 мА. При подключении диода лучше не рисковать и настроить ток в цепи питания около 100 мА (можно и больше, но существует риск разрушения диодов, так как его тип трудно установить). Падение напряжения на диоде около 2,1 — 2,15 В.
В оригинальной конструкции лазерного устройства, лазерный луч фокусируется c расстоянием в несколько мм, существуют две линзы: первая преобразует расходящийся свет диода в параллельный пучок, вторая- фокусирует его на необходимом расстоянии. Такой диод не подходит для экспериментов, поэтому нужна небольшая переделка.
Есть два возможных решения:
1) Снимите лазерный диод и применяем к нему оптику от другого устройства (лазерный принтер. Это подходит только для лазерных диодов с обычными корпусами диаметром 5,6 мм, которые стыкуются со старонней оптикой.
2) Оставляем лазерный диод в оригинальной части, удаляем одну из линз (ближнюю к CD диску). Вторую линзу смещаем от диода и фокусируем луч в точку на нужное расстояние (1 см до 1 м или более).
То, что вы можете найти в различных устройствах для записи дисков: В DVD-RW дисководах есть 2 лазерные диоды: красный для сжигание DVD и инфракрасный для сжигания CD. В DVD-ROM приводах (только чтение) может предложить вам только слабый красный диод на 1 мВт, они хороши только для конструирования указок. Они не смогут зажигать или вырезать что-нибудь. В комбинированных CD-RW / DVD-ROM ( прожиг CD и только читает DVD) вы можете найти диод инфракрасного и слабый красный диод (как в DVD-ROM). И, наконец, диоды из только читатающих CD-ROM совершенно бесполезны :).
Внимание! Лазерные диоды из CD-RW излучают невидимое лазерное излучение, и они очень опасны! Их свет может повредить глаза. Вы никогда не должны смотреть в рабочей диода даже без линзы или указать его на отражающей поверхности. Лазерный луч может вызвать ожоги или пожар.Простейшее подключение лазерного диода.
Подключение лазерного диода
R= (U-Ud) /I
Расчет сопротивления серии лазерного диода (напряжения U должно быть по крайней мере выше на 1 В чем падение напряжения Ud на лазерном диоде . Падение напряжения Ud 2,15 В для инфракрасного и 2,5 В для красных диодов. Никогда не устанавливайте ток лазерного диода выше 0,2 A.
Примечание : Если диод подключен к любому источнику питания (даже регулируемому) без сопротивления или регулятора тока, диод будет уничтожен! Лазерный диод имеет почти нулевое сопротивление. Падение напряжения 2,1 В не означает, что диод может быть подключен к 2.1 В!
Как достать лазер из двд. Лазер своими руками из ДВД привода – экономим на покупке. Лазер своими руками из ДВД привода
DVD ЛАЗЕР «ДЫМОК»
Многие занимаются изготовлением всяких ненужных, но прикольных девайсов, не стал исключением и я. Решил по примеру многих сделать лазер из DVD — прожигающего диода, выдранного из нерабочего ДВД-пишущего привода. Итак, просим своего радиокота помочь раскрутить компьютер:
Потом снимаем крышку привода и вытаскиваем планку, на которой установлен л азер из DVD.
Для подключения его к аккумулятору, можно использовать специализированную со стабилизацией тока. Но эти микросхемы стоят 5-10$, а сгорают при неправильной наладке в момент! К тому-же их не везде достанешь. Поэтому решено было сделать свою схему питания, как оказалось прекрасно работающую, ещё и вместе с зарядным устройством от 220В.
Аккумулятор: никель-кадмиевые пальчики 3 шт или литий-ионник от мобильника. Итак приступаем, берём из дивидишника диод-
Говорят они боятся статики, но я никаких мер по защите не принимал и всё равно не сгорели. А вот когда поднимал ток свыше 0.3А — вылетали в момент. Четыре штуки спалил! Запихиваем весь этот лазер из DVD в какой-нибудь подходящий корпус, например китайский фонарик,
Линзу для фокусировки я сначала взял от того-же ДВД привода, но как оказалось с ней работает лазер плохо — фокусировка ни к чёрту. Пришлось идти на базар и тратить доллар на покупку лазерной указки. Вот её линза просто супер — фокусирует в точку .
И к тому же удобно крепится! В качестве бонуса, имеем три пуговичных 1,5в батарейки, кнопку и очень яркий красный светодиод. Спереди фонарика, вместо стекла ставим круглый кусок пластмассы с отверстием 10 мм для луча. Вот и всё, боевой лазер из DVD «дымок» готов!
Поджигает спички за 1 метр, заставляет хорошо дымиться дерево, резину, пластмассу, чёрную бумагу. Ток потребления — до 0.3А, но рекомендую не устанавливать предельный, а снизить до безопасных 0.2А. Ещё будет лучше, если питать его от со сверхнизким падением напряжения — 0.05В.
По всем вопросам пишите на
В разделе есть вакантные места для фотографий Ваших лазеров и других девайсов!
Опыт создания лазера из DVD-RW привода Артёмом КалининымНаверно у всех еще с детства была мечта иметь свой собственный мощный лазер , способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW.
Вопрос: А какой лазерный диод подойдет?
Ответ: Подойдет ЛД только от пишущего привода! причем:
CD-RW — мощный 100–200 мВт ИК лазер 780нм
DVD-Combo (DVD-Drive/CD-recordeble) — слабый красный диод примерно как в китайской указке и мощный 100–200 мВт ИК лазер 780нм
DVD-RW — мощный красный ЛД 650нм 150–300 мВт и мощный 100–200 мВт ИК лазер 780нм
BLU-RAY ROM — сине-фиолетовый диод 405 нм мощностью 15 мВт.
BLU-RAY RW — сине-фиолетовый диод 405 нм мощностью 60-150 мВт. Светит ярче красного.
А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, зрение станет значительно хуже! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. Это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!
Можно ли испортить ЛД (лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200–400 мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
1 Вариант. Ограничение тока резистором.
Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200 мА для 16х, дальше риск спалить больше. Хотя мой ЛД и на 300 мА работал прекрасно. Для питания подойдут три любых аккумулятора на нужную емкость, также удобно использовать аккумулятор от мобильного телефона (любого).
Пробный запуск
Подключив питание, видим потребление 200мА и пучок яркого света.
В темноте работает как фонарик.
Линза для фокуссировки
Луч получился совсем не «лазерный». Нужна линза для регулировки фокусного расстояния. Для начала вполне подойдет линза из того же привода.
Через линзу получается сфокусировать луч, но без жесткого корпуса занятие утомительное.
Изготовление корпуса
В Интернете встречал описание, где люди использовали лазерные указки или фонарик в качестве корпуса. Тем более что и линзы там уже есть. Но, во-первых, у нас не оказалось под рукой лазерной указки нужного размера. А, во-вторых, это увеличило бы бюджет мероприятия. А я уже говорил, что лично у меня это уменьшает удовольствие от полученного результата.
Обязательно нужно все изолировать.
Линза
Линзу прикрепили на пластилин для регулировки ее положения.
Кстати, эта линза работает лучше, если ее перевернуть выпуклой частью к лазерному диоду.
Регулируем и получаем более-менее собранный луч.
Точно отрегулировать, наверное, можно, но нам и этого хватило, чтобы черный пластик начал плавиться.
Спичка мгновенно загоралась.
Черная изолента разрезалась как ножом по маслу.
Из этого лазера получилась бы отличная пушка для игры в солдатики.
Видео
На видео видна скорость воздействия лазера на некоторые материалы (белый лист, надпись маркером на бумаге, черный пластик и черная изолента, нитка, пластилин).Лазерные указки, с которыми многие из нас игрались в детстве, вполне можно сделать своими руками в домашних условиях. А можно создать достаточно мощное приспособление, которое способно прожигать своим лучом предметы. И для этого нам потребуется лазерный диод, который можно извлечь из DVD-RW проигрывателя.
Лазерный диод, взятый из DVD
Из этой статьи вы узнаете последовательность работы создания самодельного лазерного устройства , обладающего значительной мощностью.
Что понадобится в работе
Чтобы своими руками изготовить лазер, необходимо использовать лазерный диод красного цвета (650нм). Его можно извлечь из сломанного или старого DVD-RW привод.
Обратите внимание! Если прибор сломан, то существует высокая вероятность того, что его лазерный диод остался в рабочем состоянии. Поэтому он вполне пригоден для нашей работы.
Также можно использовать CD-RW привод. Некоторые используют даже пишущий Blu-ray дисковод. Но в таком случае для CD-RW привода будет характерен инфракрасный невидимый луч (780нм), а для Blu-ray дисковода — фиолетовый (405нм).
Кроме того понадобятся также инструменты, чтобы для разбора DVD-RW привода.
Поговорим о проигрывателе
Чтобы достать лазерный диод, взятый из DVD-RW привода, нужно аккуратно разобрать устройство. Для этого нужно понимать устройства привода. Он помещен в специальную металлический теплоотводящий корпус, который еще дополнительно помещен ещё в одну металлическую основу. От вас зависит, стоит ли вытаскивать прибор из такого корпуса или нет.
Обратите внимание! Разбирая DVD-RW прибор, не стоит вытаскивать бескорпусные лд.
DVD-RW привод
Можно также оставить в корпусе радиатор, а вот основы извлечь. Это влияет на качество теплоотвода, который необходим для нашей лазерной установки. Некоторые специалисты утверждают, что когда лд питает неимпульсный ток, то для каретки не будет хватать созданного теплоотвода. Это утверждение будет правильным для определенных моделей привода, а также, если необходимо получить максимальную мощность.
В DVD-RW встроены два лазерных диода. Из них один является инфракрасным и используется для записи и проигрывания CD. А второй красного цвета и применяется проигрывания и записи DVD. Как видим, при желании можно изготовить своими руками целых два лазера.
Обратите внимание! В модели привода BD-RE встроены целых три диода. А вот в современных моделях такого рода устройств применяются сдвоенные лд, установленные на одном кристалле.
В таких сборках нельзя одновременно подключать инфракрасный и красный диоды, если ток имеет большие значения.
О чем стоит помнить при работе
Создавая своими руками лазер необходимо помнить, что лазерный диод может повредиться от статического электричества. Поэтому, чтобы обеспечить нормальную работу данного элемента, необходимо три ножки лд
обмотать неизолированной проволокой.
Обратите внимание! Нельзя направлять в глаза лазерный луч. Его также нельзя направлять на отражающие поверхности. Это может привести к полной или частичной потере зрения.
Требования, которые существуют для работы с лазерами, актуальны и для инфракрасного излучения. Ведь оба эти излучения обладают мощной прожигающей способностью.
Лазерный луч красного цвета
Кроме этого необходимо знать о том, что питание лазерного диода должно осуществляться определенным током. Если ток питания будет превышать определенный порог, то это может привести к перегреву диода. В связи с чем он либо полностью перегорит, либо будет светить как стандартный светодиод.
Для того, чтобы ток имел правильные значения, нужно использовать определенную схему сборки лазера. При этом в ней обязательно должен иметься драйвер. Рассмотрим несколько схем по сборке лазера при использовании лазерного диода, взятого из DVD-RW привода.
Первый вариант сборки
В данной ситуации необходимо использовать следующую схему сборки устройства на основе лазерного диода, извлеченного из DVD-RW привода.
Схема сборки
Минусом такой схемы является наличие ситуации проседания напряжения аккумулятора в момент разрядки, что вызывает линейное падение степени яркости лазера.
Чтобы собрать лазерную установку по приведенной схеме, нужен не только диод, но и конденсаторы с любым напряжением (от 3В). На схеме они отмечен значком C1 и С2. Емкость первого конденсатора должна быть 0,1 мкФ, а второго – 100 мкФ. Они защитят диод от статического электричества, а также обеспечат плавный переход процессов. Когда конденсаторы были подсоединены к лазерному источнику света, с выводом можно будет снять проволоку. При соединении к диоду один из выводов на корпус будет подавать минус. В тоже время второй вывод будет плюсом, а третий – не применяется. Расположение плюсов достаточно хорошо показано на второй схеме, которая будет описана ниже.
Стоит знать, что на корпус некоторых диодов подается плюс (например, у 808нм лд). Для сдвоенных моделей характерно наличие среднего вывода для общего минуса (G), а крайний – C для питания DVD, CD, D.
Запитать такую схему можно от мобильного аккумулятора или 3 аккумулятора АА.
Обратите внимание! При сборке схемы необходимо учитывать, что напряжение аккумулятора может отличаться от указанного. Особенно это заметно сразу же после его зарядки. При 3,7 В может иметься 4,2 В. В связи с этим аккумулятор необходимо проверять мультиметром.
При этом ток также может иметь отличные значения. К примеру, при соответствующих скоростях записи DVD-RW привода, лазерный диод может иметь следующие значения таких параметров, как мощность и ток:
- при скорости 16 мощность составит 200мВт, а ток — 250-260мА;
- при скорости 18 мощность составит 200мВт, а ток — 300-350мА;
- при скорости 20 мощность составит 270мВт, а ток — 400-450мА;
- при скорости 22 мощность составит 300мВт, а ток — 450-500мА;
- при скорости 24 мощность составит 300мВт, а ток — 450-500мА.
Инфракрасный диод
Инфракрасный диод CD-RW привода будет иметь мощность в 100-200мВт. Для сравнения, фиолетовый в BLU-RAY RW — от 60 до 150мВт, а в не пишущих моделях -15 мВт.
Перед сборкой данной схемы, при использовании лазерного диода DVD привода, необходимо узнать, какое сопротивление требуется для резистора R1.
Для этого можно использовать формулу R1=(Uвх.-Uпад.)/I , в которой:
- Uвх. – напряжение, идущее от аккумулятора;
- Uпад. — падение напряжения, которое принимает диод. Красный диод должен примерно иметь Uпад. равное 3 В. Такое напряжение пойдет для маломощного не пишущего DVD привода. Для инфракрасного диода Uпад. составит примерно 1,9 В, а для фиолетового или синего – 5,5 В и 4-4,4 В соответственно;
- I — сила тока. Ее можно узнать из специальной таблицы.
При сборке лазера многие специалисты рекомендуют использовать резисторы большего сопротивления , чем получилось при расчетах. Это позволит защитить полупроводник от тока чрезмерного значения. Используя мультиметр, далее можно будет уменьшить сопротивление.
Второй вариант сборки
В данном случае при сборке лазерной установки необходимо руководствоваться следующей схемой.
Схема сборки лазерной установки
Данная схема, в отличие от вышеописанной не имеет проблем с падением яркости лазера. Эта проблема была решена благодаря применению в схеме
специального регулируемого стабилизатора (например, КРЕН12А или его распространенного аналога LM317T). При этом необходимо знать, что выбранный стабилизатор является компенсационным. Он подает напряжение примерно на 1.4 В больше, чем требуется. В результате, чтобы получить в схеме на лазерный диод 3 В нужно подать от 4.4 В до 37 В. При этом на выходе все равно будет 3 В (конечно, при условии правильно подобранных резисторов).
Если на схему подавать меньше 4.4 В, то яркость лазера начнет падать, что характерно для первой схемы. В результате возникнет ситуация, аналогичная разрядке аккумулятора. Для диодов 780нм на схему потребуется подавать от 3,8 В до 37 В. Поэтому в такой ситуации данная схема может оказаться неэффективной, так как вольт-амперная характеристика здесь будет сильно плавать в зависимости от температуры окружающей среды . А это может привести к перегоранию схемы, если повышение значения тока вовремя не удаётся отследить.
Обратите внимание! Некоторые специалисты считают, что данный эффект характерен для синих лазерных диодов.
Чтобы избежать перегрева, необходимо до полного разогрева источника света измерять ток. Это позволить устранить риск повышения предельно допустимого значения тока.
Специалисты рекомендуют использовать сопротивление для R1 в значении Ом. А для определения параметра R2 необходимо использовать следующую формулу: R2=R1*(Uвых.-Uопор.)/Uопор.
Следует знать, что первоначально R2 нужно ставить несколько меньше, чем было получена цифра при вычислениях. При этом следует одновременно к диоду подключить последовательно мультиметр, чтобы оценивать силу тока. Это позволит избежать ситуации появления тока чрезмерного значения.
В этой схеме допускается использование таких же конденсаторов, как и в предыдущей. А вот резисторы должны быть более качественными, особенно их подключение. Если во время работы установки произойдет обрыв контакта (размыкание цепи), то из-за возросшего напряжения светодиодный диод перегорит.
Фокусировка светового потока в луч
Создавая лазерную установку и используя для этого диод, извлеченный из DVD-RW привода, необходимо понимать, что испускаемый свет будет аналогичным стандартному светодиоду.
Свечение светодиода
Но нам же необходим лазерный луч. Чтобы его сделать, необходимо использовать коллиматор – специальную линзу. С ее помощью будет происходить фокусирование светового потока в луч. Отличным решением будет применение в устройстве линзы, взятой из старой лазерной указки. Устанавливая ее при помощи гаек и пружин, появится возможность более точной фокусировки лазера (его приближение и удаление). Также линзу можно прикрепить к лазерному диоду с помощью эпоксидного клея или двухстороннего скотча.
Из-за того, что не всегда можно отыскать мощный диод, в данной ситуации рекомендуется использовать модель 808нм.
Получение зеленого луча
С помощью кристалла определенного цвета можно получить лазерный луч зеленого, желтого, красного и синего цвета.
Заключение
С помощью лазерного диода, извлеченного из DVD-RW привода, можно своими руками создать лазерную установку. Используя различные кристаллы, можно сфокусировать луч и придать ему необходимую расцветку. При этом необходимо обязательно учитывать особенности работы с таким приспособлением, чтобы получить желаемый результат и не ухудшить свое зрение.
Рекомендуемые статьи по темеКак собрать блок питания с регуляторами своими руками Обзор устройства беспроводных уличных светильников с датчиками движения Почему стоит обратить внимание на микроволновые датчики движения
Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! Листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200мВт красные лазеры, в 20х приводах стоит лазер 270мВт, а в приводах со скоростью 22х мощность может доходить до 300мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:
Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:
А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!
Можно ли испортить ЛД(лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.
Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
Вот так лазер выглядит изнутри:
Итак, надо бы запитать наш лазер!
Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.
1 Вариант. Ограничение тока резистором.
Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. также удобно использовать аккумулятор от мобильного телефона(любого).
Достоинства: простая конструкция, высокая надежность.
Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать.Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.
Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек.
А вот так он выглядит в сборе:
Два резистора по 1 Ому последовательно и два конденсатора.
Вариант 2. Использование микросхемы LM317
В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.
Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!
3 Вариант. Компактный.
Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение (а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не предел! См рисунок
Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от компьютерного БП. Внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.
Теперь насчет оптики. 2 таким лучом можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке плавится пластмасса, режется изолента, дерево начинает аж светиться белым светом от нагрева!(6000градусов не шутки:)) и многое другое!!
Превратите лазерную указку MiniMag в режущий лазер с излучателем от пишущего DVD! Этот 245мВт лазер очень мощный и идеально подходит по размеру к указке MiniMag! Посмотрите прилагаемое видео. ОБРАТИТЕ ВНИМАНИЕ: сделать подобное своими руками можно НЕ СО ВСЕМИ диодами CDRW-DVD резаков!
Предупреждение: ОСТОРОЖНО! Как вы знаете, лазеры могут быть опасны. Никогда не наводите указатель на живое существо! Это не игрушка и обращаться с ним как с обычной лазерной указкой нельзя. Другими словами, не используйте его на презентациях или в игре с животными, не разрешайте детям играть с ним. Это устройство должно находиться в руках здравомыслящего человека, который осознает и отвечает за потенциальную опасность, которую представляет собой указатель.
шаг 1 — Что вам потребуется…
Вам понадобятся следующее:
1. 16X DVD-резак. Я использовал привод LG.
шаг 2 — И…
2. лазерную указку MiniMag можно приобрести в любом магазине, торгующим железом, спортивными или бытовыми товарами.
3. Корпус AixiZ с AixiZ за 4,5 доллара
4. Маленькие отвертки (часовые), канцелярский нож, ножницы по металлу, дрель, круглый напильник и другие мелкие инструменты.
шаг 3 — Выньте лазерный диод из DVD-привода
Выкрутите шурупы из DVD-привода, снимите крышку. Под ней вы обнаружите узел привода каретки лазера.
шаг 4 — Выньте лазерный диод…
хотя DVD-приводы отличаются, в любом есть две направляющие, по которым движется каретка лазера. Снимите шурупы, освободите направляющие и выньте каретку. Отсоедините разъемы и плоские шлейфы-кабели.
шаг 5 — Продолжаем разбирать…
Вынув каретку из привода, начните разбирать устройство с раскручивания шурупов. Мелких шурупов будет много, поэтому запаситесь терпением. Отсоедините кабели от каретки. Там может быть два диода, один для чтения диска (инфракрасный диод) и собственно красный диод, с помощью которого осуществляется прожиг. Вам нужен второй. К красному диоду с помощью трех шурупчиков прикреплена печатная плата. Используйте паяльник для АККУРАТНОГО снятия 3 шурупов. Вы сможете проверить диод с помощью двух пальчиковых батареек с учетом полярности. Вам придется вытащить диод из корпуса, который будет отличаться в зависимости от привода. Лазерный диод — очень хрупкая деталь, поэтому будьте предельно аккуратны.
щаг 6 — Лазерный диод в новом обличье!
Так должен выглядеть ваш диод после «освобождения».
шаг 7 — Готовим корпус AixiZ…
Снимите наклейку с корпуса AixiZ и раскрутите корпус на верхнюю и нижнюю части. Внутри верхней располагается лазерный диод (5мВт), который мы заменим. Я использовал нож X-Acto и после двух легких ударов, родной диод вышел. Вообще-то при подобных действиях диод может повредиться, но я и ранее умудрялся этого избежать. Используя очень маленькую отвертку, выбил излучатель.
шаг 8 — Собираем корпус…
я использовал немного термоклея и аккуратно установил новый DVD диод в корпусе AixiZ. Плоскогубцами я МЕДЛЕННО давил на края диода по направлению к корпусу до тех пор, пока он не встал заподлицо.
шаг 9 — Устанавливаем его в MiniMag
После того как два проводника будут припаяны к положительному и отрицательному выводам диода, можно будет устанавливать устройство в MiniMag. После разбора MiniMag (снимите крышку, отражатель, линзу и излучатель) вам нужно будет увеличить рефлектор MiniMag, используя круглый напильник или дрель или оба инструмента.
шаг 10 — Последний шаг
Выньте батарейки из MiniMag и после проверки полярности, аккуратно поместите корпус DVD лазера в верхнюю часть MiniMag, где ранее находился излучатель. Соберите верхнюю часть корпуса MiniMag, закрепите отражатель. Пластмассовая линза MiniMag вам не пригодится.
Убедитесь в том, что полярность диода определена правильно до того, как вы его установите и подключите питание! Возможно, вам придется укоротить проводки и настроить фокусировку луча.
шаг 11 — Семь раз отмерь
Верните батарейки (AA) на место, закрутите верхнюю часть MiniMag, включая вашу новую лазерную указку! Внимание!! Лазерные диоды представляют опасность, поэтому не наводите луч на людей и животных.
Думаю многие знают, что мощным лазером можно выжигать по дереву, резать пластик и поджигать спички на расстоянии, штука довольно интересная, поэтому в этой статье я расскажу Вам, как сделать бюджетный режущий лазер, при помощи которого можно проводить интересные эксперименты, а также упрощать процесс сборки других самоделок.
Перед тем, как ознакомиться с описанием процесса сборки, предлагаю посмотреть видео, где наглядно продемонстрирована работа такой самоделки.
Для того чтобы сделать самодельный режущий лазер, понадобится:
* DVD привод от компьютера, скорость записи должна быть не менее 16X
* Паяльник
* 3 конденсатора на 10 микрофарад
* Резисторы на 51 кОм, 20 кОм, 30 кОм
* Импульсная микросхема NCP 1529
* Аккумулятор с напряжением не менее 3.7 вольт
* Переключатель
* Дроссель на 2.2 микрогенри
* Корпус
* Фольгированный текстолит
Вот и все, что нужно для создания данной самоделки, переходим непосредственно к пошаговой сборке.
Шаг первый.
Для начала нужно определиться с DVD приводом от компьютера, наверняка у кого-то такой завалялся, а если нет, то их полным полно имеется на радиобарахолке или магазинах компьютерных комплектующих.
Из данного привода нам нужен только один элемент, а именно лазер, который в таких приводах обычно отвечает за запись информации на диск или по-другому прожиг. Также необходимо учесть, что оптические приводы, не имеющие возможность записывать информацию на диск не подойдут, к ним же отнесем и CD приводы, в которых мощность лазера очень мала.
После того, как с приводом определились, его необходимо разобрать. Открутив винтики на корпусе, добираемся до внутренностей привода, здесь расположилась схема и тот самый лазер, который нам нужен.
Аккуратно вытаскиваем лазер из посадочного места, остальные компоненты привода также могут пригодится в других самоделках.
Шаг второй.
Так как питать лазер напрямую от аккумулятора нельзя, то нужно сделать специальный драйвер для этих целей.

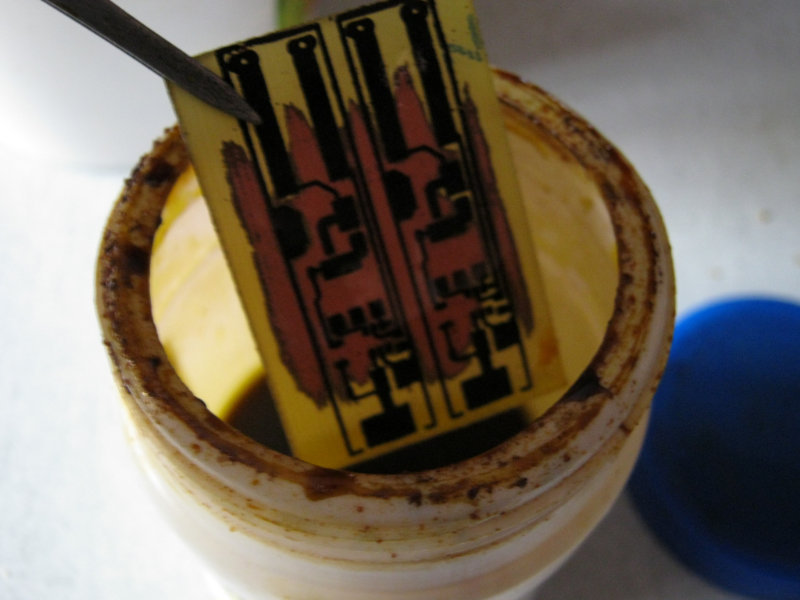

По схеме проектируем печатную плату, нарисовать данную плату можно в таких программах, как Sprint Layout, DipTrace. Почему я выбрал именно эти программы? Потому что они являются достаточно быстрыми в освоении и в ней разберется даже новичок. После этого берем фольгированный текстолит и переносим на него спроектированный до этого рисунок платы, который можно сделать любым удобным для вас способом, будь то ЛУТ или же фоторезист. Далее после травления и очистки платы распаиваем на ней компоненты по схеме, в данном случае лучше использовать паяльник небольшой мощности, чтобы избежать перегрева лазера и остальных компонентов, ну и стараемся как можно быстрее припаять провода к ножкам лазера. К левой ножке подсоединяется плюсовой провод, а минус идет на корпус, правая ножка лазера в данной самоделка не задействована.
Данный лазер отлично работает при напряжении 3 вольта.
В качестве питания можно использовать любой аккумулятор напряжением не ниже 3.7 вольт, сюда же идеально подойдет литий-ионная аккумуляторная батарея типа 18650, ее напряжение как раз составляет необходимые 3.7-4.2 вольта.
Шаг третий.
После проверки лазера и самодельного драйвера к нему необходимо сделать корпус или же взять готовый.
Так как все компоненты отлично вместились в корпус от шокера, было принято использовать именно его, кнопка включения также осталась на своем месте.
Если такого корпуса нет, то можно сделать что-то похожее из тонкостенной трубы, в случае с алюминиевой трубой внутренности необходимо заизолировать во избежании замыкания.
Ну вот и готов самодельный режущий лазер, а это значит, что пора приступить к его испытаниям. Данный лазер достаточно хорошо выжигает на деревянных поверхностях, плавит пластик и поджигает спички на расстоянии полутора метров, что я считаю достойно для такого маленького лазера, а также легкодоступного и недорогого.
А вы знаете, что можно сделать лазер из DVD привода? Данный лазер способен прожигать пластик, дерево и т. п. и светить на сотни метров.
Вам потребуется любой сломанный DVD-RW привод. Для примера мы взяли LG Gh32.
Перед тем как начать разбирать привод, необходимо открыть у него лоток.
С обратной стороны откручиваем 4 шурупа.
Сняв крышку, вы должны увидеть примерно такую «картину».
Переворачиваем привод, снимаем алюминиевую крышку и выкручиваем два шурупа.
Отсоединяем шлейфы, которые соединяют привод с ходовой частью.
Снова выкручиваем шуруп.
Выкручиваем еще три шурупа и вынимаем плату, на которой находятся диоды и оптические линзы.
Защиту диодов и оптики отламываем.
Под защитой находятся 2 диода (DVD и CD).
Плоскогубцами вытаскиваем диод вместе с охлаждением. Ноги диода необходимо обвязать проволокой (для защиты от статического электричества).
Теперь, поддеваем диод ножом (место обведено красным на фото) и аккуратно вынимаем его.
Ну вот, диод извлечен. Не забывайте о защите диода от статического электричества!
Но это только пол дела. Чтобы изготовить лазер из dvd привода нужно сделать драйвер.
Драйвер
Драйвер – это небольшая схема, которая задает режим питания для диода. Дело в том что диод является, очень нежным элементом. Любое отклонение от нормы питания, может привести к его порче.
Можно изготовить два варианта драйвера.
Вариант 1
Accu1 – аккумулятор. Можно использовать от телефона либо три пальчиковых аккумулятора (не батарейки!)
S1 – кнопка вкл/выкл.
R1 – резистор, подбираемы опытным путем (для привада 16x, сопротивление резистора равно 2Ом и ток проходящий через диод будет ~ 250мА). Если вы подбираете резистор, то используйте амперметр, подключив его к разрыву плюсового провода аккумулятора. Изменяя сопротивление, подбираете требуемый ток.
C1 – конденсатор на 100нФ
C2- конденсатор на 2200 мкФ (напряжение конденсатора неважно)
HL1 – лазерный диод (не забывайте про защиту от статики)
Минус этого драйвера в том что, он не стабилизирует ток, а лишь ограничивает его. Т.е. при понижении напряжения (при разрядке аккумуляторов), лазер из dvd привода будет светить тусклее.
Вариант 2
Тут используется микросхема LM317. Она гораздо сложнее и больше подходит для стационарного варианта. В драйвере LM317 включена стабилизатором тока.
См. рисунок.
Оптика
Теперь возьмемся за оптику. Если вы включите лазер из dvd привода без оптики, то он будет светить как обычная лампочка, при этом не будет ни прожигать предметы, ни светить на сотни метров. В качестве оптики послужит линза из привода. Линза должна быть установлена на расстоянии фокуса. Для того чтобы подобрать расстояние удобно использовать лазерную указку, заменив в ней линзу. А затем поворачивая винт настроить нужное фокусное расстояние. Диаметр луча должен составлять примерно 1мм.
Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! Листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200мВт красные лазеры, в 20х приводах стоит лазер 270мВт, а в приводах со скоростью 22х мощность может доходить до 300мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:
Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:
А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!
Можно ли испортить ЛД(лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.
Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
Вот так лазер выглядит изнутри:
Итак, надо бы запитать наш лазер!
Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.
1 Вариант. Ограничение тока резистором.
Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. также удобно использовать аккумулятор от мобильного телефона(любого).
Достоинства
: простая конструкция, высокая надежность.
Недостатки
: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать.Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.
Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек.
А вот так он выглядит в сборе:
Два резистора по 1 Ому последовательно и два конденсатора.
Вариант 2. Использование микросхемы LM317
В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.
Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!
3 Вариант. Компактный.
Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение (а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не предел! См рисунок
Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от компьютерного БП. Внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.
Как сделать лазер из дисковода?
Развитие технологий не стоит на месте и каждый день вы можете узнать о новом изобретении или научном прорыве. Тем не менее, это не изменяет детские мечты и, наверное, каждый ребенок или взрослый мечтал когда-то иметь дома настоящий лазер. Если вы так и не смогли реализовать вашу давнюю мечту, то мы вам поможем. В нашей статье мы расскажем вам о том, как сделать лазер из дисковода, предмета, который можно найти очень легко.
Итак, если мы сумели вас заинтриговать таким предложением, то можно перейти к деталям.
Как выбрать лучший дисковод?
Перед тем как перейти непосредственно к инструкции, которая объясняет, как сделать лазер, мы поговорим о свойствах дисковода, от которых будут зависеть характеристики нашего устройства.
- Устройство должно иметь функцию записи дисков, иначе у вас ничего не получится.
- Желательно чтобы дисковод был не рабочим, в идеале — механическая неполадка. Можете взять у друга не нужный девайс.
- Берите очень быстрый дисковод, чем быстрее тем больше будет мощность лазера.
Кроме этого вам понадобятся некоторые детали: резисторы, батарейки, конденсаторы. В процессе изготовления лазера вы столкнетесь с необходимостью паяния схемы, так что запаситесь паяльником, канифолью и припоем.
Как сделать лазер из дисковода?
Итак, вы подобрали ненужный дисковод и готовы к изготовлению лазера. Ниже мы представим инструкцию по изготовлению:
1) Начинайте разбирать дисковод. Открутите крышку, чтобы вы могли увидеть модуль, который отвечает за работу записывающего устройства.
2) Вытащите его и аккуратно отсоедините лазерный модуль, а с него извлеките записывающую головку. Для этого лучше всего использовать пинцет — с его помощью вы легко сможете «выкрутить» головку (она просто очень хорошо сидит и ее легко повредить).
3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод, который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.
4) После этого вам придется спаять небольшую схему, в которой будет один резистор, два конденсатора, выключатель и батарейка. Зачем эта схема? Она нужно для того, чтобы модуль не перегорел. Батарейку можно взять на 3,6 вольта. Номинал сопротивления может колебаться в пределах от двух до пяти ом. С этими элементами у вас не должно возникнуть проблем. Труднее будет с конденсаторами, так как один из них — полярный (тот что на 2200 нФ). Когда вы будете его запаивать, главное не перепутать полярность, иначе он может взорваться. Второй конденсатор — обыкновенный и с ним проблем мне возникнет. Внизу, на рисунке, вы видите схему.
5) Паять схему не сложно, и вы можете даже не заморачиваться и делать все в виде навесного монтажа. Так вы точно сэкономите силы и время.
6) В качестве источника в 3,7 вольт можно воспользоваться двумя батарейками с мобильных телефонов, которые надо подключить параллельно — это увеличить их общий заряд. В принципе, лазер готов, но перед пробным запуском вам нужно обезопасить свое зрение. Поэтому, если у вас нет специальных защитных очков, то лучше не наводить лазерный пучок в глаза другим людям.
7) Закончив с вопросами безопасности, вы можете включить лазер. Стоит отметить, что первый запуск вас ничем не удивит. Максимум что вы получите — это просто свет. Поздравляем вас — вы сделали фонарик. Но как превратить его в лазер?
8) Проблема в том, что у нас получился не фокусированный луч. Для того чтобы превратить его в настоящий лазер, вам потребуется линза. Такую линзу можно достать с компьютерного привода.
9) Прикрепив ее к нашему лазеру все пойдет намного лучше. Правда, проблема остается — это отсутствие нормального корпуса.
10) В качестве корпуса под наше устройство вы можете использовать уже готовые вещицы. Например, прекрасно подойдет корпус от лазерной указки, маленького фонарика и подобные вещи. Впрочем, если вам нравится сам процесс изготовления, то вы можете сделать его самостоятельно. Для таких целей прекрасно подойдет алюминиевый профиль. Подстроив линзу, вы сможете получить хорошо сфокусированный луч, который может плавить тонкую пластмассу и даже поджигать спички.
Мы надеемся, что наша инструкция о том, как сделать лазер из дисковода, вам пригодится и заинтересует. Удачи вам и успехов!
Видео уроки
Лазер из привода DVD-RW / Приборы / МодноНемодно.ру
Много читал в интернете о том, как можно сделать лазер из привода DVD-RW. Сначало я думал, что это нереально, но после того, как у меня он сломался, я подумал и решил попробовать сделать лазер. Терять мне всё-равно было нечего, так как привод старый и поломанный. На его ремонт ушло бы много времени и денег. Легче было купить новый привод, что я и сделал.
Чтобы сделать лазер, из привода нужен был лишь лазерный диод, так как поломка была не в нём, мой привод отлично подошёл к этому эксперименту. Сначало я разобрал привод, нашёл каретку с лазерный диодом, она была хорошо прикручена, и, чтоб её снять мне понадобилось немало времени. Убедившись, что диод цел, я вытащил каретку из дисковода. В ней было два лазера: красный ( лазерный ) диод, который нам и нужен, и инфракрасный. Я вытащил нужный диод, к нему была прикреплена тремя шурупами печатная плата, для их снятия мне понадобился паяльник. Достав диод из корпуса я проверил его двумя пальчиковыми батарейками, соблюдая полярность. Дальше я начал делать корпус для лазера и батареек. В интернете использовали лазерную указку MiniMag, но я использовал обыкновенный фонарик. Разобрав его, я убрал лишние детали и установил красный лазерный диод так, чтоб он не болтался и был направлен точно прямо. Используя немного проводов я подсоединил батарейки к лазерному диоду. Стекло с фонарика я убрал. Корпус немного переделал для удобности. Лазер был готов. Он более мощный, чем я ожидал. Он с лёгкостью лопал надутый шарик и зажигал свечку. Для тех, кто так же захочет сделать собственноручно такой лазер я дам несколько советов:
1)Лазерный диод очень хрупкий. Будьте очень аккуратны с ним.
2)Разбирая привод и вынимая диод, наберитесь терпения, для доставания диода нужно будет открутить огромное количество маленьких шурупчиков.
3)Для лазера мне понадобились такие вещи: привод DVD-RW, фонарик, суперклей, паяльник, часовые маленькие отвёртки, нож канцелярский, ножницы, пластилин и др.
Желаю удачи и крепких нервов тем, кто будет пытаться сделать такой лазер.
Произошла ошибка при настройке пользовательского файла cookie
Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.
Настройка вашего браузера для приема файлов cookie
Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:
- В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
- Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
- Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
- Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
- Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.
Почему этому сайту требуются файлы cookie?
Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.
Что сохраняется в файле cookie?
Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.
Оптический привод (Blu-ray, DVD, CD) Устранение неполадок
Если у плеера возникают проблемы с загрузкой или чтением дисков, проблема почти всегда механическая. Попробуйте эти быстрые приемы:
1) толкайте / перемещайте лазерный узел вперед и назад по его дорожке, используя палец или какой-либо пластиковый инструмент, например лопатку или колпачок ручки *
2) очистите линзу лазера (изопропиловым спиртом 90% и ватной палочкой) **
Наш опыт в Fixit Clinic показывает, что подавляющее большинство приводов оптических дисков оживают после шага 1) и / или шага 2), описанного выше.Если ни один из этих вариантов не работает:
3) убедитесь, что в гнезде или механизме лотка для компакт-дисков нет посторонних предметов, таких как волосы, намотанные на шпиндель двигателя, или пылевого кролика.
Если 1) узел лазера движется нормально, 2) двигатель вращается свободно и 3) вы уверены, что в приводе нет посторонних предметов, ТО, возможно, лазер перестал работать: попробуйте вынуть и снова подсоединить ленточный кабель к лазеру. сборка. Если это не сработает, возможно, лазер перегорел. (В зависимости от конструкции оптического привода вы можете использовать прозрачный диск (вы получите один или два из них, когда покупаете стопку дисков), чтобы проверить, действительно ли лазер излучает генерацию.) Перегоревший лазер — тяжелый ремонт, потому что вам нужно идентифицировать и заменить деталь.
Если вы несколько раз безуспешно пытаетесь подтолкнуть лазер, как в пункте 1) выше, обратите внимание на то место, где вы его оставили в последний раз, и посмотрите, движется ли он вообще по своей траектории, когда вы попытаетесь в следующий раз. В противном случае возможно, что ленточный кабель к лазерному узлу отсоединился или его необходимо переустановить. (Вы также должны услышать шум, когда лазерный узел движется вперед и назад, пытаясь найти начало диска.)
Подтвердите, что (крошечная!) Пластиковая линза действительно все еще находится на узле лазера: мы видели один оптический привод, где линза выскочила и дребезжала в корпусе: приклеивание ее обратно зафиксировало оптический привод.
Если вы откроете корпус: всегда стоит визуально осматривать конденсаторы, чтобы увидеть, не выпирают ли они вверху: они могут помешать работе лазера, даже если все остальное в порядке.
Плееры консольного типа обычно имеют пластиковую косметическую накладку на передней части прорези дверцы лотка, которую необходимо удалить, чтобы получить полный доступ к диску. обычно он снимается, толкая его вверх, но его можно закрепить винтами.
Если проблема заключается в чтении определенного диска e.грамм. замерзание или заикание (как с часто используемыми дисками, заимствованными из библиотеки): слегка отполируйте любые царапины на диске абразивной зубной пастой (например, Colgate или Crest) или пастой для автомобильного воска: подчеркните радиальные штрихи при полировке, т.е. центр к краю и наоборот. Если конкретный диск вообще не читается: ищите сильные царапины по направлению к центру и подчеркните их полировку (оптические диски читаются от центра кнаружи, и лазер не может найти дорожку 0, чтобы начать чтение диска.)
X-ex.com — Учебник — Как настроить DVD-привод Laser
Это руководство очень интересно для всех, у кого есть DVD-привод с открытием лотка / нечитаемый диск / «Чтобы играть в эту игру, поместите его на Xbox 360» и подобные ошибки, связанные с тем, что привод не читает игры должным образом.
Он работает для 90% приводов, результаты различаются, но обычно приводы возвращаются в рабочее состояние + это бесплатно, нет необходимости покупать новый лазер.
Необходимые инструменты:
1x Отвертка для открытия привода
1x Отвертка или аналогичный предмет с маленьким битом на конце (для регулировки кастрюли)
* 1x Мультиметр
* Мультиметр следует использовать для совершенства, но если у вас его нет, вы также можете попробовать его без, только тогда нужно быть более осторожным.
Самым первым делом подключите DVD-привод к консоли, затем откройте DVD-привод, а затем, когда лоток выдвинут, отключите DVD-привод от источника питания. лучше вид на лазер)
Затем вам нужно снять внешний кожух DVD-привода, о котором идет речь. Этот метод работает со всеми новыми приводами Phat и Slim.
Консоли Phat:
Для 16D2S и VAD6038 (Phat DVD-приводов) вам нужно только снять верхнюю часть, горшки находятся в верхней части лазера и могут легко регулироваться.
Вы поворачиваете левый горшок (DVD) против часовой стрелки , по одному бит за раз, 1 бит = примерно 1/12 оборота, как на часах. Продолжайте проверять, читает ли DVD-привод диски лучше после каждой попытки.
Если у вас есть мультиметр, вы можете проверить показания, обычно они начинаются около 5,0 ~, вы можете снизить до максимума. ~ 3.0 (если опуститься ниже, вы рискуете убить лазер)
Тонкие консоли:
Для 16D4S вы должны попытаться достать его снизу, если вы удалите печатную плату, это может упростить задачу, горшки находятся в нижней части лазера.
Вы поворачиваете левый горшок (DVD) против часовой стрелки , по одному бит за раз, 1 бит = примерно 1/12 оборота, как на часах. Продолжайте проверять, читает ли DVD-привод диски лучше после каждой попытки.
Если у вас есть мультиметр, вы можете проверить показания, обычно они начинаются около 5,0 ~, вы можете снизить до максимума. ~ 3.0 (если опуститься ниже, вы рискуете убить лазер)
Для этих приводов есть руководство, которое кто-то под названием Moda сделал некоторое время назад, следуйте инструкциям в файле PDF.
Скачать можно здесь:
Ссылка для скачивания
Что делать, если выйдет из строя?
В случае неудачи вам придется заменить лазер или даже весь DVD-привод. Вы можете найти все эти детали в официальном магазине Xboxexperts.com по низкой цене.
Уведомление: Обучающие программы были выполнены много раз и часто были успешными, однако мы не можем гарантировать успех и поэтому не несем ответственности за любой ущерб, который может быть им причинен, вы делаете это на свой страх и риск !!!
DVD-лазеры: почему синий побеждает красный
Скоро выйдет: диск с сезоном Spongebob
Он вмещает 13 часов видео, поддерживает HDTV и записывает так же, как надежный VHS.Неудивительно, что крупные производители электроники считают, что использование дисков Blu-ray сделает современные красные DVD-лазеры устаревшими. Видеодиск следующего поколения находится на чертежной доске с 1995 года. Теперь инженеры Blu-ray устранили два огромных технических препятствия: увеличение способности фокусировки света (для более высокого разрешения) и уменьшение длины волны лазера (сине-фиолетовый луч может читать более точный трек, упакованный на диск стандартного размера). И в отличие от обновления с винила на CD или с VHS на DVD, этот переключатель формата не требует выброса существующей коллекции DVD.Кроме того, вы можете записать Junkyard Wars , в то время как Black Hawk Down воспроизводится с того же диска. Довольно скоро единственным оправданием для покупки DVD-плееров с красным лазером будет их неуклонно падающая цена.
THE SPACE ISSUE
Объединяя технологию транспортного потока MPEG-2 со скоростью передачи данных 36 Мбит / с, Blu-ray Disc может записывать и воспроизводить более 13 часов телевидения стандартной четкости или два-три часа HDTV. Это примерно в шесть раз дольше, чем у других записываемых DVD-дисков.Так что ищите больше комментариев, полнометражных режиссерских сокращений и шквал документальных фильмов на одном диске. И если телевидение высокой четкости с большим объемом данных когда-либо получит какую-либо поддержку — Федеральная комиссия связи США (FCC) поставила май 2002 года своей целью по внедрению большего количества наземного цифрового вещания — ищите скачок в спросе на телевизоры высокой четкости и технологии, необходимые для записи с них программ. .
ПРОРЫВ РАЗРЕШЕНИЯ
В современных DVD используется красный лазер с длиной волны 650 нанометров и емкость записи 4.7 Гбайт. Сине-фиолетовый лазер с длиной волны 405 нм на Blu-ray Disc позволяет записывать и перезаписывать до 27 Гбайт данных. Новый диск может читать с более высоким разрешением, потому что числовая апертура линзы составляет 0,85 — на 40 процентов больше, чем у красного лазера 0,6. Он также захватывает большую часть луча с меньшей расходимостью, создавая еще более четкие изображения.
ПРОИГРЫВАТЕЛЬ ВСЕХ ВСЕХ
Платформа дисков Blu-ray использует тот же метод записи, что и DVD-RW и DVD + RW. Но в этих существующих записываемых форматах можно сохранить только около двух часов видео DVD-качества.Blu-ray Disc не только превосходит их, но — если производители соответствующим образом настроят свои проигрыватели — он будет безупречно читать старые форматы.
КРИТИЧЕСКАЯ МАССА
Девять из 17 руководящих членов DVD Forum — Hitachi, LG Electronics, Matsushita, Pioneer, Philips, Samsung, Sharp, Sony и Thomson Multimedia — объявили об основных стандартах дисков Blu-ray в феврале. Примечательно, что отсутствовал лидер форума и изобретатель DVD Toshiba, которая предпочла сохранить формат красного лазера, переключившись на сжатие с низким битрейтом.Toshiba предпочитает видеть, как безумие DVD идет своим чередом, прежде чем выпускать диски Blu-ray.
ВЫХОДИТ НА РЫНОК
Продукты, основанные на спецификациях дисков Blu-ray, должны появиться на рынке в следующем году. Аналитики прогнозируют, что, как и первые DVD-плееры, розничная цена первых Blu-ray-плееров составит около 1000 долларов. В течение пяти лет он должен упасть до 200 долларов. Другое вероятное использование: хранение данных на ПК и программное обеспечение для HD-видео.
Купить ультрасовременный лазерный диод dvd для ваших нужд Бесплатный образец
Выберите. лазерный диод dvd из огромной коллекции на Alibaba.com. Вы можете купить массив. , лазерный диод dvd , включая, помимо прочего, светодиод, микрофон, выпрямитель, лазер, стабилитрон, триггер, Шоттки, SMD, энергосберегающие диодные лампы. Вы можете выбрать. dvd-лазерный диод с широким выбором основных параметров, спецификаций и номиналов для ваших целей. Лазерный диод
dvd на Alibaba.com удобен в установке и использовании. Используемый пластик более высокого качества обеспечивает изоляцию, снижающую нагрев.Они доступны в кремнии и германии. dvd-лазерный диод используется в различных отраслях промышленности для множества электрических функций и датчиков. Они используются в инверторах, светодиодах, автомобильной электронике, потребительских товарах, USB 2.0 и USB 3.0, HDMI 1.3 и HDMI 1.4, SIM-карте, мобильной одежде, беспроводной связи, автомобильном генераторе и лазерной эпиляции. Они используются как выпрямитель, датчик света, излучатель света, для рассеивания нагрузки и т. Д. Различная физическая упаковка для. DVD-лазерный диод предлагается для монтажа на печатной плате, радиатора, проводного и поверхностного монтажа.Основные особенности. dvd лазерный диод - это толстая медная опорная пластина, низкая утечка, высокая сила тока, низкое прямое падение напряжения, легирование золотом, низкое сопротивление инкрементному скачку напряжения, отличная зажимная способность, быстрое время отклика и т. Д. Технические характеристики, предлагаемые на. лазерный диод DVD имеет различные оптические и электрические характеристики, такие как максимальная мощность, напряжение, оптический выход, время обратного восстановления, рабочая температура и т. Д. dvd лазерный диод производится в соответствии со стандартными процедурами для поддержания высочайшего качества.Они соответствуют требованиям RoHS и IEEE 1394.
Получите лучшее. лазерный диод dvd предлагает на Alibaba.com различные поставщики и оптовики. Получите высшее качество. dvd лазерный диод для требований вашего проекта.
Что такое оптический привод? — Определение, типы и функции — Видео и стенограмма урока
Компоненты
Привод оптических дисков использует лазер для чтения и записи данных.Лазер в этом контексте означает электромагнитную волну с очень определенной длиной волны в пределах или около видимого светового спектра. Для разных типов дисков требуются разные длины волн. Для компакт-дисков или компакт-дисков используется длина волны 780 нанометров (нм), которая находится в инфракрасном диапазоне. Для цифровых видеодисков или DVD используется длина волны 650 нм (красный), а для дисков Blu-ray используется длина волны 405 нм (фиолетовый).
Таким образом, оптический привод, который может работать с несколькими типами дисков, будет содержать несколько лазеров.Механизм чтения и записи данных состоит из лазера, линзы для направления лазерного луча и фотодиодов для обнаружения отражения света от диска.
Оптические механизмы для чтения CD и DVD очень похожи, поэтому один и тот же объектив можно использовать для обоих типов дисков. Однако механизм чтения дисков Blu-ray совершенно другой. Таким образом, оптический привод, который работает со всеми типами дисков, будет иметь две отдельные линзы: одну для CD / DVD и одну для Blu-ray.
Помимо линзы, оптический привод имеет механизм вращения для вращения диска.Изначально оптические приводы были разработаны для работы с постоянной линейной скоростью (CLV) — это означает, что диск вращается с разной скоростью в зависимости от того, где считывает лазерный луч, поэтому спиральная канавка диска проходит мимо лазера с постоянной скоростью. Это означает, что диск вращается со скоростью около 200 оборотов в минуту (об / мин), когда лазер считывает данные около внешнего обода диска, и со скоростью около 500 об / мин при считывании около внутреннего обода.
Эта постоянная скорость очень важна для музыкальных компакт-дисков и дисков с фильмами, поскольку вы хотите слушать музыку или смотреть фильм с постоянной скоростью.Однако для других приложений, таких как чтение или запись других типов данных, работа с такой скоростью не требуется. Современные оптические приводы часто могут вращаться намного быстрее, что приводит к более высокой скорости передачи. Например, когда вы видите оптический привод, указанный как привод с 4-кратным увеличением, это означает, что он может вращаться со скоростью, в четыре раза превышающей базовую (то есть между 800 и 2000 об / мин).
Оптический привод также нуждается в загрузочном механизме. Используются два основных типа:
- Механизм загрузки лотка, при котором диск помещается на моторизованный лоток, который перемещается внутрь и наружу корпуса компьютера.
- Механизм загрузки с прорезью, в котором диск вставляется в прорезь, а моторизованные ролики используются для перемещения диска внутрь и наружу.
Механизмы загрузки лотков для оптических приводов в настольных компьютерах обычно довольно громоздки.
Для портативных компьютеров механизм загрузки лотка намного меньше.
Различные типы дисков
Самым ранним оптическим диском, который использовался в компьютерных системах, был компакт-диск.Это позволило вам воспроизводить обычные музыкальные компакт-диски на вашем компьютере. Однако специально для использования в компьютерах были разработаны CD-ROM (запоминающее устройство на компакт-дисках). Они похожи на обычные компакт-диски, но содержат носители только для чтения, например файлы данных или программное обеспечение. CD-ROM стал широко используемым методом распространения программного обеспечения. Поскольку оптические приводы использовались только для компакт-дисков, его часто называли приводом компакт-дисков. Максимальная емкость типичного компакт-диска составляет около 700 МБ.
Следующим типом оптических дисков, появившихся на рынке, были DVD.Первоначально предназначенные для фильмов, они быстро были приняты и в компьютерных системах. Стандартная емкость DVD составляет 4,7 ГБ. Совсем недавно на рынке появились диски Blu-ray со стандартной емкостью 25 ГБ. И DVD, и Blu-ray также существуют в двухслойном формате (DL), что фактически удваивает их емкость.
Для записи данных на диск необходим записываемый чистый диск. Данные регистрируются путем выборочного нагрева частей слоя органического красителя лазером, который изменяет отражательную способность красителя.Для обычных записываемых дисков это постоянный процесс, и данные могут быть записаны только один раз. Однако есть и перезаписываемые диски. В этом случае лазер используется для плавления кристаллического сплава в записывающем слое диска. Вещество можно расплавить обратно в кристаллическую форму, что позволяет записывать на диск несколько раз. Запись данных на оптический диск также называется «прожигом».
Это немного сбивает с толку из-за различных вариантов чтения / записи. Например, для компакт-дисков существуют CD-R и CD-RW.Для DVD есть DVD-R, DVD + R, DVD-RW и DVD + RW. Как вы, наверное, догадались, «R» означает «чтение», а «W» — «запись». Версии + и — являются результатом немного разных стандартов, разработанных разными производителями. Это привело к незначительным проблемам несовместимости между определенными дисками и определенными оптическими приводами. Хотя это было очень неприятно в то время, когда эти типы дисков появились на рынке, большинство современных оптических приводов способны читать практически любые типы дисков.
Как работает оптический привод
Давайте поближе познакомимся с оптическим диском.На этой схеме в качестве примера используется компакт-диск, но тот же общий принцип применим и к другим типам оптических дисков. Слой диска из поликарбоната содержит фактические данные (A). Данные представлены в виде крошечных углублений в этом слое, известных как «ямы», а области между ямами известны как «земли». Свет от лазера (E) проходит через этот слой и отражается обратно блестящим слоем (B). Слой лака (C) защищает блестящий слой и предотвращает окисление. Произведение напечатано на верхней части диска (D).
Датчик, расположенный рядом с лазером, преобразует отраженный лазерный сигнал обратно в цифровые данные. Датчик регистрирует изменения от ямок до площадок (или наоборот) как единицу, а отсутствие изменений как ноль. Это превращает углубления на диске в двоичные данные. Диски DVD и Blu-ray работают очень похоже — самая большая разница в том, что ямки намного меньше, что позволяет хранить гораздо больше данных на одном диске.Физическое повреждение оптического диска может привести к потере данных, так как углубления могут больше не читаться правильно.
Оптических приводов больше нет?
Большинство компьютерных систем имеют по крайней мере один оптический привод. Однако популярность оптических дисков в течение некоторого времени снижается. Вместо музыкальных компакт-дисков люди покупают музыку в цифровом формате в Интернете. Вместо того, чтобы покупать DVD с фильмами, люди транслируют фильмы на свой компьютер или телевизор с помощью онлайн-сервисов. Многие программы теперь доступны для загрузки через Интернет.Наконец, если вам нужно хранить большие объемы данных, вы, вероятно, в конечном итоге используете внешний жесткий диск, который может хранить гораздо больше данных, чем любой оптический диск. Оптические диски пока никуда не делись, но их важность продолжает снижаться, поскольку их роли берут на себя онлайн-сервисы. Некоторые компьютерные системы больше не имеют встроенного привода оптических дисков. Это особенно актуально для очень тонких и легких ноутбуков, где пространство и вес имеют большое значение.
Результаты обучения
По окончании урока вы должны уметь:
- Понять, что такое оптический дисковод
- Перечислите различные компоненты ODD
- Опишите различные виды дисков
- Напомним, как работает оптический привод
- Обсудите тенденцию отказа от оптических приводов
LASER Портативный DVD-плеер с 10-дюймовым экраном Руководство пользователя
Портативный DVD-плеер с лазером с 10-дюймовым экраном
ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
- Перед использованием внимательно прочтите все инструкции.
- Сохраните руководства для использования в будущем.
- Используйте этот продукт только описанным способом.
- Используйте только мягкую ткань, смоченную водой, для очистки поверхности этого продукта.
- Используйте электронные устройства в хорошо вентилируемых местах и не подвергайте чрезмерной вибрации.
- Следующее может повредить этот продукт: любая жидкость, например вода или влага, сильная жара, холод, влажность, пыльная или песчаная среда.
- Размещайте это устройство только на устойчивых поверхностях и убедитесь, что все подключенные кабели надежно закреплены и не приведут к падению устройства.
- В этом продукте нет деталей, обслуживаемых пользователем.
- Несанкционированные попытки разобрать или отремонтировать этот продукт аннулируют гарантию на продукт и могут привести к опасному поражению электрическим током.
- Не используйте этот продукт, если вы управляете опасным оборудованием, например, автомобилем.
- Отсоедините все шнуры питания или данных, вытаскивая их из вилки, а не за шнур.
- Использование этого устройства рядом с другими электронными устройствами может вызвать помехи.
- Не открывайте дверцу привода во время вращения диска.
- Убедитесь, что портативный двойной DVD-проигрыватель установлен в соответствии с инструкциями и иллюстрациями, приведенными в данном руководстве.
- Водитель транспортного средства несет ответственность за установку и использование этого продукта в соответствии со всеми федеральными законами и законами штата, регулирующими использование продуктов этого типа.
- Устанавливайте этот продукт с заботой о других автомобилистах, чтобы они не отвлекали внимание других участников дорожного движения.
- Мы оставляем за собой право вносить изменения в этот документ и / или продукт без уведомления.
ВНИМАНИЕ: Используйте с этим продуктом только зарядное устройство, входящее в комплект поставки. При замене батареи неправильного типа существует опасность взрыва. Утилизируйте батареи в соответствии с правилами местного совета.
Символ лазерного продукта: расположенный на задней панели устройства означает, что данный проигрыватель является лазерным продуктом класса 1; он использует только слабый лазер и не использует опасное излучение за пределами устройства.
Молния со стрелкой внутри равностороннего треугольника предназначена для предупреждения пользователя о наличии неизолированного «опасного напряжения» внутри корпуса продукта, которое может иметь достаточную величину, чтобы создать риск поражения электрическим током.
Восклицательный знак в равностороннем треугольнике предупреждает пользователя о наличии важных инструкций по эксплуатации и техническому обслуживанию (обслуживанию) в документации, прилагаемой к прибору.
УХОД ЗА ДИСКАМИ
- Не размещайте диски рядом с источниками тепла, такими как прямые солнечные лучи, места или места с высокой влажностью.
- Не прикасайтесь к читаемой области или к диску (нижней стороне). Всегда держите диски за края.
- Не используйте клейкую ленту на диске.
- Не используйте для чистки дисков имеющиеся в продаже чистящие жидкости, так как они могут повредить диски.
- Не оставляйте диски в автомобиле, который может быть подвержен сильному воздействию прямых солнечных лучей, поскольку нагревание в автомобиле может привести к повреждению дисков, даже если они хранятся в затемненных местах.
- Для очистки диска всегда используйте очень мягкую влажную ткань и протирайте диск от внутренней к внешней стороне.
- Всегда возвращайте диск в коробку, когда закончите с ним.
Протрите диски мягкой влажной тканью и дайте высохнуть, прежде чем помещать диск в лоток проигрывателя.
Никогда не используйте спирт, разбавитель для краски или бензин для чистки дисков.
ЧТО В КОРОБКЕ
1 X Основной DVD-проигрыватель с 10-дюймовым ЖК-дисплеем 16: 9 | 1 X Пульт дистанционного управления (с батареей) |
1 X12VDC (автомобиль) Блок питания | 1 адаптер питания от сети 110-240 В переменного тока |
lXAVC.ble | 1 x наушники |
Внимательно проверьте содержимое упаковки.
ИГРОК
Товар | Описание | Товар | Описание |
1 | Кнопка остановки | 14 | Кнопка настройки |
2 | Влево / Быстрая перемотка вперед | 15 | Кнопка аудио |
3 | TFT Вкл. / Выкл. | 16 | DVD / SD / USB |
4 | Объем- | 17 | Кнопка доступа к диску |
5 | Кнопка меню | 18 | ИК-датчик |
6 | Кнопка режима | 19 | Индикатор питания |
7 | Кнопка воспроизведения / паузы | 20 | Вход 12 В постоянного тока |
8 | Кнопка вверх / назад | 21 | Главный выключатель питания |
9 | Вправо / Перемотка вперед | 22 | Вход AV |
10 | Кнопка ОК / Подтвердить | 23 | 3.5 мм AV-выход |
11 | Кнопка «Вниз / Далее» | 24 | Выход для стереонаушников 3,5 мм |
12 | Кнопка отключения звука | 25 | Слот для карты SD / MMC (совместим с SDHC) |
13 | Объем + | 26 | Хост-порт USB |
УСТАНОВКА
Для использования внутри помещений
- Найдите запасную сетевую розетку и выключите ее.
- Вставьте прилагаемый адаптер переменного тока в розетку.
- Подключите другой конец к входному разъему 12VCD.
- Включите основную розетку.
- Переведите главный выключатель питания на проигрывателе в положение ON.
Использование в автомобиле
- При выключенном зажигании подключите прилагаемый адаптер постоянного тока к автомобильной розетке.
- Подключите другой конец к входу питания постоянного тока на боковой стороне DVD-плеера.
- Поверните зажигание автомобиля в положение ON или ACC, чтобы включить розетку, и переведите выключатель питания DVD-плеера в положение ON.
Примечание: Будьте осторожны со всеми кабелями и соединениями с DVD-плеером.
Убедитесь, что никакие соединения не натянуты, так как это может повредить устройства.
Уберите лишние кабели, так как они могут споткнуться и повредить проигрыватель.
ВОСПРОИЗВЕДЕНИЕ
Пульт дистанционного управленияТовар | Функция |
1 | Мощность |
2 | DVD / 5D / USB |
3 | Цифровая клавиатура |
4 | 10+ |
5 | Настройка DVD |
6 | Вверх / Вниз / Влево / Вправо |
7 | ОК |
8 | Аудио |
9 | Быстрая перемотка назад |
10 | Быстрая перемотка вперед |
11 | Режим |
12 | Уголок |
13 | Без звука |
14 | Дисплей |
15 | Повтор |
16 | Повторение A-B |
17 | Поиск |
18 | Стоп |
19 | Программа |
20 | Объем + |
21 | Zoom |
22 | Объем- |
23 | Пауза / воспроизведение |
24 | Субтитры |
25 | Далее |
26 | Предыдущая |
27 | Включение / выключение питания |
28 | Меню заголовков DVD |
Основные функции
Кнопка | Действие |
Мощность | Включает или выключает проигрыватель |
DVD / SD / USB | Нажмите для переключения между DVD (оптический диск), устройством чтения карт или USB-накопителем.Используйте кнопки Вверх / Вниз / Влево / Вправо для навигации и нажмите кнопку ОК для выбора. |
Настройка | Вход или выход из меню настройки. |
Цифровая клавиатура | Используется для входа в пункт меню или для ввода пароля. |
ОК (Подтвердить) | Нажмите, чтобы выбрать параметр или подтвердить настройку. |
Повтор A-B | Используется для выбора части видео / аудио для повтора. |
Предыдущая | Нажмите, чтобы перейти к предыдущему разделу или дорожке. |
Далее | Нажмите, чтобы перейти к следующей главе или треку. |
Воспроизведение / пауза | Нажмите, чтобы начать воспроизведение или приостановить воспроизведение. |
Стоп | Нажмите, чтобы остановить воспроизведение. |
Программа | Эта кнопка используется для программирования любимых песен или глав при использовании дисков VCD, Audio CD или DVD. |
Быстрая перемотка вперед / назад | Используется для быстрой перемотки вперед или назад со скоростью 2X, 4X, BX, 16X и 32X при нормальной скорости воспроизведения. |
Без звука | Отключает звук на плеере. |
Объем +/- | Эти кнопки используются для увеличения или уменьшения аудиовыхода. |
Аудио | Выберите доступный язык аудио для DVD. |
Название DVD | Вернуться в главное меню диска. |
Дисплей | Показывает информацию о текущем диске. |
Масштаб. | Увеличить изображение в 2–4 раза по сравнению с размером исходного изображения. |
Поиск | Выберите заголовок, главу, дорожку, время заголовка или время отслеживания. |
Уголок | Показать доступные углы для дисков, содержащих многоугольники. |
Примечание: Удалите пластиковый лист перед использованием пульта дистанционного управления.
Загрузка и воспроизведение диска.
- После подключения питания к DVD-плееру переведите переключатель питания в положение «включено».
- Осторожно поместите диск в лоток .
- Вы должны услышать и почувствовать, как диск плотно встал на место.
- Поместите диск в лоток этикеткой вверх.
- Закройте крышку DVD до щелчка. Теперь устройство загрузит диск и начнет воспроизведение.
- Остановка воспроизведения.
Нажмите кнопку СТОП (■) во время воспроизведения. - Воспроизведение / пауза.
Нажмите кнопку воспроизведения / паузы (I) на пульте дистанционного управления во время воспроизведения, чтобы приостановить воспроизведение.
Для возобновления нажмите кнопку «Воспроизведение / пауза» (I) еще раз. - Быстрая перемотка вперед / назад
Нажмите клавишу «Быстрая перемотка вперед» или «Быстрая перемотка назад» для достижения желаемого места со скоростью, регулируемой в 2X, 4X, BX, 16X, 32X раза. - Меню
DVD разделен на разделы, называемые заголовками и главами. Когда вы воспроизводите DVD, на экране вашего DVD-плеера появляется корневое меню диска. Содержание меню варьируется от диска к диску. Нажмите кнопку MENU во время воспроизведения, чтобы отобразить меню.
Дисплей
Время воспроизведения и оставшееся время
- Во время воспроизведения нажмите кнопку «DISPLAY», чтобы отобразить текущий номер заголовка, общее количество заголовков, текущий номер главы, общее количество разделов и прошедшее время воспроизведения для заголовка.Заголовок исчезнет автоматически через 3 секунды, если кнопка DISPLAY не будет нажата.
- Постоянно нажимайте «DISPLAY» для выбора следующих опций в последовательности .
- Истекшее время: Истекшее время заголовка.
- Остаток заголовка: оставшееся время заголовка.
- Chapter Elapsed: Истекшее время главы.
- Chapter Remain: оставшееся время главы.
- Дисплей выключен: информация о времени DVD не отображается.
Уголок
Во время воспроизведения диска нажмите кнопку «ANGLE», чтобы отобразить / доступные ракурсы для дисков, содержащих несколько ракурсов, с текущим номером ракурса и отображением общего количества ракурсов.
Нажмите «ANGLE», чтобы выбрать другой угол, затем нажмите еще раз, чтобы выйти из V и вернуться к нормальному углу обзора. Индикация угла автоматически исчезнет, если кнопка «ANGLE» не будет нажата повторно в течение 3 секунд.
Примечание: Не все диски содержат эту функцию.
Субтитры
Во время воспроизведения диска нажмите «SUB», чтобы выбрать желаемый язык субтитров, с отображением текущего номера языка субтитров и общего количества языков субтитров. Если есть несколько языков, нажмите «SUB» еще раз, чтобы выбрать другой язык субтитров. Чтобы выключить субтитры, нажимайте кнопку «SUB», пока не отобразится «Subtitle Off». Отображение субтитров автоматически исчезнет, если кнопку «SUB» не нажать повторно в течение 3 секунд.
Примечание: Некоторые DVD позволяют получить доступ к этой функции только через меню DVD.
Аудио
Во время воспроизведения нажмите «AUDIO», чтобы выбрать желаемый язык аудио, с отображением текущего номера аудиоканала и общего количества аудиоканалов. Снова нажмите «AUDIO», чтобы выбрать другой язык звукового сопровождения. Индикация звука автоматически исчезнет, если кнопка «AUDIO» не будет нажата в течение 3 секунд.
Zoom
Во время воспроизведения нажмите «ZOOM», чтобы увеличить изображение в 2, 3 / или 4 раза с текущим кратным увеличением.
Повтор A-B
А. Во время воспроизведения нажмите первый раз «AB», чтобы установить начальную точку A.
B. Нажмите «AB» второй раз, чтобы установить конечную точку Band. Проигрыватель будет повторно воспроизводить часть между точками A и B.
C. Нажмите «AB» в третий раз, чтобы отменить повтор «AB» и возобновить нормальное воспроизведение.
Воспроизведение диска MP3 / MPEG-4
Когда в устройство вставлен диск MP3 / MPEG-4, автоматически появляется экран меню. Вы можете использовать экран меню, чтобы выбрать нужные папки и песни, или система будет воспроизводить песни в том порядке, в котором они были записаны на диск.
- Нажмите кнопку ВВЕРХ или ВНИЗ, чтобы выбрать папку из списка папок.
- Нажмите «ОК», чтобы выбрать выделенную папку. Будут перечислены песни, доступные в папке.
- Используйте кнопки ВВЕРХ или ВНИЗ, чтобы выбрать песню из списка. Нажмите «ОК», чтобы выбрать и начать воспроизведение выделенной песни.
- Используйте кнопку FORWARD для перехода к следующей песне. Нажмите кнопку PREVIOUS , чтобы перейти к началу предыдущей песни.
- Нажмите кнопку ВВЕРХ, чтобы выбрать текущую папку, и нажмите «ОК» для подтверждения.Затем вы можете вернуться к списку папок.
Воспроизведение содержимого DIVX
Формат DIVX позволяет хранить видео и звук высокого качества в файлах с высокой степенью сжатия. Типы файлов, такие как AVI, обычно могут содержать больше данных в меньшем файле. Например (как показано ниже) 1,5-часовой DVD-файл, закодированный в MPEG-2, занимает от 1,5 до 2,0 ГБ. Если бы он был закодирован в DIVX, размер файла был бы только от 600 до 800 МБ.
л, 5 часов файловый DVD (MPEG-2) | Формат MPEG-12 О l5-ZGB | Формат DIVX Около 600-B00MB |
VCD (MPEG- l) | О B00MB- l G | Около 200-300 МБ |
Сравнение MPEG-1, MPEG-2 и MPEG-4
Скорость (кб / с) | MPEG-1 l3B0кб / с | MPEG-2 6500кб / с | MPEG-4 BB0кб / с |
(352x2BB) | (720 × 576) | (720 × 576) | |
Качество видео | Хорошо | Отлично | Идеальный |
Требования к оборудованию | Низкий | Средний | Высокая |
Однако, в зависимости от того, как файл был закодирован, совместимость все еще может быть проблемой с определенными типами файлов DivX или MP4.
Мы настоятельно рекомендуем протестировать файлы и использовать метод «Проб и ошибок», чтобы найти наилучший компромисс между качеством и размером закодированных файлов.
Воспроизведение с USB-накопителя и карты SD / MMC
- Подключите USB-устройство, соблюдая правильную ориентацию. Нажмите [DVD / SD / USB], затем выберите USB для выбора содержимого.
- Вставьте карту памяти в слот SD / MMC. Нажмите [DVD / SD / USB] и выберите SD для воспроизведения карты памяти.
НАСТРОЙКА СИСТЕМЫ
- Нажмите «SETUP» на пульте дистанционного управления, чтобы открыть МЕНЮ НАСТРОЙКИ СИСТЕМЫ.
- Нажмите кнопки или ►, чтобы перейти на требуемую страницу настроек или вернуться на нее.
- Когда отобразится нужная страница, нажмите кнопку «ОК», чтобы перейти на нее.
- Используйте кнопки £ или T, чтобы перейти к функции, которую нужно изменить, а затем нажмите кнопку ►, чтобы войти в подменю.
- Используйте кнопки £ или T, чтобы выбрать элемент подменю, а затем нажмите кнопку «OK» для подтверждения.
- Нажмите кнопку ◄, чтобы вернуться в предыдущее меню, или нажмите кнопку «SETUP», чтобы закрыть экран настройки.
УСТРАНЕНИЕ НЕПОЛАДОК
Проблема | Возможное решение |
Нет звука или звук искажен? | Убедитесь, что ваш DVD подключен правильно. Убедитесь, что все кабели надежно вставлены в соответствующие гнезда. 2. Убедитесь, что звук не отключен. |
Нет питания | Убедитесь, что разъем питания надежно вставлен в вилку, и что в блоке питания есть напряжение. |
Не можете просмотреть фильм? | Вы не можете продвигаться по начальным титрам и предупреждениям, которые появляются в начале фильмов, потому что диск запрограммирован на запрет этого действия. |
Значок (0) появляется на экране? | Функция или действие не могут быть выполнены в данный момент потому что: 1. Программное обеспечение диска это ограничивает. 2. Программное обеспечение диска не поддерживает эту функцию (напр.г., уголки) 3. В данный момент функция недоступна. 4. Вы запросили номер заголовка или главы, отличный от .ассортимент. |
Изображение искажено? | 3. Возможно, диск поврежден. Попробуйте другой диск. 4. Появление искажений во время перемотки вперед — это нормально.или обратное сканирование. |
Нет прямого или обратного сканирования? | 1. На некоторых дисках есть разделы, запрещающие быстрое сканирование или заголовок и пропуск главы. 2. Если вы попытаетесь пропустить предупреждающую информацию и титры в начале фильма, у вас не получится. Эту часть фильмов часто запрограммировали на запрет ее пропуска. |
ИК-датчик неисправен? | 1. Убедитесь, что в пульте дистанционного управления свежие батарейки. 2. Убедитесь, что глазок дистанционного датчика ничем не закрыт. 3. Убедитесь, что инфракрасный передатчик закреплен на глазке датчика контролируемого компонента. |
Диск не воспроизводится? | 1. Вставьте диск этикеткой вверх. 2. Проверьте тип диска, который вы вставляете в лоток для дисков. Этот DVD воспроизводит только цифровые видеодиски, аудио компакт-диски и MP. |
Воспроизведение начинается, но сразу останавливается? | 1. Диск грязный. Убери это. 2. Образовался конденсат. Дайте плееру высохнуть. |
Замените батарею пульта дистанционного управления
- Откройте крышку батарейного отсека.
- Вставьте одну батарею размера CR2025.
- Чтобы использовать пульт дистанционного управления, направьте его на датчик дистанционного управления на плеере.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Совместимый диск: | DVD / VCD / CD / MP3 / JPG / MPEG-4 |
Сигнальная система: | PAL / NTSC |
Размер экрана: | 10 дюймов (254 мм) |
Частотный диапазон: | от 20 Гц до 20 кГц |
Видеовыход: | 1 В (размах) / 75 Ом, несимметричный |
AudioS / N: | Лучше 60 дБ |
Динамический диапазон: | Лучше 85 дБ |
Лазер: | Полупроводниковый лазер, длина волны: 650 нм / 795 нм |
Источник питания: | 9-12 В постоянного тока 1.5 ампер |
Потребляемая мощность: | 15 Вт |
Тип батареи | 7,4 В литий-ионный 1600 мАч |
Время зарядки | до Shrs |
Время воспроизведения | Примерно 2 часа |
Рабочая температура: | 5-40 ″ C |
Вес: | 872 грамма Без пульта ДУ, дисков и кабелей |
Размеры (ДхШхВ): | 260 мм X 170 мм X 40 мм |
Гарантия на дефекты
Laser Corporation Pty Ltd («Laser») гарантирует, что ваш новый продукт не будет иметь дефектов материалов и изготовления в течение 12 месяцев с даты покупки, при условии, что продукт используется в соответствии с прилагаемыми рекомендациями или инструкциями, если они есть.Преимущество данной гарантии дополняет ваши права согласно Закону о защите прав потребителей Австралии и другие права и средства правовой защиты потребителя согласно закону в отношении товаров или услуг, к которым относится гарантия.
Через сеть розничных и торговых посредников Laser предоставит вам на ваш выбор возврат, ремонт или обмен (где это возможно) за этот продукт, если он окажется неисправным в течение гарантийного срока. Эта гарантия больше не применяется, если дефект является результатом изменения, несчастного случая, неправильного использования, неправильного обращения, нормального износа, небрежного обращения или неправильного хранения.Сохраните квитанцию в качестве доказательства покупки
. Как подать заявку на гарантийное обслуживание:
Шаг 1: Найдите квитанцию, подтверждающую дату покупки. Если дата покупки не может быть подтверждена, ваше место покупки или Laser проведет оценку на основе даты производства, состояния лазерного продукта и типа дефекта.
Шаг 2a): Обратитесь по месту покупки. Они оценят характер неисправности и вернут или заменит продукт в соответствии с политикой возврата или гарантии в магазине.
Шаг 2b): Если невозможно связаться с местом покупки, вы можете связаться с Laser. Отдел обслуживания клиентов с подробной информацией о вашем неисправном лазерном продукте: Телефон: (02) 9870 3388; или по электронной почте: [электронная почта защищена] или на сайте www.laserco.com.au/warranty {щелкните «Потребители (конечные пользователи)»). Наш служебный адрес: 1 / 6-8 Byfield Street, North Ryde, NSW 2113
Step 3: Laser. выдаст вам номер разрешения на возврат (RA) в течение 48 часов. По запросу отправьте нам неисправный Продукт и копию квитанции.Лазер покрывает расходы на обратную доставку.
Шаг 4: Подождите, пока мы свяжемся с вами. Как только мы получим ваш неисправный лазерный продукт для проверки, мы проинформируем вас о нашей оценке вашей претензии в течение 7 дней. Когда мы свяжемся с вами, мы сначала сообщим вам, есть ли у вас действительные претензии по данной Гарантии, и если да, мы сообщим вам, будет ли ваш неисправный лазерный продукт заменен или отремонтирован, а также количество дней, в течение которых вы можете рассчитывать. подождите, чтобы получить замененный или отремонтированный лазерный продукт.
Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с Законом о защите прав потребителей Австралии. Вы имеете право на замену или возмещение в случае серьезного сбоя и компенсацию за любые другие разумно предсказуемые убытки или ущерб. Вы также имеете право на ремонт или замену товара, если товар не соответствует приемлемому качеству и неисправность не является серьезной неисправностью.
.
