Строительство крыши для дома - инструкция, советы

Вы хотите сделать крышу самостоятельно, но не знаете с чего начать. В принципе каждый человек понимает, что крыша – это неотъемлемая часть дома. То-есть без крыши и дом не дом.

Строительство своими руками поможет вам не только получить опыт, но и сэкономить не мало денежных средств.

Ведь почти половина расходов на строительство идет для оплаты наемных рабочих. И только когда сделаешь крышу сам, можешь на сто процентов быть уверенным в качестве проведенных работ.

Конструкция должна быть легкой, так как она давит на стены и фундамент, и в тоже время прочной, что бы выдержала вес кровли и большую массу атмосферных осадков и сильных ветров. Крыша — это так сказать конструктор, который лучше собирать компанией из трех человек (можно и больше).

Основой крыши является каркас, который состоит из страпил. Страпила устанавливаются на потолочные лаги. Потолочная лага это брус который закрепляется на стенах и после обшивки досками образует потолок в доме и пол на чердаке. Если вы не планируете использовать чердак как комнату, можно использовать бруски размером 50 × 150 миллиметров.

А если решили сделать себе мансарду, то используйте брус для потолочных лаг 150 × 150 мм. Если дом кирпичный, желательно использовать маурлат. Это брус, который закрепляется на кирпичной стене, по всему периметру дома. Он крепится при помощи заранее вложенных в стену или армопояс шпилек.

Для страпил применяемых при строительстве используют обрезные доски размером 50 × 150 миллиметров. Лаги выставляются в виде шалаша (буквой Λ). Сначала ставим по краям или по кирпичным фронтонам. Это будут шаблоны по которым будем делать все остальные лаги.

Частота лаг зависит от материала из которого будет кровля. От двух установленных страпил натягиваем три шнура (в верху по коньку, по середине, в низу). Страпила выпускаются за наружную часть стены минимум на 30 см, чем больше выпуск, тем меньше осадков будет попадать на стены.

Затем устанавливаем все остальные, закрепляя их с помощью раскосов или доски обрешетки. Далее, по середине каждой страпилы ставим подпорный брус. Если крыша мансардная, подпор можно не много сместить, для увеличения полезного пространства.

Верх страпил ставим встык друг с другом и расшиваем вверху бруском (если крыша мансардная брусок закрепляем на высоте желаемого потолка). Все крепления производить с помощью саморезов.

Страпила скрепляем с лагами при помощи металлических скоб. После того, как страпила выставлены, по верху забираем обрешеткой. Для обрешетки используется доска дюймовка, можно и не обрезную. Только следует удалить обзол с досок (кора по краю доски). На обрешетку стелим гидроизоляцию.

И уже на гидроизоляцию стелем кровельный материал на ваш выбор (шифер, черепица и т.д.). Для строительства используйте просушенный пиломатериал.

Прежде чем, укладывать кровельный материал, проверьте удобство крепления подшивных досок к карнизному свесу. Возможно будет легче зашить карниз прямо с крыши, чем строить леса или колотить доски, стоя на лестнице.

Так же на стадии строительства стоит позаботиться об обогреве крыши в зимний период, чтобы не допустить образование наледи и сосулек.

Посмотрите видео: Строительство крыши пошагово. Поймут все.

профнастил, металлочерепицу, ондулин и тд Как правильно сделать лаги на крышу

Благодаря своей экологичности, эстетической привлекательности и природной натуральности, которая обеспечивает тепло и уют во всем доме, деревянные полы с давних времен и до сегодняшнего дня не теряют своих позиций в загородном строительстве и не только. Выбирая для себя такой вариант обустройства полов, как деревянный пол на лагах, возникает множество вопросов: что такое лаги для пола, как они устанавливаются и многое другое. Данная статья предоставит на них исчерпывающие ответы.

Что такое лаги

Лаг — поперечная балка, на которую укладывается настил пола. Лаги представляют собой бруски или доски и могут быть деревянными, полимерными, металлическими или железобетонными. Чаще всего используют деревянный брус, потому что этот материал более дешевый, общедоступный и конструктивный в случае монтажа деревянного пола. Хотя обустройство пола на лагах из других материалов практически не отличается.

Функциональные преимущества использования лаг:

  • Увеличение шумоизоляции;
  • Правильное перераспределение нагрузки на нижележащие слои;
  • Наличие проветриваемого подполья, в котором при желании можно проложить инженерные коммуникации;
  • Увеличение теплоизоляции пола;
  • Создание ровной поверхности для настила досок пола;
  • Прочность конструкции и устойчивость к нагрузкам;
  • Доступность элементов для их быстрой замены в случае повреждения.

Какое необходимо расстояние между лагами пола

Шаг лаг напрямую зависит от толщины настила пола. Если для покрытия используются прочные толстые доски, тогда лаги можно располагать относительно редко. Если покрытие не очень прочное и тонкое, тогда лаги располагаются часто.

Шаг лаг в зависимости от толщины половой доски:

Зависимость расстояния между лагами от толщины финишной доски настила

Чтобы более точно определить расстояние между лагами пола придется произвести некоторые расчеты.

Пример:

Длина комнаты = 11 м.

Ширина лаги = 0,15 м (11 см).

Учитывая, что полова я доска будет иметь толщину около 0,025 м (25 мм), предполагаем, что расстояние между лагами должно быть между 40 см и 50 см. Усредняем наши предположения до 45 см.

Предполагаемое расстояние между лагами 0,45 м.

Условно обозначим кол-во лаг — x .

Ширина всех лаг = 0,15 x

.

Первые лаги располагаются на расстоянии 0,03 м от стены (30 мм). Поэтому

Расстояний между лагами будет =x -1 .

Расстояние между всеми лагами = 0,45(x -1) .

Составляем уравнение:

Длина комнаты = ширина лаг + расстояние между всеми лагами + расстояние до стен

11=0,15x+0,45 (x-1) +0,06 ;

11=0,15x +0,45x-0,45+0,06;

11=0, 6x-0,39 ;

11, 39=0,6x;

x=18,983333.

Кол-во лаг не может быть не целым числом, поэтому округляем значение.

Кол-во лаг =19 штук.

Сумма всех расстояний между лагами = 11-0,06-19*0,15=8,09 м.

Делим сумму всех расстояний на кол-во расстояний: 8,09 19-1 =0,44944444.

Итого: точное расстояние между лагами должно равняться 0,4494 м = 44,94 см.

Важно! Стоит уточнить, что столь точные расчеты проводить необязательно, вполне достаточно взять расстояние между лагами по усредненному значению, зависящему от толщины настила пола и ширины лаги. Если под конец монтажа лаг расстояние оказалось неточным, ничего страшного, сделайте шаг между последними лагами меньше, будет прочнее конструкция.

Установка лаг для пола

Устройство пола по лагам производится как по земляному основанию, так и по перекрытиям зданий.

Укладка лаг на деревянные перекрытия

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок

Лаги крепятся к балкам. Но учитывая, что балки вряд ли имеют идеально ровный уровень, лучше крепить лаги к боковым сторонам балок.

В таком случае горизонталь лаг проверяется контрольной рейкой, нет необходимости в использовании подкладок. Закреплять лаги лучше всего шурупами, которые имеют диаметр 6 мм и длиннее ширины лаг в 2,5 раза.

Важно! Чтобы не расщепить доску, в балке и лаге можно предварительно просверлить отверстие, используя сверло на 2,5 мм меньше диаметром, чем шуруп.

Если балки располагаются на слишком большом расстоянии друг от друга, придется делать двойные лаги. Сначала уложить слой лаг на балки, а затем сверху них еще один, но уже с меньшим шагом.

Существует два способа укладки лаг на бетон.

Первый способ предполагает подкладки разной толщины между лагами и бетоном для того, чтобы выровнять уровень. Этот способ используют довольно часто, но он не самый лучший, так как со временем подкладки могут усохнуть, деформироваться, или вылететь, после чего пол начинает скрипеть, прогибаться и др.

Лаги лучше укладывать на цементную стяжку, а не на подкладки

Второй способ заключается в заливке цементной стяжки для выравнивания поверхности пола. Затем уже на эту стяжку ровно укладываются лаги. В таком случае пол не деформируется, а стяжка обеспечивает надежную и прочную опору по всей длине.

Перед укладкой лаг на бетонное основание необходимо провести ряд мероприятий:

  • Гидроизолировать основание, так как бетон хорошо впитывает влагу. Можно использовать полиэтиленовую пленку 200 мм.
  • Положить слой гидроизоляции и шумоизоляции. Звукоизоляционные прокладки нужны, чтобы погасить ударный шум, укладываются непосредственно под лаги. Можно использовать подложки из пробки или вспененного полиэтилена толщиной 1-4 см.
  • Выполнить стяжку пола, либо цементную, либо сухую.

После всех этих процедур можно провести укладку лаг. Для этого желательно брать брус, равный длине комнаты. Если это невозможно, тогда хотя бы не использовать брус менее 2 м длиной, это нецелесообразно. Если не хватает длины, брус можно стачать между собой т

Варианты крепления стропил крыши на дачных постройках

Рано или поздно на дачном участке появляются постройки, выполненные кладкой кирпичом или строительными блоками: домик, баня, хозяйственный блок. И вот уже готов фундамент, завершена кладка, настало время заняться крышей.

После кладки
После кладки

Иногда, в силу особенностей постройки, встает вопрос: как всё же крепить стропила? Вариантов может быть несколько, поэтому остановимся на трех способах крепления.

Через мауэрлат на стенах

Самый распространенный способ – крепление стропил к кирпичной части дома через переходную доску или брус – мауэрлат, под который кладется гидроизоляция. Но для этого и сам мауэрлат должен быть надежно закреплен на несущих стенах, а также (в некоторых конструкциях) и на средней стене. В последнем случае на средний мауэрлат (лежень) ставятся дополнительные деревянные опоры.

Мауэрлат
Мауэрлат

Сделать это можно разными способами, например, при помощи замурованных в кладке вертикальных шпилек, пропущенных через доску, с последующей подтяжкой доски или с помощью стальной проволоки диаметром от 4 мм, также вмурованной в кладку и пропущенной в нескольких местах по длине стены через доску.

Закрепление мауэрлата на стене проволокой
Закрепление мауэрлата на стене проволокой

Затем заранее соединенные затяжкой (горизонтальной доской) стропильные ноги водружают на постоянное место и закрепляют, например, с помощью гвоздей – сначала по фронтонам, с последующим выравниванием по ним по прямой линии коньковой части остальных стропил. Очевидно, что все стропильные конструкции должны быть идентичны и установлены строго вертикально. Для временной фиксации на месте используют распорные доски.


Крепление гвоздями
Крепление гвоздями

Для наилучшего контакта стропил и мауэрлата в стропилах можно изготовить пазы, которыми они лягут на мауэрлат. Делать это нужно аккуратно, с точностью рассчитав углы запила. Вся стропильная конструкция может быть как с подконьковым прогоном в виде доски или бруса, так и без него.

Конструкция без подконькового прогона
Конструкция без подконькового прогона

При большой ширине стропильную конструкцию с приподнятой затяжкой можно усилить вертикальными стойками или подкосами.

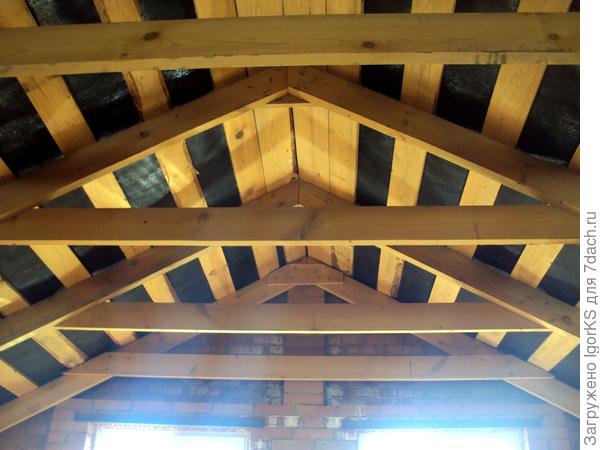

Усиление вертикальными стойками
Усиление вертикальными стойками

Элементы стропильной конструкции можно крепить между собой гвоздями, шурупами и болтами.

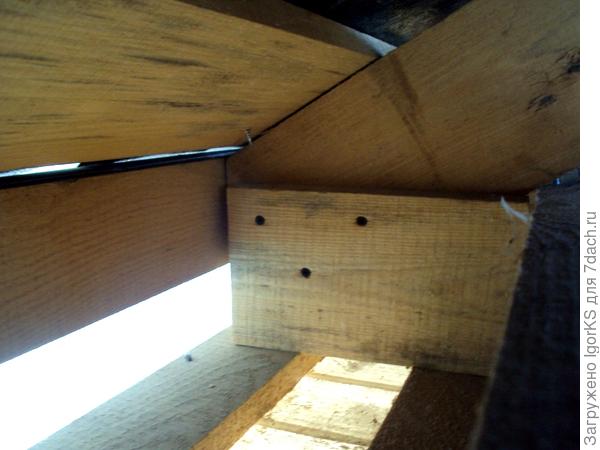

Место соединения
Место соединения
При наложении обрешеточной доски для наилучшего закрепления самого конькового элемента имеет смысл усилить и коньковый узел.

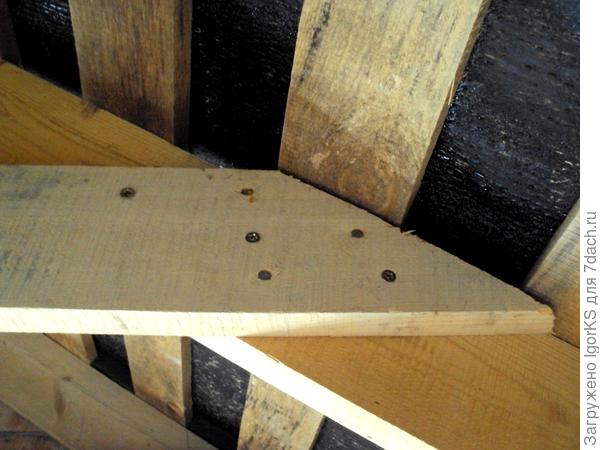

Коньковая часть обрешетки
Коньковая часть обрешетки

Принявшие окончательное место стропила дополнительно фиксируют к мауэрлату с помощью металлических уголков.

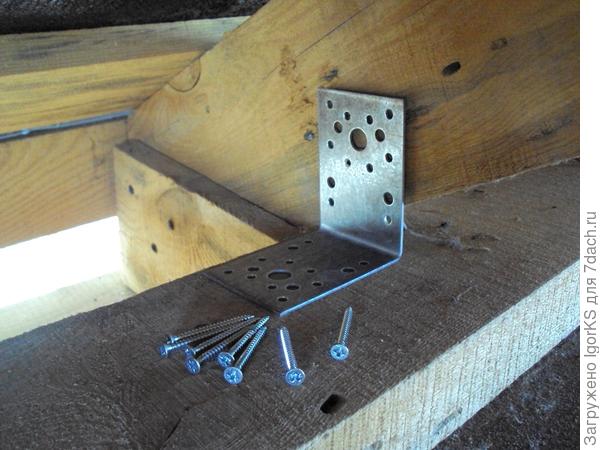

Заключительное крепление уголками
Заключительное крепление уголками

Выступающая за стену часть стропильной ноги образует карнизный свес. К ней прикрепляют дополнительный элемент из доски, который будет служить нижней горизонтальной частью каркаса карнизного короба. Затем к получившейся карнизной основе по всей длине стены крепятся лобовая и нижние доски. Угол спила законцовочной части всех стропил и горизонтальный выносной размер от стены должны быть одинаковыми, от этого напрямую зависит качество изготовления карнизного короба.

Устройство карнизной части крыши
Устройство карнизной части крыши

Всю конструкцию карниза можно сделать полностью деревянной или обшить снаружи пластиковой или металлической вагонкой.

Обшивка пластиковой вагонкой
Обшивка пластиковой вагонкой

При нарезке элементов вагонки следует периодически (после набранных 4-5 штук) замерять расстояние между уголковыми элементами W- и F-образного типа, корректируя ширину нарезки наборных элементов. Сами уголки правильнее крепить (крепление производится степлером и саморезами) к лобовой и нижним доскам до их (досок) непосредственной установки на место. Поверхности доски в месте крепления уголков должны быть ровными и прямыми. В этом случае можно добиться наилучшей параллельности уголков друг другу, что упростит процесс обшивки. Вагонка при наборе крепится к доскам степлером через каждые несколько штук. Наборные элементы ни в коем случае не должны входить в пазы уголков враспор.


Через мауэрлат на опорах

Также можно использовать вариант крепления стропил на мауэрлат, зафиксированный на опорах с внутренней стороны кладки. Тогда в качестве этих элементов используется брус размерами 100х100 мм.

Мауэрлат на опорах
Мауэрлат на опорах

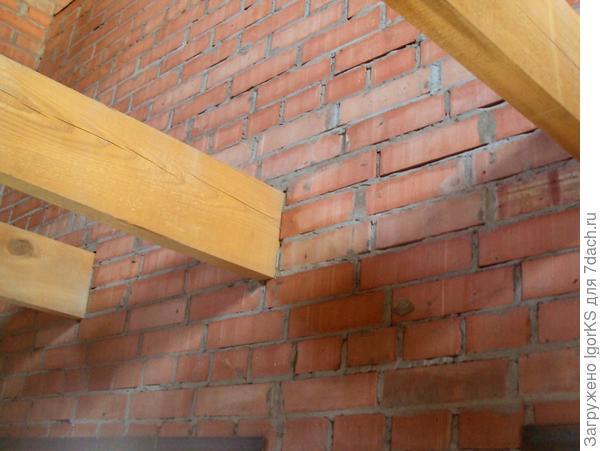

Лаги пола второго этажа монтируются в стену.

Лаги пола второго этажа
Лаги пола второго этажа

К ним сверху крепятся вертикальные опоры из бруса, которые дополнительно фиксируются на месте, например, с помощью стальной проволоки, вмурованной в стену.

Вертикальные опоры из бруса
Вертикальные опоры из бруса

Таких опор по длине стены устанавливается несколько (через одну лагу), а сверху на них закрепляется горизонтальный брус. В этом случае он лежит на опорах жестко и не деформируется при креплении стропил.

Угловая опора
Угловая опора

Далее принцип установки стропильной конструкции аналогичен предыдущему варианту.

Крепление на лаги

Такой способ крепления стропил можно использовать для небольших построек, или если второй этаж у вас не имеет стен из кладки, за исключением фронтонов.

Баня с креплением стропил на лаги
Баня с креплением стропил на лаги

В этом случае ноги стропил закрепляются на выносной (карнизной) части лаг второго этажа или чердака, а вся конструкция фиксируется с помощью вмурованной при кладке в стену стальной проволоки диаметром от 4 мм, которая затягивается на выбранных пазах верхней поверхности стропил.

Крепление стропил
Крепление стропил

Дополнительно при кладке через лаги можно пропустить и вмуровать в стену шпильки или проволоку. Карнизный свес при этом способе получается сам собой, поэтому при напиле и установке лаг следует с точностью выдерживать одинаковый размер их выноса за стены и 90-градусный угол спила.

Карнизный узел изнутри постройки
Карнизный узел изнутри постройки

Тогда окончательная обшивка карниза не потребует дополнительных усилий и будет происходить быстро и в удовольствие.

После обшивки вагонкой
После обшивки вагонкой

То же относится и к торцевым частям обрешетки в момент спила и выравнивания законцовок досок. При аккуратно выполненных спилах обшивка фронтонной части карниза также не доставит неудобств.

Фронтонная часть
Фронтонная часть

Какие бы варианты крепления стропильной конструкции не использовались, правило простое: чем тщательнее подготовительные работы и замеры, тем легче потом работать и красивее результат.

Крепление стропил односкатной крыши: пошаговые инструкции от мастеров

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

  • Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
  • Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
  • Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

К каким элементам производится крепление стропилин односкатной крышиК каким элементам производится крепление стропилин односкатной крыши

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Как крепить стропила односкатной крыши с учетом усадки стенКак крепить стропила односкатной крыши с учетом усадки стен

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

  • Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
  • Следует исключить все вероятные причины нарушения соединений.
  • Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

Как выполняется крепеж наслонных и висячих стропил односкатной крышиКак выполняется крепеж наслонных и висячих стропил односкатной крыши

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

  • Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
  • Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

Крепление стропил односкатной крыши к мауэрлату и прогонуКрепление стропил односкатной крыши к мауэрлату и прогону

В сооружении крыш с одним скатом чаще всего фигурируют:

  • Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
  • Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
  • Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Соединения, используемые в креплении стропил односкатной крышиСоединения, используемые в креплении стропил односкатной крыши

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

Способы соединения стропил односкатной крыши с мауэрлатомСпособы соединения стропил односкатной крыши с мауэрлатом

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Классическое крепление стропил односкатной крыши к мауэрлату и прогонуКлассическое крепление стропил односкатной крыши к мауэрлату и прогону

Алгоритм классического варианта с опиранием верха на прогон:

  • Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
  • Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
  • К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
  • Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
  • Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ – уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

Крепление стропил односкатной крыши с подвижным нижним соединениемКрепление стропил односкатной крыши с подвижным нижним соединением

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

  • Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
  • На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
  • Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
  • Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
  • Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 – 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Как производится установка стропил односкатной крышиКак производится установка стропил односкатной крыши

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

  • Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
  • Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
  • Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
  • От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
  • Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

Как закрепить стропила односкатной крыши правильноКак закрепить стропила односкатной крыши правильно

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

  • Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
  • Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
  • Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
  • Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
  • Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

Традиционный способ крепления стропил к мауэрлату односкатной крышиТрадиционный способ крепления стропил к мауэрлату односкатной крыши

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

  • Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
  • Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
  • Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

Как подготовить объект для монтажа односкатной крышиКак подготовить объект для монтажа односкатной крыши Установка и крепление стропил односкатной крыши по шагамУстановка и крепление стропил односкатной крыши по шагам

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

  • Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
  • На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
  • Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
  • Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
  • По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Как установить и закрепить стропила односкатной крыши на обвязкеКак установить и закрепить стропила односкатной крыши на обвязке

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

Односкатная крыша своими руками: устройство стропильной системы, расчет

Строение с односкатной крышей Односкатная крыша – один из наиболее простых и дешевых в монтаже видов кровли. Удобна для малоэтажного строительства (летние домики, дачи) и хозяйственных помещений (сарай, гараж и т.д.). Иногда применяется и для коттеджей, причем в скат можно встроить окно. Как правило, для постоянного жилья такие крыши устраивают в местностях с сильными затяжными ветрами (одного направления) или в малоснежных областях. Площадь атаки ветра на такой крыше небольшая, поэтому конструкция оказывается оптимальной.

Статья расскажет о том, как произвести правильный расчет односкатной крыши и построить ее своими руками от начала и до конца.

Минимальный угол наклона односкатной крыши, обеспечивающий хороший сток дождевой воды и самопроизвольный сход снега весной – 10 градусов. Однако угол наклона зависит также от материала кровли и размера крыши. Если расстояние между несущими стенами велико, а материал кровли недостаточно хорошо держит вес снега (который может выпасть в любых количествах, в том числе и очень больших), придется увеличить не только число стропил, но и угол их наклона. Максимальный угол – 60 градусов, делать наклон более – просто нерационально.

Для односкатки из профнастила угол наклона ската от 8 до 20 градусов, для фальцевой кровли от 18 до 35 градусов, для металлочерепицы от 25 до 35 градусов, для шифера от 35 до 50 градусов. Наклон обеспечивается разницей в высоте несущих стен, на которые собственно и опирается система стропил (фактически стропила односкатной крыши – это балки). Иногда края такой крыши оформляют бордюрами, как у плоской крыши, оставляя открытым лишь сливной край (верх бордюров обязательно оформляется гидроизоляционными колпаками, облицовкой и т.д., иначе вода, впитываясь в них, будет разрушать и стены, и крышу).

Определившись с необходимым углом наклона, соответственно корректируем высоту стен и закупаем в нужном количестве материал для крыши. Требуемый угол наклона можно отмерить при помощи строительного уровня и зафиксировать при помощи шеста и веревочки на той стадии, когда стены еще одинаковой высоты. Один конец веревки крепится на «низкой» стене, второй – на шесте, установленном на будущей «высокой» стене. Поскольку угол, под которым идет веревка, совпадает с нужным углом наклона крыши, постольку та высота шеста, на которой веревка закреплена – это искомый уровень «надстройки» для «высокой стены», а длина веревки – это длина стропильной балки.

Чтобы крыша имела свесы по обе стороны здания и защищала стены от осадков, длину изготовляемых стропил увеличивают еще на метр. Для тех, кто не доверяет веревочкам или углу, отмеряемому строительным уровнем, можно посоветовать использовать тригонометрические расчеты (так будет, кстати, надежнее).

Расчет материала для односкатной крыши

Если посмотреть сбоку, то видно, что односкатная крыша – это прямоугольный треугольник. Один его катет (ас) – это ширина дома (расстояние между несущими стенами), второй (bc) – разница в высоте несущих стен (высота надстройки), а гипотенуза (аb) – это длина стропил. Учитывая, что мы знаем, какой угол наклона гипотенузы нам нужен (обычно размер острого угла обозначают буквой «А»), можем рассчитать:

  1. высоту стены-«надстройки»L(bc) = L(аc)* tgA
  2. длину стропил при помощи уравнения L(аb) = L(bc)/sin A

Схема строительства
Значения tgA и sinA есть в таблице:

Таблица

  • Предположим, расстояние между несущими стенами L(ас) = 6м, а угол наклона A = 20 град.
  • Тогда высота стены-«надстройки» L(bc) = L(аc)* tgA = 6*0,36= 2,16 м.
  • Длина стропильной ноги L(аb) = L(bc)/sin A = 2,16 / 0,34 = 6,35 м.
  • Длина стропильной ноги с запасом для защиты стен 6,35 + 1,0= 7,35 м.
  • Шаг между стропил определяется в зависимости от материалов кровли, поэтому конкретное число стропильных балок определяется исходя их этого и из общей длины дома. Обычно шаг в пределах 60-70 см.

Установка крыши

Схема стропила со шпренгельной фермой

Рассмотрим устройство односкатной крыши и приступим к пошаговой инструкции ее постройки.

Простая односкатная крыша состоит из стропил, опирающихся на несущие стены (наклонные стропила), обрешетки, паро-гидроизоляции и собственно кровельного материала.

  1. Лаги и мауэрлаты изготавливают из сухой прямослойной древесины (желательно сосна или лиственница), как правило, используют брус 10×10 или 10×15 см. В мауэрлатах и верхней части лаг предварительно выбирают гнезда и пазы – чтобы можно было скрепить мауэрлат и стропила не только крепежом, но и механически, зацепив их друг за друга.
  2. По верху несущих стен (высокой и низкой) укладывают балки-мауэрлаты и прочно крепят их к стенам (анкерными болтами, вмурованной проволокой и т.д.). Балки должны стать частью стены, от этого зависит прочность крыши.
  3. Стропила устанавливают верхним концом в заранее вырубленное гнездо верхнего мауэрлата, закрепляют механически, второй конец укладывают в такое же гнездо нижнего мауэрлата или формируют «пятку» стропила (обычно это просто треугольный выпил, которым стропильная балка опирается в нижний брус и который не позволяет ей с него соскользнуть). Затем верхнюю и нижнюю часть стропила прибивают гвоздями к мауэрлатам или прикручивают проволокой
  4. Если пролет (расстояние между несущими стенами) более 5 м, то технически односкатная крыша уже представляет собой половину двускатной, и нуждается в поддерживающих балках, стойках, подпорках (подкосах) и ригелях. С этой целью иногда, пока стены еще одинаковой высоты, укладывают на них поперечные горизонтальные балки перекрытия (лежни), а потом наращивают одну из стен, формируя вокруг хвостовиков балки гнёзда. Эти балки потом послужат опорой (лежнями) для стоек стропильной системы. Либо предусматривают в стене выступ (полку) для последующей укладки горизонтальных балок-лежней. Стойки могут быть простые, вертикальные, или идущие под углом, а также иметь подкосы. Если ширина пролета более 7 метров, в обязательном порядке требуется либо колонна (стена-подпорка снизу), либо шпренгельная ферма.

Устройство крыши с одним скатом

Обрешетка и паро- и гидроизоляция

Газон на крыше

На односкатной крыше посеяли газон

Готовая система стропил зашивается неструганой доской поперек лаг. Расстояние между досками может быть до 15 см, если кровля жесткая. Для мягкой кровли зазор лучше свести к минимуму. Поверх обрешетки укладывают пароизоляционную пленку, закрепляя к обрешетке строительным степлером или гвоздями, прокладывая под скобу или гвозди широкие пластинки из электрокартона, пластика (иначе они прорвут пленку) , при необходимости устраивают теплоизоляцию и гидроизоляцию.

Рулонные материалы всегда раскатывают поперек стропил, ленты кладут снизу вверх, с небольшим нахлестом, и герметизируют стыки (для рубероида – битумной мастикой, для полиэтилена – клеем или скотчем, и т.д.).

Завершает устройство крыши укладка кровельного материала.

Единственным недостатком такой кровли является относительно быстрый сход с неё снега весной, поэтому желательно либо предусмотреть возможность счищать с неё снег (желательно не поднимаясь на крышу, так как она плохо выдерживает зимнее хождение по ней), либо снегоудерживающие приспособления, которые удерживают снег на крыше, пока он не растает. Хорошо гидроизолированные крыши невысоких дачных домиков с прочными стропилами и со скатом в 20-35 градусов можно застелить георешеткой, засыпать грунтом и засеять травой.

Газон на крыше Утепление крыши несколькими видами утеплителей в подробном руководстве по выбору технологии утепления с инструкциями.

Выбираем утеплитель для вашей крыши.

Кровля крыши металлочерепицей описана в следующей статье.

Статья была полезна?

0,00 (оценок: 0)

Строим крышу своими руками | Загородный дом, дача

Крыша, пожалуй, самая замечательная часть любой постройки. И замечательная – не только потому, что её видно издалека.

Абсолютно любая постройка – дом, баня, коттедж, даже сарай – меняет свой облик до неузнаваемости, стоит поменять на ней крышу. А уж значение крыши в жизни самого здания переоценить просто невозможно. Осыпался угол фундамента? – ничего страшного, если он, конечно, не рушиться дальше. Щели в стенах? – ну холодно в доме, отапливать надо больше. Окна, двери отваливаются? – доской подопрём! :)

Но если протекла крыша, тут уж самый отъявленный лодырь берёт инструмент и лезет ставить заплаты! И дело даже не в том, что вода за шиворот, а в том, что если потекла крыша – дом останется домом не дольше чем несколько месяцев. Потом уже придётся, помимо крыши, ремонтировать всё – и стены, и перекрытия, и полы, и потолки, и фундамент, причём ремонтировать капитально!

Вступление длинное, но из него следует вывод – крышу поставить это очень ответственное дело! Вот большинство и отыскивает специалистов, чтобы дачку покрыли, или на, доставшемся по наследству доме в деревне, крышу поменяли.

Между тем, для того, чтобы поставить хорошую, крепкую крышу, вполне достаточно одной пары работящих рук. Лучше, конечно же, двух. :)

Основа крыши – это её стропильная конструкция, именно она определяет и форму будущей крыши, и её прочность, и её жесткость.

Для устройства кровельных конструкций уже давно не применяют круглый лес (попросту брёвна), во-первых – чтобы максимально облегчить саму крышу, а во-вторых – чтобы удешевить её, лес то теперь материал дорогой.

Стропильная конструкция современной крыши (все понимают, речь идёт о частной застройке, а не о блочных многоэтажках) строится из обрезной доски толщиной 50 мм. Ширину доски нужно выбрать исходя из размеров будущей кровли, от 150 до 250 мм.

То есть крышу бани, например, размером 3*4 м2, с выносом на 2 м, можно изготовить даже из доски 50*100 мм, хотя я бы рекомендовал 50*150 мм, а конструкцию для хорошего деревенского дома , пускай 6*10 м2, делаем из доски пошире – 50-250 мм, тут всё понятно.

Использование для несущих конструкций обрезного пиломатериала очень удобно, поскольку позволяет изготовить практически любую, самую замысловатую, конструкцию крыши очень быстро, с небольшими трудозатратами, предоставляет простор для творчества.

Устройство простейшей двускатной кровли представляется совсем лёгкой задачей, поэтому в качестве примера рассмотрим конструкцию чуть сложнее – мансардную кровлю.

Читайте также

На рисунке представлен самый, пожалуй, несложный вариант стропильной конструкции для мансардной кровли.

В качестве пояснения:


А. Лаги перекрытия, изготовленные из такой же обрезной доски, что и вся конструкция.
Б. Вертикальные стойки, на них ляжет бо?льшая часть распределённой нагрузки, как самой крыши, так и возможного скопления снега. Как видно из рисунка, стойки опираются непосредственно на несущие стены, освобождая от нагрузки перекрытия.
В. Стропила для крепления опалубки боковой части кровли. Из рисунка видно, что нагрузка ляжет, в основном, на лаги перекрытия, но, так как скат очень крутой, то нагрузкой будет только вес самой кровли.
Г. Стропила самой кровли. Парное крепление придаёт им большую прочность, и простоту в креплении остальных деталей конструкции.

Наверное, дополнительных разъяснений и не нужно. Имея в руках хороший инструмент, желательно электрический – циркулярную ручную пилу, мощную дрель, наборы свёрл и бит для неё, ну и, конечно, немного практической смётки, собрать такую конструкцию не составит труда, даже в одиночку. Наверх подаются доски, раскраиваются и собираются прямо там, в сборе то конструкция весит немало.

При строительстве вальмовой, шатровой, полувальмовой кровли соединение частей легко выполняется врезкой в нужное место, уже установленных, поперечных стропильных конструкций. (Рис.2)


Способ крепления деталей может быть, в принципе любой, можно, просверлив отверстия в нужных местах, стянуть детали с помощью шпилек ? 12-16 мм, можно, не мудрствуя лукаво, просто прокручивать места крепления саморезами ? 4,2 мм, желательно оцинкованными, для чего и понадобятся биты или головки под гайку для дрели.

Боковые выносы лаг необходимо делать не меньше 0.5 м, это убережёт бо?льшую часть стен от осадков, даже при сильном ветре.

Горизонтальные лаги перекрытия показаны в виде парной доски условно, это может быть и брус 200*200 мм, 250*250 мм, лаги в такой конструкции не нагружены, и разницы нет из чего они. В случае лаг из бруса, придётся выбрать в них пазы для установки соответствующих деталей на место, но это вовсе нетрудно.

Пусть Вас не смущает, что на рисунке лаги просто «лежат» на наружной стене, на самом деле это, конечно, не так, это нарисовано, чтобы не усложнять рисунок. Лаги, куда крепится конструкция будущей крыши, уже уложены на свои места, в соответствующий проём стены. Вот это место выноса из стены лаг перекрытия, является самым слабым местом в плане теплоизоляции, поэтому его следует самым внимательным образом проконопатить, залить монтажной пеной, не говоря уже о том, что, в случае кирпичных стен, надёжно отделить гидроизоляцией деревянную часть.

Тщательно выдержать размеры каждой части, можно, заготовив их все до начала сборки конструкций. Затем, собрав первую конструкцию с помощью рулетки и угольника, её же можно использовать в качестве шаблона, что намного сократит время сборки остальных.

У автора статьи ушло около 6-ти часов на изготовление восьми таких конструкций в одиночку. Вот установить уже готовые детали в одиночку никак не выйдет, помимо того, что конструкция весит прилично, выставить каждую из них нужно очень тщательно, контролируя по отвесу и в продольной, и в поперечной крыше плоскостях.

Установленные поочерёдно стропила, скрепляются между собой откосами, и в сборе представляют уже довольно жёсткую конструкцию. Ширина шага между стропил может быть любой в диапазоне от 1.2 м, до 0.6 м, тут нужно исходить из материала будущей кровли. Под лёгкую ондулиновую кровлю достаточно установки конструкций с шагом 1.2 м, кровля мягкими материалами, например «катепал», предусматривают обшивку опалубки крыши прочной и жёсткой фанерой, то есть частая установка тоже не нужна.

А вот если Вы решили обзавестись крышей из черепицы, чтобы она служила даже внукам, то лучше стропила выставить с маленьким шагом, не более 0.6 м. Это позволит избежать провисания обрешётки, опалубки и самой черепицы в будущем.

Об устройстве собственно кровли нужно говорить отдельно, хотелось бы лишь добавить, что при устройстве мансарды под крышей обшивать стропильные конструкции сплошной опалубкой из досок придётся, само собой, обязательно.

Обсудить статью на форуме о ремонте и строительстве.

Читайте также строим фундамент своими руками.



установка и крепление к мауэрлату, фото +видеопримеры

Двутавровые деревянные балки - это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.

На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:

Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.

крепление для балок wb В случае применения древесины твердых лиственных пород, специалисты рекомендуют делать в балке надрез – она вместе со сделанной в стропильной ноге прорезью будет создавать упорный замок. Когда мауэрлат изготовлен из хвойной древесины, прорези делать нежелательно, так как они приведут к ослаблению конструкции. От способа, каким выполнено крепление балок к мауэрлату зависит состояние кровли в разных погодных условиях (прочтите ещё: "Чем и как крепить стропила к мауэрлату").



Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

  • зуб с одним упором;
  • зуб с шипом и упором;
  • опирание стропил на балки перекрытия.

Крепление стропил к мауэрлату, смотрите на видео:


Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.



Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

  • два шипа;
  • упор без шипа;
  • упор, дополненный шипом;
  • соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Соединение стропил на коньке крыши

В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:

  • соединение встык;
  • установка на коньковый прогон;
  • крепление внахлест на коньковый прогон.
опирание стропил на балки перекрытия

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.

Соединение встык. Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.

Когда используется данный способ, для дополнительного крепления применяют металлическую или деревянную накладку – ее устанавливают при помощи болтов или забивают гвозди в месте стыка.




Установка на коньковый прогон. Этот способ во многом похож на предыдущий метод. Отличие заключается в монтаже коньковой балки. Подобная деревянная конструкция крыш отличается надежностью, но ее не всегда можно использовать, поскольку здесь требуется дополнительный монтаж опорных балок и тогда чердаком не очень удобно пользоваться.

Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний - на мауэрлат.

Крепление внахлест на коньковый прогон. Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.

Ремонт стропильной конструкции

Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.

Проблема: начал загнивать конец стропильной ноги, опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того, как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.

Проблема: в середине стропильной ноги обнаружено гниение древесины. С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.

стропильные жб балки Проблема: поврежден мауэрлат. Когда это незначительный участок, специалисты советуют установить подкосы с прикрепленной к ним при помощи скоб стропильной ногой. Подкосы монтируют с опорой на неповрежденную часть мауэрлата. В том случае, если область повреждения мауэрлата значительна, тогда к стропильной ноге прибивают накладку из досок, их в свою очередь крепят в новый мауэрлат, устанавливают который немного ниже поврежденного. Монтируют дополнительный мауэрлат в стену с использованием штырей, при этом монтаж мауэрлата выполняют в соответствии проекта.

Проблема: в стропильной ноге появилась трещина, в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая - для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака. Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка. Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.

Проблема: требуется усиление стропильной системы, поскольку новый кровельный материал тяжелее прежнего. Для этого увеличивают основное сечение стропил, наращивая его досками. Какую величину необходимо нарастить (но не более 5 сантиметров) определяют при помощи расчетов (читайте также: "Расчет деревянной балки перекрытия"). Прокладку и стропильную соединяют с использованием гвоздей.
0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
