Как прикрепить ножки к столешнице: способы, виды крепежной фурнитуры

Время чтения: 4 мин.

Стол в классическом понимании – это прямоугольный кусок древесины, который стоит на четырёх ножках. Чтобы стол не качался, был устойчив, нужно правильно прикрепить ножки. Необходимо также учитывать материал, из которого он сделан, месторасположение предмета мебели. Столешница, из чего бы она ни была изготовлена, подвергается деформации под воздействием влажности и перепадов температуры, поэтому выбор способа фиксации так важен. Существует несколько способов крепления ножек к столешнице.

Фиксирование поверхностными пластинами

Накладная пластина для фиксации ножки

Пластины крепятся саморезами с четырёх сторон столешницы. В ножки ввинчивается болт шляпкой внутрь. Затем ножки ввинчиваются в прикреплённые пластины. Одной из подходящих пластин можно назвать площадку для крепления ножки tlb60. Как правило, их делают из хрома. Они надёжны, и их легко найти в магазинах мебельной фурнитуры.

Фиксирование на Т-образные гайки

Комплект для крепления Т-образными гайками

Такая форма крепления подойдёт для столешниц, которые в будущем будут покрыты другими видами дерева или обиты материалом. Необходимо помимо самих гаек приобрести болты с ушком, проушинами. На одинаковом расстоянии следует просверлить в столешнице четыре отверстия через основание. Затем молотком вбивают Т- образную гайку, чтобы она полностью была в массиве. Вкручивают болты с ушками и проушинами в ножки. Для большего удобства можно воспользоваться пассатижами. Осталось только соединить все элементы стола.

Крепление на шурупы

Царга закрепляется шурупами

Если в комплектации стола не предусмотрена царга, этот способ может не подойти, либо следует приобрести этот элемент отдельно. Крепление царги обеспечит дополнительную устойчивость и надёжность столу. Царга – это скрепляющая планка по всему периметру стола, к которой шурупами прикручиваются ножки. Специальное расширение в виде конуса в царге помогает обеспечить небольшую подвижность шурупа при некоторой деформации столешницы (это характерно при перепадах температуры и влажности).

Применение Z-образных держателей

Z-образные держатели вставляются в паз

Способ крепления столешницы к ножкам с помощью крепежа в виде буквы «Z» – один из самых простых, бюджетных и надежных вариантов. Благодаря этому способу фиксации отпадёт необходимость в дополнительных элементах конструкции. Один конец держателя из стали прикручивается саморезом к столешнице, а второй вставляют в предварительно пропиленный паз в царге. Такой вариант установки позволяет столешнице свободно двигаться при деформации.

Применение деревянных прижимов

Схема монтажа деревянных прижимов

Ещё один простой, но эффективный способ крепления столешницы без лишних затрат на фурнитуру. Деревянные прижимы легко изготовить самостоятельно из остатков дерева, они работают аналогично Z-образным держателям.

При изготовлении подобных крепежей следует помнить о правильной ориентации деревянного волокна – вдоль детали – для придания крепежной детали большей надёжности.

Использование держателей-восьмерок

Держатели-восьмерки - схема закрепления

Это наиболее распространённый и надёжный способ крепления столешницы к ножкам. Крепежи в виде цифры 8 делают из стали. Они бывают двух видов:

  • с шайбами одного размера;
  • с шайбами разных размеров.

В царге необходимо с помощью стамески сделать выемки по размеру «ушка» восьмёрки. Таких выемок изготавливают несколько на расстоянии 15–20 сантиметров друг от друга. Восьмёрку фиксируют двумя винтами: один ввинчивается в столешницу, другой в корпус ножек. Благодаря небольшому зазору, при набухании или сжатии древесины крепежная деталь слегка поворачивается, и деформация предотвращается.

Применение распорок с пазами

Установка распорок

Распорки в количестве 2-3 штук с пазами длиной 10–15 миллиметров крепят к царге. Такие пазы позволяют винтам свободно двигаться, предотвращая деформацию древесины. Распорки, по сути, являются стяжкой, придавая дополнительную устойчивость всей конструкции.

Необходимые материалы

Столешница и ножки

Для крепления ножек стола, в зависимости от выбранного способа, необходимы следующие материалы:

  • Площадка для крепления ножки tlb60, саморезы и болты – для пластин.
  • Гайки, болты с ушками и проушинами – для Т-образных гаек.
  • Царга и шурупы – для крепления шурупами.
  • Держатели и саморезы – для Z-образных держателей.
  • Прижимы и саморезы по дереву соответствующей длины – для крепления с помощью деревянных прижимов.
  • Держатели и винты (винтов ровно в два раза больше, чем самих держателей) – для держателей-восьмёрок.
  • Царга, распорки и винты – для распорок.

Необходимые инструменты

Шуруповерт существенно облегчает процесс сборки стола

Для каждого способа крепления требуется перечень инструментов. Соответственно, в порядке перечисления способов монтажа, нужно подготовить следующие инструменты:

  1. Отвёртки или шуруповёрт – для облегчения процесса ввинчивания.
  2. Дрель для сверления отверстий, молоток, пассатижи, отвёртка.
  3. Отвёртка (можно дополнительно использовать клей) для лучшей фиксации царги. Потребуется ещё полукруглая стамеска для изготовления кармашка под саморез.
  4. Отвёртка или шуруповёрт.
  5. Пила или станок для изготовления деревянных прижимов. Также нужны стамеска, отвёртки.
  6. Пила или тонкая стамеска для прорезывания полости в царге, стамеска, отвёртки.
  7. Пила или тонкая стамеска для царги, отвёртки.

Важно не только ровно установить, но и как следует закрепить ножки к столешнице. Существуют различные способы крепления ножек к столу, осталось только выбрать наиболее подходящий вариант. Нет ничего сложного в изготовлении обеденного стола своими руками. Это даёт возможность учесть все особенности дизайна кухонного гарнитура и габариты помещения. Изготовление стола своими руками – задача, которая под силу даже начинающим мастерам.

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах

Понимая, что подробно описать процесс изготовления такого стола тут проблематично, попробую это сделать. На все возникающие вопросы готов ответить. Изготовление стола рекомендуется из ясеня, потому что некоторые элементы гнутые, для этого ясень наиболее подходит.

Итак:

Начнем с ножки. Ножка изготовляется из трех основных частей:

1) Верхняя часть ножки. Изготавливается из клеенной заготовки показанной на чертеже ниже:

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 1

Длина заготовки 400-450 мм.,в зависимости от формы лап,которую можно менять.При склейке заготовки необходимо учитывать,что она будет вращаться в токарном станке.Поэтому необходимо клеить пласты совмещая края по плотности,т.е. необходима балансировка для безопасности.К этому вопросу вернусь ниже.Как видно на чертеже заготовка полая,поэтому для зажатия в центра токарного станка необходимо выстрогать вставку на всю длину заготовки.Вставка должна плотно входить в отверстие заготовки.После этого зажимаем заготовку в центрах как показано на фото ниже

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 2Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 3

Теперь хочу отдельно остановиться на безопасности изготовления.Как видно на фото выше заготовка довольно массивная.При вращении такой детали нарушенная балансировка приводит к вибрации.Поэтому при склейке заготовки надо учитывать плотность пластей,стараться склеивать одинаковые по плотности пласти напротив.Полностью от вибрации избавиться не удастся,поэтому у меня токарный станок прикреплен к стене шпильками,сверлил стену на сквозь.Ну и конечно важна регулировка оборотов.На снимках видно,что я могу менять скорость вращения посредством шкивов.Операция довольно опасная,поэтому не советую заниматься этим начинающим.Итак,постепенно повышая скорость вращения обрабатываем заготовку.Форма может быть на ваш вкус.Хочу обратить внимание на то что в нижней части заготовки необходимо проточить бортик с заданным диаметром для того чтобы потом состыковать с второй частью ножки это будет показано ниже.После обработки заготовки получается что-то такое:

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 4

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 5

Теперь приступаем к изготовлению нижней части ножки:

2)Нижняя часть ножки.Заготовка изготавливается по чертежу приведенному ниже.Внешние размеры заготовки 200х200х200 мм.:

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 6

Как видно на чертеже заготовка полая,поэтому необходимо выточить две оправки которые будут плотно входить внутрь.Перед проточкой на токарном станке фрезеруем посадочные места для лап.С помощью опарвок зажимаем заготовку в токарный станок и обрабатываем как показано на фото ниже.Обратите внимание,что с одной стороны делается углубление с заданным диаметром для бортика который мы точили на первой заготовке:

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 7

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 8

Так как фото были сделаны позже заготовка просто вставлена в центра,при обработки в зажатом состоянии опраки плотно прижаты к заготовке.На фото также видны отверстия под шурупы для крепления лап.

Теперь приступаем к изготовлению третьей части ножки: четыре лапы.

3)Лапы изготавливаются при помощи шаблона.Вначале форма вырезается в грубую с допуском,с помощью лобзика.Затем обрабатывается прямой фрезой с диагональным углом атаки или как её еще называют "кукурузой".Прошу обратить внимание на то что использование простых фрез приведет к сколам и выбитым из шаблона заготовкам.Шаблон ведется по опорном подшипнику стоящему под фрезой.:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 9Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 10

Теперь необходимо выфрезеровать посадочное место для крестовины за которую будет закреплена столешница.Не буду подробно останавливаться на этом каждый мастер это делает по своему.Я делаю как показано на фото ниже:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 11Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 12

Крепим крестовину в посадочное место.Прошу обратить внимание,что в крестовине сделано отверстие по центру,оно необходимо для шпильки которая необходима для сращивания двух частей ножки.

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 13

Теперь все тщательно шлифуем и клеим лапы к нижней части ножки прижимая конферматами изнутри через просверленные отверстия:

Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 14

После обработки склеиваем нижнюю и верхнюю часть ножки с помощью шпильки проходящей внутри ножки.Место склейки вышеописанные бортик и углубление в частях ножки:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 15

Как видно из фото помещенном ниже из одной оправки точится крышка,шпильку оставляют внутри:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 16

Когда ножка готова можно приступить к изготовлению столешницы.Описывать изготовление круглой столешницы считаю нет смысла,элементарно.Но хочу подробнее остановиться на изготовлении декора по кромке столешницы.Декор изготавливается на токарном станке.Точится заготовки длиной 500 мм. в которой проточенная часть 400 мм.,кончики необходимы для того чтобы разрезать заготовку на четыре части.На фото ниже видна заготовка.Заготовки желательно делать из колотой древесины.Для гнутья заготовок фрезеруем паз диаметром 1200мм,глубиной 12мм в листе МДФ.Минимальный диаметр декора должен быть около 8-ми мм.Перед гнутьем смачиваем тонкие части заготовки водой,с помощью шприца.После этого осторожно вставляем декор в паз:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 17

Для вклеивания декора в четверть нужно будет изготовить приспособы показанные на фото ниже,приспособы крепятся к столешнице струбцинами,прижимается декор винтами,стоящими под углом 45 градусов к столешнице,через мягкие прокладки:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 18Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 19

Вот так выглядит декор в итоге:Изготовление стола с круглой столешницей и одной ножкой на четырех лапах, фото № 20

Вот и почти все.Извиняюсь за грамматические ошибки,просто нет времени редактировать.Отвечу на возникшие вопросы в личке.Надеюсь кому-нибудь мои записи пригодятся.Творите,совершенствуйтесь,конкурируйте.Чем выше конкуренты тем больше желание творить лучше.Бог в помощь.

Как крепить ножки к столешнице. Кухонный стол своими руками

Пожалуй, главным атрибутом помещения для приема пищи - столовой или кухни - является кухонный обеденный стол. Выбирая любую мебель для малогабаритной кухни типовой городской квартиры, приходится идти на компромисс между свободным пространством в помещении и вместительностью, удобством мебели, это в полной мере касается и выбора стола. Отыскать в магазинах небольшой кухонный стол с нужной формой столешницы не просто, изготовление на заказ сулит немалыми дополнительными расходами. Есть достойный выход из положения - сделать стол своими руками.

Для помещения площадью 6-8 кв.м, наверное, самый удачный размер столешницы будет находится в пределах от 800x500 мм и до 1200x600 мм, при стандартной высоте 750 мм от пола. Вытянутая форма столешницы - овальная или прямоугольная - позволяет расположить стол вдоль стены, экономя свободное пространство.

Выбор и закупка материалов и фурнитуры.

Будет верным решением при изготовлении кухонного стола использовать предназначенный для этих же целей материал фабричного изготовления, а именно постформинг-столешницу из ДСП. Данные столешницы покрытые износостойким декорированным пластиком, применяется в мебельной промышленности при изготовления кухонных гарнитуров, поставляется в виде полотен длиной около 3 м, шириной 600 мм, толщиной 26 мм или 36 мм (в стандартном варианте). Постформинговые столешницы отличаются низкой ценой. Их передний свес (торец) имеет эстетичную полукруглую форму и также покрыт пластиком. К ним выпускается стандартная фурнитура: торцевые и соединительные планки, кромка для обработки торцов, стяжки и т.п.
Приобретать цельное полотно кухонной столешницы только ради одной третьи ее длины нет необходимости. Нужный кусок всегда можно отыскать (купить за пропорциональную плату) в мебельных мастерских, где они скапливается в больших количествах как остатки от производства кухонных гарнитуров. Там же, в мебельном цехе, можно попросить сразу подрезать деталь на форматно-раскроечном станке для получения прямоугольной детали-заготовки с нужными размерами.



Столешница типа постформинг.

Однако, ДСП-столешницы обладают одной особенностью - они имеют всего один или два покрытые пластиком свесов по длине полотна. Нам же для стола необходимо иметь обработанными все торцы (со всех сторон). По этой причине, напрямую (без обработки торцов) применить готовые кухонные столешницы не получится. Мало того, придется срезать передний фабричный свес. Открытые торцы ДСП необходимо обработать с учетом защиты от попадания воды, не забыв про эстетическую привлекательность обработки. Основных способов два: применить (приклеить) специальную кромочную ленту или использовать мебельный кант на основе ПВХ. Мы пойдем по второму пути, как наиболее практичному с эксплуатационной точки зрения и прощающему некоторые мелкие ошибки мастеру. Будем применять мебельный кант с бортиками (обхватами), это позволит не только придать столешнице более солидный внешний вид, но и придаст дополнительную защиту. Отрезок канта нужной длины можно купить в магазине мебельной фурнитуры. Необходим Т-образный (с центральным шипом) ПВХ-кант с обхватами, для ДСП толщиной 25 мм или 32 мм. При покупке 25-го канта, нужно предварительно убедиться в том, что его можно без проблем надеть на 26-миллиметровый торец. Применение 32-го канта тоже вполне приемлемо и придает столешнице визуально большую толщину.


Т-кант с обхватами (бортиками) в разрезе.

Другой важный момент - ножки (опоры). На сегодняшний день существует богатый выбор как штучных опор, так и готовых оснований для столов. Самым распространенным решением можно считать круглую ножку высотой 710 мм при диаметре 60 мм. Ножки данного типа являются разборными, регулируются по высоте, имеют низкую цену, легко монтируются, существуют в нескольких вариантах внешнего покрытия (блестящие, матовые, крашеные в различные цвета). При необходимости в транспортировке или компактном хранении стола, его можно легко разобрать. Ножки также продаются в специализированных мебельных магазинах. Как правило, производитель их упаковывает в пачки по 4 штуки в разобранном виде. При приобретении целой пачки, в комплекте должен быть шестигранный ключик.

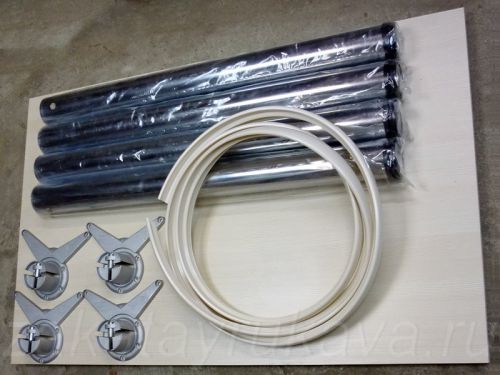

Набор для изготовления стола: обрезок кухонной столешницы, четыре ножки, кант.

Процесс изготовления стола.

О том, и какие для этого нужны инструменты, уже было подробно рассказано, повторятся не будем, кратко перечислим основные этапы и остановимся на некоторых нюансах.

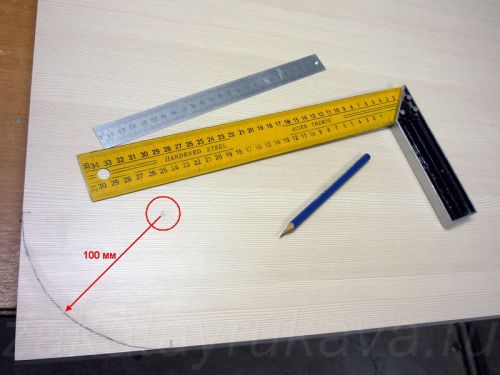

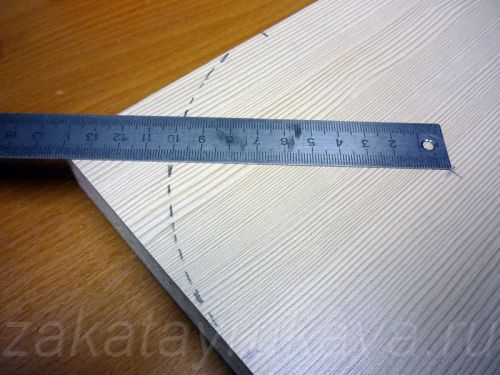

Шаг 1. Наносим разметку. На лицевую (рабочую) поверхность столешницы наносим карандашом разметку согласно проекту будущего стола. Все закругления должны быть выполнены радиусом не менее 60 мм, во избежание изменения цвета канта в местах резких изгибов (зависит от производителя канта).

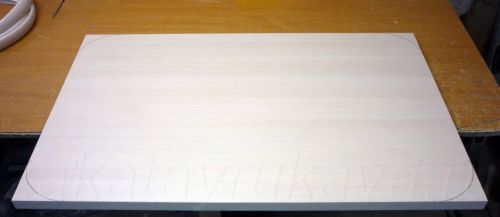

Нанесение разметки для закругления углов на лицевую поверхность прямоугольной заготовки.

Шаг 2. Придаем форму. по разметке, оставив небольшой задел в 2-3 мм, отрезаем лишнее. Лобзиковая пилка должна иметь обратное (реверсивное) направл

Стол из дерева своими руками |

Полезный мастер-класс про то, как сделать стол из дерева своими руками не имея особых навыков в столярном деле от мастерской “Столярное дело”.

Этот простой и надёжный обеденный стол из покупных щитов и готовой столешницы можно изготовить без использования сложного оборудования и станков. Операции по подготовке материала, такие как распиловка, фугование, склейка щитов исключены, так как приобретаются уже готовые к раскрою полуфабрикаты.

Материалы для изготовления стола:

  • мебельный щит — для выпиливания ножек (использовался 18х600х1600 мм),
  • столешница — приобретена готовая,
  • доска полка 30х120 мм — для нижней царги,
  • бруски 50х50 мм — для верхних царг и усиливающих реек,
  • брусок 50х25 мм — для поперечных связей в подстолье,
  • саморезы, клей.

Размеры по длине для царг определяются исходя из размеров столешницы. Щит под размер ножек обычно можно раскроить прямо в магазинах, где он приобретается.

Используемый инструмент:

  • лобзик,
  • фрезер,
  • шлимашинка,
  • шуруповёрт.

Усиление ножек стола

В этом проекте для ножек стола использовался щит толщиной 18 мм. Для ножек с такой толщиной требуется дополнительное усиление снизу. Для этого применены бруски с фрезерованными пазами.

Усиливающий брусок с пазом крепится в середине ножки — это позволит щиту, из которого сделана ножка стола, спокойно расширяться и сжиматься при изменении влажности окружающего воздуха.

Сборка подстолья

Подстолье собирается на саморезах. Верхние царги дополнительно перевязываются брусками, впиленными в них.

Особенности крепления нижней царги

Царга к ножкам прикручивается на саморезы 6х120 мм. Торец царги обязательно промазывается клеем — это позволит добавить прочности конструкции подстолья.

Декоративная отделка

С торцов стола сделаны декоративные накладки, которые имитируют сквозное прохождение царг через плоскости ножек. Так же они несут функцию по скрытию мест крепления саморезами.

При выпиливании ножек получились фигурные отходы, которые удачно приложились к верхним царгам. Это прибавило элементов в декоративное оформление, а также дополнительно работает на усиление конструкции подстолья.

Крепление столешницы

Столешница закрепляется на четырёх точках за верхние царги. Саморезы вкручиваются на расстоянии четверти длины царги от края. Это позволяет столешнице более-менее свободно расширяться и сжиматься при изменениях влажности воздуха.



Видео мастер-класса по изготовлению стола своими руками

Смотрите на видео как подготавливаются и собираются детали стола.


Крепление металлических ножек к столешнице. Как установить и закрепить столешницу. Столярное соединение шип-гнездо

При закреплении деревянной столешницы учитывают два важных момента. Крепеж должен не только обеспечивать надежное соединение крышки стола с корпусом, но и давать возможность столешнице свободно изменять свои размеры при расширении и усушке. Посадив крышку на клей или намертво прикрутив ее шурупами, вы на собственном опыте выучите болезненный урок, когда сезонные деформации древесины приведут мебель в негодность.

В этом материале мы расскажем о пяти проверенных способах правильной установки столешницы своими руками. Благодаря простоте и надежности эти варианты крепления используют не только для мебели из клееной древесины и массива, но и кухонных столешниц из МДФ и ДСП, для которых проблема коробления и растрескивания не так актуальна.

О структурном влиянии сезонных деформаций

Любая доска будь-то клееный щит или цельный массив древесины подвержена разбуханию и усушке в зависимости от времени года и колебаний влажности. Намертво закрепленные столешницы, лишенные возможности свободно сжиматься и расширяться, под воздействием внутренних напряжений начинают деформироваться - коробиться, изгибаться, скручиваться и в итоге растрескиваться.

При сезонном изменении уровня влажности дерево расширяется и сжимается преимущественно поперек волокон. Столешницы комнатного или кухонного гарнитура меняют ширину в пределах 1 см, в зависимости от размеров крышки и породы древесины. Линейные изменения вдоль волокон незначительны.

Крепление столешницы шурупами

Это простой и проверенный временем вариант крепления столешницы к царгам стола без использования дополнительной фурнитуры. Специальное конусное расширение, выбранное в царге, обеспечивает небольшую подвижность винта при изменении размеров столешницы. Сама крышка при этом надежно закреплена на корпусе.

Сделав базовую разметку, в царге сверлят торцевое отверстие. После этого широкой полукруглой стамеской выбирают карман для скрытой установки шурупа.

Узкой стамеской делают угловое расширение на верхнем крае царги. Удлинение этого паза всегда делают поперек волокон столешницы, поскольку древесина расширяется и сжимается именно в этом направлении.

Монтаж при помощи шурупов в таких карманах позволяет избавиться от лишних конструктивных элементов под крышкой стола. Его традиционно применяют в мебели классического стиля, где предпочитают использовать исключительно деревянные детали. При всех своих достоинствах такой метод скрытого крепления довольно трудоемкий.

Применение небольших металлических Z-кронштейнов - еще один популярный способ крепления столешницы. Главные достоинства этого метода - дешевизна, максимальная простота и точность установки, отсутствие необходимости в дополнительных кон
