Кондуктор для сверления отверстий своими руками: шаблон для сборки мебели

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах.

В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками.

Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

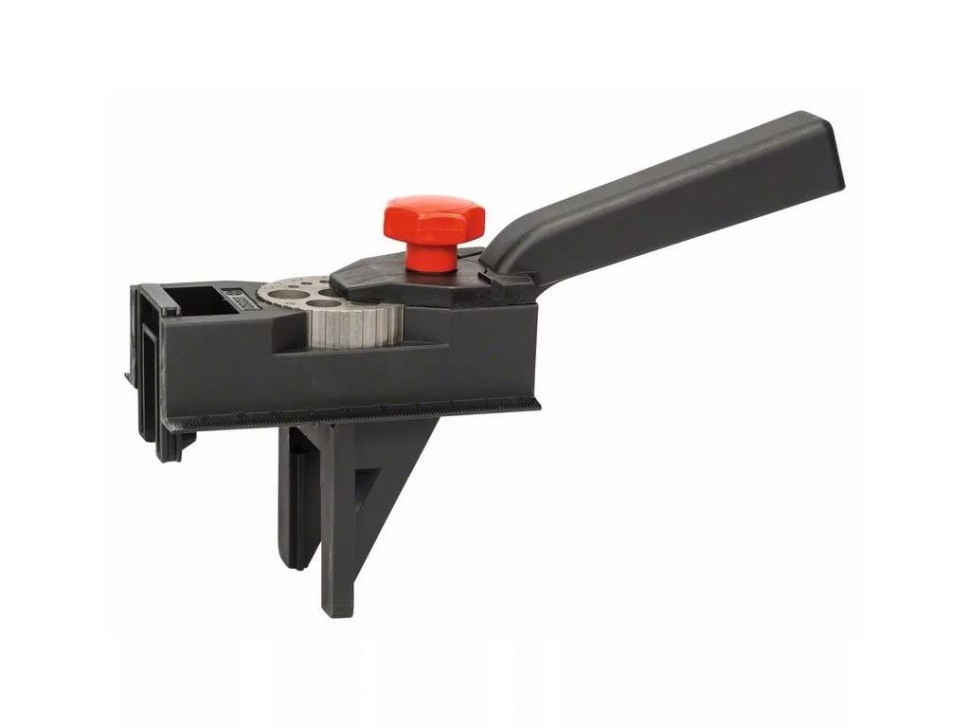

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.
Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Сферы использования

Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить.

Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.

Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.

В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом. Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.

Размер и принцип работы современных кондукторов могут быть различными. Некоторые из моделей таких устройств намного легче купить, а отдельные несложно изготовить своими руками. В пользу того, чтобы изготовить мебельный кондуктор для сверления отверстий своими руками, говорит и тот факт, что серийные устройства, особенно универсального назначения, стоят недешево.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Простые кондукторы для сверления отверстий под углом и под шканты


Приветствую всех самоднльщиков и тех, кто просто заглянул в гости к Самоделкину. Сегодня мы сделаем специальное устройство, которое называется кондуктор. Данное незамысловатое приспособление используют для сверления отверстий под углом. Такого помощника можно купить в магазине, но ведь мастеровые хозяева не привыкли тратить деньги на то, что можно смастерить своими руками. Именно так и поступил автор данного поста.

Кондуктор для отверстия под косой шуруп

1. Для изготовления приспособы необходимо взять брусок размером 80*45*45 мм. На заготовке отмерять по 15 мм с каждого края, нанести отметки и просверлил в намеченных местах два отверстия d 10 мм.

2. Далее берем трубочку из нержавеющей стали со внутренним диаметром 8 мм и наружным 10 мм и отрезаем от нее две заготовки длиной примерно 8.5-9 мм.

3. Молотком забиваем трубочки из нержавейки в ранее подготовленные отверстия на бруске. Чтобы сцепление дерева и метала было лучше – автор самоделки смазал трубочки небольшим количеством эпоксидной смолы.

4. Теперь приспособление необходимо обрезать электролобзиком под угол 75 градусов.

5. Чтобы срез был идеально ровным, шлифуем его на наждаке.

6. На заключительном этапе обрезаем приспособление с другой стороны так, чтобы его можно было закрепить на поверхности, которую будем сверлить.


Кондуктор под шканты


Шканты очень часто используются в столярном деле, особенно при изготовлении мебели. Иногда этот крепежный элемент необходимо фиксировать под углом, вот тут то и пригодится данное приспособление. На фото ниже материалы, которые автор использовал для изготовления своих кондукторов.

Шаг 1.


В деревянных брусках необходимо просверлить по два отверстия по внешнему диаметру подготовленных пар трубочек. Сверление лучше выполнять на станке, так угол будет точнее.

Шаг 2

.
Теперь нужно вырезать три прямоугольника из фанеры и просверлить в них отверстия.

Шаг 3.


В отверстиях подготовленных брусков необходимо зафиксировать трубочки. Чтобы последние надежно держались, пред установкой их необходимо промазать эпоксидным клеем.

Шаг 4.


На заключительном этапе нужно приклеить к бруска фанерные прямоугольники. Когда клей застынет кондукторами можно пользоваться.

Чтобы наглядно иметь представление как изготовить кондуктор для сверления отверстий под шканты просмотрите авторское видео.


На этом у меня все, всем удачи в делах и до новых встреч.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный кондуктор для сверления отверстий | Самоделки на все случаи жизни

Из этой статьи мы с вами узнаем, как сделать очень полезное приспособление для сверления отверстий под определенным углом – кондуктор.
Как ни странно, но самый простой способ сделать кондуктор, это использовать другой кондуктор. Конечно, можно воспользоваться и другими методами, но этот самый простой, быстрый и точный.
Инструменты и материалы:
-Кондуктор;
-Эпоксидная смола;
-Металлическая трубка;
-Деревянный брусок;
-Рулетка;
-Циркулярная пила;
-Дрель;
-Сверло;
-Торцовочная пила;
-Маркер;
-Столярный клей;
-Зажимы;
-Угольник;
-Ножовка по металлу;
-Наждачная бумага;
-Лак;

Шаг первый: бруски
Для изготовления кондуктора желательно использовать древесину твердых пород. Мастер использует орех для основной нижней части и дуб для верхней части.
Сначала нужно отрезать два бруска длиной около 30 см. Это не окончательная длина, в дальнейшем заготовки будут обрезаться.

Шаг второй: отверстия
Теперь нужно подготовить кондуктор и прижать его к дубовому бруску.

Наконец нужно просверлить отверстия так, чтобы выходное отверстие было с торца бруска.

Шаг третий: склейка
Теперь нужно склеить заготовки двух пород дерева, но перед склейкой их нужно обрезать.
Ореховую заготовку обрезаем до длины 15 см.

Вторую заготовку, с отверстиями, обрезаем до начала отверстий.

Дальше наносим столярный клей и склеиваем две детали. Торцы деталей должны быть на одном уровне.

Шаг четвертый: снова сверлим отверстия
После того, как заготовки приклеились, нужно по отверстиям верхней детали просверлить нижнюю деталь. Затем рассверлить отверстия большим сверлом. В отверстие должна устанавливаться металлическая трубка.

Шаг пятый: трубка
Теперь нужно установить трубку в одно из отверстий. Край трубки должен располагаться заподлицо с краем нижнего отверстия.

Дальше обрезает трубку.

Шаг шестой: эпоксидная смола
Для фиксации трубки мастер использует эпоксидную смолу. Размешивает компоненты смолы и наносит на трубку.

Устанавливает трубку в отверстие.

Так же устанавливается трубка во второе отверстие. Затем вторую трубку нужно обрезать.

Шаг седьмой: обрезка
От края отмечает линию на расстоянии 4,5 см.

Сбоку от конца начерченной линии чертит еще одну линию перпендикулярную металлической трубки.

Обрезает кондуктор по разметке.

Обрезает заднюю часть кондуктора до длины 10 см.

Шаг восьмой: отделка
Теперь нужно отшлифовать кондуктор и покрыть лаком.

Шаг девятый: тестирование
Осталось проверить кондуктор в работе. Готовое изделие показало хорошие результаты. Кондуктор небольших размеров и отлично справляется со своей работой.

Весь процесс по изготовлению такого инструмента можно посмотреть на видео.

можно ли сделать своими руками?

Если вы хотя бы раз делали мебель своими руками, то знаете, что большинство деталей соединяется встык при помощи шкантов. Для того чтобы точно и правильно сделать отверстия для шкантов, надо просто взять кондуктор для сверления отверстий.

На больших мебельных предприятиях для сверления таких отверстий используются специальные станки. Некоторые мастера в домашних условиях или на небольших предприятиях, сначала сверлят отверстия в торце одной детали, затем вставляют в них специальные метчики в виде конуса.

После этого прикладывают вторую деталь, отмечают места на ней, места для отверстий, после чего выполняют их сверление. Хотя при использовании данного метода и можно сделать отверстия, но точно повторить чертеж и добиться соосности вам вряд ли удастся, к тому же этот метод очень медленный и трудоемкий.

Если у вас есть чертеж мебели, вы его хотите повторить с максимальной точностью и обеспечить качественное крепление всех деталей мебели, а приобрести дорогостоящее оборудование не можете, выходом из положения будет приспособление для сверления.

Что представляет собой оборудование?

Кондуктор представляет собой приспособление, что имеет вид планки с отверстиями и гильзами. Для выполнения отверстий,кондуктор при помощи зажимов крепится к детали, после чего в гильзу вставляется сверло и делают отверстие. Для одной и другой детали, что соединяются между собой, используется один и тот же кондуктор, то все получается правильно и соосно.

Основные преимущества, что имеет указанное приспособление:

  • точность сверления
  • они получаются перпендикулярными, так как используется гильза
  • простота и быстрота выполнения работ.

Кондуктор может применяться не только в мебельной промышленности, он может применяться и в машиностроении, может быть объемным или накладным. Могут использоваться они и для сверления отверстий смешанного типа, все они позволяют точно повторить чертеж и соблюсти все указанные на нем размеры.

Может быть использован кондуктор и в легкой промышленности или в строительстве, в данном случае используют накладные модели из дерева, листового металла или оргстекла.

Очень трудно просверлить трубу или заготовку цилиндрической формы, так как сверло постоянно соскальзывает. Если использовать данное приспособление, то процесс значительно упрощается и ускоряется и выполнить работу несложно.

Особенно актуально использовать данное приспособление, если необходимо просверлить отверстие в заготовке цилиндрической формы и небольшого диаметра.

Также такое приспособление позволяет выполнять перпендикулярные отверстия, которые без его применения сделать очень сложно.

Разновидности

Существуют разные виды таких приспособлений, они могут использоваться как при сверлении, так и при проведении фрезерования, а также при выполнении точения, обрубки, сборки деталей. Существуют накладные, поворотные, опрокидывающиеся и скользящие модели.

Накладной кондуктор прикладывают к заготовке, они могут лежать свободно или крепиться зажимами, таким способом обычно выполняют сверление отверстий.

Поворотное приспособление применяют для того, чтобы работать с цилиндрическими заготовками. Они могут иметь вертикальную, горизонтальную и поворотную ось. Для мелкого производства, надо использовать универсальные приспособления, которые легко переналаживать. Опрокидываемый кондуктор применяют, если необходимо сверлить в разных плоскостях.

Скользящие кондукторы не крепят к станку, а выставляются под каждый диаметр отдельно. Они менее производительны и обычно используются, если работа выполняется на одношпиндельном станке и надо сделать на детали несколько разных диаметров, для этого направляющие втулки выполнены на откидных планках.

Как сделать самостоятельно?

Такое приспособление можно сделать и своими руками, для этого надо найти нужный вам чертеж и все выполнить согласно ему. Для работы вам понадобится:

  • дрель;
  • болгарка;
  • сварочный аппарат;
  • слесарные инструменты.

Чтобы сделать самое простое приспособление, надо взять арматуру квадратного сечения размером 10х10мм. После этого отрезают необходимо длины кусок и зачищают его при помощи наждачной бумаги. Теперь необходимо выполнить разметку для шаблонных отверстий.

Нельзя, чтобы центр был ближе к краю, чем на 8мм, это равно половине толщины листа ДСП. Существующие стандарты предусматривают, чтобы между центрами было 32 мм.

После того как размечены центры, в них делают отверстия диаметром 5мм. Для изготовления упора используется металлическая пластина шириной 2,5 мм, ее толщина должна составлять 1 мм. Она сгибается под углом 90 градусов и вместе с куском заготовленной арматуры, после закрепления их в струбцине, делают место под резьбу.

Теперь осталось нарезать резьбу и соединить две детали в одну конструкцию. С его помощью вы можете выполнять работу и не бояться за то, что выступите за край листа.

Сделать такое приспособление несложно, но оно намного проще делает работу сборщиков мебели или тех людей, что ее создают. Если у вас нет желания заниматься созданием этого приспособления самостоятельно, его можно приобрести уже в готовом виде.

Если вам нужен кондуктор для выполнения работ по изготовлению мебели в домашних условиях, то подойдет самый простой и его стоимость будет незначительной. Профессиональное же оборудование будет иметь достаточно высокую стоимость.

В любом случае, приобретете вы кондуктор или сделаете его самостоятельно, это приспособление поможет вам проще и быстрее соединять детали мебели или выполнять ее ремонт.

Смотрите подборку по изготовлению и использованию самодельных кондукторов:

виды, применение, создание своими руками


Особенности применения в мебельной промышленности

Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.

А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.

В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:

  • на серийном производстве;
  • при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
  • кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.

Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.

При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.

Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Читать также: Самодельный импульсный блок питания

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Другие сферы использования

Кондукторы для отверстий используются не только при производстве мебели. Достаточно часто их применяют тогда, когда нужно проделать отверстие в трубе или другой детали цилиндрической формы. Благодаря им можно выполнить качественное отверстие даже в трубе с малым диаметром.

Читать также: Какой песок нужен для пескоструйного аппарата

Такие устройства универсальны и просты в применении, поэтому их также используют в следующих отраслях:

  • машиностроение — сверление отверстий в разнокалиберных заготовках на основе разных материалов;
  • строительство — бурение отверстий в строительных конструкциях;
  • домашние коммуникации — как уже говорилось, сверление труб и не только.

Современные сверлильные кондукторы могут быть разных размеров и иметь разный принцип работы. Некоторые их них устроены сложно, поэтому их проще купить. А некоторые модификации можно изготовить самостоятельно, тем более что некоторые серийные мебельные модели, особенно имеющие универсальное назначение, стоят дорого.

Покупной или самодельный кондуктор?

Как уже упоминалось ранее, подобное изделие незаменимо в процессе сборки мебели. Некоторые люди создают эти приспособления своими руками, а другие предпочитают покупать.
Кондукторы продаются практически в любом строительном магазине, однако готовая продукция может не подойти для конкретных целей. Также важно помнить, что стоимость устройства зависит от назначения, размеров и фирмы-производителя. Самые простые варианты стоят недорого, чего нельзя сказать о профессиональном оборудовании с большим количеством дополнительных функций.

Многие потребители предпочитают делать кондуктор своими руками. Для этой цели потребуется металлический лист или деревянная доска. Здесь подготавливают отверстия, которые выступят в роли направляющих. В целом с такой работой справится каждый.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

  • способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
  • давать возможность проделывать несколько отверстий одновременно без ручной разметки;
  • заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

  • минимальная вероятность деформации;
  • сверло направлено максимально четко;
  • отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Классификация инструментов

Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.

Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:

  • накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
  • поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
  • универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
  • опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
  • скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
  • закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.

Материалы и инструменты

Для изготовления устройства необходимо в первую очередь определиться с задачами, которые оно будет выполнять. Соответственно этому подбираются нужный материал, из которого будет делаться своими руками мебельный шаблон. Самым прочным, надежным и «долгоиграющим» считается металлический кондуктор. Для создания мебельного кондуктора для сверления своими руками допустимо использовать дерево, фанеру, текстолит, оргстекло. Это объясняется меньшими трудозатратами и дешевизной материала. Все это немаловажно, особенно если вы собираетесь сами сделать несколько разных шаблонов.

Для изготовления кондуктора подойдет отрезок арматуры, брусок или пластина – то, что наверняка найдется в любом гараже или в домашней мастерской. Чтобы сделать простое разметочное устройство, можно взять обычную школьную линейку – деревянную, пластмассовую или металлическую.

Решающее значение при изготовлении кондуктора имеет точный расчет расположения отверстий на заготовке. Можно взять готовую схему или сделать ее самостоятельно. Последний вариант предпочтительней, так как размеры на чертежах должны соответствовать решаемым задачам.

Из инструментов понадобятся:

  • дрель;
  • болгарка или лобзик;
  • набор слесарных инструментов;
  • струбцины;
  • тиски.


При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления


Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Кондуктор для сверления отверстий своими руками

Как уже говорилось, в зависимости от сферы использования и конструкции, некоторые варианты можно сделать и самому, благодаря чему вы сэкономите существенную сумму.

Перед работой отыщите требуемый чертеж устройства и все изготавливайте строго по нему.

Необходимые для работы инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • слесарные принадлежности.

Чтобы своими руками сделать самый простой вариант кондуктора, выполняем такие действия:

  • возьмите арматуру размером 10 на 10 мм с квадратным сечением;
  • отрежьте кусок требуемой длины и зачистите его с помощью наждачной бумаги;
  • сделайте разметку под шаблонные отверстия. При этом не допускается, чтобы центр приближался к краю более, чем на 8 мм, это почти половина толщины листа ДСП. Также согласно стандартам, между центрами должно соблюдаться расстояние в 32 мм;
  • после выполнения разметки центров проделайте в них отверстия по 5 мм в диаметре;
  • чтобы сделать упор, возьмите пластину из металла шириной в 2,5 мм и толщиной в 1 мм. Согните ее под углом в 90 градусов, а потом, вместе с куском подготовленной арматуре и крепления в струбцине, сделайте место под резьбу;
  • нарежьте резьбу и две детали соедините в одну конструкцию. Приспособление готово.

Как видим, подобное устройство очень простое в плане самостоятельного изготовления, но оно значительно упростит работу, если вы занимаетесь изготовлением мебели. Если вы занимаетесь этим исключительно как любитель, то этого варианта будет достаточно. Если сделать самому у вас не получится, купите готовый вариант, возможно, самый простой и недорогой.

А вот профессиональное оборудование будет стоить намного дороже, целесообразность его приобретения имеется уже тогда, когда речь идет как минимум о малом серийном производстве. Зато с его помощью вы сможете просто и быстро соединять предметы мебели или ремонтировать ее.

Итак, вы узнали, что такое кондуктор для проделывания отверстий и как он помогает при производстве мебели. Данное устройство можно как приобрести в готовом виде, так и сделать самому.

Читать также: Лобзик для резьбы по дереву

Сверлильный кондуктор — непременный атрибут на крупном производстве, неважно на каком. Там, где много сверлят, он действительно необходим, особенно когда производство серийное или массовое.

С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего.

Необходимый инструмент для изготовления мебели

Дома можно обойтись стандартным набором приспособлений, большая часть которых найдется у каждого мастера.

Ручной измерительный инструмент:

  • Чертежный столярный угольник является разновидностью линейки, приспособление необходимо для построения перпендикулярных линий разметки.
  • Твердо-мягкий простой карандаш, линейка, ластик позволят сделать правильную разметку.
  • Пятиметровая ленточная рулетка, оснащенная кнопкой постоянной фиксации.
  • Строительные уровни помогут определить высоту мебели, изготовить ее ровной.
  • Толстое шило с резиновой ручкой понадобится, чтобы делать разметку под крепление мебели.

Электрический инструмент необходим для более сложных работы, связанных с распиловкой и обработкой заготовок мебели.

Электродрель позволяет выполнять большую часть действий по изготовлению мебели. Специалисты советуют использовать приспособление мощностью от 500 до 750 Вт, с реверсом и регулятором скоростных режимов. Инструмент должен быть легким, не отягощающим руки. Приспособление может быть с металлическим или пластмассовым патроном.

Многие мастера предпочитают ударную электродрель на случай, если мебель придется вешать на стену. Альтернативой дрели может быть аккумуляторный шуруповерт с реверсом и регулятором скорости. Удобно работать легким инструментом, совершающим 400–500 оборотов в минуту.

Электролобзик


Устройство электролобзика
Приспособление распиливает доски, делает фигурные вырезы, подготавливает отверстия. С его помощью можно усовершенствовать дизайн мебели, дополнив ее фигурными или радиусными элементами. Выбирая приспособление, нужно учитывать его мощность. Оптимальные параметры – 450–750 Вт. Мощный электролобзик совершает несколько тысяч колебаний в минуту. Он значительно облегчит труд мастера, прослужит ему долго, эффективно. Желательно, чтобы пила имела маятниковый ход, регулятор скоростей. Есть модели лобзиков со съемным режущим полотном.

Шлифовальная машинка

Такое приспособление дополняет электролобзик. Она придает деталям гладкую ровную поверхность. Дома лучше применять ленточный вариант, мощностью 650 Вт, с металлическими роликовыми направляющими. Не помешают дополнительные функции приспособления:


Устройство шлифовальной машинки

  • пылесборник;
  • регулятор скоростей;
  • система слежения центровки наждачной ленты.

К шлифовальной машинке приобретаются специальные ленты. Они бывают двух видов – для грубой и чистовой обработки материала вплоть до финиширования. Практично приобретать сегменты косой склейки, так как они надежные. Размеры лент зависят от шлифовальной машины.

Электрический утюг

На металлической подошве, промышленный фен мощностью 1600–1800 Вт – незаменимые предметы для изготовления мебели. Они позволяют клеить меламиновую кромку на торцевую часть элементов ЛДСП. Хорошо, если фен будет оснащен регулятором нагрева, без хрупкой керамической вставки.


Устройство промышленного фена

Еще потребуется дополнительный инструмент для изготовления мебели.

Гибкая металлическая линейка длиной до 1000 мм пригодится для неровной разметки деталей.

Молоток – столярный инструмент, который забивает крепежные детали на мебели.

Степлер незаменим в производстве мебели. Это универсальный инструмент, способный выполнять много операций. Среди них – обивка ткани, сборка шкафов, перешивка материала. Для крепления используются гвозди, шурупы, скобы.

Шестигранный ключ понадобится для закручивания или откручивания шурупной стяжки, когда это невозможно сделать при помощи отвертки, дрели, шуруповерта.

Сверла разных видов: по дереву, по металлу, победитовые, Форстнера.

Струбцины фиксируют детали под определенным углом.

Пассатижи вынимают крепежные изделия из ДСП.

Многие мебельщики для изготовления используют киянку, чтобы отбивать листы ЛДСП.

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

  • Разметка.
  • Кернение (точечные углубления в материале под сверло).
  • Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Виды: выбираем нужный

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Расходуемые материалы при изготовлении мебели

Мебельные изделия давно перестали играть в интерьере второстепенную роль. Они отличаются разнообразием конфигурации, функциональностью, комфортом. Современные предметы интерьера требуют особого подхода к изготовлению. Часто в производственном процессе используются нестандартные компоненты:

  • стекло;
  • камень;
  • пластик;
  • зеркало;
  • металл.

Их выбор зависит от функциональных особенностей мебели, условий ее эксплуатации. Ассортимент используемых предметов широкий. Он позволяет реализовать любую дизайнерскую идею. Конструкцию делают надежной не только мебельный инструмент, но и основные материалы, способные выдерживать значительные нагрузки.

Древесно-стружечная плита (ДСП)

Объединенное название нескольких типов материала. Она изготавливается путем горячего прессования древесной стружки или опилок, пропитанных неминеральным связующим веществом. Из ДСП изготавливают корпусную мебель. Плита имеет много положительных качеств:


Структура ДСП

  • не коробится;
  • не сохнет;
  • не разбухает в условиях незначительной влажности.

Древесно-стружечные изделия различаются друг от друга классом безопасности. Специалисты советуют обращать на это внимание при изготовлении мебели.

Ламинированная ДСП

Изготовлена по технологии облицовывания поверхностей специальными пленками. В зависимости от листового наполнителя, плиты приобретают разную текстуру. Ламинированные изделия ДСП устойчивы к внешним факторам:

  • перепады температуры;
  • повышенная влажность;
  • механическое воздействие.


Структура ламинированной ДСП

Древесноволокнистая плита (ДВП)

Получается путем горячего прессования волокнистого полотна. Это тонкий, непрочный материал, с хорошей теплоизоляцией. Из него изготавливают конструктивные элементы мебели – днища ящиков, задние стенки шкафов.

Мелкодисперсная фракция (МДФ)

Является разновидностью ДВП. Отличается повышенными экологическими показателями, возможностью тонкой обработки, устойчивостью к паразитным микроорганизмам, прочностью. Позволяет наносить на поверхность разные изображения, делать тиснение. Плита подходит для перегородок, дверных мебельных панелей.

Клееная фанера

Формируется из нечетного количества листов лущеного шпона разных пород дерева, путем применения синтетического клея. Древесно-слоистая плита бывает разной толщины и формата. Отличается безопасностью, простотой обработки. Имеет определенную маркировку из двухбуквенного кода. Буквы обозначают качество материала. Есть три категории плит:

  • не поддающиеся шлифованию;
  • обработанные с одной стороны;
  • обработанные с двух сторон.

Фанерная мебель красивая, оригинальная, прочная, долговечная, устойчивая к внешним воздействиям.

Декоративный пластик

Широко используется для облицовки кухонных фасадов. Им оклеивают под прессом древесные плиты. Материал применяется в двух вариантах: рулонный пластик холодного давления и листовой облицовочный высокого давления. Цветовая гамма самая разнообразная. Пластиковые фасады выглядят эстетично. В последнее время используется акриловая основа. Декоративный пластик хорошо справляется с неблагоприятными условиями, среди которых – влага, ультрафиолет, высокие температуры, царапины, удары. Мебель из этого материала надежная и долговечная.

Дерево

Деревянный мебельный гарнитур является предметом роскоши. Он обладает множеством положительных качеств, среди которых:

Мебель из дерева

  • экологичность;
  • высокая плотность;
  • прочность;
  • износостойкость;
  • долговечность.

Изделия делают из деревянных щитов цельной древесины или конструируют из тонких пластин. Породы дерева бывают мягкие, твердые, особо твердые. Каждая группа имеет свои достоинства и недостатки. Мягкие сорта легче обрабатывать, но они не такие износостойкие, как твердые породы. Из какой древесины лучше изготавливать мебель – решать мастеру.

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

  1. Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
  2. Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

  • Приспособление фиксируют на обрабатываемой детали.
  • Гильзу вставляют в отверстие.
  • Сверлят через гильзу.

Приспособления для изготовления мягкой мебели

В производстве мягкой мебели, кроме основного набора, понадобятся приспособления для ткани и материала-наполнителя:

  • Острый нож с тонким лезвием. Им легко отрезать кромку ткани, любые другие детали.
  • Строительный степлер для сборки мебели стыкует между собой два материала посредством скобы.
  • Степлер для выполнения драпировки, мебельного декора, обивки. К степлеру прилагается набор скоб глубиной 8 мм.
  • Гнутые иглы для прошивки обивки, специальные нитки, шило.
  • Мебельным клеем скрепляют тканевые поверхности. Средство не должно содержать опасных для здоровья человека компонентов.
  • Рекомендуется использовать силиконовый клей, каучуковые составы, строительный ПВА.
  • Отделочные материалы для покраски, полировки, лакировки, облицовки мебели.
  • При выполнении стекольных работ понадобится алмазный стеклорез с криволинейной режущей кромкой.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

  1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
  2. Втулки направляющие. Через них будет входить сверло.
  3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе. Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

  • Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
  • Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Читать также: Чем отличается биполярный транзистор от полевого

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

  • Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
  • Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
  • Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

  • Фанера.
  • Текстолит или стеклотекстолит — желательно толстый.
  • Дерево твёрдых пород.
  • Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

7 лучших приспособлений для карманных отверстий в 2021 году Обзоры и руководство по покупке

Хотите знать, можно ли с легкостью соединить два куска дерева по их длине?

Но при использовании традиционных сверлильных станков получаются плохо обработанные отверстия, которые тоже смещены и не дают ожидаемого результата. Что больше расстраивает, так это то, что на сверление у вас уходит много времени.

Итак, каков дальнейший путь? Да, вы угадали! Карманные приспособления для отверстий существуют, чтобы решить ваши страдания.Карманные приспособления для отверстий позволяют быстро и точно просверливать отверстия в деревянных конструкциях под наклоном.

Что еще более интересно, отверстия, которые вы просверливаете, остаются скрытыми, следовательно, используемые винты и крепежные детали также остаются скрытыми, сохраняя красоту вашей собранной деревянной конструкции.

Вам понравится тот факт, что для приспособлений для карманных отверстий не требуются специальные сверла, вы можете выполнять угловое сверление с помощью имеющегося электрического сверлильного станка.

Просто проведите сверлильный станок через углубление в зажимном приспособлении и добейтесь нужного размера отверстия в нужном месте на деревянной детали.Но убедитесь, что деревянная деталь плотно зажата, иначе отверстие будет смещено.

Но из-за того, что вокруг вас циркулируют миллионы фальшивых товаров, вам становится очень сложно выбрать лучший карманный приспособление для отверстий.

Не волнуйтесь, мы проделали за вас тяжелую работу. Выберите свою лучшую приспособление для карманного отверстия, прочитав самый достоверный обзор семи лучших брендов, которые мы выбрали для вас. Все они проходят проверку на качество и не сильно режут ваш карман. Приятного чтения!

Но прежде чем двигаться дальше, обратите внимание на следующие три фактора, которые следует учитывать перед покупкой сверлильной кондукторной системы —

  • Тумблерный зажим Это поможет вам надежно закрепить заготовку против кондуктора, чтобы не деформировать заготовку во время сверления. операция.Это поможет вам просверлить отверстия в желаемых местах.
  • Простота очистки (пылеуловитель) Это поможет вам эффективно очистить вашу джиг-систему. Он собирает всю деревянную пыль, накопившуюся во время сверления, и вы можете быстро выбросить ее из рабочего места и снова начать сверление.
  • Принадлежности Вы получаете Сверлильные кондукторы поставляются с различными принадлежностями. Вам просто нужно узнать, что и сколько все бренды в одном ценовом диапазоне предлагают вам аксессуары.Выбирайте тот, который предоставляет вам максимум принадлежностей, чтобы сократить время бурения.

Но есть и другие факторы, которые вы найдете в нашем «Руководстве по покупке» . Они также имеют такое же значение, как и эти факторы, поэтому не забудьте прочитать их, щелкнув соответствующий значок.

Вот результаты исследовательской работы, которую мы сделали для вас. Ниже мы представляем вам ТОП-7 карманных приспособлений для отверстий, которые можно купить. Пожалуйста, ознакомьтесь с ними

7 лучших приспособлений для карманных отверстий в 2021 году

7 лучших приспособлений для карманных отверстий в 2021 году Обзоры

1.Набор приспособлений для отверстий с отверстиями в алюминиевом кармане Massca

Estd. в 2016 году MASSCA — это инструментальная промышленность, базирующаяся в Калифорнии (США). Независимо от того, занимаетесь ли вы столярными работами профессионально или у вас есть домашние проекты своими руками, этот Pocket Hole Jig — универсальное решение для вас, чтобы удовлетворить все ваши потребности. Это делает их первым и лучшим продуктом в нашей статье, который вы можете выбрать.

Их ручка регулировки глубины — это то, что нас больше всего впечатлило. Вы можете легко настроить глубину сверления на деревянной детали.Это дает вам точную глубину отверстия, и вы не обнаружите осколков во время сверления.

Вы, должно быть, столкнулись с трудностями, когда дело дошло до стабилизации деревянной детали во время сверления. Если да, то умная прижимная лапка этого кондуктора предназначена только для вас.

Теперь вы можете плотно закрепить деревянную деталь против кондуктора, чтобы обеспечить плавное и легкое сверление, это также предотвратит поломку сверла на высоких скоростях. Беспокоитесь, впишется ли в это ваше деревянное изделие или нет? Не волнуйтесь, читайте дальше.

Если у вас есть деревянная деталь большого размера, которая не помещается в зажимной колодке, вы можете легко удалить часть сверлильного приспособления и закрепить ее на своей заготовке вместо того, чтобы зажимать заготовку на сверлильном шаблоне. Это позволяет поддерживать ваши рабочие места любых форм и размеров. Вы не найдете этого у других брендов.

У вас не будет пыли на дереве или в воздухе, вызывающих у вас аллергию. Поскольку он имеет встроенный пылеуловитель, который улавливает весь мусор во время сверления.Просто протрите его и снова включите в течение нескольких секунд.

Сверлильный кондуктор Massca изготовлен из алюминия, что делает его прочным и легким. Вы можете носить его с собой на свои рабочие места.

В основном корпусе кондуктора также есть отверстия с резьбой, поэтому вы можете закрепить кондуктор на рабочем месте с помощью винтов, чтобы он не раскачивался во время сверления.

Вы увеличите свои преимущества, если выберете этот бренд, так как Massca предоставляет вам принадлежности для сверления, такие как шестигранный ключ, стопорное кольцо, набор винтов и сверло, которые помогут вам установить правильную глубину отверстий.Для этого не нужно доплачивать.

Что нам понравилось

  • Сверлильный кондуктор можно снять, чтобы подогнать его под заготовку разного размера.
  • Приспособление можно закрепить на рабочем месте для предотвращения скольжения.
  • Ручка регулировки глубины для точных отверстий.
  • Алюминиевый корпус делает его легким.
  • Встроенный пылесборник упрощает чистку и обслуживание.
  • Дополнительные аксессуары, предоставляемые Massca, предоставляются бесплатно.

Что нам не понравилось

  • Есть только приспособления для 2 сверл по сравнению с другими марками, которые имеют 3 приспособления.

Купить сейчас на Amazon

2. Kreg K4 Pocket HoleJig System (K4 Jig)

Если вы новичок и ищете систему DIY для карманного приспособления для отверстий, тогда Krge K4 Jig System собирается быть лучшим выбором для вас. Он настолько мал, что его можно закрепить в любом углу рабочего места.

Вы получаете от этого превосходную точность и точность. Это очень сложно получить в других брендах. Мы не говорим об этом вслепую, это заставили нас упомянуть об этом по отзывам пользователей.

Имея встроенную шкалу для измерения толщины материала, он предоставляет вам 9 настроек для этого. Вы можете измерять толщину материала от 0,5 до 1,5 дюймов, наименьшее значение, которое вы можете измерить, составляет 1/8 дюйма.

Благодаря простой конструкции, вы значительно упростите операцию сверления.Благодаря зажиму с рычажным механизмом вы обеспечиваете устойчивость заготовки и получаете точные отверстия. Вы можете использовать его как для настольного, так и для портативного использования.

При покупке вы также получаете различные аксессуары, в том числе ступенчатое сверло, набор стартовых винтов, 6-дюймовую квадратную отвертку, кожух для сбора пыли, набор стартовых заглушек и руководство по быстрому запуску на DVD. Вы почувствуете легкость и удовольствие от сверлильной работы, как только начнете использовать эту кондукторную систему.

Kreg K4 — это дорогостоящая кондукторная система, которая обеспечивает исключительный опыт бурения и долгий срок службы.Купив это, вы не пожалеете. Но если вы не можете себе этого позволить, не беспокойтесь, попробуйте другие наши недорогие бренды.

Что нам понравилось

  • Можно измерить самый маленький кусок дерева.
  • Направляющая на 3 отверстия, вы получите максимальную точность.
  • Он оснащен устройством для сбора пыли, чтобы поддерживать чистоту и порядок на рабочем месте.
  • Kreg дает вам пожизненную гарантию.
  • Совместим с настольными и переносными базами.

Что нам не понравилось

Купите сейчас на Amazon

3. General Tools 850 Heavy Duty, комплект приспособлений для отверстий в кармане

General Tools — производство инструментов в Нью-Йорке промышленность оц. в 1922 году. На протяжении почти столетия они предоставляют своим клиентам широкий спектр доступных механических ручных инструментов специального назначения.

Их 850 Heavy-Duty Pocket Hole Jig — это не что иное, как предоставление исключительного обслуживания в долгосрочной перспективе.Что делает его таким любимым для нас и клиентов, использующих его, так это чрезвычайно низкая стоимость, которая делает его доступным для всех.

Все профессионалы и домашние мастера обращаются к этой системе Pocket Hole Jig, когда дело доходит до простоты использования. Таким образом, даже если вы любитель, вам не составит труда обращаться с этим инструментом.

Ваша система JIG помогает создавать стыки с отверстиями заподлицо, угловые и угловые карманы для соединений стоек и рельсов, при строительстве лицевых каркасов шкафов. Вы можете легко вставить шурупы в узкие места вашего деревянного каркаса и в неограниченном количестве применений.

Используя зажимную систему этой кондукторной системы, вы можете легко закрепить деревянную деталь на зажимном приспособлении, при этом не происходит деформации деревянной детали, и вы просверливаете идеально точные отверстия.

Обеспечивает максимальную производительность при настольной установке. Это гарантирует, что не произойдет проскальзывания джига. Следовательно, как и раньше, ваша дрель не будет отклоняться и не ломаться на высоких скоростях из-за проскальзывания. Благодаря высокой портативности, вы можете носить его с собой куда угодно.

Вы получите полную стоимость своих денег, если купите эту джиг-систему, потому что General tools предлагает вам 76 пунктов вместе с вашей покупкой, чтобы помочь вам сократить время бурения.

Включает ступенчатое сверло 3/8 дюйма (сменное), стальную стопорную муфту 3/8 дюйма, шестигранный ключ на 6 дюймов, сверло с квадратным приводом, 24 винта с крупным квадратным приводом, 24 винта с мелким квадратным приводом и 24 заглушки для деревянных отверстий. Вы также получите пластиковый футляр для переноски для безопасного хранения джиг-инструмента.

Короче говоря, вы будете получать удовольствие от сверления все больше и больше, поэтому мы говорим это как инструмент DIY Jig. General Tools также дает вам годовую гарантию на части вашей системы Jig. Теперь используйте джиг с полной уверенностью в надежности и качестве.

Система General Tool Pocket Hole Jig — это лучшая покупка для вас. Не мешайте себе покупать это.

Что понравилось

  • Предназначен для решения различных задач.
  • Легкий и портативный.
  • Используйте его как переносное или настольное приспособление.
  • Простота использования для всех.
  • Низкая закупочная цена.
  • Бесплатно 76items вместе с ним.
  • Гарантия 1 год.
  • Пожизненная поддержка клиентов.

Что не понравилось

  • Всего два кондуктора.
  • Низкая стоимость, она не предлагает вам слишком много долговечного качества.

Купить сейчас на Amazon

4. Комплект MulWark Premium Pocket Hole Jig System Kit

MULWARK — производитель инструментов для самостоятельного изготовления из США. Они утверждают, что предоставляют вам экономичный и высококачественный комплект системы Pocket Hole Jig, который сделает процесс бурения более увлекательным и приятным.

Еще одна недорогая джиг-система в нашем списке. Что вам больше всего понравится, так это то, что на поверхности вашей джиг-приманки есть магнитное пятно. Вы можете легко зажать его на стальных тисках вашей мастерской.

На вашем кондукторе есть шкала для измерения толщины древесины с надписью. Теперь вам не нужно тратить время на измерение толщины древесины вручную, просто начните сверление прямо сейчас.

Он также имеет шкалу установки глубины сверления, с помощью которой вы можете легко измерить длину сверла, необходимую для сверления.Теперь вы можете просверлить все отверстия точно и в нужных местах.

Mulwark также предлагает 10 пластиковых заглушек, с помощью которых вы сможете обеспечить непревзойденную отделку ваших отверстий и создать идеальные стыки. Это не относится к другим брендам.

Упакованный в один защитный кожух, вы получаете несколько аксессуаров вместе с покупкой. Втулка ограничителя глубины, шестигранный ключ на 1/8 дюйма, квадратная отвертка на 6 дюймов, ступенчатое сверло на 1/4 дюйма, пластиковые заглушки на 10 штук, винты с крупной квадратной отверткой на 50 штук и руководство пользователя.Все это в совокупности делает ваше бурение простым и эффективным.

Изготовлен из 30% стекловолокна и армированного нейлона PA66, у вас не будет претензий к качеству вашего приспособления. Кроме того, сердцевина вашего кондуктора изготовлена ​​из высокопрочной закаленной стали, которая защищает ваше приспособление от поломки из-за высоких нагрузок.

Теперь самое лучшее для вас — Mulwark предоставляет пожизненную гарантию на вашу покупку. Если вы обнаружите какие-либо дефекты в своей покупке, вы можете вернуть джиг в любое время, пока продукт не станет вам владельцем.Это гарантирует вам, что вы покупаете надежную и качественную джиг-систему.

Что нам понравилось

  • Магнитный зажим упрощает настройку.
  • Встроенная шкала сокращает время выполнения измерений вручную.
  • Пожизненная гарантия на приспособление.
  • Долгая жизнь.
  • Опыт эффективного бурения.

Что нам не понравилось

  • Всего два кондуктора для сверления.
  • Нет отверстия для сбора пыли при сверлении.

Купить сейчас на Amazon

5. Wen WA1527 Набор приспособлений для металлических карманных отверстий

Обслуживая инструментальную промышленность с 1951 года, WEN заработала себе репутацию, продав более 50 миллионов единиц всего за 50 лет. их создание, то есть к 2001 году.

Они используют приспособление для карманных отверстий, чтобы помочь плотникам и мастерам всего мира осуществить свои самые смелые фантазии. Этот кондуктор дорог с точки зрения денег, но действительно удовлетворителен с точки зрения простоты использования, производительности и долговечности.

Благодаря регулируемому зажиму с коленчатым рычагом, вы можете просверлить дерево любой толщины в этом кондукторе, важно отметить, что он включает даже стандартные 2×4.

Его можно использовать в любой ситуации, будь то переносное сверление в разных местах или вы можете закрепить его на столе в своей мастерской, так как на пластине есть монтажные отверстия.

Что больше всего нравится людям в этом кондукторе, так это его L-образная форма, которая позволяет использовать практически любой тип буровых отверстий. С его помощью можно легко сверлить узкие пространства.

WEN также предоставляет вам оборудование для настольного монтажа, в том числе ступенчатое сверло 3/8 дюйма с ограничителем глубины, 24 заглушки для отверстий, 100 саморезов. Все это вместе делает время бурения приятным и снижает утомляемость за счет сокращения времени настройки.

Изготовлен из анодированного алюминия, который защищает его от ржавчины и коррозии, служит на протяжении многих поколений. У него также есть стальные сверлильные кондукторы, поэтому постоянное трение высокоскоростного сверла не оставляет на нем ни единой царапины и остается неизменным навсегда.

Тем не менее, анодированный корпус и сверлильные приспособления с накаткой также делают его красивым. WEN предоставляет вам 2-летнюю гарантию на вашу покупку, которая гарантирует качество и производительность вашего кондуктора.

Что нам понравилось

  • У них есть запасы, чтобы в будущем заменить ваши поврежденные детали.
  • Долговечный.
  • Сверлильные кондукторы с накаткой просты в обращении и эксплуатации.
  • 100 Саморез.
  • Можно даже включить стандартную деревянную деталь 2×4.
  • L-образная форма помогает сверлить более узкие пространства.
  • Портативный благодаря легкости,

То, что нам не понравилось

  • Дорого купить.
  • Нет отверстия для сбора пыли при сверлении.

Купить сейчас на Amazon

6. Винвокс Pocket Hole Jig System

VINWOX — это лучшая система сверлильного станка по средней цене, предназначенная для улучшения ваших навыков бурения.

Этот шаблон для сверления позволяет создавать отверстия с карманами с переменным межосевым расстоянием, поэтому вы можете просверлить столько отверстий в любом месте на деревянной детали, сколько захотите. Это позволяет разместить в ней древесный материал любой толщины или любой материал.

С помощью направляющих для сверл из закаленной стали вы достигнете максимальной точности при сверлении отверстий и создадите прочные соединения карманных отверстий для вашей деревянной конструкции. На направляющей сверла не образуются царапины из-за закаленной стали.

С помощью рычажного зажима вы можете надежно закрепить заготовку на зажимном приспособлении, чтобы не возникало вибраций.Это обеспечит стабильность вашей заготовки, а вы сможете выполнять плавное и стабильное сверление.

Вы можете использовать этот кондуктор для переносных операций с места на место или с помощью монтажных отверстий вы можете закрепить его на рабочем столе и выполнять операции сверления более удобно.

Благодаря такому множеству аксессуаров, в том числе винтам, сверлам, гаечным ключам, лицевым панелям, которые помогают установить нужную глубину, вы всегда чувствуете себя уверенными в своих силах и не испытываете затруднений при использовании этой кондукторной системы.

Корпус вашего кондуктора изготовлен из анодированного алюминия, что обеспечивает долгий срок службы вашего кондуктора, который вы будете получать еще долгое время.

Что понравилось

  • Долговечность.
  • Сверлильные кондукторы с накаткой просты в обращении и эксплуатации.
  • Портативный благодаря легкости.
  • Переключатель зажима для фиксации заготовки.
  • Принадлежности для облегчения бурения.
  • Подходит для сверления любого типа материала.

Что не понравилось

  • Купить дорого.
  • Нет отверстия для сбора пыли при сверлении.

Купить сейчас на Amazon

7. Направляющие по дереву Карманный зажим для отверстий

Карманный миниатюрный прибор для деревянных работ разработан для облегчения самостоятельных столярных работ. Туалетные столики, верстаки, посуда, обеденный стол и другие домашние или коммерческие работы легко выполняются с помощью приспособления.

Его сверло и кольца изготовлены из углеродистой стали, что обеспечивает высокую долговечность и прочность. С другой стороны, локатор кондуктора изготовлен из алюминия, что придает ему очень высокую износостойкость.

Двойные карманы на этом кондукторе имеют угол сверления 15 ° и двусторонние отверстия. Наклон обеспечивает идеальное резьбовое соединение и удобство их скрытия. С помощью зажима, который вы получаете, вы можете надежно удерживать приспособление под идеальным углом и сверлить.

Три пары адаптеров привода сверла, которые поставляются с кондуктором, имеют размеры 6 мм, 8 мм и 10 мм.Вы можете легко переключаться между этими парами, чтобы приспособиться к любому типу дерева, положению или углу. Они соответствуют заглушкам и гильзам, подходящим по размеру.

Его острая ножевая головка обеспечивает повышенную эффективность при выполнении работ, а с помощью зажима F, зажима C и сверл вы можете создавать идеальные отверстия для создания или исправления соединения.

Вы получите по три пары стопоров для сверл и втулок для сверл вместе с зажимным приспособлением для карманов, что обеспечит точность вашей работы и повысит эффективность.

Что нам понравилось

  • Многоцелевое применение
  • Удобство
  • Высокая долговечность и прочность
  • Высокая эффективность
  • Срок службы дольше

Что нам не понравилось

  • Гарантия не упоминается
  • Предоставлено ограниченное количество аксессуаров

Купить сейчас на Amazon

Как выбрать лучшее приспособление для карманного отверстия?

Как новичок, вы столкнетесь с трудностями при выборе факторов, которые помогут вам получить правильное приспособление для карманного отверстия для вашей работы.Даже если вы осмелитесь сделать это, это покажется вам очень запутанной задачей.

Итак, как правильно выбрать джиг-инструмент для вас? Мы упростили эту задачу в нашем эксклюзивном, удобном для чтения руководстве по покупке. Ниже приведены некоторые моменты, которые вы должны прочитать и учесть при покупке инструмента Jig.

И мы обещаем вам, что в конечном итоге вы решите, какие функции вы должны включить в свое карманное джиг-отверстие для обеспечения максимальной производительности и соотношения цены и качества.

1. Прочность зажимного приспособления для карманных отверстий

Мы хотим, чтобы продукты, которые мы покупаем, были долговечными, чтобы избежать хлопот, связанных с их повторной покупкой, поскольку это тратит деньги и время.Следовательно, вам всегда следует искать джиг-приманку Pocket Hole Jig с аксессуарами и корпусом, изготовленными из качественных материалов, так как это обеспечит долговечность вашего приспособления для многих целей.

Высокопрочный кондуктор также позволяет сверлить отверстия большого диаметра, поскольку он может поглощать большие напряжения, возникающие при сверлении отверстий большого диаметра. Это также предотвратит поломку дорогостоящего сверла.

Вы можете сверлить как толстый, так и тонкий деревянный материал, не беспокоясь о точности полученных отверстий, потому что высокопрочные кондукторы не допускают сотрясения деревянной детали, что позволяет быстро сверлить.

2. Простота очистки / техническое обслуживание

Нам всегда нужны такие машины, которые легко обслуживать и чистить, как и в случае с системой Pocket Hole Jig System. Мы посоветуем вам купить такую ​​джиг-систему с пылесборником, чтобы деревянная пыль легко собиралась и выбрасывалась.

Это также увеличит срок службы вашего сверла и кондуктора. Massca Jig System, система Kreg K4 — это джиг-приманка, которая поставляется с пылесборником, вы можете рассмотреть их для покупки.

3. Перекидной зажим

Сверление становится таким легким, если ваша заготовка стабилизирована. Ваша, эта потребность удовлетворяется с помощью Toggle Clamp. Он надежно фиксирует заготовку на зажимном приспособлении. Он снижает вибрацию и перемещение заготовки во время сверления. Таким образом, вы получите идеальные отверстия в нужных местах.

Это также предохраняет сверло от отламывания, если заготовка внезапно деформируется из-за своего местоположения. Таким образом, в итоге получаются идеальные отверстия и увеличивается срок службы сверла.Но приспособления с зажимом Toggle Clamp стоят дороже.

4. Гибкость

Ваше приспособление должно быть гибким для использования в обоих случаях, будь оно стационарным или переносным, чтобы вы могли использовать его в любом месте. К счастью, все упомянутые нами джиг-бренды подходят для обеих ваших целей.

Имея на них монтажные отверстия, вы можете прикрепить их к столу вашей мастерской. А если они там не понадобятся, можно открутить и отнести джиг в нужное место.

5. Простота настройки

Это помогает сэкономить ваше время. Вам следует выбрать приспособление, на котором нанесены весы для измерений. Это сократит время, необходимое для внешнего измерения толщины заготовки.

Вам также следует искать приспособление, которое использует минимальное количество инструментов при регулировке. Это снизит утомляемость и значительно упростит вашу работу.

6. Принадлежности, которые вы получаете

Независимо от того, покупаете ли вы джиг-систему у любой компании, все они предоставят вам аксессуары вместе с вашей покупкой.Эти аксессуары помогут вам с удовольствием провести время сверления.

К некоторым из них относятся винты для соединения деревянных деталей, сверло, хомут для поддержки сверла и т. Д. Таким образом, вам всегда следует сравнивать различные бренды в одном ценовом диапазоне и определять, какой бренд предлагает вам большое количество аксессуаров.

Однако наиболее важным аксессуаром, который вам следует искать, является сумка для переноски. Это поможет вам хранить все ваши инструменты и аксессуары только в одном месте, чтобы вы могли быстро получить к ним доступ.Это также исключает вероятность того, что ваши инструменты потеряются или потеряются.

Часто задаваемые вопросы

1. Какова роль зажимного приспособления для карманного отверстия?

Проще говоря, вы можете понять Pocket Hole Jig как механическое устройство, которое помогает вам легко и быстро соединять две деревянные части.

Теперь это не значит, что он их приклеивает. Это означает, что вы можете просверлить отверстия под наклоном по длине деревянных деталей и с помощью крепежа или винта скрепить эти части вместе.

Карманный зажим для отверстий позволяет просверливать отверстия под углом через прорезь, чего очень трудно добиться на электрических сверлильных станках без зажимных приспособлений для карманных отверстий. Даже если вы можете это сделать, отверстие плохо обработано и не соответствует вашей цели из-за несоосности.

2. Кто может использовать приспособление для карманного отверстия?

Карманные приспособления для отверстий не нуждаются в ракетостроении, чтобы понять их работу. Их может легко использовать любой, от любителя до профессионального плотника.Следовательно, все бренды, упомянутые в этой статье, могут использоваться кем угодно.

Все, что вам нужно сделать, это просто потратить несколько минут своего времени на чтение руководства и рекомендаций, предоставленных вашим брендом. И вы в конечном итоге соедините деревянные части, чтобы получить свою любимую мебель.

3. Верно ли, что дорогие приспособления для карманных отверстий достойны?

Это правда, что по мере того, как вы увеличиваете свой бюджет, вы увидите значительное улучшение качества и производительности продукта, который вы покупаете, то же самое относится и к этому инструменту.

Дорогие приспособления сделают вашу работу более комфортной. Кроме того, им требуется меньше времени для выполнения работы, а напряжения, возникающие во время операции сверления, также минимальны, что увеличивает общий срок службы вашего инструмента Jig.

Но просто покупать дорогие карманные приспособления для отверстий не стоит, если вам нужно выполнять простые операции. Если вы любитель и собираетесь использовать этот инструмент впервые, то покупка недорогой джиг-приманки с простыми функциями вам подойдет.

Однако, если вы профессионал, которому ежедневно приходится сверлить сложные скважины, то, потратив приличную сумму денег на приспособление, вы сможете в долгосрочной перспективе получить как производительность, так и долговечность вашего приспособления.

Заключение

Итак, теперь вы прошли через все бренды, которые мы здесь упомянули, вы, должно быть, поняли, какие факторы следует учитывать для себя, какой бренд предоставляет вам все необходимые факторы. И, как мы и обещали, все упомянутые здесь бренды пользуются доверием пользователей и обладают исключительным качеством.

Тем не менее, мы рекомендуем вам приобрести набор приспособлений для зажимных приспособлений с алюминиевым карманом Massca. Massca поставляется со всеми необходимыми функциями, облегчающими бурение.Больше всего понравилась ручка регулировки глубины сверления.

Но это не единственное, что делает его особенным, его алюминиевый корпус и прочная конструкция также мотивируют всех купить эту джиг-систему. Более того, он предоставляет вам максимум возможностей при минимальных затратах.

Как просверлить отверстие под дюбель без приспособления?

Может быть, вы строите свою собственную кровать или рамку для нового семейного портрета, независимо от вашей цели, вы решили вставить дюбеля, чтобы укрепить суставы.Но у вас нет причудливой приспособления для установки дюбелей.

Не волнуйтесь. Он тебе не нужен. Есть несколько способов подойти к этой уникальной проблеме. В этой статье мы рассмотрим два разных способа сделать идеальные отверстия для дюбелей без приспособления, один из которых немного интереснее другого, но мы разберемся с этим по ходу дела.

Как просверлить отверстие под дюбель без приспособления?
Вариант № 1

Для этого первого варианта мы рассмотрим «супер-высокотехнологичный» способ работы без приспособления для установки дюбелей.

Необходимые материалы:

  • Древесный лом
  • Карандаш
  • Измерительный инструмент
  • Молоток
  • Два гвоздя
  • Кусачки для болтов или проволоки
  • Сверла и сверла

Самая сложная часть сверления отверстий под дюбеля при изготовлении убедитесь, что они равномерно расположены на обоих кусках дерева и правильно выровнены. Самый простой способ сделать это — взять кусок древесины, размер которого близок к тому размеру, который вы используете в своем проекте. С помощью карандаша и измерительного инструмента отметьте две точки на правильном расстоянии друг от друга на обрезке древесины.Затем забейте два гвоздя в каждое отверстие — сначала вы можете просверлить небольшие отверстия, но это не обязательно. Используя кусачки, отрежьте шляпки каждого гвоздя.

Теперь ваши ногти должны быть примерно заострены на концах. С помощью инструмента для разметки вдавите концы гвоздей в точки, которые вы выбрали для своих дюбелей. Когда вы его вытащите, вы должны увидеть две отметки в местах, куда будут заходить ваши дюбели.

Просверлите сверлом отверстия подходящего размера для ваших дюбелей.Повторите этот процесс, отметив дерево там, где вам нужно, и просверлив отверстия над этими отметками. Хотя этот метод не совсем идеален, он выполнит свою работу и сэкономит вам огромное количество времени на измерения и маркировку.

Рекомендуемый пост: Top Woodworking Jokes
Вариант № 2

Этот вариант является более привлекательным из двух и позволяет получить гораздо более точный готовый продукт. Для этого варианта мы дадим вам инструкции по созданию собственного приспособления для установки дюбелей.

Необходимые материалы:

  • 2 куска древесины
  • Карандаш
  • Прецизионные штангенциркули
  • Линейка
  • Сверло или сверлильный пресс
  • Зажимы
  • Настольная пила
  • Клей для дерева
  • Латунь или металлическая труба

Из списка необходимых материалов вы уже можете предположить, что это самостоятельный проект, но как только он будет сделан, вы сможете использовать его снова и снова.

Сначала найдите два куска обрезков древесины одинакового размера, предпочтительно доски 2 × 1.С помощью настольной пилы очистите края досок и обрежьте одну до длины примерно один дюйм, а другую — от трех до четырех дюймов. Затем с помощью штангенциркуля отмерьте расстояние между отверстиями для дюбелей, которые нужно просверлить на меньшей части, и отметьте его карандашом.

Закрепите ваш маленький кусок двумя отметками карандаша с помощью зажима и с помощью дрели или, лучше всего, сверлильного станка и просверлите отверстия до подходящего размера. Эти два отверстия будут служить направляющими для отверстий под дюбеля.В большей из двух частей просверлите отверстие прямо посередине примерно в дюйме от одного конца. Вы будете использовать это отверстие в качестве смотрового окна, так что вы хотите, чтобы в нем было должное пространство, когда вы соедините свои части вместе.

Проведите линию прямо между двумя отверстиями, которые вы просверлили в своей меньшей детали. Новая отметка должна быть видна через отверстие, которое вы просверлили в большей части. Вы будете склеивать эти две части вместе так, чтобы отверстия в меньшей части были перпендикулярны единственному отверстию в большей части.Если это звучит сложно, прошу прощения. Это видео может помочь прояснить ситуацию.

Рекомендуемый пост: Top Woodworking Memes

После того, как ваши части склеены, вы можете вставить трубы в направляющие отверстия для ваших дюбелей. Трубы помогут сохранить целостность отверстий во время сверления и удерживают сверло в нужном положении. Когда вы закончите, у вас будет что-то похожее на L-образную форму. Положите L-образный зажим на дерево, которое вы используете для своего проекта.Просверлите отверстия именно там, где они вам нужны, используя просверленное отверстие в качестве смотрового окна, чтобы выровнять зажимное приспособление там, где оно вам нужно.

В этой статье мы предложили несколько способов сверления точных и однородных отверстий под дюбеля без использования купленного в магазине приспособления для установки дюбелей.

Вариант №1 невероятно низкотехнологичный, но все же отлично работает и может использоваться практически в любом случае, когда вам нужно просверлить отверстия под дюбели. Этот вариант является самым дешевым из двух, требует меньшей точности и не требует большого количества оборудования.

Вариант № 2 также довольно прост и, если у вас уже есть доступ к инструментам в вашем магазине, стоит недорого. Хотя для этого метода может потребоваться немного больше технических знаний, в долгосрочной перспективе это наиболее практичный вариант, а также наиболее единообразный и точный метод.

Какой бы вариант вы ни выбрали, отверстия для дюбелей будут соответствовать вашим требованиям без приобретения модного приспособления для установки дюбелей.

Рекомендуемый пост: Top Woodworking Resources
Если вы предпочитаете использовать приспособление для установки дюбелей, вот несколько вариантов.

Как использовать приспособление для отверстий в кармане — РУКОВОДСТВО ДЛЯ НАЧИНАЮЩЕГО

Простое пошаговое руководство, чтобы понять отверстия в карманах и показать вам , как пользоваться джиг-приманкой Kreg.

Содержание

Карманное приспособление для отверстий Kreg — безусловно, мой любимый инструмент в мастерской.

Этот приспособление для карманного отверстия и сверло были единственными инструментами, которые у меня были долгое время. В магазине пиломатериалов для меня распиливали доски.

Так я построил свои первые проекты, такие как детский стол и набор стульев , аптекарский медийный шкаф, и мой рабочий стол .

Kreg Jig очень прост в использовании, но все числа и настройки ставят в тупик новичка.

Я подробно изложу все, что вам нужно знать об использовании джиг-приманки Kreg, чтобы вы могли начать использовать ее с уверенностью и построить ВСЕ ВСЕ!

Научитесь пользоваться джиг-приманкой Kreg за 5 дней

*** Этот пост содержит партнерские или реферальные ссылки. Это способ зарабатывать на этом сайте рекламные сборы за счет рекламы или ссылки на определенные продукты и / или услуги.Пожалуйста, прочтите мое полное раскрытие здесь ***

Что такое карманное отверстие?

Отверстие кармана — это отверстие под углом, просверленное в одной доске.

Когда вы ввинчиваете через угловое отверстие для крепления двух досок, получается очень прочное соединение.

Зачем нужны карманные отверстия?

Некоторые из преимуществ столярных изделий с отверстиями для карманов включают —

  1. Очень удобен для новичков! Как только вы разберетесь с настройками, вы сможете сделать отверстия в карманах и соединения за считанные минуты.
  2. Соединение очень прочное. Угловой винт создает огромное зажимное усилие. В сочетании с клеем для дерева образует действительно прочное соединение.
  3. Нет зажима и ожидания высыхания клея. Сделайте стык и переходите к следующему шагу. Это помогает сделать больше за меньшее время.
  4. Это делает выравнивание двух плат чрезвычайно простым.

Что такое приспособление для карманного отверстия?

Приспособление для отверстий в карманах — это приспособление, которое помогает легко проделывать отверстия в карманах.

Он прикрепляется к одной из соединяемых досок, и вы просверливаете направляющие, чтобы сделать точное отверстие в кармане.

Kreg Jig — приспособление для отверстий в карманах, которое я использую и люблю, имеет простые настройки для выполнения отверстий в карманах

Какие джиг-приманки Kreg купить?

Хотя есть много других компаний, которые продают приспособления для карманных отверстий, Kreg определенно мой фаворит, потому что они предлагают множество вариантов для любого бюджета.

Но с таким большим количеством опций на рынке может быть непонятно, какой Kreg Jig покупать.

Вы легко найдете джиг-джиг на любой бюджет.

Основная особенность — возможность делать отверстия в карманах осталась прежней. Но такие вещи, как простота использования и универсальность, растут, как и цена.

  • Kreg R3 — это самый простой приспособление для карманных отверстий. Он отлично подходит для начинающих, и из него можно строить мебель. Однако это может быть немного неудобно при создании больших проектов.
  • Kreg 320 — это новая недорогая и удобная для новичков карманная приманка стоимостью менее 40 долларов.Мне нравится, насколько он универсален и может использоваться во многих конфигурациях. Смотрите мое полное видео обо всех его функциях.
  • The K4 — Этот зажимной приспособление для карманных отверстий среднего класса является одним из самых популярных. Это тот, который я купил 8 лет назад, и он до сих пор пользуется успехом. Я использую его все время для всех моих карманных нужд в своих проектах.
  • K5 — По сути, это K4 с еще несколькими прибамбасами, такими как поворотный пылеуловитель, выдвижные крылья, которые помогают удерживать более широкий уровень материала, и несколько дополнительных скрытых хранилищ.
  • Kreg Foreman — это машина, которая делает отверстия в карманах без сверла. Это модель более высокого уровня, но автоматизация всегда имеет свою цену.

Независимо от того, какую из них вы выберете, вам понравится, насколько легко будет создавать мебель — большую или маленькую.

Также ознакомьтесь со всеми моими любимыми аксессуарами Kreg, которые помогут вам в строительстве, используя карманные отверстия и многое другое!

Части джиг-приманки Kreg

Основные части Kreg Jig или любого карманного приспособления для отверстий следующие —

  • Сам зажим
  • Зажим для удержания доски на месте
  • Специальное сверло для прорезания отверстия в кармане
  • Втулка глубины для сверла с шестигранным ключом
  • Специальное сверло с квадратным приводом для забивания кармана отверстие для винтов.

Все вышеперечисленное входит в состав самого пакета.

Кроме них вам понадобится —

  • Винты с отверстиями под карманы в зависимости от размера досок, которые вы соединяете (подробнее об этом ниже)
  • Зажимы — для удержания приспособления на верстаке или доске и при соединении досок.

Не забудьте взглянуть на Kreg Jig 101, чтобы узнать все, что вам нужно знать!

Как использовать приспособление для обработки отверстий в кармане Kreg

Иногда лучший способ научиться — это увидеть действие.

Ниже приведено полное видео-руководство по использованию джиг-приманки Kreg. Полный текст руководства приведен ниже.

У меня здесь тоже есть полное руководство по использованию Kreg 320 .

Учебник по приманке Kreg

Шаг 1 — Измерьте толщину досок

Это очень важный шаг. Прочность отверстия кармана напрямую зависит от знания точной толщины досок.

Не все платы одинаковы, и есть различия между платами из разных источников.

Всегда полезно вынуть рулетку и проверить толщину.

PS: новый Kreg 320 поставляется с отличным инструментом, поэтому вы можете быстро проверить толщину!

Шаг 2 — Установите высоту зажима

Это зависит от толщины пиломатериала, который вы используете. переместите высоту приспособления и установите его так, чтобы оно соответствовало толщине вашей доски.

Что делать, если вы соединяете доски двух разной толщины? Используйте наименьшую толщину.

Шаг 3 — Установите хомут глубины на сверло

Шаблоны отверстий для карманных отверстий

Kreg поставляются со специальным ступенчатым сверлом и воротником.

Вы можете установить глубину сверления, установив воротник и затянув его.

  • Чтобы установить точную глубину, совместите край сверла (НЕ кончик) с отметкой на зажимном приспособлении для отверстия кармана.
  • Затем переместите хомут как можно выше на биту и затяните.

Посмотрите видео, чтобы увидеть все в действии и как отрегулировать воротник сверла и размещение зажимного приспособления для толщины доски!

Шаг 4 — Установите пиломатериал и закрепите его

Поместите доску, в которой вы хотите просверлить отверстие для кармана, на зажимном приспособлении и зажмите ее.

Направляющие метки в верхней части зажимного приспособления указывают места, где будут просверлены отверстия в карманах.

Обязательно проделайте как минимум 2 отверстия в доске, чтобы соединение было максимально прочным!

Размещение отверстий

Ниже приводится основное правило, которое я использую для сверления отверстий в карманах.

Всегда проводите визуальный контроль, чтобы убедиться, что доска закрывает отверстия, потому что вы не хотите, чтобы отверстия были вдоль стороны доски.

Ширина материала Расположение отверстий в карманах
от 1 ″ до 2 ″ B и C
2 ″ до 3 ″ A и B5 3 ″
A и C

Шаг 5 — Просверлите отверстия для карманов

Просверлите отверстия для карманов через направляющие отверстия в зажимном приспособлении. Манжета глубины автоматически останавливает сверло на нужной высоте.

Примечание — Убедитесь, что хомут глубины затянут.Если он двигается, когда вы опускаете сверло, отверстия в карманах не будут глубокими, и вы не получите прочного соединения.

Шаг 6 — Прикрепите доски

Скрепите 2 доски вместе.

Прикрепите доски с помощью специального сверла с квадратным хвостовиком и винтов с отверстиями для карманов и прикрепите с помощью винтов с отверстиями и столярного клея.

А вот и карманный шарнир!

Он должен быть сразу красивым и крепким. Не нужно ждать, пока клей высохнет!

Как выбрать настройки отверстия кармана

Вот основная таблица, которая поможет вам в процессе выбора.

Помните, что высота зажимного приспособления и кольцо глубины установлены на одинаковую толщину.

908;
Толщина материала Установка высоты зажимного приспособления Размер винта
½ ″ ½ ″ ¾ ″
& frac58; ″
¾ ″ ¾ ″ 1 ¼ ″
& frac78; ″ & frac78; ″ 1 ½ ″
1 ″ 1 ″ 1 ″ 1 ″ 1 ″ 1 ″ 1 ″ 1 ″ 1 ″ 1 ″ ; ″ 1 & frac18; ″ 1 ½ ″
1 ¼ ″ 1 ¼ ″ 2 ″
1 & frac38; ″ 1 & frac638 1 ½ ″ 1 ½ ″ 2 ½ ″

Kreg Tools имеет отличную диаграмму , которая поможет вам выбрать параметры воротника бурового долота и установки зажимного приспособления.У них также есть таблица , в которой указаны размеры винтов с отверстиями для карманов.

Обычно я использую пиломатериалы толщиной ¾ и 1½ дюйма, поэтому в моих расходных материалах всегда есть винты с отверстиями 1¼ дюйма и винты с отверстиями 2½ дюйма .

Также ознакомьтесь со всеми моими любимыми аксессуарами Kreg, которые помогут вам в строительстве, используя карманные отверстия и многое другое!

Другое применение Kreg Jig

Крепление мебели через карманные отверстия

Моя любимая деталь в системе карманных отверстий K4 — это то, что приспособление можно разделить и использовать для крепления мебели.

Забыли просверлить отверстия в карманах?

Или, может быть, вы просто забыли просверлить отверстие в кармане, и теперь доска прикреплена к столу, который вы строите. Вы можете просто выдвинуть приспособление и зажать его там, где нужно проделать отверстия в карманах!

Kreg также имеет систему Kreg R3 Jr, которая очень доступна по цене и может использоваться для сборки и крепления.

Существует также набор мини-приспособлений, который идеально подходит для фиксации мебели или для проделывания одноразовых отверстий в карманах.

Надеюсь, я ответил на все ваши вопросы о системе карманных отверстий Kreg. Если у вас есть еще вопросы, дайте мне знать!

Хотите знать, как использовать приспособление Kreg Jig для выполнения отверстий в кармашках при косых и угловых пропилах? Ознакомьтесь с моим руководством по проделыванию карманных отверстий при косых надрезах!

Советы и хитрости для создания карманных отверстий для профессионалов —

  • Измерьте толщину и дважды проверьте настройки
  • Используйте зажимы
  • Используйте столярный клей

Прочтите еще 7 важных советов по отверстию в карманах , включая то, что делать при соединении досок разной толщины, и особые настройки при использовании фанеры.

Идеи проекта джиг-приманки Kreg для начинающих —

Посмотреть еще 34 идеи проекта — 37 Невероятно простые проекты Kreg Jig для начинающих.

Как пользоваться джиг-приманкой Kreg

Доходность: 1 проект

Активное время: 20 минут

Общее время: 20 минут

Сложность: Новичок

Оценочная стоимость: 100 долларов США

Простое пошаговое руководство, которое покажет вам, как использовать приспособление для отверстий в карманах от Kreg Tools.Плюс все, что вам нужно знать, чтобы делать прочные соединения карманных отверстий, как профессионал!

9 лучших дюбелей 2021 года [Самая прочная и точная]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Нет сомнений в том, что шурупы и гвозди облегчают работу по дереву, но со временем они ослабляются и повреждают дерево.

Однако альтернативой использованию шурупов для соединения досок является использование зажимного приспособления для дюбелей. Он не только удобен в использовании, но и намного прочнее. С правильным приспособлением для установки дюбелей будет намного легче выровнять и просверлить древесину. Этот инструмент точно направляет сверло и делает отверстия одинакового размера.

Поскольку все больше людей начинают заниматься своими руками, неудивительно, что подобные инструменты становятся популярными. Возникает вопрос — какой дюбель самый точный. В конце концов, последнее, что вам нужно, — это тратить время на сверление отверстий только для того, чтобы обнаружить, что они смещены.Чтобы упростить задачу, мы составили это подробное руководство по 9 лучшим дюбелям 2021 года.

Итак, без лишних слов, давайте сразу приступим к делу!

Лучшие дюбели Документ

  1. Milescraft 1309 DowelJigKit

Если вы новичок в проектах по деревообработке и ищете простой комплект для начала, стоит подумать об этом. Milescraft DowelJigKit — это полный комплект, который может помочь в любом проекте, основанном на дереве, от начала до конца.Давайте посмотрим на некоторые его особенности.

Почему нам понравилось?

Это очень удобный набор инструментов для любого новичка. Количество маленьких насадок позволяет легко использовать его для любых деревянных работ. Если вы хотите использовать его на углах, поверхностях или краях, этот комплект Milescraft можно использовать для сверления отверстий где угодно.

Металлические втулки в этом ящике для инструментов упрощают правильную центровку при сверлении. Кроме того, в комплект входят стальные дюбели, которые могут помочь отметить расположение отверстий, прежде чем вы все это соедините.Он также поставляется с дюбелями и сверлами трех разных размеров. Все, что вам нужно сделать, это выбрать правильные и развернуть.

В комплект поставки также входит клей, поэтому вы можете прикрепить дюбели после того, как просверлите отверстия. Это отличный вариант не только для новичков, но и для опытных мастеров по дереву.

Что могло быть лучше?

Несмотря на то, что об этом есть много хороших отзывов, большинство пользователей говорят, что его следует использовать в основном для базовых проектов по работе с деревом.Поскольку некоторые детали пластиковые, их сложно использовать для более крупных проектов, и в этом случае лучше приобрести деталь с металлической рамой.

Плюсы

  • Для начинающих
  • Доступный
  • Включает дюбели разных размеров
  • Легко выравнивается с помощью металлической втулки

Минусы

  • Не для больших проектов
  1. Самоцентрирующийся зажим Dowl-It 1000

Еще одна очень популярная приманка для установки дюбелей — это Dowl-It.Он существует очень давно и широко используется новичками и профессионалами. В нем нет ничего особенного, так как он не входит в комплект. Тем не менее, настоятельно рекомендуется использовать эту точную и прочную кондукторную головку.

Почему нам понравилось?

Особенность подобных приспособлений в том, что большую часть времени мы сомневаемся в их прочности. Но не с приманкой Dowl-it 1000. Он изготовлен из закаленной стали для дополнительной прочности, что делает его долговечным. Это также сверхпрочный кондуктор с алюминиевыми сторонами, которые надежно удерживают древесину.

Еще один аспект, который нам бросился в глаза, заключался в том, что кондуктор имеет шесть размеров сверл. Это обеспечивает большую гибкость с точки зрения проектов, и одно приспособление может использоваться для сверления нескольких отверстий. Кроме того, вся маркировка выгравирована четко.

Вы оцените, что его можно использовать для сверления точных отверстий по краям, углам и поверхности. Кроме того, отсутствуют незакрепленные детали, поэтому хранить его тоже не составит труда.

Что могло быть лучше?

Эта джиг-приманка пользуется большой популярностью у новичков и профессионалов, и все ее рекомендуют.Следовательно, было сложно найти что-то в корне неправильное. Единственное, что мы можем сказать, — это быть осторожным с ним, поскольку он не имеет стопорных колец; их нужно покупать отдельно.

Плюсы

  • Простота использования
  • Просто и надежно
  • Точная разметка отверстий
  • Соотношение цена / качество
  1. POWERTEC 71498 Набор приспособлений для сверления дюбелей

Когда мы думаем о наборах, мы обычно думаем о тщательно продуманных упаковках с множеством аксессуаров.И иногда это не то, чего мы всегда хотим. Если вы ищете небольшой и доступный набор дюбелей, в котором есть только то, что необходимо для точных работ по дереву, обратите внимание на набор сверлильных кондукторов POWERTEC.

Почему нам понравилось?

Это безупречный сверлильный набор, в котором есть все необходимое. Он поставляется с сверлом, изготовленным из высококачественной стали и кобальта. Такое сочетание делает его не только прочным и долговечным, но и устойчивым к нагреванию и царапинам.

Кроме того, сверло имеет разделительную точку, что позволяет не прилагать больших усилий, что упрощает использование. Кроме того, кондуктор имеет две направляющие линии сверла, на которые нанесены отпечатки для точного совмещения. Осевая линия упрощает определение точного положения отверстий для сверления.

Вкратце, этот набор позволяет делать точные отверстия без особых усилий. Все детали изготовлены из высококачественной стали и прослужат очень долго. У него также есть стопорный воротник, поэтому нет необходимости тратить лишние деньги и покупать его.

Что могло быть лучше?

Конструкция большинства деталей выполнена из металла, и эти детали довольно прочные. Единственная проблема, которая у нас есть, — это пластиковые линии выравнивания. После нескольких использований они, как правило, расшатываются и иногда даже трескаются.

Плюсы

  • Доступный комплект
  • Сверло устойчивое к высоким температурам и царапинам
  • Точные направляющие отверстия
  • Включает стопорное кольцо

Минусы

  • Пластиковые направляющие линии имеют тенденцию расшатываться
  1. Wolfcraft 3751405 Набор дюбелей Pro Jig Kit

Этот набор приспособлений от Wolfcraft идеально подходит для начинающих.Это небольшой, но качественный набор со всеми деталями, необходимыми для точного сверления отверстий. Wolfcraft существует уже очень давно и стремится сделать бурение простой задачей для всех.

Почему нам понравилось?

Одна из особенностей, которая нам особенно понравилась, заключалась в том, что она удобна для новичков, но при этом имеет минимальный набор аксессуаров. В наборе Wolfcraft используется всего несколько деталей, что упрощает сверление для любого. Одна из таких особенностей — девять направляющих для сверления отверстий в кондукторе.Каждая направляющая предварительно выровнена, поэтому измерения и маркировка не требуются.

Кроме того, кондуктор изготовлен из литого алюминия, что делает его прочным и долговечным. Он также поставляется с установочными штифтами трех размеров, что упрощает выполнение торцевых, поверхностных и угловых штифтовых соединений с высокой точностью. Включены размеры 1/4 дюйма, 3/8 дюйма и 5/16 дюйма.

Все детали этого набора помещены в небольшую удобную коробку, которую также очень легко хранить. Кроме того, на все они распространяется пятилетняя гарантия.

Что могло быть лучше?

Этот комплект очень рекомендуется не только потому, что Wolfcraft — отличный бренд, но и потому, что этот комплект прост в использовании. Однако регулируемый зажим довольно острый по краям и имеет тенденцию оставлять следы. Будет полезно сгладить винт и зашлифовать края пластины.

Плюсы

  • Идеально для новичков и DIY
  • Точное сверление отверстий
  • Высококачественные установочные штифты
  • Пятилетняя гарантия

Минусы

  • Регулируемые зажимы оставляют следы
  1. Woodstock D4116 Шаблон для установки дюбелей

Далее в списке идет компактная и эффективная приспособление, с которым может справиться любой.Приспособление для установки дюбелей Woodstock идеально подходит для людей, которым для выполнения работы нужен всего лишь один электроинструмент. Необязательно быть профессионалом, чтобы использовать эту джигу, она удобна для новичков.

Почему нам понравилось?

Когда дело доходит до точного сверления отверстий различного размера, нет лучшего приспособления, чем этот. Он имеет пять отверстий разного размера — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 7/16 дюйма и 1/2 дюйма. А поскольку у него множество направляющих, нет необходимости носить с собой слишком много деталей.

Еще одной замечательной особенностью этого приспособления является то, что он автоматически центрируется независимо от формы дерева. Кроме того, он может обрабатывать дерево толщиной до 2 дюймов в каждое отверстие. Вы по достоинству оцените прочность и долговечность приспособления.

С помощью этого приспособления можно просверлить два параллельных отверстия, не перемещая его, что значительно сокращает время на выполнение всего проекта. Кроме того, он поставляется с шестью втулками из закаленной стали (по две для отверстий трех размеров), что упрощает сверление.

Что могло быть лучше?

Мы нашли эту приманку очень полезной, но она немного высока в своем ценовом диапазоне, учитывая, что это всего лишь одна приманка. Большинство пользователей также упомянули, что это отлично подходит для основных работ по дереву, а людям, которые занимаются сложными проектами, может потребоваться больше аксессуаров для работы.

Плюсы

  • Поставляется со стальными втулками для облегчения сверления
  • Автоматическое центрирование на неровных или круглых поверхностях
  • Прочный и компактный
  • Направляющие для нескольких отверстий
  1. AUTOTOOLHOME Деревообрабатывающий дюбель-шаблон

Если у вас дома уже есть дрели, покупка полного набора не очень рентабельна.Следовательно, вам больше подойдет дюбель AUTOTOOLHOME. Это портативное приспособление, которое проделывает точные отверстия в углах, поверхностях или краях любой деревянной детали. Давайте посмотрим на еще несколько функций.

Почему нам понравилось?

Мы обнаружили, что это удобный инструмент для людей, у которых уже есть большая часть деталей для деревянных конструкций. Найти точную и доступную по цене приспособление может быть непросто, но эта, похоже, обеспечивает идеальный баланс. Этот зажим для дюбелей от AUTOTOOLHOME представляет собой небольшое портативное устройство с четырьмя центрирующими штифтами и тремя направляющими отверстий разных размеров.

В зависимости от проекта вы можете использовать направляющую для установочного штифта 1/4 дюйма, 5/16 дюйма или 3/8 дюйма для точного сверления отверстий. Кроме того, направляющие отверстия сделаны из стали, поэтому просверливание не повредит его. У этого приспособления также есть длинный упор, который упрощает установку приспособления и удержание его на месте.

Еще одна замечательная особенность — это то, что приспособление самоцентрирующееся, что делает его идеальным для кромок, поверхностей, углов и даже Т-образных стыков.

Что могло быть лучше?

Одна из главных причин, по которой этот продукт так популярен, — это то, что он делает то, о чем говорит.Люди находят его очень простым в использовании. Однако с забором могут возникнуть проблемы. Каким бы полезным это ни было, прикрепить забор сложно, и его не очень легко отрегулировать с первого раза.

Плюсы

  • Для начинающих
  • Доступный
  • Три направляющих для сверления
  • Самоцентрирующийся

Минусы

  • Забор может быть сложно прикрепить
  1. Wolfcraft 4641404 Дюбель Quick

Подобно зажимному приспособлению для дюбелей AUTOTOOLHOME, этот от Wolfcraft.Это небольшое портативное устройство, которое можно использовать для быстрого и точного сверления. Несмотря на компактность, он имеет множество функций, которые делают его подходящим как для новичков, так и для профессионалов.

Почему нам понравилось?

Хотя этот не сильно отличается от портативного приспособления AUTOTOOLHOME, он может многое предложить. Это самоцентрирующееся приспособление, которое можно использовать на досках толщиной от 1 до 1/4 дюйма. Поскольку он центрируется, он идеально подходит для выполнения всевозможных стыков на краю, поверхности и углах любой деревянной доски.

Кроме того, он имеет стальные направляющие для отверстий, обеспечивающие минимальное повреждение и разрыв во время процесса сверления. Три размера направляющих для отверстий: 1/4 дюйма, 5/16 дюйма и 3/8 дюйма, которые можно использовать в зависимости от проекта. Кроме того, просверленные отверстия можно использовать для вставки штифтов, так как это гарантирует, что они войдут прямо.

Шаблон также поставляется с ограждением, которое легко снимается и надевается в зависимости от требований. А сохранение ограждения гарантирует точное выравнивание и регулировку.

Что могло быть лучше?

Отверстия и направляющие в этом приспособлении очень точные, что делает его весьма популярным для выполнения важных работ. Однако его не рекомендуется использовать для масштабных и сложных проектов, так как пластик невысокого качества и не выдерживает больших усилий.

Плюсы

  • Забор легко снимается
  • Направляющие для отверстий для точного сверления
  • Приспособление автоматически центрируется
  • Стальные направляющие, минимизирующие вероятность повреждения

Минусы

  • Пластик не отличного качества
  1. DEF Шаблон для дюбелей

Следующим по списку идет высококачественное приспособление от DEF.Он поставляется с втулками для точного сверления и идеально подходит для всех. Использовать его довольно просто, и, поскольку в комплекте не слишком много аксессуаров, переносить или хранить его тоже не проблема. Теперь давайте посмотрим, что он может предложить.

Почему нам понравилось?

Это приспособление без суеты, которое может использовать любой, кто выполняет много работ по дереву. Размеры просверленных отверстий на этом приспособлении: 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 7/16 дюйма и 1/2 дюйма.Приспособление для установки дюбелей DEF может обрабатывать заготовки толщиной до 2 дюймов и плотно прижимается, чтобы вы могли просверливать точные отверстия.

Он также поставляется с высококачественными металлическими втулками, чтобы немного облегчить процесс сверления. Есть по две штуки для размеров 5/16 дюйма, 1/4 дюйма и 3/8 дюйма. Кроме того, вы также можете просверлить два одинаковых параллельных отверстия, не перемещая приспособление. Это делает весь процесс удобным и менее трудоемким.

Общая конструкция кондуктора также довольно прочная.Он цельнометаллический и отличается высокой прочностью.

Что могло быть лучше?

Несмотря на то, что он является самоцентрирующимся, большинство пользователей отметили, что он не центрируется на неровных поверхностях. Это затрудняет выравнивание и требует дальнейшей настройки. Кроме того, разметка средней линии довольно тусклая, и ее легко не заметить.

Плюсы

  • Включает высококачественные металлические втулки
  • Компактный комплект
  • Может сверлить параллельные отверстия
  • Прочный металлический марка

Минусы

  • Не самоцентрирующийся в соответствии с заявкой
  1. DCT Деревообрабатывающее приспособление для дюбелей

Наконец, у нас есть приспособление для дюбелей по дереву от Deadwood Crafted Tools (DCT).Приспособление идеально подходит для большинства проектов, так как оно может обрабатывать ложи различных форм и размеров. Если вы хотите быстро и эффективно просверливать точные отверстия, этот инструмент определенно стоит рассмотреть.

Почему нам понравилось?

Мы обнаружили, что это чрезвычайно полезный инструмент как для новичков, так и для профессионалов. У этого приспособления от DCT есть пять стандартных размеров отверстий, но это не то, что нас выделяло. Каждый размер отверстия выгравирован лазером, чтобы его было легче читать, и вы могли быстрее приступить к процессу сверления.Прошли те дни, когда вы прищуривались из-за инструментов.

Мы также понимаем, что шаблон может работать с большинством ложей толщиной до 2 дюймов независимо от формы. А поскольку имеется несколько направляющих отверстий, его легче использовать для всех видов работ по дереву. Изготовление поверхностей, кромок, углов и Т-образных стыков еще никогда не было таким простым.

Шаблон изготовлен из закаленной стали, поэтому вы знаете, что он рассчитан на длительный срок службы. Он также имеет большой зажим, который плотно удерживает дерево, но не повреждает его благодаря алюминиевым сторонам.

Что могло быть лучше?

Единственным и наиболее значительным недостатком приспособления является то, что он не самоцентрирующийся. Вам нужно будет сделать определенные настройки, чтобы отцентрировать его перед использованием. Более того, он действительно сталкивается с трудностями с точки зрения сосредоточения на очень узких акциях. Кроме того, он немного высок в ценовом диапазоне, но компенсирует его стоимость.

Плюсы

  • Долговечная стальная конструкция
  • Втулки включены
  • Размеры направляющих отверстий легко читаются
  • Зажим не повреждает дерево

Руководство покупателя дюбеля-зажима

При выборе правильного зажимного приспособления для дюбелей необходимо отметить некоторые особенности.В противном случае вы купите несколько приспособлений только для одного проекта. Вот почему так важно знать, что делает кондуктор качественным и что гарантирует его точную работу.

Вот руководство для покупателей, в котором перечислены некоторые особенности, на которые следует обратить внимание, особенно если это ваша первая прижимная шпонка. Давайте сразу перейдем к делу, ладно?

  1. Размер втулки

Это одна из наиболее важных функций, поскольку она определяет проекты, над которыми вы можете работать.Идея состоит в том, чтобы выбрать приспособление, которое поддерживает все виды проектов, а не подбирать проекты в соответствии с приспособлением.

Однако стоит отметить, что если для большинства ваших проектов требуется, чтобы вы выполняли один или два типа соединений, то иметь универсальное приспособление бессмысленно. Но если работа меняется, то купите приспособление, которое подойдет для всех.

Самые доступные стандартные размеры: 1/4 дюйма, 5/16 дюйма, 3/8 дюйма. Независимо от проекта, иметь такие размеры просто необходимо.

  1. Марка приспособления

Очень важно иметь прочное приспособление.В конце концов, вы же не хотите покупать джигу каждый месяц или около того. Вот почему важна марка или конструкция. Хотя большинство приспособлений изготовлено из алюминия, он более подвержен коррозии и ржавчине. Но из-за того, что он легкий, производители все равно идут на него.

Мы рекомендуем искать тот, который сделан из стали. Он может быть тяжелее алюминия, но обладает высокой устойчивостью к ржавчине и в целом более долговечен из двух.

  1. Самоцентрирующийся

Центрирование очень важно при работе с деревом, так как оно помогает создавать прямые, прочные и гладкие соединения.Без этой функции существует риск раскола древесины или неэстетичного соединения. Это приведет к тому, что вы все переделаете, и это звучит как кошмар.

Вот почему мы рекомендуем использовать самоцентрирующиеся приспособления. В них есть винт, который можно использовать, чтобы плотнее удерживать доску и идеально центрировать отверстия.

  1. Точность

Хотя самоцентрирование играет важную роль в обеспечении точности зажимного приспособления, это лишь одна его часть.Крайне важно, чтобы кондукторы поставлялись с втулками точного размера. Все, что слишком свободно или слишком туго, может привести к неправильному размеру отверстий или, что еще хуже, к расколу дерева.

Отличный способ обеспечить точность — это закрепить зажимное приспособление прочным зажимом, который сможет удерживать его в нужном положении.

  1. Цена

Последнее, что вам нужно, — это выложить целое состояние на небольшую приспособление, которая может работать, а может и не работать правильно. Помните, для какой работы вам понадобится приспособление и какие аксессуары потребуются.Если вы новичок, покупка среднего комплекта, включающего все необходимое, будет более выгодным, чем покупка просто приспособления.

Новичок или нет, всегда полезно составить список потенциальных проектов и необходимых инструментов. Легче сказать, что требуется, и выбрать то, что вам подходит.

  1. Универсальность

В большинстве случаев люди не выбирают дюбели для одного вида работ. Однако, независимо от проекта, всегда полезно выбрать приспособление, которое может выполнять несколько соединений на краю, поверхности и углу доски.

Не все приспособления поддерживают все типы соединений, поэтому выберите тот, который может выполнять три основных — край к краю, край к поверхности и край к углу.

Приговор

Как видите, на рынке довольно много точных и надежных дюбелей. Мы надеемся, что этот обзор 9 лучших дюбелей был информативным и поможет вам выбрать подходящий.

Однако, если вы все еще немного запутались, позвольте нам указать на наших фаворитов, что немного упростит принятие решения.Если вы ищете подходящий комплект, который поможет во всевозможных небольших проектах, то комплект Milescraft 1309 будет идеальным. Однако он не подходит для масштабных проектов.

В таких случаях комплект POWERTEC 71498 намного лучше, поскольку он рассчитан на сложную обработку дерева и также имеет меньшее количество аксессуаров. Следовательно, их легче отслеживать и хранить. И на этой ноте мы сейчас уходим, но скоро вернемся с другими отзывами.

До следующего раза!

Статьи по теме

13 лучших гайковертов

13 лучших аккумуляторных осциллирующих инструментов

13 лучших наборов отверток на рынке сегодня

13 лучших полезных инструментов для ваших проектов

13 лучших топоров + руководство и отзывы покупателя

11 лучших штампов и штампов на рынке сегодня | Справочник покупателя

11 лучших динамометрических ключей на рынке сегодня | Справочник покупателя

Обзор 11 лучших многофункциональных инструментов | Справочник покупателя

11 лучших перфораторов на рынке сегодня

13 лучших кафельных пил | Справочник покупателя

11 лучших долот по дереву, которые стоит попробовать сегодня | Справочник покупателя

13 лучших электрических ручных рубанков | Справочник покупателя

11 лучших торцовочных пил для продольной резки

Кобальт vs.Хаски против мастера | Husky Tools Обзоры

13 лучших лобзиков

13 лучших инструментов для резки плитки

9 самых мощных аккумуляторных дрелей

13 лучших лобзиков

13 лучших сверл для копания

13 Тиски Best Bench

13 лучших домашних сковородок-гриль

13 лучших сверл по металлу прямо сейчас

13 лучших инструментов Dremel / Rotary

11 Лучшая ручная пилорама

7 Лучшая туристическая пила

Долото Форстнера vs.Лопата [Все, что вам нужно знать, и победитель]

19 различных типов ручных рубанков и способы их использования

11 лучших дюбелей

7 лучших зажимных приспособлений для карманных отверстий [Обзор 2021 года] | Ремонт элитного дома

Что такое приспособление с отверстиями для карманов?

Вы можете пропустить этот раздел, если вы опытный строитель или домашний мастер и пришли сюда только для ознакомления с обзорами продуктов. Но если вы новичок в деревообработке или просто хотите купить подарок своему отцу, мужу или парню и не знаете, с чего начать, читайте дальше.

Приспособление для сверления отверстий — это популярный столярный инструмент для деревообработки, используемый для легкого сверления отверстий в дереве под определенным углом. Просверлив отверстие в одном куске дерева с помощью сверла, вы затем прикрепляете первый кусок к другому куску дерева с помощью самонарезающего винта с карманом, прикрепленного к квадратной отвертке.

В результате получается более прочный шарнир и более качественная мебель, которая, вероятно, прослужит долгие годы. Вам не нужно склеивать (хотя вы тоже можете это сделать) деревянные части вместе, чтобы создать более прочное соединение, поскольку угловые винты позаботятся об этом.

Посмотрите это видео, чтобы продемонстрировать, как работает приспособление для прорезания отверстий.

Не ошибитесь. Вы можете сверлить карманные отверстия даже без использования приспособления для карманных отверстий, или вы можете просто гвоздить его, но этот инструмент предлагает большую точность и точность, поскольку у него уже есть толщина древесины, измеряющая шкалу по бокам, а также шкала установки глубины сверления. . Эти инструменты сделают вашу работу более эффективной, поскольку они избавят вас от догадок при работе со столярными изделиями.

Просверливание отверстия в кармане без приспособления для отверстий может также повредить дерево, на котором вы работаете.Соединение, которое он производит, более слабое, и углы отверстий, которые вы будете просверливать, скорее всего, не будут соответствовать друг другу.

Посмотрите это видео, чтобы узнать больше о преимуществах использования приспособления для прорезания отверстий.

Лучшие бренды карманных джиг-приманок

Kreg — безусловный лидер в производстве лучших брендов приспособлений для перфорации. Компания разработала несколько приспособлений для прорезания отверстий в различных конфигурациях, включая приспособление для одного отверстия, зажим для двух отверстий и зажим для трех отверстий.Вы можете ознакомиться с нашим обзором одной из самых продаваемых приспособлений Kreg для карманных отверстий выше.

Другие бренды, которые также предлагают приспособления для карманных отверстий, включают Massca, Wolfcraft, Milescraft, General Tools и Mulwark.

Посетите наш блог, чтобы узнать больше интересных статей о ремонте и общем улучшении дома.

Советы по покупке лучшего приспособления для обработки карманных отверстий

Материал

Большинство приспособлений для отверстий в карманах изготавливаются из двух различных материалов: нейлона 66 и алюминия.Оба они прочные и легкие, но у каждого есть свои плюсы и минусы.

Нейлон 66 (также известный как нейлон 6.6 или нейлон 6,6) очень похож на обычный пластик. Однако разница в том, что нейлон 66 более жесткий и эластичный, что делает его идеальным для любых деревообрабатывающих мастерских. Он также может противостоять экстремальным температурам и нелегко деформироваться.

Алюминиевые зажимные приспособления для отверстий в карманах, с другой стороны, также легкие и прочные. Кроме того, они устойчивы к коррозии.

Доступны как нейлон 66, так и алюминиевые зажимные приспособления для отверстий в карманах.Редко можно найти приспособление для отверстий в кармане, которое стоит более 40 долларов, даже если в комплект входят различные аксессуары. Есть только некоторые бренды (например, Kreg), которые дороже, чем большинство на рынке.

Убедитесь, что направляющие отверстия также имеют сердцевину из закаленной стали.

Количество отверстий

Шаблоны с двумя отверстиями — самая популярная конфигурация на рынке. Он подойдет как плотнику, так и мастеру-мастеру.

Существуют конфигурации с одним и тремя отверстиями (например, производимые Kreg), но они относительно редки.

Принадлежности

При первой покупке приспособления для прорезания отверстий обязательно выберите тот, который уже включает в себя аксессуары, такие как ступенчатое сверло, стопорное кольцо, квадратное сверло и шестигранный ключ.

Хорошая зажимная система для отверстий в кармане также включает в себя набор винтов с квадратным хвостовиком разных размеров, дюбелей (деревянных или пластиковых) и переносной футляр, чтобы все они были вместе.

Кроме того, некоторые приспособления для прорезания карманных отверстий имеют встроенные зажимы, в то время как другие зажимы входят в комплект.Другие, с другой стороны, полностью опускают зажим. Убедитесь, что у вас дома есть зажим, или вы планируете его купить, если вам понравится устройство без зажима.

Как использовать джиг-зажим Kreg, чтобы сделать отверстия в карманах | Советы от профессионалов

Pocket Hole Jig — отличный маленький инструмент, который помогает создавать суставы. Мы покажем вам, как использовать джиг-приманку Kreg, чтобы каждый раз идеально проделывать карманные отверстия. Трудно отрицать визуальную привлекательность клиновидного шипа, тугого ласточкиного хвоста, двойного соединения уздечки или, может быть, простого соединения шпунта с разной древесиной.Если вам еще предстоит развить эти навыки или вам нужно быстро создать крепкие суставы, которые не выставлены напоказ, у вас есть надежда!


The Cliff Notes
  • Закрепите зажимное приспособление
  • Отрегулируйте стопорное кольцо
  • Отрегулируйте направляющую сверла
  • Установите и отрегулируйте зажим зажимного приспособления
  • Затяните стопорную гайку вручную
  • Сверло!

Как использовать ускоренный курс Kreg Jig

Деревообрабатывающие столярные изделия принимают множество форм, которые красивы и практичны.Эта приспособление Kreg поможет вам сделать карманные отверстия, которые отлично смотрятся и обеспечивают очень надежную фиксацию ящиков, стеллажей и т. Д.

1. Закрепите приспособление на рабочей поверхности

Перед тем, как начать, вам необходимо временно закрепить приспособление на рабочей поверхности зажимом…

… или более прочно, используя четыре отверстия для винтов в корпусе приспособления:

2. Отрегулируйте стопорное кольцо шагового долота

Отрегулируйте стопорное кольцо шагового долота по толщине материала с помощью калибра приспособления (я использую материал 3/4 дюйма).Обязательно используйте буртик сверла в качестве ориентира, а не наконечник.

3. Установите направляющую сверла

Затем вы хотите отрегулировать направляющую сверла в соответствии с толщиной материала. Это работает вместе с стопорным кольцом, чтобы обеспечить правильную глубину сверления.

4. Установите зажим кондуктора

После того, как вы установили направляющую сверла, вы затем отрегулируете зажим приспособления в соответствии с толщиной материала. Каждая из этих регулировок помещает сверло именно туда, где оно должно быть для успешного отверстия в кармане.

… и затем вручную затяните стопорную гайку.

5. Просверлите отверстие в кармане!

При сверлении отверстия кармана отходы выходят из нижней части направляющей сверла. Некоторые версии Kreg Jig даже включают пылесборник.

Для ручных систем очистите канавки ступенчатой ​​насадки, если они налипают на дерево.


Вот и все

Хотите верьте, хотите нет, но это все шаги. С помощью этого приспособления любой может сделать идеальные отверстия в карманах. Для правильной настройки требуется всего несколько минут, и вы можете в значительной степени автоматизировать процесс для создания идеальных ящиков, полок и многого другого.

Крепление двух деталей с помощью соединений с карманами

Имейте в виду, что угол подхода винта будет тянуть деталь с отверстиями под карманы под этим углом. Вам необходимо зажать или закрепить детали вместе при завинчивании, чтобы обеспечить правильно выровненное соединение. Я обычно использую зажим и несколько скамеек. Вы также можете использовать зажимы Kreg 90 °.

Я всегда рекомендую использовать винты с квадратным хвостовиком и карманом. Они ездят быстро и легко, не раздеваясь. Убедитесь, что у вас есть подходящая длина и тип резьбы для материала.Они также доступны в Kreg Tool.

Вы, , можете использовать дрель, , но аккумуляторный ударный шуруповерт в среднем положении творит чудеса для этого типа работы.

Вот как пользоваться джиг-приманкой Kreg. Потренируйтесь несколько раз на различных кусках подручного материала, чтобы отработать технику, а затем приступайте к делу! Мы будем рады, если вы поделитесь с нами своими проектами. Удачного творчества!

Регулируемое приспособление для сверления отверстий

по дереву — Luxenmart со скидкой до 80%

Главная / Дом и сад

В наличии

Вы экономите: $ 14.96 (35,66%)

Экономьте время и эффективно сверлите с помощью регулируемого приспособления для сверления отверстий по дереву DUBU!

Пробойник для столярных работ — это специально подготовленный регулируемый упор и точное сверление , с помощью которого можно просверлить отверстий с одинаковым шагом в древесине.

Это идеально подходит для различных строительных , DIY и деревообрабатывающих проектов. Благодаря своему небольшому размеру , этот легко помещается в небольшой ящик для инструментов или сумку , а также работает в небольших или труднодоступных местах .

  • Получите точные отверстия каждый раз. Сделано с жесткими допусками между втулкой и сверлом, это уменьшит вырывание и создаст чистое отверстие в кармане с первой попытки. Встроенные дюймовые и метрические шкалы позволяют легко измерить толщину заготовки.

  • Плотно удерживает заготовку. Регулируемое приспособление для сверления отверстий для дерева DUBU предназначено для удобного и легкого сверления наклонных отверстий, чтобы скрыть винты в деревянной мебели, для создания точных отверстий для обработки дерева для создания или ремонта деревянных соединений.

  • Пробивает отверстия в труднодоступных местах. Это отличное приспособление для карманных отверстий для изготовления мебели в магазине и изготовления мебели или ремонта в дороге. Он имеет практически неограниченные возможности настройки. Теперь вы можете добраться даже до труднодоступных мест.



НАША ГАРАНТИЯ

Мы делаем все возможное, чтобы поставлять самые уникальные и инновационные продукты, которые мы можем найти, и чтобы вы, наш клиент, всегда получали наилучшие впечатления от совершения покупок у нас.Если по какой-то причине у вас нет положительного опыта работы с нами, сообщите нам, и мы сделаем все возможное, чтобы вы были на 100% удовлетворены своей покупкой. Покупки в Интернете могут быть пугающими, но мы здесь, чтобы упростить задачу.

Примечание: из-за высокого спроса на рекламные товары доставка может занять до 10-15 рабочих дней.

Патрисия из WESTPORT недавно купила этот товар.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
