Современное строительство отличается замысловатостью и изощрённостью. Можно встретить и дома, больше похожие на замки, и выстроенные в стиле хай-тек сооружения. Существуют даже перевёрнутые дома. Конечно, такие архитектурные изыски встречаются не слишком часто, но, тем не менее, прецеденты есть. Понятие эстетики у людей отличается и поэтому вполне возможны самые различные варианты.

Если дом имеет сложную многогранную или круглую форму, то для него должна быть построена крыша соответствующей формы. Поэтому ответ на вопрос о том, как сделать круглую крышу, достаточно актуален и требует рассмотрения наравне со всеми остальными.

ОБЩЕЕ ОПИСАНИЕ

Если говорить по существу, то полностью круглой крыши быть не может. Конструкция кровли может иметь коническую или купольную форму. Круглой такая крыша может называться лишь условно, так как обрамляет круглое здание, например.

В качестве кровельного материала для таких крыш обычно используется натуральная черепица или металл, но в последнее время всё большее распространение получает так называемая мягкая черепица на основе битума.

Следует также особо отметить, что для того, чтобы соорудить стропильную систему для подобной крыши, нужно проводить массу расчётов и чертежей. А значит, нужно обладать немалыми познаниями в области высшей математики и черчении. Если же таких познаний нет, то наиболее оптимальным выходом из ситуации будет обратиться к услугам специалистов.

Если же описывать стропильную систему, которой оснащается дом с круглой крышей, то следует сказать, что монтируется она по наслонному принципу. Рёбра жёсткости или стропила опираются одним своим концом на кольцевой мауэрлат, который укладывается по периметру стен здания, а вторым — на кольцевой прогон, который прикрепляется к центральному несущему столбу. Таких прогонов может оборудоваться несколько, в зависимости от высоты крыши.

Обратите внимание! Установка центрального столба повлечёт за собой увеличенную нагрузку на потолочные перекрытия, что должно быть учтено при проектировании и выборе кровельного материала.

Если предполагается, что будущая крыша будет иметь купольную форму, то стропила должны иметь форму арок, которые также крепятся одним краем к основанию на стене, а вторым к кольцевой опоре смонтированной вверху центрального столба.

КОНУСНАЯ КРЫША

Для того чтобы лучше понять суть процесса изготовления крыши, имеющей форму конуса, нужно более подробно рассмотреть технологию её производства.

В первую очередь укладывается гидроизоляция под мауэрлат. Для этого можно использовать привычный и хорошо знакомый рубероид.

После его укладки монтируется сам мауэрлат, в качестве которого можно использовать деревянный брус сечением от 150×150 мм, в зависимости от длины стропил. Крепится мауэрлат к стене при помощи анкерных болтов.

После установки мауэрлата необходимо установить центральный столб, который будет выполнять функции опоры всей стропильной системы. Крепится к основанию он при помощи поддерживающих откосов, выполненных из бруса или досок толщиной от 40 мм. Стоит учесть, что перед установкой несущего столба в верхней его части нужно закрепить второе опорное кольцо для стропил, изготовленное из бруса.

Когда столб будет установлен, можно переходить к сборке самой стропильной системы. Для её изготовления наиболее целесообразно использовать клееный деревянный брус. Этот материал способен выдерживать достаточно большие механические нагрузки, при том, что он доступен и универсален.

Сборка стропил заключается в их укладке и фиксации к опорным элементам. Это делается при использовании строительных уголков. Расстояние между опорными элементами зависит от диаметра крыши, но не должно быть более 50 – 70 см, иначе стропильная система не сможет выполнять свои опорные функции.

Если высота крыши более двух метров, то монтируется дополнительное кольцо опоры, которое будет поддерживать кровлю. Это кольцо фиксируется к стропилам саморезами либо иным способом, и крепится к столбу на распоры.

После того, как стропильная система будет готова, можно переходить к дальнейшим этапам монтажа. Далее укладывается гидроизоляционный материал.

Крепить его к брусьям стропил и обрешётке можно при помощи степлера.

После гидроизоляции можно переходить к монтажу кровельного покрытия.

Как было сказано выше, так как стропильная система круглой кровли является геометрически сложной конструкцией, её проектирование лучше всего поручить специалистам.

Обратите внимание! Лучше заплатить и получить качественные и точные расчёты, чем сэкономить и совершить ошибку, из-за которой через некоторое время потечёт или вообще рухнет крыша.

КУПОЛЬНАЯ КРЫША

Строительство купольной крыши

Ещё одним вариантом того, как изготовить крышу с круглым основанием, является сооружение её по купольной схеме. Как и в предыдущем случае, на подготовительном этапе потребуется проведение расчётов и составление подробных чертежей, которые лучше всего доверить специалистам. Такой подход позволит избежать ошибок в проектировке. А вот сами работы по строительству вполне возможно выполнить и самостоятельно.

Стоит сказать, что в общих чертах процесс изготовления стропильной системы купольной крыши мало чем отличается от описанного выше, но при этом имеет некоторые особенности.

Сначала укладывается гидроизоляция на стены.
После устанавливается и закрепляется мауэрлат.

Затем ставится вертикальный опорный столб, на котором вверху монтируется второе опорное кольцо.

Далее можно переходить к установке стропил. Для их изготовления используются деревянные арочные элементы, состоящие из нескольких секций. Одним своим концом арка крепится к мауэрлату, а другим ко второму опорному кольцу вверху несущего столба. Подобная конструкция стропильной системы называется висячей.

Арки-стропила следует устанавливать вокруг столба на расстоянии примерно 70–90 см друг от друга.

После их установки по внешней их площади оборудуется круговая обрешётка из необрезной доски или бруса.

Поверх обрешётки укладывается гидроизоляция и, наконец, кровельное покрытие.

ГЕОДЕЗИЧЕСКИЙ КУПОЛ

Ещё одним способом изготовления «круглой» крыши является монтаж так называемого геодезического купола. Такая технология наиболее распространена в западных странах, в частности США, но для общего кругозора ознакомиться с технологией стоит.

Итак, в общих чертах процесс изготовления стропильной системы по данной технологии состоит в том, что из обрезков бруса изготавливаются треугольные элементы стропильной системы, которые соединяясь между собой, образуют округлую основу кровли.

Следует сказать, что соединение отдельных элементов производится при помощи специальных элементов, называемых коннекторами. В случае их применение сборка общей конструкции происходит непосредственно поверх стен здания. Существует и так называемый бесконнекторный способ монтажа, при котором отдельные треугольники конструкции собираются заранее, а сборка их в единую конструкцию происходит позже.

Стоит отметить, что применение подобной технологии позволяет достаточно быстро возвести необходимую конструкцию, которая будет отвечать всем необходимым эксплуатационным требованиям, а также иметь достаточно интересный и оригинальный внешний вид.

Также невозможно не отметить следующие преимущества:

Помимо того, внутри такого купола образуется достаточно большое свободное пространство, которое можно использовать, в том числе и как жилое.

Такая конструкция требует меньшего количества материалов, чем если бы применялись другие технологии.

Система геодезического купола обладает не очень большим весом, а значит, не будет в большой степени увеличивать нагрузку на стены и, следовательно, фундамент, что в свою очередь положительным образом скажется на экономии.

Также нужно выделить отличные прочностные характеристики конструкции, позволяющие справляться со значительными снеговыми нагрузками, что немаловажно для жителей северных регионов.

Помимо прочего, такая крыша будет обладать хорошими показателями с точки зрения аэродинамики, что позволяет крыше с успехом противостоять большим ветровым нагрузкам.

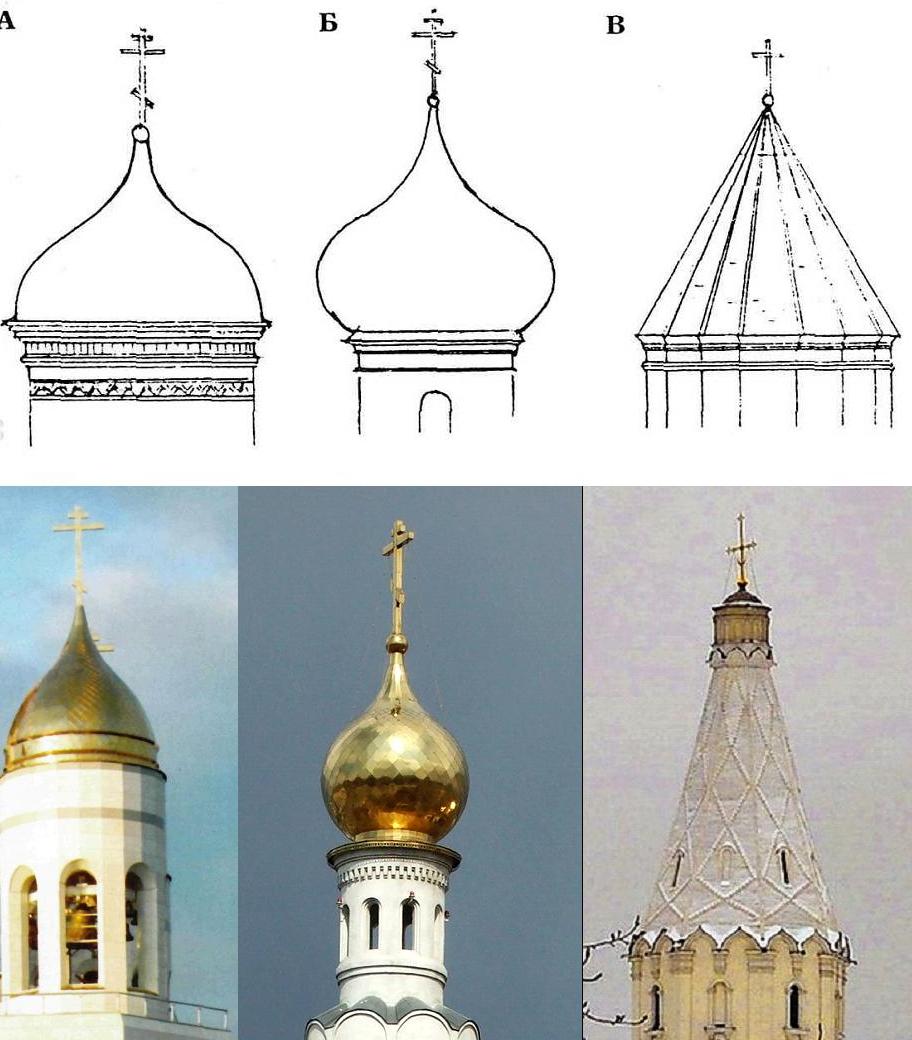

ЛУКОВИЧНАЯ КРОВЛЯ

Схема луковичной крыши

Ещё одним вариантом изготовления крыши на здании, имеющем круглую форму, является устройство так называемой луковичной кровли.

Следует отметить, что такая форма крыши обычно применяется во время постройки церквей и использование её в частном строительстве вряд ли уместно. Однако при этом следует сказать, что случаи в жизни бывают разные и никакая информация лишней не будет.

В общих чертах конструкция подобной крыши происходит по наслонной технологии, то есть стропильные элементы устанавливаются и закрепляются, как бы прислоняясь к несущим опорам, то есть центральному столбу и мауэрлату по периметру стен. Основным отличием от остальных вариантов изготовления стропильных систем является весьма специфическая форма самих стропил, обеспечивающая крыше узнаваемый внешний вид.

Для достижения требуемых показателей прочности, стропила дополнительно укрепляются при помощи сложной системы раскосов и распоров, которые устанавливают в местах наибольшей нагрузки.

Заключая вышесказанное, можно добавить, что в принципе, построить крышу пусть даже и круглую, можно самостоятельно, но расчёты необходимые для правильного проектирования стропильной системы лучше доверить специалистам. Пожалуй, это главное. Сами же работы по постройке можно провести самостоятельно, конечно при условии наличия определённых знаний и практики в плотницком деле.

Крыши конусной (конической) формы не так часто можно встретить в частном секторе, они подходят для зданий с круглыми или многогранными конструкциями стен. У них довольно сложная стропильная система, которая, в основном, делается из клееного бруса. Опоры, называемые прогонами кольцевой формы, сходятся вверху и крепятся в полукруглой форме, которая установлена на опорном столбе. В нижней части стропила как спицы в колесе вставляются в мауэрлат.

Обрешетка выполняется не из деревянных брусков, а используют для этого гибкие пластиковые бруски в два слоя, благодаря им можно достичь идеальной дуговой поверхности, которая будет плавно огибать конус. Бруски крепятся длинными саморезами, проходящие через два слоя брусков до самых стропил.

Когда стропильная система надежно закреплена, обрешетка полностью выполнена и произведена надежная гидроизоляция, можно приступать к укладке кровельного материала — черепицы.

Для конических кровель используют два способа укладки: сегментный и бесшовный. Сам процесс укладки черепицы на конусной конструкции кровли не отличается от обычной кровли. Укладывается снизу вверх в нахлест рядом стоящей боковой и верхний ряд черепицы накрывает нижний. Но каждый последующий ряд будет меньше по ширине, чем предыдущий и черепица должна иметь искривление или скос, который будет соответствовать коническому изгибу крыши. Поэтому черепицу покупать ту, которая рассчитана для укладки на конические крыши. Или обычная черепичная плитка выкраивается согласно разметке.

При бесшовном способе: Перед началом монтажа черепицы на всю поверхность крыши укладывается подкладочный ковер. Затем производят разметку ската, на окружность основания кровли наносят меловые отметки, по ширине равные ½ лепестка гонта. Затем при помощи мелового шнура соединяют насечки с вершиной конуса. После этого рядовую черепицу разрезают на отдельные лепестки и укладывают первый ряд. Последующие ряды смещаются на ½ лепестка нижнего ряда. На верхнюю точку конической крыши надевают металлический колпак.

В зависимости от того, как крепится черепица: методом регулярного крепления или методом «бобровый хвост» и производят расчет нужного количества материала:

Если укладка черепицы производится методом регулярного крепления , то потребность в черепице рассчитывается следующим образом:

Площадь конической поверхности:

S конуса бок(м 2) = [Длина свеса по окружности. (м)] х [Длина стропил. (м)] /2

Потребность в черепице «бобровый хвост» :

Поскольку черепица разрезаться практически до половинного размера, потребность лежит в пределах от 35 (норма) до 70 (максимально) шт./м 2. То есть приблизительно:

[Количество черепичной плитки, (шт.)] = х [площадь, (м 2)], — без учета порчи при транспортировке и в процессе обработки.

0

Последняя редакция: 17.01.2015

Современное строительство отличается замысловатостью и изощрённостью. Можно встретить и дома, больше похожие на замки, и выстроенные в стиле хай-тек сооружения. Существуют даже перевёрнутые дома. Конечно, такие архитектурные изыски встречаются не слишком часто, но, тем не менее, прецеденты есть. Понятие эстетики у людей отличается и поэтому вполне возможны самые различные варианты.

Если дом имеет сложную многогранную или круглую форму, то для него должна быть построена крыша соответствующей формы. Поэтому ответ на вопрос о том, как сделать круглую крышу, достаточно актуален и требует рассмотрения наравне со всеми остальными.

Если говорить по существу, то полностью круглой крыши быть не может. Конструкция кровли может иметь коническую или купольную форму. Круглой такая крыша может называться лишь условно, так как обрамляет круглое здание, например. В качестве кровельного материала для таких крыш обычно используется натуральная черепица или металл, но в последнее время всё большее распространение получает так называемая мягкая черепица на основе битума.

Следует также особо отметить, что для того, чтобы соорудить стропильную систему для подобной крыши, нужно проводить массу расчётов и чертежей. А значит, нужно обладать немалыми познаниями в области высшей математики и черчении. Если же таких познаний нет, то наиболее оптимальным выходом из ситуации будет обратиться к услугам специалистов.

Если же описывать стропильную систему, которой оснащается дом с круглой крышей, то следует сказать, что монтируется она по наслонному принципу. Рёбра жёсткости или стропила опираются одним своим концом на кольцевой мауэрлат, который укладывается по периметру стен здания, а вторым — на кольцевой прогон, который прикрепляется к центральному несущему столбу. Таких прогонов может оборудоваться несколько, в зависимости от высоты крыши.

Обратите внимание! Установка центрального столба повлечёт за собой увеличенную нагрузку на потолочные перекрытия, что должно быть учтено при проектировании и выборе кровельного материала.

Если предполагается, что будущая крыша будет иметь купольную форму, то стропила должны иметь форму арок, которые также крепятся одним краем к основанию на стене, а вторым к кольцевой опоре смонтированной вверху центрального столба.

Для того чтобы лучше понять суть процесса изготовления крыши, имеющей форму конуса, нужно более подробно рассмотреть технологию её производства.

• В первую очередь укладывается гидроизоляция под мауэрлат. Для этого можно использовать привычный и хорошо знакомый рубероид.
• После его укладки монтируется сам мауэрлат, в качестве которого можно использовать деревянный брус сечением от 150×150 мм, в зависимости от длины стропил. Крепится мауэрлат к стене при помощи анкерных болтов.
• После установки мауэрлата необходимо установить центральный столб, который будет выполнять функции опоры всей стропильной системы. Крепится к основанию он при помощи поддерживающих откосов, выполненных из бруса или досок толщиной от 40 мм. Стоит учесть, что перед установкой несущего столба в верхней его части нужно закрепить второе опорное кольцо для стропил, изготовленное из бруса.
• Когда столб будет установлен, можно переходить к сборке самой стропильной системы. Для её изготовления наиболее целесообразно использовать клееный деревянный брус. Этот материал способен выдерживать достаточно большие механические нагрузки, при том, что он доступен и универсален. Сборка стропил заключается в их укладке и фиксации к опорным элементам. Это делается при использовании строительных уголков. Расстояние между опорными элементами зависит от диаметра крыши, но не должно быть более 50 – 70 см, иначе стропильная система не сможет выполнять свои опорные функции.
• Если высота крыши более двух метров, то монтируется дополнительное кольцо опоры, которое будет поддерживать кровлю. Это кольцо фиксируется к стропилам саморезами либо иным способом, и крепится к столбу на распоры.
• После того, как стропильная система будет готова, можно переходить к дальнейшим этапам монтажа. Далее укладывается гидроизоляционный материал. Крепить его к брусьям стропил и обрешётке можно при помощи степлера.
• После гидроизоляции можно переходить к монтажу кровельного покрытия.

Как было сказано выше, так как стропильная система круглой кровли является геометрически сложной конструкцией, её проектирование лучше всего поручить специалистам.

Обратите внимание! Лучше заплатить и получить качественные и точные расчёты, чем сэкономить и совершить ошибку, из-за которой через некоторое время потечёт или вообще рухнет крыша.

Купольная крыша

Ещё одним вариантом того, как изготовить крышу с круглым основанием, является сооружение её по купольной схеме. Как и в предыдущем случае, на подготовительном этапе потребуется проведение расчётов и составление подробных чертежей, которые лучше всего доверить специалистам. Такой подход позволит избежать ошибок в проектировке. А вот сами работы по строительству вполне возможно выполнить и самостоятельно.

Стоит сказать, что в общих чертах процесс изготовления стропильной системы купольной крыши мало чем отличается от описанного выше, но при этом имеет некоторые особенности.

• Сначала укладывается гидроизоляция на стены.
• После устанавливается и закрепляется мауэрлат.
• Затем ставится вертикальный опорный столб, на котором вверху монтируется второе опорное кольцо.
• Далее можно переходить к установке стропил. Для их изготовления используются деревянные арочные элементы, состоящие из нескольких секций. Одним своим концом арка крепится к мауэрлату, а другим ко второму опорному кольцу вверху несущего столба. Подобная конструкция стропильной системы называется висячей.
• Арки-стропила следует устанавливать вокруг столба на расстоянии примерно 70–90 см друг от друга.
• После их установки по внешней их площади оборудуется круговая обрешётка из необрезной доски или бруса.
• Поверх обрешётки укладывается гидроизоляция и, наконец, кровельное покрытие.

Ещё одним способом изготовления «круглой» крыши является монтаж так называемого геодезического купола. Такая технология наиболее распространена в западных странах, в частности США, но для общего кругозора ознакомиться с технологией стоит.

Итак, в общих чертах процесс изготовления стропильной системы по данной технологии состоит в том, что из обрезков бруса изготавливаются треугольные элементы стропильной системы, которые соединяясь между собой, образуют округлую основу кровли.

Следует сказать, что соединение отдельных элементов производится при помощи специальных элементов, называемых коннекторами. В случае их применение сборка общей конструкции происходит непосредственно поверх стен здания. Существует и так называемый бесконнекторный способ монтажа, при котором отдельные треугольники конструкции собираются заранее, а сборка их в единую конструкцию происходит позже.

Стоит отметить, что применение подобной технологии позволяет достаточно быстро возвести необходимую конструкцию, которая будет отвечать всем необходимым эксплуатационным требованиям, а также иметь достаточно интересный и оригинальный внешний вид. Также невозможно не отметить следующие преимущества:

• Помимо того, внутри такого купола образуется достаточно большое свободное пространство, которое можно использовать, в том числе и как жилое.
• Такая конструкция требует меньшего количества материалов, чем если бы применялись другие технологии.
• Система геодезического купола обладает не очень большим весом, а значит, не будет в большой степени увеличивать нагрузку на стены и, следовательно, фундамент, что в свою очередь положительным образом скажется на экономии.
• Также нужно выделить отличные прочностные характеристики конструкции, позволяющие справляться со значительными снеговыми нагрузками, что немаловажно для жителей северных регионов.
• Помимо прочего, такая крыша будет обладать хорошими показателями с точки зрения аэродинамики, что позволяет крыше с успехом противостоять большим ветровым нагрузкам.

Луковичная кровля

Ещё одним вариантом изготовления крыши на здании, имеющем круглую форму, является устройство так называемой луковичной кровли. Следует отметить, что такая форма крыши обычно применяется во время постройки церквей и использование её в частном строительстве вряд ли уместно. Однако при этом следует сказать, что случаи в жизни бывают разные и никакая информация лишней не будет.

В общих чертах конструкция подобной крыши происходит по наслонной технологии, то есть стропильные элементы устанавливаются и закрепляются, как бы прислоняясь к несущим опорам, то есть центральному столбу и мауэрлату по периметру стен. Основным отличием от остальных вариантов изготовления стропильных систем является весьма специфическая форма самих стропил, обеспечивающая крыше узнаваемый внешний вид.

Для достижения требуемых показателей прочности, стропила дополнительно укрепляются при помощи сложной системы раскосов и распоров, которые устанавливают в местах наибольшей нагрузки.

Заключая вышесказанное, можно добавить, что в принципе, построить крышу пусть даже и круглую, можно самостоятельно, но расчёты необходимые для правильного проектирования стропильной системы лучше доверить специалистам. Пожалуй, это главное. Сами же работы по постройке можно провести самостоятельно, конечно при условии наличия определённых знаний и практики в плотницком деле.

Многообразие кровельных конструкций, которые сегодня используют для покрытия частных домов, дает возможность выбрать оптимальный вариант по эксплуатационным характеристикам и цене сооружения. В этой же статье будем говорить о кроле, которая встречается на российских просторах не часто. Это круглая крыша. Рассмотрим, каких форм она бывает, из каких элементов ее возводят, а также расскажем о технологии ее сооружения.

Источник mywater.pro

Виды круглой кровельной конструкции

Чисто в конструктивном плане круглую кровлю надо разделить на три разновидности:

полусфера , он же геодезический вид;

арочного типа;

конусообразного .

Необходимо отметить, что каждый вид имеет свои преимущества перед другими, а также технологию сооружения. Поэтому рассмотрим каждую позицию по отдельности.

Геодезическая крыша

Этот вид кровельной конструкции был разработан в 1951 году американским архитектором Фулером. Инженер нашел способ создать крышу, в которой не было традиционной стропильной системы. Вместо нее основу составлял каркас, собранный из равносторонних треугольников. Последние в свою очередь собирались из бруса сечением 50х100 мм и длиною 1-1,2 м.

Их соединяли между собой специальным соединительным элементом, который называется коннектор. По сути, это стальная труба диаметром 100 мм и длиною 6-8 см. К ней приваривали металлические лопасти шириною 60 мм и длиною 150 мм, которые образовывали в целом пяти- или шестиконечную звезду. Лопасти приваривали попарно. На фото ниже такой коннектор показан.

Источник pinterest.com

То есть при сборке получалось так, что равносторонние треугольники образовывались за счет установки их элементов между парными лопастями коннекторов. Где они крепились саморезами со стороны каждой лопасти.

Сегодня производители крыш полусферического типа предлагают не только соединительные элементы этого вида. Есть и другие конструкции. К тому же надо отметить, что крыши Фулера сегодня собирают по технологии, в которой нет места коннекторам.

Процесс сборки крыши этого типа начинается, как и все кровельные конструкции. А именно с установки мауэрлата. Понятно, что круглую кровельную конструкцию можно установить только на круглый по форме дом. И здесь есть один тонкий момент, от которого зависит качество конечного результата. А именно способ монтажа мауэрлата.

Для этого брус сечением 50х100 или 100х100 мм разрезают на отрезки длиною, равной длине равносторонних треугольников, из которых формируется каркас кровли. После чего эти отрезки пиломатериала монтируют или на стены дома, или за залитый фундамент. Способ крепления выбирается стандартный, но чаще это установленные вертикально шпильки, которые вмонтированы в армирующий пояс дома или фундамент.

Источник plotnikov-pub.ru

После того как мауэрлат установлен и закреплен переходят к сборке кровельного каркаса. Для этого по краям элементов мауэрлата устанавливают и закрепляют саморезами Г-образные стальные пластины. К ним крепят ребра треугольников, расположенных под наклоном к горизонтали. В верхней же части двух ребер устанавливают коннектор. То есть получается так, что отрезок мауэрлата в самой нижней плоскости сборки кровельного каркаса выполняет функции одного из ребер равносторонних треугольников.

После чего по горизонтали между вершинами образованных треугольников монтируют по одному дополнительному ребру. Во-первых, эти ребра образуют горизонтальную опорную плоскость. Во-вторых, они же формируют треугольники, которые расположены в перевернутом виде. Далее весь процесс повторяется. То есть формируется второй ряд из двух разнонаправленных треугольников.

Необходимо отметить, что в конструкции крыш геодезического типа нет такого элемента, как конек или подобие его. Суть в том, что кровельная конструкция плавно переходит в полусферу, образуя на самом верху скругленную форму, состоящую из равностороннего треугольника или шестиугольника.

Источник hyser.com.ua

Как только крыша-полусфера будет собрана, переходят к ее дальнейшему формированию. Сегодня конструкции этого типа покрывают гибкими кровельными материалами, к примеру, битумной черепицей. Поэтому под нее укладывают сплошную обрешетку из плит ОСП, которые нарезаются в виде равносторонних треугольников. Основное требование – оставить между нарезанными плитами зазор в пределах 1 см, который компенсирует влажностное расширение материала.

И последнее. Это утепление геодезических крыш. Здесь все так же, как и в кровлях скатных. Используются те же материалы и технологии. То есть внутрь треугольников закладывают теплоизоляционный материал, который режется под форму элемента кровельного каркаса.

Как уже упоминалось выше, собирать такую кровлю можно или на возведенные стены круглого дома, или на фундамент. Последний вариант сегодня очень популярен, особенно в Европе. Есть возможность неплохо сэкономить. При этом полусфера прекрасно справляется со всеми нагрузками.

Источник pinterest.com

На нашем сайте Вы можете ознакомиться с самыми от производителей, представленных на выставке домов «Малоэтажная страна». Наличие фильтров и калькулятора онлайн позволяют производить предварительный расчет полной стоимости дома.

Арочная крыша

Отметим, что кровли этого типа по чисто конструктивным особенностям схожи со скатными крышами. То есть в них присутствует стропильная система. Правда, это не линейного типа брусы или доски. Это дугообразные элементы, которые на рынке представлены двумя видами:

из клееного бруса ;

из стального профиля .

Первые собой представляют тонкие доски, который выдерживают в воде, а затем гнут под требуемый радиус изгиба. В таком изогнутом виде доски проходят принудительную сушку, образуя арочного типа элемент. После чего несколько досок склеивают между собой, формируя клееный брус. Это очень прочное изделие, но не очень дешевое. Что касается второй позиции, то это, по сути, стандартные фермы из металлопрофиля (труба, уголок, швеллер). Этот вариант применяют обычно в том случае, если пролет кровельной конструкции превышает 5 м.

Процесс сборки купольной крыши арочного типа из готовых элементов – это установка стропил так, чтобы они нижними концами упирались в мауэрлат, к нему же и закреплялись. А верхними в верхней точке кровли упирались друг в друга. Между собой же здесь и закреплялись.

Источник plotnikov-pub.ru

Есть еще один вариант, как собрать крышу купольную арочного вида. Для этого используют доски сечением 50х100 мм небольшой длины, из которых формируют стропила дугообразной формы. Их соединяют между собой перфорированными металлическими пластинами при помощи саморезов. При этом укладывают отрезки досок так, чтобы сформировать дугу. На фото ниже один из таких вариантов сборки показан.

Источник nadache.ucoz.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Конусная крыша

Эта разновидность кровельных конструкций купольных крыш может быть использована и как отдельная единица, и как составная часть сложной крыши. Но при одном условии – основание под конструкцию должно быть круглым.

В конусной крыше используют стропильные ноги прямолинейного типа. Но все остальные элементы скатных кровель здесь отсутствуют, а именно: конек, фронтоны, ендовы и прочие. Это дает возможность создать скатную плоскость, на которой никогда не скапливается большое количество снежного покрова. Но это часто становится ошибкой в процессе проектирования конусных крыш.

То есть некоторые заказчики не обращают внимание на высоту кровли. А ведь их делать пологими нельзя. Здесь минимальный угол наклона не должен быть меньше 15°. И чаще всего такие крыши делают чердачными, то есть нежилыми. Чтобы выдержать нагрузки, под каждую стропилу устанавливают опорную стойку из точно такой же доски, что и стропильная нога. Стойку упирают или в балку перекрытия потолка, или в железобетонное перекрытие строения.

Источник en.decorexpro.com

Если под кровлей предполагается организовать эксплуатируемое помещение, то к формированию стропильной системы подходят по-другому. Во-первых, для этого создают кровельную конструкцию с углом наклона в пределах 70-75°. Во-вторых, между стропилами устанавливают распоры из досок или брусов, которые увеличивают жесткость конструкции. Распорки устанавливают не в каждое межстропильное пространство, а через одну ногу. К примеру, если стропил в конструкции конусной крыши 10, то распорок должно быть 5. Дополнительную жесткость крыше придаст обрешетка.

То есть, во втором варианте нет стоек и опор, которые занимают много места. Но необходимо обозначить и тот факт, что крутая крыша с большим углом наклона по своей плоскости практически не нагружается. Основные нагрузки ложатся на верхнюю часть конструкции. Поэтому стропила в верхней точке хорошо соединяются между собой с использованием длинных саморезов и дополнительных крепежных приспособлений.

Видео описание

В видео показано, как сооружается каркас конусной крыши:

Тип домов под круглые крыши

Основное требование к сооружению купольных крыш – геометрически правильное основание. А здесь два варианта: круглое или квадратное основание. Если форма стен дома – прямоугольник, то даже и не стоит думать о том, чтобы возвести кровельную конструкцию купольного типа. Есть вариант другой – арочная крыша полукруглого типа.

Если основание частного дома – это сложная по форме конструкции. Или в процессе строительства в него вносились изменения, к примеру, достраивались новые помещения, то в этом случае лучше использовать комбинированную кровлю. То есть ту, в которой используются скатные и купольные конструкции.

Что касается нагрузок от крыши на стены и фундамент, то здесь, как и в случае с другими видами кровельных конструкций, необходимо соотнести типы материалов, используемых для сооружения стен и крыши. К примеру, нельзя на деревянные стены, собранные по каркасной технологии, устанавливать фермы из металлопрофиля. Если дом сооружается из камня, блоков или кирпича, то ограничения снижаются, а во многих случаях полностью отсутствуют.

Источник plotnikov-pub.ru

Преимущества купольных крыш

На самом деле кровли купольного типа являются обладателями очень серьезных достоинств:

пространство чердачного помещения можно максимально использовать , практически со стопроцентной эффективностью;

на купольных кровлях можно устанавливать неограниченное количество окон , даже есть прозрачные конструкции, полностью покрытые стеклом ;

Источник dfasad.ru

круглая конфигурация не дает снегу зацепляться на плоскости кровли, что снижает нагрузки от природных осадков до нуля;

небольшой вес конструкции за счет меньшего количества используемых элементов и деталей;

крыша купольного типа в разы прочнее и надежнее любой скатной разновидности;

уникальный внешний вид , который отличается от всех других кровельных конструкций.

Видео описание

В видео владелец круглого дома, покрытого круглой крыши, рассказывает, как он строил это оригинальное сооружение:

Заключение по теме

Крыши круглой конфигурации с учетом их преимуществ сегодня постепенно завоевывают российский строительный рынок. Не все загородные застройщики отдают им предпочтение, но такие кровельные конструкции появляются все чаще и чаще. К тому же именно купольные кровли дают возможность построить дома без стен. А это большая экономия.

На взгляд современного человека круглое здание выглядит необычно, хотя в древности люди из различных регионов часто строили жилье обтекаемой формы.

Круглые здания или отдельные архитектурные элементы – к примеру, башни – требуют такой же крыши.

Обтекаемость имеет определенные преимущества:

• сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами,
• такая форма более прочная и сейсмоустойчивая,
• расход материала по сравнению с традиционным прямоугольным зданием меньше,
• оригинальный дизайн снаружи и внутри.

Что общего у разных видов круглых крыш?

Существует множество разновидностей подобной крыши. В это понятие может быть вложен разный смысл: колокольчатые, шлемообразные или комбинированные кровли.

Однако чаще всего встречаются конусообразные и купольные формы.

Все подвиды объединяет одно: сложность исполнения. Непростая конструкция предполагает определенные трудности в проектировании.

Монтаж без опыта подобных кровельных работ выполнить крайне тяжело.
Лучше доверить расчеты и возведение крыши специалистам.

В частной застройке подобное устройство встречается редко, разве что для отдельных элементов – чаще всего различных башенок, на которых круглая крыша очень хорошо смотрится.

Купольная крыша

Прочная и надежная купольная крыша имеет немаловажное преимущество, свойственное всем круглым конструкциям – ее отлично обтекает воздух.

Еще один плюс, немаловажный для наших климатических условий – на ней совершенно не задерживается снег.

Устройство купола предполагает использование висячих стропил в форме арок. Технически это сложное решение, поэтому все расчеты должны производить специалисты в данной области.

В центре сооружения устанавливается вертикальный столб-опора, на который крепят кольцо – верхнюю опору для стропил. Внизу арочные элементы фиксируются на мауэрлате.

Кольцевая обрешетка крепится на стойки, упирающиеся в затяжки стропил, и на нее уже укладывается кровельное покрытие.

Купол может быть одновременно и крышей, и стенами второго этажа.

Но несмотря на свои преимущества, конструкция не получила широкого распространения – из-за сложности расчетов.

Коническая (конусообразная) крыша

Круглый или многогранный в основании дом может венчать кровля конической формы.

Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.

Стропильные ноги опираются:

• сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами,
• снизу – на мауэрлат в форме кольца.

Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.

Для покрытия конической верхней конструкции здания нецелесообразно использовать некоторые материалы.

В крайнем случае, можно использовать плоские шиферные листы.

Лучшими материалами считаются:

• битумная черепица,
• натуральная черепица,
• деревянные штучные элементы,
• солома.

Купольные и конические крыши часто используют как украшение – к примеру, на башенках, чтобы придать дому вид средневекового замка.

Это, несомненно, очень красивое архитектурное решение.

Однако если куполообразная или конусообразная крыша используется в качестве декоративного элемента, то она покрывает только часть дома. Поэтому нужно внимательно отнестись к обустройству стыков с кровлей основного здания.

Луковичная крыша

Одна из разновидностей круглой крыши часто встречается в возведении зданий религиозной направленности – как в русских православных церквях, так и в индийской храмовой архитектуре.

Это луковичная форма кровли. Высота ее, как правило, превосходит размер сечения, верх килевидный. Диаметр в самом широком месте превышает диаметр барабана – основания.

Применяется наслонная стропильная система с большим количеством раскосов и распоров, устанавливаемых в местах наибольших нагрузок.

Если размер конструкции превышает три метра – деревянная стропильная система не подойдет, необходимо использовать железный каркас. Обрешетка в этом случае также металлическая.

В качестве кровельного материала для луковичных глав отлично подходят листы легкой стали или кровельное железо.

Современные зодчие все чаще используют сталь, покрытую нитридом титана – покрытие обеспечивает сверкающий в солнечных лучах золотистый цвет церковных глав.

Круглая крыша
Преимущества обтекаемой формы, различные виды круглых крыш и сложность их исполнения, самонесущая, купольная, коническая и луковичная крыша.

Крыша частного дома — виды конструкции, лучшие идеи дизайна и современные формы (75 фото)

Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Составляя проект крыши, нужно определиться, как использовать пространство под ней. От того, планируется ли располагать на нем жилое помещение или кладовку, зависит подходящая форма и конструкция.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

Шатровая представляет собой подобие шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станут металлочерепица или шифер.

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

Мансардные крыши

В частных домах нередко оборудуется чердак или мансарда. Такое решение оправдано рядом получаемых преимуществ. Пожалуй, самое главное из них – дополнительная площадь без возведения полноценного этажа.

Грамотно организованная система вентиляции и теплоизоляции мансарды улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между кровлей и стенами мансарды. Встроенные в крышу окна обеспечат помещению максимум естественного света.

Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

Угол наклона крыши мансарды обычно составляет 45-60º (верхняя часть может находиться под углом 25-35º).

Выбор материала

Традиционный кровельный материал – шифер (асбестоцементные волнистые листы). При надежности и дешевизне остается довольно тяжелым. Подходящий угол наклона крыши для его использования – 13-60º.

Не подходит для плоских крыш, так как попадание в щели осадков приведет к снижению срока эксплуатации. Битумный шифер применяется, начиная с 5º уклона. От угла зависит шаг обрешетки: если он меньше 10º, требуется сплошной настил.

Похожий на шифер ондулин обладает не самым презентабельным внешним видом. Подойдет для хозяйственных построек, также может применяться в ремонте крыши частного дома. Вреди его достоинств – прочность и долговечность.

Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Можно выбрать покрытие понравившегося цвета.

Рубероид чаще используется для обеспечения тепловой изоляции, а не полноценного покрытия. Представляет собой мягкий материал черного цвета.

Черепица обладает высокими декоративными качествами, надежная и легкая. Производится самых разных цветов. Оттолкнуть от выбора в ее пользу может высокая стоимость крыши. Подходящий уклон для керамической черепицы – 30-60º. Если он будет меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

Пожалуй, самой популярной кровлей частного дома можно назвать металлочерепицу. Ее можно использовать, начиная с 15º уклона.

Битумная черепица повторит поверхность любой кривизны, поэтому станет хорошим выбором для необычной крыши (например, купольной). Минимальный угол наклона – 12º.

Крыша частного дома – виды конструкции, лучшие идеи дизайна и современные формы (75 фото)
Обзор основных вариантов видов крыш. Мансардные крыши и подбор материалов. Крыша частного дома и фото распространенных идей применения основных типов.

Как сделать круглую крышу

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу.
Михаил, ООО “СТМ-Строй”

Сама по себе круглая крыша – не такая уж редкость. Большинство архитектурных памятников культового назначения – это круглые крыши: луковицы русских церквей, купола мусульманских храмов. Исключение – католическая готика. В Западной Европе купола обычно венчают светские постройки.

Купол – частый вариант крыш домов городской застройки по индивидуальным проектам, научных зданий – обсерваторий и т.д. Только в загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы. Как сделать круглую крышу?

Что такое круглая крыша?

Называть крышу круглой – неправильно. Она ведь не полностью круглая. В эту группу попадают любые кровли, форма которых – фигура вращения или один из ее сегментов:

• Купол (половинка или верхняя треть шара),

• Криволинейные крыши со сложной геометрией, не имеющие собственного названия.

Стропильная система для всех этих типов крыш изготавливается по-разному.

Конструкция стропильной системы круглой крыши

Обратите внимание

• Кольцевой мауэрлат,
• Кольцевой прогон в верхней части крыши. Если крыша высокая (выше двух метров), прогонов может быть больше одного,
• Центральная стойка. Для небольших сооружений достаточно одной,
• Дополнительные усиливающие элементы (подкосы, стяжки).

• Для луковиц – округлые (часто вместо древесины используются металлические фермы).
• Для куполов – округлые арочные, составные из нескольких частей. Исключение – т.н. геодезический купол, популярный в западных странах: его монтируют из множества небольших треугольных деревянных секций.
• Конус – стропильные ноги прямые, опираются на круглые кольцевые прогоны и круглый мауэрлат. Коньковый узел наверху монтируется аналогично шатровым крышам.

Порядок монтажа системы в целом аналогичен установке обычных крыш:

1. Укладка на стену изолирующей прослойки из рубероида.
2. Установка мауэрлата. Например, брус 15 на 15 (сечение должно быть указано в проекте крыши). Фиксируют мауэрлат к стене анкерными болтами.
3. Если вся постройка деревянная, мауэрлат не кладут. Стропила опирают на верхний венец и крепят оцинкованными гвоздями.
4. Монтируют на брус для опорной стойки верхний кольцевой прогон.
5. Ставят по центру перекрытия опорную стойку. Усиливают подкосами толщиной примерно 4 см.
6. Устанавливают стропила с шагом 50-90 сантиметров, в зависимости от проекта. К мауэрлату и прогону фиксируют строительными уголками.

Обратите внимание

Наши работы

Монтаж круглой крыши

После монтажа стропил осуществляется устройство кровельного пирога – так же, как и для других скатных кровель:

Можно ограничиться одной гидроизоляцией (без пароизоляции и утеплителя), если кровля холодная. Но теплую мансарду в куполе устроить можно вполне, места там хватает. Или собственную обсерваторию.

Кровля круглых крыш может быть выполнена из разных материалов:

Укладка любого из этих материалов производится в соответствии с инструкцией.

Обратите внимание

Если вы планируете сделать крышу из наборных деревянных плиток, не забудьте обработать их всеми необходимыми защитными составами и водостойким лаком.

Статьи по теме

Особенности круглой крыши из поликарбоната

Поликарбонат стоит особняком в ряду кровельных материалов. Крыши из него часто делают у оранжерей, теплиц, беседок, зимних садов. В любом случае это прозрачные или полупрозрачные крыши, кровельного пирога у них нет.

Но у самого поликарбоната теплопроводность низкая. Сооружение получается не совсем холодное, даже в отсутствие утеплителя.

При монтаже нужно учесть особенности материала:

1. Сверлить отверстия под крепеж следует заранее. При сверлении и резке соблюдать аккуратность, избегать вибраций листов, т.к. материал предрасположен к растрескиванию.
2. Для кроя листов подойдет электрический лобзик или циркулярка с мелким зубом. Скорость средняя: при низкой появляются сколы, высокая может привести к оплавлению материала.
3. При скоплении влаги внутри листов их продувают сжатым воздухом (например, с помощью пылесоса).
4. Поликарбонат подвержен термическим расширениям. Крепежные отверстия следует делать на пару миллиметров больше диаметра стержня самореза.
5. Торцы заготовок поликарбонатных листов перед укладкой нужно проклеить водостойким алюминиевым скотчем.
6. Для монтажа поликарбонатной крыши используют металлические дугообразные профили. Монтаж осуществляется по радиусу. Каркас наращивают постепенно, по мере крепления самих листов.
7. Защитную пленку с листов удаляют только по окончании монтажа.
8. Придавать листам криволинейную конфигурацию можно с помощью термического, вакуумного и холодного формирования.
9. Перемещаться по покрытию нельзя, при монтаже используются кровельные лестницы и трапы.

Монтаж круглой крыши – процесс сложный и энергоемкий. Мелкая неточность может превратить красивую конструкцию в нечто бесформенное.

Доверьтесь нашим специалистам. У нас большой опыт возведения крыш, в том числе самой замысловатой конфигурации. Мы выполним для вас круглую крышу дома быстро, на совесть, недорого и предоставим гарантию на свою работу.

Как сделать круглую крышу
В загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы.

Кровельные работы

С течением времени любая кровля утрачивает свой первоначальный вид. И одновременно ухудшаются эксплуатационные характеристики этого конструкционного элемента здания. У одних кровельных покрытий разного рода «болезни» начинаются раньше, у других – позже. Необходимость ремонта кровли возникает в силу самых различных причин: продолжительная эксплуатация, негативное воздействие внешней среды, ошибки в устройстве, использование некачественных материалов при монтаже кровли и т.д. Но так или иначе, ремонт кровель – это хотя и неприятная, но неизбежная процедура.

Одна из самых распространенных проблем, связанная с ремонтом крыш, – это образование вздутий под кровельным ковром, которые приводят конструкцию в негодность и значительно сокращают срок ее службы. Причиной образования этих вздутий, как правило, является регулярное проникновение влаги в утеплитель. И в данном случае решение проблемы ремонта кровель такого типа может быть только одно. Это устройство дышащей крыши, которая эффективно отводит водяные поры из кровельного ковра, тем самым препятствуя скоплению влаги.

Металлочерепица

Это листы из оцинкованной стали с двусторонним полимерным покрытием, рисунок и рельеф поверхности которых имитируют натуральную черепицу.

Металлочерепица универсальна: ее используют при строительстве любых малоэтажных зданий. Этот материал можно укладывать даже поверх старой кровли. Но при этом угол наклона крыши при облицовке должен быть не менее 12°.

Срок службы кровельного покрытия из металлочерепицы — около 15-ти лет.

Несомненные плюсы данного материала — простота монтажа, механическая прочность, пожаробезопасность, относительно невысокая стоимость, широкая гамма цветов и фактур полимерного покрытия.

Главный минус металлочерепицы — практически полное отсутствие шумоизоляции.

Металлические кровли чаще всего производят из оцинкованной стали. Покрытая этим материалом крыша служит около 15-и лет. Основные проблемы, которые могут возникнуть после длительной эксплуатации, это появление ржавчины и протечек. Чаще всего ремонт таких кровель производят при помощи заплаток из того же материала. Предварительно поверхность очищается от ржавчины, затем припаиваются заплатки. Однако иногда требуется поменять целые листы и это будет похоже скорее на монтаж всей крыши, чем на ремонт части кровли: листы полностью удаляются и заменяются новыми.

Проводя ремонт крыши из металла, не забудьте обновить огнезащитное покрытие на деревянных элементах конструкции. Часто параллельно осматривается и чистится система вентиляции.

Чтобы как можно реже производить ремонт металлической кровли, стоит использовать материал с полимерным покрытием: оно продлевает срок службы и оберегает от коррозии.

Ондулин

Это волнистые листы из целлюлозных волокон, пропитанных битумом. Наружная сторона имеет цветное полимерное покрытие.

Из-за ряда особенностей ондулин применяется преимущественно при строительстве небольших зданий хозяйственного и технического назначения.

Монтаж листов производится на обрешетку, угол уклона крыши при этом должен составлять не менее 6°. Допускается их укладка на старое покрытие.

Кровля из ондулина прослужит до 20-ти лет.

Из преимуществ данного материала стоит назвать небольшой вес, доступную цену, устойчивость к атмосферным воздействиям. Но выглядит ондулиновая крыша не слишком эстетично, к тому же со временем цвет покрытия может измениться.

Мягкая кровля чаще нуждается в ремонте, чем черепичная или металлическая крыши. Обычно она начинает протекать. Поэтому принято проводить регулярный ремонт-осмотр, во время которого обнаруживаются слабые места крыши и оперативно заменяются. Как и при любом ремонте крыши осматривается не только внешняя поверхность кровли. Внимание уделяется сливным устройствам, состоянию стяжек, вытяжек. Вовремя и качественно проведенный ремонт поможет предотвратить протекание кровли и обойдется не так дорого.

К мягкой кровле можно отнести такие недорогие и недолговечные материалы, как толь и рубероид. Чтобы покрытие из толи сохранило свои внешние и эксплутационные свойства, оно каждые три года должно покрываться мастикой. Ремонт кровли из рубероида (промазка) производится раз в пять лет.

Ремонт мягкой кровли производится, начиная с самой высокой точки крыши, затем промазываются более низкие слои. Если требуется наложить заплатку, ее тоже нужно смазать битумной мастикой. При этом заплатка должна выходить за швы на 10 см или больше.

Мягкая кровля

У гибкой черепицы много названий: мягкая кровля, битумная черепица, кровельная плитка, шинглас, гонт. Все это плоские листы-модули небольшого размера с фигурным вырезом по одному краю, которые укладывают внахлест. Их выпускают во всем многообразии форм и цветовых решений. Гибкую кровлю применяют на крышах с уклоном от 12° — как при укладке новой кровли, так и при реконструкции устаревших кровельных покрытий. Мягкая черепица подходит для частных коттеджей, зданий общественного пользования, коммерческих построек, промышленных сооружений, особенно в тех случаях, когда крыша имеет сложную форму.

Эти материалы имеют практически нулевое водопоглощение, что исключает коррозию и гниение. Основным достоинством битумной черепицы является то, что её можно применять для кровель любой сложности, формы и конфигурации, вплоть до куполов и луковичных крыш. Так как битумная черепица является штучным материалом, ей не требуется эластичность в такой степени, как рулонным материалам. Деформация материала (при старении) ограничиваются в каждой отдельной плитке, что исключает нарушение целостности всего покрытия.

Гибкая кровля прекрасно выдерживает перепады температур, огнеустойчива, отлично поглощает внешние шумы. Для производства битума используют высококачественную нефть с модификаторами. Он не разрушается со временем и обладает низкой пожароопасностью.

В отличие от стали, стеклохолст и битум не подвержены коррозии, поэтому срок службы гибкой черепицы крайне велик. В диапазоне — от 10-ти до 60-ти лет. На практике верхний порог может быть превышен. На некоторые модели производители дают пожизненную гарантию. При этом качественная кровля сохраняет форму и свойства в любой климатической зоне. Она способна выдерживать температуру от -50°С до +110°С, дождь, снег, наледь, ультрафиолет. Высокие теплоизоляционные свойства битумной черепицы позволяют сохранять тепло внутри помещения при любых погодных условиях.

размеры, расчет высоты и монтаж. Правила проведения монтажа конькового элемента

Коньком называется верхнее горизонтальное ребро, образуемое пересечением кровельных скатов. К коньку относят также прикрепляемые к ребру дополнительные элементы. Это самая высокая точка крыши, посредством которой происходит вентиляция кровельной системы и подкровельного пространства.

Говоря об установке конька, как правило, подразумевают и монтаж его прогона, который соединяет скаты системы стропил.

Конек является в первую очередь элементом двускатных крыш. Однако он необходим и при монтаже кровель более сложной конфигурации – например, ломаной четырехскатной.

В асимметричных крышах используются смещенные коньки. Их конструирование представляет собой довольно сложный процесс.

При монтаже конька особое внимание необходимо уделить двум основным моментам:

• сделать правильный расчет высоты;
• обеспечить хорошую вентиляцию кровли и чердачного пространства.

Функция конька

Основным назначением конька является замыкание верхних кромок кровельного покрытия и прочное соединение скатов.

Главная функция конька – обеспечение свободной циркуляции воздуха в подкровельном пространстве для удаления излишков влаги, предотвращения образования конденсата и соответственно защиты всей кровельной конструкции от гниения.

Выполнение этой функции возможно при условии корректного проведения работ по устройству конька. Надо правильно выбрать как материал, так и дополнительные комплектующие элементы: это важно для качественного проведения монтажных работ, предупреждения протечек и нормализации уровня влажности.

Конек также защищает кровельное покрытие от повреждения вследствие осадков, сильного ветра и придает конструкции дополнительную прочность.

Виды коньков и некоторые принципы их устройства

Второе название конька – кровельная планка. Ее можно выполнять из тех же материалов, которые используются для производства покрытий для кровли:

• керамической черепицы;
• металлочерепицы;
• оцинкованной стали;
• шифера и т.д.

В зависимости от формы коньки делятся на следующие виды:

• рельефные;
• фигурные;
• конусные;
• полукруглые;
• ребровые;
• угловые.

При устройстве данной детали необходимо иметь в виду, что кровельное покрытие не должно плотно соединяться в коньке – в обратном случае оно закроет доступ воздушной массе в подкровельное пространство.

Монтаж конька является последним этапом кровельных работ, на котором производится прокладка вентиляционного материала, защищающего подкровельное пространство от проникновения насекомых, мелких птиц.

Конек также предупреждает попадание дождевой воды, влаги на коньковый брус и доски.

Защитным слоем может служить особый уплотнитель, стеклянная или минеральная вата, некоторые другие материалы.

Необходимо следить, чтобы свободное пространство под планкой не оказывалось плотно заполненным: это может нарушить или ликвидировать естественную циркуляцию воздуха. Поэтому коньковое пространство не следует заклеивать герметичными материалами или обрабатывать монтажной пеной.

Типы кровельного покрытия и коньков

Об устройстве конька следует задуматься уже на этапе выбора кровельного покрытия, поскольку технология его монтажа находится в прямой зависимости от типа кровельного материала.

При применении асбестоцементного шифера следует приобрести также особые фасонные элементы, которые позволяют самостоятельно смонтировать кровельный конек. Они выполнены в форме желоба, укладываемого на доски или коньковый брус и прикрепляемого к ним особыми гвоздями для шифера с резиновой прокладкой.

Следует позаботиться также о гидроизоляции деревянных частей: до начала укладки элементов конька на основе шифера коньковый брус необходимо накрыть лентой из рубероида. Коньковые элементы из асбестоцемента бывают неправильной геометрической формы: немного заужены с одного торца. Следующий шиферный элемент должен накрывать этот торец. Нахлест составляет как минимум 7 см. Крепление первого элемента осуществляется при помощи ветровой скобы.

Производители глиняной черепицы также предусмотрели коньковые элементы в форме желобов или уголков.

При монтаже конька фрагментами на основе керамики применяется известковый раствор и проволока для ее крепления.

В случае устройства конька на кровле из рулонных материалов монтаж конька осуществляется посредством наклеивания этих материалов. Полотна располагаются в зависимости от угла уклона кровельных скатов.

Небольшой угол требует укладки полотнищ со значительным нахлестом параллельно коньку. По мере увеличения кровельного уклона полотнища необходимо располагать параллельно стоку.

Если использовании в качестве кровельного материала оцинкованного железа изготовление коньков, как правило, осуществляется самостоятельно. Можно приобретать также готовые элементы. Их длина составляет 2 метра.

До начала самостоятельного изготовления конька следует сделать необходимые измерения крыши. Планка вырезается из оцинкованного листа. Придание ей необходимой угловой формы осуществляется при помощи киянки (деревянного молотка). Обычный молоток из металла не подходит, поскольку он повреждает цинковое покрытие, что делает лист металла подверженным воздействию влаги.

Дополнительные комплектующие элементы

Комплектующие конька необходимы при его монтаже. Они расширяют назначение этого кровельного элемента, способствуют повышению его функциональности.

Основные из них:

• вентиляционная коньковая черепица;
• вентиляционная лента;
• держатель громоотвода;
• некоторые другие аэроэлементы.

Во время монтажа комплектующих элементов используются некоторые технические аксессуары:

• Коньки полукруглой формы – устанавливаются на стыке скатов.
• Прямоугольные коньки – используются при устройстве скатной кровли с металлочерепичным покрытием; обладают повышенными защитными свойствами и имеют эстетичный вид.
• Заглушки – необходимы во время установки дополнительных кровельных элементов полукруглой формы; предназначены для закрытия стыков скатов.
• Узкие коньки – выполняются из металлочерепицы; не имеют особых функциональных возможностей – скорее служат элементом декора.
• Снегодержатель – один из важнейших коньковых элементов, способствующий сокращению снеговой нагрузки и предотвращающий сползание снега. Деталь должна выдерживать значительный вес, поэтому требуется ее прочная фиксация. Выполняется из самых разных материалов.
• Ветровая планка является комплектующим аксессуаром, закрывает листы кровельного материала с торцевой стороны, защищает от воздействия дождя, других атмосферных осадков, ветра.
• Карниз – выполнят защитную функцию, является важным элементом для деревянной карнизной доски. Его монтаж производится под гидро- и теплоизоляционное покрытие.
• Разжелобок представляет собой комплектующую деталь, закрывает стыки скатов.
• Универсальная прокладка – это особое покрытие, функцией которого является защита кровельной конструкции от излишков влаги и влияния других неблагоприятных факторов окружающей среды.
• Примыкание к стене является конструктивным элементом, служит для закрывания щелей на стыках скатов, предохраняет стены от негативного воздействия дождевой воды, снега и т.д.
• Саморезы – с их помощью производится крепление коньков к кровельному покрытию.

Следует учесть важный момент: дополнительные коньковые элементы должны быть изготовлены из того же материалa, что и кровельное покрытие, быть того же цвета и иметь крепежные детали для надежного и прочного монтажа.

Расчет высоты конька

Для правильного расчета высоты конька необходимо узнать параметры прогона. Коньковый прогон – это балка в центре стропильной конструкции, выполненная из металла, дерева или железобетона. Конек опирается именно на эту деталь.

Высота конька зависит от угла расположения скатов и материала для их оформления.

После выбора материала следует переходить непосредственно к расчетам и последующей установке конька.

На верхнем ребре укладывают две части коньковой черепицы. Они должны опираться на кровельные скаты. После этого измеряется длина отрезка между внутренним и верхним краем фрагмента с самого узкого торца.

Другим необходимым моментом является измерение расстояния между точкой сгиба линии крепления и верхней частью держателя бруса конька.

Есть специальная таблица коэффициентов, которую используют для расчета высоты конька при наличии данных об угле уклона крыши и ширине здания (таблица N1). Например: угол уклона составляет 40 градусов, а ширина дома – 8 метров. Высота конька рассчитывается по следующей формуле: половина ширины дома умножается на коэффициент, в результате получается высота конька (Н):

В данном случае высота конька от перекрытия должна составлять 3,35 метров.

Устройство конька

После всех необходимых расчетов производится монтаж креплений и натягивание специального монтировочного шнура для корректного расположения конькового прогона.

Вместо шнура можно использовать обычную леску (она должна иметь достаточную толщину).

Коньковый брус устанавливается в держатели и крепления. Закрепление производится при помощи гвоздей из нержавеющей или оцинкованной стали.

Обязательным моментом устройства конька является наличие облегченной боковой черепицы, которая предназначена для завершающего покрытия конькового прогона после окончания работ.

Для предупреждения проникновения влаги, пара и обеспечения нормального температурного фона в подкровельном пространстве необходимо создание гидроизоляционного и теплоизоляционного слоя.

При правильном проведении монтажа все образующиеся во время покрытия скатов швы и стыки целиком перекрываются деталями конькового прогона.

Необходимо также позаботиться о создании вентиляционного отсека: его отсутствие приводит к образованию и накоплению конденсата, причем даже при устроенной по всем правилам гидроизоляции.

Вентиляционные короба можно изготовить самостоятельно или приобрести в специализированном магазине. Они монтируются с помощью особых креплений или клеящей смеси.

Вентиляционный короб наклеивается исключительно на сухой и чистый кровельный материал, при средней температуре воздуха.

После осуществления всех перечисленных работ приступают к монтажу конькового прогона.

Оптимальным выбором материала для его изготовления является особая коньковая черепица, одновременно служащая для декорирования кровельного конька.

Монтаж черепицы необходимо начинать с подветренной стороны для профилактики проникновения осадков и продувания стыков материала во время сильного ветра.

В первую очередь надо установить зажимы, после чего уложить на них черепицу и прибить с помощью оцинкованных гвоздей или прикрутить саморезами или шурупами.

Для сокращения ветровой нагрузки на конек и кровлю в целом необходимо в каждом из скатов устроить так называемые антиветры, представляющие собой диагональные связи.

Устройство вентиляции

До устройства самого конька его надо обеспечить звуко-, тепло-, гидроизоляцией и качественной вентиляцией. Говоря по существу, предназначением конька и является хорошая вентиляция кровельной конструкции и подкровельного пространства.

Грамотное устройство системы вентиляции включает в себя осуществление следующих действий:

1. После завершения устройства стропильной системы на стропильные ноги в поперечном направлении укладывается гидроизоляционная мембрана. Швы проклеиваются при помощи соединительной ленты, при этом сохраняется 15-сантиметровый напуск.
2. Вдоль стропильных бревен набивают контробрешетку и обрешетку.
3. Осуществляют обшивку кровли требуемым способом.

Одним словом, качественная вентиляция непосредственно зависит от гидроизоляции, задерживающей влагу и препятствующей ее проникновению в слой теплоизоляционного материала и деревянные детали перекрытий.

Для хорошей вентиляции имеет значение также создаваемое обрешеткой расстояние: благодаря беспрепятственному движению воздушной массы проникающая внутрь влага быстро высыхает.

Вентиляционное отверстие устраивается и в самом коньке. Под ним слой гидроизоляционного покрытия расположен внахлест.

Благодаря наличию отверстия воздух проникает внутрь и способствует выветриванию излишков влаги и пара.

При невозможности устройства вентиляционного зазора в чердачном помещении создаются торцевые окна, также помогающие предотвращать сырость.

Особые отверстия для поступления воздушной массы под крышу устраиваются и в нижней части карнизов.

Дополнительно защитить кровлю и стены от воздействия влаги и воды можно с помощью карнизов с большим свесом.

При недостаточной длине стропил монтируется кобылка крыши – доска или брус для удлинения стропильной ноги с целью создания свеса.

Основными плюсами применения кобылки являются:

• возможность использования при строительстве древесного материала меньшей длины;
• создание более легкой стропильной системы;
• упрощенность работы с короткими кобылками по сравнению со стропильными брусами значительной длины;
• возможность их замены при ремонте без демонтажа всей кровельной конструкции;
• кобылки могут стать элементом декора, улучшающим экстерьер здания.

ВЫВОДЫ:

• Коньком называется верхнее горизонтальное ребро на стыке кровельных скатов.
• Этот элемент обеспечивает вентиляцию кровельной конструкции и подкровельного пространства.
• Основным назначением конька является соединение скатов, а основной функцией – предотвращение скопления влаги.
• Есть шесть основных форм конька, каждая из которых предназначена для определенного типа кровли.
• Конек выполняется из того же материала, что и кровельное покрытие.
• Использование дополнительных элементов повышает функциональность конька.
• До начала работ необходимо произвести расчет высоты конька.
• Высота конька зависит от угла уклона скатов и используемого кровельного материала.
• Важными моментами при монтаже конька являются наличие боковой легкой черепицы, укладка слоя гидро- и теплоизоляции, устройство вентиляционных отсеков.
• Для дополнительной защиты кровли и стен от влаги можно устраивать карнизы с большим свесом.

В видеосюжете представлена технология монтажа конька кровли.

Поскольку на крыше дома используются жёсткие кровельные материалы, необходимо решить проблему с герметизацией соединений. Когда образуется любой вид сочинения, появляется небольшая щель, которую нужно качественно укрыть, чтобы внутрь дома не проникала вода. Поскольку кровельный материал – не единое покрытие, а соединяемые куску, то для надежной стыковки выпускаются специальные коньки крыши. Они изготовлены так, чтобы обеспечивалась надежную защиту от проникания воды внутрь кровли. В статье будет рассказано, как выбрать правильный материал для своей крыши и произвести точные расчёты.

Конек крыши предназначен для герметизации кровельных материалов

Конек крыши

Конек крыши дома – это полезный элемент, необходимые для создания верхней части крыши. Он объединяет кровельный материал и завершает всю «композицию».

Конёк крыши предназначен для нескольких основных функций :

Защита от воды после дождя или таяния снега.

Создание нужного зазора для вентиляции пространства под кровлей – чтобы покрытие просушивалась после дождя.

Сразу две этих задачи получится решить, если грамотно подойти к выбору материала. Особое внимание следует уделять форме конька.

Разновидности коньков

Поскольку в продаже имеется большое разнообразие кровли и способов ее монтажа, очевидно, что и модели коньков различаются.

В продаже имеются следующие разновидности коньков кровли :

Полукруглый . Ребра эта разновидность не имеет. После установки на крыше образуется воздушная подушка с внутренней части купола, которая обеспечивает качественную вентиляцию пространства под кровлей. Торцы оснащаются заглушками, с помощью которых создается законченный вид, также предотвращается попадание влаги через срез конька.

Прямой – это наиболее простая разновидность, в которую не нужно устанавливать торцевые заглушки. Конек подходит для разных типов покрытий крыши.

Узкий . Этот конек играет роль не только защиты. Его часто приобретают в качестве декоративного элемента, который можно ставить на беседке, крыше частого дома и тому подобных конструкциях.

Фигурные или изогнутые . Это самая сложная разновидность конька. Своеобразный профиль обеспечивает увеличение вентиляционных свойств.

Важно знать, что для соединения прямых коньков, необходимо использовать Т или У-образные элементы, с помощью которых добиваются прочности и герметичности переходов.

У всех разновидностей коньков имеются только две вышеописанные задачи, а разница между ними – исключительно в способах монтажа, которые обусловлены различиями в формах.

Основные элементы конька

Конек для крыши представляет собой систему из нескольких деталей. В состав может быть включена гидроизоляция, бруски для монтажа, или уплотнительные детали.

Количество компонентов зависит от нескольких факторов :

Размеры крыши , куда будет устанавливаться оборудование.

Отсутствие или наличие вентиляционной системы под кровельным пространством.

Сам кровельный материал , а также конструктивные особенности.

К основному элементу (помимо корпуса), который устанавливается на всех коньках, можно отнести гидроизоляционный слой, защищающий крышу от попадания воды. Если дом расположен в ветреной местности, тогда производители на материал устанавливают уплотнительные элементы, которые будут предотвращать попадание ветра в подкровельное пространство.

Детали, которые помогут решить проблему с герметизацией соединений крыши

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Расчёт длины конька

Чтобы правильно выбрать длину конька на крышу, необходимо определить количество доборного элемента а также всех составных частей – гидроизоляционной системы, уплотнительных материалов, крепежей. Основы расчетов – это строительный план, в котором указывается вся проектная длина истории, а также материалы, которые будут использоваться.

Важно понимать, что все данные для расчёта – это индивидуальный проект, который зависит от рекомендаций поставщика после изучения конкретной крыши. Подсчет материалов производится очень просто – нужно отталкиваться от длины всей крыши, количества коньковых планок м 5 сантиметровым нахлестом (этот нюанс обязателен).

Гораздо больше проблем возникает с организацией подложек – коньковых брусков. Они необходимы для правильного и ровного крепления планок. Когда стабильная система будет готова к монтажу, необходимо точно выбрать кровельный материал, чтобы после этого подобрать подложки по определенным размерам профиля.

Проблема может возникнуть из-за разновидностей конька. Также проблематично определить какую-то общую систему размещения опорных планок. Дело в том, что вид крепления и уплотнения элементов требует индивидуального подхода, поэтому чтобы точно рассчитать все необходимые нюансы, желательно произвести монтаж на пробной планке. Таким образом, появится возможность произвести некоторые изменения или корректировки подложки. Именно по такой схеме работают профессионалы по установке кровли и коньков.

Чтобы конёк кровельный установился без дефектов, необходимо грамотно выбрать строительную компанию по установке оборудования.

Этапы установки конька

Конек нужно устанавливать в тот момент, когда кровельное покрытие полностью размещено и закреплено на крыше. Последний ряд должен завершиться таким образом, чтобы вентиляционный зазор между скатами получился не очень большой. А конек необходим, чтобы перекрыть его.

Установка конька складывается из следующих этапов работ :

Первым делом производится монтаж гидроизолирующего материала , предотвращающего попадание внутрь влаги.

Расстояние между торцами убирается при помощи стекловаты. Таким образом, получится избежать снежных «засоров» после выпадения осадков. Использовать именно стекловату вовсе не обязательно. Имеются также и иные варианты, но они не такие устойчивые к гниению, а также по цене превышают вышеописанный материал. Если кого-то волнует тот факт, что вата сильно колется после попадания на открытые участки тела, то про этот нюанс можно забыть, поскольку современная вата изготавливается по новым технологиям и производителям удалось избавиться от «колючести». Важно отметить, что нет необходимости набивать пространство торцов очень плотно, поскольку есть риск повредить вентиляцию.

Стекловата поможет убрать расстояние между торцами

Если есть вероятность забивания снегом, то потребуется уплотнитель . Наиболее действенный, но при этом простой вариант – прокладка рубероида. Часть полосы цепляется на кровлю, а вторая – к брусу, что задает высоту конструкции. Произведя эти нехитрые действия, получится создать дополнительную защиту от проникновения осадков внутрь кровли. Особенно актуален этот вопрос для жителей регионов, где часто возникают вьюги – снег смоет попасть даже в самые мелкие щели.

Уплотнитель создаст защиту от проникновения снега внутрь кровли

Далее на крыше располагается непосредственно сам конек . Для монтажа используются специальные кровельные саморезы, которые имеют прорезиненные прокладки, а также слой защиты. Категорически запрещено использовать простые гвозди, поскольку они проделают в поверхности отверстия, но не загерметизируют их. В результате, образуется слабая протечка, которая в скором времени «разрастется» и превратится в полноценную дыру. Разумеется, в таком случае придется тратить дополнительные деньги на устранение дефекта. Когда первая планка будет надежно закреплена на крыше, потребуется протянуть от нее (по линии всей установки) шнур, позволяющий следить за прямизной установки остальных частей.

Оставшиеся уголки ставятся на свои места с нахлестом в 5 сантиметров. Важно соблюдать направление установки коньков – слева в правую сторону. Но бывает случай обратного монтажа – выбор следует делать в зависимости от направления ветра, который бушует в регионе. Ситуация индивидуальная, а потому в каждом конкретном случае этим вопросом приходится заниматься по-разному.

Когда все коньковые планки займут свои места, можно позаботиться об установке торцевых элементов , если они есть в наличии. Они также предназначены для создания лучшей защиты от снега и дождя.

Видео описание

Из видео можно узнать, как правильно уплотнить конек кровли:

Заключение

Подытоживая информацию, можно сделать вывод, что монтаж конька для кровли осложняется разнообразием материалов покрытия крыши, а также широким выбором форм самих коньков. Поэтому так важно выбирать надежную строительную фирму для установки оборудования, которая работает согласно требованиям ГОСТ СНиП, а также нормативным документам самого дома. При составлении сметы также качественная фирма должна выдавать точную и фиксированную сумму за проведение работ.

Владельцы частных домов должны заботиться не только о привлекательном облике кровли, но и о ее защите. Для этого нужно обеспечивать кровельным полотнам надежную герметизацию – защиту от просачивания влаги в пространство под кровлей. Важным элементом конструкции, помогающим в решении данной задачи, станет конек для крыши. Существует огромное разнообразие выбора данных деталей, поэтому важно заблаговременно учитывать особенности крыши, кровельного материала и многих других нюансов, которые более подробно будут рассмотрены в данной статье.

Особенности

Коньком крыши называется элемент кровли, который защищает стык, образующийся между двумя скатами, от попадания влаги. Это его основная функция. Без конька сложно обойтись любому частному дому, потому что на стыке скатов неизбежно образование щели, в которую впоследствии будет проникать влага.

Конек представляет собой добор, надежно перекрывающий данный участок. Он может иметь различный облик и строение. Помимо защиты от попадания под крышу воды, данное устройство выполняет еще одну функцию – создание зазора, помогающего в вентиляции пространства под кровлей.

Конструкция

Коньковый профиль для крыши имеет довольно непростое устройство. Чтобы профиль функционировал нормально, нужно учитывать различные нюансы и схемы при его установке. Данная деталь состоит из следующих элементов, каждый из которых имеет особое значение и может быть в большей или меньшей степени необходим в зависимости от местности, в которой располагается дом.

Выделяют следующие составляющие:

• Верхний слой, сырье для которого подбирается согласно материалу всей кровли.
• Уплотнительная деталь – она создает более крепкую сцепку между коньком и скатами и предохраняет от срыва ветром некоторых элементов крыши.

Особенно важна эта деталь для домов, расположенных в местности с частыми порывами ветра.

• Далее идет слой обрешетки и контробрешетки.
• После выкладывается гидроизоляция крыши.
• Между слоями гидроизоляции необходимо оставить вентилируемый зазор.
• Обязательным элементом кровельного конька является заглушка, которая закрывает открытый торец конструкции.

Чтобы конек представлял собой полноценную и многофункциональную конструкцию, лучше всего снабдить его рядом дополнительных элементов:

• держателем громоотвода;
• лентой для вентиляции;
• коньковой черепицей для вентиляции;
• снегодержателем – элементом, сокращающим нагрузки на поверхность крыши в зимнее время года, когда кровля покрывается снегом, данная деталь должна быть способна выдержать значительный груз;

• для закрытия скатовых стыков можно использовать разжелобок;
• с торцевой стороны на листы ската закрепляется ветровая планка, назначение которой – защита материала от различных атмосферных явлений;
• в качестве крепежных элементов используются специальные саморезы для кровли;
• чтобы создать более прочный узел между скатами и коньком, в качестве дополнительных крепежных деталей могут использоваться уголки.

Имея под рукой все необходимые составляющие, вы легко преобразите внешний облик своей крыши и защитите ее от влияния погоды.

Плюсы и минусы

Перед тем как установить на крыше такой элемент, как конек, необходимо учесть, что такая конструкция имеет как положительные, так и отрицательные стороны.

К плюсам коньковых сооружений на кровле относятся:

• защита пространства под крышей;
• придание кровле большей прочности;
• способ внешней отделки – коньки могут стать интересной деталью крыши и декоративным элементом;
• такие конструкции предотвращают пагубное воздействие осадков на кровлю дома.

Среди отрицательных качеств можно отметить некоторую сложность в установке отдельных видов конструкций, например, фигурных. Некоторые материалы имеют достаточно большую стоимость, что обуславливает дополнительные расходы. Также работы по монтажу, происходящие на значительной высоте – довольно рискованный и опасный процесс для непрофессионалов.

Разновидности

Классифицируют виды коньков по нескольким признакам, каждый из которых имеет важное значение при выборе конструкции. Первый признак – особенности конструкции стропильных элементов.

Они определяют 2 типа строения конька:

1. Стропильные ноги связываются друг с другом перемычками и затем соединяются попарно, образуя жесткую конструкцию треугольных форм. На них выставляется непосредственно основа конька, в качестве которой используется две доски толщиной 50 мм или бревно коньковой конструкции с широким сечением. Такое сооружение называется прогон.
2. На балки потолочного перекрытия, фронтоны или затяжки устанавливаются вертикальные стойки. На них уже устанавливается брус, который является опорой верхним частям стропильной системы.

Чаще всего конструкция характерна для установки на двускатной кровле. Но современные крыши могут иметь разные необычные формы, например, ломаные или разноскатные. Для таких сооружений обычно используется технология смещения при установке конька.

Иным признаком в классификации видов коньковых кровельных конструкций является место установки.

Различают коньки:

• Прямые. Они устанавливаются горизонтально по уровню. Такие элементы наиболее характерны для двускатных крыш.
• Врезные элементы закрепляются на внутреннем стяжении скатов, которые располагаются несколько ниже основного.
• Если имеется пересечение врезанных в основную кровлю плоскостей, то целесообразнее устанавливать пересеченные вариации конька.

Эти конструкции довольно удобны для многоскатных крыш.

По формам различают следующие разновидности коньков:

• Прямой является самым простым видом, который при установке не требует такого дополнительного элемента, как заглушка. Они имеют весьма эстетичный облик, также обладают повышенными свойствами защиты крыши. Часто можно увидеть подобные коньки на кровле из металлочерепицы. Чтобы при соединении коньков подобного типа был более прочный профильный переход, используются Т- и У-образные детали.
• Полукруглые формы не имеют таких четких линий, как прямые. Внутри подобных элементов образуется небольшая воздушная подушка.

Такие формы обязательно требуют установки заглушек.

• В качестве элемента декора часто устанавливается узкий конек. Их функциональные возможности невелики, но такие изделия прекрасно подойдут для украшения беседок и других небольших построек на участке.
• Особый тип изделий – фигурные коньки. Данный добор имеет более сложную конструкцию, он обеспечивает лучшую вентиляцию.

Его можно свободно подогнать по размеру.

Материал

Коньковую конструкцию можно сделать из различных материалов, но список наиболее предпочтительных ограничен.

• Популярны оцинкованные конструкции стандартных размеров: двухметровой длиной и шириной полок в 250 – 300 мм. Коньки из такого металла обычно устанавливаются на шиферной крыше.
• Помимо оцинковки, используется также асбестоцемент, но в настоящее время данный материал отходит на второй план.
• Конек из тонколистового полимерного металла выбирается для металлочерепичной крыши.

• Железные элементы из более дорогого материала – композитного металла – применяются для кровли из композитной черепицы.
• Для соединения скатов из ондулина и подобных материалов применяются коньки из аналогичного сырья.

• Специальная коньковая черепица используется в случае, если кровля покрыта битумной черепицей.
• Для крыши из профнастила можно использовать конек из такого же материала, который даже не сложно изготовить своими руками.
• Даже для коньков необычной кровли, например, из сланца или тростника, подбирается близкий материал к тому, что использован для скатов. Встречаются даже коньковые элементы из глиняной черепицы.

Как выбрать?

Чтобы не ошибиться в выборе такого элемента крыши, как конек, нужно учитывать ряд нюансов:

• Обратите внимание на конструкцию стропильной системы. Они могут соединять скаты по-разному, напрямую определяя вариант исполнения конькового профиля (прогон или брус).
• Немаловажными параметрами является размер крыши, ее высота. Они напрямую определяют необходимую длину конька и наличие некоторых дополнительных элементов.

• Кровельный материал должен сочетаться с обликом конькового элемента. Некоторые основываются на контрасте цветов, но большинство считают, что гармоничный цветовой ансамбль является более актуальным. Также немаловажно подобрать подходящее сочетание материалов основной кровли и конькового элемента, обратить внимание на особенности сопутствующих кровельных деталей.
• Форма влияет как на функции, так и на внешний вид конька. При выборе данного параметра также следует учитывать, что форма определяет сложность процесса установки конька на крышу.
• Немаловажным признаком является наличие вентиляции в подкровельном помещении. Этот показатель зависит от того, используется ли чердак в качестве комнаты для жилья.

Расчет

Для успешной установки конструкции необходимо правильно рассчитать ее высоту. Этот показатель в немалой степени зависит от конькового прогона – основного элемента, на котором держится конек кровли.

Важно также учитывать материал изготовления скатов, а также их высоту. Необходимо выложить на верхнем ребре две части коньковой черепицы. Помните, что им нужна опора, в качестве которой используются скаты кровли.

Следующая важная величина – отрезок между точкой, в которой сгибается крепежная линия, и верхней частью, на которой держится брус конькового элемента.

Чтобы высчитать высоту изделия точно, следует воспользоваться особой таблицей коэффициентов. Для этого необходимо знать показатели угла наклона крыши и ширины частного дома. Формула для расчета имеет следующий вид: 1⁄2 ширины здания должна быть умножена на коэффициент.

Как установить?

Монтаж конька на крышу вполне реально сделать своими руками. Нюансы монтажных работ и их порядка будут зависеть от таких факторов, как наличие жилого чердака, особенности «пирога» кровли, сложности формы крыши и других индивидуальных характеристик. Но сам процесс монтажа в общем смысле представляет собой определенный алгоритм действий.

Он включает несколько этапов, которые позволяют снабдить крышу наиболее подходящим вариантом конька:

• После осуществления расчетов необходимо сделать чертежи. Они заметно упростят все этапы дальнейшей работы.
• Первый этап предусматривается еще в процессе кладки самой кровли. Необходимо оставить зазор в пространстве между полотнами скатов. Помните, что эта щель не должна быть очень широкой, чтобы ее было легче заделать с помощью конька.
• Затем по линии стыка нужно уложить слой гидроизоляции.

• Находящуюся между торцами скатов полость следует заполнить стекловатой. Это поможет против образования под коньком снежных заносов зимой. Вместо стекловаты могут быть использованы иные материалы, устойчивые к процессам гниения. Не рекомендуется вплотную забивать пространство, чтобы осталось место для вентиляции воздуха.
• В случае, если снежные хлопья задуваются под кровельный конек, необходимо установить уплотнительный слой. Уплотнительную ленту прокладывают с помощью рубероида на линию стыка кровельных плоскостей. С одной стороны данные полосы крепятся к бруску, формирующему высоту, а с другой фиксируются к стропильной обрешетке через материал, из которого изготовлена крыша. Внахлест к брусу другая полоска прикрепляется абсолютно также. В результате таким образом изнутри создается дополнительный слой утепления и изоляции, который предохраняет пространство под крышей от воздействия осадков.

• Монтаж планок осуществляется с помощью специальных кровельных саморезов, которые оснащены особыми резиновыми прокладками с защитным слоем.
• После установки первой планки следует протянуть по линии будущего сооружения шнур. С его помощью можно легко скорректировать линию конька, чтобы он был установлен под необходимым углом.
• В дальнейшем уголки устанавливаются с нахлестом не меньше 50 мм по линиям штампа волны. Направление укладки зависит от преобладающего направления ветров.
• Чтобы ветер не смог деформировать и выгнуть готовые конструкции, для торцов некоторых из них, например, круглого конька, предусмотрены заглушки, которые устанавливаются на последнем этапе установки.

Как изготовить самостоятельно?

Чтобы изготовить конек самостоятельно, необходимо будет использовать ряд инструментов:

• Для создания прямолинейного сгиба используется верстак с прибойней из стального уголка. Размер одной полки не должен превышать 50 мм.
• Обыкновенные ножницы для слесарных работ или электроножницы, чтобы нарезать из листа заготовки необходимой длины.
• Чтобы зафиксировать заготовки на верстаке, необходимы струбцины.

Такой инструмент пригодится как при нарезке, так и при сгибании листов металла.

• Для сгибов также подойдет киянка из древесины.
• Для осуществления разметки следует использовать маркер.
• Размер угла осевого сгиба должен быть зафиксирован и перенесен очень точно. Для этого используется специальный шаблон.
• Деревянные проставки нужно использовать для предотвращения образования убоин при работе с киянкой.

Что такое конёк крыши.

В строении крыши, коньком называют верхнее горизонтальное ребро скатной крыши, образуемое при щипцовом сопряжении двух кровельных скатов.

Конёк крыши — это верхняя горизонтальная линия пересечения двух плоскостей наклонной крыши (скатов).

Так же коньками называют специальные отдельные комплектующие элементы для кровельных покрытий (коньковые планки, коньковая черепица, коньковые элементы).

Конёк, как элемент строения крыши, присущ не для всех видов скатных крыш. Так в шатровых, луковичных и купольных крышах конёк отсутствует. Так же, конька нет на плоских крышах .

Количество коньков на одной крыше может быть самое разное: от одного — на двускатной крыше, до двух и больше — на более сложных крышах.

Формирование конька

Для каждого этапа строительства крыши, конёк формируют из разных материалов. Для стропильной системы конёк формируется сопряжением стропильных ног разных скатов. Верхняя точка сопряжения является коньком.

Правильное устройство стропильной системы — является основой для правильной геометрии не только конька, но и всей крыши. Если стропильная система в коньке устроена правильно, видя дальнейшие работы по устройству крыши, уже почти невозможно испортить геометрию конька.

Стропильная система → Обрешётка → Конёк для кровельного материала.

В этой цепочке могут быть добавлены контр-брус, сплошное основание (ОСБ), гидроизоляционные материалы.

Коньки на разных кровельных покрытиях

Преимущественно для кровельных покрытий коньками являются специальные коньковые элементы (коньковые планки и коньковая черепица), которые поставляются как комплектующие для кровли. Материал для изготовления коньковых элементов в основном такой же, как и для изготовления самой кровли.

Ниже представлен небольшой обзор коньков на самых применяемых и распространённых кровельных покрытиях.

Металлочерепица, профлист, композитная черепица

Для металлочерепицы и профлиста конёк изготовлен из полимерного тонколистового металла, аналогичного самому кровельному покрытию. Виды коньков могут быть разные: от обычных с прямым гибом элемента коньковой планки, до округлых и многогибных.

Аналогичные по форме и виду коньки, применяются для композитной черепицы. Разница между ними лишь в том, что изготавливаются они из более дорогого композитного металла.

Шифер

Для шифера коньковые планки по форме абсолютно аналогичны выше приведённым для металлочерепицы. Разница в том, что изготавливают их из более дешёвого оцинкованного металла , а крепление коньков проводят шиферными гвоздями.

Ондулин и его аналоги

Для этих кровель коньки постовляются как комплектующие. Материал, применённый в изготовлении элемента, тот же, что и для изготовления самого ондулина.

Конёк на битумной черепице

Конёк на фальцевой кровле

Для фальцевой кровли (листового металла) — выполняется соединение в коньке крыше. Этот узел называют коньковый фальц (коньковый шов). Это один из самых сложных узлов для данного типа кровли.

Прямой шов по всей длине конька фальцевой кровли — признак высокого профессионализма мастера выполнившего данный узел.

Для других, так сказать более «экзотических» кровель (деревянная щепа, тростниковые, сланцевые кровли) коньки изготавливаются из самого кровельного материала или видоизменённого по форме (под конёк) аналога.

При обустройстве кровли важны все элементы. Каждый из них выполняет определённую функцию, и слаженная работа кровельных компонентов в итоге делает крышу надёжной, прочной, привлекательной.

Конёк крыши — особенности конструкции

Можно без преувеличения сказать, что конёк — венец крыши, последний штрих её устройства. Издавна этой кровельной детали придавали немалое значение, украшая резьбой и различными фигурками, независимо от того, деревенская это изба или дворянская усадьба.

На старинных кровлях коньком служило бревно — охлупень, обязательно украшенное резной либо вытесанной из дерева фигуркой коня, петуха или птицы

Этот обычай сохранился поныне. Сегодня многие застройщики тоже используют для оформления конька резные или кованые живописные фрагменты, которые оригинально сочетаются с любым из современных кровельных покрытий.

Стародавний обычай украшать конёк крыши резными или коваными фрагментами нередко можно встретить в оформлении современных частных домов

Отчего же такая честь этому, казалось бы, не столь существенному элементу крыши. Оказывается, всё просто — помимо декоративного предназначения, придающего законченность и совершенность всему облику дома, конёк в полном смысле этого слова оберегает строение, поскольку:

Конёк имеет любая крыша, кроме плоской конструкции, купольной, луковичной, односкатной и шатровой, имеющей только рёбра.

Оригинально и стильно выглядят бесконьковые скатные кровли, на возведение которых потребуется гораздо меньше финансовых ресурсов и трудовых затрат

Необходимо различать конёк крыши и конёк кровли. Это разные понятия, хотя обычно их объединяют в одно. Конёк крыши представляет собой часть несущей основы, верхнее горизонтальное ребро, полученное при сопряжении скатов. По своему устройству он бывает двух видов: первый вариант — это брус на вертикальных стойках, на который опираются верхние части стропильных ног, а второй — прогон, проложенный поверх соединения стропил.

Конёк крыши обустраивается в двух вариантах — с укладкой конькового бруса на вертикальные стойки или с прокладкой конькового прогона поверх узла соединения верхней доли стропильных ног

Кровельный конёк предназначен для покрытия щели в самой верхней точке крыши, образующейся при укладке укрывного материала на скаты. Это уже компонент ограждающей системы крыши, который называется коньковой планкой и вместе с сопутствующими деталями — уплотнителем и заглушкой — относится к доборным формирующим элементам.

Ключевая функция кровельного конька — замыкание верхних кромок укрывного настила и прочное соединение скатов

Кровельный конёк может быть:

Чаще всего конёк кровли выполнен из основного вида покрытия. Но иногда его монтируют контрастным по цвету либо из другого материала, хотя в любом случае конёк смотрится красиво, выгодно подчёркивает очертания крыши, если, конечно же, сделан аккуратно.

Чаще всего кровельные коньки изготавливают из таких же материалов, как и основной укрывной настил

Укрывной материал в коньковом узле не должен образовывать плотное соединение, чтобы не нарушать свободную циркуляцию воздуха под кровлей.

Видео: конёк и торцевые планки

Оптимальная высота конькового хребта относительно размеров дома

От высоты конькового прогона зависят эстетические показатели, индивидуальность и технические характеристики строения, поэтому весьма важно подобрать её правильно.

При устройстве крыши нужно знать высоту конька, чтобы в дальнейшем рассчитать необходимое количество материалов на изготовление стропильной конструкции и покрытие скатов

При расчёте нужно уделить внимание следующим значениям:

1. Климатическим нагрузкам — с крутых скатов снег сходит быстрее, однако ветер высокие крыши старается опрокинуть, из-за чего в регионах с частыми и сильными ветрами нежелательно возводить кровельные конструкции с большим уклоном или же следует принимать дополнительные меры по соблюдению прочности и безопасности. Определить влияние атмосферных нагрузок для конкретной местности можно самостоятельно по картам районирования, вложенным в норматив 20.13330.2011.

   Атмосферные воздействия на крышу дома — один из факторов, влияющих на выбор высоты конька

2. Наличию и назначению чердака — для нежилого помещения подъём конька должен быть как минимум 1,6 м, что позволит перемещаться по чердаку для профилактического осмотра и ремонта крыши. Высоту мансардного помещения определяют по росту самого высокого члена семьи плюс 30–40 см запаса, но не менее 1,9–2,2 м от перекрытия до обшивки, а в спальной зоне 1,4 м.

   Какой высоты будет конёк, зависит от функционального назначения чердачного помещения

3. Типу укрывного материала — минимальный уклон скатов, отчего напрямую зависит высота конька, рекомендуется производителями кровельных покрытий в памятках к своей продукции, что необходимо соблюдать. Нужно запомнить — чем плотнее укрывной настил и герметичнее стыки, тем больше шансов сделать пологую крышу, на которую соответственно затраты будут ниже. А при укладке небольших штучных гонтов или тяжёлых покрытий придётся обустраивать кровельную конструкцию повыше, что обойдётся дороже.

   Вид предлагаемого кровельного покрытия учитывается при расчёте уклона любой скатной конструкции и соответственно высоты конька

Рассчитывают высоту конька двумя способами: математическим и графическим. Математический способ довольно прост. Он основан на правилах геометрии и зависит от выбранного уклона кровли, согласно укрывному материалу, природным воздействиям и обустройству чердака. Исчисляется подъём конька по формуле: Н = ½ ширины пролёта х tgα, где α — угол наклона скатов, а ширина пролёта — расстояние между противоположными опорными конструкциями, на которые опираются стропила.

Математически высота конька определяется как произведение половины ширины пролёта на тангенс угла наклона скатов

Чтобы не искать на просторах интернета tgα, существует табличка с готовыми значениями, которой удобно пользоваться при расчёте. Например, ширина дома составляет 8 м, ширина пролёта 7,14 м, уклон кровли 35º, тогда высота подъёма конька Н = ½ 7,14 х 0,79 (коэффициент 35º по таблице) = 2,82 м.

Таблица: коэффициент для расчёта высоты конька соразмерно уклону

Второй метод расчёта — графический, где алгоритм определения высоты конькового бруса сводится к следующему:

Подобным образом высчитывается подъём конька, но не его высота, так как последняя зависит от сжатия древесины, способа крепления стропильных ног, толщины и ширины конькового прогона, глубины врубки и т. д.

Поэтому на практике поступают проще — для вычисления полной высоты конька по любой схеме расчёта к величине подъёма добавляют ⅔ толщины стропильной доски. Если этого не сделать, то при креплении к мауэрлату и соединении между собой в коньковом узле стропильные ноги просядут, что повлечёт уменьшение уклона крыши.

Для определения полной высоты конька к величине подъёма добавляют ⅔ толщины стропильной доски

Конечно же, такие расчёты небезупречны, но погрешность получается незначительная и вполне допустимая нормативными актами, в частности, СП 64.13330.2011.

Коньковые доборные элементы

Кровельные коньки — сборные устройства, присущие как капитальным строениям, так и сооружениям малых архитектурных форм. Самыми распространёнными являются угловые металлические изделия с загибами не менее 1,5–2,0 см по кромкам. Комплектуются коньки крепёжными деталями, уплотнителями и заглушками, из чего собирается герметичная надёжная конструкция, препятствующая протеканию крыши.

Среди разнообразия коньковых планок полукруглая конструкция образует самый большой вентиляционных карман по сравнению с планками прямой формы

По цвету, материалу и форме кровельные коньки должны разумно подходить конкретному строению и не нарушать его архитектурный стиль, оттого коньковые доборы разработаны для каждого вида укрывного материала.

Самыми распространёнными считаются:

• коньки полукруглой формы с обязательной установкой заглушек с торцов;
• прямоугольные изделия — универсальные, подходят для использования на кровлях любой конфигурации и не требуют установки заглушек;
• узкие коньковые планки — больше используются как декоративные детали на шпилях, шатровых конструкциях и беседках;
• изогнутые усложнённые профили, фиксирующие в местах стыков прямые коньки;
• торцевые доборы — дополнение к коньковым элементам для отделки и защиты фронтонов.

Важную роль при монтаже кровельных коньков играют уплотнители, которые бывают:

• универсальными вспомогательными компонентами, изготовленными из полиуретановой пены и работающими наподобие фильтра — пропускают воздух, но блокируют грязь и снег;
• профильными изделиями, полученными из вспененного полиэтилена, которые подбираются под конкретную форму и размеры коньковых планок;
• а также саморасширяющимися доборами из пенополиуретана с акриловой пропиткой, имеющими клеевой слой и предназначенными для заполнения любых пустот.

Видео: самоклеящийся уплотнитель

Именно уплотнители обеспечивают герметичность конструкции, сухость в подкровельном помещении, долговечность всех структурных элементов, повышают ветрозащиту, тепло- и шумоизоляцию кровли.

Коньковые уплотнители повышают теплоизоляционные свойства утеплителя, защищают кровлю от проникновения влаги, холода, шума и воздействия иных факторов

Для мансардных крыш, где вентиляция подкровельного пространства имеет большое значение, мастера советуют укладывать профильные уплотнители с дополнительной установкой кровельных или скатных аэраторов.

Чтобы обеспечить сохранность всех кровельных элементов и оптимальный уровень влажности подкровельного пространства, используют вентиляционные системы, состоящие из проходных элементов и вентиляционных выходов, благодаря которым отработанный воздух естественным путём или принудительно выводится из помещения.

Проходные элементы бывают нескольких видов и подбираются в зависимости от укрывного материала. Вентиляционные выходы делятся на скатные, монтируемые на крышах с покатостью до 20º, и коньковые изделия, устанавливаемые на кровлях с уклоном свыше 27º.

Вентиляционные системы обеспечивают оптимальную влажность подкровельного пространства и состоят из вентиляционных выходов и проходных элементов

Монтаж конька на различные виды кровель

На способ установки кровельного конька напрямую влияет тип кровельного покрытия, оттого при выборе укрывного материала нужно сразу же продумать, как и какой конёк будет установлен, и приобрести одновременно все фасонные элементы, что намного облегчит самостоятельный монтаж конька.

Согласно СНиП II-26–76* устройство конька на металлочерепичной кровле обеспечивается коньковой планкой, заглушками и уплотнителем. Помимо этого, при монтаже утеплённой кровли нужно предусмотреть в зоне конька хороший вытяжной канал с диффузно-гидроизоляционной плёнкой.

Пошаговое выполнение работ:

1. Проверяем геометрию скатов — расхождение не должно превышать 1–2 см, иначе установить конёк будет очень сложно.
2. Прокладываем уплотнитель, утрамбовывая его не слишком плотно, чтобы обеспечить хорошую циркуляцию воздуха.
3. Монтируем торцевые элементы конька по краю кровли.
4. Укладываем карнизную планку с одной стороны конькового хребта, при этом желательно, чтобы помощник следил за ровностью укладки с другой стороны. Убедившись, что планка конька лежит правильно, фиксируем её саморезами.

   При монтаже доборных коньковых деталей на крышу из металлочерепицы их крепление должно производиться непосредственно к брусу конька

5. По нижнему краю коньковой полки на обоих скатах протягиваем строительный шнур, чтобы обеспечить ровность и быстроту укладки остальных элементов.
6. Следующую планку монтируем внахлёст 5–7 см, выравнивая по шнуру.
7. После того как уложены все элементы конька, закрепляем их окончательно при помощи шурупов с шагом не менее 80 см.
8. Устанавливаем заглушки, если того требует форма коньковых изделий, что придаст кровле завершённый и ухоженный вид.

   Обустраивая кровлю из металлочерепицы, конёк всегда можно гармоничного подобрать по цвету и фактуре

Видео: монтаж конька на металлочерепицу

Установка конька на поликарбонат

Качественный поликарбонат легко изгибается, позволяя монтировать красивые арочные конструкции без коньков. Однако нередко возникает необходимость сопряжения светоотражающих листов в зоне конька, и тогда возникает вопрос грамотного крепления поликарбоната в коньковом хребте.

Коньковый профиль — изделие, предназначенное для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций

Преимущественно для этого используют поликарбонатный коньковый профиль, который даёт возможность дёшево и удобно оформить конёк почти для любого угла, но с соблюдением кое-каких особенностей:

• поликарбонатные листы нельзя монтировать к коньковому ребру впритык, иначе довольно широкий коньковый профиль без зазора как минимум в 40 мм просто некуда будет устанавливать;
• на края поликарбоната возле конька желательно закрепить перфорированную ленту, которая будет пропускать влагу, но задерживать мусор и пыль;
• светопропускные листы в области конька по кромке не фиксируют, так как установка профиля подразумевает его крепление к несущей основе вместе с листами;
• соединительные профили, скрепляющие прозрачное листовое покрытие, желательно вставлять внутрь конькового элемента. При отсутствии такой возможности соединительные профили следует подрезать, а места стыков залить герметиком нейтрального отверждения.

Порядок установки:

Установка конька на шифер

При обустройстве конька для шиферной крыши нормативными актами рекомендована укладка вдоль конькового хребта дополнительных брусков того же сечения, что и рядовые доски обрешётки (СНиП II-26–76* п. 5.4.8).

В качестве конькового элемента можно использовать готовые планки фабричного изготовления, предназначенные специально для асбестоцементных волнистых покрытий, но допускается также самостоятельное изготовление доборных элементов из досок, сбитых под углом, обработанных антисептиком и огнезащитным составом, или же из оцинкованного железа. В последнем случае нужно предусмотреть, чтобы высота конька и его напуск на шифер надёжно защищали кровельную конструкцию от задувания ветра и снега.

Для обустройства конька на шиферной крыше рекомендуется установка дополнительной опоры, значительно продлевающей срок службы этой части конструкциии

Процесс монтажа заводских формирующих деталей сводится к следующему:

Установка конька на профнастил

Для кровель из профнастила коньковый хребет образуется, как и в других кровельных конструкциях, в результате соединения верхней части стропильных ног и покрывается коньковой планкой из оцинкованной стали. Согласно п. 6.7. СНиП II-26–76* коньковые доборные элементы должны иметь «гребёнку» той же формы, что и поперечное сечение укрывного профлиста.

Элементы конька укладываются с противоположной стороны преобладания ветров и закрепляются саморезами в местах прилегания конька и верхней гофры

Этапы устройства конька на профнастил:

Видео: установка конька и доборных элементов на профнастил

Укладка конька на битумную черепицу

Основное условие при формировании конька на мягкую черепицу — обустроить при монтаже утеплённых кровель необходимый вентиляционный зазор, площадь сечения которого регламентируется нормативами и определяется по формуле: f см²/пог. м = (2 х l х 100 х 0,05) : 100 , где 2 х l х 100 — площадь двух скатов на ширине 1 м. Этот показатель должен быть не менее 0,05% площади обоих скатов и не ниже 5 см²/м. С увеличением длины скатов площадь и высота вентзазора тоже возрастает, согласно прописанным в нормативах значениям, представленным в нижней таблице.

Таблица: площадь и высота вентиляционного зазора

Формируют вентилируемый конёк с использованием кровельных аэраторов, установленных с шагом 10–15 см и соединённых между собой. Хотя часто обходятся и без них, обустраивая на коньковом прогоне вентиляционный зазор нужного сечения в виде треугольной конструкции на брусках.

Монтаж коньковой битумной черепицы следует выполнять по прорезанному вентиляционному зазору и по натянутой нитке, поскольку ровно уложить коньковую черепицу без ориентира практически невозможно

Видео: кровельная вентиляция

Коньковый хребет монтируется из универсальной карнизно-коньковой черепицы либо обрезанных рядовых гонтов. Крепят коньковые фрагменты четырьмя гвоздями с таким расчётом, чтобы каждая следующая деталь перекрывала крепление предыдущего элемента. Укладку коньковой черепицы начинают от торца здания, противоположного направлению преобладающих в конкретной местности ветров.

Конёк на крышу своими руками

Сделать собственноручно кровельный конёк несложно, даже не имея навыков кровельщика и жестянщика. Самый ходовой на сегодняшний день материал для изготовления коньковой планки — оцинкованное железо, которое хорошо поддаётся обработке и приемлемо по цене. Приобрести его можно как на строительном рынке, так и в строймаркетах. Разрешено использовать даже обрезки, самостоятельно изогнув их, но лучше приобрести готовые оцинкованные уголки длиной 2 м, шириной 2,4–3,0 м.

Изготовление уголка для конькового элемента:

При монтаже уголка на шифер предполагается набивка дополнительных досок в районе конькового хребта. Однако от этого можно отказаться, закрепив коньковый элемент из оцинкованного профиля прямо на каркас обрешётки, а для заделки промежутков между самодельным коньком и кровельным настилом использовать монтажную пену.

Изготовление и установка конька своими руками — весьма простое действие, тем не менее важным остаётся соблюдение правил безопасности при работе на высоте.

Видео: самостоятельное изготовление кровельного конька

Осознав, что представляет собой конёк крыши и какие функции на него возложены, можно без труда подобрать наилучшую конструкцию для любого типа стропильной системы. Правильный монтаж конька, грамотный расчёт высоты, соблюдение нормативов и советов производителей, а также качественный материал — гарантия долговечной и надёжной крыши. Удачи вам и пусть построенный уютный дом радует долгие годы.

Типы куполов — Проектирование зданий

Купол имеет долгую историю в антропогенной среде и является конструктивной особенностью многих различных видов архитектуры по всему миру. Купола являются характерными чертами персидского, римского, византийского, исламского и итальянского ренессансного дизайна.

В своей простейшей форме купол представляет собой полый полусферический конструктивный элемент. Однако существует множество вариаций этой базовой формы, и «Справочник по строительству зданий» описывает купола как: «Оболочки двойной кривизны, которые могут быть образованы с помощью вращения любой изогнутой геометрической плоской фигурой, вращающейся вокруг центральной вертикальной оси».’

Купола произошли от арок, первоначально приспособленных только для небольших зданий, таких как хижины и гробницы; однако по мере развития методов строительства и дизайна они стали более популярными как средство демонстрации грандиозных сооружений, таких как соборы, здания законодательных органов, а в последнее время и развлекательных зданий, таких как спортивные стадионы.

С точки зрения семиологии, усиливая центральность и сингулярность, форма купола делает явным первенство круга пространства непосредственно под ним.

С исторической точки зрения репрезентативная эффективность купола сделала его популярным среди тех, кто стремился укрепить представление о централизованной и единственной системе власти, будь то абсолютная монархия, монотеизм, гегемонистская диктатура, фашизм и так далее.

Некоторые термины, которые часто ассоциируются с куполами, включают:

• Вершина: самая верхняя точка купола (также известная как «корона»).
• Купол: Небольшой купол, расположенный на крыше или башне.
• Extrados: Внешний изгиб купола.
• Бедро: часть арки, которая находится примерно посередине между основанием и вершиной.
• Intrados: внутренний изгиб купола.
• Пружина: Точка, из которой поднимается купол.

Купола могут быть изготовлены из различных материалов, от традиционной каменной кладки и бетона до чугуна, дерева и стали. Совсем недавно легкие материалы, такие как архитектурные ткани и вантовые конструкции, также использовались для создания «куполов»; по большей части это не настоящие купола, так как их компоненты имеют антикластическую форму, однако надутые тканевые конструкции могут иметь куполообразную форму.

Традиционные купола могут быть высокоэффективными конструкциями, подобными аркам. Они самонесущие, стабилизированные силой тяжести, действующей на их вес, чтобы удерживать их при сжатии. Они способны охватывать большие площади и не требуют промежуточных колонн, создавая свободное пространство внизу.

Однако вес традиционных куполов создает толчки вниз и наружу. Нисходящая тяга должна быть передана фундаменту, в то время как внешняя тяга должна сопротивляться, чтобы предотвратить обрушение купола.Это сопротивление может быть обеспечено массой несущих стен, контрфорсами или натяжным элементом, таким как кольцо по периметру, трос или цепь.

[править] Кронштейн купола

Относящийся к палеолитической постройке, это одна из самых ранних форм купола, также известная как «купол улья». Они не являются куполами в строгом смысле, так как образованы горизонтальными слоями каменной кладки, слегка выступающими до схождения в центре.

[править] Монастырское хранилище

Своды монастыря, также известные как купольные своды, сохраняют многоугольную форму в своем горизонтальном поперечном сечении.Они изгибаются к центру от точки постоянного пружинения вдоль стены.

[править] Купол со скрещенными арками

Это один из самых ранних типов ребристых сводов, где ребра не сходятся в центре купола, а переплетаются, образуя многоугольники, оставляя пустое пространство в центре. Самый ранний известный пример находится в Великой мечети Кордовы в Испании, датируемой 10 веком.

[править] Геодезический купол

Геодезические купола представляют собой сферические конструкции, состоящие из сети треугольников, которые обеспечивают самобалансирующийся структурный каркас при использовании минимального количества материалов.Их разработал американский инженер и архитектор Бакминстер Фуллер в конце 1940-х годов.

Для получения дополнительной информации см. Геодезический купол.

[править] Монолитный купол

Это цельнолитая купольная конструкция.

[править] Луковый купол

Эти купола характеризуются тем, что они выпирают за пределы своего диаметра основания и плавно сужаются в форме ogee (S-кривой). Их высота обычно превышает ширину, и они часто позолочены или ярко окрашены.Они традиционно связаны с русской архитектурой, в частности, с их многоглавыми церквями. Для получения дополнительной информации см. Собор Василия Блаженного.

[править] Овальный купол

Овальный купол может быть определен как купол, план или профиль которого (или и то, и другое) имеет овальную форму. Геометрия определяется как использование комбинаций дуг окружности, которые переходят в точки касания.

[править] Вращающийся купол

Также известные как «полусферические купола», они представляют собой половину сферы, построенную на круглой кольцевой балке.

[править] Купол тарелки

По площади они часто являются одними из самых больших куполов и имеют меньший профиль, чем купола других форм.

[править] Купол зонта

Также известен как «ребристый», «парашютный» или «зубчатый» купол. Они разделены на изогнутые сегменты, которые следуют кривой возвышения. Радиальные линии структуры, которые действуют как «ребра» купола, проходят вниз по пружине от вершины.

[править] Купол кабельной сети

Несмотря на то, что это не обычные купола в том смысле, что они представляют собой не компрессионные, а натяжные конструкции, конструкции из вантовых сетей могут иметь общую куполообразную форму, хотя отдельные секции обычно имеют плоскую или антикластическую форму (а не синкластическую форму компрессионных куполов).Купол Тысячелетия в Лондоне представляет собой куполообразную конструкцию из кабельной сети диаметром 320 м и является одним из крупнейших куполов в мире.

[править] Надувные купола

Надувные конструкции образуются путем создания давления в объеме воздуха, заключенном в легкую тканевую мембрану. Надувные конструкции могут иметь куполообразную форму и обычно используются для помещений, требующих большого ограждения, не прерываемого колоннами, таких как обтекатели, склады, спортивные сооружения, стадионы и т. Д.

Луковичные купола России, их история и значение — Кругосветное консультирование

Россия имеет долгую и культурную историю в области искусства, которая охватывает все, от литературы, живописи, музыки и даже архитектуры.Говоря об архитектуре, давайте поговорим о красочных и огромных луковичных куполах, также называемых шлемовидными или грушевидными куполами России. Вы когда-нибудь задумывались, какова цель этих куполов и почему они были созданы именно такой формы? Благодаря нам ответы на ваши вопросы появятся в 3..2..1.

Предполагается, что луковичные купола подпирались на Руси в эпоху Ивана Грозного. Выдающаяся историческая личность, Иван был великим князем Московским, который впоследствии стал царем Руси до своей смерти.За время своего правления он завоевал Казанское, Астраханское и Сибирское ханства, сделав Россию многонациональным и многоконтинентальным государством. Он был ответственен за превращение России в империю, и именно в его время купольная конструкция в форме луковицы приобрела популярность. Предполагается, что эти луковичные купола были заимствованы русскими из мусульманских стран, возможно, из Казанского ханства. После завоевания Казанского ханства Иван Грозный почтил память девятиглавого собора Василия Блаженного.Восемь из этих куполов представляют собой нападения на Казань, а девятый был построен через 36 лет после осады Казани как усыпальница святого Василия.

На заре русской церкви архитектура следовала типичному византийскому плоскокупольному стилю; но позже они были заменены куполами в форме луковицы / шлема. Золотой цвет этих куполов символизирует небесную славу, поэтому золотые купола украшают все главные соборы, посвященные Иисусу Христу и Двенадцати великим праздникам. Голубые купола с золотыми звездами характерны для церквей Богородицы.Церкви в честь святых часто увенчаны зелеными или серебряными куполами. В монастырях и женских монастырях можно увидеть черные купола, символизирующие монашество. Считается, что эти купола символизируют горящие свечи.

Луковичный купол встречается не только в русской архитектуре, он также широко использовался в архитектуре Великих Моголов, которые позже оказали влияние на индо-готическую архитектуру. Помимо Индии, вы также можете увидеть эти купола в Иране и других местах на Ближнем Востоке и в Центральной Азии.В конце 19 века голландцы построили Большую мечеть Байтуррахман в Ачехе, Индонезия, с куполами в форме луковиц. С тех пор именно эта форма использовалась во многих мечетях Индонезии. Луковые купола, которые появляются на католических церквях по всей южной Германии, Чехии, Австрии, Сардинии и Северо-Восточной Италии, обычно сделаны из медного листа.

Тем временем в мусульманских государствах такие купола были замечены на мечетях, а после царствования Ивана купола играли важную роль и в христианстве, где количество куполов носило символический характер.Луковичные купола часто появляются группами по три и пять, за исключением собора Василия Блаженного. Единственный купол представляет Иисуса, три купола представляют Святую Троицу, а пять представляют Иисуса Христа и четырех евангелистов.

Существует также теория, что эти купола имеют своеобразную форму не из-за каких-то религиозных соображений, а потому, что служили функциональному назначению. Согласно этому, луковичные купола были строго спроектированы так, чтобы быть практичными, поскольку они предотвращали скопление снега на крыше.

Какой бы ни была причина, мы не можем отрицать, что форма этих куполов уникальна и чрезвычайно поразительна по своей природе.Итак, в следующий раз, когда вы заметите эти луковичные купола, вы сможете объяснить, почему они существуют и что они символизируют. Также не было бы забавно рассказывать случайные архитектурные анекдоты попутчикам? Определенно стоит попробовать!

Нравится:

Нравится Загрузка…

Родственные

Купола – Stromberg Architectural Products

Почему Stromberg Architectural Domes?

• Крупнейший в мире производитель доменов
• Емкость для обработки проектов любого размера
• Диапазон материалов, текстур и отделки
• лучший выбор куполов в любом месте

7 варианты

8

• COFFERED COMES
• Custom Domes
• CUPOLAS
• Finials
• Finials

7 Выбор проектов и клиентов

8

• Opryland Hotel, Nashville, TN
• Resort Atlantis, Paradise Islands, BS
• Fendi, Лас-Вегас, NV

Техническая купольная информация

Материал Выбор

• GFRC (стекловолокно железобетонные) Купола
• GFRG (стекловолокна гипс) Купола
• GFRP (стекловолокно, армированный полимер) Купола

Обзор домов

Вы прибыли на самый обширный и всеобъемлющий купольный сайт в Интернете.Здесь вы найдете информацию обо всех типах куполов, спецификации куполов, чертежи куполов и детали куполов для всех типов куполов.

Мы должны согласиться с Микеланджело, когда он сказал: «Купол, самая совершенная форма». Купол — самая совершенная из форм: красивая, прочная и универсальная.

Компания Stromberg производит купола уже более 30 лет и, вероятно, построила больше архитектурных куполов, чем кто-либо другой. Мы давно поняли, что, предлагая различные материалы, мы можем помочь нашим клиентам выбрать материал купола, который лучше всего подходит для их проекта.Мы можем помочь вам объективно сравнить преимущества различных куполов и купольных материалов и выбрать тот, который лучше всего подходит для вашего применения. Какой материал подходит для вашего проекта?

Купола из армированного стекловолокном бетона

Что такое GFRC (бетон, армированный стекловолокном)

Бетон, армированный стекловолокном (GFRC), также называемый GRC или FRC, представляет собой вяжущий композитный материал, отлитый в форме тонкой оболочки для использования в строительство. Состав смеси GFRC, состоящий из портландцемента, заполнителя, воды, щелочестойкого стекловолокна, полимера и добавок, разрабатывается на заказ в зависимости от требований проекта GFRC и части GFRC.

Преимущества куполов из стеклопластика (бетона, армированного стекловолокном)

• Стеклопластик изготовлен из минералов и не горит.
• GFRC относительно легкий по сравнению с традиционными каменными или терракотовыми украшениями. Его установка выполняется быстро и относительно легко.
• Куполам из стеклопластика можно придать практически любую форму.
• Купола из стеклопластика могут быть изготовлены либо с отливкой одного цвета и текстуры: известняк, сборный железобетон, кислотная пропитка и т. д., либо в виде краски, которая легко окрашивается практически любой краской.

Строительство куполов из стеклопластика

Большие купола из стеклопластика (армированного стекловолокном бетона) обычно отливаются в виде сегментов в форме пирога и собираются на месте. Купола меньшего размера, как правило, диаметром менее 8–10 футов, могут быть отлиты как цельные блоки или сегменты. Если купол является декоративным элементом, который можно рассматривать только снаружи, устанавливается крыша, а над ней размещается купол. Точно так же, если купол следует рассматривать только изнутри, он может быть подвешен к потолочной конструкции над ним.Если купола должны просматриваться как изнутри, так и снаружи, требуется двойной купол с изоляцией, расположенной между внутренним и внешним куполом. Наружные купола из стеклобетона могут быть лепными гладкими или фактурными, с ребрами или даже с лепными формами из черепицы или глазурованной мозаичной плитки. Внутренние купола из стеклопластика (бетона, армированного стекловолокном) могут быть гладкими, ребристыми или кессонными. В некоторых случаях используются как внешний купол из стеклопластика или стекловолокна, так и внутренний купол из стеклопластика или стекловолокна.Между внутренним куполом и внешним куполом полость купола может быть изолирована.

Что такое стеклопластик и купол из стеклопластика?

GFRC (бетон, армированный стекловолокном) — это бетон, в котором для армирования используется стекловолокно вместо стали. Обычно его отливают в тонком шлифе размером от 1/2 до 3/4 дюйма. Поскольку волокна не ржавеют, как сталь, нет необходимости в толщине защитного слоя бетона для предотвращения ржавчины. Благодаря тонкой полой конструкции изделий из стеклопластика они могут весить лишь часть веса традиционного сборного железобетона или камня.

Насколько прочный стеклопластик?

Как инженерный материал, свойства GFRC могут варьироваться в зависимости от состава смеси, содержания стекла и методов производства. Стекловолокно, используемое в качестве GFRC, имеет более высокую прочность на растяжение, чем сталь. Как правило, чем выше содержание волокон, тем выше прочность. Типичная смесь GFRC с 5% стекловолокном имеет модуль упругости при изгибе примерно от 1,5 до 2,9×10 6 и прочность на сжатие от 6000 до 8000 фунтов на квадратный дюйм.

Насколько долговечен стеклопластик?

GFRC прошел испытания на ускоренное старение в лаборатории и в реальных условиях.Можно ожидать, что GFRC прослужит так же долго, как сборный железобетон. Во многих средах, например, при воздействии соляного тумана или высокой влажности, можно ожидать, что GFRC будет работать лучше, поскольку нет стальной арматуры, подверженной коррозии. Поскольку поверхность GFRC представляет собой портландбетон, она выдерживает такие же атмосферные воздействия, как и качественный архитектурный сборный бетон.

Как крепится стеклопластик?

Большинство куполов из стеклопластика можно разделить на две категории: с внутренним каркасом и без него. GFRC с внутренней рамой предназначен для более крупных деталей и панелей.Внутренняя рама позволяет установить несколько кусков терракоты в один большой блок. Стеклопластик без внутренней рамы обычно устанавливается по одной штуке, как это было бы с терракотой. Это полезно в тех случаях, когда не нужно заменять всю терракоту.

Купола из гипса, армированного стекловолокном

Гипс, армированный стекловолокном, также называемый гипсом, армированным стекловолокном (FRG) и гипсом, армированным стекловолокном (GRG).

Купола Stromberg GFRG отлиты из композита высокопрочного гипса и стекловолокна, которому на заводе можно придать практически любой размер и форму.Универсальность GFRG позволяет создавать красивые купола с плавными изгибами или сложными деталями.

Купола Stromberg GFRG легкие и прочные

Основные факты о куполах GFRG

• Толщина куполов Stromberg GFRG варьируется от 1/8″ до 3/16″ (от 3 до 5 мм). Края немного толще.
• Купола Stromberg GFRG весят всего от 2 до 3 фунтов на квадратный фут. (от 10 до 15 кг/кв. м)
• Stromberg GFRG — это 100% негорючий минеральный композит.Он не будет гореть.
• Отделка купола из литого стеклопластика может представлять собой гладкую белую штукатурку, которую можно покрасить на месте, или текстуру камня.
• Купола Stromberg GFRG обеспечивают относительно быструю и простую установку.
• Купола GFRG подходят для исторической реставрации или новых проектов.
• Stromberg производит как стандартные, так и нестандартные купола GFRG.
• Купольные конструкции могут быть сложными или простыми, традиционными или современными.
• Компания Stromberg без каких-либо обязательств предлагает помощь в проектировании и детализации купола.

Приложения Дополнительные куполы GFRG могут быть использованы везде, где требуется свет, сильный и огнезащитный материал

• Casinos
• Researts Restaurant
• Отели и Resorts
• Религиозные здания
• Театры
• Жилой

7 GFRG : Варианты цвета и текстуры.

• Гладкая штукатурка, подлежащая окраске в полевых условиях
• Металлик: бронза, золото, сусальное золото, медь, состаренная бронза, состаренная медь, никель и металлик на заказ.
• Камень: известняк, песчаник, мрамор, гранит и нестандартный камень.
• Цвета: Любой цвет из любой таблицы красок.
• Текстуры: гладкая, состаренный металл, камень, травертин, состаренная плитка, мозаичная плитка, текстура дерева и пользовательские текстуры.
• Пользовательский: Есть что-то еще на уме?

Другое GFRG элементы дизайна

для комплимента Группы ГФРГ, СТРОМБЕРГ и производит GFRG:

• Молдинги
• Peilings
• Columns
• BAS рельефная скульптура
• BAS рельефная скульптура
• Capitals
• камин
• Medallions
• Индивидуальные формы

Процесс производства индивидуального купола GRG

1. На основе чертежей архитектора или дизайнерских изображений отдел САПР Stromberg создает рабочие чертежи, показывающие детали и установку.
2. После утверждения рабочих чертежей, сочетание новейшего компьютерного CAM-оборудования и старомодного художественного мастерства создает модель купола, из которой будут изготовлены пресс-формы.
3. Из купольных моделей изготавливаются точные формы.
4. В формы отливают высокопрочное гипсовое и стеклоармирующее волокно. В процессе литья сначала в форму наносится лицевое покрытие, не содержащее волокон, а затем подложка, армированная стекловолокном.
5. Когда гипс, армированный волокнами, затвердеет, детали снимаются, очищаются и высушиваются.
6. Детали тщательно проверяются в рамках многоэтапного контроля качества.
7. Купол упакован для транспортировки.

Установка купола GFRG:

Установка: Способы установки купола GFRG различаются в зависимости от местоположения и конструкции потолка. В подвесных потолках потолочные купола GFRG могут быть подвешены на подвесном тросе, подобно подвесному потолку. В потолках с деревянным или металлическим каркасом купол GFRG можно прикрепить к каркасу с помощью винтов. Затем винты утапливаются и заливаются.

Небольшие купола поставляются как единое целое.Купола GFRG большего размера поставляются в виде секций в форме пирога.

Терминология купола GFRG

Гипс, армированный стекловолокном, также иногда называемый гипсом, армированным стекловолокном, FRG и гипсом, армированным стекловолокном или GRG.

Пользовательские критерии проектирования купола GFRG

Вот некоторые рекомендации по использованию GFRG в вашем проекте:

• Деталь . GFRG может воспроизводить сложные детали или плавные кривые.
• Размер .GFRG можно отливать кусками длиной до 28 футов. Чем больше длина, тем сложнее обрабатывать и транспортировать отливку GFRG. Мы рекомендуем максимальную длину 12 футов для большинства сегментов купола. Если требуется большая длина, детали могут быть соединены в полевых условиях бесшовным способом.
• Отделка поверхности . Самая дешевая отделка обычно представляет собой простой гладкий GFRG. Обычно он покрыт матовой латексной краской. Если вы собираетесь использовать глянцевое покрытие, GFRG потребуется грунтовка в полевых условиях и подготовительные работы.
• Специальное усиление . Купола GFRG могут иметь стержни, уголки, ремни, подвесную проволоку или шпильки, залитые в заднюю часть отливки для усиления и крепления.

Купола, армированные стекловолокном

Термин «стекловолокно» используется для описания FRP (полимера, армированного стекловолокном). FRP (стекловолокно) обычно изготавливается в виде тонкой жесткой ламинированной оболочки. Купола из стекловолокна (FRP) формируются путем напыления гелькоута из полиэфирной смолы в форму. Когда гелькоут становится нелипким, добавляются слои рубленого стекловолокна или стеклоткани и смолы.При необходимости могут быть добавлены ребра жесткости, стержни и распорки. Гелькоут из стекловолокна может быть пигментирован или окрашен. Купола из стекловолокна часто используются там, где необходим легкий, прочный и долговечный купол. Стекловолокно обладает превосходной универсальностью, а купола из стекловолокна могут имитировать камень, дерево, металл и терракоту. Купола из стеклопластика могут быть отлиты в яркие цвета или даже покрыты сусальным золотом. Его способность отливать в богато украшенные или сложные формы позволяет изготавливать богато украшенные купольные барабаны и элементы купольных барабанов, включая колонны, капители колонн, балюстрады, карнизы куполов или парапеты.Купола из стекловолокна легкие, а купола из стекловолокна имеют высокое отношение прочности к весу. Изготовление из смолы и ткани из стекловолокна дает возможность формовать купола из FRP практически любой формы, включая сложные формы купола. Купола из стеклопластика могут быть полностью окрашены, окрашены или покрыты сусальным золотом. На строительной площадке купола из стекловолокна легко и быстро устанавливаются.

Особенности:

• Купола из стекловолокна Stromberg обеспечивают быструю сборку и сборку на месте
• Купола из стекловолокна Stromberg имеют низкую стоимость
• Купола из стекловолокна Stromberg устойчивы к гниению
• Купола из стекловолокна Stromberg не ржавеют
900
• Купола Stromberg из стекловолокна устойчивы к атмосферным воздействиям
• Купола из стекловолокна не являются домом для термитов
• Купола из стекловолокна (FRP) легко ремонтируются в случае повреждения
• Исключительная прочность и долговечность куполов из стекловолокна
• Огнестойкость, устойчивость к наводнениям и землетрясениям
• Устойчивость к ураганам

Преимущества:

Всепогодность

От ураганов до метелей; тропиков до Арктики.Купола Stromberg выдержали все испытания, в том числе ураганы 5-й категории

Легкий вес

Меньший вес при возведении, меньший вес для поддержки

Индивидуальные возможности

Любой размер, любая форма, любой цвет, любая текстура

Прочный

Сопротивление кислотные дожди, соленая вода, УФ-лучи, град, сильный ветер и акты вандализма

Опыт

30-летняя проверенная временем эффективность. Купола Stromberg из стеклопластика строятся лидерами в области архитектурного стеклопластика, обладающими большим опытом в области архитектурного стеклопластика, чем кто-либо другой.

С появлением чуть более 50 лет назад пластиков, армированных стекловолокном, появился новый материал для строительства куполов. FRP имеет долгую историю использования в авиации, где он должен выдерживать скорость ветра в сотни или даже тысячи миль в час, жестокий холод и сильную жару. Он также используется в морской промышленности на скоростных катерах, яхтах и ​​военных судах, где он должен оставаться погруженным в соленую воду в течение многих лет и на высоких скоростях ударяться о поверхность океана без утечки.Его характеристики прочности, долговечности, коррозионной стойкости, водостойкости и способности к формованию делают его идеальным материалом для куполов. Стромберг руководил разработкой использования стекловолокна для куполов более двух десятилетий назад. Мы, наверное, построили больше архитектурных куполов из стекловолокна, чем кто-либо другой.

Стекловолокно является водонепроницаемым, невероятно прочным и легким, и ему можно придать практически любую форму, цвет или текстуру. Для вас это означает, что ваш купол из стекловолокна, если он правильно сконструирован, может противостоять снегу, соленой воде, ураганам и почти всему, что природа может бросить на него.Наши купола из стеклопластика встречаются и в арктических холодах, и в тропической жаре. Поскольку купола из стекловолокна легкие, они практически не создают значительной нагрузки на нижнюю конструкцию, за исключением ветровой и снеговой нагрузки. Они могут быть отлиты в виде гладких куполов, текстурированных куполов и черепичных куполов или любого цвета. Наши купола из стекловолокна могут воспроизводить бронзу, камень, золото, медь, нержавеющую сталь, терракоту, мрамор и гранит. Мы изготовили самый большой в мире архитектурный купол из стекловолокна и купола для лучших зданий мира.

Компания Stromberg создала купола цвета раковины морского ушка, мозаичной плитки в испанском стиле, бочкообразной плитки, металлических цветов и текстур всех цветов радуги. Купола из стекловолокна изготавливаются в виде больших секций в форме пирога, которые затем транспортируются на строительную площадку. Они скреплены болтами, чтобы сформировать полный купол.

• Купола из стекловолокна легкие. Типичные купола из FRP весят приблизительно 2 фунта на квадратный фут. Это минимизирует нагрузку на вашу конструкцию и ускоряет возведение купола.
• Купола из стекловолокна прочные. Купола Стромберга пережили ураганы 5-й категории без повреждений. Купола из стеклопластика практически не требуют обслуживания. Соль, химикаты и кислотные дожди не проблема для стеклопластикового купола Stromberg.
• Купола из стекловолокна универсальны. Stromberg может производить купола практически любой формы и размера.
• Купола из стекловолокна прекрасны. Никакой другой материал не предлагает вам такого диапазона возможностей при проектировании купола.
• Купола из стекловолокна могут копировать существующие детали или создавать новый дизайн.

Мы производим купола для церквей, правительственных зданий, ресторанов, курортов и частных владений. Помимо стеклопластика, купола отливают из армированного стекловолокном армированного стеклогипса, стеклобетона и светопрозрачного стекла (художественное стекло). Какой материал подходит для вашего проекта?

Используйте наш 30-летний опыт изготовления куполов, отливок и архитектурных элементов для вас.

Защита от атмосферных воздействий: Stromberg Купола из стекловолокна изготавливаются по индивидуальному заказу в соответствии с потребностями конкретного места.

• В арктических регионах требуется, чтобы купола выдерживали снеговые и ветровые нагрузки, в тропиках требуется устойчивость к ураганам. Наши купола из стекловолокна спроектированы так, чтобы выдерживать ветры, снеговые нагрузки и сейсмические нагрузки в месте вашего проекта и в соответствии с местными нормами.
• Наши купола выдержали ураганы 5-й категории (самая высокая скорость ветра) без повреждений.
• Благодаря своей форме купола очень прочны. Использование нами высокопрочных композитов делает их еще прочнее.
• Форма купола очень аэродинамична.Ветер отклоняется от закругленной поверхности.

Компания Stromberg Fiberglass произвела и построила Купол Большого Зала Вод в Атлантиде. Самая большая архитектурная конструкция из стеклопластика в мире, она возвышается на 140 футов и находится прямо на берегу океана. Он выдержал три урагана без повреждений.

«Ураган «Флойд» был ураганом 5-й категории и нанес Багамам и США ущерб на миллиарды долларов. Когда он обрушился сюда, рев был оглушительным. В течение нескольких часов сильный ветер и летящие обломки сносили здания и вырывали с корнем деревья. .Он сорвал штукатурку со стен соседнего отеля и выбросил на пляж несколько огромных кораблей. На следующее утро, когда мы вышли за пределы района, он был опустошен. Повсюду валялись деревья и мусор. Я был ошеломлен, когда погода прояснилась, и там в утреннем свете был большой купол Атлантиды и марлины, все еще стоящие и невозмутимые гневом урагана. и варианты текстуры.

• Металлики: бронза, золото, сусальное золото, медь, состаренная бронза, состаренная медь, никель и нестандартный металлик.
• Камень: известняк, песчаник, мрамор, гранит и нестандартный камень.
• Цвета: Любой цвет из любой таблицы красок.
• Текстуры: гладкая, состаренный металл, камень, травертин, состаренная, мозаичная плитка, бочкообразная плитка, текстура дерева и пользовательские текстуры.
• Пользовательский: Есть что-то еще на уме?

Некоторые примеры куполов из стекловолокна:

Этот купол из стекловолокна находится в палатах городского совета Джорджтауна.Stromberg поставил купольную крышу из состаренного бронзового стекловолокна, круглый карниз из стеклопластика (армированного стекловолокном бетона), под которым находится барабан купола, а также из стеклопластика, в котором находятся окна.

Это внутренний вид стеклопластикового купола в Джорджтауне. Купол представлял собой композитную конструкцию с внутренним куполом из стекловолокна, слоем изоляции и внешним куполом из стекловолокна.

Купола и наконечники из стекловолокна для Atlantis, Багамы. Колонны, арочные ограждения, колонны и навершие также изготовлены Stromberg из стекловолокна.Для этого купол из стекловолокна возвышается над кровельной мембраной, и купол является декоративным элементом.

Купола из стеклопластика в Atlantis, Багамы. Купол Большого Зала Вод находится на заднем плане. Конструкция высотой более 140 футов включает в себя купол из стекловолокна, волну и марлинов, а также барабан купола из стекловолокна с текстурой выветрившегося камня. На переднем плане купол башни маяка. Купол из стекловолокна цвета морского ушка. Кольцо купола и колонны из стеклопластика отлиты в цвете состаренной бронзы.Основа — стекловолокно каменного цвета и фактуры. Навершие купола цвета состаренной бронзы и золота.

Луковица из стекловолокна, выпуклая или куполообразная. Этот купол из стекловолокна находится в частном доме в Калифорнии. Созданный по образцу прекрасных куполов Тадж-Махала, купол FRP отлит из Strombergs GFRS (камень, армированный стекловолокном) и имеет цвет и текстуру камня.

Восьмиугольный купол из стекловолокна. Диаметр 110 футов+. Купол и навершие изготовлены из стеклопластика из состаренной бронзы. Отделка купола и колонны в виде морского конька выполнены из стеклопластика с текстурой и цветом камня.Atlantis Bahamas

Купол, колонны и отделка из стекловолокна (также известный как бельведер).

Купол из стекловолокна, изготовленный по индивидуальному заказу, с отлитыми в форме бочкообразными плитками, изготовленными по индивидуальному заказу. Мы здесь, чтобы помочь вам с детализацией, соединениями и проектированием купола для вашего проекта.

Помимо круглых куполов из стекловолокна, Stromberg производит нестандартные конструкции крыши из стекловолокна, такие как эта прямоугольная крыша Porta Cochere.

Крыша из стекловолокна (FRP) цвета состаренной бронзы. Также изготовлены на заказ наконечники купола из стекловолокна и отделка купола.

Купол из стекловолокна с индивидуальными деталями. Одним из преимуществ стекловолокна является возможность формовать детали, такие как рисунок веревки и канавки.

Кессонирование относится к конструкции потолков или куполов, в которых сеть перекрещивающихся опор накладывается друг на друга, образуя ряд квадратных, прямоугольных или восьмиугольных углублений, известных как кессоны. Самый известный кессонный купол — Пантеон в Риме.Сундуки могут быть относительно простыми или богато украшенными. Более непонятное слово для сундука — лакунар. Stromberg производит кессонные купола из стекловолокна, GFRC и GRG (GFRG). Нужен индивидуальный купол?

Материалы.

Материалы для кессонных куполов включают:

• GRG (гипс, армированный стекловолокном или GFRG)
• GFRC (бетон, армированный стекловолокном или GRC)
• Стекловолокно (GFRP)
• Translucent: KrystaClear или витраж
• Монтаж кессонных куполов.

  Способ установки кессонного купола зависит от материала и конструкции здания. Кессонные купола обычно устанавливаются теми же методами, что и другие купола.

  Купол представляет собой куполообразную конструкцию, расположенную поверх большего купола или крыши. Купола часто имеют жалюзи для вентиляции. Купола могут содержать окна. Купола церквей и др. молитвенных домов иногда оформляют стеклом или витражами. Слово происходит от латинского «cupella» или греческого «kupellon»), означающего маленькую чашку (купол, напоминающий перевернутую чашку).Горящую пару иногда называют фонарем. Купол с доступом для просмотра пейзажа часто называют бельведером, от итальянского термина «хороший вид».

  Внешние архитектурные купола

  Внешние купола — это архитектурные усовершенствования, которые не только невероятно прочны, но и визуально ошеломляют. Они могут появиться в церквях, отелях, правительственных зданиях и даже в некоторых частных домах. Внешние купола доступны в самых разных стилях.Купольные купола, луковичные купола, кессонные купола и классическая полусферическая форма — все это варианты.

  Подходящие материалы для наружных куполов

  Наружные купола постоянно подвергаются воздействию элементов. Поскольку они должны противостоять ветру, снегу, жаре и дождю, только некоторые материалы достаточно прочны и долговечны для использования в таких типах архитектурных куполов. Подходящие материалы включают:

  Армированный стекловолокном полимер:
  • Универсальный, прочный и легкий.
  • Доступны различные стили, текстуры и цвета.
  Бетон, армированный стекловолокном:
  • Армированный стекловолокном вместо стали.
  • Красота бетона без толщины и дополнительного веса.
  • Негорючий.
  Камень, армированный стекловолокном:
  • Выглядит как резной камень, но весит значительно меньше.
  • Прочный и устойчивый к атмосферным воздействиям.
  Внешние купола: общие проблемы

  Когда речь идет о наружных куполах, возникает множество опасений.Одним из основных является то, что каменные или бетонные купола, которые довольно тяжелые, могут оказывать значительную нагрузку на остальную часть здания. Наружные купола из металла могут со временем ржаветь и подвергаться коррозии, что может привести к дорогостоящему ремонту. Ржавый или корродированный купол также снижает общую привлекательность здания. Наружные купола из дерева имеют свой уникальный набор проблем. Они являются идеальной средой для размножения термитов, а древесина также подвержена гниению. Некоторые типы наружных куполов также могут быть повреждены во время суровых погодных явлений, таких как ураганы и землетрясения.

  Преимущества использования стекловолокна для наружных куполов

  Выбор архитектурных стеклопластиковых куполов от Stromberg может решить большинство основных проблем, которые возникают у многих людей в отношении наружных куполов. Прежде всего, тот факт, что они легкие, означает, что купола, армированные стекловолокном, не будут создавать ненужной нагрузки на конструкцию. Купола, армированные стекловолокном, не только доступны по цене, но и никогда не будут гнить, подвергаться коррозии или ржавчине, даже если они подвергаются воздействию кислотных дождей или расположены рядом с соленой водой.Купола из архитектурного стекловолокна не представляют опасности повреждения термитами, они очень прочны и устойчивы к атмосферным воздействиям. Фактически, купола Стромберга выдержали ураганы пятой категории, не получив повреждений! Они могут даже противостоять землетрясениям и наводнениям.

  Как выбрать лучший наружный купол

  Купола Stromberg имеют практически безграничный выбор. Поскольку архитектурные купола из стекловолокна формируются с использованием формы, а не строятся традиционным способом, как деревянные или каменные купола, они могут быть практически любого размера, формы или стиля.Стеклопластик, помимо того, что он легкий, прочный и долговечный, еще и очень универсален. Эти типы архитектурных куполов могут напоминать самые разные материалы, включая песчаник, мрамор, бронзу и даже золото. Они также бывают большого количества цветов. Учитывайте каждый из этих элементов при выборе внешнего купола. Stromberg может спроектировать наружные купола в соответствии с вашими точными пожеланиями, и они могут помочь вам выбрать лучший материал, стиль, текстуру и цвет, если вы не уверены, какой тип архитектурного купола будет лучшим.

  Внутренние архитектурные купола

  В то время как внешние купола должны быть долговечными, устойчивыми к атмосферным воздействиям и прочными, основная функция внутренних куполов состоит в обеспечении визуального улучшения определенной области здания, будь то обеденная зона, вестибюль отеля, прихожая или даже спальня. Формы, стили и конструкции внутренних куполов ограничены только воображением. Внутренние купола можно найти во многих типах зданий. Казино, отели и некоторые рестораны изысканной кухни используют внутренние купола в местах, где требуется безошибочное ощущение изысканности и класса.Некоторые частные дома и церкви также имеют внутренние усиленные купола.

  Материалы, подходящие для внутренних куполов

  Внутренние купола не будут подвергаться воздействию погодных условий, поэтому они не обязательно должны быть изготовлены из материалов, специально разработанных для того, чтобы выдерживать экстремальные температуры и суровые погодные условия. Два материала, которые чаще всего используются для внутренних архитектурных куполов из стекловолокна:

  Армированный стекловолокном гипс (GFRG):
  • GFRG можно формовать для создания внутренних куполов практически любой формы и размера
  • Архитектурные купола из GFRG тонкие и легкие
  • Выберите один из вариантов цвета и текстуры
  • Негорючий
  • Эти купола могут быть украшены молдингами из стеклопластика, колоннами, световыми сводами и т. д.
  Полимер, армированный стекловолокном (GFRP):
  • Стеклопластик очень экономичен по сравнению с другими материалами
  • Внутренние купола из стеклопластика легко ремонтируются в случае повреждения
  • Архитектурные купола из стеклопластика можно сделать так, чтобы они напоминали различные материалы
  Проблемы: внутренние купола Для архитектурных куполов из стекловолокна основные соображения для внутренних куполов совершенно другие, чем для куполов. наружные купола.Одним из основных соображений является то, что внутренние купола должны быть достаточно легкими. Некоторые внутренние архитектурные купола подвешиваются к потолкам с помощью винтов, ангарной проволоки или стержня с резьбой. Другие поддерживаются за счет использования обрамленного кольца в потолке. В обоих случаях необходимо использовать легкий материал, чтобы обеспечить надежную установку внутренних куполов и не создавать чрезмерной нагрузки на потолки. Архитектурные стеклопластиковые купола Stromberg, изготовленные из GFRG или GFRP, чрезвычайно легкие; даже очень большие можно безопасно подвешивать к потолку.

  Еще одна распространенная проблема заключается в том, будут ли внутренние купола эстетически привлекательными. Stromberg занимается проектированием и установкой только самых потрясающих внутренних куполов. Поскольку мы используем пресс-формы, мы можем проектировать купола практически любого размера, формы или текстуры. Кроме того, наши архитектурные купола из стекловолокна могут быть окрашены практически в любой цвет или изготовлены так, чтобы они напоминали различные материалы, включая известняк, медь, бронзу, мрамор и даже золото. Для тех, кто интересуется полупрозрачными куполами, Stromberg предлагает материалы, которые придают вид настоящего витража.Эти архитектурные купола могут иметь классические изображения, геометрические узоры или индивидуальный дизайн. Внутренние купола, спроектированные и установленные компанией Stromberg, идеально впишутся в любой интерьер.

  Дизайн внутренних куполов

  Когда дело доходит до проектирования и установки внутренних куполов, главная цель состоит в том, чтобы иметь визуально приятную конструкцию, которую можно было бы безопасно установить. Чтобы выбрать лучшие архитектурные стеклопластиковые купола, необходимо тщательно продумать место, где они будут установлены. Выбор цвета и текстуры зависит от того, будут ли купола тонко подчеркивать пространство или обеспечивать потрясающий контраст.Например, белый купол с мраморной фактурой был бы тонким завершающим штрихом в белой или бежевой комнате, но в темно-синей или черной комнате с деревянной мебелью он произвел бы совсем другой эффект. Размер и форма внутренних куполов также являются важными факторами. Купола идеального размера будут заметными, но не подавляющими. Из-за большого количества факторов, которые необходимо учитывать, выбор идеального архитектурного купола из стекловолокна может показаться сложной задачей. Специалисты Stromberg проектируют и устанавливают купола уже более 30 лет.Они могут рассказать вам о доступных внутренних усиленных куполах или индивидуальном дизайне в соответствии с вашими точными пожеланиями и спецификациями. Stromberg известен тем, что может построить практически все, поэтому вы можете быть уверены, что они могут спроектировать и установить идеальный внутренний купол для вашего ресторана, казино, отеля, церкви или дома.

  Луковичные купола, луковичные купола

  Луковичный купол представляет собой купол, напоминающий более половины сферы, примерами которого являются купола некоторых православных церквей, русской, арабской и североиндийской архитектуры.

  Этот купол для частной резиденции в Калифорнии выполнен по образцу могольского стиля купола Тадж-Маджал. Потрясающе красивый и изысканно детализированный, он показывает, на что способны купола Stromberg FRP и GFRS.

  Материалы для луковичных куполов

  Сборные луковичные купола доступны из различных материалов, включая:

  • GFRP (архитектурное стекловолокно)
  • GFRC (армированный стекловолокном бетон)
  • GFRS (камень, армированный стекловолокном)
  0 9002 9002 Купола

  Русские и восточноевропейские купола

  Русская православная церковь и восточноевропейская архитектура часто имеют луковичные купола.В барочной архитектуре Германии они известны как Zwiebeltürme.

  Купола в архитектуре Великих Моголов

  Основанный на слиянии персидской, исламской и индийской архитектуры, самым известным примером луковичного купола в стиле Великих Моголов являются купола Тадж-Махала.

  Исламские купола

  Луковичные купола часто используются для мечетей (Masjid) и на минаретах. Купола из стекловолокна Stromberg использовались в нескольких мечетях как в США, так и за рубежом. Термин «исламская архитектура» также включает персидский, мавританский, турецкий и другие категории архитектурных стилей, которые включают вариации основной формы луковичного купола.

  Опции

  Луникные купола могут поставляться в различных отделках:

  • гладкое пальто GEL
  • Gold Leaf
  • в возрасте медь или бронзовая отделка
  • каменной текстуры
  Строительство куполов

  СТРОМБЕРГ состоят из секций в форме пирога, которые соединяются болтами со скрытым фланцем. Обычно есть внутренний купол и внешний купол. Это позволяет изолировать полость между внутренней и внешней оболочками купола.

  Подробнее

  См. Меньше

  Купол Факты для детей

  Купол — это элемент архитектуры, который обычно выглядит как верхняя половина сферы на вершине здания.

  Это особенность, которая выделяет многие религиозные и правительственные здания, потому что, если кто-то разговаривает с другими внутри или под куполом, голос звучит громче. Также купол облегчает идентификацию важного здания, например храма или дворца.

  Большой стадион с крышей над игровым полем часто называют «куполом». Одним из примеров такого использования является Metrodome.

  Общие типы

  Купол улья

  Также называемые выпуклыми куполами или ложными куполами , они отличаются от «настоящих куполов» тем, что состоят из чисто горизонтальных слоев. По мере того, как слои становятся выше, каждый из них слегка консольно или изогнут к центру, пока не встретится наверху. Монументальным примером является микенская сокровищница Атрея позднего бронзового века.

  Раскосный купол

  Однослойная пространственная рама в форме купола, подкосный купол — общий термин, включающий ребристый , Schwedler , трехсторонний решетчатый , пластинчатый или Kiewitt , и геодезических купола . Различные термины отражают различное расположение поверхностных элементов. Раскосные купола часто имеют очень малый вес и обычно используются для перекрытия пролетов до 150 метров.

  Хранилище монастыря

  Называется купольные своды (термин иногда также применяется к парусным сводам), многоугольные купола , сводчатые купола , купольные своды , сегментные купола (термин иногда также используется для тарельчатых куполов),

  , или своды павильона , это купола, которые сохраняют многоугольную форму в своем горизонтальном сечении. Самые ранние известные примеры относятся к первому веку до нашей эры, например, Римский табулярий 78 года до нашей эры.Другие включают Термы Антонина в Карфагене (145–160) и Палатинскую капеллу в Аахене (13–14 века). Самый известный пример — восьмиугольный купол эпохи Возрождения Филиппо Брунеллески над Флорентийским собором. Томас Джефферсон, третий президент Соединенных Штатов, установил восьмиугольный купол над западным фасадом своего дома на плантации Монтичелло.

  Составной купол

  Также называемые куполами на подвесках или подвесными куполами (термин также применяется к парусным сводам), составные купола имеют подвески, которые поддерживают купол меньшего диаметра непосредственно над ними, как в соборе Святой Софии, или барабан и купол, как во многих куполах эпохи Возрождения и постренессанса, причем обе формы приводят к большей высоте.

  Купол с перекрестной аркой

  Один из самых ранних типов ребристых сводов, первые известные примеры обнаружены в Великой мечети Кордовы в 10 веке. Вместо того, чтобы встречаться в центре купола, ребра характерным образом пересекаются друг с другом вне центра, образуя пустое многоугольное пространство в центре. Геометрия является ключевым элементом дизайна, причем восьмиугольник является, пожалуй, самой популярной используемой формой. Являются ли арки структурными или чисто декоративными, остается предметом споров.Тип может иметь восточное происхождение, хотя вопрос тоже не решен. Примеры можно найти в Испании, Северной Африке, Армении, Иране, Франции и Италии.

  Геодезический купол

  Геодезические купола являются верхней частью геодезических сфер. Они состоят из каркаса треугольников в виде многогранника. Структуры названы в честь геодезических и основаны на геометрических формах, таких как икосаэдры, октаэдры или тетраэдры. Такие купола могут быть созданы с использованием ограниченного количества простых элементов и соединений и эффективно устраняют внутренние силы купола.Говорят, что их эффективность увеличивается с размером. Хотя первыми они не были изобретены Бакминстером Фуллером, они связаны с ним, потому что он спроектировал множество геодезических куполов и запатентовал их в Соединенных Штатах.

  Полусферический купол

  Полусферический купол представляет собой половину сферы. По словам Э. Болдуина Смита, это была форма, вероятно, известная ассирийцам, определенная греческими математиками-теоретиками и стандартизированная римскими строителями.

  Луковица купольная

  Луковицеобразные купола выпирают за пределы диаметра основания, образуя профиль больше полусферы.Луковичный купол представляет собой купол больше полусферы с заостренной вершиной в килевидном профиле. Они встречаются на Ближнем и Среднем Востоке, в Персии и Индии и, возможно, не имели единого места происхождения. Их появление в северной русской архитектуре предшествовало татарской оккупации России, и поэтому их нелегко объяснить результатом этого влияния. Они стали популярными во второй половине 15-го века в Нидерландах Северной Европы, возможно, вдохновленные навершием минаретов в Египте и Сирии, и развивались в 16-м и 17-м веках в Нидерландах, прежде чем распространиться в Германии, став популярным. элемент барочной архитектуры Центральной Европы.На немецкие луковичные купола также повлияли русские и восточноевропейские купола. Примеры, найденные в различных европейских архитектурных стилях, обычно деревянные. Примеры включают Казанскую церковь в Коломенском и Брайтонский павильон Джона Нэша. В исламской архитектуре они обычно сделаны из каменной кладки, а не из дерева, при этом толстая и тяжелая выпуклая часть служит опорой против тенденции каменных куполов расширяться у их оснований. Тадж-Махал является известным примером.

  Овальный купол

  Овальный купол представляет собой купол овальной формы в плане, профиле или в обоих направлениях.Термин происходит от латинского ovum , что означает «яйцо». Самые ранние овальные купола для удобства использовались в каменных хижинах с выступами в качестве округлых, но геометрически неопределенных покрытий, а первые образцы в Малой Азии датируются примерно 4000 г. до н.э. В конечном итоге геометрия была определена с использованием комбинаций дуг окружности, переходящих в точках касания. Если римляне и создавали овальные купола, то только в исключительных случаях. На возможный пример указывают римские фундаменты овального плана церкви Св. Гереона в Кельне.Купола в средние века также имели тенденцию быть круглыми, хотя церковь Санто-Томас-де-лас-Оллас в Испании имеет овальный купол над овальным планом. Другие примеры средневековых овальных куполов можно найти, закрывая прямоугольные ниши в церквях. Церкви овального плана стали типом в эпоху Возрождения и популярны в стиле барокко. Купол, построенный Франческо Галло для базилики Викофорте, был одним из самых больших и сложных из когда-либо созданных.

  Параболический купол

  Параболический купол представляет собой уникальную конструкцию, в которой изгибающее напряжение из-за равномерно распределенной статической нагрузки равно нулю.Поэтому он широко применялся в зданиях в древности, до появления композитных конструкций. Однако, если к вершине параболического купола приложена точечная нагрузка, напряжение изгиба становится бесконечным. Следовательно, в большинстве древних сооружений вершина купола усилена или изменена форма, чтобы избежать бесконечного напряжения.

  Купол паруса

  Также называется парусные своды , своды с носовым платком , купольные своды (термин иногда также применяется к монастырским сводам), подвесные купола (термин, который также применялся к составным куполам), Богемские своды или Византийские купола , этот тип можно рассматривать как подвески, которые вместо того, чтобы просто соприкасаться друг с другом, образуя круглое основание для барабана или составного купола, плавно продолжают свою кривизну, образуя сам купол.Купол производит впечатление квадратного паруса, закрепленного на каждом углу и вздымающегося вверх. Их также можно рассматривать как купола-блюдца на подвесках.

  Купол тарелки

  Также называемые сегментными куполами (термин иногда также используется для монастырских сводов) или калоттами , они имеют профили менее половины круга. Поскольку они уменьшают растянутую часть купола, эти купола прочны, но имеют повышенную радиальную тягу. Многие из крупнейших существующих куполов имеют такую ​​форму.

  Купола-тарелки из кирпичной кладки, поскольку они существуют полностью в сжатом состоянии, могут быть построены намного тоньше, чем купола других форм, без потери устойчивости. Компромисс между пропорционально увеличенным горизонтальным усилием на их опорах и их меньшим весом и количеством материалов может сделать их более экономичными, но они более уязвимы к повреждениям от движения их опор.

  Купол-зонт

  также называется GADRONEND , Феллона , , , тыква , Melon , Ribled , Ribled , Парашют , Scalloped , или Доступные Купола, это тип купола у основания на изогнутые сегменты, которые повторяют изгиб возвышения.«Флейт» может относиться именно к этому узору как к внешнему признаку, как это было распространено в мамлюкском Египте. «Ребра» купола — это радиальные линии каменной кладки, идущие от венца вниз к пружине. В центральном куполе собора Святой Софии используется ребристый метод, при котором между ребрами в основании купола размещается кольцо окон. Центральный купол базилики Святого Петра также использует этот метод.

  Картинки для детей

  Самые необычные здания Европы, топ-15 архитектурных чудес

  Европейская архитектура, безусловно, самая разнообразная с точки зрения архитектурных стилей, которые менялись на протяжении веков. От древнеримской архитектуры до современных и футуристических зданий , все эти работы, безусловно, достойны восхищения. Для нашего списка мы выбрали 15 самых интересных зданий, которые включают в себя как старые, так и современные объекты архитектуры, включая музеи, церкви и жилые дома. Итак, давайте проверим их!

  1) Гуггенхайм (Бильбао, Испания)

  Музей Гуггенхайма был построен в 1997 году по проекту канадского архитектора Фрэнка Гери и представляет собой один из лучших образцов современной архитектуры 20 века .Музей является частью Фонда Гуггенхайма, целью которого является содействие пониманию современного искусства. В 1997 году, когда музей был построен, это был самый большой музей из всех проектов Гуггенхайма. Однако сейчас в Абу-Даби строится еще один музей Гуггенхайма, и он будет в два раза больше, чем музей в Бильбао.

  2) Перевернутый дом (Закопане, Польша)

  Если вы посещаете знаменитый горнолыжный курорт Закопане в Польше, не забудьте заглянуть в так называемый Перевернутый дом ( Dom Do Gory Nogami на польском языке).Это туристическая достопримечательность, которая с каждым годом привлекает все больше и больше посетителей благодаря своей необычной форме. Дело в том, что в этом доме все перевернуто – столы, стулья, даже кровать и туалет . Люди, которые его посещают, обычно сбиваются с толку и испытывают головокружение, потому что это такой странный опыт, но веселье гарантировано (некоторые даже утверждают, что вы чувствуете себя пьяным!). Плата за вход составляет всего 2 евро.

  3) Krzywy Domek (Сопот, Польша)

  Krzywy Domek или , что буквально переводится как «кривой дом» , пожалуй, самое культовое здание в Сопоте, Польша.Он был построен в 2004 году как часть торгового центра в Сопоте. Его «волнистая» форма была вдохновлена ​​сказочными иллюстраторами Яном Марцином Шансером и Пером Дальбергом, а также домами Антонио Гауди в Барселоне. Внутри Krzywy Domek вы найдете кофейню, где вы можете выпить чашечку кофе и насладиться этим прекрасным произведением современной архитектуры.

  4) Markthal (Роттердам, Нидерланды)

  Market Hall в Роттердаме — это одновременно и офисный, и жилой комплекс в центре Роттердама.В нем более 200 квартир и 4-х этажный гараж вместимостью +1000 автомобилей. Но почему это здание такое особенное? Прежде всего, его фасад полностью покрыт стеклом, а интерьер покрыт 11 000 м2 произведений искусства , выполненных Арно Коэненом. Художественное произведение состоит из яркого соединения флоры и фауны, оно было выполнено с помощью цифровых 3D-технологий, и это было одно из первых зданий, в которых использовались 3D-технологии. Некоторые даже любят называть его «современной Сикстинской капеллой».

  5) Casa Milà (Барселона, Испания)

  Дом Мила, также известный как Ла Педрера, является последним архитектурным шедевром Антонио Гауди до того, как он полностью посвятил себя проектированию храма Святого Семейства.Он представляет собой рукотворную гору с многочисленными окнами неправильной формы , похожими на дыру в пещере и балконами, каждый из которых имеет уникальную железную ограду. Дом фактически состоит из двух домов, соединенных между собой фасадом, цокольным этажом и крышей. Самая интересная часть дома — это крыша. Названная «садом воинов», крыша известна своими отличительными 28 дымоходами, которые напоминают солдат, защищающих крышу. Дом Мила был внесен в список Всемирного наследия ЮНЕСКО в 1984 году.Первоначально дом был построен для Розер Сегимон и ее мужа Пере Мила, которые были первоначальными владельцами дома, пока в 1986 году он не стал музеем.

  6) Собор Василия Блаженного (Москва, Россия)

  Самый известный храм Москвы и, возможно, самый известный памятник во всей России – собор Василия Блаженного. Это архитектурное чудо занесено в список объектов Всемирного наследия ЮНЕСКО и является одной из самых необычных церквей в мире. Собор на самом деле состоит из восьми меньших часовен, собранных вокруг главной, посвященной св.Бэзил. У красочных башен «луковичные» купола, потому что такая форма подходила для борьбы со снегом, что, как мы все знаем, в России обычное дело. Только в 17 веке церковь была окрашена в цвета, которые мы видим сегодня — мало кто знает, что первоначальная церковь была на самом деле белой (с золотыми куполами), чтобы соответствовать белому камню Кремля.

  7) Церковь Халлгримур (Рейкьявик, Исландия)

  Эта уникальная лютеранская церковь высотой 74,5 метра в столице Исландии является самой высокой церковью Исландии.Стиль церкви принадлежит к экспрессионистскому стилю архитектуры. Необычная форма церкви Халлимгур была вдохновлена ​​​​формой базальтовых скал (подобных камням на Дороге гигантов). Изначально церковь не должна была быть такой высокой, но планировалось превзойти католический собор в Рейкьявике. Посетители также могут бесплатно подняться на лифте на вершину церкви , откуда открывается панорамный вид на Рейкьявик.


  8) Атомиум (Брюссель, Бельгия)

  Хотя на самом деле это не здание, Атомиум определенно заслуживает место в этом списке.Эта знаменитая достопримечательность Брюсселя была построена для Всемирной выставки в 1958 году, и с тех пор ее ежегодно посещают более миллиона человек. Конструкция состоит из девяти сфер, покрытых нержавеющей сталью , соединенных таким образом, что вместе они образуют форму «ячейки». Пять из них можно посетить, и вы можете посетить их постоянные выставки, а в верхней сфере есть ресторан, где вы можете поужинать с самым захватывающим видом! CNN Travel даже назвал его самым странным зданием Европы в 2013 году.

  9) Four Solaire (Одейо, Франция)

  Эта самая большая солнечная печь является одним из важнейших центров научных исследований в Европе . Расположенная в коммуне Фон-Ромё-Одейо-Виа (недалеко от границы с Испанией), печь Одейо имеет общую высоту 54 метра и ширину 48 метров. Почему Одейо – спросите вы себя? Причина этого в том, что в Одейо самое большое количество солнечного света в течение года (более 2500 часов в год), а благодаря большой высоте (1312–2212 м) воздух в основном чистый, а влажность низкая.Солнечная печь в основном работает по принципу концентрации лучей путем отражения 9600 зеркал, в результате чего получается количество энергии, эквивалентное «10 000 солнц». Кроме того, температура выше 3500 °C может быть достигнута всего за несколько секунд.


  10) Waldspirale (Дармштадт, Германия)

  The Waldspirale (или лесная спираль по-английски) — это не просто очередной случайный жилой дом. Это архитектурное чудо, спроектированное Фриденсрайхом Хундертвассером, расположено в Дармштадте в Германии и было построено в конце 1990-х годов.Характерная для U-образная форма здания характеризуется уникальным многоцветным фасадом и отсутствием прямых линий . Интересно, что из 1000 окон не одно и то же и ручки на дверях тоже разные. Внутренние углы стен также закруглены, чтобы соответствовать внешним. В доме 105 квартир, гараж и детская площадка с крошечным искусственным озером. Несмотря на неправильную форму, самая высокая точка здания достигает 12-го этажа.

  11) Танцующий дом (Прага, Чехия)

  Это необычное здание в центре Праги каждый год привлекает множество посетителей.Это было , спроектированное чешским архитектором Владо Милуничем в сотрудничестве с Фрэнком Гери (который спроектировал Гуггенхайм в Бильбао). Хотя изначально здание должно было быть ориентировано на культуру и искусство, со временем оно стало бизнес-центром с офисами и французским рестораном на последнем этаже. Окна имеют выпуклые рамы, похожие на рамки картин, потому что дизайнер хотел придать им трехмерный эффект.

  12) Кубические дома (Роттердам, Нидерланды)

  Еще одной интересной постройкой в ​​Роттердаме являются так называемые Кубические дома.Эти инновационные дома расположены недалеко от станции метро Blaak в Роттердаме, и внутри этих кубов на самом деле живут люди. Так как эти дома часто привлекают любопытных прохожих, один из владельцев дома решил заработать на этом, сделав одним из «кубиков», доступных для экскурсий , так что если вы окажетесь в Роттердаме, обязательно загляните в гости. этому великолепному архитектурному чуду.

  13) Национальная библиотека (Минск, Беларусь)

  Национальная библиотека в Минске является третьей по величине библиотекой в ​​мире, когда речь идет о собрании русской литературы, но это не то, что делает это здание таким особенным.Библиотека высотой 72 метра является одной из наиболее оснащенных библиотек в Европе и даже имеет собственные электронные ресурсы. Помимо того, что это мультимедийная библиотека, это еще и популярная туристическая достопримечательность, так как посетители могут подняться на смотровую площадку и полюбоваться захватывающим видом на Минск. Очень часто площадка перед библиотекой служит выставочно-концертной площадкой.

  14) Temple Expiatori del Sagrat Cor (Барселона, Испания)

  Барселона, можно сказать, «столица» необыкновенной архитектуры, во многом благодаря Антонио Гауди.Помимо всемирно известного Саграда Фамилия, за пределами центра города есть еще одна церковь, от которой точно захватывает дух. Возвышаясь почти на 550 метров над уровнем моря , на горе Тибидабо, эта великолепная церковь дает незабываемый панорамный вид на столицу Каталонии. На самом деле церковь была вдохновлена ​​​​двумя другими церквями, которые носят имя Святого Сердца (Сакре-Кер в Париже и Сакро-Куоре в Риме), и на ее вершине есть статуя Иисуса, напоминающая ту, что в Рио-де-Жанейро.Вход в саму церковь бесплатный, но если вы хотите подняться на лифте на смотровую площадку, это будет стоить вам 2 евро.

  15) Кунстхаус (Грац, Австрия)

  Это футуристическое здание в самом центре Граца, также известное как Художественный музей Граца, обязательно привлечет ваше внимание. Здание относительно «молодое», так как было построено в 2003 году по программе «Культурная столица Европы». Музей имеет форму роботизированного сердца , что выделяет его из типичной австрийской архитектуры.Поверхность музея имеет почти 1000 флуоресцентных колец, которые ночью создают различные узоры, и, что самое лучшее, большая часть энергии музея поступает от солнечных батарей на крыше. Являетесь ли вы поклонником искусства или нет, этот шедевр определенно стоит посетить!

  404 Не найдено — город Бостон

  Свяжитесь с нами   Городские департаменты Выберите DepartmentAdministration и FinanceAnimal ControlArchives и RecordsArts, Туризм и Специальный EventsAssessingAuditingBikesBoard из AppealsBoston центров для молодежи и FamiliesBoston Жилищного AuthorityBoston Residents Работа PolicyBRA / EDICBudget ManagementCable OfficeCity ClerkCity CouncilCivil RightsConsumer дел и LicensingDisabilities CommissionElderly AffairsElection DepartmentEmergency Медицинский ServicesEmergency ManagementEmergency Укрытие CommissionEnvironmentEnvironmental & Energy ServicesFamily юстиции CenterFireHuman ResourcesHuman ServicesInnovation и технологииИнспекционные услугиМежправительственные отношенияРабочие и общественные услугиТрудовые отношенияОриентиры КомиссияЮридический департаментБиблиотекаЛицензированиеМэрияРазвитие микрорайонаСоседские услугиНью-бостонцыПарковщикПарки и зоны отдыхаПолицияУправление недвижимостью и строительствомОбщественное здравоохранениеОбщественные работыЗакупкиРегистрационный отделЦентр ресурсов по аренде жильяПенсионный советШколыМалый и местный бизнес priseТранспортКазначействоУслуги для ветерановЖенская комиссияКомпенсация работникамМолодежный совет и молодежная линияМолодежный фонд	404 Не найдено Извините, , вы попали на несуществующую страницу на веб-сервере города Бостона.Пожалуйста, попробуйте один из следующих способов: Убедитесь, что введенный выше веб-адрес (URL) верен (опечатка? устаревшее Избранное или закладка?). Чтобы получить список городских агентств, перейдите на страницу отделов. Чтобы узнать о районе в Бостоне, перейдите на страницу профилей района. Чтобы провести транзакцию, например, оплатить акцизный налог или запросить нашу базу данных по оценке, перейдите на страницу онлайн-услуг. Если вы считаете, что это вызвано плохой ссылкой на веб-сайте, сообщите об этом по адресу digital@boston.правительство Спасибо.	Получить Adobe Reader Многие формы доступны в формате PDF. Для просмотра и печати в формате PDF необходимо скачать и установить ридер.

  Обзоры теплиц в Риге — Рейтинги, рейтинги и обзоры теплиц в Риге II, III, IV, V По словам производителя, теплица серии Riga Onion является абсолютно прочной теплицей для хобби.У нас не было возможности проводить испытания при экстремально сильном ветре, который испытывала Рига, но мы, конечно же, не могли найти причин оспаривать их утверждения. Если в Риге есть что-то, то это крепкая и долговечная теплица.

  Одна из главных причин чрезвычайно высокой ветро- и снегозащиты Риги самая очевидная — ее форма «луковица». Как видно на фото, «Рига» закруглена по бокам и заканчивается вершиной, что помогает сбрасывать снег и уменьшает влияние сильного ветра.Хотя это хорошая функция с точки зрения прочности, мы не были в восторге от формы с эстетической точки зрения. Хотя производитель заявляет, что форма луковицы «красивая», наш ненаучный опрос нашей группы по обзору был гораздо более неравнодушен к более традиционным формам Rion и Juliana. Это не значит, что «Рига» уродлива, нам просто больше понравился внешний вид других протестированных нами моделей.

  Варианты размеров для Riga’s разнообразны и, как и у Rion Hobby Gardeners и Prestiges, дают широкий диапазон длин от довольно маленьких до очень больших.Они варьируются от длины примерно 7 до 17 футов, а также имеют два варианта ширины: 7 или 9 футов. Это означает, что практически любой садовник может найти подходящий размер. Высота Риги варьируется в зависимости от модели от 7 футов до 7 футов 6 дюймов. Подобно Юлиане Премиум, это приятно, когда вы стоите в центре теплицы, но снова мы отметили, что нам нужно было больше наклоняться. внутри теплицы, чем в Rion Hobby Gardeners или Prestiges, из-за более сильного наклона крыши сверху вниз.Если вы выше среднего садовника и много работаете в теплице, это может быть заметным недостатком по сравнению с Riga’s и Juliana Premium.

  Что касается доставки, мы ненавидим продолжать бить в один и тот же барабан, но сорта Riga Onion аналогичны сортам Juliana Premiums, поскольку они также доставляются фрахтом LTL. Если вы не читали обзоры Rion Hobby Gardeners и Prestiges, в основном LTL Freight означает, что теплица доставляется на бортовом грузовике, а не через обычного перевозчика, такого как UPS или Fedex.Причина этого в том, что размер и/или вес упаковки слишком велики для обычных перевозчиков.

  Установка теплицы была в диапазоне, который мы бы назвали умеренным — сложнее, чем у Rions, но менее сложно, чем у Juliana Premium. Инструкции были довольно просты для понимания и выполнения, но для установки теплицы требовалось несколько инструментов, в отличие от Rion, которые соединялись без каких-либо инструментов.

  Как и у Rions, у Riga есть дополнительный базовый комплект, который можно использовать для крепления теплицы к земле.Как и в случае с Rions, мы определенно рекомендуем приобрести базу, хотя в этом случае вы заплатите примерно на 100 долларов больше за любой из базовых комплектов Riga, чем за базовые комплекты Rion сопоставимого размера.

  Что касается стандартного оснащения, то «Рига» оснащена мансардными окнами, автоматическими открывателями мансардных окон и откидным задним окном. Вы также можете приобрести несколько стеллажей, которые крепятся либо на стандартной высоте полки (примерно на уровне бедер), либо на верхних полках, расположенных на уровне глаз.
