зависимость шага стропил от материала кровли. Монтаж стропил под металлочерепицу
Одним из важных этапов любого строительства является сооружение крыши здания, основой которого выступает установка стропильной системы. От того, насколько верно выбран шаг стропил, т. е. расстояние между ними, будут полностью зависеть равномерное распределение веса кровли на каркас, надежность крыши и длительность ее эксплуатации в целом. При любой незначительной ошибке расчета могут произойти повреждение и обрушение всей крыши.
Сбор требуемых расчетных величин для установления шага стропил

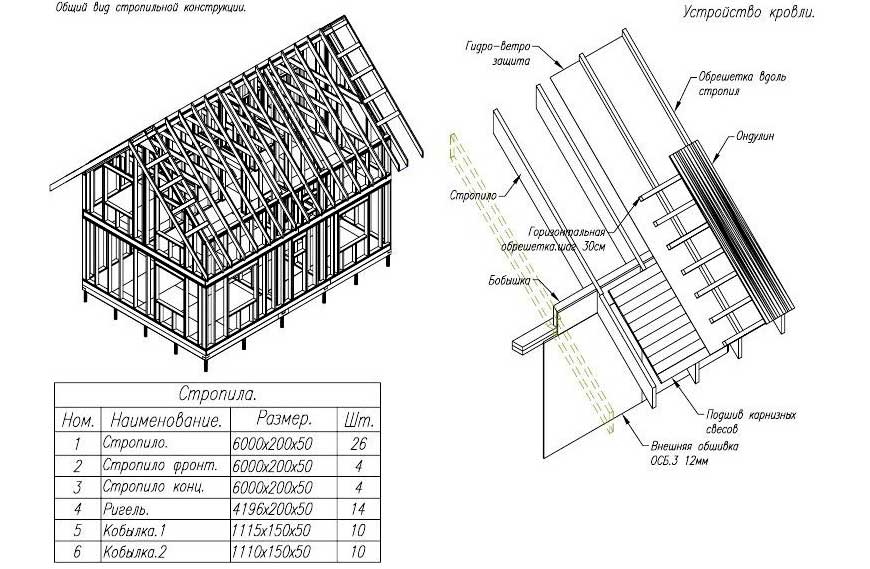

Стропильная система включает в себя следующие составляющие:
- фермы;
- коньковые и боковые прогоны;
- мауэрлат;
- диагональные элементы.
Фермы состоят из ригеля, основания, стропильных ног, связующих и крепежных элементов. Стропильные ноги представляют собой балки, расположенные вдоль скатов, нижние концы которых соединяются с мауэрлатом, а верхние – с прогонами.
Содержание статьиШаг стропил представляет собой точное расстояние между двумя стропильными ногами.
Чтобы получить точное указанное значение, нужно сначала узнать значения некоторых важных для этого величин.
Все расчеты по системе покрытия крыши правильно произвести еще на стадии проектирования дома. Такое ответственное дело можно провести самому либо доверить его специалистам. Чем точнее будут расчеты, тем прочнее будет основа для крыши.
Чтобы правильно произвести все требуемые расчеты, в том числе и величину шага стропил, нужно знать:
- постоянные и временные нагрузки;
- их размер;
- угол ската;
- вид кровельного покрытия;
- материал изготовления стропил;
- тип кровли.
Одним из показателей, который необходимо учитывать при расчете шага стропил, считаются постоянные и временные нагрузки. К ним относятся:
- вес кровельной и стропильной конструкции;
- вес внутренней отделки крыши;
- вес снегового покрова;
- вес человека, проводящего обслуживание крыши.
Надо отметить, что эти данные берутся в специальных таблицах, разработанных учеными, в зависимости от климатических зон, по различным территориальным регионам.
Угол ската можно определить, зная длину стены дома и высоту кровли. Чем круче крыша, тем устанавливается больше, так как нагрузка на таких крышах будет передаваться в основном на несущие стены. Произведя дальнейшие расчеты, легко высчитывается длина стропил. Чаще всего они имеют стандартные величины: 4 и 6 м.
Для изготовления кровельной системы хорошо подойдет древесина хвойных пород деревьев. Пиломатериал должен быть качественным, без сучков, гнили. Перед работой все деревянные элементы нужно обработать антисептическими специальными составами.
Шаг стропил будет зависеть и от типа кровли, т. е. от функциональных особенностей и ее формы. Величина простой и сложной крыши будет различной.
То, как будет влиять вид кровельного покрытия на шаг стропил, следует рассмотреть более подробно.
Общая технология расчета расстояния между стропилами
Сделав все необходимые измерения, можно произвести конструктивный расчет шага стропил. Исходя из практики, данный показатель находится в пределах от 0,6 до 1,0 м.
Чтобы самостоятельно правильно выполнить данный расчет, необходимо придерживаться следующей технологии:
- Берется общая длина кровельного ската.
- Подбирается оптимальный шаг стропильной фермы.
- Длину ската необходимо разделить на шаг стропил.
- К полученной величине прибавляется единица.
- Для получения целого числа производится округление результата в большую сторону.
- Таким вычислением находится количество стропильных ферм (стропильных ног), расположенных на одном скате крыши.
- Теперь вся длина кровельного ската делится на полученную величину, показывающую количество ферм. Тем самым определяется шаг стропил.
Следует отметить, что данный расчет производится по центру будущих стропил.
Однако вычисления нельзя считать точными и постоянными. В каждом случае строительства кровли дома учитываются и угол уклона крыши, и особенности выбранного кровельного материала, и другие показатели. В связи с этим нужно рассмотреть особенности выбора шага стропил для самых распространенных кровельных материалов: металлической и керамической черепицы, профнастила, шифера и ондулина.
Особенности при выборе расстояния между стропилами для металлической и керамической черепицы
Металлическая черепица в качестве кровельного покрытия чрезвычайно распространена как при городском, так и загородном строительстве. Сама конструкция стропильной системы крыши при использовании металлочерепицы будет мало отличаться от общей схемы. Однако в связи с тем, что данный строительный материал имеет небольшой вес, стропила и другие элементы системы могут браться меньшего сечения, т. е. с меньшим запасом прочности. Расстояние между стропилами при использовании металлочерепицы составляет 60-95 см.
Выполнение всех работ по монтажу кровли из металлочерепицы гораздо легче, чем из других кровельных материалов. Особенностью устройства обрешетки данного материала является то, что доска возле карниза должна быть толще остальных примерно на 1,5 см. Обычно сечение стропил из металлочерепицы составляет 50х150 мм. Керамическая черепица представляет собой кровельный материал, имеющий значительный вес, который в 10 раз больше веса металлочерепицы. В связи с этим нужно более основательно подходить к расчету стропильной системы крыши. следует несколько увеличить – до 60х180 мм. Среднее расстояние между стропилами для покрытия из керамической черепицы устанавливается в диапазоне 0,8-1,3 м. Обязательно берется во внимание угол уклонов скатов: расстояние между стропилами делается больше, чем выше крыша.
Длина стропильных ног в данном случае будет оказывать сильное влияние на результат. Расстояние между стропилами уменьшается с увеличением их длины . При их большой длине могут возникнуть на прогиб повышенные нагрузки, которые можно значительно уменьшить, если дополнительно установить систему подкосов, подпирающих стоек и других элементов.
Особенности при выборе шага стропил для шифера, профнастила и ондулина
Самым распространенным кровельным материалом является шифер. Это связано с его низкой стоимостью, простотой монтажа, возможностью замены при повреждении отдельных элементов кровли.
Особенностями обрешетки под шифер является ее прореженный тип, состоящий из любого типа доски или бруса, но с обязательным их сечением не менее 30 мм. Это необходимо для правильного и качественного распределения веса шифера на обрешетку.
Оптимальным расстоянием между стропилами при сочетании нагрузки от веса листов шифера должно составлять 80 см. Стоит постоянно заботиться о запасе прочности стропильной системы, что может быть связано с различными непредвиденными обстоятельствами. В остальном ее установление под шиферную кровлю не отличается от других вариантов.
Теперь следует обратить внимание на некоторые особенности при установке стропильной системы для таких кровельных материалов, как профнастил и ондулин.
Вес у профнастила и ондулина значительно легче, чем у керамической черепицы или шифера, поэтому технология установки стропил для данных материалов практически ничем не отличается от установки металлочерепицы. Расстояние между стропилами для крыши из профнастила составляет 60-90 см, а из ондулина – 60-100 см.
При необходимости увеличения расстояния между стропильными ногами нужно укрепить конструкцию системы поперечными элементами обрешетки.
Устройство обрешетки для профнастила очень похоже с устройством обрешетки из металлической черепицы. Важно помнить, что и в данном случае последняя доска должна иметь несколько большую толщину, чем все остальные.
Особенностью установки обрешетки для ондулина следует считать необходимость сплошного ее типа для качественного сопротивления различным нагрузкам. В некоторых случаях можно использовать и обрешетку прореженного типа, но тогда шаг между стропилами должен составлять не более 30 см.
Таким образом, умея произвести все необходимые замеры, зная основы установки стропильной системы для основных материалов для кровли (черепицы, профнастила, шифера и ондулина), можно верно рассчитать расстояние между стропилами.
Однако вычисления нельзя считать точными и постоянными. В каждом случае строительства кровли дома учитываются и угол уклона крыши, и особенности выбранного кровельного материала, и другие показатели. В связи с этим нужно рассмотреть особенности выбора шага стропил для самых распространенных кровельных материалов: металлической и керамической черепицы, профнастила, шифера и ондулина.
При строительстве крыши в первую очередь выбирают тип стропильной системы. Это значит, что стропила должны быть висячими или наслонными либо вся стропильная система будет состоять из тех и других стропил, т. е. комбинированной. Рассчитать расстояние между стропилами не трудно, зная величину нагрузок, которые будут действовать на всю крышу.
Нагрузки бывают временные и постоянные. К постоянным нагрузкам относятся:
- вес материалов самой стропильной системы;
- вес кровельного материала;
- вес элементов кровельного пирога, если крыша делается утепленной;
- вес внутренней отделки потолка мансарды.
Временные нагрузки включают в себя: вес снегового покрова, вес человека при производстве кровельных работ и обслуживания кровли в период эксплуатации, ветровую нагрузку и вес возможных водных потоков в летнее время.
На чем основываются расчеты?
Расстояние между стропилами крыши рассчитывается также исходя из выбранного материала и сечения стропил.
При строительстве частного дома, редко кто заказывает проект, где на основании расчетов рекомендуется, какое расстояние между стропилами нужно выдерживать. Чаще всего застройщики полагаются на опыт мастеров и доверяют им самим вести все расчеты по месту. Однако, есть и такие кто желает сам сделать расчет стропильной системы и самостоятельно построить крышу.
В этом случае они должны в первую очередь определиться с видом крыши, выбрать какой будет чердак – отапливаемый жилой или холодный, так как от этих параметров напрямую зависит вид стропильной системы и расчет расстояния между стропилами
Расстояние между стропилами односкатной крыши
Расчет для односкатной крыши — самый простой. В стропильной системе не предусматривается стоек и раскосов — только сами стропила.
Такая крыша обустраивается чаще всего на подсобных помещениях, гаражах, банях и т.д.
Шаг стропил односкатной крыши представлен в таблице ниже и зависит от сечения бруса:
Если застройщик желает самостоятельно делать расчет нагрузок на стропильную систему, ему будет полезно ознакомиться с такими документами, как СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85», где заложены карты по климатическим районам России .
В качестве материала для возведения стропильной системы выбирают древесину хвойных пород, влажность которой — 20-22%. Доски, брусья и прочие виды пиломатериала должны быть ровными без свилеватости, гнили, сучков и синевы.
Все деревянные элементы следует обработать антисептиками и антипиренами для защиты дерева от гниения и возгорания. Используемый материал, длина стропильных ног и сечение бруса также влияет на расчеты (смотрим таблицу):
Примерный расчет
Шаг стропил не что иное, как расстояние между стропильными ногами.
Как правило, для жилых частных домов этот показатель равен 0,6-1.0 м.На величину шага стропил оказывает влияние значительное количество факторов. Расчет нужного количества стропильных ног производится следующим способом:
- Измеряется длина ската крыши. После этого полученную величину делят на выбранный показатель шага между стропилами.
- Потом к полученному значению плюсуется единица и округляется в большую сторону, чтобы получить целое число. Так получают количество необходимых стропильных ног для данной длины одного ската крыши.
- После этого вся длина ската крыши делится на полученное целое число (количество стропильных ног) и в результате получают расстояние между осями будущих стропил, что и называется шагом стропил.
- Ось должна проходить по центру стропила. Однако для разного вида кровельного покрытия шаг стропил может меняться, также он меняется в зависимости от угла уклона скат кровли.
Например : длина кровельного ската равна 16 метров, а величина шага между стропилами — 0,6 метра.
Следовательно, 16/0,6 + 1 = 27,66 = 28 метров (стропил необходимо для устройства ската)
Чем больше угол уклона, т. е. чем крыша круче, тем шаг стропил можно делать большим. Это объясняется тем, что нагрузка на крутых крышах распределяется не на всю плоскость крыши, а большей частью передается на несущие стены.
Стропила для керамической черепицы
Керамическая черепица – материал, имеющий приличный вес. Поэтому для устройства кровли из черепицы следует рассчитывать сечение и длину стропил, учитывая, что один квадратный метр керамики весит почти в десять раз больше веса металлочерепицы.
- Если в конструкции стропильной системы предполагается устраивать затяжку стропил, то ее сечение следует увеличить.
- Сами стропила должны быть сделаны из сухой здоровой древесины, их сечение должно быть 50х150 или 60х180 мм.
- Шаг стропил, делается в диапазоне 0,8 -1.3 м для покрытия из керамической черепицы, а точное его определение зависит от угла уклона скатов.
Чем выше крыша, тем шаг стропил можно делать шире. Например, при угле уклона 15 градусов шаг будет равняться 80см, а если угол ската повысится до 75 градусов, расстояние между стропильными ногами увеличится до 1,3м.
Еще одно обстоятельство влияет на величину шага стропил – это длина стропильных ног. Чем они длиннее, тем шаг их уменьшается. Это объясняется тем, что при максимальной длине стропил создаются повышенные нагрузки на прогиб. Их можно уменьшить, если устроить систему подпирающих стоек, подкосов и прочих элементов стропильной системы, которые принимают на себя часть нагрузок от стропил.
Стропила для крыши из металлочерепицы
Стропильная система под металлочерепицу мало чем отличается от прочих стропильных конструкций. Но ввиду того, что она имеет вес в несколько раз меньший, чем керамическая черепица, стропила и все прочие элементы конструкции крыши могут выполняться с меньшим запасом прочности, т. е. меньшего сечения.
Разница в весе черепицы из глины и металлической составляет около 35 кг на 1 м кВ.
Шаг стропил под металлочерепицу, как правило, делают 0,6-0,9м. Металлочерепица широко используется для покрытия загородных домов, в которых часто предусматриваются мансардные помещения, поэтому кровлю делают утепленной. Шаг стропил в таких конструкциях подгоняют под размеры утеплителя, который вставляется между стропильными ногами.
До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.
Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.
Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.
К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.
При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.
- Вес кровельного материала;
- Вес стройматериалов, из которых построен стропильный каркас крыши;
- Вес утеплителя, пароизоляции, гидроизоляции;
- Вес отделочного материала мансарды или жилого чердачного помещения.
На крышу сооружения также воздействуют следующие временные нагрузки:
- Вес работника, выполняющего обслуживание и ремонт кровли.
Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».
Видео о том, как выполнить расчет стропильной системы:
Схема расчета расстояния между стропилами
Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.
Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».
Там имеется подробная схема ведения подсчетов и карта климатических зон страны.
Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.
В расчетах обязательно должно учитываться климатическая зона, где проводятся работы, конструкционный материал стропил и его сечение.
Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.
Ход расчетов:
- сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала. Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;
- к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;
- длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.
Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.
Расстояние между стропилами для разных типов кровли
Однако расчет расстояния между стропилами так однозначно проводить нельзя.
Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.
Расстояние между балками для кровли из металлочерепицы
Средний вес, который оказывает на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг 0,6-0,9м. При этом используется брус с сечением 50х150мм.
Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.
Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку. Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.
Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.
Расстояние между балками для кровли из профнастила
Рекомендуемый шаг стропил для кровли из – 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.
Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.
Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.
Расстояние между балками для кровли из керамической черепицы
Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см. Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли.
Чем он больше, тем реже можно монтировать балки.
Монтаж конструкции под ондулин
Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.
Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.
Иногда применяется прореженный тип обрешетки. Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.
Стропильная система под шифер
Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ.
Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.
Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.
Обрешетка под шифер должна быть прореженной. Для ее изготовления применяется доска либо брус сечением не менее 30 миллиметров. Именно такая толщина бруса или доски требуется для качественного распределения веса кровельного покрытия и зимних осадков.
При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.
Стропильный каркас под мягкую кровлю
К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.
Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров.
При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.
Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.
Кровля из сэндвич-панелей
Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.
Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.
При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас.
Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.
Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.
Возведение стропильного каркаса под поликарбонат
В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.
Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).
Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов.
Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.
О важности крыши для любого строения спорить бессмысленно. Недаром за всю историю человечества было изобретено более десятка различных видов кровель от простых до достаточно сложных в проектировании и строительстве. Важным элементом при планировании возведения крыши является шаг между стропилами – прочными брусками, являющимися основой конструкции. Об этом и пойдет речь в данной статье.
Расстояние между основой кровельных скатов не является постоянной величиной и зависит от следующих составляющих:
- вида кровли;
- угла наклона ската;
- вида предполагаемого к установке кровельного материала;
- размеров сечения стропил.
Прежде чем приступать к процессу возведения верхней конструкции дома следует выполнить расчет, определив оптимальное, расстояние между стропилами.

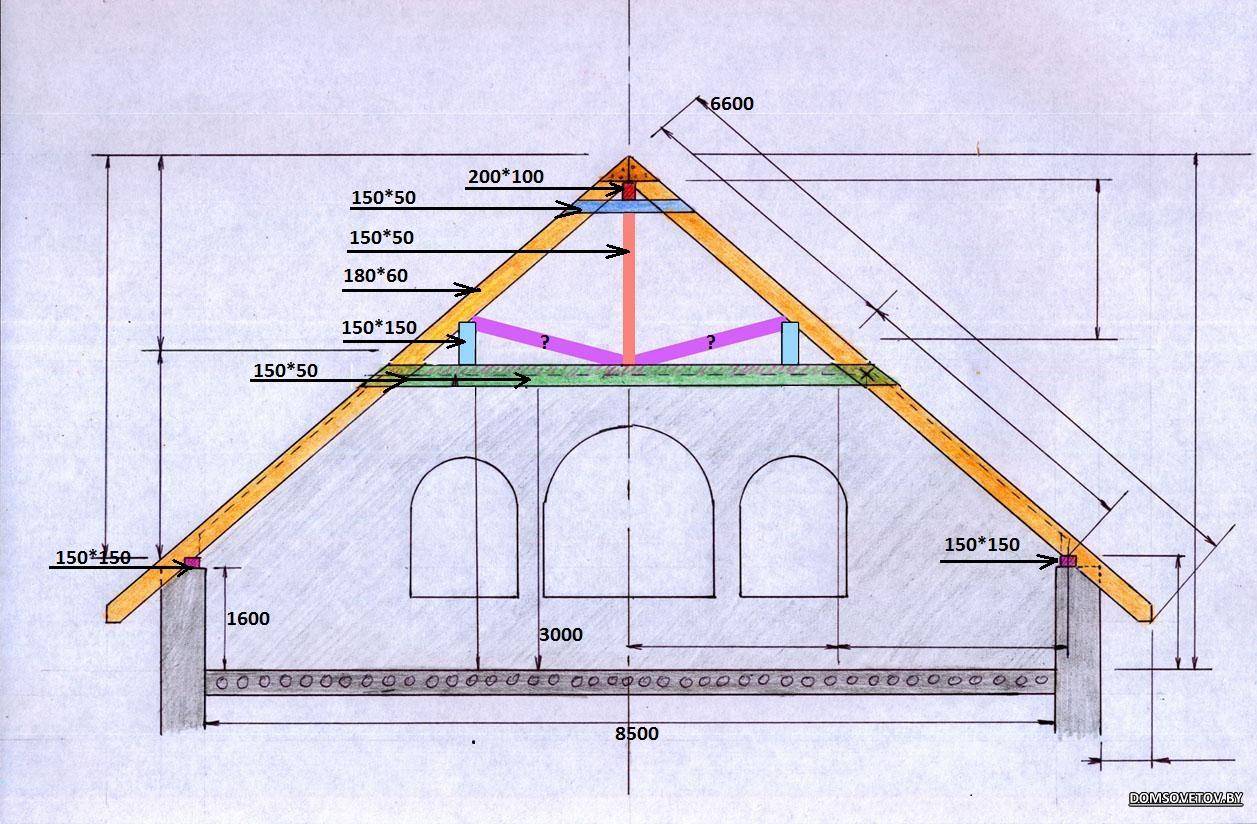

Шаг стропил двускатной крыши
Наибольшее распространение в нашей стране получили двускатные крыши.
Они представляют собой конструкцию, имеющую две параллельных плоскости, с углом наклона относительно горизонта от 20 до 50 градусов.
При недостаточном уклоне кровли двускатной крыши в заснеженных районах есть опасность скопления больших снежных масс, что может привести к разрушению конструкции. Увеличение угла скатов в регионах с преобладанием сильных ветров также чревато высокой нагрузкой и опасностью разлома не только кровли, но и всего строения в целом.
Стропильная система мансардной крыши
Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.
Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика.
Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.
Стропила в односкатной крыше
Для хозяйственных построек и некоторых домов в частном исполнении применяются крыши, имеющие один скат. В связи с ограничением угла наклона на них оказывается высокое давление. Специалисты рекомендуют для стропил односкатной крыши использовать пиломатериал увеличенного сечения, с установкой минимального шага друг от друга.
При расчете расстояний, на которых устанавливаются балки кровли, особое внимание следует уделить величине снеговой нагрузки в конкретной местности. При малом уклоне эта характеристика имеет большое значение. Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку.
Стропильная система вальмовой крыши
Наиболее сложной в строительстве считается стропильная система вальмовой крыши. Данный вид называют четырехскатной, так как кровля образуется не только боковыми, но и дополнительными торцевыми скатами, где установка стропил осуществляется не на конек, а на угловые тетивы. Это предъявляет особые требования к организации кровельного каркаса.
Под вальмовой крышей мансарду устраивают не часто. Это связано с небольшим углом наклона стропил и кровли в целом. В случае увеличения угла скатов к горизонту, расстояние между стропилами увеличивают, при уменьшении — наоборот. Дополнительным аспектом расчета служит и используемый кровельный материал.
Зависимость шага стропил от кровельного материала
Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.
Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.
Кровля из профлиста
В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:
- Высокая коррозионная стойкость;
- Как следствие, продолжительный (более 15 лет) срок эксплуатации;
- Легкий монтаж даже без необходимой квалификации;
- Малая масса листа (вес 1 м 2 составляет 4-5 кг).
Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.
Кровля из металлочерепицы
Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.
Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.
Стропильная система под ондулин
В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.
Малая толщина листов ондулина при углах скатов менее 15 о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил. На это следует обратить внимание при расчетах.
Шиферная кровля
Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.
Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22 о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.
Поликарбонат на крыше
В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.
Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.
Тематический материал:
Стропила под мягкую кровлю
Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.
Шаг стропил под утеплитель
Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.
Схема расчета шага стропил
По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:
- определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
- длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
- длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.
Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:
- 16:0,6+1=27,66;
- округлив результат, получим 28 стропил на один скат;
- 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.
Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.
Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.
К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.
Методика вычисления расстояния между стропилами
Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.
Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:
Стропильная конструкция под металлочерепицу
При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.
Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий (прочитайте также: » «). Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.
Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.
При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.
Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.
Стропильная система односкатной крыши, основные преимущества и характеристики «).
Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра (читайте: » «). Стропилами регулируют величину свеса кровли.
стропильная система под профнастил, фото, чертеж. Расчет, установка своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил
Крыши современных частных домов могут иметь разную конфигурацию. Наиболее популярной разновидностью кровель является двускатная. Безусловными преимуществами такой крыши владельцы загородных участков считают надежность, довольно-таки привлекательный внешний вид и экономичность. Конструкция у кровли этого типа предельно проста, а поэтому возвести ее не составит труда в том числе и своими руками.
Легкие и прочные листовые материалы — это то, чем чаще всего обшивается двускатная крыша. Профнастил, к примеру, для такой конструкции подходит просто идеально. Кровля этой разновидности хорошо защищает внутреннее пространство дома, служит долго и обходится недорого. Конечно же, процедура возведения стропильной системы под профнастил, как и под любой другой материал, имеет некоторые свои особенности.
С чего начать
Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:
определиться с углом наклона скатов;
определиться с видом необходимых для строительства материалов;
рассчитать шаг между стропилами и элементами обрешетки;
сделать подробные чертежи каркаса с указанием способа соединения всех узлов.
Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.
Расчет нагрузки
Этот шаг при составлении проекта крыши пропускать нельзя ни в коем случае. Правильно выполненные расчеты — залог того, что в конечном итоге получится долговечная двускатная крыша. Стропильная система под профнастил (фото сборки такого каркаса можно видеть ниже) монтируется с учетом следующих параметров:
веса всех, используемых для возведения кровли, материалов;
возможной снеговой и ветровой нагрузки.
Значения последних двух показателей можно узнать по специальным таблицам, разработанным специально для каждого конкретного региона.
Все полученные в результате вычислений цифры необходимо сложить и умножить на коэффициент надежности в 1.1. Выполнив расчет стропильной системы двускатной крыши таким образом, можно будет определиться прежде всего с видом необходимых для сборки материалов. Также с учетом окончательного показателя нагрузки выбирают оптимальный угол расположения опор каркаса кровли.
Угол наклона ската
Помимо нагрузки, при выборе этого показателя должны учитываться также и особенности самого кровельного материала. Угол наклона скатов кровли из профнастила может быть любым, но не менее 12 градусов. Если сделать крышу более пологой, в последующем она будет протекать. При этом сами листы начнут прогибаться под тяжестью снега зимой. То есть крышу придется постоянно ремонтировать. А это, конечно же, дополнительные затраты.
В Средней полосе России с учетом ветровой и снеговой нагрузки практически повсеместно допускается возводить кровли с углом наклона скатов в 30-45 градусов. Именно этот вариант идеально подходит и для профнастила. В южных районах угол наклона скатов кровель домов может быть меньшим, а в северных, наоборот, — большим.
Помимо всего прочего, при выборе способа установки стропил стоит учесть и то, каким именно образом в последующем будет использоваться чердак. Если его предполагается утеплить и обустроить под жилое помещение, скаты лучше сделать покруче. Но разумеется, в этом случае возведение крыши обойдется немного дороже, так как придется использовать большее количество материалов.
Из чего строить
Из каких же конкретно материалов может быть возведена такая двускатная крыша? Стропильная система, монтаж своими руками которой — в любом случае дело ответственное, должна быть, конечно же, максимально надежной. Но одним из преимуществ профнастила является то, что он имеет небольшой вес. Поэтому каких-либо особых, очень уж прочных, материалов для сборки каркаса под него использовать необязательно. Для стропил такое крыши вполне подойдет стандартный брус 150х100 мм. Пиломатериал большего сечения целесообразно применять только в том случае, если чердак предполагается использовать в качестве жилого помещения. Стропила для такой крыши обычно делают из бруса 200х100 мм.
Обрешетку можно собрать из обрезной доски 30х100-150 мм. Слишком широкий пиломатериал в данном случае использовать нельзя. Такие доски через некоторое время просто-напросто рассохнутся и сильно покоробятся, что крайне негативно скажется на надежности кровли. Под мауэрлат лучше взять брус потолще — 200х150 мм.
Шаг между элементами конструкции
Слишком часто опоры каркаса под легкие металлические листы устанавливать также необязательно. Оптимальное расстояние между стропилами двускатной крыши под профнастил — 60-80 см. Что касается обрешетки, то шаг между ее элементами выбирается с учетом разновидности используемых листов. Так, для толстого материала 0.6-0.7 мм с высотой профиля в 3.5 см доски могут набиваться на расстоянии до 1.5 м друг от друга.
Для стандартного профнастила марки Н шаг обрешетки обычно составляет 60-70 см. Такое же расстояние подойдет и для материала СН. Тонкий лист С монтируют на обрешетку, набитую с шагом в 10 см либо на сбитую сплошняком из фанеры 12 мм или листов ОСБ.
Как собирается двускатная крыша. Стропильная система под профнастил
Монтируется каркас кровли дома в несколько шагов:
устанавливается мауэрлат;
монтируются стропила;
при необходимости устанавливается утеплитель;
стропила обтягиваются гидроизолятором;
набивается обрешетка.
Монтаж мауэрлата
Начинают сборку такой конструкции, как двускатная крыша из профнастила, своими руками с установки именно этого элемента. Монтируется мауэрлат поверх коробки здания. Как основа под стропильную систему этот элемент используется только на кирпичных, монолитных или блочных стенах. У брусчатых и рубленых его роль выполняет верхний венец. Крепить брус к стенам следует с использованием анкерных болтов. Можно также применять стальные нагели, оцинкованную проволоку толщиной от 5 мм или скобы.
Способы крепления стропил
Сами опорные элементы кровли могут крепиться к мауэрлату двумя способами. Для кирпичных, блочных и монолитных домов используется технология жесткой фиксации. В этом случае стропильные ноги крепятся к мауэрлату посредством оцинкованных стальных уголков и саморезов либо «узлом» из трех гвоздей (один в верхнюю плоскость, два — по бокам).
На рубленых и брусчатых стенах стропила крепят скользящим методом. Дело в том, что такие дома в первое время после возведения дают сильную усадку. Поэтому жестко закрепленный каркас крыши в последующем может просто-напросто повести. При скользящем способе установки стропил используются специальные фиксирующие элементы, «салазки», обеспечивающие подвижность опор в небольшом диапазоне.
Как устанавливать
Монтировать опорные элементы каркаса нужно правильно. В этом случае получится аккуратная симметричная двускатная крыша. Стропильная система под профнастил, как и под любой другой материал, должна собираться с использованием шаблона. В этом случае все ноги будут иметь одинаковую длину. Для двускатных кровель из профнастила могут использовать как простые прямые стропила (со срезанным под необходимым углом краем), так и вариант с посадочными гнездами под мауэрлат. Между собой вверху опоры каркаса крепят обычно посредством специальных толстых стальных пластин.
Первыми всегда устанавливаются крайние фермы. Далее между их самыми высокими точками натягивается шнур. Затем, ориентируясь на него, устанавливают промежуточные фермы. На больших кровлях между крайними парными стропилами предварительно монтируется коньковый прогон на опорах. Последние надежно закрепляются на балках перекрытия.
Монтаж утеплителя и гидроизолятора
Если чердак предполагается сделать жилым, при возведении кровли его, конечно же, придется утеплить. На крышах из профнастила для этой цели чаще всего используется минеральная вата. В качестве опоры под нее со стороны чердака на стропила натягивается проволока. Сами маты устанавливаются враспор.
Гидроизолятор на стропила нашивают с небольшим провисом (в 2 см). Натягивать пленку сильно нельзя. Иначе при подвижках каркаса она может просто-напросто порваться. Производят монтаж полос гидроизолятора горизонтально снизу вверх с нахлестом не менее 10-15 см.
Монтаж обрешетки
Опорные доски под листы профнастила к стропилам крепят посредством гвоздей диаметром порядка 3-3.5 мм. Длина крепежей при этом должна превышать толщину самих фиксируемых элементов в два раза. Сборку начинают от карниза. Крепить доски следует к каждому стропилу на два гвоздя. Два последних ряда у конька набиваются без зазора.
После того как обрешетка будет собрана, можно приступать к обшивке каркаса собственно самим профнастилом. На заключительном этапе обиваются доской фронтоны крыши.
О чем нужно знать
Дерево — материал очень легкий в обработке и при этом достаточно прочный. Именно поэтому стропильная система двускатной крыши своими руками собирается чаще всего из бруса и доски. Однако слишком уж долгим сроком службы пиломатериалы похвастаться, к сожалению, не могут. Рано или поздно какркас кровли здания начинает рассыхаться или подгнивать. Поэтому перед его сборкой брус и доски обязательно следует обработать специальными составами, повышающими их влагостойкость.
Еще одним недостатком древесины является горючесть. Чтобы свести риск возникновения пожара к минимуму, используемые для возведения каркаса здания пиломатериалы следует, помимо всего прочего, тщательно обработать средством, повышающим их огнестойкость.
Вот таким вот образом и собирается двускатная крыша. Стропильная система под профнастил, как видите, монтируется элементарно. Тем не менее установка каркаса кровли — дело очень ответственное. При нарушении каких-либо технологий у хозяев дома в последующем обязательно возникнут проблемы с протечками, необходимостью замены отдельных элементов и т. д. Поэтому подойти к сборке стропильной системы кровли стоит с максимальной ответственностью.
Расстояние между стропилами: как рассчитать конструкции для разных видов кровли
Icer2255 0 0
Если вы сооружаете кровлю своими руками, то и расстояние между стропилами вам придется определять самостоятельно. Это очень важный фактор, от которого напрямую зависит прочность вашей крыши, ведь стропила будут держать на себе вес всей конструкции. Чтобы не ошибиться, внимательно почитайте все рекомендации, изложенные ниже, и на их основе примите правильное решение.
Чтобы обеспечить прочность двускатной крыши, нужно поставить стропила на правильном расстоянии друг от друга
Типы кровель и факторы, влияющие на расчеты
Прежде чем мы перейдем к конкретным вариантам, нужно разобраться с основными факторами, которые надо учитывать. На любую кровлю оказывают влияние два вида нагрузок — постоянные и переменные.
К постоянным можно отнести следующие факторы:
- Вес самих стропил. Чем больше их масса, тем лучше их нужно крепить. Даже если у вас прочные элементы, это не гарантирует надежности, важно правильно закрепить их, чтобы исключить любые деформации. О вариантах крепления подробно рассказано в отдельном обзоре на нашем портале;
Крепить стропила с помощью перфорированных элементов очень удобно
- Масса кровельного материала. Еще один важный фактор, от которого напрямую зависит и выбор сечения стропил, и расстояние между ними. Например, традиционная глиняная черепица весит в десятки раз тяжелее современного варианта из металла. Естественно, и несущие конструкции под эти материалы будут очень сильно различаться;
Вес керамической черепицы самый большой из всех
- Вес элементов кровельного пирога. Сюда относится пароизоляционный материал, гидроизоляционный материал и утеплитель. Если первые два наименования весят не так много, то теплоизоляция может изрядно добавить веса вашей конструкции. Минеральная вата имеет плотность от 30 до 300 килограммов на кубометр, и вам следует заранее определиться, какой именно вариант вы будете использовать на своей кровле;
Кровельный пирог может весить немало
Не забудьте учесть и такой важный аспект, как толщина утеплителя. Ведь его можно уложить и слоем в 5 см, и слоем в 20 см, вот вам и разница по весу в четыре раза.
- Вес внутренней отделки. Если мансарда будет обшиваться гипсокартоном или другим отделочным материалом, нагрузку будут нести тоже стропила. Естественно, что если у вас будет холодная кровля, то ни утеплитель, ни отделка крепиться не будут.
Что касается временных нагрузок, то они могут быть следующими:
- Вес снегового покрова зимой. Этот показатель зависит не только от региона вашего проживания, но и от уклона кровли. Чем он меньше, тем больше снега будет лежать зимой и тем выше получится нагрузка на несущую конструкцию;
Снег может увеличить вес ската крыши в несколько раз
- Ветровые нагрузки. Тут наблюдается обратная зависимость в сравнении с первым фактором. Чем выше угол наклона, тем большие нагрузки на него будут оказываться в ветреную погоду. Этот фактор зависит от региона проживания;
- Вес человека, передвигающегося по кровле. При укладке крыши или ее ремонте по ней могут передвигаться люди, об этом также не стоит забывать.
Односкатная кровля
Для односкатной крыши существует специальная таблица, по которой рассчитать расстояние между ногами стропил не составит труда.
Зависимость шага стропил от их длины и сечения
Посчитать точное число элементов для конструкции с одним скатом просто:
- Ширина крыши делится на оптимальный шаг стропил, взятый из таблицы в соответствии с их длиной и сечением;
- К полученному результату добавляется еще единица. Этот элемент будет крайним в конструкции. Число, скорее всего, не будет ровным, нужно округлить его в большую сторону;
- Теперь рассчитывается точное расстояние между стропилами. Ширина ската делится на число, которое мы получили выше. Это и будет точный показатель от середины до середины элемента.
Односкатная конструкция чаще всего используется для пристроек
Кровля из шифера
Шаг обрешетки под шифер определяется просто:
| Иллюстрация | Описание |
| Оптимальный шаг расположения элементов составляет 800-1000 мм. Это стандартное значение для большинства кровель. | |
| Рекомендуемое сечение бруса — 50х150 мм или больше. Элементы ставятся на ребро для жесткости и усиливаются в коньковой части распорками так, как показано на фото. | |
| Имеет значение шаг обрешетки под шифер и ее толщина. Для надежности следует использовать доску толщиной не менее 30 мм. Она располагается на расстоянии от 20 до 40 см друг от друга. |
Металлочерепица и профнастил
Это схожие материалы, поэтому и расстояние между стропилами для них определяется одинаково:
| Иллюстрация | Описание |
| Оптимальное расстояние между элементами составляет от 800 до 1000 мм. Рекомендуемое сечение бруса — 50х150 мм. Кровля получается не тяжелой, поэтому и конструкция не отличается массивностью. | |
| Если нужна ниша под утеплитель, то размер бруса может быть другим. Например, если вам нужно уложить слой минваты толщиной 200 мм, то и стропила должны быть такого же размера. | |
| Шаг обрешетки должен быть строго определенным. Если под профнастил можно и варьировать этот показатель в небольшом диапазоне, то под металлочерепицу нужно делать конструкцию с четко определенным шагом в соответствии с размером волны кровельного материала. |
Гибкая черепица
Популярный вариант, под который стропильная система делается по таким рекомендациям:
| Иллюстрация | Описание |
| Шаг элементов может варьироваться в диапазоне от 300 до 1500 мм. Тут все зависит от таких факторов, как угол наклона скатов и размер бруса. Естественно, что брусья с сечением большого размера могут ставиться реже. Что касается уклона, то он подбирается индивидуально. | |
| На стропила необходимо класть сплошную обрешетку. Она делает конструкцию значительно прочнее, но, чтобы обеспечить необходимую надежность, стоит пользоваться таблицей слева. В ней указана минимальная толщина разных материалов для обрешетки в зависимости от шага стропил. Использовать варианты толще можно, тоньше — нельзя. |
Ондулин
Еще один популярный вариант, который часто используется на крыше. Что касается конструкции, то общие рекомендации таковы:
| Иллюстрация | Описание |
| Расстояние должно составлять от 450 до 1000 мм. Все зависит от уклона кровли. На схеме показаны некоторые варианты и расстояние между элементами несущей конструкции. | |
| Для обрешетки используется брус 50х200 мм. Используйте сухой пиломатериал необходимой длины. | |
Шаг обрешетки зависит от угла ската. Чем он больше, тем больше расстояние можно делать между элементами.
|
Вывод
Как видите, определить оптимальное расстояние между стропилами несложно, если знать все основные нюансы по каждому из кровельных материалов. Для того чтобы разобраться в теме еще лучше, посмотрите видео, а если у вас возникли вопросы — не стесняйтесь задавать их в комментариях.
Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 14 декабря 2017г.Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Глоссарий терминов • Разработчики Velvet Pines
А
Пиломатериалы воздушной сушки.
Пиломатериалы, складированные во дворах или сараях в течение любого периода времени. Для Соединенных Штатов в целом минимальное содержание влаги в тщательно высушенных на воздухе пиломатериалах составляет от 12 до 15 процентов, а в среднем несколько выше. На юге сухие пиломатериалы могут быть не ниже 19 процентов.
Воздушный путь.
Пространство между изоляцией крыши и кровельными досками для движения воздуха.
Анкерные болты.
Болты для крепления деревянного подоконника к бетонному или каменному полу или стене.
Фартук.
Плоский элемент внутренней обшивки окна, размещаемый у стены непосредственно под табуретом.
Астрагал.
Молдинг, прикрепленный к одной из пары распашных дверей, о которую ударяется другая дверь.
Вентиляторы для чердаков.
В домах предусмотрены экранированные отверстия для вентиляции чердаков. Они расположены в области потолка как приточные вентиляторы и в торце фронтона или вдоль конька как вытяжные вентиляторы.Они также могут состоять из механических вентиляторов, используемых в качестве вытяжной системы.
(См. Также жалюзи.)
В
Балясины.
Обычно небольшие вертикальные элементы перил используются между верхним поручнем и ступенями лестницы или нижним поручнем.
Балюстрада.
Перила, состоящие из балясин, верхнего поручня, а иногда и нижнего поручня, используются на краю лестниц, балконов и подъездов.
Доска для баржи.
Декоративная доска, покрывающая выступающее стропило (стропило) фронтона.У карниза этот элемент представляет собой облицовочную доску.
Цоколь или плинтус.
Доска, прикрепленная к стене вокруг комнаты рядом с полом, чтобы обеспечить надлежащую отделку между полом и гипсокартоном.
Базовый башмак.
Молдинг у пола на плинтусе.
Доска для теста.
Одна из пары горизонтальных досок, прибитых к столбам, установленным в углах котлована, используемых для обозначения желаемого уровня, а также в качестве крепления для натянутых струн для обозначения контуров стен фундамента.
Эркер.
Любое расстояние между окнами, выступающим наружу из стен здания, квадратное или многоугольное в плане.
Балка.
Элемент конструкции, поддерживающий доску в поперечном направлении.
Несущая перегородка.
Перегородка, которая выдерживает любую вертикальную нагрузку помимо собственного веса.
Несущая стена.
Стена, которая выдерживает любую вертикальную нагрузку помимо собственного веса.
Забивание глухих гвоздей.
Забивание гвоздями таким образом, чтобы шляпки гвоздей не были видны на поверхности изделия — обычно на шпунте совмещенных досок.
Льняное масло вареное.
Льняное масло, в которое добавлено достаточное количество солей свинца, марганца или кобальта для более быстрого затвердевания масла при нанесении тонкими слоями.
Скоба.
Наклонный кусок деревянного каркаса, прикрепляемый к стене или полу для придания конструкции жесткости. Часто используется на стенах в качестве временных распорок до завершения установки каркаса.
Кирпичный шпон.
Облицовка кирпича, уложенная и прикрепленная к обшивке каркасной стены или настенной конструкции из плитки.
Мостовое соединение.
Небольшие деревянные или металлические элементы, которые вставляются по диагонали между балками пола в середине пролета и действуют как элементы растяжения и сжатия с целью фиксации балок и распределения действующих нагрузок.
Кровля сборная.
Кровля, состоящая из трех-пяти слоев асфальтового войлока, ламинированного углем, гудроном, пеком или асфальтом. Поверх отделывается коркой шлака или щебня. Обычно используется на плоских или невысоких крышах.
Стык стыковой.
Место соединения концов двух бревен или других элементов в квадратном соединении.
С
Кап.
Верхний элемент колонны, пилястра, дверной карниз, молдинг и аналогичные изделия.
Кожух.
Молдинг различной ширины и толщины для отделки дверных и оконных проемов на косяках.
Хомут балочный.
Обычные стержни толщиной один или два дюйма, соединяющие противоположные стропила. Они служат для придания жесткости конструкции крыши.
Колонна.
В архитектуре: перпендикулярный опорный элемент круглого или прямоугольного сечения, обычно состоящий из основания, вала и капителя.В технике: вертикальный структурный элемент сжатия, который поддерживает нагрузки, действующие в направлении его продольной оси.
Конденсация.
В здании: капли или капли воды (и часто мороз в очень холодную погоду), которые накапливаются на внутренней стороне наружного покрытия здания, когда теплый, влажный воздух изнутри достигает точки, когда температура больше не позволяет. воздух, чтобы поддерживать удерживаемую в нем влагу. Использование жалюзи или чердачных вентиляторов уменьшит конденсацию влаги на чердаках.Пароизоляция под гипсовую обрешётку или сухую стену на оголенных стенах уменьшит в них образование конденсата.
Трубопровод электрический.
Труба, обычно металлическая, в которую проложен провод.
Конструкция, каркас.
Тип конструкции, в которой конструктивные части выполнены из дерева или опираются на деревянный каркас. В кодексах, если облицовка наружных стен облицована каменной кладкой, классификация этого типа строительства обычно не меняется.
Соединение с гребнем.
См. Разметку.
Бусина угловая.
Полоса формованного листового металла, иногда в сочетании с полосой металлической планки, размещенная на углах для их усиления. Кроме того, полоса деревянной отделки на три четверти круглой или угловой формы помещается поверх уголка из гипсокартона для защиты.
Доски угловые.
Используется в качестве отделки внешних углов дома или другой каркасной конструкции, к которой примыкают концы сайдинга.
Угловые раскосы.
Диагональные распорки по углам каркасных конструкций для придания жесткости и усиления стены.
Карниз.
Свес скатной крыши по линии карниза, обычно состоящий из облицовочной доски, софита для закрытого карниза и соответствующих молдингов.
Карниз возвратный.
Та часть карниза, которая возвращается к торцу дома.
Контр-прошивка.
Оклады, обычно используемые на дымоходах у линии крыши, для прикрытия окладов черепицы и предотвращения попадания влаги.
Багет молдинг.
Профиль с вогнутой поверхностью, используемый для отделки внутренних углов.
Пространство для сканирования.
Неглубокое пространство под жилыми помещениями дома без подвала, обычно ограниченное стеной фундамента.
Крикет.
Маленькая водоотводящая крыша с одно- или двухскатным уклоном, расположенная на стыке больших поверхностей, которые встречаются под углом, например, над дымоходом.
Перекрестные мосты.
Диагональные распорки между балками смежного пола, расположенные рядом с центром пролета балок для предотвращения перекручивания балок.
D
Дадо.
Прямоугольный паз по ширине доски или доски. Во внутренней отделке используется особый вид обработки стен.
Распад.
Распад древесины или других веществ под действием грибов.
Краска для палубы.
Эмаль с высокой степенью устойчивости к механическому износу, предназначена для использования на таких поверхностях, как полы крыльца.
Плотность.
Масса вещества в единице объема. В метрической системе он численно равен удельному весу того же вещества.
Точка росы.
Температура, при которой пар начинает осаждаться в виде жидкости. Особенно относится к воде в атмосфере.
Размер.
См. Размер пиломатериалов.
Прямое забивание гвоздями.
Прибивать перпендикулярно исходной поверхности или стыку соединяемых деталей. Также называется накладкой на лицо.
Дверной косяк, межкомнатный.
Окружающий шкаф, в который и за которым закрывается и открывается дверь. Он состоит из двух вертикальных частей, называемых боковыми косяками, и горизонтального переднего косяка.
Дормер.
Проем в наклонной крыше, каркас которого выступает в виде вертикальной стены, подходящей для окон или других проемов.
Водосточная труба.
Труба, обычно металлическая, для отвода дождевой воды из водосточных желобов.
Капельный.
a) Элемент карниза или другого горизонтального внешнего покрытия, имеющий выступ за другие части для отбрасывания воды. б) Канавка на нижней стороне подоконника или каплеуловителя, чтобы вода капала по внешнему краю, а не стекала обратно и стекала по фасаду здания.
Капельный колпачок.
Молдинг, устанавливаемый на внешней стороне дверной или оконной рамы, чтобы вода капала за пределы рамы.
Сухая стена.
Материалы для внутренней отделки, такие как гипсокартон или фанера, которые используются в больших листах или панелях.
Воздуховоды.
В доме, как правило, металлические трубы круглого или прямоугольного сечения для подачи теплого воздуха от отопительной установки в комнаты или воздуха от устройства кондиционирования или возврата холодного воздуха. Воздуховоды также изготавливаются из композиционных материалов.
E
Карниз.
Край или нижняя часть крыши, выступающая над стеной.
Деформационный шов.
Полоса из битумного волокна, используемая для разделения блоков или блоков бетона для предотвращения растрескивания из-за расширения в результате изменений температуры. Также используется на бетонных плитах.
Ф
Лицевая или фасция.
Плоская доска, полоса или поверхность, иногда используемые отдельно, но обычно в сочетании с лепными украшениями, часто располагаемыми на внешней стороне карниза.
Наполнитель (дерево).
Сильно пигментированный препарат, используемый для заполнения и выравнивания пор в древесине с открытыми порами.
Огнестойкий.
При отсутствии специального постановления компетентного органа применяется к строительным материалам, негорючим при температурах обычных пожаров, и которые выдержат такие пожары без серьезного ухудшения их полезности в течение как минимум одного часа.
Огнезащитный химикат.
Химикат или химический состав, используемый для уменьшения воспламеняемости или замедления распространения пламени.
Пожарная остановка.
Прочное, плотное закрытие скрытого пространства, предназначенное для предотвращения распространения огня и дыма через такое пространство. В каркасной стене это обычно будет состоять из поперечных блоков два на четыре между стойками.
Мигает.
Листовой металл или другой материал, используемый при строительстве крыш и стен для защиты здания от просачивания воды.
Плоская краска.
Краска для внутренних работ, в которой при высыхании высока доля пигмента, а поверхность становится ровной или матовой.
Дымоход.
Пространство или проход в дымоходе, по которому поднимается дым, газ или дым. Каждый проход называется дымоходом, который вместе с другими и окружающей кладкой составляет дымоход.
Облицовка дымохода.
Огнеупорная глиняная или терракотовая труба, круглая или квадратная, обычно изготавливаемая для всех обычных размеров дымоходов и длиной два фута, используемая для внутренней облицовки дымоходов с кирпичом или кладкой снаружи. Облицовка дымохода проходит примерно на фут ниже места соединения дымохода до верхней части дымохода.
Стропила Fly.
Концевые стропила двускатного свеса с опорой на кровельную обшивку и смотровые площадки.
Подножка.
Секция кладки, обычно бетонная, прямоугольной формы шире низа фундаментной стены или опоры, которую она поддерживает.
Фундамент.
Опорная часть конструкции ниже конструкции первого этажа или ниже уровня земли, включая опоры.
Обрамление, баллон.
Система каркаса здания, в которой все вертикальные структурные элементы несущих стен и перегородок состоят из отдельных частей, простирающихся от верхней части опорной плиты фундамента до плиты крыши и к которым крепятся все балки перекрытия.
Обрамление, платформа.
Система обрамления здания, в которой балки перекрытий каждого этажа опираются на верхние плиты этажа ниже или на подоконник фундамента для первого этажа, а несущие стены и перегородки опираются на нижний этаж каждого этажа.
Frieze.
В домостроении горизонтальная балка соединяет верх сайдинга с подоконником карниза.
Морозная линия.
Глубина промерзания почвы. Эта глубина варьируется в разных частях страны.Опоры должны быть ниже этой глубины, чтобы предотвратить движение.
Грибки древесные.
Микроскопические растения, обитающие во влажной древесине и вызывающие плесень, пятна и гниение.
Фунгицид.
Химическое вещество, ядовитое для грибов.
Мех.
Деревянные или металлические планки, прикладываемые к стене или другой поверхности для выравнивания и обычно служат в качестве крепежной основы для отделочного материала.
G
Гейбл.
В домостроении — часть крыши над линией карниза двускатной крыши.
Фронтальный конец.
Торцевая стена с фронтоном.
Глянцевая эмаль.
Отделочный материал, состоящий из лака и пигментов в количестве, достаточном для обеспечения непрозрачности. Такая эмаль образует твердое покрытие с максимальной гладкостью поверхности и высокой степенью блеска.
Глянец (краска или эмаль).
Краска или эмаль, содержащие относительно низкую долю пигмента и высыхающие до блеска или блеска.
Балка.
Большая основная балка из дерева или стали, используемая для поддержки сосредоточенных нагрузок в отдельных точках по ее длине.
Зерно.
Направление, размер, расположение, внешний вид или качество волокон в древесине.
Зерно, край (вертикальное).
Пиломатериал с ребрами жесткости распилен параллельно сердцевине бревна и приблизительно под прямым углом к годичным кольцам, то есть кольца образуют угол 45 градусов или более с поверхностью куска.
Зерно плоское.
Пиломатериалы с плоскими волокнами распилены параллельно сердцевине бревна и приблизительно по касательной к годичным кольцам, т.е.е .; кольца образуют угол менее 45 градусов с поверхностью детали.
Зерно четвертьзеленое.
Другой термин для обозначения кромочной текстуры.
Затирка.
Строительный раствор такой консистенции (путем добавления воды), что он просто вливается в швы и полости в кладке и заполняет их прочно.
ластовица.
Плоский элемент из дерева, фанеры или аналогичного типа, используемый для соединения на пересечении деревянных элементов. Чаще всего используется на стыках деревянных ферм.Они крепятся гвоздями, шурупами, болтами или клеем.
Желоб для желоба или карниза.
Неглубокий канал или водовод из металла или дерева, проложенный под и вдоль карниза дома для сбора и отвода дождевой воды с крыши.
H
Заголовок
a) Балка, расположенная перпендикулярно балкам и к которой балки прибиваются в каркас дымохода, лестницы или другого проема. б) Деревянная перемычка.
Очаг.
Внутренний или внешний пол камина, обычно из кирпича, плитки или камня.
Сердцевина.
Древесина, простирающаяся от сердцевины до заболони, клетки которой больше не участвуют в жизненном процессе дерева.
Бедро.
Внешний угол, образованный встречей двух наклонных сторон здания.
Вальмовая крыша.
Крыша, поднимающаяся по наклонным плоскостям со всех четырех сторон здания.
Увлажнитель.
Устройство, предназначенное для повышения влажности в помещении или доме за счет отвода водяного пара. Они могут состоять из отдельных блоков размером с комнату или больших блоков, прикрепленных к отопительной установке, для кондиционирования всего дома.
Я
Балка двутавровая.
Стальная балка с поперечным сечением, напоминающим букву I. Используется для длинных пролетов в качестве балок подвала или над широкими проемами в стене, такими как двойные гаражные ворота, когда на проем действуют нагрузки стен и крыши.
Изоляционная плита, жесткая.
Структурная строительная плита из грубой древесины или тростникового волокна толщиной в половину и 25/32 дюйма. Его можно получить в листах разного размера, разной плотности и с помощью нескольких обработок.
Изоляция тепловая.
Любой материал с высоким сопротивлением теплопередаче, который при размещении в стенах, потолке или полу здания снижает скорость теплового потока.
Внутренняя отделка.
Материал, используемый для покрытия внутренних рамок или материалов стен и потолков.
Дж
Домкрат стропильный.
Стропила, охватывающая расстояние от настенной плиты до бедра или от впадины до конька.
Косяк.
Боковая и верхняя облицовка дверного, оконного или иного проема.
Совместное.
Пространство между смежной поверхностью двух элементов или компонентов, соединенных и удерживаемых вместе с помощью гвоздей, дымохода, цемента, раствора или других средств.
Шовный цемент.
Порошок, который обычно смешивают с водой и используют для обработки швов в отделке гипсокартоном. Часто называют «шпаклевкой».
Балка.
Одна из серии параллельных балок, обычно толщиной два дюйма, используемых для поддержки нагрузок на пол и потолок и поддерживаемых, в свою очередь, более крупными балками, балками или несущими стенами.
К
Пиломатериалы, высушенные в печи.
Пиломатериалы, часто подвергавшиеся сушке в печи до содержания влаги от шести до 12 процентов. Распространенные разновидности пиломатериалов хвойных пород, например пиломатериалы для обрамления, сушатся до несколько более высокого содержания влаги.
Узел.
В пиломатериалах — часть ветви или ствола дерева, которая появляется на краю или лицевой стороне куска.
л
Посадка.
Площадка между лестничными маршами или окончание лестничного марша.
Планка.
Строительный материал из дерева, металла, гипса или изоляционной плиты, который крепится к каркасу здания в качестве гипсовой основы.
Решетка.
Каркас из перекрещенных деревянных или металлических полос.
Леджерная полоса.
Полоса бруса, прибиваемая к нижней части балки, на которую опираются балки.
Свет.
Место в оконной створке для единственного стекла. А также оконное стекло.
Перемычка.
Горизонтальный элемент конструкции, который поддерживает нагрузку на проем, например дверь или окно.
Блокировка.
Короткий деревянный кронштейн или консоль для поддержки выступающей части крыши и т.п., обычно скрытой от глаз.
Жалюзи.
Отверстие с рядом горизонтальных ламелей или устроено так, чтобы обеспечить вентиляцию, но исключить дождь, солнечный свет или обзор. См. Также Чердачные вентиляторы.
Пиломатериалы.
Пиломатериалы — это продукция лесопильного и строгального цехов, производимая в дальнейшем только путем распиловки, повторной распиловки и продольной продольной резки на стандартном строгальном станке, поперечной резки по длине и согласования.
Пиломатериалы, доски.
Пиломатериалы на ярдах от двух дюймов до пяти дюймов, включительно, толщиной и шириной от двух и более дюймов. Включает балки, стропила, стойки, доски и небольшие бревна.
Пиломатериалы размерные.
Пиломатериалы для склада, обрезанные и профилированные с одной стороны в виде рифленых элементов, а с другой — в виде гребней.
Пиломатериалы обрезные.
Размер пиломатериала после усадки из сырого размера и после механической обработки до размера или рисунка.
Доска обрезная, подобранная.
Пиломатериалы, обрезанные и профилированные с одной стороны в виде рифлений, а с другой — в виде гребней.
Пиломатериалы, кораблест.
Пиломатериалы, обрезанные по кромке для получения плотных шпунтовых или нахлестанных швов.
Пиломатериалы, пиломатериалы.
Пиломатериалы на дворе пять или более дюймов по наименьшему измерению. Включает балки, стрингеры, стойки, заглушки, пороги, балки и прогоны.
Пиломатериалы, двор.
Пиломатериалы тех сортов, размеров и форм, которые обычно предназначены для обычного строительства, например, для каркаса и чернового покрытия домов.
м
Камин.
Полка над камином. Также используется для обозначения декоративной накладки вокруг камина.
Кладка.
Камень, кирпич, бетон, пустотелая черепица, бетонный блок, гипсовый блок или другие аналогичные строительные элементы или материалы или их комбинация, соединенные вместе с раствором для образования стены, опоры, контрфорса или аналогичной массы.
Металлическая рейка.
Металлические листы, прорезанные и вытянутые для образования отверстий. Используется как гипсовая основа для стен и потолков, а также как армирующая основа по сравнению с другими видами гипсовой основы.
Столярные изделия.
Обычно все строительные материалы, изготовленные из готовой древесины и производимые на столярных и строгальных заводах, включаются в термин «столярные изделия». Он включает в себя такие предметы, как внутренние и внешние двери, оконные и дверные коробки, жалюзи, работы на крыльце, каминные полы, панели, лестницы, молдинги и внутреннюю отделку. Обычно сюда не входят пол, потолок или сайдинг.
Соединение под углом.
Соединение двух частей под углом, который делит угол соединения пополам. Например, стык под углом сбоку и оголовка у дверного проема выполнен под углом 45 градусов.
Влажность древесины.
Вес воды, содержащейся в древесине, обычно выражается в процентах от веса печной древесины.
Багет.
Деревянная планка с изогнутой или выступающей поверхностью, используемая в декоративных целях.
Врезной.
Прорезь, прорезанная в доске, доске или дереве, обычно по краю, для вставки шипа другой доски, доски или таймера для образования соединения.
Муллион.
Вертикальная полоса или перегородка в раме между окнами, дверями или другими проемами.
Muntin.
Маленький элемент, разделяющий стекло или проемы створки или дверей.
N
Естественная отделка.
Прозрачная отделка, не меняющая серьезно исходный цвет или текстуру натурального дерева. Естественная отделка обычно обеспечивается герметиками, маслами, лаками, водоотталкивающими консервантами и другими подобными материалами.
Newel.
Стойка, к которой крепится конец перил лестницы или балюстрады. Также любой столб, к которому крепится перила или балюстрада.
Несущая стена.
Стена, не несущая никакой нагрузки, кроме собственного веса.
Носик.
Выступающий край молдинга или потека. Обычно применяется для выступающей планки на краю ступени лестницы.
Notch.
Поперечный паз на конце доски.
O
O.C., по центру.
Измерение расстояния между стойками, стропилами, балками и т.п. в здании от центра одного элемента до центра другого.
Аутригер.
Пристройка стропила за линию стены. Обычно меньший элемент прибивается к большему стропилу для образования карниза или свеса крыши.
-П
Краска.
Комбинация пигментов с подходящими разбавителями или маслами для создания декоративных и защитных покрытий.
Панель.
При строительстве дома — тонкий плоский кусок дерева, фанеры или аналогичного материала, обрамленный стойками и рельсами, как в двери, или вставленный в канавки из более толстого материала с формованными краями для декоративной обработки стен.
Бумага строительная.
Общий термин, используемый для бумаги, войлока и аналогичных листовых материалов, используемых в зданиях, без ссылки на свойства или использование.
Бумага в ножнах.
Строительный материал, как правило, бумага или войлок, используемый в строительстве стен и крыш в качестве защиты от проникновения воздуха, а иногда и влаги.
Раздел.
Стена, разделяющая пространство на любом этаже здания.
Пенни.
Применительно к гвоздям изначально указана цена за сотку.Этот термин теперь служит мерой длины ногтя и обозначается буквой «d».
Пермь.
Мера движения водяного пара через материал (количество зерен на квадратный фут в час на дюйм ртутной разницы в давлении пара).
Причал.
Столб каменной кладки, обычно прямоугольной формы в горизонтальном поперечном сечении, используемый для поддержки других элементов конструкции.
Пигмент.
Твердый порошок с подходящей степенью измельчения для использования в краске или эмали.
Шаг.
Наклон крыши или отношение общего подъема к общей ширине дома, т. Е. Подъем восьми футов и ширины 24 фута составляет одну треть ската крыши. Уклон крыши выражается в дюймах подъема на фут пробега.
Пластина.
Неподвижная плита: горизонтальный элемент, прикрепленный к каменной стене. Подошва: нижний горизонтальный элемент каркасной стены. Верхняя плита: верхний горизонтальный элемент каркасной стены, поддерживающий балки потолка, стропила или другие элементы.
Плуг.
Для продольного паза в доске или доске.
отвес.
Точно перпендикулярно; вертикальный.
Ply.
Термин, используемый для обозначения количества толщин или слоев рубероида, фанеры или слоев строительного материала в любом готовом куске такого материала.
Фанера.
Деревянная доска, состоящая из трех или более слоев шпона, соединенных клеем и обычно уложенных так, чтобы волокна соседних слоев располагались под прямым углом. Почти всегда используется нечетное количество слоев, чтобы обеспечить сбалансированную конструкцию.
Поры.
Ячейки древесины сравнительно большого диаметра, которые имеют открытые концы и устанавливаются одна над другой, образуя непрерывные трубы. Отверстия сосудов на поверхности куска дерева называют порами.
Консервант.
Любое вещество, которое в течение разумного периода времени будет предотвращать действие разрушающих древесину грибов, отверстий различных видов и аналогичных разрушающих агентов, если древесина была надлежащим образом покрыта или пропитана им.
Грунтовка.
Первый слой краски при покрасочной работе, состоящий из двух или более слоев; также краска, используемая для такого первого слоя.
Шпатлевка.
Тип цемента, который обычно изготавливается из отбеливателя и вареного льняного масла, взбивается или замешивается до консистенции теста и используется для герметизации стекла в створке, заполнения небольших отверстий и щелей в древесине и для аналогичных целей.
квартал
Четверть тура.
Небольшой багет с поперечным сечением четверть круга.
R
Раббет.
Прямоугольный продольный паз, прорезанный на угловом крае доски или планки.
Стропило.
Один из конструктивных элементов крыши, предназначенных для выдерживания нагрузок на крышу.Стропила плоской кровли иногда называют балками крыши.
Стропило бедренное.
Стропила, образующая пересечение внешнего угла крыши.
Стропила долина.
Стропила, образующая пересечение внутреннего угла крыши. Стропила ендовы обычно изготавливается из элементов толщиной два-два дюйма.
Рельс.
Поперечины панельных дверей створки. А также верхние и нижние элементы балюстрады или лестницы, простирающиеся от одной вертикальной опоры, например стойки, до другой.
Рейк.
Подрезные элементы, которые доходят до ската крыши и образуют отделку между стеной и пристройкой двускатной крыши.
Масло льняное сырое.
Неочищенный продукт, полученный из льняного семени и обычно без дополнительной обработки.
Светоотражающая изоляция.
Листовой материал с одной или обеими поверхностями со сравнительно низкой теплоотдачей, например алюминиевая фольга. При использовании в строительстве эти поверхности обращены к воздушному пространству, что снижает излучение в воздушном пространстве.
Арматура.
Стальные стержни или металлическая ткань, помещаемые в бетонные плиты, балки или колонны для повышения их прочности.
Относительная влажность.
Количество водяного пара в атмосфере, выраженное в процентах от максимального количества, которое может присутствовать при данной температуре. (Фактическое количество водяного пара, которое может удерживаться в космосе, увеличивается с температурой.
Ридж.
Горизонтальная линия на стыке верхних краев двух наклонных поверхностей крыши.
Доска коньковая.
Доска, устанавливаемая на кромку конька крыши, в которую крепятся верхние концы стропил.
Подъем.
Каждая из вертикальных досок, закрывающих пространство между ступенями лестничных клеток.
Рулонная кровля.
Кровельный материал, состоящий из волокна и пропитанный асфальтом, который поставляется в рулонах шириной 36 дюймов и 108 квадратных футов материала. Вес рулона обычно составляет от 45 до 90 фунтов.
Обшивка кровли.
Доски или листовой материал, прикрепленные к стропилам крыши, на которые укладывается черепица или другое кровельное покрытие.
Бег.
В лестницах — чистая ширина ступеньки или горизонтальное расстояние, пройденное лестничным пролетом.
S
Седло.
Две наклонные поверхности, встречающиеся в горизонтальном гребне, используемом между задней стороной дымохода или другой вертикальной поверхностью и наклонной крышей.
Заболонь.
Внешняя зона дерева, рядом с корой. В живом дереве он содержит живые клетки (в сердцевине их нет), а также мертвые и умирающие клетки. У большинства видов он более светлый, чем сердцевина.У всех видов ему недостает устойчивости к гниению.
Кушак.
Одиночная световая рамка, содержащая один или несколько стеклянных огней.
Разметка.
Установка деревянных изделий на неровную поверхность. В молдингах — обрезка конца одной детали по размеру фасонной поверхности другой под внутренним углом для замены стыка под углом.
Герметик.
Отделочный материал, прозрачный или пигментированный, который обычно наносится непосредственно на немелованную древесину с целью герметизации поверхности.
Приправа.
Удаление влаги из зеленой древесины с целью улучшения ее эксплуатационных качеств.
Полуглянцевая краска или эмаль.
Краска или эмаль, изготовленные с незначительным недостатком нелетучих компонентов, так что их покрытие в сухом виде имеет некоторый блеск, но не очень глянцевое.
Встряхнуть.
Толстая, расщепленная вручную черепица, распиленная до двух сот; обычно с краями.
Обшивка.
Конструкционное покрытие, обычно древесные плиты или фанера, применяемое поверх стоек или стропил конструкции.Строительная плита обычно используется только в качестве обшивки стен.
Обшивка бумага.
См. Бумага в ножнах.
Работа с листовым металлом.
Все компоненты дома из листового металла, такие как гидроизоляция, желоба и водосточные трубы.
Шеллак.
Прозрачное покрытие, полученное путем растворения лака, смолы секрета лакового клопа (щитовки, обитающей в тропических странах, особенно в Индии), в спирте.
Битумная черепица.
Кровельное покрытие из асфальта, асбеста, дерева, черепицы, шифера или другого толстого материала, разрезанного на заготовки длины, ширины и толщины ».
Битумная черепица, сайдинг.
Различные виды битумной черепицы, такие как деревянная черепица или битумная черепица и недревесная черепица, которые используются поверх обшивки для внешнего покрытия боковин конструкции.
Shiplap.
См. Пиломатериалы, корабельный завод.
Затвор.
Обычно легкие решетчатые или заподлицо деревянные или недревесные рамы в виде дверей, расположенные с каждой стороны окна. Некоторые закрываются за окном для защиты; другие крепятся к стене в качестве декоративного приспособления.
Сайдинг.
Финишное покрытие внешней стены каркасного дома из горизонтальных обшивок, вертикальных досок с обрешеткой, черепицы или других материалов.
Сайдинг скошенный (сайдинг внахлест).
Доски клиновидной формы используются в качестве горизонтального сайдинга внахлест. Этот сайдинг варьируется по толщине стыка от половины до трех четвертых дюйма и ширине до 12 дюймов. Обычно используется поверх некоторых видов обшивки.
Сайдинг, дроп.
Обычно три четверти дюйма в толщину и шесть и восемь дюймов в ширину с гребнями и канавками или краями внахлест.Часто используется в качестве сайдинга без обшивки во второстепенных постройках.
Подоконник.
Самый нижний элемент каркаса конструкции, опирающийся на фундамент и поддерживающий балки перекрытия или стойки стены. Элемент, образующий нижнюю часть проема, как порог, подоконник и т. Д.
Спальное место.
Обычно деревянный элемент, залитый в бетон, например, в пол, который служит для поддержки и крепления чернового пола или настила.
Софит.
Обычно нижняя сторона нависающего карниза.
Почвенный покров (почвопокровник).
Легкое покрытие из пластиковой пленки, рулонной кровли или аналогичных материалов, используемое над почвой в подвесных пространствах зданий для минимизации проникновения влаги в эту зону.
Грунт штабеля.
Общий термин для вертикальной магистрали системы грунта, сточных вод или вентиляционных труб.
Подошва или подошва.
См. Табличку.
Твердый мост.
Сплошной элемент, помещенный между соседними балками перекрытия ближе к центру пролета, чтобы предотвратить скручивание балок.
пролет.
Расстояние между конструктивными опорами, такими как стены, колонны, опоры, балки, балки и фермы.
Блок брызг.
Небольшой кирпич, уложенный верхней частью близко к поверхности земли для приема водостока с крыши из водосточных водостоков и отвода его от здания.
кв.
Единица измерения — 100 квадратных футов — обычно применяется к кровельному материалу. Покрытия боковин иногда упаковываются по площади 100 квадратных футов и продаются на этой основе.
Морилка, гонт.
Очень тонкая по консистенции форма масличного растения, предназначенная для окраски древесины с шероховатыми поверхностями, такими как черепица, без образования покрытия значительной толщины или блеска.
Лестничная площадка.
См. Посадка.
Лестничный подъемник.
См. Подъем.
Стайл.
Вертикальный элемент обрамления панельной двери.
Табурет.
Плоский молдинг, установленный на подоконнике между косяками и контактирующий с нижней перекладиной нижней створки.
Штормовая створка или штормовое окно.
Дополнительное окно, обычно размещаемое снаружи существующего в качестве дополнительной защиты от холода.
Рассказ.
Та часть здания между любым этажом и перекрытием или крышей, находящейся рядом наверху.
Ленточный пол.
Деревянный пол, состоящий из узких, подобранных друг к другу полос.
Струна, стрингер.
Деревянная или другая опора для поперечин в полах или потолках. В лестницах — опора, на которую опирается ступенька лестницы; также подножка.
Лепнина.
Чаще всего относится к штукатурке снаружи, сделанной на портландцементе в качестве основы.
Шпилька.
Один из тонких деревянных или металлических вертикальных конструктивных элементов, устанавливаемых в качестве опорных элементов в стенах и перегородках. (Множественное число: шпильки или шпильки.)
Черновой пол.
Доски или фанера, уложенные на балки, поверх которых укладывается чистовой пол.
Подвесной потолок.
Потолочная система, поддерживаемая подвешиванием к потолочному несущему каркасу.
т
Порог.
Деревянная или металлическая планка со скошенными краями, используемая для отделки пола и порога входных дверей.
Toenailing.
Для забивания гвоздя под наклоном к исходной поверхности, чтобы позволить ему проникнуть во второй элемент.
С выступом и рифлением.
См. Одетые и подобранные.
Протектор.
Горизонтальная доска в лестничной клетке, на которую ставится ступня.
Отделка салона.
Отделочные материалы в здании, такие как молдинги, применяемые вокруг проемов (оконные рамы, дверные проемы) или на полу и потолке помещений (плинтус, карниз и другие молдинги).
Триммер.
Балка или балка, к которой прибивается заголовок в каркасе дымохода, лестницы или другого проема.
Ферма.
Рама или сочлененная конструкция, предназначенная для работы в качестве балки с большим пролетом, в то время как каждый элемент обычно подвергается только продольному напряжению, растяжению или сжатию.
Скипидар.
Летучее масло, используемое в качестве разбавителя для красок и в качестве растворителя лаков. По химическому составу это смесь терпенов.
U
Подшерсток.
Покрытие, наносимое перед финишной или финишной окраской окраски. Это может быть первый из двух или второй из трех слоев. В некоторых случаях это слово может стать синонимом грунтовочного покрытия.
Под залог.
Материал, помещаемый под отделочные покрытия, такие как пол или черепица, для обеспечения гладкой ровной поверхности для нанесения отделки.
В
Долина.
Внутренний угол, образованный стыком двух наклонных сторон крыши.
Пароизоляция.
Материал, используемый для замедления проникновения водяного пара в стены и предотвращения конденсации в них. Обычно считается, что пермь составляет менее 1,0. Наносится отдельно на теплую сторону открытых стен или как часть утеплителя войлоком или одеялом.
Лак.
Загущенный препарат олифы или олифы и смолы, пригодный для нанесения на поверхности для образования сплошных прозрачных покрытий или для смешивания с пигментами для изготовления эмалей.
Автомобиль.
Жидкая часть отделочного материала; он состоит из связующего (нелетучих) и летучих разбавителей.
Шпон.
Тонкие листы древесины, изготовленные методом вращательной резки или раскроя бревна.
Вент.
Труба или воздуховод, через которые воздух поступает на входе или выходе.
Вт
Консервант водоотталкивающий.
Жидкость, предназначенная для проникновения в древесину и придания водоотталкивающих свойств и умеренной консервационной защиты. Он используется для столярных изделий, таких как створки и рамы, и обычно наносится окунанием.
Уплотнитель.
Узкие или широкие секции из тонкого металла или другого материала для предотвращения проникновения воздуха и влаги вокруг окон и дверей.Герметичные уплотнители предотвращают проникновение воздуха, создают напряжение и действуют как противовес.
без названия
% PDF-1.5 % 1 0 объект > ручей 2014-04-09T09: 57: 32-04: 002014-04-09T09: 57: 32-04: 00 Приложение Acrobat Distiller 9.5.5 (Windows) / pdf
Как далеко должны быть друг от друга стропила на металлической крыше? — Первый закон.com
Как далеко должны быть друг от друга стропила на металлической крыше?
Как 16 дюймов, так и 24 дюйма являются общими размерами для расстояния между стропилами.
Какое максимальное расстояние между стропилами крыши?
Балка крыши всегда находится на расстоянии не более 16 дюймов от другой балки крыши. Если крыша не полностью квадратная, вы можете уменьшить пространство между балками, но никогда не увеличивайте его. Другими словами, вы разместите балку крыши на расстоянии 15 дюймов от другой балки крыши, но никогда не на расстоянии 17 дюймов.
Как далеко могут быть друг от друга металлические фермы?
Фермы могут располагаться ближе друг к другу, на расстоянии 12 дюймов или 16 дюймов по центру, но строительные нормы и правила допускают межосевое расстояние 24 дюйма без использования креплений для тяжелых условий эксплуатации для соединения фермы с стеной. Если вы живете в районе, подверженном ураганам, вы можете подумать о том, чтобы переместить фермы на 16 дюймов по центру.
Как далеко может пролет 2 × 6 для металлической крыши?
Для 2 × 6 максимальный пролет будет 9 футов, так как 6 умноженных на полтора равно 9.Это практическое правило основано на использовании пиломатериалов из пихты Дуга и является лишь практическим правилом.
Какой максимальный пролет для стропил 2 × 8?
Макс. Динамическая нагрузка 20 фунтов / фут2 (956 Н / м2)
| Максимальный диапазон (футы — дюймы) | ||
|---|---|---|
| Номинальный размер (дюймы) | Расстояние между стропилами, от центра к центру, OC (дюймы) | Пиломатериал Сорт |
| 2 x 6 | 24 | 13 ′ |
| 2 x 8 | 12 | 21 ′ — 7 ” |
| 16 | 19 ′ — 7 ” |
Как далеко может пролет 2 × 8 для металлической крыши?
В целом, балки, расположенные на расстоянии 16 дюймов по центру, могут перекрывать 1.5 раз в футах, их глубина в дюймах. 2 × 8 до 12 футов; 2 × 10–15 футов и 2 × 12–18 футов. Чем больше настил, тем больше балки.
Как далеко может пролет 2 × 4 для металлической крыши?
Для тяжелых нагрузок, 2×4 могут пролететь до 5 ½ ”. Большая часть каркаса крыши имеет 24 дюйма по центру, и вы все еще можете строить навесы высотой до 14 футов со стропилами 2 × 4 с 24 дюймами по центру. Но опять же, если вы собираетесь испытывать большие нагрузки, просто имеет смысл проявить осторожность и использовать стропила 2х6.
Какое стандартное расстояние для стропил крыши?
Согласно предписывающим таблицам, приведенным в главе 8 Международного жилищного кодекса (IRC), стандартное расстояние между стропилами крыши составляет 12, 16, 19.2 или 24 дюйма по центру. Как далеко может пролететь стропила крыши?
Как крепятся стропила к металлическим кровельным панелям?
При наличии настилов металлические панели можно прикреплять непосредственно к настилу, и расстояние между стропилами не имеет значения. Шаг стропил определяется шириной металлических кровельных панелей. Более широкие панели позволяют увеличить расстояние между стропилами.
Как устанавливаются стропила на жестяной кровле?
При укладке стропил для жестяной крыши, которую также часто называют гофрированным металлом или сталью, обычно устанавливают расстояние между стропилами в зависимости от размера кровельных панелей.Это позволяет надежно прикрепить панели к стропилам для максимальной устойчивости.
Какой должен быть шаг для жестяной крыши?
Шаг стропил зависит от размера кровельной панели. При установке стропил для жестяной крыши, которую также часто называют гофрированным металлом или сталью, обычно устанавливают расстояние между стропилами в зависимости от размера кровельных панелей. Это позволяет надежно прикрепить панели к стропилам для максимальной устойчивости.
Каким должно быть расстояние между стропилами крыши?
Расстояние между стропилами определяется шириной металлических кровельных панелей.Более широкие панели позволяют увеличить расстояние между стропилами. Металлическая крыша также должна допускать некоторое перекрытие с каждой стороны панелей, что уменьшит эффективную ширину панели.
Как определяются пролеты стропил и Е?
Стропильные пролеты указаны в таблице для наиболее распространенных нагрузок на крышу. Нагрузки основаны на скорректированных снеговых нагрузках на крышу в соответствии с действующими строительными нормами. Для динамических нагрузок на крышу менее 20 фунтов на квадратный фут (фунт-фут) разрешается регулировать пролеты стропил и требуемые значения E, приведенные в таблице для 20 фунтов на квадратный фут в соответствии со следующей таблицей:
Насколько большими могут быть стропила 2 × 6 для двускатной крыши?
Стропило SYP 2 × 6 на 24 градуса.C. может охватывать до 13’4 дюйма. Это означает, что общая длина двускатной крыши может составлять более 26 футов. Крыша SPF при том же расстоянии и размере пиломатериалов будет иметь ширину 11 ½ ”. Эти числа относятся к крышам, выдерживающим легкие нагрузки в 20 фунтов на квадратный фут.
Шаг стропил зависит от размера кровельной панели. При установке стропил для жестяной крыши, которую также часто называют гофрированным металлом или сталью, обычно устанавливают расстояние между стропилами в зависимости от размера кровельных панелей. Это позволяет надежно прикрепить панели к стропилам для максимальной устойчивости.
Длина стропил с уклоном 6/12 кровли | Длина скатной крыши 6/12
Длина стропил с уклоном 6/12 кровли | Какова длина скатной крыши 6/12 | Как рассчитать длину стропил на скат крыши 6/12.
Pitched Roop очень популярен в США, Великобритании, других европейских странах и имперских государствах. Всем нужен новый дом с классическим внешним видом, крыша — одна из важнейших частей любой строительной конструкции, которая предохраняет другую структуру здания и жителей от неблагоприятных климатических погодных условий, а также обеспечивает уединение для жителей.Раньше, с самого начала цивилизации, люди всегда искали дома, построенные из дерева, покрытые крышей, чтобы предотвратить сильные ливни и снегопады.
Дизайн и конструкция крыши зависит от многих факторов, но одним из наиболее распространенных важных факторов являются климатические и погодные условия в ваших окрестностях, в ваших городах и странах. Район с сильными дождями и снегопадами требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона предоставленной крыши, в зависимости от уклона крыши он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша.Это два типа конструкции крыши по уклону.
Плоская крыша — это тип крыши, у которой наклон обычно меньше 10 °, что позволяет обеспечить адекватный отвод дождевой воды только в регионах с низким и умеренным количеством осадков. Скатная крыша — это тип крыши, имеющий наклонную поверхность или поверхность с углом обычно более 20 °, как правило, она имеет уклон, состоящий из одной или нескольких частей, в зависимости от дизайна и конструкции.
Из этой статьи вы узнаете о длине стропил 6/12 ската крыши и длине скатной кровли 6/12, а также о том, как рассчитать длину стропил для ската крыши 6/12.Прежде чем рассчитать длину стропила для уклона кровли 6/12, вы должны знать некоторые моменты, связанные с этим.
Кровля Стропила: — стропила — это конструктивный элемент, выполненный из дерева или стали, который используется как часть конструкции крыши. Стропила проходит от конька или вальмы крыши до стеновой плиты внешней стены. Стропила обычно устанавливаются последовательно, бок о бок, образуя пластину для поддержки настилов крыши и кровельных покрытий. Длина стропил в зависимости от климатических условий, стиля, уклона и типа конструкции.Используется на кирпичной внешней стене, стеновой плите, на двух опорах и поверх балки.
Первый шаг к определению длины стропил в традиционном каркасе крыши — это разметка и вырезание стандартного рисунка стропил. Длина подъема и пробега обычного стропила будет определять высоту коньковой доски, а также длину любых вальмовых стропил, которые могут быть связаны с крышей с традиционным каркасом. Обычное обрамление стропил попадает в категорию грубых столярных изделий.Любой, кто когда-либо пробовал обрамлять крышу, может сказать вам, что это отточенный навык, который можно приобрести только с опытом.
Стропила определения кровли: — расстояние от верхнего конька крыши или вальмы крыши до стеновой плиты наружной стены.
Пролет крыши: — пролет крыши — это расстояние между двумя несущими дугами, балкой, внешней кирпичной стеной или балочной фермой.
Пролет крыши: — в стропильном каркасе крыши Пролет крыши — это горизонтальное расстояние от внешней плиты внешней стены до точки, которая находится непосредственно под центром конька.В целом срок прохода корня составляет половину пролета кровли. Пробег крыши = пролет крыши / 2.
Высота крыши: — это расстояние по вертикали от вершины конька до центра свободного пролета между двумя опорами.
Уклон кровли: — угол наклона, образованный между стропилами кровли и пролетом кровли. Крыша рассчитывается по количеству дюймов. Она поднимается по вертикали на каждые 12 дюймов по горизонтали. например, крыша, которая поднимается на 6 дюймов по вертикали на каждые 12 дюймов горизонтального пробега.Таким образом, уклон крыши равен = подъем / спуск = 6/12.
Подъем определяется как вертикальное изменение высоты на единицу горизонтальной длины или пробега. Например, шаг 6/12 представляет 6 дюймов вертикальной высоты или подъема на каждые 1 фут или 12 дюймов горизонтального расстояния или пробега.
Пробег определяется как расстояние от внешней стороны верхней пластины стены до точки непосредственно под центром гребня или бедра. Это горизонтальное расстояние для уклона, а стропила — это структурный компонент, используемый как часть конструкции крыши, который проходит от конька крыши или вальмы крыши до стеновой плиты внешней стены.
Длина стропил с уклоном крыши 6/12 | Длина скатной крыши 6/12Шаг крыши или ската означает, на сколько дюймов поднимается вертикальная крыша на каждые 12 дюймов или 1 фут при пробеге по горизонтали. Примером уклона крыши может быть уклон 6/12 или «6 на 12», означающий, что вертикальный подъем крыши на 6 дюймов на каждые 1 фут или 12 дюймов пробега по горизонтали.
Относительно этого «как рассчитать длину стропил для уклона кровли 6/12?» , как правило, длина стропил с уклоном крыши 6/12 или 1/2 рассчитывается по формуле теоремы Пифагора о прямоугольном треугольнике, в которой гипотенуза прямоугольного треугольника равна длине стропил, их высота — подъем, а основание — прогон, и вы можете использовать следующую формулу и уравнение для расчета длины стропила.2 (по теореме Пифагора о формуле прямого угла)
● Шаг = подъем / бег (где шаг выражается в процентах
● Pitch = tan (угол), где угол — это наклон крыши, выраженный в градусах.
Здесь вы дали уклон крыши = 6/12 и пролет около 30 футов, затем пробег = пролет / 2, следовательно, пробег = 30/2 = 15 футов, вы знаете, что уклон = подъем / пробег, поэтому 6/12 или 1 / 2 = подъем / бег, следовательно, подъем = бег / 2, положив значение бега, вы можете получить подъем = 15/2 = 7,5 футов. 2 = 7.2 = 56,25 + 225, стропила = √281,25, стропила = 16,77 футов или 5,11 метра, следовательно, длина стропил для крыши с уклоном 6/12 будет 16,77 футов.
Уклон или наклон крыши 6/12 или «6 на 12», как правило, длина стропила составляет 16,77 футов или 5,11 м для пролета 30 футов. Он будет увеличиваться при увеличении диапазона или уменьшаться при уменьшении диапазона. Учтите, что это не фактическая длина стропила крыши. Если вы планируете иметь свес и т. Д., То стропильная балка будет длиннее.
Что означает «прилипание» в кровельном каркасе? | Home Guides
Два основных типа конструкции крыши, каркасная конструкция и сборка фермы, обеспечивают конструктивно прочную крышу.Каркас из прутьев происходит на месте, а фермы поставляются предварительно изготовленными и готовыми к установке. Хотя для строительства крыши используются габаритные пиломатериалы, а не палки, каждую доску необходимо измерить, разрезать и прикрепить индивидуально. Обрамление из палочек существует уже давно и, как и другие методы строительства, имеет свои плюсы и минусы.
Балки с решетчатым каркасом
Балки с балками — это горизонтальные элементы, которые образуют плоскую потолочную часть крыши с решетчатым каркасом. Балки располагаются на краю и перекрывают расстояние между верхними стеновыми плитами.Они помогают стенам противостоять боковому давлению, оказываемому направленной вниз и наружу силой наклонных стропил крыши. Стандартное расстояние между балками составляет 12, 16 или 24 дюйма по центру, что означает, что расстояние между балками измеряется от центра одной балки до центра следующей. Шаг и размер балок зависят от размера стропил и наклона крыши. Инженер может потребовать горизонтальные доски, называемые воротниковыми стяжками или воротниковыми балками, для дополнительных стропил выше в пике крыши.
Стропила
Угол стропил образует уклон крыши.Для крыш с решетчатым каркасом с горизонтальными балками стропила опираются на плиты наружной стены и имеют наклон вверх, чтобы встретиться с центральной коньковой доской, образуя двускатную крышу. При помощи палочного каркаса можно получить более сложные вальмовые, двускатные и мансардные крыши или сочетание стилей кровли. На нижних краях стропил необходимо сделать выемки, чтобы они подходили к стеновым плитам. Вырез «треугольной формы» в виде птичьего рта — это стандартный метод надрезания стропил в стропилах для установки на стенной плите. Расстояние между стропилами аналогично расстоянию между балками и позволяет установить обшивку настила крыши размером четыре на восемь дюймов.
Сводчатые потолки
Каркас крыши со сводчатым потолком немного отличается от обрамления крыши с плоским потолком. Вместо стропил, опирающихся на внешние стены, вес стропил «свисает» с большой коньковой балки, расположенной на пике крыши. Балка, которая устанавливается первой, требует вертикальной опоры на концах, а иногда и в центре, в зависимости от пролета. К коньковой балке крепятся индивидуальные стропила, что снижает боковое давление на наружные стены.Это необходимо, потому что сводчатые потолки не имеют балок, чтобы стены не расползались.
Stick Framing Vs. Фермы
Для профессиональных бригад, работающих по обрамлению каркаса, установка каркаса крыши на палку так же проста, как установка стропильных ферм, хотя это занимает немного больше времени, что приводит к более высоким затратам на рабочую силу. Для менее опытных мастеров своими руками часто лучше заказать фермы и установить их в соответствии со спецификациями производителя, особенно если у крыши есть несколько пересекающихся плоскостей или слуховых окон.Фермы имеют тенденцию отрываться от верхних частей внутренних стен, оставляя трещины и щели в готовом гипсокартоне, если не используется специальная установка гипсокартона для противодействия подъему фермы. Каркас из прутьев необходим, если у вас есть планы на реконструкцию в будущем, потому что фермы ни в коем случае нельзя разрезать или изменять.
Ссылки
Писатель Биография
Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных.Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.
Находятся ли стропильные фермы 24 по центру? — MVOrganizing
Фермы крыши 24 по центру?
Хотя стандартное расстояние между стропильными фермами может быть таким же, как и между стропилами, при этом обычно используется 24-дюймовый шаг, конструкция фермы может допускать использование пиломатериалов более низкого сорта, чем требовалось бы для стропил с сопоставимые интервалы и пролет.
На каком расстоянии друг от друга находятся фермы крыши?
При традиционной конструкции стержневой рамы фермы обычно расположены на расстоянии 2 фута друг от друга.Для многих традиционных строителей с палками-каркасами фермы, расположенные на расстоянии 8 футов друг от друга, кажутся неестественными, но благодаря изобретательности современной инженерии это очень распространенная конструкция здания.
Как узнать, сколько кровельных ферм мне нужно?
Разделите длину крыши на два, чтобы определить, сколько требуется ферм. Фермы обычно закрепляются на 24 дюйма в центре вдоль верхней пластины. Для крыши длиной 30 футов необходимо 15 ферм.
Что такое код для определения расстояния между стропилами крыши?
2 ′
Какие бывают 3 типа ферм?
Наиболее распространенные типы кровельных ферм
- Фронтальные фермы.Разнообразные фермы, показанные выше, подходят к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe.
- Hip Truss.
- Ножничная ферма крыши.
- Мансардная ферма.
- Моно ферма.
- Кровельная ферма North Light.
- Плоская ферма.
- Ферма Gambrel.
Как далеко можно пролететь стропила 2 × 6 без опоры?
Как далеко можно пролететь стропила 2 × 6 без опоры? В таблице указано, что стропила 2 х 6 с шагом 16 дюймов по центру (о.c) может охватывать максимальное расстояние 13 футов 5 дюймов. Другой вариант — стропила 2 х 8 с шагом 24 дюйма.
Как далеко может пролет 2 × 6 для металлической крыши?
Для 2 × 6 максимальный пролет будет 9 футов, так как 6 умноженных на полтора равно 9. Это практическое правило основано на использовании пиломатериалов из ели Дуга и является лишь практическим правилом.
Как далеко может пролететь балка 2 × 8 без опоры?
В целом, балки, расположенные на расстоянии 16 дюймов по центру, могут иметь ширину в 1,5 раза больше, чем глубина в дюймах.2 × 8 до 12 футов; 2 × 10–15 футов и 2 × 12–18 футов. Чем больше настил, тем больше балки.
Как далеко может пролет 2 × 10 без опоры?
Балки из пихты Дугласа 2 на 10, классифицированные как «Выбор конструкции», позволяют пролетам балок до 21 фута при действующей нагрузке 30 фунтов на квадратный фут при расстоянии 12 дюймов друг от друга, 19 футов 1 дюйм при расстоянии 16 дюймов и 16 футов 8 дюймы для интервала 24 дюйма.
Стальная балка какого размера мне нужна для перекрытия 12 футов?
При опоре балок шириной 12 футов без выступа за балку, двухслойная балка может перекрывать в футах значение, равное ее глубине в дюймах.Двойная балка 2 × 12 может охватывать 12 футов; a (2) 2 × 10 может охватывать 10 футов и так далее.
Как далеко может свеситься 2 × 8?
Хорошее рабочее правило: консоль не должна превышать 4-х кратную высоту балок. 2 × 8 = 7,25 дюйма в высоту x 4 = 29 дюймов. Если таблицы кодовых пролетов позволяют 2 × 8 перекрывать 12 футов, то консоль может быть 3 фута.
CE Center — Новые возможности для изоляции и вентиляции скатных крыш с деревянным каркасом
Комбинированная односкатная крыша с полостной вентиляцией
Бывают обстоятельства, когда горизонтальный потолок и чердачное пространство наверху не соответствуют проектным требованиям здания.В таких случаях сборка может быть более компактной, создавая одновременно скатную крышу и наклонный потолок, но все же необходимо учитывать все те же потребности в барьерах и вентиляции. Обычный подход заключается в использовании элементов каркаса крыши, которые достаточно глубоки, чтобы выдерживать нагрузки на конструкцию, соответствовать необходимому уровню изоляции между ними и при этом обеспечивать пространство для вентиляции. В некоторых климатических зонах даже стропила размером 2 на 12 может быть недостаточно для достижения всего этого, поэтому может потребоваться более глубокая плоская ферма или другой конструктивный элемент.Тем не менее, водяной барьер по-прежнему будет оставаться на внешней поверхности сборки, в то время как воздушный барьер и замедлитель парообразования расположены вдоль внутренней поверхности. Изоляция устанавливается между элементами каркаса до необходимого или желаемого уровня в зависимости от типа и соответствующего R-значения на дюйм (например, войлок, аэрозольной пены и т. Д.). Глубина изоляции будет ограничена необходимостью постоянного вентиляционного пространства глубиной не менее 2 дюймов, которое позволяет воздуху проходить между потолком и коньковыми проемами, так что вентилируется каждое пространство каркаса (а не любое другое пространство, как некоторые могли бы комментарий).Обычно вдоль нижней стороны кровельной обшивки устанавливаются сплошные вентиляционные желоба или изоляционные барьеры, чтобы обеспечить сохранение пространства для вентиляции.
Изолированная скатная крыша с верхней вентиляцией
Если обеспечить достаточную вентиляцию и изоляцию на одной глубине элемента каркаса невозможно, альтернативой является создание дополнительного слоя вентиляции поверх слоя каркаса. В этом случае каркасная полость заполняется изоляцией или жесткая изоляция накладывается на деревянный каркас и потолочную систему.В этом случае создается минимум 2-дюймового воздушного пространства в качестве «крыши» для отвода любой влаги, которая выходит через швы в изоляции. Вентиляционное пространство также помогает сохранять холодную нижнюю часть надводной поверхности, предотвращая таяние снега и образование ледяных плотин. Доктор Lstiburek рекомендует этот подход к перекрытию крыши, когда также используются структурные изолированные панели (SIPS), поскольку стыки панелей могут быть источниками утечки воздуха изнутри здания. Хотя такой подход к перекрытию крыши эффективен для вентиляции, его строительство может быть более дорогостоящим, поскольку оно включает создание вентиляционного канала, который должен поддерживать водный барьер обшивки и кровли.
Изолированная скатная крыша с вентиляцией сверху включает жесткую изоляцию с смещенными стыками и 2-дюймовым воздушным каналом для отвода влаги из крыши через вентиляционное отверстие конька.
Скатная кровля без вентиляции
В этом узле используется наклонная крыша / потолок с изоляцией, заполняющей всю глубину между потолком и обшивкой крыши. Это может быть жесткая изоляция, непроницаемая для воздуха (т.е. служащая воздушным барьером) между внутренней и внешней поверхностью, такая как полиуретан или полиизоцианурат с закрытыми порами, с присущими ему свойствами водо-, паро- и воздухонепроницаемости. к изоляции.Это также может быть достигнуто путем напыления воздухонепроницаемой изоляции полностью между каркасом крыши на всю глубину. Или можно использовать изготовленные СИПС, если в них используется воздухонепроницаемая изоляция. В этих случаях кровельная система полагается на множество свойств изоляции и других материалов, чтобы сформировать полностью непрерывные воздушные, тепловые и влагозащитные барьеры. Следовательно, вентиляция не требуется и не предоставляется.
Невентилируемая изолированная наклонная крыша — это такая крыша, в которой обычно используется воздухонепроницаемая изоляция во всем или большей части пространства между элементами каркаса (показано на иллюстрации светло-зеленым цветом), обычно в виде изоляции из распыляемой пены.
Опции, признанные кодом
Большинство строительных конструкций с деревянным каркасом соответствует Международному жилищному кодексу (IRC), в котором подробно описаны все аспекты деревянного каркаса. В частности, в главе 8 IRC конкретно рассматривается конструкция крыши и потолка, а в разделе R806 — вентиляция крыши. Для легких коммерческих или многоквартирных домов с деревянным каркасом будут применяться Международные строительные нормы и правила. Там в главе 12 рассматривается вентиляция крыши в разделе 1202.2 и таблица 1202.3. Взяв за основу все эти ссылки на код, мы можем просмотреть соответствующие положения следующим образом.
Вентилируемые крыши в сборе
IRC Section R806.1 и IBC 1202.2.1 требуют «перекрестной вентиляции для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от попадания дождя или снега» как для «закрытых чердаков», так и «закрытых стропильных пространств, образующихся там, где потолки устанавливаются непосредственно на нижняя сторона стропил ». Это является основой как вентилируемого чердака, так и изолированной скатной крыши с вентилируемой полостью, описанных выше, и влияет на «перекрытие», также описанное выше.Каждый код также предписывает минимальную площадь вентиляции: «Минимальная чистая свободная вентиляционная зона должна составлять 1 ⁄ 150 площади вентилируемого пространства». В каждом случае перечислены исключения для уменьшения объема вентиляции до 1 ⁄ 300 вентилируемой зоны при соблюдении определенных условий, которые снизят вероятность проникновения пара. В любом случае коды сначала определяют и предписывают минимально допустимые уровни вентиляции для сушки вентилируемой кровли.
