Замеры лестницы. Замеряем разные виды лестниц

Замеры лестницы

Когда речь идет об измерении вашей новой лестницы, важно, чтобы вы сняли точные мерки. Данное руководство поможет вам понять, какие замеры необходимо произвести, чтобы рассчитать размер вашей новой лестницы.

Прямая лестница

Основные замеры прямой лестницы

Подъем
Для прямой лестницы в первую очередь необходимо измерять подъем, это расстояние от уровня чистого пола, где лестница начинается, до уровня чистого пола на верхнем этаже, куда направлена лестница. Если ваши полы немного неровные, измеряйте подъем в тех местах, где будет устанавливаться лестница.

Марш лестницы

После измерения подъема, вы можете закладывать марш лестницы. Это расстояние, проектируемое лестницей на пол, ознакомьтесь с нашей таблицей соотношения подъема и марша, чтобы найти марш лестницы, соответствующий высоте вашего подъема, при угле наклона равном 42 градуса.

Ширина

Если вы измеряете лестницу, которая должна быть установлена между двух стен, проводите замеры в самом узком месте с некоторым зазором. Этого будет достаточно, если лестница уже собрана и может быть задвинута на место без необходимости поворачивать ее в отверстии (между стенами), а также, если вы заказали лестницу в разборе, чтобы собирать ее между стенами.

Но если вашу лестницу необходимо будет поворачивать между стенами, необходим зазор побольше, как правило, достаточно 75 мм, но лучше проверить этот момент перед заказом. Чтобы рассчитать этот показатель, вам необходимо нарисовать прямоугольник в масштабе (нарисуйте прямоугольник необходимой ширины плюс 244 мм – это стандартная ширина косоура лестницы, который мы используем, и проведите замеры до самой отдаленных точек, чтобы убедиться что вы сможете поворачивать лестницу).

Монтаж лестницы на металлокаркас

Ширину лестницы также необходимо знать, чтобы рассчитать место посадки лестницы вверху и внизу, т.к. оно должно быть равно или больше ширины лестницы.

Ширина стандартной домашней лестницы составляет 860 мм с учетом косоура, минимальная ширина чердачной лестницы, которую мы бы рекомендовали – 600 мм с учетом косоура.

Если вы измеряете ширину лестницы, на которой с одной стороны будут установлены перила, и которая довольно плотно прилегает к стене, вам необходимо учитывать место для пальцев между перилами и стеной. Минимальный рекомендуемый нами зазор – 40 мм, т.е. вам необходимо добавить зазор в размере 55 мм к вашим замерам, включающим косоур, от уровня чистой стены.

Четвертьоборотная маршевая лестница

Как и в предыдущем случае, замерьте подъем лестницы и воспользуйтесь таблицей соотношения подъема и марша, чтобы узнать необходимое количество ступеней и размер марша, необходимый, чтобы достигнуть наклона в 42 градуса.

Возьмите измерения марша 1 и рассчитайте, сколько маршей и какой ширины вам подойдет, учитывая, что ширина стандартной домашней лестницы составляет 860 мм. Скорее всего, у вас будет 2 варианта высоты подъема, из которых вы сможете выбирать, например: 12 или 13 ступеней – тут размеры маршей будут разными, так что вам придется выбирать тот, который подойдет лучше всего.

Ваш следующий параметр – марш лестницы – будет зависеть от количества ступеней и ширины лестницы.

Лестница с забежными ступенями

Измерение лестничной клетки остается таким же, как и в предыдущих случаях – угол с забежными ступенями требует больше места, чем площадка четвертьоборотной лестницы, чтобы соблюсти все требования строительства. Мы советуем ознакомиться с нашей онлайн библиотекой планов лестниц и найти вариант, наиболее близкий к тому, что нужно вам, чтобы иметь представление о необходимом пространстве.

Планы лестниц.

Полуоборотная маршевая лестница

Как замерить угол лестницы

8 (800) 333 8124
+7 (3412) 33-81-24

При планировании и конструировании лестницы основной задачей является подбор комфортного и эргономичного угла. Выбор варианта станет зависеть от размеров дома и типа перекрытия. Так, можно обустроить маршевую или винтовую. С выбором дизайна сейчас проблем быть не должно. Всегда можно отыскать множество примеров в сети. А вот с проектированием нужно быть внимательнее. Для того, чтобы получился оптимальный угол наклона лестницы на второй этаж потребуется вспоминать математические азы.

Какие бывают углы?

Сначала предлагаем посмотреть, как различаются все типы.

  • До 30° пологие и пандусы;
  • 30-45° являются бытовыми;
  • 45-75° приставные.
  • Более 75° хозяйственных нужд, для эвакуации, пожарные, которые фиксируются на стенах сооружений.

Именно от наклона и высоты межэтажного перекрытия будет зависеть число ступенек маршевого пролета. Оптимальным значением числа является 3-17. Здесь есть одна особенность. Число рекомендуется делать нечетное количество. Это нужно для того, чтобы заканчивать подъем с той же ноги, с которой он начат. Для основной массы людей эта особенность является наиболее удобной.

Самостоятельное проектирование

Еще на этапе строительства дома, в котором будут лестницы следует определиться со следующими моментами:

  • Какое будет количество;
  • В каком месте будут располагаться;
  • Предназначение;
  • Какие материалы использовать.

Уже исходя из этого возможно приступать к проектированию. Комфортный угол наклона возможно создать, соблюдая рекомендация правил. Основной ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения» и тематические СНиПы. Эти правила строго определяют следующие моменты:

  • Технические условия;
  • Размеры и конфигурацию;
  • Конструктивные элементы;
  • Процесс приема в эксплуатацию;
  • Контроль над отклонением;
  • Правила монтажа.

До начала работ нужно изучить основные моменты. Если вы не совсем представляете себе, как рассчитать и построить лестничную конструкцию, то лучше обращаться к профессионалам. Общая стоимость, естественно, получится значительнее. Однако у вас появиться уверенность во всей конструкции. Обращаться стоит к проверенным специалистам, т.к. только в этом случае вы можете рассчитывать на гарантию качества. Приведем главные выдержки из нормативных документов:

  • При наличии более 2 этажей лестничные конструкции должны обладать одним пролетом;
  • Ширина при прохождении 1 жильца обязана быть не менее 80 сантиметров, а для 2 не меньше одного 1 м;
  • Марши обладают от 3 до 17 ступенек.
  • Уклон не более 1:1 (45°) и не меньше 1:2 (26–40°). Больше 50 градусов использование приставных, меньше 5 у пандусов. Оптимальными значениями являются 26-30°.

Если же вам потребуется снизить расходы и сделать все своими силами, то поможем рассчитать угол наклона лестницы без найма сторонних организаций. Если же нужна помощь специалистов, то заказать проект лестницы с установкой в Москве можно в компании “Лестницы от души” – http://l-o-d.ru

Характеристики, влияющие на уклон

Внешний вид и размеры конструкции будут зависеть не только от того, как точно рассчитан уклон. В расчет принимаются комфортность эксплуатации и качества безопасности. Но на это повлияют еще несколько аспектов. Размер шага промежуток, преодолеваемый людьми за 1 шаг. Основой выступает длина в 60 см. Это промежуток между 2 ступенями, учитывая подступенка.

Высота ступеньки это величина подступенка. Чем больше эта характеристика, тем более крутой станет получаться конструкция.

Ширина, другими словами, глубина проспупи. По сути, непосредственный размер ступенек. Ногам должно быть комфортно находиться на ней при подъеме и спуске. В случае с малой проступью будет увеличиваться наклон. В подобном варианте идти вниз станет не комфортно и не безопасно. При больших значениях шаг будет сбиваться и спуск будет становиться пологим.

При проектировании необходимо создавать оптимальные значения

. Именно отталкиваясь от них рассчитывается число ступенек и удобный угол.

Комфортные значения уклона

Наиболее комфортными углами для лестниц являются 40-50°. Однако сооружения с такими значениями являются громоздкими и применяются в больших зданиях. Конструкции со значениями 30-36° компактных габаритов, однако не удобные. Подниматься станет удобно, но спускаться не слишком. До того, как рассчитать лестницу стоит изучить все пространство помещения, в котором планируется монтаж. Его необходимо использовать рационально. Именно поэтому следует рассчитывать конструкцию, которая станет занимать минимум пространства. Если планируется установка более 3 ступенек, то в обязательном порядке придется монтировать перила. Шириной ступеньки должны быть 28-30 см, высота 15-18 см. Причем при одинаковых размерах их всех повышается безопасность использования.

Стандартные наклоны

Выше упоминалось оптимальное значение 40-45°. Но она массивная и станет занимать обширное пространство. Далее будут приведены некоторые значения профессионалов. В таблице указаны размеры ступенек в миллиметрах и желательное значение.

Идеальные углы

Уклон пролета чаще всего 20-50°. Самым идеальным будет 30-45 градусов. Однако не у каждого в жилище будет столько пространства, чтобы создать подобное сооружение. Однако стоит учитывать, что чем меньший уклон создан, тем опаснее станет перемещаться. При больших значениях конструкции будут громоздкими. Комфортно перемещаться по лестнице с углом более 45° почти невозможно. Спускаться по ней безопасно можно только спиной вниз. Для детей она будет опасна.

Как рассчитывать наклон?

Лучше всего рассчитывать по длине шага взрослого человека во время спокойной ходьбы по ровной плоскости. Наклон отдельных маршей следует рассчитывать отдельно исходя из числа ступенек и их высоты. При наличии готового проекта определить уклон элементарно. На схеме возможно посмотреть, какие подойдут для применения, а какие станут нежелательными.

Как говорили, идеальная высота 150-180 миллиметров, ширина 280-300. Если применять эти стандарты, то можно пользоваться формулой 2х у 580/660 мм, где х это высота ступеней, а у ширина. Если ступеньки менее 145 миллиметров, то применяется формула х+у. В формулах используется ширина, приравненная размеру стопы среднего человека, высота, соответствующая длине шага. Подведя итог, можно сказать, что чем ниже готовая ступень, тем более широкой ее нужно делать и наоборот.



Подобрать эргономичный и комфортный угол наклона — это одна из основных задач при конструировании лестницы. Можно сделать маршевую лестницу или, наоборот, очень компактную и элегантную винтовую лестницу – все будет зависеть от площади дома и высоты его перекрытий. Создать красивую конструкцию вам помогут многочисленные фото в интернете, но для того чтобы правильно ее спроектировать, вам придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Какой угол наклона должен быть у лестницы?

Как правило, практически все лестницы имеют наклон в 45˚. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не меньше 30 см, чтобы человек не упал, спускаясь вниз. Обратите внимание, если вы сделаете через чур широкие ступеньки, то вы собьетесь с шага, а при чрезмерном уменьшении ширины затрудните себе спуск.

В принципе, угол подъема не так уж и сложно вычислить, зная высоту потолков и длину подошвы лестницы. Существует несколько способов:

  • Осуществить все необходимые замеры. Просто замеряйте рулеткой расстояния между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
  • Произвести специальный расчет. Представьте длину и высоту треугольника в качестве катетов прямоугольного треугольника, а длина лестничного полотна будет вычисленной гипотенузой.

На фотографии — вариант лестницы с вполне удобными углами наклона. Несмотря на то, лестница выглядит необычно, подниматься на второй этаж по ней не составляет сложностей

Максимальный угол наклона

Для того чтобы понять, какой максимальный угол может быть у лестницы, разобьем все имеющиеся их виды на группы с характерным им углом наклона:

  • Бытовые лестницы, предназначенные для жилых помещений – угол наклона от 30˚ до 45˚;
  • Пандусы, пологие лестницы – максимальный уклон равняется 30-ти градусам;
  • Приставные, крутые лестницы – от 45˚ до 75˚;
  • Эвакуационные, хозяйственные лестницы имеют угол наклона свыше 75˚.

А вот наклон менее 23˚ для лестницы внутреннего назначения даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежащей» лестницы. Даже сложно себе представить, какой длины она должна быть с таким маленьким уклоном для подъема на следующий этаж, при высоте потолков в 3 метра.

Комфортный угол наклона

Самым комфортным углом наклона считается 40 – 45˚, однако такая конструкция является очень громоздкой, поэтому ее обычно используют в больших помещениях.

Лестница, имеющая угол наклона 30 – 36˚ довольно компактна, но не такая удобная. Подъем на такую лестничную конструкцию будет удобен, а вот спуск довольно опасен, поэтому его лучше производить спиной вперед.

Лестница, изображенная на фотографии, имеет наиболее комфортный угол наклона. Единственный её недостаток в том, что она занимает довольно много пространства в комнате.

Прежде чем приступать к возведению лестницы, нужно «просканировать» все пространство, имеющееся в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать вариант, при котором лестница не будет занимать много места.

Следует обязательно устанавливать перила, если ступенек в вашей конструкции больше трех. Ширина ступеней должна быть около 0,28 – 0,30 метров, а высота – 0,15 – 0,18 метров. Когда все ступеньки одинакового размера – это повышает безопасность ее использования.

Стандартный угол наклона

Как уже говорилось ранее, стандартным и наиболее оптимальным углом наклона лестничной конструкции считается 40 – 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают данными рекомендациями. Приведем вам советы экспертов по уклону марша и размерам ступеней.

Размер ступеней лестниц в миллиметрах и рекомендованный уклон лестничной конструкции:

инструкция по вычислению габаритов (фото и видео)

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

Винтовая лестница с центральной опоройВинтовая лестница с центральной опорой

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высотыИзмерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению.

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ кругаНа фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

  • Ширина проема 200 см;
  • Высота этажа 250 см;
  • Угол закручивания 2700.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

  • Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
  • Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

  • Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 2700. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 1800), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

Вместо площадки использованы забежные ступениВместо площадки использованы забежные ступени
  • Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

Чертеж деталей и конструкции в сбореЧертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Перед тем как рассчитать винтовую лестницу, вспоминаем формулу определения ширины проступи для обычной прямой конструкции: 2h + b = 60-64 см, где:

  • h – уже известная нам высота ступени;
  • b – её ширина.

Подставляем полученные данные в формулу: 2 х 16,7 + 20,2 = 53,6 см. Видим, что в рекомендованные значения мы не попадаем. Значит, нужно увеличить либо высоту шага, либо длину линии движения. Но проще уменьшить количество ступенек, например, до 12 (плюс один подъем на верхнюю площадку = 13).

Снова производим расчет:

  • Высота шага 250 : 13 = 19,2 см;
  • Ширина проступи 283 : 12 = 23,6 см;
  • 2 х 19,2 + 23,6 = 62 см.

Теперь все в порядке: все значения соответствуют нормативным, что очень важно. Цена вопроса – ваша безопасность и удобство передвижения.

Обратите внимание. Данные итоговых расчетов округлены, их нужно привести в соответствие с действительными, как было описано выше.

Определение формы ступеней

Мы определили ширину проступи только по линии движения. Но она имеет не прямоугольную форму, поэтому нам нужны размеры самой узкой и самой широкой её части.

Ширина узкой части зависит от диаметра опорной стойки, на которую ступени нанизываются и фиксируются в заданном положении. То есть, в этом месте проступь будет иметь отверстие. Для обеспечения нужной прочности её ширина должна быть увеличена на два диаметра отверстия.

Т.е. если диаметр опорной стойки равен 5 см, то ширина узкой части – минимум 15 см.

По внешнему краю ширина проступи вычисляется просто: длина окружности делится на количество ступенек: 424 : 12 = 35,3 см.

Зная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертежЗная длину ступени и её ширину в узкой части, по линии движения и в широкой части, нетрудно сделать её чертеж

Заключение

Как видите, расчет заключается преимущественно в подборе параметров ступеней исходя из существующих проектных данных. Они должны вписываться в рекомендованные нормативы, соответствующие размерам стопы и длине шага человека. Меняя количество и высоту подъемов, можно найти самую оптимальную форму ступеней.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Подписка на дзен канал

как правильно вычислить с учетом минимального расстояния (фото и видео)

При самостоятельном выполнении лестницы необходимо тщательным образом выполнить все расчеты конструкции. От этого будет зависеть прочность, надежность, безопасность и комфорт при эксплуатации изделия.

Далее мы рассмотрим, как правильно рассчитать лестничный марш для дальнейшего изготовления конструкции.

Прежде чем начинать расчет маршевой лестницы, необходимо замерить пространство, чтобы определиться с габаритами будущего изделия. Для этого перенесите план помещения на бумагу, отобразив там все окна, двери, всевозможные преграды, расположение мебели и зафиксируйте при этом все размеры.

К примеру, наше помещение имеет размеры 5000 х 2800 мм.

Этих параметров вполне достаточно, чтобы выполнить дальнейший расчет лестничных маршей.

Маршевая лестница может быть нескольких типов:

Как правило, промежуточная площадка применятся в тех случаях, когда в марше количество ступеней превышает 14-15 штук. Деление марша на две части обеспечивает безопасность и удобство подъема.

В тех случаях, когда необходимо сэкономить пространство, вместо поворотной площадки используют забежные лестничные ступени. Вначале рассмотрим наиболее распространенное и простое решение – лестницу с одним маршем.

Расчеты должны отвечать на следующие вопросы:

При этом проектируемая конструкция должна соответствовать следующим требованиям:

Совет!
Самая оптимальная ширина марша для внутридомовой лестницы составляет 0,9 -1 м.
В садовых домиках допускается ширина марша 0,7-0,8 м.

Размеры конструкции

Чтобы рассчитать размеры конструкции, нанесем контуры изделия на подготовленный заранее план помещения. При этом угол наклона должен находиться в пределах 30 – 45 градусов.От данного показателя зависит безопасность конструкции и удобство ее эксплуатации.

Зная расположение изделия в плане, рассчитать угол наклона графическим способом не составит труда.

Диаграмма соотношений между углом наклона конструкции и размерами ступенейДиаграмма соотношений между углом наклона конструкции и размерами ступеней

Ступени

Как показала практика, наиболее удобной и комфортной получается лестница, если при проектировании использовалась следующая формула расчета лестничного марша: удвоенная высота ступени и суммированная с шириной проступи равняется средней длине человеческого шага. Длина шага на площади находится в пределах 62-64 см, а удобный подъем ноги составляет 30-32 см.

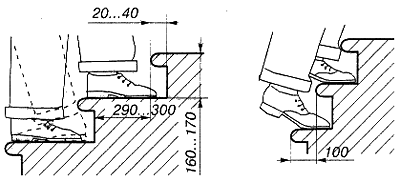

Оптимальные размеры ступенейОптимальные размеры ступеней

В результате получаем такую формулу – 2а+b=64 см, где высота шага обозначается как «а», а ширина проступи как «b». Иногда боле приемлемой является следующая формула: а+b=47 см.

Обратите внимание!
Высота ступени должна составлять не менее 120 мм и не более 170 мм.

К примеру, если высота составляет 12 см, то исходя из первой формулы, ширина проступи будет равняться 40 см. Такая проступь будет слишком широкой, в этом случае лучше воспользоваться второй формулой. Ширина проступи тогда будет равняться 35 см.

Конечно, можно не прибегая к формулам воспользоваться оптимальным размером, который лежит в пределах 140-170 мм. Чтобы сэкономить место, возьмем высоту по максимуму – 17 см. В этом случае марш будет иметь 2800/170=16,47~16 ступеней. Чтобы подкорректировать их высоту, выполним следующий расчет – 2800/16=175 мм.

Совет!
В магазинах встречаются готовые элементы конструкции, которые можно подобрать в соответствии с необходимыми размерами.
Правда, их все равно придется «подгонять», а цена при этом будет довольно высокой.
Поэтому можно купить только сложные элементы, которые невозможно сделать самостоятельно.

Так как последняя ступень совпадает с уровнем пола второго уровня, в марше их должно быть 15 штук.Рассчитать глубину проступей довольно просто при помощи того же плана, для этого надо длину горизонтальной проекции лестницы разделить на количество проступей. В нашем случае: 4400/15=293 мм, что является допустимой нормой.

Обратите внимание!
Край проступи имеет выступ около 20-40 мм. Поэтому, при изготовлении проступей, к полученной ширине необходимо прибавить еще несколько сантиметров «нахлеста».

Теперь, зная как расчитать ступени лестничного марша, можно переходить к заключительной стадии проектирования.

Схема расчета длины маршаСхема расчета длины марша

Длина марша

Далее, зная основные параметры конструкции, рассмотрим, как рассчитать лестничный марш в длину, т.е. узнаем длину несущей части – тетивы или другой опоры. Сделать это очень просто воспользовавшись теоремой Пифагора.

Для этого проекцию длины изделия возведем в квадрат и прибавим квадрат высоты этажа, так как катетами у нас выступает проекция и высота помещения, как показано на рисунке. Затем из полученного числа извлечем квадратный корень: 193600+78400=272000. Извлекаем квадратный корень и получаем – 521,5 см.

Высота прохода

Минимальное расстояние между верхней кромкой проступи и потолком должно составлять не менее 1900-2000 мм. По мере подъема эта величина не должна изменяться. Если выдержать данное условие не получатся, то необходимо увеличить проем в перекрытии.

На этом расчет марша завершен. Если вы будете делать лестницу своими руками, то на основе полученных расчетов и получившегося чертежа, можно приступать к изготовлению деталей будущей конструкции.

Дополнительную информацию о расчете маршей и изготовлении лестницы можно подчерпнуть из видео в этой статье.

Проект двухмаршевой лестницы

Особенности

Принцип расчета этой конструкции остается таким же, как и расчет одномаршевой лестницы, однако, добавляются следующие нюансы:

  • Если лестница имеет разворот на 180 градусов, то минимальное расстояние между лестничными маршами в соответствии с пунктом 8.9 СНиП 21-01-97 должно составлять 75 мм. Соответственно, не меньшее расстояние должно быть и между перилами.
  • Площадка является такой же ступенью, только занимает больше места. Если марши выполняются под углом 90 градусов, то площадка получится квадратной.

Обратите внимание!
Если не выдержать необходимое расстояние между маршами лестницы, то движение по ней может привести к травме руки.
Двухмаршевая лестницаДвухмаршевая лестница

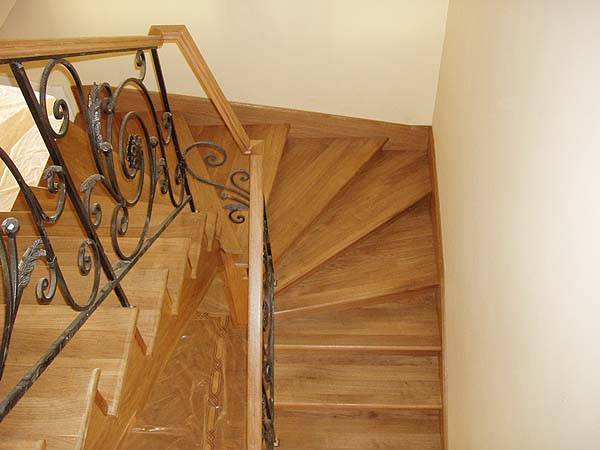

Забежные ступени

Если расчет конструкции с поворотной площадкой не намного сложнее, чем расчет одномаршевой конструкции, то применение поворотных ступеней делает эту процедуру более сложной. Однако, инструкция приведенная ниже позволит справиться и с этой задачей.

На фото - забежная лестница с заворотом на 180 градусовНа фото – забежная лестница с заворотом на 180 градусов

Самое главное произвести забежных ступеней в соответствии со следующими нормами:

  • В самом узком месте ширина поворотной ступени должна быть не менее 120 мм;
  • Ширина забежной ступени на средней линии должна составлять не менее 20 см;
  • Минимальный радиус кривизны должен составлять 30 градусов.

Выполнить расчет забежных ступеней проще всего графическим способом, как это показано на схеме приведенной ниже.

Схема расчета забежных ступенейСхема расчета забежных ступеней

Совет!
Имейте ввиду, что графические расчеты не совсем точные.
Поэтому в процессе отрисовки допускается изменение размеров проступей, но с условием – нельзя затрагивать параметры средней линии движения.

В остальном расчет соответствует всему, что было написано по отношению к одномаршевой лестнице.

Вывод

Точный расчет марша лестницы позволит не только создать безопасную и комфортную лестницу, но и упростить процесс ее изготовления. В результате, вы избежите многих «переделок» и «подгонок» в процессе монтажа и сэкономите время и строительный материал.

Подписка на дзен канал

Как рассчитать лестницу на второй этаж

Проектированием маршей занимаются специалисты. Если воспользоваться онлайн калькулятором или специальными программами в интернете для расчета удобной лестницы, можно спроектировать ее самостоятельно. Эти ресурсы просчитывают параметры на основе рекомендованных СНиП норм.

Как рассчитать лестницу на второй этаж - 1

Оптимальные размеры конструкций для безопасного спуска-подъема

В частных домах устанавливают прямые, поворотные, винтовые, которые различаются по виду каркаса, по числу косоуров, по материалу. Легко самому просчитать прямую лестницу, когда нет ограничений по площади. Задача усложняется, если под конструкцию выделено мало места — здесь нужно правильно учесть габариты, рассчитать шаг, ширину ступени, чтобы она не получилась слишком крутой. Если не получается изготовить полноценный марш, можно сделать:

Как рассчитать лестницу на второй этаж - 2
  • винтовой подъем на центральной стойке;
  • трапециевидные проступи, где один край уже другого;
  • «гусиный шаг» с переменной шириной проступи.

Объем работ (замеры, чертежи, изготовление, монтаж) определяется площадью горизонтальной проекции будущего марша.

Как рассчитать лестницу на второй этаж - 3

Строительные нормы для удобных лестниц:

  • ширина пролета межэтажной конструкции — не меньше ширины дверей на втором этаже и не меньше 0,8 м. В поворотных конструкциях лучше делать проход шириной от 1 метра. По узким трудно переносить объемные предметы. Если в вашем доме есть люди с ограниченными физическими возможностями, делайте проход не менее 1,5 метров;
  • наклон межэтажных лестниц — 45º, вспомогательных — до 75º;
  • ступени. Допускается в одном марше делать от 3 до 18. Высота шага — 15-20 см. Ширина проступи — 25-30 см (чтобы полностью становилась стопа взрослого человека). Забежные ступени — на внутренней стороне — не меньше 10 см, в средней линии — от 20 см;
  • площадка — 2 длины шага взрослого человека (1,3-1,4 м). Возле выходящих на нее дверей — ширина дверного полотна + 60 см;
  • высота ограждения — от 0,9 м.

Как правильно сделать замеры и рассчитать лестницу

Чтобы выбрать для вашего помещения оптимальную конфигурацию системы, самостоятельно рассчитать и изготовить ее, измерьте:

  • высоту подъема — от пола нижнего этажа до пола верхнего. Пол может быть неровным, поэтому рекомендуем замерять в точке, где будет начинаться марш. Если чистовая отделка не завершена, посчитайте предполагаемую толщину стяжки и напольного покрытия и прибавьте к высоте между первым и вторым этажом;
  • длину и ширину проема;
  • площадь внизу, где будет стоять марш с учетом проемов, выступов, ниш и мест, где проходят коммуникации.
Как рассчитать лестницу на второй этаж - 4

Если вы рассчитываете прямую или поворотную (на 90 или 180-градусов) лестницу, можно сразу вычислить примерное количество ступеней, исходя из параметров помещения и удобства подъема. Высчитываем по формуле для расчета ступеней — высота между этажами/высота подступенка.

Например, посчитаем количество, если межэтажная высота 270 см, а выбранный шаг — 18 см, тогда 270/18 = 15. Если получается дробное число, округляйте его в большую или меньшую сторону. Шаг 19-22 см подойдет для компактных конструкций. Подъем до 25 см используют в очень маленьких проемах или для лестниц, по которым не нужно каждый день подниматься-спускаться (на чердак, в мансарду, в подвал).

Как рассчитать лестницу на второй этаж - 5

Высчитаем уклон марша простым способом:

  1. На листе бумаги чертим треугольник с прямым углом — проекцию будущей конструкции.
  2. Горизонтальный катет — длина лестницы внизу, вертикальный — высота от пола до второго этажа, гипотенуза — длина марша.
  3. Нижний острый угол — нужный нам угол наклона. Если полученный параметр вписывается в нормы (40-45 градусов), считайте количество ступеней.

Регулировать наклон марша можно высотой подступенка — чем она больше, тем круче подъем. Если ширина проступи будет меньше установленных СНиП габаритов, уклон будет большой. По слишком широким ступеням неудобно ходить — сбивается шаг.

Чтобы рассчитать и спроектировать безопасную конструкцию, рекомендуем:

  1. Проектировать систему в начале строительства дома. Так вы просчитаете ее удобное месторасположение.
  2. Выбирать дизайн марша на этапе проектирования. Так вы сможете правильно высчитать угол поворота, понять, делать вам площадку или ограничиться забежными ступенями.
  3. Без необходимости не закладывать в проект слишком крутую лестницу — компактность и уменьшение ширины неудобны для подъема габаритных предметов на второй этаж. Но и пологий наклон с высотой шага меньше 15 см не будет удобным для передвижения.
  4. Приступать к монтажу после завершения отделочных работ.
Как рассчитать лестницу на второй этаж - 6

Чтобы спроектировать деревянную лестницу в деревянном доме, дождитесь полной усадки стен. Брус усаживается через 3-4 недели, остальные виды пиломатериалов — не раньше, чем через 10 месяцев. Если производить замеры сразу, точно не посчитаете — деревянные дома усаживаются до 15 см на этаж.

Как рассчитать лестничный марш - Всё о лестницах

Расчет размера и количества ступеней лестничного марша

Базовой задачей проектировки подъема на этаж является расчет основных параметров лестничного марша. Благодаря этому удается определить площадь, необходимую для его возведения. Стандарты могут варьироваться в зависимости от типа лестничных конструкций.

Определение высоты лестницы

Первое, что нужно сделать – рассчитать высоту лестничной конструкции. Этот показатель является одним из основных для определения площади лестничного марша. Для начала измерьте расстояние между нижним и верхним этажами.

При определении высоты лестницы важно учитывать уровень чистового пола, то есть покрытие нижнего и верхнего этажа.

Независимо от типа конструкции необходимо ориентироваться на высоту этажа

Выводится прямая линия, чтобы получился прямой треугольник. Посредством теоремы Пифагора можно произвести базовый расчет длины марша, не учитывая конкретный шаг. В данном случае он будет играть роль гипотенузы в прямом треугольнике, образовавшемся между точками положения первой ступени, пола второго этажа и места пересечения этих зон снизу. Если взять во внимание ширину будущей конструкции, можно определить примерную площадь, необходимую для возведения лестницы.

Угол наклона

Следующий этап – расчет угла наклона лестницы. Для этого нужно обратиться к стандартам, в которых уже прописаны подходящие данные для конкретного помещения. Так, в жилых комнатах для маршевых лестниц принято брать за основу уклон в 25-45 градусов.

Чтобы рассчитать оптимальный угол уклона, нужно определить количество ступеней и их габариты. Рекомендуется рассмотреть сразу несколько вариантов, чтобы затем выбрать подходящий именно для вашего случая.

Угол наклона лестницы напрямую зависит от ширины ступеней

Расчет размеров и количества ступеней

Одним из, определяющих конечный результат этапов, является расчет количества и размеров ступеней. В первую очередь нужно определить параметры шага лестничного марша. В идеале этот показатель составляет 60-65 см. Он обозначает то расстояние, которое преодолевает человек одним шагом при нормальной ходьбе. Если уменьшить этот показатель до 45 см, подъем будет менее затруднительным, поэтому отклонения в меньшую сторону допускаются.

На основе этих данных можно рассчитать высоту подступенка и проступь. Эти величины должны входить в рамки комфортных. Здесь учитываются:

  • соотношение глубины проступи и высоты подступенка;
  • удобная площадь ступеньки для передвижения;
  • ширина ступеньки (в среднем 80-100 см).

Для определения точных цифр используют формулу:

Сумма удвоенной высоты ступени и её ширины должна входить в заданный интервал.

Максимальное и минимальное количество ступеней в лестничном марше высчитывается путем деления общей высоты подъема на высоту шага. Для принятия оптимального решения просчитываются все варианты. Округлять дроби нужно в большую сторону до целого числа.

Слишком узкие ступени будут очень неудобны при ходьбе

Учтите, что размеры ступеней, в частности шаг, должны быть одинаковыми по всей длине марша. Это обусловлено тем, что у человека разрабатывается мышечная память и, если расстояние между элементами будет неодинаковым, лестница становится неудобной и опасной для передвижения, особенно в условиях ограниченной видимости.

Если площадь для установки лестничной конструкции ограничена, скорее всего, потребуется монтаж сложных маршей. Такие проекты могут быть выполнены в различных вариациях. Самыми распространенными являются поворотные Г-образные и П-образные на 180 градусов с дополнительной площадкой. Для расчета такого лестничного марша нужно разбить всю конструкцию на несколько частей, в зависимости от конфигурации.

Если используется площадка, количество ступеней для каждого марша должно находиться в пределах 3-16 штук. При проектировании нужно рассчитать расстояние между маршами. В остальном же принцип действий сохраняется.

Лестничная площадка должна отвечать технически и визуально габаритам маршей

Итоговые расчеты

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

Графический метод проектирования

После того как были произведены все базовые расчеты можно приступать к разработке схемы лестничной конструкции. Для этого новичкам проще всего использовать именно графический метод. В отличие от предыдущего подхода он позволяет наглядно оценить вид и сложность конструкции.

  1. Для начала нужно начертить оси координат, на них отмечается уровень расположения верхнего этажа.
  2. После этого нужно прочертить линию уклона лестницы. выходящую из нулевой точки.
  3. На обеих осях обозначьте отрезки, которые означают длину и высоту шага. Для удобства соедините точки прямыми линиями попарно.
  4. Теперь, разделив каждый отрезок пополам и сопоставив его с линией уклона, можно прорисовать положение ступеней с учетом точных размеров в масштабе.

Если схема вписывается в установленные рамки, можете приступать к строительным работам.

Подобные расчеты позволяют разработать проектные чертежи и определить необходимую для конструкции площадь. Для помощи в работе существуют специальные программы, однако полностью полагаться на них не стоит.

Как правильно рассчитать лестничный марш

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

  • одномаршевые;
  • двухмаршевые, разделенные площадкой;
  • двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Варианты лестничных маршей.

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = (h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = .

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

  1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
  2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
  3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Видео о расчете лестницы:

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Расчет лестницы: основы и правила

  • Как рассчитать лестницу. основы
  • Расчет лестницы
  • Как правильно сделать поворот
  • Как рассчитать лестницу: правила

Лестницы – это важный и ответственный атрибут в каждом доме. Они должны обеспечивать комфорт, надежность и безопасность для каждого жителя. Желательно, чтобы лестничная конструкция по своей площади занимала немного места. А чтобы она соответствовала всем стандартам, нужно рассчитать лестницу и спроектировать ее правильно.

Расчет верхнего марша деревянной лестницы.

Как рассчитать лестницу: основы

Самый распространенный материал для изготовления лестничной конструкции – это дерево. Оно считается самым «теплым» и податливым материалом, с которым работать следует очень осторожно. Наиболее распространенные сорта древесины – это бук, дуб, ясень, береза, лиственница и сосна.

Чтобы сделать расчеты у любых видов лестниц, необходимо сначала определить три размера. Во-первых, нужно определить уровень чистого пола и затем от него замерить высоту конструкции по стене. Во-вторых, следует измерить ее длину, начиная от стены и заканчивая предполагаемым завершением пролета. И в-третьих, нужно найти длину лестничного марша, прибегнув к теореме Пифагора. В этом случае длинами катетов являются найденные размеры высоты и длины лестницы, найти при этом нужно гипотенузу получившегося прямоугольного треугольника, т.е. длину марша.

Далее следует рассчитать количество ступеней, которые получатся в лестничном марше.

Чтобы по лестнице было комфортно ходить, глубину ступенек нужно делать около 30 см, а высоту – около 16 см.

Схема новой лестницы на косоурах.

Зная габариты ступеней, необходимо длину лестничного марша разделить на эти размеры, и получится их количество.

Для удобства нужно делать лестницы. ширина которых не менее 80-90 см. Если она предназначена для хозяйственного назначения, т.е. ведет в подвал, то ее лучше сделать около 120 см. Если же конструкция направлена в мансардное помещение, то ее можно сделать более узкой, около 70-80 см.

Угол наклона лестницы должен составлять 40-45 °. Наиболее комфортной является лестничная конструкция, которая наклонена под углом в 45 °. Но ввиду того что она занимает много места, используется в строительстве достаточно редко. Можно выбрать и острый угол наклона в 30-36 °. тем более что такая конструкция займет на полу не более двух метров. Подниматься вверх по данной установке будет удобно, а спускаться можно только спиной вперед из-за крутизны наклонного спуска.

Вернуться к оглавлению

Расчет лестницы

  • отборная малосучковая древесина для тетивы.

Схема расчета лестницы с углом наклона 45 градусов.

Рассмотрим более подробно, как правильно произвести расчет. Любая лестничная конструкция состоит из маршей и площадок. Важно, чтобы ширина площадок не была меньше ширины марша. Марши состоят из ступенек и несущих балок, которые называются тетивы или косоуры. Их изготавливают из толстых и широких досок, сечение которых – 80-100х200-250 мм, либо делают из двух более узких досок.

Ступени состоят из проступей и подступенков, ширину которых следует правильно рассчитать. Крутизну лестницы, а также удобство ходьбы по ней, определяет именно соотношение их размеров. Необходимо, чтобы стопа человека полностью вставала на проступь, т.е. это в среднем около 30 см, а длина шага в среднем была равна 60-70 см, значит, высота подступенка получается 14-16 см. При этом действует следующая формула для расчета: сумма двух подступенков плюс ширина проступи равняется длине среднего шага человека. Учитывая толщину проступи в 3 см, получается, что одна ступенька занимает горизонтально 30 см и вертикально 15-18 см.

Полученные цифры необходимы, чтобы рассчитать лестницу для дома правильно. Приведем пример, если высота между первым и вторым этажом равна 3 метрам, а одна ступенька размером 30 см на 15-18 см, то получится 17-20 подступенков. При этом последняя ступенька – это пол на втором этаже. Далее нужно высоту подъема лестничной конструкции разделить на целое число в данном диапазоне. Лучше, если оно будет четное, и получится точная высота ступеньки, состоящая из толщины проступи и ширины подступенка. Допустим, нужно сделать 18 ступенек, тогда высота ступеньки будет равна 300:18=16,7 см. Такую конструкцию следует разбить на два лестничных марша и обязательно сделать ее с поворотом.

Вернуться к оглавлению

Как правильно сделать поворот

Схема расчета лестничной конструкции для изготовления своими руками.

У лестничной конструкции поворот можно сделать тремя способами. Один из них для винтовой лестницы, которая представляет собой один большой поворот. Она очень компактна и занимает мало площади, но обладает достаточно большой крутизной. Так как за один оборот на 360 ° лестница должна подняться на два метра как минимум, то пролет должен иметь от 13 до 15 ступенек. Из-за конструкции ширина проступи должна быть небольшой, поэтому ступени у винтовой лестницы узкие и высокие. Ее лучше всего устанавливать либо на чердаке, либо в хозяйственном помещении.

Маршевые лестницы нужно поворачивать на 90 ° или 180 ° с помощью площадок, а можно с помощью специальных ступенек в виде трапеции. Горизонтальную лестничную площадку устраивают в том случае, если позволяет площадь. Такая лестница состоит из прямых элементов и имеет классический вид. На самой площадке можно сделать окно, что придаст изящность и дополнительное освещение днем. Если такой возможности нет, то поворот лестничной конструкции нужно сделать непосредственно ступенями. В этом случае в определенном месте, можно и не в середине, следует начать устанавливать проступи в виде трапеции, которые задают поворот лестнице на 15 ° либо 30 ° на каждую ступеньку. В результате они поворачивают ее на нужный угол.

Вернуться к оглавлению

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу. необходимо придерживаться некоторых правил:

Чертеж лестницы на стальном косоуре с расчетными данными.

  1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
  2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.
  3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnichnogo-marsha.html, http://stupenimaster.ru/lestnitsyi/kak-rasschitat-marsh.html, http://1polestnicam.ru/raschet/pravilnyj-lestnicy.html

Расчет забежной лестницы, расчет ступеней лестницы

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

 Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
