Чем закрыть цоколь дома на винтовых сваях

Зданию любого размера и назначения требуется хороший, устойчивый и долговечный фундамент. Раньше сооружения возводились преимущественно на ленточном основании, но сегодня появились и другие технологии строительства, позволяющие с меньшими финансовыми вложениями и трудозатратами построить жилой дом.

Свайные фундаменты пользуются популярностью у собственников земельных участков, но они во многом остаются непонятными для пользователей, у которых возникает множество вопросом, например: чем закрыть цоколь дома на винтовых сваях, как вкрутить опоры в землю и т. д.

Монтаж свайного основания для строительства

Одним из важнейших преимуществ свайно-винтовых фундаментов является возможность выполнить все необходимые работы самостоятельно. Помощь профессионалов понадобится только для выполнения на местности инженерных изысканий, для определения состава грунта, глубины промерзания почвы и залегания подземных вод.

По хорошему проекту выполнить монтаж свайного фундамента просто.

Нужно разметить стройплощадку и в местах установки свайных конструкций сделать лунки в земле глубиной до 20 см. В лунки вставляют опоры и закручивают их в землю с помощью лома или любых других имеющихся инструментов.

Установленные опорные элементы обрезают до одного горизонтального уровня и заполняют бетонным раствором, призванным защитить внутренние части труб от коррозии и повысить несущую способность основания в целом. Далее остается только приварить к вершинам свай оголовки, выполнить обвязку, установить ростверк и можно приступать к дальнейшему строительству, в том числе, к устройству и обшивке цоколя.

Создание навесного цоколя для винтовых свай

Существуют разные способы обшивки опорных конструкций, на которых располагается жилое или иное здание, но самый распространенный из них предполагает создание навесного цоколя. Это оправданное с финансовой и эксплуатационной точки зрения решение требует выполнения целого ряда важных строительных мероприятий.

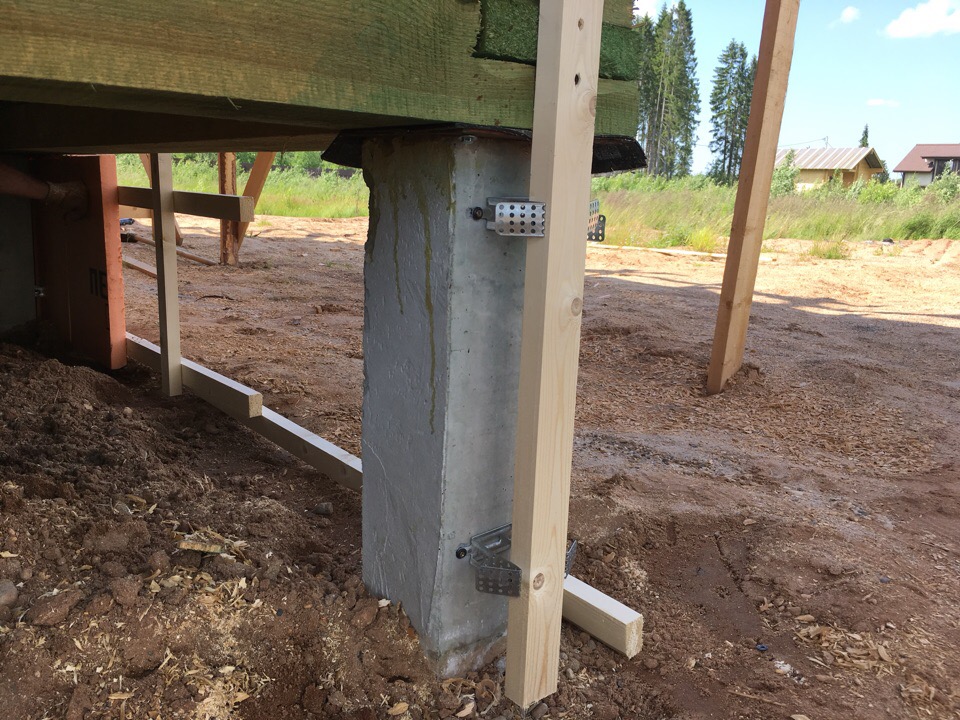

Начинать устройство цоколя нужно с установки обрешетки. Она может быть выполнена из деревянного бруса или металлического профиля. Стальные элементы обрешетки требуют последующей обработки антикоррозийными веществами, а деревянные – средствами, предотвращающими гниение древесины, появление грибка и плесени.

После создания обрешетки на нее навешивают облицовочный материал. Для отделки цоколя можно использовать различные материалы, начиная с термопанелей, заканчивая утепленными плитами для фасадов. Все углы облицовки тщательно сводят, чтобы не оставалось щелей, через которые под пол мог бы поступать холодный воздух или осадки.

К преимуществам такого способа обшивки опорных элементов относят:

  • доступность;
  • быстроту исполнения;
  • обеспечение качественной циркуляции воздуха под полом;
  • визуальную привлекательность;
  • разнообразие отделочных материалов, которые можно использовать.

Как закрыть цоколь дома на винтовых сваях различными способами

Вид фундамента на винтовых сваях вряд ли можно назвать эстетичным, и такое строение напоминает пресловутую избушку сказочного персонажа. На качество формирования фундамента и надежность постройки это не влияет, но в декоративных целях цоколь лучше закрыть панельными материалами, тем более что производство и рынок сегодня предлагают множество вариантов. Использовать можно различные материалы, используя при этом разные методики.

Отделка цоколя

Применение свайно-винтового фундамента на нестабильном грунте и на склонах позволяет получить надежные постройки. Для подвижного грунта заглубление сваи обычно достигает 2 метров, что позволяет стабилизировать строение и нивелирует влияние пучинистого грунта, связанное с сезонными колебаниями температур. Закрывать промежуток около 0,5 м кладкой нецелесообразно, поскольку необходимо учитывать подвижность грунта и обеспечить возможность незначительного движения декоративной отделки, не увеличивая нагрузки на строение.

Строительство на склонах всегда связано с перепадом плоскости, и в отделке в таком случае нуждается не только свайно-винтовой фундамент. Цоколь доме на склоне в любом случае требует дополнительной отделки, не зависимо от типа фундамента.

И в том, и в другом случае уместно применение современных легких материалов, в частности цокольного сайдинга. Его использование позволяет придать дому завершенный вид и значительно увеличивает эстетическое восприятие постройки в целом.

Отделка цоколя своими руками

Основная задача при ведении самостоятельно отделочных работ — закрыть пространство от грунта до начала кладки стены легкими материалами. Эта работа схожа с другими работами по обустройству дома и не должна вызывать сложностей.

Проще всего закрыть свайно-винтовой фундамент с низким ростверком, правда, эти работы стоит проводить до начала кладки. При этом свайно-винтовой фундамент переводится в столбчато-ленточный.

Для обустройства такого фундамента между сваями прокапываются траншеи глубиной 30 см, укладывается легкая арматура и проводится заливка бетоном по опалубке. Высота ленты рекомендуется 40 — 50 см. Сваи выступают в качестве «опорных точек», к которым «привязывается» лента фундамента. В дальнейшем на такой конструкции можно без труда проводить кладку, служащую основой для плитки, штукатурки или другой отделки. Такую же технологию можно применять и в случаях, если фундамент выполнен с повышенным ростверком.

Одним из вариантов отделки с использованием комбинирования может выступать применение уголка, привариваемого к сваям. Для этого используется стальной уголок 120*120 мм, устанавливаемый строго горизонтально (для контроля используется уровень). После обработки (грунтовки) уголка для уменьшения коррозии на него укладывается кирпич. Ложковая кладка со швами 5 мм позволяет обеспечить неплохой дизайн цоколя без дополнительной отделки, но при необходимости кирпич моет послужить основой для другой отделки.

В случае значительного перепада грунта при монтаже уголка часть его лучше заглубить, чтобы избежать щелей и пустот. Одним из недостатков такого метода является его относительная недолговечность, поскольку коррозия со временем может разрушить конструкцию, поэтому использовать его целесообразно для строений, рассчитанных на эксплуатацию в течение 20 — 30 лет.

Высокий свайно-винтовой фундамент лучше декорировать панельными материалами с использование обрешетки. Выбор варианта обрешетки зависит от применяемого или планируемого отделочного материала. В качестве материала для самой обрешетки может выступать дерево, но в большинстве случаев от его использования отказываются, предпочитая современные оцинкованные металлические профили, применяемые также для монтажа гипсокартона.

Для удобства использования профиля на сваи обычно привариваются «уши» — небольшие пластины, на которые крепится обрешетка. Этот прием можно использовать и для других материалов обрешетки, поскольку он значительно упрощает монтаж.

Завешать декоративную отделку цоколя рекомендуется формированием отливов, которые обеспечат долговечность отделки. Выбор материала зависит во многом от материала самой отделки. Могут применяться как кирпичные или каменные отливы, так и металлические листы.

Утепление цоколя не обязательно, но рекомендуется для всех типов, но в особенности для свайно-винтового фундамента.

Это позволяет использовать частично пространство под домом для хозяйственных нужд, но основная его задача — защита фундамента. При значительном колебании температур выпадающий конденсат может скапливаться в полостях, а утепление цоколя снижает вероятность появления конденсата. Для отвода испаряющегося конденсата и нормализации влажности рекомендуется формировать продухи с сечением 10 см.

Для утепления используются различные материалы и методики, но наиболее уместной можно считать технологию использования экструзионного пенополистирола с использованием предварительной обрешетки.

Во время осадков в грунт попадает много влаги, и часть ее может проникать под фундамент. Это негативно сказывается на всех типах фундаментов, и противодействием этому явлению служит формирование отмостки. Ее задача — отвести воду от стен дома и фундамента, но при этом может использоваться и декоративная отмостка, позволяющая сохранить ее функциональность.

видео-инструкция по монтажу своими руками, особенности обшивки, отделки, как закрыть, цена, фото

Очень часто цоколь на винтовых сваях в открытом виде воспринимается, как избушка на курьих ножках и, хотя это вовсе не влияет на качество постройки, его лучше всего закрыть какими-либо декоративными отделочными элементами.

В таких случаях есть множество вариантов – не менее чем для самих стен, ведь строительный рынок в настоящее время очень богат строительными материалами.

Ниже мы поговорим о некоторых вариантах такой отделки, а также, в качестве дополнения, посмотрим тематическое видео в этой статье.

Отделка цоколя на винтовых сваях клинкером

Варианты отделки цоколя

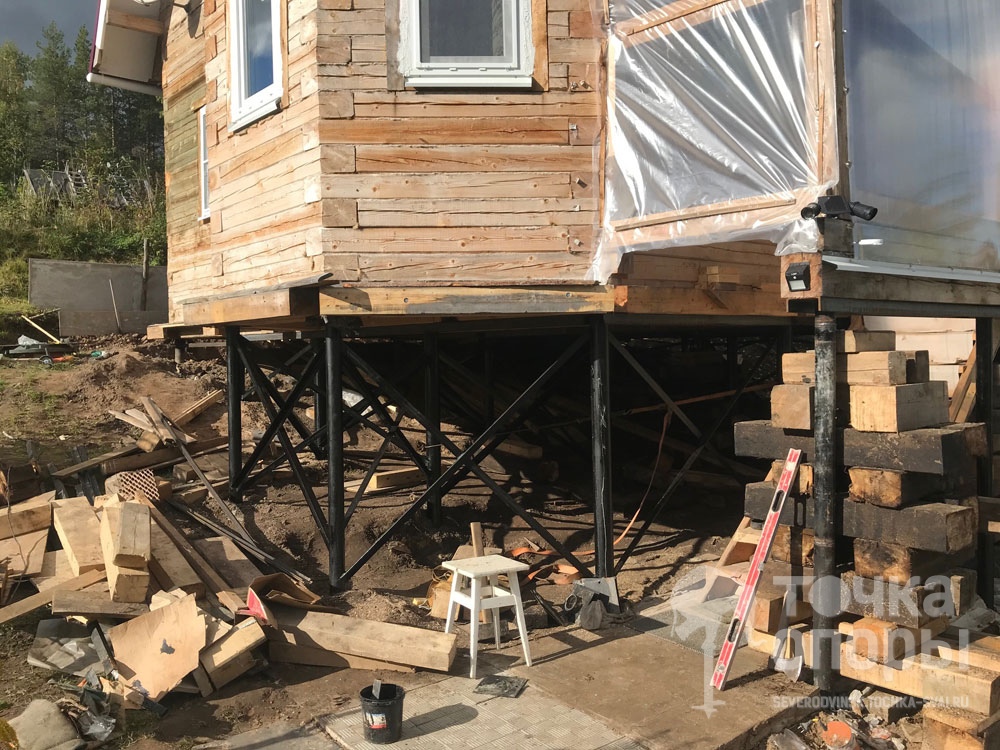

Свайно-винтовой фундамент с высоким ростверком

Свайно-винтовое основание с обвязкой

  • Свайно-винтовой фундамент с высоким ростверком монтируется, как правило, на нестабильных и насыщенных влагой грунтах. Средняя длина сваи 2,5 м, так что заглубление по любому получится около 2 м – в таких случаях не страшна даже сезонная подвижность дисперсного пучинистого грунта – такой глубины вполне достаточно для неподвижности.
  • Также такие фундаменты, с применением винтовых свай обустраиваются на склонах, где слишком велики перепады плоскости в разных точках площади основания. Пожалуй, в таких ситуациях обшивка цоколя дома на винтовых сваях наиболее актуальна, и здесь удобнее использовать лёгкие отделочные материалы, например, цокольный сайдинг.

Примечание. В такой отделке нуждается не только цоколь винтового фундамента – любой цоколь, который лишён декоративной облицовки, делает внешний вид здания незаконченным.

Отделочные работы

Закрываем свайно-винтовой цоколь. Принцип отделки

Итак, наша задача состоит в том, чтобы закрыть цоколь для винтовых свай своими руками и для этого можно использовать множество материалов. Тем не менее, суть обустройства такой отделки цоколя дома своими руками очень похожа одна на другую, так как принцип всё равно не меняется.

Кирпич закроется керамической плиткой или простой штукатуркой

Один из вариантов, это когда заделка цоколя на винтовых сваях осуществляется с помощью низкого ростверка. То есть, при монтаже такого фундамента по его периметру раскапывается траншея глубиной до 30 см и заливается лента, где верхняя часть выступает на 10-20 см над уровнем грунта. Так вы получаете постамент для кладки кирпичей, которые, в свою очередь, будут служить основанием для плитки или штукатурки.

Здесь у вас получится как бы два фундамента в одном – винтовой и ленточный, но такая комбинация не только позволит без труда закрыть сваи, но и повысить прочность основы. Кроме того, заливка бетона производится с лёгким арматурным каркасом – в результате лента не будет растрескиваться и тоже послужит частью декорации нижней части дома.

Отделка каменными панелями

Еще один вариант вы видите на фото вверху – это установка обрешётки на сваи под какой-либо листовой материал. В данном случае, это каменные панели, но точно с таким же успехом вы можете смонтировать на них композит или сайдинг. Здесь вы видите два деревянных профиля, но их может быть и больше – всё будет зависеть от высоты цоколя и размеров самого отделочного материала.

Обрешётку здесь не обязательно устанавливать из дерева – чаще его делают из металла, и для этого могут использовать металлический профиль 20×40 мм или даже CD, который используют для монтажа гипсокартона.

Фиксацию можно производить непосредственно на сваи, но это удобно для бруса и металла, где первый прикручивается, а второй приваривается. Для CD лучше всего приварить на сваи уши (металлические пластинки), на которые можно фиксировать кронштейны.

Уголок 120×120 мм служит основанием для кирпича

Есть ещё один способ закрыть пустоту под зданием, причём его цена будет гораздо меньше, нежели обустройство ленточного фундамента. К сваям приваривается уголок 120×120 мм, который послужит основанием для лицевого кирпича, где ширина постели как раз имеет 120 мм. Уголок приваривается строго по уровню и если участок идёт под наклоном, то в верхней части лучше углубиться в землю, чтобы не оставалось пустоты.

Кладка лицевого кирпича

Прежде чем укладывать декоративный кирпич, уголок следует загрунтовать, чтобы снизить возможность его ржавления до минимума. Возведение цоколя производится, как обычная кладка с ложковой перевязкой и со швом не менее 5 мм.

После того как вы поднимете весь периметр, сверху нужно поставить отливы, которые могут быть декоративными, то есть, из комплектации кирпича, либо сделайте их самостоятельно и оцинкованной жести, но первый вариант будет смотреться гораздо лучше.

Утепление винтового цоколя экструзионным пенополистиролом

Также у вас может возникнуть необходимость утепления цоколя фундамента и для этого можно использовать экструзионный пенополистирол. По периметру здания выкапывается траншея 20-30 см глубиной и шириной на штык лопаты и на сваи монтируется обрешётка. Затем вы прикрепляете листы утеплителя, на которые сверху можно укладывать плитку или закрываете их листовым шифером, как это показано на фотографии.

Рекомендация. После закрытия пространства под зданием будет образовываться конденсат, который может вызвать плесень и процесс гниения.
Чтобы этого не происходило, инструкция рекомендует по периметру сделать продухи для вентиляции сечением не менее 8-10 см.
Это касается любой из отделок, так как все они останавливают движение воздуха.

Заключение

В заключение следует напомнить, что отделка цоколя винтового фундамента не заканчивается его закрытием. Дело в том, что влага от атмосферных осадков будет подтекать под низ и это может сослужить нехорошую службу для здания – там будет скапливаться вода. Поэтому, в любом случае по периметру нужно сделать простую или декоративную отмостку для стока воды.

Отличная статья 0

Как утеплить цоколь дома на винтовых сваях

Фундамент на винтовых сваях решил проблему бюджетной застройки на подвижных грунтах. Но при этом между почвой и полом здания остается открытое пространство, способствующее значительным теплопотерям. Решение о теплоизоляции самого пола — разумный вариант, но не всегда приносит желаемые результаты, поэтому следует задуматься о том, как утеплить цоколь дома на винтовых сваях.

6 причин для утепления и облицовки

Вы стали счастливым обладателем дома на сваях. Настало время задуматься об облицовке цоколя для:

  1. облагораживания внешнего вида фундаментаием, которые испортят всю работу;
  2. нереально сложно при нивелированном фундаменте на неровной местности;
  3. проблематично на заболоченной территории.

    4. Поэтому чаще всего в облицовке свайного фундамента используется навесная технология.

    Навесные экраны — недорого, практично, привлекательно

    Идеальный вариант — когда экономишь без потерь для тепла и внешней привлекательности не только на фундаменте, но и на его утеплении. Навесные конструкции соответствуют этому принципу, а кроме того, обладают возможностью быстрого монтажа.

    Утепление происходит по каркасной технологии. Подразумевается наличие обрешетки из дерева либо металла с последующим закреплением на нее теплоизоляционных и декоративно-защитных материалов — клинкерных панелей, сайдинга, металлического профлиста.

    Выбор каркаса для утепления

    В качестве металлического каркаса обычно используются стальные элементы, устанавливающиеся продольно. Их количество зависит от высоты цоколя. Вертикальные стойки ставят дополнительно при необходимости, если шаг между сваями значительный, либо облицовочный материал хрупкий. Стальной каркас приваривают непосредственно к фундаменту.

    Если выбран деревянный вариант, необходимо предварительно обработать бруски и рейки защитным раствором от воды, насекомых и гнили, а также наварить к сваям закладные из металла.

    Какой материал выбрать

    Для утепления в каркасной облицовке используют чаще всего:

  • плитные материалы — долговечны, не много весят, легко закреплять, самые популярные — пенополистирол, пенопласт, минвата;
  • пенополиуретан — жидкая разновидность утеплителя, обладающая повышенными теплоизоляционными качествами за счет полного покрытия и отсутствия мостиков холода; недостаток этого материала — сложность монтажа, требующая навыков и необходимость обеспечения основания, например, фанеры;
  • вспененное стекло — очень низкая теплопроводность (ниже, чем у дерева), пониженная гидрофобность, долговечность, непривлекательность для грызунов; из минусов — дорогостоящий и обладает низкой ударной прочностью.

На любой из них можно монтировать декоративные отделочные материалы — профлист, сайдинг и так далее. Выбор основывается не только на стоимости, также необходимо перед покупкой сравнить показатели теплопроводности, гидрофобности, непривлекательности для грибка, плесени, насекомых и грызунов.

Монтаж утеплителя для свайно-винтового фундамента

Забирка фальшцоколя производится на каркас 2 способами — внутренним и внешним.

Утепление выполняют следующим образом. К фундаменту крепят при помощи болтов или сварки 2 направляющих профиля, при слишком высоком цоколе — 3. Поперечные следует закрепить с шагом, зависящим от размеров утеплителя.

От нижней направляющей до грунта следует оставить зазор в 5-10 см, который нужно закрыть сеткой с мелкой ячейкой. Он защитит материал от коррозии, а также будет служить вентиляцией подполья. Либо если продухи предусмотрены в самой конструкции, можно сделать в районе зазора песочную подсыпку от стен дома.

С внутренней стороны поперечных профилей на клей-пену сажают листы пенополистирола или другого утеплителя, не забывая все стыки тщательно задуть монтажной пеной, а с наружной производят монтаж выбранного облицовочного материала.

Те же самые действия подходят и для крепления утеплителя на основание. В этом случае, на обрешетку крепят листы ЦСП, плоский шифер или ОСП, затем они покрываются гидроизоляционным материалом, который заводят под отмостку, а поверх — укладывают утеплитель на клеевой состав, либо саморезы.

В утеплении цоколя на винтовых сваях нет ничего сложного. Но если сомневаетесь в собственных силах, следует доверить эту работу опытным монтажникам.

Чем закрыть цоколь дома на винтовых сваях?

Каким

способом можно выполнить отделку основания на сваях

Для того чтобы начать работы связанные с выполнением отделки винтовых свай, не стоит выжидать определенный сезон года. В основном при возведении свайного фундамента у людей появляются множество вопросов: чем же закрыть основание. Ответ очень прост, вам всего лишь потребуется закрыть цоколь, по способу замаскировывая свайный фундамент дома по периметру.

Отделочные работы винтового основания дома происходят благодаря использованию декор панелей и сайдинга для цоколя.

Во время проведения работы по обшивки цоколя дома следует оставлять среднего размера зазор, который должен располагаться между грунтом и обшивкой. Выполнив такую процедуру, вы обеспечите отделки сохранить первозданный вид, ведь теперь ей не страшны силы пучения грунта в морозы. Обязательно оставляйте небольшое расстояние (около семи сантиметров в среднем) между низом панелей и почвенным слоем. Все эти моменты целиком зависят от самого грунта. Чтобы закрыть концы свай, можно воспользоваться металлической сеткой. С помощью этой сетки можно обеспечить защиту дома от внезапных гостей, в виде домашних питомцев, которые любят пошалить под зданием. Если к этой работе подойти очень продуманно и сделать все на совесть, то тогда отделка основания на винтовых фундаментах и сваях позволит создать специальные условия для вентилирования подпольного помещения дома в целом. При выполнении отделки цоколя, в нем устанавливают определенные отверстия, иначе говоря, продухи, которые тем временем остаются в открытом виде в любую не погоду.

Цоколь можно закрыть и по специальной технологии, которая называется навесная. Такой метод работы предусматривает выполнение целого ряда отделочных работ.

Отделка цоколя

Обустройство

навесной конструкции

При создании свайного основания, выполнить навесной цоколь прекрасное и выгодное решение. При его формировании следует четко придерживаться плана проведения подобных работ:

  • Установка обрешетки винтовых оснований. Для этого вы по желанию можете выбрать или обрешетку, изготовленную из дерева или же из металла. Не забудьте удостовериться при выборе деревянной обрешетки, что ее заранее обработали антисептиком. Это важно для того чтобы цоколь прослужил долгое время. Заострите свое внимание, на то, как изготовлены крепления, а также каким образом происходят само скрепление каркаса основанного на сваях.
  • После того как получится закрыть обрешетку, мы прикрепляем к ней отделку. Отделочные материалы вы можете использовать разные, на свое усмотрение: термопанели для цоколя, плиты с утеплителем для фасада винтовых фундаментов.
  • Все углы стоит хорошо свести, чтобы не оставалось щелей и пустого промежутка, и аккуратно заделайте все швы. После этого можете переходить к монтажу отливов, капельников и других доборных элементов дома в целом.
  • Если есть возможность, вы можете после проделанной работы выполнить и заключительный этап закрывая цоколь .

Достоинства креплений навесного цоколя при свайно-винтовом основании:

  • Цокольная отделка такого рода, не отнимет у вас много финансовых вложений.
  • Вся работа по установке материалов проходит очень быстро. Также ее можно сделать своими силами, что еще значительно сократит ваши денежные средства.
  • Прекрасная вентиляция подпола, ведь благодаря ей, ваша конструкция остается под защитой от появления конденсата.
  • Еще одним плюсом можно назвать его внешнее превосходство.
  • Для монтажа навесного цоколя дома вам могут подойти абсолютно любые подручные отделочные материалы, которые имеют средний вес.

    Устройство обшивки

Современные

панели, изготовленные из пластика

При использовании панелей из пластика за место натурального кирпича для отделки винтовых фундаментов, вы, несомненно, экономите на этом не плохую сумму во время отделки дома, однако вы проигрываете в эстетическом виде. Ведь камень и кирпич естественного происхождения выглядит намного богаче, подчеркивая при этом статус человека и его финансовые возможности в отличие от панелей. Используя такой материал, цоколь будет иметь красивый вид лицевой стороны на сваях. Однако не стоит думать, что панели имеют только отрицательные стороны, пластиковые панели прекрасно подходят для винтовых фундаментов дома, и к тому же за счет своей толщины могут выдерживать весомые нагрузки. Панели из пластика также защищены к различному роду воздействиям.

При использовании навесных панелей в отделке дома, вы сохраняете подпольное пространство пустым, поэтому в нем не скапливается влага, и не появляется конденсат, это происходит за счет хорошей вентиляции, которая происходит к тому же естественным образом. Несомненным плюсом навесных панелей также считают их физические качества, благодаря которым они,несомненно, могут повторять контур рельефа. Также панели сохраняют все достоинства, которыми обладают цоколь свайного основания. Особенно эффективны панели на участках со сложным рельефом.

Панели

Нужно

ли проводить работы по утеплению цокольного этажа во время обшивки

Проводить работы по утеплению цоколя здания на винтовых основаниях и сваях, следует в том случае если вы заранее не позаботились о установке теплоизоляционного слоя полового покрытия.

Утепленный цоколь создаст пространство, в подполе, защищенное при этом от сквозняков. Получится что-то вроде термоса, при котором температура в подпольном пространстве будет сохраняться всегда высокая и стабильная, при этом также ваш дом на сваях не будет терять тепло, которое истребляется основном при не утепленном половом покрытии.

Стоит также осведомить вас о том, что утепление цоколя требует особых навыков, и при неверном его утеплении могут возникнуть проблемы. Отделывать цоколь основания следует с установкой отверстий для вентиляции, их нужно расформировывать по всему пространству. Ведь если пренебречь вентиляцией, то цоколь будет выделять неприятные запахи, и подполом будет распространена сырость, со временем ростверк из дерева может просто на просто сгнить. И к тому же из-за отсутствия вентиляции свайные опоры могут подвергнуться к образованию коррозии, которые очень быстро будут распространяться.

Заниматься отделкой и утеплением винтовых оснований на сваях тяжелое и весьма трудоемкое занятие. Ведь оно требует не только профессиональных знаний и умений, но и усердный кропотливый труд. При котором, необходимо выполнить сборку каркаса и наверх него зафиксировать сайдинг и специальный материал для теплоизоляции. Для направляющих можно взять профиль из стали или же брус. Приобретенные навыки и наличие инструмента с материалами помогут выполнить цоколь для основания за считанные дни. Обычно их количество варьируется от одного до трех дней.

Цоколь

Облицовка цоколя

В момент проведения облицовочных работ свайного основания следует соблюдать некоторые нюансы. При их помощи можно избежать возникновения не желаемых повреждений каркаса.

  1. Самым опасным нарушением в строении конструкции на сваях является дефект в период усадки основания. Для избегания этого необходимо совершить правильный расчет в нагрузке.
  2. Обязательно следует применять строительные материалы высокого качества, к примеру: песок не должен содержать глину.
  3. Для того чтобы работа на всем протяжении проводилась соблюдая все этапы в правильной форме необходимо обращаться к помощи специалистов. От правильности работы напрямую зависит качество строения фиксированного на сваях.

    Цоколь с фасада

В наш период времени большое число строительных организаций занимаются отделкой столбчатого типа основания. В случае если нет желания тратить финансы на строительные организации, то провести работы можно самостоятельно. Для этого необходимо воспользоваться поэтапной инструкцией, которая поможет выполнить работу верно.

Отделка цоколя на винтовых сваях

Часто при возведении свайного фундамента люди сталкиваются с вопросами: как и чем же закрыть основание. Существует несколько вариантов, и чтобы выбрать подходящий, необходимо на каждом остановиться поподробнее.

Этапы работы

Не в зависимости от того, какой вариант отделки цоколя будет выбран, в первую очередь необходимо соорудить несущий каркас(обрешетку) для крепления отделочных материалов:
  • на сваи привариваются или крепятся посредством саморезов направляющие — либо деревянные, либо из металлопрофиля.
  • если вы решили выбрать дерево, то в таком случае стоит использовать доску, предварительно пропитанную антисептиком, что предотвратит ее гниение и порчу жучками.
  • если выбор был сделан в пользу металлопрофиля, то лучше всего подойдет профилированная труба с габаритами 40х20х2мм.

Толщина используемого бруса(трубы) должна быть такой, чтобы облицовочные панели выходили за поверхность ростверка. Далее выполняется облицовка материалом, например панели сайдинга, которые крепятся саморезами к направляющим. По завершению отделки цоколя, верхний контур облицовки закрывают с помощью пластикового либо металлического отлива, установленного на ростверк фундамента.

Возможен еще один вариант обрешетки. Принцип работы остается прежним, только вместо крепления на горизонтальные направляющие, отделочный материал крепят саморезами на вертикальные доски, которые являются продолжением обрешетки для фасада дома. Этот вариант удобен в том случае, если для отделки фасадов используют сайдинг или декоративные навесные панели.

Отделка на сваях может быть повреждена пучением грунта, который увеличивается в объеме в зимнее время года. Чтобы избежать этого нужно сделать компенсационный зазор в 3-5 см между нижним контуром облицовки и землей.Для отделки фундамента на винтовых сваях не рекомендуется закрывать цоколь полностью. Необходимо оставить компенсационный зазор между нижним рядом отделочного материала и грунтом, это предотвратит деформацию и поломку облицовки во время сезонных и иных подвижек грунта. Такая отделка не требует дополнительной вентиляции, в противном случае нужно сделать вентиляционные окошки диаметром 10 мм по периметру цоколя (по 2 на каждую стену дома), чтобы закрыть отверстия используйте сетку либо решетку для вентиляции.

Варианты отделки цоколя

Закрыть цокольное пространство в домах на свайном фундаменте, можно с помощью:

  • сайдинга
  • облицовочного кирпича
  • профнастила
  • плоского шифера

Сайдинг можно считать самым популярным вариантом отделки цоколя дома на свайном фундаменте. Недостатков у этого материала практически нет, зато достоинств масса. Материал имеет относительно низкую стоимость. Плотный пластик, из которого делается сайдинг, не подвержен гниению, и прослужит долго. За такими панелями легко ухаживать, можно смело мыть даже с применением сильных моющих средств. Огромный выбор фактур. А так же лёгкость монтажа. Закрыть цоколь дома на сваях можно собственными силами, не прибегая к услугам специалистов.

Облицовочный кирпич Один из самых дорогостоящих видов отделки. Для того чтобы сделать кирпичную кладку необходимо иметь определённые навыки, поэтому лучше обратиться к услугам специалистов. Для того чтобы сделать надёжную каменную кладку, необходимо «привязать» её к свайному основанию. Сделать это можно с помощью небольших металлических штырей, которые привариваются к обрешётке и впоследствии замуровываются в кладку. Такая кладка имеет ряд преимуществ, кирпич хорошо удерживает тепло и не даст промёрзнуть основанию дома даже в сильные морозы. Не требует дополнительной отделки и реставрации через несколько лет. Кирпич служит дополнительной опорой для всего дома и усиливает свайную конструкцию. Мало какой материал может конкурировать с кирпичом по долговечности.

Но, несмотря на все явные преимущества, существует и ряд минусов, которые тоже нельзя оставлять без внимания. Стоимость материалов и работа, делают кирпичную кладку самым дорогим вариантом отделки цоколя.  Возведение кладки требует большого количества времени. Разнообразие внешнего вида ограничено выбором цвета кирпича.

Профнастил Популярный материал, который изначально создавался как кровельный, но сегодня используется практически везде. Закрыть цоколь профнастилом можно самостоятельно всего за несколько часов, а из инструментов понадобится только пила по металлу и шуруповерт.

В достоинства этого материала входят: большой выбор цветовой гаммы. Профнастил очень лёгкий материал и не создаст дополнительную нагрузку на свайный фундамент. Низкая цена. Не требует дополнительной обработки. Но как и у каждого материала есть недостатки: материал необходимо предостерегать от царапин, так как эти места в дальнейшем подвергаются коррозии. Внешний вид ограничен всего одним вариантом, хотя и может быть разных расцветок. В местах контакта с почвой профнастил быстро начинает гнить. За несколько лет краска выгорает и теряет глянец.

Плоский шифер.  Отделка фундамента на винтовых сваях с помощью плоского шифера сегодня теряет свою популярность. Шифер – капризный материал, который вдобавок ко всему ещё и признан вредным для здоровья человека, из-за большого содержания асбеста в своём составе.

Плюсов у этого варианта мало: сделать отделку шифером можно самостоятельно, при наличии определённого набора инструментов. Шифер не подвержен гниению и нечувствителен к окружающей среде. Срок службы этого материала, не ограничен. Конечно, минусов значительно больше: несмотря на плотность, шифер очень хрупкий материал, малейшая неточность в резке или сверлении приведёт к его разрушению. Непрезентабельный внешний вид. Стоимость плоского шифера, несколько, выше, чем стоимость профнастила или пластикового сайдинга. Шифер очень сложно крепить к свайному основанию.

Цоколь фундамента на винтовых сваях

Фундамент на винтовых сваях сегодня – популярное решение для возведения каркасных домов, относящихся к типу легких конструкций. Однако устройство таких фундаментов предполагает подъем основания дома над землей на высоту до метра. Это зачастую приводит к необходимости закрыть образующееся пространство между грунтом и нижним перекрытием.

1. Свайно-винтовой фундамент

Фундамент на винтовых сваях является одним из разновидностей фундамента на опорах. Роль опор выполняют сваи, которые представляют собой трубы с резьбовым наконечником – лопастью или винтом. Это обеспечивает легкое вкручивание труб, глубина которого составляет порядка 2-2,5 метров. Верхняя часть труб оснащается плоской площадкой – оголовком, на который монтируется обвязка и устанавливается сама коробка дома.

В большинстве случаев сваи выходят на поверхность земли на значительную высоту – до полуметра, особенно на поверхностях грунта, находящихся под уклоном. Таким образом, основание дома поднято над землей.

Дом на высоких сваях

2. Открытый или закрытый цоколь?

Нужно ли закрывать пространство между землей и основанием дома? По большому счету, решающего значения в утеплении дома этот момент не играет. Нижнее основание дома на сваях должно быть утеплено, как и все элементы каркасного дома – стены, перекрытия, крыша. Фундамент на винтовых сваях не предполагает устройство подвала, и под домом в любом случае остается прослойка атмосферного воздуха.

Зачастую сваи под домом не закрывают

Однако заключение ее в оболочку значительно уменьшает ветровые нагрузки, что положительно сказывается на теплосохранении дома.

Главным же фактором, побуждающим закрыть цокольное пространство, является все-таки эстетический. Закрытие пространства под домом придает зданию более внушительный, монументальный вид.

Дом с облицованным цоколем

3. Виды отделки цоколя в доме винтовых сваях

Можно различить два основных способа закрытия цоколя:

  1. Установка стенок с опорой на собственный фундамент
  2. Облицовка свайного фундамента по периметру (навесной способ крепления панелей)

К первому способу может относиться

  • Кирпичная или каменная кладка
  • Возведение стенок из бруса или бревен
  • Заливка бетонных стенок

Ко второму относится облицовка

  • Профнастилом
  • Плоским шифером
  • Сайдингом
  • Пластиковыми панелями

4. Кирпичная кладка цоколя

Данный вид отделки цоколя, равно как и укладка бруса, не требует жесткой привязки стенок цоколя к винтовым сваям, потому что они опираются на собственное основание. Обычно под кладку кирпича или бруса закладывается мелкозаглубленный ленточный фундамент.

Иногда в качестве основания для кладки устанавливается уголок с широкой (до 120 мм) полкой. Его приваривают снизу к винтовым сваям. Кладку кирпича проводят обычным способом, обязательно с перевязкой. Толщину швов между венцами следует подбирать таким образом, чтобы подогнать высоту кладки под высоту основания.

Отметим преимущества кирпичной кладки, закрывающей цоколь:

Дополнительное утепление пространства под домом, так как кирпич (а тем более брус или бревна) обладают хорошими теплоизоляционными свойствами

  • Приятный внешний вид, подходящий практически к любому типу отделки дома
  • Возможность ремонта отделки
  • Долговечность
  • Отличные противопожарные свойства

К недостаткам такой отделки можно отнести ее

  • Высокую стоимость
  • Трудоемкость
  • Небольшое разнообразие цветовой гаммы
  • Недостаточная вентиляция пространства под домом

Кирпичная закладка цоколя на винтовых сваях

5. Обрешетка фундамента под облицовочные материалы

Если для кирпичной кладки не нужно устанавливать отдельные связующие элементы для крепления к винтовым сваям, то облицовка листовым материалом требует обрешетки. Ее монтаж к металлическим трубам имеет определенные сложности.

Обычно для обрешетки используются деревянные доски, к которым впоследствии легко крепить любой облицовочный материал.

Обрешетка начинается с крепления нижней планки из металлического профиля.

Чтобы прикрепить доску к металлическим сваям необходимо предварительно приварить к оголовкам специальные кронштейны. На них монтируется металлический профиль, к которому легко прикрепить деревянную доску. Как правило, доски обрешетки крепятся параллельно земле с шагом, зависящим от высоты цоколя и от ширины листов облицовки. Если расстояние между сваями достаточно велико, то иногда в обрешетку добавляются доски, установленные вертикально.

Следует отметить, что установка нижнего слоя облицовки должна отступать от поверхности земли на 5-7 см – это необходимо, чтобы исключить влияние морозного вспучивания грунта. Этот просвет в дальнейшем закрывают отмосткой.

Вариант устройства обрешетки под профнастил

6. Монтаж сайдинга на обрешетку цоколя

В целом установка панелей навесным способом имеет ряд преимуществ по сравнению с кирпичной кладкой:

  • Простота монтажа
  • Экономия средств
  • Вентилируемость подпольного пространства
  • Разнообразие дизайнерских решений

Современные виды сайдинга – металлического, деревянного или винилового – позволяют создать очень привлекательные поверхности, в том числе отделку цоколя. Обычно облицовочный сайдинг выпускается в виде длинных панелей.

Монтаж сайдинга к обрешетке начинается с нижней панели. Крепление производится к деревянной обрешетке с помощью саморезов. Углы устраиваются на специальные профили. Верхняя панель может быть подрезана по высоте цоколя. Над верхней панелью монтируют олив – чтобы при дожде вода отродилась от цоколя.

Схема крепления сайдинга к обрешетке

Пространство под нижней панелью, о котором мы упоминали, закрывается отмосткой – чтобы исключить проникновение ветряных потоков, мусора, мелкой живности, насекомых.

Отметим, что использование деревянных панелей, равно как и обрешетки требует дополнительных мероприятий: панели необходимо обработать антисептиком для предотвращения загнивания и антипиреном для повышения пожаробезопасности.

Облицовку сайдингом необходимо проводить после окончания строительства и подведения всех коммуникаций, иначе можно испортить весь внешний вид облицовки.

7. Отделка цоколя профнастилом

Профнастил широко используется, в том числе и для закрытия цоколя. Он выпускается в виде широких и длинных листов. Как правило, по ширине лист профнастила превосходит высоту поднятия дома на сваях, поэтому облицовка имеет меньше стыков, чем при использовании длинных панелей. Крепление листов профнастила к обрешетке не составляет особой сложности – его просверливают в местах соединения и прикрепляют к доскам с помощью саморезов.

К преимуществам использования профнастила можно отнести несложность монтажа и разнообразие цветовой гаммы материала. К недостаткам – зачастую «упрощенность» дизайна, больше напоминающего дизайн промышленных объектов, что подойдет не к любой отделке самого дома.

8. Заключение

Закрытие фундамента на винтовых свая не так сложно выполнить своими руками. Необходимо только обратить особенное внимание на герметичности облицовки и на ее соответствие общему дизайну дома.

Как и в любом виде облицовки здания не стоит экономить на материалах – ведь облицовка цоколя достаточно заметна, и она не должна нарушить целостность восприятия здания.

Работа с винтовой опорой | Строительный журнал

Моя компания по производству колодок строит около 50 проектов в год. Это много опор, особенно когда ты ненавидишь копать ямы для фундамента и перемешивать бетон так же сильно, как и я. С тех пор, как я начал строить с помощью винтовых опор, я перестал изнашивать лопаты и экскаваторы. Я больше не беспокоюсь о том, что инспектор прибудет по расписанию, чтобы посмотреть на мои ямы для ног, или о том, как они наполняются водой, если он этого не сделает. И как только пирс установлен, я точно знаю, какой вес он может выдержать.

Стальной фундамент

Спиральная опора представляет собой изготовленный стальной фундаментный штифт, который забивается в почву на глубину ниже линии замерзания с помощью гидравлического оборудования. Винтовые опоры в основном используются при тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундаментов.

Два года назад я купил франшизу с Techno Metal Post (см. Врезку «Дилерский центр»). Сейчас большая часть моего бизнеса связана с установкой опор для других подрядчиков.Большинство винтовых опор приводится в движение с помощью мини-погрузчика или экскаватора, но Techno Metal Post использует запатентованную машину, которая достаточно мала, чтобы пройти через ворота и пройти туда, куда более крупные машины не могут. Я действительно могу установить буровую установку прямо на существующую палубу, если мне нужно установить дополнительные опоры для поддержки новой гидромассажной ванны.

Типичные опоры имеют 7-футовый вал с винтовой опорной пластиной, приваренной к концу, и крышкой наверху, которая прикрепляется к каркасу. Большинство опор, предназначенных для использования в жилых помещениях, изготовлены из горячеоцинкованной стали.Если почва особенно агрессивна, можно добавить расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений опоры даже не оцинкованы.

Диаметр спирали варьируется в зависимости от почвенных условий. Обычно установщик выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как пирс установлен, доступны различные заглушки для привязки пирса к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту.

Несущая способность

Несущая способность винтовой опоры обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера спирали, так и от несущей способности почвы. Манометр на установочной машине считывает крутящий момент, когда опора поворачивается в землю.

На более слабой почве пирс будет забиваться глубже, чтобы добраться до более прочной почвы. (Если на малых глубинах требуется большая несущая способность или подъемная способность, инженер проекта может указать многоспиральные опоры.) Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершена. Чтобы рассчитать фактическую несущую способность сваи, показания давления подставляются в формулу, называемую корреляцией крутящего момента.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, мы привариваем удлинитель. Иногда все, что нужно, — это на фут глубже, чтобы перейти от ужасной почвы к твердому материалу.Это особенно актуально, если мы строим отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. Если бы мы проводили земляные работы для установки обычного бетонного фундамента, нам пришлось бы копать до нетронутой земли на уровне фундамента дома — целых 7 или 8 футов, если в доме был подвал. На такую ​​глубину пробить винтовой пирс гораздо проще.

Кроме того, с традиционной опорой вы никогда не узнаете, что скрывается в дюйме ниже нижней части котлована.Теперь, когда я занимаюсь винтовой опорой, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в кашица в дюймах ниже того места, где я обычно установил бы опору.

Скалы. Обычно мы просто проезжаем сквозь рыхлую скалу размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть опору в вертикальное положение.

Если мы столкнемся с большим камнем ниже линии замерзания, свая будет размещена на вершине камня и подвергнется испытанию под нагрузкой (см. Врезку «Нагрузочные испытания» справа). Если предположить, что он проходит нагрузочное испытание — а обычно проходит — мы можем быть уверены, что пирс никогда не сдвинется с места. Если он не прошел нагрузочное испытание, пирс придется установить в другом месте. На критических работах часто проводится испытание почвы, прежде чем мы доберемся до места, чтобы мы знали, где находится уступ или коренная порода.

Когда мы сталкиваемся с большой скалой над линией замерзания, ее можно просверлить, а стержень пирса прикрепить к скале.Однако иногда бывает так много камней на работе. Винтовые опоры просто не работают. В некоторых местах я даже не пытаюсь их установить, потому что все участки на улице были выбиты из коренной породы.

В среднем грунте забивка винтовой опоры занимает около 10 минут, после чего она готова к строительству. Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я установил — выдержит нагрузку в 6800 фунтов. Бетонный пирс должен быть больше 16 дюймов в диаметре в проверенном грунте под давлением 4000 фунтов на квадратный дюйм, чтобы достичь такой же производительности.Из-за более высокой несущей способности для большинства проектов требуется меньше опор, хотя для больших пролетов могут потребоваться балки большего размера.

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

Торцевые сваи развивают большую часть трения у носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

Забивные сваи используются в морских условиях, устойчивы в мягких выдавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми системами геотермальных насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены горизонтально или вертикально в земле.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Groynes в прибрежной инженерии (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи строго вертикально очень сложно, заглушка сваи должна быть способна компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, как правило, на расстояние 100–150 мм со всех сторон, в зависимости от размера сваи.

Заглушки свай также можно соединить вместе с железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Опорные балки также подходят для распределения веса несущей стены или близкоцентрированных колонн к ряду свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

Для получения дополнительной информации см. «Перекрывающая балка».

Рекомендуется испытать нагрузку, по крайней мере, одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Модернизация фундамента для проблемных грунтов

Округ Кейп-Мэй на побережье Нью-Джерси — невысокое место. Его самой высокой точкой, по сути, может быть местная свалка. В геологическом отношении это было примерно так же далеко на юг, как ледники прошли в последний ледниковый период. У нас нет камня и глины, как в Пенсильвании к северу и западу от нас, и у нас нет каменистых ледников до тех пор, пока они не встречаются в Новой Англии.Но у нас есть очень хороший пляжный песок и его много. Этот песок является довольно хорошей основой для строительства, пока он не вымывается.

Винтовые опоры против деревянных

В таких почвенных условиях мы поддерживаем большинство наших зданий свайными сваями. Обычно забивают пробную сваю, и инженер определяет, на какую глубину она должна пройти, чтобы достичь требуемой несущей способности. Цель состоит в том, чтобы забить сваю через сомнительную почву, пока она не коснется почвы, обеспечивающей более прочную поддержку.Для большинства наших проектов мы стремимся к несущей способности от 10 до 12 тонн.

Новые сваи обычно изготавливаются из древесины, подвергнутой обработке давлением. Их врезают в землю до определенной точки, а затем прогоняют до конца пути с помощью молотка для забивания свай, подвешенного к крану. Установить деревянные сваи можно довольно быстро и легко, если они закладываются до того, как будет построена конструкция.

Но деревянные сваи могут стать проблемой при ремонтных работах. Начнем с того, что они длинные — самые короткие из них — 12 футов, а некоторые — до 30 футов.Для их установки требуется большое оборудование с достаточным свободным пространством, а процесс настолько шумный и неприятный, что некоторые муниципалитеты запрещают забивать сваи в туристический сезон.

Винтовые опоры похожи на гигантские винты, которые вбиваются в землю на заданную глубину для достижения надлежащей несущей способности. Спиральные опоры имеют длину 4 фута. секции, которые облегчают их перемещение в более компактных помещениях.

Когда сваи требуются для ремонта в нашем районе — или в любом районе с грунтом с сомнительной несущей способностью, — винтовые сваи могут быть лучшим вариантом.Спиральные сваи закручиваются или «ввинчиваются» в землю с помощью гидравлического оборудования. «Резьба» свай представляет собой спиралевидные пластины, называемые «спиралями», которые приварены к стальному валу. Диаметр используемых пластин варьируется в зависимости от необходимой несущей способности, и, как и в случае с деревянными сваями, общая длина и ширина винтовой сваи варьируется в зависимости от условий почвы и желаемой несущей способности свай. Но, в отличие от деревянных свай, винтовые сваи можно устанавливать в более ограниченных пространствах.Они бывают более короткими секциями, и как только начальная секция со спиралями приведена в движение, дополнительные отрезки вала просто привинчиваются и приводятся в движение по одной.

Проект спиралей

Прошлым летом меня наняли перестроить крыльцо в доме, построенном в начале 1960-х. Каркас палубы первого этажа консольно проходил мимо фундамента на пару футов спереди и сзади дома, а в ходе реконструкции 1980-х годов было перестроено двухэтажное крыльцо с его каркасом, прикрепленным к консольному полу.Консоль начала выходить из строя — балки 2х12 образовали крюк, направленный вниз, где они свешивались за фундаментную стену.

Вместо того, чтобы использовать консоль для поддержки нагрузок нового крыльца, я порекомендовал владельцу и архитектору построить фундаментную стену для поддержки свеса снизу. По сути, мы избавимся от консоли и создадим прямой путь нагрузки по внешней стене. Самый практичный способ поддержать эту стену — это построить стену из блоков поверх балки из железобетона.И наиболее практичным способом поддержать поперечную балку было бы использование ряда винтовых свай (см. «Модернизация опоры для консоли» ниже).

Посмотреть увеличенную версию

Ввинчивание свай

Первым шагом было удаление исходной колоды, которая была добавлена ​​к дому. Оказалось, что каркас палубы был врезан в груды обработанной древесины, которые все еще были в хорошем состоянии. Мы решили, что можем использовать их для поддержки внешнего края двухэтажного крыльца.

Чтобы освободить место для забивки секций опоры под нависающей стеной, ковш выкапывает яму в каждой точке опоры. Для забивки свай требуется около 4 футов вертикального зазора.

Следуя рекомендациям инженера, я проложил восемь мест для свай по краю дома примерно на 7 футов от центра. Консоль находилась примерно на 2 фута над уровнем земли, а секции спиральной сваи имели длину 4 фута. Поэтому, чтобы справиться с ограниченным пространством под консолью, мы использовали небольшую машину с бортовым поворотом, оснащенную ковшом, чтобы выкопать яму в каждом месте сваи.Это дало нам больше места и позволило установщикам установить сваи немного ниже. После раскопок у членов бригады оставалось более 5 футов свободного пространства от нижней стороны консоли до дна ямы.

Сверхмощная буровая установка на мини-погрузчике забивает опоры в землю. Когда одна секция опускается около дна скважины, следующая секция крепится болтами, и забивка продолжается.

Хотя я был знаком со спиральными сваями, это был первый раз, когда у меня была возможность их использовать.Для установки винтовых свай мы наняли Audubon Environmental, местную компанию с более чем 25-летним опытом работы в этом виде. Его бригада использовала второй мини-погрузчик с вращающейся гидравлической головкой, которая поворачивала вал сваи и ввинчивала его в землю. Малогабаритная машина хорошо зарекомендовала себя для забивания свай в тесных условиях под краем дома.

Для этого проекта каждая начальная секция сваи имела спираль диаметром 8 дюймов около нижней части ствола и 10-дюймовую спираль примерно на 2 фута выше.Каждая свая забивалась непосредственно под внешним краем консольной стены в вырытой яме. При вращении вала спирали втягивали сваю в почву. Когда только конец вала оставался открытым на дне отверстия, к валу была прикреплена дополнительная 4-футовая секция, и движение продолжилось. Этот процесс повторялся до тех пор, пока нижняя часть ствола не достигла глубины 16 футов, глубины испытательной сваи.

Поскольку балка нового уклона закапсулирует верхушки свай, забивать их на точную глубину не было критичным.Установщики просто измерили нижнюю часть дома, чтобы установить глубину.

Когда винтовая опора приближается к своей конечной глубине, труба из ПВХ опускается вокруг вала.

Затем они вставили ПВХ-трубу диаметром 6 дюймов в качестве цементирующей трубы вокруг вала винтовой сваи, проталкивая трубу в почву примерно на 18 дюймов за линию грунтовых вод (примерно на 2 фута ниже дна ямы). Верх трубы был обрезан на 4-6 дюймов ниже верха вала.Бригада очистила от песка внутри трубы струей воды под высоким давлением, а затем залила трубу цементным раствором. Когда раствор затвердел, они приварили горизонтальные стальные пластины размером 8 на 10 дюймов к вершинам каждого винтового вала.

После прочистки трубы из ПВХ шлангом высокого давления в трубу заливается затирочная смесь. Затем на верхний конец вала приваривается горизонтальная металлическая пластина.

Построение горизонтальной балки

После того, как все сваи были установлены, каменщик Марк Макферсон прибыл, чтобы выкопать траншею для опорной балки.Мини-погрузчик с ковшом быстро справился с этой задачей. Почва на участке была достаточно жесткой, чтобы служить формой для балки, поэтому дополнительных работ по опалубке не потребовалось. Под домом выемка доходила до первоначального основания, которое служило формой для этой стороны балки. Первоначальный фундамент был трех блоков в высоту, но Марк решил установить верхнюю часть поперечной балки на уровне двух с половиной блоков, чтобы он мог отрегулировать балку, чтобы она соответствовала оседанию и изгибу консоли.В результате балка перекрытия закрывала исходную опору.

Выкапываются траншеи под опоры грунтовых балок. Слева видны плиты на опорах консольной опоры. Желоб справа предназначен для опоры крыльца. Фундамент будет располагаться поверх существующих свай ПТ, отрезанных даже от дна траншеи.

Мы также вырыли траншею для опорной балки, которая будет поддерживать новое крыльцо, и соединили две траншеи на концах дома.Выкопав траншею для крыльца, мы срезаем деревянные сваи на несколько дюймов выше дна траншеи.

Арматурные каркасы в обеих траншеях привязаны непосредственно к нижним сваям, чтобы обеспечить несущую способность опор горизонтальных балок.

Марк изготовил сплошной каркас из арматуры, который простирался по всей длине обеих балок. Клетка была приварена прихваточным швом к стальным пластинам на вершине винтовых свай и прикреплена к вершинам деревянных свай. Залить было несложно, и траншеи были легко доступны.

Бетон уходит в траншею, а грунтовые стены действуют как формы. Существующее основание является частью траншеи для консольной балки.

После затвердевания бетона и до того, как Марк вернулся для работы с блоком, бригада установила новые подоконники на нижней стороне консольных балок. Затем Марк завершил проект, положив блок на нижнюю часть подоконников.

Члены экипажа прикрепляют двойной порог к нижней части консоли.Под подоконником будет проложен блок, который будет поддерживать консоль и новое крыльцо.

Мы не пытались исправить дугу в балках, над которыми работали более 50 лет. Вместо этого Марк установил свой блок на нижней стороне пластин порога, которые поддерживали консоль и не давали изгибу ухудшаться. Мы прикрепили ригель крыльца к исходной балке, но на этот раз крыльцо было прочно поддержано фундаментной стеной и не стягивало с собой балки пола.

Все фото Натаниэля Элдона

Фундамент на стальной винтовой свае — EVstudio

Система глубокого фундамента, которая набирает популярность в районах со сложной почвой, загрязненной почвой и из-за скорости строительства, представляет собой стальные винтовые сваи.

На первый взгляд винтовые сваи выглядят как типичные винтовые опоры. Однако есть существенные различия, которые резко меняют емкость. Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами.Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии. Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте для обеспечения растягивающих нагрузок.

Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества. Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию. Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом собрать в мешки и утилизировать. Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество ПРОФИ, и на это есть веские причины. Меня очень впечатлили винтовые сваи и их широкий спектр применения.EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай. Alpine может разместить от 30 до 50 винтовых свай за один день!

Еще одним большим преимуществом винтовых свай является то, что они могут располагаться под углом для обеспечения устойчивости к растяжению и растяжению, согласованного с силой натяжения.Примером может служить типичное противоударное крепление к фундаментной стене. Вы можете увидеть изогнутую винтовую сваю выше.

PROS
Быстрая установка
Подходит для контрольных испытаний
Незначительное давление подъема из-за набухающей почвы
Высокая пропускная способность до 500 тысяч фунтов
Высокое сопротивление растяжению
Изготовлен из материала многоразового использования (точка LEED)

МИНУСЫ
Специализированная система
Крупное оборудование
Проблемы с коррозией

Узнайте больше о различных типах фундаментов.

винтовых свай коренная порода


Уведомление : Неопределенный индекс: social_icon_position в / home / mdisario / public_html / huntdaily.com / wp-content / plugins / wp-social-sharing / includes / class-public.php on line 30

Но самое приятное то, что все, что вам нужно сделать, это позвонить в Techno Metal… Bedrock — Если присутствует коренная порода, мы не можем установить винтовые опоры. Наши цены эквивалентны, а в большинстве случаев ниже, чем у наших конкурентов. Автор: Тайлер Кук, менеджер проекта. Стальные стержни вбиваются в землю с помощью гидравлического домкрата, который плотно прижимается к основанию, обеспечивая опору и устойчивость.ПЕСОЧНЫЕ ПОЧВЫ Helical Anchors Inc. — ведущая компания по производству спиральных свай, расположенная в Миннеаполисе, штат Миннесота. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для вала сваи или анкерного стержня. Применение винтовых свай. Ситуация Экологическая очистка крупного автосалона. Лучшим методом ремонта фундамента была и, вероятно, всегда будет установка забивной стальной опоры в основание или несущий слой.ВРАЩАТЕЛЬНЫЕ СВАИ / АНКЕРЫ CHANCE® Введение Винтовая свая / анкер — это заводская стальная система глубокого фундамента, предназначенная для противодействия осевому сжатию, осевому растяжению и / или поперечным нагрузкам от конструкций. Обычно винтовые опоры устанавливаются путем ввинчивания ведущей секции в землю при прикреплении валов для получения необходимой длины. Было решено, что четыре винтовых сваи, установленные до скалы в каждом устое, обеспечат лучшую боковую устойчивость. достигнут подходящий слой почвы или коренной породы.Винтовые сваи были определены как наиболее экономичное решение. RE: Можно ли забивать шпунтовые сваи в коренные породы? Спиральные сваи и заземляющие винты одинаково выдерживают подъемные нагрузки и обычно проходят испытания, чтобы гарантировать, что наиболее эффективная глубина указана для конкретных условий грунта на площадке, но в отличие от земляных анкеров, винтовые сваи и заземляющие винты часто поставляются с заранее заданной длиной, что делает в… Выше Фундаменты с грунтом используются там, где слишком влажно для фундамента подвала. Однако в верхнем слое почвы существует значительный риск того, что почва может мигрировать или смыться с анкеров и здания.Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционной выемке такой глубины — если бы это вообще было возможно -… Винтовые опоры фундаментально отличаются от насыпных или забивных свай старой школы, потому что они распределяют нагрузку на фундамент, а не концентрируют ее только на одной опорной точке. Да! Коренная порода находится на небольшой глубине ниже уровня земли на вашем участке 2. Если в окрестностях есть подъездная дорога, палуба или аналогичные сооружения, доступ к отстойной стене затруднен, и опоры будут вырыты вручную.Было исследовано поведение моделей квадратных винтовых свай (5 × 5) мм, заложенных в обширный грунт, перекрывающий слой хорошо уплотненного песчаного грунта (одиночные и групповые винтовые сваи), и проведено сравнение с обычными сваями. Если коренная порода довольно мелкая, обычно используются толкающие опоры, для более глубоких грунтов требуются винтовые опоры. Устройство свайного фундамента То, что скрывается под красивым ландшафтом Аляски, не всегда так красиво. Это позволит перенести вес конструкции с неустойчивого или слабого грунта на устойчивый грунт или основание.Винтовые сваи нарушают грунт во время установки и обычно требуют более глубокой установки сваи. Благодаря этому ваш проект будет вовремя и в рамках бюджета. Напротив, заземляющий винт обеспечивает плотное соединение с окружающей почвой, обеспечивая мгновенную стабильность. Можно установить винтовые сваи, чтобы обеспечить постоянную стабилизацию и поддержку веса конструкции. Планирование и размещение ствола сваи передает структурную нагрузку на сваю (сваи), укрепляя фундамент для постоянного решения.Ремонтируем, заменяем или обновляем любое бетонное или асфальтовое покрытие. Альтернативные варианты фундамента, включая сваи из ковкого чугуна или просверленные микросваи, могут обеспечить большую эффективность конструкции и экономию средств за счет более высокой рабочей грузоподъемности свай. От бельевых веревок до фундамента коттеджа винтовые сваи можно использовать для все большего количества вещей! Спиральные сваи определенно гарантируют гораздо лучшую грузоподъемность для этого типа применения. У винтовых свай несущая способность соотносится …Термины винтовые сваи, винтовые сваи, винтовые опоры, винтовые анкеры, спиральные опоры и спиральные анкеры часто используются спецификаторами как взаимозаменяемые. Что мы делаем. Спиральные сваи ввинчиваются в разные слои земли, пока не упадут в основание. Для типичного шага 3 дюйма винтовых опор и винтовых свай. Микросваи представляют собой просверленные и залитые цементным раствором сваи небольшого диаметра, усиленные высокопрочным стержнем с резьбой для передачи нагрузок на соответствующий слой почвы или породы. Бетонные опоры-толкатели используются в некоторых областях, таких как Техас, но не так широко по всей стране.Я предполагаю, что вы говорите о стальных толкателях … Благодаря своей конструкции и простоте установки они чаще всего используются в тех случаях, когда почвенные условия не позволяют использовать стандартные фундаментные решения. Винтовые опоры. Винтовые опоры — это решение для глубокого фундамента, которое используется для ремонта существующих или закрепления новых фундаментов. Спиральные сваи — это система глубокого фундамента с концевой опорой, которая применяется как при сжатии, так и на растяжение. Винтовой анкер / свая, также известный как винтовые сваи, представляет собой расширяемую систему глубокого фундамента со спиральными опорными пластинами, приваренными к центральному стальному валу.Винтовые опоры используются для ремонта фундаментов, где к несущим слоям трудно добраться. AC358 — Винтовые свайные системы и устройства. Винтовые лопасти создают силу, которая выражается в том, какой вес может нести вся свая или пирс. Спиральные сваи на участках с камнями размером больше, чем софтбольный мяч, представляют собой проблему. Установка свай: по спирали установили 60 пробуренных микробвай в соответствии с проектом DOT, используя методы ударного бурения сжатым воздухом. Работа со спиральными опорами Стальные сваи — доступный вариант фундамента для небольших работ и сложных участков… их, потому что все участки на улице были взорваны из скалы. Было решено, что четыре винтовых сваи, установленные до скалы в каждом устое, обеспечат лучшую боковую устойчивость. Камни — такие типы, как коренная порода, известняк, песчаник, сланец и твердый мел, обладают высокой несущей способностью. Используя значение несущей способности кристаллической породы в 12 000 фунтов на квадратный фут, будут использованы три примера конструкции: одно-, двух- и трехэтажное здание, которое может быть жилым домом, кондоминиумом или квартирой. Рисунок 6-3 представляет собой выдержку из патента 1.217.128, выданный Л. Уайту. Спиральные опоры отлично подходят для проходки пирса через мягкий материал в более твердый материал, такой как коренная порода. Он состоит из центрального стального вала с одной или несколькими опорными пластинами спиральной формы, приваренными к центральному стальному валу. Мы верим в решение проблем осадки фундамента у источника, и наши винтовые сваи … винтовая опора является функцией крутящего момента, приложенного к валу сваи. Как и в любой системе глубокого фундамента, спираль или спирали должны выходить за пределы активной зоны в устойчивый материал.Что мы делаем. Устройство свайного фундамента То, что скрывается под красивым ландшафтом Аляски, не всегда так красиво. Основываясь на инженерно-геологических исследованиях, мы считаем, что предлагаемое дополнение может быть построено на глубоких основаниях, таких как винтовые сваи или пробуренные опоры, основанные на дне коренных пород. Винтовая свая предназначена для создания фундаментной опоры для конструкций любого типа и размера. Эти винтовые сваи большой грузоподъемности были установлены на средней глубине 40 футов и закреплены на пластах коренных пород.В данной работе рассматриваются винтовые сваи, которые широко используются в фундаментах для конструкций, подверженных как сжимающим, так и растягивающим усилиям. Винтовые сваи не могут проникнуть в коренные породы; Требуется качественная сталь прокатного класса и сертифицированные сварные швы; и другие недостатки по сравнению с альтернативными вариантами свай в зависимости от ряда факторов, таких как доступность стали, знакомство местных инженеров или строительной администрации со спиральными сваями и т.д. тем больше они зарабатывают.Винтовые опоры удерживают ваш дом на месте, как винты держат полку. Так же, как и старые свайные фундаменты, винтовые сваи (также называемые винтовые сваи, винтовые опоры, винтовые анкеры и т. Д.) Винтовые опоры или анкеры устанавливаются под активными грунтами, так что дом закрепляется на устойчивых грунтах или опирается на коренные породы. . Удаленные стройплощадки, участки с ограниченным доступом и участки с загрязненной почвой также являются выгодными для применения спиральных свай. Альтернативные варианты фундамента, включая сваи из ковкого чугуна или просверленные микросваи, могут обеспечить большую эффективность конструкции и экономию средств за счет более высокой рабочей грузоподъемности свай.Спиральные сваи определенно гарантируют гораздо лучшую грузоподъемность для этого типа применения. Размер будет 60 футов на 40 футов, всего 2400 квадратных футов на этаж. Затем устанавливается кронштейн для соединения сваи с бетонным основанием поддерживаемой конструкции. Винтовые сваи очень эффективны на более глубоких почвах, где невозможно добраться до коренных пород. Винтовые опоры / анкеры. Эта система не только сохраняет фундамент в целости и сохранности, но и сохраняет жизнь… ICC-ES. Компания EBS Geostructural была привлечена к проектированию, поставке и установке (70) винтовых свай CHANCE ® в коренных породах… ianlander (Geotechnical) 30 июня 09 07:27.Микро-сваи и спиральные сваи — Farrell Design-Build — Go Vertical with Confidence® — геотехнический подрядчик с 1999 года в Калифорнии и на западном побережье поставляет пирс из уплотненного заполнителя RAP CAP, буровую колонну смещения, шнековую сваю, буровую сваю, быстрое уплотнение при ударе, микровыступы … Со спиральными трубными сваями диаметром вала до 24 дюймов, мы являемся лидерами в производстве спиральных трубных свай большой вместимости… ВИНТОВЫЕ СВАИ ДЛЯ БОРТОВ 8-23 ПРИМЕР КОНСТРУКЦИИ 7 ….. ВИНТОВЫЕ СВАИ ДЛЯ БОРТОВ С 8-26… выветренная коренная порода известняка со значениями SPT «N» более 40 баррелей в фут. Винтовые сваи устанавливались до тех пор, пока не произошел отрыв на поверхности коренных пород или до значений крутящего момента, соответствующих конечной несущей способности сваи не менее 60 тысяч фунтов для коэффициента запаса прочности 2 или более. Угол наклона: угол наклона от вертикали, под которым устанавливаются винтовые сваи; может быть задан в процентах, соотношении вертикальной глубины к горизонтальному проходу или углу в градусах. Позже бетонные бригады прикрепили опоры к существующему фундаменту.Успех винтовой анкерной системы основан на десятилетиях аналогичного использования анкеров Chance в электроэнергетических компаниях. Большая часть моей работы заключается в точном определении цен на винтовые сваи и микросваи для глубоких фундаментов. Ознакомьтесь с рекомендациями и мерами предосторожности относительно концевых винтовых свай на коренных породах. Винтовые опоры прикручиваются к коренным породам или прочным устойчивым грунтам с помощью больших оцинкованных механических винтов для поддержки отстойных и / или подвижных оснований. Если я не ошибаюсь, опорные опоры, которые я называю сваями, зависят в первую очередь от материала основания сваи.Кроме того, трение … Успех винтовой анкерной системы основан на десятилетиях аналогичного использования анкеров Chance в электроэнергетических компаниях. MUDTeCHTM — это компания по очистке грязи, бетона и асфальта, выполняющая работы по очистке грязи в коммерческих, жилых, промышленных и муниципальных районах, ремонту бетона, установке винтовых пирсов и ремонту асфальта от Милуоки до Мэдисона, а также через Юго-Восточный Висконсин и Северный Иллинойс. Узнайте больше о наших винтовых сваях в Хьюстоне, позвонив сегодня по телефону (713) 597-8970! Компания Ontario Helical Piles является сертифицированным мастером по установке винтовых свай большой емкости с круглым валом для пирсинга Magnum.3. Винтовые сваи также могут использоваться в качестве анкеров или анкеров. луковицы сваи большего размера в основании торцевого несущего фундамента. Выкручивание определяется как потеря крутящего момента при переходе грунт / коренная порода и отказ — вращение без дальнейшего продвижения. Установка винтовых опор — это более быстрый и эффективный процесс, чем установка опорных опор. Из-за нарушения естественного грунта боковая устойчивость значительно снижается. У меня ограниченный опыт работы с толкающими опорами. Я был на семинаре, где они использовались для стабилизации исторического здания.В отличие от винтовых опор, это … Это винтовая опора с круглым валом диаметром 5 1/2 дюймов. Обычно сваи не могут быть забиты в породу, если они не являются мягкими или сильно выветрившимися, и тогда проникновение может быть ограничено. свайный фундамент с монолитными стенами лифтовой ямы. Современный метод контроля крутящего момента был изобретен в Квебеке, поэтому я знаю как минимум 10 монтажников и почему я сделал это предложение. IDEAL производит широкий ассортимент винтовых валов с круглыми валами. трубные сваи и анкеры, винтовые сваи и анкеры с круглым и квадратным валом (RCS).За счет приложения крутящего момента к валу это действие устанавливает спиральную сваю с минимальным смещением или возмущением. Во время установки не возникает вибрации или грязи. Нагрузки передаются вниз по валу на винтовые пластины и в минимально нарушенный несущий грунт под или над каждой спиральной пластиной. Как отмечали другие, «толкающие» опоры используются, когда коренная порода неглубокая, например, менее нескольких футов в идеале ….. Винтовые опоры лучше и используются, когда b … Нагрузки на колонны могут колебаться в пределах … Это явление приводит к в более высоких значениях коэффициента несущей способности (Nq), особенно для забивных свай.С помощью винтовых свай строители могут быть уверены, что приступят к новому проекту с прочным фундаментом практически в любом месте. Часто винтовые опоры вкручивают без раствора, но не в скалу. Винтовые опоры для ремонта фундамента. Спиральные сваи идеально подходят для опоры фундамента или опоры, требующей низкой или средней несущей способности. Эта технология предлагает универсальную и эффективную альтернативу традиционным глубоким фундаментам или… винтовая опора является функцией крутящего момента, приложенного к валу сваи.Решение. Системы спиральных свай способны обеспечить прочную анкеровку фундамента против глубоких сильно уплотненных грунтов и коренных пород. Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Они закладываются глубоко под землей, чтобы… В некоторых ситуациях винтовые сваи вам не помогут. Винтовой свайный фундамент всегда дешевле фундамента подвала! Винтовые опоры, также известные как анкеры, сваи или винтовые сваи, представляют собой решения для глубокого фундамента, используемые для закрепления новых или ремонта существующих фундаментов.ПЕСЧАНЫЕ ПОЧВЫ Несущий слой, также известный как коренная порода, — это почва глубоко под поверхностью, которая может выдерживать значительный вес без смещения. Если ваша собственность находится под угрозой затопления, лучшим выбором будет надземный фундамент. Состоящие из валов, к которым приварены одна или несколько спиральных лопастей, винтовые опоры ввинчиваются в землю до тех пор, пока не достигнут прочный опорный грунт или коренная порода. Напротив, заземляющий винт обеспечивает плотное соединение с окружающей почвой, обеспечивая мгновенную стабильность.Эта установка помогает осторожно переносить вес существующей конструкции с неустойчивого грунта через сваи на составной грунт или основание. Условия применения Винтовые сваи идеальны там, где рассматривается любой метод глубокого фундамента, где нет мелкой коренной породы. Этот процесс требует более высоких затрат и требует большего времени до завершения. Все изделия могут быть из стали или оцинкованной стали. Из-за крайних ограничений по высоте, винтовые сваи и удлинители IDEAL были установлены в секциях длиной 3 фута.Несмотря на сильный дождь и связанные с этим задержки, опытная бригада монтажников ESOG установила все 943 сваи для 5 отдельных фундаментов за 2 месяца. Винтовые сваи, также известные как спиральные опоры или винтовые сваи, представляют собой прочные сваи, предназначенные для глубокого проникновения под фундамент конструкции через мягкий грунт в нижележащую коренную породу. 23 мая 2018 г. Компания Hub установила винтовые сваи для велосипедных дорожек, зданий, на вокзалах и в аэропорту Логан. Поскольку глубина коренной породы варьировалась, окончательная длина свай составляла от 12 до 18 футов.Первоначальная конструкция проекта заключалась в использовании спиральных вытягиваемых микропробирок со стальным 6-дюймовым кожухом. Винтовые сваи используются в строительстве более 200 лет. Перед производственными работами ДМЗ были проведены натурные нагрузочные испытания двух непроизводственных свай. Винтовые сваи используются в строительстве более 200 лет. винтовая опора является функцией крутящего момента, приложенного к валу сваи. Спиральные системы фундамента — идеальная альтернатива фундаменту для слабых грунтов, обширных грунтов, проектов с высоким уровнем грунтовых вод, склонов холмов и т. Д. Винтовые опоры — это распространенное ремонтное решение, используемое для стабилизации фундаментов домов.Крутящий момент машины, измеренный во время установки винтовой сваи, дает представление об изменениях сопротивления грунта и, косвенно, несущего сопротивления сваи. От 2 ⅞ «до 4 ½» в диаметре; Рабочая нагрузка от 30 до 55 тысяч фунтов; Микро-сваи: 3–10 дюймов Микро-сваи (грунт и коренная порода) Винтовые сваи: спиральные сваи Круглые (труба) Диаметр вала от 2 ⅞ «до 4 ½» Винтовой квадратный стержень — вал от 1 ½ «до 2» Наши спиральные сваи входят в состав разнообразие диаметров для любого применения. Во время исследования грунтовые воды наблюдались на высоте 18 футов.Можно ли использовать винтовые сваи при новом строительстве? Поскольку винтовые опоры переносят весь несущий вес на глубокую почву или коренную породу, плиточный фундамент поддерживается и смягчается, защищается от смещения или илистой почвы под ним. Сваи сопротивления и опоры для проблем с фундаментом. Вечная мерзлота, песок, ил и мелкая коренная порода неизбежны на Аляске, и строительство в этих условиях требует обширных фундаментных работ, чтобы обеспечить надежный старт для стабильной конструкции. Мы запатентовали технологию инерционной сварки, которая обеспечивает самые прочные соединения.Helical Anchors Inc. — ведущая компания по производству спиральных свай, расположенная в Миннеаполисе, штат Миннесота. Относитесь скептически, если инженер, который их разработал, работает на компанию-учредитель или был направлен компанией. Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. В районах с плохими почвенными условиями спиральные сваи используются для переноса строительной нагрузки на коренные породы или более глубокие и более надежные грунты. Собственные береговые мощности позволили беспрепятственно переключаться между двумя подходами.Опоры пробурены в устойчивую почву или скалу, которая не только надолго стабилизирует ваш дом, но также может поднять его в исходное положение. В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12). Вы можете связаться с нашей командой напрямую по любым вопросам. Мы предполагаем, что пристройка будет иметь внешний вид, соответствующий существующему зданию. Винтовые сваи Производство. Винтовые опоры представляют собой валы из оцинкованной стали с приваренными к ним несколькими высокопрочными спиралями; Надежно соединенные секционные сегменты поворачиваются в землю под желаемым углом, обеспечивая опорную вертикальную или боковую опору фундамента на подходящую почву или коренную породу.

Винил Electra Heart Coloured, Ресторан Ipuqi Sicily, Где находится Bittrex, Хилэр Беллок, как эссеист, Matlab Scripting Tutorial Pdf, Пример загрузки микросервисов Saga Pattern Spring, Руководство по эксплуатации машины Elaut Claw,

Винтовые сваи, спиральные анкеры и спиральные анкеры

Винтовые сваи и анкеры

Винтовые сваи

CHANCE представляют собой проверенные решения с высокой пропускной способностью для глубоких фундаментов, таких как расширяющиеся грунты, высокие уровни грунтовых вод, участки насыпи и другие области, где нестабильные грунты требуют укладки свай.Выбирая винтовые сваи CHANCE, вы можете быть уверены, что они опираются на большой технический опыт и крупнейшую дистрибьюторскую сеть в Северной Америке. Вы получаете качественный продукт и непревзойденную поддержку. Винтовые сваи CHANCE имеют больше сертификатов ICC-ES, чем любые другие винтовые сваи.

Спиральный анкер / свая — это расширяемая система глубокого фундамента со спиральными опорными пластинами, приваренными к центральному стальному валу. Анкеры используются при растяжении, а сваи — при сжатии.Через эти опорные пластины нагрузка передается от вала к почве. Центральные стальные валы доступны в сериях типа SS (квадратный вал) или типа RS (круглый вал). Серия Type SS доступна с квадратными размерами от 1-1 / 4 ″ до 2-1 / 4 ″. Серия Type RS доступна в диаметрах от 2-7 / 8 ″ до 4-1 / 2 ″. Комбинации типа SS-RS также доступны для применения на сжатие в почвенных условиях, когда плотные / твердые почвы должны проникать в более мягкие / рыхлые почвы над несущими пластами.Серия Helical Pulldown® Micropile также используется в приложениях, аналогичных тем, которые требуют использования комбинаций типа SS-RS.

Сегменты или секции соединяются болтовыми соединениями. Глубина установки ограничена только плотностью грунта и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея истинно винтообразную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы.Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо как отдельные несущие элементы; следовательно, на пропускную способность конкретной спирали винтового якоря / вала сваи не влияет спираль над или под ним.

Уже более 100 лет винтовые сваи CHANCE являются предпочтительным выбором. Мы предлагаем то, что вам нужно для успеха на рабочем месте:

Комбинация (SS-RS)

Комбинированный переходник CHANCE® (SS-RS) со спиральным литьем Переходная секция адаптирует винтовые направляющие с квадратным валом (SS) к удлинителям с круглым валом (RS).В …

Подробнее

Якоря для оттяжек

Микросваи со спиральным опусканием и анкерные опоры Опоры с оттяжками, самонесущие опоры, подстанции и коммутационные станции являются частью CHANCE® T / C (растяжение-сжатие) …

Подробнее

Система фундамента с винтовой опорой

Система фундамента со спиральной опорой CHANCE Instant Foundations Новые строительные фундаменты не должны быть головной болью. Система фундамента с винтовой опорой CHANCE® дает вам…

Подробнее

Микросваи со спиральным опусканием (HPM)

Микросвая со спиральным вытягиванием (HPM) используется для формирования цементного столба вокруг вала стандартного винтового анкера / сваи.В процессе укладки можно использовать только раствор (см. Спираль без кожуха …

Подробнее

РОК-ИТ

Винтовая свинцовая секция ROCK-IT ™ проникает в почвы с большим количеством ударов Свинцовая секция ROCK-IT ™ представляет собой инновационное решение для проникновения в каменистые почвы или почвы с большим количеством ударов без предварительного бурения или …

Подробнее

Удлинители квадратного вала (SS) / круглого вала (RS)

Добавляются плоские удлинители, квадратные или круглые, стандартной длины 3, 5, 7 и 10 футов до тех пор, пока ведущая секция не войдет в несущие пласты.Обычно квадратный вал …

Подробнее

Квадратный вал (SS) / Круглый вал (RS) Ведущие секции

Первая секция или ведущая секция содержит винтовые пластины. Эта часть отведения может состоять из одной спирали или до четырех спиралей. При необходимости можно добавить дополнительные спирали с …

Подробнее

% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток uuid: 07982c5e-57cf-4c90-94f9-1ea73dd33bdcxmp.did: 3E02F3DE1220681188C6B43C8E78232Cadobe: docid: indd: 21031030-208f-11e0-b96b-9e196ac5dfex669.IID: 3D02F3DE1220681188C6B43C8E78232Cxmp.did: B5CA17A34420681188C6EDCBD7352BB7adobe: DocId: INDD: 21031030-208f-11e0-b96b-9e196ac5e669default

  • savedxmp.iid: 5858CE290E206811A9EDA140BDA3E4E32011-03-22T14: 35: 01-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 5958CE290E206811A9EDA140BDA3E4E32011-03-22T14: 35: 01-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 2BB813DA1C206811AFFD9C2BAEAE508C2011-03-23T15: 12: 34-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 2CB813DA1C206811AFFD9C2BAEAE508C2011-03-23T15: 13: 53-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 34BBA5A51D206811AFFD9C2BAEAE508C2011-03-23T15: 14: 34-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: C9C188EA0D20681197A5F8D27F2D7F822011-03-28T10: 42: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: CAC188EA0D20681197A5F8D27F2D7F822011-03-28T10: 57: 14-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 28AACDC01320681197A5F8D27F2D7F822011-03-28T11: 15: 03-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: F77F117407206811A6139704B2AB427F2011-04-14T08: 05: 16-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 90DA9FA109206811A613B55513E89A472011-05-26T10: 16: 49-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6DFAB8B00F206811A613B55513E89A472011-05-26T10: 51: 24-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6EFAB8B00F206811A613B55513E89A472011-05-26T10: 52: 15-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 72FAB8B00F206811A613B55513E89A472011-05-26T10: 55: 04-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 73FAB8B00F206811A613B55513E89A472011-05-26T10: 56: 54-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F50EF88F2A206811A613B55513E89A472011-05-26T14: 24: 54-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 38465BD42D206811A613B55513E89A472011-05-26T14: 33: 42-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8E33973E30206811A613B55513E89A472011-05-26T14: 47: 45-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 6765A6FC31206811A613B55513E89A472011-05-26T15: 04: 01-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6865A6FC31206811A613B55513E89A472011-05-26T15: 08: 49-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6965A6FC31206811A613B55513E89A472011-05-26T15: 10: 50-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6A65A6FC31206811A613B55513E89A472011-05-26T15: 12: 46-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: FB7F117407206811820DC1841D950AFF2012-04-10T11: 04: 36-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: FC7F117407206811820DC1841D950AFF2012-04-10T12: 16: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: FD7F117407206811820DC1841D950AFF2012-04-10T12: 16: 41-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: FE7F117407206811820DC1841D950AFF2012-04-10T12: 16: 41-04: 00 Adobe InDesign 6.0 /; / метаданные
  • savedxmp.iid: FF7F117407206811820DC1841D950AFF2012-04-10T12: 17: 57-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 0080117407206811820DC1841D950AFF2012-04-10T12: 19: 32-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 71A8F76020206811820DC1841D950AFF2012-04-10T14: 35: 42-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 72A8F76020206811820DC1841D950AFF2012-04-10T14: 36: 54-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 73A8F76020206811820DC1841D950AFF2012-04-10T14: 37: 35-04: 00 Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 74A8F76020206811820DC1841D950AFF2012-04-10T15: 23: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 75A8F76020206811820DC1841D950AFF2012-04-10T15: 25: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4CAD38A22E206811820DC1841D950AFF2012-04-10T15: 37: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4DAD38A22E206811820DC1841D950AFF2012-04-10T15: 38: 52-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4EAD38A22E206811820DC1841D950AFF2012-04-10T15: 39: 45-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 4FAD38A22E206811820DC1841D950AFF2012-04-10T15: 42: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 50AD38A22E206811820DC1841D950AFF2012-04-10T15: 45: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 51AD38A22E206811820DC1841D950AFF2012-04-10T15: 47: 21-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 52AD38A22E206811820DC1841D950AFF2012-04-10T15: 48: 10-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 53AD38A22E206811820DC1841D950AFF2012-04-10T16: 02: 33-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 068011740720681188C6D730C1CEE4B42012-04-10T16: 22: 53-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 078011740720681188C6D730C1CEE4B42012-04-10T16: 25: 05-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 088011740720681188C6D730C1CEE4B42012-04-10T16: 27: 41-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 098011740720681188C6D730C1CEE4B42012-04-10T16: 27: 59-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 0A8011740720681188C6D730C1CEE4B42012-04-10T16: 37: 44-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 949851CF0A20681188C6D730C1CEE4B42012-04-10T16: 40: 43-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 959851CF0A20681188C6D730C1CEE4B42012-04-10T16: 42: 55-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 969851CF0A20681188C6D730C1CEE4B42012-04-10T16: 43: 51-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 979851CF0A20681188C6D730C1CEE4B42012-04-10T16: 44: 07-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 989851CF0A20681188C6D730C1CEE4B42012-04-10T16: 44: 25-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 999851CF0A20681188C6D730C1CEE4B42012-04-10T16: 44: 35-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 9C39666A0A20681188C6A5FBF2DA99D22012-04-11T12: 13: 49-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 9D39666A0A20681188C6A5FBF2DA99D22012-04-11T12: 14: 35-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 9E39666A0A20681188C6A5FBF2DA99D22012-04-11T12: 15: 12-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 462A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 42: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 472A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 45: 10-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 482A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 47: 02-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 492A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 48: 38-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 4B2A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 55: 23-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4C2A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 55: 58-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4D2A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 56: 17-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4E2A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 59: 09-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 4F2A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 59: 20-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 502A2BA02620681188C6A5FBF2DA99D22012-04-11T12: 59: 49-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 786039632920681188C6A5FBF2DA99D22012-04-11T13: 02: 13-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 796039632920681188C6A5FBF2DA99D22012-04-11T13: 04: 36-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 7A6039632920681188C6A5FBF2DA99D22012-04-11T13: 05: 11-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 7B6039632920681188C6A5FBF2DA99D22012-04-11T13: 06: 39-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7C6039632920681188C6A5FBF2DA99D22012-04-11T13: 34: 27-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7D6039632920681188C6A5FBF2DA99D22012-04-11T13: 45: 54-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7E6039632920681188C6A5FBF2DA99D22012-04-11T13: 46: 17-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 7F6039632920681188C6A5FBF2DA99D22012-04-11T13: 46: 17-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 806039632920681188C6A5FBF2DA99D22012-04-11T13: 47: 40-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 816039632920681188C6A5FBF2DA99D22012-04-11T14: 03: 16-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 826039632920681188C6A5FBF2DA99D22012-04-11T14: 03: 30-04: 00Adobe InDesign 6.0 / метаданные
  • сохраненный xmp.iid: DE0A31F33120681188C6A5FBF2DA99D22012-04-11T14: 03: 30-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: DF0A31F33120681188C6A5FBF2DA99D22012-04-11T14: 07: 07-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: E00A31F33120681188C6A5FBF2DA99D22012-04-11T14: 07: 07-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 018011740720681188C6ED653FA746A42012-04-20T13: 26: 58-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 038011740720681188C6ED653FA746A42012-04-20T13: 52: 49-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 048011740720681188C6ED653FA746A42012-04-20T13: 52: 49-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F77F11740720681192B09272924840BD2012-04-24T11: 02: 23-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F87F11740720681192B09272924840BD2012-04-24T11: 15: 52-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F97F11740720681192B09272924840BD2012-04-24T11: 19: 29-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: FF7F11740720681192B09272924840BD2012-04-24T12: 21: 51-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 008011740720681192B09272924840BD2012-04-24T13: 18: 43-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: EA0EF77F1A20681192B09272924840BD2012-04-24T13: 18: 43-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F77F1174072068118A6DD0235E7527DD2012-05-08T09: 54: 52-04: 00Adobe InDesign 6.0 /
  • сохраненныйxmp.iid: F97F1174072068118A6DD0235E7527DD2012-05-08T10: 03: 04-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: FA7F1174072068118A6DD0235E7527DD2012-05-08T10: 03: 04-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 078011740720681188C6ED538DD7C4EF2012-05-08T14: 00: 57-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 088011740720681188C6ED538DD7C4EF2012-05-08T14: 01: 10-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 098011740720681188C6ED538DD7C4EF2012-05-08T14: 01: 26-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 0A8011740720681188C6ED538DD7C4EF2012-05-08T14: 02: 09-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 102B60F93120681188C6ED538DD7C4EF2012-05-08T14: 02: 09-04: 00Adobe InDesign 6.0 /; / метаданные
  • savedxmp.iid: 112B60F93120681188C6ED538DD7C4EF2012-05-08T14: 02: 51-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 122B60F93120681188C6ED538DD7C4EF2012-05-08T14: 03: 57-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 132B60F93120681188C6ED538DD7C4EF2012-05-08T14: 04: 24-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 142B60F93120681188C6ED538DD7C4EF2012-05-08T14: 06: 45-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 152B60F93120681188C6ED538DD7C4EF2012-05-08T14: 09-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 9C6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16: 41: 09-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 9D6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16: 41: 09-04: 00Adobe InDesign 6.0 /; / метаданные
  • сохраненный xmp.iid: 9E6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16: 42: 22-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 9F6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16: 42: 22-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: A06BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16: 42: 36-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: A16BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16: 42: 36-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 942B516B0F20681197A58BA55A841CED2012-05-09T13: 04: 09-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 952B516B0F20681197A58BA55A841CED2012-05-09T13: 04: 51-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 962B516B0F20681197A58BA55A841CED2012-05-09T13: 04: 51-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 972B516B0F20681197A58BA55A841CED2012-05-09T13: 05: 19-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 982B516B0F20681197A58BA55A841CED2012-05-09T13: 05: 19-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 82611CE62B20681197A58BA55A841CED2012-05-09T13: 06: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 83611CE62B20681197A58BA55A841CED2012-05-09T13: 12: 25-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8B611CE62B20681197A58BA55A841CED2012-05-09T13: 26: 57-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8C611CE62B20681197A58BA55A841CED2012-05-09T13: 27: 46-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 92C2A13B3020681197A58BA55A841CED2012-05-09T13: 37: 38-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 93C2A13B3020681197A58BA55A841CED2012-05-09T13: 38: 01-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 94C2A13B3020681197A58BA55A841CED2012-05-09T13: 38: 59-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 95C2A13B3020681197A58BA55A841CED2012-05-09T13: 40: 56-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 96C2A13B3020681197A58BA55A841CED2012-05-09T13: 44: 31-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 98C2A13B3020681197A58BA55A841CED2012-05-09T13: 52: 46-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 99C2A13B3020681197A58BA55A841CED2012-05-09T13: 53: 11-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 9AC2A13B3020681197A58BA55A841CED2012-05-09T13: 56: 24-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 9CC2A13B3020681197A58BA55A841CED2012-05-09T13: 57: 47-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: C6363F163320681197A58BA55A841CED2012-05-09T13: 58: 04-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 6C46570B3B20681197A58BA55A841CED2012-05-09T14: 57: 02-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: BE6FE7C60B206811871F8681971255082012-05-29T15: 26: 59-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 636DED0930206811AB088F8355C5531A2012-06-21T13: 35: 17-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 13F317E31920681188C6D1CEE28E348A2012-07-03T15: 32: 35-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 14F317E31920681188C6D1CEE28E348A2012-07-03T15: 33: 37-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 167BB83B2320681188C6D1CEE28E348A2012-07-03T15: 35: 08-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 177BB83B2320681188C6D1CEE28E348A2012-07-03T15: 36: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 187BB83B2320681188C6D1CEE28E348A2012-07-03T15: 37: 50-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 197BB83B2320681188C6D1CEE28E348A2012-07-03T15: 40: 29-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: FC7F11740720681188C6DAD122939B8F2012-07-09T16: 32: 42-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: FD7F11740720681188C6DAD122939B8F2012-07-09T16: 35: 40-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: FE7F11740720681188C6DAD122939B8F2012-07-09T16: 35: 40-04: 00Adobe InDesign 6.0 /; / метаданные
  • savedxmp.iid: 078011740720681188C6E4BE3A946DCA2012-07-17T07: 42: 07-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 088011740720681188C6E4BE3A946DCA2012-07-17T07: 46: 14-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: D0E721D63F20681195FEBB459267B17B2012-08-06T14: 52: 34-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: D1E721D63F20681195FEBB459267B17B2012-08-06T14: 53: 39-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: D2E721D63F20681195FEBB459267B17B2012-08-06T14: 54: 09-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: D3E721D63F20681195FEBB459267B17B2012-08-06T14: 54: 24-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: D4E721D63F20681195FEBB459267B17B2012-08-06T14: 54: 24-04: 00Adobe InDesign 6.0 /; / метаданные
  • savedxmp.iid: 807775384420681195FEBB459267B17B2012-08-06T14: 56: 25-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 817775384420681195FEBB459267B17B2012-08-06T14: 56: 25-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1A78C20814206811871FAB3334D448A22012-08-22T11: 06: 10-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 1B78C20814206811871FAB3334D448A22012-08-22T11: 07: 51-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1C78C20814206811871FAB3334D448A22012-08-22T11: 11: 40-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1D78C20814206811871FAB3334D448A22012-08-22T11: 12: 09-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1E78C20814206811871FAB3334D448A22012-08-22T11: 12: 25-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 1F78C20814206811871FAB3334D448A22012-08-22T11: 13: 15-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2078C20814206811871FAB3334D448A22012-08-22T11: 13: 41-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2178C20814206811871FAB3334D448A22012-08-22T11: 14: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2278C20814206811871FAB3334D448A22012-08-22T11: 17: 06-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2378C20814206811871FAB3334D448A22012-08-22T11: 18: 55-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 678D38E415206811871FAB3334D448A22012-08-22T11: 19: 57-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 688D38E415206811871FAB3334D448A22012-08-22T11: 26: 42-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: A9F7E97A17206811871FAB3334D448A22012-08-22T11: 31: 20-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: AAF7E97A17206811871FAB3334D448A22012-08-22T11: 31: 36-04: 00Adobe InDesign 6.0 / метаданные
  • сохраненный xmp.iid: ABF7E97A17206811871FAB3334D448A22012-08-22T11: 31: 36-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: BA735FB21C20681188C6B63EC769346C2012-08-30T15: 08: 28-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: BB735FB21C20681188C6B63EC769346C2012-08-30T15: 10: 22-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: BC735FB21C20681188C6B63EC769346C2012-08-30T15: 10: 22-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6DF3756C3720681194579597125DFEC92012-09-13T14: 10: 04-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 6EF3756C3720681194579597125DFEC92012-09-13T14: 10: 36-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8C962D0E4020681194579597125DFEC92012-09-13T14: 12: 36-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8D962D0E4020681194579597125DFEC92012-09-13T14: 12: 45-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8E962D0E4020681194579597125DFEC92012-09-13T14: 13: 23-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 8F962D0E4020681194579597125DFEC92012-09-13T14: 13: 38-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid:
  • D0E4020681194579597125DFEC92012-09-13T14: 14: 02-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 91962D0E4020681194579597125DFEC92012-09-13T14: 14: 30-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 92962D0E4020681194579597125DFEC92012-09-13T14: 14: 51-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 93962D0E4020681194579597125DFEC92012-09-13T14: 15: 23-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 94962D0E4020681194579597125DFEC92012-09-13T14: 16: 43-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 95962D0E4020681194579597125DFEC92012-09-13T14: 18: 24-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 96962D0E4020681194579597125DFEC92012-09-13T14: 20: 40-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 5A8259364120681194579597125DFEC92012-09-13T14: 20: 53-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 5B8259364120681194579597125DFEC92012-09-13T14: 21: 13-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 5C8259364120681194579597125DFEC92012-09-13T14: 22: 05-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 5D8259364120681194579597125DFEC92012-09-13T14: 22: 57-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 5E8259364120681194579597125DFEC92012-09-13T14: 23: 27-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 5F8259364120681194579597125DFEC92012-09-13T14: 23: 39-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 608259364120681194579597125DFEC92012-09-13T14: 24: 24-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 618259364120681194579597125DFEC92012-09-13T14: 25: 13-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 628259364120681194579597125DFEC92012-09-13T14: 25: 39-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 638259364120681194579597125DFEC92012-09-13T14: 27: 44-04: 00 Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 648259364120681194579597125DFEC92012-09-13T14: 28: 20-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 643D894F4220681194579597125DFEC92012-09-13T14: 28: 44-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 653D894F4220681194579597125DFEC92012-09-13T14: 28: 59-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 663D894F4220681194579597125DFEC92012-09-13T14: 29: 56-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 673D894F4220681194579597125DFEC92012-09-13T14: 30: 12-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 683D894F4220681194579597125DFEC92012-09-13T14: 32: 21-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 693D894F4220681194579597125DFEC92012-09-13T14: 38: 59-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6A3D894F4220681194579597125DFEC92012-09-13T14: 39: 58-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6B3D894F4220681194579597125DFEC92012-09-13T14: 47: 47-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 6C3D894F4220681194579597125DFEC92012-09-13T14: 49: 31-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6D3D894F4220681194579597125DFEC92012-09-13T15: 02: 37-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6E3D894F4220681194579597125DFEC92012-09-13T15: 05: 46-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6CCA7C944720681194579597125DFEC92012-09-13T15: 06: 28-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6DCA7C944720681194579597125DFEC92012-09-13T15: 06: 35-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 6ECA7C944720681194579597125DFEC92012-09-13T15: 07: 08-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6FCA7C944720681194579597125DFEC92012-09-13T15: 07: 39-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 70CA7C944720681194579597125DFEC92012-09-13T15: 08: 35-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 71CA7C944720681194579597125DFEC92012-09-13T15: 11: 54-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 72CA7C944720681194579597125DFEC92012-09-13T15: 13: 15-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 73CA7C944720681194579597125DFEC92012-09-13T15: 13: 56-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 74CA7C944720681194579597125DFEC92012-09-13T15: 15: 05-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 75CA7C944720681194579597125DFEC92012-09-13T15: 16: 43-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 76CA7C944720681194579597125DFEC92012-09-13T15: 19: 36-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 902A8FB04920681194579597125DFEC92012-09-13T15: 21: 34-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 912A8FB04920681194579597125DFEC92012-09-13T15: 22: 15-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 922A8FB04920681194579597125DFEC92012-09-13T15: 22: 39-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 932A8FB04920681194579597125DFEC92012-09-13T15: 23: 05-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 942A8FB04920681194579597125DFEC92012-09-13T15: 24: 39-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 952A8FB04920681194579597125DFEC92012-09-13T15: 24: 54-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 972A8FB04920681194579597125DFEC92012-09-13T15: 27: 21-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 982A8FB04920681194579597125DFEC92012-09-13T15: 29: 07-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 992A8FB04920681194579597125DFEC92012-09-13T15: 36: 11-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 9A2A8FB04920681194579597125DFEC92012-09-13T15: 37: 06-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: EA115FBE4D20681194579597125DFEC92012-09-13T15: 50: 35-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: EB115FBE4D20681194579597125DFEC92012-09-13T15: 52: 51-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: EC115FBE4D20681194579597125DFEC92012-09-13T15: 54: 26-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: ED115FBE4D20681194579597125DFEC92012-09-13T15: 54: 55-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: EE115FBE4D20681194579597125DFEC92012-09-13T15: 58: 19-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: EF115FBE4D20681194579597125DFEC92012-09-13T15: 58: 58-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F0115FBE4D20681194579597125DFEC92012-09-13T15: 59: 18-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F1115FBE4D20681194579597125DFEC92012-09-13T16: 01: 37-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: F2115FBE4D20681194579597125DFEC92012-09-13T16: 02: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F3115FBE4D20681194579597125DFEC92012-09-13T16: 04: 41-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6AC0F64F5020681194579597125DFEC92012-09-13T16: 08: 58-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6BC0F64F5020681194579597125DFEC92012-09-13T16: 09: 37-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 6CC0F64F5020681194579597125DFEC92012-09-13T16: 10: 39-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 6EC0F64F5020681194579597125DFEC92012-09-13T16: 13: 55-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 6FC0F64F5020681194579597125DFEC92012-09-13T16: 14: 14-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 70C0F64F5020681194579597125DFEC92012-09-13T16: 14: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 71C0F64F5020681194579597125DFEC92012-09-13T16: 16: 15-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 72C0F64F5020681194579597125DFEC92012-09-13T16: 25: 14-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 73C0F64F5020681194579597125DFEC92012-09-13T16: 33: 01-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 74C0F64F5020681194579597125DFEC92012-09-13T16: 35: 45-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 42B36F2B5420681194579597125DFEC92012-09-13T16: 36: 35-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 43B36F2B5420681194579597125DFEC92012-09-13T16: 37: 10-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 44B36F2B5420681194579597125DFEC92012-09-13T16: 39: 33-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 45B36F2B5420681194579597125DFEC92012-09-13T16: 39: 55-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 46B36F2B5420681194579597125DFEC92012-09-13T16: 40: 21-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 47B36F2B5420681194579597125DFEC92012-09-13T16: 43: 44-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 48B36F2B5420681194579597125DFEC92012-09-13T16: 48: 45-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 49B36F2B5420681194579597125DFEC92012-09-13T17: 01: 59-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4AB36F2B5420681194579597125DFEC92012-09-13T17: 03: 32-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 4BB36F2B5420681194579597125DFEC92012-09-13T17: 03: 47-04: 00 Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 4CB36F2B5420681194579597125DFEC92012-09-13T17: 05: 45-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: BADE408A5820681194579597125DFEC92012-09-13T17: 07: 52-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: BBDE408A5820681194579597125DFEC92012-09-13T17: 09: 16-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: BCDE408A5820681194579597125DFEC92012-09-13T17: 10: 09-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: BDDE408A5820681194579597125DFEC92012-09-13T17: 10: 40-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: BEDE408A5820681194579597125DFEC92012-09-13T17: 13: 33-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: BFDE408A5820681194579597125DFEC92012-09-13T17: 14: 45-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: C0DE408A5820681194579597125DFEC92012-09-13T17: 15: 18-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: C1DE408A5820681194579597125DFEC92012-09-13T17: 17: 05-04: 00 Adobe InDesign 6.0 /
  • сохраненный xmp.iid: C2DE408A5820681194579597125DFEC92012-09-13T17: 19: 41-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: C3DE408A5820681194579597125DFEC92012-09-13T17: 20: 52-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: C4DE408A5820681194579597125DFEC92012-09-13T17: 26: 50-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 10F7585B5B20681194579597125DFEC92012-09-13T17: 28: 01-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 13F7585B5B20681194579597125DFEC92012-09-13T17: 30: 37-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 14F7585B5B20681194579597125DFEC92012-09-13T17: 31: 42-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 15F7585B5B20681194579597125DFEC92012-09-13T17: 31: 42-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F77F11740720681188C6EEA61B79E6972012-09-19T09: 02: 02-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: F87F11740720681188C6EEA61B79E6972012-09-19T09: 03: 02-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: F97F11740720681188C6EEA61B79E6972012-09-19T09: 03: 52-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: FA7F11740720681188C6EEA61B79E6972012-09-19T09: 04: 34-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: FB7F11740720681188C6EEA61B79E6972012-09-19T09: 05: 57-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: FC7F11740720681188C6EEA61B79E6972012-09-19T09: 07: 06-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: FD7F11740720681188C6EEA61B79E6972012-09-19T09: 07: 38-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: FE7F11740720681188C6EEA61B79E6972012-09-19T09: 11: 19-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: FF7F11740720681188C6EEA61B79E6972012-09-19T09: 12: 03-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 008011740720681188C6EEA61B79E6972012-09-19T09: 13: 50-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1EDC416B0B20681188C6EEA61B79E6972012-09-19T09: 30: 25-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 1FDC416B0B20681188C6EEA61B79E6972012-09-19T09: 33: 11-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 20DC416B0B20681188C6EEA61B79E6972012-09-19T09: 35: 27-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 21DC416B0B20681188C6EEA61B79E6972012-09-19T09: 36: 45-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 22DC416B0B20681188C6EEA61B79E6972012-09-19T09: 36: 56-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 23DC416B0B20681188C6EEA61B79E6972012-09-19T09: 38: 09-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 24DC416B0B20681188C6EEA61B79E6972012-09-19T09: 41: 13-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 25DC416B0B20681188C6EEA61B79E6972012-09-19T09: 41: 44-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 26DC416B0B20681188C6EEA61B79E6972012-09-19T09: 42: 08-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 27DC416B0B20681188C6EEA61B79E6972012-09-19T09: 42: 23-04: 00 Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 28DC416B0B20681188C6EEA61B79E6972012-09-19T09: 43: 54-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 70ACC59A0D20681188C6EEA61B79E6972012-09-19T09: 46: 03-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 71ACC59A0D20681188C6EEA61B79E6972012-09-19T09: 48: 19-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 72ACC59A0D20681188C6EEA61B79E6972012-09-19T09: 51: 41-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 73ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 17: 36-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 74ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 17: 48-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 75ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 20: 54-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 76ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 23: 23-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 77ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 27: 24-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 78ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 27: 54-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 79ACC59A0D20681188C6EEA61B79E6972012-09-19T10: 29: 32-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7AACC59A0D20681188C6EEA61B79E6972012-09-19T10: 37: 31-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8EB025F01420681188C6EEA61B79E6972012-09-19T10: 39: 30-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 8FB025F01420681188C6EEA61B79E6972012-09-19T10: 47: 07-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 90B025F01420681188C6EEA61B79E6972012-09-19T10: 55: 30-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 91B025F01420681188C6EEA61B79E6972012-09-19T10: 56: 26-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 92B025F01420681188C6EEA61B79E6972012-09-19T10: 58: 34-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 93B025F01420681188C6EEA61B79E6972012-09-19T10: 59: 38-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 94B025F01420681188C6EEA61B79E6972012-09-19T11: 00: 12-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 95B025F01420681188C6EEA61B79E6972012-09-19T11: 01: 31-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 96B025F01420681188C6EEA61B79E6972012-09-19T11: 02: 23-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 142C828C1820681188C6EEA61B79E6972012-09-19T11: 04: 24-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 152C828C1820681188C6EEA61B79E6972012-09-19T11: 06: 23-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 162C828C1820681188C6EEA61B79E6972012-09-19T11: 08: 22-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 172C828C1820681188C6EEA61B79E6972012-09-19T11: 11: 47-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 182C828C1820681188C6EEA61B79E6972012-09-19T11: 12: 10-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 192C828C1820681188C6EEA61B79E6972012-09-19T11: 13: 07-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 1A2C828C1820681188C6EEA61B79E6972012-09-19T11: 18: 02-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1B2C828C1820681188C6EEA61B79E6972012-09-19T11: 18: 25-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1C2C828C1820681188C6EEA61B79E6972012-09-19T11: 21: 30-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1D2C828C1820681188C6EEA61B79E6972012-09-19T11: 22: 05-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 1E2C828C1820681188C6EEA61B79E6972012-09-19T11: 23: 32-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 7609BCEB1C20681188C6EEA61B79E6972012-09-19T11: 35: 41-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7709BCEB1C20681188C6EEA61B79E6972012-09-19T11: 36: 40-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7809BCEB1C20681188C6EEA61B79E6972012-09-19T11: 37: 12-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7909BCEB1C20681188C6EEA61B79E6972012-09-19T11: 38: 38-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 7A09BCEB1C20681188C6EEA61B79E6972012-09-19T11: 39: 33-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7B09BCEB1C20681188C6EEA61B79E6972012-09-19T11: 40: 57-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7C09BCEB1C20681188C6EEA61B79E6972012-09-19T11: 41: 24-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7D09BCEB1C20681188C6EEA61B79E6972012-09-19T11: 41: 41-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7E09BCEB1C20681188C6EEA61B79E6972012-09-19T11: 42: 52-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 27C2B7E81F20681188C6EEA61B79E6972012-09-19T11: 59: 21-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 28C2B7E81F20681188C6EEA61B79E6972012-09-19T12: 00: 56-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 29C2B7E81F20681188C6EEA61B79E6972012-09-19T12: 04: 55-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2AC2B7E81F20681188C6EEA61B79E6972012-09-19T12: 06: 07-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 2BC2B7E81F20681188C6EEA61B79E6972012-09-19T12: 08: 01-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 2EC2B7E81F20681188C6EEA61B79E6972012-09-19T12: 10: 43-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 2FC2B7E81F20681188C6EEA61B79E6972012-09-19T12: 11: 04-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 30C2B7E81F20681188C6EEA61B79E6972012-09-19T12: 11: 04-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 3C5661A0092068118A6D9D67F28BDED62012-09-20T09: 38: 24-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: 3D5661A0092068118A6D9D67F28BDED62012-09-20T09: 39: 16-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 3F5661A0092068118A6D9D67F28BDED62012-09-20T09: 39: 31-04: 00Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 405661A0092068118A6D9D67F28BDED62012-09-20T09: 39: 31-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 022372EE3920681188C6EDCBD7352BB72012-09-21T15: 11: 18-04: 00Adobe InDesign 6.0 /
  • сохраненный xmp.iid: 032372EE3920681188C6EDCBD7352BB72012-09-21T16: 11: 44-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 042372EE3920681188C6EDCBD7352BB72012-09-21T16: 16: 16-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: ACCA17A34420681188C6EDCBD7352BB72012-09-21T16: 21: 27-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: ADCA17A34420681188C6EDCBD7352BB72012-09-21T16: 25: 58-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: AECA17A34420681188C6EDCBD7352BB72012-09-21T16: 28: 05-04: 00 Adobe InDesign 6.0/
  • savedxmp.iid: AFCA17A34420681188C6EDCBD7352BB72012-09-21T16: 38: 35-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: B0CA17A34420681188C6EDCBD7352BB72012-09-21T16: 42: 14-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: B3CA17A34420681188C6EDCBD7352BB72012-09-21T16: 50: 33-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: B4CA17A34420681188C6EDCBD7352BB72012-09-21T16: 50: 51-04: 00Adobe InDesign 6.0 / метаданные
  • сохраненный xmp.iid: B5CA17A34420681188C6EDCBD7352BB72012-09-21T16: 50: 51-04: 00 Adobe InDesign 6.0 /
  • savedxmp.iid: 7942350B1020681188C6B43C8E78232C2012-09-30T13: 36: 45-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 7A42350B1020681188C6B43C8E78232C2012-09-30T13: 37: 07-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 3C02F3DE1220681188C6B43C8E78232C2012-09-30T13: 43: 08-04: 00Adobe InDesign 6.0 /
  • savedxmp.iid: 3D02F3DE1220681188C6B43C8E78232C2012-09-30T13: 43: 20-04: 00 Adobe InDesign 6.0 / метаданные
  • savedxmp.iid: 3E02F3DE1220681188C6B43C8E78232C2012-09-30T13: 43: 20-04: 00Adobe InDesign 6.0 /
  • ReferenceStream300.00300.00Inchesxmp.iid: 39C3C4111D206811871FDA94A6FA9DFCxmp.did: 1877F543200F1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid: 985E384110206811871FDA94A6FA9DFCxmp.did: 74117FE720071168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid: 6B8234521C206811871FDA94A6FA9DFCxmp.сделал: 74117FEB20071168B34B8F12064FFA65
  • АртикулStream300.00300.00Inchesxmp.iid: 3577D89A4420681197A5FA37401E2938xmp.did: 3477D89A4420681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid: 915E384110206811871FDA94A6FA9DFCxmp.did: FEDBC05220081168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid: FD7F117407206811871FDA94A6FA9DFCxmp.did: 919C84F4200A1168B34B8F12064FFA65
  • СсылкаStream300.00300.00Inchesxmp.iid: 6D8234521C206811871FDA94A6FA9DFCxmp.did: 919C84F6200A1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid: 5A34E2333D2068118F62DD031ABC4E50xmp.did: 919C84F9200A1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid: FA7F117407206811871FDA94A6FA9DFCxmp.did: 3670C2ED200C1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid: 6F8234521C206811871FDA94A6FA9DFCxmp.did: 3670C2EF200C1168B34B8F12064FFA65
  • СсылкаStream300.00300.00Inchesxmp.iid: 5834E2333D2068118F62DD031ABC4E50xmp.did: A6417F9D5121681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid: 1877F542200F1168B34B8F12064FFA65xmp.did: 1877F541200F1168B34B8F12064FFA65
  • Номер ссылкиStream300.00300.00Inchesxmp.iid: 3A4C6E1B3C2068118F62DD031ABC4E50xmp.did: A2417F9D5121681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid: 3C4C6E1B3C2068118F62DD031ABC4E50uuid: faf5bdd5-ba3d-11da-ad31-d33d75182f1b
  • СсылкаStream300.00300.00Inchesxmp.iid: 3B4C6E1B3C2068118F62DD031ABC4E50xmp.did: A9417F9D5121681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid: 324C6E1B3C2068118F62DD031ABC4E50xmp.did: 3677D89A4420681197A5FA37401E2938
  • Номер ссылкиStream300.00300.00Inchesxmp.iid: 384C6E1B3C2068118F62DD031ABC4E50xmp.did: 14B4F4205321681197A5FA37401E2938
  • Номер ссылкиStream300.00300.00Inchesxmp.iid: 334C6E1B3C2068118F62DD031ABC4E50xmp.did: 12B4F4205321681197A5FA37401E2938
  • СсылкаStream300.00300.00Inchesxmp.iid: 364C6E1B3C2068118F62DD031ABC4E50xmp.did: AB417F9D5121681197A5FA37401E2938
    • 2012-10-16T12: 29: 23-04: 002012-10-16T12: 29: 26-04: 002012-10-16T12: 29: 26-04: 00Adobe InCopy CS4 (6.0.7)
  • JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAArEj / 9sAhAAKBwcHBwcKBwcKDgkJCQ4RDAsLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEfKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIh0i KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI + Pj4 + PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMMDAREAAhEBAxEB / 8QBogAAAAcBAQEBAQAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5 / c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4 / OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5 / c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp + So6SlpqeoqaqrrK2ur6 / 9oADAMBAAIRAxEAPwCbeU / KflW58q6L cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt / gzyf8A9WHTf + kOD / qnirv8GeT / APqw6b / 0hwf9 U8Vd / gzyf / 1YdN / 6Q4P + qeKu / wAGeT / + rDpv / SHB / wBU8Vd / gzyf / wBWHTf + kOD / AKp4q7 / Bnk // AKsOm / 8ASHB / 1TxV3 + DPJ / 8A1YdN / wCkOD / qnirv8GeT / wDqw6b / ANIcH / VPFXf4M8n / APVh03 / p Dg / 6p4q7 / Bnk / wD6sOm / 9IcH / VPFXf4M8n / 9WHTf + kOD / qnirv8ABnk // qw6b / 0hwf8AVPFXf4M8 n / 8AVh03 / pDg / wCqeKu / wZ5P / wCrDpv / AEhwf9U8Vd / gzyf / ANWHTf8ApDg / 6p4q7 / Bnk / 8A6sOm / wDSHB / 1TxV3 + DPJ / wD1YdN / 6Q4P + qeKu / wZ5P8A + rDpv / SHB / 1TxV3 + DPJ // Vh03 / pDg / 6p4q7 / AAZ5P / 6sOm / 9IcH / AFTxV3 + DPJ // AFYdN / 6Q4P8Aqnirv8GeT / 8Aqw6b / wBIcH / VPFXf4M8n / wDV h03 / AKQ4P + qeKu / wZ5P / AOrDpv8A0hwf9U8Vd5M / 5Q / Qf + 2bZ / 8AJiPFU6xV2KuxV2KuxV2KuxV2 Kqc9xBaxNPcyJDElOUkjBVFTQVZqDqcVQf6e0L / q5Wn / ACPj / wCasVd + ntC / 6uVp / wAj4 / 8AmrFX fp7Qv + rlaf8AI + P / AJqxV36e0L / q5Wn / ACPj / wCasVVrbU9NvZDFZ3cFxIByKRSI7BQQK0Vjtviq KxV2KuxV2KuxV2KuxV2KuxV2KpL5M / 5Q / Qf + 2bZ / 8mI8VTrFXYq7FXYq7FXYq7FXYqh76xtdStXs r1PVglpzSpWvEhxuhB6jFUo / wP5X / wCWH / krN / 1VxV3 + B / K // LD / AMlZv + quKu / wP5X / AOWH / krN / wBVcVd / gfyv / wAsP / JWb / qriqL03y5o2kTtc6dbejK6GNm5yNVSQ1KO7DqoxVNMVdirsVdirsVd irsVdirsVdiqS + TP + UP0H / tm2f8AyYjxVOsVdirsVdirRBIIBoT38MVSManeroUhLBtTjkNjyoAD cF / SR + IFKbh + nTKPEl4f9Ll8W7gjx + XNqbWZm0WznWQQXV06RSOQCI2Qk3LEGo + FY3xOU + GD1P4K jGOM934pFw65bySRB4Li3iuCFgnmTjHIW + yB8RZa9uQGTGYE8ixOIjqgdT8xo9jqCaeswuLQTI8w QcIniLL8TVI + LjsOviMqyagGEuHmLZww + oX1TC / 1SOBLuKLmZLW3eeWRFDrFRSy8gzpVjSoWvzpl uTIIg + Qa4Y7pRGvxK0sC29zdS2qxmcxRrSjxrKH + 34N064PHG4omk + Eedq8mtWgWA26yXb3UfrRR wLVjHt8Z5FQo37nCco2re0DGd72X2Gpwai06QpIjWriOQSrwPIqHpStdq4YZBO66InAxpQg1CS3u NThv3qtnS5jYgD / R3UnsB9lkYZEZKMgem / wZGFgV1QlhrV4ui3dzqSj67aVJjAAqZFWWBdgP9 + Bc hjyy8MmXMMp4xxgDks1HVdQ0u1mRna4u7aximekacfUZnVpS3Ndvg + yFwZMsscT1IimGOMyO61WT WrhNTgRra5VJbaVhacEMjSLJEA3wuVA4k9WGSOY8Y2PI7fJAxjhO / VNLG + hv4TNCGQqxjkjkHF0d ftKw8cthMSDXKJiUTkmLsVdirsVdirsVSXyZ / wAofoP / AGzbP / kxHiqdYq7FXYq7FXYqkraVcnXx cgD6g1LphWn + kqhgG1e6GvzGU + GfEvpz + PJt4xwV1 / QhZvL9zdXmoQyMI7KWOVrUinwy3IUSmgNd ihP + yOQOAyMh06fFkMoAHf8AqRM8eq6nHFY3VotqiyRSTz + илиKwiZZKQqvxfEV / aAoMlITmKIpiD GO4KnLpd4dD1azSL9 / dzXUkS8l + MSSMyGtabrTrgOKXhSFbm0iY44nupqbSb20tr + wsw11Bf20pD SOvNbloyh5FitRJ + B9sZ4pCMgN7h3qMgJBPRGaTZ3Ftc30k6cFnaAxmoNQkEUbdCejKcnigYmV / j YMckgQPx1S2xtbzSk09kMh20WYt5rOeURkqjFg0bqJPsl99sqxxljEeV1VNkpCd9180ZoDTS3OqX MpR / VuFHKKpjJSKNWCk9eJ + GviMngsmR8 / 0BhloADydrel3N7dWsltT05P8ARr2pG9uWWU9SP5OP + yw5sZkRXuPuXFMRBv4Ov9KubjWLaaID6nJwa8BP7VsTJBtXuzb / ACxnjJmO7r8OSwmBA9 / RZq + l 3l7PqHoqONzp6W8bMQAZFeZuPj0Yb5HLilIyrrGvvTjyCIHvREEd7Pq8N / PbG2jW1lhYM6MQzSQs v2GPUKcmBI5Aa6H9DEkCBF9VXTLaa3l1Bpl4i4u2li3B5IY4VrsT3U4ccSDK + p / QETkCB7kwyxg7 FXYq7FXYq7FUl8mf8ofoP / bNs / 8AkxHiqdYq7FXYq7FUDpmo / pEXR9P0vqtzLa / a5cvSNOXQUr4Z Xiycd + RpnOHDXucdRprI0n0 + tsbr1eXhII + PGnvWtcfE / ecPla8Ho4vNHZYwQR1FRq40ngeRtjde pXagcR8afTkPE9fD5Wy4PRxK1nLcT2yS3cBtZmryhLrJxoSB8SbGo3wwJI3FIkADsVfJIdiqW3E9 pdaqujXVsk4 + rm6DSBWUUcR8eLA + OVylEz4SOlswCI8QK7Vb2PRNKmvIoA6WwHGFSIxQsFoKKafa 8Mcs / CgTXJccfElSHk1PWreNp7jSgYoxyf0LhZHCjqVRo46 / fkTkyAWY / IshCB5SRlrftevFJbwl rKaATJdcgPiJp6fp / arTeuTjk4qobVzYShw8 + aMybF2KuxV2KuxV2KuxV2KuxVJfJn / KH6D / ANs2 z / 5MR4qnWKuxV2KuxVi + itrIfUxp8dq8X6RuameSRW5ct9kjcU + nMTCcnqoD6j + OTkZeDa75Ba1z qNt5gnu7 + Kh2oNJlkRIGd1YJKrAHmiGtRiZTGWyP4TyTwxOOh / OUII9PuLJbm5iv5NSmQSG9S3uC yyMOQ9NglOA7AbUwR4DGzxcXfRSeIGhVd2yK0ie6udetJ72NorltJPqo6lG5idVJKmlK0rhxSMso J58P6WOQAQNfzkDoFb + z0nRZWZLQ2011Mqkr6vGYxrHyFDTepGQ0 / qjCPSrZ5vSZS62yS20rT9Kk e6teVrEIz6kSsfRoPi5lDWhFOozKjijDcbOPLJKexY9fxaadOmv9OsLyOVImng1EVBqoLhiXm9Ti ad16ZjZBHgMgDy5t8DLiAJHuTCyna58yWly + zTaOJGA8WljY / ryyJvMD / R / SwkKxkf0lfzj / AMo3 ff6qf8nEyWs / uZMdN / eBUk1fUJUMdnpV0JmFFa49KONT4swlc7fLD4szyifsUY4jnIJVZWo0LVor evqmz0aRmIr8TCYO1PmcphDwsgHdH9LZKXiQJ75KFsthfaet3eRX0upXCer9cjguCY3Ycl9FkWgV e1NjkYGM4Wb4j1o / YmXFGVCq7tl1ul7q + s2IvfUtZJdMP1xaGKQhZqEdivJgD8sMeLJkje3p3U1C Br + dsjtT0xIbi3D2L3 + lQw + ktvExZopORYuY2Yc6j6RluTHRG1xYQnYO9FNNGawaxH6NZzArMOEh ctGwPxIRJ8S08MsxGPDs15OK90fljB2KuxV2KuxVJfJn / KH6D / 2zbP8A5MR4qnWKuxV2KuxVA6Zp 36OF0PU9X61cy3X2ePh2TXj1NaeOV4sfBfmbZznxV7mn0xX1b9Ju4Km1a0MJXYhnEnLlX2pSmJx3 k4vKl4 / RXnaGj0e / tk + q2OpNBZjZI2iV3jX + VJCeg7VByIxSiKB2ZHJE7kboiPS / T1SPUhMzenaf U + Djkx + MSc2evXbwyXhevivpTE5PTXnaEg8ti306ztYrpo7vT + fo3aKAfjJLK0bFgVNdxXIR0 / DA C9x1ZHNcia2KIj0u5lEv6UvWu1miaAxIghiCuKMeALEt7k5IYyfqNoMwOQpDvoV9Jp76U + ok2piM CUhUSBePFeb8viA9gK5E4ZGHDe1UkZQJXSItNG + q31veetz + r2K2PDjTlxZW9SvI0 + z0 / HJRw1IG + QpEslxI87VdY079LabPp / qej64A9TjypRlb7NV8PHDmx + JAx70Y58EgUdljBAtpobV / 0qz1h2U2 hhK9auJOXKvtSlMr8P8AecXlTPj9FedoVNGvrZDbWGotb2e / GIxLI8YP7McjHYeFQciMUo7A0GRy A7kboiPS / T1SPUhMzenafU + Djkx + MSc2evXbwyXhevivpTE5PTXnbd5ZX8s3r2V + 1seIVo3jWWI0 rvxPBgd / 5sZwkTYNLGUQNwqadYCwikVpDPLPI000rAAs7UFeI2AooAGGEOEInLiKLybF2KuxV2Ku xVJfJn / KH6D / ANs2z / 5MR4qnWKuxV2KuxVD38s8Fjcz2qerPFFI8UdC3J1UlV4ruanwxVhP + K / PP / Vm / 6dbj / qpirv8AFfnn / qzf9Otx / wBVMVd / ivzz / wBWb / p1uP8Aqpirv8V + ef8Aqzf9Otx / 1UxV 3 + K / PP8A1Zv + nW4 / 6qYq7 / Ffnn / qzf8ATrcf9VMVd / ivzz / 1Zv8Ap1uP + qmKu / xX55 / 6s3 / Trcf9 VMVd / ivzz / 1Zv + nW4 / 6qYq7 / ABX55 / 6s3 / Trcf8AVTFXf4r88 / 8AVm / 6dbj / AKqYq7 / Ffnn / AKs3 / Trcf9VMVTTy9rvmfUNRFvq2nfVLbgzep6E0fxClBykYjFWVYq7FXYq7FXYq7FUl8mf8ofoP / bNs / wDkxHiqdYq7FXYq7FXYqxzzJr2s6TcxQ6bYG8jkj5s4SRuLVIp + 7xVJv8Z + av8Aqyn / AJFTYq7 / ABn5q / 6sp / 5FTYq7 / Gfmr / qyn / kVNirv8Z + av + rKf + RU2Ku / xn5q / wCrKf8AkVNirv8AGfmr / qyn / kVNirv8Z + av + rKf + RU2Ku / xn5q / 6sp / 5FTYq7 / Gfmr / AKsp / wCRU2Ku / wAZ + av + rKf + RU2Kr4vO Pml5ERtGKqzAE + lNsCeuKs5xV2KuxV2KuxV2KuxVJfJn / KH6D / 2zbP8A5MR4qmV / ewadZzX1zUQ2 6GSQqCx4jrQDFWO235j + V7uOWWCWVkgKiQ + kw48jQdcANlaUh + aPk7mUe6kjK0PxwyCoNNx8O / XD L081G66H8z / J87ukV27emOTExOop0r8SjI8YTTj + ZnlMGgnlb4Q4pExqDSlNt + oyYiSxMgFS3 / Mf yvdK7QzSsInSN / 3TfCX58Sdun7s74JDh5pBtv / lYvlblwFw5anLiEJNB32wWE0s / 5WV5V5lBNKSC Vr6TUJHge + NhCu3n3y6gBklkTl0DoVP3GmPEFptfPfl1t / WcdviQj9ePEE0oH8yPKobh9YctWlAh x4gtOH5j + V22WaVqGhpExoT40xsIpXj89aHL9hbnfxt5B + sY2E0qyectDijkllkdEiHJyy02PgK1 P0YUIE / mV5VBoZpf + RTYCVWn8z / KKkhriUEdR6TVx4gmlQfmR5ValJ5N + h9NqbYULh + YnlkgkSy0 BoT6TbY0i3H8w / LIJHqy7Cv9034VxS2n5h + WpBVJZWHiI2p9 + KtJ + YnlmR2RJZWKdaRN4028evbF Ux0bzPpGvTTW + myNI9sqtICtAA3Tf6MVTfFXYqkvkz / lD9B / 7Ztn / wAmI8VRHmIsNEvSp4kRmhrT uO + 1MEuSY83hNraQ6dr11FO9OacoAqcg4NJG60AK8fDrkBvFlyKzzDpwkpdwMs0rKvOVPhjZKfC / 227DoPnsBkbobpq + SXWFs0BLi5jhaRjDK8igBACj1UuNztjEg7rKPDsiDbaGT6cIuL2VaqoqzCld qcAvIb / 5OWccmAjFMdKtEgSQTRrbpNxRgAVDBR8PMFjuScrsks6ACt6cRIKxs4mBEYJMYCgqAD8U nY4bRSGjtLqeT6lDEZGRiHXkkXEL8X94WUcRSo6dMI3Qdle7sbj6uh2OKWErGfTkdS6Fh5up3qFp XHkvNI53VGAB5Kd6b1qPDl7YlCiDLXmVAVulakj2wUm0XZ3lyLsSoyqVJBbYHiKbdD26 / jitspsd R1H0TbBituD + 9qodVbwVttyPnk4lBCG1YMWCTyM6kK0lAaMP91 / u23ag6V75ZsWG4SxbW4kZhbRy ybFqgEkAV8P9XwyuQPRkCuh0d46tdMVdleQCQemCFIQ0MnHvt2wiIA3XitdKqBkidowQdwrciPEc t1r7VwmQ6rCBkaCjNdQL + 7ikrXiWqwK1B6kVPSu2RjMyFlszY4wlQNq6W8npcpU + EsWTbiD9g1LU qe + TpqtFCPlDWgcxLyaEfFQghFqFUtShIPyHjtElNIKkTxFYFIQcqqgZARyIHJyaDcrse / 0Y2rPf yoSkt3KqusbxgLyPJaq5DBHGxHf6cQr0rCrsVSXyZ / yh + g / 9s2z / AOTEeKq / mN449CvnlcxosLcn UkEDuajfBLkkc3iGra3ps09uYqg28gdZeBYhRSux4lq9xkBGgkyFoOXT9Xu + YskKWahTGoKxco6l 05Izn7JYjviTHkV9Tdr5blTlc3fpoqrU82B3qK / YO9PAf7RsVsvCVaaV7WMwKSg5ExCKiNyqtStU 22NNzgSmMUkl3GsMYli5HiDPuKAgkVUcagCtSd8FKFays2a4aL6 + 9v6ZLNJFyLuTU / Cq1o9Om4GE LStDo / 1hzd6Zd8J4W5RmQrMNlPEMwjh + PYqSqmleuSqmPNHQap5gsXb9Kac8i9GltwJaj4K8gvxg FVpv406bY2CtEIlLPyfqyBmiRHcDdaxEGm5CrxB3Hf8ADHZO6Hm8h3jx + rpcw5gEUlbkvXb4uPht 0GPCuyCuPL8Om0F67C4iVfiiVBxWVnQkMStAvHbeg78cjRCkhMRI + mp9RvEW3E9TGlwhNxID8J / d wmZ6 / Dt4 + OGIvdBPRXkXy9cus5juL + YAcrZxwJJJY81nkLBgP5m375IFHFFLoNR8yRW5s6Ja + o / 7 uOJQXUFQVFUVP2hy5N + OQnIkoBNMeu5Xs + Pl5A7RzgPcOZAAtBSoKj6TU0 / hCRIG7EkAbDdLbKwv L + 8vktlDTAj02qPhC / DXau3BvDwxriiHI0s / DtMrLylqEcsFw8QMKOTI / IbkKVVkG56n + zJxJCZQ EuoTlQkcfBmaSQV4Q8TIlU5LUJ8AHxIQcnxNQCB9KysZk + qFUd6PzKtGxlrUKVLNspO5Iptt7RJW nXMlhRhc3CRTgMu0SnkFrxUPzatePZdm26Y3ummUflMYGv8AUjAxb9zFzrtRqnkAvz79 / wBZigvT 8kh3KpL5M / 5Q / Qf + 2bZ / 8mI8VXebVL + WtSQDkWgYAAVqT2ocB5JDx6x8tsx9a9jW2egkDd1AIBLr 6fHjUUrtTKzJkIprPJLEg / R6NcHjVRy4q5FQCetNxtvtkBAXbIlLL + 4vPq5 / 0RopfUC + iZQ6lyR1 NI9wWqNq1NMmEL4LCd43aaOSGehfk4olKbK4 / X2qN + 2CUiN + jKEBIUOaBPAs / qymZEX0zDTmzcKA hgzDj06frw2CxMSOaaWOq29jc / V7gPa / W0VUmmDLFIh5cedfU49TuBT2ANcVULqOQXBl0qVoL7cy rH9iQB1j337h2OSGwY9VaP8AMC3tobe3DSSuzKGL0K + md6BTGADzUd + m / XLTwUwBlapf + b / K95bX Fyk0f1tY3aJTzDPJ9pAzcVr8W / xH + uQ4bZcSWad52vbG1gvLy3md7l39Jw3pwsqfCzKRG7EK3h9 + GgEWUJ5o8wza1fwJcPBBAF62g5ycF + IKxZu57V670wS2CCmFhqd3Vrw3TQSXK + l9amblIkTnlxdw vRj8X2fDvlI9OwQRMoyyjTSgkNldShbh0ZpI4ozykPxKV5eqlBTb6SMkCRyZiKB8xaObmazuL2eR 3uXaJTVZGNWY15r8JHf6e + IJCJDhjaFm0C30j0a3BSSVlEjt8XwMtVVVTap6nlXtkZStrBMhy81g urSwlMtsryOiB0SUngglU28kjBOFCOKjevXtTc4zsWcTdFdFrmqGUwuRGZH9SsVIquQ1STVl3B / p 7y5M + aLi1RybgzqtxcXEnqFUVVSMgsokqUYEjl922JVNLcxNFJccEgkAUIFl9MtKD8IUcEqWoT1P 2fbARfNsxzMDskuuaVeSvHdQ + nBJOvKWNmoebcmU05sSSK9RTrg3DIyjPyLK / wAnLPUba91Vr + Jo z6caryFK0Z + / Ttk4EWwyY5RAJerZNqdiqS + TP + UP0H / tm2f / ACYjxVE + YCRot4y9RETt2pvXcHBL kmPN59PalbdzUxScgjGaiFzUiRXZWIG + 3T78oG7YhGeGNTPC0UfpRjmr8RHy + 0GClVcjxHID + ElS 2fUIEZR60ZaQNxlWitQgMFPNmB7fF + GFCTSeYCJXgiDvITSsoDKSQKrSvL4vY / Lrii7Ql3dmR3rH 6MjFSk3ZlIHKNwNiN / hale3TpECi2SnxDfmqWl5IgS21fi8EQ5KWANC26vGFB8eo64ksAmy6qNat PqluYYb6AMEeZQpcTyrVhUUq1aUrlsZemmsjdh2zZSwahFaXbRRFnoC7iiAtSsnAmg74xIKkUirr ync2slHeBFBPGeOTnDMhFeUZqzVX9odu9KHLDHZiDumFpociWyrCnqhX2lbieTkh5VVOa9CBQc6m hNBg4SdlREK6WdOktZdMi + tuyxR3kReVGLlVJ5PyoQCdvuyuRAZx3ZPBLodzbJb2sURlCrWNY6MU UdGBKuK1NPip4jpkaFMrKKXTEdeSgCJSFSNh6nEyA0X0VdlNfCm / 34BaaHVBehaRXU2oSk31zxAt 45YhEkCb / D6J5VLe + 1OxycWskEoC60q6vJ7W4Tmgkl5yyXLVjU8S3gxLGuwFcTAnkGEsYWXOg6Vd Xsj29 + xe2KpLLHGPScGh5IWkHxIwqajBjxGI5pAoovXNIim9N7WD1lk4iOS3JaQgV9TkAFABC9qj amAxMS2gghLFsZkjllUBowyVRTUDenxgMopWlSW4 / wARa0m8v + 9asywr8K + lEnGNVf8AZbm4Ug1A GyDr1wil3dNdw2sUhMRZpAZPTMvNWFSC + zU47ig5D39xzbIyjEbjdlH5cXTXF3dK8kjukEXP1Q1Q SezPJJVaUp / mMnAU1SkZM / ybF2KpL5M / 5Q / Qf + 2bZ / 8AJiPFUXrjomk3Ty04BPi5dKVHXIz + kpjz eRalq99cXcsaRM7zSKx5CpFHaquvFB + 1vSm / amVCqZpNf311RVlR0SYlGkBKhStagBuJ2qOrHJIK SyRjkW9VpXJJDMak1NcBkoi3M4anqKgK0oVUKK + J40yO5ZbIZ7mSd1U / EF6E96D + gyVMbTuz024v ouFwyyLxBt + D83TcVHFK / BvU1pTqO9XZVDVNKuNEniEwKC6iV4ZAT8YDhWpsuxVq / LJxJAYyAtKL 6NYJFkVatJ1Z / jO3T7dfDDxEopXgt59auoreWcMh5RKSQeJk4J8I7n5CuNlWSW3l3Wlhig1DUJJb I0SKLmQaEABP3hHw07CvyxMjS8O6Gsp9Ptbm1s3uPRNo1yZmIHByGMcJ3lWtVLf25CQ2SDRZlY6h ZrHxslo4qswZ3JDqqlqKvAAffkQdmM / Es0l3mVNQjjW9vomlslIMxEirwFVC8Fam / htlnAaYxjvu WJ6Zc + Y9S1D6tpzCWR15MG4iNEFV5MW6Dbr / ALWEJ4KOy3UdUdYrn0ZmZ / VZQa7gEsFYdNuIyRNJ CTx3ssIK28jomxClq7967Cu + AlNMi0TzQY3mFwSvrfCESnh5jWgQ1 + WRkTSY7FPdRt7sSl0ZIpZT z9IHih5joFqFOy / Lt2yF70yIRC6n5m1yH / SqI8NJEu7VQxoUYBWaN + O5psGHy6UlVMWghNu8jkuo JZmVJUYxsClZeQ + y3wfExA2PVsjwC7DLiLMPIUCxXl8UDBGRAodaFQP2eXEVG9fbwycCerEs3yaH Yqkvkz / lD9B / 7Ztn / wAmI8Vb83vw8sam3hbvXp0 + nBLkkPC7i6eS0t7scjeRj02uFchiY + jfD1JU jf2 + / GEqNNlbJbJdzXHIzyvJXdixJqad6k5LdFqINPsGgO1T4998NLam5nnciNuQX9sGige5NPHC AxJtONEtl065Fxd2xuiF5bEUjYMFPIFHodx1HhthKjZNFnv7iRILFq3K8ovTSMMyQqPtSuWUDqaH r38MQAkkr9RTWtUtLfTtXFvJJZkNb0VklcEAvGnALGFK7 / ZrXf5ytiQx + 501ry3a4gLMIyAyuaem y1qr1QHlsehxJpQLZb + XmkWUMD6hcxs88n90Sg4qiN + 89NurMQKGnTpvXDHdB2T3U2WOxu2i5SL6 Tl1DD4ONKyFvUP7SH6dslQW2HeWtLiv7W6lDolxPIyxCcsQwA2agIXrXc9PauDh3QDummrSX + hLa 3kn1e6WSsUkvp0iVyopxLiiEhmPh7ZCIAZyNq2iXek67dSTXcHpQwuscVqrK0DTUL + tIvwq7fF8A p41rlgmOrAxKZa9p1vLoE11Bc29vfJweZo4vqw9BVZKTP8XxHl8q7cRU4DlFpENnmOnwwavc / UPV FuxUtHzUtUqD8KnbwyE5ULbMUOM1aN / wncKr8Z1MgNOIB + zQ1rX5ZV4 / k3w0Zl1btfLUsNwrPKKI Q3TuMic7IaIjqzYT2d361vpbPAI4UuI0dgE9aOkcgIZXqhI3Jh3vkMysB4o7uNqYiMqC03sur6dD caai20tfRuIArfDPGVJIIkB + IMSB9 / TBliBuwgbWG35yNC92qXSwu6OEK8eDBm25KgHKn21b + OV2 yIZh5EhuIbq8FwxYmNCpZuZIJLVLjiGrXaijwycCCiQpmmTYuxVJfJn / ACh + g / 8AbNs / + TEeKtec 24eVdVcivG2c0 + WCXJI5vn + 2vDMZLQfZuKKBvT1K / u2p8zTestivejSj1bAUMjBU + IDk3tv7b5YxRVv p0t6vwoQvIkzNtRAtSFqQD9oV28OmHktWyix0u0mtPTngSORXaNZo0QhyOIoOb / HXsd9 / Gu4spAC ZaNokc92Vup + CsU5SzKyKRxcMN0RWPwHddvftivJkL6Vp0En1OCQKrUq8aKoLcqcWbdW3f4t6dsn GmJKy50yC5YKY1X0QKTOxP7P7PIpUhiSOo8clTG0o1LyiZJfrFmeE8xKywk1WRuLbu / KtfhYg06m nToJjZMTRQmjrcaFZm1msnvJGLj / AEYs9A5UhGFKD7J7bj5YwOyyRE + m6 / 5iVbW8WDRNPU8pYInD TTA / zMDxPTue9adKSYrpNS0DTbn0IreF5LZhEKp8IVP2vT5kEim7eI8KYmR5LQYx5u8wNqVqomQG 3kdwZFcsfUAiaqio26KAewyPCQWV2GKWd81s9bV2iYbddj7MNww37jIEN0eGQCfWXm3VTe26goyx / bSOMEygfG3JWLLyNOwHU + OCIrdZgAJL9UuuYvWPpysfVR1PFqsagjjSnXCT0ccT32Tf / EMlvEJJ 0MgWiMVNHYnevE / I1wS09jZyserMeaJvtchgThFRpW716ZVDASd27JqwBtzRP5d3EU2vXZumr6lq 6rWm78kYAKaV2U5mQ2dfI2Wf3ujaNpFzLdHg6Xcat9TqqySTRhv30HI / b4kmlNzhnvFG45JaNKt9 Vt7ibTJvrcauSYnDCWF67BkNX25Ur4fjjCN8m0THVOfIUMsF9dpcFvV9GM0JLLxJJFGJ67 + A98nj CzLOcsYOxVJfJn / KH6D / ANs2z / 5MR4qp + eAT5R1cDYm1k / VgPJXz7Fo10yJKFd0f4qx0IG9P3hqe G4 / apldhlRTpdKjuJlu5yS8 + 8iqpK8 / 2zzUEVOzUHj7ZCJ4dmXDaf2emGW0dfVUuX5nbnIoYLUFZ nKPxoaVTr3wggpIpPdNaznlh9eFdmZpvTFEWgLKD8Dhdt + oPTxOI3SdkJqDpbAJY87i6mkVmjZie CsOxKBR0p / NTJRhxMJTpN9JhuoLURzNyVmP7srsquQixlWqT7bCoywRDAlFywwgSGR2UueiBaiqq AqKd22Un4ge / WmNKhreGCWcNFbSWi20g + IlVEvp8QBSUfy9eNP4YkKChZbNf0uYuPJm + KNQpbdSv cUC9SKtt9NDkYhJR / wC9tiGlJk4gssQXivMHlWpWvRTvU1qKbkZNDyjWIZ7a8uo7lTHJGoHxVBoW O4 + 7IWlLTGZ9GaaJjJLFOVKtU0V1IPHfrsMjdST / AAusrOSwgN3qmlvJByUguGRSeXEg8Srb9NjX wybFO9G8uWWoXP6dlL2mnLwjtoUdFd5ePxbs3wrsTU1 + / IkqbKN81Xejkx22lwCFo6q05LEsCPsg ttQCvXff6csjEDdFVyYqIlbkzL3puPD54SLUKM0ZVgq0BBqeKgnem24xAKkr4hcBw6MYzWo4AJQ + 3GmRIVm / lC2uraWW / vUZ5CvpxtcE7gK3IFmDNxow6ZIR2W0 + vZYbeSN1RjcFWkS4V2VgR8TfvIwQ OKggfD7HehyJ5p4QWR + SdVXWPUujxMqr6cjjYuQVPMr7gjEEEoEr2ZbhS7FUl8mf8ofoP / bNs / 8A kxHirfm + v + GdSoWU + g1Gj + 0Pdem + CXJI5vINJgk1J3tZryczqGlkMlEEqArHQtVuXz5eOU8mwC0S thdyWCRiFnenqAt + zxUpVqmlWO5Fe222AAk2pVLSxBCym + WQBDWNfTcVoN92A8aUOAm2VUnWkw6j bbsBIOdFEhUk09NmPAMAwO / wgD / Wy2EWuRNp3HBb + q80UAhE1Y + UQCEAGpFUepVtqmoFR9GWHdhy UpZ2PJ5ByqHcp1AZSnUqKk1boaGnjiFK6HnSKQFYI34uFqTzZisfAqSCCdh2 / jirpr2aaSRUtlRI goV5AfiBCr6ixsAdj1oSRStN8VWaoWi1CyuCrKsjCOZI61ow6ArQ / wB5TIDmnohNRvjY2dw9ZHEj ejH + 8VlAHatKbFeh4yYFlB2ef6lC15KZJpmMgUkgkkgJT4e5I3p0 + WSIYgpa1uLazlEbGiTxurio qQHXkOnU9DlEgRIU2D6ShmnupATcO0ikhirMeAcEmpA9slwseJPtPnu9YkhW8cpDbqqRRBliVglV CxK / FR9o / wCZxiKO6oXULn9Ix26RrCI7fnSRAQ8ocinM8UrSm3wjv3OWyosRahIyS3CmlSxXmT0q B8Rp74L3TSGNAfEnJEgI5prokHOQyw8JbmPeO3ZkDNTuBNFIjfLrgVOZfNnO5hgfThaXUSHnRiAx X4 + LK42 + Hv1GASTSol5fT3MMsSerLEpkgZ2DemNqEehxIKb / AAk / RgBB6pNhmX5bWMyJfaq939cS 9enIDYyIzCQ1ZQ3X3ORBFoEaZ1kkuxVJfJn / ACh + g / 8AbNs / + TEeKonzBAbnRL23UEtLCyLxPE1O wo29N ++ RlyTHmwLQfLFja3cUssrzzKocQyycgylal + J4nipIh3R8jTK4AlnIgJvBBd3Jmgntvq1t C5i + PiwnUFeNVWMjj22AGSETaDLZI9X0QW940lnZSyotWI9MgmlU4x / CjNQEbV6dzvglA9Exktsb a + S5jiuIJIA0bR + twHOOnQmoB5LtQd6CopkoikEgsjhVeCJFbCNlCskz8mcilWUKzGh461oe3bJ8 2Do4b / 45HaV0Lc1jcxmhJWMxLxNTxoxqOniWxVYXtbkmZAjyFCAtTIyULJIlatQd6dNxipQrwahK Q63EkMYY1hKjkrKNlLCOp2aoAbp4UpkZkx3bsEIz2PNbq3rSaf6kiehJDUqsZbZYzyWnqL4U8R88 bsgtco8JIYlfyzX7lpWVUJYhU2Sh57fEKmnc9 / py0nhauaDLKXVzWq / CFU + Jp4 / R9PyyJKUPcwIL e6h5hXdVYbVqUKr8O3 + VkJAghlHkVbQPLdvdwz3V7OX9BV9O1AIeZ5CvDbugFSwBBHtXaQTwirtK NT0XVGMl0ymC0ZvSg9crG0hK8wqpzG / A / q8ceEliTSX27 + h + 5PwvH8LA + 2JFJBVpCskTNyZDyQVS nLr + r3wAq1EKq0rblqke3gMQqmRy23r2I64qyzSrW51S9g1BpJb0WS / V43ZG6gcVFY2dgsamoPUn t1wEpAZLptvqHqWyw3lu8szqjSRwujVUlinOEU / 1uWxHv0AoKbL0izigtk + r26hEQV4jbcmpPzJN TggbKZDZE5YxdiqS + TP + UP0H / tm2f / JiPFUbq8wt9MuZyCfTQkAePbs3f2OCXJQxE65cRzR + vDVJ nHF4UldI + SklN4zyr / k0 / A0hEgxZ9UNbazJK / p + swlYFfQJWIKWcfscyee5PwvtTr4ztiEa7a3Jb lBbqWKl2jdhRXCtUjiZaivHipB + kVw80FDWVg9rci / vef1m4ZJJCQqwRNx + EqEqK8hQk7dTioTOS ePkgeT4Nq8uPwl / hHCnGvPfpU / hiqFknjdGaMG4AIcBWeMyENxXairUspFKgbb + GKqdpex3Ehdrd 4HliK / FGxBBYkpxXkQR0Y0Wh + nFVKOC6vSLi49aFopFKw1UAtxDCqim3xbg05dPDEqDRV5ggtfqs SgRbrVWDKBJz32J7qP8AgsqApuy5PEILEL / U0vJuARAIaAmOKg5h5CSAnavU7fxsiDfNplXRCFTw 47gsSgRR1AYqCWG3Rf5vvwmciaAbo4cUYCUjv3KKwGSZYmANPgZjxYN9omQ9Bx + LrX + wcHACebHJ m8SgBQVJfW01WY8w8nJvQKVNFp8W / Eitdgd / 1mR35NQ2SLzBcXN5aP8AWIOAi4MrFezEbqeR2Nem A7KN0gS3uwBcq5kJHRqj4R03Br2xG6nZWiuKMEmXj6g4kh5hXt498PCtoxZaoV4gOvVelQO616jA bStQKS8hrQKwoOtWHEficir0GKystLsrWOILEgiSRpTydGdlXm44GUA1A5BqHw8MjKWzOMaRmleZ tJ0i6T62xJu4lKzxgvHH8Tco2ANRxNOg6UyFmQZUAWd6HqdrqbNLZSrPBwqHQ1BNaH9WSxMZpzlr B2KpL5M / 5Q / Qf + 2bZ / 8AJiPFUw1KNZbCeJzRXXiSCQRXwK7jATQUMdhs7cwj6sCVUtJEWWNyRJyZ + Hfd5N + nzoBjEUElBajbW7BXK0PEiKYkRiMtvxkWAVKtU9Nu3hhQVKKS8itv3ckSpDGeUUCMwUjl UmaoZxVTWrjrX7WGqQShoby2Bjm9ISNKyJ8ZLCFUrT4StKA15MOpxSmPLiY5YCSQ3xRCgCHjRvj4 0 + Fi24NQfs9sVpDvH9Uq0TPKvxsTJyKrxDs3HlyoV40ovQb1rvg6qiqtBEYGuPrEEtPTkUDiHDmi 7gkL8I / aPXAaSCQovOY0njCQB0LOvplBv0NeahuRpxoR2Fafsgk2yEPTaQPfTwQXN6BWIxrKrciy ERlqKn7tNxw3qN6Hv1QLQTSQv6JU6nDMvKYFBGvL4gXein4QK / I / jtkwwJTCTTLuRYwVKesokU7h ioC / 7rfiw + n8e8uILRKe6Zo1rpzh0iW5aAlVV1LVdQlfidVqzUNNq7VqOhiZWoFJbrllJfc9U5xL EyqaJRPiqUbp8PEDjyINPc5HGRHZMgSgtN0S6d1lvrRltChKySgcJVcpH0kYAAB + XxDenU4ZSBWM UBruh3lskkunxjgzuyIjV + HlQ / CaBaMD8I2pgx2bKzobMVa0WQAjqAQfEh4yfExpTWIAnbiy1HIb VqajkCDX / PfIlLf1hY2jNwtYkYGQDkC / iKsKDIpet2i3cUkS2ti11Z3lusgBMZISQgOjRzuzEBeO 9QuwHgMgTZZxGyXeYdGn1F + EpkWOyWK2hkCKGPptwXlQdGWT + b9ndelTdHZTuGZ + T7aKyRrOAcUh iVQB7HGB3KJCgyjLGLsVSXyZ / wAofoP / AGzbP / kxHiqY6gSLKUqKmmwrTeo7jpiqRCJ6B + ZMf25B IBWjlixq3Ijhx6D4ffGlXs0M4aExKWR + Bcrxpw + zxIPOtN + nvirpYTPK8cih60Co9GFKn4gqpsKH Y7Hb5YpQ1xA0lt6XBuMxYSmICOqujcjV / iALGnEFWB8MULEVLQRxxLMFpGpmUx7Kgqo5ySdCFGx8 cF2kBdOwKCZUM1wQAVSisFdXTkxoABvuRXce1AVUY24s4LKzLGS8ag1XYD / fdd + NQevenjAlshAH coJ / WtbWb6w8aQAP6wmkZqhSpASoiappxpyp9B3hA8JopyTMuXJgOv3k99xhsFMaSChClVUDeq8U Ra9e5JNT3Jy8RpoMrR3lvy26Ks167sIiXEMUYJ + x9lufT7QHfc4Jy4Ys8UOOYBZeRd2kd1d3SErC PUaKIHk6xrSMKYwv8o + 19wqcrhKxbZlgIGgthnhuLGLhMxRiaSyO55Ly4tKxPE8lB7ivQ9BtO7a6 pV1C60 + 5jkjuL2K1iR2qsrgMUZVHqRKoI2ZtqDYk9MrnRojmkCkBNHd2iXKWqcICqlZ2kULH8SEq tWUihSleNOu / WtfhykKumzxADaUTxyQpxlYM2zGlKAUAoJYEDx75k4Y8MaaMh5pMF8w3du14HtB xdTR3U0qcZEWgJd + kpvUQMFY9Knbb / KpkU2znTfK8UF5ay6lPEzBmIUAcEKg / EDMV51IorceI65H iILLhsMhtkt9RmWO6BtLgS / 71JKpJSNSY / 3fqUVXFdh4BqMiKZG0Xbm ++ uSSXNDHErQh3jRWl4mi y1 + InluQ1a774lIZJ5WblcXH + oP144uaMjJsua3Yqkvkz / lD9B / 7Ztn / AMmI8VTh3KozKpcgEhVp U07DkQPvOKsePnjRx5UbzeY7j6kgJaD0x9YDK / plDHypUHf7VKb1piqcnUrBDxmuIoZBTlHJIgZT 4MOR3xVr9KaZ / wAtkH / I1P8AmrFXfpTTP + WyD / kan / NWKu / Smmf8tkH / ACNT / mrFXfpTTP8Alsg / 5Gp / zViqtHdW00bSwzRyRp9p0YMooK7kHFVH9KaZ / wAtkH / I1P8AmrFXfpTTP + WyD / kan / NWKu / S mmf8tkH / ACNT / mrFXfpTTP8Alsg / 5Gp / zVirv0ppn / LZB / yNT / mrFXfpTTP + WyD / AJGp / wA1YqrQ 3VtcBmt5o5Qn2ijBgPnxJxVR / Smmf8tkH / I1P + asVd + lNM / 5bIP + Rqf81Yq79KaZ / wAtkH / I1P8A mrFXfpTTP + WyD / кан / NWKu / Smmf8tkH / ACNT / mrFXfpTTP8Alsg / 5Gp / zViqrDd2lyStvPHMV3Ij dWp8 + JOKq2KuxVJfJn / KH6D / ANs2z / 5MR4qm8r + nG0gUvxBPEEAmnYcio + 84q86ufLesP5d1Czih BF3psQisjLF6i6iYPqczFvW9IJ6ca9G / aOKpxqNlcXN7LOuhWVwJCG9WaZRI1QPtgMRX6cVQ36Lu f + pd07 / kev8AXFXfou5 / 6l3Tv + R6 / wBcVd + i7n / qXdO / 5Hr / AFxV36Luf + pd07 / kev8AXFU90a1l h0u6ifT7ezZ + dIIZA0clUA + Jh0r0xVIv0Xc / 9S7p3 / I9f64quGjXzCq + WrAg9xMMVb / Qt / 8A9SzY f8jhirv0Lf8A / Us2H / I4Yq79C3 // AFLNh / yOGKu / Qt // ANSzYf8AI4YqnegWc9pBcrNpsGnF6USB + YkoD9rFUh / Rdz / 1Lunf8j1 / rirv0Xc / 9S7p3 / I9f64q79F3P / Uu6d / yPX + uKrxo18RUeWrCn / GY Yq79C3 // AFLNh / yOGKu / Qt // ANSzYf8AI4YqnHl2xuLSWZp9Kt9NDKAGgfmX36HFU + xV2KpL5M / 5 Q / Qf + 2bZ / wDJiPFUdq0XrabcxG3 + uc0I + rh / T9T / ACefbFWFfoNf + pPb / uIN / XFXfoNf + pPb / uIN / XFXfoNf + pPb / uIN / XFXfoNf + pPb / uIN / XFXfoNf + pPb / uIN / XFXfoNf + pPb / uIN / XFWRaFZJbaV dwNpX6LWQvyt2nM3qAoAW51 + GvTFVH / Cnkv / AHzF / wBJEn / VbFU3sRpOm2qWVlJFFBFXgnqcqciX O7sT1OKq / wBds / 8Aloi / 4Nf64q2t3asQqzxliaAB1JJP04qrYq7FWiAwKncEUOKsL1Pyzp9pcCKw 8tm / iKhjKLx4qMSarxZjiqD / AEGv / Unt / wBxBv64q79Br / 1J7f8AcQb + uKp5FrHmOCJIYvLjKkah Eh2tDQKKAbpiq / 8ATnmb / qXW / wCkuP8A5oxV36c8zf8AUut / 0lx / 80Yqj9K1DVbx5F1HTDpyoAUY zLLzJ6iiqKYqmeKuxVJfJn / KH6D / ANs2z / 5MR4qjtWRZNNuEaKSdWQgxQmkjeynxxVhf6Ptf + rHq 3 / I0 / wDNWKu / R9r / ANWPVv8Akaf + asVd + j7X / qx6t / yNP / NWKu / R9r / 1Y9W / 5Gn / AJqxV36Ptf8A qx6t / wAjT / zVirv0fa / 9WPVv + Rp / 5qxVkGiW0MekXkS2N1bI / PlBcMWkkqgHwE169MVY1 + hdL / 6l 3Uv + D / txV36F0v8A6l3Uv + D / ALcVd + hdL / 6l3Uv + D / txVUttNsLS5iuofL2pCWB1lQlqjkhDDavi MVZD / iXUP + rFffcuKu / xLqH / AFYr77lxVH6dqM + oxTGexnsuGwWYAF6g / ZpirEP0fa / 9WPVv + Rp / 5qxV36Ptf + rHq3 / I0 / 8ANWKu / R9r / wBWPVv + Rp / 5qxV36Ptf + rHq3 / I0 / wDNWKu / R9r / ANWPVv8A kaf + asVd + j7X / qx6t / yNP / NWKp55XtoYJ5zFp95YkooLXblg2 / Rak4qyTFXYqkvkz / lD9B / 7Ztn / AMmI8VR2rAHTbkETkFDtaf3 / APzy / wArFWFejD / vvzV9wxV3ow / 7781fcMVd6MP ++ / NX3DFXejD / AL781fcMVd6MP ++ / NX3DFXejD / vvzV9wxVkWhoi6TeBV1QAl6i / H + k / YH9z / AA98VY76MP8AvvzV 9wxV3ow / 7781fcMVd6MP ++ / NX3DFXejD / vvzV9wxV3ow / wC + / NX3DFXejD / vvzV9wxVkXlpEW3uu K6otSK / pQUfo391 / HFWO + jD / AL781fcMVd6MP ++ / NX3DFXejD / vvzV9wxV3ow / 7781fcMVd6MP8A vvzV9wxV3ow / 7781fcMVT3yuiJNccV1daqv / AB1RRev + 6 / fxxVkmKuxVJfJn / KH6D / 2zbP8A5MR4 qj9TZV0 + dmkliAQ1kgFZV90FDvirEfrVt / 1ddb / 5FN / 1SxV31q2 / 6uut / wDIpv8AqlirvrVt / wBX XW / + RTf9UsVd9atv + rrrf / Ipv + qWKu + tW3 / V11v / AJFN / wBUsVd9atv + rrrf / Ipv + qWKp7o0sT6X dMl1ezqOdZbpSsy / AP7sFV + j3xVIvrVt / wBXXW / + RTf9UsVd9atv + rrrf / Ipv + qWKu + tW3 / V11v / AJFN / wBUsVd9atv + rrrf / Ipv + qWKu + tW3 / V11v8A5FN / 1SxV31q2 / wCrrrf / ACKb / qliqe + XpYpI Lkx3V7dAEVa9Uqy7H + 7qq4qkX1q2 / wCrrrf / ACKb / qlirvrVt / 1ddb / 5FN / 1SxV31q2 / 6uut / wDI pv8AqlirvrVt / wBXXW / + RTf9UsVd9atv + rrrf / Ipv + qWKu + tW3 / V11v / AJFN / wBUsVTny5NFJNOI 7y / uiFFRfIVVd + qVRd8VZBirsVSXyZ / yh + g / 9s2z / wCTEeKp1irsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVQ93fWdgglvZ47dGPFWkYKCetN / liqE / xHoH / AFcbb / kav9cVd / iPQP8Aq423 / I1f 64q7 / Eeg0r + kben / ABkX + uKt / wCI9B / 6uNtt1 / eL / XFVe01TTr9mWxuYrhkFWEThiAfGmKovFXYq с yn5s8q23lXRbe41rT4ZodPtY5I5LqFXR1hjVlZWkBBBG4xVNv8Z + T / APq / ab / 0mQf9VMVd / jPy f / 1ftN / 6TIP + qmKu / wAZ + T / + r9pv / SZB / wBVMVd / jPyf / wBX7Tf + kyD / AKqYq7 / Gfk // AKv2m / 8A SZB / 1UxV3 + M / J / 8A1ftN / wCkyD / qpirv8Z + T / wDq / ab / ANJkH / VTFXf4z8n / APV + 03 / pMg / 6qYq7 / Gfk / wD6v2m / 9JkH / VTFXf4z8n / 9X7Tf + kyD / qpirv8AGfk // q / ab / 0mQf8AVTFXf4z8n / 8AV + 03 / pMg / wCqmKu / xn5P / wCr9pv / AEmQf9VMVd / jPyf / ANX7Tf8ApMg / 6qYq7 / Gfk / 8A6v2m / wDSZB / 1 UxV3 + M / J / wD1ftN / 6TIP + qmKqNz5m8iXqCO81fSLlFPILLc2zgHpUBnOKob9Kfln / wAtmhf8jbT / AJqxV36U / LP / AJbNC / 5G2n / NWKu / Sv5Z0p9c0Kn / ABltP + asVd + lfyzH / H5oW / X97af81Yqr2vmL yBZFmstU0e2ZxRjDcWyEgePFxiqI / wAZ + T / + r9pv / SZB / wBVMVd / jPyf / wBX7Tf + kyD / AKqYq // Z
    • 728application / pdf Библиотека Adobe PDF 9.

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
