Роликовые направляющие, установка, монтаж

Роликовые направляющие сегодня используются значительно реже, чем шариковые, в основном, в дешевом сегменте мебели.

К их положительным сторонам можно отнести простоту и дешевизну, основным недостатком является неполное выдвижение, менее плавное движение, по сравнению с шариковыми направляющими.

Технологические особенности:

  • Неполное выдвижение (т.е. часть ящика остается в корпусе)
  • механическое автоматическое задвижение (за счет уклона направляющей на корпусе)
  • выдерживают нагрузки до 20 кг
  • простота монтажа — винты/саморезы производитель рекомендует не менее 6 на одну направляющую, видимо для того, чтобы выдерживались заявленные 20 кг. Я  же, как правило, обхожусь 2-3 шт. на элемент.

[table id=48 /]

Зазоры

При проектировании шкафа зазор между стенками корпуса и ящика рекомендуется делать 12,5 мм, но можно ставить и 13 (1 мм компенсируется самой системой направляющих, а в PRO100 нет десятых мм).



Допуски на фасады (в случае с вкладным фасадом — расстояние до стенок короба — 2 мм, но не менее 1,5), как и расстояние между соседними фасадами.

В отношении зазора между крышкой и фасадом при нахлесте крышки 50 мм, зазор должен быть не менее 3,5 мм, при нахлесте 30 мм достаточно 2,5 мм, если на толщину фасада (16-20 мм), то достаточно 1,5 мм.

При несоответствии размеров короба размерам ящика (ящик меньше) могут применяться дистанционные шайбы (выпускаются толщиной 3, 4 и 5 мм). Допускается использование нескольких шайб одновременно. Изготовлены они из пластмассы белого цвета.

Собрать/разобрать роликовые направляющие гораздо легче, чем шариковые. Ящик просто вставляется в нишу ролик ящика заводится за ролик короба, опускается на направляющую, после чего просто задвигается до конца (см. схему) и наоборот.

Далее рассмотрим практические аспекты монтажа роликовых направляющих на примере сборки бюджетной тумбы с тремя ящиками.

Установка направляющих для ящиков (шариковых, роликовых): схема, размеры, видео

На сегодняшний день самыми популярными механизмами направляющих для выдвижных ящиков являются телескопические (шариковые) и роликовые. От правильности их монтажа будет зависеть не только срок службы изделия, но и удобство использования мебели. Поэтому далее будет рассмотрено, как произвести монтаж направляющих для выдвижных ящиков своими руками.

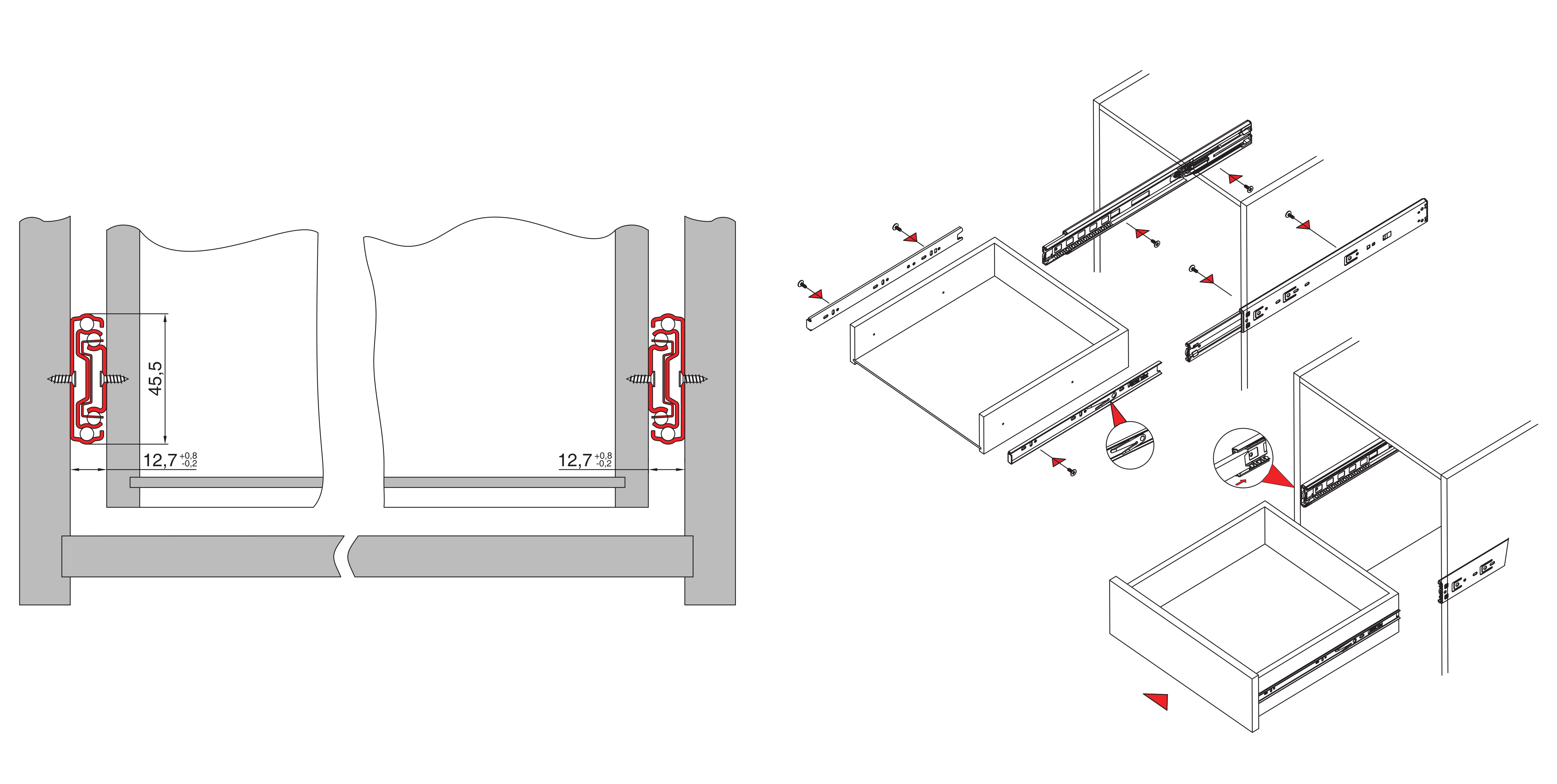

Схема установки направляющих скрытого монтажа.

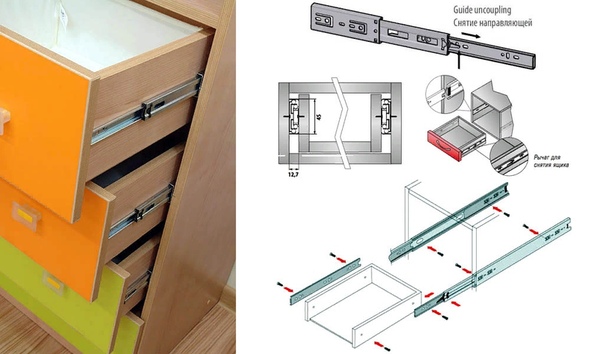

Установка шариковых направляющих

По конструктивным особенностям телескопические направляющие для ящиков разных фирм могут немного отличаться, однако база у всех имеет одинаковый вид: она состоит из шариков, которые движутся по отштампованным канавкам. Такие изделия могут быть 2- и 4-рядными. Второй тип считается более долговечным, он может выдерживать достаточно большую нагрузку (около 30-40 кг).

Телескопические направляющие для выдвижных ящиков имеют такие преимущества, как:

  • простота монтажа;
  • легкое и бесшумное движение;
  • способность выдерживать большой вес;
  • длительный срок эксплуатации.

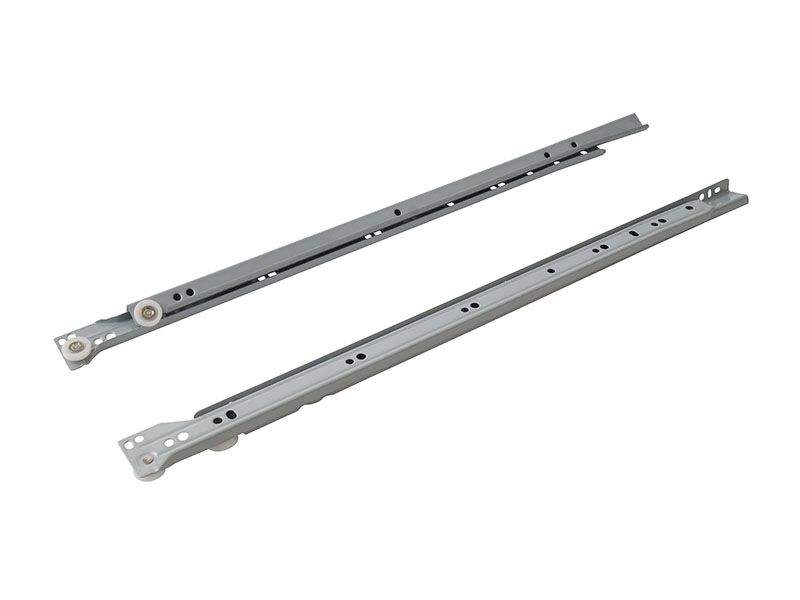

Роликовые направляющие для выдвижного ящика.

Среди недостатков таких конструкций стоит выделить достаточно большую цену и необходимость точной сборки.

Для проведения монтажных работ нужно приготовить такие инструменты и материалы:

  • дрель со сверлом;
  • шуруповерт или отвертку;
  • простой карандаш;
  • линейку;
  • направляющие;
  • крепежные элементы.

Для правильной установки нужно максимально точно рассчитать все размеры деталей и места их крепления. С боковых сторон собранного ящика и по бокам мебели должны быть небольшие щели шириной около 12 мм. Это следует принимать во внимание при подсчете габаритов мебели. Глубина ящика и длина направляющих должны быть одинаковыми. Стандартные размеры телескопического механизма могут быть от 25 до 80 см с разницей длины между следующими моделями в 5 см.

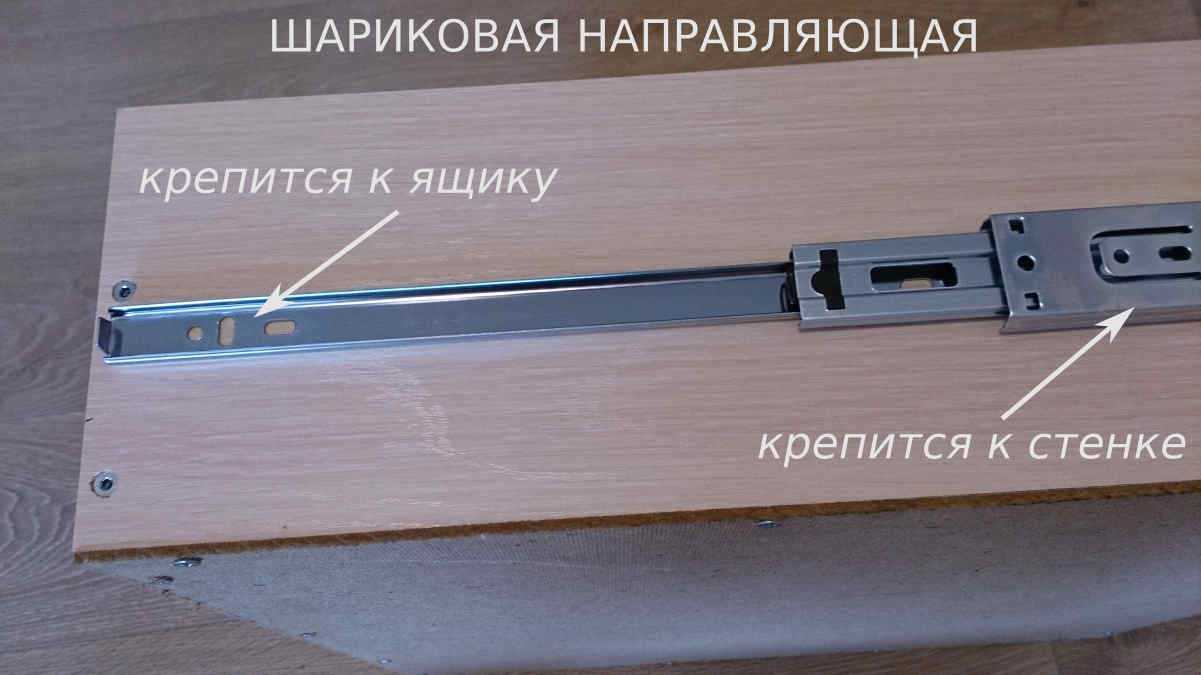

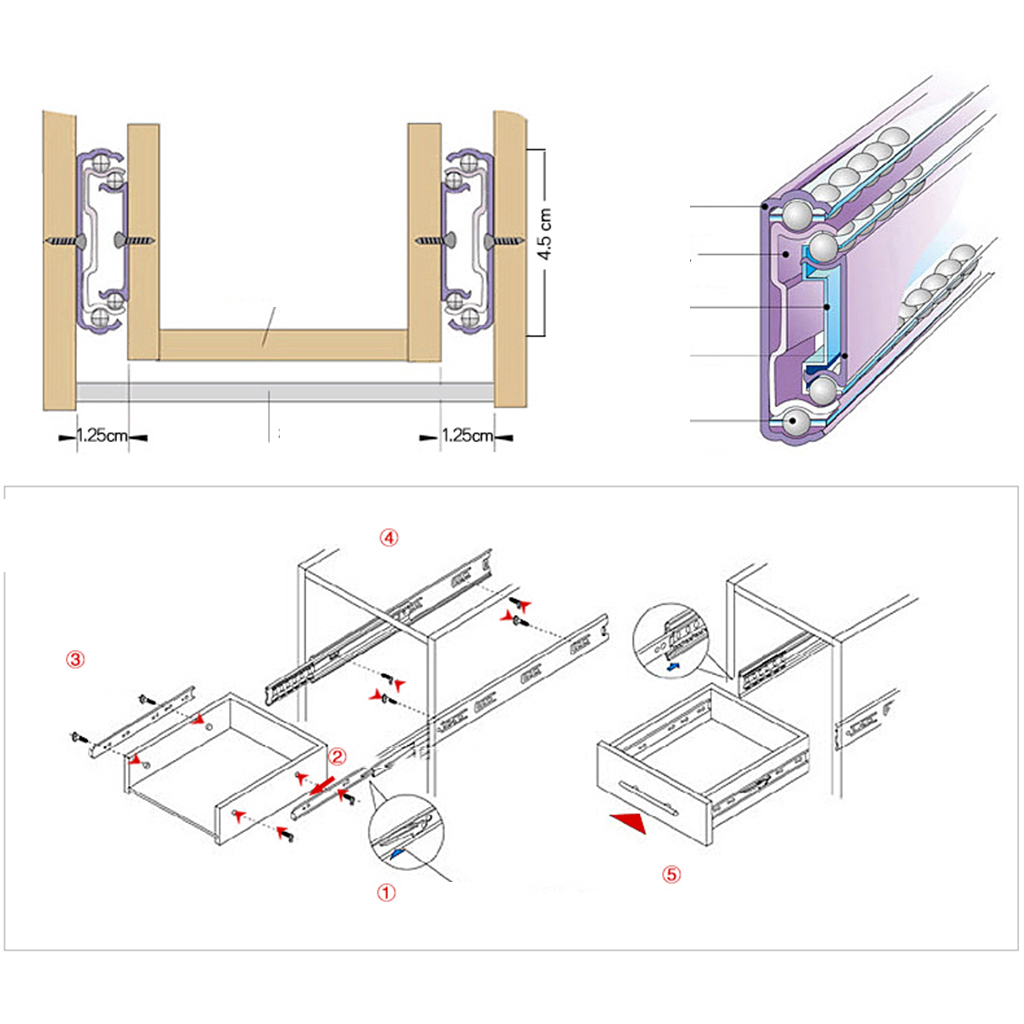

Принцип монтажа шариковых направляющих достаточно прост. Сначала телескопы разбираются на 2 части, одна из которых устанавливается на внутреннюю боковину мебели, а вторая – на боковину ящика.

При этом главная и наиболее сложная задача заключается в точном определении мест крепления изделия. Для этого на боковой стороне ящика горизонтально и строго по центру отмечается линия, по которой шурупами прикручивается одна половина направляющего механизма.

После этого на внутренней стенке шкафа нужно отметить аналогичную горизонтальную линию. Для этого можно воспользоваться чертежом мебельного изделия. После этого вторая половинка телескопа крепится по отмеченной линии.

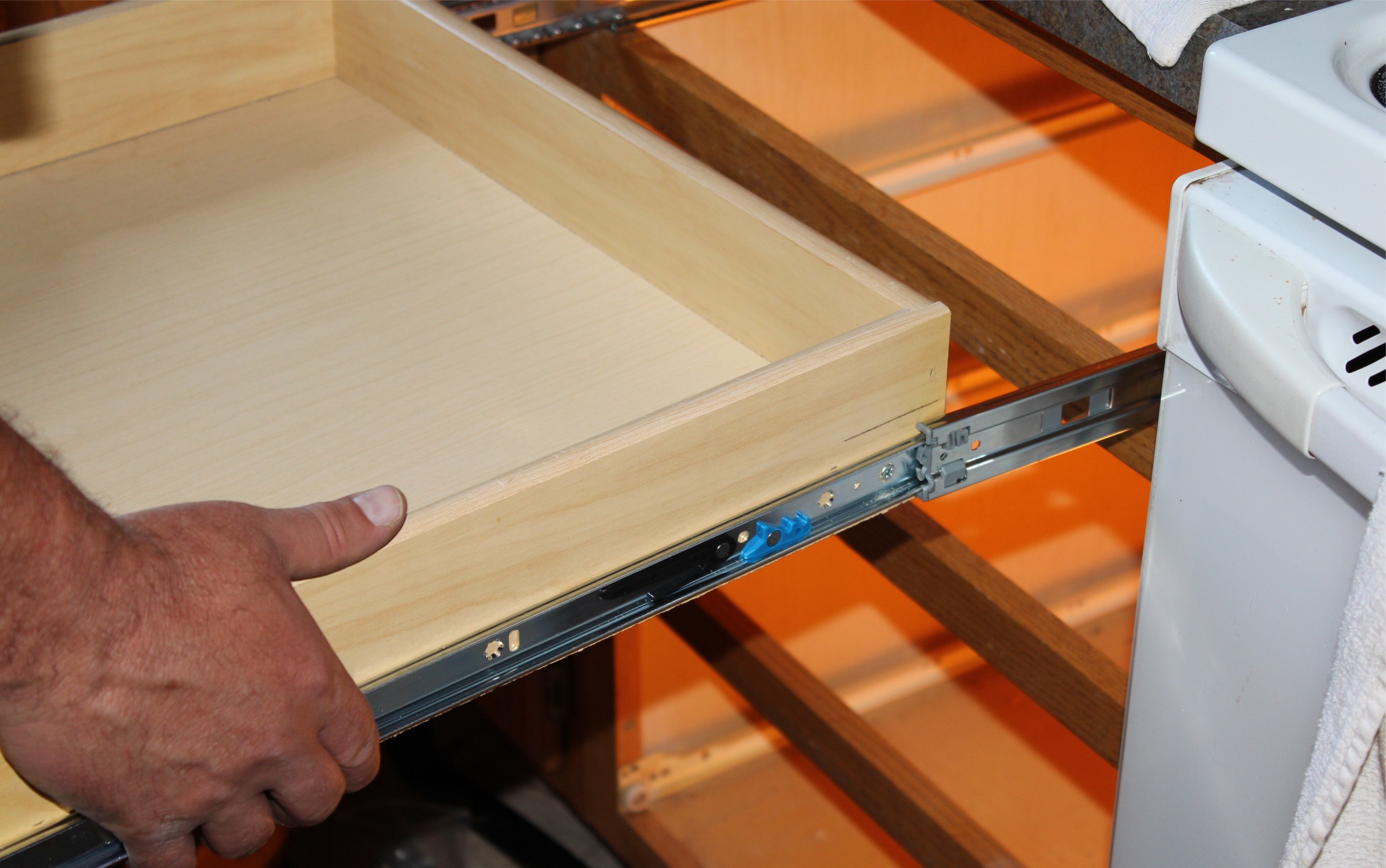

Если все сделано правильно, то можно попробовать вставить съемные части крепления, находящиеся на ящике, в пазы направляющих и соединить их. При этом обе части изделия должны плавно войти друг в друга, а выдвижной ящик – легко по ним перемещаться. В противном случае все нужно будет делать сначала.

Вернуться к оглавлению

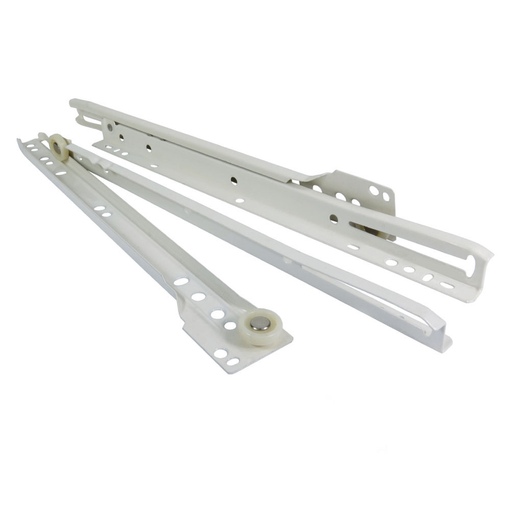

Роликовые элементы

Виды шариковых направляющих.

Данный механизм является самым простым в плане устройства и монтажа, имеющим низкую цену.

Он способен выдержать нагрузку не более 25 кг, поэтому вряд ли в таком ящике вы сможете хранить много вещей. Если неправильно рассчитать и установить роликовые направляющие, то они достаточно быстро выйдут из строя. Поэтому к процессу работ следует подходить со всей ответственностью.

Первым делом на основе чертежа мебели производится точная разметка мест крепления механизма. После этого просверливается несквозное отверстие под шуруп (его глубина должна быть около 13 мм). Далее создается еще 2 таких же отверстия, расположение которых определяется по чертежу.

На следующем этапе на ящике размещается элемент направляющих таким образом, чтобы конец детали, на котором отсутствует ролик, упирался в переднюю стенку ящика. Колесико должно быть размещено у задней стенки ящика. С помощью шурупов или винтов, идущих в комплекте изделия, роликовая направляющая закрепляется на своем месте. Таким же образом производится крепление и на другой стороне ящика.

Далее переходят к монтажу направляющих на стенках самой мебели. Здесь они размещаются перпендикулярно к фасаду мебельного изделия. При этом шарик должен находиться спереди, а не сзади. Обычно у всех направляющих имеются круглые и удлиненные отверстия для шурупов.

При установке механизма в шкафу рекомендуется использовать удлиненные отверстия, потому что с их помощью намного легче будет отрегулировать при необходимости движение выезжающего ящика.

У многих не получается проделать всю монтажную работу с первого раза. В этом случае нужно будет разобрать изделие и произвести разметку заново, чтобы добиться требуемого результата.

Как установить шариковые направляющие для выдвижных ящиков


Роликовые направляющие для выдвижных ящиков пользуются популярностью среди производителей мебели, так как в значительной степени позволяют сократить расходы на ее изготовление и сделать более доступной для потребителя.
Что требуется знать при самостоятельном выборе и монтаже направляющих систем роликового типа, читайте далее.

Направляющие для выдвижных ящиков на роликах

Устройство и преимущества роликовых направляющих

Мебельные направляющие роликового типа являются простейшими конструкциями, состоящими из двух и более частей, соединенных между собой роликами (рисунок выше).

Подвижные части изготавливаются из металла, а ролики – из металла, пластика или нейлона.

Наиболее существенными преимуществами выдвижной системы данного типа являются:

  • простота монтажа. Сборка и установка выдвижной системы на ящик может быть произведена любым начинающим мастером;
  • плавность хода и легкость движения. Ролики плавно скользят по направляющим планкам, не создавая препятствий.

Среди недостатков можно отметить:

  • минимальный уровень нагрузки. Не рекомендуется использовать такие системы при нагрузке на ящик более 25 кг;
  • возможность образования шума при движении роликов по металлу.
    Вопрос решается достаточно просто – установкой шин;
  • частичное выдвижение ящика, что ограничивает угол обзора содержимого.

Гармошки и кожухи для станков

Гармошка для направляющих станка

Гармошка – гофрированная защита для движущихся частей станка, чаще всего – направляющих скольжения и качения. От их состояния зависит, в первую очередь, точность позиционирования инструмента и скорость работы оборудования. Гофрозащиты устанавливаются для предотвращения загрязнения и преждевременного выхода из строя этих важных деталей. Сохранение направляющих в чистоте продлевает срок службы станка, снижает вероятность внеплановых ремонтов и замены дорогостоящих деталей, положительно влияет на качество конечной продукции.

Разновидности защитных гармошек

Форма защиты определяется конструкцией станка, типом направляющих и особенностями технологии обработки. Для замены гармошек, вышедших из строя, мы изготавливаем изделия, полностью аналогичные оригинальным защитам. При разработке новых станков или модернизации оборудования, на котором защита не была предусмотрена производителем, наши специалисты помогут с выбором защитных гармошек наилучшим образом соответствующих условиям эксплуатации оборудования. Наработанный нами опыт дает нам возможность создать изделие, полностью выполняющее свою функцию, при наименьших материальных затратах.

Как выбрать роликовые направляющие

Чтобы выдвижная система на роликах прослужила большой период времени, требуется правильно подобрать и установить устройство.

При выборе необходимо учитывать:

  • вид направляющих. Производителями выпускаются двухрядные и четырехрядные системы для выдвижных ящиков. Основное отличие – количество планок и роликов. В двухрядной системе 2 планки и 2 ролика, а в четырехрядной – 4 ролика и 3 планки. Двухрядные системы имеют меньшую длину и рассчитаны на меньшую степень нагрузки, чем четырехрядные;
  • размеры направляющих. Для корректной работы необходимо, чтобы длина направляющей была равна глубине ящика, на который предполагается установка системы. Производители фурнитуры допускают уменьшение длины направляющей, но не более чем на 15%. Например, на ящик, имеющий глубину 400 мм, можно установить выдвижную систему длиной 340 мм – 400 мм;

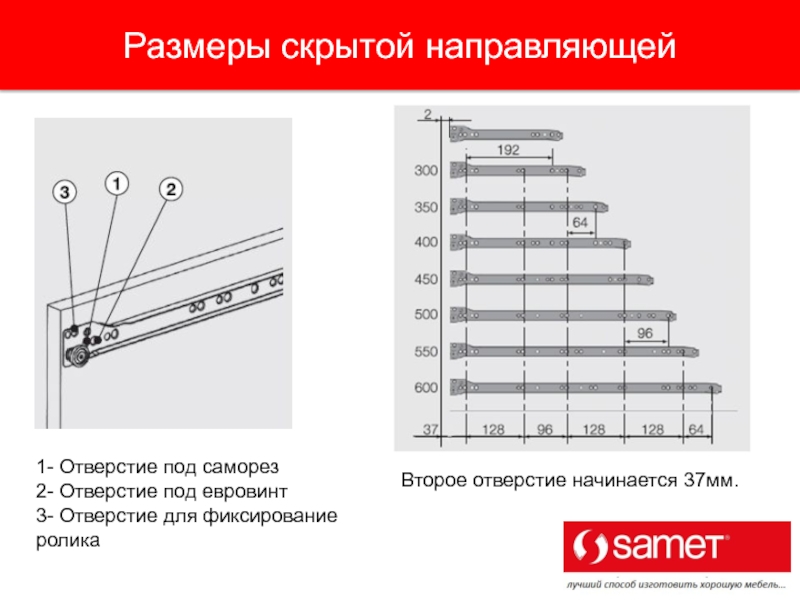

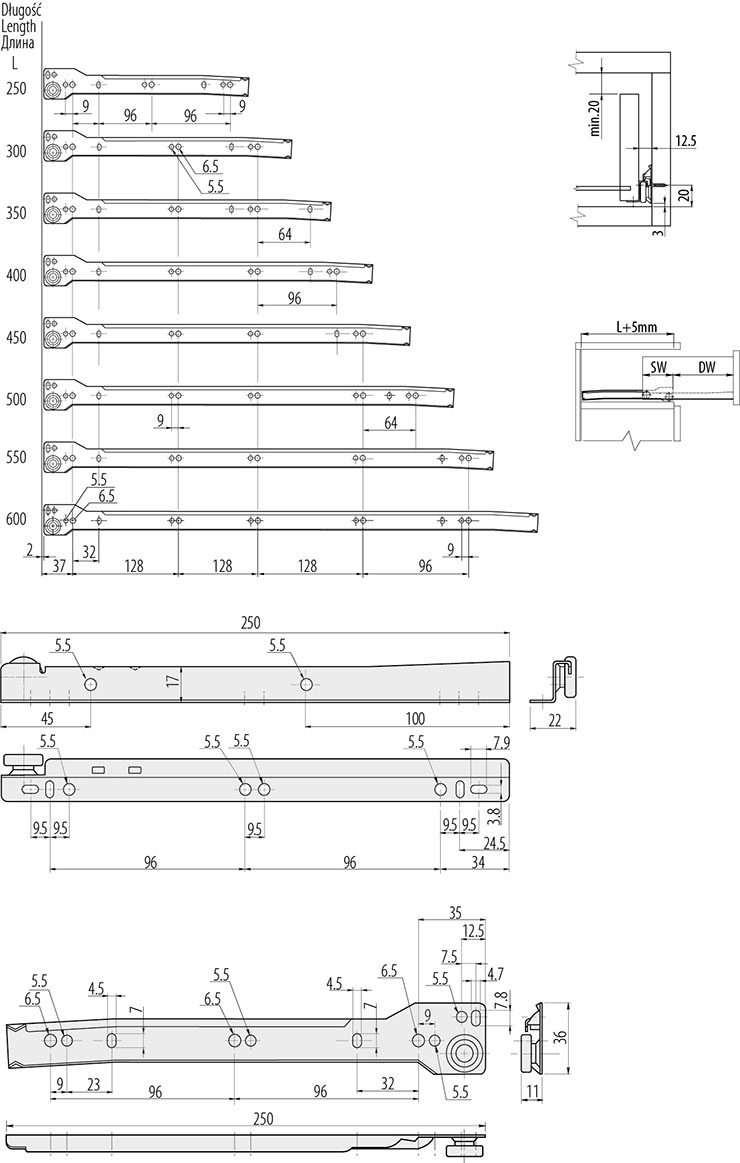

Размерный ряд с указанием толщины и технологических отверстий

  • способ установки. Большинство роликовых выдвижных систем монтируются на боковой поверхности ящика, что снижает рабочее пространство мебели. Однако современные производители, такие как компания Boyard (Россия), Hettich (Германия), Blum (Австрия), выпускают направляющие скрытого монтажа, установка которых производится на дно. Такие системы позволяют использовать вместительность мебели на все 100%;

Направляющие скрытого монтажа

  • наличие/отсутствие дополнительных функций. На роликовые направляющие могут быть установлены доводчики, позволяющие плавно закрывать ящик и исключать удары при соприкосновении поверхностей, системы Push-to-open для открытия путем нажатия на его переднюю часть, возвратные пружины, самостоятельно закрывающие ящик после использования.

Выдвижные системы, дополненные доводчиком

  • производитель. Хорошие и качественные системы изготавливаются компаниями Blum (Австрия), Hettich (Германия), Fgv (Польша), Boyard и Firmax (Россия).

Устанавливаем роликовые направляющие

В этой статье мы рассмотрим установку роликовых направляющих на выдвижной ящик. Ознакомится с плюсами и минусами таких направляющих вы можете в статье «Виды направляющих».

Для одного ящика нужны две одинаковые пары направляющих. Одна пара крепится с левой стороны ящика, другая – с правой.

Рисунок 1

Сама пара направляющих состоит из (см. рисунок 1):

  • Направляющей ящика (на рисунке — верхняя планка),
  • Направляющей корпуса (на рисунке — нижняя планка).

Соответственно: направляющая ящика крепится на ящик, а направляющая корпуса – на стенку основного корпуса (см. рисунок 2).


Рисунок 2

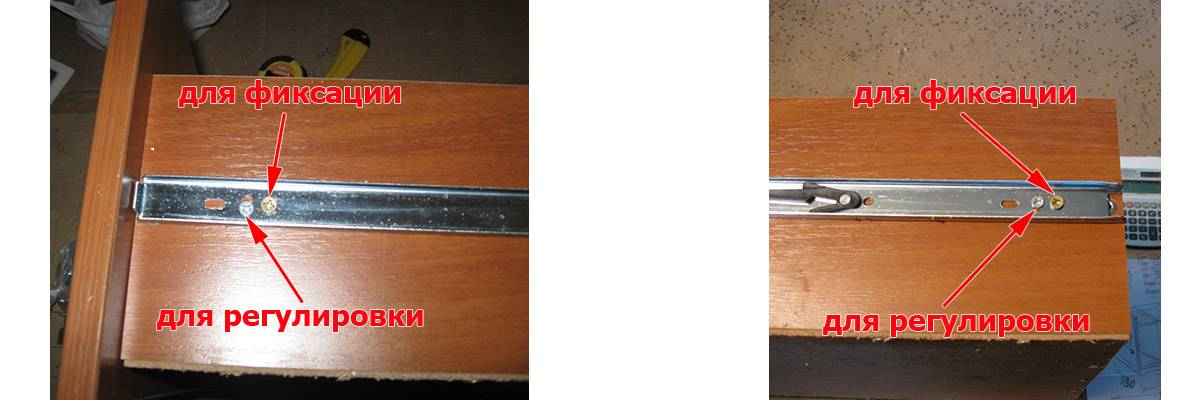

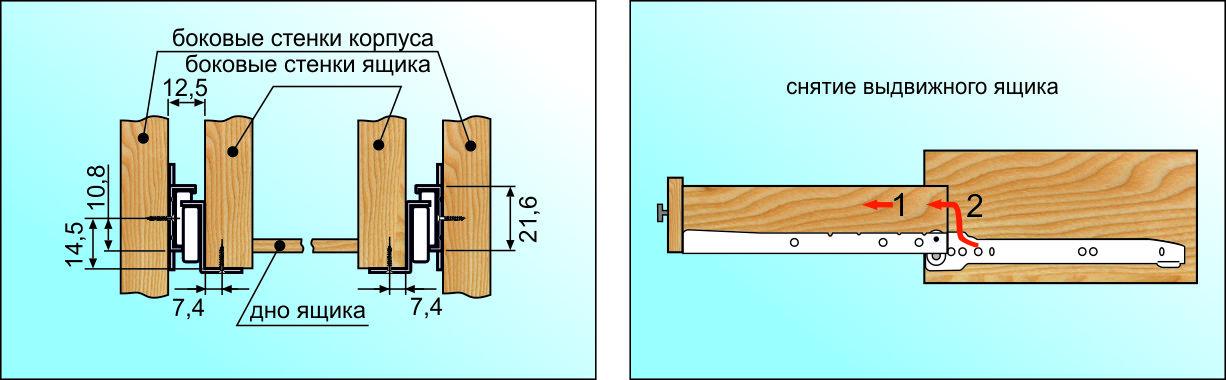

Крепление направляющей ящика Обе направляющие ящика крепятся к нижней части выдвижного ящика. При этом ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад (см. рисунок 2).


Рисунок 3

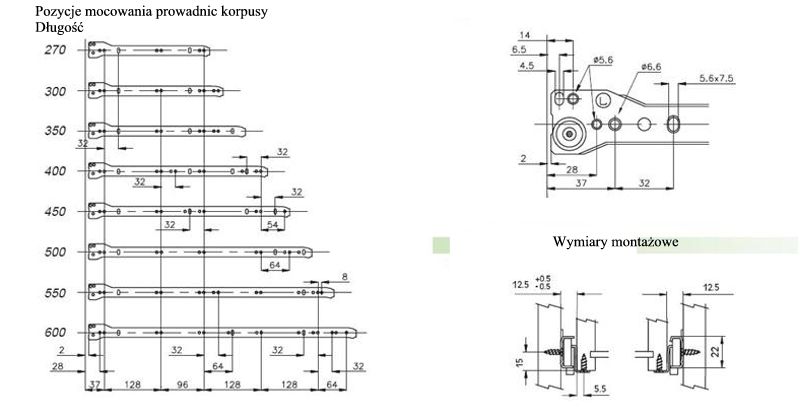

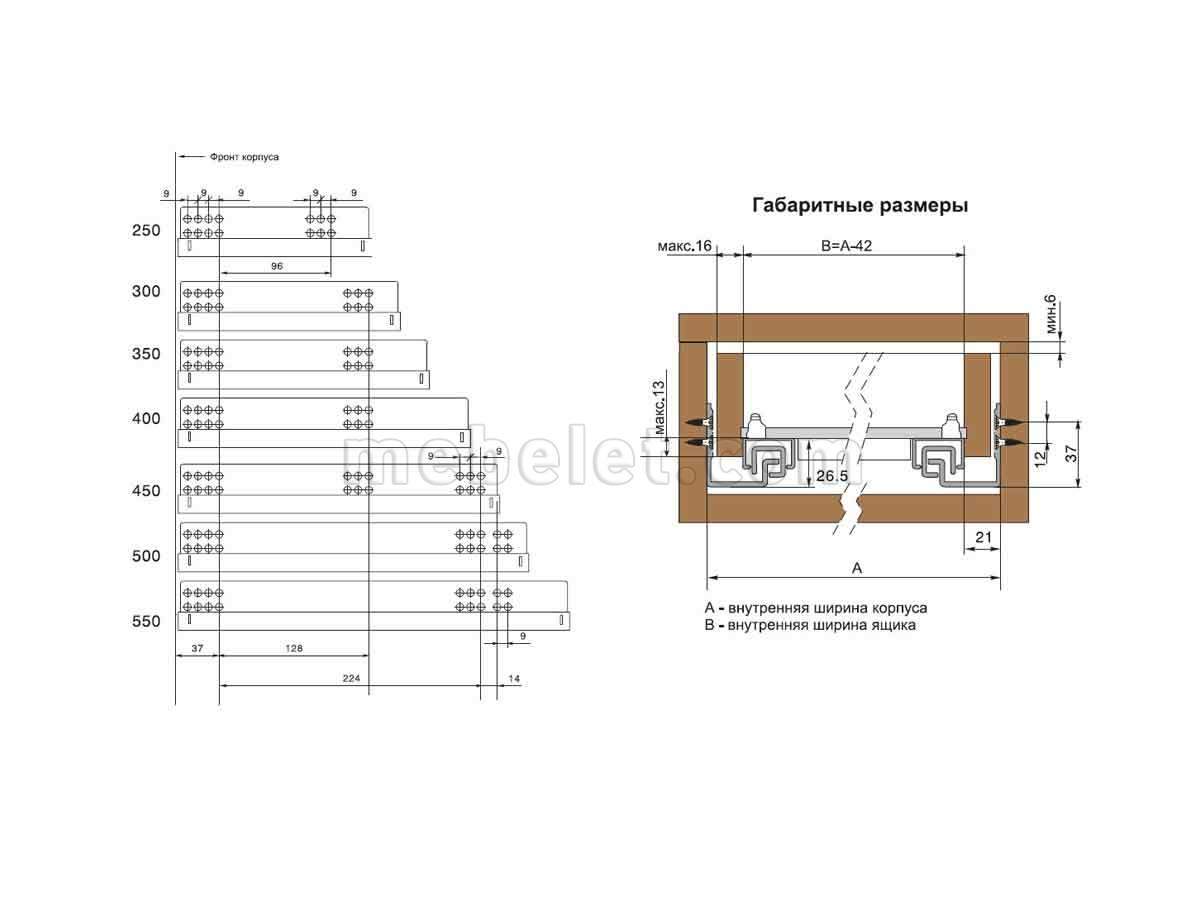

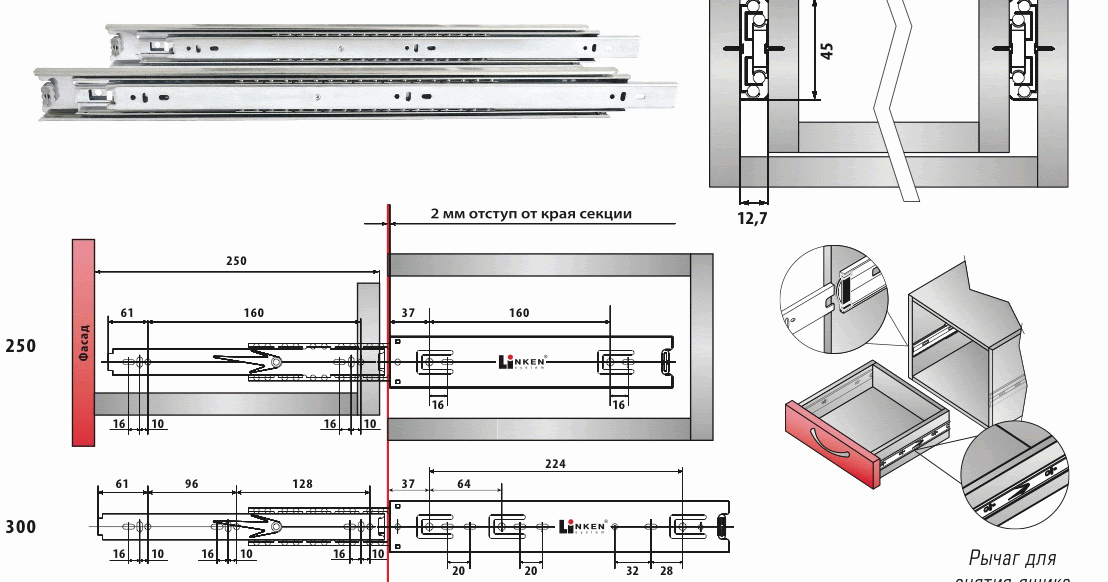

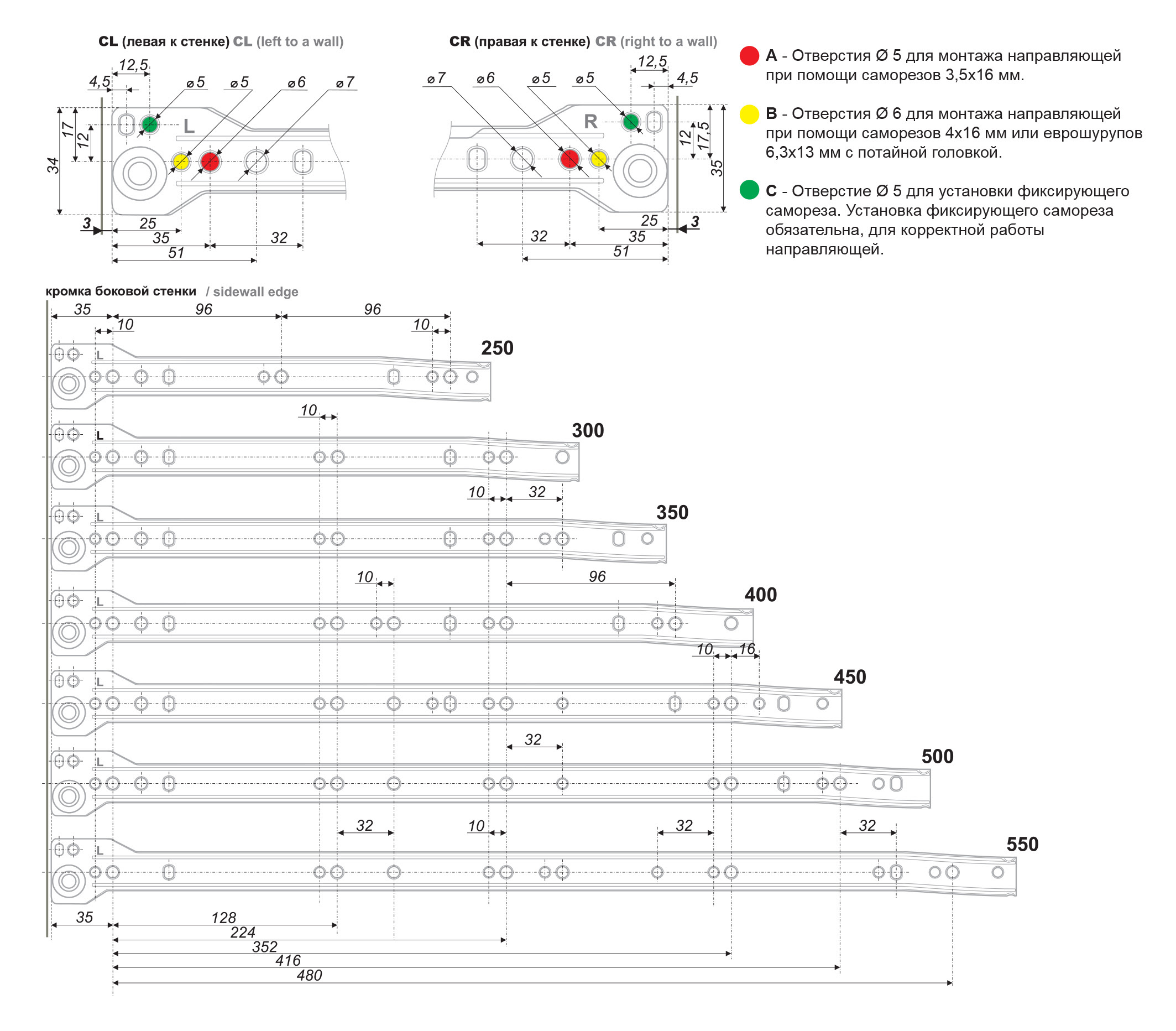

Давайте рассмотрим схему направляющей ящика GTV длиной 350 мм (рисунок 3) На обеих боковых сторонах направляющей предусмотрены отверстия под крепления.

Крепить можно как ко дну ящика, так и боковую сторону. Считается, что удобнее крепить направляющую ко дну ящика. Крепеж должен быть сделан как минимум в трех местах. Проследите, чтобы шляпки крепежных изделий не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В направляющей предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков рекомендуется использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

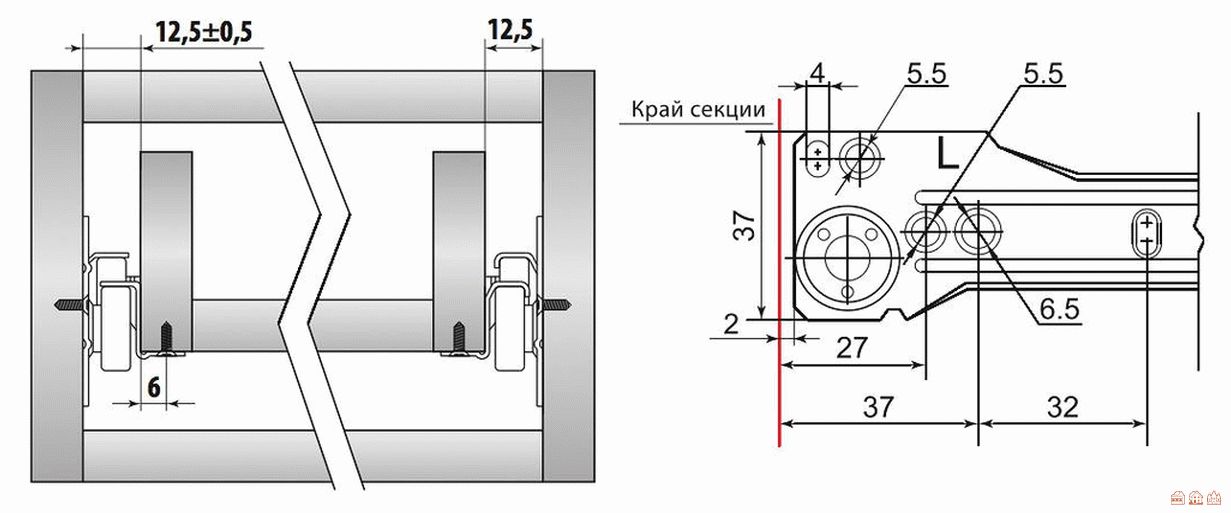

Рисунок 4

В конечном итоге вид крепления направляющей ящика со стороны фасада должен быть как на рисунке 4 (направляющая ящика выделена синим цветом).

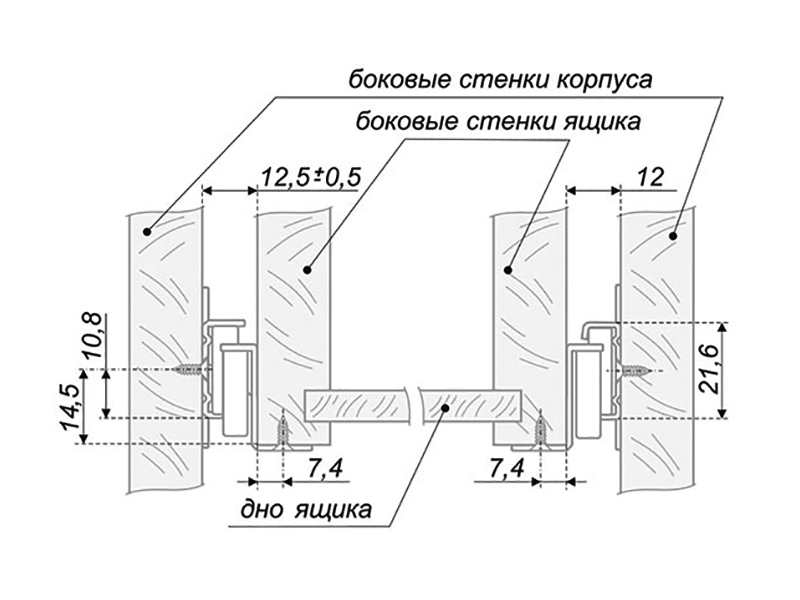

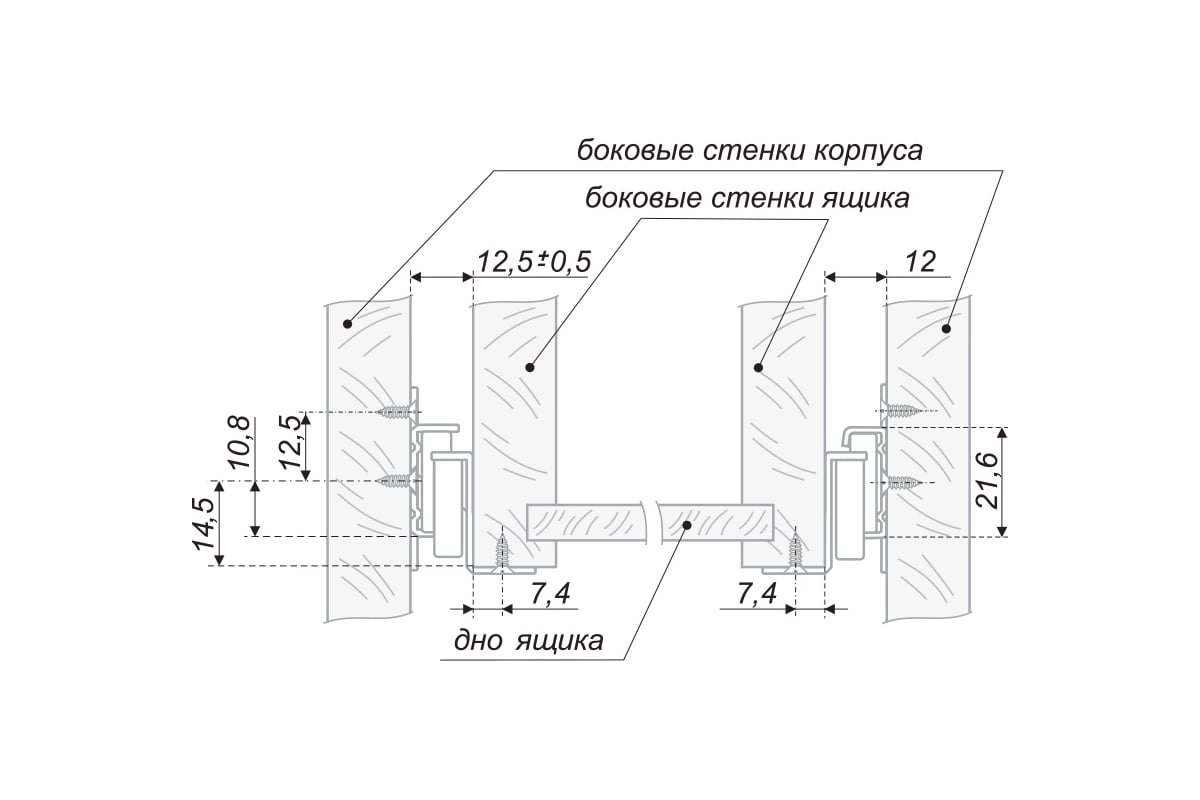

Крепление направляющей корпуса Крепление направляющей корпуса к стенке тумбы или шкафчика можно произвести двумя способами:

Вариант №1. Сделать тщательные замеры, согласно схемы мест крепления, которую можно найти в каталогах производителей направляющих (см. рисунок 5), отметить место для сверления отверстий под крепежные изделия, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

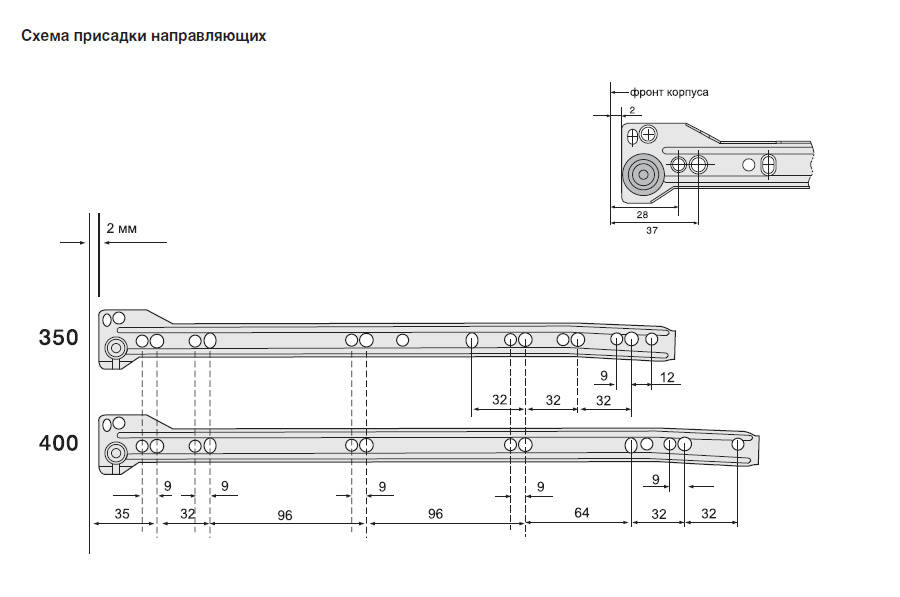

Рисунок 5

Вариант №2. Отметить карандашом место расположения направляющей. Затем положить направляющую так, чтобы начерченная вами линия проходила по центру отверстий в направляющей.

Ролик направляющей корпуса должен быть со стороны фасада (см. рисунок 2).

Полную версию статьи, можно скачать, кликнув по ссылке>>

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

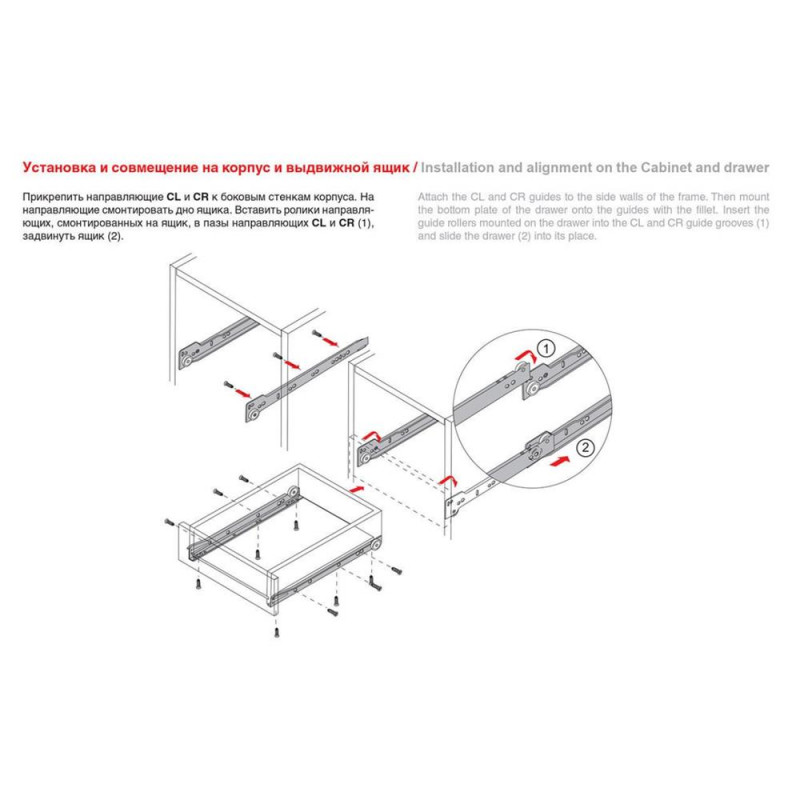

Как собрать и установить направляющую на роликах на боковину ящика? Процесс выполнения работы следующий:

  1. на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
  2. просверливаются отверстия для креплений;
  3. направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

Фиксация направляющей на боковой части

  1. по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

  1. две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

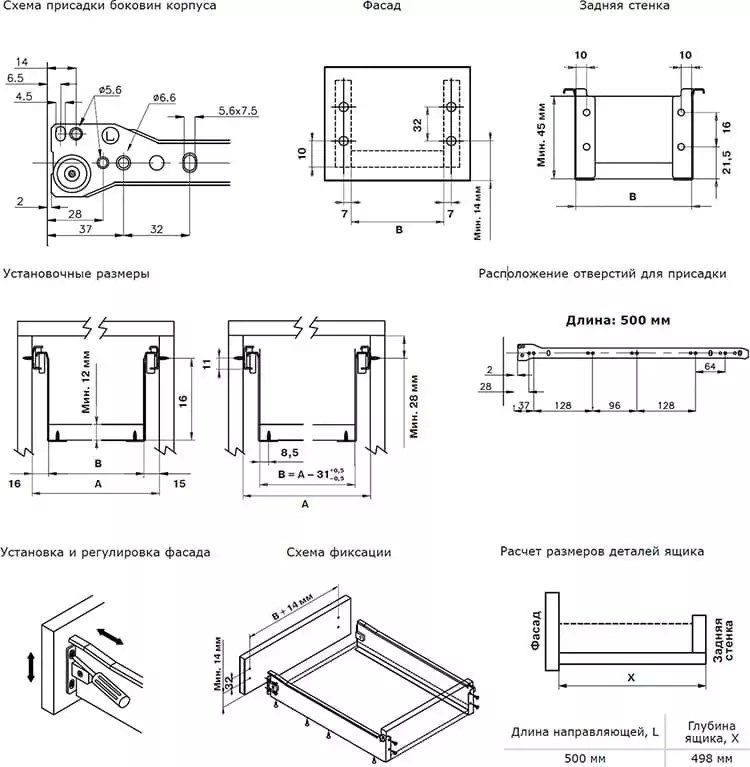

  1. согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

  1. установить фиксаторы, закрепив их саморезами;
  2. в фиксаторы вставить и закрепить направляющие планки;

  1. установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Защита направляющих станков ЧПУ

Защита направляющих станков является важным вопросом для предохранения от попадания на рабочие поверхности грязи, мелкой стружки и абразивной пыли. Отсутствие надежных защитных устройств в направляющих скольжения значительно ускоряет их износ. Как уже отмечалось, наиболее чувствительны к загрязнению направляющие качения.

На рис. 1 показаны схемы основных типов защитных устройств для направляющих.

Стационарные литые чугунные или сварные стальные щитки, которые крепятся к подвижному рабочему органу (рис. 1, α), защищают направляющие от механических повреждений и попадания крупной стружки.

Телескопические щитки (рис. 1, б) применяются в качестве защиты направляющих на средних и тяжелых станках при большой длине хода. Они представляют собой набор взаимно подвижных щитков с уплотнениями в подвижных соединениях.

Защитные ленты также применяют при большой длине хода (рис. 1, в, г, д). Они надежно защищают направляющие. Ленты бывают стальные, текстовиниловые, иногда применяют полиамидную пленку, армированную капроновой сеткой. Стальные ленты обязательно должны быть закалены.

Гармоникообразные меха (рис. 1, е) являются защитным устройством, обеспечивающим высокую герметичность, и широко применяются в шлифовальных и прецизионных станках.

Основной их недостаток связан с увеличением габаритов вдоль направляющих на величину сложенного устройства. Меха изготавливают из различных полимерных материалов, обеспечивающих высокую долговечность устройства.

Применение той или иной защиты направляющих станков определяется конкретными условиями работы и особенностями конструкции направляющих и станка в целом.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

Гофрированная защита направляющих токарного станка.

Здравствуйте уважаемые господа стимпанкеры! В одном из фуршетов я затронул вопрос о защите направляющих токарного станка, к сожалению бурного обсуждения этой темы не произошло и я решил попробовать найти ответы самостоятельно. Учитывая тот факт, что на ресурсе эта тема не раскрыта, выкладываю результаты своих изысканий.

В качестве материала использовал фильтры воздуха двигателя от автомобилей, фильтры салона подходят даже лучше (кроме тех, что с угольным наполнением).


Фильтры салона, как правило, сделаны из прочных синтетических тканей, Фильтры очистки воздуха для двигателей в основном из бумаги. Бумага тоже достаточно прочная для использования в качестве защитной гофры. Также советую обратить внимание на фильтры для очистки воды и воздуха в помещениях, они копеечные и сделаны из подходящих материалов…

Процесс придания гофре прямого угла простой, но вникнуть в тонкости необходимо


Параллельные линии чертим мягким карандашом, без нажима, а вот зигзаг шариковой ручкой, желательно «тупой» с крупным шариком и прижимаем так, что бы продавить бумагу без разрезов, для последующего изгиба по линии зигзага(во наплел).


Черная полоса-верх, красная-низ, синяя паста от шариковой ручки-зигзаг по которому будем прогибать бумагу и формировать прямой угол. После примерки остается только придать гофре водоотталкивающие свойства и покрасить в черный цвет. Клей для резиновых изделий или 88-ой подходит для выполнения такого задания. Я наносил клей в несколько слоев, сохнет быстро и остается эластичным, воду не пропускает. СОЖ на моем станке отсутствует, однако я поливаю маслом или соляркой из шприца, обрабатываемые детали и по прошествии трех месяцев или больше, никаких повреждений на гофре не обнаружил.

Форму гофры продумал так, чтобы она закрывала вал продольной подачи. По краям всех защит я вклеил неодимовые магнитики, они цепляются за переднюю бабку-суппорт, суппорт-задняя бабка. ну и на фрезерной стойке тоже есть к чему магнититься. Гофра имеет определенную упругость и даже неплохо пружинит. При сжатии не мнется, четко складывается в идеальную гармошку. Снимается легко и чистится простым ударом об пол.


Вроде ничего не забыл… надеюсь информация будет полезной. Критика, советы, дополнения приветствуются, как всегда.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Защита направляющих от пыли

Тоже озадачивался этим вопросом. Обратил внимание что далеко не всегда дорогие брендовые станки имеют защиту, особенно на рельсах расположеных на подвижном портале. При этом по этим рельсам всегда двигаются каретки с системой смазки. На видео обычно хорошо видно что смазки много, на неё налипает много пыли/опилок, но вся эта смесь не пачкает заготовку и не высушивает рельсы. Т.е. по сути вся эта пыль плавает на масле и по этому слою масла просто сдвигается штатным пыльником. Поинтересовался сколько масла подаёт система смазки, оказалось что где то от 0,2 до 1куб.см. в час на каждый линейный подшипник, т.е. не мало. У меня станок попроще, на цилиндрических рельсах, и в его линейные подшипники систему смазки не встроишь. Каждый раз перед включением вытираю рельсы салфеткой и смазываю веретёнкой. Смазываю обильно, но строго что б не капало. После этого прогоняю станок по осям и вытираю салфеткой всё что согнали пыльники с рельсов. Тут кстати становится понятно достаточно ли масла или избыток, капли повисают на корпусах кареток. При такой смазке пыль не слёживается, не слипается и не затягивается в каретку. Главное с чем можно накосячить при такой смазки это её избыток на рельсах z. Масло может попросту накапать на заготовку. Если сразк после смазки не капает, то при работе там быстро налипает пыль, весь избыток впитывается и дальше уже никогда ничего не капает. Правда у меня торец рельсы (точней цилиндрического вала) не висит прям над заготовкой, его снизу прикрывает кронштейн на котором и накапливается эта пыль.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

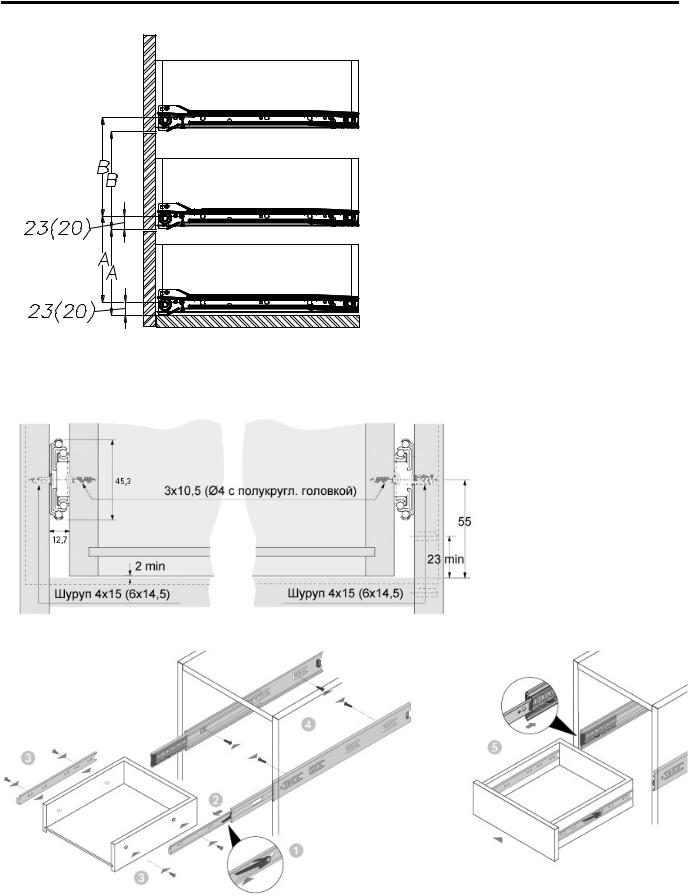

Шаг 1 — определение положения ящиков внутри тумбы
Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Виды направляющих для ящиков

При изготовлении мебели не обойтись без фурнитуры: ручек, петель, ножек и т. д. Также широко используются системы, позволяющие легко выдвинуть ящики и оптимизировать рабочую зону.

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципом действия и способом крепления, полным или частичным выдвижением и стоимостью.

Направляющие для ящиков бывают различных типов

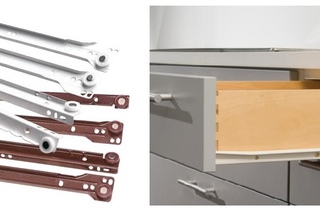

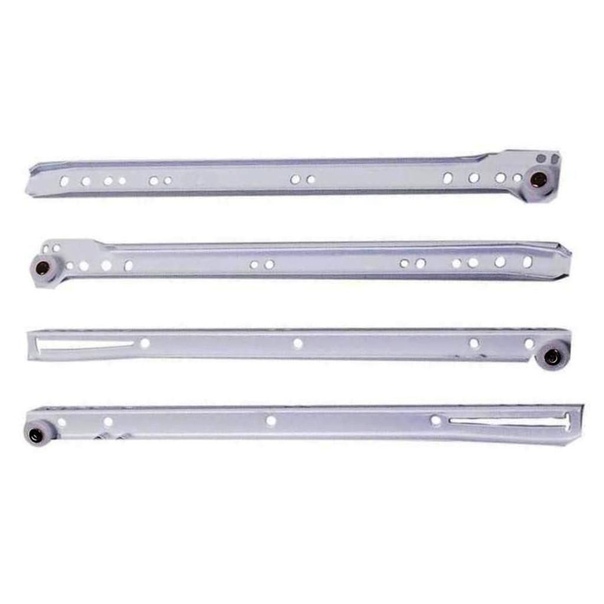

Роликовая фурнитура

Этот вариант направляющих появился на нашем рынке еще в конце 20 века. Использующиеся до тех пор конструкции-салазки для передвижения мобильных частей мебели морально устарели. Для того периода изобретение металлических направляющих, по которым передвигались ящики, можно было считать настоящим прорывом.

Их стали устанавливать на всевозможные выдвижные элементы мебели: в комоды, шкафы и прихожие, на компьютерные столы и т. д.

Состоит механизм из двух планок, одна их которых закрепляется на внутренней боковине мебели, например, стола, а вторая — на самом ящике. Длина направляющих варьируется в пределах 25…60 см (можно найти и планки длиной 80 см). Основным элементом конструкции является сам ролик, по которому перемещается планка.

Одна из планок крепится на внутренней боковине мебели

Так как материал, из которого сделан ролик — пластмасса, для передвижения массивных ящиков он не предназначен. К тому же при движении слышен шум. С течением времени фурнитура изнашивается. Ухудшается плавность хода. Из-за тяжести выдвигаемых ящиков могут выворачиваться края желоба, из-за чего при перемещении планки ролик вылетает и ящик падает. Однако такого типа направляющие совсем недорого стоят, их легко зафиксировать на мебели самостоятельно, а, в случае необходимости, и отремонтировать.

Направляющие для ящиков роликовые

Основные причины, приводящие к выходу механизма из строя, допущенные при установке направляющих.

    Многие сборщики не закручивают верхний саморез. В результате планка деформируется и ролик отгибается под тяжестью ящика.

Нередко верхний саморез не закручивают

Сейчас такой тип конструкций используется не так часто. Отдать ему предпочтение можно лишь по причине дешевизны, если изделие будет редко использоваться и особых нагрузок выдерживать не должно.

Модельный ряд роликовых направляющих

Цены на модельный ряд направляющих роликовых

Направляющие с телескопическим принципом действия

Для передвижения ящиков также устанавливаются две направляющие. Однако, в отличие от предыдущего варианта, планки вставляются друг в друга, то есть зафиксированы и сверху, и снизу. Для их перемещения используется целая система шариков (подшипниковый механизм), причем они — металлические, что уже является значительным преимуществом.

Основная часть телескопических направляющих состоит из трех частей: ответной, средней и основной.

Направляющие с телескопическим принципом действия

Выдвижение ящиков на шариковых направляющих происходит практически бесшумно. И выдержать такая фурнитура может гораздо больший вес — до 60 кг. Система долговечна, надежна и эстетична, но ее стоимость значительно превышает цену роликовых аналогов.

Монтаж телескопических направляющих

Цены на модельный ряд телескопических направляющих

Помимо двух рассмотренных вариантов направляющих, в последнее время получили распространение более совершенные системы — метабоксы и тандембоксы:

  • метабоксы (металл-боксы) — роликовая система, отличающаяся наличием дополнительных боковых стенок, изготовленных из металла высокой прочности, и двух опорных элементов. Такая конструкция позволяет повысить грузоподъемность ящиков до 30 кг. Некоторым плюсом можно также считать уменьшение расхода материала, так как направляющие сами являются боковинами. Материал для производства приспособлений — сталь (стандартная ее толщина — 1,2 мм), которая покрывается износостойкой эмалью. Ролики, как и у обычных направляющих, изготовлены из пластмассы, но они рассчитаны на тысячу циклов выдвижений/закрываний;

  • тандембоксы (механизмы — тандемы) производятся по индивидуальным параметрам и оснащены металлическими или стеклянными боковыми стенками и трубчатым релингом. Выдвижение ящиков осуществляется посредством шариковых направляющих, превосходящих по своим характеристикам роликовые.

Система позволяет выдерживать нагрузки до 60 кг. Передвижение ящиков производится без шума, их можно выдвигать полностью, что обеспечивает полный доступ к содержимому и хороший его обзор. Конструкция — долговечна, проста в установке и отличается большим ассортиментом для разных типов мебели.

Достоинства шариковых направляющих

В отличие от других механизмов для выдвижения ящиков, данный вид наделен множеством явных преимуществ. Среди них можно выделить:

  • доступную стоимость;
  • плавный ход, особенно в отличие от обычных старых деревянных направляющих;
  • высокую прочность и качество сборки;
  • длительность эксплуатации, износостойкость;
  • простоту монтажа.

Применяются шариковые направляющие полного выдвижения в различной мебели: в комодах, шкафах, в кухонной мебели, в столах и в других различных выдвижных конструкциях.

Направляющие для ящиков — какой выдвижной механизм выбрать?

Какие направляющие для ящиков выбрать?

Сейчас мы уже не представляем себе, какой была мебель без современных удобных выдвижных механизмов. Благодаря им ящики в комодах, шкафах и кухонных модулях открываются легко и быстро. Да, мы уже забыли, что может быть иначе и хотим еще более эстетичные и функциональные в использовании направляющие для ящиков, которые бы открывались от одного прикосновения и плавно бесшумно закрывались!

Поэтому производители мебельной фурнитуры не останавливаются и предлагают все более и более инновационные разработки, которые способны превратить вашу кухню или гардеробную в мир фантастичного комфорта. Какие же направляющие для ящиков существуют на сегодняшний день и в каких случаях стоит использовать тот или иной выдвижной механизм для ящика?

Посмотрите какую фурнитуру для ящиков мы устанавливаем в наших проектах:

Наверное, вы еще помните мебель 70-х годов (трюмо, серванты, стенки), где выдвижные ящики двигались на деревянных полозьях. Поэтому размер ящика не мог быть слишком большим (иначе бы рейки ломались). Таким образом делалась мебель испокон веков, пока сообразительные мебельщики не придумали металлические направляющие, которые изменили дизайн современной мебели. Благодаря им на наших кухнях появились многочисленные выдвижные ящики разных размеров, и распашные дверцы отошли на второй план, а точнее на верхний ярус. Несомненно, хозяйкам стало намного удобнее пользоваться содержимым ящиков, чем в шкафах с дверцами, где трудно было увидеть и достать, то что стоит сзади.

Стремительное развитие мебельной фурнитуры происходило в конце двадцатого века, когда сначала появились роликовые направляющие для ящиков, а потом – шариковые (телескопические). Подробнее рассмотрим особенности этих систем выдвижения, выделив их достоинства и недостатки.

Роликовые направляющие

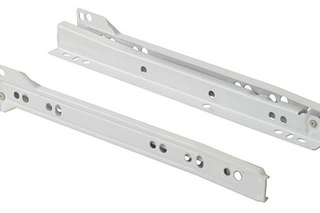

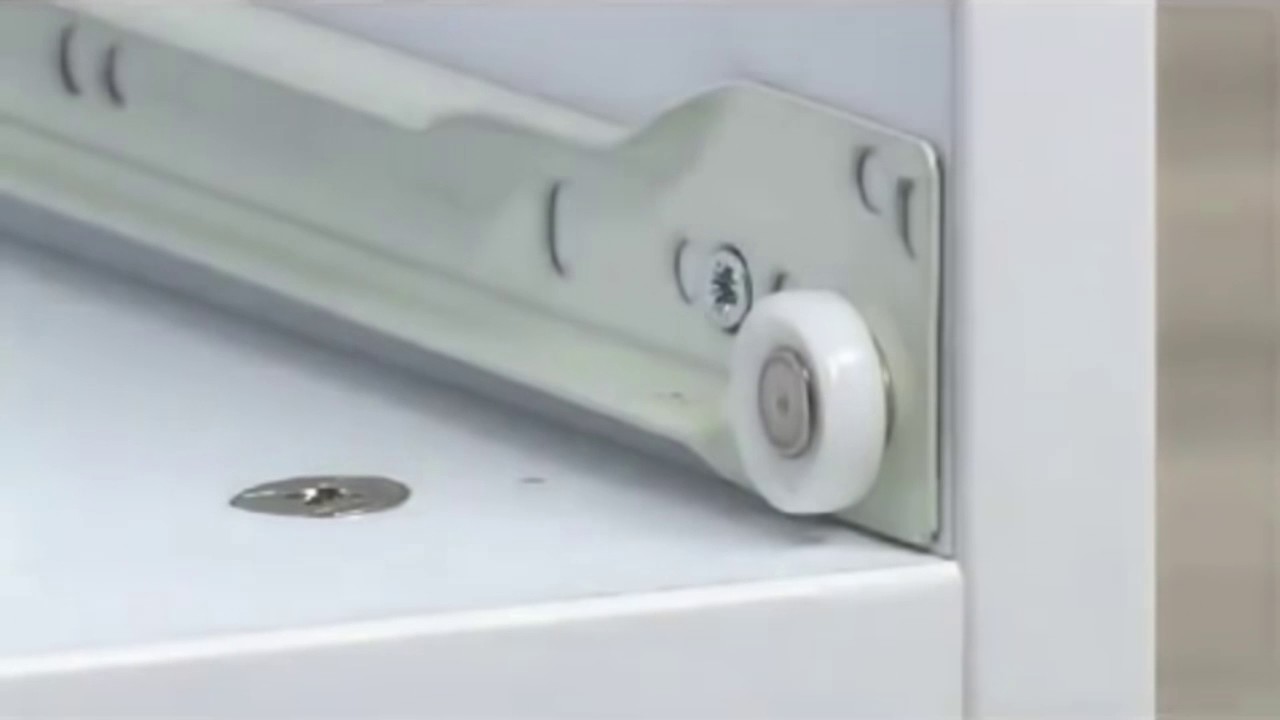

Роликовые направляющие – самые простые по своему устройству выдвижные направляющие и, следовательно, являются наиболее бюджетным вариантом, что можно отнести к единственному преимуществу относительно других выдвижных механизмов. Скольжение стальных полозьев в них происходит посредством роликов, которые могут быть пластиковыми или покрытые резиной для снижения шума при выдвижении. Роликовые направляющие, как правило, неполного выдвижения, хотя есть и более дорогие варианты полного выдвижения (стоимость их будет в 4-5 раз больше)

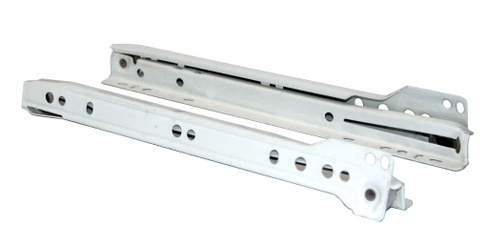

Роликовые направляющие для выдвижных ящиков

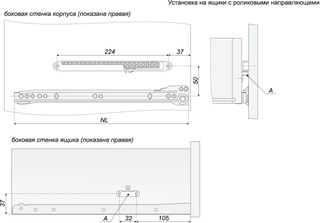

Схема установки роликовых направляющих на выдвижной ящик

Недостатков у роликовых направляющих намного больше. При выдвижении ящика стальные полозья катятся по ролику с характерным шумом, поэтому тихо открыть ящик не получится (и даже в спальне будет слышно, что кто-то хозяйничает на кухне). Максимальная нагрузка роликовых направляющих зависит от их длины (от 250 мм до 750 мм с шагом 50 мм) и не превышает 20 кг.

Поэтому с учетом веса самого ящика нагружать тяжелыми предметами его не стоит. Иначе при неправильной эксплуатации стальные полозья легко деформируются и выдвижной механизм становится непригодными к использованию, и вам придется заменить его на новый. В этом случае уместна поговорка: “Скупой платит дважды!”

Еще один недостаток роликовых направляющих – сложность регулировки фасада после установки, что требует от мебельщика точности разметки “до миллиметра”. А так как клиенты становятся все требовательней к качеству, то лучше выбрать более надежную систему выдвижения, удобную в монтаже и надежную в эксплуатации.

Cтатьи по современным кухням:

Метабоксы

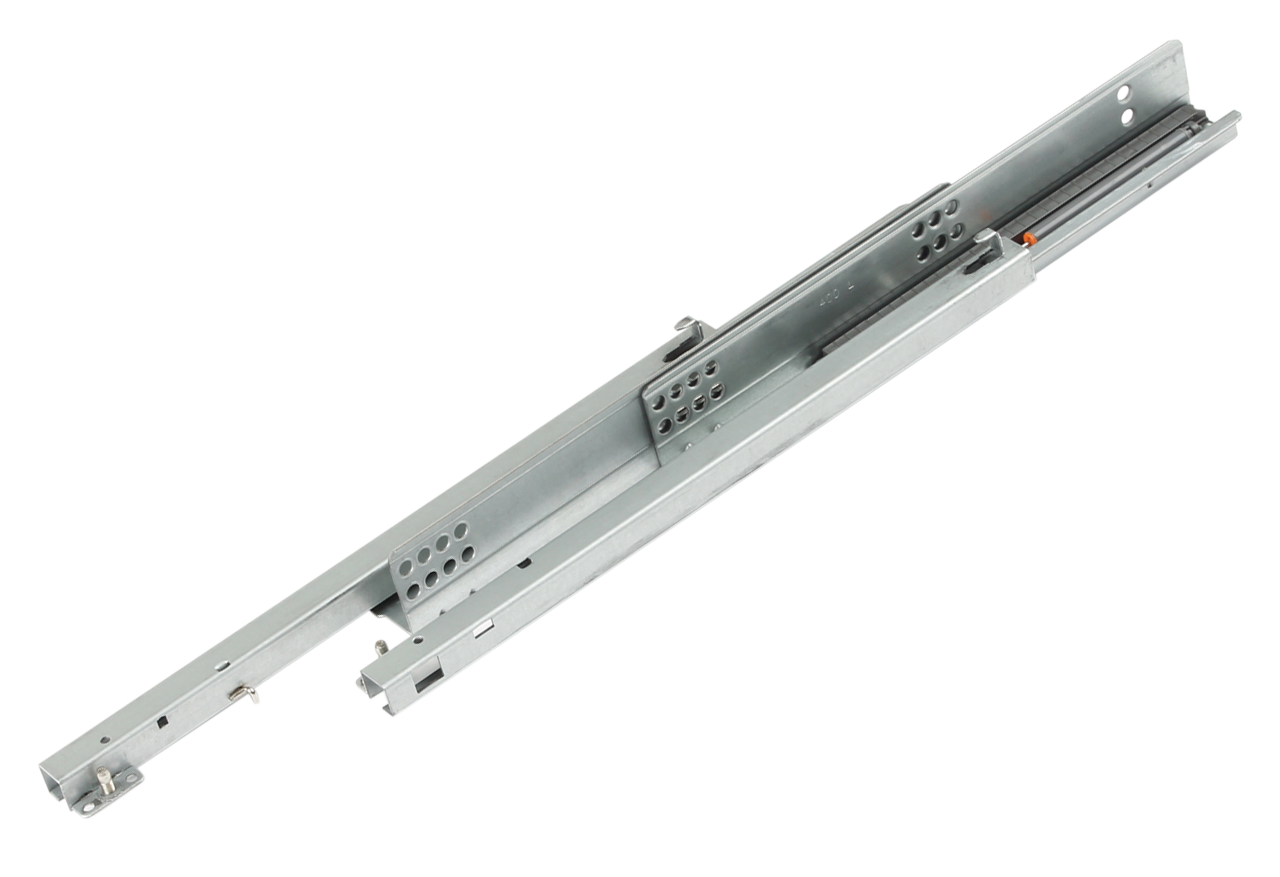

Метабоксы (металобоксы) – это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой.

Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета.

Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых направляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные рейлинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным рейлингом

Cтатьи по кухням в стиле современная классика:

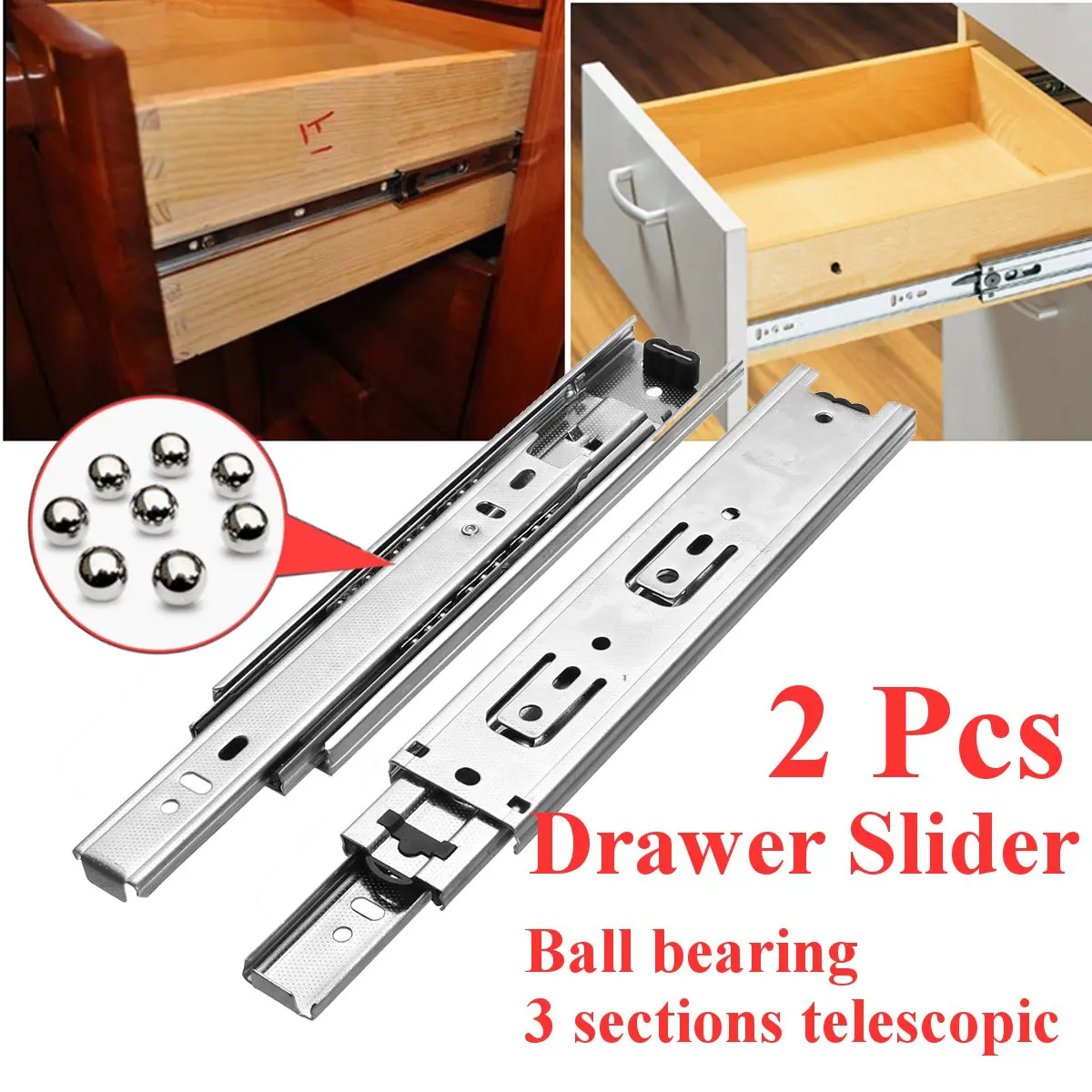

Шариковые направляющие

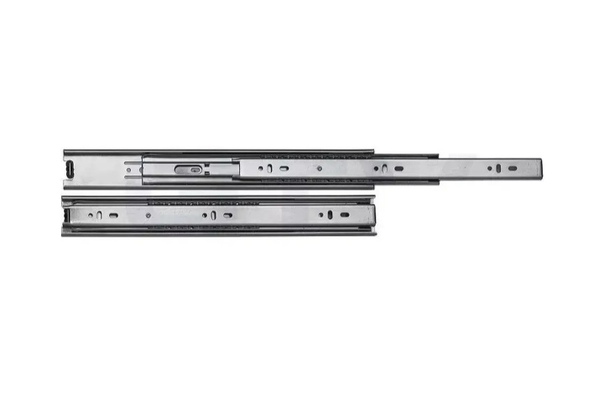

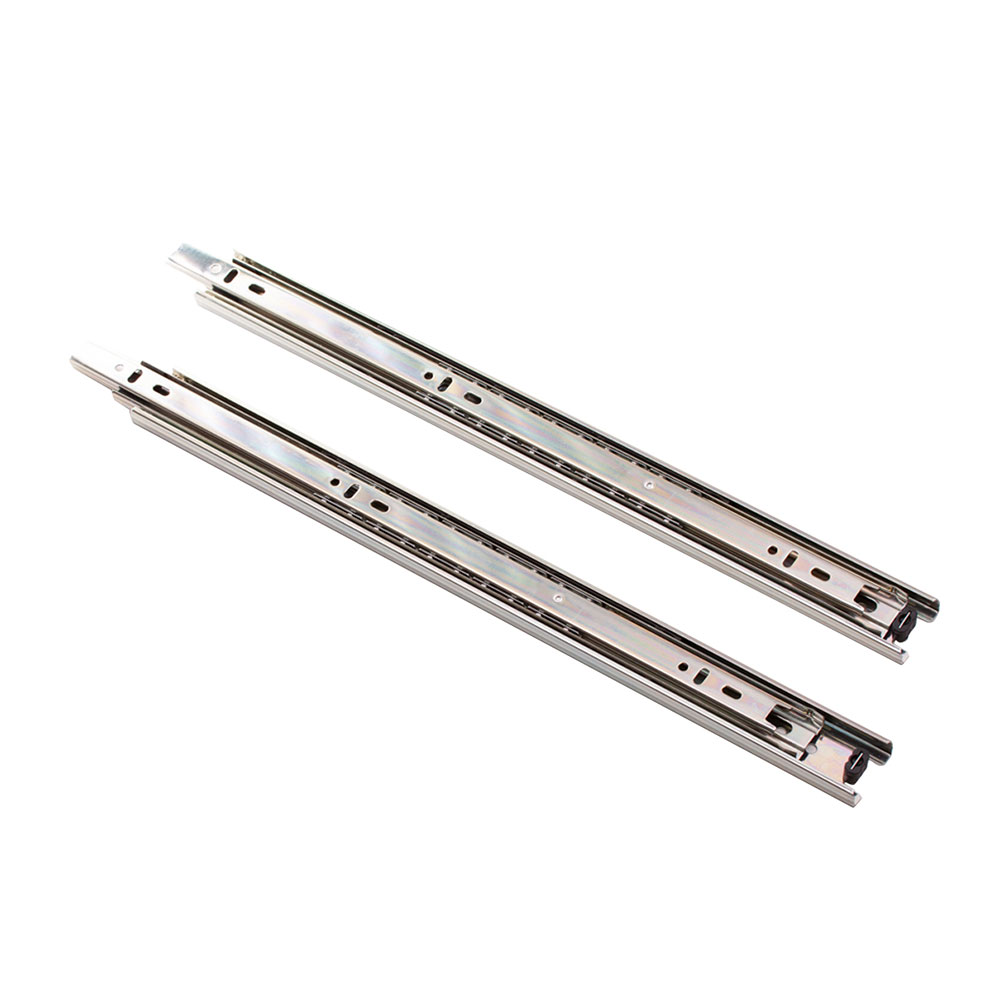

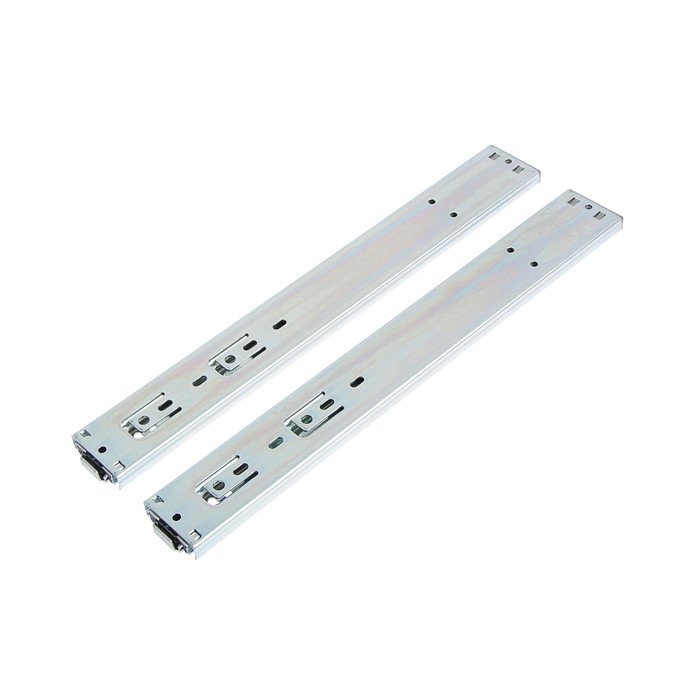

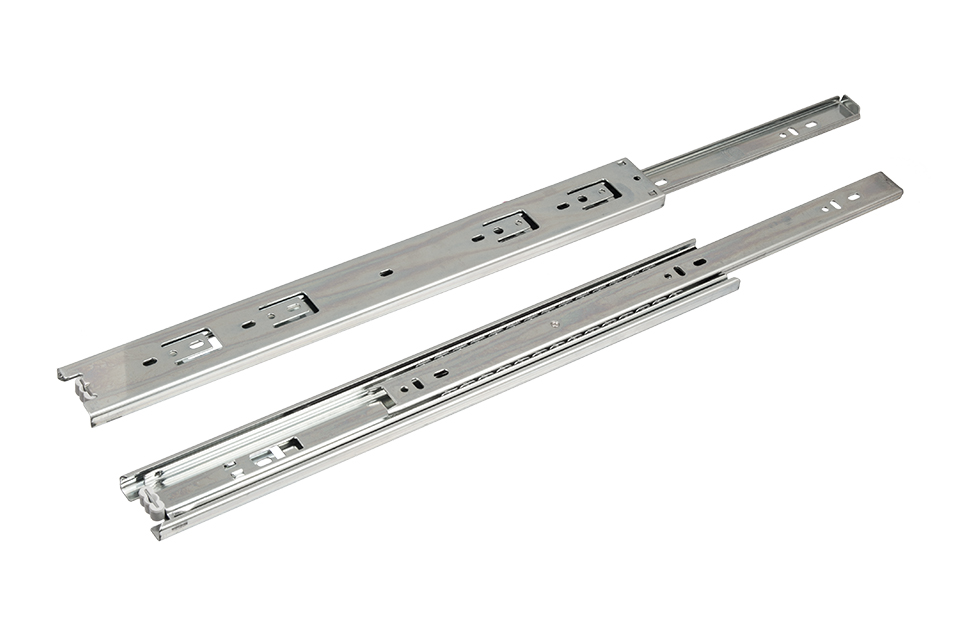

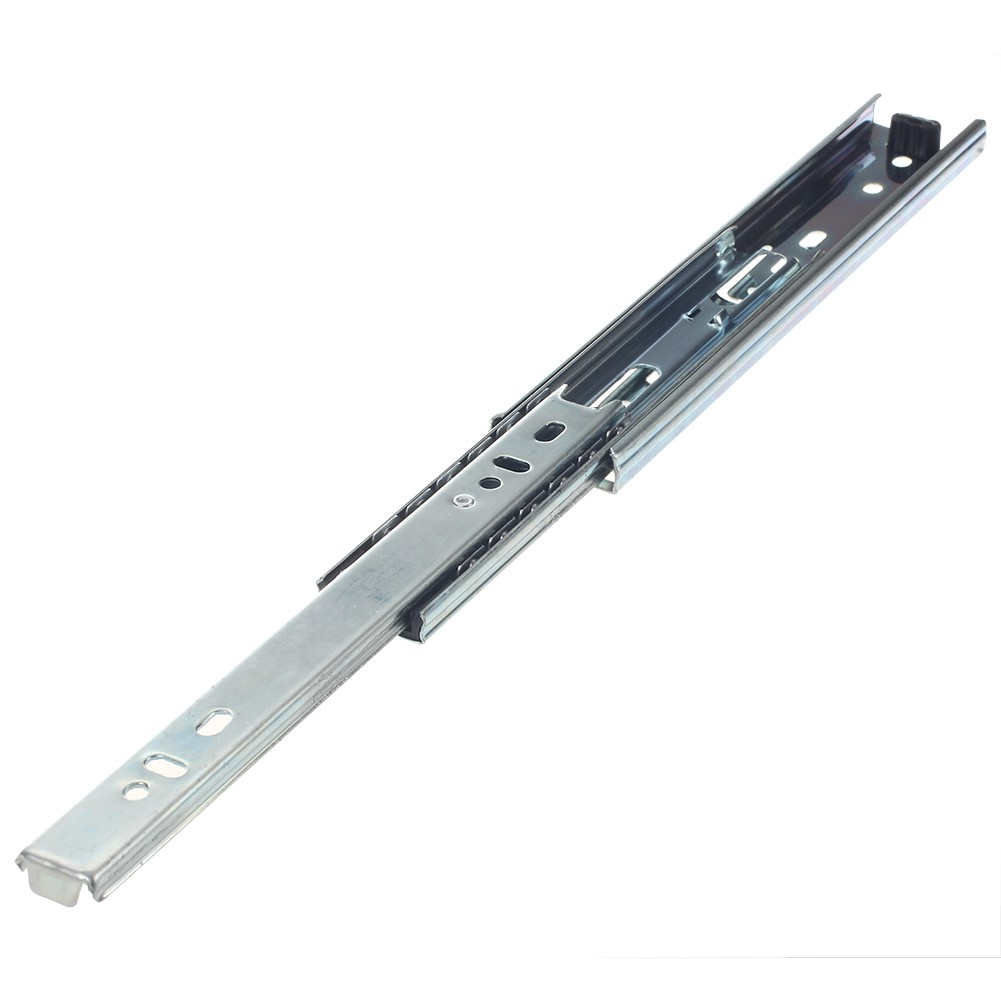

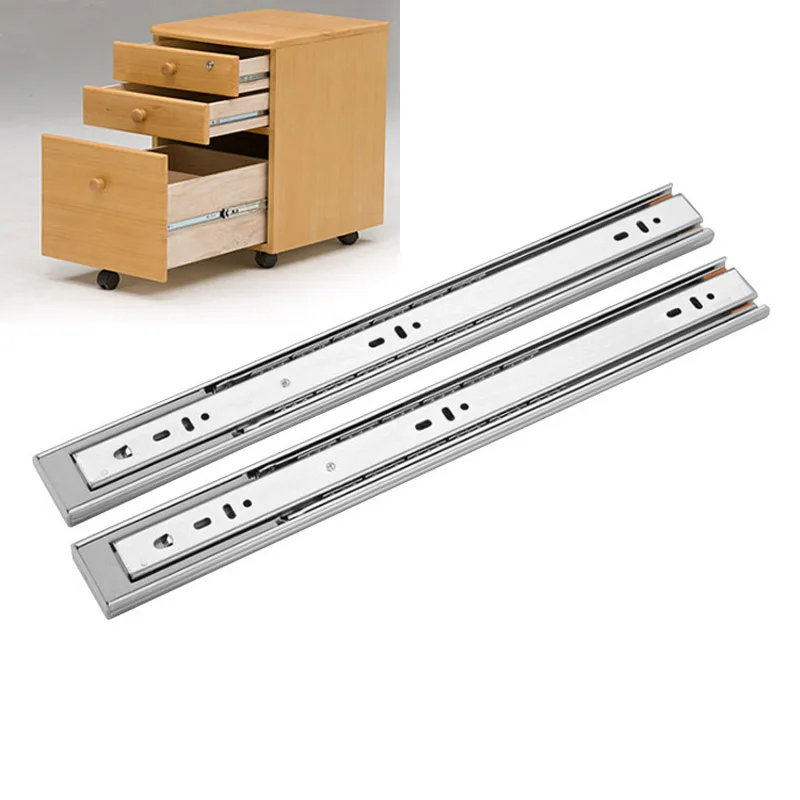

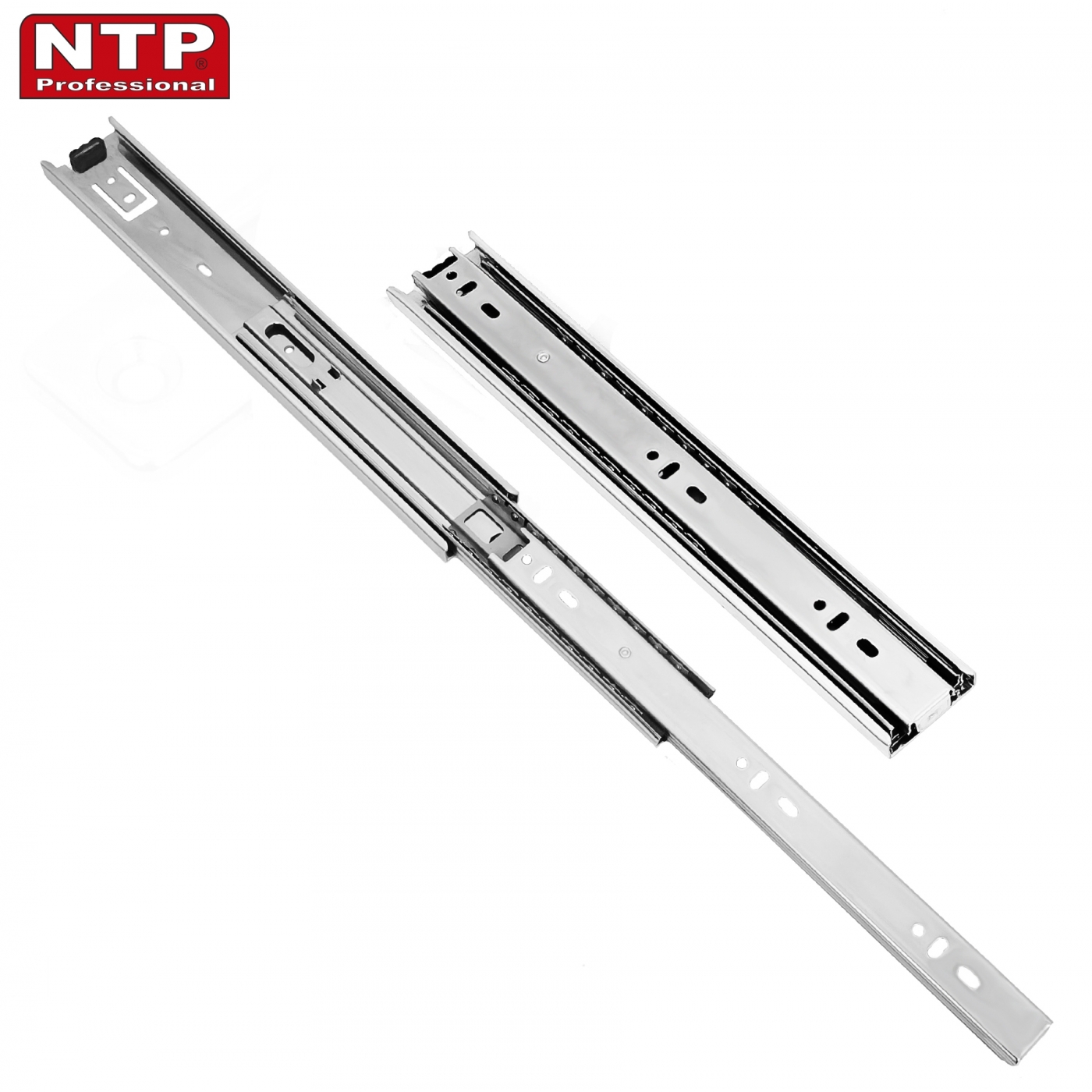

Шариковые (телескопические) направляющие для ящиков – являются выдвижным механизмом второго поколения, более совершенным по эксплуатационным характеристикам и оптимальным вариантом соотношения цены и качества. Благодаря своим техническим показателям они пользуются наибольшей популярностью у профессиональных мебельщиков, которые стремятся к повышению качества своих изделий. Так как значительная разница в стоимости относительно дешевых роликовых направляющих, дает огромные преимущества в эксплуатации.

Во-первых, телескопическая система полного выдвижения позволяет полностью открыть ящик. Следовательно добиться большей вместительности и максимального комфорта, когда вы можете легко достать или положить необходимые вещи, не рыская на ощупь.

Во-вторых, надежный механизм шариков подшипников обеспечивает износостойкость и плавность хода, не производит излишнего шума при движении, поэтому считается бесшумным.

В-третьих, максимальная нагрузка ящиков с шариковыми направляющими достигает 60 кг при сечении 17-25 мм, и до 200 кг при сечении 27-71 мм, что обеспечивает продолжительный срок службы мебели даже при повышенных нагрузках.

В-четвертых, установка шариковых (телескопических) направляющих достаточно проста даже для начинающих мебельщиков. кроме того небольшие погрешности разметки и установки можно легко исправить с помощью регулировочного винта.

В-пятых, существуют разные виды телескопических выдвижных систем, которые крепятся на боковинах ящика или скрыты под его днищем. Например, скрытые направляющие для деревянных ящиков TANDEM фирмы Blum или направляющие Quadro (Hettich), которые значительно улучшают эстетический вид мебели даже внутри, особенно идеальны для традиционной мебели из дерева.

Обзор направляющих для выдвижных ящиков

Мебельная фурнитура сегодня представлена в большом ассортименте, что дает возможность выбора. Еще не столь давно фасад мебели был одинаков, а сама она имела вид распашного ящика. Сейчас же процесс выдвижения стал упрощенным с помощью направляющих.

Одним из элементов удобства в современной мебели является выдвижная фурнитура.

Роль выдвижных систем достаточно важна, поскольку они дают возможность максимального выдвижения ящика. Таким образом вытащить его содержимое не составляет труда.

Они используются в любом типе мебели, где присутствуют выдвижные конструкции и модули.

Блок: 1/9 | Кол-во символов: 577
Источник: http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/

Выбор направляющих

Чтобы выбрать систему направляющих, которая будет служить долгое время, в первую очередь нужно обращать внимание на толщину металла. Особенно если это роликовые направляющие.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

От этого параметра зависит, сколько и как будет работать фурнитура. Идеальная толщина составляет 1-1,2 мм. Решив купить вариант поменьше, гарантии, что выдвижные ящики прослужат длительный период, нет.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Выбор фурнитуры заключается также в предварительном осмотре изделия: важно, чтобы направляющие были ровными, без дефектов.

Обязательно проверяйте ролики или шарики, они должны качественно функционировать.

Блок: 6/9 | Кол-во символов: 744
Источник: http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/

Метабоксы

Метабоксы (металобоксы) – это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой.

Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета.

Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых направляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные рейлинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным рейлингом

Cтатьи по кухням в стиле современная классика:

Блок: 4/5 | Кол-во символов: 1688
Источник: https://dd-space.com/dnevnik-dizaunera/napravlyayushhie-dlya-yashhikov/

Видео

Блок: 4/4 | Кол-во символов: 8
Источник: https://mblx.ru/komplektuyushhie/766-mebelnye-napravlyayushhie. html

Направляющие обратного действия

Подобная разновидность мебельной фурнитуры практически не отличается от направляющих с доводчиков. Единственным исключением является то, что открытие ящика при установке такой системы происходит за счёт нажатия на него.

Из этого вытекает и достоинство направляющих обратного действия – отсутствие ручек на предметах мебели.

Блок: 6/9 | Кол-во символов: 356
Источник: http://MebSam.com/napravlyayushchie-dlya-vydvizhnyh-yashchikov.html

Как можно произвести ремонт ящика на шариковых направляющих

Если после установки шариковых направляющих для выдвижного ящика конструкция ходит достаточно туго, это свидетельствует о неправильном расчете габаритов конструкции или неграмотной установке полозьев. В этом случае требуется проверить ширину изделия. При необходимости стоит уменьшить лобовые планки. Перед началом монтажа следует проверить диагональ.

Полезный совет! Для обеспечения свободного перемещения ящика на направляющие можно брызнуть пару капель специального масла.

Если после установки направляющих для выдвижного ящика конструкция самопроизвольно выдвигается, в этом случае следует проверить фиксирующую часть узкой планки, расположенной сзади. Там находится скоба, которая в закрытом состоянии огибает силиконовую втулку. Такое положение обеспечивает надежную фиксацию элемента в закрытом положении. Для более плотного крепления следует поджать скобу.

Во время вставки ящика может заблокироваться планка, из-за чего изделие не войдет в нишу, так как будет упираться в крепление шариков. Для устранения такой неполадки ящик полностью вынимается, крепления разгибаются в стороны.

Чтобы направляющие свободно перемещались, на них можно брызнуть пару капель специального масла

Важно! Для осуществления ремонта конструкцию следует вытаскивать ровно перед тем, как разобрать направляющие для выдвижного ящика.

Если дно ящика находится в пазе, при первой нагрузке оно может выскочить оттуда. Его следует усилить с помощью тонких планок или прикрутить на саморезы к нижним торцам ящика.

Как установить роликовые направляющие для выдвижного ящика

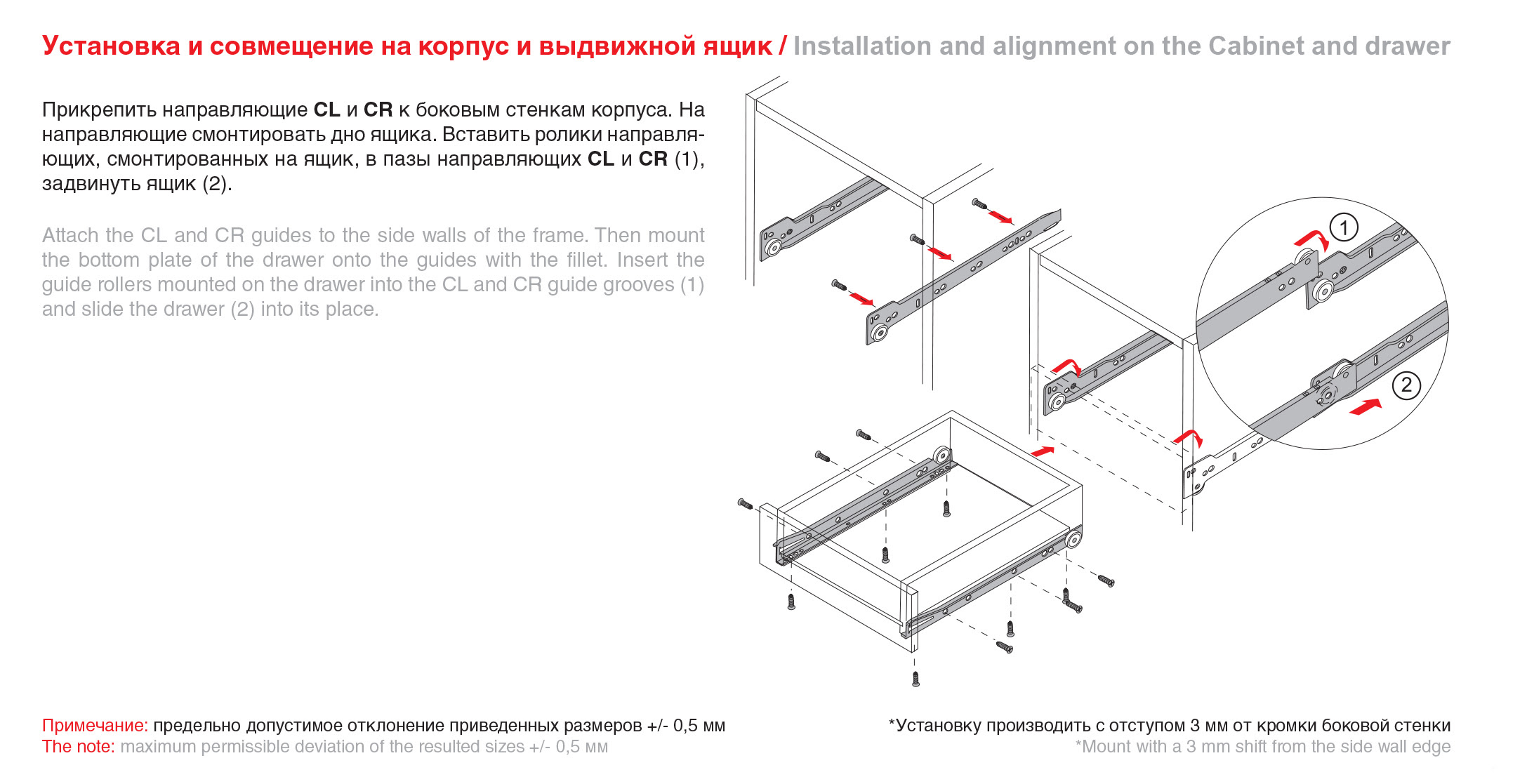

Для установки роликовых направляющих для выдвижного ящика первым делом производится точная разметка на ящике. С помощью дрели выполняются несквозные отверстия под винты глубиной не более 14 мм. На ящик следует установить элемент от роликовой направляющей. Необходимо, чтобы конец детали, где отсутствует колесико, упирался в переднюю стенку ящика. Соответственно, ролик должен располагаться у задней стенки конструкции. Как крепить направляющие для выдвижного ящика? Роликовые полозья фиксируются с помощью винтов, которые идут с ними в комплекте.

Важно! Шляпка элементов крепления не должна выходить более чем на 1 мм за направляющую.

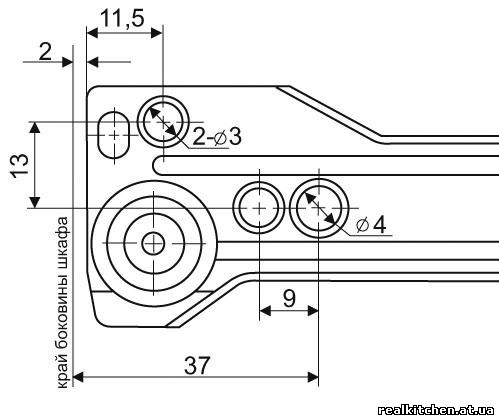

Отверстия под крепления направляющего делаются с особой осторожностью

С другой стороны ящика строго симметрично крепится такой же элемент от второй направляющей.   Перед тем как установить направляющие для ящика, выполняется разметка внутренней боковой части ниши для монтажа рельсы. Элемент устанавливается перпендикулярно фасаду шкафа таким образом, чтобы ролик располагался впереди. Отверстия под крепления делаются с особой осторожностью. Даже незначительное смещение может стать причиной нарушения удобного скольжения ящика по роликам.

При фиксировании изделий к стенке лучше использовать удлиненные прорези, а не круглые. Это даст возможность регулировать положение и характер движения выезжающего ящика.

Направляющие для выдвижных ящиков являются необходимыми элементами, обеспечивающими удобную и надежную эксплуатацию мебели. Изделия представлены в нескольких вариантах, что позволяет подобрать механизм на основании личных предпочтений и финансовых возможн остей. Благодаря простоте конструкции установка направляющих для выдвижного ящика может осуществляться самостоятельно без наличия специальных навыков.

Блок: 9/9 | Кол-во символов: 3349
Источник: http://evrookna-mos. ru/napravlyayuschie-dlya-vydvizhnyh-yaschikov-udobnoe-polzovanie-sovremennoy-mebelyu.html

Блок: 7/9 | Кол-во символов: 1
Источник: http://MebSam.com/napravlyayushchie-dlya-vydvizhnyh-yashchikov.html

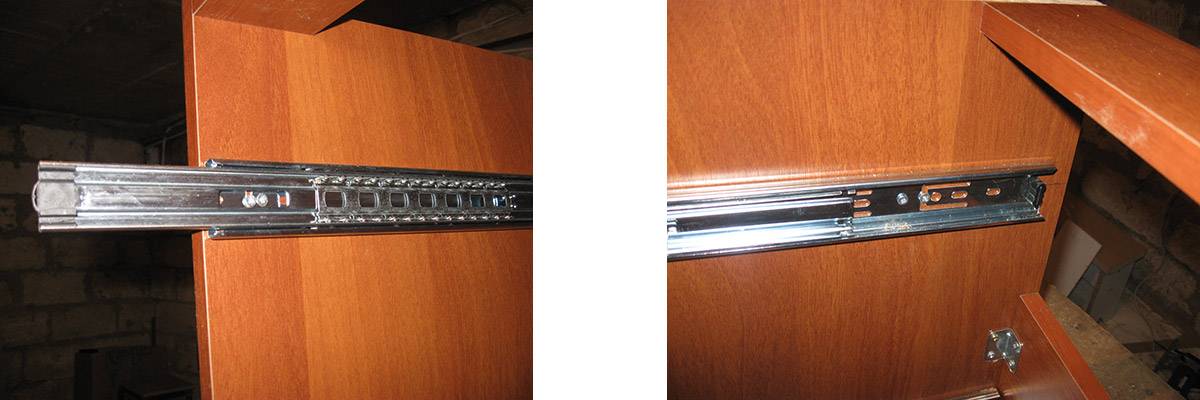

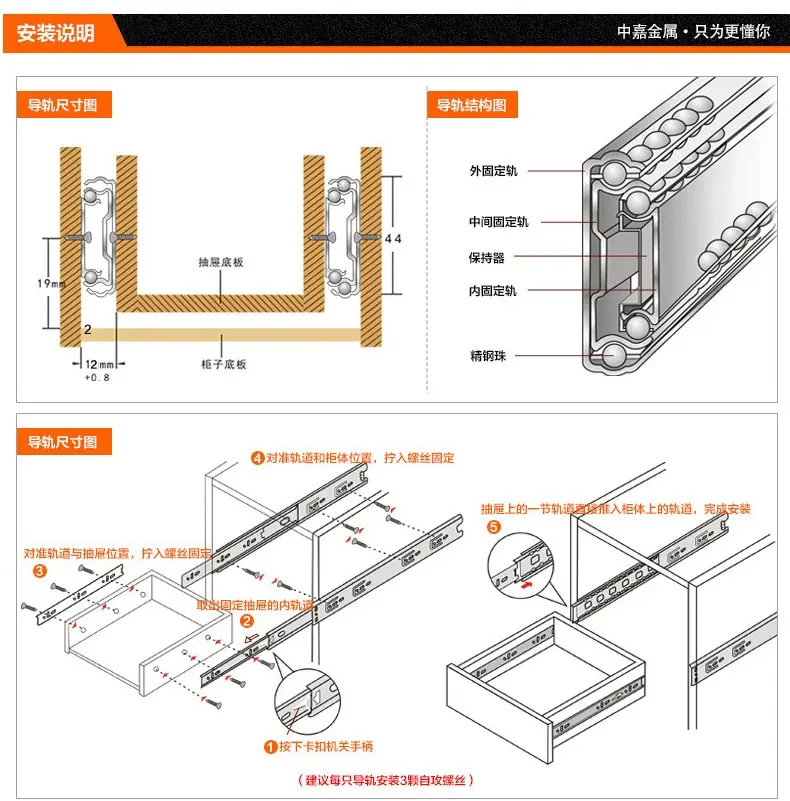

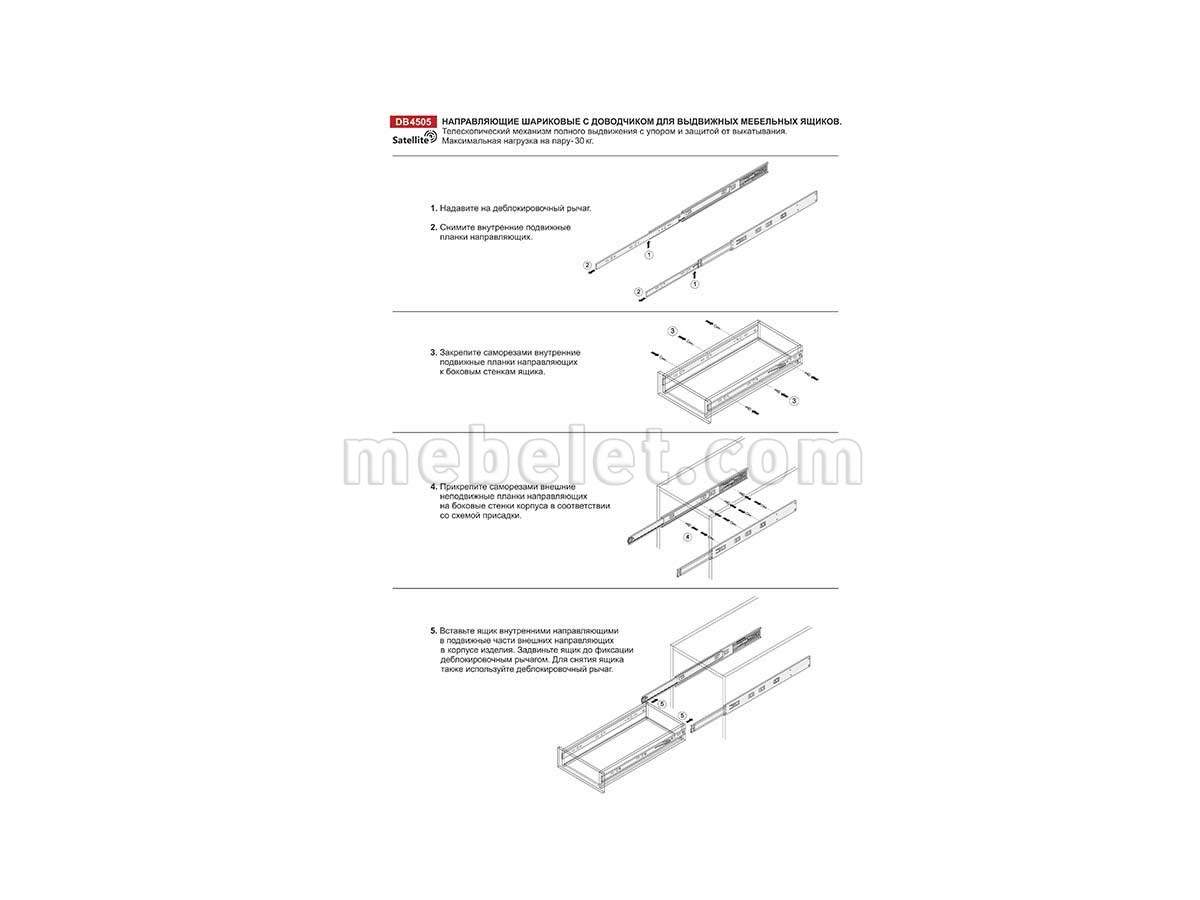

Последовательность установки шариковых полозьев для выдвижных ящиков

Для монтажа системы не нужно обладать определенными навыками. Достаточно изучить схему установки для выдвижных ящиков шариковых направляющих. После того как подготовлена выдвижная конструкция, приступают к установке системы, что выполняется поэтапно. В комплект входят два полозка – правый и левый. Перед тем как крепить шариковые направляющие для выдвижного ящика, производится разбор устройства на составные элементы. Более широкое изделие фиксируется к боковой стенке корпуса мебели, а узкий элемент монтируется к ящику. Полозья устанавливаются симметрично.

Направляющая разводится до упора. При нажатии на длинный конец вытягивается узкая планка. Первым делом крепятся узкие элементы к боковым сторонам выдвижной конструкции. Перед тем как установить шариковые направляющие для ящика, в центральной части боковин проводится горизонтальная линия, по которой будет крепиться рельса. В качестве крепежей используются саморезы 3х12 или 4х16 мм, что определяется толщиной металла. С учетом расположения ящика и направляющей на нем выполняется разметка боковин ниши для монтажа толстых полозьев, которые фиксируются также на саморезы.

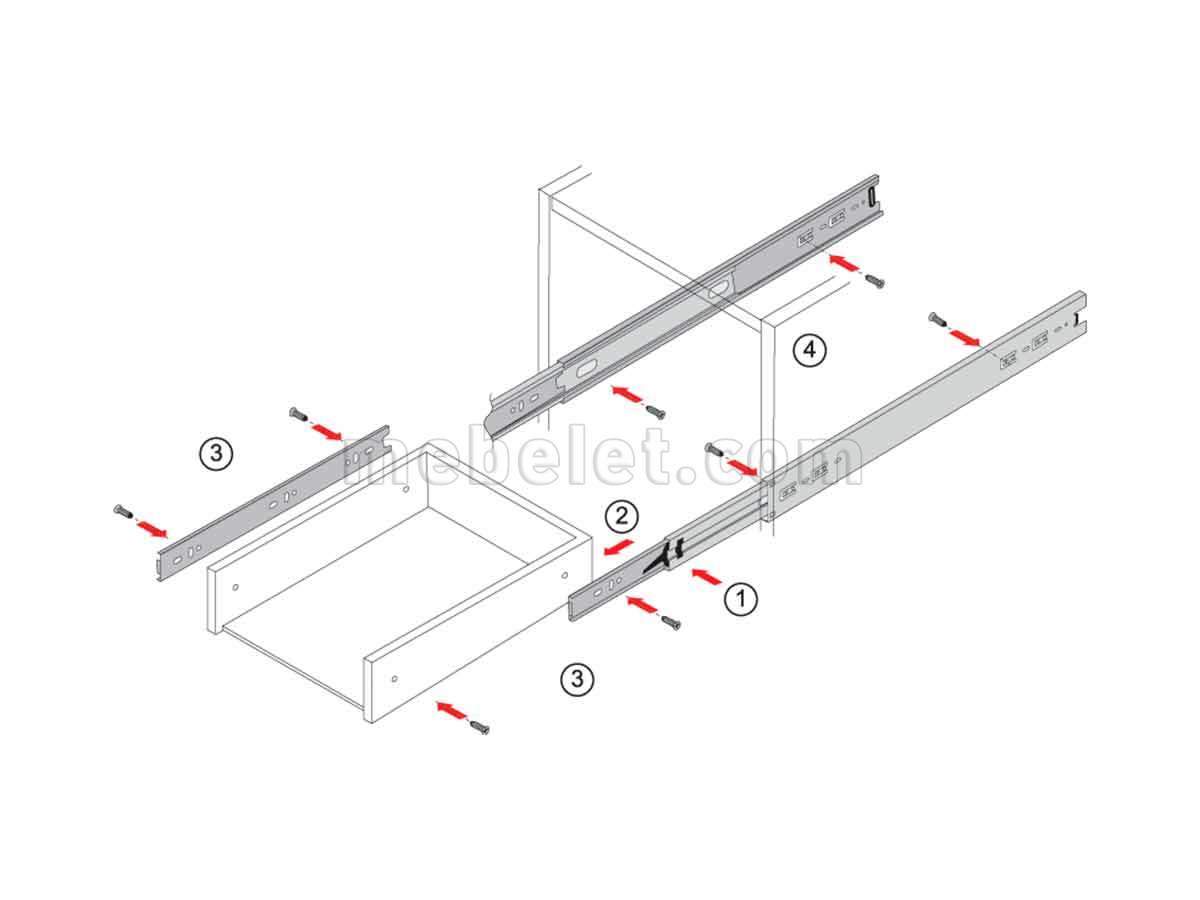

Схема установки направляющих для выдвижных ящиков

Ящик заводится в направляющие. О правильности установки конструкции будет свидетельствовать характерный щелчок сработавшего фиксатора. Далее следует проверить свободный ход конструкции в разные стороны.

Система шариковых полозьев оснащена множеством отверстий, каждое из которых отвечает за определенную функцию. Горизонтальные ячейки овальной формы предназначены для свободного перемещения телескопа в горизонтальном положении и для его регулировки. Удлиненные вертикальные отверстия используются для передвижения направляющей вверх или вниз. После того как установлены направляющие для выдвижного ящика, выполняется настройка элементов. Далее изделия основательно фиксируются в определенных положениях с помощью саморезов.

Для нижних ящиков направляющие обычно устанавливаются на расстоянии 30 мм от его днища. Для других конструкций место крепления выбирается с учетом высоты.

Чтобы вынуть полностью ящик из ниши, следует выдвинуть его до упора. Далее необходимо отжать черные язычки на полозьях: один из них – вверх, а второй – вниз, после чего конструкция свободно вынимается.

Монтаж направляющих может осуществляться на боковых поверхностях ящиков или в пазах боковых поверхностей

Блок: 9/10 | Кол-во символов: 2430
Источник: https://psk-remont.ru/2019/03/24/%D0%BD%D0%B0%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D1%8F%D1%8E%D1%89%D0%B8%D0%B5-%D0%B4%D0%BB%D1%8F-%D0%B2%D1%8B%D0%B4%D0%B2%D0%B8%D0%B6%D0%BD%D1%8B%D1%85-%D1%8F%D1%89%D0%B8%D0%BA%D0%BE%D0%B2-%D1%83%D0%B4/

Выдвижные ящики с различными механизмами – 50 фото-идей:

Как сшить красивое и уютное покрывало своими руками

Интерьер спальни должен не только располагать ко сну, но радовать глаз в дневное время. Как этого добиться? Основательно подойти к вопросу декора спальной комнаты. Первостепенную роль здесь играет выбор…

Как сделать шкатулку-ящик из открыток своими руками – инструкция

Наши бабушки и мамы находили в изготовлении шкатулок из подручных материалом удовольствие домашнего творчества. Тем более что материалы для таких поделок незамысловатые, и они есть в каждом доме. А готовые…

Как сделать ширму своими руками.

Еще несколько веков назад ширма представляла собой классический атрибут любого интерьера, претендующего на претенциозность и наличие вкуса. Со временем мода «отодвинула» ширму, превратив ее в антиквариат,…

Изготавливаем напольную вешалку в квартиру для одежды своими руками

Коридор — важная часть любой квартиры или дома. Это место, через которое проходят гости, и вешалка — одна из главных составляющих прихожей. Так же, как и без дивана, сложно представить себе гостиную, не…

Какая краска подойдет для мебели из дерева

Если у вас есть мебель, требующая реставрации, будь то стол, комод, шкаф, стулья, или же вы просто хотите покрасить окна, пол, может, другие изделия из дерева, тогда понадобится краска по дереву. А для…

Как связать покрывало на кровать крючком

Вязаные вещи в интерьере сейчас очень популярны и пользуются большим спросом. Они очень универсальны: использование различных материалов, цветовых и структурных решений делает такие детали интерьера…

Блок: 9/9 | Кол-во символов: 1718
Источник: http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/

Кол-во блоков: 10 | Общее кол-во символов: 10871
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://dd-space.com/dnevnik-dizaunera/napravlyayushhie-dlya-yashhikov/: использовано 1 блоков из 5, кол-во символов 1688 (16%)
  2. http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/: использовано 3 блоков из 9, кол-во символов 3039 (28%)
  3. https://mblx.ru/komplektuyushhie/766-mebelnye-napravlyayushhie.html: использовано 1 блоков из 4, кол-во символов 8 (0%)
  4. https://psk-remont.ru/2019/03/24/%D0%BD%D0%B0%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D1%8F%D1%8E%D1%89%D0%B8%D0%B5-%D0%B4%D0%BB%D1%8F-%D0%B2%D1%8B%D0%B4%D0%B2%D0%B8%D0%B6%D0%BD%D1%8B%D1%85-%D1%8F%D1%89%D0%B8%D0%BA%D0%BE%D0%B2-%D1%83%D0%B4/: использовано 1 блоков из 10, кол-во символов 2430 (22%)
  5. http://evrookna-mos. ru/napravlyayuschie-dlya-vydvizhnyh-yaschikov-udobnoe-polzovanie-sovremennoy-mebelyu.html: использовано 1 блоков из 9, кол-во символов 3349 (31%)
  6. http://MebSam.com/napravlyayushchie-dlya-vydvizhnyh-yashchikov.html: использовано 2 блоков из 9, кол-во символов 357 (3%)

Схемы сборки комодов на шариковых направляющих. Самостоятельное крепление направляющих на выдвижные ящики

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

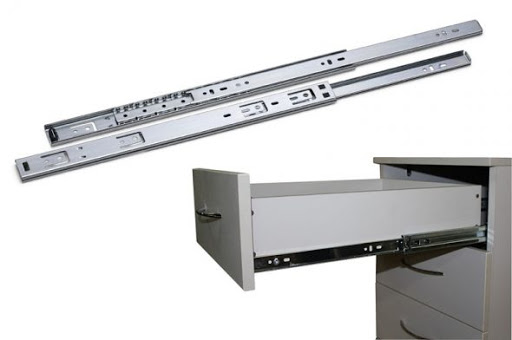

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

  • Роликовые направляющие
  • Установка механизмов
  • Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

  • дрель;
  • линейка;
  • карандаш;
  • саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

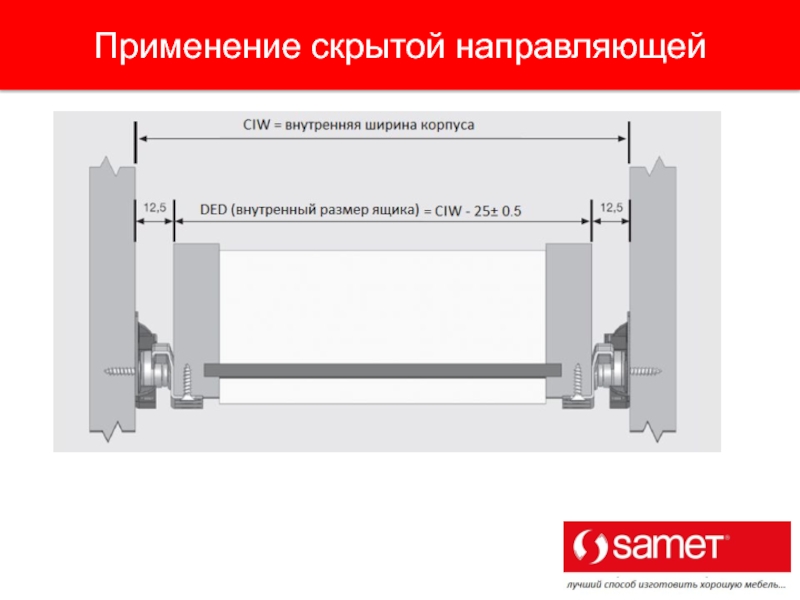

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

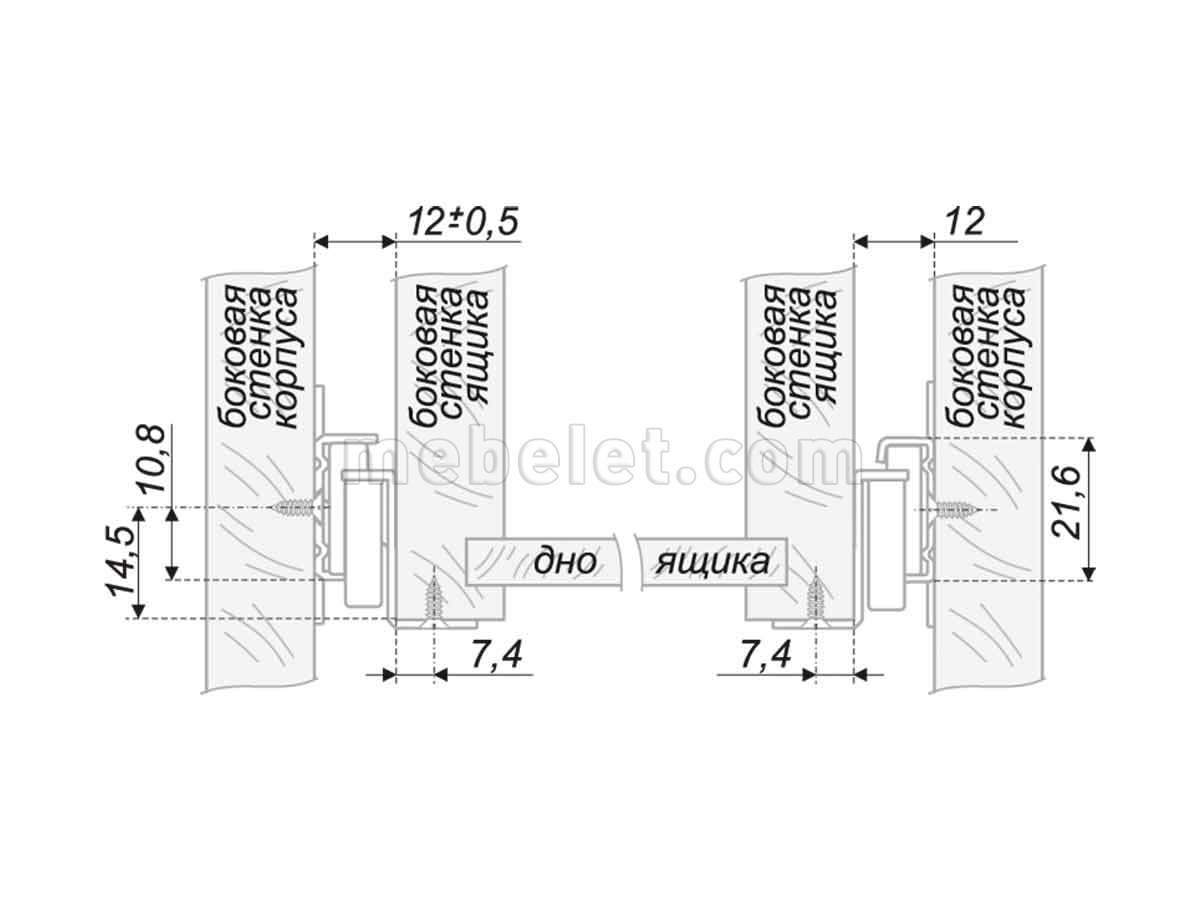

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

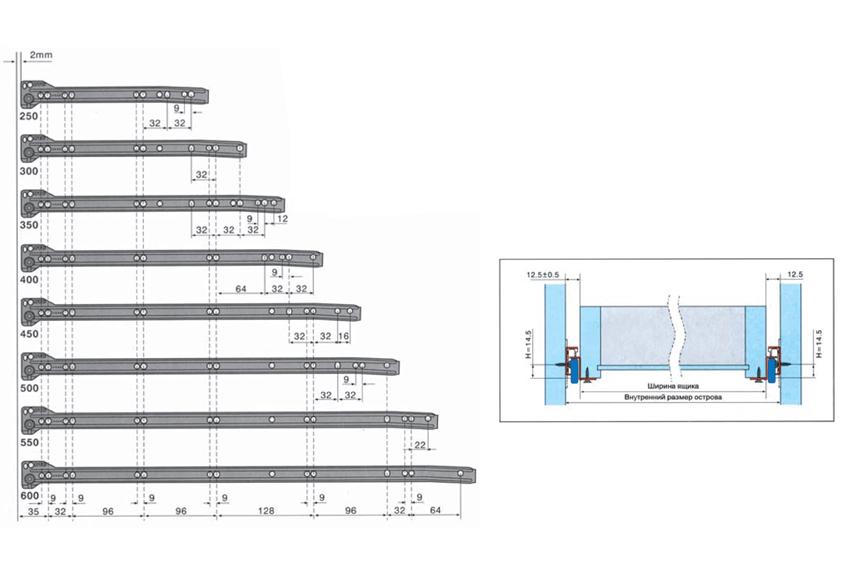

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.


Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.


Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.


Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.


Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.


Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.


Механизм шариковых направляющих.


Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.


Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.


Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.


Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.


Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.


Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.


Роликовые направляющие – это направляющие частичного выдвижения.


Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.


Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.


Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.


Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Установка мебельных ящиков шариковых направляющих. Разновидности мебельных направляющих, особенности конструкций. Видео: как крепить шариковые направляющие

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

  1. Сравнительно небольшая стоимость;
  2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
  3. Способность выдерживать воздействие существенных нагрузок;
  4. Отличная прочность и износостойкость;
  5. Простота и легкость в монтаже;

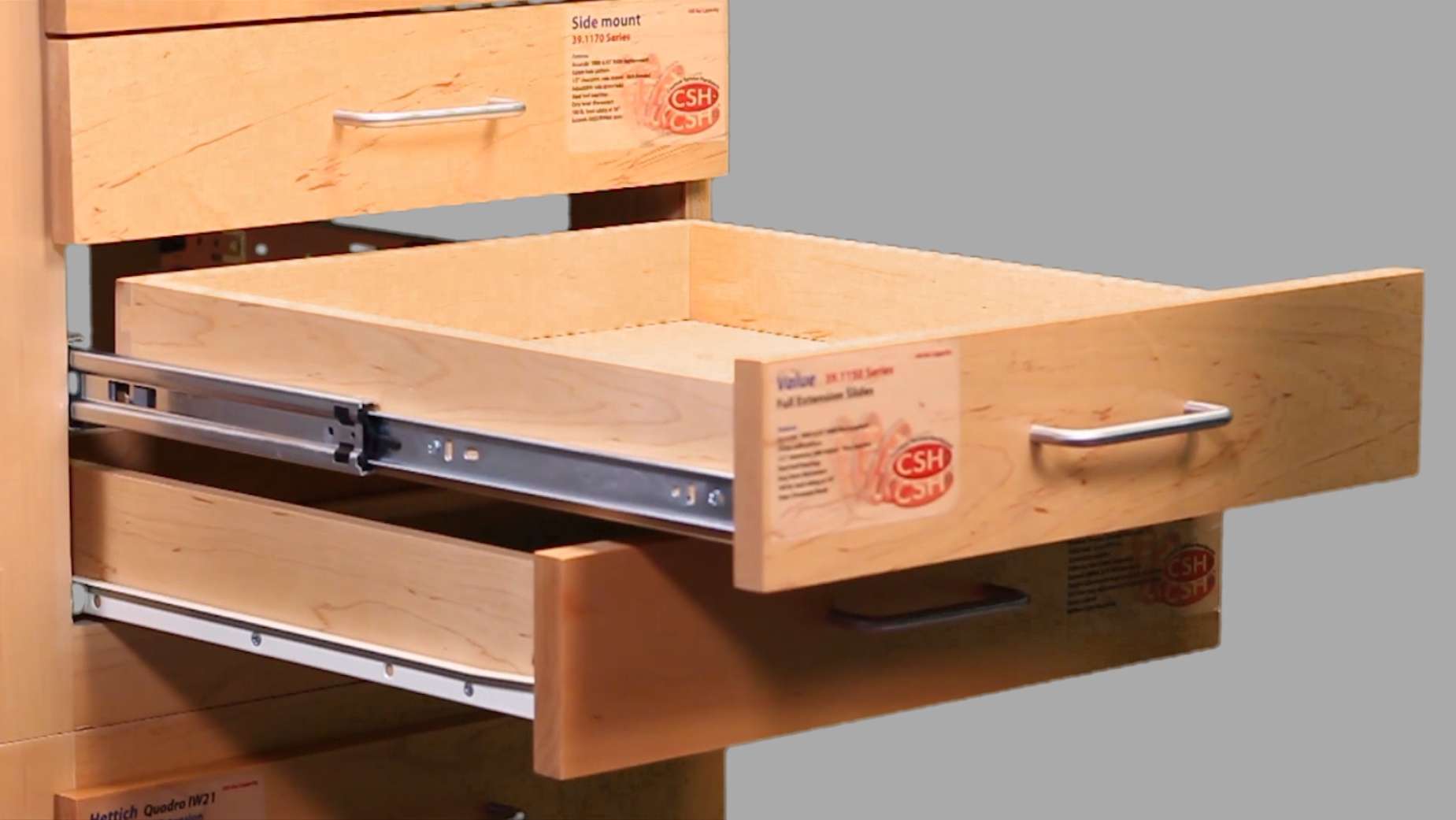

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

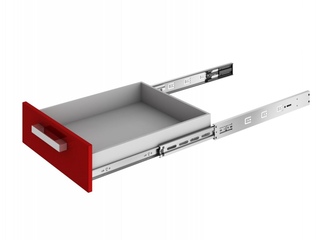

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

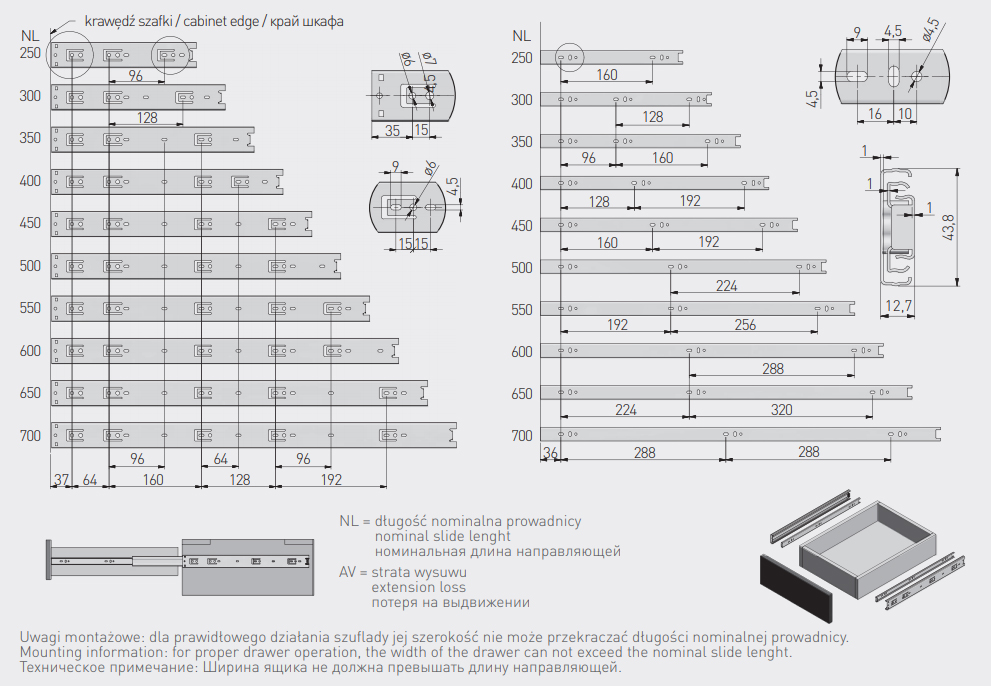

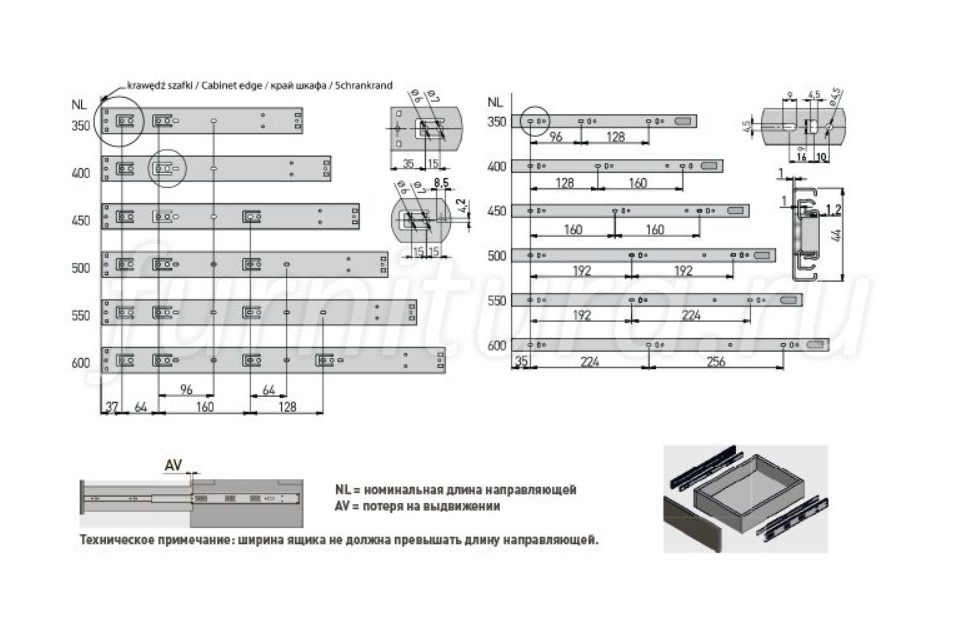

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.

Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.

Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:

В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.

Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие - механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

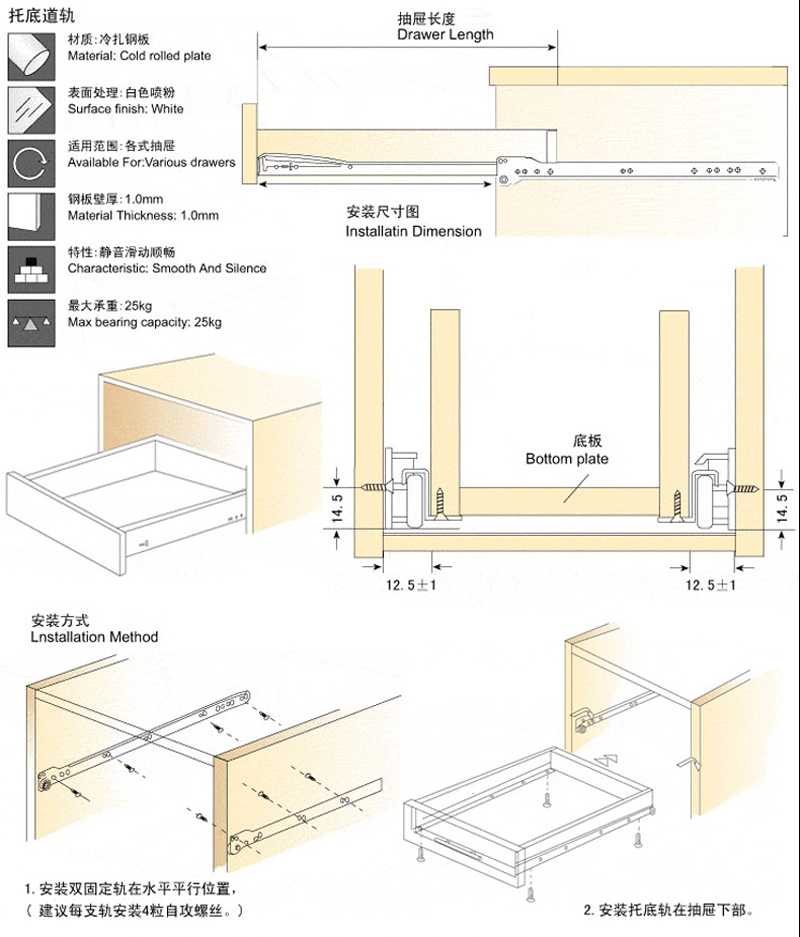

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.

2. Планка фиксируется как минимум в трёх точках.

3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.

4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.

5. Закрепляем направляющие саморезами.

6. Саморезы вкручиваются в трёх точках.
7. Ролик расположен у лицевой стороны.

8. Вставляем ящик.

выпадения ящика наружу при резком открывании.

Чтобы вынуть ящик или вставить его, немножко

приподнимите фасадную часть ящика.

регулировка мебельных направляющих

10. Проверяем плавность выдвижения ящика. Не должно быть

затираний и скрипа, ящик выдвигается без усилий.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие - механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.


2. Планка фиксируется как минимум в трёх точках.

3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.


4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.


5. Закрепляем направляющие саморезами.


6. Саморезы вкручиваются в трёх точках.


7. Ролик расположен у лицевой стороны.
8. Вставляем ящик.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.


В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

  • Типы направляющих
  • Установка роликовых элементов
  • Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

  1. При эксплуатации выдвижные ящики издают неприятный звук.
  2. Колесики ненадежны и быстро приходят в негодность.
  3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис. 1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

  • доступная стоимость;
  • плавный ход;
  • высокая прочность;
  • износостойкость;
  • простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

  1. Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
  2. Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
  3. Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

  1. Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
  2. На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

  1. Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
  2. Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
  3. Детали направляющих приворачиваются строго по намеченной линии.
  4. После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

  1. Сравнительно небольшая стоимость;
  2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
  3. Способность выдерживать воздействие существенных нагрузок;
  4. Отличная прочность и износостойкость;
  5. Простота и легкость в монтаже;

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.


Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.


Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:


В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.



Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.


В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие - механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.


1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.


2. Планка фиксируется как минимум в трёх точках.


3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.


4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.


5. Закрепляем направляющие саморезами.


6. Саморезы вкручиваются в трёх точках.


7. Ролик расположен у лицевой стороны.
8. Вставляем ящик.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются. Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

  • Типы направляющих
  • Установка роликовых элементов
  • Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

  1. При эксплуатации выдвижные ящики издают неприятный звук.
  2. Колесики ненадежны и быстро приходят в негодность.
  3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Рекомендуем также

Установка направляющих для ящиков (шариковых, роликовых): схема, размеры, видео

На сегодняшний день самыми популярными механизмами направляющих для выдвижных ящиков являются телескопические (шариковые) и роликовые. От правильности их монтажа будет зависеть не только срок службы изделий, но и удобство использования мебели. Поэтому далее будет рассмотрено, как произвести монтаж направляющих для выдвижных ящиков своими руками.

Схема установки направляющих скрытого монтажа.

Установка шариковых направляющих

По конструктивным особенностям телескопические направляющие для ящиков разных фирм могут отличаться, однако база у всех имеет одинаковый вид: они из шариков, которые движутся по отштампованным канавкам. Такие изделия могут быть 2- и 4-рядными. Второй тип более долговечным, он может выдерживать достаточно большим нагрузку (около 30-40 кг).

Телескопические направляющие для выдвижных ящиков имеют такие преимущества, как:

  • простота монтажа;
  • легкое и бесшумное движение;
  • способность выдерживать большой вес;
  • длительный срок эксплуатации.

Роликовые направляющие для выдвижного ящика.

Среди недостатков таких конструкций стоит большая цена и необходимость в сборке.

Для проведения монтажных работ нужно приготовить такие инструменты и материалы:

  • дрель со сверлом;
  • шуруповерт или отвертку;
  • простой карандаш;
  • линейку;
  • направляющие;
  • крепежные элементы.

Логин установки нужно максимально точно рассчитать все размеры деталей и места их места.С боковых сторон собранного ящика и по бокам мебели должны быть небольшие щели шириной около 12 мм. Это следует принимать во внимание при подсчете габаритов мебели. Глубина ящика и длина направляющих должны быть одинаковыми . Стандартные размеры телескопического механизма могут быть от 25 до 80 см с разницей длины между направляющими моделями в 5 см.

Принцип монтажа шариковых направляющих достаточно прост. Сначала телескопы разбираются на 2 части, одна из которых устанавливается на внутреннюю боковину мебели, а вторая - на боковину ящика.При этом главная и наиболее сложная задача заключается в точном определении мест крепления изделия. На этой боковой стороне ящика горизонтально и строго по центру отмечается линия, по которой шурупами прикручивается одна половина направляющего механизма.

После этого на внутренней стенке шкафа нужно отметить аналогичную горизонтальную линию. Для этого можно воспользоваться чертежом мебельного изделия. После этой второй половинка телескопа крепится по отмеченной линии.

Если все сделано правильно, то можно попробовать их вставить съемные части крепления, находящиеся на ящике, в пазы направляющих и соединить. При этом обе части должны плавно войти друг в друга, а выдвижной ящик - легко по ним перемещаться. В противном случае все нужно будет делать сначала.

Вернуться к оглавлению

Роликовые элементы

Виды шариковых направляющих.

Данный механизм является самым простым в плане и монтаж, имеющим низкую цену.Он способен выдержать нагрузку не более 25 кг, поэтому в таком ящике вы можете хранить много вещей. Если неправильно рассчитать и установить роликовые направляющие, то они достаточно быстро выйдут из строя. Поэтому к процессуальным работам следует подходить со всей компанией.

делом на основе чертежа конструкции Первого крепления производится точная разметка места механизма. После этого просверливается несквозное отверстие под шуруп (его глубина должна быть около 13 мм). Далее создается еще 2 таких же отверстий, расположение которых указано по чертежу.

На следующем этапе на ящике размещается элемент направляющих таким образом, чтобы конец детали, на котором отсутствует ролик, упирался в переднюю стенку ящика. Колесико должно быть размещено у задней стенки ящика. С помощью шурупов или винтов, идущих в комплекте изделий, роликовая направляющая закрепляется на своем месте. Таким же образом производится крепление и на другой стороне ящика.

Далее переходят к монтажу направляющих на стенках самой мебели.Здесь они размещаются перпендикулярно к фасаду мебельного изделия. При этом шарик должен находиться спереди, а не сзади. Обычно у всех направляющих имеются круглые и удлиненные отверстия для шурупов.

При установке механизма в шкафу рекомендуется использовать удлиненные отверстия, так как их легче будет отрегулировать при необходимости движения выезжающего ящика.

У многих не получается проделать всю монтажную работу с первого раза. В этом случае нужно будет разобрать изделие и произвести разметку заново, чтобы добиться необходимого результата.

Виды направляющих (выдвижных систем) | РаспилГродно

В данной статье мы рассмотрим 5 видов направляющих, которые можно использовать при изготовлении выдвижных ящиков, полок и выдвижных столешниц: роликовые, шариковые, металлобоксы, модернбоксы и тандембоксы.

Роликовые

Роликовые направляющие - это самые популярные, простые в плане устройства и монтажа монтажные.

Длина ролика направляющих колеблется от 250 до 800 мм. Эти направляющие выдерживают динамическую нагрузку до 25 кг.
Минусы:

  • Шум при движении ящика,
  • Частичное выдвижение,
  • Если неправильно рассчитать и установить роликовые направляющие, то они довольно быстро выходят из строя, ролики стираются, ящик при выдвижении может заедать или вовсе не выдвигаться.

Плюс - низкая цена.

Роликовые направляющие выбираются по толщине металла. Чем толще металл, тем дольше они вам прослужат. Практика показывает, что в роликах направляющих толщина металла должна быть не менее 1 мм.В шкафу купе роликовые направляющие можно использовать как приспособления для выдвижения не только ящиков, но и полок.

Шариковые (телескопические) направляющие

Разновидностей шариковых направляющих много. Различаются они: по длине (от 300 до 700 мм), по высоте (27 мм, 35 ​​мм и 45 мм), по степени выдвижения и наличию доводчика (механизма самодоката).

Плюсы:

  • Способны выдерживать нагрузку до 35 кг,
  • Имеют плавный ход,
  • Возможно полное выдвижение (не у всех моделей).

Минус - более высокая цена по сравнению с роликовыми направляющими.

Металлобоксы (метабоксы, металбоксы)

Металлобоксы используются, в основном, при производстве кухонной и офисной мебели. Сделаны они на базе роликовых направляющих, но имеют серьёзное отличие. В комплект входят роликовые опорные направляющие и две боковые стенки выдвижного ящика. Это одно из удобств металлобоксов, так как при изготовлении выдвижного ящика уже не нужно изготавливать боковые стенки из древесного материала.Ещё одним плюсом металлобоксов, которые обеспечивают крепления для фасада, которые имеют регулировку, обеспечивающую установку фасада ящика ровно по корпусу мебели.

Минусы:

  • Частичное выдвижение,
  • Небольшая допустимая нагрузка (до 20 - 25 кг).

Посмотреть видео «Метабокс от компании Blum»

Модернбоксы

Модернбоксы - новинка и одна из самых современных систем выдвижения ящиков. Модернбоксы - усовершенствованные металлобоксы.

Основные отличия от металлобоксов и их плюсы:

  • Нагрузка до 50 кг,
  • Бесшумное закрывание,
  • Полное выдвижение.

Посмотреть видео «Монтаж ящика ModernBox»

Тандембоксы

Тандембоксы - это технология скрытых направляющих, обеспечивающих плавный ход даже тяжело нагруженных ящиков (до 65 кг). Создана австрийской компанией Blum. Отличается качеством VIP и поэтому является одним из самых дорогих продуктов в серии выдвижных ящиков ..

В случае применения тандембоксов, ящик легко можно снять с направляющих без использования инструментов. Это вид направляющих обеспечивает плавный ход и полное или частичное выдвижение.Ящики могут быть встроенным доводчиком и системой открывания нажатием на фасад.

Для увеличения высоты ящиков используются релинги (расширители).

Посмотреть видео «Разбираемся в ящиках Блюм. Разновидности, виды »

Роликовые направляющие, установка, монтаж свойства

Роликовые направляющие сегодня используются значительно реже, чем шариковые, в основном, в дешевом сегменте мебели.

К их положительным сторонам можно отнести простоту и дешевизну, основным недостатком является неполное выдвижение, менее плавное движение, по сравнению с шариковыми направляющими.

Технологические особенности:

  • Неполное выдвижение (т.е. часть ящика остается в корпусе)
  • механическое автоматическое задвижение (за счет уклона направляющей на корпусе)
  • выдерживают нагрузку до 20 кг
  • простота монтажа - винты / саморезы производитель рекомендует не менее 6 на одну направляющую, видимо для того, чтобы выдерживались заявленные 20 кг. Я же, как правило, обхожусь 2-3 шт. на элемент.

[идентификатор таблицы = 48 /]

Зазоры

При проектировании шкафа зазор между стенками корпуса и ящика рекомендуется делать 12,5 мм, но можно ставить и 13 (1 мм компенсируется самой системой направляющих, а в PRO100 нет десятых мм).

Допуски на фасады (в случае с вкладным фасадом - расстояние до стенок короба - 2 мм, но не менее 1,5), как и расстояние между соседними фасадами.

В отношении зазора между крышкой и фасадом при нахлесте крышки 50 мм, зазор должен быть не менее 3,5 мм, при нахлесте 30 мм 2,5 мм, если на толщину фасада (16-20 мм), то достаточно 1,5 мм.

При несоответствии размеров короба размера ящика (ящик меньше) правила дистанционные шайбы (выпускаются толщиной 3, 4 и 5 мм).Допускается использование нескольких шайб одновременно. Изготовлены они из пластмассы белого цвета.

Собрать / разобрать роликовые направляющие намного легче, чем шариковые. Ящик просто вставляется в нишу ролик ящика заводится за ролик короба, опускается на направляющую, после чего просто задвигается до конца (см. Схему) и наоборот.

Далее рассмотрим практические аспекты монтажа роликовых направляющих на примере сборки бюджетной тумбы с тремя ящиками .

Обзор направляющих для выдвижных ящиков

Мебельная фурнитура сегодня в большом ассортименте, что дает возможность выбора. Еще не столь давно фасад был одинаков, а сама она имела вид распашного ящика. Сейчас же процесс выдвижения упрощенным с помощью направляющих.

Одним из элементов удобства в современной мебели является выдвижная фурнитура.

Роль выдвижных систем важна, поскольку они дают возможность достаточно выдвижения ящика.Таким образом вытащить его содержимое не составляет труда.

Они используются в любом типе мебели, где присутствуют выдвижные конструкции и модули.

Блок: 1/9 | Кол-во символов: 577
Источник: http://berkem. ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/

Выбор направляющих

чтобы выбрать систему направляющих, которая будет служить долгое время, в первую очередь нужно обращать внимание на толщину металла. Особенно если это роликовые направляющие.

Роликовые направляющие - самые простые в плане устройства и монтажа направляющих.

От этого параметра зависит, сколько и как будет работать фурнитура. Идеальная толщина составляет 1-1,2 мм. Решив купить вариант поменьше, гарантии, что выдвижные ящики прослужат длительный период, нет.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Выбор фурнитуры заключается также в предварительном осмотре изделий: важно, чтобы направляющие были ровными, без дефектов.

Обязательно проверяйте ролики или шарики, они должны качественно функционировать.

Блок: 6/9 | Кол-во символов: 744
Источник: http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/

Метабоксы

Метабоксы (металобоксы) - это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях.Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой.

Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (метабокс Blum), они бывают белого или серого цвета.

Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются.Поэтому на более дорогих продуктах рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), обеспечивающие плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых направляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить ограничительную высоту метабокса использовать рейлинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным рейлингом

Cтатьи по кухнем в стиле современной классика:

Блок: 4/5 | Кол-во символов: 1688
Источник: https: // dd-space.com / dnevnik-dizaunera / направляющие-для-ящиков /

Видео

Блок: 4/4 | Кол-во символов: 8
Источник: https://mblx.ru/komplektuyushhie/766-mebelnye-napravlyayushhie.html

Направляющие обратного действия

Подобная разновидность мебельной фурнитуры практически не отличается от направляющих с доводчиков. Единственным исключением является то, что открытие ящика при установке такой системы происходит за счет счётчика на него .

Из этого вытекает и достоинство направляющих обратного действия - отсутствие ручек на предметах мебели.

Блок: 6/9 | Кол-во символов: 356
Источник: http://MebSam.com/napravlyayushchie-dlya-vydvizhnyh-yashchikov.html

Как можно произвести ремонт ящика на шариковых направляющих

Если после установки шариковых направляющих для выдвижного ящика конструкции достаточно туго, это свидетельствует о неправильном расчете габаритов конструкции или неграмотной установки полозьев. В этом случае требуется проверить ширину изделия. При необходимости уменьшить лобовые планки. Перед началом монтажа следует проверить диагональ.

Полезный совет! Для перемещения ящика на направляющие можно брызнуть пару капель специального масла.

Если после установки направляющих для выдвижного ящика конструкция самопроизвольно выдвигается, в этом случае следует проверить фиксирующую часть узкой планки, расположенной сзади.Там находится скоба, которая в закрытом состоянии огибает силиконовую втулку. Такое положение обеспечивает надежную фиксацию элемента в закрытом положении. Для более плотного крепления следует поджать скобу.

Во вставки ящика может заблокироваться планка, из-за чего изделие не войдет в нишу, так как будет упираться в крепление шариков. Для устранения такого неполадки ящик полностью вынимается, крепления разгибаются в стороны.

Чтобы направляющие свободно перемещались, на них можно брызнуть пару капель специального масла

Важно! Для осуществления ремонта конструкцию следует вытаскивать ровно перед тем, как разобрать направляющие для выдвижного ящика.

Если ящика находится в пазе, при первой нагрузке оно может выскочить оттуда. Его следует усилить с помощью тонких планок или прикрутить на саморезы к нижним торцам ящика.

Как установить роликовые направляющие для выдвижного ящика

Для установки роликовых направляющих для выдвижного ящика первым делом производится точная разметка на ящике. С помощью дрели выполняются несквозные отверстия под винты глубиной не более 14 мм. На ящик следует установить элемент от роликовой направляющей.Необходимо, чтобы конец детали, где отсутствует колесико, упирался в переднюю стенку ящика. Соответственно, ролик должен располагаться у задней стенки конструкции. Как крепить направляющие для выдвижного ящика? Роликовые полозья фиксируются с помощью винтов, которые идут с ними в комплекте.

Важно! Шляпка элементов крепления не должна выходить более чем на 1 мм за направляющую.

Отверстия под крепления направляющего делаются с особой осторожностью

С другой стороны ящика строго симметрично крепится такой же элемент от второй направляющей. Перед тем как установить направляющие для ящика, выполняется разметка внутренней боковой части ниши для монтажа рельсы. Элемент устанавливается перпендикулярно фасаду шкафа таким образом, чтобы ролик располагался впереди. Отверстия под крепления делаются с особой осторожностью. Даже незначительное смещение может стать нарушением удобного скольжения ящика по роликам.

При фиксировании изделий к стенке лучше использовать удлиненные прорези, а не круглые. Это даст возможность регулировать положение и характер движения выезжающего ящика.

Направляющие для выдвижных ящиков являются необходимыми элементами, обеспечивающими удобную и надежную эксплуатацию мебели. Несколько вариантов, что позволяет подобрать механизм на основании личных предпочтений и финансовых возможн остей. Благодаря простоте конструкции установка направляющих для выдвижного ящика может осуществляться без наличия специальных навыков.

Блок: 9/9 | Кол-во символов: 3349
Источник: http: // evrookna-mos. ru / направляющие-для-выдвижных-ящиков-удобное-пользование-современной-мебели.html

Блок: 7/9 | Кол-во символов: 1
Источник: http://MebSam.com/napravlyayushchie-dlya-vydvizhnyh-yashchikov.html

Последовательность установки шариковых полозьев для выдвижных ящиков

Для монтажа системы не нужно обладать определенными навыками. Достаточно изучить схему установки для выдвижных ящиков шариковых направляющих. После того как подготовлена ​​выдвижная конструкция, приступают к установке системы, что выполняется поэтапно.В комплект входят два полозка - правый и левый. Перед тем как крепить шариковые направляющие для выдвижного ящика, производится разбор устройства на составные элементы. Более широкое изделие фиксируется к боковой стенке мебели, узкий элемент монтируется к ящику. Полозья устанавливаются симметрично.

Направляющая разводится до упора. При нажатии на длинный конец вытягивается узкая планка. Первым делом крепятся узкие элементы к боковым сторонам выдвижной конструкции. Перед тем как установить шариковые направляющие для ящика, в центральной части боковин проводится горизонтальная линия, по которой будет крепиться рельса.В качестве крепежей используются саморезы 3х12 или 4х16 мм, что есть толщина металла. С учетом расположения ящика и направляющей на нем выполняется разметка боковин ниши для монтажа толстых полозьев, которые фиксируются также на саморезы.

Схема установки направляющих для выдвижных ящиков

Ящик заводится в направляющие. О правильности установки конструкции будет свидетельствовать характерный щелчок сработавшего фиксатора. Далее следует проверить свободный ход конструкции в разные стороны.

Система шариковых полозьев оснащена множеством отверстий, каждая из которых отвечает за определенную функцию. Горизонтальные ячейки овальной формы предназначены для перемещения телескопа в горизонтальном положении и для его регулировки. Удлиненные вертикальные отверстия используются для направляющей передвижения вверх или вниз. После того как установлены направляющие для выдвижного ящика, выполняется настройка элементов. Далее изделия основательно фиксируются в определенных положениях с помощью саморезов.

Для нижних ящиков направляющие обычно устанавливаются на расстоянии 30 мм от его днища. Для других конструкций место крепления выбирается с учетом высоты.

Чтобы вынуть полностью ящик из ниши, следует выдвинуть его до упора. Далее необходимо отжать черные язычки на полозьях: один из них - вверх, а второй - вниз, после чего свободно вынимается.

Монтаж направляющих может осуществляться на боковых поверхностях ящиков или в пазах боковых поверхностей

Блок: 9/10 | Кол-во символов: 2430
Источник: https: // psk-remont.ru / 2019/03/24 /% D0% BD% D0% B0% D0% BF% D1% 80% D0% B0% D0% B2% D0% BB% D1% 8F% D1% 8E% D1% 89% D0 % B8% D0% B5-% D0% B4% D0% BB% D1% 8F-% D0% B2% D1% 8B% D0% B4% D0% B2% D0% B8% D0% B6% D0% BD% D1 % 8B% D1% 85-% D1% 8F% D1% 89% D0% B8% D0% BA% D0% BE% D0% B2-% D1% 83% D0% B4 /

Выдвижные ящики с различными механизмами - 50 фото-идей:

Как сшить красивое и уютное покрывало своими руками

Интерьер спальни должен не располагать ко сну, но радовать глаз в дневное время. Как этого добиться? Основательно подойти к вопросу декора спальной комнаты.Первостепенную роль здесь играет выбор…

Как сделать шкатулку-ящик из открыток своими руками - инструкция

Наши бабушки и мамы находили в изготовлении шкатулок из подручных материалов удовольствие домашнего творчества. Тем более что материалы для таких поделок незамысловатые, и они есть в каждом доме. А готовые…

Как сделать ширму своими руками.

Еще несколько веков назад ширма представляла собой классический атрибут любого интерьера, претендента на претенциозность и наличие вкуса.Со временем мода «отодвинула» ширму, превратив ее в антиквариат,…

Изготавливаем напольную вешалку в квартиру для одежды своими руками

Коридор - важная часть любой квартиры или дома. Это место, которое проходит через гости, и вешалка - одна из главных составляющих прихожей. Так же, как и без дивана, сложно представить себе гостиную, не…

Какая краска подойдет для мебели из дерева

Если у вас есть мебель, требуемая реставрации, будь то стол, комод, шкаф, стулья, или же вы просто хотите покрасить окна, пол, может, другие изделия из дерева, тогда краска по дереву. А для…

Как связать покрывало на кровать крючком

Вязаные вещи в интерьере сейчас очень популярны и пользуются большим спросом. Они очень универсальны: различные использование материалов, цветовых и структурных решений делает такие детали интерьера…

Блок: 9/9 | Кол-во символов: 1718
Источник: http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/

Кол-во блоков: 10 | Общее кол-во символов: 10871
Количество используемых доноров: 6
Информация по каждому донору:
  1. https: // dd-space.com / dnevnik-dizaunera / napravlyayushhie-dlya-yashhikov /: использовано 1 блок из 5, кол-во символов 1688 (16%)
  2. http://berkem.ru/drugoe/napravlyayushhie-dlya-vydvizhnyx-yashhikov-vidy-i-osobennosti/: использовано 3 блока из 9, кол-во символов 3039 (28%)
  3. https://mblx.ru/komplektuyushhie/766-mebelnye-napravlyayushhie.html: использован 1 блок из 4, кол-во символов 8 (0%)
  4. https://psk-remont. ru/2019/03/24/%D0%BD%D0%B0%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D1%8F% D1% 8E% D1% 89% D0% B8% D0% B5-% D0% B4% D0% BB% D1% 8F-% D0% B2% D1% 8B% D0% B4% D0% B2% D0% B8% D0% B6% D0% BD% D1% 8B% D1% 85-% D1% 8F% D1% 89% D0% B8% D0% BA% D0% BE% D0% B2-% D1% 83% D0% B4 / : использовано 1 блоков из 10, кол-во символов 2430 (22%)
  5. http: // евроокна-мос.ru / направляющие-для-выдвижных-ящиков-удобное-пользование-современной-мебели.html: использован 1 блок из 9, кол-во символов 3349 (31%)
  6. http://MebSam.com/napravlyayushchie-dlya-vydvizhnyh-yashchikov.html: использовано 2 блока из 9, кол-во символов 357 (3%)

Схемы сборки комодов на шариковых направляющих. Самостоятельное крепление направляющих на выдвижные ящики

При сборке мебели фабричного производства вопрос о строгих направляющих на выдвижные ящики вовсе не стоит.Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели приходится самостоятельно положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все другие конструкции направляющих.Они обеспечивают легкое выдвижение ящиков, легко крепятся и регулируются, фиксируются выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепление устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части.Крепление продольной оси выдвижных ящиков рекомендуется использовать, если размеры направляющих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для обычного инструмента под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю.И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительные разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям.Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные отверстия необходимы для окончательной круглой фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку.Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна быть под направляющей) и заверните (не до упора) строго шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем часть направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора.Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всехков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается установить только панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Установите шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми.Дело в том, что роликовые направляющие обычно чуть шире, поэтому данная установка может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже расчетные формулы, которые определяют зависимость между размерами выдвижных ящиков и место, где установить направляющую.Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества.Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

  • Роликовые направляющие
  • Установка механизмов
  • Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции.Это вызывает принудительную неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время имеют самое широкое распространение 2 направляющих, имеющих роликовую и шариковую конструкцию. Направляющие роликового типа невысокую стоимость, благодаря качеству они очень широко используются в мебельных конструкциях, чаще всего - на стенках ящика.

Роликовые направляющие очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть - на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих которые устанавливаются ящики, имеются ролики, обеспечивающие движение. Чтобы исключить шум во время движения роликов, их конструкцию покрыть резиновой оболочкой.

как направляющие на роликах не конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции.Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов этой мебели и не прикладывать к большим усилиям. Обусловлено это создается инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение.Обусловлено это наличием в квартирах и домах компьютеров, которые установлены на специальные компьютерные столы. Такие имеют выезжающую полочку для возможности установки на ней стол. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки будут следующие инструменты:

  • дрель;
  • линейка;
  • карандаш;
  • саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут быть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм - это вызвано длиной саморезов и толщиной ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они точно совпадают с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего расположения расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг - выполнение монтажа направляющих в шкафу. Он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На телескопических направляющих рельсов имеется множество прорезей и отверстий, предназначенных для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволяют выполнить нужную регулировку.Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Никаких перекосов при этом не допущено, ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут установку. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того, чтобы спроектировать, а затем установить ящики, нужно знать следующие параметры:

- высота фасадов ящиков;

- размер ящиков - ширина, глубина, высота;

- размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина - 800мм, высота без ножек - 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут Интересы роликовых направляющих.

Первое с чем нужно определиться - высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом - 4мм; между фасадами - 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4 + 2 + 2 + 2 + 2 = 12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньшей ширины изделия на 4мм: 800 - 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами.Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правил - высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193-50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих.Глубина комода 440мм, длина боковых стенок равная - 400мм, длина боковых стенок длина 400мм.

Сначала определяем ширину проема комода - от общей ширины отнимаем толщину двух стоек по 16мм: 800 - (16 * 2) = 768.

Между боковой стенкой ящика и стойкой комода должны быть промежутки равных толщин направляющей

Толщина одной пары направляющих роликов 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм.Добавим еще один миллиметр для того, чтобы исключить задевание головок саморезов за направляющие, общий за равен - 26мм.

Для того, чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна - 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 - (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 - 2шт;

передняя (задняя) стенка 710 х 140 - 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующими правилами: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4 (отступ от верха) + 193 (высота фасада) - 35 = 162мм

2-я линия.4 + 193 + 2 (зазор между фасадами) + 193 - 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 - 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193-35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми установлено несколько (2 и более) маленьких колесиков.

Роликовые направляющие - самые простые в плане устройства и монтажа направляющих.

Последние обеспечивают движение частей устройства в двух противоположных направлениях, что позволяет увеличивать длину конструкции, так и возвращать ее в исходное состояние.


Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой степени улучшающей способности не только на степень упругости направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.


Роликовые направляющие для ящиков.

Главной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению поверхностей и конструкции в целом.


Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется больше усилия для перемещения полозьев, которое к тому же происходит с меньшей скоростью.


Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств шариковые направляющие достаточно давно конкурируют с роликовыми.


Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором - маленький ролик.


Механизм шариковых направляющих.


Механизм роликовых направляющих.

И даже на то, что при изготовлении последнего материала могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизма действия механизма причинила их причинение.


Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о указанных устройствах, наиболее распространенными считаются все же роликовые изделия.


Минусы роликовых направляющих это шум с которыми они выдвигаются и закрываются.

На их востребованность повлиял факт, что шариковые направляющие чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.


Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование ролика направляющих в конструкции выдвижного ящика

С некоторыми портами применения роликовых направляющих неразрывно с мебельным производством.


Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшей.


Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковых стенках короба с внешней стороны, что не увеличивает полезного пространства самого ящика.


Роликовые направляющие - это направляющие частичного выдвижения.


Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.


Правильный расчет и монтаж - это основа применения роликовых направляющих.

А в целях демонстрации возможностей снятия снятия и установки ящика, основные комплектующие имеют технологические отверстия.


Шариковые направляющие не позволяли бы вытаскивать и вставлять ящик после сборки мебели без нарушений ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потерь функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.


Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели - различных шкафчиков с изготовлением выдвижных ящиков - ключевой моментом в сборке является монтаж направляющих. Роликовые направляющие элемента механизма движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении механизма сборки очень важно установить элементы так, чтобы они четко согласовадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, все примененные материалы будут испорчены.Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

ящики идеально занимали отведенное им место, выполнить расчеты для роликовых направляющих перед тем, чтобы их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры.Для тумбы с высотой боковин 367, высотой одного цоколя 70 и зазором между фасадами высота фасада получится: (368-70-2 * 3) / 2 = 146 мм.

При одинаковых размерах элементов их один вариант их монтажа - сделать взаимозаменяемыми.

Для этого при расчете учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы.При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18 + 4 = 22 мм. Можно рассчитать расположение деталей механизма нижнего торца боковины тумбы. В этом случае: цоколь + толщина дна + высота крепления направляющей от дна = 70 + 16 + 22 = 108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше на 4 мм.Ее средние размеры - 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут примерами и в том случае, если для изготовления тумбы будет литература Массачусетс 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком установки расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Телескопические направляющие полного выдвижения для ящиков: виды и свойства

Сегодня ни один домашний умельц, при изготовлении мебели своими руками, не может обойтись без промышленно изготовленной фурнитуры, из направляющих для выдвижных ящиков наиболее востребованной категории.И в промышленности, и в домашней мебельном рукоделии наибольшее распространение получили роликовые и шариковые направляющие. Последние часто называются «телескопическими», а на профессиональном сленге просто «телескопами».

На основе этой фурнитуры создаются сложные элементы мебели:

  • метабоксы - представляющие одиночные ящичные выдвижные отсеки;
  • тандембоксы - вид многоуровневой выдвижной конструкции.
Несмотря на то, что стоимость видов копий вдвое большую цену роликовых, достоинства первых:
  • более высокая универсальность, что позволяет использовать их не только при обустройстве ящичных отсеков;
  • меньшее усилие для выдвигания - задвигания и более низкая вероятность заклинивания и перекоса;
  • возможность организовать многоуровневую, единую выдвижную систему, как многоярусный отсек для духового шкафа «Bosh» (фото 3).

Виды опорной фурнитуры

Несмотря на простоту направляющих полозьев скольжения, которыми в недалеком прошлом оснащались все выдвижные элементы мебели, требовалось определенное, порой значительное усилие для того, чтобы выдвинуть и задвинуть ящик и при этом не исключалась вероятность его перекашивания или заклинивания. Особенно часто эти дефекты наблюдались при использовании деревянных полозьев. Пришедшая им на смену металлическая и пластмассовая фурнитура не была избавлена ​​от этих недостатков.

Современная мебельная фурнитура, поверхность направляющих - полозья с шариковыми или роликовыми опорными элементами, имеет и другие особенности.
Наибольшее распространение среди обычных систем бокового крепления получили следующие виды опорных полозьев:

  • фурнитура нижнего монтажа;
  • роликовые и шариковые устройства, оборудованные доводчиками и фиксаторами;
  • в отдельные категории входят системы «Metabox» («Метабокс») и «Tandembox» («Тандембокс») (на фото ниже).

При этом имеют последнюю группу мебельной арматуры там, где находятся высокие эксплуатационные нагрузки - бельевые комоды, верстачные ящики, технологическое оборудование.

Роликовые и шариковые телескопические системы могут обеспечивать полное и частичное выдвижение ящичных отсеков, при этом особенно важное значение для полнофункциональной эксплуатации имеет правильность их монтажа. И шариковые и роликовые устройства обеспечивают плавность и бесшумность работы, однако первые способны воспринимать более высокие нагрузки.Это гарантируется в первую очередь опор качения и их число.

По способу монтажа шариковые и роликовые телескопические опоры качения делятся на:

  • фурнитуру бокового, накладного крепления;
  • фурнитуру бокового крепления в наружный паз стенки ящичного короба;
  • системы комбинированного крепления к боковинам и днищу выдвижного элемента.


Сегодня мебельная промышленность предлагает отдельные комплекты, системы для выдвижения мебельных отсеков на расстояние 150,0… 700,0 миллиметров.Ширина полозьев распространяется в диапазоне 17,0… 35,0 миллиметров. От последнего показателя зависит «грузоподъёмность» направляющих, которая может достигать 30,0 килограммов.

Обычно продажные комплекты собственных направляющих и крепежных деталей. В большинстве случаев для крепежа применяются саморезы с увеличенной потайной или полупотайной шляпкой.

Для изготовления самих опорных полозьев применяется износостойкий металлический профиль. При этом увеличенная долговечность обеспечивается самими телами качения, в качестве которых используются стальные шарики, в качестве большинства роликовых фурнитуры оснащено пластмассовыми роликами.

В настоящее время мебельная промышленность выпускает несколько разновидностей шариковых выдвижных систем. Если в обычных системах опорная шина представляет собой единое целое, то в устройствах сверхдлинного выдвижения шина трехсекционная. Кроме того, выпускаются и устройства неполного выдвижения, которые открывают ящика на 2/3… 3/4 его глубины.

Система полного выдвижения, после перемещения ящика в крайнее положение, возможно его снятие с опорных полозьев. Для этого специального рычажного механизма, облегчающий снятие ящичного отсека или поддона с направляющих и его установку на место.

При покупке любой направляющей фурнитуры следует помнить, что в комплект входит набор из правых и левых элементов и обычно поодиночке роликовые и шариковые салазки не реализуются. Поэтому при поломке полоза с одной стороны, придется приобретать полнокомплектный набор, одну неиспользованную шину держать в качестве запасной.

Установка телескопических выдвижных механизмов

Телескопические направляющие достаточно просты в установке и требуют минимума инструмента.Однако их монтаж должен осуществляться с высокой тщательностью и точностью. Именно от этого зависит плавность хода и надежность работы.

Длина направляющей должна соответствовать соответствующему размеру ящичного короба. Зазор между корпусом мебельного изделия и боковиной ящика должен быть в пределах 12,0… 15,0 миллиметров.

Монтаж и крепление «телескопа» осуществляются в следующей последовательности:

  • перед установкой разбираются на две составные части;
  • на боковинах ящика проводится горизонтальная черта, на которой размечаются места в соответствии с крепежными отверстиями в опорном профиле механизма - при этом следует иметь в виду, что на нем имеются основные и вспомогательные крепежные отверстия;
  • к боковине крепится подвижный полоз - овальные отверстия позволяют его смещать вдоль боковины;
  • аналогичные операции выполняются на другой боковине ящичного короба;
  • подобным образом крепят неподвижные полозья внутри корпуса мебели;
  • на заключительной стадии монтажа проверяют плавность скольжения.

На заметку!

Наличие заеданий свидетельствует о неточной установке полозьев. Эту погрешность можно частично компенсировать, используя свободный ход крепежа в овальных отверстиях. Если это не помогает, необходимо переустановить опорный профиль на новое место, выше или ниже старой разметки.

Основные преимущества шариковых направляющих

Как показывает опыт эксплуатации шариковых и роликовых «телескопов», несмотря на более высокую стоимость, использование полозьев с шариковыми опорами предпочтительнее.Главными достоинствами этого вида мебельной фурнитуры являются:

  • более высокая надежность, практичность и долговечность;
  • большие функциональность и универсальность, а также лучшие потребительские качества;
  • повышенная плавность хода;
  • Большие удельные нагрузки, воспринимаемые опорными телами качения.
Благодаря последнему преимуществу, при производстве офисной мебели в большинстве случаев используют шариковые «телескопы».

Видео

Из видео вы узнаете, как правильно закрепить мебельную направляющую шарикового вида.

Установка роликовых направляющих для выдвижных ящиков | Мебельный журнал

Оглавление:

Нюансы установки роликовых направляющих
Монтаж роликовых направляющих

При сборке каркасной мебели важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которому эти ролики передвигаются.Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики непосредственно крепятся к боковинам ящика. Сегодня такие направляющие обладают заслуженной популярностью, обладают отличной износостойкостью и имеют довольно простую схему монтажа.

Вернуться к оглавлению

Нюансы установки роликовых направляющих

Для того, чтобы все ящики стали идеально в корпусе тумбы работы по установке направляющих следует начинать с верхней части каркаса мебели. Чтобы выполнить работу правильно и не допустить порчу материалов при расчетах высоту корпуса ящика, толщину материала из которого изготовлено верхнее и нижнее основание тумбы, а также высоту между всеми ящиками, входящими в состав мебели. Зазор между ящиками должен составлять не менее трех миллиметров.

Работы по монтажу направляющих необходимо начинать с верхней части корпуса тумбы. Полозья на внутренней стенке мебели лучше установить еще до того как корпус будет собран.Размеры направляющих.

Вернуться к оглавлению

Монтаж роликовых направляющих

Произведя расчеты и подготовив рабочее место можно приступать к монтажу роликовых направляющих. Для начала отметьте на внутренних боковых стенках корпуса места для крепления полозьев. На расстоянии 2 см от переднего торца корпуса закрепите полозья, используя специальные мебельные шурупы. С помощью угольника или рулетки проверьте правильность установки каждой и только после этого приступайте к монтажу роликов на поверхности ящиков. Роликовые направляющие устанавливаются в нижних частях боковых ящиков также с помощью мебельных шурупов. Для того, чтобы не допустить погрешность, выполняйте работы после начала установки полозьев на следующий ящик только того, что она полностью выдвигается и задвигается без усилий.

Чтобы все ящики стали в тумбу правильно возьмите в учет также высоту шляпки саморезов, которые установлены в нижнем основании корпуса.Чаще всего на такой зазор оставляют приблизительно 3-4мм. Если вы выполните все работы аккуратно и без спешки, вы получите удобную функциональную тумбу с выдвижными ящиками, в результате чего можно удобно хранить любые личные вещи.

Сегодня направляющие роликового типа можно купить в любом специализированном магазине по очень доступной цене. Для того, чтобы при помощи таких элементов не возникло затруднение узнайте у продавца конструкции направляющих той или иной модели или внимательно изучите инструкцию, чаще всего прилагается к изделию.
