Содержание

Как установить направляющие полного выдвижения. Установка шариковых направляющих для ящиков. Разметка точек фиксации телескопических направляющих

Для изготовления мебели используется различная фурнитура, включающая в себя ручки, петли, мебельные ножки, крепежные болты и так далее. В последнее время широко применяется выдвижная фурнитура, способствующая более легкому открыванию ящиков и максимально оптимизирующая рабочее пространство.

Область применения выдвижных механизмов

Выдвижные конструкции используются для:

комнатной мебели. Наиболее известны раздвижные двери для шкафов, выдвижные вешалки и ящики, полки для компьютерных столов;
кухонной мебели. Гарнитуры, оснащенные выдвижными механизмами, являются самыми востребованными;
дверей. Раздвижная фурнитура – направляющие для дверей – позволяет производить конструкции различной формы.

Выдвижные и раздвижные механизмы позволяют сэкономить пространство в помещении и максимально эффективно организовать условия работы и отдыха.

Основные виды выдвижной фурнитуры

Фурнитура для выдвижных ящиков бывает нескольких разновидностей:

механизмы, основанные на движении роликов по направляющим. Самая распространенная разновидность выдвижной фурнитуры. Отличается дешевизной и простотой монтажа. Недостатками являются наличие сильного шума при работе механизма, недолговечность конструкции и способность открывать ящик на 2/3 вместимости;

шариковые направляющие: фурнитура телескопическая. Отличается более плавным движением по сравнению с роликами, способностью принимать на себя высокую степень нагрузки, долговечностью;

конструкции металл-бокс – выдвижная мебельная фурнитура: направляющие двигаются за счет роликов. Основным отличием является наличие дополнительных металлических боковых стенок, которые способствуют повышению нагрузки на механизм. Ящики, оснащенные фурнитурой металл-бокс можно нагружать до 30кг. По желанию заказчика выдвижные механизмы подобной конструкции можно оснащать доводчиками;

механизмы-тандемы. Представляют собой полный ящик, изготовленный по индивидуальным параметрам. Направляющие и усиливающие устройства располагаются сбоку и снизу ящика. За счет большого количества направляющих и поддерживающих элементов такая конструкция легко и плавно работает. Она долговечна. Ящик можно дополнить доводчиком или электроприводом. Основным недостатком является высокая стоимость конструкции;

последней разновидностью выдвижной фурнитуры считаются системы карго. Механизм представляет собой выдвижной ящик, определенной формы, который крепится непосредственно к имеющейся мебели. Используются механизмы преимущественно на кухне.

Подбирать выдвижной механизм требуется, основываясь на предполагаемой нагрузке, долговечности и необходимости масштаба открывания ящика.

Установка выдвижных механизмов

Самостоятельно собрать мебель может практически любой человек. Главное – на стадии разработки правильно разработать чертеж конструкции и приобрести все составляющие элементы. Сборка выдвижного ящика также не является неразрешимой проблемой, и прибегать к помощи профессионалов не требуется.

Общие правила

Выдвижная мебельная фурнитура – направляющие для ящиков и крепления – обычно продаются комплектами. Для правильной их установки требуется руководствоваться простыми правилами:

выбирать фурнитуру надо на стадии разработки мебельного проекта. Следует помнить, что все механизмы имеют свои размеры, которые требуется учитывать;
при установке механизма обязательно проводится четкая разметка под крепления. Несоответствие отверстий для креплений с подготовленными может привести к неправильной работе всей конструкции;

крепится выдвижная фурнитура несколькими болтами, которые закручиваются по мере возможности, то есть не следует сразу заворачивать один болт, а затем другой и третий. Правильней будет немного затянуть все болты и только после этого постепенно заворачивать крепления до упора. Если пренебречь этим правилом, то выдвижной механизм может быть перекошен, что приведет к его неработоспособности;
мебельная выдвижная фурнитура – направляющие для ящиков – оснащены регулировочными болтами, при помощи которых можно выправить небольшие перекосы и различные зазоры между ящиком и основанием.

Установка на примере шарикового механизма

Рассмотрим процесс установки шариковой или телескопической выдвижной фурнитуры. Весь процесс делится на несколько составляющих его этапов:

после приобретения мебельной фурнитуры направляющие, которые состоят из двух частей, требуется разделить. Для этого надо слегка потянуть за имеющиеся на устройстве усики. Одна часть конструкции будет в дальнейшем крепиться к ящику, а другая – к внутренней части мебели;

производится разметка для крепления механизма на стенках ящика и внутренней части мебели;

в точках крепления при помощи дрели проделываются отверстия, диаметр которых равняется диаметру крепительных элементов;

по писанному выше правилу заворачиваются болты, которые поставляются в комплекте с механизмом и предназначены для крепления устройства к мебели;

ящик вставляется в предусмотренное место;
при необходимости, например, при наличии неодинаковых зазоров между ящиком и корпусом мебели, производится регулировка выдвижного механизма предусмотренными конструкцией болтами.

Более наглядно процесс можно посмотреть в видеоуроке.

Неисправности выдвижной фурнитуры и способы их решения

Выдвижная фурнитура для кухни и другой мебели служит длительное время, но и с ней могут возникнуть различные проблемы:

в первую очередь неисправности работы системы могут возникнуть из-за неправильной установки конструкции. Проблема может решаться регулировкой механизма или повторной установкой фурнитуры. Эти способы помогут в том случае, если фурнитура не была погнута или поломана. В последней ситуации потребуется полная замена механизма;

Установка выдвижной конструкции считается некорректной, если при движении ящика вправо-влево появляется люфт, превышающий 3-5 мм.

выход системы выдвижения из строя из-за превышения нагрузки на механизм. Определить неисправность можно по выскальзыванию колесика из направляющей. При обнаружении неисправности можно попробовать восстановить работу системы. Ни в коем случае нельзя выправлять элементы при помощи ударных инструментов, например, молотка.

Сильные удары могут расколоть составляющие и полностью вывести их из строя. Выправлять конструкцию надо аккуратно, зажимая неисправные элементы в тиски;
проблемы с работой выдвижной фурнитуры могут возникать впоследствии окончания срока эксплуатации. На небольшой промежуток времени продлить работу механизма можно при помощи смазки, но в конечном итоге конструкцию придется полностью заменить;
редко происходит деформация направляющих. Такая проблема может возникать из-за сильной затяжки крепежных болтов или перегрузки ящика. Исправляется работоспособность деформированной фурнитуры регулировочными болтами и ослаблением крепежа.

Чтобы избежать проблем с работой выдвижной фурнитуры следует правильно подбирать механизм и своевременно ухаживать за ним.

Выдвижные механизмы на кухне или в комнате позволяют сэкономить пространство помещения. Выбирать фурнитуру надо внимательно, опираясь на предполагаемую нагрузку и необходимость использования пространства ящика. Наиболее распространенной считается роликовые и шариковые механизмы. Последние использовать предпочтительнее, так как у них более длительный срок службы. За выдвижной фурнитурой требуется постоянный контроль и уход. Своевременная смазка и отсутствие перегрузок помогут избежать большинства неисправностей в работе конструкции.

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.

Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм
Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т. к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).

Корпусная или модульная мебель часто оснащается выдвижными ящиками, которые предназначены для хранения разных мелких предметов. Они могут обладать разными размерами, но основной их особенностью выступает то, что они легко выдвигаются и задвигаются обратно при необходимости. Для этого используются мебельные направляющие, которые могут быть представлены в нескольких видах. Они отличаются способом установки и принципом действия. Основной их задачей является обеспечение плавности и бесшумности использования ящичков. При этом они должны быть надежными, чтобы гарантировать долгий срок службы и удобство использования мебели.

При выборе мебельных направляющих надо обращать внимание на разные факторы. Наиболее важным параметром является тип конструкции, по которой они могут быть роликовыми или шариковыми, а также оснащаться доводчиком и отличаться обратным действием. Каждый вариант имеет как преимущества, так и недостатки, поэтому чтобы сделать правильный выбор следует изучить характеристики каждого вида.

Роликовые

Выбор этих мебельных направляющих считается наиболее популярным. Они появились на рынке уже больше 15 лет назад, причем быстро стали востребованными среди мебельных производителей и обычных пользователей.

Роликовые направляющие для ящиков обладают многими преимуществами:

Не требуют использования смазочных паст и других составов;
Обеспечивают плавное движение ящиков;
Легко монтируются, так как не возникает необходимость просверливать под крепежи многочисленные отверстия.

Такие направляющие для мебели устанавливаются по обе стороны выемки, выделяемой для ящика. Допускаются небольшие отклонения в размерах мебели и ящика. Даже если изначально было допущены небольшие ошибки в установке, можно отрегулировать конструкцию. Длина роликовых направляющих может варьироваться от 200 мм до 600 мм.

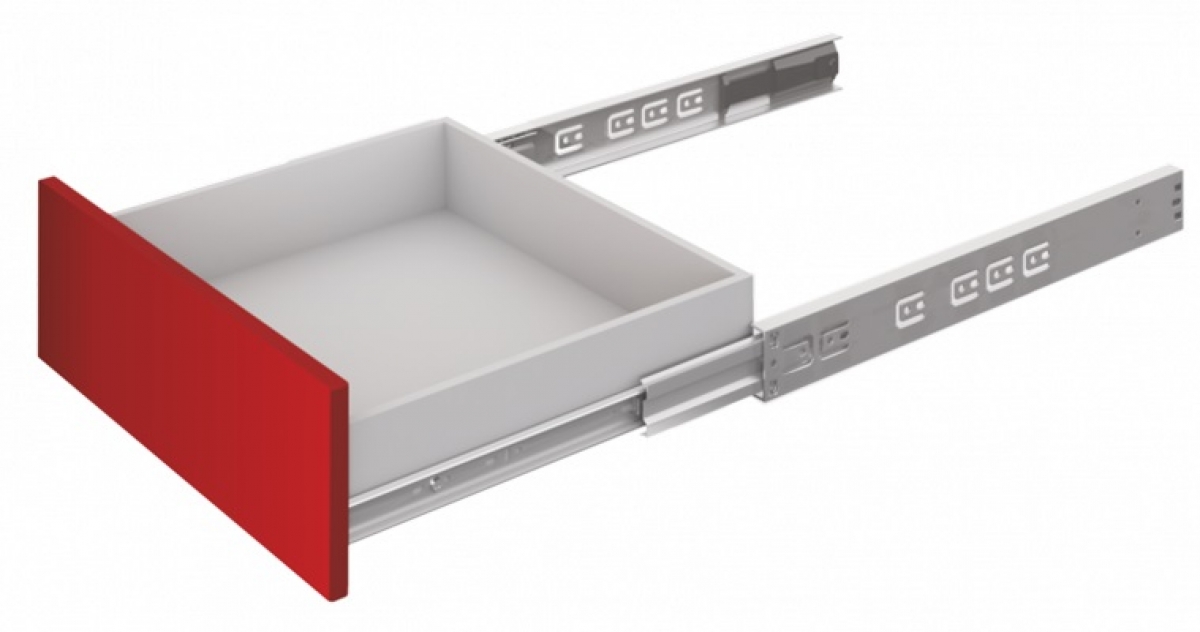

Шариковые

Шариковые направляющие считаются достаточно популярными за счет плавности хода и возможности выдерживать значительную нагрузку. Кроме того, они находятся в доступной ценовой категории. Такие телескопические направляющие могут оснащаться доводчиками или выпускаться без них. Состоят из двух элементов, причем один прикрепляется к ящику, а другой крепится к боковой стенке мебели. Для их разъединения надо нажать на специальный фиксатор.

Существует много моделей шариковых мебельных направляющих отличающихся по высоте, которая может варьироваться от 17 до 45 мм. Дополнительно они разнятся по степени выдвижения. Наиболее востребованными считаются конструкции, высота которых достигает 45 мм. Они могут выдерживать нагрузку до 36 кг, поэтому хранить в ящиках можно даже крупные и тяжелые предметы.

С доводчиком

Интересными считаются направляющие для ящиков с доводчиком. Они по устройству схожи с предыдущим вариантом, единственным отличием выступает оснащение этих элементов доводчиком и демпферами. За счет первых гарантируется подхват ящика в определенном положении, после чего он плавно закрывается самостоятельно, без каких либо усилий со стороны человека.

Демпфер гарантирует, что закрываться ящик будет плавно и бесшумно. Дополнительно он выступает в виде амортизатора, поэтому даже если для закрытия ящика будет приложено значительное усилие, предотвращается сильный удар и шум.

Конструкции с доводчиком считаются надежными и комфортными в использовании. Они выдерживают значительные нагрузки, поэтому являются популярными среди изготовителей мебели.

Полного выдвижения

Направляющие полного выдвижения являются востребованными современными конструкциями. В основе их лежит специальный шариковый подшипник. За счет такой системы обеспечивается полное и плавное открывание любого ящичка. Для использования такой системы выдвижения придется прикладывать определенные усилия.

Направляющие, обеспечивающие полное выдвижение ящика, представлены на рынке в многочисленных моделях, выбор зависит от планируемой нагрузки. Установка такой фурнитуры должна осуществляться с особой осторожностью, так как неаккуратное обращение является причиной нарушения целостности разных деталей.

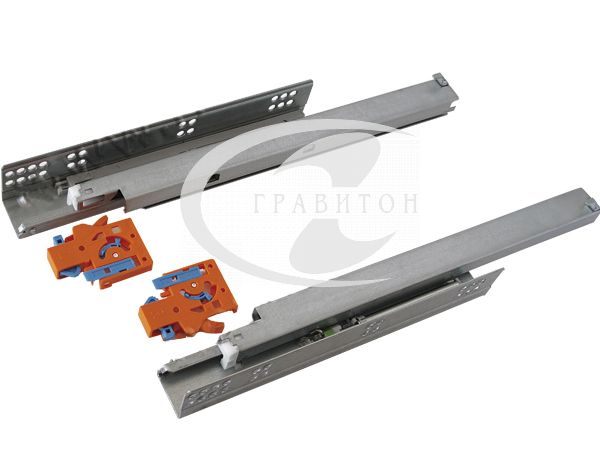

Скрытого монтажа

Монтаж направляющих такого вида считается наиболее сложным и длительным. Но эта фурнитура становится все более востребованной, так как удобна в использовании. Оснащается конструкция доводчиком и системой обратного действия.

Неоспоримым преимуществом данных мебельных элементов выступает то, что они устанавливаются под дном каждого ящика, поэтому возникает ощущение, будто предмет парит в воздухе. К другим плюсам относится хорошая надежность изделий, а также ход ящика отличается плавностью и отсутствием посторонних неприятных звуков. Закрывается ящик мягко и тихо.

Изначально подобная фурнитура устанавливалась только на изделия из массива дерева, но сегодня ими оснащаются конструкции из ДСП и МДФ. В зависимости от модели, такие направляющие могут выдерживать нагрузку до 50 кг.

Обратного действия

Такие направляющие схожи по принципу действия с фурнитурой, оснащенной доводчиками. Единственной разницей является то, что открывается ящик благодаря легкому нажатию рукой на его фасад.

Значимым преимуществом такой конструкции является то, что она не оснащается какими-либо ручками или выемками для управления. Отличается привлекательным видом, а также позволяет встроить ящик в любой участок конструкции. Часто используется в производстве мебели в современных стилях, где важно, чтобы глянцевая поверхность не нарушалась никакой фурнитурой.

Направляющие обратного действия лучше не использовать для детской мебели. Они обеспечивают резкое выдвижение ящика и могут травмировать ребенка. К тому же, чтобы задвинуть такой ящик потребуется существенное усилие.

Тандембоксы и метабоксы

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной. К особенностям конструкций относится:

Направляющая находится непосредственно внутри боковой стенки из металла;
Оснащается доводчиком;
Непременно применяются демпферы.

Важным плюсом такой фурнитуры является способность выдерживать действительно значительные нагрузки. Особенно это актуально по отношению к изделиям, в которых направляющие устанавливаются скрытым образом.

Другим плюсом таких элементов считается их интересный дизайн, они хорошо вписываются в мебель, выполненную в различных стилях и размерах. За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы. Чтобы монтаж был выполнен грамотно, надо применять специальные устройства для разметки. Они помогают точно определить расположение направляющих и избежать перекосов.

Отдельно хочется отметить направляющие Блум. В них сочетается множество преимуществ, присущих различным типам мебельной фурнитуры. За счет сложности конструкции и удобства эксплуатации, стоимость таких изделий считается достаточно высокой. Поэтому обычно тандембоксы применяются в элитных предметах интерьера, изготовленных из натуральной древесины или иных аналогичных дорогостоящих материалов.

Как выбрать?

При выборе мебельных направляющих надо обращать внимание на разные факторы. Именно за счет них обеспечивается возможность плавно и бесшумно открывать и закрывать разные ящики, которые могут устанавливаться в шкафах, комодах, трюмо, прихожих и других вариантах корпусной мебели.

При выборе изделий учитываются разные факторы и рекомендации:

Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик, а также самому этому элементу, иначе установка будет осложненной;
В магазине перед покупкой следует убедиться, что металл обладает оптимальной толщиной, а также исправно работают все ролики или шарики;
Внешне не должно быть каких-либо царапин, видимых дефектов или нарушений целостности конструкции;
Выбирается конкретный вид направляющих, так как некоторые пользователи предпочитают роликовые изделия, а другим больше нравятся шариковые модели;
Если выбираются направляющие взамен устаревших или сломанных элементов, то обычно приобретаются аналогичные модели;
Сразу после покупки надо убедиться, что в комплект входят все необходимые детали для установки;
Если выбираются современные тандембоксы, то следует убедиться, что вы сможете справиться с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа нередко приходится прибегать к помощи специалистов;
Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции, где этот показатель не будет меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Таким образом, мебельные направляющие являются важными частями разных предметов интерьера. Это фурнитура, которая обеспечивает легкость использования выдвижных ящиков. Направляющие представлены в нескольких видах, каждый из которых работает по специфическому принципу. Во время выбора конкретной конструкции учитываются разные факторы, позволяющие приобрести действительно качественные элементы.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

направляющие;
шурупы;
шуруповерт;
линейка;
карандаш;
шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Роликовые направляющие
Установка механизмов
Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

дрель;
линейка;
карандаш;
саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Ранее я искренне считал, что являются неразборными, пока не столкнулся со шкафом, который было невозможно разобрать (для ремонта) без вытаскивания ящиков. Логичным было предположить, что ящики все-таки вытаскиваются, а направляющие разбираются. Так оно и оказалось…

Шариковые направляющие состоят из двух отдельных половинок, которые вставляются друг в друга и фиксируются особой пластиковой защелкой. Именно эта защелка и создает иллюзию неразборности.

Для того, чтобы «разомкнуть замок» необходимо положить палец на защелку и, сместив ее вниз, вытянуть внутреннюю часть.

Для того, чтобы снять готовый ящик, смонтированный на шариковых направляющих, имеется небольшая хитрость. Защелка на левой направляющей смещается вниз, а правой — вверх. После чего ящик легко вынимается из корпуса.

Установить такой ящик еще проще — совмещаем сначала одну направляющую, потом вторую — задвигаем их друг в друга до щелчка. Если возникло сопротивление, то не стоит толкать с усилием — лучше выдвинуть до упора и попробовать задвинуть снова.
В противном случае, можно разогнуть фиксатор с резинкой, которая в итоге слетит.

Как установить шариковые направляющие на выдвижные ящики

Шариковые направляющие – это превосходная мебельная фурнитура, отличающаяся высоким качеством и долгим сроком службы, а главное – очень удобная в использовании. Шариковые направляющие обеспечивают плавное открытие ящиков без эффекта трения. В их конструкции имеется специальный ограничитель хода, который не позволяет профилям выскакивать друг из друга при максимальном открытии.

На сегодняшний день шариковые направляющие пользуются очень большим спросом среди потребителей. Да, их стоимость несколько выше более привычной и дешевой фурнитуры, но эта переплата объясняется большим набором преимуществ, о которых будет рассказано далее.

Что же касается процедуры установки шариковых направляющих, то она предельно проста, а потому доступна даже людям, не обладающим специальными навыками обращения с мебельной фурнитурой. При желании, имея стандартный набор инструментов, можно справиться с этой задачей своими силами.

Взглянем на конструкцию

Если вы решили купить шариковые направляющие для кухонного гарнитура, комода или ящиков с документами, то это идеальный выбор. Конструкция данной фурнитуры проста и состоит из следующих компонентов:

рельсов – П-образных металлических профилей, играющих роль каркаса всего изделия;
каретки – обеспечивает свободное движение ящика вдоль направляющих;
сепаратора – он состоит из небольших металлических или пластиковых шариков, которые, вращаясь, обеспечивают перемещение каретки.

Как видите, конструкция шариковых направляющих немногим сложнее обычной роликовой фурнитуры, но зато она обеспечивает более плавный ход и долгий срок службы, чем и заслужила высокую популярность на рынке мебельной фурнитуры.

Разновидности

Решив заказать шариковые направляющие, вы наверняка столкнетесь с большим многообразием этих изделий. Сейчас производители выпускают фурнитуру различных типов, что позволяет подобрать нужную модель для тех или иных мебельных изделий.

Некоторые типы шариковых направляющих обладают дополнительными функциями, благодаря чему они гораздо удобнее и практичнее в использовании. Разумеется, что стоимость фурнитуры от этого возрастает, но одновременно с этим повышается и польза данных изделий.

По своей конструкции шариковые направляющие подразделяются на 3 основных типа:

одно- и многоуровневые;
двух- и многосекционные;
разборные и неразборные.

Наиболее доступными считаются неразборные направляющие, поскольку они состоят из базового набора компонентов и не нуждаются в установке дополнительных приспособлений. Разборные модели обычно используются в дорогостоящей мебели.

Что же касается многосекционных и многоуровневых моделей, то их стоимость так же довольно высока, поскольку конструкция усложнена и обладает рядом нововведений. Их преимущество заключается в открытии выдвижных ящиков на определенную длину.

Плюсы и минусы

Прежде чем перейти непосредственно к обзору процесса монтажа, стоит рассмотреть преимущества и недостатки шариковых направляющих. Фурнитура данного типа имеет следующие плюсы:

простоту использования;
практичность;
долговечность;
отсутствие шума при открытии и закрытии;
защиту мебельных фасадов и конструкционных элементов от сильных ударов.

Недостатком является конструкция, а точнее – отсутствие возможности самостоятельного ремонта. Если рельсы были повреждены, то восстановить их сможет только опытный специалист, имеющий набор необходимых инструментов. Если вы столкнулись с подобной проблемой и вам нужно купить шариковые направляющие, то магазин «Бастион» с радостью предложит подходящий вариант.

Обзор процесса установки

Как было отмечено выше, монтаж шариковых направляющих достаточно прост и не отнимает много времени. Главная задача – сделать правильную разметку и закрепить элементы конструкции так, чтобы в собранном и закрытом виде между коробом и выдвижными ящиками не было зазора.

Для начала необходимо извлечь ящик, положить его на бок (чтобы одна из боковых частей была снизу, а вторая смотрела вверх). Определите центр и прочертите горизонтальную линию, идущую по всему ящику от начала и до конца. Замерьте расстояние в начале и конце линии до краев, оно должно совпадать. Если вы заметили разницу, то вновь отмерьте центр и нанесите линию повторно. Аналогичную разметку нужно сделать на противоположной стороне ящика.

Далее можно крепить первую шариковую направляющую. Ее край должен быть вровень с гранью ящика, поскольку в противном случае может образоваться зазор. Определив положение направляющей относительно намеченной оси, крепим ее к ящику при помощи саморезов. Вкручивайте их в продолговатые отверстия, это поможет отрегулировать положение направляющей после установки. При необходимости воспользуйтесь гидроуровнем и проверьте горизонталь.

Обычно на шариковых направляющих имеются как продольные, так и поперечные отверстия. Это позволяет регулировать профиль вверх-вниз и назад-вперед, в зависимости от его положения.

Далее наступает черед установки направляющей внутри короба. Установите ящик и отмерьте высоту, на которой он должен располагаться. После этого нужно начертить ось, используя карандаш и повторить процедуру установки направляющей уже на коробе.

Перед вкручиванием саморезов можно воспользоваться шилом и продавить неглубокую лунку. Она послужит посадочным гнездом для самореза и исключит перекос.

Обратите внимание, что саморезы должны быть вкручены до упора, чтобы их шляпка практически не выпирала из направляющих. В противном случае профили будут тереться о крепежи с неприятным звуком.

После того, как все направляющие были установлены, наступает черед сборки. Ящик аккуратно вставляется в профили. Обратите внимание, чтобы каретка ходила свободно и не выходила за рамки стопора.

Если вам нужно установить фурнитуру на высокую тумбу с несколькими ящиками, то рекомендуем купить шариковые направляющие телескопического типа. Они эффективнее и практичнее в использовании.

При установке фурнитуры обратите внимание, что дальняя сторона ящика не должна соприкасаться с внутренней стенкой корпуса, и хотя это больше зависит от конструкции самой мебели, современная фурнитура помогает несколько компенсировать зазоры.

Как отрегулировать выдвижные ящики на кухне. Как установить шариковые направляющие для выдвижных ящиков? для выдвижных ящиков

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте правильно, используя все возможности, для их регулировки.

Наверное, в каждом интерьере квартиры присутствует такой предмет мебели, как комод. Данное изделие предназначено для хранения малогабаритных вещей человека и обычно находится в спальни или детской.
Многие люди после покупки предпринимали немало усилий собрать комод в единое целое, но сталкивались с рядом проблем.

Задевают ящики при выкатывании из комода.

Одна из наиболее распространенных неудач при сборке комода — установка роликовых направляющих: ящики плотно прижаты и трут фасадами друг об друга, ящик задевает, стучит колесиком.
1) Неправильная разметка для направляющих на боковинах комода. Возможно, нужно переставить полозья чуть выше или ниже. Следите за тем чтобы полозья устанавливались параллельно основанию.

2) На некоторых моделях ящиков регулируются фасады. Справа и слева на боковинах есть корректирующие винты.

3) Криво закручены саморезы, головка винта или самореза слишком большая и ящик при выкатывании цепляет роликом.

Для шариковых систем регулировка возможна и на боковых панелях ящиков.

Ящики проваливаются или вываливаются из комода.

Расстояние между полозьями на ящике и панели не соответствует нормативным.
1) Визуально осмотреть после сборки каркас комода — плотность соединения деталей, симметрию задней стенки.
2) Ошибка производителя — подложить шайбы под направляющие установленные на боковинах комода.

3) Вываливаются ящики при неправильном установке полозьев (перевернутые), ролик при откатывании ящика не останавливается, а проваливается.

4) Вероятно стенки комода немного выгнулись, так бывает. Наверное выпадает 2 средних ящика? Нужно поставить еще одну перемычку посередине, так, чтобы она не мешала ходу ящика. Так боковые стенки комода стянутся и ящики выпадать не будут.

Каркас комода перекошен или шатается.

1) Установить изделие по уровню, при неровности полов отрегулировать ножки.
2) Зафиксировать заднюю стенку стяжками.

3) Если проваливается днище ящиков (днище вставляется в пазы), по краям пазов, под угол по периметру закручиваем стяжки или просто саморезы.

Собирая новую мебель, бывает очень трудно отрегулировать несколько стоящих друг над другом выдвижных ящиков таким образом, чтобы они не мешали друг другу. Здесь важно правильно установить направляющие. Дело займет всего несколько минут.

Инструменты и материалы:

отвертка
маленький уровень

Процесс:

1. Вытаскиваем все ящики, чтобы обнажить направляющие (те самые «салазки», по которым ящики передвигаются вперед и назад).
2. Поочередно ставим уровень на все направляющие, чтобы найти виновницу проблему — кривую «салазку».
3. Откручиваем винтики, на которых держится интересующая нас направляющая. Задний шуруп оставляем на месте (если вы решили перенести направляющую на другое место, то задний шуруп нужно прикрутить на новую высоту).
4. Придерживая направляющую, вновь ставим на нее уровень и выпрямляем «салазку» до тех пор, пока она не станет строго перпендикулярна полу.
5. Помечаем шилом в стенке место для крайнего шурупа.
6. Ввинчиваем шуруп на новое место — сначала крайний, а затем и все остальные.
7. Ставим ящик на место и проверяем результат. Возможно, эти действия придется повторить и с другими направляющими, пока все они не будут выправлены как надо.
8. Наслаждайтесь результатом своей работы!

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно.

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: Замена телескопических направляющих

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

доступная стоимость;
плавный ход;
высокая прочность;
износостойкость;
простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
Детали направляющих приворачиваются строго по намеченной линии.
После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

Крепление салазок к выдвижным ящикам. Как крепить полозья

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

доступная стоимость;
плавный ход;
высокая прочность;
износостойкость;
простота монтажа.

Расчетные размеры ящика

Требования к мебели таковы:

Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Делается это так:

Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На практике обычно поступают следующим образом:

Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
Детали направляющих приворачиваются строго по намеченной линии.
После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

высота фасадов ящиков
размер ящиков – ширина, глубина, высота
размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

Плюсуем все зазоры и отступы: 3+3+3+4 = 13
От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

высота фасадов ящиков
размер ящиков – ширина, глубина, высота
размеры для крепления направляющих на стойки

Рассчитываем высоту фасадов:

Плюсуем все зазоры и отступы: 3+3+3+4 = 13
От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

Вот так выглядят роликовые направляющие:

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Определимся с размерами деталей ящика.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Шариковые направляющие

направляющие;
шурупы;
шуруповерт;
линейка;
карандаш;
шило.

Качество элемента

Особенности крепежа к ящику

Разметка и регулировка

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Оптимальный метод

Типы направляющих
Установка роликовых элементов
Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

При эксплуатации выдвижные ящики издают неприятный звук.
Колесики ненадежны и быстро приходят в негодность.
При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Мы покажем, как установить их в корпус с фасадной рамой, где требуется добавить монтажные кронштейны сзади, а иногда и спереди. В корпус, не имеющий фасадной рамы, такие направляющие устанавливаются еще проще.

Перед тем как приступить к изготовлению шкафа с ящиками или комода, советуем заранее купить выдвижные направляющие или, по крайней мере, выяснить их точные размеры и особенности монтажа. Затем изготовьте корпус с учетом размеров направляющих. Выдвижные ящики должны быть строго прямоугольными и не иметь перекосов.

Большинство направляющих, которые крепятся к ящикам с боков, имеют в собранном виде толщину около 12,5 мм. Поэтому, определяя размеры ящиков, следует вычесть 25 мм из ширины проема, чтобы получить место для установки направляющих. (Направляющие, устанавливаемые снизу, обычно имеют толщину 10 мм. Инструкции по их монтажу даны в конце этой статьи.) Если для крепления направляющих к задней стенке корпуса нужно использовать кронштейны, уменьшите длину ящика, чтобы он не упирался в кронштейны при закрывании.

Роликовые направляющие недороги и доступны

Их преимущества

Они обычно продаются по цене менее $10 за пару, и их можно найти в большинстве торговых центров.
Ящичные части таких направляющих прилегают к боковым стенкам снизу и сбоку, поэтому их почти невозможно установить неправильно.
По сравнению с другими типами направляющих, они менее чувствительны к небольшим перекосам, так как между краями канавки и пластиковым роликом есть зазоры около 1 мм.
Им не требуется смазка, и они идеально подходят для запыленных помещений, например, столярной мастерской.

Для упрощения монтажа мы прикрепили корпусную часть направляющих к задней стенке с помощью стандартных кронштейнов, продающихся отдельно. Перед началом работы разделите направляющие на две части: ящичную и корпусную.

Сначала установите направляющие в корпус

1. Расположите корпусную часть направляющей на фасадной раме, чуть сдвинув ее передний край вглубь проема. Рекомендуем пользоваться монтажным приспособлением, с помощью которого удобно удерживать корпусную часть в нужном положении (фото А, В) или просто придерживать ее рукой, чтобы выровнять, как описано в следующем шаге. Просверлите направляющее отверстие и вверните один шуруп в фасадную раму.

Удерживая направляющую перпендикулярно фасадной раме, закрепите ее шурупом. Магнитное приспособление фирмы Kreg облегчает работу.

Если корпус стоит на горизонтальной поверхности, можно выровнять направляющие с помощью небольшого уровня, закрепленного малярным скотчем.

2. Измерьте зазор между боковой стенкой корпуса и направляющей, чтобы установить ее под прямым углом к фасадной раме (фото С).

Для уверенности, что направляющая параллельна боковой стенке, измерьте расстояния спереди и сзади.

Ввернув в горизонтальную прорезь один шуруп, можно регулировать положение ящика из стороны в сторону после монтажа второй направляющей.

3. Вверните шуруп в одну из горизонтальных прорезей на фланце заднего кронштейна (фото D ).

4. Проделайте шаги 1-3 с другой стороны проема.

Теперь займитесь ящиком

С помощью прилагающихся шурупов закрепите направляющую сначала у передней стенки ящика. Затем вверните шуруп у дальнего конца.

1. Прикрепите ящичную часть направляющей к боковой стенке ящика, сдвинув ее на 1 мм назад от передней стороны (фото Е). Проделайте то же самое с другой стороны ящика.

2. Вставьте ящик в корпус и проверьте правильность работы направляющих. Если ящик застревает, ослабьте шурупы крепления задних кронштейнов и отрегулируйте положение обеих корпусных частей, чтобы ролики катились плавно.

Если обнаружится перекос, ослабьте шурупы крепления задних кронштейнов и сдвигайте задние концы направляющих вниз, пока зазоры не исчезнут.

3. С помощью линейки убедитесь, что передняя стенка ящика расположена вровень с корпусом (фото F ). Если требуется немного приподнять или опустить ящик, сначала вверните шурупы в середину вертикальной прорези задних кронштейнов. Удалите шурупы из горизонтальных прорезей, поправьте положение ящика, сдвинув его вверх или вниз, а затем снова вверните шурупы в горизонтальные прорези.

4. Выровняв переднюю сторону ящика с фасадной рамой и добившись плавности хода, вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие на месте.

(Если ящики будут врезными, то их передние стенки будут лицевыми поверхностями. Если к передним стенкам планируется крепить фальшпанели, сделайте это после установки направляющих и их регулировки).

Шариковые направляющие для больших нагрузок

Их преимущества

Прикрепите их сначала к ящику

1. Вначале устанавливаются ящичные части направляющих. Сдвинув части направляющей и выровняв их с низом и передней стенкой ящика, закрепите передний конец, ввернув шуруп в вертикальную прорезь (фото G ). Затем добавьте шуруп у другого конца.

3. Проделайте то же самое с другой стороны ящика, затем отделите корпусные части направляющих.

Теперь — корпус

Уперев отгиб фланца в фасадную раму и удерживая направляющую горизонтально, прикрепите ее к раме двумя шурупами.

1. Вставьте корпусную часть направляющей в передний монтажный фланец (который продается отдельно) и плотно прижмите отогнутую заднюю часть фланца к задней стороне фасадной рамы, чтобы создать необходимый отступ (фото Н).

2. Прикрепите сверху направляющей малярным скотчем небольшой уровень (или используйте уровень с магнитным основанием) и с его помощью выровняйте корпусную часть горизонтально. (Сначала с помощью клиньев требуется добиться горизонтальности самого корпуса.) Измерьте зазор между направляющей и боковой стенкой, чтобы добиться параллельности.

С помощью центрирующего сверла сделайте отверстия, а затем вверните шуруп в середину горизонтальной прорези, чтобы отрегулировать положение ящика.

3. Закрепите задний монтажный кронштейн на задней стенке (фото I).

4. Аккуратно вставьте ящик в корпус и плавно задвигайте, чтобы сработали обе защелки. Для регулировки применяйте те же методы, что и для роликовых направляющих, начиная с шага 4.

5. Вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие.

Нижние направляющие полностью скрыты от взгляда

Их преимущества

Благодаря их расположению ширина ящика может быть почти равной ширине проема, требуются только 3-миллиметровые зазоры с каждой стороны.
Использование одной-единственной направляющей в середине ящика уменьшает затраты на фурнитуру.

Если устанавливать для каждого ящика только одну нижнюю направляющую, нужно уменьшить нагрузку примерно вдвое по сравнению с такими же ящиками, имеющими две направляющие. (Одиночные направляющие обычно рассчитаны на нагрузку около 12 кг.) Для их установки требуются не только шурупы — дно ящика должно иметь толщину 12 мм, или нужно добавить проставку, как показано на нижнем фото в начале статьи. Большинство направляющих этого типа имеют толщину 10 мм, но под дном ящика следует оставить пространство высотой 12 мм. Это обеспечит зазор между стенками ящика и фасадной рамой.

Сначала прикрепите к ящику

1. Для врезного ящика выровняйте направляющую посередине его ширины вровень с передней стенкой. Если ящик имеет накладную фальшпанель, сделайте вырезы в нижних краях стенок (фото J ), чтобы расположить направляющую вровень с передней стенкой ящика.

3. Выровняйте направляющую и прикрепите ее шурупами спереди и сзади (фото К).

Разметьте на передней и задней стенках линии с отступом 3 мм от направляющей и сделайте пропилы до самого дна ящика Остальное удалите стамеской.

Закрепив передний конец направляющей одним шурупом, измерьте расстояние до боковой стенки, чтобы обеспечить параллельность.

Как крепить к корпусу

1. Прикрепите передний конец направляющей к фасадной раме одним шурупом (фото L ). Для врезного ящика сначала закрепите на задней стороне фасадной рамы бобышку толщиной 1 9 мм, к которой будет крепиться направляющая.

2. Используя монтажный кронштейн, прикрепите второй конец направляющей к задней стенке корпуса, контролируя перпендикулярность по отношению к фасадной раме. Если в корпусе под ящиком есть пылезащитная панель, можно прикрепить направляющую непосредственно к ней, а не к задней стенке.

Прикрепите корпусную часть посередине проема фасадной рамы, сдвинув назад на 1 мм. Возможно, шуруп придется ввернуть под небольшим углом из-за мешающей перекладины вверху.

Антифрикционные накладки не только не дают ящику покачиваться, но также делают его скольжение более плавным.

3. Для дополнительной поддержки ящика и предотвращения перекосов установите антифрикционные накладки в углах проема фасадной рамы, где по ним будут скользить боковые стенки (фото М).

Главная » Стены » Крепление салазок к выдвижным ящикам. Как крепить полозья

Установка направляющих для выдвижных ящиков: варианты и инструкция

Качественная фурнитура – это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

роликовые направляющие;
шариковые направляющие;
метабоксы;
тандемы;
тандембоксы;
леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков. Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для выдвижных ящиков требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

Шариковые направляющие для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой – к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм – 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название – метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима. В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном. Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров – иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

с доводчиком – обычное открывание за ручку и плавное закрывание;
с механизмом tip on или push to open – открывается прикосновением к фасаду;
с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок. Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю – к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка телескопических направляющих для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Установка направляющих ящика — Canadian Woodworking Magazine

Установка направляющих ящика

В предыдущей статье (август / сентябрь 2006 г., выпуск №43) мы рассмотрели различные стили слайдов ящика и то, что следует учитывать при выборе слайдов для вашего проекта. В этом выпуске мы рассмотрим установку направляющих ящиков.

Механические направляющие для выдвижных ящиков имеют несколько основных преимуществ по сравнению с деревянными направляющими, изготавливаемыми в магазине. Движения могут быть очень плавными, они могут выдерживать значительный вес, и на них не влияют сезонные изменения влажности.

Механические направляющие лучше всего подходят для краснодеревщика и утилитарных предметов, так как они имеют вид, который только инженер-механик мог бы счесть элегантным. Для красивой мебели используйте деревянные или скрытые механические направляющие.

Для правильной работы механических направляющих ящик и полость ящика должны иметь определенные допуски, и если ящик и полость не квадратные, слайды просто не будут работать.

Каждая направляющая ящика состоит из двух частей. Деталь, которая прикрепляется к шкафу, называется профилем шкафа , а часть, которая прикрепляется к ящику, называется профилем ящика .Обычно существует какой-то механизм, удерживающий обе части вместе во время использования, позволяющий при этом легко разделять их.

Боковые направляющие ящиков бывают парами, их можно перемещать или не держать рукой. Ручные слайды поставляются парами: по одной для левой стороны, а другой — для правой. Необработанные слайды двусторонние и могут использоваться с любой стороны. Некоторые производители маркируют детали своих ручных моделей, что помогает избежать путаницы и ускоряет установку.

Способы монтажа
При установке направляющих ящиков вы будете иметь дело с одним из двух различных типов конструкции; бескаркасная, или лицевая рама (дополнительную информацию о конструкции рамы и без рамы см. в Canadian Woodworking Magazine October / November ’06, выпуск № 44).Безрамная конструкция — это то, что вы увидите в современной мебели в европейском стиле. Безрамные шкафы и распространенная сейчас 32-миллиметровая система крепления были разработаны в Германии после Второй мировой войны, чтобы упростить и ускорить производство шкафов. В большинстве построенных сегодня кухонь используется этот метод, так как он позволяет быстро и легко установить механические направляющие. Большинство направляющих имеют монтажные отверстия, расположенные в нужном месте на профиле шкафа, что позволяет использовать системные отверстия диаметром 32 мм.

Установка направляющих в безрамные шкафы — простая процедура. Чтобы определить, какой размер использовать, сначала измерьте глубину шкафа. Обязательно примите во внимание любые препятствия, которые могут помешать работе ящика. Механические направляющие бывают стандартной длины (12, 14, 16, 18, 20, 22 и 24 дюйма), поэтому выберите тот, который на следующий стандартный размер меньше глубины вашего шкафа.

Для правильной работы направляющих они должны быть параллельно друг другу по бокам шкафа, а также в одной горизонтальной плоскости.

Установка механических направляющих в шкаф с лицевой рамкой немного сложнее. В безрамном шкафу ползун полностью соприкасается со стороной шкафа, поэтому правильно разместить и закрепить профиль шкафа на шкафу. С лицевой рамкой передняя часть слайда будет прикреплена к краю лицевой рамки, но большая часть слайда будет подвешена в воздухе, и больше ни к чему ее не прикрепить. Все производители слайдов исправили эту ситуацию, сделав набор скоб и стоек (или распорок), которые вы можете использовать со своими слайдами.Эти распорки либо прикрепляются к боковой стороне шкафа и, в свою очередь, поддерживают ползун, либо их можно прикрепить к задней части, чтобы поддерживать ползун в конце. Другой вариант — использовать обрезки магазина, чтобы создать собственные противостояния.

Если в вашем проекте требуются скрытые направляющие или направляющие для монтажа под ними, конструкция выдвижного ящика должна учитывать требования направляющих. Для работы ползунка нижняя часть ящика должна быть утоплена от нижнего края боковых сторон ящика. Обычно это около дюйма, но приобретите оборудование до начала строительства и проверьте конкретные требования к оборудованию.Большинство салазок этого типа монтируются в шкафу с лицевой рамой, и задняя часть салазок должна поддерживаться с помощью кронштейна, прикрепленного к задней части шкафа.

Винты
В наш век специализации неудивительно, что набор винтов, которые вы хранили в банке с рассолом в течение многих лет, может оказаться не лучшим выбором для направляющих ящиков. Для большинства направляющих с боковым креплением требуется 1⁄2 дюйма пространства для каждого салазки, в результате чего зазоры внутри механического перемещения салазок могут быть довольно узкими.Слайды лучшего качества будут иметь слегка потайные отверстия для шурупов, но, как вы можете себе представить, металл не такой толстый, поэтому отверстия для шурупов лишь слегка утоплены. Использование обычных винтов №6 (или слишком больших) будет мешать движению ползуна. Эту проблему решают специальные винты с подрезной головкой. Они очень похожи на стандартные шурупы с плоской головкой для дерева, но вместо сужения уступа, пока он не коснется вала, сужение составляет ровно столько, сколько толщина салазок.Остальная часть конуса удаляется, позволяя винту находиться намного ниже в суппорте.

Слева: винты с поднутрением, справа: винты для дерева с плоской головкой
Установка приспособления
Как и в большинстве случаев, установка направляющих ящика немного проще, если вам нужна помощь. Если вы устанавливаете только несколько ящиков, простого самодельного приспособления будет достаточно, но если вы делаете целый набор шкафов для своей кухни, имеющееся в продаже приспособление сэкономит много времени и сэкономит нервы.Большинство производителей слайдов также делают приспособления, которые увеличивают скорость и точность установки их слайдов. Однако вам может потребоваться изготовить собственное приспособление, поскольку в некоторых проектах нехватка места и конструкции может сделать коммерческое приспособление непригодным. Используя приспособление, вы передаете выравнивание и удерживание оборудования на приспособление, позволяя вам сконцентрироваться на заворачивании винтов.

Регулировки
Для механических направляющих выдвижных ящиков необходимо использовать их с определенными допусками, но они также содержат ряд регулировок, облегчающих точную настройку.Каждый производитель немного отличается, но наиболее распространенным механизмом регулировки является «удлиненное отверстие». Почти на каждом качественном слайде будет несколько слайдов, ориентированных как по длине, так и по ширине. В зависимости от выбранного слайда могут быть доступны другие умные настройки.
Направляющие с эпоксидным покрытием (обычно называемые евро-направляющими) имеют небольшую регулировку профиля выдвижного ящика. Поэтому сборка ящика правильного размера имеет решающее значение для плавного хода.Деталь профиля выдвижного ящика представляет собой кусок углового железа с монтажными отверстиями и колесом, который просто прикручивается к нижнему краю каждой стороны.
Слайды полного выдвижения Accuride имеют дополнительную, довольно оригинальную функцию регулировки. В дополнение к прорезям имеется «регулируемое отверстие» на передней кромке профиля выдвижного ящика. После размещения слайда на ящике заднюю часть можно точно расположить, используя прорезь в задней части слайда.Чтобы точно отрегулировать переднюю часть ящика, ввинтите винт в регулируемое отверстие и с помощью отвертки выровняйте переднюю часть ящика по отношению к остальной части шкафа, чтобы обеспечить равномерный зазор по всему периметру.
При установке профилей ящика и шкафа используйте по одному винту на каждом конце детали в продольных отверстиях. Если вы используете приспособление, такое как Kreg , оно обеспечит выравнивание ящика относительно шкафа, а также автоматически установит правильное отступление от переднего края шкафа.
Установив четыре части направляющих, вставьте ящик, чтобы проверить его посадку. Отрегулируйте посадку ящика, ослабив соответствующие винты и отрегулировав положение ползуна. Когда вы добьетесь идеальной посадки, закрутите остальные винты в круглые отверстия, чтобы зафиксировать направляющие на месте.
— CWM
Ручные направляющие из эпоксидной смолы Направляющие полного выдвижения с регулировочными пазами Приспособление для крепления направляющих выдвижных ящиков Kreg
Сопутствующие статьи
Мои 9 лучших советов по установке выдвижных ящиков шкафа

Добро пожаловать, апрель!
Зима наконец-то закончилась, и вот мы уже начинаем четвертый месяц в году.. Время летит!
Как бы то ни было, мой последний пост был про организацию, которую я дал этому базовому шкафу в моем офисе. Это был длинный пост, который также включал в себя множество других организационных проектов, которые мои друзья-блоггеры завершили для задания «Сделай сам». Вы можете перейти к этому посту ЗДЕСЬ.
Я не стал подробно рассказывать о том, как установить эти ящики, потому что не хотел больше публиковать этот пост. И что ж, вот и я с девятью лучшими советами, как сделать установку немного более терпимой.
* Этот пост содержит партнерские ссылки.
1. Знайте, какой у вас тип шкафа — лицевой или безрамный?
На картинке выше видно четкое различие между обоими типами шкафов. На картинке справа к передней стороне шкафа была прикреплена рама, которая превратила безрамный шкаф в рамный. В шкаф без рамки можно поместить более широкие ящики — отсутствие рамки означает больше места по ширине для ваших ящиков.
Шкаф с рамой создает меньший проем шкафа, таким образом, ширина ящиков определяется лицевой рамкой, поскольку ящики должны входить и выходить из шкафа по всей этой раме.
2. Добавьте заднюю опору, заподлицо с лицевой рамкой.
Если ваш шкаф имеет лицевую раму, вам необходимо установить деревянные опоры на задней части шкафа. Эти опоры должны находиться на одной горизонтальной линии с лицевой рамой, поскольку ползуны будут устанавливаться (привинчиваться) как на опоре, так и на лицевой раме (с обеих сторон шкафа).

Моя последняя установка ящика была сделана в шкаф без каркаса, но мне пришлось установить по две опоры с каждой стороны, где располагались двери.Иначе ящики застрянут в дверце. Обе опоры должны быть вне линии двери.

3. Получите слайды перед сборкой ящиков Есть много различных типов выдвижных ящиков шкафа … боковые, центральные, направляющие под монтаж … 3/4 выдвижения, полное выдвижение, выдвижение над ходом … и т. Д. И т. Д.
Чаще всего я использую боковые. смонтированные направляющие ящика полного выдвижения (что позволяет ящику открываться на всю длину направляющей). И я обычно покупаю их на дюйм короче глубины шкафа.
Имейте в виду, что для этого типа направляющих требуется зазор в один дюйм — 1/2 дюйма с каждой стороны ящика.
ЗДЕСЬ есть отличное руководство о том, как выбрать правильную направляющую ящика.
4. необходимы правильные размеры
Определите размер вашего ящика.
Ширина:
Ширина ваших ящиков определяется шириной проема шкафа минус один дюйм (зазор между направляющими).

Высота:
Нет определенного размера для высоты ящика, все зависит от вашего шкафа и потребностей в хранении.
Длина / Глубина:
Измерьте глубину шкафа и вычтите один дюйм из этого измерения. Я обычно оставляю ящики в длину один дюйм.
Примечание: обратите внимание, какой у вас тип, ящик или дверь. Вставка или накладка? В закрытом состоянии вставные дверцы остаются внутри шкафа, занимая пространство по длине. Накладные дверцы висят снаружи шкафа, что означает, что у вас есть вся глубина шкафа для ваших ящиков.
5. Постройте квадратные ящики
Строительные ящики могут быть настолько простыми или сложными, насколько вы хотите.На самом деле ящик представляет собой простую коробку.
Я построил несколько различных типов ящиков, и все они работали и продолжают работать нормально. Во многих случаях это зависит от того, какие материалы у меня есть или какие инструменты я хочу использовать, чтобы определить, какой тип ящика построить.
Материал для этих: фанерное дно 1/2 дюйма и 1 x 3 по бокам

На левом изображении ниже прикрепленные дюбели удерживают нижнюю часть фанеры толщиной 1/4 дюйма.
Справа фанера толщиной 1/2 дюйма была материалом, из которого изготовлен этот ящик.

Тип материала или метод, который вы используете, не так важен, как наличие квадратного ящика.
Сказав это, я все еще считал себя новичком в отделе строительства ящиков. Мои ящики и большинство моих построек не всегда квадратные. Но это не помешало мне строить ящики для дома. Конечно, шкафы не квадратной формы всегда сложнее установить, чем шкафы идеально квадратной формы. Но я могу вам сказать, что эти не такие квадратные ящики могут работать! : D
Примечание: я предпочитаю ошибиться с меньшим размером.Ящик, размер которого превышает размер проема, не влезет ни в коем случае. Теперь 1/8 дюйма в построении ящика — большая разница. Вы должны быть точными!
6. Не пропустите выравнивание
Не думайте, что нижняя часть вашего шкафа выровнена. а сейчас нет.: /
Мне нравится устанавливать эти нижние слайды на образцах Formica — каждый образец имеет размер 1/8 дюйма, я вычитаю или добавляю образцы с каждой стороны, чтобы выровнять их.

Для других ящиков выше отметьте линию уровня.
7. Установите слайды в ящик
У каждого человека свой подход к установке слайдов. — Это то, что я обычно делаю:
Сначала я помещаю ползун (оба компонента) на нижнюю сторону ящика, выравнивая его также по передней части ящика. — Инжир. 1.
Затем я оттягиваю верхнюю часть ползуна назад и отмечаю положение винта на передней части.
Я снова собираю оба компонента вместе и отмечаю размещение заднего винта.

Отметив на ящике отметки, я разделяю компоненты направляющих, оставляя только тот, который будет установлен на ящике, и заворачиваю винты на место.

8. Установите направляющие на шкаф.
Другая часть направляющих проходит внутрь шкафа. Я помещаю его выше или ниже своей линии уровня и ввертываю винты в опоры.
9. Прокладки — спасение жизни!
Для меня обычно есть один или два набора слайдов, которые не подходят идеально.И тогда я приношу на помощь свой запас прокладок. Сначала я ослабляю передний винт на одной стороне ящика, ставлю ящик на место и подталкиваю переднюю часть ползуна к ящику. Затем я кладу прокладку на заднюю часть салазок, перемещая ее, чтобы получить идеальную посадку, отмечая это место на прокладке. Наконец, я вытаскиваю ящик, заворачиваю винт с прокладкой на задней части ползуна и готово. Я могу вернуть ящик на место.
Ну, вот так я устанавливаю ящики, у каждого свой метод, и каждый проект заставляет нас делать вещи немного по-другому.Вам просто нужно найти способ, который лучше всего подходит для вас.
Я надеюсь, что любой из этих советов может оказаться полезным при следующей установке ящика.
Эти ящики хитрые, но мы можем завоевать их по одному ящику за раз. 😉
Чтобы узнать больше об идеях своими руками, посмотрите эти:

* Этот пост содержит партнерские ссылки.
ПОДОБНЫЕ СТАТЬИ
Как просто установить направляющие ящика на лицевые шкафы?
Шкафы с лицевой рамкой однозначно отличаются от безрамных.Итак, использование правильного метода и правильных слайдов для установки — важные вещи, о которых вам нужно подумать.
Говоря о том, как установить направляющие для выдвижных ящиков на лицевых каркасных шкафах, есть разные методы и способы. Давайте оставим это для новичков.
Вы всегда можете вызвать специалиста по этим вещам, но делать своими руками это весело. Это определенно приятно, когда на этих простых вещах можно сэкономить немного денег. Давай попробуем, хорошо?
Как установить направляющие ящика на шкафы с лицевой рамкой:
Необходимо использовать что-то, что обеспечит небольшой зазор между корпусом шкафа и сторонами ящика.И для этой цели, вероятно, лучшим выбором будут направляющие ящика с мягким закрытием под монтажом.
Нижняя и нижняя стороны ящика легко монтируются с помощью направляющих такого типа. Да, вы можете найти тип, который можно установить прямо на дно коробки. Тем не менее, они требуют небольшого приподнимания в нижней части ящика. Чтобы толщина ползуна могла немного приспосабливаться.
Мы поговорим об этом как-нибудь на днях, а пока сосредоточимся на руководстве по установке …
Вам потребуется…
Начните работу с некоторыми основными инструментами для этого проекта.Вам понадобятся обычные шестеренки, такие как уровень, комбинированный квадрат А, рулетка и лобзик. Специальные шестерни, которые вам нужно купить, — это дрель с винтовым наконечником и подходящие биты на четверть дюйма.
Кроме того, не забывайте надевать подходящие защитные очки при выполнении таких проектов. Вы также хотите носить защитное снаряжение. Приобретайте качественное защитное снаряжение в комплекте или отдельно для таких нужд. Если они у вас уже есть, достаньте их из шкафов или ящиков. Узнайте больше на EliteHardwares.ком
Фаза подготовки…
Ставьте ящик на любую жесткую поверхность. Обычно здесь лучше всего подходит рабочий стол. Вы должны стоять лицом к ящику, держа его напротив себя. В самой верхней части ящика пройдите налево. Поместите сюда левый передний монтажный кронштейн. Он должен быть напротив левой и передней стороны ящика.
Затем с помощью монтажных винтов прикрепите кронштейны к боковой и передней части ящика. Сделайте точный шаг и для правого монтажного кронштейна.
Фаза измерения…
Используя рулетку, просто запишите ширину слайда. Теперь измерьте расстояние от нижнего левого угла ящика до верхнего края спинки. Отметьте его карандашом. Используя комбинированный квадрат, вам нужно расширить эту отметку. Дайте ему пройти полностью вниз до ящика обратно через край.
Обычно расстояние от нижнего ящика до нижнего края составляет около полдюйма. Как с левой, так и с правой стороны, вам нужно записать это измерение.Теперь вдоль левого края спинки ящика разместите квадрат. Проведите параллельную линию дну ящика. Он должен проходить через задний край. Пусть он встретится с ранее проведенной линией.
К этому моменту вы должны получить выемку, которая будет вырезана следующей. Таким же способом вырежьте перпендикулярную отметку для правой направляющей ящика.
Изготовление вырезов и отверстий…
Теперь просто прорежьте эти две выемки. Используйте здесь лобзик. Оставьте левую направляющую между выемкой в задней части ящика и передним кронштейном.Вы хотите определить местоположение точечного отверстия для маркировки и просверливания. Проделайте то же самое с отверстием на правой стороне.
На этом этапе вам нужно просверлить отверстие с помощью сверла на четверть дюйма. Теперь поместите уровень на проем ящика. Отрегулируйте расстояние от нижнего левого края до открывания ящика. Пузырь должен находиться в центре между двумя линиями. S
o, необходимо отрегулировать задний край уровня. Он должен подниматься или опускаться до получения требуемых результатов. Используя нижний край в качестве ориентира, просто сделайте отметку на спине тушки.Проделайте то же самое с правой стороной тушки.
Фаза крепления кронштейна…
Теперь, используя эти отметки в качестве ориентира, вам нужно разместить монтажный кронштейн для его крепления с помощью прилагаемых винтов. Просто поместите левую задвижку в каркас. Сдвиньте его назад до упора, чтобы установить выступ кронштейна. Вам необходимо соединить левый край и боковую часть ящика с помощью крепежных винтов. Сделайте то же самое и для правой направляющей ящика.
Окончательная установка
Установите ящик внутри туши.При пересылке левый ящик должен защелкнуться внутри переднего монтажного кронштейна. Вы должны убедиться, что штифт на задней стороне ящика вошел прямо в отверстие. Сделайте то же самое, чтобы расположить направляющую ящика с правой стороны. Наконец, выдвиньте и выдвиньте ящик, чтобы подтвердить успешную установку.

Заключение.
И на этом последнем шаге вы узнали, как устанавливать направляющие ящиков на лицевые рамы шкафов. Это не так сложно, как может показаться.Вы можете следовать инструкциям, чтобы добиться приятного результата. Только убедитесь, что вы не торопитесь с процессом и делаете его постепенным.
Кроме того, если вы чувствуете, что процесс несколько затруднен из-за экстремальных требований к измерениям и резке, есть много вариантов, чтобы попробовать это с помощью экспертов. Небольшая плата любому квалифицированному специалисту даст вам идеальный результат.
Связанные
Как установить ящик шкафа
Мы можем получать комиссию, когда вы используете наши партнерские ссылки.Однако это не влияет на наши рекомендации.
Если вы потратили время на изготовление ящиков в форме ласточкина хвоста для кухонных шкафов, прикрыть их боковыми направляющими — преступление. Направляющие под столешницу демонстрируют красоту этой классической столярной конструкции, поскольку они полностью скрыты под ящиком. Эти первоклассные горки, ставшие отличительной чертой нестандартных высококлассных кухонь, теперь доступны для плотников, которые хотят создавать свои собственные шкафы. В этой статье я покажу вам, как установить ящики с помощью направляющих для монтажа под столешницу, которые мы используем в Школе архитектурной деревообработки Новой Англии.Эти слайды имеют встроенную функцию мягкого закрывания, которая срабатывает на последнем дюйме или двух, когда ящик закрывается, что отлично, если у вас есть члены семьи, которые любят захлопывать ящики.
Также в этой серии: Основы кухонного шкафа • Как сделать ящик для ящика шкафа • Как установить ящик шкафа • Как сделать дверцу шкафа • Как установить дверцу шкафа • Предварительная отделка фанеры
Установите направляющие
Фото 1. Установите направляющие ящика для монтажа под столешницу в шкаф.Они выглядят большими, но как только ящик будет установлен, они практически исчезнут.
В отличие от боковых салазок, почти все оборудование для салазок под монтажом устанавливается внутри шкафа. Используемые нами направляющие (и практически все современные направляющие для ящиков) имеют монтажные отверстия, оптимизированные для системы 32 мм. Итак, если вы следуете правилам системы 32 мм для сверления 5-миллиметровых отверстий по бокам ваших шкафов, вы просто ввинтите направляющие ящика с помощью евровинтов 5 мм x 13 мм ( Фото 1 ). Прелесть использования 32-миллиметровой системы заключается в том, что установленные направляющие автоматически будут иметь надлежащий отступ и будут параллельны верхней части шкафа и друг другу, что сделает их установку намного более быстрой и точной.
Установите ящик с выдвижным ящиком
Фото 2. Вырежьте выемки для направляющих ящика в задней части ящика с помощью набора dado. Вы переустановите забор и сделаете второй проход, чтобы завершить каждую широкую выемку.
Ящик с выдвижным ящиком необходимо немного модифицировать для использования с направляющими для установки под столешницу. Сначала вырежьте выемки шириной 1-3 / 8 ″ и глубиной 1/2 ″ сзади, рядом с боковыми сторонами коробки (, фото 2, ). Насечки должны просто касаться дна ящика. Вырежьте эти широкие выемки, сделав пару остановленных проходов.При выполнении первого прохода прекратите продвижение коробки, как только будет прорезана выемка. Выключите пилу и удерживайте коробку, пока полотно не перестанет вращаться. Затем переустановите ограждение и сделайте второй проход с остановкой, чтобы завершить выемку. Чтобы вырезать выемку на другой стороне, переместите упор на противоположную сторону лезвия и повторите процесс.
Фото 3. Используйте приспособление, поставляемое производителем слайдов, чтобы просверлить отверстие над каждой выемкой. Эти отверстия прикрепляют направляющую к задней части ящика.
Затем просверлите сверло диаметром 6 мм. отверстие глубиной 10 мм чуть выше каждой выемки ( Фото 3 ). Для одного или двух ящиков достаточно легко найти и просверлить отверстия вручную, но для большего количества более эффективно использовать приспособление производителя.
Фото 4. Установите фиксаторы для направляющих на передних углах ящика. То же приспособление, которое использовалось на последнем этапе, позволяет легко находить и просверливать пилотные отверстия.
С помощью того же приспособления просверлите направляющие отверстия для фиксирующих зажимов, которые зацепляются с направляющими ящика.Эти зажимы устанавливаются на нижние передние углы ящика ( Фото 4 ). Винты установлены под небольшим углом, чтобы они могли хорошо держаться, поэтому приспособление в этом случае очень удобно. Установите зажимы с помощью винтов # 6 x 1/2 ″ с анкерной головкой. Обратите внимание, что при покупке зажимов вам понадобится один левый и один правый зажим на каждый ящик.
Фото 5. Фото 5 Используйте выемки, чтобы установить ящик выдвижного ящика и зафиксировать направляющие. Штифт фиксирует каждую направляющую сзади, а зажимы в нижней части фиксируют каждую направляющую спереди.
Установить ящик с выдвижным ящиком очень просто ( Фото 5 ). Просто установите ящик на направляющие и вставьте его в отверстие, пока фиксирующие зажимы не войдут в зацепление спереди, а штифты заедут сзади. Чтобы снять ящик, потяните его, потянитесь и сожмите фиксирующие зажимы.
Установка переднего ящика
Фото 6. Отцентрируйте переднюю часть ящика в отверстии, используя прокладки 3/32 ″.
Начните с просверливания двух отверстий 5/16 ″ в передней части ящика, на 1 ″ вниз от верха и 1–1 / 2 ″ от внутренней стороны боковой стороны.Чтобы избежать вырывания при сверлении отверстий, используйте в качестве подкладки биту и кусок древесной стружки. Обрежьте переднюю часть ящика, чтобы он соответствовал проему, оставив зазоры 3/32 ″ по всему периметру и используйте прокладки для его центрирования ( фото 6 ). Затем отметьте расположение пилотных отверстий на его задней стороне, проталкивая одно и то же сверло через каждое отверстие изнутри коробки и скручивая его ( Фото 7, ). Используйте эти отметки, чтобы просверлить пилотные отверстия №8 в задней части передней части ящика. Этот метод гарантирует, что, когда передняя часть ящика находится в правильном положении, направляющие отверстия идеально отцентрованы по отношению к отверстиям в ящике ящика.
Фото 7. Отметьте переднюю часть ящика для направляющих отверстий после сверления монтажных отверстий в ящике. Используйте то же сверло, чтобы пилотные отверстия были точно отцентрованы.
Прикрепите переднюю часть ящика к ящику с помощью винтов # 8 x 1-1 / 8 ″ с головкой под шайбу для крепления передней части ящика. Увеличенные отверстия в ящике позволяют регулировать его почти на 1/16 дюйма в любом направлении, поэтому вы можете отрегулировать переднюю часть ящика, если после установки шкафа появятся неровные зазоры.
Фото 8.Используйте винты с полукруглой головкой, чтобы закрепить переднюю часть ящика. Увеличенные монтажные отверстия и идеально отцентрированные направляющие отверстия позволяют при необходимости вносить небольшие корректировки после установки шкафа.
Установка тяговых штифтов ящика фиксирует переднюю часть ящика в нужном положении, поэтому не устанавливайте тягу до тех пор, пока шкаф не будет установлен и не будет произведена окончательная центровка передней части ящика. Чтобы установить тягу, просверлите отверстия размером с хвостовики крепежных винтов как в передней части ящика, так и в ящике ( Фото 8, ).Чтобы лучше закрепить высокую переднюю часть ящика, закрутите дополнительные винты из нижней части передней части ящика в прикрепленную переднюю часть.
Боковая панель : Направляющие ящика с регулируемыми европейскими петлями
Blum Тандемные направляющие для монтажа под столешницу и вставные фиксирующие зажимы делают установку ящиков проще, чем когда-либо. Направляющие устанавливаются в шкафу; зажимы (левый и правый специфические) крепятся на дне ящика. Каждая клипса позволяет перемещать ящик ящика своей стороной вверх и вниз. Когда ящик установлен, если потянуться снизу и сдвинуть серый регулировочный рычаг зажима к задней части, ящик будет постепенно подниматься; потянув рычаг на себя, ящик опускается.Другой рычаг в задней части направляющей позволяет поднимать и опускать заднюю часть ящика с этой стороны, чтобы вы могли отрегулировать переднюю часть ящика так, чтобы она находилась в плоскости лицевой рамки. Наконец, у каждого зажима есть регулировочный винт, который перемещает ящик внутрь и наружу. Поскольку наши шкафы имеют лицевые рамы 13/16 ″ и передние ящики 3/4 ″, это позволяет перемещать ящики вперед, пока их фасады не будут на одном уровне с рамками. (Стандартные фиксирующие зажимы Blum не имеют такой регулировки; они предназначены для использования с дверьми и лицевыми рамами одинаковой толщины).
Био
Грег Ларсон — директор Школы архитектурной деревообработки Новой Англии (NESAW), школы профессионального обучения для краснодеревщиков и школы деревообработки и ремесел для любителей The Workbench. Обе школы расположены в Истхэмптоне, в красивом западном Массачусетсе. Для получения дополнительной информации посетите сайты www.nesaw.com и www.workbenchschool.com.
Рекомендации по продукту
Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине.Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.
Сколько места оставить для направляющих ящика? — Руководство для начинающих
Что ж, не имеет значения, есть ли у вас знания и опыт установки в области измерения направляющих ящиков шкафа. Таким образом, то же самое можно сказать и о том, сколько места нужно оставить для направляющих ящика для идеальной установки.
Чтобы быть точным, сначала вам нужно выполнить инструкции по установке с оборудованием, которое будет использоваться для установки.Кроме того, поддерживайте правильную накладку ящика шкафа и идеальную фурнитуру выдвижных ящиков в соответствии с накладкой.
Далее, после того, как все это будет выполнено, вам нужно будет измерить размер ящика шкафа в зависимости от типа выдвижных ящиков. Затем, наконец, вы можете сосредоточиться только на том, сколько места вам нужно оставить для слайдов ящика.
Таким образом, для новичка это может показаться слишком большим, но не волнуйтесь. Просто следуйте нашим инструкциям, и все готово.
Зачем нужны промежутки между направляющими ящика и ящиком для ящиков? или Сколько места оставить для направляющих ящика
Как мы упоминали ранее, когда дело доходит до установки шкафа с выдвижными ящиками, нет такой сложной или сложной задачи.Таким образом, вам просто нужны правильные размеры ящиков для ящиков шкафа, дверцы накладки шкафа и, наконец, правильные направляющие для ящиков. Вы можете просто установить направляющие ящика, соблюдая необходимое пространство между ними. Что ж, причина, по которой вам нужно оставить место для направляющих ящика —
Поскольку ширина и толщина направляющих ящика неизменны, лучший способ создать ящик для ящика, подходящий для сборки шкафа.
Измерение ящика для ящика и установка его с учетом несоответствия направляющих и коробки после установки шкафа лучше, чтобы избежать несчастных случаев.
Для различных типов направляющих ящиков шкафа требуется некоторое монтажное пространство с каждой стороны и внизу ящика шкафа.
Вот довольно много причин, по которым вам нужно оставить места для направляющих ящика. Что касается различных выдвижных ящиков, которые вы используете для установки ящиков, требования к пространству также индивидуальны.
Итак, давайте узнаем больше о типах выдвижных ящиков и требованиях к месту для установки.
Как установить направляющую ящика

Измерение направляющих ящика шкафа — Как измерить ширину ящика для направляющих
Как правило, есть 5 отдельных типов направляющих ящика, которые вы используете для установки ящиков.Это —
Направляющие ящика с нижним креплением.
Боковые направляющие ящика.
Направляющие ящика с центральным креплением.
Направляющие ящика с шарикоподшипником.
Направляющие ящика с шарикоподшипником с мягким закрытием.
Несмотря на то, что для выдвижных ящиков шкафа доступно множество различных типов выдвижных ящиков. В основном мы используем нижнее крепление, боковое крепление и направляющие для ящиков с центральным креплением.
Кроме того, проем ящика и накладка трех направляющих шкафа отличаются друг от друга.Теперь давайте узнаем, какие места вам нужно оставить или насколько ящик ящика должен быть меньше, чем проем шкафа, в котором он собирается.
Направляющие для нижнего ящика
Самые обычные кухонные шкафы в основном располагаются под отверстиями для ящиков. Нижнее крепление принимает на себя поддержку боковин лицевой рамки прочным косяком. К тому же его довольно легко установить. Вы можете создать ящики любой ширины и установить их с помощью подставки. Однако общая ширина проема шкафа для установки под монтажный шкаф обычно меньше на 3/4 дюйма с обеих сторон.
Сохраняйте узкое пространство 1/2 дюйма (13 мм) с обеих сторон направляющей, пространство 1/4 дюйма (7 мм) для дна ящика, пространство 5/8 дюйма (16 мм) для верхней части ящика. Если быть более точным, вам нужно построить ящик шириной 10 1/2 дюйма в случае, если размер ящика составляет 12 дюймов.
Направляющие ящика с центральным креплением
Как и его название, направляющие ящика с центральным креплением устанавливаются под центром ящика. Кроме того, его очень просто установить в ящики любого шкафа.Поэтому для ящика мы в основном используем направляющие с центральным креплением, которые используются для менее тяжелых опор. Ящики с центральным креплением также довольно легкие и легко сочетаются с любыми стыками шкафов.
Ящик должен быть на 1/4 дюйма (0,64 см) уже от размера проема шкафа. Кроме того, высота сторон ящика должна быть на 3/8 дюйма (0,95 см) меньше, чем отверстие в шкафу.
Направляющие для ящиков с боковым креплением
Единственная особенность, которую вы увидите в направляющих для ящиков с боковым креплением, — это то, что отверстия коробки смещаются вместе с отверстиями шкафов в сборе.Далее боковины ящика прикрепляются салазками ящика. Также бортики прикрепляют к внутреннему косяку шкафа. Таким образом, для направляющих с боковым креплением необходимо уменьшить проем на 3/16 дюйма с каждой стороны шкафа.
Оставшееся пространство ½ дюйма (13 мм) с каждой стороны слайдов, крошечное пространство ¼ дюйма (7 мм) для дна коробки и зазор 5/8 дюйма (16 мм) для верхней части ящика. . Точнее, для ящика шириной 12 дюймов коробка должна быть 11 5/8 дюйма.
Последние мысли
Мы предоставили вам самые точные сведения, которые вам нужно знать по этой теме. Таким образом, вы можете точно использовать размеры и без каких-либо проблем сделать свой шкаф с любым типом направляющих.
Собранные источники из
Привет, меня зовут Нил Уитакер, основатель homesgys.com. Я специалист по домашнему дизайну и декоратор. Я исследовал мебель около 7 лет.
Как партнер Amazon я зарабатываю на соответствующих покупках.
Замена направляющих ящика — Extreme How To
Замена направляющих ящиков — одно из тех раздражающих дел, которые время от времени возникают, когда старое оборудование выдвижных ящиков изнашивается. В результате выдвижной ящик застревает — или опрокидывается — внутри или снаружи шкафа, разливая его содержимое повсюду. Единственное, что хорошо в рутинной замене, это то, что ее легко исправить.
Единственное «экстремальное» в этом проекте — то, насколько он предельно прост.Если слайды имеют правильный размер и установлены ровно и ровно, вы сможете вернуть ящик в нужное положение практически в кратчайшие сроки.
Показано быстрое пошаговое руководство по замене некоторых основных колесных направляющих. Фактически, показанные здесь слайды относятся к той разновидности «дешёвого», которую мы купили в местном магазине с большими коробками. Если вы заменяете направляющие дома, возможно, будет разумным перейти на более качественные направляющие скольжения или даже на шарикоподшипники. Одни механизмы скольжения устанавливаются по центру каждой стороны ящика, другие — снизу.Некоторые даже используют единственную направляющую с центром в нижней части ящика. В любом случае процедура замены в основном такая же.

Удаление и замена Сначала снимите ящик, вытащив его и подняв скользящие элементы с направляющих. Если оборудование только согнуто или не совмещено, иногда вы можете согнуть его обратно в форму с помощью плоскогубцев. В противном случае измерьте размер ящика, чтобы купить слайды подходящего размера у поставщика.В показанном случае сломалась пластиковая монтажная пластина направляющей. Поэтому я удалил сломанное оборудование и выбрал полную замену. Если вы ищете точное соответствие, может быть полезно доставить старое оборудование вашему поставщику.
В показанном случае доступные слайды были слишком длинными для шкафа. Поэтому я обрезал слайды отрезной пилой по металлу, но вы также можете использовать ножницы по металлу или ножовку. После обрезки до нужного размера работа представляет собой базовый процесс удаления и замены.Отвинтите существующее оборудование и замените его новыми компонентами.
Направляющие, направляющие, монтажные пластины и необходимые винты поставляются в виде набора из строительного магазина. Начните с скольжения и переходите к гусеницам, отмечая места для сменных винтов. Аккумуляторная дрель-шуруповерт быстро выполняет сборку. Инструкции включены в комплекты для замены, но работа действительно не может быть более простой.
Обычно направляющие крепятся не только к передней и задней части корпуса шкафа, но также привинчиваются к боковым стенкам шкафов.В показанном случае шкафы были дешево сконструированы и не имели внутренней перегородки. Этот фактор, вероятно, способствовал нестабильности оборудования ящика и, как следствие, поломке монтажной пластины. Добавление внутренней стены, чтобы помочь закрепить направляющие, вероятно, улучшило бы работу ящика, но для целей этой статьи, по крайней мере, отсутствующая стена дает хороший беспрепятственный угол обзора камеры во время процедуры замены.
При замене направляющих используйте уровень торпеды, чтобы убедиться, что салазки будут двигаться в одной и той же ровной плоскости, в противном случае ящик заедет во время работы.Также тщательно измерьте монтажные пластины, чтобы они располагались точно по направляющим — не слишком широкие или слишком узкие, иначе ящик не будет открываться / закрываться должным образом.
Когда все компоненты на месте, пора переставить ящик, сдвинув направляющие на колесиках в направляющие. При необходимости добавьте немного смазки, чтобы убедиться, что все работает плавно.
Рекомендуемые статьи
Измерение ящиков шкафа — Шкаф сейчас
Замер для ящиков шкафа несложный.Есть два ключа к правильному выполнению работы: оверлей и оборудование. Ниже вы найдете полезное руководство по получению правильных размеров, но лучшее, что вы можете сделать, чтобы убедиться, что ваши ящики имеют нужный размер, — это проверить характеристики оборудования.
После того, как вы ознакомились с инструкциями по установке оборудования, которое вы планируете использовать, первым делом следует обратить внимание на накладку ящика, которая указывает на то, насколько передние панели вашего ящика должны перекрывать торцевые панели шкафа или лицевые рамы. Если они вообще не должны перекрывать друг друга, вам нужны вставки на фасадах.Чтобы рассчитать глубину ящика, вам нужно знать, есть ли у вас накладные или встроенные фасады ящиков. Врезные фасады обычно требуют более мелких ящиков для ящиков.
Второе, о чем вам нужно подумать перед заказом ящиков, — это оборудование, которое вы планируете использовать. Фурнитура для ящиков бывает двух основных типов:
Боковые направляющие прикрепляются к бокам ящиков для ящиков. Вы сможете увидеть эти слайды, когда ящики ящиков будут открыты. Вы можете установить направляющие для бокового крепления в ¾ или полностью выдвигать, что означает, насколько далеко ящики выдвигаются из шкафов.Для большинства боковых направляющих требуется зазор от 1/2 до 17/32 дюймов с каждой стороны ящика. Это означает, что для правильной установки каждый ящик должен быть на 1–1 / 16 дюйма меньше отверстия.
Направляющие для установки снизу прикрепляются к нижней части ящиков и не видны, когда ящики открыты. Они немного дороже, чем большинство слайдов с боковым креплением, и обычно имеют множество регулировок из стороны в сторону и вверх и вниз. Для правильной работы направляющих, устанавливаемых под монтажом, требуется зазор 3/32 — 5/32 дюйма с каждой стороны выдвижных ящиков.Ваши ящики должны быть на 3/16 — 5/16 дюймов уже, чем их отверстия.
Предположим, вы хотите заказать ящик с выдвижным ящиком для шкафа с лицевой рамкой с проемом высотой 6 дюймов и шириной 18 дюймов. Ваш шкаф имеет глубину 24 дюйма. У вас получится полуналоженный фасад размером 7 x 19 дюймов. Размер передней части ящика на самом деле не имеет значения, но он здесь, чтобы помочь вам понять, что такое полуприкрытие.
Вы знаете размер проема. Теперь вам нужно знать, какое оборудование вы будете использовать. Пойдем с направляющими KV 8400 с боковым креплением.Если вы посмотрите инструкции по установке, вы увидите, что ваш ящик должен быть на 1 дюйм уже, чем ширина проема шкафа, или на 17 дюймов.
Поскольку шкаф глубиной 24 дюйма будет иметь внутреннюю глубину немного меньше этого размера, направляющие вашего ящика также должны быть меньше. Инструкции по установке KV показывают, что следующий размер меньше 24 дюймов — это 22 дюйма, так что это ваша длина слайда и глубина ящика.
Оставьте зазор не менее 1/4 дюйма над и под ящиком, что даст вам высоту 5-1 / 2 дюйма (6 минус 1/4 дюйма вверху и 1/4 дюйма внизу).Ваш ящик с выдвижным ящиком должен быть 17 дюймов в ширину, 5-1 / 2 дюйма в высоту и 22 дюйма в глубину.
Главное, что вы должны вынести из этой статьи, — это то, что единственный надежный способ правильно измерить ящики с выдвижными ящиками — это ознакомиться со спецификациями или инструкциями по установке оборудования, которое вы планируете использовать. Убрав этот отказ от ответственности, вот шпаргалка по ящикам и оборудованию:
Ящики для боковых направляющих должны быть на 1–1-1 / 16 дюйма уже, чем проем. Больший размер даст вам немного места для регулировки слайдов при необходимости.
