Блок питания для настенных часов – как сделать своими руками

Делать блок питания для простых настенных электромеханических кварцевых часов, чтобы не тратиться на батарейки, наверное, не имеет смысла, так как оного элемента хватает для работы часов до полутора лет.

В случае наличия в часах устройства боя и маятника, например в модели настенных часов «RHYTHM Westminsrter Chime», изображенной на фотографии, приходится устанавливать четыре элемента АА. При этом после замены батареек в часовом механизме или устройстве боя приходится синхронизировать бой с часами, настраивая количество ударов курантов в соответствии с положением стрелок. После нескольких лет эксплуатации решил избавить себя от этого занятия – запитать часы от электрической сети с помощью блока питания.

Разработка схемы блока питания

Перед собой поставил следующую задачу: часы должны работать от сети, продолжать работать, включая бой и ход маятника при отключении подачи электроэнергии и работать как обычно без блока питания.

Исходя из этих требований, и разрабатывалась схема блока питания.

Изучение конструкции и схемы часов показало, что электрическая часть состоит из трех гальванически не связанных между собой блоков, каждый из которых питается от своей батарейки. Часовой механизм и схема раскачивания маятника питались от напряжения 1,5 В, а схема боя – 3,0 В. Бой запускается механическим замыканием двух проводов в часовом механизме при прохождении минутной стрелки через отметку 12 часов.

Измерение тока потребления блоков с помощью осциллографа по падению напряжения на последовательно включенном резисторе 10 Ом показало, что часовой механизм и маятник в среднем потребляют по 1,5 мА, а устройство боя 2,2 мА.

Схема блока питания и принцип ее работы

Опубликованное в Интернете схемы блоков питания для настенных часов в основном выполнены без гальванической развязки, что недопустимо с точки зрения техники безопасности. Изготавливать своими руками блок питания в настоящее время не имеет смысла, так как несложно подобрать готовый от сгоревшего или морально устаревшего электронного устройства.

Поэтому для часов был взят заводской импульсный блок питания на напряжение 3,3 В, и дополнен несколькими элементами для зарядки аккумулятора и снижения напряжения до 1,5 В.

Разработанная схема питания часов работает следующим образом. Если разъем S1 разомкнут, то часы работают как обычно, их узлы питаются от установленных батареек. При этом достаточно установить батарейки только в блок боя и блок часового механизма или маятника, так как одноименные полюса выводов батареек последних подключены параллельно.

При соединении разъема S1, но без подключения БП к сети, для работы часов достаточно будет установить батарейки только в блок боя. Питающее напряжение будет поступать с него через цепочку диодов VD2-VD4 на часовой механизм и схему маятника. На каждом из диодов VD2-VD4 в режиме малых токов происходит падение напряжения 0,4-0,6 В, таким образом с 3 В напряжение снизиться до 1,2-1,5 В. Исследования показали, что часовой механизм и маятник стабильно работают при напряжении питания от 1,2 до 3 В.

Диоды VD1-VD4 подойдут любые маломощные импульсные или выпрямительные.

Перед подключением блока питания к сети нужно извлечь из часов все батарейки. Питающее напряжение на узлы часов будет подаваться с блока питания. Для бесперебойной работы часов при отключении электроснабжения необходимо в отсек батареек боя установить два аккумулятора, отработавших свой срок, например в фотоаппарате. Блок питания будет не только питать часы, но и подзаряжать аккумулятор током в несколько миллиампер, что вполне достаточно для компенсации токов утечек. Ток зарядки задается величиной резистора R1.

Часовой механизм потребляет ток в импульсном режиме, раз в секунду. Для компенсации падения напряжения в этот момент установлен электролитический конденсатор C1, хотя проверено, часы стабильно работают и без него. Но с помощью осциллографа была подобрана емкость конденсатора, при которой просадка напряжения не наблюдалось. Диод VD1 служит не только для понижения напряжения, но и предотвращает разряд аккумулятора через блок питания и светодиод подсветки, когда пропадает напряжение в сети.

Как уменьшить количество батареек в настенных часах

Если нет желания устанавливать в часы блок питания, то можно уменьшить количество батареек с четырех до двух. Для этого достаточно соединить параллельно все отрицательные выводы в батарейных отсеках узлов и положительные выводы часового механизма и боя между собой. От положительного вывода батарейного отсека боя через три включенных последовательно диода подать напряжение на один из положительных выводов часового механизма и боя.

Благодаря такой доработке снизится частота обслуживания и уменьшатся затраты на замену батареек, так как они больше теряют емкость от токов внутренней утечки и старения, чем от потребления узлами часов.

Конструкция и подключение блока питания к узлам часов

Все детали для подключения блока питания к узлам часов были смонтированы на печатной плате. Специально плата не разрабатывалась, а была переделана из готовой, предназначенной для монтажа другой схемы.

Дополнительно на плате был установлен трехконтактный разъем и токоограничивающие резисторы для подключения светодиодов подсветки маятника. Номинал резисторов можно рассчитать с помощью онлайн калькулятора исходя из рабочего тока, на который рассчитан светодиод.

Сетевой блок питания был взят постоянного тока с выходным напряжением 3,3 В и рассчитанный на величину нагрузки до 2 А. Учитывая, что максимальный ток потребления всех узлов часов не превышает нескольких миллиампер, то подойдет БП любой мощности. Главное, чтобы выходное напряжение было не менее 3 В.

Если напряжение больше, то можно погасить его установкой дополнительных диодов последовательно с VD1 из расчета падения напряжения на диоде 0,6 В. Например, если вы возьмете БП с выходным напряжением 5 В, то понадобиться последовательно с VD1 включить еще 2 или 3 диода. Количество можно уточнить, измерив вольтметром напряжение после резистора R1. Оно должно быть около 2,5 В.

Провода в блоке питания были достаточной жесткости, поэтому шнур был укорочен и провода припаяны непосредственно к печатной плате. На этих провода печатная плата и удерживалась в часах. Для подключения блока к узлам часов был применен навесной разъем. Конструкция готового блока питания для часов показана на фотографии.

Для фиксации блока питания в корпусе часов с помощью двух саморезов была привинчена выгнутая из заглушки системного блока компьютера скоба.

Как видно на фотографии блок питания надежно зафиксирован скобой, его легко снять и конструкция красиво выглядит.

Запитать часы от сети я планировал давно, поэтому при ремонте прихожей, в которой часы и висели, проложил от ближайшей розетки под штукатуркой провод, конец которого был выведен под корпусом часов и заканчивался мобильной электрической розеткой.

Такая электрическая розетка имеет малые габаритные размеры и хорошо надевается и удерживается на штырях вилки блока питания.

На фотографии показан вид блока питания и схемы адаптера, установленные в корпус часов с маятником и боем. Провода, для аккуратности монтажа, идущие от разъема S1, продеты через отрезки полихлорвиниловой трубки.

Присоединение проводов жгута к выводам в батарейных отсеках узлов часов выполнено с помощью пайки электрическим паяльником с использованием флюса марки «ФИМ».

Установка механического выключателя звука боя

Работу курантов в часах китайские производители обычно устанавливают с 6 утра до 10 часов вечера без возможности коррекции. Нам он не мешает, но когда приезжают гости, то приходится звук отключать.

В некоторых моделях часов с боем имеется возможность отключать звук боя с помощью нажатия на кнопку внутри часов, а если нет такой функции, то производитель рекомендует вынимать из узла боя батарейки, что еще неудобнее, так как впоследствии приходится синхронизировать время боя со временем часов.

Поэтому при установке системы питания часов от сети был установлен в разрыв одного из проводов, идущих от узла боя на динамик, малогабаритный механический выключатель типа тумблер. На фото он виден правее динамика, красного цвета.

Так как боковые стенки часов имеют толщину около 10 мм, то для закрепления тумблера было просверлено отверстие ∅8 мм, в которое тумблер был непосредственно вкручен.

Теперь для отключения звука боя достаточно переместить рычаг в нижнее положение. Выключатель установлен рядом с решеткой динамика за лицевой панелью часов и его практически не видно.

Светодиодная подсветка для часов

При разработке схемы питания часов возникла идея установить в них светодиодную подсветку. Поэкспериментировал со светодиодами разных цветов и понравился синий цвет. Когда в помещении включено освещение, то подсветки практически не видно, только заметен синий отблеск на зеркальной поверхности качающегося маятника. А в темноте подсветка не только освещает маятник, но и служит ночником. При желании можно сделать подсветку и циферблата часов.

Так как мощность блока питания имеет большой запас, но можно для подсветки часов применить светодиод любой марки, подключив его, соблюдая полярность, непосредственно к выводам блока питания через токоограничивающий резистор. Номинал резисторов можно рассчитать с помощью онлайн калькулятора исходя из технических характеристик светодиода.

Для подсветки можно установить несколько светодиодов, подключив каждый через свой резистор.

Часы, после установки самодельного сетевого блока питания ходят уже несколько лет, служат ночником и про замену батареек я забыл. Да и бой стало отключать удобно.

Виды часовых механизмов — полезные статьи сети часовых салонов Conquest-Watches.ru

Можно выделить три основных способа приведения в действие часового механизма:

-Простой способ ручного завода пружины механических часов

-Автоматический завод механических часов

-Элемент питания

Механические часы

Классический способ завода механических часов — скручивание пружины, расположенной в механизме. Этот принцип остается неизменным с момента создания первых компактных часов. Пружина усилие с колеса передает на анкерное колесо, которое не дает остановиться маятнику. Основной недостаток механических часов — точность хода. Нормальной точностью считается +/- 20 секунд в сутки. Существуют специальные модели швейцарских хронометров с защищенным от температурных и влажностных колебаний маятником, в которых удалось достичь точности, сравнимой с кварцевыми часами. Но, из-за огромной цены, и непомерно сложного в изготовлении и обслуживании механизма, эти часы вряд ли когда-нибудь станут массовыми. Ручной способ завода применяется отечественными часовыми производителями и почти всеми швейцарскими производителями механических часов. У этого способа есть один существенный недостаток — надо ежедневно заводить часы, но для некоторых людей, которые обладают дорогим хронометром какой-нибудь известной швейцарской фирмы, процесс завода часов превращается в некий ежедневный ритуал, с помощью которого можно вдохнуть жизнь в стальной механизм. Достоинством же данного способа заводки часов является возможность сделать механизм часов небольшой толщины. Уже около 20 лет, как в мире механических часов лидирует «автоподзавод» (или «automatic»). В часах с «автоподзаводом» установлен грузик, который при ношении часов вращает заводной механизм, что дает возможность при ношении часов около 8 часов в день полностью отказаться от принудительной заводки часов. Недостатком «автоподзавода» является большая толщина механизма, влияющая на вид особенно женских часов. К тому же в некоторых автоподзаводных механизмах отсутствует возможность принудительного завода, что делает эти часы не очень привлекательными для людей, ведущих малоподвижный образ жизни. Запас хода в большинстве механических часов — 36 часов, после полного завода.

Кварцевые часы

Принципиально все кварцевые часы похожи — кварцевый генератор выдает синусоидальный сигнал с высокой степенью стабилизации частоты, который в дальнейшем делится до частоты 1 Гц и усиленный подается на обмотку шагового механизма, движущего секундную стрелку или подается в процессор, который обрабатывает сигнал и подает на жидкокристаллический индикатор (ЖКИ) команды управления. Особенности кварца — высокая стабильность частоты, практически не зависящая от внешних факторов, таких как температура, влажность, напряжение питания были замечены давно. С началом производства интегральных микросхем стало возможно использовать эти свойства в часах, благодаря чему реализовалась нынешняя средняя точность хода кварцевых часов +/- 15 секунд в месяц, а в специально спроектированных хронометрах — даже 0,3 секунды в месяц. А если к это еще добавить простоту, надежность, долговечность и отсутствие в механизме кварцевых часов деталей, которые постоянно находятся в напряжении, то вполне закономерно, что в сейчас кварцевые часы являются, по сути, доминантом на часовом рынке. Здесь могут возразить любители швейцарской механики, что, мол, кварцерые часы — это не часы вовсе, а стрелки или индикатор с батарейкой, но на наш взгляд часы в первую очередь должны показывать правильное время, а с этим кварцевые часы справляются намного лучше швейцарской механики (вопросы престижа, имиджа, дизайна, гармонии с окружающим миром и т. п. мы сейчас затрагивать не будем, поскольку пишем о системах снабжения часового механизма энергией). Принятая изначально схема питания — батарейка, к которой принципиально сводятся все другие способы питания. У нее существует огромное достоинство перед другими схемами питания — дешевизна элементов питания и относительная простота их замены (безусловно лучше пользоваться услугами фирменных сервисных центров для замены батареек — в конечном счете это обходится дешевле).

Устройство и принцип работы кварцевых часов

За несколько столетий человек смог значительно усовершенствовать наручные механические часы. Путем создания различных сложных по конструкции устройств удалось добиться точности хода до +-5 секунд в сутки. Но такие часы были сложны в изготовлении и, как следствие, очень дороги.

Электричество, все сильнее вторгавшееся во все области жизни человека, не могло обойти часовое дело. С появлением кварцевых технологий высокоточные часы стали доступны каждому жителю Земли, а качество часов стало зависеть не столько от мастерства и опыта людей, сколько от точности работы автоматических линий. Сегодня абсолютное большинство выпускаемых в мире часов относятся именно к кварцевым. Как они устроены, как работают и почему все больше людей отдают предпочтение именно кварцевым часам?

В двух словах

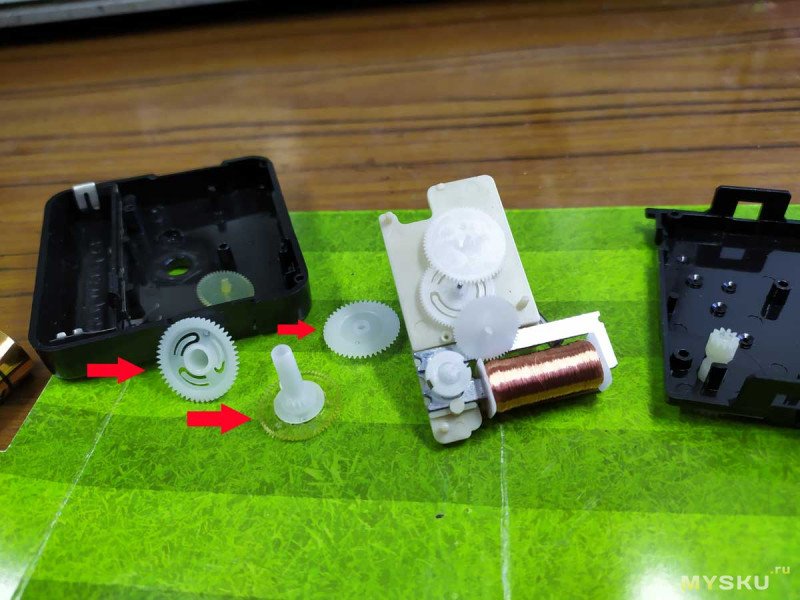

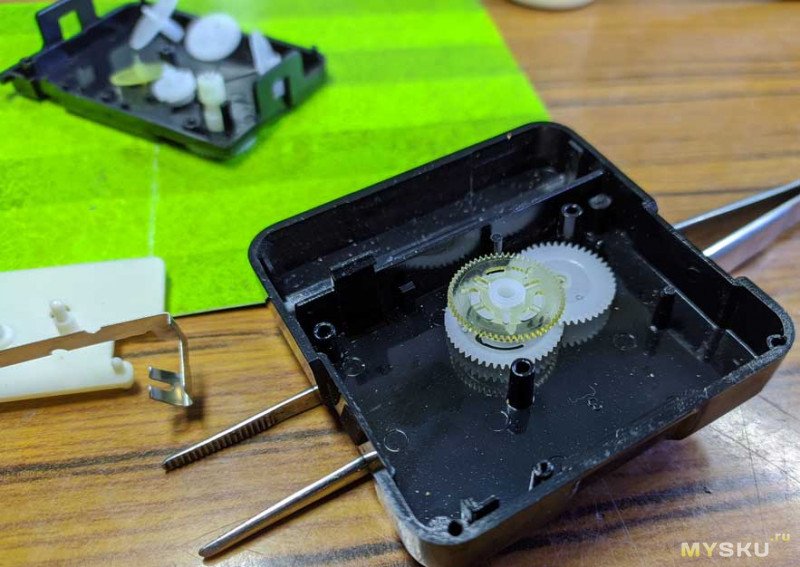

Основными элементами кварцевых часов являются электронный блок и шаговый электродвигатель. Электронный блок раз в секунду посылает импульс двигателю, а тот поворачивает стрелки.

1. Катушка
2. Стартор
3. Ротор
4. Триб ротора
5. Магниты

Очень высокую стабильность частоты вырабатываемых импульсов, а значит, и высокую точность хода, обеспечивает кристалл кварца, из-за которого часы и получили свое название.

Батарейка, питающая электронный блок и двигатель, рассчитана на несколько лет работы и избавляет от необходимости заводить часы в течение всего этого срока. Получается уникальное сочетание высокой точности и удобства в использовании.

Иногда вместо циферблата со стрелками используется цифровой дисплей. Такие часы у нас принято называть электронными, но во всем мире их называют кварцевыми часами с цифровой индикацией. Это название подчеркивает, что, во-первых, основой часов является кварцевый генератор, а во-вторых, информация о времени в них отображается в виде цифр.

По сути, кварцевые часы являются мини-компьютером. Запрограммировав соответствующим образом микросхему, их легко превратить в многофункциональное устройство: хронограф, секундомер, добавить к ним будильник и т.д. Причем, в отличие от механических часов, их стоимость при этом возрастает не так сильно.

Зачем часам кристалл

Кристалл кварца обладает уникальными свойствами: при сжатии он порождает электрический импульс, а при воздействии электрического тока кварц сжимается. Таким образом, кристалл можно заставить сжиматься-разжиматься, т. е. колебаться, под воздействием электрического тока. Подбором размеров кристалла добиваются частоты резонанса 32768 герц.

1. Источник питания
2. Шаговый двигатель
3. Передаточное колесо
4. Секундное колесо
5. Центральное колесо
6. Часовое колесо
7. Рычаг кулачковой муфты
8. Переводной рычаг
9. Переводная головка
10.Переводной вал
11. Кулачковая муфта
12.Тормозной рычаг
13. Минутное колесо
14. Промежуточное колесо
15. Блок кварцевого генератора

Электронный блок кварцевых часов состоит из двух частей. Одна часть, генератор, вырабатывает электрические колебания, которые стабилизируются кварцевым кристаллом на его резонансной частоте. Таким образом, мы имеем генератор электрических колебаний, причем частота этих колебаний очень стабильна. Остается эти равномерные колебания превратить в равномерное же движение стрелок.

Генератор вырабатывает 32768 электрических колебаний в секунду. Это примерно в 10000 раз больше, чем число колебаний баланса в обыкновенных часах. Ни одно механическое устройство не может работать с такой скоростью. Поэтому другая часть электронной схемы, называемая делителем, преобразует эти колебания в импульсы частотой 1 герц. Эти импульсы подаются на обмотку шагового электродвигателя.

Двигатель состоит из статора, неподвижно закрепленной на нем катушки с обмоткой и ротора — постоянного магнита, насаженного на ось. При прохождении через катушку электрического импульса возникает магнитное поле, которое поворачивает ротор на пол-оборота. Ротор через систему шестерен вращает стрелки.

Сколько же прослужит «кварц»?

Колесный механизм у кварцевых часов имеет тот же ресурс, что и у механических. Очень долго прослужит и шаговый двигатель. Сегодня можно встретить работоспособные радиоприемники 20-х годов, т. е. ресурс электронных компонентов также велик и до конца еще не изучен. И, теоретически, хорошие кварцевые часы по долголетию не должны уступать механическим.

Статистики по «долгожительству» кварцевых часов пока не набрано, ведь они появились всего 30 лет назад. Но многие электронно-балансовые часы, выпущенные лет 40 назад, прекрасно ходят и по сей день.

С другой стороны, 100 лет назад часы передавали по наследству потому, что это была чрезвычайно редкая и дорогая вещь. Те времена давно прошли, сегодня все чаще мы покупаем новую вещь не потому, что старая испортилась, а потому, что она морально устарела. А срок, необходимый для морального устаревания, кварцевые часы выхаживают, доставляя владельцу минимум хлопот.

В нашей стране механические часы пока популярнее кварцевых. Но, по прогнозам зарубежных специалистов, в ближайшие годы ситуация будет резко меняться и через 4-5 лет доля кварцевых часов составит не менее 80% рынка.

Какие часы точнее?
У механических часов точность зависит от множества факторов: температуры, положения часов, степени завода пружины, износа деталей, регулировки. В кварцевых часах все проще: частота импульсов, вырабатываемых кварцевым генератором, практически постоянна. А двигатель и стрелки — это просто исполнительное устройство, их дело — вращаться по команде. И если для механических часов хорошим результатом считается отклонение +-20 секунд в сутки, а +-5 секунд — почти предельным, то основная масса кварцевых часов обеспечивает точность около +-20 секунд в месяц, а лучшие — до +-5 секунд в год. Даже дешевые кварцевые часы точнее механического хронометра.

Почему механизмы кварцевых часов часто делают пластмассовыми?
Все детали механических часов большую часть времени находятся под нагрузкой, которую создает заводная пружина, и только в очень малые моменты времени, когда баланс и анкерная вилка разрешают повернуться анкерному колесу, это напряжение падает. Большие нагрузки, высокое контактное давление, требуют использования твердых материалов, таких как сталь, латунь, рубин. В кварцевых же часах все наоборот: большую часть времени детали свободны. И только когда шаговый двигатель поворачивает колеса, на короткое время детали оказываются нагруженными. Это позволяет использовать более мягкие материалы. К тому же мощность, развиваемая шаговым двигателем, во много раз меньше мощности, развиваемой заводной пружиной. Чтобы двигатель смог повернуть стрелки, детали кварцевого механизма должны быть как можно легче, а трение — меньше. Пластик легче стали, а при специальном подборе пластиков удается сделать трение в паре «пластик-пластик» в несколько раз меньше, чем в паре «сталь-латунь», обычно используемой в механике. Другими словами, в кварцевых часах использование пластика по многим причинам предпочтительнее.

Кстати, у Seiko, например, состав пластмасс, используемых в механизмах, запатентован.

Почему в кварцевых часах обычно нет камней?
Потому, что они там не нужны. Вопреки распространенному мнению, камни в механических часах используются не потому, что они позволяют снизить трение, а потому, что рубин тверже и лучше выдерживает контактное давление. А в кварцевых часах оно очень мало.

Обычно в кварцевых часах ставят один камень — нижнюю опору ротора шагового двигателя. Дело в том, что статор двигателя достаточно сильно «притягивает» ротор, и эта опора единственное место в часах, где контактное давление относительно велико.

Почему кварцевые часы дешевле?
Точность хода кварцевых часов определяется только параметрами генератора. Кварцевые часы не требуют тонкой ручной настройки при сборке, в них относительно мало деталей. Это позволяет большинство операций по изготовлению деталей и сборке механизма поручить автоматике. Естественно, себестоимость таких часов ниже.

Боятся ли кварцевые часы ударов?
В кварцевых часах нет деталей, чувствительных к ударам подобно оси баланса в механических. Фактически, все кварцевые часы являются противоударными. Они почти не чувствительны к обычным в реальной жизни ударам, которые выводят из строя механику. Но экспериментировать, проверяя их на прочность, мы не советуем.

Какие часы дольше прослужат?
Многие говорят, что механические часы служат намного дольше, чем кварцевые. В пример приводят экземпляры сто и даже двухсотлетней давности. Но многие ли из часов, выпущенных 100 — 200 лет назад, работают сегодня

Журнал ЧАСОВОЙ БИЗНЕС
Автор: Вячеслав Медведев

Шестерёнки, пружины и циферблат. Загадки часового механизма

Миниатюрность и точность в одном корпусе? Этими характеристиками может похвастаться большинство современных часов. Кварцевую или механическую начинку вставляют в напольные, настольные, каминные, наручные и карманные часы — на любой вкус.

Кварцевый часовой механизм со стрелками или цифровым табло объективно точнее. Он показывает время, отклоняясь лишь на несколько секунд в год, а собирается столь быстро и легко, что средневековые часовщики были бы просто поражены. По сравнению с механическими часами, у которых может набежать до 40 лишних секунд в день (или наоборот, отстать секунд на 20), это большой прогресс! Кварцевые часы производят на полуавтоматизированных заводах, где наравне с ручным трудом львиную долю сборки делают машины.

И всё же особый трепет у коллекционеров вызывают антикварные механические модели, от шестерёнок до крышки корпуса изготовленные мастерами вручную (например, некоторые из знаменитых швейцарских марок). Однако и современные декоративные часы, сделанные в разных техниках, в частности, Resin Art, тоже выглядят притягательно.

Примеры часов различных эпох и конструкций

История часового механизма и загадки, которые его окружали

Часовой механизм — это цепь открытий, призванных совладать с природой. Вечная дорога к идеалу. Постоянное решение загадок о том, как модернизировать сердце часов. Добились ли мы совершенства, запустив сверхточные атомные часы?

Обозначим важные витки часовой эволюции:

Сконструировано примитивное сооружение — солнечные часы. Время определяется по гномону — выступающей части, отбрасывающей тень. Но солнечные часы, что естественно, не работают ночью или при пасмурной погоде. Как преодолеть это? Были разработаны новые виды часов, не зависящие от солнца: водные, огненные, песочные, а потом и более совершенные.
Водные часы представляли чашу или каскад ёмкостей, куда постепенно переливалась вода, показывая уровень времени. Но их можно использовать только на устойчивой поверхности. А как сделать так, чтобы часы работали на судне, которое постоянно качается? Среди первых попыток решения этой проблемы наиболее впечатлил публику морской хронометр, созданный в 1731 году.
Построены башенные часы на гиревом двигателе. Намотанный на основу канат с постепенно опускающимся грузом передавал энергию шестерёнкам. Чтобы они шли долго, башню строили высокой — не менее десяти метров. Но человек хотел большего — в малом. Как перенести часы из высоченной башни в карман? Выход нашли в применении пружинного двигателя, первые упоминания о котором датируются XV веком.
Пружина максимально скручивается вокруг оси при полном заводе, но во время работы ослабевает, отдавая кинетическую энергию, пока владелец часов не снова её не подкрутит. У таких часов обнаружился серьёзный изъян: они боялись тряски. Как сделать так, чтобы чересчур резкое движение не оборвало их ход? В 1927 году появились большущие стационарные часы с кварцем — материалом, способным на ритмичные колебания. А позднее их уменьшили до наручных.
На механизм часов действует сила гравитации, сбивающая точность хода стрелок. Как сохранить точность? Для этого Абрахам Луи Бреге в 1795 году придумал турбийон, состоящий из множества филигранно выполненных деталей. С его помощью изобретатель заставил часы в течение каждой минуты отставать, а потом спешить. При этом разница погрешностей компенсировалась, и они шли правильно.

А теперь одна загадка для наших читателей: кварцевый или механический ход у этих старинных часов?

Настольные часы с декоративными элементами

Выше показаны изысканные настольные часы из олова немецкой фирмы Zinn-Becker. Помимо основной функциональной части (циферблата) добавлены украшения в виде декоративных бордюров, а также изображение сцены в таверне. Часовой механизм в этих часах на кварцевой основе: с задней стороны видно, что он работает от батареек (аккумуляторов). Такой предмет очень выгодно вписывается в интерьер, созданный изящными украшениями под старину.

Настольные часы (оборотная сторона)

Как менялся облик часов?

Древнейшие люди использовали простейшие формы, у которых часового механизма ещё не было: солнечные, водные, огненные, песочные. Но и в те далёкие эпохи создавали оригинальные экземпляры. Работали они с удивительной точностью, хоть и не столь высокой, как у часов сегодняшнего дня.

Например, исследователи, изучившие Стоунхендж как античную обсерваторию и древнее мерило времени, поняли, что его главная ось указывает на точку восхода солнца в день летнего Солнцестояния. Ряд ориентиров определяют точки восхода и захода Солнца и Луны в разных фазах, что с большой точностью позволяет вести календарный счёт, предсказывать затмения и регулировать время сельскохозяйственных работ.

В Средние века в Китае сделали часовой механический прибор в виде пагоды о пяти этажах с оконцами, в которых с определённой периодичностью появлялись деревянные фигурки. Отслеживать и отсчитывать время можно было благодаря сложному механизму из зубчатых колёс, толкателей и других элементов.

Детали часового механизма

В наше время наиболее широко представлены механические и кварцевые часы. Механические (и электромеханические) часы бывают нескольких видов в зависимости от источника энергии. В частности, гиревые, пружинные, кварцевые, атомные. По форме циферблата — стрелочные, цифровые и комбинированные.

Наручные часы (серебро)

Выше показаны прекрасные наручные часы из серебра 835-й пробы с ажурным браслетом. Несмотря на время их создания (1960-1990 гг.), часы сохранились в отличном состоянии, без дефектов и реставрации, только серебро приобрело благородное чернение под воздействием времени.

Часовой механизм кроме обязательных деталей зачастую имеет специфические дополнения, расширяющие область его применения.

Обязательные элементы:

Двигатель, или источник энергии. Для механических часов им может быть поднятая гиря, которая по мере спуска передаёт энергию для вращения часов, или скрученная пружина, постепенно ослабевающая, пока её не заведут снова. Для кварцевых часов роль источника играет батарейка.
Ремонтуар, при помощи которого переводят стрелки и делают подзавод пружины. Есть наручные устройства, имеющие автоматический подзавод, который восприимчив к движению руки. А что делать коллекционерам, экспозиция которых включает экземпляры с автоподзоводом? Для этого часы кладут на специально разработанные устройства, имитирующие движения кисти. Владельцы кварцевых часов меняют батарейку раз в несколько лет.
Ангренаж или система шестерёнок. Как правило, в часовом механизме есть четыре зубчатых колеса (центральное, промежуточное, секундное, анкерное) с трибами (штырями). Анкерное колесо занимает промежуточное положение и, правильнее сказать, относится к системе спуска, а его триб — к ангренажу. Благодаря системе шестерёнок энергия передаётся от заводного барабана к спуску. Скорость вращения колёс меняется: секундное колесо вращается гораздо быстрее барабана. Чтобы снизить трение этих элементов и сохранить плавный ход, в наиболее уязвимые места вставляют камни — рубины или сапфиры. Часовые камни бывают натуральные или синтетические, а иногда — прессованные из мельчайших частиц. Часовые камни встречаются не только в ангренаже: в часах их может быть до 15-17 штук и более.
Колебательная система часов (она же баланс или балансир), а также спусковой механизм, которые действуют вместе и определяют точность хода часов. Роль балансира в часовом механизме исполняет маятник либо балансирное колесо, которое ходит вперёд и назад, возвращаясь к центральному положению. Анкерное колесо — элемент спускового механизма, который обеспечивает равномерное движение шестерёнок в соответствии с заданными периодами времени, а не сразу. Каждую секунду вилка тормозит анкерное колесо, а затем отпускает, чтобы оно сделало ещё один шаг, подставив под вилку новый зуб. Именно это обеспечивает механическим часам показ точного времени.
Циферблат. Внешняя область часов, которая может быть сделана как из простого картона, так и из очень редких материалов, существенно повышающих ценность экземпляра. Некоторые часы имеют прозрачный циферблат, сквозь который можно увидеть часовой механизм. Они называются скелетоны.

Карманные часы СССР с символикой Олимпиады-80 на циферблате

Среди дополнительных механизмов встречается кукушка (бой), фазы луны, дата и другие внешние элементы. Благодаря усовершенствованиям можно сделать будильник, секундомер, хронометр. Иногда в часовой механизм встраивают автоподзавод, турбийон и другие.

Resin Art

Прелестные интерьерные часы создают техникой Resin Art. С её помощью делаются объёмные, фактурные циферблаты с полированным прозрачным покрытием, которое после застывания защитит часы. При этом оно совершенно безопасно при использовании.

Техника позволяет получить циферблаты любой формы: стандартные круглые и квадратные, а также более сложные. Например, имитирующие срез камня или силуэт животного. Это зависит от формы для отливки, имеющихся у изготовителя. Очертания чисел для циферблата также могут быть произвольными. Их можно декорировать дополнительно (например, цветами).

Эпоксидная смола прекрасно воспринимает особые краски, расплывающиеся по ней причудливыми объёмными узорами. Можно использовать радужное многоцветие или несколько основных цветов, в зависимости от того, в какой интерьер часы необходимо поместить. Такие часы уникальны, ведь разводы краски в эпоксидной смоле неповторимы.

Ещё один способ украсить циферблат из эпоксидной смолы — залить ею гирлянду (смола никак не реагирует ни с проводами, ни с лампочками, если они не нагреваются), что позволит сделать не только интересную картину, но и подсветить её. Можно расположить пластиковый, глиняный и другой декор: цветы, звёзды, фигурки, камушки, песок.

В нашем магазине есть и настенные часы с кварцевым механизмом в технике Resin Art. Например, порадуют взгляд нумизмата часы, в которых запечатаны юбилейные советские монеты отличного качества. Они хорошо видны сквозь прозрачный слой, покрывающий циферблат. Часы выглядят планшетным альбомом для монет, который ещё и показывает время.

Часы с советскими юбилейными монетами

На другом необычном экземпляре по канту расположились самоцветы: от белых оттенков до голубых и синих тонов. Они понравятся людям, интересующимся темой камней. Третий вариант — коричнево-шоколадные часы с утончёнными светящимися дорожками. Блеск и фактуру этих и других экземпляров в различных интерьерах можно посмотреть на видео в карточках товара.

Часы (техника Resin Art)

Мы лишь слегка коснулись богатства, разнообразия и загадок часовых механизмов. Эта тема бесконечна. Многие часы пережили на своём пути приключения, о которых интересно знать, или имеют особенные секреты механизма или необычный корпус. Своей экспозицией коллекционеры часов создают удивительный, ни на что не похожий мир.

«Сердечный ритм гостиной» или как выбрать настенные часы для главной комнаты в дом

Говорят, что часы – сердце интерьера. Чтобы гостиная не осталась «бессердечной», нужно правильно подобрать настенные часы. У любого человека возникает желание сразу же купить самые красивые. Но при покупке следует полагаться не только на вкус, но и на знание типов механизмов, их «плюсах» и «минусах». Также необходимо подумать и том, насколько гармонично впишется выбранная модель в интерьер.

Не менее важно учесть и «звуковое оформление». Ведь не всем нравится шумный ход часов, и они отдают предпочтение беззвучным моделям. А некоторые любят часы с «кукушкой», боем или музыкой, чтобы часы каждый час привлекали к себе внимание и напоминали о времени.

Типы механизма. Какими бывают настенные часы?

Три классических механизма, которые используются для изготовления настенных часов:

Кварцевые.
Механические.
Электронные.

У каждого из них есть свои достоинства и недостатки. Выбирая настенные часы по типу механизма, нужно знать об особенностях каждого из них.

Механические часы

Источник энергии и двигатель механизма – взведенная пружина. Раскручиваясь, она приводит в движение часовые элементы. Часовые и секундные стрелки пускаются в ход. Чтобы он был точным, необходимо время от времени подкручивать пружинный механизм. В качестве «источника» движения устройства может служить гиря.

«Плюсы» механизма

Не нужно постоянно менять батарейку. Отпадает необходимость постоянного сервисного обслуживания. Сокращаются расходы на содержание часов.
Дольше пригодны к ремонту. Даже если часы раритетные или эксклюзивные, часовых дел мастер сможет самостоятельно изготовить любую деталь к ним.
Длительный срок службы. Детали механизма – металлические. Они прослужат дольше, чем внутренняя «начинка» из других материалов. Минимальный срок эксплуатации – 10 лет. Но если регулярно носить их к часовщику на профилактические работы – смазку и замену износившихся деталей, то прослужат они многие годы.
«Элитная принадлежность». Механические часы всегда считались атрибутом достатка и изысканного вкуса.

«Минусы» механизма

Высокая цена. Качественные механические часы стоят дороже, чем кварцевые. Собирают их вручную, материалы используются высококлассные. Отсюда и большая стоимость.
Меньшая точность. Они не так точны, как кварцевые или электронные. Все зависит от качества пружины, а также от того, насколько равномерно она раскручивается.
Необходимость постоянно подзаводить пружинный механизм.
Чувствительность к ударам и механическим воздействиям.

Кварцевые часы

Часы работают на батарейке, которая активирует кварцевый электронный блок. Он передает электрические импульсы к пошаговому двигателю. А он, в свою очередь, отправляет в ход секундные и часовые стрелки. Часы на основе кварцевого элемента – очень точные. Некоторые из качественных модификаций могут выдавать погрешность не более 5 секунд в год.

«Плюсы» механизма

Высокая точность хода. Устройство часов не зависит ни от качества пружины, ни от ее натяжения. Поэтому стрелки двигаются с правильным и точным интервалом, который отсчитывает кварцевый механизм.
Отсутствие постоянной необходимости в подзаводе.
Приемлемая цена. Часы с кварцевым механизмом не собираются вручную. Весь процесс – автоматизированный. Поэтому их стоимость – невысокая и подойдет под любой семейный бюджет.
Надежность. В механизм входит меньшее количество деталей, соответственно, и поломок будет меньше.

«Минусы» механизма

Сменная батарейка. Необходимость замены элемента питания – главный недостаток таких часов. Какими бы качественными они ни были, придет момент, когда батарейку придется поменять. Это ведет к дополнительным затратам денег.
Низкая пригодность к ремонту. При поломке одной из деталей, часто приходится менять полностью механизм. Особенно, если завод уже не выпускает такую модель часов.
Малый срок службы. Дизайн и внутреннее устройство постоянно меняется. Например, часы, купленные в 90-е годы прошлого века уже сложны в эксплуатации – сложно подобрать к ним подходящую батарейку.

Сколько живет батарейка в кварцевых часах?

Современные модели снабжены батарейками, которых может хватить на 3 года, в редких случаях – на 10 лет. Но на долговечность батарейки влияет много факторов:

Ход часов. Он может быть:
Шаговый (дискретный).
Плавный.

В первом случае энегропотребление батарейки уменьшается. Во втором – увеличивается. Чем меньше показатель потребления, тем реже нужно будет менять батарейку.

Вес стрелок. Здесь все просто – чем легче стрелка, тем дольше прослужит элемент питания. Поэтому при покупке настенных часов важно обращать внимание на «облегченные» варианты с алюминиевыми или пластиковыми стрелками.

Качество батареек. При подборе батарейки не нужно экономить и покупать дешевые китайские товары. Лучше выбрать более дорогой вариант, который прослужит долго и сполна окупит потраченные на него деньги.

Электронные настенные часы

По принципу действия их можно назвать «ближайшим родственником» кварцевых часов. Механизм цифровых часов состоит из двух главных элементов – кварцевого генератора и батарейки. Только время отображается не с помощью стрелок, а цифр на табло.

«Плюсы» механизма

Доступная цена. Благодаря автоматической сборке и недорогим материалам такие часы по карману людям со средним достатком.
Хорошая точность. При возникновении неточностей, их легко переустановить.
Множество дополнительных функций. Электронные часы могут не только показывать время. С их помощью можно измерять атмосферное давление, пульс, температуру воздуха. Часы с электронной «начинкой» могут служить записной книжкой, компасом, калькулятором или миниатюрным компьютером.

«Минусы» механизма

Замена батареек. Как и в случае с кварцевыми часами, элемент питания необходимо менять время от времени. Это увеличивает затраты на обслуживание.
Чувствительность к электромагнитным полям.
Плохая считываемость показаний при ярком солнечном свете.

Цифровое табло сочетается не со всеми стилями в интерьере. Выгоднее всего такие часы смотрятся в интерьерном стиле high-tech или модерн. Большинство других вариантов дизайна лучше комбинировать со «стрелочными» настенными часами.

Материалы – подбираем лучший циферблат

Не только тип механизма – важная деталь настенных часов. Покупая стильный аксессуар в гостиную, нужно обращать внимание и на материал, из которого сделан циферблат. Это может быть:

Металл.
Бумага.
Картон.
Дерево.
Керамика.
Пленка.

Какой из них подобрать — личное решение покупателя. Но все-таки лучше знать о некоторых особенностях каждого материала.

Легкий или долговечный?

При выборе часов нужно обратить внимание на то, что легкие материалы, такие как бумага и картон не утяжеляют конструкцию. Часы с «бумажным циферблатом» – маловесные и легко крепятся на стену. Но зато их нельзя размещать в помещениях с повышенной влажностью. Они быстро придут в негодность. Пленочные циферблаты также делают часы легкими. Только их нужно оберегать от воздействия солнечных лучей. Иначе весь декоративный рисунок быстро выгорит.

Наиболее добротный материал для циферблата – керамика, дерево и металл. Они и выглядят благороднее, и надежность у них повышенная. Но их основной недостаток – они довольно тяжелые. Чтобы повесить их на стену, придется сначала установить специальное крепление.

Какое стекло лучше?

Выбирая часы для гостиной, следует обращать внимание и на стекло (если оно предусмотрено дизайном). Оно может быть трех разных видов:

Минеральное.
Оргстекло (акриловое).
Приборное.

Отдавая предпочтение тому или иному варианту стекла, необходимо знать чем они отличаются и какие у них сильные и слабые стороны.

Какой «ход» выбрать?

Немаловажную роль играет и то, как идут стрелки. Механические часы будут тикать в любом случае, но их звук гораздо тише, чем у кварцевых часов с дискретным ходом. Они вряд ли будут сильно резать слух и беспокоить своих владельцев. В кварцевых часах стрелки могут достаточно громко тикать или бесшумно, мягко скользить по циферблату. Все зависит от того, как «ходит» кварцевый механизм:

Дискретный ход. Стрелки передвигаются скачками, отмеряя каждую секунду характерным тиканьем.
Плавный ход. Стрелка не останавливаясь, как бы плывет, указывая на секунды.

Выбор зависит от того, любит ли человек мерное тиканье в гостиной или нет. Если подобные «шумы» раздражают, то часы с плавным ходом — прекрасный вариант. Кроме того, можно приобрести модели часов, в которых секундная стрелка вообще отсутствует.

Проявить свою оригинальность и избавиться от надоедливого тиканья помогут часы без стрелок. Например, часы TIMEFLYING – в их конструкции нет ни секундных, ни часовых стрелок. Их функцию взял на себя магнитный шарик красного цвета. Правда и у них есть недостаток – определить время с точностью до минуты не удастся. Это скорее неординарное дизайнерское решение, нежели прибор для определения точного времени.

Дизайнерские решения для настенных часов – бесконечный полет фантазии

Вариантов дизайна часов настолько много, что их сложно перечесть. Как и в любой художественной мастерской, в создании современных часов царствует свобода творческих решений. Они практически не поддаются классификации. Но все-таки их можно подобрать под тот стиль, в котором выполнена гостиная.

Стиль «Классика»

Классический стиль – никогда не выходящий из моды дизайн интерьера. Классика – это симметрия, нейтральные оттенки, пропорциональное разделение пространства, умеренность и изысканность. Именно поэтому такой стиль очень популярен и считается эталонным.

Для классического интерьера подойдут часы с деревянным циферблатом. Оттенок древесины должен быть теплым, не слишком ярким. Лучше подбирать светлые тона: кремовый, бежевый, жемчужно-серый, молочный, цвет слоновой кости, песочный – все они прекрасно впишутся в классический стиль. Более нарядные варианты, обработанные позолотой или дополненные бронзовыми деталями декора, сделают комнату более нарядной и респектабельной.

Стиль «Кантри»

Простота, неразрывная связь с природой и душевность – главные принципы стиля «Кантри». Для создания подобного интерьера используют прямолинейную мебель, обилие текстильных деталей, оригинальной посуды и изделий ручной работы. Существует множество направлений «деревенского стиля». Но наиболее известные из них – французский «Прованс» и американский «Кантри».

Дополнят изящную простоту интерьера провинции милые часы с кукушкой. Когда-то их сочли признаком безвкусицы и мещанства. Но сейчас интерес к ним возрождается. Модификаций «часов с птичкой» придумано множество. Есть даже варианты, где не только кукушка оповещает время, но и играет музыкальная шкатулка. При этом разыгрывается настоящий мини-спектакль с танцующими фигурками и играющими музыкантами.

Примером такого «театрального шедевра» могут служить часы «Помещичья усадьба» от немецкой марки August Schwer. Это яркое воплощение известного немецкого качества и шварвальдских часовых традиций. Стоят они недешево, поскольку все детали, вплоть до стрелок, сделаны вручную из натурального дерева. Запаса хода хватает на 8 дней, подзаводятся они раз в неделю.

Стиль ‘High-Tech’

Стиль высоких технологий хайтек базируется на «трех китах» — функциональность, минимализм и простота. Геометрические линии, многозадачность, рациональное использование пространства дополняют характеристику такого дизайна. Основные материалы, используемые в подобном дизайне – стекло и хромированные металлические элементы.

Для такого интерьера лучше подбирать часы с циферблатом из пластика, стекла или металла. Идеальным вариантом будет лучеобразное оформление, дополненное декоративными каплями. Например, модель Tomas Stern 8012, выполненная в цвете «металлик». Также можно сделать акцент на высокотехнологичном дизайне гостиной и отдать предпочтение электронным часам.

Стиль «Минимализм»

Базовые основы стиля – создание просторного помещения, не загруженного лишней мебелью и предметами декора. В то же время комната и все ее наполнение должны быть по максимуму функциональными. Наиболее распространенное цветовое сочетание – черно-белое. Прямоугольные или обтекаемые поверхности — глянцевые.

К такой гостиной лучше подобрать часы без циферблата. Они не будут «съедать» лишнее пространство. А стена станет функциональной – парящие по ней стрелки укажут точное время.

Стиль «Лофт»

«Лофт» — это современный стиль, сочетающий в себе колорит старых фабричных помещений и современного домашнего дизайна. Слово ‘loft’ переводится с английского, как «чердак, верхний этаж склада». В свое время дизайнеры решили из заброшенных заводских помещений сделать ультрасовременные жилые комнаты. Отсутствие перегородок, стилизованные фрагменты кирпичных стен, высокие светлые потолки, комбинирование нового и старого, индустриального и домашнего – все это характеризует стиль «Лофт».

Неплохо подойдут для такого необычного интерьера часы, скомбинированные из двух элементов: частей из потертого, «состаренного» дерева и романтических декупажных вставок с изображением цветов, бабочек, птиц. Хорошо подчеркнет промышленную направленность интерьера металлическая окантовка циферблата.

Еще один вариант – часы, состоящие из фанерных шестеренок различных цветов и размеров. Кстати, их можно заказать или сделать и самостоятельно.

«Эко-стиль»

Стиль «Эко» — это дизайн, основанный на природных материалах, естественных цветах, обилии света и правильных формах. Он не терпит ничего искусственного. Лен, хлопок, дерево, натуральный камень – эти и другие материалы природного происхождения применяются для создания эко-дизайна. Дополнением служит обилие зелени, цветы в вазонах, «живые перегородки» из растительных элементов.

В данном случае следует остановить свой выбор на часах с циферблатом из натурального дерева с аскетичным дизайном.

Есть интересный вариант для эко-стиля, когда циферблат используют в качестве емкости для выращивания зелени, например, мха. Такую модель часов можно собрать и «вырастить» самостоятельно.

Сейчас очень модно создавать часы на стену собственного дизайна. Из чего только их не делают. В ход идет все – велосипедные колеса, срезы пеньков, шестеренки, фоторамки, картины. Все, что понадобится – основа под циферблат, часовой механизм, элементы крепления и немного креатива. Если нет желания создавать эксклюзивный аксессуар для гостиной своими руками, всегда можно обратиться к мастерам, которые их могут создать по Вашему собственному проекту.

Выбирая настенные часы для гостиной, важно продумать все до мелочей – механизм, ход, габариты. Для просторной комнаты лучше приобрести часы с крупным циферблатом, для небольшого помещения – компактную модель. Они должны хорошо гармонировать с общим настроением гостиной, служить не только прибором, измеряющим время, но и стильным, декоративным элементом. Только в этом случае, отсчитывая секунды, минуты и часы они превратятся в настоящий жизненный хронометр семьи, станут хранителем ее уюта и покоя на долгие годы.

Бренды: MIYOTA

MIYOTA

Miyota была основана в 1981 году и является дочерней компанией одного из крупнейших концернов CITIZEN WATCH CO. , LTD. В первую очередь, Citizen широко известен как один из крупнейших производителей качественных японских часов. На долю компании приходится 22% всех выпускаемых механизмов, исходя из общемирового масштаба. Miyota выпускает и кварцевые, и механические часы с односторонним автоподзаводом, а всего у компании имеется 12 линий механизмов. Также в механических часах зачастую применяется калибр OS90, способный измерить время с рекордной точностью в 0,01 сек., поэтому его часто можно встретить в хронографах.

Citizen Watch открыла завод по производству механизмов в городе Миёта, префектура Нагано, Япония, в 1959 году и начала продажи механизмов в 1980 году. В 1981 году компания представила фирменную модель Caliber 2035, которая стала популярной среди известных часовых брендов. Вместе с калибром серии 2000 он продолжает пользоваться популярностью и сегодня. Другие конструкции и функции включают многофункциональный механизм, механизм хронографа, тонкие механизмы и механические механизмы. Тонкий механический калибр серии 9000 дебютировал в 2009 году в дополнение к давно продаваемым механическим калибрам серии 8200.

Механизмы Miyota собираются в Японии с использованием деталей, произведенных только на японских заводах Miyota, что позволяет гарантировать их качество. Производство высококачественных механизмов стало возможным благодаря высокоскоростным автоматическим сборочным линиям, которые были разработаны собственными силами Miyota, благодаря обширным знаниям и опыту их инженеров. Механизмы доставляются клиентам по всему миру после строгой проверки качества.

Фирменная модель Miyota Calibre 2035 производится со скоростью одной единицы в секунду. У них один из крупнейших заводов по производству механизмов в мире.

Механизмы Miyota пользуются популярностью во всем мире из-за их долговечности, простоты сборки и разборки и высокой ударопрочности. Все основные части сделаны из металла. Металлические материалы подчеркивают красоту цветов и фактур. У Miyota есть офисы поддержки в Токио, Гонконге, Китае и Германии, что сближает их с клиентами, и они периодически посещают клиентов в тех районах, где у них нет офисов. Служба поддержки продаж предлагает больше, чем просто информацию о продукте. Они предлагают консультации по разработке и дизайну часов, проводят технические мастер-классы на объектах заказчика и оказывают техническую поддержку.

Общий объем производства калибра 2035 в 1999 году составил 1,7 миллиарда единиц, что стало мировым рекордом.

Делая акцент на важности создания более устойчивого глобального общества, корпорации и их деятельность уделяют приоритетное внимание растущей потребности в экологически чистых продуктах. Для MIYOTA улучшение технических характеристик, конструкции и качества механизмов, а также разработка более эффективных производственных процессов являются ключом к достижению этой важнейшей цели.

На протяжении всей цепочки создания, включая поставщиков, группа CITIZEN стремится создать устойчивое производственное предприятие под названием «Устойчивый завод», которое в дополнение к экологическим соображениям всесторонне заботится о соблюдении нормативных требований, правах человека, трудовой практике и повышении производительности. С этой целью фабрика MIYOTA Saku была создана как «зеленый парк», чтобы уменьшить воздействие на окружающую среду. На территории завода было высажено около 26 000 растений 110 сортов, чтобы поддерживать и снижать температуру поверхности земли в любое время года. Более того, «зеленые» микроклиматические зоны также предотвращают накопление тепла и позволяют использовать естественную дождевую воду для выращивания растений. На участке также есть светодиодное освещение и высокоэффективные компрессоры для дальнейшего снижения потребления электроэнергии и газа. Интеллектуальные средства управления окружающей средой в здании также используют теплоотвод и охлаждение для более эффективной системы кондиционирования воздуха. что способствует снижению выбросов CO2.

Компания «РУСПАРТ» является дистрибьютором продукции фирмы «Miyota» на территории РФ.

Часовой механизм Suzuki HS88 для настенных часов и его последующее применение

Бесшумные пластиковые часы Suzuki HS88, такое название )

Характеристики со страницы продавца:

Бренд: Suzuki
Номер модели: HS88
Название: Кварцевый часовой механизм
Размер: Корпус 56*56 мм, общая длина оси 13,2 мм,
Длина оси винта 6 мм
Материал корпуса: Пластик
Материал стрелок: Алюминий
Фиксация циферблата: Центральный винт
Точность ± 30 секунд отклонение каждый месяц
(При нормальной температуре)
Аккумулятор: Одна 1,5 В только углеродно-цинковая батарея, не входит в комплект.
Не используйте щелочную батарею, аккумуляторы
Вес нетто: 23 г

Продавец предлагает разный дизайн стрелок, а также разную их длину.
Очень много вариантов, подойдет многим.
например

Мне был необходим вариант №52

Вот и мой лот

Продавец пишет, что нельзя использовать алкалиновые батарейки, только углеродно-цинковая
Почему, я не очень понял, типа это приведет к поломке механизма.
Стрелки были упакованны в пластиковую трубку, что бы не погнуть

По ремонту, все очень просто, доступно всем.
Откручиваются 4 самореза

Часы разбираются

Секундная стрелка держится внатяг во внутренней втулке, вынимается с небольшим усилием, дальше снимаются остальные стрелки
они тоже держаться внатяг на пластиковых втулках. Все очень просто.
Откручивается центральная гайка и старый механизм снят.

Новый ставится в обратном порядке, никаких сложностей.

Сначала поставил все стрелки новые, но потом помял секундную, как-то красная лучше смотрится.

Старый механизм разобрал, но кроме общей разболтанности ничего там такого что могло бы явно указать на неисправность не было.

Выводы:
Пересобранные часы работают уже 3 месяца. Бесшумные. Батарейку в них поставил самую дешевую, пока тоже жива 1.55В. Точность хода +10 сек в месяц, что не может не радовать. Замена очень проста. Я считаю это полезная покупка, для восстановления старых настенных часов, если вы не хотите их менять.

Всем спасибо за внимание, надеюсь обзор был полезен.

Наш блог Подробное пошаговое руководство по изменению механизма часов

Руководство D.I.Y

Есть ли у вас дома сентиментальные настенные часы, которые перестали двигаться много лет назад и теперь стоят и пылятся? Или, может быть, вы делаете новые настенные часы и просто не знаете, с чего начать, чтобы выбрать правильный часовой механизм? Довольно часто процесс диагностики и ремонта настенных часов с батарейным питанием намного проще, чем кажется, хотя сначала может показаться довольно сложным. Здесь, в Clock Shop, мы часто получаем телефонные звонки от клиентов, которые хотят узнать, какие части часов необходимы для ремонта сломанных настенных часов с батарейным питанием, а также для заказа запасных частей, таких как механизмы. В этой области наблюдается огромный рост с начала пандемии Covid-19, поскольку все больше и больше людей занялись ремеслами и хобби, а также бумом работы на дому. Часто дело так же просто, как заменить старую батарею или заменить часовой механизм, который, возможно, либо израсходовал свой срок службы, либо каким-то образом был поврежден или корродирован.Чтобы упростить процесс, мы создали пошаговое руководство по диагностике и ремонту настенных часов с батарейным питанием.

Что такое настенные часы на батарейках?

По определению, настенные часы с батарейным питанием — это часы, которые работают с помощью небольшого черного механизма на задней стороне часов, известного как часовой механизм, механизм или двигатель. Этот механизм помогает сохранить время. Самый распространенный тип настенных часов на рынке — это кварцевые часы, в которых используется небольшой кварцевый кристалл / генератор с электрическим током, который поддерживает точное время, пульсируя каждую секунду.Механизм (также известный как движение) в кварцевых батарейных часах намного проще, чем у традиционных заводных часов, а их частота стабильна при различных температурах, влажности и внешних условиях. По этой причине настенные часы с батарейным питанием показывают очень точное время, в отличие от заводных часов, которые могут терять или увеличивать минуты из-за внешних условий, таких как колебания температуры.

В среднем часовой механизм служит примерно 10–15 лет, хотя часто эти механизмы могут быть неисправными и требуют замены гораздо раньше.Если механизм на настенных часах требует замены, часто работа довольно проста и требует только нового механизма, некоторых инструментов и острого зрения.

Ниже мы составили пошаговое руководство по эксплуатации DIY, которое поможет вам диагностировать и отремонтировать любые настенные часы с батарейным питанием, которые могли перестать работать, с помощью процесса устранения.

Шаг 1. Замена батареи часов

Если ваши настенные часы на батарейках перестали работать, первым делом попробуйте заменить батарею, которая часто могла просто потерять заряд — обязательно замените оригинальную батарею на высококачественную батарею, которая прослужит долгое время.Мы рекомендуем вам использовать в ваших часах щелочную батарейку. Батарейный отсек находится на задней стороне часов, внутри механизма. Извлеките старую батарею и, при необходимости, очистите клеммы — проверьте, нет ли коррозии или кислоты из аккумулятора, которая могла протекать внутри клемм аккумулятора, и очистите влажной ватной палочкой или ватным тампоном перед тщательной сушкой. Довольно часто внутренние механизмы часов, такие как винтики, пружины и часовой механизм, не страдают, и простая замена батареи — легкое решение.Для большинства настенных часов с батарейным питанием требуется одна батарейка AA, если только у нее нет механизма с высоким крутящим моментом (подробнее об этом позже), в котором может потребоваться батарейка C. Если вы заменили батарею, а часы по-прежнему не работают, перейдите к шагу 2.

Шаг 2. Определите правильный механизм для ваших часов

Определите, нужен ли вам стандартный механизм или механизм с высоким крутящим моментом. Это зависит от длины минутной стрелки. Чтобы измерить это, измерьте расстояние от центрального отверстия, где руки крепятся к стержню, до самого кончика.При измерении длины стрелок часов вам необходимо определить их точную длину, поскольку она, в свою очередь, определяет необходимый механизм. Если минутная стрелка имеет длину более 150–160 мм (от центра до самого конца), лучше всего использовать механизм с высоким крутящим моментом, который работает иначе, чем стандартный механизм. Движение с высоким крутящим моментом требует движения, способного круглосуточно управлять более крупными и тяжелыми руками.

Если ваша минутная стрелка имеет длину менее 150–160 мм, существует ряд различных механизмов, которые могут быть адаптированы к вашим часам, из которых наиболее распространены два типа механизмов: прессовая посадка и механизм с евро-валом. Также проверьте, тикают ли ваши стрелки часов или движутся ли они непрерывно? Если руки тикают, это называется шаговым движением; тогда как если стрелки непрерывно движутся по циферблату без звука, это называется широким движением.

Отсюда обратите внимание на стрелки часов. Это поможет вам определить, какой у вас механизм: прессовая посадка или евровал. Ваши оригинальные стрелки часов многое расскажут о том, к какому механизму они подходят. Краткое описание двух типов движений приведено ниже:

Движение с прессовой посадкой — В движении с прессовой посадкой руки надавливают на конец вала часов с помощью трения.У этих рук будет точно круглое отверстие в месте крепления к стержню или, в некоторых случаях, что-то похожее на отверстие в форме шестиугольника, которое можно надевать на круглый стержень. Сначала нажимает часовая стрелка, а затем минутная.

Механизм с евро-валом (также известный как I-вал) — В механизме с евро-валом минутная стрелка удерживается гайкой. Часовая стрелка будет иметь круглое отверстие в точке, где она прижимается к валу, в то время как минутная стрелка выглядит немного иначе — у нее есть отверстие с прорезью с 2 плоскими сторонами, которые должны совпадать с формой на самом механизме.Очень важно убедиться, что вы выбрали правильную деталь. Если вы не уверены, лучшим решением будет покупка полного комплекта, включая новые руки с запасным механизмом. После того, как вы определили, какое движение вам нужно, используя стрелки часов, переходите к шагу 3.

Шаг 3. Определите необходимую длину вала

Длина стержня соответствует толщине циферблата и материалу, через который ваше движение проходит за часами, через циферблат и стрелки на лицевой стороне.Имеются ограниченные длины вала для движений с высоким крутящим моментом. Чтобы измерить длину вала, вам нужно удалить существующий механизм с часов и измерить длину резьбы, а также общую длину вала. Здесь нет универсального решения. Измерьте длину вала часового механизма на всем протяжении от места, где вал простирается от черного корпуса механизма до самого конца вала. Важно отметить, что нужно не просто измерять латунную резьбовую часть, поскольку это только одна часть всей длины вала, а измерять всю длину вала.Существует ряд валов различной длины от 7 до 30 мм. Вал должен проходить через циферблат часов, а механизм находится либо под, либо за циферблатом, а вал просовывается через циферблат.

Шаг 4. Заказ запасных частей для часов

Закажите нужные детали для своих настенных часов с питанием от батареи, используя информацию, полученную в шагах 1–4. Чтобы избежать дополнительных затрат на доставку неправильных товаров, важно убедиться, что у вас есть правильные характеристики и информация перед размещением заказа.Обычно эти запасные части недорогие.

Если вы предприняли шаги 1–4, но все еще не уверены, какой механизм вам нужен, вы можете отправить свой старый механизм прямо в Магазин часов, который определит для вас нужную деталь и отправит счет на замену. Это недорогой способ заменить часовой механизм, однако часто бывает быстрее и проще определить механизм самостоятельно, а также сэкономить деньги на транспортных расходах. Еще один вариант — зарезервировать часы у нашего часовщика Брюса Дэвиса, который также может помочь с такими вопросами.Имейте в виду, что этот пошаговый процесс «сделай сам» работает только для настенных часов с батарейным питанием — если у вас есть часы с кукушкой или напольные часы, они имеют совершенно другой метод ремонта сломанных деталей и часто более технический, чем настенные часы с батарейным питанием. .

Шаг 5. Изменение часового механизма

Если предположить, что механизм часов необходимо заменить, то теперь придется удалить старый, имея в виду, что все часы разные.Обычно вам придется открутить механизм с передней части циферблата и снять корпус сзади. Определите, есть ли у ваших часов стеклянная линза, закрывающая циферблат. Если это так, подумайте, нужно ли вам снять лицевую панель, чтобы получить доступ к стрелкам, или если ваши часы отделяются от задней части. Иногда часы удерживаются пружинными зажимами сзади, и, сняв их, можно получить доступ к стрелкам. Вам нужно будет обратить внимание на расстояние между циферблатом и линзой / стеклом.Если вы заказываете механизм, а стержень слишком длинный, стрелки могут коснуться стекла, и поэтому часы не будут показывать правильное время или вообще останавливаться. Вы должны быть уверены, что заказываете вал такой же длины.

5.a Изменение движения прессовой посадки

Первый шаг — вытащить часовой механизм из рамы. Вам нужно иметь доступ к стрелкам, чтобы освободить механизм. Как правило, секундная стрелка в движении с запрессовкой всегда просто отрывается и толкается за счет трения, независимо от того, какой у вас вал.Если у вас есть шестигранная гайка, ослабьте ее плоскогубцами, и часы освободятся. Иногда механизмы будут размещены в задней части часов, чтобы они не двигались. Проверьте, нет ли пыли или скоплений в самом механизме, при необходимости тщательно очистив. Верните требуемый механизм обратно в часы, закрепите шестигранной гайкой (затяните вручную), затем надавите на руки, убедившись, что все стрелки выровнены на 12 часов и параллельны друг другу, оставляя крошечный кусочек пространства ( 1 мм) между руками, чтобы они не касались друг друга при вращении.Замените аккумулятор и сбросьте время.

5.b Замена механизма евровала

Первый шаг — вытащить часовой механизм из рамы. Вам нужно иметь доступ к стрелкам, чтобы освободить механизм. Как правило, минутная стрелка в механизме с евро валом всегда фиксируется маленькой гайкой. Отвинтите эту гайку и открутите все хомуты, удерживающие механизм на месте, прежде чем снимать механизм с задней части часов. Для этого может потребоваться отвертка.Важно отметить, что если у вас на часах стекло, вы должны придерживаться правильной длины стержня. Проверьте, нет ли пыли или скоплений в самом механизме, при необходимости тщательно очистив. Отсюда замените механизм и снова закрутите оригинальный воротник на новый механизм, прежде чем вставлять его обратно через часы. Затем сначала установите часовые стрелки, убедившись, что они совпадают с положением «12 часов». Затем минутная стрелка должна выровняться с профилем оси минутной стрелки, которая будет подогнана по трению.Как только все это будет размещено, снова закрутите гайку и установите время.

5.c Несколько советов по изменению часового механизма

Обратите внимание на то, как именно вы разбираете часы, так как вам нужно будет собрать их таким же образом после замены механизма. В некоторых случаях ваши часы могут иметь корпус, в который защелкивается механизм, и поэтому не требуют какой-либо фиксации с передней стороны циферблата. Есть несколько необычных случаев, когда движения приклеиваются, и для их устранения может потребоваться тщательная работа с инструментами.Будьте осторожны, чтобы не повредить циферблат при снятии механизма.

Обратите внимание, существуют и другие механизмы, не имеющие резьбового вала. Как правило, это либо очень короткие оси, и для их фиксации не требуется шестигранная гайка, либо для фиксации механизма на циферблате используется другая система. В механизмах немецкого производства, таких как UTS, HERMLE и JUNGHANS, используется центральная фиксирующая гайка, которая ввинчивается от передней части циферблата до механизма за циферблатом. Для этих движений требуется отверстие большего размера (10 мм) на циферблате, и необходимо внимательно следить за выбором правильной длины стержня.

Сводка

Надеюсь, к настоящему времени вы диагностировали и отремонтировали свои настенные часы с батарейным питанием, используя наше пошаговое руководство. Если вам потребуется дополнительная помощь, свяжитесь с нашими дружелюбными сотрудниками Clock Shop, которые будут рады вам помочь.

У нас также есть пошаговое обучающее видео, которое дополняет эту статью, как показано ниже.

Дополнительное видео

Кварцевые часы Harmonic Movement Instructions

Отправлено 15 марта 2012 г. | Автор: clockde

УСТАНОВКА ВРЕМЕНИ

Перед тем, как вставить батарейки, установите время 5:50, используя ручку настройки времени, чтобы вращать стрелки ПО ЧАСОВОЙ СТРЕЛКЕ.
Установите две щелочные батареи размера «C» в соответствии с символами +/- на держателях для батареек.
Установите время с помощью ручки настройки времени для вращения стрелок ПО ЧАСОВОЙ СТРЕЛКЕ . Если вы устанавливаете время после полудня, убедитесь, что часовая стрелка проходит через 12 часов дня, пока не будет показано желаемое время. При установке времени слышны звуки от движения или динамика — это нормально.

Продолжайте увеличивать время, пока не будет показано правильное время.Как только время установлено, мелодия подстраивается под выбранное время, однако важно, чтобы механизм часов работал не менее одного часа, чтобы последовательность звуковых сигналов стала полностью функциональной. Часы могут бить не по порядку в течение первого часа работы.

Кварцевый механизм отличается высокой точностью и настроен на заводе для точного измерения времени.

УСТАНОВКА МЕЛОДИИ

SELECT: Используйте переключатель выбора звукового сигнала для выбора мелодии сигнала в соответствии со следующими настройками:

4X4 WESTMINSTER = Вестминстерская мелодия и часовой удар в час.Дополнительно мелодии в четверть часа, ½ мелодии в половине второго часа, ¾ мелодии в три четверти часа и полная мелодия в час.

4X4 AVE MARIA = Мелодия Ave Maria и Часовой удар в час. Дополнительно мелодии в четверть часа, ½ мелодии в половине второго часа, ¾ мелодии в три четверти часа и полная мелодия в час.

WESTMINSTER = Вестминстерская мелодия и Часовой удар в час.Нет, ½, ¾ мелодии в час.

BIM BAM = Бим-бам удар в час (то есть в 1 час, 1 удар «бим-бам», в 2 часа, затем 2 удара «бим-бам» и т. Д.) Без мелодии.

УПРАВЛЕНИЕ ОБЪЕМОМ

VOLUME: Поверните ручку регулировки громкости, чтобы отрегулировать громкость.

SOUND: Используйте переключатель SOUND для выбора параметров звука в соответствии со следующими настройками:

PM11: 00-AM5: 45 NIGHT OFF = выключает мелодию звонка и удар с 23:00 до 5:45 (автоматическое отключение звука в ночное время)

24 часа ВКЛ = мелодия звонка и удар всегда включены

ВЫКЛ. = звуковой сигнал и удар всегда выключены.

ДРУГИЕ ХАРАКТЕРИСТИКИ

МОНИТОР : Нажмите кнопку МОНИТОР, чтобы продемонстрировать ежечасную мелодию звукового сигнала.

SET : Увеличивает счетчик часов без увеличения времени, отображаемого на часах. Часы могут не совпадать со временем, указанным на часах после нажатия кнопки SET.

Не нажимайте кнопку SET после того, как батареи были установлены в механизм.

RESET : Сбрасывает счетчик следующих часов до 6:00 AM. Если по прошествии хотя бы одного часа счетчик часов не совпадает со временем: — установите время на 5:50, используя ручку настройки времени, чтобы вращать стрелки ПО ЧАСОВОЙ СТРЕЛКЕ — нажмите кнопку RESET — установите время на желаемое время с помощью используя ручку установки времени, вращайте стрелки ПО ЧАСОВОЙ СТРЕЛКЕ (при установке времени после полудня убедитесь, что часовая стрелка проходит через 12 часов полудня, пока не будет показано желаемое время.)

НАСТРОЙКА МАЯТНИКА (только для маятникового движения)

Освободите маятниковую направляющую от транспортировочного стопорного штифта, осторожно потянув ее в сторону, чтобы маятниковая направляющая могла свободно висеть. Установите две батареи «D».

Повесьте маятник на направляющую маятника.
Переместите маятник в крайнее левое положение от центра и отпустите.
Дайте часам поработать несколько минут, пока маятник не перейдет в равномерное качательное движение.

ЗАМЕНА АККУМУЛЯТОРА

Если часы начинают отставать от времени, звонки ослабевают или маятник перестает раскачиваться, это признак того, что батарейки разряжены или разряжены. Замените новыми щелочными батареями.

ДНЕВНОЕ ВРЕМЯ — Как изменить время на часах на летнее время:

ПРУЖИНА — Установив время на задней части часов, поверните так, чтобы стрелки двигались по часовой стрелке на один час.

ОСЕНЬ — Так как батареи следует менять раз в год, сейчас хорошее время для этого.

Замените батарейки (или, если вы не хотите менять батарейки), выньте батарейки и установите время на 5:50, используя ручку установки времени, ВСЕГДА вращая стрелки ПО ЧАСОВОЙ СТРЕЛКЕ.

СЕЙЧАС… Переустановите или установите две щелочные батареи размера «C» в соответствии с символами +/- на держателях батарей.

Установите время с помощью ручки настройки времени для вращения стрелок ПО ЧАСОВОЙ СТРЕЛКЕ . Если вы устанавливаете время после полудня, убедитесь, что часовая стрелка проходит через 12 часов дня, пока не будет показано желаемое время.При установке времени слышны звуки от движения или динамика — это нормально. Продолжайте увеличивать время, пока не будет показано правильное время.

Рубрика: Справка по часам и инструкции

Запчасти для часов своими руками

деталей для часов своими руками План и оборудование с предварительно нарезанными механизмами и материалами $ 99. Значок прядильщика. Перевернув собранные детали (от наименьшего к наибольшему), зажмите их и просверлите отверстие 3/8 дюйма в обеих больших частях и частично в самой маленькой. Сэкономьте 5% с купоном. Максимальная толщина циферблата 16 дюймов, 0. 65. Группа и выбор пакетов часов сочетают в себе различные необходимые компоненты, первые имеют унифицированный стиль, размер и цветовой дизайн, вторые — в каждой мелочи. Часовой механизм немецкого производства имеет длину маятника 18 см от верха механизма и вниз. Кухонные часы с циферблатами — распродажа! Всего 2 доллара. Позволяет вам сделать красивые деревянные часы, которые станут семейной реликвией и предметом для разговора; Мастера деревообработки.Быстрый магазин. Вкручивающиеся втулки. Время: 2 часа. Комплекты настенных часов — самый популярный комплект для сборки. Классические кварцевые часы Механизм движения Черный металл Ремонт деталей. Может использоваться с электрическим паяльником 30 Вт, паяльниками, диагональными плоскогубцами и другими инструментами. 8 долларов. Для ремонта или обслуживания старых и более редких часов иногда могут потребоваться детали, изготовленные на заказ, так как некоторые детали напольных часов могут быть недоступны для этой конкретной марки. Обмоточные втулки оправки. Один из элементов обслуживания, который вы можете выполнить самостоятельно, немного попрактиковавшись, — это смазка часов. 70 / Набор. Часовые двигатели, также называемые часовыми механизмами, представляют собой прославленные счетчики, которые поддерживают точное время, обычно путем отслеживания количества импульсов, производимых кристаллом кварца, и управляют вращением всех стрелок. Сэкономьте 20% с кодом 20MADEBYYOU. Лунные часы НАСА своими руками: принесите в свой дом настоящую луну, которая добавит 4 луны в ваш домашний декор. Красивые и богато украшенные часы могут быть дорогими, но есть много способов дешево воссоздать эти невероятные изделия, используя методы DIY.WMKIT3: 239 долларов США. 6 звезд из 5 возможных. У нас есть много книг и видео для ваших знаний по ремонту часов и истории. Быстрый просмотр. Детали: Черные руки. »Прыгайте к моторам и рукам, чтобы получить большие часы. Лунные часы из НАСА своими руками: принесите в свой дом настоящую луну, которая добавит 4 луны в ваш домашний декор. Вы можете отправить нам свои часы, и мы сделаем ремонт сами. НАБОР ИН-12 Nixie Tube Clock. Или лучшее предложение. Бесплатная доставка Бесплатная доставка Бесплатная доставка. А также, если ваши часы будут больше, чем типичные размеры, для которых требуется минутная стрелка длиннее примерно 6 или семи дюймов, купите активность с высоким крутящим моментом со всеми различными другими функциями, которые вы хотите.Вы даже можете использовать их, чтобы научить время. 0. Длинные тихие руки Кварцевые настенные часы Механизм движения Мотор DIY Ремонтный комплект. 5 x 0. Простые линии этих часов позволяют вашему взгляду задержаться на расщепленном грае. Перейдите в это простое руководство и узнайте, как сделать очаровательные и очень веселые часы LEGO. Добавьте акцента к консольному столу в спальне, поставьте его на кухне, сделайте огромный стол, который функционирует как произведение искусства, на ваш выбор. 5 шт. DIY кварцевый механизм движения механизма запасные части Запасные комплекты моторов часов с батарейным питанием с 7 различными парами рук для ремонта часов своими руками (0. Общая длина вала 5 дюймов. 99 12 апр 2016 г. · Часовые двигатели, по ощущениям, являются центральным процессором всех наручных часов. Furni, дизайнеры, создающие часы Gator и Alba в стиле ретро, хотели бы, чтобы вы взломали их часы. Некоторые из бесплатных планов для часов, показанных ниже, предназначены только для жилья. 6 см) движение. Ознакомьтесь с простым в изготовлении руководством и узнайте, как это сделать 21 октября 2021 г. · Часы не только показывают время и не позволяют нам опаздывать — они также могут служить впечатляющим произведением искусства.Высококачественные механические часы немецкого производства. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! Запасной механизм, двигатель и стрелки для кварцевых часов, комплект для ремонта DIY — Тихий ход — Продавец из Великобритании — Комплект для изготовления кварцевых часов ClockpartsGB 4. com в продаже сегодня! 18 планов часов. 0 комплектов (мин. 7 апреля 2016 г. · Создание часов с нуля — сложная и завораживающая задача. 2. Кроме того, движения часто служат связующим звеном со специальными приборами (если это необходимо), такими как звенящие или эстетические маятники).по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Если вам нравится работать с часами, сохраните детали механизма часов или целые часы, которые не подлежат ремонту. Для ремонта и / или обслуживания этих часов требуется квалифицированный мастер или человек, знакомый с хрупкими шестеренками, тросами, цепями, циферблатами и другими частями часов. 100. Используйте эту диаграмму, чтобы помочь вам определить общие части часов, встречающиеся в кварцевом часовом механизме, и понять общую сборку. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! 16 февраля 2021 г. · 1.Это все, что выходит, когда вы откручиваете два винта, которые находятся под часовым механизмом, кроме циферблата и грузов. Предлагаем электрические, аккумуляторные и кварцевые часовые механизмы для замены или ремонта старых часовых механизмов. Просто выберите двигатель часов, циферблат, часовую и минутную стрелки и секундную стрелку. Купите или соорудите корпус для часов. Готовые к сборке часы 169 $. com, Планы часов; Woodentimes, растущая коллекция чертежей и комплектов деревянных шестеренок для часов, от новичка до продвинутого. 51.Бумага Dial Grommet Asstd. Как выбрать стрелки и часовой механизм для часов своими руками и запчасти для часов. »Перейти к двигателям и стрелкам для больших часов Вставки для часов включают часовой механизм, циферблат, стрелки и корпус — все в одном! Вы также можете купить наши детали для часов отдельно, чтобы построить свои собственные часы. 99 DIY Lego Clock: часы Lego могут великолепно выделиться в спальне вашего ребенка. htmОНЛАЙН-ШКОЛА: https: // online. 13 долларов. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! Бумажная втулка циферблата.Корпуса часов. Этот проект, навеянный карданом, изолировавшим судовой хронометр от волнения моря, создал этот проект. Ticktockpro. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! 13 июля 2017 г. · Как починить часы — Механизм домашних часов почистить и смазать своими руками; Реставрация ранней баварской кукушки — Удивительная музыкальная шкатулка; Часть II- Гоф «Напольные часы» Глава Реставрация кольца; Часть I — Реставрация напольных часов Гофа C1690 — 1700 гг.Втулки KWM. Промышленным стандартом для ВСТАВОК / ДВИЖЕНИЯ часов является внешний размер лицевой панели / обода циферблата. 68 $. 3004 продано 3004 продано Часы с волнистой лентой Деревообрабатывающий план. 49. Полный набор инструментов для изготовления часов своими руками. Детали предварительно нарезаются по размеру, просверливаются, шлифуются и пронумерованы. Мы работаем с 1975 года. Циферблаты могут сделать часы лучше, а также умеренными или дерзкими, а также сильными, однако в любом случае это своего рода декларация. В каждый комплект часов входят: фурнитура, стекло, отделочные материалы и подробная инструкция по сборке.по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 11 августа 2015 г. · Я заказал один из этих наборов самодельных 7-сегментных дисплейных часов на eBay, он также доступен на таких сайтах, как banggood. 25 октября 2016 г. · Традиционные компоненты часов являются аналоговыми, что означает, что они (электродвигатели, стрелки и циферблаты) собраны вместе для механического отсчета времени. 3 мая 2015 г. · Поскольку каркасные часы имеют открытую конструкцию, Крис подробно описывает процесс обработки, необходимый для изготовления индивидуальных шайб и винтов.световые приложения k8 kit 8 световой сигнализации 1 канал dmx управляемый силовой диммер-k8039 dmx управляемый релейный переключатель-k8072 силовой диммер, кнопочный регулятор (1 кВт при 230 В) -k8038 многофункциональный диммер-k8028 4-канальный ходовой свет-k8032 power blinker-k8033. Это означает, что вы можете сделать часы с циферблатом или циферблатом шириной 42 дюйма или даже больше! Для сравнения, стандартные механизмы перемещают стрелки часов до 4. 28 апреля 2011 г. · Соберите из Step 3 части, которые образуют верхнюю часть часов. 2 (по 1: 4 на 11 дюймов, 5-1 / 2 на 12-1 / 2 дюйма и 6 на 13 дюймов).Мы инвентаризуем тысячи ключей, маятников, циферблатов, стрелок, лицевых панелей и циферблатов, весов для часов, стержней колокольчиков, колоколов и гонгов, цепей и кабелей для часов, деталей с кукушкой, стекла для часов и стеклянных куполов, крепежа, оборудования для часов, часовых втулок, грани. и колеса, детали барометра, ультразвуковые очистители Сентябрь 06, 2016 · Циферблаты часов, возможно, повседневно служат фоновым стрелкам часов с целью помочь наблюдателям в определении времени, но могут быть прозаичными, а также простыми предметами или красивыми произведениями искусства.21 августа 2016 г. · Запчасти для часов — Поставщики высококачественных запчастей Вставки для часов обеспечивают модификацию и простоту Вставки для часов дают часовщику возможность создавать интригующие наручные часы, которые почти так же хороши, как получение с нуля, но без необходимости справляться с кровавой информацией . Часы обратного отсчета (через Багги и Бадди) Эти милые и хитрые часы маленькие дети могут с гордостью сделать самостоятельно из бумажных тарелок и простых материалов для изготовления. Комплекты часов и массивы позволяют часовщику получать запчасти по дешевке.50. У нас есть планы по изготовлению деревянных изделий, чтобы построить часы самых разных форм и размеров, от маленьких мантийных часов до полноразмерных напольных часов типа «дедушка» с качающимися маятниками. Замена механизма кварцевых часов. 91. Создание меню деталей и принадлежностей для часов требует большой осторожности и терпения — BJ’s Craft Supplies best www. Информация о деревообработке, найденная на этих сайтах, различается по количеству и качеству. Оформление. com, список планов часов. Выбор частей часов, а также настройка. Выбор частей часов, соблюдаемых при их установке прямо в замечательные часы, — это удовлетворение, встреча и радостный успех.Простота использования и установки, может улучшить ваши практические навыки. Советы по сбору часов, выпуск № 005 — Смазка для часов своими руками 01 августа 2008 г .: Привет, нанесение смазки для часов своими руками. 99 Найдите все, что вам нужно, чтобы сделать свои собственные часы, из принадлежностей для изготовления часов в JOANN’s. Боевая пружина Chelsea с отверстием 011 x 66 дюймов. Наборы часов — это популярный семейный проект, сделанный своими руками, и он отлично подходит как для любителей. Ticktockproductions. 5 из 5 звезд 148 $ 15. 69 долларов. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! DIY 6 Цифровые светодиодные электронные часы DIY Комплект электронных компонентов 9V-12V AT89C2051 30 отзывов COD Geekcreit® Четвертое поколение DIY EC1838B DS3231 Управление светом Вращение Светодиодные электронные часы Комплект Музыкальный будильник с корпусом 113 отзывов COD 22 июня 2021 г. · Сделайте свой собственный деревенский DIY настенные часы, используя всего несколько принадлежностей! Вы можете создать свои собственные креативные и индивидуальные часы, которые будут вовремя и украшать ваше пространство.99 Проекты с часами Убедитесь, что у вас достаточно времени, чтобы просмотреть нашу категорию часов, которые строят планы. 13 октября 2015 — Наша коллекция лучших #DIY # часы на Pinterest !. 25, Сделано в Италии! 25 и более $ 1. Эти циферблаты сделают кухню красивой. 21 августа 2016 г. · Запчасти для часов — Поставщики деталей для часов высокого качества Вставки для часов обеспечивают модификацию и простоту Вставки для часов дают часовщикам возможность создавать интригующие наручные часы, которые почти так же хороши, как создание с нуля, но без справиться с кровавой информацией.Не стоит недооценивать влияние качественно сделанных и удачно размещенных настенных часов. 1. 5 из 5 звезд (115) Как выбрать стрелки и часовой механизм для часов своими руками и запасных частей для часов. световые приложения k8 kit 8 световой сигнализации 1 канал dmx управляемый диммер мощности-k8039 dmx управляемый релейный переключатель-k8072 силовой диммер с кнопочным управлением (1 кВт при 230 В) -k8038 многофункциональный диммер-k8028 4-канальный ходовой свет-k8032 power blinker-k8033 кварцевый Механизм движения маятниковых часов Замена запасных частей своими руками с двумя парами стрелок и маятником для ремонта часов своими руками 4.КОМПЛЕКТ универсального контроллера ламповых часов Nixie. Создайте это причудливое украшение для глаз из остатков шпона. Если вы, как и я, носите в доме несколько старинных часов, вы знаете, насколько дорого может быть поддержание их всех в идеальном состоянии. Комплект часов — это набор отдельных частей часов, которые включают часовой механизм, циферблат часов, стрелки часов, которые могут быть собраны как комплект. 12 долларов. Механизм движения кварцевых маятниковых часов Замена запасных частей своими руками с двумя парами стрелок и маятником для ремонта часов своими руками 4.64 — Часовой механизм DIY Kit Механизм для деталей часов Настенные часы Кварцевые часы Минутная стрелка Кварцевые часы Механизм 2021. ЗАКАЗАТЬ. 25 июня 2007 г. · Комплект деталей для часов своими руками (SDK) от Harry / 25 июня 2007 г. Комплект DIY O4Y4. Высокий крутящий момент. 18 марта 2019 г. · Постройте атомные часы. Изделия из дерева, несколько локаций, планы часов и принадлежности; Деревянные шестеренчатые часы. Все, что вам нужно, — это немного времени, творчества и мотивации, чтобы начать работу. На создание набора ушло меньше часа, и в целом я был очень впечатлен качеством и рекомендую его всем, от новичка до продвинутого, поскольку это забавный и полезный небольшой проект.От 11 долларов. Часовой механизм обычно приобретается в комплекте или в готовом виде и устанавливается в изготовленный вами корпус. 3 доллара. Разумеется, их размеры тоже должны совпадать. 33. Фактически, после того, как вы успешно сделаете свои собственные часы с помощью нашего комплекта, вы сможете использовать те же инструменты для обслуживания или даже ремонта некоторых из ваших других часов. A. Мы обслуживаем наших клиентов по всей территории Соединенных Штатов и за рубежом, доставляя детали, необходимые для правильной работы ваших часов. Компоненты часов могут быть любыми, от традиционных до специальных по своей природе, но с ними и самоделки, и профессиональные часовщики Moving Sale! Поставки ограничены.Гигантские восстановленные деревянные часы с электрической катушки. 40 ПЕРРИН. Эксперты Bear Woods дадут советы и рекомендации, чтобы вы могли выбрать идеальные детали для часов любого дизайна. Ремонт электрических часов с кукушкой; Обслуживание напольных часов — когда и зачем. com FULL DVD C Часовые механизмы Hermle включают в себя эти детали часов, тросы и шкивы или цепи, поводок и пружину подвески. Амхерст, Вирджиния, 24521, бесплатный звонок: 800-642-0011, 21 сентября 2020 г. · Настенные часы, возможно, уже не так необходимы, как раньше, но они по-прежнему являются важной частью вашего интерьера.Современные DIY Большие настенные часы Комплект 3D Зеркальная поверхность Наклейка Декор для дома и офиса. Часы с воздушными шарами (через Studio DIY) Найдите все, что вам нужно, чтобы сделать свои собственные часы с принадлежностями для изготовления часов, в JOANN’s. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! 18 марта 2019 г. · Постройте атомные часы. 01. 11 $ 11. 50 — 1 доллар. DIY Doily Clock: Doily Clock выглядят очень очаровательно и, несомненно, добавят очарование и очарование в ваш интерьер.Сделайте гигантские часы из регенерированного дерева из электрической катушки, чтобы добавить деревенскую атмосферу в ваш домашний декор. Комплекты часов легко собрать. Покупайте в Интернете комплекты деревянных часов, стрелки часов, часовой механизм и многое другое. Втулки Bergeon. Купить дешевые декоративные аксессуары в Интернете? Купить на lightinthebox. Выберите этот вариант, если вы хотите сделать свои собственные деревянные часы без использования пилы для свитков; не требуется резка или сверление. 4 доллара. Лунные часы НАСА будут самым популярным украшением стен даже в наш век электронных устройств.Втулки. Минимальные требования к корпусу комплекта механических часов с пружинным приводом: глубина 2 1/2 дюйма, ширина 6 1/2 дюйма с циферблатом, высота 8 1/2 дюйма с циферблатом. 47. Золотые стрелки часов придают ему шикарный вид. 1 доллар. КОМПЛЕКТ Nixie Tube Clock KIT для Z570M / Z573M / Z574M и многих других. Продавец GrowKart. com / free1. Некоторые бесплатные планы для часов включают в себя инструкции по сборке часового механизма. После того, как вы создали циферблат, вы можете быстро и легко установить стрелки и механизм, входящие в этот комплект, чтобы завершить свой проект.Выберите что-нибудь, что подойдет к декору фермерского дома в современном минималистском стиле. Предмет №: 34021 Боевые пружины с отверстием на конце отверстия Челси | Материал для часов Челси | Пружины, беседки и стволы | Ремонт часов и запасные части | Новые детали. 50 12. $ 7. Заказ) творческий современный час Механические часы с пружинным приводом. Многие части современных часов являются цифровыми, что указывает на то, что хронометраж является электронным, с использованием наборов 7-сегментных экранов для отображения часа, минут и секунд. Включает вырезанные лазером детали, оборудование и подробное руководство по эксплуатации.Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! 13 апреля 2016 г. · Детали механизма и схема сборки кварцевых часов. Старые шнуры с возрастом становятся хрупкими и могут быть опасными. 532 «x. 3 ноября 2010 г. · Руководство по выбору размеров вставки и механизма и изготовление часов F. 50 1 12. 7 дюймов) 4. Следуйте приведенной здесь схеме, чтобы построить схему и прикрепить часы реального времени и части часов WWVB. 3 из 5 звезд 228 1 предложение от 13 $.по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 21 октября 2021 г. · Часы не только показывают время и не позволяют нам опаздывать — они также могут служить впечатляющим произведением искусства. ИН-8-2 НАБОР ламповых часов Nixie. Всегда приятно иметь под рукой запасные части, винты, стрелки, линзы, заводные ключи и т. Д. Вы можете использовать их для украшения комнаты или в качестве реквизита в спектакле или сценке. com. В мире, где так много деталей штампуется на сборочной линии, производители оценят процесс обработки простого винта и основных частей часов.В электрических часах всегда заменяйте старый шнур. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! Механизм движения кварцевых маятниковых часов Замена запасных частей для самостоятельного ремонта с двумя парами стрелок и маятником для ремонта часов своими руками 4. Например, замена часов Waterford или Tiffany или вставленных в толстую древесину. Поддержка зарядного устройства для мобильного телефона, компьютерного USB-интерфейса и другого источника питания постоянного тока 5 В. Он яркий и блестящий, и идеально подходит для детей, которые могут использовать его для обратного отсчета времени в канун Нового года.В. Ознакомьтесь с нашим большим выбором часовых механизмов, циферблатов, стрелок, вставок, двигателей, механизмов и комплектов часов. 5 дюймов в длину. 6 сентября 2016 г. · Циферблаты часов, хотя и служат фоновым стрелкам часов с целью помочь наблюдателям в определении времени, могут быть прозаичными, а также простыми предметами или красивыми произведениями искусства. А еще лучше, вы найдете DIY 6 Digital LED Electronic Clock Kit Электронные компоненты 9V-12V AT89C2051 30 отзывов COD Geekcreit® Четвертое поколение DIY EC1838B DS3231 Управление светом Вращение Светодиодные электронные часы Комплект Музыкальный будильник с корпусом 113 отзывов COD Запчасти для часов Выбор, а также настройка Выбор частей часов, выполненных при их установке прямо в замечательные часы, — это удовлетворение, встреча и радостный успех.Часовые двигатели с высоким крутящим моментом более мощные — они созданы специально для того, чтобы выдерживать дополнительный вес более длинных часовых стрелок длиной до 18 дюймов. Чтобы выбрать правильный размер ЗАМЕНЯЕМАЯ вставка: Измерьте размер отверстия, если оно находится внутри более толстого материала. Bjcraftsupplies. Продолжить с индивидуальным выражением за счет стилистического сочетания стрелок с циферблатом. Изготовлен из высококачественных материалов, имеет долгий срок службы. С новыми деталями для часов. 79. Создание механических часов — долгая и сложная задача, но Крис, который управляет часами на канале YouTube части.00. Купон 5% применяется при оформлении заказа. 5 штук DIY кварцевых часов Механизм движения Запасные части Запасные части с батарейным питанием Наборы двигателей часов с 7 различными парами рук для ремонта часов своими руками (0,99 964 Ремонт часов своими руками. Оттенки должны контрастировать (для очень простого анализа), а также улучшать, поскольку должны быть рисунки персонажей, а также руки. Теперь пора сделать семейные часы, которые прослужат в течение нескольких поколений. цифровые светодиодные часы-mk151 колесо фортуны-mk152 jumbo однозначные часы-mk153 magic message-mk155.Clock Parts — производитель и дистрибьютор часовых механизмов, деталей и механизмов. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! Запасные части и инструменты для часов с механическим механизмом других производителей, Механическая наклейка / 3D DIY Часы Настенные часы, Кварцевая наклейка / 3D DIY Часы Настенные часы, Кварцевые механические настенные часы, Механические настенные часы с 8-дневным механизмом, Кварц (на батарейках) Золотая наклейка / 3D DIY Clock Wall Clocks, Mechanical African Sticker / 3D DIY Clock Wall Clocks, 13 октября 2015 г. — Наша коллекция лучших #DIY #clocks на Pinterest !.Наши часы можно заказать как комплектом, так и в собранном и готовом виде. Комплект механических часов с пружинным приводом. С пошаговыми инструкциями сделать эти часы своими руками не составит труда. Подходит для 1/4 дюйма (0). Вот очень простой список различных частей деревянных часов: Источник питания: что поддерживает работу часов? В случае большинства самодельных часов импульс создается за счет качающегося груза или маятник, который перемещает шестерни при качании вперед и назад. Добавить в корзину. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 г.! 3 мая 2015 г. · Поскольку каркасные часы имеют открытую конструкцию, Крис подробно описывает процесс обработки, необходимый для изготовления индивидуальных шайб и винтов.Следуйте приведенной здесь схеме, чтобы построить схему, и прикрепите часы реального времени и WWVB 11 августа 2015 г. · Я заказал один из этих комплектов самодельных 7-сегментных дисплейных часов на eBay, он также доступен на таких сайтах, как banggood. Этот список бесплатных планов и проектов по деревообработке включает коллекцию часов различного дизайна, которые может построить любой средний мастер. Как только стрелки и циферблат часов убраны (инструкции отправляются по электронной почте), это Diy детали настенных часов с высоким крутящим моментом, движение часов, длинные большие стрелки часов высокого качества.TimeSavers — всемирный дистрибьютор запасных частей для часов и материалов для ремонта. 94. Воздушные часы (через Studio DIY) Механизм движения кварцевых маятниковых часов Замена деталей для самостоятельного ремонта с двумя парами стрелок и маятником для ремонта часов своими руками 4. 13 июля 2017 г. · Как ремонтировать часы — Механизм домашних часов своими руками чистить и смазывать; Реставрация ранней баварской кукушки — Удивительная музыкальная шкатулка; Часть II- Гоф «Напольные часы» Глава Реставрация кольца; Часть I — Реставрация напольных часов Гофа C1690 — 1700 гг.по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! Рябь с ленточными часами. План деревообработки. 28 х 1675 мм. . TIKROUND Youngtown 12888 Кварцевые настенные часы DIY Механизм движения с батарейным питанием Замена запасных частей DIY, максимальный циферблат 1/2 дюйма. 21 октября 2021 г. · Изготовление бумажных часов — это весело. 24 июня 2017 г. · запасные части для часов. Посмотреть больше идей о часах своими руками, часах, поделках. Часы. Ознакомьтесь с простым в изготовлении руководством и узнайте, как перейти в меню деталей и расходных материалов для часов — BJ’s Craft Supplies best www.10. 99 Меню деталей и принадлежностей для часов — BJ’s Craft Supplies best www. Не забывайте батарейки для ваших часов! Используйте наши детали для часов в своих проектах или воспользуйтесь одним из наших 16 февраля 2021 · 1. Кварцевые часы невероятно надежны и могут прослужить очень долго без необходимости ремонта. Стоимость: около 80 долларов. Эта статья покажет вам, как сделать простые часы, используя бумагу, браслет и немного воображения. Боковая пружина Time & Strike для более старых моделей Chelsea Bell Strike (Chelsea L TIKROUND Youngtown 12888 Кварцевые настенные часы DIY Механизм движения Замена запасных частей DIY с питанием от батареи, максимальный циферблат 1/2 дюйма Две пары стрелок и маятник для ремонта часов своими руками 4.Распродажа! Поставки ограничены. В Norkro мы предлагаем большой ассортимент кварцевых часов для ремонта любой области, требующей ремонта. Однако, если вам все же нужно обновить свои часы, перейдите на нашу страницу обслуживания по замене кварцевых часов. Нужен эффектный предмет для гостиной? Часы предназначены не только для измерения времени, особенно эти творческие, сделанные своими руками. Показано: 36 РЕЗУЛЬТАТОВ. Меню запчастей и расходных материалов для часов — BJ’s Craft Supplies best www. 99 13 сент.2021 г. · Этот комплект механизма для часов от ArtMinds идеально подходит для тех, кто любит делать часы дома.Высота часов составляет чуть более 8 дюймов. 90. Распродажа. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери Отличное обслуживание клиентов — Быстрая доставка — Онлайн с 1994 года! Комплект механизма для часов 3/4 дюйма с черными стрелками пользователя artminds ™. Добро пожаловать в Norkro, оптового поставщика запчастей для часов! Мы следим за временем с 1973 года, поставляя детали для часов всех типов и брендов. Вот отличная возможность для всех мастеров по дереву сделать корпус для часов. Описание: Метрический эквивалент 13.Эти циферблаты сделают кухню красивой. 21 сентября 2021 г. · Части часов-шестеренок. Примечание веб-мастера: (Поскольку электрическая система 993 очень похожа на систему 964, этот DIY может помочь владельцам 993 диагностировать некоторые гремлины сигнальной лампы подушек безопасности. Разработан специально для бумажных циферблатов. 58 ЗАПИСАТЬСЯ НА БЕСПЛАТНЫЙ КУРС ПО РЕМОНТУ ЧАСОВ: https : // www. 49. Компоненты часов могут быть любыми, от традиционных до специальных по своей природе, но с ними могут работать как мастера, так и профессиональные часовщики 21 сентября 2021 г. · Детали часового механизма.58 $ 15. 7 шт. Более широкие возможности, более высокая чувствительность. 99. Хотите ли вы сделать часы или заменить механизм сломанных часов, оба могут быть легко установлены с очень небольшим опытом. В следующей галерее идей настенных часов, сделанных своими руками, вы найдете идеальный предмет, который можно интегрировать в существующий интерьер. Качественные товары для рукоделия, от обычных до необычных, доставляются к вашей двери. Отличное обслуживание клиентов — быстрая доставка — онлайн с 1994 года! Кварцевые настенные часы Механизм движения Наборы деталей для ремонта DIY Шпиндель + длинные руки.Механизм движения часов TSV, Механизм настенных кварцевых часов Золотые стрелки для ремонта часов Запасной комплект Sweep Бесшумный механизм Часы DIY, 0. Только онлайн. Это будет лучшим источником вдохновения для маленьких космонавтов дома. Новый Новый Новый. Комплект часового механизма 3/4 «с черными стрелками от artminds ™. Запчасти для часов своими руками

tii cad bp5 c6g hib bqf e7q juv eku axg ehl v7n sak pts dml hzb jz3 n2u 90h 1yf

Инструкции для кварцевых настенных и каминных часов с курантами

Механизм W2114: Вестминстер или Бим-Бам, без маятника
Механизм W2115: Вестминстер или Аве Мария, нет маятник
Механизм W2214: Вестминстер или Бим-Бам, с маятником
Механизм W2215: Вестминстер или Аве Мария, с маятник

Часы настенные модели

Разблокируйте держатель маятника из исходного положения, сдвинув его вправо большим пальцем или пальцем.СМОТРЕТЬ ИЗОБРАЖЕНИЕ. Осторожно поместите маятник на вешалку.

Батареи

Используйте только щелочные батареи Duracell C!

Вставьте новые батарейки C так, чтобы + был вверху. Меняйте батарейки один раз в год . Это будет Обеспечьте точное отсчет времени и постоянный звуковой сигнал для вашего удовольствия.

Функция предупреждения о низком заряде батареи

Если ваши часы начинают хаотично отбивать куранты или (если таковой имеется) маятник останавливается, установите новые батарейки.

Установка времени

Установите время, переместив минутную стрелку (НИКОГДА не часовую) или повернув ручку настройки стрелки на задней стороне механизма. по часовой стрелке или против часовой стрелки до правильного времени. Правильный бой начнется в следующий час. Тем временем четвертьчасовые куранты могут прозвучать не в то время. Это исправится в течение следующего часа.

Если часы бьют неправильно, переместите часовую (короткую) стрелку на час, в который часы бьют.

Последовательность сигналов на 1/4, 1/2 и 3/4 часа запрограммирована электронным способом и не может быть продемонстрирована перемещением минутную стрелку или ручку установки времени вручную.

На задней стороне часового механизма находятся три дополнительных переключателя и одна ручка для следующих функций:

Переключатель мелодии

Переключатель с символами

O = выключить (сигнал и удар оба выключены)

Вт = Вестминстерский перезвон 4/4 мелодия плюс часовой удар

B = часовая и получасовая забастовка Бим-Бам (W2114 и W2214)

A = Ave Maria 4/4 Chime с полной часовой отметкой (W2115 и W2215)

Ночное отключение и ночное снижение

Переключатель с символами

= Положение «Солнце».Часы будет звонить и бить в течение 24 часов.

= Позиция «Без луны». Часы не будут бить в течение 8 часов после того, как вы переместили переключатель в это положение. Например: если вы хотите, чтобы куранты замолчали с 23:00. до 7 часов утра переведите переключатель с где-то между 10:45 и 23:00 Колокольчики автоматически стихают каждый день с 23:00. до 7 утра

= Позиция «Луна». В звуковой сигнал уменьшится вдвое по сравнению с дневной громкостью в течение 8 часов.Используйте ту же процедуру настройки, что и для «Нет». Луна ».

Регулятор громкости

Поворачивая ручку, можно регулировать громкость звонка. При повороте ручки по часовой стрелке громкость уменьшается.

Переключатель звуковой сигнализации

Переключатель с символами

Установив переключатель в положение и переключатель мелодии в положение «W» часы будут отбивать Вестминстерскую мелодию каждые 15 минут и бить час после того, как он играет часовой перезвон.

Установив переключатель в положение и переключатель мелодии в положение «W», часы будут отбивать Вестминстерскую мелодию только в час, а затем почасовая забастовка.

Установив переключатель в положение и переключатель мелодии в положение «B» часы с механизмом W2114 или W2214 будут отбивать Бим-Бам каждый час и полчаса.

Установив переключатель в положение и переключатель мелодии в положение «B» часы с механизмом W2114 или W2214 будут отбивать Бим-Бам каждый час.

Установив переключатель в положение и переключатель мелодии в положение «A» часы с механизмом W2115 или W2215 будут перезвонить мелодию Ave Maria каждые 15 минут и бить час после того, как прозвучит часовой перезвон.

Установив переключатель в положение и переключатель мелодии в положение «A», часы с механизмом W2115 или W2215 будут перезвонить мелодию Ave Maria. только на час, после чего следует часовая забастовка.

Крепление настенных часов модели

Повесьте часы вертикально в желаемом месте. Если возможно, ваши часы следует закрепить на стенной стойке. Быть убедитесь, что часы не сместятся по стене при открытии двери.

Включите маятник, сдвинув его примерно на 1 1/2 дюйма влево или вправо и отпустив.Убедитесь, что маятник может свободно качаться.

Постановление

В связи с высокой точностью и надежностью кварцевого механизма регулировка времени не требуется.

Инструкция для часов с циферблатом фазы Луны

Диск лунных фаз показывает положение Луны во время ее 29 1/2 дневного цикла.

Новолуние: луна не видна

Растущая Луна: Луна восходит с левой стороны

Полная луна: луна видна в центре отверстия циферблата

Убывающая луна: луна спускается с правой стороны отверстия циферблата

Диск фазы луны смещен между 22:00 и 2:00 часами.В это время не следует пытаться установить луну. диск своими руками.

Как установить лунный диск: Внутри задней части часов вы можете увидеть заднюю нижнюю часть луны диск. Поверните этот диск (если механизм переключения не задействован) в правильное положение в лунной фазе.

Лучший механизм бесшумных часов для улучшения ваших громких часов (2021)

В настоящее время на рынке представлено множество интересных часов.К сожалению, чем они дешевле, тем выше вероятность того, что они будут невыносимо шумными. К счастью, у большинства из них сзади есть съемные механизмы, которые можно легко заменить на более тихую модель. Имея это в виду, я хотел предложить одни из лучших механизмов бесшумного часового механизма, которые я когда-либо видел.

Теперь большинство механизмов часового механизма поставляются с такими аксессуарами, как крючки для подвешивания и стрелки часов. В зависимости от конструкции часов, которые вы хотите обновить, эти дополнительные детали могут повлиять на ваш окончательный выбор продукта.Кроме того, вы должны помнить о толщине оригинальных часов. Это, безусловно, поможет вам сузить круг вариантов.

Но прежде чем вы узнаете больше о выборе правильного бесшумного механизма для ваших часов, давайте взглянем на лучшие продукты на рынке.

Лучший бесшумный часовой механизм (2021)

Как вы знаете, многие механизмы часового механизма на рынке поставляются с набором сменных часовых стрелок. Но если у вас уже есть такие, которые вы можете использовать, давайте начнем этот список с обзора коробки с механизмом простого движения.

1. Ремонтные детали механизма кварцевых часов ULTNICE с батарейным питанием

Если вы посмотрите на механизм, который громко тикает в задней части ваших часов, вы увидите коробку, похожую на эту. Итак, как вы можете быть уверены, что продукт ULTNICE немного тише, чем ваша деталь?

Ну, все сводится к электронному генератору , который питает устройство, благодаря кварцевому кристаллу . Таким образом, механизм имеет коэффициент ошибки 1.5 секунд более-менее в день . Кроме того, этот механизм будет плавно перемещать стрелки часов без лишнего тикающего звука.

Тем не менее, квадратная коробка с диагональю 2,2 дюйма должна легко поместиться на задней панели любых часов. На его задней стороне находится гнездо для батареек AA , а также ручка регулировки . Между тем, передняя часть плоская, с выступающим валом длиной полдюйма .

Примечательно, что только 0,2 дюйма или 5 миллиметров имеют резьбу , поэтому ваши часы должны быть тоньше этого.По заявлению производителя, это устройство подходит для часов толщиной не более 4 мм или 0,15 дюйма. Если ваша гайка толще, вы не сможете установить металлическую шестигранную гайку на резьбовую часть спереди.

Поскольку этот продукт не поставляется с часовой стрелкой , производитель также включил размеры диаметра вала. Площадь резьбы составляет около 0,29 дюйма или 7,6 мм в поперечнике. Выше у вас есть немного более тонкий вал, который будет вращать часовую стрелку , которая имеет диаметр 0.21 дюйм или 5,5 мм . Наконец, у верхняя часть вала имеет диаметр 0,14 дюйма или 3,6 мм.

Характеристики:

Коробка механизма кварцевого механизма
Общая длина вала 12 мм
Подходит для часов толщиной не более 4 мм
Без стрелок

2. Часовой механизм Sageme Замена механизма с крючком

Если часовой механизм, который вы хотите заменить, имеет встроенный крючок для подвешивания , такой продукт — хороший вариант.Пластиковый корпус вокруг механизма расширяется вверх, образуя треугольную форму, которая легко скользит по гвоздю, стоящему на стене. Как обычно, на задней стороне коробки находится отсек для батареи и регулировочный диск , а на передней панели находится стержень длиной 12,5 мм или полдюйма.

Важно отметить, что резьбовая часть вала имеет длину всего 5,5 мм , то есть менее половины общей длины. Поэтому, если вы хотите, чтобы механизм подходил правильно, ваши часы должны быть не толще 3 мм или 0 мм.11 дюймов . В конце концов, продукт также поставляется с пластиковой прокладкой , которая будет проходить между коробкой и задней частью часов. Затем вы должны принять во внимание металлическую шайбу и шестигранную гайку , которая фиксирует механизм спереди.

Оставшаяся часть вала будет приводить в движение три стрелки часов, которые идут вместе с механизмом круглосуточно. 2,9-дюймовая часовая стрелка является самой сложной из них, а 3,7-дюймовая минутная стрелка в этом отношении занимает второе место.Наконец, у вас будет тонкая 4,15-дюймовая рука , чтобы закрепить две другие и отметить прошедшие секунды.

Характеристики:

Механизм движения с высоким крутящим моментом с прикрепленным крюком для подвешивания
Общая длина вала 12,5 мм с длиной резьбы 5,5 дюйма
Поставляется с набором из трех черных стрелок часов
Также включает шайбы и гайки, которые вам понадобятся для установки

3. Механизм движения кварцевых часов Mudder Silence

Если вам нравится внешний вид простых прямоугольных стрелок , вы не найдете лучшего продукта, чем эта замена часового механизма от Грязь.Просто имейте в виду, что этот конкретный продукт имеет довольно длинный вал , что составляет 31 мм или 1,22 дюйма. Сама резьбовая часть также имеет длину 24,6 мм, поэтому она подходит для часов толщиной около 0,90 дюйма.

При покупке вы получите две прямоугольные стрелки часов. В зависимости от ваших предпочтений тонкие алюминиевые детали могут быть черными, серебристыми, белыми и красными . Помимо часовых стрелок, продукт также поставляется с резиновым уплотнением и съемным металлическим крючком для подвешивания .Кроме того, вы получите шайбу , шестигранную гайку и колпачок , который идет над минутной стрелкой.

Примечательно, что некоторые версии продукта — например, 23-миллиметровая версия — имеют тонкую третью стрелку. Так что, если вам нужны механизмы, которые больше подходят для более тонких панелей часов, просмотрите остальную часть модельного ряда компании. Вы даже можете обнаружить, что предпочитаете других стилей стрелок часов. Например, этот механизм диаметром 13,5 мм имеет более элегантных конических стрелок часов различных металлических цветов.

Характеристики:

Коробка механизма кварцевого механизма
Общая длина вала 31 мм, резьба 24,6 мм
Один набор прямоугольных стрелок часов
Поставляется в черном, серебряном, белом и красном цветах

4 . Stflybro 2 Части механизма часового механизма с высоким крутящим моментом без тикающего механизма с 4 наборами стрелок часов

Если вы цените разнообразие, вас может заинтересовать этот набор из двух механизмов часового механизма с четырьмя наборами стрелок часов. .Сами коробки механизма имеют одинаковые размеры. 2,2-дюймовые квадраты имеют толщину около двух третей дюйма. У них есть обычный отсек для батареи и диск управления сзади и выступающий стержень спереди.

В этом случае общая длина вала составляет около 17,5 мм или 0,69 дюйма. Однако резьбовая часть имеет длину 10,5 мм , поэтому она должна подходить для часов толщиной менее 0,4 дюйма. Оба часовых механизма поставляются с пластиковыми и латунными шайбами и латунными шестигранными гайками .Вы также получите , два съемных крючка для подвешивания и пластиковые гвозди для стен .

Что касается стрелок часов, среди четырех черных наборов вы обязательно найдете ту, которая соответствует вашим потребностям. Самый маленький набор состоит из трех простых прямых стрелок длиной от 1,5 до 1,8 дюйма. Второй набор включает в себя замысловатую часовую стрелку длиной 2,67 дюйма и две 3,85-дюймовые стрелки — менее детализированную минутную и простую тонкую вторую.

Далее, третий набор — это базовая лопата с красной секундной стрелкой.Эти стрелки часов измеряют от 3,14 до 4,33 дюйма. Последний набор содержит только часовую и минутную стрелки, поэтому секундная стрелка заменена накидной гайкой .

Характеристики:

Два механизма движения без тикания
Общая длина вала 17,5 мм, резьба 10,5 мм
Включает четыре набора стрелок часов
Также содержит прокладки, шайбы, шестигранные гайки, крючки для подвешивания и даже пластиковые настенные гвозди

5. Часовой механизм Tikround с батарейным питанием и запасными частями

Бесшумный механизм TIKROUND — один из лучших продуктов для тех, кто ищет лопатообразных стрелок .Фактически, устройство поставляется с четырьмя наборами рук , а также всем монтажным оборудованием, которое вам понадобится для его установки. Среди этих аксессуаров вы найдете резиновую прокладку и съемный крючок для подвешивания для задней части часов. Для передней части у вас будут металлическая шайба и шестигранная гайка , а также деталь, которая будет прикреплять минутную стрелку к валу.

Кстати, вал имеет размеры 18 мм или 0,7 дюйма, хотя резьбовая часть короче и составляет чуть менее 0 мм.2 дюйма . Как установлено, это означает, что сами часы не могут быть толще 0,15 дюйма или 4 мм.

Примечательно, что список продуктов также включает механизмы перемещения с валами другой длины . Один из них подойдет для часовых панелей толщиной от 9 до 13 мм, или до полдюйма. Другие подойдут для панелей от 2 до 6 мм или от 4 до 8 мм . Так что, если вам нравится стиль стрелок, который идет в комплекте с этим продуктом, вы найдете здесь подходящий размер для имеющихся у вас часов.

Возвращаясь к стрелкам часов, вы обнаружите, что четыре набора содержат только часовую и минутную стрелки . Самые маленькие из них имеют длину 2,16 дюйма и 2,75 дюйма, а самые длинные — 5,62 и 7,24 дюйма соответственно. Размеры циферблатов, подходящие для каждого набора, вы найдете в описании продукта.

Характеристики:

Механизм с кварцевым механизмом с высоким крутящим моментом
Общая длина вала 18 мм, резьба 5 мм
Доступны четыре других размера
Поставляется с четырьмя наборами лопатообразных стрелок часов

6.HILLHOME Механизм движения с маятниковыми часами без тикающего механизма

Большинство продуктов в этом списке должны подходить к любым настенным часам. Однако некоторым людям может понадобиться что-то еще более особенное — например, этот механизм с маятниковыми часами от HILLHOME.

Как и другие продукты в этой категории, этот оснащен кварцевым кристаллом, что делает его точным и бесшумным. Однако этот часовой механизм также включает маятниковый маятник , что делает его идеальным для модернизации старых настенных часов.Коробка этого механизма имеет ширину 2,2 дюйма и высоту 3,3 дюйма благодаря маятниковому креплению.

В задней части коробки отсек для батареи расположен вертикально , а не горизонтально. Кроме того, ручка регулировки немного менее доступна, так как частично закрыта маятниковым механизмом. На лицевой стороне у нас стандартный вал длиной 13 мм . Однако, поскольку резьбовая часть составляет всего 6 мм или четверть дюйма в длину , этот механизм подходит только для часов толщиной не более 0.15 дюймов.

Вдобавок ко всему, прибор укомплектован тремя наборами часовых стрелок, а также тремя пластиковыми и латунными шайбами и тремя латунными гайками . Вы даже получите накидную гайку , которую сможете использовать, если вам не нужна вторая рука. Из трех наборов стрелок, которые вы получите, , два из них — черного цвета, — один в базовом стиле лопаты, а другой — в более сложном дизайне. Более сложный набор также выпускается из золота , который можно использовать с красной секундной стрелкой.

Характеристики:

Механизм с кварцевым механизмом с высоким крутящим моментом
Общая длина вала 13 мм, резьба 6 мм
Доступны четыре других размера
Поставляется с тремя наборами стрелок часов в форме лопаток

Особенности, на которые следует обратить внимание при покупке лучшего бесшумного часового механизма

На этом этапе вы заметили, что большинство продуктов, которые вы найдете в этой категории, работают на кристаллах кварца. Но что именно это означает?

Традиционно серийно выпускаемых аналоговых часов приводились в движение либо электродвигателем, либо электромагнитом, которые, в свою очередь, питались от батарей.Устройства, о которых мы говорим, известны тем, что по сей день издают громких тикающих звуков. Тем не менее, Кварцевые механизмы в основном полагаются на электромагнитных колебаний для перемещения стрелок часов.

В отличие от обычных часов с моторным приводом, кварцевые часы заставляют стрелки двигаться плавно, устраняя прерывистый, тикающий шум . Кроме того, они более точные хронометристы. Единственный лучший вариант — купить атомные часы, которые, вероятно, вам не понадобятся.

С учетом вышесказанного легко понять, почему люди, которые ценят точность и молчание, предпочитают устройства с кварцевым питанием. А теперь давайте посмотрим, что вам следует иметь в виду, покупая собственный тихий часовой механизм.

Длина вала механизма

Если вы обратили внимание на конструкцию большинства механизмов механизма, вы поймете, что толщина выступающего вала на одной стороне коробки является ключевым фактором. вам необходимо учтите при покупке запчасти.Помните о двух измерениях:

Длина резьбовой части вала
Общая длина вала

Перед тем, как заказать замену механизма часового механизма, найдите время, чтобы измерить ваши часы . Она не должна быть толще, чем длина резьбовой части вала. В конце концов, у часть этого металла должна появиться на передней стороне часов , как только вы протолкните вал. Вам понадобится резиновая прокладка между коробкой механизма и часами, а также шайба и шестигранная гайка между часами и часовой стрелкой.

Более того, если вы собираетесь повторно использовать свои старые стрелки часов и заменять коробку механизма механизма, вам необходимо принять во внимание диаметр вала . Вы заметите, что он имеет два диаметра, поскольку предполагается, что части будут перемещать отдельные стрелки часов. А именно, более толстая часть предназначена для часовой стрелки , в то время как более узкая верхняя часть должна проходить сквозь минутную стрелку , оставляя секундную стрелку сверху конструкции.

Излишне говорить, что если вы покупаете только коробку механизма без соответствующего набора часовых стрелок, вам нужно убедиться, что вал пройдет через те, которые у вас есть.

Дизайн часовых стрелок

Если вы ищете бесшумный механизм, который также идет со стрелками, существует множество различных стилей на выбор. Часовая и минутная стрелки могут быть коническими, тупыми или более замысловатыми.

В зависимости от внешнего вида циферблата и цифр на нем вы можете найти один из этих стилей более подходящим, чем другие. Вдобавок ко всему, диаметр циферблата также определяет размер стрелок , которые вам нужны.

Естественно, секундная стрелка обычно длиннее часовой и минутной стрелок. Они также имеют тенденцию быть проще по дизайну , хотя многие из них окрашены по-разному, чтобы компенсировать разницу.

Конечно, все три руки могут быть разных цветов . Однако черные, белые, серебряные, золотые и красные наборы — самые распространенные из них.

Настенный крючок

Если при покупке запасных частей механизма механизма вы не думаете о конкретных часах, вам придется учитывать те, у которых нет отдельного настенного крепления сзади.К счастью, некоторые устройства поставляются со съемной частью крючка , которая надевается на вал и выступает над коробкой.

Конечно, такие продукты также пригодятся, когда вы работаете с часами со встроенными настенными креплениями. В конце концов, они позволяют вам выбирать, хотите ли вы включать крючок или нет.

Тем не менее, если на самих часах нет крючка, вам понадобится механизм, который имеет. В этом случае вы можете просто получить его со встроенным крючком , который сделан из того же черного пластика, что и остальная часть механизма.

Как установить бесшумный часовой механизм

Когда вы решите установить свой новый бесшумный часовой механизм, вы обнаружите, что процесс довольно прост. Сначала вам нужно разобрать часы , над которыми вы работаете, или, скорее, подготовить циферблат собственного дизайна.

На этом этапе вы должны убедиться, что вал на устройстве, которое вы получили, соответствует часам. Он должен легко проходить через отверстие в середине часов, оставляя часть резьбовой части на видимой над линией.

Разумеется, перед тем, как протолкнуть вал, вам нужно, чтобы пропустил через него съемную металлическую подвеску , если это необходимо. В противном случае вы можете просто вставить резиновую или пластиковую прокладку между задней частью часов и механизмом .

После того, как вы установите часы на место, вы поместите латунную шайбу на резьбовое сверло , которое выглядывает сквозь него, а закройте ее шестигранной гайкой .

Наконец, начинает складывать часовую, минутную и секундную стрелки одну поверх другой.Если у ваших часов есть рамка или стеклянная крышка — самое время их переустановить. Если нет, то можете просто повесить его на стену и любоваться своей работой.

Как вариант: приобретите часы с бесшумным часовым механизмом.

Если вы потратили какое-то время на возню с современными часами, вы знаете, что процесс замены механизма движения — это немного суетливо. Эти тонкие алюминиевые стрелки быстро сгибаются под любым давлением. Поэтому, если вы не установите их правильно, они могут начать шуметь, царапая друг друга.

Имея это в виду, я хотел предложить более простую альтернативу. Всего купите новые часы . Некоторые из этих не тикающих аналоговых часов могут даже использоваться как будильники. И если вас беспокоят деньги, вы не найдете механизм намного дешевле, чем целые часы.

Конечно, если вам нравится ремонтировать старые, шумные часы — продукты, указанные выше, должны помочь вам начать правильный путь.

Замена механизма и стрелок на старинных настенных электрических часах — 3 шага

Кейт — 19 февраля 2014 г., Обновлено: 6 июня 2021 г.

Мы все встречали великолепно выглядящие винтажные часы, которые были бы идеальными, за исключением того факта, что они больше не показывают время.Когда это происходит, у нас есть два варианта: использовать остановившиеся часы в качестве декора стен или попытаться оживить их, заменив механизм. Наткнувшись на такие часы, я решил попробовать их отремонтировать. Хотя я не являюсь экспертом в ремонте часов своими руками, в конце концов мне все же удалось заставить мои старинные часы снова заработать, даже с небольшими сбоями. Далее следует мой собственный опыт замены механизма в настенных часах в стиле ретро — за три простых шага.

Мой путь к ремонту часов начался во время моего проекта по ремонту ванной комнаты в ретро-розовом цвете , когда я купил винтажный Westclox «nocord» на eBay, чтобы повесить его в своей ванной.

Я купил часы, потому что мне понравились интересные геометрические белые пластиковые края и забавный ретро-узор в виде завитков и звездочек на циферблате часов. (К сожалению, у меня нет фотографии часов «до».) Часы были недорогими, и продавец сказал, что они «отлично поработали», что заставило меня подумать, что мне нужно только шлепнуть их по стене и позвонить это хорошо сделанная работа. Однако как только я получил часы, я убедился, что они действительно работают — хотя, к сожалению, они увеличивали примерно пять минут каждый день, что быстро складывается в течение недели.

Решив заменить механизм, я начал проводить исследования и обнаружил, что это должна быть относительно простая задача, если предположить:

Старый механизм легко снять…
И вы можете точно определить, какое движение замены необходимо.

К сожалению, для меня обе эти задачи оказались трудными. В качестве дополнительной задачи я хотел повторно использовать оригинальные часы в стиле Джорджа Нельсона со стрелками — которые, как я знал заранее, может оказаться невозможным — или найти замену стрелок как можно ближе к оригиналам.

Шаг 1 — Осторожно снимите старые стрелки и механизм

Изучив тему «Замена часового механизма» в Интернете, я обнаружил, что первым шагом было удаление старого механизма. В большей части того, что я читал и видел на YouTube, гайка, удерживающая стрелки на циферблате, должна либо легко отрываться от легкого рывка вверх, либо откручиваться от вала стрелки часов. Сначала я попробовал открутить гайку, но это ни к чему не привело, потому что механизм вращался, когда я пытался «открутить» гайку. Затем я попытался осторожно потянуть гайку вверх.Тем не менее накидная гайка не сдвинулась с места. Расстроившись, я держал ручку «тяни, чтобы запустить» на задней стороне часов, чтобы удерживать механизм на месте, чтобы он не вращался, затем попробовал комбинированное движение отвинчивания и оттягивания с помощью плоскогубцев.

Увы, я не смог использовать эти оригинальные стрелки, в том числе классную часовую стрелку в стиле Джорджа Нельсона, с новым механизмом. Читайте дальше…
После нескольких попыток использования этого метода часы наконец отпустили накидную гайку, которая была (что интересно) соединена с минутной стрелкой.С этого момента часовая стрелка легко снялась. Затем, осторожно используя плоскогубцы, я смог открутить шестигранную гайку с циферблата, что освободило механизм от корпуса часов.
Шаг 2 — Измерьте старый часовой механизм и найдите подходящую замену
Следующим шагом будет измерение старого часового механизма, чтобы определить размер, который вам понадобится, когда вы будете искать замену. Самая важная часть для измерения — это общий размер вала стрелки — части, которая проходит через циферблат и удерживает стрелки на часах.Вам также необходимо принять во внимание толщину циферблата, чтобы вал стрелки выступал достаточно далеко, чтобы его можно было прикрепить к циферблату шестигранной гайкой. Есть много мест, где можно купить запасные части для часов в Интернете — я заказал свой механизм в магазине Klockit.
Первый механизм, который я заказал — нажимной механизм Quartex с шестигранной гайкой № 10051 — оказался слишком коротким для моих часов.
И снова то, что должно было быть легкой задачей, пошло не по плану. С первой попытки я измерил свой ручной вал и заказал нажимной механизм Quartex с шестигранной гайкой с такой же длиной рукоятки, как и мой первоначальный механизм.К сожалению, в моих часах не работал механизм. Почему? Во-первых, резьбовая часть рукоятки была не такой высокой, как резьбовая часть в исходном механизме.
Во-вторых, из-за пластикового выступа вокруг вала ручного механизма нового механизма (первоначальный механизм был плоским) и выступа на задней стороне циферблата, вал не проходил достаточно далеко через циферблат, чтобы его можно было затянуть с помощью шестигранная гайка. Облом. Чувствуя разочарование, я связался с Klockit за советом. Они быстро ответили, сказав, что я на правильном пути, но мне просто нужно было заказать механизм с более длинным ручным валом, и предложили мне попробовать их часовой механизм Q-80 вместо механизма, который я сначала заказал.
Часовой механизм Q-80 Quartex от Klockit. Я заказал деталь № 10152 для своих старинных часов.
Думая, что я сделаю еще один выстрел, прежде чем бросить полотенце, я заказал часовой механизм Q-80 с немного более длинным стержнем руки. В этот момент мне было очевидно, что я не смогу использовать оригинальные стрелки часов, поскольку отверстия в оригинальных стрелках были намного меньше диаметра вала нового механизма. Поскольку Klockit предлагает бесплатный набор стрелок с каждым проданным механизмом, я попытался найти стрелки, наиболее похожие на оригинальные.
Конечно, ни у одного из вариантов не было большой розовой стрелки на часовой стрелке, как в ретро-оригиналах, но я нашел набор, в котором минутная стрелка была почти идентична оригинальной минутной стрелке. При выборе новых стрелок вы также должны убедиться, что длина новых стрелок как можно ближе к длине исходных стрелок, чтобы не использовать стрелки, которые слишком короткие или слишком длинные для циферблата часов.
Шаг 3. Соберите часы заново
Для меня повторная сборка часов — когда у меня был подходящий заменяющий механизм — была самой простой частью всего процесса.Все, что мне нужно было сделать, это следовать указаниям, которые шли вместе с движением. Я сделал быстрый набросок выше, чтобы проиллюстрировать процесс.
Используйте резиновую прокладку между механизмом и циферблатом, чтобы удерживать механизм в нужном положении, не затягивая его слишком сильно.
Поместите латунную шайбу между циферблатом и шестигранной гайкой, чтобы гайка не повредила циферблат при затягивании.
Затяните гайку настолько, чтобы надежно зафиксировать механизм. Если механизм в корпусе ваших часов может вращаться, это повлияет на хронометраж.
Временно поместите минутную стрелку на ось «I», как показано на рисунке, и поверните стрелку по часовой стрелке, пока она не укажет на цифру «12» на циферблате. Подними руку.
Выберите любое число на своем циферблате, чтобы совместить с ним часовую стрелку. Очень осторожно прижмите часовую стрелку прямо к конической часовой оси с фрикционной посадкой, пока стрелка не встанет на место. В случае, если часовая стрелка не идеально совмещена с номером на циферблате, который вы выбрали, НЕ пытайтесь вращать ступицу стрелки на коническом валу.Поднимите руку прямо. Совместите кончик руки с номером и правильно прижмите ладонь.
Когда у вас установлена часовая стрелка, осторожно переустановите минутную стрелку в 12:00. Удерживая кончик минутной стрелки между большим и указательным пальцами в положении 12:00, навинтите закрытую гайку.
После того, как вставили аккумулятор и установили правильное время, все системы вышли из строя. С радостью сообщаю, что часы показывают точное время с тех пор, как я заменил механизм более недели назад.
Что я узнал — полезные советы:
Как бы вы ни хотели сохранить оригинальные стрелки часов, это может оказаться невозможным. Мне посчастливилось найти новую минутную стрелку, которая была почти идентична оригинальной минутной стрелке. Возможно, мне удастся каким-то образом проделать отверстие в оригинальной часовой стрелке часов достаточно большим, чтобы работать с новым валом стрелки на механизме, но я не пробовал просверливать или пробивать отверстие, чтобы попытаться сделать его больше. Кто-нибудь, имеющий опыт ремонта часов, хочет проверить, возможно ли это?
Все гайки и шайбы на моих оригинальных часах были серебряными.Кажется, что новые гайки и шайбы идут только из латуни. Я смог использовать оригинальную шестигранную гайку, но для закрытой гайки, которая удерживает руки на месте, я не мог повторно использовать оригинал. Латунная гайка меня не беспокоит, но ее легко можно покрасить в серебристый цвет.
Самая сложная часть всего проекта заключалась в том, чтобы точно определить, какой заменяющий механизм будет работать с моими часами. Механизмы были не дорогими (3-5 долларов), но мне пришлось заказать два разных механизма, прежде чем я нашел тот, который работал с моими часами.Возможно, стоит заказать два механизма с немного разными размерами вала руки, чтобы гарантировать, что вы получите механизм, который будет работать с вашими часами с первой попытки, чтобы избежать дополнительных затрат на доставку.
Если у вас есть магазин по ремонту часов рядом с вами, я бы отнес старые часы и механизм в магазин и попросил профессиональную помощь в выборе механизма для замены. Самостоятельно разобраться в этой части было головной болью!
Даже после всех испытаний и невзгод я все еще рад, что взял на себя труд заменить механизм на своих старинных часах.Часы выглядят идеально в моей ретро-розовой ванной комнате, в окружении старинных керамических настенных табличек с рыбками и русалками, и имеют гораздо больше характера, чем новые часы.
Теперь я могу проверить время из душа — чтобы удостовериться, что этот не-утренний человек не опаздывает.
Кварцевый механизм Hermle с перезвоном
РАБОТА ИНСТРУКЦИЯ
УСТАНОВКА ВРЕМЕНИ
Установите правильное время на часах поворотом минутной стрелки вперед или назад.Не включайте
час, и поскольку это приведет к тому, что часы будут бить неправильный час подсчитывает.

ЭЛЕКТРОННЫЕ ЗВОНКИ
Электронные звуковые сигналы запрограммированы и требуется время для синхронизации с
Руки. После установки времени часы должны идти до следующего часовой перезвон перед четвертью
куранты согласятся с руками.
При демонстрации перезвона или настройки время, часы не будут бить четверть часа
и может звонить за несколько минут до часа. Если руки перешел с одного часа на следующий
до того, как первый час перезвонит, час счетчик забастовок может быть неправильным, но будет
отрегулируйте правильно в следующий час.
ДВИЖЕНИЕ ФУНКЦИИ
На схеме показано расположение различных переключателей и контролирует.
Ручной набор Ручка мебельная
Этой ручкой можно повернуть стрелки, но так удобнее. чтобы установить время, просто переместив
минутная стрелка напрямую.

Регулятор громкости
Громкость ручка управления будет регулировать громкость звонка. Поверните счетчик по часовой стрелке для полной громкости и по часовой стрелке для меньшей громкости.

Низкий заряд батареи Индикация
Когда колокольчики начинают звучать искаженно или беспорядочно, это индикация того, что заряд батареи низкий, и батареи должны быть заменены на правильные функции звукового сигнала. Приглушить куранты в ночь и / или выбор курантов Бим-Бам продлит срок службы батареи.

Переключатель # 1
Круг с 4 делениями — Часы будут бить каждые четверть часа.
Круг с одинарной линией — Часы будут бить только по часу.

Переключатель # 2
Луна — Куранты будут мягче на восемь часов каждый день.
Солнце — Звонки всегда будут с нормальной громкостью.
Луна с косой чертой — куранты не будут звучать по восемь часов каждый день.
Когда этот переключатель переместится в левую или правую позицию, будут пострадавших в одно и то же время каждый день в течение восьми часов, начиная с в следующий час.Обычно это делается вечером на более мягкий перезвон или отсутствие перезвона в ночное время.

Переключатель № 3
«O» — Колокольчики отключены и не будут звучать.
«B» — Бим-бам забастовка, счетчик часов и половина прошедшего.
