Как сделать резиновую крошку – Изготовление резиновой крошки своими руками: переработка шин в домашних условиях с помощью дробилки, самостоятельная сборка измельчителя для резины и покрышек

Содержание

переработка шин в домашних условиях с помощью дробилки, самостоятельная сборка измельчителя для резины и покрышек

Фото 1

Каждый год тысячи покрышек пропадают на свалках и полигонах, несмотря на то, что для предприимчивого человека они являются бесплатным ресурсом, из которого можно производить резиновую крошку.

Если она понадобилась лишь единожды, можно купить ее в нужном количестве у производителей.

Но где взять резиновую крошку, если она нужна на постоянной основе и в больших количествах?

Стоит задуматься о приобретении собственного оборудования для переработки шин.

Однако полноценная установка не всем по карману, и не для всех окажется рентабельным такое вложение. Выход — создать оборудование своими руками, и с его помощью производить резиновую крошку из покрышек в домашних условиях.

Переработка небольшого количества резины в домашних условиях

Фото 4Если сырья нужно совсем мало, можно обойтись вовсе без оборудования.

Для этого потребуются потребуются только

ножницы и резак.

С покрышки вначале убирают металлический корд, затем разделяют на ленты и измельчают их на более мелкие фракции до необходимого размера.

На этом процесс считается законченным.

Материал для оформления дорожек, клумб или отдельной детской площадки готов к использованию.

Но чтобы получить больший объем сырья или иметь доход от переработки шин в домашних условиях, нужно соответствующее оборудование.

Сооружение дробилки для переработки шин

Применяются три основных способа производства крошки:

  1. Дробление шин после их охлаждения жидким азотом до –190 градусов.
  2. Получение крошки на промышленном оборудовании полного цикла с удалением корда и последующим измельчением резины.
  3. Переработка с использованием универсальных дробилок, которую можно осуществлять в домашних условиях самому.

Первые два способа требуют больших инвестиций. Третий вариант доступен каждому, кто имеет возможность и желание изготовить дробилку дома.

Необходимые агрегаты можно изготовить самостоятельно в мастерской или на производственном участке

– там, где есть металлорежущие станки (токарные, фрезерные) и сварочный аппарат для изготовления комплектующих деталей.

Если нельзя самостоятельно выполнить механическую обработку заготовок и придется заказывать их по своим чертежам, все равно стоимость станков по переработке шин будет в несколько раз дешевле, чем аналогичных покупных агрегатов.

Основным комплектующим устройством на линии по переделке покрышек является шредер (измельчитель для резины). Рассмотрим более подробно и назначение узлов данного станка.

Устройство агрегата

Станок состоит из следующих основных узлов:

  • электродвигатель 5 кВт – 2 шт;
  • корпус с дисковыми валами;
  • решетка;
  • редуктор червячный – 2 шт;
  • каркас шредера;
  • загрузочный бункер;
  • направляющий лоток;
  • шкаф управления.

Детали установки монтируются на мощной раме, сваренной из швеллеров.

Фото 12

Коробка с режущими дисками

Главным узлом дробилки для резины является корпус с фрезерными валками.

При этом режущие ножи выполнены из высокопрочной стали и термически обработаны, что ощутимо снижает их износ. Они

практически не требуют заточки во время эксплуатации.

Расчет отверстий коробки, валов и режущих элементов должен быть точный, поэтому его нужно производить специалисту в этой области (конструктору).

Фото 13

Решетка для калибровки крошки

Для того чтобы получить калиброванную фракцию шинного сырья, шредеры снабжаются специальной решеткой, которая устанавливается под валками.

Фото 14

Редуктор червячный

Вращение валов с дисковыми фрезами осуществляется обособленно, непосредственно от червячных редукторов, соединенных с электродвигателями через муфты.

Передаточное отношение выбирается от 25 до 35 таким образом, чтобы резание было без заедания и с достаточной скоростью.

Фото 15

Рама агрегата

Каркас сварен из профильных элементов, обеспечивает надежность и устойчивость агрегата во время работы, а также погрузочно-разгрузочных действий.

Загрузочный бункер

Установка для переработки шин оборудуется бункером загрузки покрышек и лотком при выемке готовой резиновой крошки.

Благодаря своей конструкции бункер исключает образование заторов из сырья и гарантирует направленное движение массы к вращающимся валкам.

Фото 17

Приспособление для разрезания покрышки

Установка для разрезания шины и удаления корда состоит из несущей рамы и стойки.

На каркасе находится зажимной механизм шины, вращающийся вместе с покрышкой во время резания. Обороты двигателя уменьшены за счет разного диаметра шкивов. На стойке расположен встроенный клиновидный резак, который настраивается на определенный размер за счет перемещения пиноли.

Как измельчить покрышки?

Технологичная цепочка представляет собой несколько подготовительных этапов, прежде чем получится продукция необходимой фракции.

Эта процедура включает:

  1. Осмотр и удаление посторонних предметов из полости покрышки.
  2. Вырезка корда.
  3. Нарезка шины на ленты размером 50-80 мм.
  4. Измельчение сырья посредством шредера.
  5. Сепарирование и отделение металлических от текстильных частей.
  6. Калибрование крошки на фракции с помощью вибрационного сита.

Фото 6

Производительность оборудования

Работа этих двух основных агрегатов при переработке покрышек делается в полуавтоматическом режиме.

Для нормальной работы этой линии необходимо помещение около 150-200 кв. метров. Это вызвано тем, что нужно место для расположения не только оборудования, но и для складирования изношенных покрышек, готовой шинной продукции и металлических отходов.

Выпуск резиновой крошки на данном оборудовании за час составит примерно 200-800 кг и до 100 кг металлического лома, для обслуживания станков понадобится 2-3 работника без квалификации.

Кроме покрышек, на этом оборудовании можно перерабатывать другую резину (транспортерную ленту, камеры, противогазы). На выходе получается крошка с размерами от 0,7 до 4 мм, при этом она составляет 65-85% от всей массы сырья.

Куда применить полученное сырье?

Фото 8

Резиновую крошку можно:

Цена крошки будет зависеть главным образом от качества сырья, и уже во вторую очередь — от фракции.

Наиболее популярной является крошка, фракция которой составляет 2-4 мм.

Она отлично подходит для создания:

Популярность такой крошки вызвана тем, что на склеивание данных гранул идет минимальное количество клея. А полиуретановое связующее вещество иногда дороже крошки в 5-8 раз.

Видео по теме

В данном видео вы можете увидеть, как измельчить резину и сделать крошку в домашних условиях.

Заключение

Создание дробилки для шин своими руками — хорошая идея для тех, кто хочет сделать резиновую крошку своими руками, но не готов тратить

десятки тысяч долларов на оборудование.

Создать измельчитель можно при наличии столярной мастерской, а также определенных навыков и материалов, либо воспользоваться услугами людей, которые на этом специализируются.

Полученную в домашних условиях крошку можно использовать для своих нужд или реализовывать предприятиям и населению.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Резиновая крошка своими руками — способы и методы изготовления

Модной тенденцией стало оформление участков резиновой крошкой и материалами на его основе. Это надежный материал для покрытия дорожек и крыш домов. Он используется и для гидроизоляции при закладке фундамента под строительство зданий.

Строительные компании предлагают профессиональные услуги по оформлению участков данным материалом. Но резиновая крошка не требует особых знаний и умений, да и приготовить ее можно своими руками. Поэтому работать с этим материалом можно самому.

Методы самостоятельного приготовления резиновой крошки

Существует два способа приготовления материала в домашних условиях:

  1. Первый путь сложный и не всегда есть возможность осуществить его в домашних условиях. Но это дешевле чем просто купить резиновую крошку. Он заключается в охлаждении исходного материала до -80 градусов Цельсия. При этом резина становится хрупкой и легко крошится. При таком методе используется любой материал.
  2. Второй метод подразумевает изначальный отбор резины. Так как  способ заключается в измельчении подручными инструментами. Здесь лучше использовать как исходный материал старые покрышки. Они легко режутся, поэтому получить из них крошку не составит труда. А вот автомобильные камеры лучше не использовать. Они гораздо жестче и труднее поддаются резке. Кроме того, после измельчения из камерной крошки необходимо удалить металлический корд, что сделать сложно.

Определившись с методом изготовления крошки и материалом можно приступать к непосредственному приготовлению.

Как готовится резиновая крошка в домашних условиях

Прежде всего, стоит запастись достаточным количеством исходного материала. Рассчитать его легко: на 1 квадратный метр покрываемой площади толщиной 10 см понадобится не менее 8 кг резины. Так же стоит подобрать удобный режущий инструмент. Для этого подойдет острый нож, топор или ножницы.

После того, как все будет готово, приступаем к созданию крошки. Ее изготовление проходит в несколько шагов:

  • из старого материала, камеры или покрышки, удаляются металлические элементы;
  • резина нарезается на тоненькие полоски;
  • затем уже полоски режутся на мелкие квадратики. Чем мельче частички, тем эстетичнее выглядит покрытие.

Вот и все, резиновая крошка готова

Теперь она пригодна для использования в нужных целях: можно засыпать дорожки или место вокруг детской площадки, обеспечивать гидроизоляцию. Материал прослужит долго, при этом обойдется дешево.

Автор: Марина Роор

Как сделать резиновую крошку своими руками: измельчитель и переработка шин

С ростом количества автомобильного транспорта в результате увеличения объема отходов остро встал вопрос экологической ситуации. Ежегодно тысячи покрышек вывозятся на свалки и полигоны, где они становятся источником негативного воздействия на окружающую среду.

Автомобильные шины относятся к 4 классу опасных отходов из-за выделяемых в процессе разложения канцерогенных и токсичных веществ, которые разрушают биосферную оболочку. В последние годы, ужесточились требования утилизации отходов в крупных городах, регулярно проверяется соблюдение техники переработки резиновых изделий.

Правила пожарной безопасности запрещают складировать шины из-за возможности их самовозгорания. Деятельный человек, владеющий базовыми знаниями физики и столярными навыками может превратить переработку резиновых отходов в основной источник дохода. Резиновая крошка, получаемая в процессе утилизации, выступает вторичным сырьем в изготовлении товаров.

Из чего изготавливается резиновая крошка в домашних условиях

автомобильные шины

Резиновая крошка производится из пришедших в негодность автомобильных шин, они лучше поддаются механическому воздействию и извлечению металлической проволоки (корда). Переработка отработанных покрышек позволяет получить крошку требуемого диаметра при минимальных потерях сырьевого материала. Вырезанные из шин объемные фигуры используют в качестве украшения во дворах жилищных массивов или садовых участков. Нередко можно встретить клумбы, невысокие заборы, ограждения детских площадок, выполненных из шин.

Резиновой крошкой крупных размеров выкладывают дорожки частных домов и дачных участков, придавая им эстетически красивый вид. Резиновыми покрытиями, обладающими гидроизоляционными и шумопоглощающими свойствами, оборудуются игровые зоны и спортивные площадки.

Переработка небольшого количества резины в домашних условиях

Получение небольшого объема резиновой крошки в личных целях не требует большого количества сырьевого материала и специального оборудования. Воспользоваться можно подручными средствами, такими как ножницы, гильотинный резак или топор. Для разрезания старых шин также подойдет хорошо заточенный нож.

резиновая крошка

Этапы переработки шин в крошку в домашних условиях:

  • удаление корда
  • резка отработанных шин на ленты
  • измельчение полученного сырьевого материала

Для работы с большими объемами резиновых отходов в коммерческих и личных целях необходимы финансовые вложения, покупка оборудования и наличие помещения для переработки сырьевого материала. Стоимость предлагаемых производителями агрегатов зависит от их мощности и комплектации. Отечественные и импортные производители предоставляют линии переработки резиновых отходов полного цикла. Владея базовыми знаниями по физике можно изготовить оборудование для переработки шин в крошку своими руками, отвечающее личным потребностям.

Способы изготовления крошки из шин

Способы получения резиновой крошки:

  • Охлаждение сырья жидким азотом до хрупкого состояния и последующее измельчение. Такой вид переработки требует наличия специальных морозильных камер, охлаждение сырьевого материала производится до температуры -70 — -90 градусов и невозможно в домашних условиях.
  • Измельчение резиновых изделий на специализированных линиях полного цикла переработки. Этот способ применяется на промышленном производстве, где выработка резиновой крошки производится в большом объеме и требует крупных финансовых вложений.
  • Переработка резины в домашних условиях на самодельных агрегатах (дробилках). Располагая фрезерным и сварочным оборудованием можно изготовить измельчитель своими руками. При отсутствии такой возможности, детали можно заказать в мастерской по личным схемам. Себестоимость дробилки, изготовленной самостоятельно, значительно дешевле готового оборудования.

При регулярной переработке резиновых отходов требуется хорошо проветриваемое и просторное помещение, для установки оборудования и хранения большого количества резиновых отходов. Плюсом станет расположение помещения в промышленной зоне.

Устройство агрегата

Конструкция измельчителя представляет собой ножевой механизм (шредер), который позволяет перерабатывать шины, камеры и другие элементы из резины. Материал при таком способе измельчения сохраняет свою молекулярную формулу и не теряет свойства эластичности. Производительность оборудования полностью зависит от показателя его мощности.

Основные узлы агрегата по переработке резины:

  • Электрический двигатель — обеспечивает скорость переработки резиновых отходов, рекомендованная мощность двигателя 4-5 кВт.
  • Коробка с режущими дисками — измельчает сырьевой материал до требуемого размера.
  • Решетка для калибровки крошки — регулирует диаметр получаемой резиновой крошки.
  • Червячный редуктор — исключает заедание и замятие материала.
  • Рама агрегата — обеспечивает устойчивое положение станка.
  • Загрузочный бункер
  • Направляющий лоток

Весь механизм станка помещается в корпус, поверх которого устанавливается загрузочный бункер. Перед погрузкой материала обязательно удаляются посторонние металлические предметы (шипы, гвозди и тд). Шины разрезаются на ленты сокращая время переработки.

Коробка с режущими дисками

Основная часть агрегата – это шредерная установка. Коробка содержит термически обработанные стальные фрезеровочные диски высокой прочности. Они достаточно износостойкие и не требуют частой замены при эксплуатации станка. Изготовление конструкции требует точного расчета отверстий и режущих дисков, поэтому работу стоит доверить конструктору.

Решетка для калибровки крошки

шредер измельчитель шин

Под коробкой с фрезерными валами устанавливается калибрующая решетка, позволяющая регулировать диаметр резиновой крошки, получаемой при измельчении шин в шредере.

Редуктор червячный

редуктор червячный

Механический редуктор преобразует угловую скорость используя червячную передачу и позволяет перерабатывать резиновый материал различной эластичности без наматывания и зависания. Механическая передача вращательного движения устанавливается в диапазоне от 25 до 35 единиц, обеспечивая высокую производительность агрегата.

Рама агрегата

Безопасную работу гарантирует каркас станка, изготавливаемый из профильных материалов. Он обеспечивает устойчивое положение агрегата в период измельчения и погрузки сырьевого материала.

Загрузочный бункер

Станок оснащен бункером для загрузки шинного сырья, который для удобства располагается на верхней части корпуса и направляющим лотком. Они обеспечивают равномерное поступление сырьевого материала в шредер (измельчитель) препятствуя образованию заторов в процессе работы.

Приспособление для разрезания покрышки

Для разрезания шин и удаления металлического корда используется конструкция из стойки и несущей рамы. В корпусе расположена система зажима шины, которая во время резки вращается совместно с шиной. Стойка конструкции оснащена клиновидным ножом, настраиваемым на конкретный размер покрышки. Данная технология монтажа конструкции экономит время на подготовку расходного материала к дальнейшему измельчению в шредере.

Измельчение покрышек

Технологический процесс измельчения предполагает следующий порядок действий:

  • Сортировка шинного сырья и удаление постороннего металла (гвоздей, шипов и тд)
  • Удаление металлического корда
  • Резка покрышек на ленты
  • Измельчение сырьевого материала в шредере
  • Калибровка полученной крошки

Вторичное использование

Резиновая крошка широко применяется в разных сферах производства, реализуется населению или используется в личных целях. Избыток пришедших в негодность автомобильных покрышек и резиновых изделий обеспечивает постоянное наличие расходного материала.

укладка резиновой крошки

Стоимость резиновой крошки зависит от диаметра и качества гранул. Большим спросом пользуется порошкообразная крошка и гранулы диаметром 2-4 мм. Популярность данного размера обусловлена более низкими затратами на производство товаров и меньший расход клеевого вещества, цена которого превышает стоимость вторичного сырья в несколько раз.

Резиновая крошка используется для изготовления следующих изделий:

  • Рулонные покрытия
  • Резиновая обувь
  • Тротуарная плитка
  • Топливо
  • Утеплители и уплотнители из резины
  • Объемные фигуры, вырезанные из бывших в употреблении шин
  • Дорожки для частных домов, садовых и дачных участков
  • Гидроизоляционные и шумопоглощающие покрытия для детских и спортивных площадок
  • Резиновые технические изделия
  • Асфальтовые смеси
  • Бесшовные резиновые покрытия

В настоящее время сфера утилизации считается перспективной для открытия собственного бизнеса из-за низкой конкуренции и растущего спроса на услуги по переработке отходов. Даже при небольшом объеме выполняемой работы, финансовые вложения, потраченные на оборудование, окупают себя в короткий срок. Переработка шин в дробилке признана самым экологически безопасным способом утилизации, позволяющим получать прибыль при небольших финансовых вложениях.

Изготовление резиновой крошки своими руками в домашних условиях

В последние годы вошло в моду использование резиновой крошки и материалов, изготовленных на ее основе для оформления участков, организации дорожек, покрытия крыш домов. Можно использовать резиновую крошку и для создания гидроизоляции для фундаментов зданий. Для того чтобы использовать элементы из резиновой крошки на своем участке, можно обратиться в компанию, профессионально работающую с резиновой крошкой. Однако выполнять работы с этим материалом не так уж и сложно. При желании и наличии свободного времени резиновую крошку можно изготовить в домашних условиях своими руками.

Из чего изготавливается резиновая крошка своими руками?

При решении этого вопроса можно пойти двумя путями. Путь номер один опирается на переходе резины в хрупкое состояние при пониженных температурах. Если в домашних условиях есть возможность охлаждать исходный материал для приготовления крошки до температуры -70 … -80 градусов по Цельсию, то можно будет получать крошку из любого типа исходных материалов. Однако решить эту задачу в домашних условиях не так-то просто.

Путь номер два состоит в грамотном отборе исходного материала. Как мы знаем, крошку можно получать из покрышек и камер от автомобильных колес. Но покрышки очень тяжело поддаются измельчению в нормальных условиях, к тому же из них потом сложно извлечь металлический корд. По этой причине для получения резиновой крошки в домашних условиях лучше использовать в качестве исходного сырья старые изношенные камеры. Этот материал достаточно легко можно резать при помощи подручных инструментов имеющихся в любом доме.

Как в домашних условиях изготовить резиновую крошку?

На начальном этапе необходимо подготовить достаточное количество исходного сырья, т.е. старых автомобильных камер и соответствующий режущий инструмент. Для изготовления покрытия площадью один квадратный метр и толщиной 10 мм необходимо порядка 8 кг резиновой крошки. При производстве крошки из старых камер потери материала по массе минимальны. Таким образом, необходимо заготовить исходный материал из расчета 8 кг старых камер на 1 квадратный метр покрытия.

Для измельчения резины можно применять обычные ножницы или топор. При желании можно соорудить специальные гильотинные ножницы. В крайнем случае, можно организовать нарезку камер достаточно острым ножом.

Изготовление крошки нужно выполнять по следующему алгоритму:

  • Удалить все металлические элементы со старой камеры
  • Разрезать камеру на тонкие полоски
  • Тонкие полоски, полученные на этапе 2 измельчить

Смотрите также:

Изготовление резинового покрытия своими руками

Смайлик думает



Беспокойная мысль часто будоражит головы смекалистых умельцев: «А, можно ли самостоятельно изготовить травмобезопасное покрытие из резиновой крошки?». Да, давайте вместе рассмотрим интересные интернет-предложения. Первый интересный вопрос: «Как в домашних условиях изготовить резиновую крошку?». Начнем с того, в интернете есть действительно оригинальные советы по изготовлению резиновой крошки:





«На начальном этапе необходимо подготовить достаточное количество исходного сырья, т.е. старых автомобильных камер и соответствующий режущий инструмент. Для изготовления покрытия площадью один квадратный метр и толщиной 10 мм необходимо порядка 8 кг резиновой крошки. При производстве крошки из старых камер потери материала по массе минимальны. Таким образом, необходимо заготовить исходный материал из расчета 8 кг старых камер на 1 квадратный метр покрытия. Для измельчения резины можно применять обычные ножницы или топор. При желании можно соорудить специальные гильотинные ножницы. В крайнем случае, можно организовать нарезку камер достаточно острым ножом. Изготовление крошки нужно выполнять по следующему алгоритму:

  • Удалить все металлические элементы со старой камеры
  • Разрезать камеру на тонкие полоски
  • Тонкие полоски, полученные на этапе 2 измельчить»





Заводская переработка шин

Заводская переработка шин

горячий пресс

Горячий пресс для изготовления резиновой плитки

Понятно, что такое испытание выдержат только самые целеустремленные, и то, в качестве эксперимента. Имея тем или иным способом резиновую крошку, приступаем к изготовлению травмобезопасного покрытия.

В «домашних» условиях изготовить резиновую плитку сделать невозможно, так как требуется специальное оборудование и необходимо выдержать всю технологию производства. Остается только бесшовное покрытие. Тут следует вспомнить ограничения на применение бесшовного покрытия, которые мы ранее уже рассматривали здесь.
Далее рассмотрим конкретный случай применения  недешевой резиновой крошки EPDM в домашних условиях, взятый из сети интернет.


«Итак объект – загородный дом, бетонная площадка перед гаражом 8м2. Фото «до», с необходимыми материалами и инструментами. Правда металический шпатель, специально купленный, оказался в результате не нужен, применяли пластиковый.

Инструмент
Купил темно бежевую крошку. При толщине 10 мм крошки нужно 7-8 кг на 1 кв. м., расход зависит от ровности основания и рук укладчика, у нас ушло 8. Есть еще черная вторичная крошка, ее делают из старых шин, стоит она в 10 раз меньше и в принципе для покрытия перед гаражом тоже подошла бы, но бежевый цвет идеально подошёл к плитке на террасе у дома, так что выбрали его.
В крошку добавляют 15% связующего, пропорция 1*7 и перемешивают дрелью. Лучше иметь под рукой весы для взвешивания частей, мы добавляли связующее банкой, а текучесть у него как у меда, так что это было очень неудобно.

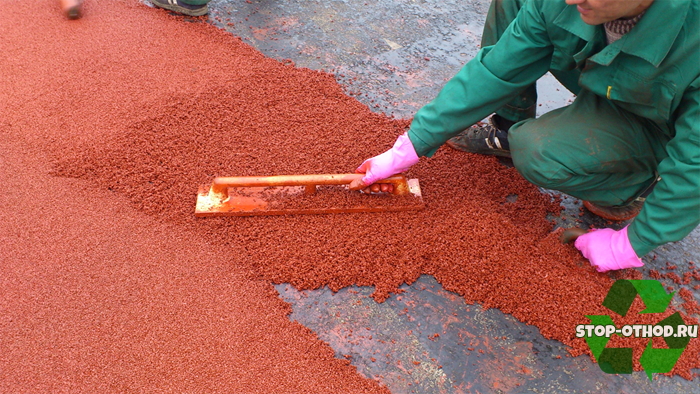

Процесс по укладке бесшовного покрытия
Перед нанесением смеси основу нужно прогрунтовать раствором 50% связующее 50% растворитель. Растворитель обычный уайт-спирит. Грунтовали по частям, чтобы не бегать по клею.
Дальше просто насыпали кельмой смесь, разравнивали и ровняли пластиковым шпателем. Его периодически пшикали ведешкой, чтобы клей не лип.

Процесс по укладке бесшовного покрытия

Смесь в работе очень удобная и послушная, пластична еще минут 30 после нанесения, так что все недостатки можно успеть поправить.
Процесс по укладке бесшовного покрытия

Бесшовное покрытие

Вышло очень похоже на пробковое покрытие. Сохло, правда, дольше чем ожидали, почти сутки.
У гаража
Проверка покрытия машиной, показательный заезд.
У гаража

У гаража
Оказалось тянется след песка. Во двор заезд с грунтовки. Но на бежевой крошке его почти не видно. Теперь сомневаюсь относительно черного цвета на пандусе. Беж оказался очень даже не марким.

Керхер выдерживает, та же насадка, что и для машины, ближе 20 см не подносил, а песок и грязь смывается и из обычного садового шланга.

Можно использовать мелкую крошку, тогда поверхность будет более гладкой. Но одно из преимуществ покрытия как раз, то что грязь останется на покрытии а не попадет в дом или гараж, водой из шланга ее можно потом смыть, а если нет навеса, то и дождь смоет. Кстати сухой мусор, листья, трава отлично сметаются веником.

Если регулярно выворачивать колеса на покрытии думаю долго оно не протянет, опять вопрос на какой машине, если внедорожник 2 т+ и резина шипованная, то и тротуарке гаплык настанет быстро.

Цитата:

Сообщение от Offroad  ТС, так как все-таки прошла зима (без происшествий — уже читал)? Как убирался снег/лед, как чувствует себя покрытие на автомобильной колее? Если можно, с фото

Даю фото.
Бесшовное покрытие

Бесшовное покрытие из ЭПДМ крошки
За эту зиму снег вроде не разу не убирали . При вывороте колес на месте вырываются отдельные гранулы с покрытия, но не критично, износа не видно, вырывает изначально не влеевшиеся частички. Если честно, на этом участке эксплуатация не интенсивная, так что никакой колеи точно нет.
Нет проблем и с уборкой, наклонная открытая площадка отмывается дождем. Что учитывая заезд во двор с грунта очень неплохо. Да и песка на бежевом особо не видно, после зимы покрытие еще не чистили.



В данном примере, укладку бесшовного покрытия сделали на въезде в гараж. Работу с покрытием производил энтузиаст, имеющий опыт работы с крошкой. За основу была взята одна из дорогих каучуковых крошек EPDM. Следует учесть, что в магазине такая резиновая крошка не продается, а производители не продают ее мелкими партиями. Для данного процесса укладки очень важно тщательно перемешать крошку и связующий компонент, а это трудно добиться в данных условиях. Покрытие получилось не достаточно прочное для своего предназначения. Эксплуатироваться резиновое покрытие будет под большой нагрузкой. Поэтому и есть опасение, что оно вскоре придет в негодность. В любом случае, такой эксперимент — дорогое удовольствие. А значит, прежде чем приступать к работам, надо все учесть и взвесить — в прямом и в переносном смысле.

Другой пример «домашней» работы — декорирование крыльца резиновой крошкой. Эта работа может быть выполнена также самостоятельно. Также прилагаем интернет-отчет того же  умельца:



На этих выходных начал делать крыльцо на даче.
Делал сам, так, что подробного фотоотчета не вышло, но общий результат виден.
И так традиционно фото «до», примечательная конфигурация крыльца следствие неоднократных перестроек веранды .
Крыльцо
Для покрытия выбрал два цвета резиновой крошки. Дизайн решил сделать не замысловатый — темная рамка с яркой серединой, причем среднюю часть решил делать миксом 20% темной, 80% яркой. Разметка мелом при помощи линейки из ОСБ 10мм, она же в последствии правило.
Крыльцо
Общая площадь крыльца 5,5 кв.м., на рамку ушло часа три, лепить красивые переходы и особенно вертикальные части ступенек нужно было очень аккуратно. Зато всю середину сделал минут за 40.
Крыльцо
ВеДешкой в этот раз не пользовался, чтобы крошка не липла к шпателю его можно смазывать раствором клей связующее и растворитель 50/50. Но со шпателем не угадал купил новый 40 см, для мелкой рамки он оказался великоват. В результате углы вышли немного неровными, не смог их нормально протянуть.
Вот вид почти готового крыльца. Один угол оставил для прохода, доделаю на следующих выходных. «Полуфинальное» фото.
Крыльцо
В общем смотрится неплохо. Соседка увидела и подумала, что мы коврик на крыльцо постелили. Наведу красоту выложу фото в готовом виде.



В принципе, каждый может попробовать «поколдовать» на небольшом фрагменте с резиновой крошкой. Однако, такой объем сырья, красителей и полимерное связующее, как мы уже говорили, Вы не купите в магазине.

НО, сейчас компания ELITPLIT проводит акцию! Если есть большое желание самостоятельно поработать с инновационным материалом, мы предоставим Вам возможность посетить наше производство резиновых плит, а в качестве ознакомления с новым резиновым материалом для травмобезопасных покрытий, Вы можете приобрести на заводе ELITPLIT необходимый необходимый набор компонентов для экспериментов по самостоятельному изготовлению резинового покрытия у себя на участке. Для посещения завода необходимо заранее связаться по телефону горячей линии ELITPLIT +7 977 870 73 71 с менеджерами компании. Кроме того, профессионалы-технологи проконсультируют Вас, как правильно работать с резиновой крошкой.



Каталог резиновой плитки ELITPLIT


См. также:
Преимущества покрытия из резиновой плитки
Травмобезопасное покрытие. Вопрос — ответ
Резиновая плитка или бесшовное покрытие? Как проверить качество?

Переработка шин в крошку в домашних условиях: как ее сделать

Давно известно, что изношенные автошины, вышедшие из эксплуатации являются потенциальным источником загрязнения окружающей среды и нарушения экологии. Переработка шин в крошку в домашних условиях такой же популярный метод, наравне с заводскими. Резиновые отходы от изношенных шин практически не подвергаются биологическому разложению, они разлагаются сотни лет.

Следует отметить, что данные резиновые отходы является огнеопасным материалом, и в случае возгорания огромного количества шин они могут нести угрозу отравления для всех, кто находится рядом, так как резина при горении выделяет канцерогенные токсины, например бензпирен. Складирование на свалках приводит к размножению грызунов и насекомых, которые являются источниками опасных инфекций. Чтобы избежать ухудшения экологической ситуации в России и за рубежом обязательно требуется правильная утилизация, а именно переработка отходов. Без постоянной переработки очень скоро может наступить экологический кризис.

Изношенные шины

Вторичное использование

Переработка также выгодна в экономическом отношении. Из автомобильных покрышек можно получать различные виды ценного вторсырья, а так же производить огромное количество готовой продукции. Из отходов порошковой резины очень мелкой фракции (около 0,2 мм) производят новые автомобильные покрышки и резиновую обувь, данный вторичный ресурс популярен и России и странах СНГ.

Порошок из отходов более крупных фракций используется в производстве композитных кровельных материалов, резинобитумной мастики, гидроизоляционных материалов, а также резиновых покрытий. Из металлического корда получают металлолом, которому также находят практическое применение предприниматели России. Также, из покрышек получают текстиль и каучук.

Крошка

Переработка в домашних условиях

У особо активных и продвинутых людей есть возможность перерабатывать резину своими руками. Что для того необходимо? Отработанные камеры, покрышки, шины и немного смекалки. Переработка покрышек в крошку дома — довольно сложное мероприятие. По своим свойствам больше подойдут камеры от старых шин. Они более мягкие и легче поддаются внешнему воздействию.

По одному из сценариев резину следует охладить до температуры примерно -75°C. Согласитесь, не у всех есть такая возможность. Поэтому воспользуемся традиционным сценарием:

  • Возьмите камеры
  • Удалите с них все лишние элементы
  • Нарежьте их на тонкие полоски
  • Измельчите эти полоски

Измельчитель резины в этом случае — это топор или ножницы.

Куча

Механический способ переработки

Наиболее профессиональный метод. Технологическая линия представляет собой последовательность из установленных рабочих аппаратов, преодолевая которые материал становится готовой продукцией.

Переработка в резиновую крошку проходит три стадии:

  1. Предварительная подготовка автошин. Изначально они отмываются и очищаются от примесей, после чего конвейером транспортируются в блок первичного дробления, где перемалываются ножевыми дробилками до кусков крупного размера (30-50 мм).
  2. На второй стадии технологического процесса первично обработанное сырье подается при помощи ленточного транспортера в молотковую дробилку, где вторично измельчается до меньших размеров (10-20 мм). Именно на этой стадии переработки от резины отделяется металлический и текстильный корд, бортовая проволока. Текстиль отделяет специальная система удаления текстиля, а металл — магнитный сепаратор. Собранные металлические отходы затем брикетируются.
  3. На завершающей стадии уже осуществляется переработка в крошку. В качестве оборудования по переработке шин в крошку используется экструдер — измельчитель, в котором резиновая масса перетирается в тонкодисперсный порошок. На этом этапе переработки шин также производится дополнительное очищение крошки от текстиля и металла при помощи гравитационного сепаратора. После этого, измельченная резиновая крошка делится на фракции и упаковываются в мешки из полиэтилена по 20 кг или в биг — бэги (мягкие контейнеры) грузоподъемностью до 1000 кг.

Сегодня на рынке России достаточное количество производителей данного оборудования.

Свалка шин

Химический способ переработки

При химическом способе обработки автомобильные покрышки подвергаются пиролизу. При таком методе обработки происходит термическое разложение резины на составные элементы. Покрышки предварительно измельчают в однородную массу и отправляют в печь, где они разлагаются при температуре 500 — 800 °С. Эта процедура длится 10 — 20 минут. В процессе термического разложения резины образуется около 50% водорода и 26% метана, а также твердые продукты пиролиза, которые затем используют в очистке сточных вод на очистных сооружениях России.

Существует также эффективный, но дорогостоящий физико — химический способ переработки шин в резиновую крошку — криогенное измельчение автомобильных покрышек. Дробление резины осуществляется в специальной охлаждающей камере в условиях крайне низких температур (до — 120 °С). В эту камеру подается холодильный агент (жидкий азот), охлаждающий до сверхнизких температур. В условиях сильного охлаждения резина приобретает стеклообразное состояние. Дробление резины происходит при ударе специальным молотом. После измельчения из резиновой крошки удаляют текстиль и металл.

В современное время существует немало мини-заводов по переработке шин. Бизнес — план по переработке автомобильных шин достаточно прост. Для его реализации потребуется современное оборудование для переработки автомобильных шин, оборудование для складов, цистерны для топлива, инструменты и спецодежда для рабочих, а также затраты на монтаж оборудования. Обязательно необходимы регистрация предприятия и лицензия, которая позволит заниматься этим видом деятельности. Для начала этого бизнеса потребуется значительный стартовый капитал.



Технология монтажа +Фото и Видео

3 рулона резинового покрытияРулонное покрытие из резиновой крошки. Резиновая крошка стала популярной благодаря обширной области применения. У нее множество положительных качеств, которые и делают материал прочным и удобным для укладки.

Чаще всего, покрытие из резиновой крошки используют для создания покрытия на детских и спортивных  площадках, а иногда и в промышленности.

При использовании этого материала также делают наливные, рулонные и плиточные покрытия.

Область применения

Покрытие на основе резиновой крошки достаточно востребовано благодаря своим качествам в виде термобезопасности, антискольжения, стойкости.

Его стали использовать для:

  • Стадионов, теннисных кортов, спортивных залов.
  • Детских площадок.
  • Объектов животноводства.

Помимо этого, рассмотренный материал стал популярен и на промышленных объектах. Так, резиновая крошка стала популярным сырьем для нефтяного производства, где ее используют как основу для смесей, которые в свою очередь нужны для работы скважин. Еще она есть среди компонентов, которые используют для создания спортинвентаря, а также для резинотехнической продукции.

Покрытие из резиновой крошки выгодно отличается отсутствие швов, что стало толчком к использованию материала для дорожного и гражданского строительства. Материал является компонентом, который есть в составе асфальта, и это помогает создавать качественное дорожное покрытие. Помимо этого, на основе резиновой крошки делают ковры, брусчатку, наливные полы и плитки.

Разновидности

Технология изготовления подобного рода покрытий постоянно совершенствуется. На данный момент такие материалы есть в виде резиновой плитки, бесшовного и рулонного покрытия. У каждого из них есть свое назначение и ряд преимуществ.

Рулонное покрытие

Благодаря тому, что материал отлично выдерживает температурные перепады, рулонное покрытие из резиновой крошки используют для площадок и парков. Единственным условием для использования является идеально ровная поверхность. Это связано с тем, что между полотнами будут швы. Если они не будут состыковываться, зазоры начнут засоряться различным мусором, и так покрытие будет повреждено.

Применение резинового покрытияРулонное резиновое покрытие достаточно популярно для использования в складских и производственных помещениях с большой проходимостью и большими механическими нагрузками на пол. Вы можете подобрать ту толщину материала, которую считаете необходимой, от этого будет зависеть степень амортизации.

Редко, но все же используют такой тип покрытия для подложки в бесшовных наливных полах. В таком случае на резину нужно будет нанести полиуретан в несколько слоев, и после этого покрытие перестанет реагировать на неровности поверхности.

После этого можно будет распределить нагрузку по покрытию так, как вам нужно. Чтобы использовать материал для укладки на площадке, поверхность следует предварительно очистить от грязи и жира, промазать клеем на полиуретановой основе, уложить на него кусочки нужного размера и как можно лучше обработать стыки прокаткой.

Резиновая плиточка

Виды резинового покрытияПлитка для покрытия на основе резиновой крошки используется для того, чтобы укладывать дорожки в парке, дворе, саду и на ступенях. Помимо этого, ее используют для облицовки спортивных площадок.

Благодаря модульному покрытию из этого материала можно обеспечить защиту от травмирования, так как поверхность противоскользящая и имеет амортизационные свойства. Резиновой плиткой также часто оформляют крылечко возле дома, чтобы по нему можно было со всей безопасностью передвигаться в зимнее время.

За счет модульной конструкции вы можете демонтировать плиточное покрытие и укладывать его на новом месте. Если встал вопрос о ремонте, поврежденные плитки легко заменять, и при этом не нужно будет разбирать всю облицовку.

Прорезиненная плитка может быть любой формы, размеры и толщины (до 5 см). как и для рулонного материала, основным условием для использования является ровная, очищенная от грязи и жира поверхность. Если же на поверхности есть неровности, спустя время плиточка начнет расползаться и создавать зазоры в облицовке. Монтаж плитки можно производить на полиуретановый клей, который наносят на заранее подготовленную поверхность при помощи валика. Между элементами должны быть минимальные швы. При прокатке валикам для фиксирования на полу удалите излишки клея губкой или старой чистой тряпочкой.

Бесшовный пол

При помощи современных технологий покрытия из резиновой крошки все чаще используют для бесшовного покрытия.  Для этого специальную смесь, которая состоит из пигмента, резиновой крошки и полиуретанового вяжущего вещества укладывают на подготовленную и чистую поверхность, а после выравнивают способом прокатки с использованием валика. После этого остается подождать 8-9 часов. В результате вы получаете монолитное упругое покрытие. Если есть желание, можно сделать его разноцветным. Основой под резиновый бесшовный пол служит асфальт или бетонная стяжка.

Покрытие выгодно отличается тем, что хорошо переносит большую нагрузку, является долговечным, имеет противоскользящие свойства и стойкость к низким температурам. Такое покрытие стало популярным для устройства беговых дорожек, спортивных и детских площадок, паркингов и гаражей, оформления площадей и складов, а также поверхности возле бассейна.

Производители

При подборе готовой смеси (если вы хотите сделать наливные полы из резиновой крошки) следует знать, кто из производителей выпускает действительно хороший продукт.

Среди пользователей был проведен опрос и в тройку лидеров вошли следующие:

  1. ЕсоStер. Покрытия, которые изготавливает эта компания, отличаются стойкостью к любым погодным условиям, на протяжении долгого времени сохраняют эластичность и имеют противоскользящий эффект.
  2. Unistер. Эта компания производит износостойкое покрытие, которое долговечно, имеет большую палитру оттенков, и идеально подходит для укладки пола в общественных местах.
  3. ngаrt. У этой компании в продаже есть двухслойные покрытия, и это является главным отличием от конкурентов. Материал обладает великолепными характеристиками в плане противоскольжения и амортизации.

Достоинства и недостатки

Укладка покрытия из резиновой крошки даст вам неоспоримые преимущества:

  • Стойкость. Материал отлично переносит колебания температуры даже в больших пределах, а еще любые типы деформации и воздействие УФ лучей.
  • Износоустойчивость. За счет особых свойств материал долговечный и не будет быстро изнашиваться.
  • Гигиеничность. Покрытие на основе резиновой крошки в полной мере демонстрирует устойчивость к образованию гнили, сорняков, плесени и прочего.
  • Эстетичность. Благодаря большому разнообразию цветов и форм материал будет выглядеть привлекательно. Этому по большей части способствовала способность к тому, чтобы противостоять агрессивным веществам (кислоты, щелочи, растворители) и выгоранию.
  • Безопасность и эластичность. Материал отличается тем, что из него не выделяются токсичные вещества, что безопасно для здоровья человека. В немалой степени этому способствует наличие таких свойств, как ударо- и травмоустойчивость, а еще стойкость к скольжению.
  • Электроизоляция. Так как материал прорезинен и имеет резиновую крошку, человек, который стоит на этом покрытии, может не бояться разрядов электрического тока, что актуально для мастерских.
  • Удобство в уходе. Так как при использовании этого материала нет усадки и есть бесшовная структура, которая не дает прорасти сквозь покрытие траве, для него не требуются специальные меры по поддержанию в нормальном состоянии. Покрытия, которые были сделаны на улице, можно легко отмыть, а те, которые в помещении, можно очищать посредством пылесоса.

А вот к недостаткам можно отнести то, что материал дорогой, но это компенсируется долговечностью, а также пожароопасность, так как резина может легко загореться, поэтому не рекомендуем делать подобное покрытие вблизи огня.

Укладка поэтапно

Вопрос о том, как произвести укладку наливного покрытия на основе резиновой крошки, актуален для многих, а особенно для тех, что хочет обустроить спортивную площадку. Это будет полезно для каждого, кто хочет использовать материал и на улице, и в помещении. Создание качественного покрытия возможно лишь при условии, что все требования технологии будут соблюдены в точности.

Этапы:

  • Для начала следует подготовить поверхность, а после нанести на нее слой грунтовки.
  • После этого можно переходить к укладке покрытия, а на него поместить монолитный слой.
  • Финалом будет нанесение разметки и последнего слоя лака.

Подготовка поверхности, грунтовка

При укладке покрытия из резиновой крошки чаше всего для основания выбирают бетонную, деревянную или асфальтную поверхность. Для улучшения свойств адгезии удалите с основания загрязнения, так как место где будет произведена укладка, должно быть чистым. Если вы будете работать с бетонной поверхностью, ее для начала следует увлажнить, а после отшлифовать, очистить от пыли при помощи пылесоса. Очень важно, чтобы при подготовке температура было от +5 градусов. Если вы все сделали правильно, основание будет сухим, чистым и немного шероховатым.

После этого можно перейти к процессу грунтования, которое дарит такое прекрасное свойство, как улучшение качеств адгезии. Кроме того, такая операция будет эффективно убирать пыль и следует поверхность в разы прочнее. Для этого будет полезно использовать грунтовку марки AДB-46, AДB-17 или AДB-56.  Постарайтесь ответственно подойти к выбору, так как у каждой из них свои тонкости применения и предназначение.

Чтобы вы не ошиблись, ориентируйтесь на условия, при которых вы будете использовать грунтовую смесь. Когда все будет выполнено, сделайте перерыв на сутки, но не более, а после можете приступить ко второму этапу.

Укладка покрытия

Сделать покрытие из резиновой крошки сможет даже тот, кто не является специалистом. Если вы планируете работать на улице, то убедитесь, что день будет солнечный и ясный. Для начала нужно приготовить смесь для работы. Для правильного расчета количества придерживайтесь следующей схемы, причем она будет соответствовать толщине слоя 1 мм при обработке участка размером 1 м2.

Вам потребуется:

  • Монтаж резинового покрытияКрошка резиновая – 7 кг.
  • Пигмент – 0,33 кг.
  • Вяжущее AДB-65 – 1,5 кг.

Эти компоненты следует поместить в бетономешалку и хорошо смешать. Когда масса станет однородной, ею следует покрыть основание, на которое уже была нанесена грунтовочная смесь. Чтобы придать площадке ровную поверхность, используйте ракли.

После этого пройдитесь по обработанному участку валиком, на который заранее следует нанести антиадгезив. Есть и некоторые особенность при создании покрытия собственноручно. В таком случае технология предусматривает укладку монолитного слоя.  Именно благодаря ему поверхность станет более устойчива к механическим воздействиям.

Первый шаг – это нанесение шпатлевка, которая закупорит все поры. После на нее укладывают армирующую сетку, а после паузы в 24 часа можно начинать наливать компаунд. В толщину слой должен быть от 0.1 до 0.25 см. для выравнивания поверхности используйте зубчатый шпатель и ракли. Во избежание непредвиденных последствий убедитесь, что для работы были созданы идеальные условия – температура воздуха от +20 градусов и влажность на уровне 75-80%. Площадка будет готова для использования только после того, как пройдет неделя.

Финал

Когда основные работы по укладке покрытия с резиновой крошкой будут окончены, можно перейти к нанесению разметки. Для этого убедитесь в том, что все чисто и сухо. Позаботьтесь об идеальных температурных условиях, при этом должно быть не менее +5 градусов тепла.

Для того, чтобы сделать разметку, используйте смесь на основе таких компонентов:

  • Катализатор.
  • Олигомер AДB-17.
  • Пигментированная паста.

Для нанесения разметки используйте кисть или валик. Чтобы сделать разметку на площади в 1 м2, обычно требуется 220 грамм смеси. Окрашивание можно сделать качественным лишь при условии, что вы сделаете два слоя покрытия.

Еще один немаловажный момент, это меры по улучшению свойств покрытия, а именно возможности противостоять негативным внешним воздействиям. По этой причине через 24 часа после укладки нанесите на поверхность лак, который улучшит все качества и эстетический вид. Окрашивание предполагает наносить смесь в два слоя велюровым валиком. Между нанесением делайте паузу от 3 до 7 часов.

Такой материал идеально подойдет для покрытия спортивной площадки. При соблюдении всей технологии есть гарантия того, чтобы вы успешно справитесь с задачей.

Заключение

Резиновая крошка стала в какой-то мере прорывом в плане создания лучших строительных материалов, так как она имеет уникальные свойства. В первую очередь это стало популярно для стадионов, детских площадок, спортивных залов и других объектов, которые подвергаются большим механическим нагрузкам. Укладка покрытия не такое уж сложное мероприятие. Если соблюдать все правила нанесения, то даже без опыта вы сможете справиться.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
