пошаговое описание постройки камеры для зимней рыбалки (видео + 105 фото)

Еще совсем недавно мы и подумать не могли, что для ловли рыбы и выбора нужного места можно будет использовать подводную камеру. Сейчас любой рыболовный магазин и магазин электроники готов предложить вам огромный выбор подводных камер. Вот только цены у этих аксессуаров, мягко говоря, не маленькие.

Но рыболовы, имеющие большое желание упростить и облегчить себе поиск места с хорошим клевом, уже давно практикуют самостоятельное изготовление подводной камеры для рыбалки.

Краткое содержимое обзора:

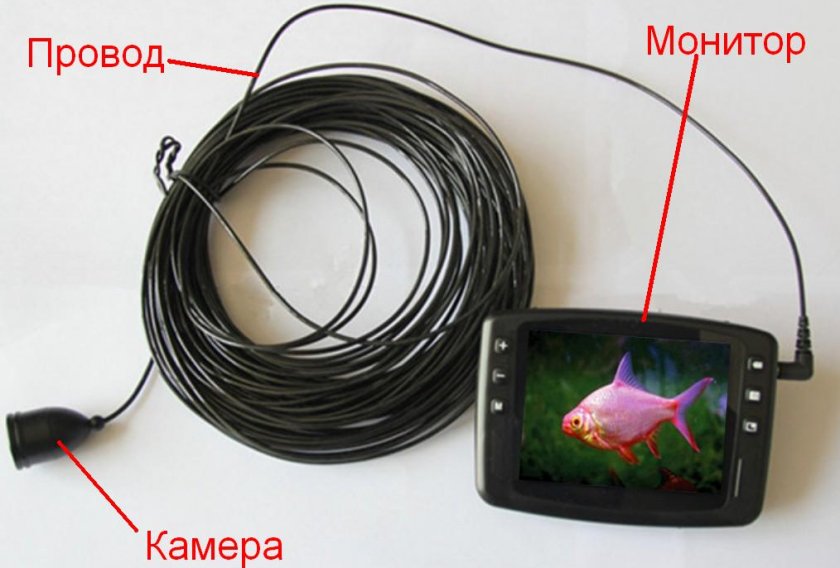

Принцип действия камеры

В пробуренную рыбаком ледовую лунку, он опускает камеру для подводной ловли, которая в свою очередь герметично запаяна в другую тару.

Затем включается световая подсветка воды, и с помощью кабеля, который передает изображение на экран поверхности, рыбак видит есть ли в этом месте рыба и какова ее активность.

И здесь нельзя без внимания оставить выбор световых приборов. Лучше всего, если это будут светодиоды, так как желтый свет в зеленой воде может не дать нужного эффекта.

Из чего делать камеру

Для самостоятельного изготовления подводной камеры вам понадобятся:

  • Аккумулятор от автомобиля;
  • Водонепроницаемая коробка;
  • Инвертор;
  • Розетка переходник;
  • Изолирующая лента;
  • Сама видеокамера;
  • Подсветка для лучшей видимости;
  • Груз из свинца;
  • Клей;
  • Контейнер из пластикового материала.

Недорогая подводная камера для рыбалки своими руками


Добрый день всем рыболовам и любителям самоделок. В этой статье я расскажу о том, как сделать подводную камеру для рыбалки.

Для сборки нам понадобится:

Материалы
1. Модуль камеры (в моем случае SONY IMX291)
2. Объектив для камеры 2,8 мм CS и крепление
3. Монитор (я выбрал 5 дюймовый)
4. Провод
5. Аккумулятор 12В емкость желательно побольше (у меня 6800mah)
6. Корпус для камеры
7. Герметик
8. Изолента
9. Термоусадка
10. Термоклей
11. Припой
12. Флюс


Инструменты
1. Паяльник
2. Клеевой пистолет
3. Кусачки
4. Нож
5. Пассатижи

Шаг 1 Подбор комплектующих
Перед тем как собрать камеру надо определиться с условиями ловли и исходя из них выбрать комплектующие. Например если предполагается ловля на большой глубине то нужна светодиодная подсветка. Почему светодиодная? Потому что инфракрасная подсветка засвечивает муть и картинка становится еще более не разборчивой чем с подсветкой. Если наоборот глубина маленькая, то с подсветкой заморачиваться не стоит это значительно удешевляет стоимость камеры. Размер монитора тоже зависит от условий водоема если планируется ловля с поиском рыбы то лучше взять 5 дюймовый монитор, который легко помещается в карман. Если вы собираетесь ловить без длительного поиска точки лова то лучше будет большой 7 дюймовый монитор. Аккумулятор выбирается исходя из предполагаемого времени работы. Теперь перейдем к модулям камеры их множество вариантов, но я рассмотрю основные:

Из фотографии видно что самое хорошее качество у модуля SONY IMX291 поэтому его я и выбрал, осталось выбрать объектив. Выбор пал на объектив CS 2,8 потому что у него широкий угол обзора. приведу сравнение с другого сайта.

Далее, в зависимости от размеров модуля камеры и объектива выбирается корпус.

Шаг 2 сборка глаза камеры
Обрезаем провод, одеваем на него прижимною гайку и резиновый уплотнитель конусом к гайке и просовываем в корпус. Зачищаем провод и припаиваем согласно схеме т.е. черный провод с черным, красный с красным, желтый с желтым.

Далее подключаем припаянный разъем к модулю камеры, устанавливаем модуль в корпус прикручивая винтами (трехпиновый разъем это низ модуля). Смазываем резьбу болта, провод и уплотнитель герметиком, вставляем уплотнитель и закручиваем гайку до упора, убираем лишний герметик.

Шаг 3 окончательная сборка
Я спаял разветвитель питания.( Можно было напрямую припаять провод идущий с глаза камеры к монитору и всё будет работать, но я оставил возможность менять глаз камеры или использовать монитор отдельно) Далее следует подключение всех соединений согласно схеме.
В итоге у нас получилась подводная камера для рыбалки которая имеет стоимость гораздо ниже, чем у дорогих камер. Желаю успехов в повторении самоделки!
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

особенности конструкции, плюсы и минусы, технология изготовления

Каждый рыбак мечтает увидеть, что происходит подо льдом. Именно такое желание вызвало спрос на подводные камеры для зимней рыбалки, цены на которые от производителей далеко не низкие. Этот факт стал движущей силой для увлечённых рыбной ловлей в намерении создавать подобный атрибут собственными руками.

ПоказатьСкрыть

Преимущества и недостатки самодельной подводной камеры

Подводная камера для зимней рыбалки, изготовленная своими руками, как и любое устройство, сделанное самостоятельно, имеет плюсы и минусы.

  • К недостаткам относятся:
  • значительные габариты, сравнительно с заводскими экземплярами;
  • проблемы с обеспечением прибора энергией, для чего приходится использовать автомобильный аккумулятор, в то время, когда заводские модели имеют очень низкий уровень потребления энергии, и дополнительная подзарядка им не нужна;
  • в отличие от фирменных экземпляров, самодельные устройства не имеют режимов работы и, в большинстве случаев, возможности сначала записать информацию, а потом воспроизвести её;
  • ограниченная функциональность самодельного устройства;
  • затраченное время на поиски материалов и инструментов, а затем — на последующую сборку;
  • изготовление и настройка самодельной подводной камеры не всякому под силу, может не хватать знаний, умений и терпения.
Самодельная подводная камера

Основным, но самым немаловажным аргументом в пользу изготовления камеры для съёмок под водой собственными руками является то, что себестоимость этого устройства в несколько раз ниже цены на готовое заводское изделие.

Конструкция для зимней рыбалки

Чтобы правильно изготовить устройство самому, нужно знать принципы его функционирования и особенности конструкции:

  • подводная видеокамера должна конструироваться в соответствии с приборами наземного типа;
  • она оснащается подсветкой для возможности видеть в толще воды;
  • корпус устройства характеризуется герметичностью;
  • камера оснащена кабелем, через который передаётся информация на монитор;
  • обязательно наличие аккумулятора для непрерывного поступления энергии;
  • для улучшения обзора при видеосъёмке камере желательно иметь возможность вращаться;
  • при погружении на значительную глубину прибор успешно переносит давление, не выходя из строя;
  • используемая в конструкции устройства камера соответствует всем требованиям высокой чувствительности;
  • при воздействии низких температур прибор не должен отключаться.

Самодельная подводная камера

Условия и возможности

  • Использование подводной видеокамеры открывает интересные возможности:
  • помогает наблюдать за поведением рыб и других живых существ на глубине;
  • позволяет увидеть реакцию на наживку;
  • рассмотреть во всей красе жизнь под водой.

Знаете ли вы? В 1959 г. в прибережной южно-австралийской зоне поймана на удочку самая увесистая рыба — белая акула, весившая 1208 кг.

Все перечисленные возможности актуальны при соблюдении некоторых условий:

  • высокая чувствительность камеры, ведь именно от этого будет зависеть качественная съёмка и отсутствие размытости на экране;
  • светочувствительная матрица в приборе;
  • противотуманная защита;
  • возможность настройки контрастности;
  • режим ночного видения;
  • подсветка с умеренной яркостью, улучшающая видимость при съёмке;
  • два объектива в камере, улучшающие широту обзора;
  • качество монитора, представляющего реальные изображения;
  • компактный размер камеры, позволяющий устройству свободно курсировать через лунку;
  • правильный выбор глубины для съёмки, что поможет избежать разгерметизации прибора.
Самодельная подводная камера

Как сделать подводную камеру своими руками

Проявив смекалку, предприимчивость и изобретательность, можно без особых сложностей в сравнительно короткие сроки постараться сделать самодельную камеру для подводной съёмки, функционально мало чем отличающуюся от производственных аналогов, но стоящую гораздо дешевле.

Знаете ли вы? В Амазонке научились вылавливать электрического угря, способного нанести удар током в 500 вольт. Для этого в воду запускают большое коровье стадо, рыба все свои заряды использует на животных, не принося им вреда, после чего становится абсолютно безвредной для ловли.

Подбор материалов и инструментов

Главное в этом деле — правильно подобрать необходимые материалы, инструменты и другие компоненты, необходимые для сборки устройства, работающего под водой:

  • маленькая многофункциональная видеокамера с высоким качеством съёмки;
  • небольшой бокс с абсолютной герметичностью, соответствующий размерам камеры;
  • автомобильный аккумулятор;
  • кабель для удлинения на необходимое расстояние;
  • инвертор для преобразования тока;
  • монитор или мини-телевизор;
  • груз из свинца;
  • ультрафиолетовая диодная подсветка;
  • клей с высоким уровнем качества;
  • контейнер из прозрачного пластика;
  • лента для изоляции;
  • герметик.
Материалы и инструменты для сборки устройства

Защита от воды

Герметичное состояние устройства — главное условие его функционирования под водой. Изоляция подводной видеокамеры от наименьшего доступа влаги должна быть на наивысшем уровне. Рекомендуется провести обработку всех частей, пребывающих под воздействием воды, силиконом или другим материалом с герметическими свойствами. После того как камера будет полностью собрана и помещена в специальный бокс, необходимо все стыки, отверстия качественно заизолировать герметиком — силиконом или специальным клеем. Герметизация подводной камеры

При этом особенно нужно обратить внимание на изоляцию и надёжную фиксацию кабельного входа в контейнер, положение которого не должно изменяться в процессе функционирования устройства. Расстояние от объектива до стенки бокса должно оставаться минимальным, чтобы избежать образования конденсата, нарушающего видимость и способного спровоцировать поломку устройства.

Важно! Перед использованием в природных условиях рекомендуется провести проверку комплекта на герметичность в ванной и на зимостойкость в морозилке холодильника. Только убедившись, что вода не попала внутрь, а корпус не треснул от низкого температурного режима, можно быть уверенным в пригодности устройства.

Технология изготовления

Собирать подводную видеокамеру следует пошагово:

  1. Проверить работу камеры, после — монитора или телевизора, подсоединённых к видеокамере.
  2. Исправную камеру поместить в специально приготовленный пластиковый бокс, надёжно зафиксировать. Она должна находиться горизонтально объективом вперёд.
  3. Определить места для отверстий и прорезать, пропустить через них кабеля.
  4. Свинцовый груз положить в контейнер к видеокамере, закрепив, чтобы он не двигался.
  5. В определённом месте сделать отверстия для подсвечивающих ламп, вставить лампочки с подсоединёнными к ним проводами в эти отверстия. Провода от ламп подсоединить к кабелю от камеры. Все места соединений и стыков обработать специальным клеем и заизолировать.
  6. Проверить ещё раз местоположение камеры, её работу, все ли провода подсоединены, включая провод от источника питания.
  7. После контрольной проверки провести абсолютную герметизацию пластикового контейнера силиконовым или другим специальным изолирующим материалом.
  8. Прикрепить к пластиковому боксу крепление в виде верёвки из искусственных материалов, не подвергающихся быстрому воздействию воды, чтобы было удобнее проводить спуск устройства в лунку.
  9. Следует следить за состоянием аккумулятора и постоянно держать его заряженным.

Видео: Подводная камера для рыбалки своими руками

Правила хранения и транспортировки

Если подводную камеру неправильно транспортировать и не обеспечить ей должные условия для хранения, то она может выйти со строя, даже не осуществив свой первый репортаж.

Важно! Для монитора или телевизора можно сделать отдельный короб со специальным окошком для экрана. В таком приспособлении удобно передвигать монитор по льду и скрывать его от солнечного света, попадание которого ухудшает изображение.

Для обеспечения более продолжительной службы устройства следует:

  • подобрать для наматывания кабеля специальную катушку, ведь при низких температурах его нельзя перегибать. Катушку с кабелем можно положить в отдельный чемодан или ящик, в котором она будет транспортироваться и храниться в дальнейшем;
  • чемодан или специальный ящик, в котором будет храниться камера, нужно оснастить отдельными гнёздами и перегородить их резиновыми перемычками. В этих отделениях разместить камеру, монитор, катушку с кабелем (если она не хранится отдельно). Всё должно быть закреплено и не менять местоположения во время транспортировки;
  • после применения устройства все элементы следует вынуть из ящика, просушить, видеокамеру зарядить, все места, обработанные герметиком, проверить на наличие повреждений, если таковые имеются, провести повторную обработку средствами для герметизации.
Самодельная подводная камера

Человек всегда стремится познать то, что скрыто от его глаз. Увидеть подводный мир во всей красе, не подвергая опасности собственную жизнь, может помочь специальная видеокамера. И если промышленная модель не каждому по карману, то изготовленная собственными руками доставит двойное удовольствие и станет предметом гордости любого рыбака.

Подводная камера для зимней рыбалки своими руками, инструкция по сборке

Подводная камера для зимней рыбалки своими руками

Подобные камеры появились совсем недавно, и сумели найти своего покупателя в лице любителей, как зимней, так и летней рыбалки. Процесс ловли рыбы с подводной съемкой становится более интересным и привлекательным. Естественно, что купить видеокамеру для подводной съемки сможет не каждый, а вот сделать ее самому – не проблема.

Стоит ли платить за подводную камеру для зимней рыбалки?

Подводная камера для зимней рыбалки своими руками

Поскольку этот продукт появился на рынке не так давно, то цена его достаточно высокая. Высокая стоимость любых рыболовных принадлежностей толкает рыболовов на поиски простых и дешевых решений. То же самое можно сказать и о подводной камере для зимней рыбалки.

Эти люди (рыболовы) считаются довольно предприимчивыми людьми, способными найти выход из любого, казалось бы, самого безвыходного положения. Они начали изготавливать подобные конструкции из более доступных и дешевых элементов. Подобные конструкции ничем не уступают по своей функциональности перед промышленными образцами, но стоят в десятки раз дешевле.

Сборка подводной камеры для зимней рыбалки своими руками

Подводная камера для зимней рыбалки своими руками

Как показывает практика, ничего сложного в этом нет. Главное – это наличие всех основных компонентов, без которых видеокамера под водой работать не будет. Для ее сборки потребуются такие компоненты:

  • Аккумулятор от автомобиля.
  • Герметичный бокс.
  • Удлинительный кабель.
  • Инверторный источник питания.
  • Миниатюрный телевизор или современная видеокамера.
  • Свинцовый груз.
  • Диоды для подсветки (ультрафиолетовые).
  • Качественный клей.
  • Герметичный материал.
  • Пластиковая емкость.
  • Изоляционная лента.

Немаловажное значение имеет и правильный выбор некоторых составляющих. Например:

  1. Видеокамеры следует выбирать только маленьких размеров. Они окажутся наиболее практичными для данных условий. При этом, не следует забывать о том, насколько качественное у нее изображение.
  2. Подводный бокс, где будет размещаться камера, должен быть настолько герметичным, что внутрь не должна попасть и капля воды. К тому же, его размеры должны соответствовать размерам устройства.

Правильный подбор видеокамеры

Подводная камера для зимней рыбалки своими руками

Качественное изображение под водой можно получить лишь в том случае, если правильно подобрать видеокамеру. Как показывает практика, при выборе следует заострять внимание на таких данных:

  1. Чувствительности. Чем выше чувствительность, тем четче будет изображение. В случае использования малочувствительной видеокамеры, удастся получить мутное, расплывчатое изображение, где трудно будет что-либо рассмотреть.
  2. Наличие подсветки. При съемках под водой, где видимость существенно ограничена, наличие подсветки для видеокамеры играет существенную роль для получения качественного изображения. Но это совсем не означает, что света должно быть много. Подобный фактор способен отпугнуть рыбу.
  3. Глубина допустимого погружения. Как правило, отдают предпочтение камерам со средней глубиной погружения. Чем выше глубина погружения, тем большее давление испытывает устройство. Это означает, что требования к гидроизолирующему устройству будут высокими.
  4. Угла видимости. Видеокамеры, имеющие широкий угол видимости передают худшую картинку. В основном, выбираются камеры с двумя объективами, имеющими маленькие углы обзора.
  5. Возможностей монитора. Очень важно, чтобы размеры картинки при его увеличении не теряли четкости. В основном, этот фактор зависит от производителя, который вкладывает в свой продукт определенные функции.
  6. Известность производителя. Как правило, чем известнее производитель, тем качественнее его продукция. Дело в том, что эти два понятия взаимосвязаны между собой. На сегодняшний день, многие фирмы, в погоне за прибылью, пытаются выпускать продукцию, аналогичную той, которую выпускают десятилетиями известные на весь мир фирмы. Взять хотя бы тех же китайцев, которые копируют различные модели. Хотя они далеки от настоящих брендовых моделей именно по качеству и надежности. Качественный товар обязательно должен сопровождаться сертификатом качества. Если такого нет, то это, скорее всего, подделка.
  7. На размеры камеры. Рыболовная лунка имеет не такие большие размеры. В диаметре она не превышает 100-130 мм. Поэтому, видеокамера должна легко входить в это отверстие и так же легко вытаскиваться. А если учесть, что она может находиться в герметичном боксе, то не трудно представить, каких размеров должна быть видеокамера. При покупке товара, следует обязательно опробовать его на работоспособность и измерить его объем.

Поэтапная сборка подводной видеокамеры

Подводная камера для зимней рыбалки своими руками

  1. Опробовать на работоспособность маленький телевизор в режиме отображения видеоинформации с видеокамеры. Никаких сбоев в работе не должно быть.
  2. Опробовать работу видеокамеры вместе с телевизором. Если картинка четкая и устойчивая, то видеокамеру помещают в пластиковую емкость. Причем, необходимо проследить, чтобы она хорошо фиксировалась. В определенном месте делаются отверстия и через них протягиваются провода.
  3. Из свинца поделать грузы определенной формы и поместить внутрь пластиковой емкости.
  4. В нужном месте проделать отверстия для лампочек подсветки, после чего их туда и поместить. Лампочки уже должны быть соединены с проводами. Места, откуда выходят провода тщательно заделывают клеем и изолируют. Это нужно для того, чтобы внутрь не проникла вода. Провода от лампочек соединяют с кабелем камеры.
  5. Очень важно правильно расположить видеокамеру. Она должна смотреть вперед, то есть располагаться горизонтально и передавать на экран телевизора четкую картинку. В этом нужно убедиться перед процессом ее герметизации. При этом, нужно проконтролировать, чтобы к видеокамере подходили все провода, в том числе и от источника питания, а также для обеспечения зарядки устройства.
  6. Если все работает правильно и все элементы установлены, приступают к процессу герметизации. На сегодняшний день, наилучшим герметиком является силикон или же специальные герметики. Очень важно, чтобы герметизация была идеальной.
  7. Чтобы подводную видеокамеру, для рыбалки было легче и удобнее опускать в лунку (ну не за провода же), нужно предусмотреть крепление прочной, лучше искусственной веревки, которая не боится воды. Это даст возможность опускать видеоустройство на нужную глубину.
  8. Особое внимание следует уделить зарядке аккумулятора. Его нужно всегда держать заряженным и заряжать его сразу же после приезда с рыбалки, иначе он может подвести в самый неподходящий момент.

А может лучше купить заводскую подводную камеру?

Подводная камера для зимней рыбалки своими руками

В этом есть какой-то смысл, поскольку самодельное устройство, да еще такое ответственное, сможет сделать, тем более настроить не каждый. Поэтому, покупка заводской модели имеет свои плюсы:

  1. Заводская модель сопровождается гарантийными обязательствами и в случае отказа устройства, его можно заменить на новое, или же, вернуть деньги. Что касается самодельного устройства, то здесь все намного сложнее. Фирменные модели, предназначенные для подводной съемки, обладают возможностью изменения режимов работы.
  2. Готовые образцы способны записывать видеоинформацию и потом ее воспроизводить. Что касается самодельного устройства, где используется обычная видеокамера, то здесь все зависит от выбора видеокамеры.
  3. В последнее время, подводные камеры пользуются большим интересом среди рыболовов. Ведь каждому интересно, что происходит подо льдом, в районе пробуренной лунки. Можно воспользоваться и эхолотом, чтобы определить наличие рыбы, но гораздо интереснее все увидеть своими глазами: есть ли рыба и какая именно.

Что касается самодельных устройств, то они имеют свои достоинства, как и недостатки. К недостаткам следует отнести габариты устройства. Как правило, заводские разработки имеют очень маленькие размеры и потребляют мало энергии. Для их работы не нужно таскать с собой автомобильный аккумулятор, который имеет существенный вес. Основная причина, заставляющая многих рыболовов идти по пути кустарного изготовления различных принадлежностей – это высокие цены на подобные изделия.

Подводная камера для зимней рыбалки своими руками Загрузка...
