Как изготовить из лампочки плазменный шар

Суть поделки заключается в ионизации газа, который находится в колбе, за счет высокого напряжения. Причем, для ее изготовления можно применять и работающую, и сгоревшую лампу накаливания.

Схем преобразователей, которые используют при изготовлении из лампочки плазменного шара, много. Основная их часть отличается сложностью, их могут сделать мастера, разбирающиеся в электронике. Простых схем мало, но есть – они по силам и тем, для кого электронные схемы из числа непонятного и сложного.

Для поделки используют балласт, который имеется в энергосберегающей лампе. Подходит лучше от компактной люминесцентной – КЛЛ на 40 Вт, которая отличается стабильной беспроблемной работой.

Необходимый для схемы повышающий высоковольтный трансформатор можно использовать ТВС110ПЦ15. Он со строчной разверткой. Устройствами раньше комплектовали телевизоры, откуда его и можно взять, чтобы не тратиться на новый. Правда, они сейчас имеют встроенный умножитель, так что требуют переделки. Выходы, к которым подключают трансформатор ТВС110ПЦ15, – 10, 12.

Генератор с двумя выводами, один из которых представляет фазу, другой – ноль. Первый выходит от катушки; второй представлен последней ножкой на приборе – ее номер 14. К лампе накаливания подводят фазу; провод от нулевой ножки направляют на заземление.

Работа описанной схемы: напряжение от бытовой сети (220В, 50Гц) подается на балласт от КЛЛ 40 Вт и с его выходов на вход в трансформатор ТВС110ПЦ15. Последний увеличивает напряжение и подает его на лампу накаливания. Величина напряжения такая, что происходит ионизация газа в колбе лампы и он начинает светиться. Благодаря форме колбы свечение наблюдается в виде шара.

Такую же схему можно применить, чтобы заставить светиться газ в люминесцентной лампе. Для этого придется немного доработать ее – приобрести или сделать самостоятельно умножитель и к его входу подключить выходы трансформатора. Причем такую лампу не нужно подключать к проводам – достаточно ее конец разместить внутри большой катушки, на которую подается напряжение с умножителя.

Если в работе используют умножитель, то нужно знать, что выдаваемое им напряжение опасно и может стать причиной смерти человека. Выключив устройство, необходимо замкнуть его выводы между собой, чтобы разрядить прибор. Лишь затем можно заниматься уборкой, демонтажом.

Как сделать плазменный шар своими руками

Плазменный шар – один из вариантов демонстрации эффектов, которые можно создать при наличии высокого напряжения. С помощью полученного выходного строчного трансформатора создаются разряды коронного и дугового типа, лестница Иакова, можно запускать лампу дневного света.

В поделке используется высокое напряжение, которое может быть опасным при неправильном обращении с устройствами, деталями. Чтобы начать ее создавать, стоит ознакомиться с требованиями, которые изложены в правилах техники безопасности при работе с таким напряжением.

Основным элементом в поделке выступает выходной строчный трансформатор. Он отличается оригинальной схемой с автогенерацией. Позволяет пользоваться на выходе напряжением примерно 90 кВ. Имеет высокую мощность, надежность, КПД.

Схема строится на переделанном трансформаторе типа ТВС-110ЛА или ТВС-110Л6, которые использовались в ламповых телевизорах. Первичную их обмотку удаляют и устраивают вместо нее самодельную, состоящую из малого количества витков. Их на первой входной катушке пять, на второй в пять раз больше. При намотке используют провод миллиметрового диаметра.

Выпрямительный блок устраивают на четырех диодах, рассчитанных на ток 5 А и напряжение 12 В. Один из выходов блока присоединяют к выходу транзистора (например, КТ927 или другой, но не меньшей мощности и возможностью усиления). Второй – через обмотку ТВС с двадцатью пятью витками – ко второму выходу транзистора.

Между указанными ветвями сети устраивают две перемычки: ближе к выпрямительному блоку – с конденсатором; дальше – с двумя сопротивлениями 27 и 240 Ом. С участка между резисторами делают отвод, который через обмотку ТВС с пятью витками присоединяют на вход транзистора.

Для  построения плазменного шара используют лампу накаливания, заполненную внутри агроном. К ней подключают выход из описанного выше трансформатора.

Чтобы внутри стеклянной колбы образовался плазменный разряд, нужно поднести к ней палец, который играет роль одного из электродов. Вторым является спираль внутри колбы.

Преобразователь, изготовленный для демонстрации плазменного шара, может применяться в других опытах с высоким напряжением. С его помощью можно получать озон, поджечь дугу, способной прожечь стекло. В перечне – демонстрация работы ионного двигателя, электроподжиг.

Самодельный плазменный шар в лампе своими руками

Самодельный плазменный шар в лампе своими руками



   Здравствуйте! Я расскажу, как сделать плазменный шар и высокое напряжение. Некоторые спросят, что такое плазменный шар? Отвечу самыми простыми словами: в лампочке начинают появляются электрические заряды, очень красивые. Реагируют они на прикосновения. Эта схема построена на принципе преобразования напряжения и увеличении частоты. Взята она с известного преобразователя с 12в в 220в. Но высокочастотная схема отличается: в ней используется один транзистор и строчный трансформатор.

   Схема очень лёгкая, собирается быстро. Простота её основана в использовании микросхемы TL494. Эта микросхема имеет много аналогов, да и стоит она копейки. Её лучше установить на панель. При паянии возможен её перегрев. При установлении панели она останется целой и функциональной.

   Конденсатор 1нФ с маркировкой 102 можно брать больше - до 2нФ. Он увеличивает частоту, следовательно на выходе будет большие разряды. Транзистор желательно установить на радиатор. В схеме используется полевой IRF44N, можно брать, даже и лучше брать, когда цифра больше. Есть и печатная плата, но её нужно дороботать: поубирать несколько деталей.

Видеоролики работы устройства плазменный шар:




   Собрав правильно схему, можно приступать к подключению строчного трансформатора. Взять его можно в советском, старом телевизоре. Подойдут и новые.

   Но они идут сразу с умножителями. Следственно на выходе будут сильные и опасные разряды. Разряды со строчного трансформатора не очень опасны: при прикосновении будут очень маленькие ожоги.

   По практике, у меня почти во всех строчниках совпадали входы и выходы. Долго игрался, да решил ещё и корпус собрать. Вставил вместе с преобразователем. Вверху 2 шурупчика и есть высокочастотные.



   Разряды не опасны, но при подключении умножителя становятся неприятными. У меня разряды были около 3-4 см. В общем схема генератора лёгкая, надёжная, понятная, а самое главное – 100% рабочая.



Продемонстрировал - Максим Шайков.



Светильник "Плазменный шар" - выбираем правильно


Плазменная лампа-шар – это отличная альтернатива обычному ночнику, люстре или бра. Это сфера, внутри которой вспыхивают слабые электрические разряды, заполняющие пространство мягким, завораживающим сиянием. Интерьер с таким освещением всегда будет модным, стильным и довольно оригинальным. Также подобный светильник может стать отличным и необычным подарком.

Плазменный светильник больше всего похож на хрустальный шар, который есть в каждом уважающем себя магическом салоне. Кстати, в большинстве случае современные ворожительницы и гадалки используют именно лампу-шар, успешно задекорированную под древний артефакт.

Изобретению плазменного шара с молниями мы обязаны великому изобретателю Николе Тесла. Это он соорудил еще в 19 веке серную лампу, а уже потом, конечно, намного позднее, на основе этого предмета начали появляться декоративные приборы. И с недавних пор появились плазменные светильники и прожекторы для общественного освещения, которые однако пока не получили распространения в виду сложности их конструкции. О них можно прочесть тут.

Особенности плазменной лампы-шара

Лампа-шар, которая находится в интерьере, обычно являет собой сферу с установленным внутри электродом. Принцип работы плазменного шара состоит в следующем: переменное высокое напряжение с частотой около 30 кГц подается на электрод. Внутри сферы помещается разреженный газ, и для наполнения шара существуют смеси газов, которые отличаются разными цветовыми характеристиками.

Разряды могут быть желтыми, синими, малиновыми, розовыми, зелеными и т д.

Лампа-шар обычно потребляет около 5—10 Вт, а служить может, при должном обращении, десятилетиями.

Схема устройства плазменного шара

Мягкие всполохи газа внутри сферы отлично расслабляют зрение, снимают стресс и напряжение. Особое волшебство момента – дотронуться до стеклянного бока и тотчас увидеть, как в него бьет разряд. Эти фейерверки заставляют поверить в настоящее волшебство. Молния без грома – чем не буйство стихии в маленькой колбе?

Плазменный шар из лампочки своими руками

Создание «Плазменного шара»


Если вы хотите сделать красивое устройство в духе Теслы, которое бы демонстрировало красоту электрического тока, то можете попробовать создать «плазменный шар». Устройство состоит из двух частей: это генератор высокого напряжения и лампа накаливания. Но по сути «плазменный шар» это лампа накаливания, в которой вместо стандартного света вы будете видеть электрические дуги идущие от центра к точке прикосновения пальцев на поверхности лампы. Согласитесь, довольно красиво? Все что вам требуется, чтобы создать это устройство — это следовать инструкциям предоставленным в этой статье.

Ну и конечно же небольшой набор материалов, список которых, вы сможете обнаружить ниже.
Для изготовления подобной игрушки, которая несомненно украсит ваш интерьер, нам понадобится: 1) Стандартная лампа накаливания,которая и станет «плазменным шаром». 2) Адаптер питания на 12 вольт и 5 ампер. 3) Мощный транзистор вроде КТ-927 или аналогичный. Главное, чтобы коэффициент мощности и усиления не уступал. 4) Так же в можно работать с трансформатором от ТВС-110 Л6 или ТВС-110 ЛА, их можно получить из старых ламповых телевизоров, или поискать в магазине радиодеталей. Они будут использованы для изготовления источника высокого напряжения для питания собственно лампы.

Кстати, изготовленный на базе этих трансформаторов источник, возможен к использованию, как для генерации тока высокого напряжения для «плазменного шара», но так же пригодится для демонстрации иных великолепных экспериментов с током: коронные и дуговые разряды, лампа дневного света зажигающаяся в руках, лестница Иакова и многих других.

Необходимо помнить о мерах предосторожности при работе с электрическим током. Перед началом работ по созданию этого приспособления, автор рекомендует всем ознакомиться с техникой безопасности.

Для начала приступим к изготовлению генератора высокого напряжения. Главным элементом будет служить трансформатор выходной строчный,он же ТВС-110 ЛА. Ниже будет приведена схема, следуя которой, автор добился напряжения примерно 90 кВ, отличную мощность, а так же надежность.


Трансформатор ТВС нуждается в переделке под наши нужды. Необходимо снять обмотку и установить заново,но с меньшим количеством витков. Намотка витков для ТВС должна быть примерно 1-2 = 5 витков, 3-4 = 25 витков проволоки,диаметр которой равен 1мм. Но весь подбор идет сугубо экспериментальным путем, так как все зависит как от модели транзистора, так и от состояния обмотки.

Собственно в сборе схема будет выглядеть примерно таким образом:

Другой вариант :


Собственно собрав этот источник высокого напряжения и подключив через выход модернизированного трансформатора к нему лампу накаливания,мы получим «Плазменный шар», который и хотели собрать.

Внизу представлена картинка, где вы можете увидеть разряд в лампе накаливания, электродами которому служат палец и внутренняя спираль лампы. Стоит заметить, что атмосфера лампы наполнена газом агроном под низким давлением.


В заключение немаловажный факт: благодаря собранному преобразователю, который послужил источником питания для «плазменного шара», возможно проведения и немало других, не менее интересных опытов в сфере высокого напряжения. Поверьте, ионный двигатель, маленькие лестницы Иакова, электрическая дуга будут весьма красочной демонстрацией работы электрического тока. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Осторожности при эксплуатации

Очень важно соблюдать правила безопасности при пользовании лампой-шаром, чтобы стихия не вырвалась наружу и не устроила в вашем доме пожар. А именно: на лампу нельзя класть металлические предметы, например, монеты – это может привести к удару током, кроме того, сфера может просто лопнуть.

Что касается способа подзарядки, то шнур от лампы можно воткнуть в USB-порт или розетку в 220В.


Соблюдайте меры безопасности при эксплуатации плазма-шара

Компоненты

Первый вопрос, который надо решить: «Что понадобится при создании этого агрегата?» Ведь плазменная лампа не валяется в гараже!

Для шара молний понадобится несколько важных компонентов. Первый – это обычная лампа накаливания. Чем больше она в размерах, тем дольше можно наблюдать разряды. По поводу вольтажа: тут он особой роли не играет. Ну, если придираться, то лампа на сто ватт сгодится отлично. Вторая деталь – плата, называемая предельным трансформатором. Этот компонент является одним из главных в данной схеме. От него будет зависеть все. Где можно найти такую плату? Для этого не нужно далеко ходить. Любой старый ламповый монитор от компьютера или «толстый» телевизор оснащен этой платой. Третий компонент – корпус. О нем заботиться не стоит, так как оболочка не влияет на работу плазменной лампы. Но для соблюдения техники безопасности, да и в целях эстетики картонный, деревянный или пластмассовый корпус не помешает. Также стоит знать об инструментах. Главным помощником при создании станет паяльник. Благодаря ему схема плазменной лампы сможет соединиться.

Плазменный светильник в интерьере

Плазменную лампу можно использовать в качестве ночника, это будет очень красиво, если вы действительно хотите читать или засыпать под маленькие разноцветные фейерверки. Кстати, такой подарок непременно оценят дети, им наверняка плазменная лампа-шар покажется настоящим маленьким аттракционом волшебства. Она сможет стать отличным украшением детской.


Плазменный светильник очень понравится детям

Можно поставить лампу в гостиную в качестве декоративного украшения. Отлично, если цвет газовой смеси будет совпадать с колористическим решением комнаты. Допустим, если у вас светло-кофейные стены, то прекрасно будут смотреться фиолетовые всполохи в лампе. Если же вы предпочитаете гостиную экстравагантного красного цвета, то серебряные или зеленые блики внутри сферы расставят акценты. Об обустройстве декоративного освещения в гостиной рассказывается в этой статье.

Если брать вопрос интерьера, в котором будет уместно смотреться плазменная лампа-шар, то, конечно, первым на ум приходит ориентальный дизайн.

Тяжелые покрывала, темные оттенки стен и текстиля, декоративные шторы или занавес, отделяющие будуар, в нем – низкий столик на гнутых ножках, а на нем – искрящее, сверкающее великолепие, заключенное в стеклянную колбу. Казалось бы, просто идеальный вариант. Однако, при всей очевидности такого стилевого решения, есть и другие.

Хай-тек или минимализм – в таких интерьерах брызжущий молниями шар также будет смотреться великолепно. Представьте – белые стены, больше окна, холодный свет, заливающий пространство, и среди этого идет прекрасная в своей первозданности физическая реакция. В таком сочетании ваше жилище будет похоже на лабораторию самого Теслы.

Эклектика, роскошь и нарочитая стильность интерьера ар-деко также позволит достаточно органично разместить в нем плазменную лампу. Оформляя комнату в стиле ретро, выбор плазменного шара большого будет как никак кстати, ведь где еще идеально вписываются необычные световые решения? Читайте подробнее об этом здесь.


Плазменный шар в должном оформлении подойдет к любому интерьеру

Уютная детская с плюшевыми покрывалами и расписными стенами – тоже подходящая среда. И даже стиль конструктивизм отдаст должное лампе-шару. Кстати, прибор можно поставить не только на открытой поверхности вроде столика, но и в декоративных нишах, на стеллажах, полках и т.д.

Разумеется, лампу-шар можно установить не только в жилом помещении. Отлично она будет смотреться и в кафе, и в ресторане, на барной стойке, в оформлении приватных зон ночных клубов.

Главное – размещать такие приборы в публичных местах максимально удаленно от возможного доступа посетителей. Все-таки всем возможным нарушителям техники безопасности не объяснишь, насколько опасно может быть нарушение этой самой техники.

Лампу-шар можно купить, а если вы хоть чуть-чуть разбираетесь в физике, то можете рискнуть собрать ее самостоятельно. В интернете есть немало инструкций на данную тему. Но будьте осторожны: если вы хотя бы не ходили в кружок юного физика, то лучше купить готовый декоративный прибор.

Итак, лампа-шар – это отличный подарок, превосходный элемент интерьера и вполне практичное приспособление для украшения заведений. Цветовые решения таких приборов позволят подобрать практически идеальный элемент для любого интерьера. Главное – соблюдать технику безопасности, не перегревать лампу и не класть на поверхность металлические предметы. И тогда всполохи стихии будут мягко сиять в вашем доме многие и многие годы.

Как сделать плазменный шар? :

Плазменный шар – это красивая декоративная лампа, которая может стать замечательной частью интерьера любого помещения.

Этот светильник дает обширное пространство для творчества, создания дизайна всех видов.

Плазменные шары на сегодняшний день имеются в продаже в большом количестве, и таким чудом уже будет трудно кого-то удивить. Однако можно попробовать изготовить данную красоту и своими руками.

Необходимые материалы

Чтобы создать такую сферу собственноручно, нужно подготовить:

  • первоначальный плазменный шар;
  • АБС трубу;
  • бывший автомат выпуска резинок;
  • силикон;
  • МДФ;
  • паяльник;
  • провода;
  • острый нож;
  • акриловые палочки;
  • горячий клей;
  • вакуумный автомобильный шланг;
  • винты;
  • мелкую наждачную бумагу;
  • сверла;
  • карандаш;
  • термоусадочную муфту;
  • дрель.

Как сделать плазменный шар

Процесс работы будет состоять из нескольких шагов.

1. Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд – очень сильный. Следует разобрать еще и центр шара. Плату нужно открутить и отложить в сторонку, она будет нужна чуть позднее.

Если отсутствует определенный навык работы с электроприборами, тогда следовать данному уроку нежелательно, так как это грозит тяжелым исходом и ранами на теле.

2. Далее понадобится улучшить устройство автомата по выдаче резинок. Для этого потребуется вырезать из МДФ идентичную диаметру основу.

При демонтаже опоры плазменного шара нужно обратить внимание на присутствие вентиляционных дырочек. Они должны быть для отведения тепла. Плата также немного приподнимается, чтобы предоставить свободное передвижение воздуха, но никак не крепится к самому низу.

3. Плазменный шар своими руками можно мастерить дальше. Теперь нужно приложить пластиковую основу базы к готовой части МДФ, наметив места щелей для вентиляции и точки прикрепления болтов.

4. Следует просверлить отверстия вентилирования, не делая их сквозными для крепежных болтов, создать вырезы для провода, выключателя и зашкурить МДФ.

5. Далее необходимо закрепить плату, зафиксировав ее на ступень выше с помощью акриловых палочек для мороженого, и припаять ее к кабелю.

6. К плате еще требуется припаять термоусадочную муфту и проводки, которые будут контактировать с шаром. Чтобы провести их, понадобится прорезь в самом аппарате. Для этого через автомат проходит подходящего диаметра вакуумный автомобильный провод. В него вставляется муфта со шнуром, и все это наполняется силиконом.

7. Намазав стороны МДФ горячим клеем, осторожно вытяните проводок сквозь отверстие аппарата. МДФ следует приклеить к центру автомата.

8. Теперь из АБС-трубы необходимо вырезать маленькую подкладку, смазать ее силиконом и положить в середину внешней части установки. Затем следует собрать игрушку, проконтролировать, попала ли она в гнездо. Теперь можно посмотреть, как выглядит схема плазменного шара.

Шар с молниями

Электроника такой игрушки довольно несложная – это полумост на микросхеме. В работе трансформатора применяется строчник ТВС-110 ПЦ-115 с ординарными обмотками.

Плазменный шар с молниями является зарядом тока, который должен постоянно откуда-то выходить и куда-то течь, чтобы сформировывался закрытый контур. Сам ток протекает сквозь сосуд сферы и идет в почву. Для того чтобы энергию брать из земли, лучше всего применять заземление. Идеально будет сделать его собственноручно, так как в реальном мире оно не всегда доступно.

Не опасно ли такое занятие?

Для самого заземления используются конденсаторы C1, C2, имеющие гораздо меньший импеданс (сопротивление), нежели теплообменник «шар-земля». Один из проводков в розетке постоянно связан с грунтом. Но, не зная, какой точно из них соединяется, приходится применять сразу оба.

И сразу встает немаловажный вопрос: не ударит ли током, если прикоснуться к шару? Ведь сфера и ее молнии остаются соединенными с розеткой. Или, например, любой из конденсаторов поломается? Есть ответ: конденсатор емкостью 2.

2 нФ никак не может пропустить сквозь себя электричество в таком количестве, которое бы навредило человеку. Плазменный шар будет иметь конденсаторы с символом Y2, которые нелегко вывести из строя.

Они также стопроцентно разомкнут цепочку, если пойдет какое-то нарушение.

Вторая часть схемы была соединена с резистором энергии микросхемы R2. Схема работает постоянно при максимальном импедансе нормальной линии 180 кОм. Если стримеры будут мигать, тогда можно будет уменьшить такое сопротивление.

Конструкция плазменного шара

В качестве первичной обвивки лучше использовать выводы 9, 12 строчника ТВС-110 ПЦ15. Оранжевый проводок соединен с виртуальным заземлением, синий — с высоковольтным, а фиолетовый и белый провода – с первичным.

Рабочая частота полумоста должна равняться 30 кГц – это будет экономить электроэнергию.

Чтобы напряжение на выходе было большим, строчник должен действовать в резонансе, который подбирается конденсатором С9. И его лучше выставить на напряжение не менее 620 В.

Выбирать резонанс можно аналогично и частотой. Но если изменится рабочая частота, тогда и повысится энергопотребление, и схема может выйти из строя.

Некоторые хитрости

Плазменный шар имеет механику, которая также является несложной. В качестве корпуса идет редуктор от вентиляции. Все узелки удерживаются на трении. Чтобы фанерка не влезала дальше, чем требуется, можно приклеить деревянные палочки-ограничители, провод питания посадить на скобы и залить термоклеем.

С колбой пришлось чуть-чуть схитрить, так как ей в обязательном порядке необходима металлическая наружность снизу. Просто молнии могут начать бить сугубо вниз. Поверхность из металла имеет такой же резерв, что и молнии, она их просто отталкивает. Конечно, эта плоскость должна соединяться высоковольтным проводом.

Чтобы колба держалась, следует вырезать деревянную окружность, которая достаточно крепко заходит в сам корпус и не нуждается в специальном креплении.

После монтирования можно засовывать вилку в розетку. Должен получиться великолепный плазменный шар!

Источник: https://www.syl.ru/article/190141/new_kak-sdelat-plazmennyiy-shar

Правила безопасности

Соблюдение простых правил поможет уберечь себя и окружающих от непредвиденных травм. Следует помнить, что электрический ток – это не игрушка. Первое правило очень простое: к оголенным проводам голыми руками не прикасаться. Контакт производить только при помощи изолированных инструментов. Второе правило также касается проводов.

Только теперь стоит позаботиться о жизнеспособности схемы. Нужно располагать оголенные провода так, чтобы они при случае не касались друг друга. Иначе возможно краткое замыкание, которое приведет к неприятным последствиям. И еще одно важное правило, относящееся в большей мере к любителям попить кофе или чай во время работы. Очень не рекомендуется присутствие жидкостей на рабочем месте.

Плазменный шар своими руками

Плазменные шары сейчас продаются в изобилии, и такой диковинкой никого не удивишь. В данном мастер-классе было принято решение придать шару винтажный вид. Для этого помимо самого шара понадобился старый автомат выдачи резинок. Предстояло разобрать обе конструкции, и собрать их заново, немного усовершенствовав сам автомат.

Материалы

Чтобы сделать плазменный шар своими руками, подготовьте:

  • исходный плазменный шар;
  • старый автомат выдачи резинок;
  • МДФ;
  • АБС трубу;
  • острый нож;
  • силикон;
  • паяльник и припой;
  • акриловые палочки для мороженого;
  • винты;
  • горячий клей;
  • провода;
  • термоусадочную муфту;
  • вакуумный автомобильный шланг;
  • наждачную бумагу мелкозернистую;
  • карандаш;
  • дрель;
  • сверла.

Шаг 1. Соблюдая технику безопасности, снимите стеклянный шар с основания игрушки. Делайте это предельно аккуратно, так как проходящих через него проводов фактически нет, а заряд мощный.
Разберите и базу шара. Плату отвинтите и отложите, она вам понадобится немного позже.

Если у вас нет соответствующего опыта работа с электроприборами, повторять данный мастер-класс не рекомендуется, так как это чревато серьезными последствиями с увечьями для здоровья.

Шаг 2. Теперь предстоит усовершенствовать основание аппарата по выдаче резинки. Для этого из МДФ нужно вырезать соответствующее по диаметру основание.

При разборке базы плазменного шара обратите внимание на наличие вентиляционных отверстий. Они нужны для отвода тепла. Сама плата при этом также не крепилась ко дну, а была немного приподнята, чтобы обеспечить хорошую циркуляцию воздуха. Игнорировать такие мелочи в данном проекте нельзя. Их обязательно следует повторить при дальнейшей сборке.

Шаг 3. Приложите пластиковое основание базы к заготовленному куску МДФ, наметьте места отверстий для вентиляции и места крепления болтов.

Шаг 4. Отверстия вентиляции просверлите. Для крепежных болтов не делайте их сквозными. Сделайте вырезы для шнура и выключателя. Зашкурьте МДФ.

Прикрепите плату, отложенную ранее, установив ее на уровень выше при помощи акриловых палочек из-под мороженого. Припаяйте ее к шнуру.

Шаг 5. К плате необходимо припаять провода и термоусадочную муфту, которые и будут соприкасаться с шаром. Чтобы подвести их сгодилось отверстие в самом автомате. Для этого через него был пропущен соответствующего диаметра вакуумный автомобильный шнур. В него была вставлены муфта с проводом, и все это заливалось силиконом.

Шаг 6. Смазав края МДФ горячим клеем, необходимо аккуратно протянуть провод через отверстие автомата. Натяните его, но не оторвите. МДФ приклейте к основанию автомата.

Шаг 7. Из АБС-трубы вырежьте небольшую прокладку, смажьте ее силиконом и поместите внутрь верхней части автомата. Следом отправьте шар, проверьте, попал ли он в гнездо.

Ваш обновленный плазменный шар в винтажном стиле готов!

Плазменный шар своими руками

4. 1/5 - Оценок: 33

Как сделать электрический шар — MOREREMONTA

Если вы хотите сделать красивое устройство в духе Теслы, которое бы демонстрировало красоту электрического тока, то можете попробовать создать "плазменный шар". Устройство состоит из двух частей: это генератор высокого напряжения и лампа накаливания. Но по сути "плазменный шар" это лампа накаливания, в которой вместо стандартного света вы будете видеть электрические дуги идущие от центра к точке прикосновения пальцев на поверхности лампы. Согласитесь, довольно красиво? Все что вам требуется, чтобы создать это устройство — это следовать инструкциям предоставленным в этой статье. Ну и конечно же небольшой набор материалов, список которых, вы сможете обнаружить ниже.

Для изготовления подобной игрушки, которая несомненно украсит ваш интерьер, нам понадобится:
1) Стандартная лампа накаливания,которая и станет "плазменным шаром".
2) Адаптер питания на 12 вольт и 5 ампер.
3) Мощный транзистор вроде КТ-927 или аналогичный. Главное, чтобы коэффициент мощности и усиления не уступал.
4) Так же в можно работать с трансформатором от ТВС-110 Л6 или ТВС-110 ЛА, их можно получить из старых ламповых телевизоров, или поискать в магазине радиодеталей. Они будут использованы для изготовления источника высокого напряжения для питания собственно лампы.

Кстати, изготовленный на базе этих трансформаторов источник, возможен к использованию, как для генерации тока высокого напряжения для "плазменного шара", но так же пригодится для демонстрации иных великолепных экспериментов с током: коронные и дуговые разряды, лампа дневного света зажигающаяся в руках, лестница Иакова и многих других.

Необходимо помнить о мерах предосторожности при работе с электрическим током. Перед началом работ по созданию этого приспособления, автор рекомендует всем ознакомиться с техникой безопасности.

Для начала приступим к изготовлению генератора высокого напряжения. Главным элементом будет служить трансформатор выходной строчный,он же ТВС-110 ЛА. Ниже будет приведена схема, следуя которой, автор добился напряжения примерно 90 кВ, отличную мощность, а так же надежность.

Трансформатор ТВС нуждается в переделке под наши нужды. Необходимо снять обмотку и установить заново,но с меньшим количеством витков. Намотка витков для ТВС должна быть примерно 1-2 = 5 витков, 3-4 = 25 витков проволоки,диаметр которой равен 1мм. Но весь подбор идет сугубо экспериментальным путем, так как все зависит как от модели транзистора, так и от состояния обмотки.

Собственно в сборе схема будет выглядеть примерно таким образом:

Собственно собрав этот источник высокого напряжения и подключив через выход модернизированного трансформатора к нему лампу накаливания,мы получим "Плазменный шар", который и хотели собрать.

Внизу представлена картинка, где вы можете увидеть разряд в лампе накаливания, электродами которому служат палец и внутренняя спираль лампы. Стоит заметить, что атмосфера лампы наполнена газом агроном под низким давлением.

На таймере 555 серии есть море интересных и простых радиолюбительских конструкций. Одной из таких конструкций является обратноходовый или однотактный преобразователь напряжения. Конструкция самого преобразователя достаточно проста и надежна в работе. Внутри микросхемы нет дополнительного усилителя по напряжению, поэтому выходной сигнал микросхемы нужно дополнительно усилить.

В качестве усилительного каскада использована комплементарная пара отечественных маломощных транзисторов серии КТ3102 и КТ3107, хотя можно и использовать более мощные пары, например КТ814 и КТ815, КТ816 и КТ817. Без усилителя, напряжения на выходе микросхемы может быть недостаточным для срабатывания полевого транзистора.
На конденсаторе 68нФ и резисторе 120 Ом собран фильтр для гашения обратного напряжения. Без фильтра может из строя выйти мосфет.

Резистор фильтра желательно использовать с мощностью 1-2 Ватт, его номинал можно отклонить в ту или иную сторону на 10%, на работу устройства это не повлияет.

Диод КД212 можно заменить на импортный быстродействующий диод серии UF4007.
В схеме можно использовать полевой транзистор IRF3205 илиIRL3705, заранее укрепленный на теплоотвод. В ходе работы резистор 120 Ом и полевой транзистор должны греться, это вполне нормально.

В качестве трансформатора использован строчник — трансформатор от строчной развертки отечественного телевизора, трансформатор буквально любой. Вторичная обмотка заводская, а первичную придется мотать самим — 5 витков провода с диаметром 1.5-2мм, для удобства обмотка намотана двумя жилами многожильного провода в силиконовой изоляции.

В качестве шара использована обыкновенная лампа накаливания (мощность не важна), лампы можно использовать как рабочие, так и вышедшие из строя.

Внимание! Не советуется долго играть с плазменным шаром, иногда температура дуги расплавляет стеклянную оболочку лампы, тогда вы рискуете получить удар тока в 2-4 киловольт и с нешуточной силой тока в 90 мА! Это может привести к очень серьезным последствиям. Ни в коем случае не дотрагивайтесь концов вторичной обмотки строчника, это смертельно опасно!

На таймере 555 серии есть море интересных и простых радиолюбительских конструкций. Одной из таких конструкций является обратноходовый или однотактный преобразователь напряжения. Конструкция самого преобразователя достаточно проста и надежна в работе. Внутри микросхемы нет дополнительного усилителя по напряжению, поэтому выходной сигнал микросхемы нужно дополнительно усилить.

В качестве усилительного каскада использована комплементарная пара отечественных маломощных транзисторов серии КТ3102 и КТ3107, хотя можно и использовать более мощные пары, например КТ814 и КТ815, КТ816 и КТ817. Без усилителя, напряжения на выходе микросхемы может быть недостаточным для срабатывания полевого транзистора.
На конденсаторе 68нФ и резисторе 120 Ом собран фильтр для гашения обратного напряжения. Без фильтра может из строя выйти мосфет.

Резистор фильтра желательно использовать с мощностью 1-2 Ватт, его номинал можно отклонить в ту или иную сторону на 10%, на работу устройства это не повлияет.

Диод КД212 можно заменить на импортный быстродействующий диод серии UF4007.
В схеме можно использовать полевой транзистор IRF3205 илиIRL3705, заранее укрепленный на теплоотвод. В ходе работы резистор 120 Ом и полевой транзистор должны греться, это вполне нормально.

В качестве трансформатора использован строчник — трансформатор от строчной развертки отечественного телевизора, трансформатор буквально любой. Вторичная обмотка заводская, а первичную придется мотать самим — 5 витков провода с диаметром 1.5-2мм, для удобства обмотка намотана двумя жилами многожильного провода в силиконовой изоляции.

В качестве шара использована обыкновенная лампа накаливания (мощность не важна), лампы можно использовать как рабочие, так и вышедшие из строя.

Внимание! Не советуется долго играть с плазменным шаром, иногда температура дуги расплавляет стеклянную оболочку лампы, тогда вы рискуете получить удар тока в 2-4 киловольт и с нешуточной силой тока в 90 мА! Это может привести к очень серьезным последствиям. Ни в коем случае не дотрагивайтесь концов вторичной обмотки строчника, это смертельно опасно!

Плазменный шар

Описание устройства

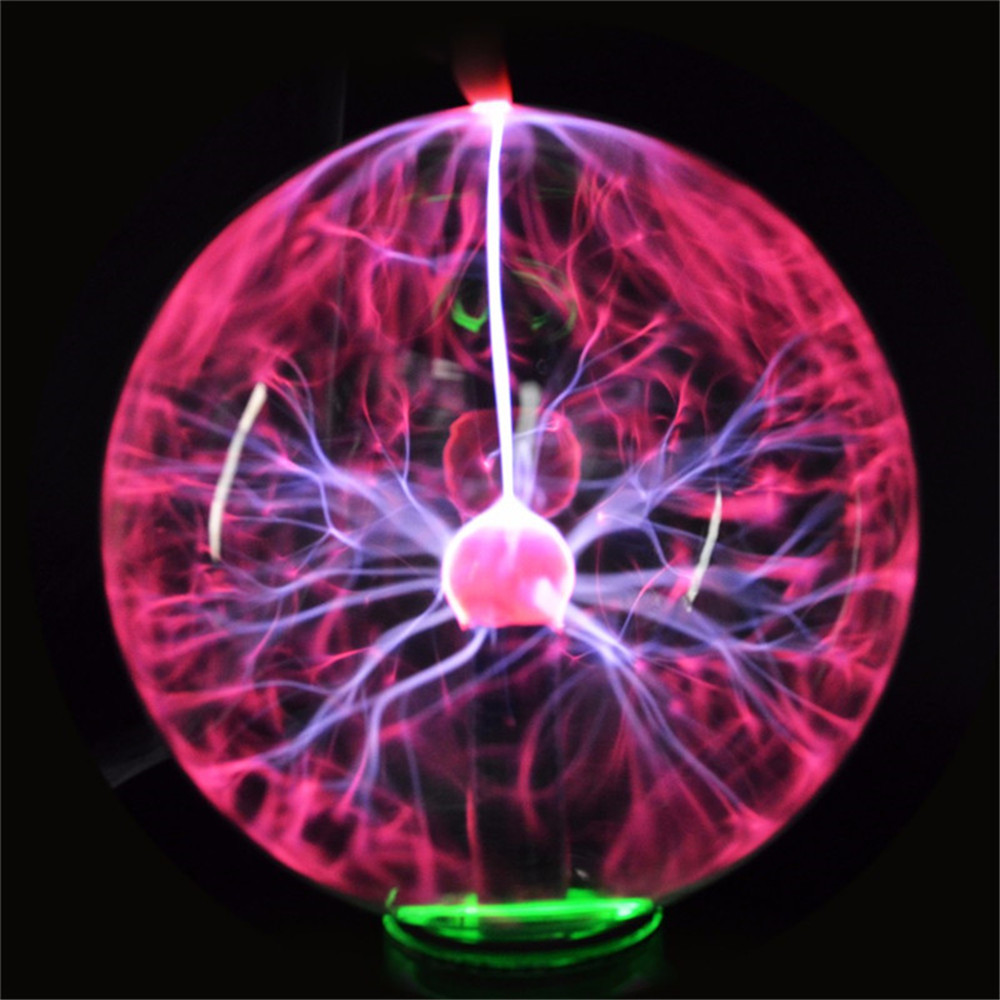

Плазменная лампа (плазменный шар) является декоративным прибором, который работает по принципу катушки Тесла: на электрод, который находится в центре стеклянной сферы, подаётся высокочастотный (порядка 30000 Гц) переменный ток. В результате на электроде возникает тлеющий разряд.



Стеклянный шар обычно заполняют разреженным инертным газом (гелий, неон и т.д.) для уменьшения напряжения пробоя (позволяет получать "молнии" в шаре большего диаметра), и для изменения цвета разрядов.



В ходе работы, лампа создаёт достаточно сильное электромагнитное излучение, что приводит к ионизации воздуха вокруг лампы (появляется запах озона). Кроме этого, плазменная лампа способна вызывать тлеющий разряд не только внутри стеклянного шара, но и на некотором расстоянии за его пределами (например, если поднести к лампе газоразрядную трубку или люминисцентную лампу).



Будьте осторожны! Крайне не рекомендуется подносить к лампе электронные приборы (мобильные телефоны, например), так как на металлических деталях данных приборов может возникнуть электростатическая и вторичная эмиссия, что может привести к выходу из строя данных приборов. Не стоит, также, включать лампу на длительное время (полученный путём ионизации воздуха, озон опасен для человеческого организма).



Описание опыта

В данном случае подносили к плазменной лампе газоразрядные трубки. На расстоянии около 10 см, трубки начинали светиться оранжевым светом, что свидетельствует о том, что лампа заполнена Неоном. Изменяя положение лампы относительно плазменного шара, мы смогли добиться появления и затухания свечения в разных частях трубок. Энергосберегающая лампа также излучала свет вблизи плазменного шара. В ходе опыта был обнаружен занимательный эффект: если, "заземлить" плазменную лампу рукой, то свечение газоразрядных трубок, находящихся рядом с плазменным шаром, заметно снижается вплоть до полного исчезновения.



Это интересно

Современный вид светильника плазменный шар получил благодаря изобретателю и ученому Джеймсу Фалку. Он конструировал необычные светильники и продавал их коллекционерам и научным музеям в 1970-х годах.



Технология создания газовых смесей, используемая при изготовлении современных плазменных шаров, была недоступна во времена Николы Тесла, поэтому, изначально лампа не производила такого завораживающего эффекта, как сейчас.



Потребляемая мощность плазменного шара на самом деле крайне невелика и составляет всего 10-20 Вт.

Сделайте плазменный шар из лампочки! : 7 ступеней

Детали:
- Обратный трансформатор
- 100 футов магнитного провода 30 калибра
- 1 фут магнита 22 калибра
- Изолента
- Тефлоновая лента

Что такое обратный трансформатор?

Обратный трансформатор - это трансформатор, используемый в ЭЛТ-мониторах и телевизорах. Он используется для создания высокого напряжения и генерации электронного луча для проецирования изображений на экран. Вы можете легко извлечь обратноходовую деталь из телевизора или ЭЛТ-монитора, используя паяльную лампу, или, для наших целей, вы можете отломить печатную плату.

Взгляните на полученный вами обратноходовой трансформатор. Вы хотите достать ферритовый сердечник. Ферритовый сердечник - это оголенный ферритовый стержень, который внутри соединяется с трансформатором. Для этого попробуйте несколько раз ударить по ферритовому сердечнику резиновым молотком. Если это не сработает, погрузите обратно в горячую воду и попытайтесь ослабить лак, удерживающий сердечник на месте. Как только вы сможете покачивать сердцевину, попробуйте удалить металлическую скобу, которая удерживает ее. Как только это будет сделано, две основные части должны выпасть из обратного клапана.

Вы на полпути! Ну не совсем. Затем посмотрите, насколько велико ваше ядро. Самые большие ядра обычно поступают от больших телевизоров, но я использовал самое маленькое ядро, которое мне нужно, чтобы сэкономить место. Мы ищем только 10 000 вольт.

Затем возьмите учетную карточку и превратите ее в трубку, которая может поместиться вокруг цилиндрической стороны вашего сердечника.

Я нарисовал диаграмму краской, чтобы было легче видеть.

Затем начните наматывать проволоку калибра 30 вокруг трубки. Начните намотку примерно на 1/2 дюйма от края бумаги, потому что намотка слишком близко к сердечнику вызовет дугу.Оберните провод вокруг трубки, убедившись, что витки плотно прилегают друг к другу и не перекрываются. Намотайте, пока не достигнете 1/2 дюйма от конца бумаги. Затем наденьте кусок изоленты на край обмотки. Оберните обмотку большим количеством тефлоновой ленты и накройте ее слоем изоленты. Затем начните вторую намотку поверх предыдущей. Намотайте примерно на 5 витков меньше, остановитесь, накройте тефлоном и изолентой и начните новый слой, который наматывается на предыдущую обмотку.Делайте это, пока не закончится свободное место. На последней обмотке обмотайте всю вторичную обмотку изолентой.

Для первичной обмотки намотайте 7 витков провода 22 калибра вокруг другой стороны сердечника.

Готово!

Плазменный шар своими руками - RMCybernetics

Есть много способов сделать плазменный шар. На этой странице подробно рассказывается, как сделать его, используя небольшое количество легко доступных компонентов. Обычную прозрачную лампочку можно использовать в качестве плазменного шара, просто подключив ее к источнику высокого напряжения и высокой частоты.Большинство лампочек содержат аргон низкого давления, предотвращающий возгорание горячих нитей. К счастью, это устройство также идеально подходит для создания локальных плазменных дуг. Источник питания, необходимый для плазменного шара, предпочтительно был бы высоковольтным и высокочастотным переменным током, который можно было бы сделать из катушки зажигания, как те, что используются в проекте самодельной катушки Тесла. На схеме ниже показана схема драйвера, для получения более подробной информации см. Страницу драйвера катушки зажигания. Мы также продаем готовый драйвер катушки зажигания (показан на фотографиях), который также включает дополнительные функции.

ВНИМАНИЕ: устройства высокого напряжения!

Сборка плазменного шара

Следующие части используются для демонстрации видео этого проекта;

Сначала нужно прикрепить пружину к нижней части лампочки; это можно сделать с помощью небольшой ленты. Пружина используется для обеспечения соединения между нижней частью лампы и выходом высокого напряжения на конце катушки зажигания. Затем лампочка и пружина прикрепляются к концу катушки зажигания с помощью еще одной ленты.

Катушка зажигания подключена двумя проводами к цепи ШИМ на клеммах L + и L-, а источник питания подключен к GND и V +. Также к V + и GND подключен электролитический конденсатор. Он подключается близко к печатной плате и используется для поддержания стабильности входного постоянного тока. Важно отметить, что ориентация конденсатора должна быть правильной. Чтобы узнать, в какую сторону он должен идти, ищите более длинную ногу (которая указывает на положительный полюс). Также часто на стороне конденсатора есть полоса, указывающая на отрицательную сторону.

Необходимо отрегулировать настройки схемы ШИМ, чтобы в катушке были видны хорошие стримеры. Всегда начинайте с нулевого значения коэффициента заполнения, затем медленно увеличивайте его примерно до 50%. Затем настройку частоты регулируют, наблюдая за появлением плазмы внутри лампочки. На некоторых частотах плазма не будет видна, в то время как при правильной частоте должно быть много стримеров, танцующих внутри колбы. Частота должна быть достаточно высокой, и жужжащий звук от катушки станет настолько высоким, что его будет практически не слышно.

При работе с цепью следует проявлять особую осторожность, так как катушка зажигания может выдавать около 20-30 кВ при питании от источника питания около 15 В, 5 А. К ней нельзя прикасаться, так как она вызовет сильный ток.

Посмотрите, как сделать плазменный шар из лампочки

Если вы когда-либо мечтали стать сумасшедшим ученым или просто выглядеть так, вам понадобится не только впечатляющая лаборатория, но и забавные и интересные устройства для демонстрации.Одним из таких артефактов научного вида является плазменный шар.

В этих освещенных сферах используются различные благородные газы с высоковольтным электродом для создания цветных лучей света, которые танцуют по внутренней части стеклянного купола.

В то время как первую плазменную лампу изобрел Никола Тесла в 1892 году, изобретатель Билл Паркер создал современную плазменную лампу в 1971 году. Они стали модным предметом коллекционирования в 1980-х годах.

В то время как плазменные лампы сегодня можно купить в большинстве магазинов новинок и учебных заведений, есть кое-что еще более захватывающее в том, чтобы создать собственную версию из простых материалов.

«Это странное ощущение покалывания, но мне оно нравится», - сказал CrazyRussianHacker в видео, касаясь лампочки, когда через нее проходит электричество.

Скриншот видео Бонни Бертон / CNET

4 июня пользователь YouTube CrazyRussianHacker опубликовал видео, демонстрирующее зрителям, как превратить лампочку в крутой плазменный шар.

Используя ручную высоковольтную катушку Тесла, CrazyRussianHacker демонстрирует цветной свет электричества, который возникает, когда он щелкает металлическими плоскогубцами.

«Я бы не позволил детям играть с этим», - сказал он в видео. «Но посмотрите, как это красиво».

Затем он ввинчивает стандартную лампочку в осветительную приставку, которую затем вставляет в ручную катушку Тесла. Он даже пытается прикоснуться к нему, когда он включен, и при этом его шокирует.

Хотя подобный эксперимент может быть не таким революционным или новым, постоянные восторженные комментарии CrazyRussianHacker, который не может не любить свой эксперимент, делают это видео таким интересным для просмотра.

Видео уже стало вирусным, набрав более 1,5 миллиона просмотров и набравшись огромного количества людей, что неудивительно, учитывая, что у CrazyRussianHacker 7,6 миллиона подписчиков, которые смотрят его канал на YouTube.

трюков с плазменным шаром | Sciencing

Плазменный шар - это устройство, основанное на плазменной лампе, первоначально изобретенной Никола Тесла, а теперь оно обычно продается как разновидность настольной игрушки или привлекающего внимание гаджета.Заполненный смесью газов, таких как гелий и неон, плазменный шар содержит нити плазмы, которые светятся и испускают электромагнитное излучение по-разному в зависимости от предметов, размещенных рядом с шаром.

Освещение Люминесцентные лампы

Люминесцентные лампы загораются, если их поместить рядом с активным плазменным шаром. Это происходит из-за электрического тока, протекающего через плазму, которую стекло шара не блокирует. Светодиоды и аргоновые лампы также загораются, если их поместить рядом с плазменным шаром.

Написание металлической булавкой

Если вы накроете плазменный шар алюминиевой фольгой, а затем поместите лист бумаги на алюминиевую фольгу, вы можете писать на бумаге металлической булавкой или острым концом ножа. Все, что вы напишете, останется на бумаге из-за взаимодействия металла и электрического тока.

Прожигание бумаги сквозь металл

Если положить кусок проводящего металла, например, четверть, на плазменный шар, можно поджечь кусок бумаги или картона.Все, что вам нужно сделать, это положить другой кусок металла, например, скрепку, поверх бумаги, чтобы провести электрический ток через бумагу. Молния, похожая на миниатюрную молнию, пробьет бумагу, прожигая в ней дыру.

Безумие на калькуляторе

Если вы поместите простой калькулятор со светодиодным экраном рядом с плазменным шаром, числа на калькуляторе сойдут с ума и начнут меняться сами по себе. Не пытайтесь проделать этот трюк с ценным калькулятором, так как эксперимент может испортить светодиодный экран.

Шокирование друзей

Если вы коснетесь плазменного шара одной рукой, а другой коснетесь другого человека, вы нанесете ему удар электрическим током. Это потому, что ваше тело становится проводником электричества. Обязательно предупредите своих друзей, прежде чем попробовать на них этот трюк.

Зажигание спички

Если вы держите незажженную спичку на несколько дюймов над плазменным шаром, а затем прикоснетесь к концу спички карандашом, спичка загорится.Возможно, вам придется подождать около минуты, чтобы это произошло. Будьте очень осторожны, сразу же задуйте спичку и не позволяйте огню распространиться.

Повторное зажигание плазменного шара

Вы можете повторно зажечь плазменный шар на короткое время после того, как он был выключен, используя свое собственное тело для проведения электричества. Положите руку на плазменный шар, пока он включен, затем выключите шар. Немедленно положите руку на плазменный шар, и вы увидите, как электрические болты вспыхивают у вас в руке. Уберите руку и несколько раз хлопните в ладоши.С каждым хлопком вы должны увидеть, как через плазменный шар проходит больше электрических болтов, даже если электричество к мячу отключено.

Безопасность с плазменным шаром

Плазменный шар - это электрическое устройство высокого напряжения, которое следует использовать с осторожностью. Излучаемые им частоты могут мешать работе сотовых телефонов, Wi-Fi и беспроводных телефонов. Поскольку плазменный шар излучает электромагнитное излучение, он может мешать работе кардиостимуляторов. Следует соблюдать все меры предосторожности, если вы пытаетесь использовать плазменный шар для создания эффектов горения или огня, и ничего легковоспламеняющегося не должно оставаться в контакте с плазменным шаром.

Как работает плазменный шар?

Когда вы изучаете историю, понимаете ли вы, как древние люди выжили в далеком прошлом? Охота и сбор пищи в дикой природе, должно быть, были большой проблемой. Им, должно быть, было еще труднее заряжать свои устройства без электричества!

Шучу! До появления мобильных телефонов и планшетных компьютеров жизнь была совсем другой. Сегодня мы воспринимаем эти предметы и электроэнергию как должное.Можете ли вы представить себе, с какими трудностями было бы, если бы вы не могли подключиться где-нибудь к сети, чтобы подзарядить устройства, от которых зависите каждый день?

Электричество окружает нас каждый день, и мы обычно не задумываемся об этом. Однако, когда вы изучаете электричество в школе, это может быть веселое и захватывающее время. Это особенно актуально, если у вас есть доступ к плазменному шару!

Если вы когда-нибудь видели один из тех прозрачных стеклянных шаров, которые светятся чем-то похожим на электрические разряды, которые тянутся от центрального шара до места, где ваши пальцы касаются внешней стороны стекла, то вы знаете, как крутые плазменные шары действительно есть!

Так что же такое плазменный шар? Прежде чем мы сможем ответить на этот вопрос, давайте сначала посмотрим, что такое плазма.Хотя это звучит немного загадочно, на самом деле плазма - самая распространенная форма материи во Вселенной! Это даже чаще, чем твердые тела, жидкости и газы!

Юго-западный научно-исследовательский институт определяет плазму как «горячий ионизированный газ, содержащий примерно равное количество положительно заряженных ионов и отрицательно заряженных электронов». Плазма считается четвертым состоянием вещества, которое отличается от твердых тел, жидкостей и газов.

Плазма шар - также иногда называемый плазменным шаром, лампой, куполом или сферой - представляет собой прозрачный стеклянный шар, наполненный смесью благородных газов с высоковольтным электродом в центре. Плазменные нити проходят от электрода к стеклу при подаче электричества, создавая завораживающие лучи цветного света.

Плазменный шар был изобретен Никола Тесла, когда он экспериментировал с высокочастотными электрическими токами в стеклянной вакуумной трубке. Вот почему электрод в центре плазменного шара также часто называют катушкой Тесла. Современные плазменные шары, популярные сегодня как новинки и предметы обучения, были впервые разработаны Биллом Паркером.

Электрод в центре плазменного шара излучает высокочастотный переменный электрический ток высокого напряжения.Этот ток течет через плазменные нити, создавая разноцветные завитки света. Цвета зависят от газов, используемых внутри плазменного шара. Обычные газы включают неон, аргон, ксенон и криптон.

Если вы когда-либо прикасались к плазменному шару, когда он включен, вы знаете, что прикосновение пальца к стеклу притягивает к вашему пальцу красочную полосу света. Это похоже на создание собственной личной молнии от электрода до пальца!

Это явление возникает из-за проводящих свойств человеческого тела.Когда вы касаетесь стекла, вы создаете путь разряда с меньшим сопротивлением, чем окружающее стекло и газы.

Самодельный плазменный шар (шар)

Самодельный плазменный шар (шар)

Уверен, вы знаете, что это интересное украшение в последнее время широко продается. Вы также можете сами построить простой плазменный шар. Основа плазменного шара - небольшой источник высокочастотного высокого напряжения в несколько тысяч вольт на частоте от нескольких до нескольких десятков килогерц.Это напряжение подается на электрод, расположенный в центре стеклянной сферы. заправлен подходящим газом. Из-за емкостных токов между электродом и стеклом образуются разряды. Когда вы касаетесь мяча, светящиеся разряды будут указывать в основном на ту область, к которой вы прикасаетесь.
В моей конструкции высокочастотный источник высокого напряжения очень прост. Он использует высоковольтный трансформатор от старый телевизионный приемник. Это должен быть трансформатор без встроенного выпрямителя, чтобы обеспечивать высокочастотное напряжение.Первичная обмотка трансформатора удаляется или остается неиспользованной и наматывается новая первичная обмотка. (5 оборотов и 3 поворота), как показано на схеме ниже. Вторичная обмотка оставлена ​​в исходном состоянии. Другая часть схемы - это мощность транзистор и небольшая лампочка (24 В от 5 до 10 Вт), служащая сопротивлением и одновременно сигнализирующая о включении питания (эту лампочку можно заменить на резистор 50-100 Ом 5-10 Вт). Эти компоненты образуют простой осциллятор. Конденсатор емкостью 1000 мкФ снижает только внутреннее сопротивление блока питания.Напряжение составляет около 16 кВ, а частота около 25 кГц. Примечание - отрицательный полюс должен быть заземлен.
Плазменный шар заменяется обычной лампочкой сетевого напряжения (примерно 25 - 200 Вт), наполненной аргоном. Эффект похож. Между нитью накала и колбой образуется несколько движущихся искр.

Предупреждение! Высокое выходное напряжение опасно и может вызвать поражение электрическим током или ожоги. Любые травмы, вызванные этим устройством Я не несу ответственности.Все, что вы делаете на свой страх и риск.



Самый простой самодельный плазменный глобус


самодельный плазменный шар рабочий, с лампочкой 200Вт


... плазменный шар в темноте.

Добавлен: 2004
дом

Страница "Плазменный шар"

Страница "Плазменный шар"

ПЛАЗМА ЛАМПА S Упрощенное объяснение с изображениями того, как эти световые эффекты лампы рабочие

(Щелкните на основном сайте просмотреть 70 других тем, от экзотических калейдоскопов до странный мир осознанных сновидений.)

Ли ты называйте их сферами туманностей, плазменными лампами или шарами-молниями. лампы ставят на один из самых уникальных доступных дисплеев. Двадцать лет назад они стоили 1500 долларов. Сегодня вы можете купить его в Wal-Mart по очень низкой цене. как 40 долларов.

Понимать как они работают, необходимо начать с объяснения того, как конденсаторные функции.

Конденсатор устройство, которое может хранить электрический заряд.Это просто два параллельные металлические пластины, разделенные изолятором. (Ради это объяснение, изолятор воздушный.) Если вы подключите аккумулятор к один, на короткое время ток течет в одну пластину и выходит из другой, сохраняя заряд на каждом. Очень быстро емкость хранилища конденсатор достигает максимума, и ток перестает течь. Если вы сделаете конденсатор с очень большими пластинами, ток будет протекать дольше, прежде чем пластины заполняются зарядом.Важно то, что во время короткое время до того, как пластины станут полностью заряженными, течет ток через провода к конденсатору и от него, даже если ток не фактически проходя между двумя пластинами.

Сейчас если вместо постоянного электрического тока, обеспечиваемого батареей, используется переменный ток от блока питания, затем конденсатор постоянно заряжается то в одну сторону, то в другую.С участием у каждого импульса есть короткий период, когда ток течет через провода к конденсатору и от него, хотя, опять же, нет тока проходит между пластинами конденсатора. Если скорость импульсы тока достаточно высоки, а емкость конденсатора достаточно велика, чтобы что значительный ток течет по проводам электрическая лампа может быть помещен между источником питания и конденсатором, и он будет светить.

Если мы ускоримся как быстро колеблется ток и увеличивается напряжение от источник питания, расстояние между пластинами конденсатора может быть увеличится, и по проводам будет проходить достаточный ток. зажечь лампу.В конце концов, обкладки конденсатора станут такими. далеко друг от друга, чтобы можно было провести между ними рукой. По сути, так устроена система питания плазменной лампы. Одна сторона Конденсатор представляет собой небольшой шариковый электрод внутри стеклянной сферы лампы и другой находится внутри блока питания. Изолятор между этими двумя электроды - это газ внутри стеклянной сферы, стеклянная сфера сам, а воздух вне стеклянной сферы между сферой и второй электрод внутри источника питания.

То, что нам нужно Теперь нужно понять, как второй конденсатор занимает место лампу можно заставить работать как лампу в схеме выше.

Вспомни первая схема конденсатора и аккумулятора. Если вместо одного аккумулятор, подключите сотни последовательно и со временем будет достаточно напряжения для искра перепрыгнула бы через щель. Что происходит, так это то, что электрическое поле между пластинами становится достаточно большим, чтобы сломаться, или ионизируйте воздух между ними.(Ионизированные атомы - это просто атомы, которые у них был сбит один из электронов.) Ионизированный воздух - это проводник, и по нему течет электричество. Пока это происходит, некоторые электроны превращаются из ионизированных обратно в неионизированные. Когда бывает, что они излучают вспышку света. Цвет этого света зависит от того, какой тип газа используется. Вот если бы батарейки были заменен на импульсный источник питания, искрение будет непрерывный.Если частота пульса или частота были достаточно высокими, искры сливались бы вместе и, казалось, давали ровный свет.

Следующий шаг заключить конденсатор в стеклянный шар, наполненный газом. Если мы затем уменьшаем давление газа в сфере, газа становится больше проводящим, и мы можем раздвинуть электроды дальше друг от друга, что сделает его легче увидеть свет. (На этом этапе конденсатор больше не работает как конденсатор, потому что через него течет ток, но Я все равно назову один, потому что так оно и началось.) С правильная комбинация частот (обычно около 10 000 колебаний в секунду), напряжение (около 2000 вольт), низкое давление (1/70 атмосферы), и расстояние (от 3 до 4 дюймов) газа между двумя электроды настолько проводящие, что через них может легко течь ток. Он будет светиться ровным мягким светом. Но в этом случае природа не любит единообразия. Незначительные колебания температуры газа создавать более теплые зоны, где проводимость газа выше, чем прилегающие районы.Поскольку ток ищет путь наименьшего сопротивления, больше тока будет проходить через эти более теплые области, согревая их больше, поэтому через них проходит больше тока и т. д. Потому что более актуальный проходит через эти потоки, светится ярче. Эти ярко светящиеся потоки - это потоки, составляющие световое шоу в плазменный шар. Центральный металлический электрод внутри плазменного шара Одна сторона конденсатора, которую мы только что закончили преобразовать в свет лампочка.Другая сторона - это внутри блока питания, как уже упоминалось. перед. Выбрав правильную смесь газов для заполнения сферы, полосы приобретают интересные цвета, потому что каждый газ светится характерный цвет. Газы, используемые в плазменных сферах, обычно аргон, неон и азот, которые дают синий, красный и белый цвета.

Все это осталось сделать, чтобы плазменная сфера выглядела более похожей на магазинов заключается в сокращении длины проводов между компонентами и нарисуйте сферу немного больше.Это дает следующее (правда, художественно сложная) диаграмма.

Дно пластина конденсатора теперь погружена в основание плазменной сферы.

Поскольку нынешний в пароварке протекает газ, он его нагревает. Поскольку теплый газ поднимается, светящийся стример поднимается вместе с ним. Вот почему светится пароходы всегда движутся вверх в плазменных сферах.

Интересный вопрос, который следует задать: почему образуются более густые и яркие потоки, когда палец касается внешней стороны стеклянной сферы?

Механизм с помощью которого электрическое поле может соединять две стороны цепи через обкладки конденсатора без фактического проведения тока называется «емкостной связью»."На него влияет что угодно который изменяет способность конденсатора удерживать заряд, например смена материала между ними. В случае пальца вы введение чего-то, что увеличивает емкостную связь в одном небольшое расположение. Это означает, что вокруг области, которой вы коснулись, есть более сильное электрическое поле, что означает, что через любые стримеры, которые находятся рядом с этой областью. Более актуальный означает, что они светятся ярче и имеют тенденцию быть более стабильными.

Причина, по которой вы ничего не чувствуешь, когда прикасаешься к сфере, это то, что нет тока проходит через стеклянную оболочку и попадает в ваш палец. Текущий не вытекает из центрального электрода через стеклянную сферу. Скорее, он прыгает между центральным электродом и внутри стеклянной сферы так быстро, что вы не можете увидеть человека импульсы. Процесс похож на резиновый мяч, подпрыгивающий взад и вперед. между двумя стенами так быстро, что кажется сплошным ручьем.

Один трюк с плазменные сферы должны держать флуоресцентный свет около одного.

Пульсирующий поле вокруг стеклянной сферы достаточно сильное, чтобы возбудить ртуть газ внутри люминесцентной лампы, который, в свою очередь, возбуждает флуоресцентное покрытие на внутренней стороне стеклянной спирали и заставляет ее светиться.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
