Колпак на дымоходную трубу — Кровля крыши для дома

Автор Кровельщик На чтение 8 мин Просмотров 193 Обновлено

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа.
    Он должен быть больше отверстия, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

  1. Колпак называют разными выражениями: флюгарка или Дымник.
  2. Колпак нужен, чтобы тяга была лучше.
  3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
  4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
  5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

  1. Тяга увеличивается в три раза.
  2. На 30% происходит увеличение КПД для трубы дымохода.
  3. Не дает попадать дождю и снегу.
  4. Вид крыши становится презентабельнее.
  5. Кладка кирпича становится во много раз лучше и крепче.
  6. Придает эстетичности трубы для дымохода.
  7. Удерживает тепло в доме и создает горение яркого пламени.
  8. Каждая флюгарка это искусство.
  9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
  10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
  11. Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

  • Плоские колпаки.
  • Полукруглые колпаки.
  • Четырех скатные колпаки.
  • Колпак с флюгером.
  • Колпаки, которые открываются.
  • Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм) Ширина трубы (мм) Диаметр (мм)
145 245 120
170
285
145
250 430 210
500 840 420
658 1100 520



Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.



 Почему трубы задымляются?

  1. Неправильно выбран диаметр трубы.
  2. Неправильная длина трубы, а также высота.
  3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
  4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
  5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
  6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
  7. Выделение конденсата, в результате чего печь становится сырой
    . Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
  8. Если неправильно был построен дымоход.
  9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
  10. Если дымоход установлен ниже крыши.
  11. При установке дымохода вблизи высоких деревьев и домов.
  12. Если дымоход пропускает воздух через кирпичную кладку.
  13. Если помещение плохо вентилируется.
  14. Дождь, снег.
  15. Когда на улице теплее, чем в здание.
  16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Оголовок (колпак, зонт, дымник) на кирпичную трубу

Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Cодержание статьи

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

  1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
  2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
  3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

Так выглядит установленный дымник на трубе с защитными декоративными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

  1. Лист металла для крыши.
  2. 4 куска профиля 20х20 мм.
  3. Металлический уголок.
  4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 900. Этот козырек фиксируют к стойкам пластинами и заклепками.

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как своими руками сделать дымник на трубу?

Колпак на трубу дымохода своими руками: виды, изготовление и установка

Споры о необходимости установки колпака на трубу дымохода сразу утихают после сильного дождя, когда внутри печки появляются грязные лужи. Также многие заметили, что при сильном ветре газовый котёл горит равномернее, если труба надёжно укрыта от непогоды. Несмотря на все доводы в пользу колпака, он не является обязательным элементом, поэтому не все его устанавливают.

Устанавливать колпак или нет – ваш выбор

Разновидности и предназначение

Сколько бы люди ни спорили о необходимости установки колпака на дымоходную трубу, определённая польза от этого устройства всё же есть. Вот лишь некоторые полезные функции крышки над трубой:

  1. Улучшение тяги. Конструкции некоторых колпаков позволяют значительно улучшить качество горения в топке.
  2. Защита от ветра. Иногда огонь может задувать сильный ветер, и тогда без надёжного колпака не обойтись.
  3. Защита от дождя и снега. В тех местах, где часто выпадают обильные осадки, дымоход укрывают от непогоды.
  4. Защита от мусора. Попадание в дымоход посторонних предметов в густонаселённых местах не редкость, поэтому без мер предосторожности никак нельзя.
  5. Эстетическая составляющая. Для многих людей красота внешнего вида здания имеет немаловажное значение, а художественно оформленная «шляпа» на трубе может украсить вид всего здания.

В этом видео вы узнаете, как изготавливаются колпаки на трубу:

Плюсов предостаточно для того, чтобы решиться на установку колпака на печную трубу. Для начала определяются с выбором конфигурации. Существует несколько разновидностей этой детали печного убранства:

  1. Классическая. Самый распространённый вид. Обычно имеет форму двускатного шалаша. Конусы и пирамиды тоже часто можно увидеть над поверхностью крыш.
  2. Европейская. Представляет собой сооружение закруглённой формы.
  3. Многоскатная. В таких завершиях применяют несколько скатов для более надёжной защиты от непогоды.
  4. С флюгером. Часто является настоящим произведением искусства. Лучший выбор для любителей прекрасного.
  5. Съёмная. Где часто надо чистить дымоход, применяют съёмные крышки или открывающиеся конструкции на петлях, специальных шарнирах и т.д.
  6. С дефлектором для дымохода. Распашные створки, открывающиеся снизу, чтобы усилить тягу в печи.
Существует много разных видов и модификаций колпаков на дымовую трубу, поэтому выбрать их бывает непросто. Однако, учитывая личные обстоятельства, домовладелец всегда сможет подобрать оптимальный вариант для своих нужд.

Материалы для изготовления

Определившись с выбором конструкции, заготавливают необходимый материал для работ. Всегда нужно помнить, что крыша находится высоко и часто на неё не заберёшься, поэтому сделать колпак на трубу надо из чего-то очень прочного и долговечного. Вот материалы, которые обычно применяют для этой цели:

  1. Нержавеющая сталь. Очень надёжный материал, но придётся помучиться, чтобы сделать из него то, что пожелает заказчик.
  2. Медь. Легко формируется, однако при соединении с другими металлами быстро окисляется и зеленеет. При правильной обработке со временем примет вид эксклюзивного раритета. Этот материал больше подходит для тех, кто любит старину.
  3. Оцинкованная сталь. Наиболее востребованный материал. Дешёвый, легко гнётся, красиво выглядит и долго служит.
  4. Кровельная жесть, покрытая полимерной термостойкой краской. Хорошо смотрится на крышах из цветной металлочерепицы или профлистов.

Кроме основного материала, готовят крепления, кронштейны, болты, гайки. Из инструментов понадобятся ножницы по металлу, киянка, слесарные тиски, плоскогубцы, линейка и карандаш.

Пошаговая инструкция по созданию

Когда приготовления закончены, приступают к изготовлению колпака на трубу дымохода своими руками. Чертежи подходящего образца делают тоже заранее. Будет лучше, если мастер попробует выполнить для начала модель из картона, чтобы убедиться в правильности расчётов. После этого приступают к основной работе:

  1. Вырезают из жести круг, диаметр которого в 1,5 раза больше диаметра трубы.
  2. По контуру круга отмечают две точки на расстоянии радиуса друг от друга.
  3. Соединяют полученные точки с центром круга.
  4. Получившийся сектор вырезают, оставляя края для фальцовки.
  5. Фальцуют конусообразный колпак.
  6. Из кровельного железа делают три ножки, согнув его вдвое для прочности.
  7. Приклёпывают ножки к конусному колпаку.
  8. Крепят колпак к трубе. Если труба асбестовая, тогда делают металлический хомут и приклёпывают к нему ножки, а потом затягивают хомут на трубе.

Так изготовляют простейший колпак на круглую трубу. Более сложные варианты выполняются по тому же принципу. Главное, ещё до начала работ хорошо продумать последовательность операций. Здесь очень сильно помогает изготовление картонной модели. На ней сразу делают поправки в размерах и конструкции. После того как всё удовлетворяет запросам мастера, он приступает к работе с металлом.

Пусть споры о необходимости укрытия труб продолжаются, но сделанный своими руками колпак всегда будет напоминать хозяину о его мастерстве. К тому же он верой и правдой прослужит многие годы, защищая дымоход от непогоды.

Колпак на трубу дымохода — как сделать своими руками. Жми!

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Именно эта конструкция часто привлекает взор, так как в последнее время, весьма разнообразно ее дизайнерское решение. При этом ее легко можно сделать своими руками, даже не имея особых навыков.



Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

  • в пространство трубы не попадал: мусор, снег, дождь, птицы;
  • долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
  • укрепить верхний слой кладки дымохода;
  • увеличить тягу до 20 %;
  • создать ветрозащитный отвод отходных газов;
  • украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана.  Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

  • оцинковки;
  • нержавейки;
  • стали с лакокрасочными покрытиями;
  • алюминия;
  • меди.

 Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

  • молоток резиновый или деревянный;
  • маленький железный молоточек;
  • шуруповерт;
  • электрическая дрель;
  • сверла необходимого диаметра крепежа;
  • заклепки;
  • крепления;
  • рулетка;
  • маркер;
  • строительный уголок;
  • гибы;
  • специальные зажимы;
  • ножницы по металлу;
  • металлическая линейка;
  • железный уголок размером до 1 метра.

[warning]Совет мастера: для соблюдения техники безопасности пользуйтесь плотными рабочими рукавицами.[/warning]

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

Они бывают:

  • круглые,
  • квадратные;
  • вальмовые;
  • конусные;
  • шатровые;
  • стандартные четырехскатные;
  • с плоским зонтом;
  • с полукруглым зонтом;
  • остроконечные с четырьмя скатами и высокой крышей;
  • с флюгерами.

[advice]Совет специалиста: форма колпака может быть простой, в то же время, идеально вписаться в общий ансамбль дома, подчеркнув его стиль.[/advice]

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:
  • цаги — это простая модель, которую можно изготовить в мастерской;
  • Григоровича;
  • шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
  • Н-образный;
  • форма звезды «Шенар»;
  • АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

[warning]Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян. [/warning]

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

[advice]Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.[/advice]

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

  1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
  2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
  3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
  4. Загнуть кончики, получается отверстие, как на чертеже.
  5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
  6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Изготовление флюгарки своими руками

Макет флюгера. (Для увеличения нажмите)

Декоративные фигурки, узоры, на колпаках вытяжных дефлекторах называют флюгарками или флюгером.

Изготовить контур флюгера петуха можно из приведенного чертежа, если увеличить его до натуральной величины, отпечатать, нанести на стальную поверхность, вырезать.

Чтобы изготовить флюгер, нужны дополнительно сварочные работы.

Работа по изготовлению флюгера состоит из следующих шагов:

  • вырезать фигурку;
  • изготовить стрелу;
  • подготовить вращательный механизм.

Можно подвести итог вышесказанного, что изготовить дефлектор можно своими руками при хорошей подготовке, наличия инструментов и большого желания.

Смотрите видео, в котором специалист подробно разъясняет, как сделать колпак для дымохода своими руками:

Оцените статью: Поделитесь с друзьями!

видео-инструкция по монтажу своими руками, особенности ветрозащитных изделий для печных дымоходов, вентиляции, цена, фото

Для нормального функционирования инженерных систем загородного дома необходимо наличие различных труб, выходящих на кровлю строения. Они важны для работы кухонной вытяжки, отопительного котла, камина и так далее. Защитить эти конструкции от неблагоприятного воздействия окружающей природной среды помогает колпак на трубу вентиляции и отопления.

Защитный колпак – необходимый элемент печной или вентиляционной трубы

Особенности конструкции

Защита от осадков

Дымоходы и вентиляционные трубы изготавливаются из высококачественного материала и с соблюдением множества технологических нюансов, что позволяет избежать появления трещин и сколов, ухудшающих их технические характеристики.

Но на верхний торец конструкции все время воздействует дождь, снег и ветер, которые постепенно разрушают даже самую надежную кладку. Кроме того, во время сильного ливня возможно попадание небольшого количества воды внутрь печи или камина, что вызовет намокание топлива и может привести к задымлению.

Фото защитного колпака простейшей конструкции

Когда начинает дуть сильный ветер, дым также не может выйти из дымохода и начинает скапливаться внутри него. Помимо этого, во внутреннее пространство трубы попадает холодный воздух, который начинает оказывать на горячий дым дополнительное давление.

В результате тяга снижается и в некоторых случаях может начаться обратный процесс – затягивание дыма в топку, а через нее – в жилое помещение.

Разновидности колпаков

Избежать всех перечисленных выше неприятностей помогает колпак на дымоходную трубу, который легко можно изготовить своими руками.

Он позволяет сохранить тягу в ветреный день и предотвратить преждевременное разрушение дымохода под воздействием осадков.

Принцип работы ветрозащитной конструкции состоит в следующем:

  • поднимающийся горячий дым упирается в верхнюю часть колпака;
  • холодная воздушная струя, скользя по внешним кромкам колпака, подсасывает скопившийся горячий воздух, что позволяет увеличить тягу дымохода.

Материалом для изготовления рассматриваемой детали может служить любой металл, не подверженный коррозии.

Чаще всего применяются:

  • сталь, защищенная полимерным составом;
  • алюминий;
  • медь;
  • другой материал, цена которого не очень высока.

Разновидности колпаков

Также разнообразны и их конструкции:

  • стандартный защитный колпак с четырьмя гранями;
  • зонтик на круглый дымоход;
  • колпак, имеющий полукруглое навершие – хорошо сочетается с экстерьером жилища, выполненном в классическом европейском стиле;
  • колпак, оборудованный плоским навершием – применяется в случае, когда дом построен в стиле модерн;
  • флюгарка с флюгером – изменяя свое расположение под действием ветра, позволяет создать наиболее эффективную тягу независимо от силы и направления ветра;
  • флюгарка с щипцовой крышкой – эффективна в районах, отличающихся большим количеством выпадающего зимой снега;
  • флюгарка с открывающейся крышкой – позволяет производить прочистку дымохода без демонтажа защитного колпака. (См. также статью Труба для буржуйки: особенности.)

Самостоятельное изготовление колпака

Замеры

Колпак на печную трубу или вентиляцию должен быть изготовлен так, чтобы защищать от дождя и снега все горизонтальные поверхности этой конструкции. Поэтому, если дымоход был изготовлен с уширением в верхней части, навершие должно закрывать и его.

Необходимо снять следующие размеры:

  • длина и ширина внешней части трубы;
  • геометрические параметры отверстия для выхода дыма;
  • расстояние от уширения до верхней кромки дымохода.

Перед изготовлением защитного колпака необходимо тщательно измерить трубу

Обратите внимание!
Готовая конструкция должна легко надеваться на дымоход.
Потому к полученным размерам трубы при конструировании необходимо добавить 5-10 мм.

Крылья в нижней части колпака нужно делать такими, чтобы они полностью накрывали уширение.

Сборка

Перед тем как начинать сборку колпака для дымохода, убедитесь в наличии у себя таких инструментов и материалов:

  • деревянной киянки;
  • небольшого молоточка;
  • струбцин;
  • металлического бруска толщиной в 10 мм;
  • ножниц для резки металлических листов;
  • линейки;
  • карандаша или маркера для разметки;
  • металлического уголка шириной в 40 мм и длиной 1-1,5 метра.

Киянка необходима для сгибания металлических листов

Инструкция по сборке дымохода своими руками состоит из 7 последовательных шагов:

  1. Для начала нужно прикрутить металлический уголок к рабочей кромке стола, у которого вы будете работать. Он будет служить основанием для сгибания листов металла.

Металлический уголок поможет в работе

  1. Загибается капельник. Это специальная кромка шириной около 1 см. Работу лучше начинать с края листа, постепенно переходя к середине. Так металл не будет соскальзывать. Загнуть элемент нужно на угол в 45 градусов. Для этого заготовку необходимо уложить на прикрученный ранее уголок и придать ему нужную форму с помощью киянки.
  2. Верхнюю часть заготовки нужно загнуть в другую сторону на угол в 90 градусов. Ширина этой кромки – 2 см.
  3. Затем по аналогичной схеме производится перегиб листа по центральной осевой линии. Угол загиба зависит от выбранной разновидности конструкции ветрозащитного колпака.

Аккуратно придайте металлическому листу нужную форму

  1. После этого на всех деталях загибаются фальцы. Для этого можно использовать специальный инструмент – так называемые гибы. (См. также статью Кирпичная труба: особенности.)

Разновидности фальцев

  1. Следующий шаг – изготовление крышки. Ее края загибаются на расстояние в 15 мм, после чего она устанавливается на колпаке.
  2. Затем в ней размечается и вырезается отверстие, размеры которого совпадают с геометрическими параметрами внутренней части дымохода, уменьшенными на 20 мм. Они будут нужны для обустройства кромок с каждой стороны. Их следует загнуть не вниз, а вверх.

Завершающий этап – монтаж конструкции на трубу

Получившийся таким образом колпак закрепляется на печной или вентиляционной трубе с помощью анкерных болтов.

Колпак на круглую асбестовую трубу

Особенности конструкции такого дымохода позволяют создать и установить более простой, но, тем не менее, эффективный колпак:

  • на асбестовой трубе устанавливается металлический цилиндр, закрепляемый с помощью болтов и гаек;
  • к нему с помощью стоек монтируется металлический конус, имеющий расширение книзу.

Совет!
Для соединения деталей между собой можно использовать заклепки или полуавтоматическую сварку.

Простейший колпак на асбестовую трубу

Вывод

Правильно сконструировав и установив ветрозащитный колпак на трубу, вы не только защитите дымоход и вентиляционную систему от попадания влаги и снега, но и продлите срок эксплуатации трубы. Более подробно об устройстве инженерных сетей можно узнать из видео в этой статье.

виды и материалы, как сделать своими руками

Закончилась постройка бани, но иногда создается впечатление, что в конструкции чего-то не хватает. И только глядя на дымоход, многие понимают, что не хватает самого впечатляющего элемента – колпака.

Но для начала нужно определить, для чего он нужен, кроме украшения, и не повредит ли эта конструкция тяге. Вот тут и начинается самое интересное.

На первый взгляд, колпак на дымоход предназначен для его защиты от попадания в него посторонних предметов, атмосферных осадков, птиц и мусора.

С точки зрения пожарной безопасности эта конструкция должна помочь, ведь мусор в системе дымоотведения при растопке печки может загореться.

В забитом опавшими листьями дымоходе однозначно снизится тяга. Но это может случиться и из-за наличия зонтика на трубе.

Важно! Зонты, колпаки и другие конструкции снижают тягу, а могут и вызвать явление обратной тяги.

Содержание статьи

Что говорит законодательство

Для того чтобы точно разобраться в этих вопросах, мы обратились к нормативным документам, и выяснили, что СНиП 2.04.05 категорически запрещает установку зонтов на дымоходах.

Но на основании СНиП 41-01-2003, где сказано: п. 6.6.14 – оголовки дымоотводящих систем нужно защищать от осадков, при условии, что колпаки и другие конструкции не должны мешать свободному выводу дыма.

Принимаем решение – ставить!

Защита на систему дымоотведения: польза или вред?

Разобраться со всеми требованиями законодательства и совместить их со своими потребностями и советами специалистов практически нереально. Тогда будем действовать логически: если есть ветер, то в правильно сконструированном прогретом дымоходе есть тяга.

Зонт на дымоход уменьшает пространство между оголовком и колпаком. При уменьшении этого расстояния скорость прохождения воздушных потоков над оголовком увеличится, а значит, и возрастет разряжение. Это только усилит тягу.

Если ветра нет, то тяга образуется из-за разницы давлений между выходом трубы из печи и ее оголовком.

Эти размышления верны только в том случае, если система дымоотведения сконструирована правильно и расстояние между оголовком дымохода и колпака не слишком маленькое.

Выбор защиты

Зонты могут называться по-разному: колпак, дымник, флюгарка, грибок, зонтик. Но суть у всех одинакова.

Нужно определиться, какие виды зонтов на дымоход существуют, каковы их форма и функциональность.

  • Колпак на дымовую трубу 4-скатный (флюгарка).
  • Зонт на дымоход.
  • Колпак (2-скатный) со щипцовой крышей.
  • Колпак на оголовок трубы с плоским навершием.
  • Флюгарка с открывающейся крышей.
  • Колпак с установленным флюгером.

Из всего многообразия нужно выбрать именно такой, который будет наиболее эффективно защищать трубу от мусора и атмосферных осадков, и сам не будет подвергаться коррозии.

При выборе нужно обратить внимание на размеры конструкции. Если прогадать с размерами и зонтик на трубу дымохода приобрести большего сечения, чем нужно, то есть возможность, что установка его станет затруднительной и в итоге он будет слишком опущен. А это грозит возникновением обратной тяги.

Материал для эффективной защиты

К зонту на дымоход предъявляются очень серьезные требования по качеству материала, из которого он изготовлен, ведь на него круглогодично будут воздействовать всевозможные атмосферные явления с одной стороны и раскаленные горячие газы – с другой.

Наиболее популярными материалами для изготовления зонта на дымоход являются:

  1. Нержавейка. Замечательный материал для покупного колпака. Если изготавливать из нержавейки колпак своими руками, то можно столкнуться с трудностями вырезания заготовок, так как этот материал довольно прочный.
  2. Медный лист. Мягкий материал, который продемонстрировал наилучшие показатели стойкости против влаги и повышенных температур. Но стоимость защитного зонта из этого материала немалая.
  3. Оцинкованный лист. Он мягкий, хорошо гнется и режется, имеет неплохие антикоррозийные свойства. Сделать из него колпак на дымоход или зонт самой замысловатой конструкции сможет практически любой домашний мастер. Все эти материалы имеют как достоинства, так и недостатки, но изготавливать или покупать такую конструкцию из других материалов специалисты не рекомендуют.

Как самостоятельно изготовить защиту на оголовок трубы

Как мы уже говорили выше, сделать своими руками хороший зонт для дымовой трубы сможет практически любой человек, который знаком с азами черчения и умеет держать в руках инструмент. И прежде всего нужно определить форму будущего изделия.

Если дымоход кирпичный, то форма защиты будет квадратная или прямоугольная, а если дымоход имеет круглое сечение, то делать нужно зонт такой же формы.

Мы рассмотрим изготовление простейшего круглого колпака.

Для этого вам потребуется инструмент:

  • Линейка и циркуль. Если своих нет, можно попросить их у школьников.
  • Ножницы по металлу.
  • Маркер, лучше на спиртовой основе, чтобы не размазывался по материалу.
  • Дрель со сверлом.
  • Заклепочная машинка.
  • Хомут, имеющий диаметр дымохода.

Из материалов вам нужно будет приобрести лист оцинковки и заклепки на заклепочный пистолет.

  1. Делаем чертеж. Он состоит из 3 полос, каждая имеет 20 см в длину и 2 см в ширину, и круга, диаметр которого будет на 10-15 см больше внешнего диаметра дымовой трубы. От центра круга до его края проводим линию радиуса, после чего от центра круга проведите вторую линию, образующую сегмент с углом в 30⁰-45⁰.
  2. Переносим чертеж на лист оцинковки и вырезаем детали с помощью ножниц по металлу. Соблюдайте технику безопасности. Пользуйтесь защитными перчатками.
  3. Вырежьте сегмент из круга и сверните заготовку конусом. В месте нахлеста просверлите несколько отверстий и скрепите заготовку заклепками.
  4. С внутренней части конуса приложите полосы стойки с трех сторон и закрепите их заклепками.
  5. Установите на оголовок трубы изготовленную защиту и зафиксируйте ее на трубе хомутом. Следите за тем, чтобы расстояние между оголовком дымохода и краем зонта было не менее 10 см.

Правильно изготовленный колпак защитит материал дымохода, увеличит тягу и станет прекрасным украшением вашей постройки, будь то частный дом или небольшая баня.

для чего он нужен и как правильно его сделать

На чтение 10 мин Просмотров 261 Опубликовано Обновлено

Защитную функцию для трубы выполняет колпак. Это элемент, выполненный из металла, который ставится в верхней части дымохода. Он защищает трубу от разрушения осадками, от попадания мусора или птиц, а также выполняет декоративную функцию. О необходимости установки такого устройства до сих пор ведутся споры. Чтобы правильно выбрать колпак на трубу, следует ознакомиться с их разновидностями. Также защитное устройство можно сделать своими руками.

Основные функции колпака

Колпак защищает дымоход от ветра, осадков и загрязнений

Специальное металлическое изделие, которое называется колпаком на трубу дымохода, призвано защитить выход от негативного воздействия атмосферных условий. Он не должен мешать тяге, искажать условия движения воздушных масс. Наличие или отсутствие такого элемента предусматривается на начальных стадиях проектирования отопительной системы. Установка осуществляется в соответствии с ГОСТ и отраслевыми документами.

Колпак выполняет следующие функции:

  • Закрытие вывода от задувания ветра. Направление воздушных масс постоянно изменяется, поэтому для предупреждения появления обратной тяги ставится защитный козырек.
  • Защита от дождя и снега, механических загрязнений, птиц. От атмосферных осадков защищает сам козырек. Чтобы не попали внутрь птицы, ставится сетка. Со временем на ней может образоваться замерзший конденсат, из-за чего уменьшается тяга. К тому же в зимнее время на сетке образуются сосульки. Необходимо заранее выбирать материал, на котором не будет образовываться влага.
  • Увеличение срока службы оголовка. Так как колпак защищает трубу от попадания мусора и грязи, ее внутренняя часть не будет повреждаться. Это позволит продлить время эксплуатации.
  • Декор. Оригинальные колпаки способны улучшить внешний вид дома и подчеркнуть стиль здания.

При установке колпака важно продумать систему таким образом, чтобы элемент не мешал свободному выходу дыма. В ином случае от декоративного козырька будет только вред и угроза пожарной безопасности.

Несмотря на все функции колпака, часть специалистов против их установки. Это связано с тем, что грибок мешает выходу продуктов сгорания. Зонт трубы в таком случае уменьшает тягу. Также при сгорании выделяется водяной пар, который оседает на металле. В холодную погоду образуются сосульки, которые перекрывают сечение дымохода. В результате угар может пойти в дом и отравлять жильцов.

Современные дымоотводы круглой формы не имеют места для гнездования птиц. На такие модели установка защитной медной сетки не требуется. Правильно построенные дымоходные каналы имеют в нижней части сборник для конденсата. В него попадают атмосферные осадки в виде воды, которые потом можно удалить.

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

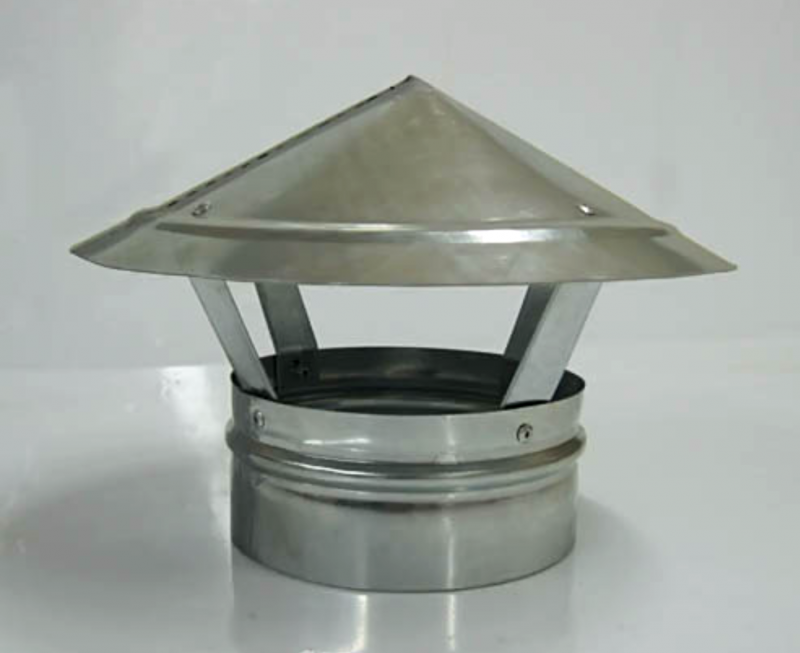

  • Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.
  • Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
  • Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
  • Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

Разновидности защитных элементов

Изделия для защиты дымохода от атмосферных осадков и попадания мусора различаются по внешнему виду.

По сечению трубы выделяют:

  • круглые;
  • прямоугольные;
  • квадратные.

К наиболее распространенным конструкциям относятся:

  • Модели в виде домиков. Они имеют четырехскатную крышу.
  • Домики с щипцовой крышей.
  • Дымники с полукруглой и конусообразной крышей.
  • Плоские зонты.

К шапке дымовой трубы могут крепиться дополнительные элементы. Это может быть искрогаситель, флюгер, орнаменты, фигурки (коньки, птицы) и другие декоративные детали.

Рекомендации по выбору

Для защиты от птиц и листвы рекомендуется ставить колпак с сеткой

Основная функция колпака – защита дымохода, поэтому внешний вид и форма могут быть любыми. Важно, чтобы изделие подходило трубе по размерам. Грибок не должен мешать вентиляции и выводу дыма из помещения.

Обычно на трубы из кирпича устанавливаются оголовки с четырьмя скатами. На круглые дымоходы лучше ставить дымники с конусом.

Свесы зонта должны выступать на несколько сантиметров с каждой стороны трубы. Это дополнительно защитит дымоход от дождя и листвы. Для защиты от птиц ставится сетка под зонтом. Ее функции может выполнять ажурная ковка, которая украсит внешний вид.

Если в доме используется дровяная печь, лучше не выбирать окрашенный дымник. Краска с него быстро выгорает под действием дыма. Лучше взять оголовки с уплотненной двойной крышкой. Для простоты чистки ставят оголовки с откидывающейся крышкой. При установке в доме газового котла можно ставить крашенные колпачки.

Основные материалы

Медные колпаки самые долговечные

Для создания защиты на трубу применяются разные металлы. Они должны быть надежными, крепкими, не реагировать на внешнее воздействие окружающей среды и не уменьшать вытяжной силы. К таким материалам относятся оцинкованная сталь, нержавеющая сталь и медь.

Защита из оцинкованной стали хорошо переносит агрессивные воздействия среды, отличается своей практичностью. Оцинкованная сталь не теряет расцветку под действием прямых солнечных лучей. Ее дополнительно могут покрывать цветным полимером – полиэстером. Если ставится колпак из оцинкованной стали с небольшой толщиной, он может прогореть за 3-5 лет постоянного использования. Газы высокой температуры разрушают его, поэтому рекомендуется ставить отражатель из нержавеющей стали. Стоимость устройства будет выше, но срок службы увеличится на несколько десятков лет.

К материалам более высокого класса относят нержавеющую сталь. Она отличается долговечностью и высокой прочностью. Ее стоимость выше, чем оцинкованной стали. Может использоваться в качестве дополнительного защитного элемента колпака.

Медные колпаки считаются самыми выгодными. Они имеют длительный срок службы который достигает 100 лет. Медь хорошо сочетается с водостоками и другими элементами, а также не теряет привлекательный внешний вид со временем. Делать колпак на печную трубу из медных листов проще и удобнее. Для работы выбирается медный лист толщиной от 0,5 мм. С ними тяжелее работать, чем с тонкими, но устойчивость собранной конструкции будет выше.

Самостоятельное создание колпака

Сборка козырька на трубу дымохода начинается с выбора материалов. Можно использовать оцинкованную сталь, но лучше брать медь. Она быстро покрывается защитной пленкой окислов, после чего перестает реагировать на вредное воздействие агрессивных химических веществ, которые находятся в дыме. Рекомендуемая толщина – 0,6 мм. Более тонкий лист не имеет достаточной механической прочности и подвержен деформации. Также необходимо подготовить угольник, шило, ножницы по металлу и металлическую линейку.

Далее можно приступать к созданию чертежа, вырезанию деталей и финальной сборке. Но перед тем как сделать зонт на трубу своими руками, следует вычислить размеры и диаметр дымохода.

Подготовка деталей

В первую очередь необходимо выполнить замеры оголовка, на который будет крепиться козырек. Размеры изделия должны быть на 10 см больше диаметра трубы. Со всех сторон должен быть выступ 50 мм. Угол наклона скатов варьируется в диапазоне от 30° до 45°. Минимальная высота от среза до козырька должна составлять 100 мм.

После измерения габаритов можно приступать к созданию эскиза. Его необходимо нарисовать на листе бумаги. Лучше взять простейшую базовую модель и внести в нее коррекции по линейным размерам.

Далее на медный лист переносятся детали козырька для дымоходной трубы. При перенесении контуров нужно оставить 0,5 см на закольцовку. Для удобства работы медный лист можно разрезать на несколько частей и на каждой рисовать свои детали. Выполнять рисовку по меди можно специальным фломастером или шилом. Лучше использовать второй вариант, так как линии в таком случае будут тоньше и не придется удалять следы маркера.

Намеченные детали несложно вырезать ножницами по металлу. Если есть специальное оборудование, можно выполнить раскрой плазменной резкой.

Гибка частей и сборка колпака

Сборка колпака для дымохода

Чтобы правильно согнуть детали, рекомендуется потренироваться на ненужных листах металла. В случае наличия опыта и умений выполнять тренировку не обязательно, можно сразу собирать колпак на дымоходную трубу.

Сгибание деталей начинается с закольцовки краев. Это можно сделать вручную или на специальном оборудовании. Качество на станке будет лучше, скорость выполнения выше, но не у каждого есть возможность покупки профессиональных инструментов.

После закольцовки делается первая часть основания. Дополнительный нижний изгиб обеспечит высокую прочность. Углы необходимо загибать по указанным на чертеже размерам и контролировать транспортиром. Если работа выполняется на станке, можно выбрать конкретные шаблоны. Технология гибки в таком случае не повлияет на алгоритм работы. На основании следует сделать прокатку, которая добавит устойчивости конструкции.

Далее собирается основание колпака на кирпичную трубу. Для работы потребуются специальные клещи. С их помощью нужно разводить детали крепления в разные стороны и собирать элементы в единую конструкцию.

Нарезанные и согнутые заготовки следует разложить на ровной поверхности. Все размеры, загибы и углы нужно перепроверить. С помощью клещей надо согнуть концевики и собрать все детали. Важно работу выполнять аккуратно, не повреждая лицевую часть. Замки закрывать пока не нужно, их следует только подготовить.

После тщательной проверки можно закрывать замки ударами киянки. На этом сборка основания завершена, можно приступать к созданию зонтика для дымохода.

Изготовление крыши колпака для дымоходной трубы

Алгоритм создания крыши колпака похож на работы по заготовке основания. Аналогичным образом все детали с шаблона переносятся на металл. Обязательно у каждого элемента должен быть конец для подгиба. Длина его выбирается исходя из удобства. Важно помнить, что длина верхнего подгиба должна быть в два раза больше нижнего фиксирующего. Размеры нужно подбирать таким образом, чтобы как можно меньше металла уходило в утиль. Рекомендуемые выпуски на треугольных скатах составляют 30 мм, на трапециевидных 15 мм.

Заготовки вырезаются ножницами по металлу. Для мелких элементов в зависимости от стороны сгиба выбирается разный инструмент – левый либо правый.

После вырезания производится гибка деталей. Когда они готовы к соединению, следует разложить элементы на столе и перепроверить размеры и углы. Следует прокатать ребра жесткости посередине плоскости профлиста меди и выполнить сгиб в нижней части. Он позволит улучшить прочность и устойчивость колпака.

Далее выполняется итоговая сборка зонта. Все соединительные элементы нужно совместить друг с другом по линиям. На трапециевидные скаты устанавливаются треугольные и соединяются в фальц. Изгиб нужно делать с максимальным усилием, чтобы элементы не смещались после установки. Далее нужно сделать и прикрепить ножки. Их можно изготовить из остатков медного листа.

Ширина ножек должна составлять примерно 110-150 мм, для закольцовки оставляют 25 мм. Размеры могут меняться в зависимости от параметров отрезков. Намеченные детали вырезаются и сгибаются. Нужно просверлить отверстия для заклепок, которые будут делаться через два слоя меди.

Собираются вместе крыша, основание и ножки. Если предусмотрена защита от птиц, следует поставить сетку из меди. Ее фиксируют на специальные уголки. Крыша крепится на заклепки.

Изготовление заглушек для трубы ПВХ

Назад Вперед

Этот следующий шаг является наиболее сложным и требует большей работы, чем любой из шагов. Этот шаг кажется таким маленьким с точки зрения всего проекта, но потребует значительного времени. Выделите для этого целые выходные. Это может занять у вас только один день из двух, но, вероятно, это займет больше времени, чем вы думаете.

Для выполнения проектных работ труба из ПВХ, используемая в качестве заполнителя пространства на вершине стены, должна «плавать» на месте с основным резьбовым стержнем (который проходит и соединяет закругленные концы основного стержня 2 × 4 опорные балки), проходящие через его центр. Для этого необходимо, чтобы на концах ПВХ было что-то набитое, через которое может пройти стержень с резьбой и который будет удерживать этот стержень в центре трубы из ПВХ. Я искал везде и всюду в поисках какого-нибудь стандартного приспособления, которое могло бы служить этой цели. Ни один фитинг, ни комбинация стандартных фитингов, которые я мог бы собрать, не справились бы с этой задачей, поэтому мне пришлось создавать эти «Торцевые заглушки» самостоятельно. Если бы у меня был токарный станок, который мог бы повернуть большой кусок алюминия, о да… и умение управлять им, я мог бы сделать эту частушку из алюминия… но, не имея ни того, ни другого, я решил использовать кусок дерева.Мой план состоял в том, чтобы изготовить деревянный диск толщиной примерно 2-3 дюйма и диаметром, который плотно входил бы в конец трубы из ПВХ (внутренний диаметр ровно 4 дюйма). Кроме того, я планировал просверлить отверстие в центре этого диска и выровнять это отверстие медной трубкой, как это было сделано в основных опорных балках.

Чтобы разрезать диски, я сначала подумал о том, чтобы нарисовать 4-дюймовый круг с центром на лицевой стороне более хорошего качества (без обработки под давлением) 2 × 6 (фактические размеры которых были бы 1,5 x 5,5 дюйма), а затем использовал свиток или лобзик, чтобы вырезать круг.Я подумал о том, насколько жесткие допуски для этого просто «фрикционная посадка» внутри отверстий концов труб из ПВХ, и решил, что моя спиральная пила не будет достаточно точной (да… я винил инструмент, а не оператора… пойди разбери). Итак, как же тогда вырезать идеальный круг в куске пиломатериала 1,5 дюйма и диаметром ровно 4 дюйма. Еще одна проблема, о которой я беспокоился, заключалась в том, как точно отцентрировать отверстие 7/8 ″ в точном центре диска после того, как он был вырезан. Хм ….

Кольцевая пила. Это было решение, которое пришло мне в голову.Если вы не видели его раньше, вот его фото.

Кольцевая пила

Специальное сверло вставляется в эту чашевидную пилу через отверстие в ее центре (отверстие имеет резьбу, соответствующую резьбовой втулке на сверле). Это сверло действует как направляющая при выравнивании кольцевой пилы (поскольку оно идеально отцентрировано в середине отверстия, которое эта пила будет вырезать). Эта пила прорежет круглое отверстие в дереве. Нас на самом деле это не волнует … нам нужен кусок дерева, который кольцевой пилой вырезает из большей доски.Обратите внимание, что как только вы вытащите кусок дерева изнутри кольцевой пилы после вырезания отверстия в большей доске, в этом диске будет просверлено небольшое отверстие в его центре в результате пилотного сверла кольцевой пилы, упомянутого выше. Это небольшое пилотное отверстие будет служить первым отверстием в серии отверстий увеличивающегося диаметра, которые мы будем просверливать через центр этого диска, пока не доведем это отверстие до диаметра 7/8 ″ с помощью сверла, как мы это делали в основные опорные балки на этапе 1 проекта.

Что касается диаметра кольцевой пилы, я поэкспериментировал и осмотрел инструментальную часть Home Depot и обнаружил, что кольцевая пила, рекламируемая как кольцевая пила 4 1/4 дюйма (4,25 дюйма), имела диаметр между ВНУТРЕННИМИ зубьями (который будет размером с деревянный диск, образовавшийся при просверливании отверстия в более крупном куске дерева) почти ровно 4,00 дюйма. На самом деле это было очень маленькое количество больше, чем это измерение, и это было здорово, так как я намеревался немного отшлифовать край диска после его вырезания, поэтому я решил, что законченный, отшлифованный диск будет почти чертовски близок к 4.00 ″ диаметром, который должен точно соответствовать внутреннему диаметру трубы из ПВХ.

Опять же, эта работа должна выполняться на сверлильном станке с опорами рабочей поверхности и зажимами, удерживающими вашу древесину, поскольку кольцевая пила такого размера имеет тенденцию пытаться схватить древесину и вытащить ее из-под ваших рук. Вы также должны убедиться, что все выровнено и квадратно, чтобы диски имели красивую форму, а края были перпендикулярны плоским поверхностям полученного диска. Вот сверлильный станок, который я использую … довольно недорогой Craftsman от Sears … но он работает достаточно хорошо для моих целей.

Мой сверлильный станок

Хорошо. Итак, я вырезал такую ​​круглую деталь из 2 × 6. Затем я использовал дисковую шлифовальную часть моей ленточной шлифовальной машины «настольного типа» (я должен вставить сюда изображение этого ручного маленького зверька), чтобы сгладить края этого деревянного диска. Этот конкретный агрегат имеет небольшую опорную платформу, которую вы можете установить прямо перед поверхностью шлифовального диска. Это дает вам плоскую поверхность, на которой вы можете отдыхать, пока вы прижимаете ее к вертикальной поверхности вращающегося диска с наждачной бумагой.Эта платформа не закреплена под углом 90 градусов к вращающемуся диску, а, скорее, регулируется от угла 90 градусов до угла 45 градусов. Думая, что я хочу, чтобы этот диск плотно входил в отверстие трубы, я решил установить угол около 88 или 89 градусов, придавая сторонам готового диска небольшой вид скоса / клина по сравнению с плоскими поверхностями диск.

Итак, я взял вырезанный диск и проверил его на конце трубы из ПВХ. Немного больше отверстия трубы.Хороший. Начало фазы шлифования. Наденьте перчатки и прижмите диск к шлифовальному диску. Попробуй еще раз. Сужение кажется хорошей идеей. Однако еще не достаточно отшлифован. Я ходил туда-сюда. Отшлифуйте края, затем проверьте, затем отшлифуйте, затем проверьте…. в конце концов я получил кусок, который довольно надежно поместился в конце трубы из ПВХ. Но он был очень шатким (как и следовало ожидать от шлифованной вручную и, следовательно, слегка несовершенной формы клина (даже если она была всего на градус или два от 90 градусов).Кроме того, со временем я подозреваю, что либо труба из ПВХ может треснуть от давления формы клина, либо форма клина может просто растянуть трубу из ПВХ настолько, чтобы проскользнуть внутрь (на самом деле это очень мало предотвращает, поскольку я не делал угол клина очень крутой), и это приведет к взрыву, так как труба из ПВХ может стать очень нестабильной.

Вздох… слава богу, я сделал только один в качестве прототипа. Grrr. Что теперь?

Хорошо, если идея с диском была хорошей… а я так думал, то давайте сделаем это снова. Я решил сделать диск из двух частей — одна часть будет такой, как я только что сделал, но с изменением угла краев обратно на 90 градусов относительно граней — так, чтобы он плотно входил в ПВХ, но не как клин. Другой кусок, который я сделал бы, используя другую кольцевую пилу … тот, который производил бы круглую заглушку с вырезом с точным диаметром ВНЕШНЕЙ СТОРОНЫ трубы из ПВХ, который на самом деле был 4,5 дюйма в поперечнике. Этот счет был заполнен кольцевой пилой заявленного диаметра 4 3/4 дюйма (4,75 дюйма). Теперь у меня было бы два деревянных диска, каждый с центрирующим пилотным отверстием в середине.Один из этих дисков будет иметь диаметр около 4 дюймов и толщину 1,5 дюйма (вырезанный из диска 2 × 6), а другой будет иметь диаметр 4,5 дюйма и толщину около 3/4 дюйма. Я решил вырезать его из куска 1 × 6.

Вот остатки моих (нескольких) попыток этих первоначальных рубок. Я предлагаю вам вырезать несколько из них, хотя для этого проекта вам нужно всего 2. На самом деле я сделал 4, потому что более ранняя итерация моего дизайна требовала дополнительной пары опорных балок в середине конструкции, для чего потребовалось бы два куска трубы из ПВХ и, следовательно, 4 торцевых заглушки. Во всяком случае, вот тушки 1х6 и 2х6.

Туша 2х6 после вырезания из нее пучка дисков кольцевой пилой

Каркас 1х6 после вырезания из него связки дисков кольцевой пилой

Крупным планом одно из отверстий, оставленных кольцевой пилой в 2×6

Закройте одно из отверстий, оставленных кольцевой пилой в 1×6

После того, как диски были вырезаны, я отшлифовал края диска диаметром 4 дюйма, чтобы он плотно (очень) вошел внутрь конца трубы из ПВХ.Я отшлифовал края трубы диаметром 4,5 дюйма до тех пор, пока она не совпала с внешним диаметром трубы из ПВХ (здесь потребовалось очень мало усилий — она ​​была заштопана почти прямо из кольцевой пилы). При шлифовании краев убедитесь, что вы продолжаете вращать диск и шлифовать окружность равномерно, чтобы не нарушить округлость вашего круга. Я не нашел отличного способа сделать это в точности, и на некоторых из моих торцевых заглушек было одно или несколько слегка «плоских» пятен… но этого было недостаточно, чтобы их мог действительно заметить кто-то не такой анальный, как я

В качестве последнего штриха для каждого диска я отшлифовал небольшой скос на одной из «острых» кромок между одной из плоских поверхностей и боковой стенкой по всей длине. Не делайте этого с обоими этими «краями», только по одному на каждом из двух дисков на каждую торцевую крышку. «Острые» края будут обращены друг к другу и соединятся на следующем шаге. «Закругленные» края будут обращены наружу. Один войдет в трубу, другой станет расширенным краем / концом трубы из ПВХ. Закругление той, которая входит в трубу, облегчает вставку готовой заглушки в конец трубы. Закругление того, что находится снаружи, делает всю сборку красивой. Не закругляя «внутренний» край большего диска, это позволяет ему «увеличивать» внешний диаметр трубы из ПВХ без видимого разрыва или шва… ну, по крайней мере, это обеспечивает гладкую поверхность раздела между концом трубы и деревянной торцевой заглушкой. … Никакого «провала» или гребня.

Хорошо, теперь собираем отшлифованные и подогнанные диски в готовую торцевую крышку. Поскольку у каждого из двух дисков было центрирующее отверстие посередине, я использовал сверло того же размера, что и кольцевая пила, которая использовалась в качестве пилотного сверла, чтобы вставить через оба центральных направляющих отверстия, чтобы они идеально выровнялись. Затем я зажал с двух сторон маленькими «быстросъемными зажимами». Сделав это, я просверлил два маленьких отверстия снаружи (большего размера) и частично в более толстом внутреннем диске. Мне кажется, я использовал шурупы из нержавеющей стали длиной 1,5 дюйма, чтобы прикрутить эти две детали вместе.Обратите внимание, что вы хотите расположить эти винты, как показано на рисунке ниже, потому что вы не хотите, чтобы они располагались слишком близко к фактическому центральному отверстию. Вы будете просверливать это отверстие до конечного размера 7/8 ″ в диаметре, помните… а затем вклеиваете вставку из медной трубки внутри этого отверстия, как мы это делали в основных опорных балках, чтобы она действовала как дорожка или направляющая для стержень с резьбой (или гладкий), который будет проходить через центральное отверстие. Вы должны слегка утопить винты, чтобы они совсем не торчали … их головки должны быть немного ниже поверхности, чтобы они не мешали закрытой трубке из ПВХ свободно вращаться. После того, как вы скрепили две детали вместе двумя винтами таким образом, вы можете пройти тот же процесс сверления, что и с основными опорными балками при сверлении отверстий 7/8 ″ в этих элементах. Обратите внимание, что вам, вероятно, придется использовать шнек с обеих сторон этого узла, если ваш сверлильный станок не имеет диапазона перемещения более 2 дюймов. Моя нет. Кроме того, не забудьте, что между нижней стороной торцевой крышки и стальной платформой бурового станка должен быть какой-то тонкий кусок дерева, чтобы защитить внешние резцы бурового долота от удара о сталь опорной платформы и их разрушения.

После того, как отверстие будет просверлено и закончено, очистите его проволочной щеткой и, как и прежде на основных опорных балках, отметьте, вырежьте и очистите кусок медной трубки для этой комбинированной торцевой крышки, а затем приклейте ее на место по мере необходимости. сделал для основных опорных балок. Я обнаружил, что изготовление обеих торцевых крышек и отрезание трубок для них с последующим склеиванием обоих одновременно было более эффективным. Просто убедитесь, что вы держите правильный кусок трубы с правильной торцевой заглушкой, чтобы обеспечить правильный размер трубы для каждой заглушки.Я обнаружил, что использование инструмента dremel, как и прежде, для снятия фаски на внешних краях концов труб после высыхания клея, как и прежде в основных опорных балках, действительно облегчило задачу в будущем, когда попытка вставить стержень через эти плотно прилегающие отверстия действительно помогло. .

Ниже приведены фотографии готовых заглушек, а также фотографии, показывающие, как они вставляются в трубу из ПВХ, а также после того, как они были полностью вставлены.

Заглушка на боку

Заглушка, положенная на спину

Заглушка частично вставлена ​​в ПВХ Конец трубы

Заглушка частично вставлена ​​в ПВХ Конец трубы

Заглушка полностью вставлена ​​в ПВХ Конец трубы

Заглушка полностью вставлена ​​в ПВХ Конец трубы

Торцевая крышка полностью вставлена ​​в конец трубы из ПВХ. Также показано расположение двух крепежных винтов, скрепляющих две части торцевой крышки.

Заглушка полностью вставлена ​​в ПВХ Конец трубы

Хотите верьте, хотите нет, но сложные детали в основном готовы. Все детали почти на своих местах и ​​готовы к сборке. Итак, следующий шаг — строительство одной из панелей.

Назад Вперед

Как закрыть крышкой спринклерную головку DIY —

Необходимо знать Как закрыть спринклерную головку ? Это твой счастливый день! На этой неделе мы отправились в приключение, которое я называю «давайте построим пруд у нас во дворе, даже если мы понятия не имеем, что делаем.«На самом деле это оказалось не так сложно, как я думал, и в течение следующих нескольких дней я расскажу, как мы взяли скучный старый сад и превратили его в действительно красивый образец ландшафтного дизайна в нашем дворе. Теперь, когда дело доходит до раздирания двора, особенно при копании, вы можете рассчитывать на несколько неровностей на дороге.

Там могут быть корни, линии электропередач, водопроводы и, в нашем случае, трубы из ПВХ от спринклерной системы, которые проходят прямо через территорию, в которой мы работали.К сожалению, пруд — это не то, через что можно просто обойти трубу, поэтому вместо этого мы научились снимать и закрывать головку спринклера. Я хотел поделиться со всеми вами этим простым делом, если вы столкнетесь с той же проблемой во время копания.

Перед тем, как начать, вам понадобится несколько вещей, чтобы закрыть спринклерную головку. Вам понадобится сама заглушка (наша у нас есть у Lowe’s в отделе сантехники. Убедитесь, что вы знаете размер трубы, прежде чем идти, так как существует много размеров.Как только вы выкопаете линию, вы обычно можете увидеть размер трубы, нанесенной на нее.

Сфотографируйте это и принесите в магазин), пару труборезов для ПВХ и цемент / грунтовку для труб ПВХ

. Стоимость этих товаров составляла примерно 35 долларов. Сообщите об этом объявлении

Если вам надоело ездить, чтобы получить ЕЩЕ ОДИН ПРЕДМЕТ в магазине (я знаю это чувство), вы можете забрать оба товара здесь, на Amazon, получите бесплатную доставку на Prime , и сэкономить время.

MAGBIT 801.114C MAG801 Труборез для меди / EMT 1/8 дюйма — Oatey 8 унций.Цемент ПВХ и пурпурный грунт

Как накрыть спринклерную головку

На нашем дворе около 10 спринклерных зон. Трубы из ПВХ проложены сеткой по всему нашему двору, заднему двору и саду.

В случае пруда мы строили в саду возле окна, и, как видите, труба проходила прямо через него. Труба соединяется с основной системой и имеет головку на самом конце. Вы можете смотреть на все и говорить

Как мне закрыть спринклерную головку?

  1. Чтобы закрыть спринклер, сначала отключите воду в трубах.Если вы пропустите этот шаг, вы можете пожалеть об этом.
  2. Убедитесь, что у вас под рукой есть цементный цемент Oatey Medium Clear PVS, пурпурный грунт и труборез для ПВХ.
  3. Обрежьте спринклерную трубу и дайте стечь.
  4. Грунтовка и цемент на крышке. Перед испытанием трубы дайте ей высохнуть в течение 24 часов.

Теперь, когда вы прочитали фрагменты, если у вас есть время и вы хотите узнать больше, попробуйте шаг за шагом наш спринклер DIY.

Первый этап закрытия спринклерной головки.

Выключите воду (ха!) И очень осторожно выкопайте ее.

Мы знали, что это было там, потому что мы установили систему (под «мы» я имею в виду компанию), когда мы въехали.

Было легко начать с головной части системы и раскапывать всю дорогу до базы.

Шаг 2: Здесь вам понадобятся кое-какие вещи. Вы можете купить Oatey Medium Clear PVS Cement и Purple primer в любом магазине товаров для дома или на Amazon.

Вам также понадобятся труборезы для ПВХ подходящего размера для вашей системы.Есть два вида. Один, который вы просто сжимаете, и тот, который зажимается понемногу, как храповик.

Мы потратили деньги на версию с храповым механизмом (дополнительные 10 долларов), и она оказалась очень простой в использовании.

Торговая марка — это Резак для ПВХ Brasscut , и вы можете купить его в Lowes. Опять же, перед покупкой убедитесь, что вы знаете размер трубы, которую вы режете.

Шаг 3: Труба прорезается очень легко, а затем выливается лишняя вода из предыдущего цикла.

Мы дали стечь, и это заняло несколько минут.

Шаг 4: Теперь очень осторожно откройте пленку ПВХ и грунтовку.

Он ЧРЕЗВЫЧАЙНО пахнет и к тому же опасен, так что будьте осторожны с этим.

Заправьте трубу снаружи и в колпачке, затем, пока она влажная, добавьте цемент и закрепите наконечник.

Oatey 8 унций. Цемент ПВХ и пурпурный грунт

Вот и все! Теперь мы дали высохнуть (выключили дождеватель на несколько дней, чтобы быть уверенным!), И наша область была свободна от любой спринклерной головки или трубы в этом районе.Покрыть головку оросителя было намного проще, чем мы думали.

Теперь, когда ваш разбрызгиватель больше не мешает, давайте перейдем к разделу «Как построить пруд».

~ Триша

Примечание: эта статья может содержать партнерские ссылки. Если вы совершите покупку по одной из этих ссылок, мне может быть выплачено реферальное вознаграждение бесплатно для вас.

Как сделать простую канавку из трубопровода из ПВХ

Эта запись была опубликована 22 апреля 2021 года Марком Лигоном.

Пластиковая обвязка предназначена не только для сантехники — она ​​может служить инструментом для создания ваших собственных музыкальных инструментов, включая простую флейту! Если использовать подходящие размеры, то из трубы ПВХ можно сделать красиво настроенную канавку.Этот инструмент из ПВХ будет водонепроницаемым и устойчивым к растрескиванию, что делает его идеальным инструментом для детей или активных флейтистов.

Как сделать собственную флейту?

Прежде чем вы сможете сочинять музыку, вам нужно будет сделать свою флейту. Сделать самодельную флейту просто, вам понадобится только труба из ПВХ, заглушка и несколько инструментов. Ознакомьтесь с нашими подробными инструкциями по изготовлению флейты из ПВХ своими руками.

Необходимые материалы

¾ ”Заглушка из ПВХ

¾ ”Труба ПВХ Schedule 40 (длина 15 дюймов)

Необходимые инструменты

Рулетка

сверло

Этапы изготовления канавки из ПВХ

Шаг 1: Отрежьте трубу из ПВХ.Убедитесь, что ваша труба из ПВХ имеет правильную длину. Примерно 15 дюймов в длину — это то место, где мы думаем, что получаем лучший звук. Не стесняйтесь изменять длину по своему усмотрению. Чем короче труба из ПВХ, тем выше будет звук, и чем длиннее труба, тем ниже будет звучать флейта.

Шаг 2: Измерьте расстояния между отверстиями. Без прикрепленной заглушки вы будете использовать рулетку, чтобы отметить каждое отверстие на трубе из ПВХ. Есть 2 отверстия, которые смещены друг от друга.См. Примечания ниже, чтобы убедиться, что вы правильно измерили:

• Отмерьте 6-7 / 8 дюймов от нижней части трубы, чтобы отметить первое отверстие.
• Отмерьте 8 дюймов от нижней части трубы, чтобы отметить второе отверстие.
• Отмерьте 9-1 / 8 дюйма от дна трубы и поверните вверх на 25 градусов, чтобы отметить третье отверстие. (Это отверстие специально смещено.)
• Поверните трубу обратно вниз, чтобы следующее отверстие совместилось с первыми двумя отверстиями.
• Отмерьте 10-3 / 4 дюйма от нижней части трубы, чтобы отметить четвертое отверстие.
• Отмерьте 11-1 / 2 дюйма от дна трубы и поверните вверх на 10 градусов, чтобы отметить третье отверстие. (Это отверстие специально смещено.)
• Поверните трубу обратно так, чтобы следующее отверстие совместилось с первыми двумя отверстиями.
• Отмерьте 12-3 / 4 от нижней части трубы, чтобы отметить шестое отверстие.

Шаг 3: Присоедините торцевую крышку и отметьте отверстие. На самый дальний от отметок конец трубы прикрепите заглушку из ПВХ. Можно использовать грунтовку и цемент на основе растворителя. Если вы предпочитаете временное отверстие, просто наденьте заглушку на трубу. Он должен быть плотно прилегающим. Теперь измерьте и отметьте отверстие, в которое вы будете выдувать. Если вы используете плоскую крышку, отмерьте 5/16 дюйма от края. Если вы используете круглую заглушку, отмерьте немного больше длины от кончика заглушки. (Эта фиксация должна находиться в центре крышки.)

Шаг 4: Просверлите отверстия. Не все отверстия будут одинакового размера. Отверстие для вашего рта в заглушке должно быть 7/16 дюйма в диаметре. Следующие 3 отверстия должны быть 3/8 дюйма каждое. Отверстие на расстоянии 10-3 / 4 дюйма от конца должно быть 11/32 дюйма, отверстие 11-1 / 2 дюйма должно быть 7/16 дюйма, а последнее отверстие, измеренное на расстоянии 12-3 / 4 дюйма, должно быть 5. / 16 ”.

Шаг 5: Настройте свою флейту. Теперь, когда флейта готова, последний шаг — настроить ПВХ так, как вы сочтете нужным. Прежде чем начать, помните, что любые удары по отверстиям повлияют на их характеристики и звук. Используйте цветную ленту, чтобы придать ему красочный неповторимый вид. Раскрасьте его акриловой краской или аэрозольной краской. Кроме того, если вы решите покрасить трубу, помните, что ваше лицо и рот будут близко, поэтому обязательно используйте безопасную краску.

Сделать музыку

Теперь вы знаете, как сделать канавку из трубы ПВХ.Сделайте музыку на своей уникальной флейте. Или используйте его для тренировок на ходу, чтобы не повредить концертную флейту. Сообщите нам, какой получилась ваша флейта, отправив нам изображение или поделившись им в социальных сетях!

Заинтересованы в других детских проектах из ПВХ? Посмотрите их здесь!

ширина: 95%;
max-width: 560 пикселей;
левое поле: авто;
поле справа: авто;
}
.vidcontainersub {
position: relative;
утеплитель-низ: 56,25%;
padding-top: 30 пикселей;
высота: 0;
переполнение: скрыто;
}
.vidcontainersub iframe {
позиция: абсолютная;
верх: 0;
осталось: 0;
ширина: 100%;
высота: 100%;
}
]]]]>]]>

Теперь вы готовы к рок! Щелкните эту ссылку и узнайте, как сделать кресло-качалку в стиле рок!

Как снять заглушку с трубы ПВХ?

У меня есть незаконченная прачечная прямо под моей основной ванной.Я хочу добавить в комнату унитаз и раковину, прежде чем закончу. Уже установлена ​​сантехника для . .. Узнать больше

Мы попытались удалить деталь, видимую в нижней части крана, так как она протекает сверху.Не открутил бы, не затянул — собственно брызгает … Узнать больше

Янв 2020n 20 августа 2020 г. Янв 2020n 26 марта 2020 г.

Это в ванной в старом доме, который я купил.Он находится над раковиной, а основание составляет около 2 дюймов в поперечнике. «Челюсти» открываются примерно на 1 дюйм. Кто-нибудь может определить … Узнать больше

Моя ванна сливается очень медленно.Пару раз пользовался жидкостью-сантехником. Однако мне показалось, что я увидел на вашем веб-сайте более естественный способ прочистить медленный сток … Узнать больше

Posi 2019n 04 янв. 2019 г.

На что следует обратить внимание, чтобы определить, почему для достижения той или иной температуры бытовой воде требуется нереально много времени?

Во-первых, позвольте мне сказать, что мы съемщики.Герметик для ванны протекал. Мы вырвали то, что осталось, перекупили, мой муж — помесь Тима Тейлора и Гомера Симпсона. Этот… Узнать больше

Мэри 2018n 10 декабря 2018

Моему дому больше 100 лет.Я устал от гадости, накапливающейся в моей кухонной раковине, и хочу избавиться от нее. Электророзетка всего одна, а это пара ф … Узнать больше

Как мне остановить течь из нижнего унитаза, если я не могу найти источник воды?

Разбитая труба позволяет всему из унитаза вылиться в подлозок.После того, как сантехники заменили трубы, которые требовали замены, они положили много извести. Ч … Узнать больше

С наступлением теплой погоды я заметила, что мой бачок в унитазе потеет.Зимой этого не делали, а весной казалось, что мало. Но теперь это … Узнать больше

C 2018n 10 марта 2018 г.

Мы только что купили дом и с болью узнаем, что предыдущий владелец был медиком, сделайте это сами.Одна из последних находок заключается в том, что в нашей кухонной мойке сливают … Узнать больше

Есть ли способ убрать из трубы действительно застрявшую насадку для душа? Вероятно, это было уже много лет.Он не откручивается, и я не хочу пытаться … Узнать больше

так что я могу два садовых шланга

Похоже, пластиковый был с неправильной резьбой — я пробовал WD40 и все виды гаечных ключей или плоскогубцев, но безрезультатно — никаких идей относительно того, как мне получить старый пластик… Узнать больше

Я хочу поработать аккуратной конопаткой в ​​ванне.

Есть ли у кого-нибудь из вас опыт использования Bath Fitter? Пожалуйста, поделитесь своим опытом и, если вы не возражаете, сколько вы заплатили за их продукт, включая боковины.Та … Узнать больше

Дерьмо петли, шайбы металлические пробовал, не вышло, затяжка не пошла. что делать?

Я заменил мой кухонный распылитель, и это было легко…слишком легко. Теперь у него очень слабая струя, и похоже, что на линии есть воздух. Когда я нажимаю спусковой крючок распылителя, т … Узнать больше

Как выполнить сварной шов на настоящей сварке труб 6G Сертификат

Как выполнить заглушку при испытании трубы 6G

Угол наклона электрода для заглавной сварки

На этой странице описывается процедура прохождения сертификации по сварке трубы 6G.В этом разделе описаны методы приварки заглушек и правила прохождения инспекции приварки заглушек в соответствии с сертификатом AWS B2.1 6G по сварке труб. Внизу страницы находится список ссылок на все связанное содержимое, начиная от корневого прохода и заканчивая тестом на изгиб.

Методы сварки труб для колпачка

Колпачок также был изготовлен с помощью электрода 3/32 E7018 с использованием 3 бусинок стрингера для установки на колпачок. Методика установки полуприличного колпачка заключается в расширении сварного шва.Это очень плотное движение из стороны в сторону, в основном плотное переплетение. Вначале я этого не делал и не соглашался с инструктором по сварке, проводившим этот тест. С момента получения этого сварочного сертификата я сосредоточил свои усилия на расширении сварного шва при использовании электрода E7018. Я должен был послушать кого-то, кто сделал карьеру в области сварки качественных сварных швов с помощью рентгеновского излучения в очень сложных условиях. Поскольку я прошел этот тест и прошел его как минимум, я вплотную подошел к почти идеальному пределу.Последний тест на сварку 6G, который я прошел, был для компании Fluor, и мне разрешили сделать снимки. Они размещены в конце этой страницы.

Вот некоторые основные рекомендации по привариванию колпачка:

  • Всегда держите угол электрода направленным к центру трубы, за очень редкими исключениями.
  • Делайте дугу как можно короче.
  • Если возможно, слегка перетащите электрод независимо от его положения. Большинство людей не согласятся с этим, но для меня это работает, потому что удерживает шлак за лужей.Как только вы построите полку сварного шва, вы можете перетащить ее.
  • Двигайтесь только вперед и из стороны в сторону с электродом, иначе сварной шов станет шероховатым.
  • Когда труба станет горячей, дайте ей остыть или наденьте тиски, чтобы на нее опереться.
  • Убедитесь, что вы сварили кромку фаски, вдавив в нее кончик сварного шва.
  • Перекрытие бусинок стрингера от минимум 25% до максимум 50%. Цель состоит в том, чтобы после завершения сварной шов получился единый плоский профиль.
Углы хода электрода для сварки в любом положении

Ниже приведены фотографии углов электродов, которые я использовал для прохождения сертификационного испытания сварки 6G.Основная рекомендация — держать электрод направленным к центру трубы с как можно более короткой дугой и просто выполнять легкую сварку из стороны в сторону. Этот метод работает со всем, кроме открытого корневого шва. Это единственный навык, который вам нужно освоить.

Угол наклона электрода при начале сварки крышки в верхнем положении. Перемещение вертикально вверх по боковой стенке трубы при перетаскивании. Когда у вас есть полка сварного шва, вы можете перетащить ее и получить более гладкий вид. Угол прутка приваривания крышки сваривает скошенную кромку.
Приварка колпачка в позиции 6G

Перед тем, как вставить колпачок, я очистил горячий проход проволочным кругом и ударил его шлифовальной машиной. Мне не пришлось использовать болгарку, но если смогу, то буду. Просто безопаснее, если тебе позволят. Легкая шлифовка поверхности обнажит застрявший шлак или пористость.

Горячий проход шлифовали, чтобы убедиться в отсутствии шлаковых включений. Вид на поверхность земли снизу трубы. Здесь будет начата заглушка.

Шапка делалась снизу вверх.Крышка не так уж и сложна, за исключением того, что вы сплавляете края фаски и продолжаете расширять сварной шов. На фотографиях ниже показан первый бусин, который я вставил. Сварочный шов получился немного шероховатым, потому что иногда я останавливал или немного сдвигал электрод назад в кратер сварного шва. Это решается только движением вперед и из стороны в сторону.

Запуск первой косы колпачкового сварного шва с положения «6 часов» до положения «12 часов». Второй валик стрингера, проходящего с положения «3 часа» до 6 часов, со шлаковым покрытием.Нижняя половина трубы с 2 рядами очищенных бусинок стрингера. Провожу сварку поверх трубы, и можно сказать, что я застрял! От 6 до 12 часов сварной шов крышки стрингера очищен. Последний присадочный валик стрингера перед завершением сварного шва.

Последний борт стрингера был сделан, когда труба остыла настолько, что я мог на нее опереться. На последней бусине стрингера я проследил, чтобы кончик сварного шва прошел по краю скоса и во второй стрингер. Это картинки ниже.

Завершенная нижняя половина сварного шва крышки, если смотреть в положение на 3–6 часов.Готовая верхняя половина заглушки очищена. Наконец, сварка закончена, и это левая сторона трубы, и она готова к визуальному осмотру.
Критерии визуального контроля для сертификации по сварке труб 6G

Визуальный осмотр — самая сложная часть испытания! Пройти тест на изгиб легко, но визуальная часть намного сложнее. Я знаю это, потому что согнул некоторые свои тренировочные талоны, которые не прошли визуальный осмотр, в том числе купоны, которые, как я думал, не пройдут.Ни один купон не сломался или не открылся больше, чем позволяет процедура.

Готовый сварной шов для сертификации сварки 6G прошел визуальный контроль.

Для начала, инструктор по сварке, проводящий мой тест, никому не дает расслабиться и придерживается книжки! Вот где мне повезло! Он соблюдает правила и разрешает использовать болгарку для ремонта. По сути, все мои сварные швы должны были точно соответствовать критериям приемки AWS. Мой лучший друг внезапно стал болгаркой. Перекрытие, возникновение дуги и все, что меньше, чем указано в процедуре, является мгновенным визуальным отклонением сварного шва.Я очистил сварные швы с помощью отрезного круга 1/16, потому что он дает полный контроль в отличие от шлифовального круга. Правила гласят, что вам разрешается один ремонт после проверки сварного шва, поэтому я тщательно проверил свой сварной шов и очистил все, чего там не должно было быть. Если вы делаете ремонт до проверки сварного шва, у вас остается один ремонт, если он вам нужен. В конце концов, я прошел визуализацию, основанную на критериях приемки AWS. Двумя важными критериями являются отсутствие подрезов более 1/32 дюйма и отсутствие чрезмерного усиления сварного шва более 1/8 дюйма.

Следующая страница: Тестовый купон Подготовка к тесту на изгиб

Обзор содержания сертификата на сварку труб 6G:

  1. Подготовка тестового талона и установка сварочного аппарата
  2. Методы сварки труб с открытым корнем
  3. Сварка труб с горячим проходом Методика
  4. Методы сварки труб для крышки
  5. Тестовый купон Подготовка к тесту на изгиб

Поиск программ для сварщиков

Получите информацию о программах для сварщиков, введя свой почтовый индекс и запросив регистрационную информацию.

Рекламное объявление

Как правильно отключить и закрыть водопроводную линию

В этом руководстве объясняется, как отключить воду в вашем доме и как закрыть водопровод.

Это то, что вам нужно сделать перед началом любого проекта по сносу или строительству в вашем доме, в вашем гараже или в любом другом месте, где подается вода.

Как отключить подачу воды:

1. Найдите главный запорный клапан.

Главный запорный клапан воды обычно представляет собой латунный клапан с круглой ручкой и расположен рядом с основной водопроводной трубой, ведущей в ваш дом.

Эта труба часто находится в подвале, на кухне или в подсобном помещении. В регионах, где круглый год тепло, запорная арматура может быть на улице.

2. Закройте вентиль.

Поверните вентиль по часовой стрелке, чтобы выключить воду.

После отключения воды приборы, использующие воду, не будут работать должным образом, пока вода не будет включена снова.

Не пользуйтесь посудомоечной машиной, стиральной машиной и другими приборами, когда вода отключена, чтобы избежать повреждения. .

3. Слейте остатки воды из труб.

Включите кран в умывальнике в подвале или наружный кран, чтобы удалить как можно больше воды из труб.

Как закрыть водопровод:

1. Отрезать водопроводные трубы.

Используйте труборез или ножовку, чтобы сделать чистый квадратный надрез, обрезая как можно меньше трубы.

Затем протрите концы каждой обрезанной трубы тканью, чтобы убедиться, что они гладкие и чистые.

2. Закройте трубы крышкой.

Установите колпачок на трубу и сделайте «отметку глубины».

Затем надвиньте колпачок на трубу до тех пор, пока его край не совпадет с меткой глубины.

3. Проверьте плотность посадки колпачка.

Снова включите воду и проверьте, нет ли утечек в соединениях крышки.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
