Мини холодильник 12 В своими руками

Мини холодильник 12 В своими руками
Отлична поделка для лета - сделать миниатюрный холодильник с низковольтным питанием. Разнообразие питающего напряжения (220 В, 12 В, 5 В) дает возможность использовать такой холодильник практически где угодно: в машине, офисе, дома и тп. Это прекрасная вещица, чтобы охладить напитки в жаркий летний день.

Понадобится



Изготовление миниатюрного холодильника на элементе Пельтье


Корпус был сделан произвольных размеров с учетом размещения блока охлаждения, блока питания и камеры для напитков. Он будет состоять их двух секций: одна для технической части, другая для охлаждения продуктов.
Изготавливаем корпус. Размечаем кусок оргалита с помощью карандаша и линейки.
Мини холодильник 12 В своими руками
Выпиливаем ножовкой все элементы.
Мини холодильник 12 В своими руками

Все части корпуса готовы.
Мини холодильник 12 В своими руками
Со средней части, разделяющей холодильник на две части вырезаем окно для радиатора с Пельтье модулем.
Мини холодильник 12 В своими руками
Прикладываем блок охлаждение к боковой части корпуса.
Мини холодильник 12 В своими руками
И рассверливаем множество отверстий с обоих сторон. То есть поток воздуха будет попадать с одной стороны через отверстия в боковой части. Проходить через радиатор забирая тепло и выходить через отверстия с другой стороны.
Мини холодильник 12 В своими руками
Красим аэрозольной краской из баллончика все детали корпуса холодильника.
Мини холодильник 12 В своими руками

Приступаем к сборке.
Мини холодильник 12 В своими руками
Приклеиваем разделительную часть блока охлаждения на горячий клей.
Мини холодильник 12 В своими руками
Склеиваем все части корпуса, с двух сторон.
Мини холодильник 12 В своими руками
Мини холодильник 12 В своими руками
Блок охлаждения лежит на деревянном кусочке, который приклеен к основанию.
Мини холодильник 12 В своими руками
Для подсветки понадобятся две секции светодиодной ленты на 12 В. Один цвет белый, другой цветной.
Мини холодильник 12 В своими руками

Приворачиваем маленький вентилятор.
Мини холодильник 12 В своими руками
Техническую часть холодильника делим на две части. В верхней будет располагаться источник питания. Разделительная стенка кладется на приклеенные к сторонам квадратные отрезки деревянной рейки.
Мини холодильник 12 В своими руками
Устанавливаем заднюю стенку.
Мини холодильник 12 В своими руками
Мини холодильник 12 В своими руками
Дверцу сделаем из куска акрилового стекла. Размечаем линейкой и карандашом.
Мини холодильник 12 В своими руками
Миниатюрные петли можно купить или сделать самому. Приклеиваем их на секундный клей.
Мини холодильник 12 В своими руками
Стороны акрилового стекла оклеиваем черной самоклеящейся лентой.
Мини холодильник 12 В своими руками
Приклеиваем ручку на дверцу.
Мини холодильник 12 В своими руками
Организуем подсветку. Припаем контакты к концевому мини переключателю.
Мини холодильник 12 В своими руками
Припаиваем провода к отрезкам светодиодной ленты. Сами отрезки клеим на мини полочку, сделанную из того же акрила.
Мини холодильник 12 В своими руками
Мини холодильник 12 В своими руками

Соединяем подсветку, вентиляторы, элемент Пельтье.
Мини холодильник 12 В своими руками
Устанавливаем переключатель на боковую часть.
Мини холодильник 12 В своими руками
Изолируем все открытые скрутки.
Мини холодильник 12 В своими руками
Закрываем отсек с блоком охлаждения. Это нужно сделать для того, чтобы горячий воздух не поднимался вверх и не нагревал источник питания.
Мини холодильник 12 В своими руками
Сверлим отверстие под провод питания 220 В.
Мини холодильник 12 В своими руками
Чтобы дверца холодильника не открывалась - установим на сторону маленькие неодимовые магниты от сломанного сидирома.
Мини холодильник 12 В своими руками
Закрываем верхнюю крышку, но перед этим врезаем выключатель питания, припаиваем провода. Теперь холодильник можно будет выключать кнопкой сверху.
Мини холодильник 12 В своими руками
Закрываем крышкой и фиксируем клеем.
Мини холодильник 12 В своими руками
Для должной термоизоляции оклеиваем внутреннюю часть холодильника тонким пенопластом. Сажаем вырезанные панели пенопласта на горячий клей.
Мини холодильник 12 В своими руками
Делаем в пластинах вырезы под все выступы и детали.
Мини холодильник 12 В своими руками
Теперь полезный холод не будет пропадать зря и КПД холодильника повысится.
Мини холодильник 12 В своими руками
В самом конце добавляем электронный термометр с внутренней стороны, а его датчик располагаем ближе к маленькому вентилятору, который находится внутри камеры.

Работа мини холодильника


Такой вид имеет холодильник в темное при закрытой дверце.
Работа мини холодильника на 12 В
При открывании зажигается белай свет и выключается цветной.
Работа мини холодильника на 12 В
Ну и наконец результат работы такой, что за тридцать минут температура внутри камеры упала с 42 до 16 градусов Цельсия. Напитки охладились до температуры 20 градусов Цельсия. И все это за 30 минут!
Работа мини холодильника на 12 В
Мини холодильник 12 В своими руками

Конечно КПД такого холодильника намного ниже, чем у компрессорного, но у него есть и свои плюсы, один из которых является низковольтное питание, которое может составлять не только 12 В но и 5 В! Естественно питать его вполне возможно от USB порта компьютера, правда отдача будет ниже чем при питании от напряжения 12 В.
Суммарная потребляемая мощность при питании от сети 220 В составляет порядка 100 Вт.

Смотрите видео


Более подробная инструкция по сборке в видео ниже.

Мини холодильник: как сделать своими руками?

Мини холодильник – техника нужная и полезная для дома. Особенно явной видится полезность мобильной версии малогабаритной холодильной системы для путешествий, дачной жизни, для автомобилистов. Даже если холодильник миниатюрного исполнения вмещает всего пару бутылок с водой – это уже совсем иной комфорт в условиях жары под 40 градусов. Поэтому логичной видится тема текущей публикации: как сделать мини холодильник своими руками с учётом доступных материалов и минимума финансовых затрат. Такая возможность действительно существует и легко реализуется при желании.

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Изготовление мини-холодильника: инструкция

Сам термин «холодильник» естественным образом подразумевает наличие изоляционного материала. Соответственно, первым делом для изготовления своими руками мини-холодильника потребуется подходящий изоляционный материал, при этом относительно недорогой, желательно облегчённый. В этом смысле пенопласт видится оптимальным вариантом для выбора. Кроме того, на производство мини холодильник потребуется:

  • клей универсальный,
  • деревянные зубочистки,
  • два алюминиевых радиатора,
  • пара компьютерных вентиляторов,
  • термоэлектрический модуль Пельтье (TEC1-12706),
  • разъём (штекер) миниатюрный,
  • проводники электрические.

Изготовление корпуса из пенопласта

Для изготовления корпуса мини холодильника, из пенопластовых листов нужно разметить и вырезать корпусные детали – стенки, перегородки, дверку. Вырезанные детали собираются в корпус путём временного скрепления древесными зубочистками. В дальнейшем собранный корпус облицовывается декоративным материалом и дополнительно скрепляется посредством универсального клея.

УНИ-КЛЕЙ

Сборка корпуса мини холодильникаПроцесс сборки корпуса мини-холодильника, используя предварительно заготовленные детали из пенопластовых листов. Чтобы скрепить детали между собой, удобно использовать древесные палочки-зубочистки

Пенопластовые листы корпуса мини холодильника вырезаются с учётом размещения внутренней верхней перегородки, на которой устанавливается рабочий электронный модуль. Перегородка также изготавливается на основе пенопласта, при этом дополнительно вырезается окно под инсталляцию электронного модуля.

Верхняя перегородка корпуса холодильникаВерхняя пенопластовая перегородка самодельного мини холодильника, на которой впоследствии монтируется термоэлектрический модуль. Перегородка накладывается на выступы стенок корпуса и закрепляется клеем

Термоэлектрический модуль для мини холодильника

Одна из главных деталей холодильного аппарата – это термоэлектрический модуль. Система термоэлектрического преобразователя собирается на базе так называемого модуля Пельтье. В частности, для конструкции мини холодильника применяется термоэлектрический модуль TEC1-12706. Это одна из широко распространённых серий прибора.

Термоэлектрический модуль TEC1-12706 внешне представлен обычной плоской металлической квадратной пластиной, размерами 40х40 мм. Точнее, квадратный брусок металла содержит пару платин (две рабочих стороны – горячая и холодная), между которыми технологически внедрены полупроводниковые элементы. Система внутренних полупроводников питается электрическим напряжением 3,7 – 12 вольт. Максимальный рабочий ток достигает 4,5 А.

TEC1-12706

Термоэлектрический преобразователь ПельтьеВнешний вид термоэлектрического полупроводника-модуля серии TEC1-12706, пригодного для использования в конструкции мини холодильника, собираемого своими руками

Для применения этого электронного прибора в составе мини холодильника, необходимо создать эффективную конструкцию — оснастить термоэлектрический преобразователь TEC1-12706 двумя радиаторами и вентиляторами.

Модернизация модуля Пельтье по мощности

Один из радиаторов с вентилятором (более крупный и мощный блок) монтируется на «горячей» стороне модуля Пельтье. Другой радиатор и вентилятор (несколько уменьшенные по мощности) монтируются на «холодной» стороне модуля Пельтье. Блоки нужно изолировать один от другого.

РАДИАТОРЫ

Электронный модуль мини-холодильникаКонструкция, собранная двумя усиленными тепло- (холод-) отводящими блоками, между которыми установлена изолирующая пластина. Более крупный (мощный) блок смонтирован на «горячей» стороне

Созданная конструкция устанавливается внутри корпуса мини холодильника – на ранее внедрённой верхней перегородке. Охлаждающая сторона «смотрит» внутрь холодильной камеры. Греющая сторона выведена за перегородку к верхней части корпуса, которая соединяется (через проделанные каналы) с окружающей средой.

Схема подключения и крепление

Проводники от вентиляторов и непосредственно от модуля Пельтье соединяются в одну цепь согласно схеме питания и подключаются к мини-разъёму. Этот разъём питания закрепляется на боковой или на задней стороне корпуса мини холодильника.

ВЕНТИЛЯТОР

Установка термоэлектрического модуляМонтаж термоэлектрического модуля в модернизированном варианте непосредственно в систему мини-холодильника на ранее установленной верхней перегородке

Крепление модульной конструкции выполняется при помощи универсального клея. Для проводников в пенопластовом материале проделывают проходные каналы и герметизируют. Пенопласт легко обрабатывается нагретым жалом ручного паяльника, поэтому проблем с прокладкой проводников не возникает.

Окончательная доработка аппарата

Собственно, этап завершения установки термоэлектрической конструкции практически является началом завершающего этапа. На завершающем этапе останется прикрепить дверь мини холодильника и оснастить необходимыми аксессуарами:

  • полочками,
  • рукояткой,
  • магнитом,
  • логотипом (по желанию).

Дверь мини-холодильника также выполняется из пенопласта. Вместо традиционных петель крепления используется кусок широкой  ленты-скотча.

Вместо дверного замка используются два небольших магнита – один вклеивается в корпусную стенку, другой в дверную панель.  После закрепления двери, корпус аппарата и дверь обклеивают декоративным материалом. Затем на двери закрепляется рукоятка (садится на клей).

ЗАМКИ ДВЕРИ

Завершающая отделка мини-холодильникаЗавершающие штрихи сборки мини-холодильника своими руками — обклеивание декоративным материалом и установка аксессуаров

По сути, мини-холодильник своими руками готов к прохождению теста. В камеру изначально рекомендуется поместить только термометр. Затем к штекеру питания подводят напряжение (оптимально – 5В) и контролируют температуру внутри камеры.

Для мини-холодильника в машину, как правило, используют напряжение 12В, но в этом варианте необходимо провести тщательное исследование работы с разными уровнями нагрузки. Следует учитывать слабую стабильность работы модуля Пельтье при максимальном напряжении питания.

Подробности сборки на видео

Сделанный автором создания мини холодильника видеоролик подробно демонстрирует весь процесс сборки аппарата. Опираясь на этот видеоматериал сделать холодильник своими руками ещё проще:


USB Холодильник своими руками | Мастер-класс своими руками

Элемент Пельтье / Радиаторы
Для постройки нашего мини холодильника нам необходимо найти или купить элемент Пельтье, что это такое и как работает Вы сможете прочитать ниже, и два радиатора .
USB Холодильник своими руками
Вот этот самый элемент Пельтье, я выдрал его из сломанного компа, он там стоял между процессором и кулером. Счистил с него старую термопасту. В двух словах - этот элемент Пельтье при подаче на него постоянного тока начинает работать следующим образом - одна сторона у него начинает греться, а вторая охлаждаться, если поменять полярность источника питания, то стороны элемента будут вести себя наоборот!
Далее я взял два массивных радиатора от ненужного усилка. Потом смазал элемент новой термопастой, которую купил в радио магазине, и зажал элемент Пельтье между радиаторов. Использование термопасты в данном случае обязательно !
USB Холодильник своими руками
Подключил провода к элементу от USB кабеля и воткнул в комп - один радиатор начал греться, а второй охлаждаться ! значит всё пучком!
Далее я склеил вот такой интересный корпус !
USB Холодильник своими руками
Материал из которого я склеил холодильник похож на прессованный пенопласт или пористый пластик. В общем материал может быть любым, его главное качество термоизоляция.
Стекло - органическое, выглядит довольно хрупко, но на самом деле материал прочный.
Клей - суперклей.
Потом для удобства сделал застёжку на магнитиках .
USB Холодильник своими руками
Получилось нормально - туда спокойно влезает бутылка минералки, а что ещё спасёт в жаркий летний день ?! :-))
USB Холодильник своими руками
Следующим моим шагом стол модинг холодильника!
Я распечатал на прозрачном листке свою любимую веб страницу и наклеил на стекло! Потом во внутрь вмонтировал светодиод и запитал его от того же USB кабеля. вот и всё!
USB Холодильник своими руками
Получилось супер!
Удачи Вам!
P.S. Заместо больших радиаторов можно использовать маленькие радиаторы с кулерами - это будет даже немного лучше по габаритам и охлаждению!

Как сделать самодельный холодильник: инструкция по сборке

Готовый ящик уже отлично удерживает холод, однако для того чтобы он мог его вырабатывать, короб следует дополнить преобразователем холода и необходимыми для его работы элементами.

Следующий шаг – это сборка и монтаж охлаждающего узла будущего холодильника. Чтобы получить полноценно работающую технику, нужно подключить корпус к элементу Пельтье, который можно купить в любом магазине радиотехники и компьютерных комплектующих.

Принцип работы термоэлектрического преобразователя Пельтье заключается в разнице температур их верхней и нижней части. При подаче на элемент питания в 12В, ток который проходит через деталь, преобразуется в тепловое излучение (верхняя сторона) и холодный поток (нижняя сторона).

Достоинствами элемента Пельтье является отсутствие движущихся деталей, газа или жидкости. Помимо этого их работа не сопровождается шумом. Используется деталь, как в мини-холодильниках, так и в кондиционерах или кулерах питьевой воды.

Главный недостаток элемента – это его сравнительно высокая стоимость.

Нижний край элемента Пельтье и становится источником холода для самодельного холодильника. Главная технологическая задача на этом этапе заключается в передаче холода во внутреннюю часть холодильника, где устанавливается радиатор и, наоборот, отвода тепловой энергии наружу. С точки зрения физических процессов, эффективной является следующая конструкция:

  1. В боковую стенку холодильника под прямым углом монтируется алюминиевый брус. Металлическая поверхность обеспечит подачу холода внутрь корпуса.
  2. Со стороны камеры к брусу присоединяется радиатор, который распространяет холод.
  3. С внешней стороны к алюминиевой детали прикрепляется элемент Пельтье, который выделяет тепловую энергию.

Можно пойти более легким путем и посадить охладитель на клей-герметик, но это менее эффективно.

Как сделать расчет холодильника, работающего на элементах Пельтье


Для того чтобы самодельный холодильник полностью выполнял возложенные на него функции, следует произвести правильные расчеты.

Учтите, что теплопотеря холодильника зависит от разницы температуры внутри и снаружи прибора. Например, температура помещения, где стоит ларь, равняется 25 градусам. Соответственно если на холодильнике не будет установлен охладительный элемент, внутри его будут те же 25 градусов. Если добавить один элемент Пельтье с радиаторами по сторонам и усилить его кулером, то через некоторое время температура в герметичном отсеке в 30 литров понизится до 19 градусов. Как это выглядит на бумаге:

  • начертите на листке две оси. В точке их пересечения поставьте число 0. При этом горизонтальная линия — это температура, а вертикальная — мощность одного элемента Пельтье, который уравновешивает потерю тепла.
  • для наглядности на горизонтальной линии поставьте точку, которая обозначит температуру без элемента равную 25 градусам;
  • из этой точки начните вести прямую линию в сторону вертикальной оси;
  • на участке 2/3 поставьте точку, которая обозначит температурный показатель 19 градусов;
  • если отметить еще 1/3 отрезка, то температура уменьшится до 13 градусов и для этого показателя понадобится уже два элемента. Каждая последующая деталь понижает температуру на 6 градусов.

Как рассчитать температуру для самодельного холодильника

Для охлаждения воздуха в небольшом домашнем холодильнике понадобится три элемента Пельтье. Для обеспечения прибора энергией подойдет блок питания из обычного компьютера. Помимо этого он может работать от автомобильного аккумулятора (понадобится удлинитель с разъемом под прикуриватель).

Чтобы ваш холодильник генерировал холод, важно при установке элемента Пельтье придерживаться ряда правил и рекомендаций.

  1. Соблюдайте полярность проводов. Если этого не сделать и поменять полярность, то при работе элемента нагреваться и охлаждаться будут противоположные части детали.
  2. Обеспечьте верхней части элемента, которая нагревается, постоянное воздушное охлаждение. Для этой цели подойдет как специально купленный кулер, так и вентилятор из системного блока компьютера. От силы потока воздуха во многом зависит и мощность работы элемента Пельтье.
  3. Важной деталью в бесперебойной эффективной работе охладителя является изоляционная прокладка. Она отводит тепло верхней стороны элемента, чтобы нижний охлаждающий радиатор бесперебойно выполнял возложенную на него задачу.
  4. Крепить рабочий элемент между верхним и нижним радиатором рекомендуется по типу «бутерброда». Вначале идет верхний радиатор. Далее при помощи шприца наносится небольшой слой теплопроводной пасты. На это вещество приклеивается керамическая поверхность элемента Пельтье. На нижнюю часть детали снова наносится теплопроводной крем, на который крепится нижний охлаждающий радиатор. Для соединения всех комплектующих их следует крепко прижать и дать конструкции просохнуть пять часов.

Дополнительно к нижнему радиатору можно присоединить еще один кулер. Он позволит устройству лучше распространять по площади ларя холод. Также холодильник быстрей наберет необходимую температуру. Кулер исключает возникновение на стенках устройства конденсата, благодаря чему помещенные в него продукты всегда будут сухими.

Как выглядит самодельный холодильник из пенополистирола

Процесс набора необходимой для охлаждения продуктов температуры зависит от того, насколько тепло в том месте, где находится холодильник. Чем теплее снаружи, тем охлаждение происходит дольше. Важный аспект — теплоизолирующие качества самого холодильника и его объем. Хороший самодельный холодильник должен быть герметичным и оснащен плотно прилегающей крышкой.

Подводя итоги можно сделать вывод, что для самостоятельного создания небольшого холодильника, который будет морозить и сохранять холод, понадобится три элемента Пельтье и два кулера на охладительный и нагревательный радиатор. Корпусом станет заранее покрытый утеплителем бокс или собственноручно собранная конструкция из пенополистирола, пенопласта или любого другого материала. При наличии всех перечисленных предметов, минимальных навыков работы с техникой, времени и желания повторить опыт самостоятельной сборки холодильника сможет каждый.

Автохолодильник из кулера своими руками


Автору понадобился небольшой холодильник, который можно было бы использовать в машине. Пробежавшись по магазинам и узнав цены на подобные приборы его посетила мысль о том, что возможно создание самодельного мини холодильника будет гораздо предпочтительнее, чем покупка фирменного устройства. Поэтому оценив имеющиеся у него материалы, которые могли бы пригодиться для создания самодельного автохолодильника, решил приступить к сборке подобного устройства.

Материалы:
- кулер для воды, который вышел из строя
- элемент Пельтье
- теплопроводная паста КПТ-8
- радиатор
- вентилятор
- компьютерный блок питания
- монтажная пена
- металлические крепления с болтами
- фольга
- переключатель и дополнительные провода.
- терморегулятор работы вентилятора

Описание изготовления автомобильного холодильника своими руками.

Шаг первый: выбор корпуса холодильника.

В качестве основной части корпуса будущего холодильника, автор решил взять имеющийся у него корпус от не работающего кулера, а точнее его нижнюю часть.

Вот фотография кулера целиком:

Автохолодильник из кулера своими руками
Вот из этой части кулера будет делаться автомобильный холодильник:
Автохолодильник из кулера своими руками
Это его вид спереди, а вот так он выглядит сзади:
Автохолодильник из кулера своими руками

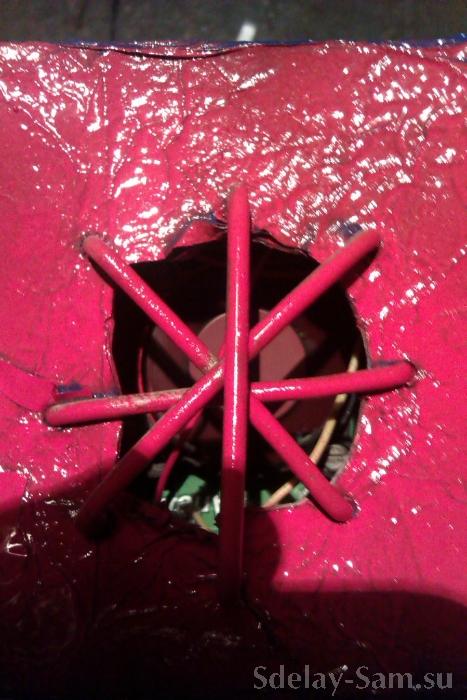

Шаг второй: доработка корпуса холодильника.

Выбрав корпус для будущего холодильника, автор приступил к его модернизации под свои нужды. Для начала кулер был разобран. Была снята верхняя часть пластиковой оболочки. Так как стандартные крепления двери находились именно там, что ему пришлось делать свои собственные крепления. Для этого было использовано несколько болтов и пара металлических пластин. В итоге получились вот такие своеобразные петли, на которых удерживается дверца камеры холодильника.

Автохолодильник из кулера своими руками
Шаг третий: выбор и установка охлаждающего элемента.

В качестве охлаждающего устройства для камеры холодильника, автор решил использовать элемент Пельтье. В общем-то практически все современные модели холодильников, для использования в автомобиле, работают именно на таком принципе.

Автохолодильник из кулера своими руками

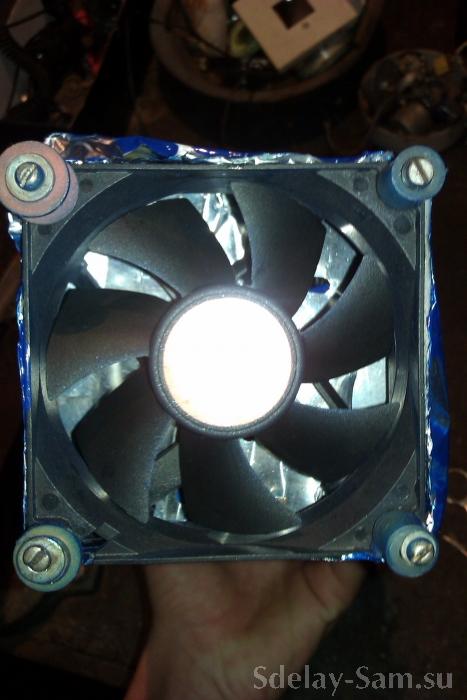

Шаг четвертый: создание охлаждающей системы для элемента.

Очень важно максимально плотно прикрепить элемент Пельтье к радиатору охлаждения. Для более лучшей передачи тепла, выделяемого обратной стороной элемента Пельтье, на радиатор может помочь использование теплопроводящей пасты, он использовал пасту КПТ-8. причем прикрепил и верхнюю и нижнюю части, для более бережной работы элемента.

Автохолодильник из кулера своими руками

Шаг пятый: подключение питания для холодильника.

Автохолодильник из кулера своими руками
В качестве питания для данного прибора, использовал компьютерный блок питания, а точнее блок питания для ноутбука, так как он довольно удобен и его можно вывести наружу. Главное, чтобы этот блок питания был способен подавать напряжение в 12 В, а так же силу тока от 5 А.

При работе блок питания может довольно сильно нагреваться, поэтому автор посчитал, что целесообразнее вывести блок питания наружу из камеры будущего холодильника, для сохранения холода в камере.

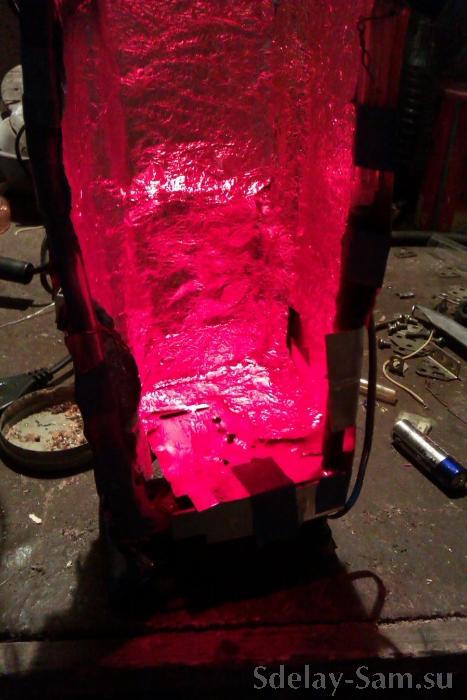

Шаг шестой: работа над теплоизоляцией.

Для того, чтобы минимизировать передачу тепла с корпуса прибора внутрь его холодильной камеры, решил залить заднюю стенку холодильника при помощи монтажной пены.

Автохолодильник из кулера своими руками
А так же, для того, чтобы максимально сохранять холодную среду внутри холодильной камеры и избежать теплопередачи со внешних стенок, застелил внутренние стенки камеры фольгой.

Шаг седьмой: установка вентилятора и создание терморегулятора его работы.
На радиатор к которому прикреплен элемент Пельтье установил сверху вентилятор. Таким образом будет осуществляться активное охлаждение радиатора и самого элемента соответственно. А для того, чтобы регулировать скорость работы вентилятора, автор нашел схему терморегулятора, который в зависимости от температуры радиатора может уменьшат или увеличивать свои обороты вращения.

Автохолодильник из кулера своими руками
Схема терморегулятора для управления работой вентилятора:
Автохолодильник из кулера своими рукамиАвтохолодильник из кулера своими руками

Так же вы можете посмотреть видео, которое снял, там вы можете узнать еще несколько дополнительных нюансов, а так же фрагменты работы над холодильником во время его сборки.

Видео-ролик автора о создании данного холодильника:


Источник Автохолодильник из кулера своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мини-холодильник своими руками — ОчУмелые ручки

За окном зима, само время начать готовится к летнему сезону. Как говорится в известной поговорке «Готовь валенки летом, а холодильник зимой». В этой статье мы и рассмотрим, как изготовить мини-холодильник. Такой холодильник можно поставить на рабочем месте, а можно взять с собой на отдых. Работает холодильник, как от 220 В , так и от бортовой сети автомобиля 12 В. Подробно об изготовлении мини-холодильника, нам расскажет мастер-самодельщица из Норвегии.

Инструменты и материалы:
— Модуль охлаждения 12В 6А — 2 шт;
-Терморегулятор;
-Блок питания;
-Белая светодиодная лента;
-Клеммы;
-Термоусадочные трубки;
-Сетевой разъем;
-Штекер 12В;
-Микропереключатель;
-Алюминиевый канал для светодиодной ленты;
-Металлизированный скотч;
-Самоклеящееся резиновое уплотнение;
-Акрил;
-Бумага с клейким слоем;
-МДФ;
-Пенопласт;
-Дверные ручки;
-Алюминиевые уголки;
-Спрей-краска;
-Пенорез;
-Рулетка;
-Карандаш;
-Струбцины;
-Клей;
-Электролобзик;
-Шуруповерт;
-Нож;
-Отвертка;
-Крепеж;
-Паяльник;
-Ножёвка;
-Ножницы;
-Клеевой пистолет;
-Силикон;
-Фен;
-Принтер;
-Дремель;
-Провод;
-Магниты;

Шаг первый: резка пенопласта
Согласно эскизу, из пенопласта, вырезает части будущего холодильника.

Шаг второй: соединение частей
Склеивает части.

Шаг третий: основание
Основание холодильника мастер сделала из плиты МДФ. На основание будет крепится холодильная камера и все оборудование. По углам основание сверлит отверстия для крепления ножек.

Размечает места установок модулей.

Вырезает в боковой стенке камеры отверстия.

Приклеивает боковую стенку.

В основании размечает и вырезает вентиляционные отверстия.

Прикручивает по углам основания ножки.

Шаг четвертый: освещение
Монтирует светодиодное освещение камеры. Светильники будут размещаться с двух сторон.
Отрезает алюминиевый канал нужной длинны. Отрезает кусок светодиодной ленты. Припаивает к контактам ленты провода. Наклеивает ленты в нишу каналов. Устанавливает светорассеиватель.

Делает в стенке отверстия и выводит провод наружу. Отверстия заклеивает. Светильник закрепляет алюминиевым скотчем. Проделывает ту же операцию со вторым светильником.

Паяльником прожигает каналы под провода. Закрепляет провода.

Шаг пятый: монтирование оборудования
Все оборудования монтируется согласно схемы.

Одевает на провода модулей термотрубки. Монтирует монтажную колодку. Закрепляет модули. Термоклеем герметизирует место соединения модуля и холодильной камеры.

Устанавливает терморегулятор. Термопару устанавливает внизу камеры.

Подсоединяет бок питания.

Шаг шестой: алюминиевый скотч
Устанавливает дополнительный отсек. Для уменьшения теплопроводности оклеивает её изнутри металлизированным скотчем (верхний периметр клеит не нужно).

Шаг седьмой: обшивка
Приступает к обшивке холодильника.
Измеряет и отрезает необходимое количество акриловых панелей.

Печатает на самоклеящейся бумаге логотип. Вырезает логотип.

Приклеивает логотип к акрилу.

Размечает и сверлит в акриле вентиляционные отверстия.

Окрашивает акрил с внутренней стороны.

Шаг восьмой: верхний периметр
Пока краска высыхает мастер подготавливает место установки крышки. Снимает ошибочно наклеенную по периметру фольгу. Устанавливает магниты (будут притягивать крышку). Оклеивает малярным скотчем.

Шаг девятый: установка обшивки
В задней крышке делает отверстие для установки разъемов.

Перед приклеиванием крышек тестирует разные виды клея. Для акрила подошел только один.


Приклеивает переднюю и боковые крышки.

Что бы был доступ к оборудованию, заднюю крышку мастер сделала съемной.

Подсоединяет провода к разъемам.

Шаг десятый: крышка
Крышку мастер делает из двух кусков акрила.
К задней стенке приклеивает петли.

На крышке размечает отверстия для крепления петель. Сверлит.


Печатает, вырезает и приклеивает логотип.

Приклеивает по периметру крышки двусторонний скотч. Склеивает два куска акрила. Дублирует на второй части крышки отверстия.


Приклеивает по периметру камеры уплотнитель. Приклеивает к крышке магниты (напротив установленных). Прикручивает крышку.


Устанавливает микропереключатель. МК будет включать свет при открытии крышки и выключать при её закрытии.

Остался последний штрих, снять защитную пленку.


Мини холодильник готов.

Мини холодильник cвоими руками | Сделай Сам www.sdelay.tv

Всем привет!!!

Сегодня я расскажу, как сделать мини холодильник своими руками!!

1-Нам понадобятся два кулера, вот такого размера

Но у меня всего лишь один такой, мне пришлось вместо такого,всавить маленький 40x40мм.

2-Теперь нам нужно сделать для него карказ, я его сделал из пластмассовых ручек,они есть у каждого!

3-После того кам мы сделали карказ,нужно сделать холодильнику ножки,примерно как на риунке 1.

4-Теперь делаем верхушку из какого-нибудь картона, скрепляем четыре ручки между собой медной проволокой, можно хоть чем, и на бока карказа прикрепляем аллюминеевые пластины, у кого их нет пользуйтесь фальгой,НО обязательно подставка для бутылки, чашки, кружки,и т.п нужно чтобы была из пластинки, это нужно для того, чтобы кружка не провалилась на кулер!!! Расстояние от пластинки до кулера меньше 1 см.

5-Той же самой фольгой ну жно обложить внутренную поверхность, как на рис 2! Подсветка красного цвета уже не жилец )))она перегорела)))), я решил заменить её на синий цвет!!! На рисунке 2, видно что холодильник только что в работе,без двери и все торчит)).

6-На рисунке 3, видно, перегоревшие светодиоды, питание светодиодов обеспечивала вон та кроновая батарейка. Видно сам кулер 40х40мм, кнопку включения подсветки,и карказ из ручек!!)))

7-Вроде бы все!!! Сейчас я покажу фотки как он выглядит сейчас.

Вид сзади на кнопку включения подсветки

Вид сверху при освещении.

Вид сверху при включенной подсветке,в темноте.

Общий вид с включенной подсветкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Питание для кулеров обеспечивает блок питания на 12v 120mAh, Питание для подсветки обеспечмвает батарея типа крона 9v.Масса холодильника приблезительно 1кг. Обьём камеры 1.5 Литра. В холодильник вмещается бутылка 0.6л, 1л не влезает((. Этот холодильник охладит ваш теплый напиток до прохладно, приблезительно за 10-15минут.

У кого возникнут проблемы при сборке пишите в кометы не стесняйтесь)))

Всем спасибо за просмотр!!! Скоро новые статьи!!!

Пока!!!

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
