Мощный лазер из диода старого DVD привода

Перед началом работы я хочу предостеречь вас, сказав о том, что это действительно очень мощная вещь, которая может повредить ваши глаза, поэтому будьте осторожны.

Шаг 1: Диод

Сначала сделаем главные вещи. Нам нужно снять со старого ДВД привода лазерный диод. Откройте привод, найдите движущуюся часть с линзой. Обычно там находится два диода — инфракрасный для CD и просто красный для DVD. Аккуратно отсоедините их, предварительно сняв статическое электричество.

Не выбрасывайте остальные части — линзы могут быть полезны в этом проекте, а мелкие неодимовые магниты могут пригодиться для других проектов. Сказать честно, у меня нет DVD повода вот уже 3 года, поэтому я просто купил новые диоды LPC836 на Ali — это самые мощные диоды, использующиеся для приводов.

Шаг 2: Оптика

Теперь поговорим об оптике для самодельного лазера. Как я уже говорил, вы можете использовать родные линзы с DVD, но нужно будет подумать как их закрепить.

Я рекомендую купить корпус aixiz (Ali) — стоит недорого и убережёт вас от проблем с правильной фокусировкой луча. Поместим наш диод в корпус.

Шаг 3: Питание

Следующий шаг — ограничитель тока (драйвер). К сожалению, не получится просто соединить диод батарейкой — он сразу же сгорит. Поэтому нам нужно собрать простую схему. Если, прежде чем посмотреть моё видео, вы уже гуглили что-то о том как сделать лазер из дисковода, то, вероятно, видели одну простую схему. Я не рекомендую так делать, так как эта схема 100% убьёт ваш диод, это всего лишь вопрос времени.

Для сборки правильной схемы нам понадобится всего два компонента: Чип LM317 (Ali) и резистор 3.3Ohm 2W (Ali). Я также использовал небольшой радиатор, но чип остается всегда холодным — вам он не понадобится.

Припаяйте резистор к первым двум клеммам LM317. Также припаяйте по проводу к первой и последней клемме — первый пойдёт на плюс лазерного диода, а третий на плюс блока питания, минус идёт прямо от батарейки на лазер.

Один важный момент: так как я использовал новый диод, я был 100% уверен, что он выдержит силу тока, если вы не уверены в этом, то последовательно соедините два резистора на 3.3 Ohm — это обезопасит диоды практически от любого DVD привода. Для защиты от замыкания используйте термоусадку. Всё готово!

Шаг 4: Финал

Для тех, у кого немного больше опыта, я предлагаю сделать своими руками другую схему, выложенную для ознакомления. Когда я определился с корпусом, я сделал радиатор из алюминиевой шайбы. Я планировал припаять все платы к корпусу лазера но не нашел хорошего флюса, поэтому просто вложил всё внутрь. Лучшее, что я смог придумать — это приклеить всё по местам горячим пистолетом, а затем вдавить поверх алюминиевый радиатор с источником лазера.

Шаг 5: P.S.

Мощный лазер из диода старого DVD привода

Перед началом работы я хочу предостеречь вас, сказав о том, что это действительно очень мощная вещь, которая может повредить ваши глаза, поэтому будьте осторожны.


Шаг 1: Диод

Сначала сделаем главные вещи. Нам нужно снять со старого ДВД привода лазерный диод. Откройте привод, найдите движущуюся часть с линзой. Обычно там находится два диода — инфракрасный для CD и просто красный для DVD. Аккуратно отсоедините их, предварительно сняв статическое электричество.

Не выбрасывайте остальные части — линзы могут быть полезны в этом проекте, а мелкие неодимовые магниты могут пригодиться для других проектов. Сказать честно, у меня нет DVD повода вот уже 3 года, поэтому я просто купил новые диоды LPC836 на Ali — это самые мощные диоды, использующиеся для приводов.

Шаг 2: Оптика

Теперь поговорим об оптике для самодельного лазера. Как я уже говорил, вы можете использовать родные линзы с DVD, но нужно будет подумать как их закрепить. Я рекомендую купить корпус aixiz (Ali) — стоит недорого и убережёт вас от проблем с правильной фокусировкой луча. Поместим наш диод в корпус.

Шаг 3: Питание

Следующий шаг — ограничитель тока (драйвер). К сожалению, не получится просто соединить диод батарейкой — он сразу же сгорит. Поэтому нам нужно собрать простую схему. Если, прежде чем посмотреть моё видео, вы уже гуглили что-то о том как сделать лазер из дисковода, то, вероятно, видели одну простую схему. Я не рекомендую так делать, так как эта схема 100% убьёт ваш диод, это всего лишь вопрос времени.

Для сборки правильной схемы нам понадобится всего два компонента: Чип LM317 (Ali) и резистор 3.3Ohm 2W (Ali). Я также использовал небольшой радиатор, но чип остается всегда холодным — вам он не понадобится.

Припаяйте резистор к первым двум клеммам LM317. Также припаяйте по проводу к первой и последней клемме — первый пойдёт на плюс лазерного диода, а третий на плюс блока питания, минус идёт прямо от батарейки на лазер. Один важный момент: так как я использовал новый диод, я был 100% уверен, что он выдержит силу тока, если вы не уверены в этом, то последовательно соедините два резистора на 3.3 Ohm — это обезопасит диоды практически от любого DVD привода.

Для защиты от замыкания используйте термоусадку. Всё готово!

Шаг 4: Финал

Для тех, у кого немного больше опыта, я предлагаю сделать своими руками другую схему, выложенную для ознакомления. Когда я определился с корпусом, я сделал радиатор из алюминиевой шайбы. Я планировал припаять все платы к корпусу лазера но не нашел хорошего флюса, поэтому просто вложил всё внутрь. Лучшее, что я смог придумать — это приклеить всё по местам горячим пистолетом, а затем вдавить поверх алюминиевый радиатор с источником лазера.

Шаг 5: P.S.

Лазер своими руками реально сделать из ДВД привода. Это не сложно

Каждый из нас держал в руках лазерную указку. Несмотря на декоративность применения, в ней находится самый настоящий лазер, собранный на основе полупроводникового диода. Такие же элементы устанавливаются на лазерных уровнях и дальномерах.

Следующее популярное изделие, собранное на полупроводнике – записывающий DVD привод вашего компьютера. В нем установлен более мощный лазерный диод, обладающей термической разрушительной силой.

Это позволяет прожигать слой диска, нанося на него дорожки с цифровой информацией.

Как работает полупроводниковый лазер?

Устройства подобного типа недорогие в производстве, конструкция достаточно массовая. Принцип лазерных (полупроводниковых) диодов основан на использовании классического p-n перехода. Работает такой переход, как и в обычных светодиодах.

Разница в организации излучения: светодиоды излучают «спонтанно», а лазерные диоды «вынужденно».

Общий принцип формирования так называемой «заселенности» квантового излучения выполняется без зеркал. Края кристалла скалываются механическим путем, обеспечивая эффект преломления на торцах, сродни зеркальной поверхности.

Для получения различного типа излучения может использоваться «гомопереход», когда оба полупроводника одинаковые, или «гетеропереход», с разными материалами перехода.

Собственно лазерный диод является доступной радиодеталью. Его можно купить в магазинах, торгующих радиодеталями, а можно извлечь из старого привода DVD-R (DVD-RW).

Важно! Даже простой лазер, используемый в световых указках, может серьезно повредить сетчатку глаза.

Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова. Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность.

Имея в распоряжении такой диод, вы сможете легко изготовить мощный лазер своими руками. Фактически, изделие может быть вовсе бесплатным, или обойдется вам за смешные деньги.

Лазер своими руками из ДВД привода

Для начала, необходимо раздобыть сам привод. Его можно снять со старого компьютера или приобрести на барахолке за символическую стоимость.

Информация: Чем выше заявленная скорость записи, тем более мощный прожигающий лазер применяется в приводе.

Сняв корпус, и отсоединив управляющие шлейфы, демонтируем пишущую головку вместе с кареткой.

Порядок извлечения лазерного диода:

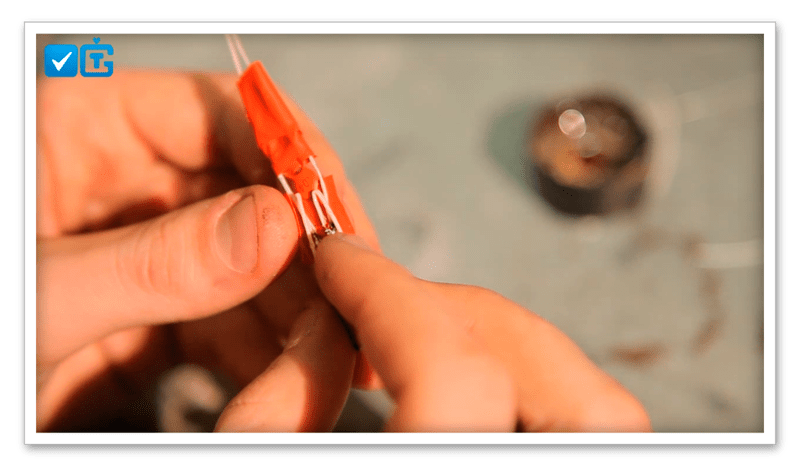

  1. Соединяем ножки диода между собой с помощью проволоки (шунтируем). При демонтаже может накопиться статическое электричество, и диод может выйти из строя
  2. Удаляем алюминиевый радиатор. Он достаточно хрупкий, имеет крепление, конструктивно «заточенное» под конкретный ДВД привод, и при дальнейшей эксплуатации не нужен. Просто перекусываем радиатор кусачками (не повреждая диод)
  3. Выпаиваем диод, освобождаем ножки от шунта.

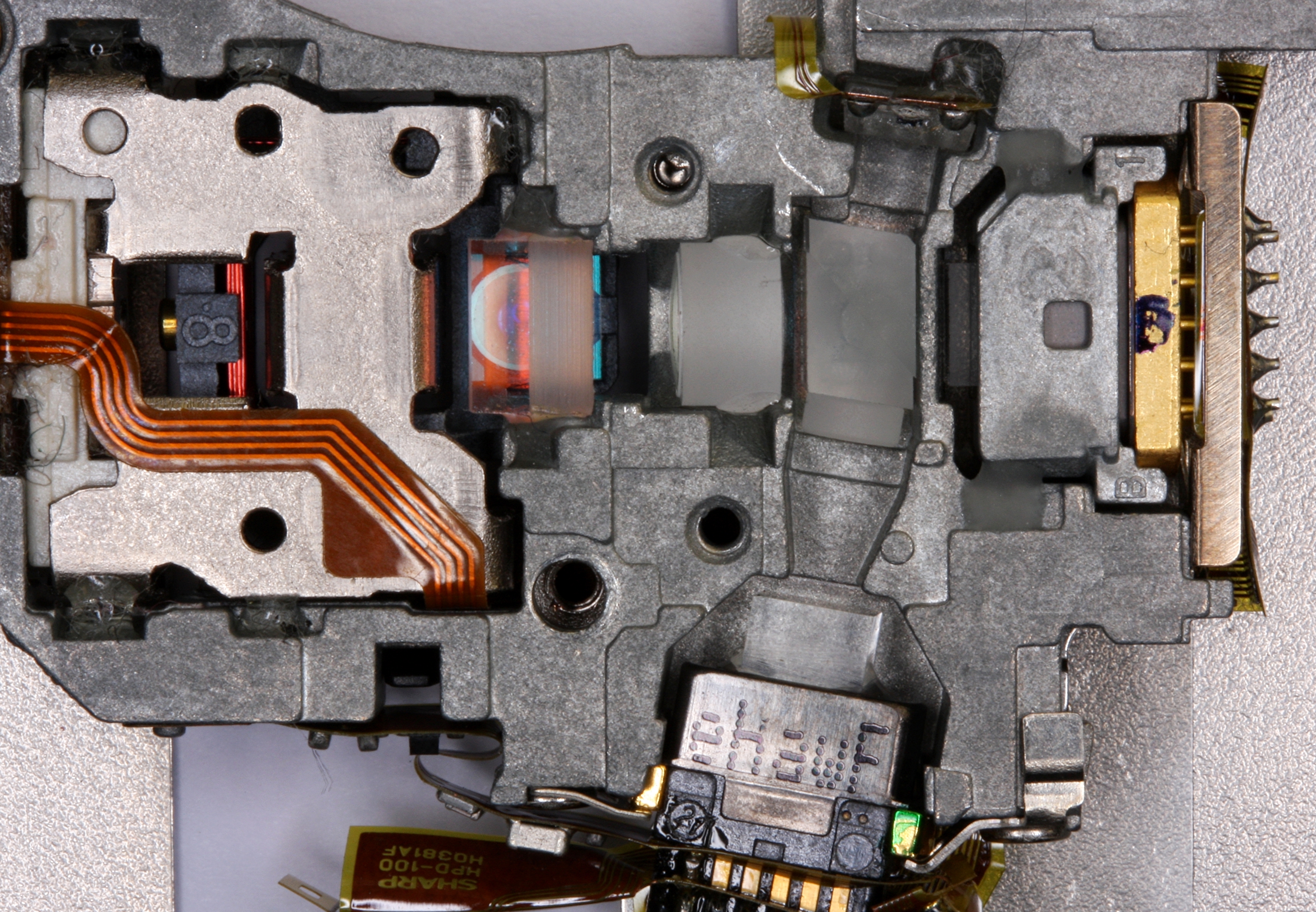

Элемент выглядит так:

Следующий важный элемент – схема питания лазера. Использовать блок питания из DVD привода не получится. Он интегрирован в общую схему управления, извлечь его оттуда технически невозможно. Поэтому изготавливаем питающую схему самостоятельно.

Есть соблазн просто подключить 5 вольт с ограничительным резистором, и не мучиться со схемой. Это неверный подход, поскольку любые светодиоды (в том числе и лазерные) питаются не напряжением, а током. Соответственно нужен токовый стабилизатор. Самый доступный вариант – использование микросхемы LM317.

Выходной резистор R1 подбирается в соответствии с током питания лазерного диода. В данной схеме ток должен соответствовать 200 мА.

Собрать лазер своими руками можно в корпусе от световой указки, либо приобрести готовый модуль для лазера в магазинах электроники или на китайских сайтах (например, Али Экспресс).

Преимущество такого решения – вы получаете готовую регулируемую линзу в комплекте. Схема блока питания (драйвер) легко умещается в корпусе модуля.

Если вы решили изготовить корпус самостоятельно, из какой-нибудь металлической трубки – можно использовать штатную линзу от того же привода DVD. Только надо будет придумать способ крепления, и возможность юстировки фокуса.

Важно! Фокусировать луч необходимо при любой конструкции. Он может быть параллельным (если нужна дальность) или конусообразным (при необходимости получить концентрированное термическое пятно).

Линза в комплекте с регулирующим устройством именуется коллиматором.

Чтобы правильно подключить лазер из двд привода, нужна схема контактов. Вы можете отследить минусовой и плюсовой провод по маркировке, на монтажной плате. Сделать это нужно перед демонтажем диода. Если такой возможности нет – воспользуйтесь типовой подсказкой:

Минусовой контакт имеет электрическую связь с корпусом диода. Найти его не составит труда. Относительно минуса, расположенного внизу, плюсовой контакт будет справа.

Если у вас трехножечный лазерный диод (а таких большинство), слева будет или неиспользуемый контакт, или подключение фотодиода. Так бывает, если в одном корпусе расположен и прожигающий и считывающий элемент.

Основной корпус подбирается исходя из размера батареек или аккумуляторов, которые вы планируете использовать. В него аккуратно закрепите свой самодельный лазерный модуль, и прибор готов к применению.

С помощью такого инструмента можно заниматься гравировкой, выжиганием по дереву, раскроем легкоплавких материалов (ткань, картон, фетр, пенопласт и пр. ).

Как сделать еще более мощный лазер?

Если вам необходим резак по дереву или пластику, мощности стандартного диода из ДВД привода недостаточно. Понадобиться либо готовый диод мощностью 500-800 мВт, либо придется потратить много времени на поиски подходящих DVD приводов. В некоторых моделях LG и SONY устанавливаются лазерные диоды мощностью 250-300 мВт.

Главное – что подобные технологии доступны для самостоятельного изготовления.

Пошаговая видео инструкция рассказывающая как сделать своими руками лазер из ДВД привода

About sposport

View all posts by sposport

Загрузка…

Как сделать выжигающий лазер из dvd-rw привода | Электронные схемы

лазер класс 3b находится в dvd rw приводе

лазер класс 3b находится в dvd rw приводе

В этой статье покажу как сделать известную самоделку,под названием «Выжигающий лазер из dvd». С помощью такого лазера,можно зажигать на небольшом расстоянии спички,прожигать черную изоленту или на черной поверхности делать повреждения.Сконцентрированный луч лазера опасен для глаз,надо соблюдать технику безопасности и не светить им в глаза.

Основа устройства-лазерный диод,его можно взять из старого dvd-rw привода.О том,что в нем находится такой лазер,можно узнать по надписи на корпусе-CLASS 3B.Мощность такого лазера более 5мВт.

каретка dvd привода откуда можно достать лазер

каретка dvd привода откуда можно достать лазер

Сам лазер находится в каретке,прикреплен на капли клея,там-же находится фокусирующая линза,ее тоже надо извлечь.

выжигающий лазер,линза,неодимовые магниты из dvd-rw привода

выжигающий лазер,линза,неодимовые магниты из dvd-rw привода

В каретке находится еще один лазер,он похож на выжигающий лазер и он не нужен,хотя тоже излучает но в другом спектре.

распиновка выводов лазера из проигрывателя двд

распиновка выводов лазера из проигрывателя двд

Расположение и подключение выводов показано на фото. Питание 3.7В от аккумулятора через токоограничивающий резистор сопротивлением 3 Ом и мощностью 2 Вт.Резистор подключен по плюсу питания лазера.

как подключить лазер двд через резистор

как подключить лазер двд через резистор

Лазер потребляет ток около 280мА и он будет нагреваться,поэтому ему нужен теплоотвод.При пайке лазера,выводы не должны перегреваться а паяльник должен быть заземлен,иначе лазер выйдет из строя.

как подключить и проверить прожигающий лазер из dvd

как подключить и проверить прожигающий лазер из dvd

В темноте,лазер должен ярко освещать пространство красным светом.Этот рассеянный свет надо сконцентрировать в узкий пучок,только так можно выжигать.Для этого,на расстоянии примерно 5 мм от лазера,надо расположить линзу плоской стороной к лазеру и сфокусированный пучок направить на черную поверхность.Тогда,можно увидеть,как этот пучок выжигает пластмассу.

как сделать режущий лазер из dvd привода

как сделать режущий лазер из dvd привода

Второй лазер,его тоже можно также подключить как и выжигающий лазер,но он светит тускло и видимо в инфракрасном диапазоне волн.

ик лазер из dvd-rw привода

ик лазер из dvd-rw привода

Как подключить лазер от дисковода к батарейке. Лазер из dvd

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! причем DVD-RW . чем выше скорость записи DVD-R, тем мощнее там стоит лазер! в 16х приводах стоят 200мВт красные лазеры, а также лазер ИК диапазона, но о нем позже.

Разбираем резак ,
вытаскиваем оптическую часть.Вот так выглядит эта часть резака:



ценного там только выходная линза и два лазера.

Теперь достаем самое главное!

А теперь техника безопасности для вас и для лазера!

лазер из DVD-RW относится к классу 3B, а значит опасен для зрения! не направляйте луч в глаза! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Как можно испортить ЛД?
Да очень просто! стоит превысить ток и ему конец! причем доли микросекунд будет достаточно!
именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него!
на смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в
обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою
очередь от тока и зависит. Также надо быть внимательным к температуре. при охлаждении лазера
КПД его растет и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее!
Еще его легко убить переходными процессами, возникающими при включении и выключении! от
них стоит защититься.

Теперь продолжим разбирать привод))
Достаем лазер и его радиатор, сразу же припаеваем к его ногам небольшой
неполярный конденсатор на 0,1мкФ и полярный побольше! так мы спасем
его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера.ЛД питается примерно
от 3V и потребляет 200мА. Лазер это не лампочка!! никогда не соединяйте
его напрямую к батарейкам! без ограничительного резистора его убьют и
2 батарейки от лазерной указки!! ЛД нелинейный элемент, поэтому питать его
надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной.
Все схемы питаются от аккумуляторов.
1 вариант
ограничение тока резистором. см рисунок


сопротивление резистора определяется экспериментально, по току через ЛД.
стоит остановиться на 200мА, дальше риск спалить больше.
хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых
аккумулятора на нужную емкость. также удобно использовать аккумулятор от
мобильного телефона(любого).

Достоинства: простая конструкция, высокая надежность.
Недостатки: ток через ЛД постепенно падает. и толком не понятно когда
конструкцию пора подзаряжать. использование трех аккумуляторов усложняет
конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батаеек

А вот так он выглядит в сборе:


Два резистора по 1 Ому последовательно и два конденсатора.

2 вариант

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера!
В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.


Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 5В) и температуры.
Советую скачать даташит на эту микросхему и разобраться основательней.

3 вариант

это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение(а следовательно и ток) на ЛД,
которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится
и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%.
и все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! См рисунок





дроссель L1 я намотал на шару) микруха умная, сама во всем разберется. я намотал 15 витков
проводом 0.5мм на дросселе от компьютерного БП. внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. диод шоттки любой 3-х амперный. например
1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360.
Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к.
Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. 2 таким лучом
можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке
плавится пластмасса, режется изолента и многое другое!! кстати спички зажигаются влет!!

вот несколько личных фото.





А вот так мой лазер выглядит сейчас!


Полностью алюминиевый корпус, никогда не перегревается, отличная фокусировка
линзой от DVD, питание от двух АА аккумуляторов. Плавит пакеты, зажигает спички,
режет изоленту, заставляет тлеть бумагу! И все это без фокусировки в точку!
то есть обычным лучом!

Лазер из cd dvd привода своими руками

Для многих сборка подобного устройства для многих не секрет. Это наверно одно из того, что собираем.Лазер из дисковода своими руками . Он отличается от дешевых китайских указок, и прочего, тем что обладает определенной мощностью. Для его изготовления нам нужны только начальные азы,и cd или dvd привод . А если еще и пишущий, то мощность его гораздо больше.

Первое чем мы зададимся.Это как достать диод из привода .

Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:


Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:

Прошу вашего внимания:

Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения ! Не направляйте луч в глаза и в зеркало! Даже глазом моргнуть не успеете, зрение станет значительно хуже! Парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить лазерный диод ? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. Резонатор рушится не от тока , а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера , КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги,чтобы электрически выводы ЛД были соединены. припаиваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. Лазерный диод запитывается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

И так. Нам теперь осталось запитать наш лазер. Рассмотрим несколько вариантов.

Первый вариант.

Тут будет ограничение тока резистором, как и обычного диода.

Сопротивление резистора определяется экспериментально, по току через ЛД. Следует остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. Также удобно использовать аккумулятор от мобильного телефона.

Достоинства: простая конструкция, высокая надежность.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фонарике, где стоит батарея из трех ААА (мизинчиковых) батареек

В сборе будет следущее.

Два резистора по 1 Ому последовательно и два конденсатора.

Второй вариант.

Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! Листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!

Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200мВт красные лазеры, в 20х приводах стоит лазер 270мВт, а в приводах со скоростью 22х мощность может доходить до 300мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное — DVD лазер:

А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Можно ли испортить ЛД(лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

Итак, надо бы запитать наш лазер!

Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.

1 Вариант. Ограничение тока резистором.

Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. также удобно использовать аккумулятор от мобильного телефона(любого).

Достоинства : простая конструкция, высокая надежность.
Недостатки : ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать.Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек.

А вот так он выглядит в сборе:

Два резистора по 1 Ому последовательно и два конденсатора.

Вариант 2. Использование микросхемы LM317

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. См рисунок.

Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

3 Вариант. Компактный.

Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение (а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не предел! См рисунок

Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от компьютерного БП. Внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.

Теперь насчет оптики. 2 таким лучом можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке плавится пластмасса, режется изолента, дерево начинает аж светиться белым светом от нагрева!(6000градусов не шутки:)) и многое другое!!

Вот несколько фоток луча и самой указки:

У многих в детстве были лазерные указки, которые можно было приобрести в игрушечных магазинах. Но с развитием современных технологий появилась возможность создать такой лазер из DVD привода своими руками. Для этого понадобится всего лишь неисправный DVD привод (важно, чтобы оставался исправным сам светодиод), отвертка и паяльник.

Следует помнить, что для создания лазера лучше использовать нерабочий DVD! Это связано с тем, что после разборки и извлечения светодиода он выходит из строя. Не стоит забывать, что такой лазер из привода намного мощнее обычной указки и может нанести непоправимый вред здоровью, поэтому никогда не нужно направлять луч на человека или животное.

При наведении луча такого устройства на человеческий глаз происходит выжигание сетчатки, и человек может частично или полностью потерять зрение.

Итак, давайте создадим лазер из DVD привода своими руками. Для этого необходимо аккуратно открутить болты на задней части корпуса, чтобы добраться до светодиода будущего лазера. Под крышкой находится узел, который осуществляет привод каретки. Для того чтобы ее извлечь, нужно открутить шурупы и отключить все шлейфы. Затем извлекают каретку.

Теперь необходимо ее разобрать, для чего следует открутить множество шурупов. Далее будут обнаружены два светодиода. Один из них инфракрасный, он отвечает за чтение информации с диска.

Нужен красный, при помощи которого происходит прожиг информации на диск. К красному светодиоду будет прикреплена печатная плата. Для того чтобы ее отключить, необходимо воспользоваться паяльником. Для проверки работоспособности диода достаточно подключить к нему две пальчиковые батареи, но важно учитывать их полярность. Помните, что лазерный диод хрупкий, поэтому с ним необходимо быть очень аккуратным.

Далее нужно приобрести любую лазерную указку. Создавая лазер из DVD привода своими руками, используйте ее в качестве «донора» для корпуса. После покупки необходимо аккуратно раскрутить указку на две части и извлечь из верхней половины Для этого можно воспользоваться ножом. Важно делать все аккуратно, потому что может повредиться диод. При помощи маленькой отвертки выбирают излучатель. Используя термоклей, устанавливают новый светодиод в корпус. А чтобы он прочно установился, можно использовать пассатижи, давя ими на края диода.

Лазер из DVD привода своими руками практически готов. Перед тем как запустить его, необходимо проверить, правильно ли определена полярность. Теперь смело можно подключать питание. После первого запуска может потребоваться настройка фокусировки. Далее можно установить указку в фонарик и подключить батарейки типа АА. Не стоит забывать, что лазер может прожигать различные предметы, поэтому нужно удалить оргстекло из рассеивателя.

Хорошо настроенный привода может не только прожигать бумагу или поджигать спички, но и оставлять след на оргстекле, взрывать шарики (лучше, чтобы они были черного цвета) и оставлять видимые следы на пластмассе. Если установить диод в головку графопостроителя, можно выполнять гравировку по оргстеклу.

Развитие технологий не стоит на месте и каждый день вы можете узнать о новом изобретении или научном прорыве. Тем не менее, это не изменяет детские мечты и, наверное, каждый ребенок или взрослый мечтал когда-то иметь дома настоящий лазер. Если вы так и не смогли реализовать вашу давнюю мечту, то мы вам поможем. В нашей статье мы расскажем вам о том, как сделать лазер из дисковода, предмета, который можно найти очень легко.

Итак, если мы сумели вас заинтриговать таким предложением, то можно перейти к деталям.

Как выбрать лучший дисковод?

Перед тем как перейти непосредственно к инструкции, которая объясняет, как сделать лазер, мы поговорим о свойствах дисковода, от которых будут зависеть характеристики нашего устройства.

  1. Устройство должно иметь функцию записи дисков, иначе у вас ничего не получится.
  2. Желательно чтобы дисковод был не рабочим, в идеале — механическая неполадка. Можете взять у друга не нужный девайс.
  3. Берите очень быстрый дисковод, чем быстрее тем больше будет мощность лазера.

Кроме этого вам понадобятся некоторые детали: резисторы, батарейки, конденсаторы. В процессе изготовления лазера вы столкнетесь с необходимостью паяния схемы, так что запаситесь паяльником, канифолью и припоем.

Итак, вы подобрали ненужный дисковод и готовы к изготовлению лазера. Ниже мы представим инструкцию по изготовлению:

1) Начинайте разбирать дисковод. Открутите крышку, чтобы вы могли увидеть модуль, который отвечает за работу записывающего устройства.


2) Вытащите его и аккуратно отсоедините лазерный модуль, а с него извлеките записывающую головку. Для этого лучше всего использовать пинцет — с его помощью вы легко сможете «выкрутить» головку (она просто очень хорошо сидит и ее легко повредить).


3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод, который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.


4) После этого вам придется спаять небольшую схему, в которой будет один резистор, два конденсатора, выключатель и батарейка. Зачем эта схема? Она нужно для того, чтобы модуль не перегорел. Батарейку можно взять на 3,6 вольта. Номинал сопротивления может колебаться в пределах от двух до пяти ом. С этими элементами у вас не должно возникнуть проблем. Труднее будет с конденсаторами, так как один из них — полярный (тот что на 2200 нФ). Когда вы будете его запаивать, главное не перепутать полярность, иначе он может взорваться. Второй конденсатор — обыкновенный и с ним проблем мне возникнет. Внизу, на рисунке, вы видите схему.


5) Паять схему не сложно, и вы можете даже не заморачиваться и делать все в виде навесного монтажа. Так вы точно сэкономите силы и время.


6) В качестве источника в 3,7 вольт можно воспользоваться двумя батарейками с мобильных телефонов, которые надо подключить параллельно — это увеличить их общий заряд. В принципе, лазер готов, но перед пробным запуском вам нужно обезопасить свое зрение. Поэтому, если у вас нет специальных защитных очков, то лучше не наводить лазерный пучок в глаза другим людям.
7) Закончив с вопросами безопасности, вы можете включить лазер. Стоит отметить, что первый запуск вас ничем не удивит. Максимум что вы получите — это просто свет. Поздравляем вас — вы сделали фонарик. Но как превратить его в лазер?


8) Проблема в том, что у нас получился не фокусированный луч. Для того чтобы превратить его в настоящий лазер, вам потребуется линза. Такую линзу можно достать с компьютерного привода.



9) Прикрепив ее к нашему лазеру все пойдет намного лучше. Правда, проблема остается — это отсутствие нормального корпуса.


10) В качестве корпуса под наше устройство вы можете использовать уже готовые вещицы. Например, прекрасно подойдет корпус от лазерной указки, маленького фонарика и подобные вещи. Впрочем, если вам нравится сам процесс изготовления, то вы можете сделать его самостоятельно. Для таких целей прекрасно подойдет алюминиевый профиль. Подстроив линзу, вы сможете получить хорошо сфокусированный луч, который может плавить тонкую пластмассу и даже поджигать спички.

Мы надеемся, что наша инструкция о том, как сделать лазер из дисковода, вам пригодится и заинтересует. Удачи вам и успехов!

Видео уроки

Лазер из cd rom — Морской флот

Сделать мощный прожигающий лазер своими руками – несложная задача, однако, кроме умения пользоваться паяльником, потребуется внимательность и аккуратность подхода. Сразу стоит отметить, что глубокие познания из области электротехники здесь не нужны, а смастерить устройство можно даже в домашних условиях. Главное при работе – это соблюдение мер предосторожности, так как воздействие лазерного луча губительно для глаз и кожи.

Лазер – опасная игрушка, которая может нанести вред здоровью при его неаккуратном использовании. Запрещается направлять лазер на людей и животных!

Что потребуется?

Любой лазер можно разбить на несколько составляющих:

  • излучатель светового потока;
  • оптика;
  • источник питания;
  • стабилизатор питания по току (драйвер).

Чтобы сделать мощный самодельный лазер, потребуется рассмотреть все эти составляющие по отдельности. Наиболее практичным и простым в сборке является лазер на основе лазерного диода, его и рассмотрим в данной статье.

Откуда взять диод для лазера?

Рабочий орган любого лазера – это лазерный диод. Его можно купить почти в любом магазине радиотехнике, либо достать из нерабочего привода для компакт-дисков. Дело в том, что неработоспособность привода редко связана с выходом из строя лазерного диода. Имея в наличии сломанный привод можно без лишних затрат достать нужный элемент. Но нужно учесть, что его тип и свойства зависят от модификации привода.

Самый слабый лазер, работающий в инфракрасном диапазоне, установлен в CD-ROM дисководах. Его мощности хватает только для считывания CD дисков, а луч почти невидим и не способен прожигать предметы. В CD-RW встроен более мощный лазерный диод, пригодный для прожига и рассчитанный на ту же длину волны. Он считается наиболее опасным, так как излучает луч в невидимой для глаза зоне спектра.

Дисковод DVD-ROM оснащён двумя слабыми лазерными диодами, энергии которых хватает только для чтения CD и DVD дисков. В пишущем приводе DVD-RW установлен красный лазер большой мощности. Его луч виден при любом освещении и может легко воспламенять некоторые предметы.

В BD-ROM стоит фиолетовый или синий лазер, который по параметрам схож с аналогом из DVD-ROMа. Из пишущих BD-RE можно достать наиболее мощный лазерный диод с красивым фиолетовым или синим лучом, способным к прожигу. Однако найти для разборки такой привод достаточно сложно, а рабочее устройство стоит дорого.

Самым подходящим является лазерный диод, взятый из пишущего привода DVD-RW дисков. Наиболее качественные лазерные диоды установлены в LG, Sony и Samsung приводах.

Чем выше скорость записи DVD привода, тем мощнее установлен в нем лазерный диод.

Разбор привода

Имея перед собой привод, первым делом снимают верхнюю крышку, открутив 4 винта. Затем извлекают подвижный механизм, который находится в центре и соединён с печатной платой гибким шлейфом. Следующая цель – лазерный диод, надёжно впрессованный в радиаторе из алюминиевого или дюралевого сплава. Перед его демонтажем рекомендуется обеспечить защиту от статического электричества. Для этого выводы лазерного диода спаивают или обматывают тонкой медной проволокой.

Далее возможны два варианта. Первый подразумевает эксплуатацию готового лазера в виде стационарной установки вместе со штатным радиатором. Второй вариант – это сборка устройства в корпусе переносного фонарика или лазерной указки. В этом случае придётся приложить силу, чтобы раскусить или распилить радиатор, не повредив излучающий элемент.

Драйвер

К питанию лазера необходимо отнестись ответственно. Как и для светодиодов, это должен быть источник стабилизированного тока. В интернете встречается множество схем с питанием от батарейки или аккумулятора через ограничительный резистор. Достаточность такого решения сомнительна, так как напряжение на аккумуляторе или батарейки меняется в зависимости от уровня заряда. Соответственно ток, протекающий через излучающий диод лазера, будет сильно отклоняться от номинального значения. В результате на малых токах устройство будет работать не эффективно, а на больших – приведёт к быстрому снижению интенсивности его излучения.

Оптимальным вариантом считается использование простейшего стабилизатора тока, построенного на базе LM317. Данная микросхема относится к разряду универсальных интегральных стабилизаторов с возможностью самостоятельного задания тока и напряжения на выходе. Работает микросхема в широком диапазоне входных напряжений: от 3 до 40 вольт.

Аналогом LM317 является отечественная микросхема КР142ЕН12.

Для первого лабораторного эксперимента подойдет схема, приведенная ниже. Расчет единственного в схеме резистора производят по формуле: R=I/1,25, где I – номинальный ток лазера (справочное значение).

Иногда на выходе стабилизатора параллельно диоду устанавливают полярный конденсатор на 2200 мкФх16 В и неполярный конденсатор на 0,1 мкФ. Их участие оправдано в случае подачи напряжения на вход от стационарного блока питания, который может пропустить незначительную переменную составляющую и импульсную помеху. Одна из таких схем, рассчитанная на питание от батарейки «Крона» или небольшого аккумулятора, представлена ниже.

На схеме указано примерное значение резистора R1. Для его точного расчета необходимо воспользоваться вышеприведенной формулой.

Собрав электрическую схему, можно сделать предварительное включение и как доказательство работоспособности схемы, наблюдать ярко-красный рассеянный свет излучающего диода. Измерив его реальный ток и температуру корпуса, стоит задуматься о необходимости установки радиатора. Если лазер будет использоваться в стационарной установке на больших токах длительное время, то нужно обязательно предусмотреть пассивное охлаждение. Теперь для достижения цели осталось совсем немного: произвести фокусировку и получить узконаправленный луч большой мощности.

Оптика

Выражаясь по-научному, пришло время соорудить простой коллиматор, устройство для получения пучков параллельных световых лучей. Идеальным вариантом для этой цели будет штатная линза, взятая из привода. С её помощью можно получить довольно тонкий луч лазера диаметром около 1 мм. Количества энергии такого луча достаточно, чтобы насквозь прожигать бумагу, ткань и картон в считаные секунды, плавить пластик и выжигать по дереву. Если сфокусировать более тонкий луч, то данным лазером можно резать фанеру и оргстекло. Но настроить и надежно закрепить линзу от привода достаточно сложно из-за ее малого фокусного расстояния.

Намного проще соорудить коллиматор на основе лазерной указки. К тому же в её корпусе можно поместить драйвер и небольшой аккумулятор. На выходе получится луч в диаметре около 1,5 мм меньшего прожигающего действия. В туманную погоду или при обильном снегопаде можно наблюдать неимоверные световые эффекты, направив световой поток в небо.

Через интернет-магазин можно приобрести готовый коллиматор, специально предназначенный для крепления и настройки лазера. Его корпус послужит радиатором. Зная размеры всех составных частей устройства, можно купить дешевый светодиодный фонарик и воспользоваться его корпусом.

В заключение хочется добавить несколько фраз об опасности лазерного излучения. Во-первых, никогда не направляйте луч лазера в глаза людей и животных. Это приводит к серьёзным нарушениям зрения. Во-вторых, во время экспериментов с красным лазером надевайте зелёные очки. Они препятствуют прохождению большей части красной составляющей спектра. Количество света, прошедшее сквозь очки, зависит от длины волны излучения. Смотреть со стороны на луч лазера без защитных средств допускается лишь кратковременно. В противном случае может появиться боль в глазах.

В Сети проскакивают схемки/статейки по типу «светотелефон на лазерных указках», или «оптическое соединение двух комрьютеров» и т.п. А у меня лежат 5 битых CD-ROM’ов (на базарах они вообще стОят просто смешные деньги). И устройство их лазерных головок вроде бы «в самую сисю»: перед лазером под углом 45 градусов стоИт полупрозрачное зеркало, за которым – готовый светоприемник. Единственная проблема – на этих самых лазерах от 3-х до 10 ног.

ВОПРОС: Кто знает, как запустить данный лазер в обход (?) специализированной микросхемы? Или какие другие предложения?

Действительно, у подобных лазеров достаточно низкая мощность. Это связано с тем, что расстояние от излучающего диода до поверхности диска составляет менее 10 мм. Разумеется, при подобных расстояниях в значительной мощности нет необходимости.

Что же касается включения лазерного модуля. Насколько мне известно, с помощью специализированной м/сх осуществляется стабилизация уровня излучения диода, для чего используется цепь обатной связи именно по уровню оптического излучения. Впрочем, для Вашего применения подобную стабилизацию можно и не использовать. В целом, необходимо найти выводы лазерного диода и запитать его необходимым значением тока. Конечно подобрать его значение наугад трудно, но при желании его можно измерить на работающем CD приводе.

Помимо всего прочего лазерный модуль содержит и подвижную оптическую систему, которая предназначена для фокусирования лазерного излучения на поверхности диска. Разумеется диапазон фокусирования незначителен.

В целом использование подобных устройств для реализации оптического канала связи на значительные расстояния не является целесообразным. Основное ограничение – мощность излучателя.

Оптические системы связи используют излучатели, мощность которых лежит в пределах сотен миливатт – единиц ватт, данные излучатели имеют крепление к радиатору. Но основной преградой для создание подобных устройств в радиолюбительской практике является изготовление оптической системы.

Лазерные указки, с которыми многие из нас игрались в детстве, вполне можно сделать своими руками в домашних условиях. А можно создать достаточно мощное приспособление, которое способно прожигать своим лучом предметы. И для этого нам потребуется лазерный диод, который можно извлечь из DVD-RW проигрывателя.

Лазерный диод, взятый из DVD

Из этой статьи вы узнаете последовательность работы создания самодельного лазерного устройства, обладающего значительной мощностью.

Что понадобится в работе

Чтобы своими руками изготовить лазер, необходимо использовать лазерный диод красного цвета (650нм). Его можно извлечь из сломанного или старого DVD-RW привод.

Обратите внимание! Если прибор сломан, то существует высокая вероятность того, что его лазерный диод остался в рабочем состоянии. Поэтому он вполне пригоден для нашей работы.

Также можно использовать CD-RW привод. Некоторые используют даже пишущий Blu-ray дисковод. Но в таком случае для CD-RW привода будет характерен инфракрасный невидимый луч (780нм), а для Blu-ray дисковода — фиолетовый (405нм).
Кроме того понадобятся также инструменты, чтобы для разбора DVD-RW привода.

Поговорим о проигрывателе

Чтобы достать лазерный диод, взятый из DVD-RW привода, нужно аккуратно разобрать устройство. Для этого нужно понимать устройства привода. Он помещен в специальную металлический теплоотводящий корпус, который еще дополнительно помещен ещё в одну металлическую основу. От вас зависит, стоит ли вытаскивать прибор из такого корпуса или нет.

Обратите внимание! Разбирая DVD-RW прибор, не стоит вытаскивать бескорпусные лд.

Можно также оставить в корпусе радиатор, а вот основы извлечь. Это влияет на качество теплоотвода, который необходим для нашей лазерной установки. Некоторые специалисты утверждают, что когда лд питает неимпульсный ток, то для каретки не будет хватать созданного теплоотвода. Это утверждение будет правильным для определенных моделей привода, а также, если необходимо получить максимальную мощность.
В DVD-RW встроены два лазерных диода. Из них один является инфракрасным и используется для записи и проигрывания CD. А второй красного цвета и применяется проигрывания и записи DVD. Как видим, при желании можно изготовить своими руками целых два лазера.

Обратите внимание! В модели привода BD-RE встроены целых три диода. А вот в современных моделях такого рода устройств применяются сдвоенные лд, установленные на одном кристалле.

В таких сборках нельзя одновременно подключать инфракрасный и красный диоды, если ток имеет большие значения.

О чем стоит помнить при работе

Создавая своими руками лазер необходимо помнить, что лазерный диод может повредиться от статического электричества. Поэтому, чтобы обеспечить нормальную работу данного элемента, необходимо три ножки лд
обмотать неизолированной проволокой.

Обратите внимание! Нельзя направлять в глаза лазерный луч. Его также нельзя направлять на отражающие поверхности. Это может привести к полной или частичной потере зрения.

Требования, которые существуют для работы с лазерами, актуальны и для инфракрасного излучения. Ведь оба эти излучения обладают мощной прожигающей способностью.

Лазерный луч красного цвета

Кроме этого необходимо знать о том, что питание лазерного диода должно осуществляться определенным током. Если ток питания будет превышать определенный порог, то это может привести к перегреву диода. В связи с чем он либо полностью перегорит, либо будет светить как стандартный светодиод.
Для того, чтобы ток имел правильные значения, нужно использовать определенную схему сборки лазера. При этом в ней обязательно должен иметься драйвер. Рассмотрим несколько схем по сборке лазера при использовании лазерного диода, взятого из DVD-RW привода.

Первый вариант сборки

В данной ситуации необходимо использовать следующую схему сборки устройства на основе лазерного диода, извлеченного из DVD-RW привода.

Минусом такой схемы является наличие ситуации проседания напряжения аккумулятора в момент разрядки, что вызывает линейное падение степени яркости лазера.
Чтобы собрать лазерную установку по приведенной схеме, нужен не только диод, но и конденсаторы с любым напряжением (от 3В). На схеме они отмечен значком C1 и С2. Емкость первого конденсатора должна быть 0,1 мкФ, а второго – 100 мкФ. Они защитят диод от статического электричества, а также обеспечат плавный переход процессов. Когда конденсаторы были подсоединены к лазерному источнику света, с выводом можно будет снять проволоку. При соединении к диоду один из выводов на корпус будет подавать минус. В тоже время второй вывод будет плюсом, а третий – не применяется. Расположение плюсов достаточно хорошо показано на второй схеме, которая будет описана ниже.
Стоит знать, что на корпус некоторых диодов подается плюс (например, у 808нм лд). Для сдвоенных моделей характерно наличие среднего вывода для общего минуса (G), а крайний – C для питания DVD, CD, D.
Запитать такую схему можно от мобильного аккумулятора или 3 аккумулятора АА.

Обратите внимание! При сборке схемы необходимо учитывать, что напряжение аккумулятора может отличаться от указанного. Особенно это заметно сразу же после его зарядки. При 3,7 В может иметься 4,2 В. В связи с этим аккумулятор необходимо проверять мультиметром.

При этом ток также может иметь отличные значения. К примеру, при соответствующих скоростях записи DVD-RW привода, лазерный диод может иметь следующие значения таких параметров, как мощность и ток:

  • при скорости 16 мощность составит 200мВт, а ток — 250-260мА;
  • при скорости 18 мощность составит 200мВт, а ток — 300-350мА;
  • при скорости 20 мощность составит 270мВт, а ток — 400-450мА;
  • при скорости 22 мощность составит 300мВт, а ток — 450-500мА;
  • при скорости 24 мощность составит 300мВт, а ток — 450-500мА.

Инфракрасный диод CD-RW привода будет иметь мощность в 100-200мВт. Для сравнения, фиолетовый в BLU-RAY RW — от 60 до 150мВт, а в не пишущих моделях -15 мВт.
Перед сборкой данной схемы, при использовании лазерного диода DVD привода, необходимо узнать, какое сопротивление требуется для резистора R1. Для этого можно использовать формулу R1=(Uвх.-Uпад.)/I , в которой:

  • Uвх. – напряжение, идущее от аккумулятора;
  • Uпад. — падение напряжения, которое принимает диод. Красный диод должен примерно иметь Uпад. равное 3 В. Такое напряжение пойдет для маломощного не пишущего DVD привода. Для инфракрасного диода Uпад. составит примерно 1,9 В, а для фиолетового или синего – 5,5 В и 4-4,4 В соответственно;
  • I — сила тока. Ее можно узнать из специальной таблицы.

При сборке лазера многие специалисты рекомендуют использовать резисторы большего сопротивления, чем получилось при расчетах. Это позволит защитить полупроводник от тока чрезмерного значения. Используя мультиметр, далее можно будет уменьшить сопротивление.

Второй вариант сборки

В данном случае при сборке лазерной установки необходимо руководствоваться следующей схемой.

Схема сборки лазерной установки

Данная схема, в отличие от вышеописанной не имеет проблем с падением яркости лазера. Эта проблема была решена благодаря применению в схеме
специального регулируемого стабилизатора (например, КРЕН12А или его распространенного аналога LM317T).
При этом необходимо знать, что выбранный стабилизатор является компенсационным. Он подает напряжение примерно на 1.4 В больше, чем требуется. В результате, чтобы получить в схеме на лазерный диод 3 В нужно подать от 4.4 В до 37 В. При этом на выходе все равно будет 3 В (конечно, при условии правильно подобранных резисторов).
Если на схему подавать меньше 4.4 В, то яркость лазера начнет падать, что характерно для первой схемы. В результате возникнет ситуация, аналогичная разрядке аккумулятора. Для диодов 780нм на схему потребуется подавать от 3,8 В до 37 В. Поэтому в такой ситуации данная схема может оказаться неэффективной, так как вольт-амперная характеристика здесь будет сильно плавать в зависимости от температуры окружающей среды. А это может привести к перегоранию схемы, если повышение значения тока вовремя не удаётся отследить.

Обратите внимание! Некоторые специалисты считают, что данный эффект характерен для синих лазерных диодов.

Чтобы избежать перегрева, необходимо до полного разогрева источника света измерять ток. Это позволить устранить риск повышения предельно допустимого значения тока.
Специалисты рекомендуют использовать сопротивление для R1 в значении Ом. А для определения параметра R2 необходимо использовать следующую формулу: R2=R1*(Uвых.-Uопор.)/Uопор.
Следует знать, что первоначально R2 нужно ставить несколько меньше, чем было получена цифра при вычислениях. При этом следует одновременно к диоду подключить последовательно мультиметр, чтобы оценивать силу тока. Это позволит избежать ситуации появления тока чрезмерного значения.
В этой схеме допускается использование таких же конденсаторов, как и в предыдущей. А вот резисторы должны быть более качественными, особенно их подключение. Если во время работы установки произойдет обрыв контакта (размыкание цепи), то из-за возросшего напряжения светодиодный диод перегорит.

Фокусировка светового потока в луч

Создавая лазерную установку и используя для этого диод, извлеченный из DVD-RW привода, необходимо понимать, что испускаемый свет будет аналогичным стандартному светодиоду.

Но нам же необходим лазерный луч. Чтобы его сделать, необходимо использовать коллиматор – специальную линзу. С ее помощью будет происходить фокусирование светового потока в луч. Отличным решением будет применение в устройстве линзы, взятой из старой лазерной указки. Устанавливая ее при помощи гаек и пружин, появится возможность более точной фокусировки лазера (его приближение и удаление). Также линзу можно прикрепить к лазерному диоду с помощью эпоксидного клея или двухстороннего скотча.
Из-за того, что не всегда можно отыскать мощный диод, в данной ситуации рекомендуется использовать модель 808нм.

Получение зеленого луча

С помощью кристалла определенного цвета можно получить лазерный луч зеленого, желтого, красного и синего цвета.

Заключение

С помощью лазерного диода, извлеченного из DVD-RW привода, можно своими руками создать лазерную установку. Используя различные кристаллы, можно сфокусировать луч и придать ему необходимую расцветку. При этом необходимо обязательно учитывать особенности работы с таким приспособлением, чтобы получить желаемый результат и не ухудшить свое зрение.

Как сделать лазер который режет из DVD привода

Такую поделку сделать несложно даже при неглубоких познаниях в электронике. Нужно только отнестись к работе внимательно и делать ее аккуратно, придерживаясь правил безопасности. Последнее важно, ибо лазерный луч может навредить коже, глазам.

Лазер изготавливается из: излучателя светового потока; оптики; источника питания; стабилизатора(драйвера) питания по току.

Рабочим органом в любом лазере является лазерный диод. Его можно купить, посетив радиомагазин; можно взять из привода DVD-RW-дисков. Последний красный, достаточной мощности, способной даже зажигать некоторые предметы. Кроме того, у него видимый луч. Качественнее всего лазерные диоды в приводах устройств от Samsung,LG, Sony.

У привода снимают, открутив 4 винта, сверху крышку. Вынимают размещенный в центре подвижный механизм, отключая его от гибкого шлейфа, связывающего с печатной платой. Ниже расположен лазерный диод. С него вначале снимают статическое напряжение, спаивая вместе выводы или обматывая тонкой проволокой из меди. Затем проводят демонтаж диода вместе с радиатором, в который он впрессован.

Диод дальше можно использовать по-разному: не отделяя от радиатора, как готовый лазер; отделив радиатор и поместив прибор в корпус (можно от лазерной указки, переносного фонарика).

Питание лазера должно быть стабильным, качественным. Не стоит использовать для этого батарейки, аккумулятор. Лучше применять стабилизатор тока, простейший из которых собран на микросхемеLM317 (заменятся отечественной КР142ЕН12). Особенность последней – возможность работы с входным напряжением в интервале 3…40 В.

В схеме на выходе предусматривают единственный резистор, сопротивление которого должно быть в 1,25 раз меньше номинального тока лазера. Иногда после резистора в схеме предусматривают параллельно расположение относительно диода двух конденсаторов: полярного (2200мкФх16В) и неполярного (0,1мкФ). Они необходимы только в случае подачи на микросхему напряжения от стационарного аккумулятора или батареи (приведенные данные по конденсаторам относятся к батарейке «Крона»).

После изготовления схему включают и проверяют работу лазера. Излучающий диод будет выпускать рассеянный свет ярко-красного цвета. Замеряют температуру его корпуса, реальный ток и решают нужно ли делать радиатор для отвода тепла. Он нужен, если лазер будут использовать стационарно и подолгу.

Далее занимаются фокусировкой луча. Используют в качестве коллиматора штатную линзу, которую тоже берут в приводе, которая позволит получить луч миллиметрового диаметра. Он сможет прожигать ткань, картон, бумагу, плавить пластик, отставлять следы на древесине.

Можно купить готовый коллиматор, в котором уже есть место для крепления лазера, его настройки. Вариант хорош тем, что корпус устройства можно использовать как радиатор для диода. Кроме того, все комплектующие можно затем разместить внутри корпуса дешевого светодиодного фонарика.

Сделав лазер, нужно обращаться с ним аккуратно. Нельзя направлять его луч в глаза людей, животных. Это может стать причиной серьезных нарушений зрения. Экспериментируя с красным лазером, нужно одевать зеленые очки.

Мощные лазерные диоды от привода DVD-RW

Мощные лазерные диоды от привода DVD-RW

Попал в руки сломанный пишущий привод DVD-RW. Судьба его была ясна :). В механике вы можете найти два лазерных диода, способных сжигать предметы. Один инфракрасный (устройство записи компакт-дисков) и один красный (Устройство записи DVD). Оба диода обладают примерно одинаковыми характеристиками и тепловыми эффектами (возможно, инфракрасные лучи горят немного больше). Свет от инфракрасного (ИК) практически не виден (а значит очень опасно !!!).Красный лазерный диод также может производить мощную лазерную указку или лазерное шоу. Я поставляю оба диоды с током 175 мА. Интересно то, что лазерный блок представляет собой своего рода призму, которая объединяет два луча в один. Поэтому лазеры из блока не стал спасать (привод не слишком старый, а диоды современные. которые не подходят к оптике лазерной указки или лазерных принтеров). Алюминиевая крышка Блок (помимо магниевого корпуса) также служит радиатором, поэтому его лучше не снимать.Диоды имеют максимальную рабочую температуру 50 ° C и температуру должен быть как можно ниже (более высокая температура сокращает срок службы и эффективность). Припаял к блоку два кабеля для обоих диодов изготовлен и стабилизирующий ток блок питания, позволяющий переключать работу инфракрасных светодиодов, красных светодиодов или обоих сразу. (Обратите внимание, что работа обоих диодов одновременно создает много тепла.) С линзой (подвижной линзой рядом с CD / DVD-диском), лазер фокусировался на расстоянии нескольких мм от линзы.После снятия линзы получается луч диаметром 5 мм (т.е. лазерная указка или лазерный источник для лазерного шоу). Если вы хотите сжечь предметы, замените линзу линзой с меньшей диоптрией.

Что вы найдете в разных приводах:
— В DVD-RW есть 2 светодиода: красный для DVD и инфракрасный для CD.
— Слабые красные лазеры 1 мВт из DVD-ROM (приводы только для чтения) подходят только для маленькой лазерной указки или плохого лазерного шоу, они ничего не сожгут.
— V combos CD-RW / DVD-ROM (запись CD и чтение DVD … сегодня похмелье), есть горящий инфракрасный диод и слабый красный диод (как в DVD-ROM)
— И, наконец, лазеры из CD-ROM совершенно бесполезны :). Я упоминаю этот список, поэтому избегаю тупые вопросы, сгорит ли диод с CD-ROM. Я не буду!


Лазер класса IIIb

Предупреждение! Лазерные диоды от привода DVD-RW излучают видимое и невидимое лазерное излучение и они крайне опасны! Их свет может необратимо повредить глаза.Ни в коем случае нельзя смотреть в работающий диод даже без линзы или направлять его на отражающую поверхность. Лазерный луч может вызвать ожоги или пожар. Обычно это лазер класса IIIb. Все делаете на свой страх и риск.



Схема текущего питания двойного лазера от записывающего DVD-RW привода с переключателем для выбора режима работы (КРАСНЫЙ — ИНФРАКРАСНЫЙ — ОБА). Резистор определяет выходной ток лазерных диодов по формуле I = 1.25 / Р . LM317 нужен радиатор. Падение напряжения инфракрасного лазерного диода составляет 2,15 В, а падение напряжения красного — 2,5 В.


справа от двигателя находится лазерный блок, слева датчик системы Light Scribe (используется для печати изображений непосредственно на верхней стороне DVD). в приводе. Этот датчик определяет угол диска).


Здесь вы можете увидеть слабый свет от датчика Light Scribe.


Красный лазер в режиме чтения.


Расположение лазеров (инфракрасный и красный)


Схема лазерной системы (вид снизу, без алюминиевого корпуса). Есть интересная призма, которая объединяет два лазера в один луч, что позволяет одновременно использовать оба диода. Угол между каждым лучом составляет всего 0,06 °.


А вот и лазер выпотрошенный


Оба диода с припаянными кабелями.


Красный лазерный диод.


Инфракрасный диод. Его свет выглядит тусклым по сравнению с красным диодом, но мощность такого же порядка. ПЗС-сенсор к нему не особо чувствителен, а человеческий глаз тем более. Вот агрегат с линзой.


… и без линзы (что приводит к лазерной указке с параллельными лучами).


Горящий пластиковый ящик с внешней линзой (красный лазер).


Горит!


лазерный луч.Помимо дальнего света видны боковые балки.


Луч, рассеянный линзой


Луч летит по воздуху.


Сравнение с лазерным диодом «F-LASER 5MW» мощностью 5мВт (от GME). Я использовал ток 48 мА, максимум 50 мА. Видно, что лазерный луч мощностью 5 мВт даже слабее боковых лучей DVD-RW-лазера.


Лазер указал в окно.


Луч падающий на стену.


Так выглядят голые лазерные диоды (5,6 мм). Слева вы видите классический диод, справа диод открытого типа. Открытая диодная микросхема не имеет защиты и с ней нужно обращаться очень осторожно! Внутренние части диода нельзя касаться и их необходимо защитить. от грязи или пыли.


Помимо приводов DVD-RW для настольных ПК, интересные диоды можно встретить и в приводах ноутбуков (ноутбуков).


Разборка DVD-RW привода ноутбука для получения лазерного диода.


Лазерный диодный модуль. Есть диоды с нестандартным корпусом, поэтому я оставил их внутри.


Модуль после снятия лишних деталей оптики (передняя линза и угловое зеркало) и кабель припаян к аноду красного светодиода. Катод соединен с радиатором, паять его не нужно. Весь модуль можно прикрутить к дополнительному радиатору для лучшего охлаждения.


Компактный модуль лазерной указки из DVD-RW привода ноутбука.


Лазерный модуль от ноутбука на радиаторе для лучшего охлаждения.


Лазерный модуль на радиаторе. Отрицательный провод припаян к корпусу модуля, чтобы избежать ненужной пайки диодов.


Напоследок немного видео — зажигание 5 спичек и сжигание пластика.


Видео с инструкциями по разборке DVD-RW ноутбука.


Предупреждение для ламеров: лазерный диод нельзя подключать напрямую к источнику питания. Вы должны использовать ограничитель тока или резистор. Интересно, сколько людей настолько глупы, что подключают его напрямую к, может быть, 12В и удивляются, что диод не работает. Пожалуйста, прочтите что-нибудь о ВАХ лазерного диода и о расчете резисторов (закон Ома) и стабилизаторы тока. НЕ спамьте вопросами типа «Я подключил лазер к 12В, и он не работает.Что я сделал не так? ». На такие глупые вопросы никто не ответит.

дом

DIY — Как правильно сделать горящий лазер! Теперь с видео о лазере в действии!

***** ВНИМАНИЕ ***** Этот проект
представляет несколько опасностей! Прежде чем продолжить, настоятельно рекомендуется провести небольшое исследование лазеров и их работы. Вы можете ослепнуть, если не будете соблюдать меры безопасности! Не смотрите на свой лазерный луч! Не направляйте этот лазер на движущееся транспортное средство! Не используйте его для игр с домашними животными! И самое главное, НЕ СМОТРИТЕ НА СВОЙ ЛАЗЕРНЫЙ ЛУЧ! Я не несу ответственности за действия каких-либо лиц.Эта информация была размещена здесь как образовательный ресурс. Если вы ослепнете, это будет не моя вина, поскольку я предупреждал вас о рисках. Это высокомощный лазерный прибор. Это не игрушка. ***** ПРЕДУПРЕЖДЕНИЕ *****

Кредит предоставляется там, где его заслуживают.
Я доверяю этот урок всем ребятам с laserpointerforums.com за все их знания.
Идея здесь состоит в том, чтобы сжать это в одно удобное для чтения место, потому что я еще не видел надежного учебника где-либо в сети.

*** ОБНОВЛЕНИЕ ***
Я нашел ветку на форумах Laser Pointer, когда я создавал этот лазер.У меня было много вопросов, и люди были достаточно любезны, чтобы помочь мне с ответами. Я думаю, что это может быть очень полезно для некоторых новичков, желающих построить свой лазер. Щелкните здесь, чтобы просмотреть ветку в новом окне.

Этот проект требует от вас базовых навыков пайки и, надеюсь, некоторых знаний в области электроники. Я бы дал этому проекту высокий рейтинг на основе этих вещей, однако я считаю, что это может сделать каждый.
Теперь, когда вы прочитали предупреждение и, надеюсь, понимаете опасность мощного лазера, мы можем продолжить.

В этом блоге я шаг за шагом научу вас, как создать собственный прожигающий лазер. В отличие от других популярных способов создания собственного горящего лазера, я покажу вам, как это сделать правильно, чтобы обеспечить долгую и здоровую жизнь вашему новому лазеру.

Есть несколько причин для создания горящего лазера таким способом вместо того, чтобы просто подключить его к батареям и заставить его умереть через пару дней или месяцев. Лучшая причина в том, что он будет немного мощнее. Но основная причина построения этой схемы — регулирование напряжения и тока.Так же просто, как подключить диод к набору батареек AA. Вы должны понимать, что вы питаете диод слишком большим током. Он также не защищен от других опасностей, таких как скачки напряжения. Эта схема драйвера позаботится об этом.

Одна из самых важных вещей, которые вам понадобятся для этого проекта, — это лазерный диод. Второй — это корпус Aixiz для установки диода. Вам понадобится корпус Aixiz, чтобы сфокусировать луч, когда вы закончите. В списке запчастей есть ссылка для покупки прямо в Aixiz.

Вы также можете купить лазерный диод на ebay или просто собрать свой собственный из старого или сломанного устройства записи DVD, которое у вас может быть. И чтобы ответить на вопрос, который вы задаете себе прямо сейчас, да, это должно быть устройство записи DVD. Любые, которые имеют скорость 16x или выше. Обычные диоды DVD-плеера не создают лазерную указку с мощностью записи. Никогда не используйте записывающее устройство компакт-дисков для этого проекта. Они содержат инфракрасные диоды. Излучаемый ими свет невидим невооруженным глазом и обладает достаточной мощностью, чтобы ослепить вас, прежде чем вы даже поймете, что это происходит.Проще говоря, держитесь подальше от диодов CD Burner. Вы все равно не сможете увидеть лазер, который он будет делать.

Теперь добыть лазерный диод может быть непросто, поскольку он очень хрупкий и чувствителен к статическому электричеству и другим формам ударов. Очень важно не торопиться с получением драгоценного диода. Никогда не роняйте!

Прежде чем мы продолжим, вот список частей, которые вам понадобятся для завершения этого проекта. Вы можете пойти прямо в Radio Shack, если он есть в вашем районе, и попросить эти компоненты, или вы можете заказать их онлайн в digikey.com

1-Регулируемый регулятор напряжения LM317T
1- Потенциометр 100 Ом
2- Резисторы 10 Ом
1- 1N4001 Выпрямительный диод
1- Конденсатор 47 мкФ 35 В
1- Плата любого размера
1- Любая пайка
1- Любая пайка Утюг
1 — Переключатель питания (мне нравятся кнопки мгновенного действия)
1 — Корпус лазера Aixiz 12×30 мм Нажмите здесь
2 — Катушки с проводом (красный и черный)
— Вам понадобится источник питания не менее 6 В.

Stonetek.org продает некоторые из предметов, которые могут вам понадобиться, по очень разумным ценам.(Магазин может быть закрыт)
Обязательно посмотрите, если не найдете то, что ищете. При желании вы можете купить здесь комплект, содержащий все необходимое для сборки схемы.

Вам также понадобится что-нибудь, чтобы положить все, когда вы закончите. (Фонарь работает, если вы можете сделать схему достаточно маленькой, чтобы поместиться в нее). Если вы не используете фонарик, вам понадобится какой-нибудь держатель батареи. Вы также можете получить их в Radio Shack.

Дополнительные элементы

— Цифровой мультиметр (может понадобиться, если вы столкнетесь с проблемами)

Первым шагом в получении лазерного диода является разборка DVD-привода.
На нижней стороне будет 4 или более винта, которые вам нужно будет вывернуть.

Как только они будут извлечены, вы сможете разобрать DVD-привод.

Внутри вам нужно будет найти лазерный узел. Он будет на 2 металлических рельсах.
На концах этих направляющих будет еще несколько винтов, которые нужно открутить. Как только они будут удалены, вы сможете поднять рельсы и сразу же сдвинуть лазерный узел.
Вот изображение того, что именно вы должны удалить с накопителя на этом этапе.

Теперь вам нужно найти диод. На нем есть 3 металлических контакта, поэтому его довольно легко обнаружить. Здесь и проявляется сложность.

На этом изображении он немного расплывчатый, но вы можете различить диод.

Придется вытащить диод. Может быть проще удалить всю часть, в которую заключен лазер, обычно это какой-то металлический радиатор. После этого вы можете использовать плоскогубцы, чтобы удерживать металлическую часть, и кусачками или другими плоскогубцами оторвать ее от диода.В некоторых случаях вам повезет, и диод выскочит очень легко без чего-либо еще. Будьте осторожны, диод хрупкий. Я не могу достаточно подчеркнуть этот момент!

Как только диод погаснет, вам нужно будет припаять ленту или что-то еще, что к ней припаяно.
Когда это будет сделано, возьмите диод и поместите его в безопасное место без статического электричества. Если вы недавно купили какие-либо компоненты ПК, они, вероятно, были в антистатическом пакете. если он у вас есть, вы можете хранить в нем диод для дополнительной безопасности.
В идеале при снятии диода и обращении с ним следует использовать антистатический браслет.
Но не беспокойтесь об этом, если у вас его нет.

Хорошо, теперь вам нужно достать этот корпус Эксиза и разобрать его. Вы увидите, где он откручивается.
Внутри вы увидите печатную плату, подключенную к лазерному диоду. Вам нужно будет удалить их обоих. Самый простой способ сделать это — отвинтить линзу и надежно отложить ее в сторону. Будьте осторожны, чтобы не испачкать объектив и не поцарапать его.Поцарапанная линза будет означать, что ваш луч будет выглядеть неправильно.
Теперь возьмите небольшую отвертку и вставьте ее внутрь корпуса. Дайте ему пару нажатий, возможно, вам придется применить силу, но он выскочит из существующего диода. Вероятно, он испорчен и его можно выбросить. Мне лично нравится хранить такие вещи, никогда не знаешь, когда это может пригодиться по какой-либо причине.

Если вы закончили с этим, вам нужно будет вынуть диод DVD и поместить его в корпус.
Это непросто.Возьмите корпус Aixiz со снятой линзой и положите его на ровную прочную поверхность. Поместите диод на место. Возьмите небольшую отвертку с плоским наконечником и не вставляйте диод внутрь, а установите отвертку вокруг штифтов и своим весом вставьте диод на место. постарайтесь сделать это как можно более заподлицо с корпусом. Это важно для того, чтобы ваш луч правильно совпадал с линзой.

Вам также необходимо припаять провод хорошей длины к положительному и отрицательному контактам диода.
Это может быть сложно, в зависимости от того, сколько выводов осталось на диоде. См. Принципиальную схему ниже, чтобы определить контакты на лазерном диоде. Как только вы закончите пайку, вы можете снова собрать корпус и отложить его в сторону.

Следующей частью этого проекта будет сборка вашей печатной платы. В зависимости от того, в чем вы планируете разместить готовый лазер, вы решите, насколько маленькой вы хотите сделать схему. Следуйте диаграмме выше.

Подготовьте все детали и дайте паяльнику нагреться.

В вашей печатной плате уже есть отверстия для размещения ваших компонентов.
На плате есть медные кольца вокруг каждого отверстия, то есть снизу. Поместите каждый компонент на плату сначала через верх, чтобы понять, куда вы хотите, чтобы они все были помещены.
Сначала я припаял LM317T к плате, потому что это самая большая часть.
Затем потенциометр, резисторы, силиконовый диод и, наконец, конденсатор.
Вам не нужно беспокоиться о выключателе, пока вы не начнете все подключать.
Я поместил выключатель на линию с отрицательным проводом.
Я оставляю все лишнее на каждом компоненте, чтобы припаять провод, чтобы соединить их все.
Когда я закончу, я обрежу его. если у вас нет кусачков для проволоки, большие кусачки для ногтей отлично подойдут для удаления излишков материала.

Обязательно используйте достаточно припоя для закрепления каждой детали.

Как только ваша схема будет завершена, вы можете приступить к ее тестированию. Для этого я использовал светодиод. Я соединил положительный и отрицательный полюс и все включил.
Если свет не загорается, не волнуйтесь. Возможно, вам потребуется отрегулировать потенциометр.
После этого, если свет не загорится, у нас может возникнуть проблема.

Сначала проверьте очевидное.

Вы включали цепь? (на выключателе)

Вы используете новые батареи? (На 6 вольт)

Все время перепроверяйте всю свою работу, чтобы убедиться, что она сделана правильно.

Взгляните на схему и убедитесь, что все правильно припаяно.

Вот где пригодится мультиметр, так как вы можете проверить с его помощью свою схему и найти причину проблемы.

Но в любом случае допустим, что у вас нет проблем, и все вроде работает нормально. Поверните потенциометр вверх и вниз и посмотрите, станет ли светодиод тусклее и ярче. Теперь есть что вспомнить об этой схеме. Конденсатор предназначен для поглощения скачков напряжения. Если бы ваш светодиод отключился, когда цепь была включена, а затем снова подключила, накопленный заряд в конденсаторе будет отправлен прямо в ваш лазерный диод.Это убьет его мгновенно. Вы бы послали на него заряд около 6 вольт.
Перед тем как продолжить, убедитесь, что вы установили потенциометр на максимальное сопротивление.
Если вы не знаете, что это значит, отрегулируйте его, пока светодиод не погаснет полностью.
Затем выключите схему и снимите светодиод.

Итак, теперь, когда ваша схема подготовлена ​​и функционирует должным образом, держу пари, вы очень взволнованы.

Я знаю, что есть, и я уже построил свой лазер. Я очень рад за тебя! Аааа……это весело.

Хорошо, вернемся к проекту.

Идите и возьмите готовый корпус Aixiz. Теперь вы можете припаять это на место.
Убедитесь, что положительное переходит в положительное, а отрицательное — на отрицательное.
Когда лазерный диод припаян к цепи, можно все включить.
Чтобы заставить диод загораться, вам нужно будет медленно регулировать потенциометр.
Когда диод начинает красиво и ярко светить, остановитесь и не двигайте потенциометр дальше.
Вы можете повредить диод, если снизите сопротивление.
Чтобы ваш лазер светил должным образом, вам необходимо отрегулировать линзу. Продолжайте и делайте это, пока у вас не появится хорошая точка на стене.

Если вы все сделали правильно, то теперь у вас есть мощный прожигающий лазер.

Вам нужно будет отрегулировать фокусирующую линзу, чтобы сжечь большинство вещей. Идея состоит в том, чтобы сфокусировать точку на луче как можно меньше. Вы сможете сказать, только посветив им на что-то близкое. Посветите им в стену, и луч будет огромным. Однако вблизи он будет действительно маленьким.

Хотите проверить мощность? Возьми спичку и черный маркер. Раскрасьте кончик спички в черный цвет и нанесите на нее лазер. Вы должны увидеть, как спичка начинает дымиться и, в конце концов, загорается. Самое сложное — это привыкнуть к фокусировке лазера и поиску оптимального места.

Я уверен, что лазер выглядит некрасиво, каким он есть … весь голый и все такое.

Вы захотите найти что-нибудь для размещения всех компонентов. Вы можете найти коробки для этого в Интернете, но я предпочитаю использовать светодиодный фонарик и выпотрошить его, чтобы освободить место для моего лазера.На самом деле все зависит от того, насколько маленьким вы можете сделать свою схему.

Следите за обновлениями, чтобы получить полное руководство по построению вашей схемы с фотографиями! Я еще не закончил это руководство.

Авторские права © 2007-2012. Все права защищены.

Развлечения с лазерами: Часть 1

Этот пост является первым из серии о создании инструмента для упрощения производства печатных плат в домашних условиях. Меня вдохновил этот пост об использовании диодных лазеров для подготовки печатных плат к травлению — это показалось мне намного быстрее, чем метод переноса тонера, который я сейчас использую (по крайней мере, с точки зрения активного времени на руки), и результаты, похоже, имеют гораздо более высокая точность.У меня уже есть 3D-принтер, поэтому я надеялся сделать насадку к печатающей головке, которая будет удерживать лазерный диод и использовать его для подготовки плат для меня.

Проблема с такими вещами, которые вы найдете в Интернете, заключается в том, что они не всегда могут быть воспроизведены, поэтому первым делом нужно было посмотреть, могу ли я получить доступ к лазерному диоду и использовать его для выжигания краски с печатной платы. Этот пост посвящен этому процессу.

Я должен отметить, что играть с лазерами опасно по своей сути, и вы ДОЛЖНЫ принять все меры перед тем, как это сделать — даже отраженный лазерный свет может навсегда повредить ваши глаза.

Вот несколько простых мер предосторожности, которые вам нужно предпринять, прежде чем попробовать это на себе:

  • Убедитесь, что у вас есть очки для защиты от лазера, подходящие для длины волны лазера, который вы собираетесь использовать. Они относительно дешевы и легко доступны. Носите их каждый раз, когда вы используете лазер. * Не направляйте лазер прямо на себя — отраженный лазерный свет (даже при относительно низкой мощности, используемой здесь) может необратимо повредить ваши глаза, прямой свет может вызвать необратимую слепоту.* Лазеры выделяют много тепла на очень небольшой площади — это опасность возгорания, и это необходимо учитывать.

Обычно с лазером следует обращаться как с электроинструментом — это полезно, но при использовании без должной осторожности можно легко потерять конечность или большой орган.

Самый простой способ приобрести лазерный диод с разумной мощностью — это извлечь его из старого привода DVD / RW. Эти приводы обычно содержат два диода, красный (650 нм) диод от 300 до 400 мВт и инфракрасный — нас интересует только красный диод.Диоды в корпусе ТО-18, выглядит как маленькая консервная банка с диодной линзой вверху и тремя ножками внизу.

В Интернете есть множество руководств, показывающих, как извлечь диод, но я обнаружил, что не все приводы DVD одинаковы (изображения в этом посте взяты из моего третьего извлечения диода — каждый из приводов был другим). То, что показано здесь, повторяется в других местах в Интернете, но я стараюсь быть как можно более общим — вместо конкретного набора инструкций это скорее руководство к тому, что искать.

ПРИМЕЧАНИЕ : Это длительный процесс, требующий некоторого терпения и осторожности. Если вы прилагаете чрезмерную силу на любом этапе, возможно, вы делаете это неправильно, сделайте шаг назад — сделайте вдох — и обдумайте это. Диод очень легко повредить, поэтому вам нужно быть осторожным, чтобы получить оптимальные результаты.

Прежде чем начать, убедитесь, что у вас есть все необходимое под рукой. Я использовал следующие инструменты:

  1. Ювелирные отвертки — стандартный набор крестообразных отверток и отверток с плоской головкой, которые вы можете купить в большинстве хозяйственных магазинов, подойдет.
  2. Игольчатые плоскогубцы — инструмент с хорошим захватом и небольшой площадью захвата на кончике.
  3. Маленькие кусачки — кусачки на плоскогубцы не подойдут, вам понадобится что-то с острой кромкой на кончике.
  4. Маленькие напильники — это не обычные столярные напильники, вам нужно что-то маленькое. У меня есть набор для работы с пластиковыми моделями, который я купил в магазине для хобби — они хорошо работают и с мягким металлом.
  5. Dremel — действительно любой вращающийся инструмент. Для этого вам понадобится отрезной диск.
  6. Helping Hands — что-то, что надежно удерживает мелкие детали на месте, пока вы с ними работаете.
  7. Паяльник.
  8. Аккумулятор
  9. 3V — вы будете использовать его для базового тестирования диода. Для этого я использовал небольшой батарейный блок размером 2 x AA.

Очевидно, вам также понадобится привод DVD / RW. Рекомендую перед началом собрать несколько (минимум два). Мне потребовалось три попытки извлечь полностью неповрежденный лазерный диод (первые две все еще работали, несмотря на повреждения, но не были оптимальными).Чем старше накопитель, тем легче извлечь диод, новые накопители имеют более компактные записывающие головки и более плотно упакованные компоненты.

Само собой разумеется, что у вас есть необходимое защитное снаряжение — самое главное — очки для защиты от лазера. В разное время во время процесса вам нужно будет подавать питание на лазерный диод, чтобы проверить его — в это время убедитесь, что выполнены следующие условия:

  1. Вы носите очки для защиты от лазера.
  2. Всегда направляйте лазер от себя (один из лазеров является инфракрасным и не показывает видимого луча).
  3. Убедитесь, что перед лазером нет металлических осколков или блестящего материала — вы не хотите, чтобы на вас возвращались отражения.

Шаг 1. Откройте головку чтения / записи

Это самая простая часть — лазерные диоды находятся на небольшом узле, который перемещается вперед и назад по поверхности DVD. Все, что мы хотим сделать, это извлечь эту сборку и оставить остальную часть диска нетронутой. Нам нужно раскрыть эту сборку, чтобы мы могли добраться до нее, и, к сожалению, я не делал никаких фотографий этой части, поэтому вам придется руководствоваться только описанием.К счастью, это довольно просто.

Сначала вам нужно будет снять внешнюю металлическую оболочку DVD-привода. Обычно для этого нужно удалить 4 винта, которые удерживают его на месте (также может быть пластиковый зажим, соединяющий переднюю панель с корпусом, который вам придется освободить).

После того, как металлический корпус будет снят, вам нужно открыть лоток для DVD, чтобы дать себе немного места для работы. Обычно для этого есть пластиковая заслонка, которую вы можете нажать. После этого вам нужно удалить материнскую плату — сначала отсоедините (или перережьте) все подключенные к ней кабели, а затем отсоедините ее от корпуса.Во всех накопителях, с которыми я работал, он просто прикреплен пластиковым зажимом, некоторые из примеров, которые я видел в Интернете, показывают, что он прикреплен винтами — его должно быть довольно легко отсоединить и удалить в любом случае. В конце вы должны увидеть что-то вроде изображения слева.

Шаг 2. Снимите головку чтения / записи

Головка чтения / записи подвешена между двумя металлическими стержнями (см. Изображение выше), нам нужно снять ее со стержней и (желательно) оставить все остальное нетронутым.Обычно этого можно добиться, открутив несколько винтов и сдвинув узел с направляющих, к которым он прикреплен.

Изображение справа показывает, что он удален (узел головки находится в нижнем левом углу изображения). На этой фотографии я повторно прикрепил скользящую штангу, к которой он был прикреплен — позже ее можно будет повторно использовать для небольшого плоттера или станка с ЧПУ.

Шаг 3. Снимите сборки лазерных диодов

Если вы внимательно посмотрите на узел головки чтения / записи, вы увидите прикрепленные к нему лазерные диоды.Они состоят из самих лазерных диодов, обернутых радиатором, и прикрепленной к нему проводки. На этом этапе мы хотим удалить лазерные диоды и радиаторы, проводка нам не нужна, поэтому мы можем ею пожертвовать. Проще всего просто отрезать все соединительные провода и убрать их с дороги.

В большинстве случаев я обнаружил, что радиаторы удерживаются на месте за счет сочетания механической силы и некоторого воскообразного вещества. Вы можете поцарапать воск, проверить наличие каких-либо винтов и при необходимости удалить их, а затем осторожно отвести радиаторы от основной сборки — то, что у вас получится, должно выглядеть, как на следующем изображении.

Как я уже упоминал ранее, в приводе DVD есть два лазера: один — это инфракрасный лазер малой мощности (не генерирующий видимого света), а другой — красный диод, который нам действительно нужен. На этом этапе нам нужно протестировать оба диода, чтобы определить, с каким из них мы хотим продолжить работу. Остальные части вы можете либо выбросить, либо оставить для использования позже — я добавил все, что не использовал, в ящик для мусора, предполагая, что это может пригодиться позже (одна из причин, по которой для «Лаборатории гаража» требуется гараж, а не просто буфет).

Шаг 4. Определите красный лазер

Как я уже упоминал в предыдущем шаге, вы должны были удалить все соединительные провода с лазерными диодами. Возможно, вам придется использовать присоску для припоя, оплетку для удаления припоя или другие инструменты для демонтажа, а также разумно использовать боковые резаки для этого. Конечный результат должен выглядеть примерно так, как на изображении справа.

Для проверки выходной мощности лазера можно использовать простую батарею из двух батарей AA (или AAA), это обеспечит достаточную мощность, чтобы активировать лазерный диод, не повредив его.Перед тем, как сделать этот шаг, убедитесь, что:

  1. Линза лазера направлена ​​от вас, и на ее пути нет отражающих поверхностей.
  2. Наденьте защитные очки для лазера.

Маркировка на лазере не очень четкая, поэтому вам нужно будет проверить каждую комбинацию контактов. Просто прикрепите заземление к одному контакту и по очереди коснитесь положительным проводом каждого другого контакта; повторите этот процесс для каждой комбинации контактов, пока не получите результат.

Один из лазеров излучает красный свет, другой — инфракрасный, который вы не сможете увидеть.Если вы не получаете ответа ни от одного из диодов, вероятно, он был поврежден до или во время процесса удаления — вам придется начать заново с другим приводом DVD.

Шаг 5: Снимите радиатор

Диод необходимо удалить из материала радиатора, чтобы мы могли вставить его в блок линзы. Они очень плотно упакованы в радиатор, поэтому попытка вынуть его силой (просто вытолкнуть) приведет только к повреждению головки диода. К счастью, радиатор сделан из очень мягкого металла, поэтому самый безопасный способ его снять — это разрезать радиатор, а затем отделить его от диода.

Техника, которую я использовал с некоторым успехом, заключается в том, чтобы аккуратно прорезать самую тонкую часть радиатора дремелем с помощью отрезного диска. Вам нужно позаботиться о том, чтобы не врезаться в сам диод, поэтому регулярно проверяйте, насколько глубока прорезь. Когда разрез станет достаточно глубоким, вы можете захватить каждый конец радиатора плоскогубцами и отделить его.

Этот процесс включает в себя немного проб и ошибок — если вы обнаружите, что прикладываете много усилий с помощью плоскогубцев, вам, вероятно, придется разрезать еще немного, прежде чем пытаться снова.Конечным результатом должен быть красивый (и, надеюсь, неповрежденный) лазерный диод:

Теперь у нас есть лазерный диод, и мы доказали, что он работает. Следующим шагом будет создание для него достойного источника питания, добавление линзы, чтобы сконцентрировать его на определенной точке, и посмотреть, сможет ли он сделать то, что мы хотим. Я расскажу об этих шагах в следующем посте.

Как сделать режущий лазер из компакт-диска

Маршал М. Розенталь

Обновлено 10 февраля 2017 г.

Лазерный диод внутри дисковода компакт-дисков достаточно мощный, чтобы разрезать бумагу на очень близком расстоянии .Изготовление режущего лазера с использованием лазерного диода для компакт-дисков может быть выполнено с использованием пластикового фонарика, дисковода для компакт-дисков и нескольких деталей, приобретенных в магазине лазерных принадлежностей. Также необходимы ограниченные знания о том, как пользоваться паяльником, но никаких знаний в области электроники не требуется. Изготовленный режущий лазер не будет незаконным, но нельзя злоупотреблять им.

Подготовка режущего лазера

Положите газету на стол. Снимите крышку батарейного отсека и батарейки с фонарика.

Открутите отражатель от фонаря и выбросьте внутреннюю пластиковую линзу. Выкрутите лампочку изнутри фонарика и выбросьте ее. Положите батарейки, крышку батарейного отсека и отражатель на газету.

Положите дисковод для компакт-дисков на газету лицевой стороной вниз. Удалите винты снизу и сбоку с помощью отвертки Phillips. Переверните компакт-диск лицевой стороной вверх и положите его на газету.

Снимите верхнюю часть дисковода компакт-дисков.Снимите лоток для диска и выбросьте его. Высвободите лазерный узел из двух направляющих, удерживающих его на материнской плате в нижней части корпуса.

Отвинтите лазерный диод от лазерного блока с помощью ювелирной отвертки. Положите лазерный диод на газету и выбросьте блок лазера и дисковод для компакт-дисков.

Изготовление режущего лазера

Поверните корпус лазера между руками, чтобы отделить переднюю половину корпуса от задней.Выбросьте переднюю половину. Вытяните пинцетом теперь обнаженный лазерный диод. Поместите лазерный диод CD в открытые отверстия, из которых был удален другой лазерный диод.

Припаяйте токопроводящие штыри к положительному и отрицательному контактам лазерного диода CD. Дайте припою остыть.

Сначала вставьте токопроводящие штыри корпуса лазера в корпус фонарика. Нанесите клей вокруг корпуса лазера, чтобы закрепить его на корпусе фонарика. Дайте клею высохнуть.

Снова прикрутите отражатель к фонарю. Вставьте батарейки обратно в фонарик и закрутите крышку батарейного отсека.

Смочите ткань водопроводной водой и положите ее на газету.

Направьте фонарик на газету с расстояния в несколько дюймов и нажмите кнопку включения. Посмотрите, как фонарик, который теперь превратился в режущий лазер, прорезает газету и прожигает в ней дыру. Отпустите кнопку, чтобы выключить режущий лазер.

Закройте отверстие в газете смоченной тканью, чтобы погасить огонь.

Предметы, которые вам понадобятся

  • Газета

  • Фонарик

  • Корпус лазера

  • Пинцет

  • Пинцет

  • Токопроводящие штифты

  • Дисковод ROM

  • Паяльник

  • Припой

  • Клей для приклеивания

  • Ткань

Наконечники

Красные улучшающие очки лазерного диода помогут вам увидеть почти невидимый лазерный луч.

Предупреждения

Лазерный луч, нацеленный на глаза человека, может вызвать серьезные повреждения, и его никогда не следует применять.

Выходная мощность лазерного диода в соответствии со спецификациями DVD-R / RW

Неизвестный красный лазерный диод — на какие характеристики можно рассчитывать? — Elabz.com


{adinserter Internal_left} На данный момент я открыл около дюжины различных типов приводов CD и DVD (как для чтения, так и для записывающих устройств), и каждый раз я с волнением обнаруживаю в них работающий красный лазерный диод. Но было бы действительно полезно знать, какой производительности можно ожидать от лазерного диода после того, как он освободится от монтажного оборудования (AKA «салазки» ) — если вам нужен именно лазерный диод, привод может даже не стоить открытие.Было бы неплохо узнать об этом, прежде чем тратить время на его открытие. Хотя было бы трудно узнать точные характеристики диода вплоть до номера детали, некоторые характеристики можно найти довольно быстро, выполнив поиск в Интернете. Вот как я это делаю.

Привод Phillips DVD8631 готов к разборке

Прежде всего, запустите поиск в Интернете по номеру детали. Обычно вам даже не нужно покидать первую страницу результатов поиска в любимой поисковой системе. Обычно кто-то все еще продает эти диски (если это не ОЧЕНЬ старая модель), и они помещают всю необходимую информацию прямо в заголовок своего списка: Philips dvd8631 16xdvd ± rw dl ide drive .Итак, это 16-скоростной двухслойный пишущий DVD-привод, поэтому в нем действительно есть мощный красный лазер.
Мощность лазера можно оценить на основе заявленной скорости.

Согласно рекламному проспекту Sony для одного из мощных красных лазерных диодов SLD1236VL, выходная мощность диода (непрерывная или непрерывная мощность) будет где-то в этом списке:

  • x4 скорость перекодирования — 100 мВт
  • x8 скорость записи — 140 мВт
  • x12 скорость записи — 200 мВт
  • x16 скорость записи — 250 мВт
  • x16 Dual Layer скорость записи — 300 мВт
  • x24 Dual Layer скорость записи — 400 мВт

Вы также можете рискнуть приблизиться к дате изготовления, если по какой-то очень странной причине в Интернете нет информации о вашем накопителе (что это, с Марса?) Или вы просто очень ленились:

  • 2002-2003 — перекодирование скорости x4 — 100 мВт
  • 2003-2004 — скорость записи x8 — 140 мВт
  • 2004-2005 — x12 — скорость записи — 200 мВт
  • 2004-2005 — x16 — скорость записи — 250 мВт
  • 2005-2008 — двухслойная запись со скоростью x16 — 300 мВт
  • 2008-настоящее время x24 скорость записи, двухслойная — 400 мВт

Обратите внимание, что многие из самых последних приводов имеют лазерные диоды либо без корпуса (чистый кремний внутри оптического узла), либо с очень сложными для работы стеклянными пластинами.Вы можете держаться от них подальше.

В идеале, то, что вы ищете (с точки зрения DIY), — это красный лазерный диод с выходной оптической мощностью 200 мВт + в корпусе TO-18, что означает круглый металлический корпус с большим диаметром 5,6 мм — наиболее распространенным размером / формой. среди поставщиков креплений для диода, например AixiZ или O-Like. Этот диод работает при токе 2,5 В и токе 130 мА и имеет длину волны 658 нм.

Итак, ваш идеальный привод для заготовки деталей, по крайней мере, для целей лазерной резки с ЧПУ своими руками, обычно выпускается в 2005–2008 годах, и это настольный привод, рекламируемый как рекордер с 16-кратной скоростью.Так что да, этот диск Phillips был хорошим выбором…

Удачного сбора урожая!

О, и перед тем, как уйти: даже лазерные диоды самой низкой мощности, упомянутые здесь, сожгут вашу сетчатку, если вы не будете осторожны, поэтому используйте подходящие защитные очки для лазера!

Сделайте лазер из DVD-плеера «Wonder How To

Как к

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
