Колпак на трубу дымохода своими руками – чертежи, изготовление, фото

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
  • дымник служит защитой от попадания мусора и влаги в виде осадков;
  • если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
  • грибок с декоративными элементами дополняет архитектурный стиль здания.
По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.
Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

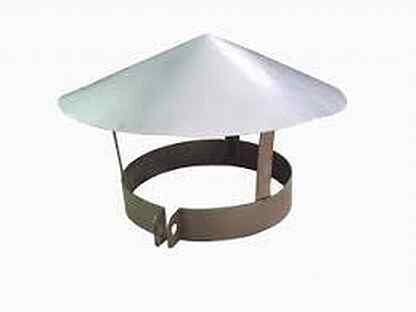

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

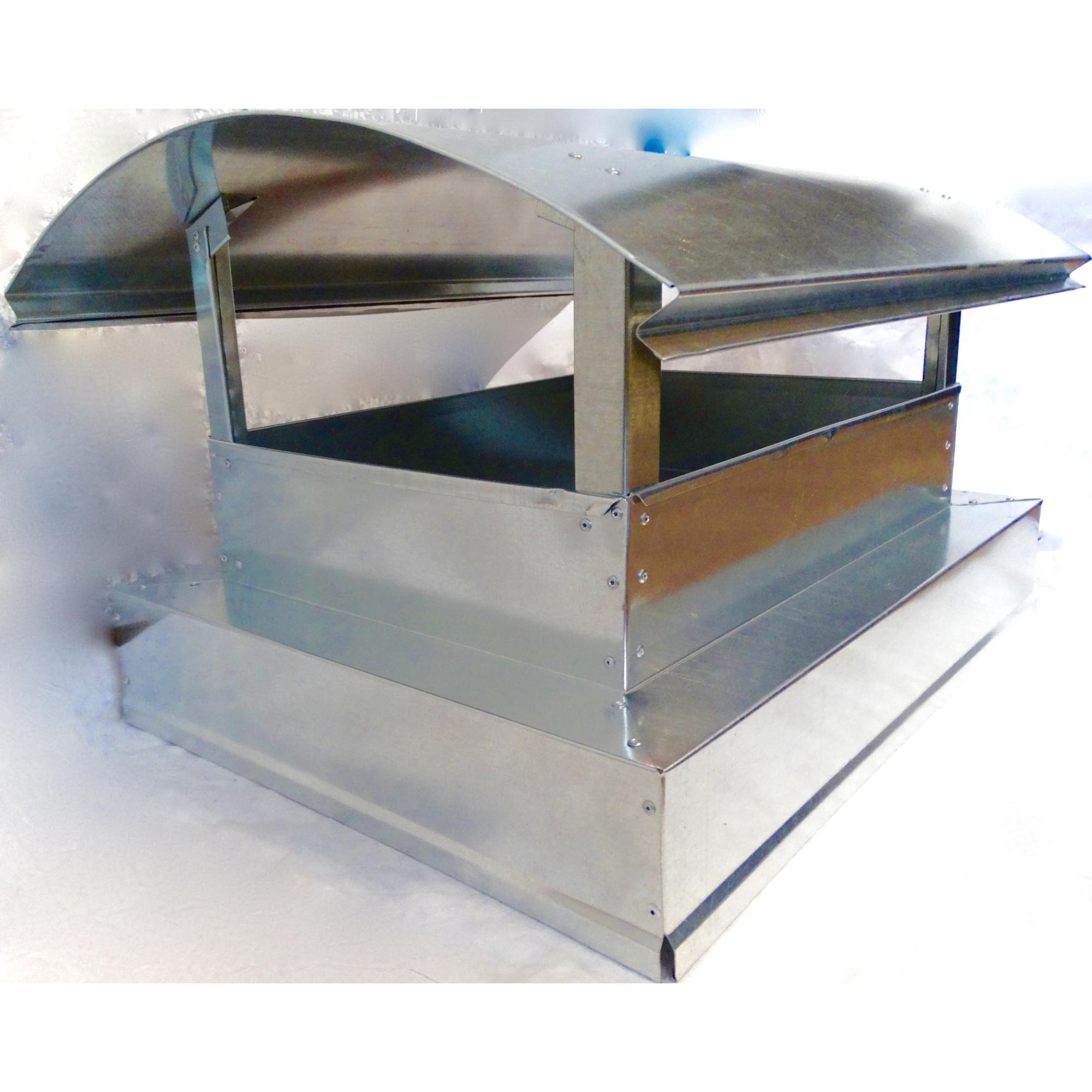

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0. 5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

Козырек для дымохода своими руками

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

  1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
  2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

  • Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
  • Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

Колпак на дымоходную трубу

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

  1. Колпак называют разными выражениями: флюгарка или Дымник.
  2. Колпак нужен, чтобы тяга была лучше.
  3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
  4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
  5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

  1. Тяга увеличивается в три раза.
  2. На 30% происходит увеличение КПД для трубы дымохода.
  3. Не дает попадать дождю и снегу.
  4. Вид крыши становится презентабельнее.
  5. Кладка кирпича становится во много раз лучше и крепче.
  6. Придает эстетичности трубы для дымохода.
  7. Удерживает тепло в доме и создает горение яркого пламени.
  8. Каждая флюгарка это искусство.
  9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
  10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
  11. Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

  • Плоские колпаки.
  • Полукруглые колпаки.
  • Четырех скатные колпаки.
  • Колпак с флюгером.
  • Колпаки, которые открываются.
  • Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм)Ширина трубы (мм)Диаметр (мм)
145245120
170285145
250430210
500840420
6581100520

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

  1. Неправильно выбран диаметр трубы.
  2. Неправильная длина трубы, а также высота.
  3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
  4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
  5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
  6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
  7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
  8. Если неправильно был построен дымоход.
  9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
  10. Если дымоход установлен ниже крыши.
  11. При установке дымохода вблизи высоких деревьев и домов.
  12. Если дымоход пропускает воздух через кирпичную кладку.
  13. Если помещение плохо вентилируется.
  14. Дождь, снег.
  15. Когда на улице теплее, чем в здание.
  16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Можно ли ставить колпак на трубу дымохода и как его правильно сделать

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его устанавливать? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
  • дымник служит защитой от попадания мусора и влаги в виде осадков;
  • если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
  • грибок с декоративными элементами дополняет архитектурный стиль здания.
По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.
Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «подхалима».

Колпак на трубу дымохода: как сделать своими руками, чертежи

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.
Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.
После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Как сделать колпак на трубу дымохода своими руками. Чертежи

Ни что не вечно под луной, в том числе и дымоход. Он рушится под воздействием атмосферных осадков, ветров и другой агрессивной среды. Разрушение системы дымоотвода влечёт нарушение функционирования всей отопительной системы, поскольку кусочки кирпича связующего состава попадают в систему вытяжки дыма, перекрывают её местами. И дым уже не весь уходит в атмосферу, а частично попадает в жилище. Без очистки дальнейшее функционирование будет ущербным. Мусор, а вместе с ним и сажа будут накапливаться, и вот образовалась большая проблема.

А ведь её можно было избежать. Для этого нужен-то всего лишь колпак на трубу дымохода. Это небольшое сооружение имеет и другие названия – дымник, козырек на дымоход, дефлектор, флюгарка. Возникает вопрос, почему так много названий у такого незаметного предмета? Всё дело в том, что этот предмет из разряда «маленький, да удаленький». Ведет свое существование с давних времён и несет в своем образе прошлое. Умело сделанный дефлектор, логично завершает все строительное сооружение. Некоторые и вовсе являются произведением искусства. Итак, колпак для дымохода нужен для того, чтобы:

  • защитить и обеспечить максимально долгое функционирование отопительного сооружения,
  • обеспечить более мощную тягу в дымоотводе (увеличивает почти на 20 %),
  • обеспечить эстетическую завершенность всей отопительной системе и строению.

Наиболее распространенными для изготовления дымника на трубу являются такие материалы, как медь, оцинкованное железо, нержавеющая сталь. Именно эти материалы обеспечат высокую стойкость к коррозии в такой агрессивной среде, как крыша.

Нередко используют и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

  • Стандартная флюгарка с четырьмя скатами.
  • Флюгарка с флюгером для крыши дома.
  • Колпак с полукруглым навершием.
  • Колпак с плоским односторонним навершием.
  • Флюгарка с открывающейся крышкой.
  • Флюгарка с щипцовой или многощипцовой крышей.

Можно в общий список внести ещё один вид. Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, отслужившей свой век, кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки. Некоторые деревенские бани до сих пор функционируют с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер.

Схемы для колпака

Чтобы сделать колпак на дымоход своими руками, необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя.

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма.

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы. Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы – это решение проблемы. Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов. Кованый зонт на дымоход – это вечное изделие, он прослужит вам и вашим детям.

Изготовление дымника на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать может практически любой человек, который держал в руках молоток и знает, чем отличается он от киянки. Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы – инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

После того, как вырезали из металла 4 заготовки для стенок, можно начать процесс монтажа. Сначала необходимо загнуть по 0,5 мм плоскогубцами те края металла, которые будут соединением для двух частей. Край одной детали загибается на внешнюю сторону, а у другой – на внутреннюю.

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с основой.

Вариант 2

Вырезать для основания прямоугольный лист из металла. Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстию трубы.

  • Отрезать 4 стойки из стального уголка. На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
  • Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией.

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышного настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний – над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом.

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Обустройство металлического фартука начинается с нижней стенки трубы. Взять кусок листа на 15 см длиннее ширины стенки трубы. Для ввода в штробу загнуть жесть по краю на 1 см под углом 90º в одну сторону и через 20 – 25 см загнуть оставшуюся часть под углом 90º в другую сторону, оставшиеся 20 см используйте для нахлёста под крышное покрытие. Таким образом, будет исключена протечка. Обработать так со всех четырех сторон. Края доборных элементов, вставленные в штробу, залейте теплостойким герметиком.



После того, как будет установлено финишное покрытие крыши, можно обустроить внешний фартук. Он более необходим как эстетический элемент. Поэтому подбирается для него такой материал, который будет гармоничен с крышей. Прокат с полимерным покрытием легко подобрать и по цвету и по качеству. Фартук на печную трубу круглого сечения можно приобрести в магазине, он бывает металлический с регулируемыми размерами и силиконовый (резиновый), который легко регулируется благодаря эластичности материала. Сделать вручную кровельный проход ещё проще, чем колпак на дымоход.

Крепить такую конструкцию можно только к крышной системе, поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой.

Колпак на дымоход (зонт на трубу, козырек) своими руками

Краткое содержание

Колпаки на дымоход

Дымовая труба, научное название которой дефлектор, венчает на себе металлический зонт (колпак, оголовок), который чаще всего изготавливают из обычной жести, в редких случаях изделие может быть из меди. Колпак на дымоход состоит из двух частей.

Виды дымников

Сделать его своими руками хорошему жестянщику не составит никакого труда, от силы — полдня работы, при условии, что есть все необходимые принадлежности и инструменты: лекало, молотки, клепки, набойки, металлический конус и уголок и т. д. Оголовок в первую очередь способствует созданию нормальной тяги, и его функцию в системе отопления трудно переоценить.

Функции колпака

Правильно одетый колпак на трубу дымохода способен увеличить тягу, в результате усиливается горение топлива, что способствует хорошему прогреву жилища. Еще одна функция, которую выполняет зонт— это препятствие попадания осадков внутрь трубы, также, если грамотно вставлена металлическая сетка, то в дымоход не будут залетать листья, и не устроят гнездо птицы в летнее время. Тем самым можно резюмировать две основные функции оголовка:

  1. Увеличение тяги, КПД.
  2. Защита трубы от осадков и загрязнения.

Важно! Следует отметить, что в эффективности любого дымохода главную роль играет длина канала, то есть, чем длиннее и извилистее система, тем лучше будет тяга.

Разновидности зонтов

Виды колпаков

Каждый дымоход  должна иметь капельник, который защищает от воды печную трубу (ее наружную сторону), он также препятствует обледенению в зимнее время. Капельник можно сделать своими руками, что предотвратит разрушение кладки, он незаменим, особенно зимой. Капельником называет нижние части крепления зонта на трубе, их можно заранее отбить под некоторым углом, чтобы вода стекала только с определенного места, а не попадала на стенки трубы.

Разновидностей колпаков для дымохода много, если делают зонт своими руками, то получаются оригинальные красивые вещи. В конце статьи будет рассказано, как делают замки, то есть соединяют части конструкции, тогда, включив воображение, вы сможете своими руками собрать и сбить хороший колпак на трубу дымохода. Оголовок может представлять собой четыре ската, два ската и два торца, он может быть похож на обычный зонт с тремя-четырьмя креплениями.

Чертеж двускатного дымника

Также есть полукруглые оголовки с плоскими торцами, которые крепятся к верхней части трубы по периметру, за счет прямоугольного стягивающего зажима (юбка), к которому крепится сам оголовок на четырех жестких профилях.

Изготовление колпаков может быть заводским, что является гарантом качества, также производители делают оголовки по заказу, это может быть эксклюзивный образец, что придает внешнему виду дома особый шарм.

Причины поломок и неэффективной работы

Главной причиной поломок зонта является сильный ветер, и еще при неправильном угле скатов в заснеженных районах, это часто бывает снег. Снег просто может свалить оголовок вместе с трубой.

Причиной неэффективной слабой тяги может также служить низовой ветер, который образует вихри внутри зонтика, в результате ухудшается тяга и может происходить задымление помещения. В таких случаях можно установить обратный конус, который делается чуть меньше основного, и монтируются вершиной вниз. Принцип его работы — рассечение потоков воздуха и выведение дыма наружу.

Флюгарки самостоятельно из листового металла


Флюгарка

Еще одной причиной плохой тяги может быть несоблюдение правил – входа и выхода. Специалисты рекомендуют не делать слишком большой диаметр трубы, также известно, что лучшая тяга бывает тогда, когда входной и выходной проемы одинаковы. То есть, как на дымаре у пчеловода — входное отверстие для воздуха полностью совпадает с подающим дым.

Правильная организация системы печи, в том числе грамотно установленный колпак на дымоход — это, во-первых, безопасность людей и помещения, во-вторых, эффективная работа отопления.

Самостоятельное изготовление и установка зонта — пошаговая инструкция

Чтобы начать работу по изготовлению зонта своими руками, сначала нужно измерить диаметр трубы. Если труба круглая, то делайте хомут. Все можно сделать из обычной оцинкованной жести.

  1. Вырежьте полоску из жести 7-8 см шириной, длина зависит от диаметра трубы, делайте с запасом, отрезать всегда можно, нежели нарастить.
  2. Выставите на штангенциркуле 1 см, и прочертите по краям полосы.
  3. Пробейте молотком на углу рельсы по начертанным полоскам, чтобы легче и ровнее впоследствии согнуть.

    Схема дымника

  4. Выставляйте по метке полосы на углу рельсы и простучите, сделав прямой угол, а потом, полностью завернув, окончательно пробейте. Делайте по очереди каждую сторону.
  5. Таких деталей сделайте четыре штуки.
  6. Сделайте из бумаги круглое лекало больше вашей трубы на 15 см, прочертите по центру линию, вырежьте из него минимум 45 градусов. По лекалу отрежьте жесть для зонтика.
  7. Если вы не умеете делать замок, то склепайте в двух-трех местах зонтик. Таким же образом присоедините к нему три усиленные полоски, внизу которые нужно согнуть.
  8. Из оставшейся полоски делаем обычный хомут, высверливаем отверстия для болта, крепим к нему зонтик, и колпак на дымоход готов к установке.

    Таблица характеристик дымника

Учимся делать замок

Когда работаешь с жестью, часто приходится соединять разные детали, бывает, что сварка не совсем подходит: может прожечь тонкую жесть, а если заклепать, то соединение может пропускать воду. В таких случаях только крепить замком. Своими руками можно сделать два вида замка — это обычный и обратный замки, они принципиально похожи, отличается только заключительное действие — в последнем варианте происходит наоборот. Как сделать обычный замок?

Замки для соединения жести

Выше было указано, что нужно пробить край полосы 1 см, – на замок делаем также, но берем 6-7 мм. Края, которые нужно соединить, пробиваем и делаем прямой угол. Делаем еще одно действие – пробиваем углы еще раз внутрь, но не до конца, а так, чтобы части без проблем зашли и соединились. Дальше просто простукиваем место соединения, особенно «выделяем» сам замок, то есть пробиваем края, так он будет крепче и красивее выглядеть.

Если соблюдать все описанные действия, то можно без особых проблем своими руками сделать отличный козырек на дымоход.

Видео: Как сделать колпак флюгарку дымник

устройство, принцип работы, выбор, изготовление своими руками

Изготовление дымника на печную трубу простейшей формы своими руками не потребует больших затрат сил и времени. Достаточно опыта выполнения простых слесарных работ и над вашим домом появится защитный зонтик, препятствующий попаданию в дымоход воды и порывов ветра.

Что такое колпак?

Еще полвека назад, колпаки на дымоходах можно было встретить в странах Балтии и Европы. Постепенно эти защитные устройства появились на всех крышах страны.

Основная функция приборов – это создание препятствия попадания в трубу воды и порывов ветра.

Разные конструкции, позволяют увеличивать тягу в дымоходе, повышать производительность печей и котлов, работающих на разных видах топлива, создавать принудительную вентиляцию помещений дома, подвала.

к содержанию ↑

Классификация

Выбирая козырек, учитывайте несколько характеристик.

к содержанию ↑

По материалу

От качества и вида материалов зависит долговечность козырька. При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

к содержанию ↑

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

  • полуцилиндрическая или сводчатая;
  • четырехскатная, самая простая и востребованная конструкция;
  • шатровая – ближе к европейскому стилю зданий и крыш;
  • с двумя скатами, встречается на половине крыш в стране;
  • выполненная в виде шпиля башни, напоминает колпаки в готических замках;
  • плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

к содержанию ↑

По назначению

По назначению защитные устройства подразделяются:

  • колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
  • для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
  • котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.
к содержанию ↑

Устройство и принцип работы

Стандартный прибор состоит:

  • цилиндра;
  • диффузора;
  • зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

  1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
  2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
  3. Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.
к содержанию ↑

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

к содержанию ↑

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

к содержанию ↑

Инструменты и материалы

Подготавливаем по списку:

  • линейку, рулетку, тонкий маркер;
  • резиновый молоток для жестянщиков;
  • слесарный молоток;
  • дрель с набором сверел;
  • шуруповерт;
  • дюбеля для крепления козырька;
  • ножницы по металлу;
  • болгарку;
  • верстак с наковаленкой и тисками;
  • заклепочник с набором заклепок;
  • лист оцинковки, толщиной 0,8-1 мм;
  • стальной уголок, с размером полки 30-40 мм.
к содержанию ↑

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

  1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

    Пример чертежа выкройки

  2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
  3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
  4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
  5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
  6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
  7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
  8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

к содержанию ↑

Вывод

Сделать своими руками из оцинковки, нержавеющей стали или приобрести готовый колпак с флюгером из меди – этот выбор зависит от ваших возможностей. Главное — обеспечить достаточный уровень защиты топки от порывов ветра и попадания осадков в канал дымохода.

Оголовок (колпак, зонт, дымник) на кирпичную трубу

Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Cодержание статьи

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

  1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
  2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
  3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

Так выглядит установленный дымник на трубе с защитными декоративными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

  1. Лист металла для крыши.
  2. 4 куска профиля 20х20 мм.
  3. Металлический уголок.
  4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 900. Этот козырек фиксируют к стойкам пластинами и заклепками.

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как своими руками сделать дымник на трубу?

Колпак на трубу

Колпаки на печных трубах выполняют не только декоративную функцию, они нужны для защиты трубы от осадков. Также такие конструкции позволяют усилить тягу в дымоходе. Но чтобы защитить дымоход, необходимо правильно подобрать дефлектор. Установка колпаков на трубы позволяет защитить их от мусора и усилить тягу.

Виды колпаков

В магазинах можно найти изделия следующих типов:

  1. Четырехскатная флюгарка. Они обычно устанавливаются на прямоугольных кирпичных трубах.
  2. Флюгарка, имеющая полукруглый зонтик.  Такие колпаки используют на крышах домов, которые выполнены в европейском стиле. Стоит отметить, что такие флюгарки красиво смотрятся на кровле, но менее эффективны  с точки зрения увеличения тяги в дымоходе.
  3. Стандартная флюгарка. Такие колпаки выполнены в  форме пирамидки, которая изготовлена из листового металла. Такие конструкции прикрепляются к фартуку капельнику при помощи кронштейнов.
  4. Плоская флюгарка. Подобные изделия оснащаются плоским зонтиком, имеющим прямоугольную форму. Они устанавливаются на крыше зданий, оформленных в стиле модерн или минимализм. С таких колпаков в зимнее время года не скатывается снег, из-за чего крепления испытывают нагрузку и могут деформироваться.
  5. Круглая флюгарка.  Подобные изделия устанавливаются на круглые трубы из нержавеющей стали. Они не оснащаются капельником.

Важно! Флюгарки могут оснащаться дополнительными элементами.

Например:во время выбора колпака на трубу для своей печи,прежде всего, стоит обращать внимание на его надежность. Красивая, но непродуманная форма изделия может стать причиной возникновения шума и вибраций.

Колпаки для кирпичной печи

Конструкция дымоходов может быть разной, но чаще всего создаются трубы, сечение которых является прямоугольным или квадратным. Стоит отметить, что они менее эффективны, так как в них образуются завихрения, что способствует снижению тяги. При ветре дым может попадать в комнату. Приобретая колпак на кирпичную трубу можно выбрать один из множества вариантов, так как существует множество таких изделий, имеющих разный внешний вид.

Стоит также отметить, что шероховатая поверхность кирпича становится причиной накопления сажи и пыли. При этом в трубу могут попадать листья и другой мусор. Из-за этого просвет трубы постепенно зарастает и тяга сильно ухудшается. Именно поэтому на трубу необходимо устанавливать колпак, который не только защитит трубу, но еще и станет способствовать улучшению тяги.

Дефлекторы создают разрежение в верхней части трубы и поэтому тяга значительно усиливается. Разные типы дефлекторов можно изготовить своими руками.

Дефлекторы для твердотопливных котлов.

Дымоходы для угольных и дровяных котлов обычно выполняются из нержавеющей стали или керамики. Их внутренняя поверхность является гладкой, что способствует усилению тяги. Осадки и конденсат в керамических и нержавеющих трубах стекают в конденсатосборник. Если создается колпак собственными руками, необходимо делать конструкцию согласно инструкции, иначе она будет менее эффективна.

На силу тяги и ее устойчивость больше всего влияет выбора трубы, поэтому перед приобретением или созданием дефлектора необходимо точно рассчитать необходимую длину. Для угольных котлов обычно устанавливаются трубы длиной до 8 метров. Благодаря монтажу дефлектора можно укоротить трубу примерно на 20 процентов.

Стоит отметить, что котлы на дровах работают таким же образом, как и угольные, поэтому на них устанавливается дефлектор, который закрывается сверху крышкой. Стоит отметить, что исключением являются пиролизные котлы. КПД таких изделий составляет до 92 процентов. В трубах таких котлов температура дыма может достигать 180 градусов. Это становится причиной образования большого количества конденсата. Из-за этого на трубе может появиться наледь, а при теплой погоде скапливаться сажа. Именно поэтому на указанный тип котлов рекомендуется ставить колпаки с открытым соплом. Такие конструкции препятствуют попаданию в дымоход осадков, но не препятствуют выходу низкотемпературного дыма.

Дефлекторы для газовых и дизельных котлов

В указанных котлах сжигание происходит практически полностью, из-за чего температура дыма достигает только 150 градусов. При длительном использовании котлов появляющийся в трубе конденсат способен вызывать коррозию металла, так как он имеет кислую реакцию и достаточно агрессивен.

Учитывая особенность использования газовых и дизельных котлов необходимо устанавливать на дымоход дефлекторы, имеющие открытое сопло. Использование другого типа изделий нецелесообразно, так как газовое оборудование оснащается принудительной тягой и дополнительно создаваемое разрежение не нужно. При  желании можно сделать колпак для описываемого типа котлов собственными руками.

Принцип работы колпака для труб и его функции

Дефлекторы способствуют защите дымохода потоков воздуха извне, которые могут способствовать созданию обратной тяги. При этом в верхней части трубы создается разрежение, что усиливает тягу и дым удаляется более эффективно.

Дефлектор выполняет следующие функции:

  1. Защита дымохода от проникновения влаги. При увеличении сырости в дымоходе создаются благоприятные условия для распространения грибка. При этом сырость также влияет на увеличение расхода топлива.
  2. Защита от попадания в трубу мусора. Колпак защищает от попадания в дымоход различных предметов, что снижает риск возгорания и появления засоров.
  3. Оптимизация работы дымохода. Правильно подобранное изделие для трубы увеличивает КПД примерно на 15 процентов. При помощи специальных аэродинамических дефлекторов можно значительно увеличить тягу в трубе.

Важно! Колпак для трубы – это в первую очередь функциональный элемент, поэтому во время выбора или создания такого изделия не следует отдавать предпочтение модели, которая может создать вибрацию или шум.

Создание колпака своими руками

Сделать козырек для дымохода можно собственными руками, если следовать определенной инструкции. Но стоит помнить, что при отсутствии опыта лучше собрать простую, но эффективную конструкцию. Для изготовления описываемой конструкции необходимо приобрести листовую оцинкованную сталь. Для работы потребуются такие инструменты, как ножницы по металлу, сварочный аппарат, маркер и гибы.

Сделать колпак на трубу дымохода своими руками можно достаточно просто:

  1. На первом этапе происходит снятие мерок с дымохода.
  2. Затем осуществляется создание выкройки будущего изделия из картона. Во время работы нужно учитывать, что зонт должен надеваться на дымоход легко, поэтому к размерам трубы добавляется зазор примерно 4 мм.
  3. После этого происходит перенесение чертежа с картона на металл при помощи маркера. При помощи ножниц по металлу происходит вырезание заготовки зонтика.
  4. На следующем этапе происходит вырезание необходимых элементов из металлической пластины, а также сгибание материала. В местах, где края будут соединяться, необходимо сделать отверстия, расстояние между которыми должно составлять около 15 см. После этого козырек фиксируется клепками.
  5. Затем выкройку фартука-капельника переносят на металл и вырезают. Во время работы важно правильно вырезать материал по размерам, чтобы изделие эффективно выполняло свои функции.
  6. Далее из металлических пластин создаются кронштейны, которые затем привариваются фартуку и зонтику. После выполнения таких работ необходимо обработать места сварки грунтовкой по металлу.
  7. На заключительном этапе происходит нанесение антикоррозийного покрытия и краски. После этого необходимо подождать примерно 2 дня, чтобы покрытие полностью высохло. На этом создание колпака для дымохода своими руками завершается.

Во время создания кронштейнов важно учитывать, что в зимнее время на колпак ложится большое количество снега, поэтому пластины должны быть достаточно прочными.

Колпак на трубу дымохода своими руками - чертежи, изготовление, фото

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек своими руками и вообще, нужно ли его установить? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы - за и против

Воспользуйтесь установкой разнообразных колпаков (другие названия - грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
  • дымник защитой от попадания мусора и влаги в виде осадков;
  • если применить сетчатую конструкцию, то внутри дымоходного канала не гнездиться птицы;
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
  • грибок с декоративными элементами дополняет архитектурный стиль здания.
По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление.Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 ° С). Поднимаясь по трубе, они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото.В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 ° С).Необходимо ставить отражатель из нержавейки, увеличивающую цену изделия.

Нужно ли ставить колпак - рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают требования. Например, в европейских государствах разрешается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не препятствовать свободному выходу продуктов горения».

В этом дымнике выбросы проходят через сквозной трубе и не встречаются препятствия

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь возможностью конусной насадки в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в ​​виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. Вертикальные каналы от печей и ТТ-котлов создают зонты зонты. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, проверил внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки.Цель - закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.
Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с использованием сквозными патрубками, вставляем в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые - конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Необходимо всего лишь указать внешние размеры оголовка, куда планируется крепить зонтик, а набросать от руки эскиз с будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов - от 30 до 45 °;
  • минимальная высота от дымохода до грибка - 100 мм, как установлено на чертеже.

Помимо традиционного зонтика, есть и варианты конструкций - дефлектор и другой вращающийся флюгер - «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и снижает силу тяги в трубе, создаваемое повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора - ветер внутри колпака разреза

Для справки.Такой же эффект ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, как успешно устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы - тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта - оцинкованный либо крашеный металл толщиной не менее 0,5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты - ножницы по металлу, дрель, молоток и приспособление для постановки заклепок.Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусе действия 15 мм. Получите импровизированный циркуль, с помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2–3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно показывает мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно использовать станком - листогибом или за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90 °, который показывает «сядет» сверху на оголовок.Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто - нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0,5—0,7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ.Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера - «подхалима».

Козырек для дымохода своими руками

Колпак на дымоход своими руками - конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле, важная система дымоудаления, правильная установка и монтаж которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход - устройство, напоминающее по виду зонт или козырек, устанавливает на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариантов внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов из следующих элементов:

  1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защитбу от попадания в атмосферу атмосферных осадков, проникновения в дымоход птиц.
  2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающие от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели, проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид - защитный зонтик с открывающейся крышкой.Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

сделать долговечный колпак для трубы дымохода используйте листовой металл, подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров.В строительных встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее использовать для монтажа на крышах домов в европейском стиле.С точки зрения увеличение тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты трубок круглого сечения из нержавейки, такие модели не оснащены капельником.

Обратите внимание! Флюгарки дополняют дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, главное в выборе дефлектора - долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому создается зона с пониженным давлением, в которой устремляется дым из топки. Защитный дефлектор следующие функции:

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и удобные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц.Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода Внешний декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполнения в следующем порядке:

  • Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
  • Следующий этап - создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилий, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы.Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

Колпак на дымоходную трубу

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи Обеспечения колпаками.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того, чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты , необходимо начертить козырек на бумаге и написать все нужные размеры.И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибании листа. Он должен быть больше отверстий, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получилось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

  1. Колпак называют разными выражениями: флюгарка или Дымник.
  2. Колпак нужен, чтобы тяга была лучше.
  3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
  4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят гнездиться в дымоходе.
  5. Если флюгарку профессионал, то предотвращение шума и вибрации.

Функции, которые выполняют флюгарка

  1. Тяга увеличивается в три раза.
  2. На 30% происходит увеличение КПД для трубы дымохода.
  3. Не дает попадать дождю и снегу.
  4. Вид крыши становится презентабельнее.
  5. Кладка кирпича становится во много раз лучше и крепче.
  6. Придает эстетичность трубы для дымохода.
  7. Удерживает тепло в доме и создает горение яркого пламени.
  8. Каждая флюгарка это искусство.
  9. С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
  10. Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
  11. Дымник не даст верхний ряду кирпичей разрушаться

Какие колпаки бывают?

  • Плоские колпаки.
  • Полукруглые колпаки.
  • Четырех скатные колпаки.
  • Колпак с флюгером.
  • Колпаки, которые открываются.
  • Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или другому названию капельник.
  • Угол наклона, должен составлять 45 - 50 градусов, но можно угол наклона сделать больше или меньше крыши, сделать высоту крышки.
  • Сетка даст возможность, не с птицам и делать гнезда.Это в решит множество проблем.
  • Крышка для того, атмосферные осадки не попадали в трубу.
  • Стекло воды или капельник предназначено для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовательного льду , что обеспечивает долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга больше становится.
  6. Если дымоход делает профессионалы , то это без проблем позволит, чтобы в сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

9044 Классификация козырьков по форме
  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька.Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Сам популярным считается медым сплавом и сама медь . Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов . Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана . Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

  1. Неправильно выбран диаметр трубы.
  2. Неправильная длина трубы, а также высота.
  3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в результате, дым остается в дымовой трубе.
  4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
  5. Возможно, из кладки упал кирпич. При поднятии сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
  6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствор с глиной.
  7. Выделение конденсата, в результате чего печь становится сырой . Причина: при понижение температуры газов, которые выделяются при горении топлива.Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
  8. Если неправильно был построен дымоход.
  9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
  10. Если дымоход установлен ниже крыши.
  11. При установке дымохода вблизи высоких деревьев и домов.
  12. Если дымоход пропускает воздух через кирпичную кладку.
  13. Если помещение плохо вентилируется.
  14. Дождь, снег.
  15. Когда на улице теплее, чем в здании.
  16. Когда первый разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна.Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для этой печи.
  • Плохая отдачи тепла печи . Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга , будет весь жаркий уход на улицу и прогреваться в помещении не будет.
  • Если будет хорошая тяга , то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается . В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу. Если сажа от смолы, то необходимо развести огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить . Эта проблема возникает при постоянной топке печки.Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновении мокрых пятен на трубе . Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины , то нужно замазать раствор глины.
  • После того, как долгое время не топили , пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Можно ли ставить колпак на трубу дымохода и как его правильно сделать

Такая простая вещь, как колпак на трубу дымохода, вызывает множество вопросов: каким он должен быть, как сделать козырек руками и вообще, нужно ли его установить? Обсуждение и споры по данной теме занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Давайте попытаемся решить эти задачи самостоятельно, начиная с необходимости установки защитного колпака.

Зонт дымовой трубы - за и против

Воспользуйтесь установкой разнообразных колпаков (другие названия - грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

  • зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
  • дымник защитой от попадания мусора и влаги в виде осадков;
  • если применить сетчатую конструкцию, то внутри дымоходного канала не гнездиться птицы;
  • изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
  • грибок с декоративными элементами дополняет архитектурный стиль здания.
По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Примечание. Составляя перечень, мы не принимали во внимание недостоверную информацию рекламщиков. Утверждения о том, что зонты увеличивают тягу в дымовых трубах и повышают КПД котлов, являются чистейшей выдумкой.

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление.Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 ° С). Поднимаясь по трубе, они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото.В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

  1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
  2. Правильно построенный газоходный канал внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
  3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 ° С).Необходимо ставить отражатель из нержавейки, увеличивающую цену изделия.

Нужно ли ставить колпак - рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают требования. Например, в европейских государствах разрешается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не препятствовать свободному выходу продуктов горения».

Мы предлагаем подойти к решению вопроса с точки зрения зрения, безопасности и практичности. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь возможностью конусной насадки в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в ​​виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. Вертикальные каналы от печей и ТТ-котлов создают зонты зонты. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, проверил внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель - закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.
Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с использованием сквозными патрубками, вставляем в эти каналы.Сверху на выводы вентиляции ставьте обычные грибки, а на газовые - конусные сопла, как изображено на фото.

Вытяжные и дымовые каналы оснащаются разными насадками

Как изготовить козырек на дымоход

Необходимо всего лишь указать внешние размеры оголовка, куда планируется крепить зонтик, а набросать от руки эскиз с будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов - от 30 до 45 °;
  • минимальная высота от дымохода до грибка - 100 мм, как установлено на чертеже.

Помимо традиционного зонтика, есть и варианты конструкций - дефлектор и другой вращающийся флюгер - «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и снижает силу тяги в трубе, создаваемое повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора - ветер внутри колпака разреза

Для справки.Такой же эффект ротационные сферические насадки, чей пример изображен на картинке.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, как успешно устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы - тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта - оцинкованный либо крашеный металл толщиной не менее 0,5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты - ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусе действия 15 мм.Получите импровизированный циркуль, с помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2–3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно показывает мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно использовать станком - листогибом или за данной услугой в соответствующую мастерскую.В крайнем случае придется гнуть вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90 °, который показывает «сядет» сверху на оголовок.Затем эти профили соединяются в цельную раму на заклепках.

Изготовить колпак на трубу своими руками относительно просто - нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0,5—0,7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Заключение

Как вы наверняка успели заметить, для изготовления круглого и прямоугольного колпака на дымоход не нужно быть мастером жестяницких работ.Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить деньги на покупке этой нехитрой детали. Для тех, кому традиционные конструкции грибков не слишком интересны, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера - «подхалима».

Колпак на трубу дымохода: как сделать своими руками, чертежи

Колпак на трубу дымохода надолго свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде.Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно . Он решает несколько практических задач:

  • защищает дымоход от внешних факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под погодных условий.

К олпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной прибор.
Основными типами форм модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести - хромоникелевые или чёрные.Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной колпака, то многоскатная флюгарка формы отлично защищать от попадания атмосферных осадков и снега.Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхности чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник использовать далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра.Но для российской широт он является необходимой необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под атмосферными атмосферными осадками;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю надо думать о внешней привлекательности конструкции. Важно следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными формами по конструкциям. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подключенный к теплогенератору с высоким КПД, можно оборудовать насадкой в ​​виде крышки. Сквозь ее проходит патрубок.
  3. На печи с вертикальными настройками желательно установить зонт. Такая форма на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с проходными патрубками. Они, в свою очередь, вставляются в специальные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками.Чертежи помогают в этом сориентироваться, но важно все параметры, в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • Диаметр изделия должен быть больше размеров трубы на 10 см, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны меняться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением . Есть и другие варианты конструкции:

Последний дает возможность усиливать тягу посредством ветрового давления. Через него создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление поддерживает все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но сомнение в надежности подшипника, да и цена такой конструкции высокая конструкция. Особенно хорошо ставить такую ​​модель на круглый дымоход, как она защищает от атмосферных осадков и задувания этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

для выполнения такой работы, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только размер грибка , выполняет работу в следующем порядке:

  1. Завинчивают два самореза в деревянной планке, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга.Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают внешние клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос ножки для грибка и опоясывающий трубу хомут.Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям.Полученные детали необходимо соединить заклепками. Функцию жестких стоек готовых уголки из крашеного металла , толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основной функциим объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода.При этом создается барьер для разносимого ветром мусора. Сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана множеством владельцев домов и коттеджей, которые использовали эту модель. Несмотря на то, что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор . Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчётра диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогите формулы:

  • высота = 1,6−1,7 x диаметр;
  • ширина диффузора = 1,2−1,3 x диаметр;
  • ширина колпака = 1,7−1,9 х диаметр.
После применения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой определяется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель , заклепочник или сварка . Если отдается предпочтение последнему варианту, надо проявить максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент - установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Как сделать колпак на трубу дымохода своими руками.Чертежи

Ни что не вечно под луной, в том числе и дымоход. Он рушится под воздействием атмосферных осадков, ветров и другой агрессивной среды. Разрушение системы дымоотвода влечёт нарушение функционирования всей отопительной системы, поскольку кусочки кирпичного состава связующего состава в систему вытяжки дыма, перекрывают её местами. И дым уже не весь уходит в атмосферу , а частично попадает в жилище. Без очистки дальнейшее функционирование будет ущербным. Мусор, и вместе с ним и сажа будут накапливаться, и вот образовалась большая проблема.

А ведь её можно было избежать. Для этого нужен-то всего лишь колпак на трубу дымохода . Это небольшое сооружение имеет и другие названия - дымник, козырек на дымоход, дефлектор, флюгарка. Возникает вопрос, почему так много названий у такого незаметного предмета ? Всё дело в том, что этот предмет из разряда «маленький, да удаленький». Ведет свое существование с давних времён и несет в своем образе прошлое. Умело сделанный дефлектор, логично завершает все строительное сооружение.Некоторые и вовсе существуют произведением искусства. Итак, колпак для дымохода нужен для того, чтобы :

  • защитить и обеспечить максимально долгое функционирование отопительного сооружения,
  • обеспечить более мощную тягу в дымоотводе ( увеличивает почти на 20% ),
  • эстетическую завершенность всей отопительной системе и строению .

Наиболее распространенными для изготовления дымника на трубу являются такие материалы, как медь, оцинкованное железо, нержавеющая сталь.Именно эти материалы обеспечивают высокую стойкость к коррозии в такой агрессивной среде , как крыша.

Нередко использовать и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

  • Стандартная флюгарка с четырьмя скатами.
  • Флюгарка с флюгером для крыши дома.
  • Колпак с полукруглым навершием.
  • Колпак с односторонним навершием.
  • Флюгарка с открывающейся крышкой.
  • Флюгарка с щипцовой или многощипцовой крышей .

Можно в общий список внести ещё один вид . Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, от обслуживания свой век , кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки.Некоторые деревенские бани до сих пор работают с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер .

Схемы для колпака

Чтобы сделать колпак на дымоход своими, необходимо произвести измерения и нарисовать руками чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон .Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ ( оголовок ) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя .

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба противоположная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное . Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма .

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы .Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы - это решение проблемы . Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов . Кованый зонт на дымоход - это вечное изделие, он прослужит вам и вашим детям.

Изготовление дымохода на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать практически любой человек, держал в руках молоток и знает, чем отличается он от киянки.Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы - инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

После того, как вырезали из металла 4 заготовки для стенок , можно начать процесс монтажа. Сначала необходимо загнуть по 0,5 мм плоскогубцами края металла, которые будут соединением для двух частей.Край одной детали загибается на внешнюю сторону, а у другой - на внутреннюю .

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с помощью .

Вариант 2

Вырезать для основания прямоугольный лист из металла .Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстие трубы .

  • Отрезать 4 стойки из стального угла . На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
  • Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией .

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышной настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний - над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом .

Необходим металлический листовой прокат высотой 40-45 см . Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20-25 см от стропил используется линия со всех четырёх сторон, которая параллельна настилу стропил.По этой линии прокладывается штроба глубиной 1,5 см по всему периметру . Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Обустройство металлического фартука начинается с нижней стенки трубы. Взять кусок листа на 15 см длиннее ширины стенки трубы. Для ввода в штробу загнуть жесть по краю на 1 см под углом 90º в одну сторону и через 20-25 см загнуть оставшуюся часть под углом 90º в другую сторону, оставшиеся 20 см викоризовали для нахлёста под крышное покрытие. Таким образом, будет исключена протечка. Обработать так со всех четырех сторон. Края доборных элементов, вставленные в штробу, залейте теплостойким герметиком.



После того, как будет установлено финишное покрытие крыши, можно обустроить внешний фартук. Он более необходим как эстетический элемент. Поэтому подбирается для него такой материал, который будет гармоничен с крышей. Прокат с полимерным покрытием легко подобрать и по цвету и по качеству . Фартук на печную трубу круглого сечения можно приобрести в магазине, он бывает металлическим с регулируемыми размерами и силиконовый (резиновый), который легко регулируется благодаря эластичности материала.Сделать вручную кровельный проход ещё проще, чем колпак на дымоход.

Крепить такую ​​конструкцию можно только к крышной системе , поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой .

устройство, принцип работы, выбор, изготовление своими руками

Изготовление дымника на печную трубу простейшей формы своими руками не потребует больших затрат сил и времени.Достаточно опыта выполнения простых слесарных работ и вашим домом появится защитный зонтик, препятствующий попаданию в дымоход воды и порывов ветра.

Что такое колпак?

Еще полвека назад, колпаки на дымоходах можно было встретить в странах Балтии и Европы. Постепенно эти защитные устройства появились на всех крышах страны.

Основная функция приборов - это препятствие попадания в трубу воды и порывов ветра.

Разные конструкции позволяют увеличивать производительность печей и котлов, создавать принудительную вентиляцию помещений дома, подвала.

к содержанию ↑

Классификация

Выбирая козырек, учитывайте несколько характеристик.

к содержанию ↑

По материалу

От качества и вида материалов зависит долговечность козырька. При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.

Основную деталь - зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан - привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) Однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки - любая конструкция должна надежно защищать дымоход.А внешний вид - это понятие второстепенное.

к содержанию ↑

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

  • полуцилиндрическая или сводчатая;
  • четырехскатная, самая простая и востребованная конструкция;
  • шатровая - ближе к европейскому стилю зданий и крыш;
  • с двумя скатами, встреча на языке крышек в стране;
  • выполненная в виде шпиля башни, напоминает колпаки в готических замках;
  • плоская с небольшим скосом - конструкцию принята на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки со встроенными фгерами, с выполненной специальной заслонкой, соответствующую достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

к содержанию ↑

По назначению

По назначению защитные устройства подразделяются:

  • колпакемый установлен на дымоход печи, работающая на твердом топливе;
  • для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
  • котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительные тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.
к содержанию ↑

Устройство и принцип работы

Стандартный прибор состоит:

  • цилиндра;
  • диффузора;
  • зонтика.

В зависимости от вида может оснащаться дополнительными приборами и диффузором кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

  1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
  2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
  3. восходящим воздушным препятствием создается препятствие попаданию в трубу дымохода, а также повышается производительность агрегатов до 20%.
к содержанию ↑

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать установке в нормативных документах.

Котлы имеют небольшую температуру горения, газы, выходящие в дымоход, нагреты до газовой низкой температуры. На месте выхода пара, особенно низких при температурех, начинается обмерзание конденсата и наступенное закрывание льдом воздушного канала.Если труба выполнена из кирпича, а котел работает на природном газе - в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 260 0 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется установить защиту с зонтиком.Она не позволит попадать в канал воды и разрушать кирпич.

Итог - выбирайте козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

к содержанию ↑

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

к содержанию ↑

Инструменты и материалы

Подготавливаем по списку:

  • линейку, рулетку, тонкий маркер;
  • резиновый молоток для жестянщиков;
  • слесарный молоток;
  • дрель с набором сверел;
  • шуруповерт;
  • дюбеля для крепления козырька;
  • ножницы по металлу;
  • болгарку;
  • верстак с наковаленкой и тисками;
  • заклепочник с набором заклепок;
  • лист оцинковки толщиной 0,8-1 мм;
  • стальной уголок, размером полки 30-40 мм.
к содержанию ↑

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

  1. По чертежу размечаемтку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

    Пример чертежа выкройки

  2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить край болгаркой с зачистным камнем.
  3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового угла, загибаем по прерывистой линии кромки под прямым углом.
  4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
  5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
  6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
  7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
  8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона.Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

к содержанию ↑

Вывод

Сделать своими руками из оцинковки, нержавеющей стали или приобрести готовый колпак с флюгером из меди - этот выбор зависит от ваших возможностей. Главное - обеспечить достаточный уровень защиты топки от порывов ветра и попадания осадков в канал дымохода.

Колпак на дымоход (зонт на трубу, козырек) своими руками

Краткое содержание

Колпаки на дымоход

Дымовая труба, который чаще всего изготавливает из обычной жести, венчает на себе металлический зонт (колпак, оголовок), который чаще всего изготавливает из обычной жести.Колпак на дымоход состоит из двух частей.

Виды дымников

Сделать его своими руками хорошему жестянщику не будет никакого труда, от силы - полдня работы, при условии, что есть все необходимые принадлежности и инструменты: лекало, молотки, клепки, набойки, металлический конус и уголок и т. д. Оголовок в первую очередь по созданию нормальной работы тяги.

Функции колпака

Правильно одетый колпак на трубу дымохода способен увеличить тягу, в результате усиливается горение топлива, что способствует хорошему прогреву жилища.Еще одна функция, которая может препятствовать попаданию внутрь трубы, а также если грамотно вставлена ​​металлическая сетка, то в дымоход не будут залетать листья, и не устроят гнездо птицы в летнее время. Тем самым можно резюмировать две основные функции оголовка:

  1. Увеличение тяги, КПД.
  2. Защита трубы от осадков и загрязнения.

Важно! Следует отметить, что в любой эффективности дымохода главная роль играет длина канала, то есть, чем длиннее и извилистее система, тем лучше будет тяга.

Разновидности зонтов

Виды колпаков

Каждый дымоход имеет капельник, который защищает от воды, печную трубу, он также препятствует обледенению в зимнее. Капельник можно сделать своими руками, что предотвратит разрушение кладки, он незаменим, особенно зимой. Капельником называет нижние части крепления зонта на трубе, их можно заранее отбить под некоторым углом, чтобы вода стекала только с определенного места, а не попадала на стенки трубы.

Разновидностей колпаков для дымохода много, если делают зонт своими руками, то получаются оригинальные красивые вещи. В конце статьи будет рассказано, как соединить части конструкции, тогда, в трубу дымохода, собрать и собрать хороший колпак на трубу дымохода. Оголовок может представлять собой четыре ската, два ската и два торца, он может быть похож на обычный зонт с четырьмя четырьмя креплениями.

Чертеж двускатного дымника

Также есть полукруглые оголовки с плоскими торцами, которые крепятся к верхней части трубы по периметру, за счет прямоугольного стягивающего зажима (юбка), к которому крепится сам оголовок на четырех жестких профилях.

Изготовление колпаков может быть заводским, что является гарантом качества, также производители делают оголовки по заказу, это может быть эксклюзивный образец, что придает внешнему виду дома особый шарм.

Причины поломки и неэффективной работы

Главной причиной поломки зонта сильный ветер, и еще при неправильном угле скатов в заснеженных районах, это часто бывает снег. Снег просто может свалить оголовок вместе с трубой.

Причиной неэффективной слабой тяги может также служить низовой ветер, который образует вихри внутри зонтика, в результате чего возникает тяга и может происходить задымление помещения. В таких случаях можно установить обратный конус, который делается меньше основным, и монтируются вершиной вниз. Принцип его работы - рассечение потоков воздуха и выведение дыма наружу.

Флюгарки самостоятельно из листового металла


Флюгарка

Еще одной плохой тяги может быть несоблюдение правил - входа и выхода. Специалисты рекомендуют не делать слишком большой диаметр трубы, также известно, что лучшая тяга бывает тогда, когда входной и выходной проемы одинаковы.То есть, как на дымаре у пчеловода - входное отверстие для воздуха полностью совпадает с подающим дым.

Правильная организация системы печи, в том числе установленный колпак на дымоход - это, во-первых, безопасность людей и помещения, во-вторых, эффективная работа отопления.

Самостоятельное изготовление и установка зонта - пошаговая инструкция

Чтобы начать работу по изготовлению зонта своими руками, сначала нужно измерить диаметр трубы. Если труба круглая, то делайте хомут.Все можно сделать из обычной оцинкованной жести.

  1. Вырежьте полоску из 7-8 см шириной, длина зависит от диаметра, делайте с запасом трубы, отрезать всегда можно, нежели нарастить.
  2. Выставите на штангенциркуле 1 см, и прочертите по краям полосы.
  3. Пробейте молотком на вершине рельсы по начертанным полоскам, чтобы легче и ровнее согнуть.

    Схема дымника

  4. Выставляйте по метке полосы на углу рельсы и простучите, сделав прямой угол, а потом, полностью завернув, окончательно пробейте.Делайте по очереди каждую сторону.
  5. Таких деталей сделайте четыре штуки.
  6. Сделайте из бумаги круглое лекало больше вашей трубы на 15 см, прочертите по центру линии, вырежьте из него минимум 45 градусов. По лекалу отрежьте жесть для зонтика.
  7. Если вы не умеете делать замок, то склепайте в двух-трех местах зонтик. Таким же образом присоедините к нему усиленные полоски, внизу которые нужно согнуть.
  8. Из оставшейся полоски делаем обычный хомут, высверливаем отверстия для болта, крепим к зонтик, и колпак на дымоход готов к установке.

    Таблица характеристик дымника

Учимся делать замок

Когда работаешь с жестью, часто приходится соединять разные детали, бывает, что сварка не совсем подходит: может прожечь тонкую жесть, а если заклепать, то соединение может пропускать воду. В таких случаях только крепить замком. Своими руками можно сделать два вида замка - это обычный и обратный замки, они принципиально похожи, отличается только заключительное действие - в последнем варианте происходит наоборот.Как сделать обычный замок?

Замки для соединения жести

Выше было указано, что нужно пробить край полосы 1 см, - на замок делаем также, но берем 6-7 мм. Края, нужно соединить, пробиваем и делаем прямой угол. Делаем еще действие - пробиваем углы еще раз внутрь, но не до конца, а так, чтобы части без проблем зашли и соединились. Дальше просто простукиваем место соединения, особенно «выделяем» сам замок, то есть пробиваем края, так он будет крепче и красивее выглядеть.

Если соблюдать все описанные действия, то можно без особых проблем своими руками сделать отличный козырек на дымоход.

Видео: Как сделать колпак флюгарку дымник

Колпак на трубу

Колпаки на печных трубах нужны только декоративную функцию, они для защиты трубы от осадков. Также такие конструкции позволяют усилить тягу в дымоходе. Но чтобы защитить дымоход, необходимо правильно подобрать дефлектор.Установка колпаков на трубы позволяет защитить их от мусора и усилить тягу.

Виды колпаков

В магазинах можно найти следующие типы продуктов:

  1. Четырехскатная флюгарка. Они обычно устанавливаются на прямоугольных кирпичных трубах.
  2. Флюгарка, имеющая полукруглый зонтик. Такие колпаки используют на крышах домов, которые выполнены в европейском стиле. Стоит отметить, что такие флюгарки красиво смотрятся на кровле, но менее эффективны с точки зрения увеличения тяги в дымоходе.
  3. Стандартная флюгарка. Такие колпаки выполнены в форме пирамидки, которая изготовлена ​​из листового металла. Такие конструкции прикрепляются к фартуку капельнику при помощи кронштейнов.
  4. Плоская флюгарка. Соответствующая прямоугольная формула. Они устанавливаются на крыше зданий, оформленных в стиле модерн или минимализм. С таких колпаков в зимнее время года не скатывается снег, из-за чего испытывают нагрузку и могут деформироваться.
  5. Круглая флюгарка. Подобные изделия устанавливаются на круглые трубы из нержавеющей стали. Они не оснащены капельником.

Важно! Флюгарки могут оснащаться дополнительными элементами.

Например: во время выбора колпака на трубу для своей печи, прежде всего, стоит обращать внимание на его надежность. Красивая, но непродуманная форма изделия может стать причиной возникновения шума и вибраций.

Колпаки для кирпичной печи

Конструкция дымоходов может быть разной, но чаще всего труб, сечение которых является прямоугольным или квадратным. Стоит отметить, что они менее эффективны, так как в них создаются завихрения, что снижение тяги. При ветре дым может попадать в комнату. Приобретая колпак на кирпичную трубу, можно выбрать один из множества вариантов, так как существует множество таких изделий, имеющих разный внешний вид.

Стоит также отметить, что шероховатая поверхность кирпича причиной накопления сажи и пыли. При этом в трубу могут попадать листья и другой мусор. Из-за этого просвета постепенно зарастает и тяга плохо ухудшается.Именно поэтому на трубу необходимо установить колпак, который не только защитит трубу.

Дефлекторы дают разрежение в верхней части трубы и поэтому тяга значительно усиливается. Разные типы дефлекторов можно изготовить своими руками.

Дефлекторы для твердотопливных котлов.

Дымоходы для угольных и дровяных котлов обычно выполняются из нержавеющей стали или керамики. Их внутренняя поверхность является гладкой, что усиление тяги.Осадки и конденсат в керамических и нержавеющих трубах стекают в конденсатосборник. Если создается колпак собственными руками, необходимо делать конструкцию согласно инструкции, иначе она будет менее эффективна.

На силу тяги и ее устойчивость больше всего влияет на трубы, поэтому перед приобретением или настройкой дефлектора необходимо точно рассчитать длину. Для угольных котлов обычно устанавливаются трубы длиной до 8 метров. Благодаря монтажу дефлектора можно укоротить трубу примерно на 20 процентов.

Стоит отметить, что котлы на крышах работают таким же образом, как и угольные, поэтому на них устанавливается дефлектор, который закрывается сверху крышкой. Стоит отметить, что исключением являются пиролизные котлы. КПД таких изделий составляет до 92 процентов. В трубах таких котлов температура дыма может достигать 180 градусов. Это становится причиной образования большого количества конденсата. Из-за этого на трубе может появиться наледь, а при теплой погоде скапливаться сажа.Именно поэтому на тип котлов рекомендуется ставить колпаки с открытым соплом. Такие конструкции препятствуют попаданию дымохода, но препятствуют выходу низкотемпературного дыма.

Дефлекторы для газовых и дизельных котлов

В указанном котлахание происходит практически полностью, из-за чего температура дыма достигает только 150 градусов. При длительном использовании котлов появляющийся в трубе конденсат вызывает коррозию металла, так как он имеет кислую реакцию и достаточно агрессивен.

Учитывая особенность использования газовых и дизельных котлов, необходимо установить дымоход дефлекторы, имеющие открытое сопло. Использование другого типа изделий нецелесообразно. При желании можно сделать колпак для описываемого типа котлов собственными руками.

Принцип работы колпака для труб и его функции

Дефлекторы способствуют защите дымохода потоков воздуха извне, которые могут создавать обратную тяги.При этом в верхней части трубы создается разрежение, что усиливает тягу и дым удаляется более эффективно.

Дефлектор выполняет следующие функции:

  1. Защита дымохода от проникновения влаги. При увеличении сырости в дымоходе благоприятные условия для распространения грибка. При этом сырость также влияет на увеличение расхода топлива.
  2. Защита от попадания в трубу мусора. Колпак защищает от попадания в дымоход различных предметов, что снижает риск возгорания и появления засоров.
  3. Оптимизация работы дымохода. Правильно подобранное изделие для трубы увеличивает КПД на 15 процентов. При помощи специальных аэродинамических дефлекторов можно значительно увеличить тягу в трубе.

Важно! Колпак для трубы - это в первую очередь функциональный элемент, поэтому во время выбора или создания такого изделия не следует отдавать предпочтение модели, которая может создать вибрацию или шум.

Создание колпака своими руками

Сделать козырек для дымохода можно собственными руками, если следовать инструкциям.Но стоит помнить, что при отсутствии опыта лучше собрать простую, но эффективную конструкцию. Для изготовления описываемой конструкции необходимо приобрести листовую оцинкованную сталь. Для работы потребуются такие инструменты, как ножницы по металлу, сварочный аппарат, маркер и гибы.

Сделать колпак на трубу дымохода своими руками можно достаточно просто:

  1. На первом этапе происходит снятие мерок с дымохода.
  2. Затем осуществляется создание выкройки изделий будущего из картона.Трубы устанавливаются примерно на 4 мм.
  3. После этого происходит перенесение чертежа с картона на металл при помощи маркера. При помощи ножниц по металлу происходит вырезание заготовки зонтика.
  4. На этапе происходит вырезание необходимых элементов из металлических пластин, а также сгибание материала. В местах, где края будут соединяться, необходимо сделать отверстия, между которыми должно быть составлять около 15 см.После этого козырек фиксируется клепками.
  5. Затем выкройку фартука-капельника переносят на металл и вырезают. Во время работы важно правильно вырезать материал по размерам, чтобы изделие эффективно выполняло свои функции.
  6. Далее из металлических пластин кронштейны, которые затем привариваются фартуку и зонтику. После выполнения таких работ необходимо обработать места сварки грунтовкой по металлу.
  7. На заключительном этапе происходит нанесение антикоррозийного покрытия и краски.После этого необходимо подождать примерно 2 дня, чтобы покрытие полностью высохло. На этом создание колпака для дымохода своими руками завершается.

Во время создания кронштейнов важно, что в зимнее время на колпак ложится большое количество снега, поэтому пластины должны быть достаточно прочными.

Оголовок (колпак, зонт, дымник) на кирпичную трубу

.Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхняя часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Cодержание статьи

Зачем установить дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они предоставят собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника - это далеко не самая важная его характеристика.

Схема установки дымника на трубе (вид в разрезе)

Помимо попадания атмосферных атмосферных воздействий на трубе, он также предотвращает преждевременное разрушение части трубы.Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши оголовок дымовой трубы незаменимым При оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, которая обеспечивает изготовление конструкции конструкции.

  1. Медь.Считается наиболее функциональным инструментом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться.Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или ее материала в составе.
  2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки - порядка 30 лет.
  3. Цинк-титан.Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристикины с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потерь рабочих качеств до 50 лет. Основное условие длительного срока службы - правильно сделать установку конструкции.

Если в качестве топлива в печи используются дрова, то дымники на не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

Медный дымник для кирпичной дымовой трубы

Если такая высота трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов - меди или нержавеющей стали. Эти металлы устойчивые к окислению и коррозии, то и дымники на трубу будут намного дольше.

Особенности конструкции

Наиболее простой конструктивно выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы.Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формой, из них можно сравнить с настоящим произведением искусства, , например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей.А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

Так выглядит установленный дымник на трубе с защитными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, кровля выполняется из горючих материалов, устанавливаетют зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветровых труб одна из разновидностей дымника - дефлектор.

Порывы ветра снижают тягу в дымоходе, если его оголовок не имеет такого приспособления.Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов - верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления элемента защиты подойдет конструкция дымохода с двускатной крышкой для дымохода квадратной или прямоугольной формы.Для работы понадобятся следующие материалы и инструменты:

  1. Лист металла для крыши.
  2. 4 куска профиля 20х20 мм.
  3. Металлический уголок.
  4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату Увеличить 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые становятся опорой для крыши.

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 90 0 .

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © все права защищены.
Каталог итальянской и немецкой мебели.

Копирование материалов возможно только с согласия администрации сайта и при условии размещения прямой активной ссылки.
Высота трубы (мм) Ширина трубы (мм) Диаметр (мм)
145 120
170 285 145
250 430 210
500 840 420 840 420
