Козырек на дымоход своими руками

Отопительная система состоит из огромного количества конструктивных элементов, обеспечивающих ей качественную работу. Пренебрежительное отношение к ее обустройству просто недопустимо!
[contents]

Это связано с тем, что любые ошибки или некомпетентность могут обернуться не только возникновением пожаров и порчей имущества, но и привести к гибели людей. А поэтому дымоходная система должна быть в первую очередь правильно обустроена, надежна и максимально эффективна.

Далеко неспроста каждый заботливый хозяин старается украсить свою дымоходную трубу элементом, который в строительных кругах называется дефлектор, а в народе – колпак, флюгарка или дымник.

На самом деле роль этого элемента в отопительной системе по-настоящему бесценна и не ограничивается только приданием эстетически привлекательного вида дымоходной трубе.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Из всего вышесказанного можно сделать только один вывод: колпак на дымоход – это один из важнейших элементов отопительной системы, обеспечивающий ее нормальное и стабильное функционирование.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.
Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Высокая температура в сочетании с вредными веществами, содержащимися в дыме, нарушат структуру кирпича, что рано или поздно приведет к разрушению стенок дымохода, в то время как нижний пояс колпака предупредит это крайне нежелательное явление, стянув верхний ряд кладки.

Установка дымника не только защитит верхнюю часть дымоходной трубы от вредного воздействия окружающей среды и продуктов горения, но и сделает эту часть отопительной системы более привлекательной и оригинальной, что значительно повысит внешние характеристики вашего дома.

Сегодня строительный рынок предлагает нам огромный выбор дымников различных конфигураций и видов. Но несмотря на это, многие владельцы частных домов предпочитают изготовить колпак на дымоход своими руками.

Конструктивные элементы колпака

Зонт или крышка.
Капельник (иными словами – отвод для воды).
Защитная крышка.

Начнем с того, что изготовление флюгарки – задача не самая сложная, и с ней легко можно справиться, если исполнитель является счастливым обладателем элементарных строительных навыков.

При создании колпака необходимо строго соблюдать все пропорции, а также выполнить целый ряд важных требований, предъявляемых к этим конструкциям.

Самыми распространенными материалами для изготовления флюгарок является медь, оцинкованная и нержавеющая сталь. Выбор материала объясняется тем, что дымник должен обладать высокой устойчивостью к коррозии, а также иметь привлекательный внешний вид.

Помимо этого, высокие требования к выбору материала для изготовления колпаков предъявляются еще и по той простой причине, что такие элементы, как правило, располагаются в труднодоступных местах, в связи с чем у владельцев домов фактически нет возможности контролировать их состояние.

По этой причине при выборе материала для изготовления колпака не стоит экономить, ведь, как известно, скупой платит дважды.

Колпак может иметь различную форму: конусообразную, полукруглую, а также этот элемент может быть похож на многощипцовую крышу и даже зонт. Скажем прямо, форма этого элемента мало влияет на его эксплуатационные характеристики и в первую очередь зависит от личных предпочтений хозяина дома.

Для того чтобы изготовить самый простой колпак на дымоход, следует взять металлический оцинкованный лист, имеющий прямоугольную форму и нужные размеры, и четыре стойки. Из металлического листа необходимо будет вырезать козырек, имеющий немного большие размеры, чем сама труба.

На концах стоек, изготовленных из металлического уголка, необходимо будет сформировать отверстия для крепежных элементов. После этого следует изогнуть стойки и зафиксировать их посредством заклепок.

При формировании полукруглого козырька заготовке придается желаемая форма, после этого элемент крепится к стойкам, которые прилегают к стенкам конструкции.

На заключительном этапе все изделие устанавливается в верхней части дымоходной трубы.

Изготовить колпак на трубу дымохода можно и собственными силами. А если еще к этому приложить максимум старания и немного фантазии, так и вовсе можно превратить этот элемент в настоящее произведение искусства.

Рекомендуем это почитать:

Козырек на дымоход своими руками: этапы изготовления

Во все времена и эпохи камин считался символом домашнего очага. В обязательном порядке его сопровождает такой элемент, как труба дымохода, которая устанавливается на крыше дома. Определенные и совсем немаловажные функции при этом выполняет козырек, который устанавливается поверх дымохода. Основным его предназначением является защита трубы от разнообразных природных воздействий. Стоит отметить, что козырек на трубу дымохода также может выполнять и роль декоративного элемента, придающего дому утонченный винтажный стиль.

В этом случае можно приобрести готовый «дымник» (как его еще называют), который может быть дополнен какими-либо интересными деталями.

В случае если вас больше интересуют его функциональные качества, вы вполне можете изготовить козырек на дымоход своими руками. Навесы для дымоходной трубы не имеют сложной конструкции. Именно поэтому, для того чтобы сделать козырек на трубу своими руками, необязательно иметь какие-либо особые навыки или специальное оборудование. Все, чего требует процесс изготовления навесов для дымохода, это наличие материала, минимального количества инструментов, соблюдение некоторых правил и рекомендаций, а также терпения.

Перед тем как сделать козырек на дымоход своими руками, необходимо правильно выбрать материал. Учитывая наличие ряда достаточно строгих требований, предъявляемых к навесу, к данному вопросу следует отнестись максимально ответственно.

Козырек на трубу дымохода и его основные функции

На фото — козырек интересного дизайна

Козырек, установленный на дымоходную трубу, имеет множество предназначений:

Защита труб от попадания мусора и атмосферных осадков
Укрепление верхней части дымохода
Отвод влаги
Предотвращение разрушения кладки из кирпича, которое могут вызвать какие-либо внешние воздействия
Правильный отвод продуктов сгорания
Декоративное дополнение к кровле, которое способно значительно улучшить общий вид любого дома.

Качественно и правильно выполненный своими руками козырек на дымоходную трубу не вызовет завихрений воздуха или турбулентности, что поможет избежать таких неприятностей, как шум и вибрация.

Немного о козырьке на дымоход

Навесы на трубу имеют достаточно простую конструкцию, в которую входят крышка (зонт), предотвращающая нежелательное попадание мусора и атмосферных осадков в трубу, и капельник, отводящий сверху стекающую воду в трубу дымохода. Козырек защищает трубу от стекания воды, предотвращая тем самым процесс образования наледи, который может разрушить кирпичную кладку.

В начале своего существования навесы для труб имели лишь функциональное предназначение. Основной принцип конструкции со временем не изменился, но возникла отличная идея дополнять козырьки всевозможными декоративными элементами. Некоторые современные дымники вполне обоснованно берут на себя главную роль основной стилистической задумки всего дома.

За счет козырька, установленного на трубе, значительно усиливается тяга, поскольку потоки воздуха отклоняются.

Попадание различного мусора в дымоход предотвращает установленная сетка. Выпуску дыма наружу она никак не помешает, поэтому, изготавливая козырек на дымоход своими руками, очень важно не пропустить и этот, на первый взгляд, малозначительный элемент.

Также стоит заметить, что при наличии навеса КПД дымохода увеличивается примерно на 20%, поскольку циркуляция горячего воздуха в печи или камине при этом значительно улучшается.

Информация о материале для изготовления козырька своими руками

На фото — изготовление козырька для дымохода

На сегодняшний день существует большое разнообразие материала, который можно применить для изготовления козырька дымохода. Наиболее оптимальным вариантом является нержавеющая сталь, имеющая полимерное покрытие. Многие специалисты предпочитают для таких целей применять медь. Кроме того, неплохо подойдет алюминий, сплав титана или, например, оцинкованное железо.

Срок эксплуатации изделия зависит не только от его правильного изготовления, но и от грамотно подобранного материала.

Некоторые производители, изготавливая козырьки для дымохода, оборудуют их не только защитной сеткой, но и специальными теплоотражающими экранами. Таким образом труба защищена от попадания мусора, а с помощью защитного экрана полимерная поверхность козырька надежно предохранена от перегрева, что исключает вылет искр на крышу вашего дома.

Подготовительные действия

Перед тем как сделать козырек на дымоходную трубу своими руками, необходимо произвести точные замеры самой трубы. При этом не следует забывать о наличии каких-либо ее особенностей. Еще одной немаловажной деталью козырька для дымоходной трубы является капельник. Ведь именно с помощью него атмосферные осадки не попадают на наружную часть кирпичной кладки дымохода. Как правило, капельник имеет конусообразную форму. Таким образом, защиту имеет не только внутренняя часть трубы для дымохода, но и наружная.

Имейте в виду, что места расположения козырьков в большинстве случаев являются труднодоступными. Для того чтобы воздействия внешней среды не сократили срок службы изделия, сделанного своими руками, очень важно для его изготовления использовать исключительно рекомендуемый материал. Среди наиболее устойчивых к атмосферным явлениям материалов специалисты выделяют медь.

Козырьки могут отличаться своими видами:

Стандартный козырек, имеющий четырехскатную крышу, по форме напоминающий домик.
Навес, имеющий плоское навершие. В большинстве случаев его устанавливают на трубе дома, выполненного в стиле модерн.
Козырек, имеющий навершие в полукруглой форме. Чаще всего его используют для домов, выполненных в европейском стиле.
Навес с четырьмя скатами. Дымоходная труба с таким козырьком имеет возможность свободного проветривания. Помимо этого, такой навес надежно защитит от попадания осадков.
Козырек, имеющий в паре флюгер.
Дымник, в котором предусмотрено открывание крышки. Такой вариант очень удобен, при необходимости прочистить дымоходные каналы есть возможность оценить это достоинство.

К основным отличиям козырьков относятся особенности их конструкции и, конечно, материалы изготовления. При этом их функциональные характеристики практически не изменяются.

Этапы изготовления козырька на дымоходную трубу своими руками

В данном видео говорится о том, как сделать козырек на дымоход:

В качестве примера будет рассмотрен процесс изготовления наиболее простого сводчатого навеса для дымоходной трубы. Для того чтобы сделать его своими руками, следует позаботиться о наличии таких материалов и инструментов, как:

Лист металла, имеющий прямоугольную форму (очень важно, чтобы он соответствовал ранее произведенным замерам). Наиболее предпочтительными являются нержавейка или медь.
Сетка
Гвозди
Молоток
Дрель
Алюминиевые клепки
Ножницы по металлу
Маркер (простой карандаш).

Этапы работ:

В первую очередь из листа металла вырезается элемент, имеющий прямоугольную форму. При этом имейте в виду, что, согнутый в дугообразное положение, он должен перекрывать отверстие трубы так, чтобы оставался еще большой запас.
Далее изготавливаются 4 стойки, для этого вам потребуется стальной уголок.
На концах каждой из стоек просверлите отверстия, необходимые для крепежных элементов.
Следующим этапом изогните стойки и установите на них металлический прямоугольник. В качестве крепежных элементов используйте заклепки.
Согните металлический лист так, чтобы получилась дуга.

После того как козырек для дымохода готов, остается лишь установить его на предназначенное место. При этом следует убедиться, что концы всех стоек плотно прилегают к стенкам трубы. В заключение просверлите кирпичную кладку дымохода и надежно укрепите козырек с помощью дюбель-гвоздей.

Как и из чего сделать козырек для дымохода: фото варианты

Важно, чтобы дымоход был защищён не только от осадков, но и от ветра, мусора, попадания в канал животных и пр. Для этих целей используется козырёк. Его не нужно где-то заказывать, изготовить его просто, потому лучше сделать своими руками.

С чего начать?

На первом этапе подбирается материал. Важно, чтобы козырёк был прочным, так как из-за ветра он может слететь. Сегодня чаще всего его изготавливают из поликарбоната. Он прекрасно гнётся и отлично поддаётся обработке. Если планируется сделать сложный элемент, то поликарбонат – то, что нужно. Козырёк может быть выполнен и из железа. Хотя этот материал и чувствителен к внешним воздействиям, однако большинство домовладельцев предпочитают именно его.

Если дымоход делается своими руками, необходимо составить проект. Дымоотводящие элементы газовых агрегатов в обязательном порядке оснащаются защитой выходного отверстия. Перед тем как начать работу, необходимо проверить канал, выбрать мусор и пр.

Чтобы сделать козырёк, потребуются направляющие, небольшое полотно и инструменты. Расчёт делается с оглядкой на диаметр дымохода, поэтом сначала производятся замеры. Важно учесть, что защита одевается в дымоход с натягом, она является своеобразной насадкой.

Такой подход оптимален тем, что домовладельцу не нужно делать дополнительные крепления, сверлить трубу, нарушать её прочность. Есть и другие способы крепления, но они менее рациональны.

Особенности конструкции

Козырёк можно и купить, сегодня на рынке предложен огромный выбор модификаций на любой вкус. Но сделать своими руками всё же приятнее, да и проблемы с подбором элемента исключаются. Чтобы предупредить не соответствия, нужно вооружиться не только линейкой, но и гибким метром.

Дымоход будет надёжнее, если сделать простую защиту. Она выполняется в виде «домика». Для её изготовления достаточно вырезать из стального листа несколько элементов. Конструкция состоит из

основания, диаметр которого почти равен диаметру газоотводящей трубы;
четырёх прочных подпорок;
«крыши».

Полезные рекомендации

Подпорки должны быть такой высоты, чтобы «крыша» не препятствовала выходу в атмосферу дыма. Но и не нужно их делать слишком длинными, иначе в дымоход периодически будет попадать мусор и даже птицы. Козырёк должен быть на оптимальном расстоянии от дымоотводящего отверстия.

При конструировании учитывается то, что защита закрывает трубу полностью, а по бокам края «крыши» выдвигаются не менее чем на 4 см. Это нужно для того, чтобы снизить объём мусора, который задувается ветром в дымоход. Для начала вырезается треугольный навес. К нему привариваются опоры. На другом их конце крепится основание.

Козырёк лучше делать в закрытом помещении, чтобы сварить всё по эскизу. Лучше набросать чертёж с размерами. Это поможет исключить ошибки при креплении элементов конструкции. Правильно сделанное основание – половина дела. Именно на ней козырёк держится. Чтобы избежать проблем, рекомендуется перед фиксацией промазать посадочное место специальным строительным клеем. Важно, чтобы он был не восприимчивым к высоким температурам. Так конструкция надёжно зафиксируется в отверстии трубы.

Чисто и безопасно

Людям свойственно откладывать, казалось бы, маловажные дела на потом. В итоге дымоход загрязняется, и в один день происходит пожар. Благо, если без жертв. Чтобы исключить неприятности, стоит потратить несколько вечеров, и сделать простую конструкцию. Для этого не потребуется много сил и навыков, зато в копилку безопасности будет брошена ещё одна монетка!

Как сделать колпак на трубу дымохода своими руками — монтаж

Через дымоход на улицу выходит смесь газов с продуктами сгорания горючего из каминов, печей и отопительных котлов. Разглядывая частные дома, возможно подметить, что оголовок трубы венчает особый козырек либо зонтик. С первого взора на эти приспособления, украшенные фигурной ковкой, фигурками и затейливыми узорами, складывается впечатление, что они всего лишь элемент декора. В действительности колпак на дымоход есть серьёзным элементом системы дымоудаления, правильность монтажа и конструкции которого отражается на эффективности ее работы. Эта статья поведает о правилах работы, способах и видах независимого изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт либо козырек, устанавливаемое на оголовок трубы для защиты от попадания жидкости. Существует огромное множество вариаций внешнего вида флюгарок, в зависимости от размера и формы канала дымоудаления. Конструкция колпаков всех видов складывается из следующих элементов:

Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее осадков , мусора, проникновения в дымоход птиц.
Фартук-капельник. Данный элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он оказывает помощь расширить срок работы дымохода, предотвращает появление коррозии, грибка. Фартук используют при, в то время, когда устанавливают колпак на трубу прямоугольной либо квадратной формы.
Кронштейны. Пластины из листового металла, каковые применяют, дабы соединить козырек с фартуком. Количество кронштейнов зависит от веса зонтика и размера дымохода. Крепеж делают при помощи сварки.

Принципиально важно! Для дымохода возможно сделать колпак своими руками из листового металла, но, более сложные модели несложнее приобрести либо заказать. Наиболее эргономичный в эксплуатации и обслуживании вид – защитный зонтик с раскрывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают на протяжении прочистки либо осмотра дымохода.

Дабы сделать долговечный колпак для трубы дымохода применяют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди либо алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, но довольно часто делается «жертвой» сборщиков цветного металла.

Разновидности

Изобилие видов и форм дымоходов вынуждают производителей производить колпаки разнообразных форм, стилей, размеров. В строительных магазинах видятся изделия следующих видов:

Стандартная флюгарка. Ее зонтик является пирамидкой , изготовленную из листового металла, посредством кронштейнов прикрепленную к фартуку-капельнику.
Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. В большинстве случаев, их применяют для прямоугольных труб из кирпича.
Флюгарка с полукруглым зонтиком. Ее применяют для монтажа на крышах домов в европейском стиле. С позиций повышения тяги она имеет низкую эффективность, но, красиво смотрится на скате.
Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, применяют для зданий в стиле минимализм и модерн. Плоская крышка колпака не разрешает скатываться снегу, почему кронштейны таких моделей испытывают повышенную нагрузку, время от времени деформируются.
Круглая флюгарка с зонтиком в виде конуса. Из используют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не следует увлекаться неестественными подробностями, поскольку основное в выборе дефлектора – эффективность и долговечность. Непродуманная форма может стать обстоятельством происхождения шумов либо вибрации в трубе.

функции и Принципы работы

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он воздействует на силу тяги. Воздушный поток, двигающийся горизонтально либо под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Именно поэтому, создается территория с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор делает следующие функции:

Предотвращает проникновение жидкости вовнутрь дымоходной трубы. Сырость в дымоходе увеличивает расход горючего и формирует благоприятные условия для распространения грибка.
Закрывает отверстие трубы от попадания веток, листьев, мусора, и гнездования птиц. Зонт снижает риск происхождения возгорания, засоров. Благодаря ему дымоход реже засоряется и действеннее функционирует.
Оптимизирует работу дымохода. Верно подобранный козырек на 10-15% увеличивает КПД дымохода. А посредством особых аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Принципиально важно! Не смотря на то, что защитный зонт дымохода считают элементом декора, прежде всего это функциональный элемент дымоудаления. Верно подобранный дефлектор не должен создавать шум либо вибрацию в дымоходного канала.

Изготовление своими руками

Дабы сделать козырек для дымохода своими руками, лучше выбрать модель несложнее. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс делают в такой последовательности:

Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого эргономичнее пользоваться железной линейкой либо мерной лентой. Измерения производятся совершенно верно, без спешки.
Следующий этап – создание выкройки на картоне. Учтите, что зонт обязан надеваться на дымоход легко, без упрочнения, исходя из этого к размерам трубы прибавляют зазор 4-5 мм.
По окончании окончательного утверждения, чертеж переносится на страницу металла посредством маркера. Применяя ножницы по металлу, вырезают заготовку зонтика.
Заготовку размещают на эргономичной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. После этого сгибают линии, отмеченные буквой «d». В месте соединения необходимо осуществить 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.
Выкройку фартука-капельника кроме этого переносят на страницу металла и вырезают. Сгибы обрабатывают посредством листогиба и соединяют подробности клепками.
Из железных пластин делают кронштейны нужной длины и приваривают их к зонтику и фартуку. Места сварки обрабатывают грунтовкой по металлу.
На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного подсыхания требуется 1-2 дня. После этого его надевают на оголовок трубы.

Принципиально важно! Сделать колпак на дымоход своими руками несложнее всего, в случае если изготовить из выгнутого дугой страницы металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, исходя из этого выбирайте металл достаточной прочности и толщины.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения жидкости, совершенно верно измеряйте размеры трубы. Верно подобранная модель дефлектора усиливает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

какой выбрать и как установить?

Разрушительное воздействие перепадов температуры, резких порывов ветра и различных видов осадков может привести к ухудшению работы отопительной системы в частном доме. Это происходит из-за проникновения в трубу частиц разрушенного кирпича, цементного раствора и другого возможного мусора. Попадая в систему отвода дыма, они затрудняют процесс воздухообмена. Наблюдается накопление продуктов сгорания топлива (сажи), а дым начинает проникать в жилые помещения. Все эти последствия можно предупредить, установив колпак на дымоход.

Назначение устройства

Приспособление имеет много названий, что свидетельствует о его важности для нормального функционирования системы отопления. Техническим наименованием колпака на трубу дымохода считается слово дефлектор. Еще он известен под именами: дымник, козырек на дымоход, флюгарка. Его роль состоит в следующем:

защита элементов отопительной системы от неблагоприятных факторов;
увеличение тяги в среднем до 20%;
придание общей завершенности строению.

Некоторые конструкционные особенности дефлектора обеспечивают трубе дополнительную степень устойчивости при сильном ветре.

Виды

За время существования разработаны различные конструкции колпаков. Они отличаются размером, стилем выполнения и материалом. Чаще всего встречаются следующие типы:

Стандартная флюгарка. Конструкция представляет собой зонтик по форме, напоминающий пирамиду. Установка осуществляется при помощи кронштейнов, которые закреплены на фартуке.
Флюгарка с четырьмя скатами. Ее устройство выполнено наподобие вальмовой крыши. Подходит для кирпичных труб прямоугольной формы.
Изделие с полукруглым зонтиком. Обладает высокими декоративными свойствами, но не может похвастаться хорошей тягой.
Плоская флюгарка. Ее применение уместно для сооружений, выполненных в стиле модерн или минимализм. Колпак на специальную трубу подобного типа испытывает большие нагрузки в период снегопадов. Это приводит к деформации держателей.
Круглая флюгарка с коническим зонтиком. Ее устанавливают на трубах с поперечным сечением в виде окружности. Капельник в конструкцию не входит.

Для улучшения характеристик устройства снабжаются дополнительными элементами: заслонками, дверками, двухуровневыми крышами. Это не всегда оправдано. Усложненная конструкция может вызвать вибрацию и появление посторонних звуков.

Используемые материалы

К металлу, из которого выполняют козырек на трубу дымохода, предъявляется ряд требований: антикоррозионная стойкость и сохранение декоративного вида во время эксплуатации. Их соблюдение обеспечит длительный срок службы защитной конструкции:

Нержавеющая сталь. Материал отвечает всем требованиям, но возникают проблемы с обработкой в процессе изготовления.
Медь. С годами изделие приобретет налет благородства в виде слоя патины, что увеличивает декоративные характеристики и защищает металл в дальнейшем от воздействия неблагоприятных факторов.
Оцинкованная сталь. Если делать колпак своими руками, то это лучший вариант. Материал легко поддается обработке, имеет достаточный срок службы и невысокую стоимость. Его недостатком является быстрая потеря металлического блеска.
Стальная жесть с покрытием из термостойкой краски. Лучший выбор для дома с крышей из металлочерепицы или профлиста близкого цвета. Стоимость материала несколько выше, чем у предыдущего вида.

Общие элементы конструкции

Независимо от формы и размера трубы все дефлекторы включают несколько основных деталей:

зонтик предохраняет дымоход от попадания дождя и снега, природного мусора и пернатых обитателей;
фартук необходим для защиты трубы квадратной или прямоугольной формы от капель, которые отлетают от зонтика;
кронштейны служат для соединения частей колпака между собой и крепления всего изделия к дымоходу.

Правила выбора

Решение вопроса о конструкции колпака зависит от типа отопительного прибора и материала дымохода:

Для печи и дымохода из кирпича лучшим выбором считается дефлектор, который создаст разрежение в верхней части трубы и обеспечит подсос воздуха из топки. Примером устройства является дефлектор Григоровича.
При использовании котлов, работающих на твердом топливе, решающим фактором становится высота трубы. Без усиления тяги эта величина может достигать 8 м. Это создает трудности при монтаже. Дефлектор позволяет уменьшить значение на 15–25%. Рекомендуют использовать дефлектор любой подходящей формы. В случае пиролизного котла ставят колпак с открытым соплом, изготовленный промышленным способом. Это обеспечит полноценный выход дыма и убережет от отравления продуктами горения.
Для котлов, работающих на газовом и дизельном топливе, подойдут колпаки с открытым соплом. Благодаря тому, что подобные устройства имеют принудительную тягу, в дополнительном разрежении с помощью дефлектора нет необходимости.

Инструменты

Чтобы сделать колпак на дымоход своими руками потребуются следующие инструменты:

ножницы по металлу;
кронштейногиб;
маркер;
линейка или рулетка;
картон;
электродрель;
сварочный аппарат.

Этапы изготовления

Если принято решение создать колпак на трубу дымохода своими руками, то для выполнения чертежа проводят необходимые замеры. При этом учитывают, что зонт обязан закрыть трубу с небольшим запасом по краям в полсантиметра. При наличии выступа на дымоходе, подразумевается, что он тоже нуждается в защите, а также будет служить в качестве опоры. Для навершия делают отдельную схему. Его форма зависит от геометрии трубы. Для сечения в виде квадрата или окружности подойдет круглый вариант, прямоугольник удобнее закрыть четырехскатным навершием.
Чтобы сделать колпак на специальную трубу дымохода самостоятельно используют оцинкованный металл с толщиной 0,5 мм. Самый простой имеет вид пирамиды. Он выполняется из цельного листа, и работа не занимает много времени.

После всех замеров рисуют чертеж и вносят в него необходимые коррективы. Прежде чем работать с металлом, рекомендуют создать выкройку на картоне в натуральную величину. Примерив свой вариант, приступают к разметке на выбранном материале с помощью маркера.
Вырезают заготовку зонта и начинают выполнять сгибы от центра к углам и по основанию.
Там, где планируется произвести скрепление отдельных элементов, просверливаются 3 отверстия с шагом в интервале от 15 до 20 см. Соединение выполняют при помощи заклепок. Важно следить, чтобы конструкция сохраняла выбранную форму без прекосов и деформации.
Подобные действия выполняют при изготовлении фартука, последовательно проходя через все этапы.
Вырезают кронштейны требуемой длины и приваривают к фартуку и зонтику. Место сварки покрывают специальной грунтовкой. Расстояние между основанием и крышей колпака должно находиться в пределах от 8 до 12 см. Такой зазор справится с отведением дыма и защитит от проникновения посторонних предметов.

Поверхность колпака обрабатывают средством с антикоррозийным эффектом и краской в 2 слоя. Оставляют до полного высыхания, обычно 1–2 дня. Колпак надевают на трубу. Если прилегание неплотное, то дополнительно закрепляют его на глиняном растворе.
Важно учитывать пропорции конструкции: большая высота приведет к значительному весу и неустойчивости, а слишком малая плохо справится с дымоотведением.
Решить вопрос, как сделать колпак, под силу человеку, обладающему некоторыми навыками слесарной работы. Простые виды не потребуют много времени и материальных затрат. Изделие из оцинкованного металла прослужит примерно 10 лет. Усилить декоративные качества поможет покраска термостойким составом черного цвета. В этом случае сажа и копоть не испортят внешний вид. Если есть желание установить дефлектор из меди или нержавеющей стали, то стоит обратить внимание на модели, представленные в специализированных отделах строительных супермаркетов.

0 0 голос

Рейтинг статьи

Как сделать защитный козырек для трубы. Заглушка дымохода

Конструкция дымохода будет неполной и малоэффективной без специальной вытяжки, являющейся внешним элементом. Существуют разные варианты крышек, различающиеся набором характеристик. Чтобы обеспечить максимальную функциональность дымохода, важно выбрать подходящую конструкцию.

Назначение и функции вытяжки

Заглушка на внешней части трубы дымохода — довольно важный элемент, выполняющий сразу несколько функций.Правильно подобранный кусок трубы удачно дополнит внешний вид здания, подчеркнув стиль оформления. При этом вытяжка имеет компактные размеры, проста в сборке и увеличивает КПД дымохода.

Колпак дымохода может стать оригинальным украшением крыши жилого дома.

Колпак дымохода изготовлен из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

защита внутренней части дымохода от влаги, мусора и пыли;
увеличенная тяга в трубе для эффективного сжигания топлива в топке;
эстетическое дополнение к дизайну здания; №
продлевает срок службы дымохода за счет защиты от атмосферных осадков.

Прямоугольная или квадратная вытяжка — наиболее распространенный вариант. Такой элемент обеспечивает эффективную тягу и с эстетической точки зрения хорошо дополняет конструкцию дымохода.

Материалы для дымохода

Вытяжка расположена снаружи дымохода и подвержена воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымохода используются только качественные, прочные материалы, устойчивые к различным факторам.

Металл — практичная основа для дымохода

Для изготовления колпака используются разные металлы, каждый из которых отличается свойствами и характеристиками.Основные варианты:

листовая сталь;
листовой алюминий;
медный прокат;
нержавеющая сталь в листах;
цинк — титановый сплав.

В зависимости от материала, который послужил основой для цоколя, различаются и характеристики изделия. Например, стальные дымоходы имеют срок службы около 5 лет, а модели из алюминиевого листа могут эксплуатироваться до 8 лет. Наиболее прочные колпачки изготавливаются из нержавеющей стали, цинк-титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкции

Существует множество вариантов заглушек дымохода, различающихся по внешнему виду. При этом в конструкцию всех видов изделий входит цоколь, верхняя крыша и вертикальные стойки. Такая вытяжка проста и хорошо защищает дымоход от атмосферных осадков. Более сложные варианты — дефлекторы, одна из основных функций которых — увеличение тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными.

Среди наиболее популярных вариантов дымоходов особо следует отметить следующие:

заглушка с открывающейся крышкой;
дымоход плоский для трубы;
заглушка с флюгером;
заглушка многоскатной конструкции;
дефлектор с вентиляционными отверстиями.

Выбор конкретного варианта осуществляется в зависимости от типа кровли, конструкции дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны металлические дефлекторы, обеспечивающие повышенное сцепление с дорогой.

Фотогалерея: виды дымоходов

Заглушка с коваными витыми элементами красиво смотрится и дополняет дизайн дома. Флюгер на заостренном колпаке — практичный и красивый вариант оформления Многокатный дымоход обеспечивает хорошую тягу. Даже большой колпак дымохода можно украсить коваными деталями. Простой дефлектор компактен.заглушка на широкую трубу красиво смотрится и подчеркивает неповторимость постройки

Выбор вытяжки в зависимости от дымохода

Правильный выбор заглушки на трубу — залог эффективного обогрева помещения в доме и его отсутствия. поломок дымохода. Выбор типа дымохода осуществляется в зависимости от исполнения трубы и системы отопления. Например, для дымохода газового котла используются только элементы в виде патрубка с открытым верхом.Эта модель позволяет исключить обледенение всей поверхности вытяжки в зимнее время года.

Трубчатые изделия оптимальны для систем газового отопления

Для кирпичных выводов часто используются многоскатные, прямоугольные или квадратные элементы. На поверхности таких вытяжек не скапливаются осадки, поэтому дымоходы не подвергаются значительным нагрузкам. Форма дефлектора подбирается в зависимости от личных предпочтений, конструкции здания. Многие заглушки легко дополнить кованым флюгером или витыми элементами.

Изготовление шапки своими руками

Самым распространенным и универсальным вариантом является прямоугольная четырехскатная вытяжка. Приобрести такое изделие несложно, но сделать его можно и в более простом, но не менее эффектном полукруглом варианте.

Дымоход полукруглый прост и удобен в эксплуатации

Для этого понадобится лист оцинкованного металла толщиной 1 мм, заклепки, ножницы по металлу. Комплект устройств дополняет маркер для разметки. Предварительно определены размеры конструкции и выполнен чертеж в натуральную величину на картоне. Вы можете сделать рисунок самостоятельно, а можете взять за основу готовую схему и скорректировать ее параметры.

Для полукруглого дымохода можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымохода включает следующие этапы:

Видео: изготовление дымохода

Не является Сделать заглушку на дымоход своими руками сложно, но важно точное определение параметров изделия.Качественные материалы также являются залогом создания прочной конструкции.

Добрый день, уважаемый читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы необходимо оборудовать дымоходами. Их голова прикрыта специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся лишь декоративными элементами. Но на самом деле заглушка дымохода выполняет в дымоходной системе очень важную функцию. Это может значительно повысить энергоэффективность системы отопления в целом, а также исключить любой риск задымления в доме.

Вытяжка представляет собой металлическую конструкцию в виде открытого зонта, балдахина или балдахина, которая устанавливается на головку дымохода для защиты от атмосферных осадков, мусора и птиц.

Устройство крышки

Классическая модель кепки собрана из нескольких частей:

— в виде пирамиды, конуса, грибка, полусферы или другой более сложной конфигурации. Выполняет функцию защиты трубы от влаги и посторонних предметов;
фартук — капельница.Эта часть капюшона защищает головку дымохода от падающих с зонта капель. Способствует увеличению срока службы дымохода, предотвращает разрушение кирпичной кладки, коррозию металлических деталей, появление сырости и грибковых отложений на поверхности труб;
кронштейны — металлические пластины, служащие для крепления козырька к фартуку. Их количество выбирается в зависимости от размеров дымохода и веса зонта. Для крепления изделий используется метод сварки.

Принцип действия

Установка вытяжки на дымоход не только защищает от попадания воды и мусора в дымоход, но и позволяет оптимизировать тягу в каменке. Бывает так:

воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать ее со всех сторон;
скользит по поверхности цилиндра, поток воздуха поворачивается вверх, в это время дым, выходящий из канала, засасывается;
движение воздуха внутри дымохода становится более интенсивным, в верхней части трубы создается зона с пониженным давлением, куда устремляется дым из камеры сгорания;
если ветровые струи направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и засасывают в трубу газообразные продукты сгорания.

Преимущества и недостатки

Преимущество установки вытяжки на дымоход:

более эстетичный вид дымохода;
защита внутреннего пространства труб от попадания посторонних предметов и различного мусора;
защита материала дымохода от воздействия атмосферных осадков;
дымоход закрывает часть устья, не позволяя потоку ветра перевернуть тягу.

Минусов у установки зонта на дымоход не так уж и много, но они довольно существенные:

Изделие устанавливается на пути выхода продуктов сгорания и служит некоторым препятствием для их свободного оттока.Неправильно подобранная и смонтированная модель может снизить тягу и привести к задымлению в помещении;
Водяной пар, образующийся при сгорании топлива, выходит вместе с дымом через дымоход на улицу и конденсируется, соприкасаясь с холодным металлом вытяжки, а затем замерзает, когда температура опускается ниже 0º. В результате на дымоходе нарастают сосульки, которые перекрывают проходное отверстие трубы и затрудняют процесс удаления дыма.

Виды и исполнения заглушек

Разнообразие форм и типов дымоходов вынуждает производителей разрабатывать вытяжки любого размера, конфигурации и внешнего вида.В специализированных магазинах можно купить дымоход следующих форм:

фронтон;
бедра;
палатка;
шпиль;
с плоской крышкой.

Фото колпаков дымоходов разных типов:

Для изготовления вытяжек используется один из следующих материалов:

нержавеющая сталь;
;
лист кровельный оцинкованный;
оцинкованная сталь с порошковым покрытием;
титано-цинковый сплав.

В конструкции дымохода может быть:

открывающаяся крышка, значительно упрощающая уход за дымоходом;
вентиляционное отверстие, обеспечивающее свободный выход продуктов сгорания;
— предназначен для твердотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымоходы снабжены флюгерами в виде геральдических символов или стилизованы под изображения животных, птиц, героев сказок, мифов, украшены ковкой, резьбой.

Сделай сам или купи

Стандартный флюгер, напоминающий дом с шатровой крышей, можно изготовить самостоятельно из оцинкованной стали. Его легко резать и гнуть простыми инструментами.

Если нет навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовое устройство, гармонирующее по стилю с общим видом кровли.

Ориентировочная цена самой простой модели шапки начинается от 1100 руб.Стоимость оцинкованных дефлекторов ЦАГИ, Вольперт-Григоровича или Ханженкова не превышает 3500 рублей.

Поворотная модель из нержавеющей стали будет стоить намного дороже — от 8000 рублей. Ну а самые дорогие — эксклюзивные кованые изделия.

При выборе конструкции вытяжки следует учитывать, из какого материала сделан дымоход и какой вид топлива используется для работы каменки.

Это связано с разной температурой дымовых газов и эффективностью нагревателя:

№

для печи из кирпича с квадратным или прямоугольным дымоходом, также из кирпича, подойдет специальная вытяжка — дефлектор.Особенностью дымоходов такой формы является опасность турбулентности, которая ухудшает тягу. Кроме того, на грубых поверхностях кирпичной кладки оседает больше сажи, сажи и пыли, сужая просвет трубы, что может значительно ухудшить сцепление с дорогой вплоть до полной остановки. Дефлектор защитит стенки дымохода от излишней влаги, что снизит адгезию продуктов сгорания и выступит усилителем тяги. Он создаст вакуум в верхней части канала и облегчит отток воздуха из топки;
Твердотопливные котлы обычно комплектуются керамическими трубами или двустенными многослойными дымовыми трубами.У них более гладкая поверхность, чем у кирпичных конструкций, они оснащены уловителем конденсата, куда стекают конденсат и осадки, поэтому на внутренних стенах гораздо меньше отложений сажи. Тяговая устойчивость таких котлов зависит от высоты дымохода. Если не организовать наддув, то нужно установить очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно уменьшить на 15-25%, при этом устойчивость и тяговое усилие останутся на прежнем уровне, а монтаж уменьшенной конструкции трубы будет менее трудным.При наличии котла, работа которого основана на принципе пиролиза, на дымоход лучше установить вытяжку с открытым патрубком. Он сможет защитить канал от попадания мусора и осадков, но не станет препятствием для выхода низкотемпературного дыма;
для газовых и дизельных котлов также рекомендуется использовать вытяжку с открытым патрубком. В них тяга осуществляется принудительно, поэтому с помощью дымохода — дефлектор не нужен.

Изготовление и установка колпака своими руками

При сборке простой модели кепки в домашних условиях можно обойтись без специальных станков для прокатки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Набор необходимого инструмента для изготовления и установки флюгера должен состоять из:

линейка металлическая;
;
молоток клиновидный;
ножницы по металлу;
электродрель;
специальный зажим;
листогиб;
оправок;
небольшой молоток.

Необходимые материалы:

лист картона;
листовой металл;
;
винты;
;
.

Чертежи и схемы

Простую заглушку из оцинкованного листа толщиной 0,6 — 0,8 мм для квадратной или прямоугольной кирпичной трубы легко изготовить своими руками. Он имеет пирамидальную крышку и вырезан по выкройке из цельного листа металла.

Для дымоходов и вентиляционных шахт круглого сечения применяется дефлектор ЦАГИ.Он назван так потому, что это изобретение Центрального аэродинамического института. Он может быть изготовлен из тонкого листа нержавеющей стали или из оцинкованного листа.

Расчет размеров

Дымоход должен закрывать все плоскости от конца трубы, а если в конструкцию входит головка, то заглушка должна закрывать и ее горизонтальные поверхности.

Будущее изделие должно достаточно легко надеваться на трубу, поэтому каждую его длину и ширину нужно увеличивать на 4-5 мм.

Крылья должны быть такого размера, чтобы закрывать горизонтальные поверхности купола.

Ход работы

Процесс сборки и установки вытяжки состоит из следующих этапов:

Изготовление выкройки из картона по рассчитанным размерам.

Перенести его контуры на лист металла и вырезать ножницами по металлу заготовку зонта.
Размещаем заготовку на рабочем столе разметкой вверх, чтобы удобнее было загибать сначала линии, отмеченные на чертеже пунктирной линией, под прямым углом, а затем линии, обозначенные буквой «d».
Свертывание конуса. Место соединения необходимо скрепить заклепками.
Делаем капельницу. Контуры деталей фартука — капельницы рисуются по выкройке на листе металла и вырезаются. Складки по краям элементов выполняются на гибочном станке. Также для соединения деталей используются заклепки.

Кронштейны крепления. Их сначала нужно вырезать из металлических пластин, а затем приварить одним концом к фартуку и зонту.Для обработки точек сварки используется грунтовка по металлу.
Покрытие крышки. Все поверхности дымохода покрыты 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
Установка вытяжки на головку дымовой трубы. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используются саморезы или устанавливается дополнительный зажим.

Видео по установке

Технология изготовления круглого зонта наглядно представлена на видео.

Материал вышлем Вам по электронной почте.

Дымоход — одна из важнейших неотъемлемых частей. Не менее важным элементом является заглушка дымохода, выполняющая не только эстетическую функцию, но и защитную. Обеспечивает беспрепятственный и стабильный отвод продуктов сгорания.

Заглушка придает конструкции законченный вид

В первую очередь устанавливается дымоход для увеличения тяги за счет расходящихся потоков воздуха. Устройство выполняет несколько функций:

Защищает устройство от проникновения воды и снега.При сильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Заглушка на дымоход, в свою очередь, защищает устье дымохода от попадания нежелательной влаги;
Предотвращает попадание нежелательных предметов в конструкцию;
Улучшает тягу. Для этого были продуманы дефлекторы различных вариаций.

Примечание! Современные устройства имеют отдельные канавки, которые служат для отвода конденсата, образующегося на стальной поверхности при контакте с нагретым воздухом.

Заглушка дымохода — материалы изготовления

Для надежной работы устройства необходимо ответственно подходить к выбору материала для непосредственного производства. Медь — один из самых популярных материалов, поскольку она прочна и имеет эстетичный вид. Если заглушка для трубы дымохода изготовлена из любого другого строительного материала, то все элементы крепления должны быть латунными.

Полезная информация! Для изготовления таких устройств материалы лучше не комбинировать.Поскольку медь при контакте с другими материалами окисляется. Следовательно, срок службы дымохода значительно сокращается.

Эффектно смотрится на дымоходе флюгер, сделанный из нержавеющей стали или оцинкованный. Самым популярным является устройство из нержавеющей стали с полимерным покрытием. Срок службы такого устройства достигает 20 лет. Полимерное покрытие дает возможность подобрать вытяжку под крышу.

Разнообразные заглушки для дымохода

Тип флюгера зависит от конструкции трубы и внешней формы.

Разновидности дымоходов:

Общепринятые. Этот вид флюгера похож на хижину наверху трубы. Такая конструкция может иметь множество конфигураций;
Дымоход европейский. Ключевой особенностью конструкции является закругленная крышка. Основная задача изделия — не допустить образования конденсата и проветрить помещение;
Многосклонный купольный прибор. Преимущество конструкции в том, что есть два ската. Такой вид изделия способствует максимальной сохранности трубы от атмосферных осадков;

Крышка с флюгером.Сверху конструкция оснащена различными фигурами;

С открывающейся крышкой. Такая конструкция позволяет быстро производить все необходимые манипуляции по уходу за трубами. Пространственная вентиляция — ключ к успеху;
С дефлектором. Эта конструкция может быть дополнительно оснащена открывающейся крышкой. Оказывает прямое влияние на тяговое усилие.

Статья по теме:

Как выбрать и купить колпак дымохода с учетом его конструкции?

При выборе изделия необходимо учитывать прямое устройство дымохода.Идеальный вариант — трехслойное модульное устройство. С таким устройством можно не беспокоиться о защите дымохода от атмосферных осадков. Поскольку вся влага, попадающая внутрь конструкции, собирается в коллекторе.

Если говорить о газовых устройствах, то в данном случае предпочтительнее сопло. Оптимальный вариант для твердотопливной системы — это пластинчатый дефлектор.

Противопоказаний для кирпичных труб в связке с твердотопливной системой нет и можно отдать предпочтение любой понравившейся заглушке.

Примечание! При использовании газовых систем установка зонтов категорически запрещена.

Изготовление козырька своими руками

Чтобы правильно сделать заглушку на дымоход своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

Оцинкованная сталь, медь или нержавеющая сталь;
Ножницы по металлу;
Плоскогубцы, молоток, тиски.

Полезная информация! Для измерений используйте линейку и металлический уголок.

Алгоритм выполнения работ:

Изготовление козырька необходимо начинать с обмеров дымохода.
Формирование схемы на бумаге. При этом следует учитывать, что прибор должен свободно надеваться на трубу. Следовательно, к существующим размерам трубы добавляется зазор примерно в 2-3 мм.

Готовый чертеж необходимо перенести на стройматериал и вырезать;
Стороны заготовки загните по пунктирной линии «а» на угол 90 градусов.Затем аналогичную процедуру необходимо проделать с прямыми линиями, отмеченными буквой «d». В местах крепления необходимо проделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию заклепками;

Рисунок фартука необходимо переместить на материал и вырезать. Все стороны изделия загнуты и скреплены заклепками.

Из пластины необходимо сделать опоры соответствующей длины, приварив их к фартуку и колпаку.Образовавшиеся швы необходимо обработать грунтовкой по металлу.

Полезный совет! На изготовленный колпачок нанести антикоррозийный состав и покрасить в несколько слоев.

Назначение и применение дефлекторов

Дефлектор — это конструкция, предназначенная для улучшения тяги при создании вакуума в дымоходе.

Существует ряд общеустановленных форм:

типа ЦАГИ;
Округлый тип;
прибор Григоровича;
Открытый и H-образный.

Конструкция состоит из нескольких отдельных частей:

Цилиндр нижнего типа;
Диффузор;
Зонт.

Диффузор цилиндрической формы расположен в верхней части здания, а зонт выполняет функции безопасности. Подобные изделия изготавливаются из оцинкованной стали, что исключает процесс коррозии, предотвращая засорение трубы мусором.

Чертежи и фото дефлектора дымохода своими руками

Для изготовления дефлектора, прежде всего, необходимо разработать чертежи будущего устройства, которые являются неотъемлемыми элементами работы.

Для правильных расчетов расчетных параметров необходимо знать внутренний диаметр дымохода.

Таблица для правильного расчета дефлектора дымохода.

Внутренний диаметр дымохода d, мм	Высота дефлектора H, мм	Ширина диффузора D, мм
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1 000

Алгоритм совершения манипуляций:

Все элементы рисунка перенесены на бумагу;
Бумажные элементы здания предварительно соединены, как и должно быть в окончательном виде;
Из бумаги все элементы переносятся на строительный материал и вырезаются;
Для изготовления диффузора металл свернут в цилиндрическую конструкцию.Края конструкции скреплены;
Внешний цилиндр изготавливается аналогично;
Полосы (3-4 шт.) Изготавливаются из металлического материала длиной около 20 см и толщиной 6 см. Элементы крепятся к колпачку;
Зонт прикреплен к диффузору и интегрирован во внешний цилиндр.

Полезный совет! В местах изгиба конструкции металл следует согнуть и постучать, чтобы сделать его тоньше.

Дымоходы для кирпичных труб и кованые вытяжки для дымоходов: особенности и цены

На просторах Рунета есть множество советов и видео, как сделать козырек для дымохода своими руками.Однако далеко не у всех есть желание заниматься производством собственной разработки, и многие предпочитают приобретать готовое устройство.

Дымоходы для кирпичных труб можно приобрести в пределах от 700 до 7000 рублей в зависимости от сложности конструкции. Чтобы купить кепку самой простой конструкции, придется потратить около 400 рублей.

Не рекомендуется устанавливать дефлектор на дымоход газового оборудования. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода на дымоходе промерзнет, а дефлектор способствует такой тенденции.

Специалисты не рекомендуют флюгеры, так как их вращающиеся элементы довольно быстро выходят из строя. Зимой из-за образования конденсата они покрываются льдом, что приводит к расшатыванию кладки трубы. Поэтому козырьки — лучший вариант для дымоходов.

Пример интеллектуального дефлектора с поворотным колпаком

Экономия времени: выбирайте статьи по почте каждую неделю

Возможно, многие не знают, но дымоход в печи и каминной системе — одна из самых важных частей.Не менее важной деталью является «заглушка» на патрубке, благодаря которой обеспечивается правильный и стабильный отвод продуктов сгорания топлива. Наличие навеса над дымоходом — тоже архитектурный прием, используемый для того, чтобы подчеркнуть определенный стиль постройки. Фотография козырька, который можно сделать своими руками, приведена на (рис. 1.)

На фото — козырек изготовлен вручную (рис. 1.)

На сегодняшний день козырек для дымохода можно приобрести готовый, остается только установить его на трубу дымохода.В том случае, если вы не можете найти подходящий вариант для своего дома, вы можете соорудить козырек самостоятельно. В этом случае вы можете самостоятельно выбрать материалы и дизайн козырька.

В наши дни стало очень модно устанавливать в домах отопительные камины с дымоходом. Вместе с этими атрибутами красивой жизни вернулась мода на эксклюзивные козырьки (рис. 2).

На фото эксклюзивный козырек (рис. 2).

Если у вас есть четкие инструкции, вы можете сделать их самостоятельно.Сборка своими руками позволит создать не только неповторимый дизайн козырька, но и идеально подобрать нужные размеры. Такой козырек над трубой своими руками будет свидетельствовать об изысканном вкусе хозяина дома (рис. 3).

На фото — оригинальный козырек изготовлен вручную (рис. 3).

Назначение и устройство

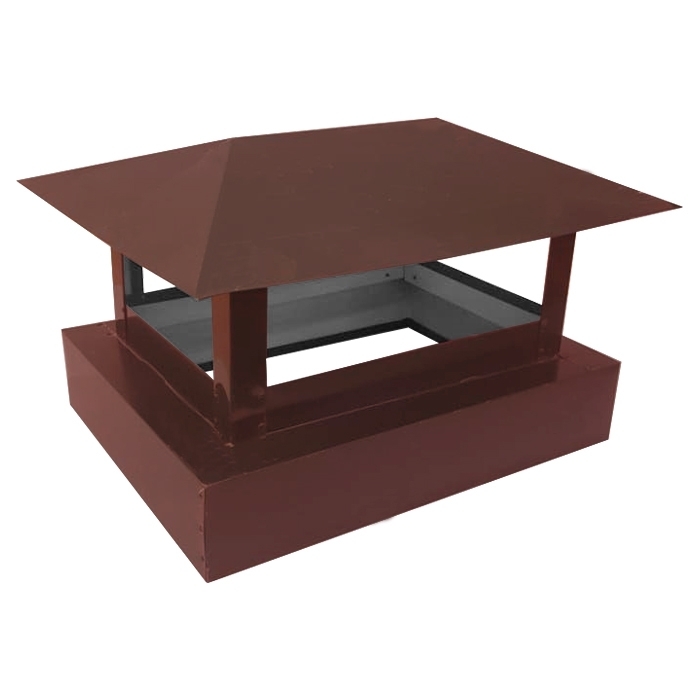

На фото — козырек интересного дизайна

Многие могут подумать, что такой прибор нужен только для красоты, но это не так. Его основное предназначение заключается в следующем: козырек помогает увеличить тягу дыма из дымохода, отклоняя воздух.К тому же грамотно спроектированный навес позволяет защитить дымоход от дождя и снега (особенно в зимнее время года). При оснащении дымохода сеткой предотвращается попадание мусора в дымоход, но сейчас не об этом.

Козырек дымохода выполняет следующие основные функции:

Защита от попадания воды и снега
Улучшение дымоудаления
Украшение внешнего вида
Повышение показателя эффективности примерно на 20%
Укрепление кладки трубы.

Кроме того, одним из важнейших качеств такого устройства является предотвращение завихрений и завихрений воздуха в дымоходе. Воздушные потоки вызывают шум и вибрацию в дымоходе. Таким образом, получается, что козырек — очень важная составляющая любого дымохода, к обустройству которой нужно подходить с особой ответственностью.

Устройство вытяжки достаточно простое: она состоит из крышки и выхода воды. Крышка капота защищает от прямого попадания воды, грязи и мусора.Выход необходим, как следует из названия, чтобы освободить вытяжку от воды. Изготовить такое приспособление для козырька не составит труда, однако при его построении необходимо учесть некоторые нюансы.

Особое внимание следует обратить на капельную трубку (отвод воды из дымохода). Если вода застаивается, то в зимнее время года это приведет к обледенению и разрушению кирпичной кладки дымохода. Кроме того, материалы, из которых будет изготавливаться труба с заглушкой, должны соответствовать определенным требованиям.

В этом видео показано, как сделать простой колпак дымохода своими руками:

Материалы для изготовления

Для изготовления вытяжки используются различные материалы. Наиболее распространены на сегодняшний день:

Нержавеющая сталь
Cink Steel.

Нетрудно заметить, что все материалы хорошо водостойки. Объясняется это тем, что к крышке предъявляются очень жесткие требования по коррозионной стойкости. В случае использования других материалов козырек вскоре придет в негодность.Наиболее предпочтительным материалом для этой работы является медь, так как помимо красивого эстетичного внешнего вида она имеет лучшие показатели по водостойкости.

Помимо вышеперечисленных факторов, есть еще один, объясняющий, почему следует выбирать только качественные материалы — это недоступность козырька. Поскольку его чаще всего устанавливают на крыше в труднодоступном месте, демонтировать его в нормальных условиях своими руками будет очень сложно.Именно поэтому не рекомендуется экономить на материале для изготовления.

Дополнительные материалы и инструменты

Помимо материала, для изготовления вам понадобится:

Молоток малый
Перчатки
Резиновый молоток
Зажимы специальные
Уголок металлический
Металлический стержень
Ножницы по металлу / лобзик
Маркер
Линейка.

Виды и принцип работы козырька

Существует несколько основных типов навесов, которые служат навесом для дымохода, которые различаются типом дымохода и формой крыши.Что касается разновидностей дымоходов, то они делятся на следующие типы:

Козырек стандартный — чаще всего делают в виде домика с скатной крышей
Козырек с флюгером
Дымоход с полукруглым верхом
С открывающейся крышкой
Навес двускатной крыши.

Особого внимания заслуживает козырек с флюгером, в котором размещен специальный щиток. Он позволяет продуктам горения выходить из дымохода даже в самую безветренную погоду.

Кроме того, дымоходы с открытыми крышками — очень практичные приспособления. Они позволяют при необходимости прочистить дымоходные проходы.

По форме кровли дымохода различают следующие виды козырьков (все их можно сделать своими руками):

Сводчатый
Четырехместный
Палатка
Квартира
Четырехскатная
Шпилька
Гейбл.

Типы вытяжек различаются, прежде всего, материалом изготовления и конструкцией.От качества козырька будет зависеть уровень сцепления и защиты от внешних воздействий.

Подробно о том, как сделать козырек для дымохода, рассказано в видео:

Принцип действия

Жителям частного сектора или собственникам приусадебных участков будет полезно знать, зачем нужно устанавливать козырек над дымоходной трубой, и каков принцип его действия:

Струи воздуха, скользящие по поверхности цилиндра, поднимаются вверх, улавливая дым из трубы.
После установки вытяжки тяга внутри трубы начинает увеличиваться и становится более интенсивной, в результате чего движение воздуха становится более быстрым.
Ветер, проходя через колпак, попадает в трубу, тем самым создавая дополнительный воздушный поток. Чаще всего воздух в этом случае начинает двигаться вертикально, создавая наиболее благоприятную среду для вывода дыма. При слабом ветре под крышкой капота начинают образовываться небольшие воздушные вихри, которые концентрируют направленный поток воздуха из трубы.Это позволяет предотвратить случайное движение воздуха по дымоходу и тем самым значительно снизить шум и вибрацию внутри него.

Монтажные работы: инструкция

Как уже было сказано немного выше, существует большое количество дымоходов, которые можно собрать вручную. Чаще всего на дома устанавливают следующие виды: сводчатые и шатровые, о сборке и установке которых пойдет речь далее.

Дымоход сводчатый. Чтобы сделать сводчатый дымоход своими руками, вам понадобится прямоугольный лист металла и четыре стойки.Собрать такой дымоход сможет даже самый неопытный человек:

Выберите желаемый прямоугольный лист железа, при гибке которого получается дымоход, полностью закрывающий отверстие дымохода.
Чтобы украсить такое приспособление, вам нужно будет сделать надрезы (одинаковые отверстия) на двух противоположных концах прямоугольника. Затем слегка согните, чтобы получились элементы трапеции.
Заранее приготовьте 4 стойки из стальных уголков, а также несколько слоев кровельной стали. Их нужно согнуть.Затем просверлите отверстия в нужных местах.
Стойки крепятся заклепками по углам прямоугольника.
Далее металлический лист нужно согнуть дугой и вставить в отверстие уже готовый дымоход. В этом случае концы стоек должны плотно прилегать к внутренним стенкам.
В кирпичной кладке нужно будет просверлить отверстия и закрепить дымоход шпильками.
С помощью плоскогубцев согните отрезанные элементы под разными углами перпендикулярно друг другу.

Тент дымоход. Это пирамида, каждая сторона которой состоит из одинаковых равнобедренных треугольников. Схема его изготовления не сильно отличается от предыдущей:

Создайте чертеж детали, нарисованной в масштабе 1: 1.
Перенести заготовку на металлический лист и очертить.
Вырежьте шаблон ножницами по металлу.
Согните и забейте края листа. Для усиления конструкции в край можно закатать проволоку.
Отшлифуйте края расширителя. Он должен находиться в одной плоскости с одной из граней дымохода.
После этого можно приступать к креплению металлических стоек к каждому из скатов козырька крыши.

Осталось только закрепить козырек к трубе своими руками шпильками. Все, все работы выполнены. Операция может начаться.

Заглушка дымохода — это не только украшение, она нужна для защиты дымохода от мусора и осадков, а также может значительно улучшить тягу.Защитные свойства напрямую зависят от формы и конструкции колпачка, а также правильных размеров.

Выбор конструкции вытяжки напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымоход для кирпичной печи и вытяжной колпак для газового котла различаются, это связано с разным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Учитывая эту особенность, для газовых и дизельных котлов также применяются вытяжки с открытым соплом … Использование дымоходов-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно создаваемый вакуум в трубе не нужен.

Виды и конструкции заглушек

Дефлекторы и колпаки для сборных дымоходов промышленного производства имеют схожую форму и отличаются только размером, который определяется внутренним диаметром трубы. Дымоходы своими руками или по индивидуальному заказу могут иметь совершенно разную форму и внешний вид.

Заглушки для кирпичных труб отличаются особым разнообразием и простором для фантазии. Они могут быть абсолютно любой формы. Авторские дымоходы — настоящие произведения искусства, они украшены ковкой, флюгером и декором.

Среди самых популярных форм кепок:

фронтон;
бедра;
коническая;
тентовые;
шпилеобразный;
с плоской крышей.

Металл, из которого делают дымоходы, тоже может быть разным, но он должен быть устойчивым к коррозии и не терять свой внешний вид при отложении сажи от дыма. Самый прочный материал — нержавеющая сталь , но трудно поддается обработке. Можно сделать дымоход из меди , со временем он покроется благородной патиной и будет смотреться эксклюзивно и дорого .

Чаще всего колпак дымохода своими руками делают из тонкой оцинкованной стали … Этот материал еще и прочный, в то же время дешевый, легко гнется по шаблону и соединяется заклепками. Также может быть использован кровельный лист , покрытый полимерной термостойкой краской , такие заглушки особенно хорошо смотрятся в сочетании с кровлей, покрытой металлочерепицей или профилированными листами аналогичного цвета.

Заглушку для трубы можно сделать своими руками по готовым чертежам, представленным ниже. Технология изготовления подробно описана в видео.

Видео: как сделать дымоход и колпак своими руками

Вытяжка простая на дымоходе из кирпича

Дымоход для кирпичной трубы квадратного или прямоугольного сечения несложно сделать своими руками из оцинкованного листа толщиной 0,6-0,8 мм. Его крыша имеет вид пирамиды и вырезана из цельного куска металла по эскизу, поэтому на ее изготовление не потребуется много времени.

Изготовление заглушки начинается с измерения трубы и определения размеров, указанных на эскизе. Размер «а» равен внешнему размеру кирпичной трубы, а размер «А» нужно брать на 10-15 см больше для защиты от косого дождя и снега. Аналогично определяются размеры «b» и «B». Высота «h» принимается равной половине большей из сторон. Эти размеры указаны на чертеже.

По формуле, приведенной на рисунке, определяется размер «d» и строится выкройка будущей шапки в масштабе 1: 1 на плотной бумаге или картоне.Вырежьте узор, нанесите его на лист металла и обведите тонким маркером или писцом.

Ножницами по металлу вырежьте заготовку из оцинковки. Просверлите отверстия для заклепок в указанном месте. С помощью деревянного бруска и резинового молотка заготовка сгибается по линиям и придает ей форму шляпки. Шарнир соединен заклепками.

Далее нужно сделать основание, которое надевается на дымоход, и ножки, соединяющие крышу вытяжки с основанием.Основание можно сделать из металлического уголка или такой же жести, разрезав его на полоски шириной 8-10 см и выгнув из них уголок. Собирается такая основа и под заклепки.

Ножки изготавливаются из обрезков таким образом, чтобы расстояние между основанием и крышей вытяжки было не менее 8-12 см. Это обеспечит свободный выход дыма, но предотвратит попадание мусора. Их количество зависит от размера трубы и вытяжки. Ножки крепятся к крыше и основанию дымохода заклепками.

На трубу надевается заглушка. Он должен плотно прилегать, без зазоров, и плотно прилегать к трубе. Если его подвижность наблюдается при порывах ветра, можно закрепить на глиняном растворе.

Видео: как сделать колпачок конус

Дефлектор ЦАГИ — чертежи и технология

Одной из самых популярных конструкций дымоходов и вентиляционных труб является изобретенная Центральным аэрогидродинамическим институтом головка — дефлектор ЦАГИ. Он не только защищает трубу от влаги и мусора, но и предотвращает опрокидывание сквозняка при сильном ветре.

Дефлектор ЦАГИ устанавливается на круглую трубу, его размеры зависят от внутреннего диаметра дымового канала. В таблице указаны размеры, необходимые для изготовления.

Дефлектор может быть изготовлен как из тонкой нержавеющей стали, так и из кровельного листа. Технология изготовления в целом аналогична сборке простого колпачка.

По размерам, указанным в таблице, делается чертеж в натуральную величину и переносится на металл.
Заготовки вырезаются и соединяются отдельные элементы: диффузор, конус верхней крышки и внутренняя труба.
Соедините их заклепками.
Установлен на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Дефлектор Григорович

Еще одна проверенная временем конструкция — дефлектор Григоровича , который устанавливали на дымовые трубы круглого сечения для стабилизации тяги … Дефлектор Григоровича состоит из нескольких частей:

дефлектор в форме усеченного конуса;
заглушка, защищающая трубу от атмосферных осадков;
обратный конус, который создает зону пониженного давления под капотом и улучшает тягу.

Изготовить дефлектор Григоровича можно из тех же материалов, что и вышеперечисленные модели, технология их изготовления в целом аналогична. Размеры определяются исходя из диаметра трубы.Его берут за основу и по коэффициентам вычисляют остальные размеры:

Диаметр диффузора конической формы в нижней части принят равным 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
Конусный колпак зонта и возвратный колпак имеют диаметр 2d и высоту 0,25d.
Расстояние от верха возвратного кожуха до верхнего края диффузора также составляет 0,25d.
Расстояние от верхнего края трубы до нижнего края диффузора равно 0.15-0.2д.

Последние два размера предусматривают кронштейны желаемой высоты, которые изготавливаются из металлолома и крепятся заклепками, болтами или сваркой.

Технология изготовления и монтажа:

По рассчитанным размерам делается эскиз, переносится на листовой металл и элементы вырезаются ножницами по металлу.
Конусы загибают на оправке и скрепляют края заклепками или загибом.Зонтик и обратный конус подключаются аналогично.
С помощью скоб детали скрепляют между собой, выдерживая расчетные расстояния.
Присоедините дефлектор к трубе. Для облегчения установки дефлектор может быть оснащен нижним цилиндром, диаметр которого позволяет плотно прижимать его к трубе.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинкованной стали — не менее 10 лет … Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть его черной термостойкой краской с баллона. В этом случае на колпачке не будет сажи и копоти.

Установить вытяжку на дымоход достаточно просто, а преимущества очевидны — вам больше не придется тратить время на чистку дымохода от листьев, пуха, пыли в начале отопительного сезона. В трубу не попадут отложения, что позволит эксплуатировать ее без коррозии и разрушения кирпича.Установка дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы вне зависимости от погодных условий.

Как сделать тепловые экраны для дровяных печей

Достаточные зазоры — одно из двух наиболее важных элементов безопасности при установке любой дровяной печи. (Другой — подходящие материалы.) Правильно установленная и обслуживаемая дровяная печь может быть одним из самых безопасных приборов в вашем доме. Но изменение разрешений может создать очень опасную ситуацию.

Не верь изображениям

Глянцевая плитка и очаг Карлик 4кВт

Мы получаем много вопросов о фотографиях печей, которые кажутся гораздо более близкими, чем разрешено. «Как они могут это сделать?»

Иногда бывает сложно определить расстояние от плиты до стены по фотографии. Зазоры могут быть нормальными, но на фотографии они кажутся более близкими, чем они есть на самом деле.

Люди действительно часто нарушают допуски и публикуют результаты в Интернете. То, что это кто-то сделал, не означает, что это безопасно.

В некоторых случаях печи устанавливаются таким образом, что их невозможно установить, а затем исправить позже. Например, в Tiny House Nation S5E15 у них не было времени установить дымоход перед съемкой эпизода, поэтому декораторы просто поставили плиту там, где, по их мнению, она выглядела лучше всего. На фотографиях в эпизоде печь слишком близко к стене, но если вы присмотритесь, то увидите, что печь еще не подключили.

Пиролиз — Почему такие большие зазоры

Свободные зазоры важны, потому что дровяные печи во время работы очень сильно нагреваются.Горючие материалы, расположенные слишком близко к плите, могут нагреться до температуры самовоспламенения и загореться. Для разжигания огня не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение разрешений не вызывает немедленного возгорания. Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После нескольких месяцев или лет многократного нагрева поверхность, «у которой еще не было проблем», может самопроизвольно загореться.

В целях безопасности температура открытых горючих материалов вокруг печи никогда не должна превышать 117 градусов по Фаренгейту выше температуры окружающей среды, а температура в открытых областях (например, под очагом) не должна превышать температуру на 90 градусов по Фаренгейту. Если вы наблюдаете обесцвечивание потенциально горючих материалов вокруг печи, это может быть признаком пиролиза. Но вы не всегда сможете это увидеть.

Что происходит, когда вы обманываете

Последствия пожара в сауне

Нарушения габаритов представляют собой особенно опасную проблему, потому что зачастую они не вызывают немедленного возгорания.Иногда пиролиз проявляется в обесцвечивании или обугливании поверхности горючих материалов, но иногда пиролиз может происходить внутри стены. Вы можете без проблем использовать дровяную печь в течение месяцев или лет, пока однажды ваша стена не загорится изнутри без предупреждения.

Зазоры для мошенничества также могут быть вызваны использованием неподходящих материалов. Например, если вы используете гранулированную трубу вместо надлежащей дымоходной трубы класса A для проникновения в вашу крышу, и вы соблюдаете рекомендуемый производителем зазор до горючих материалов, вы создадите опасное нарушение зазора.Труба для пеллет рассчитана на гораздо более низкие температуры, чем дровяные печи, поэтому зазоры рассчитываются с учетом этих более низких температур. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры, указанные производителем, больше не соответствуют требованиям.

Как безопасно сократить зазоры для дровяной печи

Зазоры для дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный тепловой экран. Очень важно, чтобы тепловые экраны были спроектированы должным образом и чтобы соблюдалось уменьшение номинальных зазоров для данного типа экрана.

NFPA-211, промышленный стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов. (Примечание: NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и этой статье. Правила в NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандартов, если вы не устанавливаете на лодке.)

Как создать тепловые экраны с воздушным охлаждением

Карликовая печь с изогнутым металлическим экраном

Самыми эффективными теплозащитными экранами являются экраны с воздушным охлаждением.Эти экраны состоят из листа толщиной 24 мм или более, или цементной плиты 1/2 дюйма или толще, с воздушным пространством 1 дюйм позади экрана и по периметру для обеспечения свободного потока воздуха. Для этой цели 1-дюймовые прокладки для теплозащитного экрана доступны в Интернете или иногда в вашем местном хозяйственном магазине.

Старайтесь не размещать распорку непосредственно между центром печи и стеной, так как распорки могут проводить тепло через экран к горючей стене. Обычно лучше размещать распорки по периметру щита.

Воздушный поток за экраном и по периметру экрана имеет решающее значение для его успеха. Когда экран нагревается, естественная конвекция воздуха вокруг экрана будет поддерживать охлаждение экрана и материала за ним.

Правильный тепловой экран с воздушным охлаждением уменьшает зазоры до 2/3 (18 дюймов становится 6 дюймов) при использовании в качестве защиты стен или до 1/2 (18 дюймов становится 9 дюймов) при использовании в качестве защиты потолка.

Как рассчитать зазоры с теплозащитным экраном

Расстояния рассчитываются от источника тепла до горючей поверхности.Таким образом, для уменьшения зазора 18 дюймов до 6 дюймов с экраном, который находится на расстоянии 1 дюйма от стены, потребуется не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть тепловые экраны?

Щиток из листового металла на скамейке

Зазоры рассчитываются во всех направлениях по прямой. Самый простой способ выяснить, какие поверхности должен покрывать экран, — это отрезать дюбель до номинального зазора, который вы проверяете.

Например, от задней части печи Dwarf расчетное расстояние до горючих материалов составляет 18 дюймов.С помощью 18-дюймового дюбеля измерьте все точки на стене, которых вы можете коснуться одним концом дюбеля, в то время как другой конец касается задней части печи. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и боковых стенок печи на соответствующих зазорах.

Вы заметите несколько вещей в этом упражнении. Во-первых, тепловые экраны будут значительно больше, чем профиль печи или дымохода.Во-вторых, чем дальше от горючего материала находится печь или дымовая труба, тем меньше должен быть тепловой экран.

Крепление экранов непосредственно к плите или дымовой трубе

Лазерный настенный экран и трубный экран

Нормы промышленного стандарта NFPA-211 для настенных и потолочных экранов не распространяются на крепление экранов непосредственно к плите или трубе, но в некоторых случаях можно уменьшить зазоры с помощью прикрепленных экранов.

Прикрепление тепловых экранов с воздушным охлаждением непосредственно к корпусу печей Dwarf с помощью нашего заводского комплекта теплозащитных экранов сокращает необходимые зазоры наполовину, так что 16 дюймов по бокам становятся 8 дюймов, а 18 дюймов сзади становятся 9 дюймов.Точно так же прикрепление тепловых экранов с воздушным охлаждением к нашей одностенной трубе создает двустенную трубу, для которой требуется 9-дюймовый зазор до горючих материалов с теплозащитным экраном между ними вместо стандартных 18 дюймов.

Самый простой способ сделать тепловые экраны для дымохода с воздушным охлаждением — это разрезать кусок одностенного дымохода. Затем прикрутите экран к трубе, используя термостойкие винты 1-1 / 4 дюйма и керамические или металлические прокладки теплозащитного экрана 1 дюйм.

Посмотрите видео по установке 5er Ника, чтобы увидеть пример использования щитов, прикрепленных непосредственно к плите и трубе, чтобы уменьшить зазоры с минимальным визуальным воздействием.

Если ваша плита произведена другим производителем, прикрепление щита своими руками непосредственно к плите или дымовой трубе может быть запрещено, а заводские тепловые экраны могут быть доступны или отсутствовать. Так что обязательно уточняйте у производителя.

Изолированные экраны, экраны для каменной кладки и другие типы щитов

Карликовая печь с каменным щитом

В NFPA-211 описаны два других типа экранов, но они редко используются в крошечных живых объектах. Эти два типа щитов построить не легче, чем щиты с воздушным охлаждением, и они менее эффективны.

Изолированные экраны идентичны экранам с воздушным охлаждением, но вместо 1 дюйма воздушного пространства за экраном вы используете 1 дюйм огнестойкой изоляции, такой как минеральная вата или керамическое волокно. Щит такого типа может уменьшить зазоры от стен на 1/2 или зазоры от потолка на 1/3.

Щиты для кирпичной кладки — это кладки толщиной 3-1 / 2 дюйма без воздушного пространства, т. Е. Стандартная кирпичная стена. Щиты этого типа могут уменьшить зазоры между стенами до 1/3 и обычно не используются для потолка.

Экран любого типа, кроме трех типов, упомянутых в NFPA-211, обычно не следует использовать для уменьшения зазора, если эта конфигурация не была протестирована.Хотя экраны с воздушным пространством или изоляцией, отличными от 1 дюйма, или экраны с двойным слоем листового металла, вероятно, дадут некоторую пользу, степень безопасного уменьшения зазора, которую они могли бы обеспечить, неизвестна.

Щиты, не являющиеся щитами

Плитка, прикрепленная непосредственно к стене без изоляции или воздушного пространства, не является теплозащитным экраном. Плитка будет проводить тепло прямо через горючую поверхность позади нее. Если толщина слоя плитки не менее 3-1 / 2 дюйма, он не обеспечивает уменьшения номинального зазора.

Листовой металл, прикрепленный непосредственно к стене без воздушного пространства, также будет проводить тепло прямо через нее и не обеспечивает уменьшения номинального зазора.

Записка на жилые помещения

Помещения, на которые распространяется действие строительных норм и правил, обычно имеют особые требования к свободному пространству. Если печь внесена в список UL для жилых помещений, вы должны следовать инструкциям производителя в руководстве. Тем не менее, большинство крошечных печей не внесены в список UL, поэтому вам может потребоваться следовать руководящим указаниям местного строительного кодекса для не включенных в перечень печей, которые обычно требуют зазора 36 дюймов для горючих материалов во всех направлениях.

Если вы используете тепловой экран для уменьшения зазоров в проекте в соответствии со строительными нормами, он не может уменьшить зазоры до менее 12 дюймов в любом направлении, если щит и печь специально не протестированы и внесены в список для этой цели.

Как построить изоляционный щит на чердаке или загон для дымохода

При установке системы дымохода класса А строительные нормы и правила требуют, чтобы у нас было не менее 2 дюймов зазора до горючих материалов, а также изоляционный экран чердака.Если у вас нет 15-дюймового пространства, необходимого для установки изоляционного экрана, например, когда дымоход поднимается вверх по внешней стороне вашего дома, проникая возле карниза, вы не можете установить щит, потому что в строительном кодексе также указано , что вы не можете резать Это. Не бойся! Следующие инструкции вместе с предыдущим видео помогут вам шаг за шагом сделать свой собственный изоляционный экран в соответствии с кодом!

Что вам понадобится

Рулетка
Маркер
Винты
Дрель
Sawzall

Шаг 1:
Заберитесь на чердак и найдите место, где ваша дымоходная система будет входить в это пространство.После того, как вы узнаете, где будет точка проникновения и для чердака, и для крыши, добавьте 2 дюйма со всех сторон. Измерьте высоту самой дальней точки установки. Если эта высота превышает 15 дюймов, вы можете установить изоляционный экран чердака. В противном случае продолжите выполнение следующих шагов.

Шаг 2:
После того, как вы выяснили, где будет проходить ваша дымоходная система, вы построите вокруг нее простую рамную коробку. Имейте в виду, что этот ящик и стены, построенные из него, будут находиться за пределами минимального расстояния до горючих материалов, поэтому негорючие материалы не нужны (но всегда приветствуются).Отрежьте 2 х 4 шт. На минимальную длину, необходимую для сборки коробки, и закрепите гвоздями / шурупами.

Шаг 3:
После того, как ваша коробка 2 x 4 будет закреплена, пора возвести стены! Для этого подойдут ДСП или OSB.

Первый:

Измерьте расстояние от пола за пределами коробки до потолка на передней и задней сторонах, затем отрежьте. Обязательно отрежьте по ширине ( ширина, вероятно, равна ширине между вашими фермами крыши ).

Секунда:

Измерьте обе стороны от:

от пола до потолка или
верх коробки на внешней стороне минимального зазора (см. Видео выше, начиная с 3 м 50 с для наглядной демонстрации).

Третий:

Установите заднюю часть на место (не зафиксировав ее), возьмите небольшую часть 2 x 2 и проследите ее там, где боковые стенки будут встречаться со спинкой ( углы коробки ).
Выньте заднюю часть и прикрутите / прибейте гвоздь 2 x 2 на место.
Установите заднюю часть на место. Гвоздезабиватели должны находиться в верхней части ящика и позволять вам прикручивать / прибивать боковые стенки на место.
Теперь нужно прикрепить гвоздезабиватели к передним углам, чтобы переднюю стенку можно было прикрутить / прибить гвоздями.

Шаг 4:
Проложите свою дымоходную систему насквозь! Готово! Конечно, после того, как вы приберетесь.

Быстро и легко, правда? Там, где есть желание, есть способ, и вы тоже можете найти их здесь, в Учебном центре NorthlineExpress!

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходной трубой. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых дровами, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и, если возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

Дымоход с твердой набивкой — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, труба Simpson DuraVent DuraPlus. ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубу устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба прямого сброса?

Трубка прямого отвода воздуха изготовлена специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

: коаксиальный вентиляционный трубопровод

Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.

: Линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходные системы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в вытяжную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте рекомендациям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Спецификации вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «вентиляционные отверстия сверху», «вентиляционные отверстия сзади» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального выпуска воздуха с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, не то же самое, что дымоходная труба класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может вызвать скопление креозота и повысить риск возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, вы должны иметь потолочную опорную коробку или круглую потолочную опорную деталь, чтобы использовать ее в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса A проходила через стену, вливалась в комнату, где установлен ваш прибор, а затем подсоединялась к трубе печи.В зависимости от того, какой тип печной трубы вы используете, дымовая труба класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Самая большая причина сокращения использования вентиляционных труб типа B для подовых изделий — их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок трубопроводов B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс А

Дымоходные трубы

класса А имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или «10 футов 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытовых приборов или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет

Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от производителя трубы, которую вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезмерно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

Горизонтальные заглушки : Одно существенное отличие от систем с прямым отводом — возможность горизонтального концевого заделывания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для соответствия требованиям минимальной высоты.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B

Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

Адаптер для дымохода / патента : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменной кладки) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.

Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения этой конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются отводы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах с двумя отводами и налокотником для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещаться, чтобы обойти препятствие, примерно на 60 дюймов для печной трубы и почти на 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

Коленчатый хомут / настенный хомут : Многие производители предоставляют локтевые хомуты для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымовой трубы к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам необходимо использовать один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака требуется при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибаться на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

Удлиненный кронштейн крыши : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.При проектировании дымоходной системы всегда уточняйте у местных представителей строительных норм и правил, чтобы убедиться в правильности установки. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из сертифицированных нашим Национальным институтом каминов (NFI) технических специалистов и контент-менеджером для брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям применения очаговой техники — древесине, газу и пеллетам.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, устанавливаемые на ножки или тумбы, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающий полнотелый кирпич или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размера, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

ан. инженерно-техническая система защиты, одобренная проверяющим орган, обладающий юрисдикцией
продуктов и материалы, перечисленные в целях защиты
а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

В сокращение указано NFPA и большинством кодексов.Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

КАНАЛА ИЗЛУЧАЮЩЕГО ТИПА ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЬШЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ? Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между щитом и стеной (см. рисунок 1).
КАКОЙ РАЗМЕР ТЕПЛО ЩИТ МНЕ НУЖЕН?
Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.
ДЕЛАЕТ ПЕЧЬ НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?
Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для печь. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.
КАК ВЫ БЕГАЕТЕ ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?
Вы не надо. Но в случае крайней необходимости утверждаются следующие методы:
Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
Использование массивный, изолированный, заводской дымоход с 9-дюймовое воздушное пространство для горючих материалов.
Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от внешней стенки дымоходной секции и горючих материалов.
Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами, заклепками или другими утвержденные средства.
ВЫ МОЖЕТЕ ВЫПУСТИТЬ А ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?
№ Каждый должен выходить в отдельный дымоход. Множественные подключения может привести к выходу дымовых газов и искр через одно отверстие дымохода к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.
КАК НАСЧЕТ СОЗДАНО НА ЗАВОДЕ ДЫМОХОДЫ?
Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накапливаются, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе UL-списка, заводские дымоходы.
ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ ДЫМОХОД МЕТАЛЛУРГИЧЕСКОГО ЗАВОДА ЛУЧШИЙ?
Оба безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии.Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.
ВЫ МОЖЕТЕ ИСПОЛЬЗОВАТЬ ОДИН НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?
Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.
МОГУ Я ПРОДУВИТЬ ДЕРЕВО ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?
№ Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.
ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?
NFPA 211 заявляет следующее:
В дымоход не должен превышать поперечное сечение не более чем в три раза. область выхода дымохода.
система должна быть спроектирована и установлена так, чтобы ее можно было осмотрел и почистил.
А устройство, работающее на твердом топливе, ЗАПРЕЩАЕТСЯ выпускать воздух внутрь или через заводской камин, если он специально не перечислены для этой цели.
КАК ВЫСОКОЕ ДОЛЖНО ДЫМОХОД БЫТЬ?
Это должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу.Он должен быть на два фута выше, чем все, что находится в радиусе 10 футов, включая саму крышу, нависающие деревья, прилегающие здания и т. д.
КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?
креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от вида сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:
Использование Оборудование для сжигания древесины, материалы для дымоходов и дымоходы, внесенные в списки UL. установка устройства в соответствии с инструкциями производителя.
Правильный определение размеров дымохода и комплектующих.
Дом небольшой горячий огонь на короткое время, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. сжечь небольшое количество креозота.
Использование только хорошо выдержанные твердые породы.
Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход
Публикация №: SF-2
Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.
Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.
Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.
Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более
Дровяные печи, каминные топки и дымоходы — разрешения и советы по безопасности
Важно убедиться, что оборудование для сжигания древесины установлено правильно, чтобы предотвратить возгорание и травмы. Вот почему закон штата требует, чтобы разрешение, осмотр и одобрение были получены от Службы развития при установке дровяной печи, каминной топки или дымохода в городе Портленд.
Когда вам нужно разрешение на камин
Проект Разрешение и осмотр Сборы
Установка дровяной печи, каминной топки, дровяной печи, пеллетной печи или любого твердого топлива горящий прибор механический Минимальная плата плюс государственная надбавка
Монтаж дымохода заводского изготовления или металлического дымохода механический
Строительство или ремонт каменного камина и / или дымохода Здание на основе справедливая рыночная оценка проекта
Если установка печи или теплообменника включает вентилятор и / или необходимую электрическую проводку Требуется электрическая часть в дополнение к любому другому требуемому разрешению На основе количества цепей, затронутых работами
Установка только теплообменника, без вентилятора и проводки ne cessary нет нет
Требования к дровяным печам, топкам и дровяным приборам
дровяные печи и каминные печи и каминные печи на дровах
Тип Комментарии Установка
Протестировано и одобрено признанным испытательным агентством и обычно имеет маркировку в списке:
UL, Underwriters Laboratories
DEQ, Департамент качества окружающей среды
Warnock-Hershey
В соответствии с инструкциями производителя по установке, которые вы должны сохранить и показать инспектору для проверки правильности установки.
Сертифицированные дровяные печи
Сюда входят перечисленные и маркированные, гранулированные, каталитические и некаталитические топки, а также каминные топки.
Закон штата (ORS 468.655) разрешает использовать только дровяные печи, сертифицированные как новые 1 июля 1986 г. или позднее. Эти печи сокращают загрязнение воздуха и имеют этикетку, одобренную Департаментом качества окружающей среды (DEQ) или Агентством по охране окружающей среды (EPA). . Если указано, то в соответствии с инструкциями производителя, в противном случае — в соответствии с Международным механическим кодексом (IMC)
Старинные дровяные печи
Ваша печь старинная? Позвоните по номеру телефона Службы жилищной инспекции.
Построено до 1940 г.
Изящно построено
Не требует сертификации
Согласно Международному механическому кодексу (IMC)
Существующие дровяные печи
Существующие дровяные печи, разрешенные к использованию — это те, которые были официально установлены до введения новых правил и не подпадают под действие новых правил.
Дровяная печь, установленная, проверенная и утвержденная с разрешением на механическое оборудование до 29 сентября 1991 года, является законной.
Существующую печь и защиту вокруг нее можно сохранить.
Для замены или перемещения печи требуется разрешение, осмотр и одобрение, и это больше не разрешается.
Печь должна быть сертифицирована или антиквариата для проверки и проверки.
Каталитическая дровяная печь
Имеет каталитическую камеру сгорания, позволяющую опасным газам гореть при более низких температурах, и сжигает дым от огня до того, как он выйдет через дымоход.
Катализатор требует регулярного обслуживания во избежание повреждений или отложений. Возможно, потребуется замена каталитической ячейки, это нормальный износ.
Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC).
Некаталитическая дровяная печь
Сжигает газы через горячую топку, смешивая полученный результат с воздухом, достаточным для их полного сжигания.Это вторичное горение.
В новых некаталитических дровяных печах обычный процесс горения дополняется второй зоной горения, которая сжигает дым до того, как он выйдет через дымоход. Следуйте инструкциям по использованию регуляторов вторичного воздуха для поддержания чистой и эффективной работы печи.
Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC).
Каминные вставки
Печь, специально разработанная для установки в существующий каменный камин.
Более эффективен по теплу, чем обычный камин, и их проще установить, чем большинство дровяных печей.
Может потребовать большего ухода, чем большинство дровяных печей, для предотвращения скопления креозота в дымоходе.
В соответствии с инструкциями производителя по установке.
Никогда не устанавливайте в металлический камин или в камин с металлической топкой, если камин и топка не указаны и не маркированы специально для этого использования.
Пеллетная печь
Сжигает экономичные пеллеты из переработанных опилок.
Регулирует соотношение топлива и воздуха в печи, обеспечивая почти полное сгорание топлива и генерируя минимальное количество древесного дыма.
EPA назвало их самыми эффективными и экологически безопасными из новых дровяных печей.
Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC и IRC).
Теплообменники
Устанавливаются в существующие камины, большинство из них построено из труб; они втягивают воздух и отправляют нагретый воздух обратно в комнату.
Могут быть опасными, поскольку некоторые из них сделаны из тонкого металла, который может прожечь, а те, у которых плохо подогнанные стыки, могут выдувать искры, дым или угарный газ прямо в комнату.
Может иметь дверцу, которая закрывает переднюю часть камина, делая его почти герметичным. Это может привести к очень высоким температурам в зоне заслонки, если в камине есть слабые места, что может привести к возгоранию мантии или стены.
Проверьте температуру горючего кожуха после установки. Если вы не можете удобно держать ладонь на мантии от 30 до 60 секунд, значит, зазора недостаточно, и мантию необходимо защитить.
В соответствии с инструкциями производителя по установке.
Вентилятор, требующий электропроводки, должен быть разрешен и пройти электрическую проверку.
Дровяные печи
Должны быть перечислены и маркированы утвержденным испытательным агентством.
Необходимо держать подальше от горючих материалов, чем другие типы печей.
Согласно инструкциям производителя.
Водяное отопление
Установка водонагревательных змеевиков, водяных рубашек или аналогичных устройств в дровяной печи может быть опасной. Обсудите свои планы перед покупкой или установкой такой системы водяного отопления, позвонив в Службу жилищной инспекции.
Если печь указана и помечена как водонагреватель, в соответствии с инструкциями производителя по установке.
Защита стен, распорки стен и горючие стены
Стены и потолки считаются горючими, если они содержат какой-либо материал, который может гореть. Даже если стена может быть облицована кирпичом или металлом, без воздушного пространства между защитой стены и горючей стеной, тепло может проходить через защиту в стену. В конце концов древесина внутри стены разрушится и может загореться при относительно низкой температуре.
Боковые и задние стенки печи должны быть расположены вдали от воспламеняющихся стен.
В соответствии со спецификациями производителя для печей, указанных и маркированных.
Тридцать шесть дюймов для старинной печи.
Сорок восемь дюймов для плит, не включенных в список.
Чтобы дровяная печь находилась на расстоянии ближе указанного расстояния от воспламеняемой стены, необходимо установить защиту стен и допустимые стеновые экраны:
Листовой металл толщиной 24 мм или более, расположенный на расстоянии одного дюйма от стены из негорючего материала. проставки и вентиляция по верху и снизу.
Негорючие изоляционные плиты толщиной не менее полдюйма, надежно поддерживаемые металлической рамой, вентилируемые сверху и снизу и расположенные на расстоянии одного дюйма от стены.
Кирпичная стена толщиной не менее четырех дюймов, уложенная перед стеной из горючего материала, оставляя зазор в один дюйм между двумя стенами. В кирпичной стене должны быть отверстия внизу и вверху для прохождения воздуха.
Стеновые распорки необходимы для обеспечения воздушного пространства между защитой стены и стеной из горючего материала.
Убедитесь, что все прокладки, клей, пластик, покрытие и другие материалы, используемые для создания воздушного пространства, негорючие и сохранят свою прочность при сильном нагревании.
Квадратные, прямоугольные или круглые металлические трубы, каналы, трубы и каналы являются хорошими распорками.
Ни в коем случае нельзя использовать полоски гипсокартона, гипсокартона или асбеста.
Распорки должны быть хорошо прикреплены к каркасу стены. Если это невозможно, позвоните по номеру телефона Службы жилищной инспекции, чтобы узнать о вариантах установки распорок.
Соединители дымохода и защита пола
Соединители дымохода являются важной частью системы отопления и могут представлять опасность при неправильной установке.
Выбирайте соединители дымохода, перечисленные и помеченные для мест на расстоянии менее 18 дюймов от горючих конструкций. В противном случае, не указанные в списке соединители дымохода должны находиться на расстоянии не менее 18 дюймов от всех незащищенных горючих конструкций, включая стены, потолки, мебель, шторы и т. Д.
Выбирайте соединители дымохода, перечисленные и помеченные, чтобы они проходили через горючие конструкции, в противном случае соединитель не должен проходить через стены, пол или потолок, если только указанное и маркированное устройство пропускания через стену не установлено для прохода соединителя.
Дровяная печь может быть подключена к дымоходу камина, выложенного каменной кладкой, если заслонка постоянно герметична. Затем заслонку необходимо заполнить песком, бетоном или аналогичным огнестойким материалом и установить патрубок дымохода над заслонкой.
Дымоход, подключенный к дровяным приборам, не должен использоваться совместно с приборами, работающими на газе, мазуте или другом топливе, или подключаться к ним.
Воздух для горения
Для правильного горения огня требуется много воздуха.В больших помещениях подача воздуха обычно не проблема. Если вы планируете установить печь в небольшом помещении или если ваш дом особенно герметичен, вы должны обеспечить приток воздуха (воздух для горения).
Воздух для горения должен поступать непосредственно снаружи. Он может проходить через воздуховод и решетку, которую можно закрыть, когда нет огня.
Отверстие должно иметь площадь минимум шесть с половиной дюймов и находиться в пределах 24 дюймов от топки.
Вентиляционное отверстие не должно располагаться непосредственно под дверцей печи, так как в него может попасть зола.
Недостаточная подача воздуха к вашему твердотопливному прибору приведет к неполным ожогам, что приведет к образованию сажи и дыма.
Пожары, которые горят с достаточным количеством воздуха, полностью расходуют топливо и выделяемые газы, что приводит к более чистому пожару с небольшим количеством дыма или сажи или без него.
Проветривайте камин или дровяную печь
Чтобы уменьшить загрязнение воздуха в помещении, необходим хороший приток свежего наружного воздуха. Движение воздуха в ваш дом и из него очень важно.Этот приток свежего воздуха также важен для отвода загрязняющих веществ по дымоходу, дымоходу или дымоходу наружу.
Убедитесь, что к вентилируемому прибору подключено вентиляционное отверстие и ничто не блокирует его. Убедитесь, что в вентиляционном отверстии нет отверстий и трещин.
Откройте заслонку дровяной печи при добавлении дров. Это позволяет большему количеству воздуха попадать в печь. Больше воздуха помогает древесине гореть должным образом и предотвращает попадание загрязняющих веществ обратно в дом, а не в дымоход.
Расположение дровяной печи
Расположите печь надлежащим образом. Никогда не устанавливайте печь в нише или шкафу, если она не указана специально для этого места.
Никогда не включайте дровяную печь, у которой выпускное отверстие для вентиляции находится на расстоянии менее 10 футов от впускного отверстия для рециркуляционного воздуха для системы принудительного воздушного отопления.
Держите горючие материалы подальше от дровяной печи.
Глоссарий терминов для дровяных печей
Сертифицированная дровяная печь : эти печи сокращают загрязнение воздуха и имеют этикетку, одобренную Департаментом качества окружающей среды (DEQ) или Агентством по охране окружающей среды (EPA).Любой тип твердотопливной печи может быть сертифицирован, и для законной установки дровяной печи или каминной топки она должна быть сертифицирована.
Соединитель дымохода — это дымоход, соединяющий печь с дымоходом. Он должен состоять из листового металла толщиной не менее 24 мм и иметь такой же размер, как и выходная втулка на плите. Выберите соединитель дымохода, который указан и помечен, или держите соединитель на расстоянии не менее 18 дюймов от горючей конструкции.
Горючие материалы включает все, что может гореть.Не только твердое топливо (древесина или древесные гранулы) является горючим, но и мебель, ковры, стены и полы могут быть горючими.
Проходной соединитель — это часть системы печи, которая проходит через стену и должна быть помечена как проход через стену.
Защита пола должен быть установлен под дровяной печью и должен быть из негорючего материала, некоторые дровяные печи должны устанавливаться на пустотелой кладке.
Хомут дымохода, выходной хомут — это воротник вокруг отверстия в дровяной печи, который соединяется с соединителем дымохода.
HT : высокая температура
Инструкции по установке от производителя : инструкции, которые исходят от производителя и предназначены специально для установки конкретной дровяной печи, на которую они ссылаются.
Гильза может быть металлической или глиняной и должна быть прочно прикреплена к дымоходу. Наконечники обеспечивают более плотную посадку и позволяют снять разъем для очистки и осмотра. Выберите наперсток из списка с надписью или держите его на расстоянии 18 дюймов от горючей конструкции.
Защита стен представляет собой негорючий экран, устанавливаемый между стеной и печью с распорками для обеспечения воздушного пространства не менее одного дюйма между стеной и защитой и зазора не менее одного дюйма сверху и снизу. Утвержденная защита стен позволяет устанавливать дровяную печь ближе к стене.
Сборные дымоходы
Дымоходы
Отвод воздуха из всех дровяных печей должен производиться через заводской металлический дымоход, указанный и маркированный, или дымоход из кирпичной кладки.Соединитель дымохода, газоотводчик, одностенная труба или каменный дымоход без футеровки нельзя использовать в качестве дымохода для дровяной печи.
Сборная труба для дымохода — это дымоходная труба заводского изготовления, на каждой детали которой имеется этикетка, указывающая, что дымоход относится к типу HT (высокотемпературный). На этикетке также будет указано, как далеко вы должны держать дымоходную трубу от горючих материалов. Все перечисленные дымоходы заводского изготовления должны быть типа HT и установлены в соответствии с инструкциями производителя по установке.
Существующие дымоходы из каменной кладки должны быть проверены каменщиком, трубочистом или домовладельцем перед тем, как подключать дровяную печь. Если дымоход в плохом состоянии, его необходимо отремонтировать или снести и построить новый. Для постройки каменного дымохода требуется разрешение на строительство.
Чтобы осмотреть дымоход, вы можете опустить спускной шнур в дымоход или использовать фонарик и зеркало через отверстие для очистки или гильзы. Проверьте дымоход на наличие плохого раствора, трещин, рыхлого кирпича, сломанных или отсутствующих облицовок, засоров, незапечатанных отверстий и общего состояния.Если не уверены, обратитесь к профессионалу.
Дымоходы из старого кирпича обычно закрыты конструкцией, что затрудняет проверку контакта каркаса с кладкой. Иногда вы можете увидеть, есть ли пространство между дымоходом и деревянной конструкцией, посмотрев вокруг дымохода из подвала или из подвала. Если у вас есть какие-либо сомнения относительно скрытых участков вокруг дымохода, контактирующих с конструкцией, вы должны вырезать в стене отверстие, чтобы убедиться, что у вас достаточно свободного пространства. Требуется зазор в два дюйма ко всей горючей конструкции.
Каменные дымоходы
Сертифицированные дровяные печи и этикетка
Сертифицированная дровяная печь — это печь, которая прошла испытания и соответствует стандартам загрязнения воздуха.
EPA начало сертификацию печей в 1988 году. Новые одобренные печи будут иметь маркировку EPA.
Орегон Дровяные печи, сертифицированные DEQ с 1984 по 1988 год.
Строительный кодекс штата требует разрешений и проверок для установки дровяных печей и разрешает установку только сертифицированных дровяных печей.
Исключения могут включать печи на гранулах, старинные печи, кухонные плиты и дровяные печи. BDS может сказать вам, нужно ли сертифицировать ваш дровяной прибор. Для установки всегда требуется разрешение.
Все сертифицированные печи должны иметь маркировку утверждения EPA. Дровяные печи часто имеют несколько этикеток. На этикетке безопасности перечислены требования к безопасным расстояниям до стен, очагов и дымоходов, и их часто путают с сертификатом. Знак безопасности, выданный агентством по безопасности, НЕ то же самое, что сертификат EPA.При выборе дровяной печи очень важно понимать разницу. Дровяные печи, сертифицированные EPA, будут:
Выбрасывать на 50–60 процентов меньше загрязнения.
Используйте на две трети меньше древесины.
Распределите тепло более эффективно, чтобы оно оставалось в вашем доме, а не выходило из дымохода.
Креозот меньше накапливается в дымоходах.
Избегайте возгорания в дымоходе
Креозот образуется в результате сжигания древесины без достаточного количества воздуха для огня. Это черное блестящее смолистое вещество, которое может покрывать внутренние поверхности печей, дымовых труб и дымоходов.Нарост даже на полдюйма может быть опасным. Креозот — это то, что горит в системе печи во время пожара в дымоходе. Печи и соединители дымохода могут раскалиться до докрасна при пожаре в дымоходе. Пылающие угли также могут задуть верх дымохода и потенциально вызвать пожар на крыше.
Чтобы предотвратить появление креозота, сжигайте печь с полностью открытой тягой не реже одного раза в день. Дымоход и соединитель дымохода необходимо чистить жесткими щетками и скребками для дымохода не реже одного раза в год. Некоторые системы, возможно, придется чистить чаще.
Запланировать осмотр камина или дровяной печи
Запросы на звонок для проверки и результатов проверки
Введите номер вашего IVR или разрешения
Введите трехзначный код проверки для типа проверки, которую вы запрашиваете
Введите номер телефона где с вами можно связаться в будние дни и если вы хотите, чтобы инспекция была утром или днем.
Должен быть взрослый старше 18 лет, чтобы позволить инспектору войти.
Примечание. Вся информация может быть изменена.
Эта веб-страница также доступна в формате PDF:
Cornell Cooperative Extension | Безопасность дровяной печи
Обязательно купите дровяную печь, размер которой соответствует вашим потребностям в отоплении.
С момента покупки дровяной печи и до ее использования следует соблюдать определенные меры безопасности. Здесь вы найдете несколько общих советов, которые помогут вам при покупке, установке и техническом обслуживании вашей дровяной печи, а также некоторые рекомендации, которым следует следовать, если ваши профилактические меры не сработают, и вы столкнетесь с опасной ситуацией, такой как пожар в дымоходе. .Имейте в виду, что это всего лишь общие рекомендации. Мы рекомендуем вам установить вашу дровяную печь сертифицированным установщиком или, по крайней мере, связаться с продавцом дровяной печи, сертифицированным установщиком или сотрудником по соблюдению строительных норм для получения дополнительной информации. Вы можете найти сертифицированных установщиков через Национальный институт каминов.
Поскольку безопасность — это такая широкая тема, здесь рассматриваются лишь некоторые ее аспекты. Для получения информации о лесозаготовках или безопасности источников древесины, пожалуйста, воспользуйтесь ссылками и ресурсами слева на этой странице.Вопросы безопасности ожогов и качества воздуха рассматриваются на отдельных страницах веб-сайта CCE.
Покупка печи
Обязательно купите дровяную печь, размер которой соответствует вашим потребностям в отоплении. Если плита слишком мала, у вас возникнет соблазн запустить ее сильнее, чем должно быть, чтобы получить необходимое тепло. Такое возгорание может привести к перегреву и повреждению самой печи, а также деталей дымохода и смежных конструкций в вашем доме, что может вызвать пожар в доме.Если дровяная печь слишком большая и вы уменьшаете ее мощность, ограничивая подачу воздуха заслонкой, то возникает недожог. Недогрев снижает эффективность сжигания вашей печи, создает намного больше дыма и вызывает более быстрое образование креозота в дымовой трубе. Накопление креозота является основной причиной возгорания дымохода: креозот является горючим, поэтому, как только он накапливается, один горячий огонь может вызвать возгорание всего этого креозота, опасно повышая температуру в дымоходе или дымоходе и потенциально также воспламеняя соседние конструкции ( подробнее о пожарах в дымоходе см. ниже).
Тщательно проверьте дровяную печь на предмет износа или повреждений (трещин, деформации деталей и т. Д.)! Если вы покупаете бывшую в употреблении печь, избегайте покупки всего, что было произведено до 1990 года. Примерно в 1990 году вступили в силу стандарты EPA Phase II, требующие, чтобы дровяные печи соответствовали более строгим стандартам выбросов. Большинство старых агрегатов значительно более загрязняют окружающую среду, чем те, которые были произведены после 1990 года, что влияет на качество воздуха как в помещении, так и на улице. Они также более неэффективны, что увеличивает ваши расходы на топливо. Итак, убедитесь, что на дровяной печи есть наклейка, сертифицированная EPA Phase II.Новые печи немного легче покупать. Underwriters Laboratories или другое учреждение, такое как UL, должно было дать свое согласие на любую новую плиту, на которую вы смотрите. Это свидетельствует о том, что печь соответствует стандартам безопасности. Опять же, всегда ищите наклейку, сертифицированную EPA Phase II. (EPA работает над еще более строгими стандартами выбросов, которые могут вступить в силу уже в 2012 году.)
Установка
Ознакомьтесь с руководством по эксплуатации дровяной печи и всегда следуйте инструкциям по зазору, характерным для вашей дровяной печи.Если ваше приложение требует более узких зазоров, поговорите с продавцом дровяной печи о заводских тепловых экранах, специально предназначенных для вашей печи, или он или она может изготовить соответствующий экран для прикрепления к соседней стене (стенам).
Убедитесь, что пол под тем местом, где вы собираетесь установить дровяную печь, достаточно прочен, чтобы выдержать ее вес, затем постройте или купите очаг, чтобы поставить ее. Негорючие полы должны проходить под всей печью, на 12 дюймов по бокам и на 18 дюймов перед загрузочными дверцами.
С технической точки зрения дымовая труба — это одностенная, обычно черная металлическая труба, которую можно использовать только для того, чтобы проложить путь от дровяной печи до нескольких футов до стены или потолка. Дымоход класса «А» — двустенный или трехслойный из высокотемпературной нержавеющей стали — должен проходить всю оставшуюся часть пути (через полы, стены, потолки и между этажами). Проложите дымоход и дымоход как можно более коротким путем — это улучшит тягу и снизит турбулентность выхлопных газов, что сделает вашу установку более безопасной.Кроме того, по мере увеличения длины трубы повышается вероятность того, что ее соединения со временем ухудшатся. Ограничьте количество используемых изгибов и сделайте их максимально плавными. Если вы производите установку самостоятельно, проконсультируйтесь с местным строительным инспектором и продавцом дровяной печи, чтобы убедиться, что вы соблюдаете установленные стандарты безопасности.
Если у вас есть дымоход, построенный для газовой, масляной или угольной печи, скорее всего, он не подойдет для дровяной печи, по крайней мере, без некоторых модификаций.Во-первых, большинство дымоходов слишком велики для дровяных печей, что создает плохую тягу и увеличивает скопление креозота. Во-вторых, часто не соблюдаются надлежащие расстояния до горючих материалов (деревянного каркаса). В-третьих, если это каменный дымоход, большинство из них не имеют надлежащей облицовки дымохода. В-четвертых, во многих каменных дымоходах со временем образуются трещины в растворе, что приводит к утечкам воздуха, уменьшению тяги, выходу дыма и созданию возможности контакта горячих дымовых газов с горючими веществами. Если вы хотите использовать существующий дымоход, попросите сертифицированного установщика посмотреть, что у вас есть.Если это металл, ваши возможности несколько ограничены. Если это кладка, вам, вероятно, придется заменить дымоход трубой из нержавеющей стали. Накройте дымоход крышкой подходящего размера. Ядовитые газы или искры могут переходить от одного нагревательного устройства к другому, поэтому не подключайте более одного устройства к одному дымоходу.
При соединении дымохода и дымохода установите охватывающие концы секций трубы вверх, чтобы предотвратить утечку креозота вокруг швов, а затем закройте каждое соединение, чтобы не допустить выхода дыма.Используйте для этой цели черный поверхностный цемент, который можно приобрести у продавца дровяной печи.
Встраивание «ловушки для мусора» в вашу систему обеспечивает легкий доступ для очистки дымовой трубы. Обычно он встроен в самый длинный участок дымовой трубы. Кроме того, если дымовая труба выходит из печи сзади (а не сверху), вместо того, чтобы помещать изгиб в том месте, где труба выходит из печи, поместите туда тройник. Если вы наденете съемный колпачок на нижний конец тройника (обязательно закрепите его винтами для листового металла), то очистка дымохода будет намного проще.
Лучше, чтобы дымовая труба проходила через весь дом и выходила на крышу, чем через стену. Прохладный наружный воздух вызывает охлаждающий эффект наружных дымоходов, который снижает эффективность дымохода примерно на 20% и способствует быстрому образованию креозота.
Термометры для дымовых труб — дешевый и простой способ контролировать температуру дымовых газов. Они дают вам простой способ убедиться, что вы не топите свою дровяную печь слишком сильно (что может привести к повреждению печи или дымовой трубы и может воспламенить соседние конструкции) или слишком холодно (увеличивая уровень дыма и позволяя скапливаться креозоту).Проконсультируйтесь с производителем или продавцом дровяной печи о наилучшем размещении (большинство из них ввинчиваются в дымовую трубу или прикрепляются с помощью магнита примерно на два фута выше верха печи).
Всегда полезно установить калитку или небольшой забор вокруг дровяной печи, особенно если у вас есть маленькие дети или у вас в доме будут маленькие дети.
Проверки технического обслуживания
Проверяйте дымоход и дровяную печь у сертифицированного специалиста по дымоходам раз в год, задолго до начала отопительного сезона.Если хотите, есть несколько простых проверок дымохода и дымохода, которые вы можете выполнить самостоятельно (см. Страницы надлежащего обслуживания для получения дополнительной информации по обслуживанию вашей дровяной печи):
Stovepipe со временем может испортиться, поэтому вам следует регулярно проверять прочность трубы после первого или двух лет использования. Сделать это можно, просто сдавив трубу: стены не должны быть раздробленными; если вы можете раздавить стены, значит, креозот съел слишком много металла, чтобы установка была безопасной.
Чтобы проверить надежность дымохода, заткните верхнюю часть дымохода, а затем зажгите небольшой дымный огонь внизу. Дым будет выходить из любых утечек, содержащихся в облицовке дымохода. Эта техника известна как затяжка.
Перед розжигом печи проверьте количество скопившегося креозота. Креозот более 1/4 дюйма считается опасным и должен быть удален перед следующим ожогом. Проверяйте наличие креозота каждые две недели, пока вы не привыкнете к поведению печи.Вы можете сделать это, заглянув в систему или нажав металлическим предметом на участки трубы. Когда вы привыкнете к звенящему звуку чистой трубы, вы сможете различать глухой стук грязной трубы.
Дымоход
Возгорание в дымоходе вызвано скоплением креозота в дымоходе или дымоходе. Креозот состоит из конденсированных летучих газов, образующихся при неполном сгорании древесины. Когда эти газы поднимаются в дымоходе, они охлаждаются, смешиваются с водяным паром и образуют смолистое вещество, которое прилипает к стенкам дымохода.При достаточном нагреве при нормальной работе дровяной печи креозот может воспламениться, что приведет к пожару в дымоходе.
Пожары в дымоходе могут возникать быстро и быть очень мощными, стреляя пламенем на много футов выше крышки дымохода и создавая громкий грохот, как проезжающий грузовой поезд. Они также могут быть менее драматичными: медленно горящие дымоходы не получают достаточно воздуха, чтобы стать «яростными». Но они по-прежнему могут нагреваться до чрезмерно высоких температур и могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и их более впечатляющие собратья.При правильной установке и уходе за дымоходом возгорание в дымоходе можно полностью предотвратить, но если вы столкнулись с ним, вот некоторая основная информация о них.
Знаки пожара дымохода
Дымовая труба излучает искры
Дымовая труба очень горячая, возможно, даже тлеющая
Воздух проходит через сквозняк в печи
Слышны громкие треск или хлопки, или вы слышите урчание, подобное тому, которое вызвано низким -летает самолет или товарный поезд
Если у вас пожар в дымоходе
Позвоните 911 и выведите себя и свою семью из дома.
Если пожар только что начался и только в том случае, если это безопасно, перед тем, как покинуть дом, вам следует закрыть печь, чтобы огонь лишился кислорода.
Ни в коем случае не наливайте воду в печь! Быстрое охлаждение корпуса печи может привести к ее растрескиванию, что только усилит приток кислорода к пламени.
Если кислород просачивается в огонь через трещину или другой дефект в печи, может произойти вспышка (кратковременное очень горячее возгорание, вызванное притоком кислорода).Многократная прошивка может привести к разрыву кладки дымоходов и дымоходов. Если вы подозреваете, что происходит мигание, лучший способ защиты — оставить заслонки открытыми.
Отойдите на безопасное расстояние от дома и дождитесь прибытия пожарных. Даже если кажется, что огонь потух, не возвращайтесь, пока они не проведут тщательную проверку вашего дома. Обрызгайте крышу — не прямо на дымоход — из садового шланга, чтобы ограничить возможное распространение огня. Даже если пламя перестало выходить из верхней части дымохода и грохот прекратился, на горючих частях вашего дома или рядом с ними может быть достаточно тепла, чтобы зажечь их.
После пожара в дымоходе попросите сертифицированного установщика или трубочиста провести тщательную очистку и проверку вашей системы на надежность. Пламя, вероятно, превратило любой креозот в дымоходе в более толстый и более твердый слой, который вызовет чрезвычайно быстрое накопление креозота во время следующего ожога, если его оставить в дымоходе. Дымовая труба и дымовая труба также могли быть повреждены огнем.
Отопление с использованием древесных ресурсов разработано Гильермо Метцем, руководителем группы по энергетике CCE-Tompkins
Последнее обновление 4 ноября 2020 г.
.

Проект	Разрешение и осмотр	Сборы
Установка дровяной печи, каминной топки, дровяной печи, пеллетной печи или любого твердого топлива горящий прибор	механический	Минимальная плата плюс государственная надбавка
Монтаж дымохода заводского изготовления или металлического дымохода	механический	Минимальная плата плюс государственная надбавка
Строительство или ремонт каменного камина и / или дымохода	Здание на основе	справедливая рыночная оценка проекта
Если установка печи или теплообменника включает вентилятор и / или необходимую электрическую проводку	Требуется электрическая часть в дополнение к любому другому требуемому разрешению	На основе количества цепей, затронутых работами
Установка только теплообменника, без вентилятора и проводки ne cessary	нет	нет

Тип	Комментарии	Установка
Протестировано и одобрено признанным испытательным агентством и обычно имеет маркировку в списке: UL, Underwriters Laboratories DEQ, Департамент качества окружающей среды Warnock-Hershey	В соответствии с инструкциями производителя по установке, которые вы должны сохранить и показать инспектору для проверки правильности установки.
Сертифицированные дровяные печи Сюда входят перечисленные и маркированные, гранулированные, каталитические и некаталитические топки, а также каминные топки.	Закон штата (ORS 468.655) разрешает использовать только дровяные печи, сертифицированные как новые 1 июля 1986 г. или позднее. Эти печи сокращают загрязнение воздуха и имеют этикетку, одобренную Департаментом качества окружающей среды (DEQ) или Агентством по охране окружающей среды (EPA). .	Если указано, то в соответствии с инструкциями производителя, в противном случае — в соответствии с Международным механическим кодексом (IMC)
Старинные дровяные печи Ваша печь старинная? Позвоните по номеру телефона Службы жилищной инспекции.	Построено до 1940 г. Изящно построено Не требует сертификации	Согласно Международному механическому кодексу (IMC)
Существующие дровяные печи Существующие дровяные печи, разрешенные к использованию — это те, которые были официально установлены до введения новых правил и не подпадают под действие новых правил.	Дровяная печь, установленная, проверенная и утвержденная с разрешением на механическое оборудование до 29 сентября 1991 года, является законной. Существующую печь и защиту вокруг нее можно сохранить.	Для замены или перемещения печи требуется разрешение, осмотр и одобрение, и это больше не разрешается. Печь должна быть сертифицирована или антиквариата для проверки и проверки.
Каталитическая дровяная печь	Имеет каталитическую камеру сгорания, позволяющую опасным газам гореть при более низких температурах, и сжигает дым от огня до того, как он выйдет через дымоход. Катализатор требует регулярного обслуживания во избежание повреждений или отложений. Возможно, потребуется замена каталитической ячейки, это нормальный износ.	Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC).
Некаталитическая дровяная печь	Сжигает газы через горячую топку, смешивая полученный результат с воздухом, достаточным для их полного сжигания.Это вторичное горение. В новых некаталитических дровяных печах обычный процесс горения дополняется второй зоной горения, которая сжигает дым до того, как он выйдет через дымоход. Следуйте инструкциям по использованию регуляторов вторичного воздуха для поддержания чистой и эффективной работы печи.	Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC).
Каминные вставки	Печь, специально разработанная для установки в существующий каменный камин. Более эффективен по теплу, чем обычный камин, и их проще установить, чем большинство дровяных печей. Может потребовать большего ухода, чем большинство дровяных печей, для предотвращения скопления креозота в дымоходе.	В соответствии с инструкциями производителя по установке. Никогда не устанавливайте в металлический камин или в камин с металлической топкой, если камин и топка не указаны и не маркированы специально для этого использования.
Пеллетная печь	Сжигает экономичные пеллеты из переработанных опилок. Регулирует соотношение топлива и воздуха в печи, обеспечивая почти полное сгорание топлива и генерируя минимальное количество древесного дыма. EPA назвало их самыми эффективными и экологически безопасными из новых дровяных печей.	Если указано и обозначено, то в соответствии с инструкциями производителя по установке, в противном случае — в соответствии с Международным механическим кодексом (IMC и IRC).
Теплообменники	Устанавливаются в существующие камины, большинство из них построено из труб; они втягивают воздух и отправляют нагретый воздух обратно в комнату. Могут быть опасными, поскольку некоторые из них сделаны из тонкого металла, который может прожечь, а те, у которых плохо подогнанные стыки, могут выдувать искры, дым или угарный газ прямо в комнату. Может иметь дверцу, которая закрывает переднюю часть камина, делая его почти герметичным. Это может привести к очень высоким температурам в зоне заслонки, если в камине есть слабые места, что может привести к возгоранию мантии или стены. Проверьте температуру горючего кожуха после установки. Если вы не можете удобно держать ладонь на мантии от 30 до 60 секунд, значит, зазора недостаточно, и мантию необходимо защитить.	В соответствии с инструкциями производителя по установке. Вентилятор, требующий электропроводки, должен быть разрешен и пройти электрическую проверку.
Дровяные печи	Должны быть перечислены и маркированы утвержденным испытательным агентством. Необходимо держать подальше от горючих материалов, чем другие типы печей.	Согласно инструкциям производителя.
Водяное отопление Установка водонагревательных змеевиков, водяных рубашек или аналогичных устройств в дровяной печи может быть опасной. Обсудите свои планы перед покупкой или установкой такой системы водяного отопления, позвонив в Службу жилищной инспекции.		Если печь указана и помечена как водонагреватель, в соответствии с инструкциями производителя по установке.
