Кондуктор для сверления отверстий своими руками: шаблон для сборки мебели

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов.

Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.
Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Сферы использования

Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить. Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.

Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.

В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом.

Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.

Размер и принцип работы современных кондукторов могут быть различными. Некоторые из моделей таких устройств намного легче купить, а отдельные несложно изготовить своими руками. В пользу того, чтобы изготовить мебельный кондуктор для сверления отверстий своими руками, говорит и тот факт, что серийные устройства, особенно универсального назначения, стоят недешево.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

Сделай себе кондуктор для сверления отверстий и собирай свою мебель!

При работе с ручной дрелью, иногда бывает сложно выдержать заданное направление отверстия. Также кондукторы применяются, если необходимо выполнить ряд аналогичных дырок по шаблону. Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантировано получает одинаковый результат.

Кондуктор незаменим при сверлении дыр в трубах. Но основное применение — проход отверстий под заданным углом.

Рассмотрим различные варианты этого полезного приспособления:

Кондуктор для перпендикулярного сверления отверстий

Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале

Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.

Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.

Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы. Иначе от вибрации он может сместиться.

Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.

Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.

Кондуктор для цилиндрических заготовок или труб

Сделать отверстие в покатой поверхности практически невозможно. Особенно тяжело начать процесс — кончик сверла соскакивает с заданной точки. Приспособление зафиксирует направление, и позволит выполнить работу с высокой точностью.

Регулируя длину фиксирующих болтов, можно просверлить отверстие по касательной в отношении центра. Если под рукой нет подобного инструмента, его можно изготовить из подручных материалов. Например, из бруска твердого дерева и полоски фанеры.

Чтобы направляющие не так быстро разбивались острыми кромками сверла, их можно усилить гильзами из трубок разного диаметра.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

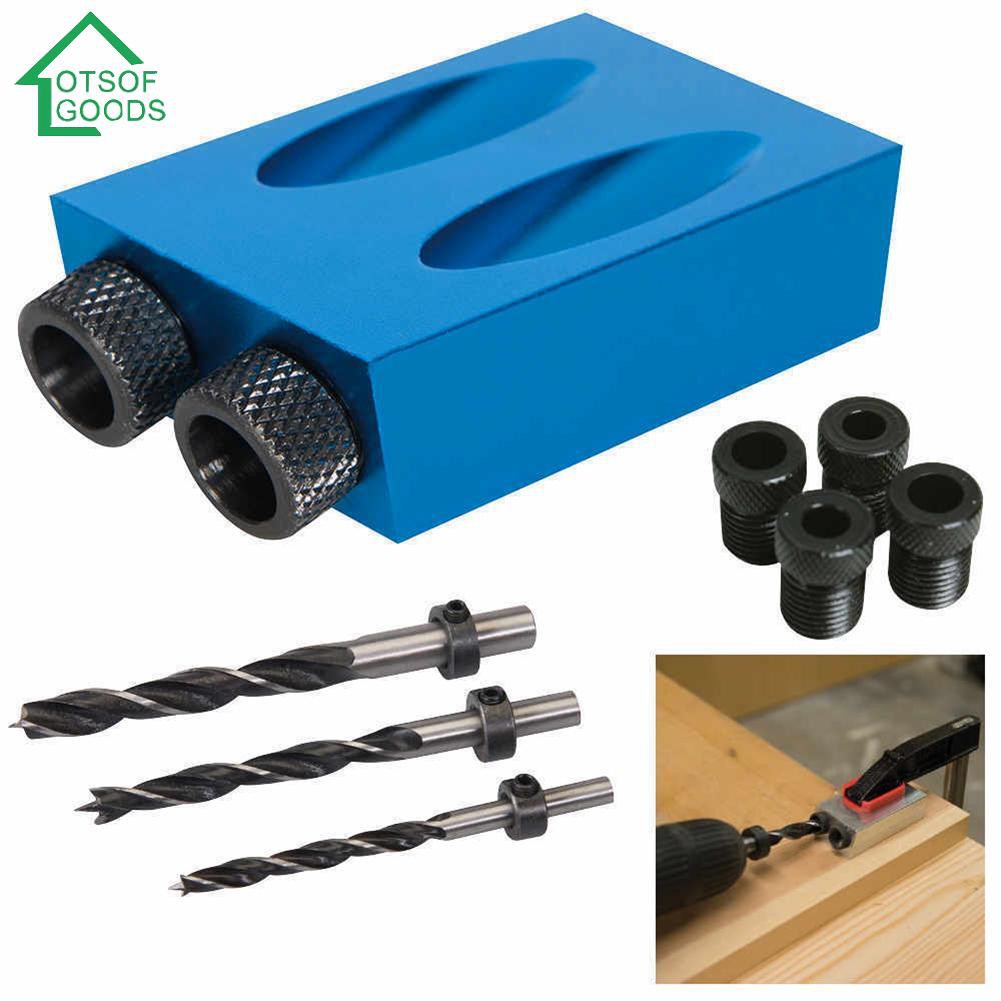

Кондуктор для отверстий под углом

Такой тип сверления не очень распространен, однако есть способы крепления изделий между собой, когда без этой технологии не обойтись.

Фактически, отверстие проделывается по касательной, что практически нереально выполнить, удерживая дрель руками.

Важно! В металлических деталях такие углубления можно выполнить только с помощью фрезы.

А для деревянных заготовок существует готовый комплект.

Любой столяр знаком с таким способом сверления, профессионалы используют это приспособление постоянно. Работать с кондуктором несложно: выставляется высота сверления, заготовка плотно прижимается к упору, и вы получаете точные косые отверстия.

На сверло обязательно надевается упор-ограничитель, иначе отверстие получится сквозным. Тогда головка шурупа будет проваливаться. Кроме того, такой крепеж лучше делать с помощью особого сверла, с двойным диаметром.

Самостоятельно такое приспособление изготовить сложно. Хотя есть простые варианты, не отличающиеся особой точностью.

Есть отдельный тип приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.

Указанный выше тип крепежа, подходит лишь для массива. Прессованные плиты так не соединить.

Поэтому такой кондуктор не подойдет для сверления отверстий в ДСП. Для сборки цапф и других компонентов мебели из оргалита, применяется шкантовый крепеж.

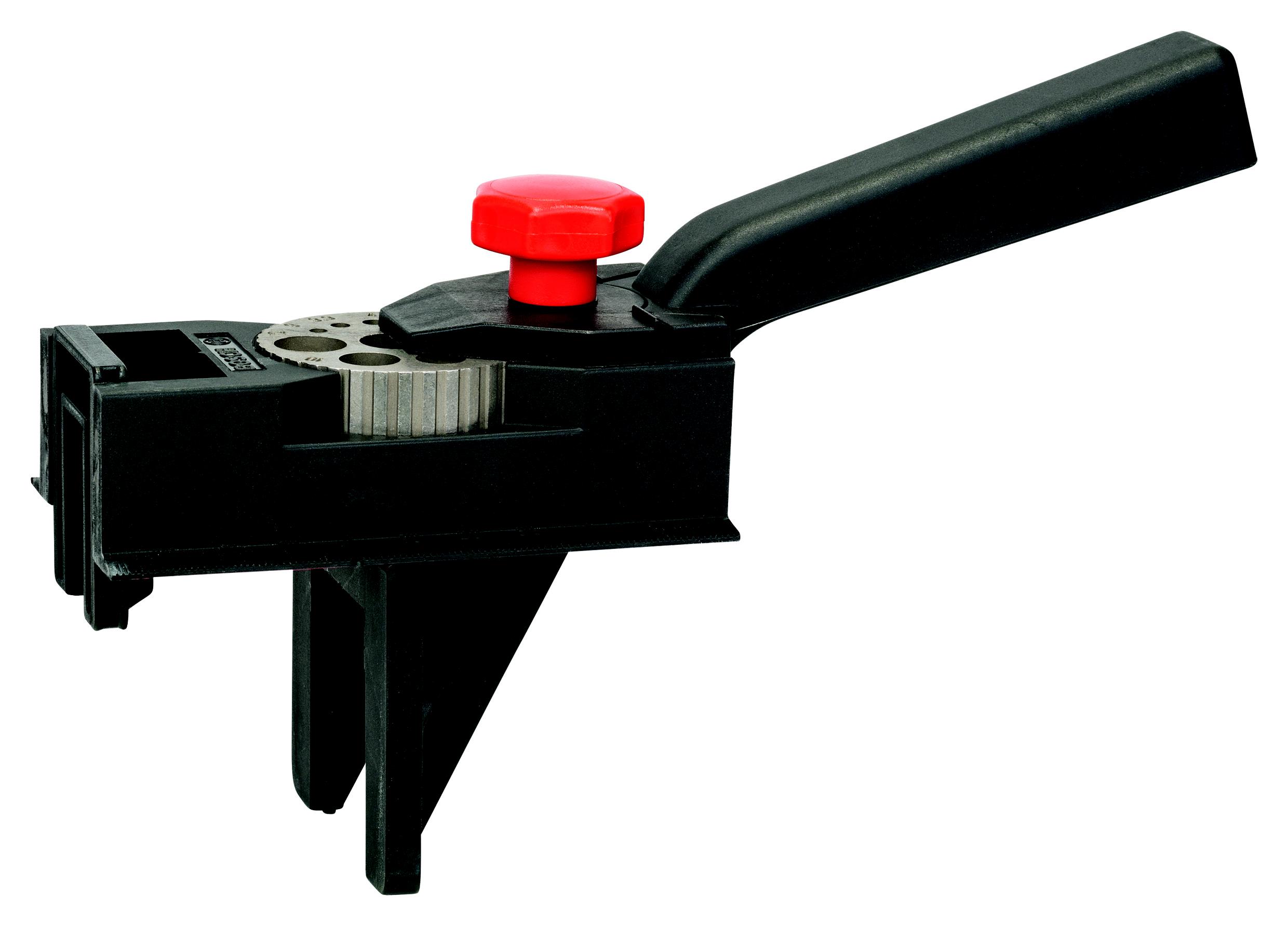

Кондуктор отверстий под шканты

Приспособление предназначено для того, чтобы соблюсти соосность отверстий. Иначе вы не сможете установить шипы. Прикладывая кондуктор к обеим соединяемым деталям, вы обеспечите идеальную стыковку.

Если вы решите сделать подобный кондуктор своими руками, искать чертежи не обязательно. Представляем два варианта прекрасно работающих самоделок:

Накладной шаблон


Изготовить его очень просто. Достаточно небольшого кусочка фанеры, и листа оргалита. С помощью такого приспособления вы всегда сможете просверлить пару соосных отверстий для шкантов.

Оргалит (или другой прозрачный пластик) надо разметить, и насверлить калибровочных отверстий. С их помощью вам проще будет установить шаблон на нужное место. В отверстия надо забить тонкостенные латунные трубки. Иначе сверло по дереву быстро разрушит направляющие.

Важно! Такое приспособление подходит лишь для заготовок фиксированной ширины.

Тогда шипы будут расположены по центру торца. Для дерева других размеров, необходимо сделать отдельные направляющие, или универсальный шаблон кондуктор.

Самоцентрующийся кондуктор

Если вы не изготавливаете мебель с использованием стандартных панелей, нужен универсальный инструмент. Его также можно сделать своими руками, причем материалы буквально валяются под ногами.

Чтобы изготовить такой кондуктор для сверления отверстий вам понадобится чертеж и базовые знания геометрии. Используемые материалы: кусок фанеры 15-18 мм, тонкостенная трубка, подходящая под сверло, несколько шкантов, и металлическая полоска для плеч параллелепипеда.

Делаем три одинаковые детали: в середине отверстие, армированное трубкой, с нижней стороны симметрично расположены упорные ножки из шкантов. Важно, чтобы все три составляющие были абсолютно идентичными.

Из металла нарезаем три одинаковых плеча с симметрично расположенными отверстиями. Именно они определяют линейность отверстий кондуктора.

Выпиливаем пазы в трех заготовках, и соединяем их с помощью металлических плеч. Приспособление работает не хуже фабричного, при фактически нулевой стоимости.

Еще один способ соединения мебели – использование так называемого конфирмата. Для этого нужен отдельный инструмент.

Изготовление самоцентрирующегося кондуктора — видео

Кондуктор под конфирмат – разновидности и возможность изготовления

Разумеется, такое приспособление есть в продаже, причем достаточно удобное и универсальное. С его помощью производится перфорация первой детали заготовки.

Вторая деталь заготовки должна иметь два ряда перпендикулярных отверстий. Для этого разработана иная конструкция.

Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.

Важно! Любой универсальный прибор создан для экономии средств.

Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого.

Поэтому, при самостоятельном изготовлении шаблонов, делайте их узко профильными.

Пусть вас не смущают отверстия одного размера. Конфирмат, как правило, выпускается по определенным стандартам. Поэтому диаметр сверления единый.

Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон, используются шарнирные соединения. Их крепления должны быть также стандартизованы и синхронны между собой. Чтобы не ошибиться с разметкой, применяется кондуктор для отверстий под петли.

Установить стандартный мебельный шарнир без этого шаблона, практически нереально.

Вывод:

Любые приспособления, с помощью которых можно стандартизировать разметку, или сверление отверстий, на порядок повышают качество работ. Кроме того, приобретение (изготовление) кондукторов позволяют сэкономить массу времени при столярных работах.

About sposport

View all posts by sposport

Загрузка…

Кондуктор для сверления отверстий: особенности, виды, применение

Кондуктор для сверления отверстий — это планка небольшого размера, имеющая шаблоны отверстий, расположенные под определенными углами и имеющие разные диаметры для сверления. По сути, этот инструмент призван решать задачу: расположить сверло под правильным углом к полотну обрабатываемого материала. Ведь исправить такую ошибку порой бывает просто невозможно.

Кондуктор для сверления отверстий

Конструкционные особенности и виды кондукторов

Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:

  • когда ось сверления находится под прямым углом к поверхности материала;
  • когда ось проходит под острым или тупым углом по отношению к плоскости.

Устройство кондуктора

Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

  • накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
  • поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
  • универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями;
    опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
  • скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
  • закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

  • производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
  • строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
  • машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они  все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
  • серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
  • домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

Кондуктор для перпендикулярного сверления отверстий

Кондуктор для перпендикулярного сверления отверстий применяется чаще всего в мебельной индустрии, где нужно сверлить плиты, доски, бруски, ДСП и прочие детали из разных материалов. И где от точности расположения отверстия будет зависеть облик будущей мебели. Для этих целей подходят конудкторы любых видов.

Кондуктор для цилиндрических заготовок или труб

Для цилиндрических поверхностей больше всего подходят поворотные или универсальные виды, так как во время сверления трубы или любой другого предмета, имеющего сферическую форму, сверло может смещаться, отчего отверстие окажется неправильной формы.

Кондуктор для цилиндрических заготовок или труб

Такие шаблоны позволяют выдерживать перпендикулярность между трубой или сферой и непосредственно сверлом. Это очень важно.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

В производстве мебели обойтись без кондукторов или подобных шаблонов практически нельзя, особенно при сборке всех конструктивных элементов будущей мебели. Они, прежде всего, исправляют такую ошибку, как неверный угол входа сверла в заготовку. Как известно, исправить такую ошибку очень сложно, порой, даже невозможно, а если возможно, то отнимает кучу времени. Кондуктор не только позволяет позиционировать сверло относительно детали, но и дает ей уйти с намеченного направления сверления в ходе работы.

Мебельный кондуктор для сверления отверстий

Они используются, когда требуется просверлить отверстия для крепежей. В этом случае применяется кондуктор для конфирмантов или шкантов. Без них просверлить такие отверстия просто невозможно. А как часто бывает такое, что при сборке мебели обнаруживается нехватка некоторого количества отверстий, необходимой для окончательной сборки.

Кондуктор для отверстий под углом

Кондуктор для сверления отверстий под углом применяется для сборки мебели. Зачастую его используют для сверления не слишком толстых МДФ-плит или ДСП, фанеры. Используются также на производстве. Могут изготавливаться как в специализированном исполнении, под конкретные операции, или в более универсальном виде. Они сокращают время по изготовлению наклонных отверстий. Тем более, на глаз сделать их так же одинаково точно не получится.

В домашних условиях сверлить под углом приходится не часто, но такая необходимость возникает. Такого рода кондуктор можно изготовить самостоятельно, а можно купить. Причина в том, что если не заниматься серийным производством, то подготовка шаблонов под нестандартные отверстия, скорее всего не оправдает затраты на себя. Проще и дешевле будет постараться рассверлить отверстие как нужно, но небольшими отклонениями, чем заниматься изготовлением шаблонов. Возможно, он больше никогда не пригодиться. Решать владельцу.

Кондуктор отверстий под шканты

Кондуктор для сверления отверстий под шканты один из наиболее простых шаблонов в своем варианте исполнения. Однако следует знать, что такие шаблоны должны упрощать работу мастера, а не усложнять ее, когда он вынужден применять сложные приборы.

Кондуктор отверстий под шканты

Применяется для сбора мебели. Должен обеспечивать одновременное сверление отверстий без смены прибора. Для изготовления используются разные материалы, имеющих разные прочностные характеристики. Самым прочным можно считать агрегат из стали.

Кондуктор под конфирмат разновидности и возможность изготовления

Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.

Кондуктор под конфирмат

Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

  • он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
  • позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
  • повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

  • минимальные деформации при больших нагрузках;
  • четкая ось направления сверла;
  • отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Самодельные кондукторные аппараты

Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.

Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели. .

Схема для сборки кондуктора
Схема устройства кондуктора для сверления отверстий

Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.

Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.

как сделать своими руками удобное приспособление

Сверлильный кондуктор — непременный атрибут на крупном производстве, неважно на каком. Там, где много сверлят, он действительно необходим, особенно когда производство серийное или массовое.

С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего.

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

  • Разметка.
  • Кернение (точечные углубления в материале под сверло).
  • Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

  1. Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
  2. Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

  • Приспособление фиксируют на обрабатываемой детали.
  • Гильзу вставляют в отверстие.
  • Сверлят через гильзу.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

  1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
  2. Втулки направляющие. Через них будет входить сверло.
  3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе. Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

  • Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
  • Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

Варианты:

  • Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
  • Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
  • Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

Материалы:

  • Фанера.
  • Текстолит или стеклотекстолит — желательно толстый.
  • Дерево твёрдых пород.
  • Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Успехов вам в работе!

особенности, виды и способы применения

Если вы изготавливаете мебель своими руками, то знаете, что все изделия должны соединяться встык. В связи с этим возникает потребность высверливать множество отверстий. Для этого все мастера применяют специальный инструмент. Речь пойдет о кондукторе для сверления отверстий.

Что это такое?

Кондуктор – это пластинка, на которой расположены отверстия и гильзы. Воспользоваться таким оборудованием может даже новичок. Достаточно сделать всего лишь несколько шагов:

  • оборудование фиксируется в нужном месте;
  • в гильзу вставляется сверло;
  • аккуратно делается отверстие.
Чтобы скрепить две детали понадобится всего лишь один кондуктор.

Преимущества

Такое приспособление применяют не только при изготовлении мебели и строительстве, но и в машиностроении. С его помощью выполняется сверловка отверстий на любых поверхностях. Отмечают еще несколько преимуществ:

  • наивысшая точность;
  • легкость использования.

Разновидность

Все модели независимо от своего применения в той или иной мере делятся на несколько основных групп. Рассмотрим их более подробно:

  • Накладные. Это название они получили благодаря особому применению. На выбранную заготовку накладывают оборудование. Фиксируют или оставляют без зажима. Идеально подходит для применения в таких материалах как ДСП.
  • Поворотные. Если необходимо сделать проход на цилиндрической поверхности, то обязательно стоит воспользоваться именно таким видом оборудования. Такой вид имеет несколько осей поворота: вертикальная, горизонтальная, наклонная. Для последнего в корпусе имеется направляющая втулка.
  • Опрокидываемые. Если необходимо просверлить одновременно на нескольких плоскостях, то стоит воспользоваться этим видом кондукторов.
  • Скользящие. Последняя группа не пользуется спросом, так как считается самой неудобной. Перед сверлением необходимо приводить приспособление в рабочее положение. Такой вид невозможно закрепить на поверхности.

Применение

Используют сверлильный кондуктор во многих сферах деятельности. Чаще всего в строительстве. Но помимо этого выделяют еще несколько важных отраслей.

Мебель

Во время сборки многие мастера сталкиваются с такой проблемой, как нехватка отверстий. В этом случае приходится делать новые самостоятельно. Чтобы сделать это с легкостью рекомендуется применять кондуктор. С его помощью вся работа сделается быстро, качественно и точно. Также прибегать к помощи подобного приспособления нужно мастерам, не имеющим специального станка.

Современная сборка отличается широким выбором мебельной фурнитуры и различных крепежей. Все это требует точной установки без смещений. Именно в этом и поможет кондуктор.

Трубы

Сделать отверстия правильной формы на цилиндрических поверхностях достаточно сложно. Применять сверло в этом случае бесполезно. Оно будет постоянно соскальзывать, а значит все они получатся неправильной формы. Для этого рекомендовано использовать кондуктор.

Дополнительно с ним можно использовать приспособления, которые помогают делать перпендикулярные отверстия. Также оно поможет обработать скругленные элементы и кромки.

Покупной или самодельный: что лучше

При сборке мебели использование такого приспособления обязательно. Кто-то предпочитает купить готовый вариант в магазине, а многие изготавливают их самостоятельно.

Что касается продажи, то их можно найти практически в каждом строительном магазине. Однако здесь может оказаться, что купленное оборудование может не подойти под ваши запросы.

На стоимость изделий влияют следующие факторы:

  • способ использования;
  • размерный ряд;
  • изготовитель.
Простое оборудование имеет невысокую стоимость, а вот изделия с дополнительными функциями будут стоить подороже.

Имея немного представления о кондукторе и некоторые инструменты можно изготовить его своими руками.

Самостоятельное изготовление

Для работы необходимо подготовить следующие материалы и инструменты:

  • лист из металла или деревянная доска;
  • сварочный аппарат;
  • углошлифовальная машинка;
  • дрель;
  • отвертки;
  • кусачки;
  • наждачная бумага;
  • плоскогубцы;
  • арматура размером 10*10 мм.
Далее придерживайтесь следующей инструкции:
  • Сделайте заготовку. Ее необходимо зачистить наждачной бумагой. Сделайте разметку будущих отверстий. Для этого существует стандарт, который говорит, что расстояние между центрами должно составлять 32 мм.
  • Выполняем сверление.
  • Следующим шагом вам необходимо сделать опору из металлической пластины. Ее толщина должна быть 1 мм. Ее необходимо согнуть и разметить место для резьбы.
  • Соедините две детали между собой.

Техническая сторона

Стоит подробно ознакомиться с несколькими техниками сверления.

Под конфирмат

При самостоятельном изготовлении мебели часто используются конфирматы. Для такого сверления используют специальные сверла с размером 4,5 мм. Его легко узнать по дополнительной головке.

Торцевая сверловка

Это самая сложная техника. Сверло должно расположиться перпендикулярно торцу. В этом случае дрель нужно держать крепко и ровно. Очень удобно использовать специальное оборудование.

Сверловка в двух деталях одновременно

Это самый точный и быстрый способ. Для такого метода необходимо подготовить специальные зажимы (струбцины). Фиксирование должно быть качественным, чтобы детали не шатались.

Сверловка под шканты

Для этого используют сверло размером примерно 8 мм. Чтобы на детали не получились сквозные отверстия необходимо установить специальный ограничитель глубины. Для торца рекомендовано использовать тоже сверло, а глубина не должна превышать 20 мм.

Видео

Из ролика вы узнаете, как правильно использовать кондуктор для сверления отверстий в ЛДСП.

приспособления под шканты и под углом, как сделать своими руками

Выполнить максимально и точно отверстия в изделиях на основе натурального дерева, метала, МДФ или ДСП можно с помощью специального кондуктора. Это незаменимая вещь для тех, кто занимается производством мебели, также такое приспособление нужно и в других сфера.

Такой кондуктор можно приобрести готовый, а можно и сделать самостоятельно.

Особенности применения в мебельной промышленности

Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.

А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.

В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:

  • на серийном производстве;
  • при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
  • кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.

Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.

При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.

Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

Другие сферы использования

Кондукторы для отверстий используются не только при производстве мебели. Достаточно часто их применяют тогда, когда нужно проделать отверстие в трубе или другой детали цилиндрической формы. Благодаря им можно выполнить качественное отверстие даже в трубе с малым диаметром.

Такие устройства универсальны и просты в применении, поэтому их также используют в следующих отраслях:

  • машиностроение — сверление отверстий в разнокалиберных заготовках на основе разных материалов;
  • строительство — бурение отверстий в строительных конструкциях;
  • домашние коммуникации — как уже говорилось, сверление труб и не только.

Современные сверлильные кондукторы могут быть разных размеров и иметь разный принцип работы. Некоторые их них устроены сложно, поэтому их проще купить. А некоторые модификации можно изготовить самостоятельно, тем более что некоторые серийные мебельные модели, особенно имеющие универсальное назначение, стоят дорого.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

  • способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
  • давать возможность проделывать несколько отверстий одновременно без ручной разметки;
  • заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

  • минимальная вероятность деформации;
  • сверло направлено максимально четко;
  • отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Классификация инструментов

Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.

Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:

  • накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
  • поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
  • универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
  • опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
  • скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
  • закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.

Кондуктор для сверления отверстий своими руками

Как уже говорилось, в зависимости от сферы использования и конструкции, некоторые варианты можно сделать и самому, благодаря чему вы сэкономите существенную сумму.

Перед работой отыщите требуемый чертеж устройства и все изготавливайте строго по нему.

Необходимые для работы инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • слесарные принадлежности.

Чтобы своими руками сделать самый простой вариант кондуктора, выполняем такие действия:

  • возьмите арматуру размером 10 на 10 мм с квадратным сечением;
  • отрежьте кусок требуемой длины и зачистите его с помощью наждачной бумаги;
  • сделайте разметку под шаблонные отверстия. При этом не допускается, чтобы центр приближался к краю более, чем на 8 мм, это почти половина толщины листа ДСП. Также согласно стандартам, между центрами должно соблюдаться расстояние в 32 мм;
  • после выполнения разметки центров проделайте в них отверстия по 5 мм в диаметре;
  • чтобы сделать упор, возьмите пластину из металла шириной в 2,5 мм и толщиной в 1 мм. Согните ее под углом в 90 градусов, а потом, вместе с куском подготовленной арматуре и крепления в струбцине, сделайте место под резьбу;
  • нарежьте резьбу и две детали соедините в одну конструкцию. Приспособление готово.

Как видим, подобное устройство очень простое в плане самостоятельного изготовления, но оно значительно упростит работу, если вы занимаетесь изготовлением мебели. Если вы занимаетесь этим исключительно как любитель, то этого варианта будет достаточно. Если сделать самому у вас не получится, купите готовый вариант, возможно, самый простой и недорогой.

А вот профессиональное оборудование будет стоить намного дороже, целесообразность его приобретения имеется уже тогда, когда речь идет как минимум о малом серийном производстве. Зато с его помощью вы сможете просто и быстро соединять предметы мебели или ремонтировать ее.

Итак, вы узнали, что такое кондуктор для проделывания отверстий и как он помогает при производстве мебели. Данное устройство можно как приобрести в готовом виде, так и сделать самому.

Самодельный кондуктор для точного сверления отверстий

Чтобы максимально точно просверлить с помощью электродрели отверстия под деревянные шканты, автор предлагает воспользоваться самодельным кондуктором. Изготовить его можно из обрезков пиломатериалов.

Первым делом необходимо будет отпилить кусок доски подходящей длины. Затем сверлим два отверстия под направляющие втулки и делаем два паза, которые должны быть соосны отверстиям.

После этого делаем разметку и выпиливаем еще один паз, но уже в центральной части заготовки. Первая часть самодельного кондуктора готова.

Если вам нужно изготовить рамки из дерева или металла, мы рекомендуем воспользоваться самодельным приспособлением. Данная самоделка упростит процесс сборки рамок и позволит сэкономить время.

Изготовление второй части и сборка кондуктора

На следующем этапе приступаем к изготовлению второй части приспособления. Подготавливаем необходимые детали из обрезков дерева и соединяем их друг с другом.

В отверстия в первой части самоделки забиваем направляющие втулки, которые автор сделал из круглой стальной трубы.

Затем скрепляем обе части конструкции между собой с помощью длинного болта и барашковой гайки. Самоделка готова. Она проста в изготовлении и довольно удобна в работе.

Используя это приспособление, вы сможете просверлить соосные отверстия в фанере или заготовках дерева, чтобы установить потом деревянные шканты для соединения деталей под углом или встык.

Подробнее о том, как изготовить самодельный кондуктор для точного сверления отверстий, можно посмотреть в авторском видеоролике. Идея принадлежит автору YouTube канала Homemade Woodworking Machine.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Как сверлить прямые и квадратные отверстия без сверлильного станка

Конечно, время от времени вы намеренно выбираете просверливание отверстия под определенным углом. Возможно, этого требуют столярные изделия или вы хотите, чтобы проект выглядел стильно и современно.

Но большинство отверстий, которые мы просверливаем — я рискну сказать, что почти 99% из них — предназначены для сверления прямо, идеально перпендикулярно поверхности. Вы можете сделать это точно с помощью сверлильного станка, но у многих производителей его нет, и они требуют специальной настройки и работы, которые достаточно малы, чтобы их можно было разместить на столе.

Так что остается аккумуляторная дрель. Инструмент, который, когда он балансируется на наконечнике сверла, можно легко наклонять и наклонять под прямым углом во всех направлениях, особенно когда вы прикладываете к нему силу.

Но! Задача не невыполнима. Да, домашние мастера, вы можете просверлить идеальное отверстие под углом 90 ° с помощью аккумуляторной дрели. Вот как это делается.

Во-первых, настройтесь на успех.

Когда вам нужно просверлить идеальное отверстие под углом 90 °, вам нужно позаботиться об угле сверла и сверла и ни о чем другом.Итак, чтобы упростить задачу, всегда создавайте небольшую начальную выемку с помощью шила, чтобы у сверла было место для приземления. Таким образом, вы настроили размещение долота, и вы можете беспокоиться о других движущихся частях.

Коммерческая опция

Milescraft DrillBlock — это простое и очень удобное вспомогательное средство, предназначенное именно для этой задачи. Он стоит всего 8 долларов и помогает создавать отверстия идеально квадратной формы с шагом 1/16 дюйма от 1/8 до 1/2 дюйма. Это действительно хорошее соотношение цены и качества, и если вы используете аккумуляторную дрель чаще, чем пару раз в год, это не проблема.Получить один.

Вы просто кладете его на сверло, устанавливаете сверло на своей отметке, закрепляете рукой или зажимом и просверливаете.

Бонус: DrillBlock имеет V-образную канавку на дне, что позволяет легко просверливать отверстия под углом 45 ° в углах и краях.

Вариант «Сделай сам»

Хорошо, но, допустим, сейчас 22:00. в субботу, и вам нужно продолжать работу над своим проектом. Или, возможно, вам нужно отверстие с шагом не 1/16 дюйма. Или по любой другой из дюжины причин, по которым вам может потребоваться просверлить прямое отверстие без помощи коммерческого руководства.Ну, тогда, друг мой, сделай свое собственное.

Это обманчиво просто. Начните с небольшого количества древесных отходов, шириной около 1 1/2 дюйма и длиной 10 дюймов. Отрежьте 2 дюйма с одного конца, убедившись, что разрез идеально ровный.

Нанесите немного столярного клея на отрезанный кусок, затем нанесите его на более длинный кусок на расстоянии 1 дюйма от конца. Используйте квадрат, чтобы убедиться, что две части выровнены.

Скрепите детали вместе, пока клей схватывается. (Если вы торопитесь, вы можете установить выравнивание с помощью винтов и продолжить свой проект.)

Для использования просто совместите сверло с углом, созданным направляющей. Используйте руку или зажим, чтобы закрепить его на работе, выровняйте и вперед. Вы просверлите сотни отверстий любого размера. В конце концов, он изнашивается, вы можете просто соединить два куска лома и сделать еще один.

Многоразовое приспособление

Если вам нужно просверлить много отверстий одного и того же размера, вы можете модифицировать приспособление «сделай сам» для большей согласованности. Посетите секции с латунными и алюминиевыми стержнями в строительном магазине или магазине товаров для хобби и поищите трубку с внутренним диаметром , которая соответствует вашему сверлу.Это не будет номер на этикетке, поэтому возьмите с собой сверло или штангенциркуль для измерения. Отрежьте от конца кусок размером 1 1/2 дюйма.

Затем с помощью горячего клея прикрепите его к одной из сторон направляющей сверла. По сути, вы сделали цангу для направления сверла, в которой используется тот же принцип, что и у DrillBlock, описанного выше.

А теперь… давайте проверим нашу работу.

Прикол!

Лучшие варианты! —

Полное руководство по кондукторам: лучшие варианты!

Есть два важных аспекта для успешного запуска массового производства — простая сборка и низкая стоимость единицы продукции.И именно здесь проявляется важность поиска лучшего кондуктора.

Сверлильные кондукторы — это производственные инструменты, используемые для точного изготовления дубликатов и взаимозаменяемых деталей. Они уникально разработаны для идентичной сборки и обработки большего количества компонентов и обеспечения взаимозаменяемости между ними.

В этом подробном руководстве мы подробно поговорим о кондукторах. Мы рассмотрим такие темы, как основные элементы кондуктора, типы кондукторов на рынке, плюсы и минусы кондукторов, общие соображения при проектировании кондукторов, факторы, которые следует учитывать при покупке кондукторов, и т. Д.и выделите лучшие сверлильные приспособления на рынке.

Почему Kreg Jig K4 лучше

Kreg Jig K4 — наш лучший выбор в целом. Это надежный инструмент, которым легко пользоваться, поэтому независимо от того, новичок вы или эксперт, он справится со своей задачей. Цена очень доступная, а в комплекте есть все необходимое.

Проверить цену Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

Сверлильные кондукторы

— обзор

Шаблонное приспособление — это инструмент, который направляет режущие и обрабатывающие инструменты.Drill jig3s — один из самых распространенных типов приспособлений на рынке.

Сверлильные кондукторы используются для сверления отверстий, которые точно расположены по отношению друг к другу, а также к определенным точкам и рабочим поверхностям. Расположение отверстий отмечается отверстиями в зажимном приспособлении, через которые проходит сверло.

Используя шаблон для сверления, вы можете значительно повысить производительность за счет сокращения времени, затрачиваемого на использование кернера, высотомера или квадратного разметчика.

Если вам нужна максимальная точность или вы планируете использовать кондуктор в качестве постоянного инструмента, используйте втулку из закаленной стали для направления сверла.

Сверлильные кондукторы можно прикрепить к заготовке, в которой вы будете сверлить отверстия, или заготовку вставляют и зажимают внутри кондуктора. Если вы хотите просверлить более одного отверстия, вам придется сдвинуть кондуктор на столе в сторону сверлильного станка.

В таких случаях переместите кондуктор руками, чтобы зафиксировать положение под сверлом, чтобы сверло входило во втулку радиально. Однако, если у вас есть большой сверлильный станок, способный создавать высокий крутящий момент, убедитесь, что вы держите кондуктор с упорами или зажимаете его на столе сверлильного станка.

Сверлильные кондукторы обычно поставляются с ножками, которые могут скользить или опираться на стол сверлильного станка. Используя кондукторные приспособления, вы можете сверлить отверстия на более высоких скоростях, с большей точностью и с рабочими со средней квалификацией. Кроме того, кондукторы помогают производить взаимозаменяемые детали, поскольку каждая просверленная деталь имеет такую ​​же схему расположения отверстий, как и другие детали.

Когда дело доходит до конкуренции с аналогичными продуктами на рынке, все коммерческие соображения указывают на одно — низкая стоимость единицы и высокое качество. А когда дело доходит до металлоконструкций, кондукторы могут очень помочь в достижении обеих целей.

Однако, прежде чем рассматривать кондукторы для работы, вы должны рассмотреть четыре фактора: количество единиц, которые необходимо произвести, приблизительную стоимость рабочей силы на единицу со сверлильным кондуктором и без него, стоимость бурового станка, включая затраты на его техническое обслуживание. , а также возможность использовать менее загруженный или менее ценный сверлильный станок с кондуктором.

После рассмотрения четырех важных факторов, упомянутых выше, если общие затраты на производство продуктов с приспособлением и без него равны, было бы неплохо полностью отказаться от приспособления.

Основные элементы бурового станка

В состав основных элементов бурового станка входят:

  • Корпус сверлильного кондуктора — это конструкция коробчатого, рамного или пластинчатого типа, содержащая обрабатываемые детали. Обычно он очень жесткий и прочный.
  • Зажимные элементы — Эти элементы помогают закрепить заготовку в определенном положении во время сверления.
  • Установочные элементы — Эти элементы помогают расположить заготовку в точном положении по отношению к сверлильному станку.
  • Индексирующие элементы — Эти элементы присутствуют не во всех типах кондукторов. Однако вам может потребоваться индексировать заготовки в разных положениях для выполнения операций обработки на различных поверхностях или в разных местах.
  • Шлифовальные и установочные элементы — Эти элементы помогают направлять режущий инструмент в случае кондуктора.

Виды кондукторов на рынке

Форма и стиль кондукторов должны зависеть от характера работы, требуемой степени точности и количества деталей, которые вы хотите просверлить.

Всего на рынке представлено шесть типов кондукторов. К ним относятся:

  • Ящик для зажима
  • Приспособление для канала
  • Зажим для листьев
  • Приспособление открытого типа
  • Шаблонное приспособление
  • Зажимная пластина

Давайте рассмотрим каждый тип более подробно.

Приспособление для фиксации коробчатого типа

Если вы хотите просверлить отверстия более чем в одной плоскости заготовки, вам необходимо снабдить кондуктор эквивалентным количеством втулочных пластин.Затем все зажимные пластины собираются, чтобы принять форму коробки с одной стороной, открытой для загрузки и выгрузки заготовки. Напротив каждой зажимной пластины предусмотрены опорные ножки.

Коробчатые кондукторы должны быть как можно более легкими, так как вам придется поднимать и перемещать их снова и снова.

Приспособление для каналов

Поперечное сечение зажимных приспособлений для каналов напоминает швеллеры. Заготовка помещается в канал и зажимается. Затем сверлильный станок направляется через втулку для сверления, чтобы просверлить точные отверстия.Канальные кондукторы — самые экономичные сверлильные приспособления на рынке.

Приспособление для листьев

Самая верхняя пластина зажимного приспособления для створок расположена таким образом, чтобы она могла вращаться вокруг точки опоры. Это позволяет легко загружать и выгружать заготовки. В случае зажимного приспособления пластина зажимная пластина является шарнирной. Вы найдете зажимные винты и втулки для сверл в зажимной пластине, которая крепится к опорной поверхности с помощью рым-болта.

Приспособление открытого типа

В зажимном приспособлении открытого типа верхняя грань зажимного приспособления открыта, а заготовка размещается сверху.

Шаблон Jig

Шаблонное приспособление — это самая простая конструкция приспособления. Пластина содержит шаблон, сконструированный таким образом, что он имеет форму и размер, необходимые для просверливания. Шаблонная пластина обычно изготавливается из металла или дерева и содержит отверстия в точных местах, которые необходимо проделать в заготовке.

Размер шаблона соответствует размеру заготовки.

Используя шаблонное приспособление, вы можете сократить операции маркировки и повысить точность.Это самая экономичная приманка на рынке.

Приспособление для пластин

Зажимное приспособление пластинчатого типа представляет собой улучшенную версию приспособления для изготовления шаблонов. Единственное отличие, которое вы обнаружите, заключается в том, что вместо простых отверстий пластина содержит втулки для сверления, которые направляют сверлильный станок. Вы можете закрепить заготовку на пластине и сверлить соответствующим образом.

Приспособления для пластин настоятельно рекомендуются для массового производства.

Источники изображений: 1, 2;

Общие соображения при проектировании приспособлений

  • Конструкция кондуктора обычно зависит от характера выполняемой работы, требуемой степени точности и количества просверливаемых единиц
  • Поскольку сверлильные кондукторы необходимо переворачивать и задавать, оператор должен с ними удобно обращаться.Не только это, но они также должны быть легкими, с оптимальной жесткостью и прочностью. Тем не менее, убедитесь, что вы не жертвуете качеством кондуктора, чтобы снизить его общий вес
  • на несколько фунтов.
  • Поскольку вам необходимо закрепить заготовку на кондукторе так, чтобы она оставалась в правильном положении, убедитесь, что вы используете крепежное устройство с кондуктором. Крепежные устройства обеспечивают быстрое перемещение и надежно удерживают заготовку, предотвращая случайное изменение положения во время сверления
  • Хорошая идея закончить сверлильный кондуктор, удалив с его корпуса все царапины или незавершенные углы, чтобы избежать травм в процессе сверления.

Другие факторы, которые существенно учитываются при сборке, проектировании и изготовлении кондукторов, включают:

  • Направляющая для гладких режущих инструментов, таких как сверла и развертки
  • Использование минимальных деталей для сборки кондуктора
  • Максимальное использование стандартных деталей
  • Оптимальная регулируемость и гибкость для минимальных изменений
  • Точная, легкая и быстрая индексация по мере необходимости
  • Безопасное обращение с кондуктором на столе сверлильного станка
  • Прочность и надежность

Факторы, определяющие целесообразность использования бурового станка

Обычно, когда в одной детали просверливаются два отверстия, расположение отверстий определяется с помощью пары разделителей, установленных на шкале.Расположение дорабатывается, пробивается укол с последующим сверлением отверстий.

Этот метод демонстрирует, насколько легко можно просверлить отдельную деталь без точных измерений. Однако когда дело доходит до сверления тысяч таких деталей, весь процесс сверления становится дорогостоящим делом.

В таких случаях сверлильные кондукторы являются экономически выгодным вариантом. Однако сверлильные приспособления должны иметь отверстия, соответствующие размеру сверла и точно расположенные. Используя шаблон для сверления, вы можете снизить затраты на сверление тысяч деталей с использованием делителей и методом прокалывания поверхности.

Стоимость кондуктора + стоимость сверления <Стоимость сверления заготовок методом прокалывания и пробивки

Шаблон для сверл с опорой и ножками

Когда вам нужно переместить кондуктор вокруг стола сверлильного станка, чтобы просверлить несколько отверстий за один сеанс сверления; сверлильные приспособления обычно идут на ножках или на ножках. Чтобы ножки не сминались во время сверления, важно их закалить.Большинство представленных на рынке буровых станков поставляются с ножками из инструментальной стали.

Точность сверлильных кондукторов и машин, на которых они используются, связаны между собой

Несмотря на то, что при проектировании кондукторов важно проявлять осторожность, чтобы убедиться, что их стойки не складываются и не опрокидываются во время сверления, также важно понимать, что стол бурового станка должен располагаться под углом 90 градусов к сверлу. веретено, и плоское, и верное.

Если какой-либо из критериев не выполняется, положение отверстий не будет находиться под требуемым углом к ​​рабочей поверхности заготовки.

На производственных предприятиях, где производятся взаимозаменяемые компоненты или компоненты должны обрабатываться должным образом, состояние машин тщательно контролируется, особенно тех частей, которые определяют точность конечных продуктов.

Как найти отверстия для буровой втулки — все, что вам нужно знать

При проектировании кондуктора наиболее важной частью процесса проектирования является определение местоположения отверстий для буровых втулок. Несмотря на то, что методы, используемые для поиска отверстий, различаются, они зависят от характера работы.

В случаях, когда точность не является проблемой, берется заготовка с правильно просверленными отверстиями, и точное местоположение отверстий передается на сверлильный кондуктор. Поскольку очень важно, чтобы отверстия под втулку в кондукторе были немного больше, чем отверстия в заготовке, размеры отверстий в кондукторе увеличиваются с помощью цековки.

Преимущества использования кондукторов

К преимуществам использования кондукторов для массового производства относятся:

  • Исключение измерения, а также других методов настройки перед процессом обработки.
  • Повышение точности обработки, поскольку заготовка располагается автоматически и ручная регулировка не требуется для направления инструмента.
  • Производство идентичных и взаимозаменяемых деталей, что упрощает сборку.
  • Больше производственных мощностей, поскольку за одну установку можно обрабатывать несколько деталей или несколько инструментов могут работать вместе.
  • Сокращение рабочего труда за счет ограничения и дальнейшего упрощения погрузочно-разгрузочных работ.Даже оператор со средней квалификацией может выполнять эти задачи, поскольку большая часть работы выполняется на станках.
  • Снижение затрат на контроль качества конечной продукции.
  • Снижение общих затрат на обработку за счет частичной или полной автоматизации большинства процессов.
  • Гибкость для создания отверстий в карманах, просто вставив устройство на место.
  • Легкое и быстрое создание прочных и привлекательных суставов.

Лучшие варианты кондукторов на рынке — наш лучший выбор

Здесь мы поговорим о лучших сверлильных станках на рынке в настоящее время.Изучив подробные обзоры всех продуктов, вы сможете выбрать лучшее кондукторное приспособление для вашего проекта бурения.

Если вы ищете лучшее на рынке приспособление для карманных отверстий, которое также легко доступно, вы можете рассмотреть систему карманных отверстий Kreg Jig K4. Вы можете использовать его как настольную систему или автономное приспособление, когда захотите.

Сверло, входящее в комплект поставки, оснащено функцией контроля глубины, что позволяет легко и быстро контролировать глубину сверления.Используя большую нишу для кемпинга, вы можете закрепить кондуктор для беспроблемного сверления.

Итак, используете ли вы шаблон для мелкого ремонта дома или строите полки с нуля, вы можете положиться на систему Kreg Jig K4 Pocket Hole System, чтобы завершить свой проект за меньшее время, с минимальными усилиями и инвестициями.

Направляющая для сверления с 3 отверстиями позволяет сверлить идеально расположенные карманы в различных материалах. Не только это, но и все направляющие сверла имеют сердечник из закаленной стали, который поддерживает заготовку за счет 100% усилия сверления, что приводит к снижению износа заготовки, минимальному отклонению сверла и чистому отверстию в кармане.

Почему Kreg Jig K4 лучше

Kreg Jig K4 — наш лучший выбор в целом. Это надежный инструмент, которым легко пользоваться, поэтому независимо от того, новичок вы или эксперт, он справится со своей задачей. Цена очень доступная, а в комплекте есть все необходимое.

Проверить цену Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

Плюсы

  • Прикрепленный большой зажим для легкой установки
  • Может использоваться как стационарное или переносное приспособление
  • Поставляется с различными размерами карманных отверстий
  • Съемная направляющая для сверла для домашнего ремонта

Минусы

  • Некоторые существующие клиенты сообщили о недостающих частях в пакете
  • Шаблон для сверления можно использовать только с материалами толщиной от ½ дюйма до 3/2 дюйма

Чем отличается Kreg K4 от K5? Узнай здесь!

Kreg Jig K5 Pocket Hole System несколько похожа на Kreg Jig K4 Pocket Hole System.Вы можете использовать его как настольную или переносную джиг-приманку. Таким образом, независимо от того, находитесь ли вы в пути или работаете дома, вы можете с комфортом использовать кондуктор, где захотите.

Шаблон для сверления поставляется с множеством промежуточных отверстий, которые позволят вам вставить винты именно в то место, где они вам нужны, при условии, что материал, который вы хотите просверлить, не очень толстый. Еще одна привлекательная особенность Kreg Jig K5 Pocket Hole System — это очень большие опорные крылья.

Эти крылья обеспечивают пользователям стабильную основу при переносном бурении.Вы также можете открывать и закрывать опорные крылья, чтобы удерживать аксессуары, в зависимости от вашего удобства.

В целом, кондуктор прост в установке. Просто выберите основу шурупа, равную толщине вашего дерева, установите стопорное кольцо с помощью установочного блока сверла, потяните штифт, нагруженный пружиной, чтобы правильно расположить сверлильный блок, и отрегулируйте зажим заготовки.

Kreg Jig K5 Pocket Hole System также поставляется со съемным отверстием для пыли, которое можно перемещать с одной стороны на другую или прикреплять к обычному вакуумному шлангу.Итак, планируете ли вы построить журнальный столик или гаражный органайзер, вы можете максимально использовать возможности Kreg Jig K5 Pocket Hole, чтобы завершить свой проект по деревообработке в кратчайшие сроки. Найдите эту приманку здесь, на Amazon.

Возможно, вас также заинтересует: Лучшие альтернативы джигу Kreg на рынке!

Плюсы

  • Может использоваться как настольная или переносная
  • Большие опорные крылья с большой емкостью для хранения
  • Приставной зажим
  • Простая регулировка толщины
  • Поворотный пылеуловитель

Минусы

  • Шаблон для сверления можно использовать только с материалами толщиной от ½ дюйма до 3/2 дюйма
  • Некоторые существующие клиенты отметили, что регулировка зажима иногда может стать сложной задачей

Комплект Milescraft 13230003 Pocket Jig 200 поможет вам быстро соединить детали.Если вы хотите построить книжные полки, шкафы или полки для хранения вещей, вы можете извлечь максимальную пользу из набора сверл, чтобы завершить все проекты с изяществом.

Самое лучшее в наборе Milescraft 13230003 Pocket Jig 200 Kit — это то, что вы можете легко создавать угловые соединения, соединения рамы, соединения под углом, тройники или выполнять все виды ремонта. Благодаря встроенной толщине доски вам не нужно снова и снова измерять толщину вручную.

Чтобы использовать комплект дрели на максимальном уровне, все, что вам нужно сделать, это установить глубину сверла и начать сверление.

Комплект сверлильного станка также поставляется с регулируемым зажимным магнитом, который поможет вам закрепить кондуктор на заготовке с помощью любого стандартного металлического зажима. Втулки из закаленной стали удобны для сверления точных отверстий.

В целом, Milescraft 13230003 Pocket Jig 200 Kit менее чем за 27 долларов может стать отличной покупкой. Вы можете легко выполнить все типы деревообрабатывающих проектов с помощью этого набора сверл в вашем ящике для инструментов. Проверьте это здесь, на Amazon.

Комплект Milescraft 1323 PocketJig200 | Амазонка

В зажимное приспособление встроено 4 стандартных параметра толщины платы (1/2 ″, 3/4 ″, 1 ″ и 1-1 / 2 ″) со стрелкой, которая легко считывается, чтобы помочь определить установку толщины платы и легко ее отрегулировать. .

Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

30.07.2021 02:10 по Гринвичу

Плюсы

  • Поставляется со встроенной шкалой толщины доски
  • Может использоваться в различных деревообрабатывающих проектах
  • Имеет втулки из закаленной стали хорошего качества для точного сверления отверстий.
  • Прочный и прочный

Минусы

  • Зажим не входит в комплект поставки
  • Иногда бывает сложно найти совместимые винты
  • Упор для забора пластиковый

Если вы ищете надежный комплект для сверлильного станка, универсальное приспособление для сверления отверстий с алюминиевым карманом General Tools 850 All-in-One может стать отличной покупкой.Сверхдоступный комплект сверлильного кондуктора позволяет работать практически со всеми типами деревообрабатывающих проектов, начиная от мелкого домашнего ремонта и заканчивая детально проработанными столярными работами.

Комплект из 76 предметов, который идет с материалами, можно легко хранить в прочном футляре для переноски. Независимо от того, являетесь ли вы энтузиастом деревообработки своими руками или экспертом, универсальный комплект для обработки отверстий с отверстиями для алюминиевых карманов General Tools 850 All-in-One может стать хорошим выбором. Вы можете использовать кондуктор как настольный или переносной.

Плюсы

  • Простота использования и настройки
  • Поставляется со встроенной зажимной системой
  • Может устанавливаться на столе или использоваться в качестве переносного кондуктора
  • Позволяет устанавливать шурупы в сложных углах
  • Может использоваться с деталями до 1 шт.5 дюймов толщиной

Минусы

  • Поставляется с некачественными сверлами
  • Также можно использовать для измельчения древесины
  • Не так удобно, как приспособления Kreg
  • Без регулировки высоты
  • Отверстия, просверленные сверлом, не ровные

Kreg R3 Jig System может быть хорошей покупкой для домашних мастеров, которые ищут простую в использовании систему сверлильного кондуктора.

Сверлильную систему можно использовать как переносную сверлильную кондукторную систему, и вы можете использовать ее для немедленных ремонтных работ.Благодаря системе карманных отверстий Kreg R3 Jr. вам не нужно беспокоиться о толщине материала заготовки; С помощью кондуктора можно легко просверлить заготовки толщиной от 1 до 1,5 дюймов.

Система сверления легко регулируется, и марка даже предлагает цельнометаллическую направляющую решетки с системой кондуктора.

Адаптер зажимной площадки позволяет закрепить R3 на заготовке с помощью зажимов различных типов. Лучшее в системе Kreg R3 Jr. Pocket Hole Jig System — это то, что вы можете использовать ее в ограниченных ситуациях и в сложных углах.

Все, что вам нужно сделать, это закрепить экран через монтажное отверстие на вершине приспособления. Каждое приспособление поставляется с сердечником из закаленной стали, на который дается пожизненная гарантия. Вы можете найти Kreg R3 Jr. здесь, на Amazon.

Kreg Jig R3 Система карманных отверстий | Амазонка

Kreg Jig Jig Jr (R3) — прекрасное приспособление для ремонта и исключительно удобное дополнение к любой коллекции инструментов.

Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

30.07.2021 12:40 по Гринвичу

Плюсы

  • Поставляется с отверстием для снятия стружки
  • Сердечники из закаленной стали высокого качества и имеют пожизненную гарантию
  • Позволяет быстро исправить сломанные деревянные швы
  • Может использоваться для крупных деревообрабатывающих проектов
  • Комплект сверлильного кондуктора хорошо организован
  • Легко крепится к любому зажиму
  • Можно сделать идеальное отверстие в кармане

Минусы

  • Не подходит для больших древесных плит
  • Должен быть плотно зажат для уменьшения тряски
  • В некоторых приспособлениях можно использовать только одно отверстие

Если вы ищете высококачественное и надежное приспособление, Kreg K4MS может быть подходящей покупкой.Несмотря на то, что это несколько дороже, чем другие сверлильные кондукторы на рынке, это соотношение цены и качества. Если вы энтузиаст деревообработки своими руками и ищете комплексную систему сверлильного кондуктора с разнообразными принадлежностями, мы рекомендуем начать с Kreg K4MS.

Уникальная конструкция сверлильного кондуктора обеспечивает большую жесткость и надежную фиксацию заготовки. Направляющая с 3 отверстиями позволяет сверлить идеальные отверстия в материалах разной толщины и ширины.

Большое зажимное углубление и прочный зажим надежно фиксируют вашу заготовку на месте.Помимо приспособления Kreg K4MS, вы получаете различные аксессуары, такие как зажим для лица и переносное основание. Вы также получите приспособление для сбора пыли для сбора остатков древесной стружки. Найдите его здесь, на Amazon.

Плюсы

  • Поставляется со съемной направляющей сверла
  • Можно использовать для толстых материалов
  • Минимальное отклонение долота
  • Имеет чистое закрывающееся отверстие для выбоин
  • На направляющие из закаленной стали действует пожизненная гарантия.

Минусы

  • Доска лиственных пород
  • Немного дороже, чем многие другие сверлильные кондукторы на рынке

Факторы, которые следует учитывать при покупке кондуктора

Вот список факторов, которые учитывались нашими экспертами при выборе лучшего кондуктора на рынке.Убедитесь, что вы не упускаете эти факторы из виду при совершении покупки.

Качество строительства и использование

Качество строительства и использование взаимосвязаны. При поиске лучших на рынке вариантов приспособлений для сверления учитывайте тип проектов, над которыми вы будете работать, и частоту их использования.

Если вы знаете, что будете часто использовать кондуктор, купите высококачественный продукт. Кроме того, убедитесь, что он прочный и прочный, чтобы выдержать больше деревянных работ. Причем, кондуктор должен уметь вмещать доски разной толщины.

Сверла и другие принадлежности

Большинство наборов сверл на рынке поставляется с сверлами. Поэтому купите комплект со сверлом, а не используйте старые или изношенные сверлильные приспособления.

Также купите набор сверл, в который входят зажимы, гаечные ключи, винты и другие аксессуары, которые вы, возможно, захотите использовать.

Возможности регулировки

Большинство приспособлений для карманных отверстий имеют предварительно заданные углы сверления (обычно 18 градусов). Хотя этот ракурс подходит для большинства проектов, он подходит не для всех.Поэтому было бы неплохо найти кондуктор, который легко позволит вам отрегулировать угол сверления в соответствии с вашим проектом.

Имея возможность регулировки под разными углами, вы можете легко создавать потрясающие изделия из дерева, которые будут прочными и прочными.

Почему Kreg Jig K4 лучше

Kreg Jig K4 — наш лучший выбор в целом. Это надежный инструмент, которым легко пользоваться, поэтому независимо от того, новичок вы или эксперт, он справится со своей задачей. Цена очень доступная, а в комплекте есть все необходимое.

Проверить цену Купить на Amazon.com

Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.

Другие советы по покупке кондукторов

  • Приобретайте кондукторный кондуктор, советы от профессионалов.
  • Найдите время для исследования. Перед покупкой проверьте продукт дважды.
  • Изучите все части системы кондуктора и внимательно прочтите инструкции по эксплуатации.
  • Используйте винт подходящего размера для работы по дереву.

Часто задаваемые вопросы о сверлильных станках

В чем разница между приспособлением и приспособлением?

Приспособление — это удерживающее устройство, которое используется для поддержки приспособления или любого другого инструмента, который ему необходимо использовать, тогда как приспособление — это тип инструмента, который также управляет движением другого инструмента.

Что такое сверление кармана?

Отверстие в кармане — это термин, относящийся к отверстию, которое было проделано под углом 15 градусов в одной заготовке и затем соединено с другой деталью саморезом.

Нужны ли мне специальные винты для отверстий в карманах?

Да. Хотя обычные винты могут хорошо справиться с вашей задачей, вы рискуете получить секущиеся концы и испортить кусок дерева, поэтому лучше всего приобрести специальные винты с рифлеными наконечниками, которые специально созданы для отверстий в карманах.

Последние мысли

Теперь, когда вы знаете почти все о кондукторах, вы, вероятно, понимаете, что кондукторы могут быть отличным инструментом для придания изящества вашим проектам в области деревообработки.

При поиске лучших вариантов сверлильного кондуктора на рынке обязательно учитывайте факторы, упомянутые в предыдущем разделе, чтобы купить кондуктор, который является эффективным, недорогим, долговечным, прочным и качественным. С сверлильными приспособлениями вам не понадобятся грязные клеи для укрепления стыков и фиксации деталей вместе.

В каждой мастерской найдется место для кондуктора, даже если он не будет часто использоваться. Но сверлильный кондуктор Kreg K4 идеально отвечает всем требованиям.Он идеально подходит для новичков, энтузиастов DIY и экспертов по деревообработке. Он поставляется со всем необходимым: от съемной направляющей для сверления с 3 отверстиями для отверстий в карманах до уникального зажима, специально разработанного для столярных изделий с карманным шурупом. В целом, комплект сверлильного кондуктора Kreg K4 является универсальным и доступным по цене.

Из всех лучших вариантов кондукторов на рынке; В конечном итоге ваш выбор будет зависеть от вашего бюджета и требований. Мы рекомендуем вам попробовать разные продукты, прежде чем ограничиваться одним.Кроме того, убедитесь, что выбранное вами кондукторное приспособление является портативным и имеет порт для сбора пыли. С помощью сверлильного приспособления хорошего качества даже плотники со средними навыками могут завершить свои проекты.

Мы надеемся, что наше руководство по сверлильным кондукторам оказалось для вас полезным. Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их в разделе комментариев ниже. Наши специалисты помогут вам с ответами в кратчайшие сроки.

Сделайте кондуктор для сверления торца досок

При создании такого количества проектов своими руками часто необходимо просверливать повторяющиеся отверстия в концах досок (поэтому шаблон для сверления очень полезен).Например, если у вас ножевое соединение, вам потребуются отверстия на конце одной из досок, если вы установите эксцентриковый съемный винт, вам потребуются отверстия (и эти отверстия должны быть точными). Примеры можно продолжать бесконечно. Отверстия на концах досок почти никогда не пропускаются при работе с деревом.

К сожалению, сверлить на станке такие отверстия невозможно. Если для небольших предметов вы можете построить подставку, более длинные части (например, шпалы кровати) никогда не подойдут.

Лучше бы иметь горизонтальный сверлильный инструмент, но поскольку такой инструмент достаточно дорогой, покупать его для небольшой мастерской не стоит.

Вы можете попробовать просверлить отверстия с помощью дрели с сетевым шнуром, если возможно, используя стойку. Если у вас нет опыта, отверстия будут расположены неправильно или не перпендикулярно, что очень затруднит окончательную сборку.

Если вы хотите, чтобы просверленные отверстия были очень точными, вы можете соорудить из обрезков древесины специальный кондуктор для вашего проекта.

Направляющая для сверления в этой статье создана специально для моего текущего проекта: мне нужно было просверлить с обоих концов одно центральное отверстие в 10 кусках сосновой древесины сечением 2,5 см на 2,5 см.

Я начал с прикручивания двух досок так, чтобы они были перпендикулярны друг другу (здесь я немного схитрил, сборка уже была сделана для очень толстого приспособления для распиловки бревен). Я выбрал кусок твердого дерева (я нашел кусок бука толщиной 4 см) и проверил, что у него есть как минимум 2 стороны, перпендикулярные друг другу.Я рассчитал положение пилотного отверстия, собрав толщину стенки квадрата, на котором я буду закреплять кусок бука.

Деревянные доски, из которых начинается построение направляющей сверла Кусок бука толщиной 4 см

Я установил положение отверстия (если их несколько на одном краю, сначала просверлите все избегайте перемещения кондуктора), и я просверлил деталь из бука с помощью сверлильного станка. Я использовал сверло на 8 мм с требуемым диаметром отверстия (отверстия будут использоваться для деревянных дюбелей диаметром 8 мм).Поскольку сверло часто слегка повреждает направляющее отверстие, рекомендуется, чтобы толщина направляющей планки была не менее 3 см. Таким образом, сверло будет прямым и повредить направляющую будет сложнее.

Предварительное просверленное отверстие должно быть идеально перпендикулярным. Обрезка бука закрепляется на угольнике несколькими шурупами.

Накрутил плату на угольник. Я позаботился о том, чтобы часть, с которой я начал пилотное отверстие, была направлена ​​внутрь направляющей (так что я избегал любых ошибок позиционирования отверстия, если сверлильный станок не делал отверстие идеально перпендикулярным).Затем я провел первый тест с обрезком (один обрезок остался после резки кусков, которые мне пришлось просверлить, потому что он был того же размера).

Пробуренное отверстие центрируется

После того, как я проверил точность указателя, я начал сверлить деревянные детали для текущего проекта. Я просверлил все 10 деталей с обоих концов всего за 3 минуты, без необходимости измерять каждую и без риска ошибиться.

Я держал деревянную деталь ровно с помощью обрезков панели. 10 деревянных деталей были точно просверлены всего за несколько минут с помощью направляющей

. Поскольку мне нужно было просверлить конец деревянной доски для того же проекта, я решил не строить другую направляющую, а использовать ту же самую.Чтобы выровнять отверстия по центру (доска была тоньше), я использовал небольшие кусочки фанеры 2,5 мм и 1,6 мм, чтобы выровнять планку по направляющей.

Дополнительная доска из соснового дерева была тоньше Небольшие кусочки шпона из бука, используемые в качестве распорок Отверстия расположены по центру, потому что я использовал распорки для шпона из бука и встроенную направляющую для сверления Идеально совмещенные отверстия помогли достичь очень успешного конечного результата

Вы также можете научиться просверливать идеальные отверстия с помощью двух шаблонов для дюбелей под определенным углом, используя, например, перегородку из ламинированного дуба.

Поделитесь этим:

Как сверлить угловые отверстия в древесине

Сверление отверстий под углом — полезный навык, который пригодится во многих домашних проектах. Один знакомый пример — это когда вы хотите прибить 2×4 под углом 90 градусов к другому 2×4, чтобы создать каркас для стены, но у вас не так много места, чтобы размахивать молотком. Ногтей на ногах — это решение для таких труднодоступных мест. Если вам трудно завести гвоздь, вам очень поможет короткое угловое пилотное отверстие, направляя гвоздь под правильным углом и уменьшая необходимое количество ударов молотком.

Другой пример, распространенный в проектах деревообработки, — это сверление отверстий в кармашках , когда два куска дерева необходимо соединить под углом и где вы хотите, чтобы головки винтов были утоплены под поверхностью заготовки.

Но сверление отверстий под углом в древесине сопряжено со своим уникальным набором проблем. Возможно, самая неприятная проблема — это когда сверло начинает правильно растачиваться, а затем быстро скользит по дереву и смещается. Вот почему вам необходимо принять особые меры — либо путем покупки инструмента, который сделает эту работу за вас, либо путем применения техники с вашим сверлом, которая повышает вероятность получения отверстия с идеальным углом.

Нажмите «Играть», чтобы узнать, как сверлить отверстия под углом

3 Способы сверления угловых отверстий

Существует три распространенных метода сверления отверстий под углом, но два из них больше подходят для опытных мастеров по дереву, которые могут позволить себе инструменты.

Сверлильный станок: Сверлильный станок — лучший способ просверлить отверстие под углом. Однако сверлильный станок — это дорогой, громоздкий автономный инструмент, который позволяет работать только с небольшими кусками материала.Сверлильные станки плохо подходят для многих проектов по благоустройству дома, потому что их нельзя выносить из магазина.

Шаблон для отверстий в кармане: Хорошей альтернативой сверлильному станку является шаблон для отверстий в карманах. Карманные приспособления для отверстий, такие как Kreg R3 Jr., являются дешевыми и простыми приспособлениями, которые направляют сверло в материал под углом. Если вам нужно просверлить больше, чем несколько отверстий, возможно, стоит приобрести такой кондуктор. Однако приспособления для карманных отверстий не надежны. Им по-прежнему требуется некоторое время для практики, прежде чем перейти к собственно рабочему материалу.А хороший приспособление для карманного отверстия — довольно дорогой аксессуар, особенно если вы не используете его регулярно.

Ручной метод: Ручной метод не требует специальных инструментов. Наряду с утонченностью и терпением вам понадобится только дрель и набор хороших сверл. Одна коронка будет иметь размер предполагаемого отверстия, а другая — примерно половину размера предполагаемого отверстия. Однако у этого метода есть некоторые ограничения:

  • Вы не сможете просверлить отверстия под любым углом ручным способом.Угол наклона до 45 градусов позволяет легко просверлить отверстие под углом. Между 45 и 15 градусами процесс становится более трудным, но не невозможным. Ниже 15 градусов сверло будет слишком много двигаться. Когда стартовый бит слишком много танцует, вы не можете создать четко очерченное стартовое отверстие, чтобы завершить оставшееся отверстие.
  • Более мягкая древесина работает лучше, чем более твёрдая. Хвойные породы древесины, в которую входят сосна, болиголов и древесина большинства пиломатериалов для обрамления, лучше всего подходят для ручного сверления под углом.Твердые породы дерева, такие как клен, орех и дуб, трудно сверлить вручную под углом.

Как использовать приспособление Kreg для сверления отверстий в карманах, завинчивания и столярных изделий из дерева

* Этот изменяющий жизнь пост может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели. *


Запугать изготовлением мебели? Я тоже был, друг. Я думал, что для этого потребуется целая куча причудливых «голубей» хвоста, строгания, стыковки, может быть, небольшого количества столярных изделий из бисквита или домино, обширной трассировки, ручных инструментов вашего дедушки, всего вашего запаса времени и стойкого затхлого запаха масла пачули.Возможно, это дом Свенсона (в том числе и вы, дамы) или дом в историческом районе Детройта или в шикарном округе Ориндж. Есть ли более быстрый и простой способ изготовить мебель в деревенском стиле / деревенском шике? Черт возьми, есть. Она называется Kreg Jig .

На заметку мастерам.

Заявление об ограничении ответственности: для всех вас, ремесленников по дереву , которые смеются над идеей завинчивать шурупы поверх столярных швов и считают металл ругательством — вот моя задача.Создайте ОДИН предмет, используя Kreg Jig вашего неопытного друга, и ЗАТЕМ проведите оценку инструмента на основе опыта. Обеспокоены структурной целостностью? Приклейте швы с прорезями (PH). Квадратные столешницы? Пропустите их через фуганок + строгальный станок + настольную пилу перед соединением с PH + столярным клеем. Нулевое время высыхания в зависимости от прочности винтов. Видимость винтов PH? Соедините внутреннюю и нижнюю стороны изделия. Закройте отверстия угловыми деревянными заглушками, приклеенными и нарезанными на место, отшлифованными, зашпаклеванными и отшлифованными.

Деревообработка для нас обычные люди.

Что такое Kreg Jig , спросите вы? Это руководство для предварительного сверления угловых отверстий в дереве, чтобы прикрепить его к другому дереву с помощью винтов с отверстиями для карманов (PH). Ступенчатое сверло 3/8 ″ имеет встроенную ступеньку, которая заглубляет отверстие с плоской поверхностью, чтобы идеально захватить плоскую нижнюю часть ваших PH-винтов с полукруглой головкой (с закругленной головкой). Более тонкий наконечник сверла предварительно просверливает пилотное отверстие, чтобы винты PH были установлены под идеальным углом.

Вот и добавленная стоимость: как соединить два куска дерева и спрятать винты? Возможно, вы попытаетесь втиснуть винт на обратной стороне одной доски в другую, но вероятность успеха очень низка. Свободный угол с небольшим запасом — трудная задача. Kreg Jig решает эту проблему. В качестве альтернативы вы можете соединить детали с помощью компрессора / гвоздильного пистолета и клея, но винты ВСЕГДА прочнее, чем гвозди для наших целей DIY.

Хотите узнать больше? Ознакомьтесь со спецификациями и руководством ниже.

Спецификации сверл для ступенчатых сверл.
  • Диаметр большего вала 3/8 ″ (9 мм).
  • Диаметр пилотного наконечника 0,170 ″ (4 мм).
  • Хомут с регулируемой глубиной, который ослабляется и затягивается стандартным шестигранным ключом для древесины различной толщины.
  • Глубинная манжета предназначена для древесины следующей толщины: от 1/2 ″ до 1–1 / 2 ″.

Pro-tip : номинальный размер древесины — загадка. Если в вашем хозяйственном магазине указано, что это размер 2 × 4, что означает 2 дюйма на 4 дюйма, это не так.На самом деле это номинальное значение 1-1 / 2 на 3-1 / 2 дюйма. Доска толщиной 1 дюйм номинально / фактически имеет толщину 3/4 дюйма. Однако ваша доска толщиной 1/2 дюйма на самом деле имеет толщину 1/2 дюйма, как и ожидалось. Помните: это ТОЛЬКО для пиломатериалов хвойных пород. Например. сосна, пихта, ель и кедр (согласно Искусству мужественности). Более дешевые варианты. НЕ пиломатериалы твердых пород, например дуб, орех, красное дерево, клен и гикори (А из М). Обычно более дорогие варианты.

Таблицы номинальных размеров.

Вот (4) диаграммы из архива, показывающие номинальные размеры в сравнении с фактическими измерениями для размерных пиломатериалов хвойных пород:


Как использовать Kreg Jig как босс.

Материалы
  1. Древесина для строительства вещей. Например. Деревенские столы, любая деревенская мебель, рамы для картин, изголовья кровати, все для рукоделия.
  2. Винты с отверстием в кармане (PH). Всегда имейте под рукой винты PH 2-1 / 2 ″ И PH 1-1 / 4 ″ для проектов Kreg Jig.«Система», представленная ниже, для начала поставляется с набором винтов.

Инструменты
  1. Kreg Jig Master System для ~ 139 долларов США . Включает: съемную направляющую для сверла с 3 отверстиями, основание стола со встроенным зажимом, отдельный прочный зажим, приспособление для сбора пыли, ступенчатое сверло 3/8 ″, сверло с квадратной отверткой 6 дюймов, сверло с квадратной отверткой 3 дюйма, стартовый набор PH винты, набор заглушек PH и руководство пользователя.
    1. Более дешевый вариант 1: Kreg Jig Pocket Hole System за ~ 40 долларов + Kreg 3 дюйма.Зажим для лица Automaxx за ~ 30 долларов. (В комплект не входят винты). Итого = $ 70 .

    1. Более дешевый вариант 2: Kreg 8,25 дюйма Mini Jig Pocket Hole Kit за ~ 20 долларов с использованием уже имеющегося у вас зажима + закаленная отвертка Kreg # 2 Square 6 дюймов в стальном корпусе (2 шт. В упаковке) за ~ 5,50 долларов. (Винты / отвертка в комплект не входят). Итого = 25,50 $ .

  1. Аккумуляторная дрель-шуруповерт с муфтой для закручивания болтов PH.Купите дрель + ударный шуруповерт (высокий крутящий момент) в комбо-наборе, чтобы сэкономить деньги.
  2. Торцовочная пила (или) циркулярная пила (или) Торцовочная пила с ручной пилой.
  3. (опция) хомуты для труб с черными трубками соответствующего диаметра. Удерживает мебельную доску, завинчивая ее в отверстия кармана.
  4. (опция) сетевое сверло для предварительного сверления. Экономит проводную батарею дрели. Экономит время, если вы используете шнур только для заворачивания шурупов.

Бюджетные варианты (без налогов).
  1. Винты PH (13,47 $ + 4,97 $) + Master System (139 $) = 157,44 $
  2. Винты
  3. PH (13,47 долл. США + 4,97 долл. США) + система карманных отверстий (40 долл. США) + 3-дюймовый торцевой зажим Automaxx (30 долл. США) = 88,44 долл. США .
  4. Винты
  5. PH (13,47 долл. США + 4,97 долл. США) + комплект отверстий для мини-приспособлений для зажима 8,25 дюйма (20 долл. США) + квадратная отвертка 6 дюймов в стальном корпусе (2 шт. В упаковке) (5,50 долл. США) = 43,94 долл. США

Отказ от ответственности: цены могут незначительно отличаться в зависимости от изменений в сделках и продажах.

Шаг 1.Загляните в местный хозяйственный магазин за материалами.
  • Выберите свою сборку. Какой проект вы присматривались? Стол в деревенском доме? Кофейный столик? Рабочий стол? Верстак? Открытый стул? Варианты бесконечны. Включите свое творчество.
  • Выберите размерный брус хвойных пород! Обязательно смотрите вниз на конец каждого куска дерева, чтобы оценить его скручивание, деформацию, изгиб или коробление. Чем прямее, тем лучше.

Напоминание: ваши доски ДОЛЖНЫ быть толщиной не менее 1/2 дюйма или максимум 1-1 / 2 дюйма для работы с приспособлением Kreg Jig.

Шаг 2. Вырежьте дерево.
  • Используя список вырезов вашего плана сборки, скосите все доски по длине. При необходимости разрежьте всю фанеру по ширине дисковой пилой или настольной пилой. 90º торцов и сторон, к которым будут крепиться доски, очень важны. В противном случае ваш предмет мебели будет шатким / смещенным — если этого не предусмотрено.

Шаг 3. Извлеките все изделия Kreg Jig.
  • Вытащите все приспособления Kreg Jig.В ваш комплект Master System должны входить:
    • L-образный джиг-приманка Kreg ( настольная подставка ).
    • Торцевой зажим . Необходимо, если вы решите использовать ТОЛЬКО направляющую для сверла и переносной зажим. Подойдет любой 300-фунтовый зажим для спускового крючка, но обязательно оцените, подходит ли зажим, перед использованием или покупкой.
    • Портативная база.
    • Втулка направляющей сверла. Используется только с лицевым зажимом.
    • Остановка материальной поддержки.
    • Пылеуловитель.
    • Ступенчатое сверло 3/8 ″ (9 мм).
    • Квадратная отвертка 6 ″ (152 мм).
    • Квадратная отвертка 3 ″ (76 мм).
    • Стартовый набор винтов Kreg®.
    • Набор заглушек для карманных отверстий.
    • Руководство по эксплуатации.
  • Если вы используете основание: прикрепите направляющую для сверл с 3 отверстиями к столешнице с помощью встроенного зажима.
  • Если вы НЕ используете основание: просто приготовьте зажим для лица или спусковой крючок и направляющую для сверла. Переходите к шагу 5.

Шаг 4. Установите глубину направляющей сверла.
  • Проверьте сторону направляющей сверла на предмет измерения приращений от 1/2 до 1-1 / 2, кратных 1/8. Установите глубину дерева, в котором вы собираетесь просверлить.
  • Например. ваш 2 × 4 на самом деле имеет толщину 1-1 / 2 дюйма. Установите направляющую сверла на 1-1 / 2. Если ваша доска размером 1 × 6, то на самом деле ее толщина составляет 3/4 дюйма, поэтому установите направляющую сверла на 3/4.
Нижняя сторона направляющей сверла. Закройте направляющую сверла.Закройте направляющую для сверла. Закрепите верхнее основание с пустым пазом для направляющей сверла. Используйте золотой болт, чтобы закрепить направляющую для сверла. Направляющая для сверла установлена ​​на толщину древесины 1-1 / 2 дюйма, то есть на пиломатериалы 2 × 4. Направляющая для сверления установлена ​​на толщину древесины 1/2 дюйма.

Шаг 5. Установите глубину воротника сверла 3/8 дюйма.
  • Поместите основание стола (большая L-образная деталь со встроенным зажимом) лицевой стороной вверх на стол. Обратите внимание на вставное сверло и направляющую втулки как часть синей нейлоновой основы.
  • Очень свободно прикрепите металлическую манжету к сверлу 3/8 ″.Ослабьте или затяните хомут с помощью шестигранного ключа.
  • Поместите сверло с подвижным воротником во вставную направляющую и совместите более широкий шаг сверла с числовой толщиной используемой древесины (не измеряйте, основываясь на гораздо более тонком направляющем наконечнике сверла) . Затяните воротник с помощью шестигранного ключа.
Установите положение воротника сверла в соответствии с толщиной древесины. На изображении показана глубина, установленная для пиломатериалов 1-1 / 2 ″, то есть 2 × 4.

Шаг 6.Прикрепите древесину к направляющей для сверла.
  • Повернув основание, встроенный зажим и направляющую сверла вверх, возьмите первую деревянную заготовку. Оставьте доску вертикально, пока вы закрепите ее встроенным зажимом.
  • Дважды проверьте, чтобы край вашей доски был на одном уровне с синей нейлоновой основой.

Шаг 7. Просверлите отверстия сверлом.
  • Присоедините сверло с затянутым воротником к сетевой дрели (или аккумуляторной дрели, если у вас ее нет).
  • Предварительно просверлите не менее 2 отверстий для менее широких деревянных брусков, по крайней мере, от 1/4 ″ до 1/2 ″ от внешних краев, чтобы предотвратить сколы или трещины. Используйте больше отверстий для более широких деталей.

Шаг 8. Прикрепите квадратную отвертку к просверливанию и возьмите винты PH.
  • Присоедините квадратную отвертку 6 дюймов к аккумуляторной дрели со сцеплением.
  • Установите сцепление на 8 в качестве отправной точки. Увеличьте значение до 10 или 12, если 8 не утопляет винт полностью и не дает плотного соединения.
  • Возьмите винты PH. Длина винта будет зависеть от ваших планов сборки. Для дерева толщиной 1-1 / 2 дюйма обычно используются винты PH 2-1 / 2 дюйма. Для дерева толщиной 1/2 дюйма обычно используются винты PH 1-1 / 4 дюйма.
Нам нравится начинать заворачивание винтов с карманами с аккумуляторной муфтой дрели, установленной на 8. Отрегулируйте для оптимальной затяжки винта без чрезмерной затяжки.

Шаг 9. Зажмите доски и установите винты PH.
  • Зажмите или надежно удерживайте два деревянных бруска вместе и вбейте винт с карманным отверстием в предварительно просверленное отверстие.
  • Оцените надежность соединения и при необходимости отрегулируйте сцепление.
  • Примечание: самая простая ошибка — это отсутствие более глубокого и тонкого направляющего отверстия на кончике винта. Я случайно вогнал винт в ступеньку 3/8 дюйма, изменив правильный угол приспособления Kreg Jig и позволив винту выйти за поверхность приемной платы.
  • Повторите предварительное сверление и завинчивание винтов PH для каждой необходимой доски в соответствии с вашими планами DIY. Чтобы сэкономить время, предварительно просверлите ВСЕ доски одинаковой толщины, затем отрегулируйте металлическую манжету и глубину направляющей сверла для следующей толщины.Продолжайте, пока ваша деталь не будет полностью собрана.

Вы производитель мебели!

Отличное решение для ускорения процесса изготовления мебели в деревенском стиле с помощью приспособления Kreg Jig. Как прошло? Что вы сделали? Есть вопросы без ответа или зависания? Что бы вы посоветовали новым пользователям? Мы будем рады увидеть ваше произведение, когда оно будет готово. Мы рады отпраздновать вашу новую сборку и новый набор навыков DIY.

Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель.Создатель сообщества, коннектор и сетевик. Перфекционист (медлительный, как грязь). Столяр. Неизвестное, сверхчувствительное, щупальце, эмо. Помощник. Авантюрист. Гостья. Человек.» Ваше слушающее ухо. Никаких друзей — только самые близкие братья.

Установите пользовательское содержимое вкладки HTML для автора на странице профиля

Можно ли проделывать отверстия в карманах без приспособления? — Деревообработка для простых смертных

Всякий раз, когда я использую приспособление для карманного отверстия, я получаю несколько комментариев, спрашивающих, зачем мне вообще нужна приспособление.Разве нельзя просто ввинчивать шурупы под углом?

Да, конечно, можете, но чтобы получить крепкие суставы, ответ немного сложнее.

Зачем нужны столярные изделия с карманными отверстиями?

Во-первых, полезно понять, как работают столярные изделия с отверстиями в карманах и почему они создают прочную связь. Карманные столярные изделия используются в тех местах, где прямое заворачивание шурупа нецелесообразно или невозможно. Часто это происходит, когда вам нужно соединить детали под прямым углом или плоские детали, что потребует очень длинного винта.

Например, заманчиво соединить эти две доски встык, просверлив винт через лицевую поверхность одной доски в торцевую поверхность другой. Проблема здесь в том, что торцевое волокно доски имеет очень небольшую удерживающую способность. Винт входит в дерево в том же направлении, что и волокна древесины.

Я не собираюсь лгать и говорить, что это всегда плохая идея. Иногда вам не нужна большая удерживающая сила, например, на декоративных предметах, и ввинчивание в торцевую поверхность работает нормально.Но на мебели или других объектах, которые будут подвергаться большому весу, манипуляциям или перемещению, эти винты в конечном итоге ослабнут до такой степени, что они будут сняты, и их нельзя будет больше затягивать. Возможно, вы видели, как это происходит с недорогими ящиками шкафа, которые используются очень часто.

Геометрия отверстия кармана и почему они работают

Карманное отверстие — это обычное отверстие, просверленное в доске под углом, но в его устье есть отверстие гораздо большего диаметра, которое частично проходит сквозь древесину, создавая плоское дно.Глядя на это поперечное сечение, вы можете увидеть, что это цилиндр с плоским дном и отверстием внизу. Эта особенность имеет решающее значение для того, как отверстие в кармане приобретает свою прочность. Обычно это отверстие просверливается специальным ступенчатым сверлом, которое одновременно просверливает узкую и широкую часть отверстия. Важно отметить, что это отверстие просверливает только одну доску, а не принимающую плату.

Но карман и лунка — это лишь половина уравнения.Другая половина — это карманный винт. Карманный винт — это специальный винт с широкой плоской нижней стороной к головке. Это та деталь, которая находится в кармане с плоским дном. Это очень важно для работы столярных изделий с отверстиями в карманах. Головка и плоский выступ отверстия создают большую площадь поверхности для винта, чтобы стянуть две доски вместе.

Другой компонент перекоса кармана — это точка самореза. По сути, кончик каждого винта действует как сверло и помогает отверстию для винта в приемной плате и плотно стягивает две части.Это важно, поскольку отверстие для кармана просверливается только в первой доске.

Разве это не то же самое, что и ноготь на ногах?

Нет. Я видел некоторых сторонников того, что просто отказываются от отверстия в кармане и просто ввинчивают винты под углом. Это называется гвоздем на ногах… даже если используются винты. Это распространенный традиционный метод вбивания гвоздей в шпильки стены, чтобы прикрепить их к подошве при обрамлении стены. Это хорошо работает для такого типа конструкции, потому что стены в основном подвергаются действию направленной вниз силы, а не из стороны в сторону.Конечно, кроме землетрясений.

Мебель — это отдельная история, и каждое соединение может подвергаться силе и перемещению во многих направлениях.

Чтобы соединить доски для ногтей вместе без приспособления для карманных отверстий, просто начните просверливать отверстие вниз, чтобы начать, затем наклоните сверло, чтобы наклонить его к другой доске. Вы все равно захотите сжимать детали вместе, когда вы ввинчиваете винт на место, чтобы они не соскользнули.

Но тут есть пара проблем.В основном это слабое соединение… не намного сильнее, чем просто просверливание конца волокна.

  1. Во-первых, вы должны использовать обычный винт с конической головкой, чтобы головка могла располагаться ниже поверхности. А без этого плоского выступа и плоской головки винта с карманом, чтобы соединить две части вместе, это соединение будет значительно слабее. Доска также может расколоться, если головка винта будет действовать как клин.
  2. Во-вторых, трудно просверлить угловые отверстия под постоянным углом.Вы можете закончить тем, что винт войдет в приемную плату с очень небольшим количеством материала.
  3. В-третьих, трудно понять, когда прекратить заворачивать винт… он никогда не будет полностью затянут. Вы можете просто пропахать до конца.

В общем, я не рекомендую винты для работы с гайкой для работы с деревом.

Но можно ли проделать карманные отверстия без приспособления?

Конечно, можете. Я оставлю это вам решать, стоит ли оно того. Вам просто нужно просверлить отверстие под углом, а затем просверлить более широкое отверстие.

Начните с того, что сделайте небольшое отверстие ногтем… точно так же, как я показал раньше. Сверлите прямо вниз, затем наклоните сверло под углом, стараясь, чтобы сверло выходило как можно ближе к центру толщины доски.

Затем используйте более широкую насадку, чтобы сделать карман. Это самая сложная часть. В большинстве случаев вы должны быть осторожны, чтобы не зайти слишком глубоко, иначе винт войдет слишком далеко.

Для правильного использования этого метода потребуется некоторая практика, но он жизнеспособен.Если вам нужно проделать всего пару отверстий в карманах, это того стоит, но это займет очень много времени, если вам нужно проделать много отверстий в карманах.

Вероятно, лучшее бюджетное решение и отличный компромисс — это приспособление для миниатюрных карманных отверстий. Этот идет со ступенчатым сверлом и воротником за 20 баксов. Его использование занимает больше времени, потому что вам нужно зажимать его на месте для каждого отверстия, но вы получите чистые и точные отверстия в карманах.

Итог

Если вам нужно проделать небольшое отверстие в кармане, вы можете сэкономить немного денег и использовать один из этих альтернативных методов.Что такое приспособление для карманного отверстия, так это точность, точность и постоянство. Если бы мне нужно было проделать много карманных отверстий, было бы сложно проделывать их вручную. И на это уходит гораздо больше времени.

И хотя я сторонник экономии, и мы, как любители, обычно не торопимся в наших магазинах, это один из тех случаев, когда я предпочитаю использовать инструмент, который избавит меня от однообразия и скуки. Беспокойство о правильном угле и глубине сверления каждого отверстия кажется разочаровывающим.

В конечном счете, если вы хотите полностью отказаться от механических крепежных элементов, начните исследовать мир традиционных столярных изделий по дереву. Научиться обрезать ласточкин хвост или делать паз и шип — это освященное веками занятие, которое может вам понравиться!

Основы работы с отверстиями для карманов

Автор: Тед Райф
Быстрый, точный, универсальный и прочный — вам нужно больше причин, чтобы попробовать технику изготовления столярных изделий с отверстиями в карманах?

Когда дело доходит до проектирования и строительства, я никогда не был пуристом в области деревообработки.Обычно я не особо беспокоюсь о том, считается ли столярная техника «традиционной». Я стараюсь сосредоточиться на более важной цели — найти хороший баланс между внешним видом, структурной прочностью и эффективными методами и приемами. Другими словами, выполнит ли он свою работу и выдержит ли она свою работу?

Это одна из причин, по которой я ни в малейшей степени не отказываюсь использовать столярные изделия из кармана при создании проекта. Это быстрый, точный и надежный способ объединить части проекта.

Чтобы уменьшить его до базового уровня, рамы с отверстиями для карманов просто собираются с помощью шурупов. Но если вы присмотритесь, это немного больше, чем кажется на первый взгляд. Этот уровень сложности и изобретательности — вот что делает изготовление столярных изделий с отверстиями в карманах такой ценной техникой для целого ряда применений.

ОСНОВЫ. Вкратце, вот как это работает. Угловое пилотное отверстие просверливается в торце одной из сопрягаемых деталей ближе к концу. Малый угол направляющего отверстия позволяет винту с карманом выходить из конца заготовки и входить в край сопрягаемой детали, плотно стягивая их вместе.Беглый взгляд на две фотографии выше даст вам представление.

Ключом к этой технике является возможность точного сверления угловых отверстий кармана. Это достигается с помощью приспособления для карманного отверстия. Все, что вам нужно сделать, это настроить приспособление для просверливания отверстий кармана, а затем установить винты. Вся операция может быть выполнена за считанные минуты.

ГДЕ И ПОЧЕМУ? Скорость — лишь одно из преимуществ использования столярных изделий с отверстиями в карманах. Еще одно преимущество — универсальность, о чем свидетельствуют фотографии ниже.Вы можете использовать его, чтобы соединить два куска дерева практически любой конфигурации — встык, встык, скос — вы называете это. Следовательно, использование столярных изделий с карманными отверстиями при строительстве практически неограничено.

Сборка структурных рам и лицевых рам шкафов — обычное дело.

Еще один плюс в том, что облигация создается мгновенно. Хотя для сборки обычно требуются зажимы, после того, как винты вставлены, зажимы можно удалить.

Мне нравится использовать самозажимную функцию столярных изделий с карманными отверстиями, используя их в сочетании с другими типами столярных изделий. На фото выше показано, как винты с карманом могут заменить зажимы, а также усилить стандартные соединения корпуса.

А КАК НАСЧЕТ ПРОЧНОСТИ? С точки зрения прочности, шарнир с отверстием в кармане работает вполне прилично. Хотя обычно он не такой прочный, как паз и шип или сопоставимый клеевой шов, соединение с карманным отверстием равно многим другим «быстрым и легким» столярным методам, таким как соединение бисквита, свободный шип или заглушка и канавка.

Единственным реальным недостатком столярных изделий с отверстиями для карманов является то, что отверстия овальной формы видны на одной стороне. Однако во многих случаях отверстия можно просверлить на невидимой поверхности. А если нет, то их можно замаскировать специальными заглушками.

ПРИБОРЫ. Как я уже упоминал, то, что делает возможным соединение отверстий в карманах, является использование специального приспособления (и сверла) для просверливания отверстий. Чтобы винт мог соединиться, отверстия в карманах должны быть просверлены под точным углом 15º.Пробовать это от руки или даже на сверлильном станке непрактично. Таким образом, приспособление для отверстий в карманах действует как направляющая для сверления. В зависимости от используемого вами зажимного приспособления, заготовка либо зажимается в зажимном приспособлении, либо зажимается зажимом на заготовке. Затем стальная втулка в зажимном приспособлении удерживает сверло в нужном направлении при сверлении углового отверстия.

БИТ. Специальное ступенчатое сверло используется вместе с кондуктором. Как вы можете видеть на главной фотографии вверху страницы, за одну операцию сверло просверливает плоскодонную зенковку для головки винта и короткое пилотное отверстие для хвостовика.

Отверстие в кармане подходит для винта с карманом. Это закаленные саморезы с широкой шайбой и глубокой резьбой. Даже при довольно небольшом проникновении карманный винт обеспечивает замечательную удерживающую способность.

Есть несколько приспособлений для изготовления карманных отверстий, но одна компания — Kreg Tool — доминирует в этой области. (Зажим для карманных отверстий часто называют просто Kreg jig.) Как подтвердит любой, кто использовал приспособление Kreg , его продукция хорошо спроектирована, качественно изготовлена ​​и, следовательно, очень проста в использовании.Они предлагают широкий выбор моделей на любой вкус, от самых простых до полнофункциональных.

Типы приспособлений: от простых до полнофункциональных

Kreg делает приспособление для отверстий в карманах, подходящее практически для любого здания и бюджета. Показанная выше базовая модель начального уровня имеет только одно направляющее отверстие. Чтобы установить приспособление для сверления отверстия кармана, вы зажимаете его на заготовке.

На другом конце спектра находится эта роскошная модель. Как видите, преимущество этого настольного приспособления заключается в встроенной системе зажима заготовки.Он также оснащен направляющим блоком с тремя отверстиями, который можно быстро и легко отрегулировать для работы с заготовками различной толщины.

СОЗДАНИЕ СОЕДИНЕНИЯ КАРМАННОГО ОТВЕРСТИЯ

На самом деле существует две операции, требующиеся для выполнения шарнирного соединения с отверстием. Сначала просверливаете отверстия в карманах с помощью приспособления. Второй этап — сборка стыка с помощью карманных винтов. Оба аспекта довольно просты. Но у каждого есть несколько тонких моментов, которые заслуживают обсуждения.

ПЛАН ОТВЕРСТИЯ КАРМАНА. Перед тем, как просверлить отверстия в карманах, необходимо немного спланировать. В первую очередь следует подумать об ориентации и расположении отверстий. Рисунок выше иллюстрирует несколько простых рекомендаций, которым я хочу следовать.

Обратите внимание, что на чертеже (и других примерах) винты выходят из торцевого волокна одной детали и входят в краевую (или торцевую) структуру сопрягаемой детали. Такая ориентация соединения обеспечивает лучшую фиксацию шурупов.

Если позволяет ширина заготовки, вы должны вкрутить как минимум два винта поперек стыка.Это предотвратит перекос деталей. Этот эффект предотвращения скручивания будет максимальным, когда отверстия для винтов имеют большое расстояние.

Это часто означает, что вы хотите расположить отверстия рядом с краями заготовки. Но не подходи слишком близко. Чтобы избежать раскола какой-либо детали или просто ослабления соединения, я располагаю отверстия не ближе, чем 1/2 дюйма от края. В заготовках 3 дюйма или шире дополнительные винты, равномерно расположенные между внешними винтами, укрепят соединение.

НАСТРОЙКА ПРИСОЕДИНЕНИЯ. Для достижения наилучших результатов следует просверлить отверстие в кармане так, чтобы его направляющая часть не доходила до поверхности, а винт выходил около центра кромки (рисунки выше). Чтобы сделать это правильно, вам необходимо правильно настроить кондуктор и сверло.

В большинстве случаев толщина ложи, с которой вы работаете, будет составлять 3/4 дюйма. Многие из приспособлений разработаны с учетом этого факта. Но при использовании более толстой или тонкой ложи некоторые приспособления можно отрегулировать для просверливания отверстия, соответствующего диаметру те же требования.По сути, в зависимости от толщины заготовки направляющие отверстия в зажимном приспособлении необходимо изменить так, чтобы сверло входило в забой ближе или дальше от конца заготовки. Это показано на двух рисунках выше.

Шаблоны новой модели легко регулируются для работы с заготовкой разной толщины. В других случаях в зажимное приспособление вставляется прокладка, или вы просто полагаетесь на тщательное измерение и позиционирование зажимного приспособления.

Помимо правильного расположения отверстий, вам нужен способ просверлить их на нужную глубину.Это достигается с помощью стопорной втулки на буровом долоте, как показано выше. Вы либо измеряете, либо используете установочный калибр, поставляемый с зажимным приспособлением, чтобы зафиксировать воротник в нужном месте вдоль хвостовика биты.

После завершения настройки сверление отверстий станет обычным делом. Единственная забота здесь — просверлить их на всю глубину.

Совет магазина: Сборочный стол

Простая сборочная таблица, показанная выше, может сделать установку винтов с карманом более быстрой, легкой и последовательной.Стол состоит из фанерной площадки с двумя ограждениями, прикрепленными друг к другу под углом 90 °. Ограждения обеспечивают точное выравнивание заготовок, а также предлагают варианты зажима. Полоски наждачной бумаги с клейкой основой, нанесенные на платформу, также помогают удерживать заготовки на месте.

СБОРКА. Один из моих любимых аспектов столярных изделий с карманными отверстиями — это то, что сборка, как правило, проста и незамедлительна. В отличие от традиционного шва, вы не тратите время на высыхание клея. При правильной установке винты играют роль и клея, и зажимов.

ЗАЖИМЫ ДЛЯ ВЫРАВНИВАНИЯ. С другой стороны, шарнир с отверстием в кармане не является самоцентрирующимся. Пока винты не установлены, механического соединения нет. Итак, первая цель — не допустить смещения деталей во время вставки шурупов.

Метод, который вы используете для выравнивания деталей, часто зависит от типа соединения, которое вы собираете. При сборке простой рамы вы должны держать поверхности заподлицо, а также в правильном поперечном положении. Временное закрепление деталей — очевидное решение.

Иногда достаточно одного зажима, приложенного к торцам заготовки. Для этого доступны фиксирующие торцевые зажимы. Или можно использовать стандартные зажимы. Крепко прижимая обе части к плоской поверхности, как правило, они будут выровнены.

Иногда также полезно наложить зажим на две части, чтобы стянуть их вместе, пока винты закручены. Это предотвратит затыкание винтами деталей и их смещение.

СБОРКА СПИД. Бывают случаи, когда вам требуется больше помощи, чем могут предоставить одни только зажимы. На фото ниже показана одна ситуация. Ответная часть в этом Т-образном соединении поддерживается «подкладкой», пока винты установлены.

Использование проставки — еще один способ гарантировать стабильные результаты при сборке соединений с карманами.

И если вы обнаружите, что сильно полагаетесь на столярные изделия с отверстиями в карманах, вы можете построить или приобрести специализированный сборочный стол. Это может сэкономить ваше время и сделать работу более гладкой и качественной.

ВИНТОВЫЕ ВИНТЫ. Заключительный этап сборки включает заворачивание винтов. Но сначала вам нужно выбрать подходящий тип для приложения. На фото выше показаны различия.

Все винты с гильзой — саморезы. А глубокая резьба имеет тенденцию агрессивно втягивать шуруп в древесину и крепко держаться. Эти две особенности вместе с квадратной головкой привода означают, что для заворачивания винта не требуется большого усилия.

Ручная дрель с муфтой — это билет.Я начинаю с низкого уровня сцепления и регулирую его до тех пор, пока винт не будет плотно прилегать.

ЗАГЛУШКИ. Остается только одна деталь. Что делать, если отверстия для винтов видны?

Как только вы попробуете столярные изделия с карманными отверстиями, я гарантирую, что вы будете на крючке. Это отличный способ добиться отличных результатов с минимальным объемом работы.

Практическое руководство: скрыть отверстия в карманах

Если дизайн проекта не позволяет скрыть отверстия в карманах, следующий лучший вариант — закрыть их.Заглушки для дерева можно приобрести из самых разных пород дерева, чтобы они соответствовали дереву в проекте. Или вы можете использовать контрастное дерево. Вы просто приклеиваете их на место и обрезаете заподлицо. Простые в использовании пластиковые заглушки на защелках бывают пяти разных цветов.

Теперь, если вы хотите приступить к простому проекту с использованием столярных изделий с карманами, взгляните на этот стол с плиткой. Это великолепный проект на открытом воздухе, который можно собрать за несколько часов.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
