Несложный вариант переделки карманных часов в наручные (+ браслет кожа). / Мастерские / Отечественные мастер-классы (наша мастерская) / Коллективные блоги / Steampunker.ru
Пришло вдохновение закончить один начатый аж три года назад проект. Точнее, родилось наконец решение, КАК его закончить.
В конкурсной теме «Время» я рассказывал, что прежде чем браться непосредственно за конкурсные часы, я для проверки и тренировки, отскелетил «черновик». Поскольку не было никакой уверенности, а справлюсь ли, будут ли они после такого издевательства ходить.
Тогда же и первый раз ЛУТ попробовал. Когда стало ясно, что как ни выпиливай старый, а все равно его на 90 град. не повернуть, а надо:
Скелетил без фанатизьма, не до полной прозрачности на просвет. Совсем не трогал мосты, поскольку любоваться механикой со стороны дна не планировал. Достаточно, что все колеса и маятник с лица видны.
Ну и дальше, порадовавшись что справился с задачей, отложил их вдаль, и занялся непосредсвенно конкурсной работой.
И вот, вчера решил довести этот заброшенный механизм до ума, до пригодного к ношению изделия. Так как придумал, как по-простому сделать этому корпусу ушки под ремень. Засада там в том, что по-моему, крайне нежелатиельно греть родной корпус до т-ры твердой пайки, обязательно уплывет точная геометрия. И потом не сядут на свои точные посадки, ни задняя крышка, ни стекло. А ПОС-ом паять — прочность не та, вид не тот… И вообще, когда паяешь несколько мелких деталей на один массивный корпусный элемент, они так и норовят сместиться или отвалиться… А клепать там тоже особо не разбежишься… Вобщем, требовалось какое-то эффективное решение.
Из 1-мм мельхиора выпилил деталь:
Развернул ушки и впаял стержни:
Пока кажется, что мягковато будет, деталька пальцами гнется. Но более толстого мельхиора в запасах нету.
Взаимная фиксация:
Спаяно!
Сразу жесткости стало вдоволь, ушки пальцами уже не гнутся. И припой лишь внутри шва. никаких лишних потеков и наплывов. Даже зачищать ничего не пришлось, достаточно было промыть от флюса.
Немного допилил выступ корпуса под колесом завода, убрал не нужные при таком дизайне углубления под петельку цепочки. И заодно переполировал стекло. Часы собраны:
На ремешок пошла очень качественная итальянская кожа, в меру мягкая но не тянущаяся.
К сожалению, у меня она нарезана в мелкую розницу, 13х15 см (это мне образцы-пробники из салона итальянской мебели на халяву достались). Поэтому ремешок получился впритык, едва годный на мою узкую руку.
Впрочем, самому носить — годится, а если кому-то отдавать, то всегда можно и переделать.
Сказочные превращения карманных часов | Журнал Ярмарки Мастеров
Время рождения карманных часов точно не установлено. Единственно можно сказать с определенностью, что своему появлению на свет они обязаны техническому прогрессу и мыслительным способностям человека. Это пришлось на 17 век, когда получилось создать компактный, помещающийся в кармане, часовой механизм.
Патент на разработку карманных часов принадлежит голландскому физику Х. Гюйгенсу и датируется 4 октября 1675 года. Изначально часы имели только часовую стрелку.
Часовое искусство в семнадцатом веке развивалось очень интенсивно. Повышалась точность хода, в механизм добавилась сначала минутная стрелка, а затем и секундная.
И все же первые компактные часы носили не в кармане, а на цепочке.
С течением времени и с учетом повышенного спроса у богатой знати на карманные часы, модельеры стали менять фасоны костюмов, а для часов был придуман кармашек на жилете. Изящные цепочки рекомендовали крепить не к одежде или брелоку, а к пуговице жилета так, чтобы брелок был виден и являлся дополнительным, украшающим весь костюм, аксессуаром.
И сейчас, в наше время, мужчины, вынимающие небрежным движением часы из жилетного кармашка, выглядят по особенному шикарно!
Предлагаю полюбоваться изысканными старинными и современными карманными часами, которые выставляются на аукционах и приобретаются за огромные деньги.
Переделка карманных часов Molnija в наручные или зачем покупать корпус и циферблат
Добрый день, это еще один очередной обзор о переделке карманных часов Молния, кому интересно, прошу под кат. Внимание трафик, много фото.Кстати, вроде правилами форума запретили «пинать» косноязычных и не сильно образованных создателей обзоров (и слава богу), так что об ошибках прошу писать в личку, я постараюсь их оперативно исправить, и заранее прошу прощения за мои различные ошибки, ну не могу я без них.
Вообще интерес к часам у меня появился недавно, три-пять лет назад, сначала купил пару интересных часов, увлекся, стал обладателем пары интересных часов сделанных «под заказ». Потом попробовал делать ремешки для своих часов (несколько штук даже умудрился продать), а потом стал экспериментировать с часами Молния, правда как организатор «переделки», так как сам не являюсь часовым мастером и уже наверное никогда не стану. В общем это была предыстория.
Как то в интернете попалось мне на глаза фото интересных Марьяжей, сделанных из хороших старинных карманных часов, типа Omega, Zenith или Павел Буре. Идея мне очень понравилась, и я решил попробовать организовать что то подробное но на механизме Молния, при чем хотелось на более красивом механизме, тонком 3601 с женевской волной.
В начале я начал искать интересны корпус, у китайцев ничего интересного не нашел, зато на Ебей в братьев-славян с Украины нашел очень интересный по моим впечатлениям корпус. Именно на него и стоит ссылка в теме обзора.
Корпус очень понравился, решение было принято быстро, товар оплачен и я стал ждать. Продавец отправил корпус на следующий день, а посылку получил через 3 недели. Так как это было уже давно и обзор я тогда писать не планировал, то соответственно фотографии не делал. Корпус был хорошо упакован в пупырку и запечатан в почтовый конверт, все пришло без повреждений.

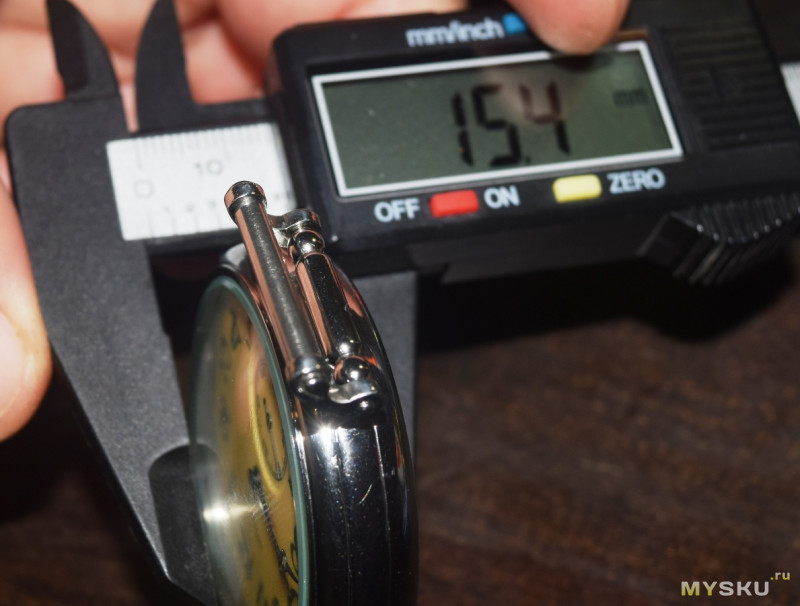

Сам корпус и заводная головка изготовлены из нержавеющей стали, диаметр корпуса 50мм, толщина корпуса 15,5 мм, верхнее и нижнее стекло из минерального стекла, крепление «хлопушка», ремешок крепиться на дужки с помощью винтов, размер ширины ремешка 20мм.
Когда я получил корпус то был очень разочарован, и вина за это была на мне, за мою не внимательность. ВНИМАНИЕ для всех кто захочет повторить мой эксперимент. У продавца товара это было отображено на страничке товара, но я не обратил на это внимание. Посадочное место для циферблата имеет размер 44,5мм, а подавляющее число циферблатов на Молнию имеет размер 38 мм, и те циферблаты которые были у меня – категорически не подходили для данного корпуса. Корпус изготовлен именно под механизм Молния, диаметр посадочного места и крепления механизма предусмотрено так, что не требует каких либо фиксирующих колец.
Циферблаты подобного размера выпускались во времена СССР, как бы уже дано, да еще циферблат должен был быть в очень хорошем состоянии, что создавала лишние трудности в поиске. Наконец то, на АВИТО был приобретен достойный циферблат, затем более менее интересные стрелки, и нашел сам механизм в рабочем состоянии. Повторюсь на тот момент я не думал о написании обзора, поэтому предварительных фото не делал, весь процесс от «возникшего желания» до момента надевания на руку конечного результата заняло более полугода. Фото уже собранных вместе циферблата, стрелок и механизма.
В тот момент когда искал циферблат, стрелки и механизм, рассматривая сам корпус понял, что к корпусу нужен неплохой ремешок, сам я такой сделать не смогу. Покупать брендовые ремешки за 50-500 $$ как то бюджет особо не позволял. На свои первые хороших часы Christopher Ward C15 пару лет назад я поставил китайский ремешок под рептилию с застежкой бабочкой, носился он хорошо и выглядит нормально. Кстати ремешок за свои деньги очень не плох, даже наверное рекомендовал бы его в бюджете до 10$. Вот пару фото этого ремешка.
Решил и под этот проект купить подобный, только черного цвета.
ebay.com/itm/111643327586

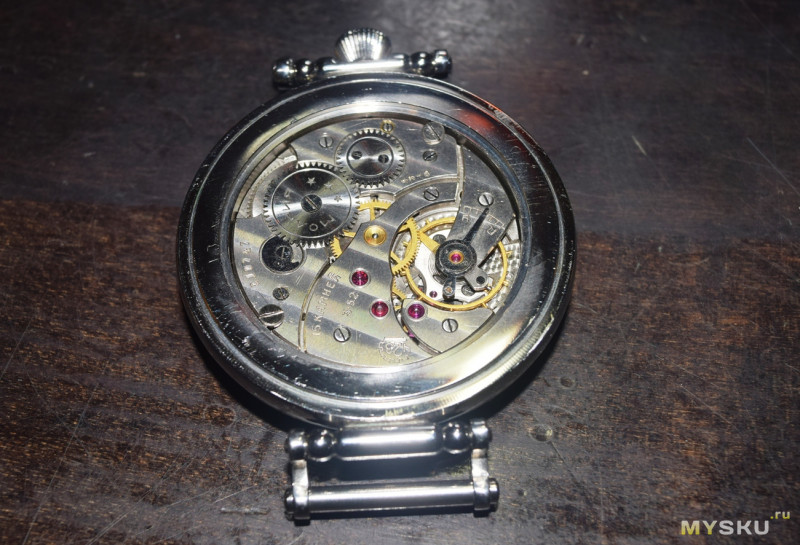

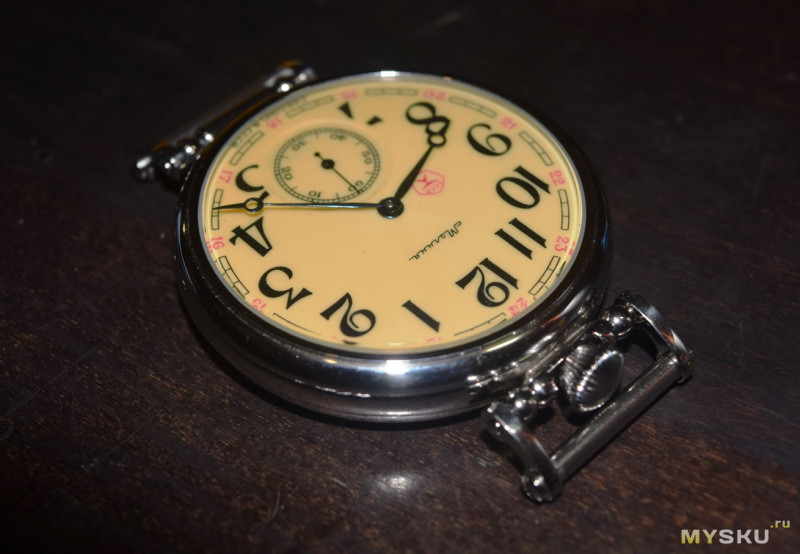

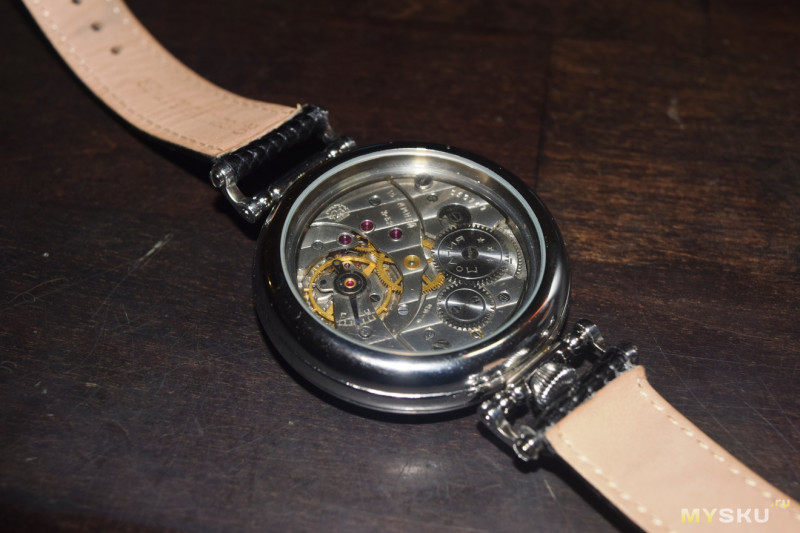

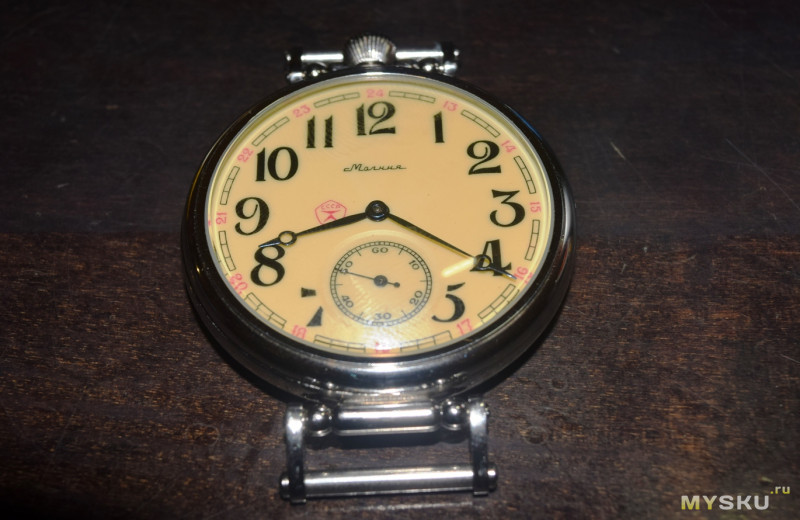

После того как все «ингредиенты» моего нового проекта были у меня на руках я отнес их к знакомому часовому мастеру, который провел профилактику механизма и собрал часы. Мастер из «старой гвардии», советских часовщиков и что то новое, ему не интересно, так что синить термической обработкой часовые винты не умеет, а жаль. Ранее пробовал сам, но ничего толком не получилось, найти человека в своем городе кто сможет это сделать – так же пока не удалось, так что вид механизма в часах интересный но стандартно-заводской, если бы были «синие» часовые винты на механизме, вид был бы «нарядней».

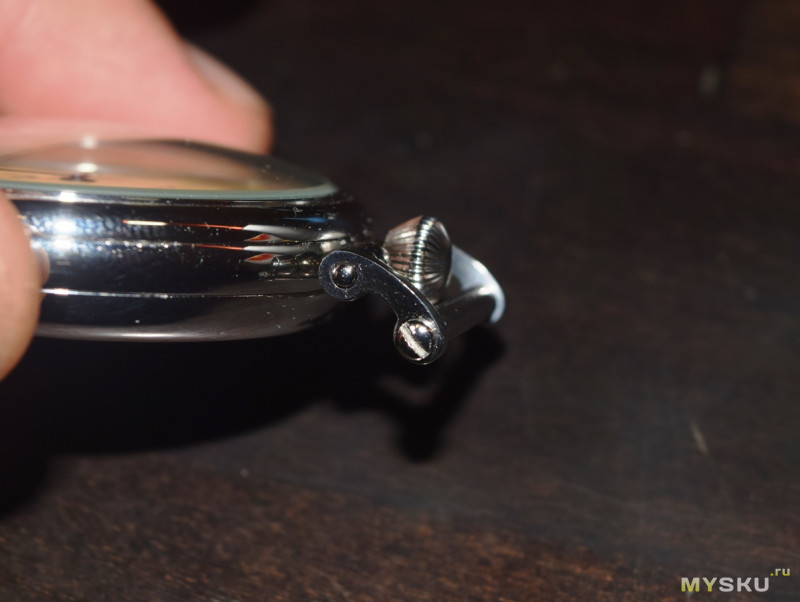

Как я и писал ранее, ремешок крепиться к часам с помощью винтового крепления.

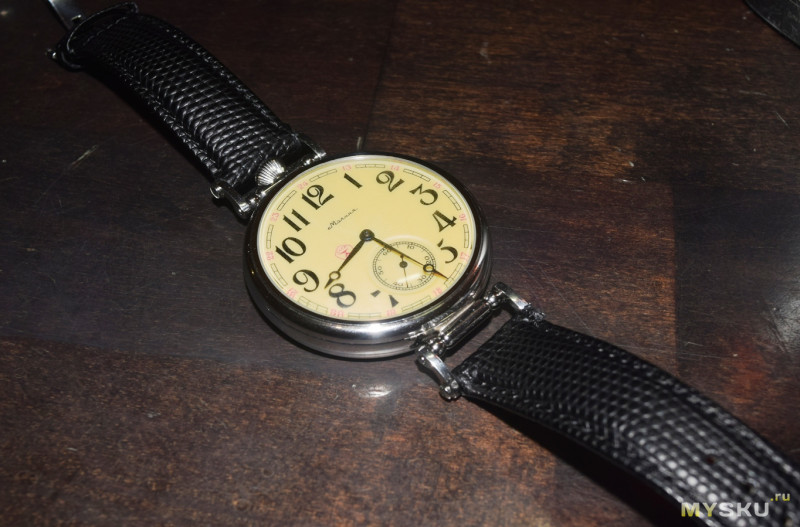

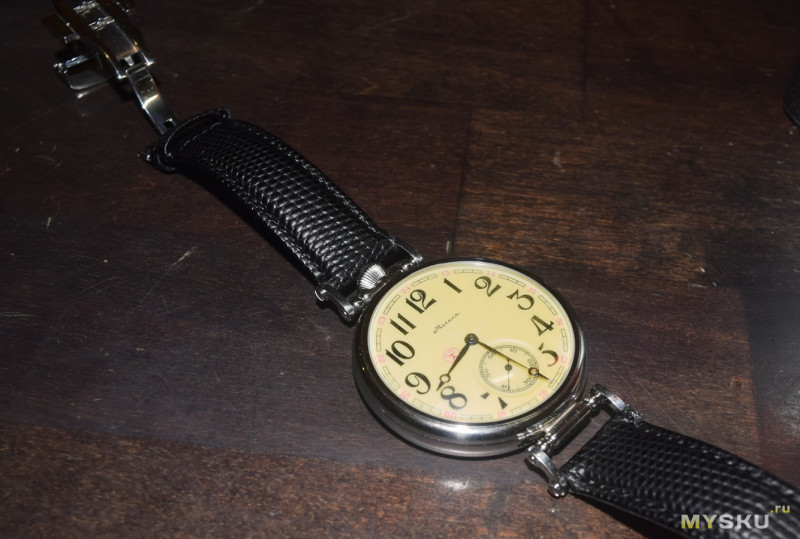

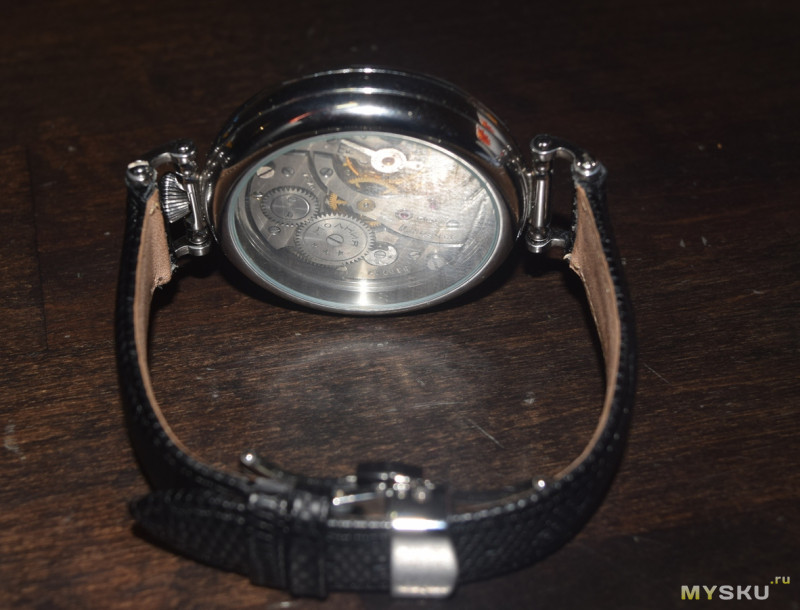

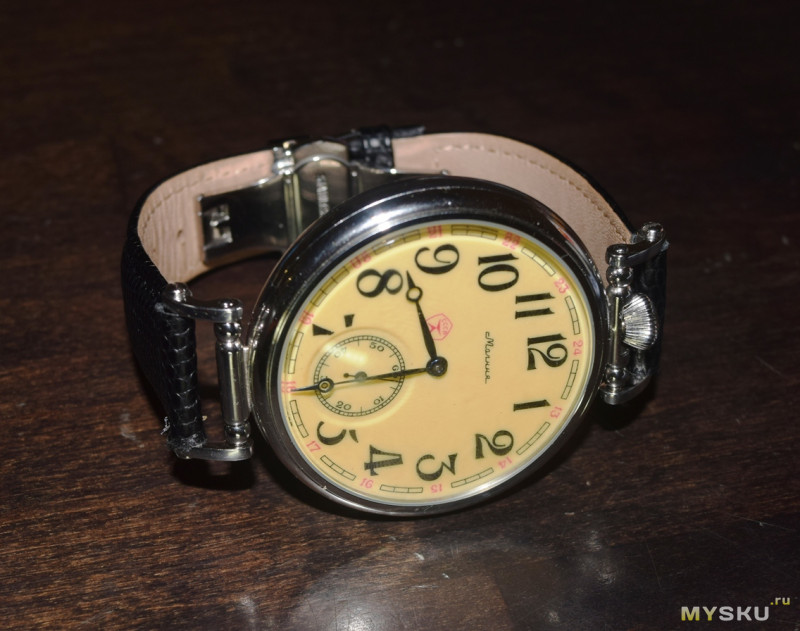

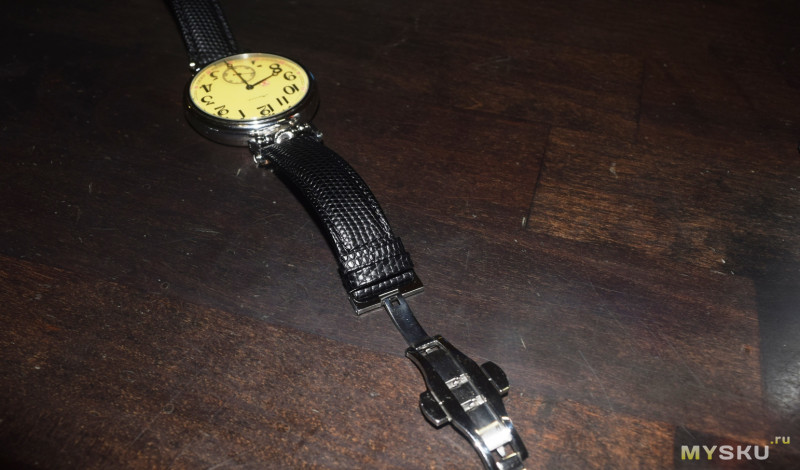

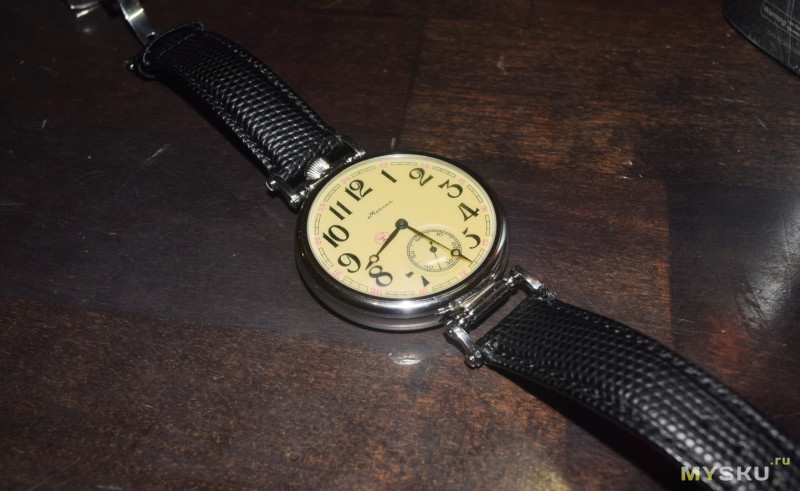

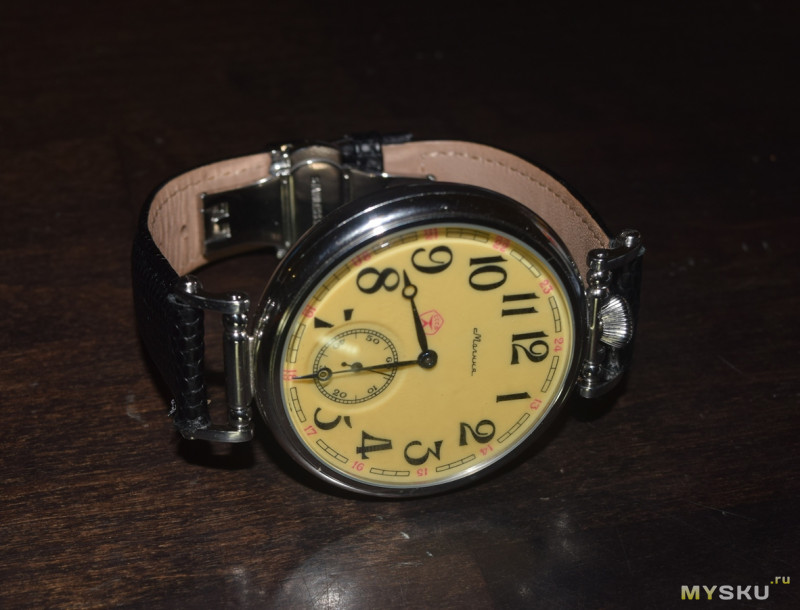

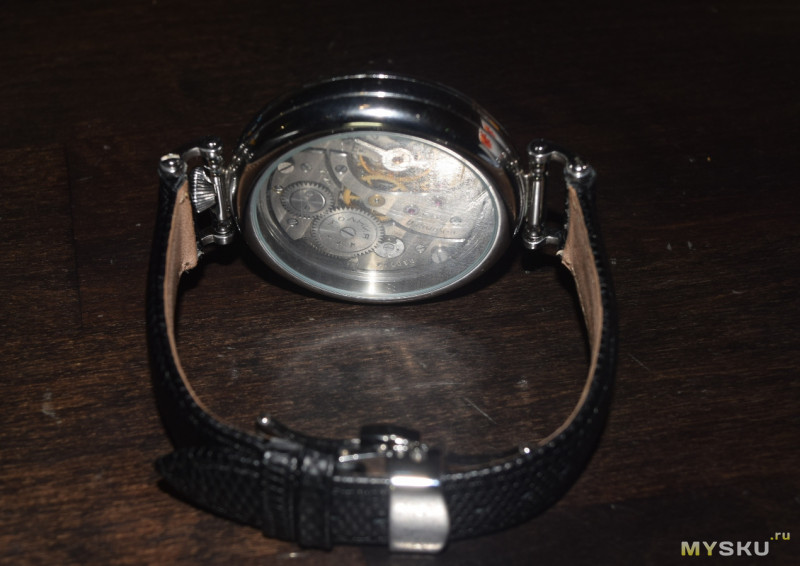

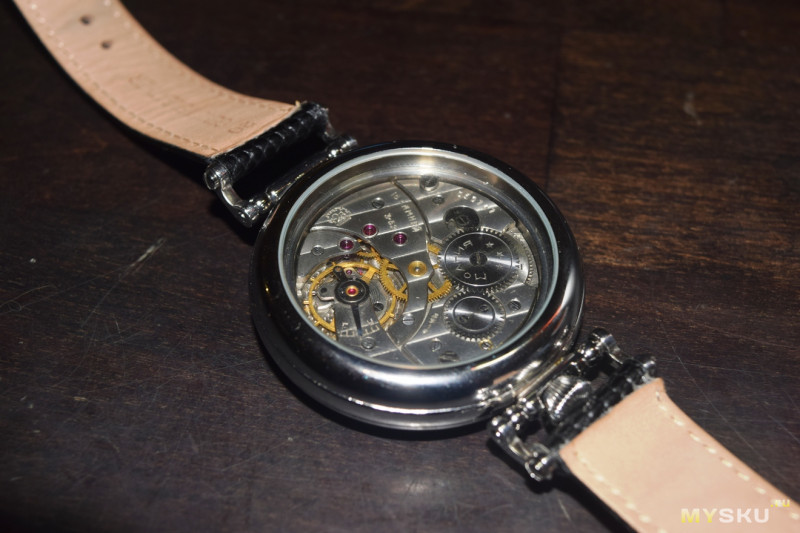

Итак, крепим ремешок и часы готовы.

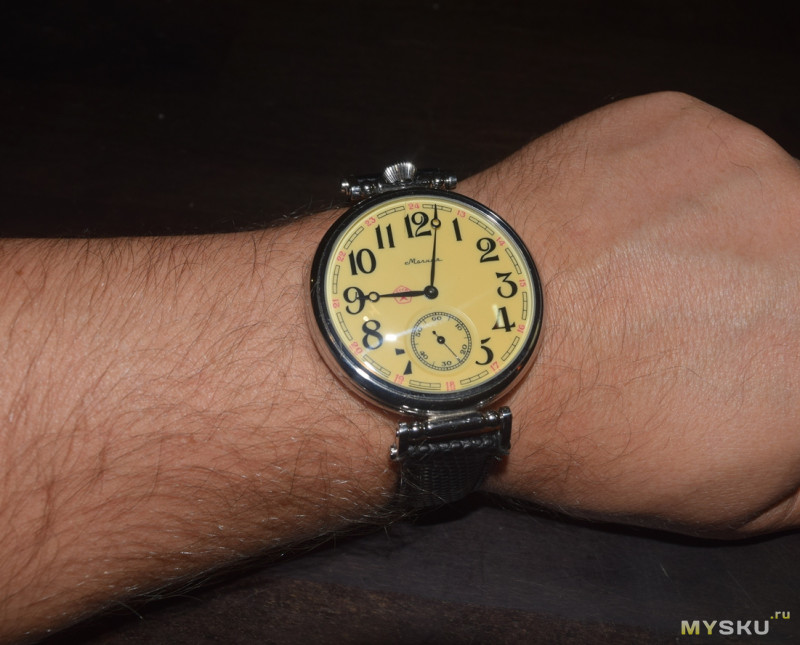

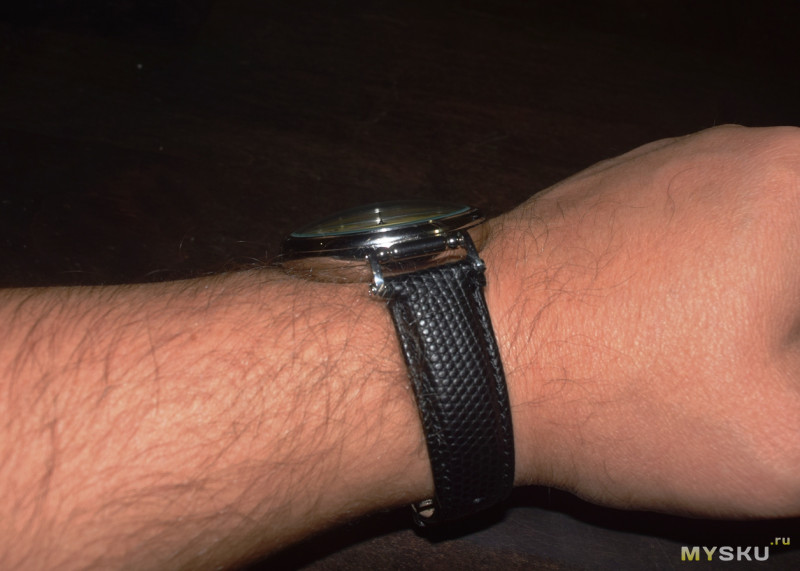

Вот фото на руке, напомню, часы в диаметре порядка 50 мм, так что выглядят крупновато.
За сим прощаюсь, всем добра и удачи, так как животности у меня нет, то извините и фото с ними не могу сделать.
Молния: из карманной в траншейную.
Переделка молнии 1949 года из карманной в траншейную.
Историческая справка:
Траншейные часы (поначалу называвшиеся «запястник», англ. wristlet) — тип часов, по сути являющийся переходным от карманных часов XIX века к наручным часам XX века.[1] Своим названием траншейные часы обязаны тому факту, что они были сделаны для ношения на запястье военными, поскольку пользование карманными часами в боевых условиях было затруднительно.
Самые первые часы, которые кто-либо приспособил для ношения на руке, неизвестны. Первая серия наручных часов была выпущена швейцарской фирмой Girard-Perregaux в 1880[2] для германского военно-морского флота. Во время Первой Мировой войны многие компании, включая Omega, Longines и другие производили часы для использования военными. Эти часы были практически одного дизайна: эмалевый циферблат с крупными белыми цифрами и люминесцентная часовая стрелка. Зачастую на них не было указано название производителя, хотя механизм 90-х годов XIX века, изначально предназначавшийся для женских часов-кулонов, имел маркировку «Swiss». Корпус изготавливался из стали, серебра или золота.
От карманных часов траншейные часы унаследовали переднюю и заднюю крышку на шарнирах. Ушки для ремешка у них были сделаны как будто из толстой проволоки и приделаны к классическому круглому корпусу, в отличие от современных наручных часов, у которых ушки интегрированы в общий дизайн корпуса.
Была приобретена вот такая красивая молния на молотке за разумный прайс, не на ходу. Вслед за ней купил убитую молнию той же модели — донора.
Механизм самой лучшей выделки, женевские волны.
Полировка в зеркало.
После прихода второй молнии — донора, отдал обе ювелиру и часовщику, один припаял ушко, второй перебрал механизм. Вот что получилось:
Самое интересное что молния 1949 года изготовлена из белого металла, а донор 1952 года изготовлен из латуни.
У этих механизмов общие корни.
После получения молнии обратно встал вопрос о ремешке, вот первая попытка:
Коричневая кожа как-то не очень подошла, поэтому решил сшить из черной, и более классической формы:
И для сравнения размеров:
*** Часы для Друга или «МОЛНИЯ inside»
Всем привет!Сегодня я решил рассказать о часах, которые я сделал для своего лучшего друга к одному знаменательному событию в его жизни.
Вообще-то, эту Молнию он сам мне как-то подарил «на запчасти», лежала сломанная и полуразобранная у его отца уже много десятилетий.
Я решил ее имплантировать в новый корпус, но насколько это возможно сохранить максимум аутентичности. В частности, оставить родные стрелки, механизм, циферблат.
Сначала я произвел полную ревизию механизма, разборка, мойка, чистка, сборка, замена деталей и даже узлов, смазка. В общем, рутина 😉
Мех в итоге запустился, но спешил на 20-30 минут в день. Как оказалось, волосок на балансе немного цеплял мост. Нашел, исправил, теперь часы идут как часы 😉
Корпус весьма добротный, из полированной нержавейки, верхнее стекло обещали сапфир, но мне кажется это минералка, крепления для ремня на винтах, безель не вращается.
Задняя крышка и заводная головка имеют резиновые прокладки
Т.к. родной заводной вал имеет резьбу не по всей своей длине, а нарезать никто не взялся из-за того, что вал закаленный и хрупкий, пришлось заказать новый заводной вал для швейцарского Unitas6497.
Его необходимо было укоротить и подогнать все размеры под молниевский мех. Помощники в этом — дремель и алмазный надфиль
Заводная головка посажена на синий Thredlock. Уверен, теперь сама не открутится
Поскольку посадочное место под механизм в корпусе было чуть больше необходимого, пришлось изобрести проставочное кольцо. Купил лист 0.5мм латуни, отрезал полоску шириной 2.5-2.7мм, выгнул ее кольцом и отполировал
Одного кольца оказалось мало, поэтому я сделал сендвич из 2 колец. Получилось хорошо — и механизм плотно сел, да и красиво
Циферблат по диаметру подошел идеально, но при вставленном заводном валу механизм не доставал до циферблата, т.е. триб едва доставал до отверстия в цифере. Если все выставить ровно (циферблат закреплен на механизме), то циферблат прилегает неплотно со стороны верхнего стекла.
Проблему я решил проставочным кольцом из… проволочного припоя! Он бывает разного диаметра, он мягкий, идеально принимает форму кольца и в моем случае полностью выбрал лишний зазор. На фото его прекрасно видно — кольцо уже в корпусе
Ремень 22мм для авиатора (22мм у корпуса и 18мм на бакле). Чуть позже сошью новый ремень. Клей, кожа, бакли, инструменты есть
Теперь пришло время декорировать механизм путем синения болтов. Не всех, а только тех, что крепят мосты к платине.
Сначала каждый болтик зажимается в дремеле, затем полируется на мелкой наждачке, а потом на плотном картоне или войлоке с помощью полировочной пасты
Затем я сделал из медной проволоки своеобразную «удавку» для болтиков, чтобы они равномерно нагревались
Перед синением болтов желательно ознакомится с таблицей зависимости цвета нагреваемого металла от температуры и знать, что стадию глубокого синего цвета металл проходит очень быстро (в моем случае 2-3 сек)
Вот в общем-то и все! Знаменательное событие в жизни друга уже свершилось, часы по этому поводу уже подарены, я счастлив!
Если будут вопросы по билду — задавайте, с удовольствием отвечу.
Спасибо за внимание!
Как из карманных часов сделать наручные часы
В этой статье мы попросили мастера ответить на вопрос: «Как из карманных часов сделать наручные часы?», а также дать полезные рекомендации для наших читателей. Что из этого получилось, читайте далее.
Сразу скажу, что переделка карманных Молний в наручные часы «боянистое» занятие, на барахолках много таких переделок, чаще встречаются часы на механизме 3602. который на мой взгляд менее эстетичен, зато более надежен ИМХО. В этом посте «раскурочим» более интересный и красивый ЧК-6.
Вот так выглядит подопытный, состояние так-себе.
Механизм выглядит по лучше, но пульса нет. (анкерная вилка без камня, отсутствует баланс, сломан один винт)
Установил анкерную вилку для примерки. Вердикт — механизм нужно полностью разобрать, отмыть, отчистить от следов коррозии, смазать, установить новый баланс и заменить сломанный винт.
Зеленой стрелкой указан сломанный винт, на красную стрелку не обращайте внимание:)
Сломанный винт выкрутился.
снимаем мосты и видим много грязи.
С обратной стороны тоже все очень грязно.
Это уже отмытые детали готовятся опять стать часами.
Собираем и смазываем чистый механизм в обратном.
Новенький баланс готовится к установке.
Баланс установлен, убираем случайно оставленное загрязнение в виде отпечатка пальца:)
Устанавливаем кастомный циферблат, стрелки и помещаем в новый корпус.
Сравнение размера карманной Молнии и «полноразмерного» карманного механизма из свисовских часов.
К сожалению выпуск таких механизмов давно «загублен»
В планах есть еще эксперименты, пока не буду спойлерить. Если будет интерес к этому посту, то продолжу постить тут.
Если хотите узнать больше о часовых механизмах — chronometrica.ru
ПС — это мой первый длиннопост.
Раньше в ПТУ были такие специальности, сейчас наверное тоже есть.
сколько такая работа примерно стоит? я бы хотел часы деда восстановить но они попроще чем эти.
Все большие калибры громко ходят:) Я давно уже перестал замечать тиканье. У меня +20сек/сутки. Красивый циферблат кстати.
Обычно когда на столе по 5 часов начинаешь привыкать
Все большие калибры громко ходят:) Когда на столе по 5 часов начинаешь привыкать. Красивый циферблат кстати.
Вот я давно уже перестал замечать тиканье
Доброго времени суток, механизм 3602?
на оторванной крышке глухарь или тетерев, точно не знаю так как не орнитолог)))
От деда досталась молния как на первом фото. Но не рабочая. Кому из мастеров не носил — все говорили, что мертвая. В итоге купил точно такую же рабочую, но визуально убитую на тогда еще «молотке». Принес к мастеру и говорю — вот пациент, вот донор. Он починил дедовы часы, но они теперь спешат в сутки на пол часа. И ничего я не могу с этим сделать
Может волосок баланса соприкасается между собой или платиной мостов. Нужно фото.
Интересная тема. Подписался на всякий случай, надеюсь ещё будут посты на эту тему.
А родной циферблат не восстановить? Вопрос не простой: у меня есть серебряные дамские часики, которые мне дороги как память. Там испортился циферблат — то ли ржавчина, то ли ещё что-то, пятно. Принесла однажды мастеру с вопросом, можно ли почистить циферблат, убрать пятно. Он велел оставить. В результате взял денег за починку, пятно на месте, и так и не ответил, можно ли вернуть часам красоту.
Зависит от характера загрязнения, в некоторых случаях возможно. В моем нет, ТК есть глубокие каверны.
Переделка молнии 1949 года из карманной в траншейную.
Историческая справка:
Траншейные часы (поначалу называвшиеся «запястник», англ. wristlet) — тип часов, по сути являющийся переходным от карманных часов XIX века к наручным часам XX века.[1] Своим названием траншейные часы обязаны тому факту, что они были сделаны для ношения на запястье военными, поскольку пользование карманными часами в боевых условиях было затруднительно.
Была приобретена вот такая красивая молния на молотке за разумный прайс, не на ходу. Вслед за ней купил убитую молнию той же модели — донора.
Механизм самой лучшей выделки, женевские волны.
После прихода второй молнии — донора, отдал обе ювелиру и часовщику, один припаял ушко, второй перебрал механизм. Вот что получилось:
Самое интересное что молния 1949 года изготовлена из белого металла, а донор 1952 года изготовлен из латуни.
У этих механизмов общие корни.
После получения молнии обратно встал вопрос о ремешке, вот первая попытка:
Коричневая кожа как-то не очень подошла, поэтому решил сшить из черной, и более классической формы:
Сегодня я решил рассказать о часах, которые я сделал для своего лучшего друга к одному знаменательному событию в его жизни.
Вообще-то, эту Молнию он сам мне как-то подарил «на запчасти», лежала сломанная и полуразобранная у его отца уже много десятилетий.
Я решил ее имплантировать в новый корпус, но насколько это возможно сохранить максимум аутентичности. В частности, оставить родные стрелки, механизм, циферблат.
Сначала я произвел полную ревизию механизма, разборка, мойка, чистка, сборка, замена деталей и даже узлов, смазка. В общем, рутина 😉
Мех в итоге запустился, но спешил на 20-30 минут в день. Как оказалось, волосок на балансе немного цеплял мост. Нашел, исправил, теперь часы идут как часы 😉
Корпус весьма добротный, из полированной нержавейки, верхнее стекло обещали сапфир, но мне кажется это минералка, крепления для ремня на винтах, безель не вращается.
Задняя крышка и заводная головка имеют резиновые прокладки
Т.к. родной заводной вал имеет резьбу не по всей своей длине, а нарезать никто не взялся из-за того, что вал закаленный и хрупкий, пришлось заказать новый заводной вал для швейцарского Unitas6497.
Его необходимо было укоротить и подогнать все размеры под молниевский мех. Помощники в этом — дремель и алмазный надфиль
Заводная головка посажена на синий Thredlock. Уверен, теперь сама не открутится
Поскольку посадочное место под механизм в корпусе было чуть больше необходимого, пришлось изобрести проставочное кольцо. Купил лист 0.5мм латуни, отрезал полоску шириной 2.5-2.7мм, выгнул ее кольцом и отполировал
Одного кольца оказалось мало, поэтому я сделал сендвич из 2 колец. Получилось хорошо — и механизм плотно сел, да и красиво
Циферблат по диаметру подошел идеально, но при вставленном заводном валу механизм не доставал до циферблата, т.е. триб едва доставал до отверстия в цифере. Если все выставить ровно (циферблат закреплен на механизме), то циферблат прилегает неплотно со стороны верхнего стекла.
Проблему я решил проставочным кольцом из. проволочного припоя! Он бывает разного диаметра, он мягкий, идеально принимает форму кольца и в моем случае полностью выбрал лишний зазор. На фото его прекрасно видно — кольцо уже в корпусе
Ремень 22мм для авиатора (22мм у корпуса и 18мм на бакле). Чуть позже сошью новый ремень. Клей, кожа, бакли, инструменты есть
Теперь пришло время декорировать механизм путем синения болтов. Не всех, а только тех, что крепят мосты к платине.
Сначала каждый болтик зажимается в дремеле, затем полируется на мелкой наждачке, а потом на плотном картоне или войлоке с помощью полировочной пасты
Затем я сделал из медной проволоки своеобразную «удавку» для болтиков, чтобы они равномерно нагревались
Перед синением болтов желательно ознакомится с таблицей зависимости цвета нагреваемого металла от температуры и знать, что стадию глубокого синего цвета металл проходит очень быстро (в моем случае 2-3 сек)
Вот в общем-то и все! Знаменательное событие в жизни друга уже свершилось, часы по этому поводу уже подарены, я счастлив!
Если будут вопросы по билду — задавайте, с удовольствием отвечу.
Спасибо за внимание!
Возможно у Вас есть свои мнения на тему «Как из карманных часов сделать наручные часы»? Напишите об этом в комментариях.
Механизм Молния ЧК-6 Ч2З переделка в наручные часы | Часовой блог
Приобрел себе нерабочие карманные часы Молния, произведенные вторым Московском часовом заводом (Ч2З). Часы в очень плохом внешнем состоянии, отсутствуют стрелки, баланс и сломан один винт. Но это для меня не важно ТК я приобретал их специально для переделки этих часов в наручные.
Часы с широкими женевскими волнами производились с 1950 года. Более ранние механизмы были с узкими волнами.
На сколько мне известно, механизм был скопировал (Лицензионно) с Cortebert.
Технические характеристики:
- Диаметр 36мм
- Высота 3.5мм
- 15 Камней (центральный латунный подшипник)
- Частота баланса 18 000
- Запас хода 36 часов
- Стрелки: Час 1.88 Минута 0.98 Секунда 0.25 мм
На механизме присутствует клеймо «Ч2З», год и квартал выпуска. Шрифт отличается от того, который используется на ЧЧЗ. Еще немного отличаются шлицы на винтах.
На фото выше я уже снял мост баланса и заменил анкерную вилку, я это сделал просто для примерки, анкерную вилку я использовал от ЧЧЗ. На сколько я понял, все запчасти взаимозаменяемы.
Ремонтуар, полностью такой же, как и у ЧЧЗ, что не удивительно. Интересно, что циферблат был закреплен с использованием клея. На фото видно очень много высохшей смазки.
На механизме и винтах есть небольшие следи коррозии.
Зеленой стрелкой указана, сломанная шапка винта, которую придется выкрутить. Красной стрелкой указан мост анкерной вилки, необычность этого моста в том, что у него есть фаски, у механизмах Челябинского завода мост анкерной вилки не такой красивый.
Замечу еще один момент, зазор коронного колеса минимален, что более эстетично выглядит.
Сломанный винт выкрутился на ура.
Ангренаж абсолютно типичный. Мне кажется, что обработка мостов лучше чем у ЧЧЗ. Механизм сильно загрязнен и поэтому он полностью разбирается и отправляется на «чистку».
Детали после мойки.
Чистый и смазанный механизм собирается в обратном порядке.
Удалось убрать следы клея и старой смазки.
Установлен и настроен новый баланс и винт с «донора».
Установка кастомного циферблата.
Установка механизма в новой корпус.
Конечный результат.
В посте про механизм 3602, я акцентировал, что механизм хорошо подходит для марьяжа (переделка карманных часов в наручные). Тк имеет небольшие размеры, прост и легок в обслуживании и для перевода времени не нужна отдельная кнопка (устройство ремонтура, как на классических «наручных» механизмах), что сильно облегчает установку механизма в кастомный корпус.
У механизма изначально отсутствовал баланс, ТК у него были сломаны цапфы, в прошлых статьях я объяснял, что это слабое место этого механизма. Но мне удалось запастись новыми балансами для этого механизма.
Чуть позже сделаю более качественные фотографии переделанных часов.
