Простой электролобзик своими руками

Для данного инструмента автору потребовалось: профильной трубы не большой кусок, электромоторчик, листовой металл № 4 из него автор вырезал пилкодержатель и станину для лобзика, также ему необходимы полотна для лобзика, болтики с барашковыми гайками, шайбы и ещё не большой кусочек листового металла № 2-3 для крепления моторчика.
Пилкодержатель и профильную трубу автор соединит вместе


для этого он сделает отверстие в этих деталях

под болт

Затем крепления моторчика приварит к профильной трубе

таким образом

Далее он сделал отверстие для крепления полотен в держателе


вставил в отверстия болтики и прихватил их сваркой


Но прежде чем приваривать нижний болт он деталь из профильной трубы и крепления моторчика поставил на своё место.


Потом автор примерил полотно


Далее сделал натяжку полотна и зафиксировал его барашковыми гайками.

Затем в центре станины просверлил отверстие

после чего установил станину, продев полотно в отверстие

и приварил её к профильной трубе


Затем укрепил моторчик.

Далее автор выточил вот такое колёсико

потом просверлил в нём отверстие


и вставил в это отверстие кусочек шурупа


Таким образом у автора получился эксцентричный вал. Этот вал он надел на ось моторчика.


Следующим шагом автор просверлил отверстие в держателе для шатуна


В качестве шатуна он использовал стальную проволоку

сделал один виток проволоки вокруг эксцентрика

далее загнул один край проволоки таким образом и продел его в отверстие на держателе

и загнул его для фиксации
[center]
Лишнее откусил.

Затем припаял питание к моторчику и вот такой лобзик у автора получился.

И в завершении автор произвёл тест инструмента на работоспособность.

Видео:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Настольный электролобзик своими руками

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;

— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.

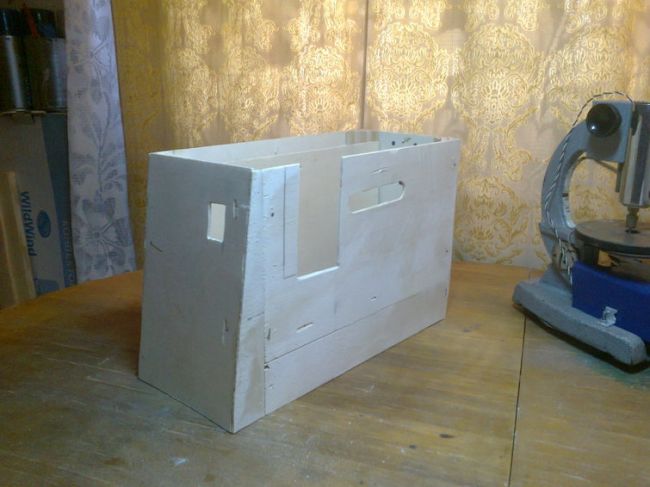

Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы .

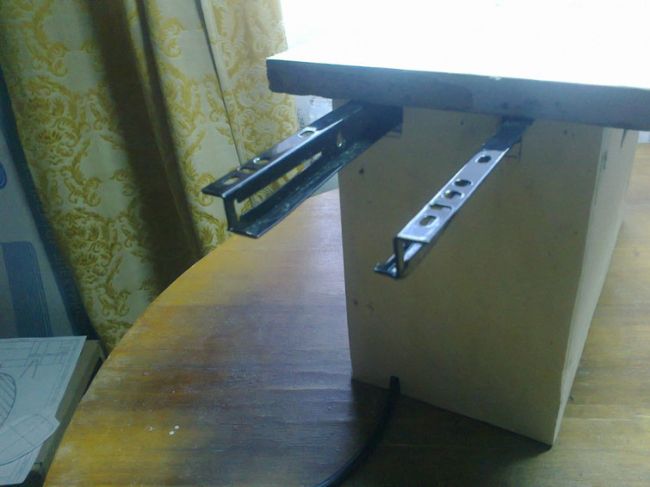

Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

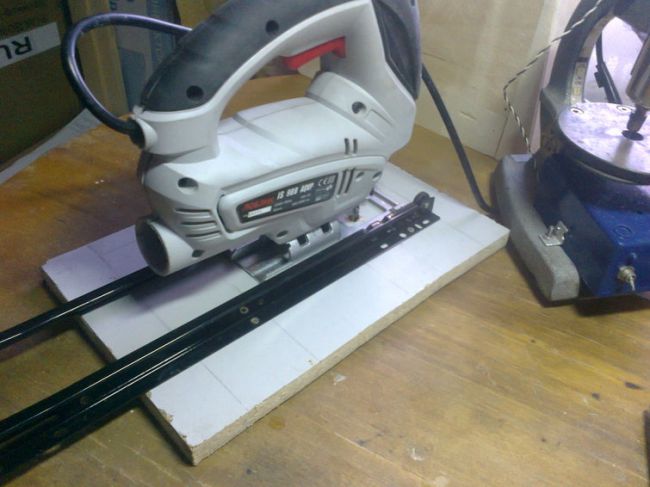

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.

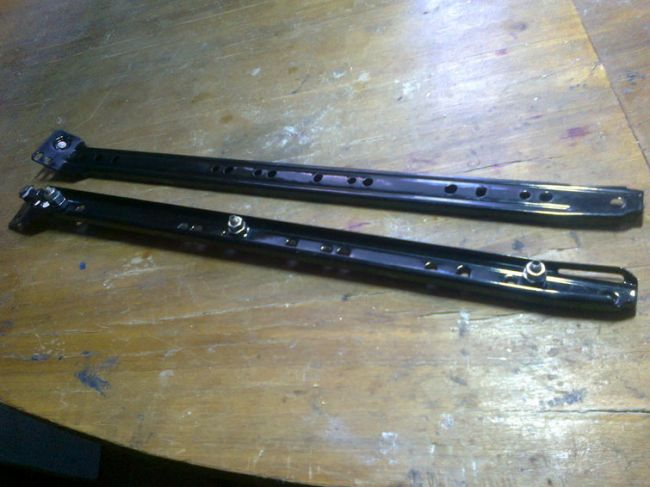

Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

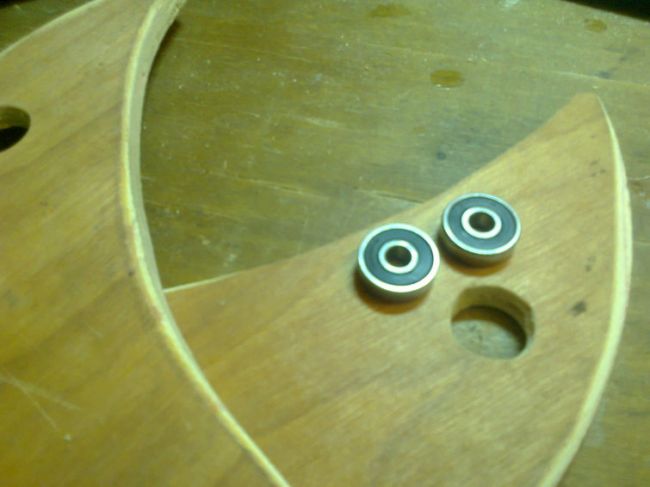

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

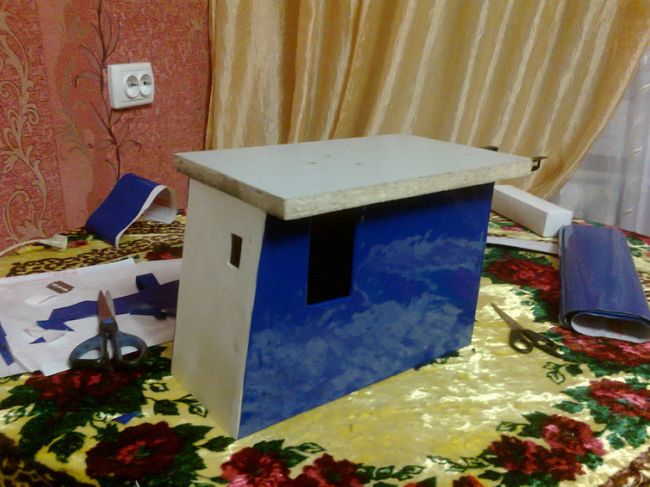

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники ,и они прикручиваются на свое место.

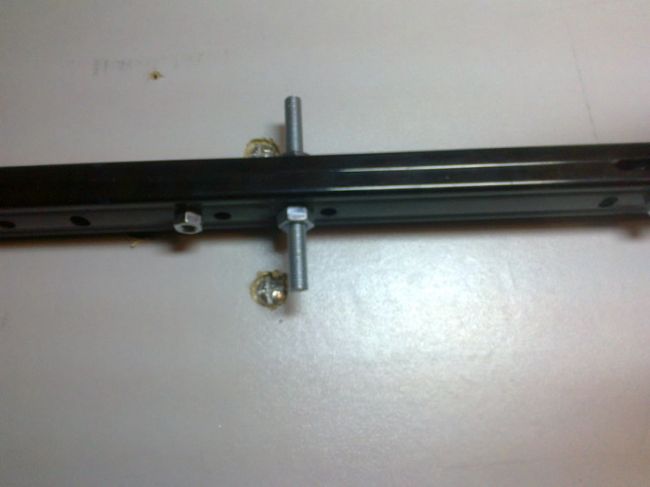

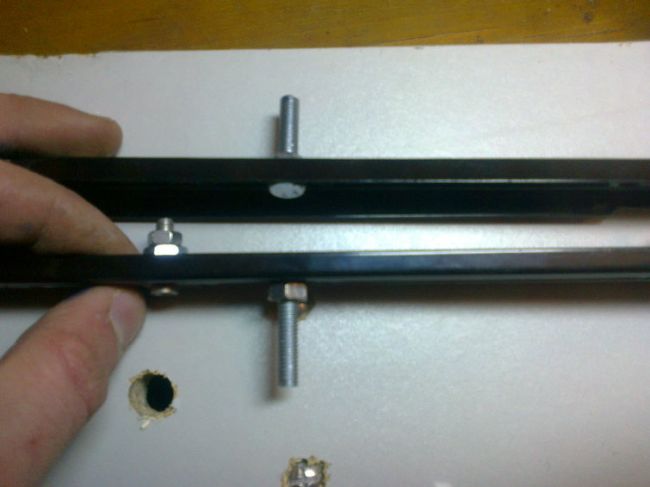

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

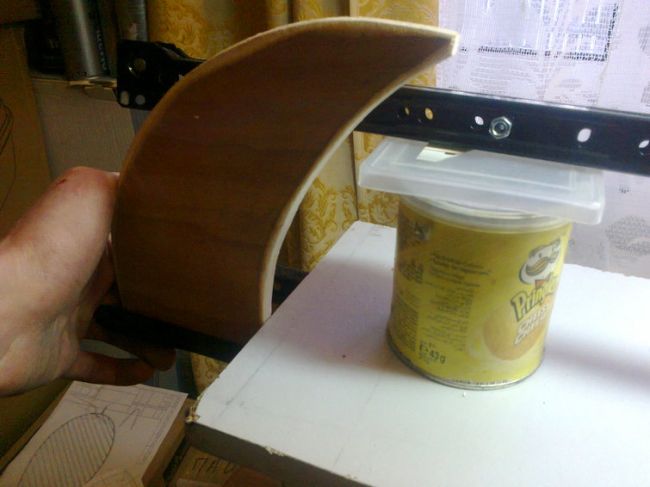

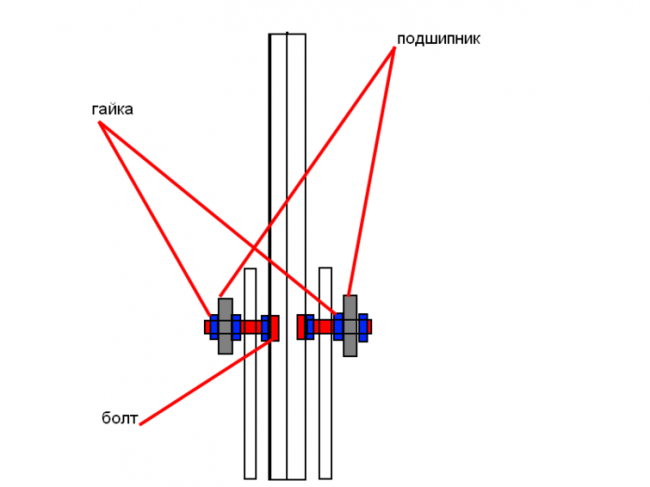

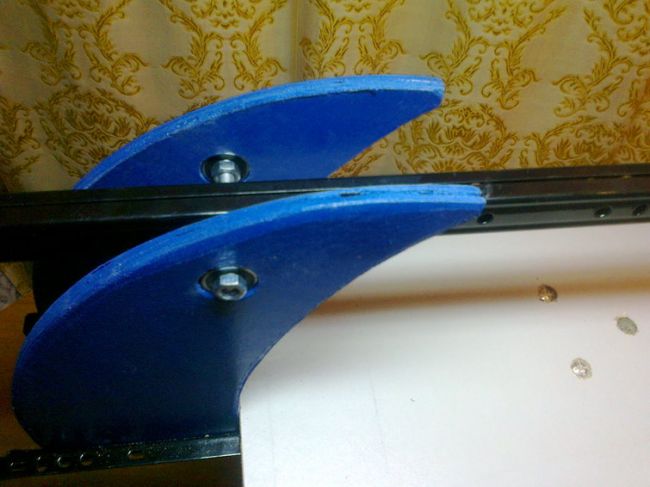

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

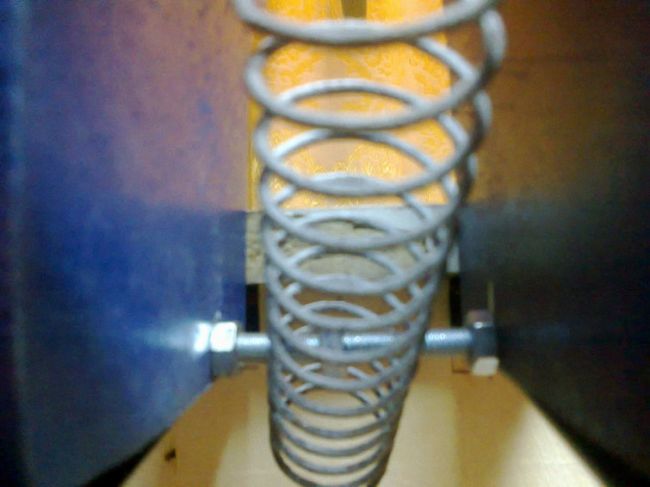

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

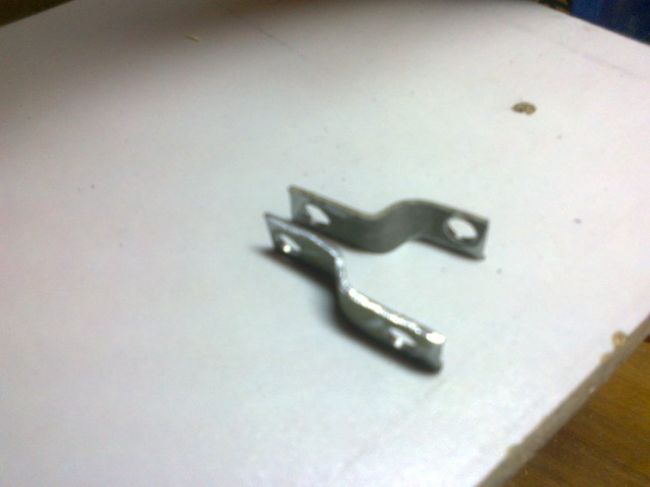

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

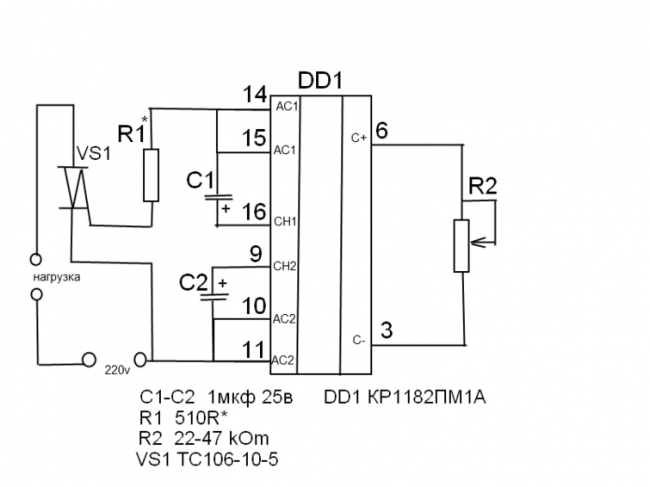

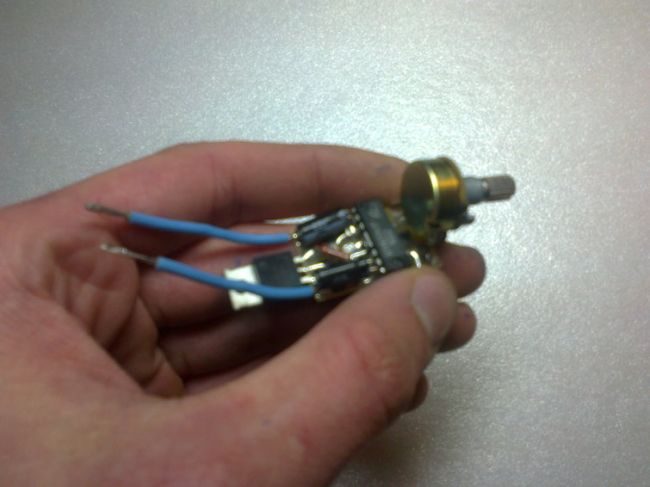

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:

Вот как он выглядит:

При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

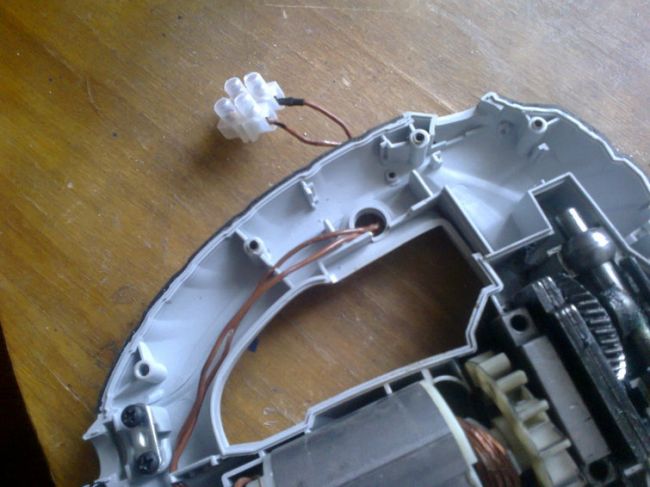

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

Итог.

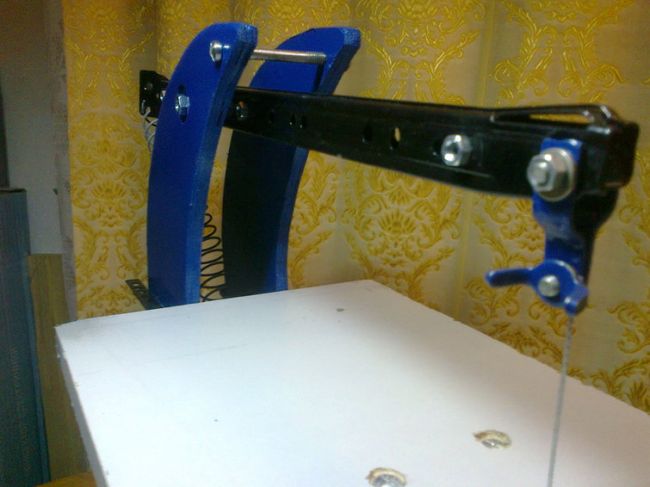

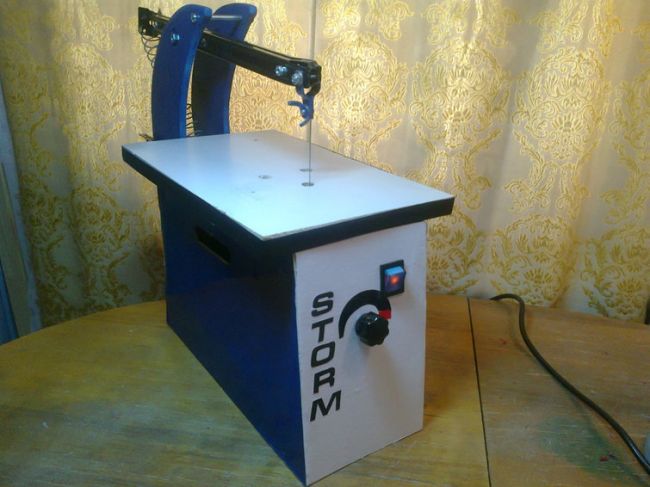

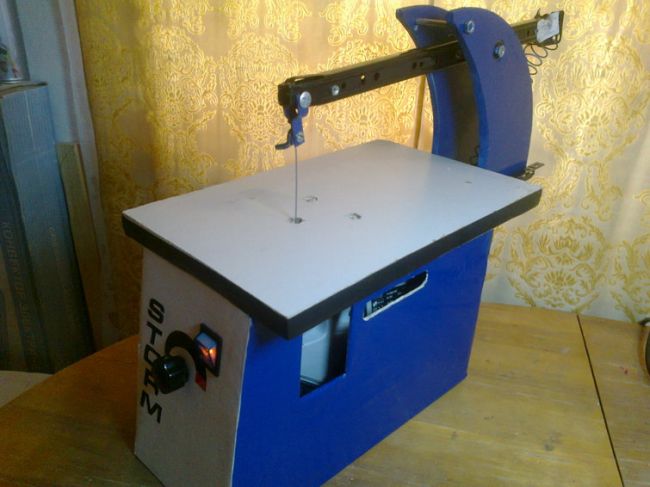

Вот станок и готов! Как утверждает автор, он неплохо показал себя в работе.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Электролобзик своими руками

Мне часто приходится работать ручным лобзиком, выпиливать мелкие детали для изготовления моделей самолетов. Вот и решил механизировать труд моделиста.

На просторах интернета нашел рисунок, чертежи, но размеры меня не устроили. Изменил масштаб и начал строить этот электро лобзик. Для работы использовал : фанера 10 мм; доска на 30, 35 мм; металлические уголки, стержни, шурупы саморезы.




Выпилил все детали, приготовил для сборки. Коромысла выпилил из фанеры 10 мм , детали станины из доски 20 мм. Основание мебельная ДСП. Для крепления пилочки отрезал узел крепления от ручного лобзика и прикрепил на концы коромысел.

Коромысла посадил на ось из металлических стержней D-4 мм. Долго искал электропривод. Все имеющиеся двигатели слишком оборотистые, сильная вибрация. Надо ставить редуктор.




Под рукой оказался электропривод автомобильного насоса для подкачки шин на 12 вольт. Потребовалась небольшая переделка, пришлось убрать поршень. Двигатель врезал в деревянную подставку, подобрал нужную высоту от основания изделия, изготовил узел соединения с нижним коромыслом.

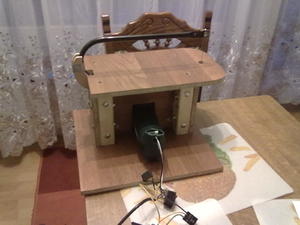

Пластину стола изготовил из ламинированная плита МДФ 10 мм.
На задний конец коромысел приспособил резиновую нить , которой пользуются рыбаки. В перспективе подобрать подходящую пружину. Электропроводка простая- тумблер, источник питания автомобильное зарядное устройство. В процессе испытания выявились некоторые недостатки: большие обороты двигателя -подключил сопротивление ; вибрация двигателя – уложил резиновую подкладку под двигатель, усилил крепление к основанию. Пилки использовал спиральные 1 мм, очень удобные. Вот пожалуй и все. Приглашаю посмотреть видео.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать портативный электролобзик

Самым известным инструментом для выполнения как прямых, так и криволинейных пропилов является ручной лобзик. Но его можно сделать и в механическом исполнении. Причем, для этого не потребуется особых навыков, материалов и затрат.

Понадобится

Для успешной работы нам будут нужны:

• многослойная фанера разной толщины;

• пилки лобзиковые со штифтами;

• пружина сжатия;

• стержни из дерева и металла;

• 775 DC мотор — http://ali.pub/3xhgtm;

• адаптер или батарея 12 В;

• переключатель;

• клей по дереву;

• отожженная проволока.

Из инструментов воспользуемся отверткой, лобзиком, плоскогубцами и наждачной бумагой.

Процесс изготовления электромеханического лобзика

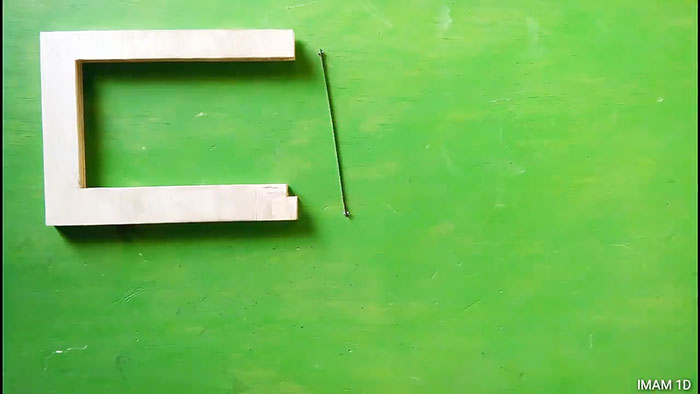

Из многослойной фанеры вырезаем профиль П-образного поперечного сечения высотой 10 и длиной 15 см. Нижний элемент выполняем несколько большим, т. к. он будет служить основанием самоделки.
В торцах горизонтальных элементов выполняем пазы на одну и туже глубину, в нижнем – еще и выемку сверху. Они нужны для перемещения пилки, закрепленной в специальных ползунах.

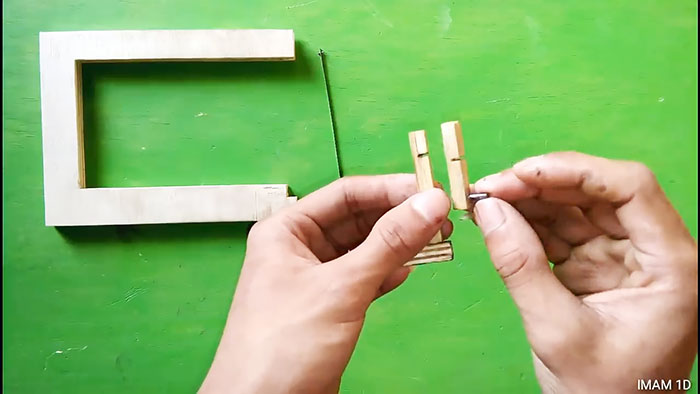

Верхний Г-образный ползун с чуть смещенным к центру вертикальным элементом приклеен к горизонтальному и с отверстием ближе к дальнему торцу. На конце вертикального элемента ползуна выполняем продольную прорезь длиной около 20 мм, глубиной до середины сечения и шириной, равной толщине пилки.

Отступив от конца узкой прорези 5 мм, делаем поперечную прорезь шириной с диаметр штифта пилки. Точно такие же прорези выполняем и в нижнем ползуне в виде квадратного брусочка, и вбитом на другом конце стальном стержнем, направленном наружу. Пилку укладываем в продольные прорези ползунов, а штифты фиксируем в поперечных прорезях.

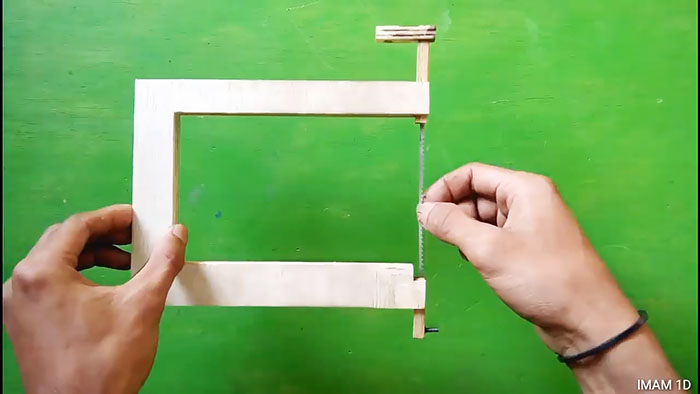

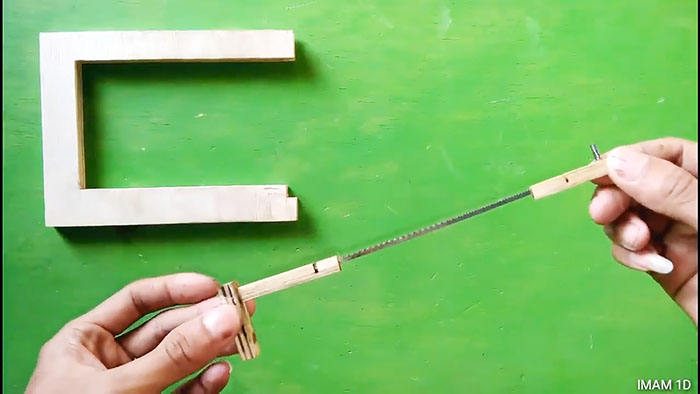

Ползуны, с закрепленной в них пилкой, устанавливаем в пазы горизонтальных элементов П-образной детали, где они должны свободно перемещаться вверх-вниз.

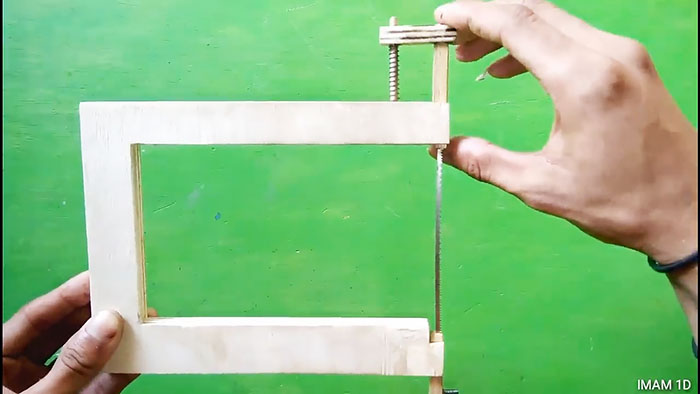

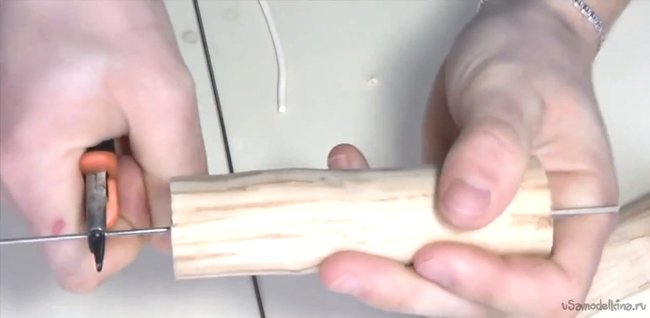

В отверстие верхнего ползуна свободно вставляем стержень из дерева, который закрепляем с натягом в глухом сверлении верхнего П-образного элемента. Между ними помещаем пружину, которая будет возвращать пилку наверх.

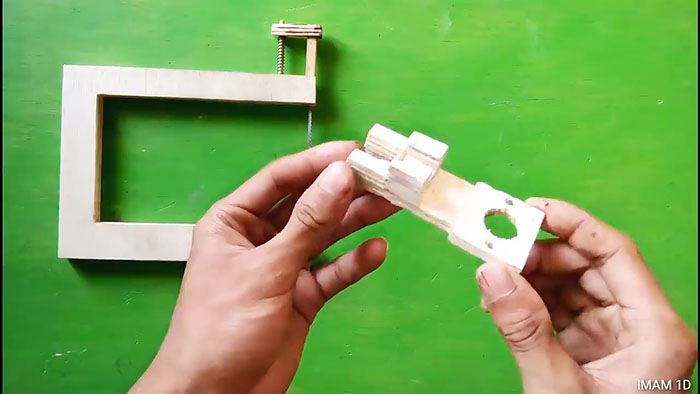

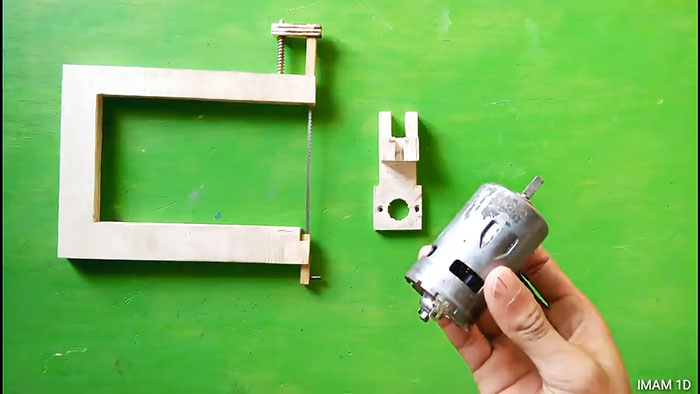

На специальный кронштейн из многослойной фанеры закрепляем двумя винтами 775 DC мотор, работающий от напряжения 12-36 В.
В верхний паз кронштейна вставляем нижний элемент П-образного основания и соединяем их клеем. При этом нижний ползун входит и будет скользить по специальному пазу в кронштейне. Для стабилизации пилки на кронштейн наклеиваем ограничитель.

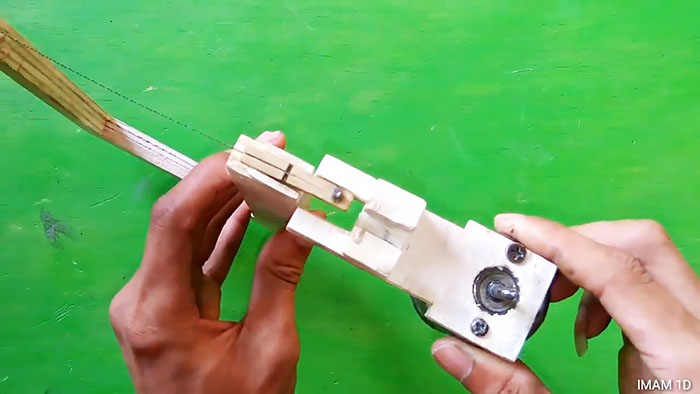

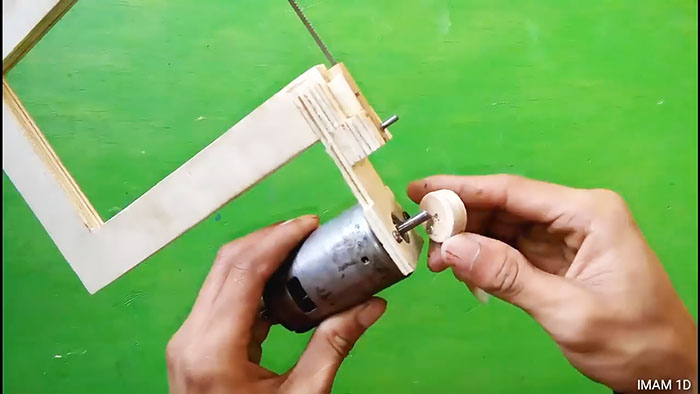

На вал двигателя с натягом устанавливаем деревянный диск с отверстием в центре и жестко закрепленным ближе к его краю штифтом снаружи.

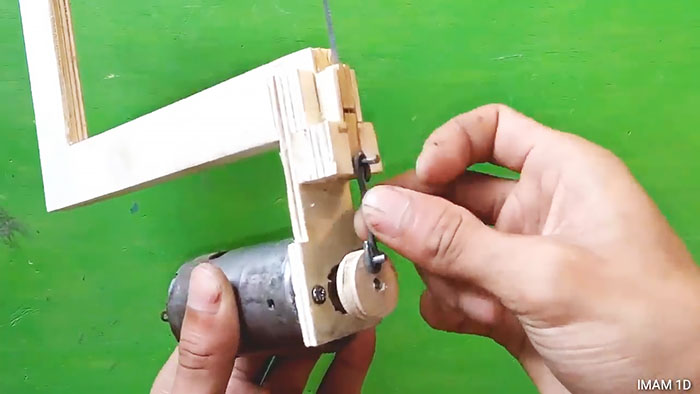

Штифты на нижнем ползуне и на диске соединяем петлями кривошипа, согнутого из проволоки. Если теперь на клеммы двигателя подать напряжение, диск вращаясь, потянет нижний ползун, с закрепленной в нем пилкой.


В результате под действием крутящего момента от двигателя и усилия пружины, пилка начнет двигаться возвратно-поступательно и резать материал.
Рабочий стол из нетолстой фанеры приклеиваем к верху основания, заведя пилку в центральное отверстие через поперечную прорезь, сделанную от края стола до центра.

Питание на двигатель подаем через адаптер или от батареи, установив между ними переключатель, закрепленный под рабочим столом в удобном месте.

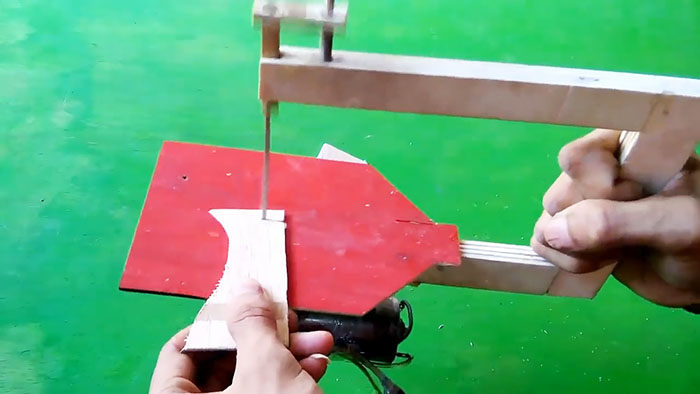

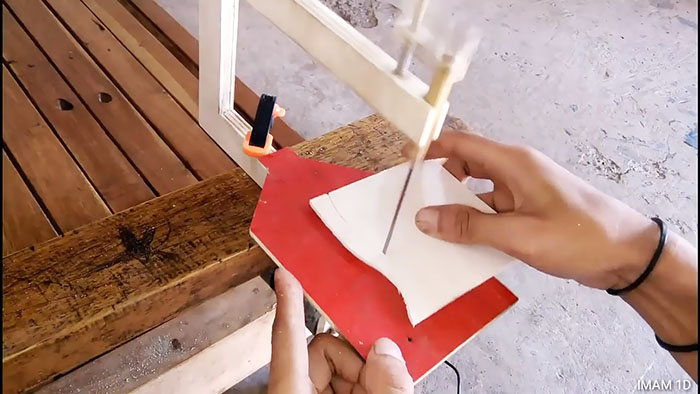

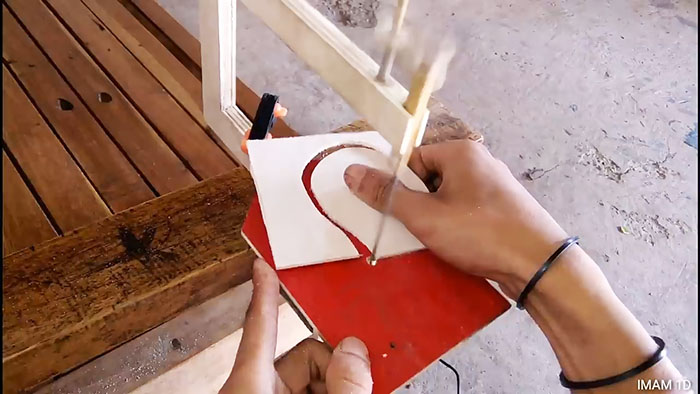

На таком мини лобзике с приводом можно обрабатывать деревянный массив, ДСП, ДВП, многослойную фанеру, как по прямым, так и по криволинейным линиям.

Смотрите видео

изготовление с применением заводского ручного инструмента

Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.

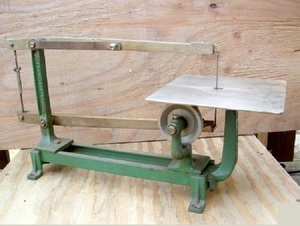

Устройство и характеристики стандартного станка

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

• Пилки.
• Кривошипно-шатунного узла.
• Привода.
• Устройства для натяжения пилки.
• Рабочего стола или станины.
• Дополнительно могут присутствовать вспомогательные механизмы.

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

• Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
• Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
• Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
• Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
• Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
• Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
• Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Самодельный лобзик из ручного инструмента

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

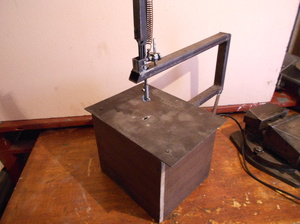

1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

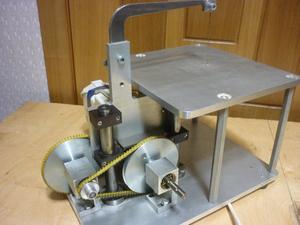

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

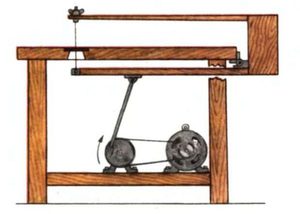

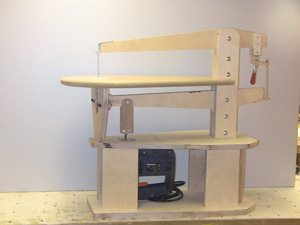

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Швейная машинка в качестве лобзика

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

1. Снимают устройство плетения ниток. Размещается оно обычно внизу машинки и закреплено двумя болтами.
2. Демонтируют шплинт и вал привода, который ведёт к механизму плетения ниток.
3. Откручивают верхнюю панель, которая служит защитой механизмов. Прорезь для иголки расширяют до параметров пилки. Важно, чтобы она свободно проходила через отверстие и ещё оставался задел в 2−3 корпуса.
4. Пилку модернизируют. Для установки в иглодержатель длинна пилки не должна превышать допустимую длинну иголки, предназначенной для установки в машинку. Для этого верхние зубцы стачивают, а нижнюю часть затачивают наподобие острия.

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Как сделать электролобзик своими руками: чертежи

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.
В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.
Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.
Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.
Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.
Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.
На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.
Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.
Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.
К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.
Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.
Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.
Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.
Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.
Для более плавного хода, рекомендуется смазать шток маслом.
Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Пила
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Как можно сделать нихромовый электролобзик или резак своими руками

Деревянные элементы декора присутствуют в домах каждого из нас. Иногда мы ходим в магазин, чтобы приобрести красивую деревянную рамку или шкатулку для дома или в качестве подарка любимым, друзьям и родственникам. Однако лучший подарок – это подарок изготовленный собственными руками, а чтобы изготовить красивую рамку или шкатулку нам понадобится резак или нихромовый электролобзик, который мы и сделаем прямо сейчас.

Посмотрите в ролике, как делается нихромовый резак:

[media=http://www.youtube.com/watch?v=DuKzOuVNqHQ]

Итак, для изготовления резака нам понадобится блок питания 12 вольт 5-10А (можно использовать компьютерный блок), нихромовая проволока с сечением 0.4-0.8 мм (можно разобрать проволочный резистор или тот же кипятильник, в котором используется нихромовая нить), два куска обрезанной ветки, из которых мы сделаем ручки, медный провод длиной в 1-1.5 м, а также два гвоздя или два отрезка жесткой проволоки.

Первым делом нужно позаботиться о ручках. Для этого необходимо вбить в куски ветки гвоздь или просунуть проволоку. Для удобства лучше использовать ветку от дерева мягкой породы. Когда проволока или гвоздь просунуты, следует взять круглогубцы и сделать колечки из торчащих частей проволоки, чтобы сама проволока, а также провода при скрутки не соскальзывали.

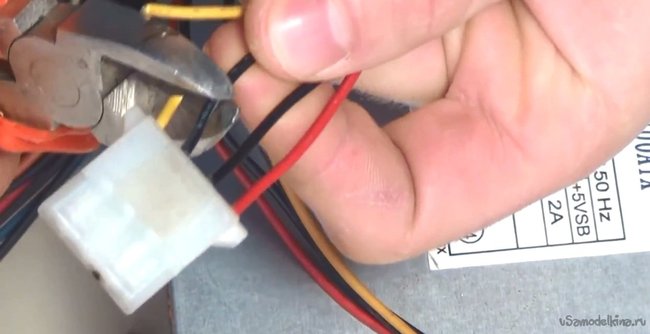

Следующим делом нужно взять любой желтый и черный провода от блока питания и соединить их с медным проводом, который в нашем резаке будет основным, не забывая о необходимости изоляции проводов.

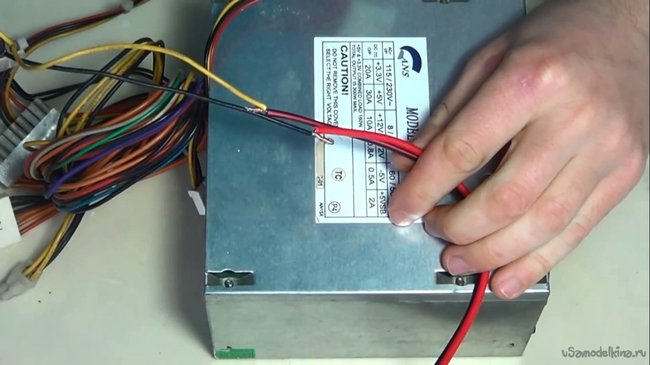

При включении блока питания в розетку, он сразу не запустится. Если вы используете старые модели компьютерных блоков, то можно отдельно установить выключатель, соединив зеленый провод с любым из черных. С новыми моделями все гораздо легче: достаточно при помощи обычной скрепки закоротить те же два провода на долю секунды.

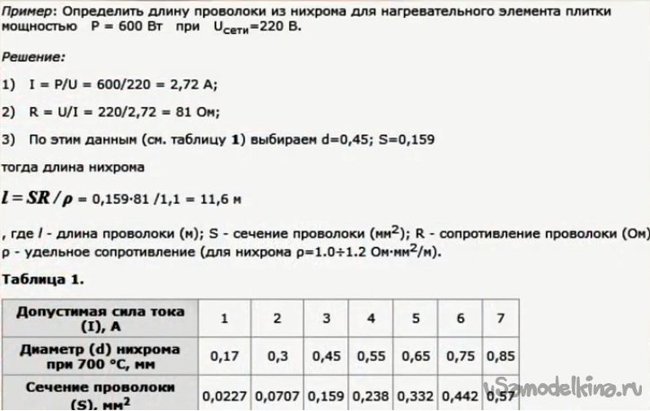

Пришло время самой ответственной части: подбор правильной длины нихромовой нити. Для того, чтобы это сделать, можно использовать специальную формулу, но есть и более простой метод, который известен, как метод тыка. Нужную длину нити можно определить намотав ее на деревянный брусок, подключить плюсовый провод к одному концу и постепенно приближать минусовый провод с другого конца пока нить не начнет краснеть.

Внимание!!! При неправильной длине нихромовой нити, может перегрузиться и выйти из строя блок питания, а также может быстро оборваться нить.

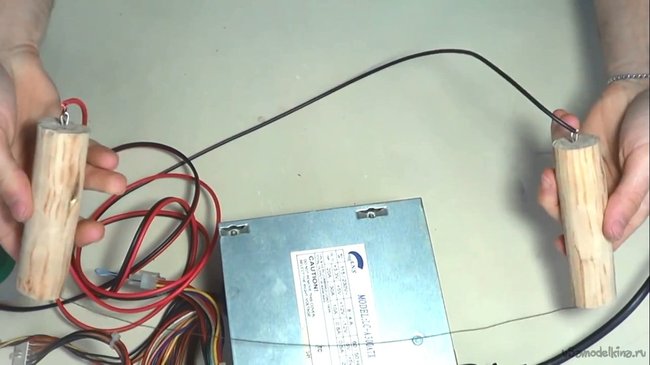

После вычисления длины нити, остается лишь отрезать ее лишнюю часть и намотать на два кольца двух ручек. На другие кольца следует намотать провод от блока питания.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
