Беспроводная Bluetooth, WiFi колонка своими руками

В статье узнаете как сделать беспроводную Bluetooth WiFi колонку своими руками. Со всеми схемами и пошаговой инструкцией к сборке самодельной беспроводной колонки, с видео инструкцией

Для этой сборки необходимо приобрести фанерные панели для лазерной резки. Так как у меня нет лазерного резака, я нанял нескольких человек из местной компании, которые смогли вырезать для меня фанеру. Вы можете найти планы лазерной резки ниже. Вполне возможно, что масштаб рисунка может быть испорчен, так что просто для справки — диаметр отверстия рядом с логотипом Bluetooth и WiFi на задней панели должен составлять 1,8 миллиметра. Эти отверстия для светодиодов. Вы должны получить 5 разных фанерных панелей — две лицевые панели, две задние панели и шаблон корпуса. Кроме того, в планы включен фанерный диск. Это для потенциометра регулировки громкости. То же самое касается выреза по кругу рядом с логотипом батареи — он будет использоваться в качестве кнопки.

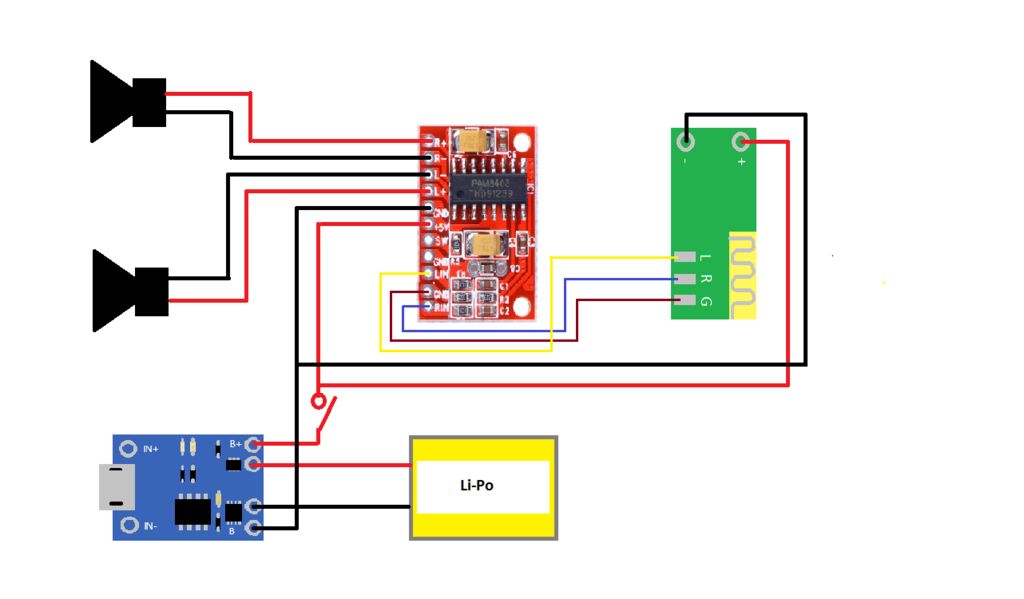

Я также включил схему соединений, которую вы можете загрузить или распечатать, но убедитесь, что вы увеличиваете ее для лучшего и более четкого обзора. Давайте начнем строить!

Убедительная просьба посмотреть видео внизу статьи, даже если у вас возникнут какие-то вопросы, вы сможете разобраться посмотрев его!

Детали и инструменты

Для этого проекта я решил попробовать реализовать не только Bluetooth 4.0, но и модуль WiFi. Здесь я использую модуль Up2Stream WiFi, который очень прост в использовании и обеспечивает отличное качество звука по разумной цене. Есть также вход Aux, который при подключении автоматически отключает вход Bluetooth или WiFi, что позволяет нам сделать более простой и чистый внешний вид динамика с меньшим количеством кнопок и переключателей.

Динамик питается от трех последовательно соединенных литий-ионных аккумуляторов 18650, что дает 12,6 Вольт и емкость около 3 Ач. Ячейки контролируются системой управления батареями (BMS), которую я подробно покажу, и как подключить ее к ячейкам. После тестирования я могу подтвердить, что эти клетки способны обеспечить необходимую мощность в течение примерно 6-8 часов в зависимости от объема.

Для усилителя я выбрал один из моих любимых усилителей класса D — Yamaha YDA138-E . Он обеспечивает достаточную мощность для драйверов с большим количеством басов и чистых высоких частот. Одна из лучших особенностей этого усилителя заключается в том, что при воспроизведении динамика абсолютно не воспроизводится слышимый шум. Я пробовал много усилителей класса D, и я могу действительно сказать, что этот — самый лучший в своем ценовом сегменте.

Для модуля Bluetooth я выбрал аудио-ресивер KRC-86B Bluetooth 4.0. В настоящее время существует много плат, превосходящих эту, но она все еще работает великолепно, обеспечивает беспрепятственный звук и мгновенно подключается к потоковому устройству.

Детали:

Модуль Up2Stream WiFi
Усилитель YDA138-E
Модуль Bluetooth V4.0
Низкочастотные динамики 6 Ом
ВЧ громкоговоритель на 6 Ом
Пассивный Бас (3 шт.)
Двухходовые кроссоверы (2 шт.)
19-мм светодиодный переключатель
Panasonic NCR18650B (3 шт.)
3S светодиодный индикатор заряда батареи
3S BMS
Зарядное устройство 12,6 В
Лента Кэптона
Регулятор напряжения Преобразователь 5V-23V
Изолированный конвертер
Изолятор контура заземления
Двухпозиционный ползунковый переключатель
Тактильная кнопка
Входное гнездо постоянного тока
Стерео Аудио Джек
Аудио входной кабель
Резистор 1 кОм
Синий светодиод 2 мм
Зеленый светодиод 2 мм
Красный светодиод 2 мм
Ручка усилителя
Винты M2,3 x 12 мм
Болты M3x8 мм
Шестигранные гайки M3
Клейкая полоска для пены
Медные противостояния
Резиновые ножки

Инструменты и материалы:

Инструмент для зачистки проводов
Водостойкий клей для дерева Titebond III
Горячий клеевой пистолет
Маршрутизатор
Спиральный промывочный фрезерный бит
Биты для промывки
Шлифовальная губка
Лента для маскировки
Сервисный нож
Эпоксидный клей
Лобзик
Дрель
Паяльник
Припой
Подставка для пайки
Сверла
Мультиметр

Приступим к сборке беспроводной колонки

Я выбрал основной строительный материал для коробки 12 мм
ДПС. Вместо этого вы также можете использовать фанеру и пропустить этап покраски и при этом добиться великолепного результата. Но для этого громкоговорителя я выбрал ДПС, так как хотел получить глянцевое покрытие. Общая ширина громкоговорителя должна быть не менее 70 мм, поэтому я намеревался вырезать 6 слоев 12-мм ДПС, что позволило получить ширину около 72 мм.

Я использовал относительно большой лист ДПС и обводил вокруг шаблона 6 раз, следя за тем, чтобы между каждой трассировкой шаблона оставался зазор. Однако нет необходимости быть точным с трассировкой, так как позже мы скорректируем линии и кривые с помощью шлифовальной машинки.

После того, как трассировка была выполнена, я взял и просверлил каждый угол прослеживаемого шаблона, стараясь держаться немного подальше от внутренних линий. Важно сверлить только наполовину, чтобы избежать разрывов на другой стороне. Когда все углы были просверлены на полпути, я просверлил до другой стороны. Затем я перевернул лист и снова использовал лобзик, чтобы полностью высверлить отверстия.

Вырезаем части корпуса для Bluetooth колонки

Для этого шага лучшим инструментом является лобзик, чтобы вырезать части корпуса. Будьте осторожны, чтобы не врезаться в линию, нам нужно оставаться как можно ближе к линии, не пересекая ее. После завершения резки у нас остается 6 штук (или меньше, в зависимости от толщины материала) черновой копии шаблона. Следующие шаг это отшлифовать края.

Шлифуем края

Этот шаг начинается с размещения кусочков двухсторонней клейкой ленты по периметру шаблона корпуса, убедившись, что он хорошо приклеен. После того, как подложка снята с ленты, она аккуратно приклеивается к куску ДПС, который мы только что вырезали, прилагая приличное усилия. Важно наклеивать фанерный шаблон так, чтобы неровные края не находились в зоне фанерного шаблона.

Будет много грязной пыли ДПС, поэтому используйте пылесос и респиратор.

После того, как мы прошли все края, у нас остается ровное покрытие. Далее все части готовы к склеиванию.

Склейка

Чтобы склеить слои ДПС вместе, я использовал Titebond III, который является отличным клеем для этого применения, поскольку клей является водостойким. Конечно, вы также можете использовать клей для дерева. Здесь я стараюсь равномерно распределить клей вокруг каждого слоя. Не бойтесь использовать слишком много клея, избыток всегда можно стереть.

Укладка слоев сверху проста убедитесь, что выровнены друг с другом и удалите лишний клей изнутри и снаружи. После того, как все слои будут уложены друг на друга, я положил две доски с каждой стороны корпуса и хорошо зажал их, пока клей не высохнет. Вы также можете использовать несколько гирь вместо зажимов.

Подготовка панелей

Чтобы подготовить вырезанные лазером панели, сначала нужно отшлифовать любые следы ожогов, оставшиеся от лазера. Я использовал случайный орбитальный шлифовальный станок, чтобы быстро удалить следы ожогов от панелей. Конечно, можно использовать обычную наждачную бумагу.

Как только панели стали гладкими, я распылял их несколькими слоями прозрачного лака, шлифуя между высушенными слоями прозрачного лака, чтобы удалить любые заусенцы или пузырьки. Таким образом, мы добьемся гладкой и глянцевой отделки.

Затем я нанес тонкий слой деревянного клея на панель и склеил его. Вы можете видеть на рисунках, как панели должны быть склеены. Важно убедиться, что панели очень хорошо выровнены, поэтому позаботьтесь об этом как можно лучше.

Как видите, я должен был нанести клей для дерева на лицевую панель, а не на обратную сторону лицевой панели. Но это не огромная проблема.

Вырезаем отверстия

Затем я поставил заднюю панель на место и просверлил отверстия для винтов, которые будут удерживать заднюю панель. Я также просверлил отверстие с правой стороны корпуса для главного выключателя.

Также просверлили выемку, чтобы фанерный диск оставался на месте. Для этого я просверлил глубину 3 мм в корпусе с помощью насадки размером с фанерный диск. Затем я использовал буровую головку меньшего размера, чтобы просверлить ее до конца, вокруг отверстия для диска, чтобы она могла опираться на него. Фанерный диск затем был приклеен на место и отшлифован с помощью наполнителя, нанесенного по краям, чтобы заполнить любые пробелы.

Затем я просверлил четыре отверстия в нижней части корпуса для резиновых ножек. Это хорошая идея сделать этот шаг перед покраской корпуса, так как эти отверстия пригодятся при покраске.

Подготовка к покраске

Чтобы покрасить корпус выбранным цветом, прежде всего нам необходимо разобраться с хитрой природой панелей ДПС, которая заключается в способности поглощать много жидкости, в том числе краски, которая контактирует с его поверхностью. Чтобы получить хороший лакокрасочный слой на ДПС, нам нужно создать толстый слой. Поскольку в моей стране я не мог найти простой герметик для ДПС, я использовал смесь воды 50-50 и водостойкий клей Titebond III. Я выбрал Titebond III, так как он используется для наружного применения и вода не сможет проникнуть внутрь. Я просто смешал их и нанёс толстый слой на корпус ДПС, а затем дал ему полностью высохнуть в течение ночи при комнатной температуре. Не бойтесь наносить его толстым слоем, чем глубже он проникает в ДПС, тем лучше.

После того, наша панель полностью высохла, я использовал наждачную бумагу с зернистостью 200-400 для придания шероховатости поверхности грунтовке.

Покраска корпуса

Чтобы начать процесс покраски, я использовал бумажное полотенце и растворитель для краски, чтобы удалить масла или остатки на поверхности корпуса. Как только корпус очистится от любых загрязнений, я нанес несколько легких слоев серой грунтовки. Обратите внимание на винты на нижней стороне — вот почему мы просверлили отверстия для крепления резиновых ножек перед покраской — теперь мы можем использовать несколько винтов в качестве подставки для корпуса при покраске. Я также держу корпус за болт, который я пробил через монтажное отверстие потенциометра.

После того, как грунтовки полностью высохли в течение ночи, я отшлифовал поверхность наждачной бумагой с зернистостью 400 и бутылкой с распылителем, наполненной водой.

Затем я нанёс несколько толстых слоев глянцевого белого цвета и, как только он высох, нанес несколько слоев прозрачного лака. После этого я оставил кожух на несколько дней, пока запах растворителя не исчез.

Склеивание басов с корпусом

В этой сборке колонок я использовал три пассивных колонок, так как площадь этих трех пассивных излучателей в два раза больше, чем у сабвуфера.

Чтобы приклеить пассивные излучатели на место, я использовал двухкомпонентный эпоксидный клей, который я нанёс по краю фанерной панели. Затем я аккуратно установил их и оставил эпоксидную смолу на несколько часов.

Подготовка аккумуляторов

Поскольку я включил всю информацию о проводке в видео и схему соединений, я не буду вдаваться в подробности. Поэтому я хотел бы предоставить больше информации о батарейном блоке, так как для большинства людей проводка батарейного блока является загадкой.

Для создания мощного аккумулятора нам нужны три основных компонента — литий-ионные элементы, BMS и источник питания для зарядки.

Для литий-ионных элементов я выбрал три элемента NCR18650PF емкостью около 2,8 Ач каждая. Они использовались в течение достаточно долгого времени, поэтому их емкость ниже.

Поскольку мы стремимся к напряжению около 12 Вольт для усилителя, мы будем использовать 3S (три элемента последовательно) BMS (система управления батареями). Плата BMS является важным компонентом батарейного блока, поскольку она будет контролировать зарядку и разрядку батареи, обеспечивая, чтобы все элементы оставались сбалансированными и защищены от коротких замыканий, чрезмерной разрядки и многих других рисков.

Вы можете увидеть изображение схемы подключения аккумуляторной батареи. Это действительно просто и легко сделать. Многие люди боятся паять, но из моего опыта пайки многих из них — это безопасно, если вы позаботитесь об этом. Главное — нагревать элемент при пайке в течение как можно меньшего времени — поэтому используйте паяльника высокой мощности.

Чтобы собрать аккумулятор, я положил элементы друг напротив друга и склеил их горячим клеем. Затем я наклеил кусочек двусторонней ленты на каждую ячейку, а сверху приклеил BMS, убедившись, что клемма B выровнена с отрицательной клеммой первой ячейки, а клемма B+ обращена к положительной клемме третьей ячейки. Остальную проводку можно увидеть на картинках выше.

После завершения пайки я защитил контакты с помощью ленты Kapton, чтобы избежать короткого замыкания.

Монтаж компонентов

Для этого проекта я решил использовать что-то более профессиональное, чем горячий клей, чтобы закрепить компоненты на месте. Это может быть немного излишним для монтажа электроники, но я использовал латунные стойки, которые удерживались винтами с другой стороны. То, что компоненты могут быть установлены на стойках и привинчены шестигранными гайками, благодаря чему они будут действительно хорошо стоять на месте. Как только компоненты на месте, это выглядит как полный беспорядок, но почти все теперь связано!

Важно: одна из основных целей этой сборки — сделать динамик герметичным. Поэтому необходимо наносить клей там, где воздух может просочиться. Например — вокруг переключателя индикатора уровня заряда батареи, порта Aux, переключателя Bluetooth / WiFi и светодиодов.

Затем я приклеил небольшой фанерный вырез для индикатора уровня заряда батареи, используя небольшой шарик из двухкомпонентного эпоксидного клея.

Склейка передней панели

Нанесите немного деревянного клея по краю передней панели и наденьте корпус на нее. Обязательно нанесите немного клея пальцем по внутренней части, где корпус соединяется с передней панелью, чтобы закрыть любые зазоры. Затем я помещаю несколько гирь сверху и оставляю их полностью высохнуть.

Прикрепление резиновых ножек

Теперь мы можем прикрепить резиновые ножки к нижней части корпуса. Теперь он может стоять сам по себе!

Установка Сабвуферов и колонок

Теперь настал долгожданный момент установки колонок на место.

Чтобы установить колонки, я просто наношу немного клея ПВА по краю и плотно прижму их. Так как они плотно прилегают, мне не нужно беспокоиться о выпадении в ближайшее время.

Поскольку на сабвуферы установлена пенная прокладка, я просто прикрутил их болтом и нейлоновой гайкой с другой стороны, чтобы сабвуфер остался на своем месте.

Я припаял провода динамиков, идущие от усилителя, к динамикам, прежде чем устанавливать их на панель.

Установка кнопки включения и потенциометра в колонку

Осталось еще несколько задач — например, установить главный выключатель на место и закрепить его с помощью гайки с другой стороны с внутренней стороны. Я также установил потенциометр объема, сдвинув его на месте прилагаемой гайкой и поместив ручку потенциометра.

Последний шаг, скрепляем корпус

Наконец мы можем прикрутить заднюю панель на место, и все готово!

Проверка работы беспроводной колонки

Осталось только зарядить динамик, проверить уровень заряда аккумулятора с помощью индикатора уровня заряда аккумулятора, который мы подключили, и теперь мы можем подключиться!

Как я уже сказал, динамик может играть через Bluetooth, WiFi или Aux. Для демонстрации я выбрал потоковую передачу нескольких мелодий через Bluetooth. Как я уже говорил ранее, когда Aux подключен к стерео разъему, Bluetooth и WiFi отключаются без каких-либо дополнительных переключателей. Потоковое аудио WiFi может быть включен через телефон.

Заключительные мысли

Приношу свои извинения за дерьмовый звуковой тест на видео, но вы должны будете поверить мне на слово — он не только выглядит прилично, но и звучит хорошо! Я сделал несколько недостатков тут и там при создании динамика, но эй — по крайней мере, я кое-что узнал! И я искренне надеюсь, что вы тоже! Большое спасибо за проверку этого проекта, надеюсь, я вдохновил вас на создание собственного спикера. И если вы все еще колеблетесь — сделайте это! Это супер награда и знания, которые вы получаете, делая это.

Видео полной сборки беспроводной колонки

Как за 5 минут сделать беспроводную акустику из любых колонок

Из любых колонок можно сделать беспроводную акустику, сигнал на которую подаётся со смартфона, планшета или компьютера с помощью Bluetooth. Для этого DIY-проекта потребуются:

— Любые стереоколонки (например, от старого музыкального центра).

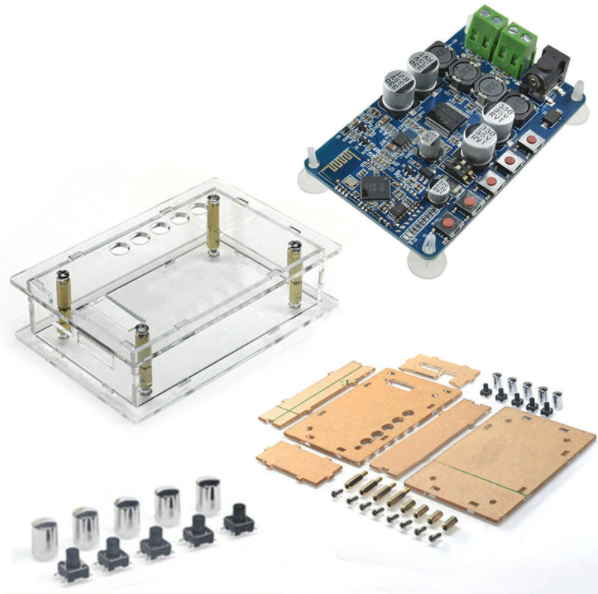

— Усилитель со встроенным модулем Bluetooth.
— Блок питания.

Усилитель можно приобрести на AliExpress или другом подобном сайте. Качественные усилители стоят от 10 долларов и выше, причём в продаже есть модели, которые состоят просто из платы, а есть в корпусах с кнопками для сопряжения с источником звука, управления громкостью и переключения треков. Модели в корпусах чуть дороже, но зато вам не придётся самостоятельно выпиливать корпус и искать подходящие по размеру кнопки.

К усилителю потребуется подключить блок питания (как правило, на 12 вольт), они продаются отдельно и часто встречаются на Avito и других онлайн-барахолках. Для раскачки мощных колонок нужен БП с силой тока 2 или 3 ампера, а для небольшой акустики хватит 1 ампера или даже меньше.

Подключите к усилителю колонки и блок питания, нажмите на кнопку сопряжения и установите беспроводное соединение с источником звука. Если всё исправно, прозвучит сигнал означающий, что пора включать музыку.

Канал iG в Telegram — t.me/iguides_ru

MPOW StreamBot (Bluetooth) vs. AirTry (Wi-Fi) / Hi-Fi и цифровой звук / iXBT Live

Ввиду создания простенького домашнего кинотеатра на базе недорогого китайского проектора была приобретена бюджетная акустика Microlab PRO 2. Источником воспроизведения для ДК служит основной ноутбук, который обычно стоит на рабочем столе со своей настольной акустикой в лице Logitech X-240. Идея была следующая: превратить Pro 2 в беспроводную домашнюю акустику, к которой сможет подключаться как ноутбук, так и другие мобильные гаджеты для воспроизведения музыки, фильмов и прочего. С бюджетом в 50 долларов выбор пал на недорогие решения на базе Bluetooth и Wi-Fi, о которых я расскажу в этой статье.

Текст может содержать и наверняка содержит грамматические, орфографические, пунктуационные и другие виды ошибок, включая смысловые. Я всячески прошу читателей указывать на эти ошибки и поправлять меня посредством личных сообщений.

MPOW Streambot Box (Bluetooth 4.0 ресивер)

Стоимость: 26 долларов

MPOW Streambot Box хорошо продается что в китайских интернет-магазинах, что на Amazon и имеет там весьма неплохие отзывы. А с учетом поддержки A2DP профиля и AAC/aptX^® кодеков он отлично подходит под мои задачи. Касательно кодеков и профилей вдаваться в подробности не буду, но оставлю ссылку на неплохой ознакомительный материал по этой теме.

Комплектация и внешний вид

Поставляется Srteambot в небольшой коробке из плотного картона. В комплекте только провод 2 x Mini-Jack 3.5 мм, переходник RCA-Mini-Jack 3.5 мм и USB-microUSB провод питания.

Небольших размеров, но при этом достаточно увесистая (80 грамм) коробочка выполнена из пластика. Сверху размещена одна единственная кнопка со встроенным индикаторным светодиодом, а разъемы для подключения вынесены на заднюю грань. Снизу есть 4 прорезиненные ножки.

В стандартный комплект поставки напрашивается качественный блок питания, т.к. в случае отсутствия на акустике USB-выхода придется покупать отдельный источник питания. Подключение к копеечным БП чревато ощутимым гулом и другими помехами в звучании итоговой системы.

Подобного рода свойства проявлялись у меня при подключении ресивера к удлинителю Orico со встроенными USB-портами, а при подключении к хабу этого же производителя подобных проблем не возникло.

Подключение, настройка и эксплуатация

Подключение BT-ресивера занимает считаные секунды. После подачи питания нажатие на единственную клавишу сделает устройство видимым в сети. Остается только выбрать «StreamBot Box» в соответствующем меню на клиентском устройстве.

Все, ресивер готов к использованию. Одновременно к нему можно подключить 2 клиента, для этого отключаем Bluetooth на первом клиенте и повторяем процедуру сопряжения со вторым.

Что касается звука, то тут все не так однозначно. Мой ноутбук поддерживает кодек aptX^® поэтому ощутимой разницы в звучании на Microlab Pro 2, а уж тем более Logitech X-240 я не слышу. Но вот Android-смартфон такой функциональностью похвастаться не может и на обеих АС ощущается снижение битрейта. Звук на громкости выше среднего хочется обозвать «кашеобразным», также ощущается нехватка высоких частот.

При непродолжительном бездействии (10-15 минут навскидку) MPOW Streambot выключается и, соответственно, обрывает существующие подключения. Для дальнейшего воспроизведения нужно активировать ресивер нажатием кнопки. Такой подход является абсолютно неприемлемым для стационарного устройства, поэтому для моих целей от использования Streambot Box пришлось отказаться.

Ну и напоследок — радиус действия. Если в пределах одной комнаты все хорошо, то уйдя с телефоном на кухню или балкон, которые находятся за несущей стеной, соединение зачастую обрывалось.

Что внутри?

Разбирается устройство посредством выкручивания четырех винтов под резиновыми ножками на днище устройства. Внутри нас ждет крохотная плата и кусочек металла, который объясняет увесистость данного устройства.

Сердцем Streambot является популярный модуль на базе микросхемы CSR8645. Цена таких плат на Aliexpress варьируется в пределах 6-7 долларов за штуку. Почему популярный? Потому что дешевый и используется во множестве беспроводных колонок, наушников и гарнитур производимых в Китае.

В даташите на эту микросхему можно прочитать, что прежде всего она позиционируется для использования в мобильных решениях, которые я упоминал выше. Для этого предусмотрен и встроенный контроллер заряда АКБ, и тот самый режим энергосбережения, который доставляет неудобства при стационарном использовании. Более того, производитель в целях экономии сделал плату универсальной, так что при желании коробочку можно превратить в портативную просто подпаяв аккумулятор к соответствующему разъему.

Для усиления мощности звукового сигнала используется отдельная микросхема — SGM4812.

Что понравилось

Легкость в подключении и использовании
Отсутствие задержки при воспроизведении

Что не понравилось

Автовыключение при бездействии
Радиус действия

Wi-Fi аудиоресивер AIRTRY

Стоимость: 625 гривен / 25 долларов

AirTry я нашел уже после приобретения BT-ресивера в каталоге интернет-магазина Era-in-ear и интереса ради приобрел его. Данное устройство позволяет транслировать аудио через Wi-Fi по протоколам Apple AirPlay и DLNA/UPnP. Примечательно оно еще и тем, что изготавливается в Корее, о чем свидетельствуют надписи как на коробке, так и на самом устройстве.
