Ремонт настенных часов junghans реставрация корпуса в Москве

В часовую мастерскую на Сокольниках принесли на ремонт настенные часы с боем Le Roi a Paris с механизмом Junghans 5.14, часам не делался профилактический ремонт более 20 лет. Клиент выразил желание отремонтировать механизм настенных часов и отполировать латунный рант крышки и маятник. Как оказалось механизм редкий, и за ремонт в Москве настенных часов с боем с таким механизмом берется не каждая часовая мастерская.

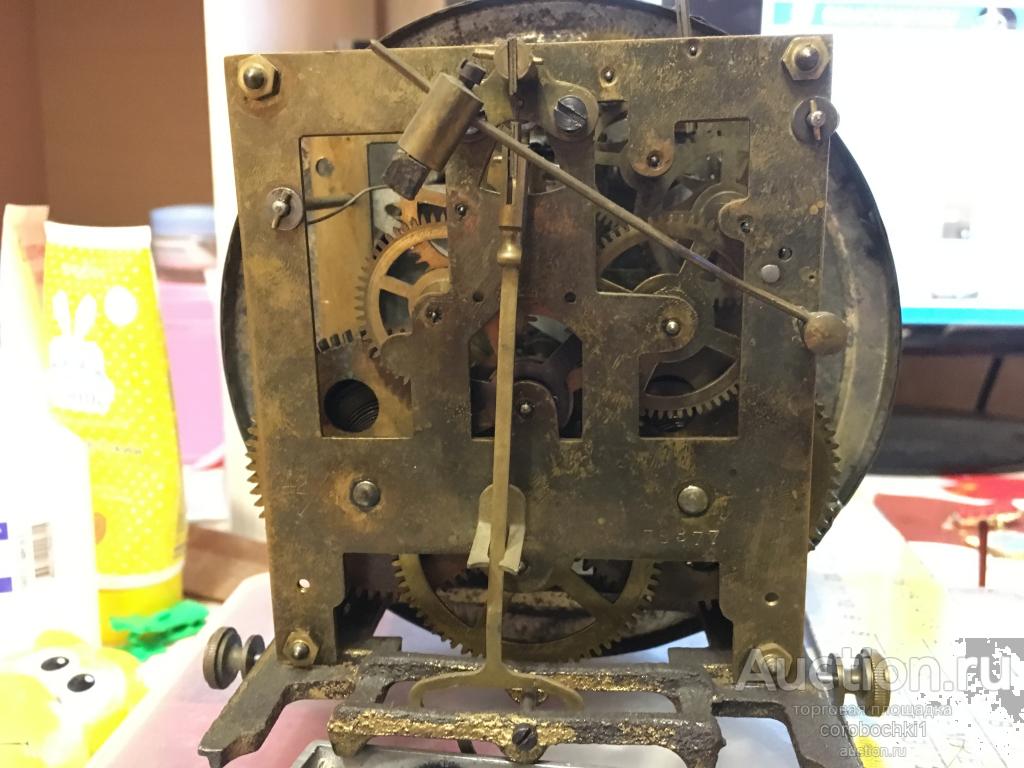

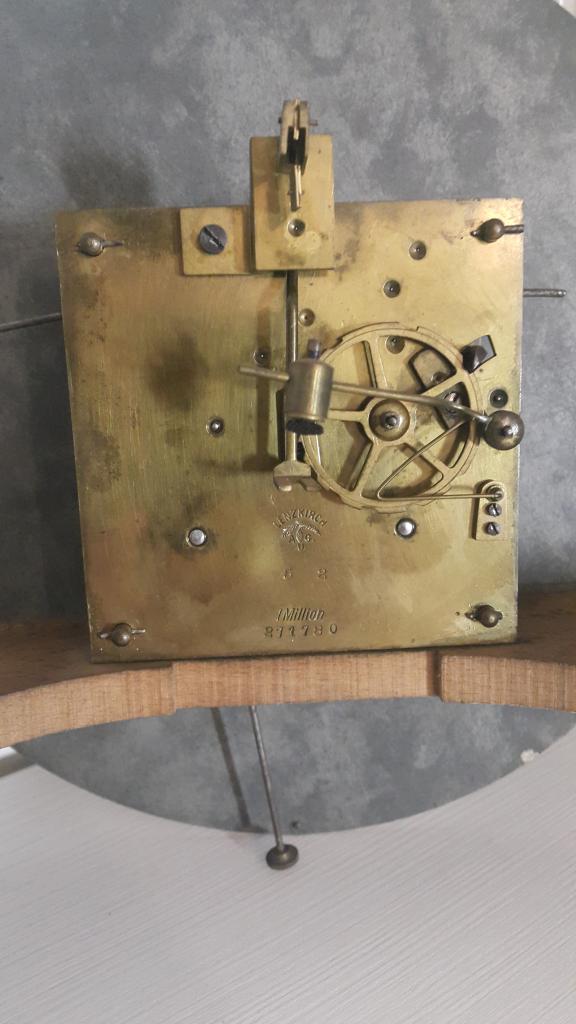

Начинаем с осмотра и разбора механизма Юганс.

Как видно на фото механизм в старой смазке, на колесах и в барабане старое часовое масло загустело, потеряло свои смазочные свойства и вследствие этого часы перестали ходить, необходимо все разобрать и почистить. Ремонт настенных часов с боем junghans происходит в несколько этапов. Сначала мы полностью разбираем механизм и открываем барабаны, достаем от туда пружины и осматриваем их на целостность.

Погружаем все в раствор и включаем ультразвук.

Замечательный результат от мойки в ультразвуке, все заблестело и засверкало, колеса и платина отмылись практически до первозданного состояния, трибы и оси чистые и готовы к сборке. Такой ремонт и чистку старинных настенных часов в присутствии заказчика сделать невозможно, для этого используется специальное оборудование и растворы, которые очищают и придают блеск латуни.

Второй этап, берем платину и насаживаем на нее колеса. Собираем и смазываем механизм. Чистые пружины запускаем в барабан и даем на них смазку.

Механизм готов, теперь приступаем к реставрации корпуса станинных часов Le Roi a Paris.Откручиваем рант корпуса и осматриваем его.

На внутренней части есть поверхностная коррозия, положим рант в раствор для ее удаления.

После удаления коррозии начинаем полировать рант на станке, занятие это продолжительное и очень кропотливое, нужно все мелкие царапины и потускневший вид превратить в ослепительное “золотое зеркало”.

По желанию заказчика, мы покрываем этот элемент специальным лаком по латуни, от него рант не будет тускнеть, ведь за частую такую услугу не практикуют мастерские, которые профессионально занимаются ремонтом настенных часов 19 века, а ведь цена на эту услугу не слишком большая.

После частичной реставрации корпуса часов осматриваем болты, которые прикручивают рант к корпусу. Как видно на фото они потемнели от времени и необходимо их освежить. Полируем болты и ставим все на место.

Результат получился хорошим, наш рант заиграл как новый.

Маятник — это неотъемлемая часть старинных часов. Это сердце нашего механизма, придадим ему подобающий внешний вид. Отполируем и покроем защитным лаком.

 Часы готовы и отреставрированы по желанию нашего клиента. Если вы ищите где отремонтировать ваши старинные настенные часы с маятником, то наша часовая мастерская к вашим услугам.

Как сделать настенные часы тише

Вы не успели нарадоваться настенным часам со своей фотографией, которые на первый взгляд оправдали все ваши ожидания. Водрузили их на стену в спальне, и выяснилось, что ночью они так сильно тикают, что это мешает спать даже ребенку в детской комнате за стеной.

Вроде бы и не очень громко, как для кварцевого часового механизма, однако в полной тишине, после использования электронных моделей, вам хотелось бы улучшить ситуацию и узнать способы как сделать настенные часы тише, чтобы убрать лишние звуки.

Все ли часы громко тикают?

Справедливости ради отметим, что современные модели часов существенно изменились. Если раньше они, как правило, снабжались дополнительным корпусом со стеклом, а механизм закрывался задней крышкой, способствующей гашению шума, то теперь большинство китайских часов обладают механизмами и стрелками открытой конструкции, которые иногда и крепятся на несущую поверхность независимо от цифр.

Преимущество новых моделей заключается в том, что циферблат не дает световых бликов и есть возможность применять темную и разноцветную цветовую гамму фоновых изображений, которые под стеклом вели бы себя как светоотражатели, мешающие рассмотрению стрелок. Шумоизоляция при этом, естественно, изменилась в худшую сторону.

Как снизить шумность часового механизма: рабочие способы

С явлением повышенной шумности можно успешно бороться, сделав корпус, который будет максимально эффективно гасить звук. Если невозможно это выполнить спереди, то можно постараться закрыть механизм с тыльной стороны. Сам корпус можно дополнительно проклеить материалами, поглощающими шум: обычная резина или профессиональные “антишумки” из магазина. Это наиболее действенный вариант, требующий немалого времени и кропотливого труда.

Другой метод заключается в замене громко тикающего механизма аналогичным, обладающим высокой плавностью хода. Громкое тиканье пропадет, но вместо него может появиться равномерный гул, который, правда, будет несколько слабее. Минус метода состоит в том, что конструкция с высокой плавностью хода потребляет значительно больше энергии и вам надо будет часто менять батарейку (примерно каждые пол года, если верить отзывам). Кроме этого, некоторые жалуются, что такие механизмы не отличаются точностью.

Третий способ заключается в обыкновенном обклеивании корпуса часового механизма изоляционной лентой. Несмотря на банальность и простоту, данный вариант, на который никто особо не рассчитывал, оказался самым оперативным и невероятно действенным. Осторожно обклейте сзади механизм несколькими слоями изоляционной ленты, а также полоски клемм внахлест, оставив лишь батареечный отдел и колесо подведения часов. На заключительном этапе полоской заклейте отдел элемента питания, чтобы при его замене, этот отрезок можно было без труда снять и приклеить обратно.

Кварцевые часы, проклеенные таким способом, практически не издают звука днем, даже когда вы находитесь совсем рядом. В полной ночной тишине звуки тиканья станут значительно тише, при нахождении с часами в одной комнате, и не будут больше прослушиваться в соседних комнатах.

Когда нет в доме изоленты и вы будете покупать ее специально под эти цели, то рекомендуется приобрести вариант отечественного производства на толстом основании. В качестве изоляции она хоть и не совсем удачна, но с задачей снижения шумов справляется отлично, поскольку обладает плотной резиновой основой.

Существует еще один, более трудоемкий способ, как сделать настенные часы бесшумными в домашних условиях. Механизм разбирают и все контактирующие друг с другом части смазывают слоем силиконовой смазки. Затем все собирают обратно, а на дно отсека для шестерен приклеивают мягкую плотную ткань. Весь механизм можно не разбирать, а снять лишь его крышечку, смазав то, что доступно.

После проделанной работы, можете наслаждаться пребыванием в абсолютной тишине!

Ремонт настенных часов Янтарь — Мои статьи — Каталог статей

Настенные электро-механические часы Янтарь родом из 80х. В данном случае это самый простой вариант без боя в простом (хотя с претензией на дизайн) пластиковом корпусе.

Частотозадающим элементом механизма является пружинный маятник, а раскачкой занимается генератор с парой катушек. Это определяет не самую высокую точность. Питание от одного элемента 373 (он же тип D).

К сожалению, спустя 30+ лет механизмы часов такого типа и возраста обычно находятся в плачевном состоянии — точность часов плохая, батарейка кончается быстро, могут просто встать. Виной этому и отсутствие обслуживания и банальный износ. Конечно можно механизм слегка освежить, но обычно детали требуют не только смазки, но и чистки, что в домашних условиях не всем подойдет. Просто залив часового масла в разные места обычно спасает не на долго, если вообще что-то меняет. Кроме того, обилие советского пластика из 80х в механизме вызывает определенное сомнение в итоге этого предприятия.

Радикальное средство — замена механизма. Современные механизмы гораздо компактнее и обычно имеют кварцевую стабилизацию и питание от одного элемента AA. Что важно, обычно механизм на замену оказывается практически бесшумным! Правда теперь механизм будет уже практически полностью пластиковым и не аутентичным советским, а китайским.

В первую очередь необходим это демонтаж старого механизма — делать это надо аккуратно. Циферблат со старым механизмом надо отвернуть от внешнего корпуса и вынуть из него, стрелки просто туго насажены на валы — их надо снять. Механизм притянут к циферблату латунной гайкой — она находится с лицевой стороны под стрелками. Гайка эта не всегда поддается — если так, то лучше орудовать со стороны механизма (если конечно он вам не дорог как память) — можно применить бормашину и отрезные круги.

Новый механизм имеет похожее крепление, однако его длина меньше, поэтому резинку под механизм всего скорее не получится поставить — я предлагаю демпфировать наклейкой полоски изоленты. Механизм не должен проворачиваться, но особо с затяжкой не увлекайтесь. Еще мы лишаемся родного крепежа на стену (в версии где крепеж непосредственно над механизмом) — есть подменные механизмы с петелькой, однако мне такой вариант не очень нравится — и часы не пушинка, и не известно хватит ли той петельки до вашего гвоздя в стене. Как вариант, предлагаю закрепить между винтами крепления к внешнему корпусу проволоку и из нее делать подвес.

Есть положительный момент — всего скорее удастся сохранить родные стрелки — для минутной и часовой посадочные совпадают. Наш секундный вал тоньше, но при желании посадочное отверстие можно разжать — держаться будет. Впрочем, можно попробовать подобрать механизм с похожими ажурными стрелками, правда их длину придется уточнить.

Важный момент в установке стрелок — правильно их синхронизировать, то есть когда минутная смотрит на 30 минут, часовая должна показывать на половину любого часа.

Новый механизм

Как установить часовой механизм. Ремонт настенных часов

МК — Как установить кварцевый часовой механизм — сборка часов

Я делаю часы, у меня их часто покупают. Обычно я отдаю часы лично покупателю, либо отправляю по почте. И вот в этом случае всегда возникает одна проблема — как упаковать часы так, чтобы не погнулись и не поломались стрелки у часов. Они довольно хрупкие, погнуться запросто, если на них нажать чуть посильнее, а как у нас кидают посылки на почте, вы и сами прекрасно знаете. В итоге, посылка получается огромного формата, и все из-за того, что я всякими хитрыми способами стараюсь упаковать именно стрелки, зафиксировать их так, чтобы они не болтались и были защищены (пенопласт, пупырчатый целлофан и т.п.).

Я предлагаю выслать часы без стрелок — т.е. снять их и положить отдельно в пакетике. Тогда и посылка получится меньше по размеру и вероятность поломки стрелок сводится вообще к нулю. Но, как оказалось, практически у 90% есть опасение: «Ой, не снимайте, а то я не соберу их обратно — там сложно, я не умею и боюсь поломать!». Вот, примерно, у всех похожие на эти слова… Честно говоря, я и сама, когда собирала часовой механизм в первый раз, тоже провозилась с ним с пол часа, пока не разобрала другие часы, и не посмотрела как там все собрано). Вот смешно, когда умеешь и знаешь, а когда нет — начинаются мучения.

В итоге, я решила сделать небольшой ФОТО МК и рассказать в нем, а точнее, показать, как же надо собирать часовой механизм, и в чем тут некоторые хитрости. Теперь я буду высылать часы без стрелок, а покупателя отправлять на эту статью))), и он сам сможет все собрать. И почему эта мысль не пришла в голову раньше…

Приступаем к работе:

1. У вас есть часы — это деревянный (или любой другой) диск, и есть набор для сборки кварцевого часового механизма.
Этот набор вы видите на фото. Обычно стрелки не входят в такой набор, а продаются отдельно. Предположим, что у нас есть все полностью и рассмотрим полный набор.
В состав набора входит:
— часовой механизм (черная квадратная коробочка на фото) со штоком и резьбой на нем,
— металлическая скоба-петля — для подвеса на стенку (петлю иногда сразу устанавливают на корпусе),
— резиновая шайба,
— золотистая шайба,
— золотистая гайка,
— 3 стрелки — часовая, минутная, секундная.

2. На квадратном основании есть небольшой выступ , я показываю его стрелкой.

3. Надеваем металлическую петлю на шток таким образом, чтобы она встала именно в этот выступ. Сама петелька (дырочка) должна, при этом, оказаться внизу, как на фото, не перепутайте, иначе у вас не получится повесить часы на стену.

4. Теперь берем резиновую шайбу — прокладку.

5. Надеваем резиновую шайбу на шток — любой стороной.

6. Теперь нанизываем диск часов на эту собранную конструкцию . Шток должен пройти сквозь отверстие на диске и выйти наружу вместе с резьбой ! Это важный момент, имейте его в виду, когда будете покупать часовой механизм. Его шток и резьба должны быть такого размера, чтобы они (а именно резьба) выходили наружу минимум на 5-6 мм. или даже больше, при установке механизма на диск, иначе вы не сможете накрутить на резьбу фиксирующую гайку.

Приведу мой конкретный пример:
Я использую фанеру для диска толщиной 8 мм. и 10 мм. , часовой механизм я покупаю со штоком 22 мм. (резьба у него — 18 мм.). Механизм со штоком 18 мм. (12 мм. резьба) не подходит для толщины фанеры 8 мм. (для 10 мм. тем более), несмотря на то, что в инструкции пишут, что должен подходить (они почему-то не учитывают толщину резиновой шайбы и толщину золотистой шайбы, а они обе дают к толщине самого диска еще несколько мм.). Резьба чуть высовывается над поверхностью, но на нее вообще нет возможности накрутить гайку.
Запомните:
Шток 22 (18) 8-10 мм .
Шток 18 (12) подходит для фанеры толщиной 6 мм . или меньше.

7. Сзади все выглядит вот так.

8. Приготовим золотистые шайбу и гайку.

9. Сначала берем шайбу.

10. И нанизываем шайбу на шток.

11. Затем берем гайку и накручиваем ее на резьбу штока. Надо туго зафиксировать гайкой всю конструкцию. Делайте все руками, не надо прибегать к помощи плоскогубцев!

12. На этом фото (сделала покрупнее) хорошо видно, что резьба чуть выступает над гайкой. Это нормально. Вот если бы она вообще была бы не видна, тогда гайка бы просто не смогла накрутиться на нее и вся конструкция развалилась бы.

13. Теперь можно надевать стрелки.

14. Сначала надевает часовую стрелку .

Внимание! Она надевается ТУГО! Имейте это в виду. Надо держать ее двумя пальцами и надавить ими на обе стороны основания стрелки одновременно, иначе она не налезет — у нее есть свое место на штоке, свой диаметр, она встанет именно не него до упора .

Если вдруг стрелка никак не захочет налезать (такое часто бывает, и именно это и пугает всех — думают, что делают что-то не правильно), сделайте так — переверните ее изнанкой вверх и нанижите на шток именно в таком положении. Вот так она точно налезет. Просверленное в стрелке отверстие имеет «юбочку» и она немного растянется, если вы наденете стрелку изнанкой вверх. Потом снимите ее и наденьте уже правильно.

15. Затем надевает минутную стрелку . С ней — та же история, она тоже надевается довольно туго. Действуем по аналогии с первой стрелкой. И не погните бока у основания стрелки, когда будете давить на нее!

16. Осталось надеть только секундную стрелку . Она не нанизывается на шток, а просто вставляется сверху в дырочку штока — поставьте ее туда и надавите сверху большим пальцем.

17. Вот и все. Механизм установлен.

18. Теперь надо проверить, параллельно ли стоят все три стрелки относительно друг друга — иначе, при вращении, они будут зацепляться друг за друга и… никакого вращение не будет. Стрелки просто застрянут.

19. Смотрим это, собрав все три стрелки в одном месте, и повернув часы на бок. Если они касаются друг друга, подгибаем их пальцами у основания до нужного положения.

20. Вставляем батарейку , следя за + и -. На механизме это написано.

21. И… часы готовы! Стрелки начали двигаться — время пошло!

Вот и весь секрет сборки кварцевого часового механизма. И, как видите, все же есть некоторые нюансы, и их надо знать, чтобы все получилось легко и просто. Надеюсь мои фотографии и пояснения помогут вам, если вы когда-нибудь будете делать часы или решите заменить в старых часах часовой механизм на новый.

Установите металлическую петлю для подвешивания, если она нужна. Петля устанавливается на специальный выступ («пятачок») у основания штока. Выступ является частью корпуса механизма, таким образом нагрузка идёт на весь корпус, а не на шток.

Вес часов при использовании металлической петли не должен превышать 10 кг.
Для пластиковой петли не более 5 кг.

Установите уплотнительную резиновую шайбу. Уплотнительная шайба не позволяет механизму вращаться на изделии. А так же снимает лишнее «напряжение» при сильном закручивании гайки.

Проденьте шток механизма через отверстие в циферблате. Про толщину циферблата нужно сказать…

Диаметр отверстия для штока в циферблате 8 мм.
А при использовании фигурной гайки 9 мм.

Установите латунную шайбу

Закрутите гайку.

Не нужно закручивать гайку слишком туго. Перетягивание гайки может повредить механизм или повлиять на точность хода.

Установите часовую и минутную стрелки на минутник.

Для установки стрелок удобнее всего использовать трубочку подходящего диаметра. Для этого может подойти простая шариковая ручка.

Часовую и минутную стрелку нужно устанавливать на 12 часов. Иначе время будет показываться не корректно.

Установите секундную стрелку.

При установке секундной стрелки при надавливании необходимо придерживать механизм с обратной стороны (показано на фото). Таким образом, чтобы не выдавить штырёк, на который насаживается секундная стрелка.

Фигурная гайка

Фигурная гайка применяется по двум причинам:
1. Некоторые люди находят её внешний вид более аккуратным. Действительно, она выглядит компактнее, чем стандартная шайба с гайкой.
2. Фигурная гайка позволяет «нарастить» высоту резьбовой части на 1-2 мм. Это становится актуальным, когда по каким-то причинам этих миллиметров не хватает. Например, нет механизма с подходящей высотой резьбы.

Как видно на рисунке, толщина циферблата при использовании фигурной гайки (справа) может быть больше, чем при использовании обычной гайки при установке на механизм с одинаковой высотой резьбы. Единственным ограничением на величину «наращивания» является посадка часовой стрелки — необходимо, чтобы фигурная гайка не мешала вращению стрелки.

Диаметр отверстия в циферблате под фигурную гайку = 9 мм (на 1 мм больше, чем под обычную гайку), т.к. она углубляется в циферблат.

Шток имеет две части:
Резьбовая часть — для крепления механизма на часах. На неё накручивается гайка.
Минутник — для установки на него стрелок.

Резьбовая часть

Бывает разной «высоты» для разной толщины циферблата .
Ниже представлены варианты механизмов с разной резьбовой частью. Вы можете по эксперементировать и подобрать нужную Вам высоту. (тут можно будет подобрать шток…)

Подбор штока для толщины циферблата:

Высота резьбы: 6 мм

Распределение места на резьбе:

Уплотнительная
шайба: 1 мм

Шайба и гайка: 1 мм

Оставшееся место для циферблата: 3 мм

Доступные штоки:

Элементы 1-10 из 14.

В данной статье мы рассмотрим: общие неисправности часов, неисправности кварцевых, электронных и настенных часов , а также причины их возникновения и возможные способы устранения .

Специалисты выделяют несколько типовых неисправностей часов : настенных, кварцевых, электронных, в зависимости от вида конструкции. Всех эти разные механизмы объединяет то, что неисправности часов приводят к неправильному отображению времени.

Например, для механических устройств допускается отставание не более чем на 20 секунд и спешка не более чем на 40 секунд в сутки. Всё, что выходит за рамки указанных значений признается неисправностью.

У других типов неисправностями считаются отклонения в других пределах. Самой распространенной причиной появление неисправности часов является:

• загрязнение часового механизма
• проникновение внутрь влаги
• или высыхание смазки.

Это может привести не только к неверному отображению времени, но и выходу из строя всего устройства, остановке часовой, минутной и секундной стрелок. Для устранения неисправности часов можно обратиться в сервисный центр, часовую мастерскую или попробовать провести ремонт самостоятельно.

Для самостоятельного ремонта часов придется обзавестись специальной оборудованием и инструментарием (возможно — самодельным). Разобраться в схеме часового механизма. Сложные неисправности часов, или неисправности дорогих устройств лучше доверить устранять профессиональным часовщикам.

Неисправности кварцевых часов

Неисправности кварцевых часов обычно провоцируются выходом из строя микросхемы, посылающей импульсы на генератор. Как правило, она просто перегорает. Сами генераторы ломаются редко, и обычно это свидетельствует о сильном ударе.

Кварцевый кристалл практически вечен, шестеренки также очень прочны и долговечны. Проблема с устранением неисправности кварцевых часов в том, что для каждой модели требуется оригинальная микросхема, достать которую не так-то и просто.

С поиском генераторов не возникает проблем, да и стоят они сущие копейки. Однако учитывайте, что от его собственной работоспособности зависит работоспособность всего часового механизма. И один недоброкачественный элемент способен привести в негодность всё устройство.

Неисправности настенных часов

Неисправности настенных часов бывают двух типов, в зависимости от того, являются ли они кварцевыми, или механическими. Устранение неисправностей в настенных часах проще, чем в наручных по факту большего размера, и необходимости использования инструментов большего размера. Например, вообще отпадает потребность в микроскопе и увеличительных стеклах.

Неисправности электронных часов

Неисправности электронных часов часто связаны с разрядкой элемента питания , или повреждением жидкокристаллической матрицы. Также нередко причиной неисправности электронных часов становится выход из строя микросхемы.

Итак, первую часть мы прошли. Инструмента немного набрались. Места где произрастает инструмент разведали. Рабочее место себе заготовили. И вообще — пока этим всем занимались — неплохо погуляли по воздуху и получше узнали злачные места и окрестности. Первая часть предполагала достаточно многие перемещения и внимательность при походах — надо было ИСКАТЬ. Что искать — ФСЕ! Все интересное и на наш еще не натренированный взгляд — могущее нам пригодиться и необычное. Чем-то напоминает плюшничество. Каков результат:

Инструмент. Какой? Во-первых отвертки, потом пинцеты. К ним — бинокулярную лупу, кисточки, чашки Петри и иголки. Добыли немного масла. Да хоть для швейных машин. Ну нет другого. Считаем что у нас больше ничего нет. НЕТ. Все. Обходимся этим примитивным набором. Но без него — начинать не стоит.

Набрали тушек часов.

Разных. Старых. Наручных. Набрали просто механизмов — на запчасти.

Брали без разбору, все что дешевле стоимости полпачки дешевых сигарет. Это их цена. Полпачки Беломора или Примы. Стоимость проезда в троллейбусе. Больше они стоить не должны. Вне зависимости от состояния — целые-битые. Критериев только два. Первый — обязательный — не ржавые. Второй — желательный — чтобы были в сборе (все детали на месте) — вне зависимости от целости. Хлам. Рассортируем. Что у нас есть?

Наручные женские.

— Звезда. Старые. Механизм бочкообразной формы калибр 18 мм. Якобы в доисторические времена привезли в нам Французы и собрали завод LIP. Так что все это — Французы.

— Заря — Пензенский часовой завод

— Чайка — стандартные маленькие механизмы, достаточно старые, но живучие

— Слава — более новые механизмы

Множество иных названий. Все Советские. СССР. Видать государство заботилось о рабочем классе — часы выпускало. Чтобы на работу не опаздывали. Наверное.

Мужские наручные часы.

— Победа . Москва. Маяк. Под этим названиями выпускалось много часов. Мы говорим не о часах. О механизмах.

Принципиально 2 типа механизмов.

— «высокий» механизм — например 1МЧЗ — «Москва». Центральная секундная стрелка. На его базе собирались большинство часов — вплоть до известных «Спорт». Они останавливались при вытягивании заводной головки. Эрзац-секундомер. Более старый тип механизма. Технический калибр не называем — нет смысла. Заказать детали под калибр все равно невозможно.

— «низкий» механизм — более современный. Боковая секундная стрелка.

И в первом и во втором случае разные заводы выпускали кучу модификаций механизмов — с улучшениями, упрощениями, рац. Предложениями. Также была куча видов внешней отделки. Удовлетворяли взыскательного потребителя.

Кроме этого — полная радуга других часовых механизмов:

Слава — 2 типа механизмов, с автоподзаводом и без автоподзавода. В интернете где-то указывалось — прообраз LIP-T-15. Опять Французы.

Усложненные часы

С будильником

Хронометр

Для слепых

Наша задача — научиться разбирать и собирать. Дальше каждый будет идти своей дорогой. Один будет только разбирать. Другой будет собирать на 50% а потом — по мере надоедания или мирно выбрасывать в мусор (обычнее привычки — водка-танцы пересилят), другие — со злости что не получается — бить на наковальне молотком. Третьи — спокойно разберут еще раз, отложат на пару дней и опять попробуют. Это нормальная форма поведения для столь необычного хобби — точная механика.

Начнем с более простого направления — мужские наручные часы. Они побольше женских Лучше можно рассмотреть без микроскопа. Пример — «низкая» Победа. Она для нас — самая простая. «Высокая» сложнее для первого раза. Схема часов в принципе идентична у всех одноплатинных часов. Поэтому необходимо просто один раз понять и запомнить несколько достаточно простых схем. Для первых тренировок — просто зарисовывать то что мы разбираем.

Корпус:

Задняя крышка.

Задних крышек есть несколько типов. Все различие — по манере закрывания.

Захлопывающиеся. Отличительная особенность — обычно при внимательном рассмотрении можно найти лыску, в которую вгоняется нож для того чтобы при сильном нажатии ее открыть. В современном электронном ширпотребе очень часто практикуется подобная крышка, но с проточками как бы для откручивания — хороший прикол. Если не знаешь — то хоть стреляйся — открутить не сможешь.

Лыска в кольце стекла. Это не крышка.

Более современное решение — выступ в крышке.

А сюда просто вгоняется нож

Винтовые, с винтовым кольцом или с резьбой на самой крышке.

Или так — по краю крышки видны грани.

Первый вариант откручиваем или самыми большими портняжьими ножницами (они более жесткие) или обточенными губками старого штангенциркуля. На барахолках частенько могут валяться в развалах ключи вот такого вида.

Фирменный ключ (куплен в самом обычном магазине для моделистов — модели паровозов, машин и т.д. в Германии) выглядит вот так.

Достаточно редкий вариант в Советских часах — байонет. Поворачивается на небольшой угол и открываются.

Замок байонета на крышке

Итак, часы открыли. Что видим — грязь.

Много грязи. Мы сразу говорим о том, что со ржавыми часами мы дела иметь не будем. Нет никаких шансов. Ничего сделать нельзя — все надо менять. Ставить новое или точить новое. Это нам пока рано.

Основные части механизма

I — баланс.

II — Колесная система

III — заводная пружина (может быть две — в Славе)

IV — храповик — их тоже может быть несколько типов.

Что делаем в первую очередь — пока мехнизм находится в корпусе — спускаем заводную пружину. Если головка в тушке сохранилась и ее можно провернуть (она на стерта до основания) — пробуем слегка ее провернуть в сторону завода и смотрим на храповик. Он должен слегка провернуться и проскочить на пару зубьев. Это нам и надо — иголкой поддерживаем его в отведенном состоянии и без рывков даем заводной головке провернуться и распустить пружину слегка отпуская головку между пальцами.

Сразу ставим перед собой как минимум 2 чашки Петри. Или белых тарелки или блюда с ровным плоским дном. Диаметр 15-20 см. Я пользуюсь чашками Петри. Их проще накрывать на время перерывов.

Вытаскиваем заводную головку. Для этого надо прижать иглой фиксатор.

Вытаскиваем механизм из корпуса. Иногда это делается в сторону задней крышки. В нашем случае — наоборот. Снимается кольцо со стеклом и механизм вынимается в стлорону циферблата.

Снимаем стрелки

Минутная общем-то просто — да хоть отверткой

Часовая и секундная — это уже немного приключений. Инструмент — выдран кусок из реле (было какое-то электрическое рле — там материал на контактных группах именно тот что нам и надо — жесткий и тонкий. Подогнули — и есть нужный нам инструмент)

Откручиваем баланс. Размер (калибр) отвертки должен соответствовать размеру винта.

Винт открутили и как этот весь узел его поднять? — а у него обычно есть специальные пазы, в которые можно воткнуть отвертку и разнять платину баланса от основы.

Баланс берем вот так.

Все постепенно раскладываем по чашкам Петри.

Раскручиваем винты блока заводной пружины. В часах есть одна хитрость — если винт с многими проточками — значит он с левой резьбой.

Под циферблатом — узел колес стрелок (I) и узел завода и переброса головки из положения завода в положение перевода стрелок (II) (называется по научному — ремонтуар). Разбираем.

Снимаем минутный триб. Это единственный узел в часах где требуется приложение усилия. Дергаем достаточно сильно. Если соскочили — повторим. Он всегда снимается с усилием. Главное — не бояться.

При разборке узла преревода стрелок (ремонтуара) — особое внмимание на пружину.

У нее есть противное свойство — щелкать и улетать в неопределенном направлении. Против этого простой прием — прикрываем (прижимаем) всю ее слегка просто пальцем и осторожно иглой из-под пальца «выщелкиваем»

Все складываем в чашку Петри

Теперь самое длительное и аккуратное. Помывка.

Берем неглубокую плошку. Льем туда бензин. И моем. Кисточкой и зубочистками. До блеска. Чтобы не оставалось никакой грязи.

Для мелких механизмов — беличья кисть. Пожестче. Для крупных механизмов — будильники, карманные часы — можно попробовать мягкие художественные кисти для маслянных красок.

Сушим: сначала положим после бензина на бумажную салфетку. Обычно я беру тажелую картонку и на нее ложу кусок бумажного полотенца. Чтобы не прыгало и не скакало. Салфетки и полотенца подбирать по критерию — чем меньше ворсинок — тем лучше.

Пусть бензин впитается. Просто положим. Потом берем детали пинцетом и обдуваем воздухом из резиновой груши (клизмы) чтобы из отверстий выдуть бензин. И так последовательно все элементы часов, которые лежат в чашке Петри или на импровизированной «сушилке». Узел за узлом. Имеется в виду вот что: если открутили платину а с ней — 3 винта — ложим их вместе. Считаем — «это наш узел». Дабы не перепутать винты и детали. Ложим их на те же места в чашку Петри. Или лучше в чистую чашку. Старую — потом помоем и протрем. Это если не предполагаем собирать быстро. Или собираем «с листа» — с салфетки. Но это при определенном опыте, навыке и скорости работы. Баланс. Пока опыта большого нет — не разбираем. Так блок платинка-спираль-баланс пихаем в ванночку с бензином и долго просто полощем в бензине. Ясно, что это неправильно. Надо все разбирать и т.д. — У НАС ПОКА НЕТ ОПЫТА. Выпотрошим 5-10 часов, а тогда будем смотреть на баланс. На то как он разбирается. Читать книги. И делать по мудрым книгам (если там это подробно описано).

Некое замечание о заводной пружине. Ничего не делаем. Просто снаружи обтираем салфеткой. Кистью чистим зубья. Пока больше ничего не делаем. С разборкой, смазкой, сборкой и заменой пружины будем развлекаться слудующий раз. Опыта пока нет. Сложно это.

А теперь более интеллектуальная работа — собрать полученный пазл

Все выполняется в следующем порядке:

Заводная пружина

Колесная система. Тоже немного поразвлекаемся. Шестерни в нижние камни мы расставили. Платиной накрыли, а потом нам надо пинцетом шевелить верхнюю платину во все стороны до момента, когда верхние оси шестерен не попадут в камни. Немного муторно, но выполнимо. Иногда можно попробовать помочь процессу тонкой иголкой шевелить шестерни до которых можно достать. Основное правило — НИКАКОГО НАСИЛИЯ. Все должно выполняться без каких бы то ни было усилий. Все само по себе со временем «вщелкивается» на свои места и платинка заметно «падает» вниз. Часовой механизм — вещь достаточно тонкая, усилия очень малые, потери усилий при работе тоже очень малые, соответственно — он не может собираться на тугих посадках — ИХ БЫТЬ НЕ МОЖЕТ ПО ОПРЕДЕЛЕНИЮ. Если верхняя платина не садится на место — щестерня не села в камни. Или пока мы все это шевелили — выскочила из нижнего камня. Еще раз повторим — УСИЛИЙ БЫТЬ НЕ МОЖЕТ! Критерием правильности сборки может быть следующее: слегка провернем барабан заводной пружины. ТОЛЬКР СЛЕГКА — все шестерни должны начать поворачиваться. Это все — практически почти без усилий на заводном барабане.

Ставим на место анкерную вилку

Ставим на место баланс.

Смазываем камни сверху — со стороны задней крышки. Для этого используем самодельную маслодозировку.

Переворачиваем механизм, смазываем все камни со стороны циферблата. Собираем механизм заводной головки.

Пружинка. Еще одно приключение. Прижимаем ее всю широкой отверткой. Иглой заправляем на место. Пружины — наверное самое паскудное что есть во всей этой работе. Скачут. И будем мы страдать с ними а) пока не натренируем руки и б) пока не наберем тушек часов с которых без зазрения совести будем тащить запчасти.

Поставили на место. Не дышим. А вдруг выскочит.

Собираем колеса стрелок. Минутный триб сильно насаживаем на ось шестерни. Чем? Да что под руку попадет примерно подходящее. Как снимали так и ставим. Упираемся. Прийдется сильно прижать триб до щелчка.

Смазываем. Что там смазывать — если вы этот пазл собрали — сообразили — то по поводу смазки тоже прийдется подумать и смазать самостоятельно. Основное правило — смазывать только маслодозировкой и по минимуму. Смазываются все трущиеся части. Платины должны быть сухие. На то она и выемка в камнях — чтобы масло за ее пределы не растекалось. Камни анкерной вилки не смазываем. Рано пока. Микроскоп нужен.

Ставим циферблат.

Ставим механизм в корпус.

Нажимая фиксатор заводной головки ставвим ее на место. Заводим. Наслаждаемся. СДЕЛАЛИ!!! САМИ!!!

Богдан Ясинецкий

Всегда приятно, когда вещь, которую вы декорируете, может принести пользу и найти применение в хозяйстве. Именно поэтому мастера и мастерицы всех мастей любят выбирать заготовки для часов в качестве основы для творчества. После того, как процесс декора закончен, остаётся лишь выбрать часовой механизм, собрать его и вуаля! — стрелки пошли в ход и начали отсчитывать секунды, минуты, часы…

Однако именно этот момент может создать трудности для начинающего творца. Ассортимент часовых механизмов велик и в первый раз довольно сложно разобраться, что такое шток, как выбрать подходящий диаметр и высоту резьбы, чем отличаются простые механизмы от усиленных, и, самое главное, — в каком же порядке собирать все эти гайки и стрелки?..

Начинаем разбираться!

Большинство механизмов (практически все), представленных в различных хоббийных магазинах — это кварцевые часовые механизмы . Они ведут свою историю с 1957 года, обладают высокой точностью (плюс/минус одна секунда в сутки) и прекрасно подходят для использования в быту. Такой механизм можно назвать электромеханическим типом. Раз в секунду кварцевый кристалл передаёт импульс в электронный блок. Оттуда он передаётся двигателю, который и толкает стрелки. В качестве питания электронного блока используется обычная пальчиковая батарейка (батарейка АА).

Из недостатков такого механизма можно выделить то, что через несколько лет использования кристалл утрачивает свои свойства, и часы начинают спешить. Однако эта проблема легко решается покупкой нового механизма (так как основным плюсом кварцевых часовых механизмов является их недорогая цена) или заменой кристалла в часовой мастерской.

Высота штока и резьбы

Чтобы правильно подобрать часовой механизм, нужно отталкиваться в первую очередь от толщины заготовки.

Основные параметры, которые указываются в часовом механизме — это общая высота штока и высота резьбы. После того, как вы наденете на шток основу для часов, резьба должна возвышаться над основой ещё на несколько витков (где-то 2-3 мм), чтобы её высоты хватило на то, чтобы положить металлическую шайбу и закрутить гайку.

В названии часового механизма первая цифра — это высота штока, а вторая — высота резьбы (16/9, 18/12, 20/14 и пр.).

При покупке часового механизма лучше заранее знать толщину заготовки, которую вы будете декорировать, чтобы подобрать часовой механизм с подходящей высотой штока. Кстати, не забывайте учитывать и сам декор! Количество слоёв грунта, краски, лаков и особенно рельефных элементов могут сильно увеличить общую толщину заготовки.

Пример. У нас есть часовой механизм 15/6,7. Это значит, что нам нужно вычесть из высоты 6,7 два миллиметра (для закрепления гайки). Получается, что для такого механизма мы можем использовать заготовку не толще, чем 4,7 мм.

Простые и усиленные часовые механизмы и стрелки

Часовые механизмы бывают простые и усиленные .

В усиленных часовых механизмах реализован повышенный крутящий момент, использованы детали из материалов более высокого качества. Такие механизмы обладают большей надежностью и рассчитаны на то, чтобы хорошо взаимодействовать с большими стрелками (до 35 см, до 50 см, а у некоторых производителей даже до 1 метра) и основами большого диаметра. Выбирая стрелки к часовому механизму, важно, чтобы они соответствовали друг другу! Стрелки для обычных и усиленных механизмов различаются, и не являются взаимозаменяемыми.

Если вы собираетесь декорировать заготовку довольно большого диаметра, вам логичнее будет присмотреться именно к усиленным часовым механизмам и стрелкам.

Бесшумность: дискретный и плавный ход

Часовые механизмы различаются по типу хода секундной стрелки:

Часовые механизмы с дискретным ходом — секундная стрелка делает 60 движений в минуту, издавая характерный звук при смене каждого деления, часы тикают. Однако существуют так называемые «бесшумные» модели, звук которых практически незаметен. Лучше всего проверять часовой механизм при покупке, чтобы оценить степень его бесшумности. У нас в шоу-руме всегда можно попросить батарейку и проверить часовой механизм:)

Часовые механизмы с плавным ходом — секундная стрелка совершает 360 движений в минуту и визуально кажется, что она гладко «плывёт». Такие модели называются бесшумными, но какой-то звук они всё же издают и это тоже надо учитывать. Кроме того, механизмы такого типа стоят как минимум в два раза дороже дискретных, а за счет того, что количество импульсов в минуту больше в шесть раз, батарейки в них садятся гораздо быстрее.

Выбираем стрелки для часовых механизмов

Как и механизмы, стрелки для часов бывают простые и усиленные. Простые стрелки подходят к механизмам простого типа, а усиленные стрелки специально предназначены для усиленных механизмов. Стрелки можно покупать по отдельности, а можно — в наборах.

Стрелки традиционно бывает часовые, минутные и секундные. Однако секундной стрелкой можно пренебречь, а вместо неё поставить гвоздик-заглушку.

Стрелки бывают самых разнообразных форм, цветов и размеров. Длина стрелки указывается от центра отверстия до кончика стрелки.

Иногда на стрелках наклеена защитная прозрачная плёнка — не забудьте снять её перед использованием стрелок.

После того, как плёнка снята, стрелки тоже можно подвергнуть декору, например, состарить битумом или покрасить в другой цвет.

Порядок сборки часового механизма

Итак, механизм мы выбрали, стрелки тоже. Осталось совсем немного: собрать все детали вместе и запустить часы.

Пошагово с фотографиями рассмотрим процесс сборки часового механизма.

1. Берём часовой механизм.

2. Надеваем металлическую петельку. Если вы будете использовать часы как-то иначе, а не вешать на гвоздик в стене, то этот шаг можно пропустить.

3. Надеваем резиновую шайбу-прокладку.

4. Надеваем основу для часов! Хорошенько прокручиваем всю резьбу. Иногда из-за слоёв грунта, лака и краски отверстие в заготовке забивается и шток с резьбой не пролезает в него. В таком случае прочистите отверстие чем-нибудь острым, или сошкурьте лишнее наждачной бумагой, свёрнутой в трубочку.

5. Надеваем металлическую шайбу.

6. И закрепляем механизм, закручивая металлическую гайку.

7. Надеваем часовую стрелку.

8. Теперь надеваем минутную стрелку.

9. Надеваем секундную стрелку или гвоздик-заглушку.

10. Переворачиваем наши часы и вставляем батарейку в часовой механизм. Готово!

Главная » Технологии » Как установить часовой механизм. Ремонт настенных часов — замена механизма Как разобрать электронные настенные часы салют

Настенные часы. Сделай сам. — Блог — Сделай сам — Блог

GardenWeb » Блог

Настенные часы. Сделай сам.

мар 7, 00:59

Рады вам представить новый простой проект, который можно сделать самому – проект выходного дня. Простые и стильные настенные часы.

Возможно вы тоже нуждаетесь в новых настенных часах на кухню, для этого понядобяться некоторые материалы.

Внешний вид вы можете подобрать к своему декору.

Вот как все это сделать…

Вам понадобятся:
– деревянная доска,
– акриловая краска,
– кисточки,
– клей для бумаги,
– декоративная бумага, (можно использовать обои)
– часовой механизм, (можно взять от старого будильника, часов со сломанным корпусом, дешевого будильника типа Нескафе, спросить у соседей и т.п.).
– батарейки,
– ножница,
– карандаш и линейка.

1. Используя линейку, необходимо нанести в центре метку для отверстия.

2. Далее нужно просверлить отверстие по метке, помните, что под доску нужно что-нибудь подложить, чтобы не поломать древесиный корпус будущих часов.

3. Затем, красим корпус акриловой краской, два раза, ждем пока высохнет.

4. Вырезаем из декоративной бумаки шаблон несколько больший, чем наш прототип корпуса.

5. Намажьте клеем доску, равномерным тонким слоем и приклейте бумажный шаблон.

6. Вставьте механизм, и сделайте акуратный надрез в декоративной бумаге.

Совет: При подборе часового механизма следите за длинной вращающегося механизма, он должен быть длинее толщины доски.
Если есть выбор, старайтесь подбирать более тонкий часовой механизм, он будет более опрятно смотреться на стене.

7. Можно наслаждаться новыми настенными часами.

Ваши комментарии?

Лайкай!

Рекомендуемые посты

Подписка

Cвежие и лучшие публикации по RSS. Подпиcаться!

Часовой механизм не работает. Можно ли отремонтировать неработающие часы? Смазка настенных часов

Вот что в доме ни кому не мешает так это часы, а всё потому, что они на стене. И ещё от них всегда есть польза, исправные показывают время, неисправные придают интерьеру уют. Висят себе и висят. До тех самых пор пока хозяева не надумают сменить место жительства. И тогда те из них, которые имеют привычку иной раз останавливаться, выбрасывают. На новоселье дарят новые, но качество у них, такое же как и у старых. Потому свои решил не выбрасывать.

Это подарок ещё с прошлого новоселья, им лет 30 лет. Время показывают точно, но есть у них один пунктик — работают только со свежей батарейкой (нужно менять каждые четыре — пять месяцев, с двумя, даже б/у, включёнными в параллель идут гораздо больше года.

Сборка качественная, например ротор двигателя (ведущая шестерня) имеет на плате индивидуальное крепление

Разбираю, всё чищу, протираю спиртом, пропаиваю контакты и даже припаиваю к плате винты, крепящие установочные компоненты с другой стороны. Всё в надежде на то, что заработают и с одной, притом не самой сильной батарейкой.

Собрал, попробовал — чуда не случилось. Поставил две — идут. Оставлю так, улучшить не получилось.

А это уже механизм современных часиков. Китай. Идут при условии, что каждые несколько часов их нужно встряхивать.

Разбираю, чищу, мою. Но здесь этого недостаточно. Надо понять причину нестабильной работы механизма. Скоро сказка сказывается, а в реальном времени несколько дней пучил глаза на устройство данной механики и шарил по инету.

В виртуальном пространстве нашёл подсказку на причину неисправности, но способ устранения там был предложен без малого бредовый. Пришлось придумывать свой. И так на фото металлическая чертилка указывает на углубление в пластике, в которое должна вставляться верхняя ось ротора двигателя (ведущая шестерня). Оно сделано несколько глубже, чем необходимо и соответственно ротор там болтается, что приводит в определённый момент к остановке часов.

Совершенно точно определился с диаметром этого углубления, подобрал необходимое сверло (можно даже чуть-чуть меньшего диаметра) и просверлил его насквозь. Затем взял отрезок рыболовной лески чуть большего диаметра и при помощи мелкой шкурки сточил диаметр лески ровно настолько, чтобы она входила в отверстие с некоторым усилием.

Изнутри вставил отрезок в отверстие так, чтобы имелось совсем небольшое углубление под установку оси ротора. Собрал механизм часов, установил батарейку. Часы не шли, так как леска упиралась в ось ротора. Затем маленькими пассатижами, поворачивая из стороны в сторону этот импровизированный стопор (леску), потянул его наружу. Ровно настолько чтобы ось ротора освободилась и часы пошли. Кончик стопора укоротил кусачками практически заподлицо

Судя по надписи на самих часах это всё же японский будильник, но нас интересует не производитель, а детали, которые можно взять из этого недорогого устройства:)

Я разбираю этот будильник не только для того, чтобы взять из него необходимые детали, ещё по картинкам вы сможете собрать его, если ранее вы пытались его починить) Прежде извлекаем внутренюю коробочку с часами из прозрачного корпуса.

Осторожно снимите стрелки.

На задней стенке нужно снять ручки настройки часов.

Теперь с четырёх сторон будильника открываем пластмассовые защёлки. Будьте осторожны, защёлки легко ломаются!

В нижней части часов расположен электродвигатель, он состоит из металлических пластин с катушкой медной проволоки и постоянного магнита, совмещённого с маленькой шестерёнкой. Этот электродвигатель работает от импульсов тока, поступаемых с микросхемы на плате.

Снимаем верхние шестеренки.

Вынимаем катушку электродвигателя и платмассовую перегородку. Провода у катушки очень тонкие и любое неточное движение руки приведёт к обрыву провода!

Снимаем шестерни.

Мне этот будильник больше не нужен, поэтому я оторвал катушку электродвигателя.

Отгибаем металические контакты будильника и вынимаем шестерёнку.

По одному отрываем контакты от электрической платы, они крепятся на пластмассовых штырьках от корпуса.

На плате залитая микросхема, кварц и вынесен на проводах маленький динамик. Эту плату можно использовать в качестве охранного устройства или другого устройства для подачи звукового сигнала, о таких схемах я ещё не раз буду рассказывать на страницах сайта.

Не торопитесь выбрасывать пластмассовую коробку, в ней остался отсек для батарейки и его можно также использовать в качестве корпуса для охранного устройства.

Шестерёнки от будильника можно использовать для различных самоделок.

Всегда приятно, когда вещь, которую вы декорируете, может принести пользу и найти применение в хозяйстве. Именно поэтому мастера и мастерицы всех мастей любят выбирать заготовки для часов в качестве основы для творчества. После того, как процесс декора закончен, остаётся лишь выбрать часовой механизм, собрать его и вуаля! — стрелки пошли в ход и начали отсчитывать секунды, минуты, часы…

Однако именно этот момент может создать трудности для начинающего творца. Ассортимент часовых механизмов велик и в первый раз довольно сложно разобраться, что такое шток, как выбрать подходящий диаметр и высоту резьбы, чем отличаются простые механизмы от усиленных, и, самое главное, — в каком же порядке собирать все эти гайки и стрелки?..

Начинаем разбираться!

Большинство механизмов (практически все), представленных в различных хоббийных магазинах — это кварцевые часовые механизмы . Они ведут свою историю с 1957 года, обладают высокой точностью (плюс/минус одна секунда в сутки) и прекрасно подходят для использования в быту. Такой механизм можно назвать электромеханическим типом. Раз в секунду кварцевый кристалл передаёт импульс в электронный блок. Оттуда он передаётся двигателю, который и толкает стрелки. В качестве питания электронного блока используется обычная пальчиковая батарейка (батарейка АА).

Из недостатков такого механизма можно выделить то, что через несколько лет использования кристалл утрачивает свои свойства, и часы начинают спешить. Однако эта проблема легко решается покупкой нового механизма (так как основным плюсом кварцевых часовых механизмов является их недорогая цена) или заменой кристалла в часовой мастерской.

Высота штока и резьбы

Чтобы правильно подобрать часовой механизм, нужно отталкиваться в первую очередь от толщины заготовки.

Основные параметры, которые указываются в часовом механизме — это общая высота штока и высота резьбы. После того, как вы наденете на шток основу для часов, резьба должна возвышаться над основой ещё на несколько витков (где-то 2-3 мм), чтобы её высоты хватило на то, чтобы положить металлическую шайбу и закрутить гайку.

В названии часового механизма первая цифра — это высота штока, а вторая — высота резьбы (16/9, 18/12, 20/14 и пр.).

При покупке часового механизма лучше заранее знать толщину заготовки, которую вы будете декорировать, чтобы подобрать часовой механизм с подходящей высотой штока. Кстати, не забывайте учитывать и сам декор! Количество слоёв грунта, краски, лаков и особенно рельефных элементов могут сильно увеличить общую толщину заготовки.

Пример. У нас есть часовой механизм 15/6,7. Это значит, что нам нужно вычесть из высоты 6,7 два миллиметра (для закрепления гайки). Получается, что для такого механизма мы можем использовать заготовку не толще, чем 4,7 мм.

Простые и усиленные часовые механизмы и стрелки

Часовые механизмы бывают простые и усиленные .

В усиленных часовых механизмах реализован повышенный крутящий момент, использованы детали из материалов более высокого качества. Такие механизмы обладают большей надежностью и рассчитаны на то, чтобы хорошо взаимодействовать с большими стрелками (до 35 см, до 50 см, а у некоторых производителей даже до 1 метра) и основами большого диаметра. Выбирая стрелки к часовому механизму, важно, чтобы они соответствовали друг другу! Стрелки для обычных и усиленных механизмов различаются, и не являются взаимозаменяемыми.

Если вы собираетесь декорировать заготовку довольно большого диаметра, вам логичнее будет присмотреться именно к усиленным часовым механизмам и стрелкам.

Бесшумность: дискретный и плавный ход

Часовые механизмы различаются по типу хода секундной стрелки:

Часовые механизмы с дискретным ходом — секундная стрелка делает 60 движений в минуту, издавая характерный звук при смене каждого деления, часы тикают. Однако существуют так называемые «бесшумные» модели, звук которых практически незаметен. Лучше всего проверять часовой механизм при покупке, чтобы оценить степень его бесшумности. У нас в шоу-руме всегда можно попросить батарейку и проверить часовой механизм:)

Часовые механизмы с плавным ходом — секундная стрелка совершает 360 движений в минуту и визуально кажется, что она гладко «плывёт». Такие модели называются бесшумными, но какой-то звук они всё же издают и это тоже надо учитывать. Кроме того, механизмы такого типа стоят как минимум в два раза дороже дискретных, а за счет того, что количество импульсов в минуту больше в шесть раз, батарейки в них садятся гораздо быстрее.

Выбираем стрелки для часовых механизмов

Как и механизмы, стрелки для часов бывают простые и усиленные. Простые стрелки подходят к механизмам простого типа, а усиленные стрелки специально предназначены для усиленных механизмов. Стрелки можно покупать по отдельности, а можно — в наборах.

Стрелки традиционно бывает часовые, минутные и секундные. Однако секундной стрелкой можно пренебречь, а вместо неё поставить гвоздик-заглушку.

Стрелки бывают самых разнообразных форм, цветов и размеров. Длина стрелки указывается от центра отверстия до кончика стрелки.

Иногда на стрелках наклеена защитная прозрачная плёнка — не забудьте снять её перед использованием стрелок.

После того, как плёнка снята, стрелки тоже можно подвергнуть декору, например, состарить битумом или покрасить в другой цвет.

Порядок сборки часового механизма

Итак, механизм мы выбрали, стрелки тоже. Осталось совсем немного: собрать все детали вместе и запустить часы.

Пошагово с фотографиями рассмотрим процесс сборки часового механизма.

1. Берём часовой механизм.

2. Надеваем металлическую петельку. Если вы будете использовать часы как-то иначе, а не вешать на гвоздик в стене, то этот шаг можно пропустить.

3. Надеваем резиновую шайбу-прокладку.

4. Надеваем основу для часов! Хорошенько прокручиваем всю резьбу. Иногда из-за слоёв грунта, лака и краски отверстие в заготовке забивается и шток с резьбой не пролезает в него. В таком случае прочистите отверстие чем-нибудь острым, или сошкурьте лишнее наждачной бумагой, свёрнутой в трубочку.

5. Надеваем металлическую шайбу.

6. И закрепляем механизм, закручивая металлическую гайку.

7. Надеваем часовую стрелку.

8. Теперь надеваем минутную стрелку.

9. Надеваем секундную стрелку или гвоздик-заглушку.

10. Переворачиваем наши часы и вставляем батарейку в часовой механизм. Готово!

Старинные настенные часы с боем — это квинтэссенция точной механики и эстетического наслаждения. Громкое тиканье часов наполняет дом уютом и теплом. Но иногда тиканье неожиданно смолкает. Бывает, что это связано с износом или поломкой механизма. Но гораздо чаще дело в банальном загрязнении и загустевшей смазке. Человеку умелому вполне по силам решить проблему своими руками…

Настенные часы с боем фирмы Kienzle весьма распространены в России. До первой мировой войны немецкие часы импортировались официально в изрядных количествах, а после Великой Отечественной солдаты, возвращаясь из Германии, частенько везли с собой трофейную точную механику.

Историю именно этих часов проследить, наверное, уже невозможно. По крайней мере, в нашей семье они находятся уже более полувека, а что было до этого — скрыто в глубине лет. Но кое-что установить можно. Фирма Kienzle использовала для клеймения механизмов настенных часов несколько логотипов. На механизме этих часов проставлено клеймо Flügelrad (крылатое колесо).

Именно такое клеймо — с колесом в виде циферблата без стрелок и с надписью Kienzle — было зарегистрировано в 1898 году и использовалось вплоть до 1922 года, когда на логотипе вместо часового циферблата появились часы со стрелками, а крылья стали более простыми и графичными.

Надпись D.R.PATENT означает Deutsches Reich Patent — патент германской империи и применительно к часам обычно использовалась вместе с номером 147023. Это патент Э. Шленклера на механизм боя с вынесенным на переднюю платину счетным колесом.

На механизме номера патента 147023 нет, но если присмотреться к форме рычагов механизма боя и расположению колес — конструкция один в один.

Механизмы по патенту 147023 выпускались фирмой Kienzle с 1902 по 1914 год, что не противоречит клейму. Оставшиеся обозначения 43 см/104 представляют собой чисто техническую информацию — длину подвеса маятника (43 см) и количество его ходов в минуту (104).

Таким образом, можно сделать вывод, что часы изготовлены в период с 1902 по 1914 год. Часы, скорее всего, оригинальные, так как стекло дверки корпуса с фацетом (широкой фаской по краю), а сзади на корпусе есть две наклейки на немецком языке. Одна практически уничтоженная и нечитаемая, а вот вторая сохранилась полностью.

Надпись «Diese Schraube mit Messing-kopf ist vor Ingangsetzen der Uhr zu entfernen» Google-переводчик интерпретировал как «Этот винт с бронзовой головкой необходимо удалить перед запуском часов». Винт, кстати, оставлен на месте, так как без него бой часов становится мягким и тихим, кабинетным. А сейчас это мощный и раскатистый, почти колокольный звук. Насколько я понимаю, ничего страшного в этом нет, просто Rundgong превратился в Tonfeder, обе конструкции широко используются в часах с боем .

Как устроены настенные часы с боем?

Промывку и чистку настенных часов обычно проводят с полной разборкой часового механизма. И перед такой ответственной операцией стоит познакомиться с устройством часов, чтобы случайно чего-нибудь не напортачить.

В данном случае имеется маятниковый пружинный часовой механизм с боем часов и получасов.

Устройство само по себе довольно простое, но разобраться в нем по фотографии затруднительно. Поможет схема, приведенная в книге В.В. Трояновского «Ремонт часов», выпущенной в 1961 году.

Практически все детали механизма хода размещаются между двумя пластинами — передней и задней платинами 2. Передней считается платина со стороны циферблата (на схеме справа).

Источником энергии является пружина, размещенная в барабане 1. С барабана вращение передается на добавочное колесо 3, центральное колесо 4, промежуточное колесо 7 и анкерное колесо 8.

Зубья анкерного колеса имеют особую форму, позволяющую ему взаимодействовать со скобой 9 анкерного хода. Движением скобы через вилку-поводок 6 управляет маятник (на схеме не показан), размещенный на подвесе 5. Подвес закреплен на детали 10 с чудным названием «пендельфедер», что, впрочем, в переводе с немецкого означает всего лишь «пружина маятника».

На выступающей оси центрального колеса расположена стрелочная передача — минутный триб 11, вексельное колесо 12 и соосное с минутным часовое колесо 13. Минутная и часовая стрелки насажены на оси минутного и часового колес соответственно.

Под минутным трибом на той же оси находится двузубый кулачок, связывающий ходовой механизм с механизмом боя. Двузубый кулачок вращается вместе с минутной стрелкой и два раза в час запускает бой часов.

Колесный механизм боя также расположен между платинами и включает в себя: пружину в барабане 1, добавочное колесо 2 с расположенным на той же оси программным колесом, подъемное колесо 3, несущее на своей оси подъемные звездочки для молоточков боя, первое стопорное колесо 4, второе стопорное колесо 5 со штифтом, регулятор частоты вращения («ветрянка») 6.

Вся автоматика механизма боя расположена перед передней платиной сразу за циферблатом.

Механизм включает в себя двузубый кулачок минутной оси 1, подъемный рычаг 2, образующий единую деталь с рычагом замыкания 3, который поднимает рычаг отмыкания 4, опирающийся штифтом на кулачок 6. Также рычаг замыкания 3 при поднятии удерживает штифт колеса 5 (второе стопорное колесо). Рычаг отмыкания жестко связан со считывающим рычагом 7, который взаимодействует с программным колесом 8.

Работа механизма боя состоит из этапов подготовки к бою и непосредственно боя. Подготовка к бою проходит за 3-10 минут (зависит от формы кулачка 1) до времени боя. При этом кулачок 1 постепенно поднимает рычаги 2 и 3, а через них и рычаги 4 и 7 до тех пор, пока штифт рычага отмыкания 4 не выйдет из зацепления с выступом кулачка 6. Механизм боя проворачивается до зацепления штифта колеса 5 с выступом поднятого рычага замыкания 3. Колесо 5 успевает сделать около половины оборота. Механизм готов к бою.

При дальнейшем повороте кулачка рычаг 2 падает с зуба кулачка, деталь поворачивается, и рычаг замыкания 3 освобождает штифт стопорного колеса 5. Система начинает работать, подъемное колесо поднимает молоточки и сбрасывает их на тонфедер (спиральный гонг).

За один оборот кулачка 6 проходит один удар молоточков. Дальнейшая работа механизма зависит от положения программного колеса. Если считывающий рычаг 7 находится над прорезью программного колеса 8, то штифт рычага отмыкания, скользя по профилю кулачка 6, упрется в выступ кулачка и остановит механизм. Так пробиваются получасы.

Если же считывающий рычаг находится над выступом программного колеса, то опуститься рычаг не сможет, штифт рычага отмыкания 4 не упрется в выступ кулачка. Кулачок сделает еще один оборот, а молоточки — еще один удар. И так до тех пор, пока считывающий рычаг не упадет в следующую прорезь программного колеса. Количество ударов зависит от расстояния между двумя вырезами. Один оборот программное колесо делает за 12 часов — полный цикл работы механизма боя.

Какие инструменты понадобятся для работы?

В отличие от наручных часов, детали настенных гораздо более крупные и прочные, поэтому никакого специального «часового» инструмента не понадобится. Тем не менее, неплохо бы иметь:

• пинцеты (1-2 штуки)
• небольшие плоскогубцы, пассатижи или гаечный ключ подходящего размера
• жесткая щетка (зубная с укороченной щетиной)
• настольные тисочки или какое-то приспособление для закрепления механизма в удобном для работы положении

Как разобрать настенные часы?

При разборке часов, прежде всего, снимают маятник, чтобы не повредить пружину пендельфедера. Маятник чаще всего просто висит на крючках. После этого выкручивают два шурупа или винта, крепящие механизм, и выдвигают его из корпуса.

Дальнейшую разборку можно вести на столе. Сначала снимают стрелки. Обычно они крепятся стальным штифтом, но здесь штифт кто-то заменил кусочком медной проволоки.

Штифт или проволоку снимают. После чего снимают стрелки. Минутная сидит свободно на квадратной оси, а вот часовая — на круглой и удерживается на трении. При снятии часовой стрелки нужно чем-то придерживать полую часовую ось, иначе можно повредить часовую шестерню.

После этого снимают циферблат. Он удерживается четырьмя штифтами, которые можно легко вынуть пассатижами.

Теперь открывается доступ к механизмам под циферблатом и можно спустить заводные пружины.

Пружина удерживается через храповое колесо 1 собачкой 3, которую поджимает плоская пружина 2. Для спуска пружины на квадратный конец оси надевают заводной ключ и, отводя собачку пинцетом, осторожно распускают пружину. Делать это лучше вдвоем по пол-оборота за один раз, так как пружина очень мощная. Точно также распускают и вторую пружину.

Теперь пришла очередь снять все навесные детали. К ним относятся: подвес маятника с пендельфедером, рычаги механизма боя, часовое и вексельное колеса. Все эти детали крепятся штифтами.

Также откручивают два винта и снимают прижимные планки с храповыми колесами заводных барабанов. Храповые колеса с виду одинаковы, но не взаимозаменяемые, их важно не перепутать.

Теперь можно отпустить крепежные гайки со стороны одной из платин и аккуратно разъединить их. Механизм превращается в груду отдельных частей.

Барабаны пружин нужно пометить, чтобы не перепутать. Несмотря на то, что с виду они абсолютно одинаковы, пружина в барабане боя сильнее. У меня программное колесо снять с оси без приложения чрезмерных усилий не удалось, барабан боя остался на месте, поэтому перепутать их не получится. Также на месте осталась и ось центрального колеса с минутным трибом.

Как промывать детали настенных часов?

После разборки производят ревизию состояния деталей. В случае износа или повреждения производят ремонт. Описание способов ремонта деталей настенных часов выходит за рамки данной статьи. Скажу лишь, что при наличии желания и соответствующего оборудования восстановить можно практически все. А в данном случае необходимо всего-навсего хорошо промыть и очистить механизм.

Промывают детали часовых механизмов в высокоочищенном бензине-растворителе типа «Галоша» или «Калоша» (Нефрас С2-80/120). Он продается в хозяйственных магазинах. Для промывки лучше использовать емкость подходящего размера из стойкого к бензину материала (нержавеющая сталь, глазурованный фарфор, стекло). По мере загрязнения бензин меняют.

Зубчатые колеса, рычаги и платины очищают жесткой щеткой (зубной со срезанным до 5-7 мм ворсом), отверстия в платинах аккуратно прочищают деревянными зубочистками до тех пор, пока зубочистки не перестанут пачкаться.

Существует соблазн отдраить детали с применением абразивных материалов, но так делать нельзя. Для защиты от потускнения в старых часах часто использовалось покрытие деталей лаком, который легко повредить. Деталь с поврежденным лаковым покрытием тускнеет после чистки очень быстро.

Барабаны пружин промывают в открытом виде. Перед вскрытием барабанов нужно пометить положение крышки, чтобы поставить ее потом в точно такое же положение.

Также хорошо вынуть пружину, промыть и смазать вне барабана. Для извлечения и установки пружины в барабан используют специальные приспособления или просто сильные руки. При заправке пружины вручную необходимо соблюдать меры предосторожности: работать в хлопчатобумажных перчатках и защитной маске или хотя бы очках. Кроме того, при такой заправке легко повредить край пружины. Поэтому я вытаскивать пружины не рискнул, ограничившись промывкой и смазкой при открытой крышке.

Как собрать настенные часы?

Сборку механизма лучше производить на подставке, которая позволит закрепить переднюю платину в горизонтальном положении. Но можно собирать и просто на столе.

Сначала устанавливают на место барабаны пружин, промежуточное и центральное колеса ходового механизма, добавочное колесо с программным диском механизма боя. Эти детали хорошо удерживают друг друга и проблем не создают.

Теперь устанавливают остальные колеса механизмов хода и боя. Колеса устанавливают по принципу «матрешки наоборот» — от больших к меньшим. Собрать механизм неправильно просто не получится, на чужое место колеса не поместятся или не войдут в зацепление с соседними трибами.

После установки всех колес на механизм накладывают заднюю платину с небольшим перекосом, чтобы в свои отверстия вошли оси барабанов и больших колес нижней части механизма. Цапфы осей колес в верхней части, скорее всего, просто упрутся в платину. Если длина резьбы на нижних колонках позволяет, то можно слегка зафиксировать платину двумя гайками.

Теперь по очереди, от больших колес к меньшим, пинцетом вводят цапфы осей в отверстия задней платины. Платина при этом слегка прижимается рукой, но так, чтобы не повредить цапфы осей колес. По мере установки осей платина постепенно садится на свое место. После окончательной установки производится фиксация платины всеми четырьмя гайками на колонках.

Теперь нужно проверить правильность сборки. Колеса должны вращаться свободно, без малейших заеданий. Если все в порядке, то устанавливаются навесные детали (храповики барабанов, рычаги механизма боя) и мост с анкерной скобой.

Мост крепится на двух винтах и требует регулировки. Может быть, существуют какие-то специальные способы точной установки моста, но я делал так. Установил механизм строго вертикально, прихватил мост винтами, чтобы можно было сдвигать его с небольшим трением. Немного завел пружину хода, и передвигал мост, одновременно слегка подталкивая вилку-поводок анкерной скобы. И в какой-то момент механизм затикал. Теперь осталось отрегулировать ровный и устойчивый ход, закрепить мост окончательно и проверить работу анкера с маятником.

Смазка настенных часов

Смазка настенных часов производится часовым маслом. Оно имеет низкую вязкость и долго не высыхает. К сожалению, достать его довольно сложно. В качестве заменителя проще всего использовать вазелиновое масло, которое легко купить в аптеке. По своей вязкости оно хорошо подходит, а в старых книгах по ремонту часов и вовсе предлагается для смазки крупногабаритных часов как полноценное часовое.

Ни в коем случае нельзя смазывать часы другими, не предназначенными для этого маслами — моторным, силиконовым и уж, конечно, подсолнечным. Свойства этих масел совершенно не соответствуют требованиям — они имеют высокую вязкость, быстро сохнут, коксуются. Максимум, чего вы добьетесь, это необходимости повторной чистки буквально через несколько дней.

В настенных часах смазываются цапфы осей колес нанесением небольшого количества масла в углубления платин возле отверстий (от 1/2 до 2/3 объема углубления), анкерная скоба, цапфы осей рычагов механизма боя. Зубчатые колеса и трибы смазывать не надо.

Регулировка настенных часов

Теперь осталось окончательно собрать механизм, установив на место циферблат и стрелки, и установить часы в корпус. При этом нужно проверить звук боя, при необходимости подогнуть молоточки.

Настенные маятниковые часы очень чувствительны к положению корпуса часов. Выставляется правильное положение на слух по звуку хода часов. Тиканье должно быть равномерным и устойчивым. Бывает, что после регулировки положение часов слишком уж заметно отличается от вертикального. Для исправления нужно изменить положение вилки-поводка относительно анкерной скобы, там предусмотрена посадка на трении. После этого необходимо снова выставить положение часов. Для фиксации положения часов в нижней части корпуса есть два винта с заостренными концами, их слегка вдавливают в стену.

Осталось выставить точность хода. Для этого устанавливают часы по сигналам точного времени и проверяют расхождение через сутки. Регулируется ход изменением длины маятника с помощью регулировочной гайки. Если часы спешат, то гайку следует открутить, увеличив длину, иначе закрутить. Один оборот гайки обычно соответствует изменению хода на одну минуту в сутки.

Хорошо вычищенные и настроенные часы убегают или отстают не более чем на несколько секунд в сутки. Вазелиновое масло сохнет быстрее, чем специальное часовое, поэтому осматривать часы желательно каждые полгода и своевременно повторять смазку (не реже одного раза в 2-3 года).

Комментарии

#64 Олег Антонов 17.12.2017 16:03

Цитирую Акакий:

Скажем, в 4-30 бьют 7раз, а в 5ч пробьют как полчаса—— 1 раз

Вам надо просто переставить минутную стрелку. Минутная стрелка стоит на квадратной оси. То есть относительно оси ее можно поставить в четырех положениях. Из них два правильных, совпадающих с положением двух плеч внутреннего кулачка запуска боя, и два неправильных.
Просто снимите минутную стрелку и переставьте ее на 90 градусов в любую сторону. Бой затем отрегулируйте ручным запуском.

МК — Как установить кварцевый часовой механизм — сборка часов

Я делаю часы, у меня их часто покупают. Обычно я отдаю часы лично покупателю, либо отправляю по почте. И вот в этом случае всегда возникает одна проблема — как упаковать часы так, чтобы не погнулись и не поломались стрелки у часов. Они довольно хрупкие, погнуться запросто, если на них нажать чуть посильнее, а как у нас кидают посылки на почте, вы и сами прекрасно знаете. В итоге, посылка получается огромного формата, и все из-за того, что я всякими хитрыми способами стараюсь упаковать именно стрелки, зафиксировать их так, чтобы они не болтались и были защищены (пенопласт, пупырчатый целлофан и т.п.).

Я предлагаю выслать часы без стрелок — т.е. снять их и положить отдельно в пакетике. Тогда и посылка получится меньше по размеру и вероятность поломки стрелок сводится вообще к нулю. Но, как оказалось, практически у 90% есть опасение: «Ой, не снимайте, а то я не соберу их обратно — там сложно, я не умею и боюсь поломать!». Вот, примерно, у всех похожие на эти слова… Честно говоря, я и сама, когда собирала часовой механизм в первый раз, тоже провозилась с ним с пол часа, пока не разобрала другие часы, и не посмотрела как там все собрано). Вот смешно, когда умеешь и знаешь, а когда нет — начинаются мучения.

В итоге, я решила сделать небольшой ФОТО МК и рассказать в нем, а точнее, показать, как же надо собирать часовой механизм, и в чем тут некоторые хитрости. Теперь я буду высылать часы без стрелок, а покупателя отправлять на эту статью))), и он сам сможет все собрать. И почему эта мысль не пришла в голову раньше…

Приступаем к работе:

1. У вас есть часы — это деревянный (или любой другой) диск, и есть набор для сборки кварцевого часового механизма.
Этот набор вы видите на фото. Обычно стрелки не входят в такой набор, а продаются отдельно. Предположим, что у нас есть все полностью и рассмотрим полный набор.
В состав набора входит:
— часовой механизм (черная квадратная коробочка на фото) со штоком и резьбой на нем,
— металлическая скоба-петля — для подвеса на стенку (петлю иногда сразу устанавливают на корпусе),
— резиновая шайба,
— золотистая шайба,
— золотистая гайка,
— 3 стрелки — часовая, минутная, секундная.

2. На квадратном основании есть небольшой выступ , я показываю его стрелкой.

3. Надеваем металлическую петлю на шток таким образом, чтобы она встала именно в этот выступ. Сама петелька (дырочка) должна, при этом, оказаться внизу, как на фото, не перепутайте, иначе у вас не получится повесить часы на стену.

4. Теперь берем резиновую шайбу — прокладку.

5. Надеваем резиновую шайбу на шток — любой стороной.

6. Теперь нанизываем диск часов на эту собранную конструкцию . Шток должен пройти сквозь отверстие на диске и выйти наружу вместе с резьбой ! Это важный момент, имейте его в виду, когда будете покупать часовой механизм. Его шток и резьба должны быть такого размера, чтобы они (а именно резьба) выходили наружу минимум на 5-6 мм. или даже больше, при установке механизма на диск, иначе вы не сможете накрутить на резьбу фиксирующую гайку.

Приведу мой конкретный пример:
Я использую фанеру для диска толщиной 8 мм. и 10 мм. , часовой механизм я покупаю со штоком 22 мм. (резьба у него — 18 мм.). Механизм со штоком 18 мм. (12 мм. резьба) не подходит для толщины фанеры 8 мм. (для 10 мм. тем более), несмотря на то, что в инструкции пишут, что должен подходить (они почему-то не учитывают толщину резиновой шайбы и толщину золотистой шайбы, а они обе дают к толщине самого диска еще несколько мм.). Резьба чуть высовывается над поверхностью, но на нее вообще нет возможности накрутить гайку.
Запомните:
Шток 22 (18) 8-10 мм .
Шток 18 (12) подходит для фанеры толщиной 6 мм . или меньше.

7. Сзади все выглядит вот так.

8. Приготовим золотистые шайбу и гайку.

9. Сначала берем шайбу.

10. И нанизываем шайбу на шток.

11. Затем берем гайку и накручиваем ее на резьбу штока. Надо туго зафиксировать гайкой всю конструкцию. Делайте все руками, не надо прибегать к помощи плоскогубцев!

12. На этом фото (сделала покрупнее) хорошо видно, что резьба чуть выступает над гайкой. Это нормально. Вот если бы она вообще была бы не видна, тогда гайка бы просто не смогла накрутиться на нее и вся конструкция развалилась бы.

13. Теперь можно надевать стрелки.

14. Сначала надевает часовую стрелку .

Внимание! Она надевается ТУГО! Имейте это в виду. Надо держать ее двумя пальцами и надавить ими на обе стороны основания стрелки одновременно, иначе она не налезет — у нее есть свое место на штоке, свой диаметр, она встанет именно не него до упора .

Если вдруг стрелка никак не захочет налезать (такое часто бывает, и именно это и пугает всех — думают, что делают что-то не правильно), сделайте так — переверните ее изнанкой вверх и нанижите на шток именно в таком положении. Вот так она точно налезет. Просверленное в стрелке отверстие имеет «юбочку» и она немного растянется, если вы наденете стрелку изнанкой вверх. Потом снимите ее и наденьте уже правильно.

15. Затем надевает минутную стрелку . С ней — та же история, она тоже надевается довольно туго. Действуем по аналогии с первой стрелкой. И не погните бока у основания стрелки, когда будете давить на нее!

16. Осталось надеть только секундную стрелку . Она не нанизывается на шток, а просто вставляется сверху в дырочку штока — поставьте ее туда и надавите сверху большим пальцем.

17. Вот и все. Механизм установлен.

18. Теперь надо проверить, параллельно ли стоят все три стрелки относительно друг друга — иначе, при вращении, они будут зацепляться друг за друга и… никакого вращение не будет. Стрелки просто застрянут.

19. Смотрим это, собрав все три стрелки в одном месте, и повернув часы на бок. Если они касаются друг друга, подгибаем их пальцами у основания до нужного положения.

20. Вставляем батарейку , следя за + и -. На механизме это написано.

21. И… часы готовы! Стрелки начали двигаться — время пошло!

Вот и весь секрет сборки кварцевого часового механизма. И, как видите, все же есть некоторые нюансы, и их надо знать, чтобы все получилось легко и просто. Надеюсь мои фотографии и пояснения помогут вам, если вы когда-нибудь будете делать часы или решите заменить в старых часах часовой механизм на новый.

Ремонт старинный настенный часов

С помощью старинных часов вы сможете создать в своем доме уникальную, неповторимую атмосферу, ведь они сделаны вручную, с душой. Если у вас есть настенные старинные часы, которые стали работать со сбоями, то рекомендуем обратиться в нашу мастерскую уже сейчас, ведь у нас работают настоящие мастера в этой области, которые готовы быстро и качественно провести ремонт и реставрацию любой сложности.

Говоря про ремонт старинный настенный часов, в первую очередь стоит отметить такие особенности ремонтных работ, как чистка и замена механизма. Согласитесь, что каждый из механизмов непременно требует смазки. Однако в результате длительной эксплуатации смазка начинает густеть, а в некоторых случаях может и вовсе засохнуть. Именно в результате этого зачастую старинные часы выходят из строя. Они могут начать показывать неправильное время или полностью перестать ходить, поэтому если вам требуется ремонт часов кварцевых настенных, вы можете обратиться к нам уже сейчас и мы устраним любую возникшую у вас поломку.

Чтобы провести ремонт старинных часов, рекомендуется

• — аккуратно разобрать весь механизм,
• — произвести его чистку,
• — а после чего смазать по новой все детали.

В данном случае не обойтись без хороших специалистов, которые смогут качественно провести ремонт, ведь такие часы отличаются крайне высокой стоимостью, разбирать их нужно умеючи, чтобы не сломать уникальный и дорогой механизм.

Обращайтесь уже сейчас к нам и ваши старинные настенные часы с боем будут как новые

К особенностям ремонта таких механизмов можно отнести также их раритетность и уникальность. Настоящие мастера понимают, что главная ценность таких механизмов заключается в их старинности. Мастера имеющие большой опыт в этой сфере никогда не будет рекомендовать заменить старый механизм новым, если имеется возможность сохранить его, восстанавливая оригинальные детали. Чтобы все работы были проведены качественно, рекомендуется обратиться в нашу мастерскую, где профессионалы смогут справиться с самыми разными поломками.

Не стоит пытаться своими силами исправить имеющуюся поломку, ведь это может только усугубить проблему, в данном случае рекомендуется доверить все опытным профессионалам. Мы быстро и качественно осуществим работы по ремонту или замене механизма, используя только качественные детали.

Обращайтесь к нам уже сейчас, чтобы лично убедиться в этом.

Как снять стрелки часов с батарейного механизма часов

Если вы хотите заменить кварцевый часовой механизм с батарейным питанием , вы должны иметь возможность снимать стрелки часов. Это действительно не так уж и сложно. Купите себе маленькие плоскогубцы с острыми носами и маленькую чашку для мелких деталей.

Если вам нужны очки для чтения, приобретите их сейчас, так как они вам понадобятся. Всегда работайте в хорошо освещенном месте.

Ремонт часов в большинстве случаев начинается с снятия стрелок с часового механизма.Практически все часы имеют часовую стрелку (короткую) и минутную (длинную). Многие часы имеют третью стрелку, которая обычно является секундной стрелкой. Он быстро вращается (раз в минуту).

Если у вас есть секундная стрелка, возьмите ее в том месте, где она прикреплена к двигателю часов, и потяните вверх или в сторону от механизма часов. Он должен оторваться. Если нет, аккуратно поместите маленькие плоскогубцы под вторую руку. Каждый рычаг плоскогубцев должен находиться по обе стороны от небольшой латунной втулки, удерживающей секундную стрелку на часовом двигателе.Сильно потяните плоскогубцами вверх.

Если это не сняло вашу вторую руку, вы просто собираетесь оторвать ее или отрезать, так как ее нужно удалить. Худшее, что может случиться, — это то, что вы повредите двигатель часов, который все равно собираетесь заменить. Не так уж и важно.

Теперь, если у вас нет секундной стрелки, давайте снимем минутную стрелку. Есть 2 возможности. Минутная стрелка либо просто нажимает на нее, либо удерживается на месте небольшой круглой гайкой. Это называется валом «I», который используется в большинстве наших движений.Если это надавливание, просто снимите его. Плоскогубцы с острыми носами под «ступицей» или точкой крепления руки также могут помочь удалить ее.

Если на вашей минутной стрелке есть небольшая круглая гайка, удерживайте минутную стрелку неподвижно, поворачивая гайку против часовой стрелки. Опять же, если это сложно, возьмите плоскогубцы с острыми кончиками, чтобы облегчить вращение маленькой гайки. Отложите минутную стрелку и все детали, которые там могут быть.

Все часовые стрелки на батарейках , часовой механизм — нажимного типа.Исключений практически нет. Крепко возьмитесь за точку крепления или «ступицу» часовой стрелки и потяните вверх. Если это не сработает, снова возьмите свои верные плоскогубцы с острыми носами. Поместите их под часовую стрелку, где она будет крепиться к механизму, и осторожно покачивайте взад и вперед, подтягиваясь вверх.

Когда часовая стрелка выключена, это нормально. Есть движения, такие как время и приливы, движения календаря и движения дня недели, которые на самом деле будут иметь стрелку индикатора и часовую стрелку. Это всегда рука нажимного типа.

Если вы беспокоитесь о том, чтобы повредить руки, а их длина меньше 5 дюймов, помните, вы получаете БЕСПЛАТНЫЙ выбор часовой и минутной стрелок для большинства движений. Не беспокойтесь об этом, у нас есть 45 стилей и размеров до 5 дюймов на выбор в двух цветах! Это не должно быть проблемой. Пожалуйста, помните, что большинство ручных стилей при необходимости можно обрезать до более короткой длины.

Если у вас есть часовой механизм с высоким крутящим моментом для использования с часовыми стрелками более 7 дюймов, тогда мы предлагаем широкий выбор стилей в наших стрелках для секции механизмов с высоким крутящим моментом.Замена стрелок часов с 1-1 / 4 дюйма до почти 18 дюймов не должна быть проблемой для clockparts.com.

Удаление часового механизма с батарейным питанием

Аналоговые часы (со стрелками, а не цифровые) не просто летают в воздухе; они всегда к чему-то привязаны, когда говорят время. Это может быть как традиционный деревянный или металлический корпус для часов, так и новинка, например, морская ракушка, навесная фотография, теннисная ракетка или 12-дюймовая виниловая пластинка. Почти все. Однако со временем они стареют и их нужно заменять.Это довольно просто, если вы будете следовать нашим простым инструкциям.

Чтобы снять часовой механизм, сначала необходимо снять стрелки часов. Если у вас есть подержанная рука, это нормально сработает. Можно использовать плоскогубцы с тонкими игольчатыми носами, чтобы потянуть вверх тыльную сторону второй руки возле ступицы и снять.

Минутную стрелку можно либо прижать к оси минутной стрелки, либо удерживать там с помощью небольшой круглой гайки (как показано выше). Если это «нажатие», просто снимите его. Если есть небольшая круглая гайка, удерживайте минутную стрелку неподвижно, поворачивая маленькую круглую гайку против часовой стрелки, пока маленькая круглая гайка не откроется.Чтобы снять, осторожно потяните минутную стрелку вверх.
Почти все часовые стрелки «нажаты», поэтому осторожно покачивайте часовую стрелку, отводя ее от часового механизма. Плоскогубцы с тонкими иглами также можно использовать под часовой стрелкой на ступице, чтобы облегчить ее удаление.

Теперь, когда стрелки часов сняты, пора вытащить механизм из того корпуса, в котором он находится. Большинство часовых механизмов с батарейным питанием устанавливаются с помощью системы, называемой «Center Fixation». Гайки определенного типа навинчиваются на открытый металлический вал с резьбой или вал с внутренней резьбой и удерживают часовой механизм на месте, затягивая гайку с резьбой.К сожалению, эти орехи могут сильно различаться, но все они делают одно и то же. Так что независимо от того, что у вас есть, эту гайку просто нужно открутить. Для шестигранной гайки подойдут плоскогубцы или гаечный ключ. «Гайки с буртиком» часто имеют 2 или 4 паза в верхнем буртике, которые можно «отжать» шлицевой отверткой. Иногда сам механизм можно открутить, повернув против часовой стрелки.

Часовые механизмы также можно удерживать на задней стороне корпуса с помощью небольших винтов или встроенных зажимов.В случае с винтами просто открутите все, что есть. С помощью нажимных зажимов одновременно отожмите оба зажима от механизма, и движение должно стать свободным. В редких случаях используется двусторонний скотч. Каким бы ни был метод, сделайте все возможное, чтобы отменить любую систему, которая могла использоваться для удержания механизма часов на месте.

Теперь, когда вы вынули часовой механизм из корпуса, возьмите себе хорошую линейку и начните измерения. Замена часового механизма с батарейным питанием точно такой же моделью может быть чрезвычайно сложной и не обязательной.Прочтите «Первый ремонт часов» в разделе «Блог» на нашем веб-сайте.

Необходимо провести несколько тщательных измерений вала руки, чтобы определить, что лучше всего подходит для вас. Что нам нужно знать, так это общую высоту рукоятки и толщину материала корпуса, через которую рукоятка должна проходить. Как только у вас будут эти измерения, вы будете готовы получить номер детали для того, что вам нужно.

Если этого недостаточно, имейте под рукой все детали часов, хорошую линейку, позвоните нам по телефону 1-888-827-2387 и введите Ext.№ 300 для службы технической поддержки.

Удаление механического часового механизма — Выньте внутренности — Clockworks

Снятие механического часового механизма

Это основная инструкция по снятию механического часового механизма. Это не для всех часов, но большинство часов бабушек и дедушек, произведенных после Второй мировой войны. Есть множество производителей часов, и у каждого свой стиль. Каждый мог построить часы и установить их по-своему. Все они имеют одни и те же основные шаги по удалению, но иногда производитель часов вносит свой собственный поворот в эти вещи.

Modern post WW2 Напольные часы

Снимите грузы и маятник. Отцепите грузы и отложите их в сторону. То же самое проделайте с маятником. Обязательно обращайтесь с этими предметами тряпкой или используйте перчатки. Это касается циферблата, а также любого другого блестящего металлического предмета на часах. При прямом прикосновении кислота из рук и пот вызовут потускнение металла. Это не будет сразу видно, но со временем можно будет увидеть темные отпечатки пальцев на этих участках.

Снятие стрелок часов

Снимите минутную стрелку, повернув гайку влево, удерживая стрелки неподвижно.Возможно, потребуется ослабить эту гайку плоскогубцами, а затем использовать пальцы. Чтобы снять часовую стрелку, поверните ее и потяните на себя, она подходит для трения и снимется сразу. Если у вас есть подержанная насадка, это также фрикционная посадка, так что крутите и тяните, как часовая стрелка.

Снятие циферблата часов

Циферблаты часов с фазой луны обычно имеют четыре выступа сзади, которые фиксируются в механизме. Первое, что нужно удалить, — это внешняя окантовка, которая окружает циферблат спереди.Снимите винты, удерживающие внешнюю облицовку, чтобы ее можно было снять и убрать с дороги.

Циферблат лунных часов будет иметь выступы с задней стороны и небольшие отверстия на концах. Это для того, чтобы конический штифт прошел и закрепил циферблат на механизме. Используйте плоскогубцы, чтобы взять конический штифт и выдернуть его. В идеале у корпуса должны быть боковые панели доступа, чтобы можно было добраться до этих рычагов или штифтов. Это будет самый простой способ разблокировать циферблат со стороны корпуса часов.Еще один способ установить циферблат — прикрепить его к деревянному корпусу вместо механизма. В таком случае циферблат уже отделился деревянной отделкой.

Снятие часового механизма

Выверните винты крепления сиденья, которые удерживают механизм a href = «/ clock-motion.html»> на месте. В старых часах они были бы внизу механизма, идущего вверх в опору механизма или на оправках, которые удерживают пластины вместе. Другими словами, загляните внутрь корпуса часов, где находятся веса, и посмотрите прямо вверх.Можно увидеть href = «/ product / clock -vement-seat-board-Screw»> винты для сиденья, удерживающие механизм на месте. Выверните эти винты, и механизм выйдет из передней части, где находился циферблат. Если часы с цепным приводом, возможно, сначала потребуется удалить крючок и язычки цепей. Это означает снятие грузового крюка и кольца на самой цепи. Это легко сделать. Воспользуйтесь двумя плоскогубцами, чтобы открыть звено, удерживающее крючок или кольцо. Если он не открывается, возможно, придется щелкнуть ссылку.

Стена и мантия

Это даже проще, чем часы GF, указанные выше. Снимите руки, как описано выше, снимите маятник и циферблат. Теперь остался только механизм, прикрепленный к деревянному корпусу. Снимите четыре винта или гайки, которые удерживают его на месте, и готово.

Механические часы — заключение о снятии механизма

Снять часовой механизм легко и быстро. Теперь, когда механизм находится вне корпуса часов, его можно заменить на новый.Также его можно отправить на чистку и реставрацию. Установка, конечно же, происходит в обратном порядке по отношению к тексту «Механические часы — удаление движения».

Как разобрать механические часы

Урок 3 — Как разобрать механические часы 19 ноя 2006

Необходимые инструменты: отвертки, плоскогубцы, Пинцет (необязательно)

Механизм часов и часовой механизм такой же.Мы используем часы, чтобы изучить механизм, потому что он больше размер. На этот раз мы подчеркнем только самую основную часть часов; следовательно, сигнализация будет проигнорирована.

Механический будильник HK $ 51 Шаг 1 Установите будильник так, чтобы он звучал до упора, чтобы отпустить мощность сигнализации. Открутите ручки Т-образной формы (красный кружок) в противоположном направлении, как показано (синий круг). Затем откройте заднюю крышку. часы Шаг 2 Отвинтите ручки и ножки (красный круг) плоскогубцами.часы Шаг 3 Осторожно вытащите «сердце» часов. И аккуратно вытащить все руки руками. Часы

Шаг 4 Положите часы лицевой стороной вниз, и вы найдете несколько металлических пластин. (красный кружок). С помощью плоскогубцев выпрямите лицо и очень сильно вытяните лицо. осторожно.

Шаг 5 После удаления лица вы можете увидеть большую белую шестеренку. если он не упал во время шага 4.clcok

Шаг 6 Вытащите большую белую шестеренку (синий 1), есть маленькая белая шестеренка (красный 1). Детали, отмеченные синим цветом, являются частями механизма сигнализации. Красный 2 передает силу от 2-го колеса (представленного позже) к центральному полюсу — миниатюрная рука. Red 1 передает энергию от Red 2 с надлежащим снаряжением отношение к центральному полюсу — часовая стрелка. часы Шаг 7 Вытащите штифт (красный кружок) чтобы освободить пружину баланса. Шаг 8 Поверните колесо баланса (синий 1) сделать пружину баланса (синий 2) выходит из отверстия и щели (красный круг). Шаг 9 Выкрутите винт (красный кружок) и вытащите колесо баланса (синий 1) очень осторожно. часы Шаг 10 Откручиваем гайки (красный кружок) немного (не полностью) и вытащите вилочный захват для поддонов (Синий 1) осторожно. Если вам это удастся, сила основной пружины будет выпущена. clcok

Шаг 11 Основная пружина (Красный A), Основная пружина для будильника (синий B). Откручиваем гайки (красный кружок) и вытащите металлические пластины.

Шаг 12 Механизм сигнализации (Синяя зона) часы Шаг 13 Основные части часов.часы Шаг 14 Главная пружина и Главное колесо Основная пружина накапливает энергию и позволяет часам вращаться. 48 часов. Шаг 15 Красный 2 2-е колесо Красный 3 3-е колесо Красный 4 4-е колесо — б / у Красный 5 Колесо аварийного выхода Красный A Вилочный захват для поддонов 2-е колесо clcok 2-е колесо передает мощность на белую шестерню и переместитесь на центральный полюс, чтобы запустить миниатюрную руку.часы Шаг 16 2-е колесо снято. 3-е колесо часы Шаг 17 3-е колесо снято. Ремонт 4-х колесных часов Шаг 18 4-е колесо снято. наручные часы Escape Wheel ремонт Вилочный захват для поддонов В часах будет два камня вместо двух. металлические штифты.За исключением дешевых часов. Спасательное колесо, вилочный захват для поддонов, уравновешивающая пружина и противовес колесо от БЕЗОПАСНОСТИ который контролирует время на часах. Уравновешивающая пружина колеблется и балансировочное колесо качается в результате они делят время. Вилка для поддонов и спусковое колесо управляют высвобождением мощности по «разделенному времени».

Как самостоятельно заменить электрический механизм настенных часов — Braintree Clock Repairs

Я ремонтирую часы людям, которые не хотят их ремонтировать самостоятельно.Это очевидное утверждение, но именно поэтому я публикую в этом блоге свои инструкции. Я не отнимаю у себя работу, потому что люди, которые этим занимаются, будут делать все, что угодно, и удачи им. Я бы скорее предпочел, чтобы они хорошо проводили время и избегали надоедливых ловушек.

Вдохновение для этой статьи пришло ко мне после того, как я получил сообщение с вопросом о ремонте настенных часов. Прямая замена движения. Я отправляю текстовое сообщение и сообщаю, что он может принести его в Центр антиквариата Bratiinree, где я нахожусь со среды по воскресенье почти с 10 утра до 4 утра.30 вечера. Если вы приедете ко мне, то можете воспользоваться парковкой в ​​задней части центра, что намного удобнее, чем городские сооружения для парковки в этом районе. Центр служил отличным местом сдачи часов, и теперь многие клиенты приносят свои. Однако в большинстве случаев это зависит от размера.

Познакомьтесь с Линдоном и его настенными часами.

Для тех, кто с энтузиазмом пытается сделать это своими руками, вот несколько советов.

Все это предполагает, что вы дошли до поиска запасных единиц на ebay и столкнулись с выбором, который не знаете, как сделать.

Для часов большего размера (скажем, до половины размера Lyndons выше) это часто необходимо или желательно, чтобы соответствовать высокому механизму торк. Это просто увеличивает поворотную и подъемную силу рук. Большие руки нуждаются в этой дополнительной силе. Единственное, что вы обнаружите, что выбор обязательных опций меньше, например размер шпинделя, но купите его, если сможете, если у вас часы побольше; он, вероятно, уже оснащен одним, так как вы не можете отличить его снаружи. Я чувствую, что за высоким торком и стандартными агрегатами, которые я разобрал, стоит лучшая инженерия.Похоже, они были созданы для того, чтобы прослужить очень долго и экономически просто.

Если вы покупаете стандартный блок, попробуйте приобрести Seiko. На данный момент они лучшие в области дешевых альтернатив. У меня были устройства от многих поставщиков, и качество действительно зависит от доставки, если вы делаете покупки по дешевым или даже средним ценам. Дело не в том, что другие не работают, просто 1 из 10 оказывается мертвым, и если вы уроните его на деревянный пол, он, скорее всего, просто перестанет работать без видимых повреждений.

Единственный недостаток более качественного механизма Seiko — это цена. Кроме того, их трудно получить с помощью рук, включая руки, что должно быть вашим предпочтительным вариантом, если вы можете получить совпадение рук. Но они в 3 раза дороже. Думаю, оно того стоит, но опять же, я могу оплатить ремонт. Я мог бы по-другому взглянуть на простое дешевое исправление для себя каких-то неважных часов.

Еще одна особенность дешевых механизмов — то, что они отлично подходят для ошибок.Если вы обнаружите, что заказали неподходящие размеры, это не финансовая катастрофа. Точно так же, если вам нужно изменить устройство или отрезать его, то лучше пойти не так на дешевом устройстве. Если вы добьетесь успеха, у вас есть дешевое хорошее решение, которое прослужит пару лет или больше.

Следующее, что нужно рассмотреть, — это возможность радиоуправляемых движений, которые автоматически устанавливают собственное время. Я говорю «подумайте», потому что, если вы покупаете хороший брендовый блок, он должен показывать идеальное время.Люди забывают, что вы должны учитывать тот факт, что вы в любом случае вынуждены менять его дважды в год и при этом сбрасывать точность часов. На самом деле он должен работать с точностью до 1 минуты за 6 месяцев. Основным преимуществом радиоуправления является то, что он устанавливает время для вас по сезонам, как устройство, подключенное к сети. Я говорю, конечно, как человек, которому нравится переводить часы назад и вперед по сезонам. Наверное, не для всех.

Размеры — это следующее, и здесь он несколько раз пошёл не так, как надо.Несмотря на то, что я знаю, что делаю, время от времени делаю ошибки.

К подводным камням относятся длина шпинделя, тип ручного крепления (евро или стандартный) и диаметр шпинделя. Вы должны знать это точно. Это означает, что вам нужно удалить неудавшееся движение, прежде чем вы начнете думать о том, что вам нужно заказать.

Вы должны быть аккуратны с заменой, но часто бывает так, что вы не можете получить именно тот вариант, который нужен по рукам или длине шпинделя. Вы должны пойти на компромисс в пределах допусков корпуса часов и конструкции крепления механизма.В некоторых случаях я делал приспособленные зажимные приспособления только для того, чтобы уменьшить открытую длину вала на 3 мм, где мне не удавалось подобрать правильную длину шпинделя с необходимым размером ручной фиксации.

В любом случае вам нужно будет выпустить движение, прежде чем что-либо делать. Снять лицо, чтобы можно было убрать руки, — это основная задача, остальное разумно очевидно. Я не могу сказать вам, как это сделать — на самом деле это работа, которую нужно решать самому, каждый день. Единственное, что я скажу, это то, что крепления, такие как лицевые панели или крепление к стеклу, редко прикручиваются (где-то есть шутка), и все, как правило, зажимается или удерживается фрикционной посадкой, винтами или креплениями «повернуть и разблокировать».Совет здесь заключается в том, что если вы действительно прилагаете к нему какую-либо силу, которая навсегда согнет или поцарапает что-либо, то вы принимаете неправильный подход.

Часы предназначены для разборки, и обычно это порядок, в котором вы удаляете наборы штифтов и типы фиксации по слоям в последовательности. Слои, которые выглядят отдельными, часто могут быть соединены в точках, которые вы не видите, пока они на месте. Лицевая панель может быть, например, единым целым, с ее креплениями, торчащими через заднюю часть часов в виде колонн с болтовыми креплениями.Вам нужно действительно проверить, что происходит, прежде чем применять какую-либо силу — крепления спроектированы так, чтобы быть невидимыми с передней стороны часов, а метод подключения часто противоречит интуиции.

После снятия лицевой стороны отверните центральную гайку, обычно круглую, и просто открутите, как и следовало ожидать. Обратите внимание, что я не имею в виду большую базовую гайку непосредственно напротив лица. Снимая центральную гайку над минутной стрелкой, необходимо удерживать минутную стрелку.Если он жесткий, просто начните его с помощью пары маленьких плоскогубцев, и он легко открутится.

Если у вас секундная стрелка вместо центральной гайки, просто снимите ее. Используйте пальцы, так как плоскогубцы могут повредить его. То же самое касается минутной и часовой стрелок — они просто оторвутся и могут быть довольно жесткими, поэтому крепко возьмитесь за центральную часть и потяните вверх. В крайнем случае поднимите его плоским инструментом, например металлической линейкой, но будьте осторожны, чтобы не поцарапать лицо и не замаскировать его заранее.

Когда руки отключены, в большинстве случаев на оголенной резьбе шпинделя также можно увидеть кольцевую гайку, торчащую через поверхность.Вы должны снять это, прежде чем снимать механизм, иначе вы повредите циферблат и, вероятно, испортите внешний вид часов — если вы деформируете центр, изгиб на металлических циферблатах в большинстве случаев искажается прямо поперек, поэтому будьте осторожны при снятии гайки. . Остерегайтесь, это действительно легко поцарапать лицо, поэтому, если вы хотите быть уверены, вырежьте бумажную маску (бумажный круг с радиусной прорезью в нем) и нанесите ее на лицо, прежде чем к нему подойдут какие-либо острые инструменты.

Некоторые механизмы идут в комплекте с руками, когда вы их покупаете.Это вариант, который вам следует выбрать, если вы не против сменить руки, но доступны ограниченные стили и размеры. Большинство людей, которым я занимаюсь этой работой, хотят сохранить свои прежние руки или получить что-то очень близкое. Однако я советую, если вы делаете это самостоятельно, я настоятельно рекомендую вам покупать движение и руки вместе. Подгонка старых стрелок к новым механизмам часто представляет собой некоторую путаницу, и легко заказать неправильную спецификацию. Остальная часть этой статьи посвящена тому, как это сделать, сохранив оригинальные руки нетронутыми.

Когда механизм выключен, измерьте длину шпинделя линейкой или нониусом (цифровые нониусные нониусы, кстати, стоят 12 фунтов стерлингов на ebay! Удивительно). Эту длину следует измерять без резиновой манжеты, которая иногда сидит на ней, чтобы действовать как стручок между механизмом и циферблатом.

Когда вы покупаете механизм на eBay или Amazon, вы заметите, что они перечислены по длине шпинделя или, в некоторых случаях, «чтобы соответствовать лицевой стороне толщиной {число} мм». Такой подход к описанию длины «лицом к лицу» — ужасный способ перечисления длин шпинделя, поскольку на многих часах просто невозможно измерить ширину циферблата — попробуйте!По этой причине я всегда покупаю у поставщика, который указывает фактическую длину шпинделя, сделайте это, и вы не ошибетесь.

Заманчиво угадать ширину лица или попытаться измерить ее спичкой или чем-то подобным, но маловероятно, что вы получите ее с точностью до 1 мм. Это может иметь решающее значение при повторном навинчивании гайки шпинделя.

Еще одно соблазнительное решение — это представить, что заказ более длинного шпинделя, чем вам нужно, гарантирует, что он точно проткнет насквозь. Проблема в том, что он сделает именно это, а затем уперется в стекло.Обратите внимание, что вам необходимо установить секундную стрелку поверх минутной стрелки, которая обычно поднимает узел с тремя стрелками на 3 мм. Таким образом, правильное движение и измерение всего максимально точно избавляют от всех проблем, которые могут возникнуть в этой работе.

Следующим шагом будет определение типа руки и диаметра шпинделя.

1. Если ваш средний шпиндель, тот, который находится внутри шпинделя второй руки, имеет ПЛОСКОЕ двойное лезвие, тогда у вас есть руки EURO, и вам нужно выбрать движение, указанное как это.Некоторые производители не указывают это, поэтому внимательно посмотрите на фотографии, чтобы убедиться, что у вас есть круг с плоскими сторонами в центре минутной стрелки.
2. Если ваш шпиндель круглый, просто измерьте диаметр каждого с помощью линейки в мм (или с помощью удобного нониуса!) И убедитесь, что он соответствует данным в списке. Если его нет в списке, найдите тот, потому что есть пара или три варианта (?).

В большинстве случаев существует возможность движения с подметанием или тикающим движением.Пожалуйста, пропустите два абзаца, если вы не хотите, чтобы мои квазирелигиозные представления о том, что стрелки часов являются механической ересью, до смерти надоели мне.

Я предпочитаю тикать, потому что, если по какой-то причине секундная стрелка останавливается, вы можете определить, просто ли она скользит, проверив тик. Однако при быстром движении, если секундная стрелка немного теряет обжатие / плохая заводская установка, она может просто постоянно скользить по втулке, и кажется, что часы не работают — вы не слышите, как они тикают.Это означает, что вам нужно повторно закрепить крепление шпинделя на секундной стрелке и надеяться, что вы угадали это правильно, когда надеваете его обратно. Если это не сработает, тогда вы спиной к квадрату с дополнительной неуверенностью в том, что вы могли усугубить ситуацию.

Мне просто неудобно с ними работать, и мне это очень нравится. Часы наполнены движущимися, тикающими осязаемыми последовательными частями и силами на унитарной основе — вот что доставляет удовольствие работать с ними. Если вы разделите тикающий кварцевый механизм, он по-прежнему будет иметь те же шестерни и передаточные числа, которые всегда были у часов, хотя, честно говоря, широкий диапазон отличается лишь незначительно.Подметающие стрелки — это менее функциональный шаг в сторону от почти идеального принципа механической конструкции.

Наконец, если ваш часовой механизм не квадратный 56 x 56 мм или продолговатый с большей батареей, все становится довольно сложно и указывает на то, что у вас есть механизм до 1975 года, с которым вам, вероятно, понадобится моя помощь. Не стесняйтесь позвонить или написать мне, чтобы обсудить — нажмите ссылку на страницу контактов.

Есть еще одна вещь. Если вы переоборудуете механические часы в кварцевый, вы удалите по крайней мере 50, если не 90% их стоимости.Его стоимость больше сломана с оригинальным механизмом, чем с исправным кварцевым.

Удачи, как всегда, и спасибо, Линдон, за отличную картинку на часах и хороший смех.

Как заменить часовой механизм Ikea

(Фото для читателей)

Вопрос : У меня есть отличные настенные часы с пластиковым механизмом, который, кажется, сдался, сколько бы батареек я ни пробовал. Это просто дешевые часы диаметром 10 дюймов, которые я купил в Ikea, но они идеально сочетаются с моей ванной.Можно ли где-нибудь установить новый механизм?

— Фолс-Черч

Ответ : Джерри Доннелли, который ремонтировал часы в течение 30 лет и владеет Часовой завод в Фолс-Черч (703-536-6731; www.fallschurchclockworks.com), вероятно, сможет установить новый механизм , но он отмечает, что было бы намного дешевле купить новые часы. Он подсчитал, что замена механизма может стоить 95 долларов, при этом неизвестно, насколько легко получить доступ к рабочим частям и имеют ли стрелки на ваших часах соответствующую резьбу.«Хитрость заключается в том, чтобы прикрепить руки к валу», — сказал он.

Не могли бы вы просто купить новые часы, может быть, даже в Ikea, и сами поменять их механизм? «Может быть, хороший любитель мог бы», — сказал Доннелли.

Вопрос: У меня есть красивые витражные кленовые шкафы с более темной морилкой, сделанные производителем (Decora). Глазурь осела в углублениях по периметру выступающих панелей на дверцах и ящиках. На этих вмятинах наблюдается заметное стирание цвета, скорее всего, от воды.Остальные шкафы не повреждены. Есть ли способ устранить это повреждение без повторного окрашивания всего шкафа? Восковая цветная палочка делает вид еще хуже.

— Ellicott City

Отнесите ящик (легче снимается, чем дверь) дилеру, который поставил вам шкафы. Если вы не знаете, кто это был, обратитесь к любому дилеру Decora. Два рядом с вами — Pandora Kitchens в Колумбии (443-717-1256;
www.pandorakitchens.com) и Cabinet Concepts & Design в Гейтерсбурге (301-368-7711; www.кабинетconceptsmd.com).

Дилер может оценить проблему и соответствующие цвета и заказать соответствующий ремонтный продукт: фломастер с глазурью или контейнер с пятном или тонером. В зависимости от возраста шкафов продукты могут быть бесплатными, если вы являетесь первоначальным владельцем, а повреждение считается производственным дефектом. Но если ваш режим уборки представляет собой проблему, вам придется заплатить. По словам Шоу Лахими, главного дизайнера Pandora Kitchens, типичная стоимость варьируется от 35 до 50 долларов.

В инструкциях по очистке на веб-сайте Decora (www.decoracabinets.com) указано использование чистой хлопчатобумажной ткани (не упакованной тряпки для пыли) для удаления пыли, хлопчатобумажной ткани и теплой воды для большей части очистки и хлопчатобумажной ткани со свежим раствором Мягкое средство для мытья посуды для рук, смешанное с теплой водой, чтобы удалить стойкие брызги или грязь. Веб-сайт предостерегает от использования агрессивных или абразивных чистящих средств и продуктов, содержащих растворители, аммиак, отбеливатель, самополирующийся воск или чистящие средства на основе силикона.

Все, что понятно. Но он также предостерегает от использования губки или кухонной тряпки, опасаясь, что на этих чистящих инструментах могут скапливаться остатки пищи, царапины или «остатки агрессивных чистящих растворов». Другими словами, если вы когда-либо вытирали шкафы во время уборки после мытья посуды, повреждение можно считать вашей ошибкой. Однако одна деталь в вашем письме предлагает возможный путь, которым вы можете следовать, если вы решите выдвинуть вопрос о вине. Вы писали, что большинство поверхностей шкафов выглядят нормально, а повреждены только застекленные участки.Decora утверждает, что наносит прозрачный верхний слой поверх морилки и глазури. Итак, компания нанесла верхний слой слишком тонким слоем на застекленные участки или полностью их пропустила?

Decora — одна из девяти торговых марок шкафов, входящих в линейку шкафов MasterBrand. Компания не указывает номер телефона, по которому клиенты могут звонить по вопросам ремонта, но он есть — 812-634-0586. Однако клиенты не могут заказывать товары для ремонта напрямую, поэтому лучший совет — обратиться к местному дилеру.

Есть проблема в вашем доме? Присылайте вопросы по адресу localliving @ washpost.com. В теме письма укажите «Как сделать», сообщите нам, где вы живете, и постарайтесь добавить фотографию.

Есть проблема в вашем доме? Присылайте вопросы на [email protected]. В теме письма укажите «Как сделать», сообщите нам, где вы живете, и постарайтесь добавить фотографию.

Как отремонтировать старинную швейную машинку

Как найти лампочку для старой лампы Тензор

Как заменить недостающие детали на железной кровати

Как починить старинное радио

Как починить старую пишущую машинку или фонарик

Как скопировать старую фотографию в выпуклой рамке

Как это разобрать? — Часовой уголок

2 часа назад oldhippy сказал:

anilv правильно откручивается от центра.Инструмент входит в оба паза, и вы откручиваете его, у вас должно получиться сделать это с помощью отвертки с подходящим лезвием. Я бы не стал слишком беспокоиться о том, как убрать движение, пока вы это делаете. Вы просто покупаете новый механизм и устанавливаете его, они идут со всеми мелочами, и вы даже можете выбрать, какой стиль руки вам нравится.

Я перемещаю это в Clock Corn

3 часа назад Ригзо сказал:

Привет, это настенные часы, которым 20-30 лет.Бренд упоминается как Supreme (Сделано в Японии). Я потратил около 20 минут и нашел, как убрать руки. Но теперь я не могу отделить машину от тела. Прикрепил фото с обеих сторон. Пожалуйста помоги.

Постучите по отвертке небольшим молотком или другим предметом, действующим как молоток, легкие, частые удары (удары) в конечном итоге приведут к ослаблению гайки. Возможно, вам придется часто нажимать на него. Излишне говорить, что удары должны применяться в направлении ослабления гайки.

Вы также можете захватить гайку с помощью тисков или плоскогубцев (снаружи), чтобы ослабить.
