Как работает эксцентриковая стяжка: Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

Содержание

Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.


Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.


Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.


Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.


Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.


Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.


Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.


Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Стяжка эксцентриковая мебельная, какой бывает и особенности

На чтение 4 мин. Просмотров 1k.

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными.

Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые.

Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

  • Эксцентрик;
  • Футорка;
  • Шток;
  • Втулка, дюбель;
  • Заглушка.

ШтокФуторкаЭксцентрикЗаглушка

Правила установки

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

  • Шуруповерт;
  • Фрезер Форстнера;
  • Сверла;
  • Отвертка.

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Создаем разметкуДелаем отверстия под шкантУстанавливаем штокФрезой сверлим слепое отверстиеСверлим отверстие размером 7 ммВставляем и затягиваем эксцентрик



Видео

Мебельная стяжка.

Классификация и принцип работы.

Друзья!


Переходите сразу в нужные разделы:


Незаменимой составляющей корпусной мебели является соединительная фурнитура – стяжка. Мебельная стяжка, как правило, незаметная на изделии, является залогом долговечности и прочности корпусной мебели.

Исторический экскурс

Первые «соединения» применяемые для укрепления мебели были универсальными – применялись как при строительстве сооружений из бруса, как-то         церковь или изба, и при изготовлении мебели.

Виртуозно владеющие пилой и стамеской плотники вручную изготавливали элементы мебельной стяжки, среди которых доминантными были замковые соединения, клинья, шипы, «шканы» (в современном варианте – шканты).

Процесс был достаточно трудоемким. Детали обеспечивали стяжку лишь при плотном соединении с помощью клея и абсолютно идеального прилегания к изделию. Эти соединения на сегодня применимы лишь в виде декоративного элемента при изготовлении мебели в стиле «ретро», в силу придания сходства с мебелью изготовленной мастерами-ремесленниками.

Со времен плотницкого мастерства в применении остался лишь шкант (8Х30), осовремененного вида.

Все остальные разработки ремесленников уступили место специализированной мебельной стяжке.

Так шкант получил рифление и точную фаску на конце с обеих сторон. Сборка мебели с использованием шканта позволяет быстро и верно позиционировать детали корпусной мебели при сборке.

При этом шкант – простая и дешевая деталь, именно небольшие затраты и выделяют шкант среди множества специальной фурнитуры.

Шкант воспринимает на себя поперечные нагрузки и препятствует смещению отдельных деталей корпусной мебели в процессе эксплуатации.

Но, работа со шкантом также имеет свои трудности и недостатки. Например, при изготовлении шканта из непросушенной древесины или при несоответствующем хранении (повышенная влажность помещения), шкант способен видоизменить цилиндрическую форму, что сделает невозможным формирование качественного соединения.

При большом размере изделия и, соответственно, увеличивающихся нагрузках на соединения, шканты не в силах противостоять выдергиванию и нуждаются в дополнительном усилении изделия – мебельной стяжке.

Виды мебельной стяжки

Основными видами стяжки, активно применяемыми производителями мебели, являются такие, как:

Перечисленные виды стяжек имеют различный принцип работы, а также преимущества и недостатки, характеризуемые изделие с положительной или отрицательной стороны.

Винтовая стяжка: принцип работы

Рассматриваемый вид стяжки содержит два элемента: винт и «бочонок» — корпус стяжки, выполненный в виде цилиндрической детали с поперечными резьбовыми отверстиями.

«Бочонок» выполняется из металла или полимерного материала (пластмассы) с гайкой внутри. «Бочонок» из полимерного материала имеет больший диаметр по сравнению с металлическим изделием.

К основным достоинствам винтовой стяжки можно отнести высокую прочность и большой ход стяжки, поскольку затягивание винта с применением значительных усилий обеспечивают крепкую сцепку при поперечных нагрузках.

При указанных достоинствах применения стяжки-бочонка, не стоит забывать о недостатках данного вида мебельной фурнитуры.

В первую очередь это осложненная сборка, так как отверстие в корпусе должно быть правильно и точно совмещено с винтом.

Вследствие этого взаимно расположенные оси отверстий под корпус стяжки и винт должны идеально пересекаться в пласти и торце.

Если установленный корпус просто повернут не той стороной, не составит особой сложности развернуть его в правильное положение при помощи предусмотренного для таких случаев шлица на торце.

Однако, если отверстие под «бочонок» глубже, чем требуется, корпус просто напросто «утонет» и вытащить его из углубления будет чрезвычайно трудно.

Еще одним недостатком стяжки считаются видимые на боковых поверхностях мебели головки винта, что портит внешний вид изделия.

Даже если головку винта прикрыть пластиковой заглушкой, то это будет привлекать внимание и общий вид будет испорчен, так как заглушка имеет выпуклый вид и не всегда соответствует по цветовой гамме с изделием.

Применение стяжки конической: принцип работы

В целях улучшения внешнего вида мебели была проведена модернизация стяжки «бочонок», что позволило скрыть винт, так как он был заменен штоком, впрессованным заподлицо в пласть элемента корпусной мебели.

Так, в основной детали необходимо просверлить два отверстия – в торце для штока и в пласти, перпендикулярно первому отверстию, для бочонка.

Шток с коническим углублением устанавливается в поперечное отверстие корпуса. Наконечник винта также имеет коническую форму и при заворачивании упирается в боковую поверхность штока стяжки, смещая его к торцу основной детали, что позволяет достичь оптимального для стяжки напряжения.

К недостаткам конической стяжки относят высокие требования к точности расположения отверстий в элементах корпусной мебели, небольшой ход стягивания, трудоемкость сборки.

Более того, при значительных нагрузках, возможно смять край отверстия муфты, что делает стяжку нерабочей в целом.

Мебельный уголок: принцип работы

Представляет собой согнутую под прямым углом полоску металла с отверстием и пазом на противоположных плечах.

Включает пять элементов: уголок, два винта с потайной головкой, две резьбовых футорки. Уголок крепится к деталям мебели при помощи футорок с внутренней резьбой.

Эта стяжка прочна и проста при установке, не требует точно расположенных присадочных отверстий. К основным недостаткам относят большое количество брака при изготовлении, неудобство в эксплуатации (невозможно расположить предметы непосредственно у стенки изделия) и видимость стяжки, что портит внешний вид.

Евровинт: принцип работы

Евровинт вошел в использование у отечественных мебельщиков в 1973 году. Тогда стяжка имела название «Сonfirmat» и была представлена в каталоге «Hettich».

В Европе данная стяжка называется «Einteilferbinder», что означает одноэлементная или одинарная стяжка.

Отечественные сборщики мебели почему-то присвоили ей название «еврошуруп» или «евростяжка», тогда как фактически это «стяжка шурупная» в силу схожести корпуса на затупленный шуруп.

Сегодня евровинт не только импортируется из-за рубежа ( «Hettich» – «Direkta 2», «Dresselhaus» – «Unita Stahl»), но и производятся на отечественных предприятиях.

Широкое распространение евровинт получил из-за того, что не подразумевает наличия точности при его посадке.

Необходимо лишь просверлить два отверстия: первое – в торце корпуса, второе – в пласти, присоединяемой к нему.

Наиболее распространенными принято считать евровинты с резьбой диаметром 7 мм и имеющих длину 50 – 70 мм.

Евровинт предназначен для стяжки малогабаритной мебели, при этом разные производители наделяют шурупные стяжки особыми конструктивными особенностями.

Применение шурупной стяжки не подразумевает зенкования отверстия. Малый диаметр шляпки шурупа позволяет утапливать элементы стяжки заподлицо с поверхностью соединяемой детали.

Также в шурупной стяжке распространенно применение корпуса с предусмотренным «зубом» под головкой шурупа, что обеспечивает заподлицо без необходимости проведения процедуры зенкования, при формировании фаски отверстия.

Качественная стяжка не должна иметь смещений шлица или шляпки относительно оси. Если смещение все-таки имеет место, ухудшается прочность и функциональность соединения деталей мебели из ДСП.

Для более прочного соединения деталей необходимо использовать стяжку с небольшим шагом витков и с лучшим резьбовым заострением. Первые витки резьбы – конические со специальными зазубринами, что характеризует работу стяжки в виде метчика или самонарезного винта.

Конические витки, а их в основном четыре, обеспечивают нарезку качественной резьбы для размещения оставшихся витков, не нарушая структуры плиты.

К недостаткам шурупной стяжки следует отнести видимость с торца головки винта. Его обычно, как и в стяжке-бочонке, закрывают полимерной заглушкой.

Мебель, собранную с применением данной стяжки нельзя собрать более трех раз, поскольку срывается резьба. Отказ от применения шканта при работе является причиной ухудшения внешнего вида мебели.

Надеясь на прочность металлических компонентов стяжки, не проводится закрепление элементов в найме, что «уводит» отдельные части мебели.

Стяжка эксцентриковая: принцип работы

Эксцентриковая стяжка занимает лидирующее положение среди указанных видов стяжки, потеснив даже шурупную стяжку. Наиболее качественная корпусная мебель собирается именно с использованием эксцентриковой стяжки.

Принцип работы стяжки достаточно незамысловат.

В пласть присоединяемого полотна заподлицо ввинчивается или впрессовывается металлическая, или полимерная футорка, в дальнейшем в нее вкручивается шток стяжки, головка которого имеет «Т»-образую форму.

При сборке мебели шток должен пройти через подготовленное отверстие в торце ключевой детали, что позволит его головке оказаться в центре поперечного отверстия, высверленного в пласти.

Далее в шток устанавливается эксцентрик, захватывающий внутренней поверхностью головку штока.

Проворачивая эксцентрик в отверстии, создается воздействие на головку штока необходимое для сближения соединяемых деталей и оптимального усилия в соединении.

Эксцентриковая стяжка включает в себя такие элементы, как: литой металлический эксцентрик, футорка, шток.

Распространенны конструкции эксцентриковой стяжки, характеризующиеся непосредственным вворачиванием штока в материал стягиваемой детали, без применения футорки.

Основным отличием эксцентриковых стяжек различных производителей и конструкций заключено в применении эксцентрика разных диаметров.

В основном используются эксцентрики, имеющие диаметры 12, 15 и 25 миллиметров. Эксцентрики, имеющие диаметр 25 мм в обязательном порядке накрываются заглушкой из полимерного материала.

Недостатки эксцентриковой стяжки:

1. Высокая вероятность послабления стяжки во время эксплуатации готового изделия. Разные производители решают эту проблему по-разному. Так это может быть вогнутая внутренняя поверхность эксцентрика, контактируемая со сферической рабочей поверхностью головки штока. Некоторые изготовители применяют конструкции в основе, которой многоступенчатая внутренняя поверхность эксцентрика примыкает к плоской рабочей поверхности головки стержня. При использовании многоступенчатого эксцентрика его внешняя поверхность снабжается косыми сглаженными зубцами, которые имеют наклон в противоположную сторону относительно направлении вращения эксцентрика при сборке для увеличения силы сцепления с материалом деталей, а также препятствует самопроизвольному повороту и послаблению соединения в процессе использования корпусной мебели. Насечки, нанесенные на внутренней поверхности эксцентрика, многократно усиливают его сцепление со штоком по сравнению с использованием эксцентрика с гладкой рабочей поверхностью.

2. Требует точно измеренного взаимного расположения всех отверстий. Отсутствие точного оборудования для присадки препятствует все более широкому распространению применения эксцентриковой стяжки. Так, сверление параллельных отверстий «на коленке» приводит к поломке эксцентрика даже при небольшом усилии во время сборки. Указанные недостатки хоть и отрицательно влияют на рост применения эксцентриковой стяжки, но не препятствуют внедрению все более простых в использовании разновидностей стяжки. Например, при использовании наиболее распространенных эксцентриков, имеющих диаметр 15 мм, они могут иметь разную длину, чтобы расположиться точно в центре полотна отверстия для стержня.

Разновидности эксцентриковых стяжек:

  • усиленный эксцентрик
  • усиленный эксцентрик с дополнительной футоркой

Одним из способов который позволяет отойти от осложненного совмещения осей отверстий в торце и пласти изделия, можно считать использование эксцентриков непосредственно в корпусе.

Эксцентрик устанавливается в подготовленное, с помощью сверления, отверстие в пласти около торца полотна, образуя проем для выхода части корпуса эксцентрика с отверстием для штока.

Данный метод позволяет использовать более короткий стержень для стяжки, что позволяет разместить ось эксцентрика более близко к торцу ключевой детали.

Благодаря особенности конструкции усиленного эксцентрика стяжку можно затянуть, располагая отвертку под углом к деталям корпусной мебели. Наружный корпус стяжки с применением усиленного эксцентрика может быть выполнен из пластмассы различного цвета или металла, что конечно придаст более привлекательный вид мебели.

Стяжка широко применяется, как полкодержатель. В отличие от полок, установленных на общепринятых полкодержателях, полка с применением стяжки на основе усиленного эксцентрика позволяет создать силовой элемент конструкции для увеличения прочности готового изделия, что является основной характеристикой при выборе корпусной мебели и мебели для офисов.

Эксцентрик обязательно помещается в материал корпуса, а не в полотно полки, что позволяет многократно переставлять полки без ослабления соединения и износа отверстия с эксцентриком.

Эксцентрик усиленного типа, имеющий дополнительную футорку, применяется для особо нагруженных или подверженных высоким нагрузкам изделий.

В случае с тяжелыми полками применятся эксцентрик усиленного типа в удлиненном корпусе, имеющий дополнительную футорку, под которую предусмотрено дополнительное отверстие. Применяемая футорка позволяет стабилизировать полку, препятствуя ее смещению относительно боковины.

Вывод

В статье рассмотрены наиболее распространенные виды стяжек для соединения деталей корпусной мебели. Приведенные достоинства и недостатки определенных стяжек позволят остановить свой выбор на наиболее приемлемом варианте стяжки, и избежать распространенных ошибок.

С полным ассортиментом стяжек применяемых для корпусной мебели в данной компании можно ознакомиться в электронном каталоге или в самом офисе компании.

Выбирая стяжку, Вы должны понимать, что это не просто значимый соединительный элемент корпусной мебели, а устройство, позволяющее создать необходимое усилие между деталями для увеличения устойчивости мебели к внешним нагрузкам, создания необходимой прочности для долговременного ее использования.

07.11.2012, 31965 просмотров.

Как установить эксцентриковую стяжку | Оформление интерьеров

Стяжка эксцентриковая − на сегодня самый популярный вид соединительной фурнитуры. Эта мебельная стяжка сочетает в себе высокую прочность и надежность соединения, стяжка малозаметна, и к тому же использовать её можно неоднократно.

Содержание: Стяжка эксцентриковая: виды Как работает эксцентриковая стяжка? Как пользоваться стяжкой: фиксация Стяжка эксцентриковая: ВИДЕО (угловая стяжка) $ Стяжка эксцентриковая: купить Стяжка эксцентриковая: виды

Эксцентриковые стяжки, в зависимости от производителя, разделяют на:

стяжки-минификс; стяжки-рондофикс; стяжки-рафикс.

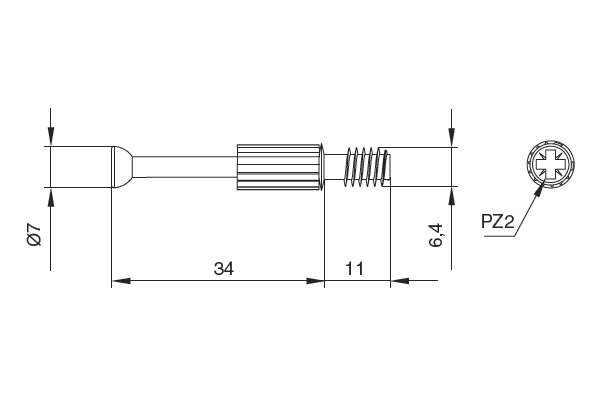

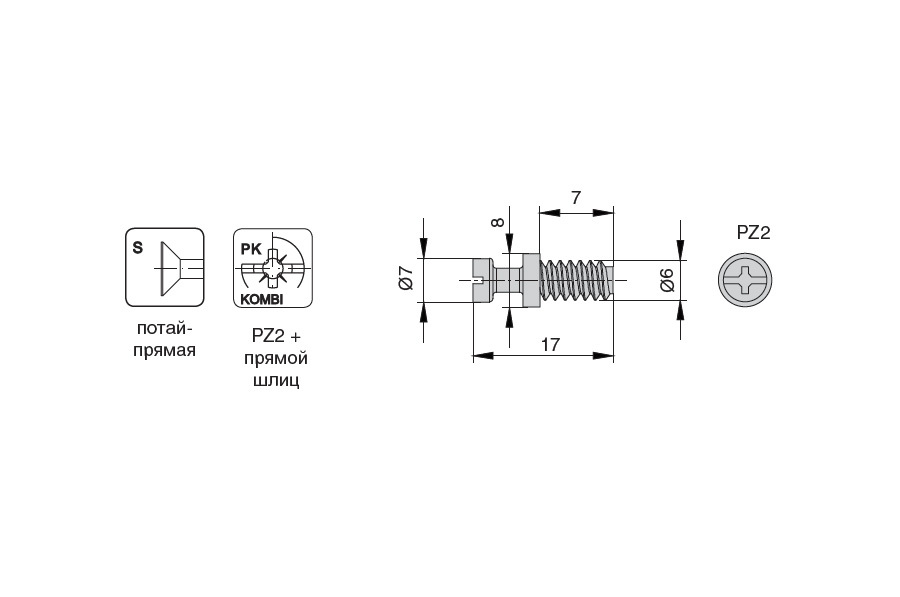

Рисунок 1 — Чертеж эксцентриковой стяжки

Как работает эксцентриковая стяжка?

Эксцентриковая стяжка (чертеж на фото выше) − это шток с Т-образной головкой и фиксатор (эксцентрик). Главное отличие типов стяжек, перечисленных выше − размеры эксцентрика: есть стяжки с диаметром фиксатора на 12 мм, 15 мм или же 25 мм.

ВАЖНО! При использовании эксцентриков диаметром в 25 мм инструкция предполагает обязательное использование и пластиковых заглушек.

Недостаток данной системы стяжки только один: фиксатор во время эксплуатации может ослабляться. Для предотвращения проявления данного дефекта производители предлагают различные способы, среди которых и установка вогнутой или ступенчатой рабочей поверхности.

Рисунок 2 — Пример организации эксцентриковой стяжки

Как пользоваться стяжкой: фиксация

Эксцентриковая стяжка служит для соединения двух деталей изделия. Рассмотрим принцип её действия на примере крепления ножки стола: как установить стяжку в детали письменного стола?

В верхней части ножки стола необходимо просверлить два отверстия для металлического фиксатора.

Два аналогичных отверстия должны быть просверлены и на торцевой части стола (над только что изготовленными отверстиями). В итоге получаем сквозной канал.

На столешнице сверлят ещё два отверстия (на этот раз глухих) с тем же расположением относительно друг друга.

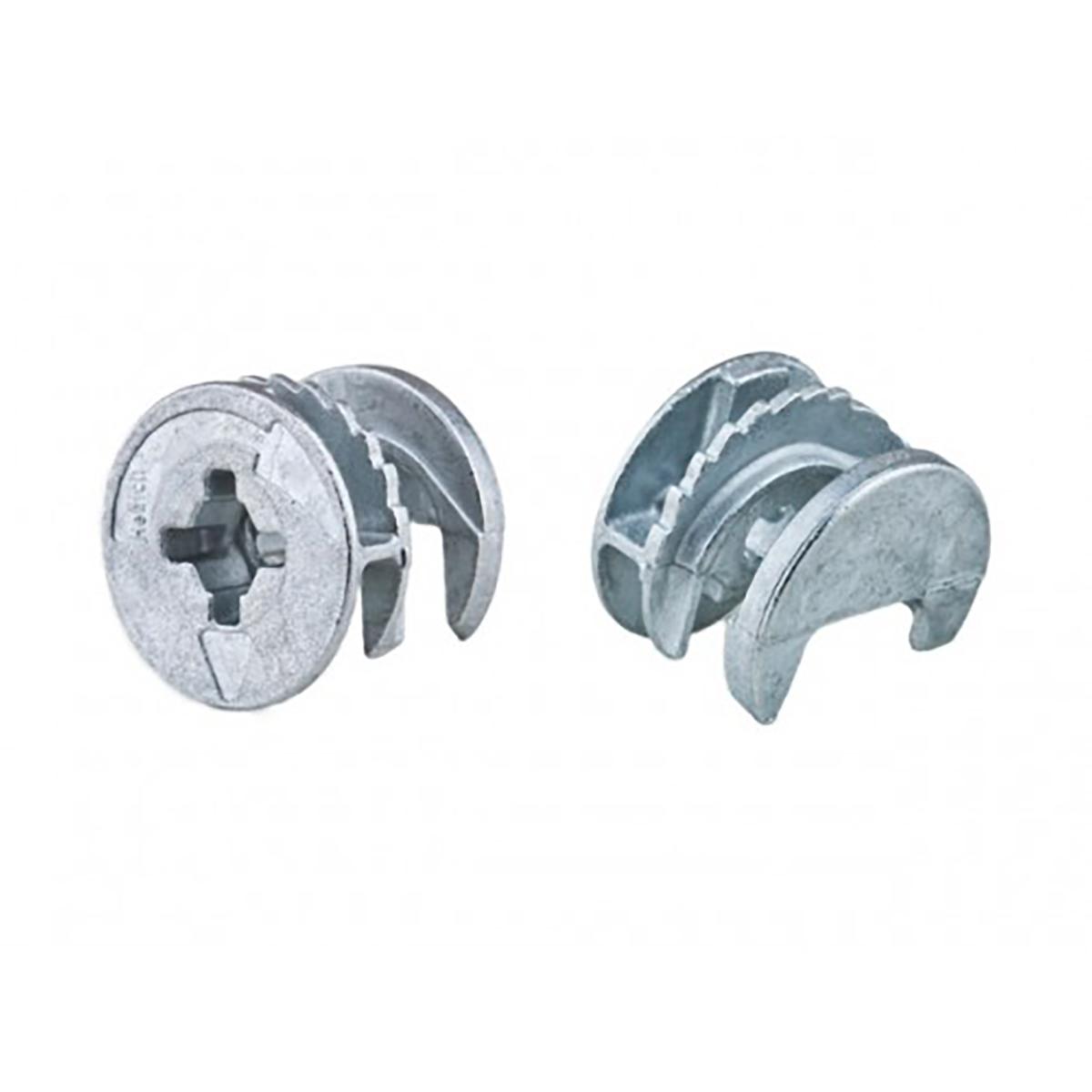

Рисунок 3 — Элемент стяжки Rastex 15 от Hettich (менее 10 центов за штуку)

В полученные отверстия вкручивают шток с Т-образной головкой.

Ножку стола прикладывают к столешнице так, чтобы шток смог пройти через заготовленный сквозной канал, оказавшись в центре отверстия для фиксатора, и вошел в сам фиксатор.

После этого эксцентрик необходимо провернуть по часовой стрелке до упора. Так стяжка фиксирует шток.

Монтаж мебельной стяжки на этом завершен.

ВАЖНО! Эксцентриковая стяжка − лучшее крепление для мебели. Однако данный вид крепления требует исключительно точного расположения отверстий в деталях под эксцентрик и шток стяжки. Иначе − двойная утрата: существует вероятность порчи как самого замка, так и деталей изделия.

Стяжка эксцентриковая мебельная: виды, размеры, способы монтажа

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Содержание статьи

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

  • эксцентрик;
  • стойка или шток;
  • футорка;
  • дюбель;
  • втулка из пластика или металла;
  • заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

ПреимуществаНедостатки
1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.
4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.
1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

  • 12 мм;
  • 15 мм;
  • 25 мм;

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

  • отвертка;
  • шуруповерт;
  • фреза, или, по-другому, сверло Форстнера;
  • сверла диаметром 5 и 8 мм;
  • линейка;
  • карандаш.

Сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

  • металл;
  • пластик;
  • дерево;
  • древесные плиты.

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

  1. Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
  2. Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
  3. Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
  4. Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

  • различные втулки;
  • сверла различного диаметра с ограничителями;
  • фреза Форстнера, для отверстий под минификсы;
  • ключи.

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

  • брусок из металла квадратный, сечением 1х1 см;
  • болгарка;
  • напильник;
  • штангенциркуль;
  • шило или толстая игла;
  • сверла диаметром 5 мм;
  • пластина из металла для упора размером 1х25 мм;
  • лист наждачной бумаги.

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

Мебельная эксцентриковая стяжка, какая бывает и как установить

Наряду с шурупной стяжкой в соединении деталей мебели при сборке, используют еще один вид крепежа – мебельная эксцентриковая стяжка. Другие названия этого крепежа – эксцентрик, минификс. Для ее установки требуется понимание, как она «работает». Для облегчения нанесения разметки перед стягиванием детали используются специальные шаблоны – мебельные кондукторы.

Немного справочной информации

Долгие годы в отечественном производстве мебели из ламинированного ДСП использовали шурупную стяжку. У нас она получила название «конфирмат», «евровинт», а в Европе – ее называют одноэлементной или Einteilverbinder. Несмотря на низкую цену этой стяжки, у нее есть один существенный недостаток – головки конфирматов, даже под заглушками очень заметны на стенках корпуса. А это в свою очередь делает ее не слишком качественной и привлекательной. Мебель, собранная без видимого крепежа смотрится солиднее и красивее, автоматически относится к более высокому сегменту.

По мере роста изготовления корпусной мебели своими руками, применения современных технологий на рынке стали появляться другие виды качественных стяжек, отличающихся принципом соединения от привычного конфирмата. Мебельная эксцентриковая стяжка – одна из них. Из ее преимуществ стоит выделить следующие:

  • Эксцентриковая стяжка устанавливается так, что незаметна на внешнем покрытии.
  • Минификсы обеспечивают возможность повторной сборки. Соединение устроено таким образом, что вы можете рассоединить детали и соединить обратно.
  • Мебельные эксцентрики обладают высокой прочностью соединения. Они используются не только для сборки корпуса мебели, но и для крепления столешниц.

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Как правильно установить мебельную эксцентриковую стяжку

Эксцентриковые стяжки всегда делают вместе с шкантовым соединением. Когда первые создают усилие между деталями, вторые – определяют заданное взаиморасположение деталей, что является обязательным для монтирования устойчивой стяжки.

Для установки мебельного минификса потребуется сверла диаметром 7 и 10мм, а также фреза диаметром 15/25мм. Схема установки довольно непростая для понимания с первого взгляда для новичка.

Установка мебельной эксцентриковой стяжки сопровождается сверлением трех отверстий в разных плоскостях:

  • Диаметром 5 мм с внутренней стороны боковины (вертикали).
  • Диаметром 7-8мм в торце полки или столешницы (горизонтали).
  • Фрезой диаметра 15мм с «изнаночной» стороны полки или столешницы (горизонтали).

Аналогичным образом устанавливается мебельная эксцентриковая стяжка для крепления задних стенок и фальш-панелей. В этом случае роль горизонтали «выполняет» фронтальная деталь, а принцип крепления остается тем же.

Как установить двухстороннюю эксцентриковую стяжку более понятно на схеме.

Для облегчения нанесения разметки для засверловки под эксцентрик удобно пользоваться мебельными кондукторами. Они продаются в готовом виде. Вы также можете изготовить их своими руками из подручного материала.



На прочность эксцентриковой стяжки влияет качество самих материалов и правильность установки. Качественные детали стоят несколько дороже, но если вы хотите прочную и надежную стяжку, то не стоит экономить на деталях. Но даже если все элементы стяжки – высочайшего класса, а отверстия сделаны не верно, или стержни вмонтированы неправильно, то и качество самой стяжки значительно падает. Будьте внимательны.

Болт эксцентрик для мебели

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

  • эксцентрик;
  • стойка или шток;
  • футорка;
  • дюбель;
  • втулка из пластика или металла;
  • заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.
4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.
1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

  • отвертка;
  • шуруповерт;
  • фреза, или, по-другому, сверло Форстнера;
  • сверла диаметром 5 и 8 мм;
  • линейка;
  • карандаш.

Цена на сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Цены на модельный ряд дрелей

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

  1. Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
  2. Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
  3. Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
  4. Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

Цены на кондукторы для сверления

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

  • различные втулки;
  • сверла различного диаметра с ограничителями;
  • фреза Форстнера, для отверстий под минификсы;
  • ключи.

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

  • брусок из металла квадратный, сечением 1х1 см;
  • болгарка;
  • напильник;
  • штангенциркуль;
  • шило или толстая игла;
  • сверла диаметром 5 мм;
  • пластина из металла для упора размером 1х25 мм;
  • лист наждачной бумаги.

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Содержание

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Цикл растяжения-сокращения — наука для спорта

Механизмы цикла растяжения-сокращения (SSC)

Считается, что существует множество нейрофизиологических механизмов, способствующих развитию SSC, некоторые из которых включают: накопление упругой энергии (18, 19 , 20, 21), непроизвольные нервные процессы (22, 23), активное состояние (1, 24), характеристики длины и напряжения (25, 26), напряжение перед активностью (27, 28) и улучшенная координация движений (1, 24). ). Несмотря на этот большой список, принято считать, что существует три основных механизма, ответственных за эффекты повышения производительности SSC (2).

Этими тремя механизмами являются:

  1. Накопление упругой энергии
  2. Нейрофизиологическая модель
  3. Активное состояние

Накопление упругой энергии

Концепция упругой энергии аналогична концепции растянутой резиновой ленты. Когда полоса растягивается, происходит накопление накопленной энергии, которая при высвобождении заставляет ленту быстро сокращаться до своей первоначальной формы. Количество накопленной упругой энергии (иногда называемой «деформацией» или «потенциальной» энергией) потенциально равно приложенной силе и индуцированной деформации (5).Другими словами, величина силы, используемой для растяжения ленты, должна быть эквивалентна величине силы, создаваемой лентой, чтобы вернуться в свое предварительно растянутое состояние.

У людей это растяжение и накопление упругой энергии вместо этого передается мышцам и сухожилиям во время движения. Однако из-за эластичных свойств сухожилия принято считать, что сухожилие является основным местом хранения упругой энергии (29, 30). В отличие от мышц, сухожилия не могут быть сокращены произвольно, и в результате они могут оставаться только в состоянии напряжения.

Это означает, что мышца должна сокращаться и напрягаться до начала SSC ​​во время контакта с землей — это известно как «мышечная предактивность». Затем мышца должна оставаться сокращенной / жесткой во время первых двух процессов SSC (эксцентрическая и амортизационная фазы), чтобы передавать изометрические силы в сухожилие. Это вызывает деформацию / удлинение сухожилия и развитие накопленной упругой энергии.

Во время концентрической фазы SSC (часто называемой фазой «положительного ускорения») мышца может концентрически сокращаться и обеспечивать дополнительную движущую силу (2).Отсутствие жесткости во время эксцентрической фазы и фазы амортизации означает, что эффект увеличения производительности SSC будет потерян, и соединение, вероятно, разрушится. Это демонстрирует важность жесткости мышц во время SSC и ее способность улучшать производительность. Это также говорит о том, что спортсмены с более высоким уровнем мышечной силы могут поглощать больше силы (то есть с более высокой скоростью нагрузки) и, следовательно, имеют лучшую способность использовать SSC.

Множество исследований показали, что более сильные спортсмены обладают большей способностью накапливать эластичную энергию, чем более слабые (31, 32, 33).Также было продемонстрировано, что элитные спортсмены, занимающиеся как силовыми видами спорта, так и видами спорта на выносливость, обладают превосходной способностью накапливать эластичную энергию (31, 32). Кроме того, эффективное использование SSC во время спринта позволяет восстанавливать примерно 60% общей механической энергии, предполагая, что остальные 40% восстанавливаются за счет метаболических процессов (34, 35). В аэробном беге на длинные дистанции более высокие способности SSC также повышают экономичность бега — это свидетельствует о том, что спортсмены с лучшими возможностями SSC могут экономить больше энергии во время бега (33, 36, 37).Это указывает на важность SSC как для высвобождения энергии, так и для сохранения энергии. Однако такое накопление упругой энергии внутри сухожилия не может длиться вечно, и было показано, что его период полураспада составляет 850 миллисекунд (38).

Фитинги и муфты для спринклерных труб: типы и применение

Фитинги с канавками для облегчения спуска спринклерных труб даже при работе с резьбовыми или фланцевыми системами.

Фитинги с пазами упрощают соединение труб на протяжении более 100 лет.Не все фитинги для спринклерных труб имеют паз — сварные, фланцевые и клеевые соединения тоже возможны, — но сегодня они используются в системах противопожарной защиты и во многих других отраслях промышленности. Они предлагают значительную экономию времени, сокращая время установки и часов, затрачиваемых на осмотр и техническое обслуживание.

Читайте дальше, чтобы узнать о:

Вы также можете перейти к нашему сокращенному списку покупок фитингов — все в наличии и готовые к отправке, включая муфты, колпачки, колена и различные тройники.

Фитинги с рифлеными канавками практически ничего не могут поделать, но их разнообразие может сбивать с толку.

Давайте немного упростим мир фитингов с канавками. Грубо говоря, эти фитинги для спринклерных труб:

  • Муфты, , которые соединяют два предмета вместе (включая трубы, клапаны и любые другие устройства с рифлеными концами).
  • Прочие фитинги или аксессуары , которые подключаются к системе трубопроводов — обычно с помощью муфт — и либо изменяют направление потоков воды, меняют размеры или типы труб, либо действуют как выпускное отверстие, либо останавливают движение воды.

Фитинги с пазами для спринклерных труб и водопровода имеют размер, соответствующий присоединяемым к ним трубам — обычно от 2 до 12 дюймов в диаметре . Для применений, связанных с особенно большими трубами (такими как водопровод или нефтепровод), производители могут предложить гораздо более крупные муфты, некоторые из которых превышают 6 футов в диаметре.

Фитинги для спринклерных труб с концевыми переходниками используются там, где заканчивается участок трубопровода . Например, Т-образный фитинг может иметь один конец с резьбой, предназначенный для работы в качестве выпускного отверстия — часто один, ведущий к клапану или пожарному спринклерному устройству.Резьбовые переходники 1/2 «и 3/4» с национальной трубной резьбой (NPT) часто подсоединяются к спринклерным головкам , а концы с резьбой 1 « могут подсоединяться к ниппелям или сливным клапанам.

Кроме того, на сливных крышках (и некоторых других фитингах) иногда упоминаются слова концентрический или эксцентрический. Эти слова описывают размещение выпускного отверстия : стоки на концентрических колпачках находятся в центре (очень похоже на «яблочко»), в то время как эксцентрические колпачки размещают отверстие не по центру.Необходимость эксцентрикового или концентрического колпачка зависит от ориентации трубы. Для труб, которые проходят вертикально, можно использовать любой тип заглушки, но для горизонтальных труб следует использовать эксцентриковый слив с пробкой или сливным клапаном, расположенным внизу , чтобы гарантировать, что вся вода может стекать из трубы.

Эксцентриковые заглушки обеспечивают более эффективный дренаж горизонтальных труб.

Муфты — гибкие и жесткие — удерживают спринклерные трубы вместе даже в тяжелых условиях.

Практически каждый раз, когда труба с канавками меняет направление и / или высоту, а иногда даже, когда это не происходит, вы обнаружите муфты с канавками.Эти фитинги для спринклерных труб обычно соединяют две трубы или фитинги одинакового диаметра: 4-дюймовые трубы подключаются к 4-дюймовым клапанам, 2-дюймовые колена — к 2-дюймовым трубам и т. Д. Эти фитинги обычно доступны в диаметрах до 12 дюймов. Некоторые производители предлагают гораздо более крупные модели для труб высотой более четырех футов.

В мире трубопроводов трудно придумать что-нибудь, к чему фитинги с пазами не сможет соединиться . Производители предлагают муфты как с рифлеными фланцами , так и с фланцевыми концами — и даже муфты со встроенными переходниками, которые позволяют монтажникам соединять две близкорасположенные трубы разных размеров.Эти переходные муфты имеют большое значение: в то время как традиционные методы редукции требуют двух муфт (по одной для каждого размера трубы) и фитинга, установленного между ними, редукторы муфтового типа обеспечивают те же преимущества в гораздо более ограниченном пространстве.

Тусклая полоса 1-1 / 2 ”на этой жесткой муфте с канавками указывает на совместимый размер трубы фитинга, а отметки« cULus »и« FM »указывают на его пригодность в спринклерных системах пожаротушения.

Но существуют различия даже между стандартными муфтами одинакового размера, одним из наиболее важных является сейсмическая готовность муфты. Жесткие муфты удерживают трубы вместе почти как сварной шов, образуя прямые плотные соединения. Гибкие муфты помогают спринклерным системам пожаротушения выдерживать землетрясения, создавая соединения, которые изгибаются при вибрации здания. Хотя жесткие типы гораздо более распространены, ведущие нормы пожарной безопасности могут требовать использования гибких муфт в некоторых зданиях, подверженных сильной вибрации. Чтобы узнать больше об этих требованиях, ознакомьтесь с нашей серией статей о сейсмическом проектировании и противопожарных спринклерных системах.

Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.

Заглушки, простейшие фитинги для спринклерных труб, не закрывают только открытые концы труб.

В сочетании с правой муфтой стандартная крышка закрывает открытый конец трубы или фитинга. Хотя они довольно просты, каждый используемый колпачок должен быть:

.
  • Расчетный для давлений, с которыми сталкивается система
  • Соответствующий размер, чтобы соответствовать соседней арматуре
  • Установлено правильно, метки смотрят наружу, стяжные болты полностью затянуты

Подобные отметки обычно выходят наружу при правильной установке торцевой крышки.А в некоторых даже есть текст, который гласит «ЭТА СТОРОНА» на противоположной стороне.

Конец трубы может стать удобным местом для проверки или слива системы. По этой причине многие производители фитингов с пазами предлагают специальные сливные колпачки с резьбовым отверстием. Как упоминалось ранее, ориентация трубы определяет, какие типы заглушек можно использовать:

  • Эксцентрические заглушки , которые имеют смещенное от центра сливное отверстие, должны использоваться с горизонтальными трубами
  • Концентрические заглушки с центрированным сливом могут использоваться с вертикальными трубами

Эти отверстия могут подключаться к сливному клапану или резьбовой пробке, но результат один и тот же: специалисты по техническому обслуживанию и руководители предприятия имеют удобный доступ к небольшому выходному отверстию на конце линии.

Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.

Для выбора колена требуется правильный радиус и угол поворота

Углы локтей различаются, но большинство из них предлагает либо четверть оборота (локти под углом 90 градусов), либо восьмой поворот (локти под углом 45 градусов). Существуют также меньшие типы поворота с шестнадцатым и тридцать вторым поворотом (22-1 / 2 и 11-1 / 4 градуса).

Некоторые из этих фитингов для спринклерных труб допускают наименьшее возможное вращение, в то время как другие изгибаются по дуге немного большего размера.Обычно колено с «коротким радиусом» на 90 градусов поворачивается вокруг радиуса, равного номинальному диаметру трубы.

Если, например, вы соединили четыре двухдюймовых коротких локтя в круг, центр этого круга будет на расстоянии 2 дюйма от центра каждого локтя. Для колен с большим радиусом это расстояние в 1 1/2 раза больше номинального диаметра трубы, поэтому центр окружности, образованной четырьмя 2-дюймовыми коленами, находится на расстоянии 3 дюйма от центра каждого колена.

Для колена с коротким радиусом диаметр трубы (B) примерно равен расстоянию от середины трубы до центра воображаемой окружности (A). Отводы с большим радиусом увеличивают длину размера «A» в 1,5 раза по сравнению с размером B, а иногда и в два раза.

Выбор между коротким и длинным отводом может сводиться к стоимости и удобству: если все, что имеет значение, — это поворот на 90, 45 или меньший градус, отводы с коротким радиусом обычно предлагают более низкие затраты. Колена с коротким радиусом также делают возможной установку там, где пространство ограничено. Но более крутые повороты приведут к более медленному потоку и более низкому давлению, чем большие.Там, где имеет значение максимальное давление и скорость потока, отводы с большим радиусом обеспечивают лучшую производительность.

Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.

Механические и стандартные тройники могут ускорить установку фитингов для спринклерных труб при тщательном выборе

Тройники

вместе с другой фурнитурой, такой как крестовины и крестовины, направляют единый поток воды в двух или даже трех направлениях. Крестовина и косяк — вот и все — с помощью правильного набора труб и муфт вода может быть доставлена ​​в несколько мест.Тройники играют аналогичную роль, но с одной дополнительной особенностью: некоторые имеют резьбовые выходы, которые могут подключаться непосредственно к пожарным спринклерам (или резьбовым ниппелям спринклерных систем), выступая в качестве «оконечных» фитингов.

Еще вопрос , как тройник соединяется с трубами. Как и крестовины и крестовины, стандартные тройники могут быть установлены в линию, используя муфту в каждом отверстии для соединения с соседними трубами и фитингами. Но производители также предлагают механические тройники , которые крепятся без каких-либо дополнительных муфт.Каждый расположен на отверстии, просверленном в стороне трубы, направляя воду к трубам с пазами, резьбовым ниппелям, головкам пожарных спринклерных систем, клапанам или другим выходным отверстиям. Механические тройники могут быть закреплены U-образным болтом — устройством, которое обычно используется с трубами меньшего размера — или могут соединяться, как муфты с пазами, путем обертывания вокруг трубы, служащей входным отверстием.

Стандартный тройник с рифлением. Обратите внимание, как требуется муфта на каждом входе и выходе — неудобство устраняется с помощью механических тройников. Источник: Fire Engineering

.

Быстро установите на стройплощадку фитинги для спринклерных труб с пазами

Мы составили краткое изложение нашего каталога фитингов для труб с пазами и рассказали, как каждый фитинг может упростить установку спринклерной системы.Хотя нет двух одинаковых работ, это надежная линейка продуктов, которая помогает подрядчикам плавно переходить между трубами разных размеров и типов — даже при поворотах под острыми углами или установке в ограниченном пространстве.

Вопросы? Позвоните нам по телефону +1 (888) 361-6662, напишите по электронной почте [адрес электронной почты защищен] или просмотрите наш полный список продуктов с рифлением.

Магазинные рифленые фитинги и муфты для дождевателей

Рифленые торцевые и сливные колпачки

  • Используется в качестве переходников, концевых фитингов или соединений для дренажных клапанов
  • Подходит для труб с канавками номинальным диаметром до 8 дюймов.
  • Доступны выходы с резьбой 1 «NPT

Муфты с пазами

  • Соедините две трубы или фитинги одинакового размера
  • Жесткие модели размером до 8 дюймов в наличии
  • Гибкие муфты доступны по спецзаказу (888-361-6662)

Колено с пазом

  • Доступны размеры до 8 дюймов
  • Доступны варианты с большим и малым радиусом для работы в ограниченном пространстве или для обхода препятствий
  • 90-градусные модели в наличии

Стандартные тройники с пазами

  • Посылает единый поток в двух направлениях
  • Доступны короткие и длинные модели
  • Диаметр до 8 дюймов

Механические тройники с пазами

  • Сидит над просверленным отверстием: муфты не требуются
  • Удерживается регулируемыми U-образными болтами или установленными корпусами с пазами
  • Доступны с «концевыми» резьбовыми выходами для подключения к пожарным спринклерам или трубам 1 «NPT.

Этот блог изначально был размещен по адресу QRFS.ком / блог . Если эта статья вам помогла, посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Фитинги без ступицы | Фитинги без ступицы

О фитингах без ступицы

Воспользуйтесь огромным выбором со скидкой фитинги без ступицы на PlumbersStock. У нас есть широкий ассортимент фитингов , в том числе муфты без ступицы , тройники и тройники , чтобы вы могли получить деталь, необходимую для вашего проекта.

Для проверенной марки попробуйте муфту Fernco . Их имя стало почти синонимом «без хаба» из-за их качественной продукции. У нас также есть Oatey, Cherne, JR Smith и другие. Имея сотни вариантов для различных приложений , сантехника , PlumbersStock обязательно найдет фитинг без ступицы , необходимый для завершения вашего проекта.

Что такое муфта без ступицы?

Также называемый «муфтой без рукава», этот фитинг позволяет соединять чугунные трубопроводы без использования ступицы и втулки .Это позволяет найти более эффективное решение и упростить установку. Единственное, что отличает муфты Fernco от других, — это то, что их патент обеспечивает максимально плотную посадку для превосходной производительности. Практически все муфты изготавливаются в основном из чугуна или резины, при этом пластмасса и сталь используются редко.

Хотя по многим характеристикам один безгубчатый фитинг отличается от другого, все они могут быть разделены на две основные категории:

  • A редукционный без ступичной муфты позволяет соединять чугунные трубы разных размеров.Уменьшение расхода воды на трубы меньшего размера — хороший способ повысить эффективность вашей водопроводной системы. Нужны ли вам 4 x 2 дюйма или 8 x 6 дюймов, у нас они есть.
  • Муфта без редуктора , как вы, наверное, догадались, соединяет трубы одинакового диаметра. Это наиболее распространенное применение без ступичных фитингов.

Fernco Couplings

Как уже упоминалось, этот популярный бренд действительно завоевал рынок благодаря своей способности поставлять качественный продукт по доступной цене.Они классифицируют свой продукт по крутящему моменту при установке (дюйм-фунт), количеству зажимов (или лент) и, конечно, размеру.

  • Стандартные условия работы Без ступичные муфты Fernco имеют диапазон от 1,5 дюймов до колоссальных 15 дюймов, от 2 до 6 зажимов, и большинство из них выдерживают 60 IP, но модели с 6 зажимами могут выдерживать вдвое больше.
  • для средних условий эксплуатации с диапазоном от 1,5 до 10 дюймов, от 4 до 6 лент, и все они предлагают 80 IP крутящего момента.
  • Для тяжелых условий эксплуатации аналогичен среднему по уровню крутящего момента и количеству зажимов.
  • Все переходные муфты Fernco допускают 60 IP и поставляются всего с двумя лентами.

Тройники и тройники

У нас нет ступичных тройников и тройников, поэтому вы можете создать линию на существующей чугунной трубе. Вы можете подсоединить каждую к новой трубе с помощью муфты соответствующего размера без ступицы.

Купить Фитинги Hubless Online

Благодаря нашим скидкам, вы обязательно найдете лучший фитинг без ступицы для вашего дома. Если у вас возникнут проблемы с поиском нужной детали, свяжитесь с нами. Наша команда профессионалов по обслуживанию клиентов поможет вам понять, что вы заказываете и будет ли это соответствовать вашим потребностям.Вы также можете использовать фильтры для уточнения результатов продукта в соответствии с вашими требованиями. Вы можете сортировать по уменьшающим, нередуцирующим или другим характеристикам муфты без ступицы, чтобы сделать покупки более удобными. Благодарим вас за выбор PlumbersStock.

Ресурсы:
О сантехнической арматуре

% PDF-1.6 % 603 0 объект > эндобдж xref 603 82 0000000016 00000 н. 0000003406 00000 н. 0000003508 00000 н. 0000003637 00000 н. 0000004239 00000 п. 0000004372 00000 п. 0000004510 00000 н. 0000004648 00000 н. 0000004675 00000 н. 0000004789 00000 н. 0000004901 00000 п. 0000005544 00000 н. 0000005571 00000 н. 0000005598 00000 н. 0000006118 00000 п. 0000006736 00000 н. 0000007990 00000 н. 0000008128 00000 н. 0000008155 00000 н. 0000008639 00000 п. 0000009877 00000 н. 0000010021 00000 п. 0000010161 00000 п. 0000010188 00000 п. 0000010647 00000 п. 0000010674 00000 п. 0000011169 00000 п. 0000011266 00000 п. 0000011295 00000 п. 0000011392 00000 п. 0000011586 00000 п. 0000011771 00000 п. 0000011965 00000 п. 0000012150 00000 п. 0000012346 00000 п. 0000012531 00000 п. 0000012716 00000 п. 0000012911 00000 п. 0000014385 00000 п. 0000015972 00000 п. 0000017491 00000 п. 0000017545 00000 п. 0000019072 00000 п. 0000020236 00000 п. 0000021245 00000 п. 0000021326 00000 п. 0000024096 00000 п. 0000024386 00000 п. 0000025405 00000 п. 0000025540 00000 п. 0000025610 00000 п. 0000025680 00000 п. 0000025761 00000 п. 0000028940 00000 п. 0000029214 00000 п. 0000030282 00000 п. 0000030363 00000 п. 0000037701 00000 п. 0000037771 00000 п. 0000037852 00000 п. 0000041965 00000 п. 0000042239 00000 п. 0000042513 00000 п. 0000043517 00000 п. 0000043587 00000 п. 0000043668 00000 п. 0000043788 00000 п. 0000047479 00000 п. 0000047755 00000 п. 0000047876 00000 п. 0000048882 00000 н. 0000049918 00000 н. 0000049988 00000 н. 0000050069 00000 п. 0000054499 00000 п. 0000054764 00000 н. 0000055835 00000 п. 0000055905 00000 п. 0000056038 00000 п. 0000056232 00000 п. 0000056426 00000 п. 0000001936 00000 н. трейлер ] / Назад 1422851 >> startxref 0 %% EOF 684 0 объект > поток h ޤ VkpUf7m> P ڦ EKMhG6I IJi ڀ «> PFP \ E *» `- @ Kx882΀Ï ?? ṛV) g &} 9w»? PlZaW8, Ke cB | ow7_W \ cL_9-Z.۷YZ = m% 4G (Y`UAˡqEms% 7 & 3 @ ؛ ft> b, G @ f |? ֯ q7܂ n, uǭfFA9j0]! gH: q ׉)} $ Ű @ b

% PDF-1.7 % 1 0 объект >>> / Метаданные 2 0 R / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток 2014-11-12T16: 49: 08-02: 002014-11-12T16: 49: 08-02: 002014-11-12T16: 49: 08-02: 00 Приложение Adobe InDesign CS6 (Windows) / pdfuuid: 2471dcbf-3759- Библиотека Adobe PDF 10.0.1 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / Tabs / W / Thumb 40 0 ​​R / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 15 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / Tabs / W / Thumb 71 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 16 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / Tabs / W / Thumb 100 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 17 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / Tabs / W / Thumb 102 0 R / TrimBox [0.l0YP [9

14 Типы сантехники и трубопроводной арматуры — названия и фотографии

Сточные воды выводятся из дома через дренажные трубы, а оттуда в канализацию или септическую систему. Вентиляционные трубы помогают отводить воду и выводить канализационные газы наружу.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Чтобы убедиться, что все работает без сбоев, существуют различных типов сантехнической арматуры для типичной водопроводной системы.Вот некоторые из наиболее распространенных:

Типы фитингов

  • Переходник
  • Зубчатая муфта
  • Муфта
  • Крестовина
  • Втулка с двойной резьбой
  • Колено
  • Механическая втулка
  • Ниппель
  • Заглушка и крышка
  • Редуктор
  • Тройник
  • Соединение
  • Клапан
  • Тройник

Переходник

Переходники соединяют трубы разных типов.Поскольку на одном конце переходник может быть охватываемым или охватываемым, он может поворачивать трубку с наружной или внутренней резьбой.

Если концы не имеют резьбы, их оставляют для приваривания, пайки или приклеивания к трубе. Переходники используются для труб из ПВХ и меди.

Заусенец

Заусенец соединяет шланги с трубами. Обычно это мужчина на одном конце. Другой имеет колючую трубку, которая представляет собой заостренный конус с выступами.

Он также может иметь зажим для фиксации. Шипы сделаны из пластика, если по ним течет холодная вода, и из латуни, если по ним течет горячая вода.

Муфта

Муфта позволяет легко соединить две трубы одинакового диаметра и одного типа. Его также используют для ремонта сломанной или протекающей трубы. Наряду с нормальной муфтой, двумя другими типами являются компрессионная муфта и скользящая муфта .

Обжимной фитинг соединен между двумя трубами через резиновые уплотнения или прокладки с обеих сторон, что предотвращает утечку. Муфта скольжения включает в себя две трубы, одна из которых выдвигается из другой трубы на разную длину, чтобы отремонтировать поврежденную трубу определенной длины.

Крестовина

Крестовина имеет отверстия на всех четырех концах и может соединять четыре трубы. Крестовина бывает с тремя входами и выходом или тремя выходами и входом.

Поскольку они являются точкой соединения четырех труб, они подвергаются большему напряжению, чем другие типы фитингов, и обычно имеют более прочную конструкцию, чем другие фитинги.

Втулка с двойной резьбой

Это тип ниппеля, но он имеет резьбу как на внутренней, так и на внешней стороне.Поскольку это центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу, оно называется двойной резьбой.

Втулка с двойной резьбой также является типом редуктора, но не обладает гибкостью редуктора. Втулка с двойной резьбой обычно является внутренней.

Колено

Неудивительно, что этот тип фитинга имеет изгиб, напоминающий сустав руки. Они помогают потоку воды менять направление. Локти бывают разных градусов, включая 22,5, 45 и 90 градусов.

Варианты колена редуктора также существуют для случаев, когда диаметры соединяемых трубопроводов различаются.Угольники могут быть из разных материалов, чаще всего женские.

Механическая втулка

Соединяет две трубы с помощью винта или другого приспособления. Это упрощает установку фитинга. Механическая втулка или муфта обычно изготавливаются из резины, которая вставляется в металлический кожух (зажим из нержавеющей стали).

Когда зажим затягивается, он сжимает резину внутри, обеспечивая плотное уплотнение. Поскольку этот фитинг можно слегка согнуть, он может компенсировать небольшие перекосы в труднодоступных местах.

Ниппель

Это короткий фитинг, который может быть изготовлен из таких металлов, как медь, латунь, сталь или хлорированный поливинилхлорид (ХПВХ). Вместо того, чтобы соединять две трубы, ниппель соединяет две штуцера.

Если он имеет непрерывную резьбу, это закрытый ниппель. Обычно они мужские и бывают разной длины.

Связано: ПВХ и ХПВХ (в чем разница?)

Заглушка и заглушка

Заглушки и заглушки используются для закрытия отверстий труб во время осмотра и ремонта.Основное отличие состоит в том, что вилка — вилка, а крышка — розетка. Чаще всего имеют резьбу заглушки и заглушки.

Заглушки и заглушки изготавливаются из нескольких материалов, включая металл, пластик или резину, и их можно приваривать, паять, приклеивать или ввинчивать в трубу.

Редуктор

Этот фитинг уменьшает расход и тем самым уменьшает его. Редукторы бывают двух типов. Концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.

Концентрический редуктор выглядит как конус, а эксцентриковый редуктор выглядит как раструб со смещенными центральными линиями. Они предотвращают образование пузырьков воздуха в трубах.

Тройник

Тройник имеет входное и выходное отверстия и имеет форму буквы «Т». Эти фитинги бывают разных размеров и считаются более прочными, чем крестовины.

Отводной тройник применяется в системах отопления, использующих воду. Они имеют указатели направления и должны быть правильно установлены для работы системы.

Union

Соединения могут иметь как наружную, так и внутреннюю резьбу. Они похожи на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.

Муфта, напротив, более прочная, и ее необходимо вырезать. Соединение состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Гайка используется для соединения мужского и женского концов.

Клапан

Клапаны позволяют регулировать поток жидкости.Существуют разные типы, включая дросселирование, невозврат и изоляцию. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .

Запорные клапаны изолируют часть водопроводной системы, чтобы ее можно было обслуживать или обслуживать. Эти клапаны либо оставляют открытыми, либо оставляют закрытыми все время. Однако, поскольку они могут потребоваться в экстренных случаях, их следует время от времени проверять, чтобы убедиться, что они в рабочем состоянии.

Дроссельные клапаны регулируют давление и количество жидкости. Поскольку это вызывает нагрузку на механизм, они имеют тенденцию изнашиваться быстрее, чем другие клапаны. Обычно их устанавливают возле запорной арматуры.

Wye

Этот фитинг выполнен в форме буквы «Y» и предназначен для соединения трех труб. Y-образные фитинги позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки.

Wyes похожи на тройники, но более плавный угол наклона снижает трение и турбулентность в воде.Этот фитинг чаще всего используется для соединения вертикальной водосточной трубы с горизонтальной.

Механизмы: Муфты | Hackaday

Однажды, несколько лет назад, я рубил дрова, а на следующую зиму готовил дрова на своем гидравлическом дровоколе. Обычно он с легкостью справлялся с моим ясенем и дубом, но у меня в очереди стоял особенно корявый кусок березы, и разветвитель боролся. 20-тонный цилиндр замедлился из-за того, что клин застрял в скрученном зерне, двигатель начал тормозить, а затем БАХ! Я отпрыгнул, когда что-то не выдержало, и двигатель вышел из-под контроля; Я подумал, что гидравлический шланг вышел из строя.Как бы то ни было, на сегодня я был сделан.

Позже я обнаружил, что муфта между валом двигателя и гидравлическим насосом резко вышла из строя. Это было легко исправить, когда я заказал нужную деталь, и с тех пор я научился держать запасные части на складе. Муфты — полезные вещи, и они следующие в нашей серии статей о механизмах.

Соответствие несоответствию

Муфты, подобные той, что у меня вышла из строя, имеют несколько общих применений. Прежде всего, они делают именно то, что следует из названия: они соединяют вместе два вала для передачи силы вращения.Большинство муфт передают вращение между валами, которые находятся более или менее на одной оси, за некоторыми исключениями, которые мы рассмотрим ниже.

В зависимости от требований конструкции муфты могут быть жесткими или гибкими. Жесткие муфты предназначены для систем с жесткими ограничениями, в которых два вала вряд ли выйдут из идеального осевого совмещения. Жесткие муфты включают муфты с муфтами или муфтами, которые обычно крепятся к валам установочными винтами и могут иметь шпоночную канавку, врезанную в отверстие для лучшей передачи крутящего момента.

Челюстная муфта Лавджоя, та, которая меня достала. Источник: Lovejoy Inc

Если есть вероятность перекоса между валами, требуется гибкая муфта. Несмотря на то, что гибкие муфты не предназначены для передачи крутящего момента через широкий угол, они позволяют валам отклоняться на несколько градусов, не вызывая повреждений. Это важно для устройств, в которых вибрация или гибкость конструкции могут слегка перемещать валы относительно друг друга, как в моем дровоколе.В этом случае валы соединялись кулачковой муфтой, часто известной под торговым названием Lovejoy. Муфты Лавджоя состоят из двух металлических половинок с зубцами, которые вставляются друг в друга. Непосредственный контакт металла предотвращается благодаря жесткой эластомерной звездочке, которая одновременно амортизирует быстрые изменения крутящего момента и позволяет валам немного изгибаться.

Еще одна гибкая муфта, часто встречающаяся в проектах аппаратного обеспечения, — это балочная муфта. Балочные муфты, обычно встречающиеся между шаговыми двигателями и ходовыми винтами на более крупных станках с ЧПУ, немного похожи на коренастые пружины, изготовленные из одного цилиндра материала.Пружинность обеспечивает небольшую угловую гибкость и даже некоторый осевой люфт, который может позволить валам приближаться или дальше друг от друга. Муфты балок обычно изготавливаются из алюминия, но используются и другие металлы и даже полимеры.

Соединения: универсальные и постоянные

Когда перекос между валами превышает пару градусов или когда необходимо передать большой крутящий момент через широкий диапазон углов, требуются различные типы муфт.Канонической муфтой в этой категории, вероятно, будет универсальный шарнир, обычно используемый в автомобильных карданных валах. Знакомый дизайн вложенных ярм, соединенных крестом или пауком, восходит к далекой истории, ранние примеры обнаруживались на греческих осадных машинах. Позднее великий английский ученый Роберт Гук изучил эти устройства и математически охарактеризовал их. Он понял, что выходное вращение не обязательно должно быть постоянным под любым углом, и разработал, как это исправить: пара шарниров на каждом конце вала поворачивается на 90 ° в осевом направлении.Такое расположение все еще можно увидеть на обычных карданных валах для автомобилей с задним приводом, с одним карданным шарниром на выходе трансмиссии и другим — на входе дифференциала.

Для более коротких валов, таких как ведущие оси автомобилей с передним приводом, может не хватить места для пары карданных шарниров. Для этого используется другая гибкая муфта: шарниры равных угловых скоростей (ШРУС).

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
