Стяжка эксцентриковая мебельная: виды, размеры, способы монтажа

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Стяжка эксцентриковая мебельная

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

  • эксцентрик;
  • стойка или шток;
  • футорка;
  • дюбель;
  • втулка из пластика или металла;
  • заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

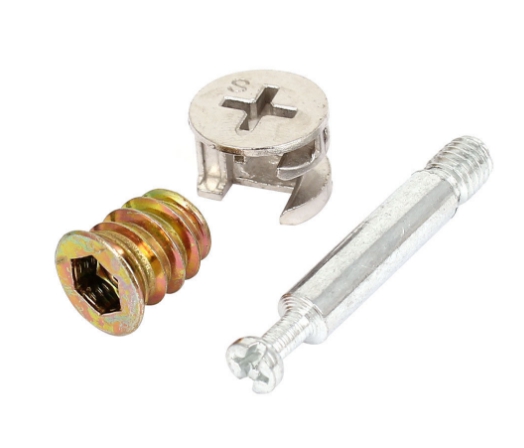

Составные части эксцентриковой стяжки

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

ПреимуществаНедостатки
1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.
4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.
1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

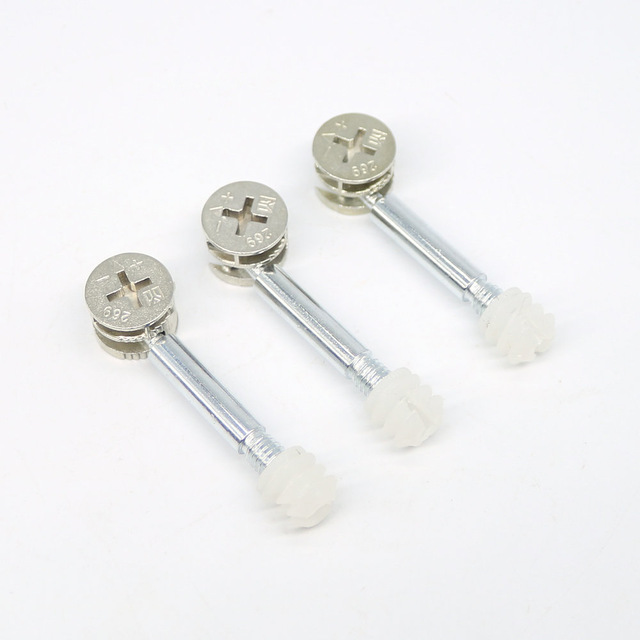

Как выглядит установленная на место эксцентриковая стяжка

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

  • 12 мм;
  • 15 мм;
  • 25 мм;

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

  • отвертка;
  • шуруповерт;
  • фреза, или, по-другому, сверло Форстнера;
  • сверла диаметром 5 и 8 мм;
  • линейка;
  • карандаш.
Сверло Форстнера

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной Фрезы

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Далее нужно высверлить проход для штока

Цены на модельный ряд дрелей

Дрель

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

  • металл;
  • пластик;
  • дерево;
  • древесные плиты.

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

  1. Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
  2. Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
  3. Опрокидываемые.
     Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
  4. Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Данный инструмент - лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

Цены на кондукторы для сверления

Кондуктор для сверления

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество - правило, которое в случае с инструментами для строительства работает безотказно

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

  • различные втулки;
  • сверла различного диаметра с ограничителями;
  • фреза Форстнера, для отверстий под минификсы;
  • ключи.
В использовании данного прибора кроется значительное количество преимуществ

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

  • брусок из металла квадратный, сечением 1х1 см;
  • болгарка;
  • напильник;
  • штангенциркуль;
  • шило или толстая игла;
  • сверла диаметром 5 мм;
  • пластина из металла для упора размером 1х25 мм;
  • лист наждачной бумаги.
Для начала соберем все необходимые для работы инструменты и материалы

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат - еще одна деталь мебельного крепежа

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

Эксцентриковая стяжка - что это такое и как ее установить? Как крепить и как пользоваться эксцентриковой стяжкой?

Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия.

Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками.

Эксцентриковая стяжка — что это такое?

Эксцентриковая стяжка состоит из частей фурнитуры, которую необходимо соединять с помощью специальных креплений. Эксцентриковая стяжка является наиболее экономичным вариантом, так как ее можно использовать несколько раз.

Она характеризуется прочностью, надежностью и высоким уровнем износоустойчивости, что значительно продляет срок ее эксплуатации.

Эксцентриковая стяжка состоит из стока, который имеет т-образную головку, и специального фиксатора, который называется эксцентриком. Эксцентрик может иметь различный диаметр:

  • 12 миллиметров;
  • 15 миллиметров;
  • 25 миллиметров.

Эксцентриковая стяжка характеризуется невидимостью с внешней ее стороны, что предоставляет массу удобств во время ее использования. Благодаря использованию минфикса количество использованных изделий значительно сокращается.

В состав эксцентриковой стяжки входит цилиндр. Его установка производиться в специальное отверстие, которое находиться в детали. Данную деталь необходимо присоединить к основной части стяжки.

Также эксцентриковая стяжка состоит из заглушки, с помощью которой торцевая поверхность эксцентрика закрывается.

Как крепить эксцентриковую стяжку?

Крепление эксцентриковой стяжки производиться с помощью сверла, фрезы, линейки, шуруповерта, шила и карандаша. В деталях, которые предназначаются для соединения, делаются три отверстия.

Все эти отверстия должны иметь разные размеры. Далее необходимо сделать отверстие на 5 миллиметров. С этой целью используется сверло.

В другой детали делается также два отверстия. С этой целью используется фреза. Толщина отверстия должна полностью соответствовать толщине эксцентрика. Это обеспечит его максимально точное вхождение. В торце детали с помощью сверла необходимо сделать еще одно отверстие.

На последнем этапе необходимо вкрутить шток эксцентрика. На данное приспособление насаживается вторая деталь. С помощью минификса данная конструкция зажимается.

Также можно собрать минфикс с пластмассовой втулкой. Данное действие производиться аналогично установке минфикса из металла.

Как пользоваться эксцентриковой стяжкой?

С помощью эксцентриковой стяжки осуществляется соединение различных деталей. Используется эксцентриковая стяжка для крепления столешниц различных столов, комодов, шкафов и т.д.

Для использования этого вида стяжки необходимо просверлить два отверстия в верхней части ножки мебели. Производиться это действие с целью установки фиксаторов.

На торцевой части мебели необходимо также просверлить аналогичные отверстия. Благодаря этому действию можно получить сквозной канал.

Аналогичные отверстия необходимо просверлить в столешнице, в которые вкручивается шток, имеющий т-образную головку. Ножку мебели необходимо приложить к столешнице так, чтобы их отверстия совпадали.

Далее необходимо просунуть через этот канал шток. Заключительным этапом является прокручивание эксцентрика. Делается это по часовой стрелке. Эксцентриковая стяжка является достаточно качественным креплением, которое широко используется для мебели.

Смотрите также:

Полезные советы о цементной стяжке пола

Информацию о сухой стяжке пола смотрите тут http://glavspec.ru/tehnologiya-suhoy-styazhki-pola.html

Для чего нужна стяжка пола? – ответ на вопрос смотрите  здесь

При выполнении этого вида стяжки необходимо максимально точно располагать отверстия в деталях. Благодаря этому шток стяжки и эксцентрик располагается максимально правильно. В противном случае можно испортить, как дверной замок, так и само изделие.

А также смотрите полезный видео материал об эксцентриковой стяжке:

Твитнуть

Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.


Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

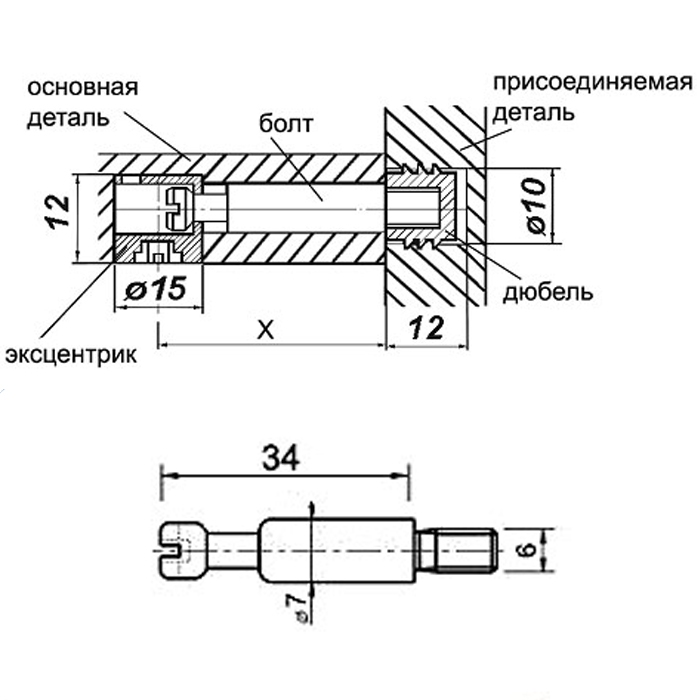

Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.


Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.


Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.


Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.


Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.


Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

инструкция по применению, варианты использования, перечень необходимого инструмента

Эксцентриковая стяжка это один из нескольких видов крепежа который применяется при сборке корпусной мебели. Основным достоинством эксцентриковой стяжки является скрытая установка, т.е. на фасадной поверхности мебели отсутствует какой-либо крепеж. Эксцентриковая стяжка применяется для соединения деталей под углом 90 градусов.


Рис.1. Эксцентриковая стяжка применяется для соединения деталей мебели под углом 90 градусов. Для соединения 2-х деталей необходимо использовать две эксцентриковые стяжки. Основным достоинством эксцентриковой стяжки является скрытая установка. Поэтому часто применяется там, где нужно скрыть крепеж, например, на фасаде мебели.

Установка эксцентриковой стяжки

Рассмотрим, как применяется эксцентриковая стяжка на примере столешницы и шкафа. В качестве примера применения эксцентриковой стяжки можно привести письменный стол, или любой случай, когда необходимо скрыто соединить две детали.

Эксцентриковая стяжка состоит из двух частей шток и эксцентрик. Шток устанавливается в одну деталь, а эксцентрик в другую.


Рис.2. Для установки эксцентриковой стяжки необходимо просверлить несколько отверстий. В одной детали делают несквозное отверстие под эксцентрик диаметром 15 мм и глубиной 12,5 мм (расстояние между центром отверстия и торцом детали равняется длине штока), а также отверстие под шток диаметром 8 мм (расстояние между центром отверстия и поверхностью детали 8 мм). В другой детали делают несквозное отверстие диаметром 5 мм и глубиной 12 мм под установку штока.

Установку эксцентриковой стяжки начинают с разметки. Перед тем как разметить детали необходимо знать установочный размер. В приведенном далее примере установочный размер 26 мм. Узнать размер можно либо на упаковке, либо при покупке, либо замерив шток. От головки до начала резьбы.

Разметка отверстий под эксцентриковую стяжку

Разметку удобно выполнять следующим образом. Необходимо положить соединяемые детали друг на друга, и отметить линию расположения эксцентриковой стяжки.


Рис.3. Удобно делать разметку сразу на обеих соединяемых деталях. На деталях отмечается положение штока относительно переднего или заднего торца детали (обычно 5-7 см). На детали, в которой будет установлен эксцентрик, отмечают центр отверстия по эксцентрик.

На фото соединяются сразу две детали, поэтому разметку делал одновременно.

Далее на той детали, где будет установлен эксцентрик определяется центр отверстия под него. На фото выше это горизонтальная засечка. Длина отрезка — это установочный размер равный 26 мм.

Инструмент для сверления отверстий

После того как разметка сделана необходимо просверлить все отверстия. Отверстия на столешнице делается обычным сверлом диаметром 5 мм. Удобно применять специальные сверла по дереву. Аналогичным сверлом только диаметром 8 мм сверлится отверстие в торце сопрягаемой детали.

Для того чтобы сделать выборку под эксцентрик необходимо специальное сверло Форстнера. Эти специальные сверла бывают различного диаметра, поэтому для качественной установки эксцентрика следует приобрести сверло диаметром равному диаметру эксцентрика.


Рис.4. Отверстие для эксцентрика делают сверлом Форстнера диаметром 15 мм. Здесь важно точно соблюсти глубину отверстия. Традиционная глубина отверстия 12,5 мм. Выдержать глубину отверстия можно используя ограничитель глубины сверления.

С помощью этого сверла делаем отверстие глубиной равной толщине эксцентрика это порядка 12,5 мм.


Рис.5. После того, как готово отверстие под эксцентрик, сверлим отверстие диаметром 8 мм под шток. Порядок сверления отверстий важен, так просверлить слишком глубокое отверстие под шток не позволит отверстие под эксцентрик.

Примеры применения эксцентриковой стяжки.

Рис.6. Рис.7. Рис.8.

Практические советы по установке эксцентриковой стяжки

Обратите внимание на две особенности, во-первых, глубина сверления 12 -13 мм, а толщина плиты ЛДСП 16 мм, во-вторых, у сверла имеется острый выступ необходимый для точного сверления, имеющий размер где-то около 3 мм. Оба этих обстоятельства приводят к тому, то легко ошибиться и пробить на сквозь плиту ЛДСП.


Рис.9. Достаточно частый дефект при сверлении отверстия под эксцентрик. Из-за большой глубины отверстия сверло может пройти насквозь и нарушить целостность поверхности детали.

Чтобы избежать указанных проблем следует пользоваться специальным ограничителем глубины сверления, с помощью которого можно точно контролировать глубину сверления.

Мы рассмотрели способ соединения деталей эксцентриковой стяжкой, и технологию выполнения присадки отверстий. Основной сложностью применения эксцентриковой стяжки, и, как следствие низкую ее популярность, является сложность сверления отверстий и необходимость использования специальных сверл. В домашних условиях сделать точную присадку довольно трудно. Однако скрытность соединения деталей и возможность многократной сборки и разборки мебели без ее повреждения делает эксцентриковую стяжку незаменимой во многих случаях.

установка минификса на примере, фото и схемы

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

  • Столешницы компьютерных и других столов из ДСП
  • Столешницы комодов
  • Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

  • Шток (растекс)
  • Эксцентрик (минификс)
  • Пластиковая или металлическая втулка (в зависимости от производителя)
  • Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

Необходимый инструмент:

  • Шуруповерт
  • Фреза «Форстнера» 15 мм
  • Сверло 7 мм (для тела штока)
  • Сверло 5 мм или конфирматное (для вкручивания штока)
  • Линейка, шило, карандаш

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика  (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом  7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Установка стяжки с пластмассовой втулкой

Принцип сборки минификса со втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.

Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.

Видео: установка мебельной эксцентриковой стяжки

Стяжка эксцентриковая мебельная, какой бывает и особенности

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Эксцентриковая стяжка

Коплектующие для корпусной мебели

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

  • Эксцентрик;
  • Футорка;
  • Шток;
  • Втулка, дюбель;
  • Заглушка.

Технический рисунок стяжки

Шток стяжки

Шток

Футорка для мебели

Футорка

Применение эксцентриков

Эксцентрик

Минификс

Заглушка

Правила установки

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

  • Шуруповерт;
  • Фрезер Форстнера;
  • Сверла;
  • Отвертка.

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Делаем отверстие в ДСП

Создаем разметку

Создаем отверстия для шканта

Делаем отверстия под шкант

Вкручиваем шток

Устанавливаем шток

Фрезой Форстнера сверлим слепое отверстие

Фрезой сверлим слепое отверстие

Сверлим отверстие диаметром 7 мм

Сверлим отверстие размером 7 мм

Вставляем эксцентрик

Вставляем и затягиваем эксцентрик



Видео

как установить, виды и рекомендации

Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.

Эксцентриковая стяжка для мебели как установить

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

  1. Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
  2. Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
  3. Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.
Установка эксцентриковой стяжки

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

  • разный диаметр эксцентрика и высоту;
  • разную длину стойки;
  • два вида креплений;
  • различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Эксцентриковая стяжка для мебели

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

  1. Экономный вариант стяжки, ведь его используют много раз.
  2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
  3. Готовая мебель становится жестче.
  4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

  1. Подобные конструкции не каждому по карману.
  2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Эксцентриковая стяжка

Разметка под стяжку

Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

  • два сверла;
  • электрофреза.

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
