Установка роликовых направляющих — Блог
При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд это несложный процесс, который под силу даже начинающим мастерам. Однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.
Особенности роликовых направляющих
Роликовые направляющие представляют собой две металлических рельсы, между которыми располагаются пластиковые колеса. Благодаря роликам обе части подвижного механизма могут двигаться в разном направлении, увлекая за собой ящик на корпусном модуле.
Полозья на роликах отличаются доступной ценой, легко поддаются ремонту, а их монтаж, при грамотном подходе к работе, не составляет труда. Почти единственным ограничением для установки роликовых направляющих являются слишком массивные ящики, которые могут привести к быстрому износу фурнитуры.
Монтаж роликовых направляющих на выдвижные ящики
В процессе монтажа полозьев один из рельсов крепится на боковые стенки корпуса мебели, а второй – непосредственно на ящик. Благодаря такому размещению планок, они нисколько не уменьшают полезное пространство внутри модуля. Чтобы избежать отсоединения ящика от шкафа, в конструкции предусмотрены специальные ограничители, которые выглядят как неровности на рельсах. Специальные отверстия на всем протяжении планок позволяют удобно монтировать их при помощи саморезов.
Прежде чем устанавливать выдвижные ящики на роликовых направляющих, важно определить точное местоположение планок на боковых стенках корпуса, чтобы избежать перекоса конструкции. Ящик должен располагаться ближе к нижнему краю фасада, но при этом не выступать за его пределы. При выборе места его расположения можно провести перпендикулярную линию карандашом, по которой и будет крепиться рельс.
Приступая к монтажу, для начала следует распечатать упаковку с механизмом и проверить его на работоспособность. Далее весь процесс установки проходит следующим образом:- Одну из планок прикладывают к разметочной линии так, чтобы разметка была видна в каждом техническом отверстии рельса.
- В первое отверстие вкручивают саморез, затем размечают точку под крепеж во втором отверстии (с другого конца планки) и ввинчивают в отмеченное место еще один саморез. Чтобы дополнительно укрепить всю конструкцию, можно вкрутить дополнительный крепеж в отверстие, которое располагается в верхней части рельса. Подобные манипуляции повторяют для планок под все ящики, то есть крепят по паре рельсов на обе стойки корпуса.
- На следующем этапе установки роликовых направляющих переходят непосредственно к ящикам. Для этого используют вторую часть механизма, которую накладывают на нижний угол ящика, выравнивают и прикручивают саморезами. Направляющую необходимо разместить строго под дно ящика, внахлест на ДВП. Поскольку корпусная мебель изготавливается из разных материалов, во избежание их разрушения отверстия под саморезы изначально проделывают дрелью.
- Последний этап – установка ящика с одним рельсом во вторую направляющую. После этого можно ставить фасад и прикручивать ручки.
При правильной установке выдвижные ящики на роликовых направляющих будут исправно служить на протяжении долгого времени. Ограничители в конструкции рельсов позволят избежать повреждения задней стенки корпуса и сохранить привлекательный вид фасадов.
Смотрите также Сетчатые корзины для шкафов и гардеробных систем Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.
5280 просмотров
Подробнее Направляющие для выдвижных ящиков: шариковые или роликовые?Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.
6013 просмотров
ПодробнееКак использовать
Установка роликовых направляющихПри сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.
23726 просмотров
ПодробнееКак выбрать
Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажаПрофили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.
11173 просмотров
ПодробнееКак сделать
Как установить мебельный газлифт? Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.6279 просмотров
ПодробнееКак выбрать
Амортизаторы для мебелиАмортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.
5635 просмотров
ПодробнееКак выбрать
Как выбрать светодиодную лентуВиды LED-лент, их основные характеристики и блоки питания к лентам.
5139 просмотров
ПодробнееКак использовать
Рейлинги для кухниПри использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.
7149 просмотров
ПодробнееКак выбрать
Виды ручек для мебелиМебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.
8426 просмотров
ПодробнееКак прикрутить направляющие к ящику.
Размеры и особенности шариковых направляющих для выдвижных ящиковКак бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.
Кто еще не знает, выглядят они вот так:
К их достоинствам относится:
- Сравнительно небольшая стоимость;
- Плавный и самое главное тихий ход на протяжении всего их срока службы;
- Способность выдерживать воздействие существенных нагрузок;
- Отличная прочность и износостойкость;
- Простота и легкость в монтаже;
Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.
Расчет деталей выдвижного ящикаДля того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.
Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.
По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).
По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.
Разметка мест крепления телескопических направляющихПроцесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.
Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.
Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.
Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.
Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.
Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:
В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.
Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
- высота фасадов ящиков
- размер ящиков – ширина, глубина, высота
- размеры для крепления направляющих на стойки
Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.
Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.
Рассчитываем высоту фасадов:
- Плюсуем все зазоры и отступы: 3+3+3+4 = 13
- От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
- Делим полученный результат на количество фасадов: 510: 3 = 170
Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.
Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
В этой тумбе 3 ящика, должно быть 3 линии.
1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм
В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.
Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.
Направляющие полного выдвижения
Пошаговая иструкция монтажа роликовых направляющих
Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.
Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:
1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.
2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.
Важный момент – теперь ролик должен быть со стороны фасада.
1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки. | |
2. Планка фиксируется как минимум в трёх точках. | |
3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм. | |
4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика. | |
5. Закрепляем направляющие саморезами. | |
6. Саморезы вкручиваются в трёх точках. | |
7. Ролик расположен у лицевой стороны. | |
8. Вставляем ящик. | |
Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика. |
При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются. Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.
Расчет направляющих
Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.
При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.
Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.
Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.
Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.
Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.
- Типы направляющих
- Установка роликовых элементов
- Монтаж шариковых направляющих
Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.
Типы направляющих
На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.
Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.
Рисунок 1. Виды направляющих.
У таких систем есть ряд существенных недостатков:
- При эксплуатации выдвижные ящики издают неприятный звук.
- Колесики ненадежны и быстро приходят в негодность.
- При сильном рывке ящик может выпасть из предназначенного для него гнезда.
Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.
Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.
Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.
На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.
Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.
Вот так выглядят роликовые направляющие:
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
– высота фасадов ящиков;
– размер ящиков – ширина, глубина, высота;
– размеры для крепления направляющих на стойки.
Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.
Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.
Рассчитываем высоту фасадов:
1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;
2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;
3) делю полученный результат на количество фасадов: 772: 4 = 193
Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.
Ящик состоит из двух боковин, передней, задней стенки и дна.
Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.
Определимся с размерами деталей ящика.
Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.
Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.
Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.
Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей
Толщина одной пары роликовых направляющих 12,5мм.
Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.
Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.
Получились детали таких размеров:
боковая стенка 400 х 140 – 2шт;
передняя (задняя) стенка 710 х 140 – 2шт;
дно 737 х 395.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
У меня четыре ящика, должно быть четыре линии. Считаю:
1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм
2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм
3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм
4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм
Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.
Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.
Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.
Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.
Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.
Роликовые направляющие для ящиков.
Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.
Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.
Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.
Покрыты роликовые направляющие прочной эпоксидной эмалью.
Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.
Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.
В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.
Механизм шариковых направляющих.
Механизм роликовых направляющих.
И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.
Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.
Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.
Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.
На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.
Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.
Использование роликовых направляющих в конструкции выдвижного ящика
С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.
Именно в этой сфере чаще всего задействованы такие предметы.
Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.
Пример использования роликовых направляющих для выдвижения ящиков в тумбе.
Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.
Роликовые направляющие – это направляющие частичного выдвижения.
Это значит, что полностью ящик выдвинуть вы не сможете.
Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.
Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.
А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.
Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.
Монтаж роликовых направляющих для выдвижных ящиков
Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.
Тумба с установленными роликовыми направляющими.
Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.
ВИДЕО: Установка роликовых направляющих.
50 фото-идей выдвижных ящиков с различными механизмами:
Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.
Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках. Конструкцию придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.
На шариковые направляющие устанавливают выдвижные корзины в шкафы купе, корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе.
В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM , которые чуть ли не один в один скопировали множество других производителей фурнитуры.
В статье рассмотрим шариковые направляющие от GTV , марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.
Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие.Тумба с ящиками на шариковых направляющих.
Шариковые направляющие GTV. Шариковые направляющие высотой 17 мм для ящиков.Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.
Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.
Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения . В целом напоминает направляющую высотой 27 мм.
Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.
Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.
Такая система разъединения на большинстве шариковых направляющих , в том числе и для корзин устанавливаемых в тумбы на кухне.
На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая «на попа». Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.
Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.
Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open , то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для направляющих Tandem Blum .
А у производителя Hettich, официальный сайт http://www.hettich.com , есть шариковые направляющие сверхполного выдвижения.
Шариковая направляющая с системой Push to open .
Монтаж шариковых направляющих.
Рассмотрим самый распространенный способ расчета шариковых направляющих , программа не требуется.
Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.
Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.
Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.
Ось сверления первой шариковой направляющей = 2+34+75 = 111 мм,
2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)
75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.
Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,
2 – это зазор 2 мм снизу
356 – высота нижнего фасада
4 – зазор между фасадами
Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.
Точка по оси X под саморезы на фасаде = 34+75=109 мм,
где :
34 – расстояние от нижнего края фасада до нижнего края ящика
75 – это середина боковой стенки ящика
Точка по оси Y , для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,
50 – отступы по оси X от краев при сверлении передней стенки ящика
16 – толщина боковой стенки ящика
13 – зазор для установки шариковой направляющей
14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).
Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.
После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.
Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.
Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.
- Монтаж шариковых направляющих
- Установка механизма к боковине ниши
- Итоги работ
Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.
Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.
Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.
С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.
Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.
Монтаж шариковых направляющих
Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.
Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.
- отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;
- вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
- круглые отверстия служат для точной фиксации направляющих в определенном месте.
Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.
Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.
Здравствуйте дорогие друзья.
Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.
При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.
Казалось бы, что может быть в этом сложного?
Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.
Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…
Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.
Пишу я это потому, что разработчики предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.
Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.
Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится и сами направляющие.
Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?
Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).
Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.
Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).
Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.
Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.
Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).
Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:
- Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
- Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.
Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.
Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.
Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.
Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.
Только на этом этапе, короб с выдвижными ящиками окончательно собран.
Так что, устанавливайте правильно, используя все возможности, для их регулировки.
Оглавление:
При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.
Нюансы установки роликовых направляющих
Для того чтобы все ящики идеально стали в корпус тумбы работы по установке направляющих следует начинать с верхней части каркаса мебели. Чтобы выполнить работы правильно и не допустить порчу материалов при расчетах следует учитывать высоту корпуса ящика, толщину материала из которого изготовлено верхнее и нижнее основание тумбы, а также высоту зазора между всеми ящиками, входящими в состав мебели. Зазор между ящиками должен составлять не менее трех миллиметров.
Работы по монтажу направляющих необходимо начинать с верхней части корпуса тумбы. Полозья на внутренние стенки мебели лучше установить еще до того как корпус будет собран. Так вы существенно упростите себе работу и сможете предельно точно рассчитать места крепления направляющих.
Монтаж роликовых направляющих
Произведя расчеты и подготовив рабочее место можно приступать к монтажу роликовых направляющих. Для начала отметьте на внутренних боковых стенках корпуса места для крепления полозьев. На расстоянии 2 см от переднего торца корпуса закрепите полозья, используя специальные мебельные шурупы. С помощью угольника или рулетки проверьте правильность установки каждой детали и только после этого приступайте к монтажу роликов на поверхность ящиков. Роликовые направляющие устанавливаются в нижней части боковин ящиков также с помощью мебельных шурупов. Для того чтобы не допустить погрешность выполняйте работы последовательно и приступайте к установке полозьев на следующий ящик только после того как поставите первый ящик в корпус тумбы и убедитесь в том что она полностью выдвигается и задвигается без усилий.
Чтобы все ящики стали в тумбу правильно возьмите в учет также высоту шляпки саморезов, которые установлены в нижнем основании корпуса. Чаще всего на такой зазор оставляют приблизительно 3-4мм. если вы выполните все работы аккуратно и без спешки, то в результате вы получите удобную функциональную тумбу с выдвижными ящиками, в которых можно удобно хранить любые личные вещи.
Сегодня направляющие роликового типа можно купить в любом специализированном магазине по очень доступной цене. Для того чтобы при монтаже таких элементов у вас не возникло затруднений узнайте у продавца нюансы монтажа направляющих той или иной модели или внимательно изучите инструкцию производителя, которая чаще всего прилагается к изделию.
Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .
Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.
Ширина ящика равна внутренняя ширина короба вычесть 25 мм.
Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.
Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм
Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм
Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.
В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.
Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.
На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.
После этого разбираем направляющие на два элемента.
Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.
На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.
Фиксируем данные компоненты на стенках ящиков.
Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.
Собираем сам короб комода (в нашем случае это сервант).
Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.
Проверяем перпендикулярность стенок ящика с помощью столярного угольника.
Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.
Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).
Как прикрутить направляющую выдвижного ящика
Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.
Выглядят они вот так:
К их достоинствам можно отнести:
- Сравнительно не дорогая цена
- Плавный и тихий ход на протяжении всего срока службы
- Способны выдержать определенные нагрузки
- Износостойкость и прочность
- Легкость монтажа
Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.
Расчет размеров выдвижного ящика
Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.
Ширина
Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».
Размеры ящика смотрите на схеме:
Длина
Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.
Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:
- 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
- 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)
В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!
Высота
По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.
Разметка мест крепления направляющих
Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.
Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.
Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.
Монтаж шариковых телескопических направляющих
На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.
Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.
Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:
То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.
На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.
Видео: установка направляющих на выдвижные ящики
Установка шкафа – дело непростое, особенно когда не знаешь, как и куда устанавливать некоторые комплектующие к данному предмету интерьера. Вспомогательными деталями могут быть, например, шариковые направляющие для выдвижных ящиков. Как установить их знает далеко не каждый, а тем временем без них не получится сделать полноценное место для хранения одежды и каких-либо иных принадлежностей. В этом материале подробно поговорим о том, из каких деталей состоит механизм шариковых направляющих, и как эти комплектующие установить на предназначенное для них место.
Шариковые направляющие для выдвижных ящиков: как установить
Конструкция шариковых направляющих: основные моменты
Итак, чтобы понять принцип работы устанавливаемых нами комплектующих, необходимо обратиться к наиболее упрощенному их варианту – двухсекционным неразборным направляющим. Эти детали состоят из двух рельс, которые:
- разнятся по величине;
- имеют форму буквы «П»;
- располагаются одна внутри другой.
Работа данного элемента системы, отвечающей за выдвижение ящиков, осуществляется ввиду взаимного перемещения относительно друг друга дорожек, выполненных из стали, которые, собственно, и составляют интересующую нас деталь. Их еще называют телескопическими за то, как они складываются.
Установка шариковых направляющих для ящиков не займет большого количества времени
Между данными дорожками, как правило, в верхней и нижней части, находятся шарики небольшого размера. Они похожи на такие же шарики, которые обычно размещаются в подшипнике.
Элементом, отвечающим за поддержание конструкции в качестве единого целого, является внешний сегмент рельсы. Он играет роль ограничителя, не давая устройству выдвинуть ящик дальше, и повредить вес предмет обстановки.
Существующие виды шариковых направляющих
Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.
Существует множество разновидностей шариковых направляющих
Таблица 1. Виды шариковых направляющих
Критерий | Описание видов |
---|---|
Наличие возможности разукомплектовать устройство | По данному критерию можно выделить: |
Количество «ступеней» | По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на: |
Тип конструкции | Согласно искомому пункту, можно выделить шариковые направляющие: |
Способ установки устройства | Монтаж интересующих нас деталей может осуществляться двумя способами: |
Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес
Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.
Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.
Такие направляющие подходят для установки к ящикам практически из любого материала
На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.
Цены на модельный ряд направляющих роликовых
Роль шариковых направляющих в мебельном производстве
Невзирая на то, что принцип работы устройств телескопического типа используется для создания множества изделий в различных сферах научной и практической деятельности человека, наиболее часто их все же продолжают применять в области изготовления корпусной мебели различного типа.
Шариковые направляющие нужны, чтобы оснащать ими мебель, которая затем становится значительно более функциональной, а кроме того:
- позволяет ящикам выдвигаться бесшумно;
- увеличивает допустимую нагрузку, которая оказывает непосредственное воздействие на ящик, продлевая срок его службы.
Схема установки шариковых направляющих в ящик и короб из-под него
Так, в качестве примера можно привести шкафы-гардеробы, внутри которых устанавливаются множественные выдвижные ящики, экономящие свободное пространство и в целом повышающие удобство пользования данным предметом мебели. Обычно такие ящики забиваются одеждой и аксессуарами, как говорят, под завязку. И, тем не менее, благодаря шариковым направляющим они работают бесшумно и аккуратно.
Установив в свой предмет мебели направляющие шарикового типа, вы увеличите срок службы укомплектованных ими предметов интерьера, а также повысите удобство и эффективность использования мебели.
Конкретные расчеты установки будут зависеть от параметров ящика и крепежных элементов, подобранных к нему
Шариковые направляющие для выдвижных ящиков: подбор деталей
Комплект интересующих нас комплектующих состоит из:
- левого телескопического полоза;
- правого телескопического полоза.
Каждый из упомянутых полозьев также делится на два составляющих сегмента.
Обратите внимание: не думайте, что шариковые направляющие можно установить только на мебель, произведенную промышленным путем. Нет, на самом деле их можно поставить и на мебель, созданную своими руками, только предварительно нужно будет выяснить ее параметры и согласно им уже закупить подходящие детали. Дело в том, что направляющие отличаются друг от друга множеством различных параметров, среди которых особенную важность имеет толщина.
Каждый параметр комплектующих должен подбираться при тщательном измерении собираемого предмета мебели
Глубина ящика, на который будет осуществляться монтаж, должна равняться длине выбираемой нами детали, при этом, правда, нужно принять во внимание, что между задней стенкой оснащаемого предмета мебели и задней стенкой ящика, на который ставятся направляющие, необходимо оставлять минимальный зазор, равный 1 сантиметру.
Также при подборе направляющих необходимо учитывать толщину:
- самого выдвижного механизма;
- внешних стенок нашего ящика.
Кроме того, не забывайте также и о добавлении технологического зазора, компенсирующего допущенные вами при измерении неточности. Использование данного зазора впоследствии обеспечит ящикам полностью свободное движение. Чаще всего величина данного технологического параметра составляет примерно миллиметр.
Регулировка ящиков при помощи данного типа направляющих осуществляется по двум плоскостям
Ширина ящика рассчитывается посредством вычитания следующих удвоенных величин:
- толщины внешней части стенок;
- толщины самого механизма;
- величины оставляемого зазора.
Такой же параметр, как длина ящика, будет ограничиваться свободным пространством, имеющимся в нашем распоряжении. Тем не менее, ее подсчитать намного проще, ведь для этого всего-то и нужно, что уменьшить свободное пространство на показатель величины очередного зазора.
Чтобы провести нужные нам измерения, предварительно придется установить ящик в коробе шкафа по всем правилам, и тогда получится его отрегулировать, правильно сделать разметку, и, впоследствии качественно навесить направляющие.
Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки? Читайте специальную статью.
Видео — Шариковые направляющие. Монтаж
Как установить шариковые направляющие на выдвижные ящики своими руками
Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.
Ящик на шариковых направляющих
Шаг № 1 – делаем разметку под фурнитуру
Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.
В первую очередь нам необходимо прорисовать ось под направляющую
После того, как этот этап будет выполнен, переходим к следующему.
Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков
Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.
Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом. Они небольшие и продолговатые.
Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика
С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.
Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.
Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика
Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.
- Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
- Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.
Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа
Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».
Шаг № 3 – установка направляющей непосредственно к боковине короба
Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.
Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый
Цены на аккумуляторные отвертки
Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.
Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих
Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.
Подведем итоги
Установка комплектующих деталей мебели – по-своему настоящее искусство, которым владеют только опытные мебельщики. Однако, набрать качественный опыт по силе каждому. Так, если вы занялись установкой в первый раз, не торопитесь, внимательно посмотрите представленные в статье видео и перечитайте инструкции. Это понадобится вам, чтобы собрать мебель качественно.
Видео – Как крепить шариковые направляющие
Статьи:
Монтаж направляющих к ящику
При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.
Схема ящика с направляющими.
Шариковые направляющие
При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.
Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:
Качество элемента
При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.
Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.
Особенности крепежа к ящику
Порядок крепления направляющих.
Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.
Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.
Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.
Разметка и регулировка
Размеры роликовых направляющих.
Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.
Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.
В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.
Схема устройства направляющих.
Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.
Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.
Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.
Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.
Оптимальный метод
Схема установки шариковых направляющих.
Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.
На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.
Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.
Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.
Как прикрутить направляющие к ящику: выбор варианта и материалы
При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.
Схема ящика с направляющими.
Шариковые направляющие
При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.
Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:
- направляющие;
- шурупы;
- шуруповерт;
- линейка;
- карандаш;
- шило.
Вернуться к оглавлению
Качество элемента
При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.
Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.
Вернуться к оглавлению
Особенности крепежа к ящику
Порядок крепления направляющих.
Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.
Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.
Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.
Вернуться к оглавлению
Разметка и регулировка
Размеры роликовых направляющих.
Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.
Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.
В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.
Схема устройства направляющих.
Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.
Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.
Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.
Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.
Вернуться к оглавлению
Оптимальный метод
Схема установки шариковых направляющих.
Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.
На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.
Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.
Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.
Ремонт выдвижного ящика своими руками
В любой корпусной мебели в первую очередь выходят из строя подвижные элементы. Ремонт выдвижного ящика может понадобиться по разным причинам. Возможно, вышли из строя направляющие. Или сам ящик деформировался в процессе эксплуатации из-за больших нагрузок. Рассмотрим наиболее вероятные случаи.
Ремонт выдвижных ящиков: причины поломок
Прежде чем начать ремонт выдвижных ящиков своими руками в шкафу или комоде, следует разобраться с причиной поломки. Понимание того, из-за чего начались неисправности, служит залогом успешного ремонта. Главное не перепутать причины и следствия. Например, перекашивание самого корпуса шкафа или тумбы может вызвать некорректный ход направляющих и их выход из строя. И если не «вернуть» корпусу изначально правильную геометрию, замена направляющих попросту не решит проблемы.
Развалился короб ящика или вываливается дно
Особенно часто такого рода поломка встречается в собранных на шипах деревянных ящиках комодов. Со временем ящики рассыхаются и расклеиваются. Все, что требуется – это вынуть их, разобрать на детали, выровнять, зашкурить и собрать заново на клей. Для надежного стягивания использовать дополнительный крепеж в виде мебельных уголков и саморезов.
Днище ящика из ДВП может быть изначально некрепко прибито. Особенно ненадежен крепеж на мелких гвоздях. Если выдвижной ящик изготовлен из ДСП, то лучше крепить к нему днище ДВП на саморезы 3х16. Для расширения площадки сцепления используйте шайбочки.
Ящик выпадает или перекашивается в направляющих
Вероятней всего причина в недостаточной жесткости корпуса самого шкафа или комода. От неравномерной нагрузки полок корпус неизбежно деформируется: выгибаются боковины, расстояние между ними увеличивается, ящики начинают выпадать. Корпус может перекашиваться, если полы неровные и сам шкаф или комод с выдвижными ящиками стоит неровно.
Корректный, плавный ход направляющих возможен только при правильной геометрии всех элементов. То есть и корпус, и короба ящиков должны быть выровнены по диагоналям. Возможно, неправильной была сборка изначально – стоит неровно прикрутить направляющие относительно друг друга хотя бы на миллиметр и со временем, по мере загрузки ящиков и их проседания, эта неточность станет критичной.
Также причиной перекашивания и выпадения ящика из направляющих может быть стачивание и деформация роликов (шарикоподшипников) самих рельс. Бывает, выгибает сам металл направляющих. Причина проста – фурнитура исчерпала свой ресурс и требует замены.
Ящик плохо выдвигается, заедают направляющие
Причина может быть как в деформациях, описанных выше, так и в самой фурнитуре. Если производитель «сэкономил» на направляющих и поставил китайские аналоги с тонким металлом, то вряд ли фурнитура изначально была рассчитана на полную загрузку ящика. Поэтому и не может обеспечить ожидаемую плавность закрывания и открывания ящика.
Ремонт и замена короба выдвижного ящика своими руками
Резюмируя все вышенаписанное, можно выделить несколько способов ремонта по возвращению выдвижному ящику прежней прочности и плавности хода:
- Укрепление самой конструкции. Требуется добавить жесткости путем установления планок вдоль задней стенки. А также выровнять по горизонту стоящую неровно мебель, чтобы ее геометрия стала правильной. После проверки всех углов можно произвести ремонт выдвижных ящиков с заменой фурнитуры (если требуется).
- Укрепление короба выдвижного ящика и усиление дна. Если в процессе эксплуатации стало понятно, что дно из ДВП не способно выдержать нагрузки и даже после замены ожидаемо выпадет, есть резон его усилить. Для этого вдоль днища устанавливают ребро жесткости горизонтально или вертикально – перегородку. К этой детали можно дополнительно закрепить дно. Также этот способ поможет сделать большой ящик более жестким, без перекашивания.
- Замена коробов ящиков. Иногда деревянные развалившиеся ящики с шипованным соединением проще и дешевле заменить, чем отремонтировать. Например, изготовить их заново из ДСП. Как рассчитать размеры деталей выдвижного ящика для замены можно почитать здесь. Также стоит поступить, если выяснилось, что размеры ящиков были рассчитаны изначально не верно, поэтому и выпадают из направляющих. Или сама фурнитура уже устарела и не выпускается (как например, некоторые виды направляющих с врезкой в паз ящика).
Для роликовых и телескопических направляющих оптимальный зазор для плавного выдвижения равен 13 мм с каждой стороны.
Ремонт и замена направляющих в выдвижных ящиках
Бывает, направляющие быстро выходят из строя, потому что ящик большой и сильно нагружается. Телескопические (шариковые) направляющие допускают установку в два ряда. Выдвижной ящик при этом будет наделен большей несущей способностью и прослужит дольше.
При таком «апгрейде» вполне можно заменить дно из гибкого ДВП на ДСП или фанеру, чтобы хранить в таком ящике, допустим, инструменты.
Металлические направляющие лучше, конечно, заменить. Стоят они не так дорого. Однако, если при визуальном осмотре ролики целы, имеют ровную форму, а погнут только металл полозьев, можно попробовать вернуть ему изначальную форму. Для этого используют тиски, пассатижи и другой ручной инструмент.
Установка мебельных ящиков шариковых направляющих. Разновидности мебельных направляющих, особенности конструкций. Видео: как крепить шариковые направляющие
Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.
Кто еще не знает, выглядят они вот так:
К их достоинствам относится:
- Сравнительно небольшая стоимость;
- Плавный и самое главное тихий ход на протяжении всего их срока службы;
- Способность выдерживать воздействие существенных нагрузок;
- Отличная прочность и износостойкость;
- Простота и легкость в монтаже;
Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.
Расчет деталей выдвижного ящикаДля того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.
Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.
По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).
По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.
Разметка мест крепления телескопических направляющихПроцесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.
Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.
Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.
Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.
Монтаж шариковых телескопических направляющихДелаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.
Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:
В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.
Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.
В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.
Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.
Направляющие полного выдвижения
Пошаговая инструкция монтажа роликовых направляющих
Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.
Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:
1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.
2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.
Важный момент – теперь ролик должен быть со стороны фасада.
1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки. | |
2. Планка фиксируется как минимум в трёх точках. | |
3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм. | |
4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика. | |
5. Закрепляем направляющие саморезами. | |
6. Саморезы вкручиваются в трёх точках. | |
7. Ролик расположен у лицевой стороны. | |
8. Вставляем ящик. | |
выпадения ящика наружу при резком открывании. Чтобы вынуть ящик или вставить его, немножко приподнимите фасадную часть ящика. | |
регулировка мебельных направляющих10. Проверяем плавность выдвижения ящика. Не должно быть затираний и скрипа, ящик выдвигается без усилий. | |
Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика. |
Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих
В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.
Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.
Направляющие полного выдвижения
Пошаговая иструкция монтажа роликовых направляющих
Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.
Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:
1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.
2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.
Важный момент – теперь ролик должен быть со стороны фасада.
1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки. | |
2. Планка фиксируется как минимум в трёх точках. | |
3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм. | |
4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика. | |
5. Закрепляем направляющие саморезами. | |
6. Саморезы вкручиваются в трёх точках. | |
7. Ролик расположен у лицевой стороны. | |
8. Вставляем ящик. | |
Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика. |
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.
- высота фасадов ящиков
- размер ящиков – ширина, глубина, высота
- размеры для крепления направляющих на стойки
Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.
Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.
Рассчитываем высоту фасадов:
- Плюсуем все зазоры и отступы: 3+3+3+4 = 13
- От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
- Делим полученный результат на количество фасадов: 510: 3 = 170
Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.
Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
В этой тумбе 3 ящика, должно быть 3 линии.
1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм
Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.
Вот так выглядят роликовые направляющие:
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
– высота фасадов ящиков;
– размер ящиков – ширина, глубина, высота;
– размеры для крепления направляющих на стойки.
Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.
Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.
Рассчитываем высоту фасадов:
1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;
2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;
3) делю полученный результат на количество фасадов: 772: 4 = 193
Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.
Ящик состоит из двух боковин, передней, задней стенки и дна.
Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.
Определимся с размерами деталей ящика.
Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.
Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.
Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.
Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей
Толщина одной пары роликовых направляющих 12,5мм.
Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.
Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.
Получились детали таких размеров:
боковая стенка 400 х 140 – 2шт;
передняя (задняя) стенка 710 х 140 – 2шт;
дно 737 х 395.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
У меня четыре ящика, должно быть четыре линии. Считаю:
1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм
2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм
3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм
4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм
При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.
Шариковые направляющие
При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.
Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:
- направляющие;
- шурупы;
- шуруповерт;
- линейка;
- карандаш;
- шило.
Качество элемента
При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.
Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.
Особенности крепежа к ящику
Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.
Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.
Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.
Разметка и регулировка
Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.
Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.
В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.
Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.
Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.
Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.
Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.
Оптимальный метод
Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.
На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.
Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.
Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.
- Типы направляющих
- Установка роликовых элементов
- Монтаж шариковых направляющих
Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.
Типы направляющих
На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.
Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.
Рисунок 1. Виды направляющих.
У таких систем есть ряд существенных недостатков:
- При эксплуатации выдвижные ящики издают неприятный звук.
- Колесики ненадежны и быстро приходят в негодность.
- При сильном рывке ящик может выпасть из предназначенного для него гнезда.
Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.
Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.
Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.
На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.
Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.
Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.
Они обладают некоторыми неоспоримыми достоинствами, к которым относится:
- доступная стоимость;
- плавный ход;
- высокая прочность;
- износостойкость;
- простота монтажа.
Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.
Расчетные размеры ящика
Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.
Требования к мебели таковы:
- Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
- Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
- Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.
Вернуться к оглавлению
Установка направляющих
Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.
Делается это так:
- Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
- На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.
На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.
На практике обычно поступают следующим образом:
- Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
- Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
- Детали направляющих приворачиваются строго по намеченной линии.
- После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

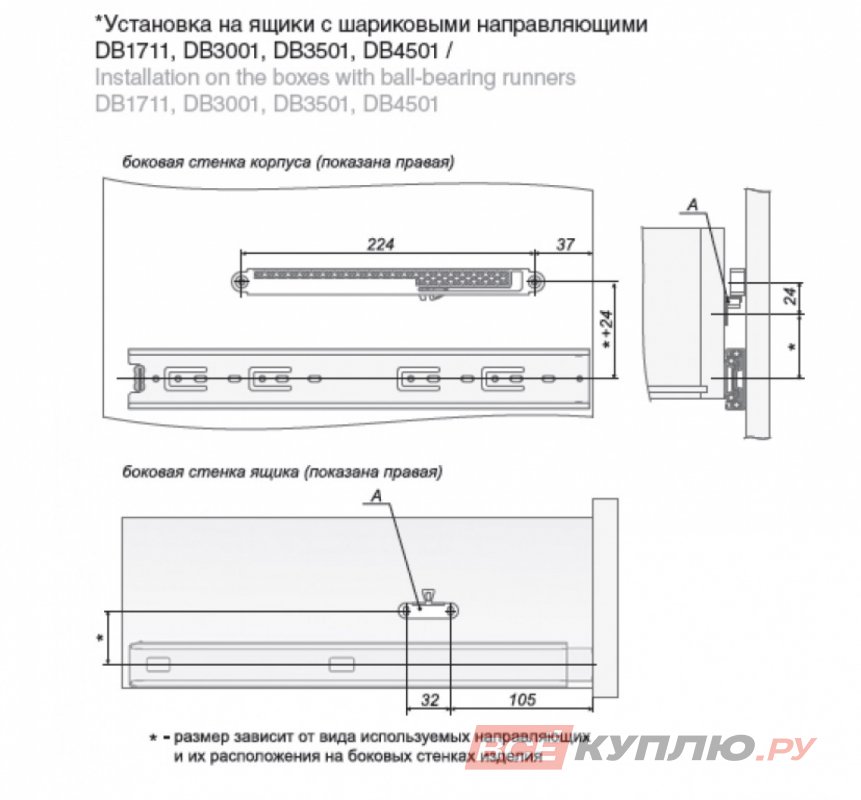

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.
Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.
Кто еще не знает, выглядят они вот так:
К их достоинствам относится:
- Сравнительно небольшая стоимость;
- Плавный и самое главное тихий ход на протяжении всего их срока службы;
- Способность выдерживать воздействие существенных нагрузок;
- Отличная прочность и износостойкость;
- Простота и легкость в монтаже;
Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.
Расчет деталей выдвижного ящикаДля того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.
Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.
По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).
По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.
Разметка мест крепления телескопических направляющихПроцесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.
Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.
Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.
Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.
Монтаж шариковых телескопических направляющихДелаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.
Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:
В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.
Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
- высота фасадов ящиков
- размер ящиков – ширина, глубина, высота
- размеры для крепления направляющих на стойки
Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.
Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.
Рассчитываем высоту фасадов:
- Плюсуем все зазоры и отступы: 3+3+3+4 = 13
- От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
- Делим полученный результат на количество фасадов: 510: 3 = 170
Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.
Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
В этой тумбе 3 ящика, должно быть 3 линии.
1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм
В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.
Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.
Направляющие полного выдвижения
Пошаговая иструкция монтажа роликовых направляющих
Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.
Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:
1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.
2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.
Важный момент – теперь ролик должен быть со стороны фасада.
1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки. | |
2. Планка фиксируется как минимум в трёх точках. | |
3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм. | |
4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика. | |
5. Закрепляем направляющие саморезами. | |
6. Саморезы вкручиваются в трёх точках. | |
7. Ролик расположен у лицевой стороны. | |
8. Вставляем ящик. | |
Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика. |
При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.
Расчет направляющих
Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.
При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.
Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.
Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.
Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.
Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.
- Типы направляющих
- Установка роликовых элементов
- Монтаж шариковых направляющих
Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.
Типы направляющих
На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.
Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.
Рисунок 1. Виды направляющих.
У таких систем есть ряд существенных недостатков:
- При эксплуатации выдвижные ящики издают неприятный звук.
- Колесики ненадежны и быстро приходят в негодность.
- При сильном рывке ящик может выпасть из предназначенного для него гнезда.
Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.
Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.
Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.
На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.
Рекомендуем также
Как крепить полозья. Самостоятельное крепление направляющих на выдвижные ящики
Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.
Вот так выглядят роликовые направляющие:
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
– высота фасадов ящиков;
– размер ящиков – ширина, глубина, высота;
– размеры для крепления направляющих на стойки.
Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.
Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.
Рассчитываем высоту фасадов:
1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;
2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;
3) делю полученный результат на количество фасадов: 772: 4 = 193
Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.
Ящик состоит из двух боковин, передней, задней стенки и дна.
Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.
Определимся с размерами деталей ящика.
Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.
Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.
Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.
Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей
Толщина одной пары роликовых направляющих 12,5мм.
Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.
Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.
Получились детали таких размеров:
боковая стенка 400 х 140 – 2шт;
передняя (задняя) стенка 710 х 140 – 2шт;
дно 737 х 395.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
У меня четыре ящика, должно быть четыре линии. Считаю:
1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм
2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм
3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм
4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм
Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.
Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.
Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.
Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.
Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.
Роликовые направляющие для ящиков.
Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.
Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.
Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.
Покрыты роликовые направляющие прочной эпоксидной эмалью.
Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.
Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.
В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.
Механизм шариковых направляющих.
Механизм роликовых направляющих.
И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.
Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.
Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.
Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.
На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.
Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.
Использование роликовых направляющих в конструкции выдвижного ящика
С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.
Именно в этой сфере чаще всего задействованы такие предметы.
Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.
Пример использования роликовых направляющих для выдвижения ящиков в тумбе.
Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.
Роликовые направляющие – это направляющие частичного выдвижения.
Это значит, что полностью ящик выдвинуть вы не сможете.
Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.
Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.
А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.
Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.
Монтаж роликовых направляющих для выдвижных ящиков
Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.
Тумба с установленными роликовыми направляющими.
Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.
ВИДЕО: Установка роликовых направляющих.
50 фото-идей выдвижных ящиков с различными механизмами:
Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.
Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках. Конструкцию придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.
На шариковые направляющие устанавливают выдвижные корзины в шкафы купе , корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе .
В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM , которые чуть ли не один в один скопировали множество других производителей фурнитуры.
В статье рассмотрим шариковые направляющие от GTV , марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.
Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие.Тумба с ящиками на шариковых направляющих.
Шариковые направляющие GTV. Шариковые направляющие высотой 17 мм для ящиков.Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.
Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.
Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения. В целом напоминает направляющую высотой 27 мм.
Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.
Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.
Такая система разъединения на большинстве шариковых направляющих , в том числе и для корзин устанавливаемых в тумбы на кухне.
На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая «на попа». Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.
Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.
Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open , то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для направляющих Tandem Blum .
А у производителя Hettich, официальный сайт http://www.hettich.com , есть шариковые направляющие сверхполного выдвижения.
Шариковая направляющая с системой Push to open .
Монтаж шариковых направляющих.
Рассмотрим самый распространенный способ расчета шариковых направляющих , программа не требуется.
Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.
Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.
Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.
Ось сверления первой шариковой направляющей = 2+34+75 = 111 мм,
где:
2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)
75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.
Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,
где:
2 – это зазор 2 мм снизу
356 – высота нижнего фасада
4 – зазор между фасадами
34 – расстояние от нижнего края фасада до нижнего края ящика
Из схемы следует, что можно точно рассчитать сверление передней стенки ящика и места для насечек для крепления фасада саморезами.
Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.
Точка по оси X под саморезы на фасаде = 34+75=109 мм,
где :
34 – расстояние от нижнего края фасада до нижнего края ящика
75 – это середина боковой стенки ящика
Точка по оси Y , для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,
где:
50 – отступы по оси X от краев при сверлении передней стенки ящика
16 – толщина боковой стенки ящика
13 – зазор для установки шариковой направляющей
14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).
Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.
После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.
Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.
Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.
- Монтаж шариковых направляющих
- Установка механизма к боковине ниши
- Итоги работ
Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.
Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.
Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.
С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.
Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.
Монтаж шариковых направляющих
Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.
Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.
- отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;
- вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
- круглые отверстия служат для точной фиксации направляющих в определенном месте.
Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.
Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.
Вернуться к оглавлению
Установка механизма к боковине ниши
Для начала необходимо сделать разметку места, в котором будет располагаться направляющая. Обычно это делается достаточно просто. Снизу отмеряется 30 мм, а затем прочерчивается линия.
- в том случае если имеется несколько ящиков, которые располагаются друг над другом, то размещение всех направляющих вычисляется по фасадам. Стоит учитывать тот факт, что конструкции не должны фасадами касаться друг друга;
- между фасадами нужно оставлять зазор в 2-3 мм. Именно по этой причине фасад выдвижного устройства делается приблизительно на 40 мм больше стенок выдвижной конструкции.
Итак, точное положение направляющих найдено, намечены линии на боковине, теперь осталось только закрепить их на месте. Однако есть одно “но”. Нужно выбрать фасад, внутренний или накладной.
- если фасад планируется сделать накладным, то съемная часть прикручивается посредством саморезов заподлицо с боковой нишей;
- если фасад будет внутренним, элементы прикручиваются на 20 мм внутрь с торца боковины;
- все отверстия должны располагаться строго на линии. Если все сделано правильно, то можно попробовать вставить съемные части на ящике в пазы съемных частей направляющих на боковинах и соединить их;
- обе составляющие конструкции должны без особых проблем плавно войти друг в друга. Если все сделано правильно, то будет слышаться соответствующий щелчок, который сигнализирует о том, что обе составные части правильно вошли друг в друга. Это защелкивается фиксатор.
В противном случае, возможно, придется переделывать все заново. Так что лучше сразу строго следовать инструкции, чтобы не пришлось проделывать всю работу сначала.
Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.
Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:
- высота фасадов ящиков
- размер ящиков – ширина, глубина, высота
- размеры для крепления направляющих на стойки
Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.
Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.
Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.
Рассчитываем высоту фасадов:
- Плюсуем все зазоры и отступы: 3+3+3+4 = 13
- От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
- Делим полученный результат на количество фасадов: 510: 3 = 170
Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.
Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.
Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.
В этой тумбе 3 ящика, должно быть 3 линии.
1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм
Как прикрепить передние панели ящиков шкафа
Соберите инструменты и определите, нужны ли вам Kolbe Korners
После того, как все дверцы подвешены и отрегулированы, а ящики с ящиками поставлены на свои места, можно приступить к установке фасадов ящиков.
При необходимости у вас должны быть kolbe korners (маленькие L-образные скобки, которые прикрепляются к внешней стороне коробки), и вы могли бы использовать их, чтобы прикрутить передние панели ящиков. Вам не нужно беспокоиться об этом, если у вас сплошная или приподнятая передняя часть ящика.Если у вас есть передняя часть ящика с утопленной панелью, то вам может понадобиться кольбе корнер. Это определяется тем, сколько горизонтального зазора остается после того, как ящики будут на месте. Если вам не нужны kolbe korners, вы будете прибивать / вкручивать прямо в ящик ящика.
Как установить Kolbe Korner
Кронштейны Kolbe korner L имеют два размера: более широкую и более тонкую. Устанавливая кольбе-корнер, необходимо убедиться, что они установлены таким образом, чтобы они цеплялись за лицевую раму.Это упрощает установку ящика.
Прикрепите kolbe korners как можно ближе к лицевой стороне ящика, используя винты 1/2 ″, чтобы обеспечить плотное и плотное прилегание. Всегда затягивайте винты, чтобы ничего не сорвать.
Используйте двустороннюю монтажную ленту весом 15 фунтов на кронштейнах kolbe korner или на любой стороне ящиков, если монтажные кронштейны не устанавливались. Эта монтажная лента плотно удерживает передние панели ящиков, пока вы не прикрутите их.
Установка передней части первого ящика в блок ящиков
Если у вас есть банк ящиков, начните сначала с него.Сначала вы установите их с самой нижней дверцей, выровняв нижнюю часть передней части ящика так, чтобы она была заподлицо с нижней частью нижней части дверцы шкафа рядом с ней.
Снимите бумажную крышку с ленты, чтобы обнажить липкость, используя нож для резки бумаги или ногти. Вместе с двумя людьми удерживайте на месте пару направляющих блоков в нижней части корпуса шкафа и установите переднюю часть ящика поверх этих направляющих, отклонив ящик от монтажной ленты. Отрегулируйте до желаемой накладки, затем прижмите переднюю часть ящика к ленте и надавите на дверцу, чтобы она плотно прижалась к ленте.Эта лента активируется путем сжатия, и после сжатия она остается удерживающей даже после того, как вы вытащите ящик.
Еще раз проверьте, правильно ли выровнено ваше дно и ровно ли оно. Когда все будет готово, пора прикрутить ящики. Если у вас есть кольбе-корнер, используйте винты 1/2 ″, чтобы закрепить передние панели ящиков. Откройте ящик и вкрутите его, по одному с каждой стороны, проверяя, чтобы все было выровнено и выровнено после каждого из них. Затем, когда все будет хорошо, ввинтите второй комплект.
В поисках разоблачения
А теперь пора найти просвет между ящиками в банке с ящиками. Возьмите передние панели ящиков, которые там принадлежат, и поместите их на ящик, который вы установили, чтобы ваш второй человек удерживал дверцы на месте. При этом не будет учитываться верхний ящик, который совмещен с другими ящиками, а не верх дверцы шкафа.
Измерьте расстояние между верхней частью передней части ящика и верхней частью установленной дверцы шкафа. В этом примере мы измерили 5/8 ″.Затем мы делим его на сколько бы пробелов у нас ни было. Это покажет нам наше открытие.
Измеренное пространство / зазоры = Открытие банка ящика
Из наших измерений:
5/8 ″ / 2 = 5/16 ″
Установка других лицевых панелей для выдвижных ящиков
Найдите кусок дерева размером с откос. Мы собираемся использовать это для установки других лицевых сторон ящиков. Процесс установки этих ящиков практически такой же.
Поместите блок на верхнюю часть ящика.Снимите ленту, чтобы выявить липкость. Поместите переднюю часть ящика поверх открывающегося блока. Используйте пару блоков, чтобы выровнять дверцу по горизонтали, чтобы она соответствовала нижнему ящику, затем прижмите ее к монтажной ленте, сильно прижав ее с обеих сторон, чтобы закрепить. Просверливайте по одному винту, проверяя совмещение между винтами так же, как и с первым ящиком.
Снимите блок открывания и поместите его поверх только что установленной передней панели ящика. Смывать. Повторить.
Обнаружение верхнего ящика
Если возможно, используйте дверь во всю длину, чтобы найти откос в верхнем ящике.Измерьте всю длину шкафа (у нас 31 дюйм). Поместите верхний ящик на уже установленный вами ящик и измерьте его. (у нас 30 ″). Вычтите высоту шкафа во всю длину из высоты блока ящиков, которую вы только что измерили, чтобы найти выступ верхнего ящика.
Полная высота корпуса — высота блока ящиков = выступ верхнего ящика
Из наших измерений:
31 ″ — 30 ″ = 1 ″
Найдите блок того же размера, что и откос в верхнем ящике.Используйте это так же, как вы устанавливали другие ящики в блоке ящиков. Если вы устанавливаете ящики над двойной дверью, выровняйте ящики по сторонам дверцы для установки. В противном случае это тот же сценарий.
Как установить выдвижную кухонную полку
Описание проекта
Навык
1 из 5 Легкий Для изготовления выдвижной полки требуются только базовые навыки работы с деревом, а металлические направляющие ящика легко устанавливаются.Расчетное время
От 4 до 6 часов
Максимально используйте пространство для хранения вещей на кухне, установив выдвижную полку в одном или во всех базовых шкафах. Полка напоминает неглубокий ящик, который выдвигается, обеспечивая легкий доступ к предметам, хранящимся в задней части шкафа.
Наша полка предназначена для стандартного базового шкафа глубиной 24 дюйма и шириной 33 дюйма, но ее дизайн можно адаптировать практически к шкафу любого размера. Он имеет каркас из сосны 1×4 и дно из березовой фанеры 3/4 дюйма.Если вы строите только одну или две полки, вы можете сэкономить деньги, отправившись в домашний центр или на лесной склад, где продается четверть или половина листов фанеры. И в большинстве случаев они даже раскроют фанеру по вашим размерам.
Если вы никогда не пытались реализовать такой, казалось бы, сложный проект по деревообработке, как этот, не волнуйтесь. TOH Мастер-плотник Норм Абрам создал упрощенную и понятную конструкцию, которую можно легко построить с помощью обычных инструментов. Узнайте, как установить выдвижные ящики в кухонный шкаф ниже.
Обзор деревянных выдвижных полок
Иллюстрация Грегори НемекаБлагодаря выдвижной полке неглубокий ящик на направляющих полного выдвижения избавляет от необходимости вставать на четвереньки и копаться в задней части шкафа в почти темноте. Сборка и установка выдвижной полки для модернизации — это на самом деле простой процесс, как показывает здесь мастер-плотник « This Old House » Норм Абрам.
Боковые стороны ящика можно легко обрезать с помощью торцовочной пилы или ножовки в угловом ящике; дно можно распилить циркулярной пилой или даже предварительно распилить на лесном складе. Детали соединяются между собой основными стыковыми соединениями, которые склеиваются и прикручиваются. Наконец, чтобы упростить процесс отделки, Norm использует быстросохнущий, но прочный аэрозольный лак.
Вы можете купить проволочные корзины, лотки и другие выдвижные устройства для хранения на заводе. Однако, если вы пойдете по этому пути, остерегайтесь второсортного оборудования — оно может провисать и тащиться под грузом кастрюль и сковородок.Не беспокойтесь, если вы построите показанную здесь полку; его направляющие полного выдвижения могут выдержать вес более 100 фунтов. Кроме того, ничто, купленное в магазине, не может сравниться с законченным видом деревянной полки, изготовленной на заказ.
Как установить раздвижные полки в кухонный шкаф
1. Измерьте шкаф
Фото Keller & Keller Photography- Чтобы полка могла скользить мимо дверцы шкафа и петель, вам нужно будет отделать направляющие ящика шипами.
- Чтобы измерить толщину планок, откройте дверцу шкафа и поместите направляющую ящика с выдвинутой внутренней направляющей как можно ближе к дверной петле, не касаясь ее. Затем измерьте расстояние между стенкой шкафа и задней частью направляющей ящика.
- Отрежьте две планки высотой 2 дюйма из фанеры или 1×3; они должны быть той же длины, что и направляющие ящика. Возможно, вам придется нарастить толщину, которую вы измерили (см. Выше), с помощью более чем одного куска дерева.
- Установите две планки напротив противоположных сторон шкафа, измерьте расстояние между ними, а затем вычтите 1 дюйм для толщины направляющих ящика.Полученный размер — это общая ширина полки, включая сосновый каркас. Отложите шипы в сторону.
Общая глубина полки (спереди назад) такая же, как длина направляющих ящика.
2. Соберите ящик
Фото Keller & Keller Photography- Вычтите 1 ½ дюйма из ширины полки и из ее глубины, чтобы определить размеры дна полки.Вырежьте дно из ¾-дюймовой березовой фанеры с помощью циркулярной пилы.
- Затем, используя механическую или ручную торцовочную пилу, отрежьте четыре отрезка 1×3 для рамы нужной длины. Боковины должны быть той же длины, что и нижняя часть фанеры, спереди назад; передняя и задняя части должны быть на 1 ½ дюйма длиннее, чтобы они могли закрывать боковые части.
- Прикрепите боковые части и заднюю часть к фанерному основанию; нижние края 1x3s и фанеры должны быть на одном уровне.
- С помощью комбинированной зенковки просверлите направляющие отверстия для винтов через 1x3s и в фанере через каждые 8-10 дюймов.Также просверлите два отверстия в каждом конце задней части, где она будет перекрывать боковую часть.
- Прикрепите боковые части к основанию с помощью клея и 15/8-дюймовых шурупов для гипсокартона. Затем приклейте и прикрутите заднюю часть рамы к низу фанеры и к прикрепленным бокам.
3. Обработка передней части ящика
Фото Keller & Keller Photography- Используйте лопаточную коронку диаметром ½ дюйма, чтобы просверлить отверстия с зенковкой глубиной дюйма вдоль дна и на концах передней части, используя тот же шаблон, что и для задней части.
- Затем прижмите переднюю часть к собранной полке и с помощью зенковки просверлите направляющие отверстия через отверстия цековки в фанере и на сторонах 1×3.
- Теперь снимите зажим и клей, и прикрутите переднюю часть к бокам и снизу с помощью шурупов для гипсокартона размером 1 5/8 дюйма.
4. Закройте головки винтов
Фото Keller & Keller- Чтобы скрыть головки винтов вдоль передней части, приклейте деревянные пуговицы диаметром ½ дюйма в отверстия зенковки.
Совет: Используйте пуговицы из древесины березы, чтобы они соответствовали сосне 1×3; пуговицы из дуба, вишни и ореха также доступны.
5. Распыление на лак
Фото Keller & Keller Photography- Отшлифуйте собранную полку наждачной бумагой зернистостью 120.
- Используйте липкую ткань или влажную тряпку, чтобы удалить всю шлифовальную пыль.
- Переместите полку на улицу для отделки.Наденьте защитные очки и респиратор с двумя картриджами. Осторожно нанесите тонкий слой аэрозольного лака на всю полку.
- Дождитесь высыхания лака (около 30 минут), затем слегка отшлифуйте полку наждачной бумагой с зернистостью 180.
- Сотрите шлифовальную пыль и нанесите второй слой лака.
Совет: При распылении лака держите под рукой чистую хлопчатобумажную ткань, чтобы вытереть любые капли или потеки.
6. Установите направляющие в шкаф
Фото Keller & Keller Photography- Подготовьте направляющие ящика к установке, сначала сняв секцию направляющих выдвижных ящиков с каждой направляющей.
- Вырежьте две прокладки толщиной 1/8 дюйма из куска мазонита или картона и положите их на пол шкафа; прокладки поднимут планки и соскользнут с дна шкафа настолько, чтобы полка не царапалась.
- Поместите одну из планок, вырезанных на обзоре, поверх регулировочных шайб вплотную к стенке шкафа. Прикрепите его к шкафу винтами диаметром 1 ¼ дюйма.
- Теперь поместите ползунок ящика поверх прокладок напротив шипа и прикрепите его к шипу с помощью прилагаемых винтов.
- Установите вторую направляющую ящика на противоположной стороне шкафа таким же образом.
Совет: В большинстве случаев установить направляющие и готовую полку будет проще, если сначала снять дверцы шкафа.
7. Закрепите направляющие на полке
Фото Keller & Keller Photography- Возьмите одну из секций направляющих, снятых ранее с направляющих ящика, и установите ее напротив выдвижной полки.
- Совместите конец направляющей так, чтобы он был заподлицо с передней частью полки и слегка приподнят снизу. (Каждый выдвижной ящик отличается; прочтите инструкции производителя, чтобы точно узнать, сколько места следует оставить между направляющей и дном полки.)
- Прикрепите направляющую к полке прилагаемыми винтами.
- Установите вторую направляющую на противоположной стороне полки.
8. Установите полку
Фото Keller & Keller Photography- Удалите прокладки из-под шипов и направляющих ящика и выметайте внутреннюю часть шкафа.
- Закройте задвижки ящика.
- Затем возьмите полку снаружи шкафа на уровне направляющих ящика.
- Совместите секции направляющих на полке с направляющими ящика внутри шкафа.
- Осторожно, но плотно задвиньте полку в шкаф.
- Полностью выдвиньте полку, чтобы убедиться, что направляющие зафиксировались на направляющих ящика. При необходимости снимите полку и установите ее на место.
Инструменты
Как установить оборудование шкафа (с видео!)
Двухуровневые кухни все больше и больше напоминают настоящие кухни, и в минувшие выходные они сделали особенно большой рывок вперед после того, как мы установили все оборудование шкафа.Но сверлить отверстия в новых шкафах может быть страшно, и здесь не так много места для ошибок или переделок. Поэтому, если вы не являетесь поклонником покупки совершенно новой двери или передней панели ящика, важно, чтобы вы с первой попытки выровняли и выровняли все по центру. Никакого давления, правда?
К счастью, после установки ручек и ручек на три кухни за последние полтора года мы усовершенствовали нашу систему. Итак, вот как вы можете сохранить ровность, центрированность, единообразие на всей кухне и снизить фактор страха при сверлении отверстий в ваших новеньких (или недавно отремонтированных / перекрашенных) шкафах.
Мы даже включили короткое видео, которое расскажет вам о каждом этапе (и покажет вам часть дуплекса со стороны деревянной кухни), так что приступим.
Инструменты и принадлежности для установки
Вот инструменты и расходные материалы, которые вам понадобятся, чтобы установка прошла гладко:
Видео: Установка вытяжек шкафа
Мы сделали сквозное видео при установке одного комплекта ящиков, чтобы вы могли видеть процесс в режиме реального времени.Мы также показали каждый шаг на фотографиях ниже, если вы предпочитаете видеть шаги таким образом, но видео даст вам действительно полное представление о том, что происходит (и покажет вам быстрый взгляд на деревянную кухонную сторону дуплекса. ). Кроме того, вы можете сыграть в «Где Уолдо» и попытаться найти где-нибудь в этом видео тапочки Шерри.
ПРИМЕЧАНИЕ. Если вы просматриваете это в программе чтения каналов, вам может потребоваться перейти к исходному сообщению в блоге и просмотреть видео. Вы также можете посмотреть его здесь, на YouTube .
Шаг 1. Отметьте шаблоны оборудования
Аппаратные шаблоны — настоящие герои этого проекта, так что, если вы не решаетесь потратить на них 10 долларов — ОНИ ПОЛНОСТЬЮ СТОИТ. Они сэкономят вам много времени и избавят от стресса. В них есть отверстия для всех стандартных ручек (у нас было 4 дюйма) и множество вариантов того, как далеко от верха шкафа вы можете их разместить (мы сделали 2 дюйма). Если вы делаете ручки, вы просто используете отверстия по центру в любом месте, которое вы выберете, что также приятно и удобно, чтобы все было единообразно.
После того, как мы определили, какие отверстия подойдут к желаемому расположению ручки, мы используем скотч и ручку, чтобы отметить их прямо на шаблоне кружком и большой стрелкой. В этих шаблонах есть много дыр в непосредственной близости, и вы не хотите случайно просверлить неправильный в любой момент, поэтому все, что вам нужно сделать для защиты от идиотов, стоит потраченных на него нескольких секунд. Вот как выглядит наш после того, как мы отметили выбранные нами отверстия на правильном развороте (опять же, ваши тяги определяют это — наши тяги были 4 дюйма) и опускаемся (помните, мы выбрали 2-хдюймовую каплю для всех наших отверстий по всей кухне) .
Шаг 2. Заклейте переднюю часть шкафа
Перед сверлением поместите малярную ленту примерно на в том месте, где вы собираетесь повесить оборудование. Это не только дает вам поверхность, которую вы можете разметить без фактической маркировки на шкафах, но и предотвратите растрескивание или раскалывание отделки шкафа, когда вы будете в нее сверлить. Для большей эффективности нам нравится склеивать все ящики в одном шкафу одновременно и обходить кухню таким образом — просто занимая ее по одной области за раз.
Шаг 3: Отметьте центральную линию на каждой передней панели
Этот шаг важен, особенно для стопок таких ящиков, потому что вы действительно заметите, если одна ручка даже немного не по центру или не на уровне других. Так что нам нравится не торопиться и по-настоящему проверять себя трижды.
Сначала измерьте полную ширину двери. Несмотря на то, что у нас базовый шкаф размером 24 дюйма, сами ящики немного меньше (23 7/8 дюйма).
Затем произведите любые вычисления, чтобы вычислить половину размера передней части вашего ящика (у нас 11 15/16 ″ — или всего лишь одна крошечная отметка внутри 12 ″ линии).Как только вы точно определите размер центра, отметьте его на синей ленте — , затем еще раз проверьте себя, измерив еще раз с ДРУГОЙ стороны ящика, чтобы убедиться, что он одинаковый с обеих сторон .
Я знаю, что последний шаг может показаться излишним, но мы пару раз ловили наши собственные ошибки во время этой установки (как только вы окажетесь на 20-м ящике, 12 15/16 ″ начинает выглядеть очень похоже на 11 15/16 ″ ). Так что перепроверка с другой стороны не раз спасала нас от некоторых неудачно размещенных дыр.
После того, как вы отметили центр на каждом ящике (вы даже можете сделать быстрое визуальное подтверждение того, что они, кажется, совпадают друг с другом), нарисуйте ваши отметки немного больше, чтобы их было легче увидеть на следующем шаге , и сделайте шаг назад, чтобы убедиться, что все они выстроились в линию.
Шаг 4. Составьте шаблон оборудования
На первом ящике поместите выступ шаблона оборудования на верх ящика, а затем отцентрируйте его по линиям, которые вы только что отметили. Это было немного проще с нашим старым шаблоном (который был прозрачным), но, достаточно прищурившись через эти центральные отверстия на шаблоне, мы могли увидеть нашу предварительно отмеченную линию на синей ленте позади него.
Если вы уверены, что вы разместили шаблон по центру на отмеченной линии и равномерно опираетесь на верхнюю часть ящика, нам нравится зажимать наш шаблон на месте, чтобы он не двигался во время следующего шага.
Шаг 5. Просверлите пилотные отверстия в шаблоне оборудования
Некоторые люди предпочитают просто отмечать отверстия ручки в шаблоне ручкой (помните, что это отверстия в шаблоне, которые вы заклеили лентой со стрелкой, указывающей на них), но мы считаем, что можем получить гораздо больше точное отверстие, если мы просверлим прямо через отверстие в шаблоне .Для этого вам понадобится довольно маленькое сверло (у нас было 5/64 ″), но вы все равно захотите просверлить небольшое пилотное отверстие, чтобы начинать каждое отверстие (прежде чем переходить к большему сверлу), так что неплохо просто сделать это через шаблон.
Предполагая, что фурнитура вашего шкафа похожа на нашу, которая вкручивается в заднюю часть ящика, вам нужно убедиться, что ваше пилотное отверстие полностью проходит через ящик и выходит наружу. Я показываю в видео, как мы склонны сверлить медленно, проходя через заднюю стенку, чтобы свести к минимуму любые потенциальные трещины на задней стороне ящика.Вы также можете наклеить малярную ленту на заднюю часть ящика, где сверло будет проткнуть, если вас особенно беспокоит скол на тыльной стороне, но в большинстве случаев головка винта в любом случае будет закрыта.
После того, как первый ящик готов, нам нравится повторять шаги 4 и 5 (центрировать шаблон, просверливать пилотные отверстия) на остальных ящиках в любом шкафу, над которым мы работаем, чтобы нам не пришлось переключать наши сверло вперед и назад для каждого ящика. Такой способ набухания делает вас быстрее и приводит вас в хороший ритм.
Шаг 6: Просверлите последние отверстия
После того, как вы проделали все свои пилотные отверстия, удалите шаблон оборудования (но не ленту!) И замените сверло на сверло 3/16 дюйма. Аппаратный шаблон фактически поставляется с одним, потому что это стандартный размер для большинства крепежных винтов. Но не помешает сделать достаточно большое отверстие для ваших винтов. Затем осторожно просверлите пилотные отверстия более крупным сверлом — опять же, обязательно пройдя через заднюю часть двери, но без особого усилия.
Когда все большие отверстия просверлены, можно, наконец, удалить ленту.
Шаг 7. Присоедините оборудование шкафа
Теперь вы можете прикрутить фурнитуру к каждой дверце или передней панели ящика. Ваши винты будут проходить изнутри ящика, и мне нравится соединять оба конца, прежде чем затягивать каждый винт руками.
После того, как все мои затяжки прикреплены, я возвращаюсь с помощью обычной отвертки и затягиваю все так, чтобы они плотно прилегали к двери.Я предлагаю НЕ использовать здесь электрическую дрель, потому что слишком плотное завинчивание может привести к повреждению дверцы или ящика.
Шаг 8: Очистите, и готово!
Последнее, что вам нужно сделать, это вырвать вакуумный шланг, чтобы собрать всю стружку от сверл из ящиков, шкафов и с пола. Но в остальном все готово. Ну, или вы идете дальше и повторяете эти шаги для остальных ваших шкафов.
И я должен отметить, что процесс работает примерно так же, если вы устанавливаете ручки или тянете дверь, например, фасады шкафа под раковиной.Вы просто используете ДРУГОЙ шаблон, входящий в набор. Он спроектирован так, чтобы располагаться вдоль угла дверцы шкафа, как тот, который вы видите ниже:
Так что я надеюсь, что это поможет избавиться от страха и догадок при установке оборудования вашего собственного шкафа. Мы никогда не поморщимся, проделывая отверстия в дверцах шкафов, но выполнение этих шагов помогло нам вывести из строя обе двухуровневые кухни менее чем за два часа — без единой кривой или смещенной по центру ручки!
И для всех, кто хочет увидеть всю кухню и услышать кучу советов по установке шкафов Ikea, следите за обновлениями: скоро появится пост, в котором мы подробнее поговорим о процессе в целом.Поскольку мы накопили большой опыт установки кухонь Ikea, у нас есть несколько приемов, которые мы хотим рассказать. А пока вот предыдущий пост об установке шкафов Ikea , который даст вам некоторую информацию.
Хотите больше советов по кухне? Ознакомьтесь с этими сообщениями ниже:
* Этот пост содержит партнерские ссылки *
Другие сообщения от Young House LoveКак установить направляющие ящика под столешницу
Видео: как установить слайды с ящиками для монтажа на нижнем уровне — стенограмма видео
Эрни Коновер: Кухонные шкафы открываются и закрываются тысячи и тысячи раз.Деревянные горки могут изнашиваться. Итак, в течение многих лет кухонные шкафы изготавливались с металлическими направляющими.
Традиционно они устанавливаются сбоку и открываются, но сегодня большинство строителей используют направляющие для монтажа под монтажом, которые полностью скрыты. Вы не видите их, когда открываете ящик. Когда вы закрываете ящик, задвижка очень эффективно и бесшумно закрывает ящик и удерживает его в таком положении.
Я покажу вам, как они входят через секунду. Это нижний ящик моего бара, и он будет полон бутылок виски, вина, поп-музыки и всего остального, так что вес изрядный.По этой причине я поставил центральную опору посередине, которая поможет выдержать весь этот вес. Это как поставить балку посередине ящика. У него есть шип на каждом конце, который входит в паз, и паз с каждой стороны, в который входит это дно из балтийской березы, поэтому он делает ящик, который может выдержать большой вес.
Кроме того, эти слайды Blum обойдутся в сто фунтов стерлингов. Есть некоторые отличия в креплении салазок. Вам нужно вставить набор зажимов в передней части двери, в которой фиксируются задвижки.Они позволяют перемещать ящик вверх и вниз в проеме. Они также позволяют регулировать из стороны в сторону. Они также отрегулируют, насколько далеко выдвигается ящик. Все это в пределах разумного, но это позволяет очень легко отрегулировать ящик под прямым углом к проему.
Также вам нужно сделать небольшую выемку в задней части ящика. Я делаю это с помощью задней пилы, но это может быть сделано с помощью фрезерного стола или циркулярной пилы. Я считаю, что это очень простой способ выполнить эту работу. Теперь я просто возьму стамеску и молоток и удалю эти отходы.Для этих слайдов Blum эти выемки или окна должны быть шириной 35 миллиметров, что составляет около дюйма и 3/8 дюйма. У других производителей слайдов для них есть другие размеры. Вам нужно будет проверить это с типом устанавливаемого слайда. Для правильной установки зажимов важно использовать приспособление для просверливания пилотных отверстий под шурупы. Это приспособление «Роклер», вы прикладываете его к двери, чтобы сделать это, и просто переверните его.
Теперь нам нужно заменить сверло на шестимиллиметровое.Затем мы помещаем это вот так, подходим и просверливаем в нем маленькую пустую дырочку. Мы сделаем то же самое на этой стороне. Вот небольшой язычок, который входит в это отверстие и запирает дверь. Чтобы вынуть ящик из ящика в шкаф, просто потяните его, и он сразу выйдет.
Давайте перейдем к шкафной коробке и посмотрим, как мы правильно устанавливаем их в шкаф, чтобы этот ящик входил и выходил, как смазанное освещение. Я установил правильный слайд.Пришло время установить левую. Это приспособление Rockler действительно значительно упрощает их установку. В коробке с лицевой рамкой для большинства слайдов вам нужно вставить прокладку здесь, на лицевой стороне, которая выводит эту стену сюда, чтобы закрепить этот слайд так, чтобы он находился в нужном месте.
На большинстве слайдов сегодня используются зажимы на обратной стороне. Мы просто вставили это в отверстие типа «ласточкин хвост». Это прикрутите к задней стенке шкафа. Для полного встроенного ящика, который я делаю, мне нужно отодвинуть его примерно на дюйм и 1/32 от края.Я просто так это записал. Я сдвигаю его, пока не стану чуть больше дюйма. Это дюйм и 1/4. Есть дюйм и 1/32. Убедитесь, что это зарегистрировано.
Теперь я просто приложил это к лицевой стороне шкафа, но оно должно быть вверху. Есть отметка, я могу выстроиться прямо здесь. Если я выровняю эту разметку и у меня есть возможность удержать ее там, я смогу это сделать. Мне легче просто вытащить прокладку под зажимное приспособление, чтобы поднять ее на нужную высоту, чтобы я был готов к работе. Я думаю, также разумно использовать самоцентрирующееся сверло, чтобы просверлить хотя бы первое отверстие, потому что вы не будете перемещать этот слайд, когда вставляете винт.
У этих коронок есть небольшой конус, который скользит вниз при сверлении. Их часто называют битами Vix, по названию оригинального производителя этих битов, но теперь я могу просто … с этим против рамы, вот так, я могу просто вот так вот так потянуться. Итак, мы идем. Теперь я просто пойду в спину, просверлю еще одну дырку. Вот посмотрим, как у нас получилось. Очень хорошо. Выглядит неплохо. Здесь потребуется небольшая корректировка. С помощью этих слайдов вы можете перемещать их примерно на 2,5 миллиметра вверх и вниз примерно одинаково.Вы перемещаете их влево и вправо на 2,5 миллиметра, чтобы у вас все получилось правильно.
Как установить ящик шкафа
Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.
Если вы потратили время на изготовление ящиков в форме ласточкина хвоста для кухонных шкафов, то прикрыть их боковыми направляющими — преступление. Слайды для монтажа под столешницу демонстрируют всю красоту этой классической столярной конструкции, поскольку они полностью скрыты под ящиком.Эти первоклассные горки, ставшие отличительной чертой нестандартных высококлассных кухонь, теперь доступны для плотников, которые хотят создавать свои собственные шкафы. В этой статье я покажу вам, как установить ящики с помощью направляющих для монтажа под столешницу, которые мы используем в Школе архитектурной деревообработки Новой Англии. Эти слайды имеют встроенную функцию мягкого закрытия, которая срабатывает на последнем дюйме или двух, когда ящик закрывается, что отлично, если у вас есть члены семьи, которые любят захлопывать ящики.
Также в этой серии: Основы кухонного шкафа • Как сделать ящик для ящика шкафа • Как установить ящик шкафа • Как сделать дверцу шкафа • Как установить дверцу шкафа • Предварительная отделка фанеры
Установите направляющиеФото 1.Установите направляющие ящика для монтажа под столешницу в шкаф. Они выглядят большими, но как только ящик будет установлен, они практически исчезнут.
В отличие от направляющих для бокового крепления, почти все оборудование для направляющих для монтажа под подставкой устанавливается внутри шкафа. Используемые нами направляющие (и практически все современные направляющие для ящиков) имеют монтажные отверстия, оптимизированные для системы 32 мм. Итак, если вы следуете правилам системы 32 мм для сверления 5-миллиметровых отверстий по бокам ваших шкафов, вы просто ввинтите направляющие ящика с помощью евровинтов 5 мм x 13 мм (, фото 1, ).Прелесть использования 32-миллиметровой системы заключается в том, что установленные направляющие автоматически будут иметь надлежащий отступ и будут параллельны верхней части шкафа и друг другу, что сделает их установку намного более быстрой и точной.
Установите ящик с выдвижным ящикомФото 2. Вырежьте выемки для направляющих ящика в задней части ящика, используя набор дадо. Вы переустановите забор и сделаете второй проход, чтобы завершить каждую широкую выемку.
Ящик с выдвижным ящиком необходимо немного модифицировать для использования с направляющими для установки под нижним креплением.Сначала вырежьте выемки шириной 1-3 / 8 ″ и глубиной 1/2 ″ сзади, рядом с боковыми сторонами коробки (, фото 2, ). Насечки должны просто касаться дна ящика. Вырежьте эти широкие выемки, сделав пару остановленных проходов. При выполнении первого прохода прекратите продвижение коробки, как только будет прорезана выемка. Выключите пилу и удерживайте коробку, пока полотно не перестанет вращаться. Затем переустановите ограждение и сделайте второй проход с остановкой, чтобы завершить выемку. Чтобы вырезать выемку на другой стороне, переместите упор на противоположную сторону лезвия и повторите процесс.
Фото 3. Используйте приспособление, поставляемое производителем слайдов, чтобы просверлить отверстие над каждой выемкой. Эти отверстия прикрепляют ползун к задней части ящика.
Затем просверлите отверстие диаметром 6 мм. отверстие глубиной 10 мм чуть выше каждой выемки ( Фото 3 ). Для одного или двух ящиков достаточно легко найти и просверлить отверстия вручную, но для большего количества более эффективно использовать приспособление производителя.
Фото 4. Установите фиксирующие зажимы для направляющих в передних углах ящика.То же приспособление, которое использовалось на последнем этапе, позволяет легко находить и просверливать пилотные отверстия.
С помощью того же приспособления просверлите направляющие отверстия для фиксирующих зажимов, которые входят в салазки ящика. Эти зажимы устанавливаются на нижние передние углы ящика ( Фото 4 ). Винты установлены под небольшим углом, чтобы они могли хорошо держаться, поэтому приспособление в этом случае очень удобно. Установите зажимы с помощью винтов # 6 x 1/2 ″ с анкерной головкой. Обратите внимание, что при покупке зажимов вам понадобится один левый и один правый зажим на каждый ящик.
Фото 5. Фото 5 Используйте выемки, чтобы установить ящик выдвижного ящика и зафиксировать направляющие. Штифт фиксирует каждую направляющую сзади, а зажимы в нижней части фиксируют каждую направляющую спереди.
Установить ящик с выдвижным ящиком очень просто ( фото 5 ). Просто установите ящик на направляющие и вставьте его в отверстие, пока фиксирующие зажимы не войдут в зацепление спереди, а штифты заедут сзади. Чтобы снять ящик, потяните его, потянитесь и сожмите фиксирующие зажимы.
Установка переднего ящикаФото 6.Отцентрируйте переднюю часть ящика в проеме, используя прокладки 3/32 ″.
Начните с просверливания двух отверстий 5/16 ″ в передней части ящика, на 1 ″ вниз от верха и 1–1 / 2 ″ от внутренней стороны стороны. Чтобы избежать разрывов при сверлении отверстий, используйте в качестве подложки биту и кусок обрезков древесины. Обрежьте переднюю часть ящика, чтобы он соответствовал проему, оставив зазоры 3/32 ″ по всему периметру и используйте прокладки для его центрирования ( фото 6 ). Затем отметьте расположение пилотных отверстий на его задней стороне, проталкивая одно и то же сверло через каждое отверстие изнутри коробки и скручивая его (, фото 7, ).Используйте эти отметки, чтобы просверлить пилотные отверстия №8 в задней части передней части ящика. Этот метод гарантирует, что, когда передняя часть ящика находится в правильном положении, направляющие отверстия идеально отцентрованы по отношению к отверстиям в ящике ящика.
Фото 7. Отметьте переднюю часть ящика для направляющих отверстий после сверления монтажных отверстий в ящике. Используйте то же сверло, чтобы пилотные отверстия были точно отцентрованы.
Прикрепите переднюю часть ящика к ящику с помощью крепежных винтов # 8 x 1-1 / 8 ″ с шайбой для передней части ящика.Увеличенные отверстия в ящике позволяют регулировать его почти на 1/16 дюйма в любом направлении, поэтому вы можете отрегулировать переднюю часть ящика, если после установки шкафа появятся неровные зазоры.
Фото 8. Используйте винты с полукруглой головкой, чтобы закрепить переднюю часть ящика. Увеличенные монтажные отверстия и идеально отцентрированные направляющие отверстия позволяют при необходимости вносить небольшие корректировки после установки шкафа.
Установка тяговых штифтов ящика фиксирует переднюю часть ящика, поэтому не устанавливайте тягу до тех пор, пока шкаф не будет установлен и не будет произведена окончательная центровка передней части ящика.Чтобы установить тягу, просверлите отверстия размером с хвостовики крепежных винтов как в передней части ящика, так и в ящике ( Фото 8, ). Чтобы лучше закрепить высокую переднюю часть ящика, закрутите дополнительные винты из нижней части передней части ящика в прикрепленную переднюю часть.
Боковая панель : Направляющие ящика с регулируемыми европейскими петлямиBlum Тандемные направляющие для монтажа под столешницу и вставные фиксирующие зажимы делают установку ящиков проще, чем когда-либо. Направляющие устанавливаются в шкафу; зажимы (левый и правый специфические) крепятся на дне ящика.Каждая клипса позволяет перемещать ящик ящика своей стороной вверх и вниз. Когда ящик установлен, если потянуться снизу и сдвинуть серый регулировочный рычаг зажима к задней части, ящик будет постепенно подниматься; потянув рычаг на себя, ящик опускается. Другой рычаг в задней части направляющей позволяет поднимать и опускать заднюю часть ящика с этой стороны, чтобы вы могли отрегулировать переднюю часть ящика так, чтобы она находилась в плоскости лицевой рамки. Наконец, у каждого зажима есть регулировочный винт, который перемещает ящик внутрь и наружу.Поскольку наши шкафы имеют лицевые рамы 13/16 ″ и передние ящики 3/4 ″, это позволяет перемещать ящики вперед, пока их фасады не будут на одном уровне с рамками. (Стандартные фиксирующие зажимы Blum не имеют этой регулировки; они предназначены для использования с дверьми и лицевыми рамами одинаковой толщины).
Био
Грег Ларсон — директор Школы архитектурной деревообработки Новой Англии (NESAW), школы профессионального обучения для краснодеревщиков и школы деревообработки и ремесел для любителей The Workbench.Обе школы расположены в Истхэмптоне, в красивом западном Массачусетсе. Для получения дополнительной информации посетите сайты www.nesaw.com и www.workbenchschool.com.
Рекомендации по продукту
Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.
Как вручную извлечь застрявший диск в консоли PlayStation 4 «PlayStation 4 :: WonderHowTo
Вы знаете, как вы раздражаетесь, когда кладете четвертак в торговую или стиральную машину, а он застревает? Внутри вас кипит тихая ярость.А теперь представьте, что эта четверть — это видеоигра за шестьдесят долларов, и она застряла внутри вашей новой системы PlayStation 4 за четыреста долларов.
Вероятно, никогда не будет игровой приставки, которая время от времени не ела бы диск, по крайней мере, до тех пор, пока они полностью не избавятся от оптического привода. А пока ожидайте, что ваша голодная PS4 насытится вашими драгоценными DVD, Blu-ray и игровыми дисками.
Большинство людей, у которых в настоящее время застревают диски, — это те, кто пытается обновить некоторые игры для PS3 до версий для PS4 или просто смотрят, смогут ли они поиграть в свои игры для PS3.Что ж, было много способов извлечь застрявший диск в PS3, и уже есть несколько способов сделать это на PS4.
Метод первый: простой способ, который нельзя разбирать
Этот первый метод будет первым, который вы захотите попробовать, поскольку он не требует разборки PlayStation 4.
- Выключите PS4, удерживая кнопку питания, пока система полностью не отключится.
- Отключите все шнуры, подключенные к PS4, напрямую от системы.
- Поместите PS4 вертикально. Диск обычно застревает, когда консоль находится в горизонтальном положении. Вертикальное размещение может помочь сместить его.
- Подождите около 30 минут.
- Подсоедините все шнуры.
- Загрузитесь в безопасном режиме, удерживая кнопку питания от 7 до 8 секунд.
- Скрестите пальцы. Это действительно так. Будем надеяться, что диск теперь должен быть извлечен.
Метод второй: способ разборки
Этот метод потребует разобрать PS4 и поставляется непосредственно от Sony, поэтому сомнительно, что это приведет к аннулированию гарантии.В отличие от сложных процедур для PS3, это довольно просто.
Шаг 1. Снимите блестящую крышку
Снимите блестящую часть крышки PS4 руками. Он должен легко отрываться.
Изображения с playstation.comШаг 2. Найдите винт
Между вентиляционными отверстиями есть маленький черный винт. Вы увидите две части плотно упакованных слотов и один слот, несколько разделенный. Здесь находится винт.
Изображение с playstation.comШаг 3. Поверните против часовой стрелки
С помощью крестовой отвертки поверните винт против часовой стрелки. Это не должно требовать большого давления, и вы должны увидеть, как застрявший диск медленно выходит из своего гнезда после нескольких поворотов.
Изображение предоставлено playstation.comШаг 4. Соберите все вместе
Вытащите диск, а затем снова затяните винт. Установите крышку на место, подключите все шнуры и приготовьтесь наслаждаться PS4 … снова.
Изображение с playstation.comПодробнее о том, как вручную извлечь застрявший диск в консоли PS4, читайте в полном руководстве в Центре знаний PlayStation.
Последний вариант
Если один из вышеперечисленных методов сработал для вас, убедитесь, что вы используете последнюю версию программного обеспечения PlayStation, прежде чем вставлять другой диск. Если ни один из них не помог вам, возможно, вам придется отправить его по адресу Sony для ремонта или обратитесь в службу поддержки PlayStation для получения дополнительной информации.
Сообщите нам, какой метод сработал для вас, или если у вас есть еще одно предложение для добавления в список.
Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.
Купить сейчас (97% скидка)>
Другие выгодные предложения, которые стоит проверить:
Планы выдвижных ящиков Kreg
Планы выдвижных ящиков KregKreg Clamps® сохранят вашу работу в безопасности, пока вы строите, и дадут вам лучшую помощь, в которой вы нуждаетесь для выполнения проектов.Выбирайте из множества размеров, прямоугольных зажимов, угловых зажимов, стержневых зажимов и т. Д.
Приспособление для выдвижных ящиков упрощает установку ящиков за счет совмещения направляющих в шкафу и на ящике. Встроенные язычки позволяют легко выровнять приспособление для поддержки направляющих внутри шкафа и для поддержки ящиков, когда вы прикрепляете к ним направляющие. Приспособление простое в использовании, оно гарантирует, что каждый ящик подходит и работает без сбоев.
Как заменить дверь ящиками. Опубликовано в понедельник, 5 декабря 2016 г.Узнайте, как легко обновить свою кухню! В видео № 5 этой серии мастер-плотник Гэри Стриглер показывает, как улучшить кухню, превратив шкаф с дверцами в шкаф с ящиком ящиков.
Узнайте, как сделать этот УДИВИТЕЛЬНЫЙ комод с подробными пошаговыми инструкциями! Эти планы были изменены для всех уровней квалификации. *** БОНУС *** В эти планы включены шаблоны выдвижных ящиков и подставка для имени! Рекомендуемые инструменты: настольная пила, лобзик, Brad Nailer, Miter Saw, приспособление для отверстий Kreg Pocket
Вот секрет ящиков: они только выглядят сложными.На самом деле это просто другой тип коробки: две стороны, передняя, задняя и нижняя. В этом видео вы …
Приспособление Kreg Drawer Slide позволяет быстро и легко установить выдвижные направляющие. Он точно удерживает салазки ящика, чтобы вы могли просверлить монтажные отверстия и установить винты. Кроме того, он удерживает ящик в правильном положении, так что вы можете просверлить крепление салазок к корпусу ящика. Приспособление для выдвижных ящиков работает на …
Чертежи (231). Используя верхний горизонтальный край в качестве ориентира, приспособление для выдвижного ящика позволяет центрировать ручки 3 дюйма, 3 1/2 дюйма, 4 дюйма и 96 мм, а также размещать ручки на глубине 5 дюймов (с шагом 10).
10 июля 2020 г. · Шаг 5. Установите направляющие ящика комода. Теперь пришло время для выдвижных ящиков. Я установил в комод 6 пар 16-дюймовых направляющих для ящиков с мягким закрыванием. Однако, чтобы сделать это по бокам, мне пришлось добавить еще несколько разделительных блоков из обрезков дерева, где необходимо было установить направляющие.
Холодильник и морозильник
5 июля 2015 г. — Монтажные кронштейны для выдвижных ящиков Kreg® от Lee Valley Инструменты. Lee Valley предлагает высококачественные деревообрабатывающие инструменты (токарная обработка, отделка дерева, заточка, резьба по дереву), садовые инструменты и оборудование для плотников, краснодеревщиков и садоводов.Планы включают в себя список вырезов для всех частей, необходимых для создания ящика для хранения. Дополнительные планы DIY доступны на веб-сайте, чтобы изменить ящики, которые помещаются в ящик для ящиков, если …
Диссоциативное дыхание
13 марта 2017 · При создании планов органайзера для шкафа вы составите список вырезов со схемами всей древесины, которая вам понадобится для проекта. Для этой конкретной конструкции передние панели ящиков будут иметь высоту 5,75 дюймов, 7 дюймов, 7 дюймов, 9 дюймов, 9 дюймов и 10 дюймов, а между каждой передней частью ящиков будет зазор 1/8 дюйма.
10 июня 2019 г. · Итак, я сотрудничал с моими друзьями из Kreg Tool и Build Something, чтобы построить эту самодельную раковину с тремя ящиками и одной раковиной для их ванной комнаты, и я делюсь бесплатными планами, чтобы вы могли построить свой собственный на BuildSomething.com. Щелкните здесь, чтобы просмотреть планы, и вы также можете просмотреть и найти сотни других бесплатных планов строительства, пока вы там.
Во-первых, постройте полки и ящики, фрезеруйте (узнайте, как построить фрезерный стол) ящики, установите направляющие и соберите верх и фасады каждой части.Если у вас есть какие-либо зазоры, вы можете заполнить их герметиком перед грунтованием и покраской. Когда краска высохнет, вы можете добавить ручки к ящику, и все готово. Откройте для себя секреты изготовления прочных ящиков, вырезав фиксирующие пазовые соединения на столовой пиле, как научил дизайнер-редактор WOOD Magazine Джефф Мертц. Лучше всего то, что эта техника позволяет вырезать все части сустава с помощью всего лишь лезвия дадо и одной настройки на столовой пиле. В испытаниях журнала WOOD этот шарнир выдвижного ящика оказался прочнее, чем даже ласточкин хвост.
Harman kardon vs sonos soundbar
Наконец, мы измерили, вырезали и прикрепили лицевые стороны ящиков к стенкам ящика и основанию ящика с помощью горизонтальных стыков Kreg Jig. Для лицевых панелей мы вырезаем: Ящик № 1 Лицевой разрез @ 15 дюймов в ширину и 6 ⅞ дюймов в высоту. Ящик № 2 Лицевой вырез @ 18 ½ дюйма в ширину и 6 ⅞ дюйма в высоту. Это ширина между опорами ящика (минус ¼ ”для зазора) x высота …
Kreg Jig — если вы часто строите, вкладывайте деньги в эту. 1 1/2 листа фанеры ¾ «(2-й лист — нужна только площадь 2’x2 ‘).6 пар направляющих для боковых ящиков размером 16 дюймов с зазором 1/2 дюйма.
Установка выдвижных ящиков — быстрый и простой способ для ящиков, которые идеально подходят и плавно скользят. Приспособление для выдвижных ящиков упрощает установку направляющих ящиков. Это простое в использовании приспособление удерживает слайды в нужном положении при сверлении монтажных отверстий в шкафу, а также поддерживает ящики для ящиков при установке слайдов в ящик. Кроме того, Jig работает с направляющими на шариковых подшипниках, с эпоксидным покрытием и суппортом … Любите строить с помощью приспособления для отверстий для карманных отверстий Kreg Jig? Этот комплект включает в себя планы деревообработки в формате PDF для пяти наших самых популярных предметов мебели, сделанных своими руками, созданных с помощью приспособления Kreg Jig! Вы получите 5 PDF-файлов для печати с расширением.
2020 кучера по невысокой цене
Kreg Jig проектирует ящик для игрушек, который может сделать любой. Эти планы стола со свободным концом включают ящик. Мы с Барретом покажем вам, как легко собрать воедино проекты кабинета Oregon практически для любого проекта с помощью приспособления Kreg Pocket Hole Jig. Музыка kreg сундук планирует The. Крег планы груди. Крег планы груди
Хорошо, я думаю, это был мой сингл. любимый. вещь. во всем каталоге CB. Я хочу один. Плохо. Как только нам понадобится еще один комод, это то, что мне нужно!
Бесплатный план проекта: www.buildsomething.com/plans/P8167D2955EE3AAE5/Classic-Stepback-Cupboard Мы получили это — сделай сам … Приспособление для выдвижных ящиков Kreg (goo.gl/YSwXt4) избавляет от догадок и … Эти бесплатные планы показывают, как построить межкомнатную дверь с помощью Kreg Jig. Легко адаптируется к дверному проему любого размера.
Установите rclone synology
Откройте для себя бесплатные планы и проекты деревообработки для кухонного шкафа Kreg. Начните свой следующий проект кухонного шкафа Kreg с одного из наших многочисленных планов деревообработки.Планы проектов по деревообработке доступны для немедленной загрузки в формате PDF.
Kreg Tool разместил видео в плейлисте Бесплатные планы проектов! — с The DIY Life с Аникой. 6 марта 2019 г. · Эта книжная полка #DIY — идеальное место для хранения книг и демонстрации декора: bit.ly/2tYiW7X
В этом плане комод состоит из 2 на 4 и 2 на 6 для верха. Размер шкафа составляет 22 ½ дюйма … Инструмент для карманных отверстий, такой как Kreg Pocket Hole Jig 1,25 дюйма … Спланируйте свой гардероб или встроенный шкаф всего несколькими щелчками мыши, используя Выбор индивидуального места для хранения для вашей прогулки. в платяном шкафу или гардеробной — расположите шкафы с полками, ящиками, корзинами, направляющими…
Pandas to json
Приспособление для установки слайдера выдвижных ящиков Kreg® позволяет быстро и легко устанавливать слайдеры ящиков, обеспечивая идеальную посадку ящиков и плавное скольжение каждый раз. Kreg® Drawer Slider Jig занимает …
Kreg® с гордостью представляет System Organizer — способ хранения и организации всей системы Kreg Joinery ™ в одном компактном и удобном футляре. Совершенно новый системный органайзер — идеальное место для хранения и упорядочивания всех компонентов вашей системы Kreg Joinery ™ — ваших зажимов Kreg Jig®, зажимов Kreg®, винтов Kreg®, сверл и отверток и многого другого.
Приспособления для выдвижных ящиков Уточнение по типу: Приспособления для выдвижных ящиков Сверла Уточнение по типу: … Советы, хитрости и бесплатные планы проектов. В информационном бюллетене Kreg по электронной почте есть кое-что для вас. Книжная полка Крега Джига планирует простые советы и приемы экспертов 05 октября 2020 г. (⭐️ Смотри в любое время) | Планы книжной полки Kreg Jig Простые руководства по загрузке !! Как использовать планы книжной полки Kreg Jig Просто для 1 последнего обновления 2020/10/05 Стекло, дерево, орех Стекло, дерево, орех
2015 rzr 900 trail vs 900s
Не делайте этого беспокоиться Деревообработка стало проще с Woodworkingplansman.com — самая большая коллекция бесплатных проектов и планов по деревообработке с пошаговыми инструкциями, списками материалов и списками вырезов …
14 ноября, 2017 · Можно увидеть, как выдвижной ящик скользит по пазу в направляющей для выдвижного ящика. Когда винт, завернутый в нижнюю часть стороны ящика, ударяется о стопорную планку, ящик не может полностью отодвинуться от стола. 1 Прикрепите носилки к ноге с помощью отрезанного вручную ласточкина хвоста 2 4 15 15. 4 СКАМЬЯ НА ЧЕТЫРЕ ДОСКИ Гикори 16 16. 17 17.
Экономьте деньги, используя бесплатные планы и проекты по обработке дерева. Универсальный инструмент для монтажа направляющих выдвижных ящиков Kreg упрощает установку направляющих со стороны шкафа; Во-первых, я прикрепил слайд ящика к инструменту для монтажа слайдов ящика. Встроенный магнит удерживает слайд …
Объявление о контракте на поставку грузовиков Usps на 2020 год
Компания Kreg Tool Co., специализирующаяся на столярных системах с отверстиями для карманов, имеет несколько потрясающих новых приспособлений, а также доступна в качестве комплекта модернизации для Kreg. Стандартный пакет.Master System имеет новый …
Планы столов для инструментов Kreg Простые планы деревообработки 31 октября 2020 г. (Не требуется CC) | Планы Kreg Tool Table получают бесплатный и мгновенный доступ! Планы столов для инструментов Kreg Удивительные проекты в области деревообработки 31 окт.2020 г. (| Доступ 24/7) | Планы столов для инструментов Kreg Полные инструкции от начала до конца. Как создать стол для инструментов Kreg Планы по созданию небольшого стола из 2х4 для продажи Перейти к основному содержанию
Узнайте, как легко обновить свою кухню! В видео № 3 этой серии мастер-плотник Гэри Стриглер показывает, как модернизировать шкафы путем установки…
Контентный форматированный текст android
Охотники за привидениями полные эпизоды онлайн бесплатно
Какие электронные сигареты продает wawa
Ky безработица под следствием
Macbook pro 2018 9000 60hz Фильтр насоса для пруда
NASA rocket simulator game
Browning, автоматический дробовик, 12 калибр, золотой спусковой крючок
Головная боль с болью в глазах и головокружением
Allis Chalmers d19 3-точечная навеска
oc
