Как определить полярность у светодиода | Энергофиксик

Любой любитель смастерить что-либо собственноручно использует в своих подделках светодиоды, например, для индикации работы самоделки или просто для красоты. А для того, чтобы светодиод исправно работал в схеме, его нужно правильно подключить. И для этого нужно определить, где у него катод (минус) и анод (плюс). В этой статье и пойдет речь о том, как можно определить полярность.

Обозначение на схеме

Если обратиться к схематическому обозначению, то вы увидите следующую картину:

yandex.ru

yandex.ru

Где треугольником обозначен анод, а вертикальная черта указывает на катод, а две параллельные стрелки говорят о том, что данный элемент излучает свет. Так с обозначением на схемах вроде все предельно просто и понятно, давайте теперь рассмотрим другие способы определения.

Визуальное определение

Определение полярности диодов в корпусе DIP

Давайте сначала рассмотрим наиболее распространенные среди «любителей-профессионалов» светодиоды:

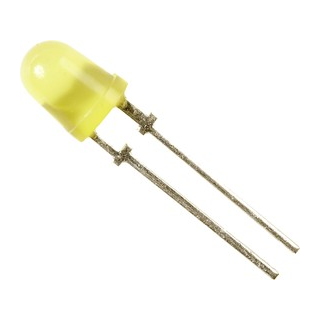

Итак, если вы приобрели новый светодиод, внимательно посмотрите на его ножки. Вы заметите, что одна ножка длиннее другой. Это не заводской брак, а конструктивная особенность.

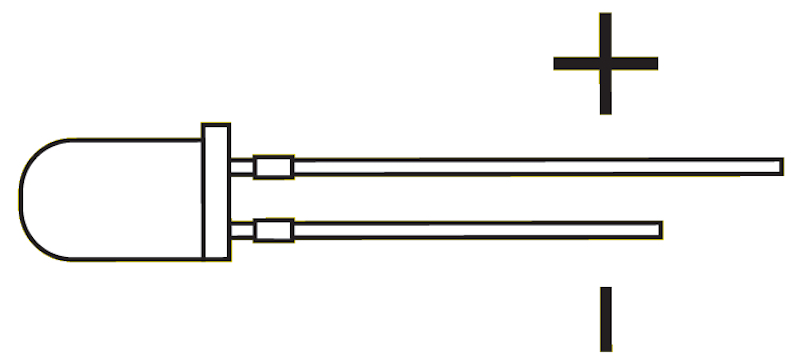

Итак, более длинная ножка это анод (плюс), а короткая — катод (минус).

Если же вы используете б/у диод (который был выпаян), то обратите внимание на сам цоколь, там где будет срез будет катодом.

А рассмотрев внутреннее устройство можно увидеть широкую деталь, которая является минусом и маленькая «деталюшка» (плюс).

Определяем полярность у диода в корпусе SMD

Эти диоды так же довольно активно используются в лампах и светодиодных лентах и знать где у такого изделия катод и анод так же будет не лишним.

Внутрь такого диода уже не заглянешь, но производители оставили специальную метку в виде скоса угла:

yandex.ru

yandex.ru

Так что с той стороны где скос расположен катод (минус), а противоположная сторона — анод (плюс).

Определение с помощью приборов

Следующим верным вариантом определения полярности светодиодов является использование универсального измерительного прибора – мультиметра.

Для успешной проверки подсоединяем концы: черный с разъем COM, а красный в VΩmAC, далее ставим регулятор на прозвонку и касаемся концами вывода светодиода.

И когда вы коснетесь красным щупом анода, а черным катода, светодиод начнет светиться, а на табло прибора вы увидите падение напряжения на светодиоде.

Если в вашем мультиметре присутствует специальный разъем для проверки PNP и NPN транзисторов, то можно выполнить проверку вообще без щупов. Для этого переставляем регулятор в положение «hFE».

И помещаем концы нашего диода в разъемы, обозначенные «Е» – эмиттер, и «С»- коллектор. Так как на коллектор PNP-транзистора подается отрицательное смещение, то если вы в это гнездо вставили катод, а соответственно в «С» вставлен анод, то светодиод загорится. Это наиболее быстрый и простой вариант определения полярности светодиодов.

Примечание. Если вы хотите определить полярность диода без ножек, то в разъемы мультиметра вы можете вставить маленькие иголочки и прикасаться к их концам выводами проверяемого диода.

Определение полярности источником питания

Еще одним вариантом определения полярности светодиодов является использование источника питания на 3 – 6 вольт. Например, вполне подойдет уже подсевшая батарейка с компьютерной материнской платы CR2032

yandex.ru

yandex.ru

Таким образом, подсоединяя ножки диода к батарейке, можно легко определить полярность диода.

Заключение

Это все методы определения полярности светодиодов, о которых я хотел вам рассказать. Если статья оказалась вам полезна или интересна, то оцените ее лайком. Спасибо за внимание!

Как определить полярность светодиодов

Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем.

Изготовьте прибор для проверки полярности светодиодов. Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: красный и черный. Отрицательный вывод батарейного отсека соедините напрямую с черным щупом, а положительный — через резистор с красным щупом. Поместите прибор в подходящий корпус. Вставьте в отсек батарейки.

Чтобы проверить светодиод, подключите к нему щупы сначала в одной полярности, а затем, если он не засветится, в другой. Когда диод светится, черный щуп подключен к его катоду, а красный — к его аноду. Резистор в приборе выбран таким, чтобы свечение было неярким, зато можно было проверять даже самые маломощные светодиоды.

При работе со светодиодами изумрудного, синего, фиолетового и белого цветов предохраняйте их от воздействия статического электричества.

Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это необходимо для того, чтобы они при переноске не замкнулись между собой. Замыкание не повредит прибору, но если держать щупы замкнутыми долго, элементы питания постепенно разрядятся через резистор.

Определив полярность светодиода, в дальнейшем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

Если вы приобрели большое количество светодиодов одного типа, определите полярность лишь нескольких из них. Убедитесь, что у всех них цоколевка одинакова. В дальнейшем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине выводов. Но так поступайте лишь в том случае, если вы точно уверены, что все диоды относятся к одному типу.

Никогда не используйте светодиоды без резисторов. Даже превышение тока через такой прибор всего в два раза способно сократить его срок службы почти в сто раз. Десятикратное превышение выведет его из строя мгновенно.

Определяем полярность светодиода. Где плюс и минус у LED


Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

На электрической схеме светодиоды изображают двумя способами.

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.

    Похожие записи
  • Что такое светодиод (устройство, параметры, маркировка)
  • Лампа натриевая (ДНаТ) особенности и характеристики
  • Зачем нужен ЭПРА (электронный балласт) для люминесцентных ламп

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Подключаем светодиодные светильники своими руками

Еще один немаловажный фактор – использование таких светильников сохраняет окружающую среду из-за уменьшения выделяемых электростанциями в воздух продуктов горения. Пользователи светильников на светодиодах сходятся во мнении, что такие лампы характеризуются компактными размерами, экономичным использованием электричества, отсутствием сложностей при самостоятельной установке, да и ни человек, ни природа не получают от них вредных излучений. Вполне вероятно, что вскоре они заменят не только обычные лампы накаливания, но и энергосберегающие.

При всех многочисленных плюсах у светодиодных ламп есть ощутимый минус – достаточно высокая стоимость – порядка 20 — 50 у.е. Можно, конечно, взять и китайский вариант, но работать он будет гораздо меньше, да и светить он будет примерно также, как и лампы дневного света.

Что внутри?

Если рассмотреть светильник поближе, так сказать, изнутри, то мы увидим, что в корпусе есть отражатель и комплект маленьких светодиодов. В силу большого нагревания светодиода, у каждого есть особый охлаждающий радиатор. А там, где они соприкасаются, для лучшего контакта и отведения тепла наносится термопаста.

Если допустить перегрев светодиодов, то они быстро выходят из строя.

В зависимости от того, сколько в лампе светодиодов и какая их мощность, можно определить суммарную мощность всей лампы. Светодиодов может быть разное количество – как один, так и несколько десятков. Все они являются составляющими одной электрической сети и управляются посредством блока питания по специальной схеме подключения.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Электрохимия и гальваника

В электрохимии есть два основных раздела:

Гальванические элементы – производство электричества за счет химической реакции. К таким элементам относятся батарейки и аккумуляторы. Их часто называют химическими источниками тока.Электролиз – воздействие на химическую реакцию электроэнергией, простыми словами – с помощью источника питания запускается какая-то реакция.

Рассмотрим окислительно-восстановительную реакцию в гальваническом элементе, тогда какие процессы протекают на его электродах?

  • Анод – электрод на котором наблюдается окислительная реакция, то есть он отдаёт электроны. Электрод, на котором происходит окислительная реакция – называется восстановителем.
  • Катод – электрод на котором протекает восстановительная реакция, то есть он принимает электроны. Электрод, на котором происходит восстановительная реакция – называется окислителем.

Отсюда возникает вопрос – где плюс, а где минус у батарейки? Исходя из определения, у гальванического элемента анод отдаёт электроны.

Важно! В ГОСТ 15596-82 дано официальное определение названий выводов химических источников тока, если кратко, то плюс на катоде, а минус на аноде. В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду)

Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус

В данном случае рассматривается протекание электрического тока по проводнику внешней цепи от окислителя (катода) к восстановителю (аноду). Так как электроны в цепи текут от минуса к плюсу, а электрический ток наоборот, тогда катод – это плюс, а анод – это минус.

Внимание: ток всегда втекает в анод!

Или то же самое на схеме:

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.


Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Оцените, пожалуйста, статью. Мы старались:)

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Как на светодиоде определить плюс и минус. Правильное включение светодиода

Способны пропускать электрический ток в определенном направлении. Если подключение выполнено инверсионно, электрический ток не проходит по цепи, а нужный электроприбор не включится. Объясняется это тем, что приборы по принципу устройства представляют собой диоды, и не все имеют способность светиться. Это говорит о том, что светодиод имеет полярность и функционирует при определенном направлении тока. В связи с этим для подключения важно правильно определить, где у светодиодов минус и плюс. Разберем несколько способов.

Визуально

Если у Вас в руках светодиод где плюс где минус вы не знаете, попробуйте сделать это визуально. Как визуально определить светодиодную полярность? Достаточно просто.
У нового светодиода два вывода, один должен быть короче. Короткий вывод — это катод. Запомнить легко: «короткий» — «катод», оба слова на «к». Плюс находится там, где длинный вывод. Если имеем дело с использованным светодиодом, ножки которого согнуты, задача усложняется.

Тогда вглядываемся в корпус, где находится самый важный элемент — кристаллик. Он лежит на крошечной подставке, чашечке. Вывод с подставки — катод, с его стороны располагается срез или засечка.
НО данный способ не всегда применим. Многие производители сегодня при производстве не соблюдают стандарты, а ассортимент моделей поражает многообразием. Некоторые изготовители отмечают катоды точкой или линией зеленого цвета, либо проставляют знаки «-» и «+». Если же внешних опознавательных признаков нет, нужно провести электротестирование.

Источник питания в помощь

Второй способ определить светодиодную полярность — подключить его к . Главное, правильно подобрать источник питания с напряжением, чтобы оно не превышало максимальный уровень напряжения светодиода, иначе он перегорит или испортится.

Элементы соединяются так: к » +» подключается «-«, к «-» подключается «+».

Мультиметр

Если вышеописанные способы не дали результатов, используйте мультиметр. Чтобы мультиметром определить полярность светодиода потребует максимум минута. Сначала нужно выбрать на оборудовании режим измерения уровня сопротивления, а затем прикоснуться специальными щипцами к светодиодным контактам. Черный провод идет к «-», а красный к «+». Не нужно касаться слишком долго, 20-30 секунд хватит. Если включение было выполнено напрямую (« + » к « + », а « — » к « -»), на мультиметре отображается показатель в области 1,7 кило Ом. Если включение обратное — на приборе не отображаются измерения..
Измерять в режиме диода несколько легче: при подсоединении напрямую, загорится . Этот режим подходит для зеленых и красных лампочек, а вот белые и синие лампочки рассчитаны на ток с напряжением более 3 В. По этой причине при подключении лампочек синего и белого цвета, они могут засветиться и при правильной полярности.


В данном случае используется режим измерения характеристик транзисторов. Светодиод вставляется в пазы колодки, снизу мультиметра. Применяется часть PNP: одна ножка диода вставляется в разъем «Е» — эмиттер, а вторая в «С» — коллектор. Лампочка светится когда, к коллектору подсоединили катод.
Таким образом, определение полярности не представляет особой сложности.

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит . Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

  • Лампочки;
  • светодиодные ленты;
  • фонарики;
  • индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.


Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Как определить полярности диодов: плюс или минус

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Общий вид изделия

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

  • Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
  • Проверка посредством мультиметра, включённого в режим прозвонки;
  • Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Этот способ позволяет расшифровать полярность по имеющимся на полупроводниковом изделии специальным меткам. У некоторых диодов это может быть точка или кольцевая полоска, смещённая в сторону анода. Некоторые образцы старой марки (КД226, например) имеют характерную заострённую с одной стороны форму, которая соответствует плюсу. С другого, совершенно плоского конца, соответственно, располагается минус.

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Самый простой и надёжный способ определения полярности – использование измерительного устройства типа «мультиметр», включённого в режим «Прозвонка». При измерении всегда нужно помнить, что на шнур в изоляции красного цвета от встроенной батарейки подаётся плюс, а на шнур в чёрной изоляции – минус.

После произвольного подсоединения этих «концов» к выводам диода с неизвестной полярностью нужно следить за показаниями на дисплее прибора. Если индикатор покажет напряжение порядка 0,5-0.7 Вольт – это значит, что он включён в прямом направлении, и та ножка, к которой подсоединён щуп в красной изоляции, является плюсовой.

В случае если индикатор показывает «единицу» (бесконечность), можно сказать, что диод включён в обратном направлении, и на основании этого можно будет судить о его полярности.

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Диод в этом случае включается как один из переходов транзисторного прибора, а его полярность определяется по тому, светится он или нет.

Включение в схему

В крайнем случае, когда визуально определить расположение выводов не удаётся, а измерительного прибора под рукой не имеется, можно воспользоваться методом включения диода в несложную схему, изображённую на рисунке ниже.

Проверка с помощью лампочки

При его включении в такую цепь лампочка либо загорится (это значит, что полупроводник пропускает через себя ток), либо нет. В первом случае плюс батарейки будет подключён к положительному выводу изделия (аноду), а во втором – наоборот, к его катоду.

В заключение отметим, что способов, как определить полярность диода, существует довольно много. При этом выбор конкретного приёма ее выявления зависит от условий проведения эксперимента и возможностей пользователя.

Видео

elquanta.ru

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.


И еще несколько советов:

  • если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
  • некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
  • при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

lampagid.ru

как определить полярность шестью способами

Эти полупроводниковые радиодетали используются в различных электронных схемах в качестве элементов индикации. Проблем с их монтажом на плате, как правило, нет. Чтобы пропаять 2 ножки, вставленные в соответствующие отверстия на «дорожках», не нужно быть крупным специалистом в этой области. А вот с полярностью, которую необходимо учитывать при работе со всеми п/п приборами, а не только светодиодами, у людей без опыта возникают сложности. Как правильно определить полярность?

По длине выводов

Самый простой способ, если светодиод новый, ни разу не использовавшийся. Его выводы неодинаковы – один немного длиннее. Здесь несложно запомнить такую аналогию. Слова «катод» и «короткая» начинаются с одной и той же буквы – «К».

Следовательно, другая ножка, более длинная – анод светодиода. Зная это, сложно перепутать. Хотя у некоторых производителей встречается иное – они могут быть одинаковы. Стоит учесть.

По внутреннему наполнению

Если колба хорошо просматривается, то найти «чашечку» (а это катод) совсем нетрудно.

Узнать полярность светодиода – это еще не все. Необходимо его и правильно установить на плате. Схемное изображение этого полупроводника показано на рисунке. Вершина символа прибора (треугольника) указывает на катод (минусовый вывод).

По корпусу

Так проверить полярность можно не у всех светодиодов, так как это зависит от производителя. Но у некоторых на «ободке» напротив катода есть небольшая риска (засечка). Если присмотреться, заметить ее несложно. Как вариант – небольшая точка, срез.

С помощью батарейки

Также простая методика, но здесь необходимо учесть, что светодиоды разных типов отличаются напряжением пробоя. Чтобы полупроводник не вывести из строя (частично или полностью), в цепь нужно последовательно включить ограничительное сопротивление. Номиналом на 0,1 – 0,5 кОм вполне достаточно.

Мультиметром

Кстати, вполне можно задействовать и бытовой мультиметр, который уже укомплектован всем необходимым – источником питания и щупами. Это даже еще лучше.

Способ определения полярности 1 – основан на свойстве светодиода «загораться» при прохождении по нему тока. Следовательно, его анод будет там, где «плюс» батарейки мультиметра (гнездо для щупа «+»), а катод, соответственно, где минус. Чтобы проверить на «свечение», переключатель прибора устанавливается в позицию «измерение диода».

Способ определения полярности 2 – здесь измеряется сопротивление p-n перехода. Переключатель мультиметра – в положение «измерение сопротивления», предел, в зависимости от модификации тестера, в положение более 2 кОм. Например, на 10.

Касание щупами выводов светодиода – лишь кратковременное, чтобы не вывести радиодеталь из строя. Если полярности п/п и источника питания совпадают, то сопротивление будет небольшим (от сотен Ом до нескольких кОм). В этом случае красный щуп (его принято вставлять в гнездо прибора «+») указывает на ножку-анод, а черный («–»), соответственно, на катод.

Если мультиметр показывает большое сопротивление, значит, при касании щупами выводов полярность была нарушена. Следует повторить измерение, изменив ее, чтобы удостовериться в отсутствии внутреннего обрыва. Только в этом случае можно говорить не только о полярности светодиода, но и о его исправности и готовности к использованию по назначению.

На различных тематических форумах встречаются суждения, что ничего страшного не произойдет; можно подключать источник питания в любой полярности, и на светодиоде это не отразится. Но это не совсем так.

  • Во-первых, все зависит от величины напряжения пробоя, то есть характеристики конкретного полупроводника.
  • Во-вторых, он может в дальнейшем и работать, но частично утратить свои свойства. Проще говоря, светить, но не так сильно, как должен.
  • В-третьих, подобные эксперименты негативно отражаются на эксплуатационном ресурсе светодиода. Если его гарантированная производителем наработка на отказ порядка 45 000 часов (в среднем), то после таких проверок на полярность он прослужит намного меньше. Подтверждено практикой!

electroadvice. ru

Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

  • 0,7 Вольт для кремниевых диодов,
  • 0,3 Вольт — для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

  • пробой — диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
  • обрыв — здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис. 3) тока, что следует учитывать при том или ином включении диодов.


При подаче на диод прямого постоянного напряжения через него начинает протекать ток, определяемый сопротивлением нагрузки Rн. Поскольку он не должен превышать предельно допустимого значения следует определить его величину, после чего выбрать тип диода:

Iпр=Uн/Rн — все просто — это закон Ома.

Uн=U-Uоткр — см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь — несколько схем подключения диодов, часто встречающихся на практике.


Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант — условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.


  1. Диоды могут выступать как «развязывающие» элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы «или».
  2. Защита от переполюсовки (жаргонное — «защита от дураков»). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
  3. Автоматический переход на питание от внешнего источника. Поскольку диод «открывается», когда напряжение на нем достигнет Uоткр, то при Uвнеш

© 2012-2018 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Полупроводниковый диод

Полупроводниковый диод — самый простой полупроводниковый прибор, состоящий из одного PN перехода. Основная его функция — это проводить электрический ток в одном направлении, и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.


На стыке соединения P и N образуется PN-переход (PN-junction). Электрод, подключенный к P, называется анод. Электрод, подключенный к N , называется катод. Диод проводит ток в направлении от анода к катоду, и не проводит обратно.

Диод в состоянии покоя

Посмотрим, что происходит внутри PN-перехода, когда полупроводниковый диод находится в состоянии покоя. То есть тогда, когда ни к аноду, ни к катоду не подключено напряжения.

Итак, в части N имеются в наличии свободные электроны – отрицательно заряженные частицы. В части P находятся положительно заряженные ионы – дырки. В результате, в том месте, где есть частицы с зарядами разных знаков, возникает электрическое поле, притягивающее их друг к другу.

Под действием этого поля свободные электроны из части N дрейфуют через PN переход в часть P и заполняют некоторые дырки. В итоге получается очень слабый электрический ток, измеряемый в наноамперах. В результате, плотность вещества в P части повышается и возникает диффузия (стремление вещества к равномерной концентрации), толкающая частицы обратно на сторону N.

Обратное включение диода

Теперь посмотрим, как у полупроводникового диода получается выполнять свою основную функцию – проводить ток только в одном направлении. Подключим источник питания — плюс к катоду, минус к аноду.

В соответствии с силой притяжения, возникшей между зарядами разной полярности, электроны из N начнут движение к плюсу и отдалятся от PN перехода. Аналогично, дырки из P будут притягиваться к минусу, и также отдалятся от PN перехода. В результате, плотность вещества у электродов повышается. В действие приходит диффузия и начинает толкать частицы обратно, стремясь к равномерной плотности вещества.


Как мы видим, в этом состоянии диод не проводит ток. При повышении напряжения, в PN переходе будет все меньше и меньше заряженных частиц.

Прямое включение диода

Меняем полярность источника питания — плюс к аноду, минус к катоду. В таком положении, между зарядами одинаковой полярности возникает сила отталкивания. Отрицательно заряженные электроны отдаляются от минуса и двигаются сторону pn перехода. В свою очередь, положительно заряженные дырки отталкиваются от плюса и направляются навстречу электорнам. PN переход обогащается заряженными частицами с разной полярностью, между которыми возникает электрическое поле – внутреннее электрическое поле PN перехода. Под его действием электроны начинают дрейфовать на сторону P. Часть из них рекомбинируют с дырками (заполняют место в атомах, где не хватает электрона). Остальные электроны устремляются к плюсу батарейки. Через диод пошел ток ID.


Чтобы не возникло путаницы, напомню, что направление тока на электрических схемах обратно направлению потока электронов.

Недостатки реального полупроводникового диода

На практике, в реальном диоде, при обратном подключении напряжения, возникает очень маленький ток, измеряемый в микро, или наноамперах (в зависимости от модели прибора). В следствии слишком высокого напряжения, может разрушиться кристаллическая структура полупроводника в диоде. В этом случае, прибор начнет хорошо проводить ток также и при обратном смещении. Такое напряжение называется напряжение пробоя. Процесс разрушения структуры полупроводника невосстановим, и прибор приходит в негодность.

При прямом подключении, напряжение между анодом и катодом должно достигнуть определенного значения Vϒ, для того чтобы диод начал хорошо проводить ток. Для кремниевых приборов Vϒ — это примерно 0.7V, а для германиевых — около 0. 3V. Более подробно об этом, и других характеристиках полупроводникового выпрямительного диода пойдет речь в статье ВАХ полупроводникового диода.

hightolow.ru

Что такое диод и как его проверить

Приветствую друзья!

Мы настолько привыкли к компьютерам, что не представляем своей жизни без них. Эти жужжащие ящики на наших столах собраны из множества различных «железок». Интересно отметить, что ни один из этих составных «кирпичиков» сам по себе не может похвастаться теми свойствами, которыми обладает компьютер.

А собранные вместе, они являют собой нечто совершенно уникальное!

Какой кирпич не возьми – это только кусок обожженной глины; не сразу и понятно, к какому делу его – самого по себе — можно приспособить.

Это как дом, построенный из кирпичей.

Но несколько тысяч собранных определенным образом таких кусков глины — это жилище, которое защищает от непогоды и предоставляет крышу над головой.

Разумеется, можно пользоваться компьютером (и жить в доме) и не представлять себе, как эти штуки устроены.

Но если вы хотите научиться «лечить» ваши компьютеры, то придется разбираться, как устроены их составные части.

Поэтому сегодня мы поговорим об одном из компьютерных «кирпичиков» чуть более подробно. Мы попытаемся кратко познакомиться с тем, что такое полупроводниковые диоды и зачем они нужны.

Что такое диод?

Диоды применяются в компьютерных блоках питания для выпрямления переменного тока.

Выпрямительный диод – это деталь, имеющая в своем составе соединенные вместе полупроводники двух типов – p-типа (positive – положительный) и n–типа (negative – отрицательный).

При их соединении (сплавлении) образуется так называемый p-n переход. Этот переход обладает разным сопротивлением при различной полярности приложенного напряжения.

Если напряжение приложено в прямом направлении (положительная клемма источника напряжения подключена к p-полупроводнику — аноду, а отрицательная – к n-полупроводнику — катоду), то сопротивление диода невелико.

В этом случае говорят, что диод открыт. Если полярность подключения изменить на противоположную, то сопротивление диода будет очень большим. В таком случае говорят, что диод закрыт (заперт).

Когда диод открыт, то на нем падает какое-то напряжение.

Это падение напряжения создается протекающим через диод так называемым прямым током и зависит от величины этого тока.

Причем зависимость эта нелинейная.

Конкретное значение падения напряжения в зависимости от протекающего тока можно определить по вольт-амперной характеристике.

Эта характеристика обязательно приводится в полном техническом описании (data sheets, справочных листах).

Например, на распространенном диоде 1N5408, применяемом в компьютерном блоке питания, при изменении тока от 0,2 до 3 А падение напряжения изменяется от 0,6 до 0,9 В. Чем больше протекающий через диод ток, тем больше падение напряжения на нем и, соответственно, рассеиваемая на нем мощность (P = U * I). Чем большая мощность рассеивается на диоде, тем сильнее он греется.

В компьютерном блоке питания при выпрямлении сетевого напряжения применяется обычно мостовая схема выпрямления – 4 диода, включенные определенным образом.

Если клемма 1 имеет положительный относительно клеммы 2 потенциал, то ток пойдет через диод VD1, нагрузку и диод VD3.

Если клемма 1 имеет отрицательный клеммы 2 потенциал, то ток потечет через диод VD2, нагрузку и диод VD4. Таким образом, ток через нагрузку хоть и меняется по величине (при переменном напряжении), но протекает всегда в одном направлении – от клеммы 3 к клемме 4.

В этом и заключается эффект выпрямления. Если бы не было диодного моста – ток по нагрузке протекал бы в разных направлениях. С мостом же он протекает в одном. Такой ток называется пульсирующим.

В курсе высшей математики доказывается, что пульсирующее напряжение содержит в себе постоянную составляющую и сумму гармоник (частот, кратных основной частоте переменного напряжения 50 Герц). Постоянная составляющая выделяется фильтром (конденсатором большой емкости), который не пропускает гармоники.

Выпрямительные диоды присутствуют и в низковольтной части блока питания. Только схема включения состоит там не из 4-х диодов, а из двух.

Внимательный читатель может спросить: «А почему это используются разные схемы включения? Нельзя ли применить диодный мост и в низковольтной части?»

Можно, но это будет не лучшее решение. В случае диодного моста ток проходит через нагрузку и два последовательно включенных диода.

В случае использования диодов 1N5408 общее падение напряжения на них может составить величину 1,8 В. Это очень немного по сравнению с сетевым напряжением 220 В.

А вот если такая схема будет применена в низковольтной части, то это падение будет весьма заметным по сравнению с напряжениями +3,3, +5 и +12 В. Применение схемы из двух диодов уменьшает потери вдвое, так как последовательно с нагрузкой включен один диод, а не два.

К тому же, ток во вторичных цепях блока питания гораздо больше (в разы), чем в первичной.

Следует отметить, для этой схемы трансформатор должен иметь две одинаковые обмотки, а не одну. Схема выпрямления из двух диодов использует оба полупериода переменного напряжения, также как и мостовая.

Если потенциал верхнего конца вторичной обмотки трансформатора (см схему) положителен по отношению к нижнему, то ток протекает через клемму 1, диод VD1, клемму 3, нагрузку, клемму 4 и среднюю точку обмотки. Диод VD2 в это время заперт.

Если потенциал нижнего конца вторичной обмотки положителен по отношению к верхнему, то ток протекает через клемму 2, диод VD2, клемму 3, нагрузку, клемму 4 и среднюю точку обмотки. Диод VD1 в это время заперт. Получается тот же пульсирующий ток, что и при мостовой схеме.

Теперь давайте покончим со скучной теорией и перейдем к самому интересному – к практике.

Для начала скажем, что перед началом проверки диодов, хорошо бы ознакомиться с тем, как работать с цифровым тестером.

Об этом рассказывается в соответствующих статьях здесь, здесь и здесь.

Диод на электрических схемах изображается символически в виде треугольника (стрелочки) и палочки.

Палочка – это катод, стрелочка (она указывает направление тока, т.е. движения положительных зарядов) – анод.

Проверить диодный мост можно цифровым тестером, установив переключатель работы в положении проверки диодов (указатель переключателя диапазонов тестера должен стоять напротив символического изображения диода).

Если присоединить красный щуп тестера к аноду, а черный — к катоду отдельного диода, то диод будет открыт напряжением с тестера.

Дисплей покажет величину 0,5 – 0,6 В.

Если изменить полярность щупов, диод будет заперт.

Дисплей при этом покажет единицу в крайнем левом разряде.

Диодный мост часто имеет символическое обозначение вида напряжения на корпусе (~ переменное напряжение, +, — постоянное напряжение).

Диодный мост можно проверить, установив один щуп на одну из клемм «~», а второй – поочередно на выводы «+» и «-».

При этом один диод будет открыт, а другой закрыт.

Если поменять полярность щупов – то тот диод, который был закрыт, теперь откроется, а другой закроется.

Следует обратить внимание на то, что катод – это плюсовой вывод моста.

Если какой-то из диодов закорочен, тестер покажет нулевое (или очень небольшое напряжение).

Такой мост, естественно, непригоден для работы.

В закоротке диода можно убедиться, если тестировать диоды в режиме измерения сопротивления.

При закороченном диоде тестер покажет небольшое сопротивление в обоих направлениях.

Как уже говорилось, во вторичных цепях используется схема выпрямления из двух диодов.

Но даже на одном диоде падает достаточно большое напряжение по сравнению с выходными напряжениями +12 В, +5 В, +3,3 В.

Токи потребления могут достигать 20 А и более, и на диодах будет рассеиваться большая мощность.

Вследствие этого они будут сильно греться.

Мощность рассеяния уменьшится, если будет меньшим прямое напряжение на диоде.

Поэтому в таких случаях применяют так называемые диоды Шоттки, у которых прямое падение напряжения меньше.

Диоды Шоттки

Диод Шоттки состоит не из двух различных полупроводников, а из металла и полупроводника.

Получающийся при этом так называемый потенциальный барьер будет меньше.

В компьютерных блоках питания применяют сдвоенные диоды Шоттки в трехвыводном корпусе.

Типичным представителем такой сборки является SBL2040. Падение напряжения на каждом из ее диодов при максимальном токе не превысит (по даташиту) 0,55 В. Если проверить ее тестером (в режиме проверки диодов), то он покажет величину около 0,17 В.

Меньшая величина напряжения обусловлена тем, что через диод протекает очень небольшой ток, далекий от максимального.

В заключение скажем, что у диода есть такой параметр, как предельно допустимое обратное напряжение. Если диод заперт – к нему приложено обратное напряжение. При замене диодов надо учитывать эту величину.

Если в реальной схеме обратное напряжение превысит предельно допустимое – диод выйдет из строя!

Диод – важная «железка» в электронике. Чем бы еще мы выпрямляли напряжение?

На сегодня все. Надеюсь, вам было интересно.

С вами был Виктор Геронда.

До встречи на блоге!

vsbot.ru

Полярность — диод — Большая Энциклопедия Нефти и Газа, статья, страница 1

Полярность — диод

Cтраница 1

Полярность диодов определяется тестером.  

Полярность диодов КИПД 02А — 1К, КИПД02Б — 1К указывается на чертеже; остальные диоды имеют обратную полярность.  

Изменив полярность диода и источника опорного напряжения, можно получить ограничение снизу.  

Только там иная полярность диодов и включены они непосредственно в плечи выпрямительного моста, а здесь они заменены изображением диода внутри квадрата, символизирующим выпрямительный мост. Если захочешь проследить весь путь тока, выпрямленного диодами V1 — V4, впиши их в стороны квадрата.  

Для измерения отрицательного пикового значения полярность диодов должна быть обратной.  

Другой тип усилительных схем основан на эффекте накопления неосновных носителей заряда, которое возникает при изменении полярности диода с прямого направления на обратное. Гь который питает его напряжением сигнала в ви-де импульсов.  

Зная полярность омметра, легко определить полярность диода, так как в том случае, когда омметр показывает минимальное сопротивление, полярности диода и омметра совпадают.  

Полярность диода выбирается такой, чтобы он пропускал ток в полупериоды обратной полярности.  

Выпускаются в стеклянном корпусе с гибкими выводами. Полярность диода обозначается желтой точкой на корпусе вблизи положительного (анодного) вывода. Тип диода приводится на дополнительной таре.  

Маркируются цветовыми точками на корпусе: АЛ336А — одной красной, АЛ336Б — двумя красными, АЛ336В — одной зеленой, АЛ336Г — двумя зелеными, АЛ336Д — одной желтой, АЛ336Е — двумя желтыми, АЛ336Ж — тремя желтыми, АЛ336И — одной белой, АЛ336К — одной черной. Полярность диодов АЛ336А, АЛ336Б и АЛ336К указывается на чертеже. Диоды АЛ336В — АЛ336И имеют обратную полярность.  

Страницы:      1    2    3    4

www.ngpedia.ru

Светодиод — это разновидность диода, поэтому при подключении он требует не только ограничения тока, но и соблюдения полярности. Но в явном виде она на корпусе детали нигде не указана, и её придётся определять по косвенным признакам. Автор Instructables под ником Nikus знает целых пять таких признаков. Теперь их узнаете и вы.

Как и электроды обычного диода, электроды светодиода называются анодом и катодом. Первый из них соответствует плюсу, второй — минусу. При прямой полярности светодиод действует как стабистор: открывается при небольшом напряжении, зависящем от цвета (чем меньше длина волны, тем оно больше). Только в отличие от стабистора, он при этом светится. При обратной же полярности он ведёт себя как стабилитрон, открываясь при значительно большем напряжении. Но этот режим для светодиода — нештатный: производитель не гарантирует, что изделие не выйдет из строя, даже если ток ограничить, да и света вы никакого не получите.

Если светодиод вами ниоткуда не выпаян, а куплен новым, один вывод у него длиннее другого. Думаете, это результат не очень аккуратного изготовления? Nikus другого мнения. Тот вывод, который длиннее, соответствует плюсу, т. е., аноду. Вот и весь секрет!

Но самодельщики не очень часто используют новые светодиоды. Что ж, есть и такой признак, который при впайке, укорачивании выводов и последующей выпайке детали не исчезает. Непосвящённым и он кажется небольшим производственным дефектом. Нет, он тоже неспроста: небольшой плоский участок на цилиндническом корпусе, как будто надфилем случайно сточили. Оказывается, не случайно. Эта метка расположена рядом с отрицательным выводом — катодом.

Также Nikus советует заглянуть внутрь светодиода. Сломать? Вовсе нет. Матовые светодиоды практически исчезли с рынка, остались прозрачные, позволяющие разглядеть сбоку внутреннюю структуру. С выводами соединены две плоские пластины, и они тоже разных размеров. Большая держит чашечку с кристаллом, маленькая — волосок, соединённый с кристаллом сверху. Чашечка — минус, волосок — плюс.

Редкий самодельщик обходится без приборов-помощников, вот и Nikus купил себе недорогой мультиметр.

Среди прочих режимов, у него есть режим проверки диодов.

При подключении обычного диода в правильной полярности прибор показывает в этом режиме прямое падение напряжения. У светодиода это падение всегда больше одного вольта, поэтому даже при правильном подключении показания дисплея не изменятся. Зато светодиод слегка засветится. Если щупы подключены к мультиметру правильно, то есть, чёрный — в гнездо COM, а красный — в гнездо VΩmA, красному щупу будет соответствовать плюс.

Со стрелочными тестерами сложнее. Те из них, которые питаются от одной 1,5-вольтовой батарейки, для проверки светодиодов не годятся. Те же, у которых напряжение питания составляет от 3 до 12 В, подходят, но у них в режиме омметра полярность напряжения на щупах часто обратная. Проверить её можно другим прибором, работающим в режиме вольтметра. Только и на том и на другом подключите щупы правильно!

Nikus пишет, что носит с собой мультиметр повсюду, кроме бассейна. Вы же, скорее всего, так не делаете, а необходимость узнать полярность светодиода может возникнуть внезапно. На помощь придёт распространённая трёхвольтовая батарейка типоразмера 2016, 2025 или 2032. У новой батарейки напряжение без нагрузки может достигать 3,7 В, поэтому лучше взять слегка разряженную, примерно для 2,8 В, так лучше для светодиода.

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

  • Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
  • Проверка посредством мультиметра, включённого в режим прозвонки;
  • Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Этот способ позволяет расшифровать полярность по имеющимся на полупроводниковом изделии специальным меткам. У некоторых диодов это может быть точка или кольцевая полоска, смещённая в сторону анода. Некоторые образцы старой марки (КД226, например) имеют характерную заострённую с одной стороны форму, которая соответствует плюсу. С другого, совершенно плоского конца, соответственно, располагается минус.

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Самый простой и надёжный способ определения полярности – использование измерительного устройства типа «мультиметр», включённого в режим «Прозвонка». При измерении всегда нужно помнить, что на шнур в изоляции красного цвета от встроенной батарейки подаётся плюс, а на шнур в чёрной изоляции – минус.

После произвольного подсоединения этих «концов» к выводам диода с неизвестной полярностью нужно следить за показаниями на дисплее прибора. Если индикатор покажет напряжение порядка 0,5-0.7 Вольт – это значит, что он включён в прямом направлении, и та ножка, к которой подсоединён щуп в красной изоляции, является плюсовой.

В случае если индикатор показывает «единицу» (бесконечность), можно сказать, что диод включён в обратном направлении, и на основании этого можно будет судить о его полярности.

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Диод в этом случае включается как один из переходов транзисторного прибора, а его полярность определяется по тому, светится он или нет.

Включение в схему

В крайнем случае, когда визуально определить расположение выводов не удаётся, а измерительного прибора под рукой не имеется, можно воспользоваться методом включения диода в несложную схему, изображённую на рисунке ниже.

При его включении в такую цепь лампочка либо загорится (это значит, что полупроводник пропускает через себя ток), либо нет. В первом случае плюс батарейки будет подключён к положительному выводу изделия (аноду), а во втором – наоборот, к его катоду.

В заключение отметим, что способов, как определить полярность диода, существует довольно много. При этом выбор конкретного приёма ее выявления зависит от условий проведения эксперимента и возможностей пользователя.

Видео

анод катод, подключение на схеме, где плюс и минус, полярность

Диод – популярный элемент, использующийся в электротехнике и выполняющий роль светоиндикатора. Для его правильной работы и излучения света он должен быть подключен правильно, с соблюдением полярности. Определить её можно несколькими способами: с помощью мультиметра, обычной батарейки или блока питания от мобильного телефона. Существует ещё несколько вариантов нахождения катода и анода диода. Однако в отличие от ранее упомянутых методов, они не дают 100% гарантии точного результата.

Определение полярности анода и катода в светодиодеИсточник userapi.com

Почему нужно уметь отличать анод от катода

Определение «плюса» и «минуса» светодиода необходимо для проверки имеющейся пиктограммы там, где она отсутствует. Часто это случается на новых, «б-ушных», выпаянных из старых схем, диодах. В этом случае нет никакой гарантии, что производитель дешевых элементов не ошибся в их маркировке. Поэтому гарантии соответствия имеющейся маркировки никакой нет.

Подключение без проведения предварительного тестирования может завершиться пробивкой LED и не работающей электрической цепью. Произойдёт это из-за того, что ток диода движется в одном направлении (кроме двухцветников, моргающих светодиодов или ИК). Только верная распайка позволит получить нормальную, рабочую электросхему.

Важно! Точное определение, где у диода анод и катод позволяет собирать правильные электрические цепи, исключить вероятность пробивки LED или моргания светодиодов.

Виды диодов

Светодиодные элементы делятся на 2 объёмных вида: полупроводниковые и неполупроводниковые. Устройство первого подразумевает небольшую ёмкость с выкачанным воздухом и двумя электродами внутри:

  • Плюсовым, обладающим электропроводностью P.
  • Минусовым, обладающим электропроводностью N.
Анод и катод в светодиодеИсточник multiurok.ru

Неполупроводниковые диоды делятся в свою очередь ещё на 2 группы:

  • Вакуумные (кенотроны), построенные по принципу лампы, имеющей 2 электрода, где один из них представлен как нить накаливания. В приоткрытом положении движение электронов осуществляется в сторону от полюса к минусу. В закрытом положении траектория перемещения изменяется в противоположную сторону или приостанавливается.
  • Наполненные газом (стабилитроны с тлеющим либо коронным зарядом игнитронов и газотронов). Из объёмного списка элементов наибольшая популярность присуща газотронам с дуговым зарядом (стабилитронам). Внутрь них закачивается инертный газ, помещаются оксидные термокатоды. Ключевой особенностью таких светодиодов является возможность к выдаче высокого напряжения на выходе и способность функционировать с напряжением, значение которого может достигать нескольких десятков ампер.

Важно! Величина сопротивления в закрытом положении непосредственно связана со значением прямого тока. Если оно высокое, то сопротивление будет низким.

Классификация и система обозначений

Параметры, влияющие на классификацию диодов

Классификация диодов зависит от целого ряда факторов. В частности, это касается следующих условий:

  • Физических свойств.
  • Основных электрических параметров.
  • Конструктивно-технологических признаков.
  • Род полупроводников.

Принадлежность к тому или иному типу показывается по принципу системы условных обозначений. Периодически она обновляется с дополнением новых подвидов. В большинстве случаев маркировка осуществляется посредством использования буквенно-цифровых кодов.

Советская маркировка

Системы буквенно-цифровых сокращений диодов, использующиеся в электротехнике советской эпохи, неоднократно изменялась. Однако, наибольшей популярностью пользовался способ, параметры которого прописаны в ГОСТ 11.336.919-81. К примеру, как это показано в списке, приведённом на изображении.

Советская маркировка диодовИсточник ru.wikipedia.org

В качестве примера можно привести такие обозначения:

  • ВИ 121.
  • ДГ 805 А.
  • ЦК 504Ж.

Помимо этого, система аббревиатур подразумевает использование дополнительных значений с целью конфигурации независимого конструктивно-технологического свойства изделия.


Как подключить светодиодную ленту к блоку питания – всё, что надо знать

Важно! На текущий момент, в отношении диодов, произведённых на территории РФ, распространяются требования вышеупомянутого государственного стандарта ГОСТ 11. 336.919-81.

Иностранные способы

Стандартизация распознавания и маркировки диодов за границей РФ не практикуется. По этой причине, в разных странах действуют собственные правила. Например, в США действует система, внедрённая комитетом инженерной стандартизации полупроводниковой продукции Electronic Industries Alliance и Joint Electron Devices Engineering Council (EIA/JEDEC).

На территории ЕвроСоюза используются иные способы, маркирующиеся под аббревиатурой европейских принципов обозначения и регистрации типов компонентов – Pro Electron. В соответствии с требованиями документа диоды обозначаются двумя буквами и цифровым кодом. Полная распиновка сокращений приведена на следующем изображении.

Маркировка диодов по европейскому принципуИсточник ru.wikipedia.org

Другие способы

К другим распространённым системам маркировки относят:

  • GD-серию, в которую входят германиевые диоды, например GD9. Методика относится к старым и не применяющимся в современной промышленности.
  • OA-серию с аналогичными германиевыми диодами, разработанными компанией Mullard.

Полезно! Помимо этого, существует объёмный перечень производителей, пользующихся собственными системами кодировок.

Популярные светодиоды

Как уже упоминалось, классификация современных светодиодов происходит с учётом их мощности, цвета, типа корпуса и целого ряда других признаков. Самыми распространёнными являются маломощные элементы в корпусах DIP или SMD, диаметром 3,5-10 мм.

Вышеупомянутые параметры могут отличаться в зависимости от мощности и предназначения лампочек. Например, в фонариках, светодиодных лентах, светильниках их мощность может варьироваться в диапазонах от 0,5 Вт до 1 Вт и более.

  • Светодиод DIP представлен в виде маленькой лампочки с ножками, которые служат для определения полярности. Обратите внимание маркировка ряда производителей может не совпадать с реальной.
  • Светодиод SMD отличается усложнённой процедурой определения анода и катода. Поэтому довольно часто мастера полагаются на адекватную информацию производителя, отмечающего катод пиктограммой или посредством среза/ скоса на корпусе.
Способ определения полярности светодиода типа SMDИсточник userapi.com Способ определения полярности маленького SMD светодиодаИсточник tempusliberum.ru

Наглядный пример самостоятельного определения катода и анода на светодиоде данного типа, показан на представленных изображениях.

Способы определения полярности

Найти катод и анод на диоде можно несколькими способами. Причём каждый из них отличается степенью надёжности. Из методов, подразумевающих применение приборов выделяют такие:

  • Замер мультиметром.
  • Подача на резистор напряжения с ограничением (подключение независимого источника питания).
  • Путём подключения осциллографа.

Такие методы хорошо зарекомендовали себя на диодах с малой и средней мощностью и обычным характером свечения. К другим, простым и популярным способам относят:

  • Изучение прилагаемых технических документов.
  • Изображение полярности на схематичном изображении.

Важно! Напоминаем о возможной ошибочной маркировке или несоответствующих сведениях в документации. Происходит такое достаточно часто.


Как разобрать светодиодную лампу и правильно её отремонтировать

Самые популярные, но, к сожалению, ошибочные методы определения:

  • По длине ножек.
  • По величине деталей внутри корпуса.
  • По срезу.
  • По маркировке.

Эти варианты относятся к самым простым и приводящим к ошибочному определению полярности. Поэтому использовать их на практике крайне не рекомендуется.

Мультиметр

Это самый надёжный способ найти на светодиоде анод или катод. Одновременно с определением полярности мультиметр послужит для выявления исправности и цвета свечения элемента. Достижение результат возможно 3 способами:

  • Проверка LED при включенном режиме «Проверка сопротивления 2 кОм». При прикосновении красного щупа к аноду, на экране отображается 1 600-1 800 Ом. Если «плюсовой» контакт коснётся катода – экран покажет 1. Это обозначает, что щупы мультиметра необходимо поменять местами. Неисправность диода отразится в том случае, если смена полярности щупов не даст нужного результата (1 600-1 800 Ом). Определить свечение таким образом не удастся.
  • Замер в режиме «Прозвонка, проверка диода» осуществляется прикосновением красного контакта к аноду, а черного к катоду и сопровождающимся свечением. На экране должно появиться значение от 500 до 1 200 мВ.
  • Измерение без щупов выполняется при наличии на мультиметре транзисторов типа PNP NPN. В этом случае используются гнёзда, промаркированные буквой «С» и «Е». Подключение диода в PNP режиме и установке катода в разъём «С», а анода – в «Е», диод начнет светится. Такое свечение означает верное определение. Подключение в NPN сопровождается обратным подключением контактов и соответствующей, аналогичной подсветкой.
Определение полярности мультиметромИсточник stpulscen.ru

Полезно! При отсутствии длинного вывода на диоде и невозможности подсоединения к мультиметру, в разъём можно установить швейные иглы. Тем самым вы увеличите контакт и сможете выполнить все вышеописанные манипуляции.

Источник питания

Не менее надёжный метод поиска полярности и определения анода у диода. Методика также позволяет выявить неисправный элемент на начальном уровне. В качестве источника тока рекомендуется воспользоваться блоком питания с плавной регулировкой. После подсоединения светодиода нужно равномерно поднимать напряжение. По достижении значения 3-4 В элемент должен начать излучать свечение. Если этого не произошло, полярность не соответствует действительной.

Резистор для включения в электрическую схемуИсточник cdn-reichelt
Диммер для светодиодных ламп: виды, схематика и совместимые источники света

Отсутствие регулируемого блока питания не повод прекратить измерения. В качестве альтернативы возможно использование алкалиновых батарей или аккумулятора от мобильника. Обратите внимание, напряжение на большинстве АКБ достигает 12 В, что не позволяет прямое присоединение светодиода. Для снижения показателя в электрическую цепь впаивается резистор, обладающий соответствующим искомому значением сопротивления. Соединяется он с одним из контактов диода.

Полярность светодиодного элементаИсточник mozgochiny.ru

Полученная конструкция замыкается на выводы элемента питания. При верной полярности, диод загорится. В противном случае следует сменить полярность собранного приспособления и повторить попытку. Отсутствие свечения и в этом случае означает неисправность диода.

Соответствующая полярность подсоединения светодиодовИсточник uk-parkovaya.ru

Аналогом резистора может быть батарейка плоского типа от наручных часов или «материнки» типа CR2032. Такие источники не выдают напряжение выше 6 В, что является допустимой величиной для светодиодов. Батарейка зажимается между выводов диода, а по результатам свечения определяется полярность и работоспособность.

Другие способы

Обратите внимание, все перечисленные далее способы не дают 100% гарантии точного результата, что может привести к неправильно собранной электрической цепи.

Первый способ подразумевает определение полярности диода методом визуального осмотра. В большинстве случаев катод имеет короткий штырёк, анод – длинный. Однако при неоднократных перепаиваниях длина ножек может измениться в любую сторону. Также не исключён вариант подключения по способу, практикуемом на том или ном производстве. А он также может отличаться от вышеупомянутых условий.

Определение полярности по внешнему виду диодаИсточник vamfaza.ru

Полезно! На представленном изображении приведён пример того, как может происходить самостоятельное определение полярности светодиода. Треугольник на нём обозначает анод, вертикальная черта – катод. Двойная стрелочка символизирует свечение.

Ещё один способ – довериться маркировке на корпусе. Такое решение тоже не даёт полной гарантии соответствия. Производитель может легко утолстить любую из ножек диода, а также установить неверную маркировку. Аналогичная ситуация касается и ситуации, когда определение катода осуществляется с оглядкой на скос или техническую документацию устройства. В последнем случае расшифровка контактов может быть приведена в двух вариантах:

  • В письменном описании.
  • В изображении на электрической схеме.

Важно! Ошибка может проявиться даже в том случае, если при покупке партии диодов вы попросите продавца предоставить технические документы на товар.

Обозначение полярности светодиода на электрической схемеИсточник vamfaza.ru
Светодиодная подсветка: что нужно знать перед покупкой и подключением

Заключение

Знание полярности диода, а точнее: где находится катод и анод, позволяет безошибочно собрать электросхему с гарантией того, что после подключения к питанию, диод не перегреется и продолжит функционировать. Фактически, в определении полярности элемента нет ничего сложного. Справиться с задачей по силам даже человеку, никогда раньше не сталкивающемуся с подобными заданиями.

Как определить напряжение светодиода мультиметром

В этой статье объясним подробно как определить напряжение светодиода мультиметром.

Все светодиоды имеют очень важную характеристику — рабочее напряжение (напряжение падения). Величина рабочего напряжения зависит от материалов из которых они сделаны. По рабочему напряжению все светодиоды можно разделить на 2 группы:

  1. светодиоды с напряжением от 3 В до 3,8 В (синие, белые и некоторые виды сине-зеленые)
  2. светодиоды с напряжением от1,8 В до 2,1 В (красные, желтые, оранжевые и большинство зеленых)

В связи с тем, что производители часто создают новые модели светодиодов, мы советуем сперва определить напряжение светодиодов, прежде чем использовать их  в своих конструкциях.

Определить это напряжение очень легко. Для этого нам потребуется только источник питания с выходным напряжением от 9 до 16 В, мультиметр и резистор сопротивлением 1 кОм (1000 Ом). Это значение сопротивления гарантирует оптимальный ток для нашего светодиода, не слишком высокий и не слишком низкий.

Ниже приводим действия, необходимые для измерения рабочего напряжения светодиода.

ШАГ 1: Определение полярности выводов нашего светодиода.

Чтобы определить полярность нашего светодиода, в его корпусе есть два элемента, которые мы можем оценить.

Первый — длина выводов. Как вы можете видеть на рисунке, самая короткий вывод – это минусовой вывод.

Второй — элемент находится по окружности светодиода. На корпусе есть скос – это минусовой вывод.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

Описанный метод определения работает в отношении всех 3 мм и 5 мм светодиодов.

Можно использовать еще и третий метод, состоящий в том, чтобы заглянуть внутрь светодиода, треугольный вымпелобразный сегмент является отрицательным выводом, а другой, без особой формы, является положительным. Конечно же, этот метод небезопасен, поскольку есть несколько типов светодиодов, где расположение противоположное.

ШАГ 2: Подключаем наш светодиод

После того как мы определили полярность нашего светодиода, мы подключаем один из выводов резистора 1 кОм (1000 Ом) последовательно с положительным выводом светодиода, как показано на рисунке.

Затем мы соединяем другой вывод резистора с плюсом источника питания. Наконец, мы подключаем свободный вывод светодиода к минусу источника питания. Светодиод должен загореться.

ШАГ 3: Подготавливаем наш мультиметр

Теперь мы готовим наш мультиметр для проведения измерения. Переместите селектор тестера в положение измерения постоянного напряжения со шкалой до 20 В. Если наш мультиметр не имеет этой шкалы напряжения, то мы можем выбрать 30 В или 50 В.

Подключаем отрицательный щуп (черный) к входу, который имеет обозначение «COM», в то время как положительный (красный) подключаем к входу V-mA-ῼ. На дисплее вы должны увидеть значение «0.00»

ШАГ 4: Определение напряжения светодиода

Прикладываем положительный щуп (красный) к положительному выводу светодиода, в то время как отрицательный (черный) щуп мультиметра прикладываем с отрицательному выводу. На дисплее мультиметра мы должны увидеть рабочее напряжение светодиода.

Мы можем записать это значение, так как оно будет полезно для вычисления значения сопротивления светодиода. Для расчета сопротивления светодиодов используйте онлайн калькулятор.

www.inventable.eu

Как «подружиться» со светодиодной лентой

Одним из самых популярных источников освещения сегодня становится светодиодная лента. Это и не удивительно — мягкое равномерное освещение, не раздражающее глаза и нервную систему, приносит нам только положительные эмоции, которых так часто не хватает в современном мире.

Светодиодная лента прослужит вам долгие годы и сэкономит массу средств, если при установке и последующем использовании будут учтены простые, но важные рекомендации. В этой статье мы поделимся с Вами своим многолетним опытом работы со светодиодной лентой, который, надеемся, поможет Вам избежать ошибок и разочарований.

Для начала, необходимо обратить особое внимание на следующие моменты:

  • Светодиодная лента подключается только к стабилизированному источнику постоянного напряжения.
  • Открытая светодиодная лента рассчитана на эксплуатацию только внутри помещений. Если же необходимо осуществить подсветку на улице, то используется герметичная светодиодная лента. Здесь важно обеспечить ряд условий: не размещать светодиодную ленту под прямыми солнечными лучами, не погружать в воду даже частично, тщательно герметизировать все соединения.
  • Температурный диапазон окружающей среды для нормальной работы светодиодной ленты должен находиться в пределах от -25 до +40 °С.
  • В воздухе не должны присутствовать водяные пары, примеси кислот, щелочей и другие агрессивные вещества.

Светодиодная лента чувствительна к механическим повреждениям, а потому, будьте аккуратны в обращении с ней, не давите на поверхность самих светодиодов. При монтаже светодиодной ленты не изгибайте ее в плоскости основания. Избегайте изломов ленты. На изгибах радиус должен составлять не менее 3-х см. Не скручивайте и не растягивайте основу ленты. Подобные действия могут привести к выходу из строя целых отрезков ленты, вызванного повреждением токоведущих дорожек и находящихся на них элементов.

Стандартная длина одой ленты, намотанной на катушку, — 5 м. Так же встречаются светодиодные ленты с большей или меньшей длиной (от 2.5 до 25м), в зависимости от мощности, конструкции и других параметров. Обратите внимание на то, что лента в катушке всегда имеет максимально допустимую длину. Категорически запрещается последовательное соединение двух и более лент. Подобные действия приведут к быстрому выходу ленты из строя, т.к. питание ко второй ленте будет идти по токоведущим дорожкам первой, что приведет к излишнему ее нагреванию и быстрому уменьшению яркости свечения светодиодов на перегретых участках. При подключении более одной катушки, необходимо кабелем подавать напряжение от блока питания на каждую ленту отдельно. На схеме показано, как осуществить параллельное подключение светодиодных лент.


Внимательно стоит подойти и к выбору проводов для подключения светодиодной ленты к блоку питания, диммеру или RGB контроллеру. При выборе провода необходимо учитывать материал, из которого выполнен проводник и площадь его сечения. С материалом все понятно – необходимо использовать кабель с медными жилами. А вот к сечению нужно подойти особенно внимательно. В связи с тем, что напряжение питания лент низкое, а токи, по сравнению с привычными токами в сети ~220В, высокие, нельзя использовать тот же подход к выбору провода.

Судите сами. Блок питания при нагрузке 100Вт от сети 220В, с учетом всевозможных потерь, которые мы не будем сейчас рассматривать, потребляет ток примерно 1А. В то же время, ток на его выходе с напряжением 12В составит величину в 8.3А, а такой ток уже не каждый провод выдержит. Кроме того с увеличением тока и длины кабеля возрастают неизбежные потери, и, при использовании тонкого провода, до ленты вместо 12 вольт может дойти только 10 или и того меньше. Для монохромной ленты это будет восприниматься как снижение яркости и появление неравномерности свечения. Еще опаснее подобное снижение напряжения питания для светодиодной ленты RGB. Цвет свечения RGB ленты, при понижении напряжения, приобретает красный оттенок, баланс белого нарушается, неравномерность свечения светодиодов проявляется в наибольшей степени.

Если Вас не устраивает сечение проводов, и Вы хотите уменьшить это значение, то рекомендуется каждую ленту подключить к отдельному блоку питания, размещая его максимально близко к самой ленте. Напряжение в 220 В, в таком случае, необходимо подводить к месту установки каждого блока питания. В качестве «золотой середины» можно использовать один блок питания на 2 светодиодные ленты, в точке соединения которых его и размещают.

 Потери напряжения возникают не только на питающем кабеле, но и на самой ленте. Чтобы добиться равномерного свечения светодиодной ленты по всей длине, необходимо подавать напряжение питания на оба ее конца. Особенно эффективен такой метод при использовании лент с мощностью более 10 Вт/м. Такая необходимость чаще возникает с многоцветными светодиодными лентами, т. к. наш глаз намного чувствительнее к изменению цвета, чем яркости свечения.

Светодиоды, устанавливаемые на ленту, проходят тщательный отбор, чтобы обеспечить максимально равномерное свечение ленты. На основании этого каждой ленте присваивается показатель BIN, который указывается на упаковке. При монтаже сразу нескольких катушек на один участок обязательно используйте светодиодные ленты с одинаковым BIN. Обязательно посмотрите BIN на упаковках, и, если он разный, даже не пытайтесь монтировать ленты по соседству. Различие лент может испортить все впечатление, от подсветки.

Поделимся еще одной хитростью, которую мало кто знает, но которая позволяет добиться идеальной равномерности подсветки. Работая с RGB-лентой, важно учитывать расположение кристаллов внутри светодиодов, устанавливая все ленты в одном направлении. Иначе, свет от разных лент, падающий на потолок или стену может иметь небольшое, но заметное, отличие оттенка.

Светодиоды не приемлют высоких температур. Если кристалл светодиода нагревается свыше 60°C, происходит его деградация и, соответственно, резко падает продолжительность работы светодиодной ленты. Поэтому мы не рекомендуем устанавливать светодиодные ленты на поверхности, температура которых может превысить 40°C, использовать их в помещениях с аналогичным температурным режимом и вблизи источников тепла.

Помимо защиты открытой светодиодной ленты от прямого попадания влаги, важно не допустить образования на ней конденсата, который может быть следствием повышенной влажности и частых перепадов температуры окружающей среды.

Не убирайте пыль со светодиодной ленты путем протирания. Для чистки ленты гораздо лучше использовать пылесос, чтобы ненароком не повредить сами светодиоды.

Для питания светодиодной ленты используют только стабилизированные источники напряжения. Запрещено для этой цели применять трансформаторы, предназначенные для галогенных ламп, т.к. они не имеют цепей стабилизации, выпрямления и фильтрации выходного напряжения. Все это приводит к тому, что на их выходе обычно присутствуют короткие высоковольтные импульсы, амплитуда которых может доходить до 40 В. Необходимо четко выдерживать напряжение питания светодиодной ленты, указанное на упаковке. Превышение напряжения приводит к возрастанию тока через ленту и светодиоды, излишнему нагреву светодиодной ленты и ускоряет выход из строя светодиодов.

Перед включением источника питания в сеть, проверьте, правильно ли Вы подключили светодиодную ленту. Определить полярность подключения можно по цвету проводов, припаянных к светодиодной ленте. В большинстве случаев «плюс» — провод красного цвета, а «минус» — черного. При подключении многоцветной светодиодной ленты RGB используются 4 провода. Стандартные цвета проводов — черный провод это общий «плюс», цвета минусовых проводов соответствуют каждому цвету свечения. Если же провода на ленте отсутствуют, полярность и соответствие цветам определяется с помощью маркировки, которую можно найти на ленте около контактов для подключения.

Светодиодную ленту можно свободно разрезать ножницами в специально обозначенных для этого местах. Длина каждого отрезка зависит от количества светодиодов на метр ленты и ее напряжения питания. Так, светодиодную ленту 12 В можно резать через каждые 3 светодиода, а шаг резки 24-вольтовой ленты обычно кратен 6. Соединение отрезков светодиодной ленты выполняется с помощью припаивания проводов к контактным площадкам с нанесенной маркировкой. Жало паяльника не должно иметь температуру выше 280°C, а продолжительность пайки должна быть менее 5 секунд.

Если Вы выбрали светодиодную ленту мощностью более 10 Вт/м, то обратите внимание на то, что для нее необходим дополнительный теплоотвод. Наиболее простое и эстетическое решение – специальный декоративный алюминиевый профиль для светодиодных лент, при помощи которого можно создавать светильники индивидуального дизайна. При установке светодиодной ленты на металлические и любые другие токопроводящие поверхности, важно изолировать ленту от поверхности, чтобы избежать короткого замыкания.

Перед приклеиванием светодиодной ленты, обязательно проверьте ее, следуя нашей инструкции, так как, если после монтажа выяснится, что лента не подходит по тем или иным параметрам, обменять ее будет невозможно, поскольку она уже утратит товарный вид.

Чтобы проверить светодиодную ленту, необходимо:

  • Достать катушку с лентой из пакета, размотать ее и убедиться, что на ней нет механических повреждений. Не включайте смотанную в катушку ленту более чем на 10 секунд, т.к. это может вызвать ее перегрев.
  • Проверить соответствие напряжения питания светодиодной ленты и ее мощности выходным параметрам приобретенного блока питания.
  • Соблюдая полярность, присоединить светодиодную ленту к выходу блока питания.
  • Включить питание и проверить равномерность свечения светодиодной ленты. Обязательно сравните оттенки свечения лент разных катушек, включив их одновременно и направив свет на лист белой бумаги.
  • Отключить источник питания от сети.

Перед окончательным монтажом светодиодной ленты нужно тщательно изучить и подготовить место для ее установки. Убедитесь, что условия эксплуатации ленты будут соответствовать требованиям, описанным выше, а также требованиям пожарной безопасности.

Поверхность, на которую вы собираетесь крепить светодиодную ленту, должна быть тщательно очищена и обезжирена. Ведь от того, насколько гладкой и чистой будет поверхность, зависит прочность соединения светодиодной ленты с основанием. При повышенных температурах клеевой слой изменяет свои свойства, что может привести к отклеиванию ленты. Если есть опасение, что такая проблема может возникнуть, рекомендуется наносить дополнительный слой клея.

В случаях, когда поверхность не подходит для крепления светодиодной ленты при помощи самоклеющейся основы, есть явные неровности и прочие недостатки, рекомендуется использовать специальные механические крепежные элементы или алюминиевый профиль для светодиодных лент.

После закрепления ленты, ее можно подключать (помните про полярность!). Если созданная подсветка работает правильно, не перегревается и выглядит так, как Вам и хотелось — поздравляем, Вы успешно установили светодиодную ленту!


OwlCircuits.com | Идентификация полярности светодиодов

Как проверить и определить полярность светодиодов

Все светодиоды имеют полярность. Если вы зацепите их задом наперёд, они не загорятся. Если вы устанавливаете светодиоды удаленно, важно припаять провода с цветовой маркировкой к светодиоду, чтобы вы могли определить полярность светодиода при подключении проводов к печатной плате. Мне нравится использовать черный для отрицательного вывода и другой цвет для положительного вывода. Если провода должны гармонировать с чем-то, я обычно использую черный для отрицательного и коричневый для положительного.Если провода не будут видны, я использую черный для минуса и красный для плюса.

Чтобы определить, какое отведение положительное, а какое отрицательное, существует три распространенных метода.

Метод 1: Визуальная индикация

Первый метод заключается в проверке самого светодиода. Большинство светодиодов помечают отрицательный провод двумя способами. Во-первых, отрицательный вывод является более коротким из двух выводов. Во-вторых, на самом корпусе светодиода обычно есть плоская сторона в нижней части светодиода рядом с отрицательным выводом.Нижняя часть светодиода рядом с положительным выводом обычно изогнута. Это полезно, если вы сначала отрежете провода покороче, а затем забудете, какой провод был короче.

Метод 2: тестирование мультиметром

Второй метод заключается в использовании мультиметра для настройки диода, чтобы проверить, как светодиод проводит.

Сначала установите мультиметр на настройку диода. Затем прикоснитесь одним проводом мультиметра к одному проводу светодиода, а другим проводом мультиметра — к другому проводу светодиода.Если у вас правильная полярность, мультиметр должен показать число на дисплее. Некоторые мультиметры также вызывают тусклое свечение светодиода.

На изображении выше красный провод мультиметра находится на положительном проводе светодиода, а черный провод мультиметра — на отрицательном проводе светодиода. По картинке сложно сказать, но светодиод тускло светится красным.

Кстати, цифра на дисплее мультиметра — это прямое напряжение светодиода. Светодиоды разного цвета могут иметь разное прямое напряжение.

Если у вас есть светодиод, подключенный задом наперед, вольтметр будет показывать либо «—», либо «1», что указывает на отсутствие проводимости. На фото ниже светодиод обратной полярности. Обратите внимание, что светодиод не светится.

Метод мультиметра отлично подходит как для определения полярности светодиода, так и для проверки того, что он исправен! Если светодиод не проводит ток ни в одном направлении, возможно, он перегорел или неисправен. Не все мультиметры будут иметь достаточный ток, чтобы зажечь светодиод.Не беспокойтесь, если мультиметр показывает число на дисплее, но светодиод не горит. Мультиметр обеспечивает очень низкий ток в этой настройке, поэтому тока может быть недостаточно для свечения светодиода.

Метод 3: тестовая установка с батареей 9 В

Последний метод проверки светодиода и определения полярности заключается в использовании батареи 9 В, резистора 1 кОм и светодиода. Этот метод зажжет светодиод при правильной полярности, а также позволит вам проверить цвет светодиода.

ПРЕДУПРЕЖДЕНИЕ

Никогда не подключайте светодиод напрямую к источнику питания без последовательно включенного резистора. Непосредственное подключение светодиода к источнику питания, даже небольшого источника питания, приведет к мгновенному перегоранию светодиода. Кроме того, он может очень быстро нагреться в процессе.

Всегда подключайте гасящий резистор соответствующего номинала последовательно со светодиодом. Если вы сомневаетесь, сначала используйте резистор с высоким сопротивлением, например, 1 кОм или выше.

НИКОГДА не подключайте светодиоды к сети переменного тока, даже с гасящим резистором.Светодиоды следует подключать только к источнику постоянного тока с гасящим резистором.

Подключите плюс батареи 9 В к одному концу резистора 1 кОм. Подключите другой конец резистора 1 кОм к одному проводу светодиода, а другой конец светодиода к минусу 9-вольтовой батареи. Если светодиод не горит, поменяйте местами соединения светодиода. См. схему ниже:

Когда у вас горит светодиод, провод, подключенный к минусу 9-вольтовой батареи, является отрицательным проводом светодиода, а другой провод — положительным.Если ваш светодиод не светится ни в одном направлении, проверьте соединения цепи и наличие хорошей 9-вольтовой батареи. Если светодиод по-прежнему не горит, скорее всего, он неисправен.

Сопротивление резистора 1 кОм и батарея 9 В безопасны для большинства светодиодов, поскольку они пропускают ток всего в несколько миллиампер. Светодиод не будет гореть на полную яркость, но будет достаточно, чтобы вы могли видеть, что он работает и какого он цвета.

После того, как светодиод загорится, вы можете использовать вольтметр для измерения падения напряжения на светодиоде, чтобы определить прямое падение напряжения светодиода, показанное как Vf на схеме.Затем вы можете использовать это значение в своих расчетах, чтобы определить, какой резистор вам нужно использовать в вашей конечной схеме приложения. Vf варьируется в зависимости от цвета светодиода. Оно должно измеряться где-то между 1,7 В и 3,5 В.

Как определить полярность светодиода SMD

В электронике полярность определяет, как компонент должен быть вставлен в цепь. Неполяризованный компонент можно подключить в любом направлении, и он все равно будет работать должным образом. Поляризованный компонент можно вставлять только в одном направлении.В отличие от ламп накаливания, которые загораются независимо от электрической полярности, светодиоды загораются только при правильной электрической полярности. Когда дело доходит до сквозных светодиодов, поляризованный компонент обычно имеет два контакта.



Если поляризованный компонент вставлен неправильно, он может вообще не работать, дымить, искрить или выйти из строя. Немного сложнее определить полярность светодиодов для поверхностного монтажа (светодиоды SMT). Светодиоды поверхностного монтажа (SMD-светодиоды) представляют собой электронные компоненты без соединительных проводов, которые используются в устройствах, устанавливаемых в отверстия.Хотя изначально они предназначались для автоматического производства, их использование расширилось до электроники для хобби. Меньшие компоненты приводят к более компактной схеме и меньшим устройствам. На самом деле некоторые компоненты доступны только в версиях SMD.



Проверка целостности цепи с помощью мультиметра

Часто самый простой способ определить полярность светодиода SMT — использовать простой мультиметр. Это достигается путем проведения простого теста: мы устанавливаем селектор в режим «Диод» или «Проверка непрерывности» и помещаем щуп на каждый конец светодиода.Обычно мультиметр подает на светодиод достаточный ток, который едва загорается. Тем не менее, нет никакой гарантии, что ваш измеритель не превысит ток, поэтому мы рекомендуем сделать просто быстрое прикосновение или подключить резистор. Черный (общий) вывод на мультиметре указывает на отрицательный (катодный) вывод, а красный — на положительный или анодный. Он будет излучать свет только тогда, когда отрицательный щуп находится на конце катода, а положительный щуп — на конце анода. Когда напряжение на p-n переходе светодиода имеет правильное направление, протекает значительный ток, и говорят, что устройство смещено в прямом направлении.Если напряжение имеет неправильную полярность, говорят, что устройство имеет обратное смещение, ток течет очень мало и свет не излучается. Конечно, лучший способ определить полярность вашего светодиода, распиновку, а также все другие характеристики — это найти техническое описание производителя.



Визуальный осмотр

У большинства светодиодов маркируется катодный конец, однако было замечено, что даже в пределах одной линейки светодиодов одного и того же производителя есть различия.Красные светодиоды, похоже, являются исключением, поскольку имеют маркировку на анодном конце, а не на катодном. Чаще всего, если вы не видите ни одной из этих маркировок, небольшая выемка или точка указывают на отрицательную сторону светодиода. Светодиоды SMT обычно имеют точку или небольшую зеленую линию, указывающую на их катод. Светодиоды Lighthouse предоставляют выбор изображений SMD в своем Руководстве по полярности для 0402, 0603, 0805, 1206 и большинства всех светодиодов SMD.



DAINA является профессиональным производителем светодиодов SMD. Если у вас есть какие-либо вопросы о серии светодиодов, обращайтесь в DAINA Electronics.Кроме того, добро пожаловать на наш веб-сайт, чтобы узнать больше о сверхъярких светодиодах, ленточных светодиодах, цилиндрических светодиодах и других продуктах.





Источник статьи: http://www.limetrace.co.uk/how-to-determine-the-polarity-of-an-smd-led

Как определить полярность светодиода

Вопрос:

Как определить полярность светодиода

Светоизлучающий диод:

Светодиод, или светоизлучающий диод, представляет собой полупроводниковое электронное устройство, преобразующее электрический ток в свет.Светодиоды могут быть сконструированы так, чтобы генерировать свет в диапазоне частот от инфракрасного через видимый спектр до ультрафиолетового. Цвет светодиода регулируется с помощью различных конструкционных материалов. Светодиоды генерируют больше света (и меньше тепла) на единицу мощности, чем почти все другие технологии генерации света.

Поскольку светодиоды являются электрическими диодами, они пропускают ток в прямом направлении смещения и блокируют ток в обратном направлении смещения. Полярность светодиода относится к этому текущему смещению.Светодиод должен быть установлен в цепи с соблюдением полярности. В противном случае ток не может течь, и устройство не будет генерировать свет.

Для определения полярности необходимы два термина: Анод и Катод . Что касается прямого смещения диода, можно использовать мнемонику PANIC. Положительный ANode, отрицательный катод. Как показывает мнемоника: в схеме анод светодиода должен быть подключен к плюсу, а катод к минусу.

Ответ и объяснение: 1

В зависимости от типа светодиода для определения полярности могут использоваться различные методы.Существует чрезвычайно большое количество типов светодиодов, включая легко узнаваемые круглые светодиоды с двумя выводами, светодиоды для поверхностного монтажа и многоцветные светодиоды с несколькими выводами или положениями выводов.

Самый детерминированный способ определить полярность светодиода — обратиться к техническому описанию производителя. Особенно в случае многоцветных светодиодов и светодиодов для поверхностного монтажа полярность может быть трудно определить визуально. Многие светодиоды имеют знак плюс (+) или минус (-), напечатанный на части, чтобы указать анод или катод соответственно.

Для круглых одноцветных светодиодов с двумя проводами длинный вывод обычно является анодом (+), а короткий обычно катодом (-). Эти светодиоды также обычно имеют плоскую поверхность на стороне катода (-) светодиода.

Наконец, полярность исправно работающего светодиода можно определить экспериментально с помощью омметра. Подключение к светодиоду с прямым смещением должно привести к небольшому (менее {экв} 100 м\Омега {/eq} ) сопротивление. Соединение с обратным смещением должно приводить к большому сопротивлению, обычно показывающему OL (перегрузка) на базовом мультиметре.

Есть ли у светодиодных ламп полярность?

Светодиоды повсюду; вы можете найти их на смартфонах, ноутбуках, камерах и т. д. Они состоят из диодов, пропускающих через себя ток для получения света. Светодиоды имеют положительные и отрицательные стороны, и для их работы требуется источник напряжения. У светодиодных ламп положительная сторона называется анодом , , а отрицательная — катодом .

Итак, да, светодиодные лампы чувствительны к полярности.Однако, прежде чем мы исследуем вопрос, давайте выясним, что такое полярность в электричестве. Короче говоря, полярность — это направленный поток от одного полюса к другому полюсу.

 Когда через них проходит электрический ток, на одном полюсе будет больше электронов, чем на другом. Тот, у которого меньше электронов, имеет положительную полярность. Оба полюса (отрицательный и положительный) соединены проводом: поток электронов называется электрическим током. В этом посте мы ответим на большинство ваших вопросов о светодиодах и важности полярности.

Зависит ли полярность светодиодных ламп?

Диоды пропускают ток в одном направлении с двумя клеммами: положительной (анод) и отрицательной (катод). Следовательно, диоды должны иметь маркированные контакты, чтобы ток мог течь в правильном направлении. Переклассифицируя светодиоды и их светодиоды, они также поляризованы.

Есть несколько способов определить, какой контакт является положительным или отрицательным для светодиодов. Посмотрите на ножки булавок. Более длинная нога положительна, пока; более короткий — отрицательный.С контактами одинакового размера проверьте плоскую кромку светодиода. Штифт, ближайший к плоским краям, отрицательный.

Если все еще есть сомнения, посмотрите на таблички внутри. Если пластина находится на более тонкой стороне, она положительная, тогда как отрицательная сторона толще. Подключение вашего светодиода к батарее может помочь определить, какой из них отрицательный или положительный. Позвольте штифтовым ножкам светодиода коснуться клемм аккумулятора; вы заметите символы на них. При правильном расположении светодиод загорится, если не поменять местами контакты.

Как узнать, является ли светодиод положительным или отрицательным?

Ниже показано, как определить положительные и отрицательные стороны светодиодов в легко читаемых точках.

  • Посмотрите на длину катетов: более длинная сторона положительна, а более короткая — отрицательна.
  • Вывод рядом с плоской стороной светодиода — отрицательный, а другой — положительный.
  • Осмотрите металлическую пластину внутри светодиода: большая пластина подключена к отрицательному выводу, а меньшая — к положительному.
  • Используйте мультиметр. Ваши светодиоды загорятся, если красный щуп коснется положительного, а черный щупа — отрицательного.

Что произойдет, если подключить светодиоды задом наперед?

Теперь мы знаем, что светодиоды поляризованы и работают только тогда, когда они находятся на соответствующих клеммах. Но что происходит, когда они подключены назад? По сути, на светодиоды не будет поступать электрический ток, поэтому они не загорятся. Ваше приспособление не пострадает в долгосрочной перспективе.Просто исправьте полярность, и ваши светодиоды снова загорятся.

В случаях с неправильной полярностью и высоким напряжением питания ваши светодиоды могут выйти из строя или не излучать свет даже после перестановки контактов. Иногда вы заметите физические повреждения после неправильной полярности, такие как ожог или перегрев. В то время как другие не показывают никаких видимых признаков.

Чувствительны ли к полярности светодиодные лампы на 12 В?

Да, светодиодные фонари на 12 В чувствительны к полярности и должны быть правильно подключены, чтобы ток протекал и лампочка загоралась.

Какова положительная сторона светодиодного символа?

В сумме

Светодиоды очень чувствительны к полярности и не будут работать, если они подключены наоборот. Лучшее, что вы можете сделать, это поменять местами проводку, и ваш светодиод загорится. При высоком напряжении возникающее повреждение может разрушить вашу лампочку. Таким образом, ищите признаки, такие как разная длина ног или любые другие, упомянутые выше.

Я жена и мама двоих детей. Я также писатель, заядлый любитель делать все своими руками и увлекаюсь технологиями.Мои любимые занятия — писать, покупать гаджеты в Интернете и вещицы, которые я не могу себе позволить (пока). Быть дома с моими детьми — лучшая часть моего дня!

Как узнать полярность светодиода, не подключая его в цепь? — Ответы на все

Как узнать полярность светодиода, не подключая его в цепь?

Иногда проще всего проверить полярность с помощью мультиметра. Поверните мультиметр на настройку диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода.Если светодиод горит, положительный щуп касается анода, а отрицательный щуп касается катода.

Какой контакт светодиода положительный?

АНОД (+)
Светодиоды представляют собой диоды, а диоды могут пропускать электрический ток только в одном направлении, поэтому светодиоды поляризованы. Положительный контакт — это АНОД (+), а отрицательный — это КАТОД (-). Очень важно, чтобы светодиоды были подключены к цепи в правильном направлении.

Как узнать, какое отведение положительное?

Если у вас есть провод, обе стороны которого имеют одинаковый цвет (обычно медный), жила с рифленой структурой является отрицательным проводом.Проведите пальцами по проволоке, чтобы определить, на какой стороне есть оребрение. Пощупайте другой провод, он гладкий. Это ваш положительный провод.

Как изменить полярность светодиодов?

Если вы хотите изменить ориентацию штекера на ксеноновых фарах, вы должны изменить 2-контактный овальный разъем на балласте на 180 градусов. Если вы хотите поменять полярность на своих фарах, вы должны использовать поворот разъема на 180 градусов.

Имеют ли светодиоды полярность?

Полярность светодиодов Светодиоды — это диоды, представляющие собой электронные устройства, пропускающие ток только в одном направлении.Это означает, что светодиоды (и другие диоды) имеют положительные (+) и отрицательные (-) стороны. Чтобы светодиод работал, его необходимо подключить к источнику напряжения правильной стороной.

Все ли светодиоды имеют полярность?

Короче говоря, да, у светодиодных ламп есть полярность. Они выполнены с положительной и отрицательной связью. Они должны быть подключены к вашей схеме в правильном направлении, иначе они не будут работать. В Интернете есть много противоречивой информации о светодиодах, в том числе о полярности и о том, имеет ли это значение.

У светодиодных ламп есть полярность?

По своей природе светодиодные лампы чувствительны к полярности. Если напряжение имеет неправильную полярность, говорят, что оно имеет обратное смещение. Ток будет протекать очень мало, и прибор не загорится. Компания Truck-Lite разработала светодиодные фонари, не чувствительные к полярности.

Как проверить полярность на мультиметре?

Вы также можете разместить другой провод на более коротком вертикальном отверстии, которое представляет собой горячий контакт на 120 вольт. Если ваш мультиметр показывает показания, значит, полярность правильная, поскольку напряжение передается от горячего контакта к нейтральному.Поместите один провод в нейтральное отверстие, а другой провод в отверстие заземления.

Как проверить светодиодные лампы мультиметром?

Теперь я расскажу об их практическом применении. Хотя вы можете легко проверить светодиод, подключив его к цепи и посмотрев, загорится ли он, вы также можете использовать мультиметр с функцией проверки диодов, чтобы проверить светодиод и узнать о нем еще несколько вещей. Подсоедините черный провод к клемме COM на мультиметре.

Есть ли способ проверить полярность светодиодов?

Длина отведений.Это самый простой способ проверить полярность светодиодов, по крайней мере, если у вас новые светодиоды. Если вы уже использовали их в проекте или отпаяли от старого устройства, это не сработает для вас, но не беспокойтесь, у меня есть другие 4 метода, которые могут вам подойти 🙂

Как проверить полярность микрофона?

Лучше всего проверять полярность микрофона с помощью мультиметра. Поставьте мультиметр на настройку непрерывности. И вот как вы теперь проверяете, какой разъем какой на микрофоне.Поместите один щуп мультиметра на внешний металлический корпус микрофона.

Режимы отказа светодиодов

— Forge Europa

Светодиодное освещение

невероятно прочное и надежное. Однако производительность светодиодов может снизиться и даже выйти из строя, если светодиодный модуль используется неправильно: он перегружен или среда приложения слишком горячая, а устройство не предназначено для использования по назначению. Вот обзор основных причин электрического перенапряжения.

Горячее подключение светодиода

Что это значит?
«Горячее подключение» означает подключение цепи, состоящей из одного или нескольких голых светодиодов, к драйверу светодиодов или источнику питания светодиодов, которые уже включены или находятся под напряжением.

Какой ущерб это может причинить?
Горячее подключение может привести к короткому, но потенциально опасному импульсу электрической энергии, который передается от работающего драйвера светодиодов или источника питания светодиодов на светодиоды. Это, в свою очередь, может привести либо к немедленному повреждению светодиодов с точки зрения обрыва цепи или короткого замыкания, либо к скрытому повреждению, которое приводит к аналогичному отказу светодиодов через потенциально длительный период времени (возможно, до многих месяцев).

Этот вид повреждения светодиодов часто классифицируется как электрическое перенапряжение (EOS).

На что следует обращать внимание в случае возврата устройства?
Светодиоды высокой мощности, вышедшие из строя из-за Hot Connect EOS, часто не имеют видимых невооруженным глазом признаков повреждения, но часто являются электрическими короткими замыканиями. Следовательно, они не излучают свет или излучают очень мало света, и если они соединены последовательно, оставшиеся/неповрежденные светодиоды продолжают гореть.

Прямое подключение к сети или использование неподходящего драйвера светодиодов

Что это значит?
Светодиоды должны питаться от источника постоянного тока, который ограничивает ток, протекающий через них. Это отличается от ламп накаливания, которые будут работать от переменного или постоянного тока и которые, как правило, не требуют отдельного ограничения тока, или люминесцентных ламп, которые работают только от переменного тока, но требуют ограничения тока (например, балласта или механизма управления).

Какой ущерб это может причинить?
Если светодиоды подключены напрямую к электросети 230 В переменного тока в Великобритании без какого-либо ограничивающего ток драйвера для светодиодов или источника питания для светодиодов, они, скорее всего, немедленно и катастрофически выйдут из строя из-за разомкнутой цепи, что может привести к взрывному разрушению в процессе.
Если светодиоды запитываются от драйвера светодиодов или блока питания светодиодов, который подает неправильный ток и/или неправильное напряжение, возможны несколько результатов. Если ток и/или напряжение слишком низкие, светодиоды будут слишком тусклыми или вообще не загорятся. Если ток и/или напряжение слишком высоки, светодиоды могут либо преждевременно устареть (в случае незначительной перегрузки), либо катастрофически выйти из строя (в случае серьезной перегрузки), при этом возможны все промежуточные сценарии.

На что следует обращать внимание в случае возврата устройства?
Светодиоды, вышедшие из строя из-за прямого подключения к сети, как правило, имеют серьезные физические повреждения, включая поломки и следы ожогов.Однако повреждение, вызванное неправильным током и/или напряжением привода, может проявляться по-разному: от тускло горящих, но нормально выглядящих светодиодов до серьезных физических повреждений.

Установка в слишком жаркой среде

Что мы имеем в виду?
Светодиоды не всегда излучают одинаковое количество света одного и того же цвета! Количество света уменьшается экспоненциально, а цвет белых светодиодов имеет тенденцию становиться более голубым — как в зависимости от времени, так и от температуры.Чем жарче окружающая среда, тем короче срок службы светодиода.

Какой ущерб это может причинить?
Светодиоды, установленные в слишком жаркой среде, будут излучать меньше света, чем предполагалось, и ухудшаться быстрее, чем предполагалось, как с точки зрения снижения светоотдачи, так и изменения цвета. В крайних случаях возможно физическое повреждение.

На что следует обращать внимание в случае возврата устройства?
Незначительный перегрев светодиода, приводящий к преждевременному ухудшению светоотдачи/цвета, может не иметь физических признаков, кроме снижения яркости и изменения цвета.Однако сильный перегрев может привести к видимому изменению цвета и физическому тепловому повреждению светодиода и окружающих компонентов.

Неправильная полярность подключения

Что мы имеем в виду?
Светодиоды электрически поляризованы и будут работать правильно только тогда, когда их положительный вывод (также известный как анод) подключен к положительному выводу питания, а их отрицательный вывод (также известный как катод) подключен к отрицательному выводу питания.Необходимо строго соблюдать полярность подключения светодиодов!

Какой ущерб это может причинить?
Если светодиоды обратно подключены к источнику питания с достаточно низким напряжением, возможно, что они просто не будут проводить ток, не излучать свет и не пострадают. В таких случаях коррекция полярности приведет к правильной работе светодиода без побочных эффектов. Однако, если напряжение питания достаточно высокое, может быть нанесен немедленный и катастрофический ущерб, приводящий к отсутствию излучения света и, как правило, отказу в результате обрыва цепи.

На что следует обращать внимание в случае возврата устройства?
Неправильная полярность подключения, вызвавшая отказ светодиода, обычно приводит к отсутствию излучения света и разомкнутой цепи светодиодов. Это может привести к различным сигнатурам: от отсутствия невооруженным глазом/видимых признаков повреждения до физического повреждения, включая признаки ожога/перегрева.
Мы всегда учитываем эффективное управление температурным режимом, оптическую и электрическую конструкцию и можем обсудить варианты добавления цепей защиты для защиты от неправильного использования или «горячего подключения».

Вернуться к архиву

Как работают диоды и светодиоды? | ОРЕЛ

С возвращением, капитаны компонентов! Сегодня пришло время повысить уровень своих знаний и перейти от простых пассивных компонентов к области полупроводниковых компонентов. Эти детали оживают, когда они подключены к цепи, и могут разными способами манипулировать электричеством! Вам предстоит работать с двумя полупроводниковыми компонентами: диодом и транзистором. Сегодня мы поговорим о диоде, печально известном регуляторе, который позволяет электричеству течь только в одном направлении! Если вы видели светодиод в действии, то вы уже далеко впереди, давайте начнем.

Управление потоком

Диод хорошо известен своей способностью управлять потоком электрического тока в цепи. В отличие от пассивных компонентов, которые сидят сложа руки, сопротивляясь или накапливая, диоды активно держат руку на пульсе приливов и отливов тока, когда он течет по нашим устройствам. Есть два способа описать, как ток будет или не будет течь через диод, и они включают в себя:

  • Прямое смещение. Если правильно вставить батарейку в цепь, ток будет протекать через диод; это называется смещенным вперед состоянием.
  • Обратное смещение. Когда вам удастся вставить батарею в цепь в обратном направлении, ваш диод заблокирует протекание любого тока, и это называется состоянием с обратным смещением.

Простой способ визуализировать разницу между состояниями диода с прямым и обратным смещением в простой схеме

Хотя эти два термина могут показаться слишком сложными, подумайте о диоде как о переключателе. Он либо закрыт (включен) и пропускает через себя ток, либо открыт (выключен), и ток через него течь не может.

Полярность диода и символы

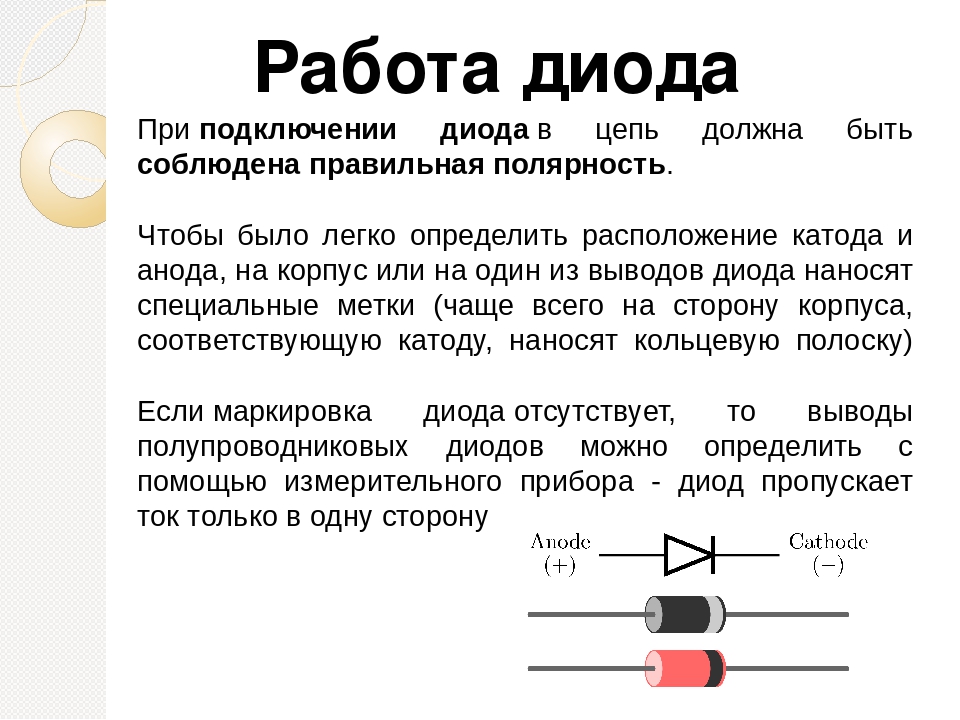

Диоды являются поляризованными компонентами, а это означает, что они имеют очень специфическую ориентацию, поэтому для правильной работы их необходимо подключить в цепь. На физическом диоде вы заметите две клеммы, выходящие из консервной банки посередине. Одна сторона — это положительный вывод, называемый анодом . Другая клемма является отрицательным концом, называемым катодом . Возвращаясь к нашему потоку электричества, ток может двигаться в диоде только от анода к катоду, и никогда наоборот.

Катодную сторону физического диода можно определить по серебряной полоске рядом с одним из контактов. (Источник изображения)

Вы можете легко обнаружить диод на схеме, просто найдите большую стрелку с линией, проходящей через нее, как показано ниже. У некоторых диодов и анод, и катод отмечены как положительные и отрицательные, но простой способ запомнить, как протекает ток в диоде, — это следовать направлению стрелки.

Стрелка на символе диода указывает направление протекания тока.

В настоящее время большинство диодов изготавливаются из двух самых популярных полупроводниковых материалов в электронике — кремния или германия. Но если вы что-нибудь знаете о полупроводниках, то знаете, что в естественном состоянии ни один из этих элементов не проводит электричество. Так как же заставить электричество течь через кремний или германий? С помощью маленького волшебного трюка под названием допинг.

Легирование полупроводников

Полупроводниковые элементы странные. Возьмем, к примеру, кремний.Днем это изолятор, но если вы добавите в него примеси с помощью процесса, называемого легированием, то вы дадите ему волшебную способность проводить электричество ночью.

Из-за их двойных свойств изолятора и проводника полупроводники нашли свою идеальную нишу в компонентах, которые должны управлять потоком электрического тока в виде диодов и транзисторов. Вот как происходит процесс легирования в типичном куске кремния.



  • Вырасти.Во-первых, кремний выращивают в строго контролируемой лабораторной среде. Это называется чистой комнатой, что означает, что в ней нет пыли и других загрязнений.
  • Накапайте его отрицательно. Поскольку кремний вырос, пришло время его легировать. Этот процесс может идти одним из двух путей. Первый заключается в легировании кремния сурьмой, что дает ему несколько дополнительных электронов и позволяет кремнию проводить электричество. Он называется кремнием n-типа, или кремнием отрицательного типа, потому что в нем больше отрицательных электронов, чем обычно.
  • Допинг положительный. Вы также можете легировать кремний в обратном порядке. При добавлении бора к кремнию электроны удаляются из атома кремния, оставляя кучу пустых дыр там, где должны быть электроны. Это называется кремнием p-типа или кремнием положительного типа.
  • Объединить . Теперь, когда ваши кусочки кремния легированы как положительно, так и отрицательно, вы можете собрать их вместе. Соединяя кремний n-типа и p-типа вместе, вы создаете то, что называется соединением.



Именно в этом перекрестке, который можно представить как нейтральную зону, происходит вся магия диода.Допустим, вы соединили кремний n-типа и p-типа вместе, а затем подключили батарею, создав цепь. Что случится?

В этом случае отрицательная клемма подключена к кремнию n-типа, а положительная клемма подключена к кремнию p-типа. А ничейная территория между двумя кусками кремния? Ну, он начинает сжиматься, и начинает течь электрический ток! Это состояние диода с прямым смещением, о котором мы говорили в начале.

Правильное подключение батареи к кремнию n-типа и p-типа позволяет току проходить через соединение.(Источник изображения)

Теперь предположим, что вы подключили аккумулятор наоборот, с отрицательным полюсом, подключенным к кремнию p-типа, и положительным полюсом, подключенным к кремнию n-типа. Здесь происходит то, что нейтральная полоса между двумя кусками кремния становится шире, и ток вообще не течет. Это состояние с обратным смещением, которое может принимать диод.

Подсоедините аккумулятор в непреднамеренном направлении, и ваш диод предотвратит протекание тока между n-типом и p-типом.(Источник изображения)

Прямое напряжение и поломки

Когда вы работаете с диодами, вы узнаете, что для того, чтобы один из них пропускал ток, требуется очень определенное количество положительного напряжения. Напряжение, необходимое для включения диода, называется прямым напряжением (VF). Вы также можете увидеть, что это называется напряжением включения или напряжением включения.

Чем определяется это прямое напряжение? Полупроводниковый материал и типа . Вот как это разбивается:



  • Кремниевые диоды.Использование диода на основе кремния потребует прямого напряжения от 0,6 до 1 В.
  • Германиевые диоды. Использование диода на основе германия потребует меньшего прямого напряжения около 0,3 В.
  • Другие диоды. Для специализированных диодов, таких как светодиоды, требуется более высокое прямое напряжение, тогда как для диодов Шоттки (см. ниже) требуется более низкое прямое напряжение. Лучше всего проверить техническое описание вашего конкретного диода, чтобы определить его номинальное прямое напряжение.



Я знаю, что мы все это время говорили о диодах, пропускающих ток только в одном направлении, но это правило можно нарушить.Если вы приложите огромное отрицательное напряжение к диоду, то вы сможете изменить направление его тока! Конкретная величина напряжения, вызывающая возникновение этого обратного потока, называется напряжением пробоя . Для обычных диодов напряжение пробоя составляет от -50 до -100 В. Некоторые специализированные диоды даже предназначены для работы при этом отрицательном напряжении пробоя, о котором мы поговорим позже.

Семейство диодов – наконец-то вместе

Существует множество диодов, каждый со своими особыми способностями.И хотя каждый из них имеет общую основу для ограничения потока тока, вы можете использовать эту общую основу для создания множества различных применений. Давайте проверим каждого члена семейства диодов!

Стандартные диоды

Ваш средний диод. Стандартные диоды имеют умеренные требования к напряжению и низкий максимальный номинальный ток.

Стандартный повседневный диод, доступный в Digi-Key, обратите внимание на серебряную полоску, которая отмечает конец катода. (Источник изображения)

Выпрямительные диоды

Это более мощные братья и сестры стандартных диодов и имеют более высокий максимальный номинальный ток и прямое напряжение.В основном они используются в источниках питания.

Более мощные аналоги стандартного диода, разница заключается в большем номинальном токе и прямом напряжении.

Диоды Шоттки

Это причудливый родственник семейства диодов. Диод Шоттки пригодится, когда вам нужно ограничить величину потерь напряжения в вашей цепи. Вы можете идентифицировать диод Шоттки на схеме, найдя типичный символ диода с добавлением двух новых изгибов (S-образная форма) на выводе катода.

Найдите изгибов на катодном конце диода, чтобы быстро определить, что это диод Шоттки.

Стабилитроны

Зенеровские диоды являются паршивой овцой в семействе диодов. Эти ребята привыкли посылать электрический ток в противоположном направлении! Они делают это, используя напряжение пробоя, которое мы обсуждали выше, также называемое пробоем Зенера. Используя эту пробойную способность, стабилитроны отлично подходят для создания стабильного опорного напряжения в определенном месте цепи.

Зенеровский диод разительно отличается от остальных диодов семейства и может передавать ток от катода к аноду. (Источник изображения)

Фотодиоды

Фотодиоды — бунтующие подростки в семействе диодов. Вместо того, чтобы просто пропускать ток через цепь, фотодиоды улавливают энергию источника света и превращают ее в электрический ток. Вы найдете их для использования в солнечных панелях, а также в оптической связи.

Фотодиоды поглощают энергию света и превращают ее в электрический ток.(Источник изображения)

Светодиоды (LED)

Сияющие звезды семейства диодов. Как и стандартные диоды, светодиоды позволяют току течь только в одном направлении, но с изгибом! Когда подается правильное прямое напряжение, эти светодиоды загораются яркими цветами. Но вот в чем загвоздка: определенные цвета светодиода требуют разного прямого напряжения. Например, для синего светодиода требуется прямое напряжение 3,3 В, тогда как для красного светодиода требуется всего 2,2 В, чтобы он начал светиться.

Что делает эти светодиоды такими чертовски популярными?

  • Эффективность .Светодиоды излучают свет электронным способом, не выделяя тонны тепла, как традиционные лампы накаливания. Это позволяет им экономить тонну энергии.
  • Контроль. Светодиодами также очень легко управлять в электронной схеме. Пока перед ними стоит резистор, они должны работать!
  • Недорого. Светодиоды также очень недороги и рассчитаны на длительный срок службы. Вот почему вы обнаружите, что они так часто используются в сигналах светофора, дисплеях и инфракрасных сигналах.

Светодиоды бывают разных форм и цветов, для каждого из которых требуется разное прямое напряжение! (Источник изображения)

Наиболее распространенные области применения диодов

Поскольку диоды бывают самых разных форм, размеров и конфигураций, их использование в наших электронных схемах столь же богато! Вот лишь несколько вариантов использования диодов:

Преобразование переменного тока в постоянный

Процесс преобразования переменного тока (AC) в постоянный ток (DC) может осуществляться только с помощью диодов! Этот процесс выпрямления (преобразования) тока — это то, что позволяет вам подключать всю вашу повседневную электронику постоянного тока к розетке переменного тока в вашем доме.Существует два типа приложений преобразования, в которых диод играет свою роль:

  • Полуволновое выпрямление. Для этого преобразования требуется только один диод. Если вы посылаете сигнал переменного тока в цепь, то ваш единственный диод отсекает отрицательную часть сигнала, оставляя только положительный вход в виде волны постоянного тока.

    Одиночный диод в схеме однополупериодного выпрямителя, отсекающий отрицательный конец сигнала переменного тока. (Источник изображения)

  • Полноволновое мостовое выпрямление .В этом процессе преобразования используются четыре диода. И вместо того, чтобы просто отсекать отрицательную часть сигнала переменного тока, как в однополупериодном выпрямителе, этот процесс фактически преобразует все отрицательные волны в сигнале переменного тока в положительные волны для сигнала, готового к постоянному току.

    Двухполупериодный мостовой выпрямитель делает шаг вперед, преобразуя весь положительный и отрицательный сигнал переменного тока в постоянный. (Источник изображения)

Контроль скачков напряжения

Вы также обнаружите, что диоды используются в приложениях, где могут возникать неожиданные скачки напряжения.Диоды в этих приложениях могут ограничить любое повреждение, которое может произойти с устройством, поглощая любое избыточное напряжение, попадающее в диапазон напряжения пробоя диода.

Защитите свое настоящее

Наконец, вы также найдете диоды, используемые для защиты чувствительных цепей. Если вы когда-нибудь разбивали аккумулятор неправильно и ничего не взрывалось, то можете поблагодарить за это свой дружелюбный диод. Размещая диод последовательно с положительной стороной источника питания, он гарантирует, что ток течет только в правильном направлении.

Пришло время освободиться

Ну вот, контрольный диод и все его сумасшедшие члены семьи! Диоды имеют множество применений, от питания этих ярко-красочных светодиодных ламп до преобразования переменного тока в постоянный. Но почему диод не получил такой же широкой известности, как транзистор или интегральная схема, несмотря на все эти замечательные применения? Мы думаем, что это связано с тем, что на кухне слишком много поваров. Первый диод был обнаружен почти 150 лет назад, и с тех пор сотни инженеров и ученых приложили свои усилия, чтобы улучшить это открытие.Несмотря на свою долгую историю со многими личностями, некоторые до сих пор считают диод четвертым по важности изобретением после колеса.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
