Как насадить молоток на рукоятку. Как набить молоток своими руками

как насадить молоток на рукояткуЧтобы во время работы молоток не слетал с рукоятки, а сидел на ней надежно и прочно, достаточно всего лишь один раз правильно насадить его на ручку.

Рукоятка

Сначала о размерах: рукоятка молотка должна быть овального сечения, длиной от 250 до 350 мм, плавно сужаясь к концу, на который насаживается головка молотка.

Лучше всего подходит для изготовления рукояток древесина березы, бука, дуба, ясеня, клена, граба или рябины. Совершенно неприемлемым является изготовление рукояток для молотка из пород с легко колющейся древесиной: сосны, ели, осины или ольхи.

Сейчас в продаже имеются молотки с металлическими и пластиковыми рукоятками. У них напрочь отсутствует проблема насаживания головки на ручку, но мне почему-то больше по душе молотки именно с деревянными рукоятками. Они и теплее на ощупь, и в руке сидят и надежнее и уютнее.

Чаще всего ручки для молотков изготовляют из древесины березы. Если рукоятка выстругана вами самостоятельно из толстой ветки березы, ее обязательно нужно просушить в теплом, тенистом и хорошо проветриваемом месте.

Не вздумайте сушить древесину с помощью искусственных источников тепла: электрокаминов, калориферов, батарей отопления. При такой сушке дерево неизбежно растрескивается и теряет свою прочность.

Если деревянная рукоятка для молотка будет недостаточно просушенной, со временем она усохнет и уменьшится в объеме, а головка будет болтаться на ней, постоянно грозя слететь с рукоятки инструмента.

Насаживание головки молотка на рукоятку

Вставьте тонким концом рукоятку в отверстие головки молотка. Идеальной будет посадка головки на рукоятку с определенным усилием или, как говорят мастера, «с натягом».

В случае, если рукоятка оказалась толстовата, обработайте ее тонкий конец сначала рашпилем, а затем наждачной бумагой. В результате конец рукоятки должен представлять собой пологий конус. Наживив головку молотка на ручку, убедитесь в ее строгой перпендикулярности к осевой линии рукоятки.

Держа рукоятку вертикально, головкой молотка вверх, выполняйте удары ее тыльным широким концом о твердую поверхность сверху-вниз. С каждым ударом головка инструмента будет медленно, но уверенно насаживаться на расширяющуюся рукоять, упрочняясь на ней все больше и больше.

Неподвижность головки при последующих ударах будет о свидетельствовать о том, что она достаточно прочно «села» на рукоятку.

Расклинивание рукоятки молотка

Подготовьте место для деревянного клина. Чтобы клин не ушел в сторону и не испортил рукоятку, узкой стамеской сделайте насечку глубиной около 5 мм под углом 300 к продольной оси молотка.

molotok01

Деревянный клин представляет собой клинок толщиной около 3 мм, шириной порядка 15 мм и длиной от 30 до 50 мм. Клин должен плавно сужаться к передней части, но конец его должен быть притупленным.

После того, как деревянный клин будет забит в рукоятку примерно на 15-20 мм, ножовкой с мелким зубом отпилите торчащую из головки молотка верхнюю часть рукоятки с таким расчетом, чтобы она выступала за пределы головки на 2-3 мм.

Второй клин вырежьте из полоски металла, такой же формы и размеров, как и деревянный, но значительно короче, длиной не более 20 мм.

Забейте его в рукоятку под таким же углом в 30

0 к продольной оси молотка, но с другой стороны от осевой линии.

После полного, «заподлицо», забивания металлического клина в рукоять молотка, работы по обустройству молотка можно считать законченными.

Удачи вам! Пусть у вас все получится!


Лучший способ насадить молоток на рукоять без клина

1542185936 1 - Лучший способ насадить молоток на рукоять без клина1542185936 1 - Лучший способ насадить молоток на рукоять без клина

Что общего между кувалдой, топором и молотком? Принцип действия. Для нанесения удара они нуждаются в замахе. Поэтому и нужна рукоять, и чем тяжелей инструмент, тем, как правило, она длиннее.
Во время замаха на металлическую часть инструмента действует центробежная сила, которая стремиться сорвать ее с рукояти. Причем эта сила тем больше, чем массивнее головка и длиннее рукоять топора, кувалды или молотка.

Традиционно для укрепления головки на рукояти в ее торец после посадки металлической части вбивается деревянный клин. Иногда под углом к основному клину вбивают один или два металлических меньших размеров.
Но существуют и альтернативные способы надежного закрепления частей вышеупомянутых инструментов относительно друг друга. Ниже рассмотрим и практически реализуем один из них.

1542185932 2 - Лучший способ насадить молоток на рукоять без клина1542185932 2 - Лучший способ насадить молоток на рукоять без клина

Насаживаем молоток на рукоять без клина с помощью резины

1542185955 3 - Лучший способ насадить молоток на рукоять без клина
1542185955 3 - Лучший способ насадить молоток на рукоять без клина

Рукоять можно приобрести в строительном магазине или изготовить самому из твердых пород дерева, к которым относятся: дуб, береза, клен, рябина, бук, ясень, кизил и другие. Только следует при выборе обратить внимание на торец заготовки и остановиться на той, у которой годовые кольца расположены продольно, а не поперечно. Такая рукоять будет прочней и прослужит дольше.
Считается, что прорезь на рукояти для вбивания клина, ослабляет ее. Если использовать для надежной насадки головки молотка на рукоять резину, то ослабления не происходит, поскольку отпадает надобность в клиновом креплении, а значит и в прорези.

1542185911 4 - Лучший способ насадить молоток на рукоять без клина1542185911 4 - Лучший способ насадить молоток на рукоять без клина

Необходимо подготовить заготовку рукояти к насадке. Для этого сторону с меньшим сечением подгоняем под отверстие в головке с помощью столярного ножа, напильника по дереву или наждачного круга. Посадочная часть рукояти должна свободно без натяга входить в отверстие головки и по длине соответствовать ему.
Далее вырезаем из велосипедной камеры или любой упругой резины полоску, которая должна по длине обеспечивать обхват посадочное место рукояти с некоторым зазором, а по ширине иметь запас в обе стороны примерно на 1 см.

1542185863 7 - Лучший способ насадить молоток на рукоять без клина1542185863 7 - Лучший способ насадить молоток на рукоять без клина

Поверхность резины снаружи смазываем литолом для облегчения процесса насадки.

1542185881 8 - Лучший способ насадить молоток на рукоять без клина1542185881 8 - Лучший способ насадить молоток на рукоять без клина1542185860 9 - Лучший способ насадить молоток на рукоять без клина1542185860 9 - Лучший способ насадить молоток на рукоять без клина1542185890 10 - Лучший способ насадить молоток на рукоять без клина1542185890 10 - Лучший способ насадить молоток на рукоять без клина

Для этого ударяем противоположным торцом рукояти по устойчивой поверхности. Лучше всего, если это будет массивная деревянная чурка.

1542185862 11 - Лучший способ насадить молоток на рукоять без клина1542185862 11 - Лучший способ насадить молоток на рукоять без клина1542185870 12 - Лучший способ насадить молоток на рукоять без клина1542185870 12 - Лучший способ насадить молоток на рукоять без клина
1542185878 13 - Лучший способ насадить молоток на рукоять без клина1542185878 13 - Лучший способ насадить молоток на рукоять без клина

Убедившись, что головка молотка оказалась на месте, удаляем ветошью выдавленные излишки литола и отрезаем острым ножом концы резины с обеих сторон головки молотка, так сказать, заподлицо.

1542185870 14 - Лучший способ насадить молоток на рукоять без клина1542185870 14 - Лучший способ насадить молоток на рукоять без клина
1542185877 15 - Лучший способ насадить молоток на рукоять без клина1542185877 15 - Лучший способ насадить молоток на рукоять без клина

Затем места сопряжения посадочного отверстия молотка и рукояти аккуратно покрываем клеем (ПВА, «Моментом» или чем-то подобным). Это мы делаем, с одной стороны, с целью укрепления соединения, но, главным образом, для того, чтобы внутрь соединения головки молотка и рукояти не проникала влага. Ведь вода, оказавшись в незащищенном зазоре, может со временем вызвать гниение древесины и окисление металла, что неизбежно приведет к ослаблению крепления и выходу из строя инструмента.

1542185910 16 - Лучший способ насадить молоток на рукоять без клина
1542185910 16 - Лучший способ насадить молоток на рукоять без клина

В чем еще преимущество такой посадки рукояти в головку молотка? Наличие между частями инструмента резиновой прослойки как бы изолирует рукоять от головки и сила удара бойка о другую твердую поверхность гасится и рука не испытывает всей энергии жесткого и резкого соприкосновения.

1542185952 17 - Лучший способ насадить молоток на рукоять без клина1542185952 17 - Лучший способ насадить молоток на рукоять без клина

Все вышеописанное можно повторить один к одному, как с топором, так и кувалдой. Клей, конечно, со временем может местами отскакивать, поэтому придется его восстанавливать. Рукоять можно обжечь с помощью паяльной лампы или газовой горелки и затем хорошенько протереть ветошью. Это придаст рукояти благородный вид и удобство в работе.

В заключении

Консистентная смазка минерального происхождения, к которым относится и литол, со временем плохо действует на резину и она начинает разрушаться. Лучше его заменить густым мыльным желе. Оно также облегчает насадку, но после испарения воды, теряет свои скользящие свойства и еще больше укрепляет соединение.
Для герметизации стыков вместо ПВА и других клеев, которые затвердевают и становятся хрупкими, предпочтительней использовать силиконовый герметик, остающийся всегда пластичным, и менее склонным к растрескиванию.

1542185949 6 - Лучший способ насадить молоток на рукоять без клина1542185949 6 - Лучший способ насадить молоток на рукоять без клина

Поскольку для насадки молотка, топора или кувалды с помощью резины требуется значительные усилия, следует противоположный конец рукояти укрепить на время насадки, обхватив хомутом и крепко затянув. Хомут можно заменить строительным скотчем или виниловой изоляционной лентой, плотно обмотав в несколько слоев рукоять.
Также вместо резины можно использовать трубку из оцинкованной жести с фальцевым швом, которая надевается на рукоять, и вставляется в отверстие молотка. Далее, как обычно: несколько ударов и все части занимают свои места, причем очень прочно и надежно.

Как правильно насадить молоток на рукоятку

"Вот вы говорите Интернет, высокие технологии. А ведь иной раз нехитрое, существующее уже тысячи лет устройство требует смекалки и интеллекта не меньше, чем какой-нибудь там современный навороченый iPod (или как его там лешего)", - такие мысли приходили мне в голову по мере того, как сегодня я откалывал от стен старую кафельную плитку (решили делать ремонт в ванной).

Так вот, перед началом работы выяснилось, что не рукодельничал я уже несколько месяцев и совсем забыл, что молоток мой пришел в негодность: начал болтаться на рукоятке. Вообще-то это "не совсем мой" инструмент, а из числа оставшихся от прежних хозяев квартиры. У меня молотки на рукоятках не болтаются, поскольку в пору своей послеармейской молодости я 6 лет отпахал на заводе наладчиком станков и автоматических линий. Молоток, насаженый в ту пору (и стибренный с завода при увольнении лет 15 назад) до сих пор как монолит, даром, что состоит из разнородных частей - железки и деревяшки. Только вот остался он в другой квартире и даже в другом городе.

Короче говоря, привел я сегодня молоток в порядок и решил рассказать честному народу о том, как это делается. А то ведь молодежь-то нынче... Да и не только молодежь. За всю свою жизнь я видет менее десятка правильно насаженных молотков.

Прежде всего, о некоторых иллюзиях. Считается, например, что молоток перед работой надо класть в воду, чтобы разбух и крепче держался. Не знаю, не знаю. Никогда так не делал. Работать мокрым молотком... Я наоборот считаю, что рукоятка для этого ударного инструмента должна быть как можно более сухой: тогда ей некуда уже усыхать и держаться она будет крепко в любую погоду. Другие распространенные иллюзии - что можно завернуть в деревянный торец, на который насажен молоток, шуруп или забить гвоздь, что в качестве клина можно использовать первую подвернувшуюся под руку железку... Ой, прям сердце кровью обливается от таких издевательств. Лучше расскажу как делать правильно. А чтобы придать солидности своему повествованию, сошлюсь на источник, из котороно я почерпнул свои знания о насаживании молотков. Это, ни много ни мало, журнал "Наука и жизнь", в котором в пору моей юности была неизменная рубрика "Маленьке хитрости". Итак, к делу.

Надо ли говорить, что рукоятку надо выбирать прямую, без "сучков и задоринок". Волокна ее должны идти как можно более параллельно оси изделия (а то может расщепиться при забивании клина). Делать рукоятку самомтоятельно из первой попавшейся палки без крайней нужды не стоит. Во-первых, не любое дерево для этого годится, во-вторых, фабричная стоит копейки, так что не тратьте зря время. Некоторые читатели могут спросить: "А почему бы сразу не купить готовый молоток?" Да потому, что готовые магазинные молотки насажены на ручку самым варварским способом. Не стал исключением, например, молоток для отбивки кафеля (aka "кайло"), который я купил сегодня. Его тоже, несмотря на красивую наклейку и лаковое покрытие, пришлось перенасаживать, потому что он уже изначально болтался, а когда я его разобрал, то от вида варварски забитого клина ей богу ком подкатил к горлу от жалости к бедному инструменту.

Вернемся к рукоятке. Она, помимо прочего, должна быть длинной и плавно сужаться к концу, на котором сидит молоток. Сам молоток лучше выбрать не прямоугольный , а с круглым бойком. Отверстие, в которое вставляется рукоятка, у него с уклонами ("раструбами"), причем с обеих сторон. Подумайте, и вы поймете, что это сделано не зря: чтобы ни вниз не съезжал, ни верх (упаси Господь) не слетал. Форма этого молотка складывалась десятилетиями (если не столетиями), закреплена в советских ГОСТах, так что здесь тоже изобретать ничего не надо.

Теперь попробуйте вставиль рукоятку в отверстие молотка. Если легко вставляется - плохо. Ищите потолще. Рукоятка должна лишь чуть чуть входить в отверстие или даже быть немного толстоватой для него. Вооружившись хорошим ножом и шкуркой, нужно аккуратно нодогнать ее так, чтобы вставив в молоток с обратной его стороны лишь на пару милиметров показался кончик деревяшки. При этом надо сделать плавный уклон, а не просто подстрогать 3 - 4 сантиметра рукоятки. Не поленитесь выполнить подгонку тщательно. Хорошим подспорьем в этом деле является ленточная шлиф-машинка, перевернутая лентой вверх и поставленная на стол или на пол на манер маленького станочка.

Итак, молоток на рукоятке. Ясен перец, его надо поплотнее насадить на расширяющуюся ручку. Сделать это лучше всего ударяя торцем рукоятки (широким, противоположным молотку) о твердую поверхность (например, о бетонный пол или хороший, устойчивый верстак). Под действием собственного веса и резких ударов, молоток будет потихоньку опускаться. Когда вы почуствуете, что он сидит довольно плотно, сверху, над молотком, должно вылезти пара сантиметров деревяшки (может и побольше). Этот излишек следует отпилить, но не под самый корешок, а оставив милиметров 5-7 над металлом (потом уберем, а пока они нужны).

Следующий ответственный момент - клинья. Не клин, а именно клинья. Один деревянный, второй железный. Берем острую узкую (1 см) стамеску и под углом порядка 30 градусов к продольной оси молотка расщепляем ею слегка торец рукоятки, немного торчащий из молотка (не с той стороны, за которую рукой держатся, конечно же). Глубина получившейся "ямки" должна быть миллиметра 3-4, то есть ударить по стамеске нужно довольно-таки сильно. Готовим деревянный клинышек, толшиной пару милиметров и длиной сантиметра два, ну и шириной где-то 1,5 см. Хорошенько его затачиваем. Он должен плавно сужаться к концу, а сам кончик нужно заточить под более тупым углом. Забиваем в "ямку". Клинышек желательно выбрать из крепкого сухого дерева лиственных пород. Если при забивании клин раскрошится сверху - не беда, но желательно утопить его хотя бы на 1,5 см в глубину. После этого можно опилить излишне торчащую над молотком деревяшку, вместе с недозабитым или расщепивщимся остатком клина. Отпиливать опять-таки не под корень, а оставит милиметра 2 над поверхностью молотка. Второй клин - такой же, но металлический. Его можно сделать из любой железки толщиной около 2 мм. Обязательно заточите! Вбивается металлический клин под таким же углом, что и деревянный, но отложенным в противоположную сторону от оси. То есть в центре торца рукоятки, если смотреть со стороны молотка, клинья должны крестообразно пересекаться.

Вот, собственно, и всё. Обратите внимание, что у правильно насаженного молотка, благодаря двум клиньям, древесина заполняет весь "раструб" в его верхней части. Это гарантия того, что он не слетит с рукоятки многие годы. Проверено. И еще. Я гораздо дольше писал этот трактатъ, чем насаживал молоток. На всю операцию уйдем не более 20 минут (если руки не совсем уж из непотребного места). Но затраченное время с лихвой окупится тем, что вы забудете о том, что такое чертыхаясь через каждые 10 минут поправлять молоток на рукоятке. И уж тем более не испортите сорвавшимся инструментом что-нибудь хрупкое (включая собственное здоровье).

Copyright (C) 2008 Михаил Беляков

Молотки - это просто? / Мастерские / В помощь стим-мастеру / Коллективные блоги / Steampunker.ru

Доброго здоровья, господа стимпанкеры!
Молотки - это просто?
На этот раз, хочу поделиться с Вами очень простым и полезным методом сборки молотка. Этот метод совсем не новость для бывалых спецов, однако может помочь начинающим, неопытным, но пытливым мастерам. Будучи еще мальчишкой я часто пропадал у деда в столярной мастерской, привлекало наличие большого количества инструмента, приятный запах хвойных пород дерева и просто таки приятельские отношения с дедом Володей. Мастерская была прямо во дворе и доступ для меня был делом простым. В один из визитов, я застал деда за изготовлением нескольких киянок, даже пытался помогать… так вот, головку киянки деду сделали из какого — то пластика (наверное текстолит), а рукоятку он стругал из березы, причем головку он напрессовывал через резину… прошло много лет, я стал сам мастерить… и отец показал-напомнил мне дедовский способ сборки молотка, при помощи которого мы поменяли ручку на старом топорике деда…
«Из чего состоит молоток? Головка молотка и рукоятка. Рукоятка молотка изготовляется из дерева, пластика и железа. Головка молотка может состоять из железа (сталь, медь, бронза, свинец), резины, пластика, дерева. Смысл использования различного материала для рукоятки и головки молотка состоит в использовании его в различных сферах деятельности и определенных видов работ.» Новомодные молотки с пластиковой ручкой, мне лично, совсем не подуше, при ударе отдача очень сильная, аж пломбы из зубов выпадают.
Итак, что понадобится: рукоятка из древесины березы, ореха, бука, акации… головка молотка, резина от камеры авто или еще лучше от велосипеда, клей момент, ПВА и автомобильное масло
Молотки - это просто?
После подгонки рукоятки к отверстию головки молотка, необходимо убедиться, что зазор между этими деталями составляет 1,5 — 2 миллиметра…
Молотки - это просто?
… на фото хорошо видно, что головка «просажена» глубже чем необходимо для простой сборки под клин, такой зазор объясняется толщиной резиновой прокладки.
Молотки - это просто?
Молотки - это просто?
Когда рукоятка подогнана, делаем прорезь по диагонали, под шип, я делаю ножовкой по металлу. Пропил делаем после примерки, учитывая толщину резиновой прокладки.
Молотки - это просто?
Выворачиваем отрезок велосипедной камеры, зачищаем крупной наждачкой примерно сантиметровую зону вывернутой резины…
Молотки - это просто?
… наносим клей, даем просохнуть 10 — 15 минут…
Молотки - это просто?
… сжимаем в тисках и готово
Молотки - это просто?
… резино-техническое изделие, дефицит которого, обеспечивал стране прекрасный прирост населения… Ну хоть убейте, а связь между двумя дефффцитами, напрашивается сама-собой.
Во времена развитого социализма, за использование дефицитной камеры для велика, не по назначению, могли убить, камеру купить было сложно и латались они неприличное количество раз… в крайнем случае, вместо камеры вставляли армированный шланг подходящего диаметра. Именно поэтому, раньше, я использовал ленту из резины камер автомобиля, резина немного толще, но при определенной сноровке особой разницы не чувствуется. Времена нынче другие, у сыновей камер немерено, а использовать их проще.
Молотки - это просто?
Надеваем «дефицит» на рукоятку…
Молотки - это просто?
… смазываем маслом, любым автомобильным… При воздействии масла резина увеличивается в объеме, при чем достаточно сильно. Если соприкосновение с маслом длительное, то свойства резины меняются и не в лучшую сторону, понижается сопротивление на разрыв, на старение, на стирание, снижается механическая прочность. В данном случае, воздействие масла на резину, будет кратковременным и свойств своих резина не потеряет.
Молотки - это просто?
… аккуратно натягиваем головку молотка на резиновую прокладку…
Молотки - это просто?
… обрезаем лишнее и смазываем прорезь под клин клеем ПВА.
Молотки - это просто?
Клин надо делать из твердой породы дерева, например из бука… металлический не годится.
Молотки - это просто?

Клин загоняем молотком, предварительно смазав клеем ПВА.
Молотки - это просто?
Молотки - это просто?

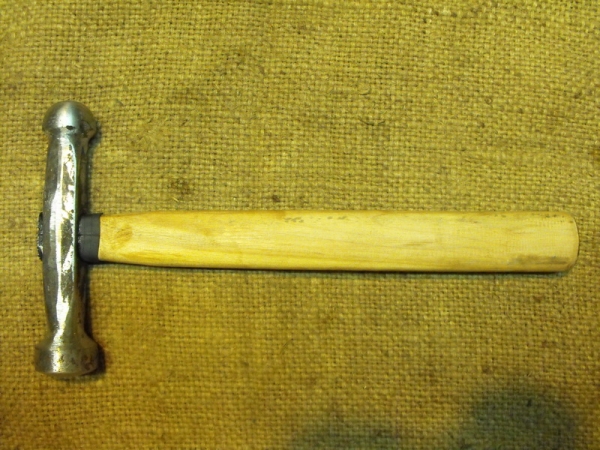

Результат проделанной работы. Преимущество такой сборки инструмента очевидно, во первых не рассыхается, во вторых выполняет роль амортизатора при работе.
Молотки - это просто?
Топор собранный методом описанным выше. Резиновая прокладка хорошо просматривается.
Молотки - это просто?
Молотки - это просто?
Метод проверен годами, дедовский топор, после реставрации рукоятки, много лет служил исправно… когда попал уже в мои руки, я влил в него свое видение-отношение к инструменту и поменял рукоятку, теперь он выглядит так.
Молотки - это просто?
Молотки - это просто?
Молотки - это просто?
Этот молоток я реставрировал, головка самопальная и весьма неудачная — отверстие для рукоятки было совсем небольшим и узким, пришлось расширять, металл очень плохо поддавался обработке и я решил воспользоваться старым методом, применив в качестве уплотнителя полоску резины от авто камеры…
Молотки - это просто?
Красный уплотнитель — не резина, это колпачок, подобранный по диаметру рукоятки маленького молоточка, из чего сделан не знаю, но он эластичный, метод сборки тот — же.
Молотки - это просто?
Молотки - это просто?
Некоторые из этих молотков пока ждут своей очереди на модернизацию с помощью резино-технического изделия…
Удачи Вам в творчестве!
Содержите свой инструмент в полном порядке, любите его и он вам ответит по пальцам
И напоследок, инструкция по использованию… советую ознакомиться, это весело.
www.priroda-rb.info/instrukcia.html
Спасибо за внимание.
