Любой гайд по выбору БП начинается с утверждения, что блок питания — одна из важнейших комплектующих, экономить на ней нельзя, в противном случае весь компьютер сгорит к японской бабушке, и даже ваш домашний любимец суслик Федор может погибнуть страшной и мучительной смертью.
Онлайн-калькуляторы для определения мощности ПК — теория и практика
Это несколько преувеличено. Сейчас не 2000-е годы, и откровенно некачественных и опасных для эксплуатации блоков в продаже, как в те времена, почти нет. Вариант со сгоревшими от БП комплектующими очень маловероятен. Даже в простеньких стоят различные защиты, реализовать их с развитием схемотехники стало гораздо проще и дешевле. При нехватке мощности компьютер при нагрузке будет просто отключаться.
Эти высказывания — не призыв покупать самые дешевые блоки. Все-таки, лучше купить один надежный БП и забыть вообще про этот вид комплектующих на несколько лет.
В данном гайде не будет конкретных рекомендаций, какой блок купить. Рынок очень изменчив, и подобные советы пришлось бы переписывать каждый месяц. Попытаемся определиться с терминологией и разобраться, что же вообще бывает внутри этих железных коробочек с хвостами и как выбрать себе надежный БП.
87,34,48,34,48s21.79-0.13,27.1-1.55c2.93-0.78,4.64-3.26,5.42-6.19C67.94,34.95,68,24,68,24S67.94,13.05,66.52,7.74z’></path><path fill=#fff d=’M 45,24 27,14 27,34′></path></svg></a>» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Основные параметры блоков питания
Форм-фактор
Выбор форм-фактора блока питания определяется корпусом, в котором вы предполагаете разместить комплектующие. Основной форм-фактор для персональных компьютеров — АТХ.
Стандарт АТХ четко оговаривает два габаритных размера для БП — высота 86 мм и ширина 150 мм. В длину блоки могут быть различны.
Этот параметр нужно также учитывать при покупке. Производители корпусов обычно пишут, какой максимальной длины БП можно установить в их корпус.
В продаже есть блоки других форм-факторов — FlexATX, SFX, TFX и даже внешние блоки питания.
Мощность
Общая мощность блока питания — это суммарная мощность по всем линиям.
В современном компьютере основная нагрузка приходится на 12 В канал, по остальным линиям стандартный компьютер потребляет не более 50 Вт. Поэтому именно на мощность по каналу 12 В надо обращать основное внимание. В качественных блоках она близка или даже равна общей мощности.
Разъемы
Основной 24-контактный разъем.
Наличествует во всех блоках. Чаще всего представлен в виде разделяющегося на 20-контактный и дополнительные 4 контакта. Это было сделано для совместимости со старыми платами с 20-контактным разъемом. Правда, это платы очень древние, и сейчас таких немного, поэтому постепенно производители блоков переходят к цельному разъему в 24 контакта.
То есть, разъем 20+4 и 24 — одно и тоже.
В разъеме отсутствует один пин. Это не брак. Напряжение -5 В было исключено за ненужностью, а пустой контакт в разъеме остался.
Разъем питания процессора
Бывает 4-контактным и 8-контактным (который часто разделяется на два разъема по 4 контакта).
Изначально питание процессора на платах обеспечивалось с помощью 4-контактного разъема, но с ростом энергопотребления процессоров, выросли токи, поэтому применили 8-контактный разъем. На бюджетных платах иногда до сих пор ставят 4-контактный.
Разъемы для питания видеокарты
Бывают двух типов — 6-контактный и 8-контактный.
8-контактный чаще всего представлен в виде разбирающегося разъема 6+2 контакта.
Через 6-контактный разъем можно обеспечить мощность до 75 Вт, через 8-контактный — до 150 Вт. Еще 75 Вт мощности обеспечивает разъем расширения PCIe x16.
SATA
15-контактный разъем для питания HDD, SSD и прочего.
Molex
4-контактный разъем. Ранее применялся для питания HDD, приводов оптических дисков и прочего. В современном компьютере используется достаточно редко, в основном для питания вентиляторов, реобасов и т. д.
Floppy
Предназначался для питания накопителей на гибких магнитных дисках.
Сейчас используется очень редко, поэтому частенько представлен в виде переходника Molex-Floppy.
Кабели
Бывают блоки с отстегивающимися кабелями (модульная конструкция) или жестко закрепленными.
Отстегивающиеся кабели удобны тем, что неиспользуемые можно убрать, чтобы они не захламляли внутреннее пространство корпуса и не мешали охлаждению. Полностью модульные БП удобны еще при снятии блока для чистки, например.
Не нужно для этого вытаскивать проведенные под поддоном корпуса кабели.
К минусам модульной системы относят вероятность плохого контакта в разъемах. Пайка действительно в данном случае надежнее. Впрочем, какого-то массового выгорания контактов у модульных БП так до сих пор и не случилось, хотя единичные случаи есть.
Система охлаждения
Бывает трех видов:
1) Активная. Во время работы блока вентилятор вращается постоянно.
2) Полупассивная. При низких нагрузках вентилятор не работает.
3) Пассивная. Вентилятора нет.
Блоки питания с пассивным охлаждением редки и очень дороги. Наиболее оптимальны блоки с полупассивным охлаждением. Во-первых, это положительно сказывается на ресурсе вентилятора. Во-вторых, даже в корпусе с противопылевыми фильтрами пыль есть, а при работе вентилятор засасывает ее внутрь блока, где она оседает на радиаторах и деталях, ухудшая охлаждение.
В вентиляторы ставят подшипники скольжения, качения и гидродинамические. Для использования в блоках питания предпочтительнее последние — они более долговечны, и именно поэтому в топовых БП стоят вентиляторы с гидродинамическими подшипниками.
Вентиляторы в основном встречаются типоразмера 120 или 140 мм. Маленькие, размером 80 мм, которые встраивались в переднюю или заднюю стенку, ушли в прошлое, сейчас встретить такой блок в продаже трудно.
Также в вентиляторы в последнее время стали встраивать подсветку.
Корректор мощности
Мощность бывает активная и реактивная. Активная — полезная, передаваемая в нагрузку, а реактивная — бесполезная, которая впустую нагревает провода.
В Европе и многих других странах запрещено продавать БП без коррекции мощности, поэтому установка схем PFC — не инициатива производителей блоков. Как любая дополнительная схема, она потребляет энергию, уменьшает КПД, усложняет и удорожает конструкцию.
Для компенсации реактивной мощности в БП существуют две схемы: активная (APFC) и пассивная.
Пассивная это банальный дроссель огромных размеров. Таким образом часто дорабатывались БП, в которых корректор изначально не был предусмотрен.
Активная более сложна в реализации, но более эффективна. Во всех современных блоках используется только APFC.
У нас в России бытовые счетчики считают только активную мощность, поэтому обычному пользователю никаких плюсов от наличия корректора нет, разве что нетребовательность к уровню входного напряжения. Блоки с активным корректором могут работать в широком диапазоне — от 90 до 250 В, что приятно, если у вас нестабильное напряжение в сети.
С другой стороны, блоки с APFC могут конфликтовать с UPS.
Поэтому к подбору источника бесперебойного питания надо подходить с особой тщательностью.
Сертификат 80 Plus
Данный сертификат характеризует энергоэффективность блоков питания или его КПД (отношение полезной энергии к общему количеству потраченной).
Известный миф: Если заявленная мощность блока 500 Вт, а его КПД — 80%, то он может выдать лишь 500*0,8=400 Вт. Неверно — блок выдаст все 500 Вт, а потребление от сети составит 625 Вт. То есть, 125 Вт будет потреблять сам БП.
Сертификация 80 Plus классифицируется по уровням. Начальный уровень — просто 80 Plus. Блок с таким сертификатом имеет на корпусе значок белого цвета.
Далее в порядке возрастания идут Bronze, Silver, Gold, Platinum, Titanium.
Список сертифицированных блоков можно найти тут.
Сертификация блока процедура недешевая, поэтому для бюджетных моделей частенько ей пренебрегают. Иногда даже придумывают собственные значки, внешне похожие на официальные.
Отсутствие какого-либо сертификата говорит либо о низком КПД (то есть, безнадежно устаревшей схемотехнике блока), либо о бережливости производителя.
Вы четко должны понимать, что в таком случае покупаете продукт на котором жестко экономили, и ладно, если только на сертификации.
Поэтому, лучше обращать внимание на БП, имеющие хотя бы бронзовый сертификат.
Чем выше сертификат блока, тем выше его КПД, меньше энергопотребление (и ваши счета за электроэнергию), меньше нагрев и, с очень большой вероятностью — шум.
06,10.95,1.48,16.26c0.78,2.93,2.49,5.41,5.42,6.19 C12.21,47.87,34,48,34,48s21.79-0.13,27.1-1.55c2.93-0.78,4.64-3.26,5.42-6.19C67.94,34.95,68,24,68,24S67.94,13.05,66.52,7.74z’></path><path fill=#fff d=’M 45,24 27,14 27,34′></path></svg></a>» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Итак, как выбрать БП?
Первый шаг
Определиться с мощностью.
Сделать это можно несколькими путями:
1) Посчитать мощность с помощью онлайн-калькуляторов (раз, два). Они почти не врут, разве что имеют тенденцию к незначительному ее завышению, что некритично.
2) Посчитать мощность самому, сложив заявленные производителем характеристики комплектующих. Не самый верный путь, ибо производители вместо реальной потребляемой мощности часто указывают TDP (требования по теплоотводу), а они могут сильно отличаться от реальности.
3) Поискать в интернете обзоры на компьютеры со сходной комплектацией, в которых есть измерение общей потребляемой мощности.
Не обязательно искать точно такую же конфигурацию компьютера, как у вас. Основные потребители в современном ПК — процессор и видеокарта.
Брать БП с избыточной мощностью незачем. Это просто лишняя трата денег.
Второй шаг
Определиться с количеством разъемов и необходимой длиной кабелей.
В просторных корпусах необходимо учитывать, что вам могут понадобиться кабели большой длины , особенно для подключения питания к материнской плате. При покупке бюджетной модели надо обращать особое внимание на этот параметр, ибо у них часто нигде это вообще не указано. Большинство корпусов имеют нижнее расположение БП, что требует довольно большой длины кабелей, особенно основного и для питания процессора. Тут уж, как говорится, десять раз измерь (если корпус у вас уже есть) и десять раз спроси на форумах.
Если у вас в компьютере игровая видеокарта (ну, или вы так считаете), то необходимо иметь как минимум два разъема на 6+2 контакта. Даже если на видеокарте у вас всего один.
Ибо видеокарта в компьютере все же апгрейдится чаще, чем БП. Можно использовать переходники, но рекомендовать такое сложно. В электронике каждое соединение — потенциальный источник проблем.
Третий шаг.
Определиться с количеством денег, которые вы готовы потратить на покупку данного устройства.
Допустим, у нас уже есть блок питания, мощностью 500-600 Вт, с наличием любого сертификата, начиная от 80 Plus Bronze (как сказано выше, лучше выбирать из блоков с наличием сертификата 80 Plus).
Рассмотрите дополнительные параметры, такие как подсветка (бывает одноцветной, или многоцветной с различными эффектами), система охлаждения (активная, полупассивная, пассивная).
Обращайте внимание на срок гарантийного обслуживания. Гарантия в 7-12 лет чаще всего дается для очень качественно сделанных БП.
Вы уже имеете ценовую вилку для ориентировки, и нам осталось только поставить ограничение в ценах и выбрать из оставшихся одного единственного.
Если выбирать из представленных блоков самостоятельно, то основной совет — не сильно обращать внимание на отзывы, лучше читать обзоры.
Напоследок ответы на частые вопросы пользователей при выборе БП.
Как поменять вентилятор в БП?
Обычно делать это не рекомендуется, тем более если имеется действующая гарантия от производителя. БП — это не процессор, где куча термодатчиков и защит от превышения температуры. В большинстве БП всего один термодатчик (термистор), и тот всего лишь стоит в схеме управления вентилятором, то есть при нагреве выдает сигнал на «интеллектуальную схему управлением скоростью вентилятора», состоящую из менее чем десятка деталей, которая повышает напряжение питания вентилятора. При замене вентилятора на модель с меньшим потоком и скоростью вращения, БП может сгореть.
Что делать, если БП свистит?
Существует такое явление, как магнитострикция. Суть его в том, что при изменении магнитного поля размеры тела тоже изменяются. В электронике этому наиболее подвержены дроссели и трансформаторы. При протекании тока сердечник в таких конструкциях вибрирует с частотой, кратной частоте тока, и издает звуки.
Обычно преобразователи в БП специально рассчитывают на частоты выше верхнего диапазона слышимости. Но частенько бывает, что из-за некачественных деталей или брака при сборке такой свист появляется.
Солидные производители при подтверждении данной проблемы в СЦ обычно меняют такие блоки по гарантии. Хотя, чаще всего такой блок может без проблем работать со свистом несколько лет без всякого ущерба для комплектующих. Добиться его замены от малоизвестного производителя может быть затруднительно, ибо подобный шум никак не регламентируется, а выходные параметры напряжений у блока, как сказано выше, могут быть в рамках стандарта.
Что такое АТХ 12V, EPS 12V и прочие стандарты?
Стандарт АТХ 12V — часть стандарта АТХ, относящаяся к блокам питания. Разработан компанией Intel. Заменил стандарт АТ, использовавшийся до начала ХХI века.
С ростом мощности процессоров понадобилось усилить их линию питания, поэтому многие материнские платы получили 8-контактный разъем питания из серверного стандарта EPS 12V.
Следовательно, поддержка EPS 12V означает лишь наличие 8-контактного разъема питания процессора.
Существует еще поддержка технологий энергосбережения С6 и С7, согласно которым БП должны поддерживать очень маленький ток по линии 12 В — 50 мА. В то время, как в спецификации АТХ 12V версии 2.3 заявлен минимальный ток 0,5 А. Большинство блоков, даже не сертифицированных для этого, поддерживают такие значения тока. В крайнем случае, можно выключить эти режимы энергосбережения.
Нужно ли гнаться за последней версией стандарта?
Нет. Изменения в стандартах в последние несколько лет незначительны и никак на потребительских свойствах не сказываются.
Имеет ли смысл покупать блоки питания от фирмы, которая сама производит и разрабатывает их?
Есть несколько производителей блоков, самые известные из них: CWT, Seasonic, НЕС, Enermax, FSP, InWin, Delta Electronics. На самом деле, неплохих производителей гораздо больше.
Так стоит ли гнаться за блоками именно этих производителей и под родной маркировкой? Нет.
:
1) БП с другой наклейкой на корпусе может стоить существенно меньше при том же качестве.
2) Некоторые фирмы выпускают измененные (и часто в лучшую сторону) модели ОЕМ-производителей.
Надо ли обращать внимание на наличие защит в БП?
На их заявленное производителем наличие обращать внимание не стоит.
Основные защиты оговорены в стандарте АТХ12V. Теоретически, если блок соответствует стандарту, они в нем должны быть. Практически — в дешевых блоках на них часто экономят. Да и сами защиты представляют собой немного не то, что думает об этом рядовой пользователь.
Пара примеров:
ОТР — защита от превышения температуры.
Чаще всего реализована с помощью датчика, который установлен в одном, самом удобном с точки проектировщика, месте.
Но дело в том, что конструкция блока питания предполагает множество греющихся элементов, которые рассредоточены по всей плате. Таким образом, при локальном перегреве в точке, где нет датчика, блок сгорит.
OVP/UVP — защиты от пониженного и повышенного напряжения.
Обычный пользователь думает, что если выходные напряжения выйдут за пределы стандарта, то блок питания выключится, защищая подключенное оборудование. В реальности чаще всего за это отвечает микросхема супервизора (английское слово supervisor правильнее произносить как супервайзер, но у нас прижилось упрощенное произношение в отношении подобных микросхем).
Давайте посмотрим документацию на довольно часто используемую микросхему PS113. Порог срабатывания защиты от превышения напряжения по 12 В каналу: типовое значение — 13,8 В, максимальное — 14,4 В. Стандарт АТХ12V предусматривает отклонение не более 5% (12,6 В).
Это, скорее, защита самого БП при возникновении неисправностей от его полного выхода из строя, а никак не защита ваших комплектующих от повышенного напряжения. Аналогично с пониженным.
Несмотря на наличие кучи надписей на коробке о защитах, есть ли они реально и насколько грамотно реализованы, никто вам не скажет.
Наиболее необходимая — защита от короткого замыкания.
И она должна быть на всех выходных линиях. В крайнем случае, можно закрыть глаза на ее отсутствие на линии 3,3 В, так как на доступных пользователю контактах ее почти нет (она только в основном 24-контактном разъеме есть).
У какой фирмы самые лучшие блоки питания?
Нет такой фирмы. У каждой есть как удачные модели, так и неудачные, так что ориентироваться на конкретного производителя не стоит.
Текст обновлен автором Sancheas
Как выбрать блок питания
Характеристики блоков питания (качество, разъемы), лучшие производители, как рассчитать мощность блока питания в зависимости от остальных комплектующих компьютера. |
Блок питания предназначен для снабжения электрическим током всех компонентов компьютера. Он должен быть достаточно мощным и иметь небольшой запас, чтобы компьютер работал стабильно. Кроме того блок питания должен быть качественным, так как от него сильно зависит срок службы всех компонентов компьютера.
Сэкономив 10-20$ на покупке качественного блока питания вы рискуете потерять системный блок стоимостью 200-1000$.
Содержание
Содержание
1. Рекомендуемые модели
Для тех у кого нет времени, чтобы прочитать всю статью, я сразу же даю рекомендуемые модели блоков питания с кратким пояснением.
Мощность блока питания выбирается исходя из мощности компьютера, которая в основном зависит от энергопотребления процессора и видеокарты. Также нужно, чтобы блок питания имел сертификат хотя бы 80 Plus Standart. Оптимальными по соотношению цена/качество являются блоки питания Chieftec, Zalman и Thermaltake.
Для офисного компьютера (документы, интернет) вполне достаточно блока питания на 400 Вт, берите самый недорогой Chieftec или Zalman, не ошибетесь.
Блок питания Zalman LE II-ZM400
Для мультимедийного компьютера (фильмы, простые игры) и игрового компьютера начального класса (Core i3 или Ryzen 3 + GTX 1050 Ti) подойдет самый недорогой блок питания на 500-550 Вт от тех же Chieftec или Zalman, он будет иметь запас на случай установки более мощной видеокарты.
Блок питания Chieftec GPE-500S
Для игрового ПК среднего класса (Core i5 или Ryzen 5 + GTX 1060/1070 или RTX 2060) подойдет блок питания 600-650 Вт от Chieftec, если будет сертификат 80 Plus Bronze, то хорошо.
Для мощного игрового или профессионального компьютера (Core i7 или Ryzen 7 + GTX 1080 или RTX 2070/2080) лучше взять блок питания мощностью 650-700 Вт от Chieftec или Thermaltake с сертификатом 80 Plus Bronze или Gold.
Блок питания Chieftec CPS-650S
Если вы хотите понять почему я рекомендую именно эти модели, разобраться во всех параметрах блоков питания, то читайте статью дальше.
Программу для расчета необходимой мощности блока питания вы можете скачать в разделе «Ссылки».2. Блок питания или корпус с блоком питания?
Если вы собираете профессиональный или мощный игровой компьютер, то блок питания рекомендуется выбирать отдельно. Если речь идет об офисном или обычном домашнем компьютере, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания, о чем речь пойдет в следующей статье.
3. Чем отличается хороший блок питания от плохого
Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.
На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.
Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.
4. Производители блоков питания
Одни из лучших блоков питания производит компания SeaSonic, но действительно стоящие модели у них стоят слишком дорого, а более дешевые уступают аналогам от других брендов по соотношению цена/мощность.
Тоже касается бренда Corsair – дорогие БП у них качественные и тихие, а дешевые в точности наоборот (начинка слабовата, вентиляторы не лучшего качества).
Довольно высоким качеством зарекомендовали себя блоки питания немецкого бренда be queit!, сейчас цена на них сравнительно доступная. Они отличные во всех отношениях, если есть возможность – берите не раздумывая.
Такой некогда популярный производитель как Cooler Master сейчас не пользуется спросом, в ассортименте осталось мало стоящих моделей. Его место занял бренд для энтузиастов Zalman, где можно найти интересные решения как среднем, так и нижнем ценовом диапазоне. Но самые бюджетные их модели имеют довольно слабую начинку.
Одними из лучших по соотношению цена/качество являются блоки питания Thermaltake и Chieftec. Да среди них бывает брак, но в целом БП хороши за свою цену, особенно Chieftec, заслужившие высокую популярность хорошей надежностью. Это рекомендация номер один нашего сайта для экономных пользователей.
Очень давно на рынке известна компания FSP, которая производит блоки питания под разными брендами по ОЕМ-лицензии, а также под своими собственными брендами FSP и Qdion. Но дешевые FSP часто имеют короткие провода и мало разъемов, а хорошие стоят слишком дорого. Пожалуй, это самый переоцененный бренд на рынке, сейчас не представляющий из себя ничего интересного. Что же касается бюджетных Qdion, то мы рекомендуем обходить их стороной – это очень слабые и ненадежные БП больше для дешевых офисных ПК. Лучше уж взять самый бюджетный HIPER.
Примерно на одном уровне с последними и по мнению многих худшими являются блоки питания AeroCool бюджетной серии VX, они чаще всех горят, унося с собой другие комплектующие. Исключение составляет несправедливо недооцененная серия KCAS, качество которых пожалуй лучшее за свою цену.
В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool. Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эту торговую марку.
Они просты снаружи, но добротно сделаны внутри.
Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие Enermax, Fractal Design, Lepa, но в рознице их не так уж и много, да и мало находится желающих столько переплачивать. А вот БП известного немецкого бренда Cougar мы не можем порекомендовать, уж слишком много на них нареканий в плане надежности и шумности.
5. Мощность блока питания
Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).
Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.
5.1. Расчет мощности блока питания
Вы можете самостоятельно рассчитать мощность необходимого вам блока питания исходя из того сколько потребляет каждый элемент вашего компьютера.
- Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
- Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
- Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
- Жесткий диск 12 Ватт
- SSD-диск 5 Ватт
- DVD-привод 35 Ватт
- Модуль памяти 3 Ватт
- Вентилятор 6 Ватт
Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.
5.2. Программа для расчета мощности блока питания
Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).
Программа работает на всех версиях Windows с установленным «Microsoft .
NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе «Ссылки».
6. Стандарт ATX
Современные блоки питания имеют стандарт ATX12V. Этот стандарт может быть нескольких версий. Современные блоки питания изготавливаются по стандартам ATX12V 2.3, 2.31, 2.4, которые и рекомендуются к приобретению.
7. Коррекция мощности
Современные блоки питания обладают функцией коррекции мощности (PFC), что позволяет им меньше потреблять энергии и меньше греться. Существует пассивная (PPFC) и активная (APFC) схема коррекции мощности. КПД блоков питания с пассивной коррекцией мощности достигает 70-75%, с активной – 80-95%. Рекомендую приобретать блоки питания с активной коррекцией мощности (APFC).
8. Сертификат 80 PLUS
Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.
- Certified, Standard – блоки питания начального класса
- Bronze, Silver – блоки питания среднего класса
- Gold – блоки питания высокого класса
- Platinum, Titanium – топовые блоки питания
Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.
9. Размер вентилятора
Некоторые блоки питания все еще оснащаются вентилятором размером 80 мм.
Современный блок питания должен иметь вентилятор размером 120 или 140 мм.
Рекомендую приобретать блок питания с вентилятором 120 мм, так он меньше шумит, лучше охлаждает и ему легко подобрать замену в случае выхода из строя.
10. Разъемы блока питания
Конфигурацию разъемов блоков питания уточняйте на сайте продавца или производителя.
11. Модульные блоки питания
В модульных блоках питания лишние кабели можно отстегнуть и они не будет мешаться в корпусе. Это удобно, но такие блоки питания стоят несколько дороже.
12. Настройка фильтров в интернет-магазине
- Зайдите в раздел «Блоки питания» на сайте продавца.
- Выберете рекомендуемых производителей.
- Выберете необходимую мощность.
- Задайте другие важные для вас параметры: стандарты, сертификаты, разъемы.
- Последовательно просматривайте позиции, начиная с более дешевых.
- При необходимости уточняйте конфигурацию разъемов и другие недостающие параметры на сайте производителя или другого интернет-магазина.
- Покупайте первую подходящую по всем параметрам модель.
Таким образом, вы получите оптимальный по соотношению цена/качество блок питания, удовлетворяющий вашим требованиям за минимально возможную стоимость.
13. Ссылки
По ссылке ниже вы можете скачать программу для расчета мощности блока питания и ИБП (требуется Framework 3.5 или выше).
Если вам понравилась статья, пожалуйста поддержите наш сайт и поделитесь ссылкой на нее в соцсетях
Блок питания Corsair CX650M 650W
Блок питания Thermaltake Smart Pro RGB Bronze 650W
Блок питания Zalman ZM600-GVM 600W
Напряжение с блока питания компьютера, как взять 12 вольт.
В современном мире существует множество различных устройств, требующих подключения к электросети. Для некоторых из них требуется определенный блок питания. Напряжение и сила тока играют важную роль в функционировании любого электроприбора. В сегодняшней статье я хочу рассказать о том, как взять напряжение с блока питания компьютера и каким образом можно получить 12 Вольт.
Что вы узнаете
Какое напряжение с блока питания компьютера можно получить
Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать.
Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.
Разбираемся с маркировкой
Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.
Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.
Для чего может понадобиться напряжение с блока питания компьютера
Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.
Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.
- Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
- Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
- Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
- Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.
Как взять 12 вольт с блока питания компьютера
Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.
Если вы еще не знакомы со статьей моего коллеги «Варрам — робот для вашего питомца», то прочесть её можно нажав сюда.
Немного информации в помощь
Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.
| Положительное | Ноль | Итог |
| +12V | 0V | +12V |
| +5V | -5V | +10V |
| +12V | +3,3V | +8,7V |
| +3,3V | -5V | +8,3V |
| +12V | +5V | +7V |
| +5V | 0V | +5V |
| +3,3V | 0V | +3,3V |
| +5V | +3,3V | +1,7V |
| 0V | 0V | 0V |
А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку».
И вы всегда будете в курсе наших публикаций!
И вы всегда будете в курсе наших публикаций!Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт. Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.
Автор статьи: Максим Заворотный
Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.
Блоки питания для ПК — ROZETKA
В современных реалиях жизнь человека тесно связана с компьютерами. Для его стабильной работы необходим надежный блок питания, который будет иметь высокие показатели мощности и производительности. Особенно это относится к игровым моделям с сильными видеокартами и процессором.
Сегодня на рынке представлено множество дешевых китайских изделий, которые не смогут обеспечить плодотворную работу ПК. Коэффициент полезного действия у таких устройств крайне низкий, они шумят и часто перегреваются. Поэтому подобное приборы стоит приобретать у проверенных производителей, чтобы быть уверенными в их качестве и исправности.
Виды блоков питания
Главное отличие подобных изделий заключается в типах подключения. На рынке представлены различные виды устройств, которые условно разделяют на модульный и стандартный. Первый вариант позволяет подключать кабель в случае необходимости. Это достаточно удобна обладателям небольшого рабочего места, ведь удастся освободить его от большого количества ненужных проводов. Стандартная модель применяет в простых и недорогих адаптерах и пользуется меньшей популярностью среди клиентов.
Отдельно блоки питания разделяют по стандартам. Наиболее популярным сегодня является АТХ с выходным напряжением +3,3 и +5В SB.
Данный стандарт позволяет включать «дремлющий режим» с помощью нажатия клавиш или мышке, где все данные хранятся в оперативной памяти несмотря на выключение компьютера. Стабилизатор функционирует непрерывно. Также в продаже есть усовершенствованная модель АТХ 12V с напряжением 12В.
Как выбрать блок питания?
В каталогах магазинов представлен широкий выбор разнообразной компьютерной техники. Поэтому процедура поиска нужного изделия может затянуться на неопределенное количество времени. Чтобы ускорить процесс, специалисты предлагают следовать таким рекомендациям:
- В первую очередь важно убедиться, что в приборе были использованы качественные преобразователи, конденсаторы и другие детали схемотехники. В характеристиках не указана подобная информация, поэтому придется просмотреть обзоры. Слабое охлаждение и плохие конденсаторы через несколько лет функционирования потеряют первоначальную ёмкость и станут непригодными к использованию. Лучшее решение — модели PFC, они свободно переносят скачки электроэнергии и перепады нагрузок.
- Современные люди заинтересованы в максимально тихом ПК. Отдавайте предпочтение вентиляторам на 120-149 мм. Такие куллеры благодаря большим лопастям способны захватывать много воздуха, сохраняя скорость до 2000 оборотов за минуту. Обращая внимание на радиатор выбирайте массивные изделия с большим количеством решеток.
- Немаловажным критерием являются кабеля. Особенно популярны сегодня модульные блоки питания с отстегивающимися шнурами. Учитывайте тип имеющихся штекеров, их количество и длину кабелей.
- Форм-фактор показывает к какому системному блоку может быть подключен прибор. Самым распространенным является АТХ, который используется с одноименными корпусами, видеокартами и мультимедийными системами.
Для геймеров подойдет блок питания с большим количеством разъемов, высокой мощностью, надежностью и низким уровнем шума. Дополнительным преимуществом станет наличие сертификата 80 PLUS Gold и оплетки. Устройства свободно поддержат большую нагрузку, будут иметь привлекательный игровой дизайн, стабильные электрически цепи.
Производители учитывают все особенности индустрии и потребность пользователей, поэтому создают продукты с использованием новых мощных решений.
Человеку, который плохо разбирается в технике, тяжело понять особенности приборов, описанные в характеристиках. Поэтому гораздо проще ознакомиться с отзывами пользователей и почитать их мнения о том или ином товаре. Опыт собственного применения позволит принять правильный выбор и стать владельцем качественного доступного продукта. Также свяжитесь с продавцами-консультантами по контактному телефону. Компетентные специалисты помогут сравнить несколько моделей и подобрать наилучший вариант учитывая требования и финансовые возможности клиента.
Шумит блок питания компьютера. Как исправить?
Можно сказать, что блок питания — сердце вашего компьютера. Как и сердце, которое качает кровь по кровеносной системе всего организма, блок питания обеспечивает течение тока по всем компонентам. Не будет питания — компьютер перестанет работать.
Будут сбои — компьютер может сгореть.
Если шумит блок питания компьютера — необходимо срочно разобраться в проблеме. Шум, гул, скрежет или щелчки из блока питания — верный признак того, что он либо на грани, либо уже работает неправильно. Грозит это, в лучшем случае, внезапным выключением вашего компьютера и дальнейшим отказом включаться после. В худшем же — компьютер может загореться.
| Виды работ | Стоимость |
|---|---|
| Диагностика | 0 р. |
| Вызов | 0 р. |
| Замена блока питания | 120 р. |
| Ремонт блока питания | 350 р. |
Как разобраться, почему гудит блок питания, и что делать, когда шумит блок питания компьютера?
Давайте разберёмся, что может стать причиной.
Причины, по которым гудит блок питания
Сколько лет работает блок питания внутри вашего ПК? Изношенность — одна из самых частых причин, почему шумит блок питания компьютера.
Менять его рекомендуется раз в 2, в худшем случае 3 года, потому что за этот период его ресурс сильно расходуется, внутренние части изнашиваются, и не стоит забывать, что внутри стоит кулер, которому также нужен уход.
Кстати, о кулере. Блок питания сильно греется, поэтому все они оснащены достаточно мощным кулером. Если модели подороже устанавливают внутрь хорошие бесшумные кулеры с долгим ресурсом работы, то простые модели содержат внутри кулеры, которые спустя некоторое время заставляют гудеть блок питания.
Иногда гудеть кулер начинает из–за пыли, которую он же и засасывает внутрь БП при охлаждении. Можно разобрать самому, всё прочистить внутри и смазать кулер, но есть большая вероятность повредить что–то внутри, и после включения вас может ждать сюрприз в виде короткого замыкания в блоке питания.
ВАЖНО! Пренебрегать шумом кулера из блока питания очень опасно, в любой момент кулер может отказать, БП нагреется и может привести к короткому замыканию или возгоранию системного блока.
Проблема ещё в том, что не все блоки питания нормально разбираются. Некоторые закрыты хитрыми системами, в некоторых требуются специальные инструменты, которые можно найти только в сервисных центрах, а иногда они даже запаяны, и добраться до внутренности для простой чистки без помощи специалистов — почти невозможно.
Другая проблема шума из блока питания — щелчки. Они могут появиться, если где–то внутри перебиваются, перегреваются и плавятся или «коротят» по другим причинам провода или другие внутренние компоненты.
Закончиться это может пожаром. Не пропускайте такие ситуации, никогда не спускайте на тормозах проблемы, которые приводят к шуму из блока питания.
Что делать?
Есть несколько вариантов. Дорогой, дешевый и правильный.
Дорогой способ
Как только вы слышите шум из вашего блока питания, сразу заходите в интернет–магазин компьютерной техники, заказываете новый БП, который вам понравится и с необходимой мощностью, и ждёте курьера или едете забирать со склада.
По приезду вы сами, или заручившись помощью специалистов, устанавливаете ваш новый блок питания.
ВАЖНО! Не забывайте, а лучше запишите, какой провод от блока питания куда подключать. Перепутать подключение — снова идти за заказом в магазин компьютерной техники, но уже за материнской платой, видеокартой или какими–то ещё комплектующими.
Дешевый способ
При возникновении шума из блока питания самостоятельно разобрать блок, найти источник звука и провести ремонт. Чуть дороже, но иногда даже получается дешевле — сдать на диагностику и ремонт в сервисный центр.
Почему дешевле, если самостоятельный ремонт бесплатный? Потому что после самостоятельного ремонта часто приходится обращаться к дорогому способу, который описан выше.
Правильный способ
Самый правильный способ, и это касается не только блока питания, а всех его комплектующих, это регулярная профилактика, диагностика, уход и чистка.
Скажем, раз в две недели необходимо пылесосом или щёткой чистить ваш системный блок от набившейся туда пыли, проверять, нет ли физических повреждений внутри, все ли компоненты закреплены, все ли провода от блока питания подключены надлежащим образом и плотно сидят на коннекторах.
А раз хотя бы в месяца два проводить «генеральную уборку» и прочищать системный блок и блок питания, полностью их разобрав.
Мы поможем Вам решить проблему с шумом БП
Лучше всего, когда это делают специалисты сервисного центра — они знают все тонкости, что делать нужно, а чего лучше не делать вовсе.
Вы оформляете заявку онлайн или по телефону
Мастер выезжает по адресу в течении 1 часа
Мастер выявляет неисправность и устраняет её
Вы принимаете работу мастера и оплачиваете
Самый правильный способ решения проблемы шума из блока питания — регулярный уход за вашим компьютером. В сервисном центре «Эксперт» специалисты готовы обслуживать, вовремя диагностировать и ремонтировать ваш ПК в случае необходимости. Обращайтесь!
Бесплатная консультация
Перезвоним в течении 1 минуты
ОтправитьМы не передаем ваши данные третьим лицам
EVGA 100-N1-0650-L1, 650 N1, 650 Вт, 2 года гарантии, Источник питания: Электроника
Esta es una fuente incprendida, ya que he oído a bastantes youtubers e инфлюенсеры echarle tierra y decir que esta fuente es basura o que es una fuente genérica, y pues la verdad se equocan.
En primera, muchos se quejan de que esta fuente no tiene Certificaciones (por ejemplo bronce 80 o cosas asi), estas lo unico que знаменатель es que la fuente тендра menos perdidas de energía por calor (si, lo unico), esta fuente tiene una eficiencia del 75% (si no me creen revisen el manual), lo cual la hace una fuente normal o promedio; estos números al final del día solo quieren decir que tanta energía eléctrica consumirá tu computadora.Teniendo un 75% de eficiencia tu computadora consumirá lo mismo que una computadora promedio, así que no te asustes. Otro punto que tocan es que esta fuente dice que te proporciona 750 Вт при температуре окружающей среды 25 ° C и -carga Complete-, eso quiere decir que, si vas a usar todos los 750 Watts de tu fuente, asegurate de tener la PC en Un lugar fresco y por debajo de los 25 ° C, pero si no vas a usar Complete los 750 Watts ni te preocupes que no te afectará. Otro punto que no nombran esos desinformadores son las protecciones con las que cuenta esta fuente, que no cualquier fuente genérica las trae, estas son: Protección de
sobre voltaje (Защита от перенапряжения, OVP), Protección de sobrecaarga , OPP),
protección contra cortocircuitos (защита от короткого замыкания, SCP), Protección Contra Altas Temperaturas
(защита от перегрева, OTP), Protección de sobrecarga de corriente (защита от сверхтока, OCP) que ya hacen sobresalir a esta fuente de las demas fuentes «normales».
Otro punto que tampoco dicen es que el fabricante te da 2 años de garantía. Y por ultimo, la electrónica que seve a través de las rendijas no es de una fuente «genérica» como muchos dicen, se ven components de buena calidad. В заключение: Vale la pena esta fuente, ya que Amazon la da al Precio (включая 16% IVA para México) que aparece en la web de EVGA y la relacion costo-watts creo que es bastante buena. La Recomiendo ampiamente.
Amazon.com: EVGA 500 W1, 80+ БЕЛЫЙ блок питания 500 Вт (100-W1-0500-KR): все остальное
Я рассматриваю модель на 500 ватт.Это настольный блок питания ATX: высота 85 мм (3,35 дюйма), высота 150 мм (5,91 дюйма), глубина 140 мм (5,51 дюйма). Эта компактная модель подходит практически ко всем корпусам full, mid и micro ATX. (Это НЕ адаптер переменного тока для портативного компьютера.)
Разъемы имеют правильную форму и хорошо промаркированы.
Кол-во: / Тип разъема / Кол-во штекеров при приблизительной длине
Кол-во: 1 24-контактный (20 + 4) ATX 19 ”
Этот разъем типа 20 + 4 подходит как для основных плат ATX24, так и для ATX20.
Кол-во: 1 EPS 8-контактный (4 + 4) 23 ”
Этот разъем типа 4 + 4 подходит как для основных плат EPS4, так и для EPS8 контактов.
Кол-во: 2 PCIE 8pin (6 + 2) 1 @ 21 ”и 1 @ 26”
Эти разъемы 6 + 2 подходят для видеокарт PCIE6 и PCIE8.
Кол-во: 6 SATA 2 на 17 дюймов и 2 на 22 дюйма и 2 на 26 дюймов
Кол-во: 3 четырехконтактных периферийных устройства 1 на 17 дюймов и 1 на 22 дюйма и 1 на 27 дюймов
Кол-во: 1 дискета 31 дюйм
Этот источник питания рассчитан на силу тока ниже и поставляется с OVP (защита от перенапряжения), UVP (защита от пониженного напряжения), OCP (защита от перегрузки по току), OPP (защита от перегрузки по мощности), SCP (защита от короткого замыкания) и OTP (защита от перегрузки по току). Температурная защита).
500 Вт при 40C / 3,3 В 24 А / 5 В 20 А / + 12 В 40 А / + 5 В 3 А / -12 В 3 А
Этот блок питания оснащен большим вентилятором, который автоматически регулирует скорость, поэтому он работает бесшумно при легкой и умеренной нагрузке.
При большой нагрузке он может стать немного шумным, но не хуже, чем любой другой источник питания 80+, который я использовал. У этого источника питания есть двухпозиционный переключатель на задней стороне.
Мой опыт работы с этим источником питания:
Время включения и напряжения были в пределах спецификации, когда я их тестировал. Когда я его установил, я провел 12-часовой тест на обгорание, и блок питания прошел без проблем.(*** Обновление 2016: этот блок питания у меня был более двух лет, я повторно провел 12-часовой стресс-тест, и блок питания снова прошел без проблем. ***)
Большой вопрос:
Будет ли это снабдить работой компьютер? Приведенный ниже список должен помочь ответить на этот вопрос.
Форм-фактор: Совместима ли ваша материнская плата и корпус со стандартом ATX?
ATX является наиболее распространенным стандартом, но существуют и другие стандарты, такие как BTX или ITX, поэтому убедитесь, что ваша материнская плата и корпус совместимы с ATX. Эта информация должна быть доступна в технических характеристиках продукта или у производителя вашего компьютера.
Разъемы: есть ли в наличии нужные разъемы?
Проведите инвентаризацию ваших компонентов и убедитесь, что у этого источника питания есть разъем для каждого компонента. В этом блоке питания много разъемов, поэтому вряд ли вам понадобится больше, чем они предоставляют.
Длина кабеля: Достаточно ли длинны указанные выше кабели?
Если вы используете полноразмерный корпус, обязательно проверьте длину кабеля. Например, если ваш блок питания установлен сверху, возможно, вы не сможете добраться до твердотельного накопителя, установленного снизу, без удлинителя кабеля.
Вт: Может ли ваша система работать от мощности 500 Вт?
Воспользуйтесь бесплатным онлайн-калькулятором блоков питания, чтобы проверить требования к питанию вашей системы. Я предпочитаю калькулятор источника питания OuterVision, но есть и другие. Как правило, вам нужно как минимум на 20 Вт больше, чем требуется вашей системе.
+ 12 В усилители: Может ли ваша видеокарта работать от прилагаемых усилителей?
Если вы используете встроенное (встроенное в материнскую плату) видео, это не применимо. Но если у вас дискретная видеокарта, проверьте требования к шине +12 В у производителя карты.Как правило, вам нужно как минимум на 20 ампер больше, чем требуется для вашей карты.
Замена проприетарной системы:
Если заменяется проприетарная система (предварительно собранный компьютер, приобретенный в магазине), сначала убедитесь, что ваш блок питания соответствует стандарту ATX, а затем замените его на систему с такой же или большей мощностью и силой тока. Проверьте наклейку на стороне источника питания и убедитесь, что мощность и мощность каждой шины этого источника равны или больше. В случае сомнений проконсультируйтесь с производителем вашего компьютера.
Замена блока питания 2003 г. или более ранней версии:
Современные блоки питания ATX не поддерживают устаревшее соединение -5 В. Если ваш компьютер был выпущен в 2003 году или ранее и до сих пор имеет шину ISA, ему может потребоваться это устаревшее соединение -5v. Короче говоря, если у вашего источника питания есть белый провод на разъеме ATX, то этот источник питания может вам не подойти. В случае сомнений проконсультируйтесь с производителем вашего компьютера.
Во всех случаях я настоятельно рекомендую протестировать любой блок питания, прежде чем подключать его к реальному оборудованию.Хотя дефектные расходные материалы встречаются редко, установка одного из них может привести к повреждению любого или всех ваших дорогих компонентов. Для этой задачи я предпочитаю тестер питания Coolmax LCD PS-228 (ASIN B002R06PGE), но на рынке есть много хороших тестеров мощности ATX.
В целом, это отличный вариант, учитывая невысокую стоимость (около 40 долларов).
Тогда почему четыре звезды?
У первого полученного мной устройства был плохой вентилятор, и он был возвращен. Я почти уверен, что это была случайность, потому что с тех пор я установил еще много и не имел проблем ни с одним из них.Каждый производитель время от времени изготавливает лимон, поэтому не позволяйте этому удерживать вас от покупки этого продукта. По моему опыту, EVGA поддерживает свои продукты и соблюдает их гарантии, так что здесь не о чем беспокоиться.
В будущем я куплю еще один блок питания от EVGA и рекомендую его друзьям.
YEECHUN [Доставка из Нью-Йорка] 12-Pack 16AWG PCI-E 6-контактные кабели на 6 + 2-контактных (27,5 дюйма / 70 см) + блок питания для майнинга Ethereum ETH ZEC, 12 В, коммутационная плата для графического процессора
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
| Марка | YEECHUN |
| Выходная мощность | 1200 Вт |
| Мощность | 1600 Вт |
Блок питания
Блок питания компьютера (PSU) преобразует внутреннее напряжение питания сети переменного тока (переменный ток) (220-240 В в Европе) в различные регулируемые низковольтные выходы постоянного тока (постоянного тока) (постоянного тока), необходимые для компонентов, которые составляют компьютерную систему.
Блок питания обычно представляет собой металлическую коробку шириной 150 мм, высотой 86 мм и глубиной (обычно) 140 мм. Он устанавливается внутри корпуса системы с помощью четырех винтов в стандартном месте, так что доступ к переключателю включения / выключения и гнезду кабеля питания, установленным на задней части блока питания, осуществляется через отверстие в задней части корпуса. Через то же отверстие воздух поступает в охлаждающий вентилятор блока питания.
В некоторых случаях может быть переключатель напряжения, позволяющий пользователю выбирать напряжение в соответствии с его географическим положением (например, в США есть внутренний источник питания, работающий с номинальным напряжением 120 вольт).Внутри корпуса из передней части БП выходит пучок кабелей. Кабели часто группируются и имеют цветовую маркировку в зависимости от типа устройства, к которому они будут подключены.
Хотя в прошлом блоки питания использовались в нескольких форм-факторах, некоторые из них были довольно тяжелыми и громоздкими, в большинстве настольных персональных компьютеров теперь используются блоки питания, соответствующие стандарту ATX формата , последняя версия которого — 2 .3.1, выпущенной в 2008 году. На рисунке ниже показан типичный блок питания ATX.
Типичный блок питания ATX
Блоки питания ATX разработаны специально для работы с материнскими платами семейства ATX и помещаются в корпус системы ATX и могут быть включены или выключены (или переведены в режим ожидания) с использованием сигналов, генерируемых материнской платой. Максимальная номинальная выходная мощность блока питания может варьироваться от 250 Вт до 2 киловатт, в зависимости от типа системы, для которой они предназначены.
Компьютерные системы с малым форм-фактором обычно имеют низкие требования к источнику питания, порядка 300 Вт или меньше. Системы, используемые для игр, имеют гораздо более высокие требования к мощности (обычно от 450 до 800 Вт), в основном потому, что они используют высокопроизводительные графические адаптеры, которые потребляют большое количество энергии. Наибольшее энергопотребление наблюдается у коммерческих сетевых серверов или высокопроизводительных персональных компьютеров с несколькими процессорами, несколькими дисковыми накопителями и несколькими видеокартами.
Количество энергии, необходимое для конкретной компьютерной системы, будет зависеть от требований к питанию материнской платы, процессора и оперативной памяти, а также от количества дополнительных карт и периферийных устройств, потребляющих питание от блока питания. На самом деле немногим персональным компьютерам в настоящее время требуется мощность более 350 Вт.
Даже в этом случае следует проявлять осторожность при выборе блока питания, поскольку номинальная максимальная выходная мощность, заявленная некоторыми производителями, не всегда отражает фактическую выходную мощность, которая может быть достигнута при различных условиях нагрузки.В результате производители и поставщики компьютерных систем и системных компонентов (особенно высокопроизводительных видеокарт) имеют тенденцию к завышению требований к минимальным требованиям к питанию, когда речь идет о рекомендациях по номиналу источника питания для блоков питания, которые будут использоваться с их продуктами.
Хотя верно то, что неадекватный источник питания может выйти из строя в случае перегрузки, не рекомендуется использовать источник питания с высокой выходной мощностью независимо от фактических требований к мощности.Напротив, вы должны выбрать блок питания с выходной мощностью, которая отражает требования к мощности системы. Энергоэффективность достигает максимума, когда нагрузка на источник питания составляет от 50% до 75% максимальной выходной мощности. Это означает, что блок питания рассеивает меньше энергии в виде тепла.
Если скорость вентилятора блока питания регулируется материнской платой, как это часто бывает, система будет работать более тихо, поскольку для охлаждения блока питания требуется меньший поток воздуха.При низких нагрузках (менее 20% емкости) энергоэффективность значительно падает, и больше мощности будет рассеиваться в виде тепла, чем было бы в случае блока питания с более подходящим номиналом. Хуже того, если нагрузка упадет ниже 15% от емкости, блок питания может не работать должным образом, и есть большая вероятность, что он отключится совсем.
Информация, содержащаяся на этикетке или табличке, прикрепленной к источнику питания, содержит техническую информацию об источнике питания, которая будет включать в себя напряжение питания переменного тока, токи и частоты, с которыми устройство может использоваться, максимальная общая выходная мощность в ваттах и доступны различные выходы постоянного и токового напряжения.На нем также будут отображаться предупреждения об опасности и необходимая информация о сертификации безопасности (в Европе это знак CE). Типичная этикетка блока питания показана ниже.
Пример информации, представленной на БП
Поставляемые разъемы могут отличаться от одной модели к другой, но те, которые обычно входят в комплект, перечислены в таблице ниже.
Стандартные выходные напряжения
Положительные выходные напряжения, создаваемые блоком питания, равны +3.3В, + 5В и + 12В. Также предусмотрены отрицательные напряжения -5В и -12В, а также резервное напряжение + 5В . Разные напряжения (иногда называемые шинами , ) используются для питания различных компонентов, и краткое изложение того, какие напряжения и (и токи) используются для каких целей, приведено ниже.
Для тех, кто не знаком с концепцией отрицательного напряжения в цепях постоянного тока, это просто означает, что разность потенциалов измеряется от земли до сигнала, а не наоборот (земля обычно используется в качестве точки отсчета для измерения напряжения).Текущие требования к различным компонентам системы очень важны, потому что мощность — это произведение напряжения и тока. Таким образом, общая потребляемая мощность системы зависит от требований к напряжению и току ее отдельных компонентов.
| Напряжение | Назначение |
|---|---|
| -12V | Используется в некоторых старых типах схем усилителя последовательного порта. Обычно не используется в новых системах. Ток обычно ограничен до 1А. |
| -5V | Используется на некоторых ранних персональных компьютерах для контроллеров гибких дисков и некоторых дополнительных карт ISA. Обычно не используется в новых системах. Ток обычно ограничен до 1А. |
| 0V | Заземление нулевого напряжения (также называемое общим или землей ) и контрольная точка для других напряжений системы. |
| +3.3V | Используется для питания процессора, некоторых типов памяти , некоторых видеокарт AGP и других цифровых схем (для большинства этих компонентов требовалось питание +5 В в старых системах ). |
| + 5V | Все еще используется для питания материнской платы и некоторых компонентов на материнской плате. Обратите внимание, что также присутствует резервное напряжение 5 В, когда система выключена на , которое может быть заземлено (например, пользователем , нажав выключатель питания на передней панели корпуса), чтобы восстановило питание системы. |
| + 12V | В основном используется для таких устройств, как дисководы и охлаждающие вентиляторы , у которых есть двигатели того или иного типа. Эти устройства имеют собственные разъемы питания, которые поступают непосредственно от блока питания . |
Как работает блок питания
Тип блока питания, встречающийся в современном ПК, называется импульсным блоком питания (SMPSU).По сути, это означает, что сетевое напряжение переменного тока, поступающее в блок питания, выпрямляется для получения постоянного напряжения без использования сетевого трансформатора (обычно они довольно тяжелые из-за необходимости в катушке с ферритовым сердечником). Полученное таким образом напряжение затем включается и выключается на очень высоких скоростях с помощью электронных схем переключения, эффективно создавая высокочастотное прямоугольное напряжение (фактически, серию импульсов постоянного тока). Затем можно использовать легкий и относительно недорогой высокочастотный трансформатор для получения требуемого выходного напряжения постоянного тока.
Выходное напряжение и ток постоянного тока регулируются и (поддерживаются постоянными) с помощью контроллера обратной связи, который увеличивает или уменьшает выходную мощность в соответствии с изменениями тока нагрузки. Это достигается путем увеличения или уменьшения рабочего цикла (по сути, это означает увеличение или уменьшение количества импульсов напряжения, производимых схемой переключения в заданный период времени).
Обратите внимание, что большинство блоков питания могут отключиться, если ток нагрузки превышает определенный порог, что снижает вероятность повреждения компьютерной системы (или ее пользователя) в случае электрического сбоя, такого как короткое замыкание.Тот же принцип применяется к отсутствию тока нагрузки (или очень низкому току нагрузки), поскольку блок питания не может правильно работать ниже определенного уровня выходной мощности и отключится при обнаружении недостаточного тока нагрузки.
При первом включении может потребоваться полсекунды или около того, чтобы блок питания стабилизировался и начал генерировать правильное напряжение постоянного тока, необходимое для компьютера. Таким образом, блок питания отправляет на материнскую плату сигнал, называемый сигналом Power Good , после того, как он выполнил свои внутренние тесты и убедился, что все выходы питания в порядке.Материнская плата должна дождаться этого сигнала перед включением системы.
Скачок напряжения или кратковременный сбой питания иногда вызывают кратковременное прерывание сигнала Power Good, что приводит к перезагрузке системы при ее возобновлении. Также обратите внимание, что по практическим соображениям разные напряжения, создаваемые блоком питания, фактически производятся несколькими разными импульсными блоками питания, которые связаны вместе внутри блока питания, каждый из которых изменяет свою выходную мощность в соответствии с требованиями к питанию компонентов.
Одной из последних тенденций в разработке блоков питания стала концепция модульного блока питания , в котором кабели могут быть подключены к блоку питания через разъемы на конце блока питания , что позволяет пользователю устанавливать только те кабели, которые им действительно необходимы. Идея состоит в том, что отсутствие ненужных кабелей уменьшит беспорядок внутри корпуса и улучшит воздушный поток. Он также обеспечивает больший выбор типа кабеля питания, который может установить пользователь (например,грамм. Serial ATA или Molex для жестких дисков).
Критики этой разработки указали, что электрическое сопротивление будет увеличиваться из-за большего количества электрических соединений. Сторонники отмечают, что увеличение сопротивления очень невелико. Однако на практике проблемы могут возникнуть только в том случае, если разъемы старые и изношенные (в этом случае соединение может быть неплотным) или соединение было выполнено неправильно во время установки.Очевидный ответ — заменить старые кабели и проверить все соединения перед первым использованием. Основные разъемы блоков питания и их выводы показаны на схеме ниже.
Общие разъемы блоков питания и их контактные выходы
Сбой источника питания неизбежно потребует замены блока питания, поскольку компьютер, очевидно, не будет работать без него.Такие сбои часто возникают из-за перегрева из-за поломки охлаждающего вентилятора. Впоследствии система отключается и не может быть перезагружена, или, как это иногда случается, многократно перезагружается через очевидно случайные промежутки времени.
В критически важных компьютерных системах, таких как сетевые серверы, нередко можно найти резервные источники питания, действующие в качестве резервных для основного источника питания. В случае выхода из строя основного источника питания его заменяет резервный блок, который затем может быть заменен в течение планового периода технического обслуживания.
С другой стороны, портативным компьютерам, таким как ноутбуки и нетбуки, требуется гораздо меньше энергии (200 Вт или меньше), что позволяет им питаться от съемной аккумуляторной батареи, которую можно легко заменить при необходимости. Внешний источник питания используется для зарядки аккумулятора и может подавать питание на систему, когда она подключена. Этот внешний блок питания обычно подает постоянный ток 19,5 В.
Возможность включения и выключения источника питания компьютера путем заземления резервного напряжения + 5 В означает, что система может включаться или выключаться с помощью сигнала, генерируемого материнской платой в ответ на программное прерывание (или системный вызов — сигнал, генерируемый операционной системой) или аппаратное прерывание (сигнал, генерируемый аппаратным компонентом в системе).
Возможность управления питанием с помощью системного вызова означает, что пользователь может выключить систему, щелкнув значок или пункт меню, вместо того, чтобы физически выключать систему с помощью выключателя питания. Это также означает, что программное обеспечение для управления питанием может быть настроено на выключение компьютера при отсутствии действий пользователя в течение заданного периода времени. Система может быть настроена на повторное включение в случае некоторого заранее определенного события, такого как нажатие пользователем клавиши на клавиатуре или активация сетевого подключения.
блоков питания (БП) для вашего персонализированного ПК
Чтобы избежать негативных впечатлений от покупок, мы в AVADirect настоятельно рекомендуем проверить информация о наличии товара перед размещением заказа. Информация о доступности присутствует на страницах товаров в виде следующих статусов инвентаря:
Доступен — Продукт доступен для покупки на нашем складе или в другом месте.Для подтверждения, пожалуйста, свяжитесь с нами перед размещением заказа.
НИЗКИЙ ЗАПАС — Товар есть в наличии, но его наличие ограничено, т. е. доступно менее 10 наименований. Пожалуйста обратите внимание, что мы не резервируем заказанное количество до тех пор, пока оплата не будет полностью обработана для заказ, поэтому мы не можем гарантировать окончательное распределение заказанного количества, если есть задержка в обработке платежа из-за высокого риска того, что товар может стать недоступен в то время.Поэтому рекомендуем оперативно разрешать любые платежи. проблемы, особенно если заказанный товар имеет статус «Низкий запас».
СПЕЦИАЛЬНЫЙ ЗАКАЗ — Специальный заказ товары обычно отправляются напрямую от производителя или дистрибьютора, и наличие информация не может быть своевременно предоставлена поставщиком. Кроме того, обработка изготовление товаров по специальному заказу может занять значительно больше времени (до 1-2 недель) по причинам доступности, поэтому для всех специальных заказать продукцию.
НЕИЗВЕСТНЫЙ — Доступность продукта не может быть определена нашими электронными записями, хотя это не обязательно означает, что продукт недоступен. В таких случаях мы рекомендуем связаться с нами для получения информации о наличии.
НЕТ НА СКЛАДЕ — Товар недоступен в настоящее время и не может быть доставлен вовремя.
Важное примечание: Информация о наличии продукта представлена на нашем веб-сайте. веб-сайт является точным с точностью до одного дня, и в большинстве случаев этого достаточно для определения фактического доступность продукта.Важное примечание: При размещении заказов на оптовые партии мы настоятельно рекомендуем рекомендуем связаться с нами, чтобы получить точную информацию о наличии, прежде чем размещать порядок.
Выбор правильных типов компьютерных блоков питания —
Типы компьютерных блоков питанияПользователи ПК часто забывают о важном использовании блока питания, иногда пользователи используют только корпус блока питания по умолчанию, даже если средняя мощность по умолчанию в корпусе питания нет чистого питания, хороших компонентов и т. д., что не подходит для ПК. Вот почему так важен выбор типов компьютерных блоков питания .
Источник питания — это аппаратная задача для передачи электроэнергии непосредственно на компьютерное оборудование, для которого требуется электрическое напряжение, такое как материнская плата, жесткий диск, комната для DVD-дисков и т. Д.
Почему этот компонент необходимо подчеркивать при использовании ПК, потому что есть многие виды компьютерных блоков питания.
Функция источника питания заключается в преобразовании переменного электрического тока (AC) от электроэнергетической компании в постоянный (DC), а затем он направляется к компонентам, которые нуждаются в электроснабжении.
Блок питания выполняет еще одну функцию — стабилизатор или стабилизатор электрического тока.
Как мы упоминали ранее, работа источника питания заключается в преобразовании большого количества электроэнергии в небольшую электроэнергию, которая позже принимается VRM в компоненте.
Если измененное электричество плохое, то подача электричества станет нестабильной.
Выбор плохого типа блока питания компьютера может вызвать симптом «перенапряжения», «перегрузки по току», содержит много шума до тех пор, пока не появятся самые опасные искры, такие как горение, выход дыма и т. Д.что может подвергнуть нас опасности.
Аккумулятор. Источник постоянного тока. Блок питания переменного тока. Линейно регулируемый источник питания. Импульсный источник питания. Программируемый блок питания. Бесперебойный источник питания.Ущерб причинен не только нам, но и плохие типы компьютерных блоков питания также в конечном итоге повлияют на следующие компоненты, потому что VRM каждого компонента ПК имеет разные сильные стороны и не все имеют дополнительную защиту.
Например, для жесткого диска. VRM на этом жестком диске имеет миниатюрный размер и, как правило, не устойчив к плохому питанию, что приводит к нарушению работы двигателя жесткого диска, повреждению секторов и т. Д.Хуже всего то, что жесткий диск сломан.
Есть много пользователей, которые столкнулись с проблемой плохих типов компьютерных блоков питания. В результате жесткий диск внезапно выходит из строя, и важные данные теряются. Тех, кто сохраняет важные файлы, абсолютно необходимо избегать подобных происшествий.
Другой компонент, на который влияет плохое питание компьютера, — это графическая карта. Многие люди пробовали использовать «дешевый» блок питания с номинальной мощностью всего 450 Вт для высокопроизводительных видеокарт.Несмотря на то, что высокопроизводительная видеокарта стала более экономичной, пользователя не волнует источник питания.
Чтобы поддерживать работоспособность вашего компьютера в течение длительного времени, мы должны разбираться в типах блоков питания компьютера. Существует 4 типа функций, связанных со стабильностью электрического тока на компьютере, а именно защита от перенапряжения / OVP, которая имеет функцию защиты блока питания от чрезмерного напряжения.
Эта защита от перегрузки по току / OCP во многих типах компьютерных источников питания имеет функцию предотвращения повреждений из-за проникновения высокого электрического тока с другим компонентом со специальными функциями, такими как защита от перегрева / OTP и защита от короткого замыкания / SSP.Блок питания также играет важную роль в управлении величиной напряжения, подаваемого на компьютер.
К сожалению, есть еще несколько пользователей, которые знают, насколько важен этот блок питания. В результате средний возраст персональных компьютеров (ПК / ПК) относительно короткий или короткий просто потому, что они выбрали неправильный блок питания или не знают правильные типы компьютерных блоков питания.
Судя по пониманию и удобству, не ошибаюсь, если это устройство называют сердцем компьютера.Поэтому не выбирайте неправильные типы блоков питания для компьютера , особенно если вы сборщик ПК.
Какие типы компьютерных блоков питания?A. AT Computer Power Supply
AT означает передовые технологии. Этот тип компьютерных блоков питания классифицируется как «олдскульный» и сегодня практически или редко используется. Наличие 12-контактного разъема называется разъемом питания AT. PSU AT используется на компьютерах Pentium I, Pentium MMX, Pentium II и Pentium III.
Характеристики БП AT:
Кабель питания материнской платы состоит из 8 — 12 контактов.
Кнопка ВКЛ / ВЫКЛ ручная. Средняя мощность ниже 250 Вт.
При выключении ПК не выключается автоматически, но все равно приходится нажимать кнопку, чтобы включить корпус.
B. Блок питания компьютера ATX

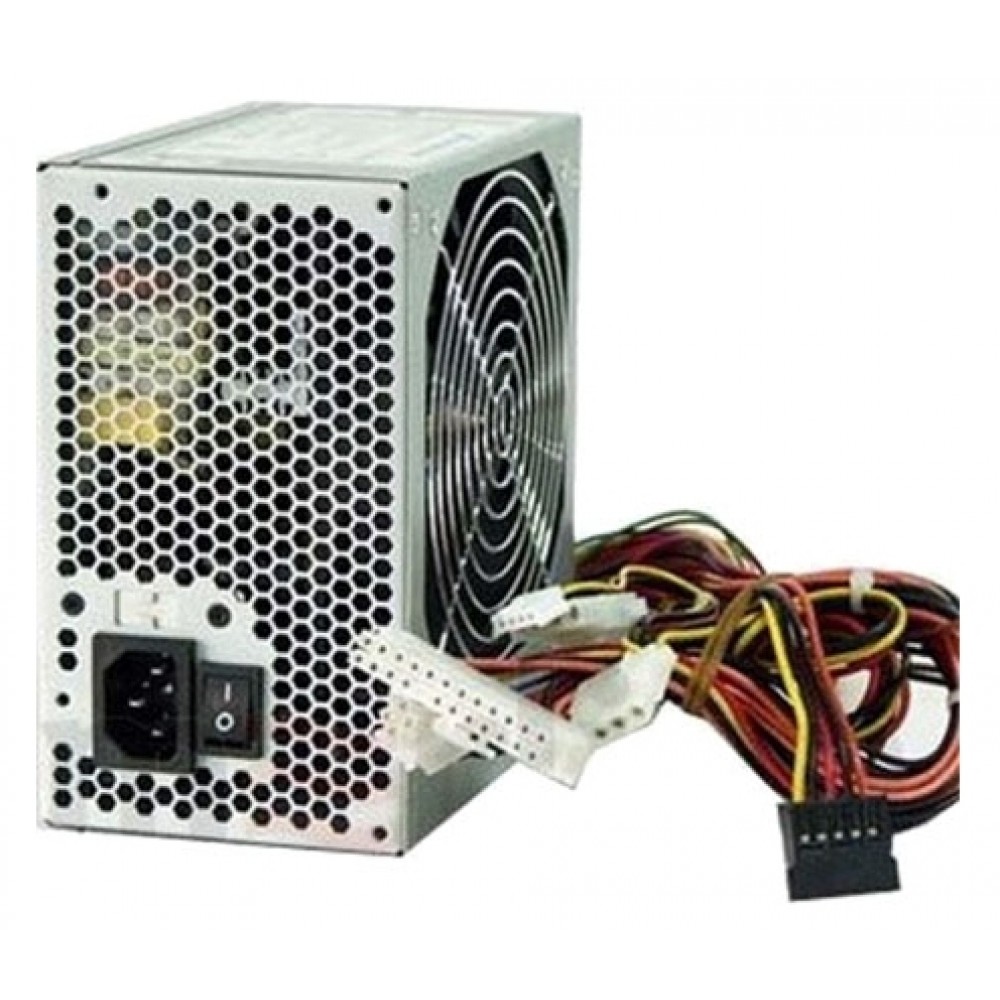

ATX означает Advanced Technology eXtended. Этот тип компьютерного блока питания оснащен 20-контактным разъемом, который называется разъемом питания ATX.Блок питания ATX используется на компьютерах с процессорами Pentium III, Pentium IV и AMD.
Характеристики БП ATX:
Кабель питания материнской платы состоит из 20 контактов.
При выключении ПК автоматически выключится.
Имеет большую мощность.
C. Компьютерный блок питания BTX
BTX означает расширенную сбалансированную технологию. Этот тип компьютерных блоков питания имеет 24-контактные разъемы, называемые разъемами питания BTX. Он также оснащен 15-контактным разъемом питания SATA.ATX используется на компьютерах Dual core, core 2 duo, Quad core, i3, i5, i7 CPU и последних моделях AMD.
В настоящее время BTX является наиболее широко используемым типом компьютерных блоков питания на сегодняшний день. Что отличает его от блока питания AT, так это то, как подключить кабель питания к материнской плате проще и практичнее. Не нужно беспокоиться о том, что его перевернут, потому что тип разъема на кабеле адаптирован к типу разъема на материнской плате.
Характеристики BTX PSU:
Кабель питания материнской платы состоит из 24 контактов.
При выключении ПК автоматически выключится.
Есть дополнительное питание SATA.
Большая сила.
Лучшая эффективность.
Это некоторые типы компьютерных блоков питания, о которых вам необходимо знать. Так что не покупайте неправильный блок питания, выбирайте свой тип и компьютер.
Связанные темы:
Блоки питания для ПК
FAQ — Часто задаваемые вопросы о блоках питания для ПК
В чем разница между блоком питания с одной направляющей и блоком питания с несколькими направляющими?
Термины «однорельсовая» или «многорельсовая» относятся к имеющимся +12 V-образным направляющим.При использовании однорельсового источника питания любой компонент, независимо от того, как он подключен к источнику питания, может потреблять полную мощность. Однако встроенная защита от перенапряжения срабатывает только при относительно высоком токе, который в крайних случаях уже был поврежден для некоторых источников питания. С другой стороны, в многорельсовом устройстве ток делится на несколько шин +12 В, мощность которых может быть ограничена. Это эффективно предотвращает перегорание источника питания, но невозможно разделить имеющийся ток между отдельными шинами.Теоретически подключенное устройство может не иметь достаточного питания.
Каков срок гарантии производителя блока питания?
Это зависит от производителя, а часто и от соответствующей модели. В дополнение к юридически обязывающей гарантии известные производители обычно предоставляют гарантию от 2 до 5 лет. При особенно качественных источниках питания возможен срок от 7 до 12 лет.
Что такое резервный источник питания?
Резервный источник питания обычно используется для серверов и компьютеров, которые должны иметь высокую отказоустойчивость.
