Инструмент по дереву, его применение и особенности
Испокон веков древесина являлась приоритетным строительным материалом, сырьем для изготовления бытовой утвари, декора. Появление новинок в этой сфере не мешает дереву сохранять высокую популярность, оставаться востребованным. Одним из важных качеств этого природного материала является простая обработка. Это позволяет не только опытным мастерам, но и любителям, людям творческим создавать уникальные элементы декора, строительные конструкции. Специальные инструменты для работы по дереву являются незаменимыми помощниками в таких операциях.
Основные типы инструмента
Профильные специалисты отлично знают, какие приспособления, механизмы могут пригодиться в различных работах с деревом. Новичку разобраться в огромном ассортименте достаточно сложно. Для того чтобы создать свой универсальный арсенал, позволяющий выполнять любые операции, нужно познакомиться с классификацией инструментов, их типами и особенностями.
В данной продукции есть изделия профессиональные и бытовые, универсальные и специфические. В категории инструмента для обработки дерева можно выбрать:
- механические ручные изделия;
- электрические приборы;
- станочное оборудование.
Простые ручные инструменты есть у большинства хозяев, предпочитающих самостоятельно заниматься ремонтом, строительством. Применение различных электрических устройств сетевых и мобильных упрощает процесс, позволяет удобно и качественно выполнить сложные операции.
Электрические инструменты по дереву значительно упрощают процесс
Станки, предназначенные для обработки дерева, устанавливаются не только на специализированных предприятиях. В модельном ряду оборудования есть и бытовые варианты, обладающие компактными габаритами, отличающиеся простотой в эксплуатации.
к оглавлению ↑Ручные приспособления для домашнего мастера
В ряду механического инструмента по дереву есть много универсальных приспособлений, которые применяются в самых разных работах. Они должны быть в запасе у каждого умельца. Наличие данного инструмента предоставляет возможность выполнять массу дел по дому, на участке. У практичного хозяина должны быть:
- пила ножовка;
- топор;
- стамеска;
- молоток;
- рубанок;
- коловорот.

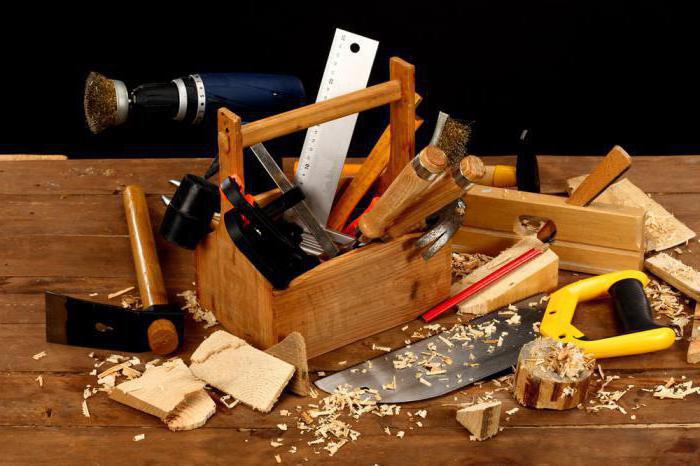

Ручной инструмент по дереву
Это основные помощники плотника, без которых невозможно обойтись в строительстве, ремонте. Ножовкой называется инструмент, состоящий из пластиковой или деревянной ручки и металлического полотна с зубьями. Пилы выпускаются в большом ассортименте, отличаются размерами, величиной зубьев. Инструмент предназначен для разделения целой части на элементы, устранения излишков. В выполнении мелких операций используется специальное приспособление лобзик с тонким полотном. Колуны и топоры применяются для раскалывания, рубки, обтесывания.

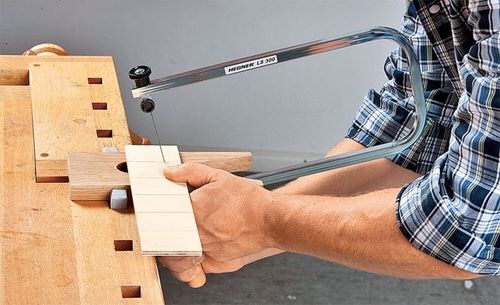

Лобзик с тонким полотном для мелких операций
Металлическая стамеска, состоящая из рабочей части и рукояти, пригодится в снятии фасок, формировании углублений и др. В работе с этим инструментом используется специальный молоток, который называется киянка. Сделать поверхность ровной, придать идеальную геометрию доске поможет рубанок. При необходимости пользоваться им регулярно стоит приобрести электроинструмент по обработке дерева. Есть несколько разновидностей приспособлений этого типа: шпунтубели, фуганки и др. В образовании отверстий в деревянных материалах используется коловорот, работающий с различными видами сверл.

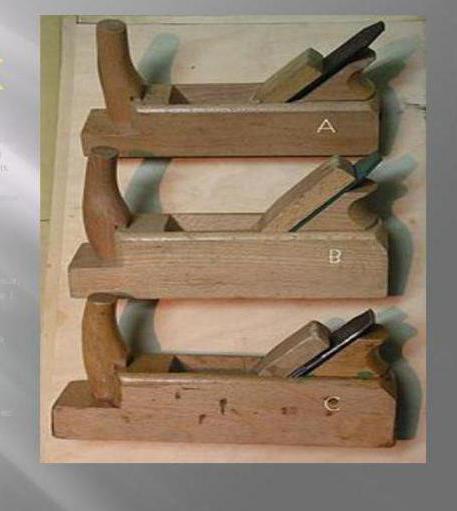

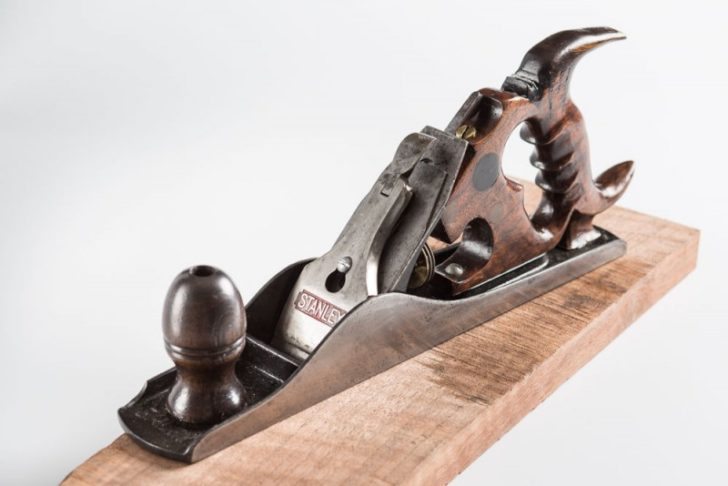

Рубанок поможет сделать поверхность ровной
В работе мастеру потребуются и специальные материалы для обработки, позволяющие создать идеально ровную, гладкую поверхность. В таких операциях используется наждачная бумага. Нужно запастись материалом с различной величиной абразивов, чтобы выполнять черновые и финишные работы.

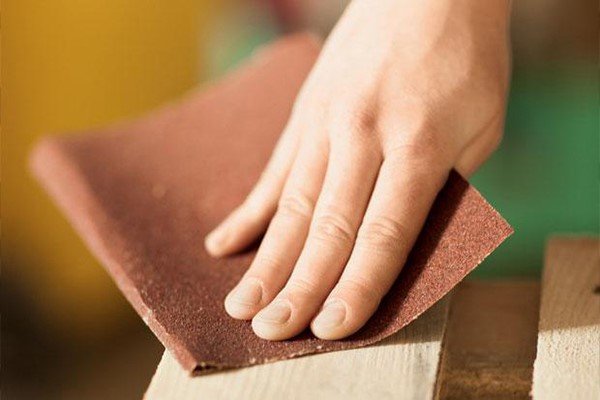

Наждачная бумага для финишных работ
к оглавлению ↑Электрический инструмент в работе с деревом
Квалифицированные специалисты и многие домашние умельцы предпочитают обзавестись электрическим оборудованием, позволяющим оперативно, качественно выполнить различные виды работ. Этот инструмент для работы по дереву предлагается в большом ассортименте. К самым востребованным устройствам относятся электрические:
- рубанки;
- дрели;
- цепные, дисковые пилы;
- шуруповерты;
- шлифовальные машины и др.

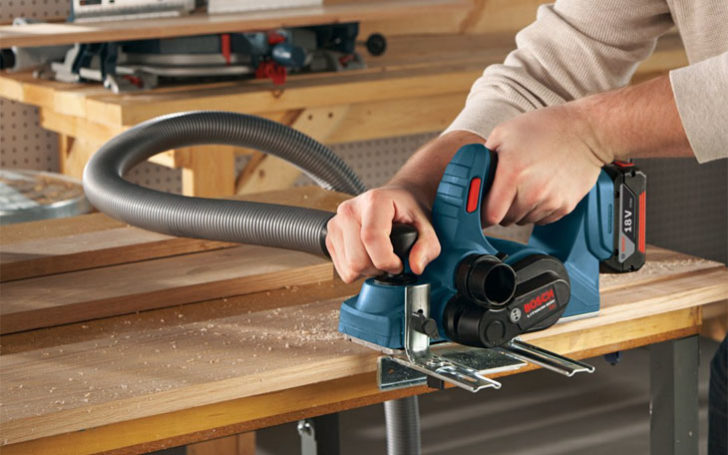

Электрический рубанок существенно упрощает процесс придания идеальных показателей деревянной поверхности. При помощи дрели создаются отверстия требуемой величины. Можно использовать этот аппарат и в установке крепежей, замешивании растворов.
Электрический рубанок существенно упрощает процесс
Высокой популярностью у профессионалов и любителей пользуются электрические шлифовальные машины. На производствах используются ленточные модели, предназначенные для больших объемов работ. В быту, ремонтах применяются вибрационные, планетарные инструменты для шлифовки дерева.
Цепная или дисковая пила является незаменимым оборудованием для мастера, которому приходится выполнять работы по дереву в больших объемах. Современные многофункциональные модели выполняют целый ряд операций.
Дисковая пила по дереву является незаменимым инструментом
Домашнему умельцу, специалисту, который занимается изготовлением сложных конструкций, пригодится фрезерное устройство. Механический, электроинструмент по обработке дерева позволяет создавать фигурные элементы, лестницы и рамы для окон, мебель.
Не только ручные лобзики используются в создании мелких элементов, в работе, требующей особой точностью. Можно приобрести и электрический инструмент для вырезания по дереву.

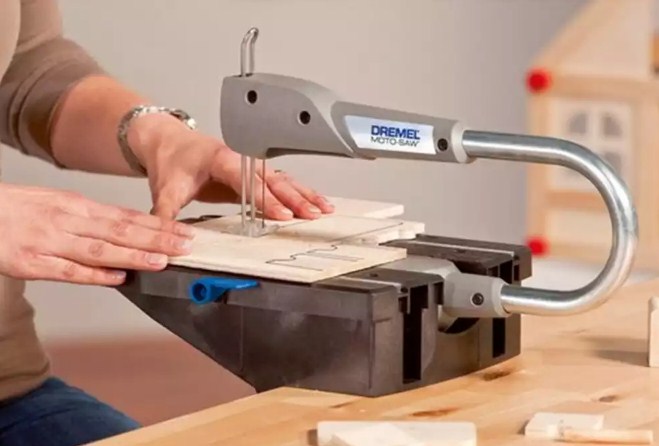

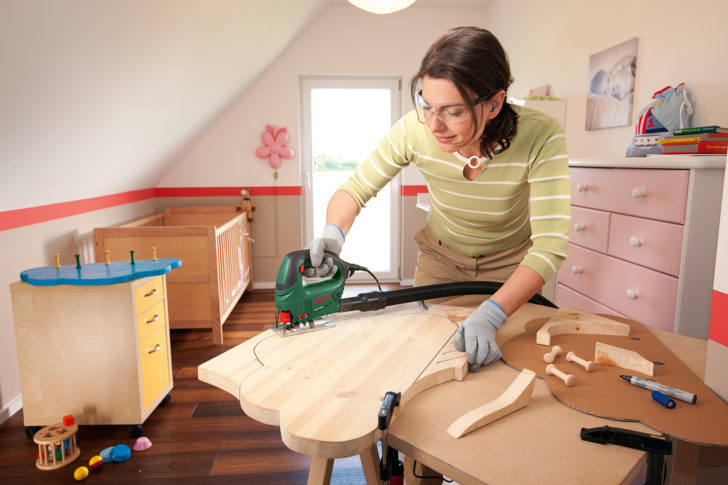

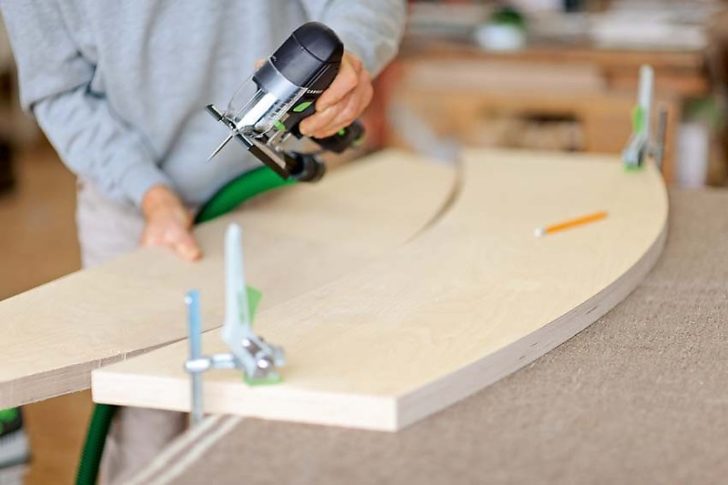

Электрический лобзик выполнит работы, требующие особой точности
К преимуществам электрических приборов относится оперативность выполнения операций, отсутствие необходимости затрачивать много сил. Для стационарных работ целесообразно приобретать модели, работающие от сети. Мобильные устройства с аккумуляторными батареями позволяют выполнять операции в любом месте.
Дополнительные приспособления
Кроме основного инструмента в работе с деревом используются и дополнительные приспособления. Домашнему мастеру пригодятся:
- рабочий верстак с тисками;
- клещи и плоскогубцы;
- струбцины;
- линейки и рулетка;
- столярные карандаши;
- уголок и транспортир;
- отвес.

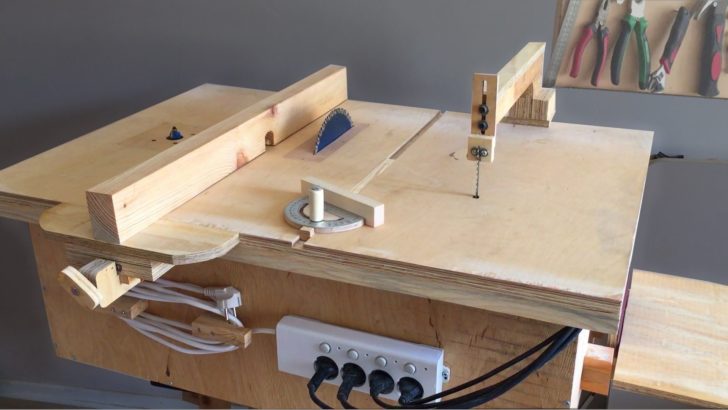

Верстак гарантирует удобство в работе
Наличие верстака гарантирует удобство в работе. Эта конструкция используется для выполнения большого количества операций. Она оснащается выдвижными ящиками, в них хранятся различные мелочи, которые всегда должны быть под рукой у мастера. При помощи плоскогубцев, клещей можно легко удалить метизы, быстро провести демонтаж. Струбцины разных конфигураций пригодятся для фиксации элементов.
к оглавлению ↑Несколько рекомендаций по выбору инструмента
Можно грамотно выбрать необходимый инструмент по дереву в большом ассортименте, не затрачивая лишних средств. Опытные мастера дают несколько рекомендаций:
- При выборе ручного инструмента особое внимание необходимо уделять качеству, надежности рабочей части. В работе с ним приходится использовать усилие. Прочные, отлично заточенные изделия позволят затрачивать меньше сил, времени.
- Любой инструмент должен быть удобным. Рукоятки, конфигурации, габариты оборудования, приспособлений выбираются с учетом личных особенностей. Комфортные модели позволят исключить неудобства, усталость, обеспечивают безопасность.
- Домашним умельцам, которые инструментом для обработки дерева пользуются редко, при необходимости, стоит отдать предпочтение ручным видам. Это существенно сэкономит затраты на закупку оборудования. Если такие работы выполняются регулярно, лучше приобрести электрические аналоги.
Для регулярных работ приобретите электрический инструмент по дереву
Необязательно иметь в своем арсенале все виды инструментов. Можно ограничиться несколькими видами универсальных приспособлений, если работа с деревом не является профессиональной деятельностью, любимым увлечением.
к оглавлению ↑Помощники в резьбе по дереву

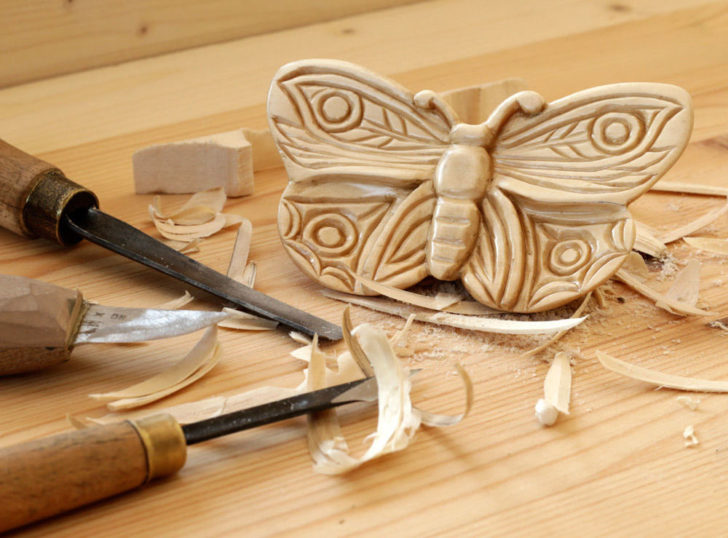

Во все времена высоко ценилось мастерство резьбы по дереву. Изысканные фигурные элементы украшают фасады домов, мебельные предметы, домашнюю утварь. Появление станков с ЧПУ, выполняющих эту операцию на высоком уровне, не сделало менее популярной ручную резьбу. Она остается одним из самых популярных увлечений для творческих людей. Специальные инструменты для резки по дереву позволяют каждому освоить это мастерство.
Резьба по дереву остается одним из самых популярных занятий для творческих людей
Существует несколько видов этого искусства. Техника плоской резьбы используется в создании силуэтов с неглубокими контурами. В рельефном способе декор выступает над утопленным фоном. Для геометрических узоров используется методика заглубления линий. В выполнении ажурной резьбы выпиливаются просветы. При помощи этого искусства можно создавать объемные изображения в формате 3D.
Специалист по резьбе пользуется большим количеством различных приспособлений. Они выбираются в зависимости от вида работ. В арсенале мастера есть универсальные изделия, которые применяются во многих операциях с деревом. К ним относятся ножовки, стамески, фрезеры. Есть и специфический инструмент:
- ножи;
- граверы;
- резцы.
Инструмент по дереву выбирается в зависимости от вида работ
к оглавлению ↑Ножи для резьбы
Создать искусную резьбу мастеру помогают ножи. Есть много видов этого ручного инструмента. К самым популярным вариантам можно отнести:
- татьянку;
- богородский;
- косяк.

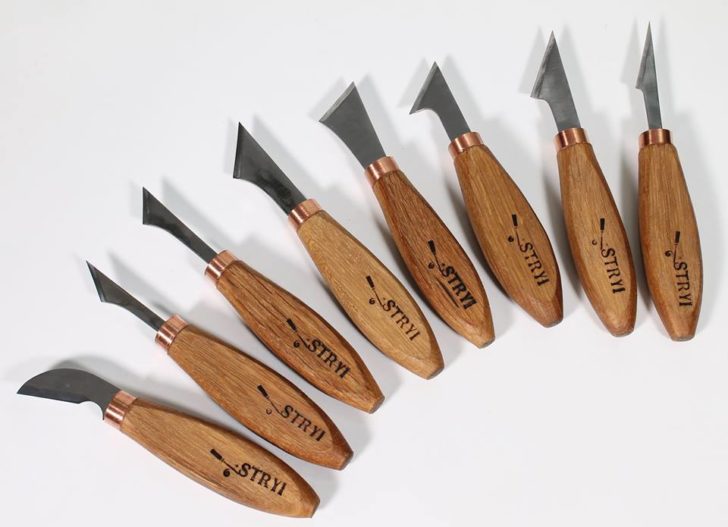

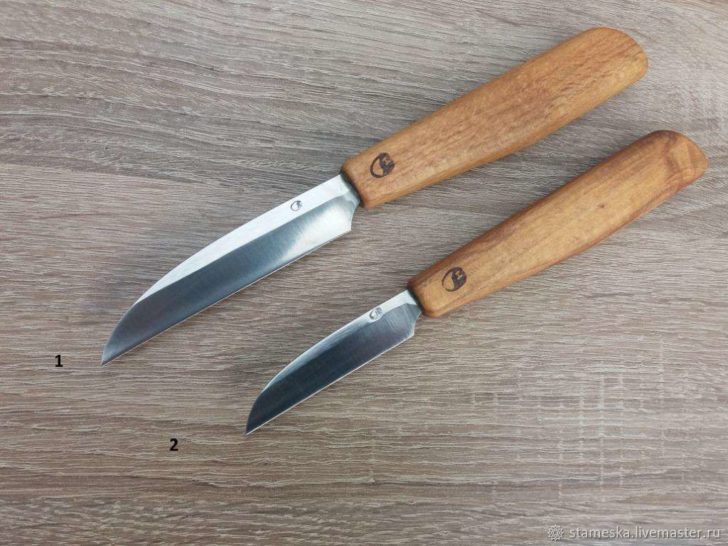

Ножи по дереву для создания искусной резьбы
Нож татьянка отличается длинной ручкой. Скошенное лезвие при работе находится в 2-х сантиметрах от руки мастера, что позволяет создавать мелкие элементы. Богородские ножи выпускаются в нескольких моделях, ими можно выполнять черновую и тонкую резьбу. У этого инструмента ручка имеет полукруглый контур, лезвия имеют частичную заточку, аналогично перочинному ножику. Косяк по строению идентичен сапожному профессиональному инструменту. Его лезвие скошено под углом 45°, заточка односторонняя.
Богородские ножи для тонкой резьбы
В процессе работы инструмент для резки по дереву тупится, требуется регулярная заточка. У мастера должны быть под рукой специальные приспособления, позволяющие поддерживать необходимую остроту лезвия. Для этого используются:
- бруски с поверхностями различной зернистости;
- тканевые шкурки нескольких номеров;
- кожаные ремни и специальная шлифовальная паста.

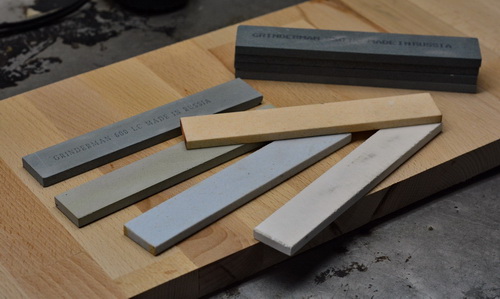

Инструмент для резки по дереву нуждается в регулярной заточке
к оглавлению ↑Стамески в резьбе по дереву
Важным рабочим инструментом является стамеска. Эти приспособления также имеют несколько видов. Мастера используют приспособления:
- прямые,
- обратные,
- уголковые,
- изогнутые,
- клюкарзы.
Стамески отличаются формами профиля, создают канавку нужной конфигурации. В работе с инструментом используется киянка. Острая рабочая часть позволяет обходиться без силовой нагрузки. Есть в современном ассортименте электрические стамески, которые могут работать от сети или от аккумулятора.

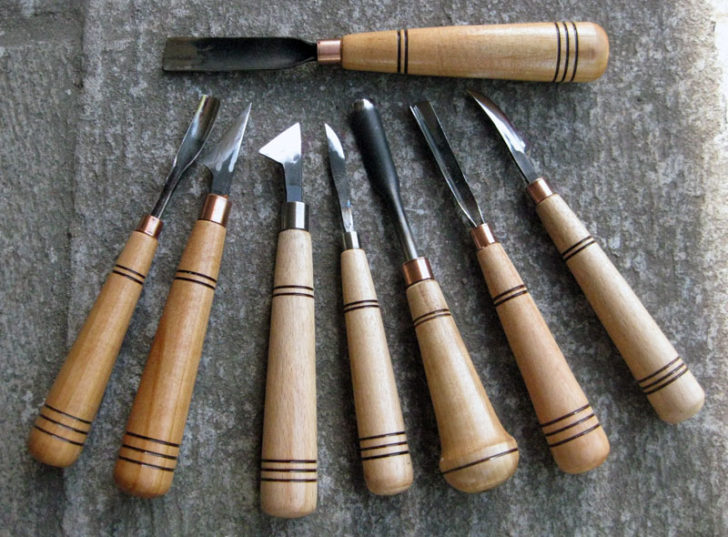

Стамески отличаются формами профиля
В выборе инструментов необходимо руководствоваться предназначением:
- электролобзики и стамески используются в изготовлении скульптур;
- деревянные столбы, балясины украшаются ножовкой, фрезером;
- сделать орнаменты на наличниках, планках, мебели поможет гравер, резцы.
Граверы в создании резьбы
Популярным инструментом резчика является гравер. Он является отличной заменой традиционного резца, быстрее и качественнее выполняет сложные операции. Есть несколько видов таких приспособлений. В работе может использоваться:
- ручной гравер с набором рабочих насадок;
- гибкий вал;
- лазерный аппарат.

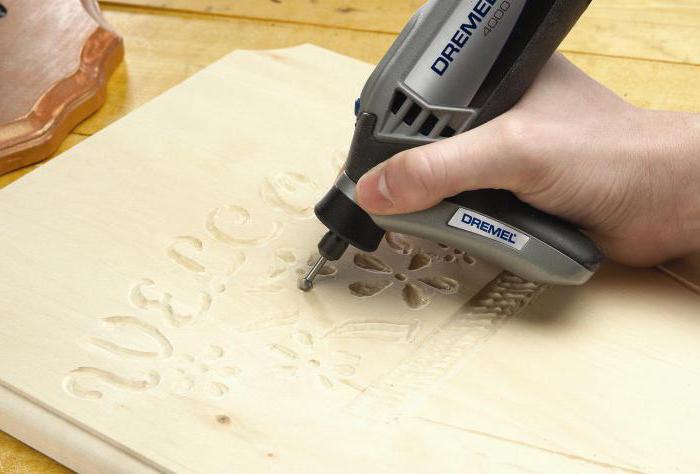

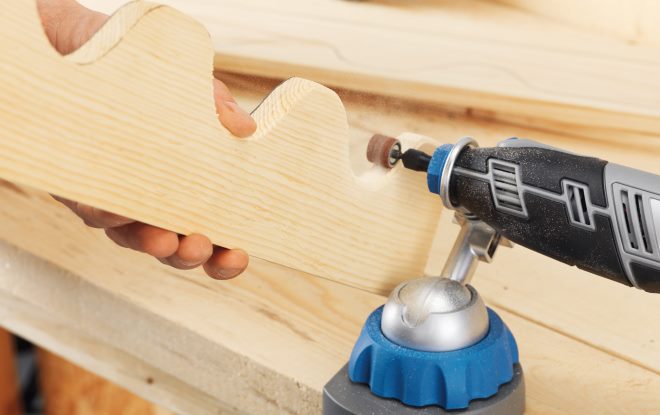

Ручной гравер качественно выполняет сложные операции
Ручные граверы могут устанавливаться на шуруповерт или дрель, заточной станок. Такая комплектация является удобным электрическим инструментом для выполнения орнаментов, ажура, фигурной или накладной резьбы.
Гибкие валы оснащены патронами для фиксации на стандартной дрели. Рабочими инструментом может быть сверло, фреза, бор. Желательно иметь в наличие заточной станок, который позволит регулярно править оснастку, обеспечивать остроту рабочих лезвий.

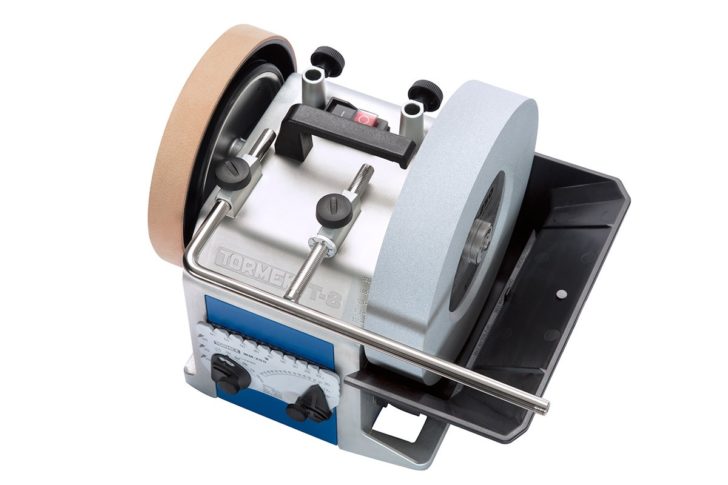

Заточной станок обеспечит остроту рабочих лезвий
На производствах, где налажен массовый выпуск резных деревянных элементов, используются лазерные станки. Сейчас такие устройства можно приобрести и для бытовой эксплуатации. Оборудование работает под руководством компьютерной программы, исключается неточность, дефекты. Есть модели, работающие от аккумулятора, от сети. В комплектации этих устройств имеются не только насадки различных типов, но и инструмент для шлифовки дерева. Многофункциональность превращает станок в идеального помощника мастера.
Лазерный станок для бытовой эксплуатации
к оглавлению ↑Выжигание по дереву
Не только резьба способна идеально украшать предметы из древесины. Создать оригинальное панно, интересный декор позволяет выжигание. Этот вид творчества доступен для каждого Современные инструменты для выжигания по дереву имеют высокую степень безопасности, пользоваться ими могут дети школьного возраста.
Электрические выжигатели предлагаются в большом ассортименте. Конструкция всех приборов аналогичная, работают они от сети с напряжением 220В. Рабочим инструментом является игла из металла. При подаче тока она разогревается, прожигает деревянную поверхность. На рынке есть модели с твердыми и проволочными рабочими инструментами. У приборов с твердыми перьями есть несколько недостатков:
- при длительной работе рукоятка перегревается;
- сложно создавать мелкие детали;
- не позволяют выполнить декор на твердых сортах древесины;
- риск перегорания во время длительной эксплуатации.

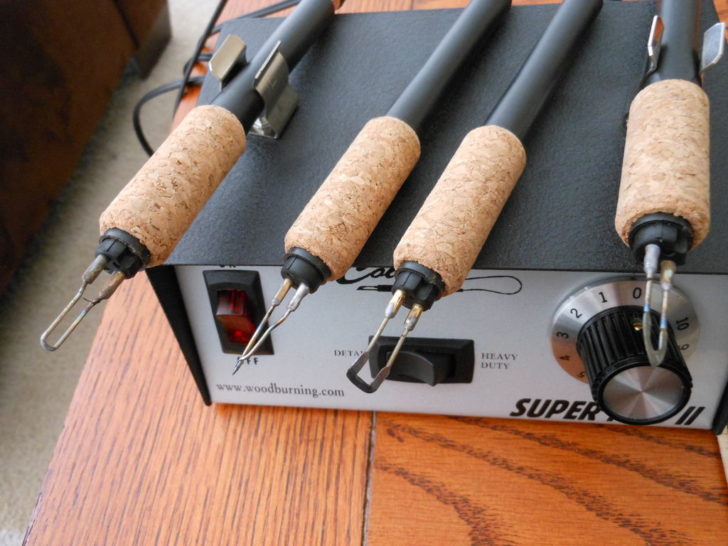

Электрические выжигатели предлагаются в большом ассортименте
Выжигатели с проволочной иглой лишены таких неудобств. Эти приборы:
- нагреваются быстро;
- могут использоваться в работе с любыми видами деревянных поверхностей;
- предоставляют возможность наносить рисунки любой сложности.
К недостаткам аппаратов можно отнести более высокую стоимость, дорогой ремонт в случае поломки, необходимость в частой замене перегорающих игл.
В специализированных магазинах есть готовые наборы, в которых имеются дощечки для выжигания с рисунком. Можно реализовать собственную творческую идею, использовать для этого доски, древесные плиты, фанеру, бруски. Материал должен быть хорошо высушен, качественно отшлифован. Новичкам, осваивающим инструмент для выжигания по дереву, не стоит начинать с создания сложных композиций.

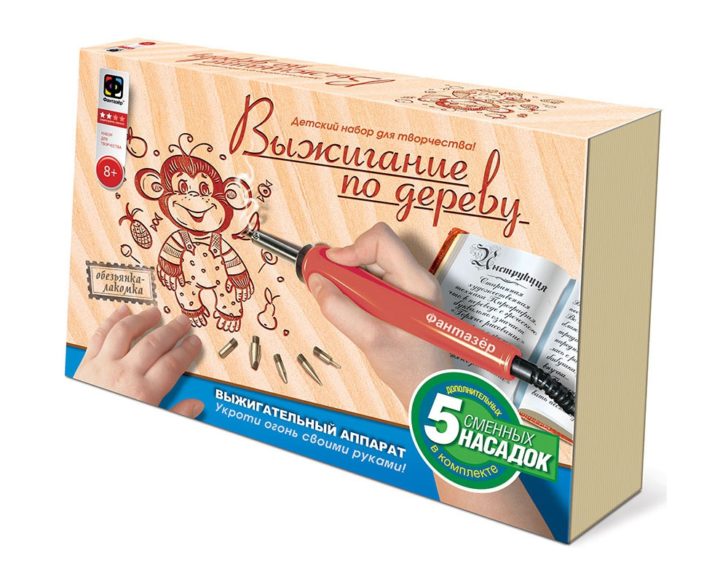

Готовый набор для выжигания по дереву
к оглавлению ↑Инструмент в прививке плодового дерева
Специальные приспособления нужны не только для строительства, ремонта и творчества. Садоводу необходим инструмент для прививки плодовых деревьев, позволяющий грамотно провести эту непростую операцию.
В работе используется нож, имеющий специфическую конструкцию. Это может быть копулировочное приспособление, оснащенное прямым, длинным клином. Если проводится прививка с использованием почки, применяется окулировочный инструмент. Чистый срез позволяет сделать лезвие с заострением на конце.

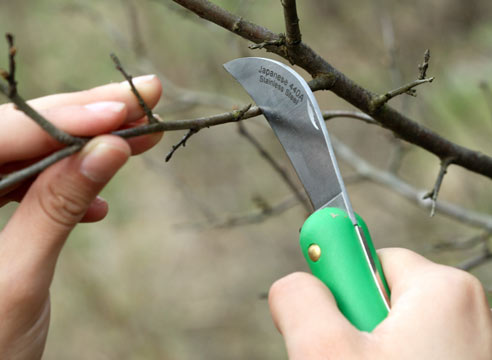

Специальный нож для прививки плодового дерева
В заточке специального инструмента для прививки плодовых деревьев потребуются:
- крупнозернистый брусок;
- мелкозернистый оселок;
- кожаный ремень и специальная паста.
При выборе ножа убедитесь, что он имеет удобную форму ручки, оснащен прочным, надежным лезвием.
к оглавлению ↑Видео
Автор: Михаил Бонд
Рейтинг:
Загрузка…Понравился пост? Поделись с друзьями!
Инструменты для обработки древесины — ручные и электрические
Дерево является универсальным материалом, используемым при выполнении строительно-монтажных работ разной направленности, а также при изготовлении мебели и предметов различного предназначения.
Инструменты для обработки древесины различаются по своей конструкции, определяющей их предназначение и способ использования, а также их виду – ручной или электрический ручной инструмент.
Виды инструмента, используемого для обработки древесины
СтроганияВ зависимости от операций, которые выполняются с исходным сырьем (различные породы дерева), используемый инструмент можно квалифицировать, как используемый для:
- Распиловки – поперечные и продольные пилы, лобзики и ножовки.
- Раскалывания и рубки – топоры и колуны.
- Строгания – струги, цикли и различные виды рубанков.
- Долбления – стамески и долота.
- Сверления – сверла различной конструкции и бурава.
Ручные инструменты
ТопорРучной инструмент предполагает, что в качестве энергии, обеспечивающей его работу, выступает сила человека, использующего этот инструмент, он используется во всех операциях по обработке древесины.
- Ножовки, оснащенные различными типами полотен, используются для распиловки досок в различных плоскостях. Двуручными пилами заготавливают лес кругляк, и с их же помощью и с использованием лучковых пил, выполняют распиловку заготовленного леса. С использованием лобзиков изготавливают декоративные элементы оформления, а также поделки и мебель различной конструкции.
- Топор – это известный из глубины веков, строительный инструмент и боевое оружие. Топоры используют столяры и плотники при выполнении различных операций с использованием дерева (строительство домов, изготовление конструкций и отдельных элементов – окна, двери и т.д.). Колуны используются при заготовке дров.
- При изготовлении деревянных конструкций (окна, двери, лестницы и т.д.), для обработки исходного сырья, используются различные виды рубанков (шерхебели, фуганки, шпунтубели и др.).
- При изготовлении пазов и шипов, выборке отверстий, используются долота и стамески различного сечения.
- Для засверливания – используются ручные дрели и коловороты со сверлами различной конструкции (центровые, витые, ложечные), а также бурова, используемые при глубоком засверливании.
- При изготовлении мебели и различных столярных изделий используются струбцины, с помощью которых выполняется стягивание и фиксация собираемых элементов в единую конструкцию.
- Гвоздодер и клещи – является незаменимыми видами инструмента при извлечении посторонних предметов из массива дерева.
Электрические инструменты
Электрическая пилаУ электрических моделей источником энергии, обеспечивающих их работу, является электрический двигатель, который в свою очередь работает от электрической сети или аккумуляторных батарей.
У подобных моделей есть определенные достоинства и недостатки в сравнении с ручными аналогами, это:
Достоинства:
- При его использовании практически не используется физическая сила человека.
- Высокий КПД использования.
- Способность выдерживать высокие нагрузки, которые не под силу человеку.
- Многофункциональность.
Недостатки:
- Зависимость от присутствия электрических сетей.
- Неудобство выполнения работ, связанное с наличием электрического провода.
- Высокая стоимость, в сравнении с ручными аналогами.
- Наличие эксплуатационных затрат, связанных с оплатой счетов за потребленную электрическую энергию.
Электрические устройства используется на всех этапах работы с древесиной.
Промышленностью выпускаются электрические цепные и дисковые пилы, а также лобзики, служащие для распиловки пиломатериалов различного типа. Электрические рубанки и дрели, используются для строгания и засверливания.
Для удобства работы с электрическим ручным инструментом, выпускаются модели, работающие от аккумуляторных батарей, что позволяет быть более мобильным при работе с их использованием. Таким инструментом являются шуруповерты.
Иногда для обработки древесины используют фрезерно-гравировальные станки по дереву, эти агрегаты отличаются высокой производительностью и точностью механической обработки деталей. Такие станки часто используются на производстве, так как их стоимость довольно высокая, но в зависимости от модели применяются и в домашних условиях.
Рабочее место для обработки древесины
Основой рабочего места для обработки древесины в домашних условиях или в условиях промышленного производства, является верстак.
Столярный верстак – это рабочий стол, на котором осуществляется обработка деревянных изделий и заготовок, оснащенный специальными приспособлениями, упрощающими работу с используемым материалом (передний и задний зажимы, лоток, отверстия под клинья).
Кроме верстака, рабочее место должно быть оснащено стулом, стеллажами и ящиками, служащими для хранения инструмента, заготовок и исходных материалов.
Кроме ручного и электрического инструмента, на рабочем месте должен находиться измерительный инструмент – линейки, угольники, циркули, транспортиры и т. д. Различные приспособления, в том числе стусло, служащее для ровного запила материала под прямым или иным определенным углом, а также строительный уровень и отвес.
Рабочее место должно быть освещено, его освещенность должна соответствовать предъявляемым требованиям к классу зрительной работы, выполняемой в плоскости верстака, быть равномерным и интенсивным.
Оборудование и инструмент должны быть исправны, а в случае использования электрических моделей – заземлены.
Общие требования к организации рабочего места, это:
- Оборудование, материалы и инструменты должны располагаться таким образом, чтобы во время работы, не было необходимости в выполнении непроизводительный движений, а поза работающего была бы правильной, не вызывающей усталости и перенапряжения.
- Верстак должен быть прочно закреплен к поверхности пола.
- Освещенность во всех зонах (рабочая, хранения, транспортировки) должна соответствовать требованиям регламентирующих документов.
- Цвет стен и прочих элементов строительных конструкций, а также оборудования и инструмента, должны не вызывать усталости и утомления работающего, а наоборот способствовать его работоспособности.
- Рабочее место должно содержаться в чистоте и порядке.
Инструменты для обработки дерева в домашних условиях можно приобрести в торговых сетях различной направленности, у официальных дилеров известных производителей, а также посредством интернет ресурсов, где представлен обширный ассортимент инструмента различного типа, вида и конструкции.
Инструменты и приспособления для обработки древесины
В последние время стали очень ценится изделия из дерева, сделанные своими руками. Все потому что такой товар будет уникален, и не повторим. Для того, что бы обрабатывать древесину нужно иметь инструменты, которые предназначены именно для таких работ.
В домашнем использовании, для тех, кто не профессионально занимается обработкой дерева, и в не большом количестве, можно использовать ручные столярные инструменты. У таких инструментов доступная цена, они всегда пригодятся в хозяйстве.
Ручные инструменты для обработки дерева
Топор, один из наиболее распространенных и известных инструментов по дереву. Его применяют для рубки, раскалывания, тески древесины. Он бывает разных модификаций и размеров, в зависимости от вида работы.
- Ножовка – помогает в ручную распилить изделие. Бывают универсальные, они работают во всех направлениях, но медленно. Также есть ножовки для продольного распиливания и поперечного, все зависит от того в какую сторону направлены волокна древесины. Различают их формой зубьев.
- Долото – используют для того, что бы можно было продолбить отверстие в дереве.
- Стамеска — используется после того, как закончена робота долотом, для зачистки.
- Гвоздодер – помогает избавиться от гвоздей в нежелательном месте.
- Ручную дрель — используют для сверления, отверстий разного размера.
- Струбцина – поможет зафиксировать деталь на рабочем месте, так же применяется в момент склеивания или сверления изделий.
- Стусло — используют тогда, когда нужно под косым или прямым углом распилить деталь.
- Клещи — используют для вспомогательных работ, или когда нужно вытащить мелкие гвозди.
- Верстак – это прочный и большой стол, который помогает облегчить работу по дереву, так как имеет крепления, которые удержат изделия во время обработки.
Мы рассмотрели ручные инструменты, которые помогут в обработки древесины, к ним еще можно отнести: рулетку, складной метр и отвертку.
А теперь рассмотрим механизированные инструменты. Они стоят в несколько раз дороже ручных, их чаще всего применяют для объемных работ, в основном встречаются на заводах, или у людей которые профессионально занимаются деревообрабатывающим видом деятельности.
Электрические инструменты по обработки дерева
- Электрорубанок – используют для строгания дерева. С его помощью поверхность очень быстро станет гладкой и готовой для дальнейших работ. Занимает меньше времени, чем ручной рубанок.
- Дисковые электропилы – помогают ровно распилить изделие на заготовки.
- Электродрель – используют для того, что бы просверлить отверстие, нужного размера.
- Шуруповерт — он удобен в использование не только тем, что закручивает шурупы, но особенно тем, что выкручивает их. Что помогает экономить и силы и время работника.
- Электролобзик — незаменим в хозяйстве, с помощью его можно выполнять фигурную и направленную резку материалов, как дерево, пластик, ламинат и других материалов.
При покупке столярных инструментов, стоит обращать особое внимание на качество товара, а так же на фирму производителя, не стоит покупать сильно дорогие инструменты, но и стараться избегать дешевых.
Нужно помнить, что работа некачественным или старым инструментом может повредить древесину, и не принесет ни какой пользы.
125 фото популярных типов станков для обработки дерева
В сфере деревообработки используются различные виды станков по дереву. Наиболее востребованными в любой столярной мастерской являются следующие станки: фрезерный, токарный, рейсмусовый и распиловочный. Соответствующие фото станков по дереву приведены ниже. Эти станки более точно выполняют аналогичные функции ручного инструмента: ручного фрезера, рубанка и отрезной пилы.
Токарный станок не имеет аналога ручного инструмента. Станки разнообразны в первую очередь по размерам и производительности. Для небольших домашних мастерских умельцы изготавливают самодельные станки, беря за основу ручной инструмент, не нужные электродвигатели и самостоятельно изготавливая оснастку и основания станка.
Промышленные станки отличаются высокой производительностью, большими габаритами, позволяющими обрабатывать большие заготовки и соответственно большой массой. Давайте рассмотрим наиболее популярные станки.
Краткое содержимое статьи:
Рейсмусовый станок
Этот станок предназначен для строгания заготовок до нужной толщины в одной плоскости. По сути этот станок представляет собой широкий электрический рубанок, закрепленный на станине. В этом станке обработка дерева осуществляется с помощью вала с ножами.
Заготовка подается на горизонтальный рабочий стол, проходя под рабочим валом с заготовки, с неё снимается тонкий слой материала, в плоскости параллельной основанию. Толщина снимаемого слоя не более нескольких миллиметров
Проходя раз за разом, уменьшается толщина заготовки. Заготовка может направляться в ручном или автоматическом режиме. Основное предназначение этого станка: придание обрабатываемой детали необходимой точной толщины.
Основные технические параметры таких станков: количество одновременно работающих ножей (один или два), потребляемая мощность электродвигателя, число оборотов ножа в минуту, максимальная ширина и высота обрабатываемой детали, размеры стола для подачи материала.
Фрезерный станок по дереву
Этот станок позволяет вырезать профили и рельефные элементы необходимой формы. Форма элементов задается используемой в работе фрезой. В наиболее распространенном варианте исполнения станка фреза вращается в зафиксированном положении. Деталь при этом проходит, касаясь её и опираясь на стол и на направляющую планку.
Заранее выставляется расположение направляющей относительно оси фрезы и расположение фрезы по высоте относительно стола. С помощью этого станка легко производятся декоративные предметы интерьера, например плинтусы.
В менее распространенном станке деталь неподвижна, а фреза двигается относительно неё. Такие станки зачастую обладают числовым программным управлением. Таким образом, например, создаются витиеватые узоры на деревянных дверях.
Основные технические параметры таких станков: потребляемая мощность электродвигателя, скорость вращения фрезы, размеры фрезерного стола, величина регулируемого хода фрезы.
Токарный станок по дереву
Все узлы токарного станка располагаются на раме или станине. Станок состоит из передней опоры с электродвигателем и передающим валом, задняя опора, используемая для фиксации детали, между ними располагается подпятник, являющийся опорой для резца.
Деталь жестко фиксируется между центрами опор. При креплении необходимо сбалансировать деталь, что бы она была отцентрирована. Деталь крепится в передней бабке. Здесь заготовке придается круговое движение. Задняя бабка удерживает свободный конец заготовки.
Дерево обрабатывается резаком удерживаемым руками. Мастер держит его с опорой на подпятник. Удерживая резак, за один проход снимается не более одного миллиметра.
Основные технические параметры таких станков: скорость вращения заготовки, потребляемая мощность электрического двигателя, максимальные габариты заготовки, вес станка
Распиловочный станок по дереву
Основное назначение этого станка состоит в распиловке древесины вдоль или поперек. Станок может обладать различными, сильно разнящимися размерами, которые зависят от размеров и типа обрабатываемых заготовок.
Принцип действия станка одинаков: электродвигатель приводит в движение режущее дисковое полотно, оно разрезает материал в нужном направлении и под нужным углом.
При этом возможны два основных варианта исполнения станка: заготовка неподвижно располагается на столе либо она двигается относительно неподвижного пильного диска (циркулярной пилы).
Основные технические параметры таких станков: минимальный и минимальный размер обрабатываемых заготовок, толщина пила, количество одновременно производимых разрезов, возможность проведения разреза под различными углами, наличие системы пылеудаления, тип подачи: ручная или автоматическая, наличие программного управления, облегчающего работу оператора.
Фото станков по дереву
Также рекомендуем посетить:
Инструменты для работы с деревом
Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7(499)403 39 91
Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте themechanic.ru
|
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте
Дерево и виды работ по его обработке
Дерево это уникальный материал для различных работ. Во первых, это чистый материал растительного происхождения и изделия из дерева не оказывают никакого плохого воздействия на человека, а только положительные эмоции. Во вторых оно мягкое и удобное для обработки, за исключением некоторых сортов , которые сравнимы с железом. В третьих, различные оттенки дерева и его структура позволяют изготавливать очень красивые вещи, причем не только домашними любителями, но и профессионалами.
В зависимости от назначения, существует много видов обработок дерева, как ручной, так и механизированной. В соответствии с этим существует и большое разнообразие инструментов для работы с деревом, некоторые из которых были изобретены ещё за много веков до нашей эры. Ещё тогда человечество оценило этот материал.
Виды работ с деревомПервым видом обработки можно считать резание древесины, от неё можно начинать. Дерево нужно срезать, затем попилить на доски или брусья. При этом различают три вида резания: резание в торец, при котором происходит резание поперёк волокон, резание вдоль волокон и резание поперёк волокон, например, для изготовления шпона. на каждую операцию существуют свои виды инструментов.
Далее, по технологии идёт разметка древесины, при которой стараются максимально полно использовать заготовку с наименьшим количеством отходов, учесть толщину распила, что бы заготовку не испортить. Для этой операции есть очень большое количество инструментов, которые позволяют сделать разметку точной и заметной на древесине.
Тесание древесины в основном используется для индивидуальной обработки заготовки перед дальнейшей обработкой, например, обтёсывают бревно или края досок от коры. Единственным инструментом для этой работы есть топор. Правда, для разных работ у него разное лезвие.
Далее доску строгают для того, что бы удалить шероховатости после пыления. Для этого также имеются свои инструменты – для строгания вдоль волокон и поперёк, для профильного строгания, для зачистки от задиров, для выборки желобков, пазов и тому подобным работам.
Что бы произвести выборку различных пазов, гнезд и изготовить шипы, производится такая операция, как долбление.
Если нужны в заготовке отверстия, как глухие, так и просверленные насквозь, при помощи дрели производят операцию сверления.
Токарную обработку используют для придания изделию круглой формы снаружи и внутри.
Инструменты, которые применяют для разного вида обработки дерева
Если вы занимаетесь работой по дереву, у вас должен быть набор инструментов для работы по дереву. Если такого набора у вас нет, но вы решили заняться столярным делом или другими работами по дереву, вам придется купить такой инструмент для работы по дереву в наборе или, как говорит опыт, по одному инструменту по своей потребности.
Конечно, при возможности нужно отдавать предпочтение инструментам с электродвигателем, понятно, что вырезание ручным лобзиком может отбить весь интерес к работам.
При выборе инструмента, на что нужно обратить свое внимание в первую очередь – это на качество инструмента. Инструмент должен внушать доверие и это относится как к ручному, так и механизированному. Желательно самому выбирать инструмент, особенно тот, которым вы будете пользоваться постоянно. Его нужно подержать в руке, оценить удобство. Насчет того, какой же выбрать инструмент, ручной или с электродвигателем, решать вам. Если вы будете им пользоваться часто, берите однозначно электрический, ручной можно брать в случае, если работы будут эпизодические.
Инструмент для столярных работ по деревуСамый первый инструмент, о котором можно сказать, это топор. Хотя его и нет картинке, но как писалось выше, это инструмент для первичной обработки. И у столяра и у плотника он всегда должен быть в наличии.
Далее выбираем пилу для резки дерева. Если работу будете проводить вручную, выбираем ручную пилу или ножовку. Двуручная пила вам вряд ли понадобится. При выборе нужно обратить на её зубья. Чем меньше зуб, тем лучше качество реза, но тем меньше скорость работы. Здесь выбирать вам, но желательно иметь набор из нескольких ножовок, универсальных, с зубьями для поперечного распила и для продольного распила.
Для строгания или зачистки поверхности, а также для доведения до окончательного размера заготовку, не обойдемся без рубанков, которых также должно быть несколько: для торцовочных работ и фуганки с одинарным или двойным лезвием. Изготавливают их из металла или дерева. Дерево для корпуса может быть берёзой, буком, грушей, кленом, грабом. Граб очень твердое дерево, его используют больше для подошвы.
Разновидностей ручных рубанков настолько много, что все вряд ли могут применяться дома, хотя истинные любители вполне могут их собирать. Итак: рубанок с одиночным лезвием, рубанок с двойным лезвием, шерхебель для черновой обработки, фуганок для окончательной обработки, полуфуганок, шлифтик, цикля для циклёвки паркета, горбач (для строгания вогнутых и выгнутых поверхностей), зензубель для выборки четвертей, фальцгебель для обработки выборок, шпунтубель для выборки пазов, грунтубель для их зачистки, цинубель для зачистки под облицовку. Можно обойтись и электрическим рубанком со сменными насадками, которые при желании можно изготовить самому.
Для выдалбливания отверстий, углублений, особенно при изготовлении мебели используют долото. Для более точной обработки используются стамески или резцы, их желательно покупать в наборе. Ими же можно заниматься резьбой по дереву.
Хороший комплект стамесок по деревуНабор хороших стамесок это гордость каждого мастера, их тщательно подбирают для работы, следят за тем, что бы они не лежали насыпью, что бы лезвия не тупились.
Использование стамесок в работеТакие инструменты, как резцы для работ по дереву, покупать в интернет магазине вряд ли рационально, только если вы уже пользовались таким же набором и хотите его расширить.
Стусло применяется для разрезания заготовки под углом. Это просто такое приспособление с прорезями под разными углами.
Для работ также нужно иметь верстак для зажима заготовки и придания ей правильного положения в пространстве. Он может быть как покупным, так и изготовленным самостоятельно.
Ну и набор слесарного инструмента, по типу пассатижи, круглогубцы, струбцины, чертилки, столярные карандаши.
Использование электрических инструментов
Если же использовать электроинструмент для работы поддереву, например, торцовочную пилу, у большинства моделей есть функция поворота для производства реза под углом. Тогда такой инструмент, как стусло, будет не нужен. То же самое можно сказать об электродрели. Специальное приспособление позволяет сверлить под тем углом, который нужен по конструкции.
Как уже упоминалось, электролобзик значительно облегчает работу, особенно если нужно вырезать криволинейный периметр.
Дисковой пилой по дереву, в зависимости от мощности и, соответственно, от диаметра диска, можно резать достаточно большую толщину заготовок.
Электрорубанок также выбираем по мощности, размеру и дополнительных параметрах в зависимости от того, какие работы планируете выполнять.
Шлифовальные машинки неплохо работают в окончательной чистовой обработке, но по правде, для мебели лучше использовать ручной инструмент.
А вот фрезер для изготовления различных изделий сложных форм просто необходим.
Работа ручным фрезеромВпрочем, как и небольшой токарный станок. Очень часто можно встретить в домашней мастерской небольшой токарный станок, например, токарный станок Jet JML-1014i. Есть и другие модели, но на этот более менее хорошие отзывы и страна – держатель торговой марки – Швейцария.
Токарный настольный станок по дереву Jet JML-1014iЕсли вы работаете по изготовлению изделий различной округлой формы, вам придется кроме токарного станка купить инструмент для токарных работ по дереву. Это токарные резцы, имеющие различную форму. Как и резцы для ручной резки, токарные резцы каждый мастер подбирает для себя, он и заточит лезвие резца по своему усмотрению, что — то может переделать. Обычно резцы делятся на два вида: рейер для черновой обработки и мейсель для чистовой обработки.
Остальные виды резцов называются фасонными и их форма зависит от того, какую поверхность и насколько сложную ими будут обрабатывать.
Токарные резцы для работы по деревуИнструмент для токарных работ по дереву конструктивно состоит из двух частей: рабочая часть, она изготавливается из металла, и ручка, которая изготавливается из дерева. Рабочая часть состоит из хвостовика, тела (основная часть), режущая часть или лезвие.
Инструменты для работы по дереву стоят не мало, поэтому интернет магазин для их покупки, по крайней мере большинства из них будет хорошим выходом. Хотя некоторые нестандартные инструменты лучше покупать лично.
И наконец, хотелось бы показать фото инструментов для работы по дереву.
название, особенности применения и отзывы
Инструмент для обработки дерева позволяет облегчить работу домашних «самоделкиных» и профильных специалистов. Инструментарий подразделяется на три основных типа: любительский, полупрофессиональный и профессиональный вариант. Предлагаемые агрегаты подходят практически для любых операций по отделке древесины.
Классификация
Чтобы упростить работу с деревом, создано немало разнообразных инструментов, классификация которых осуществляется по различным признакам. Приспособления в основном подразделяются по следующим параметрам:
- Ручной инструментарий.
- Переносные электрические устройства.
- Деревообрабатывающие станки.
Инструменты для обработки дерева в домашних условиях преимущественно входят в следующий перечень:
- Топоры и пилы.
- Коловорот (механическая дрель).
- Молоток, рубанок, угольник, измерительная рулетка.
- Наборы для тонкой отделки древесины (наждачная бумага, лак, щетка, стамеска).
Названный выше комплект инструментов считается основным набором, при помощи которого выполняется масса операций своими руками. Ниже перечислены особенности и свойства элементарных инструментов по обработке дерева.
Рубанок и ножовка
Инструмент для обработки дерева под названием рубанок предназначен для строгания досок. С помощью этого приспособления можно выровнять поверхность, уменьшить ее толщину, соорудить различной глубины выемки.
Данный инструмент известен с давних времен, постоянно усовершенствуется. Сейчас довольно популярны электрические модели, повышающие производительность и точность работы при меньших затратах физических сил.
Пила или ножовка — это пластина со множеством зубьев для резки разных материалов с рукояткой из дерева или полимеров. Пила представляет собой металлическую пластину, на рабочей части которой расположены зубцы разной величины и отличающиеся разводом.
Стамеска, молоток и киянка
Стамеска — одно из основных плотницких приспособлений, служит для создания углублений в древесине, зачистки пазов, снимания фасок. Конструкция стамески включает в себя лезвие и рукоятку. Плоские модификации имеют одностороннюю заточку, у овальных моделей пазы расположены снаружи полотна. При выполнении работ стамеску прижимают вручную, иногда постукивая специальным молотком (киянкой) по рукоятке.
Молоток используется для заколачивания гвоздей в древесину и корректировки другого ручного инструмента. При помощи киянки можно обработать тонкую фанеру или ДСП. Кроме того, это приспособление позволяет ровнять и сгибать ударным методом легко гнущийся материал.
Лобзик и наждачная бумага
Обработка дерева ручным инструментом часто требует внимания и точного расчета. Максимально аккуратно произвести манипуляции позволит ручной или электрический лобзик. Механическая модель состоит из дугообразной рамки с ручкой и зажимами для фиксации рабочего полотна. Оно позволяет корректировать направление пропила. Между рамкой и полотном имеется просвет, благодаря чему удается при работе обходить края обрабатываемой детали. Также можно произвести рез по линии внутри заготовки.
Существенный минус механического лобзика – это малая механическая прочность полотна и небольшой размер рамки, по причине чего рабочая часть может лопнуть, а также затрудняется пропил на большом удалении от краев заготовки.
Наждачная бумага или шкурка имеет разную зернистость и служит для финишной обработки детали. Этот процесс позволяет избавиться от заусенцев и придает изделию товарный вид.
Механизированные приспособления
Электрический инструмент для обработки дерева значительно упрощает и ускоряет производственный процесс. К основным механизированным устройствам относятся:
- Рубанок электрический. Используется для строгания деревянной поверхности, быстро делает ее гладкой и готовой для дальнейшего обслуживания.
- Дисковая или цепная электропила позволяет качественно, ровно и быстро распилить изделие в соответствии с требуемыми размерами.
- Электродрель используется для сверления отверстий требуемого размера.
- Шуруповерт — приспособление, позволяющее оперативно завинтить и открутить крепеж.
Как инструмент токарной обработки дерева, используется ручной фрезер. С его помощью можно выполнить сложные работы:
- Изготовление мебели своими руками.
- Производство оконных рам, лестниц.
- Фигурная обработка деревянной заготовки.
Пользоваться приспособлением несложно, при условии, что имеется определенный опыт и навыки обработки древесины. С финишной обработкой отлично справляются угловая или ленточная шлифмашинки. Они позволяют проникнуть в труднодоступные места.
Отзывы потребителей
Если ручной инструмент для обработки дерева не требует особых комментариев (главное — качественная подгонка деталей, надежное крепление и прочные материалы), то с электроприборами несколько сложнее.
Если учитывать отзывы потребителей, то можно отметить несколько основных пунктов при выборе инструментария с электроприводом:
- Не стоит покупать первую попавшуюся модель, если ее цена кажется подозрительно низкой.
- Следует доверять проверенным и рекомендуемым брендам.
- У продавца необходимо требовать гарантийный талон.
- Приобретая сложную модификацию, необходимо иметь соответствующие навыки или привлекать специалиста.
Заключение
Основные инструменты и технологии обработки дерева напрямую зависят друг от друга. Поэтому приобретая приспособления, следует учитывать не только известность производителя и высокие технические характеристики изделия, но и сопоставить то, для чего они будут использоваться.
Недорогие и многофункциональные наборы подойдут для мелкого бытового ремонта и создания простейших конструкций. В профессиональной сфере потребуется более «продвинутый» инструмент, который позволит сделать производственный процесс быстрым и безопасным.
Станки по дереву для домашней мастерской: технология изготовления
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.
Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий
Содержание статьи
Принципы оснащения домашней мастерской, подготовительные мероприятия
Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:
- Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения вентиляцией и другими инженерными системами.
- Если комната находится в пристройке, или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
- Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).
- Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
- Необходимо убедиться в том, что электрической мощности достаточно для бесперебойного питания всех станков по дереву для домашней мастерской.
К сведению! Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).
Следующая группа практических рекомендаций дополнена поясняющими фотографиями.
Чтобы обеспечить эффективное поглощение звуков, применяют специальные материалы для обивки стен, потолка
Спектр излучения светильника на верстаке должен приближаться к естественному солнечному свету
Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор. Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.
Надо создать проходы, достаточно широкие для свободного перемещения и удобного расположения на рабочем месте
План мастерской и состав оборудования определяют с учетом характеристик изделий, которые будут здесь создаваться
Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления
Далее подробно рассмотрены разные виды оборудования. Но сначала надо сделать несколько важных замечаний общего плана:
- Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.
- Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.
- Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.
- Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.
- Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.
- Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.
- Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.
Важно! Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.
Качественные средства индивидуальной защиты применяют не только на производстве, но и в быту при работе на станке
Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи, крючки и специальные держатели. Точное место установки соответствующих приспособлений для столярки выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.
Выдвижные полки с мелкими ячейками для хранения крепежных изделий
Узкий шкаф при правильном проектировании его конструкции способен вместить много разнообразных инструментов
Статья по теме:
Создание токарного станка по дереву для домашней мастерской
Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.
Эти чертежи с размерами токарного станка по дереву своими руками помогут лучше изучить типовую конструкцию
Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.
В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.
Важно! Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.
Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.
Его можно сделать из типового фрезера
Для его закрепления в нужном месте надо изготовить специальную подставку. В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров фрезы. Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.
Этот шаблон определяет траекторию перемещения фрезы
Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:
- Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.
- Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).
- Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.
Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.
Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта
Как сделать недорогой самодельный токарный станок по дереву своими руками
Простейший набор деталей для действующей конструкции
С помощью этого комплекта токарный мини станок по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от бытовой стиральной машины. Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).
Принципиальная схема станка, созданного на основе стандартной дрели
Последний пример надо изучить подробнее. Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.
Изготовление резцов для токарного станка по дереву из подручных материалов
Эти необходимые для работы инструменты можно приобрести в специализированном магазине
Для изготовления резцов своими руками понадобятся соответствующие заготовки
Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.
Важные компоненты для стационарной циркулярной пилы своими руками
В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают электродвигатель с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.
Для повышения надежности стол для ручной циркулярной пилы своими руками можно создать на металлическом каркасе
При уточнении параметров станка надо учесть следующие факторы:
- Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.
- При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.
- Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.
Направляющую для циркулярной пилы своими руками создают с ровной кромкой (1). Выключатель (2) устанавливают на большом расстоянии от вращающегося диска для упрощения отключения двигателя при возникновении аварийных ситуаций
Описание недорогой циркулярной пилы из болгарки своими руками
Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.
Чертежи стойки для болгарки своими руками
Рисунок в формате 3D
Такую схему используют для создания отрезного станка
Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге. Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.
Для создания приспособления для циркулярной пилы своими руками можно применить этот чертеж. Коррекции в проект вносят с учетом размеров инструмента, дополнительных личных требований
При установке соответствующего диска такой станок пригоден для разрезания металлических деталей. Если предполагается выполнения рабочих операций с большими нагрузками, силовой каркас опоры и столешницу рекомендуется сделать из стальных элементов
Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:
Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской
Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?
Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.
Специальный стол
Чертеж ручного фрезерного станка по дереву
В центральной части стола устанавливают силовой агрегат, который вращает фрезу. С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.
Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:
- Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.
- Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.
- Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.
- Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.
- При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.
- В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.
- Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.
- Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.
С помощью дополнительного дна из толстой фанеры (ДСП, ДВП) и маховика уменьшают вибрации, повышают точность обработки заготовок
В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.
Такие изделия создают на оборудовании X-CUT
Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками
Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя. Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.
Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:
- Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.
- Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.
- Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.
Для изготовления такого оборудования необходимы хорошие знания и практические навыки в электронике, механике, металлообработке и других областях
Важно! Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.
Как самостоятельно сделать фрезы для станков по дереву
Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.
Миниатюрные самодельные фрезы для станка с ЧПУ по дереву
Чертежи и рекомендации для создания рейсмусового станка своими руками
Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.
Эту схему можно использовать для изготовления самодельного рейсмусового станка по дереву
Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.
С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.
Изготовление функционального рейсмуса из электрорубанка своими руками
Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.
Для создания рейсмуса из рубанка своими руками надо внимательно изучить это фото
На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.
Технология создания шлифовального станка по дереву своими руками
Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.
Для создания шлифовального ленточного станка своими руками можно использовать эту схему
Аналогичная конструкция фабричного производства, собранная на металлической раме
В калибровально-шлифовальные станки по дереву устанавливают широкие ленты. Такие инженерные решения предназначены для массового производства изделий
В барабанном шлифовальном станке по дереву заготовки обрабатывают с применением подобных сменных инструментов
Для изготовления техники бытового уровня рекомендуется выбрать относительно простую конструкцию с движущейся лентой. Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:
- Ширину ленты устанавливают от 15 до 25 см.
- Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.
- Их наклеивают на гибкую основу из плотного материала встык, без больших швов.
- Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.
Статья по теме:
Шлифовальная машинка по дереву. Какие существуют виды машинок, для каких целей они предназначены и как выбрать лучший инструмент? Об этом и многом другом читайте в нашем материале.
Шлифовальная машинка по дереву. Какие существуют виды машинок, для каких целей они предназначены и как выбрать лучший инструмент? Об этом и многом другом читайте в нашем материале.Правильное создание фуговального станка по дереву своими руками
Схема строгального станка по дереву для дома
Обратите внимание на следующие детали этой конструкции:
- Специальные направляющие плоскости предотвращают разбрасывание отходов, упрощают сбор опилок.
- Регулировки стола по высоте позволяют настроить точно настроить режим обработки заготовки.
- Встроенный ящик пригодится для хранения запасных частей, сменных инструментов.
- Вместо фрезы тут можно установить циркулярную пилу, отрезной диск сверло. Создание такого фуганка своими руками поможет оснастить свою мастерскую многофункциональным оборудованием без лишних затрат.
Качественные самодельные станки по дереву своими руками: видео, дополнительные материалы и рекомендации, выводы
Приведенные сведения убедительно свидетельствуют о том, что много практических задач в ходе оборудования личной мастерской можно решить успешно собственными силами. Упрощает реализацию проектов применение уголков, крепежа, иных готовых изделий из металла. В некоторых случаях допустима установка стандартного электроинструмента, который будет выполнять основные функции. Но для точных выводов в любом случае пригодится сравнительный анализ с аналогичным оборудованием, представленным в торговой сети.
Создание разных деревообрабатывающих станков для домашней мастерской описано в следующих видеоматериалах.
Токарный станок по дереву:
Компактная циркулярная пила:
Универсальный фрезерно-рейсмусовый станок:
Шлифовальное оборудование:
Недорогой строгальный станок:
Экономьте время: отборные статьи каждую неделю по почте
