Ленточный фундамент на винтовых сваях

От выбранного типа и способа возведения фундамента будут зависеть как долговечность, так и несущие характеристики планируемого к постройке сооружения. Видов и методик подготовки и обустройства основания существует множество, но часто они не учитывают вес здания, его геометрические размеры и материал, из которого будет осуществлено строительство. Застройщики недостаточно внимательно относятся к исследованию грунта, что в последствии негативно отразится на качестве фундамента.

Например, когда почва на участке болотистая и грунт нестабильный, рыхлый или место застройки обладает сложным рельефом, рекомендуется выбирать для основания фундамент ленточного типа на винтовых сваях. Это позволит решить все проблемные моменты, которые могут возникнуть как в процессе строительства, так и в процессе эксплуатации здания.

Чаще других, при возведении ленточного фундамента на винтовых сваях, особенно при самостоятельном обустройстве, выбирают мелкозаглубленный тип.

Такая лента будет заглублена в грунт на 30-60 см, и должна располагаться на предварительно подготовленной подушке из песка и щебня толщиной до 40 см. Этот тип обустройства ленточной части основания применяют на слабопучинистом или непучинистом грунте. На других типах грунта ленточная часть должна находиться в подвешенном состоянии.

Ленточно-винтовой фундамент — это конструкция из вкрученных равномерно по всему периметру и в соответствии с проектной нагрузкой свай. Их верхняя часть, заканчивающаяся оголовком, монолитно крепится к ленте с помощью армирования и заливки бетоном по готовой опалубке.

Такой вид фундамента может отличаться методикой совместного применения свай и ленточной части основы, а также, способом обустройства ростверка. Отличия могут быть и в конструкции применяемых опор.

Типы ленточно-винтового основания

Такие фундаменты, имея общий принцип возведения, состоящий в идее передачи нагрузки на глубокие слои почвы, принято различать в зависимости от применяемых свай:

1. Винтовые сваи под фундамент. Они имеют в своей конструкции лопасти или резьбу, что помогает им вкручиваться в грунт на необходимую расчетную глубину. Винтовые сваи увеличивают несущую способность опоры, так как грунт вокруг лопастей утрамбовывается, а также, они обладают повышенной способностью к сопротивлению пучению.
2. Буронабивные сваи. Такие опоры подходят большинству фундаментов строений малой и средней массы, например, дому, построенному из пеноблоков. Для изготовления такой сваи необходимо пробурить скважину расчетной глубины, создать песчаную подушку, сделать армирование и залить бетоном. Если при обустройстве скважины происходит осыпание земли, делают обсадку. Обычно она делается при помощи стальной трубы, помещенной в скважину, или рубероида, свернутого в трубу.

3. Забивные сваи. В малоэтажном строительстве использовать нецелесообразно, так как их забивают при помощи специальной техники.

Подходящий вариант подбирается исходя из предварительных расчетов, с учетом надежности и практичности строения, а также, в зависимости от геодезических и климатических особенностей.

Где применяется ленточно-винтовой фундамент

Когда стоит выбор, какое основание применить — винтовые сваи или ленточный,  рекомендуется обустроить ленточно-винтовой вариант. Это монолитный фундамент, подходящий для большинства проблемных грунтов. Главная особенность состоит в том, что стены здания опираются на ленточную часть, а она, в свою очередь, с помощью свай передает нагрузки на грунт, глубже уровня замерзания. Таким образом достигается повышенная несущая способность каждой сваи, а затраты на возведение оказываются существенно ниже, чем у аналогичных оснований.

Ленточно-винтовой фундамент применяют в сфере строительства частных малоэтажных домов, коттеджей, дач, а также, различных хозяйственных строений, беседок, гаражей и пристроек. Сваи рекомендованы к применению на грунтах, подверженных морозному пучению, и на участках со сложным рельефом. Еще одной сферой применения является замена фундамента деревянного дома на винтовые сваи.

Основные достоинства и недостатки ленточно-винтового основания

К положительным моментам фундамента такого типа относят:

• винтовой или ленточный фундамент с винтовыми сваями можно обустраивать в любое время года и при любых погодных условиях;
• применяется на участках с большими перепадами высоты рельефа;

• предотвращает негативные последствия действия сил морозного пучения и противостоит подвижкам грунта;
• сроки возведения, судя по отзывам на винтовой фундамент, могут составлять от 3-5 дней;
• монтаж можно осуществить своими руками, не привлекая спецтехнику;
• ощутимая экономия средств при строительстве основания для дома на винтовых сваях, за счет экономии на расходных материалах и аренде спецтехники.

К недостаткам можно отнести такие ограничения:

• сложность применения этого типа основания для обустройства цокольного этажа;
• ограничение максимального веса здания и суммарной нагрузки.

Именно поэтому обязательно произвести точный предварительный расчет максимальной нагрузки будущего строения.

Расчет обоснования применения ленточно-винтовой основы

Если нет специальных теоретических и практических знаний и умений, рассчитать все параметры будущего фундамента будет очень сложно. Рекомендуется обратиться за помощью к подготовленным специалистам проектировщикам. Это позволит избежать различных недочетов и критических ошибок, что повлияет как на общую стоимость строения, так и на такие показатели как безопасность, срок службы и эксплуатационные качества.

Для проведения точного расчета надежного фундамента потребуются:

1. Исследования геологии участка. Данные о структуре и составе почвы, глубине ее промерзания, наличии или отсутствии грунтовых вод, перепадах рельефа.

2. Инженерный проект будущего строения.
3. Рассчитанные значения максимально возможных нагрузок на фундамент, исходя из общего веса всех стройматериалов, потраченных на здание, а также, всех остальных предметов, находящихся в нем.
4. Значения возможных просадок, пределы деформирования как некоторых элементов строения, так и всей конструкции в целом на любом этапе строительства и эксплуатации.
5. Расчетные данные о ширине и глубине фундамента дома.
6. Данные о методике соединения и устройства ростверка.

Для точного расчета надежного и качественного основания вышеперечисленных значений будет достаточно. Необходимо лишь вычислить нужный размер свай, глубину их вкручивания, взаимное расположение и их количество по табличным значениям. Кроме этого, по ним нужно выбрать тип армировки и гидроизоляции.

Порядок проведения и этапы обустройства леночно-винтового основания

Во время принятия решения о возведении такого фундамента своими силами, необходимо реально оценивать возможности и уровень технической подготовки. Вопреки кажущейся простоте конструкции основания, процесс его возведения затратный и трудоемкий. Он потребует не только наличия специальных навыков и умений, но и различных инструментов и приспособлений.

Важно! Не стоит забывать, что пренебрежение технологией возведения может привести к уменьшению надежности основания и серьезным повреждениям строения в дальнейшем.

Для построения ленточно-винтового основания необходимо выполнить такие работы:

1. Подготовка площадки на месте запланированной застройки с проведением разбивки основания. Обозначение местоположения углов и осей, а также мест вкручивания свай. Ширину ленточной части не рекомендуется делать более 50 см. Разметка осуществляется строго по плану фундамента.

2. Определив точки расположения свай, проводится их вкручивание. Для этого необходимо знать расчетную глубину для сваи.
3. Работа по гидроизоляции фундамента считается одним из главных этапов, влияющий на долговечность конструкции. Обычно для этого применяют материалы в рулонах, например, рубероид. Рекомендуется прокладывать изолирующие материалы в несколько слоев, это создаст дополнительную защиту от влаги. Непосредственно винтовые сваи покрывают антикоррозийным покрытием или краской.
4. Если применяются буронабивные сваи, то необходимо подготовить скважины, гидроизолировать их и установить силовой каркас из арматуры диаметром от 10 мм.
5. Под ленточную часть фундамента нужно выкопать траншею расчетной глубины. На дне траншей обустраивается песчано-гравийная подушка толщиной около 30 см.

6. Согласно правил возведения монолитной ленты фундамента, требуется соорудить силовой каркас из стальной арматуры, места соединений связываются специальной проволокой. Толщина прута арматуры не менее 12 мм.
7. Возведение опалубки для железобетонной ленты проводится при помощи деревянных обрезных досок толщиной не менее 50 мм, а также, могут применяться металлические листы, пластик, шифер или специальные формы из ЭППС.

8. Заливка бетонным раствором отверстий для свай, в случае применения буронабивных опор.
9. Возведение ленточной части фундамента рекомендуется осуществлять раствором марки не ниже М350. В зимний период необходимо добавлять пластификаторы, а также, обеспечить подогрев основания в течение первых трех дней. Заливку желательно произвести за один день.

По прошествии 5-7 дней, бетон набирает около 60-70% прочности и тогда можно начинать работы по возведению здания и отделке цоколя.

Ленточно-винтовой фундамент на сваях, выполненный самостоятельно, обеспечит долгие годы надёжной эксплуатации построенного объекта. Залогом успеха будут качественные материалы и точное соблюдение всех нормативов и правил.

бетонный ленточный фундамент или винтовые сваи?

И самое «основательное» возражение – надежность бетона. Одно дело даже с виду солидная монолитная бетонная лента. Совсем другое – сваи, которые выглядят довольно «изящно» и, кажется, «нырнут» в грунт под весом массивной постройки.

Сразу же стоит вернуться к аргументам, которые мы приводили, когда рассматривали «низкую цену» бетона. О надежности можно говорить только если конструкция выполнена без нарушений.

Есть и еще одна особенность работы с бетоном – процесс полного набора прочности, занимающий 28 суток при температуре 20 ºС. Продолжить строительство можно и при наборе прочности не менее 70% при нормальных условиях, но это займет не менее 21 суток. При снижении температуры окружающей среды этот срок увеличивается. А в период отрицательных температур требуется прогрев бетона. Если такой прогрев будет выполнен некачественно и какие-либо участки промерзнут, то их придется демонтировать и выполнять заново.

Нормальные условия подразумевают под собой не только теплую погоду, но и правильный уход за бетоном. Когда бригада залила бетон и уехала, Вам придется еще три недели внимательно следить за тем, чтобы он находился во влажном состоянии и не потрескался от жары. Можно представить, какие траты Вас ожидают, если меры предосторожности не будут соблюдены, а фундамент окажется не просто не надежным, а вовсе непригодным для строительства дома. Так как найти бригаду или компанию, которая предоставляла бы гарантию на выполненные работы сложно, в подобной ситуации рабочие виноваты не будут, а все расходы лягут на Вас.

Во время строительства фундамента на винтовых сваях такие ситуации исключены, так как после установки Вы сразу получаете готовую конструкцию (все этапы СМР описаны в разделе «Установка винтовых свай»). Более того, приобретая сваи, Вы можете при помощи недорогих приборов (микрометр и др.) оценить их качество: толщину стенки ствола и толщину лопасти, качество сварных соединений (подтверждением качества может служить УЗК отчет о сплошности сварного шва).

Качество металла – отдельная тема, но стоит помнить о том, что покупка винтовых свай, как и любых строительных материалов, у специализированных организаций значительно уменьшает риск стать жертвой недобросовестных производителей.

Таким образом, детально рассмотрев наиболее популярные мифы, можно с уверенностью говорить о том, что преимущества бетонного фундамента серьезно преувеличены, а, следовательно, относиться к ним нужно с долей скептицизма.

Свайно-ленточный фундамент — ЗСК Интересные статьи и общая информация

« Назад

27.07.2015 22:38

Отметим, что в этой статье описывается фундамент с бетонными сваями. В последнее время за рубежом и в России набирает популярность другой вид основания — свайный ростверк. В таком типе основания на место бетона приходят винтовые сваи.

Для того чтобы жилая или промышленная постройка не потеряла прочности спустя десятилетия после возведения, необходимо грамотно выбрать тип используемого основания. В настоящее время свайно-ленточный фундамент широко используется на участках со слабым и сложным грунтом. Данная конструкция требует проведения минимального количества земельных работ, что дополнительно снижает материальные затраты заказчика.

Основные преимущества фундамента



Подобный свайный ленточный фундамент способен выдерживать большую нагрузку, а также устойчив к подвижным грунтам.  К списку преимуществ также можно отнести высокую устойчивость к различным климатическим условиям. При монтаже фундамента данного типа несущие металлические стержни скрепляются с арматурой всего каркаса, после чего производится заливка его элементов бетоном. К преимуществам свайно-ленточного фундамента можно отнести:

• возможность монтажа в районах со сложными геологическими нагрузками;
• способность сохранять целостность фундамента при сильных морозах, когда происходит расширение воды в грунте;
• отсутствие просадок после набора прочности;
• широкую доступность – в настоящее время сваи для фундамента производятся из различных материалов, позволяющих заказчику выбрать оптимальный по цене вариант.

Фундамент – этапы возведения

Прежде чем начать возводить свайно-ленточный фундамент, нужно произвести очистку почвы строительного участка от верхних слоев.

Чтобы разметить будущее расположение по углам основания, согласно схеме, вбивают клинья. Необходимо, чтобы они находились за 45-55 сантиметров от края будущего основания. Снаружи и внутри фундамента, по его границам, клинья обтягивают веревкой.

После необходимо разметить месторасположения будущих свай. Для начала отметим, что расстояние между сваями должно быть 120 –150 сантиметров.

В выделенных местах под сваи бурят скважины. Внешне, скважины должны напоминать расширяющийся к низу конус диаметром примерно 30-35 сантиметров при глубине в 175-190 см. В эти отверстия монтируют «стакан» рубероида. Этот «стакан» должен выступать, примерно на 10-15 сантиметров над уровнем грунта из каждой скважины.

В нижней части из прутков арматуры делают крючки, после в них вставляют руберойдные стаканы. Необходимо чтобы, прямая часть прутка немного выступала над гранью стакана. Получившуюся конструкцию заполняют бетонным раствором, хорошо трамбуют и в целях просушки оставляют на несколько дней.

Когда бетон полностью затвердеет, и будут готовы сваи, верхняя их часть (оголовки) обмазывается битумной гидроизоляцией. Покрытие должно быть толщиной не меньше 2-3 сантиметров. По ширине фундамент должен быть больше ширины стен ориентировочно на 10-12 см.

Далее фундамент засыпают щебнем и песком промеж сваями по всей ширине. Оптимальная ширина этого слоя 30-35 см. Сверху накладывают полосы рубероида и монтируют опалубку. Необходимая высота конструкции находиться в пределах 50-60 см. После, используя уровень, тщательно выравниванием опалубки по горизонтали смонтированых щитов, которые, в свою очередь, тщательно крепятся перед заливкой бетоном.

Из прутков арматуры варят каркас жесткости и монтируют в опалубку, объединяя отдельные его части между собой используя стальную перевязочную проволоку. Таким образом свайно-ленточный фундамент наберет необходимую жесткость.  Фундамент готов!

Задачу монтажа несущих конструкций необходимо доверять только специалистам, располагающим большим опытом в сфере обустройства фундамента. Еще до размещения свайно-ленточного фундамента следует провести комплекс инженерно-геологических исследований, чтобы определить состав и особенности грунта, вычислить глубину, на которую будут заложены несущие конструкции.

Сегодня с помощью ленточного фундамента решается проблема размещения одно- и многоэтажных построек на подвижных и насыщенных влагой грунтах.

что лучше? — Блог Бауфундамент

Время чтения: 6 минут

Выбор фундамента для дома – вопрос крайне важный. От правильного и прочного фундамента зависит вся остальная постройка дома. Поэтому обычно клиенты готовы потратить много сил, средств и времени на выбор и строительство подходящего фундамента. Еще какое-то время назад в строительстве не было такого большого выбора материалов и оборудования, но в современном мире технологии не стоят на месте, и дом можно возвести буквально за месяц, а фундамент – за 2 дня, с использованием винтовых свай, например. Также существует более привычный способ возвести фундамент – ленточный, или бетонный фундамент.

Если вы не можете выбрать, на каком фундаменте начать строить дом, рекомендуем прочесть данную статью, в которой мы постараемся разобраться в плюсах и минусах каждого вида фундамента.

Винтовые сваи или ленточный фундамент?

Многим знакомо слово «ленточка» в значении – бетонный фундамент. Ленточный фундамент – это сплошная замкнутая конструкция, возводимая по всему параметру будущего дома, которая делается из бетонной смеси с внутренней закладкой арматурного каркаса.

Зачастую можно услышать, что такой фундамент теплее, основательнее и дешевле многих. Но если смотреть на ситуацию с рациональной и профессиональной точки зрения, то о сравнении бетона и винтовых свай можно отметить следующее:

•  Бетонный пол — теплый, свайный – холодный.


Ошибочное заявление, которое можно часто услышать. Бетон как стройматериал всем давно знаком и привычен. Но это не значит, что он более универсален и надежен, чем сваи.

Бетон обладает высокой теплопроводностью – он быстро нагревается, но также быстро остывает. Аналогично – бетон и промерзает намного быстрее, тем самым ощутимо охлаждая пол. Бетонный пол требует гидроизоляции, что влечет за собой дополнительные траты при строительстве.

Пол на винтовых сваях также нуждается в утеплении, а сами винтовые сваи можно закрыть сайдингом или профнастилом, чтобы уберечь от сильного ветра.
Для бетонного пола сложно организовать вентиляцию, в том числе поэтому он не дает продолжительного тепла. Винтовые сваи же в этом вопросе практичнее – под ними грунт просыхает быстро, не создавая побочных эффектов, например – деревянный пол в бане под бетонным основанием быстрее потеряет товарный вид и может сгнить, а вот деревянные бани на винтовом фундаменте служат весьма долго, оставаясь в прежнем виде.

Вывод: пол и на бетонном, и на свайно-винтовом фундаменте можно дополнительно утеплить. Но винтовые сваи лучше поддаются вентиляции, и тем самым подходят для всех типов домов.

• Бетонный пол защищает коммуникации, винтовой – не защищает.

Тут все просто – чтобы защитить коммуникации от промерзания, необходимо отдельно об этом позаботиться. Тип фундамента никак на этот аспект не влияет. Нужно локально защитить все необходимые трубы от холодов и скачков температур, изначально расположить их ниже глубины промерзания грунтов, позаботиться о круглогодичном отоплении и горячем водоснабжении, и еще ряде факторов, влияющих на сохранность коммуникаций.

• С бетонным фундаментом не нужно утеплять цокольный этаж, а с винтовым – нужно.

Еще одно распространенное заблуждение. На самом деле, необходимо утеплять пол и на ленте, и на свайно-винтовом. Причем это не стоит сильно больших денег – банальные теплоизоляционные материалы (пенопласт, пенополиуретан и прочие) доступны в цене и просты в использовании.

Также необходимо утеплять и стены, вне зависимости от типа фундамента дома. Сайдингом, декоративным камнем, плиткой, или натуральными материалами – выбор огромен! Но тип фундамента на утепление стен никак не влияет.

• Бетонный фундамент стоит дешевле, чем свайно-винтовой.

Тут тоже есть повод поспорить. Бетонный основательный качественный фундамент никогда не будет стоить дешево, тем более дешевле чем свайно-винтовой. Проверить это можно заказав расчет стоимости в любой проверенной специализированной фирме. Взглянув на смету, вы убедитесь, что возвести дом на качественном ленточном фундаменте не дешево.

Можно бесконечно сравнивать сметы и выяснять, какой же фундамент дешевле, бетонный или свайный, но можно с уверенностью сказать, что те компании, которые готовы возвести ленточный фундамент стоимостью значительно ниже, чем свайный, однозначно буду экономить и на оборудовании, и на материалах, не соблюдать технологии и нормы возведения фундамента.

Заказчик всегда может увидеть марку сваи, но не всегда увидит марку бетона, а соответственно лишен каких-либо гарантий. Заказчик не сможет проследить, насколько качественно выполнена виброукладка бетона, сделана ли качественная гидроизоляция, сколько арматуры использовал исполнитель, и прочие скрытые моменты, в то время как установка свай обычно занимает 1-2 дня и заказчики могут лично присутствовать при работах, а значит – воочию контролировать процессы и понимать, за что платят.

Стоит отдельно упомянуть, что наша компания всегда прописывает в договоре все услуги, основные и дополнительные. Например, вам не придется потом отдельно оплачивать вывоз мусора с участка или уборку грунта.

• Винтовые сваи необходимо глубоко монтировать, а бетонный фундамент не требует большого заглубления.

требуется много сил, чтобы донести до заказчиков истину о том, что любой фундамент необходимо заглублять по всем нормам и стандартам, независимо от площади и веса будущей постройки.
Важно понимать, что, например, под влиянием крепких морозов неглубокий фундамент может смещаться, деформироваться, трескаться. И если визуального проявления этого эффекта не будет, то по окнам и дверям станет сразу понятно, насколько деформировался фундамент. Только лишь по этой причине крайне важно монтировать любой фундамент за уровень промерзания грунта. И тут уже неважен тип фундамента, важно соблюдений всех правил и качественный монтаж специализированным оборудованием.

• Свайно-винтовой фундамент не долговечен, в отличие от ленточного.


Начать стоит с того, что практически любая работа, выполненная качественно, на совесть, с соблюдением всех технологий и нюансов, квалифицированным персоналом и с помощью технологичного сертифицированного оборудования – долговечна и надежна.

Не имеет значения, какой вид свайного фундамента вы выбрали, намного важнее – кто будет монтировать фундамент, на какой почве, с использованием какой техники, и так далее.
Напомним, что винтовые сваи BAU стоят до 100 лет практически на любом грунте (болотистом, водянистом, илистом, глинистом, и не только). Бауфундаменты покрыты цинковым антикоррозийным составом, что гарантирует беспроблемную и долговечную службу свайного фундамента.

Винтовые сваи серии FM – универсальны и практичны. Подходят для возведения большинства построек. Различаются по диаметру (76/114мм) и длине (от 1,4 до 3,5 м). Отличительной особенностью данной модели является фланцевое завершение сваи с шестью отверстиями под болты, и одним центральным резьбовым.
Винтовые сваи BAU серии T отлично подходят для монтажа столбов, дорожных знаков, фонарей уличного освещения и других световых конструкций.

Важно отметить, что стоит заранее уточнить, какой тип грунта на вашем участке, чтобы оптимально подобрать либо тип винтовой сваи, либо марку бетона. Учитывайте климатические условия, погодные, насколько резки перепады температур, и тогда вы сможете выбрать идеально подходящий тип фундамента!

• Свайно-винтовой фундамент не так надежен, как ленточный.

Чисто визуально может показаться, что бетонный фундамент надежнее свайного, одно дело бетонная массивная конструкция, и совсем другое – железные сваи, которые вот-вот упадут или провалятся в грунт целиком.

В данном вопросе имеет значение, насколько качественный бетон вам предлагают исполнители, что вы знаете о марке этого бетона, какова репутация компании, и так далее. Внешне бетон может казаться сколь угодно прочным, но если он некачественно положен низок по стоимости – долго он не простоит.

Также, мы уже писали что монтаж бауфундаментов занимает 1-2 дня, а вот монтаж бетонного фундамента в среднем занимает 20 дней. Все это время вам придется следить за процессом застывания бетона, опасаться дождя, сильного ветра, солнца. Только задумайтесь, если что-то пойдет не так и бетон потрескается от жары еще на этапе закладывания фундамента, какие финансовые траты вас ждут. При выборе свайного фундамента, такой ситуации можно избежать.

Винтовую сваю можно потрогать, рассмотреть, увидеть на ней марку, номер, производителя. Сам процесс монтажа винтовых свай тоже можно лицезреть воочию.
На сайте вы можете ознакомиться с сертификатами нашей компании, чтобы быть уверенными, что свайно-винтовой фундамент BAU прослужит вам долго и надежно!

Ленточно-свайный фундамент с использованием винтовых свай.

Ленточные фундаменты в основном используют под здания с тяжёлыми стенами или с большими общими нагрузками на грунт. Площади оснований таких фундаментов достаточно велики и даже при использовании их на слабых грунтах (суглинки с расчётным сопротивлением 2-3кг/см2), не происходит предельной деформации грунт. Минусом ленточных фундаментов являются большие площади боковых поверхностей, на которые в сильнопучинистых грунтах действуют значительные касательные силы морозного пучения. Для уменьшения действия сил морозного пучения в некоторых случаях ленточные фундаменты делают мелкозаглубленными, а толщу грунта до уровня сезонного промерзания, частично заменяют непучинистым грунтом – крупнозернистым песком.

Свайные фундаменты, в том числе и при использовании винтовых свай, имеют незначительные площади оснований, поэтому их используют для лёгких сооружений. Сваи связывают между собой для обеспечения надёжности установки. В случаях строительства домов со стенами из блочных элементов, для кладки которых необходимо прочное и жёсткое основание, сваи связывают ростверком. Ростверк – это прочные перемычки между сваями, на которые в любом месте можно прикладывать нагрузку.

Винтовые сваи довольно распространённый вариант свайных фундаментов, используемых в загородном строительстве. Винтовые сваи можно использовать в качестве опор, связывая их швеллером или брусом. По большому счёту брус или швеллер не являются ростверком и их назначение – жёсткая фиксация свай в заданном месте. Важным преимуществом винтовых свай является возможность надёжного применения их на пучинистых грунтах. Действие сил морозного пучения на винтовые сваи не значительно и положение свай по вертикальному направлению практически не изменяется. Если сваи необходимо связать ленточным фундаментом, то обязательно следует обеспечить минимальное давление на ленту сил морозного пучения, т.е. убрать пучинистый грунт под лентой и заменить его непучинистым. Тогда возникает вопрос – а зачем тогда винтовые сваи?

Поэтому, когда для строительства дома необходим ленточный фундамент, например, при возведении домов из пеноблоков, а грунт сильнопучинистый, делают следующим образом. Устанавливают винтовые сваи, обеспечивающие неподвижность фундамента и связывают их жёсткими металлическими конструкциями, не касающимися грунта. Можно связку сделать железобетонной лентой, также не касающейся грунта, но это значительно дороже. Таким образом, с помощью винтовых свай мы обеспечиваем очень надёжное и неподвижное основание, а лента даёт возможность сооружать конструкции любого типа, в том числе и с блочными стенами.

Материал подготовлен специалистами ООО “Ярсовтех”.

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

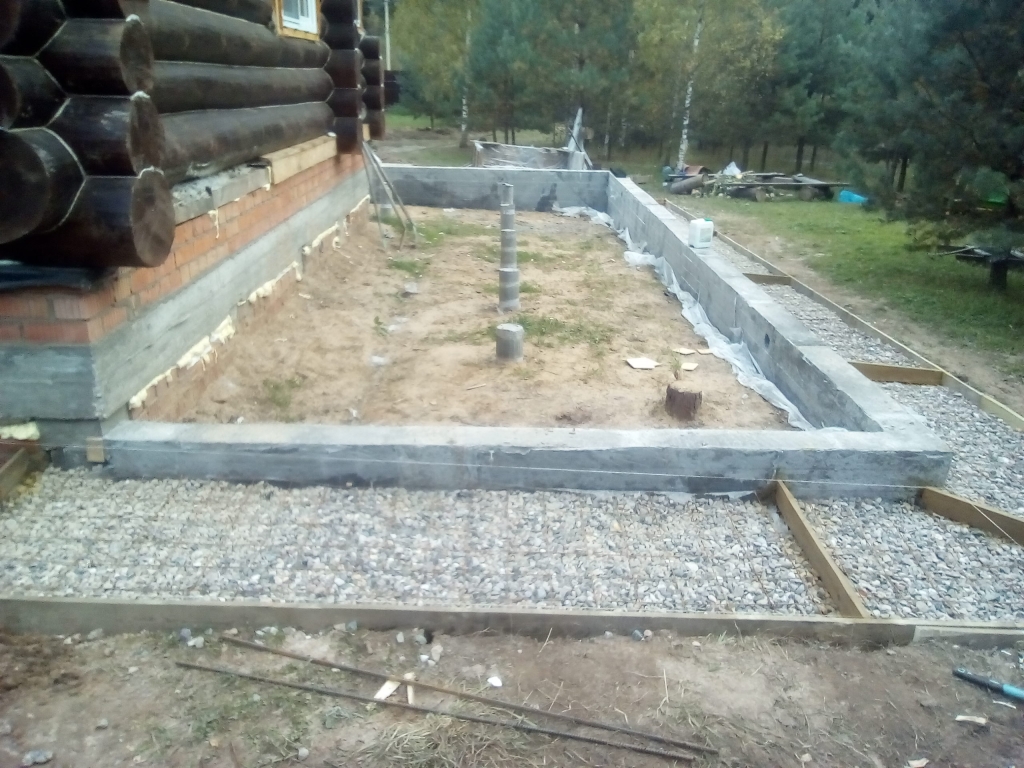

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

• делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
• в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
• сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
• на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
• устанавливается опалубка для бетонной ленты;
• внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
• заливается бетон с трамбовкой и уплотнением;
• через несколько дней опалубка снимается;
• окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

• благодаря ленточной части нагрузка на фундамент распределяется равномерно;
• сваи же в свою очередь фиксируют фундамент;
• ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
• фундамент подходит для строительства на участках с активными грунтовыми водами;
• железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Фундамент свайно ленточный | Город свай

Такой вид основания применяется в грунтах, склонных к пучению. Прочность сцепления с грунтом достигается за счет глубоко-заглубленных свай, а устойчивость стенам здания придает ленточное основание. В целом, свайно ленточный фундамент своими руками выполняется несложно и справиться с этим можно самостоятельно.

Фундамент свайно ленточный: достоинства и недостатки

Фундамент ленточный и свайный используются отдельно друг от друга достаточно широко. А вот совместное их использование началось недавно. Этот тандем показал отличные качества:

• применение при нестабильных грунтах и неровных участках.
• низкая цена.
• относительная простота возведения своими руками.
• подходит для легких и тяжелых построек.



Свайно-ленточный фундамент имеет недостатки, как и любой вид основания.   К ним относят:

• необходимость предварительного расчёта.
• применение тяжелой, специальной техники.

Также, при выборе основания следует помнить, что такое основание не может быть использовано для строительства домов с цокольным этажом или подвалом.

Возведение фундамента

Ленточный фундамент на винтовых сваях своими руками сделать несложно. Строительство начинается с произведения расчетов.

1. Необходимые расчеты

Сначала необходимо произвести нужные расчеты для уточнения количества свай, размеров ленты, размеров заглубления. Сваи всегда заглубляются на 0.3-0.5 м ниже, чем глубина промерзания земли.

Если участок неровный по рельефу, то производить расчеты нужно с высокой точностью. При переносе размеров также нужно соблюдать все размеры.

2. Разметка участка

Разметка участка выполняется после удаления растительности и верхнего слоя земли. Получившуюся площадку обязательно выравнивают под единый уровень. После этого, с помощью колышков из дерева и веревки, чертеж переносится на грунт. Расположение свай отмечается на пересечении всех осей и по углам площадки. Лучше эти места отметить колышками.

Ширина ростверка, распределяющего нагрузку, зависит от материала, из которого строится дом и вида самой постройки. Для легкого деревянного дома хватит и 30 см, для тяжелого кирпичного ширину увеличивают вдвое.

После выполнения и уточнения всех размеров необходимо вырыть траншеи и пробурить необходимую глубину под сваи. Глубина скважины должна быть на 30 см больше чем нужно.

3. Выполнение опалубки и армирование основания

На дно траншей и скважин засыпается песчаная подушка, которую можно усилить щебнем. Подушка для траншеи должна быть не менее 15 см., а для свай не менее 30 см.

После этого, выполняется опалубка траншеи. Опалубка делается при помощи досок или ДСП. Предпочтительнее использовать ДСП из-за того, что в дальнейшем края основания будут более ровными. На дно траншеи закладываются кирпичи и можно приступать к армированию основания.

Армирование свайного ленточного фундамента происходит со свай. Для этого, в пробуренные отверстия для свай устанавливают связанные стальные пруты, которые должны выходить в траншею. Это нужно для дополнительной связи свай и ленточного фундамента. Затем, арматуру укладывают в траншеи. Все пересечения арматуры связывают проволокой. Для большей прочности можно сверху положить армирующую сетку.

4. Заливание раствора

Заливка свайного фундамента своими руками начинается с заливки свай. Залитую смесь нужно хорошо утрамбовать. Это делается для того, чтобы в сваях не было пузырьков воздуха. После этого можно приступать к заливке ленты. Работа по заливке ленты должна выполняться сразу после свай, иначе раствор застынет и не произойдет прочной связи между сваями и лентой. Технология выполнения бетонной смеси, если ее делают самостоятельно, должна происходить с соблюдением всех правил. Иначе, после начала эксплуатации основание может быть повреждено. Заливка свайного фундамента должна осуществляться в короткие сроки.

После заливки фундамент ленточный на сваях оставляется на три дня. Через этот срок опалубка снимается, а основание укрывается листами рубероида. Это делается для изоляции бетона от воды. Далее нужно ждать, когда бетон окончательно застынет.

5. Виды ленточно-свайного основания

Конструкция такого основания может быть простой ленточной и монолитной. Также, эти основания могут быть заглубленными и незаглубленными. Фундамент свайное ленточный заглубленный выполняется на нестабильных, слабых грунтах и на участках с неровным рельефом. Незаглубленные виды применяются на ровных участках с хорошим грунтом. Нужный вид основания выбирается после проведения необходимых расчетов.

Монолитный фундамент ленточный со сваями применяется для постройки тяжелых домов, а простой ленточный вид подойдет для легких построек типа гаража или беседки.

Если почва на участке глинистая лучше применить монолитный вид фундамента на сваях, это позволит избежать разрушения при подвижках глины.

Винтовые сваи — типы фундаментов

Как и в любой отличной команде, в бизнесе или в отношениях, прочный фундамент является ключом к долгосрочному успеху любого здания. Для подрядчиков, архитекторов и инженеров понимание того, какой фундамент лучше всего подходит для вашего здания, является важной частью ваших проектных и строительных работ. Как ведущий производитель систем винтовых свайных фундаментов, IDEAL Foundation Systems изучит некоторые из наиболее распространенных форм фундаментов.

Фундаменты глубокого и мелкого заложения

Большинство зданий опираются на один из двух типов фундаментов: неглубокий или глубокий.Отличительной чертой этих двух фундаментов является, конечно же, глубина заливки или укладки фундамента. Неглубокие фундаменты, также называемые раздельными или открытыми опорами, могут быть построены на глубине до трех футов. И наоборот, фундамент необходимо делать на глубине 60-200 футов. Два фундамента используются в зависимости от предполагаемых размеров, высоты и веса здания. Неглубокие фундаменты, естественно, используются для небольших и легких зданий, в то время как глубокие фундаменты требуются для более тяжелых, высоких и больших зданий.В рамках этих типов оснований существует множество конкретных типов фундаментальных систем.

Индивидуальные опоры

Пожалуй, один из самых простых фундаментов, индивидуальные опоры также являются одними из самых распространенных. Этот фундамент образует серию колонн, которые заканчиваются у основания, сделанного из прямоугольного бетонного блока. Инженеры должны определить размер опоры, глядя на оценку общей нагрузки на колонну, и разделить ее на безопасную несущую способность почвы. Это говорит инженеру, какого размера должна быть стопа и какой глубины она должна быть.

Фундаменты на плотах

Плотные фундаменты, обычно называемые матовыми фундаментами, используются, когда зданию требуется подвал. Весь цокольный этаж служит фундаментом здания. Это позволяет распределить вес здания по всей площади здания, обеспечивая равномерное распределение веса и предотвращая смещение и неисправности. Он получил свое название потому, что бетонный плот, казалось бы, плавает на дне земли. Фундаменты на плотах идеально подходят для зданий, расположенных на рыхлой или слабой почве, потому что плот помогает распределить вес.

Фундамент с резьбой

Своеобразная система глубокого фундамента, винтовая свая, по сути, использует гигантский винт, который просверливает землю и укореняется в более прочном, плотно утрамбованном грунте. Часто эти винтовые сваи укрепляются оболочкой из цементного раствора или бетона, чтобы гарантировать, что они не сдвигаются в почве. Поскольку они так глубоко врезаются в землю, они могут выдерживать огромные веса на относительно небольших платформах. Винтовые сваи являются предпочтительной системой фундамента, когда строительная площадка имеет слой слабого грунта на поверхности.Эти рыхлые, слабые слои не могут выдержать вес здания, поэтому винтовая шпора встраивается в более прочный слой. Винтовые сваи могут выдерживать гораздо более тяжелые нагрузки, чем отдельные опоры.

Система STELCOR® от IDEAL Foundation Systems

Мы создали систему фундаментов STELCOR® как идеальный способ быстро и легко добавить прочный и адаптируемый фундамент к вашему следующему строительному проекту. Эта система удаляет теперь почву, может быть установлена ​​в районах с высоким уровнем грунтовых вод, использует раствор для фиксации сваи на месте и является значительно более рентабельной, чем другие свайные системы.Свяжитесь с нами сегодня, чтобы узнать больше о винтовой системе STELCOR.

Фундамент на винтовых сваях — надежные и экологичные фундаменты для дома

Винтовые сваи — это стальные трубы со стальными лопастями, обеспечивающие несущую способность грунта с неповрежденной структурой, устанавливаемые ручным или механическим способом. Фундамент на винтовых сваях — современная технология быстрого монтажа надежного фундамента на винтовых трубах. Эти детали имеют лезвия, которые плотно ввинчиваются в землю, создавая надежную основу для будущего здания.Основное преимущество такого типа основания — это возможность не использовать сложное специальное оборудование. Однако нужно знать правила его заливки!

Выбор фундамента

Как начать любое строительство, дом, дачу? Ну конечно же нужно начинать с фундамента! Надежные и экологичные подвалы обеспечивают более длительный срок службы. Для нормальных условий и грунтов идеальный выбор в этой ситуации достаточно широк: ленточный фундамент, столбчатый, блочный. Для строительства дома на слабых, неустойчивых или торфяных грунтах лучшим вариантом будет основание из винтовых свай.

Технология фундамента такого типа не нова; он был разработан и запатентован около двухсот лет назад ирландским инженером Александром Митчеллом. Он изобрел и предложил использовать винтовые сваи и анкеры для установки маяков в эстуариях и песчаных отмелях. Сегодня эта технология широко применяется в сфере малоэтажного домостроения и служит основой для всех видов деревянных каркасных домов. В некоторых случаях его также используют при строительстве блочных домов.

Перед тем, как начать строительство, вы должны подумать и решить, какого типа будет ваш подвал, чтобы избежать быстрого износа, трещин, просадок или преждевременного разрушения каждого дома.Для мягкого грунта отлично подойдет основание из винтовых свай. Он быстро и легко устанавливается независимо от неровностей местности и служит долго — не менее 100-150 лет, а при специальной обработке — даже 200.

Преимущества и недостатки

Несколько больших преимуществ:

1. Быстрый процесс установки.
2. При монтаже не нужно проводить земляные работы и выравнивать свой участок.
3. Сравнительно невысокая стоимость.
4. Высокий запас прочности деталей. Они сразу готовы принять нагрузку, предусмотренную проектом. Не нужно ждать, пока устроится подвал.
5. Так как эта технология используется при строительстве зданий на воде, то в случае затопления территории ваше здание не пострадает.
6. Возможность расширения, так как можно прикрепить новый фундамент к существующему.
7. Возможность проводить работы в любое время года и при любых погодных условиях.
8. Возможность одновременного запуска утилит.
9. Быстрый и легкий ремонт.
10. Детали не боятся холода, устойчивы к сейсмическим воздействиям, не требуют специальной гидроизоляции и нарушают целостность окружающего грунта, что особенно актуально в условиях слабых грунтов.
11. Каждая свая выдерживает нагрузку в несколько тонн.

Однако у этого типа фундамента есть свои недостатки: при установке необходимо обращаться к профессионалам, так как каменистая местность может повредить основные детали и, как следствие, вызвать коррозию.При недобросовестном монтаже можно случайно отклониться от конструкции здания, увеличив или уменьшив размеры подвала.

Порядок монтажа

Процесс установки прост и понятен, в большинстве случаев вы справитесь самостоятельно:

1. Определить местоположение дома на участке;
2. Крепление уголка (основания) винтовой сваи;
3. По вашему макету установите остальные детали;
4. Выполнить обрезку ворса по уровню;
5. Смонтировать верхнюю часть детали сверху;
6. Выполните обвязку фундамента швеллером или балкой.

При устройстве подвала обязательно следите за тем, чтобы сваи занимали строго вертикальное положение, сверяя это со строительным уровнем. При устройстве винтовой сваи в городе необходимо запросить карту связи, которая может проходить под вашим участком, или проверить предполагаемую площадь с помощью прибора для обнаружения кабеля. За пределами города в таких мерах предосторожности, как правило, нет необходимости.

Комфорт около

Фундамент на винтовых сваях великолепен тем, что его можно использовать практически в любых условиях, не нарушая при этом естественный рельеф.Можно очень аккуратно построить дом на лесной поляне, не повреждая деревья, или, например, дачу на склоне холма. А также причал для катера или рыбалка в любимой заводи не повлияет на природный ландшафт и не нанесет вреда окружающей среде. А если с заболоченными участками не везет, то и других вариантов просто нет!

Вам также может понравиться

Какой тип свайного фундамента подходит для вашего дома?

Свайный фундамент на плоту — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В очень широком смысле, фундаменты можно разделить на мелкие и глубокие:

В своей нормальной форме фундаменты-плоты (иногда называемые матовыми фундаментами) представляют собой неглубокие фундаменты, образованные железобетонной плитой одинаковой толщины (обычно 150-300 мм), покрывающей большую площадь, часто всю площадь здания. Этот «плот» распределяет нагрузку, создаваемую рядом колонн или стен, по площади фундамента и может считаться «плавающим» по земле, как плот плывет по воде.

Однако там, где обычный плотный фундамент не обеспечивает адекватной опоры, его можно усилить добавлением свай, создав так называемое свайное основание для плота .

Сваи глубокие фундаментные. Они состоят из длинных тонких столбчатых элементов, обычно сделанных из стали или железобетона. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (Аткинсон, 2007). Свайные фундаменты могут помочь переносить нагрузки через слабые сжимаемые слои или воду на более прочную, более компактную, менее сжимаемую и жесткую почву или скалу на глубине.

Добавление свай к плоту увеличивает эффективный размер фундамента и может помочь противостоять горизонтальным нагрузкам. Это может улучшить характеристики фундамента за счет уменьшения величины осадки и дифференциальной осадки, а также повысить предельную нагрузочную способность.

Фундаменты на свайных плотах обычно используются для больших конструкций и в ситуациях, когда грунт не подходит для предотвращения чрезмерной осадки. Они становятся все более популярным выбором для высотных зданий.

В процессе проектирования определяется оптимальное количество и расположение свай, а также их диаметр, арматура и длина, чтобы обеспечить устойчивость конструкции, обеспечивая при этом экономичное решение, когда плот и сваи действуют вместе, чтобы гарантировать требуемый расчет не превышен. Обычно сваи обеспечивают большую часть жесткости, в то время как плот обеспечивает дополнительную грузоподъемность при предельной нагрузке.

Если есть одна или несколько неэффективных свай, плот может допускать некоторую степень перераспределения нагрузки на другие сваи, уменьшая влияние слабости сваи на общие характеристики фундамента.

В несвязанном фундаменте на свайном плоту (UCPRF) сваи не соединены напрямую с плотом, а отделены от него структурной насыпной «подушкой» (например, уплотненной песчано-гравийной смесью или уплотненным грунтом) который перераспределяет нагрузку между плотом и сваями. Это может быть более эффективным и, следовательно, экономичным решением.

[править] Статьи по теме «Проектирование зданий» Wiki

[править] Внешние ссылки

Какие решения доступны для поверхностных и глубоких фундаментов?

Фундамент глубокий

Если грунт слишком мягкий и плохого качества, возможно, вам придется подумать о строительстве глубокого фундамента, а это означает, что нагрузка, которая будет нести, будет ложиться на более глубокие несущие слои.Здесь действуют другие силы, нежели те, что действуют на поверхностный фундамент. Глубокие фундаменты часто строятся с помощью свайных систем и становятся стабильными за счет воздействия точечного опорного давления или поверхностного трения, возникающих при забивке, бурении или забивании свай.

Предлагается широкий спектр продуктов и решений для различных типов глубоких фундаментов. Классические и распространенные решения включают использование вытесняющих свай, шнековых свай и микробвай. Некоторые из этих типов свай обычно используются для строительства из монолитного бетона, это означает, что бетон заливается на строительной площадке.Благодаря этим решениям фундамент может достигать глубины до 30 метров.

Сваи водоизмещающие:

Эти сваи также можно закладывать в землю без каких-либо земляных работ или удаления материала. Эти сваи укладываются в землю с помощью трамбовки, вибрационной забивки, вдавливания, забивания или комбинации этих различных процедур.

Шнековые сваи:

В отличие от вытесняющих свай, при использовании шнековых свай земля удаляется с помощью «червяка», а затем образовавшаяся в результате этого яма заполняется стальной арматурой и бетоном.

Микросвай:

Оба вышеупомянутых типа свай попадают в эту категорию. Все они имеют небольшой диаметр (внешний диаметр шнековых свай меньше 300 мм, а внешний диаметр забивных свай меньше 150 мм), и их обычно можно вставить в грунт с помощью небольшого бурового или трамбовочного оборудования.

Кроме этих решений свай, существуют и другие варианты, когда речь идет о строительстве глубоких фундаментов, например, фундаменты колодцев.

Винты заземления как универсальное строительное решение

Но есть инновационное и альтернативное решение, которое можно использовать как для поверхностных, так и для глубоких фундаментов: шурупы для заземления. Шурупы для заземления — это, по сути, сваи из оцинкованной стали, которые погружаются в грунт с помощью отвертки для заземления. Заземляющие винты приобретают устойчивость за счет поверхностного трения о вал трубы и за счет сцепления наварной резьбы с полом.Это означает, что нет необходимости перемещать землю или использовать бетон во время строительства. Более того, нет необходимости в комплексном заделке почвы. Это означает, что винты заземления имеют значительные преимущества по сравнению с бетонным фундаментом.

Благодаря своей конструкции, заземляющие винты могут использоваться для точечных фундаментов под поверхностный фундамент и для экономичных глубоких фундаментов для малых и средних строительных проектов, особенно в областях жилищного строительства, модульного строительства и инфраструктуры.Несущая способность обычно эквивалентна обычным бетонным растворам. Вы можете строить на большой глубине с помощью продуктов KRINNER серии V, которые представляют собой отдельные элементы, которые можно соединять друг с другом. С помощью подходящих отверток для заземления от KRINNER вы можете построить свой фундамент на удобной стройплощадке.

Винты заземления можно также использовать для соединения глубокого фундамента с наземным фундаментом. Лучше всего это сделать с помощью комбинированного свайно-плотного фундамента.При использовании болтов заземления под фундаментными плитами чувствительность к осадке значительно снижается по сравнению с обычным наземным фундаментом, и на фундаментные плиты оказывается меньшее давление, поскольку винты заземления также несут часть нагрузки. Это означает, что винты заземления являются экономичным вариантом как для поверхностных, так и для глубоких фундаментов, а также для комбинированных фундаментов.

Винтовой свайный фундамент — Как обсуждать

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента.Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Это сэкономит ваше время и деньги, и вы можете использовать ручные машины для установки таких оснований, как гидравлический крутящий момент. Такие фундаменты на винтовых сваях можно найти во многих отраслях промышленности, таких как железная дорога, телекоммуникации и гражданское строительство. Эти фундаменты могут выдерживать большие растягивающие и сжимающие нагрузки, и вы можете использовать такие фундаменты для создания подпорной конструкции.Преимущества фундамента на винтовых сваях:

Легко установить

Фундаменты на винтовых сваях просты в установке и требуют меньше времени, чем бетонные. Если вы хотите завершить свои строительные проекты в срок, вы можете пойти на этот процесс. Кроме того, это может снизить низкий углеродный след, и вы можете сохранить окружающую среду, выбрав эти основы. Экономит затраты на земляные работы. Вам не нужно удалять почву из земли, и вы можете сэкономить на земляных работах.Устанавливать такой фундамент из винтовых свай можно на неровном грунте, при этом не нужно снимать грунт или рыть землю. Если вы хотите построить фундамент на мягком грунте, то можете использовать этот фундамент на винтовых сваях. С другой стороны, вы не можете установить бетонный фундамент на мягком грунте, потому что вам нужно подготовить землю, выкопав землю. В случае с фундаментом на винтовых сваях такие хлопоты не нужны. Нет необходимости в тяжелой технике: вам не нужно арендовать землеройную технику, и вы можете установить такой фундамент на сваях с минимальными затратами труда.Таким образом, вы сэкономите на расходах, и вы легко сможете закончить свою работу в течение недели. Экономия времени, затрачиваемого на строительство: Такие винтовые сваи также можно использовать для дома и коммерческих зданий. Если вы хотите построить свой дом традиционным способом, вам нужно выкопать землю и перевезти строительные материалы из одного места в другое. Кроме того, для этого нужно использовать какое-то тяжелое оборудование. На реализацию вашего проекта уйдет больше года. Если вы живете в арендованном доме и хотите как можно скорее переехать в новый дом, то вы можете установить такой фундамент из винтовых свай.Это даст вам немедленный доступ к вашему новому дому, и вы сможете завершить его в течение нескольких месяцев.

• Экологичность: Не будет парниковых газов и эрозии почвы, и вы можете спасти окружающую среду от загрязнения, выбрав этот процесс. На бетонном основании могут быть трещины, и их нужно заделать. Бетонные основания могут пострадать от неблагоприятных погодных условий. На поддержание такой бетонной конструкции придется потратить огромные деньги, и вы можете сэкономить на этой раскладушке, выбрав фундамент на винтовых сваях.

• Без бурения: Фундамент на основе винтовых свай не может создавать никакой вибрации, потому что для этого не потребуется удар молотком и бурение. Вы можете просто использовать моментный двигатель для установки таких фундаментов на земле.

Однако вы не сможете установить такой фундамент из винтовых свай своими инструментами и навыками своими руками. Для безупречного строительства нужно нанять лучшего подрядчика. В этом случае вы можете найти таких подрядчиков в Интернете и проверить их отзывы, чтобы выбрать наиболее подходящего для вашего бюджета.

Винтовой свайный фундамент под кабину

Коттедж

Поскольку хижины часто строят возле озер или рек с низкой плотностью почвы, им нужен прочный, прочный фундамент, чтобы поддерживать их уровень, несмотря на движение грунта, вызванное циклами замерзания и оттаивания.
Если старый фундамент вашего коттеджа со временем пострадает, мы можем поместить под конструкцию винтовые сваи, чтобы расширить или укрепить ее.
Стабильность и устойчивость
Винтовые сваи обеспечат вашему сараю прочное, прочное основание, которое будет противостоять перемещению грунта из-за состава почвы или циклов замораживания и оттаивания.Винтовые сваи также являются отличным решением на участках, подверженных наводнениям или крутых склонах.

Наши сваи, забитые под линией промерзания грунта и закрепленные спиральной подушкой под валами, устойчивы к колебаниям температуры и подвижкам грунта. Построенный на прочном фундаменте, ваш коттедж изящно справится с изменяющимися погодными условиями сезона.

Быстрая и простая установка
Количество, размер и расположение свай будут зависеть от типа конструкции и веса сваи.Наши специалисты определят подходящий тип сваи для ваших нужд в зависимости от объема конструкции и типа почвы. Сваи подбираются с учетом этого состава, так как дома обычно строят на грунтах с низкой плотностью.

Винтовые сваи могут привести к тому, что вы полностью откажетесь от землеройных работ, а используемые нами машины намного легче, чем те, которые требуются для строительства обычного бетонного фундамента. Наши минитракторы Kubota оснащены покрышками для травы, которые не повредят ваше имущество, в отличие от тяжелого оборудования, необходимого для традиционных фундаментов.Наши устройства также могут циклически работать и работать в очень ограниченном пространстве.

Как только сваи упадут в землю, вы будете готовы строить свой коттедж. Больше никаких задержек! Однако убедитесь, что у вас достаточно утеплителя для пола в вашем загородном доме, так как дно будет подвергаться воздействию элементов.

Фундамент на винтовых сваях uk

Преимущества винтовой сваи

Винтовые сваи

устанавливаются быстро — мгновенно, как фундамент. Они работают в самых разных почвенных условиях и очень экономичны в установке.Винтовые сваи имеют относительно низкую прочность и не мешают окружающей среде.

Недостатки винтовой сваи

Винтовые сваи просты в установке, но не предназначены для самостоятельной сборки, для их установки необходимы специальные машины.

Поддерживает настилы винтовых пирсов. Фото: Ascension.
Сколько стоит винтовой кол?
В доме Rise на востоке Канады — мы платим в среднем 250 долларов за стандартный спиральный бассейн. Цена включает полные монтажные кронштейны и полезный небольшой технический отчет в конце.Эта профессиональная установка дает вам душевное спокойствие, зная, что док-станция имеет правильный размер, принимает нужный крутящий момент и будет стоять на земле, не двигаясь.

Винтовые сваи — бетонные сваи

Некоторые из вас могут сказать, что платить за один порт — это высокая цена, а вы думаете дешево. Но подумайте о сравнении бетонных опор. Это еще один распространенный порт, где выкапываются ямы и заливается бетон. Бетон, вероятно, является наиболее распространенным выбором для бассейнов, заднего двора и других портовых сооружений.

Поддерживает бетонный настил опорыБетонный настилБетонный опор опоры настилаБетон Изображение предоставлено: Rise.
При строительстве бетонных лесов затраты на материалы будут составлять около 70, а время на установку займет от нескольких дней. Стоимость установки колеблется от 30 до 230 долларов США, в зависимости от того, какая машина вам нужна, и в зависимости от условий вашей почвы.

Рассматривая монтаж своими руками, учтите, что заливка бетонных подмостей может быть очень неправильной. И насколько ценно ваше время для вас? Он вам очень понадобится для этой работы.В общем, 250 долларов может быть разумной ценой. Так вы будете спокойны, зная, что ваш фонд никуда не денется!

Как винтовые сваи влияют на окружающую среду?

Как и во всем, что мы делаем в Rise, нам нравится учитывать влияние материалов и продуктов на планету, поэтому вот несколько моментов, которые следует учитывать в отношении станций вставки катушек. Большая часть энергии, используемой при постановке на якорь, поступает от лесозаготовительных и производственных процессов и небольшого процента от транспортировки.Обычно они сделаны из стали и покрыты цинком и требуют сильного источника тепла. Одним из преимуществ является то, что отходы от этого производственного процесса относительно низкие и в значительной степени зависят от протирки продукта. Другими словами, полная воплощенная энергия Тха Лан была относительно небольшой.

Как долго прослужит стопка винтов?

Прочность и долговечность также имеют решающее значение для низкой ударной силы положения шестерни. Эти продукты обычно требуют очень много времени. Конечно, их долговечность зависит от качества строительных лесов и почвы, в которой они размещены.

Часто задаваемые вопросы (FAQ)

В: Сколько стоит винтовая свая?

Будьте готовы заплатить от 250 до 350 за профессионально установленный стек для террасы для террасы. Домашние дополнения сильно различаются.

В: Насколько глубока куча шурупов?

Он расположен на 10-25 футов ниже большинства мест. Однако, если желаемый крутящий момент не достигается, может потребоваться его дальнейшее увеличение. У нас есть сваи глубиной до 100 футов.

В: Винтовые сваи дешевле бетона?

Обычно дороже в использовании, чем винтовые сваи.Это относится к большинству инсталляций, кроме колод. Для настила винтовые сваи иногда могут быть дороже.

В: Как долго прослужит стопка винтов?

Около 75 лет
Срок службы сваи зависит от типа почвы, в которой находится винтовая стойка, и ее химических свойств (pH, влажность и т. Д.). Вы можете ожидать около 75 лет нормальной эксплуатации на средней почве.

В: Сколько стоит свайный фундамент?

Стальные трубные сваи имеют самую высокую удельную стоимость — от 213 долларов за метр за 81 штуку.Сваи от 3 см до 819 долларов за сваи 154,9 см. Удельная стоимость сваи PPC для сваи PPC 30 см ниже и составляет от 72 до 197 долларов за метр. От 95 до 262 долларов за метр для сваи 41 см.

В: Сколько стоит установка винтовых опор?

Сколько стоит пристань? Стоимость террасного пирса зависит от конструкции, размеров и веса прилегающих конструкций и почвенных условий. Из-за этих многочисленных переменных стоимость установленного пирса для парковки может составлять от 15 до 30 за фут, поэтому типичный пирс с террасой на 20 метров может стоить от 300 до 600 долларов на человека.

Вывод

Фундаменты на винтовых сваях имеют спираль, расположенную рядом с носком сваи, и вы можете использовать несколько спиралей или винтов для фундамента. Такие фундаменты можно закрепить на земле саморезами, и они выдерживают большие нагрузки. Если у вас мало времени на устройство бетонного фундамента, то можно установить фундамент на винтовых сваях. Они просты в установке и используются во всем мире.

Статьи по теме

Причины, по которым каждый домовладелец должен использовать качественные кровельные решения

Каковы обязанности кровельщика?

Как сделать крышу энергоэффективной?

Шлифовка пола

Сваи и нижние колонтитулы: типы фундаментов

Фундаменты различаются по структуре в зависимости от глубины, на которую фундамент должен быть заложен в земле.Небольшие конструкции могут потребовать только неглубокого фундамента, который включает в себя выкапывание грунта на глубину от трех до восьми футов перед заливкой бетонного основания опытной буровой компанией Bay Area.

Фундаменты коммерческих зданий

Глубокий фундамент используется для того, чтобы выдержать вес более крупных сооружений, и такие фундаменты могут быть выкопаны или пробурены на 200 футов или более. Глубина, необходимая для любого фундамента, обычно определяется путем расчета веса, который должен выдержать фундамент, а также несущей способности существующего грунта или скальной породы.Проектирование фундамента имеет решающее значение для долгосрочного здоровья здания и людей, живущих и работающих в нем, как ясно показывает сага о Millennium Tower в Сан-Франциско.

Фундамент мелкого заложения

Среди типов неглубоких фундаментов одним из самых простых является расположение отдельных опор, которое представляет собой конфигурацию, в которой колонны используются для поддержки здания над землей, и каждая из этих колонн опирается на свою индивидуальную опору.Ленточные опоры используются, когда надземное здание поддерживается сплошными стенами, и каждая из этих стен должна опираться на полосу несущего бетона.

Когда используется плотный или матовый фундамент, весь бетонный цокольный этаж служит опорой для здания, и здание «плавает» на «плоту» бетонного перекрытия. Фундаменты на плотах обычно используются в местах с непрочным грунтом, и вес здания должен распределяться по большой площади. В Северной Калифорнии строительные нормы и правила, касающиеся землетрясений, также определяют, будет ли работать конструкция плота.

Бурение глубоких фундаментов в районе залива с использованием свай

Свайные фундаменты используются в ситуациях, когда верхние слои почвы слишком слабы, чтобы поддерживать конструкцию, или если конструкция очень большая и требуется большая глубина. Сваи действуют так же, как колонны, в том смысле, что они выдерживают вес наземной конструкции и переносят ее вес на землю, на которой они расположены.

Свайный фундамент с концевой опорой переносит весь вес вышележащей конструкции на твердый слой земли в нижней части шахты, где она была погружена.Свайный фундамент, несущий трение, не обязательно требует прочного слоя земли на конце вала, потому что он передает вес сбоку на окружающую землю по всей длине самой сваи.

Забивные сваи устанавливаются путем просверливания вала в почву, установки стального каркаса и последующего заполнения шахты бетоном. Диаметр вала, конфигурация стального каркаса и конструкция бетонной смеси — все это заранее определяется инженерами на основе нагрузок, которые будет нести свая.

Винтовые сваи

Винтовые сваи состоят из стального (квадратного или круглого) вала, к которому прикреплены стальные винтовые лопасти. Винтовые сваи ввинчиваются в грунт с помощью роторного гидромотора

.

Винтовые сваи могут быть указаны инженерами, если сборные или монолитные сваи не подходят. Сборные сваи могут быть не лучшим вариантом там, где необходимо избегать шума и вибрации, например, рядом с жилыми зданиями. Забивные сваи могут не работать в условиях высокого уровня воды или загрязненной почвы из-за высокой стоимости.В зависимости от ситуации винтовые сваи могут быть хорошей альтернативой этим другим методам поддержки фундамента. Потому что система спиральных свай состоит только из одного компонента, самой спирали, и она ввинчивается в землю. Меньше шума, вибрации и общего возмущения грунта.

Коммерческие раскопки и бурение глубоких фундаментов в районе залива

Если вам необходимо коммерческое бурение или выемки грунта в районе залива, наиболее опытным и авторитетным подрядчиком является Lassiter Excavating, Inc.Свяжитесь с Lassiter сегодня, если у вас возникнут вопросы, связанные с коммерческими строительными проектами, чтобы узнать, как наши услуги могут наилучшим образом поддержать их.

Касание земли — лист

Изучение условий грунта перед проектированием и строительством зданий позволит избежать таких проблем, как сырость.

Мой сайт Южные холмы заняты 160 километрами мела, простирающимися от Хэмпшира до береговой линии Сассекса. Из-за этого он признан одним из самых важных меловых ландшафтов в Англии.Он также состоит из холмистых уровней с множеством склонов и гребней по всему ландшафту. По другую сторону гребня береговой линии расположены обрывистые склоны, обращенные на север, и наклонные склоны, обращенные на юг. Геология утверждает, что этот мел образовался из-за того, что планктон (маленькие организмы, обитавшие в море) умер и опустился на дно под дождем из мелкой белой грязи. Затем из этого белого ила образовался мел, слои кремня, оставшиеся от каменного века и морских отложений, когда земля находилась на мелководье 75–90 миллионов лет назад.

Саут-Даунс оставляет остатки мела через Суррей и Кент. Выветривание и эрозия приняли форму долин, вершин холмов и хребтов. Мел также хранит местную воду для жителей с подземным водоносным горизонтом, который ведет к долинам и рекам. Почвы над этим мелом на низинах имеют очень тонкую глубину, что не позволяет на этой территории расти большими деревьями, поскольку корни должны уходить глубоко в землю.

Фундаменты, Есть 4 типа фундаментов при строительстве на участке;

Фундамент ленточный

Ленточный фундамент используется для небольших зданий, например, двухэтажных.Стены этого фундамента располагаются под землей на глубине 500-750 мм в меловых грунтах, но не менее 450 мм для защиты от морозов. В песчаных и глинистых почвах глубина фундамента должна быть не менее 900 мм. В глинистом грунте фундаменты глубиной более 2,5 м обычно неприемлемы, и в этом случае также могут потребоваться сваи, плот или опорные плиты и балочные фундаменты.

Расположенные рядом дренажные траншеи или другие выемки следует располагать под углом 45 градусов или более от стены фундамента. Толщина ленточного фундамента должна быть от 150 до 500 мм.

Падовый фундамент

Используются на плохих основаниях. Отдельные бетонные плиты кладут на несколько метров ниже поверхности или ниже, в зависимости от нагрузки. Сталь укреплена в земле для большей прочности колонн, укрепленных на подушке. Это удержит его и привяжет колонну.

Плот фундаментов

Эти фундаменты используются, когда в земле находится смесь различных грунтов, которые имеют низкую несущую способность и должны выдерживать большие структурные нагрузки.Обычно это болотистая земля, мягкая глина и земля, состоящая из санитарной насыпи или других материалов, таких как мусор, рыхлая почва, твердые отходы и т. Д. Плотный фундамент представляет собой толстую бетонную плиту, армированную сталью, которая покрывает весь контакт площадь конструкции похожа на толстый пол. Это поддержит такие здания, как склады, которые расположены вдоль всей платформы. Равномерное распределение нагрузки снизит напряжение в фундаменте. Избегайте неравномерной осадки, так как земля может двигаться, вызывая образование трещин в здании.

Свайный фундамент

Свая — это бетонный столб, уходящий вниз, глубоко в землю. Затем поверх каждой балки устанавливается заземляющая балка, чтобы соединить балки и создать фундамент. Свайные фундаменты выкапываются на глубину до 50 метров, достаточную, чтобы ударить по скале, чтобы здание не упало или не осело. Это для поддержки таких конструкций, как 50 этажей. Однако свайные фундаменты также можно использовать в качестве фундаментов мелкого заложения, которые обычно используются, когда нагрузки конструкции невелики по сравнению с несущей способностью поверхностных грунтов.Есть много других способов вкрутить колонну в землю без использования бетона, например:

винты заземления

Заземленные винтовые фундаменты Krinner представляют собой более простые, устойчивые и иногда более эффективные альтернативы бетонным фундаментам. один помещается в землю вручную, неглубоко до поверхности земли. Они используются для простых целей, таких как дорожные знаки или большие солнечные батареи.

Наземные арки

Они будут использоваться для поддержки парковых скамеек, хижин или деревянных построек, теплиц и т. Д.c.t. Эти анкеры либо привинчиваются, либо забиваются молотком и могут быть прикреплены к желаемой конструкции, которую вы хотите удерживать на месте.

Пример из практики — Refuge en terre

Нам показали деревянную конструкцию с горизонтально закрепленной планкой поперек конструкции, чтобы сформировать фундамент для гипсовой стены или, в данном случае, стены. Стены были сделаны из соломы и глины, собранной на их участке. Интересно посмотреть, как люди используют материалы в этой области, чтобы создать упрощенный и эффективный дизайн.

Эта хижина была построена как место для медитации. В верхней части конструкции есть линия горизонта с окном из плексигласа, расположенным поперек нее, так что структурой все еще можно любоваться даже в сырых условиях. Строительство заняло всего 8 дней с использованием основных инструментов.

Список литературы

http://en.wikipedia.org/wiki/South_Downs

http://www.
