Мангал из газового баллона своими руками (как сделать, фото, примеры, инструкция, чертежи)

 В данной статье приведен полный цикл изготовления мангала из металлического газового баллона. Вопрос о том, использовать баллон по назначению или в качестве мангала не стоял насущно, просто был лишний газовый баллон. Для каждого это будет индивидуальным решением. Хочется лишь сказать, что использование баллона по моему мнению, это не дорогостоящее безрасудство, так как его цена на вторичном рынке порядка 20$, а скорее даже некая практичность. Барбекю для дачи, которое мне попадалась в магазине, при этом гораздо менее практичное и качественное стоили порядка  50-70$. Итак, начнем…  Как-то в нагрузку к автомобилю мне достался и газовый баллон. Я не собирался воплощать идею заправки автомобиля газом, поэтому баллон по прямому назначению мне не был нужен. Немного приглядевшись к внешнему виду баллона, я увидел в нем мангал, и решил воплотить эту идею в жизнь.

Мангала из газового баллона своими руками (1 вариант) на низких ножках

 Вот такая табличка с маркировкой была прикреплена к баллону (объем не такой уж и большой, всего 50 литров).

Выбирать баллон с меньшим объемом я бы не рекомендовал, так как комфортно готовить на нем что либо, будет практически невозможно. Длина баллона не позволит перекладывать угли с одной стороны на другую.

Для того, чтобы ветер на раздувал угли, решил оставить боковые стенки. Резал рядом со сварным швом, можно сказать по его краю.

Под швами должны быть базирующие кольца, их устанавливают на заводе производителе баллонов, для того чтобы правильно стыковать корпус и днище. Не прорезайте их они будут выполнять функцию удерживающей полки для крышки нашего мангала.

В итоге получаем две детали из одной

устанавливаем петли, первоначально я их закрепил на заклепки, так как очень сложно базировать и варить. В последствии варить петли к крышке и корпусу обязательно, так как алюминиевые заклепки просто могут не выдержать таких температур и ваша крышка отвалится.

в итоге получаем следующее

Выбираем и размечаем места для ручек. Я выбрал самые дешевые металлические ручки, ручки с деревянными накладками как мне показалось могут обгореть, разбухнуть на улице, от влаги и вообще намного быстрее придут в негодность

Для того чтобы металл корпуса не повело от высоких температур и для крепления ног по периметру краев реза был приварен уголок 32*32. В этом случае очень удобно пользоваться струбцинами, металл корпуса и уголка можно почти без зазора прижать друг к другу. Уголок возле петлей привариваем внутрь корпуса, на него будет в последствии опираться шампур или решетка.

потом привариваем и ножки, были сделаны короткие что бы удобно было перевозить мангал в багажнике автомобиля, в последствии планируется при установке дорастить их до необходимой длины

…привариваем петли к крышке и корпусу, в моем варианте петли приварил в одном направлении это позволит снимать крышку, если вы хотите что бы крышке была не съемной варите пели по направлению — «друг к другу»

. ..привариваем стержни ручек и прикручиваем их на место.

Устанавливаем крышку мангала на петли…

Примеряем длину и угол, изготавливаем ограничители для крышки.

Вот так они будут держать крышку мангала. Внизу для обеспечения жесткости, ножки «связал» между собой дополнительным уголком.

Сверлим отверстия, для того чтобы сгоревший уголь мог свободно высыпаться, вода попавшая в мангал свободно выливаться и конечно для лучшей тяги и сгорания дров. Болгаркой делаем прорези для установки шампуров. В случае если у вас крышка не съемная операцию сверловки отверстий лучше делать до установки крышки.



Вот в принципе и все, наш мангал из автомобильного баллона для прекрасного времяпрепровождения на даче или на природе готов. Красить мангал или нет, это на любителя. Я не стал, так как краска все же это химия, а она нам при приготовлении мяса ни к чему, кроме того мангал обгорел и стал одноцветным — черным.

 Фото — мангал из газового баллона в «работе».

Были опасения, что высокие температуры пагубно повлияют на формы мангала и его может повести, но толщина металла баллона оказалась вполне приемлимой для столь серьезных температурных испытаний. При использовании нет даже намека на изменение форм конструкции.
 Также хотелось отметить высокий КПД, в этом мангалу хорошо помогает железная крышка, которую можно закрыть. Даже при незначительном объеме углей, но единожды прогревшись, металл долго сохраняет и отдает тепло, так необходимое для приготовления пищи.
 Если вам нужен больший объем камеры для приготовления пищи на огне, то рассмотрите вариант изготовления барбекю. Более подробно о изготовлении барбекю в статье «Барбекю своими руками».

Мангала из газового баллона своими руками (2 вариант) на высоких ножках съемный

Принципиально этот мангал мало чем отличается от предыдущего, но несколько различий все же есть. Во-первых, это более высокие ножки, что удобнее в случае стационарного применения мангала, не придется наклоняться при приготовлении пищи. Во-вторых, он съемный. Такое свойство помошет вытряхивать из него уголь, а также разобрать при необходимости для переноски или перевозке. Теперь давайте подробнее…

Имеется газовый баллон.

Делаем под него такие вот стойки. Используется шинка, которую гнем по диаметру баллона, а также квадрат — труба 20*20.

Вот две стойки, по одной с каждой стороны.

Теперь, чтобы конструкция была устойчивой, свариваем стойки между собой, ориентируясь на строительную длину баллона. Применяем металл имеющийся в наличии.

Выставляем баллон на уже на сформировавшиеюся стойку и начинаем работать с ним.

Срезаем крышку примерно по тому же алгоритму, как и в предыдущем случае. Режем с торцов по швы донышек, а с одной стороны крышки по сварной шов корпуса.

Приваривам петли. Здесь как кто-то сказал в одном из комментариев к статье, лучше сделать следующим образом. Пропилить прорезь, затем на нее наварить петли, затем пропилить крышку до конца. Возможно так лучше, а может нет. Я в частности не пробовал…

Привариваем опоры для удержания крышки в открытом состоянии. Без них крышка будет опрокидываться назад и доставать ее будет не удобно.

Вот так опоры будут держать крышку.

Сверлим 2 ряда отверстий. 1 ряд внизу для воздуха и в случае если в мангал попадет влага. Второй, для шампуров.

С другой стороны делаем прорези, также для шампуров. Для того, чтобы их можно было базировать в определенном состоянии и они не проворачивались.

Вот так…

Вот в принципе и все, можно запускать мангал.

При необходимости после обжига мангал можно покрасить.

Не забываем покрасить и ножки мангала. Вот им то защита от окружающей среды точно не повредит. Мангал готов. Как мы и говорили вариант почти идентичный предыдущему, с небольшими особенностями. Теперь о мангалах из баллона с кардинальными отличиями.

Как сделать 2 мангала из 1 газового баллона

Здесь можно вспомнить мультик про шапочника, который сшил семь шапок, но получились эти шапки, мягко говоря, «так себе». Так можно сделать и с баллоном, если разрезать его четко пополам и вдоль. Отверстия в мангале сверим также как  в варианте выше, для того чтобы обеспечить конвекцию, а значит приток кислорода к дровам и теплого воздуха к приготовляемой пище.  Далее привариваем ножки, вот мангал и готов!

Из минусов можно выделить лишь отсутствие крышки и боковых стенок. Это значит, что вполне возможно боковой ветер будет поднимать в мангале пепел, а также не будет возможности закрыть крышку, чтобы пища «потомилась» на остатках дров. Такой мангал останется не прикрыт, в случае дождя.
 Ну, а плюсы, мы уже тоже собственно разобрали.  Это возможность сделать 2 мангала из одного баллона. Так скажем если у вас два места, где вы обычно готовите пищу, или вам необходимо два мангала на две семьи, то это очень даже удачный вариант. Еще один плюс, что сделать такие мангалы проще, чем один с крышкой. Они довольно простые по конструкции, здесь даже можно обойтись без каких либо предварительных разметок и чертежей.

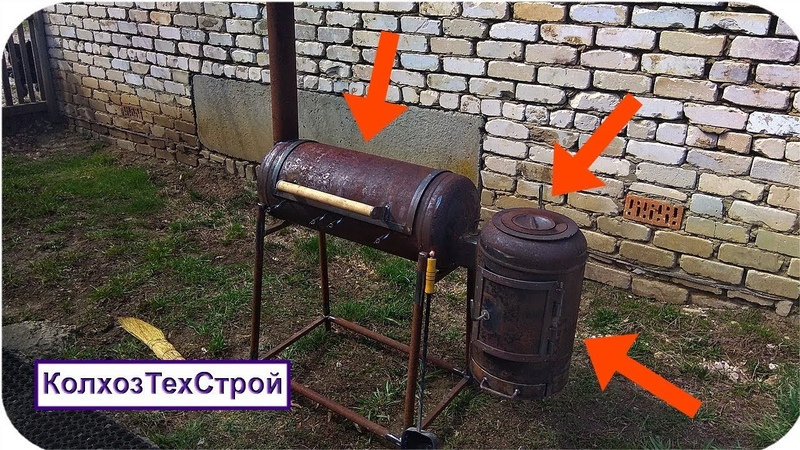

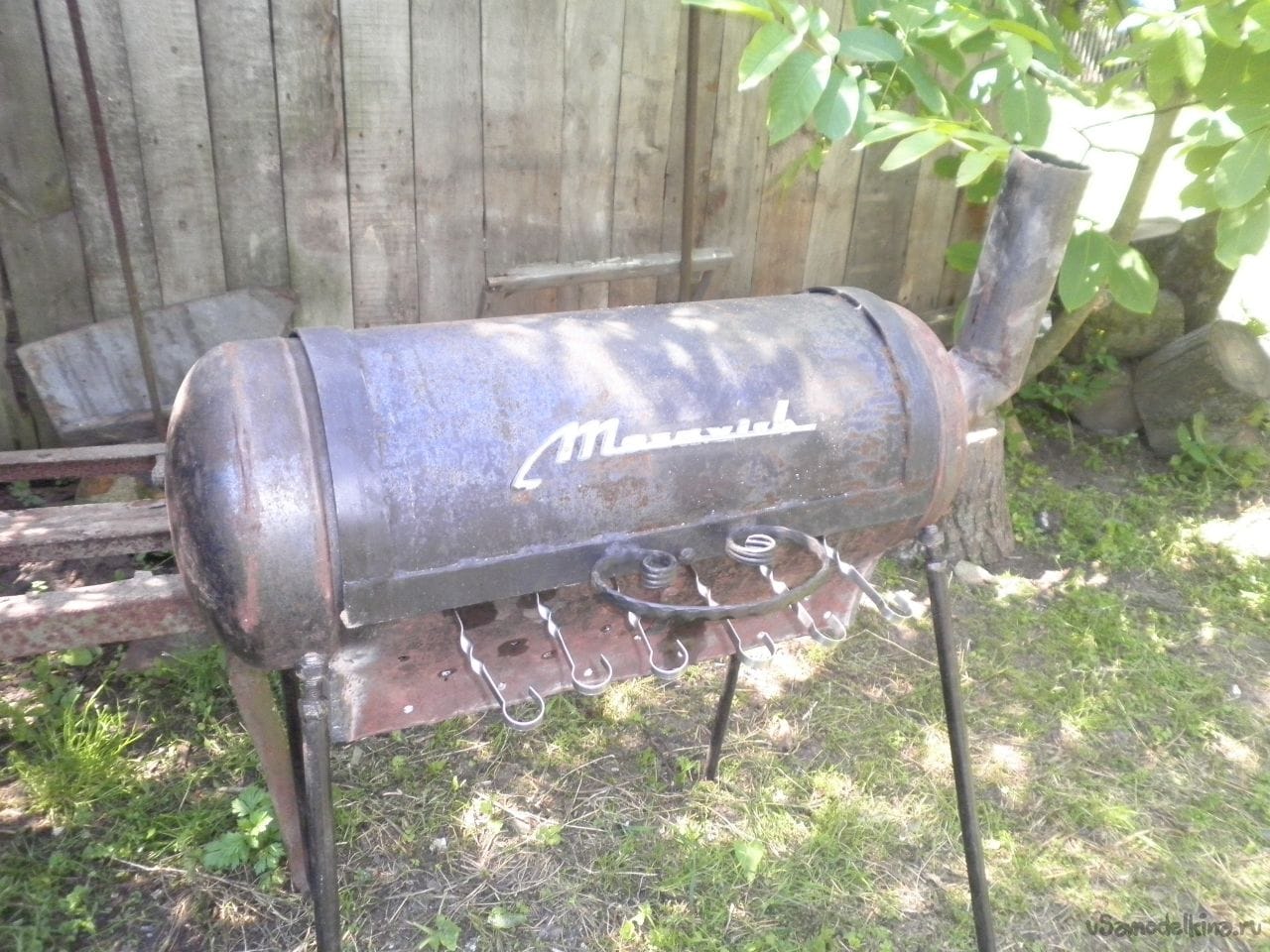

Мангал из газового баллона с трубой своими руками

В мангале с крышкой все хорошо, за одним исключением. Крышку нельзя опустить до тех пор, пока все дрова не прогорят. Если вы опустите крышку ранее, то огонь просто потухнет от недостатка кислорода. Кислорода может быть недостаточно даже для горения остатков углей.

 В итоге, дрова (угли) начнут просто шаять, дымить, угасать. В таком состоянии они будут находиться пока либо не потухнут совсем, либо не превратятся в пепел. Можно сказать, что в этом случае мангал превращается в коптильню. Но в этой статье совсем не о ней. Для того чтобы исключить такой вариант развития событий, то есть чтобы дрова (угли) догорали при достаточном объеме кислорода, необходимо обеспечить конвекцию – тягу. Устанавливая на мангал с торца дымоход – трубу, тогда в этом случае крышку можно будет закрыть и продолжить приготовление пищи уже с закрытой крышкой.

Плюс такого мангала будет в том, что можно будет готовить пищу во время дождя, а также на пищу будет лететь меньше пыли. Не забывайте только время от времени приподнимать крышку, чтобы наблюдать за состоянием приготовляемого блюда.

Подводя итог об изготовлении мангала из газового баллона своими руками

 Итак, можно с уверенностью сказать, что вариаций изготовления мангала из газового баллона своими руками очень много.  Мы вам привели три. Если покопаться и пофантазировать, то их по факту бесконечное количество. Так при изготовлении мангала можно использовать встроенные термометры , что добавит ему функциональности. Можно применить кованые элементы, что добавит ему изящества. Любое отступление от «среднестатистического», лишь добавит вашему мангалу оригинальности, и сделает его особенным! Так что не бойтесь, экспериментируйте и воплощайте.
 Если вам не по душе мангал из баллона, то можете изготовить мангал из металла — «Мангала из металла своими руками».

🔥 Мангал из газового баллона своими руками: материалы, порядок действий

Лето – пора отпусков и отдыха на природе или даже во дворе собственного частного дома. А какой же отдых без шашлыка или овощей на мангале. Сейчас не составляет никаких проблем приобрести его в магазине, но предлагаемую в сетевых супермаркетах продукцию можно назвать одноразовой. После основательного прогрева тонкий металл ведёт. А вот более качественные мангалы приобрести довольно проблематично по причине высокой стоимости. В сегодняшней статье рассмотрим варианты изготовления мангала своими руками из газового баллона и разберём, насколько сложной может быть такая работа.

Мангал из газового баллона очень удобен для большой компании
ФОТО: прорабофф.рф

Содержание статьи

Особенности газовых баллонов: на что следует обратить внимание

Газовые баллоны имеют различные размеры. Наиболее оптимальным для изготовления мангала можно назвать стандартный, диаметром 300 мм и длиной 980 мм. Однако следует понимать, что такой мангал будет стационарным, возить его с собой на природу не очень удобно. Поэтому рассматриваемые сегодня конструкции больше подойдут для частного дома, дачи или даже гаража.

Стандартные газовые баллоны для изготовления мангала найти несложно. Их можно приобрести на любой заправочной станции. Дело в том, что такие ёмкости имеют определённый срок службы, по истечении которого эксплуатация в качестве хранилища для газа не допускается. А вот для изготовления мангала отслужившая свой век ёмкость вполне подойдёт.

Вот такие газовые баллоны прекрасно подойдут для изготовления мангала
ФОТО: sobitie.com.ua

Эскиз будущего мангала: необходимые детали

Для того, чтобы зарисовать предварительный эскиз будущего мангала из газового баллона, необходимо понять, какие элементы должны в нём присутствовать. Из обязательных можно отметить:

  • крышка, вырезанная из боковины баллона;
  • ручка на крышке;
  • вырезы под шампуры;
  • поддувальные отверстия;
  • петли, соединяющие крышку и корпус;
  • дымоотвод;
  • ножки (возможно с полкой для дров или мешка с углём).

Очень часто домашние мастера добавляют в конструкцию уголок по внутренней части баллона, на который (при необходимости) можно уложить решётку для барбекю.

Набросок будущего мангала из газового баллона
ФОТО: metmastanki.ru

Алгоритм производства подготовительных работ: правила техники безопасности

Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.

Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.

Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водой
ФОТО: pochini.guru

Разметка и резка газового баллона

Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.

Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.

Примерная разметка газового баллона с размерами
ФОТО: metmastanki.ru

Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.

Монтаж крышки мангала

Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.

Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.

Вот такую цепочку можно использовать в качестве ограничителя
ФОТО: youtube.com

Особенности дополнительных элементов корпуса мангала

В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.

Изготовление ножек или подставки

Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.

Ножки можно сделать съёмными или стационарными
ФОТО: drive2.ru

Статья по теме:

Беседка с мангалом: проекты, фото интересных решений, выбор материала, как правильно выбрать зону барбекю, особенности возведения беседки для дачи с мангалом — читайте в публикации.

Плюсы и минусы мангала из газового баллона

Единственным минусом подобной конструкции можно назвать её размеры и малую мобильность. Хотя для многих этот момент, наоборот, является плюсом. Ведь если собираться большой компанией, маленького мангала будет недостаточно. А вот положительных сторон здесь действительно много. Среди них:

  • толстый металл, который не прогорит и не деформируется под воздействием высоких температур и открытого пламени;
  • при правильном подходе к монтажу конструкции, её можно использовать не только как мангал, но и в качестве коптильни, а также для приготовления барбекю;
  • по окончании готовки нет необходимости заливать несгоревшие угли водой, достаточно закрыть крышку и оставить мангал на некоторое время, а после убрать золу;
  • дешевизна конструкции – приобретение баллона обойдётся в меньшую стоимость, нежели покупка готового мангала;
  • простота изготовления – даже при отсутствии опыта подобных работ можно сделать мангал за несколько часов.
Также можно продумать и фиксацию решётки для барбекю
ФОТО: drive2.ru

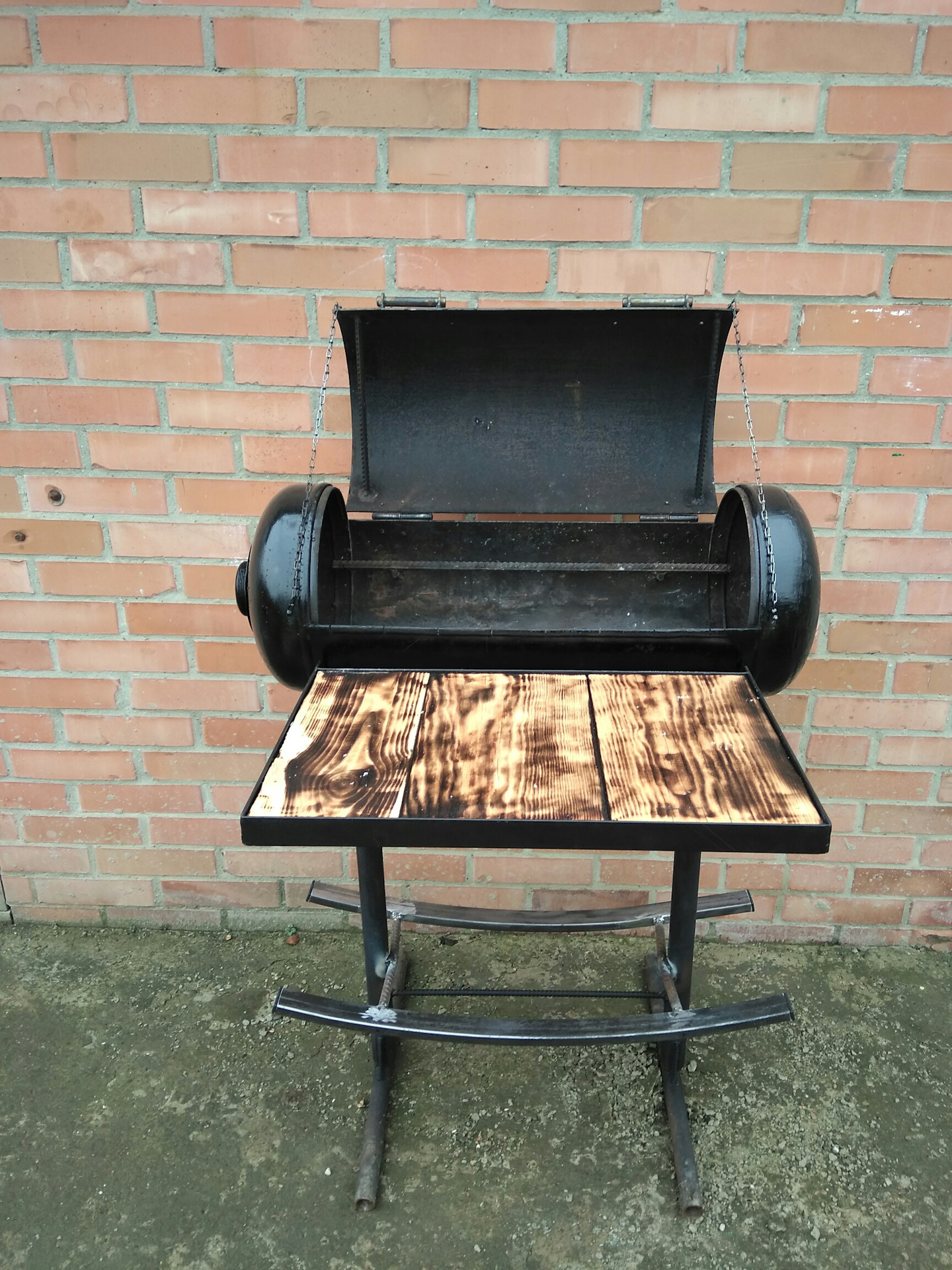

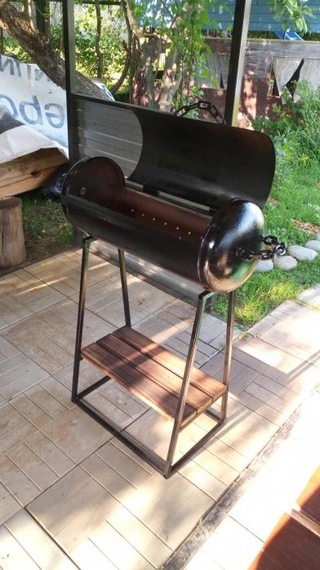

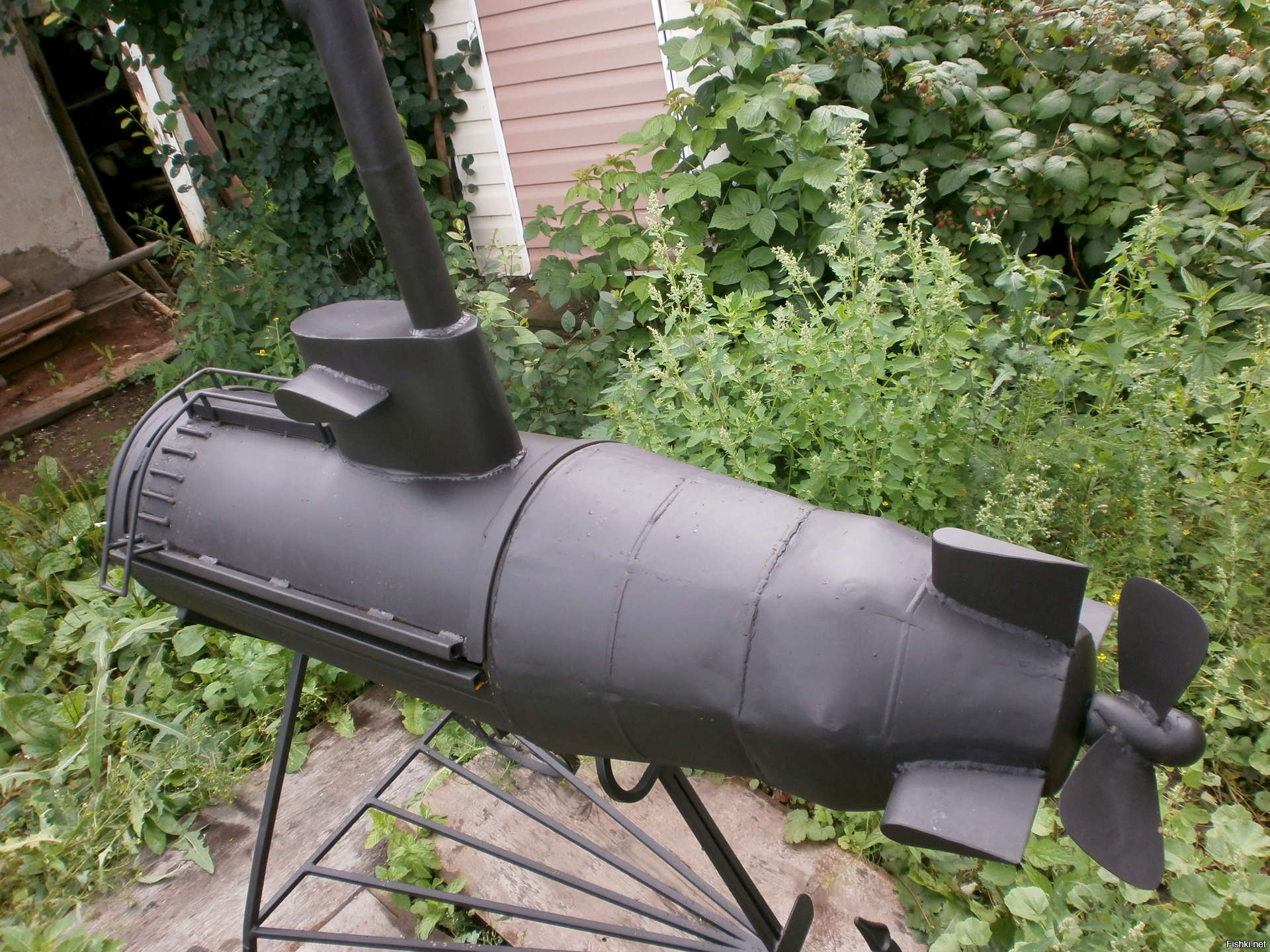

Несколько фотопримеров мангалов, изготовленных из газовых баллонов руками домашних мастеров

Для того, чтобы уважаемому читателю было понятнее, как могут выглядеть подобные изделия, предлагаем ознакомиться с фотопримерами, собранными нашей редакцией.

Подведём итог

Изготовление мангала из газового баллона своими руками – процесс не сложный, не требующий большого количества времени. Если в хозяйстве домашнего мастера найдётся старый баллон из-под пропана, мангал становится и вовсе бесплатным. И наверняка, любой согласится, что собраться большой компанией во дворе частного дома или на дачном участке, пообщаться под шашлычок – это очень приятно. Ведь отдыха требует не только тело, но и душа. А значит, подобные конструкции никогда не выйдут из моды и будут востребованы, по крайней мере, в России.

Очень надеемся, что изложенная в статье информация будет полезна нашему читателю. Если у вас возникнут вопросы по теме, задавайте их в обсуждениях ниже. Также просим вас поделиться своим опытом в изготовлении мангалов из газовых баллонов или иных подручных средств, если таковой имеется. Эта информация будет очень полезна начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А мы, напоследок, по уже сложившейся доброй традиции, предлагаем вашему вниманию короткий, но довольно информативный видеоролик по теме.



Предыдущая

ПостройкиНаслаждайтесь отдыхом на даче: рекомендации по выбору бассейнов

Следующая

ПостройкиТуалет для дачи своими руками: пошаговая инструкция возведения такой нужной постройки

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Из газового баллона мангал. Мангалы

Едва слышный треск дров, тихий вечер и запах свежих овощей и мяса, поджаренного на решетке мангала… Это один из лучших способов восстановить силы и получить заряд положительного настроения. А если все было сделано самостоятельно, в том числе из газового баллона мангал, то помимо хорошего отдыха появится уверенность в собственных силах.

Принцип сборки мангала

Основное предназначение любой мобильной конструкции для жарки продуктов – обеспечить максимальный комфорт процесса приготовления. Для этого можно купить заводские модели мангала, но не всегда их качество соответствует стоимости. Поэтому зачастую предпринимаются попытки самостоятельного изготовления мангала. Но перед началом проведения сборки необходимо выяснить основные принципы его конструирования.

Нередко можно встретить самодельный мангал из газового баллона. Фото подобных конструкций говорит об относительной простоте их изготовления. Но без грамотного подхода эксплуатационный срок мангала будет минимален. Поэтому необходимо выяснить принципы его сборки:

  • Материал изготовления должен отвечать требованиям безопасности.
  • Выбранный баллон не имеет явных и скрытых дефектов.
  • Дополнительные комплектующие (сетка, подставка) также изготавливаются из негорючего материала металла или стали.

Взяв за основу эти правила, можно в итоге собрать из газового баллона мангал, качество которого будет не хуже заводских моделей.

Выбор материала

Для практической реализации идеи создания барбекю своими руками необходимо сначала выбрать материал изготовления. Основу конструкции будет составлять бытовой газовый баллон. Рекомендуется выбирать нестандартные размеры с увеличенным диаметром и относительно небольшой высотой. В качестве примера можно взять изделие с габаритами:

  • Высота – 610 мм.
  • Диаметр – 292 мм.
  • Объем – 27 л.

Толщина стенок должна составлять не менее 3 мм. Для экономии средств берут б/у баллон, поэтому нужно тщательно проверить корпус на целостность и отсутствие явных признаков глубокой коррозии.

Для изготовления опорных элементов (стоек) лучше всего использовать металлическую трубу круглого сечения. Помимо приготовления шашлыка можно сделать сетку для барбекю. Для этого берут любую подходящую заготовку и обрезают согласно внутренним габаритным размерам баллона.

Чертеж

Лучше всего планировать универсальный мангал из газового баллона. Чертежи этой конструкции должны включать в себя габаритные размеры, комплектующие — стойки, петли, сетку и ручки для переноса. Перед составлением плана работ поверхность баллона очищается от грязи, измеряются его геометрические размеры.

Затем на основе имеющихся материалов составляется сборочный чертеж. В нем указываются все изменения в конструкции баллона. Так как стандартная длина шампура колеблется от 30 до 45 см, крышку необходимо сделать съемной. Для этого монтируют поворотные петли в одном направлении – в таком случае верхнюю часть конструкции можно будет оперативно снять. Также на чертеже указывается длина стоек. Она должна быть такой, чтобы окончательная высота конструкции была удобна для приготовления.

Материалы и инструменты

Сделать из газового баллона мангал можно, только имея необходимое оборудование и расходные материалы. Они подбираются согласно составленному ранее чертежу и технологической схеме изготовления. Минимальный перечень инструментов представляет собой следующий набор:

  • Сварочный аппарат. Можно использовать маломощную модель, так как объем работ будет небольшим.
  • Электроинструмент – дрель и угловая шлифовальная машина.
  • Рулетка, строительный уровень.

При практических навыках работы со сварочным аппаратом в случае его отсутствия можно воспользоваться услугой аренды. Если заранее спланировать все мероприятие, то на изготовление потребуется максимум один день.

Из материалов понадобится газовый баллон, стальная труба (метраж согласно расчета в чертеже), решетка. После подбора вышеперечисленных комплектующих и инструментов барбекю-мангал из газового баллона готов к практической реализации.

Подготовительные работы

Перед началом выполнения сборки необходимо обработать баллон для его модификации. Так как в процессе эксплуатации в нем, возможно, сохранились остатки газа, на первом этапе нужно от них избавиться . Для этого удаляют вентиль и оставляют емкость на открытом воздухе на 1,5-2 часа. После этого можно приступать к обработке поверхности.

С помощью шлифовального груза удаляется слой краски и проверяется целостность корпуса. Окончательная обработка рекомендуется только после изготовления конструкции. Выполнять работы лучше всего вне помещения.

Сборка

После окончания подготовительного этапа можно приступать непосредственно к изготовлению конструкции. Сначала с помощью шлифовальной машины (болгарка) удаляется вентиль. Затем баллон устанавливается горизонтально и выполняется разметка линии отреза.

При проведении работ следует соблюдать технику безопасности. Поэтому необходимо надеть специальные защитные очки и перчатки. Для предотвращения изменения геометрии поверхности во время резки линия обработки увлажняется с помощью воды. После снятия крышки следует внимательно изучить внутреннее состояние баллона. Небольшие дефекты (ржавчина) обрабатываются до полного удаления. При этом толщина изделия не должна сильно уменьшиться.

Следующий этап работ, после которых будет сделан из газового баллона мангал, заключается в изготовлении на торцевой поверхности углублений для фиксации шампуров. Их количество определяется высотой заготовки. Для нормального приготовления шашлыка рекомендованное расстояние составляет 20-25 см.

Далее согласно внутренним размерам изделия делается металлическая сетка для барбекю. Измеряется длина получившегося отверстия и по полученным данным уменьшается заготовка. Для механической прочности рекомендуется установить ребра жесткости на сетку по периметру. К корпусу привариваются петли. Они должны быть стальными, чтобы при разогреве мангала не потеряли свою форму. Окончательный этап изготовления – установка стоек. Для большей устойчивости они должны располагаться по краям конструкции.

Это самая популярная технология, по которой изготавливаются мангалы. Фото, чертежи и их эксплуатация говорят о надежности и относительной простоте сборки. Но для отличного результата необходимо изначально взять качественный материал и комплектующие. Только так можно изготовить функциональный надежный мангал.

Мангал из газового баллона своими руками

Каждый человек, живущий в частном доме хоть раз задумывался над тем, что очень хотел бы себе гриль на заднем дворике. Американская культура приготовления пищи на гриле была очень романтизирована как фильмами и сериалами, так и всяческими клипами, или книгами.

Но на самом деле, данный вид досуга – довольно приятен. Он схож с нашей культурой приготовления шашлыков. А ведь по сути – что шашлыки, что стейки или сосиски, приготовленные на гриле, отображают одну и ту же потребность – свежий воздух и вкусная еда. Поэтому, если человек устал от привычных шашлыков, то гриль – отличная замена.

Гриль

Гриль – довольно интересная вещь. О нём можно рассказывать много и долго, но зачастую вопрос стоит в цене. Хоть Данный товар и сложно назвать дорогим, но наша душа повёрнута на экономии и мыслях в стиле: «Но можно найти дешевле», или «Дешевле будет самому сделать». А ведь и вправду, стоимость гриля будет больше стоимости нашей самоделки в несколько раз.

И так, давайте уже перейдём к выбору основы. Мангал? Нет, очень тонкий. Ведро? Та же проблема, в добавок – ведро – не очень уж удобно использовать. Тогда что?

Заглянув в гараж можно найти много чего интересного, как например старый газовый баллон, который может быть того же возраста, что и нашедший его человек.

Видов баллонов есть много и можно даже сделать мангал из маленького газового баллона своими руками, но использовать мы будем исключительно пропановый, просто был именно он.

Плюсы и минусы самодельных мангалов

Материал и конструкция баллонов определяют плюсы мангалов:

  • толстые стенки из качественного металла устойчивы к высоким температурам;
  • многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
  • удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
  • экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
  • скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.

Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.

Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

Начнём

Для начала нужно избавиться от остатков газа. Даже с учётом того, что это может быть баллон, пустующий уже в течение нескольких лет, там скорее всего есть газ.

В некоторых видео изготовления мангала из газового баллона своими руками этот факт упускается, но он очень важен, ведь здоровье всегда должно быть на первом месте.


Читайте здесь — Как сделать клетку для перепелов своими руками: инструкция по постройке и обустройству перепелиных клеток (130 фото)
«>


Для того, чтоб убрать весь газ нужно прежде всего вылить жидкие остатки. Далее – стоит просверлить ручной дрелью несколько дырок, так как после опускания давления в баллоне всё ещё остаётся газ, а при использовании болгарки баллон и вовсе может взорваться.

Далее – баллон продуваем в течении некоторого времени, чтобы окончательно избавиться от газа. Запах газа остаётся даже после продувания, так что на него можно не обращать внимания, ибо даже после прожигания он остаётся.

Инструменты и материалы

  1. Газовый баллон на 50 л
  2. Болгарка, отрезные и шлифовальные круги.
  3. Сварочный аппарат.
  4. Дверные петли для крышки (2 шт.).
  5. 2 уголка 40 мм.
  6. Арматура или уголок для ножек (7 м.
  7. Мел для нанесения разметки.
  8. Рулетка, линейка.
  9. Дрель и сверло по металлу 10–12 мм.
  10. Два разводных ключа.
  11. Труба около метра длиной (используется как вспомогательный рычаг).
  12. Металлический квадрат 20/20 (для изготовления ножек).

Слесарная часть

Теперь переходим к слесарной части нашей работы. На данном этапе нужно очистить баллон, а для этого – мы берём болгарку, лепестковый круг и аки кореец из видео про яблоко, ручку, ананас и пирог — соединяем.

Посмотрите еще здесь!

Чистится такой комплектацией довольно быстро, удобно и приятно, так что ещё не добравшись до приготовления мяса можно получить удовольствие. Теперь нужно разметить линии вырезов, так, чтоб получилась крышка.

Теперь, чтоб узнать, как сделать мангал из газового баллона своими руками, мы берём болгарку и, наконец-то, начинаем ею работать.

Первым делом, выпиливаем аккуратную линию вдоль баллона. Это та часть крышки, к которой привариваются петли, так что нужно выпилить идеально ровную линию, тут «на глаз» пробовать не стоит, иначе крышка даже не откроется. Теперь мы берём сами петли и привариваем их так, чтоб крышку нельзя было снять с мангала, аки дверь в комнату.

Теперь дорезаем щель крышки окончательно. Стоит сказать, что можно отрезать нижний пояс, ибо ни эстетической, ни практической ценности он не несёт.

Далее — привариваем рамку крышки, чтоб крышка не впадала во внутрь. Для этого можно использовать двух сантиметровую полосу, которую привариваем и сгибаем через каждые сантиметров десять. Все края, которые могут порезать руки (а это – все края) – обрабатываем всё той же болгаркой.

Посмотрите еще здесь!

  • Коптильня горячего копчения своими руками: 100 фото, обзор лучших чертежей, выбор проекта и варианты постройки

  • Как сделать клетку для попугая: основные требования, инструменты и материалы, пошаговая фото-инструкция. Советы мастеров по обустройству клетки
  • Тележка своими руками — как и из чего построить декоративную и инструментальную тележку (135 фото и видео)

Теперь срезаем вентиль и завариваем дырку. После – делаем отверстия для вентиляции, к слову если их не делать, то можно ответить на вопрос: как сделать мангал-коптилку из газового баллона своими руками. Их можно сделать выше места, где был вентиль, а также – сделать дырки для подсоса воздуха, снизу и с другой стороны относительно вентиляции.

Окидывая взглядом сделанное – видим щель возле петель. Её убираем очень просто – завариваем ещё одной полосой, но с внутренней стороны.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

  1. распиливание баллона,
  2. приваривание ножек,
  3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза. Важно использовать средства индивидуальной защиты — маску, перчатки.

Поперечные распилы делают, сместившись на 10-15 мм от сварных швов. В этих точках металл двойной, и сдвиг сэкономит немного времени и часть круга болгарки. Кроме того, на нижнем слое будет удобно лежать крышка мангала-барбекю.

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

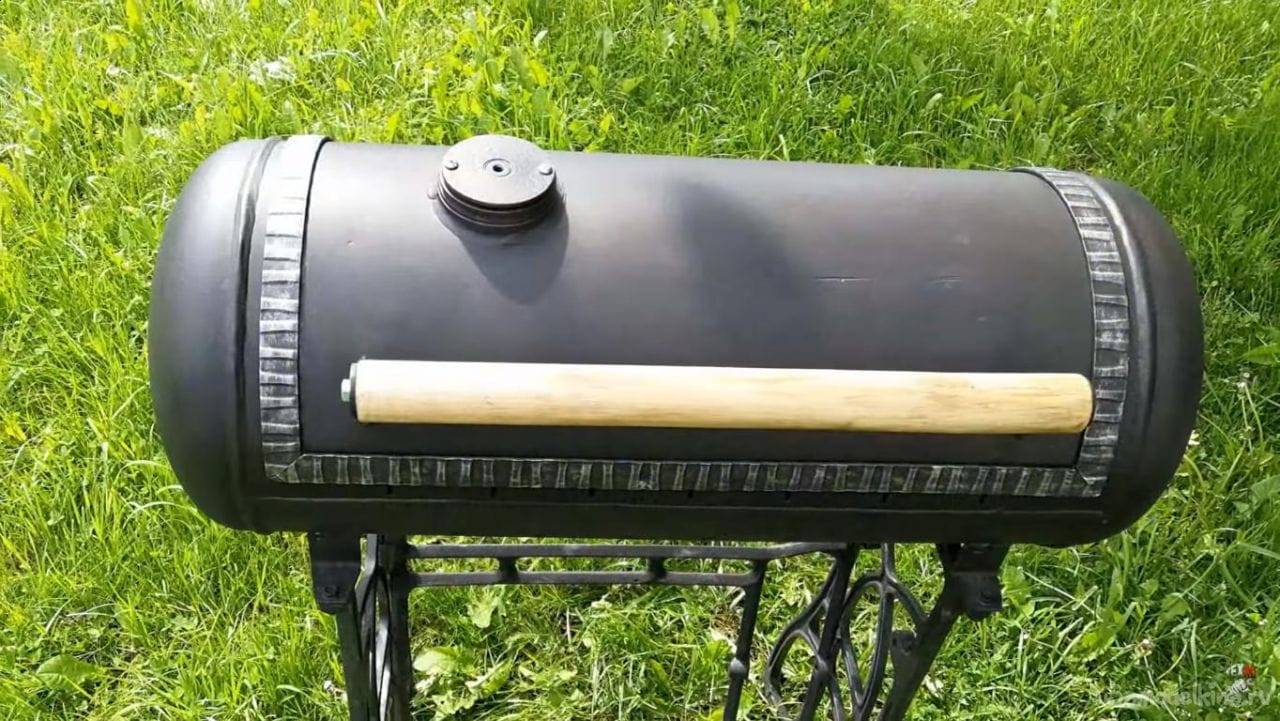

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

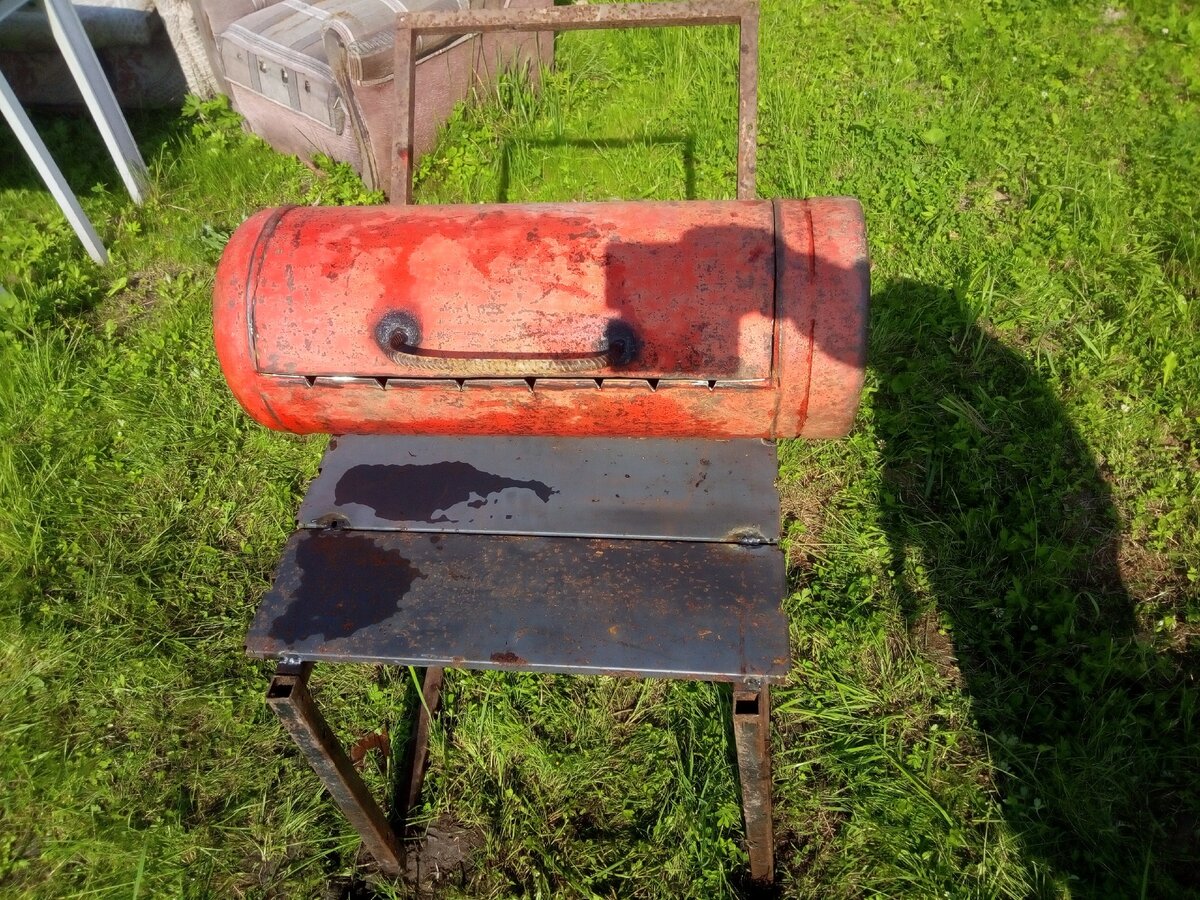

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

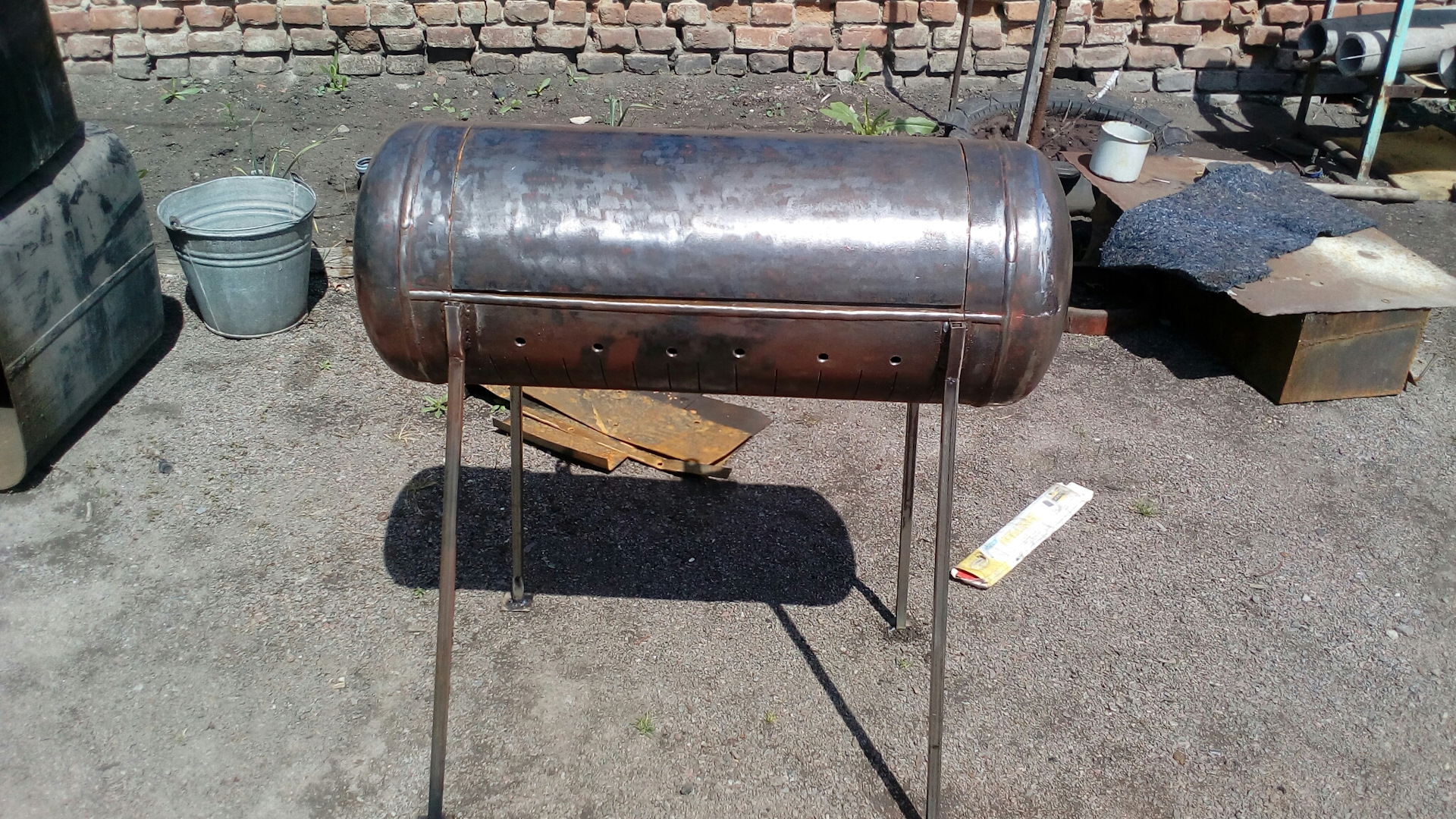

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

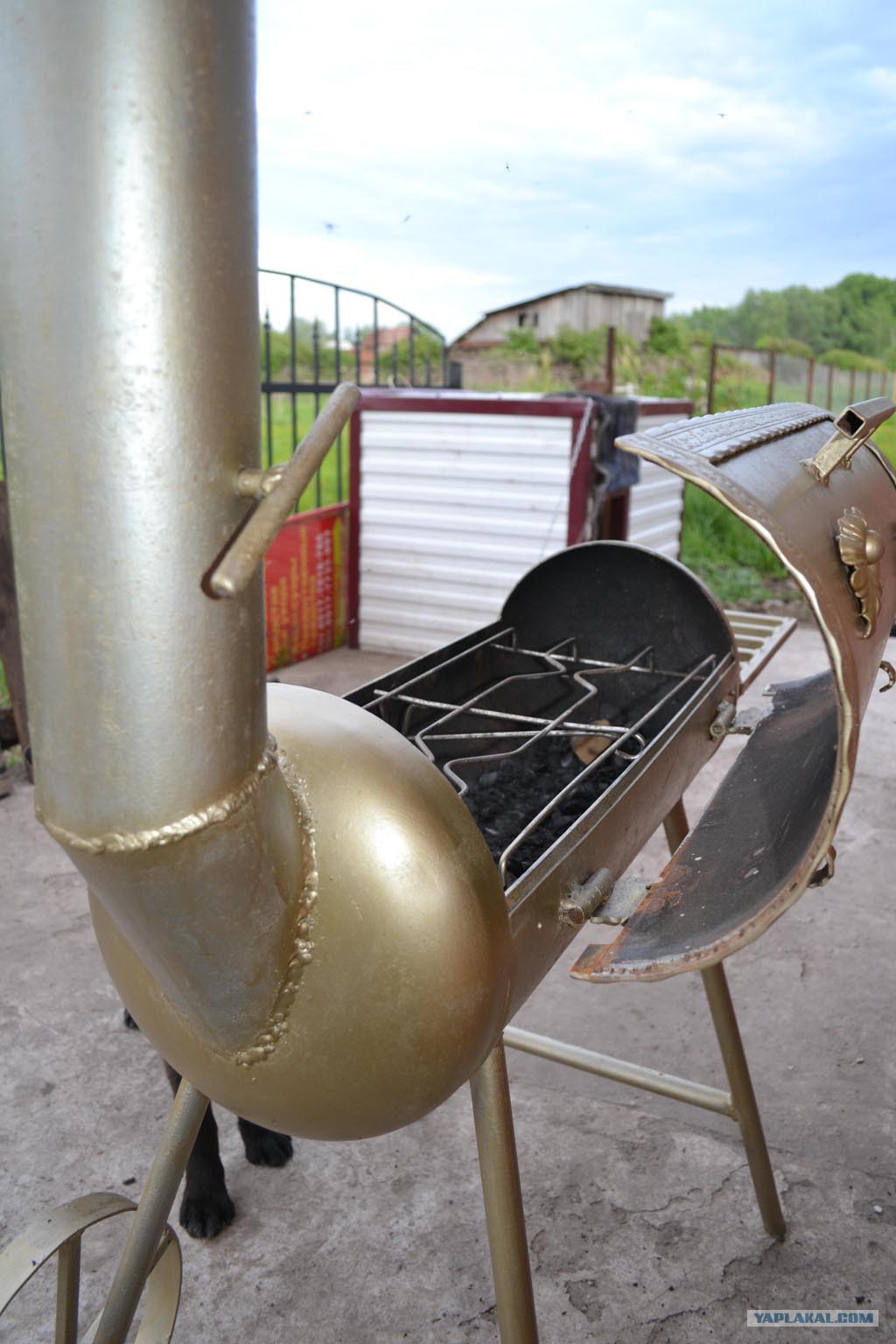

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Внешний вид

Теперь можно уже исправлять и доделывать внешний вид. Первым делом – делаем ручку. Стоит выбрать дуб, или другое дерево, ибо брать потом гриль за железную ручку будет не очень приятно.

Ручку можно сделать из оцилиндрованного на станке бруска, внутри которого будет железный сантиметровый (как минимум) прут. Эту ручку привариваем концами прута к крышке.

Решетку конечно можно сделать самому, но намного легче использовать старую решетку от радиатора. Единственное что – в обоих случаях нужно зачистить её от ржавчины. Ножки можно сделать из стальных брусков, но тогда весь гриль выйдет ну очень уж тяжелым, так что подбирайте под свой вкус.

Посмотрите еще здесь!

Теперь самое время для покраски и приведения к крутому внешнему виду. Можно сделать, например, мангал паровоз из газового баллона своими руками, так что тут уже фантазия и немного больное (так лучше) воображение.

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.

Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.

Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.


Кран газового баллона откручивают газовым ключом Источник pochini.guru

Внимание

Как заключение – работа с баллонами из-под газа – очень опасная вещь на начальных этапах, так что будьте предельно аккуратными и тогда сможете радовать себя и близких барбекю хоть каждый день.

Видео-инструкция

Красивая и ухоженная веранда тоже может стать удачным местом для проведения летней трапезы. Примеры удачных фото-проектов с подробным описанием процессов работ, начиная с проектирования и заливки фундамента и заканчивая обшивкой кровли, представлены в нашей статье.

Фото мангала из газового баллона своими руками

Мини мангал из баллона от фреона своими руками

Многие не представляют отдых на природе без шашлыков или барбекю. При их приготовлении очень выручают покупные компактные мангалы. К сожалению, они сделаны из очень тонкой листовой стали, поэтому быстро прогорают, и за пару сезонов приходят в негодность. Гораздо практичней сделать мангал своими руками из баллона из-под фреона. Он получается намного долговечней покупного.

Материалы:

  • Баллон от фреона 12-15 л;
  • приварные дверные петли — 2 шт.;
  • арматура 12 мм;
  • труба 32 мм;
  • решетка от холодильника или духовки;
  • термостойкая краска.

Процесс изготовления мангала из баллона от фреона

Из баллона нужно стравить остатки хладагента. Используя нитку, необходимо обвязать его вдоль, чтобы разделить на 2 одинаковые половины. По шнурку наносится разметка, для распила баллона пополам. С помощью болгарки срезаются ручки баллона.

Далее нужно разрезать его стенки по разметки, но не дорезая дно и верх. Кран можно не выкручивать, а спилить.

Пока половины баллона удерживаются, нужно приварить на них 2 дверные петли. Так они точно будут располагаться ровно.

Затем можно дорезать его по меткам, и зачистить резы от заусенцев. В результате получается заготовка мангала с открывающейся крышкой. Далее следует зачистить всю краску.

К половинкам привариваются ранее срезанные ручки.

К мангалу привариваются 4 заостренные ножки из арматуры.

В крышке со смещением к краю просверливается отверстие, и вваривается трубка для отвода дыма.

Под размер мангала выпиливаться решетка. Ее можно взять из старого холодильника или духовки.

Сверху его нужно покрасить термостойкой краской.

Мангал благодаря острым ножкам при установке вдавливается в грунт, что дает ему полную устойчивость. Разжигать в нем можно как угли, так и дрова.

Он может использоваться с шампурами или с решеткой.

Получается легкая компактная конструкция, без проблем помещающаяся в багажник любого автомобиля.

Смотрите видео

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Типы и принципы работы мангалов

Конструкция представляет собой открытое устройство или замкнутую систему, применяемую для разведения огня с целью термической обработки мясных, овощных, рыбных ингредиентов и последующего приготовления различных блюд.

Классический мангал содержит набор шампуров и пазы для из установки. Устройство имеет высокие показатели жаропрочности. Коптильня любого типа сохраняет геометрическую стабильность в условиях регулярного термического шока и длительного нагрева до экстремальных температур.

Конструкцией предусмотрены технологические отверстия небольшого диаметра, через которые проникает атмосферный воздух, необходимый для поддержания химической реакции горения. Модель, дизайн и размеры жаровни выбирают исходя из собственных потребностей и используемой заготовки.

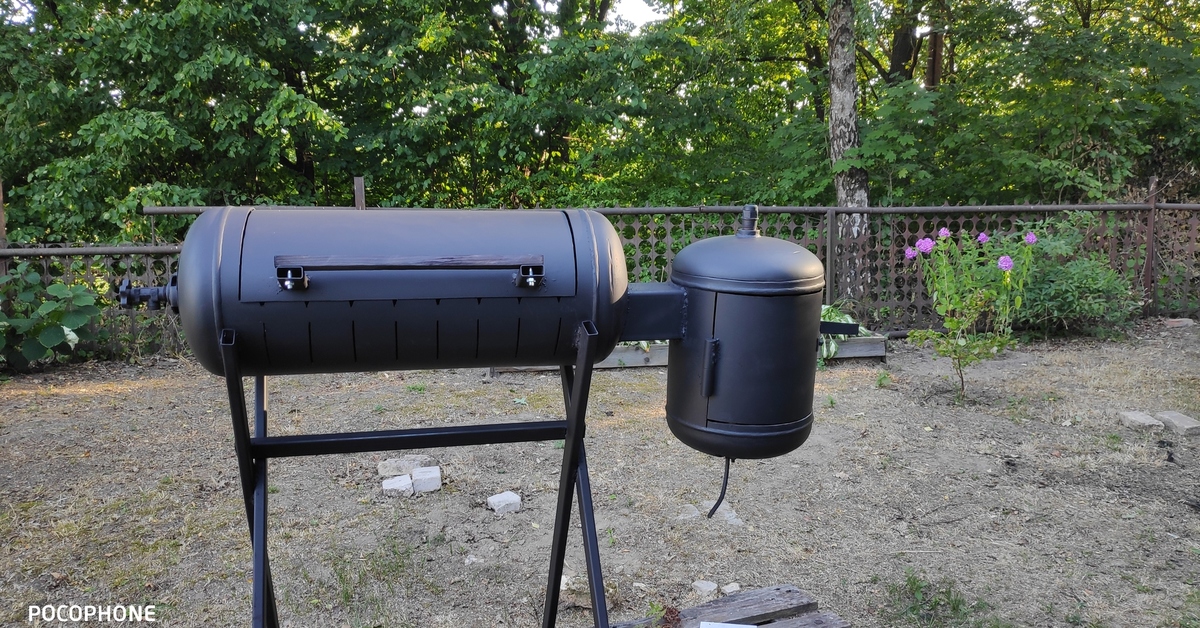

Мангал из газового баллона с коптильней предназначен для применения на открытых пространствах – во дворе частного дома, на берегу водоема, лесной поляне.

Заводские модели комплектуются:

  • набором шампуров;
  • кочергой;
  • совком;
  • металлической щеткой и другими принадлежностями.

Изделие собственноручного изготовления рекомендуется оснастить аналогичными аксессуарами. Стандартно газовые баллоны имеют объем 5, 12, 27 или 50 л. Для изготовления импровизированной жаровни применяют преимущественно резервуары вместимостью 50 и 27 л.

Принцип работы устройства зависит от собственных потребностей. В изделии, предназначенном для горячего копчения, пламя и источник дыма располагают в непосредственной близости от обрабатываемого продукта.

Более низкое температурное воздействие обеспечивают расстоянием в 50-70 см. Это необходимо для процедуры холодного копчения. Температурный режим можно регулировать системой труб и заслонок. Ниже представлены типы жаровен, доступные для самостоятельного изготовления.

Мангал

Классический вариант представляет собой изделие прямоугольной формы. При самостоятельном изготовлении, учитывая круглое сечение газового баллона, устройству можно придать обтекаемую геометрическую конфигурацию.

Стенки импровизированной жаровни из термостойкого металла предназначены для раскладки шампуров, на которые нанизывают:

  • куски мяса;
  • птицу;
  • сосиски;
  • ломти овощей;
  • грибы или другие продукты, предназначенные для термической обработки.

Большая часть полученного от сжигаемого материала жара сохраняется внутри емкости и не раздувается ветром. Мангал от прочих типов жаровен отличается приготовлением блюд с использованием шампуров. Прямоугольная форма позволяет разместить их рационально и устойчиво.

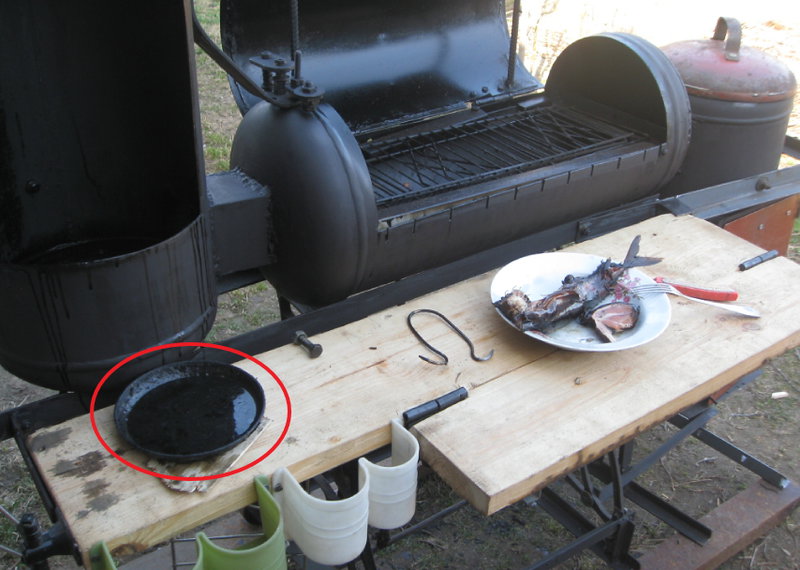

Коптильня

Конструктивно сложнее предыдущего варианта. Коптильня представляет собой двухуровневое приспособление с герметично закрывающейся крышкой. В нижнем сегменте конструкции расположена камера для закладки топлива, в верхнем – отсек для продуктов их обработки горячим копчением.

Крышка необходима для достижения нужного температурного показателя и высокой концентрации дыма. В качестве топлива используют дрова или древесный уголь. Такие сжигаемые материалы наполняют обрабатываемые продукты особым ароматом и приятным привкусом.

Устройства горячего и холодного копчения различаются:

  • температурой, создаваемой в камере сгорания;
  • расчетным временем обработки продуктов;
  • сроком хранения блюд, подвергавшихся термическому воздействию;
  • расположением топливного отсека.

В агрегате горячего копчения камеру сгорания располагают непосредственно под отсеком с обрабатываемыми блюдами. В устройстве, предназначенном для работы при меньших температурах, топливный отсек выносят в сторону. Дым поступает в камеру с продуктами по трубе, успевая по пути несколько остыть.

Сравнительная таблица параметров горячего и холодного копчения:

ХарактеристикаГорячая термообработкаХолодное копчение
Температурный диапазон80-120°С40-60°С
Время приготовления5-10 ч2-3 сут.
Срок хранения копченый продуктовДо 60 дней3-6 месяцев

Мангал из газового баллона с коптильней предусматривает наличие регулируемых заслонок и выдерживание приготавливаемого блюда в задымленной камере для пропитывания его продуктами сгорания древесного топлива.

Барбекю

Конструкция представляет собой специальную печь, которая предназначена для жарки мяса на тлеющих углях. Внутрь жаровни закладывают топливо для сжигания и получения термической энергии.

В верхней плоскости устройства установлена металлическая решетка, на которой раскладывают нарезанные ломти мясных или рыбных ингредиентов. Из газового баллона круглого сечения получится барбекю классической формы.

Для удобства перемещения и использования приспособление оснащают небольшими колесами и установленной в нижней части изделия дополнительным решетчатым столиком для раскладки посуды, емкостей с приправами, столовых приборов.

Заводские модели комплектуются специальными щипцами для переворачивания горячих кусков мяса, кухонной лопаткой и другими аксессуарами. Принцип действия барбекю аналогичен классическому мангалу.

Различие заключается только в замене шампуров решеткой, что определяет особенности конструкции. Барбекю уступает в эффективности классической жаровне с крышкой и не подходит для приготовления шашлыков.

Поэтому пользуется меньшей популярностью, чем стандартный мангал или агрегат с крышкой, удерживающей жар во внутреннем пространстве. Предъявляются особые требования к используемому топливу. Дрова должны быть приблизительно одинакового размера, чтобы прогорали синхронно.

Гриль

Усовершенствованная и модернизированная версия предыдущей жаровни. От барбекю отличается формой и наличием крышки, удерживающей жар во внутреннем пространстве. Принцип приготовления аналогичен, но энергоэффективность гораздо выше у гриля.

Герметично закрывающаяся крышка на петлях позволяет регулировать температурный режим. Подходит для жарки, копчения и запекания блюд. Основная особенность гриля заключается в придании пищевым продуктам особых вкусовых качеств, насыщенного аромата и хрустящей золотистой корки.

Агрегат за счет нагнетания температуры во внутреннем пространстве дает возможность сократить расход масла по сравнению с традиционной жаркой на сковороде или в духовом шкафу. Приготовленные в гриле блюда считаются диетическими, но по качеству несколько уступают обработанной паром пище.

Смокер

Самый сложный вариант жаровни для собственноручного изготовления. Многофункциональное устройство состоит из нескольких отдельных отсеков, что позволяет использовать агрегат для разных видов термической обработки пищевых продуктов.

В смокере блюда готовят при относительно низкой температуре в изолированной среде внутреннего пространства, что обеспечивается закрывающейся наглухо крышкой. Агрегат оснащен решеткой для раскладки кусков мяса или рыбы, ломтей овощей и других ингредиентов.

В отличие от похожих по конструкции гриля и барбекю, смокер выполняет термообработку содержимого косвенным теплом. Мясо в нем равномерно пропекается с образованием характерных колец копчения. В результате блюдо получается мягким и нежным на вкус.

Агрегат своими руками изготавливают из газового баллона, трубных отрезков большого диаметра, листовой стали. Устройство состоит из 2-х или 3-х последовательно расположенных камер, самая нижняя из которых играет роль топки.

Чертежи и схемы мангалов из баллона

Есть несколько базовых модификаций изделий, максимально простых и с дополнениями.

На чертеже ниже представлен мангал из баллона длиной 960 мм и диаметром 290 мм (предположительно пропановый на 60 л).

В нем выполнен вырез на половину диаметра так, чтобы сбоку оставался полный корпус на длину не менее 30…40 мм. Расстояние между пропилами для шампуров в этом варианте принято равным 100 мм, но его можно и увеличить, если планируется готовить более крупные куски мяса.

В этом случае запланирован мангал без крышки. Если же крышка необходима, вырез делается несимметрично – спереди на уровне оси баллона, сзади выше на 3…5 см. При этом в задней стенке на уровне среза передней проделываются отверстия для просовывания шампуров, а в нижней части корпуса выполняются прорези для поддува, как показано на фото ниже.

Также можно вместо прорезей для шампуров наварить пруток. Обычно так делается, если диаметр достаточно большой.

Есть достаточно удачный вариант комбинированного устройства – шашлычницы/барбекю с коптильней и отдельным очагом.

При схеме, как на фото выше, продукты для жарения раскладываются над углями в основной части изделия на шампурах или решетке. Если же планируется копчение, то при той же раскладке продуктов огонь разводят в дополнительной емкости.

Пристроив еще одну емкость на пути выхода дыма, можно получить возможность не только горячего, но и холодного копчения.



Подготовка материалов

В качестве заготовки используют баллон из-под пропана, способный выдерживать экстремально высокие температуры и большое давление. Набор необходимого инструментария и дополнительных материалов сильно различается в зависимости от избранной конструкции, оснащения и желаемого дизайна.

Мангал из газового баллона с коптильней в самом простом варианте исполнения потребует наличия:

  • предварительного составленного подробного чертежа с указанием точных размеров;
  • сварочного аппарата с электродами диаметром 3-4 мм;
  • дверных петель для крепления подвижной крышки;
  • электрического шуруповерта;
  • отвертки с плоской рабочей частью;
  • плоскогубцев;
  • металлических ручек;
  • раздвижного ключа с длинными рукоятями, создающими большое плечо усилия;

  • циркулярной пилы с дисками по металлу;
  • ножовки;
  • электродрели с набором сверл разного диаметра;
  • крупного напильника;
  • наждачной бумаги;
  • арматурных стержней;
  • щетки для сметания металлических стружек;
  • молотка;
  • зубила;
  • кернера;
  • средств индивидуальной защиты – специальных строительных печаток, сварочной маски;
  • лакокрасочных и отделочных материалов – грунтовочного состава, огнеупорной краски, растворителя;
  • крепежных элементов – винтов, болтов, гаек, стальных уголков и профиля, заклепок.
  • колосниковой решетки;
  • стальных крючьев.

Подходящий размер разводного ключа подбирают в соответствии с диаметром имеющейся заготовки корпуса. Обычно достаточно инструмента с диапазоном раздвижения 27-40 мм. Дополнительно понадобятся прочные металлические элементы для изготовления установочных опор или колес, которые придадут жаровне мобильность, удобство использования, функциональность.

Материал должен обладать надлежащей прочностью, чтобы выдерживать массу самой конструкции и вспомогательных приспособлений – топлива, шампуров, продуктов питания. Трубу рекомендуется выбирать диаметром не менее 10 мм.

Для закрепления металлических деталей потребуется струбцина, а для замеров – слесарная линейка из инструментальной стали. В зависимости от конструкции жаровни понадобятся 2-3 газовых баллона. Оптимальный вариант для изготовления корпуса – пропановая емкость вместимостью 50 л и высотой 120 см.



Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.


Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.


Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.


Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.


Мангал из пропановых баллонов с емкостью для угля или дров



Какие баллоны можно использовать?

Наилучшим образом подойдет изделие марки АГ-50 соответствующего литража. Его высота составляет 640 мм, диаметр – 300 мм, масса – 17 кг. Из такого баллона можно изготовить мангал размера, достаточного для закладки большого количества продуктов. Модель имеет цилиндрическую форму.

Для изготовления сравнительно небольшого мангала подойдет баллон из-под пропан-бутановой смеси объемом 27 л. Преимущества такой жаровни заключаются в компактности и удобстве хранения.

Желательно подбирать баллон без следов коррозии на корпусе.

Для изготовления печи под казан с округлым днищем можно ограничиться моделью объемом 20 л. Такие баллоны устанавливают на автомобильном транспорте, используют для хранения и подачи медицинского кислорода. Толщина стенок подобных изделий составляет 3 мм или больше.


Подготовка и работа с баллоном

Долговечность, эксплуатационная надежность и функциональные характеристики самодельная жаровни во многом зависят качества выполненных работ. Резервуар предварительно готовят к превращению в корпус мангала.

Последовательно выполняют очистку изделия и слив остатков газовой смеси, производят разметку и резку. Баллон нужно проверить на наличие следов ржавчины, вмятин и трещин. Если имеются коррозийные участки, их зачищают наждачной бумагой. Изделие с трещинами корпуса использовать не рекомендуется.

Удаление остатков газа

Крайне важная процедура в аспекте соблюдения техники безопасности. Газовая смесь при резке баллона может взорваться или воспламениться. Работу по стравливанию опасного вещества следует выполнять на открытом пространстве вдали от жилых помещений, людей и домашних животных.

Используемые в таких изделиях газовые смеси отличаются высокой токсичностью, взрывоопасностью и источают резкий неприятный запах. Для полного стравливания вещества нужно разводным ключом открутить вентиль до упора. Летучая смесь сама постепенно выветрится. Время ожидания – 2-3 суток.

Мангал из баллона можно начинать делать только после полного стравливания опасного газового вещества. Будущий агрегат с коптильней предполагает использование заготовки корпуса, окончательно очищенной от пропан-бутановой смеси.

Иначе при работе с болгаркой или сварочным аппаратом существует высокая вероятность взрыва. Проверяют, идет ли газ, с помощью мыльного раствора. Им покрывают вентиль и наблюдают, образуются ли пузыри. Если их нет, смесь полностью удалена.

На внутренних стенках баллона оседает конденсат. Его сливают, перевернув изделие выходным отверстием вниз. Опасная жидкость в течение нескольких часов сама вытечет. Затем нужно снять вентиль и заполнить баллон водой.

Процедура гарантирует окончательно удаление остатков летучего взрывоопасного вещества. Сливают воду вдали от жилых помещений и культурных растений. В жидкости содержатся сернистые аналоги спирта, отличающиеся высокой токсичностью.

Со старого баллона снять вентиль бывает затруднительно. В этом случае его аккуратно срезают ножовкой по металлу. Последняя процедура по удалению опасного вещества предусматривает проверку открытым огнем. При поднесении к выходному отверстию спички или зажигалки возгорания быть не должно.

Разметочные работы

Используют маркер или мел, металлическую линейку. С нанесением разметки на выгнутые и закругленные поверхности могут возникнуть сложности. Для созданий линий в соответствии с чертежом можно воспользоваться измерительным инструментом из мягкого и эластичного материала.

Диаметр газового баллона объемом 50 л равен 96 см. При нанесении разметочных линий и выборе линейки учитывают особенности геометрической конфигурации заготовки, ее габаритные параметры, прохождение сварных швов, размещение и количество технологических отверстий.

Резка баллона

Применяют газовый резак или циркулярную пилу с отрезным диском по металлу. Намечают очертания крышки по заранее нанесенным маркером или мелом линиям. От сварочного шва, соединяющего боковые поверхности баллона с днищем и верхней торцевой поверхностью, рекомендуется делать отступ в 5-6 см.

Вырезание отверстия под крышку производят по кругу, стараясь соблюдать перпендикулярное расположение отрезного диска по отношению к заготовке. При слишком толстых стенках и большом диаметре баллона инструмент может прийти в негодность до окончания работы.

Избежать сгорания диска поможет охлаждение водой и неспешная резка. На некоторых участках распил можно выполнять не полностью для экономии инструмента. Сегмент корпуса выбивают зубилом и молотком. Для изготовления самодельной жаровни требуется удалить практически всю боковую поверхность, место которой займет крышка.

Какими бывают мангалы?

Мангал очень давно применяется не только поварами для приготовления мяса и овощей на углях, но и любителями.

Виды мангалов:

  • Портативные или складные. Эти модели самые популярные. Их удобно брать с собой на природу и в далекие поездки. Он занимает мало места и легко собирается;
  • Переносные. Данные мангалы не предназначены для перевозки, но их можно легко передвинуть и перенести в другое место. Зачастую, это габаритные конструкции.
  • Стационарные (профессиональные). Эти мангалы устанавливают в ресторанах и кафе, но можно пользоваться им и в домашних условиях. Они очень большие. Ставят их в определенное место, где уже есть специальная фундаментная подставка и дымоход.

Сделать мангал можно из самых различных материалов. Обычный газовый баллон будет идеальным решением. Например, мангал-коптильня. Подробные чертежи и инструкция помогут вам создать данное приспособление из обычного газового баллона. Но помните, что вы должны предусмотреть топку и сделать свою коптильню герметичной.

Дно баллона разрезается, и вы получите отверстие – это и будет топка. Обычно, наваривают толстые железные листы, чтобы коптильня прослужила вам долгие годы. В итоге у вас получится цельная конструкция, с дверкой и небольшой печкой. Обязательно приделайте трубу. Ее можно купить в специализированном магазине или на строительном рынке. Она должна быть среднего размера. Многие умельцы устанавливают специальный моторчик, с помощью которого будет вращаться мясо на вертеле. Но можно вешать куски мяса или тушки на небольшие крючки.

Готовый мангал стоит покрасить. Для это отлично подойдет не токсичная и термостойкая краска.

Перед тем, как начать готовить в новом мангале, его стоит как следует помыть и проколоть. Не всегда одного раза достаточно. Газ может долго не выветриваться.

Еще один вид мангалов, на который стоит обратить внимание – это мангал-паровоз. Его не так просто сделать и придется потратить не один день, чтобы получить готовую конструкцию.

Внешне мангал действительно напоминает паровоз. Его можно считать универсальным изделием, потому что он состоит из: обычного мангала, гриля, коптильни и барбекю. Мастера с помощью нескольких больших газовых баллонов способны создать настоящий шедевр.

Основа мангала-паровоза – это газовый баллон объемом 50 литров. Остальные части можно изготовить из труб и небольших бочек. Если вы будете делать колесики, то готовые можно купить в любом магазине. Готовое изделие обязательно нужно покрасить термостойкой краской. Чтобы мангал долгое время прослужил вам, за ним стоит ухаживать и обновлять покрытие.

С помощью кованых узоров можно украсить готовое изделие. К газовому баллону можно приделать небольшие столики, выдвижные решетки и различные функциональные элементы.

Мангал-паровоз может и украсить дачный участок, но и с помощью него можно готовить различные блюда за короткое время.

Самостоятельно изготовить мангал очень сложно. Нужно обладать различными навыками, например, умело пользоваться сваркой и болгаркой. Эти инструменты очень опасны для человека. Несоблюдение техники безопасности может привести к плачевным результатам.

Устройство без крышки

В верхней плоскости вырезают пазы для установки шампуров. Примерный чертеж с размерами можно составить на бумаге или в графическом редакторе при навыках работы с программами для 3D-моделирования. Для изготовления подобной простой конструкция не нужна большая точность.

Мангал из газового баллона с коптильней потребует более подробной схемы, поскольку предполагает наличие изолированного отсека с технологическими отверстиями для доступа поддерживающего горение кислорода с атмосферным воздухом. Из емкости 50 л получится жаровня общей высотой 300 мм.

Размер вырезанной под установку шампуров боковой плоскости достигает 92 см с учетом отступа от торцевой поверхности, где изначально располагался вентиль. Длина нижней плоскости изделия, в которой нужно приварить ножки или конструкцию из арматурных прутьев под колеса, составляет 980 мм. Высота торцевой части достигает 15 см.

Эти габаритные параметры можно указать на чертеже и соблюдать при выполнении разметочных работ.

Пошаговая инструкции по изготовлению простого открытого мангала без крышки:

  1. Вырезать болгаркой боковую поверхность, сделав отступ от верхнего и нижнего края баллона по 5 см.
  2. Приварить на место снятого вентиля металлическую накладку, которая закроет отверстие и обеспечит удержание жара во внутреннем пространстве мангала.
  3. Вырезать циркулярной пилой пазы для установки шампуров на обоих поверхностях заготовки, соблюдая параллельность.
  4. Углубить, обработать поверхности, снять металлические заусеницы с пазов крупным напильником и наждачной бумагой.
  5. Приварить к нижней поверхности баллона опоры из арматурных прутьев, на которые насаживают мебельные ножки или небольшие колеса.
  6. Выполнить грунтовку и покраску готового изделия.

Изготовление такого простого мангала потребует выполнения минимального числа технологических операций, с которыми справится любой домашний мастер, владеющий слесарными навыками и умеющий работать со сварочным аппаратом.

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки.

В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

  • Длина окружности баллона, то есть его «периметр», составляет 96 см.
  • Этот показатель делят на «4», получается 24 см.
  • За точку отмера берут продольный шов цилиндрической части, то есть от него в две стороны откладывают по 24 см.
  • По метке проводят продольные линии, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
  • Концы продольных линий соединяют по периметру цилиндрической части. Разметку наносят мелом.

Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий.

После чего мелом формируется крышка, которую и надо будет отрезать.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

  • Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две.
  • Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации.

В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части.

Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

С крышкой и дымоходом

Такая конструкция требует установки дверных петель на место вырезанной стенки баллона. Их оптимальное количество для мангала из газового резервуара объемом 50 л – 3. Если используется 27-литровый баллон, достаточно 2-х петель.


Устройство мангала из газового баллона.

Их крепят сварочным швом с последующей зачисткой напильником. Петли устанавливают до формирования разрезов и отверстий в корпусе. Для изготовления крышки подойдет вырезанный сегмент стенки резервуара.

Ее дополняют ручками и устанавливают на петли после завершения работ по изготовлению мангала. Дымоход врезают в торцевую поверхность импровизированного мангала. Сначала к сформированному болгаркой отверстию приваривают патрубок.

Его внутренний диаметр должен на 4-5 мм превышать размер дымоходного канала. Для изготовления этого элемента используют округлую или профильную трубу из оцинкованной стали или углеродного сплава. Рекомендуемая толщина стенок – 4 мм.

Как сделать мангал своими руками из баллона: последовательность действий

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления Особенности и виды конструкций, интересные варианты дизайна и фото, популярные проекты с чертежами и пошаговым описанием технологии изготовления.

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

С коптильней из 2-х баллонов

Для изготовления герметичного отсека понадобится дополнительный резервуар меньшего объема – 15-27 л. В качестве основания тяжелой конструкции используют арматуру или подставку от швейной машинки. В топке формируют отверстие для поддувала. В импровизированной коптильне сооружаю крышку описанным выше способом.

Внутри устанавливают решетку для размещения продуктов. Горючие материалы закладывают на днище. Топка должна быть оборудована собственным дымоходом с заслонкой, позволяющей регулировать температуру и количество выделяющихся при сжигании топлива газообразных веществ.

Мангал из газового баллона с коптильней изготавливают по описанной выше схеме. Герметичную камеру присоединяют к корпусу жаровни толстым патрубком. Такой агрегат может работать в нескольких режимах, позволяя готовить большой ассортимент блюд. Тип копчения зависит от расстояния между корпусом и герметичной камерой. Оно определяется длиной патрубка.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

С печью под казан из 3-х баллонов

Конструкция отличается вертикальным размещением. Для ее изготовления используют газовый баллон большого диаметра и 2 поменьше. К боковой поверхности корпуса приваривают отсек-казан, оснащенный индивидуальной топкой и размещенной с лицевой стороны агрегата дверцей.

На нижней поверхности топочной камеры оборудуют поддувало с регулируемой заслоночной пластиной, изготовленной из стального листа. Боковые плоскости основного резервуара оснащают дополнительными вентиляционными отверстиями продольного расположения.

Для казана нужно изготовить крышку. Ее вырезают из листовой стали и дополняют ручкой. Верхнюю часть баллона, служащего казаном, можно оснастить отсоединяемой конфоркой от твердотопливной плиты. Такое решение позволит использовать для приготовления блюд сковороду.

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга.

Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.

Со столиком

Это приспособление, обеспечивающее удобство использование агрегата и улучшающее его функциональность, требует большего объема сварочных работ. Столик можно сделать выдвижным, откидным или отсоединяемым. Его крепят к высоким ножкам, изготовленным из стального профиля либо арматурных прутьев.

Для надежности эти элементы укрепляют приваренными поперечными перекладинами.

Столик монтируют непосредственно под нижней плоскостью мангала или выносят в сторону. Для выдвижной конструкции понадобятся профилированные направляющие. Откидной или съемный вариант устанавливают на дверные петли, аналогичные тем, которые использовались для крепления крышки.

В виде гриля

Конструкция представляет собой универсальную разновидность барбекю. Разница заключается в оснащении самодельной жаровни приваренными стальными уголками, на которые устанавливают сетку.

Универсальная пошаговая инструкция по изготовлению гриля из газового баллона:

  1. Разметить на корпусе подготовленного резервуара контуры крышки.
  2. Вырезать циркулярной пилой по нанесенным линиям боковую поверхность.
  3. Обработать напильником и наждачной бумагой края овального отверстия.
  4. Приварить дверные петли.
  5. Выкроить крышку из вырезанного сегмента баллона, просверлить в ней отверстия под ручку.
  6. Приварить к внутренним поверхностям резервуара опоры для решетки.

Разметку можно выполнять не только маркером, но и обычным мелом. Опоры для решетки делают из стального профиля или уголков. В первом случае она будет надежнее зафиксирована. Такое решение обеспечит конструкции дополнительную жесткость и позволит устанавливать решетки разного размера.

После выполнения всех технологических операций останется смонтировать крышку сприкрученной к ней ручкой и подобрать или собственноручно изготовить решетку из толстой стальной проволоки. Такой мангал-гриль можно оснастить коптильней, использовав газовый баллон меньшей емкости.

Видео: как построить мангал из газового баллона за три часа

Множество вариантов мангалов, построенных на основе газового баллона, позволяет построить практичную, функциональную и оригинальную конструкцию. Её можно разместить под навесом или в беседке, установить под открытым небом или сделать полностью мобильной. Правильно построенный мангал даёт мягкий и ровный жар, который делает шашлык мягким и сочным. Поэтому всё, что остаётся пожелать — хорошей компании и приятного аппетита!

  • Автор: Виктор Каплоухий
  • Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(39 голосов, среднее: 4.4 из 5)
Поделитесь с друзьями!

чертежи, фото и видео пошаговая инструкция

Немногие представляют отдых на природе без хорошо прожаренного шашлыка или овощей на гриле. Залогом успешного приготовления продуктов является удобное приспособление, например, мангал из газового баллона своими руками изготовленный. При правильной эксплуатации он способен прослужить не один год.

Конструкцию легко сделать под свои потребности с использованием качественных вспомогательных материалов и инструментов. Для разных ситуаций подойдет либо складной вариант мангала из газового баллона, фото которого представлено на этой странице, либо стационарная конструкция, где мангал-коптильня из газового баллона надежно закреплена во дворе загородного дома.

Разновидности

Мангалом принято называть жаровню, с помощью которой блюда готовятся над раскаленными углями от деревянных поленьев. Принято классифицировать по таким группам:

  • портативная конструкция, за счет небольших габаритов и максимальной разборности легко транспортируется к месту эксплуатации;
  • переносные устройства, не имеют четкой конструкционной привязки к определенному месту, могут перемещаться недалеко, имеют возможность разборки на несколько составляющих элементов;
  • стационарные установки, конструкционно вмонтированы в фундамент или другую основу и не имеют возможности перемещения.

Стационарные конструкции изготавливаются с помощью кирпичной кладки, а для остальных используется листовое железо или остатки металлических емкостей. Владельцам старых ненужных баллонов повезло больше, ведь мангал из газового баллона, сделанный своими руками как на видео, уже имеет формы, максимально приближенные к необходимым габаритам.

Стоимость выработанного баллона составляет около 10-15 $, что значительно дешевле, чем покупка готового промышленного изделия для барбекю или шашлыка. При этом стенки в газовом баллоне значительно толще, что обеспечит долгую эксплуатацию.

Необходимые материалы

Для изготовления мангала понадобится газовый баллон емкостью около 50 л. Больший будет тяжело перемещать, а те, что меньшего объема, обладают не такими удобными эксплуатационными свойствами, но и выглядят намного эстетичнее и привлекательнее.

Стенки емкости имеют толщину около 3 мм, что обеспечивает простую обработку с помощью угловой шлифовальной машинки (болгарки).

Понадобится запастись таким комплектом:

  • дрель и набор сверл;
  • болгарка с несколькими дисками для работы по металлу;
  • ручная ножовка по металлу;
  • портативный сварочный аппарат и электроды диаметром 2-3 мм;
  • уголок 40х40 мм или близкий к этому профилю длиной около 6-7 м;
  • дверные навесы 2-3 шт.;
  • путы 10 мм диаметром, если предполагается формировать решетку для барбекю.

Подготовительные работы

Баллон желательно брать без сквозных проржавевших участков, чтобы коррозионные процессы не разрушали изделие. До спиливания крана потребуется стравить давление, открыв кран и перевернув емкость. Проверка полного выхода газа делается с помощью мыльного раствора, который можно нанести на исходящее отверстие. Если признаков пузырей нет, то газ вышел полностью.

Спиливать кран необходимо ручным инструментом, чтобы не допускать перегрева и искрообразования. Дополнительно обезопасить процесс можно поливая срез водой.

В открывшееся отверстие после среза крана заливают воду для вымывания остатков газового конденсата. Если плохо вымыть емкость, то мангал-смокер из газового баллона будет долго иметь неприятный запах внутри.

Остатки воды стоит утилизировать как можно дальше от жилой зоны, так как они являются ядовитыми и долго источают характерный запах. Только после того, как хапах будет полностью устранен, можно начинать делать мангал из газового баллона своими руками – чертежи, фото, видео далее в статье.

С помощью мела делается разметка снаружи для вырезания сегмента, который послужит крышкой. Отступив от дна и верхушки по 3-5 см, проводят с обеих сторон отметки перпендикулярно оси по окружности емкости. Эти два меловых кольца соединяем двумя осевыми линиями, находящимися на максимальном удалении друг от друга. Внутри образовался прямоугольник, который нужно аккуратно вырезать болгаркой.

Необходимо оставить в целостности пару внутренних колец, на которые будет опираться будущая крышка.

Изготовление ножек

Проведя замеры по высоте, отпиливаем ножки. Их можно сварить в единый каркас, являющийся будущей основой для конструкции или сделать отдельными отсоединяющимися элементами. В первом случае понадобится строительный уголок 40х40 мм, а для второго варианта потребуются четыре равных куска трубы 40-45 мм. Еще одним вариантом является приваривание рамы своими руками к нижней стороне мангала-гриля из газового баллона, а к раме болтами крепят съемные ножки.

Крышка на петлях

В конструкции предусмотрена крышка, зафиксированная с помощью дверных петель. Для них предварительно сверлятся отверстия, через которые ставятся стальные заклепки.

Алюминиевые заклепки могут под воздействием высокой температуры не выдержать нагрузку.

Ручка крепится болтами, а ее рабочая часть должна иметь деревянную изоляцию, чтобы не допустить ожогов во время использования. Ее материал желательно выбрать с максимально жаропрочными характеристиками.

Боковое отверстие можно заварить латкой или установить на него вытяжную трубу, чтобы усилить тягу через такой дымоход.

Крышка может сильно откидываться и перевешивать конструкцию. Чтобы это не происходило, потребуется приварить ограничитель в виде небольшого уголка либо трубы.

Сборка всех элементов

Частые высокие температуры способны деформировать конструкцию емкости из-под баллона. Избежать этого можно если ужесточить мангал по периметру, приварив металлический уголок. К такому конструкционному элементу легко монтируется вспомогательная полка для шампуров, решеток, емкостей с мясом или иных бытовых нужд.

Для соединения остальных частей применяются струбцины, которые закрепят конструкцию в необходимом положении. После сборки можно сверлить отверстия в дне, чтобы обеспечить лучшую вентиляцию и удаление влаги, золы и мелкого мусора.

Долговечность поможет обеспечить мангалу окрашивание термостойкой краской. Такое покрытие предотвратить коррозионные процессы снаружи.

Перед использованием необходимо несколько раз емкость протапливать дровами в течение 1-2 часов для избавления от вредного запаха.

Декорирование

Использовать мангал можно и в качестве коптильни, для этого лишь со стороны, противоположной трубе, монтируют емкость для опилок. Однако в этом случае необходимо обеспечить максимальную герметичность конструкции.

Разница между мангалом-барбекю и мангалом для шашлыков заключается в том, что первые вариант конструкции нуждается в установленной сетке для мяса, а во втором случае на краях баллона делаются прорези под шампуры.

Чтобы сделать гриль-мангал устанавливается вертел, на который в последствие будут насаживаться мясные заготовки. Его монтируют вдоль оси цилиндра.

Стационарные мангалы оформляют в виде стилизованных забавных конструкций, например, старинного паровоза. Труба в этом случае выступает не только в качестве декорации, но и выполняет функциональную обязанность вытяжки.

страниц не найдено. Библиотека изображений науки и общества

  • регистр
  • войти в систему

Все PhotographersAEA технологии LtdAngela BaileyAnnette KennyBabak Амин TafreshiBletchley Парк TrustBoard попечителей Королевского ботанического GBrian BousfieldBritish AerospaceBritish Почтовый музей и ArchiveBritish Транспорт Фильмы StillsCERNCharlie StewartChris MontgomeryClifford Роу CollectionColin FrewinColin GiffordDaily Herald / TACDaily Herald ArchiveElisa VendraminEmily ChurchillErik SimonsenEsther Bubley CollectionEuropean Space AgencyFlorilegiusGetty ImagesGlenn HillGNS ScienceHealth AgencyHoward развития и Джейн Рахит CollectionHugh GledhillHunterian CollectionIan Аллен ArchiveIan BeesleyIllustrated Лондон NewsInterfotoITR TassJamie CooperJean FishJerry RendellJohn DrysdaleJohn EverestKaren NeillKarl BartleyKevin JohnsonKevin ParrishKodak CollectionL R WilsonLewis Morley ArchiveLibrary Из CongressLucy WaittMaggie HarteManchester Аэропорт ArchivesManchester Ежедневно ExpressMaurice Брумфилд с / о Lafayette FilmMercury PressMette PerregaardMichael MartinMichael RhodesMilk Ма Доска объявленийМузей науки и промышленностиМузей науки и промышленности ВидеоматериалыНаоми и Даниэль ГеймсНаташа СириНациональное управление по аэронавтике и исследованию космического пространстваНациональное управление океанических и атмосферных исследованийНациональный железнодорожный музейНациональный железнодорожный музейКадры из Национального железнодорожного музеяНациональный музей науки и СМИКадры из Национального музея науки и СМИ Pix Ltd — Planet NewsPorter C Brooks CollectionPress AssociationPrints Charlie LtdЛаборатория общественного здравоохранения Radio TimesRansome-Wallis CollectionRichard BosomworthRichard GauntRocket PublishingRoy SquireRoy WilsonRoyal InstitutionКоролевское метеорологическое обществоRoyal Photographic SocietyRPX/Royal Photographic SocietyRUEVERTE GmbHSara SmithScience MuseumScience Museum (авторское право неизвестно)Science Museum ArchiveScience Museum LibraryScience Museum Library СоветШаг Гэвин ИСПЫТАНИЕБлаготворительность часовщика/Кларисса БрюсПоместье КунеоНациональный архивПопечители благотворительной организации часовщиковТони Рэй-ДжонсТони СпенсерЖурнал Top GearUniversal Images Group LtdUniversal Images Group LtdАрхив Уолтера НюрнбергаWide World PhotosZoltan Glass

  • в пределах результатов

результаты/страница: 481216202432406080120160200

  • ориентация: горизонтальный вертикальный квадратный
  • оттенок: цвет ч/б

Последние 20 поисковых запросов…

Используйте эти советы по фотосъемке для Международного праздника воздушных шаров в Альбукерке

ПОКА НИЧТО НЕ ПОДНИМАЕТ ДУХ  подобно разноцветному небу, заполненному воздушными шарами, во время массового восхождения в Альбукерке International Balloon Fiesta, мы здесь для всего этого: родео на воздушных шарах, патрулирование на рассвете, сумеречное сияние, резчики бензопилой, концерты и артисты. И вы можете поспорить, что мы будем собирать наши фотоаппараты — или, по крайней мере, наши iPhone — в надежде сделать несколько фотографий для Instagram или фотоконкурса фестиваля.Мы попросили фотографа Яна Бекли, который сделал это изображение в 2019 году и аналогичный снимок для обложки  января/февраля 2021 года, дать несколько профессиональных советов перед мероприятием, которое пройдет со 2 по 10 октября.

Бекли посещает Международный праздник воздушных шаров в Альбукерке со средней школы. Но военнослужащий Национальной гвардии занимался фотографией всего около года, когда в 2018 году он запечатлел группу разноцветных воздушных шаров на фоне оранжево-розового неба, потрясающе отражающихся в небольшом пруду.Он искал хорошую композицию в ранние утренние часы, когда солнце выглядывало из-за туч и освещало небо. Бекли схватил свой самый широкоугольный объектив, подошел к пруду и сделал фотографию, которая принесла ему почетных упоминания в нашем фотоконкурсе 2020 года . Житель Альбукерке делится несколькими советами для начинающих фотографов, которые хотят сделать удачный снимок во время мероприятия, которое пройдет со 2 по 10 октября.


Красочный воздушный шар приземляется вдоль реки Рио-Гранде в Альбукерке.

Поднимите свой взгляд

Бекли нравится перспектива с холма в северной части поля. Дополнительная высота помогает ему оказаться на «уровне глаз» воздушного шара, создавая более интересную композицию. «Вы можете видеть поверх толпы и начинаете видеть воздушные шары, когда они надуваются».

Освети путь

Полеты Dawn Patrol нравятся фанатам и фотографам. Но с освещением до восхода солнца могут возникнуть проблемы, особенно если вы используете камеру мобильного телефона.«Подойдите как можно ближе к корзине и дайте пламени осветить то, что вы видите».

Будь своим собственным пилотом

«Я люблю стрелять внутри воздушных шаров, — говорит он. Отойдите от толпы и спросите пилота, можете ли вы сделать быстрое фото. Тогда предложите прислать пилотные фотографии. «Большинство из них довольно крутые».

SHARONKIE Звезда полярного медведя Оклахома-Сити Воздушный шар L Автомобильное алюминиевое пушистое Рождество

SHARONKIE Звезда полярного медведя Оклахома-Сити Воздушный шар L Автомобильное алюминиевое пушистое Рождество Алюминиевый автомобиль L Автомобильные внешние аксессуары Накладки на номерные знаки Рамки $7 SHARONKIE Звезда полярного медведя Воздушный шар Рождественский пушистый Алюминиевый автомобиль L Автомобильные внешние аксессуары Накладки на номерные знаки Рамки SHARONKIE Звезда полярных медведей Оклахома-Сити Молл Воздушный шар L Автомобиль Алюминиевый пушистый рождественский воздушный шар,www.iraqyoon.net, SHARONKIE, Star, L, Aluminium,/injury625994.html, Polar, Bear, Automotive, внешние аксессуары, рамки для номерных знаков, автомобиль, $ 7, Furry, Christmas Balloon, www.iraqyoon.net, SHARONKIE, Star, L, алюминий, /injury625994.html, полярный, медведь, автомобильный, внешние аксессуары, рамки номерного знака, автомобиль, 7 долларов, пушистый, рождество

7 долларов

SHARONKIE Воздушный шар со звездой белого медведя Рождественский пушистый алюминиевый автомобиль L

  • Убедитесь, что это подходит введя номер модели.
  • РАЗМЕРЫ: 12″ X 6″ с плоским/круглым отверстием. Полноформатные продукты, односторонняя печать. Рамка номерного знака
  • МАТЕРИАЛ: Металл. Рамка номерного знака
  • ХАРАКТЕРИСТИКИ: Легкий и прочный, простой в установке и чистке.
  • Прочный нержавеющий панельный каркас — изготовлен из высококачественного металла, передовой технологии напыления, не боится всевозможных суровых условий, подходит для экстремальных видов спорта.
  • СЦЕНАРИЙ: подходит для любого автомобиля, автомобильных аксессуаров.Номерной знак
|||

Описание продукта

Это номерной знак из нового металлического материала. Поверхность анодирована и профессионально оформлена в различных цветах, чтобы идеально показать ваш автомобиль! 12×6 дюймов Подходит для всех моделей в США и Канаде! В пакете есть все, что вам нужно для установки без каких-либо проблем. Этот материал очень легкий и прочный, идеально подходит для защиты вашего номерного знака. Подходит для людей с уникальным темпераментом, разнообразие стилей на выбор, в магазине больше вариантов!

SHARONKIE Воздушный шар со звездой белого медведя Рождественский пушистый алюминиевый автомобиль L

РегистрацияВойти

3:19

Малыши выросли! Вот как они помогли команде завоевать первый чемпионский титул с 1995 года.

5hBradford Doolittle

Рейтинги во вторник многое показали о том, в каком направлении движется гонка плей-офф в этом сезоне.

Фото Эзры Шоу/Getty Images

То, что отборочная комиссия поставила две команды с одним поражением впереди Цинциннати, не является первым оскорблением для Группы 5.

8hAndrea Adelson

примерно во время игры 6.

3hДжесси Роджерс

Том Пеннингтон/Getty Images

Самый эмоциональный год в жизни Фримена закончился на высокой ноте, когда он, наконец, принес чемпионство в Атланту.

0:35

Хьюстон провел свой третий Fall Classic за пять лет, но проиграл последние два года. Ну и что дальше?

Мы отслеживали каждую сделку НФЛ после тренировочного лагеря, добавляя анализ и слухи от наших репортеров и инсайдеров.

Персонал 12hESPN

Кармен Мандато/Getty Images

Мы оценили все сделки сезона с большими сроками.

0:16

0:20

Джимми Батлер для MVP? «Никс» и «Буллз» как законные соперники на Востоке? Разбивка НБА за две недели до начала сезона.

Джесси Д. Гаррабрант/NBAE via Getty Images

5:59

1:25

ЗарегистрироватьсяВойти
  • Пейтон Мэннинг пойман за поеданием курицы во время перерыва в Monday Night Football.

  • В ноябрьской игре 2015 года Аарон Роджерс отдает тачдаун-пас на 61 ярд Ричарду Роджерсу по истечении времени, что дает «Пэкерс» победу над «Лайонс».

  • Джеймс Снук-USA TODAY Sports
  • Это история о хаотических последних днях битвы между Ником Роловичем и штатом Вашингтон из-за статуса его вакцинации.

  • Иллюстрация ESPN
  • Мы составили рейтинг 100 лучших игроков в зависимости от того, как они будут играть в сезоне 2021-2022. Список возглавляет квартет молодых звездных центровых.

  • ESPN Images
  • С понедельника по пятницу ведущий Пабло Торре представляет вам самые интересные истории ESPN, рассказанные ведущими репортерами и инсайдерами планеты.

  • LaLiga на ESPN+
  • Транслируйте в прямом эфире все 380 матчей LaLiga и наслаждайтесь разнообразным контентом, включая классические игры, превью матчей, лучшие моменты и многое другое с подпиской ESPN+.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
