варианты проектов, чертежи с размерами, этапы работ, фото Беседка 3х3 с двускатной крышей

Беседка с двускатной крышей встречается наиболее часто. Это не дорогая конструкция, но весьма надежная.

Иногда встречается и беседка без крыши, здесь применяют иногда самые неординарные решения при выборе материала. Это может быть и вальмовая крыша для беседки, также иногда встречается крыша для беседки из камыша.

Здесь уже все зависит от фантазии. Но сегодня мы расскажем именно о двухскатной конструкции, как ее сделать. А покрытие можно будет нанести любое.

Двухскатная крыша для беседки: поскольку беседка относится к нежилому помещению и имеет небольшие размеры, то при устройстве крыши следует придерживаться таких правил:

  • Имея слабую несущую конструкцию, беседка не может выдержать крыши, покрытой тяжелыми материалами.
  • Чтобы защититься от ветра и косого дождя, края крыши должны иметь низкий свес. Хорошим вариантом может быть двухскатный вариант крыши.
  • Правильно выбранный уклон крыши позволит ей прослужить гораздо дольше. Оптимальный уклон не сможет привести к порче кровельного материала.
  • При установке в беседке мангала или печи-барбекю (см. ) желательно произвести термоизоляцию крыши или использовать материалы, устойчивые к возгоранию, в том числе и для монтажа каркаса крыши. Самый лучший вариант, проверенный временем, – это использование конструкций с открытым огнем за пределами беседки. И в этом случае уже крыша из камыша для беседки не подойдет. Здесь лучше применить пожаробезопасный материал.

Внимание: При выборе конструкции следует принимать во внимание множество мелочей. В таком случае хорошо будет посоветоваться со специалистами или с соседями, у которых уже есть подобная конструкция.

Выбор материала для крыши

Выбранная конструкция беседки определяет конструкционные особенности крыши и, как следствие, влияет на выбор кровельного материала (см. ). Простой и легкий колпак на крышу беседки подойдет только для навесов и переносных вариантов.


В зависимости от конструкции и формы беседки следует брать во внимание следующее:

  • Для массивных конструкций из камня и из кирпича подойдет кровельный материал более тяжелый, а именно: обычный шифер, керамический или металлочерепица, профнастил.
  • Для более легких конструкций можно предложить поликарбонат (см. ), поливинилхлорид и др., которые смогут подчеркнуть легкость конструкции. В случае, если крыша имеет сложную геометрическую форму, ее можно обшить плитой OSB и накрыть ондулином или битумной черепицей.
  • Для придания беседке эксклюзивности возможно использование в качестве кровельного материала натуральных материалов, таких как тростник или солома. Этими материалами можно крыть крыши любой формы. При этом обрешетка крыши может быть как сплошной, так и разреженной, с шагом 30-40 см.

Для покрытия крыши небольших и легких конструкций используют поликарбонат, который имеет ряд преимуществ, по сравнению с другими кровельными материалами:

  • Сравнительно малый вес.
  • Долговечность.
  • Обладает хорошими теплоизоляционными свойствами.
  • Может входить в комплект разборных конструкций.
  • Простой в монтаже.
  • Может крепиться к любому основанию.
  • В меру пластичный, что дает возможность накрывать любые геометрические формы.
  • Хорошо пропускает свет, не задерживает УФ- лучи.
  • Имеет много цветовых решений, что дает возможность подбора под конкретную дизайнерскую мысль.

Основные недостатки поликарбоната – это его высокая цена и горючесть. Горючесть не позволяет устанавливать в таких беседках мангалы или печи-барбекю, а его высокая стоимость отпугивает потенциальных покупателей, которые отдают предпочтение более дешевым конструкционным материалам.

Установка двухскатной крыши

Беседкa с конусной крышей в этом варианте может покрываться любым материалом. Да и для изготовления можно применить многое, начиная от металла и заканчивая деревом. Принцип установки здесь будет неизменным.

Перед началом работ стоит посмотреть видео в этой статье и определиться с материалом покрытия и размерами конструкции. От этого будет во многом зависеть материал обрешетки и стропил.


Внимание: Цена будет зависеть и от материала покрытия. Ведь более тяжелые потребуют и крепкого материала каркаса, а он стоит дороже. К примеру, беседка с прозрачной крышей из поликарбоната будет значительно дешевле покрытия черепицей.

Подготовительный этап

Взяв во внимание климатические условия своего региона, можно определяться с размером крыши, ее конфигурацией и углом наклона.

При этом нужно учитывать:

  • Конструкция крыши и ее форма составляют единое целое с генеральным планом беседки. При этом строительная система должна соответствовать геометрическим размерам беседки с учетом свеса крыши и ее угла наклона.
  • Для легких строений можно применить систему висячих стропил. Для большей прочности стропила связывают между собой ригелями, которые представляют собой, горизонтальные перемычки.
  • В целом, стропила опираются на боковые стены основной конструкции.
  • В случае, если ширина конструкции более 6-ти метров, необходимо предусмотреть дополнительные усилительные элементы. В качестве таких элементов возможна установка прогонов с поддерживающими стойками.
  • Данные стойки должны опираться на лежни – специальные деревянные брусы, находящиеся вдоль ската крыши. Лежни и стойки могут выполнять роль каркаса мансардного помещения.
  • В качестве надежной и простой крыши можно предложить вариант двухскатной крыши с наклоном в 45-50 градусов. Конструкция каркаса должна быть прочной, но и легкой, чтобы не пришлось строить основательный фундамент.

Внимание: Для крепления крыши к каркасу беседки надо правильно сделать крепление и сделать последний ряд. Это могут быть закладные, к которым будет крепиться каркас крыши.

Мауэрлат выполняется различными способами:

  • Во время установки берется катанка и укладывается на раствор между кирпичами. Длина проволоки рассчитывается таким образом, чтобы этими концами можно было прокрыть деревянный брус сверху кладки. Если у вас каркас из другого материала, тогда крепление делается согласно закладке крепежных элементов.
  • В последний ряд кладки устанавливаются металлические шпильки диаметром 12-16 мм. Шпильки устанавливаются строго вертикально.
  • Вместо последнего ряда кирпича можно уложить монолитную бетонную балку с такими же шпильками.

Внимание: Шпильки распределяют равномерно по всей поверхности с шагом 1200 мм. Перед установкой мауэрлатного бруса в нем сверлятся отверстия под шпильки. Высота шпилек должна быть такой, чтобы брус без проблем прижимался гайками, при этом следует учесть наличие гидроизоляции (рубероида).

Монтаж стропильной системы

Стропильная система состоит из нескольких отдельно взятых элементов, которые соединены в единую систему. Ее монтаж не очень сложный, что дает возможность соорудить ее своими силами.

Внимание: Стропильная система беседки с двухскатной крышей может делаться с разных материалов. Здесь играет роль крепление. Здесь уже выбор делать вам лично.

Для этого нужно знать, что:

  • Стропильная система для двухскатной крыши – это жесткая конструкция, работающая «на распор». Чтобы стены не раздвигались, в конструкцию такой системы вводят дополнительные элементы, снижающие такую нагрузку. В качестве таких дополнительных элементов можно применить балки, которые укладываются через всю ширину строения и крепятся к мауэрлату.
  • Здесь также укладываются лежни, которые служат опорой для стоек. Они позволяют равномерно распределить все нагрузки.
  • Лежни укладываются параллельно основным стенам беседки. Если не планируется строительство чердачного перекрытия, то можно уложить один лежень по центру беседки, который бы располагался непосредственно под коньком будущей крыши. Это сделает конструкцию крыши более надежной. Все деревянные элементы соединяются между собой с помощью металлических скоб.
  • А-образные элементы стропильной системы должны быть одинаковыми. С этой целью изготавливается шаблон из более тонкого бруса, чтобы его можно было свободно перемещать. Если не придерживаться такой технологии, то крыша может получиться не ровной, а значит, нагрузки будут не одинаковыми на всей поверхности крыши.
  • При заготовке А-образных элементов деревянные элементы соединяются в полдерева и прибиваются при помощи гвоздей необходимой длины. Стропила могут крепиться или к мауэрлатной доске, или к балкам. Размеры стропильной системы должны быть несколько больше, чем геометрические размеры беседки, для того, чтобы был определенный свес крыши.

Фронтон

Внимание: В результате строительства двухскатной крыши у беседки появляется фронтон. Чтобы не было фронтона, следует выбирать шатрообразную крышу. Фронтон – это пространство, образованное двумя скатами крыши, является продолжением стены.

Таких фронтонов появляется два: передний и задний. Как правило, они зашиваются, и тогда у здания появляется чердак. В зависимости от формы крыши, они могут иметь вид трапеции.

В нашем случае двухскатная крыша формирует два фронтона треугольной формы:

  • При строительстве стропильной системы, в первую очередь, монтируют крайние стропила, которые являются несущим каркасом фронтонов. И выставляют строго вертикально с помощью строительного уровня и фиксируют.
  • Сверху двух поставленных ферм крепится коньковый прогон из деревянного бруса. В дальнейшем к нему будут прикреплены остальные фермы (А-образные элементы) стропильной системы.
  • Как правило, фронтоны зашиваются после окончания монтажа всей крыши с закреплением кровельного материала, хотя можно это сделать и на раннем этапе, но это будет, скорее всего, нарушение технологии строительства: сначала выполняются основные работы, а затем второстепенные.

Внимание: Очень важно при строительстве придерживаться очередности выполнения технологических операций. Абсолютно недопустимо во время выполнения главных строительных систем отвлекаться на выполнение каких-то мелочных работ, типа зашивки фронтона. Это все равно что, не смонтировав крыши до конца, начинается отделка здания снаружи или изнутри.

Тем более, когда сооружается деревянное строение, необходимо своевременно установить крышу, чтобы зашить деревянные элементы от дождя. Особенно это касается тех элементов беседки, которые затем будут покрываться защитными материалами.

Тем более, если накрыть крышу, то внутри беседки можно проводить работы, не обращая внимания на осадки.

Обшивка крыши поликарбонатом

Прозрачная крыша для беседки лучше всего делается именно из поликарбоната. Он имеет небольшой вес и прекрасно крепится своими руками.

Его установка делается следующим образом:


Внимание: Главный недостаток, о котором почему-то умалчивают, это его неустойчивость к перепадам температуры, а при минусовых температурах он становится хрупким. Поэтому его целесообразно использовать для покрытия небольших по площади конструкций, которые располагаются на открытом пространстве.

  • Если накрыть беседку, которая построена в тени деревьев, то вполне вероятно, что на нее может упасть средних размеров веточка и повредить, особенно, если это произойдет в зимний период, когда на улице минусовая температура.

У нас каркас уже готов, теперь надо сделать крепление поликарбоната.

Инструкция выглядит следующим образом:

  • Перед его использованием следует заклеить торцы листов герметиком, чтобы в них не набивалась пыль. Для этого можно использовать специальную ленту, которую выпускает производитель именно для таких целей.
  • Поликарбонатный лист крепится к стропильной системе с помощью саморезов, через каждые 30 см. При этом следует использовать термокомпенсационные шайбы, которые подкладываются под каждое крепление.
  • Порядок крепления заключается в том, что сначала прикручивается нижняя часть листа с постепенным переходом к верхней части.
  • При применении поликарбоната следует знать, что есть поликарбонат неразборный и разборный. Меньше времени затрачивается в основном на крепление неразборных строительных конструкций. Для крыши этот вопрос не принципиален, поэтому экономнее будет использовать неразборный поликарбонат.

При монтаже поликарбоната нужно руководствоваться следующими принципами:

  • Перед процедурой установки не рекомендуется удалять защитную пленку. Это может привести к порче кровельного материала, который стоит не дешево.
  • В ячейках этого кровельного материала может находиться конденсат, который необходимо удалять с помощью сжатого воздуха. Как правило, это происходит в результате неправильного хранения материала.
  • При применении поликарбоната уклон крыши должен быть оптимальным, но не менее 5-ти градусов. Крыши без уклона, тем более при применении поликарбоната, абсолютно не допустимы.
  • Желательно производить крепеж листов с применением крепежных элементов с широкой шляпкой, плюс – дополнительно использовать широкую шайбу с резиновой прокладкой, которая будет выполнять роль термокомпенсатора.
  • При креплении поликарбоната следует разумно применять силу и не переусердствовать, чтобы в местах крепления не возникало дополнительных нагрузок на материал, но и нельзя допускать, чтобы лист болтался.
  • Поликарбонат легко обрабатывается и его можно резать любым режущим инструментом: лобзиком, ножовкой по дереву или металлу, циркулярной пилой.

Беседка с плоской крышей или беседки с прозрачной крышей — это довольно серьезные конструкции, и здесь должен быть грамотный подход. Никогда не стоит торопиться, посмотрите фото и выберите нужный вариант. После этого все просчитайте и можете приступать к работе.

Выбор конструкции беседки для своего приусадебного участка каждый владелец делает по своему усмотрению. Кто-то стремится выполнить постройку в едином архитектурном стиле с основным домом или другими строениями на подворье, так сказать, хочет сделать свою беседку достопримечательностью и изюминкой экстерьера участка.

Кто-то не придает особого значения дизайнерскому решению беседки, основываясь исключительно на соображениях простоты конструкции и небольшому бюджету строительства. Но всех без исключения волнует вопрос надежности и долговечности постройки.

Кровля с двумя скатами делается не сложнее, чем односкатная конструкция

Проекты беседок

Обсудим, какими бывают дачные пристройки для отдыха и как сделать наиболее подходящий конкретно вам выбор.

Конструкции беседок отличаются друг от друга:

  1. По форме (от круглых до многогранных).
  2. По основному строительному материалу:
  • Кирпич.
  • Камень.
  • Металл.
  • Дерево.
  1. По схеме кровельной системы:
  • Односкатные.
  • Двухскатные.
  • Сложные, многоуровневые.
  • Шатровые.
  • Куполообразные.
  • Арочного типа.

Каждая беседка имеет свои преимущества и недостатки, при условии возведения ее в разных условиях. Рассматривая различные проекты беседок (даже самые экзотические), многие все же отдают предпочтение самым обычным и привычным нашему глазу конструкциям с односкатными и двухскатными крышами.

К тому же практически все частные дома на территории страны выстроены под двухскатными крышами.

Если вы решили отреставрировать крышу на своей беседке, обязательно замените все сгнившие и треснувшие элементы

Этот способ устройства кровель считается наиболее приемлемым в наших широтах, где крышам приходится выдерживать дополнительные нагрузки от ветров и снегопадов. Именно для беспрепятственного схода осадков в виде снега и дождя и были сконструированы двухскатные кровли.

И кроме того для устройства двухскатной крыши подходят все без исключения кровельные материалы.

Беседки с двускатной кровлей

Двухскатные кровли, исходя из названия, состоят из двух плоскостей под наклоном, соединенных между собой коньковым узлом.

Конструкции таких кровель в свою очередь также имеют несколько вариантов исполнения:

  • Стандартная, с углом наклона скатов 45 градусов.
  • С разными скатами.
  • С большим выносом.
  • С фронтонами.

Интересно! Под широким выносом двухскатной кровли основного дома можно устроить крытую террасу на втором этаже или беседку пристроенного типа на земле.

Устройство кровли беседки

Двускатная крыша для беседки своими руками обычно устраивается в стандартном исполнении или с разными скатами. Хоть это и один из простых способов покрытия, он наравне с другими требует тщательных расчетов вычерчивания конструкций.

Совет! Даже простое эскизное исполнение схемы стропильной системы двухскатной кровли значительно упростит расчет потребности в материалах и непосредственно монтаж всех элементов кровли.

Для закупки строительных материалов на сооружение, определяем площадь крыши. Расчет материалов покрытия ведется с учетом укладки практически всех материалов внахлест.

К сведению! Для каждого конкретного материала коэффициент нахлеста имеет различную величину (уточняйте у производителя, продавца).

Из какого бы материала не возводилась двухскатная кровля, конструкция стропильной системы состоит из одинаковых элементов:

  1. Мауэрлат — опорный брус, принимающий и распределяющий на несущие конструкции нагрузки от кровли. На мауэрлат в зависимости от конструкции, опираются стропильные ноги или балки перекрытия.

При правильной конструкции кровли, вы можете сделать не просто навес над беседкой, а целую комнату отдыха

  1. Стропильные ноги задают форму кровли (треугольника) . Они непосредственно образуют стропильную систему, располагаясь по обе стороны кровли, друг, напротив друга, соединяясь в районе конька.

Размеры стропил и их шаг (расстояние между соседними стропилами, лежащее обычно в диапазоне от 600 до 1200 мм) зависят от:

  • Габаритов беседки.
  • Снеговой и ветровой нагрузки в вашем регионе.
  1. Стойки — вертикальные элементы, служат для поддержки стропильных ног. Стойки устанавливают посередине стропильной системы (под коньком), а при ширине кровли 8 м и более, дополнительно между карнизом и коньком.

Все элементы следует соединять металлическим крепежом (как на фото)

  1. Лежень — опорный брус, на который устанавливаются стойки.
  2. Прогоны — горизонтальные бруски служат для поддержки стропильной системы. Они опираются на стойки и располагаются параллельно мауэрлату.
  3. Затяжки — брусья, смонтированные перпендикулярно мауэрлату для скрепления стропильных ног.
  4. Всю систему венчает кровельное покрытие и конек.

Вот таким образом устраивается беседка с двускатной крышей своими руками.

На данном рисунке вы можете ознакомиться с всевозможными вариантами крепления стропил

В теплый сезон, бывая на даче, все люди проводят большую часть времени на воздухе. Кто-то трудится в саду и огороде, кто-то весело проводит время с друзьями, кто-то загорает, а кто-то принимает пищу. Но если нужно срочно укрыться от полуденного зноя или неожиданного дождя, то вам необходима беседка . При грамотном проектировании и постройке, она станет прекрасной зоной отдыха. В статье мы рассмотрим варианты изготовления беседки с односкатной крышей своими руками, продемонстрируем чертежи, а также покажем фото и видео инструкции по ее монтажу.

Среди преимуществ односкатной крыши можно отметить:

  • Простота создания проекта.
  • Относительно легкий монтаж.
  • Расход лесоматериалов уменьшается в сравнении со строительством беседок с двухскатными крышами.
  • При правильном проектировании ската по отношению к преобладающему направлению ветра обеспечивается устойчивость к постоянным ветрам.
  • Строительный процесс занимает относительно мало времени.

Перед началом строительства беседки следует определить несколько важных факторов, играющих решающую роль в рабочем процессе. В последующих подразделах будут описаны различия беседок.

Беседки бывают закрытыми, полузакрытыми и открытыми.

  • Закрытые конструкции полностью защищены от снега, ветра и дождя. Обычно стены беседок делаются из стеклопакетов. Такие беседки можно использовать вне зависимости от времени года.
  • Полуоткрытые частично предотвращают попадание осадков вовнутрь строения.
  • Открытые – это, по сути, навесы, которые применяются для временного расположения, защиты от полуденного зноя и легкого дождя.

Построить беседку с односкатной крышей можно из разных материалов:

  • Из дерева . Этот материал один из самых распространенных.
  • Из металла. С появление профильных труб металлические беседки стали оттеснять свои деревянные аналоги. Для сборки металлоконструкций можно использовать портативное сварочное оборудование. Также в последнее время пользуются популярностью затейливые кованные беседки.
  • Из камня. Такие беседки строят из сибита, шлакоблоков и кирпича.

Существует комбинированный вид беседок, где применяются разные материалы, например, дерево и металл, камень и металл или камень и дерево.

Проект следует создавать с учетом того, что беседка будет построена у дома. Также, перед тем как сделать проект, следует подумать о назначении сооружения. Будет ли в ней камин, печь или мангал . Также важно определить нагрузку на строение, чтобы соответственно выбрать сечение крепежных балок.

Определите цель беседки:

  • Для посиделок с друзьями.
  • Для игр детей.
  • В качестве рабочего кабинета.
  • Для семейных трапез.
  • Для хранения садового инвентаря.

Все эти нюансы важно учесть при проектировании строения. В конце этой статьи будут предоставлены готовые чертежи, которые, возможно, помогут вам в создании индивидуального проекта.

Беседка с односкатной крышей прямоугольной или квадратной формы не имеет конструктивных сложностей. Угол наклона крыши определяется исходя из нескольких факторов:

  • сила ветра;
  • материал кровли;
  • количество осадков в вашей местности.

Угол наклона крыши варьируется в пределах 5–60 º. Так, при строительстве односкатной крыши беседки следует учесть показатели минимального наклона в соответствии с материалом:

  • металлочерепица – 30º;
  • шифер – в промежутке 20–35º;
  • профнастил – 8º;
  • рубероид – 5º;
  • фальцевые крыши – в промежутке 18–30º.

Если уменьшить минимальный угол наклона крыши, то велика вероятность того, что конструкция не выдержит нагрузок. Например, односкатная крыша из профнастила/оцинковки может прогнуться под весом снега.

Односкатную крышу следует строить на основе наклонной стропильной системы, изготавливаемой из деревянных брусьев. При этом все деревянные элементы предварительно должны высушиваться, а также обрабатываться средствами защиты от огня, воды и вредителей.

Если вы определились с параметрами, материалом для строительства и внутренним наполнением беседки, то самое время приступать к строительству. Рассмотрим весь строительный процесс на примере полуоткрытой беседки с односкатной крышей. Для работы вам понадобится:

  • цемент и песок;
  • обрезная доска;
  • рубероид;
  • гвозди;
  • брус для опоры;
  • кровельный материал;
  • пропитка, краска/лак.

Для начала нужно выбрать место под постройку, очистить ее от лишних предметов и мусора. Затем на земле следует сделать разметку беседки в согласии с заданными размерами, обозначенными в проекте.

Установите в углах и по периметру будущих стен беседки колышки и натяните веревку.

В качестве фундамента будут служить опорные столбы. Для этого выкопайте шурфы, которые должны быть немного шире столбов глубиной на 0,5–0,7 м. Сделайте десятисантиметровую подушку на дне ямы из утрамбованного песка и щебня. Установите столбы по уровню, зафиксируйте их, а затем залейте бетоном. Предварительно брус обрабатывается антисептиком, а часть, которая будет погружена в бетон должна быть обвернута рубероидом.

С одной стороны беседки опорные столбы должны быть ниже, благодаря чему можно будет сформировать уклон односкатной крыши. Далее нужно выполнить верхнюю обвязку опорных столбов. Затем нужно установить поперечные балки, на которые будет закреплена обрешетка.

Шаг обрешетки зависит от выбранного вами кровельного материала. Например, если это металлочерепица, то шаг обрешетки должен составлять 40–50 см. После этого вам будет нужно осуществить монтаж кровельного материала.

В качестве стен может служить декоративная решетка, украшением которой могут стать вьющиеся растения. Другой вариант – установить перила по периметру беседки, которые закрепляются на опорные столбы.

Пол в беседке может быть сделан из тротуарной плитки, укладываемой прямо на грунт, или осуществите монтаж декинга.

Украсить беседку можно несколькими способами:

  • Можно высадить по периметру вьющиеся растения либо развесить ампельные цветущие растения в горшках.
  • В качестве освещения может служить гирлянда из маленьких лампочек, уложенная по периметру крыши, абажур по центру или фонарики под потолком.
  • Также украсить полуоткрытую беседку можно бамбуковыми занавесями, текстилем или шторами.

Видео

В предоставленном видео, вы сможете наглядно увидеть метод изготовления беседки с односкатной крышей:

Фото

На фото показано несколько вариантов устройства беседки с односкатной крышей:

Схемы

Добрый день, сегодня мы будем снова строить беседки для дачи, но уже другой модели. До этого мы поэтапно создали Потом у нас была статья-урок по строительству на основе итальянского навеса-перголы. А сегодня мы рассмотрим как своими руками сделать беседку С ДВУХСКАТНОЙ КРЫШЕЙ, чтобы вода стекала в обе стороны. (А шатровые крыши и круглые шестигранные беседки разберем в следующих статьях.)

В этой статье я уже не буду сильно задерживаться на фундаменте под беседку для дачи. И фундамент и все способы установки опорных столбов своими руками — все это я уже объясняла в вышеуказанных статьях по ссылкам. Здесь я больше времени уделю устройству крыши — это самая кропотливая часть работы. Я очень подробно вникну в этот вопрос — и покажу разные типы конструкции крыши для беседки, чтобы вы выбрали тот способ создать двухскатную крышу, который проще для вас.

Чтобы все было осознано и ясно, я дам фото пошагового мастер-класса по созданию таких беседок. А также мы вникнем в чертежи и разберемся в самой сути этой конструкции – на профессиональном уровне. После этой статьи вы станете почти профи – сможете рисовать свои схемы, и реализовывать их на практике. Вы будете знать и уметь ВСЕ:

  • Что такое двухскатная кровля.
  • Типы беседок с двускатной кровлей.
  • Мастер-класс по строительству беседки для тех, кто испугался.
  • Кровля с двумя фронтальным стропилами и прогономи.
  • Беседка на дачу под кровлей с опорой на ригеля.
  • Кровля беседки с коньковым прогоном на стойке.
  • Кровля для дачной беседки с опорной укосиной.
  • Кровля для беседки, с подкосами на тонкие стропила.

То есть мы пойдем постепенно, возбудим желание, снимем страх, а потом дадим знания – все необходимые знания для того, чтобы вы сами у себя на даче сделали БЕСЕДКУ своими руками. И обалдели от восхищения самим собой.

Итак, вперед в будущее. Нас ждет беседка.

Для начала любви, давайте разберемся, что такое беседки с двускатной крышей.

(кстати, по правилам русского языка допустимо говорить и «ДВУскатная» и «ДВУХскатная», поэтому я периодически буду употреблять это слово и так и сяк).

Что такое беседка

с двухскатной крышей.

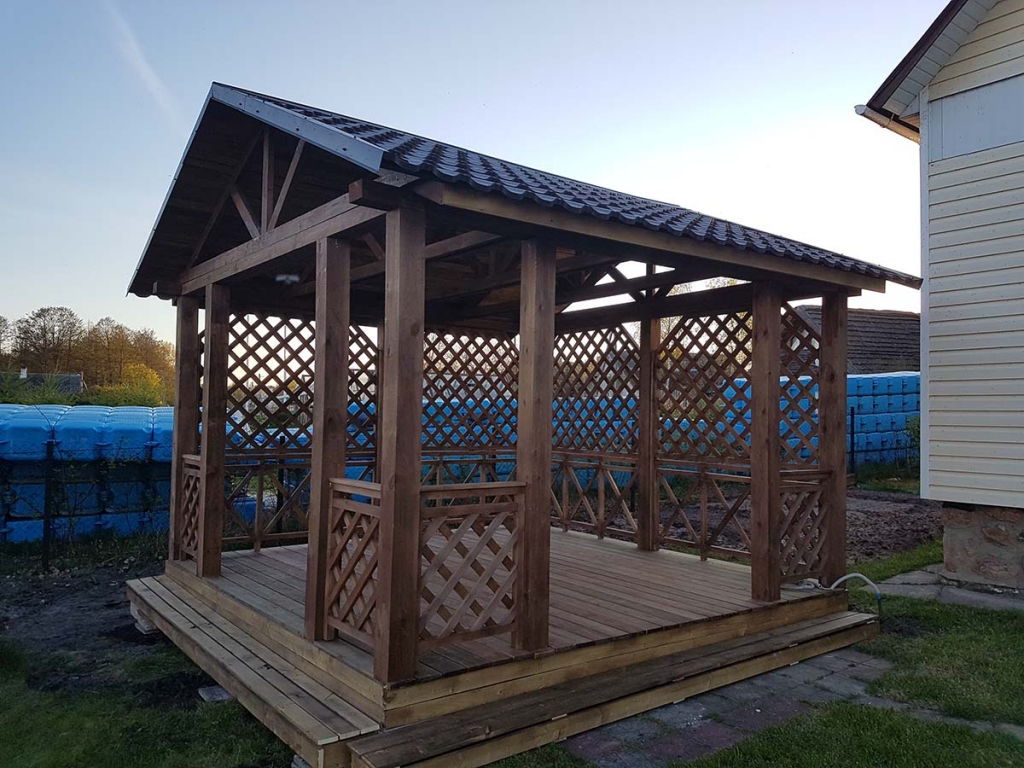

Вот на фото ниже мы видим классическую беседку этого типа. Она стоит на 6 столбах. Стенки беседки закрыты решетчатыми панелями из реек, набитых диагонально крест на крест. Такие панели легко сделать самому — отмеряй, режь, да приколачивай.


Форма такой беседки может быть вытянута в длину (вглубь как коридор), или в ширину (как сцена в театре).

Панели-стенки могут закрывать не все проемы между столбами опоры, чтобы в беседку можно было входить с любой стороны как на фото ниже.

Тяжелую крышу, крытую металлочерепицей можно для надежности подпирать дополнительным центральным столбом как на фото ниже. И фундамент под тяжелую монолитную беседку можно залить высокий и прочный, как мы видим на фото.

И обшивка стен тоже может быть с разным узором — расположением реек и дощечек (внизу вертикальные доски, вверху крестовая обрешетка).

Сейчас мы начнем, и вы сами почувствуете какое разнообразие дизайнов беседки можно сделать своими руками – на основе ОДНОГО И ТОГО ЖЕ каркаса.


А еще одну из стен беседки можно закрыть ПЕЧНЫМ ФАСАДОМ. То есть создать зону барбекю своими руками прямо в беседке на вашей даче.

Действительно ли

сделать такую беседку

ЛЕГКО своими руками?

Вы сомневаетесь в своих силах. Вы никогда раньше не делали беседок. Это кажется сложной задачей для вас.

Но вспомните, как легко вы складывали из конструктора в детстве. В ту эпоху вы не сомневались в своих способностях – вы просто брали детали и соединяли их друг с другом. Легко и просто. Своими руками.

Правда в том, что беседка – это тоже конструктор.

Это тоже 1) взять детали 2) соединить их друг с другом 3)взять еще детали 4) и снова присоединить их.

Вы смотрите на фото ниже. И кажется что такая постройка не для простого дачного домоседа, как вы. А для выпускников строительного колледжа.

А вот и нет. После того, как вы дойдете до конца статьи – вы будете уверены в своих строительных потенциях.

Беседка — это конструктор для взрослых мальчиков.

Вот вам пошаговый мастер-класс – где парень своими руками собирает беседку – убедитесь, что там нет ничего страшного.

Подготавливаем площадку под беседку на даче — заливаем фундамент из цементной стяжки, или забиваем свайный точечный фундамент.

На столбы сверху кладем опорные балки (фото ниже), чтобы они не прогибались укрепляем их УКОСИНАМИ (короткие диагональные брусья которые набиты вверху под углами опорных столбов)

Подготавливаем сторопила. Отпиливаем два бруса с косым торцом – этот косой спил брусьев прибиваем друг к другу – получаем стропильную ПАРУ в форме тупого угла.

Устанавливаем стропильную пару на крышу беседки. Отмечаем карандашом, где сделать надпил – прорезь-пазик , который оденется на горизонтальные балки опор – паз с левого конца и правого конца стропильной пары.

Вот внизу видно, как надпил (треугольная вырезка) надевается на балку.

Делаем таких стропильных пар – 5 штук (или больше, если размер беседки требует).

В процессе установки стропильных пар нужно проверять РАССТОЯНИЕ между стропильными пятками (внизу) и между стропильными верхушками (вверху).

Чтобы стропильные пары не прогибались под тяжестью кровли – прибиваем дополнительные элементы- подпорки – ригеля, балки, стойки (ниже мы с ними познакомимся поближе, на схемах, чертежах и в живых фото, и слова «ригель», «затяжка», «мауэрлат» вас пугать не будут).

Вот видите – каждый шаг сам по себе ПРОСТОЙ . Значит ваша работа – это цепочка ПРОСТЫХ ШАГОВ.

Спокойно, не торпопясь, отмеряем, отрезаем, соединяем. Как конструктор для великанов. Тяжеловато по весу, неудобно по размеру – но с помощью крепких рук, своих и напарника, все реализуемо.

Первый ШАГ – выбираем фундамент и устанавливаем столбы – ссылка «»

Второй ШАГ – кладем на эти столбы КОНСТРУКЦИЮ КРЫШИ. А чтобы выбрать крышу по силам себе – нужно узнать какие бывают стропильные системы. И выбрать то устройство кровли беседки, которое подходит вам по материалу который у вас в наличие.

ДАВАЙТЕ РАЗБИРАТЬСЯ

Как делать стропильные системы

Для беседки на дачу.

Стропильные конструкции на крыше беседки для дачи могут быть разные. Сейчас я вам покажу несколько типов. А вы для своей беседки на дачу выберете подходящий вариант (по материалу, который в наличиях, и по силам себе).

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №1

2 стропильные пары + много прогонов.

Вот смотрите фото ниже. Здесь всего 2 пары стропил – на переднем фасаде, и на заднем фасаде беседки.

И на этих двух стропильных парах лежат ПРОГОНЫ — продольные узкие досточки положенные на ребро. Крепятся они пазовым способом – то есть в них выпилен пазик, и они им просто надеваются на фронтонные стропила.

Стропила лежат на дополнительной опоре – по центру беседки мы видим опорный столб, который выше чем боковые столбы (те которые по углам беседки).

Чтобы стропильная опора выдержала все эти доски прогонов ее укрепили РИГЕЛЕМ (это горизонтальная доска набитая чуть ниже верхушки крыши и соединяющая левое и правое страпила.

Очень интересная конструкция. И ее легко повторить своими руками. Даже просто по фото. Все видно и прозрачно ясно. Как готовый чертеж. Схема сборки понятна простому глазу.

Вот еще один навес под беседку для дачи – где тот же принцип стропильной системы.

Видите? Тот же самый чертеж – только сдесь балки покрупнее, и поэтому их нужно не так много – 2 краевые, одна центральная, и 2 промежуточные.

И здесь распорный принцип укладки стропил – то есть стропила опираются только на внешние стены опор. Единственной что здесь есть доска-ригель , которая дополнительно стягивает стропильную пару.

Вот на фото ниже еще каркас беседки для дачи, где крыша тоже укреплена РИГЕЛЕМ .

И вот здесь тоже – балки на которых лежит кровля покоятся на ФРОНТОНЕ. И тут обратите внимание. Фронтон, чтобы не прогибался подпирается коротеньким брусом-стойкой.

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №2

Много стропил с ригелями.

(+ схема соединения стропильных ног)

А вот еще одна интересная беседка для дачи, где стропильные пары тоже кладутся своими выпиленными пазами на боковые горизонтальные балки опоры.

У каждой стропильной пары набит РИГЕЛЬ (горизонтальная досточка чуть ниже верхушки стречающихся стпропил).

И тут на центральном фасаде – установлены 2 дополнительных серединных столба опоры – и они ВЫШЕ чем краевые столбы. И они дают добавочную опору для фронтонных стропил.

И вот тут давайте посмотрим как именно можно соединить СТРОПИЛЬНЫЕ НОГИ друг с дружкой – речь идет об узле (стыке двух концов стропил) на верхушке нашей крыши.

Вот ниже варианты таких узлов. Вы можете вбить гвозди – диагонально, чтобы стержень гвоздя входил в соседнюю стропильную ногу под углом. Гвозди вбиваем на расстоянии друг от друга, чтобы они не встретились, не пересеклись внутри.

И в дополнение прикручиваем НАКЛАДКУ между стропильными концами. Роль накладки может выполнить стальная крепежная пластина, или плоский кусочек дерева.

А еще соединение стропильных ног может быть выполнено методом ЛАПА В ЛАПУ, то есть стык в стык через запилы. Выпиливаем по краям стропильных ног прямоугольные углубления-запилы. И накладываем их друг на дружку – паз в паз. Закрепляем болтом и гайкой.

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №3

Коньковый прогон НА СТОЙКЕ.

А вот на фото ниже мы видим что стропила имеют дополнительную поддержку в виде длинной балки конька (коньковый прогон, называется такая центральная балка, под самой верхушкой крыши).

Эта верхушечная балка (коньковый прогон) лежит на маленьких столбиках из бруса – они стоят на переднем и заднем фронтоне крыши.

Давайте, я вот здесь покажу как это устроено. Ваши стропила могут крепиться к такой коньковой балке пазовым методом (как на чертеже ниже. А сам конек поддерживаться металлическим крепежным уголком.

А стропильные балки могут иметь соединение в стропильную пару, укрепленное тоже стальной перфорированной пластиной.

Еще раз чтобы было понятно – вот в такой навес под беседку для дачи тоже сделан с конструкцией бруса-стройки и конькового прогона. Построить навес, обшить стенки — получим беседку из бруса.


По такое схеме – с коньковым прогоном на столбике можно выполнить беседку из тесаного (с природными неровностями) или оцилиндрованного (то есть выровненного) бревна.

Пошаговый мастер-класс
крыши беседки
с коньковым прогоном.

Вот пошаговые фото, устройства такой двускатной крыши на беседку для дачи. Вот мы видим что сначала делают каркас стен . Устанавливают точечный свайный фундамент . На него кладут балки НИЖНЕЙ РАМЫ. На раму устанавливают брусья-столбы (на стальной перфорированный крепеж). И на брусья-столбы кладут верхние горизонтальные балки.

На верхние балки периметра беседки – кладут ЗАТЯЖКИ (это поперечные опорные балки) – еще три штуки.

Всего получается 5 балок-затяжек. На каждую балку-затяжку ставим коротенький СТОЛБИК-СТОЙКУ. На эти столбики кладем длинный КОНЬКОВЫЙ ПРОГОН.

И уже на этот коньковый прогон начинаем укладывать СТРОПИЛА. Сначала фасадные – переднюю стропильную пару и заднюю.

И потом еще укладываем между ними 5 стропильных пар. Вот и все каркас крыши готов.

Вот еще ниже каркас беседки из бруса сделанный по такой же схеме устройства кровли. Как видите все одинаково — отличия лишь в размерах, в крутизне наклона крыши (то есть угол стропил).

ВСЕ МОЖЕТ БЫТЬ РАЗНОЕ — разный угол между стропилами, разная ширина, разная высота. Вам не нужны точные размеры — вы можете подбирать все длины исходя из материала (бруса и досок) которые у вас есть. Вы свободны в своей постройке — главное это понять СУТЬ, ОБЩИЙ ЗАКОН. Это как в сексе, суть действия ясна, остальное — на вашу фантазию.

И вот этот навес под деревянную беседку тоже по данному принципу сделан. Только тут совсем коротенький брусок-стойка, и он не стоит как столбик на поперечной балке – а НАДЕВАЕТСЯ НА НЕЕ, потому что сам внутри себя имеет глубокий паз-лапу. И этой лапой он надевается на опорную балку-затяжку фронтона (и крепится на четрые самореза).

И вот тут на фото беседки ниже, мы тоже видим столбик-опоры которые крепится этим же пазовым способом.

А еще фото ниже показывает нам вот что… Если вы хотите сделать не просто беседку для дачи, а крупный шатер под свадьбу… То такие опорные столбики могут быть ВО МНОЖЕСТВЕННОМ ЧИСЛЕ. На фото ниже их четыре – потому что центральная балка конькового прогона слишком длинная – и если бы она лежала только на краевых столбиках, то она бы прогибалась в своей середине (под тяжестью стропил).

По длине беседки набиваем поперечные БАЛКИ-ЗАТЯЖКИ. На них ставим стойки. И сверху кладем длинный коньковый прогон. И уже на него кладем стропила, а на стропила тонкие брусья обычных прогонов.

А еще, существует другой способ крепкой поддержки для коньковой балки . Вот на фото ниже мы видим. Что кроме опорной стойки на фронтоне, коньковый прогон держат еще слева и справа ДЛИННЫЕ УКОСИНЫ, которые идут наискосок — от опорных столбов, через горизонтальную балку фронтона и к самой коньковой балке под верхушкой крыши.

Это тоже хороший и относительно простой способ усилить опору для конькового прогода. Особенно если на нем лежат тяжелые стропила и кровля.

А еще коньковый прогон может лежать без подпорки в виде столбика-стойки. Для этого используют метод защемления . Когда на стропила с двух сторон набивается горизонтальный РИГЕЛЬ(под предполагаемым местом коньковой балки). На этот ригель кладется коньковый прогон, и сверху фиксируется тоже ригелем.

А вот еще способы укладки стропильных пар на КОНЬКОВЫЙ ПРОГОН. Видите, как много есть вариантов. Вы можете выбрать любой – из тех под который имеется материал и крепеж.

Ригель можно расположить НИЖЕ, чем сам коньковый пробег. И тогда между ригелем и коньковой балкой ВСТАВИТЬ ПОДПОРКУ-СТОЙКУ. На фото ниже она выделена темным цветом древесины.

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №5

Стропила на затяжках и подкосах.

А еще стропила, если они тяжелые усиливают дополнительными подпорками.

Каждое стропило внизу фиксируется балкой-затяжкой. На ней стоит столбик-стойка. И от стойки отходят, как лучи – влево и вправо диагональные ПОДКОСЫ. Их роль – не дать стропилам прогибаться под тяжестью крыши.

Такую конструкцию кровил С ПОДКОСАМИ используют в том случае, если у вас роль стропил исполняют не очень прочные тонкие брусья. И чтобы не дать им прогнуться их усиливают таким вот способом.

А чаще всего подкосины просто несут декоративную функцию – с ними крыша смотрится наряднее и солиднее. Получается симметрия и гармония узора.

Крепеж для такой конструкции тоже может быть не только надежным, но и декоративным – украшающим. Если у вас есть связи на металорежущем предприянии – то вы можете вырезать вот такие красивые перфо-пластины из металла.

По такому же принципу (схема та же) можно использовать не сроганый брус – а тесаное бревно.

Вот такие конструкции кровли для беседки своими руками я для вас разжевала. Как могла.

А теперь давайте посмотрим как своим умом и руками, можно облегчить себе труд по строительству такой деревянной беседки дял дачи.

По строительству беседки

С двухскатной крышей.

У вас, конечно еще есть куча вопросов, на которые я еще не ответила. Давайте разберем ключевые моменты строительства беседки своими руками, а именно…

  • Какие существую виды узлов крепления стропил к опоре крыши.
  • Как вообще поднять тяжелые стропила на крышу беседки.
  • И какой вид кровельного покрытия выбрать под беседку своими руками.

Давайте разбираться.

Вопрос №1

КАК поднять стропила

на крышу беседки

Ответ, при помощи спецтехники, или вот так – волоком, по доскам, за веревку, своими руками.

Вопрос №2

Как закрепить стропильную ногу

на опорных балках.

Опорные балки для установки стропильных ног называются МАУЭРЛАТАМИ . Вот ниже я собрала несколько рисунков со схемами монтажа СТРОПИЛЬНОЙ ПАРЫ к боковой балке-мауэрату.

Способ монтажа с металлическим крепежом-скобой. Можно сделать это с ЗАПИЛОМ (выпелить в стропильной ноге выемку-паз). Или сделать на стропильной пятке обычный ровный срез – впритык к опорной балке.

Ниже мы видим еще способы – когда стропильная нога спиливается ровно КОСЫМ СПИЛОМ – ровненько под мауэрлат – и тогда здесь можно прикрутить тот же крепеж (что и на рисунке выше), либо на гвозди (схема по середине), или на скобу (третий рисунок ниже).

Можно воспользоваться крепежом НА СТАЛЬНЫЕ УГОЛКИ.

Тут тоже 2 варианта. Один с выпелинным пазом (запилом) в стропильной ноге. И второй вариант, где стропильная нога просто ложится сверху на мауэрлат – и зажимается горизонтальными ДОСКАМИ-ЗАТЯЖКАМИ. И именно эти затяжки крепятся уже уголками к мауэрлату.

А вот на фото ниже мы видим ПАЗОВЫЙ метод укладки стропил – вы можете выпелить в стропильной ноге ЗАПИЛ (подходящий под опорную балку). Или выпилить 2 запила – в стропильной ноге и в опорной балке.

А вот методы укладки стропильной ноги с фиксаципей на два гвоздя. С деревянной подложкой (тонкой досточкой) или треугольной деревянной подкладкой-пяточкой.

Есть еще интересный вид крепежа – СКОЛЬЗЯЩИЙ . Его придумали из тех соображений, что дерево – живой материал. А значит оно дышит – то набухает от влаги, то усыхает – да и со временем само по себе оно дает усадку которая может достигать 8%. И чтобы крепежные узлы не пострадали от таких перепадов – и придумана скользящее крепление стропил.

Ну а теперь давайте посмотрим как мы будем укладывать кровлю на нашу беседку.

КРОВЕЛЬНОЕ ПОКРЫТИЕ

Крыши беседки

Своими руками.

КРОВЕЛЬНОЕ ПОКРЫТИЕ ОНДУЛИН – мягкая бутимная черепица.

Если планируете укалдывать на на крышу мягкую кровлю в виде гибкой битумной черепицы, то крышу мы должны замостить полностью досками – сделать обшивку без зазоров.

На нее положить гидроизоляцию. И сверху пласты ондулина – начинаем с края крыши и потихоньку двигаясь к коньку крыши беседки. Вот на фото ниже виден принцип по которому укладываются слоя черепицы на беседку.

КРОВЛЯ ЛИСТОВАЯ

(Металлочерепица, металлопрофиль, шифер)

А вот на фото ниже мы видим процесс укладки листов металлопрофиля (ребристые пластины) или листов металлочерепицы). На фото ниже листы мелаллопрофиля (но и другой листовой материал укладывается по тому же принципу).

ВЫ можете класть листы кровли прямо на прогоны нашей крыши (балки, набитые на стропила).

Либо если вы хотите защитить вашу крышу от протекания (в том месте где шифер продырявится гвоздем), то можете перед листовым покрытием устлать всю крышу беседки ГИДРОИЗОЛЯЦИОННЫМ МАТЕРИЛОМ (любым, не обязательно дорогим, марочным). Рулон изоляции разворачиваем на крыши – как коврик. И сверху на стропила набиваем рейки – которые прижимают эту гидроизоляционную прокладку к стропилам беседки.

Потом поверх реек набивают уже ПРОГОННЫЕ РЕЙКИ – те на которые будет удобно прибивать кровельные листы. Или всю крышу обшивают доской – в том случае, если вы собираетесь укладвать на нее гибкий кровельный материал (типа ондулина).

Керамическую черепицу вы тоже можете укладывать на рейки подходящего ей шага (крепление на саморезы).

Как укрыть коньковый прогон крыши.

Зона верхушки крыши беседки – коньковая зона. Давайте посмотрим как ее можно покрыть. Если вы делаете кровлю шифером, то можете сделать как раньше все делали — коньковый край обивали листами оцинкованной жести (это гибкий металлический лист).

Чтобы было к чему его прибивать, можно в верхней части крыши – набить широкие досточки с двух сторон, и вверху по желанию уложить СЕРЕДИННУЮ РЕЙКУ, как это сделано на фото ниже.

При укладки черепицы – сверху на коньковый гребень крыши беседки — укладывают специальные коньковые элементы. Вот ниже на фото как раз мы это видим.

Керамическая круглая черепица – может сама стать кровельным элементом венца крыши беседки. Для этого круглые черепичины нужно положить впритык друг к другу вдоль конька . А чтобы швы между кусками круглой черепицы не протекали – перед укладкой накладывают рулонную гидроизоляцию . Или (если ее нет) можно по старинке класть на цементный раствор (замешивают такой же, как для кирпичной кладки). Фото крыши беседки с этим способом мы как раз видим чуть ниже.

А вот еще хороший момент — на фото ниже — обработка краев крыши – специальными профилями для кровли. Так верхние края беседки своими руками будут выглядеть идеально, как сделано у профессионалов (но это не обязательно, чисто по вашему желанию, и тещиному требованию).

Вот такие идеи и такие советы по строительству беседки с двухскатной крышей.

Сложного тут нет. Просто кропотливая работа. Простая, не быстрая – в несколько дней – работа.

Теперь вы можете начать… продолжить… и закончить.

  • Про фундамент под беседку и установку опорных столбов –
  • Статья про беседки с плоской крышей – вот
  • Статья про кубические беседки-модули – здесь

Удачного вам дачного строительства беседок.

Ольга Клишевская, специально для сайта

На российских просторах, где постоянно меряются в силах обильный снег и ветер, для малых архитектурных форм нет ничего надежнее, чем крыша с двумя скатами. Главная, но не единственная задача в ней – защищать внутреннее пространство беседки от дождя.

Но если ко всему еще и двускатная крыша беседки своими руками будет строиться, тогда перед мастером – целое богатство выбора стиля, дизайна и возможность превратить такую беседку в самый яркий элемент всего участка. Приступим?

В этой статье мы будем говорить о конструкции двускатных крыш конкретно для беседок. Дело в том, что сами беседки бывают разных форм. Например, для барбекю обычно строится довольно стильная беседка с прочными стенами и правильно обустроенной крышей, а для вечерних посиделок с семьей за ароматным чаем – “домик” попроще. Поэтому подходите к вопросу проектирования основательно!

Выбираем стиль: классика, этно или модный минимализм?

Любая беседка может быть классическим домиком, к которому больше всего привыкли, и с необычным стилем строения, вычурными деталями и функциональными приспособлениями. А может быть настоящим мастерским шедевром:

От простого – к сложному

Если вы строите беседку только для своей семьи, простую и хорошо выполняющую свои функции, тогда отдайте предпочтение самой простой конструкции. Где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если вы заинтересованы удивлять гостей этой архитектурной постройкой, у вас много идей, и в самой беседке, кроме стола и стульев, еще минимум будет располагаться печь-барбекю, тогда ввиду габаритов самого строения и крышу вам нужно будет соорудить посложнее, рассчитанную на определенные нагрузки.

Если же ваш вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки.

Например, в этом варианте в двускатной крыше беседки еще и умудрились сделать целых два окна:

Классические варианты

Двускатная крыша может быть также щипцовой и нет. Что такое щипец? Это, по сути, закрытый фронтон. Никакой функциональной особенности у этого элемента крыши нет, поэтому вы решайте сами, нужен ли он. А уже то, насколько ваша беседка будет сложной, зависит от того, каковы ваши вкусы и пристрастия, каков состав вашей семьи и для чего конкретно вы строите эту беседку.

Вот удачный пример строительства такой беседки:


Стилевые решения

А теперь поговорим о том, что касается самого дизайна. Так, двускатная крыша беседки сама по себе нередко является отдельным архитектурным элементом этой постройки: стропила изготавливаются декоративными, а все видимые изъяны, которые обычно прячутся, у такой крыши остаются открыты и даже выделяются как особый элемент экстерьера.

Например, в России довольно популярна практика резьбы по деревянным стропилам, изготовление из них красивых стилистических деталей и задействование элементов светодизайна.

При строительстве такой крыши легче всего использовать этномотивы. Ведь в России издавна строились именно двускатные крыши. Дело в том, что они более всего приспособлены к сильным ветрам и снегам, тогда как односкатные уже не так. А потому, если вы выбрали именно такую конструкцию крыши беседки – у вас на самом деле огромный простор для фантазии:


Вот еще один замечательный пример исполнения:

Играем с формой: симметрия и асимметрия

Можно сказать, что классическая двускатная крыша – это самая простая конструкция этого рода. Она представляет собой только лишь два ската, которые направлены под определенным углом и имеют одинаковую длину. С торцом в виде фронтона, который обычно заканчивается либо вертикальной кирпичной стеной, либо козырьком. На этой стороне как раз чаще всего размещают какие-либо декоративные элементы.

Но в последнее время все более популярными становятся двускатные крыши малых архитектурных форм с разным углом наклона и разной длины. Такие конструкции выгодно отличаются от классических: необычные, стильные и по-своему комфортное. Вот по расположению конька и углу обоих скатов двускатные крыши делятся на симметричные и асимметричные.

Несимметричная двускатная крыша представляют собой те же два ската, но расположены под углом. Ассиметричные же либо имеют разную длину, либо их конек находится не по центру, с некоторым смещением. Такие крыши выглядят необычно и замечательно подходит для строительства уникальных по своему проекту беседок:


И в этом есть свой смысл: с архитектурой двускатной крыши жилого дома вы так не поиграете. Ведь любой непродуманный момент в жилом строительстве грозит последующими серьезными ремонтами, а порой и реконструкцией. А вот с верхом обычной беседки можно играть, сколько угодно: и с формой, и с асимметрией, и с декоративностью. Ведь такая крыша не создает особой нагрузки на стены, и ничего страшного нет в том, чтобы сделать в ней что-то не так, или не достаточно точно рассчитать параметры стропил.

Итак, несимметричная крыша должна иметь конек и два ската. Теперь подумайте, под каким углом они будут расположены. Обычно короткий скат делают более крутым и поворачивают к северу, а более длинный – пологим и к югу.

Теперь, что касается асимметричной крыши. Здесь немножко придется повозиться. Для начала решите, где будет располагаться конек, сделайте подробный чертеж. Далее продумайте, могут ли разные скаты правильно передать нагрузку от крыши – стенам беседки.

Сегодня также на беседках нередко строятся двускатные крыши с ломанными скатами. Чаще всего такая конструкция необходима для того, чтобы накрыть какую-то часть беседки, которая примыкает к основной. Но помните, что место излома всегда является слабым местом крыши.

Подбираем угол наклона: против ветра или снега?

А теперь давайте определимся с формой будущей скатной крыши. Дело в том, что эта конструкция не так уж и проста, какой кажется на первый взгляд. Двускатная крыша бывает нескольких видов: острая, более пологая и разноскатная, то есть когда скаты имеет разный угол. И конечный вариант будет зависеть от вашей фантазии и имеющихся возможностей.

Вот хороший пример строительства пологой двускатной крыши беседки:

Что же касается самого угла наклона крыши беседки, здесь также есть свои требования: не более 25 градусов. Если в ваших планах – небольшая беседка, тогда отдайте предпочтение самой простой конструкции, где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если же вас вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки:

Посмотрите, насколько разреженной строится обрешетка под точно такую же теперь:

С двускатной крышей дома такое не провернуть: шаг обрешетки высчитывается строго по таблице. Но в плане беседки – другое дело.

Идем далее. Минимально допустимый наклон кровли беседки – 12 градусов. Так, если уклон вы выбрали около 30 градусов, тогда нагрузка снежного покрова уже значительно уменьшена, а нагрузка от ветра – увеличена. Дело в том, что в России конструкция крыши беседки выдерживает кроме собственного веса еще и временные нагрузки. Это снеговой покров, разрежение ветра с подветренной стороны и давление с наветренной. Также не забывайте про чистку от снега, есть своя нагрузка также от ремонта, и порой бывают такие казусы, как упавшая тяжелая ветка дерева. Вот почему в российских регионах динамические нагрузки на крышу колеблются от 70 до 200 килограмм на один квадратный метр.

Давайте разберемся с этим подробнее. Чем острее крыша беседки, тем легче с нее будет сходить снег и вам не нужно будет его очищать после каждого снегопада. Но при этом, если в вашей местности есть сильные ветра, существует риск, что крышу попросту сорвет. А потому ее лучше делать пологой. Вам придется выбирать между двух зол! Почему мы и советуем посмотреть карту снеговых и ветровых нагрузок в вашей местности.

Что для вас важнее и от чего лучше обезопасить вашу беседку: от ветра или снега? Если у вас еще есть сомнения и вам трудно определиться, обратите внимание, какие крыши беседок строят ваши соседи. Обычно такая традиция существует не просто так.

Взгляд изнутри: вопросы вентиляции и гидроизоляции

Следующим шагом мы должны определиться с внутренним устройством такой крыши. Дело в том, что беседки обычно строятся без чердака и редко с какой-либо внутренней вентиляцией. Конечно, все зависит от того, насколько сложной будет сама беседка.

Так, если вы использовали гидроизоляционную пленку, и тем более утеплитель, вентиляцию нужно продумать обязательно. Для беседки самый простой вариант – это небольшие вентиляционные отверстия, которые проходят между гидроизоляционной пленкой и утеплителем. Если же беседка представляет собой более монументальная строение с закрытыми стенами, окнами и фундаментом, тогда вентиляцию такой крыши нужно делать такой же, как и в обычной, в дачном доме, с продухами, или в виде принудительной системы.

Сейчас разъясним вам этот момент более подробно. Самые слабые места любой беседки – это открытость и подверженность погодным явлениям с внутренней стороны. Мало кто при строительстве беседки задумывается о том, что в нее будут задуваться ветром снег и дождевая вода. А ведь это на самом деле проблема. Поэтому двускатную крышу открытой беседки обязательно нужно обшить изнутри:

Многие на этом этапе интересуются: а действительно нужна ли гидроизоляция для крыши беседки? Мы скажем так: все-таки нужна. Дело в том, что в беседке как постройке для отдыха часто присутствует какая-нибудь еда: либо это горячий чай уютными вечерами, либо ароматные шашлыки, от, которых исходит пар, и тому подобное. Все это, включая дыхание живых людей, которые находятся внутри, создает такой физический процесс, как “водяные пары”. Они всегда поднимаются вверх – в данном случае прямо к стропилам. И если те никак не защищены, водяные пары будут напитывать их и собирать конденсат.

Другая сила, которая воздействует на крышу беседки – это дождевая вода. Дело в том, что как бы вы ни выбирали кровельное покрытие, всегда есть вероятность, что при сильном дожде жидкость может проникнуть внутрь стропильной системы. Например, для фальцевой кровли уязвимым местом является соединение листов, а для профнастила – это дождь с ветром, которые загоняют дождевую воду прямо под черепки. Поэтому от гидроизоляции отказываться нельзя.

Самый простой вариант гидроизоляции для беседки – это полиэтиленовая пленка. Стоит копейки, служит не менее 5 лет и самая простая в укладке. Когда вы изготовите стропила, расстелите на них такую пленку и закрепите строительным степпером (на крайний случай гвоздями). Поверх смонтируйте обрешетку и кровельное покрытие.

Второй вариант – это современная антиконденсатная пленка. Суть этого изобретения в том, что конденсат не образовывался на такой крыше и не стекал потом по ней каплями.

Третий, более основательный вариант – это современные гидроизоляционные мембраны. Это своего рода «умные» пленки. Пар, который поднимается снизу вверх в беседке, легко проходит через такие мембраны и выводится наружу. А дождевая вода, которая падает сверху, вниз к стропилам уже не просачивается.

Строим двускатную крышу для беседки: шаг за шагом

Итак, приступаем к строительству!

Этап I. Проектируем

В любом случае, чтобы построить двускатную крышу беседки, вам необходимо обязательно заранее сделать чертеж. Беседка – это малая архитектурная форма, и не стоит строить ее на глаз. А чтобы потом готовое изделие было красивой геометрической формы, не кривое и без изъяна, заранее обязательно нужно сделать подробный чертеж.

Этап II. Подготавливаем материал

Для строительства этой беседки нам понадобятся такие материалы:

  • Брус 150 X 150, для нижней, верхней и обвязки.
  • Доска 50 x150 для стропильных досок.
  • Обрезная дюймовка строганая для обрешётки крыши.
  • Крепежные элементы для всего этого добра.

Как ни странно, иногда двускатная крыша бывает вообще без стропил. Таковая называется бесстропильной, и чаще всего встретить ее можно в деревянном рубленном строительстве. Но это больше исключение из правил.

А чтобы обеспечить большую устойчивость стропильной системы крыши беседки, используйте откосы, раскосы и диагональные связки.

Если же вы строите беседку из бруса или бревна, стропила устанавливаются несколько иначе. Так, стропильные ноги соединяются специальными скобами со вторым верхним венцом, а сверху – с определенной степенью свободы.

Как только стропильные фермы будут готовы, поднимаем их на беседку, крепим на конек и выравниваем натянутыми нитками. Убираем распорки и проверяем горизонталь:

Кровельное покрытие при этом можно монтировать на готовой крыше, или же на прямо на стропильные фермы, которые были сформированы еще на земле. Небольшие параметры это позволяют, и так намного легче будет вам.

Этап V. Проводим печную трубу через крышу

Вот еще о чем вам нужно подумать. Если вы строите беседку для барбекю, крайне важно позаботиться о пожарной безопасности крыши. В первую очередь, это металлическая защита деревянных элементов в тех местах, где проходит труба печи.

Конечно, если начнется пожар во время приготовления шашлыков, из открытой беседки убежать будет несложно. Но, если кому-нибудь на голову свалится горящий кусок стропила, ничего хорошего это не сулит. Поэтому будем подходить к делу со всей ответственностью. А если вы научитесь подходить к подобным вопросам грамотно, с соблюдением всех технологий, вы легко сможете строить вот такие красивые монументальные беседки не только для себя, но и по заказу:

Как видите, при желании вы со всем справитесь самостоятельно!

Квадратная беседка из металла 2 на 2 метра с двускатной крышей

Квадратная беседка из металла сделанная своими руками с размерами 2 на 2 метра и двускатной крышей из металлочерепицы.

Беседка обладает достаточно легким весом и может устанавливаться на выровненный участок земли без фундамента, как вариант, ее можно установить на мощеную тротуарной плиткой площадку.

Металлический каркас беседки состоит из трех фронтальных секций, схема одной из них представлена на фото ниже:

Таким образом, чтобы сделать беседку из металла своими руками (по ссылке подробная инструкция самостоятельного изготовления беседки из металла) этого типа, сначала из труб металлопроката с помощью сварки изготавливается основной контур, на схеме он нарисован черной линией, затем с помощью трубогиба готовится дуговой элемент, на рисунке он обозначен красным цветом, который затем дополнительно закрепляется в основном контуре с помощью ребер жесткости — они показаны зеленым цветом.

После изготовления трех секций они связываются в единую конструкцию с помощью труб нижней и верхней обвязки. После этого в беседки устраиваются лавочки и стол. Далее устанавливаем стропильную систему из деревянных балок и кроем крышу металлочерепицей.

Если Вы смотрели другие фото беседок на m-besedka.ru, думаю, Вы обратили внимание, что очень частым элементом самодельных беседок является декоративная решетка сделанная своими руками, <- по ссылке мы подробно рассказываем, как ее самостоятельно сделать.

Поделиться ссылкой:

Деревянные беседки с двухскатной крышей. Двускатная крыша для беседки своими руками. Подготовительные работы перед монтажом

Беседка во дворе дома или на даче — отличное место для посиделок в любое время года. Каждый хозяин, подбирая вид беседки, которая лучше всего впишется в его владения, должен учесть целый ряд важных факторов, особенно погоду. Для нашей местности прекрасным вариантом станет беседка с двухскатной крышей. Данный вид малых архитектурных форм во время разнообразных осадков (дождя, снега) сохраняет внутреннее пространство сухим. И далее вы сможете узнать все нюансы, как именно строится двухскатная крыша для беседки.

Преимущества

Если вы профессиональный строитель, то любой тип крыши будет вам по плечу. Но если вы относите себя к владельцам участков, желающих сделать свой дворик красивее, то вопрос простоты как нельзя важен. Двухскатную крышу по праву считают самой легкой в строительстве. Такую кровельную конструкцию составляют две плоскости, расположенные под наклоном. Их, как правило, называю скатами.
Несмотря на всю простоту исполнения, вариантов дизайна такой кровли огромное количество: симметричные и асимметричные, с зашитыми или незашитыми фронтонами. Такая конструкция имеет достаточно легкий вес и не требует особого ухода, а также является более устойчивой, чем ее односклонные аналоги. Еще один огромный плюс крыши с двумя скатами — ее цена, ведь стройматериалы для такого вида одни из самых дешевых.
Но более важным преимуществом является то, что сделанная своими руками беседка с двухскатной крышей будет намного ближе и роднее, чем заказанная у мастера.

Что нужно учесть

Прежде всего необходимо на бумаге или в компьютерной программе нарисовать правильный чертеж. На эскизе вы сможете рассчитать количество материалов, необходимых для беседки во избежание лишних затрат, а также избежать недочетов и ошибок в будущем монтаже.
Главной ошибкой может стать неправильный градус уклона. Чаще всего для защиты от осадков, скаты располагают под углом 25-30 градусов. Предпочитая меньший уклон, вы должны понимать, что весь снег, который выпадет зимой, скорее всего придется чистить самому. А выбирая слишком острый угол, вы рискуете создать на кровлю слишком большое давление от ветра.
Важным фактором станет само место, где будет расположена беседка двускатная. Исходя из веса конструкции и места, где ее хотелось бы видеть (на солнце или в тени) используя подручные средства, вы можете убедиться в правильности выбранного места для стройки.
Возьмите колышки и вбейте их по периметру, на котором хотите расположить объект. Далее туго натяните вокруг конструкции веревку, затем разместите внутри стол и стулья, чтобы проверить все ли желаемые предметы найдут свое место и устойчиво ли они его займут. Таким образом, вы также сможете увидеть, где лучше сделать столбы и другие массивные детали.

Лучший материал для кровли

Стройматериалы для дачи сейчас пользуются особой популярностью, а поэтому их ассортимент радует своей широтой и разнообразием.
Подходя к выбору материала для двускатной крыши, учитывайте, какие характеристики продукта для вас важнее: экономичное расходование, легкость, большая прочность, влагостойкость, уровень теплопроводности, наличие или отсутствие звукоизоляции и т.д.
Скажем, если вы не хотите во время дождя слышать стук каждой капли о крышу беседки, то остановитесь на битумных материалах — они обладают прекрасной звукоизоляцией. Если же вам важнее простая установка и надежность, то для возведения кровли подойдет ондулин, который к тому же имеет очень привлекательный вид. Хотите сделать из экологичного материала – используйте черепицу. Но в случае с черепицей нужно помнить, что она имеет свойство обрастать мхом.

Продумайте все необходимые качества, которые должны быть у вашей крыши для беседки и сможете легко остановиться на одном стройматериале.
Двускатная крыша может быть изготовлена из:

  • дерева
  • кирпича
  • камня
  • металла

Покрыть кровлю можно:

  • металлочерепицей, профнастилом, фальцевой кровлей
  • гибкой черепицей, рубероидом, поликарбонатом
  • ондулином, шифером

Как построить

После создания чертежа дачной беседки и проверки места ее расположения, можно приступать к работе. Если вы все еще не знаете, как сделать беседку своими руками, то внимательно изучите пошаговую инструкцию.

  1. Шаг 1. Обрешетка. В зависимости от выбранного материала и роли, которую будет выполнять кровля различают сплошную и разряженную обрешетку. Первая подойдет для битумных покрытий, вторая — для металлочерепицы.
  2. Шаг 2. Стропила. Даже неопытный человек сможет сделать стропила для беседки своими руками. Они могут собираться поочередно или соединяться в одну систему, с дальнейшим креплением на крыше.
  3. Шаг 3. Мауэрлат. Это опорный брусок, который помогает распределить всю нагрузку, которую получает двускатная крыша. Для укрепления мауэрлата, между ним и стеной прокладывают несколько слоев гидроизоляции.
  4. Шаг 4. Коньковый прогон. Постановка конька идет сразу за установкой гидроизоляции.
  5. Шаг 5. Покрытие. В зависимости от того, какой материал вы выбрали на крышу для беседки, монтаж финишного покрытия может отличаться. Подробная инструкция указана производителем стройматериала на упаковке.
  6. Шаг 6. Обустройство беседки изнутри. Сделанный и смонтированный проект важно правильно обустроить. Нужно предусмотреть наличие стола и лавок или стульев в зависимости от размера внутреннего пространства постройки. Лучше всего закрепить предметы мебели на саморезы — так они приобретут максимально устойчивое положение.
  7. Шаг 7. Украсьте на свое усмотрение. Плюс беседки, которую делаешь сам в том, что в ней можно воплотить любые дизайнерские идеи — от необычных цветов краски до нестандартных узоров, вырезанных из дерева, метала или камня. Единственный необходимый инструмент здесь — это ваша фантазия.

Устанавливаем печную трубу

Если вы хотите сделать вашу беседку более функциональной, то отличным началом станет, проведенная через крышу, печная труба. Для этого позаботьтесь о металлической защите деревянных элементов тех мест, где будет проходить труба.
Такое улучшение обезопасит вас и саму беседку во время приготовления шашлыков или барбекю и поможет избежать пожара.
Как говорят: «Дело мастера боится» и в этом определенно есть смысл. Следуя пошаговым инструкциям, вы сможете самостоятельно создать прекрасную беседку с двухскатной крышей, которая станет отличным местом для праздников в кругу семьи и друзей, а также для обычных посиделок жарким летним днем или холодным зимним вечером.

У любого человека в жизни наступает такой момент, когда хочется отдохнуть, расслабиться, уйти от каждодневных забот. Для этого приходится выезжать за город и общаться с природой. Очень хорошо, когда на участке за городом стоит беседка. Это небольшое сооружение, помогающее укрыться от лучей жаркого солнца, осадков и прочих погодных неприятностей. К тому же и сама территория смотрится намного комфортабельнее и уютнее с конструкцией такого типа. Схему постройки беседки каждый собственник определяет сам. Одни стараются подогнать ее внешний вид к общему облику дома, другие выделяют ее на общем фоне, реализуя свои дизайнерские способности, третьи основываются на принципах максимальной простоты. Однако их всех объединяет одно желание — видеть постройку прочной.

Как известно, любая конструкция подобного образца состоит из стен и кровли. Двускатная крыша беседки представляется самой распространенной разновидностью установок. Она имеет ряд достоинств:

  1. Небольшая масса конструкции
  2. Невысокая стоимость
  3. Монтажные работы часто проводятся своими руками
  4. Не нужно согласовывать с архитектором
  5. Дополнительный объект жилого назначения
  6. Нет необходимости в применении специальной техники.

Основным преимуществом такой конструкции будет то, что ее можно легко снести и видоизменить по своему желанию.

Своеобразие устройства беседки

Как сделать сооружение подобного плана? При планировании постройки беседки особых требований к ее монтажу не предъявляется по следующим причинам:

  • Сооружение такого плана можно строить в любой точке участка
  • Конструкция имеет небольшой вес, поэтому возведения фундамента не требуется
  • Составляя план будущего строения, важно учитывать степень удобства для хозяев
  • Оформление беседки должно гармонировать с общим обликом дворовых построек.

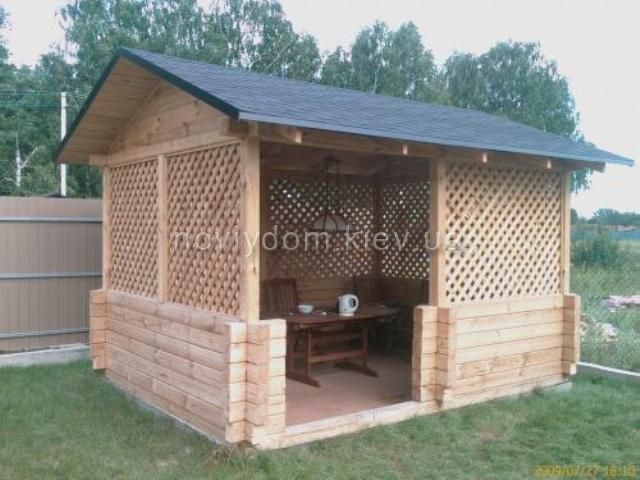

На этом фото изображена двухскатная крыша на беседке

Чтобы общий вид беседки создавал единую композицию, важно обратить внимание на устройство кровли. Она создает общий облик, манеру и характер постройки.

Инструменты и приспособления для монтажа

Основными материалами, из которых строят беседки, будут металл, кирпич, камень, древесина, поликарбонат. Что касается схематического расположения крыш, они могут быть односкатными, двускатными, шатровыми, многоуровневыми, куполообразными, арочными. Наиболее привычной разновидностью является двускатная крыша.

В качестве необходимых приспособлений при проведении монтажных работ используют:

  • Точная длинная рулетка
  • Уровень
  • Шнур для отвесов
  • Карандаш
  • Молоток и гвозди
  • Гвоздодер
  • Столярный нож
  • Ножовка
  • Дрель
  • Шуруповерт и саморезы
  • Топор
  • Болгарка
  • Упор для постановки стропил
  • Шаблоны для сооружения стропильного основания
  • Канат для поднимания тяжелых досок.

Перед реставрационными работами следует ликвидировать старые сгнившие части. Двухскатная крыша нужна там, где климатические особенности местности связываются с большим количеством осадков и ветров. Кровли такого плана можно увидеть в большинстве случаев в средней полосе России. Главным достоинством такой конструкции будет использование любых материалов при покрытии крыши.

Чтобы ответить на вопрос, как сделать двускатную крышу, важно разобраться с ее особенностями. Эти конструкции представляются 2-мя плоскостями с наклоном, которые объединены коньковым узлом.

Крыша беседки: конструктивные особенности

Подобное сооружение можно выстроить своими руками, применяя классический вариант или способ возведения с помощью разных скатов. Несмотря на простоту этого сооружения, предварительные расчеты и составление чертежей необходимы. Подобные действия заметно упростят работу. Чтобы приобрести нужное количество материалов, следует вычислить площадь кровли. Стоит отметить, что они будут укладываться внахлест.

Вся конструкция стропильной системы представляется следующей системой:

  1. Мауэрлат — это брус опорного назначения, который принимает и распределяет общую нагрузку от крыши. На этом элементе держатся стропильные ноги и балки.
  2. Стропильные ноги придают кровле треугольную конфигурацию. Они находятся с 2-х разных сторон, совмещаясь в области конька.
  3. Стойки — это части вертикального плана, которые удерживают стропильные ноги. Их ставят в середине конструкции.
  4. Лежень — брус, устанавливающийся на стойки.
  5. Прогоны — части горизонтальной системы, опирающейся на стойки и находящиеся в параллельном положении относительно мауэрлата.
  6. Затяжки — брусья, служащие для крепления стропильных ног.

На этой картинке изображены разные конструкции стропильной системой

Завершает конструкцию поверхность кровли и конек.

Чтобы построить беседки с двускатной крышей, следует придерживаться определенных советов, которые помогут осуществить работу быстро и правильно.

Так использование массивных и тяжеловесных металлов создаст почву для постройки прочного фундамента. Лучше всего использовать легкие материалы.

Желание поставить своими руками мангал переносного типа должно быть продиктовано заботой о сохранности беседки. Для этого нужно поставить предохранительное заграждение, защищающее от пламени. В качестве безопасных, с точки зрения воспламенения, материалов будут черепица и шифер. Печь или мангал следует обустроить специальным дымоходом.

После покупки кровельного материала стоит подумать о приобретении специального крепежа.

Мангал лучше всего оснастить системой, помогающей выводить дым за пределы беседки. Это можно сделать своими руками. В результате этого находиться в постройке такого типа будет очень приятно и удобно. К тому же приготовление вкусной пищи станет безопасным (с точки зрения возгорания).

Если двускатная крыша будет покрыта металлическими листами, то капли дождя громким гулом станут отдаваться в помещении беседки.

Проводя анализ допустимого уклона кровли, следует взять во внимание тот факт, что зимой здесь скопится большое количество снега, а воздействие ветра будет продолжаться в течение всего года. Излишне крутой склон ускорит движение осадков вниз, в результате чего кровля может быстро поломаться. Для предотвращения неблагоприятных движений воздуха необходимо установить части, способные разделить потоки воздуха, что будет стоить довольно дорого. Принимая во внимание излишне пологий вариант, можно считать, что снег будет лежать на такой крыше долгое время, не имея возможности спуститься.

Необходимо провести работы по защите кровли беседки своими руками. Для этого проводится обработка антисептическими растворами и гидрофобными средствами.

В качестве крепежа лучше всего взять оцинкованные саморезы, она намного крепче обычных металлических гвоздей.

Инструкция по монтажу беседки с двухскатной крышей

  1. Изготовление обрешетки. Разновидность этой конструкции определяется ролью крыши. Так, при покрытии кровли металлочерепицей необходима разряженная разновидность этой конструкции, для битумного покрытия нужна сплошная обрешетка.
  2. Монтаж конструкции стропил. Сделать подобную систему своими руками может любой начинающий мастер. Устройство отличается крайней простотой. Стропильные ноги лучше всего сколачивать внизу, после этого их можно установить наверх. Далее секции крепятся к мауэрлату. Приступать вначале необходимо с крайних вариантов, затем плавно переходить к середине. Стропила обычно делаются из досок с обрезными краями. Мауэрлат изготавливается из древесного бруса.
  3. Упрочение мауэрлата. Необходимо прочно укрепить мауэрлат своими руками. Это основание удерживает всю конструкцию кровли. В просвете между ним и стеной можно проложить слой гидроизоляции. Для этого берется рубероид. Стропила должны быть зафиксированы шурупами под углом.
  4. Постановка конька. Установка конька происходит после гидроизоляционных мероприятий. Наличие у стропил ширины более 7 м дает основание для монтажа наклонных вариантов. В таком случае необходимы будут промежуточные опоры и еще 1 конек.

Более подробную информацию о монтаже двухскатной крыши вы сможете узнать просмотрев это видио:

Процесс изготовления двускатной крыши своими руками не является чем-то особенно сложным и дорогостоящим. Нужные материалы можно без труда купить в магазинах. При постройке массивной беседки стоит позаботиться о крепком фундаменте.

Какой частный дом или дача обойдется без беседки. Это прекрасное строение, которое позволяет не только украсить двор, но и обеспечить место для отдыха на свежем воздухе. Беседка будет защищать гостей от солнечных лучей или же от сильного дождя. Но чтобы она успешно справлялась с этой задачей, важно сделать надежную и функциональную крышу. Существует много разновидностей крыши для беседки: односкатная крыша, шатровая, круглая, многоугольная. Но одним из распространенных видов является двускатная конструкция. Беседка с двухскатной крышей может быть сделана своими руками.

Из этой статьи вы узнаете, как построить двухскатную крышу беседки своими руками, в чем особенность такой конструкции и какова схема создания. А еще мы упомянем о преимуществах двускатной кровли.

Какие бывают двускатные крыши и в чем их преимущество


Беседка может быть сделана из самых разных материалов. То же касается и крыши для нее. Самый распространенный вариант — это дерево. Хотя, ниже приводятся и другие материалы, из которых делается крыша:

  • металл;
  • камень;
  • кирпич.

Почему же мы говорим о дереве? Потому что оно имеет массу преимуществ перед остальными материалами. Например, древесина имеет небольшой вес, что упрощает работу с материалом. К тому же она легко поддается обработке, не требует профессионального оборудования и может приобретать желаемую форму. Двускатная крыша на беседку — стропильная система на этом фото:

А ниже приводится схема того, как выглядит двухскатная крыша с висячими стропилами для беседки.

Как видно, устройство не так уж сложно, как может показаться на первый взгляд. После создания на обрешетку может быть помещен любой кровельный материал: профнастил, онудулин, шифер, рубероид, гибкая черепица, металлочерепица, поликарбонат, дранка или камыш. Это уже на усмотрение хозяина.

Что касается явных преимуществ, то можно отметить следующие:

  1. Двускатная крыша может быть сделана своими руками в одиночку.
  2. Для возведения потребуются простые инструменты и базовые знания.
  3. Конструкция будет иметь небольшой вес.
  4. Проект не нужно согласовать с инженером.
  5. Себестоимость двускатной крыши невысока.
  6. Крыша проста и не позволит осадкам задерживаться на поверхности.

Для того чтобы сделать деревянную беседку с двускатной крышей своими руками, важно иметь простой чертеж или эскиз, благодаря которым работа будет выполнена правильно, быстро и без ошибок. Чертежи укажут на необходимое количество строительных материалов.

Особенность конструкции двускатной кровли для беседки


Для постройки не требуется усиливать фундамент и выполнять трудоемкие работы. В основе — стропильная система, которая не будет иметь большой вес. Как говорилось выше, стропильную систему можно создавать с наслонными или висячими стропилами для двухскатной беседки. Чаще всего для создания беседки используют именно первый вариант, так как строение небольшое. К тому же стены (промежуточные опоры) не всегда присутствуют. Обычно двускатная крыша делается на опорах, как показано на фото ниже.

Чтобы понять, из чего состоит стропильная система и как ее сделать, нужно насмотреть основные элементы конструкции:

  • стропильные ноги. Они устанавливаются по очереди или же сразу собираются в стропильную ферму, после чего перемещаются на крышу и фиксируются на своем месте;
  • мауэрлатом называется опорная доска или брус, к которому крепится нижний край каждой стропильной ноги;
  • затяжка служит для придания конструкции двускатной крыши жесткости и дополнительной прочности;
  • погон, стойка и лежень. Именно на эти элементы опираются другие конструктивные элементы конструкции двускатной крыши. Но, для беседок они не нужны, так как служат для наслонных стропил;
  • подкос, ригель и бабка используются именно в нашем случае для беседки на висячих стропилах. Наличие и количество подкоса, ригеля или бабки зависит от длины пролета.

Чтобы лучше понять всю картину, предлагаем вам рассмотреть это фото. Двускатные крыши для беседок конструкция:

Теперь, когда нам известны все конструктивные элементы, можно перейти к практике и рассмотреть, как сделать двухскатную крышу для беседки своими руками.

Подготовительные работы


Прежде чем начать строительство, важно позаботится о наличии соответствующего инструмента. Это базовый набор, который нужен для обработки дерева. Сюда входит пила, шуруповерт, молоток, гвозди и саморезы, рулетка, маркер, угольник, уровень и т. д. Если для создания двускатной крыши будут использоваться уже готовые стропильные фермы, то для их создания потребуется шаблон. Только тогда можно быть уверенным в их идентичности. А еще потребуются чертежи, например, такие как на фото. Двускатная деревянная крыша чертежи беседки:

В том случае, когда беседка будет оборудована мангалом или печью, важно сделать ее пожаробезопасной. В таком случае продумывается предохранительное ограждение, защищающее материал от пламени. В обязательном порядке наличие дымохода. А чтобы обезопасить себя, кровельный материал лучше выбирать с устойчивостью к огню: металлочерепица, профнастил, шифер.

Совет! Чтобы продлить эксплуатационный срок беседки из дерева, все ее элементы нужно обработать специальными защитными составами. Они предотвращают гниение материала, защищают его от влаги и огня.

Чтобы выбрать угол наклона ската, потребуется сразу же определиться с кровельным материалом и учесть свою местность. Если осадков много, то угол должен позволять им быстро сходить с поверхности. Отдельно хочется сказать о мауэрлате. Для деревянной беседки в качестве мауэрлата используется верхняя обвязка. Именно на нее будут опираться стропильные ноги. Для каменной беседки нужно использовать мауэрлат, закрепить его шпильками или анкерными болтами. А для защиты каменных стен, под мауэрлат укладывается несколько слоев рубероида в качестве гидроизоляционного материала.

Инструкция монтажа двускатной кровли


Перед тем как сделать стропила на двухскатную крышу беседки, сначала подбирается сечение стропил и шаг их крепление. Это очень важный момент. Так как беседки имеют небольшую ширину пролета, то оптимальный вариант — стропила сечением 50х150 мм, длиной 3 м. А рациональным шагом крепления стропильных ног является 0,9-1 м. Понятно, что беседки могут быть разными. Поэтому чтобы подход был индивидуальным, рассмотрите таблицу ниже. Она поможет выбрать более точные размеры.

Обратите внимание! На выбор сечения стропильной ноги влияет и угол наклона кровли, и кровельный материал. Чем больше вес кровельного материала, тем меньший шаг делается. Это позволит сделать конструкцию кровли прочнее.

Стропила будут установлены на верхнюю обвязку или же на мауэрлат, если стены из кирпича. Висячие стропила используются в том случае, когда ширина пролета не превышает 14 м. Обычно беседки никогда не имеют таких размеров. К примеру, если пролет беседки имеет размер 6 м и меньше, то достаточно одной затяжки или приподнятой. Если ширина пролета 9 м и меньше, то в конструкции не обойтись без ригеля и бабки. Ее крепят к затяжке при помощи специального хомута. А если пролет 14 м и меньше, то стропильные ноги дополняются подкосами для прочности.

Теперь рассмотрим пошаговую инструкцию создания двускатной крыши для беседки:


Вот и все, беседка с двускатной крышей готова. Если придерживаться всех советов, четко спланировать свои действия и подготовить соответствующие инструменты и материалы, то работа будет сделана правильно и быстро.

Подведем итоги


Двускатная кровля — это простой вариант сделать беседку практичной и удобной. Все работы несложные, поэтому можно сэкономить средства, которые бы ушли на наемных работников. Зато в результате получится прекрасная конструкция, которая простоит долго и будет радовать хозяев в течение длительного периода их жизни. Осталось пригласить первых гостей к себе на шашлыки и испробовать свое творение в деле.

Беседка с двухскатной крышей является простым, современным и привлекательным решением для отдыха в загородном доме или на дачном участке. Такое сооружение отлично подойдёт для времяпрепровождения в тёплую погоду, защищая от солнечных лучей и прочих погодных негораздов. Схему беседки для постройки своими руками каждый домовладелец выбирает самостоятельно исходя из личных дизайнерских предпочтений.

Довольно часто форма и покрытие крыши беседки совпадает с основным строением. Для строительства беседки своими силами понадобятся элементарные плотницкие навыки и, как правило, с этим заданием вполне может справиться один человек. При возведении крыши на беседке, необходимо вооружиться некоторыми теоретическими основами и знаниями, которые представлены в описании ниже.

Виды и преимущества беседок с двускатной крышей

Крыша для беседки устанавливается на конструкцию прямоугольной или квадратной формы. Такая конструкция может быть выполнена из следующих материалов :

  • дерево;
  • кирпич;
  • камень;
  • металл.

Наиболее распространенным материалом является дерево: оно легко поддается монтажным работам, не требует для работы с ним специального дорогостоящего оборудования, перильная обвязка может иметь разнообразные формы и конструкцию .

Крыша такого строения может быть покрыта кровельным материалом абсолютно любого типа :

  • металлочерепицей, профнастилом, фальцевой кровлей;
  • гибкой черепицей, рубероидом, поликарбонатом;
  • ондулином, шифером;
  • дранкой и камышом, которые придадут оригинальность и необычность строения.

Очевидные преимущества такой конструкции следующие :

  • легко сделать в одиночку своими руками;
  • для строительства понадобятся элементарные плотницкие навыки и знания;
  • небольшой вес сооружения;
  • не требуется согласования с инженером-архитектором;
  • стоимость постройки невысокая;
  • нет необходимости в использовании специальной техники;
  • дополнительная площадь жилого предназначения.

Перед строительством беседки своими руками необходимо иметь элементарный чертеж или эскиз будущего строения, что позволит избежать просчетов и ошибок при монтаже. Кроме этого, предварительный чертеж позволит узнать необходимое количество материалов, которые закупаются с небольшим запасом во избежание дополнительных затрат, связанных с доставкой их небольшого количества .


Для монтажа беседки не предъявляют особых требований ввиду следующих, очевидных причин :

  • постройку такого типа можно сооружать на любом месте участка;
  • зачастую не требуется возведения фундамента ввиду легкого веса строения;
  • перед планированием будущей беседки необходимо учесть степень комфорта для владельцев;
  • общий облик и дизайн постройки должен гармонировать с основным строением и дворовыми пристройками.

Конструктивные особенности крыши для беседки

Главенствующую роль при строении кровли занимает стропильная система. Она может быть выполнена как с висячими, так и с наслонными стропилами. Обратим внимание, что для беседок чаще используют стропильную систему с висячими стропилами ввиду относительно малой ширины строения и отсутствия, как правило, промежуточных опор (в виде стен) .


Конструкция стропильной системы представляет собой совокупность следующих элементов :

  • стропила (стропильные ноги). Могут устанавливаться поочередно, либо собираются в готовую стропильную ферму и затем поднимаются и крепятся на крыше;
  • мауэрлат – это опорный брус или доска для упора нижнего края стропил;
  • затяжка. Она необходима для дополнительной прочности и жесткости системы стропил;
  • стойка, лежень, прогон. Элементы, предназначенные для опирания на них других конструктивных элементов стропильной системы. Используются в конструкциях с наслонными стропилами, поэтому для беседок практически не используются;
  • ригель, бабка и подкос могут применяться при использовании схемы с висячими стропилами. Здесь, наличие того или иного элемента зависит от длины пролета сооружения.

Подготовительные работы перед монтажом

Для выполнения монтажных работ своими руками понадобится стандартный слесарный и столярный инструмент. Если предполагается установка готовых стропильных ферм, то рекомендуется использовать заранее подготовленный шаблон, который позволит сделать одинаковыми все фермы .

При желании оборудовать беседку мангалом необходимо позаботиться о пожаробезопасности. Для этого предусматривают предохранительное заграждение, которое защитит от пламени. Мангал или печь оборудуют дымоходом для отвода дыма за пространство беседки. С точки зрения пожаробезопасности для кровельного настила наиболее рационально будет использование металлических, керамических и шиферных материалов.


Перед началом инсталляционных работ все деревянные элементы будущей крыши должны быть обработаны огне- и биозащитными составами.

Для выбора угла наклона скатов необходимо знать тип будущего кровельного материала, а также регион расположения застройки. Зная эти данные можно воспользоваться справочниками и таблицами в сети интернет и выбрать рекомендуемый угол наклона скатов.

При строительстве деревянной беседки роль мауэрлата выполняет верхний обвязочный контур. Если беседка строится из камня, то мауэрлат крепится к стене при помощи шпилек или анкерных болтов диаметром не менее 14 мм. Для прочности всей конструкции на верху стены делают армированный бетонный пояс, в который устанавливают крепеж для мауэрлата. Под мауэрлат подкладывают слой гидроизоляции для защиты дерева от влаги.

Монтаж двускатной крыши для беседки: инструкция

Перед установкой стропильной системы своими руками необходимо правильно подобрать сечение стропил и расстояние между ними. Поскольку в беседках небольшая ширина пролета, то использование стропил сечением 50*150 мм (при длине стропила 3 м) будет вполне рациональным, при расстоянии между ними 900 мм. Для каждого конкретного случая можно воспользоваться таблицей, приведенной ниже, которая позволит более точно сориентироваться с подходящими размерами.


Выбирая сечение и шаг установки стропил необходимо принять во внимание угол наклона крыши и тип кровельного покрытия. Например, при использовании увесистых кровельных материалов, шаг стропил лучше уменьшить, чтобы обеспечить надлежащую прочность всей крыши.

Основанием для крепления стропил в каркасных беседках служит верхняя деревянная обвязка. Для беседок, сделанных из камня, основанием для стропил является мауэрлат. Использование висячих стропил (без промежуточных опор) допустимо с шириной пролета до 14 м. К примеру, если ширина пролета составляет до 6 м, то можно обойтись одной затяжкой (или приподнятой затяжкой). При ширине пролета до 9 м, необходимо воспользоваться ригелем или бабкой, которая крепится к затяжке специальным хомутом. Ну, а при максимальном пролете до 14 м, дополнительно используют подкосы, для придания устойчивости и прочности системы стропил.

На российских просторах, где постоянно меряются в силах обильный снег и ветер, для малых архитектурных форм нет ничего надежнее, чем крыша с двумя скатами. Главная, но не единственная задача в ней – защищать внутреннее пространство беседки от дождя.

Но если ко всему еще и двускатная крыша беседки своими руками будет строиться, тогда перед мастером – целое богатство выбора стиля, дизайна и возможность превратить такую беседку в самый яркий элемент всего участка. Приступим?

В этой статье мы будем говорить о конструкции двускатных крыш конкретно для беседок. Дело в том, что сами беседки бывают разных форм. Например, для барбекю обычно строится довольно стильная беседка с прочными стенами и правильно обустроенной крышей, а для вечерних посиделок с семьей за ароматным чаем – “домик” попроще. Поэтому подходите к вопросу проектирования основательно!

Выбираем стиль: классика, этно или модный минимализм?

Любая беседка может быть классическим домиком, к которому больше всего привыкли, и с необычным стилем строения, вычурными деталями и функциональными приспособлениями. А может быть настоящим мастерским шедевром:

От простого – к сложному

Если вы строите беседку только для своей семьи, простую и хорошо выполняющую свои функции, тогда отдайте предпочтение самой простой конструкции. Где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если вы заинтересованы удивлять гостей этой архитектурной постройкой, у вас много идей, и в самой беседке, кроме стола и стульев, еще минимум будет располагаться печь-барбекю, тогда ввиду габаритов самого строения и крышу вам нужно будет соорудить посложнее, рассчитанную на определенные нагрузки.

Если же ваш вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки.

Например, в этом варианте в двускатной крыше беседки еще и умудрились сделать целых два окна:

Классические варианты

Двускатная крыша может быть также щипцовой и нет. Что такое щипец? Это, по сути, закрытый фронтон. Никакой функциональной особенности у этого элемента крыши нет, поэтому вы решайте сами, нужен ли он. А уже то, насколько ваша беседка будет сложной, зависит от того, каковы ваши вкусы и пристрастия, каков состав вашей семьи и для чего конкретно вы строите эту беседку.

Вот удачный пример строительства такой беседки:


Стилевые решения

А теперь поговорим о том, что касается самого дизайна. Так, двускатная крыша беседки сама по себе нередко является отдельным архитектурным элементом этой постройки: стропила изготавливаются декоративными, а все видимые изъяны, которые обычно прячутся, у такой крыши остаются открыты и даже выделяются как особый элемент экстерьера.

Например, в России довольно популярна практика резьбы по деревянным стропилам, изготовление из них красивых стилистических деталей и задействование элементов светодизайна.

При строительстве такой крыши легче всего использовать этномотивы. Ведь в России издавна строились именно двускатные крыши. Дело в том, что они более всего приспособлены к сильным ветрам и снегам, тогда как односкатные уже не так. А потому, если вы выбрали именно такую конструкцию крыши беседки – у вас на самом деле огромный простор для фантазии:


Вот еще один замечательный пример исполнения:

Играем с формой: симметрия и асимметрия

Можно сказать, что классическая двускатная крыша – это самая простая конструкция этого рода. Она представляет собой только лишь два ската, которые направлены под определенным углом и имеют одинаковую длину. С торцом в виде фронтона, который обычно заканчивается либо вертикальной кирпичной стеной, либо козырьком. На этой стороне как раз чаще всего размещают какие-либо декоративные элементы.

Но в последнее время все более популярными становятся двускатные крыши малых архитектурных форм с разным углом наклона и разной длины. Такие конструкции выгодно отличаются от классических: необычные, стильные и по-своему комфортное. Вот по расположению конька и углу обоих скатов двускатные крыши делятся на симметричные и асимметричные.

Несимметричная двускатная крыша представляют собой те же два ската, но расположены под углом. Ассиметричные же либо имеют разную длину, либо их конек находится не по центру, с некоторым смещением. Такие крыши выглядят необычно и замечательно подходит для строительства уникальных по своему проекту беседок:


И в этом есть свой смысл: с архитектурой двускатной крыши жилого дома вы так не поиграете. Ведь любой непродуманный момент в жилом строительстве грозит последующими серьезными ремонтами, а порой и реконструкцией. А вот с верхом обычной беседки можно играть, сколько угодно: и с формой, и с асимметрией, и с декоративностью. Ведь такая крыша не создает особой нагрузки на стены, и ничего страшного нет в том, чтобы сделать в ней что-то не так, или не достаточно точно рассчитать параметры стропил.

Итак, несимметричная крыша должна иметь конек и два ската. Теперь подумайте, под каким углом они будут расположены. Обычно короткий скат делают более крутым и поворачивают к северу, а более длинный – пологим и к югу.

Теперь, что касается асимметричной крыши. Здесь немножко придется повозиться. Для начала решите, где будет располагаться конек, сделайте подробный чертеж. Далее продумайте, могут ли разные скаты правильно передать нагрузку от крыши – стенам беседки.

Сегодня также на беседках нередко строятся двускатные крыши с ломанными скатами. Чаще всего такая конструкция необходима для того, чтобы накрыть какую-то часть беседки, которая примыкает к основной. Но помните, что место излома всегда является слабым местом крыши.

Подбираем угол наклона: против ветра или снега?

А теперь давайте определимся с формой будущей скатной крыши. Дело в том, что эта конструкция не так уж и проста, какой кажется на первый взгляд. Двускатная крыша бывает нескольких видов: острая, более пологая и разноскатная, то есть когда скаты имеет разный угол. И конечный вариант будет зависеть от вашей фантазии и имеющихся возможностей.

Вот хороший пример строительства пологой двускатной крыши беседки:

Что же касается самого угла наклона крыши беседки, здесь также есть свои требования: не более 25 градусов. Если в ваших планах – небольшая беседка, тогда отдайте предпочтение самой простой конструкции, где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если же вас вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки:

Посмотрите, насколько разреженной строится обрешетка под точно такую же теперь:

С двускатной крышей дома такое не провернуть: шаг обрешетки высчитывается строго по таблице. Но в плане беседки – другое дело.

Идем далее. Минимально допустимый наклон кровли беседки – 12 градусов. Так, если уклон вы выбрали около 30 градусов, тогда нагрузка снежного покрова уже значительно уменьшена, а нагрузка от ветра – увеличена. Дело в том, что в России конструкция крыши беседки выдерживает кроме собственного веса еще и временные нагрузки. Это снеговой покров, разрежение ветра с подветренной стороны и давление с наветренной. Также не забывайте про чистку от снега, есть своя нагрузка также от ремонта, и порой бывают такие казусы, как упавшая тяжелая ветка дерева. Вот почему в российских регионах динамические нагрузки на крышу колеблются от 70 до 200 килограмм на один квадратный метр.

Давайте разберемся с этим подробнее. Чем острее крыша беседки, тем легче с нее будет сходить снег и вам не нужно будет его очищать после каждого снегопада. Но при этом, если в вашей местности есть сильные ветра, существует риск, что крышу попросту сорвет. А потому ее лучше делать пологой. Вам придется выбирать между двух зол! Почему мы и советуем посмотреть карту снеговых и ветровых нагрузок в вашей местности.

Что для вас важнее и от чего лучше обезопасить вашу беседку: от ветра или снега? Если у вас еще есть сомнения и вам трудно определиться, обратите внимание, какие крыши беседок строят ваши соседи. Обычно такая традиция существует не просто так.

Взгляд изнутри: вопросы вентиляции и гидроизоляции

Следующим шагом мы должны определиться с внутренним устройством такой крыши. Дело в том, что беседки обычно строятся без чердака и редко с какой-либо внутренней вентиляцией. Конечно, все зависит от того, насколько сложной будет сама беседка.

Так, если вы использовали гидроизоляционную пленку, и тем более утеплитель, вентиляцию нужно продумать обязательно. Для беседки самый простой вариант – это небольшие вентиляционные отверстия, которые проходят между гидроизоляционной пленкой и утеплителем. Если же беседка представляет собой более монументальная строение с закрытыми стенами, окнами и фундаментом, тогда вентиляцию такой крыши нужно делать такой же, как и в обычной, в дачном доме, с продухами, или в виде принудительной системы.

Сейчас разъясним вам этот момент более подробно. Самые слабые места любой беседки – это открытость и подверженность погодным явлениям с внутренней стороны. Мало кто при строительстве беседки задумывается о том, что в нее будут задуваться ветром снег и дождевая вода. А ведь это на самом деле проблема. Поэтому двускатную крышу открытой беседки обязательно нужно обшить изнутри:

Многие на этом этапе интересуются: а действительно нужна ли гидроизоляция для крыши беседки? Мы скажем так: все-таки нужна. Дело в том, что в беседке как постройке для отдыха часто присутствует какая-нибудь еда: либо это горячий чай уютными вечерами, либо ароматные шашлыки, от, которых исходит пар, и тому подобное. Все это, включая дыхание живых людей, которые находятся внутри, создает такой физический процесс, как “водяные пары”. Они всегда поднимаются вверх – в данном случае прямо к стропилам. И если те никак не защищены, водяные пары будут напитывать их и собирать конденсат.

Другая сила, которая воздействует на крышу беседки – это дождевая вода. Дело в том, что как бы вы ни выбирали кровельное покрытие, всегда есть вероятность, что при сильном дожде жидкость может проникнуть внутрь стропильной системы. Например, для фальцевой кровли уязвимым местом является соединение листов, а для профнастила – это дождь с ветром, которые загоняют дождевую воду прямо под черепки. Поэтому от гидроизоляции отказываться нельзя.

Самый простой вариант гидроизоляции для беседки – это полиэтиленовая пленка. Стоит копейки, служит не менее 5 лет и самая простая в укладке. Когда вы изготовите стропила, расстелите на них такую пленку и закрепите строительным степпером (на крайний случай гвоздями). Поверх смонтируйте обрешетку и кровельное покрытие.

Второй вариант – это современная антиконденсатная пленка. Суть этого изобретения в том, что конденсат не образовывался на такой крыше и не стекал потом по ней каплями.

Третий, более основательный вариант – это современные гидроизоляционные мембраны. Это своего рода «умные» пленки. Пар, который поднимается снизу вверх в беседке, легко проходит через такие мембраны и выводится наружу. А дождевая вода, которая падает сверху, вниз к стропилам уже не просачивается.

Строим двускатную крышу для беседки: шаг за шагом

Итак, приступаем к строительству!

Этап I. Проектируем

В любом случае, чтобы построить двускатную крышу беседки, вам необходимо обязательно заранее сделать чертеж. Беседка – это малая архитектурная форма, и не стоит строить ее на глаз. А чтобы потом готовое изделие было красивой геометрической формы, не кривое и без изъяна, заранее обязательно нужно сделать подробный чертеж.

Этап II. Подготавливаем материал

Для строительства этой беседки нам понадобятся такие материалы:

  • Брус 150 X 150, для нижней, верхней и обвязки.
  • Доска 50 x150 для стропильных досок.
  • Обрезная дюймовка строганая для обрешётки крыши.
  • Крепежные элементы для всего этого добра.

Как ни странно, иногда двускатная крыша бывает вообще без стропил. Таковая называется бесстропильной, и чаще всего встретить ее можно в деревянном рубленном строительстве. Но это больше исключение из правил.

А чтобы обеспечить большую устойчивость стропильной системы крыши беседки, используйте откосы, раскосы и диагональные связки.

Если же вы строите беседку из бруса или бревна, стропила устанавливаются несколько иначе. Так, стропильные ноги соединяются специальными скобами со вторым верхним венцом, а сверху – с определенной степенью свободы.

Как только стропильные фермы будут готовы, поднимаем их на беседку, крепим на конек и выравниваем натянутыми нитками. Убираем распорки и проверяем горизонталь:

Кровельное покрытие при этом можно монтировать на готовой крыше, или же на прямо на стропильные фермы, которые были сформированы еще на земле. Небольшие параметры это позволяют, и так намного легче будет вам.

Этап V. Проводим печную трубу через крышу

Вот еще о чем вам нужно подумать. Если вы строите беседку для барбекю, крайне важно позаботиться о пожарной безопасности крыши. В первую очередь, это металлическая защита деревянных элементов в тех местах, где проходит труба печи.

Конечно, если начнется пожар во время приготовления шашлыков, из открытой беседки убежать будет несложно. Но, если кому-нибудь на голову свалится горящий кусок стропила, ничего хорошего это не сулит. Поэтому будем подходить к делу со всей ответственностью. А если вы научитесь подходить к подобным вопросам грамотно, с соблюдением всех технологий, вы легко сможете строить вот такие красивые монументальные беседки не только для себя, но и по заказу:

Как видите, при желании вы со всем справитесь самостоятельно!

фото проектов и этапы строительства своими руками

Беседка — одна из самых популярных дачных построек. Открытая летнему свежему воздуху, она в то же время надежно защищает от дождя и палящих солнечных лучей. Проектируя на участке зону отдыха, можно остановиться на готовых промышленных вариантах. Однако, если есть время и желание поработать, вполне реально построить декоративное укрытие самостоятельно. Самая простая в исполнении беседка с односкатной крышей получится даже у тех, кто до этого ничего не строил.

Строения сложной формы, возможно, выглядят более нарядно, чем обычные прямоугольные односкатные беседки, однако, простая конструкция имеет ряд неоспоримых преимуществ:

  1. Низкая себестоимость и минимальный расход материалов. Этот тип постройки очень экономичен, ведь такая конструкция требует минимума стройматериалов. Соответственно, она обойдется дешевле, чем любая другая.
  2. Простота монтажа. Профессионалам для того, чтобы своими руками сделать односкатную беседку будет достаточно просто взглянуть на фото готовых построек. Новичкам, скорее всего, понадобится подробный чертеж с указанием всех размеров. С процессом монтажа справится любой, даже поверхностно знакомый со строительством, человек.
  3. Прочность. Именно односкатная крыша имеет самый малый вес по сравнению с другими видами крыш. Если угол наклона выбран правильно, на ней не задерживаются осадки. Четырехугольная конструкция обеспечивает строению устойчивость.
  4. Широкий спектр применения. Такую беседку можно поставить отдельно на подворье, а можно пристроить к дому — тогда она будет исполнять роль террасы. Именно прямоугольная форма строения самая эргономичная, поэтому из внутреннего пространства беседки можно будет извлечь максимум пользы.

Простая и лаконичная форма

Традиционно летнюю беседку воспринимают как место для уютного отдыха. Умело используя различные варианты декора, можно превратить типовое строение в настоящий райский уголок.

Самый простой вариант оформления — использование текстиля. Полупрозрачные занавески от крыши до земли придадут конструкции нарядный вид и защитят от жары. Завершить ансамбль можно декоративными подушками и покрывалами для садовой мебели в тон занавескам.

Беседка с прозрачной крышей. Такая идея не слишком подходит для южных областей, где жаркие солнечные лучи будут еще больше накалять постройку. Зато в средней полосе прозрачная крыша защитит от частых дождей и добавит конструкции воздушности.

Зона со встроенным уличным камином или мангалом. Беседки с односкатной крышей как нельзя лучше подходят для обустройства уличной печи. Вдоль одной из сторон постройки располагают печь, а вдоль другой – зону отдыха.

Односкатную беседку можно легко пристроить к любому строению

В зависимости от того, как планируется использовать летнюю постройку, ее можно сделать вовсе без стен, поставить декоративные деревянные решетки для притенения или возвести сплошные стены с нескольких сторон.

Чтобы беседка простояла не один сезон без ремонта, важно правильно подобрать материалы для ее строительства. При этом, чтобы удешевить проект, необходимо учитывать стандартные размеры стройматериалов и планировать постройку с учетом этих размеров. Так можно избежать лишних трат.

Односкатная постройка может выглядеть очень изящно

Шиферная крыша – бюджетное решение ↑

Самый распространенный вариант для односкатной кровли — обычный восьми волновой шифер размером 112,5 на 175 см. Этот материал привлекает доступной ценой и простотой монтажа.

Для его крепежа используют специальные шиферные гвозди с большой шляпкой. Для расчета количества шифера учитывают, что листы должны перекрывать друг друга на 20 см по короткой стороне и 8—9 см по длинной. Например, для осуществления проекта односкатной беседки размером 3х4 метра, понадобится 8 шиферных листов.

Также можно использовать современный аналог – пластиковый шифер, представленный широкой палитрой цветов. Он бывает сплошным и прозрачным.

Шифер самый распространенный кровельный материал

Кровля из профлиста – надежная защита ↑

Гофрированные металлические листы в последнее время потеснили шифер с позиций самого популярного кровельного материала. Металлопрофиль намного легче шиферных листов и при этом превосходит их по прочности. Для беседки с односкатной крышей лучшим выбором будут оцинкованные листы с полимерным покрытием. Их цена несколько выше, чем у необработанного профнастила, зато такая крыша не требует покраски и прослужит до 45 лет.

Для крыши пригоден профлист с маркировкой Н, НС или МП. Чем выше гофра, тем прочнее будет перекрытие. Для небольших беседок подойдут марки МП20А-1100, МП35В-1035, НС35-1000. Просторные постройки большой площади лучше накрыть более прочным профлистом Н60-845 или Н75-750.

Маркировка профлиста

Сотовый поликарбонат – современный подход ↑

Этим материалом, как правило, оформляют арочные или двускатные постройки, так как он легко сгибается. Если же решено накрыть поликарбонатом односкатную беседку, обязательно необходим хороший уклон, чтобы крыша зимой не повредилась под тяжестью снега.

Для монтажа поликарбоната понадобятся: оцинкованный профиль, саморезы и термошайбы. Листы этого материала имеют размер 2,1 на 6 метров, что позволяет без стыков перекрывать сразу большую площадь. Для плоской кровли пригоден сотовый поликарбонат толщиной от 8 до 16 мм. Чем тоньше листы, тем гуще делают обрешетку под них.

Поликарбонат толщиной 10 мм отлично подойдет для односкатной крыши

Современная крыша из металлочерепицы ↑

На сегодняшний день это самый современный тип кровельного покрытия, максимально приближенный по виду к классической кровельной черепице. Листы металлочерепицы просты в монтаже, прочны, красивы, долговечны. Единственный недостаток состоит лишь в довольно высокой цене.

Цвет металлочерепицы можно подобрать на любой вкус

Стандартный лист имеет размер 2,2 на 1,18 метра. Для небольших беседок можно заказать один сплошной лист по размеру крыши, чтобы перекрыть сразу всю площадь. Следует учесть, что для металлочерепичной кровли придется сделать густую обрешетку через каждые 35 см, то есть, по количеству волн на листе.

Схема капитальной кровли

Опору для односкатной беседки можно сделать деревянную, из металлических труб или уголков. От тяжести строения зависит выбор фундамента.

Фундамент – обязательное основание ↑

Небольшое легкое строение возводят на столбчатом или на ленточном фундаменте. Суть точечного фундамента заключается в том, что бетоном заливают всего лишь четыре (для больших построек больше) ямки по углам постройки одновременно с установкой опорных столбов.

Столбчатый фундамент

Если в беседке планируют установить барбекю или уличный камин, не обойтись без ленточного фундамента. Для него по периметру беседки выкапывают траншею 30 на 30 см, а в местах установки столбов углубляют до 50 см. В траншею укладывают арматуру или металлическую сетку для прочности, столбы устанавливают на место, уплотняют крупным щебнем и заливают бетоном вровень с землей.

Деревянная беседка – популярный выбор дачников ↑

Если решено сделать деревянную односкатную беседку, для опорных столбов понадобится брус сечением 10 на 10 см. Для достаточного уклона крыши высота передних столбов должна быть на 50 см выше, чем задних. Стандартная длина пиломатериалов — 6 метров. Для экономного расхода высоту стоек делают 3 и 2,5 метра (с учетом того, что 50 см будет закопано в грунт). При таком расчете понадобится всего два шестиметровых бруска.

Нижнюю часть брусьев, которая будет вкопана в землю, обязательно обрабатывают против гниения. Это могут быть специальные анти грибковые грунтовки или отработка машинного масла. Дополнительно столбы обматывают толью и лишь после этого бетонируют.

Дачные постройки из дерева очень популярны

Для крыши необходимы доски сечением 10 на 5 см. Если в качестве кровельного материала выбран шифер, профнастил или металлочерепица, то придется приобрести дополнительные планки для обрешетки сечением 5 на 5 или 3 на 5 см. Шаг обрешетки делают в пределах 35—60 см. Все деревянные детали соединяют между собой металлическими уголками и саморезами по дереву.

Металлическая конструкция – прочность на десятилетия ↑

Для односкатных беседок в качестве основания применяют обычные, профильные трубы или металлический уголок с толщиной стенок 2—3 мм. Для легких конструкций под поликарбонат или профлист берут профильную трубу сечением 5 на 5 см или такого же диаметра обычные трубы. Если крыша будет выполнена из тяжелых материалов — шифера, черепицы, то лучше взять более мощные трубы сечением 7,5 см. Для обвязки под крышу понадобятся трубки тоньше, например, 2 на 2 см.

Сочетание металла и поликарбоната выглядит стильно

Металлические стойки устанавливают в момент заливки фундамента. Все детали конструкции сваривают между собой и обрабатывают против коррозии. Металлические беседки выглядят не так привлекательно, как деревянные, поэтому железное основание часто маскируют декоративной обшивкой.

Перед постройкой беседки с односкатной крышей обязательно составляют чертеж и подсчитывают количество необходимых материалов. Только после этого можно приступать к монтажу конструкции.

Составление чертежа и примеры готовых проектов ↑

За основу можно взять готовый проект односкатной беседки размером 3х4 метра или другого подходящего размера. При этом важно учесть, сколько людей будет отдыхать одновременно. Например, в прямоугольном строении площадью 12 м. кв. может разместиться компания до 20 человек.

Чертеж может не иметь четкой прорисовки, но на нем обязательно необходимо указать все размеры — это пригодится для расчета расхода материалов.

Чертеж односкатной беседки

Проект беседки

Расчет количества материала ↑

Для металлической односкатной беседки с крышей из профлиста размером 3 на 4 метра и высотой 2,5 метра понадобятся такие материалы:

  • профильная труба сечением 5 см для стоек — 11 метров;
  • профильная труба сечением 2—3 см для обвязки крыши — 14 метров;
  • деревянные бруски сечением 3—5 см для крепежа профлиста — 27 метров;
  • профлист марки МП20А-1100, МП35В-1035, НС35-1000 — 15 м. кв. с учетом того, что листы должны слегка выступать за пределы конструкции для стока воды;
  • саморезы для крепления профлиста;
  • цемент для точечного фундамента — 1 мешок;
  • песок, щебень.

Пошаговая инструкция по возведению и советы ↑

Перед началом строительства необходимо подготовить все инструменты и материалы, трубы и бруски нарезать в соответствии с чертежом. Этапы работы выглядят так:

  1. Размечают на грунте контуры будущего строения, строго выдерживая углы 90 градусов.
  2. В местах установки опорных стоек выкапывают ямки глубиной 50 см и диаметром около 45 см. В ямки вертикально устанавливают трубы, засыпают их щебнем и заливают бетоном. Чтобы крыша имела необходимый уклон, передние стойки делают высотой 2,5 метра, а задние: 2,2 или 2 метра.
  3. После полного застывания бетона к верхушкам стоек приваривают обвязку крыши и уже к ней привинчивают обрешетку из деревянного бруса. Профлист довольно прочный и легкий материал, поэтому густая обрешетка не потребуется. Достаточно будет сделать ее по периметру и вдоль крыши с шагом 1 метр в местах соединения листов. Для большей прочности прикручивают дополнительную поперечную балку на расстоянии 1,5 метра от длинных краев.
  4. Профлист укладывают с нахлестом 15—20 см так, чтобы кровля выступала за пределы беседки на 30 см. Каждый лист привинчивают саморезами к обрешетке.
  5. Самая простая беседка готова. Осталось решить, что делать с полом – оставить так или обустроить покрытие.

Схема укладки профлиста

Эта конструкция является базовой и сама по себе не очень привлекательна. Однако умелый декор способен превратить ее в изюминку дачного участка, доказательство этому — фото готовых беседок с односкатной крышей.

Рассматривая фотографии, обратите внимание, что кровлю построек часто делают такой же, как и крыша дома. Это особенно важно при строительстве беседок вблизи основного строения и в случае пристройки к дому. Если возможности приобрести аналогичный материал нет, можно поиграть с цветом или остановиться на прозрачном покрытии.

Кровля с декоративной обрешеткой

Эко-стиль для загородного дома

Закрытая модель

Пристройка к дому

Внутреннее обустройство для комфорта

Небольшая зона отдыха

Открытая модель

Если желания строить нет, но есть мечта об отдыхе в саду, имеет смысл купить готовую беседку у производителя или заказать строительство команде профессионалов.

Как сделать двухскатную крышу для беседки своими руками

Главная » Разное » Как сделать двухскатную крышу для беседки своими руками

Двухскатная крыша беседки своими руками: чертежи, примеры, инструкции

На российских просторах, где постоянно меряются в силах обильный снег и ветер, для малых архитектурных форм нет ничего надежнее, чем крыша с двумя скатами. Главная, но не единственная задача в ней – защищать внутреннее пространство беседки от дождя.

Но если ко всему еще и двускатная крыша беседки своими руками будет строиться, тогда перед мастером – целое богатство выбора стиля, дизайна и возможность превратить такую беседку в самый яркий элемент всего участка. Приступим?

В этой статье мы будем говорить о конструкции двускатных крыш конкретно для беседок. Дело в том, что сами беседки бывают разных форм. Например, для барбекю обычно строится довольно стильная беседка с прочными стенами и правильно обустроенной крышей, а для вечерних посиделок с семьей за ароматным чаем – «домик» попроще. Поэтому подходите к вопросу проектирования основательно!

Любая беседка может быть классическим домиком, к которому больше всего привыкли, и с необычным стилем строения, вычурными деталями и функциональными приспособлениями. А может быть настоящим мастерским шедевром:

От простого — к сложному

Если вы строите беседку только для своей семьи, простую и хорошо выполняющую свои функции, тогда отдайте предпочтение самой простой конструкции. Где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если вы заинтересованы удивлять гостей этой архитектурной постройкой, у вас много идей, и в самой беседке, кроме стола и стульев, еще минимум будет располагаться печь-барбекю, тогда ввиду габаритов самого строения и крышу вам нужно будет соорудить посложнее, рассчитанную на определенные нагрузки.

Если же ваш вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки.

Например, в этом варианте в двускатной крыше беседки еще и умудрились сделать целых два окна:

Беседка своими руками для дачи — фото, чертежи и порядок строительства | Своими руками

Эта деревянная беседка прослужит вам долгое время как уютное место отдыха на даче, в саду. Благодаря модульной конструкции его можно установить в любом месте сада. Решетчатые деревянные панели обеспечивают уединение, поскольку они служат опорой или решеткой для вьющихся растений. Построить такую ​​беседку своими руками можно буквально за несколько часов, при условии, что все деревянные детали и модули были заранее подготовлены.Еще раз подчеркнем, что эта беседка целиком сделана из дерева, поэтому особое внимание уделите ее защите от атмосферных осадков, для чего можно использовать любые подручные химические составы.

Модульная конструкция самодельной беседки из дерева.


Секрет быстрой сборки в том, что стеновые панели решетки и секции крыши изготавливаются в мастерской заранее. Затем готовые модули переносятся на рабочую площадку и из них собираются беседкой в ​​выбранном месте (фото 1).

Кроме того, из модулей могут быть изготовлены и другие конструкции. Таким образом, изменяя форму решетчатых панелей и размеры стеллажей, легко соорудить навес над входом в дом, ширму с качалкой и даже весь архитектурный ансамбль для летнего отдыха (рис. 1-3. ).

Нюансы строительства беседки из дерева такой конструкции.

Независимо от того, что строить решено, мы расскажем, на что обратить особое внимание, а также рассмотрим некоторые технологические приемы, которые помогут добиться желаемого результата.

Прежде всего, это точная разметка положения нижней обшивки на месте (рисунок 5). Но крыша беседки может показаться очень сложной в изготовлении, а вот самодельное устройство для сборки (рисунок 11) сделает эту работу в удовольствие.

Варианты дизайна самодельной беседки


Чертеж 1. Оригинальный вход в дом. Сделайте гостеприимный вход. Из двух стеновых панелей и небольшой решетки для крыши получится достойное крыльцо у входной двери.

Чертеж. 2. Великолепный садовый ансамбль. Вариант беседки для создания уютного дворика, обшитого решетчатыми стеновыми панелями. Панели забора прикрыты поручнями, концы которых заклеены усами.

Рисунок 3. Гамак в беседке.
В саду нет больших деревьев для подвешивания гамака? Тогда из двух стеновых блоков и решетки для крыши можно построить место для отдыха в гамаке. Чтобы конструкция не расшатывалась, в стеновых блоках перемычки-облицовка делают не из досок, а из бруса сечением 10ХХ100 мм.Гамак крепится на шурупах с полукруглой головкой, вкручиваемых в перемычки-накладки.

План фундамента под беседку

Беседка стоит на восьми бетонных столбах. Выкопка ям под фундамент и заливка столбов — не самая привлекательная часть работы. Но все последующие действия будут основаны на том, что будет сейчас.

Маркировка опор.

Первым делом размечаем расположение опор. В этой беседке расстояния между осями опор в ряду -915 и 1830 мм.Именно эти значения определяют размер модульных стеновых панелей.

Обычно разметка опор выполняется с помощью рулетки. Но это требует многократных измерений и перепроверок, а точность такой разметки может быть низкой.

Технологическая нижняя обвязка.

Чтобы с большой точностью выставить центр каждой опоры, лучше сразу из досок сделать жесткий каркас нижней обвязки с восемью карманами (рисунок 5), который будет служить опалубкой для верхних частей бетона. поддерживает.Тогда вам просто нужно разместить каркас на стройплощадке и разметить на земле центр карманов.

Сняв каркас, выкопайте ямы и установите в них картонные трубы (200 мм) в качестве опалубки для нижней части опор.

Заполнение опор.

После этого ставят на место технологический каркас нижней обвязки, перемешивают бетон и заливают опоры. Сразу после заливки опор в жидкость в шпильки анкерных винтов для крепления стоек засыпается бетон.Когда бетон схватывается, технологическая рама снимается.


Читайте также: Мини беседка для сада и дачи своими руками — фото


ГЛАВНЫЕ МОДУЛИ — ТВЕРДЫЕ ПАНЕЛИ

Большинство элементов, украшающих беседку, представляют собой решетчатые панели. Они не только придают беседке оригинальный вид, но и обеспечивают необходимую жесткость конструкции. Чтобы беседка прослужила долго, лучше всего брать для нее пиломатериалы из кедра или лиственницы.

Конструкция типовых модулей сетки представлена ​​на фото 3 и рис. 6. Каждая панель состоит из сетки толщиной 20 мм, заключенной в рамку.

В первую очередь нужно определиться с размерами, количеством и размещением решетчатых панелей в конструкции.

Например, помимо решетчатых панелей, используемых в качестве стен беседок и ограждений разной высоты, из этих же панелей в этом случае собирается и декоративный карниз по периметру кровли под верхнюю обвязку.

Ширина панелей устанавливается так, чтобы они стояли между стойками сечением 100 × 100 мм. Например, если расстояние между осями 915 мм, ширина панелей составляет 815 мм. А если расстояние между осями стоек 1830 мм, нужны панели шириной 1730 мм. Конечно, можно оставить стены и свободные зоны, не устанавливая в них никаких решетчатых панелей.

Детали рам решетчатых панелей соединяются встык на шурупах. Поэтому все, что вам нужно сделать, это отрезать 64-миллиметровые части рамы (A и B на рисунке 6) нужной длины.Затем в каждом из них выберите продольный паз для решетки.

Из собранной заготовки шпалеры вырежьте вставки С и соберите панели. Из сеток толщиной 20 мм получаются прочные панели, которые также отлично смотрятся.

Стеновые блоки

Закончив с решетчатыми панелями, можно переходить к сборке модульных стеновых блоков. Сначала нужно прикрепить к панелям перемычки (фото 4), а затем смонтировать готовые узлы на стойках сечением 100 × 100 мм.

Перемычки D — кедровые доски сечением 40 × 100 мм, распиленные по длине, соответствующей верхней и нижней частям рамы. Однако эти накладки размещаются не на каждой решетке. Например, они не крепятся к решетчатым панелям карниза и в некоторых других случаях.

Независимо от того, верхняя или нижняя решетка, каждая накладка располагается так, чтобы ее концы были на одном уровне с боковыми сторонами рамы, а выступы по бокам были одинаковыми (18 мм). Простой способ добиться этого — при сборке поставить решетку на накладку толщиной 18 мм (рисунок 9.1). Чтобы закрепить его было незаметно, винты ввинчиваются в нижнюю крышку снизу, а верхняя крышка фиксируется винтами, вкручиваемыми снизу через верхнюю часть рамки.

Заготовки для E-стеллажа сечением 100 × 100 мм тщательно выбираются при покупке. В мастерской им дают возможность акклиматизироваться в течение нескольких дней и отбраковывать тех, кто будет вести за это время. Для беседки понадобится восемь стоек (рисунок 4). Выпив их по длине (2300 мм), в нижнем конце каждой стойки просверливают отверстие под анкерный болт (рис.5 и 9.2).

Теперь вы можете прикрепить решетчатые панели к столбам и сформировать стеновые блоки. Верхние решетчатые панели находятся заподлицо с верхними торцами стоек (рисунок 9). Для однородности нижние панели всех блоков должны находиться на одном уровне с нижними торцами стоек. Для этого используются две идентичные технологические вставки, которые временно прижимаются к стойкам зажимами и используются как упоры при креплении панели с накладкой-перемычкой (рис. 9.2).


Читайте также: Садовая печь-мангал своими руками — фото


Сборка беседки своими руками


При проведении подобных строительных работ в большинстве случаев наступает этап, когда все готовые компоненты сходятся в одном месте.Для нашей беседки идет установка стеновых блоков. В первую очередь нужно подготовить концы стоек (фото 6.1) для установки на анкерные штифты, а затем последовательно выполнить пять переходов, показанных на фото 6.2-6.6.

Реечная крыша

Особенность этой беседки — изящная решетчатая крыша, от которой достаточно тени. Как и стены, он собирается из отдельных модулей. Их также можно сделать заранее в мастерской. В этом случае крыша состоит из трех больших решеток (фото 7).

Верхняя привязь.

Решетчатая крыша лежит на обвязке (из досок сечением 40 × 100 мм), которая проходит по верхнему периметру беседки (рис. 10). Он не только служит основанием для крепления крыши, но и является дополнительной интересной и декоративной деталью конструкции.

Верхняя обвязка состоит из досок, которые состыкованы по углам у устья. Перед тем как приступить к сборке обвязки, необходимо предварительно проверить прилегание досок к земле.Чтобы стыки не разошлись, в каждый угол накручиваем по паре саморезов. Затем, пригласив помощника, аккуратно приподнимите на стойках перголы закрепленную обвязку, сдвиньте ее так, чтобы она равномерно выступала со всех сторон, и закрепите саморезами к стойкам и элементам карниза.


Читайте также: Качели для дачи своими руками


Крыша беседки


Две из трех решеток крыши (рис. 6) одинаковые, большие. Только они разворачиваются по-разному.Решетка меньшего размера закрывает задний угол беседки. Хотя решетки собираются из большого количества деталей, сделать их довольно просто, так как многие детали одинаковы. Фактически он состоит из двух типов перемычек (I или J) ​​одинаковой длины, вставок K и концов L. Все они вырезаны из досок сечением 40 × 150 мм.

Перемычка — основные конструктивные элементы сеток. И перемычки I в конце решетки выступают в обе стороны крыши. Красивый профиль на их выступах придает им изящный вид.

Перемычки J в угловой решетке немного длиннее, чем перемычки в торцевых решетках (если быть точным, 62 мм). Кроме того, за беседкой стоит один конец этих перемычек. Поэтому только с одной стороны им нужно разметить и вырезать филе.

Для формирования решетки понадобится множество вставок К и окончаний L, идущих перпендикулярно доскам верхней обвязки.

Выпив все детали для решеток крыши, соберите их на саморезы.Единственная тонкость здесь — установить детали с одинаковым шагом, а вставки и окончания — тоже в линию. Для этого вам понадобится сборочная заготовка (рисунок 11).

Чтобы установить готовую решетку на крышу, вам снова понадобится помощник. Торцевые решетки перемещаются встык в угол. Проверьте, одинаково ли они действуют с обеих сторон, и убедившись, что концы с галтелями выровнены, прикрутите решетки друг к другу и к верхней повязке.


Читайте также: Строительство дачного дома своими руками от фундамента до крыши.Фото


Изготовить угловой стол для установки в беседке

Уголок беседки — отличное место для небольшого столика. Он встроен в проем, образованный нижними решетчатыми панелями.

Стержни M, прикрепленные к двум поперечным стержням N, образуют столешницу, которая лежит на двух опорных стержнях O, соединяющих стойки.

Столешница собирается на шурупах, которые вкручиваются со стороны поперечин (рисунок 12). Затем к стойкам крепятся балки моста.Они должны быть выставлены заподлицо с нижней частью перекрывающихся перемычек на нижних панелях решетки. Собранная столешница ставится на место.

Дополнительно: Подготовка деталей для деревянной беседки.

Распил панелей для панелей

Диск с твердосплавными зубьями быстро режет решетки. Тем не менее, чтобы получить хорошие результаты, необходимо учитывать некоторые моменты.

Панели необходимо обрезать симметрично. Это значит, что их нужно разметить на заготовке решетки, чтобы отверстия в решетке были одинакового размера с обеих сторон, а также сверху и снизу (рисунок 8).Желательно даже, чтобы одна из диагональных полос решетки проходила по биссектрисе каждого угла рамки.

Чтобы линия отреза была плавной, воспользуйтесь направляющей (фото 5). Его можно сделать из толстой фанеры и вспученного деревянного бруса. Из фанеры распилили широкую основу и приклеили к ней ровный брус в качестве упора для подошвы дисковой пилы. Затем отрежьте основание устройства до окончательной ширины с помощью первого прохода циркулярной пилы. Теперь достаточно совместить край основания устройства с линией разметки, зафиксировать зажимами и выполнить стирку.


Ссылка по теме: Терраса в саду своими руками — устройства и чертежи


Скоба для сборки решеток крыши

Сетки можно собрать быстро и с высокой точностью с помощью самодельной сваи (рис. 11). Стапель состоит из фанерного основания, на котором смонтированы поперечная упорная штанга и удерживающие блоки размером 90х90х130 мм. Прижмите концы перемычек I или J к упору, а к блокам притяните зажимы вставки K или конца L.

Беседка из дерева для дачи — фото


Пояснения к некоторым фотографиям

6.1. Перед установкой стеновых блоков отверстия в торцах каждой колонны заполняются герметиком.

6.2. Сборка беседки начинается с установки заднего углового блока на анкеры в бетонные основания. Перед установкой столбов на бетонные опоры уложите гидроизоляционные прокладки из рубероида.

6.3. Затем на анкеры кладут два концевых блока, проверяют их вертикальность и временно поддерживают подкосами.

6.4. Верхняя решетчатая панель (карниз) закрывает проем между угловыми и торцевыми стеновыми блоками. Карниз выравнивается по верхним концам стоек и крепится на саморезы.

6.5. Прикрепите к стойке второй элемент карниза, после чего, установив этот узел на опору, прикрутите саморезами панель решетки к торцевой стеновой колодке.

6.6. После установки всех элементов карниза монтируют остальные нижние решетчатые панели. Они составляют основу углового стола.

8. На перемычках и концах разметить на шаблоне лепнину (фото 8), сделанную из обрезки доски. Контур можно быстро вырезать лобзиком.

9. Для сборки решетчатых элементов крыши прижмите конец первой поперечины к упору. Прижать концы к блокам, закрепить их хомутами и шурупами на поперечине. При сборке верхние края деталей обращены вниз.

10. Установите первый ряд вставок.Для этого необходимо переставить перекладину на другую сторону блоков. Затем, закрепив перекладину хомутами, прижать вставки к блокам и, закручивая саморезы под углом, прикрепить вставки на место.

11. Добавить следующую перемычку, подвести ее конец к упору и прикрепить винтами к вставкам. Для сборки сетки эти операции последовательно повторяют.

Как сделать беседку своими руками — фото конструкции и сборки

Беседка из дерева своими руками — чертежи


Инжир.4. Сборка беседки.

Рис. 5. Конструкция технологической рамы нижней обвязки.

Рис. 6. Конструкция решетчатого панно деревянной беседки.

Рис. 7. Расположение решетчатых каркасов в беседке из дерева.

Рис. 8. Раскройте сетки

Рис. 9. Сборка блоков беседки.

Рис. 10. Сборка элементов кровли самодельной беседки.

Рис. 11. Планка для сборки кровельных решеток.

Инжир.12. Постройте стол.

Чертежи перголы для строительства своими руками
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Беседка с резным декором своими руками — ФОТО РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …
  • Павильон в виде трапеции своими руками (фото + чертеж) Трапециевидная беседка своими руками Уже несколько лет…
  • Как построил навес для отдыха на даче своими руками Сарай для летнего отдыха своими руками …
  • Беседка из профнастила и профнастила своими руками Как сделать беседку из профнастила …
  • Качели с перголой своими руками — фото Беседка и качели — хорошо …
  • Ночник из светодиодов своими руками Как сделать ночник своими руками. ..
  • Небольшая и уютная садовая беседка своими руками + ПОДРОБНЫЙ РИСУНОК НЕМНОГО РАЗГОВОРЯ В САДУ -…
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    План здания беседки с двускатной крышей 10х10 футов Идеально для

    Легко построить планы беседки. Размеры беседки: 10 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 12 футов на 12 футов, ножки — 8 футов, а вершина крыши — 10-8 «. Этот подробный план профессионально составлен и прост для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты.Все планы включают в себя список материалов, список инструментов и полный список раскроя с иллюстрациями и пошаговыми подробными чертежами. Эта беседка может быть построена за выходные и рассчитана на длительный срок эксплуатации. Эти планы покажут вам, как построить беседку точно такую, как на картинке. Эта беседка может быть отдельно стоящей или прикрепленной к уже имеющейся террасе. При желании его также можно зацементировать в землю. Просто создайте его и наслаждайтесь долгие годы. Эта распродажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства, или полную беседку. ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.Ознакомьтесь с другими нашими предложениями для других размеров и стилей. Спасибо

    .

    План здания беседки с двускатной крышей 10’x14 ‘Идеально подходит для

    Легко построить планы беседки. Размеры беседки: 14 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 16 футов на 12 футов, ножки — 8 футов, а вершина крыши — 10-8 футов. «. Эти подробные планы профессионально составлены и просты для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты.Все планы включают в себя список материалов, список инструментов и полный список раскроя с иллюстрациями и пошаговыми подробными чертежами. Эта беседка может быть построена за выходные и рассчитана на длительный срок эксплуатации. Эти планы покажут вам, как построить беседку точно такую, как на картинке. Эта беседка может быть отдельно стоящей или прикрепленной к уже имеющейся террасе. При желании его также можно зацементировать в землю. Просто создайте его и наслаждайтесь долгие годы. Эта распродажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства, или полную беседку. ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.Ознакомьтесь с другими нашими предложениями для других размеров и стилей. Спасибо

    .

    Простая беседка своими руками — фото | Своими руками

    Для изготовления простой беседки нам понадобится:

    Материалы для беседки

    • Бетонные блоки
    • Металлические шпильки
    • Орехи
    • Винты
    • ДСП влагостойкая
    • Доски, балки, бруски
    • Декоративные решетки
    • Мягкая плитка
    • Клей водостойкий
    • Праймер защитный
    • Глазурь для дерева или глянцевый лак

    Самое главное — выбрать в саду уютное место, где можно было бы расчистить площадку диаметром около 2,5 м.

    На этапе окончательной сборки беседки нужна помощь домочадцев. Основную часть работы можно выполнить в домашней мастерской, которая позволит работать в дождливые дни.

    Изготовление простой беседки на даче

    Беседка имеет форму шестиугольника, поэтому особого внимания потребует изготовление сборных угловых стоек. У заготовок для стоек скосите одну из кромок под углом 30 градусов. В середине каждой снятой кромки выберите паз шириной А мм и глубиной 13 мм под шпонки для сборки стоек.

    Десять из двенадцати штук для стоек на стороне, противоположной скошенной, выбраны с другим пазом — шириной 8 мм и глубиной 40 мм, в который в дальнейшем будут вставлены декоративные решетки. Последние вырезаются лобзиком до размеров 575 • 2 000 мм. Полукруглая арни, придающая беседке романтический вид, изготавливается по самодельному картонному шаблону, имеющему радиус 1100 мм.


    Читайте также: Строительство беседки своими руками


    На концах полукруглых арок и прямых поперечин в 30 мм просверливают два отверстия 10 мм и глубиной 20 мм под дюбели с верхнего и нижнего краев.Положение ответных отверстий в стойках отмечается маркерами, вставленными в отверстия полукруглых арок и прямых поперечин. Легкий удар молотком — и центры дырок намечены.

    Разрроенные по длине стропила вспахивают, полируют и засыпают двумя слоями грунта, предохраняя дерево от гниения. Затем приступайте к сборке стоек на дюбелях с помощью клея, каждая из которых состоит из двух балок. Склеенные столбы временные, пока клей не высохнет. стянуть зажимами.В верхней их части прорезается паз шириной 40 мм и глубиной 70 мм под стропила. В нижнем конце шпилек просверлите отверстия 0 20 мм и глубиной 80 мм под шпильки, которые будут удерживать всю конструкцию.

    Три из пяти элементов стен можно собрать в мастерской. Для этого сначала соедините дюбели с клеем арки и перекладину с подставкой, затем вставьте между ними и вклейте в паз декоративной сетки стойки. С другой стороны на него надевается брус, на противоположных краях которого выбираются соответствующие бороздки под решетку.а затем в прорезь на противоположном крае стержня вставляется вторая сетка. Наконец, к решетке приклеивается второй столб.

    В мастерской можно подготовить к монтажу и крышу беседки, состоящую из двух половинок. Опорные элементы в каждой половине представляют собой два стропила, соединенных стальной шиной. В середине этой фермы два других стропила состыкованы со скошенными концами. Покрышка для соединения стропил изготавливается из двух стальных полос 5 х 20 х 200 мм, сваренных между собой под углом 60 градусов.

    В каждой планке просверлите четыре отверстия 0 3,5 мм для шурупов с потайной головкой. Стропила прибивают ДСП, которые служат не только основанием под кровлю, но и придают конструкции крыши необходимую жесткость.

    Сборка простой беседки

    Теперь можно приступить к сборке беседки на подготовленном месте в саду.

    Для начала закопаем в землю подготовленные бетонные блоки. Их отливают в самодельные формы. С помощью уровня и плоской доски проверьте положение блоков для копания и залейте их быстротвердеющим цементным раствором.В каждом блоке предварительно просверливаются отверстия глубиной 150 мм. Затем в них будут вставлены шпильки, забитые в стойки. Сборка беседки начинается с устройства стены рядом с будущим входом.

    Затем на дюбели крепится арка, вставляются поперечины для следующей стены и декоративные решетки. Чтобы они не соскользнули, пока сохнет клей, закрепите их гвоздями и вмонтируйте следующую стену.

    После монтажа все стены подтягиваются и скрепляются шурупами обеими половинами кровли.К стропилам прибивают доски размером 20 х 80 х 300 мм, которые образуют карниз крыши.

    В качестве рубероида, уложенного поверх ДСП, в данном случае использовалась гибкая черепица (можно вырезать из рулонного материала по шаблону, что будет немного дешевле). По краям кровли крепятся загибом вниз полосы, вырезанной из стального оцинкованного листа. Итак, большая часть работы выполнена.

    Осталось зацементировать шпильки в фундаментных блоках и покрыть беседку глянцевым лаком или защитной лазурью в два слоя.

    Если беседка находится на лужайке, желательно удалить внутри нее дерн, а вместо этого присыпать и разровнять слой гравия. Чтобы в беседке не росли кривые растения, их следует сажать в закопанные в землю горшки без дна.


    Ссылка по теме: Беседка своими руками — чертежи


    Простая беседка из дерева своими руками

    1. Заготовки для угловых стоек обрабатываются ручным электрическим пистолетом.

    2. Вырезы в верхней части балок легче всего вырезать ручной ножовкой.

    3. Канавки на брусьях можно прорезать дисковой электропилой.

    4. Поверхность всех деталей из дерева покрывается антисептическим лазуритом или грунтовкой.

    5. Декоративные решетки вырезаются лобзиком.

    6. Полукруглые арки и ригели соединяются столбиками на деревянных дюбелях с помощью клея. Предварительно заклинивает дюбель в отверстиях арок и перекладин.


    Ссылка по теме: Металлическая беседка своими руками


    7. Каждая стойка приклеивается на дюбеля двух балок со скошенными краями. Ключи забиваются первыми в паз одной из балок.

    8. Соединение балок в совмещенной угловой стойке.

    9. Стены беседки можно собрать в мастерской. Сначала к одной из опор соединяют полукруглую арку и перекладины. Затем вставьте решетку, наденьте на нее планку с бороздками по краям и прикрепите вторую стойку.

    10. В отверстии, просверленном в нижней части каждой угловой стойки, наполовину удлиняют штифт длиной 30 см.

    11. По углам беседки в землю закапывают бетонные блоки.

    12. Положение блоков проверяется с помощью плоской доски и уровня.

    13. На открытые фундаментные блоки положить смонтированные стены.

    14. Над входным проемом к столбам крепится арка на дюбелях с помощью клея.

    15. Две последние стены монтируют непосредственно на месте установки беседки.

    16. Монтаж первой половины кровли. Собранные на участке стропила вставляют в насеченные планки столбов и армируют стыки саморезами.

    17. В качестве основания крыши к стропилам крепятся саморезами треугольники, вырезанные из ДСП толщиной 19 мм.

    18. Здесь хорошо виден стык половин кровли (центральные стропила).

    19. На каждый из шести секторов крыши укладывается рубероид и прибивается гвоздями.

    20. Кровля — мягкая черепица. Здесь главное — надежно закрепить язычки битумной черепицы.

    21. Стыки рубероида закрывают вырезанными из него прямоугольными накладками.

    22. В заключение беседка покрывается защитной лазурью или, как в нашем случае, глянцевым лаком.

    23. Вьющиеся растения высаживают в горшки без дна, чтобы не расползаться внутри беседки.

    Простая беседка своими руками — видео

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Беседка с резным декором своими руками — ФОТОГРАФИИ РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …
  • Маленькая и уютная садовая беседка своими руками + ПОДРОБНЫЙ РИСУНОК НЕМНОГО РАЗГОВОРЯ В САД -…
  • Павильон в виде изготовление трапеции своими руками (фото + чертеж) Беседка трапециевидная своими руками Несколько лет…
  • Беседка из профильной трубы и профнастила своими руками. Как сделать беседку из профнастила …
  • Качели с перголой своими руками — фото Беседка и качели — хорошо …
  • Беседка шестиугольная своими руками (чертеж) Как сделать шестиугольную беседку Всегда мечтали …
  • Теплая беседка своими руками — фото и чертеж Как сделать теплую беседку с …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Как сделать двускатную крышу для беседки


    как сделать своими руками, стропильная система, фото

    Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

    Преимущества и недостатки беседок с двускатной крышей

    Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

    Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

    • Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
    • Эффективное удаление воды и снега.

    Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

    Важно! Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.

    На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

    Недостатки двухскатной крыши для беседки

    Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

    Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

    Из каких материалов делают беседки с двускатной крышей

    Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

    • Деревянный брус из сосновой, лиственной или дубовой древесины. Для таких крыш не требуется массивной стропильной системы, что значительно упрощает столярные работы;
    • Металлический уголок или тонкостенная труба квадратного или прямоугольного сечения. Не самые красивые, но всегда самые надежные и прочные. Для сборки крыши и стен беседки потребуется получить хотя бы пару уроков работы электросваркой;
    • Капитальные беседки с остеклением стен могут изготавливаться из алюминиевого профиля или даже пластиковых стеклопакетов, но такой вариант чаще используется для пристроек к дому, чем для обособленных строений.

    В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

    Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

    Как выбрать материал для кровли на двухскатную крышу беседки

    На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

    На что обращаем внимание

    Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

    Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

    Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

    Преимущества легких типов кровли

    Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

    Важно! Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.

    Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

    Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

    Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

    Поднимать угол наклона скатов больше 30о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

    В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

    Как сделать стропила на двухскатную крышу беседки

    В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

    Сами стропила с кровлей свободно опираются на стены строения.

    Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

    Как сделать стропильный блок

    Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

    Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

    Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

    Совет! Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.

    Как сделать двускатную крышу для беседки своими руками

    Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

    Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

    Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

    На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

    Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

    Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

    Советы и рекомендации

    Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

    Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

    Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

    Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

    Заключение

    Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.

    Создание скатных и двускатных крыш вручную

    Информация в этой статье относится к:

    ВОПРОС

    Как создать вальмовые, и двускатные крыши с помощью ручных кровельных инструментов?


    ОТВЕТ

    Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные. Однако в некоторых ситуациях проще создать крышу вручную.В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как рисовать плоскости крыши вручную для создания шатровой крыши и как создавать плоскости крыши для двускатной крыши.

    Для создания вальмовой крыши
    1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

    2. Выберите в меню Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

      Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к вручную нарисованным плоскостям крыши, так и к автоматическим крышам.

    3. На панели «Крыша» диалогового окна « Построить крышу »:

      • Установите шаг Шаг (12 дюймов) на желаемое значение.

        В этом примере используется шаг 6 из 12.

      • Здесь также можно установить свес крыши по умолчанию .

        В этом примере используется шаблон по умолчанию 18 дюймов.

      • Нажмите ОК , чтобы закрыть диалоговое окно.
    4. Выберите в меню Build> Roof> Roof Plane .
      • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
      • Когда Объектная привязка включена, программа автоматически привяжет базовую линию плоскости крыши к этой точке.

      • Отпустите кнопку мыши и щелкните внутри комнаты, чтобы определить расположение конька и создать плоскость крыши.

      • Повторите этот процесс с тремя оставшимися сторонами здания.


    5. Щелкните по верхней плоскости крыши с правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, отображаемый на краю, на котором вы щелкнули, больше, чем маркеры редактирования на других трех краях, что указывает на то, что это выбранный край.
      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Затем щелкните по верхней стороне правой плоскости крыши, чтобы соединить два края вместе.

      • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.


    6. Щелкните на ребре конька верхней плоскости крыши, чтобы выбрать его.

      • Нажмите кнопку редактирования Соединение плоскостей крыши .
      • Щелкните по гребню нижней плоскости крыши, чтобы соединить их вместе.


    7. Щелкните по коньку плоскости крыши в правой части плана.

      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Щелкните по правому краю верхней плоскости крыши.


    8. Повторите этот процесс для плоскости крыши с левой стороны здания.

    Для создания двускатной крыши
    1. Выберите Build> Wall> Straight Exterior Wall и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутую область.Опять же, в этом примере используется простой прямоугольник.
    2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

    3. Щелкните по краю конька нижней плоскости крыши, чтобы выбрать его.

      • Нажмите кнопку редактирования Соединить плоскости крыши .
      • Щелкните край конька верхней плоскости крыши, чтобы соединить их вместе.


    4. Выберите «Вид»> «Временные размеры» и убедитесь, что рядом с «Временными размерами» установлен флажок.Если нет, щелкните этот пункт меню, чтобы включить отображение временных измерений.
    5. Щелкните по правой стороне верхней плоскости крыши, чтобы выбрать ее.
      • Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.

      • В текстовом поле введите значение расстояния -18 дюймов. 18 представляет желаемый выступ фронтона .

      • В этом примере важно использовать отрицательное число.Это указывает программе переместить край плоскости крыши на противоположную сторону стены, а не удерживать ее на той же стороне.
      • Повторите то же самое для левого края верхней плоскости крыши.


    6. При включенной объектной привязке перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши. При перетаскивании каждого края наружу переместите курсор к боковому краю верхней плоскости крыши.

      Программа найдет кромку и привяжет к ней текущую выбранную кромку.

    7. Повторите то же самое с противоположной стороны.


    .

    видов крышек для беседки | Home Guides

    Беседка — это отдельно стоящее, защищенное место для сбора, используемое в общественной собственности, такой как парки, а также в садах или задних дворах частных резиденций. Обычно беседка состоит из фальшпола, закрытой крыши и открытых стен, окруженных опорными колоннами. Беседка на общественной собственности обычно имеет сплошную крышу, покрытую таким материалом, как битумная черепица, а беседка на частной собственности может иметь сменный навес, состоящий только из ткани.Такие навесы, или чехлы, изготавливаются из различных видов ткани, они помогают защитить беседки от погодных условий и сберечь их содержимое.

    Окрашенный холст

    Выбирайте расписной холст, чтобы подчеркнуть льняную текстуру ткани. Окрашенная сторона ткани обращена наружу, так что крыша вашей беседки будет казаться однотонной, если смотреть с расстояния. Покрытые краской холсты прослужат до восьми лет.

    Покрытия из окрашенного холста

    В отличие от покрытий из окрашенного холста, окрашенный холст имеет насыщенный цвет, а не покрытие.В результате окрашенный холст не обладает такой же прочностью, как окрашенный. Это делает его более уязвимым к погодным условиям. Даже если вы сделаете ткань водонепроницаемой, она прослужит не так долго, как окрашенный холст.

    Покрытия с виниловым покрытием

    Покрытия на крышу беседок с виниловым покрытием изготовлены из брезента в сочетании с внешним покрытием из винила. Как и окрашенный холст, обложка с виниловым покрытием на расстоянии кажется непрозрачной, но при взгляде снизу имеет прозрачность. Однако покрытия с виниловым покрытием имеют более гладкий вид и служат до семи лет.

    Покрытия из винил-ламината из полиэстера

    Крышки для беседок из винил-ламината из полиэстера изготавливаются из полиэфирной ткани, зажатой между слоями окрашенного акрила. Поскольку покрытия из полиэстера не так плотно сплетены, как брезентовые покрытия крыши, они обеспечивают большую степень прозрачности. Купите покрытие для крыши беседки из полиэстера, если вам не нужна полная тень, когда вы наслаждаетесь своей беседкой. Поскольку полиэстер находится между слоями окрашенного акрила, вы можете выбрать дополнительную или контрастную отделку.Например, у вас может быть чехол с полосатой снаружи и сплошной внутренней, или наоборот. Кровельные покрытия из винил-ламинированного полиэстера служат до восьми лет. Хотя эти чехлы считаются прочными из-за их способности защищать от плесени, чрезмерное их складывание и раскладывание приведет к порче ткани и сокращению срока их службы.

    Акриловые чехлы

    Так как акрил — это синтетическая ткань, кровельные покрытия беседок, изготовленные из этого материала, лучше сопротивляются погодным воздействиям, чем брезентовые варианты.В то время как холщовые покрытия могут служить до восьми лет, акриловые покрытия могут служить до 10 лет. Одна из причин, по которой акрил такой прочный, заключается в простоте ухода. грязь и плесень легко смахнуть с синтетической ткани. Акрил также доступен в различных цветах, которые определяют, насколько полупрозрачным будет покрытие крыши беседки.

    .

    План здания беседки с двускатной крышей 10х10 футов Идеально для

    Легко построить планы беседки. Размеры беседки: 10 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 12 футов на 12 футов, ножки — 8 футов, а вершина крыши — 10-8 футов. «. Этот подробный план профессионально составлен и прост для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты.Все планы включают в себя список материалов, список инструментов и полный список раскроя с иллюстрациями и пошаговыми подробными чертежами. Эта беседка может быть построена за выходные и рассчитана на длительный срок эксплуатации. Эти планы покажут вам, как построить беседку точно такую, как на картинке. Эта беседка может быть отдельно стоящей или прикрепленной к уже имеющейся террасе. При желании его также можно зацементировать в землю. Просто создайте его и наслаждайтесь долгие годы. Эта продажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства или полной беседки, ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.Ознакомьтесь с другими нашими предложениями для других размеров и стилей. Спасибо

    .

    План здания беседки с двускатной крышей 10х10 футов Идеально для

    Легко построить планы беседки. Размеры беседки: 10 футов в длину и 10 футов в ширину у основания, крыша имеет 12-дюймовый свес по всему периметру, поэтому общий размер крыши составляет 12 футов на 12 футов, ножки — 8 футов, а вершина крыши — 10-8 футов. «. Этот подробный план профессионально составлен и прост для понимания. Они выложены на бумаге стандартного размера Letter и будут доступны для скачивания после получения оплаты.Все планы включают в себя список материалов, список инструментов и полный список раскроя с иллюстрациями и пошаговыми подробными чертежами. Эта беседка может быть построена за выходные и рассчитана на длительный срок эксплуатации. Эти планы покажут вам, как построить беседку точно такую, как на картинке. Эта беседка может быть отдельно стоящей или прикрепленной к уже имеющейся террасе. При желании его также можно зацементировать в землю. Просто создайте его и наслаждайтесь долгие годы. Эта продажа предоставляет план для строительства показанной беседки и НЕ включает в себя материалы или инструменты, необходимые для ее строительства или полной беседки, ЭТО ТОЛЬКО ПЛАНЫ, НЕ КОМПЛЕКТ.Ознакомьтесь с другими нашими предложениями для других размеров и стилей. Спасибо

    .

    Двухскатная крыша беседки: простая деревянная своими руками

    Сегодня многие жители городов приобретают дачные участки. Это отличное место, где можно отдохнуть от рабочих будней и каждодневной суеты. Вокруг природа, чистый воздух, тишина. Это прекрасное место для отдыха с друзьями, семьей, да и просто одному человеку. Обустройство дачи – сложный процесс, который требует ответственного подхода. Зависит от того, чего ожидает владелец от своего земельного участка. Если он предназначен не только для выращивания овощей, фруктов и других растений, но и для отдыха, то потребуется возвести дом. В нем можно будет расслабиться и насладиться отдыхом.

    Беседка на лоне природы

    Также отличным строением на даче является беседка. В ней можно спрятаться от дождя, палящего солнца, наслаждаться свежим воздухом, принимать гостей. Она удобна, комфортна и проста в строительстве. Возвести подобное сооружение можно разными способами: обратиться к специалистам или справиться своими силами. Сегодня второй вариант особенно востребован, так как позволяет не только сэкономить деньги, но и самостоятельно разработать дизайн сооружения. Оно будет неповторимым и красивым, учитывая предпочтения и пожелания владельца.

    Двускатная крыша беседки

    Особенности строения

    Проектов, которые используются при строительстве беседок, много. Сооружение может быть любого размера, дизайна и проч. Что касается крыши, то при ее обустройстве используют разные материалы. Особенно популярен двухскатный ее вариант, который показан на фото, приведенном ниже. И это неудивительно, он имеет привлекательный внешний вид и прост в процессе монтажа.

    Беседку с двухскатной крышей может возвести каждый. Причем не потребуется привлекать других людей в качестве помощников. Вполне можно справиться с этим делом одному. Для этого потребуются навыки работы с деревом, специальные инструменты и теоретическая база. Все это не составит труда подготовить.

    Описание двускатной крыши

    Как построить

    Для строительства двухскатной крыши используют разные материалы. Например, кирпич, металл, дерево и камень. При этом она устанавливается на заранее возведенное сооружение. Ее форма может быть как прямоугольная, так и квадратная.

    Строительство крыши

    Как показывает практика, самым популярным вариантом является крыша из дерева. И это неудивительно. Данный материал прост в работе, его легко укладывать. При этом не требуется применение специальных инструментов, которые дорого стоят. Кроме этого, перильная вязка легко приобретает любую форму. Таким образом, здание будет индивидуальным и красивым. Что касается кровельного материала, то для крыши из дерева можно применять разные варианты. Хорошо подходит металлочерепица, профнастил и прочее.

    С чего начинать строительство

    Строительство деревянной беседки с двухскатной крышей – несложный процесс, но все же требует ответственного подхода. Для начала необходимо подготовить проект будущего строения. Он позволит исключить ошибки и просчеты при обустройстве беседки.

    Проект возведения крыши

    Также важно предварительно рассчитать необходимое количество материалов. Отлично в этом помогает проект или чертеж. Но не стоит покупать материал впритык, нужен небольшой запас. Таким образом вы просто избежите дополнительных затрат на доставку небольшого количества материала.

    Что касается особых требований, то для подобных построек их нет. Так как беседка может располагаться в любом месте на даче. Ее вес небольшой, и не нужна заливка фундамента. Единственное, что учитывается при ее строительстве, это пожелания владельца. Степень комфорта беседки должна быть на высоком уровне. Что касается дизайна, то хорошо, когда он гармонично сочетается с другими строениями.

    Инструкция строительства пошагово

    Беседка 3х3 с двухскатной крышей – самый популярный вариант строения. Она удобная и комфортная. Может вместить несколько человек. Поэтому отлично подойдет для отдыха среднестатистической семьи. Также вполне комфортно можно расположить друзей и родственников.

    Процесс строительства состоит из разных этапов. Они взаимосвязаны, поэтому проводятся в соответствующем порядке. Если необходимо, то возводится фундамент. Отлично подойдет его столбчатый вариант обустройства. Для этого потребуется в земле сделать отверстия. При этом глубина их должна быть не менее пятидесяти сантиметров. Поможет в решении этой задачи бур. Данная конструкция требует усиления. Для этого используют арматуру и цементно-песчаный раствор. Прутья вставляют, смесь заливают. Чтобы фундамент застыл, его оставляют на несколько дней. Как показывает практика, достаточно от одного до четырех.

    После этого выполняется нижняя обвязка каркаса. Чтобы ее изготовить, потребуется сосновый брус. Его размер должен подходить параметру будущего строения. Крепление всех элементов должно быть прочным. Достичь этого позволяют гвозди и металлические уголки.

    Кроме этого, особое внимание стоит уделить опорным столбам, которые показаны на фото, приведенном ниже. При их выборе лучше отдавать предпочтение брусьям, толщина которых равна 100х100 мм. Установка их проводится в вертикальном положении на вязку, расположенную внизу. При этом используются временные подкосы. Они позволяют зафиксировать положение столбов до тех пор, пока не будет установлена верхняя вязка. Последние используются для того, чтобы связать верхние части. Таким образом образуется жесткое и устойчивое строение.

    Если дизайном беседки предусмотрены перила, их производят из брусьев и крепят при помощи металлических уголков к опорным столбам. Что касается крыши, то здесь предусмотрена стропильная система. Она состоит из стропильных ног, обрешетки и прогонки. В зависимости от веса кровли используют дополнительные материалы. Если он большой, то усилить конструкцию можно при помощи подкосов и стяжки.

    Беседки из бруса с двухскатной крышей имеют массу нюансов, которые необходимо учитывать. Главный из них связан с тем, что основной материал, который используется для строительства, имеет низкий показатель устойчивости к воздействию влаги. Поэтому требует дополнительной обработки перед использованием. Она заключается в обработке дерева специальными средствами. Например, антисептические растворы, краска, лак и прочее. В противном случае конструкция быстро придет в негодность.

    Смотрите также:

    Планы деревянных крыш беседок | MyOutdoorPlans

    Этот пошаговый проект по деревообработке своими руками представляет собой деревянных конструкций крыш беседок . В проекте представлена ​​подробная инструкция по устройству двускатной крыши для беседки квадратной формы 12х12. Если вы ищете простые в использовании инструкции и схемы для строительства крыши беседки, то это проект, которому нужно следовать. Ознакомьтесь с ЧАСТЬЮ 1 этого проекта, чтобы узнать, как построить каркас беседки. Обязательно ознакомьтесь с остальными планами , чтобы увидеть альтернативы и другие проекты для вашего сада.

    При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

    Проекты, выполненные на основе этих планов

    План крыши деревянной беседки

    Корпус-12 × 12-беседка

    • F — 4 куска фанеры 3/4 ″ — 45 ″ x 72 3/4 ″ в длину ВНУТРЕННИЕ КОНЦЫ
    • F — 14 кусков пиломатериалов 2 × 6 длиной 90 ″ РАФТЕРЫ
    • G — 2 куска фанеры 3/4 ″ длиной 48 ″ x 96 ″, 2 шт. — длиной 48 ″ x 48 ″, 2 шт. — длиной 40 ″ x 96 ″, 2 шт. — длиной 40 ″ x 48 ″ КРЫША
    • H — 2 куска пиломатериалов 1 × 6 — длина 141 ″ ОТДЕЛКА
    • I — 200 кв. Футов битумной бумаги, 200 кв. Футов асфальтовой черепицы КРОВЛЯ
    • J — 3 куска пиломатериалов 2 × 4 — длиной 65 1/4 ″, 22 куска пиломатериалов 2 × 2 — длиной 30 ″ 6xРАЙЛОВ

    • 18 кусков бруса 2 × 4 — 8 ′
    • 48 штук бруса 2 × 2 — 8 ′
    • 14 штук бруса 2 × 6 — 8 ′
    • 2 шт пиломатериалов 1 × 6 — 12 ′
    • 10 штук фанеры 3/4 ″ — 4х8 ′
    • Винты 1 1/4 ″
    • Винты 1 5/8 ″
    • Винты 2 1/2 ″
    • шпатлевка, морилка
    • клей
    • 200 квадратных футов битумной бумаги, 200 квадратных футов битумной черепицы

    Одна неделя

    Строительство простой беседки на крыше

    Стропила

    Первый шаг проекта — построить стропила из бруса 2х6.Обрежьте оба конца стропил под углом 60 градусов, как показано на планах.

    Делаем надрезы

    Сделайте надрез в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии реза и выполните работу с помощью циркулярной пилы. Сгладьте края наждачной бумагой для профессионального результата.

    Монтаж стропил

    Установить стропила в верхнюю часть беседки. Убедитесь, что вы разместили стропила на одинаковом расстоянии для профессионального результата.Просверлите направляющие отверстия и вставьте винты, чтобы закрепить стропила на каркасе.

    Установка боковых накладок

    Прикрепите планки 1 × 6 к концам стропил. Используйте гвозди размером 1 5/8 ″, чтобы закрепить планки на месте.

    Фронтальные концы

    Сделайте торцы фронтона из фанеры 3/4 дюйма. Отрежьте листы нужной формы и размера и загладьте края наждачной бумагой.

    Монтаж фронтонов

    Закрепите листы на торцах беседки. Тщательно выровняйте края и зафиксируйте шурупами / гвоздями 1 5/8 ″.Между листами не оставляйте промежутков.

    Укладка кровельных листов

    Прикрепите листы фанеры 3/4 ″ к стропилам по схеме, показанной на схеме. Просверлите пилотные отверстия и вставьте винты 1 5/8 ″ каждые 8 ​​″ вдоль стропил. Не оставляйте зазоров между шипами и пазами.

    Монтаж кровли

    Накройте крышу сарая рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите гудрон к фанерным листам кровельными скобами.Кроме того, вырежьте кусок 12 дюймов для верхнего выступа. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним.

    Установка рельсов

    Строительство перил для беседки — следующий этап проекта. Для начала нужно установить на стойки планки 2х4, как показано на планах. Просверлите отверстия в карманах на обоих концах и закрепите планки на стойках винтами 2 1/2 дюйма. Перед ввинчиванием шурупов убедитесь, что углы прямоугольные.

    Крепление балясин

    Прикрепите балясины 2 × 2 к шипам, убедившись, что вы разместили их на одинаковом расстоянии.Просверлите пилотные отверстия и прикрепите балясины к шипам с помощью винтов 2 1/2 ″.

    Установка верхних направляющих

    И последнее, но не менее важное: прикрепите поручни 2 × 4 к верхней части компонентов. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″, чтобы зафиксировать планки на месте. Убедитесь, что вы зенковали головки винтов для профессионального результата.

    Построить беседку

    Квадратная беседка имеет простой дизайн с минималистичными акцентами.

    План квадратной беседки бесплатно

    Перед тем, как делать последние штрихи, убедитесь, что компоненты плотно соединены друг с другом.

    План квадратной беседки

    Заполнить отверстия шпатлевкой для дерева и загладить поверхность наждачной бумагой. Покройте компоненты краской или морилкой, чтобы защитить компоненты от гниения и улучшить внешний вид проекта.

    Верхний совет: Ознакомьтесь с ЧАСТЬЮ 1 проекта, чтобы увидеть полные планы каркаса беседки.

    В данном проекте деревообработки было около деревянных беседок, планов крыши . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

    Беседка с двускатной крышей. Загружаемые планы зданий — задний двор своими руками

    Технические характеристики

    • Тип крыши: Двускатная
    • Свес крыши: 12 дюймов по всей длине вокруг
    • Высота: Пик крыши 12 футов
    • Размер беседки — от внешней стороны рамы до внешней стороны рамы
    • Для нестандартных размеров до 28 футов выберите « Нестандартный размер — до 28 футов ».
    • Для декоративных элементов (полусолнце, декоративные угловые распорки, отделка основания столба и акцентное освещение под крышей) добавьте «План декоративной модернизации» за 7 долларов.99
    • Поперечины упрощают установку вентилятора
    • Подробнее о планах читайте здесь
    • Планы
    • предоставляются для загрузки по электронной почте после покупки

    Загружаемые планы включают:

    • Простые пошаговые инструкции с фотографиями и трехмерными чертежами
    • Полный список материалов — исключение многократных поездок в хозяйственный магазин
    • Список вырезов с шаблонами для угловых пропилов
    • Планы готовы к печати по стандарту («письмо») 8 . 5 ″ x 11 ″ бумага
    «Планы декоративного обновления» доступны за дополнительную плату в размере 7,99 долларов США

    В планах 4 декоративных элемента дизайна , которые вы можете добавить к своей конструкции — полусолнце, декоративные угловые распорки, отделка основания столба и акцентное освещение под крышей.

    Список материалов, инструкции по раскрою, пошаговые инструкции по сборке и шаблоны позволяют легко включить эти функции в вашу уличную структуру тени.

    Half Sun Accent — Элемент дизайна с солнечными вспышками действительно выделяет вашу структуру, придавая ей индивидуальный вид.

    Декоративная угловая скоба — Украсьте угловые распорки сложной конструкцией с вырезом на выступе. В планах есть шаблон, позволяющий легко создавать и вырезать дизайн в форме горловины.

    Обрезка основания стойки — Декоративная верхняя пластина накладки, усиливающая стойки и помогающая скрыть кронштейн стойки. Юбка увеличивает размер нижней части стойки, придавая ей вид ручной работы.

    Акцентное освещение под крышей — Осветите верхнюю часть беседки, используя скрытую дорожку качения, которая включает веревочное освещение.Свет сияет вверх, подчеркивая язычок и паз под крышей, и светится полусолнце. Освещение создает теплое ночное настроение.

    нестандартные размеры:

    После покупки индивидуальных тарифных планов вы получите электронное письмо с анкетой для заполнения технических характеристик вашего проекта (тип, размер и т. Д.). Не стесняйтесь прикрепить эскиз или любые картинки, которые пригодятся нашему дизайнеру. Время оборота ваших планов строительства обычно составляет 1.5-2 недели. Вы получите визуализацию в течение нескольких дней с момента утверждения вашего заказа до того, как ваши планы будут завершены.

    Список материалов, список вырезов и простые пошаговые инструкции с множеством визуализаций включены.

    Идеи беседки: построение беседки на заднем дворе

    Готовы со своим сараем? Вам скучно, потому что у вас нет проектов, ваши инструменты остаются грустными и чистыми, ваш рабочий стол требует работы? Погодите, всегда есть что построить. А что с беседкой?

    Строительство беседки — отличный проект для дальнейшего совершенствования навыков работы с деревом.Да, у беседок обычно нет бортиков и полок, но зачастую их сложнее построить, чем навес. Почему так? В основном из-за многоугольной крыши, скамеек внутри, визуальных элементов по бокам. Сарай может быть красивым. Беседка должна быть.


    Фото

    Итак, поехали: мы собрали для вас несколько хороших руководств и планов по созданию беседки, а также несколько отличных примеров для вдохновения:

    Вот страница с 10 бесплатными планами беседок для деревянных беседок.Вторая — очень классическая беседка, номер 4 относительно простой, а номер 7 очень хорошо проиллюстрирован.


    Фото

    WikiHow обычно является достойным источником практических рекомендаций, и на этот раз не стал исключением. Их руководство «Как сделать беседку» несложно, но не слишком подробно. Но отсутствие слишком большого количества деталей неплохо, потому что дает вам свободу строить беседку так, как вы хотите.


    Фото

    Самая сложная часть строительства беседки — это надстройка крыши.Особенно, когда крыша многоугольная, а не просто двускатная. У беседок обычно более сложные крыши, чем у навесов. Итак, вот отличное руководство по этому поводу. На этом же сайте публикуются планы прямоугольных беседок, которые могут быть полезны, если вы хотите реализовать более простой проект.


    Фото

    На этой странице доступен набор избранных ссылок на бесплатные планы. Если вы ищете простое решение, обратите внимание на проект №4 — у него легко построить двускатную крышу.Если у вас уже хорошо получается и вы не боитесь более сложных вещей, проект 12 для вас.


    Фото

    MotherEarthNews, как обычно, гораздо более информативный, чем визуальный. Если вам нравится читать больше, чем смотреть картинки, их руководство довольно подробное и хорошее.


    Фото

    Вот еще один проект для тех, кто предпочитает простые вещи: построить беседку с шатровой крышей. Хотя вальмовая крыша не так проста, как, например, односкатная, но и не так уж и сложна.А поскольку этот почти плоский, над ним легко работать, не слишком опасаясь падения.

    И давайте закончим с этим очень подробным руководством с большим количеством картинок и рисунков.

    6225 Siguenza Dr, Пенсакола, Флорида 32507 — MLS 599272

    НАСТОЯЩИЙ кусочек рая на PERDIDO KEY! Этот впечатляющий дом имеет ВНУТРЕННИЙ ВИД и ЛЕГКИЙ ДОСТУП НА ЛОДКЕ от канала до ВНУТРЕННЕГО ВОДНОГО ПУТИ! Полностью отреставрированный и отреставрированный, эта красота достигла высочайшего уровня качества своей конструкции.Экстерьер оснащен совершенно новым тройным композитным сайдингом под названием EVERLAST, который разработан для любого климата и имеет пожизненную гарантию. Дом и беседка имеют новую 40-летнюю крышу с огненно-ледяной мембраной. Во всем доме новая сантехника Pex, новая изоляция, обновленная электрическая система и 2 новых кондиционера Daikin с гарантиями. НАРУЖНЫЙ ПОДЪЕМНИК на восточной стороне дома обеспечивает транспортировку более тяжелых предметов и продуктов с уровня земли на верхние уровни. Просторные открытые внутренние комнаты имеют свежеокрашенные стены и отделку, а пол на обоих уровнях представляет собой красивую роскошную виниловую доску, имитирующую дерево, но не требующую особого ухода.Какому повару не понравится СОВЕРШЕННО НОВАЯ ПЕРЕРАБОТАННАЯ КУХНЯ, со всей новой бытовой техникой, новыми индивидуальными шкафами и ящиками с медленным закрыванием, новыми гранитными столешницами и увеличенным островком для дополнительного пространства для приготовления и обслуживания! Главная ванна полностью поражает своим великолепным облицованным плиткой душем, двойным умывальником и новой сантехникой. Тихий задний двор граничит с каналом на целых 134 фута и имеет пирс, лодочный домик и лодочный подъемник для размещения 35-футовой лодки, а также открытый внутренний дворик с открытым местом для костра. Ухоженные пальмы и извилистые дубы придают пейзажу тень и красоту и делают его оазисом расслабления как для отдыха, так и для развлечений.Открытая крытая беседка с видом на двор на палубе 1 уровня — идеальное место для утреннего кофе или послеобеденного коктейля.

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
