Двухскатной крыши виды: как сделать своими руками, разновидности домов с «двухскаткой», расчет кровли и оптимальный угол наклона

Содержание

Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши

По сути двускатная крыша — это два ската, которые скреплены под определенным углом. А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:
— Традиционную симметричную.
— Несимметричную, с разным углом скатов.
— Ломанную, с преломлением скатов посередине.
— Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Веками проверенная классика: от 30 до 60 градусов

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник. острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

— Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.
— Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.
— Остроконечная с углом наклона 60 градусов. Это — самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
— Ломанная со скатами разных углов: 30 и 60 градусов.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.

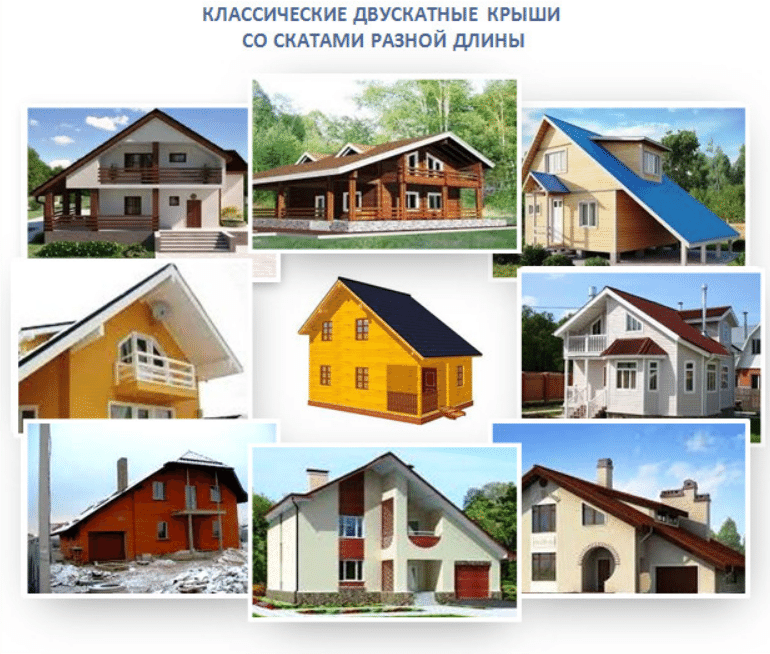

Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.

Суть такого вида крыши в том, что у неё один скат заметно длинее другого.

Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: всё для уюта мансарды

В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним — треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:

— На скатах довольно сложно сделать качественные мансардные окна. Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
— На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
— Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.
— Острые углы в помещении — на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
— Утеплить такую крышу гораздо сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Ассиметричная крыша: дизайн и практичность

В основе ассиметричной крыши, преломление которой идет по центру, в основе уже — произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.

Необычное «ломанное» внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

«Вычурности» стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.

Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

— Одноуровневые мансардные крыши — самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум.
— Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневых крыш — вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.


Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта «Дом Дока» готова построить для вас крышу любой сложности
Надёжно!

Какая крыша дешевле и лучше — двухскатная или четырехскатная

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ Facebook Twitter Ok Google+ Pinterest Vk

Особенности конструкции

Для чёткого понимания, как правильно сделать двухскатную крышку, нужно изучить её конструкцию.

Крыша данного вида включает следующие конструктивные элементы:

  • Мауэрлат. Бурс, зафиксированный по периметру стен посредством анкеров. Исходя из планируемой нагрузки используется брус 10х10 см или 15х15 см.
  • Лежень. Брус, выступающий опорой для стоек, смонтированный в сторону средней несущей стены. Монтируется не всегда, обязательно необходим при большой площади объекта.
  • Подкосы. Смонтированные под углом бруски, укрепляющие стропильную систему.
  • Стойки. Вертикальные бруски, устанавливающиеся между стропил.
  • Затяжки. Бруски, фиксирующие низ стропил. Являются основанием треугольника стропильной фермы.
  • Стропильные ноги. Укрепляют стропила, формируя с ними и затяжками треугольную конструкцию.
  • Конёк. Брусок, монтирующийся в месте соединения скатов. Удерживается вертикальными стойками. Выступает базой для фиксации стропил вверху кровли.

Виды двухскатных крыш

Самыми распространенными являются двухскатные крыши, в которых сток осадков распределяется по противоположным сторонам.

Линии скатов в них могут быть:

  • прямые — симметричные относительно центральной оси;
  • ломаные — проектируются с целью увеличения подкровельного пространства и обустройства мансард и чердаков.

Двухскатные конструкции обладают тем же преимуществом, что и все скатные крыши, обеспечивая легкий сход воды и снега с поверхности, и в то же время они экономичны в строительстве по сравнению с более сложными вариантами, надежны и просты в эксплуатации.

Проект крыши и ее монтаж

Прежде, чем заняться строительством дома и крыши необходимо разработать проект, продумать в нем все детали и уделить особое внимание каждой мелочи. На этапе формирования проекта нужно выбрать тип крыши, решить вопросы по дизайну, а также выбрать материал, что будет использоваться для строительства крыши, ее кровли

Конечный результат должен удачно сочетаться, гармонировать, создавая единую картину, устраивающую как внешне, так и функционально. При выборе материалов нужно ориентироваться не только на их внешние данные, но и на функциональные возможности, особенно монтажа. Кровельный материал должен быть не только привлекательным, но и надежным, ведь в этом доме нужно жить.

Проводить работы можно самостоятельно, однако можно привлечь профессионалов, гарантирующих качество работы и надежность конструкции

Это будет стоять дороже, но и результат наверняка будет хорошим, что очень важно при строительстве дома.

Требования к системе

Кровельная система должна соответствовать требованиям безопасности и надежности. Изначально при устройстве крыши нужно определиться с уклоном. Самыми практичными считаются скатные типы крыш с углом наклона от 20°. Это минимальный показатель, эксперты рекомендуют делать угол наклона скатов больше. Однако все зависит от климатических условий региона и выбранного кровельного материала.

Рисунок 1. Конструкция стропильного каркаса

Основные требования, выдвигаемые к кровельным системам:

  • Качественная стропильная конструкция – должна сооружаться из надежных деталей в соответствии с проектной документацией и с учетом всех особенностей системы. Стандартные двускатные системы обойдутся намного дешевле сложных многоскатных конструкций.

  • Надежность и функциональность – покрытие должно обеспечивать защиту от любых осадков и сильных порывов ветра. Для этого рекомендуется обеспечить минимальное количество стыков при монтаже кровельного материала.

  • Возможность обслуживания – так, при устройстве односкатной крыши протечки вы обнаружите тогда, когда влага проступит на потолке внутри здания. Дефекты двускатной кровли с чердачным помещением вы сможете выявить и своевременно их устранить.

Особенности конструкции

Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.

Что такое мансарда

Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.

Проект бани из бруса с мансардой

На заметку! Если кровля ломаной формы, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а сверху скаты, напротив, будут пологие (около 15-30 градусов).

Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

Спальня-мансарда

Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева

Но в случае с последним важно тщательно продумать меры противопожарной безопасности.

Мансардная крыша

Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

Внимание! В районах, где часто идут снегопады и количество осадков велико, рекомендуется устанавливать стропила с шагом не более 80 см. .

Схема каркаса для мансардной крыши

Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

Утепление кровли мансарды

Важно! Не стоит забывать и о создании кровельных продухов, которые позволят воздуху спокойно циркулировать внутри конструкции крыши и помогать удалять конденсат.

Как обыграть скосы мансардной крыши

Ломаная конструкция

Представляет собой, в отличие от обычной двухскатной конструкции, форму пятиугольника. В форме треугольника у нее верхняя часть, а основная, условно напоминающая трапецию, находится снизу. Таким образом, она делится на две части, на боковых нижних скатах обычно не задерживается снег, чего нельзя сказать о верхней части строения.

Преимущества ломаной конструкции кровли:

  1. Можно построить на любом достаточно крепком здании.
  2. Посредством пристроенного этажа увеличивается дополнительная площадь.
  3. Привлекательный внешний облик здания.
  4. Возможно строительство двухуровневой мансарды.
  5. Уменьшение теплозатрат, за счет кровли, и снижение расходов на отопление в зимнее время.
  6. Можно проводить работы не выезжая из дома, и не привлекая профессионалов и спецтехнику.

Действительно ли беседку так легко сделать?

Вы еще никогда в жизни не делали беседку и не составляли проекты двухскатной крыши для неё. Поэтому задача кажется сложной, практически невыполнимой.

А теперь вспомните, как в детстве вы складывали конструктор. Ничто не вызывало сомнений – вы просто брали две детали, складывали их, а затем приступали к следующим. Просто. Быстро и легко. А главное – своими руками.

Двухскатная беседка с мангалом

Вся соль в том, что беседка – это такой же конструктор. Только большой. Достаточно взять детали, соединить их – и можно продолжать увлекательный процесс строительства. Предлагаем «поиграть в конструктор для взрослых мальчиков» и рассмотреть основные этапы строительства.

Для такого строительного объекта, как беседка с двускатной крышей, чертёж можно скачать в интернете или разработать самостоятельно. Классическая крыша с двумя скатами состоит из 4 стропил, соединенных горизонтальной поперечиной. Стропила бывают висячими и наклонными, в одной беседке могут использоваться сразу два типа. Все эти нюансы оговариваются еще на этапе разработки проекта.

Из материалов потребуются:

  • Деревянный брус размером 15 х 15 см. Пойдет на нижнюю и верхнюю обвязку.
  • Доска 15 х 5 см. Из нее будем делать стропильные доски.
  • Дюймовка обрезная строганая. Необходима для обрешетки.
  • Разнообразные крепежные элементы.

Прежде чем устанавливать стропильную систему самостоятельно, важно определиться с сечением самих стропил. Ширина пролета в беседках небольшая, поэтому рациональнее всего использовать трехметровую доску сечением 15 х 5 см. Расстояние между ними будет равно 90 см. Поскольку в каждом конкретном случае просчет разный, предлагаем воспользоваться данной таблицей:

Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона

Шаг с которым устанавливаются стропила (см)Длина стропил (метры)
3,03,54,04,55,05,56,0
215100×150100×175100×200100×200100×250100×250
17575×15075×20075×200100×200100×200100×200100×250
14075×12575×17575×20075×20075×200100×200100×200
11075×15075×15075×17575×17575×20075×200100×200
9050×15050×17550×20075×17575×17575×25075×200
6040×15040×17550×15050×15050×17550×20050×200

Совет эксперта! При выборе сечения, шага установки стропил учитывают угол наклона крыши, тип покрытия. Если используются увесистые кровельные материалы, шаг стропил уменьшают. Это позволит сделать крышу более прочной.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

  • Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
  • Лиственница долговечна.
  • Ель так же прочна, но больше подвержена влиянию влаги.
  • Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
  • Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
  • Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Расчет площади фронтона, и зачем он нужен

Узнать, как рассчитать фронтон двускатной крыши, вернее его площадь, т.к. высота его равна расстоянию, на которое поднят коньковый прогон от основания, необходимо будет для того, чтобы определиться с тем, какое количество материала понадобится закупать для его облицовки, а также утепления и зашивки. Для вычислений пользуемся формулой из тригонометрии, по которой, чтобы найти площадь треугольника, нужно высоту умножить на ширину и разделить результат на «два».

В нашем случае:

  • ширина составляет 9 м;
  • высота – 3,15 м;
  • площадь = (9 * 3,15) / 2 = 14,18 м2.

Несущие конструкции крыши

Стропильная система – конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма – конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) – элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные – имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие – опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк – верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка – кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат – брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка – отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка – центральная стойка, которая упирается в конёк.

Подкос – стойка под углом.

Ригель – отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка – бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка – отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега – направляющая под натуральную черепицу.

Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка – подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка – бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил – настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина – элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска – 30×50 мм.

Строительство навеса из поликарбоната

Для строительства металлической конструкции с односкатной кровлей, покрытой поликарбонатом, придерживаются следующей последовательности работ.

  1. По проекту готовят площадку. Её очищают от мусора, размечают колышками, а затем роют котлован глубиной до 30 см.
  2. По бокам площадки с шагом до 3 метров выкапывают ямы, в которые будут помещаться металлические опоры.
  3. Дно котлована заполняют щебнем и песком, после этого трамбуют;
  4. Устанавливают опалубку для столбчатого фундамента. Производят армирование плиты и столбов. Можно не делать столбчатый фундамент, а сразу бетонировать в земле опоры, но стойки без защиты быстро разрушатся.
  5. Заливают бетон толщиной до 10 см. Он затвердевает около недели.
  6. К столбчатому фундаменту крепят стойки. Отвесом контролируют вертикаль. Подпиливают столбы, чтобы сохранился уклон у будущей кровли.
  7. По верхним оголовкам между опорами и перпендикулярно им приваривают металлический профиль так, чтобы получился прямоугольный треугольник. Стропильной конструкции создаются рёбра жёсткости, а сверху приваривают обрешётку. Готовую ферму зачищают, грунтуют, а затем красят.
  8. На стропильную систему укладывают 12- миллиметровый сотовый поликарбонат. Крепят листы прижимными элементами. Стальной крепёж ржавеет, и остаются подтёки, а дерево разбухает от влаги. На стыках листов устанавливают специальный профиль.

Строительство навеса из дерева

Полностью деревянные навесы для машин встречаются редко. Деревянной считается конструкция, у которой из дерева опоры, элементы каркаса и обрешётка. Кровля имеет разные покрытия.

Строительство деревянного навеса начинают с разметки, устройства фундамента и крепления стоек одним из вариантов:

  • на фундаментные блоки крепят опоры;
  • Опорные стойки бетонируют в ямах глубиной до 1 метра;
  • Устанавливают закладные детали в столбчатом фундаменте.

Площадку укладывают плиткой или бетонируют.

Столбчатый фундамент защищает деревянные опоры от контакта с землёй, а значит, продлевает срок их службы.

Стойки, установленные на закладные детали столбчатого фундамента, связывают между собой, а сверху укладывают поперечные балки.

Оборудование каркаса завершается сборкой стропил и набивкой обрешётки.

Кровля получится высокого качества, если при монтаже профнастила придерживаются следующих правил:

Правильное крепление профнастила

  • листы укладывают внахлёст;
  • крепление выполняют нержавеющим крепежом;
  • под крепёж вставляют резиновые шайбы.

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Мансардная крыша

В верхней части имеет небольшой уклон. Далее делается излом, после которого крыша опускается под острым углом. Такая крыша сложна конструктивно, но позволяет значительно увеличить пространство чердака.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Четырёхскатная крыша

Также называется вальмовой. Отсутствуют фронтоны. Похожа на двускатную крышу, у которой с торцов сделаны ещё два ската. Популярна в южных регионах, поскольку хорошо выдерживает повышенные ветровые нагрузки.

Любое конструирование по сути является поиском компромисса между многими факторами: стоимостью, технологичностью, весом, прочностью, различными потребительскими качествами.

А у потребителей строительных услуг бывают разнообразные требования и эстетические пристрастия. В результате схемы устройства крыш разнообразятся дополнительными видами, например полувальмовыми, многощипцовыми (многоконьковыми, ендовыми), купольными, шатровыми.

Ломаная мансардная крыша

Такой вариант как ломаная мансардная конструкция вызывает некоторое расхождение мнений в целесообразности ее использования.

Ломаная конструкция двускатной крыши мансардного этажа Источник

Она достаточно сложна в разработке проектов и сооружении, однако, при грамотном инженерно-строительном решении, преимущества такого строения не вызывают сомнений:

  • образование дополнительного

    этажного помещения с жилыми комнатами;

  • уменьшеннаянагрузка на конструкцию во время зимних снегопадов;
  • возможность творческих

    решений с созданиемтеррасовых площадок и небольших лоджий или балконов, которые придадут дому некую индивидуальность.

Монтажный вариант работ проходит поэтапно, часть которого проводится на земле. Заказ и выбор кровельных материалов происходит по желанию заказчика и почти не ограничен.

Простота возведения и универсальность в эксплуатации – причина популярности двускатной кровли Источник

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов – двухэтажных с мансардой (1,5 этажных) – от строительных компаний, представленных на выставке домов «Малоэтажная Страна». Широкий выбор из 47 проектов современных и классических полутораэтажных домов по цене от 215000, среди которых наверняка есть Ваш.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Ломанная крыша: все для уюта мансарды

Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:

  • На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
  • На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
  • Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
  • Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
  • Утеплить такую крышу сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Виды и варианты двухскатных крыш: полный обзор всех видов конструкций

Двускатная крыша – самый стандартный вариант. Именно с ней рисуют дом даже маленькие дети, и именно она первая приходит на ум. И в этом есть смысл: эта крыша проста по своей конструкции, одновременно приспособлена под самые разные климатические условия и обладает достаточной устойчивостью, которую человечество испытывает уже не одно столетие. Но на практике идеальные щипцовые крыши встречаются не так уж и часто – чаще как раз с неравными углами наклона, разной длиной карнизных свесов и необычного дизайна.

Причин такой «аномалии» обычно две: либо так хозяева жилья пытались выразить некую архитектурную особенность дома, либо к этому привели определенные эксплуатационные требования. Или же разные виды и варианты двускатных крыш на самом деле таят в себе много бонусов в виде дополнительного комфорта, стиля и функциональности! Разберемся?

Планировка одноэтажного дома с мансардой до кв.м.

У входа в дом большая терраса под широким выступом двухскатной крыши и балконом. За входной дверью как по традиции первая комната – прихожая. Дверь слева в прихожей – это выход на кухню. Таким образом кухня изолирована от другой комнаты в доме, чтобы запахи с кухни не распространялись в гостиную и далее. С прихожей кухню легко проветривать при необходимости. Дверь прямо напротив входной ведет сначала в коридор, а после в гостиную. Единственная дверь в коридоре – это душевая с санузлом первого этажа. Кстати из душевой можно получить доступ к кладовке через небольшой дверной проем. Так как кладовка находится под междуэтажной лестничной площадкой. Но при этом в ней можно хранить бытовые принадлежности второй необходимости: садовая мебель, лыжи, инструменты и т.п. Таким образом эффективно использовать полезное пространство под лестницей.

Современная классика – лучшая гостиная для коттеджа

Гостиная комната в доме весьма большая на 33 квадратных метра. В такой просторной и светлой гостиной спокойно можно разместить до 20-ти гостей для проведения праздничных мероприятий и отмечания важных жизненных событий. Ведь если мы не отмечаем важные события в жизни, то мы не живем, а просто существуем. Данный факт следует учитывать при выборе проекта дома. Поэтому стоит обратить внимание на такую великолепную и очень гостеприимную гостиную. На против этой комнаты запроектирован эркерный выступ в доме. Эркерные выступы делают не только для эстетики и увеличения пространства как визуально, так и фактически, но и для практичного использования солнечного света. Ведь дневной свет со стороны окон эркерного выступа освещает комнату под разными углами. Данный эффект оценят фотографы. В такой гостиной будет не только хорошо праздновать, но и удобно запечатлеть атмосферу праздника.

В гостиной комнате имеется своя диванная зона выделена перегородкой, с одной стороны. В этой зоне можно поставить П-образный диван с журнальным столиком. С другой стороны, от диванной зоны находится кладовка для хранения бытовых принадлежностей первой необходимости: пылесос, швабра, салфетки для мебели и т.п. Когда все гости разошлись можно быстро убраться все под рукой. Всего в гостиной 7 окон. Одно большое двойное окно выполняет функцию двери для выхода из дома во двор прямо из гостиной – это очень удобно, когда в доме много людей. На границе между гостиной и коридором расположен вентиляционный канал для улучшения эффективности циркуляции воздуха в помещении.

Дверь расположенная под углом ведет из гостиной в рабочий кабинет. В нем достаточно места (13 кв.м.) для размещения полок с книгами, большой плазменный экран, проектор, компьютера с большим монитором и офисной мебели для дома.

Крыша дома. Виды крыш, их плюсы и минусы.

Что такое крыша здания и ее функции

  Крыша, в полном смысле, — это крытая, стропильная конструкция верхней части здания, выполняющая защитные и конструктивные функции. Роль надежной крыши в любом проекте является значительной, потому стоимость данной конструкции часто превосходит все рассчитываемые ожидания. Одна только завершенная крыша может составлять третью часть расходов на возведение всего капитального задания. И такие затраты обоснованы сложностью конструкции, немалой ценой кровельного материала и стоимостью работ. Удешевить конструкцию можно путем выбора менее затратного конструктива, то есть вида крыши, а также использовав более бюджетный кровельный материал. Заметную наценку на работу оказывает и сложность самой кровли, ведь трудоемкость по возведению двухскатной или четырех скатной крыши сильно отличаются. В настоящей статье подробней рассмотрим достоинства и недостатки наиболее популярных видов крыш.

монтаж стропильной системы крыши

 Существуют два распространенных названий верхней части конструкции дома, которые часто путают — это « крыша» и «кровля». Различия заключаются в том, что кровля — это верхняя, составная часть крыши, которая состоит из верхних настилочных материалов и деревянной обрешетки, на которую крепятся данные материалы. А крыша это цельная и фундаментальная конструкция, верхняя часть коробки дома.

  Чтобы понимать всю важность кровли в проекте здания, разберемся какие же функции выполняет эта часть здания.

Крыша и ее элементы , в состав которых входит и кровля



Функции крыши

 Прежде всего, кровля предназначена для защиты стен дома и верхней его части от разрушительного воздействия осадков, ветровой и снеговой нагрузки, в случае использования огнестойких кровельных материалов, крыша может выполнят еще и огнезащитную функцию.

Наличие грамотной кровли, спроектированной под особенности конкретного здания равномерно распределит вес снега по несущим стенам, что поможет предотвратить возникновение микротрещин и просадок у основания дома. Кроме того, крыша собирает и через отливы выводит дождевые воды, предотвращая подмывание фундамента и чрезмерное скопление жидкости под домом.

крыша защищает дом

  Как известно, основные теплопотери в доме происходят через окна и крышу. Потому качественно сконструированная и утепленная с соблюдением технологий и ГОСТов крыша, значительно сократит или совсем предотвратит потери тепла в верхней части здания. Что позволит снизить расходы на отопление и сделать комфортным проживание в доме в любое время года.

  • Препятствует парниковому эффекту

  В жаркое время крыша, как прослойка между прямыми лучами солнца и жилым помещением создает некоторое буферное пространство, которое не дает сильно нагреваться воздуху внутри дома и таким образом, сохраняет комфортную температуру.

Температура нагрева поверхности крыши еще зависит от материала, который использовался для настила кровли. Так например обычный шифер, будет значительно меньше создавать парниковый эффект и меньше нагреваться в отличие от таких материалов как поликарбонат или кровельный профнастил.

  • Укрепление верхней части коробки дома

  Такие элементы крыши как мауэрлат, а так же армопояс который заливается в верхней части стен, связывают стены в единую цельную конструкцию, и придает им дополнительную. Затем эта жесткость усиливается и деревянным, суцельным конструктивом стропил и обрешетки.

армопояс мауэрлат укрепляют верхнюю часть стен



Виды крыш

  Выбор того или иного вида крыши зависит от тех задач которые на нее будут возложены, в связи с климатическими условиями местности и особенностями дома. Чтобы остановиться на правильном, в Вашем случае, типе крыши, не нужно глубоко разбираться в мелочах конструкции, достаточно знать ключевые особенности имеющихся разновидностей.

 Все виды крыш можно разделить по трем основным характеристикам:

  • по конструкции: с чердачным пространством и бесчердачные
  • по скатности: скатный и плоские крыши

  Каждая из классификаций еще имеет свои разновидности и подвиды, в зависимости от многих критериев, в которые могут быть интересны уже мастерам данной сферы деятельности, и не нужны для выбора крыши рядовому застройщику.

Крыши по количеству скатов

  Скат –это одна наклонная плоскость крыши. В зависимости от их количества различают: односкатные, двухскатные, трех, четырех и многоскатные крыши. Рассмотрим функциональность плюсы и минусы каждой из разновидностей.

Односкатная крыша

  Односкатная крыша – это верхняя, стропильная конструкция здания, состоящая из одной наклонной плоскости, закрепленная на стенах здания с разной высотой. Одна из самых распространенных разновидностей крыш, в связи с простотой конструкции и бюджетной стоимостью. Используется как в строительстве жилых жомов, так и для хозяйственных строений: сараев, бытовок и гаражей, практичны как навесы для веранд.

Достоинства односкатной крыши:

  • Бюджетность. Одно из основных достоинств «односкатки» — это необходимость использования значительно меньшего количества материала на ее обустройство. Практически в два раза сокращаются расходы на такую крышу в сравнении даже с двускатной кровлей.
  • Простота конструкции и монтажа. Простота устройства относительная, конечно возведение любой крыши требует определенных навыков, опыта работы и мастерства. Однако в сравнении многоскатными кровельными конструкциями, монтаж «односкатки» значительно упрощен и быстро выполним. За два-три дня можно полностью перекрыть крышу практически любого частного домовладения.

односкатная крыша

  • Ветроустойчивость. Односкатная крыша обычно возводится с учетом ориентации на самую ветреную сторону здания, таким образом, практически пропадает парусность при шквальном ветре.
  • Сниженная нагрузка на здание. Уменьшенные объемы конструкции, предполагают снижение объемов используемого материала и как следствие уменьшение весовой нагрузки на стены и фундамент дома. В результате можно снизить массивность фундамента и затраты на него.

Недостатки односкатной крыши:

  •  Маленькая полезная площадь на чердаке. Объем пространства под кровей, которое можно использовать напрямую зависит от угла наклона ската по отношению к горизонту. Чем выше угол наклона, тем большую площадь чердака можно получить между потолочным перекрытием и кровлей.
  • Необходимость усиленного утепления. В связи с тем, что высота чердачного пространства односкатной крыши минимальное в сравнении с другими разновидностями, то и воздушный теплоизоляционный слой между потолочным перекрытием и кровлей значительно меньше. Потому рекомендуется утеплять поверхность крыши материалами с большей толщиной.
  • Необходимость очищение от снега.
    Чистить крышу от снежных осадков придется только если угол наклона ската менее 45 Градусов. В данном случае снег не может под воздействием силы тяжести, без посторонней помощи, ссыпаться с крыши.

односкатную крышу придется чистить от снега

  • Сомнительная эстетика. Односкатная крыша не всегда гармонично дополняет внешний вид дома, ее неграмотное сочетание в проекте, может испортить внешний вид жилого строения и сделать его похожим на помещение хозяйственного назначения. Однако, существует множество проектов, где «односкатка» только украшает дом и иной тип кровли был бы в данном случае неуместен. Потому не для каждого домостроения подойдет такая разновидность крыши.

 Как видно из вышеперечисленных пунктов, достоинств у односкатной конструкции крыши значительно больше, чем недостатков и это наиболее оптимальный, долговечный и рабочий вид крыши в условиях экономии.

дом с односкатной крышей

Двухскатная крыша

  Двухскатная крыша – самый популярный вид крыш, потому как объединяет в себе максимальное количество достоинств других видов, при этом эстетично дополняет дизайн дома, практична и имеет доступную стоимость устройства для большинства частных застройщиков.

  Подробно, о разновидностях, достоинствах и недостатках двухскатных крыш можно прочитать в нашей статье: « Двускатная крыша, плюсы и минусы. Виды двухскатных крыш »

дом с двускатной крышей

  Конструкция такой крыши немного сложней, в отличие от предыдущего вида односкатных крыш и так же требует хорошего опыта, навыков работы для грамотного устройства. Состоит из двух скатов, которые опираются друг на друга, в верхней части дома, а другими параллельными сторонами опираются на стены дома.

  Устраивается двускатная крыша для покрытия большинства строений: в малоэтажном частном строительстве, для многоэтажных зданий, для хозяйственных построек, складских помещений и гаражей, часто можно увидеть двускатную конструкцию на летних беседках и павильонах.

Четырехскатная крыша

  Четырехскатная или вальмовая крыша – не менее популярный, но более затратный вид крыши, который имеет свои разновидности и вариации в проектировании и монтаже. В классическом варианте, состоит только из четырех скатов в форме равнобедренных треугольников или же из двух одинаковых треугольных скатов и двух скатов в форме трапеции, каждый из которых располагается друг напротив друга.

 Первая разновидность называется состоящая только из равнобедренных треугольников называется шатровой крышей, вторая разновидность полувальмовой крышей.

шатровая четырехскатная конструкция крыши

полувальмовая крыша

Достоинства четырехскатной крыши

  • Устойчивость и надежность. Является самой надежной конструкцией крыши, которая равномерно опирается на все четыре или более стен дома. Наиболее устойчива к ветровым и снеговым нагрузкам.
  • Долговечность. Прочность конструкции и устойчивость к негативным проявлениям сезонных изменений, к осадкам и ветрам, значительно увеличивают срок службы вальмовой крыши.
  • Позволяет обустроить полноценный мансардный этаж. Правильная форма чердачного пространства, при условии оптимальной высоты верхней балки, позволяет увеличить полезную площадь в доме и получить дополнительную комнату.
  • Высокий уровень теплоизоляции. Равномерная форма четырехскатного пространства хорошо обеспечивает теплозащитное пространство между кровлей и потолочным перекрытием. Уровень сохранения тепла у данного вида крыш самый высокий.
  • Эстетичность. По своей форме подходит под здание любого назначения, красиво вписывается в постройку в весь проект дома вместе с ландшафтным дизайном в целом.

четырехскатная крыша

Недостатки четырехскатной крыши

  • Высокая стоимость. Обусловлена большим расходом строительного материала, в четыре раза больше чем у односкатных и в два-три раза больше чем для двускатной крыши. Сложность работ также требует использование труда опытных кровельщиков, работа которых составит заметную сумму.
  • Большой вес крыши. Массивная стропильная система, даже при условии использования облегченного кровельного материала, существенно увеличивает нагрузку на фундамент дома, что необходимо учитывать на стадии проектирования и строительства фундамента.
  • Сложность монтажа. Заключается в необходимости грамотного проектирования, расчета нагрузки на стены и разработки конструкции в целом под конкретное здание. Для такой крыши рекомендуется привлекать мастеров с опытом работы, поскольку ущерб который может быть причинен проекту и бюджету в случае ошибок в монтаже будет значительным.

сложный стропильный каркас четырехскатной крыши

  По всем критериям, вальмовая (четырехскатная крыша) превосходит все другие разновидности, кроме стоимости. Что является существенным недостатком, не позволяющим остановит выбор на данном типе конструкции.   Более подробно про все виды четырехскатных крыш в статье.

  Ознакомившись, в общих чертах, с функциональностью основных типов крыш, их достоинствами и недостатками, можно сделать вывод, что каждая из конструкций может эффективно выполнять свои задачи, но не каждая полностью подходит под экстремальные климатические условия и конкретные строительные проекты. В таких случаях, для проектирования и монтажа сложной крыши следует привлекать проверенных и квалифицированных специалистов. Более подробно, про все виды крыш и кровли смотрите в рубриках «Кровля» и «Материалы для кровли».







виды, элементы стропильной системы, монтаж

Двухскатная крыша является самой простой при ее устройстве, в конструкции сочетаются не только простота монтажа, но и надежность при правильном выполнении всех этапов данной работы. Рассмотрим пошагово устройство своими руками данного вида крыши.

Основные виды двухскатной крыши

1. Симметричная двухскатная крыша

Самый простой вариант устройства крыши. Нагрузки равномерно будут распределяться на несущие стены. Монтировать различные крепительные элементы стропил можно монтировать почти в любом месте чердачного помещения. Одним из недостатков является уменьшение полезной площади чердака, устроить комнаты в данном случае проблематично.

2. Асимметричная двухскатная крыша

При таком устройстве крыши один скат получается более 45 градусов. В данном случае происходит увеличение полезной площади чердака, что позволяет возвести конструкции комнат второго этажа. При данной конструкции крыши нагрузки будут распределяться на несущие стены неравномерно. Требуется более тщательный расчет конструкции.

3.Ломаная двухскатная крыша

После устройства данного вида вполне реально устройство настоящего второго этажа в жилом доме. Данная конструкция более сложная в монтаже, чем вышеперечисленные две, но на ломаную крышу уже давно индивидуальные застройщики обратили особое внимание. Ломаная двухскатная крыша имеет еще и достаточно привлекательный внешний вид, придает зданию более «солидный» статус.

Элементы стропильной системы

Мауэрлат — основной несущий элемент стропильной системы. Равномерно передает нагрузку на несущие стены от всей крыши, снега и ветра. Монтаж выполняется по периметру стен из бруса хвойных пород, сечение 150х150, 150х100 мм.

В кирпичных стенах скрепляется при помощи металлических закладных в кладку. В доме из бруса мауэрлатом может служить верхний венец сруба.

Стропила (стропильная нога) — применяется брус 150х100 мм, обрезная доска 150х50 мм. Обращается внимание на качество материала для устройства стропил (без гнили, грибка, больших сучков, влажность). Соединенные между собой стропильные ноги образуют конструкцию под названием — ферма.

Прогон коньковый — устраивается в месте соединения стропильных ног, сверху монтируется конек крыши.

Прогон боковой — придает жесткость фермам. Количество боковых прогонов может быть различным в зависимости от конструкции крыши. Для прогонов также применяются брусы или обрезные доски сечением до 150х100 мм, 150х50 мм.

Стойки стропильные — принимают на себя часть нагрузки от стропильных ног. Могут монтироваться по центру чердачного помещения (симметричная крыша) или по центру и середине стропильных ног (зависит от пролета). В ломаных крышах стойки устанавливаются в местах монтажа стен второго этажа (в данном случае иногда по центру не монтируются). В данном случае необходимо устройство дополнительных раскосов (монтируются под углом в 45 градусов).

Лежень — элемент, служащий опорой для стоек и раскосов.

Обрешетка — завершающий элемент стропильной системы. Передает равномерную нагрузку от кровли на всю стропильную систему. Обрешетка может выполняться из множества материалов: необрезная и обрезная доска, брус различного сечения, фанера (лучше влагостойкая).

Следует отметить, что весь материал стропильной системы необходимо обработать антисептиками.

Виды стропильной системы двухскатной крыши

1.Стропила висячие — опираются ногами на несущие стены, скрепляются затяжкой и коньковым прогоном. Устраиваются при небольших пролетах — до 6 метров. Обычно монтируются на несущие балки. Стропильные ноги крепятся подкосами для большей жесткости.

2.Стропила наслонные — монтаж может производится при больших пролетах. В данном случае необходимо устройство лежня, стоек, мауэрлата. Более надежная конструкция.

Двухскатная крыша: монтаж

1.Мауэрлат — монтируется на стены несущие стропила. Мауэрлат лучше монтировать по центру стены (в деревянных домах мауэрлатом служит верхний венец). Скрепляется со стенами анкерами, деревянными нагелями, скобами и так далее. Крепеж зависит от материала стен.

2. Стропильные фермы — монтируются по месту или на земле. Требуется сначала изготовление шаблона ферм, затем по ним производится их изготовление. В стропильных ногах производится запил и они крепятся к мауэрлату. При сборе ферм на земле потребуется для монтажа кран, а при устройстве на месте можно их смонтировать самостоятельно — вдвоем. Шаг стропил принимается от 600 до 1200 мм — зависит от веса кровельного материала. Стропильные ноги крепятся гвоздями, скобами, уголками. Сначала монтируются крайние фермы, затем по натянутому шнуру производится установка остальных элементов.

При монтаже ферм сначала устраивается временный крепеж, затем производится установка остальных элементов для капитального закрепления всей конструкции.

3. Узел конька — соединение между собой стропильных ног. Узел можно устроить с использованием гвоздей и металлических или деревянных накладок. Стропила могут соединяться болтами — потребуется запил в стропилах.

4. Обрешетка:

а) сплошная — для мягкой кровли;

б) шаг 400-500 мм для металлопрофиля, шифера;

в) шаг 300 мм для металлочерепицы.

При выполнении этих основных правил — стропильная система будет смонтирована правильно, прослужит не один десяток лет.

Посмотрите видео «Строительство двухскатной крыши пошагово. Поймут все.»



        Поделиться:

Виды крыш

Раздел: Виды крыш

  Виды и формы скатных крыш. Какими бывают крыши.

  Крыши бывают разные: бывают старые и новые, плоские и скатные, разноцветные и монотонные, железные и соломенные, красивые и не очень, мансардные и чердачные — и всё это крыши.

Раздел: Виды крыш

  Односкатная крыша – это наклонная плоскость (скат), которая опирается на расположенные на различных высотах несущие стены.

  Односкатная крыша — это крыша состоящая из одного ската. Так же широко применимо сокращённое название односкáтка (крыша односкатка, сделать односкатку).

  Данный вид крыш применим к любым типам строений. Односкатную крышу устраивают на жилых домах, гаражах и складских помещениях, беседках и навесах, и многих других строениях.

Раздел: Виды крыш

Двускатная крыша — это простая крыша.

  Среди всех видов простых крыш, двухскатная форма крыши считается самой лучшей и практичной. В сравнении с односкатными, а так же трёх- и четырёх- скатными крышами, форма двускатной крыши позволяет наиболее оптимально организовать подкровельное помещение мансарды или чердака, при этом значительно снизив денежные затраты.

  Она проста в устройстве, планированию, расчётах и монтаже.

Раздел: Виды крыш

  Шатровой называется крыша, представляющая собой четырёхскатное покрытие кровли. Она состоит из одинаковых треугольных скатов, обязательно равнобедренных, соединяющихся в центре. Соблюдение симметрии — главное в возведении такой крыши.

  По своим очертаниям крыша такого типа похожа на шатёр, отсюда и пошло название. Так как шатровая крыша имеет схожую геометрию с четырёхгранной пирамидой, такую крышу нередко называют пирамидáльной (пирамидáльная крыша).

Раздел: Виды крыш

  Вáльмовой называется крыша, имеющая четыре ската, причём, скаты расположенные с торцов имеют форму равнобедренных треугольников, а два боковых ската — имеют форму трапеции. Все скаты крыши имеют наклон. Вершины скатов соединяются между собой коньком, а по бокам — наклонными рёбрами, называющимися вáльмами.

  Особенностью правильной вáльмовой крыши, является отсутствие в строении фронтонов, а в самой крыше — отсутствие фронтонных свесов. Вальмовая крыша имеет карнизный свес, расположенный в уровне по периметру строения.

Раздел: Виды крыш

  Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

  Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Раздел: Виды крыш

  Конической считается такая крыша, в основании которой находится идеальный круг, поверхность кровли напоминает формой прямой конус, где все точки соединений сходятся на вершине, находящейся точно в середине круга.

  Название конической крыши происходит от слова конус (геометрическая фигура) и ничего общего с конями она не имеет. Так же можно встретить название: конусообразная крыша.

Раздел: Виды крыш

  Сводчатая крыша — это вид скатных крыш с округлой или параболической формой очертаний.

  У сводчатых крыш очень низкий процент использования в частном (коттеджном) домостроении. Такие формы больше используются при возведении общественных зданий и объектов.

Разновидности двухскатных крыш. Виды крыш и кровли Типы двускатных крыш

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

В этой статье

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

  • Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
  • При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

  1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
  2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
  3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

  • масса кровельного материала;
  • ветровые нагрузки, их преобладающее направление;
  • климатические условия региона, в котором возведен дом.

Важно! Кровельное покрытие формирует постоянные силовые воздействия на элементы каркасной конструкции. Поэтому при заготовке расходного пиломатериала для создания каркаса необходимо учитывать, что керамическая черепица значительно тяжелее мягких кровельных материалов.

Все эти нюансы одновременно создают общие требования к системе стропил:

  • какой материал лучше использовать для строительства каркаса;
  • количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

  1. Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
  2. Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
  3. Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
  4. Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Среди всех различных видов и конструкций крыш двухскатные схемы в частном домостроении встречаются чаще всего. Двухскатная крыша стала по настоящему «народным выбором» из-за простоты устройства, долговечности и надежности конструкции и доступности. Сегодня двухскатная крыша, построенная современными специалистами, может иметь настолько необычный и оригинальный вид, что не всегда удается распознать основу ее конструкции.

Классическая схема двускатной кровли


Что такое двухскатная крыша. Еще недавно считалось, что это классическая схема, образованная двумя наклонными плоскостями, которые соединяются между собой по линии коньковой балки, в верхней точке кровли, как на фото. Сегодня такое определение потеряло смысл из-за того, что появилось много новых видов двухскатных конструкций, которые объединяются одним признаком — кровля дома имеет два ската плоской поверхности.

Долговечность классической двухскатной схемы определена конструктивными особенностями несущего каркаса:

  • Каждый из двух скатов образован набором стропильных балок, опирающихся на центральную коньковую балку в верхней части и на мауэрлат стен в нижней части каркаса. Создатели двухскатной крыши заложили в ее основу принцип взаимной компенсации горизонтального усилия от веса скатов и способность равномерно перераспределять на стены здания нагрузку от веса каркаса, кровельного «пирога» и снежного покрова;
  • До завершения сборки системы стропил и набивки досок обрешетки каждая из стропильных ног участвует в удержании в расчетном положении всего каркаса, но при этом «живет» как бы «сама по себе». Это позволяет правильно выставить и зафиксировать стропило в нужном положении, не ослабляя прочности всей конструкции и не оказывая влияния на «соседей»;
  • Использование системы позволяет двухскатной крыше как бы «подстраиваться» под нагрузку в любых условиях и при любой температуре, без разрушения или деформации несущих элементов кровли.

Внимание! Использование древесины для строительства двухскатной кровельной конструкции позволяет получить максимально легкий и прочный каркас, невосприимчивый к знакопеременным нагрузкам и колебаниям температуры.

Если попытаться заменить деревянные балки стальными, вес конструкции увеличился бы в разы, а из-за большого коэффициента теплового расширения, высокой теплопроводности металла толщина теплоизоляции выросла бы, как минимум, вдвое.

В отдельных случаях, например, если требуется небольшая крыша, стропила с балками перекрытия и вертикальными стойками могут сбиваться по шаблону в один силовой элемент крыши. Зная шаг между стропилами и размер двухскатной крыши, можно сколотить необходимое количество таких заготовок на земле. Остается поднять их на стены и установить, закрепив коньковой балкой и досками обрешетки.

Двухскатная крыша с террасой


Этот вид кровли стал фактически визитной карточкой загородного дома или дачи. Способ обустройства дома для отдыха подразумевал наличие спальни или гостевой комнаты на втором этаже здания. Поэтому в таких постройках с фронтона здания обязательно обустраивалась терраса. Конструктивно постройка такого вида кровли практически не отличалась от обустройства обычной кровельной схемы, часть ската на глубину террасы зашивалась изнутри вагонкой, на фронтальной стене устанавливалось ограждение и настил из доски, переходящий в пол помещения верхнего этажа.

Наиболее интересные разновидности двухскатных крыш


Развитие строительных технологий позволило разработать и построить несколько новых видов кровли с двумя скатами. На сегодняшний день к двускатным вариантам относят все категории кровельных конструкций, оформленных в виде двух наклонных плоскостей.

Если для загородного дома требуется необычный дизайн, выберите одну из наиболее популярных схем:

  1. Несимметричная двухскатная крыша;
  2. Стильная разноуровневая система из двух скатов, с центральным или смещенным расположением коньковой балки относительно коробки здания;
  3. Двускатная крыша эркером, мезонином или слуховыми окнами.

Важно! Оригинальный внешний вид здания, как правило, требует очень точного и кропотливого труда по расчету несущих элементов.

В отличие от классических видов двухскатной крыши, в этом случае мало знать особенности устройства, для правильного обустройства кровли потребуется выполнить большой объем вычислений. Поэтому наиболее необычные виды двухскатных крыш разрабатываются с использованием специализированного программного комплекса Archicad18. Кроме высокой производительности проектирования, в архикаде можно получить полную деталировку конструкции самого непростого вида и оформления.

Мода на ассиметричные двухскатные крыши


Чаще всего ассиметричная форма двухскатной крыши связана со спецификой компоновки стен здания. Если взглянуть на дом с ассиметричной двухскатной крышей с фронтальной стороны, становится понятной причина необычного оформления кровельного покрытия дома. Один из скатов дома выполняется относительно пологим и длинным, с углом наклона до 20 градусов. В таких условиях больший скат оказывает минимальное сопротивление потокам воздуха. Если уменьшить наклон ската до 11 градусов, динамическое давление ветра уменьшится в два раза. При наклоне в 45 градусов, наиболее распространенным при постройке двухскатных крыш, давление воздушного потока на площадь ската не уменьшится, а, наоборот, увеличится более чем в два раза в сравнении с 20-ти градусным наклоном. Поэтому ассиметричные виды кровельных конструкций имеют не только эффектный дизайн, они, прежде всего, проектируются и изготавливаются для местности с мощным, но стабильным по направлению воздушным потоком.

Например, если загородный дом или коттедж устанавливается на разделительной полосе между широким полем и густым лесом, наиболее рациональным будет спроектировать и построить ассиметричный вид крыши таким образом, чтобы широкая и пологая часть кровли была развернута в сторону поля. Такая конструкция кровли эффективно защищает здание от ветров, дующих с открытой местности.

Разноуровневые двухскатные крыши


Чаще всего этот вариант является модификацией ассиметричных схем кровли. Зачастую более короткий скат крыши выполняется ниже большего ската. Стропила большего ската опираются на коньковую доску или мауэрлат, заделанный на верхней части центральной несущей стены здания, верхняя часть короткого ската обычно крепится на балке перекрытия верхнего этажа. Таким образом, малый скат оказывается как бы сдвинутым по высоте относительно большего на один этаж.

Такой вид покрытия можно считать композицией из двух односкатных крыш. Это частично упрощает строительство двухскатной крыши, особенно, если принять во внимание, что для больших скатов необходимо использование дорогих длинномерных стропил и большого количества силовых элементов, подкосов, стоек, ригелей.

Вариант конструкции с разноуровневыми скатами имеет не только необычный и привлекательный внешний вид, а еще и чисто утилитарное назначение. К использованию такого вида двухскатной крыши прибегают, если есть необходимость обустройства террасы, пристройки или навеса над входом в двухэтажное здание. Благодаря особенностям конструкции большого ската есть возможность увеличить размер свесов и уложить их на выносные опоры. Таким образом, кровля над террасой является органическим продолжением основного кровельного покрытия.

В некоторых случаях один из скатов разноуровневой крыши выполняют в виде ломаной конструкции. Например, этот вид кровли подойдет, если нужно обустроить крышу для рядом стоящей пристройки, например, для летней кухни, гаража или подсобного помещения.

Ломаная схема кровли, несмотря на близкое родство к двухскатному варианту, давно существует, как самостоятельный вариант обустройства двухэтажных зданий. Этот вид идеально подходит для организации мансардного помещения повышенной комфортности, симметричная конструкция скатов позволяет идеально уравновесить каркас, а переменный угол наклона дает возможность максимально эффективно использовать чердачное помещение.

Зачастую ломаная конструкция дополняется эркером или слуховыми окнами.

Двухскатная крыша с эркером или мезонином


Довольно живописно выглядят виды двухскатных крыш с различного рода дополнительными надстройками. Например, вид эркера, выступающего за пределы фасадной стены и поднимающегося до ската кровли, придает дому и крыше внешность старинной постройки в стиле 19-го века. Зачастую внутри эркера оборудуется гостевая комната или столовая. Покрытие эркера чаще всего вписывается в двухскатную кровлю здания, но может выполняться и в виде самостоятельной башенки. Вид эркера всегда придавал двухэтажному дому черты аристократической постройки.

Более миролюбиво выглядит двухскатная крыша с мезонином или слуховыми окнами. Если вам необходимо обустроить в чердачном пространстве полноценное жилое помещение или придать зданию вид двухэтажного особняка, лучшим способом будет постройка мезонина. Дополнительные окна и балкончики в виде надстройки под треугольной крышей придают заурядному зданию довольно живописный вид.

Заключение


Относительная простота обустройства современных видов двухскатной крыши послужила их широкому распространению среди индивидуальных застройщиков. Отсутствие проблемных узлов и переходов, характерных для других видов кровельных покрытий, позволяет дизайнеру и проектировщику творчески использовать возможности по оформлению внутреннего пространства и декоративных элементов.

Двускатные кровли наиболее часто возводятся при каркасном и малоэтажном строительстве.

Крыша с двумя скатами – это треугольная конструкция, которая состоит из стропил, балок, кровли.

Она достаточно проста: это две наклонные плоскости (скаты), которые опираются на расположенные друг против друга стены. В нее входят также два торца треугольной формы – фронтоны. Если здание обладает значительной площадью, а кровля достаточно высокая, подкровельное пространство часто используется в качестве жилого помещения. Речь идет об устройстве мансарды.

К очевидным достоинствам конструкции можно отнести легкость, практичность и доступность в плане цены.

Это одна из самых популярных разновидностей крыш. Ее можно смонтировать даже самостоятельно, причем за довольно короткий срок.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

Основные элементы

Основные элементы крыши с двумя скатами включают в себя:

  • стропила;
  • мауэрлат;
  • обрешетку;
  • несущую часть;
  • горизонтальные ребра;
  • ендовы;
  • стойки;
  • свесы;
  • гидроизоляцию;
  • теплоизоляцию.

Стропила (или стропильные ноги) – одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

При устройстве кровли используются наклонные, скользящие и висячие стропила.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли. Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

Разновидности кровли с двумя скатами


Данный тип крыши может иметь два типа скатов:

  • ровные;
  • ломаные.

Ровные являются традиционным решением. Они достаточно просты как с точки зрения монтажа, так и с позиции дальнейшего обслуживания и ремонта.

Ломаные скаты имеют необычную форму. Возводить их намного сложнее.

В обоих исполнениях скаты располагаются под некоторым углом по отношению друг к другу. Кровля представляет собой замкнутый в верхней части (при помощи конька) треугольник.

Максимальной экономичностью (с точки зрения расхода материалов) отличается крыша с углом уклона в диапазоне от 35 до 40 градусов. Данная величина угла обеспечивает оптимальное распределение общей нагрузки.

  • Минусом кровли с указанной величиной наклона является невозможность использования чердака в качестве жилого помещения.

Для увеличения площади подкровельного пространства с целью обустройства дополнительной комнаты можно выбрать ломаную разновидность, для которой характерно наличие пологой верхней части, в то время как нижняя половина будет с резким уклоном.

Указанная конструкция создает довольно обширное помещение чердака под кровлей. При утеплении и устройстве гидроизоляции его можно переделать в мансарду. Естественно, конструкция системы стропил при этом имеет свою специфику.

Основными разновидностями двускатных крыш являются:

    1. Ломаная

    2. Симметричная

    3. Несимметричная

Из названных трех видов первый является более традиционным. Его основой является равнобедренный треугольник.

Симметричную двускатную выбирают в случае, когда запланировано использование помещения чердака в качестве мансарды , поскольку именно данная разновидность создает обширное подкровельное пространство.

В несимметричном варианте конек расположен не строго по центру, а с определенным смещением. Эта особенность придает конструкции несколько экстравагантный вид, хотя эксплуатируемое чердачное помещение при этом значительно сокращается.

Есть несколько других видов двускатных крыш


Очень необычно смотрится разноуровневая кровля . Она представляет собой ломаную структуру, скаты которой, в отличие от остальных вариантов, не соединены в коньке, а заканчиваются на разных уровнях. Эта особенность придает зданию индивидуальность, однако возведение конструкции требует высокого уровня профессионализма.

Двускатная полувальмовая крыша – при поверхностном взгляде кажется аналогичной простой щипцовой, однако имеет свою “изюминку”, которая заключается в использовании скошенных элементов по концам конька. Ее составным частями являются выполненная в стандартной форме двускатная конструкция и трапециевидная нижняя часть.

Эта особенность четко выделяет грань между этажами и позволяет получить оригинальный внешний вид. Данный тип подойдет для небольших по площади домов.

Полувальма является идеальным решением для регионов с сильными ветрами , поскольку относительно низкие скаты защищают фронтон здания от порывов ветра и от воздействия влаги.

Угол наклона

При возвведении таких конструкций необходимо грамотно рассчитать угол уклона.

Минимальная величина угла рассчитывается с учетом особенностей кровельных материалов и воздействия факторов окружающей среды.

Например, для шифера минимальный угол составляет достаточно большую величину. Это связано со следующим обстоятельством: при “низком” устройстве шиферной кровли ветровая нагрузка усиливается в несколько раз, что способствует также проникновению под листы влаги. В итоге кровля отсыревает и начинает разрушаться, как и сам шифер, поскольку из-под него влага испаряется с трудом. При несоответствующем материалу угле наклона во внутреннем помещении начинает развиваться плесень и грибок, что делает здание опасным для проживания.

    1. Шифер, черепица – минимум 22 градуса. При меньшей величине осадки проникают внутрь через точки стыков.

    2. Металлочерепица – 14 градусов. Влага не может проникнуть под нее, но данный материал отличается неустойчивостью по отношению к сильным ветрам, во время которых он может деформироваться или вообще оказаться сорванным (сокращение угла приводит к увеличению вентиляционного подкровельного зазора, в который воздушные потоки проникают совершенно беспрепятственно).

    3. Профилированные листы – 12 градусов. При использовании этого покрытия рекомендуется тщательно промазать все стыки герметиком.

    4. Рулонные материалы – 5-15 градусов : конкретная величина определяется в зависимости от количества слоев: при применении трех- или четырехслойного материала угол составляет 5 градусов, при 1 или 2 слоях величина должна быть в пределах 10-15 градусов.

    5. Ондулин – наименьшая величина: 6 градусов. Данное покрытие занимает одну из первых строк по степени надежности (для конструкций с маленьким уклоном скатов).

Значение имеют и климатические особенности региона. Так, при сухом климате двускатную кровлю можно устраивать под небольшим углом.

При большом количестве осадков величина возрастает – вплоть до 60 градусов: на крутой кровле не скапливаются дождевая вода и масса снега.

Значение имеет также частота и сила ветра в зоне строительства. В районах с сильными ветрами целесообразно возводит кровли с небольшим углом наклона для сокращения оказываемой на конструкцию нагрузки.

Стропильная конструкция двускатной крыши и ее виды


К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Название “висячие” эти детали получили из-за особенностей крепления. Края стропильных ног опираются на стены и кровельный конек.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Преимущества двускатных крыш

  • 1. Простота и быстрота устройства.
  • 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
  • 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
  • 4. Возведение этой конструкции не требует особого оборудования или техники.
  • 5. При выборе соответствующего угла осадки не задерживаются на скатах.
  • 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
  • 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
  • 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

Недостатки

  • 1. Угол наклона, высота кровли зависят от общей площади дома. Значительные размеры требуют расхода большого количества строительных материалов.
  • 2. При переоборудовании подкровельного пространства в мансарду должна быть увеличена общая высота конструкции, а также количество стропил. При этом они непременно дополнительно усиливаются. В результате значительно увеличиваются финансовые расходы.
  • 3. Мансарда должна быть оснащена слуховыми окнами, что усложняет конструкцию кровли.

ВЫВОДЫ:

  • Двускатная кровля проста, надежна и практична.
  • Она состоит из двух расположенных под определенным углом скатов и двух треугольных торцов.
  • Скаты могут быть ровными или ломаными.
  • Различают несколько видов двускатной кровли: ломаную, симметричную, асимметричную.
  • Угол наклона выбирается в зависимости от типа кровельного материала и погодных особенностей конкретного региона.
  • Основной деталью всей конструкции является система стропил – легкая и одновременно прочная.
  • Используют два вида стропил: наслонные и висячие.
  • Основными плюсами кровли с двумя скатами являются функциональность, простота монтажа и надежность.
  • Главный минус: усложнение конструкции и увеличение затрат при устройстве мансарды.

Как провести расчет стоимости строительства двухскатной крыши смотрите в видео ролике.

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.


Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

  • Один из скатов крыши располагался с южной стороны;
  • Противоположный скат располагался под другим углом или увеличивался в длине;
  • Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.


Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.


Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

  • Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
  • Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

  1. Несимметричные крыши . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
  2. Частично ломаные крыши . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
  3. Асимметричные крыши . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
  4. Асимметричные крыши со смещенным центром . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.


Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

  1. Одинаковая длина скатов, разный угол наклона . Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
  2. Одинаковый угол наклона, разная длина скатов . Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
  3. Разная длина и форма скатов . Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
  4. Нестандартные конструкции . Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
  5. Крыша со смещенным коньком . С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.


Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

  • Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
  • Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
  • Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.


О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.


Выбирая проект частного дома или дачного домика, приходится учитывать большое количество факторов. Особой вопрос – это выбор формы крыши. Она одновременно является и главной защитой дома, и ее украшением. Она может иметь самый разнообразный внешний вид и форму. Их настолько много, что человеку, которому приходится впервые заниматься домостроением, не так уж просто будет сориентироваться.

Наиболее популярным типом крыши в частном строительстве считается двухскатная крыша. Если судить даже только по одному названию – «двухскатная», то не сложно догадаться, что она должна состоять из двух плоскостей-скатов. Обычно, опираются на несущие стены одинаковой высоты. Пространство между скатами, что, кстати, можно считать их отличительной особенностью, имеет четко выраженную форму треугольника. Видимо, из-за внешнего сходства с щипцами их называют также двухскатные . Виды двухскатных крыш отличаются большим разнообразием. Они разнятся по форме, конструкции стропил, наличию чердачного помещения и т. д.

Самые популярные виды двухскатных крыш

Полувальмовая: преимущества и недостатки

В местностях, где постоянно дуют сильные ветра, как правило, предпочтение отдается домам с полувальмовой крышей – одному из видов вальмовых. Полувальмовая крыша в целом та же обычная двухскатная, но с небольшими свесами с торцевых сторон. Срезанные скаты с боков имеют по линии уклона меньшую длину, чем основные скаты. Именно за счет такого строения полувальмовое строение способно выдерживать высокие ветровые нагрузки. При этом ее чердачное помещение имеет достаточно удобную форму и размеры, чтобы обустроить там жилое либо хозяйственное помещение. Фронтоны дома также отлично защищены от любых атмосферных осадков. К тому же, она придает дому сказочный необычный вид.

Ее стропильная конструкция намного сложнее, чем у , за счет различных упоров, подкосов, нарожников, шпренгелей, большого количества ребер, ендов, промежуточных стропил и других конструктивных элементов. Она требует не только грамотного математического расчета, но и грамотного изготовления. Конечно, сэкономить на материалах при строительстве, скорее всего, не удастся, но зато стены дома будут гарантированно защищены от атмосферных осадков и ветра.

Мансардная крыша: простая по конструкции, но эффективная

Еще одна разновидность . Она образована двумя пологими скатами, сомкнутыми в вершине, и двумя крутыми скатами, которые являются их продолжением. Такая форма, позволяющая полнее использовать чердачное пространство, имеет сегодня большой потребительский спрос. Конструкция стропильной системы мансардной крыши состоит из висячих стропил, благодаря чему и обеспечивается пустота в средней части помещения.

Ломаная — лучший вариант для мансарды

Ломанная крыша отличается от стандартной двухскатной наличием на боковых сторонах изломов, которые обеспечивают высокие потолки во внутренних помещениях. Она может быть выше, чем обыкновенная двухскатная, которая из-за чересчур крутого уклона будет не в состоянии выдерживать ветровую нагрузку. Благодаря перелому в скате, наиболее уязвимая часть крыши, верхняя, которая при эксплуатации воспринимает ветровую нагрузку, получает небольшой наклон, в то время как нижняя – очень резко направлена вниз. При большое значение имеет соблюдение пропорций ее элементов.

Самыми распространенными вариантами двухскатных крыш являются:

  • с уклоном в 45° с классической стропильной системой , особо часто ее используют в средней полосе страны, кстати, ее идеальный вариант – ширина 6 метров, максимум до 8.
  • двухскатная мансардная крыша, угол наклона ската которой составляет 60 ° – так называемая остроконечная. Это достаточно дорогостоящий вариант, используют его для домов шириной более 6 метров.
  • ломаная крыша с мансардой с двумя скатами, имеющими разные уклоны (зачастую 30° и 60°). Это самый подходящий и наиболее экономичный вариант для домов, ширина которых не превышает 6 метров.

Виды двухскатных крыш по назначению строения

Дачные бытовки – это отличный вариант для тех, кто мечтает о большом загородном доме, но еще не успел его построить, либо для любителей проводить свой в маленькой и комфортной даче. Двухскатная крыша в этом случае в сочетании с крыльцом и окошечками из дерева будут смотреться как идеальный маленький симпатичным дачный домик.

Стропильная система двухскатной крыши и ее устройство. Виды и преимущества ассиметричной крыши Виды двухскатных крыш по конструкции

Ищите оригинальный и необычный проект загородного дома, который бы при этом был функциональными и практичным? Двухскатная крыша с разными скатами — подходящий вариант. Необычная конструкция характеризуется привлекательным внешним видом, высокой теплоизоляцией и рациональной планировкой. Сделать подобную кровлю можно, разместив один скат в южную сторону, а второй — под другим углом либо длиннее в сторону севера.

Специфика и виды двухскатной кровли

Двухскатная крыша — традиционный и доступный вид кровли. В данном случае две наклонные плоскости пересекаются в коньке, который расположен параллельно длинной стороне строения. Несмотря на другие более современные и сложные виды кровли , двухскатная форма остается востребованной и сегодня. Ведь такая конструкция выполняет защитные функции. С такой кровли легко скатывается снег и стекает дождевая вода, не накапливаясь в отдельных участках.

В зависимости от угла наклона двухскатная кровля бывает следующих видов:

  • Симметричная классическая конструкция предусматривает в основе равнобедренный треугольник и угол наклона в 45 градусов. Она без проблем выдерживает снеговые и дождевые нагрузки, однако не подходит для обустройства мансарды;
  • Ломаная кровля подходит, чтобы рационально применять пространство на чердаке. В данной конструкции в верхней части скаты пологие, в нижней — имеют резкий наклон. Ломаная крыша требует более сложной стропильной системы;
  • Несимметричная конструкция тоже позволяет обустроить мансарду, однако пространства для этого остается гораздо меньше. При этом кровля выглядит оригинально и необычно;
  • Асимметричная кровля характеризуется той же конструкцией, что и классическая симметричная, но при этом конек смещен в сторону, а не располагается по центру. Разноуровневая конструкция позволит использовать крышу в качестве навеса для террасы или веранды.

Угол наклона двухскатной кровли варьируется в пределах 11-45 градусов, но может быть и больше. Чем суше и теплее климат, тем более плоской должна быть крыша. Пологая конструкция рекомендуется для регионов с регулярными сильными ветрами, так как при сильном уклоне давление ветра повышается в пять раз. А для районов с обильным количеством осадков лучше делать больший уклон. Тогда на кровле не будет скапливаться снег и дождевая вода, уменьшится снеговая нагрузка.

Пример расчета

Преимущества разноскатной кровли

  • Устройство хотя бы одного ската под углом свыше 45 градусов значительно увеличивает полезную площадь на чердаке. В результате можно обустроить мансарду;
  • Внутреннее пространство под разноскатной кровлей имеет почти прямые и ровные стены, что позволяет обустроить комфортную и уютную жилую комнату на мансардном этаже;
  • Уникальный красивый дизайн, который выгодно выделит дом на фоне других строений, будет вызывать удивление и восхищение;
  • Под такой кровлей удобно размещать пристроенную террасу, гараж или веранду на одном фундаменте и под одной крышей. Это сокращает расходы и время на строительство;
  • На фундамент оказывается меньшее давление. Кроме того, основу не нужно делать слишком широкой. Какой фундамент выбрать для деревянного дома, смотрите ;
  • На асимметричную крышу можно установить солнечные батареи и другие подобные устройства;
  • Высокие эксплуатационные качества, прочность и долговечность. Кровля легко выдерживает нагрузки снега и сильного ветра.

Лучшие проекты домов с разноскатной кровлей

Компания “МариСруб” предлагает индивидуальные и типовые проекты деревянных домов с двускатной ассиметричной, несимметричной или ломаной крышей. Архитектор фирмы подберет наиболее подходящий угол наклона, форму и материал кровли, чтобы дом стал функциональным и смотрелся гармонично. Специалист сделает необходимые расчеты с учетом климата региона и дизайна строения. Под кровлей обустроит мансардные помещения и комфортные жилые комнаты. Предлагаем популярные проекты с разноскатной крышей.

Байкал — коттедж с мансардой, балконом и террасой. Это подходящее решение для людей, которые ценят комфорт и функциональность. На площади 123 квадратных метра разместились просторная кухня-гостиная, три спальни и два санузла. Кроме того, в проект входят кладовая и отдельная котельная.

Выступающая часть разноскатной кровли полностью закрывает небольшую террасу и аккуратный балкончик. Балкон придает строению изящество и оригинальность. Он увеличит площадь и может использоваться, как место для отдыха. Кроме того, на балконе удобно хранить и сушить вещи. А на веранде комфортно отдыхать.

Олимп — просторный коттедж с разноскатной крышей. Этот дом подходит для большой семьи и для тех, кто любит принимать гостей. Он включает три спальни, кухню и гостиную, просторный кабинет и два санузла. Особенностью данного проекта являются огромная угловая терраса площадью свыше 30 квадратных метров, компактный уютный балкончик и большая лоджия. Разноскатная крыша покрывает и террасу, и балконы, выглядит эффектно и необычно.

Лесная сказка 3 — популярный проект среди заказчиков “МариСруб”, который претерпел несколько изменений. Данный вариант отличается от предыдущих наличием второго света и отсутствием в гостиной потолка между вторым и первым этажом Это делает внутреннее пространство воздушным и легким. В доме появляется много света. Строение отличает элегантный и яркий внешний вид, что достигается за счет оригинальной двускатной кровли и эркера между террасой и главной частью дома.

Эркер представляет многогранный выступ с окнами в стене строения. Выступающий за границы фасада, он увеличивает внутреннее пространство и освещение внутри коттеджа. Под разноскатной кровлей расположилась главная часть дома и уютная квадратная терраса. Коттедж площадью 132 квадратных метра вмещает гостиную и кухню-столовую, три спальни и два санузла. Главный вход в дом идет через террасу, а с заднего фасада здания расположен еще один вход.

Клевер — дом площадью 130 квадратных метров включает кухню-столовую и гостиную, три спальни и санузел, уютную террасу. Несмотря на достаточно большую площадь, строение не выглядит громоздким. Спецификой проекта стала изящная разноскатная кровля и слуховое окно. Такое окно делает коттедж оригинальным и выполняет ряд полезных функций. Оно используется для проветривания мансардного помещения и станет дополнительным источником света.

Выберите понравившийся вариант на сайте http://marisrub.ru/proekts , и архитектор внесет изменения в проект согласно пожеланиям клиента и особенностям земельного участка. Разработаем любую планировку! Дом может включать гардероб, кабинет, спальни, бассейн и другие помещения. Если вам не понравился ни один готовый проект, предлагаем индивидуальное проектирование.

Создаем проект бесплатно при заказе строительства “под ключ”! Выполняем полный спектр услуг в области строительства и отделки загородного дома. Собираем и устанавливаем сруб, проводим и подключаем инженерные сети. Подберем нужный тип кровли и фундамента, необходимые материалы и выполним монтаж. Самостоятельно изготавливаем пиломатериалы под проект! Собственное производство — гарантия качества пиломатериалов и низкие цены на строительство, ведь мы работаем без посредников.

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.













Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Источник oz90.ru

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором :

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

    Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

    Стропила , по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

    Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert.ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

    Опоры под брусок конька . Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

    Стойки под стропила . Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

    Прогон, он же брус , уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

    Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

    Затяжки . Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций :

    Производят монтаж мауэрлата на стены . К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

    Производят монтаж конькового бруса . Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

    На последние укладывается коньковый брус , который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

    Устанавливаются стропила попарно , образуя треугольники кровельной системы.

Висячие стропила Источник kayabaparts.ru

    Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки . Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

    Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.

    Поверх обрешетки набивается кровельный материал .

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

    Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Монтаж наслонных стропил Источник pallazzo.su

    Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

    Натягивают между верхними точками двух ферм нить , по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Видео описание

Процесс возведения двускатной крыши в видео:

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

    шаг установки 2,15 м , длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

    шаг 1,4 , длина 3, сечение 75х125 мм;

    шаг 2,15 , длина 5 м, сечение 100х250;

    шаг 0,9 , длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

    если используется асбоцементный шифер, то угол должен быть не меньше 22° , снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

    металлочерепица – угол в 14° ;

    профнастил — 12° ;

    битумная черепица – угол не должен превышать 15° , в противном случае появляется вероятность сползания покрытия с обрешетки;

    рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25° .

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник arhplan.ru

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида :

    Несимметричные . У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

    Асимметричные . По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

    Асимметричные со смещением . То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона Источник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши Источник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

    хорошо выдерживает снеговые нагрузки ;

    отлично противостоит давлению ветра .

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша Источник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Видео описание

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Возведение двухскатной крыши собственными руками — процесс относительно несложный. Поняв устройство и технологию работы со стандартными параметрами классической двухскатной крыши, отталкиваясь от этих знаний, а также информации, заключенной в этой статье, можно, приложив всего лишь небольшие усилия, облагородить свой дом красивой крышей, выполненной своими же руками.

Особенности двухскатных крыш

Конструктивная основа двухскатной крыши — наиболее упрощенный из всех возможных вариантов конструкций с множеством скатов. Концепцией двухскатной крыши является формирование, посредством скатов, двух наклонных плоскостей и фронтонов с противоположной стороны.

Причем, равнозначность уклонов вовсе не обязательна. Это позволяет не слишком строго привязываться к равнозначности длин этих скатов, поэтому показатели длины могут быть также совершено различными. К слову, именно эта особенность позволила возводить крыши с неидентичными скатами по параметрам и открыла больше возможностей в оформлении конструкций домов, что и привело к такой популярности этих крыш.

Как правило, пересечение скатов находится в месте расположения конька, он образует параллель с длинной стороной постройки. Простота этой конструкции обуславливает традиционную форму здания.

Преимущественный аспект двухскатных крыш заключается в превосходных защитных функциях. Зданию не будет грозить возникновение повреждений, вызванных плохими погодными условиями, поскольку отсутствие заломов скатов позволяет дождевым осадкам беспрепятственно стекать с поверхности крыши, а отсутствие углов, вогнутой формы, (их еще называют эндами), которые получаются в месте, где пересекаются скаты, решает проблему накопления снега на этих участках.

Симметричные параметры двухскатной крыши образовывают треугольник с равными бедрами в верхней части. Однако, тем, кто не желает проявлять стандартный и распространенный подход к покрытию крышей своего жилища, следует рассмотреть более интересные и усложненные варианты двухскатных крыш.

Ломаная конструкция, которой обладает двускатная крыша с разными скатами дает жильцам будущей постройки преимущества в увеличении жилого пространства внутри дома. Это может быть как обустройство дополнительной площади под большой чердак или сооружение мансарды.

Другой подход – отсутствие симметрии в проектировании двухскатной крыши. Со стороны такое решение имеет довольно необычный и оригинальный вид, однако пространство, образуемое на чердаке, гораздо меньше.

Более того, существуют еще и другие виды крыш с двумя скатами. Разноуровневое расположение скатов, заканчивающихся на разных высотах, не сходится в месте расположения конька. Этим обуславливается ломаная конструкция крыши. Безусловно, такой вариант по силам только специалисту в этом деле, однако, средства, вложенные в постройку такого плана, полностью оправдываются прекрасным результатом.

Как определиться с углом наклона

Диапазон углов наклона двухскатных крыш охватывает разбег от 11° до 45° и даже более.


Если Вы задались целью соорудить разноуровневую крышу с двумя скатами, учтите, что угол наклона зависим от многих факторов:

  • Разновидности и качества материалов, которые будут использоваться в кровле;
  • Климатические условия;
  • Архитектурное решение самого здания.

Более теплые и сухие климатические данные региона не требуют слишком резких углов от конструкций крыш, поэтому поверхность можно сделать не такой крутой. Если же наоборот, климатические условия предполагают большое количество осадков, угол наклона должен быть круче, чтобы не накапливать снежные наносы и уменьшить их нагрузку на поверхность крыши.

Существует также угол наклона, при котором снежный покров не оказывает практически никакого давления. Это угол в 45°, использование его в проектировании снижает возможность сильного просчет.

Планирование процесса кровли должно включать и данные нагрузки, оказываемой силой ветра. Увеличенный уклон повышает силу ветрового давления на поверхность, поэтому будет не лишним усилить обрешетку и стропила. К примеру, скачок наклона с 11 до 45 градусов увеличивает силу давления ветра впятеро. Исходя из этого, если Ваша постройка находится в зоне разгула сильных ветров, проектируемая Вами крыша должна иметь более пологий уклон.

Проект двускатной крыши с разными скатами открывает возможности для обустройства веранды под крышей или организации навеса, покрывающего террасу.

Монтаж строп крыши с двумя разными скатами


Система строп – это базовая основа, на которой будет держаться вся конструкция. Приступая к выполнению проекта двухскатной крыши с разными скатами, необходимо разобраться, чем же все-таки отличается симметричная стропильная система от той, что Вы будете сооружать при постройке крыши, где скаты имеют не одинаковые параметры.

В основе симметрии скатов треугольники с равными сторонами, этим обуславливается равнозначность противолежащих скатов по всем геометрическим параметрам и уклонам углов.

Что же касается проектирования крыши с учетом разных параметров скатов, проектирование каждой стороны необходимо продумывать по отдельности. Соответственно и треугольник будет иметь не равные бедренные стороны.


Это займет немного больше времени при разработке проекта и его воплощении в жизнь. Но зато такая конструкция более привлекательна и необычайна, со стороны смотрится гораздо эффектнее.

Стропильные системы могут иметь наклонный характер и висячий. Крайние опоры зданий, как правило, имеют стропила висячего вида, потому как ноги этих стропил предназначены для функций изгиба и сжатия.

Такое конструктивное решение имеет распирающее действие, которое распространяется в горизонтальном направлении, передаваясь на стены. Для его снижения рекомендуется использовать деревянную или металлическую стяжку, ее располагают в самом низу стропильного основания.

Балка же будет служить перекрытием. Этот вариант хорош для крыш с мансардами. Для того, чтобы сделать крепление стропил более мощным и повысить его прочность, необходимо устроить стяжку достаточно высоко.

Использование стропильной системы наслонного характера выгодно при кровле сооружений со средней несущей стеной либо же при наличии промежуточных столбчатых опор.

Края стропил переносят свой вес, упираясь, на стены сооружения. Частично, они умеют упор на внутренних стенах и опорах, следовательно, возможно использование их элементов в качестве балок изгиба. Такая крыша в итоге имеет более облегченную конструкцию.

Возведение конструкции происходит чередованием висячих и наслонных стропиловых ферм, располагающихся сверху нескольких пролетов:

  • Стропила висячего характера лучше всего устанавливать там, где отсутствуют промежуточные опоры. Если присутствуют стропила наслонного характера, установка возможно только при межопорном расстоянии, не превышающем 6, 5 метров.
  • Для увеличения ширины стропил добавляется дополнительная опора. Ее необходимо перекрыть стропилами наслонного характера, размер которых не превышает отметку в 12 метров, а при двух опорах – 15 метров.
  • Сооружения, выполненные с использованием бруса как материала, стропилы имеют упор на венцах сверху. Добиться большей прочности креплений можно при помощи закрепления ног стропил нигелями, болтами или скобами.

Для того, чтобы собрать все составляющие части, применяются болты, зуб и металлические накладки. В качестве защиты от пагубного воздействия климатических особенностей погоды, рекомендовано использование карнизного свеса, длиной не менее 5,5 см, который применяется как верхняя обвязка.

Расчет — дело ответственное. Неверное сечение может послужить причиной разрушения стропил. Такая проблема просматривается в нарушениях расположения сочленений и в таком случае эксплуатация крыши просто становится невозможной. Поэтому, самостоятельно проделывая все этапы работы, расчет все-таки безопаснее доверить профессионалу.

Крепление мауэрлата


Брус, имеющий параметры сечения 15х15 см – это и есть мауэрлат. Он выполняет опорную функцию для наклонных стропил, распределяя равномерным образом общую нагрузку, а также выступает в роли фундамента. Мауэрлат служит подложкой под ногой стропил, он размещается на всю длину сооружения. При малой ширине сечения возможно провисание спустя некоторое время.

Во избежание такого провисания, применяется решетка, сложенная из стоек, ригеля и подкосов. При этом используются доски с замерами 25х150 мм, вдобавок можно положить пластины, которые были получены из бревен диаметром 13 см.


Расчет площади крыши

  • Такие мелкие детали как дымоходная труба, мансардное окно или кровельное, вентиляционные отверстия нет необходимости высчитывать;
  • Размер установленного ската должен быть крайне точен, расчет необходимо вести от краевой линии карниза непосредственно до самого низа конька;
  • Брандмауэрные стены, свесы и парапеты тоже попадают под учет;
  • От материала для кровли многое зависит, необходимо обращать внимание и на этот момент.

Немаловажный момент: при использовании рулонных материалов или черепицы необходимо уменьшить скаты в длине на 70 сантиметров.

Видео — двускатная крыша с разными скатами

31.07.2014

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии — иногда подобные ходы — не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

  • Традиционный симметричный вариант.
  • Сложная разноуровневая крыша.
  • Ломаные скаты с преломлением посередине.
  • Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения — их оригинальные комбинированные варианты. У каждого вида крыши — свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов — традиционный вариант исполнения. Равнобедренный треугольник — проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

  • Его скаты хорошо отводят любые атмосферные осадки.
  • На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
  • Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один — стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

  1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
  2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
  3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
  4. Ломаный вариант исполнения — щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

Сложная разноуровневая кровля

Сложная разноуровневая крыша — оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное — возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним — треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

  • На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
  • Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
  • Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
  • Обыграть острые углы в интерьере практически невозможно.
  • Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное — правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования. Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови — возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня — не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? — Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное — правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это — залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео.

Двускатная крыша | 5 типов двускатной крыши | История и срок службы двускатной крыши



  1. Обзор

Крыша является важным компонентом любой строительной конструкции, которая по существу образует самое верхнее покрытие конструкции. Это структурный компонент, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. д. Из-за неизбежного характера крыш в строительстве были разработаны и используются различные типы крыш по всему миру. Мир.Одним из таких важных типов крыш является двускатная крыша.

Двускатная крыша – тип крыши, который широко используется в регионах с холодным климатом.

Ее также часто называют классической или двускатной крышей. Он состоит из двух секций крыши, наклоненных в противоположных направлениях и расположенных таким образом, что самые высокие горизонтальные кромки сходятся, образуя конек крыши.

Такое устройство двускатной крыши достигается с помощью прогонов, стропил и стропильных ферм.

Высота водосточных желобов и наклон крыши могут варьироваться в зависимости от требований.



  2. Введение

Двускатная или двускатная крыша обычно состоит из двух сторон.

Эти стороны имеют наклон, начинающийся от конька к концам крыши.

Эти две наклонные стороны, таким образом, встречаются и образуют торцевые стены, которые содержат треугольное расширение. Сформированное треугольное расширение, таким образом, известно как фронтон.

Стена, расположенная или существующая между двумя пересекающимися наклонными сторонами, также обычно называется А-образной секцией.

Размер сторон двускатной крыши может варьироваться в зависимости от конструкции здания.

Обычно в больших жилых постройках используются два или более фронтона, чтобы добавить больше структуры и глубины.

Простота конструкции двускатной крыши является одной из важнейших причин ее широкого использования во всем мире.

Также не требует чрезмерной детализации и, таким образом, значительно сокращается объем работ и стоимость всей конструкции.

Как правило, двускатная крыша на башне церковного здания называется клиновидной крышей, а сама башня называется двускатной башней.

Аналогичным образом, если длина стропил двух секций крыши различна или уклон различен, то двускатную крышу обычно называют асимметричной двускатной крышей.

Универсальность и гибкость, обеспечиваемые такими крышами, также делают их популярным выбором крыш во многих регионах мира. Обычно в регионах, подверженных очень сильным ветрам и обильным осадкам, строят двускатные крыши с относительно более крутым уклоном.Это обеспечивает предотвращение проникновения ветра.

С другой стороны, в альпийских и гималайских регионах фронтоны построены с мелким уклоном.

Это делается для обеспечения эффективной поддержки или выдерживания снеговой нагрузки, а также для снижения риска возможного неконтролируемого схода лавин.

Такая конструкция фронтонов в горном районе также обеспечивает отличные теплоизоляционные свойства и предотвращает потери тепла в зимнее время.



  3.Историческое развитие

История двускатных крыш в основном восходит к греческой цивилизации года.

В древнегреческие времена двускатные крыши широко использовались при строительстве греческих храмов.

Конструкция двускатной крыши постепенно развивалась в некоторых частях Европы и Америки.

Даже сегодня двускатные крыши считаются архитектурным элементом Северной Европы и Америки. Так началось продвижение двускатной крыши.

Фасадным фронтоном дома считалось здание, выходившее фронтоном на улицу. Точно так же здание, конек которого параллелен улице и обращено к ней водостоком или желобом, считалось зданием с боковым фронтоном.

Фасадные здания широко использовались на улицах немецких городов в период средневековой готики.

С другой стороны, здания с боковыми фронтонами стали более популярными между 14 и 17 веками в эпоху Возрождения.

На двускатную крышу того времени сильно повлияла итальянская архитектура.

Фасадный фронтон снова стал популярным в период с начала 19-го по 20-й век, особенно в Америке.



  4. Срок службы

Срок службы данной кровли зависит от техники и точности монтажа, а также от типа используемого строительного материала.

Согласно статистическим данным, средняя продолжительность жизни составляет около 40 лет .

Срок службы этого кровельного покрытия может быть дополнительно увеличен за счет обеспечения адекватного и подходящего несущего каркаса.



  5. Приблизительная стоимость

В целом, средняя стоимость строительства двускатных крыш колеблется от до 16 долларов за квадратный фут.

В связи с этим для крыши площадью 1000 квадратных футов стоимость строительства варьируется от до 8000 долларов США до 16000 долларов США.



  6.Конструкция и компоненты

Двускатная крыша состоит из двух наклонных секций на противоположных сторонах конька крыши.

Наклонные секции располагаются таким образом, что самые высокие горизонтальные края соединяются вместе, образуя самую верхнюю точку, называемую коньком крыши.

Крыша состоит из ската и желобов, размер которых может варьироваться в зависимости от размера конструкции.

Он также состоит из коньковой доски, которая в основном проходит вдоль пика или самой высокой точки крыши так, чтобы она была параллельна внешним стенам.Эта коньковая доска дополнительно состоит из обычных стропил.

Верх простых стропил прибивается к коньковым доскам. Рядовые стропила укладывают уклоном вниз и дополнительно прибивают к стыкам перекрытий и наружных стен здания.

Основные компоненты фронтона могут быть перечислены следующим образом:

1. Коньковая доска

2. Стойки фронтона

3. Общие стропила

1.PALUBLE RUM

2. Галстук воротник

3. Потолочный базы

4. Двойные верхние плиты

5. Birdsmouth Cut

6. Крышка нарезки

6. Хвост

Рисунок: Каркас компоненты Gable

7 . Типы двускатной крыши



а. Коробчатая двускатная крыша

Эта кровля имеет треугольные удлинения на каждом конце дома, с секцией крыши, заключенной в коробку на конце.

Эта конструкция очень похожа на стандартную двускатную крышу, но больше отличается треугольным сечением конструкции.

Рис. Коробчатый фронтон



b. Передняя двухскатная крыша

Эта кровля размещается на передней стороне конструкции здания.

В этом типе двускатной крыши входная дверь здания размещается на передней стороне, как правило, под фронтоном. Это общепринятая конструкция крыши, особенно в конструкциях в колониальном стиле.

Рисунок: Передний фронтон



c. Поперечная двускатная крыша

Эта крыша состоит из двух или более двускатных линий.

Эти линии двускатной крыши расположены таким образом, что они пересекают друг друга под углом, чаще всего с двумя гребнями, расположенными перпендикулярно друг другу.

Обычно крестообразную двускатную крышу относят к сложному типу двускатной крыши, поскольку она имеет сложную планировку из-за сложной формы.

Чаще всего предоставляется, когда строительные конструкции имеют отдельные крылья, большую веранду или даже пристроенный гараж.


Рис.: Cross Gable



d.Двускатная крыша с дополнительной односкатной крышей

Типичным изменением пристройки к существующей двускатной крыше является добавление односкатной крыши к коньку двускатной крыши.

В последние дни он стал более популярным.

Его также часто называют гибридным типом.

Обычно используется в зданиях, которые могут быть расширены в будущем, так как этот тип кровли обеспечивает большую высоту и пространство без необходимости полной переделки конструкции и в то же время сохраняет эстетический вид.

Рис. Фронтон с дополнительным навесом



e. Голландская двускатная крыша

Эта кровля сочетает в себе дизайн двускатной и вальмовой крыш.

Таким образом, Его также часто называют гибридной крышей.

В этом типе двускатная крыша чаще всего располагается поверх вальмовой крыши. Это сделано для того, чтобы обеспечить больше пространства в мансардной части здания.

В последнее время это широко распространенная крыша, поскольку она значительно улучшает эстетический вид здания, а также обеспечивает больше пространства.

Рис. Голландский фронтон



  8. Преимущества

Таким образом, риск протечки воды внутрь конструкции значительно снижается.

Надежная водосточная система также гарантирует, что крыша прослужит дольше без каких-либо повреждений.

2. Простая технология строительства:
Двускатные крыши основаны на простой технологии строительства, т.е.е. конструкция двускатной крыши проста и легка.

Способ возведения такой крыши также относительно прост по сравнению с другими вариантами крыш.

3. Дополнительное пространство:
Конструкция двускатной крыши обеспечивает больше места, чем другие варианты кровли.

Наклонная или треугольная конструкция этой кровли обеспечивает владельцам и жильцам здания больше пространства, которое можно использовать как чердачное помещение, а также регулирует надлежащую вентиляцию внутри здания.

4. Доступный и экономичный:
Методика строительства двускатной крыши также экономична и может быть завершена с ограниченными финансовыми ресурсами.

5. Простой и широкий ассортимент строительных материалов:
Строительные материалы, необходимые для строительства двускатной крыши, просты и легкодоступны.

Выбор строительных материалов также разнообразен.

Таким образом, материалы можно выбирать в зависимости от предпочтений и доступного бюджета.



  9. Недостатки

1. Возможность повреждения ветром:
Двухскатная крыша не желательна в регионах, подверженных очень сильным ветрам и ураганам.

Из-за крутого уклона эта крыша очень подвержена ветровым повреждениям по сравнению с другими вариантами крыш.

Сильный ветер может создать сильное давление на фронтон, что приведет к отслаиванию кровельного материала.

2.Квалифицированный и правильный монтаж:
Монтаж двускатной крыши должен выполняться квалифицированным персоналом.

Принятая техника кадрирования также должна быть точной.

Это кровельное покрытие может обрушиться при неправильной установке.



Инженер-строитель и генеральный директор Naba Buddha Group

Типы скатных крыш — Фирменные экстерьеры

«Что такое скатная крыша?»
«Какой уклон моей крыши?»
«Какие бывают типы скатных крыш?»

Эти вопросы часто задают домовладельцы, желающие устранить течь в крыше.Уклон крыши является важным фактором, когда вы получаете оценки от местных кровельных компаний, вы должны быть знакомы с уклоном вашей крыши и требованиями, которые могут возникнуть при работе с этим уклоном. Итак, давайте копать!

Что такое скатная крыша?

  Скатная крыша  имеет наклонную поверхность или поверхности, и ее угол обычно превышает 20 градусов. Уклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и это мера крутизны крыши.Наиболее распространенный уклон крыши жилых домов составляет от 4/12 до 9/12. «Крыша, по которой можно ходить», обычно определяется как крыша с уклоном 7/12 или ниже.

Существует множество различных типов скатных крыш, в том числе двускатные крыши , вальмовые крыши , двускатные крыши , купольные крыши и мансардные крыши.

Если вы строите дом, тип крыши играет ключевую роль в определении общего вида и стиля дома.Если вы находитесь в процессе подачи заявки на страхование крыши, уклон вашей крыши играет роль в цене, которую они утверждают для замены крыши. Это огромный фактор как для площадей, так и для линейных измерений, и, если его неправильно рассчитать, это может стоить вам излишков поставок, дефицита и даже оплаты труда! Теперь, когда у нас есть общее представление, мы углубимся в конкретные типы скатных крыш.

Двускатная крыша

Двускатные крыши  являются одним из самых популярных типов крыш в Соединенных Штатах.Их легко узнать, так как крыша образует две стороны треугольника, если смотреть сбоку. Они эффективно сбрасывают воду или снег и обеспечивают больше места для чердака или сводчатых потолков. Их изначально простая конструкция позволяет легко строить или перекрывать крышу. Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами, если рамы не сконструированы должным образом и не имеют надлежащей поддержки. В зависимости от того, какой вес может безопасно выдержать каркас дома, вы можете заменить кровельный материал двускатной крыши битумной черепицей, кедровой крошкой, металлом, глиной или бетонной черепицей.

Существуют подтипы двускатной кровли, такие как крестообразный фронтон, в котором две секции фронтона соединяются под прямым углом.

Шатровая крыша

Шатровая крыша имеет скаты со всех четырех сторон. Обычно стороны имеют одинаковую длину и образуют гребень. Эти крыши, как правило, более устойчивы, чем стандартные двускатные крыши, поскольку они имеют наклон внутрь со всех четырех сторон. Они отлично защищают от воды, снега и выдерживают сильный ветер. Замена вальмовых крыш обычно обходится дороже, чем простая двускатная крыша, учитывая дополнительную сложность.Его конструкция более сложная и часто требует большего количества материала. Надлежащее строительство и обслуживание кровли этого типа помогут предотвратить превращение мелких проблем в серьезные проблемы.

Гамбральная крыша

Вальмовая крыша (также известная как амбарная крыша или голландская крыша) представляет собой двустороннюю симметричную крышу с двумя скатами с каждой стороны. Нижний склон более крутой, а верхний расположен под небольшим углом. Вальмовые крыши имеют простую конструкцию, что делает замену крыши относительно простой.Поскольку вальмовые крыши имеют только две балки, они требуют меньше материала и помогают снизить затраты на строительство. Вальмовые крыши не идеальны для районов с сильным снегопадом или ветром. Открытая конструкция красива, но может привести к тому, что крыша рухнет под сильным давлением. Гидроизоляция коньков имеет решающее значение, если вы строите новую вальмовую крышу. Мы рекомендуем кровельные материалы, такие как дерево, асфальт или шиферную черепицу, но металлическая кровля также является отличным выбором (и требует меньше обслуживания!).

Мансардная крыша

Мансардная крыша , также известная как бордюрная или французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которая встречается и образует пологую крышу.Нижний скат мансардной крыши значительно круче верхнего. Мансардные крыши отлично подходят для владельцев жилых домов, если они хотят гибкости для будущих дополнений к дому. Низкий скат мансардной крыши не идеален в районах с сильным снегопадом. Важно отметить, что типичная черепица с перекрытием может не подходить для менее наклонной верхней части мансардной крыши. Асфальтовая черепица популярна для более крутых частей мансардных крыш.

Плоская крыша

А у плоской крыши нет уклона?! На самом деле у него есть некоторый уклон, чтобы помочь направить воду в обозначенные дренажные зоны на крыше.Плоские крыши обычно используются в промышленных или коммерческих зданиях, но в Шарлотте их часто можно увидеть в жилых домах! Плоские крыши могут обеспечить дополнительное жилое пространство в виде патио на крыше или сада, если вы строите новый дом. Плоские крыши легко построить, но они требуют специальных плоских кровельных материалов и соответствующих методов монтажа для обеспечения гидроизоляции. Низкий уклон делает плоские крыши восприимчивыми к протечкам, и они могут не подходить для районов с сильными дождями или сильным снегом.Для замены плоской кровли вам понадобится специальный кровельный материал, такой как EPDM или TPO.



На рынке представлено множество различных типов скатных крыш. Независимо от того, строите ли вы дом, заменяете ли крышу или только что заметили течь в крыше – крайне важно иметь хорошее представление о конструкции вашей крыши. Если у вас есть какие-либо вопросы, вы можете позвонить экспертам по кровельным работам в Signature Exteriors, и мы сможем подробно обсудить ваш кровельный проект.

Конструкции крыш: термины, типы и изображения

9 сентября 2011 г. | Фред (электронная почта) |

Дерек Патер недавно связался с нами, чтобы сделать обзор его уникальной системы кровельных транспортиров. Инструмент упрощает многие расчеты, необходимые для строительства крыши, и полезен для всех типов конструкций крыш. К сожалению, никто из нас в OPC не планирует строить крышу в ближайшее время, поэтому мы не можем помочь Дереку (за исключением предоставления ему этой ссылки и сообщения об инструменте, если вы планируете строить крышу). ).

Нас больше заинтересовали некоторые материалы, которые Дерек прислал в своем руководстве по кровельным транспортирам (которое доступно для скачивания по этой ссылке, если вам нужна дополнительная информация о продукте). Например, на странице 4 руководства представлено отличное руководство для начинающих по типам крыш , которое Дерек разрешил нам перепечатать здесь. Это ни в коем случае не полный список типов крыш (на самом деле список ограничен теми, которые являются хорошими кандидатами для его продукта). Но, тем не менее, это интересно.Теперь, в следующий раз, когда вы проедете мимо этого дома с фантастической крышей, у вас просто должно быть на вашем следующем доме, вы будете знать, как это назвать 🙂

Примечание редактора: эта статья была первоначально опубликована в декабре 2008 года. С тех пор мы добавили дополнительные типы крыш, термины и изображения, чтобы создать более полный список.

Типы кровельных конструкций и термины

  • Фронтон: Верхняя часть боковой стены, доходящая до треугольной точки на коньке наклонной крыши.
  • Шатровая крыша: Тип крыши с наклонными плоскостями одинакового уклона на каждой из четырех сторон. Вальмовая крыша не имеет фронтонов.
  • Двускатная крыша: Тип крыши, имеющий наклонные плоскости с одинаковым уклоном на каждой стороне конька. Двускатная крыша обычно имеет фронтон на каждом конце.
  • Крыша Skillion: Крыша Skillion спускается с одной стороны здания на другую в один пролет и без конька. В результате внешние стены имеют разную высоту.
  • Односкатная крыша: Крыша только с одним скатом, пристроенная к более высокой стене.
    Jerkinhead Roof: Состоит из двускатной крыши с усеченной вальмовой секцией наверху для уменьшения высоты фронтона.
  • Голландский фронтон: Представляет собой комбинацию вальмовой крыши с небольшим фронтоном наверху и наклонной крышей внизу.
  • Вальмовая крыша: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька.Нижняя плоскость имеет более крутой наклон, чем верхняя. Вальмовая крыша обычно имеет фронтон на каждом конце, как и стандартная двускатная крыша.
  • Мансардная крыша: Тип крыши, содержащий две наклонные плоскости с разным уклоном на каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Он не содержит Гейблов.
  • Крыша беседки: Часто шестиугольная или восьмиугольная, но обычно симметричная по своей конструкции.
  • Крыша солончака: Тип крыши с асимметричными гранями.Асимметрия создает один фасад высотой в два этажа, опускающийся до одного этажа. Крыша солончака имеет фронтон на каждом конце.
  • Шатровая пирамидальная крыша: Тип крыши, у которой все четыре стороны сходятся на пике крыши.
  • М-образная крыша: Тип крыши, аналогичный двускатной, за исключением того, что она опирается только на две несущие стены. Он также имеет центральный желоб под прямым углом к ​​переднему фасаду.
  • Крыша-бабочка: Тип крыши, образованный двумя фронтонами, которые резко наклоняются с обеих сторон к центру, напоминая крылья бабочки.
  • Комбинированная крыша: Комбинация двух или более типов крыш.
  • Мансардное окно: Конструктивный элемент, который выступает из наклонной плоскости поверхности крыши.
  • Плоская крыша: Тип крыши, которая не имеет уклона и может заканчиваться карнизом или без него.
  • Односкатная крыша: Тип остроконечной крыши с единственной поверхностью крыши, отходящей от основного здания.

Если вы ищете кровельный термин, не указанный здесь, мы нашли хороший ресурс от FloridaDisaster.орг. Нажмите здесь, чтобы увидеть более подробное руководство.

Фотографии типа крыши

Вот изображение каждого из этих типов крыш. Стоит отметить, что эти типы крыш можно смешивать и сочетать в одном большом доме, чтобы создать уникальный вид. Например, крыша-беседка нередко дополняет любой из этих стилей в дизайне.

Что вы думаете? Ты чему-то научился? Мы сделали!

Шатровая крыша

против двускатной крыши — плюсы и минусы каждой

Вы находитесь в процессе работы со своим профессиональным дизайнером над визуализацией вашего нового дома? Если это так, скорее всего, вы рассматриваете один из двух самых популярных типов крыш в США: вальмовую и двускатную.Эта статья поможет вам выбрать между вальмовой и двускатной крышей для вашего нового дома или существующим проектом реконструкции крыши. Читайте дальше, чтобы узнать больше о плюсах и минусах каждого типа кровли и выяснить, какой из них лучше всего подходит для ваших нужд.

Двускатная крыша
Двускатные крыши, также известные как скатные или остроконечные, являются одними из самых популярных крыш в США. Их легко узнать по треугольной форме.

Двускатные крыши Pros
Двускатные крыши легко отводят воду и снег, обеспечивают больше места для чердака или сводчатых потолков и обеспечивают лучшую вентиляцию.Их простая конструкция делает их проще в изготовлении и дешевле, чем более сложные конструкции.

Минусы двускатной крыши
Двускатные крыши могут создавать проблемы в районах с сильным ветром и ураганами. Если рамы неправильно сконструированы с соответствующими опорами, крыша может рухнуть из-за сильного ветра. Сильный ветер также может привести к отслаиванию материалов от двускатных крыш. Если свес слишком большой, ветры могут создать подъем внизу и привести к тому, что крыша оторвется от стен.

Типы двускатных крыш
Обычные двускатные крыши включают боковой фронтон, поперечный фронтон, передний фронтон и голландский фронтон.

Боковой фронтон: Боковой фронтон — это основная скатная крыша. Он имеет две равные панели или стороны, расположенные под углом. Обе стороны фронтона сходятся на коньке посреди здания. Треугольную секцию можно оставить открытой для открытой двускатной крыши или закрыть ее для коробчатой ​​двускатной крыши.

Скрещенный фронтон: Скрещенная двускатная крыша представляет собой две секции двускатной крыши, соединенные под прямым углом.Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга. Это отличный дизайн крыши для домов с отдельными крыльями. Вы можете использовать архитектуру поперечной двускатной крыши, чтобы подчеркнуть различные области вашего дома, такие как гараж, крыльцо или слуховые окна. Он часто используется в домах в стилях Кейп-Код и Тюдор.

Передний фронтон: Передняя двускатная крыша расположена у входа в дом. Этот дизайн часто можно увидеть в домах в колониальном стиле.

Голландская двускатная крыша: голландская двускатная крыша представляет собой гибрид двускатной и вальмовой крыши.Двускатная крыша размещается в верхней части вальмовой крыши для увеличения пространства и повышения эстетической привлекательности.

Шатровая крыша
Шатровая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся вверху, образуя гребень.

Плюсы вальмовых крыш
Вальмовые крыши более устойчивы, чем двускатные. Внутренний наклон всех четырех сторон делает его более прочным и долговечным. Шатровые крыши отлично подходят как для сильного ветра, так и для заснеженных районов. Наклон крыши позволяет дождю и снегу легко соскальзывать без стоячей воды.Шатровые крыши могут предложить дополнительное жилое пространство, если добавить слуховые окна.

Минусы вальмовой крыши
Строительство вальмовой крыши обходится дороже, чем двускатной. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, если в общую конструкцию вальмовой крыши встроены слуховые окна, дополнительные швы и ендовы могут облегчить потенциальные утечки воды вокруг слуховых окон, если кровельная система установлена ​​неправильно или если торцевые стены мансардные окна не прошиты должным образом.Кроме того, с точки зрения текущих расходов, тщательный уход за этим типом крыши является обязательным, чтобы мелкие проблемы не превратились в серьезные проблемы.

Типы вальмовых крыш
Общие типы вальмовых крыш включают простые вальмовые, крестообразные и полувальмовые.

Простой вальм: самый распространенный тип вальмовой крыши. Он имеет многоугольник с двух сторон и треугольник с двух других сторон. Стороны сходятся вверху, образуя простой гребень.

Крестовина: похожа на крестообразную двускатную крышу.Используйте отдельные вальмовые крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной. Обратите внимание, что в ендовах может скапливаться вода, поэтому их надлежащая гидроизоляция является обязательной.

Полувальмовая крыша: стандартная вальмовая крыша, две стороны которой укорочены для создания карниза.

Нравится:

Нравится Загрузка…

Родственные

12 основных типов крыш — Live Home 3D

Типы крыш, доступные в Live Home 3D

Любой из этих типов крыш можно использовать как есть или изменить в соответствии с вашими потребностями.

Плоская крыша

Как видно из названия, плоская крыша плоская. Однако он может иметь небольшой уклон до 10 градусов. Эту крышу можно использовать как жилую часть здания. Он идеально подходит для теплых стран, где нет холодов и сильных снегопадов.

Односкатная крыша

Односкатная крыша — это крыша, имеющая скат только в одном направлении. Угол наклона может быть разным и может быть таким крутым, как вы хотите.Этот тип крыши был впервые использован в архитектуре в 1960-х годах и сейчас популярен в Африке. Эти конструкции очень просты и практичны. В жарких странах угол наклона этой крыши поможет уберечь здание от перегрева, а в северных странах позволит сходить снегу и содержать крышу в чистоте.

Двускатная крыша

Двускатная крыша состоит из двух секций крыши, каждая из которых наклонена вниз. Он универсален и популярен во всем мире.Его характеристиками являются простота планирования и строительства, а также устойчивость к атмосферным воздействиям. Двускатная крыша является одним из основных типов крыш, широко используемых как сама по себе, так и в сочетании с другими типами крыш.

Шатровая крыша

В вальмовой кровле каждая из сторон опускается к стене, образуя четырехгранную конструкцию крыши. Склоны обычно очень пологие. Этот тип крыши не имеет фронтонов. Шатровые крыши конструировать сложнее, чем двускатные, но они считаются более устойчивыми к суровым погодным условиям.

Двускатная крыша с небольшими вальмами

Это комбинация упомянутых выше двускатных и вальмовых крыш. Маленькие бедра добавлены по бокам в декоративных целях.

Шатровая крыша с небольшими фронтонами

Представляет собой смесь вальмовой крыши с небольшим фронтонным элементом наверху. Все эти вариации призваны быть эстетичными и придавать неповторимый вид вашему дому, оставаясь при этом практичными в использовании.

Шатровая крыша сарая

Амбарная вальмовая крыша представляет собой вальмовую крышу, верхняя часть которой имеет больший угол наклона, чем вся крыша. Такие крыши дают меньше тени по сравнению с двускатными крышами, что может быть решающим фактором при посадке сада вокруг дома.

Гамбральная крыша

Эта крыша, также называемая голландской или английской крышей, имеет крутые стороны и более пологий скат наверху.Этот дизайн был широко распространен в Европе в 16-17 веках и был завезен в США в 18 веке в колониальные времена.

Плюсы этой крыши – элегантность и стиль. Минусы — уязвимость и необходимость частого обслуживания. Он больше подвержен повреждениям, вызванным сильным ветром, снегом и сильными дождями. Таким образом, не рекомендуется для стран с суровыми погодными условиями. Он также требует более частого обслуживания, чем вышеупомянутые типы крыш.

Мансардная крыша

Мансардная крыша, также называемая французской крышей, представляет собой тип вальмовой крыши, имеющей по два ската с каждой стороны. Нижний скат имеет слуховые окна и круче верхнего. Особенность этого стиля крыши в том, что с земли видна только ее нижняя сторона. Такие крыши стали популярны у тех, кто стремился избежать лишних налогов за каждый дополнительный этаж, добавляя при этом мансардное жилое пространство.

Мансардная сегментная крыша

Мансардная сегментная крыша является разновидностью мансардной крыши.Каждая из четырех сторон состоит из трех сегментов. Его отличительные черты – пологие склоны внизу с каждой стороны. Следующий участок значительно круче и может иметь встроенные окна, а верхний имеет небольшой угол наклона.

Крыша солончака

Соляная крыша представляет собой асимметричную двускатную крышу. Одна его сторона короткая, а другая длинная. Угол каждой стороны разный, что подразумевает разную высоту стены. Такие крыши были популярны в США в 17-18 веках.Свое название они получили от популярной в те времена формы деревянных ящиков для соли. Он обеспечивает дополнительное жилое пространство и весьма практичен в ветреную, дождливую и снежную погоду.

Крыша капота

Четырёхскатная крыша представляет собой разновидность вальмовой крыши с четырьмя сторонами. Каждая сторона имеет два склона, причем верхний склон значительно круче нижнего. Эта нижняя часть обеспечивает дополнительную тень и защищает стороны дома от дождя. Он родом из Франции и имеет очень элегантный вид.

Различные типы софитов

На каждой крыше должен быть софит. Софит – это материал, укладываемый под нависающие части крыши. Это помогает с вентиляцией крыши и добавляет привлекательности земле. Live Home 3D предлагает следующие типы софитов:

  • Основной потолок
  • Простой софит
  • Горизонтальный потолок
  • Коробчатый софит.

Эксперимент с разными крышами

Не стесняйтесь экспериментировать с несколькими типами крыш в Live Home 3D.Вы будете удивлены тем, насколько прост этот процесс! Эксперименты с крышей доступны даже в бесплатной и пробной версиях.

Что такое двускатная крыша?

У вашей крыши есть уклон, который позволяет дождю и талому снегу стекать в желоба или с карнизов? Если да, то, скорее всего, у вас двускатная крыша.

Несмотря на то, что существует множество конструкций крыш, двускатная крыша является одним из самых популярных типов крыш, особенно из-за их способности сочетать эстетику и полезность.Давайте подробнее рассмотрим, что влечет за собой этот тип крыши.

Что такое двускатная крыша?

Крыша этого типа имеет две остроконечные стороны, которые сходятся на линии конька. Две наклонные стороны образуют торцевые стены, образующие форму буквы «А» — треугольное расширение, называемое фронтоном, — вверху на каждом конце дома. Традиционно используемые в домах в стиле ранчо или Кейп-Код, двускатные кровельные системы хорошо пропускают воду, что делает их одним из самых популярных вариантов в Северной Америке.

Чем двускатная крыша отличается от вальмовой?

Шатровые и двускатные крыши популярны для жилых домов, но они совершенно разные.Шатровые крыши наклоняются со всех четырех сторон крыши вниз к стенам дома, которые находятся под карнизом. Вальмовая крыша не имеет вертикальных концов, а «вальм» на самом деле представляет собой угол, образованный на стыке двух сторон.

У двускатных крыш, наоборот, только две стороны наклонены вниз. Две другие стороны простираются от нижней части карниза к вершине линии конька.

Каковы преимущества двускатной крыши?

Двускатные крыши отличаются универсальностью и долговечностью, подходят для многих стилей домов, что делает их экономичным и разумным выбором в большинстве районов страны.Поскольку они имеют простую конструкцию и их каркас не нужно изготавливать на месте, двускатные крыши, как правило, проще в установке и, следовательно, более доступны по цене, чем вальмовые крыши. Остроконечные крыши также обеспечивают лучшую вентиляцию, предоставляя домовладельцам больше свободного пространства под крышей для таких функций, как сводчатые потолки и чердачное пространство.

Эти типы крыш хорошо подходят для отвода воды и снега благодаря их крутому уклону, что делает их отличным выбором для домовладельцев, живущих в районах с обильными снегопадами.Остроконечные крыши также имеют тенденцию обеспечивать хороший отвод воды. Пожизненная кровельная система GAF — это отличная кровельная система для вашей двускатной крыши. Когда вы устанавливаете пожизненную черепицу GAF и не менее трех соответствующих аксессуаров GAF, вы получаете пожизненную ограниченную гарантию на соответствующие продукты GAF. *

Какие стили бывают двускатными?

Некоторые строители сочетают вальмовые и двускатные крыши. Что делает двускатная крыша рядом с элементами вальмовой крыши? Конечный результат часто создает более интересный дизайн.Например, голландская двускатная крыша представляет собой вальмовую крышу с небольшим остроконечным участком в верхней части. Другой вариант — полувальмовая крыша, которая добавляет небольшую вальмовую секцию, наклоненную к коньку, на двускатную крышу. Объединение элементов обоих типов крыш вместе может привести к красивому дизайну, который обеспечит лучшую общую привлекательность.

Существует множество типов двускатных крыш. Большинство из них имеют равные по размеру настилы крыши, доходящие до боковых стен дома, а иногда и за их пределы.

  • С перекрестными фронтонами: Если по плану дома требуется Т-образный дом, крыша будет с перекрестными фронтонами, где две линии фронтона сходятся под углом 90 градусов.В домах с гаражами, слуховыми окнами, верандами или пристройками также используется конструкция крыши с двускатной крышей.
  • Боковые остроконечные: Остроконечные крыши, которые показывают свою наклонную сторону к передней части дома, называются боковыми остроконечными, а те, где вы видите остроконечную стену, называются фронтальными остроконечными.
  • Открытый фронтон: Открытый фронтон (или пирамидальная крыша) состоит из шатровой крыши на квадратной конструкции. Здесь все стороны соединяются, образуя единую вершину. Коробчатая двускатная крыша имеет два разных ската, причем нижний угол намного круче, чем верхний.
  • Вальмовая крыша: Другой тип двускатной крыши, называемый вальмовой или амбарной крышей, представляет собой многоскатную шатровую крышу с двумя наклонными секциями: одна плоская часть ближе к коньку, а другая ближе к карнизу с более острым концом. уронить. Эти крыши позволяют максимально использовать полезное пространство под крышей.
  • Летающая двускатная крыша: Летающая двускатная крыша имеет коньковый свес, выступающий дальше карниза и образующий точку на конце конька. Передняя двускатная крыша обычно встречается в домах в колониальном стиле и размещается спереди, чтобы выделить вход и добавить защиты крыльцу или входу.

Какая двускатная крыша у вашего дома? Обеспечивает ли это способ обеспечить безопасность вашего дома и повысить привлекательность вашего дома? Чтобы получить больше вдохновения, просмотрите руководство по стилю GAF.

* Полное покрытие и ограничения см. в Ограниченной гарантии на кровельные системы GAF. Срок действия относится к продолжительности предоставляемого гарантийного покрытия и означает, что первоначальный индивидуальный владелец (владельцы) отдельно стоящего дома для одной семьи [или правомочный второй владелец (владельцы)] владеет собственностью, в которой установлены соответствующие продукты GAF.Для других владельцев/структур Пожизненное покрытие не применяется. Посетите gaf.com/LRS, чтобы узнать, какие продукты GAF соответствуют требованиям. Для установок, на которые не распространяется Ограниченная гарантия GAF Roofing System, см. Ограниченную гарантию GAF Shingle & Accessory.

Наилучший процесс принятия решения при выборе между двускатной и вальмовой крышей

Жилые высокие скатные крыши относятся к классическим. Мы верим, что они никогда не выйдут из моды просто потому, что это вечная домашняя эстетика, которую любят все.Кроме того, мы верим, что битумная черепица никогда не выйдет из моды и из предыдущего аргумента. К сожалению, может быть сложно выбрать между двумя формами кровли. Если вам трудно выбрать свой стиль, вот несколько вещей, которые вам помогут.

Двускатные крыши — это всегда дома в западном стиле, который принимает большинство колониальных домов. Простота двускатной крыши является ее силой, потому что вы можете модифицировать и изменять их, когда считаете нужным. Например, если вы хотите расширить его, уважаемые кровельщики Littleton, CO могут быстро сделать кровельный каркас и корректировку балок в соответствии с вашим желанием.

Кроме того, двускатная крыша дает гораздо более широкое чердачное пространство, чем вальмовая крыша. Их призматическая форма (для большинства свойств) делает их основным выбором домовладельцев.

С другой стороны, вальмовая крыша имеет первоклассную защиту от ветра и ураганов. Его высокая форма подает воду непосредственно в водосточные желоба, полностью исключая возможность скопления повреждений, вызванных водой. Наконец, у вас есть исключительный контроль над снегом, исключающий любую возможность стоячего снега, который также может вызвать повреждения водой.

Roofing Calculator имеет отличный пост о преимуществах и недостатках обоих стилей кровли. Проверьте это ниже:

Двускатная крыша

Двускатные крыши, также известные как скатные или остроконечные, являются одними из самых популярных крыш в США. Их легко узнать по треугольной форме.

Плюсы: Двускатные крыши легко отводят воду и снег, оставляют больше места для чердака или сводчатых потолков и обеспечивают лучшую вентиляцию. Их простая конструкция делает их проще в изготовлении и дешевле, чем более сложные конструкции.

Минусы: Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами. Если рамы неправильно сконструированы с соответствующими опорами, крыша может рухнуть из-за сильного ветра. Сильный ветер также может привести к отслаиванию материалов от двускатных крыш. Если свес слишком большой, ветры могут создать подъем внизу и привести к тому, что крыша оторвется от стен.

Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются подходящие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.


Предлагаемые материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую крошку, терракотовую черепицу, металл, глиняную или бетонную черепицу. Однако, если двускатная крыша также содержит слуховое окно, вальмы и ендовы, она должна быть либо покрыта гонтом, либо покрыта металлической черепицей или стоячим фальцем, чтобы предотвратить любые протечки крыши в будущем. Надлежащее остекление ендов и торцевых стен вокруг слухового окна, если таковое имеется, также является абсолютной необходимостью.

Примечание: Для заснеженных регионов рекомендуется использовать шаг не менее 10/12 или угол 40°.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
