Двойные крыши: устройство конструкции, разновидности, чертежи, фото, варианты проектов с различной кровлей

устройство конструкции, разновидности, чертежи, фото, варианты проектов с различной кровлей

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

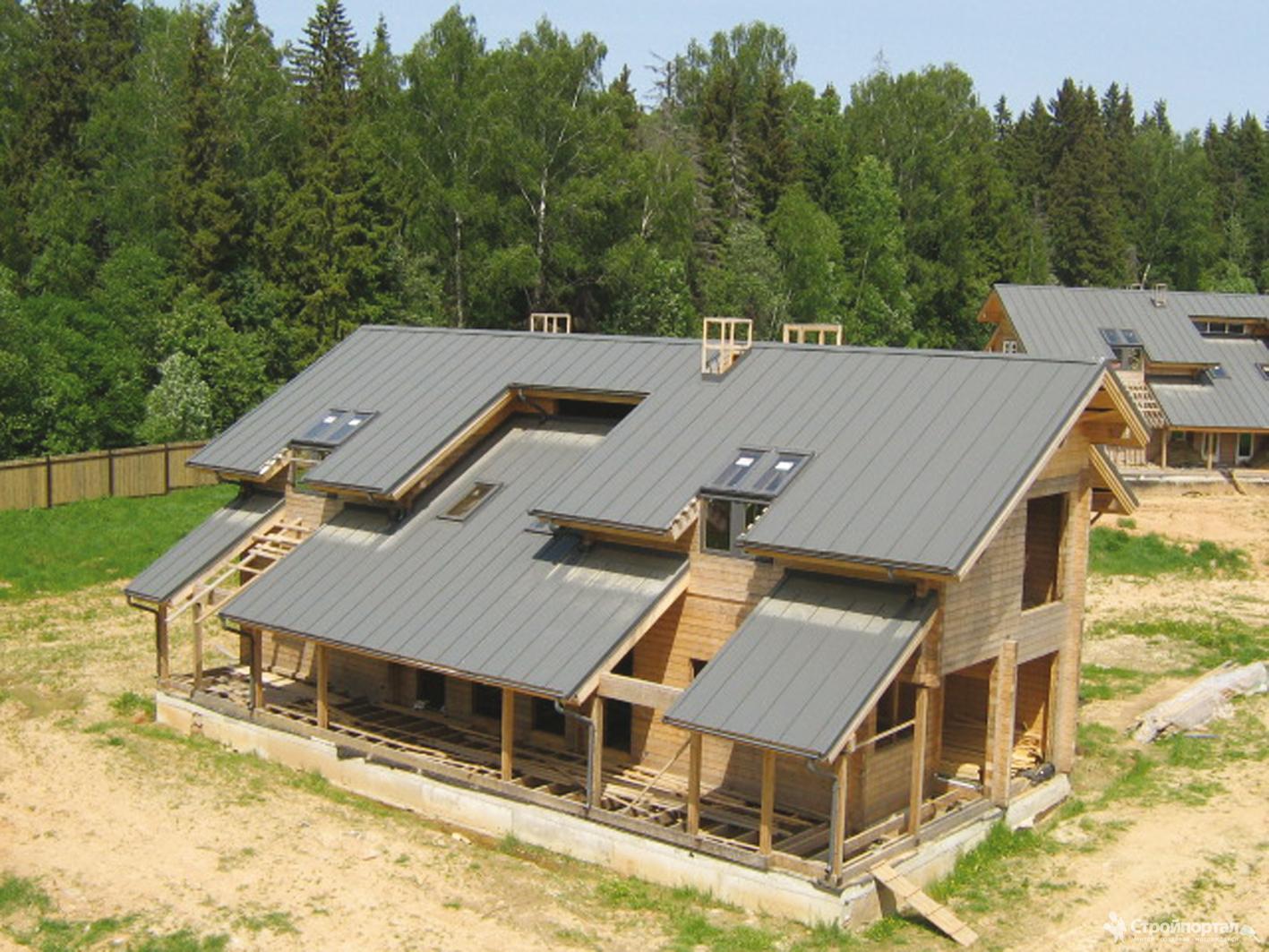

Дом с двускатной крышейИсточник oz90.ru

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором:

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади.

Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

1. Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).
2. Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.
3. Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлатуИсточник krysha-expert. ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

1. Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.
2. Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.
3. Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.
4. Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.
5. Затяжки. Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропилаИсточник kayabaparts.ru

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций:

• Производят монтаж мауэрлата на стены. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.
• Производят монтаж конькового бруса. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.
• На последние укладывается коньковый брус, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.
• Устанавливаются стропила попарно, образуя треугольники кровельной системы.

Висячие стропилаИсточник kayabaparts.ru

• Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.
• Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.
• Поверх обрешетки набивается кровельный материал.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

• Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Монтаж наслонных стропилИсточник pallazzo.su

• Сначала устанавливают две крайние фермы
  по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).
• Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Процесс возведения двускатной крыши в видео:

Чем покрыть крышу дома – сравнение популярных кровельных материалов

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

• шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
• шаг 1,4, длина 3, сечение 75х125 мм;
• шаг 2,15, длина 5 м, сечение 100х250;
• шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ногИсточник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто.

Учитывают вид кровельного покрытия. Зависимость такая:

• если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
• металлочерепица – угол в 14°;
• профнастил — 12°;
• битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
• рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крышиИсточник arhplan. ru
Строительство крыши частного дома: виды конструкций, этапы монтажа и распространенные ошибки

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

1. Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.
2. Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.
3. Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогонаИсточник pinterest. ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крышиИсточник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Дома с односкатной крышей: плюсы и минусы, особенности проектирования, материалы, проекты

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровлиИсточник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

• хорошо выдерживает снеговые нагрузки;
• отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Подшивка карниза крыши — варианты подшивки

09 ноября 2021 г.

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение —защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.

Для чего подшивают карниз?

1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
3. Решается еще одна важная задача —обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Виды свесов крыши —на что обратить внимание.

Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.

Карнизный свес.

Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

• Самый простой —устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
• Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
• Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
• Более популярное решение —подшить карнизный свес перфорированным софитом.

При отделке горизонтального свеса нужно соблюдать два важных правила:

1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.

Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.

Фронтонный свес.

Образуется наклонной боковой частью ската крыши. Здесь задача противоположная —нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса —это торец стропильной системы, у фронтонного —торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно — с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБи фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

Софит.

Софит —специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево —они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

• J-профиль ставят поперек свеса и отмеряют.
• Срезают J-профиль болгаркой.
• Прикрепляют J-профиль к обрешетке саморезами.
• Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
• Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
• Лобовая часть карниза зашивается J-фасками или планкой.

---

Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Двойные стенки полых ПВХ крыши для склада фермы

Отличная короткого замыкания двойной стенки полых ПВХ крыши  Для склада фермы

Материал	ASA ПВХ
Ширина	885мм
Толщина	10мм
Длина	Max5.8m  20 футов;     максимальная11.8m  Для 40 футов
Приложение	Дом, склад, Семинар, завод, pavilion
Количество	4500 квадратных метров и в контейнер
Функции	Теплоизоляция, звуконепроницаемые, антикоррозийной, огнеупорные

Отличная короткого замыкания двойной стенки полых ПВХ крыши для склада фермы:

Отличная короткого замыкания двойной стенки полых ПВХ крыши для склада фермы  технические данные

Heat-Resistance	(72°c, 6h)нет deformatio, Нет viscousness	Изменение температуры высокий-низкий	±0, 11%
Cold-Resistance	(-40 °C, 6h) трещина в suirface	Пожарной защиты	Класс B1 строительных материалов из негорючего материала
Возможность изгиба	25мм	Температуры до температуры размягчения пластика	≥75 °C
Flexural нагрузки	800N, в отсутствии трещин	Поглощения воды	≤0, 05%
Численность Fleural	72 Мпа	Лак для ногтей сил	≥46N
Предел прочности на разрыв	30 Мпа	Химические свойства сопротивления	Нет реакции

Отличная короткого замыкания двойной стенки полых ПВХ для крыши дома фермы парниковых Insllation:



Любые вопросы, пожалуйста, не стесняйтесь обращаться ко мне:



1. Мы будем ответить вам в течение 3 часов после получения вашего запроса

2. По конкурентоспособной цене на заводе непосредственно

3. Наилучшее качество и стабильные поставки и быструю доставку.

4. Бесплатный образец имеющихся

Доступный диапазон house roof cover materials double roman roof tiles prices теплоизоляции Inspiring Collections

О продукте и поставщиках:

Выберите из огромной коллекции прочных и эстетически привлекательных.  house roof cover materials double roman roof tiles prices на Alibaba.com, чтобы найти идеальный проект кровли для вашего дома или другой собственности. Эти прочные и оптимального качества. house roof cover materials double roman roof tiles prices идеально подходят для всех типов собственности, таких как дома, офисы, магазины и т. д., благодаря своим уникальным характеристикам и постоянной устойчивости. Эти привлекательные. house roof cover materials double roman roof tiles prices не только красивы, но и помогают во многих полезных аспектах вашей собственности.
Ваша крыша является одной из важнейших частей вашей собственности и отвечает за защиту всех, кто находится внутри, от явных внешних помех. Файл. house roof cover materials double roman roof tiles prices, предлагаемые на сайте, изготовлены из материалов высочайшего качества, таких как синтетическая смола ПВХ или керамика, для обеспечения оптимальной прочности и защиты.  Эти уникальные. house roof cover materials double roman roof tiles prices эффективно защищает вас от суровых погодных условий, ультрафиолетовых лучей, града, дождя и других внешних факторов. Эти замечательные. house roof cover materials double roman roof tiles prices являются прочными по своей природе и имеют обширный гарантийный срок.
Alibaba.com предлагает различные варианты. house roof cover materials double roman roof tiles prices дизайн и качество материалов соответствуют вашим требованиям. Доступны различные формы: плоские крыши, изогнутые, S-образные, карнизы, выступы и многие другие, поэтому вы можете выбрать наиболее подходящий вариант для своей крыши. Файл. house roof cover materials double roman roof tiles prices включает теплоизоляционные свойства, гидроизоляцию, защиту от града, огнестойкость и многое другое. Вы также можете выбрать индивидуальный. house roof cover materials double roman roof tiles prices конструкции и прочность на сжатие в соответствии с вашими требованиями.
Исследуй разнообразное. house roof cover materials double roman roof tiles prices на Alibaba.com и заключайте выгодные сделки. Вы можете размещать OEM-заказы при оптовых закупках вместе с индивидуальными вариантами упаковки. Также предлагается установка на месте и отличное послепродажное обслуживание.

Особенности фальцевой кровли: плюсы и минусы

08.05.2020

Фальцевой называют кровлю из металлических листов, скреплённых между собой специальным соединением в виде отгиба кромок листов. Это соединение и называется — фальц (фалец). Для предотвращения затекания листы вдоль ската кровли соединяют стоячим фальцем, а поперёк ската лежачим. На малых уклонах и в сложных узлах отгибы обязательно делают двойными, получая, так называемый, двойной фальц.

Фальцевая кровля — самая популярная в городах средней полосы России. Для этого климатического региона не так нужна термостойкость натуральной черепицы, а гораздо важнее герметичность в сложный зимний период при постоянных оттепелях-заморозках и большом снежном покрове. Во времена массового применения фальца отсутствовали различные современные гидроизоляционные материалы и мембраны, теперь же фальцевую кровлю, особенно в загородном, частном домостроении, вытесняют металлочерепица и прочие виды кровли. При этом в качестве материала для крыш сложной формы фальц до сих пор незаменим, и практически все старые здания и памятники архитектуры в России покрыты именно ей. Впрочем, фальцевая кровля распространена и в Северной части Европы, которая также сталкивается с погодными проблемами зимой. Стоить отметить, что сейчас по технологии фальца делаются даже фасады, причём уже не только в эксклюзивных архитектурных проектах, но и в дачном домостроении.

Сама по себе фальцевая кровля достаточно разнообразна. Кроме традиционного покрытия в виде рядов от карниза до конька, она может представлять собой «шашку», «ромбики», «чешую», т.е. имитировать кровлю из штучных материалов, таких как сланец, плитка, черепица. Сферические формы куполов, беседок, также обычно выполнены фальцем. Ряды на крыше тоже могут выглядеть по-разному. Существуют варианты соединений на «г-фальц», рейку, планку и ряд других, которые придают продольным соединениям красивый объёмный вид.

Содержание

Преимущества

Их у фальцевой кровли довольно много.

Лёгкость, жёсткость, прочность металла — это то, что в первую очередь ценится строителями. Сюда добавляется долговечность, пожаростойкость, экологичность материала, возможность монтажа в любое время года.

Такую кровлю во многих случаях можно делать на разреженной обрешетке, а при сплошной обрешетке угол ската может быт до 3°, при этом на герметичности это никак не сказывается. Вообще сам тип соединения один из самых герметичных, из-за чего элементы фальцевой кровли применяются во всех сложных узлах остальных кровель. Фартуки, парапеты, колпаки, различные планки, ендовы и коньки, примыкания на металлочерепице, гибкой и натуральной черепице, даже на рулонной наплавляемой кровле выполняются из металла и зачастую имеют сложные формы, для которых необходима работа специалиста.

Небольшое количество отходов, даже если кроются малые архитектурные формы (беседки, ротонды, павильоны, навесы), также является преимуществом фальцевой кровли. Тем более, что на таких элементах другой материал часто и не применить.

Фальцевую кровлю несложно ремонтировать, а в эксплуатации ей практически нет равных. Она почти не нуждается в обслуживании. Её легко чистить или мыть, по ней проще и безопаснее, даже для самого материала, передвигаться, чем по многим другим. К тому же выпускается достаточно большое количество различных дополнительных элементов безопасности (ступеньки, трапы, лестницы, снегозадержание).

Немаловажным фактором для многих является возможность установки водосточных труб, колпаков труб, фасадных поясков, цокольных и оконных отливов из того же материала, что и кровля. Это придаёт зданию единый облик. Такое возможно только при фальцевой кровле, металлочерепице или профнастиле.

Недостатки

Недостатки фальцевой кровли, как любого металла — это шумность, конденсирование влаги, температурное расширение материала. Однако для решения этих проблем существует целый ряд конструктивных решений.

Шумность сама по себе не столь важна в последнее время из-за частого утепления зданий по принципу «кровельного пирога». Также любая крыша, независимо от вида кровельного покрытия, должна иметь хорошую вентиляцию, а при работающем вентиляционном подкровельном канале на разреженной обрешетке конденсат свободно испаряется. На сплошной обрешетке необходимо устанавливать специальную мембрану (ОДМ), которая сама по себе не даёт конденсату образовываться, а если он и появляется, то стекает вниз. Та же мембрана гарантирует дополнительную гидроизоляцию на малых уклонах скатов. Температурное расширение можно компенсировать применением специального крепежа и разработанных решений для узлов фальцевой кровли.

К недостаткам можно ещё отнести необходимость привлечения квалифицированных рабочих и достаточно высокую стоимость работ. В основном из-за этого многие и не могут установить себе такую кровлю. Для верного исполнения узлов кровельщик должен обладать не только довольно дорогостоящим набором инструментов, но и иметь значительный опыт работы. В части регионов страны в принципе нет нужного оборудования и работников соответствующей квалификации.

Работа с фальцем всегда сопровождается механическим воздействием на кровельное покрытие. От этого может пострадать полимерное покрытие некоторых материалов. Однако для опытного монтажника с нужными инструментами это не составляет проблемы. Если же кровля сложная, то следует выбирать сталь с более стойким к повреждению покрытием.

Материалы

Материалом для фальцевой кровли может служить лист или лента из любого, достаточно пластичного металла. Чёрное железо, оцинкованная сталь, цинк, нержавеющая сталь, медь, различные сплавы, современная сталь с качественным полимерным покрытием — всё это можно увидеть на кровлях домов.

Толщина металла обычно от 0,4 мм и выше. Для стального листа оптимальная толщина — 0,5-0,55 мм, для медного — 0,6 мм. Материал большей толщины следует применять с осторожностью, при отгибе и соединении металл может получить микротрещины, снижающие долговечность покрытия. Вес такой кровли около 5 кг, что немного для крыши.

Классическая кровля из обычной оцинкованной стали сейчас почти не применяется. На смену ей пришёл материал с полимерными покрытиями. На тот же самый лист с цинковым верхним слоем наносится в заводских условиях покрытие, что позволяет избежать этапа покраски кровли при эксплуатации или сильно его отодвинуть, предотвратить ржавление в местах не доступных окраске и значительно продлить срок службы всей кровли.

Такое покрытие даёт цвет материалу и защищает цинковый слой. Типов покрытий достаточно много. Оно может быть матовым или гладким, отличаться по стойкости к ультрафиолету. Качественным и экономичным считается полиэфир (полиэстер), а более надёжным и долговечным полиуретан. Так как срок службы такого материала может достигать пятидесяти и более лет, то важным становится выбор производителя, который гарантирует такое качество на все эти годы.

Особенности конструкции

Крепление фальцевой кровли выполняется при помощи специальных пластин — кляммеров. Установленные при монтаже в фальцы, они позволяют не только надёжно фиксировать материал, но и избежать открытого его повреждения, что невозможно при укладке металлочерепицы или профнастила. В итоге на правильно сделанной кровле вы не должны видеть ни единого самореза или гвоздя, за исключением крепления второстепенных или отделочных деталей.

Кроме отсутствия сквозного крепления на качественно сделанной фальцевой кровле не должно быть видимых разрезов металла и соединений «внахлёст». Устанавливаемое дополнительное оборудование и элементы следует крепить способом, не повреждающим кровельное покрытие.

При устройстве фальцевой кровли нужно учитывать необходимость установки сплошной обрешетки на карнизах, в ендовах и обязательное её наличие под лежачими фальцами. Важно также не забывать, что металл, особенно медь, подвержены температурному расширению, и для его компенсации следует на длинных скатах использовать «скользящие» кляммеры, и выполнять специальные компенсирующие соединения.

При уклонах скатов кровли менее 7° и в местах возможного образования наледей желательна дополнительная герметизация фальцев.

Одной из особенностей фальцевой кровли является возможность создания желоба водосточной системы на самой кровле, его называют настенный. Это позволяет организовать направленный сток воды без подвесного желоба, что важно в городских условиях, где подвесной желоб крайне тяжело обслуживать, и он может создавать угрозу безопасности людей. Частично настенный желоб выполняет функцию снегозадержания и элемента страховки для передвижения по кровле. Кровли с таким желобом удобны для эксплуатации.

Монтаж

Монтаж фальца — это работа для профессиональных кровельщиков. Создание герметичного и аккуратного соединения требует знаний, большого опыта, специального инструмента. Современные технологии позволяют избежать горизонтальных, лежачих фальцев, тем самым увеличивая герметичность покрытия. К тому же изготовление картин возможно прямо на объекте, по точным замерам, а это значительно снижает расход материала, при том, что при монтаже фальцевой кровли отходов и так очень мало. Прокат ленты на станке позволяет делать двойной фальц по всей длине ряда, что ускоряет и упрощает работу.

Для установки фальцевой кровли неопытными монтажниками разработан, так называемый, «самозащёлкивающийся» фальц или «клик-фальц». При работе с ним нужно меньше инструмента и опыта, но такое соединение нельзя назвать таким же герметичным, как при обычном двойном стоячем фальце, и эта технология подходит не для всех форм кровель.

Большинство материалов для фальца, за редким исключением (титан-цинк и др.), позволяют монтаж и в зимний период, что очень ценно для многих застройщиков. Конечно, при соблюдении дополнительных мер по обеспечению безопасности.

Вердикт

Металл — самый подходящий материал для кровельных покрытий в большинстве регионов нашей страны. Не зря он применялся на шедеврах архитектуры всеми великими зодчими последних столетий. И сейчас большинство скатных кровель покрыты именно металлом.

Если сравнивать фальцевую кровлю с популярной в частном домостроении металлочерепицей, то фальц выиграет по герметичности самой кровли, отдельных элементов; по возможности передвигаться по ней и обслуживать; ремонтопригодности и отсюда по общему сроку службы; возможности монтажа на самых сложных формах крыш и на малых уклонах.

Фальцевая кровля, конечно, проиграет металлочерепице в простоте монтажа, его скорости, и главное в его стоимости. При ненамного меньшей цене материала за квадратный метр, стоимость монтажа фальца в разы может превышать цену работы с металлочерепицей. К тому же далеко не везде доступны профессиональные кровельщики-жестянщики. Именно эти факторы, иногда ещё внешний вид, склоняют владельцев дач и загородных домов сделать выбор в пользу металлочерепицы.

Но в том и в другом случае это будет тот же самый металл. Долговечный, надёжный материал для кровли любого здания.

Проектирование и монтаж кровли недорого в Екатеринбурге

Проект крыши выполняется в лицензионном программном обеспечении Cadwork

Наша компания имеет большой опыт в проектировании и монтаже кровель любой сложности

Если Вы решили реконструировать старую крышу либо возвели стены дома и по какой либо причине не можете смонтировать новую кровлю специалисты нашей компании придут к Вам на помощь. Проект кровли начинается с выезда архитектора на Ваш объект. Проводится осмотр существующих конструкций, выполняются необходимые обмеры, предлагаются варианты конструктивного решения проектирования кровли. Следующим этапом  выполняется проект конструкций крыши, в результате которого выдаются производственные и монтажные чертежи, а также калькуляция стоимости строительно-монтажных работ. Наше производство позволяет реализовать конструкции кровли различной сложности для различных типов  зданий. На выходе из цеха все детали крыши имеют необходимые зарезки, запилы, выборки и т.д. Все конструкции обрабатываются огне — и био-защитными составами. В соответствии с проектом крыши на всех деталях проставляются номера спецификации, а в монтажных чертежах указаны места установки этих деталей, что существенно облегчает монтаж кровли.

Если Ваш объект имеет большие пролеты, то мы можем предложить стропильную конструкцию из деревянных ферм. Деревянные фермы, скрепленные металлическими пластинами могут иметь пролет без опор до тридцати метров. Статический расчет ферм выполняем в программе MiTek 20/20. Проверено на опыте, что применение в проекте крыши деревянных ферм дает удешевление конструкции по сравнению с традиционной стропильной системой на 15-30%. Понижение цены зависит от сложности формы крыши.

Нашей компанией разработаны технические решения совмещения стропильных деревянных ферм с утеплением из СИП панели для мансардных кровель. Для энергоэффективного исполнения кровли производим нестандартные SIP панели толщиной 300 мм.

Все детали, изделия и конструкции кровли производятся из сухого пиломатериала, имеющего влажность от 8 до 12 %. Высокий, непрерывный контроль качества на этапе производства, может гарантировать соответствие продукции самым высоким и жестким европейским стандартам.

Отправить заявку на расчет кровли

Соединения для фальцевой кровли: виды, способы монтажа

В настоящее время различают два основных типа соединения фальцевой кровли: фальц и кляммер. Фальцевое соединение представляет собой разновидность скрепления пластин металла при помощи их изгиба в замок. Различают несколько основных типов фальцевых замков:

• стоячий;
• лежачий;
• одинарный;
• двойной.

Монтаж металлической кровли фальцевого типа в одинарный шов лежачего типа используют для соединения кровельного покрытия в поперечном направлении стока воды. Стоячий одинарный фальц применяют для соединения полос металла в продольном направлении стока воды. Одинарное соединение менее трудоемко и отнимает значительно меньше времени, а двойные швы обеспечивают высокие показатели механической прочности и гидроизоляции. При этом двойной фальцевый шов снижает вероятность срыва листов ветром или снежной массой, что позволяет его использовать в районах с тропическим, континентальным и субтропическим климатом. Современная фальцевая кровля в большинстве случаев монтируется с использованием защелкивающихся листов кровельного материала. Это обеспечивает значительное сокращение времени монтажа и отсутствие необходимости использовать специальный инструмент.

Кляммер – это специальный профиль, обеспечивающий крепление стального листа к обрешетке. Отсутствие отверстий в кровельном покрытии значительно увеличивает его гидроизоляционные свойства, поэтому этот тип крепления получил широкое распространение. Кляммер крепится к обрешетке при помощи саморезов, а для крепления к кровельным материалам использует фальцевое соединение. Выполнение качественного и надежного фальцевого соединения осуществляется при помощи специального оборудования. Оно обеспечивает загиб краев металлических листов и зажатие фальца в замок требуемого типа.

В этом вопросе мы поможем вам!

Как заказать услугу?

Позвоните нам по тел. (495) 231-06-74, (985) 444-33-53 или заполните заявку на сайте. Наши менеджеры оперативно позвонят Вам, ответят на все интересующие вопросы и согласуют время приезда замерщика

различных типов крыш | 1-800-HANSONS Кровельные эксперты

Выбор правильной крыши — одно из самых важных архитектурных решений, которые вы принимаете для нового дома. Учитывая, какие это будут значительные инвестиции, и разнообразие вариантов, из которых вы можете выбирать, сузить свой окончательный выбор может быть сложно. От функциональности, стиля, бюджета, материалов, которые будут использоваться, и с учетом климата вашего региона. Вот список наиболее распространенных типов крыш.



А-образные крыши

Классическая крыша типа A-Frame выглядит как пик. Они были вдохновлены архитектором по имени Р.М. Шиндлер в 1934 году для клиента. Такие крыши часто используются в гостевых коттеджах, коттеджах и загородных домах. У них симметричные рамы, и из-за их высокой конструкции им требуется стропило.



Двухскатные крыши

Также называемые двойными крышами, они построены с использованием легких стропильных ферм и прогонов.Поскольку длина пролета больше и потребуется опора, под стропила используется брус. Балка, которая находится между стеновой пластиной и коньком, является прогоном. Такие крыши могут быть симметричными и асимметричными.



Двускатные крыши

Двускатные крыши или асимметричные фронтоны имеют расширенную часть крыши, которая доходит до стены на противоположной стороне. Пересекающиеся скаты широко известны как А-образная часть двускатных крыш. Двускатные крыши состоят из стропильных ферм, стропил и прогонов.Они в основном используются в более холодных регионах и районах с сильными ветрами и дождями.



Шатровые крыши

Вальмовые крыши имеют наклон со всех сторон вниз к стенам. В отличие от двускатных крыш, их сложнее построить с их фермами и стропилами. Этот тип крыши не имеет вертикальных сторон, плоских концов или фронтонов; они самоподдерживающиеся и имеют более высокую устойчивость к повреждению ветром.



Крыши Skillion

Крыши Skillion имеют крутой скат, что обеспечивает лучший дренаж, чем другие типы крыш.Они в основном строятся поверх стропил для достижения необходимого уклона. По сравнению с плоскими крышами они требуют меньше обслуживания, относительно дешевле и проще в установке. Популярен среди домовладельцев, стремящихся к минималистичному и гладкому виду.



Мансардные крыши

Разработанные и названные в честь французского архитектора Франсиоса Мансара, мансардные крыши или французские крыши были впервые построены примерно в 16 веке. В первую очередь популярен во Франции, но его можно увидеть в домах по всему миру.Мансардные крыши имеют четыре стороны и два ската с обеих сторон и более низкий уклон. Сложная конструкция делает ее одной из самых дорогих и дорогих крыш. Это связано с его крутой конструкцией склона, которая требует высококвалифицированных специалистов для установки и обслуживания.



Крыши беседок

Крыши беседок могут быть изготовлены из винила, битумной черепицы, резинового шифера, кедровой крошки или металлической кровли. Беседки обычно строят над фальшполом с закрытой крышей и открытыми стенами, чтобы воздух мог свободно циркулировать.



М-образные крыши

М-образные крыши имеют две наклонные стороны, которые сходятся в центре с уклонами с обеих сторон. Их двухскатная конструкция особенно делает их двускатной крышей. Они опираются на две стороны несущей стены, где два ската встречаются посередине и образуют форму буквы «М».



Голландские двускатные крыши

Голландские двускатные крыши

представляют собой комбинацию вальмовой крыши с четырьмя наклонными сторонами и вершины двускатной крыши. Этот классический дизайн распространен в более холодном климате.Нижние карнизы крыши обеспечивают тень и защиту от дождя. Это также позволяет создать более прохладное пространство, поскольку позволяет легко отводить тепло.

Фонарные крыши

Крыши с фонарями — это наклоны, углы и изгибы. Две наклонные стороны соединены короткой и вертикальной стеной. Этот тип крыши имеет вертикальную стену, которая опирается между двумя наклонными сторонами. Фонарные крыши могут быть симметричными или асимметричными. Их конструкция ближе к скиллионным крышам.



Крыши капота

Четырёхскатные крыши состоят из двойных скатов с четырёх сторон. Нижний склон менее крутой и простирается над приподнятым крыльцом. Их также называют карнизом с пинком, модифицированным фронтоном и белькотом. В основном их можно увидеть в домах с верандами, теплицах, коттеджах, горных убежищах и ранчо. Капотные крыши могут быть сложными из-за их сложности. Капотные крыши в основном подходят для районов с сильным ветром и с меньшей вероятностью будут повреждены, как двускатные крыши, в случае сильного урагана.



Вальмовые крыши

Вальмовые крыши симметричные, с двускатной крышей и двумя скатами с обеих сторон. Чаще всего используются в сараях и сараях из-за дополнительного места для хранения, которое они могут предоставить. Его конструкция наклонной крыши максимально увеличивает верхний уровень здания, укорачивая высокую крышу.



Парапетные крыши

Парапетные крыши существуют уже сто лет и предназначены для укрепления конструкций при подготовке к бою.Парапетная крыша представляет собой продолжение стены на краю другой конструкции. В современных домах парапетные крыши выглядят как плоские крыши. Они часто используются для закрытия вентиляционных отверстий и придания пропорции и высоты внешнему виду зданий.



Крыши солончаков

Соляные крыши — двускатные крыши, состоящие из асимметричных плоскостей, с одной длинной крутой плоскостью и короткой с пологим уклоном. Эти крыши были впервые построены в колониальный период 18 века.



Крыши-бабочки

Крыши-бабочки изначально предназначались для сбора дождевой воды.Собранная вода затем использовалась для полива растений, смыва туалетов и даже для питья. Напоминающие крылья бабочки, эти крыши спускаются из противоположных долин ближе к центру крыши.



Плоские крыши

Плоские крыши имеют небольшой наклон и не совсем плоские. Это нужно для того, чтобы вода стекала в канализацию. Существует три различных типа плоских крыш, которые вы можете выбрать: сборная крыша, модифицированная битумная крыша и крыша с резиновой мембраной.



Конструкции односкатной крыши

Конструкции односкатной крыши представляют собой комбинацию двускатной и плоской крыш. К ним относятся балки, у которых одна выше другой, что создает наклон. В зависимости от дизайна вашего дома они могут варьироваться от 7 до 35 градусов.



Вы думаете о проекте по благоустройству дома? Не стесняйтесь обращаться к 1-800-HANSONS для бесплатной оценки сегодня.



Бутилкаучуковая клейкая лента с двойным покрытием для металлических крышNo.525

Бутилкаучуковая клейкая лента с двойным покрытием для металлических крыш№ 525 | Нитто в Европе

Перейти к основному тексту

Этот сайт использует JavaScript. Пожалуйста, включите JavaScript в настройках вашего браузера, чтобы просмотреть его содержимое.

Уплотнительный материал для металлической кровли и фальцевой части (фальцевой кровли).

Скачать

Информация, содержащаяся здесь, основана на всей документации, информации и данных, которые могут быть получены на дату выпуска.

Однако компания Nitto Denko Co. не предоставляет никаких явных или подразумеваемых гарантий относительно точности или полноты информации о содержащемся количестве, физических и/или химических свойствах, а также опасностях и/или вреде, упомянутых здесь.

Что касается паспортов безопасности продуктов, относящихся к категории «Изделие», компания Nitto Denko Co. добровольно создает и выпускает паспорта безопасности для конкретных продуктов, по которым часто поступают запросы.

Характеристики

• Покрыт толстым слоем специального клея для превосходной адгезионной прочности и водостойкости.

• Превосходная устойчивость к атмосферным воздействиям и длительная водонепроницаемость. Свойства не зависят от изменения погоды.

Структура

Стандартные размеры

Стандартный размер			Количество
Толщина [мм]	Ширина [мм]	Длина [м]

0,15585 30 30 50 50 50 50 30 1,0 30 32 50 20 [Примечания]

приложений

Для соединения изголовья. Для комбинирования и обшивки наружной стены и крыши. Для соединения/чередования конькового покрытия. Для стыка фальцевой кровли.

Вернуться к списку категорий продуктов Вернуться к подробному списку продуктов

Adobe Reader требуется для просмотра PDF-файлов.
Если он еще не установлен, загрузите его с веб-сайта Adobe.

Поиск по другим категориям товаров

Вернуться к началу страницы

Прохладные крыши | Департамент энергетики

Существует множество типов кровельных систем, но коэффициент отражения солнечного света кровельным материалом — наружный слой крыши, подвергающийся воздействию солнца, также известный как кровельное покрытие — определяет, будет ли крыша прохладной или нет.Есть классные варианты почти для всех типов кровельных покрытий.

Пути к крутой крыше

Прохладные кровельные изделия обычно стоят не больше, чем сопоставимые обычные кровельные изделия. Самый простой и наименее затратный способ сделать вашу крышу прохладной — это выбрать прохладное покрытие во время нового строительства или когда ваше существующее кровельное покрытие необходимо заменить. Некоторые виды кровельных изделий также можно дооснастить прохладными покрытиями, но это потребует дополнительных материальных и трудовых затрат.

Выбор цвета

Белые кровельные материалы лучше всего сохраняют прохладу на солнце, отражая около 60–90 % солнечного света. Однако, поскольку примерно половина солнечного света поступает в виде невидимого «ближнего инфракрасного» излучения, мы можем повысить отражательную способность темных материалов, используя специальные пигменты (красители), которые преимущественно отражают этот невидимый свет. Такие продукты «холодного цвета» обычно отражают около 30–60% солнечного света, оставаясь более прохладными, чем продукты обычных цветов (хотя и не такие холодные, как белые).

Изделия для крутых крыш (угол > 2:12)

Асфальтовая черепица состоит из полотна стекловолокна, покрытого асфальтовым наполнителем или модифицированным битумным наполнителем, поверхность которого покрыта цветным камнем с керамическим покрытием. Последовательные ряды черепицы укладываются внахлест. Это помогает крыше сбрасывать воду, позволяя черепице «дышать» (выделять лежащую под ней влагу).
Вариант Cool: Выберите битумную черепицу, покрытую гранулами светлого или (если предпочтительнее более темный цвет) холодного цвета.Покрытие ранее установленных кровель из битумной черепицы в полевых условиях, чтобы сделать их прохладными, может создать проблемы с удержанием влаги, может привести к аннулированию гарантии производителя гонтов и не рекомендуется.

Деревянная черепица (распиленная на станке) и древесная крошка (ручная распиловка) представляют собой куски дерева, которые накладываются друг на друга, чтобы покрыть типы крыш.

Полимерная черепица (также известная как синтетическая или композитная черепица) изготовлена ​​из полимера, форма которого напоминает битумную черепицу, деревянную черепицу, деревянную черепицу, шифер, глиняную черепицу или бетонную плитку.Они перекрываются, чтобы покрыть крышу.
Вариант Cool: Выберите полимерную черепицу, окрашенную в заводских условиях светлыми или холодными пигментами.

Глиняная плитка может быть неглазурованной (терракота) или покрытой глазурью для повышения водостойкости и возможности выбора цвета.
Классные варианты: Выберите плитку из терракотовой глины (обычно естественного холодного цвета) или глиняную плитку с глазурью светлого или холодного цвета заводского обжига. Глазурованная глиняная плитка также может быть модифицирована полимерным покрытием светлых или холодных цветов, которое наносится в полевых условиях при укладке плитки.

Бетонная плитка обычно изготавливается из серого цементного бетона. Они могут быть полностью окрашены пигментами, окрашены на поверхность суспензионным покрытием (пигмент + белый цемент) или пигментированным полимерным покрытием.
Крутые варианты: Выберите бетонную плитку с нанесенным на заводе светлым или холодным шламом или полимерным покрытием. Бетонную плитку также можно дооснастить нанесенным в полевых условиях полимерным покрытием светлого или холодного цвета.

Сланцевая плитка отделяется от сланца (метаморфическая порода) и укладывается внахлест для покрытия крыши.
Крутые варианты: Сланцевая плитка обычно не крутая.

Металлическая черепица или черепица представляют собой металлические детали, часто напоминающие битумную черепицу, глиняную черепицу, деревянную черепицу или бетонную черепицу, которые укладываются внахлест, чтобы покрыть крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральным гранулятом.
Отличные варианты: Выберите металлическую черепицу или черепицу, которая на заводе покрыта краской светлого или холодного цвета или покрыта на заводе светоотражающими минеральными гранулами.Неокрашенные металлы, как правило, являются хорошими отражателями солнечного излучения, но плохими теплоизлучателями и нагреваются на солнце сильнее, чем окрашенные металлы с сопоставимой отражательной способностью; они не лучший выбор. Металлическую черепицу или черепицу можно модернизировать краской, нанесенной в полевых условиях, но краска, наносимая в заводских условиях в печи, более долговечна и экономична, чем краска, наносимая в полевых условиях.

Изделия для крыш с малым уклоном (угол ≤ 2:12)

Однослойные мембраны представляют собой предварительно изготовленные листы, накатанные на крышу и прикрепленные с помощью механических застежек, склеенные химическими клеями, термически сваренные или удерживаемые балластом (тяжелые вещества, такие как гравий, камни или брусчатка).
Вариант Cool: Выберите мембрану, окрашенную в заводских условиях светлыми или холодными пигментами или светлым балластом.

Сборные крыши состоят из основного листа, армирующих слоев ткани и поверхностного слоя.
Как их можно сделать прохладными: Поверхностный слой можно сделать по-разному, обычно это верхний лист или балласт, чтобы защитить нижние слои от ветра и непогоды. (Поверхностный лист обычно представляет собой стекловолоконное полотно, покрытое асфальтом, или листовую мембрану из модифицированного битума, часто покрытую минеральными гранулами.)
Прикольные опции:

• Выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием
• Замена темного гравия отражающей мраморной крошкой или серым шлаком в заливочном слое асфальта
• Нанесение светоотражающего покрытия в полевых условиях

Листовые мембраны из модифицированного битума состоят из одного или нескольких слоев пластика или резины с армирующими тканями и покрыты минеральными гранулами или имеют гладкую поверхность.Их также можно использовать для покрытия сборной крыши, создавая «гибридную» крышу.
Отличные варианты: выберите защитный лист с нанесенной на заводе отражающей минеральной поверхностью или отражающим покрытием.

Крыши из напыляемого пенополиуретана изготавливаются путем смешивания двух жидких химикатов, которые вступают в реакцию и расширяются, образуя один сплошной элемент, который прилипает к кровле. Пенопласты очень чувствительны к механическим повреждениям, влаге и УФ-излучению, и для них требуется защитное покрытие.
Как их можно сделать прохладными/Классный вариант: Защитные покрытия обычно уже обладают отражающими свойствами и обеспечивают прохладную крышу.

Изделия для крутых и пологих крыш

Кровли фальцевые металлические образуются путем соединения металлических панелей с приподнятыми вертикальными фальцами; соединенные панели покрывают крышу. Они могут быть неокрашенными, окрашенными в заводских условиях или покрытыми минеральным гранулятом.
Отличные варианты: См. раздел «Металлическая черепица или черепица».

Зеленые (растительные) крыши

Вы также можете рассмотреть возможность установки зеленой крыши, которая относится к наличию растительности, а не к цвету.Зеленые крыши идеально подходят для городских зданий с пологими или неглубокими крышами и могут включать в себя что угодно, от основного растительного покрова (обширная растительная крыша) до сада. или даже небольшие деревья (интенсивная растительная крыша). Основными причинами использования этого типа крыши являются управление ливневыми водами и создание привлекательного и приятного открытого пространства на крыше.

Зеленые крыши — это «перевернутые» крыши, что означает, что гидроизоляционная мембрана расположена под растениями и большинством компонентов крыши.В этом месте мембрана хорошо защищена от разрушающего ультрафиолетового излучения солнца, но также намного сложнее обнаружить и устранить утечку. Зеленые крыши значительно тяжелее и дороже в строительстве и обслуживании, чем крыши без растительности. Базовая конструкция должна выдерживать дополнительную нагрузку, а растительный покров обычно требует некоторого ухода. Вы должны тщательно оценить свою собственность, структуру здания, местный климат и проконсультироваться со специалистами, прежде чем принять решение об установке зеленой крыши.

Зеленые крыши охлаждаются главным образом за счет испарения воды с поверхности растений, а не за счет отражения солнечного света. Слой почвы также обеспечивает дополнительную изоляцию, а также тепловую массу.

Принятие решения о том, следует ли и когда устанавливать охлаждающую крышу

Принимая решение об установке прохладной крыши, вам необходимо определить, оправдывают ли экономия энергии и другие преимущества дополнительные затраты (если таковые имеются). Сколько энергии вы сэкономите, зависит от нескольких факторов, таких как климат вашего дома и окружающая среда, степень изоляции крыши, тип вашей крыши и эффективность вашей системы отопления и охлаждения.
Если вы строите новый дом, вы можете решить на этапе планирования, какой тип крыши установить и должна ли она быть прохладной. Если вы хотите превратить существующую крышу в прохладную крышу, у вас есть три основных варианта:

• Установите прохладное кровельное изделие на существующую крышу
• Установите прохладное кровельное изделие до того, как срок службы существующей крыши подойдет к концу (это может быть расточительно)
• Нанесите холодное кровельное покрытие на существующую крышу, если тип крыши подходит для покрытия

Экономия затрат и энергии

Прохладная крыша не обязательно стоит больше, чем непрохладная крыша, особенно если вы устанавливаете новую крышу или заменяете существующую.Однако преобразование стандартной крыши в хорошем состоянии в прохладную крышу может быть дорогостоящим.

Климат и окружающая среда

Ваш климат является важным фактором при принятии решения об установке прохладной крыши. Прохладные крыши обеспечивают наибольшую экономию на охлаждении в жарком климате, но могут увеличить затраты на энергию в более холодном климате, если годовой штраф за отопление превышает годовую экономию на охлаждении.

Контроль влажности

В теплых и влажных местах, где крыши подвержены росту водорослей или плесени, темные наросты могут быть более заметны на светлых крышах, чем на темных.Некоторые кровельные покрытия содержат специальные химические вещества, которые предотвращают рост плесени или водорослей в течение нескольких лет.

В холодном климате крыши могут аккумулировать влагу из-за конденсации, и возможно, что прохладные крыши более восприимчивы к накоплению влаги, чем темные крыши той же конструкции. Конденсации можно избежать, используя надлежащие методы проектирования.

В поисках крутых кровельных материалов

Требования к прохладной крыше, такие как минимальные значения коэффициента солнечного отражения и теплового излучения, зависят от стандарта или программы, местоположения, типа здания и уклона крыши.Поэтому единого определения крутой крыши не существует. Тем не менее, Справочник рейтинговых продуктов Совета по рейтингу прохладных крыш сообщает о коэффициенте солнечного отражения и тепловом излучении тысяч кровельных продуктов.


Размещение крыш на карте

Нужно ли учитывать климат при выборе крыши? Влияют ли они друг на друга?

Абсолютно!

Различные крыши по-разному реагируют на разные погодные условия. География играет огромную роль в выборе правильной крыши.Вот краткий обзор того, что вы должны учитывать, если планируете внести изменения, связанные с крышей.

Полутропические регионы

Полутропические регионы находятся на юго-востоке США. Эти регионы означают много тепла и много влаги. Это тепло является проблемой для деревянных крыш, в то время как влажность может быть плохой для некоторых металлических крыш. Вы должны рассмотреть отражающие материалы и вентилируемые двойные крыши, чтобы сохранять прохладу. Большие выступы могут обеспечить желаемую тень и защиту.Опоясывающий лишай приемлем, но быстро выгорает на ярком солнце (а также страдает от водорослей). Вот почему плитка и сланец популярны в этих регионах.

Прибрежный климат

В прибрежных районах много ветра, соли и воды. Это плохая новость для различных материалов. Часто лучшие крыши для прибрежного климата используют прочную черепицу. Однако все, что может ржаветь или выцветать, будет иметь короткий срок службы в этих областях.Прибрежные штормы также делают особенно высокие или сложные крыши более опасными. Когда дело доходит до крыш в этих климатических условиях, часто лучше оставаться ниже к земле.

Засушливая пустыня

В засушливых районах пустыни много тепла, но мало влажности. Большая часть юго-запада США и часть Среднего Запада попадают в эту категорию. Светоотражающие материалы должны отражать жару, что означает использование белой черепицы, черепицы и металлических крыш. Здесь популярны средиземноморские стили, как и обычные ранчо с простыми двускатными крышами, которые не требуют особого ухода.

Заснеженные районы

Прочные крыши с защитой от наледи являются наиболее надежным выбором в заснеженных районах. Черепица (особенно более темная черепица) и металлические крыши также распространены. Однако будьте осторожны с материалами, которые могут легко треснуть на морозе. Крыши в этих районах больше склоняются к крутым А-образным рамам, которые легче сбрасывают со снега, особенно по мере увеличения высоты. Помните, что правильная изоляция особенно важна в этих регионах!

Более влажный климат

В климате Северо-Запада (и, в меньшей степени, в Новой Англии) дома нуждаются в защите от сырости.Черепица и металлическая кровля, как правило, хорошо себя чувствуют в этом случае, если металл имеет прочные, хорошо обслуживаемые герметики для защиты от влаги, а черепица устойчива к водорослям. Поскольку мы уже упоминали Новую Англию, уместно сказать, что шиферные крыши очень популярны в районе Новой Англии, и по очень прозаической причине: большая часть шифера для кровли в Соединенных Штатах добывается именно там.

Общие «температурные» регионы

Это универсальный набор для лесных и полевых регионов США.Здесь простая черепица обычно является лучшим выбором домовладельца. Вот где блестят обычные и недорогие материалы. Здесь также могут хорошо работать композитные крыши и бетонная кровля. Деревянные кровельные крыши (хотя и не такие популярные) также могут работать, хотя они требуют тщательного обслуживания, особенно в лесных районах. Кедр, как всегда, является самой прочной древесиной для крыш.

Источник фото: Flickr

Система металлических кровельных панелей: PAC-150 Двойной замок 180°

Металлические кровельные панели со стоячим фальцем

PAC-150 сочетают в себе характеристики полунесущих металлических панелей с эстетикой архитектурных кровельных панелей.Кровельный рулон PAC-150 для полевых работ выравнивается для обеспечения превосходной плоскостности панели. Максимальная длина панели ограничена при формовании на заводе или в цеху, но практически не ограничена при формовке в полевых условиях; минимальная длина панели составляет приблизительно 4’.

Кровельные панели

PAC-150 имеют высоту ножек 1,5 дюйма, что требует механического соединения в полевых условиях под углом 90° или 180° в зависимости от требований проекта по подъему. Панели имеют скрытую застежку-клипсу, разработанную для обеспечения максимальной гибкости дизайна.Для получения дополнительной информации, пожалуйста, свяжитесь с представителем Petersen.

Эта панель сочетает в себе привлекательный профиль с тонкими ребрами и превосходные структурные характеристики. Панели PAC-150 предназначены для применения на самых разных основаниях с уклоном до 1:12. Кровельные панели PAC-150 доступны в широком диапазоне ширины от 12 до 20 дюймов. Доступные материалы включают сталь калибра 22 и 24, а также алюминий калибра .032 и .040.

Наличие в регионах
PAC-150 производится только на предприятиях Джорджии, Мэриленда и Аризоны; могут взиматься дополнительные транспортные расходы.

Изогнутые панели
Панели PAC-150 могут быть изогнуты с минимальным радиусом 20 футов. Изгиб может быть выполнен в полевых условиях или на заводе в зависимости от радиуса и длины панели. Для получения подробной информации о возможностях изгиба, пожалуйста, обращайтесь на заводы в Акворте, штат Джорджия, или в Аннаполис-Джанкшен, штат Мэриленд.

Фальцевальные машины
Панели PAC-150 требуют использования механических фальцевальных машин. При стыковке панелей с уклоном более 6:12 необходимо соблюдать осторожность, чтобы предотвратить проскальзывание закаточной машины и возникающие в результате царапины на отделке, которые могут привести к аннулированию гарантии.Шовные машины доступны вместе с ручными щипцами и другими инструментами через D.I. Roof Seamers, единственный поставщик этого оборудования, одобренный Petersen Aluminium. Для получения подробной информации и информации об аренде нажмите здесь.

Металлическая кровля — Как установить PAC-150 Двойной замок 180°

слоя43 цвета в наличии (сталь 24 калибра)

слоя16 цветов в наличии (сталь 22 калибра)

слоя36 цветов (.032 алюминий)

слоя22 цвета в наличии (0,040 алюминий)

Доступно

слоя Galvalume Plus

Композитная черепица: традиционная и аутентичная

Преимущества

Легкая конструкция снижает затраты на установку

Вес на 67 % меньше, чем у традиционной глиняной или бетонной плитки.Наш легкий кровельный материал является превосходной альтернативой глиняной или бетонной черепице, которая обеспечивает превосходные характеристики без необходимости усиления конструкции крыши. Эта легкая конструкция также сокращает время установки и затраты на доставку. По сравнению с проприетарными изделиями из глины, Quarrix лучше подходит для вашего проекта в целом.

Срок службы крыши

Наша синтетическая испанская черепица имеет 50-летнюю гарантию. Долговечность нашей композитной плитки не имеет себе равных по сравнению с традиционной глиняной плиткой.Имея класс ударопрочности 4, наш композитный кровельный материал не раскалывается и не ломается при ударе мячами для гольфа, по нему можно ходить, и он практически не ломается в процессе установки.

Одобрено для всех климатических условий

Композитная бочковая черепица

Quarrix не трескается и не подвержена тем же проблемам замерзания, мороза и града, что и традиционная глиняная или бетонная черепица, поскольку она имеет коэффициент водопоглощения 0% и класс ударопрочности 4. Этот синтетический кровельный материал обеспечивает превосходные эксплуатационные характеристики при любом холодном и теплом климате.

Простая и безопасная установка

Каждая синтетическая плитка легкая, быстрая и простая в установке и весит всего 3,38 фунта. Каждая деталь сцепляется, предварительно просверлена и имеет легко читаемые метки совмещения. Этот композитный кровельный материал можно резать, сверлить и крепить с помощью стандартных инструментов для черепичной кровли, он не содержит кремнезема или свинца.

Полная система

Компания Quarrix создала System Advantage, линейку высококачественных кровельных компонентов, которые борются с отводом воды и плохой циркуляцией воздуха в водоотталкивающих черепичных крышах.В эту полную линейку кровельных аксессуаров входят крепежные элементы для плитки, рейки для плитки, универсальная облицовка плитки, универсальная блокировка плитки и многое другое.

Двойная римская композитная плитка цветов

Преимущество системы

Подробнее Компоненты плитки

%PDF-1.4 % 50 0 объект > эндообъект внешняя ссылка 50 95 0000000016 00000 н 0000002707 00000 н 0000002806 00000 н 0000003487 00000 н 0000003898 00000 н 0000004359 00000 н 0000004904 00000 н 0000005554 00000 н 0000006114 00000 н 0000006198 00000 н 0000006848 00000 н 0000006908 00000 н 0000007168 00000 н 0000007450 00000 н 0000007856 00000 н 0000007948 00000 н 0000008548 00000 н 0000008681 00000 н 0000008794 00000 н 0000008905 00000 н 0000010108 00000 н 0000010290 00000 н 0000011514 00000 н 0000011782 00000 н 0000012131 00000 н 0000012504 00000 н 0000012762 00000 н 0000013599 00000 н 0000014257 00000 н 0000014805 00000 н 0000015914 00000 н 0000016284 00000 н 0000016549 00000 н 0000016928 00000 н 0000017011 00000 н 0000018121 00000 н 0000019083 00000 н 0000021315 00000 н 0000026507 00000 н 0000031033 00000 н 0000036957 00000 н 0000038702 00000 н 0000038932 00000 н 0000039014 00000 н 0000039067 00000 н 0000039095 00000 н 0000039219 00000 н 0000041320 00000 н 0000145175 00000 н 0000147260 00000 н 0000457471 00000 н 0000459557 00000 н 0000500664 00000 н 0000536164 00000 н 0000536237 00000 н 0000536311 00000 н 0000536704 00000 н 0000536778 00000 н 0000537158 00000 н 0000537232 00000 н 0000537633 00000 н 0000537707 00000 н 0000538093 00000 н 0000538167 00000 н 0000538567 00000 н 0000538641 00000 н 0000539028 00000 н 0000539142 00000 н 0000539517 00000 н 0000539591 00000 н 0000539783 00000 н 0000540096 00000 н 0000540170 00000 н 0000540287 00000 н 0000540559 00000 н 0000540633 00000 н 0000540902 00000 н 0000541379 00000 н 0000541644 00000 н 0000541950 00000 н 0000593598 00000 н 0000593714 00000 н 0000593788 00000 н 0000635572 00000 н 0000635903 00000 н 0000635938 00000 н 0000636004 00000 н 0000636120 00000 н 0000636194 00000 н 0000640041 00000 н 0000640371 00000 н 0000640406 00000 н 0000640472 00000 н 0000640588 00000 н 0000002196 00000 н трейлер ]>> startxref 0 %%EOF 144 0 объект >поток xb«`g`$aa@

.
