Дисковый окучник картофеля: Ручной окучник для картофеля своими руками – Как сделать самодельный ручной дисковый окучник для обработки картофеля

Содержание

Окучники для картофеля к мотоблоку: какой выбрать?

Картофель основное блюдо во всех регионах РФ, что требует массового выращивания корнеплода. Картошка нуждается в регулярном уходе, для чего при промышленном производстве используют окучиватели. Однако для малых и средних ферм также существует решение, заменяющее ручной труд – окучники для картофеля к мотоблоку позволяют быстро обработать большие площади земельного участка.

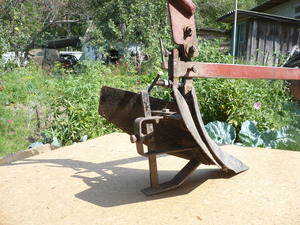

окучник листерного типа

Листерный вариант

Окучник для картофеля листерного типа отличается простой конструкцией, что гарантирует надежность и долговечность устройства. Листерный ручной окучник не имеет возможности калибровать ширину захвата – регулировка лезвий происходит на заводе при изготовлении. Обычно ширина захвата грунта составляет 30-35 см, чего достаточно для окучивания кустов, посаженных как под лопату, так и с помощью мотоблока. Преимуществами листерного окучника являются:

  • Безопасность – лезвия, направленные строго вперед, предотвращают случайную травму при окучивании;
  • Ремпригодность – благодаря простой конструкции и использовании листов метала в качестве лезвия, устройство легко ремонтируется подручными средствами. Выпрямить загнутые лезвия можно прямо на месте;
  • Универсальность – конструкция позволяет окучивать руками, так и используя мотоблок;
  • Доступность – листерный окучник дешево стоит и при желании легко собирается с нуля, требуя минимум комплектующих.

Описание конструкции

Конструкция листерного варианта состоит из силовой рамы, которая включает в себя кронштейн для фиксации устройства к механической рукояти или мотоблоку, а также режущего инструмента. Простота устройства позволяет сделать самодельный окучник для картофеля, для чего потребуется 2-3 метра трубы диаметром от 2 дюймов для рамы и металлических листов, используемых в качестве захватов.

При сваривании самодельного окучника будет уместно сделать механический ограничитель в виде перпендикулярно расположенной планки относительно захватывающих дисков – это предотвратит глубокое зарывание изделия в землю, влекущие к перегрузу мотоблока. Во время варки устройства желательно уменьшить расстояние между дисками изделия до 25 см, в результате чего увеличится точность окучивания и равномерное вспахивание.

дисковый окучник

Дисковая модель

Окучник для картофеля дисковой конструкции удобный инструмент для фермеров. Это объясняется легкостью в эксплуатации и большей точностью окучивания. Дисковый окучник характеризуется высоким КПД и эффективностью – дисковые режущие лезвия, выстроенные в ряд, увеличивают мощность устройства при вспашке как мотоблоком, так и в ручном режиме. Использование окучивателя картофеля позволяет быстро обработать большую площадь земельного участка с высокой скоростью – ручной окучник образует ровные ряды грядок без повреждения корнеплодов. Среди достоинств этой техники выделяют:

  • Эффективность – конструкция предусматривает установку нескольких дисков, для окучивания нескольких рядов;
  • Экономичность – обработка нескольких рядов снижает расход топлива мототехники;
  • Качество обработки – возможность регулировки захвата позволяет настроить глубину и ширину окучивания каждого вспахивающего ряда.

Сделать дисковый окучник для мотоблока своими руками можно за пару дней: потребуется 5-6 м 1,5-дюймовой трубы для рамы, а также готовые лезвия или винтовые резаки. Диски для окучника можно сделать и самостоятельно из цельного листа стали или нескольких циркулярных пил, однако для процедуры потребуется газовый резак и мощный сварочный аппарат.

варианты окучников к мотоблоку

Преимущества и особенности окучников разного типа

Окучник для картофеля незаменимое оборудование, необходимое для полноценного ухода за картофелем и увеличения урожайности культуры. Чтобы эффективно использовать приспособление надо подобрать окучник. Различают следующие виды:

  • Листерный вариант – характеризуется монолитной конструкцией, не позволяющей регулировать ширину или глубины окучивания грядок. Окучник прост в эксплуатации, прост в обслуживании и совместим с мотоблоками;
  • Дисковый окучник – отличается рядом дисковых лезвий, что повышает скорость окучивания, а также позволяет вспахивать проблемные земельные участки. Конструкция дискового типа пригодна для эксплуатации в ручном режиме или на маломощных мотоблоках;
  • Вариант с переменной шириной захвата – листерная конструкция усовершенствованного типа, в результате чего возможна регулировка захвата режущих лезвий. Модель позволяет увеличить точность обработки грядок, посаженных руками или под мотоблок. Минусом устройства является низкий срок эксплуатации механизма калибровки захвата, что требует регулярной очистки от загрязнений и обработки антикоррозийными составами;
  • Однорядная модель для мотоблока – обычно представляет собой насадку под конкретный мотоблок, продаваемую как отдельно, так и в комплектации с техникой. Устройство позволяет окучивать только 1 ряд за ходку, однако неприхотлив в обслуживании и прочен. Однорядный вариант подойдет для маломощных моделей, так как не нагружает мотоблок даже при глубоком зарывании в грунт;
  • Пропеллерный тип – решение для мотоблока, имеющего переключатель передач. Модели с одной скоростью не справляются с рельефными лезвиями, что увеличивает риск перегрева двигателя или стопорения коленчатого вала мотоблока. Конструкция лезвий схожа с дисковой, однако имеет изогнутую режущую кромку, благодаря чему выполняет сразу два действия: сначала перепахивает грунт, а затем вытаскивает корневища сорняков.

Преимущества и недостатки

Стоимость окучника зависит от сложности конструкции и мощности устройства – модели позволяющие вспахивать несколько рядов могут достигать стоимости мотоблока на вторичном рынке. В связи с высокой стоимостью навесого оборудования проще сделать ручной окучник для картофеля своими руками. Все работы может выполнить один человек и требует минимум вложений. Окучник своими руками изготавливается за 4-5 часов свободного времени и не требует наличия специализированного оборудования, кроме угловой шлифовальной машинки и сварочного аппарата.

самодельный окучник

Как сделать окучник для картофеля своими руками

Ручной окучник позволяет вспахивать грунт без использования техники.  Позволяет обрабатывать малые площади. Для изготовления самодельного окучника потребуется:

  • Диски или листы метала в качестве лезвия – 2 шт;
  • Механизм кулачкового типа – 2 шт;
  • Фиксирующие кронштейны – 2 шт;
  • Металлические стойки – 2 шт;
  • Мостовая балка;
  • Рукоятка-грядиль.

Важно помнить! Дисковый окучник отличается от листерного не только режущим инструментом, но и конструкцией рамы. При изготовлении  необходимо практичным путем выставить ширину захвата лезвий. Для дисков ширина должна быть примерно до 25 см, для листерного – около 30 см. Это объясняется характером реза лезвий. Диски вспахивают грунт по прямой траектории, а листы метала окучивают под углом.

чертеж ручного окучника

Изготовление

Изготовить самодельный окучник для мотоблока достаточно просто. Для начала требуется собрать режущий элемент.  Затем сварить и прикрепить раму. Диаметр режущих дисков должен быть в пределах 370-770 мм.  Для листерных лезвий используют листовой металл размерами  25 х 40 см. Толщина лезвий выбирается в зависимости от мощности мотоблока. Для ручной вспашки или окучивания  достаточно 2-милиметровой стали. С увеличением количества окучников толщину метала  увеличивают на 2 мм. Это предотвратит деформацию лезвий при нагрузках.

Между готовыми дисками или лезвиями привариваются металлические втулки. Они обеспечат фиксацию режущей кромки при окучивании. От длины втулок зависит ширина захвата.

После сварки лезвий переходим к изготовлению рамы. Длина конструкции не должна превышать 120 см. Иначе во время работы рулевая рукоять будет вибрировать. Раму для окучивателя делают  с учетом крепления  к мотоблоку. Нижняя часть – представляет  усиленную конструкцию, фиксирующую  инструмент. При изготовлении ручного инструмента вместо крепления под мотоблок приваривается направляющая тяга.



Как сделать самодельный ручной дисковый окучник для обработки картофеля

Ручной окучникСегодня трудно увидеть приусадебный участок, где бы не выращивали картошку. От обеспечения этому овощу соответствующего ухода напрямую будет зависеть показатели урожайности грядок. Садоводу необходимо будет проводить регулярное окучивание, что можно выполнить как вручную, так и при помощи различных приспособлений и специального садового инвентаря. Расскажем вам поподробнее, как сделать окучник для картофеля своими руками, и для чего необходим такой инструмент.

Ручной окучник существенно упрощает обработку почвы, с помощью этого инструмента можно бороновать или окучивать картофель и другие плодовые культуры. Такой садовый инструмент можно с легкостью приобрести в садовых магазинах или изготовить его самостоятельно.

Для чего требуется окучивание картофеля

В процессе роста картофелю и созревающим корнеплодам необходимо будет регулярно выполнять окучивание, что позволяет существенно улучшить показатели урожайности. Выполнение такой работы позволяет добиться следующего:

  • Улучшается снабжение кислородом корнеплодов, что положительно сказывается на размере клубней.
  • Корни картофеля за счет рыхления почвы получают необходимые им питательные вещества, что улучшает показатели урожайности.

Окучник для картофеляВажно. Установлено, что регулярное окучивание грядок позволяет улучшить урожай на 30%.

Использование такого садового инструмента будет актуально как для больших по площади огородов, так и для грядок размером в несколько соток. Подобное окучивание при помощи такого инструмента не представляет особой сложности, поэтому с этой работой справятся даже пожилые садоводы, для которых ручная обработка картофеля, перекапывание, боронование и окучивание представляет определенную сложность.

Правильный способ выполнения

Предлагаем вам достаточно простые и действенные рекомендации по окучиванию картофеля.

  • Особенности окучникаВыполнять такую работу следует дважды за сезон в строго определенное время. Первый раз такую обработку почвы проводят, как только ботва картофеля достигнет высоты в 10 сантиметров. Повторное рыхление проводится при достижении наземной части растения высоты в 20 сантиметров.
  • Помните о том, что проводить такое окучивание во время цветения картофеля не рекомендуется.
  • Лучше всего такую обработку выполнять после обильного выпадения росы или небольшого дождя.
  • В жаркую погоду выполнять окучивание не рекомендуется.
  • Такая обработка почвы может проводиться при помощи граблей, тяпки, мотыги или ручного окучника, использование которого позволяет существенно упростить эту работу.

Разновидности ручных окучников

Изготовление окучникаНаибольшей популярностью сегодня пользуются два вида ручных окучников, которые отличаются своей конструкцией:

  • Дисковые.
  • В виде плуга.

Самостоятельно проще всего выполнить окучник в виде плуга, который состоит из следующих составных частей:

  • Двух дисковых отвалов.
  • Двух стоек.
  • Талрепов винтового типа.
  • Поводка с Т-образной формой.

Садовый инструмент в виде плуга лучше всего использовать с мотоблоками, что позволит с легкостью удерживать такой окучник в борозде, при этом значительно ускоряется скорость обработки участка.

Изготавливаем самодельный окучник для картофеля

Где используется ручной окучникПроще всего самостоятельно изготовить дисковый окучник, для чего вам необходимо будет из металла вырезать диски соответствующего размера или приспособить для данных целей уже имеющиеся металлические заготовки. Помните лишь о том, что сами диски и окучник должны выполняться из прочного материала, так как на инструмент в процессе работы приходится повышенная нагрузка.

Основными элементами такого садового инструмента являются два металлических диска с вогнутой формой, которые имеют диаметр от 400 до 700 миллиметров. Два диска можно соединить между собой при помощи втулок или просто приварить их друг к другу через небольшую металлическую трубку-перемычку между ними. Помните лишь о том, что у таких моделей в последующем невозможно будет регулировать угол соединения дисков, поэтому в будущем потребуется высаживать картофель со стандартным междурядным расстоянием, в которое будет входить выполненный своими руками окучник.

Конструкция окучникаК дискам можно переварить ступицы, что позволит дискам свободно вращаться на осях втулках, что обеспечивает существенное упрощение обработки земли, так как такой инструмент будет с легкостью входить даже в плотный грунт, и за счёт вращения дисков земля будет быстро переворачиваться и окучивать растущий картофель.

Далее изготовленную своими руками конструкцию необходимо приварить или прикрепить к мостовой балке. Для выполнения данной работы вам потребуется сварочный аппарат, можно также воспользоваться крепежными анкерами, что позволит в последующем с лёгкостью собирать и разбирать садовый инструмент.

При наличии мотоблока и другой моторизированной техники можно выполнить самостоятельно мобильный ручной дисковый окучник, который через переходник будет крепиться к мотоблоку. В последующем вся обработка участка будет проводиться с использованием такой моторизированной техники. В сети интернет вы с легкостью найдете многочисленные схемы выполнения самодельного окучника, рама которого позволяет крепить его к мотоблоку или электрическим культиваторам.

Описание процесса изготовления окучника картофеля для мотоблока своими руками

Дисковый окучник для мотоблокаПосадка и выращивание картофеля в нашей стране давно уже стало очень популярным занятием. Поэтому каждый владелец собственного огорода часто задумывается над тем, как облегчить свой труд и как можно быстрее и качественнее производить вспашку, перекопку и подготовку грунта к посадке картофеля. Приобретение мотоблока является решением этих задач в полной мере. Этот очень ценный в работе агрегат позволяет эффективно произвести вспашку и культивирование земельных участков различной протяжённости и степени сложности грунта.

Практическая настройка окучника на мотоблокеНеудивительно, что каждый счастливый владелец такого устройства изъявляет желание в дальнейшем применить дополнительное навесное оборудование, чтобы значительно расширить возможности своего помощника. Конечно, можно приобрести такое оборудование в специализированных торговых точках, но при этом придётся потратить определённое количество денежных средств. Поэтому многие люди стараются изготовить окучник самостоятельно. При этом вовсе не обязательно делать точную копию заводского оборудования. Главное — учесть при изготовлении принцип действия и общие черты изделия.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

  • дискового типа;
  • листерный;
  • пропеллерный (активный).

Листерный

Листерный окучник для мотоблока своими рукамиПриспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Чертеж для создания окучника самостоятельноТак как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

  • Дисковый окучник для мотоблока своими рукамиОтлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
  • Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
  • Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Фрезы пропеллерного типа для мотокультиватора

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

  • Сварочный аппарат (BX1-200C) Дуговой сварочный аппарат.
  • Дрель электрическая с набором надёжных свёрл разного диаметра.
  • Болгарка и несколько насадок и дисков в комплекте.
  • Наждак электрический.
  • Газовая горелка, предназначенная для нагрева металла при его закаливании.
  • Верстак с тисками.
  • Различные напильники.
  • Расходный крепёжный материал (болты, гайки, заклёпки).

Изготовление окучника листерного типа

Чертежи окучника для минитрактораДля изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость. Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.

Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства.

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

Дисковый окучник для мотоблока

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

  • Самостоятельное изготовление окучников дискового типаИз стального листа толщиной 2 мм вырезаем два круглых диска и затачиваем их края для уменьшения сопротивления при врезании в почву.
  • При помощи молотка делаем изгибание элементов: одна сторона должна быть вогнутой, другая получается выпуклой. Такая форма диска лучше загребает землю и присыпает ею растения.
  • Специальными крепёжными болтами и сваркой соединяем между собой стойки, тарлепы и Т-образный поводок.
  • Сами колёса дискового устройства соединяем переходниками.
  • Расстояние между дисками делается равнозначным размеру междурядий.
  • Угол поворота дисков по вертикали обеспечивается за счёт тарлепа.
  • Затем всё устройство через поводок крепится к кронштейну мотоблока при помощи болтов и стопорных элементов.

Советы по эксплуатации оборудования

Окучник для агро своими рукамиПосле самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

Советы по эксплуатации оборудованияВ нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

Окучник для картофеля к мотоблоку: виды, изготовление своими руками

0

1095

Рейтинг статьи

Кира Столетова

Процедуру окучивания картофеля проводят несколько раз за сезон. Если речь идет о небольших территориях, окучивание производят, не прибегая к помощи сельскохозяйственной техники. Что касается больших территорий, руками их обрабатывать сложно. Поговорим, как сделать окучник для мотоблока своими руками, и рассмотрим, какие виды окучников существуют.

Окучник для мотоблока самостоятельно

Окучник для мотоблока самостоятельно

Классификация окучников

Чтобы соорудить удобное и функциональное оборудование, следует разобраться, какие виды окучников существуют. Есть несколько классификаций данного оборудования. Рассмотрим каждую из них.

Тип оборудования

В продаже есть следующие типы окучников для картофеля к мотоблоку:

  • листерные;
  • дисковые;
  • пропеллерные.

Наибольшей популярностью пользуются дисковые и листерные окучники. Их конструкция проста, что позволяет воспроизвести оборудование самостоятельно. Остальные виды окучников более сложны в изготовлении. К тому же, для небольших территорий вполне хватит листерной или дисковой модели.

Задумываться о приобретении или изготовлении более сложных конструкций есть смысл, если речь идет о промышленном выращивании картофеля.

Достоинства окучников каждого типа

Листерная модель легкая, что позволяет крепить ее к оборудованию небольшой мощности. Она не вызывает перегрузок мотоблока даже при работе с тяжелыми грунтами.

При помощи дисковых моделей, хорошо сочетающихся с конструкцией мотоблока, работы получается выполнить более качественно. Еще его достоинством является то, что во время работы можно регулировать ширину захвата земли. К тому же, дисковую конструкцию можно использовать как пропольник.

Конструкции пропеллерного типа целесообразно крепить только к тем мотокультиваторам, оснащенным несколькими фронтальными Передачами. Работая с таким оборудованием, помимо рыхления грунта, получится перебросить его из междурядий в борозды. Конструкции пропеллерного типа сделать самостоятельно сложно.

На рынке представлены однорядные и n-рядные модели каждого типа (двойные, тройные и т. д.). Многорядные конструкции предназначены для обработки нескольких рядов одновременно.

Функциональность окучника

Здесь выделяют 2 типа оборудования:

  • пассивное;
  • активное.
Красиво окученная картошка

Красиво окученная картошка

Пассивное оборудование используют исключительно для окучивания овощных культур. Что касается активных окучников для мотоблока, при их помощи производят практически все виды земельных работ (посадка, окучивание, рыхление, сбор урожая). Такая техника оснащена ротором. Соответственно, работает она в автоматизированном режиме. Соорудить ее в домашних условиях, не имея определенных навыков, сложно. Если есть необходимость в таком окучнике, лучше его купить.

Конструктивные особенности

Существуют регулируемые и нерегулируемые окучники. При работе с регулируемым окучником для мотоблока можно корректировать глубину обработки земли, а также ширину обрабатываемой площади.

Работая с регулируемым оборудованием, можно обрабатывать культуры, между рядами которых различное расстояние, но они как правило тяжеловесны. Их крепить к культиваторам низкой мощности не рекомендуют. К тому же, при работе с регулируемыми конструкциями часть грунта при проделывании борозд осыпается назад.

Перед тем как установить навесное оборудование, ознакомьтесь с инструкцией культиватора, в которой указано, насколько целесообразно это делать.

Листерный окучник своими руками

Это самый простой тип устройства, на изготовление которого не уходит много времени и денег. Перед тем как изготовить изделие, желательно сделать чертеж листерного окучника для мотоблока, соблюдая пропорции между всеми элементами конструкции. На чертеже проявятся все недостатки и оплошности, которые на этапе изготовления исправлять будет сложнее, чем на этапе продумывания хода работы.

В целом изделие похоже на миниатюрную версию плуга.

Необходимые материалы

Для изготовления своими руками окучника для мотоблока листерного типа понадобится:

  • квадратная металлическая труба (2х2 или 3х3) или металлический прут, ширина которого составляет 3 см, а глубина — 1,5 см;
  • металлический лист, толщина которого составляет 2 мм и более;
  • полосы, сделанные из металла толщиной 3 мм и 4 петли, если речь идет о регулируемом окучнике.

Размеры металлического листа зависят от размеров готового изделия. Помимо материалов понадобится сварочный инструмент и болгарка, электроды, молоток и ключи.

Выполнение работ

  • По заранее подготовленному шаблону из металла толщиной 2 мм вырезаем боковые части изделия, которые, из-за некоторого сходства, называют ушами. Ширина и форма ушей может быть произвольной. Чем шире уши, тем больше земли подсыпается под куст картофеля. При изготовлении изделия, принимают во внимание способ посадки картошки. Если междурядья узкие, ширина ушей должна быть небольшой. Если междурядья широкие, можно сделать более широкие уши (10-15 см). Длина ушей должна составлять в среднем 25 см. В самой узкой части ширина ушей составляет 5-7 см.
  • На этом этапе формируют форму боковых частей самодельного окучника. Она должна быть изогнутой. При этом радиус изгиба обоих ушей должен быть одинаковым. Регулировка должна быть выполнена максимально точно. Затем сваривают уши и обрабатываем швы болгаркой, чтобы получился абсолютно ровный верхний слой металла.
  • При помощи полос соединяют уши между собой. Каждая из полос приваривается или при помощи петель крепится к ушам. Затем полосы сваривают между собой. Чаще всего конструкцию делают так, чтобы полосы располагались по отношению друг к другу под углом 90°, а боковые части — 120°.
  • Чтобы оборудование без проблем входило в землю, у него должно быть острое окончание, которое называют носиком. Его приваривают к остальной конструкции таким образом, чтобы угол между полосками, скрепляющими уши, и носиком составлял 150°. В конечном итоге должна получиться цельная конструкция, без каких-нибудь зазоров или выступлений. Носик привариваем к основной части конструкции и дополнительно крепим металлической пластинкой.
  • На заключительном этапе работы привариваем к основной части конструкции кронштейн, при помощи которого окучиватель крепится к культиватору. Как вариант, можно приварить к внутренней части две металлические полоски, проделав на втором их конце отверстия размера, соответствующего крупному болту. Такие же отверстия проделываем в кронштейне. При помощи болта и гайки крепим кронштейн к этим полоскам. Можно приварить полоски к кронштейну, обеспечив боле надежное крепление.
  • Затачиваем концы изделия, чтобы они легко входили в грунт.

Это общий схема, позволяющая своими руками сделать окучник на мотоблок. В нее можно вносить коррективы, исходя из собственных предпочтений и имеющегося инструмента. Как вариант, можно сделать двухрядный окучник, соединив балкой между собой 2 конструкции, сделанные по вышеописанной схеме. Целесообразно делать основную часть конструкции съемной, чтобы модно было изменять ширину между лопастями окучника. Если же основная часть приваривается к балке, то, при посадке картофеля, делаем соответствующей расстоянию между лопастями окучника ширину междурядий.

Единственная деталь, которую стоит купить – это сцепка. Сцепка для культиваторов продается в специализированных магазинах. Есть разные размеры детали и варианты конструкции. Установить ее несложно. А надежность крепления она увеличит в несколько раз.

Дисковый окучник своими руками

Окунчики прицепляют к мотоблокам и тракторам

Окунчики прицепляют к мотоблокам и тракторам

Более универсальным является дисковый вид окучника для мотоблока.

Необходимые материалы

Нам понадобится:

  • листовая сталь, толщиной не менее 3 мм;
  • стойка;
  • крепежные болты и шайбы;
  • подшипники с сальниками;
  • металлическая труба.

Оборудование понадобится то же, что и при изготовлении предыдущей модели. Перед созданием оборудования делаем чертеж.

Выполнение работ

  1. Чтобы не изготавливать диски из листовой стали, используем резаки от колхозной сеялки, которые можно приобрести на рынках, где продается различная техника, бывшая в использовании. Если же резаки вы найти не смогли, вырезаем из листовой стали круги соответствующего диаметра (для картофеля 40-45 см). Как вариант, используем крышки от кастрюль, предварительно заточенные по краям. Но, это не самый лучший вариант.
  2. Изгибаем металлические диски таким образом, чтоб они были с одной стороны немного выпуклы, а с другой, соответственно, немного вогнуты. Работать с таким оборудованием проще. После изгибания расстояние между краями дисков, положенными на землю, должно быть одинаковым. Очень важно получить симметричное дисковое оборудование. Если допустить неточности на этом этапе, то последующая регулировка не даст желаемого результата.
  3. Крепим диски к металлическим стойкам, сделанным из листовой стали. Используем при этом крепежные болты и шайбы. Устанавливаем подшипники. Можно обойтись и без подшипников, но с инструментом впоследствии будет работать неудобно.
  4. Крепим обе стойки к металлической трубе. Расстояние между дисками должно соответствовать расстоянию между междурядьями. По отношению друг к другу располагайте диски под небольшим углом (15-20 градусов). Целесообразно сделать стойки с дисками съемными, чтобы инструмент можно было использовать для окучивания разных овощных культур, которые садятся на различном расстоянии друг от друга.
  5. Привариваем к горизонтальной трубе металлическую пластину или трубу меньшего диаметра, которая при помощи крепежных болтов будет крепиться к кронштейну мотокультиватора. Поскольку нагрузка на оборудование при работе с тяжелыми грунтами высокая, проследите, чтобы сцепка самодельного окучника и мотоблока была надежной.

Оборудование готово к использованию. Как и в предыдущем варианте, это примерна схема, описывающая основные этапы работы. Для соединения дисков может быть использована сваренная металлическая деталь в форме подковы. Такую конструкцию построить проще, но она мене функциональна. Поскольку изменить ширину между дисками готового изделия не получиться.

Лучше окучник располагать спереди мотоблока. Это же касается и навесного оборудования, при помощи которого делается нарезка рядов. А вот борона, к примеру, цепляется сзади.

Важные моменты

  • Насадки, не важно, речь идет о листерных или дисковых окучниках, с раздвижной конструкцией целесообразно крепить только к мотоблокам, масса которых превышает 30 кг. Есть требования и к мощности мотоблока. Она не должна быть меньшей, чем 4 конских силы (Ока, к примеру). Для менее мощных мотоблоков целесообразно использовать однорядный окучник или же двухрядный, но с постоянной шириной между дисками или «плугами».
  • Важно правильно выбрать материалы для изготовления оборудования. Отдайте предпочтение стали, в составе которой присутствуют легирующие компоненты. Они делают металл более прочным и устойчивым к коррозии. Обращаем внимание и на толщину листа. Оборудование, основные элементы которого выполнены из тонкой стали, будет малоэффективным.
  • Элементы, проникающие в грунт, должны иметь обтекаемую форму. В противном случае при использовании техники выворачивается большее количество грунта. А это способствует быстрой потере влаги. Соответственно, поливать все культуры, произрастающие на обрабатываемой территории, придется гораздо чаще.
  • Приобретая мотокультиватор убедитесь, что он предусмотрен для навешивания дополнительного пассивного оборудования. Что касается мотоблоков, которые более мощные, чем культиваторы, то с ними подобных проблем нет. Ко всем моделям можно прикрепить самодельное или заводское дополнительное пассивное оборудование.
  • Перед использованием не забудьте настроить угол и глубину погружения навесной самодельной конструкции.

Окучник для мотоблока своими руками

Самодельный окучник для мотоблока размеры ( 2 часть)

дисковый окучник своими руками

Дисковые окучники для мотоблока своими руками

Дисковые окучники. Размеры...

Самодельный адаптер к мотоблоку для навесного оборудования.

Вухастий Окучник на універсальній навісці для мотоблока! ! !

Семья Бровченко. Как сделать ступицы для мотоблока в домашних условиях.

Самодельный тормоз на самодельный прицеп к мотоблоку видео

Плуг для мотоблока своими руками

Заключение

Сделать своими руками навесное дополнительное оборудование для мотоблоков несложно. Перед использованием дисковые и пропеллерные конструкции нужно отрегулировать. Важно и правильно выбрать мотоблок. Популярностью сегодня пользуются модели Каскад, МТЗ, Ока, Салют, Агромаш, МБ-1, Нева, Агро, Кентавр, Крот, Патриот, Угра. Вокруг культиватора Ока вертится много мнений. Некоторые сетуют на то, что быстро изнашиваются ремни. Некоторые говорят о том, что качество деталей не соответствует ценовой политике. Но, несмотря на это, культиваторы Ока пользуются спросом. К тому же Ока – это мощный агрегат, который работает без проблем на тяжелых грунтах и целине.

Окучник дисковый для мотоблока характеристики, устройство и пременение

Оглавление:

Окучник дисковый для мотоблока используется для окучивания картофеля и других сельхозкультур. Параллельно с окучиванием срезаются сорняки в междурядьях, а сорняки между кустами засыпаются землей. Окучниками выполняются и другие почвообрабатывающие работы, как-то: нарезка борозд для посадки клубней и засыпка борозд на заднем ходу мотоблока.

Окучник дисковый для мотоблока устройство и пременение

Наиболее распространены в хозяйствах окучники с фиксированной или с переменной шириной захвата, а также дисковые окучники.


Первый и второй тип отличается лишь конструкцией подвижных крыльев, которыми задается ширина захвата.

Устройство окучника для мотоблока с фиксированной и переменной шириной захвата

Окучником с фиксированной шириной захвата обычно навешивают на лёгкие мотоблоки массой до тридцати килограмм с мощностью двигателей до 3,5 лошадиных сил. Отличаются эти окучники тонкими стойками диаметром 12 мм, которые выполняют роль предохранителей от перегрузок для легких мотоблоков.

Окучник с переменной шириной захвата является наиболее распространённым типом окучников, используемых аграриями вследствие их сравнительно малой стоимости и простоты в эксплуатации. К недостатком этого типа окучников относится то, что некоторая часть земли, после насыпания на рядки растений, скатывается вниз в борозду.

Этого недостатка в значительной степени лишены т.наз. «голландские» окучники, являющиеся отдельным подтипом окучников с переменной шириной захвата. Их крылья имеют возможность движения не только в стороны, но и вверх-вниз. Предназначены эти окучники для подсоединения к мотоблокам весом более тридцати килограмм с мощностью двигателей от 4,0 лошадиных сил и выше.

Установка глубины хода окучника

Для фиксации глубины хода окучника для мотоблока служит боковой болт 1. В вертикальное положение стойку окучника выставляем болтом2, расположенным головкой к стойке окучника для предотвращения сминания резьбы. Выравнивание грядиля до строго горизонтального положения производим двумя болтами Б на кронштейне сцепки и фиксируем контргайками Г.

Установка ширины захвата окучника

Ширину захвата окучника устанавливаем болтом Б и гайкой.


Универсальная сцепка отличается отсутствием винтового механизма для регулирования угла атаки окучника, вместо него используют вертикальный паз кронштейна, вследствие чего нет болтания сцепки при окучивании.

Перед выставлением угла атаки окучника сначала выставьте нужную глубину его хода, а затем посмотрите на его стойку. Если верхний ее конец наклонен вперёд, то носок окучника будет выворачивать комья влажной почвы на поверхность, что вызовет торможение мотоблока и «вождение» его из одной стороны в другую.

Для предотвращения этого нужно отпустить два болта на кронштейне сцепки и передвинуть грядиль по вертикальному пазу вверх, вследствие чего мотоблок «завалится» назад, а стойка окучника встанет вертикально. Если же стойка окучника наоборот «завалена» назад, то окучник не будет углубляться на требуемую глубину. Поэтому двигаем грядиль по вертикальному пазу вниз до занятия стойкой окучника вертикального положения.

Контролируем вертикальность стойки по пятке окучника, находящейся между его крыльями внизу и скользящей по дну нарезаемой борозды. После установки затягиваем гайки на болтах крепления грядиля к сцепочному кронштейну. Точно так же выставляется угол атаки для других навесных рабочих органов.

Окучник дисковый для мотоблока: устройство и применение

Дисковый окучник содержит Т-образного поводок, две стойки, два диска и два винтовых талрепа. Диски постоянно наклонены вперёд, а угол их поворота вокруг вертикальной оси регулируется при помощи талрепов.

С дисковый окучником будет приятно работать, если предварительно выполнить одно условие — установить диски таким образом, чтобы промежуток между нижними их точками был равен ширине между рядами (при этом ширина колеи от колёс мотоблока также равна ширине между рядами).

Окучник для мотоблока дисковый

Для установки требуемого промежутка между нижними точками дисков переставляем стойки С обоих дисков и болты Б в различные отверстия на поводке окучника.Таким образом ширина между рядами изменяется от 35 до 70 см. Второе: чтобы окучник не тянуло в бок, установим одинаковые углы поворота дисков путем поворотов талрепов.

Установка растояния между дисками окучника

Для облегчения проворачивания талрепов применяется следующий способ крепления их ушей: между планкой поводка и ухом талрепа подкладывается гайка или толстая шайба 1, болт продевается через ухо талрепа, гайку и планку. Всё это стягивается гайкой 2. Затем отпускается эта гайка на 0,5-1 оборота и законтривается гайкой 3.

Крепление талрепа и планки поводка окучника

Крепится дисковый окучник к мотоблоку на кронштейн сцепки, не имеющий грядиля. Как и грядиль поводок окучника крепится к такому кронштейну посредством стопора и двух болтов с плоскими шайбами. На стопор надевается квадратная труба кронштейна, а болты крепко прижимают поводок окучника снаружи к квадратной трубе.

После этого посредством двух болтов Б кронштейн сцепки поворачивается до выставления поводка окучника строго по продольной оси мотоблока. В этом положении поводок фиксируется гайками Г.

Крепление окучника для мотоблока дискового

С окучником для мотоблока предпочтительно работать на первой пониженной передаче. При низкой поступательной скорости мотоблока работать оператору намного удобнее, а тяга мотоблока соответственно увеличивается. Если у мотоблока только одна передняя передача, то попробуйте спарить колёса для предотвращения их пробуксовывания.

Окучивание картофеля мотоблоком видео подборка


Иструкции и рекомендации: как окучивать картошку мотоблоком

Окучивание картофеля – это сельскохозяйственная операция, заключающаяся в присыпке мягкой и рыхлой почвой оснований кустов картофеля. При окучивании почва смещается из междурядий к рядку картофельных кустов. Окучивание создает хорошие условия для развития корнеплодов, улучшает аэрацию почвы, а также уничтожает сорняки.

Многих интересует вопрос: когда нужно выполнять окучивание картофеля и как окучивать картошку мотоблоком. Опытные огородники проводят окучивание от двух до четырех раз в сезон. Общеизвестно, что клубни картофеля не в состоянии развиваться глубже, чем 15 см от поверхности земли, а за счет окучивания для них создается дополнительное пространство для роста в разные стороны.

Поэтому за счет окучивания повышается урожайность и качество плодов картофеля. Окучивать картофель нужно при увлажненной почве, очень хорошо это делать после выпадения утренней росы или дождя. Если засыпать плоды сухой почвой, то вы погубите растения, так что никогда не окучивайте картошку в жаркие дни.

Первое окучивание картофеля

Как только картофель взойдет проведите первое его окучивание. Если возможны заморозки, то засыпьте клубни полностью. Засыпайте клубни как можно выше, с «горкой», поскольку обычно земля осыпается вниз и эффективность окучивания уменьшается. Когда кусты вырастут до 30 см, сделайте окучивание еще раз. Следите, чтобы после подгребания земли на рядки, стебли оставались вертикальными.

Окучивание картофеля обычным и дисковым окучником. Устанавливая обычный окучник, выставляют глубину погружения и угол атаки. Мотоблок просто устанавливается на ровной площадке (без подставок), окучник ставится на землю так, чтобы его стойка была вертикальной, что эквивалентно установке нужного угла атаки, затем он крепится к сцепке.

Если при работе окучник слишком глубоко зарывается в землю или, наоборот, выходит из земли, то стойку его нужно наклонить либо чуть назад, поднимая носок, или наклонить вперед, увеличив заглубление.

Регулировка окучника перед работой

Перед работой с дисковым окучником регулируют промежуток между нижними точками дисков, равный принятой ширине между грядками (от 35 до 70 см в зависимости от культуры) и угол атаки, который должен быть одним и тем же, как для одного, так и для второго диска, иначе окучник будет тянуть в бок.

У дисковых окучников выделяют еще один параметр — угол наклона дисков по отношению к вертикали, но он, почти всегда, является постоянным и не регулируется.

Когда у колес мотоблока диаметр примерно 70 см и ширина 10-14 см, то тогда они не повреждают растений. Поэтому перед работой с дисковым окучникомследует установить подходящие колеса.
На сцепке для дискового окучника отсутствует грядиль, вместо него есть поводок окучника, позволяющий регулировать все необходимые параметры.

Окучники для картофеля к мотоблоку

Поставим на культиватор грунтозацепные колеса, установим максимальную ширину захвата и на первой перелаче пустим мотоблок между грядками.

Так как расстояние между рядами и обоими окучниками одинаковое, то колёса пойдут точно вдоль рядов по днищам борозд и не будут задевать стеблей кустов картофеля, а окучник будет равномерно подваливать почву к основаниям стеблей.

Таким образом окучиваем весь огород. Если у вас есть только однорядный окучник, то на мотоблок нужно установить колёса с резиновыми шинами и пускать его между рядами.

Ширины в 70 см хватит, чтобы не повреждать кусты картофеля. Важное заметить, что окучивание картофеля мотоблоком нужно вести после дождя, когда почва чуть подсохла, но остается влажной. Польза от окучивания огромная: к картофелю обеспечивается доступ воздуха, уничтожаются сорняки и к клубням подваливается земля.



Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
