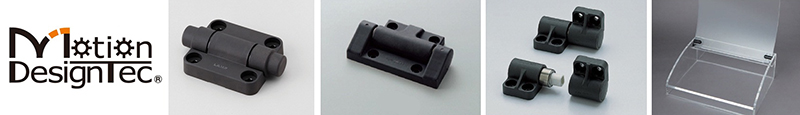

Демпфирующая петля – Нержавеющая Сталь Демпфирование Петли — Buy Демпфирующая Петля,Петля Амортизатора,Петля Из Нержавеющей Стали Product on Alibaba.com

Демпферные петли - технология плавного закрывания

Еще одна отличная новость от SUGATSUNE : появился новый высокотехнологичный механизм плавного и мягкого закрывания - HG-JHW16S, который поможет вам воплотить самые смелые и привлекательные дизайнерские идеи . HG-JHW16S обладает широким диапазоном момента вращения, позволяя мягко, плавно и тихо перемещать и фиксировать фасад.



Демпферный механизм HG-JHW16S  НОВИНКА!

Момент силы: 2600 ~ 1400 Н•см на пару
Для наружного монтажа. Два разных типа направления механизма для различного применения.





Петля с демпфером HG-JHW

Момент силы: 600~1400 Н•см на пару
Для наружного монтажа. Два разных типа направления механизма для различного применения.

 JHW для закрывания / JHWG для открывания







Петля с демпфером HG-JH
Момент силы: 300~700 Н•см на пару
Для наружного монтажа. Угол открывания: 115°
"Мертвый угол" (зона бездействия): 5 °







Кронштейн (крепление) из нержавеющей стали HG-Jh24
Момент силы: 300~500 Н•см на пару
Для наружного монтажа. Идеально подходит для применения на водонепроницаемых поверхностях, благодаря прочности и устойчивости нержавеющей стали кронштейна.







Встраиваемые крепления HG-JHM
Момент силы: 200~800 Н•см на пару
Шарнир со встроенным демпфером удерживает крышку от захлопывания на замок.
Идеально подходят для небольших фасадов благодаря компактному дизайну и удобству монтажной конструкции.






Демпферные мини-петли HG-JHM9
Момент силы: 5.4~8.6 Н•см на пару
Шарнир со встроенным демпфером удерживает крышку от захлопывания на замок.

Идеально подходят для небольших крышек настольных розеток и специального оборудования.




Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к петле и, в частности, к петле, создающей амортизирующий эффект, и к устройству, имеющему такую петлю.

Предпосылки к созданию изобретения

Петля, применяемая на откидной дверце духового шкафа, в настоящее время не создает эффекта автоматического закрывания дверцы. То есть пользователю приходится сильно толкать или тянуть дверцу на протяжении всего процесса открывания или закрывания дверцы, что приводит к плохому закрыванию дверцы.

Краткое описание изобретения

Настоящее изобретение направлено на создание петли для духового шкафа, обладающей хорошими характеристиками, чтобы улучшить по меньшей мере один из эффектов эксплуатации петли в этой области техники. Таким образом, настоящее изобретение направлено на создание петли. способной закрывать дверцу на основе упругой силы петли, когда тело дверцы закрыто до определенной степени, и способной выполнять процесс автоматического закрывания плавно и бесшумно с помощью демпфера.

Согласно настоящему изобретению также предлагается устройство, имеющее такую петлю.

Петля с демпфирующим эффектом по предпочтительному варианту первого аспекта настоящего изобретения содержит первый узел, второй узел, главную пружину, соединительную деталь, демпфирующий узел, соединительный узел и запирающую пружину. Первый узел и второй узел выполнены с возможностью крепления к корпусу устройства и к откидной дверце, соответственно, и соединены с возможностью поворота первым валом так, чтобы откидная дверца могла вытягиваться, поворачиваясь вниз относительно корпуса устройства. Первый узел выполнен в форме прямоугольного корпуса и содержит первый конец, соединенный с возможностью поворота со вторым узлом, и второй конец, противоположный первому концу. Первый узел имеет первую направляющую канавку, примыкающую к первому концу, а второй узел имеет кулачковую часть. Главная пружина расположена в первом узле, и первый конец главной пружины жестко закреплен на втором конце первого узла. Соединительная деталь снабжена верхней крышкой так, чтобы вставляться в первый узел для образования полости, и соединительная деталь имеет вторую направляющую канавку. Демпфирующий узел содержит тело демпфера, выдвигающийся и убирающийся стержень, возвратную пружину, деталь, ограничивающую положение и третий вращающийся вал. Тело демпфера расположено в полости и имеет третью направляющую канавку. Выдвигающийся и убирающийся стержень продолжается от тела демпфера ко второму узлу. Возвратная пружина надета на выдвигающийся и убирающийся стержень и расположена в теле демпфера. Деталь, ограничивающая положение зафиксирована в первом узле и через нее проходит выдвигающийся и убирающийся стержень. Третий вращающийся вал соединяет тело демпфера с соединительной деталью. Третий вращающийся вал установлен с возможностью вращения и скольжения во второй направляющей канавке и в третьей направляющей канавке. Соединительный узел расположен между вторым узлом и выдвигающимся и убирающимся стержнем. Соединительный узел жестко соединен с выдвигающимся и убирающимся стержнем. Соединительный узел соединен с соединительной деталью четвертым вращающимся валом. Четвертый вращающийся вал расположен с возможностью вращения и скольжения в первой направляющей канавке. Соединительный узел содержит ведомый ролик. Запирающая пружина надета на выдвигающийся и убирающийся стержень и расположена между деталью, ограничивающей положение и соединительным узлом так, чтобы позволить ведомому ролику находиться во вращающемся контакте с кулачковым участком. Кулачковый участок имеет сбалансированный участок, критический участок и участок демпфированного закрывания в процессе поворота второго узла из положения, в котором между первым узлом и вторым узлом сформирован наибольший угол раскрытия, в положение к первому узлу, когда кулачковый участок последовательно входит в ведомый ролик этими своими участками. На сбалансированном участке запирающая пружина находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина находится в естественном состоянии, тело демпфера лежит неподвижно в полости, главная пружина находится в растянутом состоянии и переходит в исходное состояние и сила натяжения, создаваемая главной пружиной, уравновешивается весовой нагрузкой петли. На критическом участке запирающая пружина находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина находится в естественном состоянии, тело демпфера скользит в полости в направлении к второму концу, главная пружина находится в растянутом состоянии, и сила натяжения, создаваемая главной пружиной, превышает весовую нагрузку на петлю. На участке демпфированного закрывания запирающая пружина находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина находится в естественном состоянии, выдвигающийся и убирающийся стержень убран в тело демпфера, главная пружина находится в растянутом состоянии, и переходит в исходное состояние, сила натяжения, создаваемая главной пружиной превышает весовую нагрузку на петлю, и тело демпфера создает обратный демпфирующий эффект.

В петле по вариантам настоящего изобретения, поскольку применяется главная пружина, вес откидной дверцы можно уравновесить, когда откидную дверцу вытягивают вниз, тем самым реализуя эффекты стабильного открывания и стабильного закрывания. Дополнительно, поскольку используются главная пружина и демпфирующий узел, откидная дверца может закрываться автоматически и медленно, тем самым повышая удобство использования.

В некоторых вариантах первый узел содержит нижнюю пластину и боковые стенки, продолжающиеся вверх с двух сторон нижней пластины. Первая направляющая канавка сформирована в каждой из двух боковых стенок и имеет дугообразную форму.

В некоторых вариантах соединительная деталь содержит две боковые пластины, плотно прикрепленные к боковым стенкам, соответственно, и верхняя крышка соединена с двумя боковыми пластинами.

В некоторых вариантах полость имеет прямоугольную форму, тело демпфера имеет цилиндрическую форму, и формы тела демпфера и полости согласованы друг с другом так, чтобы тело демпфера могло скользить в полости.

В некоторых вариантах деталь, ограничивающая положение, имеет L-образную форму и содержит нижнюю пластину, жестко соединенную с нижней пластиной, и блокирующую пластину, продолжающуюся вверх от нижней пластины, при этом через блокирующую пластину проходит выдвигающийся и убирающийся стержень.

В некоторых вариантах соединительный узел содержит соединительное тело, жестко соединенное с выдвигающимся и убирающимся стержнем, а ведомый ролик расположен у соединительного тела. Соединительное тело и соединительная деталь соединена четвертым вращающимся валом, расположенным с возможностью скольжения в первой направляющей канавке. Соединительное тело имеет фиксированный вал, ведомый ролик имеет кольцевую форму и надет на фиксированный вал, при этом ведомый ролик сохраняет вращающееся соединение с кулачковым участком.

В некоторых вариантах на сбалансированном участке откидная дверца выполнена с возможностью поворота на 50°-70°.

В некоторых вариантах на критическом участке откидная дверца выполнена с возможностью поворота на 10°-15°.

В некоторых вариантах в соответствии с участком демпфированного закрывания откидная дверца выполнена с возможностью поворота на 10°-25°.

Устройство по предпочтительному варианту второго аспекта настоящего изобретения содержит корпус устройства, откидную дверцу м петлю, имеющую конфигурацию, описанную выше.

В устройстве по вариантам настоящего изобретения, благодаря применению главной пружины вес откидной дверцы можно уравновесить, когда откидная дверца вытягивается вниз, тем самым реализуя эффекты стабильного открывания и закрывания. Дополнительно, благодаря применению запирающей пружины и демпфирующего узла, откидная дверца может закрываться автоматически и медленно, тем самым повышая удобство эксплуатации.

Дополнительные аспекты и преимущества вариантов настоящего изобретения будут понятны из нижеследующего описания, станут очевидны отчасти из нижеследующего описания или будут понятны при реализации вариантов настоящего изобретения.

Краткое описание чертежей

Эти и другие аспекты и преимущества вариантов настоящего изобретения будут очевидны из нижеследующего описания со ссылками на приложенные чертежи.

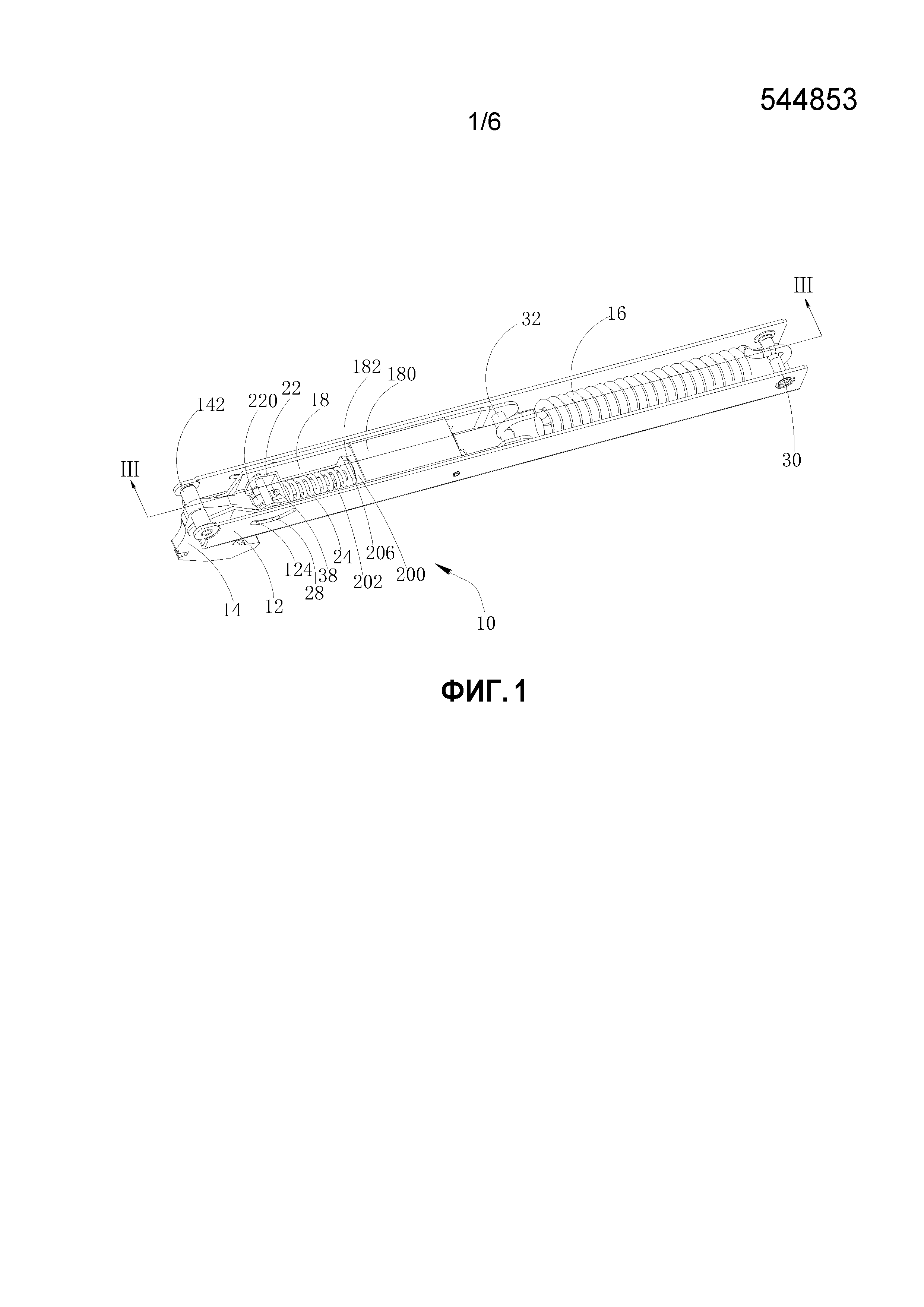

Фиг. 1 - вид в перспективе петли, создающей демпфирующий эффект по варианту настоящего изобретения.

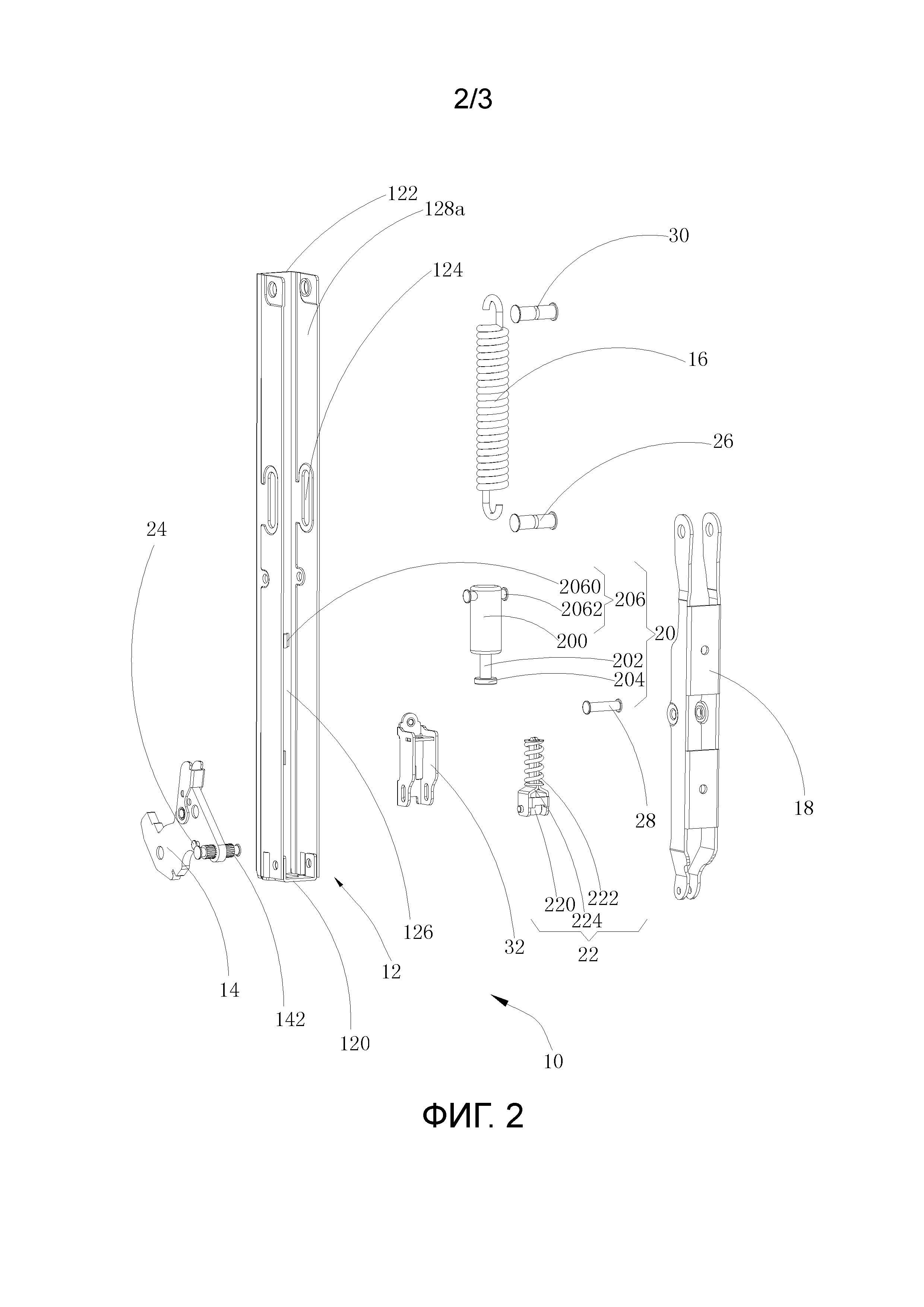

Фиг. 2 - разнесенный вид петли, создающей демпфирующий эффект по варианту настоящего изобретения.

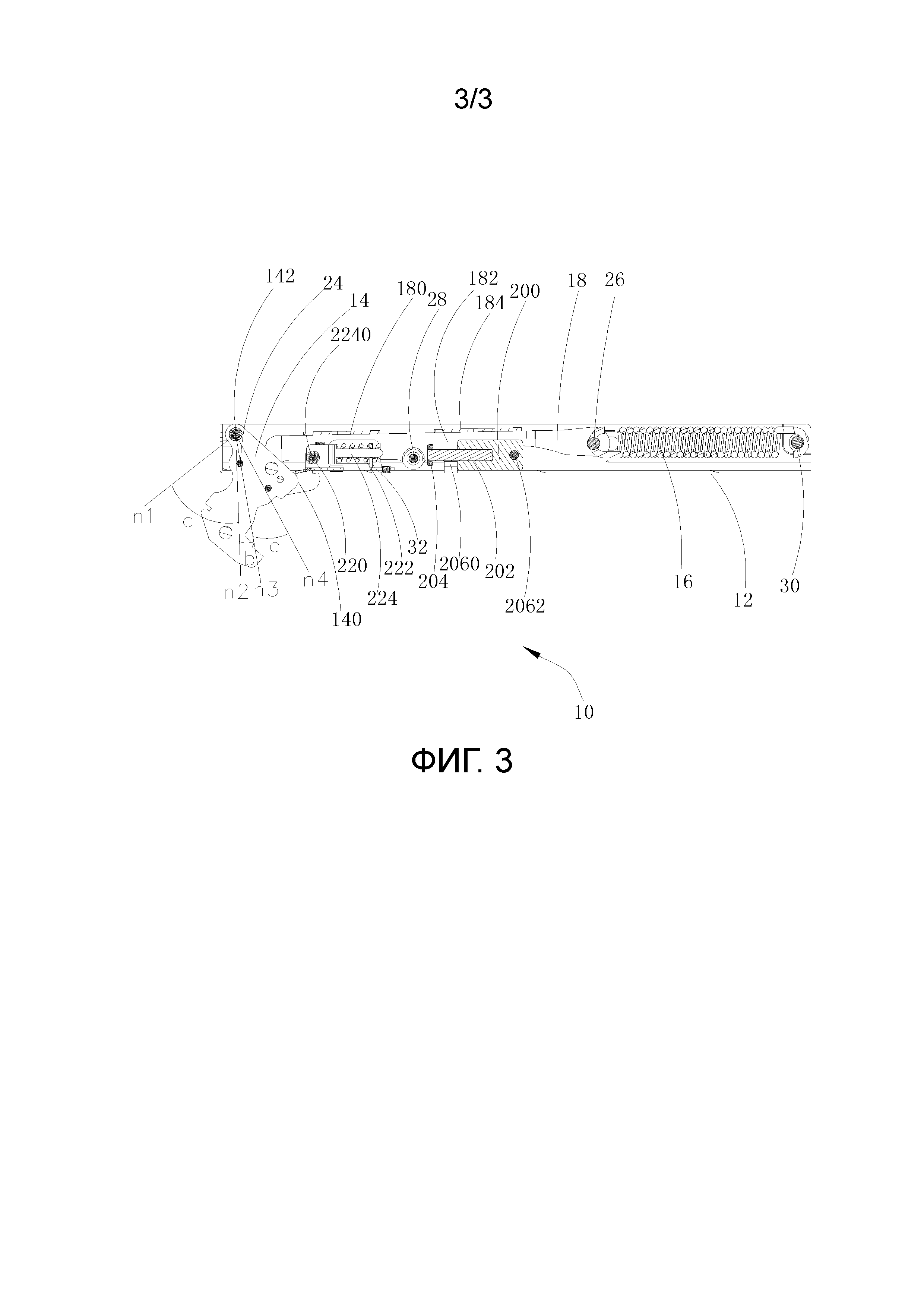

Фиг. 3 - сечение петли, создающей демпфирующий эффект по линии III-III на фиг. 1.

Фиг. 4 - вил в перспективе первого узла петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 5 - вид в перспективе ступенчатой детали петли, создающей демпфирующий эффект по варианту настоящего изобретения.

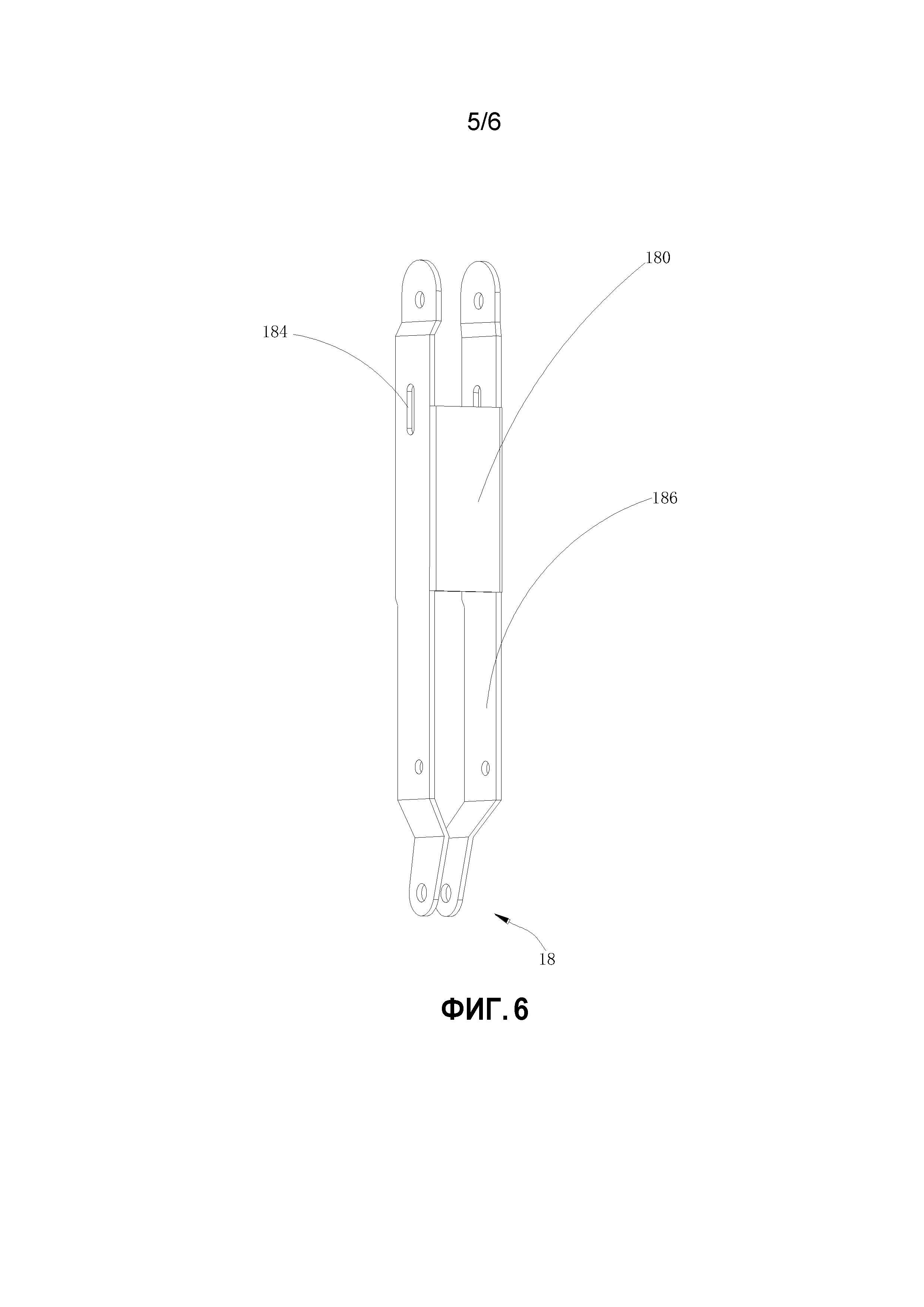

Фиг. 6 - вид в перспективе соединительной детали петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 7 - вид в перспективе соединительного тела петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Подробное описание

Далее приводится подробное описание настоящего изобретения и примеры его вариантов, показанные на чертежах, где одними и теми же или подобными позициями обозначены одни и те же или подобные элементы, или элементы с одинаковыми или подобными функциями. Варианты, описанные со ссылками на чертежи являются пояснительными, иллюстративными и используются для общего понимания настоящего изобретения. Эти варианты не следует толковать как ограничивающие настоящее изобретение.

Следует понимать, что применяемые в описании термины, такие как «центральный», «продольный», «боковой», «длина», «ширина», «толщина», «верхний», «нижний», «передний», «задний», «левый», «правый», «вертикальный», «горизонтальный», «вершина», «дно», «внутренний», «внешний», «по часовой стрелке», «против часовой стрелки», следует толковать как относящиеся к ориентации, которая описывается или показана на чертежах. Эти относительные термины приведены для удобства описания и не требует конструирования или работы настоящего изобретения в конкретной ориентации. Дополнительно, такие термины, как «первый» и «второй» используются для целей описания и не определяют или подразумевают относительную важность или значение и не подразумевают количество указанных технических признаков. Поэтому признаки, определенные числительными «первый» и «второй», могут содержать один такой признак или более. В описании настоящего изобретения термин «множество» означает два или более двух, если не указано иное.

В настоящем описании, если не указано и определено иное, следует понимать, что термины «установленный», «соединенный», «прикрепленный» и т.п., используются в широком смысле и могут относиться, например, к фиксированным соединениям, разъемным соединениям, или интегральным соединениям; они могут быть электрическими или механическими соединениями, они могут быть прямыми или непрямыми соединениями через промежуточные структуры, они могут быть внутренними коммуникациями или взаимодействием двух элементов, что понятно специалистам в соответствии с конкретной ситуацией.

В настоящем описании, если не указано иное, структура, в которой первый признак находиться «на» или «под» вторым признаком, может иметь вариант, в котором первый признак находится в непосредственном контакте со вторым признаком, и также может иметь вариант, в котором первый признак и второй признак не находятся в непосредственном контакте друг с другом, но контактируют через дополнительный признак, сформированный между ними. Кроме того, первый признак «на» втором признаке, или «над» вторым признаком, или «поверх» второго признака, может иметь вариант, в котором первый признак находится прямо или наклонно «на» втором признаке, «над» вторым признаком» или «поверх» второго признака, или это просто означает, что первый признак находится на высоте большей, чем второй признак; тогда как структура, в которой первый признак находится «под вторым признаком», «ниже» второго признака или «на дне» второго признака, может содержать вариант, в котором первый признак расположен прямо или наклонно «под» вторым признаком, «ниже» или «на дне» второго признака, или это просто означает, что первый признак находится на высоте меньшей, чем второй признак.

В нижеследующем описании представлены различные варианты реализации разных структур по настоящему изобретению. Для упрощения описания будут описаны определенные элементы и настройки. Однако такие элементы и настройки приведены лишь для примера и не ограничивают настоящее изобретение. Дополнительно, ссылочные позиции могут повторяться в разных примерах настоящего изобретения. Такие повторы имеют целью упрощение описания и не указывают на отношения между различными вариантами и/или настройками. Далее в описании приведены примеры различных процессов и материалов. Однако специалистам должно быть понятно, что также могут использоваться и другие процессы и материалы.

Как показано на фиг. 1-3, петля 10, создающая демпфирующий эффект, согласно предпочтительному варианту настоящего изобретения содержит первый узел 12, второй узел 14, главную пружину 16, соединительную деталь 18, демпфирующий узел 20, соединительный узел 22 и запирающую пружину 24. Первый узел 12 и второй узел 14 выполнены с возможностью крепления к корпусу устройства и к откидной дверце, соответственно, и соединены с возможностью поворота первым вращающимся валом 142 так, чтобы откидную дверцу можно было с поворотом вытягивать вниз относительно корпуса устройства. Первый узел 12 представляет собой прямоугольный корпус и имеет первый конец 120, соединенный с возможностью поворота со вторым узлом 14, и второй конец 122, противоположный первому концу 120. Первый узел 12 имеет первую направляющую канавку 124, смежную с первым концом 120, а второй узел 14 имеет кулачковый участок 140. Главная пружина 16 расположена в первом узле 12 и имеет первый конец, жестко прикрепленный со вторым концом 122. Соединительная деталь 18 соединена со вторым концом главной пружины 16 и, далее, соединена с возможностью вращения со вторым узлом 14 с помощью второго вращающегося вала 26. Соединительная деталь 18 снабжена верхней крышкой 180, которая вставляется в первый узел 12 для образования полости 182, и в соединительной детали 18 выполнена вторая направляющая канавка 184. Демпфирующий узел 20 содержит тело демпфера 200, выдвигающийся и убирающийся стержень 202, возвратную пружину 204, деталь 206, ограничивающую положение, и третий вращающийся вал 208. Тело демпфера 200 расположено в полости 182 и имеет третью направляющую канавку 20a. Выдвигающийся и убирающийся стержень 202 выступает из тела демпфера 200 в направлении второго узла 14. Возвратная пружина 204 надета на выдвигающийся и убирающийся стержень 202 и расположена в теле демпфера 200. Деталь 206, ограничивающая положение закреплена в первом узле 12 и через нее проходит выдвигающийся и убирающийся стержень 202. Третий вращающийся вал 208 соединяет тело демпфера 200 с соединительной деталью 18. Третий вращающийся вал 208 расположен с возможностью вращения и скольжения во второй направляющей канавке 184 и третьей направляющей канавке 20a. Соединительный узел 22 расположен между вторым узлом 14 и выдвигающимся и убирающимся стержнем 202. Соединительный узел 22 жестко соединен с выдвигающимся и убирающимся стержнем 202. Соединительный узел 22 соединен с соединительной деталью 18 четвертым вращающимся валом 28. Четвертый вращающийся вал 28 установлен с возможностью вращения и скольжения в первой направляющей канавке 124. Соединительный узел 22 содержит ведомый ролик 220. Запирающая пружина 24 надета на выдвигающийся и убирающийся стержень 202 и расположена между деталью 206, ограничивающей положение, и соединительным узлом 22 так, чтобы ведомый ролик 220 мог поддерживать вращающийся контакт с кулачковым участком 140. Кулачковый участок 140 имеет сбалансированный участок, критический участок и участок демпфированного закрывания в процессе поворота второго узла 14 из положения, в котором между первым узлом 12 и вторым узлом 14 сформирован наибольший угол, к первому узлу 12, и кулачковый участок 140 последовательно взаимодействует с ведомым роликом 220 этими участками. На сбалансированном участке запирающая пружина 24 находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина 204 находится в естественном состоянии, тело демпфера 200 неподвижно находится в полости 182, главная пружина 16 находится в растянутом состоянии и переходит в исходное состояние, и сила натяжения, создаваемая главной пружиной 16 уравновешивается весовой нагрузкой на петлю 10. На критическом участке запирающая пружина 24 находится в сжатом состоянии и переходит в исходное состояние возвратная пружина 204 находится в естественном состоянии тело демпфера 200 скользит в полости 182 в направлении к второму концу 122, главная пружина находится в растянутом состоянии, и сила натяжения, создаваемая главной пружиной 16 больше, чем весовая нагрузка на петлю 10. На участке демпфированного закрывания запирающая пружина 24 находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина 204 находится в естественном состоянии, выдвигающийся и убирающийся стержень 202 убран в тело демпфера 200, главная пружина 16 находится в растянутом состоянии и переходит в исходное состояние, сила натяжения, создаваемая главной пружиной 16 больше, чем весовая нагрузка на петлю 10, и тело демпфера 200 создает обратный демпфирующий эффект.

В петле по предпочтительному варианту настоящего изобретения, поскольку применяется главная пружина 16, можно сбалансировать вес откидной дверцы, при вытягивании этой откидной дверцы вниз, что приводит к стабильному открыванию и стабильному закрыванию. Дополнительно, поскольку применяются запирающая пружина 24 и демпфирующий узел 20, откидная дверца может закрываться автоматически и медленно, что повышает удобство пользования.

Как показано на фиг. 4, в настоящем варианте первый узел 12 имеет по существу прямоугольную форму. Первый узел 12 имеет первый конец 120 и второй конец 122, противоположный первому концу 120. Первый узел 12 далее содержит нижнюю пластину 126 и боковые стенки 128, продолжающиеся от двух сторон нижней пластины 126, соответственно. Первая направляющая канавка 124 сформирована в каждой из двух боковых стенок 128, имеет дугообразную форму и проходит по существу в направлении длины первого узла 12. Первая направляющая канавка 124 содержит первую конечную точку 1240 и вторую конечную точку 1242, противоположную первой конечной точке 1240.

Таким образом, имеется возможность создать путь для движения соединительного узла 22, используя дугообразную направляющую канавку 124.

Как показано на фиг. 3, в первом узле 12 конкретно расположены главная пружина 16, соединительная деталь 18, демпфирующий узел 20, соединительный узел 22 и запирающая пружина 24. Первый узел 12 имеет канавку 128a в нижней пластине 126, смежную с первым концом 120, и канавка 128a проходит параллельно осевому направлению первого узла 12. Канавка 128a имеет U-образную форму. Первый узел 12 и второй узел 14 соединены посредством первого вращающегося вала 142 на первом конце 120. Первый узел 12 выполнен с возможностью поворота относительно второго узла 14 вокруг первого вращающегося вала 142, а также синхронно приводить в движение соединительную деталь 18. Второй узел 14 выполнен с возможностью поворота в канавке 128a относительно первого узла 12. Первый узел 12 соединен с пятым вращающимся валом 30 на втором конце 122, а пятый вращающийся вал 30 проходит параллельно первому вращающемуся валу 142. Задний конец соединительной детали 18, удаленный от первого конца 120, соединен с соединительным валом 32, параллельным пятому вращающемуся валу 30. Главная пружина 16 соединена с пятым вращающимся валом 30 и соединительным валом 32. Второй узел 14 соединен со ступенчатой деталью 36 шестым вращающимся валом 34, параллельным второму вращающемуся валу 26. Ступенчатая деталь 36 содержит пятую сторону 360 и шествую сторону 362, противоположную пятой стороне 360. Второй узел 14 расположен между пятой стороной 360 и шестой стороной 362. Шестой вращающийся вал 34 проходит через пятую сторону 360 и шестую сторону 362 для соединения со вторым узлом 14. Пятая сторона 360 и шестая сторона 362 соединены первой ступенчатой поверхностью 364. Над первой ступенчатой поверхностью 364 пятая сторона 360 и шестая сторона 362 соединены второй ступенчатой поверхностью 366. Ступенчатая деталь 36 имеет U-образную форму, и первая ступенчатая поверхность 364 и вторая ступенчатая поверхность 366 образуют ступенчатую форму. Первая ступенчатая поверхность 364 предназначена для введения в канавку 128a, а вторая ступенчатая поверхность 366 предназначена для упора в нижнюю пластину 126 первого узла 12.

Как показано на фиг. 6, в настоящем варианте соединительная деталь 18 расположена в первом узле 12 и содержит две боковые пластины 186 и верхнюю крышку 180, соединенную с двумя боковыми пластинами 186. Две боковые пластины 186 плотно прикреплены к двум боковым стенкам 128 первого узла 12 соответственно. Верхняя крышка 180 проходит параллельно нижней пластине 126 первого узла 12, и верхняя крышка 180 вставлена в первый узел 12 для образования полости 182, при этом тело демпфера 200 выполнено с возможностью скольжения в полости 182. Второй узел 14 имеет форму пластины, расположенной в соединительной детали 18, и проходит в канавку 128a. Соединительная деталь 18 и второй узел 14 соединены вторым вращающимся валом 26, проходящим параллельно первому вращающемуся валу 142. Соединительная деталь 18 соединяет главную пружину 16 со вторым узлом 14 и тоска соединения соединительной детали 18 и второго узла 14 не совпадает с первым вращающимся валом 142 второго узла 14 так, что второй узел 14 может приводить соединительную деталь 18 в движение, когда второй узел 14 поворачивается относительно первого узла 12 так, чтобы растянуть главную пружину 16.

Таким образом, соединительная деталь 18, снабженная верхней крышкой 180, ограничивает положение тела демпфера 200.

В настоящем варианте полость 182 имеет прямоугольную форму, тело демпфера 200 имеет цилиндрическую форму и формы тела демпфера 200 и полости 182 согласованы друг с другом так, чтобы тело демпфера 200 могло скользить в полости 182.

В настоящем варианте деталь 206, ограничивающая положение имеет L-образную форму и содержит нижнюю пластины 206a, жестко соединенную с нижней пластиной 126, и блокирующую пластину 206b, продолжающуюся вверх от нижней пластины 206a, при этом через блокирующую пластину 206b проходит выдвигающийся и убирающийся стержень 202.

Таким образом, деталь 206, ограничивающая положение ограничивает положение тела демпфера 200. Соединительная деталь 18, деталь 206, ограничивающая положение и третий вращающийся вал 208 взаимодействуют для определения диапазона движений тела демпфера 200, таким образом, создавая простую структуру, удобную в сборке и разборке.

Более конкретно, соединительная деталь 18, деталь 206, ограничивающая положение и третий вращающийся вал 208 расположенный во второй направляющей канавке 184 и в третьей направляющей канавке 20a, определяют путь скольжения тела демпфера 200. Положение тела демпфера 200 ограничивается соединительной деталью 18, деталью 206, ограничивающей положение и третьим вращающимся валом 208. Тело демпфера 200 выполнено с возможностью перемещения в осевом продольном направлении третьей направляющей канавки 20a линейно и возвратно-поступательно. Когда откидная дверца открыта на наибольший угол, третий вращающийся вал 208 находится на правом конце третьей направляющей канавки 20a. Выдвигающийся и убирающийся стержень 202 отходит от тела демпфера 200, а задний конец выдвигающегося и убирающегося стержня 202 прикреплен к соединительному узлу 22 резьбовой шпилькой 38. Тело демпфера 200 выполнено как гидравлический демпфер.

Как показано на фиг. 7, в настоящем варианте соединительный узел 22 содержит соединительное тело 222 и ведомый ролик 220, расположенный у соединительного тела 222, а соединительное тело 222 жестко соединено с выдвигающимся и убирающимся стержнем 202. Соединительное тело 222 и соединительная деталь 18 соединены четвертым вращающимся валом 28, установленным с возможностью скольжения в первой направляющей канавке 124. Соединительное тело 222 имеет фиксированный вал 2220, ведомый ролик 220 имеет кольцевую форму и установлен над фиксированным валом 2220, при этом ведомый ролик 220 сохраняет постоянный контакт с кулачковым участком 140. Ведомый ролик 220 может вращаться, используя четвертый вращающийся вал 28 как свою ось и, таким образом, ведомый ролик гарантированно постоянно контактирует кулачковым участком 140. Соединительное тело 222 содержит третью сторону 2222, четвертую сторону 2224, противоположную третьей стороне 2222, и блокирующую поверхность 2226, перпендикулярную третьей стороне 2222 и четвертой стороне 2224, и расположенную между третьей стороной 2222 и четвертой стороной 2224. Фиксированный вал 2220 сформирован между третьей стороной 2222 и четвертой стороной 2224. В центре блокирующей поверхности 2226 выполнено отверстие 2228, в которое может вставляться выдвигающийся и убирающийся стержень 202. Выдвигающийся и убирающийся стержень 202 прямо проходит через отверстие 2228 и резьбовая шпилька 38, установленная на выдвигающемся и убирающемся стержне 202 блокирует блокирующую поверхность 2226. Соединительное тело 222 сформировано интегрально и кулачковый участок 140 имеет вогнутые и выпуклые участки, по-разному контактирующие с ведомым роликом 220.

Соответственно, соединительная деталь 18 и соединительный узел 22 соединены четвертым вращающимся валом 28, а четвертый вращающийся вал 28 установлен с возможностью скольжения в первой направляющей канавке 124. Соединительная деталь 18 заставляет четвертый вращающийся вал 28 скользить в первой направляющей канавке 124.

Первый узел 12 установлен на откидной дверце, а второй узел 14 установлен на корпусе устройства. Когда петля 10 работает, положение второго узла 14 остается постоянным, а первый узел 12 может поворачиваться вокруг первого вращающегося вала 142 на определенный угол, и приводит соединительную деталь 18, соединенную со вторым узлом 14, в синхронное движение так, чтобы главная пружина 16, соединенная с соединительной деталью 18, могла растянуться. Под действием главной пружины 16 и демпфирующего узла 20 откидная дверца может закрываться автоматически и медленно.

Более конкретно, сбалансированный участок представляет переход петли 10 из положения n1 в положение n2; критический участок представляет переход петли 10 из положения n2 в положение n3, а участок демпфированного закрывания представляет переход петли 10 из положения n3 в положение n4. Когда второй узел 14 расположен в положении n1 относительно первого узла 12, петля 10 имеет наибольший угол раскрытия, и откидная дверца открыта на наибольший угол. Когда второй узел находится в положении n4 относительно первого узла 12, петля 10 имеет наименьший угол раскрытия и тело дверцы находится в закрытом состоянии.

Когда второй узел 14 находится в положении n1 относительно первого узла 12, соединительная деталь 18 выталкивает четвертый вращающийся вал 28 к первой конечной точке 1240, третий вращающийся вал 208 расположен на правом конце третьей направляющей канавки 20a, главная пружина 16 растянута соединительной деталью 18 так, чтобы находиться в растянутом состоянии, и сила натяжения главной пружины 16 уравновешена весовой нагрузкой на петлю 10. Когда петля 10 поворачивается на угол a, т.е. в сбалансированном состоянии из положения n1 в положение n2, поскольку сила натяжения главной пружины 16 уравновешена весовой нагрузкой на петлю 10, откидная дверца может оставаться неподвижной в любом положении в этом диапазоне, и в этом случае для закрывания откидной дверцы потребуется приложение силы человеком.

Когда второй узел 14 находится в положении n2 относительно первого узла 12, сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10. Когда петля раскрыта на такой угол b, т.е. находится на критическом участке от положения n2 до положения n3, соединительная деталь 18, соединенная с главной пружиной 16, скользит в направлении к главной пружине 16 и, потому тело демпфера 200 скользит так, чтобы третий вращающийся вал сместился к левому концу третьей направляющей канавки 20a, т.е. петля 10 может автоматически приводить откидную дверцу в движение для ее быстрого поворота в направлении закрывания, и в том случае откидная дверца может закрываться автоматически без приложения внешней силы.

Когда второй узел 14 находится в положении n3 относительно первого узла 12, сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10, третий вращающийся вал 208 находится на левом конце третьей направляющей канавки 20a, а возвратная пружина 204 восстанавливает свое состояние из сжатого до естественного. Когда петля 10 раскрывается на угол c, т.е. находится на участке демпфированного закрывания, переходя из положения n3 в положение n4, соединительная деталь 18, соединенная с главной пружиной 16, продолжает скользить в направлении к главной пружине 16, выдвигающийся и убирающийся стержень 202 начинает убираться в тело демпфера 200, и, таким образом, тело демпфера начинает генерировать обратную демпфирующую силу, чтобы замедлить скорость поворота тела дверцы, приводимого в движение петлей 10, чтобы дверца поворачивалась медленно и равномерно, и в этом случае откидная дверца может закрываться автоматически и плавно, а не захлопываться с отскоком.

Когда второй узел 14 находится в положении n4 относительно первого узла 12, петля 10 имеет наименьший угол раскрытия и тело дверцы находится в закрытом состоянии. В этом случае главная пружина 16, запирающая пружина 24 и возвратная пружина 204 все находятся в естественном состоянии.

Когда петлю 10 открывают из положения n4 в любое положение в пределах угла C под действием внешней силы (которую обычно прилагает человек), тело демпфера 200 скользит в направлении к второму узлу 14, и возвратная пружина 204 прилагает к телу демпфера 200 силу сопротивления, чтобы сбросить гидравлическое масло в теле демпфера 200, Когда внешняя сила перестает действовать, поскольку сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10, откидная дверца поворачивается в направлении к главной пружине 16, то есть откидная дверца закрывается медленно и равномерно, т.е. петля 10 возвращается в положение n4.

В настоящем варианте на сбалансированном участке петля 10 находится между положением n1 и положением n2, и в этом случае сила натяжения, создаваемая главной пружиной 16, уравновешивается весовой нагрузкой на петлю 10, и поэтому откидную дверцу можно оставить в любом положении в диапазоне угла a. На сбалансированном участке откидная дверца имеет возможность поворачиваться на угол 50°-70°, то есть диапазон угла a составляет 50°-70°.

В настоящем варианте, на критическом участке петля 10 находится между положением n2 и положением n3, и в этом случае сила натяжения, создаваемая главной пружиной 16 больше, чем весовая нагрузка на петлю 10, поэтому петля может быстро поворачиваться из положения n2 в положение n3 в диапазоне угла b. На критическом участке откидная дверца может поворачиваться на угол 10°-15°, то есть диапазон угла b равен 10°-15°.

В настоящем варианте на участке демпфированного закрывания петля 10 находится между положением n3 и положением n4, и в этом случае сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10, поэтому петля может медленно поворачиваться из положения n3 в положение n4 в диапазоне угла c. На участке демпфированного закрывания откидная дверца может поворачиваться на угол 10°-25°, т.е. диапазон угла c равен 10°-25°.

Поэтому откидная дверца может автоматически и медленно закрываться в заданном диапазоне углов, тем самым повышая удобство пользования.

Разумеется, числовые величины, приведенные выше, являются лишь примерами, помогающими проиллюстрировать способ, которым петля 10 реализует автоматическое медленное закрывание откидной дверцы в пределах некоторого угла открывания и закрывания, но такие величины не ограничивают настоящее изобретение.

Устройство в предпочтительном варианте настоящего изобретения содержит корпус устройства и откидную дверцу. Устройство содержит вышеописанную петляю 10. Первый узел 12 жестко прикреплен к откидной дверце, а второй узел 14 жестко прикреплен к корпусу устройства. Факультативно устройство является духовым шкафом. Разумеется, духовой шкаф является лишь примером, и не ограничивает настоящее изобретение. Таким образом, откидная дверца устройства может закрываться автоматически и медленно, что предотвращает повреждение откидной дверцы устройства в результате резкого захлопывания.

Приведенные в настоящем описании указания на «вариант», «некоторые варианты», «иллюстративный вариант», «пример», «конкретный пример», или «некоторые примеры» означают, что конкретный признак, структура, материал или характеристика, описанные в связи с вариантом или примером, включены по меньшей мере в один вариант или пример настоящего изобретения. Кроме того, конкретные признаки, структуры, материалы или характеристики могут комбинироваться любым подходящим образом в одном или более варианте или примере.

Хотя выше были описаны и показаны варианты настоящего изобретения, специалистам следует понимать, что допустимы различные изменения, модификации, альтернативы и варианты, не выходящие за рамки принципов и задач настоящего изобретения. Объем настоящего изобретения определяется приложенной формулой или ее эквивалентами.


Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей
Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей
Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей
Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей
Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей
Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей
Петля, создающая демпфирующий эффект, и устройство, снабженное такой петлей

Демпфирующая дверная петля

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к демпфирующей дверной петле.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Традиционная дверная петля с функцией демпфирования обычно содержит: корпус, первый вращающийся вал, U-образный вращающийся вал, чашку петли, соединитель, элемент рычажного механизма, толкатель и демпфирующий цилиндр. Поршневой шток демпфирующего цилиндра соединен с возможностью вращения с толкателем, а толкатель соединен с элементом рычажного механизма. Такое устройство имеет очень сложную конструкцию. В частности, в процессе использования толкатель вытягивается поршневым штоком цилиндра для достижения эффекта демпфирования. В такой конфигурации поршневой шток не может перемещаться в осевом направлении, что приводит к большему трению между поршневым штоком и уплотнительным кольцом цилиндра. Следовательно, в процессе длительного использования вполне вероятно может произойти утечка масла, что приведет к таким проблемам, как: сбой в работе петли, сложности в техническом обслуживании и низкая точность установки дверной петли, и в результате – к сокращению срока службы.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Целью настоящего изобретения является решение недостатков известного уровня техники и предложение демпфирующей дверной петли, которая позволяет поршневому штоку перемещаться в осевом направлении, которую можно легко собрать, у которой несложное техническое обслуживание, и которая имеет несложную конструкцию, большой срок службы и высокую точность установки.

Для достижения вышеупомянутой цели, настоящее изобретение предлагает следующее технические решение: Демпфирующая дверная петля, включающая: корпус; первый вращающийся вал; второй вращающийся вал; U-образный вращающийся вал; чашку петли, прикрепленную к дверной планке; элемент рычажного механизма, один конец которого установлен с возможностью вращения в корпусе посредством первого вращающегося вала, а другой конец соединен с возможностью вращения с чашкой петли посредством одного рычага U-образного вращающегося вала; торсионную пружину, установленную над вторым вращающимся валом, один конец которой прикреплен к элементу рычажного механизма, а другой конец примыкает к элементу рычажного механизма; соединитель, один конец которого установлен с возможностью вращения в корпусе с посредством второго вращающегося вала, а другой конец соединен с возможностью вращения с чашкой петли посредством другого рычага U-образного вращающегося вала; опорный элемент, прикрепленный к элементу рычажного механизма; и демпфирующий узел, поддерживаемый опорным элементом и перемещающийся в корпусе вместе с опорным элементом, причем демпфирующий узел содержит поршневой шток, выполненный с возможностью примыкания к торсионной пружине для увеличения сопротивления возвращению в первоначальное положение торсионной пружины.

Опорный элемент содержит два левых опорных рычага и два правых поддерживающих рычага. Левый опорный рычаг координирует свои действия с правым опорным рычагом, образуя V-образный монтажный паз. Демпфирующий узел расположен в монтажном пазе, сформированном между левым опорным рычагом и правым опорным рычагом.

Демпфирующий узел представляет собой цилиндрический корпус округлой формы, который снабжен запорным блоком по обеим сторонам корпуса. Запорный блок расположен в монтажном пазе, сформированном между левым опорным рычагом и соответствующим правым опорным рычагом.

По сравнению с известным уровнем техники, настоящее изобретение имеет простую конструкцию, большой срок службы и высокую точность установки, и ему требуется несложное техническое обслуживание.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

ФИГУРА 1 представляет собой настоящее изобретение в разобранном виде;

ФИГУРА 2 представляет собой трехмерную модель настоящего изобретения;

ФИГУРА 3 представляет собой вид сверху настоящего изобретения;

ФИГУРА 4 представляет собой вид в разрезе, показывающий одно состояние части А-А на ФИГУРЕ 3;

ФИГУРА 5 представляет собой вид в разрезе, показывающий другое состояние части А-А на ФИГУРЕ 3;

ФИГУРА 6 представляет собой трехмерную модель настоящего изобретения; и

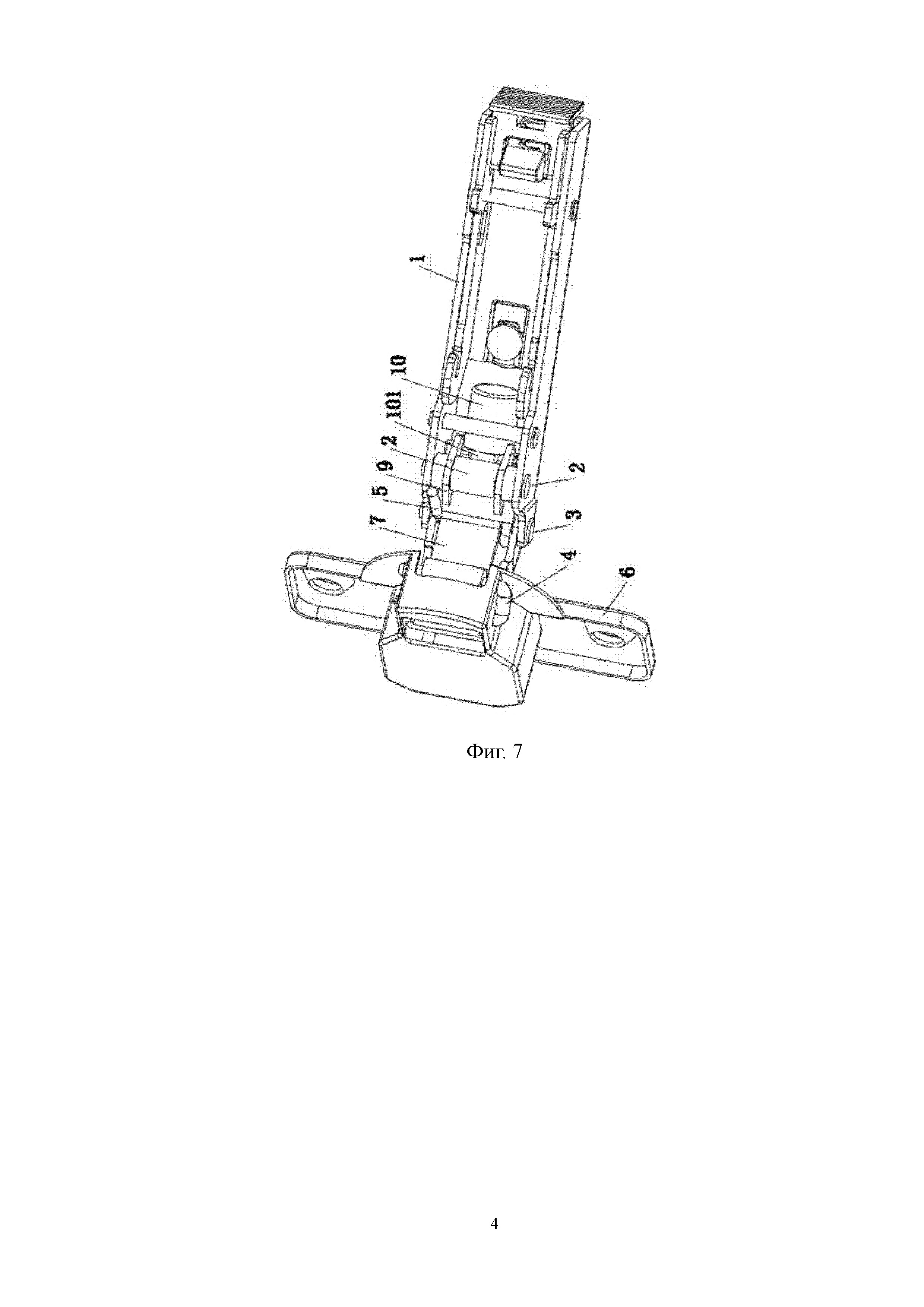

ФИГУРА 7 представляет собой вид снизу настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Варианты осуществления настоящего изобретения будут подробно описаны ниже со ссылкой на фигуры чертежей. Следует отметить, что описание этих вариантов осуществления предназначено для облегчения понимания настоящего изобретения, но оно не ограничивает настоящее изобретение каким-либо образом. Кроме того технические характеристики в различных вариантах осуществления настоящего изобретения, описанных ниже, могут быть взаимно объединены, и это не приведет к возникновению противоречий между ними.

Термины «передний», «задний», «левый», «правый» и подобные термины, используемые ниже, не подразумевают необходимости ограничения во всех вариантах осуществления настоящего изобретения, но в настоящем документе они используются для описания относительного направления или для ориентации в примерных вариантах осуществления настоящего изобретения, показанных на фигурах.

Кроме того, термины «первый» и «второй» используются лишь для описательной цели, что не следует рассматривать как обозначение или подразумевание относительной важности.

Как показано на ФИГУРАХ 1-7, демпфирующая дверная петля содержит корпус 1, первый вращающийся вал 2, второй вращающийся вал 3, U-образный вращающийся вал 4, чашку петли 6, элемент рычажного механизма 8, торсионную пружину 5, соединитель 7, опорный элемент 9 и демпфирующий узел 10; один конец элемента рычажного механизма 8 установлен с возможностью вращения в корпусе 1 посредством первого вращающегося вала 2, а другой конец элемента рычажного механизма 8 соединен с возможностью вращения с чашкой петли 6 посредством одного рычага 42 U-образного вращающегося вала 4; чашка петли 6 прикреплена к дверной планке; один конец соединителя 7 установлен с возможностью вращения в корпусе 1 посредством второго вращающегося вала 3, а другой конец соединителя 7 соединен с возможностью вращения с чашкой петли 6 посредством другого рычага 41 U-образного вращающегося вала 4; торсионная пружина 5 установлена над вторым вращающимся валом 3, один конец торсионной пружины 5 прикреплен к элементу рычажного механизма 8, а другой конец торсионной пружины 5 примыкает к элементу рычажного механизма 8; опорный элемент 9 прикреплен к элементу рычажного механизма 8; демпфирующий узел 10, который расположен в корпусе 1, поддерживается опорным элементом 9 и перемещается в корпусе 1 вместе с опорным элементом 9; поршневой шток 101 демпфирующего узла 10 может примыкать к торсионной пружине 5, тем самым увеличивая сопротивление возвращению в первоначальное положение торсионной пружины 5.

Во время использования, когда дверь закрывается, элемент рычажного механизма 8 вращается, и опорный элемент 9 перемещается вместе с элементом рычажного механизма 8. Таким образом, опорный элемент 9 продвигает вперед демпфирующий узел 10 для перемещения к торсионной пружине 5. Поршневой шток 101 демпфирующего узла 10 примыкает к торсионной пружине 5, тем самым уменьшая момент возврата в первоначальное положение торсионной пружины 5. Следовательно, сила закрытия двери может быть уменьшена, и скорость закрытия может быть уменьшена, благодаря чему достигается эффект демпфирования. Таким образом, дверная планка может закрываться медленно. Когда дверь открывается, элемент рычажного механизма 8 перемещается в обратном направлении, и опорный элемент 9 перемещается вместе с элементом рычажного механизма 8. Опорный элемент 9 продвигает вперед демпфирующий узел 10 для перемещения в направлении от торсионной пружины 5. Следовательно, поршневой шток 101 демпфирующего узла 10 больше не примыкает к торсионной пружине 5. Таким образом, торсионная пружина 5 работает нормально, и дверь может открываться.

В данном варианте осуществления настоящего изобретения опорный элемент 9 содержит два левых опорных рычага 91 и два правых опорных рычага 92. Два левых опорных рычага 91 и два правых опорных рычага 92 расположены симметрично на элементе рычажного механизма 8. Левый опорный рычаг 91 координирует свои действия с соответствующим правым опорным рычагом 92, тем самым образуя V-образный монтажный паз. Демпфирующий узел 10 расположен в V-образном монтажном пазе, сформированном между левым опорным рычагом 91 и соответствующим правым опорным рычагом 92. Во время использования, когда элемент рычажного механизма 8 вращается по часовой стрелке, правый опорный рычаг 92 примыкает к демпфирующему узлу 10, и опорный элемент 9 перемещается налево; когда элемент рычажного механизма 8 вращается против часовой стрелки, левый опорный рычаг 91 примыкает к демпфирующему узлу 10, и опорный элемент 9 перемещается направо.

В данном варианте осуществления настоящего изобретения демпфирующий узел 10 представляет собой цилиндрический корпус округлой формы, который снабжен запорным блоком 102 по обеим сторонам корпуса. Запорный блок 102 расположен в монтажном пазе, сформированном между левым опорным рычагом 91 и соответствующим правым опорным рычагом 92.

Выше представлено подробное описание вариантов осуществления настоящего изобретения со ссылкой на фигуры, но настоящее изобретение не ограничено этим. Для специалистов в данной области техники могут быть осуществлены различные изменения, поправки, замены и модификации без отступления от принципа и цели настоящего изобретения, и все они входят в объем правовой охраны настоящего изобретения.


Демпфирующая дверная петля
Демпфирующая дверная петля
Демпфирующая дверная петля
Демпфирующая дверная петля
Демпфирующая дверная петля

Петля с демпфирующим эффектом и устройство, содержащее такую петлю

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к петле и, в частности, к петле с демпфирующим эффектом и устройству, имеющему петлю.

ПРЕДПОСЫЛКИ К СОЗДАНИЮ ИЗОБРЕТЕНИЯ

Петля, применяемая для откидной дверцы печи в настоящее время, не имеет эффекта самозакрывания дверцы. То есть, требуется манипулятор для сильного толкания или оттягивания дверцы во всех процессах открывания и закрывания дверцы, в результате чего имеют место неблагоприятные ощущения при закрывании дверцы.

ИЗОБРЕТЕНИЕ

Настоящее изобретение направлено на реализацию решения для петли печи, имеющей хорошие эксплуатационные характеристики, для улучшения, по меньшей мере, одного из эффектов использования петли в предшествующем уровне техники. Таким образом, настоящее изобретение предназначено для того, чтобы предложить петлю, которая может обеспечить закрывание корпуса дверцы на основе упругой силы, создаваемой петлей при закрывании корпуса дверцы до определенного угла, и может также обеспечить процесс автоматического закрывания плавно и бесшумно посредством демпфера.

Кроме того, согласно настоящему раскрытию изобретения предлагается устройство, имеющее вышеуказанную петлю.

Петля с демпфирующим эффектом согласно первому аспекту предпочтительных вариантов осуществления настоящего изобретения включает в себя первый узел, второй узел, основную пружину, соединительную деталь, демпфирующий узел и соединительный узел. Первый узел и второй узел выполнены с возможностью крепления соответственно к корпусу устройства и откидной дверце и соединены с возможностью поворота посредством первой поворотной оси, так что откидная дверца выполнена с возможностью ее оттягивания вниз при повороте относительно корпуса устройства. Первый узел выполнен с конфигурацией прямоугольного кожуха и включает в себя первый конец, соединенный с возможностью поворота со вторым узлом, и второй конец, противоположный первому концу. Первый узел выполнен с направляющей канавкой, и второй узел включает в себя кулачковую часть. Основная пружина расположена в первом узле и имеет первый конец, неподвижно соединенный с данным вторым концом. Соединительная деталь расположена в первом узле. Соединительная деталь имеет первый конец, соединенный с возможностью поворота со вторым узлом посредством второй поворотной оси, и второй конец, соединенный со вторым концом основной пружины посредством третьей поворотной оси. Третья поворотная ось расположена с возможностью поворота и скольжения в направляющей канавке. Соединительная деталь снабжена первым верхним закрывающим элементом для соединения с первым узлом для образования полости. Демпфирующий узел включает в себя демпфирующий элемент, выдвигающийся и втягивающийся стержень, деталь для ограничения положения и фиксирующий подузел. Демпфирующий элемент расположен в полости. Выдвигающийся и втягивающийся стержень продолжается от демпфирующего элемента ко второму узлу. Деталь для ограничения положения расположена у верхнего конца выдвигающегося и втягивающегося стержня. Фиксирующий подузел выполнен с возможностью фиксации демпфирующего элемента относительно первого узла. Соединительный узел предусмотрен между вторым узлом и выдвигающимся и втягивающимся стержнем. Соединительный узел включает в себя ведомый шкив и фиксирующую пружину, и ведомый шкив выполнен с возможностью контактирования с кулачковой частью. Соединительная деталь снабжена соединительной осью между соединительным узлом и деталью для ограничения положения. Соединительная ось выполнена с возможностью приведения ее в движение посредством соединительной детали для контактирования с деталью для ограничения положения для толкания детали для ограничения положения для ее перемещения к основной пружине. Второй узел имеет стадию равновесия, критическую стадию и стадию демпфированного закрывания, последовательные в процессе поворота второго узла из положения, в котором наибольший угол раскрыва образуется между первым узлом и вторым узлом, к первому узлу. На стадии равновесия основная пружина находится в растянутом состоянии, и растягивающая сила, создаваемая основной пружиной, уравновешивается нагрузкой от массы петли. На критической стадии фиксирующая пружина находится в сжатом состоянии и изменяется до исходного состояния, соединительная ось контактирует с деталью для ограничения положения для толкания демпфирующего элемента к основной пружине, основная пружина находится в растянутом состоянии, и растягивающая сила, создаваемая основной пружиной, превышает нагрузку от массы петли. На стадии демпфированного закрывания фиксирующая пружина находится в сжатом состоянии, выдвигающийся и втягивающийся стержень втянут в демпфирующий элемент, демпфирующий элемент создает обратную силу демпфирования, основная пружина находится в растянутом состоянии и изменяется до исходного состояния, и растягивающая сила, создаваемая основной пружиной, превышает нагрузку от массы петли.

В петле согласно предпочтительным вариантам осуществления настоящего изобретения при применении основной пружины вес откидной дверцы может уравновешиваться при оттягивании откидной дверцы вниз, в результате чего обеспечиваются эффекты стабильного открывания и стабильного закрывания. Кроме того, при применении демпфирующего узла откидная дверца может закрываться автоматически и медленно, в результате чего у пользователя улучшаются ощущения при применении.

В некоторых вариантах осуществления первый узел включает в себя нижнюю пластину и боковые стенки, продолжающиеся вверх от двух сторон нижней пластины. Направляющая канавка образована на каждой из двух боковых стенок.

В некоторых вариантах осуществления фиксирующий подузел включает в себя выступающий упор, выступающий вверх от нижней пластины, и установочный штифт, соединяющий демпфирующий элемент с первым узлом. Выступающий упор выполнен с возможностью останова демпфирующего элемента для предотвращения скольжения демпфирующего элемента ко второму узлу.

В некоторых вариантах осуществления полость имеет прямоугольную форму, демпфирующий элемент имеет цилиндрическую форму, и формы демпфирующего элемента и полости согласованы друг с другом.

В некоторых вариантах осуществления соединительный узел включает в себя соединительный элемент, фиксирующую пружину, установленную поверх соединительного элемента, и ведомый шкив, расположенный у соединительного элемента. Соединительный элемент снабжен неподвижной осью, ведомый шкив имеет кольцевую форму и установлен поверх неподвижной оси, и ведомый шкив выполнен с возможностью контактирования при повороте с кулачковой частью.

В некоторых вариантах осуществления стопорная деталь, прикрепленная к первому узлу, предусмотрена между соединительным узлом и соединительной осью, и стопорная деталь выполнена с возможностью стопорения фиксирующей пружины для сжатия фиксирующей пружины.

В некоторых вариантах осуществления откидная дверца выполнена с возможностью поворота на угол, составляющий 50°-70°, при соответствии стадии равновесия.

В некоторых вариантах осуществления откидная дверца выполнена с возможностью поворота на угол, составляющий 10°-15°, при соответствии критической стадии.

В некоторых вариантах осуществления откидная дверца выполнена с возможностью поворота на угол, составляющий 10°-25°, при соответствии стадии демпфированного закрывания.

Устройство согласно второму аспекту предпочтительных вариантов осуществления настоящего изобретения включает в себя корпус устройства, откидную дверцу и петлю, конфигурированную для устройства, согласно вышеприведенным вариантам осуществления.

В устройстве согласно предпочтительным вариантам осуществления настоящего изобретения при применении основной пружины вес откидной дверцы может уравновешиваться при оттягивании откидной дверцы вниз, в результате чего обеспечиваются эффекты стабильного открывания и стабильного закрывания. Кроме того, при применении демпфирующего узла откидная дверца может закрываться автоматически и медленно, в результате чего у пользователя улучшаются ощущения при применении.

Дополнительные аспекты и преимущества вариантов осуществления настоящего изобретения частично будут приведены в нижеследующих описаниях, частично станут очевидными из нижеследующих описаний или будут получены при реализации на практике вариантов осуществления настоящего изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Эти и другие аспекты и преимущества вариантов осуществления настоящего изобретения станут очевидными и более понятными из нижеприведенных описаний, выполненных со ссылкой на чертежи, в которых:

фиг.1 представляет собой вид в перспективе петли с демпфирующим эффектом согласно одному варианту осуществления настоящего изобретения;

фиг.2 представляет собой выполненный с пространственным разделением элементов вид в перспективе петли с демпфирующим эффектом согласно одному варианту осуществления настоящего изобретения;

фиг.3 представляет собой вид петли с демпфирующим эффектом в разрезе, выполненном по линии III-III на фиг.1.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Варианты осуществления настоящего изобретения будут описаны подробно, и примеры вариантов осуществления будут проиллюстрированы на чертежах, на которых одни и те же или аналогичные ссылочные позиции используются для обозначения одинаковых или аналогичных элементов или элементов с одинаковыми или аналогичными функциями. Варианты осуществления, описанные в данном документе со ссылкой на чертежи, являются разъясняющими, иллюстративными и используются для общего понимания настоящего изобретения. Варианты осуществления не должны рассматриваться как ограничивающие настоящее изобретение.

Следует понимать, что в описании такие термины, как «центральный», «продольный», «боковой», «длина», «ширина», «толщина», «верхний», «нижний», «передний», «задний», «левый», «правый», «вертикальный», «горизонтальный», «верх», «низ», «внутренний», «наружный», «по часовой стрелке» и «против часовой стрелки», следует рассматривать как относящиеся к ориентации, описанной или показанной на рассматриваемых чертежах. Данные относительные понятия предназначены для удобства описания и не требуют того, чтобы настоящее изобретение было создано или функционировало в определенной ориентации. Кроме того, такие термины, как «первый» и «второй», используются в данном документе для описания и не предназначены для обозначения или указания относительного значения или важности или указания количества показанных технических элементов/признаков. Таким образом, элемент, определенный как «первый» и «второй», может содержать один или более данных элементов. В описании настоящего изобретения «множество» означает два или более двух, если не указано иное.

Следует понимать, что в настоящем описании, если не указано и не определено иное, термины «установленный», «присоединенный», «соединенный» и тому подобные используются в широком смысле и могут означать, например, неподвижные соединения, разъединяемые соединения или соединения, образующие одно целое, могут также означать механические или электрические соединения, могут также означать прямые соединения или непрямые соединения посредством промежуточных конструктивных элементов, могут также означать внутренние связи или взаимодействие двух элементов, которые могут быть понятны для специалистов в данной области техники в соответствии с определенными ситуациями.

В настоящем раскрытии изобретения, если не указано или не ограничено иное, конструкция, в которой первый элемент находится «на» втором элементе или «под» вторым элементом, может включать вариант осуществления, в котором первый элемент находится в прямом контакте со вторым элементом, и может также включать вариант осуществления, в котором первый элемент и второй элемент не находятся в прямом контакте друг с другом, но контактируют посредством дополнительного элемента, образованного между ними. Кроме того, первый элемент «на» втором элементе, «над» вторым элементом или «поверх» второго элемента может подразумевать вариант осуществления, в котором первый элемент находится прямо или наклонно «на» втором элементе, «над» вторым элементом или «поверх» второго элемента, или просто подразумевает то, что первый элемент находится на высоте, превышающей высоту второго элемента, в то время как первый элемент «ниже» второго элемента», «под» вторым элементом или «снизу от» второго элемента может подразумевать вариант осуществления, в котором первый элемент находится прямо или наклонно «ниже» второго элемента» «под» вторым элементом или «снизу от» второго элемента, или просто подразумевает то, что первый элемент находится на высоте, которая меньше высоты второго элемента.

Различные варианты осуществления и примеры приведены в нижеследующем описании для реализации различных конструкций по настоящему раскрытию изобретения. Для упрощения настоящего изобретения будут описаны определенные элементы и установочные параметры. Однако данные элементы и установочные параметры приведены только в качестве примера и не предназначены для ограничения настоящего изобретения. Кроме того, ссылочные позиции могут повторяться в разных примерах в настоящем раскрытии изобретения. Это повторение предназначено для упрощения и ясности и не относится к связям между разными вариантами осуществления и/или установочными параметрами. Кроме того, примеры различных процессов и материалов приведены в настоящем раскрытии изобретения. Однако специалистам в данной области техники будет понятно, что также могут быть применены другие процессы и/или материалы.

Как показано на фиг.1 - фиг.3, петля 10 с демпфирующим эффектом согласно предпочтительному варианту осуществления настоящего изобретения включает в себя первый узел 12, второй узел 14, основную пружину 16, соединительную деталь 18, демпфирующий узел 20 и соединительный узел 22. Первый узел 12 и второй узел 14 выполнены с возможностью крепления соответственно к корпусу устройства и откидной дверце и соединены с возможностью поворота посредством первой поворотной оси 142, так что откидная дверца может быть оттянута вниз при повороте относительно корпуса устройства. Первый узел 12 выполнен с конфигурацией прямоугольного кожуха и имеет первый конец 120, соединенный с возможностью поворота со вторым узлом 14, и второй конец 122, противоположный первому концу 120. Первый узел 12 выполнен с направляющей канавкой 124, и второй узел 14 включает в себя кулачковую часть 140. Основная пружина 16 расположена в первом узле 12 и имеет первый конец, неподвижно соединенный со вторым концом 122. Соединительная деталь 18 расположена в первом узле 12. Соединительная деталь 18 имеет первый конец, соединенный с возможностью поворота со вторым узлом 14 посредством второй поворотной оси 24, и второй конец, соединенный со вторым концом основной пружины 16 посредством третьей поворотной оси 26. Третья поворотная ось 26 расположена с возможностью поворота и скольжения в направляющей канавке 124. Соединительная деталь 18 снабжена первым верхним закрывающим элементом 180 для соединения с первым узлом 12 для образования полости 182. Демпфирующий узел 20 включает в себя демпфирующий элемент 200, выдвигающийся и втягивающийся стержень 202, деталь 204 для ограничения положения и фиксирующий подузел 206. Демпфирующий элемент 200 расположен в полости 182. Выдвигающийся и втягивающийся стержень 202 продолжается от демпфирующего элемента 200 ко второму узлу 14. Деталь 204 для ограничения положения расположена у верхнего конца выдвигающегося и втягивающегося стержня 202. Фиксирующий подузел 206 выполнен с возможностью фиксации демпфирующего элемента 200 относительно первого узла 12. Соединительный узел 22 предусмотрен между вторым узлом 14 и выдвигающимся и втягивающимся стержнем 202, соединительный узел 22 включает в себя ведомый шкив 220 и фиксирующую пружину 222, и ведомый шкив 220 выполнен с возможностью контактирования с кулачковой частью 140. Соединительная деталь 18 снабжена соединительной осью 28 между соединительным узлом 22 и деталью 204 для ограничения положения. При приведении в движение посредством соединительной детали 18 соединительная ось 28 может контактировать с деталью 204 для ограничения положения для толкания детали 204 для ограничения положения для ее перемещения к основной пружине 16. Второй узел 14 имеет стадию равновесия, критическую стадию и стадию демпфированного закрывания, последовательные в процессе поворота второго узла 14 из положения, в котором наибольший угол раскрыва образуется между первым узлом 12 и вторым узлом 14, к первому узлу 12. На стадии равновесия основная пружина 16 находится в растянутом состоянии, и растягивающая сила, создаваемая основной пружиной 16, уравновешивается нагрузкой от массы петли 10. На критической стадии фиксирующая пружина 222 находится в сжатом состоянии, соединительная ось 28 контактирует с деталью 204 для ограничения положения, для толкания демпфирующего элемента 200 к основной пружине 16, основная пружина 16 находится в растянутом состоянии, и растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10. На стадии демпфированного закрывания фиксирующая пружина 222 находится в сжатом состоянии, выдвигающийся и втягивающийся стержень 202 втянут в демпфирующий элемент 200, демпфирующий элемент 200 создает обратную силу демпфирования, основная пружина 16 находится в растянутом состоянии, и растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10.

В петле согласно предпочтительному варианту осуществления настоящего изобретения при применении основной пружины 16 вес откидной дверцы может уравновешиваться при оттягивании откидной дверцы вниз, в результате чего обеспечиваются стабильное открывание и стабильное закрывание. Кроме того, при применении демпфирующего узла 20 откидная дверца может закрываться автоматически и медленно, в результате чего у пользователя улучшаются ощущения при применении.

В частности, основная пружина 16, соединительная деталь 18, демпфирующий узел 20 и соединительный узел 22 расположены в первом узле 12. Первый узел 12 имеет канавку 128 на его нижней пластине 126 рядом с первым концом 120, и канавка 128 параллельна аксиальному направлению первого узла 12. Первый узел 12 и второй узел 14 соединены посредством первой поворотной оси 142 на первом конце 120. Второй узел 14 выполнен с возможностью поворота относительно первого узла 12 вокруг первой поворотной оси 142, а также с возможностью приведения в движение соединительной детали 18 для синхронного перемещения. Второй узел 14 выполнен с возможностью поворота в канавке 128 относительно первого узла 12. Первый узел 12 соединен с четвертой поворотной осью 30 на втором конце 122, и четвертая поворотная ось 30 параллельна первой поворотной оси 142. Задний конец соединительной детали 18, удаленный от первого конца 120, соединен с третьей поворотной осью 26, которая параллельна четвертой поворотной оси 30. Основная пружина 16 соединена с третьей поворотной осью 26 и четвертой поворотной осью 30. Соединительная деталь 18 образована как одно целое.

В представленном варианте осуществления первый узел 12 образован по существу с прямоугольной формой. Первый узел 12 имеет первый конец 120 и второй конец 122, противоположный первому концу 120. Первый узел 12 включает в себя нижнюю пластину 126 и боковые стенки 128а, продолжающиеся вверх от двух сторон нижней пластины 126. Направляющая канавка 124 образована на каждой из двух боковых стенок 128а. Направляющая канавка 124 включает в себя первую конечную точку 1240 и вторую конечную точку 1242, противоположную первой конечной точке 1240. Второй узел 14 соединен с возможностью поворота с первым узлом 12 посредством первой поворотной оси 142 и соединен с возможностью поворота с соединительной деталью 18 посредством второй поворотной оси 24, и вторая поворотная ось 24 параллельна первой поворотной оси 142. Соединительная деталь 18 расположена в первом узле 12 и прилегает к двум боковым стенкам 128а первого узла 12. Соединительная деталь 18 снабжена первым верхним закрывающим элементом 180 для соединения с первым узлом 12 для образования полости 182, и демпфирующий элемент 200 расположен в полости 182. Соединительная деталь 18 дополнительно снабжена вторым верхним закрывающим элементом 184, и соединительный узел 22 расположен под вторым верхним закрывающим элементом 184. Второй узел 14 имеет листообразную форму и вставлен в канавку 128. Соединительная деталь 18 соединяет основную пружину 16 со вторым узлом 14, и место соединения соединительной детали 18 и второго узла 14 смещено от первой поворотной оси 142 второго узла 14, так что второй узел 14 может обеспечить приведение соединительной детали 18 в движение для растягивания основной пружины 18 при повороте второго узла 14 относительно первого узла 12.

В представленном варианте осуществления фиксирующий подузел 206 включает в себя прямоугольный выступающий упор 2060, выступающий вверх от нижней пластины 126, и установочный штифт 2062, соединяющий демпфирующий элемент 200 с первым узлом 12. Демпфирующий элемент 200 может быть остановлен выступающим упором 2060, так что может быть предотвращено скольжение демпфирующего элемента 200 ко второму узлу 14.

Таким образом, демпфирующий элемент 200 может быть установлен в заданном положении посредством фиксирующего подузла 206, который имеет простую конструкцию и удобен для установки и отсоединения.

В представленном варианте осуществления полость 180 имеет прямоугольную форму, демпфирующий элемент 200 имеет цилиндрическую форму, и формы демпфирующего элемента 200 и полости 182 согласованы друг с другом. Демпфирующий элемент 200 снабжен пружиной возврата в нем.

В представленном варианте осуществления соединительный узел 22 включает в себя соединительный элемент 224, фиксирующую пружину 222, установленную поверх соединительного элемента 224, и ведомый шкив 220, расположенный у соединительного элемента 224. Соединительный элемент 222 снабжен неподвижной осью 2240, ведомый шкив 220 имеет кольцевую форму и установлен поверх неподвижной оси 2240, и ведомый шкив 220 выполнен с возможностью контактирования при повороте с кулачковой частью 140. Кулачковая часть 140 имеет вогнутые и выпуклые участки, конфигурированные для различных контактов с ведомым шкивом 220.

Соответственно, поскольку растягивающая сила, создаваемая основной пружиной 16, ослабляется при уменьшении внутреннего угла между первым узлом 12 и вторым узлом 14, дополнительная растягивающая сила создается фиксирующей пружиной 222 соединительного узла 22, и ведомый шкив 220 соединительного узла 22 контактирует с кулачковой частью 140 второго узла 14, так что обеспечивается источник энергии.

В представленном варианте осуществления стопорная деталь 32, прикрепленная к первому узлу 12, предусмотрена между соединительным узлом 22 и соединительной осью 28, и стопорная деталь 32 может стопорить фиксирующую пружину 222 для сжатия фиксирующей пружины 222.

Первый узел 12 присоединен к откидной дверце, и второй узел 14 присоединен к корпусу устройства. При функционировании петли 10 положение второго узла 14 является постоянным, и первый узел 12 может поворачиваться вокруг первой поворотной оси 142 на определенный угол и приводить соединительную деталь 18, присоединенную ко второму узлу 14, в движение для синхронного перемещения, так что основная пружина 16, соединенная с соединительной деталью 18, может растягиваться. Под действием основной пружины 16 и демпфирующего узла 20 откидная дверца может закрываться автоматически и медленно.

В частности, стадия равновесия отображает то, что петля 10 переходит из положения n1 в положение n2, критическая стадия отображает то, что петля 10 переходит из положения n2 в положение n3, и стадия демпфированного закрывания отображает то, что петля 10 переходит из положения n3 в положение n4. Когда второй узел 14 находится в положении n1 относительно первого узла 12, петля 10 имеет наибольший угол раскрыва, и откидная дверца открыта до наибольшего угла. Когда второй узел 14 находится в положении n4 относительно первого узла 12, петля 10 имеет наименьший угол раскрыва, и корпус дверцы находится в закрытом состоянии.

Когда второй узел 14 находится в положении n1 относительно первого узла 12, соединительная деталь 18 приводит в движение третью поворотную ось 26 для того, чтобы она достигла первой конечной точки 1240, основная пружина 16 растягивается посредством соединительной детали 18 для достижения растянутого состояния, и растягивающая сила, создаваемая основной пружиной 16, уравновешивается нагрузкой от массы петли 10. Когда петля 10 функционирует при угле а, то есть на стадии равновесия от положения n1 до положения n2, поскольку растягивающая сила, создаваемая основной пружиной 16, уравновешивается нагрузкой от массы петли 10, откидная дверца может находиться в состоянии покоя при любом положении в данном диапазоне, при этом в данном случае внешнее усилие, прикладываемое человеком, требуется для закрывания откидной дверцы.

Когда второй узел 14 находится в положении n2 относительно первого узла 12, растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10, соединительная ось 28 контактирует с деталью 204 для ограничения положения, и ведомый шкив 220 соединительного узла 22 контактирует с кулачковой частью 140. Когда петля 10 функционирует при угле b, то есть на критической стадии от положения n2 до положения n3, соединительная деталь 18, соединенная с основной пружиной 16, скользит к основной пружине 16, и соединительная ось 28 толкает демпфирующий элемент 200 к основной пружине 16, то есть петля 10 может автоматически вызывать быстрый поворот откидной дверцы в направлении закрывания, при этом откидная дверца может быть закрыта автоматически без внешнего усилия.

Когда второй узел 14 находится в положении n3 относительно первого узла 12, растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10, и третья поворотная ось 26 находится во второй конечной точке 1242. Когда петля 10 функционирует при угле с, то есть на стадии демпфированного закрывания от положения n3 до положения n4, растягивающая сила, создаваемая основной пружиной 16, обеспечивает возможность продолжения поворота второго узла 14 по направлению к положению n4, выдвигающийся и втягивающийся стержень 202 начинает втягиваться в демпфирующий элемент 200, и, следовательно, демпфирующий элемент 200 создает обратную силу демпфирования для уменьшения скорости поворота корпуса дверцы, приводимого в движение петлей 10, так что откидная дверца поворачивается медленно и с постоянной скоростью, при этом откидная дверца может быть закрыта автоматически и плавно вместо быстрого отскока.

Когда второй узел 14 находится в положении n4 относительно первого узла 12, петля 10 имеет наименьший угол раскрыва, и корпус дверцы находится в закрытом состоянии. В этом случае основная пружина 16, фиксирующая пружина 222 и пружина возврата находятся все в естественном состоянии.

При раскрыве петли 10 из положения n4 до любого положения в диапазоне, соответствующем углу с, под действием внешнего усилия (которое обычно прикладывается человеком) демпфирующий элемент 200 скользит ко второму узлу 14, и пружина возврата создает силу сопротивления, действующую на демпфирующий элемент 200 для обеспечения возможности перехода рабочей жидкости для гидравлических систем, находящейся в демпфирующем элементе 200, в исходное состояние. Поскольку растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10, при снятии внешнего усилия откидная дверца поворачивается к основной пружине 16, то есть откидная дверца будет по-прежнему закрываться медленно и с постоянной скоростью, то есть петля 10 будет по-прежнему возвращаться к положению n4.

Во время процесса открывания откидной дверцы, то есть процесса поворота петли 10 из положения n4 в положение n1, основная пружина 16 растягивается из исходного состояния, и фиксирующая пружина 222 сжимается. Поскольку выдвигающийся и втягивающийся стержень 202 приводит демпфирующий элемент 200 в движение ко второму узлу 14, пружина возврата переводит демпфирующий элемент 200 в исходное состояние, и пружина возврата также возвращается к естественному состоянию.

В представленном варианте осуществления петля 10 находится в положении между положением n1 и положением n2 при соответствии стадии равновесия, при этом растягивающая сила, создаваемая основной пружиной 16, уравновешивается нагрузкой от массы петли 10, и, следовательно, откидная дверца может быть остановлена в любом положении в диапазоне, соответствующем углу а. Откидная дверца выполнена с возможностью поворота на угол, составляющий 50°-70°, при соответствии стадии равновесия, то есть диапазон угла а соответствует 50°-70°.

В представленном варианте осуществления петля 10 находится в положении между положением n2 и положением n3 при соответствии критической стадии, при этом растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10, и, следовательно, петля может быстро поворачиваться из положения n2 в положение n3 в диапазоне, соответствующем углу b. Откидная дверца выполнена с возможностью поворота на угол, составляющий 10°-15°, при соответствии критической стадии, то есть диапазон угла b соответствует 10°-15°.

В представленном варианте осуществления петля 10 находится в положении между положением n3 и положением n4 при соответствии стадии демпфированного закрывания, при этом растягивающая сила, создаваемая основной пружиной 16, превышает нагрузку от массы петли 10, и, следовательно, петля может медленно поворачиваться из положения n3 в положение n4 в диапазоне, соответствующем углу с. Откидная дверца выполнена с возможностью поворота на угол, составляющий 10°-25°, при соответствии стадии демпфированного закрывания, то есть диапазон угла с соответствует 10°-25°.

Таким образом, откидная дверца может закрываться автоматически и медленно в заданном диапазоне углов, в результате чего улучшаются ощущения пользователя при применении.

Само собой разумеется, вышеприведенные числовые величины представлены в качестве примеров для того, чтобы способствовать иллюстрированию того, каким образом автоматическое и медленное закрывание откидной дверцы при определенном угле открытия и закрытия осуществляется посредством петли 10, но они не используются для ограничения настоящего изобретения.

Устройство в предпочтительном варианте осуществления настоящего изобретения включает в себя корпус устройства и откидную дверцу. Устройство включает в себя вышеуказанную петлю 10. Первый узел 12 жестко присоединен к откидной дверце, и второй узел 14 жестко присоединен к корпусу устройства. В возможном варианте устройство представляет собой печь. Само собой разумеется, печь служит только в качестве примера, но не используется для ограничения настоящего изобретения. Таким образом, откидная дверца устройства может быть закрыта автоматически и медленно, что предотвращает повреждение откидной дверцы устройства из-за быстрого закрывания, вызываемого чрезмерным усилием.

Упоминание в данном описании «варианта осуществления», «некоторых вариантов осуществления», «иллюстративного варианта осуществления», «примера», «конкретного примера» или «некоторых примеров» означает, что определенный элемент, конструктивный элемент, материал или отличительный признак, описанный в связи с вариантом осуществления или примером, включен, по меньшей мере, в один вариант осуществления или пример настоящего изобретения. Таким образом, появления данных выражений в разных местах в данном описании необязательно относятся с одному и тому же варианту осуществления или примеру настоящего изобретения. Кроме того, определенные элементы, конструкции, материалы или характеристики могут быть скомбинированы любым подходящим образом в одном или более вариантах осуществления или примерах.

Несмотря на то, что варианты осуществления настоящего изобретения были показаны и проиллюстрированы, специалистам в данной области техники следует понимать, что различные изменения, модификации, альтернативы и варианты являются приемлемыми, не выходя за рамки принципа и назначения настоящего изобретения. Объем настоящего изобретения определяется пунктами формулы изобретения или их эквивалентами.


Петля с демпфирующим эффектом и устройство, содержащее такую петлю
Петля с демпфирующим эффектом и устройство, содержащее такую петлю
Петля с демпфирующим эффектом и устройство, содержащее такую петлю
Петля с демпфирующим эффектом и устройство, содержащее такую петлю

ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к петле и, в частности, к петле, создающей амортизирующий эффект, и к устройству, имеющему такую петлю.

Предпосылки к созданию изобретения

Петля, применяемая на откидной дверце духового шкафа, в настоящее время не создает эффекта автоматического закрывания дверцы. То есть пользователю приходится сильно толкать или тянуть дверцу на протяжении всего процесса открывания или закрывания дверцы, что приводит к плохому закрыванию дверцы.

Краткое описание изобретения

Настоящее изобретение направлено на создание петли для духового шкафа, обладающей хорошими характеристиками, чтобы улучшить по меньшей мере один из эффектов эксплуатации петли в этой области техники. Таким образом, настоящее изобретение направлено на создание петли. способной закрывать дверцу на основе упругой силы петли, когда тело дверцы закрыто до определенной степени, и способной выполнять процесс автоматического закрывания плавно и бесшумно с помощью демпфера.

Согласно настоящему изобретению также предлагается устройство, имеющее такую петлю.

Петля с демпфирующим эффектом по предпочтительному варианту первого аспекта настоящего изобретения содержит первый узел, второй узел, главную пружину, соединительную деталь, демпфирующий узел, соединительный узел и запирающую пружину. Первый узел и второй узел выполнены с возможностью крепления к корпусу устройства и к откидной дверце, соответственно, и соединены с возможностью поворота первым валом так, чтобы откидная дверца могла вытягиваться, поворачиваясь вниз относительно корпуса устройства. Первый узел выполнен в форме прямоугольного корпуса и содержит первый конец, соединенный с возможностью поворота со вторым узлом, и второй конец, противоположный первому концу. Первый узел имеет первую направляющую канавку, примыкающую к первому концу, а второй узел имеет кулачковую часть. Главная пружина расположена в первом узле, и первый конец главной пружины жестко закреплен на втором конце первого узла. Соединительная деталь снабжена верхней крышкой так, чтобы вставляться в первый узел для образования полости, и соединительная деталь имеет вторую направляющую канавку. Демпфирующий узел содержит тело демпфера, выдвигающийся и убирающийся стержень, возвратную пружину, деталь, ограничивающую положение и третий вращающийся вал. Тело демпфера расположено в полости и имеет третью направляющую канавку. Выдвигающийся и убирающийся стержень продолжается от тела демпфера ко второму узлу. Возвратная пружина надета на выдвигающийся и убирающийся стержень и расположена в теле демпфера. Деталь, ограничивающая положение зафиксирована в первом узле и через нее проходит выдвигающийся и убирающийся стержень. Третий вращающийся вал соединяет тело демпфера с соединительной деталью. Третий вращающийся вал установлен с возможностью вращения и скольжения во второй направляющей канавке и в третьей направляющей канавке. Соединительный узел расположен между вторым узлом и выдвигающимся и убирающимся стержнем. Соединительный узел жестко соединен с выдвигающимся и убирающимся стержнем. Соединительный узел соединен с соединительной деталью четвертым вращающимся валом. Четвертый вращающийся вал расположен с возможностью вращения и скольжения в первой направляющей канавке. Соединительный узел содержит ведомый ролик. Запирающая пружина надета на выдвигающийся и убирающийся стержень и расположена между деталью, ограничивающей положение и соединительным узлом так, чтобы позволить ведомому ролику находиться во вращающемся контакте с кулачковым участком. Кулачковый участок имеет сбалансированный участок, критический участок и участок демпфированного закрывания в процессе поворота второго узла из положения, в котором между первым узлом и вторым узлом сформирован наибольший угол раскрытия, в положение к первому узлу, когда кулачковый участок последовательно входит в ведомый ролик этими своими участками. На сбалансированном участке запирающая пружина находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина находится в естественном состоянии, тело демпфера лежит неподвижно в полости, главная пружина находится в растянутом состоянии и переходит в исходное состояние и сила натяжения, создаваемая главной пружиной, уравновешивается весовой нагрузкой петли. На критическом участке запирающая пружина находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина находится в естественном состоянии, тело демпфера скользит в полости в направлении к второму концу, главная пружина находится в растянутом состоянии, и сила натяжения, создаваемая главной пружиной, превышает весовую нагрузку на петлю. На участке демпфированного закрывания запирающая пружина находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина находится в естественном состоянии, выдвигающийся и убирающийся стержень убран в тело демпфера, главная пружина находится в растянутом состоянии, и переходит в исходное состояние, сила натяжения, создаваемая главной пружиной превышает весовую нагрузку на петлю, и тело демпфера создает обратный демпфирующий эффект.

В петле по вариантам настоящего изобретения, поскольку применяется главная пружина, вес откидной дверцы можно уравновесить, когда откидную дверцу вытягивают вниз, тем самым реализуя эффекты стабильного открывания и стабильного закрывания. Дополнительно, поскольку используются главная пружина и демпфирующий узел, откидная дверца может закрываться автоматически и медленно, тем самым повышая удобство использования.

В некоторых вариантах первый узел содержит нижнюю пластину и боковые стенки, продолжающиеся вверх с двух сторон нижней пластины. Первая направляющая канавка сформирована в каждой из двух боковых стенок и имеет дугообразную форму.

В некоторых вариантах соединительная деталь содержит две боковые пластины, плотно прикрепленные к боковым стенкам, соответственно, и верхняя крышка соединена с двумя боковыми пластинами.

В некоторых вариантах полость имеет прямоугольную форму, тело демпфера имеет цилиндрическую форму, и формы тела демпфера и полости согласованы друг с другом так, чтобы тело демпфера могло скользить в полости.

В некоторых вариантах деталь, ограничивающая положение, имеет L-образную форму и содержит нижнюю пластину, жестко соединенную с нижней пластиной, и блокирующую пластину, продолжающуюся вверх от нижней пластины, при этом через блокирующую пластину проходит выдвигающийся и убирающийся стержень.

В некоторых вариантах соединительный узел содержит соединительное тело, жестко соединенное с выдвигающимся и убирающимся стержнем, а ведомый ролик расположен у соединительного тела. Соединительное тело и соединительная деталь соединена четвертым вращающимся валом, расположенным с возможностью скольжения в первой направляющей канавке. Соединительное тело имеет фиксированный вал, ведомый ролик имеет кольцевую форму и надет на фиксированный вал, при этом ведомый ролик сохраняет вращающееся соединение с кулачковым участком.

В некоторых вариантах на сбалансированном участке откидная дверца выполнена с возможностью поворота на 50°-70°.

В некоторых вариантах на критическом участке откидная дверца выполнена с возможностью поворота на 10°-15°.

В некоторых вариантах в соответствии с участком демпфированного закрывания откидная дверца выполнена с возможностью поворота на 10°-25°.

Устройство по предпочтительному варианту второго аспекта настоящего изобретения содержит корпус устройства, откидную дверцу м петлю, имеющую конфигурацию, описанную выше.

В устройстве по вариантам настоящего изобретения, благодаря применению главной пружины вес откидной дверцы можно уравновесить, когда откидная дверца вытягивается вниз, тем самым реализуя эффекты стабильного открывания и закрывания. Дополнительно, благодаря применению запирающей пружины и демпфирующего узла, откидная дверца может закрываться автоматически и медленно, тем самым повышая удобство эксплуатации.

Дополнительные аспекты и преимущества вариантов настоящего изобретения будут понятны из нижеследующего описания, станут очевидны отчасти из нижеследующего описания или будут понятны при реализации вариантов настоящего изобретения.

Краткое описание чертежей

Эти и другие аспекты и преимущества вариантов настоящего изобретения будут очевидны из нижеследующего описания со ссылками на приложенные чертежи.

Фиг. 1 - вид в перспективе петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 2 - разнесенный вид петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 3 - сечение петли, создающей демпфирующий эффект по линии III-III на фиг. 1.

Фиг. 4 - вил в перспективе первого узла петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 5 - вид в перспективе ступенчатой детали петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 6 - вид в перспективе соединительной детали петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Фиг. 7 - вид в перспективе соединительного тела петли, создающей демпфирующий эффект по варианту настоящего изобретения.

Подробное описание

Далее приводится подробное описание настоящего изобретения и примеры его вариантов, показанные на чертежах, где одними и теми же или подобными позициями обозначены одни и те же или подобные элементы, или элементы с одинаковыми или подобными функциями. Варианты, описанные со ссылками на чертежи являются пояснительными, иллюстративными и используются для общего понимания настоящего изобретения. Эти варианты не следует толковать как ограничивающие настоящее изобретение.

Следует понимать, что применяемые в описании термины, такие как «центральный», «продольный», «боковой», «длина», «ширина», «толщина», «верхний», «нижний», «передний», «задний», «левый», «правый», «вертикальный», «горизонтальный», «вершина», «дно», «внутренний», «внешний», «по часовой стрелке», «против часовой стрелки», следует толковать как относящиеся к ориентации, которая описывается или показана на чертежах. Эти относительные термины приведены для удобства описания и не требует конструирования или работы настоящего изобретения в конкретной ориентации. Дополнительно, такие термины, как «первый» и «второй» используются для целей описания и не определяют или подразумевают относительную важность или значение и не подразумевают количество указанных технических признаков. Поэтому признаки, определенные числительными «первый» и «второй», могут содержать один такой признак или более. В описании настоящего изобретения термин «множество» означает два или более двух, если не указано иное.

В настоящем описании, если не указано и определено иное, следует понимать, что термины «установленный», «соединенный», «прикрепленный» и т.п., используются в широком смысле и могут относиться, например, к фиксированным соединениям, разъемным соединениям, или интегральным соединениям; они могут быть электрическими или механическими соединениями, они могут быть прямыми или непрямыми соединениями через промежуточные структуры, они могут быть внутренними коммуникациями или взаимодействием двух элементов, что понятно специалистам в соответствии с конкретной ситуацией.

В настоящем описании, если не указано иное, структура, в которой первый признак находиться «на» или «под» вторым признаком, может иметь вариант, в котором первый признак находится в непосредственном контакте со вторым признаком, и также может иметь вариант, в котором первый признак и второй признак не находятся в непосредственном контакте друг с другом, но контактируют через дополнительный признак, сформированный между ними. Кроме того, первый признак «на» втором признаке, или «над» вторым признаком, или «поверх» второго признака, может иметь вариант, в котором первый признак находится прямо или наклонно «на» втором признаке, «над» вторым признаком» или «поверх» второго признака, или это просто означает, что первый признак находится на высоте большей, чем второй признак; тогда как структура, в которой первый признак находится «под вторым признаком», «ниже» второго признака или «на дне» второго признака, может содержать вариант, в котором первый признак расположен прямо или наклонно «под» вторым признаком, «ниже» или «на дне» второго признака, или это просто означает, что первый признак находится на высоте меньшей, чем второй признак.

В нижеследующем описании представлены различные варианты реализации разных структур по настоящему изобретению. Для упрощения описания будут описаны определенные элементы и настройки. Однако такие элементы и настройки приведены лишь для примера и не ограничивают настоящее изобретение. Дополнительно, ссылочные позиции могут повторяться в разных примерах настоящего изобретения. Такие повторы имеют целью упрощение описания и не указывают на отношения между различными вариантами и/или настройками. Далее в описании приведены примеры различных процессов и материалов. Однако специалистам должно быть понятно, что также могут использоваться и другие процессы и материалы.

Как показано на фиг. 1-3, петля 10, создающая демпфирующий эффект, согласно предпочтительному варианту настоящего изобретения содержит первый узел 12, второй узел 14, главную пружину 16, соединительную деталь 18, демпфирующий узел 20, соединительный узел 22 и запирающую пружину 24. Первый узел 12 и второй узел 14 выполнены с возможностью крепления к корпусу устройства и к откидной дверце, соответственно, и соединены с возможностью поворота первым вращающимся валом 142 так, чтобы откидную дверцу можно было с поворотом вытягивать вниз относительно корпуса устройства. Первый узел 12 представляет собой прямоугольный корпус и имеет первый конец 120, соединенный с возможностью поворота со вторым узлом 14, и второй конец 122, противоположный первому концу 120. Первый узел 12 имеет первую направляющую канавку 124, смежную с первым концом 120, а второй узел 14 имеет кулачковый участок 140. Главная пружина 16 расположена в первом узле 12 и имеет первый конец, жестко прикрепленный со вторым концом 122. Соединительная деталь 18 соединена со вторым концом главной пружины 16 и, далее, соединена с возможностью вращения со вторым узлом 14 с помощью второго вращающегося вала 26. Соединительная деталь 18 снабжена верхней крышкой 180, которая вставляется в первый узел 12 для образования полости 182, и в соединительной детали 18 выполнена вторая направляющая канавка 184. Демпфирующий узел 20 содержит тело демпфера 200, выдвигающийся и убирающийся стержень 202, возвратную пружину 204, деталь 206, ограничивающую положение, и третий вращающийся вал 208. Тело демпфера 200 расположено в полости 182 и имеет третью направляющую канавку 20a. Выдвигающийся и убирающийся стержень 202 выступает из тела демпфера 200 в направлении второго узла 14. Возвратная пружина 204 надета на выдвигающийся и убирающийся стержень 202 и расположена в теле демпфера 200. Деталь 206, ограничивающая положение закреплена в первом узле 12 и через нее проходит выдвигающийся и убирающийся стержень 202. Третий вращающийся вал 208 соединяет тело демпфера 200 с соединительной деталью 18. Третий вращающийся вал 208 расположен с возможностью вращения и скольжения во второй направляющей канавке 184 и третьей направляющей канавке 20a. Соединительный узел 22 расположен между вторым узлом 14 и выдвигающимся и убирающимся стержнем 202. Соединительный узел 22 жестко соединен с выдвигающимся и убирающимся стержнем 202. Соединительный узел 22 соединен с соединительной деталью 18 четвертым вращающимся валом 28. Четвертый вращающийся вал 28 установлен с возможностью вращения и скольжения в первой направляющей канавке 124. Соединительный узел 22 содержит ведомый ролик 220. Запирающая пружина 24 надета на выдвигающийся и убирающийся стержень 202 и расположена между деталью 206, ограничивающей положение, и соединительным узлом 22 так, чтобы ведомый ролик 220 мог поддерживать вращающийся контакт с кулачковым участком 140. Кулачковый участок 140 имеет сбалансированный участок, критический участок и участок демпфированного закрывания в процессе поворота второго узла 14 из положения, в котором между первым узлом 12 и вторым узлом 14 сформирован наибольший угол, к первому узлу 12, и кулачковый участок 140 последовательно взаимодействует с ведомым роликом 220 этими участками. На сбалансированном участке запирающая пружина 24 находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина 204 находится в естественном состоянии, тело демпфера 200 неподвижно находится в полости 182, главная пружина 16 находится в растянутом состоянии и переходит в исходное состояние, и сила натяжения, создаваемая главной пружиной 16 уравновешивается весовой нагрузкой на петлю 10. На критическом участке запирающая пружина 24 находится в сжатом состоянии и переходит в исходное состояние возвратная пружина 204 находится в естественном состоянии тело демпфера 200 скользит в полости 182 в направлении к второму концу 122, главная пружина находится в растянутом состоянии, и сила натяжения, создаваемая главной пружиной 16 больше, чем весовая нагрузка на петлю 10. На участке демпфированного закрывания запирающая пружина 24 находится в сжатом состоянии и переходит в исходное состояние, возвратная пружина 204 находится в естественном состоянии, выдвигающийся и убирающийся стержень 202 убран в тело демпфера 200, главная пружина 16 находится в растянутом состоянии и переходит в исходное состояние, сила натяжения, создаваемая главной пружиной 16 больше, чем весовая нагрузка на петлю 10, и тело демпфера 200 создает обратный демпфирующий эффект.

В петле по предпочтительному варианту настоящего изобретения, поскольку применяется главная пружина 16, можно сбалансировать вес откидной дверцы, при вытягивании этой откидной дверцы вниз, что приводит к стабильному открыванию и стабильному закрыванию. Дополнительно, поскольку применяются запирающая пружина 24 и демпфирующий узел 20, откидная дверца может закрываться автоматически и медленно, что повышает удобство пользования.

Как показано на фиг. 4, в настоящем варианте первый узел 12 имеет по существу прямоугольную форму. Первый узел 12 имеет первый конец 120 и второй конец 122, противоположный первому концу 120. Первый узел 12 далее содержит нижнюю пластину 126 и боковые стенки 128, продолжающиеся от двух сторон нижней пластины 126, соответственно. Первая направляющая канавка 124 сформирована в каждой из двух боковых стенок 128, имеет дугообразную форму и проходит по существу в направлении длины первого узла 12. Первая направляющая канавка 124 содержит первую конечную точку 1240 и вторую конечную точку 1242, противоположную первой конечной точке 1240.

Таким образом, имеется возможность создать путь для движения соединительного узла 22, используя дугообразную направляющую канавку 124.

Как показано на фиг. 3, в первом узле 12 конкретно расположены главная пружина 16, соединительная деталь 18, демпфирующий узел 20, соединительный узел 22 и запирающая пружина 24. Первый узел 12 имеет канавку 128a в нижней пластине 126, смежную с первым концом 120, и канавка 128a проходит параллельно осевому направлению первого узла 12. Канавка 128a имеет U-образную форму. Первый узел 12 и второй узел 14 соединены посредством первого вращающегося вала 142 на первом конце 120. Первый узел 12 выполнен с возможностью поворота относительно второго узла 14 вокруг первого вращающегося вала 142, а также синхронно приводить в движение соединительную деталь 18. Второй узел 14 выполнен с возможностью поворота в канавке 128a относительно первого узла 12. Первый узел 12 соединен с пятым вращающимся валом 30 на втором конце 122, а пятый вращающийся вал 30 проходит параллельно первому вращающемуся валу 142. Задний конец соединительной детали 18, удаленный от первого конца 120, соединен с соединительным валом 32, параллельным пятому вращающемуся валу 30. Главная пружина 16 соединена с пятым вращающимся валом 30 и соединительным валом 32. Второй узел 14 соединен со ступенчатой деталью 36 шестым вращающимся валом 34, параллельным второму вращающемуся валу 26. Ступенчатая деталь 36 содержит пятую сторону 360 и шествую сторону 362, противоположную пятой стороне 360. Второй узел 14 расположен между пятой стороной 360 и шестой стороной 362. Шестой вращающийся вал 34 проходит через пятую сторону 360 и шестую сторону 362 для соединения со вторым узлом 14. Пятая сторона 360 и шестая сторона 362 соединены первой ступенчатой поверхностью 364. Над первой ступенчатой поверхностью 364 пятая сторона 360 и шестая сторона 362 соединены второй ступенчатой поверхностью 366. Ступенчатая деталь 36 имеет U-образную форму, и первая ступенчатая поверхность 364 и вторая ступенчатая поверхность 366 образуют ступенчатую форму. Первая ступенчатая поверхность 364 предназначена для введения в канавку 128a, а вторая ступенчатая поверхность 366 предназначена для упора в нижнюю пластину 126 первого узла 12.

Как показано на фиг. 6, в настоящем варианте соединительная деталь 18 расположена в первом узле 12 и содержит две боковые пластины 186 и верхнюю крышку 180, соединенную с двумя боковыми пластинами 186. Две боковые пластины 186 плотно прикреплены к двум боковым стенкам 128 первого узла 12 соответственно. Верхняя крышка 180 проходит параллельно нижней пластине 126 первого узла 12, и верхняя крышка 180 вставлена в первый узел 12 для образования полости 182, при этом тело демпфера 200 выполнено с возможностью скольжения в полости 182. Второй узел 14 имеет форму пластины, расположенной в соединительной детали 18, и проходит в канавку 128a. Соединительная деталь 18 и второй узел 14 соединены вторым вращающимся валом 26, проходящим параллельно первому вращающемуся валу 142. Соединительная деталь 18 соединяет главную пружину 16 со вторым узлом 14 и тоска соединения соединительной детали 18 и второго узла 14 не совпадает с первым вращающимся валом 142 второго узла 14 так, что второй узел 14 может приводить соединительную деталь 18 в движение, когда второй узел 14 поворачивается относительно первого узла 12 так, чтобы растянуть главную пружину 16.

Таким образом, соединительная деталь 18, снабженная верхней крышкой 180, ограничивает положение тела демпфера 200.

В настоящем варианте полость 182 имеет прямоугольную форму, тело демпфера 200 имеет цилиндрическую форму и формы тела демпфера 200 и полости 182 согласованы друг с другом так, чтобы тело демпфера 200 могло скользить в полости 182.

В настоящем варианте деталь 206, ограничивающая положение имеет L-образную форму и содержит нижнюю пластины 206a, жестко соединенную с нижней пластиной 126, и блокирующую пластину 206b, продолжающуюся вверх от нижней пластины 206a, при этом через блокирующую пластину 206b проходит выдвигающийся и убирающийся стержень 202.

Таким образом, деталь 206, ограничивающая положение ограничивает положение тела демпфера 200. Соединительная деталь 18, деталь 206, ограничивающая положение и третий вращающийся вал 208 взаимодействуют для определения диапазона движений тела демпфера 200, таким образом, создавая простую структуру, удобную в сборке и разборке.

Более конкретно, соединительная деталь 18, деталь 206, ограничивающая положение и третий вращающийся вал 208 расположенный во второй направляющей канавке 184 и в третьей направляющей канавке 20a, определяют путь скольжения тела демпфера 200. Положение тела демпфера 200 ограничивается соединительной деталью 18, деталью 206, ограничивающей положение и третьим вращающимся валом 208. Тело демпфера 200 выполнено с возможностью перемещения в осевом продольном направлении третьей направляющей канавки 20a линейно и возвратно-поступательно. Когда откидная дверца открыта на наибольший угол, третий вращающийся вал 208 находится на правом конце третьей направляющей канавки 20a. Выдвигающийся и убирающийся стержень 202 отходит от тела демпфера 200, а задний конец выдвигающегося и убирающегося стержня 202 прикреплен к соединительному узлу 22 резьбовой шпилькой 38. Тело демпфера 200 выполнено как гидравлический демпфер.

Как показано на фиг. 7, в настоящем варианте соединительный узел 22 содержит соединительное тело 222 и ведомый ролик 220, расположенный у соединительного тела 222, а соединительное тело 222 жестко соединено с выдвигающимся и убирающимся стержнем 202. Соединительное тело 222 и соединительная деталь 18 соединены четвертым вращающимся валом 28, установленным с возможностью скольжения в первой направляющей канавке 124. Соединительное тело 222 имеет фиксированный вал 2220, ведомый ролик 220 имеет кольцевую форму и установлен над фиксированным валом 2220, при этом ведомый ролик 220 сохраняет постоянный контакт с кулачковым участком 140. Ведомый ролик 220 может вращаться, используя четвертый вращающийся вал 28 как свою ось и, таким образом, ведомый ролик гарантированно постоянно контактирует кулачковым участком 140. Соединительное тело 222 содержит третью сторону 2222, четвертую сторону 2224, противоположную третьей стороне 2222, и блокирующую поверхность 2226, перпендикулярную третьей стороне 2222 и четвертой стороне 2224, и расположенную между третьей стороной 2222 и четвертой стороной 2224. Фиксированный вал 2220 сформирован между третьей стороной 2222 и четвертой стороной 2224. В центре блокирующей поверхности 2226 выполнено отверстие 2228, в которое может вставляться выдвигающийся и убирающийся стержень 202. Выдвигающийся и убирающийся стержень 202 прямо проходит через отверстие 2228 и резьбовая шпилька 38, установленная на выдвигающемся и убирающемся стержне 202 блокирует блокирующую поверхность 2226. Соединительное тело 222 сформировано интегрально и кулачковый участок 140 имеет вогнутые и выпуклые участки, по-разному контактирующие с ведомым роликом 220.

Соответственно, соединительная деталь 18 и соединительный узел 22 соединены четвертым вращающимся валом 28, а четвертый вращающийся вал 28 установлен с возможностью скольжения в первой направляющей канавке 124. Соединительная деталь 18 заставляет четвертый вращающийся вал 28 скользить в первой направляющей канавке 124.

Первый узел 12 установлен на откидной дверце, а второй узел 14 установлен на корпусе устройства. Когда петля 10 работает, положение второго узла 14 остается постоянным, а первый узел 12 может поворачиваться вокруг первого вращающегося вала 142 на определенный угол, и приводит соединительную деталь 18, соединенную со вторым узлом 14, в синхронное движение так, чтобы главная пружина 16, соединенная с соединительной деталью 18, могла растянуться. Под действием главной пружины 16 и демпфирующего узла 20 откидная дверца может закрываться автоматически и медленно.

Более конкретно, сбалансированный участок представляет переход петли 10 из положения n1 в положение n2; критический участок представляет переход петли 10 из положения n2 в положение n3, а участок демпфированного закрывания представляет переход петли 10 из положения n3 в положение n4. Когда второй узел 14 расположен в положении n1 относительно первого узла 12, петля 10 имеет наибольший угол раскрытия, и откидная дверца открыта на наибольший угол. Когда второй узел находится в положении n4 относительно первого узла 12, петля 10 имеет наименьший угол раскрытия и тело дверцы находится в закрытом состоянии.

Когда второй узел 14 находится в положении n1 относительно первого узла 12, соединительная деталь 18 выталкивает четвертый вращающийся вал 28 к первой конечной точке 1240, третий вращающийся вал 208 расположен на правом конце третьей направляющей канавки 20a, главная пружина 16 растянута соединительной деталью 18 так, чтобы находиться в растянутом состоянии, и сила натяжения главной пружины 16 уравновешена весовой нагрузкой на петлю 10. Когда петля 10 поворачивается на угол a, т.е. в сбалансированном состоянии из положения n1 в положение n2, поскольку сила натяжения главной пружины 16 уравновешена весовой нагрузкой на петлю 10, откидная дверца может оставаться неподвижной в любом положении в этом диапазоне, и в этом случае для закрывания откидной дверцы потребуется приложение силы человеком.

Когда второй узел 14 находится в положении n2 относительно первого узла 12, сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10. Когда петля раскрыта на такой угол b, т.е. находится на критическом участке от положения n2 до положения n3, соединительная деталь 18, соединенная с главной пружиной 16, скользит в направлении к главной пружине 16 и, потому тело демпфера 200 скользит так, чтобы третий вращающийся вал сместился к левому концу третьей направляющей канавки 20a, т.е. петля 10 может автоматически приводить откидную дверцу в движение для ее быстрого поворота в направлении закрывания, и в том случае откидная дверца может закрываться автоматически без приложения внешней силы.

Когда второй узел 14 находится в положении n3 относительно первого узла 12, сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10, третий вращающийся вал 208 находится на левом конце третьей направляющей канавки 20a, а возвратная пружина 204 восстанавливает свое состояние из сжатого до естественного. Когда петля 10 раскрывается на угол c, т.е. находится на участке демпфированного закрывания, переходя из положения n3 в положение n4, соединительная деталь 18, соединенная с главной пружиной 16, продолжает скользить в направлении к главной пружине 16, выдвигающийся и убирающийся стержень 202 начинает убираться в тело демпфера 200, и, таким образом, тело демпфера начинает генерировать обратную демпфирующую силу, чтобы замедлить скорость поворота тела дверцы, приводимого в движение петлей 10, чтобы дверца поворачивалась медленно и равномерно, и в этом случае откидная дверца может закрываться автоматически и плавно, а не захлопываться с отскоком.

Когда второй узел 14 находится в положении n4 относительно первого узла 12, петля 10 имеет наименьший угол раскрытия и тело дверцы находится в закрытом состоянии. В этом случае главная пружина 16, запирающая пружина 24 и возвратная пружина 204 все находятся в естественном состоянии.

Когда петлю 10 открывают из положения n4 в любое положение в пределах угла C под действием внешней силы (которую обычно прилагает человек), тело демпфера 200 скользит в направлении к второму узлу 14, и возвратная пружина 204 прилагает к телу демпфера 200 силу сопротивления, чтобы сбросить гидравлическое масло в теле демпфера 200, Когда внешняя сила перестает действовать, поскольку сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10, откидная дверца поворачивается в направлении к главной пружине 16, то есть откидная дверца закрывается медленно и равномерно, т.е. петля 10 возвращается в положение n4.

В настоящем варианте на сбалансированном участке петля 10 находится между положением n1 и положением n2, и в этом случае сила натяжения, создаваемая главной пружиной 16, уравновешивается весовой нагрузкой на петлю 10, и поэтому откидную дверцу можно оставить в любом положении в диапазоне угла a. На сбалансированном участке откидная дверца имеет возможность поворачиваться на угол 50°-70°, то есть диапазон угла a составляет 50°-70°.

В настоящем варианте, на критическом участке петля 10 находится между положением n2 и положением n3, и в этом случае сила натяжения, создаваемая главной пружиной 16 больше, чем весовая нагрузка на петлю 10, поэтому петля может быстро поворачиваться из положения n2 в положение n3 в диапазоне угла b. На критическом участке откидная дверца может поворачиваться на угол 10°-15°, то есть диапазон угла b равен 10°-15°.

В настоящем варианте на участке демпфированного закрывания петля 10 находится между положением n3 и положением n4, и в этом случае сила натяжения главной пружины 16 больше, чем весовая нагрузка на петлю 10, поэтому петля может медленно поворачиваться из положения n3 в положение n4 в диапазоне угла c. На участке демпфированного закрывания откидная дверца может поворачиваться на угол 10°-25°, т.е. диапазон угла c равен 10°-25°.

Поэтому откидная дверца может автоматически и медленно закрываться в заданном диапазоне углов, тем самым повышая удобство пользования.

Разумеется, числовые величины, приведенные выше, являются лишь примерами, помогающими проиллюстрировать способ, которым петля 10 реализует автоматическое медленное закрывание откидной дверцы в пределах некоторого угла открывания и закрывания, но такие величины не ограничивают настоящее изобретение.

Устройство в предпочтительном варианте настоящего изобретения содержит корпус устройства и откидную дверцу. Устройство содержит вышеописанную петляю 10. Первый узел 12 жестко прикреплен к откидной дверце, а второй узел 14 жестко прикреплен к корпусу устройства. Факультативно устройство является духовым шкафом. Разумеется, духовой шкаф является лишь примером, и не ограничивает настоящее изобретение. Таким образом, откидная дверца устройства может закрываться автоматически и медленно, что предотвращает повреждение откидной дверцы устройства в результате резкого захлопывания.

Приведенные в настоящем описании указания на «вариант», «некоторые варианты», «иллюстративный вариант», «пример», «конкретный пример», или «некоторые примеры» означают, что конкретный признак, структура, материал или характеристика, описанные в связи с вариантом или примером, включены по меньшей мере в один вариант или пример настоящего изобретения. Кроме того, конкретные признаки, структуры, материалы или характеристики могут комбинироваться любым подходящим образом в одном или более варианте или примере.

Хотя выше были описаны и показаны варианты настоящего изобретения, специалистам следует понимать, что допустимы различные изменения, модификации, альтернативы и варианты, не выходящие за рамки принципов и задач настоящего изобретения. Объем настоящего изобретения определяется приложенной формулой или ее эквивалентами.


ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ
ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ
ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ
ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ
ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ
ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ
ПЕТЛЯ, СОЗДАЮЩАЯ ДЕМПФИРУЮЩИЙ ЭФФЕКТ, И УСТРОЙСТВО, СНАБЖЕННОЕ ТАКОЙ ПЕТЛЕЙ

Нержавеющая Сталь Демпфирование Петли - Buy Демпфирующая Петля,Петля Амортизатора,Петля Из Нержавеющей Стали Product on Alibaba.com

Подробная информация о товары

Наименование товара

Нержавеющая сталь амортизирующие петли

SKU #

SMS-ZZ-233B

Фото

Измерение

По мере необходимости

Нержавеющая сталь Демпфирование петлиНержавеющая сталь Демпфирование петли

Угол обзора

По мере необходимости

Высокий крутящий момент

По мере необходимости

Длительный срок службы

20000 раз

Материал

Металлический корпус



В чем разница между фрикционным шарниром и амортизирующим шарниром?

Фрикционный шарнир-это шарнир, который обеспечивает постоянный крутящий момент для удержания устройства на месте под всеми углами движения. Если для перемещения устройства не применяется внешняя сила, шарнир будет сопротивляться движению. Приложение, которое мы видим, используется каждый день-это ноутбук.

Амортизирующая Петля-это петля, которая замедляет движение, но не удерживает устройство в любом фиксированном положении. Когда амортизирующая петля прикреплена к взвешенному устройству, гравитация заставит устройство вращаться самостоятельно, пока вся система не достигнет состояния равновесия. Цель демпфирующей петли заключается не в том, чтобы удерживать устройство на месте, а в том, чтобы уменьшить воздействие движения в осциллирующей системе, например, в случае захлопывания двери, мы хотим уменьшить этот эффект, чтобы он медленно закрылся.

Характеристики нашей технологии демпфирования шарниров:

  • Гладкие ощущения и работа в течение всего срока службы амортизирующей петли.
  • Наши амортизирующие петли были протестированы более чем на 100000 циклов.
  • Наши амортизирующие петли имеют незначительные люфты для этого высокого качества.
  • Ассиметричная демпфирующая конфигурация для приложений, требующих меньше демпфирования в одном направлении, чем в другом.
  • Возможность выполнения в различных условиях окружающей среды, таких как температура, влажность или солевой спрей.
  • Различные материалы и отделка доступны для косметики или коррозии требований.
  • Все наши амортизирующие петли соответствуют RoHS.

Наш опыт в этой области позволяет нам предоставить вам подходящее решение для вашего применения. Мы можем обеспечить прототипирование по очень низкой цене и большую часть времени наши образцы бесплатны, поэтому не стесняйтесь позвонить нам. Мы стремимся обеспечить лучшее качество обслуживания для наших клиентов.



Почему вы должны выбрать нас?



1. Мы ODM & OEM, дизайн согласно вашему чертежу.



2. Богатый опыт и хорошая поддержка технологии (с старшего и профессиональный enginecers с более чем 15 лет опыта).



3. Мы фабрика, не торговая компания, поэтому мы можем обеспечить первоклассную фабричную цену.



4. Малый/низкий минимальный объем заказа принимается.



5. Проверка 100% перед отправкой.



6. Конкурентоспособная цена с высоким качеством.



7. Удобная транспортировка (порт: Шэньчжэнь).



Строгий контроль мы делаем во время работы



1. Мы специализируемсяКонтроль качества проверяет товары в соответствии с различными клиентами.



2. У нас есть IQCПроверьте размеры и поверхность входящего материала.



3. У нас есть PQC для проверки полной мощности во время обработки



4. У нас есть и финальная проверка для того чтобы проверить все покрытие товары от снаружи и сделать 100% осмотр перед поставки

Мы готовы предоставить образцы для проверки качества и функций. Мы сертифицированная фирма ISO 9001: 2008.

Наши товары превосходны по качеству и разумной цене.



Наш сайт и Заводская информация:

Для получения дополнительной информации о нашей компании, пожалуйста, посетите наш веб-сайт:

Http://smoothgroup.en.alibaba.com



Нержавеющая сталь Демпфирование петли

Нержавеющая сталь Демпфирование петли



Информация о компании





Демпферы Glissando: Системы мягкого закрывания дверей

Каталог Titus: раздел "Демпферы"

Glissando

Описание

Glissando для четырехшарнирных петель

Накладки для мягкого закрывания дверей

Glissando TL
Glissando BS
Glissando TL 170

  • бесшумное и безопасное закрывание дверей, практически без усилий;
  • подходит к стандартным схемам присадок для установки петель;
  • простой способ модернизации уже установленных петель;
  • регулируется под размер и вес двери
  • улучшает движение двери;
  • не занимает место внутри шкафа.
  • Независимый демпфер для мягкого закрывания дверей
    Glissando CR
  • бесшумное и безопасное закрывание дверей, практически без усилий;
  • простая модернизация установленных петель;
  • регулируется под размер и вес двери;
  • улучшает движение двери.
  • Glissando для выдвижных ящиков

    Независимый доводчик для мягкого закрывания выдвижных ящиков

    Titusoft WD для деревянных ящиков
    Titusoft MD для металических ящиков

  • самостоятельное и мягкое закрывание в одном устройстве;
  • безопасное закрывание выдвижных ящиков;
  • простое дополнение к уже установленным направляющим ящика.
  • Glissando для скрытых петель

    Общая информация

    Как правильно выбрать Glissando?

    Системы мягкого закрывания дверей TitusPlus Glissando имеются для различных вариантов петель. Пользователь может выбрать накладку для уже установленных петель ( Glissando TL, Glissando BS, Glissando TL 170 ) или отдельное, независимое решение (Glissando CR).
    Мебельные петли Glissando TL Glissando BS Glissando TL 170 Glissando CR
    ST plus 110 X X X
    ST plus 125 X X
    ST 110 X X X
    ST 110/15° X X
    ST 110/24° X X
    ST 110/30° X X
    ST 110/45° X X
    ST 110/90° X X
    ST 170 X X
    Basic 110 X X X
    Basic 110/30° X X
    Basic 110/45° X X
    Basic 110/90° X X
    Basic 170 X X
    Miniprimat 95 X

    Glissando TL - один для всех

  • Одно решение для различных применений;
  • Один доводчик может быть использован для всех видов петель;
  • Регулируемое демпфирование обеспечит идеальное функционирование любой двери;
  • Разработан для установки на чашку петли;
  • Монтаж без применения инструментов;
  • Подходит для различных типов мебели для кухни, гостиных, ванных комнат.
  • ST plus 110
    0мм
    ST 110
    0мм
    Basic 110
    0мм
    ST plus 110
    9мм
    ST 110
    9мм
    Basic 110
    9мм
    ST plus 110
    15мм
    Basic 110
    15мм
    ST 110/15°
    9мм
    Basic 110/30°
    9мм
    ST 110/24°
    9мм
    Basic 110/45°
    9мм
    ST 110/30°
    9мм
    Basic 110/45°
    18мм
    ST 110/45°
    9мм
    Basic 110/90°
    0мм
    ST 110/45°
    18мм
    Basic 110/90°
    18мм
    ST 110/90°
    18мм

    Glissando для мебельных петель

    Информация

    Устройства мягкого закрывания дверей TitusPlus Glissando не работают с дверными петлями без закрывающей пружины.

    Сколько Glissando необходимо для одной двери?

    Накладные демпферы для мягкого закрывания дверей

    Glissando BS
    Glissando TL
    Glissando TL170

    Установите Glissando на нижнюю петлю, если на двери 2 петли, или на среднюю – в случае трех петель.

    В настройках компонента не выбран ни один тип комментариев

    Будьте всегда в курсе!

    Узнавайте о скидках и акциях первым

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
