Садовые лавки, столы и скамьи из профтрубы своими руками

Приветствую любителей дачного отдыха.

При обустройстве приусадебного участка в первую очередь ориентируются на свои вкусовые предпочтения, но кроме них нельзя забывать о функциональности и комфортабельности. Садовые лавки, столы и скамьи из профтрубы не только украсят ваш участок, но и позволят приятно проводить время с друзьями.

Как сделать скамью собственными руками и что для этого нужно – читайте ниже.

Преимущества и недостатки трубы из металлопрофиля в качестве материала

Профильные изделия нашли широкое применение как в частном, так и в промышленном строительстве. Для их производства применяют низколегированные и углеродистые стали. Из профильной трубы можно сделать качели, карусели, турники, беседки, столы, скамьи, перголы и многое другое.

Преимущества профтрубы:

  • небольшой вес конструкции;
  • доступная стоимость;
  • долговечность;
  • устойчивость к механическим воздействиям;
  • большие технологические возможности (профтрубу можно сваривать, скручивать, гнуть и т.д.).

Для изготовления приусадебной мебели (лавки, скамьи, столы и т.д.) лучше применять тонкостенную профтрубу – от 1 до 4 мм толщиной. Металл хорошо поддается обработке ручным электроинструментом. Профильные металлические конструкции требуют обязательного и качественного многослойного покрытия: огрунтовка, 1–2 слоя основного ЛКМ. Именно сложность и дороговизна покрытия – главный недостаток профтрубы.

Выбор модели

Определиться с выбором скамьи непросто, потому что интересных, оригинальных и бюджетных конструкций из профтрубы множество. Чтобы облегчить свой выбор, не смотрите на дизайн, а задайте себе несколько простых вопросов:

  1. Зачем вам нужна скамья? – Для отдыха компанией, чтобы нежиться на солнышке и пить кофе с супругой и т.д.
  2. Как часто вы будете пользоваться лавкой? – Ежедневно, от случая к случаю и т.д.

Эти вопросы помогут определиться с размером изделия, будет ли ваша скамья со спинкой или без спинки, профтрубу какого размера лучше использовать и как готовую мебель декорировать.

Рекомендации по выбору материала

При изготовлении скамьи, стола или лавки используют профтрубу как прямоугольного, так и квадратного сечения. Средняя толщина их стенок составляет 2 мм. В зависимости от конструкции определяется сечение. Самые ходовые и недорогие варианты профтрубы: 20*40, 30*30, 40*40, 60*40 мм.

Кроме профтрубы, необходимо будет подобрать:

  • ЛКМ: грунтовку для дерева и металла, финишную пропитку или лак, эмаль;
  • оцинкованные саморезы и другие крепежи;
  • деревянные бруски для сидения и спинки скамьи.

При выборе руководствуйтесь целесообразностью и экономичностью. Однако не забывайте, что хорошие материалы не могут стоить дешево.

Особенно внимательно отнеситесь к выбору ЛКМ: именно от них будет зависеть долговечность стола, скамьи или любого другого изделия из профтрубы.

Расчет количества материалов

Для изготовления стандартной садовой скамьи понадобится не менее 2 штук 6-метровых профтруб сечением 30*30 мм. Примерный раскрой для лавки без спинки:

  • 2 шт. по 2 метра для основы сидения, к которым будет крепиться поперечные заготовки и ножки;
  • 6 шт. по 0,45 м – поперечные заготовки из профтрубы для сидения;
  • 6 шт. по 0,6 м для ножек (опор) скамьи.

Из деревянных заготовок понадобятся бруски длиной от 2 до 2,2 м и прямоугольным сечением 30*60 (20*50) мм. Крепятся бруски к профтрубе болтами с плоскими шляпками. Их длина определяется высотой бруска.

Если планируется сделать садовую скамью со спинкой, то дополнительно покупается доска толщиной 30–35 мм и профтруба сечением 25*25 мм около 6–8 м.п. Не забудьте приобрести пластмассовые заглушки, чтобы защитить профтрубу от скопления дождевой воды. Для устойчивости к низу ножек привариваются металлические пятки размером 40*40 мм. Сами опоры связываются между собой или металлической полосой, или тонкой профтрубой.

Для расчета ЛКМ посчитайте площадь металлических и деревянных заготовок. Исходя из нее, сможете определить объем грунтовки, лака и эмали. На упаковке каждый производитель указывает расход краски в граммах или миллилитрах на 1 м2.

Какие требования предъявляются к лавке

Перед разработкой эскиза стоит учесть несколько важных конструктивных особенностей:

  1. Высота ножек лавки варьируется от 0,45 до 0,5 м от уровня земли.
  2. Высота спинки скамьи составляет 0,5–0,55 м – именно эта величина считается комфортной.
  3. Шаг поперечных перекладин сидения может быть 0,5–1,2 м.

При разработке рабочего чертежа продумайте и зарисуйте узлы сопряжения деталей, углы наклона ножек и спинки, способы крепления дерева к металлу. Если не продумать эти нюансы, то в процессе монтажа лавки из профтрубы могут возникнуть проблемы, которые повлекут необоснованные временные затраты.

Пошаговая инструкция по изготовлению скамьи своими руками

Прежде чем приступить к сборке садовой скамьи, лавки или стола, следует подготовить весь необходимый материал, инструменты и оборудование.

Требуемые материалы и инструменты

Стандартный набор домашнего мастера, который хочет быстро и просто сделать садовую скамью, состоит из следующих инструментов:

  • карандаши, маркеры и керн для разметки;
  • рулетка, минимум трехметровая;
  • набор наждачной бумаги с крупностью зерен: 100, 180 и 200 для ручной доработки дерева;
  • шлифмашинка или болгарка с насадкой для наждачной бумаги, а также комплект кругов и наждачной ленты;
  • электродрель со сверлами;
  • сварочный аппарат с пачкой электродов;
  • шлифовочные круги на болгарку (углошлифовальную машинку) для обработки профилированных металлических труб;
  • электролобзик с пилками.

Если в лавке будут применяться изогнутые элементы, то понадобится еще и гибочник. Перед монтажом желательно раскроить весь материал на необходимые заготовки. Чтобы облегчить работу, можно подготовить таблицу и заказать раскрой профтрубы на металлобазе. Это будет дороже, но быстрее, главное – не ошибиться в расчетах.

Чертежи и размеры

Приведу несколько наглядных чертежей самых простых и надежных садовых конструкций из профтрубы и дерева.

Подготовка опор

Для начала готовят ножки скамьи, приваривая к их низу пятки, чтобы скамья не ушла в землю под нагрузкой. Затем приваривают нижние и верхние перемычки из профтрубы, которые обеспечивают жесткость конструкции. Когда будут готовы боковые элементы, их соединяют между собой продольными перекладинами.

Изготовление каркаса и сиденья

Между продольными опорами монтируют поперечные перекладины, к которым будет крепиться доска сидений. Если у скамьи предусмотрена спинка, аналогичным образом делается каркас для нее. После сварки все швы на профтрубе зачищаются болгаркой, затем грунтуются и покрываются алкидной эмалью в 2 слоя.

Обработка досок

Перед сборкой доски сидения и спинки шлифуются минимум двумя видами наждачки: крупнозерновой (80 или 100), после более мелким зерном (180 или 200). Места возле сучков дорабатываются вручную, чтобы получить гладкую и безопасную поверхность. Для красоты рекомендуется снять фаски. После шлифовки доски для будущей скамьи грунтуют и покрывают эмалью или пропиткой.

Сборка скамейки

Перед сборкой лавки профтрубы тщательно осматривают, чтобы выявить недостатки покрытия. Их обязательно устраняют, иначе на скамье появится ржавчина. Сборка начинается с монтажа деревянных брусков на опорах сидения. Предварительно стоит сделать разметку керном или маркером на поперечных перекладинах, чтобы соблюсти шаг досок. Также в досках высверливаются отверстия под крепежные винты.

В конце монтажа, если доски были пропитаны, а не покрашены эмалью, их покрывают лаком. Он придает эстетическую законченность изделию и служит дополнительной защитой для дерева.

Советы по отделке и дизайну

Для украшения садовой скамейки из профтрубы не требуется существенных затрат, достаточно включить собственную смекалку. Самый простой способ – это покрасить лавку в разные цвета, более изощренный – художественный декор скамьи.

Как украсить скамью узором

Узоры на лавку можно нанести несколькими способами, используя подручные средства:

  1. Наклеить кусочки керамической плитки или битых стеклышек (их применяют на боковых элементах, чтобы сидящий на лавке человек не поцарапался).
  2. Вырезать узоры резцами.
  3. Сделать декор пирографией (выжигание карандашом или спецаппаратом) или пиротипией (штампование узоров).

Не менее интересно и оригинально выглядят узоры из проволоки, которой оплетают ножки садовой скамьи.

Фото готовых лавочек и скамеек

Заключение

Чтобы собрать лавку, стол или другую садовую мебель своими руками, потребуется определенная сноровка и нехитрый инструмент. Со стороны может показаться, что это простой процесс, однако прежде чем к нему приступить, взвесьте все за и против. Хотя ценность ручного изделия в разы выше типовой скамьи из магазина.

Не забудьте подписаться на обновления, чтобы быть в курсе полезных новостей!

Загрузка…

пошаговая инструкция. Столик из металлических трубок

Всем привет!

На этот раз рассказываю вам о том как сделать своими руками стол в беседку. Все началось с того, что на наше производство пришел новый станок. Вместо деревянных палетов в основании упаковки использовался металлический профиль квадрат труба 50х100 мм. За ненадобностью его хотели выбросить, но он был мною забран на дачу. Еще тогда я не знал, что использую его именно для стола. После очередного визита на дачу я понял, что в моей беседке (как ее делать я рассказывал раньше в статье «Как построить металлическую беседку «) не хватает хорошего и добротного стола. Вспомнив, что в закромах имеется обрезная доска 40х150, было принято решение воспользоваться именно этими материалами.

Размеры моего стола: ширина 875мм, длина 2000мм, высота 800мм. Естественно Вы можете скорректировать размеры под ваши требования, но я расскажу и опишу именно процесс изготовления своего варианта.

Что нужно для такого стола?

Материалы:

  • Металлический профиль 50х100х2мм — общая длина — 10840 мм. Теперь по деталям:
  1. 710 мм — 4 шт
  2. 675 мм — 4 шт.
  3. 1800мм — 2 шт.
  4. 1700мм — 1 шт.
  • Электроды 3 мм — 10 шт
  • Доска обрезная 2000 мм — 6 шт.
  • Брусок 50х50мм — 800 мм — 2 шт.

Инструменты и расходники

  • Сварочный аппарат
  • Рулетка
  • Угольник
  • Болгарка
  • Отрезные круги по металлу для болгарки
  • Зачистной круг
  • Рубанок
  • Ножовка или церкулярка
  • Саморезы черные длиной 75 мм — 36 шт.
  • Шурповерт
  • Сверло диаметром 3,5 мм
  • Черная краска 1000 мл
  • Морилка 500 мл
  • Лак яхтный 800 мл
  • Кисть шириной 50-100 мм — 1 шт.
  • Мелкая наждачная бумага — 1 кусочек

Как сделать?

Сначала берем имеющийся профиль и нарезаем его по размерам, указанным выше. После этого выбираем ровную площадку и свариваем конструкцию основания стола. При сварке используем угольник, чтобы все детали были приварены ровно под 90 градусов. При этом обязательно проверяем диагонали конструкции для более высокой точности получаемого каркаса. Конечно погрешности допустимы, но как говорил мой дедушка: «Надо делать хорошо, плохо само получиться». К сожалению сам процесс сварки я не сфотографировал, спешил и не было времени развлекаться, но саму конструкцию можно посмотреть на фото ниже.


Так как весь профиль был ржавый, его пришлось зачистить. Для этого я использовал болгарку с зачистным кругом. После чистки каркас приобрел следующий вид:



После этого можно приступить к окраске стола. Лично я покрасил стол в два слоя краски. Вот теперь вид стал более презентабельный


Теперь займемся столешницей. Как я говорил раньше у меня имелись в запасе обрезные доски 40х150 мм длиной 6 метров. Нарезаем эти доски нужной длины, а именно 2000 мм. в количестве 6 штук — как раз из двух шестиметровых получаются шесть двухметровых (именно поэтому и был выбран размер стола длиной два метра.

Не забываем про два брусочка 50х50 длиной 800 мм.

После этого строгаем все полученные деревянные детали — доски и бруски для столешницы. Я строгал со всех сторон, но по идеи одну широкую сторону доски и брусочки можно и не строгать, так как они будут с нижней части столешницы и их не будет видно.

Теперь собираем столешницу. Берем все доски и складываем их вплотную друг с другом, при этом я старался подобрать соседние доски таким образом, чтобы щели между ними были минимальные. После этого с двух сторон связываем все эти доски бруском 50х50 мм с помощью шурповерта и саморезов. получаем вот такую столешницу:

Как видно на фото выше торцы брусков я спилил под углом, чтобы они не портили внешний вид стола сбоку. Каждую доску с бруском я соединил с помощью четырех саморезов (по два с каждой стороны). Бруски я расположил таким образом: расстояние между брусками равно длине каркаса. Это сделано для того, чтобы после того, как я переверну столешницу и положу ее на каркас стола бруски плотно прилегали к профилю. Это важно не только для внешнего вида стола (вид сбоку), но и надежности соединения досок. Внутрь каркаса эти бруски прибивать не стоит, так как сами бруски будут короткие и они не смогут удерживать крайние доски столешницы, а именно на них и будет максимальная нагрузка при использовании.

После этого я просверлил в верхних направляющих металлического каркаса отверстия для саморезов, которые будут крепить столешницу к металлическому профилю. По длинной стороне я сделал по 4 отверстия с каждой стороны, на коротких направляющей по три.

Теперь кладем столешницу на стол и прикручиваем ее саморезами. Получаем вот такой результат:

После этого я снял с помощью рубанка фаски по верхнему краю стола. Так же я срезал четыре угла стола под 45 градусов (для понижения травмоопасности). Как именно видно на фото ниже.

Теперь берем и тонируем столешницу (в моем случае цвет дуб). Можно этого не делать и оставить просто строганое дерево. Так же можно выбрать любой другой цвет тонировки. Цвет дуба я придал столешнице с помощью Акватекса, можно использовать и другие марки антисептиков, а так же самые обычные морилки на водной основе. Покрывал в один слой, можно покрыть и в несколько слоев для получения более насыщенных оттенков. Также покрытие антисептиком поможет сэкономить на лаке, так как антисептик действует как грунт и первый слой лака меньше впитывается в дерево.


Сварочный стол пригодится для любителей и для профессионалов своего дела. Покупать такой стол в специализированном магазине не выгодно. Поэтому можно смастерить сварочный стол своими руками в домашних условиях.

При самостоятельной сборке стола, вы сможете сделать его такого размера, какого пожелаете. Также для экономии пространства сварочный стол можно будет использоваться не только для сварки, но и для других работ.

Какой должен быть стол для сварки?

Работа со сварочным механизмом опасная, поэтому стол должен быть удобным и безопасным для работы. Существует много видов сварочных столов, но для комфортного использования, любой вид должен отвечать некоторым требованиям:

У рабочего места обязательно должна быть вытяжка. При работе со сваркой выделяется много вредной пыли и газов, поэтому через вытяжку воздух должен очищаться, чтобы не навредить здоровью.

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

Края сварочного стола должны быть покрыты медным материалом.

Для освещения изготавливается самодельная система, с мощностью не более 36В.

В столе для сварки обязательно нужно встроить место для хранения электродов и еще одно место для других необходимых инструментов.

Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.

Неотъемлемая часть стола для сварки — заземление.

Важно запомнить, что стол для сварки в домашних условиях нужно делать из материала, который не плавиться, не горит и не выделяет ядовитые вещества при высокой температуре. Рекомендуемая высота стола для сварки 0.7-0.9 метров, площадь – 1.0 на 0.8 метров.


Необходимые инструменты для сборки

  • Аппарат для сварки и необходимые для его работы элементы.
  • Угольники, линейки и маркер для пометок.
  • Рулетка или измерительная лента около 3 метров.
  • 4

Изготовление сварочного стола из профильной трубы своими руками

Если сварка осуществляется «на коленке», о качестве швов лучше не вспоминать. Чтобы они были прочными и аккуратными нужен сварочный стол. На нём работать комфортнее, так как детали при необходимости закрепляются струбцинами или держателями. Для гаража, где мало места подойдёт складной вариант.

Сварочный стол

Сварочный стол

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

  • обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
  • вентилятор устанавливается слева на высоте 1,3 — 1,5м;
  • для очистки электродов на стол сварщика устанавливается кант из медной полосы;
  • установка полок и ящиков для электродов и инструмента;
  • крепление для подключения заземления;
  • запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
  • обязательное освещение рабочей зоны светильником на 36 В.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

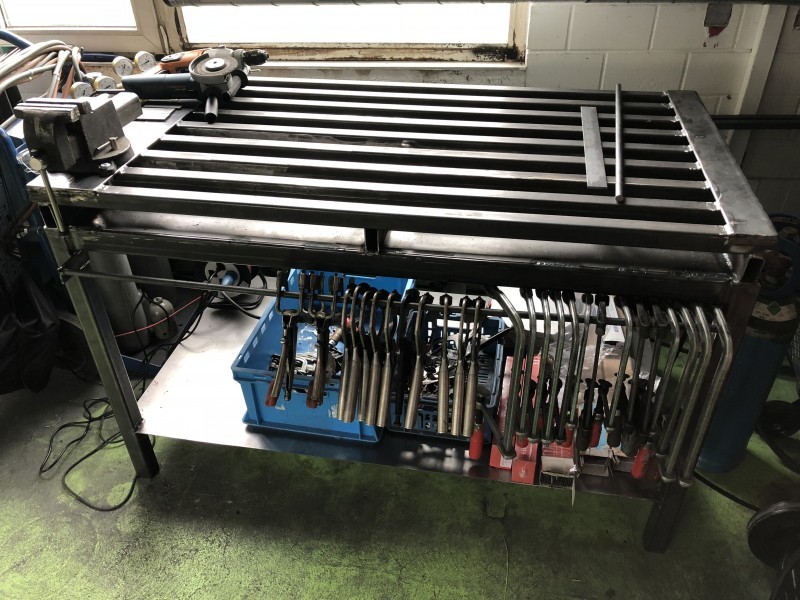

Простые сварочные столы легко изготавливаются и удобны для работы

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

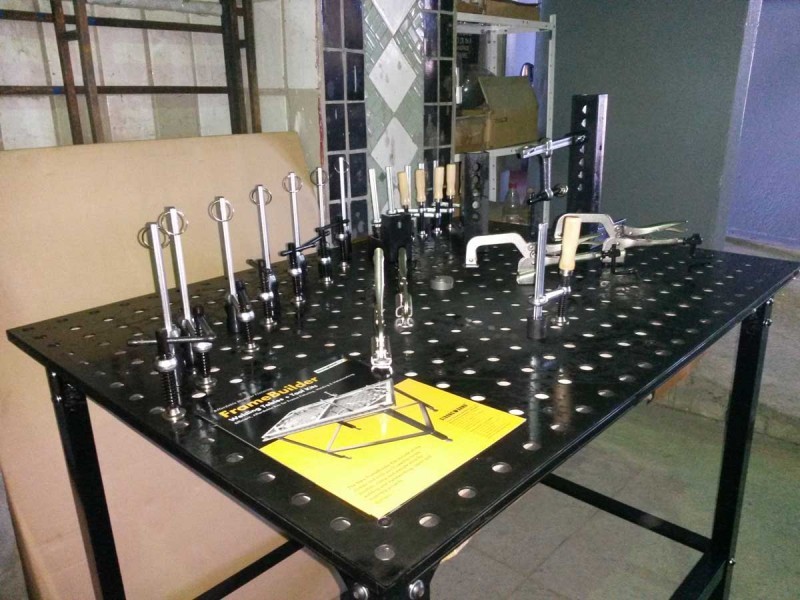

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

  • рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
  • для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
  • освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
  • поворотная платформа приветствуется;
  • если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

  • пассатижами;
  • рулеткой;
  • мелом;
  • линейкой;
  • молотком;
  • угольником;
  • кусачками;
  • тремя С-образными струбцинами;
  • болгаркой или, в крайнем случае, ножовкой по металлу;
  • сварочным аппаратом с электродами;
  • метчиками с воротком для нарезания резьбы;
  • фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

  • максимальные размеры рабочей зоны не свыше 1×0,8 м;
  • высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
  • общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.
За основу берем готовый чертеж и дорабатываем по своим потребностям

За основу берем готовый чертеж и дорабатываем по своим потребностям

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

  • 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
  • 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
  • 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
  • 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
  • 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
  • 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
  • 2 колёсные опоры со стопорами и 2 без них;
  • 4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

Колеса и ручка для перемещения

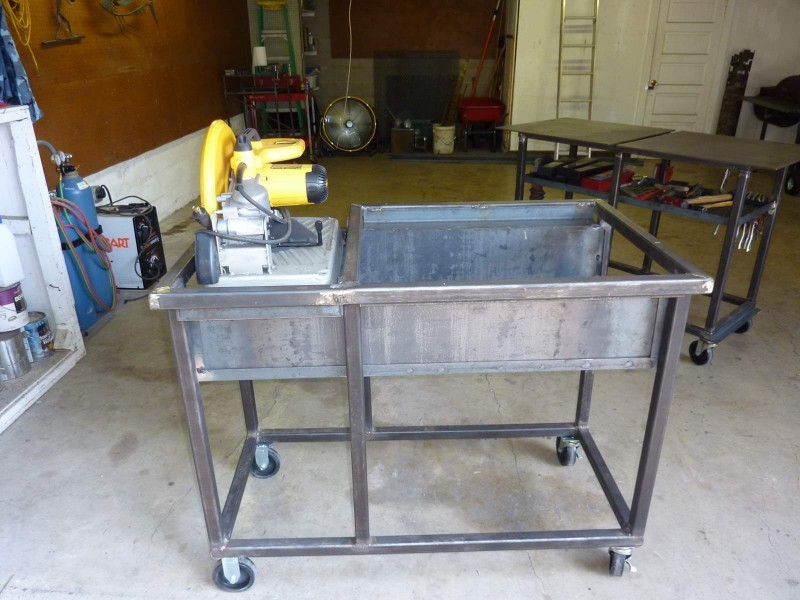

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Полка для инструментов

Её можно изготовить из металлических листов, закреплённых на уголках пояса жёсткости. Не возбраняется использование ДСП, OSB, многослойной фанеры. Однако тогда под столешницей необходимо приварить наклонный металлический лоток с бортиками. На нём будет собираться окалина и мусор, падающий через зазоры стола. Дополнительные полки свариваются из уголков 25 ×25 и 25×225. Некоторые умельцы делают встроенные тумбы с полками и выдвижными ящиками.

При изготовлении полки не возбраняется использование ДСП, OSB, многослойной фанеры

При изготовлении полки не возбраняется использование ДСП, OSB, многослойной фанеры

Покраска стола

Изготовление своими руками сварочного стола завершается его покраской. Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом. Если покраска планируется с помощью краскопульта или баллончиков колёсики нужно обернуть полиэтиленом, иначе они заклинятся. Краска, естественно, должна быть по металлу. Для отделки сварочного стола подойдут жаростойкие эмали, которыми красят радиаторы отопления. Неплохо зарекомендовал себя железный сурик. Если его после нанесения отжечь горелкой до обугливания образуется термостойкое прочное покрытие.

Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом

Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

  • воздействию высокой температуры;
  • опасности от разлёта брызг расплавленного металла;
  • высокоинтенсивному ультрафиолетовому облучению;
  • возможности поражения электротоком;
  • риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

  • помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
  • приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
  • в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
  • недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
  • запрещена работа с неприспособленных опор;
  • детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
  • при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Видео изготовления сварочного стола

Делаем стол из профильных труб своими руками

Собрать самодельный стол можно из самых различных материалов. Для каркаса, ножек, рамы в качестве опоры для столешницы как правило берут деревянный брус или доски, либо металлопрофиль. С учетом размеров стола и веса столешницы стол мастерят из профтрубы квадратного или прямоугольного сечения, стального уголка, старых труб коммуникации, трубок с раскладушки. В этой статье мы расскажем, как сделать стол со стальным каркасом.

стол своими руками фото

Изготавливаем каркас стола

Для этих целей подойдет профильная труба из алюминия или металлическая квадратного или прямоугольного сечения. Чтобы изготовить детали для каркаса, достаточно просто согнуть трубу либо соединить ее отрезки посредством сварки или крепежными элементами:

  • болтами;
  • гайками;
  • шурупами;
  • соединительными деталями.

столешница фотография

Этапы сооружения стола

Возьмите небольшие отрезки профиля и с помощью сварки сделайте 2 квадрата 2-мя поперечинами. Затем произведите зачистку швов, покрасьте каркас. Вверху рамы сделайте отверстия для закрепления столешницы с шагом в 25 см. В профиле просверлите сквозные отверстия с последующим зенкованием для углубления шляпок саморезов.

Каркас установите вверх ногами на заранее перевернутую столешницу с одинаковым расстоянием от краев. Саморезами закрепите через подготовленные отверстия. Необходимо учитывать соответствие сечения профиля и толщины стенок и массы столешницы. Для более габаритных изделий потребуется больше ребер жесткости и поперечин.

Читайте интересное

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
