Что лучше – двухскатная или четырехскатная крыша?

Плоские крыши – редкие гостьи в отечественном частном домостроении. Большинство людей, представляя дом своей мечты, думают, конечно же, о скатной кровле. Однако они бывают разными – одно-, двух-, четырехскатными… Какую выбрать, и что учесть при выборе? Попробуем разобраться!

Эстетические предпочтения

Вид классических двускатных крыш тепло отзывается в сердце каждого россиянина. Неизвестно, существует генетическая память или нет, но некий культурный код отрицать невозможно – именно такие крыши украшали дома наших прадедов и именно поэтому они кажутся нам такими красивыми. Более подробно мы писали о них в этой статье.

Четырехскатные крыши, их еще называют вальмовыми, воспринимаются как «европейские», более стильные и современные. О них можно в деталях прочитать в нашем блоге.

Виды крыш для частного дома

Двухскатные крыши любят, когда их украшают. Сами по себе они довольно просты, поэтому «переборщить» с различными кровельными аксессуарами практически невозможно.

Вальмовые крыши более нарядны, на них избыток кровельных «украшений» будет выглядеть нелепо.

По этому признаку двухскатную кровлю можно порекомендовать либо любителю фольклорных архитектурных стилей и ценителю богатого убранства, либо, наоборот, аскету – экстремалу. Вальмовую же скорее оценит стильный минималист, умеющий наслаждаться жизнью, но не впадающий в зависимость от вещей.

Интересно, что одни и те же кровельные материалы на крышах разного типа выглядят по-разному. Вальмовая крыша создает ощущение симметрии и гармонии, кровельное покрытие на ней выигрышно смотрится с любой из сторон. На двухскатной же кровле «изюминкой» является контраст между материалами стен и крыши.

Однако у каждого типа крыш существует множество вариаций, так сложная многощипцовая крыша, будучи формально двухскатной, станет выглядеть намного изысканнее обычной вальмовой. Хотя последняя тоже довольно изменчива и может превращаться, например, в полувальмовую – голландскую или датскую. Это деление основано на том, где будут расположены вальмы – выше фронтона или ниже.

Красивый дом с двухскатной крышей

Местоположение дома на участке

В доме под вальмовой крышей все четыре стены равнозначны, входная группа может быть расположена с любой стороны. Вход же в здание с двухскатной крышей чаще располагают с торца, защищая его козырьком. При выборе местоположения дома на участке это соображение стоит учесть. Четырехскатная крыша обеспечит большее пространство для маневра, украшенный такой крышей дом может быть ориентирован как угодно и расположен в любом месте участка – и при этом он будет смотреться красиво и гармонично. С этим соображением удивительным образом связан и следующий фактор – климатические условия местности.

Климат

Четырехскатные кровли отличаются низкой парусностью – они способны переносить без вреда для себя довольно сильные ветровые нагрузки. Фронтоны же двухскатных крыш уязвимы к порывам ветра, поэтому их желательно ориентировать в пространстве с учетом «розы ветров».

Асимметричная двухскатная крыша

Что касается двухскатных крыш, то они чаще всего отличаются большим углом наклона, а значит, они лучше противостоят снеговым нагрузкам. Снежная масса не задерживается на их крутых скатах и сходит вниз, не накапливаясь и не причиняя вреда.

Площадь дома

Угол наклона кровли выбирается исходя из климатических норм, менять его можно в довольно узком диапазоне. Если здание имеет большую площадь, а для кровли нужен максимальный угол наклона, то двухскатная крыша может оказаться слишком высокой и выглядеть непропорциональной. Архитектурное решение с четырьмя скатами в этом случае может оказаться гармоничнее.

Желание использовать подкровельное пространство

Обустроить мансарду при желании можно как под двухскатной, так и под вальмовой крышей. Однако полезная площадь этого помещения будет выше в случае двухскатной кровли. Еще один немаловажный плюс – в такой мансарде можно легко и дешево организовать естественное освещение, предусмотрев оконные проемы на фронтонах. В них можно установить обычные окна и даже выход на балкон, в то время как в плоскость скатов можно устанавливать только особые мансардные окна – более дорогие и менее надежные.

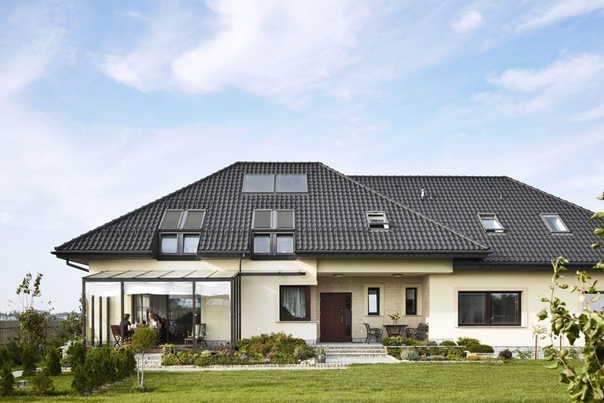

Вальмовая крыша дома под черепицей Braas Франкфурт

Правда, существует одна хитрость, позволяющая увеличить полезную площадь мансарды даже под вальмовой крышей – речь идет о возведении аттиковых стен. Но это решение потребует вдумчивого проектирования, профессионального монтажа и вложения дополнительных средств.

В пользу четырехскатной крыши будет говорить тот факт, что пространство под ней прогревается более равномерно, обеспечивая более комфортные условия для жильцов. Двухскатная крыша этим похвастать не может.

Сложность конструкции

Каждому рассматриваемому типу крыш присущи свои конструкционные сложности. Но при этом их невозможно рассматривать как недостатки – это всего лишь цена, которую придется заплатить за то или иное преимущество.

• Вес всей кровельной системы в случае двухскатной крыши распределяется всего по двум стенам, в то время как вес вальмовой крыши равномерно распределен по всем четырем фасадам. Однако при этом весит вальмовая крыша намного больше чем двускатная.
• Двухскатная крыша требует особого внимания к утеплению фронтонов, но их наличие позволяет сэкономить на мансардных окнах.
• Стропильная система вальмовых крыш более сложна, но и ту, и другую крышу все равно должны монтировать профессионалы. Тогда какая разница, какая из них более сложно устроена?

Цена!

Считается, что при равной площади застройки двухскатная крыша обойдется дешевле. Однако стоит учесть, что вместо торцевых вальм в двухскатной крыше придется строить фронтоны из материала стен и утеплять их, об этом иногда забывают при сравнении. В итоге разница в общей стоимости может быть не так велика, как кажется на первый взгляд.

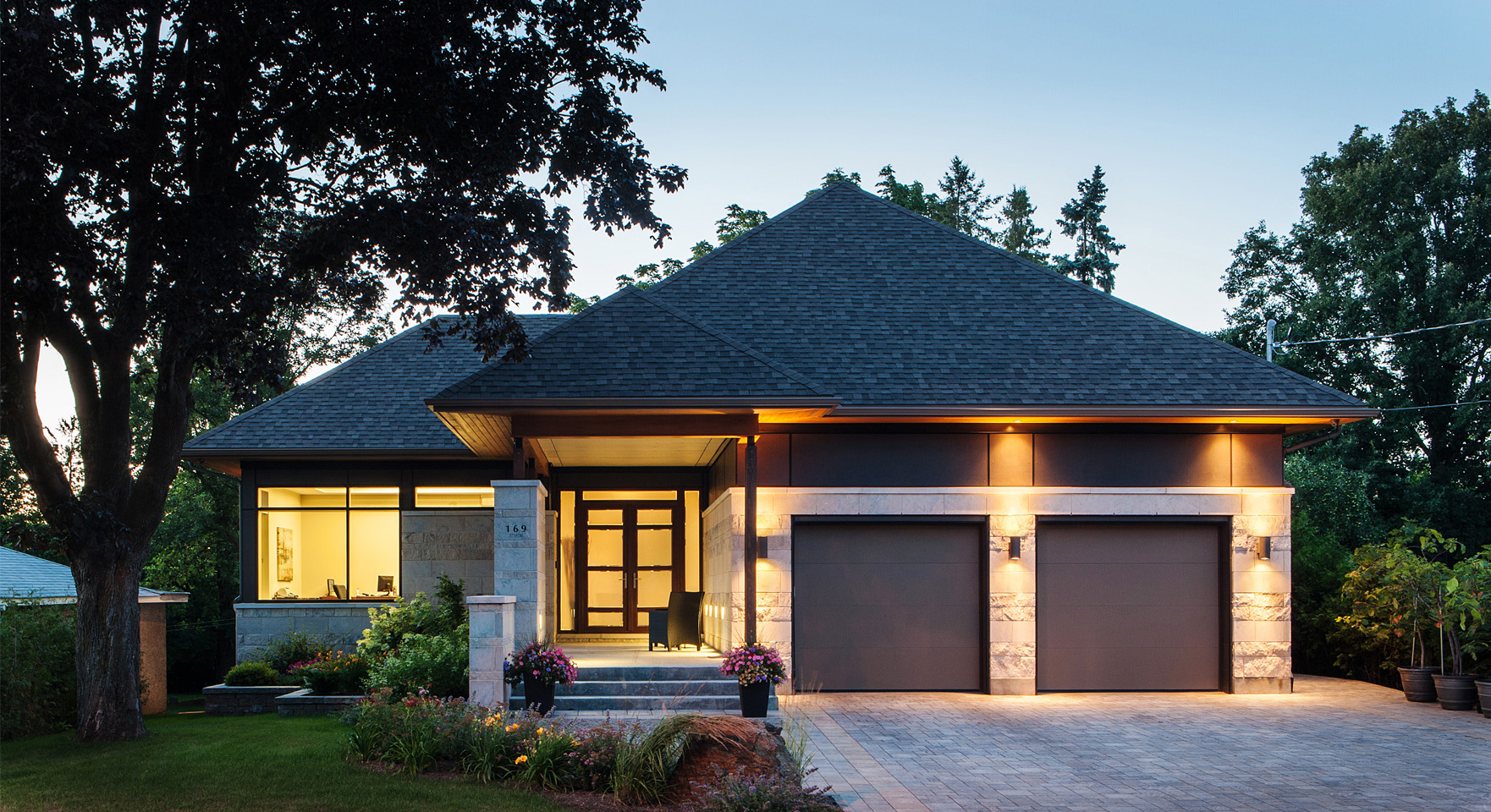

Одноэтажный дом с вальмовой крышей

При работе с вальмовой кровлей всегда остается множество отходов – как кровельных, так и теплоизоляционных материалов, потому что треугольники и трапеции скатов требуют более активной их подрезки. Кроме того, хребты, ограничивающие скаты, обычно оформляются дополнительными, более дорогими аксессуарами. Например, специальной хребтовой черепицей.

Дороже обойдутся и кровельные работы. Стропильная система вальмовой крыши требует профессиональных навыков, равно как и изоляция ее хребтов и ендов.

Подводя итоги, стоит отметить, что на вопрос «какая кровля лучше?» нельзя дать правильный ответ! Не существует лучшей на свете крыши, есть конструкция, идеально отвечающая конкретным обстоятельствам.

Если вы видите во сне над своим домом полувальмовую крышу, покрытую натуральной черепицей, то вот она – лучшая для вас кровля! Если мечтаете о двухскатной красавице-крыше, сверкающей листовым металлом и украшенной необычным флюгером – не упускайте свою мечту, реализуйте ее! Важно лишь доверить проектирование и монтаж профессионалам, чтобы избежать разочарований и финансовых потерь.

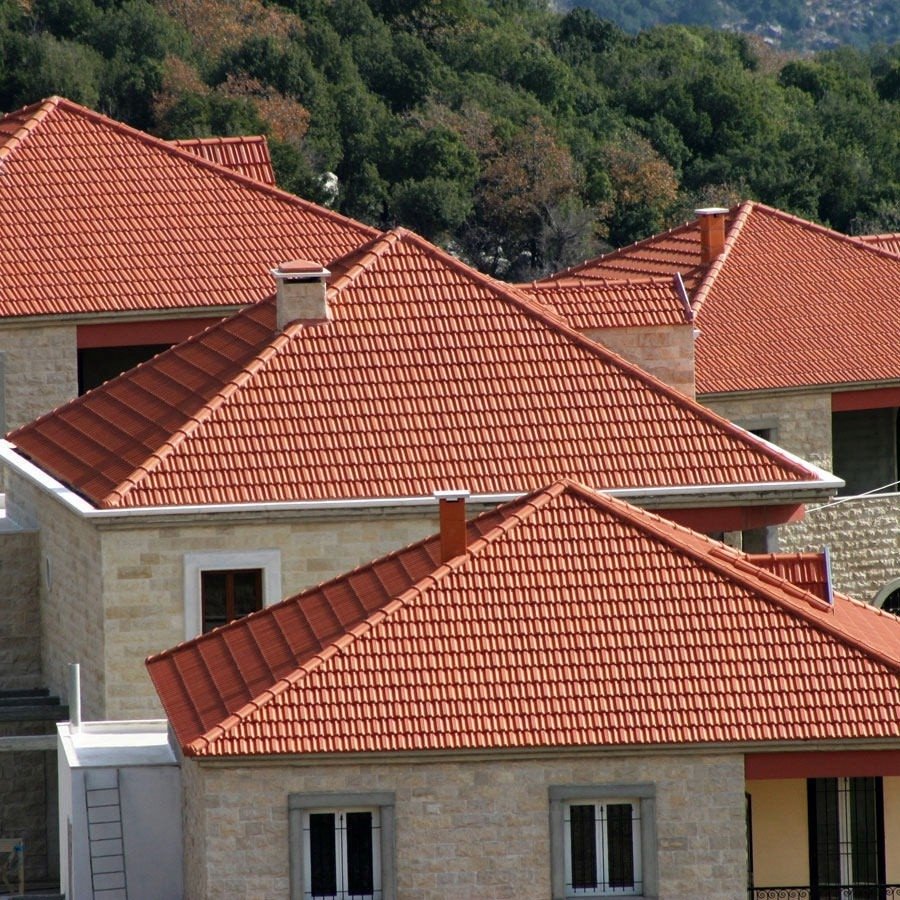

четырехскатные крыши частных домов на фото

При строительстве частного дома абсолютно все собственники жилья хотят создать интересный интерьер дома, наполнить его уютом и комфортом. Во время этого часто забывают, что нужно уделять внимание не только интерьеру постройки, но и ее внешнему виду. Именно экстерьер влияет на восприятие дома, визуальную оценку возможностей и состоятельности собственника жилья.

Не малую важность имеет выбор типа крыши, ведь именно она может стать украшением дома, подчеркнув его оригинальность и особенность. Четырехскатная крыша труднее в сооружении и монтаже, если сравнивать с односкатной, двухскатной или плоской крышей. Несмотря на это она имеет ряд своих поклонников, и пользуется популярностью за счет того, что имеет более привлекательный и замысловатый вид.

Помимо внешнего облика многие преимущества четырехскатной крыши заключаются в ее конструктивных особенностях. Она имеет более прочную и жесткую стропильную систему, лучше справляется с нагрузками ветра и снега, более устойчива к внешним факторам.

Виды

Стропильная система, ее конструкция и некие нюансы по созданию и монтажу зависят от того, какой тип четырехскатной крыши используется. На данный момент выделяют:

• Шатровую.
• Полувальмовые датскую и голландскую.
• Вальмовую.

Четырехскатную крышу шатрового типа используют в основном на домах, имеющих квадратную форму. В данном случае все скаты имеют одинаковые размеры и форму, а внешне напоминают равнобедренные треугольники.

Датская полувальмовая – нижнюю часть бокового ската монтируют, под коньком устанавливают вертикальный фронтон. При использовании такой крыши мансардные окна не понадобятся, ведь естественное освещение будет обеспечивать вертикальное остекление чердачного помещения.

Голландская вариация многими элементами относится к двухскатному типу крыш. Вся разница в том, что данный вид все же состоит из торцевых треугольных скатов, однако они имеют обрезанный вид (вальмовая с усеченными боковыми скатами). Длина боковых плоскостей в 2-3 раза меньше, чем основных, внешне похожих на трапецию. Крыша хорошо справляется с нагрузками ветра и снега, на чердаке можно устанавливать обычные окна.

Вальмовая – классика четырехскатных крыш. Два ската имеют трапециевидную форму, торцевые скаты – прилегающие треугольники. При сборке стропильной системы необходимо использование накосных стропил.

Четырехскатная крыша – удобно, практично, функционально и эстетично привлекательно. Однако, не стоит забывать о том, что это еще и дорого, ведь такой тип крыши имеет сложности по расчетам и создании стропильной системы.

Проектирование

Каркас имеет ряд элементов, каждый из них играет весомую роль, несет функциональную нагрузку. Для создания прочной конструкции нужно провести расчеты и вычисления. Многие умельцы отказываются от помощи профессионалов, решив, что смогут справиться со строительством крыши самостоятельно. В случае с четырехскатной крышей это может стать большой ошибкой, ведь неточности в расчетах стропильных систем недопустимы. Даже если монтаж кровли будет проводиться самостоятельно, то за стропильной системой и ее расчетами лучше обратиться к архитектору, способному помочь.

В проекте крыши указывают функциональную нагрузку каждого элемента, его габариты. Также архитекторы обязаны подробно описать узлы и соединения стропильной системы для того, чтобы монтаж конструкции был проще. При качественно выполненном проекте достаточно закупить материалы, инструменты и заняться возведением крыши.

Если же нет денег на профессионального архитектора, и расчеты будут проводиться самостоятельно, то лучше использовать вспомогательные средства, компьютерные программы, предназначенные для расчета четырехскатной крыши, таким образом минимизировать вероятность ошибки. После этого нужно провести разметку, точность которой также очень важна, она повлияет на то, будут ли дополнительные финансовые траты.

В первую очередь нужно выбрать угол наклона скатов, чем он больше, тем больше будут расходы на закупку материалов, строительство каркаса в целом. Если же угол будет слишком маленький, то также потребуются существенные затраты на создание максимально мощной стропильной системы, так как нагрузка ветра и снега на поверхность крыши возрастет. Именно поэтому нужно найти оптимальный вариант, провести ряд расчетов, после чего построить практичную, функциональную, а главное надежную крышу.

Виды стропильной системы

Конструкция четырехскатной крыши аналогична другим типам крыш, ведь она состоит из кровельного пирога, возлагаемого на каркас и стропильную систему. Очень важным моментом станет распределение нагрузок, необходимо, чтобы оно было равномерным. При строительстве четырехскатной крыши можно использовать разные стропильные системы, выбор зависит от размеров дома, наличия несущих стен внутри сооружения. В целом же различают два типа стропил: наслонные и висячие.

Особенности по установке

Элементы четырехскатной крыши, используемые в стропильной системе, образуют ферму, основание которой состоит из треугольников. Это объясняется тем, что именно треугольник обладает высоким уровнем жесткости, благодаря чему вся стропильная конструкция получается достаточно прочной. Основными несущими элементами стали стропильные ноги, монтаж которых нужно проводить в соответствии с проектом.

Изначально проводят укладку мауэрлата, распределяющего нагрузку. Нужно отметить такую особенность, что в четырехскатной крыше его нужно укладывать не только по длине, а со всех четырех сторон. Стропильные ноги нужно опереть на промежуточные прогоны, для равномерной передачи нагрузки от крыши на стены здания, фундамент. Также в конструкции четырехскатной крыши необходимо обязательное использование скользящих опор для стропил, способных сделать крышу более прочной и надежной. Помимо этого, они влияют на то, как будет закреплен кровельный пирог, его устойчивость к внешним факторам. Учитывая все нюансы, тонкости и сложности, связанные с монтажом четырехскатной крыши, рекомендуется привлечение специалистов, гарантирующих качество и надежность конструкции.

Четырехскатная крыша дома своими руками. Как правильно сделать вальмовую крышу своими руками? 4 х скатная шатровая крыша

После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша.

Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

При описании строительства двухскатной крыши и я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа. Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

Расчет сечения балок перекрытия был сделан в программе описанной Я выбрал сечение 100х200 мм.

Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров. При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

Расчетная нагрузка «Нагр.(расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши. В качестве используется брус 100х150 мм.

Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки). Промежуток между ними 50 мм. Почему именно две доски — будет понятно ниже.

Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер). Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

Теперь переходим к самому интересному — изготовление и установка угловых стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске. Назовём полученную точку — точка 1. Вкрутим в неё саморез.

Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5. К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

Теперь сшиваем две доски 50х150 . При большой длине заготовки доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра) и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений. Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

Если же величина пролёта более 9 метров, ставим ещё стойки по середине. Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

Когда потенциальный владелец приступает к строительству личного дома, он даже не подозревает, что его ждет впереди. Особенно, если это человек, не имеющий большого опыта в строительных делах. У него появляется множество вопросов. И каждый надо решить правильно, чтобы будущие поколения смогли любоваться созданным шедевром долгие года!

Тогда это будет уже семейная недвижимость, которую можно передавать поколениям. Строительство личного дома это подразумевает. И тут, как никто, нужна профессиональная бригада. Именно в ней есть специалисты с опытом и необходимыми знаниями. Именно они знают, как сделать вальмовую крышу. Но, и в этом случае – заказчик не должен стоять в стороне, а следить за ходом событий, и помогать бригаде. Только так можно построить свой дом!

В этой статье

Элементы 4-скатной крыши

В составе кровли есть четыре плоскости, которые пересекаются, скаты. Из них два с треугольной формой. Именно для них название – торцевые элементы. Они собой, как бы, заменяют фронтоны. Два элемента, которые остались, имеют вид трапеций. Их называют фасадными. Угол наклона для скатов находится в параметрах от 15 градусов и до 60. Материал для покрытия в этом случае используется любой. Его вид зависит от предпочтения владельца строения. Четырехскатная конструкция складывается из элементов:

• утепления;
• вальмовой крыши;
• конька, расположенного в пересечении плоскостей скатов;
• скатов. Это четыре поверхности кровли, расположенные под углами к самому ее основанию;
• свесов, это части кровли, которые выступают за периметр ее основания. Они нужны для защищенности стен строения от возможного попадания воды. Формируют их, увеличивая ноги стропилам. Иногда для цели используют кобылки;
• системы стопил. Она совсем не просматривается снаружи, но играет роль каркаса. Это опора четырехскатной крыши. Формируют ее конфигурацию;
• водосточной системы, которая может обеспечивать отведение лишней жидкости с кровли. Это может быть внешний водосток. В составе его желоба, воронка для приема воды, трубы, расположенные в вертикальном направлении;
• снегозадержатели, малые бортики, утроенные по краям скатов. Они исключают обрушение снега.

Это классический вид вальмовой конструкции. Достоинства ее – прочность, красивый вид. Недочет – относительный вид сложности. А также – значимая стоимость. Для многих потенциальных заказчиков это решающий аргумент. Не многие знают, как правильно ее оборудовать. До начала расчета площади конструкции и потребности в материалах, надо знать многое. Чтобы сделать вальмовую крышу своими руками. Например, надо знать особенности конструкции крыши, состав ее элементов, подлежащих расчетам.

Основные ее элементы:

Расчет

Конструкция эта считается сложной. Сделанный дом будет гордостью владельца. По этой причине еще до работы по устройству кровли надо разработать проект. Чтобы не попасть впросак, не ошибиться с расчетами, необходимо к расчетам привлечь хороших специалистов. Желательно ИТР из проектной организации.

Практика давно доказала: на привлечении классных специалистов экономить нельзя. Иначе окончание работы по расчетам и проектированию чревато отрицательными последствиями. Будут впоследствии большие потери. А именно, когда строительство будет почти заканчиваться. Только самые несложные чертежи или элементы, потенциальный владелец, может рассчитать самостоятельно. Но не больше! Особенно страдают в этих случаях самоуверенные люди.

Определение места для расположения стропил, конькового бруса

Для цели определения места для конструкций надо:

• отметить линию для оси расположенной по центру, начиная с торцов строения, выполнять работу следует по уровню верха карниза. Так определяют место для расположения конька;
• с помощью линейки с градацией, которая располагается одним концом на отмеченной линии бруса для конька, а другим опирается на боковую стену, определяют место для установки стропил;
• после чего определяют линейкой протяженность для свеса. В этот момент линейка должна выходить за внешнюю сторону стены;
• точно такую же процедуру выполняют по всей длине определенной стены, которую на данный момент рассматривают.

Процедуру повторяют для остальных стен. Так получают места для монтажа конькового бруса, стропил. Делать расчеты допускается несколько проще. Для этого можно воспользоваться таблицами для коэффициентов. В них указываются соотношения определенных показателей. Например: уклон крыши/длина для промежуточного стропила/протяженность для стропила в углу.

Расчет площадей

Как только будут определены параметры для системы стропил, определено их конкретное месторасположение. Можно приступить к расчету площади для покрытия вальмовой крыши. Теперь надо ее поделить на фрагменты. Это будут скаты. И для каждого надо рассчитать площадь, учитывая свесы.

Использовать для расчетов можно формулы, которые изучали еще в школе. После расчетов их итоги надо сложить в сумму. Результат сложения – это и есть общая площадь вальмовой кровли. Но это еще не все. Не надо забывать, что из этой суммы следует вычитать площадь труб для дымохода, и также окон. Ведь они тоже располагаются на конструкции.

Расчет углов наклона

При этом расчете учитывают количество возможных осадков, степень загрузки от ветров и снега. Назначение чердака, материал для покрытия крыши, прочее. Только из-за сложности расчетов можно использовать специализированные программы. Чтобы не совершить непоправимых ошибок, необходимо в этот момент привлечь людей, специальность которых – проектирование частного сектора. Ведь это свой дом!

Есть в строительстве еще полувальмовая крыша, шатровая, ломаная. Все используются по предпочтению. Полувальмовая кровля от классической отличается тем, что ее вальмы, имеют усеченную форму. Для этого типа конструкций характерны хорошие характеристики эксплуатации. Привлекательный внешний вид. Но это решение сложное, дорогое. Требует много знаний!

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

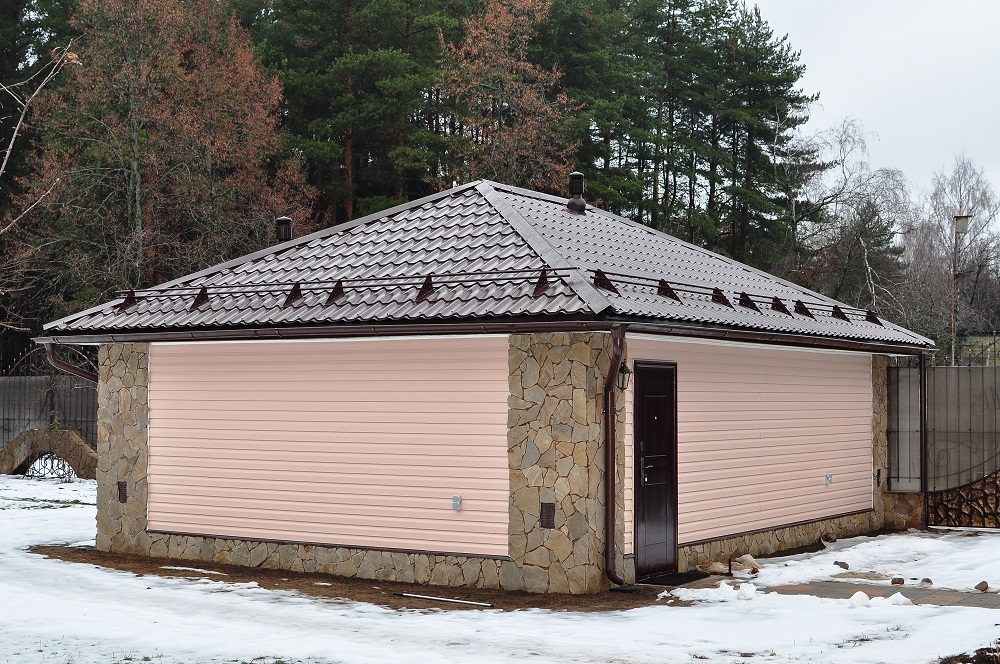

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

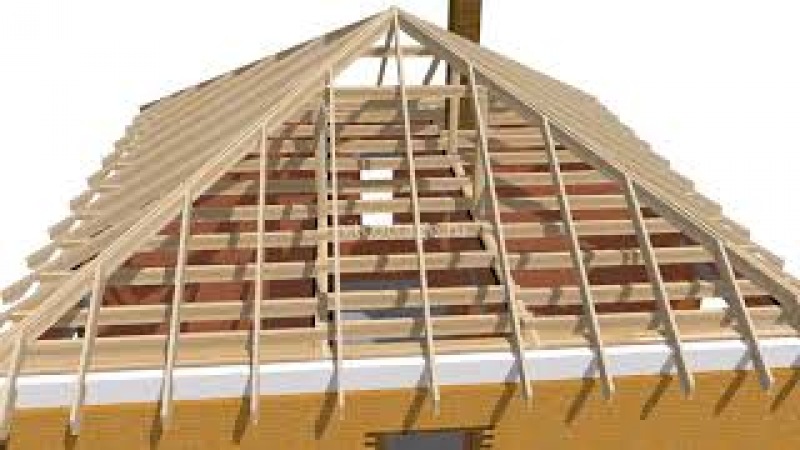

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

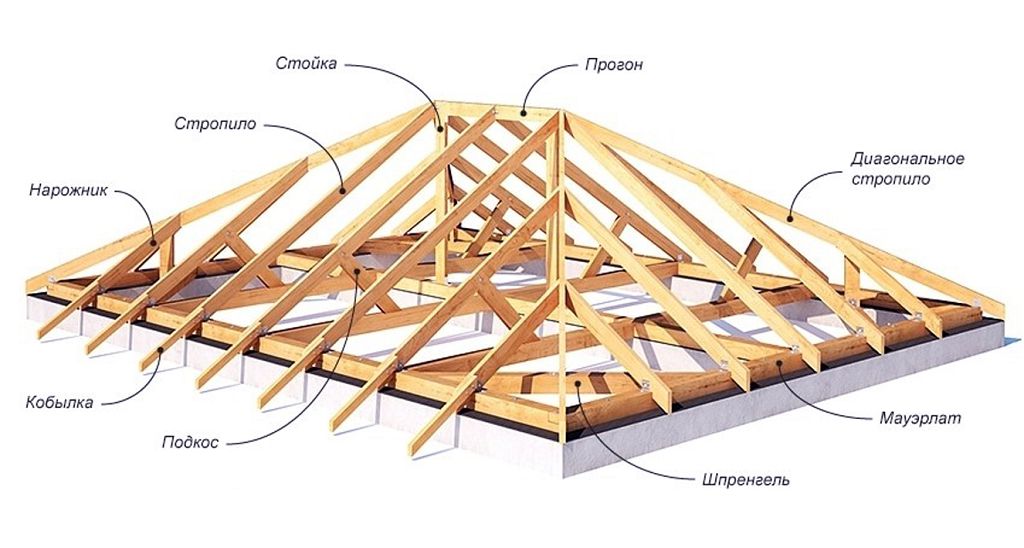

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

• вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
• полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
• шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

• рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
• рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

• мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
• балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
• стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

• лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
• вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
• подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
• шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
• затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
• кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке . Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень , которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка , из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель , который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники . Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ.

Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Тематические материалы:

Обновлено: 10.05.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Четырехскатная | Кровля Сервис

Выполняем монтаж и установку всех видов четырехскатных крыш. Четырехскатные кровли под ключ с гарантией

Четырехскатная или вальмовая крыша – всегда актуальный вид конструкции, который придает дому законченный изысканный вид. Данная схема крыши позволяет надежно защитить здание и стены от влаги и отлично подойдет для строений находящихся в местах с высоким количеством осадков. Наличие скатов с каждой стороны позволяет снизить сопротивление ветра и уменьшить нагрузку на саму конструкцию, поэтому данный вид крыши идеально подойдет для ветреных регионов.

Крыша из четырех скатов отлична от двухскатной как внешне, так и по эксплуатационным характеристикам. Четырехскатная система сложнее двухскатной, но для небольшого строения ее возведение не будет представлять проблем.

Виды четырёхскатных крыш

В зависимости от положения и наклона ската выделяют несколько видов четырехскатных крыш. Каждая из них имеет свое преимущество и некоторое назначение.

Вальмовая

Обычная вальмовая крыша имеет пару трапециевидных ската и два в виде треугольника – вальм.

• Меньше подвержена сильному ветру
• Защищает фасад от осадков
• Не подвержена деформации со временем

Полувальмовая

Имеет два ската трапециевидной формы и два срезанных вальмовых под которыми имеется дополнительный фронтон. Как правило используется для оборудования мансардного этажа с панорамными окнами.

• Идеальна для обустройства мансардного этажа
• Возможна установка панорамных окон на фронтон
• Оригинальный внешний вид крыши

Шатровая

Скаты в данной крыше – это одинаковые треугольники, сходящиеся в одной вершине.

• Отличный вариант для квадратных зданий
• Равномерная нагрузка на все скаты — как следствие очень высокая прочность и надежность конструкции
• Экономия средств за счет отсутствия фронтонов

Сложная

Крыша, которая помимо четырех скатов имеет дополнительные фронтоны, окна и другие элементы, называется сложной. Для расчёта и монтажа как правило требуется подбирать высококлассных специалистов.

• Уникальный внешний вид — позволяет воплотить самые смелые идеи
• Возможно возведение сложных архитектурных форм
• Можно оборудовать окном или балконом и получить жилое помещение с естественным освещением

Из чего состоит четырехскатная крыша?

Кардинально ее строение не отличается от схематики двухскатной крыши, но имеет дополнительные элементы несущих конструкций. Как правило такая крыша имеет:

• Мауэрлат
• Лежни
• Стропила
• Стойки и шпренгели
• Коньковый брус или прогон
• Затяжки или ригели
• Нарожники
• Подкосы и ветровые балки
• Кобылки

Четырехскатная крыша своими руками: фото, чертежи, устройство

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

Четырехскатная крыша (вальмовая крыша)

Крыша такой конструкции получила также название «вальмовая крыша». Она состоит из четырех скатов: два, представляющие собой симметричные трапеции, пересекаются в коньке, а другие два имеют форму треугольников, вершины которых находятся на противоположных концах конька. Скаты сходятся в углах, образуя выступающие ребра, поэтому вода относительно легко стекает с крыши, а снег не лежит на них долго. Но наличие ребер усложняет выполнение покрытия и повышает стоимость крыши. Угол наклона скатов со всех сторон идентичен — как правило, он меньше, чем в двухскатной крыше. Разновидностью четырехскатной вальмовой крыши является шатровая крыша: ее четыре плоскости скатов имеют форму треугольников с вершинами, сходящимися в одной точке. Чаще всего она достаточно пологая. Четыре ската — много стилей Четырехскатную крышу можно увидеть как на домах, построенных в исторических стилях, так и на подчеркнуто современных зданиях. Наиболее эффектно такая крыша смотрится, если она покрыта гонтом или керамической черепицей, украшена небольшими люкарнами. Четырехскатная крыша может быть также исходной точкой для создания более оригинальных форм. Пересеченная параллелепипедами ризалитов, она образует интересную динамическую форму. Небольшие надстройки, крыши которых также имеют четыре ската, визуально увеличат высоту дома и улучшат его внешний вид. Мансарда под четырьмя скатами При отсутствии высокой аттиковой стены только около 50% площади мансардного этажа под скатами имеет высоту, превышающую 1,9 м. В свою очередь, опирание четырехскатной крыши на высокую коленчатую стену не всегда позитивно сказывается на пропорциях дома. Увеличится и его стоимость. Поскольку щипцовые стены отсутствуют, то понадобится установка мансардных окон или устройство люкарн. Стропильная система вальмовой крыши Читайте также:

Фото четырехскатная полувальмовая крыша. Четырехскатная крыша своими руками: инструкция и  пошаговая технология

Четырехскатная крыша своими руками: Инструкция, Фотографии, Видео.

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша своими руками

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Разновидности четырехскатной крыши

Простая вальмовая крыша состоит из двух трапециевидных скатов и двух треугольных – вальмовых. При ее строительстве используют приемы выполнения наслонных стропил двускатной кровли и накосных стропил четырехскатной.

Четырехскатная крыша для дачного дома

Полувальмовая крыша состоит из двух трапециевидных скатов и двух срезанных вальмовых, под которыми располагается фронтон. Такая конструкция позволяет сделать на чердаке мансардный этаж с большими панорамными окнами и при этом не снижает надежности крыши.

Четырехскатная полувальмовая крыша

Шатровая крыша отличается от простой вальмовой тем, что все ее четыре ската абсолютно одинаковы, представляют собой равнобедренные треугольники, сходящиеся в одной точке.

Шатровая четырехскатная крыша

Сложная четырехскатная крыша может содержать вертикальные чердачные окна с фронтонами, ендовы и примыкания к другим элементам здания. Для выполнения такой крыши лучше прибегнуть к услугам специалистов или воспользоваться готовым проектом и расчетом материалов.

Сложная четырехскатная крыша

Элементы четырехскатной крыши

Четырехскатная крыша в целом состоит из тех же элементов, что и двускатная, но особенности ее конструкции требуют установки дополнительных составляющих каркаса. К элементм четырехскатной крыши относятся:

• Мауэрлат – брус, уложенный на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, уложенные на несущие стены или колонны;
• Стропила – боковые и диагональные, или накосные. Боковые стропила образуют трапециевидный скат крыши, накосные – вальмовый. Шатровая крыша не имеет боковых стропил;
• Стойки и шпренгели – вертикальные опоры, поддерживающие стропильную систему;
• Коньковый брус или прогон – горизонтальная опора для стропил в верхней части крыши. Его укладывают на стойки и закрепляют. Шатровая крыша выполняется без конькового бруса;
• Затяжки или ригели – горизонтальные элементы, соединяющие боковые стропила и не позволяющие им разъезжаться в стороны;
• Нарожники – элементы, уложенные на диагональные стропила и образующие каркас ската;
• Подкосы и ветровые балки – распорки, увеличивающие прочность крыши и ее способность противостоять нагрузкам;
• Кобылки –доски, образующие необходимый свес крыши и закрепляемые на стропила в их нижней части.

Структура четырехскатной крыши изнутри

В зависимости от конструкции крыши могут применяться также другие элементы, например, обрешетка, защитные планки, карнизы над окнами и крыльцом.

Для расчета необходимого количества материалов нужно заранее нарисовать эскиз крыши, определиться с ее формой и размерами, после чего выполнить чертеж в масштабе и рассчитать нужный материал.

Схема возведения наслонных стропил

Технология возведения четырехскатной крыши

1. Для того чтобы нагрузка от стропильной системы, кровельного покрытия и снега, наметаемого на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида. Лежни кладут на несущие перегородки, на которые будут устанавливаться опорные стойки.
2. Если внутренних перегородок в доме нет или они расположены не по центру крыши, стойки ставят на усиленные балки перекрытий. Перекрытия обычно выполняют из доски 50х200 мм. Балка, на которую устанавливают стойки, несет повышенную нагрузку, поэтому ее выполняют из двух срощенных досок илииз бруса 100х200 мм.
3. Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не  должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.
4. На стойки укладывают прогоны. Для простой вальмовой крыши это коньковый прогон, уложенный на стойки и образующий конек крыши. Для шатровой крыши прогоны кладут на стойки в виде прямоугольника. Закрепляют их на уголок и саморезы.
5.  Приступают к установке стропил. Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

   Крепление стропил к мауэрлату

6. Диагональные стропила несут повышенную нагрузку, поэтому их выполняют из двух срощенных в толщину досок. Шаблон диагональных стропил выполняют аналогичным образом. Диагональные стропила опираются верхней стороной на стойку, а нижней – на угол мауэрлата, поэтому запилы в досках необходимо выполнять под углом в 45 градусов к плоскости доски.

   Определение длины углового стропила

7. Расстояние между диагональными стропилами на вальмовых скатах заполняют нарожниками. Их устанавливают с шагом, равным расчетному шагу стропил, и опирают верхней частью на диагональное стропило, а нижней – на мауэрлат. Используют обычно менее толстую доску, так как нарожники не несут существенной нагрузки. В верхней части доски делают запил, и по этому шаблону выполняют половину нарожников, вторую половину – в зеркальном отражении. Нижние запилы размечают по месту, а концы нарожников, образующие свес, подрезают по натянутому шнурку уже после монтажа.
8. Наибольшую нагрузку испытывает нижняя четверть диагональных стропил, поэтому под них ставят вертикальные опоры – шпренгели. Эти стойки ставят аналогично коньковым стойкам на усиленные балки – при предварительном расчете перекрытий нужно сразу заложить их.Под боковые стропила ставят подкосы, упирая их нижним краем в лежень или балки перекрытий, а верхним – в стропильную ногу под углом около 45 градусов к горизонту.

   В нижней части накосного стропила устанавливаются шпренгельные фермы

9. Выполняют обрешетку. На четырехскатной кровле можно использовать практически любой кровельный материал, и выбор между ондулином и профнастилом или металлочерепицей – дело вкуса и особенностей их монтажа. Часто в качестве покрытия для сложных крыш используют мягкую черепицу, в этом случае обрешетку выполняют сплошной из фанеры. Вопрос об утеплении крыши решают в зависимости от проекта дома – при устройстве в нем жилой мансарды утепление необходимо, если же чердак будет холодным, утепляют только перекрытия.Возвести четырехскатную крышу своими руками непросто, но при хорошем навыке работы с древесиной и кровельными материалами это вполне выполнимая задача. Для лучшего понимания процесса строительства можно также посмотреть видео.

stroyvopros.net

Четырехскатная крыша + фото

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют  и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

bouw.ru

Стропильная система четырехскатной крыши: расчёт, фото

Содержание статьи:

Для зданий большой площади двускатная кровля не обеспечивает требуемой защиты и надежности. Такая конструкция опирается только на 2 внешние несущие стены, поэтому нагрузка на стропила чрезмерно велика. Для большого дома лучше выбрать четырехскатную крышу, которая эффективно выдерживает атмосферные нагрузки и более равномерно распределяет давление на внешние несущие стены и фундамент.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия систем: 1) Висячая 2) Наслонная

Описание стропильной конструкции

Возведение вальмовой кровли требует от мастера профессиональных знаний и опыта. Чертежи стропильной системы четырехскатной крыши этого типа включают следующие элементы:

1. Мауэрлат – основание каркаса, укладываемое на несущие стены. Так как опорными являются все стороны дома, элемент крепится по периметру здания. Поскольку четырехскатные крыши строят на больших объектах, мауэрлат должен быть высокой прочности. Обычно используют брус 150×150 или 100×100. Мауэрлат не требуется, если строение выполнено из дерева. В этом случае основанием служит верхняя обвязка стен.
2. Коньковый прогон устанавливается горизонтально на линии пересечения трапециевидных скатов и служит соединительным элементом.
3. От каждого конца прогона отходят 3 опоры, называемые центральными стропилами. Их возводят независимо от шага остальных элементов.
4. Диагональные (угловые) стропила соединяют коньковый брус с углами здания. Это самые длинные опоры, имеющие наибольший уклон.
5. Параллельно направлениям скатов на вальмах возводят короткие стропила, скрепляющие угловые опоры (стороны треугольников) с мауэрлатом.
6. Боковые края трапеций с основанием соединяют нарожниками, а две параллельных стороны – промежуточными опорами.
7. Шпренгель используют для повышения прочности. Представляет собой брусок, расположенный ближе к углу здания, концы которого устанавливают на смежные стены.
8. При установке подкосов и стоек образуется шпренгельная ферма – дополнительный узел конструкции.
9. Затяжки применяют в висячей стропильной системе. Они крепятся на двух противоположных опорах.
10. В наслонной конструкции присутствует лежень, который укладывается на несущую стену по центру здания и принимает на себя часть нагрузки.

Особенность полувальмовой крыши в том, что нижний край каждого треугольного ската поднимается на высоту фронтона, тем самым укорачивая диагональные стропила. Четырехскатная крыша шатрового типа более проста. В конструкцию каркаса входят аналогичные составляющие вальм и внутренняя связка. Все элементы усиления предназначены для одной цели – стянуть каркас в узлы и сделать его жестким.

Особенности системы и расчет

Крыша с четырьмя скатами способна выдерживать высокие ветровые и снеговые нагрузки. Чтобы кровля была практичной, надежной и на отлично выполняла возложенные на нее функции, проводят точный расчет всех элементов. Уклон скатов вальмовой крыши не превышает 40°. Возведение шатровой системы предусматривает угол от 40 до 60°.

Расчет опорной конструкции основан на взаимной зависимости длины пролета, стропильного шага и сечения бруса. Второй параметр выбирается индивидуально исходя из имеющегося материала и удобства крепления. В самых протяженных конструкциях шаг стропил составляет 2,15 м, а в большинстве случаев выбирают 90 см.

Расстояние определяет сечение опор. Чем дальше друг от друга разместить стропила, тем толще потребуется доска. Размер сечения зависит и от длины самих опор. Связь – прямо пропорциональная. Чтобы стропила выдерживали усилие изгиба, выбирают материал большего сечения. У 6-метровых опор с шагом 90 площадь в разрезе равна 75×200 мм, а у 3-метровых – всего 50×150.

Проведение строительных мероприятий

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:

• Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
• Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.
• К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
• Прогон вальмовой системы крепится на вершинах стоек.
• Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
• Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
• Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.

Похожие статьи

besedkibest.ru

Для чего используются вальмовые крыши?

Опубликовано: 26 октября 2018 г.

Вальмовая крыша имеет все стороны наклонные вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро». «Боковой конец» — это треугольная наклонная поверхность, которая возникает в результате пересечения бедер на коньке крыши. Дом с шатровой крышей не имеет фронтона. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную облицовку, позволяющую устанавливать желоб по всей крыше.Шатровые крыши иногда называют пирамидальными и павильонными. В квадратных зданиях шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В большинстве зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

История шатровых крыш

Вальмовые крыши очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности. Они датируются 18 веком, когда были замечены во французском квартале Нового Орлеана.Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатровые крыши в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и являются неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

Как они построены?

Строительство вальмовой крыши требует точности и аккуратности. Первым делом необходимо произвести точные замеры до того, как стропила будут распилены. Затем стропила крепятся к коньковой доске — каркасу, который крепится вокруг крыши.Чтобы построить крышу, нужно рассчитать размеры вальмового стропила. Следующим шагом является установка стропил по одной. После того, как стропила прибиты на место, их можно обрезать для более аккуратной планировки. Затем вальмовые стропила необходимо соединить со стандартными стропилами. Завершающим этапом является установка домкратов между стандартными и вальмовыми стропилами. Для покрытия вальмовой крыши можно использовать металл, черепицу, черепицу или шифер.

Как долго служат вальмовые крыши?

Вальмовые крыши могут прослужить до 50 лет при условии их правильной постройки.Их срок службы зависит от материалов, используемых для изготовления крыши, а также от качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой кровле позволяет ей прослужить дольше. Хорошее обслуживание предотвращает риски таких проблем, как утечки воды в долгосрочной перспективе.

Преимущества

Эти крыши добавляют визуально привлекательную структуру к дому и потенциально увеличивают стоимость недвижимости.

Вальмовые крыши не имеют плоских концов, которые могут улавливать ветер. Они также являются самоблокирующимися и поэтому хорошо подходят для регионов, подверженных ураганам.

Вальмовые крыши идеальны для теплого климата из-за их способности сохранять в доме прохладу летом, укрывая все стороны дома. Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время сильных дождей, штормов и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

С добавлением мансардного окна или слухового окна четырехскатная крыша может обеспечить дополнительное жилое пространство.

Недостатки

Вальмовая крыша стоит дороже, чем двускатная. Конструкция крыши более сложная и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению затрат на рабочую силу.

Форма крыши эффективна для отвода дождевой воды, но также делает ее более склонной к утечкам. В конструкции крыши предусмотрены впадины и шатры, которые могут стать воротами для воды. Важно инвестировать в хорошего подрядчика по кровельным работам, чтобы минимизировать риски.

Варианты вальмовой крыши

Простые вальмовые крыши:

Простая вальмовая крыша — самый популярный вид вальмовой крыши. Дизайн включает многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются наверху, образуя гребень.

Половина бедра:

Половарная крыша имеет две укороченные стороны, образующие карниз.

Голландский фронтальный бедро:

Голландские двускатные вальмовые крыши представляют собой гибрид вальмовой и двускатной кровли.Эта крыша обеспечивает больше внутреннего пространства за счет фронтона, который находится в конце конька крыши.

Поперечная вальмовая крыша:

В поперечно-скатных крышах две секции крыши соединяются своими концами, образуя шов или впадину.

Пирамидальные шатровые крыши:

В шатровой крыше пирамиды четыре треугольных стороны равной длины сходятся наверху в одной точке, образуя пирамиду.

Мансардные крыши:

Мансардная крыша — это крыша с двумя разными углами наклона.Нижний угол намного круче верхнего угла крыши.

Цена вальмовой крыши

Установка новой вальмовой крыши с нуля сравнительно дешевле, чем замена существующей вальмовой крыши. Для нового дома важно учитывать стоимость кровельных материалов, каркаса, а также труд. Затраты на оплату труда крыши среднего размера, площадь которой составляет 1500 квадратных футов, составляют от 12 000 до 18 000 долларов. Дополнительные материалы, используемые для обрамления, могут добавить от 1 до 2 долларов за квадратный фут.Для крыши площадью 1500 квадратных футов это примерно от 1000 до 3000 долларов.

HIPPED ROOF — Определение и синонимы слова hipped roof в словаре английский языка

HIPPED ROOF — Определение и синонимы слова hipped roof в словаре английский языка

Educalingo Файлы cookie используются для персонализации рекламы и получения статистики веб-трафика. Мы также делимся информацией об использовании сайта с нашими партнерами по социальным сетям, рекламе и аналитике.

Скачать приложение
educationalingo

ПРОИЗВОДСТВО ВИНТОВОЙ КРЫШИ

ГРАММАТИЧЕСКАЯ КАТЕГОРИЯ ШАНСНОЙ КРЫШИ

Шатровая крыша — существительное .Существительное — это тип слова, значение которого определяет реальность. Существительные дают имена всем вещам: людям, предметам, ощущениям, чувствам и т. Д.

ЧТО ОЗНАЧАЕТ НА АНГЛИЙСКОМ ЯЗЫКЕ КРЫША?

Вальмовая крыша

A Вальмовая крыша , Вальмовая крыша или Вальмовая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном.Таким образом, это дом без фронтонов или других вертикальных сторон крыши. Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на домах могли иметь две треугольные стороны и две трапециевидной формы. Вальмовая крыша в прямоугольном плане имеет четыре грани. Они почти всегда имеют одинаковый наклон или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши имеют ровную плоскую облицовку, а это означает, что водосточный желоб может быть установлен повсюду. Вальмовые крыши часто имеют мансардные скошенные стороны.

Значение слова hipped roof в словаре английский языка

Определение шатровой крыши в словаре — это крыша, имеющая наклонные концы и стороны.

Синонимы и антонимы слова hipped roof в словаре английский языка синонимов

Перевод слова «шатровая крыша» на 25 языков

ПЕРЕВОД ВАННОЙ КРЫШИ

Узнайте, как можно перевести шатровую крышу на 25 языков с помощью нашего многоязычного переводчика английского языка.Представленные в этом разделе перевода шатровой крыши с английского на другие языки были получены путем автоматического статистического перевода; где основной единицей перевода является слово «шатровая крыша» на английском языке.

Переводчик английский —

китайский 四 坡 屋顶

1325 миллионов говорящих

Переводчик английский —

испанский Техадо Куатро Агуас

570 миллионов говорящих

Переводчик с английского на

хинди उदास छत

380 миллионов говорящих

Переводчик с английского на арабский

سقف مكتئب

280 миллионов говорящих

Переводчик с английского на

португальский telhado de quatro águas

270 миллионов говорящих

Переводчик с английского на

бенгальский Бедра ছাদ

260 миллионов говорящих

Переводчик английский —

французский toit en croupe

220 миллионов говорящих

Переводчик с английского на малайский

Bumbung bumbung

190 миллионов говорящих

Переводчик с английского на немецкий

Walmdach

180 миллионов говорящих

Переводчик английский —

японский 寄 棟 屋 根

130 миллионов говорящих

Переводчик английский —

корейский HIP 처리 된 지붕

85 миллионов говорящих

Переводчик с английского на

яванский Шатровая крыша

85 миллионов говорящих

Переводчик с английского на

вьетнамский Май Phiền Muộn

80 миллионов говорящих

Переводчик с английского на

тамильский கூப்பிட்டார் கூரை

75 миллионов говорящих

Переводчик с английского языка —

маратхи हिप छप्पर

75 миллионов говорящих

Переводчик английский —

турецкий Atılı çatı

70 миллионов говорящих

Переводчик английский —

итальянский тетто падильон

65 миллионов говорящих

Переводчик английский —

польский чтероспадовая дача

50 миллионов говорящих

Переводчик с английского на

румынский acoperiș ipohondru

30 миллионов говорящих

Переводчик с английского языка на греческий

τετράκλινη στέγη

15 миллионов говорящих

Переводчик с английского на

африкаанс skilddak

14 миллионов говорящих

Переводчик с английского на

шведский валмат так

10 миллионов говорящих

Переводчик с английского на

норвежский Valmet tak

5 миллионов говорящих

Тенденции использования четырехскатной крыши

ТЕНДЕНЦИИ ИСПОЛЬЗОВАНИЯ ТЕРМИНА «ВИНТОВАЯ КРЫША»

Термин «шатровая крыша» используется регулярно и занимает 76 место.091 позиция в нашем списке наиболее широко используемых терминов в словаре английского языка. На показанной выше карте показана частотность использования термина «hipped roof» в разных странах. Тенденции основных поисковых запросов и примеры использования слова hipped roof Список основных поисковых запросов, предпринимаемых пользователями для доступа к нашему онлайн-словарю английского языка, и наиболее часто используемых выражений со словом «шатровая крыша».

ЧАСТОТА ИСПОЛЬЗОВАНИЯ ТЕРМИНА «ВАЛЬТО КРЫША» С НАМИ ВРЕМЕНИ

На графике показано годовое изменение частотности использования слова «hipped roof» за последние 500 лет. Его реализация основана на анализе того, как часто термин «шатровая крыша» встречается в оцифрованных печатных источниках на английском языке в период с 1500 года по настоящее время.

Примеры использования в англоязычной литературе, цитаты и новости о шатровой крыше

10 АНГЛИЙСКИХ КНИГ, КАСАЮЩИХСЯ

«ШАТРОВАЯ КРЫША»

Поиск случаев использования четырехскатной крыши в следующих библиографических источниках.Книги, относящиеся к шатровой крыше и краткие выдержки из них, чтобы представить контекст ее использования в английской литературе.

ШИРЛИ МАКСВЕЛЛ И ДЖЕЙМСА К. МЭССИ Формальная шатровая крыша в Кульминацией английской традиции является. ПОДПИСЧИК / \ mail, мы оказались заинтригованы группой /% посторонних …

2

Дома и коттеджи Британии

Соломенная и однотонная черепица подходит для конструкции шатровой кровли , тогда как шифер , каменные плиты и панцири предполагают двускатные крыши.Солома может быть удобно развернулся вокруг бедра, чтобы получить цельную унитарную крышу и небольшую простую черепицу, легко разрезать …

3

Традиционные здания: глобальный обзор структурных форм …

Стены могут быть одинаковой высоты и модифицированная шатровая крыша в целом (Walton 1948, 141-2). Шатровая крыша имеет короткий гребень, от которого уклоны во всех четырех направлениях на прямоугольной конструкции.Хотя некоторые навыки …

4

Архитектура Таиланда: Путеводитель по традициям и …

B. Шатрово-двускатная крыша добавляет небольшой фронтон к шатровой крыше Конфигурация для обеспечить лучшую вентиляцию тепла. C. Шатровые и двускатные крыши, распространенные в На юге часто встречаются деревянные или лепные украшения. D. Шатровые плотовые дома на …

Nithi Sthapitanond, Брайан Мертенс, 2012

5

Словарь по архитектуре и строительству зданий

пирамидальная крыша.радужная крыша. двускатная крыша, двускатная крыша. ! 46 пилообразная крыша. ! 46 односкатная крыша, см. односкатную крышу, см. крышу пентхауса. ! 46 лопатка крыша, см. Половину — шатровая крыша . ! 46 односкатная крыша, см. Односкатная крыша. ! 46 юбка на крышу. ! 46 южный свет …

Николас Дэвис, Эркки Йокиниеми, 2008

Это изменение создает комбинацию наклонных элементов профиля, вызов даже опытному плотнику.Историк архитектуры Лю Дуньчжэнь сообщает нам, что шатровая крыша широко использовалась для жилищ до Песни династия, …

Спящий в Эврике ЭТО ФОТО МЕНЬШЕ, ЧЕМ ВЫ ОПУБЛИКОВАНО «ГОВОРИТ Сьюзан Фокс из Эврики, Калифорния», но он требует, чтобы его поделили. со своими читателями «. Вы можете сказать это немного громче, Сьюзен. Если есть одноэтажный, вальмовая …

3.26 (а). Крыши этого типа известны как шатровые, и их установка, разрезка и эрекция обычно считается одним из довольно специальных навыков, которые плотник должен владеть. Члены шатровой крыши Различные члены …

9

Обмер и строительство японского дома

В японской жилой архитектуре появились три формы крыши: kiri- двускатная крыша zuma yose-mune , шатровая крыша (во всех руководствах для плотников она упоминается как hogyo, и называют квадратную пирамидальную крышу Ёсэ-мунэ, в то время как историки, кажется, имеют …

10

Дома из книг: трактаты, выкройки и каталоги в …

Ash Manor, Ash Green, Кент, 1673. Дома в городе или деревне, спроектированные с ясность нового стиля эпохи Возрождения (симметричная шатровая форма , модель типа Джонса, созданного в 1620-х годах), с простыми классическими украшениями — …

10 НОВОСТЕЙ, КОТОРЫЕ ВКЛЮЧАЮТ ТЕРМИН «ВАННАЯ КРЫША»

Узнайте, о чем говорит национальная и международная пресса и как термин hipped roof используется в контексте следующих новостей.

Дом Форсайта в Кингстоне, вдохновленный изысканным дизайном Коннектикута

Прибывшие на вечеринку гости восхищались поразительным южным (передним) фасадом дома, его деревянным крыльцом на первом этаже, его центральным фронтоном и шатровой крышей , которая … «Poughkeepsie Journal, 15 июля»

Приложения для планирования Allerton, Addingham, Apperley Bridge…

Bradford Moor: преобразование шатровой крыши в двускатную и строительство заднего слухового окна, включая одноэтажное заднее расширение, 10 Шестой… «Брэдфорд Телеграф и Аргус, 15 июля»

Островное убежище: крошечный тропический домик в других штатах Флорида-Кис,

Построенный в 1950 году, этот крошечный дом имеет очаровательный Элвис в атмосфере «Голубых Гавайев» с деревянным сайдингом, пирамидой , шатровой крышей и очаровательной дверью с … «Новости Realtor.com, 15 июня»

Заявки на планирование, полученные Управлением национального парка Лейк-Дистрикт

… Куинс-сквер, Лейк-роуд, Боунесс-он-Уиндермир, для Р. Хедли; одноэтажная задняя пристройка с шатровой крышей , на Langrigge Howe 13, … «Вестморлендская газета, 15 июня»

Лучшая колода на свете: DIY-шоу «Mega Decks» с участием Colorado Outdoor…

Среди его особенностей — обширная летняя кухня с грилем и коптильней под шатровой крышей и уютная гостиная под беседкой… «The Denver Post, 15 июня»

Pearce House

… точка над входной дверью контрастирует просто, но смело с плоской шатровой крышей вверху (домов с такой обработкой мало). «Маяк с плоской головкой, 15 июня»

Honeyman + Smith Architects добавляет пристройку к…

В отличие от более традиционных пропорций и четырехскатной крыши существующего дома, новые пристройки повторяют контуры ската и… «Дезин, 15 июня»

Архитектура Bijl представляет собой новую интерпретацию традиционного голландского фронтона для Сиднея…

… как переосмысление традиционного голландского фронтона, также известного как двускатная крыша, который обычно представляет собой шатровую крышу с небольшим фронтоном наверху. «Дезин, 15 мая»

Сохраняя прошлое для настоящего

Влияние школы прерий было очевидно в двух домах Восточного Уилметта во время тура, причем оба дома имели шатровую крышу с… «DailyNorthShore.com, 15 мая»

Wilmette празднует «Сохраняя наше прошлое» на ежегодной прогулке по дому

Грандиозный дом рубежа веков на 1010 Элмвуд авеню с оригинальными фасадными и боковыми фасадами, шатровой крышей , необычным … «Chicago Tribune, 15 мая»

ССЫЛКА

«ОБРАЗОВАНИЕ. Шатровая крыша [онлайн]. Доступно на . Октябрь 2021 г. ».

Калькулятор каркаса вальмовой крыши

Новый Круглые доски Новый Готическая арка Новый Макет обшивки Смотрите завершенные проекты!
Калькулятор каркаса вальмовой крыши — с шаблонами для резки угла стропил и планами расположения — дюймы
Схема калькулятора каркаса вальмовой крыши в натуральную величину Детали соединения стропил

Каркас вальмовой крыши — схема соединения от бедра к общему краю

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1

С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длинами сторон, равными толщине обычных стропил. Чтобы удалить эту центральную часть конька, вы можете удлинить 2 (только) противостоящих обычных стропила и соединить их вершины вместе в центре.

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина).После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.
Если толщина конька и общего стропила идентичны, 2 концевых общих стропила такие же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.

---

Разметка беговых обрешеток вверх. Общие места: (от нижнего конца стропил до каждой обрешетки) Разметка + выступление

Расстановка беговых планок вверх. Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

Длина планки (длинная сторона планки — до центра бедер)

---

Спусковые измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
Щелкните списки для вертикального форматирования.

Бегущий хребет: отметка + речь

---

Длина стены: разметка + речь

---

Ширина стены: разметка + речь

---

Беговое бедро: отметка + речь

Измерение бедра до ближней и дальней стороны каждого стропила.
Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не в конечную точку — см. Детали бедра ниже.

Схема расстановки стропильных стен вальмовой крыши

Отметьте, разрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы разметить и обрезать остальные.

Схема общих стропил с полными размерами

Схема Hip Rafter с полными размерами

Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг.Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу. Нажмите «Речь», чтобы постоянно говорить под определенным углом.
Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши Свес Масштаб

Каркас вальмовой крыши — схема секций крыши

Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона Чтобы разметить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ:
1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра.Это заостренный конец. (Пока не вырезайте)
2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)
3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону по второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону таким же образом.

Схема снятия фаски стропила бедра

Распечатайте и вырежьте полноразмерные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Стандартный шаблон для полномасштабной резки стропил

---

Угол обшивки слоёв и отступ среза Обе ориентации листов ↔ ↕ 1138.93 фут² = 35,6 листов + 5% 10% 15% отходы = 40 листов листов с округлением до следующего полного листа Калькулятор обрезки бедра

Диаграмма угла среза ската вальмовой крыши

---

Крыши крыльца
Для пристройки крыльца вальмовой крыши к стене существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в «Длина стены» и удвойте ширину пристройки, затем минус толщина конька, в записи «Ширина стены». (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — Толщина конька должна быть такой же, как и у Common).
Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши, с коньком и двумя торцевыми стропилами King Common, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания. Если длина пристройки составляет половину длины пристройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина пристройки на меньше удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «длину стены», затем «разрежьте диаграмму пополам» по длине в центре. (переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③
Наверх ↑

Что такое шатровая крыша? — Определение и дизайн

Вальмовая крыша

Характеристики

Попробуйте это.Возьмите квадратный лист бумаги и положите его на землю или на стол. Затем возьмите другой лист бумаги того же размера и проведите диагональные линии от угла к углу, образуя четыре треугольника. Вырежьте их и положите на свой первый лист бумаги, сделав что-то похожее на пирамиду. Видеть, что? Это ваша основная вальмовая крыша. Эта крыша имеет четыре стороны, и все стороны наклонены вниз и наружу.

Возникает очевидный вопрос: разве не так выглядят все крыши? Нет, это не так. Избавьтесь от треугольников и возьмите новый лист бумаги.Разрежьте его пополам, затем прислоните две половинки друг к другу над плоским квадратом, сделав что-то вроде палатки. Это двускатная крыша (о которой вы узнаете больше на другом уроке). Видите, как он наклонен только с двух сторон, но открыт с двух других сторон? В этом разница между двускатной и вальмовой крышей. Вальмовая крыша имеет наклонные панели со всех сторон, доходящие до карниза.

Есть несколько способов сделать шатровую крышу, но в основном они сводятся к двум основным формам. Во-первых, это квадратная или пирамидальная вальмовая крыша.Это тот, который вы уже сделали из бумаги. Чтобы покрыть квадратное здание, четыре секции треугольной формы встречаются в одной точке в центре конструкции, как пирамида.

Шатровая крыша пирамиды

Но что, если ваше здание не квадратное? Что, если это прямоугольник? В этом случае у вас будут части крыши разных размеров. Вместо того, чтобы все встречаться в одной точке, две более длинные стороны будут иметь общий гребень, идущий параллельно направлению здания.По сути, два края будут как у шатровой двускатной крыши. Однако вместо того, чтобы оставлять концы открытыми, треугольные секции выходят наружу от краев гребня. С четырьмя покатыми сторонами это тоже шатровая крыша.

Прямоугольная вальмовая крыша

Плюсы и минусы

Как и любая архитектурная особенность, у шатровых крыш есть свои плюсы и минусы. С точки зрения преимуществ создания вальмовой крыши отсутствие каких-либо плоских вертикальных поверхностей означает, что крыша более аэродинамична.Поэтому, если вы строите в районе с сильным ветром, может быть полезно подумать о крыше с уклоном со всех сторон. Эта система также обеспечивает постоянный и надежный дренаж во время штормов, позволяя дождевой воде или талому снегу стекать во всех направлениях. На самом деле большинство архитекторов сходятся во мнении, что вальмовые крыши в целом прочнее.

Итак, почему не все ими пользуются? Помимо того, что они сильнее, их еще сложнее построить. Для уклона каждой стороны крыши требуется дополнительный каркас или фермы, которые, по мнению некоторых людей, могут сделать крышу более склонной к утечкам.Они также не так хорошо вентилируют естественным образом, но на самом деле все сводится к стоимости.

Вальмовые крыши дороже в строительстве, чем другие виды крыш, поэтому их замена — один из способов сэкономить деньги строителям. В конце концов, вам как архитектору решать, что лучше урезать бюджет или добавить немного шика к своей крыше.

Резюме урока

Крыши — довольно важные части конструкции, и у нас есть несколько базовых конструкций на выбор. Одной из самых популярных является вальмовая крыша , которая состоит полностью из наклонных сторон без вертикальных или открытых концов.Этим она отличается от двускатной крыши, которая имеет вертикальные или открытые стороны.

Большинство вальмовых крыш имеют одну из двух форм. Квадратные или пирамидальные вальмовые крыши имеют четыре треугольные стороны равного размера, которые встречаются в одной центральной точке. Похоже на пирамиду. Прямоугольная вальмовая крыша имеет две длинные стороны, разделяющие параллельный край, и два треугольных наклонных конца.

Вальмовые крыши более аэродинамичны, но также более дороги и сложны в изготовлении. Так что решать вам, лучший это выбор или нет.Многие думают, что они стоят своих денег, поэтому остаются популярными. Одним словом, они модные.

Как обрамить карниз на вальмовой крыше | Home Guides

Карниз — это часть крыши, которая нависает над внешними стенами здания. В доме с шатровой крышей больше карнизов, чем в здании с двускатной крышей. Однако то, что вальмовые крыши требуют дополнительного обрамления, они компенсируют простотой. В некотором смысле обрамление карниза на вальмовой крыше менее сложно, чем обрамление карниза на двускатной крыше.

Стропила

В двускатной крыше конек проходит по всей длине здания, а стропила спускаются по обе стороны конька, образуя остроконечную крышу. Стропила нависают над стенами только с двух сторон здания; с двух других сторон крыша заканчивается треугольным фронтоном. В вальмовой крыше конек не проходит по всей длине здания; вместо этого стропила наклонены по диагонали от концов конька к углам здания, образуя откосы, называемые шатрами. Стропила спускаются с обеих сторон конька на двух сторонах здания, как это делается в двускатной крыше, но они также спускаются вниз от шатровых стропил на двух других сторонах здания, образуя наклонную крышу со всех четырех сторон. здание.Поскольку стропила нависают над стенами со всех четырех сторон, прямоугольное здание с шатровой крышей имеет карнизы на всех четырех стенах.

Открытый карниз

Самый простой способ обрамить карниз — оставить выступы стропил открытыми. В этом случае карниз состоит только из хвостов стропил, а промежутки между их концами оставляют открытыми. Также обнажается кровельная обшивка между стропилами. Обрамление открытых карнизов подчеркивает структурные детали свеса и иногда используется для придания зданию деревенского вида.

Фасция

Фасция — это горизонтальная полоса, проходящая по концам стропил. Обычно он строится из бруса, достаточно широкого, чтобы полностью покрыть выступающий конец хвоста стропила. В здании с вальмовой крышей фасадная доска на одной стороне здания будет встречаться с облицовкой на перпендикулярных сторонах в углах здания, где шатровые стропила определяют вальмы крыши.

Коробчатые карнизы и откосы

Коробчатые карнизы используют дополнительные элементы обрамления, чтобы ограничить пространство под карнизами.В некоторых случаях обшивка прибивается к нижней стороне стропил, так что в сочетании с фасцией пространство между стропилами полностью закрывается. Софит — это горизонтальная доска, идущая от фасада к стене здания; создает треугольное замкнутое пространство под карнизом. Обрамление софтового карниза проще в здании с вальмовой крышей, где софит может непрерывно проходить по всему зданию, чем в здании с двускатной крышей, в котором переход от софтового карниза к фронтону здания является относительно сложный.

Ссылки

Writer Bio

Эван Гиллеспи вырос в семье, занимающейся хозяйством и ремонтом домов, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Дом с большой шатровой крышей / Naoi Architecture & Design Office

Дом с большой шатровой крышей / Naoi Architecture & Design Office

© Hiroshi Ueda

+ 17

ShareShare

• Facebook

• Pinterest

• Whatsapp

• Почта

Или

https: // www.archdaily.com/472800/house-with-a-large-hipped-roof-naoi-architecture-and-design-office

• Площадь Площадь этого архитектурного проекта Площадь: 617 м²
• Год Год завершения данного архитектурного проекта Год: 2013
• Фотографии Фотографии: Hiroshi Ueda
• ПроизводителиБренды с продуктами, использованными в этом архитектурном проекте Производители: Louis Poulsen, Grohe, Lixil Corporation, Miele, Panasonic, Cera Trading, Chaffwall, ENDO Lighting Corporation, Seagull IV, Shigeru, VALVO

Раздел

Текстовое описание предоставлено архитекторами. Это дом для семьи из четырех человек, расположенный на одном из выставленных на продажу участков в недавно застроенном районе в «сатояме» или полуестественных лесах. Земля слишком велика для простой программы, запрошенной клиентом: частный дом с гаражом на две машины.

© Hiroshi Ueda

Пользуясь преимуществом большой площади участка, мы предложили просторный одноэтажный дом, открытый для окружающих районов, основанный на дизайнерской концепции «соединения пространства с природой». Участок выходит на две улицы с южной и северной сторон, и по обеим границам не установлены заборы.Передние дворы с обеих сторон визуально служат общественным парком, хотя для нерезидентов они недоступны.

© Hiroshi Ueda

Дом состоит из открытой квадратной формы, пересекаемой гостиной посередине, а главная спальня, ванная комната, столовая / кухня и кладовая расположены вдоль обеих внешних зон. Пространство гостиной простирается горизонтально через «энгаву» (или подобное веранде промежуточное пространство, расположенное между интерьером и экстерьером) наружу. Жилое пространство, которое при необходимости может быть свободно разделено раздвижными дверями, обеспечивает как соответствующую степень уединения, так и чувство единения одновременно, как и в традиционных японских домах.

© Hiroshi Ueda

Секция напоминает секцию традиционного народного дома, которая состоит из одноэтажного жилого помещения с чердачным помещением, покрытым большой шатровой крышей. Вся южная сторона шатровой крыши представляет собой большое небесное окно, из которого открывается прекрасный вид на небо. С северной стороны открывается вид на деревья и солнечный свет в саду под низкими карнизами.

© Hiroshi Ueda

Большая четырехскатная крыша, которая является главной особенностью дизайна, состоит из деревянных балок и стропил, поддерживающих простую и символичную форму.

© Hiroshi Ueda

Большая крыша может быть спроектирована как дань уважения горе в естественном ландшафте, которая была потеряна в процессе строительства. Однако мы ожидаем, что этот дом послужит хорошим источником вдохновения для создания лучшего сообщества, предлагая комфортную среду обитания, в которой люди и природа сосуществуют, чтобы создать комфортную жизнь под большой крышей.

Вальмовая крыша | RenoCompare

Добро пожаловать в справочник RenoCompare по шатровым крышам, который является лишь одним из аспектов нашей секции кровли.Вот основные сведения о шатровой крыше, которые позволят вам сравнить этот тип крыши с другими, которые вы рассматриваете, например с двускатной крышей. Термины «бедро» и «бедро» взаимозаменяемы архитекторами и строителями.

Определение шатровой крыши — что такое шатровая крыша дома?

Вальмовая крыша наклонена со всех сторон. Нет фронтонов. Вместо этого область покрыта частью крыши, которая наклоняется вниз и наружу от пика. Вальм крыши — это место, где сходятся примыкающие части кровли.

Как и двускатные крыши, шатровые крыши имеют диапазон уклона от примерно 4/12 до примерно 20/12.Первое число представляет собой подъем крыши на каждые 12 дюймов, идущих к вершине.

Вальмовая крыша против двускатной крыши

Вальмовая крыша более заметна, чем двускатная. Крыши больше, а значит, дороже. В доме с шатровой крышей меньше стенок по бокам, поэтому общая стоимость будет выше, если сайдинг из винила, дерева или фиброцемента, но будет меньше, если сайдинг будет из кирпича или натурального камня.

Вальмовые крыши обладают превосходной прочностью при сильном ветре. Существуют стандартные вальмовые и двускатные крыши, а также их вариации, создающие архитектурный интерес.Шатровая крыша считается современным стилем; двускатные крыши — традиционные. На двускатной и вальмовой крышах используются одни и те же кровельные материалы.

Шатровая крыша Плюсы и минусы

Вот краткий обзор преимуществ и недостатков вальмовой крыши.

Преимущества шатровой крыши

К преимуществам шатровой кровли можно отнести современную эстетику, подходящую для любого кровельного материала. Конструкция устойчивая, без фронтона, чтобы ловить сильный ветер и поднимать крышу. Шатровые крыши пропускают дождь и снег лучше, чем плоские крыши, а круглые желоба с водосточными трубами эффективно защищают дом от воды.

Недостатки вальмовой крыши

Недостатки вальмовой кровли начинаются с более высокой стоимости строительства и обслуживания, чем у двускатных и плоских крыш. Вальмовая крыша уменьшает жилое или чердачное пространство непосредственно под ней по сравнению с плоской или двускатной крышей. Правильная вентиляция вальмовой крыши сложнее и дороже. Наконец, слуховое окно в вальмовой крыше, которое не построено должным образом, приведет к повреждению протечек воды.

Сравните плюсы и минусы вальмовой крыши с достоинствами двускатной и плоской крыш, прежде чем выбирать тип крыши.

Стоимость вальмовой крыши

Вот сводная информация о расходах на шатровую крышу:

• Фермы и обшивка:

7–12 долларов за 1 квадратный фут крыши для материалов каркаса, включая фермы, независимо от того, обрамлены ли они на месте или на заводе. Для дома с крышей площадью 2000 квадратных футов это 14–24 тысячи долларов.

2–4 доллара за квадратный фут кровли с конкретными затратами в зависимости от уклона крыши, ее сложности и того, является ли дом одноэтажным или многоэтажным.Это 4000-8000 долларов для нашего примера дома с площадью крыши 2000 квадратных футов.

3–18 долларов за квадратный фут . Для крыши площадью 2000 квадратных футов это 6000–36000 долларов.

400-700 долларов в день . Кран обычно используется для подъема очень больших ферм или ферм на верхний этаж дома.

Основным фактором, влияющим на стоимость вальмовой крыши, помимо размера крыши, является используемый материал. Вот краткое изложение возможных вариантов стоимости установки в квадратных футах самых популярных на сегодняшний день кровельных материалов:

• Битумная черепица: 3 $.00–8,00 долл. США
• Деревянная черепица: 5–8 долларов
• Металл: 6–12 долларов
• Плитка: 10,00- 21,00 долл.
• Виниловый сланец: 8–13 долларов США
• Настоящий шифер: 15–18 долларов

Суть в том, что полная стоимость вальмовой крыши для дома с крышей площадью 2 000 квадратных футов составляет от 24 000 до 68 000 долларов.

Подробнее об отличиях металлической кровли от черепицы можно узнать здесь.

Конструкции вальмовых крыш

Можно рассмотреть шесть вариантов вальмовой крыши.

Базовые шатровые крыши встречаются в домах с неквадратными прямоугольными следами.

Это вальмовая крыша на конструкции с квадратной опорой и четырьмя секциями крыши одинаковой ширины и уклона. Также называется павильонной крышей.

Поперечно вальмовая крыша — это шатровая крыша дома с непрямоугольной опорой, например, L-образной или T-образной формы, с пересекающимися секциями крыши.

Этот стиль отличается двускатной стеной, в которой вершина треугольника заменена на шатровую часть крыши, которая короче, от пика до карниза, чем другие части крыши. Также обрезана двускатная крыша.

Голландская двускатная крыша — это частично вальмовая крыша, которая не простирается вверх до конька оставшейся крыши, образуя небольшую двускатную стену над ней.

Это шатровая крыша с уклоном, который становится более крутым, часто вертикальным, частично вниз по склону.

Конструкция вальмовой крыши

Большинство вальмовых крыш строятся с использованием заводских комплектов ферм, а не каркаса на месте для снижения затрат на рабочую силу и повышения точности.Пакет ферм состоит из полных ферм для центра дома и частичных или шатровых ферм для шатровых частей крыши.

Строительство шатровой кровли включает:

• Подъем ферм к крыше и прибивание их на место
• Обшивка ферм для создания настила крыши
• Вырезание вентиляционных отверстий в деке (опция)
• Установка рубероида, облицовки и софита.

Лучшие кровельные материалы для вальмовых крыш:

• Битумная черепица
• Металл
• Глиняная или бетонная плитка
• Битумная черепица кедровая
• Сланцевая плитка

Вентиляционные отверстия вальмовой крыши

Основная проблема, связанная с шатровыми крышами, — это вентиляция.
