Петли мебельные четырехшарнирные

На сегодняшний день в мебельной индустрии наибольшее распространение получили чашечные петли (они же четырехшарнирные). Их отличительной особенностью является наличие двух фиксированных положений — открытое и закрытое, в которые, благодаря наличию двух рычагов в конструкции, они стремятся перейти.

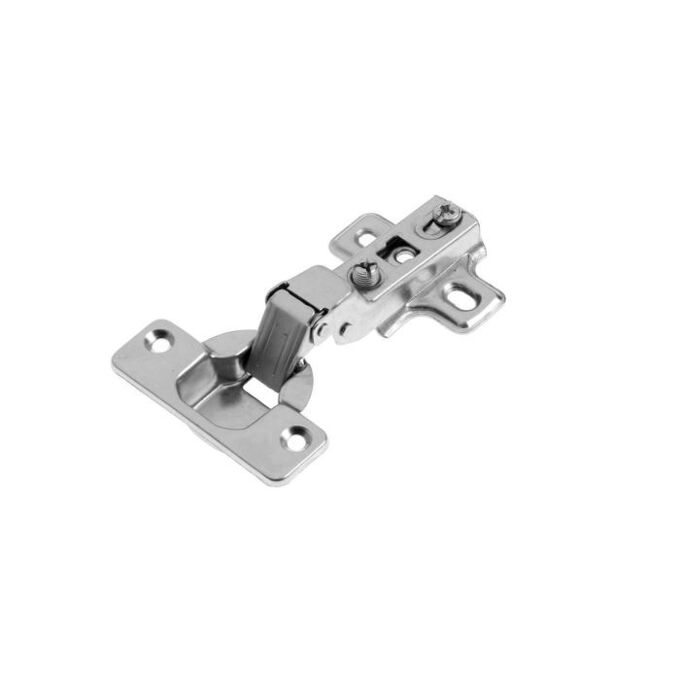

Классическая четырехшарнирная петля состоит из следующих элементов: чашки (1), плеча (2) и монтажной площадки (ответной планки) (3). Чашка вставляется в цилиндрическое слепое отверстие в двери (4), высверливаемое 35мм фрезой Форстнера и фиксируется в нем за счет точной присадки, а так же 2-х саморезов, которые вкручиваются в два отверстия на фланце чашки (5). К мебельному корпусу петля крепится двумя саморезами, вворачиваемыми в отверстия монтажной площадки (3). На ней так же расположен крепежный винт (6), которым плечо с подвижно закрепленной на нем чашечкой крепится к монтажной площадке (винт вставляется в монтажный паз (7) на плече (2)). На самом плече (2) имеется регулировочный винт (8), позволяющий регулировать высоту плеча (2) относительно площадки(3).

Рассмотрим

основные разновидности чашечных петель:

Петля мебельная накладная — характеризуется тем, что фасад, закрепленный на данную петлю перпендикулярен к корпусу и полностью перекрывает стойку, к которой крепится.

Приведенная в примере петля комплектуется ответной планкой (см. ниже)

Петля мебельная вкладная — фасад так же перпендикулярен стойке, на которой он смонтирован, но при этом не перекрывает ее торец.

Приведенная в примере петля комплектуется ответной планкой (см. ниже).

Петля мебельная полунакладная применяется, когда необходимо закрепить на одной стойке два фасада перпендикулярно к ней, при этом стойка закрывается фасадами полностью. Отличается от накладной тем, что один фасад перекрывает не более половины проекции стойки.

Приведенная в примере петля комплектуется ответной планкой (см. ниже).

Ответная планка или монтажная площадка (см схему 1) может монтироваться, как на простые саморезы, так и с использованием стандартных евровинтов.







Петля мебельная накладная минус 25 градусов  применяется в угловых шкафах, где фасад располагается под углом отличным от перпендикуляра к стойке на минус 25 градусов — то есть отрицательным (см. схему открывания).



Петля мебельная накладная 30 градусов — применяется в угловых шкафах, где фасад располагается под углом отличным от перпендикуляра к стойке на 30 градусов (см. схему открывания)

 Петля мебельная накладная 45 градусов применяется для монтажа фасадов в угловых шкафах, где фасад располагается под углом отличным от перпендикуляра к стойке на 45 градусов (см. схему открывания).


Петля мебельная накладная минус 45 градусов
— применяется в угловых шкафах, где фасад располагается под углом отличным от перпендикуляра к стойке на минус 45 градусов — то есть отрицательным (см. схему открывания)

Петля мебельная 90 градусов (она же 180 градусов) применяется для монтажа фасадов на фальш-панели, которые расположены в той же плоскости, что и фасад в закрытом состоянии (см. схему открывания).

Петля мебельная карусельная — как правило, применяется совместно совместно с петлями с большим углом открывания (петля-трансформер 90 или 170 градусов). Используется для составления дверей из двух половинок, как правило, в кухонных гарнитурах — угловых секциях.

Петля трансформер (она же петля с нулевым вхождением) — обычно используется в паре с карусельной петлей для создания составных фасадов. Кроме этого, в случаях, когда под распашным фасадом скрываются выдвижные ящики. Фасады установленные на таких петлях уже при открывании на 90 градусов не мешают выдвижению. Выпускаются в трех разновидностях — накладные, вкладные и полунакладные.


*Размеры B и D, приведенные на схемах могут варьировать в зависимости от производителя, я, как правило, просто вставляю петлю в присадочное отверстие и сверлю отверстия под флянец на месте.

Большинство вышеперечисленных типов петель выпускаются с доводчиками — устройствами, обеспечивающими плавное, бесшумное закрытие двери. При этом активный элемент встроен в корпус петли, не привлекая внимания. Такие петли чуть более массивны стандартных, цена их так же выше.

Кроме этого по строению чашки можно отдельно выделить петли для стекла. Они так же могут комплектоваться доводчиками, могут быть накладными и вкладными.

Далее мы рассмотрим другие петли, которые применяются для создания корпусной мебели (за все время работы я использовал лишь рояльные (для стола-книжки), так что эту главу  можно и пропустить.

Вернуться на Урок 7

Петли мебельные – виды и назначение


Петли для мебели – функциональная составляющая корпусных шкафов. Огромное количество разновидностей мебельных петель обусловлено особенностями назначения изделий, материалов фасадов.

Производство мебели – процесс не только творческий, но и требующий тщательной конструктивной проработки. Поэтому подбор фурнитуры доверяется только высококвалифицированным специалистам. Чаще остальных ими используется петля шарнирная (чашечная). Четырехшарнирные петли для шкафов универсальны, прочны, регулируются в трех плоскостях.

Петля накладная применяется, когда нужно скрыть торцы боковины шкафа. Как любая четырехшарнирная, накладная петля может быть оснащена доводчиком плавного закрывания дверки. Тогда амортизатор встроен в плечо механизма или приобретается отдельно.
Петли мебельные с доводчиком, цена на которые невелика, ставят практически во всей корпусной мебели, включая недорогой сегмент.

Петля полунакладная позволяет устанавливать дверки с обеих сторон боковой стенки в шкафах с тремя и более дверцами.

При установке вкладных петель виден торец панели, на которой установлены монтажные планки. Петли мебельные внутренние редко ставят по причине неэстетичности данной системы.

Когда боковая неподвижная стенка (фальш-панель) и фасад образуют прямую линию, нужна инверсная (180°) или прямая петля. Ответная планка петли крепится внутри к фальшпанели.
Этот способ широко распространен во встроенных шкафах, тумбочках.

При установке дверок под углом, отличным от 90° (чаще 45°, 135°) по отношению к боковинам, устанавливают петли угловые. Возможны и другие углы открывания, потому необходимо внимательно изучить характеристики.

Петли-трансформеры (краб, крокодил) в отличие от накладных обеспечивают открывание почти на 180°. Трансформерные петли – восьмишарнирные, устроены сложнее, вследствие чего достаточно дорогие.

Купить мебельные петли можно со стандартным диаметром чашки – 40, 35, 26 (минипетли) мм.

2. В зависимости от материала дверцы, мебельные петли подразделяют на петли для:
  • деревянных фасадов
  • стеклянных дверей
  • алюминиевого профиля
  • Фурнитура для стеклянных дверей (петли для стекла) имеет описанное выше разделение, но меньший размер чаши – 26 мм.

    Петли для алюминиевого профиля вместо чашек имеют крепление, в него монтирующееся.

    Шарнирная петля состоит из двух частей – самой петли и ответной части (монтажная планка).

    Они могут соединяться между собой способами:

  • Slide-on — наиболее популярен - надвижной,
  • Clip-on —простым защёлкиванием - быстрого монтажа,
  • Key-hole — головка удерживающего петлю винта
  • пропускается через отверстие в петле, аналогичное замочной скважине.

    Как уже было сказано выше, при мягком закрывании используют доводчики (демпферы, амортизаторы).
    Петли с доводчиком, одевающимся на чашечку, не получают дополнительное увеличение высоты, что выигрышно смотрится, если филенка из стекла.
    Доводчик прикрепляется специальными ушками в предусмотренные прорези. Может ставиться через петлю, что сокращает производственные затраты.
    Петли мебельные с доводчиком широко применяются для кухонных шкафов вследствие необходимости их повышенной эргономичности из-за активной эксплуатации.

    В интернет магазине Sloros.ru можно купить такие виды мебельных петель как петли без врезки и для раскладных столов (секретерные).
    Секретерными петлями крепятся откидные и раскладные конструкции.

    Мебельные петли комплектуются также угловым универсальным демпфером, цена которого очень доступна.

    Такой демпфер идеально подойдет для кухонных шкафов, детских, гостиных. Маленький эстетичный механизм будет незаменим, если в петлях не предусмотрен крепеж доводчика.

    Проконсультировавшись у наших специалистов, Вы сможете выбрать и купить мебельные петли и доводчики европейского качества от производителя по оптимальной цене!

    обзор видов и способов работы

    Современное мебельное производство и дизайн готовых изделий предполагает использование разнообразной крепежной фурнитуры, которая не только влияет на удобство пользования различными мебельными предметами, но и обеспечивает их функциональность. К крепежным аксессуарам относятся различные виды петель, которые используются для позиционирования и функционирования различных дверок, играющих роль фасада мебельного изделия.

    В настоящее время при производстве мебели используются различные типы петель, отличающихся дизайном, назначением и функциональностью. Они изготавливаются из различных материалов и обычно имеют защитно-декоративное покрытие

    Четырехшарнирные петли

    Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:

    • высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
    • большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
    • возможность регулировки дверной створки в трех плоскостях.

    Конструкция четырехшарнирной петли включает:

    • чашку;
    • плечо;
    • установочную площадку;
    • дополнительные элементы – регулировочный винт и декоративный фланец.

    Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце. Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.

    Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.

    Разновидности петель

    Четырехшарнирные мебельные петли в зависимости от сопряжения дверной створки с корпусом изделия делятся на:

    • накладные и полунакладные;
    • угловые;
    • специальные — штольные и инверсные петли.

    При изготовлении большинства моделей любых видов корпусной мебели преимущественное распространение нашли первые три вида петельных конструкций.

    По способу закрывания этот вид петельной фурнитуры делится на обычные экземпляры и конструкции, оснащенные доводчиком или газлифтом, которые значительно повышают удобство пользование мебелью.

    На заметку!

    В моделях, где створка «прячется» внутрь корпуса, заподлицо с его фасадом, применяют внутренние модели, которые функционально и конструктивно практически не отличаются от обычных накладных образцов.

    Любые виды петель для мебели с четырьмя шарнирами можно установить и отрегулировать самостоятельно. Самым сложным в этом процессе является высверливание глухого отверстия под установку чашки, для чего потребуется сверло (фреза) Фоснера.

    Установка фурнитуры

    Для выполнения монтажных работ и крепления дверных створок на корпус изделия с использованием петельной фурнитуры с четырьмя шарнирами потребуется следующий инструмент и расходные материалы:

    • строительный угольник;
    • дрель или мощный шуруповерт;
    • фрезу (сверло Фоснера) диаметром 25,0 или 35,0 миллиметров (зависит от диаметра шашки;
    • карандаш;
    • шило;
    • набор отверток или сменные биты для шуруповерта;
    • саморезы 3,5×16,0 миллиметров.

    Установочные работы начинаются с разметки. Карандашом намечают центры будущих отверстий. Обычно центр глухого отверстия под установку чашки предусматривают на расстоянии 80,0…130,0 миллиметров от верха-низа дверной панели. Общее количество фурнитуры выбирается в зависимости от веса дверной створки.

    Большинство моделей четырехшарнирной фурнитуры имеют высоту (глубину) чашки равную 12,0…13,0 миллиметров. При наличии сверла Фоснера проблем с фрезеровкой глухого отверстия не возникает. В мебельном производстве часто применяются специальные концевые фрезы с ограничителем, не допускающим фрезеровку большей глубины отверстия. Если работы выполняются первый раз, то перед фрезерованием реальных отверстий желательно потренироваться на ненужном куске аналогичного материала.

    На заметку!

    Перед выполнением работ необходимо обратить внимание на качество заточки инструмента. Любые неточности и дефекты заточки могут привести к сколам кромок, фрезеруемых отверстий.

    Для стеклянных дверных панелей существуют модели, которые не требуют сверления отверстий, где взамен чаши применена накладная планка. При самостоятельном изготовлении мебели вполне допустима установка этих экземпляров и на фасады, изготовленные из ламинированной древесностружечной плиты или «МДФ» — панелей.

    После сверловки углубления, крепления опорной  чаши и установочной площадки к деталям изделия (дверце и стенке мебельного отсека) производится навешивание створки на корпус мебели. Для этого установочный паз корпуса заводится под винт ответной планки, после чего последний предварительно затягивается.

    Регулировка

    Крепление петли и навеска дверцы отнюдь не подразумевают окончание работ. Четырехшарнирные модели петель требуют регулировки, правильное выполнение которой обеспечивает идеальное прилегание дверной панели к корпусу мебели.

    Перемещение установочного паза рычага в опорной планке обеспечивает установку дверку по глубине. Регулировочным винтом в плечевом рычаге обеспечивается нужная плотность прилегания. Смещение дверки относительно корпуса мебели по высоте, обеспечивается изменением положения опорной планки, для чего в ней имеются специальные пазы.

    Детальную установку створки на шкаф с использованием четырехшарнирной петельной фурнитуры можно увидеть на первом ролике.

    Проводить регулировку можно также, как показано во втором ролике.

    четырехшарнирная мебельная петля без фрезеровки и ее установка

    То, как выглядит мебель, имеющая в своей конструкции дверцы, зависит от правильно выбранной и установленной крепежной фурнитуры. Мебельная петля представляет собой сложный функциональный механизм, с помощью которого можно отрегулировать расположение дверей, угол их раскрытия, а также надежность всей конструкции мебельного изделия.

    Особенности

    Мебельная четырехшарнирная петля-лягушка считается наиболее универсальным и распространенным крепежным элементом, с помощью которого закрепляются распашные дверцы мебельных шкафов, тумб, кухонных гарнитуров. Четырехшарнирные петли имеют особый способ крепления, а также разный угол поворота в зависимости от своей модификации. Чаще всего в мебельном производстве применяются вкладные или накладные петли, способные удерживать вес как небольших дверок кухонного шкафа, так и тяжеловесных дверей шифоньера.

    По своей конструкции четырехшарнирные крепления обладают определенными особенностями. Несмотря на разнообразие модификаций, крепления имеют общие детали.

    • Чашки, располагающиеся на специальной планке для монтажа. Чтобы закрепить чашку на полотне мебельной дверцы, с ее изнаночной стороны коронкой сверлят глухое отверстие, равное диаметру крепления.
    • Следующим элементом является рычажная петля, которая крепится к конструкции шкафа.
    • Устройство шарнирного типа, обеспечивающее подвижность мебельной петли.
    • Мебельные метизы для фиксации петли.

    Примечательно, что накладные мебельные крепления не требуют предварительного высверливания для установки, тогда как вкладные петли крепятся с предварительной подготовкой основания для фиксации. Существуют отличия между вкладными и накладными мебельными петлями.

    • При использовании накладных креплений дверца при открытии закрывает собой часть торцевой планки конструкции шкафа. При использовании врезной модели во время открывания дверца заходит вовнутрь корпуса шкафа.
    • Выбор конструкции креплений зависит от того, какой толщины стенки и дверцы у шкафа. Для установки петли с чашкой потребуется вырезать отверстие глубиной не менее 11 мм. Стандартная толщина конструкций для мебели составляет 16 мм. Если толщина у изделия меньше нормы, то при монтаже дверок используют накладные петли.
    • У врезных мебельных креплений изгиб монтажной пластины небольшой, поэтому при открытии дверки срабатывает шарнирный механизм, не предусмотренный у накладных типов петель.

    Четырехшарнирное мебельное крепление устроено как механизм, состоящий из пары рычагов. На одной стороне крепления расположен шарнирный механизм, а на второй – шашка петли, закрепляемая в глухом отверстии дверцы. Петельное крепление сконструировано так, что рычаги находятся в положении, когда чашка стоит параллельно корпусу шкафа или перпендикулярно ему. Шарнирный механизм состоит из пары пружин спирального или плоского типа. Разгибательное усилие пружинного механизма создает силу прижатия дверцы к корпусу шкафа. Современные модели креплений имеют регулировочный винт для коррекции степени такого прижатия.

    Еще одной важной деталью мебельной петли является ее чашка, которая имеет соединение с монтажной (ответной) планкой. Планка имеет П-образное сечение и крепится под прямым углом к боковой стенке шкафа.

    У монтажной планки четырехшарнирного крепления есть специальные боковые ушки с отверстиями, с помощью которых и происходит крепление петли к шкафу. У дорогостоящих моделей петель имеется эксцентриковая регулировка положения петли относительно конструкции шкафа.

    Ответная монтажная планка и чашка крепления соединяются специальным винтом для крепления, вкрученным в планку. Сама петля уходит в ответную планку так, чтобы винт крепления свободно передвигался по пазу, расположенному на конце плеча планки. Корректировка расположения механизма мебельной петли происходит путем подкручивания регулировочного винта, который упирается в ответную монтажную планку. Такой винт может быть закрыт пластиковой или металлической декоративной накладкой. В некоторых моделях соединение тела крепления с ответной монтажной планкой происходит при помощи специального защелкивающегося механизма.

    Какими бывают?

    Мебельная четырехшарнирная петля имеет несколько разновидностей, среди них есть наиболее распространенные виды.

    • Механизм-лягушка. Считается сложным механизмом шарнирного типа, оснащенным пружиной и 4 узлами поворота. Такая конструкция дает возможность распахивать дверцу шкафа на 175°. Мебельная петля подобного типа может быть установлена на тяжелые по весу массивные двери шкафа, выполненного из натуральной древесины или ДСП, выдерживая при этом значительные нагрузки.
    • Механизм с доводчиком. Этот механизм обеспечивает мягкое и плавное движение петли при открытии/закрытии дверцы шкафа. Благодаря системе амортизации дверки шкафа не хлопают, их перемещение происходит бесшумно. Достигается это тем, что механизм доводчика размещается в специальном корпусе, заполненном вязкой жидкостью. Корпус герметично запаян, и вытекание жидкости невозможно. Мебельные петли с доводчиком предназначены для тяжелых дверок шкафа и могут выдерживать значительные механические нагрузки при эксплуатации.
    • Накладные модели австрийского бренда Blum. Устанавливается механизм без фрезеровки, имеет регулировку трехмерного типа. Механизмы Blum являются надежной конструкцией и выдерживают несколько десятков тысяч циклов открытия/закрытия дверок. Применяются для кухонной мебели – изделия устойчивы к повышенной влажности и перепадам температур.

    С помощью механизмов креплений можно отрегулировать положение дверки по высоте, а также скорректировать силу прижима дверцы к плоскости шкафа.

    Установка

    Эффективность работы мебельных четырехшарнирных механизмов зависит от их правильной установки. Чтобы правильно установить мебельные петли, необходимо определить вес дверцы и ее размеры. В некоторых случаях на дверях шкафа может быть расположено большое зеркало, вес которого также необходимо учитывать при монтаже креплений. Обычно для дверок кухонных шкафов используется 2 крепления, тогда как для больших книжных шкафов или шифоньеров на дверцу закрепляют по 4 крепежных механизма. Если дверца мебели выполнена из тяжелого массива натурального дерева, то на ней может быть установлено 5–6 петель. Для выполнения монтажа креплений к мебельной конструкции потребуется подготовить следующий инструмент:

    • рулетка, линейка, карандаш;
    • электрическая дрель, шуруповерт;
    • сверло по дереву, сверло-коронка;
    • мебельные метизы.

    Перед установкой мебельных четырехшарнирных петель потребуется выполнить измерения и разметку точек крепления. От верхнего и нижнего края отступ до места крепления петли должен быть не более 12 см. Оставшееся расстояние делят на количество размещаемых петель. Расстояние от смежного края дверцы должно быть не менее 20 мм. Для облегчения задачи по разметке используют специальные готовые разметочные шаблоны. При выполнении разметки учитывают конструкцию четырехшарнирной петли и места ее фиксации.

    После того как разметка выполнена, делают подготовительные отверстия для чашки четырехшарнирной петли и для ее крепежных элементов. Отверстия для саморезов выполняют простым сверлом по дереву, а отверстие для чашки делают коронкой на глубину 11 мм. Для саморезов отверстия выполняют на глубину 2/3 от их длины.

    Сначала размечают и крепят четырехшарнирную петлю к дверце шкафа, и только после того, как эта часть крепления будет установлена, переходят к разметке и креплению петли на поверхности шкафа. При навешивании креплений необходимо проверить, насколько правильно выполнено их размещение и. Плотность контакта дверки со шкафом регулируется более сильной затяжкой саморезов и регулировочным винтом петли. С его же помощью устраняются перекосы и зазоры между дверцей и шкафом. Результатом работы должно быть плотное прилегание дверцы и свободное ее открывание/закрывание.

    Некоторые модели накладных четырехшарнирных креплений имеют 2 регулировочных механизма, и при корректировке положения дверцы сначала ослабляют или затягивают ближний регулятор, а затем те же манипуляции производятся с дальним регулятором.

    Такая корректировка позволяет выровнять положение дверок относительно линии пола и всего корпуса шкафа.

    О том, как установить мебельную петлю без фрезеровки, смотрите в следующем видео.

    Петли для мебели от лучших мировых производителей

    Петли для мебели от лучших мировых производителей

    Мебельная петля – это элемент фурнитуры, который дает возможность крепить фасады и дверцы. Несмотря на то, что давно уже были изобретены раздвижные системы, петли мебельные не теряют своей популярности. Практически для каждого шкафа, тумбы или серванта применяется мебельная фурнитура – петли, ведь это приспособление проверено годами безукоризненной службы.
    Какими бывают петли мебельные?
    Современные мебельные петли имеют множество видов: накладные петли, шарнирные, четырехшарнирные, петли для стекла, петли с доводчиком, рояльные петли. Разберемся, для чего применяется тот или иной вид мебельных петель.
    Петли мебельные накладные – универсальный выбор. Петля накладная практична и долговечна, способна выдерживать даже большие нагрузки. Самый популярный вид накладных петель – это четырехшарнирные «лягушки». Такие петли для мебели выпускаются для настройки раскрытия дверей под углом от 92 до 165 градусов. Петля мебельная накладная состоит из двух частей – петли, крепящейся на дверцу и монтажной планки, соединяющейся с петлей на фасаде.
    Мебельные петли с доводчиком – это мебельная фурнитура, которая избавит Вас от неприятного шума, вызванного хлопающими фасадами. Петли мебельные с доводчиком также незаменимы в доме, где есть дети – ведь они уберегают от бытовых травм. Немаловажно, что петля с доводчиком стоит совсем недорого.
    Петли для стекла применяются для надежного крепления стеклянных фасадов, полок и других деталей декора. Поскольку петля для стекла предназначена для использования с хрупкой основой, она имеет особое устройство. Петли для стеклянных дверей могут крепиться как с помощью сверления, так и без него.
    Петля рояльная – обычная фурнитура для мебели в стиле «ретро». Такие петли мебельные как правило, не используются для современных изделий. Купить петли рояльные можно для реставрации старинной мебели, для применения в столах-книжках или для установки над клавишами рояля.
    Мебельные петли Blum – надежный выбор
    Какие бы Вам не понадобились мебельные петли, купить их Вы можете в наших магазинах. Особое внимание стоит обратить на петли мебельные Blum. В широком ассортименте линейки этого производителя, Вы найдете петли мебельные, цена которых Вас устроит, а качество и долговечность – порадует .

    Выбирая петли Blum, Вы можете быть уверены в том, что они прослужат не менее 200 тысяч циклов!

    Системы_петель (7.19 MB, количество скачиваний: 79)
    Каталог PDF: Системы петель Blum (БЛЮМ) 2020

    несколько простых приемов – Сделаем мебель сами

    Здравствуйте дорогие друзья!

    Как вы уже знаете, петли бывают разные: накладные, полунакладные, внутренние, штольные, на 45 градусов и так далее.

    Регулируются они, исходя из своей конструкции.

    Мы с вами рассмотрим наиболее часто используемые.

    Итак, обычные, четырехшарнирные имеют очень простое устройство, и состоят из самой петли и ответной планки (подробнее об их устройстве можно прочесть в этой статье).

    Регулируется такая фурнитура обычной отверткой с четырехгранной насадкой (или битой).

    Ответная планка крепится к устройству, прижимаясь специальным болтом. С помощью этого болта можно регулировать положение фасада глубже-ближе (как показано на рисунке ниже).

    Немного дальше этого болта, расположен специальный винт, который упирается в эту ответную планку, и позволяет регулировать фасад вправо-влево.

    Понятия вправо-влево, вверх-вниз, в данном случае, применимы к конкретным рисункам, и не являются абсолютными. Если на устройство смотреть с разных сторон, то и обозначения направлений будет разным.

    Сама ответная планка крепится к боку короба, на который устанавливается фасад. Крепится она обычными саморезами (например, 4х16 мм). Если их немного «отпустить», то можно регулировать фасад вверх-вниз.

    Есть устройства, которые устроены немного по-другому (чуть сложней). Например, те, которые выпускает компания Blum.

    В двух плоскостях они регулируются так же, как и предыдущие, а вот, в месте крепления этой планки к боку короба, они регулируются не саморезами.

    Ответная планка крепится к коробу саморезами, но она сделана «по хитрому», по этому, для того, чтобы сместить весь фасад вправо-влево (или, как на другом рисунке – вверх-вниз), нужно крутить отверткой так же специальный болт, расположенный в зоне этой планки.

    На мой взгляд, недостатком этого вида фурнитуры является то, что ход фасада (имеется ввиду рассматриваемый в данном случае вариант) меньше, чем у обычной (имеется ввиду, в конструктивном плане) петли.

    Да и в случае, если при регулировке фасад нужно сместить на большую величину, чем позволяет данное крепление, на саморезах это сделать намного проще, чем на рассматриваемой нами петле.

    Существует еще другие конструкции рассматриваемой нами фурнитуры, но эти два варианта – наиболее употребляемые.

    На этом все, до встречи.

    какие бывают, назначение, схема установки, размеры, названия

    В современном мебельном производстве используется огромное количество самой разнообразной фурнитуры, среди которой не последнее место занимают мебельные петли.

    Схема крепления петли.

    Мебельная петля представляет собой полумеханическое устройство, предназначенное для крепления фасада корпусной мебели к основанию и обеспечивающее открывание створки на определенный угол.

    В настоящее время, благодаря появлению все более новых дизайнерских разработок в области производства корпусной мебели, петли непрерывно совершенствуются, дополняются нестандартными и весьма оригинальными конструктивными решениями.

    Классифицировать мебельные петли можно различными способами, а именно:

    • по типу конструкции;
    • по способу крепления и наложения фасада;
    • по предназначению.

    Количество разновидностей петель для мебели исчисляется десятками, и каждая из них имеет свои нюансы и конструктивные особенности. Для того чтобы правильно выбрать мебельные петли, необходимо иметь о них хотя бы общее представление.

    Читайте также: Перетяжка мебели своими руками
    Диван угловой своими руками
    Как сделать сундук – читайте здесь.

    Четырехшарнирные мебельные петли

    Чертеж четырехшарнирной петли.

    Это наиболее распространенный на данный момент тип мебельной фурнитуры, пользующийся широкой популярностью в силу своей исключительной функциональности и надежности. Такие петли обладают огромным запасом прочности, обеспечивающим неограниченное количество рабочих циклов открывания-закрывания на протяжении всего срока эксплуатации. Еще одним достоинством данного вида является возможность их регулировки в трех плоскостях. Несомненно, это самое оптимальное решение для крепления распашных створок бельевых шкафов, кухонных гарнитуров, стенок, прихожих и т. п.

    В русской терминологии четырехшарнирная петля именуется также “чашечной”, в просторечье – “лягушкой”. В Европе она носит название “скрытая мебельная петля”, а в США – “петля европейского типа”.

    Четырехшарнирные петли были изобретены в первой половине XX века итальянским конструктором Артуро Саличе (Salice), именем которого впоследствии была названа компания, специализирующаяся на производстве мебельной фурнитуры и процветающая по сей день.

    Изготавливаются такие петли методом штамповки из листовой стали. Нанесение специального гальванического покрытия обеспечивает им надежную защиту от коррозии и привлекательный внешний вид. Четырехшарнирная петля состоит из трех основных элементов:

    Cхема крепления карточной петли.

    • чашка;
    • плечо;
    • ответная (монтажная) планка.

    Чашка представляет собой часть петли округлой формы, которая располагается в заранее подготовленном глухом отверстии с внутренней стороны створки. Отверстие высверливается специальным инструментом – сверлом Форстнера, диаметр рабочей части которого соответствует стандартным размерам чашки: 35 мм (обычный размер) или 26 мм (уменьшенный размер). Чашка крепится к створке посредством шурупов-саморезов через отверстия в ушках на отбортовке.

    Плечо выполняет функцию рычага и соединяет чашку с ответной планкой посредством четырехшарнирного механизма. Ответная планка крепится к внутренней стороне боковой стенки изделия при помощи саморезов. В крышке планки располагается регулировочный винт, позволяющий производить корректировку положения фасада относительно основания.

    В зависимости от способа наложения створки на корпус мебели четырехшарнирные петли подразделяются на:

    • накладные;
    • полунакладные;
    • вкладные;
    • угловые;
    • инверсные.

    Накладные четырехшарнирные петли предполагают наложение фасада на все торцы корпуса мебели. Наличие в конструкции петли специальной пружины обеспечивает более плотное прилегание створки к торцам в закрытом состоянии.

    Cхема рояльной петли.

    Полунакладные механизмы используются в случаях, когда на одну боковую стойку необходимо прикрепить сразу две створки, открывающиеся в разные стороны. При таком способе крепления каждая из створок будет прикрывать лишь половину ширины торца. Полунакладную петлю легко отличить от накладной по характерному изгибу основания.

    Вкладные (внутренние) устройства, как следует из названия, подразумевают размещение фасада внутри короба. При этом торцы фасада соприкасаются с внутренними стенками корпуса. Внешне такая петля довольно схожа с полунакладной, но имеет более выраженный изгиб.

    Угловые петли находят свое применение в тех случаях, когда фасад необходимо разместить под определенным углом к основанию. Существуют петли для крепления створок под углами в 30º, 45º, 90º, 135º и 175º. Значение угла установки может быть и иным, в зависимости от дизайна и конструктивных особенностей изделия.

    Инверсные петли позволяют створке открываться на 180º. При этом створка в открытом состоянии образует с плоскостью стенки основания прямую линию.

    Вернуться к оглавлению

    Другие разновидности

    Несмотря на широкую популярность четырехшарнирных мебельных петель, использование их для крепления фасадов не всегда возможно. В ряде случаев для реализации конкретного проекта возникает необходимость использования фурнитуры с принципиально иным конструктивным решением.

    Вернуться к оглавлению

    Карточные крепежи

    Чертеж ломберной петли.

    Мебельные петли данного вида являются самыми древними и наследуют традиции кованых навесных петель с удлиненной накладкой. Конструктивно карточные петли аналогичны обычным дверным петлям, но имеют гораздо меньшие размеры. Обычно такая петля состоит из двух металлических пластин с отверстиями, соединенных параллельно друг другу посредством стержня-шарнира. Карточные механизмы бывают как разборными (двухтрубчатыми), так и неразборными (многотрубчатыми). В большинстве случаев устройства подобного типа используются при изготовлении мебели в стиле “ретро”, причем пластины нередко могут иметь различную фигурную форму (в виде “бабочки” и т.п.).

    Вернуться к оглавлению

    Рояльные элементы

    Рояльные петли представляют собой несколько устаревшую разновидность мебельной фурнитуры, в конструктивном плане схожую с устройством карточных петель. Состоят из двух сравнительно тонких и узких полос стали, латуни или другого металла, закрепленных на центральной оси. Такие петли часто можно видеть на образцах старинной мебели, мебели в стиле “ретро”, раскладных столах-книжках. Крышки клавиатуры роялей и пианино крепятся при помощи именно таких петель (отсюда название). В настоящее время этот тип крепления используется крайне редко в силу его невысокой надежности.

    Вернуться к оглавлению

    Антресольные механизмы

    Антресольные петли применяются для крепления горизонтальных фасадов, открывание которых осуществляется вверх.

    Данный тип расположения фасадов характерен для антресолей и навесных кухонных шкафов. Конструкция антресольных петель во многом напоминает устройство четырехшарнирных накладных петель. Основным рабочим элементом является пружина, обеспечивающая плавность открытия и закрытия створки.

    Вернуться к оглавлению

    Ломберные варианты

    Этот вид используется главным образом для навешивания откидных фасадов, в открытом состоянии образующих с плоскостью основания угол в 180º. Ломберная петля прикрепляется со врезкой к торцам обеих частей мебельной конструкции. Типичным примером использования ломберных петель является раскладной кухонный стол.

    Вернуться к оглавлению

    Секретерные петли

    Устройства секретерного типа очень похожи на карточные или рояльные, но имеют в месте соединения друг с другом дополнительную вставку с двумя шарнирами. Такой тип используется при монтаже фасадов горизонтального расположения, открывающихся вниз, причем крепление может быть осуществлено как с врезкой, так и без нее.

    Помимо вышеперечисленных, существуют и другие виды подвижной фурнитуры для мебели, обеспечивающие самые разнообразные способы крепления фасадов в зависимости от дизайна и конструктивных особенностей того или иного изделия. Таковыми являются, в частности, штольные, барные (маятниковые), пяточные мебельные петли. Для навешивания стеклянных дверок гарнитуров разработаны специальные конструкции с пластиковыми вкладышами, предупреждающие возникновение трещин и сколов.

    Таким образом, после внимательного ознакомления с каждым из представленных видов в отдельности, можно окончательно определиться с тем, какие варианты крепления фасада являются наиболее оптимальными.

    Выбор петли для шкафа для вашего проекта

    Когда дело доходит до шкафов, многое зависит от петель. Их стиль и функциональность имеют огромное влияние на внешний вид и характеристики ваших шкафов и дверей, возможно, столько же, сколько и выбор дерева или отделки.

    Что делать с таким широким выбором опций? Это руководство проведет вас через все варианты и поможет выбрать правильный шарнир для вашего проекта. Лучше всего начать с того, чтобы выяснить, какой у вас тип шкафов и дверей, потому что обычно петли классифицируются именно так.

    # 1 - Определить тип шкафа

    Есть два основных типа шкафов (с соответствующими петлями):

    Шкафы с лицевой рамкой - Шкафы с лицевой рамкой включают раму (часто сделанную из массивной древесины шириной от 1-1 / 2 до 2 дюймов), которая прикрепляется к передним краям или лицевой стороне корпуса. К лицевой раме крепятся петли. Это самый распространенный стиль в американских шкафах.

    Бескаркасные шкафы - Бескаркасные шкафы по сути представляют собой четырехстороннюю коробку, обычно изготавливаемую из заготовки толщиной 3/4 дюйма.Петли крепятся к внутренней части шкафа. Бескаркасные шкафы также иногда называют шкафами европейского типа.

    # 2 - Определить наложение двери

    Накладка на дверь связана с положением двери по отношению к проему шкафа. Конфигурации для безрамных и лицевых шкафов немного отличаются.

    Это типы накладок для лицевых шкафов

    Накладка: Накладные двери на лицевую раму Двери шкафа делают именно то, что следует из названия: они полностью закрывают проем шкафа, перекрывая корпус шкафа или лицевую раму со всех сторон.

    Вставка: Вставные дверцы, напротив, полностью помещаются в проем шкафа и прилегают заподлицо со сторонами шкафа или лицевыми рамами в закрытом положении.

    Частичная вставка: Частичная вставка, 3/8 "вставка или дверцы с кромкой слегка перекрывают проем шкафа со всех сторон, но заплечик 3/8" x 3/8 ", обработанный вдоль всех краев на задней части двери, позволяет часть толщины двери, чтобы сидеть внутри проема.

    Это типы накладок для бескаркасных шкафов

    Полное перекрытие: Дверца полностью закрывает передний край шкафа или почти полностью.Этот тип накладок обычно используется для дверей на концах шкафа.

    Шкаф с наполовину наложением: Этот тип наложения обычно используется в середине ряда шкафов, где двери разделяют единую перегородку. Этот шарнир позволит двери закрывать половину перегородки (или примерно 3/8 дюйма). Не путайте это с накладкой 1/2 дюйма, которая позволит двери закрывать шкаф или лицевую раму на 1 / 2 дюйма.

    Врезной шкаф: Врезная дверца в безрамных шкафах вписывается в проем шкафа и прилегает к передним краям шкафа.

    # 3 - Еще о чем следует подумать
    Решите, хотите ли вы видеть петлю

    В некоторых приложениях петли используются для добавления стилистических деталей в мебель; в других случаях видимые петли будут мешать достижению желаемого эффекта. Есть три основных варианта:

    Скрытая петля: Скрытая петля (часто называемая европейскими петлями или чашечными петлями) не видна снаружи шкафа, когда дверь закрыта. Он идеально подходит для современных минималистичных приложений, в которых видимое оборудование отвлекает от дизайна.

    Полускрытая петля: Полускрытая петля частично видна снаружи шкафа, когда дверь закрыта. Полускрытый шарнир может включать в себя такие детали, как декоративный шариковый наконечник или наконечник наконечника.

    Открытая петля: Открытая петля полностью видна снаружи шкафа, когда двери закрыты.


    Решите, какие петли вам нужны: традиционные или европейские.

    Торцевой шарнир: Типичный традиционный шарнир. Он состоит из двух поворотных пластин, пальцы которых соединяются в форме цилиндра и удерживаются вместе с помощью штифта.К двери крепится одна пластина; другой - в шкаф. Для стыковых петель иногда требуется паз в двери и / или шкафу, чтобы предотвратить чрезмерный зазор.

    Deluxe (регулируемое крепление) Торцевая петля: Торцевая петля с удлиненными монтажными пазами, которые позволяют регулировать дверцы по горизонтали и вертикали для идеальной посадки.

    Петля для ножа: В форме ножниц. Одна половина петли крепится к верхнему (или нижнему) краю двери. Другая половина крепится к горизонтальному краю шкафа непосредственно над (и под) дверью.

    Европейский шарнир: Тип скрытых петель, особенно популярный в безрамных шкафах европейского типа, но также доступный для применений с лицевой рамой. Европейские петли имеют монтажную пластину, которая крепится к шкафу, и чашку, которая устанавливается в (обычно 35 мм) круглый паз, просверленный в задней части двери. Одним из популярных преимуществ петель европейского типа является то, что они регулируются в двух, а иногда и в трех направлениях, что упрощает точную регулировку положения двери.

    Боковое регулирование регулирует зазоры между дверцами, шкафами и стенами для идеального параллельного выравнивания.Регулировка высоты позволяет точно выровнять двери сверху и снизу. Регулировка глубины (не всегда доступна) позволяет выровнять дверные поверхности с вертикальной передней частью шкафа. Еще одно преимущество - легкий демонтаж дверей для очистки и повторной отделки.

    Примите во внимание, насколько дверь должна открываться

    Насколько далеко или на какой угол петля позволяет двери открываться, называется степенью открывания. Некоторые петли позволяют двери открываться чуть более чем на 90 °, но доступны другие, предлагающие гораздо большую степень открывания.Например, петля на 270 ° позволит двери откинуться назад к стенке шкафа. (Однако следует отметить, что этот тип петель будет работать только в безрамных шкафах с полностью закрывающимися дверцами).


    Решите, как вы хотите, чтобы петля крепилась к шкафу и двери

    Петля для поверхностного монтажа: Петля для поверхностного монтажа не требует просверливания отверстия или паза в двери или шкафу для установки. Он просто крепится к поверхности.

    Врезная петля: Врезная петля требует прорезания паза или углубления в двери или шкафу, чтобы они соответствовали створкам петли для правильного монтажа.

    Петля без врезки: Петля без врезки - это петля, устанавливаемая на поверхность, которая привинчивается непосредственно к шкафу и двери без каких-либо пазов или специальных выемок в поверхности.

    Петля с перегибом: Петля с перегибом - это петля, в которой створки образуются таким образом, чтобы огибать край двери и / или боковую часть шкафа или лицевую раму. Петля с частичным закручиванием будет оборачиваться вокруг двери и иметь плоскую плоскую створку для шкафа, поэтому ее можно использовать на безрамном шкафу. Петля, полностью закрывающая спину к спине, оборачивается вокруг обеих половин петли, поэтому ее можно использовать в шкафу с лицевой рамкой.

    Решите, нужны ли вам какие-либо специальные функции

    Самозакрывающаяся петля: Петли этого типа закрывают дверь, когда она находится в пределах нескольких дюймов от закрытия, и удерживают ее закрытой. Иногда это называется мгновенным закрытием.

    Самооткрывающиеся системы: Петли этого типа оснащены механизмом, который толкает дверь при нажатии.

    Петля с мягким закрыванием: Петля, которая включает в себя механизм, который активируется, когда дверь находится в пределах нескольких дюймов от закрытого положения, и плавно закрывает ее.

    Купите достаточно петель для поддержки двери

    Двух петель достаточно для многих дверей среднего размера. Но если вы работаете с особенно большой или тяжелой дверью, вам может потребоваться больше, чтобы обеспечить ожидаемые характеристики и долговечность. Для скрытых петель европейского типа используйте таблицу справа, чтобы рассчитать, сколько петель вам понадобится для данной высоты и веса двери.Если вы сомневаетесь, ошибайтесь скорее в сторону слишком большой поддержки, чем слишком маленькой.

    Загрузите эту статью в формате PDF

    18 различных типов петель шкафа

    Нужна петля для шкафа? Решить, какой тип получить, не так-то просто. Узнайте о 18 различных типах петель для шкафов здесь. Все виды, формы, размеры, особенности и особенно разные типы для различных типов шкафов и потребностей безопасности.

    A. Руководство по покупке петель шкафа

    Шкафы на кухне, в прачечной или ванной могут служить разным целям, поэтому важно подобрать петли, подходящие для работы.

    Вы можете подумать, что стиль - самый важный фактор при выборе петли. Несмотря на то, что это важная часть поиска лучших петель для ваших шкафов, не менее важно найти правильный тип петли для работы.

    Петли для шкафов бывают разных отделок, типов и имеют несколько различных функций, которые заставляют их работать немного по-разному.

    Связанные: Петли 15 видов

    B. Характеристики петель шкафа

    Характеристики петель для шкафов отражают способ их использования.Некоторые из них предназначены исключительно для декоративных целей, тогда как другие помогают закрывать двери шкафа определенным образом.

    1. Декоративный

    Источник: Amazon

    Термин «декоративные» применительно к петлям может означать одно из двух:

    1. Петля должна быть одновременно функциональной и декоративной. Он прикрепляется к двери и действует как петля, но имеет декоративную поверхность, которая видна снаружи дверцы шкафа.
    2. Петля предназначена больше для декоративных, чем для функциональных целей.В этом случае настоящая петля может быть на внутренней части двери, а декоративная петля - снаружи, чтобы добавить больше деталей шкафам.

    Петли последнего типа иногда называют искусственными. Некоторые люди используют их, когда им нужен особый вид, но они также хотели бы, чтобы двери их шкафов были самозакрывающимися или плавно закрывающимися, и не могут найти декоративную петлю, которая бы соответствовала их функциональным и эстетическим предпочтениям.

    Нефункциональные декоративные петли также могут пригодиться для искусственных шкафов, которые выглядят на месте, но не работают, потому что не открываются.

    2. Разборный

    Источник: Amazon

    Съемные петли позволяют снять дверцы шкафа, к которым они прикреплены, чтобы вы могли их починить или почистить. В частности, на ваших кухонных шкафах могут быть установлены съемные петли, потому что вы можете снимать их, не снимая никакого оборудования, чтобы быстро протереть их, чтобы убрать брызги жира и другие беспорядки. Эти петли бывают как одинарные, так и двойные съемные.

    На каркас шкафа можно установить одиночные съемные петли, при этом другой конец вставляется в прорезь на двери без каких-либо винтов. Это позволяет при необходимости скользить к двери, не снимая петли.

    Двойные съемные петли вставляются в пазы как на двери, так и на раме шкафа и не требуют установки винтов.

    3. Сверхмощный

    Источник: Amazon

    Петли для тяжелых условий эксплуатации - это те типы петель, которые вы обычно чаще видите в промышленных, чем в жилых помещениях. Эти петли могут выдерживать больший вес, чем обычные. Вы можете увидеть их, например, в военных и медицинских учреждениях.

    Однако вы можете использовать их для некоторых шкафов в вашем доме, особенно если двери ваших шкафов большие из-за материала или из-за того, что они слишком большие. Поворотные и цилиндрические петли - это распространенные типы тяжелых петель, которые могут выдерживать большой вес, но позволяют двери легко открываться и закрываться.

    Обычно петли для тяжелых условий эксплуатации могут иметь толщину до дюйма и предназначены для использования на дверях весом не менее 1000 фунтов, что необычно для домашних условий.

    4. Скрытый

    Источник: Amazon

    Скрытый шарнир, как следует из названия, - это тот, который вы не увидите снаружи шкафа.Эти петли, также иногда называемые невидимыми или скрытыми петлями, могут помочь домовладельцам добиться идеального внешнего вида своих шкафов. Скрытые петли прикрепляются только к внутренней части дверцы шкафа и рамы, так что дверцы кажутся плавающими на лицевой стороне рамы шкафа.

    Одним из самых больших преимуществ скрытых петель является то, что вы можете разместить их там, где они вам нужны, не влияя на внешний вид ваших шкафов. Если есть небольшие неточности в размерах шкафа, петли могут помочь скрыть эти недостатки, потому что вы не заметите никаких различий в их размещении снаружи.

    5. Самозакрывающийся

    Источник: Amazon

    Самозакрывающиеся петли часто называют подпружиненными петлями. Однако некоторые из них вообще не имеют пружин и вместо этого используют гидравлическую конструкцию. Обе конструкции позволяют дверцам вашего шкафа закрываться самостоятельно, используя свой собственный вес. Петли такого типа часто можно встретить в системах домашнего кинотеатра и шкафчиках в спортзале, но нередко можно встретить и в шкафах для ванной и на кухне.

    Подпружиненные петли имеют пружину, которая разматывается, когда вы открываете дверь, а затем отскакивает при нажатии на дверные створки.Этот шарнир со временем изнашивается, особенно в шкафах, которыми вы часто пользуетесь.

    Гидравлический самозакрывающийся шарнир, с другой стороны, использует гидравлическое давление, чтобы позволить вашим шкафам закрываться. Когда вы сбрасываете давление, удерживающее дверь открытой, вакуум воздуха внутри петли заставляет петлю закрыться самостоятельно.

    Недостатком петель любого типа является то, что в случае их износа или неисправности вы можете получить дверь, которую не сможете открыть, пока не снимете и не замените петли.

    ВИДЕО:

    6. Мягкое закрытие

    Источник: Amazon

    Петли с плавным закрытием похожи на самозакрывающиеся петли, но немного отличаются друг от друга. Хотя самозакрывающаяся петля закроет для вас дверь шкафа, это не всегда будет тихим закрытием. Петля с плавным закрытием, с другой стороны, заглушит шум, который может издавать закрывающийся шкаф, но он не является полностью самозакрывающимся.

    Когда вы закрываете дверцу шкафа с помощью петли с мягким закрыванием, вам нужно приложить некоторую силу, чтобы закрыть дверцу.Однако как только дверь достигает определенного положения, петля берет на себя, позволяя ей скользить в закрытое положение без хлопка.

    Подобно самозакрывающейся гидравлической петле, петли с плавным закрыванием используют гидравлику для создания вакуума, который закрывает дверь. Конструкция такова, что дверь закрывается медленно, предотвращая стук во время оседания.

    3. Типы петель шкафа

    Мы обсудили некоторые особенности петель шкафа, которые влияют на внешний вид дверей шкафа.Теперь давайте перейдем к множеству типов петель для шкафов, которые различаются по внешнему виду и функциям.

    1. Ствол

    Источник: Amazon

    Петли для бочек скрывают, чтобы их не было видно снаружи дверцы шкафа. Люди часто используют эти петли для деревообрабатывающих проектов с крышками, таких как деревянные ящики для хранения вещей, потому что они помогают крышке перемещаться вверх и вниз, не изменяя внешний вид.

    Тем не менее, вы также можете использовать их на дверцах шкафов, на которых вы хотите, чтобы они выглядели без петель.Петли для бочек могут быть разной глубины и диаметра, поэтому вам нужно будет найти такие, которые меньше толщины дверей и рам вашего шкафа.

    Используя сверло подходящего размера, просверлите два отверстия, одно в двери, а другое в раме шкафа, и вставьте в них цилиндрические петли. Рука, соединяющая концы, позволит открывать и закрывать дверь.

    2. Приклад

    Источник: Amazon

    Петли встык - один из наиболее распространенных типов, используемых для различных дверей, в том числе для шкафов.Эти петли имеют две стороны, которые расходятся веером. Обе стороны соединяются с шарниром, позволяя им свободно перемещаться. Вы прикрепите одну сторону к дверце шкафа, а другую - к раме шкафа. Обычно вы видите стык снаружи шкафа, поэтому важно выбрать отделку, которая дополняет отделку вашего шкафа.

    Стыковые петли могут перемещаться с помощью центрального пальца или шарового шарнира. Они призваны быть простыми, но их простая конструкция также делает их относительно надежным вариантом для тех, кто ищет простую установку для своего проекта и петли, которые могут прослужить долгие годы.

    Петли встык требуют, чтобы вы сделали паз, чтобы двери закрывались должным образом. В следующем видео рассказывается, как вырезать паз в шкафу для точной подгонки:

    3. Лицевая рамка

    Источник: Amazon

    Шкафы с лицевой рамкой - это самый распространенный стиль, который люди выбирают в Соединенных Штатах. Эти шкафы имеют небольшую рамку, огибающую проем шкафа. Для этих шкафов вам понадобится петля лицевой рамы, которая будет прикрепляться одной стороной к двери, а другой - к лицевой раме.Это разновидность скрытых петель, которые не видны снаружи шкафа.

    Конструкция этой петли позволяет перемещать дверцы шкафа, которые перекрывают лицевую рамку или находятся перед ней. Если ваши шкафы безрамные (т. Е. У них нет лицевой рамки), вам понадобится другой тип скрытых петель, которые крепятся к внутренней части каркаса шкафа.

    4. Промывка

    Источник: G John’s and Sons

    Петля заподлицо похожа на петлю встык в том, что она прикрепляется к внутренней части дверцы шкафа и рамы.Однако эти петли могут занимать гораздо меньше места в двери, потому что, когда дверь закрывается, маленькая часть петли закрывается на большую часть, делая ее похожей на одно целое.

    Как и стыковое соединение, вы увидите плоское шарнирное соединение с внешней стороны корпуса, поэтому выберите отделку, которая вам нравится. Преимущество стыка заподлицо в том, что вам не нужно создавать паз, как при стыковом стыке, чтобы дверца шкафа закрывалась правильно.

    5. Полное наложение

    Источник: Amazon

    Накладка указывает на то, как дверцы вашего шкафа соединяются с рамой шкафа.Некоторые двери устанавливаются перед лицевой стороной шкафа, в то время как другие вставляются, что означает, что они прикрепляются к внутренней части рамы шкафа, а лицевая сторона дверей находится заподлицо с рамой. В шкафах с частичной накладкой между дверцами остается небольшой зазор, через который можно увидеть часть лицевой рамы за ними.

    Петля с полным перекрытием - это то, что вам нужно для дверей шкафа, которые закрывают всю поверхность шкафа. Они могут быть разных стилей, но обычно они идут внутри шкафа, прикрепляются к двери и либо к лицевой раме, либо к внутренней части безрамного шкафа.

    6. Половина наложения

    Источник: Amazon

    Петли с полуналожением - это вариант, который вам понадобится для шкафов с частичным наложением или половинным наложением. Половинные шкафы имеют две двери, которые встречаются посередине и разделяют небольшую стену или перегородку. Эти петли прикрепляются к дверям изнутри и позволяют им открываться рядом друг с другом, не задевая друг друга.

    Эти петли устанавливаются на перегородку, разделяемую двумя дверьми. Они должны быть небольшого размера, чтобы они могли поместиться на перегородке.

    7. Вставка

    Источник: Amazon

    Петли-вкладыши имеют одну узкую сторону, которая прикрепляется к дверной коробке, а более широкая сторона прикрепляется к внутренней части двери. Вы увидите узкую часть снаружи шкафа, поэтому обычно встречаются петли-вкладыши с декоративными элементами.

    Как и другие петли, врезные петли бывают разных видов отделки и декоративного оформления, чтобы соответствовать дизайну ваших шкафов.

    8. Невидимый

    Источник: Amazon

    Термин "невидимые петли" иногда заменяют термином "скрытые петли".Но есть настоящий тип петли, называемый невидимой петлей, который выглядит как на фото выше. Чаще всего их можно увидеть в системах домашнего кинотеатра. Эти петли также можно использовать на металлических дверях.

    Эти петли относительно невелики и занимают очень мало места внутри двери и рамы, к которой они крепятся. Даже когда вы открываете дверцы шкафа, петли не будут очень заметны.

    9. Офсет

    Источник: Amazon

    Если у вас есть дверцы шкафа, которые немного выступают из каркаса шкафа, то петля со смещением может быть тем, что вам нужно, чтобы прикрепить их.Две стороны петли не совпадают, что помогает двери выступать из рамы. Это особенно полезно, если у вас толстые дверцы шкафа, которые должны выступать из рамы, чтобы они не ударялись о раму, когда вы их открываете.

    Эти петли прикрепляются к раме шкафа и двери снаружи, поэтому они часто бывают разных стилей и отделок, чтобы вы могли найти ту, которая хорошо сочетается с дизайном вашего шкафа.

    10. Поворотный

    Источник: Amazon

    Поворотный шарнир - это шарнир, который вы обычно найдете на нижних шкафах или в корпусах систем домашнего кинотеатра.Эти петли лучше всего подходят для врезных дверей, на которых петли не должны быть видны.

    Эти петли устанавливаются сверху и снизу дверцы и рамы шкафа. Рама будет иметь вставные детали, а дверь будет иметь деталь, которая выступает и надежно входит в вставные детали, позволяя ей поворачиваться внутри вставной детали.

    11. Ремешок

    Источник: Amazon

    Петля для ремешка получила свое название благодаря своей конструкции, напоминающей ремешок, с длинными крыльями, которые охватывают область, где дверца шкафа встречается с рамой.Они устанавливаются на внешней поверхности ваших шкафов, поэтому вы найдете их в различных цветах, формах, фактурах и отделках.

    Петли с ремешком также могут быть очень длинными или короткими, чтобы соответствовать размеру и весу дверцы вашего шкафа. Это универсальные петли относительно их внешнего вида и того, что они могут удерживать. Вы заметите эти петли на воротах, обычно намного длиннее, чем на шкафах, потому что они могут выдерживать большой вес.

    12. Крепление на поверхность (бескаркасное)

    Источник: Amazon

    Петли для накладного монтажа - это еще одно название дверных петель для безрамных дверей.Они устанавливаются на внутренней стороне двери и рамы шкафа и позволяют дверце иметь достаточно места, чтобы ее можно было откинуть, не задевая раму. Обычно вы можете отрегулировать петли для поверхностного монтажа, чтобы они открывались и закрывались правильно для ваших шкафов и их дверей.

    Эти петли установить проще, чем другие, поскольку вам не нужно создавать паз перед их установкой.

    13. Обертывание

    Источник: Amazon

    Петли

    с обхватом имеют лицевую сторону, которая прикрепляется к задней части двери, а другая грань оборачивается вокруг рамы шкафа или лицевой рамы, а затем внутри шкафа.Петли такого типа могут придать дверцам шкафа большую устойчивость и поддержку, особенно если они тяжелые.

    Соединение этих петель будет видно снаружи шкафа, поэтому вам нужно будет выбрать отделку, соответствующую вашему дизайну.

    D. Подробнее

    Теперь, когда вы знаете о типах петель, которые можно найти в строительном магазине, чтобы завершить проект шкафа, давайте поговорим о видах отделки петель, правильном измерении для установки петли и других важных деталях, которые вы должны знать, прежде чем выбирать свой петли.

    1. Типы отделки петель

    Если вы не планируете покупать петли, которые устанавливаются внутри шкафов, то, возможно, вас не волнует, как они выглядят. Но помните, что, когда вы открываете шкафы, большинство петель хотя бы немного видны, поэтому вы можете не захотеть выбирать золотую отделку, когда у вас есть все серебряные фурнитуры на остальной части вашей кухни.

    Петли

    бывают самых разных стилей и отделок, которые помогут вам завершить общий вид. Вы можете подумать о покупке нескольких ваших любимых вариантов отделки, чтобы поднести их к своим шкафам и посмотреть, какой из них подойдет лучше всего.Или возьмите оставшуюся часть шкафа с собой в строительный магазин для справки.

    Некоторые распространенные варианты отделки:

    • Латунь
    • Медь
    • Черный
    • Хром
    • Никель
    • Белый
    • Сталь
    • Нержавеющая сталь

    2. Определите свой тип двери

    Мы кратко поговорили о шкафах с безрамной и лицевой рамой, а также о типах дверей, которые могут быть в ваших шкафах, например, о накладных и вставных дверях.Эта информация крайне важна для понимания, чтобы вы могли выбрать петли правильного типа для своей двери.

    Следующее видео дает хорошее визуальное представление и объяснение того, как лежат разные двери:

    3. Измерение петель шкафа

    Точные размеры петель нового шкафа - важнейший элемент головоломки при размещении петель на шкафах. Вам нужно будет измерить накладку двери, чтобы получить точный размер для вашего проекта.

    Чтобы измерить накладку, поместите дверцу шкафа на место, где она будет открываться после установки петель. Прикрепите кусок ленты от двери к раме, почти как самодельную петлю. Затем откройте дверцу и измерьте расстояние от края ленты до проема шкафа. Результирующее измерение - это размер вашего оверлея.

    Убедитесь, что петля тоже обращена в правильную сторону. Правая петля будет обозначена как правая, а левая петля обозначена как левая.

    Когда дело доходит до размеров петель, совершенно нормально беспокоиться о том, что вы выбираете не ту петлю, которая вам нужна. Вы всегда можете сфотографировать свои шкафы с собой в хозяйственный магазин, чтобы сотрудник помог вам подобрать шкаф, подходящий вашему стилю.

    4. Замена изношенных петель шкафа

    Если вы начинаете замечать, что ваши шкафы скрипят или начинают прилипать, то простая смазка может помочь, чтобы они снова заработали. В противном случае вам может потребоваться их замена.

    К счастью, замена петель шкафа может быть простым делом своими руками, но только если вы выберете петли аналогичного типа с такими же размерами отверстий под винты, что и ваш старый.

    Попробуйте приобрести новые петли у той же фирмы, что и ваши старые петли. Вам будет проще подобрать стиль и размеры, чтобы избежать ненужных дырок в шкафах.

    Снимите дверцы шкафа перед тем, как полностью снять петлю, чтобы не повредить дверцу в процессе.

    E. Где купить петли шкафа в Интернете

    Если вы хорошо представляете, какой тип петли для шкафа вы хотели бы купить, и чувствуете себя уверенно, покупая их в Интернете, вместо того чтобы ходить в хозяйственный магазин, мы предлагаем воспользоваться услугами следующих розничных продавцов, чтобы найти то, что вам нужно:

    Петли для шкафов | HardwareSource

    Петли со временем могут гнуться, скрипеть, обесцвечиваться или изнашиваться, что влияет на посадку и работу дверцы шкафа. Новые петли могут обновить любой комплект дверей шкафа, независимо от того, сколько им лет.Переезжаете ли вы, ремонтируете или пытаетесь обновить кухню, которой она заслуживает, - вы пришли в нужное место. HardwareSource - лучший выбор для мебельной фурнитуры, позволяющий легко найти петли и фурнитуру для шкафов, которые вам нужны для любого домашнего проекта. Ознакомьтесь с нашим ассортиментом сегодня, чтобы найти широкий выбор стилей и отделки петель.

    Мы предлагаем широкий выбор петель для кухонных шкафов, подходящих ко всем типам конфигураций дверей шкафа, включая накладку, полную вставку, частичную вставку и смещение.В нашем ассортименте есть петли для шкафов от ведущих брендов, таких как Amerock, Blum, Brusso, Grass, Salice, Sugatsune и других. Воспользуйтесь нашими возможностями покупок, чтобы сузить область поиска!

    Какие петли для дверей шкафа вам нужны?

    • Накладка : дверь, которая полностью закрывает проем шкафа, перекрывая корпус или лицевую рамку со всех сторон.

    • Full Inset: дверь, которая полностью входит в проем шкафа и заподлицо с поверхностью шкафа.

    • Частично Вставка: часть двери входит в проем шкафа, а часть двери закрывает проем шкафа.

    • Смещение : почти идентично стилю частичной врезки, за исключением того, что петля устанавливается на поверхность и полностью видна.

    Мы предлагаем широкий выбор основных материалов!

    Хотите знать, какой тип петель для шкафа приобрести? Имея наготове широкий выбор основных материалов, найти точный внешний вид кухонного оборудования, который вы хотите, стало проще, чем когда-либо прежде.Каждый базовый материал имеет свой набор характеристик.

    • Алюминий : легкий металл, который естественным образом образует защитное, устойчивое к ржавчине покрытие. Как самый распространенный в мире металлический элемент, алюминий - это экологически чистый выбор для домовладельцев, заботящихся об окружающей среде.

    • Латунь : желто-золотой металлический сплав меди и цинка в различных пропорциях. Хотя цинк может вызвать коррозию латуни, он не ржавеет. В зависимости от отделки латунных петель со временем на них может образоваться патина.

    • Бронза : желто-коричневый металлический сплав, состоящий в основном из меди и олова. Бронза обеспечивает идеальное сочетание устойчивости к ржавчине, коррозионной стойкости и прочности. Поверхность бронзы со временем может изменяться и окисляться.

    • Железо : серебристо-серый переходный металл, широко используемый для создания стальных сплавов. Несмотря на то, что когда-то они были широко распространены, петли из чугуна и кованого железа, сделанные сегодня, обычно переделываются из старых изделий для достижения винтажного вида.

    • Сталь : серебристый сплав железа и следовых количеств других металлов, например углерода. Благодаря своей впечатляющей прочности, низкой стоимости и универсальности сталь является одним из наиболее часто используемых металлов в мире.

    • Нержавеющая сталь : серебристый сплав стали с содержанием хрома не менее 10,5% по массе, а также железа, никеля и других элементов. Петли из нержавеющей стали обладают высокой устойчивостью к коррозии и ржавчине.

    • Цинк : минерал, который широко используется в качестве компонента в других металлических сплавах.Петли из цинкового литья под давлением могут быть не такими прочными, как изделия из латуни, бронзы или стали, но они значительно дешевле.

    Не можете найти петли для кухонного шкафа, о которых вы мечтали? Многие из поставляемых нами петель доступны с отделкой из меди, никеля, олова и других материалов. Мы также предлагаем пластиковые и нейлоновые петли, а также ограничительные зажимы, дюбеля, монтажные пластины, винты, распорки, переходники и другие аксессуары, которые могут помочь в процессе установки. Если у вас есть какие-либо вопросы или вам нужна помощь в поиске петель определенного типа для шкафа, свяжитесь с нами сегодня, чтобы получить дополнительную информацию или помощь.

    Практическое руководство по установке накладных петель с мягким закрытием в шкаф

    Поиск

    Марка LibertyBrainerdDeltaPeerlessHomeGrown by LibertyФрэнклин БрассОсновы проектаMotivЛучшая ценностьVortexСтрелаYoung House Love by Liberty

    Отделки Aged Матовый CopperAged PewterAluminumAmber & Satin NickelAntique BrassAntique Brass & OakAntique Brass & OatmealAntique CopperAntique Медь NickelAntique EnglishAntique IronAntique LancasterAntique PewterAqua Синий & BlackAvante античная латунь 1Avante античная латунь 2AvanteBronzew / CopperHighlightsBark & ​​Cocoa BronzeBark & ​​Delta Oil втирают BronzeBark и матовым никелем E-CoatedBayview BrassBayview Brass & BlackBayview Латунь и матовое стеклоBayview Латунь и мягкое железоБедфорд латуньБедфордский никельЧерныйЧерный и никельЧерный и полированный никельЧерный и коричневыйЧерный и белыйЧерный (WG) и сатиновый никель E-CoЧерный (древесное зерно) и никельЧерный и матовый никельЧерный и нержавеющая стальЧерная латуньЧерная латуньЧерная латуньЧерная и нержавеющая стальЧерный и черный хром (Без отделки с маслом) Блестящая нержавеющая стальБронзаБронзовый антикБронза с медными бликамиБронза с медными бликамиБронза с золотыми бликами бросился AluminumBrushed BrassBrushed BronzeBrushed CopperBrushed NickelBrushed Никель PlateBrushed масло втирают BronzeBrushed сатин PewterBrushed сатин Pewter & BlackBrushed атласная Красный AntiqueBrushed Sterling SilverBurnished Античная BrassChampagne BronzeChampagne Bronze & BlackChampagne Bronze & IvoryCharcoalChromeChrome & ClearChrome & Red & сплавы хром-кобальт-молибденовые T085-2-1Chrome & WhiteChrome и льняные FrameChrome PlatedChrome ж / Cerulean GlassClassic BronzeClearClear & BlackCocoaCocoa & Soft IronCocoa и Flat BlackCocoa и сатин NickelCocoa BronzeCocoa Bronze & ClearCopper KettleCrystal & BrassDark масло втирают BronzeDark SandDark TealDark Wood StainDarkcaramel & BronzewcopperhghDelta матовый NickelDelta матовый NickelDelta масло втирают BronzeDistressed Dark Gun MetalDistressed масло втирают BronzeDriftwood & Soft IronDull ChromeDummyEspressoEspresso & Antique IronEspresso И бронза с медью, плоский черный, плоский черный, латунь, черный и нержавеющая сталь, плоский никель, плоский белый и сатиновый никель, плоский белый & WhiteFrosted White And SlateGalvanizedGrayGray и Soft IronGraywash & Flat BlackGraywash & Satin NickelGreen и BlackGrey дерева и металла FrameGrey Вуд StainHammerslag GreenHeirloom SilverHeirloom Silver & Flat BlackHeirloom Silver & Bayview BrassHoney Maple & Statuary BronzeHot PinkIvoryIvory & Warm ChestnutLacquered AluminumLacquered Pine & Brass PlatedLancasterLavenderLavender & Satin NickelLight AlmondLight SandLinen Ткань И мягкое железо, матовый черный с микротекстурой, матовый хром, матовый никель, белый матовый, с микротекстурой, дуб средний, морилка для дерева, молочно-прозрачный, смешанные покрытия - смешанные, смешанные покрытия - саммозаичная рамка AntiquePinkРозовый и сатиновый никельПол.Никель и Черная кожаПолированная латуньПолированная латунь и слоновая костьПолированная латунь и красный дуб E-CoЧистый белый и хромЧистый белый и матовый никельЧистый белый и сатиновый никельКрасныйКрасный и черныйКрасный античный с низким блескомРубчатая бронзаРубчатая бронза IiРжавчинаРжавое железоРжавая сосна и состаренная латуньСедлоШалфейСатин хроматиновый никельСатиновый никель и черныйНикелевый никель-матовый никелевый и синийСатиновый никель-никель-E С какао-бронзойСатиновая нержавеющая стальСедона-бронзаСереброМягкая латуньМягкое железоМягкое железо и сатиновый никельГубчатая медьНержавеющая стальНержавеющая стальСтандартное полированное стекло ClearTanTealTeal PatinaTruClarity Deluxe Стекло со скошенной кромкойВращенная антикварная латуньНапаленная темная бронзовая стальВыбранная оловоНедобработанная древесинаvВенецианская бронзаВенецианская бронза и мягкая медьВенецианская бронза, медное обнажениеВинт.Черная и шампанская бронзаВинтажный античный белыйВинтажный черный и винтажный никельВинтажный черный с латунью БэйвьюВинтажный никельТеплый миндальТеплый каштанТеплый каштан и мягкое железоТеплый серый и полированный никельТепло-серый (9C) и плоский черныйБелыйБелая и шампанская бронзаБелые и серыеБелые антикварные С цветкомБелый с белым виниломБелый, хром, прозрачный кованое железоЖелтый цинк

    Категория Фурнитура для шкафаДекоративные стеллажи и кронштейныЗеркалаДвери для душаАксессуары для ванных комнатБезопасность в ваннойХранение и организация ваннойМебельная фурнитура и поделкиСтеллажи для крючковИндивидуальные крючкиЗемляные якоряКрышки для выходов и переключателей

    Стиль Повседневная.КлассическийКлассический ПовседневныйСовременныйСовременныйРустикТрадиционный.УтилитаПричудливый

    Понимание терминологии шкафов и петель

    В мире деревообработки много терминологии, когда речь идет о шкафах и петлях. Мы хотим развеять некоторые недоразумения, возникающие из-за незнания того, о чем говорят, когда говорят о шкафах и петлях. Надеюсь, этот каталог окажется для вас полезным и вы узнаете из него немного больше.

    Петля, 270 градусов
    Петля 270 ° - это петля, которая позволяет дверце шкафа полностью поворачиваться на 270 градусов.Это позволяет дверце полностью открываться к внешней стороне стены шкафа. Это движение может быть достигнуто только в безрамной конструкции шкафа с полным перекрытием.

    Гараж для бытовой техники
    Гараж для бытовой техники - это открытый шкаф, установленный на вашей столешнице с вращающейся деревянной дверью, называемой тамбурной дверью, которая опускается, чтобы скрыть содержимое. Как и в гараже для вашей машины, дверь гаража для бытовой техники поднимается и опускается, чтобы скрыть проем в шкаф.

    Архитектурная петля
    Архитектурные петли, как правило, изготавливаются из более тяжелого материала, чтобы выдерживать дополнительное использование без легкого разрушения. Их часто можно встретить в коммерческих строительных проектах.

    Опорная плита
    Опорная плита - вторая часть петли Euro. Он крепится к самому шкафу, чтобы удерживать петлю на месте.

    Опорная плита Толщина
    Базовые меры толщина пластины толщина опорной плиты.Использование другой толщины позволяет изменить накладку.

    Шкаф для глухих углов
    Шкаф с глухими углами - это шкаф, расположенный в углу между двумя рядами базовых шкафов, где часть содержимого одного шкафа скрыта за другим рядом шкафов. Он слеп, потому что вы не можете видеть, что находится внутри скрытой части шкафа. Специальные выдвижные ящики для шкафов в глухих углах можно установить в шкафах, чтобы облегчить доступ к содержимому.

    Шаблон для растачивания
    Схема расточки - это расстояние между центрами винтов или дюбелей на чашке петли.
    Промышленный стандарт составляет 45 мм (1-3 / 4 дюйма). Некоторые петли Grass имеют размер 42 мм (1-5 / 8 дюйма).

    Петля стыковая
    Петля встык врезается ОБЕ в дверь и дверную коробку. Торцевая петля упирается в поверхность двери и дверной коробки.

    Регулировка кулачка
    Регулировка кулачка относится к регулировочным винтам в шарнире и опорных пластинах, которые позволяют регулировать дверцу шкафа по вертикали и горизонтали.При регулировке кулачка поворот винта перемещает дверь вверх / вниз, внутрь / наружу, влево / вправо. Без регулировки кулачка необходимо ослабить крепежные винты на обеих опорных пластинах, переместить дверь в желаемое место и затем снова затянуть винты.

    Межцентровое расстояние
    От центра до центра - это расстояние от центра одного элемента до центра другого. Обычно используется с вытяжками для декоративной фурнитуры для обозначения расстояния между вытяжным приспособлением и дверцей шкафа или отверстиями для винтов ручки ящика.Также может упоминаться как «Центры», «C / C» или «В центре».

    Петли с защелкой
    «Clip-on» означает, что петля и опорные пластины «пристегиваются», а не «надвигаются». Клип-на шарнирах зафиксироваться на опорной плите, тогда как с слайд-на петли, петли выталкиваются на место и фиксируется с помощью винта на опорной пластине вдоль канала в базовой пластине. Clip-on - особенность некоторых скрытых петель европейского производства. Как правило, клипсы используются для более качественной мебели, а скользящие - для «недорогой» мебели.

    Скрытая петля
    Скрытая петля - это петля, сконструированная таким образом, что никакие детали не открываются, когда дверь закрыта.

    Петля сплошная или фортепианная
    Сплошные петли - это прочные петли, предназначенные для увеличения длины подвижной части, к которой они прикреплены. Также называется «шарнир для фортепиано».

    Расстояние сверления чашки
    Расстояние сверления чашки - это измерение от внешнего края двери до начала 35-мм отверстия в двери.При сравнении Blum, Salice и Grass типичное расстояние обычно составляет 3 мм.

    Глубина чашки
    Глубина чашки - это минимальная глубина отверстия, необходимая для того, чтобы чашка петли могла войти в дверцу шкафа.

    Размер чашки
    Размер чашки относится к диаметру круглого отверстия, просверленного в двери для установки петли. Стандартный размер чашки для Grass, Blum и Salice - 35 мм.Для дверей толщиной более 1 дюйма используются чашки размером 40 мм.

    Степень открытия
    Степень открывания определяет, насколько широко будет открываться дверца шкафа. Наиболее распространенные отверстия - 110 и 120 градусов.

    Петля с пружиной двойного действия / Петля с пружиной двойного действия
    Пружинная петля двойного действия - это устройство для подвешивания двери, позволяющее двери поворачиваться в любом направлении и возвращаться в закрытое положение.

    Монтажная пластина лицевой рамы
    Монтажные пластины для лицевой рамки - это монтажные пластины, специально разработанные для использования в американских лицевых рамах. К корпусу шкафа крепится каркас. Из-за лицевой рамы шарнир не может прикручиваться непосредственно к боковой стенке шкафа. Для этого требуется специальная опорная плита. См. Нашу статью «Какой у меня шкаф?» для получения дополнительной информации о лицевых рамах и безрамных шкафах.

    Петля со свободным поворотом
    Шарнир со свободным поворотом - это шарнир, который свободно перемещается из открытого положения в закрытое.Петля не имеет пружинного или закрывающего действия.

    Полный врезной
    Полноценная врезная петля - это петля, у которой одна створка врезана в край двери, а другая - в дверной косяк.

    Полурезной
    Полуврезная петля - это петля, у которой одна створка врезана в край двери, а другая створка прикреплена к поверхности дверного косяка.

    Крепление на половину поверхности
    Петля для монтажа на половину поверхности - это петля, у которой одна створка врезана в дверной косяк, а другая створка прикреплена к поверхности двери.

    Рука
    Термин «рука» используется для обозначения направления, в котором дверь распахивается.

    Ручное оборудование
    Ручная фурнитура - это замки, доводчики, некоторые петли и другая фурнитура, которую можно использовать только с дверьми, которые поворачиваются в заданном направлении.

    Петля Backset
    Подъем петли - это расстояние от заднего конца петли до края внутренней поверхности двери.

    Петля для ножа
    Петля для ножа - это шарнир, напоминающий два лезвия ножа. Для каждой двери используются две петли (одна на верхнем крае и одна на нижнем крае).

    Костяк шарнира
    Поворотный кулак - это увеличенная часть петли, в которую вставлен штифт, чтобы удерживать вместе две половины петли.

    Ленивая Сьюзан
    Ленивая сьюзан - это вращающийся поднос, который ставят на стол, столешницу или устанавливают как полку в шкафу для помощи в раздаче еды.В шкафу ленивая сьюзан может быть одной полкой или несколькими полками, которые поворачиваются вокруг центральной оси, чтобы облегчить доступ к еде или предметам, хранящимся в задней части шкафа. Ленивые сьюзаны могут быть в форме полного круга, полумесяца, пирога, почки или буквы D. Ленивые Сьюзены обычно встречаются в угловых шкафах кухни и кладовой, где места мало и доступность часто является проблемой. Чтобы узнать больше о Lazy Susans, посетите Lazy Susans.

    Лист петли
    Створка - одна из двух подвижных пластин, которые, когда они скрепляются шарнирным пальцем, образуют единый шарнир.

    Петля со свободным стержнем
    Петля со свободным штифтом - это петля, имеющая съемный штифт, позволяющий разделить две створки петли.

    Макс.толщина двери
    Максимальная толщина двери - это величина, которая относится к максимальной толщине двери шкафа, которая может быть установлена ​​в установленном состоянии и при этом будет открываться на полный угол открытия.

    Врезной
    Врезка - это выемка или вырез, предназначенный для установки замка, петли или другого оборудования.Как глагол, врезка также является актом открытия такого отверстия. Примером врезки является неглубокий канал, сделанный в кромке двери, в которую вставляется и прикрепляется створка петли.

    Несъемные штифты (NRP)
    Несъемные штифты обеспечивают повышенную безопасность дверных петель. Установочный винт ввинчивается в цилиндр шарнира и перехватывает канавку в штифте шарнира. Двери, которые открываются наружу, должны иметь несъемные штифты, чтобы злоумышленники не могли вытащить штифты, а затем и двери снаружи.

    Поворотный элемент со смещением
    Поворотный шарнир со смещением - это специальное приспособление для подвешивания дверей, предназначенных для тяжелых условий эксплуатации, которое используется на дверях, которые распахиваются только в одну сторону.

    Угол открытия
    Угол открывания - это угол в градусах двери в полностью открытом положении.

    Накладка
    Этот термин наложение указывает, насколько дверь закрывает боковой материал, к которому она прикреплена.Петля с полным перекрытием позволяет двери полностью закрывать толщину бокового материала. Петля с накладкой на ½ закрывает половину бокового материала. Наконец, петля-вставка не закрывает боковой материал. См. Нашу статью Что такое накладка на дверь шкафа? для более полного определения и иллюстраций.

    Петля для фортепиано
    Петля Piano - это прочная петля, предназначенная для увеличения длины подвижной части, к которой она прикреплена. Также называется «неразрезной шарнир».«Петли для пианино часто используются для скамеек, сундуков или других ящиков для пианино, где могут быть полезны непрерывные петли.
    Петли Pie Cut и почки
    Петли
    Pie cut и Kidney - это специальные петли, которые созданы специально для открывания складных дверей шкафа с Ленивой Сьюзен внутри. Нажмите здесь, чтобы увидеть петли Pie Cut и Kidney

    Петли для жилых домов
    Петли для жилых домов - это петли, которые обычно используются в проектах жилищного строительства для легких дверей.Эти жилые комплексы, как правило, имеют набор домов, построенных с небольшими вариациями. Петли для жилых помещений изготавливаются из более тонкого материала, чем петли для архитектурных конструкций. Они также не имеют того разнообразия типов, размеров и отделок, в котором доступны архитектурные петли.

    Раскрыть
    Откос описывает часть материала стороны шкафа, НЕ закрываемую дверцей шкафа.


    Петля накладная
    Надвижные петли - это петли скрытого типа, в которых две части петли скрепляются друг с другом путем надевания одной половины на другую и последующего затягивания винта.

    Обжимной
    Термин обжатие или обжимка означает небольшое смещение петель петель на цилиндре, которое позволяет листам сблизиться.

    Дверь тамбурная
    Дверь тамбур - это деревянная дверь с множеством ламелей, которая катится вверх и вниз или из стороны в сторону. Вы можете найти тамбурные двери в гаражах для бытовой техники или на рулонных столах.

    Штанга оператора
    Штанга для камердинера - это приспособление для шкафа или шкафа, которое обеспечивает выдвижную штангу для временного подвешивания одежды для химчистки или одежды.Это удобная вешалка для планирования вашего гардероба на следующий день или для хранения вещей при планировании поездки.

    Петля с запахом
    Петли
    Wrap Around - это петли шкафа, которые обеспечивают дополнительную прочность крепления за счет обертывания и прикрепления к заднему краю двери и / или лицевой раме. Количество изгибов петли определяет, будет ли петля полным или частичным.

    Скрытые петли - Петли для кухонных шкафов

    Выбор петель для дверей шкафа Eclectic-ware

    Мы показываем небольшой выбор петель для тех, кто тесно связан с дверьми шкафа и скользящими дверными направляющими, которые мы предлагаем.Есть много производителей скрытых петель европейского типа. У вас есть Blum, Grass, Salice, KV, Mepla, Amerock и многие другие. Мы предлагаем несколько блюд от Blum и Salice, показанных ниже. Если вы ищете другие специальные петли, они существуют, их много. Но мы действительно не связываемся с ними. Слишком много, за чем нужно успевать, и было бы слишком много для запаса, поскольку для многих требуется закупка в больших количествах. Таким образом, мы просто придерживаемся того, что подходит для обычных применений для дверей шкафов, которые мы предлагаем.В зависимости от вашего типа шкафа и его проема, скрытые петли могут использоваться для вставок и накладок.

    Сначала показан очень простой шарнир "лицевой рамы".

    Что такое рамка лица? Обычный шкаф-бокс состоит из двух боковых стенок, дна и, как правило, креплений через верх и заднюю часть коробки, чтобы он оставался квадратным и прочным. Задняя часть коробки стыкуется со стеной, верх коробки закрывается столешницей для базовых шкафов. Верхние шкафы будут иметь четырехсторонний бокс с настоящей крышей.И затем, если шкафы с лицевой рамкой, у вас есть что-то, что выглядит как рамка для рисунка, прикрепленная к передней части коробки, таким образом покрывая передние края коробки. Шкафы с лицевой рамкой пользуются большой популярностью. Вы увидите рамку лица. Ваши двери обычно закрывают небольшую его часть. Ширина лицевой рамы может варьироваться, некоторые - от 1-1 / 2 дюйма, в большинстве случаев - от 2-1 / 2 до 3 дюймов. Когда это текстура дерева, вы хотите, чтобы была видна большая часть рамки вашего лица. Это причина, по которой у вас есть рамка для лица, чтобы показать это. Итак, когда вы открываете дверь, если у вас есть выступ на фасаде шкафа, это рамка вашего лица.

    Бескаркасные шкафы, или шкафы евробокса, не имеют лицевой рамы. Вы бы видели края боковых стенок шкафа спереди. Они не закрыты.

    Таким образом, для лицевой рамы наиболее распространенным применением является наложение 1/2 дюйма. Это означает, что ваша дверь покрывает только 1/2 дюйма лицевой рамы сверху и снизу, а затем со стороны петель. . Для одной двери над одним проемом сторона без петель также покрывает 1/2 дюйма. Чтобы упростить, ваша дверь на самом деле на 1 дюйм больше по ширине и высоте, чем ваш проем.Если у вас есть пара дверей, закрывающих один проем, каждая дверь имеет накладку 1/2 дюйма с 3 сторон, тогда они встречаются посередине, обычно с зазором 1/8 дюйма между ними.

    Петля Blum Compact 38N - отличный маленький шарнир для этого. Это цельная комбинация петли и монтажной пластины. Поставляется с запрессовкой (с дюбелями) или навинчиванием (без дюбеля) для стороны чашки петли, которая подходит к задней части вашей двери. Сторона монтажной пластины прикрепляется к краю рамки лица с помощью одного номера. Винт 10x5 / 8 "(для которого очень важно предварительно просверлить отверстие, чтобы не разбить лицевую раму).Compact 38N поставляется и с несколькими другими накладками, но мы просто храним его в размере OL 1/2 дюйма.

    Все петли ниже продаются индивидуально!

    Любые изображения, показывающие 2 петли на картинке, предназначены только для того, чтобы вы могли см. заднюю сторону петли. Все петли продаются по отдельности.

    Скрытые петли - это просто! Видео и иллюстрированное руководство

    Почему скрытые петли?

    Скрытые петли (иногда называемые евро петлями) - мой любимый тип петель.

    • Спрятано за дверцей для создания чистого столярного вида
    • Множество вариантов, чтобы получить именно то, что вам нужно для вашего шкафа
    • Доступно в большинстве магазинов товаров для дома
    • По разумной цене
    • Открывается без бокового зазора
    • Легко открывается и закрывается, не требует магнитной застежки для закрытия
    • Регулируется с помощью отвертки
    • На самом деле очень легко установить с небольшими ноу-хау!

    Да, я это сказал! Эти петли на самом деле легко установить, имея лишь немного ноу-хау.В этом видео я прохожу весь процесс выбора и установки этих петель шкафа.

    И вот еще подробности, как обещано в видео:

    Выбор правильной петли

    Петли для скрытого монтажа

    бывают разных вариантов, чтобы помочь вам выбрать правильный метод установки и накладку для вашего конкретного шкафа. Вот основные варианты:

    Лицевая рамка или безрамная?

    Скрытые петли с лицевой рамкой отличаются от безрамных скрытых петель просто тем, как они крепятся к корпусу шкафа.Если ваш шкаф представляет собой шкаф с лицевой рамой, он будет иметь окантовку по передним краям каркаса.

    Основное отличие самих петель в том, как они крепятся к шкафу. Скрытый безрамный шарнир будет иметь пластину, а лицевой каркас будет иметь скобу, которая надевается на лицевую рамку.

    Варианты наложения без рамки

    Если у вас безрамный шкаф, есть два стандартных варианта накладки.

    • Безрамное покрытие с полным покрытием предназначено для автономных шкафов, в которых петли расположены только на одной стороне корпуса.Это наиболее распространенное явление и обычно представляет собой накладку размером 5/8 или 1/2 дюйма (уточняйте у своей марки петли). Сюда входят шкафы с двойными дверцами, если петли не прикреплены к той же стороне каркаса. Вот пример безрамной петли с полным наложением.
    • Бескаркасное полуприкрытие предназначено для ситуаций, когда две двери имеют одну и ту же сторону каркаса. Это нечасто, но если вы строите свои собственные шкафы на ходу, эти петли пригодятся. Вот пример бескаркасной петли с половинным наложением.

    Параметры наложения рамки лица

    Стандартная лицевая рамка имеет толщину 1-1 / 2 дюйма. Поэтому существует множество вариантов накладок с лицевой рамкой. Вот самые распространенные:

    • Накладка 1-1 / 4 " - Используется для дверцы шкафа, которая почти полностью закрывает лицевую раму (наиболее часто). Это оставляет отверстие 1/4" вокруг двери.
    • Накладка 1 " - Дверные накладки 1" лицевой рамы. Иногда используется для торцевых шкафов или когда требуется больше открывания лицевой рамы.
    • 1/2 "Накладка - Может использоваться, когда две дверцы шкафа установлены на одной и той же стойке лицевой рамы 1x2. Также может использоваться для большего откоса лицевой рамы.
    • Наложение 1/4 "или 5/16" - Используется для полуналожений, когда открыта большая часть лицевой рамки.

    Калибровка дверей

    Калибровка дверей проста.

    • Измерьте проем
    • Добавьте размер наложения петли
    • Добавьте желаемую величину наложения на стороне без петель
    • Добавьте сумму наложения сверху и снизу

    Установка петель на двери

    Независимо от типа крепления петли (без рамы или с лицевой рамой) и накладки, установка на дверь шкафа обычно согласована. НЕОБХОДИМО проверить с вашими конкретными петлями шаблон или другие особенности. Вот стандартная настройка, которую я использую для сверления отверстий в дверце шкафа

    • Отверстия 35 мм (стандартно для большинства приспособлений) или долото Форстнера 1-3 / 8 "
    • Глубокое отверстие 1/2 "
    • Вставка 5 мм
    • От 2-1 / 2 "до 3-1 / 2" от верхней или нижней части двери, если третья петля для более высоких дверей, третья петля центрируется на двери.

    Просверлив отверстия для скрытых петель, просто вставьте петлю в отверстие и выровняйте ее квадратным или прямым краем на двух петлях.Затем предварительно просверлите отверстия с помощью самоцентрирующейся коронки и закрутите винты.

    Установка скрытых петель на лицевых каркасах шкафов

    Установка лицевой рамки скрытых петель очень проста, так как скоба петли будет закрывать лицевую рамку. Единственная установка будет вверх или вниз. Для установки

    • Измерьте расстояние от центра петли до верхней части двери. (Должно быть от 2-1 / 2 "до 3-1 / 2" в зависимости от того, где вы просверлили свои отверстия)
    • Вычтите из этого измерения желаемое верхнее перекрытие.
    • Отметьте на этом расстоянии лицевую рамку шкафа от верхнего края и проведите горизонтальную линию на внутреннем крае лицевой рамки.
    • Прикрепите кронштейн петли винтом по центру лески.
    • На скрытых петлях обычно есть регулировка вверх и вниз, чтобы ваши двери идеально выровнялись.

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
