особенности монтажа металлических изделий своими руками (фото и видео)

Еще пару десятилетий назад металлические лестничные конструкции использовались исключительно в промышленных и заводских помещениях, но современные тенденции адаптировали их для внутренних жилых домов. Это объясняется высокой прочность металла, к тому же, с его помощью можно создать любые изделия: одно- или многомаршевые, винтовые и т. д.

На сегодняшний день как домашними умельцами, так и профессионалами, разработаны различные чертежи металлических лестниц, каждый из которых обладает своими конструктивными особенностями. О самых распространенных из них и пойдет речь в данной статье.

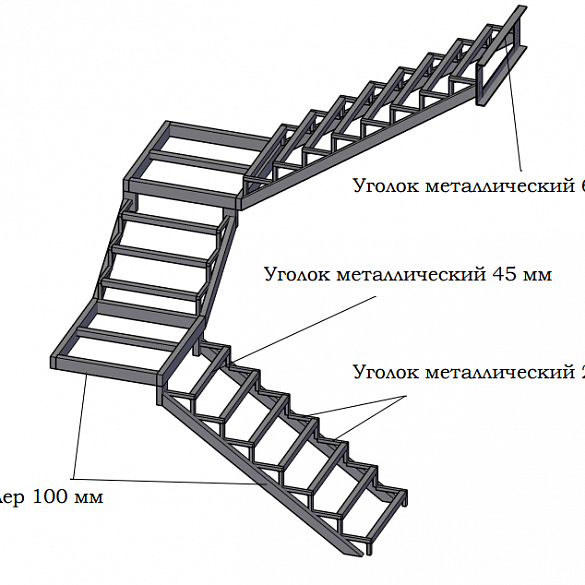

Чертежи металлических конструкций.

О металлических лестницах

Мода на металл пришла в городские квартиры и частные дома с появлением стиля «хай-тек». Этот стиль вовсю пропагандирует простые металлические изделия в интерьере. И данная мода не могла обойти стороной столь важный конструктивный элемент многоэтажного здания, как лестница.

Традиционно лестницы и ограждения изготавливались из дерева и камня, однако и у одного, и у другого материала присутствуют определенные недостатки перед металлом. Поэтому металлические изделия довольно быстро заняли устойчивую позицию на современном рынке.

Преимущества и недостатки металлических лестниц

Деревянные лестницы и ограждения: гармоничная завершенность конструкции

Планируя установить в доме стильную стальную лестницу, вы должны в первую очередь знать о преимуществах и недостатках данного материала.

Преимущества
  • Основным преимуществом таких конструкций является то, что все их сборные компоненты могут быть подготовлены заранее.
  • Ключевые компоненты являются точно подогнанными между собой, что значительно упрощает и облегчает процесс сборки своими руками. Большинству домашних мастеров не потребуется инструкция для сборки подобных изделий.
  • Высокая прочность и долговечность. Ключевые компоненты способны выдержать высокие нагрузки, они являются неподверженными деформации и истиранию.
  • Выгодное соотношение параметров «цена/качество».
  • Отчетливый звук при ходьбе.
Недостатки

Совет! Проблема с громким звуком при перемещении по ступеням может быть решена комбинацией металла с деревом, пластиком или камнем – материалами, которые отлично глушат звуки шагов.

  • Лестницы на металлокаркасе подвержены коррозии.
  • Как правило, металлические ступени являются скользкими.
  • Если вдаваться в эстетику дизайна, то такие изделия привносят в интерьер холодную атмосферу.

Виды металлических конструкций

Лестницы на металлокаркасе: как их облицевать деревом

Наиболее распространенные виды лестниц:

  1. Маршевая. Является самой популярной, поскольку отличается простотой и удобством.
  2. Винтовая металлическая лестница. Более компактная, но менее удобная модель.

И оба вида могут быть изготовлены из металла, необходим лишь правильно составленный чертеж металлической лестницы.

Варианты каркасов

Существует два варианта установки ступеней в марше:

  • На косуорах, когда основой каркаса являются балки пилообразной формы, на которые укладываются проступи и подступенки.
  • На тетивах, когда несущие балки являются прямыми с вырезами, в которые и закладываются проступи.

Среди металлических конструкций первый тип встречается гораздо чаще. Их мы и рассмотрим более подробно.

Итак, различают три вида каркасов:

  1. Закрытый.
Винтовые металлические лестницы – их виды и особенности конструкции

Является самым дешевым вариантом и предполагает, что все элементы будут скрыты проступями и подступенками. В самом простом варианте такая конструкция изготавливается из швеллеров и уголков.

Закрытый каркас металлической лестницы чаще всего является несущей основой, которая состоит из швеллеров, что попарно соединяются в нескольких местах. На них закрепляются уголки, которые и служат основой для установки проступей и подступенков.

Совет!  Вместо уголков может быть использован листовой металл, что значительно усложнит изготовление каркаса.

  1. Открытый, на двух косуорах.
Открытый каркас, состоящий из двух косуоров.

Материалом для таких каркасов служит металлический профиль, имеющий прямоугольное сечение. Оба косуора изготавливаются в форме «лесенки», покрываясь эмалью. Данный вид каркаса называется открытым потому, что здесь нет подступенков, и ступень состоит только из проступей.

Это наиболее распространенный вариант, поскольку является экономичным, позволяя при этом создавать конструкции оригинальных форм.

  1. Открытый, на одном косуоре. Такой каркас представлен несущей балкой, на которой укрепляются площадки, предназначенные для ступеней. Эти лестницы имеют воздушный, будто невесомый внешний вид.
Модель на одном косуоре.

Особенности ступеней

Проектируя ступени из металла, вы должны соблюсти целый ряд требований, среди которых:

  1. Надежность.
  2. Удобство.
  3. Обязательное наличие специальной защиты от скольжения.
  4. Гармоничный внешний вид.

В связи с этим, существует несколько советов, которые помогут вам спроектировать действительно качественные, удобные и надежные элементы:

  1. Поверхность ступени из металла должна быть или ребристой или покрытой противоскользящим материалом (к примеру, резиной). В особенности это касается уличных моделей.
  2. Эффект противоскольжения может быть достигнут при использовании решетчатой поверхности. Такие варианты используются при проектировании ступеней, установленных на лестницах в технических помещениях.
Ступень с решетчатой поверхностью.

Заключение

Такая лестница – отличный вариант для частного дома. Если грамотно комбинировать каркас из металла с деревянной или пластиковой отделкой, то можно «вписать» такую конструкцию абсолютно в любой интерьер. Вашему вниманию видео в этой статье подготовило исчерпывающую информацию по данной теме.

Чертежи лестницы из металла: устройство металлических лестниц

Сферы применения лестниц из металла в современном строительстве широки. Это и внутренние межуровневые конструкции и наружние уличные . Последние можно сварить собственноручно, обладая минимальными умениями сварщика. Материалом может послужить стальной уголок. А вот лестницы внутри дома должны быть сделаны специалистом высокого класса. К ним предъявляются высокие требования по дизайну, надежности.

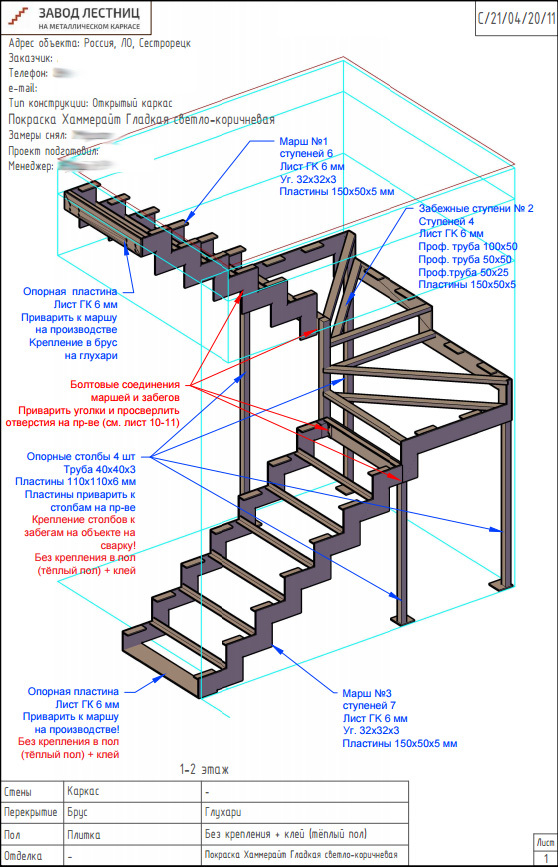

Так выглядит чертеж металлической лестничной конструкции

Какими могут быть металлические лестницы?

Внутренние металлические лестницы изготавливаются по предварительным замерам и чертежам. Это специальный дизайнерский проект. Материалом для изготовления комплектующих служат стальные хромированные трубы, металлические конструкции, покрытые порошковой прочной краской. Устройство лестничных пролетов может быть самым разным – прямые с площадкой посередине марша, закругленные, винтообразные.
Ступени в интерьерных металлических лестницах оборудуют декоративными деревянными дощечками или пластиковыми вставками, и даже мраморными плитками. Межуровневые лестницы часто устанавливают в офисах с большим количеством посетителей, в учреждениях и в производственных помещениях. Главная задача проектировщиков и строителей в этом случае – прочность комплектующих, большой срок эксплуатации, безопасность движения, большая пропускная способность.

Эти конструкции намного легче и изящнее привычных деревянных или бетонных лестниц. Они создают ощущение свободного пространства, не затемняют помещение. Нейтральные цвета подходят под любое дизайнерское решение.

Виды лестниц из металла

По каким параметрам и требованиям создаются лестницы из металла?

Чертежи металлических лестниц строятся по стандартным нормам:

  • Ширина лестничного марша внутренней конструкции – не меньше 90 см. такие лестницы устанавливают и в частных домах на второй этаж.
  • Постоянный уклон лестничного марша – 1*1,25
  • Ступени лестницы одинаковы по глубине и высоте. Эти параметры – 30-35 см и 15-20 см.
  • Обязательным элементом устройства является ограждение.

Ограждения — это комплектующие элементы лестничных маршей. Они играют важную роль в безопасности эксплуатации лестниц. Эти элементы изготавливаются из полых труб, прута, кованых элементов. Верх оформляется перилами для поддержки руками. Основания из труб или планок могут заполняются стеклянными, пластиковыми, деревянными соединениями. Эти устройства должны гармонично вписываться в дизайн лестниц, выполняются они специалистами, гарантирующими качество, безопасность и долговечность конструкций.

Требования безопасности к этим элементам следующие:

  • Боковая нагрузка перил – до 100кг
  • Промежуток между вертикальными прутьями не должен превышать 12-15 см.
  • Высота лестничных ограждений не должна быть меньше 90 см, а если в доме есть дети или лестница устанавливается в детском учреждении, высота перил – не менее 120см без поперечных перекладин, на которые дети могут встать и перегнуться через ограждение.

Расчет ограждений лестницы

Виды лестничных конструкций

  1. Лестницы на косоурах. Это железные наклонные балки или швеллера, на которых крепятся ступени. Есть два варианта. Один косоур устанавливается наклонно посередине. Внизу он крепится к опорной балке. Ее часто бетонируют для неподвижности. Верхняя часть лестничного пролета приваривается к стальной стойке, поддерживающей верхний край косоура. На наклонное основание привариваются ступени и другие комплектующие. Преимущество такого устройства в том, что лестница как бы парит в воздухе, занимает мало места и не загромождает пространство. Конструкция на 2-х косоурах прочнее. Торцевые части ступеней прикрепляются к ним сваркой или болтами. Часто один из косоуров прикрепляют к стене болтами или кронштейнами. Это делает конструкцию более прочной. Такую лестницу можно увеличить по ширине без добавления третьего швеллера.
  2. Лестницы на больцах. Здесь возможно три варианта
    • Массивные болты – больцы удерживают ступени, прикрепляя их к стене.
    • Ступени располагаются между тетивами и прикрепляются больцами к ним
    • Ступени закрепляют к центральному столбу.

Пример расчета и изготовления одномаршевой лестницы внутри дома

Высота потолка в помещении, допустим, – 1,8 метра. Соблюдая принятые стандарты, определяем параметры лестницы:

  • Уклон марша – 45 градусов,
  • ширина – 90 см,
  • высота ступеней – 15 см,
  • глубина – 30 см.
  • количество ступеней – 10-11.

Первые наброски расчетов лестничной конструкции в виде «гармошки»

Материалы для изготовления комплектующих деталей: рельефная листовая сталь, из которой будут вырезаться ступени. Рельеф играет роль противоскользящего покрытия. Ступени можно сделать из перфорированного стального листа. Два швеллера шириной 10см, высотой – 5 см, это – основание. Из уголка делаются «кобылки» — подставки в форме вытянутого треугольника под ступени, выводящие их поверхность в строго горизонтальное положение.

Устройство лестниц из металла сводится к сборке комплектующих и их соединению путем сварки. Ход работ следующий:

  1. Изготовление кобылок с металлическими кронштейнами для крепления ступеней.
  2. Швеллера устанавливают на ребро под уклоном 45 градусов выемками внутрь.
  3. Приваривают кобылки к швеллерам. Разметку делают на двух тетивах одинаково, чтобы избежать перекоса в расположении ступеней.
  4. Если ширина лестницы больше 90 см, то добавляют по центру еще одну опору.
  5. В нижней точке закрепляют опорную балку, бетонируя ее.
  6. Делают ограждения. Вертикальные стойки его привариваются к боковой части косоура, причем крайние из них должны быть толще серединных. Поручень крепится поверху. Он может быть из металлической трубы, дерева, прочного и гладкого пластика. Длина бокового поручня должна доходить до конца лестничного марша.
  7. В заключение работ все поверхности надо загрунтовать и покрасить, чтобы металл защитить от окисления. Для того, чтобы краска держалась дольше и влага не испортила металл, сначала его поверхность надо обезжирить. Для этого ветошью, смоченной в уайт-спирите, протираем все поверхности. Затем очередь преобразователя ржавчины. Потом покрываем лестницу и ограждение грунтовкой и красим.

После всех расчетов можно приступать к сварке металлической лестницы

Как высчитать схему лестницы

Часто лестницу приходится устанавливать на ограниченном пространстве. В этом случае важно, чтобы ее использование было безопасным, удобным. Необходимо учитывать примерную нагрузку на ступени во время одновременного нахождения на них максимального количества людей. К таким вычислениям лучше привлечь специалиста, ведь от правильных расчетов будет зависеть долговечность и безопасность сооружения. Внутри частного дома, коттеджа можно скомбинировать в лестнице металл и дерево. Просто на металлическое основание уложить и закрепить красивые деревянные дощечки. Их можно покрыть морилкой и лаком.

Дизайнерские лестницы

В наши дни модно украшать свой дом неординарными эксклюзивными интерьерными элементами. Кованые изделия относятся к таким произведениям искусства. В студии ковки можно заказать оригинальную лестницу, которая придаст особый шик вашему дому и станет украшением интерьера. Такие сооружения неповторимы, заказ может быть выполнен с учетом желания заказчика или полностью по его проекту. Ажурные пролеты, ограждения для лестницы и другие элементы декора добавят романтических нот в облик помещения. Эти вещи отличаются тонкостью работы по сравнению со штампованными деталями, которые продают строительные магазины. Хотя, и этим изделиям можно найти достойное применение на садовом участке или на даче.

А вы пробовали устанавливать или делать собственные металлические лестницы? Поделитесь своими впечатлениями от них в комментариях!

Загрузка…

Как соорудить Металлическую лестницу на второй этаж своими руками в частном доме: Инструкция +Фото и Видео

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

  • В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
  • Нормальная высота ступенек является 160 — 180 миллиметров.
  • Минимально допустимая глубина ступеней составляет 270 миллиметров.
  • Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
  • Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
  • Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

  • На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
  • На тетиве.
  • На больцах.
  • Винтовые.

Существуют лестницы:

  • одномаршевые и двухпролётные;
  • прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

  1. сварочный аппарат;
  2. лестница;
  3. болгарка;
  4. маска для сварки, рукавицы и специальные очки;
  5. дрель со свёрлами по металлу;
  6. шлифовальные диски;
  7. устойчивый стол из металла;
  8. тиски;
  9. струбцина;
  10. карандаш;
  11. рулетка и угольник;

Материалы:

  1. Грунтовка;
  2. Уайт — спирит;
  3. Краска по металлу
  4. Так же для двух косоуров используют квадратную трубу из профиля.
  5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
  6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

  • Резка заготовок;
  • Изготовление кобылок, то есть узлов для присоединения ступеней;
  • Сваривание опорных уголков;
  • Монтаж косоуров;
  • Приваривание ступеней и перил;
  • Шлифовка;
  • Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

  1. Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
  2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
  3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
  4. Ступени из дерева монтируют после того как краска окончательно высохнет.
  5. Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
  6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
  7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
  8. Главным фактором выбора лестницы из металла является экономия средств.
  9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!


Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

  1. Лестница винтовая на второй этаж, преимущества конструкции
  2. Виды винтовых лестниц из металла
  3. Конструкция и чертежи винтовых лестниц
  4. Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.



4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

  • кованая винтовая лестница;
  • литая конструкция;
  • сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц



Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

  • площадь, выделяемая под устройство лестницы;
  • прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
  • высоты, на которую нужно обеспечивать подъем;
  • уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

изготовление из металла, сварные как делать и железные

Учитывая все требования безопасности, железную лестницу можно смастерить самостоятельно

Для того чтобы качественно спроектировать чертежи железной лестничной конструкции, нужно высчитать целый ряд показателей и учесть даже такие моменты, как тип применяемого стройматериала. От того, насколько правильно будет выполнено строительство, зависит прочность, надежность и долговечность конструкции. О том, как изготовить лестницу из металла, каковы особенности металлоконструкций речь пойдет ниже.

Содержание материала:

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом. Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома.

Прежде всего, нужно провести расчет следующих показателей:

  • Высота и ширина ступеньки;
  • Уклон конструкции;
  • Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции. Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла.

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

  • Надежность;
  • Изобилие дизайнерских решений;
  • Возможность сочетания с другими стройматериалами;
  • Долгий срок службы;
  • Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы.

В независимости от типа разработанного самостоятельно проекта, часть элементов металлокаркаса будет соединена между собой швами, потребуется профессиональная сварка.

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

  • Профиля уголка;
  • Трубы;
  • Швеллеры.

При изготовлении металлической лестницы понадобятся трубы и швелерры

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Для того чтобы чертежи-схемы указывали на нагрузку при переноске предметов на 2 этаж, необходимо еще раз перемножить результат на коэффициент – 1,4.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

  1. Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
  2. Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
  3. Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
  4. Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
  5. Лестница для металлочерепицы.

Вариантов конфигураций сварных лестниц может быть несколько

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

  1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
  2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
  3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
  4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
  5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Для устройства ступенек могут применяться кобылки из труб, уголков или швеллера.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Перед началом монтажа лестницы необходимо укрепить металлокаркас

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

  • Индивидуальных потребностей;
  • Правил ГОСТ;
  • Правил СНиП.

Примерные данные разработаны почти для всех типов изделий. Эскиз, образец и проект можно заказать в специализированной компании в Череповце или другом городе, такие услуги сегодня актуальны. Главное не забыть про договор.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

  • Прочной;
  • Надежной;
  • Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Железная лестница своими руками: пошаговая инструкция (видео)

С размерами надо определиться еще на стадии составления чертежей. Приложив немного усилий и времени можно в результате получить красивую, надежную лестницу, которая прослужит многие годы.

Примеры сварных лестниц (фото)

Металлические лестницы своими руками чертежи и расчеты фото

Главная » Разное » Металлические лестницы своими руками чертежи и расчеты фото

Чертежи металлической лестницы: расчеты и схемы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц Вернуться к оглавлению

Содержание материала

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества
  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера.
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

    Смонтированный каркас металлической лестницы

Недостатки
  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Вернуться к оглавлению

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.


Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества
Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Вернуться к оглавлению

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.
Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

    Схема с размерами металлической лестницы

  3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Вернуться к оглавлению

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

ВинтовымиТакие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
МаршевымиЭтот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
НавеснымиБывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.
Вернуться к оглавлению

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Это поможет:

        • Сделать процесс установки быстро;
        • Самостоятельные чертежи сэкономят средства;
        • Включить в процесс разработки плана будущей конструкции фантазию;
        • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
        • Ощутить себя настоящим хозяином дома;
        • Исключить банальные шаблоны из стен собственного дома;
        • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Вернуться к оглавлению

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества
  1. Материал не портиться от влияния климатических факторов.

    Крепление сваркой металлических косоуров

  2. При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
  3. Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
  4. Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
  5. Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.
Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу
  1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.Схема модульной лестницы из металла

    Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома.

  2. Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
  3. Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Расчет лестницы металлической сварной с зигзагом тетивы

Расчет лестницы прямой металлической с зигзагом тетивы


Выберите необходимые размеры в миллиметрах

X — ширина проема лестницы
Y — высота проема
W — ширина лестницы
F — ступеньки выступа
C — количество ступеней
Z — Толщина ступеней
A — Толщина тетивы

СП — Определить положение первого градуса относительно уровня пола второго этажа.
LR — Установите направление подъемника. Для шагов рисования.

или
Особенности программы.

Расчет конструкции металлической лестницы с тетивой типа зигзаг.
Как определить количество профильных труб для тетив.
Точные размеры всех деталей.
Угол лестницы.
Квадратные материалы.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации для простых шагов.

.

Фото металлических лестниц | Etsy

Etsy использует файлы cookie и аналогичные технологии, чтобы вам было удобнее работать, например:

  • основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в аккаунт
  • запоминание учетной записи, браузера и региональных настроек
  • запоминание настроек конфиденциальности и безопасности
  • анализ посещаемости и использования сайта
  • персонализированный поиск, контент и рекомендации
  • помогает продавцам понять свою аудиторию
  • , показ релевантной целевой рекламы на Etsy
    • и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Всегда на связи

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, параметры безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта для просмотра и транзакций.

На

Персонализированная реклама

Эти технологии используются для таких вещей, как персонализированная реклама.

Мы делаем это с партнерами по маркетингу и рекламе (у которых может быть собственная собранная информация). Отказ не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

.

3D-чертеж лестницы в GetDrawings
