Колпак на трубу дымохода своими руками по чертежам

Дымовую трубу обязательно нужно защищать от осадков. В холодное время года вода застывает в цилиндрической конструкции, что становится причиной ее разрушения. Во избежание подобной ситуации верхнюю часть сооружения необходимо закрывать специальным колпаком. Чтобы сделать трубу более привлекательной, жестянщики изготавливают такие детали различных форм. К примеру, дымоход закрывается колпаком в виде флюгера. Он не только защищает конструкцию, но еще и показывает направление ветра.

Колпак на дымоходную трубу можно изготовить самостоятельно, если под рукой имеются нужные материалы.

Общие сведения

Зонт, грибок, флюгарка, оголовок, навершие – все это названия одного и того же приспособления, предназначенного для закрытия вертикального канала.

Чтобы правильно сделать подобное устройство, необходимо знать его функции. К таковым относятся:

• защита от влаги и мусора;
• усиление тяги благодаря созданию определенной направленности воздушного потока.

Эта деталь в основном выполняется в виде зонтика или домика, причем конструкция крыши и ее форма не имеют ограничений. Иногда подобное приспособление представляет собой оригинальное и неповторимое сооружение. Главным остается одно: оно должно выполнять свои основные функции, а именно защищать дымоход.

На конструкцию изделия значительное воздействие оказывает форма трубы, которая может быть:

• круглой;
• прямоугольной;
• квадратной.

На внешний вид оголовка влияют:

• угол наклона;
• форма крыши;
• роза ветров.

Конструкция колпаков условно подразделяется на несколько подвидов:

1. Классическая флюгарка, напоминающая домик со скатами.
2. Зонтик, монтируемый на радиусные трубы.
3. Плоское навершие.
4. Дымник, устанавливаемый на щипцовой кровле.
5. Колпак, оснащенный крышкой.

Для изготовления подобных изделий чаще всего используются:

• медь;
• сталь;
• алюминий;
• нержавейка;
• сплав цинка и титана.

Дымники из меди чаще всего применяются для закрытия вертикального канала на плоской кровле.

На зданиях, выполненных в европейском стиле, монтируются колпаки с полукруглым навершием.

Красиво выглядят оголовки, изготовленные из оцинковки или нержавейки. Качество таких изделий и их долговечность не уступают медным сплавам.

Как самостоятельно изготовить дымник

На первый взгляд кажется, что конструкция такого колпака настолько проста, что ее создание не вызывает никаких трудностей. Однако необходимо отметить, что изготовить такое приспособление своими руками довольно сложно.

Если у вас мало опыта подобной работы, сначала нужно сделать точный чертеж будущей конструкции, затем перенести его на картонный лист. После этого шаблон вырезается.

Следующим шагом необходимо решить, как будет крепиться колпак: с помощью сварки или саморезов.

Далее требуется вырезать все части покрышки из металлического листа и начать предварительную сборку.

В процессе работы важно, чтобы все замеры трубы были сделаны правильно. Это необходимо для качественного изготовления будущего колпака.

На представленном ниже рисунке показан самый простой чертеж оголовка с 4-скатной крышей. Для грамотного определения угла наклона необходимо выполнить расчеты по формуле, показанной на изображении.

Порядок действий

Первый этап. Металлическая листовая заготовка кладется на стол, при этом фронтальная часть должна быть направлена вверх. На чертеже показано конкретное место, где нужно просверлить отверстие диаметром 3,5 мм.

Второй этап. Заготовку необходимо согнуть строго по пунктирным линиям, обозначенным на схеме. Угол сгиба должен быть равен 90 градусам. Для проведения работы требуется специальный инструмент – листогиб. При его использовании образование вмятин полностью исключается. Конечно, такое приспособление есть не у каждого. В этом случае можно воспользоваться другим способом, который подразумевает крепление края угла струбциной к верстаку и применение обычного молотка.

Третий этап. Заготовка сгибается по линиям с отметкой «d». Как правило, угол определяется экспериментальным путем. В этом случае главное, чтобы получился задуманный вид колпака.

Конструкция должна быть абсолютно ровной и без перекосов. Проверить прямолинейность оголовка можно, поставив его на стол. Если было обнаружено искривление, маркером отмечаются ребра жесткости, расположенные внизу. Далее делаются насечки керном и проводится сверление.

Четвертый этап. Полученный дымник скрепляется заклепками размером 3,2 мм.

Пятый этап. Заготовка сгибается согласно значениям «b – а», что необходимо для фиксации ножки.

Шестой этап. В соответствии с диаметром дымовой трубы изготавливается основание, к которому будет крепиться колпак. С этой целью дополнительно используются металлические детали, имеющие сечение в виде буквы L. Угол должен располагаться так, чтобы одна его сторона была сбоку, а вторая – касалась кирпичной кладки.

Далее детали будущей конструкции совместно с ножками соединяются электродуговой сваркой.

Седьмой этап.

Проводится зачистка основания, на которое в последующем наносится специальный антикоррозийный состав. После полного его высыхания опорная часть покрывается краской в несколько слоев. Подойдет любой состав, предназначенный для внешнего применения.

Восьмой этап. Колпак крепится к основанию.

При невозможности сделать квадратный оголовок рекомендуется воспользоваться более легким способом. Для этого достаточно взять выгнутый лист металла и подогнать его под нужные размеры. Технология изготовления колпака в данном случае будет отличаться от приведенной выше:

1. Требуется тщательно измерить габариты дымохода. Опираясь на полученные данные, изготавливается основание для будущего дымника.
2. Стальной уголок требуется установить так, чтобы все сооружение было надежно закреплено. Одно ребро будет держать дымоход снаружи, а другое – упрется в торец трубы.
3. Изготавливаются ножки, соединяющие основание со всей конструкцией и поддерживающие колпак. Опоры должны обладать высокими показателями прочности и жесткости, поскольку им придется противостоять сильным ветрам и большому количеству снега.
4. Детали конструкции покрываются антикоррозийным составом и несколькими слоями краски. Все действия выполняются аналогично вышеописанным.
5. Проводится сборка конструкции с учетом вида используемого материала.

Чертеж простого колпака

Стандартизированные изделия

1. Китайская флюгарка, имеющая вогнутые и расходящиеся во все стороны листы. Скругленные грани придают конструкции легкость и элегантность. Такие оголовки на трубу дымохода служат украшением радиусной кровли. Скачать чертеж можно тут.



   © kolpak.ru

2. Стандартная флюгарка. Такая конструкция имеет второе дно. Она устанавливается на печную трубу, а также на вертикальные каналы каминов. Подобная модель детали считается самой востребованной. Стандартная флюгарка подходит для монтажа на любом здании. Скачать чертеж можно тут.

   © kolpak.ru

3. Колпак с решетками и 4-скатной крышей. Этот элемент относится к самым современным конструкциям в европейском стиле. Скачать чертеж можно тут.

© kolpak.ru



Нестандартные изделия

1. Флюгарка, оснащенная дефлекторами. Эта деталь устанавливается на дымоход, если имеется принудительная вентиляция. Благодаря вспомогательным воздуховодам, сделанным в крышке, выводится большой объем дыма без дополнительного сопротивления. Скачать.
   © kolpak.ru

2. Флюгарка, имеющая еще один верхний элемент. Устанавливается только для наращивания вертикального канала и работающей принудительной вентиляции. Угарный газ не доходит до крышки, а сразу выводится через дополнительную трубу. Скачать

   © kolpak.ru

3. Флюгарка, оборудованная двумя скатами. Такая конструкция имеет довольно необычный дизайн. Воздух выходит очень быстро, не встречая на пути никакой преграды. Скачать



   © kolpak.ru

4. Флюгарка, имеющая закругленную крышку. Подобное изделие выполнено в европейском стиле. Такая оригинальная деталь украшает дымоходы Германии и других стран. Конфигурация модели отличается радиусной формой. Скачать

   © kolpak.ru

5. Флюгарка, оснащенная открывающейся крышкой. Такая система характеризуется простотой обслуживания. Чтобы ее почистить, не требуется проведения демонтажа всей конструкции. Скачать

   © kolpak.ru

6. Флюгарка с решетками и плоской крышей. В основном такое приспособление устанавливается на ровной верхней конструкции здания. Подобный оголовок выполнен в европейском стиле. Он отличается легкостью монтажа и длительным сроком эксплуатации. Скачать
   © kolpak.ru

7. Флюгарка декорная. Эта деталь оборудована двухуровневой гладкой крышей, а также имеет кованые ножки. В изделии объединилась монументальность и некая вычурность. Колпак устанавливается при необходимости создать необычный архитектурный дизайн. Скачать

   © kolpak.ru

8. Флюгарка «Премиум», оборудованная дефлекторами. Такая деталь монтируется при наличии работающей принудительной вентиляции. Скачать

© kolpak.ru

Похожие статьи:

Колпак на трубу дымохода: как сделать своими руками

Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Фотогалерея: виды колпаков для дымохода

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

   Оцинкованная сталь легко подвергается обработке

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

   Металлические полосы или профили позволяют сделать каркас для крепления колпака

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

   Каркас может иметь ступенчатую форму

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.

изготовить дефлектор и колпак по чертежам своими руками

На крышах частных и многоквартирных домов, предприятий, административных зданий видны трубы дымоходов. Оканчиваются они колпаками разных форм, зачастую красивыми, придающими дополнительную эстетику вытяжной конструкции. Оголовок дымовой трубы – функциональный доборный элемент.

Назначение

Дымники выполняют несколько функций:

• Защищают дымоход от разрушения под действием дождя, снега, ветра.
• Предохраняют трубу и отопительные котлы от попадания осадков, что может негативно сказываться на их работе.
• Закрывают канал от птиц, листьев, мусора.
• Нормализуют давление, служат для усиления тяги, предохраняют от эффекта обратной тяги.
• Защищают кровлю от искр, что имеет значение для котлов на твёрдом топливе.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Виды оголовков

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

• двускатный;
• четырёхскатный;
• вальмовый;
• зонт;
• плоский;
• конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Внимание! Для функционирования оголовка нужно соблюдать несколько правил монтажа. Основное: расстояние между верхним краем дымохода и нижним краем козырька должно быть 10 см. Меньшее расстояние затруднит прохождение отработанных газов и дыма, большее будет способствовать задуванию котла. Расстояние в 10 см проверено временем, менять его не рекомендуется.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

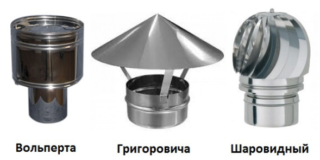

Существует несколько видов дефлекторов:

• ЦАГИ.
• Вольперта – Григоровича.
• Н-образный дефлектор.
• Ротационный: шаровидный, флюгер.

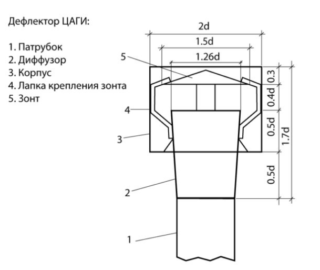

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

• В безветренную погоду тяга ухудшается.
• При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

• Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
• Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
• Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

• На плоской кровле высота дымохода должна составлять не менее 0,5 м.
• На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
• Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
• Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Внимание! При расчёте размеров следует помнить, что верхняя часть оголовка должна быть больше трубы на 10 см, расстояние между трубой и колпаком – 10 см.

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

• Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
• Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
• Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
• Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
• Опоры крепятся к зонту и хомуту.
• Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Изготовление дефлектора Григоровича – Вольперта

Изготавливается по аналогии с конусным колпаком:

• Делаются два зонтика, соединяются друг с другом краями. В верхнем конусе делаются надрезы по краям для крепления к ним стоек. Диаметр конусов в два раза превышает диаметр трубы дымохода.
• Дефлектор имеет ширину в 1,5 и высоту в 1,6 диаметра дымового канала. Внешний цилиндр изготавливается аналогично цилиндру диффузора. Свернув заготовки, стыкуют их клёпками.
• Лапками соединяют зонт с диффузором, всю конструкцию вставляют во внешний цилиндр.

Как сделать колпак на трубу дымохода своими руками легко и просто

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Этот хорошо видимый издали самый высокий элемент здания дизайнеры часто используют для формирования гармоничного внешнего вида. Колпак на трубу дымохода выполняет важные декоративные и практические функции. Правильный выбор поможет реализовать полностью полезные характеристики изделия. С помощью точного выполнения специальных инструкций его можно изготовить своими руками, без лишних затрат, в соответствии с особыми индивидуальными потребностями.

Оригинальная флюгарка украшает дом

Содержание статьи

Основные параметры и правила выбора

Чтобы приобрести колпак на трубу дымохода без досадных ошибок и лишних расходов, надо уточнить его целевое предназначение.Пригодятся сведения о готовых изделиях, способах их изготовления. Для комплексной оценки понадобится внимательное изучение разных конструкций.

Такое изделие обладает не высокими защитными характеристиками

Какие функции выполняет колпак на трубу дымохода

Такие изделия устанавливают для решения следующих задач:

• Они предотвращают прямое попадание внутрь механических загрязнений атмосферных осадков. Это помогает не создавать внутри излишнюю влажность. Если части изделий прикрывают кирпичную кладку, внутрь строительных конструкций не будет попадать вода. При замерзании зимой она способна буквально за несколько сезонов создать значительные повреждения.
• Колпак защитит от проникновения в трубу птиц, грызунов.
• Некоторые модели увеличивают тягу. С их помощью обеспечивается качественная вентиляция без применения специализированного оборудования и расхода электроэнергии.

Отменный внешний вид кованых элементов

Улучшение эстетических характеристик следует отметить особо. На рисунке видна крупная труба в простейшем варианте исполнения. Такой кованый колпак повышает респектабельность. Он будет выглядеть уместно на дорогой постройке, созданной в классическом стиле.

Характеристики, преимущества и недостатки разных конструкций

На следующих картинках отмечены важные детали.

Эти элементы выполняют декоративные функции.  Большие отверстия не предотвратят проникновение птиц

Здесь защита гораздо лучше

Можно установить надежную стальную сетку с ячейками нужных размеров

Такой колпак можно сделать по индивидуальному заказу в профильной мастерской

Эти дефлекторы увеличивают тягу

Флюгер указывает направление ветра

Создать качественный стык с кровлей, обеспечить надежность и герметичность проще на соответствующем этапе строительства

Комбинированная конструкция указывает направление ветра и улучшает тягу

Как купить колпак на дымоход без ошибок

Для изготовления изделий данной категории применяют разные материалы:

• Оцинкованное железо в наши дни используют редко. Отпугивает неказистый внешний вид, относительно невысокая стойкость к атмосферным воздействиям. Но создавать из этого материала изделия сложной формы не трудно.

Существенное преимущество оцинкованного дефлектора – низкая стоимость

• Более долговечными являются изделия из листовой стали с многослойными полимерно-красочными покрытиями. Они долговечны, обладают высокой прочностью и небольшим весом.
• Кованые конструкции выглядят эксклюзивно. Их внешний вид и целостность сохранятся в течение многих лет эксплуатации. Ограничивают сферу применения относительно высокие цены.

Следует учитывать большой вес такой конструкции при монтаже

• Изделия из нержавеющей стали не нуждаются в дополнительных защитных и декоративных покрытиях. Но их высокую стоимость следует учитывать при выборе.

Такой дымник хорошо смотрится в сочетании с ультрасовременным дизайном дома

• Медь со временем покрывается патиной. Но такой эффект опытные дизайнеры специально используют для создания «старинного» внешнего вида.

Из меди создают сложные и крупные конструкции с безупречными эстетическими характеристиками

• При необходимости, можно использовать комбинации из разных материалов.

Легкие конструктивные части закреплены на прочном стальном каркасе

Следует отметить, что все колпаки, кроме специального дефлектора для трубы дымохода, несколько снижают тягу. Но действующий запрет на установку любых насадок на дымоходы газовых котлов объясняется следующим образом. Зимой в отечественных условиях нередко происходят сильные перепады температуры, что способствует возникновению аварийных ситуаций.

По мере роста лед способен полностью перекрыть воздуховод

Для дымоходов газовых котлов разрешены только открытые сверху насадки

Дефлекторы следует рассмотреть отдельно. Эта группа изделий отличается тем, что она способна улучшить базовые тяговые характеристики трубы до 15-20%. Такой эффект обеспечивается созданием области с низким давлением при столкновении ветра с препятствием определенной формы.

Разные виды дефлекторов, колпаков на трубу дымохода

Как сделать дефлектор на дымоход своими руками, чертежи и фото

Для реализации данного проекта лучше выбрать стационарное изделие. Качественную вращающуюся конструкцию сделать сложнее. Далее будет рассмотрен вариант «ЦАГИ». Специфическая аббревиатура позволяет надеяться, что есть какое-то отношение к «Центральному Аэро-Гидродинамическому Институту имени профессора Н. Е. Жуковского».  А это значит, что эффективность изделия подкреплена научными расчетами и проверкой аэродинамических параметров, увеличивающих тягу.

Как сделать колпак на трубу дымохода своими руками с применением чертежей дефлектора ЦАГИ

D1	D	h3	H
200	100	120	220
320	160	190	310
400	200	240	400
510	315	300	510
730	400	430	710
950	500	550	952

Все значения в таблице приведены в миллиметрах. Диаметр D соответствует размерам дымохода. На рисунке не указан стыковочный узел. Его создают с учетом параметров конкретной вентиляционной трубы.

Образцы изделий из плотной бумаги

Если нет предыдущего опыта работы с листовым металлом, то можно создать такие макеты. Их составные части можно использовать для точной разметки перед вырезанием заготовок. Соединение элементов конструкции можно выполнить заклепками. Присоединение к дымоходу будет проще, если установить в нем отрезок трубы несколько меньшего диаметра, чем D из таблицы. Фиксацию дефлекторов выполняют болтами.

При точном совпадении размеров болтовое соединение не потребуется

Дымники на кирпичные трубы и кованые колпаки на дымоходы: решение сложных вопросов

При выборе подходящего изделия надо оценивать сложность реализации проекта. В следующем списке перечислены вопросы, на которые следует обратить внимание:

• При установке сложной флюгарки на трубе дымохода может потребоваться смазка маслом, замена подшипников. Для технического обслуживания различных устройств и очистки вентиляционных каналов устанавливают специальные стационарные трапы. Они предотвращают повреждение мягкой кровли.
• Обшивка кирпичных труб металлом обеспечит защиту от влаги. Рис. 23. Эту операцию можно совместить с установкой колпака.
• Кованые изделия облазают значительным весом. При необходимости, устанавливаются специальные закладные в силовой каркас здания для надежной фиксации тяжелой конструкции.
• Только на вентиляционных каналах, где не выходят горячие продукты горения, допустима установка колпаков, сделанных из полимерных материалов.

Выводы и рекомендации

При выборе подходящего изделия учитывайте перечисленные выше факты в комплексе. Сравнительно несложные изделия вполне по силам создать собственными руками. Художественную ковку, литье, сварку лучше поручать опытным специалистам. Конечно, можно освоить незнакомые профессии. Но в общие затраты придется добавить приобретение соответствующего оборудования, обучение.

Как закрепить дымник на кирпичную трубу (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

Колпак на трубу дымохода своими руками: виды, изготовление и установка

Споры о необходимости установки колпака на трубу дымохода сразу утихают после сильного дождя, когда внутри печки появляются грязные лужи. Также многие заметили, что при сильном ветре газовый котёл горит равномернее, если труба надёжно укрыта от непогоды. Несмотря на все доводы в пользу колпака, он не является обязательным элементом, поэтому не все его устанавливают.

Устанавливать колпак или нет – ваш выбор

Разновидности и предназначение

Сколько бы люди ни спорили о необходимости установки колпака на дымоходную трубу, определённая польза от этого устройства всё же есть. Вот лишь некоторые полезные функции крышки над трубой:

1. Улучшение тяги. Конструкции некоторых колпаков позволяют значительно улучшить качество горения в топке.
2. Защита от ветра. Иногда огонь может задувать сильный ветер, и тогда без надёжного колпака не обойтись.
3. Защита от дождя и снега. В тех местах, где часто выпадают обильные осадки, дымоход укрывают от непогоды.
4. Защита от мусора. Попадание в дымоход посторонних предметов в густонаселённых местах не редкость, поэтому без мер предосторожности никак нельзя.
5. Эстетическая составляющая. Для многих людей красота внешнего вида здания имеет немаловажное значение, а художественно оформленная «шляпа» на трубе может украсить вид всего здания.

В этом видео вы узнаете, как изготавливаются колпаки на трубу:

Плюсов предостаточно для того, чтобы решиться на установку колпака на печную трубу. Для начала определяются с выбором конфигурации. Существует несколько разновидностей этой детали печного убранства:

1. Классическая. Самый распространённый вид. Обычно имеет форму двускатного шалаша. Конусы и пирамиды тоже часто можно увидеть над поверхностью крыш.
2. Европейская. Представляет собой сооружение закруглённой формы.
3. Многоскатная. В таких завершиях применяют несколько скатов для более надёжной защиты от непогоды.
4. С флюгером. Часто является настоящим произведением искусства. Лучший выбор для любителей прекрасного.
5. Съёмная. Где часто надо чистить дымоход, применяют съёмные крышки или открывающиеся конструкции на петлях, специальных шарнирах и т.д.
6. С дефлектором для дымохода. Распашные створки, открывающиеся снизу, чтобы усилить тягу в печи.

Существует много разных видов и модификаций колпаков на дымовую трубу, поэтому выбрать их бывает непросто. Однако, учитывая личные обстоятельства, домовладелец всегда сможет подобрать оптимальный вариант для своих нужд.

Материалы для изготовления

Определившись с выбором конструкции, заготавливают необходимый материал для работ. Всегда нужно помнить, что крыша находится высоко и часто на неё не заберёшься, поэтому сделать колпак на трубу надо из чего-то очень прочного и долговечного. Вот материалы, которые обычно применяют для этой цели:

1. Нержавеющая сталь. Очень надёжный материал, но придётся помучиться, чтобы сделать из него то, что пожелает заказчик.
2. Медь. Легко формируется, однако при соединении с другими металлами быстро окисляется и зеленеет. При правильной обработке со временем примет вид эксклюзивного раритета. Этот материал больше подходит для тех, кто любит старину.
3. Оцинкованная сталь. Наиболее востребованный материал. Дешёвый, легко гнётся, красиво выглядит и долго служит.
4. Кровельная жесть, покрытая полимерной термостойкой краской. Хорошо смотрится на крышах из цветной металлочерепицы или профлистов.

Кроме основного материала, готовят крепления, кронштейны, болты, гайки. Из инструментов понадобятся ножницы по металлу, киянка, слесарные тиски, плоскогубцы, линейка и карандаш.

Пошаговая инструкция по созданию

Когда приготовления закончены, приступают к изготовлению колпака на трубу дымохода своими руками. Чертежи подходящего образца делают тоже заранее. Будет лучше, если мастер попробует выполнить для начала модель из картона, чтобы убедиться в правильности расчётов. После этого приступают к основной работе:

1. Вырезают из жести круг, диаметр которого в 1,5 раза больше диаметра трубы.
2. По контуру круга отмечают две точки на расстоянии радиуса друг от друга.
3. Соединяют полученные точки с центром круга.
4. Получившийся сектор вырезают, оставляя края для фальцовки.
5. Фальцуют конусообразный колпак.
6. Из кровельного железа делают три ножки, согнув его вдвое для прочности.
7. Приклёпывают ножки к конусному колпаку.
8. Крепят колпак к трубе. Если труба асбестовая, тогда делают металлический хомут и приклёпывают к нему ножки, а потом затягивают хомут на трубе.

Так изготовляют простейший колпак на круглую трубу. Более сложные варианты выполняются по тому же принципу. Главное, ещё до начала работ хорошо продумать последовательность операций. Здесь очень сильно помогает изготовление картонной модели. На ней сразу делают поправки в размерах и конструкции. После того как всё удовлетворяет запросам мастера, он приступает к работе с металлом.

Пусть споры о необходимости укрытия труб продолжаются, но сделанный своими руками колпак всегда будет напоминать хозяину о его мастерстве. К тому же он верой и правдой прослужит многие годы, защищая дымоход от непогоды.

Колпак на трубу дымохода — как сделать своими руками. Жми!

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Именно эта конструкция часто привлекает взор, так как в последнее время, весьма разнообразно ее дизайнерское решение. При этом ее легко можно сделать своими руками, даже не имея особых навыков.



Функция колпака

Перед началом работ нужно точно знать весь спектр функций, которые может выполнять колпак, чтобы учесть все тонкости во время изготовления.

Его устанавливают для того, чтобы:

• в пространство трубы не попадал: мусор, снег, дождь, птицы;
• долгое время не разрушалась сама труба под воздействием перепада температуры, влаги, обледенения, ведь в большинстве случаев трубу выкладывают из кирпича;
• укрепить верхний слой кладки дымохода;
• увеличить тягу до 20 %;
• создать ветрозащитный отвод отходных газов;
• украсить самую высокую точку в сооружении дома.

Атмосферные явления оказывают давление на отходные газы, даже если вентиляционная труба выполнена согласно технологическим требованиям.

Однако, согласно физическому закону аэродинамики, когда поток холодного воздуха соприкасается с колпаком, огибает установку, получается разряженная область, потом воздух начинает двигаться с большей скоростью, что увеличивает тягу в дымоходе и позволяет работать приборам отопления эффективней.

Используемые материалы и инструменты

Среди людей колпак называют козырьком, дымником, грибком. По-научному его название — дефлектор.

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана.  Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

• оцинковки;
• нержавейки;
• стали с лакокрасочными покрытиями;
• алюминия;
• меди.

 Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

• молоток резиновый или деревянный;
• маленький железный молоточек;
• шуруповерт;
• электрическая дрель;
• сверла необходимого диаметра крепежа;
• заклепки;
• крепления;
• рулетка;
• маркер;
• строительный уголок;
• гибы;
• специальные зажимы;
• ножницы по металлу;
• металлическая линейка;
• железный уголок размером до 1 метра.

[warning]Совет мастера: для соблюдения техники безопасности пользуйтесь плотными рабочими рукавицами.[/warning]

Формы дефлектора

Формы дефлектора или оголовка могут поражать своим разнообразием.

Поэтому нужно определиться, какая форма дефлектора будет идеально подходить для вентиляционной трубы, при этом аккуратно выглядеть.

Они бывают:

• круглые,
• квадратные;
• вальмовые;
• конусные;
• шатровые;
• стандартные четырехскатные;
• с плоским зонтом;
• с полукруглым зонтом;
• остроконечные с четырьмя скатами и высокой крышей;
• с флюгерами.

[advice]Совет специалиста: форма колпака может быть простой, в то же время, идеально вписаться в общий ансамбль дома, подчеркнув его стиль.[/advice]

Виды вытяжного колпака

Виды вытяжного козырька также имеют разнообразие, но самые популярные:

• цаги — это простая модель, которую можно изготовить в мастерской;
• Григоровича;
• шарообразный «Волпер» изготовить своими руками сложно для новичка, так как необходимы станки;
• Н-образный;
• форма звезды «Шенар»;
• АSТАТО открытый.

В продаже можно встретить пластмассовые вытяжки, их лучше использовать для подвалов, гаражей, для высотных конструкций они непрочные и служат недолго.

Технология изготовление дефлектора «Цаги» с чертежом

Чертеж изготовления дефлектора Цаги. (Для увеличения нажмите)

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

• входной патрубок одевают на трубу;
• внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
• крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

[warning]Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян.[/warning]

1. Изготавливается чертеж на бумаге под форму и размеры колпака.
2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

[advice]Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.[/advice]

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
4. Загнуть кончики, получается отверстие, как на чертеже.
5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Изготовление флюгарки своими руками

Макет флюгера. (Для увеличения нажмите)

Декоративные фигурки, узоры, на колпаках вытяжных дефлекторах называют флюгарками или флюгером.

Изготовить контур флюгера петуха можно из приведенного чертежа, если увеличить его до натуральной величины, отпечатать, нанести на стальную поверхность, вырезать.

Чтобы изготовить флюгер, нужны дополнительно сварочные работы.

Работа по изготовлению флюгера состоит из следующих шагов:

• вырезать фигурку;
• изготовить стрелу;
• подготовить вращательный механизм.

Можно подвести итог вышесказанного, что изготовить дефлектор можно своими руками при хорошей подготовке, наличия инструментов и большого желания.

Смотрите видео, в котором специалист подробно разъясняет, как сделать колпак для дымохода своими руками:

для чего он нужен и как правильно его сделать

Содержание статьи:

Защитную функцию для трубы выполняет колпак. Это элемент, выполненный из металла, который ставится в верхней части дымохода. Он защищает трубу от разрушения осадками, от попадания мусора или птиц, а также выполняет декоративную функцию. О необходимости установки такого устройства до сих пор ведутся споры. Чтобы правильно выбрать колпак на трубу, следует ознакомиться с их разновидностями. Также защитное устройство можно сделать своими руками.

Основные функции колпака

Колпак защищает дымоход от ветра, осадков и загрязнений

Специальное металлическое изделие, которое называется колпаком на трубу дымохода, призвано защитить выход от негативного воздействия атмосферных условий. Он не должен мешать тяге, искажать условия движения воздушных масс. Наличие или отсутствие такого элемента предусматривается на начальных стадиях проектирования отопительной системы. Установка осуществляется в соответствии с ГОСТ и отраслевыми документами.

Колпак выполняет следующие функции:

• Закрытие вывода от задувания ветра. Направление воздушных масс постоянно изменяется, поэтому для предупреждения появления обратной тяги ставится защитный козырек.
• Защита от дождя и снега, механических загрязнений, птиц. От атмосферных осадков защищает сам козырек. Чтобы не попали внутрь птицы, ставится сетка. Со временем на ней может образоваться замерзший конденсат, из-за чего уменьшается тяга. К тому же в зимнее время на сетке образуются сосульки. Необходимо заранее выбирать материал, на котором не будет образовываться влага.
• Увеличение срока службы оголовка. Так как колпак защищает трубу от попадания мусора и грязи, ее внутренняя часть не будет повреждаться. Это позволит продлить время эксплуатации.
• Декор. Оригинальные колпаки способны улучшить внешний вид дома и подчеркнуть стиль здания.

При установке колпака важно продумать систему таким образом, чтобы элемент не мешал свободному выходу дыма. В ином случае от декоративного козырька будет только вред и угроза пожарной безопасности.

Несмотря на все функции колпака, часть специалистов против их установки. Это связано с тем, что грибок мешает выходу продуктов сгорания. Зонт трубы в таком случае уменьшает тягу. Также при сгорании выделяется водяной пар, который оседает на металле. В холодную погоду образуются сосульки, которые перекрывают сечение дымохода. В результате угар может пойти в дом и отравлять жильцов.

Современные дымоотводы круглой формы не имеют места для гнездования птиц. На такие модели установка защитной медной сетки не требуется. Правильно построенные дымоходные каналы имеют в нижней части сборник для конденсата. В него попадают атмосферные осадки в виде воды, которые потом можно удалить.

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

• Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.
• Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
• Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
• Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

Разновидности защитных элементов

Изделия для защиты дымохода от атмосферных осадков и попадания мусора различаются по внешнему виду.

По сечению трубы выделяют:

• круглые;
• прямоугольные;
• квадратные.

К наиболее распространенным конструкциям относятся:

• Модели в виде домиков. Они имеют четырехскатную крышу.
• Домики с щипцовой крышей.
• Дымники с полукруглой и конусообразной крышей.
• Плоские зонты.

К шапке дымовой трубы могут крепиться дополнительные элементы. Это может быть искрогаситель, флюгер, орнаменты, фигурки (коньки, птицы) и другие декоративные детали.

Рекомендации по выбору

Для защиты от птиц и листвы рекомендуется ставить колпак с сеткой

Основная функция колпака – защита дымохода, поэтому внешний вид и форма могут быть любыми. Важно, чтобы изделие подходило трубе по размерам. Грибок не должен мешать вентиляции и выводу дыма из помещения.

Обычно на трубы из кирпича устанавливаются оголовки с четырьмя скатами. На круглые дымоходы лучше ставить дымники с конусом.

Свесы зонта должны выступать на несколько сантиметров с каждой стороны трубы. Это дополнительно защитит дымоход от дождя и листвы. Для защиты от птиц ставится сетка под зонтом. Ее функции может выполнять ажурная ковка, которая украсит внешний вид.

Если в доме используется дровяная печь, лучше не выбирать окрашенный дымник. Краска с него быстро выгорает под действием дыма. Лучше взять оголовки с уплотненной двойной крышкой. Для простоты чистки ставят оголовки с откидывающейся крышкой. При установке в доме газового котла можно ставить крашенные колпачки.

Основные материалы

Медные колпаки самые долговечные

Для создания защиты на трубу применяются разные металлы. Они должны быть надежными, крепкими, не реагировать на внешнее воздействие окружающей среды и не уменьшать вытяжной силы. К таким материалам относятся оцинкованная сталь, нержавеющая сталь и медь.

Защита из оцинкованной стали хорошо переносит агрессивные воздействия среды, отличается своей практичностью. Оцинкованная сталь не теряет расцветку под действием прямых солнечных лучей. Ее дополнительно могут покрывать цветным полимером – полиэстером. Если ставится колпак из оцинкованной стали с небольшой толщиной, он может прогореть за 3-5 лет постоянного использования. Газы высокой температуры разрушают его, поэтому рекомендуется ставить отражатель из нержавеющей стали. Стоимость устройства будет выше, но срок службы увеличится на несколько десятков лет.

К материалам более высокого класса относят нержавеющую сталь. Она отличается долговечностью и высокой прочностью. Ее стоимость выше, чем оцинкованной стали. Может использоваться в качестве дополнительного защитного элемента колпака.

Медные колпаки считаются самыми выгодными. Они имеют длительный срок службы который достигает 100 лет. Медь хорошо сочетается с водостоками и другими элементами, а также не теряет привлекательный внешний вид со временем. Делать колпак на печную трубу из медных листов проще и удобнее. Для работы выбирается медный лист толщиной от 0,5 мм. С ними тяжелее работать, чем с тонкими, но устойчивость собранной конструкции будет выше.

Самостоятельное создание колпака

Сборка козырька на трубу дымохода начинается с выбора материалов. Можно использовать оцинкованную сталь, но лучше брать медь. Она быстро покрывается защитной пленкой окислов, после чего перестает реагировать на вредное воздействие агрессивных химических веществ, которые находятся в дыме. Рекомендуемая толщина – 0,6 мм. Более тонкий лист не имеет достаточной механической прочности и подвержен деформации. Также необходимо подготовить угольник, шило, ножницы по металлу и металлическую линейку.

Далее можно приступать к созданию чертежа, вырезанию деталей и финальной сборке. Но перед тем как сделать зонт на трубу своими руками, следует вычислить размеры и диаметр дымохода.

Подготовка деталей

В первую очередь необходимо выполнить замеры оголовка, на который будет крепиться козырек. Размеры изделия должны быть на 10 см больше диаметра трубы. Со всех сторон должен быть выступ 50 мм. Угол наклона скатов варьируется в диапазоне от 30° до 45°. Минимальная высота от среза до козырька должна составлять 100 мм.

После измерения габаритов можно приступать к созданию эскиза. Его необходимо нарисовать на листе бумаги. Лучше взять простейшую базовую модель и внести в нее коррекции по линейным размерам.

Далее на медный лист переносятся детали козырька для дымоходной трубы. При перенесении контуров нужно оставить 0,5 см на закольцовку. Для удобства работы медный лист можно разрезать на несколько частей и на каждой рисовать свои детали. Выполнять рисовку по меди можно специальным фломастером или шилом. Лучше использовать второй вариант, так как линии в таком случае будут тоньше и не придется удалять следы маркера.

Намеченные детали несложно вырезать ножницами по металлу. Если есть специальное оборудование, можно выполнить раскрой плазменной резкой.

Гибка частей и сборка колпака

Сборка колпака для дымохода

Чтобы правильно согнуть детали, рекомендуется потренироваться на ненужных листах металла. В случае наличия опыта и умений выполнять тренировку не обязательно, можно сразу собирать колпак на дымоходную трубу.

Сгибание деталей начинается с закольцовки краев. Это можно сделать вручную или на специальном оборудовании. Качество на станке будет лучше, скорость выполнения выше, но не у каждого есть возможность покупки профессиональных инструментов.

После закольцовки делается первая часть основания. Дополнительный нижний изгиб обеспечит высокую прочность. Углы необходимо загибать по указанным на чертеже размерам и контролировать транспортиром. Если работа выполняется на станке, можно выбрать конкретные шаблоны. Технология гибки в таком случае не повлияет на алгоритм работы. На основании следует сделать прокатку, которая добавит устойчивости конструкции.

Далее собирается основание колпака на кирпичную трубу. Для работы потребуются специальные клещи. С их помощью нужно разводить детали крепления в разные стороны и собирать элементы в единую конструкцию.

Нарезанные и согнутые заготовки следует разложить на ровной поверхности. Все размеры, загибы и углы нужно перепроверить. С помощью клещей надо согнуть концевики и собрать все детали. Важно работу выполнять аккуратно, не повреждая лицевую часть. Замки закрывать пока не нужно, их следует только подготовить.

После тщательной проверки можно закрывать замки ударами киянки. На этом сборка основания завершена, можно приступать к созданию зонтика для дымохода.

Изготовление крыши колпака для дымоходной трубы

Алгоритм создания крыши колпака похож на работы по заготовке основания. Аналогичным образом все детали с шаблона переносятся на металл. Обязательно у каждого элемента должен быть конец для подгиба. Длина его выбирается исходя из удобства. Важно помнить, что длина верхнего подгиба должна быть в два раза больше нижнего фиксирующего. Размеры нужно подбирать таким образом, чтобы как можно меньше металла уходило в утиль. Рекомендуемые выпуски на треугольных скатах составляют 30 мм, на трапециевидных 15 мм.

Заготовки вырезаются ножницами по металлу. Для мелких элементов в зависимости от стороны сгиба выбирается разный инструмент – левый либо правый.

После вырезания производится гибка деталей. Когда они готовы к соединению, следует разложить элементы на столе и перепроверить размеры и углы. Следует прокатать ребра жесткости посередине плоскости профлиста меди и выполнить сгиб в нижней части. Он позволит улучшить прочность и устойчивость колпака.

Далее выполняется итоговая сборка зонта. Все соединительные элементы нужно совместить друг с другом по линиям. На трапециевидные скаты устанавливаются треугольные и соединяются в фальц. Изгиб нужно делать с максимальным усилием, чтобы элементы не смещались после установки. Далее нужно сделать и прикрепить ножки. Их можно изготовить из остатков медного листа.

Ширина ножек должна составлять примерно 110-150 мм, для закольцовки оставляют 25 мм. Размеры могут меняться в зависимости от параметров отрезков. Намеченные детали вырезаются и сгибаются. Нужно просверлить отверстия для заклепок, которые будут делаться через два слоя меди.

Собираются вместе крыша, основание и ножки. Если предусмотрена защита от птиц, следует поставить сетку из меди. Ее фиксируют на специальные уголки. Крыша крепится на заклепки.
