Армирование кирпичной кладки сеткой: Армирование кирпичных стен кладочной сеткой

Как выполнить армирование кирпичной кладки с использованием кладочной сетки и арматуры

Дома из кирпича считаются одними из самых прочных и долговечных. Такой материал для стен выбирают люди, которые хотят, чтобы их жилье прослужило не меньше 70 лет. Одним из минусов кирпичных стен можно назвать риск появления трещин. Они образуются из-за неправильного проектирования, просадки грунта или нарушения технологии укладки.

Чтобы избежать подобных негативных последствий, специалисты советуют делать армирование кирпичной кладки. Этот процесс довольно прост и не требует специальных умений, но он играет важную роль в продлении жизни дома. И, конечно, стоимость материалов для армирования намного ниже затрат на ремонт или восстановление кладки. Перед тем, как закупить арматуру, необходимо посоветоваться со специалистами, которые помогут подобрать подходящие стержни.

В каких случаях нужно армировать кладку?

Есть несколько случаев, когда армирование должно быть выполнено в обязательном порядке. В противном случае, надежность конструкции будет сильно уменьшена и есть большой риск обвала стены.

Итак, армирование необходимо:

1. Когда на стены оказывается большая нагрузка. Чаще всего такие условия возникают при возведении многоэтажного дома. На нижнюю часть стены приходится колоссальная нагрузка (плиты перекрытия, лестницы, крыша, отделочные материалы и мебель), которую обычная кладка просто не выдержит.
2. Когда дом возводится на грунте, дающем усадку. Если почва может со временем осесть, это может вызвать неравномерную просадку дома. В результате на стенах могут образоваться трещины. Чтобы избежать этого, важно сделать правильный армирующий каркас здания.
3. Если не хватает кирпича или раствора. В условиях, когда имеется недостаточное количество материала, в ход нередко идет колотый кирпич или более дешевые растворы. В таком случае армирование просто необходимо, чтобы конструкция обладала достаточной прочностью.
4. В районах с сейсмической активностью. Если в местах, где ведется строительство, есть риск землетрясений, то требуется не просто армирование, а серьезное укрепление кладки. Чаще всего в таких ситуациях используют продольную технику армирования, а также применяют дополнительные приемы для усиления. Такой подход позволяет кирпичным зданиям выдерживать достаточно большие колебания, оставаясь при этом целыми.
5. При возведении колонн и столбов. Делается это в том случае, если конструкции имеют недостаточную толщину. Арматура играет роль дополнительной опоры, которая делает колонну прочнее.
6. Возле дверных и оконных проемов. Двери и окна армируются в двух рядах над проемами, а окно еще и в двух рядах под проемом. Это позволяет усилить слабые места в стене, чтобы кладка выдерживала дополнительную нагрузку.
7. Когда новое здание присоединяют к старому. Места соединения двух построек чаще всего ненадежны и подвержены расколам, поэтому здесь требуется дополнительное укрепление. Армирующий пояс призван соединить старое и новое здание и усилить постройки. Сетка располагается таким образом, чтобы ее середина оказалась в месте стыка двух зданий.
8. Если кирпичная кладка осуществляется без перевязки швов. Уложенный таким образом кирпич смотрится очень эффектно и не обычно, однако в этом случае резко снижается прочность стен. Во время кладки обязательно нужно использовать арматуру, причем укладывать ее надо в каждом 3-ем ряду.

Более подробные нормативы, когда же нужно армировать кладку, вы можете найти в СТБ 2087-2010 — Возведение каменных и армокаменных конструкций. Обычно при возведении малоэтажных коттеджей владелец может самостоятельно армировать стены. Если же здание достаточно большое или находится в зоне с сейсмологической активностью, процесс армирования лучше доверить профессиональным проектировщикам и строителям. Они произведут необходимые расчеты с учетом особенностей вашей местности и рассчитают количество арматуры.

Виды армирования

В строительстве выделяют 3 вида армирования кирпичной кладки:

• поперечное;
• продольное;
• вертикальное.

Для любого из них понадобятся прутки арматуры или готовая кладочная сетка, которую можно купить на любой металлобазе. Вместе с перевязкой кирпича и прочным раствором арматура будет способствовать усилению кладки.

Поперечное армирование

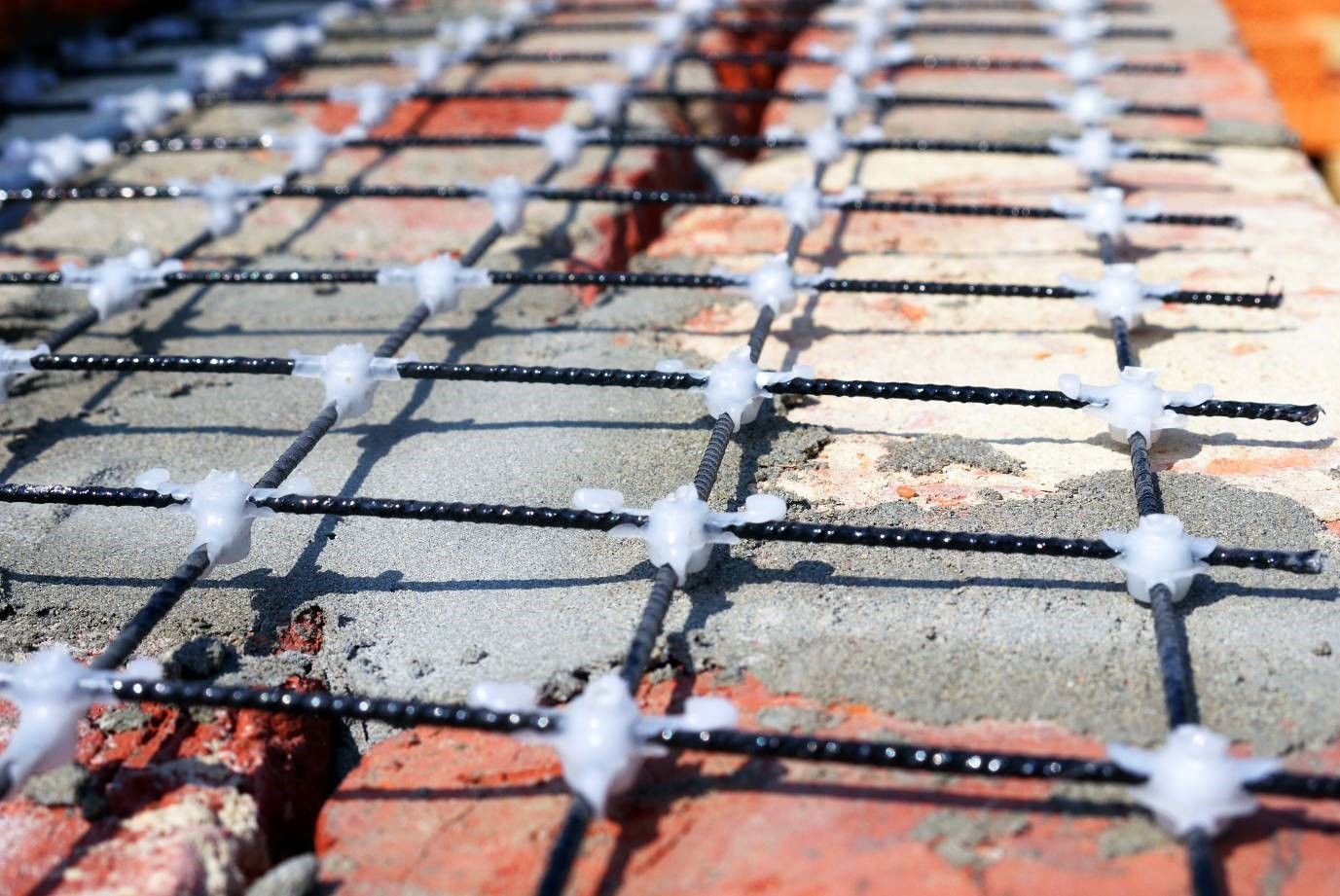

При поперечном армировании  используется кладочная сетка, которую размещают между рядами. Сетка бывает готовой или связанной из отдельных прутьев проволокой. Обычно прутки имеют диаметр не менее 5 мм и не больше 8 мм. Если применять арматуру большего диаметра, это может утолстить кладку и негативно сказаться на ее прочности.

Как правило, поперечное армирование выполняется через каждые 2-5 рядов. Прямоугольные сетки укладываются через 5 рядов. Если используется толстый кирпич, то через 4 ряда. При использовании зигзагообразной сетки ее укладывают в двух соседних рядах, чтобы стержни были перпендикулярны. Дистанция для такой кладки рассчитывается исходя из расстояния между сетками одной направленности. При возведении кладки необходимо постоянно следить, чтобы концы сетки торчали на 3-5 мм за стенкой. Благодаря этому можно контролировать местонахождение арматуры в стене. Для усиления кладки обычно используется раствор марки 50 и выше. В дальнейшем этим материалом закрывают арматуру со всех сторон не меньше, чем на 2 мм для предотвращения коррозии.

Поперечное армирование особенно эффективно при строительстве арок и других наклонных конструкций. Чтобы не мучиться с зигзагообразной арматурой, лучше купить кладочную сетку в Минске уже в готовом виде. Она более удобна в применении и всегда есть в продаже.

Продольное армирование

Продольное армирование чаще всего применяется для усиления стен на боковые нагрузки и изгиб. Как видно из названия, сетка располагается вдоль кладки, чтобы укрепить продольные швы. Чаще всего для этого типа армирования применяются отдельные прутки.

Высота между уложенными сетками должна составлять 40 см, а сами сетки должны укладываться в горизонтальных швах стены. Толщина шва, где будет находиться арматура, должна быть больше диаметра стержня минимум на 4 мм. Марку раствора лучше выбирать не меньше 25 либо 50.

Продольное армирование также может выполняться снаружи кладки. Его можно делать уже после того, как часть стены готова. Это удобно, когда отсутствуют необходимые материалы для армирования. Шаг хомутов должен быть не больше 15 диаметров стержней.

Вертикальное армирование

Вертикальное армирование чаще всего применяется для усиления различных колонн, выполненных из кирпича. Для реализации этого типа армирования вам нужно будет купить прутки разной длины. Чаще всего диаметр арматуры составляет 10-16 мм, но для больших зданий может потребоваться материал в 30 мм.

Особенностью процесса является то, что кладку делают с учетом установки прутьев. В кладке должны быть пустоты, в которые затем вставляют арматуру и заливают раствором. Пустоты должны повторяться через несколько рядов. Благодаря такой технологии можно возводить прочные столбы без увеличения их размеров.

Существует два вида армирования:

• Внешнее. Стержни устанавливаются по внешним сторонам колонны и затем заливаются бетоном. В этом случае также применяется сетка, которая делает конструкцию еще прочнее.
• Внутреннее. Пруты вставляются внутрь столба и заливаются раствором. По углам колонны устанавливаются армирующие уголки, которые соединяются между собой перемычками. Они выкладываются по мере возведения колонны и берут на себя часть нагрузки.

Какая арматура применяется для кирпичных кладок?

Как уже было сказано выше, чаще всего для любого типа армирования используются металлические пруты размером 3-8 мм. Однако в настоящее время арматуру также изготавливают из полиэтилена или ПВХ. Наиболее ходовой среди строителей является сетка кладочная 50х50х3 и 50х50х4. Она отлично подходит для типовых зданий с небольшим количеством этажей и умеренными нагрузками.

Если вам необходимо использовать арматуру диаметром 6-8 мм, то лучше приобретать отдельные пруты, а не сетку. Дело в том, что готовая сетка таких размеров будет достаточно толстой, из-за чего увеличится толщина шва. В таких случаях стержни просто отдельно укладывают зигзагом. Как правило, стержни располагаются на расстоянии 40-100 мм друг от друга. Выбор конкретного расстояния зависит от особенностей здания.

Арматурную сетку можно сделать самостоятельно прямо на строительной площадке. Для этого необходимо соединить отдельные пруты на одинаковом расстоянии. Специалисты рекомендуют соединять стержни с помощью специальной вязальной проволоки, так как из-за сварки металл может постепенно ржаветь.

Если вы используете стержни из черного металла, их обязательно нужно покрасить. Это также предотвратит появление коррозии, из-за которой кладка потеряет прочность.

Видеоурок: армирование кирпичной кладки

Преимущества металлической кладочной сетки

Наиболее распространенной на рынке является сетка из металла. Она имеет несколько неоспоримых преимуществ:

• Способность выдерживать даже самые сильные нагрузки, что особенно важно при возведении высотных зданий. При этом сетка не деформируется и не снижает прочность всей конструкции.
• Устойчивость к коррозии при правильной обработке. Нанесение специальных веществ на поверхность сетки делает ее устойчивой к появлению ржавчины. Это существенно продлевает ее срок службы и долговечность стены в целом.
• Металлическая сетка имеет приемлемую стоимость. Особенно выгодно покупать товар сразу оптом.
• Большой выбор размеров. Это позволит вам выбрать именно ту сетку, которая идеально подойдет для ваших стен. Наиболее распространены сетки с мелкими ячейками, подходящие для большинства домов.

Соединение облицовочного кирпича с основной стеной

В некоторых случаях кирпич применяют для облицовки еще не готовых основных стен, которые будут построены позже из других материалов. Несмотря на то, что кладка не несет таких больших нагрузок, как в кирпичных домах, ее также необходимо укреплять. Благодаря этому облицовка продержится много лет и не будет разрушаться под воздействием вредных факторов.

Для армирования понадобятся металлическая сетка диаметром 4 мм. Она гораздо удобнее в использовании, чем отдельные пруты. Это существенно упростит работу и позволит соединить кладку со стеной без лишних проблем. Также можно использовать проволоку или стальную ленту.

1. Если вы используете проволоку, нужно нарезать ее на куски подходящей длины. Это можно сделать с помощью болгарки, болтореза или обычного лобзика. Если всех этих инструментов нет под рукой, подойдут и пассатижи.
2. Уложенная на кирпич проволока или сетка прижимается другим кирпичом, а затем соединяется с забутовочной кладкой. Выполняя одновременную кладку основных стен и облицовки, вы можете выдерживать одинаковый уровень высоты подоконников и кладки. Кроме того, упрощается установка перемычек над дверями и окнами. Однако во время процесса необходимо быть очень осторожными, чтобы не загрязнить облицовку раствором.

Видеоурок: устройство перемычек с армированием

Возводя свой дом, не игнорируйте этап армирования стен. Эта часть здания несет самые большие нагрузки, поэтому их укрепление должно стоять на первом месте во время строительства. Даже если вы уверены в качестве кирпича, использование дополнительной арматуры будет совсем нелишним. Этим вы обеспечите долговечность вашего дома и надолго забудете про ремонт стен.



Металлобаза «Аксвил» предлагает купить оптом и в розницу с доставкой по Беларуси следующие виды металлических сеток:



Армирование, укрепление кирпичной кладки сварной сеткой и арматурой

24 марта 2021 г.

Издавна дома из кирпича считались одними из самых надежных и долговечных. Если здание спроектировано и построено правильно, то оно может прослужить десятки лет. К сожалению, одним из главных рисков при возведении кирпичных домов можно назвать появление трещин в стенах. Это происходит по нескольким причинам: просадка почвы, ошибки в расчетах и нарушение технологий возведения.

Для того, чтобы минимизировать риск подобных проблем, необходимо делать армирование кирпичной кладки. Это довольно простой и быстрый процесс, который не требует глубоких знаний в области строительства. Тем не менее арматура способна серьезно укрепить всю конструкцию и снизить затраты на последующий ремонт. Закупку материалов для армирования лучше производить у проверенных продавцов, которые смогут квалифицированно проконсультировать вас по возникшим вопросам.

Когда необходимо армировать кирпичную кладку?

Существует ряд ситуаций, когда армирование нужно делать обязательно. Если проигнорировать этот шаг, то есть большой шанс того, что со временем стена обвалится.

Когда необходимо армирование?

• Когда грунт может дать усадку. Во многих случаях дома возводятся на почве, которая со временем оседает. Из-за этого в стенах могут возникнуть трещины. Во избежание этого нужно сделать армирующий каркас всего здания.
• Большая нагрузка на стены. Когда возводится здание с несколькими этажами, на стены оказывается очень серьезное давление. В него входят плиты перекрытия, мебель, лестницы, крыша. Без дополнительного армирования стены просто не смогут долго выдерживать такой вес.
• Нехватка раствора или материала. Иногда возникают ситуации, когда не хватает стройматериала. В таком случае строители используют более дешевые растворы и битые кирпичные остатки. Для того, чтобы конструкция оставалась прочной, ее в обязательном порядке необходимо армировать.
• Сейсмическая активность в регионе. Если в месте, где возводится дом, есть риск колебаний земли, то может потребоваться серьезное укрепление всей кладки. Как правило, для этого выполняют продольное армирование. Благодаря этой технологии стены могут выдержать серьезные колебания без повреждений.
• Возведение столбов и колонн. Армирование нужно выполнять тогда, когда столбы имеют маленькую толщину. Металлические прутья усиливают колонны и делают их прочнее.
• Области дверей и оконных проемов. Как известно, эти места наиболее уязвимы, поэтому окна и двери армируют над проемами. Благодаря арматуре кладка может успешно выдержать серьезную нагрузку.
• Присоединение нового строения к старому. На стыках, где соединяются две постройки, могут появиться трещины. Специальный армопояс объединяет оба здания и усиливает общую конструкцию. Как правило, для этого используют армирующую сварную сетку, середина которой должна располагаться на стыке стен.
• Если не осуществляется перевязка швов. Для усиления эстетического эффекта кладку могут делать без перевязочных швов. Это плохо сказывается на прочности стен, поэтому в нее закладывают арматуру. Делают этого в каждом третьем ряду.

Прочитать обо всех нормативах, которые касаются армирования кладки можно в СТБ 2087-2010. Если вы строите небольшой дом для себя, то армирование можно произвести самим. Если же вы живете в районе, где происходят землетрясения, или возводите большое здание, этот процесс лучше поручить специалистам. Инженеры проделают все расчеты и подсчитают, сколько арматуры вам понадобится для качественного армирования.

Какие бывают виды армирования кладки?

В современном строительстве выделяют продольное, поперечное и вертикальное армирование. Чтобы осуществить любое из них, вам будут нужны металлические прутки либо сварная сетка.

1. 1. Поперечное армирование. Как правило, при данном типе армирования специалисты используют кладочную сетку. Вы можете приобрести уже готовую сварную сетку или сделать ее самостоятельно из отдельных прутьев, связанных между собой проволокой. Для стандартных стен специалисты советуют прутки диаметром от 5 до 8 мм. Если взять более толстую арматуру, то кладка может стать толще, что негативно влияет на ее прочность.

Поперечное армирование следует выполнять через каждые 2-5 рядов. Если вы выбрали для своего дома толстые кирпичи, то сетка закладывается в каждом 4 ряду. Иногда для армирования выбирают зигзагообразную сетку: ее следует укладывать в двух соседних рядах так, чтобы стержни располагались перпендикулярно друг другу.

Занимаясь армированием, следите, чтобы концы арматуры торчали из стены не менее, чем на 3-5 мм. Так вы сможете контролировать ее местонахождение и не запутаетесь. Чтобы дополнительно усилить кладку, рекомендуется брать раствор марки 50. После того, как процесс армирования завершен, выступающие части арматуры замазывают этим раствором для предупреждения появления ржавчины.

Чаще всего такой тип армирования применяют при строительстве различных наклонных конструкций и арочных проемов. Лучше всего использовать уже готовую сварную сетку, так как это существенно сэкономит ваше время.

2. 2. Продольное армирование. Этот тип армирования чаще всего используется в том случае, когда необходимо усилить стены на возможные изгибы и нагрузки с боковых сторон. При продольном армировании сварная сетка укладывается вдоль кладки. Это позволяет укрепить продольные швы и повысить прочность всей конструкции. Для продольного армирования отлично подходят отдельные пруты.

Те, кто хочет воспользоваться сварной сеткой для кладки, могут купить готовые сетки диаметром от 3 до 8 мм. Профессионалы советуют оставлять около 40 см между сетками. Сама арматура размещается в горизонтальных швах. Обязательно проследите, чтобы толщина швов была больше диаметра арматуры как минимум на несколько миллиметров. Что касается раствора, то его марка должна быть не менее 25. Если вы хотите быть уверены, что кладка будет надежной, то выбирайте раствор 50.

В некоторых случаях продольное армирование делают снаружи кладки. Это делается тогда, когда часть стены уже готова. Чаще всего к такой технологии прибегают, если не хватает арматуры.

3. 3. Вертикальное армирование. Такой тип армирования идеально подходит для кирпичных колонн. В этом случае вам нужно приобрести арматуру разной длины. Что касается диаметра прутков, то она должна составлять 10-15 мм. Но если вы строите большое здание, то могут понадобиться прутья 30 мм в диаметре.

Главным отличием кладки при вертикальном армировании является укладка кирпичей с учетом размещения арматуры. Во время работы вам нужно оставлять пустоты, куда позже помещаются пруты. Затем их необходимо залить раствором. Обратите внимание, что пустоты нужно делать через равное количество рядов. Если вы соблюдете все эти правила, то столбы и колонны из кирпича будут прочными.

Вертикальное армирование бывает внешним и внутренним. В первом варианте арматуру устанавливают по внешним сторонам столба. После этого она заливаются бетонным раствором. При внешнем армировании удобнее использовать сварную сетку.

При выполнении внутреннего армирования прутья вставляются внутрь колонны. Затем их также заливают бетоном. Для еще большего упрочнения столба по его углам устанавливают армирующие уголки. Между собой они должны соединяться специальными перемычками.

Какую арматуру используют для усиления кирпичной кладки?

Традиционным видом арматуры являются металлические прутья диаметром от 3 до 8 мм. В настоящее время, кроме металла, для изготовления арматуры также используют ПВХ или другие подобные материалы. Наиболее удобным видом арматуры можно назвать сетку. Ее чаще всего используют для строительства малоэтажных зданий с небольшими нагрузками.

Если вам понадобилась арматура диаметром от 6 до 8 мм, то в таком случае лучше всего покупать отдельные пруты. Готовые сетки будут слишком толстыми, из-за чего увеличится шов. Отдельные пруты укладывают зигзагом на расстоянии 50-100 мм.

Те, кто не хочет платить деньги за готовую сетку, могут сделать ее самостоятельно на стройплощадке. Вам нужно соединить прутья на примерно одинаковом расстоянии друг от друга. Для связки лучше использовать проволоку, а не сварку, поскольку из-за этого металл может начать ржаветь.

Если вы закупили арматуру из черного металла, ее нужно в обязательном порядке покрасить. Это поможет избежать появления преждевременной коррозии, которая может значительно снизить прочность кладки.

Почему строители предпочитают кладочную сетку из металла?

Бесспорным лидером в области армирования по-прежнему остается металлическая сварная сетка. У нее есть свои плюсы:

• Сетка отлично выдерживает даже значительные нагрузки. Это важно, если вы планируете возвести несколько этажей. Несмотря на большой вес стены, сетка не деформируется и не теряет своих качеств.
• Устойчивость к ржавлению. Это касается той арматуры, которая была правильно обработана от коррозии. Специальные составы защищают прутья от появления ржавчины.
• Металлические сетки для армирования имеют приемлемую цену. Еще выгоднее закупать ее оптовыми партиями, когда за большой объем могут дать скидку.
• Хороший выбор размеров ячеек. Благодаря большому разнообразию сеток, вы сможете выбрать именно тот вариант, который подойдет для вашего дома. Чаще всего люди покупают сетки с небольшими ячейками.

Техника соединения фасадного кирпича и основной стены

Иногда люди строят дом из одного материала, а в качестве облицовочного материала выбирают кирпич. Как правило, сначала выстраивают фасадную часть, а затем возводят основные стены. Многие думают, что в этом случае укрепление кладки производить не нужно. Это ошибочное мнение, так как любую стену необходимо армировать, если вы хотите, чтобы она простояла долго.

Для армирования облицовочной стены используют сетку 4 мм диаметром. Она более практична в использовании, чем отдельные металлические прутья. С помощью сварной сетки вы сможете быстрее закончить работу и соединить фасадную и основную стену без особых сложностей. В качестве альтернативы можете использовать обычную проволоку либо ленту из стали.

Тем, кто все-таки воспользуется проволокой, необходимо будет нарезать ее на куски нужной длины. Чаще всего это делают с помощью болтореза или подручного лобзика. Если таких инструментов у вас нет, то можно воспользоваться обычными пассатижами.

Когда арматура нарезана, можно приступать к ее укладке. Для этого ее нужно положить на кирпич и придавить другим кирпичом. После этого сетку или проволоку необходимо соединить с забутовочной кладкой. Возведение основной и облицовочной кладки лучше выполнять одновременно, тогда вы сможете подогнать высоту подоконников под один уровень. Также это поможет упростить укладку перемычек над дверными и оконными проемами. Во время укладки нужно быть предельно внимательными, чтобы на облицовочный кирпич не попала грязь.

Даже если вы уверены, что ваш дом стоит в надежном месте и не подвергнется никаким разрушительным силам, потратьте время на армирование стен. На эту часть дома приходятся наибольшие нагрузки, поэтому их просто необходимо укрепить. Это станет гарантией того, что ваш дом простоит долгое время и не потребует незапланированного ремонта.

Видеоурок: армирование кладки



Армирование кирпичной кладки

 Любая кирпичная кладка хорошо работает на сжатие и плохо на растяжение. Для усиления кирпичных конструкций кирпичную кладку армируют стержнями арматуры, которые укладывают на растворе в шов между кирпичами. Благодаря силам сцепления и трения, кладка и арматура работают как единое целое, в котором стойкость стали к растяжению компенсирует слабые характеристики кирпича.

В зависимости от расположения арматурных стержней, армирование кирпичной кладки делится на: поперечное, вертикальное и продольное.

Как выполнить поперечное армирование кирпичной кладки.

Для этих целей используют как отдельные стрежни арматуры периодического профиля, так и проволоку катанку, сетки. Стальные стержни принимают на себя поперечные растягивающие силы от сжатия кладки, что препятствует разрушению кирпича от изгиба и растяжения, тем самым увеличивая несущую способность всей конструкции.

Стены, столбы, простенки армируют сетками или зигзагообразной арматурой. Для поперечного армирования:

• диаметр отдельных стержней должен составлять не менее 2,5 мм, но не более 8 мм;
• диаметр арматуры в сетках прямоугольной формы – не более 5 мм,
• диаметр арматурных сеток зигзагообразной  формы – не более 8 мм.
• использование арматуры большего диаметра приведет к увеличению толщины горизонтальных швов кладки и снижению её прочности.

Арматурные сетки необходимо защищать от коррозии, поэтому их защищают сверху и снизу слоем раствора толщиной от 2 мм. Общая толщина шва, усиленного прямоугольной сеткой из проволоки диаметром 5 мм, должна составлять не мене 14 мм.

// ]]>
Для получения сетки стержни арматуры/проволоку катанку соединяют между собой сваркой или вязальной проволокой, расстояние в сетке между прутками – от 30 до 120 мм. Недопустимо использовать отдельные стержни, укладываемые перпендикулярно в смежных швах взамен сварных или связанных сеток. Размер сетки должен быть таким, чтобы концы стержней выступали за одну из внутренних поверхностей простенка или столба на 2-3 мм. По таким концам контролируют наличие арматуры в кирпичной кладке. Если кладка столба не предусматривает дальнейшей отделки, то сетку не доводят до внешней плоскости на 3-5 мм.

Частота укладки сеток:

• прямоугольных – не реже чем через 5 рядов; при утолщенном кирпиче – через 4 ряда кладки;
• зигзагообразных – попарно в дух смежных рядах, при этом их направление должно быть взаимно перпендикулярно. Под расстояние между зигзагообразными сетками понимают расстояние между сетками с одним направлением арматуры.

Продольное и вертикальное армирование кирпичной кладки

принимает на себя растягивающие усилия во внецентренно сжатых и изгибаемых конструкциях -столбах , перегородках, тонких стенах, используется в сооружениях, подверженных сейсмическому воздействию.

Стержни арматуры, как правило, соединяют между собой сваркой. Допускается соединение вязальной проволокой внахлестку, длина перехлеста стержней – 20 диаметров. Анкеровка стрежней арматуры – крюком, в местах расположения которых, кирпич заменяют раствором с кирпичным щебнем или бетоном.

Армирование кирпичной кладки: виды, материалы

В современном строительстве армирование кирпичной кладки используется всегда. Укреплению подвергаются основные несущие элементы строения, облицовочные слои кладки, кирпичные столбы, различные виды кирпичных перегородок. С этой целью используется армирующая сетка из различных материалов и отдельные стальные стержни. Методика проведения укрепительных работ также разнится в зависимости от насущных потребностей возводимого сооружения.

Зачем нужно армирование

Усиление прочности стен увеличивает долговечность возводимых сооружений. Армирование кирпичных стен обеспечивает равномерное распределение веса на несущие конструкции, общему упрочнению стен, устраняет места точечных перегрузок. Как следствие снижается вероятность возникновения трещин или иных разрушений конструкций. В зависимости от особенностей проектировки возводимого здания, выбирается подходящий тип армирования для решения поставленных инженером задач.

Стены толщиной в один кирпич при вертикальной нагрузке должны армироваться в обязательном порядке

Вернуться к оглавлению

Виды армирования кирпичной кладки

Армирование кладки из кирпича осуществляется несколькими методами. Каждый вид укрепления кладки выполняет возложенную на него функцию по усилению отдельных участков или сооружения в целом. Учитывая различные строительные материалы и специфику их применения, армирование подразделяют на такие виды:

Для такой работы используются металлические прутья.

• Поперечное. Самый распространенный способ. Осуществляется путем наложения стальной сетки между слоями кладки. Увеличивает долговечность и прочность здания.
• Вертикальное. Этот вид укрепления осуществляется посредством прутков до 15 мм в диаметре. Особо актуально такое укрепление для стен толщиной в полкирпича.
• Продольное армирование кирпичной кладки. Увеличивает устойчивость и укрепляет целостность строения. Широко применяется в регионах с высокой сейсмической активностью.

Вернуться к оглавлению

Виды и материалы изготовления армирующей сетки

Все используемые для упрочнения кладки строительные средства подразделяются на две большие категории:

• легкая — с диаметром сечения меньше 10 мм;
• тяжелая — толщина которой превышает 10 мм.

При этом технология производства различных видов армирующей сетки разнится: кладочная, точечно-сваренная, сетчатая холоднокатаная арматура и другие. Чаще всего для поперечного армирования задействуют кладочную сетку менее 5 мм в диаметре. Также сетки разнятся по материалу, из которого они изготовлены, используются:

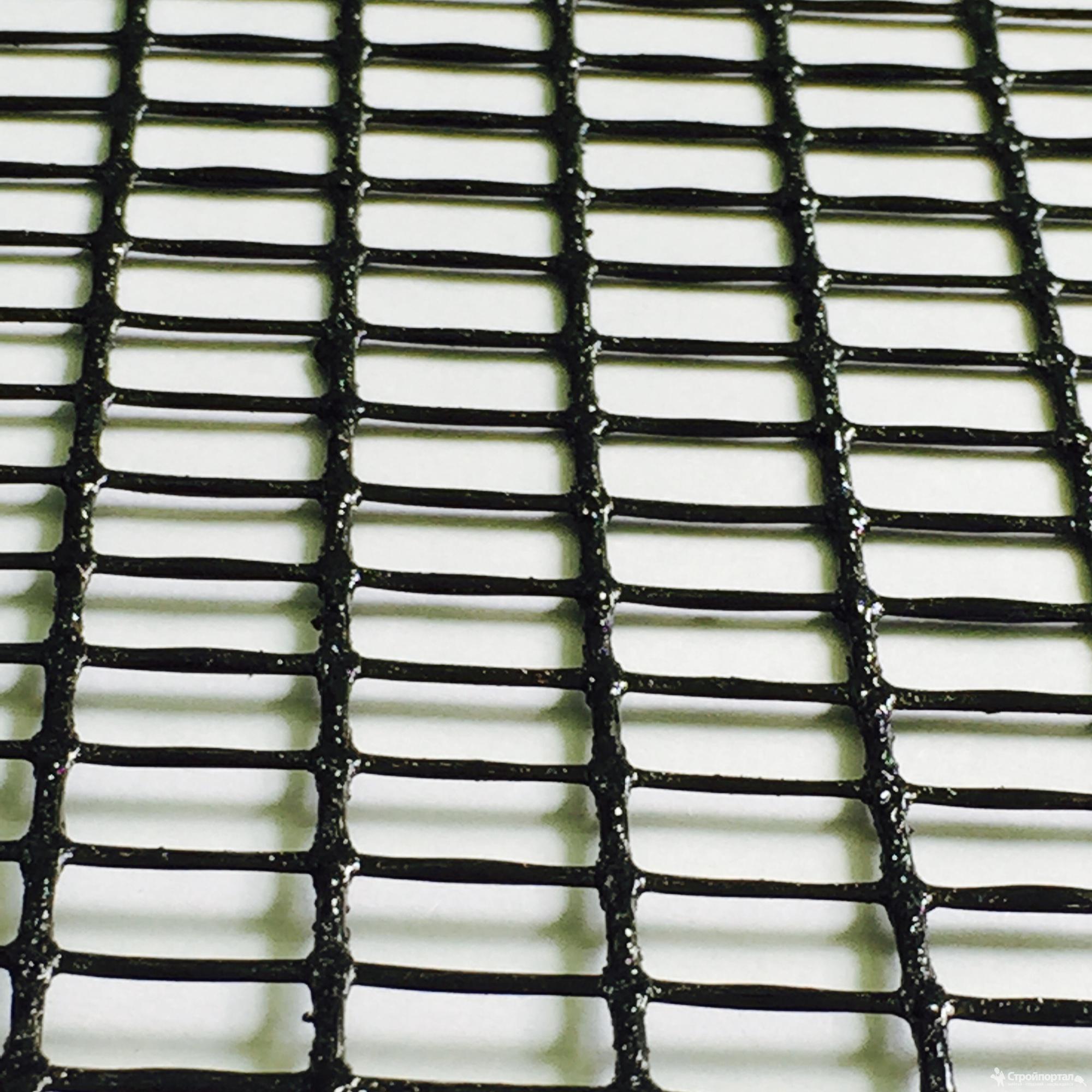

Сетка может быть изготовлена из стали.

• стальные;
• базальтовые;
• композитные: стекло- и базальто-пластиковые.

Например, базальтовой сеткой осуществляется армирование облицовочной кирпичной кладки и кладки стены. Одновременно с укреплением каждой из кладок происходит их скрепление между собой. Композитные сетки примерно равны базальтовым в эксплуатационном и потребительском плане и превосходят металлические как по техническим характеристикам, так и более выгодны, с финансовой точки зрения.

Для предотвращения коррозии стальных элементов армирования их нужно погрузить в цементный раствор на глубину не менее 15 миллиметров. Другой вид защиты — покраска металлических изделий перед укладкой.

Вернуться к оглавлению

Общие рекомендации по армированию кирпичных конструкций

Укрепление столбов из кирпича

Существует два основных типа кирпичных столбов:

Столбы можно укреплять с помощью сетки, если они выполняют несущую функцию.

• Выполняющие функцию несущих колонн. Опоры используются для равномерного распределения нагрузки и поддержания возложенных на них перекрытий. Такие элементы конструкции испытывают только вертикальное давление.
• Полудекоративные столбы забора, которые могут как соединять секции ограждения, так и поддерживать ворота и калитки. Здесь основной тип нагрузки — горизонтальный.

Из-за небольших размеров армирование кладки для столбов обязательно выполняется посредством сетки или прутьев. Схема возведения таких столбов следующая: фундамент, содержащий арматурный каркас или встроенный металлический столб, обкладывается кирпичом. При этом используется армирующая сетка в горизонтальном сечении кладки. Сооружение пустотелых колонн, обладающих минимальной прочностью — опасно и нецелесообразно.

Вернуться к оглавлению

Армирование фасада

Достичь максимального эффекта от укрепления стен, сделав их более долговечными и надежными, возможно, лишь производя армирование от самого основания. Если подножие здания будет кирпичным, то его укрепление также необходимо. Армирование цоколя из кирпича начинается после того как выложен первый ряд на фундаменте. Сверху на него выкладываются армирующие элементы, процедура повторяется в каждом из следующих 5 рядов. В дальнейшем стена поднимается еще на 6 слоев кладки, после чего вновь укладываются укрепляющие стержни. Далее, процесс повторяется циклично.

Вернуться к оглавлению

Армирование стен

Поперечное

Для поперечного усиления конструкции используется квадратная сетка.

Этому виду армирования стены из кирпича характерно использование сетки из разных материалов и стальных стрежней, защищающих кирпич от деформирующих напряжений растяжения и изгиба. Прутья скрепляются с сеткой посредством вязальной проволоки или сварки. Правила устанавливают соединительный шаг от 30 до 120 мм. Замена сетки единичной арматурой в перпендикулярной плоскости не соответствует нормам строительства. Для поперечного армирования используют сетку с ячейками трех основных типов. Она бывает:

• прямоугольная;
• зигзагообразная;
• квадратная.

Кладка армируется прямоугольной сеткой диаметром, не превышающим 5 мм, при этом размер ячейки не может быть шире 100 мм. Укладывается такая сетка через 5 рядов кирпича. При выполнении работ по укреплению кладки армирующие элементы располагаются так, чтобы края арматуры и сетки несколько выступали за лицевой слой кирпича. В дальнейшем они будут удалены.

Зигзагообразная сетка для кирпичной кладки изготавливается из проволоки в диаметре от 5 до 8 миллиметров, размер ячеек колеблется в диапазоне 50—120 миллиметров. В горизонтальной плоскости укладывается через каждые 2 слоя кирпичей и скрепляется, расположенной в смежных рядах под прямым углом, арматурой.

Вернуться к оглавлению

Вертикальное

Рядную правильную кладку можно укреплять прямыми стержнями.

Для этого типа армирования применяется прямая и зигзагообразная сетка. Укладываются прутья между каждым 5 рядом кирпича. Использование прямых стержней рекомендовано в рядной кладке правильной формы. По ширине расположение армирующих прутьев выполняется с шагом около 100 мм. Стержни углубляются в заполненные раствором швы на глубину 20 мм.

Вернуться к оглавлению

Продольное

Этот вид укрепления стен, в зависимости от размещения армирующих элементов, подразделяется на внутреннее и наружное. Армировать кирпичную кладку в длину принято стержнями диаметром 10 и более миллиметров. При внутреннем укреплении арматура размещается вдоль стен, будучи углубленной в основание кладки. При внешнем, для крепления усиливающих элементов, используют пристроенные к стене столбы. Для небольших строений, таких как частный дом, толщина прутков не превышает 15 мм, в то время как для крупных сооружений применяются стержни диаметром 30 мм и толще. В лицевой кладке должен соблюдаться шаг расположения стержней толщиной 120 мм.

Сетка кладочная — цены и размеры, вес металлической сетки для армирования кирпичной кладки 50х50, 100х100

Виды сетки для кладки

Сетка для кладки используется в строительной индустрии для армирования стен из кирпича и изделий из бетона. При этом решается основная задача по упрочнению всей конструкции. Кладочная сетка бывает:

• стальная
• базальтовая
• стеклопластиковая


Металлическая кладочная сетка

В APEX METAL вы купите металлическую кладочную сетку. Основной материал для изготовления сетки — оцинкованная и неоцинкованная проволока ВР1. Наиболее распространенный размер ячейки — 50х50 мм, с диаметром проволоки от 3 до 5 мм:

Размер ячейки, мм	Теоретический вес 1 м2, кг
Сетка 50х50х3	2,22
Сетка 50х50х4	3,86
Сетка 50х50х5	5,92

Кроме того, в зависимости от сферы применения, применяется сетка и других размеров — 50х100, 100х100 мм:

Размер ячейки, мм	Теоретический вес 1 м2, кг
Сетка 50х100х3	1,66
Сетка 50х100х4	2,96
Сетка 100х100х3	1,13
Сетка 100х100х4	2,00
Сетка 100х100х5	3,10

Размеры сварной кладочной сетки стандартизированы и регламентируются ГОСТ 23279-85. Стоимость вы сможете узнать по ссылкам выше в блоке «Цены на кладочную сетку» или в раздела Каталога «Сетка сварная».

Как проводится армирование

Кладку сетки осуществляют на каждом 4-5 ряду кирпича. Масса стены воздействует на арматурную проволоку, от чего она зажимается и работает с кладкой, как единая целая конструкция. Необходимость в процедуре армирования кладки существенно повышается, если между облицовочным кирпичом и стеной должны быть выполнены вентиляционные отверстия.

Армирование кладочной сеткой подразделяется на два вида:

• продольное
• поперечное

В случае поперечного армирования стержни воспринимают поперечные растягивающие нагрузки, связанные со сжатием кладки. В результате сетка  препятствует разрушению кирпича, подвергающегося растяжению или изгибу, увеличивая таким образом несущую способность стены.

Сферы применения

Металлическая сетка для кладки от APEX METAL используется для следующих целей:

• штукатурных работ
• ограждения строительных лесов, фасадов зданий, строительных территорий
• обустройства дренажа горизонтальных террас, стен
• армирования гипсовых панелей
• армирования бетона, фасадов, полов, стен, арок
• армирования железобетонных изделий, конструкций
• идентификации подземных коммуникаций
• армирования дорожного покрытия
• механической защиты обшивки трубопроводов
• укладки труб отопления при обустройстве теплых полов

Защита от коррозии

Основным методом защиты от коррозии является метод горячего цинкования.

Сетка может поставляться и в неоцинкованном виде. Но в этом случае с целью обеспечения антикоррозионной защиты сетка для кирпичной кладки покрывается слоем раствора, который предохраняет сталь от контакта с атмосферой.

Технология производства

Кладочная сварная сетка изготавливается методом контактной точечной сварки из взаимно перпендикулярных рядов стержней диаметром 3 — 5 мм. Для производства подобной продукции используется холоднотянутая арматурная проволока класса ВР-І из низкоуглеродистых марок сталей, имеющих свариваемость без ограничений и высокую пластичность.

Так же в процессе производства может использоваться арматурный прокат классов А-1, А500С, В500С.

Арматура для кирпичной кладки

Армирование кирпичной кладки: показания, материалы, технология

Быть или не быть арматуре внутри кирпичной кладки? Вот вопрос, с которым сталкивается каждый начинающий каменщик. А таковыми когда-нибудь становятся практически все владельцы загородной недвижимости, учитывая широкую сферу применения кирпича.

Из него возводят не только дом, но и гараж с баней. Он востребован при строительстве опорных столбов для забора и непосредственно ограждения. Из него создают фундамент теплицы и основание беседки. Его используют при устройстве подпорных стенок и окантовки гряд. Он незаменим при кладке печки для барбекю, популярен при оформлении крыльца и оригинальной скамейки…

Список сооружений из кирпича можно продолжать до бесконечности. И по большому счёту все они представляют собой неоднородный материал, состоящий из попеременных рядов кирпича и кладочного раствора.

А поскольку модули упругости кирпича и раствора разные, то в местах их соединения возникает растягивающее касательное напряжение. Причём в горизонтальных швах оно выше, чем в вертикальных стыках, которые обычно заполняют меньшим количеством цементно-песчаной смеси.

Уравновесить напряжение и обеспечить прочность кирпичной кладки помогает арматура, уложенная в раствор между кирпичами.

По мнению специалистов, усиление кирпичной кладки методом армирования никогда не бывает лишним. Однако существуют обстоятельства, при которых оно жизненно необходимо.

Показания к армированию

• Строительство в сейсмически опасных районах, где существует угроза землетрясения.
• Работы на пучнистостых или просадочных грунтах, вызывающих неравномерную осадку построек.
• Близость железнодорожных и автомобильных магистралей, вызывающих вибрацию сооружений.
• Возведение массивных построек, например, зданий в несколько этажей, где перекрытия, лестничные марши и другие конструктивные элементы увеличивают нагрузку на нижнюю часть стен.
• Сооружение пристроек к уже имеющимся зданиям или комплекса зданий разной высоты, отличающиеся силой давления на грунт.

Таким образом, армированию подлежат любые сооружения из кирпича, если они находятся в неблагоприятных географических условиях, а также массивные или неоднородные по составу конструкции.

Армирующие материалы

Однако на практике осуществить армирование не так-то просто. Это в бетонную стяжку или под штукатурку можно поместить арматуру, которая со стороны под толщей раствора будет совершенно незаметна. В случае с кирпичной кладкой задача осложняется ограниченной шириной шва. Здесь каждый сантиметр налицо, и скрыть в бетонных прослойках арматуру весьма затруднительно.

Выходом из положения является подбор таких армирующих изделий, которые бы при максимально скромных размерах обладали повышенной прочностью на разрыв и могли гасить вибрацию объектов.

Совместить несовместимое стараются производители полимерных и стеклопластиковых сеток для армирования. Изделия легки, тонки, прочны и надёжны. Но у многих сеток есть особенность, которая сводит на нет все прочие достоинства – беззащитность перед химическим составом применяемой в кладке цементно-песчаной смеси. Под воздействием свойственной ей щелочной среды, армирующие пластиковые сетки элементарно разрушаются, а для больших и сложных сооружений потеря металлической поддержки чревата неприятностями.

Единственный материал, способный взаимодействовать с любыми строительными смесями – это металл. Как правило, углеродистая и низколегированная сталь, из которой и производят арматурные изделия.

ПРУТКИ. Наиболее востребованными являются горячекатанные и термомеханически упроченные прутки или стержни:

• класса A-I – с гладкой поверхностью;
• классов A-II, A-III, A-IV – с рифлением в виде двух продольных рёбер и поперечных выступов, идущих по винтовой линии.

ПРОВОЛОКА. Это холоднодеформированные изделия.

• Класс В – к нему относятся круглые и профильные изделия, особенностью которых является отношение к сварке. Если  проволоку В-1 можно монтировать путём точечной сварки, то для В-2 и Вр-2 допустимо лишь проволочное соединение.
• Класс К – так называют особо прочные канаты, сплетённые из нескольких проволочных волокон. В армировании востребованы К-7 – спиральные семипроволочные изделия и К-19, изготовленные из 19-и проволочных основ.
• Катанка – это пруток, полученный в результате горячей прокатки. Однако из-за повышенной пластичности её можно отнести к проволоке. Даже в холодном состоянии катанка выдерживает изгиб на 180 градусов, что позволяет создавать на её основе особую зигзагообразную арматуру – аналог сетки.

СЕТКИ. Так называют металлические изделия, имеющие решетчатую структуру. Производят сетки из рифлёной проволоки Вр-1 или из арматурной стали диаметром 3-40 мм. Для удобства армирования кирпичной кладки часто изготавливают в виде карт. Можно подобрать изделия шириной, точно соответствующей толщине кладки:

• 0,25х2 – в 1 кирпич;
• 0,37х2  – в 1,5 кирпича;
• 0,5х2 – в 2 кирпича;
• 0,63х2 – в 2,5 кирпича.

Помимо специальных армирующих и кладочных сеток для укрепления кирпичных сооружений часто используют просечно-вытяжные и тканые сетки.

ПОЛОСА. Данный вид арматуры производят путём горячего проката стальной заготовки через ряд валков, уменьшающих толщину сечения. В строительстве находят применение стальные полосы высотой в пределах от 20 до 80 мм при ширине 100-200 мм.

Для повышения пластичности их подвергают обжигу, а для устойчивости к воздействию влаги – оцинкованию.

Способы армирования

1. ГОРИЗОНТАЛЬНОЕ армирование бывает двух видов, выбор которых зависит от того, какие силы действуют на конструкцию. Когда нагрузка приходится на центр сечения или с небольшим отклонением от него, рекомендуется поперечное армирование. Если же напряжение действует на участок, значительно сдвинутый от середины, прибегают к продольному армирование.

• Поперечное. Оно востребовано для армирования кладки стен толщиной в два и более кирпича, а также при возведении относительно длинных сплошных стен и отдельно стоящих столбов или простенков.

Поперечное армирование часто называют «сетчатым», поскольку в нём обычно задействована сетка – заводского производства или собственноручно сделанная из катанки. Заводскую сетку укладывают через каждые 3-5 рядов кирпичной кладки. Размер ячеек – чем меньше, тем лучше. Толщина проволоки – максимум 8 мм, чтобы не превышать допустимую ширину бетонного шва в 12 мм.

Из катанки сетку мастерят в виде лабиринта с регулярными поворотами через каждые 5-10 см. При армировании изделие располагают в смежных горизонтальных рядах, уложив в бетон взаимно перпендикулярно друг к другу.

• Продольное. Его используют при кладке перегородок толщиной в один кирпич и располагают в местах сопряжений стен, скачках внутренних напряжений или по всей длине сплошных стен.

По аналогии этот вид армирования можно назвать «стержневым», поскольку он осуществляется с помощью гладких или рифлёных прутков, а также стальных полос. Их укладывают в раствор по всей длине кладки, располагая рядом до трёх штук. Повторяют армирующий слой через каждые 2-3 ряда кирпича.

2. ВЕРТИКАЛЬНОЕ армирование требуется для увеличения прочности кладки, работающей на изгиб. Укрепление производят одним из двух методов.

• Скрытый. В этом случае арматурные прутки устанавливают в пазы, оставленные между кирпичами, и связывают между собой хомутами. Расстояние между прутками зависит от их толщины и составляет не более 50 см. В процессе кладки стальную конструкцию заливают бетонным раствором.
• Открытый. Наружное вертикальное армирование предусматривает установку металлических прутков или уголков с лицевой стороны кладки. Между собой их соединяют стальными полосами, расположенными друг над другом через каждые 20-50 см. Это так называемая «обойма», используемая обычно при строительстве столбов или колонн.

Порядок армирования

ПЕРЕМЫЧКИ. Как использовать прямые отрезки стальной арматуры рассмотрим на примере армирования перемычек, устраиваемых над дверными и оконными проёмами.

1. Устанавливают деревянную опалубку, подставив снизу опоры.
2. Наносят на неё бетонный раствор слоем 20-40 мм.
3. Укладывают вдоль длины арматурные стержни на расстоянии друг от друга в полкирпича. Если используют рифлёные изделия диаметром 4 мм, с обеих сторон оставляют концы длиной по 250 мм. Если применяют гладкие стержни диаметром 6 мм, длину увеличивают, чтобы загнуть окончания вокруг кирпича в кладке в виде крюков. Вместо стержней можно использовать стальные полосы.
4. Арматуру вдавливают в раствор до середины его глубины.
5. Поверх создают кирпичную кладку в 5-6 рядов.
6. Когда раствор затвердеет, опалубку демонтируют.

СТОЛБЫ. Эти сооружения могут иметь не только квадратную, но и прямоугольную форму. Для столбов ограждения или предназначенных под установку светильников достаточно стенки в 1,5-2 кирпича и трубы-сердечника, вокруг которой и производят кладку. Для несущих столбов, на которые будут возлагаться большие нагрузки в конструкции забора или фундамента, минимальной является стенка в 1,5-2 кирпича и требуется дополнительное армирование стальной сеткой.

1. Сетку из проволоки диаметром 3-6 мм предварительно режут на квадраты, которые меньше сечения столба на 20 мм.
2. В середине каждой заготовки вырезают отверстие, равное диаметру стальной трубы, забетонированной в грунт и являющейся сердечником столба.
3. При создании кладки через каждые 3-5 рядов кирпича наносят более толстый слой раствора.
4. На него помещают сетку, старясь уложить её так, чтобы края не выходили за пределы постройки.
5. Вдавливают в раствор, размещая сетку ровно посередине. Минимальный слой цементно-бетонной смеси – по 2 мм под и над арматурой.

Зачем нужно армирование кладки из кирпича

Армирование кирпичной кладки повышает несущую способность стен и придает дополнительную крепость зданию. Так ли важно армировать кирпичную, а также облицовочную кладку и как правильно это сделать, читайте в данной статье.

Как правило, дома построенные из кирпича считаются заведомо прочными. Однако, для увеличения надежности и прочности несущих, а также облицованных кирпичом внешних стен, применяется армирование. Усиление стен производится при помощи специальных стальных элементов, которые укладывают в раствор между кирпичами. Это повышает несущую способность и придает дополнительную крепость зданию.



На текущий момент армирование кирпичной кладки в строительстве применяется очень часто. Для его проведения производятся различные элементы в виде металлических сеток или специальных стержней, разной толщины и диаметров. Преимущественно они изготавливаются из высококачественной стали или нержавейки. Раствор, в который укладывается кладочная арматура, защищает металл от коррозии. Армирование выполняется на основании технического проекта, в котором описываются все детали процесса и необходимые для этого материалы. Увеличение сейсмостойкости, долговечности и прочности здания достигается при использовании армирования, что безусловно оправдывает затраты на его выполнение.



Правила армирования несущей стены из кирпича



При строительстве стены из рядовых кирпичей армирование выполняется сварной сеткой квадратной либо прямоугольной формы. Для её изготовления используется проволока из стали с диаметром не более 4 мм. При выполнении армирования следует помнить, что в местах, где будет нахлёст из сетки, необходимо, чтобы кладочный шов был больше, чем диаметр проволоки на 4 мм. Также во избежание коррозии металлических стержней, они должны быть полностью покрыты раствором.



Профессиональные строители рекомендуют в каждый пятый ряд кирпичей укладывать сетку и связывать её между собой специальной проволокой, либо сваривать, что придаст жесткость всему каркасу стены. В случае использования кирпичей, размер которых превышает стандартный, армирование сеткой выполняется в каждый четвертый ряд. При динамических нагрузках на конструкции армирование выполняется обязательно.



Процесс армирования зигзагообразными сетками происходит немного по-другому. Их укладывают парно, при этом укладку сетки необходимо производить таким образом, чтобы стержни были перпендикулярны к двум предшествующим рядам. Практически всегда зигзагообразная кладочная арматура изготавливается на строящемся объекте. Этот метод армирования считается достаточно простым и экономичным.



Нужно ли армировать облицовочную кладку



В настоящее время одним из наиболее востребованных способов отделки наружных стен является облицовка их кирпичом. Очень часто для уменьшения теплопотерь, к несущей стенке монтируется утеплитель, после чего идёт вентиляционный зазор между слоями и только потом выполняется облицовка кирпичом. Отсюда следует, что внешняя стена, толщина которой всего один кирпич, обязательно будет нуждаться в дополнительном укреплении.



О методах наружной теплоизоляции, а также о том, с чего начинается теплоизоляция и что необходимо учитывать при решении вопросов теплоизоляции дома читайте статью Теплоизоляция. Все об утеплении дома.



Усиление оконных и дверных проёмов также является необходимым условием при строительстве, так как на них приходится большая нагрузка, а за счёт их армирования будет повышена устойчивость всего здания.



О том, какие моменты нужно учесть при возведении оконных и дверных перемычек при строительстве кирпичного дома, читайте в статье Оконные и дверные перемычки при строительстве из кирпича

Одним из лучших производителей оснащения для армирования облицовочной кладки является фирма BAUT. Перечень выпускаемой ею продукции очень разнообразен и отвечает всем самым высоким стандартам качества. Выпускаемая продукция производится только из нержавеющей стали, обладает антикоррозионными свойствами и имеет длительный срок службы.





Советуем также посмотреть видео про армирование кирпичной кладки:



Кладочная сетка

как армирующий элемент в железобетоне

Кладочная сетка представляет собой сварную арматурную сетку, изготовленную путем сварки перпендикулярных металлических проволок разного диаметра (от 3 до 6 мм). Сварная арматурная кладочная сетка активно применяется в кладочном строительстве как армирующий элемент при возведении железобетонных и каменных зданий. Кроме того, сетка используется при кладке дорог и отделочных работах, при заливке плит, фундаментов, а также при производстве клеток в птицеводстве и звероводстве.

Основные области применения кладочной сетки:

• Армирование бетона.
• Армирование при заливке полов, потолков, фундаментов.
• Армирование каменных стен.
• При оштукатуривании.
• армирование дорожных покрытий.
• для укладки плитки.
• гора горных и горных выработок.
• изготовление каркасов и теплиц.

ММ-1: Сетка кладочная в рулоне сваренная из арматурной стали.
ММ-2: Сетка кладочная оцинкованная, сваренная из арматурной стали.

Спецификация арматурной кладочной сетки:

• Размер листа: 0,25 × 2 м, 0,35 × 2 м, 0,38 м × 2,0 м, 0,50 м × 2,0 м.
• Размеры ячейки: 50 мм, 100 мм, 150 мм, 200 мм.
• Диаметр свариваемых прутков: 3 мм — 6 мм.
• Самыми популярными являются кладочная сетка 100 × 100 Ø 3 и 4 мм, сетка 50 × 50 Ø 3 мм.

Таблица 1: Технические характеристики сварной проволочной арматурной каменной сетки

Артикул	Диаметр проволоки (мм)	Отверстие сетки (мм)	Площадь (кв.м / т)	Вес (кг / кв. Фут)
MYM350	3	50 × 50	481	2,1
MYM310	3	100 × 100	1010	1,0
MYM315	3	150 × 150	1389	0.7
MYM450	4	50 × 50	287	3,4
MYM410	4	100 × 100	543	1,8
MYM415	4	150 × 150	815	1,2
MYM420	4	200 × 200	1053	0.9
MYM550	5	50 × 50	192	5,2
MYM510	5	100 × 100	364	2,8
MYM515	5	150 × 150	541	1,9
MYM520	5	200 × 200	714	1.4
MYM610	6	100 × 100	229	4,4
MYM615	6	150 × 150	345	2,9
MYM620	6	200 × 200	467	2.1

Примечание: Мы также производим кирпичную кладку из сварных сеток в соответствии с дизайном заказчика. Если необходимый вам размер сетки не указан в таблице выше, свяжитесь с нами по адресу [email protected].

MM-3: Листы кладочной сетки аккуратно уложены в несколько стопок.
ММ-4: Сетка кладочная черная на складе.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

Расширенная металлическая сетка для армирования кирпичной стены

Строительная сетка для бетонных кирпичных стен (просечно-вытяжная металлическая рейка) в основном поставляется в бухтах или полосах. С большими ромбовидными отверстиями. Расширенная металлическая сетка для обрешетки — это листы из нержавеющей стали, низкоуглеродистой стали, оцинкованные или горячеоцинкованные листы.

Как работает просечно-вытяжная арматура:
Вставленная в шов кирпичной кладки нормальной толщины, просечно-вытяжная металлическая арматура снижает вредное воздействие вибрации и изменений температуры.Применение придает кирпичной кладке повышенную устойчивость к растягивающим напряжениям. Армирование кирпичной кладки (спиральная сетка) способствует сопротивлению растягивающим напряжениям в местах осадки. Тонкие катушки из просечно-вытяжного металла с большими алмазными отверстиями легко встраиваются в раствор и свертываются для удобства использования.

Применения:
Просечно-вытяжной металл в основном используется в бетонных плитах, дорогах, мощении, фундаменте, морских работах, береговых стойлах, перегородках, бетонных блоках, асфальтовых желобах и т. Д.

Установка: Закрепить в растворе между рядами кирпича, оставив зазор 25 мм от поверхности кирпичной кладки. Все стыки требуют нахлеста не менее 75 мм. Сетку можно укладывать через каждый третий ряд кирпичной кладки для наибольшего армирования.

Материал: Оцинкованная сталь, нержавеющая сталь Ширина: 65 мм, 100 мм, 175 мм, 225 мм, 300 мм Длина: 20 м

Модель	SWD * LWD	Ширина рулона	Длина
BR100	15 мм * 25 мм	100 мм	20 м
BR150		150 мм	20 м
BR200		200 мм	20 м
BR305		300 мм	20 м

Формы сеток Concreate Construction включают:
сетка из оцинкованного кирпича
Панель из проволочной сетки из стальных стержней
Арматурная сетка для кирпичной кладки
Арматурная сетка для блоков
Сетка из оцинкованного кирпича

Нужна дополнительная информация о изделиях для армирования бетона? Свяжитесь с нами сейчас.

Руководство по армированию кирпича

: лестница или сетка? — Центр знаний

Правильное армирование имеет решающее значение для любого каменного строительства. Доступно множество вариантов, но наиболее распространенными являются лестницы или сетка.

Но в чем разница между кирпичной лестницей и альтернативой сетке? Здесь мы рассмотрим каждый вариант и обсудим, что может потребоваться для вашей работы.

Почему так важно армирование кладки?

Кирпичи — невероятно полезный строительный материал — неудивительно, что они все еще используются спустя сотни лет!

Хотя кирпичи прочны как отдельные части, когда они складываются вместе как часть более крупных и тяжелых конструкций, их прочность начинает снижаться.

Каменная кладка — это ремесло, которое инженеры оттачивали на протяжении сотен лет. В рамках этого люди придумали способы укрепить стены, чтобы обеспечить необходимую прочность и безопасность.

Способы армирования кирпича

Существует много различных способов армирования кирпичных стен, но наиболее распространенным является включение в конструкцию металлического каркаса, часто из оцинкованной или нержавеющей стали.

Благодаря добавлению металла к кирпичу кладка сохраняет свою естественную прочность на сжатие, а также пользуется преимуществами способности стали защищать от изменений силы, вызываемых такими вещами, как ветер.

Распространенной формой армирования кирпичной кладки для больших построек являются вертикальные стальные стержни, которые вставляются внутрь стены. Однако во многие сборки также будет включена одна из них:

• Арматурная лестница для кладки
• Арматурная сетка для кирпичной кладки

Что из этого вам потребуется для сборки, должен определить архитектор или инженер-строитель. Ниже мы рассмотрим эти два распространенных метода усиления и их возможности.

Армирование кирпичной лестницы

Арматурные лестницы из кирпича — это две длинные плоские стальные стержни (обычно из нержавеющей или гальванизированной стали), соединенные поэтапно более тонкими стержнями, что создает эффект лестницы.Этот тип иногда называют армированием кладки лестничного типа.

Размер лестницы соответствует глубине кирпича, поэтому после завершения строительства лестница скрывается внутри готовой кладки.

Когда использовать арматурную лестницу для кирпича

Подавляющее большинство каменных конструкций потребует армирования из-за высоты стен и потенциального воздействия таких факторов, как ветер, с течением времени.

Арматурные лестницы из кирпича особенно рекомендуются для обеспечения прочности вокруг отверстий в кирпичной кладке, которые могут вызвать ослабление, например, над и под окнами и дверями.Здесь арматурные лестницы помогают предотвратить растрескивание кладки.

Как использовать лестницу для усиления кладки

• На внешней створке полой стены следует использовать только лестницы из нержавеющей стали.
• Арматурные лестницы размещаются над кирпичом, составляя часть коридора после добавления раствора.
• Лестницы следует использовать с шагом не более 300 мм. Для стандартных стен это обычно означает каждый ряд.
• Арматурные лестницы можно разрезать и согнуть на месте для обхода углов.

Арматурная сетка для кирпичной кладки

Арматурная сетка — это плоский продукт из нержавеющей или оцинкованной стали. В отличие от лестниц, сетка представляет собой решетку, пересекающую тонкую стальную проволоку, образующую сетку.

Размер сетки такой же, как и у лестницы, но с разной шириной в зависимости от стены.

Когда использовать арматурную сетку для кирпича

Кирпичная арматурная сетка рекомендуется во многих местах и ​​в тех же местах, что и лестницы.

Арматурная сетка

используется для защиты от растрескивания в слабых местах, таких как проемы над и под стенами, создаваемые окнами и дверьми.Он также обеспечивает дополнительную прочность против растягивающих напряжений, которые могут возникать в кирпичной кладке.

Как использовать арматурную сетку для кирпича

• Нельзя использовать сетку из оцинкованной стали на наружных створках стен. Здесь следует использовать нержавеющую сталь.
• Сетка расположена в стыках кровати.
• Для большей части арматуры сетку можно укладывать каждые три ряда.
• Сетка должна обеспечивать минимальное покрытие 25 мм для внешних поверхностей.
• При соединении двух отрезков вместе необходимо предусмотреть перекрытие не менее 75 мм.

Прочие виды армирования кладки

Часто кирпичные лестницы или сетки используются в сочетании с различными другими методами усиления кладки, чтобы гарантировать, что окончательная конструкция будет надежной и долговечной, насколько это возможно.

Стяжки из кирпича и полых стен — очень распространенная часть каменной кладки, и их можно использовать вместе с лестницами или сетками. Вертикальные стальные стержни также могут использоваться для особо требовательных построек — они часто используются вместе с лестницами, в которых есть зазоры, позволяющие стержням проходить сквозь них.

Какое армирование кирпича мне нужно?

Требуется ли для вашей работы арматурная лестница или сетка, должно быть указано архитектором или инженером-строителем.

Иногда предпочтение отдается лестницам из-за их формы, которая позволяет вставлять дополнительное армирование кладки, например, вертикальные стержни. Гарантия LABC также рекомендует использовать лестницы над сеткой для проемов шириной более 1,5 м, например, над и под большими окнами.

Однако оба продукта выполняют схожую работу, поэтому существует множество обстоятельств, при которых любой из них может быть использован.Как упоминалось ранее, архитектор или инженер-строитель должен указать, что требуется.

Мы надеемся, что это руководство поможет пролить свет на дискуссии о лестницах или сетках. Помните: что бы вам ни понадобилось для следующей работы, вы найдете это по непревзойденным ценам здесь, в Fastbuild!

Арматурная сетка для кирпичной кладки, рулонная сетка, арматурная сетка для кирпича — машина для производства проволочной сетки Anber

Вы здесь: Металлическая обрешетка → Армирование кирпичной кладки

Описание:
Усиление расширенной металлической кирпичной кладки закладывается в стыки раствора (обычно каждый третий слой), чтобы придать стене дополнительную прочность на растяжение и помочь выдержать вибрацию и внезапную нагрузку или минимизировать неприглядные трещины из-за оседания.Материал изготавливается из оцинкованной или нержавеющей стали и обычно обрабатывается в 20-метровых бухтах.

Модель	Ширина рулона	SWD * LWD	Длина	Заявка
ABE-BR10	100 мм	15 мм * 25 мм	100 мм	Для стены 100 мм
ABE-BR15	150 мм		150 мм	20 м
ABE-BR20	200 мм		200 мм	20 м
ABE-BR30	300 мм		300 мм	20 м

Кладочная сетка для армирования кирпичной стены

Кладочная сетка , также называемая армированной сеткой для каменных стен, используется для армирования бетонных конструкций, обычно используемых для армирования стен.Это сварная и сборная стальная армирующая конструкция, которая укладывается в стык станины для усиления каменных панелей без утолщения стены. Он может предотвратить или уменьшить образование трещин в стенах, склеивая блоки кладки вместе, чтобы укрепить кирпичную панель в том месте, где она установлена.

Характеристики

• Места сварки основной и уточной проволоки находятся на одной поверхности.
• Повышает прочность на боковой изгиб и устойчивость кладки стен при различных нагрузках.
• Повышает стойкость к проникновению воды и усадочному растрескиванию кирпичных стен.

Разнообразие по формам

• Армирование сеткой лестницы.
• Арматурная сетка фермы.
• Армирование каменной сеткой Т-образной формы.
• Арматурная сетка кирпичная сварная.

Различные материалы и обработка поверхности

• Материал: проволока из низкоуглеродистой стали, проволока из нержавеющей стали, проволока из оцинкованной стали.
• Сварное перед гальваническим цинкованием.
• Сварные после гальванического цинкования.
• Сварено перед горячим цинкованием.
• Сварка после горячего цинкования.
• Сварен проволокой из нержавеющей стали.

Арматурная сетка лестницы

• Диаметр проволоки: 2,5–8,0 мм.
• Стандартная длина: 3,05 м (10 футов).
• Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
• Поперечные провода находятся на расстоянии от 300 до 400 мм друг от друга.

Армирование лестничной сеткой, используемой для кладки стен в строительстве

Арматурная сетка фермы

• Диаметр проволоки: 2,5–8,0 мм.
• Стандартная длина: 3,05 м.
• Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
• Тип: две продольные штанги; три продольных стержня; четыре продольных стержня.

Сетка фермы с поперечными стержнями и тремя или четырьмя продольными стержнями обеспечивает лучшее сцепление.

Т-образная кладочная сетка

• Диаметр проволоки: 2.5 мм — 8,0 мм.
• Типичное применение: его можно использовать для армирования углов кирпичной стены из-за его типичной Т-образной формы.

Связка кладочных сеток Т-образной формы для армирования углов стен.

Сетка кирпичная сварная

• Диаметр проволоки: 2,5–8,0 мм.
• Длина: по вашему требованию.
• Типичное применение: в рулонах, легко режется и сгибается.

Рулон кирпичной сварной сетки, обычно используемый для армирования стен.

Примечание: все размеры могут быть изготовлены в соответствии с шириной стены и вашими строительными потребностями.

Упаковка
Картонная коробка в полиэтиленовой упаковке, поддон.

Приложение
Армированная сетка для каменных стен широко используется в области строительства зданий, обычно используется для армирования стен.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

SS304 Армирующая сетка из серебряного кирпича, толщина: 1 мм, 50 рупий / рулон

Армирующая сетка из серебряного кирпича SS304, толщина: 1 мм, 50 рупий / рулон | ID: 4316512855

Спецификация продукта

Материал	SS304
Использование / применение	Гидравлический и геотехнический контроль, такой как подпорные стены, защита берегов реки и т. Д.
Толщина	1 мм
Цвет	Серебристый
Марка	SN
Длина рулона	50 м
Страна происхождения	Сделано в Индии

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

---

О компании

Год основания 1994

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот 10-25 крор

Участник IndiaMART с апреля 2008 г.

GST36AAECS5508E1ZI

Мы являемся одной из известных организаций из Теланганы, занимающейся производством M и поставкой коробок GI Gabion , проволочной сетки SS и GI , перфорированных листов, вибросита, сетки для ограждений, и многого другого.Мы работаем в отрасли последние 25 лет, что дало нам обширный отраслевой опыт для понимания разнообразных потребностей и постоянно меняющихся требований отрасли. Производимые и поставляемые нами продукты имеют лучшее качество и обладают некоторыми динамическими характеристиками, такими как устойчивость к истиранию, меньшие затраты на обслуживание и многое другое. Сырье, используемое нами в производственном процессе, имеет превосходное качество, что позволило нам получить сильную клиентскую базу по всему миру. Мы закупаем это сырье с помощью наших сотрудников по закупкам под строгим надзором наших контролеров качества, поступающих от наших надежных и заслуживающих доверия поставщиков, которые обслуживают нас с момента нашего основания.Наши контролеры качества проводят различные строгие испытания закупаемого сырья на каждом этапе процесса разработки, чтобы гарантировать, что продукт не теряет своего качества на любом этапе и может использоваться в различных сферах применения в различных отраслях промышленности. Мы предлагаем нашим уважаемым клиентам настройку продукта согласно их требованиям по ведущим в отрасли ценам и в оговоренное время. У нас также есть собственные складские помещения, расположенные на большой площади земли и обладающие большой вместимостью.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

(PDF) Укрепление кирпичной кладки с помощью сварной проволочной сетки

International Journal of Engineering & Technology

Рис.8: Значения модуля разрыва призмы с сеткой и без нее

4. Заключение

Прочность сцепления при изгибе в испытаниях призм из каменной кладки была определена

в соответствии с инструкциями, приведенными в ASTM. Результаты испытаний:

следует за

. Значительное улучшение прочности сцепления на изгиб было отмечено в

, вся сетка с эпоксидным покрытием и призма с заделкой из проволоки GI.

Сетчатые призмы с эпоксидным покрытием достигли на 18% (в среднем) выше значения

, чем проволока GI. сетка, а G.I заделка проволочной сетки

увеличенная на 41% FBS к каменной призме

Модуль разрыва каменной призмы и ее поглощение энергии

Пропускная способность достигнута лучше, чем у контрольного образца

Значения коэффициента пластичности значительно улучшены, и

очевидно, это показывает долговечность каменной призмы

5. Благодарность

Авторы могут поблагодарить вице-канцлера SASTRA

УНИВЕРСИТЕТА за предоставление экспериментальных

работ в Школе гражданского строительства для выполнения этот экзамен

работы и, кроме того, за непрерывную помощь и поддержку, предоставленные всем

в рамках этой исследовательской работы.

Ссылки

[1] Андреас Тривиёно, Ариф. Б. Нугрохо, Афанасий Д. Фирстядия,

Фарис Оттама, «Прочность на изгиб и пластичность бетонного кирпича

кирпичной стены, усиленной стальной арматурой», Процедура

Engineering 125 (2015) 940 — 947.

[2] C Шерми Р.Н. Дубей, «Исследование внеплоскостного поведения неармированной кирпичной кладки

, усиленной сварной проволочной сеткой и раствором

», Строительные материалы 143 (2017) 104-120.

[3] Ю. Лин, Дерек Лоули, Лиам Уотерспун, Джейсон М. Ингхэм, «Тестирование плоскостей неармированных стен

, укрепленных

с использованием торкретбетона ECC», Structures 7 (2016) 33-42.

[4] Хасим Али Хан, Радхикеш Прасад Нанда, Диптеш Дас, «В плоскости

прочность кирпичной панели, усиленной геосинтетикой»,

Строительные материалы 156 (2017) 351-361.

[5] Саркар Нур-И-Худа, Маника Дханасекар, П.Дэвид

Thambiratnam, «Неплоскостная деформация и разрушение кирпичной кладки

стен с различными формами армирования», Composite Structures

140 (2016) 262–277.

[6] Б. Сачин Кадам, Йогендра Сингх, Бинг Ли, «Укрепление неармированной кирпичной кладки

с использованием сварной проволочной сетки и бетона микро-

», Поведение при действии в плоскости Строительство и

Строительные материалы 54 (2014 г. ) 247–257.

[7] С.Б. Сингх, Панкадж Мунджал, «Прочность сцепления и напряжение сжатия —

характеристики деформации кирпичной кладки», журнал Building

Engineering 9 (2017) 10–16.

[8] Эрнест Бернат-Мазо, Луис Гил, Кристиан Эскриг, «Анализ кирпичной кладки

, усиленной полимерами, армированными волокном, и

, подвергнутых эксцентрическим сжимающим нагрузкам», Строительство и

Строительные материалы 84 (2015) 169 –183.

[9] М.I. Исмаил Кешта, Пайам Шафиг, Мохд Замин Джумаат, Азиз

Ибрагим Абдулла, Зайнах Ибрагим, Убагарам Джонсон Аленгарам,

«Использование композита из проволочной сетки и эпоксидной смолы для повышения прочности на изгиб

и бетонных балок», Материалы Проект 60 (2014)

250–259.

[10] M.A. Najafgholipour, Mahmoud R. Maheri, P.B. Lourenço,

«Взаимодействие емкости в кирпичной кладке при одновременных плоских

и внеплоскостных нагрузках», Строительные материалы 38

(2013) 619–626.

[11] R. Capozucca, V. Риччи, «Укрепление полос GFRP на современной и

исторической кирпичной кладке», Composite Structures 140 (2016)

540–555.

[12] Наджиф Исмаил, М. Джейсон Ингхам, «Испытания в плоскости и вне плоскости

неармированных каменных стен, укрепленных с помощью полимерного текстиля.

армированный раствор», Engineering Structures 118 (2016) 167–177.

[13] М. Базили, Г. Маркари, Ф. Вестрони, «Нелинейный анализ каменных панелей

, усиленных текстильным раствором», Engineering

Structures 113 (2016) 245–2.

[14] А. Самуэль Бабатунде, «Обзор методов усиления кирпичной кладки

с использованием армированных волокном полимеров», Композитные конструкции

161 (2017) 246–255.
