Армирование кирпичной кладки

Армирование — это усиление материала или конструкции другим материалом, для кирпичной кладки обычно используют арматуру, которую укладывают на раствор между кирпичами.

При соблюдении технологии армирование значительно увеличивает несущую способность стен, производят его по продольным или поперечным швам. Усиление продольных швов позволяет избежать расслоения кладки вдоль стены и распределить нагрузку равномерно по ширине стены. Расположение усиливающих стержней должно быть изначально указано в проекте, а между собой их, как правило, соединяют сваркой. При поперечном армировании стержни принимают на себя растягивающие усилия, препятствуя разрушению кирпича при изгибе, и тем самым усиливают несущую способность сжатого сегмента. Диаметр стержней допускается от 2,5 мм до 8 мм,. Использование арматуры с более широкими стержнями ослабляет кладку. Важно помнить, что стержни прямоугольной арматуры должны быть не более 5 мм, ширина от 5 до 8 мм допустима только для зигзагообразной арматуры.

При этом для предохранения арматурной сетки от коррозии сверху и снизу между кирпичом и стержнем должно быть не менее 2 мм раствора, то есть, при использовании стержня диаметром 5 мм общая толщина шва должна составлять от 14 мм.

Прямоугольные сетки для армирования кирпичной кладки необходимо закладывать не реже чем через каждые 5 рядов, если стена возводится из утолщённого кирпича — через 4 ряда. Зигзагообразные — попарно в смежных рядах, так чтобы их направление было перпендикулярно друг другу. В целом же армирование кирпичной кладки — весьма эффективный метод повышения несущей способности возводимых конструкций, который эффективно позволяет избежать деформации кладки и при правильной укладке арматур оптимально распределяет нагрузки по всей стене.

Предыдущая статья Следующая статья

через сколько рядов, СНиП, продольное и поперечное, выбор сетки

Содержание статьи

Кирпич — самый востребованный материал для возведения сооружений любого назначения. Кирпичная кладка считается прочной и долговечной, отвечает эстетическим нормам. Единственный серьёзный недостаток кладки из кирпича: возможное растрескивание в период эксплуатации. Причины образования трещин обычно связаны с недостаточной прочностью фундамента, ошибками в проектировании здания.

Для предотвращения появления трещин применяется метод армирования кладки. Эта несложная процедура заключается в укладке между рядами кирпича арматурных прутов или сварных металлических сеток. Но не всегда армирование целесообразно, иногда этот метод даже способен навредить кирпичной кладке.

Когда армирование кладки не нужно

Безусловное следование строительной «моде» на армирование не всегда обязательно, — особенно это касается небольшого индивидуального строительства: возведение дач, одноэтажных жилых и хозяйственных строений.

Обычно стена дома возводится толщиной в полтора-два стандартных кирпича. Если строительство ведётся без комбинаций с другими стеновыми материалами, то армирование не нужно.

Для перевязки рядов достаточно смены метода укладки с ложкового на тычковый через каждые 3-4 ряда кирпича. Так перевязываются ряды, и стена становится прочной единой конструкцией. Более того, арматура в швах снижает теплоизоляционные свойства кладки, выполняя роль мостика холода.

Армирование кладки небольших строений не выполняет никаких функциональных задач, приводит к необоснованным дополнительным расходам. Если имеются сомнения в прочности фундамента, то можно немного подстраховаться, установив арматуру в углах здания.

Важно! Наружные стены толщиной в 2 – 2,5 кирпича обладают достаточной несущей способностью и теплоэффективностью. Их дополнительное усиление рекомендовано лишь в регионах с повышенной сейсмоопасностью.

Исторический опыт

Исторические здания из кирпича, которым сто и более лет возводились без армирования. Причины: дорого и не нужно. Иначе говоря, был бы металл дешёвым, появилась бы и мода на армирование кладки, и умные маркетологи вполне бы смогли обосновать необходимость этого. А ненужность армирования определялась одним условием: несущие простенки были шире окон. Это про армирование кладки, но не стен, — любому застройщику желательно различать эти понятия.

Лет 200-300 назад в стены закладывались деревянные прогоны, затем их заменили полосовым железом, а в прошлом веке стали применять стальной двутавр. Делалось это для создания общей прочности стеновых конструкций. А кладку не армировали вовсе, лишь в самых ответственных конструкциях проволоку укладывали в углы, да толстые швы усиливали металлической сечкой.

Общее понимание армирования кладки

Армирование кладки необходимо для усиления прочности локальных узлов при внецентренных нагружениях.

Армирование стен направлено на повышение их устойчивости (жёсткости). Рассчитываются, например, восприятия изгибающих моментов вдоль стены, либо устойчивость при распоре от сводов.

Данные знания и понимание сути вопроса вовсе не нужны человеку, решившему построить собственный небольшой дом или дачу. Для подобных объектов вполне понятна необязательность армирования кирпичной кладки, но лишь при отсутствии особых условий строительства.

Если строится нечто более монументальное, тогда необходим проект с расчётом нагрузок и подробным описанием всех строительных этапов, включая армирование кладки при необходимости.

Назначение армирования кладки

При возведении стен и перегородок для усиления кирпичной кладки применяется метод армирования. В технологии используются заранее подготовленные стальные сетки либо стержни из арматуры, которые размещаются в растворе кладочных швов.

Армирование кладки необходимо при возведении стен в следующих случаях:

стеновые конструкции подвергаются значительным нагрузкам сжатия;
здание возводится на просадочных или пучинистых грунтах;
строительство ведётся в зонах вероятной сейсмической активности;
работы проводятся при отрицательных температурах воздуха.

Насыщенность арматурой не должна быть выше 1 % общего объёма кладки.

Виды армирования

Различают два варианта армирования – продольное и поперечное. Стержни воспринимают на себя удлиняющие усилия, предотвращая разрушение стенового материала от воздействий на растяжение и извив, повышая несущую способность кладки. Столбы и стены армируются пересекающей сетчатой арматурой.

Вид армирования зависит от схемы работы стены:

при работе на сжатие предполагается вертикальное, как в колоннах, армирование;
если преобладают нагрузки изгибающие – выполняется горизонтальное армирование, по подобию плит;
в случае одновременного воздействия разнонаправленных нагрузок, армирование проводится для преобладающих.

Сетка имеет продольные и поперечные стержни, что позволяет компенсировать большинство видов нагрузок.

Продольное армирование часто выполняет дополнительные функции, например, служит основой для нанесения штукатурного слоя либо других материалов внешней и внутренней отделки. Продольное усиление различается по ориентации элемента по отношению к стеновой поверхности, оно может быть вертикально или горизонтально расположенным.

Несущая способность стены или перегородки увеличивается при правильно рассчитанном укреплении кладки сеткой либо проволокой в горизонтальной плоскости, а также обеспечивает надёжную связь лицевой кладки и забутовочного слоя.

Армирование служит для сохранения целостности строения, поэтому важно выбрать правильный способ расположения армирующих поясов с учётом весовых, ветровых, снеговых и, иногда, сейсмических нагрузок в конкретном месте строительства. Как правило, все перечисленные исходные данные служат основой проектных решений по выбору вариантов армирования.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

при возведении кирпичных стен толщиной менее чем в два кирпича;
связывания в кладке блоков, утеплителей и кирпича;
устройство перегородок из кирпича «на ребро»;
строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
Укладка сетки начинается по первому ряду кладки.
Армирование первого ряда сеткой
Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

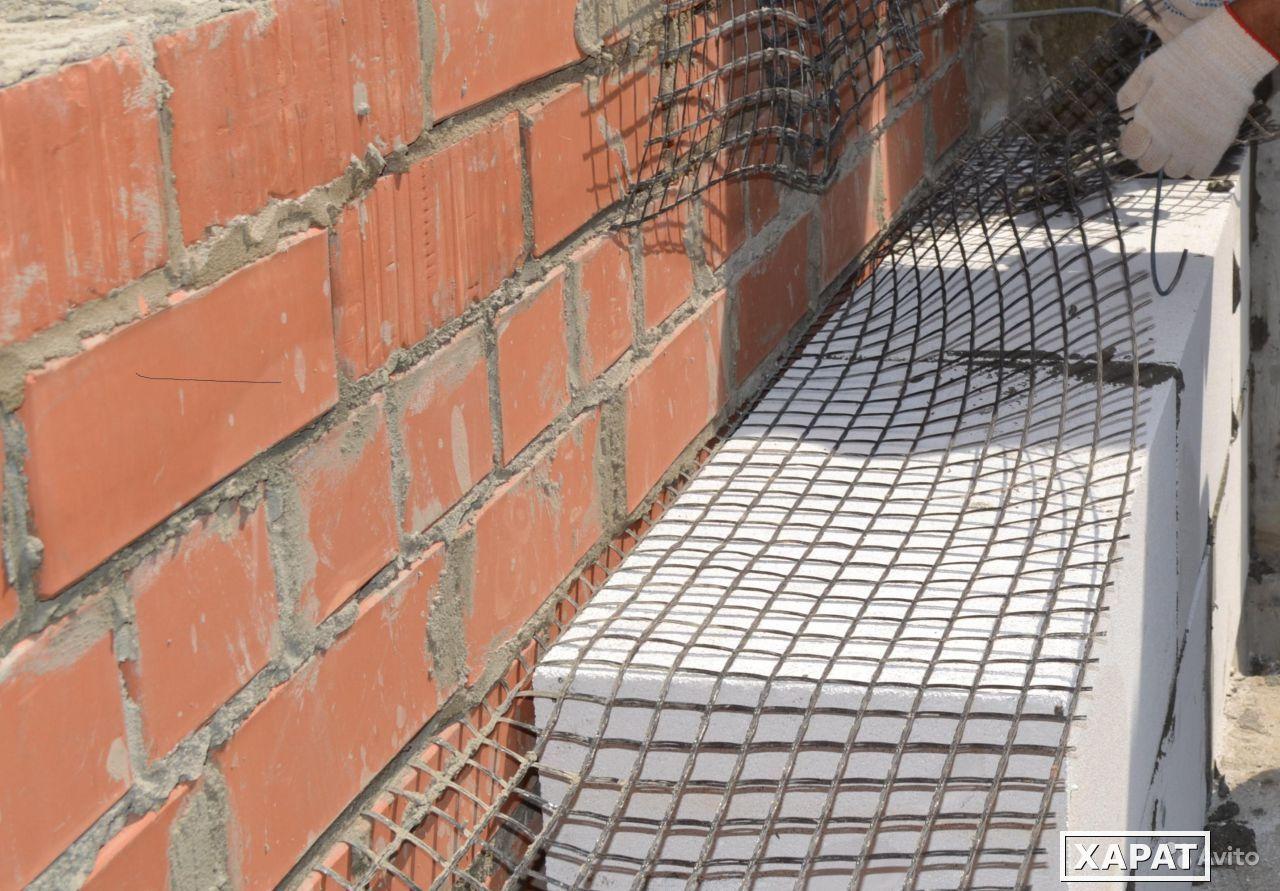

Стеновые конструкции часто состоят из двух, трёх и более слоёв. Вариантов много, например:

снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
вентфасад обложен клинкерным кирпичом;
кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции. Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Другие виды сетки

Сетки различаются по материалу изготовления. Разумеется, традиционным признанным лидером для кирпичной кладки считаются стальные изделия. Но есть и другие варианты, которые вполне уместны для кирпичных стен.

ЦПВС

Просечно-вытяжная сетка (ЦПВС) или просто «просечка» считается прочнее привычного стального варианта. Изготавливается из листового металла, произведённого по методу холодного проката. Отличительная особенность, – ячейки сетки имеют ромбовидную форму.

Материал обладает рядом преимущественных достоинств:

легко режется и кроится;
имеет малый вес, упрощающий работу с ним;
стоит дешевле аналогичной арматурной сетки;
может применяться для тонкой кладки;
возможна фиксация в кладке клеевыми составами.

Выпускается в рулонах, имеет защитное антикоррозийное покрытие, легко обрезается до необходимого размера. Для строительства небольшого частного дома из кирпича ЦПВС считается лучшим вариантом.

Сетка базальтовая

Базальтовая кладочная сетка в последние годы стала наиболее востребованной в армировании кирпичной кладки, что объясняется её многочисленными достоинствами:

обеспечивает гибкие связи стены и облицовки;
легко режется обычными ножницами по металлу;
стойка к большинству агрессивных сред;
обладает диэлектрическими свойствами;
сочетается, кроме кирпича, почти со всеми стеновыми материалами;
имеет низкую теплопроводность.

Важное практическое преимущество: стоимость базальтового аналога примерно втрое меньше, чем изделий из металла.

Нюансы выбора материала

Производители стальной сетки иногда используют проволоку уменьшенного диаметра либо не выдерживают размеры ячеек, при этом декларируя параметры изделий в соответствии с нормами. Проверить качество и уличить производителей в подлоге можно сравнением реального веса приобретаемых сеток с их справочным значением. Разница в весе не должна составлять более 5 %.

Можно отметить ещё один неприятный момент при выборе сетки для армирования. Продавцы стали указывать в прайсах и различных рекламных материалах несуществующие особенности сеток. К примеру, в прайсе указывается «кладочная сетка для кирпича», — как и по каким признакам определено именно это назначение материала? А ещё можно встретить сетку для газобетона или для фундамента. Это недобросовестный маркетинг, не более, и веры подобным утверждениям нет. Цель подобного бреда можно вычислить, но не стоит. А верить нужно регламентирующим документам, нормам, стандартам, — в них подобного деления сетки по сферам применения нет.

В заключение стоит повторить прописную истину, что не стоит применять армирование там, где без него можно вполне обойтись. В доказательство этого утверждения – цитата из СНиП II-22-81:

«Каменные и армокаменные конструкции:

6.75. Сетчатое армирование горизонтальных швов кладки допускается применять только в случаях, когда повышение марок кирпича, камней и растворов не обеспечивает требуемой прочности кладки и площадь поперечного сечения элемента не может быть увеличена.»
