Бесперебойное питание на базе инверторов: как правильно выбрать систему?
Современные модификации инверторов МАП «Энергия» зарекомендовали себя как надежные и качественные приборы с широкими возможностями. Как правильно подобрать систему под свои потребности из всего ассортимента предложений не переплатив за лишние функции? Представим простой алгоритм.
1) Выбор мощности
Нужно иметь ввиду, что соответствующие параметры, указанные в названии МАПа, относятся к максимальной мощности, которую инвертор способен продержать 20-30 минут. Показатель номинальной мощности в 1.5 раза меньше, так:
- МАП SIN «Энергия» Pro 4.5/48 имеет максимальную мощность: 4,5кВт; номинальную: 3кВт, пиковую: 7кВт
- МАП SIN «Энергия» Pro 6.0/48 имеет максимальную мощность: 6кВт; номинальную: 4кВт, пиковую: 9кВт.
При расчете имейте ввиду, что максимальная длительная нагрузка (свыше 2-х часов) на инвертор не рекомендуется свыше 60% от номинальной мощности.
Как посчитать мощность потребителей в частном доме? Вам нужно открыть распределительный электрощиток (ГРЩ) и определить, какие автоматы вы будете резервировать, а затем посчитать все необходимые параметры вам поможет:
Калькулятор расчета мощности и потребления
Если необходимо быстро прикинуть мощность , то условно можно рассчитывать так:
- для газифицированного дома площадью 100-200кв. м достаточно модели МАП 6.0/48
- до 300-350кв.м – 9.0/48
- если выше следует обратить внимание на модели от 12кВт.
2) Автономия
Как выбрать аккумуляторы? Для этого нам необходимо понимание усредненной мощности нагрузки на инвертор и желаемого времени автономной работы в случае отключения электричества. Первое можно получить из нашего калькулятора расчета мощности, а второе – это вопрос вашего желания. В описаниях к нашим комплектам вы можете найти таблицу «Мощность/Автономия», которая позволит легко сориентироваться. Имейте ввиду, усредненная нагрузка существенно ниже суммы мощности всех приборов, т.к. редко вся нагрузка работает одновременно.
В представленных комплектах мы используем надежные и качественные аккумуляторы Delta серий DTM и HR, Leoch серий DJM сроком службы 10-12лет, оптимально подходящих для условий работы с инверторами. К инверторам с цифровым обозначением «—/24» — подключается последовательно 2 и более аккумуляторов, кратным 2 (4-6-8шт.) (подключение дополнительных АКБ осуществляется паралельно-последовательно). При максимальной мощности свыше от 6 кВт мы рекомендуем использовать схему «—/48», т.е. с подключением 4-х и более АКБ, кратным 4 (8-12-16шт.)
3) Подключение
Схема монтажа зависит от того, какие потребители будут подключены к бесперебойному питанию. Рассмотрим несколько вариантов:
а) Инверторы мощностью до 3кВт можно подключать через вилки/розетки. Т.е. у вас есть блок бесперебойного питания с розетками, к которому можно подключиться в случае отключения «света»
б) Резервирование части или всех потребителей при однофазном подключении дома: в этом случае, вы определяете автоматы, и монтажник их выводит на питание через инвертор.
в) Часть потребителей при трехфазном подключении дома: если схема электрики позволяет, все автоматы в щитке выбранных потребителей подключаются на одну или две фазы.
г) Резервирование всего дома, подключенного по трехфазной схеме или при невозможности выделить потребителей на одну фазу. Тут есть два пути:
- использование АКФ – автоматический коммутатор фаз, который соединит все фазы в случае отключения электричества и запитает их от инвертора
- поставить три инвертора по одному на каждую фазу, но с одним батарейным банком
Специалисты компании «Ток» имеют большой опыт реализации всех возможных сценариев монтажа с минимальной стоимостью для заказчика. Стоимость монтажа зависит от сложности и степени подготовленности объекта. Примеры некоторых наших работ вы можете посмотреть в блоге.
Дополнительные возможности и опции
Работа с генератором
В случае, если вы сталкиваетесь с отключениями электричества на длительное время (от 16 часов и более) или вы проектируете автономное электропитание, можно рассмотреть систему бесперебойного электроснабжения в совокупности с генератором и тут возможны два варианта:
- Автоматический запуск генератора в случае, если заряд на аккумуляторах близок к минимальному: МАП Dominator даст сигнал на запуск электростанции и заглушит её, когда заряд АКБ закончится.
- Ручной запуск генератора. При минимальном заряде АКБ, при соответствующих настройках, МАП начинает издавать звуковые сигналы. Вы запускаете электростанцию и переключаете реверсный рубильник – питание пошло на инвертор, который продолжает питать нагрузку и параллельно зарядит АКБ.
В паре с МАП через сетевой фильтр мы рекомендуем использовать генераторы инверторного или щеточного типа, т.к. они дают достаточно качественный синусоидальный сигнал на выходе и не повредят импульсными выбросами бытовую и мультимедийную технику.
Подкачка мощности
Часто управляющие компании коттеджных поселков ограничивают максимальную мощность, выделенную на участок, а подключение дополнительной неоправданно дорого. Но есть выход – использование инвертора МАП серии Hibrid, который способен подкачивать недостающую мощность с аккумуляторов в пики потребления, которые, как правило, не очень продолжительные.
Стабилизаторы напряжения и УЗМ-51М
В инверторах МАП «Энергия» отсутствует встроенный стабилизатор напряжения, как и у всех профессиональных инверторов на рынке. В связи с этим, мы рекомендуем устанавливать дополнительную защиту для ваших потребителей:
- Если напряжение «скачет», просаживается или ниже/выше нормы следует перед МАПом установить стабилизатор напряжения.
- Если напряжение стабильно, мы рекомендуем использовать реле контроля напряжение со встроенным вариатором (защита от импульсов) — УЗМ 51М.
- При воздушном вводе в дом дополнительно УЗИП (защита от «молний»).
Бюджетный, но надежный релейный стабилизатор мощностью 6800Вт
Гибридный стабилизатор: релейниый+электромеханический (8000Вт)
Электронный быстродействующий стабилизатор (8000Вт)
 |
Мощность: 6,8кВт Диапазон: 120-285В
Точность: 5-8% Родина: Китай
10 820р.
 |
Тип: гибридный; 10кВА
Предельный диапазон: 105-265В
Точность: 10%
Производство: Китай
15 100р.
 |
Тип: тиристорный; 10кВА
Предельный диапазон: 110-320В
Точность: 4,5%
Производство: Россия
45 760р.
Солнечные панели
КПД солнечных батарей растет, как и стоимость кВт/ч от энергетических компаний и, в связи с этим, использование солнечной энергетики становится всё более актуальным. МАП сери Hibrid и Dominator имеют возможность работы с солнечными панелями посредством MPPT-контроллеров.
Паспорт-инструкция к МАП «Энергия»
Аварийное питание дачи или загородного дома (инвертор + аккумулятор)
Обзор может оказаться полезным всякого рода дачникам и пользователям загородных домов (а может и не только загородных), в местах с частым отключением электричества…Вместо предисловия (можно пропустить нетерпеливым — многА буковок)
Дополнительная информация
Уже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.
Стал искать варианты решения этой проблемы.
Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.
Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только
Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией 🙂 Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов
Схема успешно отработала один год!
Элементы схемы, это

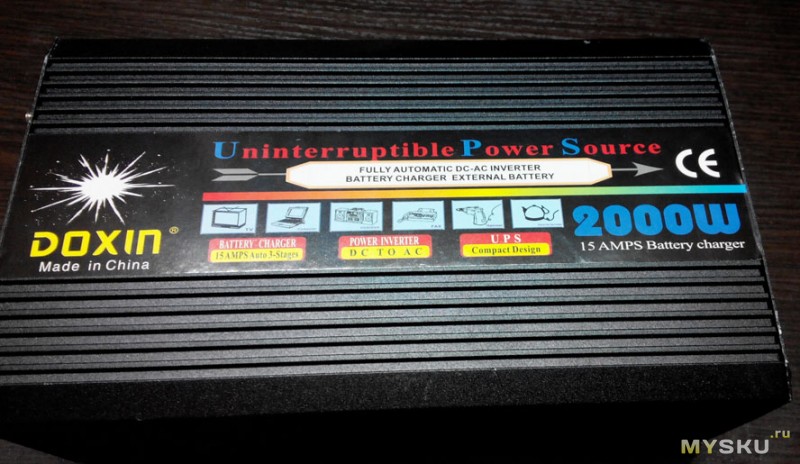

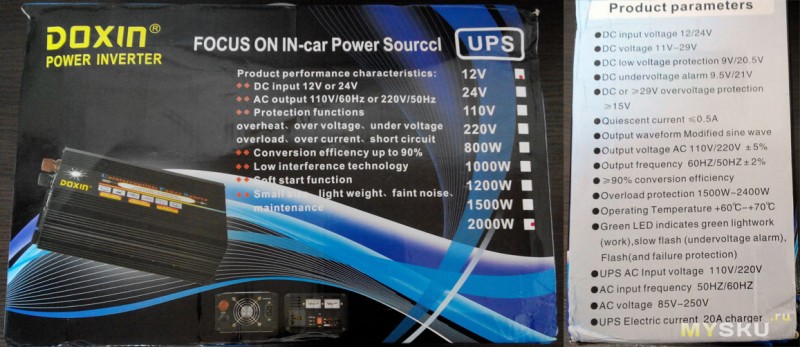

Инвертор с UPS и контролем/зарядкой внешней батареи (в моем случае инвертор 1500Вт (пик 3000Вт) — в некоторых китайских источниках фигурировала цифра 3000вт пиковой нагрузки до 4 минут, не проверял не знаю 🙂

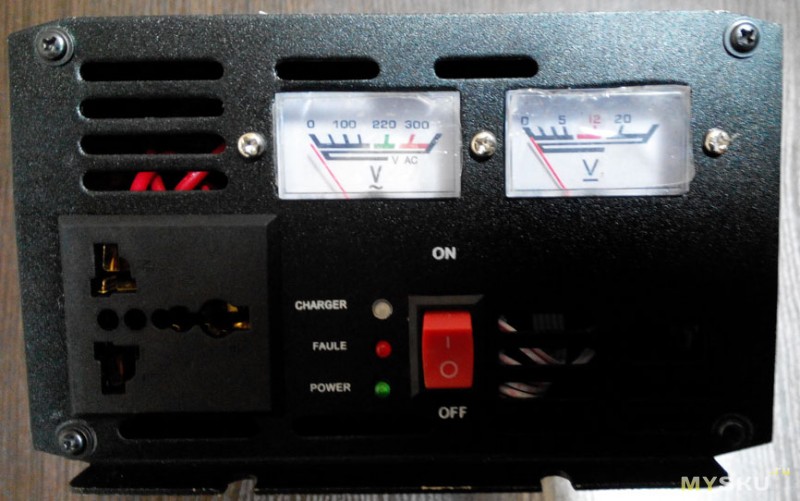

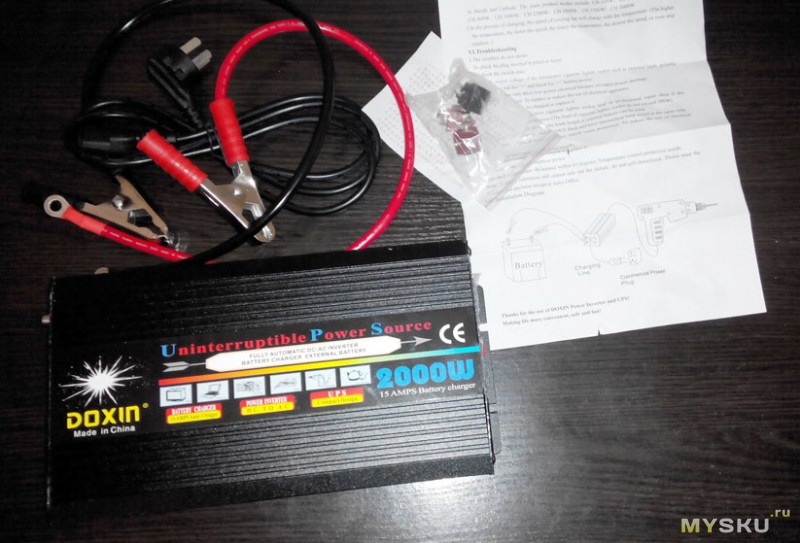

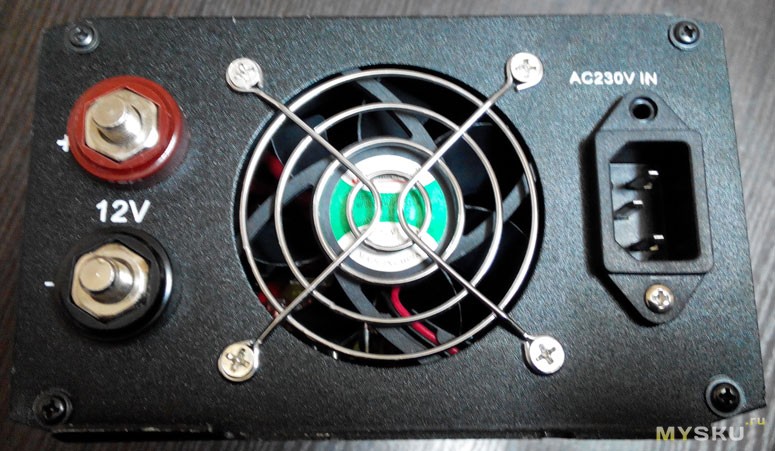

Ниже на фото инвертор на 2000Вт (куплен соседу)
По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает)
Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.
Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле). В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).
Например такой
Насос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена). На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание 🙂 Сколько времени он проработал до срабатывания защиты неизвестно 🙂

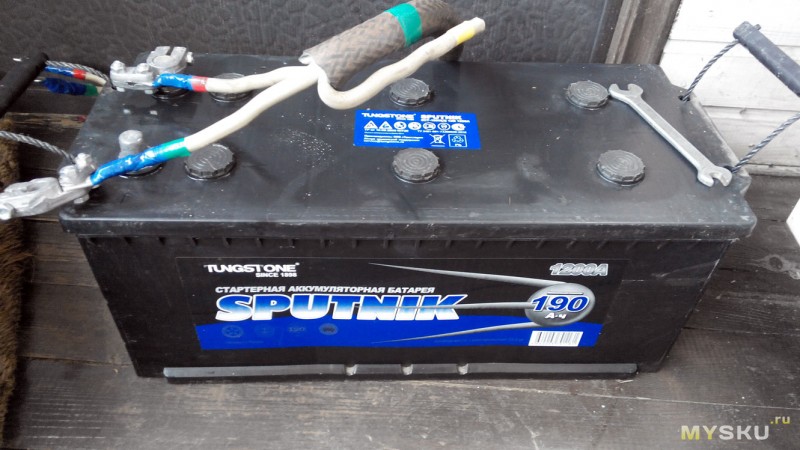

Аккумулятор автомобильный (я покупал с запасом — на 190 А*ч).
Как оказалось, для меня, эта емкость оказалась слишком избыточной — в реале, практически за часов 5 работы от аккумулятора, показания встроенного измерителя напряжения аккумулятора не изменились заметно. При этом было включено освещение в паре комнат, уличное и два телевизора на 24″ и 38″, ноутбук 17″, (по необходимости вода) и возможно еще что-то… + вполне можно было подрабатывать различным ручным электроинструментом (по необходимости).
Покупать специальные аккумуляторы (будь то тяговые или гель) я решил нецелесообразным, т.к. инвертор имеет контроль заряда аккумулятора, и в отличие от «солнечных технологий» не вырабатывает его ниже «нормального его разряда».
Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке):
-Одна часть идет напрямую от сети, и не резервируется аварийным источником — электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.
-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы легко исключается инвертор и аккумулятор), это может понадобиться, например, при выходе из строя инвертора, аккумулятора или для их обслуживания.
В тоже время инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.

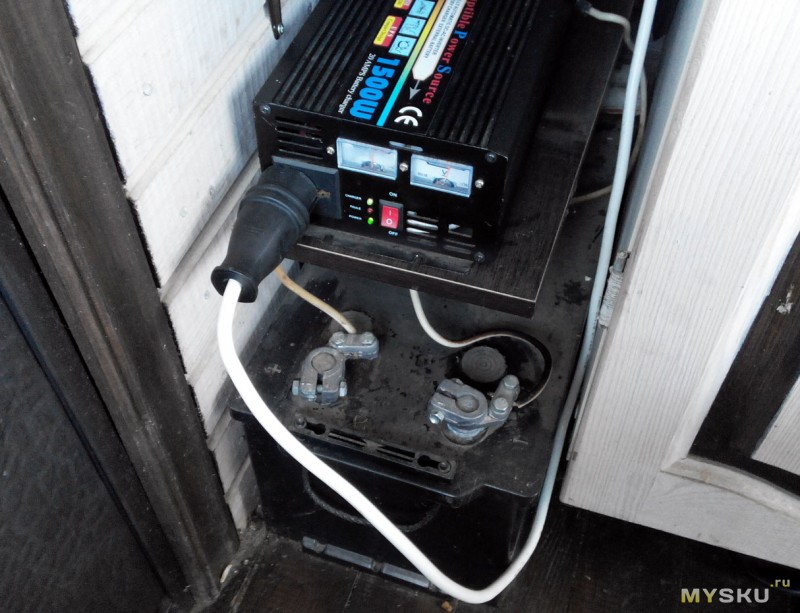

У меня это получилось примерно так.
Нужно иметь ввиду (на уме) некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня — делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное» :))
Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) — переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) — есть ли «свет» или нету 🙂

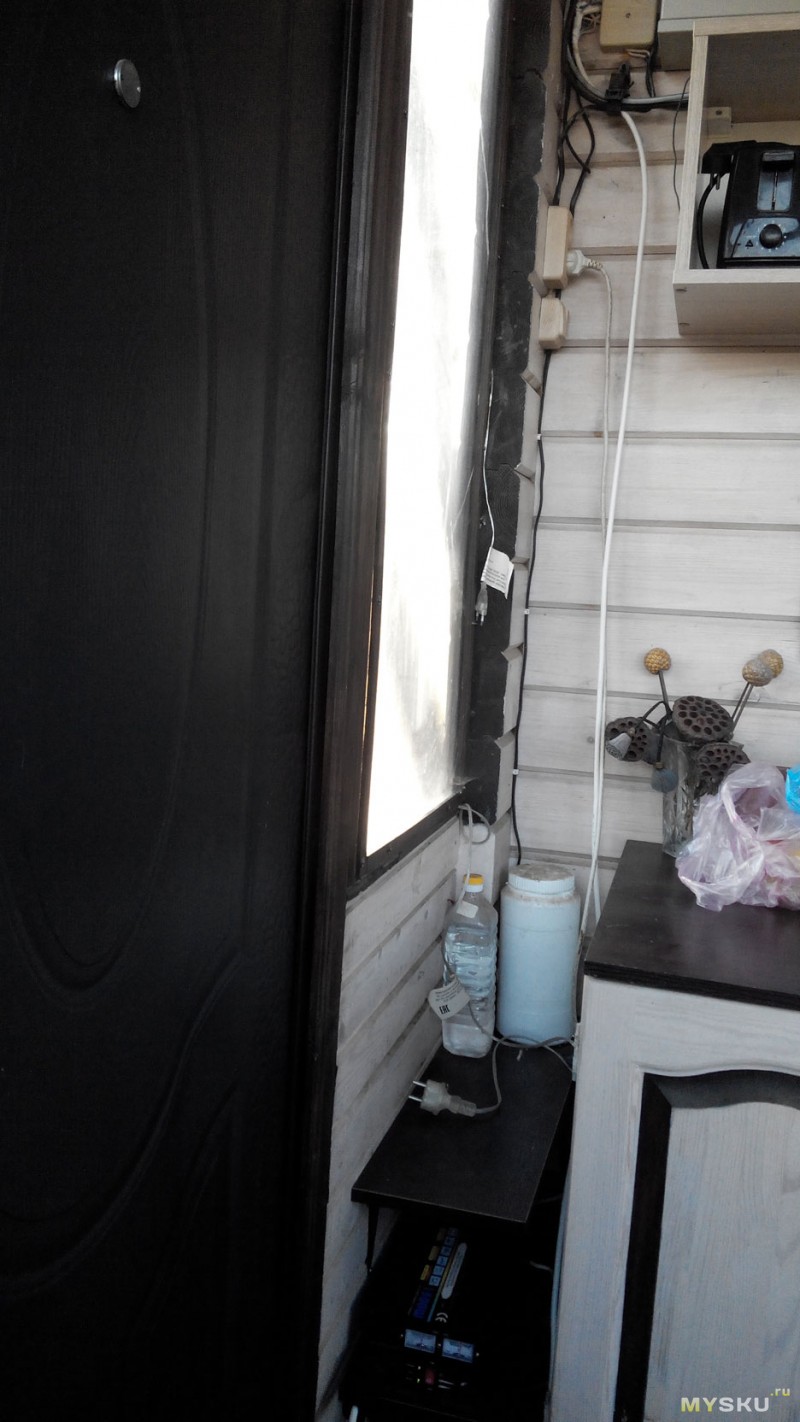

Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)
Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах:
+ меньшая стоимость
+ нет шума
+ нет запаха
+ автоматический переход на резервное питание
+ нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой)
+ нет необходимости в отдельном месте для хранения (на веранде занимает одну полку)
+ нет необходимости закупать, привозить, хранить топливо
— ограниченное время непрерывной работы
± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)
Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.
ЗЫЖ ссылки по просьбе на модифицированную синусоиду (как в обзоре) aliexpress.com/item/2000W-4000W-peak-12v-to-220v-Power-Inverter-Charger-UPS-Quiet-and-Fast-Charge/1984783459.html
и чистую синусоиду (самую дешевую из найденных, насколько чистая не знаю) aliexpress.com/item/pure-sine-wave-2000W-4000W-peak-12v-to-220v-230v-240v-Power-Inverter-Charger-UPS-Quiet/32242841357.html
UPD.
Через некоторое время после написания и опубликования этого обзора произошло несколько событий или новостей, как бы лучше выразиться 🙂 Решил дописать в этот обзор, т.к. не знаю как тут делают в подобных случаях обычно 🙂
1. В результате некоторых истязаний над инвертором удалось его «спалить» 🙂 Нет смысла описывать КАК и СКОЛЬКО мы ему дали… но он держался стойко 🙂 Было включено освещение, тв, ноут, насос включался регулярно на 800 Вт рабочего (пусковой значительно выше)+ добавили электрокамин на кВт полтора- два (сейчас трудно сказать в каком режиме его включали в тот момент), при этом напряжение сети «гуляло» до 120 и подымалось выше 220 заметно довольно регулярно, были проблемы на новый год на дачах…

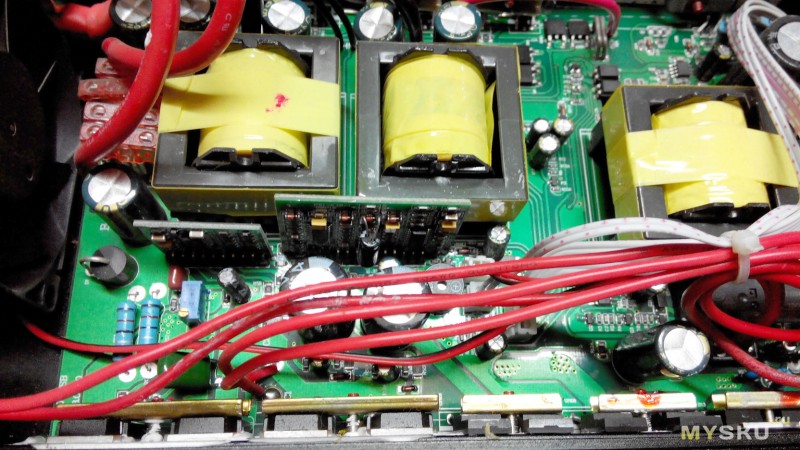

Короче, как оказалось сам инвертор выжил, сгорели контакты реле коммутирующего. Была произведена замена на иное (к сожалению не сфотографировал модель), т.к. вариантов на радиорынке было немного на близкий ток с коммутацией по двум контактам.

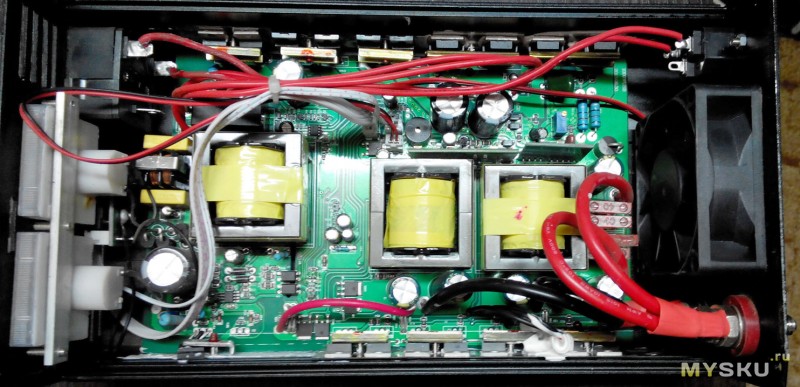

В процессе «осваивания» схемотехники данного инвертора получилось «выйти» на производителя, который любезно предоставил схему-логику поиска неисправностей данного инвертора.
Разместил на своем сайте, т.к. тут не нашел возможности хранения файлов rauss.ucoz.ru/_ld/0/3_checking.zip
Схему смог найти только ПОДОБНОГО устройства, если необходимо, то ее тоже могу вкачать.
Ну и кроме всего вышеописанного… Производитель предложил разместить ссылку прямо на него. У него появился интернет ресурс, который начинает работать с отправкой для РОЗНИЧНОЙ продажи подобного инвертора, и целого ряда других и прочей электроники! Я думаю многих может заинтересовать ресурс для ознакомления по крайней мере. Весьма отзывчивая поддержка, я бы сказал даже несколько навязчивая, но посмотреть есть на что 🙂 Тем более раз обещают отправку в Россию.
Я надеюсь это не противоречит «местным правилам» 🙂
Преобразователь 220 вольт от аккумулятора на 3,7 В
В быту мы чаще всего сталкиваемся с блоками питания, понижающими высокое напряжение в сети до нескольких вольт, необходимых для подключения различных устройств. Однако можно сделать и обратное преобразование. Причем схема совершенно несложная.
Пригодиться оно может в двух случаях:
- Для того чтобы подключить технику и устройства которые питаются от только от 220 вольт в полевых условиях.
- При перебоях в подаче электроэнергии.
Ну и не забываем про то, что экспериментировать всегда занимательно. Например, я собирал эту конструкцию просто из интереса, без прицела на практическое применение.
Правда надо отметить, что представленный преобразователь небольшой мощности и не выдержит большой нагрузки, например телевизора. Однако как будет видно на примере, энергосберегающая лампочка от него работает.
Изготовление преобразователя
Нам понадобится всего несколько деталей:
- Трансформатор от старого зарядного устройства для телефона.
- Транзистор 882P или его отечественные аналоги КТ815, КТ817.
- Диод IN5398, аналог КД226 или вообще любой другой рассчитанный на обратный ток до 10 вольт средней или большой мощности.
- Резистор (сопротивление) на 1 кОм.
- Небольшая макетная плата.
Еще естественно понадобится паяльник с припоем и флюсом, кусачки, провода и мульти метр (тестер). Можно конечно изготовить и печатную плату, но для схемы из нескольких деталей не стоит тратить время на разработку разводки дорожек их прорисовку и травление фольгированного текстолита или гетинакса. Проверяем трансформатор. Плата старого зарядного устройства.
Выпаянный из нее трансформатор.
Дальше нам надо проверить трансформатор и найти выводы его обмоток. Берем мультиметр, переключаем его в режим омметра. По очереди проверяем все выводы, находим те которые парой «звонятся» и записываем их сопротивления.
1. Первая 0,7 Ом.
2. Вторая 1,3 Ом.
3. Третья 6,2 Ом.
Та обмотка, у которой наибольшее сопротивление была первичной, на нее подавалось 220 В. В нашем устройстве она будет вторичной, то есть выходом. С остальных снималось пониженное напряжение. У нас они будут служить как первичная (та, которая с сопротивлением 0,7 ом) и часть генератора (с сопротивлением 1,3). Результаты замеров у разных трансформаторов могут отличаться, нужно ориентироваться на их соотношение между собой.
Схема устройства
Как видите она простейшая. Для удобства мы пометили сопротивления обмоток. Трансформатор не может преобразовывать постоянный ток. Поэтому на транзисторе и одной из его обмоток собран генератор. Он подает пульсирующее напряжение от входа (батареи) на первичную обмотку, напряжение около 220 вольт снимается с вторичной.
Собираем преобразователь
Берем макетную плату.
Устанавливаем трансформатор на нее. Выбираем резистор в 1 килоом. Вставляем его в отверстия платы, рядом с трансформатором. Загибаем выводы резистора так чтобы соединить их с соответствующими контактами трансформатора. Припаиваем его. Удобно при этом закрепить плату в каком ни будь зажиме, как на фото, чтобы не возникала проблема недостающей «третьей руки». Припаянный резистор. Лишнюю длину вывода обкусываем. Плата с обкусанными выводами резистора. Дальше берем транзистор. Устанавливаем его на плату с другой стороны трансформатора, так как на скриншоте (расположения деталей я подобрал так, чтобы было удобнее их соединять согласно принципиальной схеме). Изгибаем выводы транзистора. Припаиваем их. Установленный транзистор. Берем диод. Устанавливаем его на плату параллельно транзистору. Припаиваем. Наша схема готова.
Припаиваем провода для подключения постоянного напряжения (DC input). И провода для съема пульсирующего высокого напряжения (AC output).
Для удобства провода на 220 вольт берем с «крокодилами».
Наше устройство готово.
Тестируем преобразователь
Для того чтобы подать напряжение выбираем аккумулятор на 3-4 вольта. Хотя можно использовать и любой другой источник питания.
Припаиваем провода входа низкого напряжения к нему, соблюдая полярность. Замеряем напряжение на выходе нашего устройства. Получается 215 вольт.
Внимание. Не желательно прикасаться к деталям при подключенном питании. Это не столь опасно, если у вас нет проблем со здоровьем, особенно с сердцем (хотя две сотни вольт, но ток слабый), но неприятно «пощипать» может.
Завершаем тестирование, подключив люминесцентную энергосберегающую лампу на 220 вольт. Благодаря «крокодилам» это несложно сделать без паяльника. Как видите, лампа горит.
Наше устройство готово.
Совет. Увеличить мощность преобразователя можно установив транзистор на радиатор.
Правда емкости аккумулятора хватит не на долго. Если вы собираетесь постоянно использовать преобразователь, то выберите более емкую батарею и сделайте для него корпус.
Смотрите видео
