Беседка с барбекю своими руками

Все мы нуждаемся в отдыхе – времени свободном от работы, суеты и проблем. Большинство людей любят собраться с семьей или друзьями и хорошо провести время в душевной компании. Особенно приятно отдыхать на свежем воздухе с шашлыками. Именно для этого предназначена беседка с мангалом или барбекю. Несмотря на простое название – это довольно сложная постройка, так как конструкция должна отвечать соответствующим строительным и противопожарным нормам. Все же достаточно учесть все рекомендации, следовать инструкции, подготовиться, и самостоятельно построенная беседка с барбекю будет достижимой целью для вас. А теперь обо всем поподробнее.

Главные правила для строительства беседки

Многофункциональная беседка с барбекю

Ваша главная задача – построить безопасную и функциональную беседку. Стоит позаботиться и о внешнем виде, ведь это тоже немаловажный момент. Чтобы выполнить все правильно, перед строительством следует учесть такие нюансы:

1. Правильно выбрать место для размещения. Исходя из норм пожарной безопасности, постройка должна находиться на безопасном расстоянии от газопроводов и линий электропередач. Также важно, чтобы рядом не росли деревья и густые кустарники, которые могут легко воспламениться. А чтобы не доставить себе неудобств, расстояние между жилищем и беседкой должно быть такое, чтобы дым и копоть от печи не проникали в дом.
2. Фундамент должен быть высоты, превышающей уровень осадков, талых вод и залегания снега, которые характерны для вашей местности. В противном случае эксплуатационный срок постройки снизится в разы, так как основание и стены не будут защищены от воды и сырости.
3. Защищать от влаги нужно не только фундамент, но и всю конструкцию постройки. Чтобы уберечь ее от осадков, важно сделать крышу.
4. Еще один важный фактор – комфорт отдыхающих. Это не только влияет на удобство и комфорт отдыхающих, но и соответствует уровню пожарной безопасности. Как, спросите вы? Чем просторнее и больше беседка, тем дальше от открытого огня печи барбекю будут находиться люди и мебель. Размеры должны быть такими, чтобы люди и мебель находились дальше 1 м от задних и боковых стенок печи и на расстоянии не меньше 3 м от печки.
5. Для того чтобы влага, которая попала внутрь, не скапливалась в ней, полы нужно делать с уклоном в 2–3˚ по направлению от топки.
6. На размер влияет и функциональность. К примеру, некоторые хотят иметь другое оборудование, такое как коптильня, гриль, ведь вполне может быть построена и беседка с мангалом и барбекю. Но следует учесть, что габариты конструкции оказывают нагрузку на фундамент. Чем больше размер печи, тем больше износ. Для решения этой проблемы эти элементы можно делать съемными, чтобы предотвратить лишнюю нагрузку.
7. Если вы живете в районе с сильными ветрами, надо позаботься о глухой стене со стороны, откуда чаще дует ветер. Тогда пребывание на воздухе станет еще комфортнее.

Если вы будете учитывать эти правила, то будущая постройка простоит долго, будет соответствовать всем нормам безопасности, а отдыхать в ней будет комфортно и приятно.

Материалы для постройки.

Для строительства беседки использовано дерево

Выбирая материал для постройки, вам нужно учитывать, чтобы главным его свойством была огнеупорность. Так как речь идет о беседке с печкой, материал не должен легко воспламеняться. Для строительства таких беседок выбирают:

• камень или кирпич;
• деревянный брус или бревна;
• металл.

Строительство кирпичной беседки

Чаще всего беседку возводят из кирпича или камня, так как они имеют высокий уровень огнеупорности и презентабельно выглядят. Ее делают полуоткрытого типа, чтобы происходил необходимый воздухообмен и проветривание. Пол выкладывается из огнеупорной плитки или из других материалов, которые не подвергаются горению.

Беседка из бруса

Строение из деревянного бруса или бревен значительно уступает каменной постройке, так как дерево может легко загореться. Все же многие делают ее из этого материала, так как стоит он гораздо дешевле. Для защиты дерева от огня его обрабатывают антипиреном, составом, придающим дереву огнеупорность. Кроме того, чтобы уберечь материал от возгорания, саму печь для барбекю устанавливают не в беседке, а немного дальше на площадке.

Беседка из металла

Постройки из металла надежные, но отличаются высокой ценой. Изготовить такую конструкцию гораздо сложнее. Чаще всего используют комбинированный вариант, чтобы снизить стоимость.

Из чего строить, дело вашего выбора. Все зависит от суммы, которой вы располагаете, и желания. Рассмотрев все подробности, давайте разберемся, как сделать беседку самостоятельно.

Этап 1 – подготовительные работы

Расположение беседки на участке

Итак, для начала нужно выбрать место, где будет располагаться беседка. Учитывая нормативы, определитесь с подходящим местом и подготовьте его. Если площадка имеет большие неровности, их нужно убрать, чтобы поверхность была ровная.

Определитесь, из какого материала будете строить. Его нужно закупить и доставить к месту постройки. Подготовьте необходимый инструмент. Чтобы иметь представление о будущей постройке, надо сделать чертежи, чтобы отталкиваться от них. В них должны быть обозначены схема расположения, план беседки, ее размеры и место под мангал. Если вы не можете это продумать и зафиксировать на бумаге самостоятельно, воспользуйтесь готовыми чертежами. Благодаря плану вы сможете определить количество нужного материала, какие инструменты понадобятся и прикинуть, во сколько вам обойдется постройка.

Этап 2 – выбор дизайна

Хороший дизайн беседки

Внешний вид тоже играет важную роль. Поэтому вы должны выбрать дизайн, который бы вписывался в интерьер вашего участка. Конфигурации могут быть открытыми или закрытыми, прямоугольными, шестиугольными или круглыми, большими или маленькими. Выбор за вами. Дизайн нужно продумать еще при составлении плана.

Оформить беседку можно в таких стилях:

1. Классический стиль. Его отличием является простота, четкость линий и изысканность. Традиционно используются бетон, кирпич, керамика, стекло и натуральный камень.
2. Стиль кантри. Главная задача – уют, который достигается использованием материалов из древесины. Ощущается близость к природе, а беседка может принимать вид ковбойского салуна, индейского вигвама, хижины в лесу или сказочного домика из сказки.
3. Восточный стиль. Естественность, благородство, хрупкость и непередаваемый колорит можно передать благодаря камню, дереву, ткани и стеклу. Распространенные примеры такого стиля – постройки в форме китайского навеса или японской пагоды. Восточный стиль определяется наличием ярких цветов, которые должны преобладать при оформлении.
4. Стиль этно. Брутальный стиль дикаря, которого можно добиться использованием необработанного сруба или прочных необработанных ветвей. В итоге беседка будет выглядеть как отшельническая хижина или как гигантское гнездо птицы.
5. Использование современных стилей, таких как минимализм, конструктивизм или модернизм. На выбор влияют ваши предпочтения, такие стили не ограничиваются определенными формами и материалами.

Можно изучить фотографии различных стилей и выбрать тот, который придется по душе.

Декоративные растения вокруг беседки

Оформить свою беседку вы можете с помощью декоративных растений. К примеру, можете сделать подвесные вазоны с цветами или оплести декоративным плющом. Чтобы сделать интерьер по-домашнему уютным и красивым, используйте различные фигурки и скульптуры, оригинальные вазы и различные светильники. Если планируется постройка закрытого типа, тогда внутрь можно установить различные предметы интерьера, например, столик, мягкую мебель, зеркала и картины.

После того как вы окончательно определились с дизайном и оформлением, у вас готов план и закуплены все нужные материалы, можно приступать к строительству.

Этап 3 – устройство фундамента

Кладка кирпича на фундаменте

Вы можете спросить, зачем фундамент для для такой постройки? Устройство фундамента можно назвать обязательным этапом, так как, несмотря на простоту конструкции, без основания во время эксплуатации она может сильно просесть. Особенно это касается построек из кирпича. Если постройка просядет, вся постройка потрескается, что приведет к ее разрушению, и все ваши труды канут в лету. Если вы хотите, чтобы беседка служила вам долгие годы – фундамент просто необходим.

Для заливки фундамента необходимо убрать верхний слой почвы, чтобы грунт был плотный, и в нем не было корней деревьев. Если вы строите из кирпича, фундамент надо делать ленточный мелкозаглубленный. Для начала взгляните на чертежи и перенесите разметку на грунт. Придерживаясь точных размеров, забейте в землю колья на углах беседки и обтяните их по периметру веревкой. Потом по разметке нужно вырыть траншею. Ее глубина зависит от плотности грунта и колеблется от 40 до 80 см. При такой глубине ширина траншеи может быть 20–30 см.

Копка траншеи

Следите за тем, чтобы стенки траншеи были вертикальными, а дно ровным. Засыпьте на дно 5–10 см песка и утрамбуйте его. Второй слой – щебень, его насыпают такой же толщины и тщательно трамбуют. Завершающим этапом перед заливкой бетона является устройство опалубки. Она делается из деревянных досок, сбитых между собой. Осталось замешать бетон и залить в траншею. Чтобы сделать его, вам понадобятся:

• цемент;
• песок;
• щебень;
• вода.

Все ингредиенты надо смешать в пропорции 1:3:3 – цемент, песок, щебень. Воду добавляют до тех пор, пока раствор не будет нужной консистенции. Заливают бетон в несколько слоев, трамбуя его и выгоняя воздух. В конце выровняйте его мастерком. Чтобы он стал максимально прочным, надо ждать месяц. На этот период фундамент накрывают полиэтиленом, чтобы осадки его не размывали.

Перед тем как выполнять кладку стен, на фундамент надо постелить 1–2 слоя рубероида, чтобы защитить его от осадков и палящего солнца.

Основание деревянной беседки Если вы решили делать легкую деревянную конструкцию, заливать бетонную опору по периметру не нужно. Достаточно по углам беседки врыть четыре кирпичных столбика. Наметьте эти места и выройте 4 ямы по 30–40 см. В них надо поставить кирпичи, чтобы такой столбик возвышался над линией грунта на 2–3 кирпича. Затем после установки яму засыпают и утрамбовывают. Все 4 угла выравнивают по уровню, на них будут установлены ригели под основание. На столбики тоже надо постелить рубероид.

Если такое основание вас не устраивает, вы можете соорудить свайный фундамент. Но в таком случае вам придется найти бур, которым в земле надо будет сделать отверстия, куда вставятся асбестовые трубы. Трубы тоже выравниваются и заливаются бетоном.

Монтаж обвязочного бруса на фундамент

Еще один вариант основания – сплошной фундамент, который полностью заливается бетоном. Такой фундамент и будет служить полом. Его можно покрыть плиткой, чтобы придать эстетичный вид.

Плитный фундамент

Какое именно основание делать, решайте сами, учитывая материал вашей беседки.

Этап 4 – монтаж пола

Дощатый пол в беседке

Чтобы выполнить монтаж деревянного пола, нужно действуют следующим образом:

1. По фундаменту (на столбики или на бетон) укладывают ригели – толстые брусья, которые соединяются при помощи гвоздей или саморезов. Они будут служить опорой для стен и крыши.
2. На ригели установите деревянные лаги.
3. Приступать к отделке пола нужно после того, как готовы стены и крыша. Сделать пол можно из строганной доски. Соединять их можно разными способами: шип в паз, в четверть, при помощи шпунтов. Не забывайте про наклон от места, где будет находиться печка.
4. Чтобы деревянный пол не гнил, все доски следует обработать антисептиком.

Этап 5 – сооружение барбекю

Барбекю из кирпича

Печь барбекю обязательно должна быть установлена на бетонное основание, так как весит она немало. Делать такую печь нужно из огнеупорного кирпича, а связующим материалом будет раствор из песка и глины, в пропорциях 3:1. Вода добавляется до тех пор, пока смесь не будет похожа на сметану по консистенции.

Выкладывать печку необходимо буквой «П». Ее высота в идеале должна быть до 1 м. На параллельные стенки печи во время кладки монтируют две решетки из чугуна или закаленной стали. Расстояние от одной решетки к другой составляет 20–25 см. На нижней решетке будут гореть угли, а на верхней вы можете готовить еду. Над решетками устанавливают дымоход, имеющий конусообразную форму.

Более сложную конструкцию имеют печи-барбекю, сделанные в виде буквы «Е». В таком случае нижняя часть будет выложена газосиликатным кирпичом, а использовать ее нужно для хранения дров. Верхняя же часть – топочная, изготавливается из огнеупорного кирпича, по знакомому уже принципу. Существуют еще более сложные и многофункциональные конструкции, которые включают в себя дополнительные боковые отделения для кухонной утвари.

Беседка с барбекю

Отличие барбекю от гриля в том, что конструкция включает заднюю стенку, которой нет у гриля. Она выполняет функцию теплоизолятора, позволяя использовать жар от углей более рационально.

Чтобы сделать такую печку, вам нужно выбрать ее тип и посмотреть в деталях, как именно ее выложить. Учитывайте размеры, связку кирпичей и другие моменты, чтобы сделать ее технически грамотно.

Этап 6 – возведение стен

Деревянная беседка с барбекю

С возведением стен тоже есть несколько нюансов, так как в зависимости от выбранной вами конструкции их может не быть вовсе. Тогда остается закрепить вертикальные балки по углам к основе и соорудить крышу. Если беседка имеет большой размер, дополнительно сооружают несколько стоек. Таким образом, ничто не будет вам мешать наслаждаться видом своей усадьбы.

Другой вариант – когда стены доходят только до половины беседки. В таком случае по периметру на выбранном уровне нужно закрепить брусья, которые будут служить перилами. Их надо присоединить к стойкам методом шип в паз и укрепить болтами, шурупами или скобами. Пространство между брусом и крышей заделывают решеткой из тонких реек. Сделать ее очень просто:

1. Исходя от размеров, делают деревянную раму.
2. На нее под углом 45º при помощи саморезов крепятся рейки.
3. Лишние куски, которые выходят за рамку отрезают ножовкой заподлицо.
4. Рейки, которые будут крепиться с другой стороны подгоняют под размер и срезают торцы под углом 45º.
5. Их закрепляют с другой стороны так, чтобы образовалась ромбовидная сетка.

Такими решетками обшивается верхняя часть беседки. Пространство между перилами и полом обшивается досками или брусом.

Но это далеко не все способы. На самом деле, разнообразных вариантов масса:

1. Стены из поликарбоната. Недорогой материал, который хорошо пропускает солнечный свет и уберегает от ветра. Он может быть любого цвета.
2. Решетка из деревянных реек. Уже упоминали о ней. Ее легко можно сделать самостоятельно из обычных досок. Это выглядит красиво и натурально.
3. Стены из деревянной вагонки или блокхауса. Зачастую таким материалом обшивается пространство под перилами.
4. Живая стена. Если вы приверженец стиля этно и любите отдыхать под тенью, посадите виноград, плющ или любое другое вьющееся растение, которое будет служить натуральным укрытием. Но чтобы «возвести» такую стену, необходимо время.
5. Застекленная беседка. Это закрытый тип строения. Такую постройку можно использовать круглогодично. В зимний период она пригодится для хранения инвентаря и других мелочей. Окна можно сделать как обычные откидные, так и выдвигающиеся.
6. Стена из лозы или тростника. Такая тростниковая панель будет защищать вас от ветра, но не препятствовать попаданию свежего воздуха.
7. Шторы. Стены из штор служат для декоративной цели, имитируя шатер. Такой дизайн используется в восточном стиле.
8. Стены из камня. Наиболее трудоемкий процесс возведения стен. Они обычно невысокие и комбинируются с другими вариантами.

Вы можете выбрать такой вариант, какой бы идеально вписался в выбранный вами стиль или подходил для выбранных вами целей.

Этап 7 – устройство крыши

Устройство крыши

Чтобы крыша была грамотно сделана, надо определиться с материалом, рассчитать его количество и составить подробные чертежи для возведения кровли. Материалы для крыши не должны быть легковоспламеняемыми, так как в беседке находится печь, в которой горит огонь. Крышу можно делать как односкатную, так и двускатную.

Крыши для беседок бывают:

• купольные;
• шатровые;
• односкатные;
• двускатные;
• четырехскатные;
• башенные;
• одноярусные;
• двухъярусные
• выпуклые;
• пирамидные;
• вогнутые.

Любая крыша состоит из базовых элементов:

1. Несущая система.
2. Кровельное покрытие.

Главная нагрузка приходится на стропильную систему, которая является основным несущим элементом. Благодаря обрешетке, вся нагрузка равномерно распределяется по всем опорным столбам беседки.

Крыша беседки из профнастила

Все кровельные материалы можно разделить на мягкие и жесткие. Жесткие материалы – это:

• черепица;
• шифер;
• полимерные плиты;
• стекловолокно.

Эти кровельные материалы устанавливаются на готовую стропильную систему.

Мягкие материалы – это:

Мягкие кровельные материалы нужно укладывать на крепкую и жесткую основу, которая сделана из ДСП или фанеры. Также их можно стелить на мелкую обрешетку.

Итак, чтобы сделать крышу, надо обустроить стропильную систему из дерева и перекрыть ее кровельным материалом. Это завершающий этап строительства. Теперь вы сможете наслаждаться отдыхом и приятным общением в компании друзей и родных, готовя барбекю в своей новой беседке, построенной самостоятельно.

Читайте также:

Видео

В этом видео показано, какое украшение сада и приятное место отдыха можно создать из бетона:

Фото

Кирпичная беседка с барбекю

Конструкция беседки смешанного типа

Металлическая беседка

Необычная беседка

Садовая беседка из дерева

Беседка в китайском стиле

Беседка открытого типа

Красивая беседки для дачи

Беседка для круглогодичного использования

Расположение мангала в беседке из бруса

Чертежи

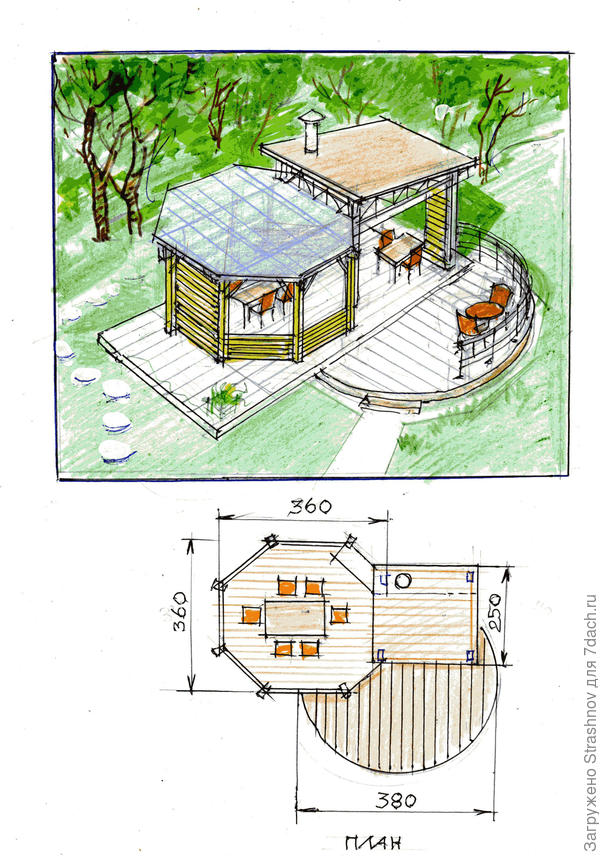

Проект беседки с барбекю

Проект с барбекю или мангалом

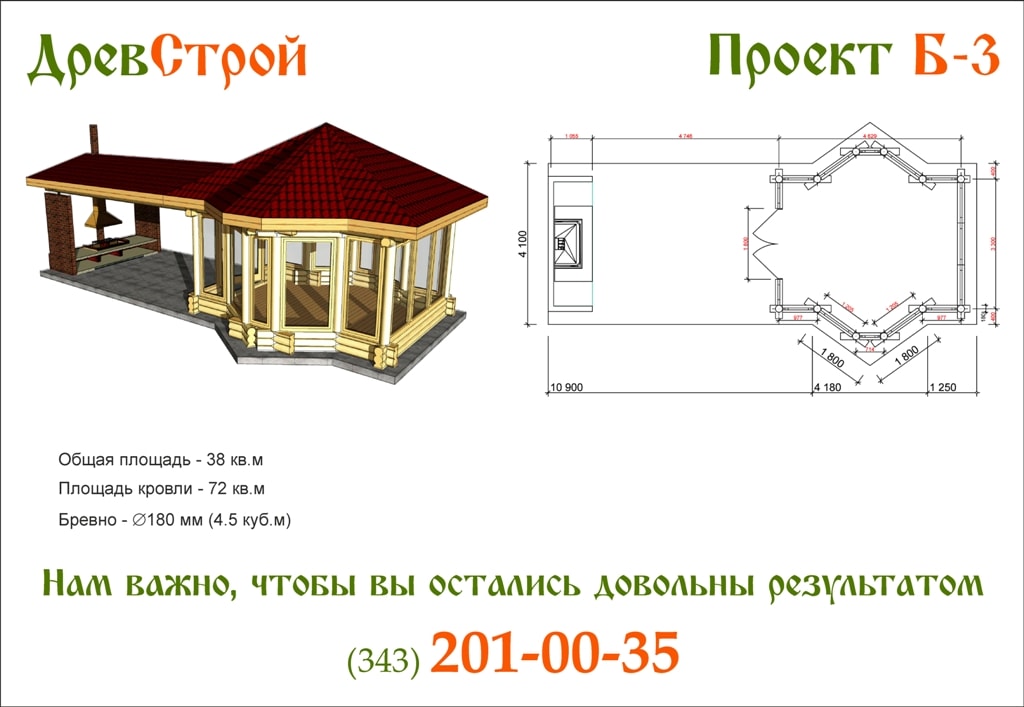

Проект большой беседки из бревна

Чертеж 1

Чертеж 2

Чертеж 3

Проект мангала

Чертеж мангала

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Беседки с 8 гранями

Invalid Displayed Gallery

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Существуют правила составления чертежей своими руками, которых следует придерживаться:

• Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
• Далее рисуется эскиз.

• Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
• Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

• После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
• Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

• На следующем этапе составляется схема крыши с нанесением размеров и углов.
• Отмечаются места расположения светильников и схема разводки электропроводки.
• Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
• Далее нужно будет «расставить» на плане мебель.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Далее – согласно правилам – чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Далее переходим к чертежу стен. Рассматриваемая намидеревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Далее чертится собственно сама стропильная система.

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

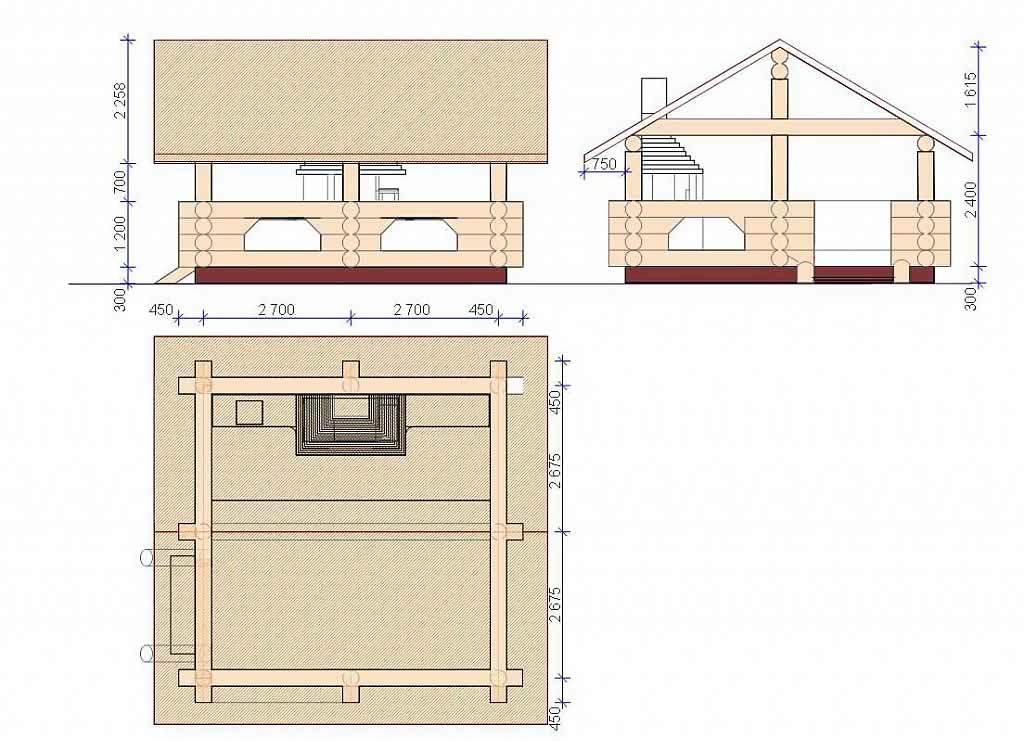

Конструкция из бревна с барбекю

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Чертежи беседок с мангалом

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

И схемы к нему:

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

Чертеж прямоугольной беседки

При строительстве прямоугольной беседки для дачи своими руками, чертежи и предварительная разработка будущего проекта относятся к самому сложному, ответственному этапу. Недостаточно выбрать понравившуюся модель или воплотить на эскизе собственные фантазии. Необходимо тщательно провести диагностику участка, определив местонахождение постройки, ее габариты. Далее нужно грамотно рассчитать нагрузки и построить чертеж прямоугольной беседки, с нанесением размеров изделия, указанием материалов. Приступая к созданию проекта, стоит ознакомиться с некоторыми нюансами, которые помогут сделать сооружение надежным, долговечным и комфортным.

Как построить беседку самому, и какие чертежи необходимы

Количество вариаций садовых построек с прямоугольным основанием позволяет каждому найти модель, учитывая собственные предпочтения: от простейшего открытого изделия до сложных конструкций, предназначенных для всесезонного использования.

Проще всего скачать проект беседки, выбрав вариант на строительном сайте. Но вкусы владельцев индивидуальны, а каждый дачный участок имеет свои особенности. Прямоугольную постройку, отличающуюся простой архитектурной формой, можно соорудить самостоятельно, создав проект дачной беседки своими руками, отвечающий всем требованиям. Подготовка к строительным работам состоит из следующих пунктов:

1. Подробный план участка с обозначением хозяйственных построек, деревьев, кустарников, дорожек поможет выбрать оптимальное расположение новой постройки, органично вписав ее в ландшафт.
2. Чертеж самой конструкции беседки из дерева, включающий размеры каждого элемента, нанесенные на схему, ускорит весь процесс, исключая возможные ошибки. Предварительные расчеты также позволят определиться с количеством материала, избегая перерасхода.

Составляя схему строительства беседки своими руками, важно не оставить без внимания проектирование основания. Для деревянного легкого сооружения рационально использовать столбчатый фундамент, размеры которого должны быть на 10 см превышать габариты постройки.

Создание своими руками чертежей и расчет размеров прямоугольной беседки

Перед началом разработки эскиза и схемы, необходимо определить предназначение прямоугольной беседки. Деревянная многофункциональная постройка должна эффектно смотреться, украшая дизайн и быть комфортной при использовании.

1. Оптимальная площадь для одного человека составляет 2х2. Исходя из этого, рассчитывается размер и приблизительная вместительность. Также учитывается будущий интерьер при оформлении внутреннего пространства. Зачастую габариты беседки для компании из нескольких человек, это 3х4 или 4х4. Рассчитывая уместить шезлонги, большой стол, другие объемные предметы, следует увеличить общую площадь.
2. Планируя расположить внутри постройки камин, либо выделить часть пространства для мангала, на этапе построения чертежа беседки своими руками, следует учитывать размер печи. Место, предназначенное для барбекю/камина/мангала необходимо отделить от обеденной зоны (стола) расстоянием не менее 1м, обеспечивая свободное передвижение и безопасность.
3. Определившись с шириной строения, определяют высоту, рассчитывая нагрузки, для придания устойчивости конструкции.
4. Делая разметку, обязательно следить, чтобы каждый угол был прямым (ровно 90). Целесообразно для точности использовать правило «египетского треугольника». В противном случае схема строительства будет нарушена уже на первом этапе и беседка, сделанная своими руками, будет далека от совершенства.

Заранее стоит определить конфигурацию будущей крыши. Для прямоугольной деревянной конструкции используются двухскатные, либо четырехскатные кровли.

Значение проекта при строительстве беседки своими руками

Являясь декоративным элементом в дизайне загородного участка, беседка также должна выполнять основные функции, делая отдых комфортным. От грамотного проектирования зависит, насколько беседка будет безопасна и комортна в эксплуатации. Слишком маленькое внутреннее пространство неудобно в использовании, а громоздкая, неустойчивая конструкция может обрушиться, не выдержав нагрузки.

Малейшие ошибки при расчетах, и составлении чертежа прямоугольной беседки приведут к печальным последствиям.

Не стоит рисковать, обладая поверхностными знаниями и общим представлением о проектировании. Разумнее доверить разработку полноценного строительного плана профессиональному инженеру-проектировщику. Мы предлагаем изучить в каталоге готовые проекты садовых беседок на фото и выбрать понравившуюся модель или заказать беседку «под ключ» для конкретного участка по индивидуально разработанному, отвечающему всем требованиям, проекту. Изящная деревянная постройка подчеркнет вкус владельца и прослужит не один год.

проекты и строительство закрытой конструкции своими руками, как построить из кирпича

Что может лучше, чем отдых на свежем воздухе после тяжелого трудового дня. Владельцы загородных участков и дач часто обустраивают на своих участках беседки, где можно хорошо провести время с семьей, друзьями.

При наличии мангала и возможности приготовить вкусный шашлык в беседке отдых там будет намного приятней.

Особенности

Беседка с мангалом – отличное место, где обычный прием пищи превращается в тонкий кулинарный процесс, требующий от повара умений сделать из мяса шедевр.

При обустройстве беседки с мангалом учитывают, что в таком помещении можно проводить время не только в жаркие летние дни, но и в любое время года. При постройке беседки учитывают, насколько хорошо она впишется в общий дизайн участка, будет ли функциональной и удобной в использовании.

Беседки с мангалом бывают деревянными, металлическими, из кирпича. Каждый вариант имеет как свои преимущества, так и недостатки.

Внутри беседки размещаются мангальные конструкции в виде:

• каменной печи с чугунным казанком;
• стационарным мангалом;
• переносным мангалом, решеткой для гриля или барбекю;
• камина. Для него чаще оборудуют застекленную террасу.

При обустройстве помещения с мангалом учитывают, что рядом должны быть специальные поверхности из камня или металла. Они предотвратят попадание огня на жилые постройки. Выбирая материал для постройки, проводят противопожарную обработку всей поверхности.

Следует установить защиту от ветра, чтобы он не попадал в жилые строения и не проникал внутрь беседки.

Проекты постройки

Мангалы бывают переносными и встроенными. Переносные конструкции очень удобны, так как их легко можно перенести и убрать. Встроенный мангал имеет свои преимущества, он может оснащаться полками для посуды, столешницей или иметь отделение, где хранят дрова. Для встроенных конструкций делают прочный фундамент.

При выборе места учитывают правильное расположение беседки. В расчет берут удобство при подведении коммуникаций: электричества, газа, воды. Лучше место для семейного отдыха установить подальше от хозяйственных построек, выгребных ям, туалета.

Начиная любое строительство, делают чертежи, чтобы было понятно, сколько нужно приобрести материала для строительства и отделки постройки.

Под будущую конструкцию замеряют место. Нужно просчитать все габариты, подобрать материал для фундамента, каркаса и крыши. Для этих элементов чертится подробный схематический план. Чертеж беседки и эскизы включаются в утвержденный проект.

При выборе размеров учитывается, сколько человек сможет разместиться в постройке, чтобы они могли себя комфортно чувствовать. Лучшим считается вариант, когда размер постройки соответствует размерам столовой.

Наиболее распространенной считается прямоугольная садовая постройка, расположить ее можно в любом месте на участке, не теряя при этом полезную площадь. Часто строят и квадратные конструкции. Беседка 4х4 – один из самых актуальных вариантов для садовых построек. Благодаря небольшим размерам около 16 м. кв. можно сделать небольшой садовый домик, беседку или альтанку. Поставив внутри помещения мангал, стол, стулья из дерева, можно превратить беседку в уютное место для встреч с друзьями.

Приготовить шашлык в любых погодных условиях можно в зимней теплой беседке, закрытой от холодных ветров и дождей. Лучше обустроить интерьер помещения не только мангалом или грилем, но и печью. Крытая постройка станет удобным местом для уютного отдыха за семейным вечерним чаепитием или приготовлением ароматного шашлыка.

Виды очагов

Что может быть вкусней, чем мясо с дымком, приготовленное на природе! Слово «мангал» переводится как «корзина с углями».

Существуют разные виды мангалов:

• Переносной. Обычно состоит из прямоугольной металлической коробки на ножках, угли насыпаны на дно коробки. Конструкция легко переносится на любое место, ее можно положить в багажник машины, быстро разобрать и собрать. При выборе переносного мангала следует отдавать предпочтение изделиям со средней толщиной листов и весом конструкции.
• Передвижной. Изготавливают их из листов тонкого металла. Часто имеет тележку с колесиками, стол для разделки мяса.

• Стационарные мангалы представляют собой массивные конструкции, установленные на надежном фундаменте. Для изготовления стационарных конструкций выбирают кирпич, камень или металл.
• Электромангалы. В таком мангале мясо начинает жариться, нагреваясь от спирали. Спустя несколько минут вкусное ароматное блюдо уже готово.

Если обычные мангалы и грили уже надоели, можно поставить в беседке тандыр. По форме он напоминает вазон или чайник. Помещение с тандыром придется по душе любителям ароматных лепешек. Пользуясь такой печкой, можно любое мясо, лепешки или хлеб превратить из обычных блюд в разряд элитных, которым позавидуют даже гурманы.

Обустраивая очаг, следует помнить, что при готовке продуктов образуется много дыма, поэтому в беседке не помешает хорошая вытяжка.

Если в дизайне участка присутствуют кованые элементы, то такой же мангал как нельзя лучше впишется в общую картину. Такие изделия отличаются надежностью, практичностью, особой изящностью. Конструкция таких мангалов не сложная и состоит из подставки на ножках и жаровни.

Часто такие изделия делают с крышкой, что позволяет использовать мангал при любых погодных условиях. Подставку изготавливают из стальных прутьев, крышу изготавливают из тонких листов металла.

Такие металлические конструкции станут украшением беседки и всего садового участка. Мангалы с художественной ковкой можно заказать в единственном экземпляре по определенным эскизам, что делает изделие уникальным.

Приобрести металлический мангал – дело не сложное, но стальные или железные конструкции всегда конкурировали с постройками из кирпича.

Преимущества устройства из металла заключаются в следующем:

• высокая пожаробезопасность;
• мангалы из железа или стали можно перенести на другое место, что невозможно сделать для кирпичных жаровен;
• кованый мангал можно изготовить вручную самостоятельно, времени для его изготовления уйдет совсем немного, в то время как на постройку мангалов из кирпича или камня уйдет почти месяц.

Материалы

При выборе материала для возведения беседки отталкиваются от того, какого типа предполагается возвести постройку:

• Летняя беседка. Это помещение с крышей, открытое со всех сторон. Она защитит от солнечных лучей и дождя.
• Полузакрытая беседка, которую закрывают с одной или нескольких сторон. На одной стене оставляют место для мангала или печи.
• Застекленная беседка. С помощью застекленной конструкции можно готовить шашлык в любую погоду.

Для строительства беседок с мангалом применяют дерево, кирпич, камень или металл. Можно встретить комбинированные варианты построек.

Из дерева

Постройки из дерева принято считать самым недорогим вариантом конструкций в саду. Для таких сооружений не следует создавать усиленный фундамент.

Все изделия из древесины обрабатываются антипиринами в целях пожарной безопасности. Рабочую зону над поверхностью мангала обшивают огнеупорным материалом. Следует предусмотреть хорошую вытяжку с использованием трубы. Деревянная постройка может легко вписаться в общий дизайн участка и поддержать выбранный стиль.

Такая беседка не займет много места на участке. Если в ней предполагается поставить мангал, учитывают так расположение, чтобы дым из него не попадал в жилые помещения.

Здесь будет предпочтительным столбчатый фундамент, который сооружают из бруса, скрепленного саморезами. В закрытых беседках полы делают деревянные, сверху можно положить линолеум. В закрытом помещении они позволят чувствовать себя комфортно даже в холодную погоду. При открытых беседках делают наклон пола для стока дождевой воды.

После полов переходят к работе со стенами. Вместе с постройкой стен начинают строить мангал, если предусмотрена стационарная конструкция.

Крышу обычно делают коньковой или односкатной наклонной. В качестве материалов для крыши выбирают бревна, клееный брус или другие материалы, такие как профнастил, металлочерепица, поликарбонат. Главным условием при работе с крышей является ее надежность, чтобы снег не смог ее продавить.

Деревянные элементы покрывают защитным составом, в самом конце работы используют лак для наружных работ. На завершающем этапе декорируют помещение с использованием резных фигур из дерева или фанеры.

Из кирпича

Выбирая постройку из кирпича, следует знать ее преимущества и недостатки.

Основными преимуществами кирпичной постройки являются:

• Безопасность. Можно не бояться, что искра или уголек из печки может привести к возгоранию.
• Долговечность. Такие постройки не требуют частого ремонта для поддерживания опрятного внешнего вида.
• Надежность. Если учесть, что при постройке закладывался основательный фундамент, то для отделки можно использовать разные материалы.

Недостатки построек из кирпича:

• Вес. Для постройки такого помещения делают фундамент.
• Цена. Стоимость материала довольно высока.
• Сложность при постройке. Без определенных умений и знаний построить самостоятельно беседку сложно.
• Такую основательную конструкцию невозможно передвинуть или перенести в другое место.
• Для создания гармоничного образа на участке должен быть еще кирпичный дом или иные постройки из кирпича.

Довольно часто применяют комбинированный состав материалов при постройке беседок с мангалом. Очень красиво смотрятся деревянные конструкции с металлической ковкой или вариант кирпичной кладки с изящными коваными элементами.

Среди большого разнообразия довольно сложно выбрать наиболее приемлемый вариант для постройки.

Строительство своими руками

Начиная строительство беседки своими руками, первоначально делают план конструкции для составления сметы. Можно сделать красивый проект беседки из кирпича, деревянную конструкцию или оригинальную и изящную кованую беседку. Довольно часто можно встретить комбинированные варианты построек, которые отлично вписываются в общий дизайн.

Работая над проектом строительства, следует руководствоваться инструкцией. Поэтапная инструкция в строительстве беседки с мангалом упростит постройку конструкции своими руками. Выполняя все действия пошагово, можно намного быстрее возвести конструкцию.

Под застройку выбирают место. Не следует пренебрегать правилами пожарной безопасности, так как в беседке планируется сделать мангал. Открытый огонь может стать причиной возгорания.

Итак, план готов и чертежи уже на руках, пришло время разметить площадку и заложить фундамент. Контур основания беседки можно сделать при помощи песка. Размер фундамента зависит от того, насколько массивной будет сооружение. Для легкой конструкции делают столбчатый фундамент, для тяжелых конструкций из кирпича делают фундамент из плит. Используют и ленточный фундамент, который подходит для любых конструкций.

Когда закончены работы с фундаментом, приступают к постройке полов. При помощи деревянного бруса делают его основание. Если строится открытая беседка, на полу делают небольшой наклон, чтобы вода после дождя там не задерживалась.

Для основы берут угловые брусья. На них держится крыша, поэтому их установке уделяют особое внимание. Когда работа со стенами закончена, приступают к сооружению крыши. Чаще они бывают коньковой или наклонной конструкции. Покрывают поверхность поликарбонатом или ондулином.

Начинать работу по строительству мангала следует до начала отделочных работ. Выбирать вариант мангала следует во время составления плана и проекта беседки. При закладке фундамента закладывают основу для мангала.

Для очага из камня или кирпича делают основательный фундамент. Кирпичный мангал сделать непросто, поэтому лучше обратиться за советом к специалистам.

В деревянной беседке можно использовать легкие переносные мангалы и готовить блюда на решетке для гриля или барбекю.

Дизайн

При выборе дизайна беседок с мангалом учитывают предпочтение ее владельца, его финансовое состояние. Для некоторых достаточно просто соорудить небольшое сооружение с мангалом и разделочным столом.

Чаще всего владельцы участков предпочитают строить основательные постройки, где предусмотрено место для отдыха с кухонной и мангальной зоной, террасой.

Важно правильно распланировать зону для комфортного отдыха. Уютная беседка с мангалом будет тем местом, где можно отдохнуть в любое время. Используя идеи дизайнеров при выборе удачного варианта, можно найти оптимальный вариант нужной модели для участка.

Беседки с мангалом бывают открытыми со всех сторон или ограждаются стенами, выполняются из разных материалов. Открытые строения используют как вариант для летнего отдыха. Беседки бывают круглыми, прямоугольными или шестигранными, имеют другие нестандартные формы.

Наиболее популярными считаются деревянные конструкции, которые:

• отлично вписываются в общий ландшафт;
• постройка обойдется намного дешевле иных вариантов;
• можно использовать облегченный фундамент;
• изделия долговечны, если правильно обрабатывать древесину.

Материалы из дерева следует предварительно обработать от вредителей и от повышенной влажности или огня.

Кирпичные беседки будут служить долго, при этом не требуют особого ухода. Кирпичные конструкции устойчивы к возгоранию, в них можно находиться в любую погоду, они защищают от холода и дождя. Для мангала в такой беседке устанавливают ленточный фундамент.

Элегантные кованые беседки, изготовленные опытными мастерами, можно назвать произведением искусства, но самостоятельно изготовить кованую беседку не всегда просто, к тому же многих смущает и цена на данные конструкции.

Для придания ей особого шарма можно разместить в беседке красивую плетеную мебель, ажурные скатерти, яркие накидки и салфетки. Освещению следует уделить достаточно внимания, повесив один или несколько светильников, поставив садовые фонари для декора.

Красивые примеры

Открытая шестигранная садовая беседка с мангалом на участке позволит ее владельцу не только любоваться красотами природы, но и попробовать вкусный шашлык, приготовленный на мангале. Скромный стол и стулья из дерева придают конструкции особый шарм. В такой беседке всегда найдется место для друзей.

Уютная беседка для вечерних семейных чаепитий. Здесь все так и дышит тишиной и умиротворением. Мягкий свет, запах цветов в летний вечер – что может быть лучше для спокойного отдыха!

Беседка из кирпича с оригинальной крышей превращает обычную постройку в необычную конструкцию.

Интересная постройка из бревен. Соорудить ее можно своими руками за короткое время.

Один из вариантов красивой беседки с мангалом. Мангал или решетку для барбекю делают в беседке или используют переносной вариант, поставив его рядом с постройкой.

При постройке беседки с мангалом следует учитывать и место для отдыха, соорудив террасу или навес. Поставив рядом с постройкой шезлонги, можно ощутить все прелести отдыха на природе.

Выбрав любой из вариантов и построив на участке беседку с мангалом, можно чаще находиться со своей семьей или друзьями, а также наслаждаться полным одиночеством, любуясь красотой природы.

Интересные варианты беседок с мангалом смотрите в видео ниже.

Проекты беседок с мангалом и барбекю

Беседка на дачном участке или при загородном доме значительно расширяет возможности проведения досуга в кругу друзей и семьи, который традиционно сопровождается совместным угощением и приготовлением пищи. Поэтому проекты беседок с мангалом и барбекю позволяют воплотить возможности этого времяпровождения. Как и традиционные беседки, они включают в себя места для отдыха и для застолья, но при этом позволяют непосредственно в помещении готовить несложные популярные угощения.

В оборудованной мангалом беседке, в отличие от обыкновенной, должен учитываться фактор задымления.

Содержание материала

 Проекты закрытых беседок с барбекю

Проекты закрытых беседок с мангалом или барбекю, предлагаемые для строительства, обычно предусматривают выпуск дыма через отверстие в крыше.  Нужно принимать во внимание, что при любом горении выделяются газы, в том числе углекислый и угарный газ, поэтому необходимо, чтобы выбранный проект беседки предусматривал возможность быстрого проветривания помещения.

Проекты открытых беседок с мангалом

Для открытых беседок этот фактор менее актуален, хотя его следует учитывать в любом случае и стараться ориентировать беседку, мангал или барбекю таким образом, чтобы какая-то закрытая часть экранировала место приготовления пищи со стороны доминирующих ветров.

Установка в беседке такого оборудования может сказываться так же на выборе стеновых конструкций и покрытия пола. Несмотря на то, что опасность возникновения пожара минимальна, всё-таки её следует учитывать, и при прочих равных условиях, предпочесть использование негорючих материалов, например, кирпича.

 Беседка из кирпича

Беседка из кирпича сложнее в строительстве, чем аналогичное строение из дерева. Декоративная кирпичная кладка требует значительного профессионализма, сама стена должна опираться на ленточный фундамент, заложенный на глубину промерзания грунта, поэтому для проектирования и строительства беседки с мангалом из кирпича следует привлекать профессионалов, способных обеспечить необходимое качество работ.

Деревянные беседки с барбекю

Проекты беседок с мангалом из бруса, тем не менее, весьма популярны и распространены. Несмотря на наличие открытого огня в помещении, при должной установки мангалов и барбекю, вероятность возгорания практически равна нулю, поэтому обычно достаточно только внимательности и аккуратности, чтобы избежать неприятностей.

Беседки из натурального дерева хорошо гармонируют с окружающей природой, обладают великолепными экологическими характеристиками. Деревянная беседка в сочетании с открытым огнём в мангале создаёт неповторимое ощущение уюта и спокойствия.

Особенности проектирования беседок с барбекю или мангалом.

Однако необходимо помнить, что дерево чувствительно к изменению влажности, подвержено атмосферным воздействиям, поэтому беседку из бруса следует максимально защитить от этих факторов. Необходимо использовать пропитки или краски для дерева, предназначенные для обеспечения его сохранности в период эксплуатации. Деревянные конструкции, контактирующие с бетоном или грунтом, необходимо защищать гидроизоляционным покрытием.

Для беседок с мангалом или барбекю лучше всего использовать полы из негорючих материалов, таких как брусчатка, керамическая плитка или природный камень. При использовании открытого огня существует вероятность попадания горящих углей на пол, что является фактором риска.  Полы из минеральных материалов следует изолировать от грунта слоем оклеечной или обмазочной гидроизоляции, чтобы предотвратить попадание влаги в помещение.

Видео демонстрирует, как было сделано барбекю в беседке с деревянными стенами и каменным полом

Если применяются полы из дерева или иных материалов, склонных к возгоранию, то место установки мангала или барбекю лучше изолировать листовым огнезащитным материалом, например металлом.

Крышу для беседки с мангалом так же лучше изготовить из негорючих материалов: металлической или керамической черепицы. Стропила и обрешётку следует покрыть огнезащитным раствором или пастой, так как при работе мангала возможно попадание искр на деревянные конструкции.

Как сделать беседку с барбекю или мангалом своими руками

Определившись с выбором проекта, можно выбрать способ, как сделать беседку с мангалом. Либо самостоятельно, если позволяют возможности, либо с привлечением специалистов.
На этом видео вы можете посмотреть, как происходило строительство беседки с барбекю своими руками

Но помните, что определённые виды работ, такие как устройство узлов перевязки бруса в углах стен, для достижения необходимого качества лучше выполнять на специализированном оборудовании. Устройство гидроизоляции, выполнение кирпичной кладки и устройство полов тоже требуют определённых профессиональных навыков.

8×8 Планы беседки для гриля | MyOutdoorPlans

Данный пошаговый проект своими руками представляет собой гриль-беседок в планах . Я спроектировал эту простую беседку на заднем дворе 8 × 8, чтобы вы могли укрыть гриль, не тратя целое состояние на материалы. Эта беседка-мангал имеет широкие перила с 3 сторон конструкции, которые можно использовать как сервировочную стойку. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства. Премиум-планы для этого проекта доступны в магазине Shop .

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Гриль-беседка Планы

Строительство-гриль-беседка

• A — 4 куска пиломатериалов 4 × 4 — длина 84 ″ СТОЛБЫ
• B — 4 куска пиломатериалов 4 × 4 длиной 96 ″ ПЛИТЫ
• C — 8 кусков пиломатериалов 4 × 4 — длина 24 ″ ОПОРА
• D — 8 кусков пиломатериалов 2 × 4 длиной 65 ″ РАФТЕРЫ
• E — 2 куска фанеры 3/4 ″ длиной 48 ″ x 96 ″, 2 шт. — 17 ″ x 96 ″ длиной ЛИСТЫ КРЫШИ
• F — 4 куска пиломатериалов 1 × 6 — длина 65 3/8 ″ ОТДЕЛКА
• G — 110 квадратных футов битумной бумаги, 110 квадратных футов битумной черепицы КРОВЛЯ

Один день

Как построить беседку-мангал — Видео!

Разметка столбов — мангал-беседка

Первый шаг проекта — выбрать место для мангала беседки и разметить расположение столбов.Убедитесь, что поверхность идеально ровная и соответствует местным строительным нормам. Вы можете прикрепить столбы к уже существующей бетонной плите или прикрепить столбы к земле. Используйте доски для теста и веревку, чтобы разметить расположение столбов. Примените правило 3-4-5 к углам и вносите поправки, пока диагонали не станут абсолютно равными.

Анкеровка стоек анкера

Вы можете установить столбы в бетоне или вы можете залить опоры глубиной 3 фута и использовать анкеры для столбов.Учитывая, что это легкий открытый проект, вы можете установить стойки на анкеры. Вот почему эти планы разрабатываются исходя из этого предположения.

Сборка верхних рельсов

Затем вырежьте верхние планки из бруса 4 × 4. Сделайте надрезы на обоих концах балок, как показано на планах. Сделайте параллельные надрезы внутри отмеченных участков, а затем удалите излишки стамеской. Выровняйте поверхность наждачной бумагой.

Установка верхней опорной шины

Прикрепите столбики спиртовым уровнем и временно заблокируйте их скобами.Прикрепите пластины к верхней части стоек, а затем закрепите их винтами диаметром 6 дюймов. Убедитесь, что края ровные, и убедитесь, что углы ровные.

Построение скоб

Используйте пиломатериалы 4 × 4 для распорок. С помощью торцовочной пилы сделайте надрезы под углом 45 градусов на обоих концах распорок, а затем сгладьте края наждачной бумагой.

Установка подтяжек

Прикрепите распорки к каркасу беседки гриля, как показано на схеме. Перед установкой скоб и вставкой винтов 3 1/2 ″ убедитесь, что стойки расположены по вертикали.

Стропильное сооружение — двухскатная беседка

Постройте стропила из бруса 2 × 4. Отметьте линии разрезов на стропилах и сделайте надрезы для птичьего рта с помощью циркулярной пилы. Кроме того, используйте торцовочную пилу, чтобы сделать угловой надрез на одном конце стропил.

Накладки

Используйте фанеру 1/2 ″ для косынок. Вырежьте косынку циркулярной пилой, а затем установите ее на стропила. Рекомендую класть все на ровную поверхность, иначе фермы могут перекрутиться. Используйте винты 1 5/8 ″, чтобы прикрепить косынки к стропилам.

Стропила стропила

Установите фермы на верхнюю часть беседки для гриля на равном расстоянии, как показано на свободном плане. Выровняйте фермы спиртовым уровнем, а затем закрепите их стропильными стяжками на верхних плитах.

Установка кровельных листов

Вырежьте и установите лист фанеры 3/4 ″ на верхнюю часть беседки 8 × 8. Установите листы на стропила и затем вставьте винты 1 5/8 ″ каждые 8 ​​″ вдоль каркаса. Между листами не оставляйте промежутков.

Монтаж обшивки крыши

Используйте пиломатериал 1 × 6 для передней и задней обшивки крыши.Используйте торцовочную пилу, чтобы сделать угловой надрез, и лобзик, чтобы сделать круглый надрез. Прикрепите планки к передней и задней части гриля беседки, а затем плотно зафиксируйте их на месте, используя гвозди диаметром 2 дюйма.

Строительство кровли

Покройте крышу беседки рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите гудрон к фанерным листам кровельными скобами. Кроме того, вырежьте кусок 12 дюймов для верхнего гребня. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть помещены под ним.

Планы беседки для гриля

Ознакомьтесь с ЧАСТЬ 2 проекта гриль-беседки, чтобы вы узнали, как построить перила.

Планы беседки с грилем — вид спереди

Эта беседка 8 × 8 построена на каркасе, сделанном из 4×4. Двускатная крыша имеет наклон 30 градусов, и ее вообще очень просто построить. Вы можете взяться за этот проект за один уик-энд и сэкономить сотни долларов. Пожалуйста, ознакомьтесь с остальными из моих планов деревообработки , потому что у меня более 1500 бесплатных дизайнов.Премиум-планы для этого проекта доступны в магазине Shop .

В данном проекте деревообработки было около гриль-беседок, бесплатных планов . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

4 идеи дизайна беседки на заднем дворе

Блог Мэтта Ли

Большинство домовладельцев, вероятно, влюбились в обустройство своего заднего двора, и эта любовь только усугубляется, если те же самые домовладельцы устанавливают новую красивую беседку во внутреннем дворике.Посмотрим правде в глаза, беседки творят чудеса с приусадебными участками. Беседки не только прекрасно подходят для создания тени и места для собраний на заднем дворе, они также являются идеальным центром внимания для других проектов ремонта заднего двора. Беседки легко могут стать центральным элементом открытого бара, развлекательного центра или множества других проектов.

Если у вас есть беседка на заднем дворе и вы заинтересованы в изучении различных идей дизайн-проекта заднего двора, чтобы использовать ее с максимальной пользой, продолжайте читать!

Ландшафтный дизайн

Ничто так не привлекает внимания к беседке (и не делает ваш задний двор популярным уединением) лучше, чем качественный ландшафтный дизайн.Размещение ряда горшечных растений или даже выкопка нескольких цветочных клумб вокруг вашего дома и беседки может творить чудеса в объединении вашего заднего двора. Различные цветы не только свяжут вместе все части вашего двора, они также добавят приятный оттенок цвета, который понравится вам и всем вашим гостям.

Открытый гриль или бар

Любители барбекю обрадуются, когда узнают о вашей садовой беседке и мангале. Иногда, когда в беседке есть уличный гриль, это называют «гриль-зебо».

В дополнение к установке уличного гриля вы также можете включить несколько стоек для стаканов и встроенные кулеры, чтобы превратить гриль-зебо в бар на заднем дворе. Если вы хотите создать свой собственный гриль-зебо, будьте осторожны при выборе места для гриля. Вы не хотите, чтобы сильное тепло постоянно направлялось на вашу беседку, точно так же, как вы не хотите, чтобы сильное тепло направлялось на различные варианты потолка крыльца.

Установить развлекательную систему

Если в настоящее время у вас есть беседка, она, вероятно, служит центральным элементом заднего двора.На самом деле, когда зима уже не за горами, и вы заняты подготовкой окон к зиме, вы, вероятно, думаете о том, что у вас осталось всего несколько дней, чтобы насладиться беседкой, прежде чем наступят холода. Что ж, ничто не может сделать летний день в задний двор приятнее, чем развлекательная система.

В наши дни есть множество вариантов, из которых вы можете спроецировать или показать большую игру или популярный фильм у себя на заднем дворе. Если вы выберете установку проекционного экрана или телевизора на открытом воздухе в беседке или рядом с ней, вы сможете вдвое больше использовать ее, поскольку теперь она может служить уютной зоной отдыха для просмотра самых популярных блокбастеров года.

Rustic Home Особенности

Еще один проект ремонта заднего двора, который вы можете рассмотреть, чтобы дополнить свою беседку, — это установка в вашем доме различных элементов деревенского стиля. Деревенские элементы, такие как деревянные подоконники или оконные ставни в деревенском стиле, красиво дополнят дизайн вашей беседки. Если вы сможете сочетать цвета вашей беседки с цветами этих элементов, то этот ремонт только дополнит вашу беседку.

Сделайте свой задний двор вашим желаемым местом назначения

Вы должны гордиться своим задним двором.Если у вас есть беседка, вы, вероятно, уже проводите там довольно много времени. Однако проведение нового проекта ремонта беседки может стать отличным способом убедиться, что вся семья хочет собраться на заднем дворе. Как уже говорилось ранее, грили на заднем дворе и развлекательные центры — отличные варианты, которые сделают вашу беседку ТАКОЙ, какой она есть. В то время как добавление высококачественного ландшафтного дизайна и элементов загородного дома улучшит эстетику вашего заднего двора и свяжет его многочисленные элементы воедино.

Мэтт Ли — владелец блога «Инновационные строительные материалы» и автор материалов для индустрии строительных материалов. Он сосредоточен на том, чтобы помогать другим домовладельцам, подрядчикам и архитекторам открывать материалы и методы строительства, которые позволяют сэкономить деньги, повысить энергоэффективность и повысить стоимость недвижимости.

Планы столов для барбекю — Construct101

Картинок из этих планов

Планы столов для барбекю, включая бесплатную загрузку PDF.Пошаговые планы с иллюстрациями, списком вырезок и списком покупок.

Планы столов для барбекю — Перечень материалов

Список покупок
