Роликовые или шариковые направляющие: Какие направляющие для ящиков лучше?

Содержание

если мебельные ящики плохо выдвигаются, замените направляющие

Это история из Сообщества. Редакция задала наводящие вопросы, бережно отредактировала и оформила по стандартам журнала.

Когда ящики начинают плохо выдвигаться, люди стараются поменять мебель.

Кажется, что это некая критическая точка, когда от износившегося предмета точно пора избавляться: «Совсем все развалилось, уже и ящики не выходят!»

В моем доме немало старой мебели: например, комоду уже больше 15 лет. Мы перевозили его четыре раза по разным квартирам, а он до сих пор неплохо выглядит. Но однажды жена пожаловалась, что ящики плохо выдвигаются — надо прилагать усилия. Я разобрал комод и обнаружил, что направляющие ящиков переломаны: металлические плашки погнулись, пластиковые ролики местами разломились пополам или просто потерялись.

Такая же проблема у меня возникла и с новой мебелью — в основном из-за детей, которые стремятся затолкать в ящики как можно больше вещей и давят на них, а еще периодически висят на ручках или пытаются залезть по ним куда-нибудь повыше.

НОВЫЙ КУРС

Как сделать ремонт и не сойти с ума

Разбираемся, как начать и закончить ремонт без переплат: от проекта до приемки

Покажите!

Как можно спасти мебель

Вопрос с ящиками можно легко решить: нужно просто заменить направляющие. Это полозья, по которым движется ящик. Они состоят из двух частей: один элемент крепится к самому ящику, а второй — к стенке шкафа, и так с двух сторон. Части направляющих входят друг с другом в зацепление, благодаря которому ящик и двигается.

Специальные знания и умения для замены направляющих не нужны, из инструмента достаточно отвертки или шуруповерта. С заменой всех направляющих на старом комоде с пятью ящиками я справился за полчаса.

Чтобы починить его, мне потребовалось пять комплектов роликовых направляющих, они стоили 475 Р. После замены все ящики стали открываться без усилий и с приятными щелчками. Думаю, это лучше, чем покупать новый комод, который стоил бы не менее 5000 Р без учета доставки.

Какие бывают направляющие и как они ломаются

Я не специалист по ремонту мебели, поэтому расскажу только о тех устройствах, с которыми сталкивался сам. Возможно, на самом деле их гораздо больше, но думаю, что мои — самые распространенные, так как у меня в доме типовая мебель без всяких изысков.

Роликовые направляющие. Наверное, самый популярный вариант в бюджетной мебели. Это металлические полозья, которые при открытии или закрытии ящика движутся за счет пластиковых колесиков-роликов.

Чаще всего ломаются именно они: трескаются, обламываются или вовсе вылетают. После этого ящик тяжело выдвинуть, его перекашивает: одна сторона выходит нормально, а вторую надо вытаскивать. На ролики приходится основная нагрузка, поэтому с годами они изнашиваются, даже если с мебелью обращаться очень бережно.

Металлические части направляющих тоже могут сломаться. Они деформируются: гнутся и принимают неправильную форму, из-за чего ящик может выскакивать из направляющих и падать. Как правило, это следствие слишком большой на него нагрузки.

Стандартные роликовые направляющие выдерживают 15 кг нагрузки, включая вес самого ящика.

Шариковые направляющие. У них более сложная конструкция, и они выдерживают больший вес — 20—25 кг. Вместо пластиковых роликов используются металлические шарики — по сути, подшипники. Они распределены по полозьям и находятся в специальных канавках.

Три года назад мы заказали шкаф для детской, и ящики в мастерской сделали именно с шариковыми направляющими. Сам процесс открывания ящиков с такими устройствами гораздо приятнее, чем с роликовыми: ящик движется плавно, без усилий, можно просто потянуть его — и он, если не слишком загружен, сам продолжит движение до полного открытия. Закрывается ящик тоже плавно, без резкого стука, не гремит при движении.

Я думал, что такие направляющие вечные, но на одном из ящиков они сломались через два года. В мебельном магазине мне объяснили, что основная беда — выпадение шариков из своих мест. Это может быть просто от износа или, как было в моем случае, от перегруза: дети натолкали в ящик слишком много игрушек и периодически пытались утрамбовать туда еще что-то.

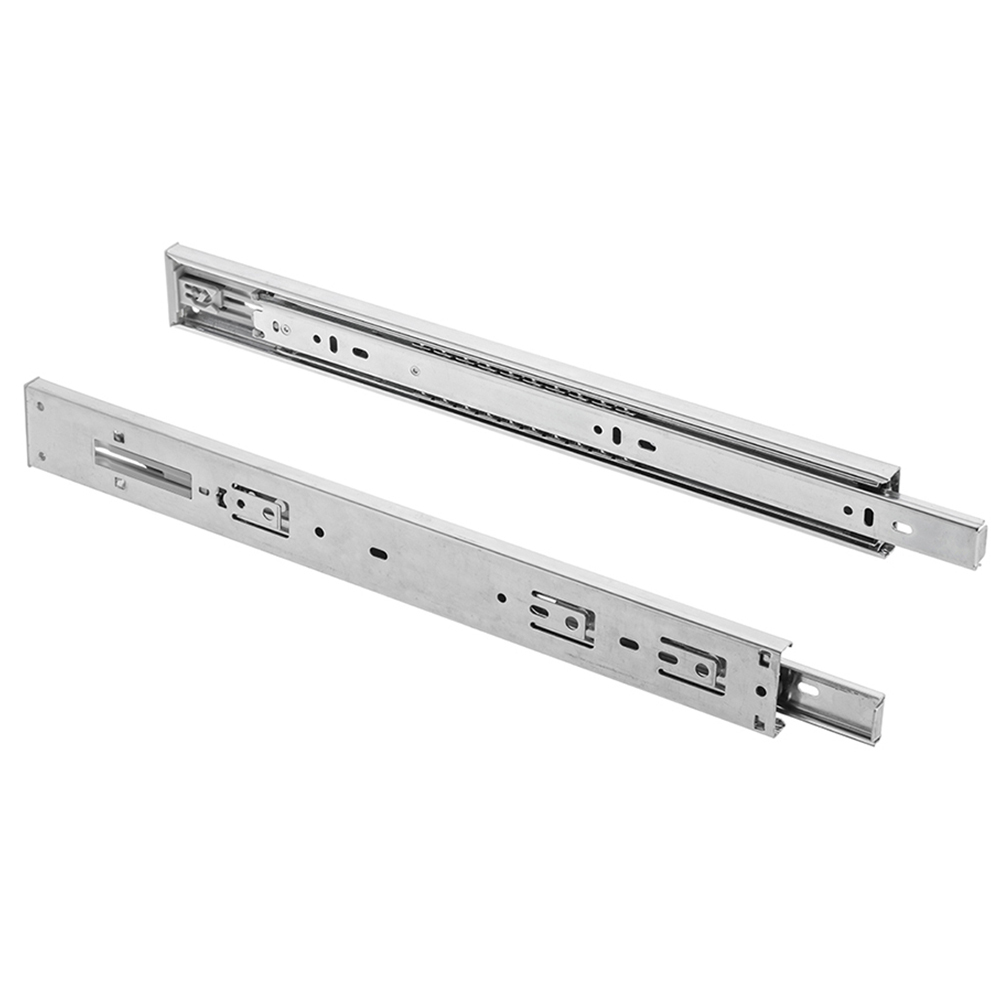

Это шариковая направляющая. Она состоит уже не из двух, а из трех частей: на стенке шкафа держатся как бы две направляющие в одной, которые последовательно выдвигаются по мере движения ящика

Как купить направляющие

Направляющие независимо от их типа продаются комплектом для одного ящика, то есть в магазине дадут, обычно замотанные в пленку, сразу четыре части — по две на каждую сторону одного ящика.

Основная характеристика, помимо типа, — длина направляющих. Я измерял их обычной рулеткой. Типовые длины — 400 и 450 мм, у меня были оба этих варианта на разной мебели.

Я покупал направляющие в специализированном магазине мебельной фурнитуры. Цена на роликовые направляющие там оказалась вдвое ниже, чем на маркетплейсах. Шариковые стоили столько же

Еще можно выбрать степень выдвижения: бывают полного открытия и неполного. В последнем случае ящик выдвигается не целиком. Это чуть менее удобно, но полезнее для сохранности направляющих: чем больше выходит ящик, тем большая нагрузка на них приходится.

В случае с шариковыми направляющими в магазине могут спросить, какие именно вам нужны, усиленные или обычные. Усиленные выдерживают больший вес, и я всегда брал именно такие: мне показалось, что они просто сделаны из более толстого металла. В остальном никакой разницы.

Цена на роликовые направляющие. Источник: «Озон» Шариковые направляющие стоят дороже, но они надежнее. Источник: «Вайлдберриз»

Как поменять направляющие в мебели

В интернете есть видео, как менять направляющие, но в целом вполне можно разобраться интуитивно.

Роликовые направляющие менять совсем просто: надо выкрутить все саморезы, снять старые направляющие, поставить новые и прикрутить их. У меня бывали ситуации, когда отверстия в полозьях и на стене не совпадали, и я просто закрутил саморезы в новых местах.

Шариковые направляющие чуть более сложно снимать: просто выдернуть ящик не получится, надо найти специальные пластиковые «флажки» по краям направляющих, одновременно нажать на них, и после этого ящик выйдет.

В остальном все то же самое: выкрутить саморезы, снять полозья, поставить новые, закрутить.

Теоретически можно поменять роликовые направляющие на шариковые, чтобы было современно и удобно. Но я отказался от этой идеи: мне не хотелось делать новые отверстия в мебели и высчитывать положение полозьев — показалось, что можно легко ошибиться и все испортить.

«Шарики за ролики» или Какие выбрать направляющие?

     Кто из нас не мечтает о качественной и красивой мебели, которая украсит собой дом и упростит быт? Залог добротной мебели, которая прослужит не один год — это продуманность конструкции и качественные составляющие. Чтобы выбрать себе мебель по душе или создать ее своими руками, нужно основательно подойти к выбору сырья и комплектующих. Именно поэтому сегодня мы поговорим о направляющих. Правильно подобрав направляющие, например, для старой полюбившейся мебели, Вы сможете не просто обновить ее, а вдохнуть в нее новую жизнь, которая, возможно, впечатлит Вас даже сильнее, чем прежняя.


     Среди изобилия всевозможных выдвижных механизмов для мебели на сегодняшний день можно выделить два основных вида направляющих — это шариковые и роликовые направляющие.

Роликовые направляющие

     Роликовые направляющие представляют собой более простой механизм. Он состоит из двух металлических креплений, при сборке образующих своеобразный паз, и пары пластиковых роликов, которые движутся непосредственно по этому пазу. Некоторые пластиковые ролики имеют верхний прорезиненный слой, для снижения шумового эффекта при выдвижении. Такая конструкция предельно проста и не имеет в своем составе ни кнопок, ни скрытых дополнительных механизмов. Извлечь ящик из тумбочки довольно просто: его необходимо выдвинуть на сколько это возможно, затем приподнять и потянуть на себя.
К достоинствам роликовых направляющих можно отнести:

  • простота монтирования — из-за несложной конструкции эти направляющие легко и быстро крепить;
  • легкое выдвижение;
  • достаточно низкая стоимость.

К недостаткам относят:

  • шум при выдвижении ящиков;
  • нет возможности выдвинуть ящик полностью — задняя часть находится в «труднодоступной» зоне, что препятствует комфортному извлечению вещей из глубины ящика;
  • такие виды крепежей не выдерживают очень больших нагрузок.

В целом, нужно отметить и то, что роликовые механизмы на сегодняшний день принято считать механизмами эконом-класса.

Шариковые направляющие

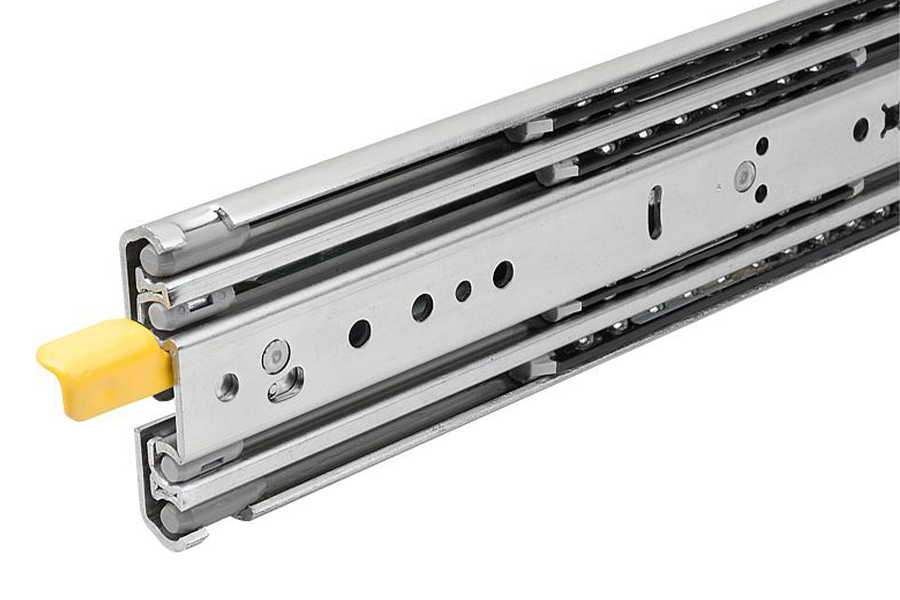

     Шариковые направляющие представляют собой более сложную конструкцию, в составе которой три металлических элемента, один крепится непосредственно на ящик, а два других (вставленных один в другой) — на несущие боковины изделия. Движение ящика обеспечивается за счет металлических шариков, расположенных внутри элементов, отсюда и название направляющих.

     Поставляют эти направляющие, как правило, в собранном виде, чтобы установить их на мебель, нужно отделить ту часть, которая будет крепиться на выдвижной ящик. Для этого необходимо «открыть» на ней специальную защелку и аккуратно вытянуть всю эту направляющую. После чего закрепить ее составные части на ящике и на боковинах изделия, а потом совместить их непосредственно вставив ящик с крепежом в крепежи на боковинах до характерного щелчка.
Шариковые направляющие имеют неоспоримые достоинства, к которым можно отнести:

  • надежность и длительный срок службы;
  • возможность выдвигать ящик полностью, что особенно удобно, когда достаешь предметы, расположенные в глубине;
  • бесшумная работа направляющей и плавный ход выдвигаемой части изделия;
  • прочность направляющей, которая позволяет выдерживать большие нагрузки.

Если говорить про недостатки, то здесь существенно лишь то, что эти направляющие имеют более высокую стоимость.

     Конечно, в виду своей простоты и незатейливости, роликовым направляющим сложно конкурировать с шариковыми, однако за ними всегда остается преимущество в цене, что позволяет быть достаточно востребованными на современном рынке подобных изделий. И если все-таки стоит вопрос о демократичной стоимости изделия, то всегда можно ими воспользоваться.
     Но хотелось бы добавить, шариковые направляющие настолько разнообразны, что позволяют взглянуть даже на банальное выдвижение ящиков совсем по-другому. Как пример здесь можно привести направляющие с доводчиком, которые позволяют не беспокоиться о плавном закрытии кухонных ящичков, даже когда у Вас, к примеру, заняты руки. Или шариковые направляющие скрытого монтажа, которые совсем не видны при выдвижении ящика и позволяют не только сохранить цельность стилистики изделия, но и обладают минимальными параметрами провисания даже при полностью выдвинутом нагруженном ящике и невероятно продолжительным сроком эксплуатации.
     Иногда встречаются жалобы на шариковые направляющие якобы из-за того, что сами шарики, обеспечивающие движение, выпадают. Но большинство мебельных специалистов утверждают, что подобное возможно, скорее всего, из-за некорректного монтажа направляющих. Если крепеж установлен неровно, имеет наклон, например, вниз, направляющие впоследствии работают не совсем корректно и, с большой вероятностью, выйдут из строя быстрее обычного.
Подводя итоги можно сказать только одно, каким бы направляющим Вы не отдали предпочтение и что бы ни поставили в край угла — стоимость или надежность, долговечность и комфорт, главное — ответственно и конструктивно подойти к выбору тех или иных комплектующих. Ведь в настоящее время рынок изобилует разнообразием, в том числе и направляющих приспособлений, и вероятность «нарваться» на некачественный товар, как бюджетного, так и премиум-класса, растет с каждым днем. Так что единственное правильное решение в сложившейся ситуации — стараться отдавать предпочтение комплектующим с достаточной толщиной металла и тщательнее проверять их на наличие механических повреждений и дефектов перед покупкой. А мы, в свою очередь,  искренне Вам желаем — приятных приобретений и только красивой качественной мебели!

Шариковые или роликовые направляющие для ящиков

Ни один дом не обходится без использования комода, шкафа или тумбочки. При выборе такой мебели очень важно выбрать не только материал изготовления, но и фурнитуру, от которой зависит срок использования. Особенно важно выбрать направляющие для ящиков. По принципу работы их можно разделить на шариковые и роликовые. Каждый вариант имеет положительные и негативные стороны применения. Если вы ищите качество, то стоит обратить внимание на шариковые направляющие для ящиков. Они обладают ценой немного выше, чем роликовые, но при этом их качество высокое, они отличаются долговечностью.

Для того, чтобы правильно выбрать направляющие, нужно обязательно узнать, что именно они собой представляют, а также основные их свойства и преимущества. Рассмотрим негативные и положительные стороны роликовых и шариковых направляющих для выдвижных ящиков, что влияет на качество использования.

Шариковые направляющие

Как уже было сказано, шариковые направляющие для мебели обладают высокой ценой относительно роликовых, но качество их выше. Данная конструкция относится к высокому классу, за счет чего качество мебели с такими ящиками дорогая. Главное их отличие от роликовых, а также преимущество – это возможность полностью выдвинуть ящик в мебели. При этом они выдерживают нагрузку в несколько раз больше, при этом работа осуществляется бесшумно. Такая система практически не ломается за счет повышенной надежности каждого элемента, а также плавности хода. То есть, можно сказать, что это самый лучший вариант для работы выдвижных ящиков. Обратите внимание, что единственный недостаток к использовании – это высокая стоимость.

Роликовые направляющие

Если бюджет небольшой для покупки выдвижных направляющих, то стоит выбрать роликовую систему. Она намного популярнее, чем шариковая за счет таких положительных сторон: небольшая стоимость, простота установки, которую можно провести самостоятельно, легкость выдвижения. Но помимо данных положительных качество стоит отметить и важные негативные качества: шум во время выдвижения, нельзя полностью вытащить ящик с такой конструкцией, нельзя класть тяжелые предметы, так как роликовые выдвижные направляющие способны выдержать небольшой вес. По конструкции они представляют собой два элемента: первый располагается на выдвижной детали, а второй крепится непосредственно на каркасе мебели.

Шариковые направляющие полного выдвижения Premial®

Современная кухонная мебель, шкафы и гардеробы практичны и удобны в использовании благодаря направляющим, позволяющим ящикам и подвижным полкам беспрепятственно скользить в пазах.

Свое название шариковые направляющие берут от принципа работы, который очень схож с эффектом применения подшипников.  Равномерно распределенные шарики внутри направляющей обеспечивают плавное скольжение двух вложенных стальных профилей относительно друг друга.

В шариковых направляющих полного выдвижения в зависимости от длины используется несколько пар шариков на стальных пластинах «каретки», на которых и движется направляющая. Например, в «каретке» направляющей Premial® 300 мм — 4 пары шариков с каждой стороны (16 штук), 350 мм — уже 5 пар шариков,  400 мм — 6 пар шариков с каждой стороны, 450 мм — 7 пар, 500 — 8 пар. т.е. количество пар шариков увеличивается на две пары каждые 50 мм.

Рис. 1 Схема направляющих SPU 35 Premial ®

В направляющих полного выдвижения с доводчиком в «каретке» уже не пары, а «тройки» шариков. Например, 5 троек шариков с каждой стороны в направляющей 400 мм, 6 троек шариков в 450 мм и 7 троек шариков с каждой стороны в 500 мм.

Рис. 2 Схема направляющих SPU 45 Premial ®

Именно шарики отвечают за плавность хода и работоспособность направляющих ящика. Чем крепче и качественнее шарики, чем больше их количество, тем надежнее направляющая, — ведь в случае выхода из строя одного или пары шариков, остальные примут на себя и распределят их нагрузку.

Рис. 3 Схема направляющих СSPU 45 Premial ®

Расчетная нагрузка на ящик варьируется в зависимости от высоты направляющих. Для телескопических шариковых направляющих высотой 35 мм оптимальной является нагрузка порядка 20 кг, высотой направляющих 45 мм обеспечивается устойчивость до 36-38 килограмм нагрузки. Высокая износоустойчивость и возможность нести большую нагрузку создают условия для наибольшей популяризации среди профессионалов мебельного дела направляющих 45 мм.

Роликовые направляющие проще по конструкции и требуют меньше усилий при монтаже. Однако и мебельщики, и заказчики мебели предпочитают шариковые направляющие. Несмотря на более высокую цену по сравнению с роликовыми направляющими, шариковые более надежны и долговечны. Если роликовые направляющие необходимо будет заменить буквально через год-два, то шариковые исправно прослужат до пяти лет.

К явным преимуществам можно отнести:

  • выдерживание ящиком высоких нагрузок до 40 кг веса, от 10 000 циклов открывания/закрывания,
  • износоустойчивость независимо от того, что несколько шариков могут выйти из строя, — остальные распределят нагрузку между собой,
  • плавность хода при  открывании/закрывании,
  • бесшумность выдвижения ящиков,
  • работа ящиков без перекосов,
  • равномерное распределение нагрузки по всей длине направляющей,
  • полный доступ ко всему объему ящика без демонтажа направляющего ложемента,
  • простой и быстрый монтаж/демонтаж.
  • востребованный диапазон выдвижения от 300 до 500 мм,
  • направляющие с разной нагрузочной способностью — высотой 35 и 45 мм,
  • популярный цинковый цвет металлизации,
  • наличие доводчика для плавного закрывания без хлопков и усилий.

Рис. 4 Схема монтажа в ящик направляющих SPU 45 Premial®
