разновидности, особенности для разных крыш

Стропильная система – скелет крыши. Именно она выдерживает все нагрузки, действующие на кровельную конструкцию, именно от нее зависит качественная и долгосрочная эксплуатация кровли в целом. Нередко стропила называют лагами для крыши. Чисто технически это неправильно, но среди обывателей и мастеров этот термин в ходу. В этой статье будем рассказывать о том, из каких материалов изготавливают кровельные лаги, каковы должны быть минимальные размеры, о технологии их расчета и монтажа.

Лаги кровельной конструкцииИсточник remontik.org

Разновидности кровельных лаг

Начнем именно с разновидностей, потому что от выбранного типа зависит качество всей конструкции. Существуют два вида стропильных ног: наслонные и висячие. Отличаются они друг от друга тем, что в наслонной стропильной системе обязательно присутствует коньковый прогон, на который кровельные лаги упираются своими верхними концами.

Висячие стропила верхними концами упираются друг в друга.

В частном домостроении в основном применяют наслоную систему. То есть лаги нижними концами упираются в мауэрлат, верхними — в коньковый брус. При необходимости, если пролет крыши превышает 6 м, под каждую лагу устанавливают опорные балки.

Висячие и наслонные стропильные ногиИсточник krysha-expert.ru

Из чего лучше делать стропильные лаги

Для этого используют пиломатериал хвойных пород, который обладает определенными достоинствами:

  • невысокая цена;
  • простота в обработке;
  • неплохие прочностные характеристики.

Для стропил частного дома оптимально использовать или брус с минимальным сечением 100х100 мм, или доску с минимальным сечением 50х150 мм. При выборе очень важно обращать внимание на важность деревянных элементов, она не должна превышать 20%. Все дело в том, что более влажный пиломатериал в процессе его эксплуатации даст усадку, что приведет к изменению конфигурации и размеров самой кровли.

Брус 100х100 мм первого сорта – оптимальный материал кровельных лагИсточник stroy-material.org

Правила расчета

Только профессиональный проектировщик может точно провести все расчеты, в которые входят определение длины стропильных лаг, их сечение и шаг установки между ними. В основу вычислений закладывают нагрузки, которые будут действовать в процессе эксплуатации кровельной конструкции.

Сегодня многое упрощено. То есть существуют табличные нормативы, в которых определено соотношение всех выше обозначенных параметров. К примеру:

  • если для покрытия крыши требуются стропильные ноги длиной
    3 м, а расстояние между ними не будет превышать 1,2 м, то их оптимальное сечение – 80х100 мм;
  • та же длина стропильных ног, но шаг установки равен 1,8 м, то сечение уже будет другим – 90х100 мм.

В таблицах учтены практически все ситуации, поэтому с достаточно высокой точностью можно провести расчеты и гарантировать высокое качество конечного результата. Отталкиваясь от полученных параметров, легко подсчитать требуемое количество кровельных лаг.

Количество лаг зависит от их несущей способностиИсточник remontik.org

Есть еще один немаловажный параметр. Это прогиб стропильных ног, от которого зависит несущая способность конструкции в целом. К примеру, если длина лаги составляет 5 м, то допустимый ее прогиб не должен быть выше 2 мм. Казалось бы, что показатель-то не очень большой. Но здесь необходимо учитывать, что нагрузки, особенно снеговые, могут данный параметр увеличить. А это приведет в первую очередь к прогибу всей кровли, что зрительно испортит внешний облик дома. Во-вторых, снижение несущей способности может привести к излому стропил, а соответственно к выходу из строя всей крыши.

Требования к стропильной системе крыши дома

О некоторых требованиях уже было сказано выше. Обозначим остальные.

  • Жесткость соединения. Основной элемент кровельной конструкции – две пары стропильных лаг, которые устанавливаются через определенное расстояние, называемое шагом установки. По форме две стропильные ноги представляют собой треугольник. То есть фигуру, которая сама по себе уже является
    надежной
    и прочной. Просто необходимо эти треугольники жестко соединить между собой.
  • Небольшой удельный вес.
  • Высокое качество используемого пиломатериала. Здесь требуется материал сортаментом в пределах 1-3 сорт. Если стропильная система с теплоизоляционным пирогом и обрешеткой, плюс кровельным материалом – конструкция тяжелая, то лучше использовать древесину 1 сорта. Добавим, что стандартная длина досок и брусов хвойных пород – 6 м, лиственных – 4,5 м.
Доски для стропильных ног 1 сорта толщиной 50 ммИсточник ko.decorexpro.com

Разновидности кровельных конструкций

Необходимо понимать, что лаги крыши зависят от формы последней. То есть не всегда в кровельной конструкции две пары лаг собой представляют треугольник. Поэтому рассмотрим эту позицию подробно.

Односкатная крыша

Это самая простая конструкция, в которой лаги упираются на стены дома. Последние имеют разную высоту, и эта разница обеспечивает угол наклона кровли. Необходимо отметить, что односкатные крыши ограничены лишь длиной пролета. Он же, в свою очередь, может быть достаточно большим, то есть длиннее длины стропильных лаг. Поэтому стропила просто удлиняют и в месте соединения устанавливают опорные стойки.

Стропильная система односкатной крышиИсточник giropark. ru

Двускатная крыша

Здесь как раз и применяют стропильную систему из треугольников. При кажущейся простоте конструкции, необходимо отметить, что она не всегда собирается по простой технологии. К примеру, на фото ниже показана схема сборки стропильной системы двускатной кровли, в которой использовано достаточно большое количество разных элементов. При этом, чем длиннее пролет крыши, тем сложнее конструкция.

Схема стропильной системы двускатной кровлиИсточник plinegroup.ru

Мансардная крыша

Классическая мансардная кровля относится к категории «ломаные» кровельных конструкций, потому что состоит из нескольких лаг, которые располагаются в разных плоскостях. По сути, стропила формируют ломаную конфигурацию, которая и образует крышу. То есть с каждой стороны скат крыши формируется из системы двух стропильных ног: одна образует верхнюю плоскость ската, вторая нижнюю. Поэтому в процессе сооружения мансардной крыши сначала собирают каркас, на который затем устанавливают и крепят стропильную систему.

При этом верхние лаги собираются по типу двускатной крыши, где используются или наслонная модификация стропил, или висячая.

Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко виден каркас строения, а также две пары стропильных ног, состоящих из двух лаг.

Схема стропильной системы мансардной крышиИсточник obustroeno.com

Вальмовая крыша

В этой кровельной конструкции лаговая система сильно отличается от всех остальных. Хотя есть в ней и общие с другими кровлями элементы. Начнем с того, что вальмовая крыша относится к категории «четырехскатных». В ней два ската представляют собой треугольники, два трапеции. Именно это и создает нестандартную стропильную систему.

В видеоролике мастер рассказывает о вальмовой крыше, ее конструкции и элементах, а также технологии сооружения:

Итак, стропила вальмовой крыши собираются по типу наслонных элементов, то есть в конструкции кровли присутствует коньковый прогон. Но он по длине намного короче, чем длина самого дома. Поэтому в стропильной системе присутствуют три разновидности лаг:

  • основные, которые формируют главную плоскость трапециевидных скатов;
  • диагональные, их еще называют ребрами или накосными, которые соединяют торец конькового бруса и угол дома;
  • нарожникикороткие лаги, которые верхним концом упираются в ребро стропильной системы крыши.
Схема стропильной системы вальмовой крышиИсточник poclevkin.ru

Шатровая крыша

Это тоже четырехскатная кровля, только состоящая из четырех одинаковых скатов, которые собой представляют равнобедренные треугольники. По своей конструкции они в точности повторяют треугольные скаты вальмовой крыши. При этом для их формирования используют четыре накосные стропила, четыре основные и несколько нарожников.

Стропильная система шатровой крышиИсточник tarifi.info

Многощипцовая крыша

Это самая сложная стропильная система. И сложность заключается в том, что состоит кровельная конструкция из сопряженных скатов, которые собой образуют как внешние углы конструкции, так и внутренние. При этом в состав стропильной системы входят как наслоного типа лаги, так и висячего. Поэтому ее часто называют смешанной или комбинированной.

Необходимо отметить, что многощипцовые крыши нельзя назвать типовыми. То есть для каждого дома проектируют свою конструкцию с учетом требований владельца и возможностей строения дома. Особенно это касается конструкций, под которыми будет организовываться мансардное пространство.

На самом деле многощипцовые крыши очень сложны в возведении. Особенно необходимо отметить два важных узла:

  • Ендовы. Углы (внутренние), которые образуются двумя скатами, подвергаются огромным нагрузкам. Поэтому эти участки обязательно дополняются распорками и стойками.
  • Участки сопряжения коньков между смежными скатами. Именно коньковые прогоны должны быть точно подогнаны друг к другу. Особое внимание способам крепления в местах стыковки двух брусов.

В видео эксперт раскатывает о структуре многощипцовой крыши, о технологии ее сооружения и нюансах монтажного процесса:

Способы соединения лаг стропильной системы

Существует большое количество соединения стропильных ног с другими элементами кровельной конструкции. Коротко расскажем о каждом из них.


Какую пароизоляцию выбрать для пола по лагам, как правильно её уложить

Крепление к мауэрлату

Традиционный вариант – сделать врубку, подогнав лагу под монтаж к мауэрлату и закрепив доску с помощью гвоздя, длинного самореза или проволокой. Главная задача производителя работ – сделать соединение неподвижным.

Крепление стропил к мауэрлату с помощью врубки и гвоздяИсточник hdinterior.ru

Сегодня с приходом новых технологий и новейших материалов мастера используют более простые схемы крепления, в которых используют специальные металлические крепежные изделия. Самый распространенный – это перфорированный уголок, который саморезами крепится со стороны одной полки к брусу мауэрлата, другой полкой к стропильной лаге. Если есть необходимость увеличить прочность соединения, то устанавливают два уголка с двух сторон стропильной ноги.

Крепление лаги к мауэрлату с помощью металлического уголкаИсточник krysha-expert.ru

Еще один вариант, где используются металлические уголки. Здесь совершенно другая система крепления, в которой применяют болты или шпильки. Для этого два уголка устанавливают по две противоположные стороны лаги, в которой предварительно сделаны сквозные отверстия. Через них и пропускают болты. К мауэрлату уголки могут крепиться длинными саморезами или болтами (шпильками). На фото ниже как раз такой вариант крепления показан.

Крепление стропил к мауэрлату стальными уголками и болтамиИсточник goodkrovlya.com

И последний в этом разделе крепеж, который называют плавающим. Он обычно используется в деревянном строительстве, потому что деревянные и каркасные дома подвергаются естественной усадке. И чтобы не произошел перекос крыши в процессе просадки стен дома, делают так, чтобы стропильная система относительно самого здания не имела жесткого крепления. На фото ниже это хорошо видно.

Плавающее крепление стропильных лагИсточник algoritm-stroy.ru
Способ установки наслонных стропил, варианты их крепления

Крепление к коньковому брусу

Здесь, как и в случае с креплением к мауэрлату, есть традиционные технологии и новые. Старый способ – с помощью врубки и длинных гвоздей. На фото ниже он показан.

Крепление стропил к коньковому прогону с помощью врубки и гвоздейИсточник optolov.ru

На следующей фотографии показан вариант с применением стальных крепежных изделий. Их два: уголки и пластины, все перфорированные. Устанавливать можно с одной стороны стропильной пары или с двух. Нередко мастера не применяют пластины, обходясь только уголковыми элементами.

Крепление с помощью металлических уголковых элементовИсточник goldkryshi.ru

Третий вид крепежа – плавающий. Для чего используют четыре перфорированные пластины, установленные по разные стороны стропильных лаг. При этом попарно они соединены между собой с помощью болта. Их задача – не дать стропильным ногам разорваться в процессе естественной усадки деревянного дома.

Плавающий крепеж между двумя стропильными лагамиИсточник stroyfora. ru

Что можно в общем сказать по способам крепления лаг. Главное – надежность. Все остальное на ваше или мастера усмотрение. Многие идут по пути экономии, что в кровельной конструкции неприемлемо. Ее надежность – надежность дома, как и в случае с фундаментом.

В видео показаны узлы и способы крепления стропильных лаг к коньковому прогону и брусу мауэрлата:


Требования к лагам для пола и правила их выбора

Заключение по теме

Выбирая лаги на крышу, а также способ их крепления к коньковому брусу или мауэрлату, необходимо принять во внимание всю информацию, которую мы предоставили в этой статье. Как показывает практика, точный расчет стропильной конструкции, грамотно проведенный ее монтаж – основа гарантии долгосрочной эксплуатации крыши в целом.

Установка стропил на баню из бруса


Стропила на баню как крепить

Стропила для бани: рекомендации по установке своими руками

К крыше для бани предъявляются стандартные требования по устойчивости к эксплуатационным нагрузкам. Установка стропил при возведении каркаса кровли выполняется по общепринятым технологиям.

Какой тип крыши выбрать

Если строительство бани ведется своими руками, на этапе разработки проекта возникает вопрос о выборе конфигурации крыши. Как правило, предпочтение отдается односкатной или двускатной конструкции, каждая из которых имеет свои преимущества.

Чтобы минимизировать расходы на строительство небольшой бани для эксплуатации в летний сезон, рекомендуется остановить выбор на возведении односкатной кровли . В этом случае чердачное помещение имеет скромные размеры (но его можно использовать для хранения материалов или каких-либо вещей). К преимуществам односкатной крыши можно отнести простой монтаж и минимальные финансовые вложения на приобретение и доставку материалов. К недостаткам можно отнести низкие теплоизоляционные характеристики конструкции. Кроме того, следует правильно выбрать угол наклона односкатной крыши, чтобы избежать застоя дождевой влаги и нарастания большой толщи снега в зимний период.

Монтаж двускатной кровли дает возможность построить баню с чердаком, пригодным для сушки веников, хранения банных принадлежностей. Просторный чердак или мансарда нередко используются для оборудования комнаты отдыха, бильярдной или гостевой спальни. Возведение утепленной двускатной крыши с прямыми или ломаными скатами позволяет создать комфортные условия для круглогодичного пользования баней .

К строительству крыши можно переходить сразу после того, как собран сруб или возведена коробка здания из блочных материалов. С основными этапами монтажа кровельного каркаса можно ознакомиться по видео в конце статьи.

Опора для стропил под баню

В качестве строительного материала для возведения бани могут использоваться газобетонные блоки, кирпич или другие штучные материалы. Но, чаще всего, изготавливается сруб из бревна или бруса. Сруб можно собрать на выбранном месте своими руками из готовых и промаркированных элементов, либо использовать закупленный пиломатериал и самостоятельно подгонять каждый венец.

Если брус или бревно для сруба не имеют специальной защитной пропитки, каждый элемент перед монтажом следует обработать огнебиозащитными средствами.

Выбрав тип крыши, необходимо позаботиться об опоре для стропил. Стропильная система предусматривает крепление к мауэрлату или балкам перекрытия, опирающимся на верхнюю часть стен. Если коробка здания представляет собой деревянный сруб, функцию мауэрлата выполняет верхний венец конструкции.

Мауэрлат представляет собой деревянный брус (или доску), который укладывается на стенах из штучного материала и позволяет равномерно распределять нагрузку кровельной системы на стены и, далее, на фундамент сооружения. При монтаже мауэрлата важно использовать надежную гидроизоляцию из мягкого битумного материала. Если баня имеет небольшие размеры и общий вес кровли не создаст высоких нагрузок, можно не выполнять железобетонный армированный пояс с установленными шпильками под мауэрлат . В этом случае в последние ряды кладки вмуровывается прочная на разрыв стальная катаная проволока, скрутки которой удерживают мауэрлат от смещения. Кроме того, мауэрлат к стенам крепится при помощи длинных анкеров.

Каркас бани, представляющий собой деревянный сруб, следует своими руками подготовить к возведению крыши. Следует проверить горизонтальность элементов верхнего венца, исправить погрешности. Балки перекрытия укладываются разными способами :

  • выполняется врезка торцов балок в верхний венец;
  • балки укладываются поверх стен с выходом за их пределы и служат опорой для стропильных ног;
  • балками перекрытия являются затяжки стропильных ферм висячего типа.

Стропильная система состоит из целого ряда элементов. Строительство крыши для бани может потребовать использования :

Дополнительные элементы позволяют усилить конструкцию, создать необходимую жесткость каркаса. Деревянные стропила и другие детали изготавливаются под расчетные размеры непосредственно на строительной площадке.

Монтаж односкатной крыши для бани

При строительстве односкатной крыши необходимо создать такой угол уклона, чтобы в период дождей с плоскости кровли легко скатывалась вода, а в зимний период не накапливался снег. Таким образом, данный параметр должен составлять не менее 20°. Оптимальным считается угол наклона стропил в 35°, а для снежных районов – 45° и более .

Чтобы установка стропил была выполнена под требуемым углом, следует обеспечить необходимый перепад высот между опорами. Это можно сделать двумя способами :

  • одна из стен должна превышать по высоте вторую;
  • на одной стороне коробки здания монтируется опорная конструкция.

Первый вариант обычно применяется при строительстве своими руками стен из штучных материалов. Второй вариант пригоден для любых случаев: сооружение получает фронтон, зашитый досками или другим листовым материалом. Опорой под стропила служит прогон, закрепленный на стойках.

Стропила при возведении односкатной крыши перекрывают собой пролет по длине здания. Установка стропил без подпорок ведется при длине пролета до 4,5 метров. Чтобы сделать кровлю надежной, стропила монтируются с шагом 60 см (конкретный размер промежутка от расчетных нагрузок на кровлю и сечения материала). Если размер пролета превышает 4,5 метра, требуется установка подкосов .

При монтаже крыши своими руками стропила необходимо крепить верхним и нижним концом к опорному брусу. Чтобы обеспечить плотный контакт, в стропильной ноге следует сделать специальные вырезы. В качестве крепежных элементов применяются металлические пластины, гвозди, проволока.

При обустройстве односкатной кровли следует выполнить вынос стропильных ног за пределы каркаса на 30-50 см. Это позволит обеспечить защиту внешних стен от атмосферных воздействий.

Монтаж двускатной крыши бани

Стропильная система щипцовой кровли подразумевает использование висячих или наслонных стропил. Если установка двускатной крыши выполняется на бане, сруб которой имеет внутреннюю несущую стену, проще использовать наслонные стропила. Такая конструкция может быть без особых усилий выполнена своими руками.

Стропильные ноги наслонной системы верхними концами крепятся к коньковому прогону. Чтобы расположить данный элемент строго в горизонтальной плоскости, необходимо поставить опорные стойки, проверить их расположение и высоту. В первую очередь, выполняется установка стоек на фронтальных стенах, а затем по горизонтально натянутому шнуру проверяется правильность установки остальных элементов. Наслонные стропила крепятся гвоздевым соединением к коньковому прогону. Нижняя часть упирается в мауэрлат, верхний венец сруба или опорную балку. Чтобы предотвратить смещение стропильной ноги, необходимо сделать врубку или ставить подшивной брус. Металлические уголки предотвратят боковое смещение стропил .

Чтобы сделать каркас крыши, используя висячую систему стропил, необходимо изготовить несколько стропильных ферм и поставить их на стены. Размер конструкций зависит от угла наклона скатов и длины пролета. Стропильные ноги соединяются попарно с креплением в коньке, которое обычно выполняется встык (с применением накладок из металла или дерева), методом врубки или внахлест с болтовым соединением. Сделать висячие стропильные фермы жесткими и снизить распорные нагрузки на стены позволяют затяжки и ригели – горизонтальные перемычки.

В случае, если каркас бани представляет собой свежий сруб, стропила рекомендуется ставить на скользящие опоры и использовать шарнирное крепление в коньке. В процессе усадки коробка сооружения меняет свои геометрические размеры, что может привести к деформации крыши. Если поставить специальные металлические крепежные элементы, стропильные ноги получат определенную степень свободы, что позволит избежать изменения формы и размера кровли. В верхней части стропила соединяются болтом или с использованием специальной шарнирной металлической пластины. Следует учитывать, что повышенная влажность и температурный режим бани существенно сказываются на интенсивности и количестве циклов сжимания-расширения деревянных конструкций постройки, включая стены и стропильную систему.

Перед тем как ставить стропильную конструкцию своими руками, обустраивая крышу бани, важно выполнить необходимые расчеты и определить размер всех элементов системы. Если постройка имеет стандартные размеры и конфигурацию, можно воспользоваться унифицированными данными из справочных таблиц или онлайн калькулятором. Подробная видео инструкция поможет определиться с выбором технологии монтажа, чтобы собрать и установить надежный каркас крыши.

Похожие новости

Как сделать крышу на бане от мауэрлата до конька кровли

Крыша – это основной элемент любого банного сооружения, устанавливаемый в последнюю очередь. Установленная крыша позволяет защитить постройку от внешних воздействий и влияет на эстетическую привлекательность здания. Зачастую на баню монтируются крыши с массой надстроек, не имеющих функциональной нагрузки.

Создавать кровлю можно самостоятельно, чему в немалой степени способствуют простые схемы обустройства и невысокие требования, предъявляемые к данным конструкциям. В данной статье пойдет речь о том, как сделать крышу на баню своими руками.

Устройство крыши бани

В конструкцию крыши входит два обязательных элемента:

  • Несущая стропильная система, выполняющая роль опоры;
  • Настил, обрешетка для его установки и гидроизоляционный слой.

Помимо обязательных элементов, на крыше также имеется чердачное перекрытие. Оно обустраивается далеко не всегда – например, любая плоская кровля, имеющая небольшой наклон скатов, обходится без чердака.

В любом случае, существует два основных вида крыш для бани:

  1. Односкатная. Как правило, такая кровля обустраивается в том случае, если баня примыкает к основному зданию, расположенному на участке, или при желании сэкономить на строительстве. К односкатным крышам не предъявляется особых требований – главное, чтобы был достаточный угол наклона (подробнее: «Как сделать односкатную крышу на бане – варианты строительства «). Основные достоинства таких конструкций – низкая стоимость, простота конструкции и постройки.
  2. Двухскатная. Данный вид крыши очень часто используется для стоящих отдельно от дома бань. Конечно, крыша с двумя скатами обходится дороже, да и обустраивать ее сложнее, но взамен получается более функциональная конструкция, под которой вдобавок остается достаточно свободного пространства, которое можно использовать для бытовых или жилищных нужд. Высоту крыши и угол наклона скатов можно варьировать в довольно широких пределах, что позволяет реализовать практически любые творческие замыслы относительно кровли.

При сооружении бани своими руками в процессе монтажа крыши, состоящей из более чем двух скатов, приходится прикладывать слишком много усилий, которые впоследствии никак не окупаются. Именно поэтому в статье рассматриваются только самые простые и распространенные варианты крыш для бани.

Определение угла наклона скатов

Перед тем, как делать крышу на баню, нужно правильно подобрать угол наклона скатов. Величина углов склонения скатов крыши может колебаться в достаточно широких пределах – минимальное значение составляет 2,5 градуса, а максимальное достигает 60 градусов. Увеличенный наклон упрощает стекание осадков с крыши, но при этом повышается риск срыва кровли из-за сильного ветра, что особенно актуально в местах, отличающихся хорошо обдуваемым ландшафтом.

Для холодных регионов, отличающихся обилием осадков, особенно в зимнее время, гораздо лучше подойдет крыша с усредненным уклоном – около 45 градусов. Процесс расчета углов нужно проводить перед тем, как построить крышу бани своими руками.

Рассчитывать наиболее подходящий наклон стоит в индивидуальном порядке. При осуществлении расчетов нужно помнить о том, что величина уклона скатов напрямую влияет на финансовые и трудовые затраты, необходимые для обустройства крыши.

Опора для крыши

Двухскатная крыша может опираться как на балки верхнего перекрытия, так и поверх надежно зафиксированного мауэрлата, установленного с обеих сторон конструкции. Чаще всего мауэрлат устанавливается на кирпичных, пенно- или газобетонных стенах. Балки верхнего перекрытия деревянной бани монтируются в предварительно созданных выемках, которые должны четко подходить под габариты опор.

В случае с односкатной крышей все будет выглядеть немного проще. Опорами для каркаса из балок будут стены, а фиксация стропильной системы будет осуществляться за счет стропильных брусков и прогонов.

Перед тем, как правильно сделать крышу на бане, нужно подготовить ее проект. В процессе проектирования стоит помнить о возможности вывода балок за периметр банных стен. Правда, есть одно ограничение – балка, торчащая хотя бы на полметра за пределы стены, требует отдельного опорного столба.

Устройство стропил

Стропильные ноги – это элементы стропильной фермы, которые опираются на мауэрлат или верхний контур бревенчатых стен. Стропила испытывают нагрузку как на изгиб, так и на сжатие.

Помимо изготовленных на производстве элементов, можно использовать стропила для бани, сделанные из следующих материалов:

  • Бревна, имеющий диаметр, превышающий 12 см;
  • Брусья с квадратным или прямоугольным сечением площадью более 60 см 2;
  • Доски, стороны которых в сечении превышают 4 см и 15 см.

Самое простое устройство крыши бани предполагает использование сделанных на заводе элементов. Также можно взять подходящие брусья или доски, скрепить их при помощи саморезов, шурупов или гвоздей с использованием накладок из пиломатериалов. Врубки необходимо делать только в тех местах, на которых находятся опоры.

В зависимости от конструкции стропила делятся на две категории:

  1. Висячие. В таком случае стропила упираются друг в друга в самой верхней точке, где находится конек. Ноги установлены на точках, размещенных на верхнем венце стен. Такое расположение стропильных ног отличается очень высоким горизонтальным давлением. Для компенсации этой силы обустраивается затяжка, представляющая собой нижний венец, выглядящий как основание равнобедренного треугольника. Узлы висячих стропил обустраиваются как с использованием ригелей, так и без них. При желании сделать максимально легкую конструкцию при достаточной прочности можно использовать прогоны, увеличивающие надежность системы.
  2. Наслонные. Такие стропила обычно используются для обустройства односкатной кровли. В данном случае затяжки не потребуются. Сами стропильные ноги крепятся параллельно скату и опираются на мауэрлат, установленный на верхней части стен. Для фиксации стропил через мауэрлат используются металлические шпильки, проволока или шурупы. Чтобы подобрать материал, необходимо грамотно рассчитать нагрузку, которая определяется в зависимости от степени осадков. Также при расчете нужно выбрать угол наклона ската и расстояние между опорными ногами.

Перед тем, как сделать стропила на баню, нужно разобраться в особенностях разных конструкций. Например, монтаж стропильной фермы с висячими ногами требует качественной фиксации каждой из них, чтобы конструкция могла выдерживать действующую на нее нагрузку.

Обустройство стропил для двухскатной кровли

Стропила крыши для бани для двухскатной крыши будут состоять из нескольких одинаковых стропильных ферм, имеющих одинаковые геометрические показатели. Данная система будет удерживать на себе не только кровлю, но и утеплительный слой, гидро- и пароизоляцию.

Подготовленная к монтажу стропильная ферма выглядит как треугольник с равными бедрами. В зависимости от предварительного проекта, конструкция может дополняться различными деталями (это могут быть накладки, затяжки и прочие), существенно повышающими прочность фермы.

Такая конструкция, помимо прочих достоинств, может собираться прямо на земле – а это не только удобнее, но и гораздо безопаснее. Конечно, стоит понимать, что вес собранной фермы достаточно велик, поэтому поднять ее наверх своими руками не удастся – придется привлекать бригаду рабочих или арендовать подъемный кран. Вопрос о том, как обустраивается своими руками двухскатная крыша для бани, решается индивидуально.

Учитывая то, что все фермы имеют абсолютно одинаковые показатели, сначала стоит сделать одну из них, которая в дальнейшем будет использоваться как шаблон. Данный шаблон в верхней части фиксируется одним гвоздем, после чего стропила устанавливаются в опорные места и фиксируются ригелем, зафиксированным шурупами или врубкой.

Для правильной установки стропил необходимо пользоваться отвесами – это дает возможность устанавливать их в соответствии с вертикалью. Чтобы выровнять конструкцию, используются небольшие отрезы досок, а лишнее при необходимости стесывается.

Монтаж стропильной системы начинается с установки фронтальных ферм, между которыми натягивается монтажный шнур, который протянут по линии конька. Практика показывает, что оптимальное расстояние между фермами составляет 120 см. Конечно, небольшие вариации возможны, ведь размеры бани могут немного не соответствовать стандартам.

Обустройство стропил для односкатной крыши

Односкатная кровля создается несколько проще. В первую очередь стоит отметить, что при расстоянии между опорами кровли, не превышающим 4,5 м, можно обустраивать конструкцию без дополнительных стоек. Перед тем, как построить крышу на бане, стоит прикинуть, сколько потребуется опор для создания надежной системы.

Дистанция между элементами основы под утеплитель для бани и кровельное покрытие должна составлять около 60 см. Самый верхний брус и мауэрлат должны иметь вырезы соответствующего размера, в которые будут плотно входить стропильные ноги. Использование уплотнительных прокладок недопустимо. Стропила выводятся примерно на 40 см за периметр бани, что позволяет обустроить защитные карнизы.

Монтаж обрешетки можно выполнять с использованием брусьев, досок или жердей. Размеры материалов подбираются индивидуально, в зависимости от предварительных расчетов. В случае с мягкой кровлей для обрешетки подойдут доски, между которыми оставляется 10-мм зазор. Используя листовой материал для кровли, потребуются брусья, имеющие сечение от 5 см. Дистанция между частями обрешетки в таком случае должна составлять от 15 до 50 см.

Фиксация составляющих элементов обрешетки начинается с конька. Далее нужно постепенно сдвигаться в сторону карнизов, закрепляя отдельные доски при помощи шурупов или саморезов. Доска, расположенная вдоль конька, монтируется на ребро.

Завершив установку обрешетки, можно заняться утеплением. Сначала материал укладывается на внутренней части конструкции, потом обустраивается пароизоляционный слой, и в последнюю очередь выполняется отделка. С наружной стороны крыша накрывается рулонной гидроизоляцией, поверх которой крепится обрешетка, необходимая для вентилирования крыши. Фронтоны обшиваются обрешеткой, в которых предварительно сформированы дверные и оконные проемы.

Последний этап работ – укладка кровельного материала, обустройство защищенного конька и подшивка необходимых свесов. На этом установка крыши на баню завершена, и постройка теперь не будет подвергаться воздействию атмосферных осадков и природных явлений.

Данная статья подробно рассказывает о том, как сделать крышу на бане. Описанные схемы достаточно просты, и их вполне можно реализовать своими руками. Если провести все этапы работы правильно, то в результате получится качественная крыша бани, способная полностью выполнять возложенные на нее функции.

Как сделать стропила на баню

Баня представляет собой капитальное сооружение, поэтому строить ее надо в соответствии с определенной технологией. Особое значение имеет правильно возведенная крыша. Она должна быть достаточно прочной, чтобы выдерживать снеговые и ветровые нагрузки. Также стоит уделить внимание сооружению каркаса крыши – стропильной системы. Чтобы разобраться, как устанавливать стропила на баню, следует познакомиться с подробной инструкцией и учесть советы профессионалов.

В процессе разработки проекта бани следует подумать о выборе конфигурации крыши. Нередко владельцы загородных участков отдают предпочтение односкатным кровлям. Не менее популярны и конструкции с двумя скатами. Каждый тип крыш обладает определенными достоинствами и недостатками. С ними необходимо разобраться, прежде чем начинать строительство крыши.

Для минимизации расходов на строительство стоит выбрать вариант с одним скатом. Ее обычно строят в случае с рубленой баней небольших размеров. При этом чердак будет достаточно мал, чтобы хранить различные вещи. Основным преимуществом односкатной кровли является простота установки и высокая скорость возведения. Такая конструкция не требует серьезных финансовых затрат.

Кровля для бани с одним скатом имеет и свои недостатки. К примеру, перед постройкой необходимо правильно рассчитать угол наклона, чтобы снег не скапливался на ней в зимнее время. Также следует отметить низкие показатели теплоизоляции кровли.

При устройстве двускатной кровли появляется шанс оборудовать хороший чердак, на котором можно будет сушить веники и хранить большое количество вещей. Также мансарду можно оборудовать под комнату отдыха, в которой можно расслабиться после водных процедур. Такая крыша обычно утепляется. Скаты такой крыши могут быть прямыми или ломаными.

Кровлю начинают возводить только после сборки бруса. Перед началом работ стоит ознакомиться с основными этапами сооружения крыши.

Опора для стропил


Обычно бани собирают из бруса или бревен. Можно соорудить конструкцию из уже готовых элементов или сначала закупить пиломатериалы, а потом своими руками подгонять венцы. Нередко баню сооружают из газоблоков и кирпича.

Перед монтажом деревянные элементы необходимо пропитать специальными составами. Они защитят древесину от гнили и высоких температур. При возведении крыши на деревянном срубе в качестве мауэрлата выбирается верхний венец.

Мауэрлат является доской или брусом, который помещают на стены кирпичных или бетонных сооружений. Это позволяет распределить массу кровли более равномерно на все стены постройки. Перед тем как уложить мауэрлат, следует позаботиться о правильной гидроизоляции верхушек стен. Для этого применяется битумная мастика.

При большом весе кровли под мауэрлат помещается армированный пояс со шпильками. Если крыша обладает незначительной массой, достаточно монтажа стальной катаной проволоки. Она будет удерживать мауэрлат, предотвращая его смещение.

При возведении бревенчатой бани последний венец следует тщательно подготовить к установке стропильной системы. Сначала требуется проверить горизонтальность расположения верхнего венца. Балки перекрытия обычно устанавливаются несколькими способами:

  • их торцы врезают в верхний венец;
  • концы балок выходят за стены, на них впоследствии опираются стропильные ноги;
  • балки представляют собой висячие затяжки стропильных ферм.

Система стропил включает в себя множество элементов. При сооружении крыши применяются затяжки, стойки, ригели, перемычки, подкосы и т. д. Благодаря наличию дополнительных деталей конструкции придается устойчивость. Деревянные стропила следует изготавливать непосредственно перед монтажом.

Установка односкатной кровли


Как сделать систему стропил для крыши бани? Перед началом работ стоит учесть несколько нюансов. Чтобы во время сильных дождей вода быстро удалялась с поверхности крыши, следует соблюсти определенный угол ската. Это поможет и во время скапливания снега в зимний период. Минимальным считается угол наклона крыши 20 градусов. Если баня возводится в регионе с большим количеством осадков в зимний период, необходимо увеличить его до 45.

Для создания определенного угла понадобится установить опоры нужной высоты. Работу можно выполнить несколькими способами:

  • если одна стена выше другой, стропильные ноги просто опираются на них;
  • при сооружении стен одинаковой высоты необходимо на одну из них поместить опорную конструкцию.

Первый способ обычно применяется в случаях, когда стены бани возводят из кирпича или бетонных блоков. Опорная конструкция может быть создана для любого типа строения. В любом случае получается фронтон, который необходимо зашить листовым материалом. Он также может быть дощатым.

Стропилами полностью перекрывается пролет между длинными стенами бани. Стропила устанавливаются без подпорок только в случае расстояния между стенами в 4,5 м. Для надежности крыши лучше, чтобы стропила устанавливались через каждый метр. При увеличении расстояния между опорными стенами более 4,5 м следует дополнить стропильную систему подкосами.

Для более надежной установки стропильных ног на опорные балки в них выполняются вырезы. Крепятся такие конструкции на гвозди и металлические пластины. Во время обустройства односкатной крыши делается вынос ног стропильной системы за каркас строения на полметра. Это позволит защитить стены бани от атмосферных осадков.

Двускатная крыша


Если выбрана система стропил щипцовой крыши, стропила выполняются висячими или наслонными. К примеру, таким способом устанавливается кровля на баню, в которой имеется внутренняя несущая стена. Такую стропильную систему можно запросто создать своими руками.

Ноги стропильной системы наслонного типа соединяются с коньковым прогоном своими верхними концами. Конек крепят на вертикальные стойки, высота которых должна совпадать. Только после проверки горизонтального положения конькового прогона его можно крепить к стойкам. Прибивают наслонные стропила гвоздями. Благодаря креплению металлических уголков исключается боковое смещение стропильных ног.

Для выполнения каркаса крыши с висячими стропилами следует заранее выполнить несколько ферм, которые будут установлены на стены бани. Насколько большими окажутся конструкции, зависит от длины пролета и необходимого наклона скатов. Крепление стропильных ног в коньке осуществляется встык. Также может использоваться метод «внахлест». Также при обустройстве стропил висячего типа необходимо устанавливать ригели. Эти элементы позволяют повысить жесткость ферм.

При сооружении крыши для бани из свежего бруса следует устанавливать стропила на подвижные опоры. Также следует пользоваться шарнирным креплением в коньке. Сруб будет усаживаться, вследствие чего стропильная система немного изменит свои геометрические показатели. Если этого не предусмотреть, возможна серьезная деформация крыши.

При установке специальных элементов крепежа стропильные ноги получают достаточно свободы перемещения, что позволяет им сохранять изначальную форму каркаса крыши при любой деформации основы. Если крыша выполняется на уже сделанном и устоявшемся срубе, можно монтировать стропила традиционным способом.

Сверху стропила крепят на болты, или при помощи пластины из металла. Также стоит учесть, что особенности эксплуатации бани отражаются на интенсивности процессов расширения и сжатия различных элементов. Это влияет на движения элементов стен и крыши.

Перед началом возведения крыши следует учесть угол скатов, а также материал и время с момента сооружения стен. Кроме того, перед работами составляется точный чертеж стропильной системы. При определении нагрузок стоит учитывать погодные особенности региона.

Инструкция по монтажу


Чтобы крыша отличалась долговечностью и прочностью, необходима тщательная подготовка и выполнение инструкции по ее возведению. Если баня обладает малыми небольшими габаритами, следует выбрать для стропильной системы деревянные брусья сечением 50х50 мм. Их количество зависит от размеров бани. При возведении стандартной конструкции для стропильной системы понадобится 18 таких брусьев:

  • 12 из них должны обладать длиной 2,3 м;
  • 6 изготавливают длиной 3,7 м.

Если использовать для возведения стропильной системы такие материалы, возведение крыши не потребует больших затрат.

Как только материал будет закуплен, его можно устанавливать на стены. Сперва следует установить боковые стропила. Как только их монтаж будет завершен, можно крепить фронтальные стропила. При необходимости создания мансарды в одном из них возводят раму для окна, а в другом – проем для установки двери.

После установки всех опорных элементов необходимо приступать к устройству обрешетки. Ее выполняют разреженной или сплошной в зависимости от типа кровельного покрытия. Также этот фактор влияет и на конструкцию стропильной системы. Все элементы конструкции лучше заранее отобразить на схеме крыши.

Возведение системы стропил для крыши бани не составит труда, если заранее рассчитать размеры каждого элемента. Чтобы выбрать подходящие материалы, необходимо учесть погодные условия региона. Угол скатов является основополагающей характеристикой крыши. К примеру, для территорий с большой долей осадков во время зимы он равен 45 градусам.

Чтобы подробнее познакомиться с тонкостями сооружения стропильной системы для бани, стоит посмотреть видео-инструкцию:

Что еще почитать по теме?

Висячие стропила конструкция и узлы

Расчет ломаной крыши

Источники: http://vseokrovle.com/stropilnaja/142-stropila-dlja-bani.html, http://banyaspec.com/dymokhod-i-krysha/kak-sdelat-kryshu-na-bane-ot-mauerlata-do-konka-krovli. html, http://proroofer.ru/montaz/stropilnye-sistemy/kak-sdelat-stropila-na-banyu.html

Бани из бруса. Проект бани 6х4 из бруса

Традиционно русские бани строились из бревен, но в настоящее время предпочтение отдается более дешевому материалу — древесине. Он обладает всеми качествами натурального дерева, при этом строительство здания будет выполнено в очень короткие сроки и с минимальными затратами.

Основные преимущества стержня

  • Относительно небольшой вес материала, не требующий возведения мощного фундамента.Подходит лента или столбчатая.

  • Легко и просто построить самостоятельно — можно купить уже готовую баню проекта 6×4 из бруса, который не требует длительной усадки. Структура возводится как дизайнер прямо на самом сайте.

  • Крыша может быть изготовлена ​​из металла, шифера или ондулина. Залогом прочности и комфорта могут стать стропила из бруса, сечение которых 150 * 100 мм.

  • Строительство зданий имеет повышенную прочность. Внутренняя отделка может быть выполнена практически сразу после завершения основных строительных работ.

Если проектные ванны из бруса 6х4 (с их собственной ручной реализацией) были выбраны из профилированного бруса, то в этом случае не требуется чеканка и отделка наружных стен. Этот строительный материал имеет довольно привлекательный внешний вид и отличное сцепление деталей. Внутри конструкции холодный воздух не будет проникать, даже если снаружи очень сильный ветер.

Со временем середина балки пропитывается смолой, что делает его более прочным и плотным.Благодаря этому этот строительный материал приобретает такие высокие характеристики.

Конструктивные особенности бани

В стандартное оснащение сауны входит:

  • Tambur, совмещенный с залом ожидания. Иногда они разделены дверью, но это значительно уменьшает пространство.

  • Парная. Это относится к главной ванной комнате. Именно в нем выполняются все оздоровительные процедуры.

  • Мойка. Есть простые скамейки, душевая кабина или самодельный душ с поддоном.

Проект бани 6х4 из бруса

Классический размер для русской бани 6 на 4 метра. Этот дизайн достаточно компактен, и его можно разместить в любом уголке загородного сайта. Общая площадь здания составляет 24 метра, а полезная — около 20. Но в то же время эта баня достаточно просторная, она прекрасно подойдет для большой семьи или неожиданных гостей. Структура бара хорошо держит тепло и выглядит очень эстетично.

Конструкция ванны 6х4 из бара позволяет оборудовать довольно просторную комнату отдыха, где можно разместить шкаф, стол и несколько стульев.В парилке размером 2 на 2 метра вы можете построить полки прямо вдоль двух стен, а в стиральной комнате установить душевую кабину для ванны. При желании размер одной из комнат может быть уменьшен или увеличен.

Основные преимущества саун от 4 до 6

Дизайн бани 6х4 из бруса имеет ряд преимуществ:

  • Все комнаты являются полноценными комнатами, где есть возможность обернуться несколькими людьми. в то же время.

  • Благодаря большому пространству можно установить настоящую кирпичную печь, которая быстро нагревает

.

Баня из бруса своими руками 3х6: основы

При строительстве бани всегда можно использовать много материалов, но именно дерево остается наиболее приоритетным вариантом.

Тем не менее, сауна из бара своими руками 3×6, например, является своего рода «классикой», и на примере бара вы можете увидеть, как баня строится с нуля.

Мы строим с нуля и своими силами

Естественно, возникает вопрос, почему древесина, есть ли бревно?

И здесь вы можете легко использовать несколько основных преимуществ:

  • Древесина очень легко укладывается, и это важно для самостоятельной работы.
  • Материал практически не дает усадки.
  • Достаточная изоляция. Древесина, как правило, является отличным материалом, и тип древесины также позволяет снизить потери тепла в результате плотных соединений.
  • Пиломатериалы могут быть сразу положены на фундамент, они собраны по принципу каменной кладки и, в отличие от бревен, не требуют предварительной заготовки.

Примечание! Простота работы в конечном итоге влияет на стоимость всей конструкции, поскольку возможность самостоятельной сборки может серьезно сэкономить.

Конечно, преимущества такой бани также можно отнести к тому, что цена бара относительно невелика, что также положительно влияет на общую оценку.

Нюансы

Перед началом строительства необходимо уточнить некоторые нюансы:

  • Для работы подойдет профилированный брус.
  • Для первых крон, и это полно радости по периметру, лучше всего купить именно лиственницу. Эта порода менее подвержена гниению во влажной среде.
  • Начиная с 3-4 кроны, вы можете перейти на использование ели или сосны. Благодаря высокому содержанию смолы в таких породах древесина обладает лучшими теплоизоляционными свойствами.
  • Для несущих стен коробки наиболее оптимальное сечение стержня составляет 150×150 мм.
  • Для внутренних перегородок в ванне идеально подходит поперечное сечение 150×100 мм.
  • Древесина обязательно должна быть обработана антисептиком.

Примечание! Первая корона всегда обрабатывается полностью со всех сторон, а последующие могут обрабатываться с трех сторон.И, кстати, моторное масло остается одним из самых простых антисептиков.

Тренинг

Естественно, первое, что вам нужно сделать, это подготовить площадку для строительства, и если вы намереваетесь построить ванну из бара 3 на 6, то площадку нужно очистить еще на несколько квадратов для нормального и комфортная работа.

Обязательно подготовьте дренажную яму, это можно сделать сразу, а не после строительства.

Далее выбор типа фундамента для срубов.

Здесь вы можете предложить три варианта:

  • Свая Достаточно быстро. Это может быть как винт, так и скучно.
  • Лента. Очень простой тип фундамента, который просто нужно построить самостоятельно.
  • Монолит. Это более дорогой вариант, но он позволяет сделать саму основу функционала, установить в нем сразу и теплый пол и коммуникации.

Поскольку проект ванны 6х3 из бруса предполагает самостоятельную работу, выбор будет сделан на основе ленты типа основания.

Шаг за шагом, работа идет так:

  • Разметка производится по всему сайту.
  • Раскопки. Траншея — это глубина замерзания почвы. Это самый правильный вариант, в среднем это 1,2 метра. Ширина 30-40 см.
  • Когда все выкопано, вы можете заполнить слой песка до 100 мм и аккуратно утрамбовать все по дну траншеи.
  • Далее устанавливают арматурный каркас, который под ванны 6х3 из бруса можно соединить из арматуры сечением 10 мм.
  • И последняя строительная опалубка.
  • Далее заливают бетон и оставляют закладные, которые будут использоваться для крепления с помощью штанги.

Примечание! Фундамент всегда рекомендуется поднимать над землей не менее чем на 15 см, а в случае ванны дерево должно быть чуть выше земли.

Стены

Через 5-7 дней вы можете снять опалубку и перейти непосредственно к возведению стен. Бетон еще не полностью высох, но это не страшно, вы уже можете работать над ним.

И первым делом обязательно проведите гидроизоляцию.

Существует два простых, но эффективных способа:

  • Мастика для обработки бетона. Может наноситься кистью.
  • Укладка простого рубероида в два слоя.

Не

. Как построить баню из бруса 6х6? Проект бани из бруса 6х6

Если вы хотите построить баню 6х6 бар, то она ничем не будет отличаться от конструкции, в основе которой лежит оцилиндрованное бревно. Но процесс выполнения работы можно сделать гораздо проще и быстрее, не имея особого уровня мастерства.

Подготовительные работы

Важнейшим этапом перед строительством дома будет выбор правильного материала. Производительность будущего строительства зависит от качества древесины.Первое, на что следует обратить внимание, — это отсутствие трещин в материале, поскольку даже самые маленькие из них впоследствии вызовут гниение. Важно не только набросать баню 6х6 бар до начала строительства, но и выбрать качественный материал, на поверхности которого не должно быть синих пятен, указывающих на то, что внутри происходит процесс гниения.

Заготовка и переработка древесины

Построить ванну размером 6×6 бар необходимо только после надлежащей подготовки материала, если его невозможно подготовить.После того, как дерево было срублено, ему нужно дать лечь. Это займет около месяца, после чего бревно необходимо разобрать, оставив только самое лучшее качество для строительства. Теперь вы можете приступить к обработке материала. Для начала необходимо очистить бревно от коры, с обеих сторон его можно оставить на 15 сантиметров. После этих манипуляций бревно можно оставить на хранение, а расстояние от поверхности земли должно составлять 20 сантиметров.

Строительство фундамента

Если вы решили построить баню размером 6×6 бар, то сначала вам нужно построить фундамент.Структура основания может быть ленточной или столбчатой. Чтобы реализовать возможность возведения первого варианта фундамента, необходимо заранее построить опалубку по всему периметру подготовленной траншеи. Заливка бетона осуществляется до глубины замерзания грунта. Фундамент должен подниматься на 0,5 метра над землей. Внутри периметра основания заливается гравий или песок. Через три недели после заливки фундамента вы можете начать укладку первых рядов.Если вы решили возвести баню 6х6 бар, то ее строительство можно осуществить на столбчатом основании.

Особенности колонного фундамента

В этом случае необходимо установить кирпичные столбы, расположив их по периметру, углам и в местах несущих стен. Под каждую опору необходимо оборудовать бетонную подушку, что позволит исключить оседание. Шаг между такими постами должен составлять 1,5 метра. Каким бы ни был фундамент, он должен быть усилен арматурой.Важно обеспечить надежную гидроизоляцию, которая должна располагаться между первой коронкой и цоколем. Для этого на горизонтальное основание фундамента необходимо нанести расплавленный битум, который покрыт кровельным материалом. После затвердевания эту процедуру необходимо повторить еще раз.

Стропильная система – разновидности, расчет нагрузок, оптимальные конструкции и идеи по монтажу (95 фото). Открытые стропила использование в интерьере мансарды Стропила из клееной древесины: добиваемся особого эффекта

Хороший фундамент — еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая — надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;
  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное — прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил — треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша — это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа — хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

  1. Мауэрлат . Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога . Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка . Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон . Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка . Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы . «Добавляют» ногам еще больше стойкости.
  7. Свес . Защищает основные конструкции здания от различных природных осадков.
  8. Конек . Место, в котором закрепляются скаты.
  9. Кобылки . Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.
Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы — потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами — до 5 м., без внутренних перегородок. Нижняя опора — мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.


Конструкция крыши висячего типа

Балки висячих стропил расположены внизу — они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

  • Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант — кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
  • Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение — использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант — «мощные» крепежные винты.
  • На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу — на мауэрлат.


Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция — залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м — дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона — 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) — монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.


Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.


Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные


Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие — внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша


Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней — пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.


Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием — еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

  1. Небольшой расход на одну единицу древесины.
  2. Простота монтажа.
  3. Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш


Схема установки стропильной системы в случае двускатной крыши

I — мауэрлат, II — стропильная нога, III — перекрытие.

Использовать узкие стропильные ноги — «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку — укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши — несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного — древесины, может быть любым — металлом, железобетоном или же смешанным.


Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши — надежное закрепление каждого элемента. Скобы и металлические углы — самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор Краткое описание влияния на параметры стропилин

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

  1. Постоянные вертикальные усилия . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
  2. Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
  3. Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
  4. Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик а льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые о поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Цены на различные виды бруса

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.


При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая ин с т рукция уст а новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Цены на огнебиозащитные пропитки

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

  1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
  2. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
  3. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8. Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше

Иногда потолочные становятся центральными элементами дизайна, но помимо этого, они в любом случае несут и практическую нагрузку.

Стропильная система — это несущая конструкция кровли скатного типа. Она состоит из стропильных ног, которые располагают под наклоном, а также из вертикальных стоек. Материалы используются абсолютно любые: дерево, металл, бетон и другие.

Этот снимок хорошо иллюстрирует, каким образом каждая пара балок соединяется с горизонтальной перекладиной. Нагрузка распределяется равномерно, и конструкция в результате получается очень надёжной.

Дизайн от известной компании Searl Lamaster Howe Architects, Чикаго, Иллинойс, США

Открытые потолочные балки являются прекрасным интерьерным решением. Именно такое оформление потолка в доме с крышей скатного типа, представленного на фотографии, делает образ более гармоничным и законченным. Не стоит забывать про этот простой, весьма доступный, но от этого не менее зрелищный, дизайнерский прием.

Великолепная гостиная, дизайн от Anat Shmariahu, Купертино, Калифорния, США

Следующий снимок даёт нам представление о том, каким оригинальным может быть потолок веранды. Здесь балки размещены перпендикулярно друг к другу, и это очень необычное архитектурное решение. Таким образом увеличивается высота потолка, получается подобие кессонной конструкции.

Потрясающая веранда с декоративными потолочными балками, созданная по проекту команды дизайнеров Frederick + Frederick, Бофорт, Южная Каролина, США

Стропила выступают за пределы внешней стены, образуя карнизы для стока воды. Это весьма оригинальное решение проблемы отвода воды с крыши.

Шикарный пример дизайна дома с балочными карнизами, John Lum Architecture, Сан-Франциско, Калифорния, США

Концы кровельных балок, которые в данном случае окрашены в белый цвет, называются стропильными хвостами. Синие же стропила на концах фронтонов — это выносные опоры.

Очень необычное и стильное оформление стропил, дизайн фирмы RW Anderson Homes, Сиэтл, Вашингтон, США

Здесь также представлен оригинальный способ оформления крыши с выступающими балками. Практического значения они не имеют, а являются просто элементами экстерьерного декора.

Необычайно уютный летний дом с декоративными стропильными балками, проект SRM Architecture and Interiors, Портленд, Орегон, США

Открытые потолочные балки придают помещению невыразимое очарование сельского домика, одновременно выполняя и свою основную функцию — поддержание кровли. В наше суетное время стиль кантри становится очень популярным. Его образы настраивают на романтический лад, действует умиротворяюще. И потолок играет здесь далеко не последнюю роль.

Фактурная и надёжная конструкция потолочных балок даёт ощущение единения с природой, дизайн Nurit Geffen-Batim Studio, Раанана, Израиль

Расположенные таким образом декоративные балки создают иллюзию конического потолка. Сразу возникает ощущение полёта и лёгкости.

Эта конструкция навевает ассоциации с культовыми сооружениями, замысел группы дизайнеров из Aarcon Construction and Remodeling, Томбал, Техас, США

Стропила бывают разного уровня, в зависимости от дизайна дома. Главное здесь — позаботиться о качестве материала и крепежа: конструкция должна быть устойчивой.

Восхищающий своей простотой дом, дизайн от Gaulhofer Windows, Дункан, Канада

С помощью потолочных балок можно корректировать геометрию и объём помещений. Если установить вдоль ширины потолка, комната визуально расширится. А чтобы удлинить помещение, элементы потолочной конструкции укладывают перпендикулярно друг другу. Если же потолки слишком высокие, можно расположить балки низко под кровельным покрытием. Это сразу придаст дизайну уют.

Потолочные балки будут уместны в любом интерьере, поэтому не надо бояться экспериментировать! Декоративные деревянные стропила привнесут в помещение ощущение тепла, а металлические конструкции создадут атмосферу индустриального лофта. В любом случае комната с открытой потолочной конструкцией будет выглядеть неповторимо.

Инструкция № 6. Монтаж стропильной системы для двускатной крыши

В последнее время приобретает большую известность двускатная крыша  благодаря простоте ее постановки, малому расходу материала и отличной защите от дождя, снега и ветра.

Стропила – это основа крыши, для нее требуются точный расчет, правильное крепление. Только при соблюдении этих условий кровельное покрытие прослужит долго без протечек, обвалов и перекосов. Грамотнее будет поручить установку и монтаж стропил бригаде специалистов, но бывает, что такой возможности нет и приходится обходиться своими силами. Тогда обзаведитесь несколькими помощниками и можете приступать к процедуре монтажа.

Выбираем материал для стропил

Для более точного расчета количества материала сначала необходимо нарисовать или создать в специализированной программе схему стропильной системы и ее расклад. При грамотном учете параметров досок и брусьев есть возможность снизить количество строительных отходов до минимума.

При производстве стропильных балок берут только древесину высшей категории без трещин и сучков. Чтобы избежать провисания стропильной системы необходимо брать материал 50х150 мм при длине до 6 м, и шириной 180мм, если балки более 6 м.  Так же следует учесть, что древесина обязательно должна подвергаться антисептической и противопожарной обработке.

При закупке материалов так же стоит обратить внимание на крепежные элементы. Следует брать саморезы только от проверенного производителя и  имеющие прокладку от 2 мм.



Подбираем инструменты для монтажа

Для создания стропил нам понадобятся следующие инструменты:

  • Точная и длинная рулетка (от 6 м)
  • Уровень
  • Шнур для отвесов
  • Карандаш
  • Молотки и гвозди
  • Гвоздодер
  • Столярный нож
  • Ножовка
  • Пила
  • Дрель
  • Шуруповерт и саморезы
  • Топор
  • Болгарка
  • Шаблоны для скрепления стропильной конструкции
  • Брусок 6х6 см с прикрепленным по обе стороны уголком 40х40 мм – для упора установки стропил
  • Тросы для подъема стропил

Разбираемся в элементах стропильной конструкции

К центральным элементам стропильной конструкции относятся

  1. Стойка
  2. Стропильная нога
  3. Ригель или подстропильная нога
  4. Лежень
  5. Мауэрлат (брус или бревно для нижней крайней опоры стропил)
  6. Прогон (доска для крепления стропильных ног сверху)

Устанавливаем мауэрлат

 Любой монтаж начинается с установки мауэрлата, он крепится при помощи анкерных болтов  на внешние стены. Для повышения прочности и долговечности конструкции желательно, чтоб он имел минимальное количество соединений, а лучше, чтоб был цельным. Очень важно расположение мауэрлата, он должен быть установлен ровно, от этого зависит безошибочность  установки всей крыши. В процессе постановки данного элемента можно использовать дополнительные прокладки, далее к нему будут прилегать стропильные ноги.

Ставим прогон

Прогон следует закреплять в самых высоких точках фронтальных стен с помощью анкерных болтов и металлических уголков. Концы прогона обязательно нужно гидроизолировать! Прогон ставят для того, чтобы повысить надежность стропильной конструкции и облегчить дальнейший монтаж кровли.

Собираем стропильные секции

Перед тем  как начать сбор стропильной конструкции  следует приготовить заготовки, рассчитав количество материала так, чтобы количество остатков свести к минимуму.

Основную сборку стропил следует выполнять по чертежам и шаблонам, что значительно облегчает рабочий процесс. Сборку лучше будет проводить на земле, только потом поднимая собранную конструкцию наверх. При подъеме используйте лебедку или несколько помощников.

Разложите элементы конструкции в несколько рядов друг напротив друга таким образом, каким они будут располагаться в самой стропильной конструкции, устраните зазоры и подгоните углы.

Далее при помощи гвоздей прикрепляем накладки к верхней части стропильной конструкции и скрепляем ноги посередине стяжками. Обратите внимание, что в каждое соединение должно быть вбито не менее пяти гвоздей! К нижней части стропильных ног с помощью саморезов прикручиваем временные планки.

Устанавливаем стропильную систему

Стропила следует поднимать медленно и аккуратно. Первичный подъем должен быть на 30 градусов, далее, используя страховку и тросы, поднимаем стропила до 60 градусов.  Зафиксировав в этом положении, прибиваем стяжки и ригели на обратную сторону нашей конструкции. Далее продолжаем подъем нашей конструкции до вертикального положения, проверяем его точность при помощи уровня, выровняв конструкцию, фиксируем ее анкерными болтами и уголками к прогону и к мауэрлату.

На этом монтаж стропил завершен и можно приступать к дальнейшей обрешетке, утеплению и пароизоляции.

Скачать файл

Стропильная система крыши, ее элементы, виды, крепления

Ежедневно на земле появляются новые дома, которые строятся по абсолютно разным технологиям. Методом проб и ошибок люди выбирают для себя оптимальную конструкцию, которая будет долго и качественно им служить. Выбор системы строительства крыши – одни из важнейших вопросов, решаемых в процессе проектирования дома. В настоящее время востребованной становится стропильная система крыши, которая применяется уже довольно давно и имеет много плюсов.

Стропильной системой называют несущую конструкцию крыши, которая является основой герметичности кровли и устойчивости стен. То есть, от качественно сделанной работы в этом направлении зависит, насколько долговечным будет дом. Это каркас крыши, который состоит из ряда взаимодействующих между собой деталей.

Элементы стропильной системы крыши

Это довольно сложная конструкция, и важность каждой ее составляющей части не стоит недооценивать. Вот из чего она обычно делается:

  1. Стропило, или стропильная нога. Это балка, которую используют для формирования угла наклона всей крыши. Кроме того, стропило – это для кровли еще и опора. К выбору материала, из которого будет сделана стропильная нога, нужно подойти серьезно, ведь на него будет воздействовать ветер, вес людей, осадков. Поэтому данныеэлементы стропильной системы изготавливают из досок, имеющих большой размер сечения, особенно в вертикальном направлении.
  2. Затяжка. Это брус или доска, соединяющая стропила, которые находятся на противоположных скатах. Она располагается горизонтально и не допускает того, чтобы стропила расползались.
  3. Прогон. Это брус, который служит опорой для стропил вверху или посредине.
  4. Стойка. С помощью этого элемента поддерживают прогон или стропила. Стойка – это составляющая системы, расположенная вертикально, опорой для нее зачастую служат стены.
  5. Мауэрлат. Это брус чаще всего квадратной формы, опора для нижней части стропил. Мауэрлат укладывают по всему периметру строения на стены.
  6. Ветровая балка. Этот элемент связывает стропила друг с другом, образовывая скат крыши. Речь идет о доске, которая прикрепляется под углом к стропильным ногам от чердака. Благодаря ветровой балке предотвращается движение стропил при сильном ветре.
  7. Подкос. Стропильная система крыши предполагает наличие бруса, который должен подпирать стропила, чтобы они не прогибались. Крепят подкос под углом к вертикальным элементам строения.
  8. Шпренгель. Это балка, сделанная из бревна или бруса, благодаря которой укрепляется вся конструкция. Ее расположение горизонтальное. Шпренгель находится на смежных стенах, правильно будет его установить перпендикулярно биссектрисе угла, который создают данные стены.
  9. Кобылка. Это доска, которую крепят к стропилам, а именно к их нижней части. Главная роль этого элемента – создать свес кровли.
  10. Нарожник. Это стропило, но укороченное, опирающееся одной стороной на мауэрлат, а другой – на диагональную ногу.

элементы стропильной системы крыши

к содержанию ↑

Особенности стропильной системы двухскатной крыши

Двухскатная крыша – это наиболее распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем нетрудно, это можно сделать и самостоятельно. Данная установка стропильной системы предполагает наличие двух наклоненных друг к другу прямоугольных плоскостей, которые делают верхнюю часть строения треугольной.

устройство стропильной системы двухскатной крыши

Двухскатные крыши в основном состоят из стропил и мауэрлатов. Бывает наслонная и висячая стропильная система такого вида кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. Если нужно перекрыть больший пролет, прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Наслонные стропила имеют опоры на верхней части стен или же на венце сруба. В качестве опоры служат средние и нижние части стропильных ног.

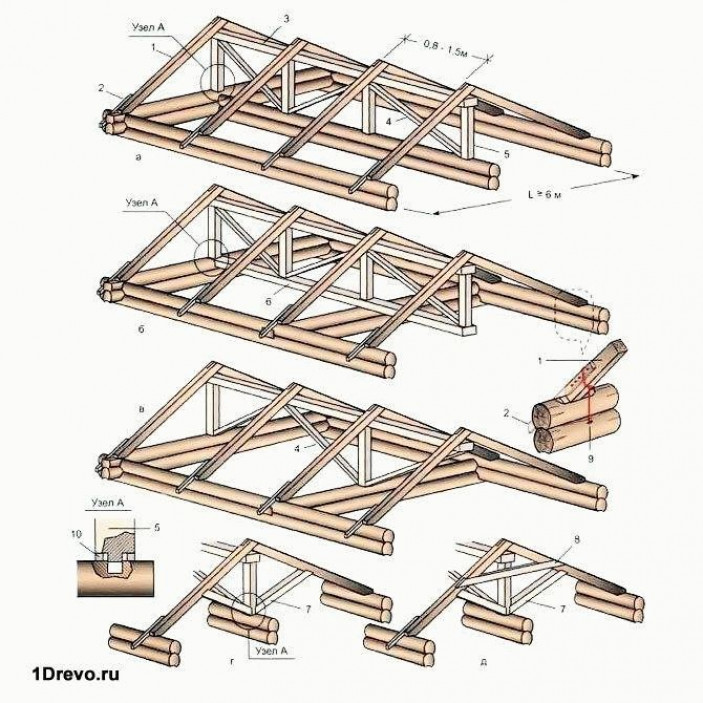

варианты стропильной системы двухскатной крыши

Висячая стропильная система крыши – это конструкция, в которой стропила опираются на несущие стены, при этом промежуточных балок нет. Такой вид кровли приемлем для домов, в которых стены сделаны из легкого материала. Преимущество висячей системы в следующем: она отлично подходит для формирования длинных пролетов. Чтобы конструкция была прочна, используют прогоны, подкосы, стойки.

к содержанию ↑

Стропильная система четырехскатной крыши: преимущества и недостатки

Четырехскатная крыша – одна из самых популярных для современных частных домов. Она имеет ряд преимуществ:

  • устойчивость к ураганам;
  • стойкость к деформациям;
  • хорошая защита фасадов здания от осадков;
  • красота внешнего вида.

Однако существуют и недостатки такой стропильной системы:

  • конструкция дороже двухскатной;
  • скаты уменьшают площадь чердака;
  • установить четырехскатную стропильную систему самостоятельно очень сложно.
к содержанию ↑

Главные крепления стропильного каркаса крыши

Чтобы знать, как правильно делать каркас кровли, нужно понимать, какие есть основные узлы стропильной системы. Основные узлы следующие:

  1. Узел крепления к балке. Стропильную ногу необходимо прикрепить к балке с помощью зуба с шипом (в стропиле) и гнезда (в балке). При этом гнездо должно иметь глубину, которая будет составлять 25-30% от объема балки. Если речь идет о крыше с углом наклона в менее чем 35°, используется узел с двумя шипами. Для создания конструкции применяются металлические шурупы, гвозди, уголки, болты, а также деревянные косынки, шипы и брусья.
  2. Узел крепления к мауэрлату. Для крепления делается запил, или седло на стропиле, далее соединение фиксируется с помощью гвоздей, скоб и проволоки. Два гвоздя скрещивают между собой, а между ними по центру забывают третий. Так происходит крепление стропил двухскатной крыши и мауэрлата.
  3. Узел конькового соединения. Можно крепить встык, внахлест и на коньковой брус. Чаще всего это делают внахлест, в этом случае стропильные ноги соприкасаются между собой не торцами, а плоскостями. Крепление происходит при помощи шпильки, гвоздей или болта.



узел крепления к балке

узлы крапления к мауэрлату и коньку



Видео с ошибками при строительстве стропильной системы. Так строить нельзя:

к содержанию ↑

Пример расчета стропильной системы обычной двухскатной крыши

Построить стропильную крышу самостоятельно вполне реально, важно суметь правильно рассчитать количество материалов, необходимых для данных работ, а также учесть все существенные нюансы.

Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно. Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши.

  • Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2 м.
  • Вычисляем длину стропильной ноги. Размер стропил для крыши находится так: 0,5х(Ширина дома)/sinY/2+0,5=2,8 м.
  • Площадь крыши: (Длина дома)х(Длина стропильной ноги)х2=33,6 м². Это число листов металлочерепицы, которое нужно будет иметь для крыши.
  • Рассчитаем длину бруса: 2х(Длина стропильной ноги)+(Ширина дома)+(Высота центральной опоры)=75,5 погонных метров.
  • Поскольку длина дома 6 м, а расстояние между стропилами 1 м, необходимо будет иметь 7 стропил.
к содержанию ↑

Установка стропил

Начинать работу следует с балочных перекрытий. Чтобы понять, как установить стропила на крышу, нужно разобраться в вариантах монтажа. Если чердаком не планируют пользоваться как жильем, можно брать доски 50х150 мм. Если же надо сделать мансарду, нужен брус 150х150 мм, который будет устанавливаться на несущие стены дома.

Процесс установки стропил предполагает следующие этапы:

  1. Заготовка элементов конструкции. Для этого изготавливаются доски и брусья нужного размера, используя круглопильный станок.
  2. Разметка всех составляющих частей конструкции по шаблонам.
  3. Сборка стропильной системы крыши согласно разметке. После завершения данных работ следует произвести маркировку всех элементов.
  4. В стропильных ногах и других элементах подбираются гнезда. Все крепления производятся с помощью гвоздей, шурупов, саморезов, металлических уголков, дюбелей и проволоки.

Стропила, имеющие небольшие пролеты, вполне можно собирать вне стройки на специальных предприятиях и приобретать их уже в таком виде. Благодаря этому каркас крыши делается гораздо быстрее.

Стропильную систему не зря выбирают для монтажа крыши, ведь она проста и надежна. Зная алгоритм действий, можно создать долговечную кровлю, которая будет защищать от ветра, холода и осадков.

Видео по установке стропильной системы:

Планы двускатной крыши 6×6 | Мои планы на открытом воздухе

Этот пошаговый проект «сделай сам» составляет около планов двускатной крыши 6×6 . Это ЧАСТЬ 2 плана сарая с фронтоном 6×6, где я покажу вам, как построить крышу и входную дверь. Кроме того, я покажу вам, как добавить декоративную отделку в сарай. Шаг крыши 4/12. Убедитесь, что вы проверили местные коды и внесли коррективы в планы, если это необходимо. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Посмотреть все мои Премиум-планы можно ЗДЕСЬ .





Проекты, сделанные из этих планов





Строительство двускатной односкатной крыши 6×6

Дом-6х6-сарай



  • G — 2 шт. сайдинга T1-11 — длина 48″x14 1/4″, 2 шт. — длина 10 1/4″x24″ САЙДИНГ
  • H  – 12 кусков бруса 2×4 – длина 48″ СТРОПИЛА
  • I  – 4 шт. пиломатериала 2×4 – длина 48 дюймов, 10 шт. – длина 5 ″ 2x КОНСТРУКЦИЯ
  • J – 2 куска фанеры 3/4″ – длина 48″x89 1/4″ КРЫША
  • K – 2 шт. пиломатериала 1×6 – длина 89 1/4″, 4 шт. – длина 49″ ОБИВКИ
  • L – 100 кв. футов толя, 100 кв. футов битумной черепицы КРОВЛЯ
  • M – 4 шт. пиломатериала 1×4 – длина 79″, 1 шт. – длина 67 3/4″, 4 шт. – длина 78″, 2 шт. – длина 66 1/4″, 2 шт. – 6 1/ 2″ в длину, 2 шт. – 74 3/4″ в длину, 1 шт. – 55″ в длину ТРИМЫ
  • N – 2 шт. бруса 1х4 – длина 48″, 2 шт. – 64 3/4″, 1 шт. – 41″, 1 шт. Т1-11 сайдинг – 48″x71 3/4″ ДВЕРЬ

  •  10 пиломатериалов 2×4 – 8 футов
  • 2 куска фанеры 3/4″ – 4’x8’
  • 100 кв. футов толя, 100 кв. футов битумной черепицы
  • 2 пиломатериала 1×6 – 8 футов
  • 2 пиломатериала 1×6 – 10 футов
  • 18 пиломатериалов 1×4 – 8 футов
  • 2 шт. T1-11 – 4’x8′
  • 1 кусок фанеры 1/2″ – 4’8’
  • навесные петли + защелка
  • толь
  • Гвозди 6d, 2 винта 1/2″, 3 винта 1/2″
  • наполнитель для дерева, клей для дерева, морилка/краска

 Одна неделя





План крыши сарая 6×6

Строительство стропил

Первым этапом проекта является изготовление стропил для двускатного сарая 6×6.Отметьте линии разреза на досках, а затем выполните работу с помощью пилы. Сгладьте края наждачной бумагой, чтобы получить профессиональный результат.

Сборка ферм

Положите стропила на ровную поверхность, а затем прикрепите фанерные косынки 1/2″. Используйте винты 1 1/2″, чтобы закрепить косынки на месте.

Монтаж ферм

Прикрепите фермы к верхней части сарая через каждые 16 дюймов по центру. Используйте стяжки для стропил, чтобы плотно зафиксировать фермы на верхних пластинах.

Торцевые панели фронтона



Строительство навесов

Соберите передний и задний свесы для сарая из бруса 2х4.Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки.

Монтаж свесов

Установите свесы спереди и сзади навеса. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″.

Монтаж листов крыши

Вырежьте листы для крыши из фанеры толщиной 3/4″, а затем прикрепите их к верхней части сарая. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте 1 5/8″ шурупы через каждые 8″ стропил.

Боковые накладки на крышу

Установите планки 1×6 по бокам навеса. Внимательно выровняйте края и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать планки на месте.

Передняя и задняя накладки

Установите накладки 1×6 на переднюю и заднюю часть односкатной крыши. Выровняйте края и вставьте гвозди 6d, чтобы плотно зафиксировать их на месте.

Монтаж кровли

Покройте крышу толем, а затем установите битумную черепицу. Убедитесь, что вы также установили соответствующие края капель, чтобы вы могли герметизировать крышу сарая.Прочтите инструкции производителя по плотной посадке.

Накладки боковых стенок

Установите декоративные планки 1×4 по бокам навеса. Внимательно выровняйте края и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Отделка задней стенки

Установите декоративные накладки на заднюю часть сарая. Используйте 2-дюймовые гвозди, чтобы зафиксировать планки на месте.

Отделка передней стенки

Установите накладки 1×4 на переднюю часть садового сарая. Как легко заметить на схеме, вокруг дверного проема также необходимо прикрепить накладки

Строительство-дверь-сарай

Соберите дверную панель из сайдинга T1-11 и наличники из бруса 2×4.Используйте 2-дюймовые винты, чтобы зафиксировать панели на планках. Добавьте клей в стыки и выровняйте края заподлицо.

Монтаж двери

Установите дверь в проем, а затем зафиксируйте ее на косяках с помощью петель. Установите защелку, чтобы вы могли безопасно закрыть дверь.

Планы сарая 6×6

У меня есть много других проектов сарая на сайте, поэтому я рекомендую вам просмотреть все альтернативы, прежде чем начинать проект строительства. Смотрите все мои проекты сарая ЗДЕСЬ. Более того, ознакомьтесь с ЧАСТЬЮ 1 сарая, чтобы узнать, как построить каркас сарая.





Этот проект по деревообработке был около 6×6 планы крыши садового сарая бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.





Как выбрать конструкцию фермы для крыши павильона

Давным-давно, ремонтируя отдельно стоящий гараж для моей мамы, у меня был с ней эпический спор о том, чтобы заменить верхние пояса сгнившей фермы.Опытный инженер-электрик, моя мать, услышав слово «наклон», решила, что форма уравнения прямой с пересечением наклона даст все необходимые размеры и углы. Слова были сказаны, я должен был провести три дня, выполняя задачу, которая должна была занять три часа, и в конце концов я поклялся никогда не делать разнорабочего в доме инженера — особенно инженера-электрика — и, конечно же, никогда для кровного родственника. .

Излишне говорить, что математическая формула, используемая для определения особенностей идеально прямых линий в бесконечной теоретической плоскости, не имеет большого отношения к конструкциям, которые явно конечны и построены из дерева, материала, который часто приходится обрабатывать. в прямолинейность, когда вы строите.Вместо этого ключевыми факторами, которые следует учитывать при проектировании ферм крыши павильона и ферм для любой конструкции, являются размеры вашей конструкции, географический район, в котором вы живете, и эстетика того, как вы хотите, чтобы она выглядела.

Строительство павильона, подходящего именно вам

Конструкция фермы, которую вы выберете для своего павильона, повлияет на форму и размер вашей крыши. Так как же принять решение о конструкции фермы? Вот что повлияет на ваш выбор:

  • Первое, на что следует обратить внимание при выборе павильона, — это его размер. Большой семье понадобится павильон, достаточно большой, чтобы вся семья могла устроить там пикник или другое занятие. Возможно, вы даже захотите построить в нем павильон с камином. Профессиональная пара, с другой стороны, может предпочесть павильон, который достаточно велик для них и нескольких гостей, чтобы вместе провести приятный бранч. Конструкции ферм крыши для обеих этих гипотетических конструкций будут различаться в зависимости от их размера.
  • Второе соображение — местоположение. Если вы посмотрите на проекты домов в северном климате, вы заметите, что крыши здесь более крутые, чем в домах южнее.Если вы поклонник классической литературы ужасов, вы могли бы обратить внимание на H.P. Лавкрафт часто — и очень пространно — пишет об остроконечных вершинах своего родного города Провиденс, штат Род-Айленд. Причина тому — снег. В северном климате может накопиться достаточно снега, чтобы крыша рухнула. Чтобы избежать этого, уклон крыш в холодном климате более крутой, поэтому снег будет соскальзывать. К югу от снежного пояса более крутые крыши служат дольше. Это может быть связано с тем, что они лучше отводят воду и мусор, и со временем это означает меньшую нагрузку на крышу.

Эти два фактора будут учитываться при изменении конструкции фермы крыши вашего павильона. Для охвата больших пространств обычно требуется увеличение размеров пиломатериалов, составляющих ферму. Необходимость большего уклона крыши наложит ограничение на максимальную площадь павильона в квадратных футах. Чтобы выяснить, почему, необходимо немного больше узнать о наклоне крыши или уклоне.

Расшифровка скатов крыши

В профессиональных кровельных кругах угол наклона крыши вверх чаще всего называют уклоном, хотя если вы назовете его уклоном, кровельщик поймет, что вы имеете в виду.Вот некоторые из основных вещей, которые нужно знать о скатах крыш:

  • Шаг — это мера высоты, на которую крыша поднимается вертикально на фут.
  • Коэффициенты — это то, как обычно записывается высота тона. Подъем на 4 дюйма над одним футом (12 дюймов) будет записан как 4:12.
  • 4:12 i s самый низкий уклон крыши, на которой можно использовать битумную черепицу. Все, что ниже, требует специальных материалов.
  • Стандартный уклон кровли составляет 4:12, 6:12, 8:12, 12:12, и, хотя они становятся все круче, кровельщикам по-прежнему легко ходить и работать.По более крутым, чем стандартные, полям труднее ходить, и кровля обходится дороже, потому что кровельщики должны принимать особые меры предосторожности, например, привязывать себя.

Когда вы начнете попадать в скат крыш, например, 16:12 и 18:12, вы попадете в царство церковных шпилей, и кровельщики фактически начнут избегать вас и отказываться отвечать на ваши звонки. Вы можете рассчитывать на доплату за работу с одной из этих крыш. Еще одна вещь, которую следует помнить, это то, что чем круче уклон, тем выше становится крыша.Павильон шириной 15 футов с шагом 18:12 будет иметь ферму высотой 11 футов и 3 дюйма на пике (в середине пролета). Если он установлен на 8-футовых стойках, то пик павильона будет на высоте 19 футов и 3 дюйма или приблизится к высоте двух этажей. Хотя с чисто технической точки зрения вы можете построить павильон пятьдесят футов в ширину, с полем 18:12, подходящим для пирушки викингов, возвышающимся над вашими домами и домами ваших соседей, это будет непомерно дорого, и ваше ТСЖ и соблюдение кодекса может не допустить.Как правило, чем больше будет ваш павильон, тем мельче должен быть ваш участок, чтобы убедиться, что он подходит под линии электропередач.

Выбор конструкции фермы крыши павильона

Учитывая всю эту информацию, пришло время подумать о фермах вашего павильона. Если вы живете в штате с большим количеством снегопадов, таком как Мэн или Висконсин, то вы, вероятно, захотите построить более крутую крышу с уклоном около 8:12 или даже 12:12, чтобы сбрасывать снег. Это поможет убедиться, что крыша выдержит зиму и лето, когда вы захотите ее использовать.Если вы живете в более умеренном регионе, где все еще регулярно выпадает снег, то вам подойдет меньший шаг 6:12. Этого должно быть достаточно, чтобы избавиться от большинства умеренных снегопадов, и оно достаточно мелкое, чтобы при редком сильном снегопаде вы могли забраться на крышу и при необходимости убрать снег вручную. Только если вы живете в бесснежном регионе, вы должны рассмотреть крышу с уклоном 4:12, так как уклон 4:12 достаточно мелкий, чтобы снег мог скапливаться до точки, где крыша лопнет.

Последнее соображение после того, как будут продуманы структурные аспекты, — это то, как вы хотите, чтобы ваш павильон выглядел.Время от времени вы столкнетесь с крутым каркасным домом в Джорджии или Калифорнии, хотя в таких теплых штатах нет жизненно важной причины для крыши с таким уклоном. Они там, потому что кто-то настроился на определенный образ, независимо от необходимости или стоимости. В этом нет ничего плохого, если это не представляет опасности для конструкции или людей, использующих конструкцию. Если ваше сердце настроено на крышу, которая по эстетическим соображениям имеет более крутой наклон, чем это необходимо, тогда действуйте и стройте ее.Вам просто нужно знать, что это будет стоить больше авансом, а также будет стоить больше, чтобы перекрыть крышу, когда придет время.

После того, как вы учли свои потребности и регион, вы можете, если хотите, заплатить подрядчику за разработку индивидуальной идеи дизайна павильона с индивидуальными фермами крыши. Но это дорого и не нужно. Конструктивно стандартизированные и спроектированные анкерные связи, кронштейны и другие фитинги широко доступны для создания ферм с нужными вам размерами и шагами. Многие из этих вентиляторов с ферменными основаниями и другие детали не соответствуют строительным нормам, что делает их пригодными для использования по всей стране.Некоторые производители даже достаточно любезны, чтобы предоставить калькуляторы вентиляторов основания фермы, которые предоставляют все размеры и стандарты, необходимые для создания хорошо спроектированной фермы со всеми стандартными углами наклона крыши.

Одним из таких производителей является OZCO Building Products. Их декоративные деревянные стяжки Laredo Sunset бывают всех типов, которые могут вам понадобиться для вашего павильона, от вентиляторов основания фермы до стяжек фермы для крепления к балочным опорам. Крепеж OZCO работает с обработанными под давлением пиломатериалами ACQ, изготовленными из толстой горячеоцинкованной стали с порошковым покрытием, придающим классический вид обработанной стали, а также полной защитой от ржавчины.Это высококачественный крепеж, который отлично смотрится на любом павильоне — независимо от того, какую конструкцию фермы крыши вы выберете.

Таблица размеров коммерческих пиломатериалов

Таблица

Коммерческий стандартный пиломатериал Таблица размеров Таблица
Знание проектирования гражданского строительства

Таблица размеров коммерческих пиломатериалов

Следующие данные являются стандартными справочными и размерными данными для коммерчески доступных пиломатериалов в США.Все данные указаны в имперских единицах (дюймах).

Варианты механических допусков пиломатериалов:

пер. Добровольный стандарт на продукцию PS 20-05, Американский стандарт на пиломатериалы хвойных пород

Пиломатериал

Dimension можно приобрести как в сухом, так и в сыром виде. Сухие пиломатериалы, выдержанные или высушенные до влажности 19% или менее, и сырые пиломатериалы имеют влажность более 19%. Необработанный пиломатериал не может быть меньше 1/8 дюйма (3.на 2 мм) толще или шире, чем номинальная толщина или ширина в готовом виде, за исключением того, что 20% отгрузки не могут быть толще или шире менее 2/32 дюйма (2,4 мм).

Соответствующие технические данные пиломатериалов:

Номинальный размер Фактический размер Вес/нога**

1 х 3

.75 х 2,5 0,47
1 х 4 0,75 х 3,5 0,64
1 х 6 0,75 х 5,5 1,00
1 х 8 0,75 х 7,25 1,32
1 х 10 .75 х 9,25 1,69
1 х 12 0,75 х 11,25 2,05
2 х 3 1,5 х 2,5 0,94
2 х 4 1,5 х 3,5 1,28
2 х 6 1.5 х 5,5 2,00
2 х 8 1,5 х 7,25 2,64
2 х 10 1,5 х 9,25 3,37
2 х 12 1,5 х 11,25 4.10
2 х 14 1,5 х 13,25 4,83
3 х 3 2,5 х 2,5 1,52
3 х 4 2,5 х 3,5 2,13
3 х 6 2.5 х 5,5 3,34
3 х 8 2,5 х 7,25 4,41
3 х 10 2,5 х 9,25 5,62
3 х 12 2,5 х 11,25 6.84
3 х 14 2,5 х 13,25 8,05
3 х 16 2,5 х 15,25 9,27
4 х 4 3,5 х 3,5 2,98
4 х 6 3.5 х 5,5 4,68
4 х 8 3,5 х 7,25 6,17
4 х 10 3,5 х 9,25 7,78
4 х 12 3,5 х 11,25 9.57
4 х 14 3,5 х 13,25 11,28
4 х 16 3,5 х 15,25 12,98
6 х 6 5,5 х 5,5 7,35
6 х 8 5.5 х 7,5 10.03
6 х 10 5,5 х 9,5 12,70
6 х 12 5,5 х 11,5 15,37
6 х 14 5,5 х 13,5 18.05
6 х 16 5,5 х 15,5 20,72
6 х 18 5,5 х 17,5 23,29
8 х 8 7,5 х 7,5 13,67
8 х 10 7.5 х 9,5 17,32
8 х 12 7,5 х 11,5 20,96
8 х 14 7,5 х 13,5 24,61
8 х 16 7,5 х 15,5 28.26
8 х 18 7,5 х 17,5 31,90
10 х 10 9,5 х 9,5 21,94
10 х 12 9,5 х 11,5 26,55
10 х 14 9.5 х 13,5 31,17
10 х 16 9,5 х 15,5 35,79
10 х 18 9,5 х 17,5 40,41
12 х 12 11,5 х 11,5 32.14
12 х 14 11,5 х 13,5 37,73
12 х 16 11,5 х 15,5 43,33

** НА ОСНОВЕ 0N 35 ФУНТОВ/куб. футы (фунты на кубический фут или фунты/фут 3 )
ФАКТИЧЕСКИЙ ОБЪЕМ И ВЕС

Сорта и стандарты пиломатериалов:

Отдельные куски пиломатериалов отличаются широким диапазоном качества и внешнего вида в отношении сучков, наклона волокон, волнистости и других природных характеристик.Поэтому они значительно различаются по силе, полезности и ценности.

Переход к установлению национальных стандартов на пиломатериалы в Соединенных Штатах начался с публикации Американского стандарта на пиломатериалы в 1924 году, в котором устанавливались спецификации размеров пиломатериалов, сортов и влажности; он также разработал программы инспекции и аккредитации. Эти стандарты менялись с годами, чтобы соответствовать меняющимся потребностям производителей и дистрибьюторов, с целью сохранения конкурентоспособности пиломатериалов по сравнению с другими строительными товарами.Текущие стандарты устанавливаются Американским комитетом по стандартам пиломатериалов, назначаемым министром торговли.

Расчетные значения для большинства видов и марок конструкционных изделий с визуальной градацией определяются в соответствии со стандартами ASTM, которые учитывают влияние характеристик снижения прочности, продолжительности нагрузки, безопасности и других влияющих факторов. Применимые стандарты основаны на результатах испытаний, проведенных в сотрудничестве с Лабораторией лесных товаров Министерства сельского хозяйства США.Расчетные значения для деревянных конструкций, являющийся дополнением к Национальной спецификации проектирования ANSI/AF&PA?? для деревянных конструкций предоставляет эти расчетные значения пиломатериалов, которые признаются типовыми строительными нормами. Сводка шести опубликованных расчетных значений???, включая изгиб (Fb), сдвиг параллельно волокнам (Fv), сжатие перпендикулярно волокнам (Fc-perp), сжатие параллельно волокнам (Fc), растяжение параллельно волокнам (Ft). и модуль упругости (E и Emin) можно найти в Structural Properties and Performance, опубликованных WoodWorks.

Канада имеет правила классификации, которые поддерживают стандарт среди заводов, производящих подобную древесину, чтобы гарантировать клиентам однородное качество. Сорта стандартизируют качество пиломатериалов на разных уровнях и основаны на содержании влаги, размере и производстве во время сортировки, отгрузки и разгрузки покупателем. Национальное управление по сортировке пиломатериалов (NLGA) отвечает за составление, интерпретацию и соблюдение канадских правил и стандартов классификации пиломатериалов. Канадский совет по аккредитации стандартов пиломатериалов (CLSAB) следит за качеством канадской системы классификации и идентификации пиломатериалов.

Попытки сохранить качество пиломатериалов с течением времени столкнулись с историческими изменениями в лесных ресурсах Соединенных Штатов — от медленно растущих девственных лесов, обычных более века назад, до быстрорастущих плантаций, которые сегодня распространены в коммерческих лесах. Вызванное этим снижение качества пиломатериалов вызвало обеспокоенность как у лесопромышленников, так и у потребителей и привело к более широкому использованию альтернативных строительных материалов.

Пиломатериалы, рассчитанные на машинную нагрузку и подвергнутые машинной оценке, легко доступны для конечного использования, где важна высокая прочность, например, для стропильных ферм, клееного бруса, двутавровых балок и поперечных соединений.Машинная классификация измеряет такую ​​характеристику, как жесткость или плотность, которая коррелирует с интересующими структурными свойствами, такими как прочность на изгиб. Результатом является более точное понимание прочности каждого куска пиломатериала, чем это возможно при визуальной сортировке пиломатериалов, что позволяет проектировщикам использовать полную расчетную прочность и избегать чрезмерного строительства.

В Европе классификация пиломатериалов хвойных пород по прочности проводится в соответствии с EN-14081-1/2/3/4 и сортируется по 9 классам; По возрастающей прочности это: C14, C16, C18, C22, C24, C27, C30, C35 и ??40

C14 Используется для строительных лесов или опалубки
C24 Общее строительство
C30 Сборные кровельные фермы и там, где конструкция требует несколько более прочных балок, чем C24 может предложить
C40 Обычно встречается в клееном брусе

Связанные

© Copyright 2000–2022, Engineers Edge, LLC www.engineeringedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакт

Как далеко может пролететь балка 6×6?

Балки — это горизонтальные конструкции и важнейшее архитектурное чудо, помогающее им противостоять любым боковым нагрузкам.

Этот элемент либо сопротивляется этой силе сбоку, либо поперек, принимает название балки и прикладывается к оси балки.

Балки можно разделить на множество подтипов в зависимости от типа поддержки или ее возмещения в балке RCC.

Как далеко может пролетать балка 6×6?

Четырнадцать футов недостаточно для домашнего использования, даже для крыши.

6х6 пролет меньше, и сила, которую вы видите, тоже в высоту, а 6х6 слабее по ширине.

Вес 6 x 6 может поддерживать:

6 x 6 с пролетом около 12 дюймов может выдерживать вес 2000 фунтов. с 1400 фунтов на квадратный дюйм, что мы называем напряжением изгиба.

Однако, чтобы сделать его прочнее, его можно использовать как двойной, и если нет проскальзывания ни по одной из сторон, можно легко удерживать более 4000 фунтов.

Пролет балки без опоры:

Для несущих балок на 12-футовом пролете и без выступа за определенную балку можно получить такое же значение двухслойного пролета, равное его высоте.

Кроме того, пролет двойной балки 2 x 12 составляет около 12 футов, а пролет 2 x 10 составляет 10 футов.

Как определить размер верхней балки?

Ну, если честно, есть несколько критических моментов, на которые следует обратить внимание, когда речь заходит о размерах коллекторов, балок или того и другого.

  • Начните с выбора типа древесины в соответствии с вашими требованиями к свинцу.
  • Затем используйте соответствующую таблицу пролетов, которая может определить чистую нагрузку в фут на балку.
  • Затем выберите подходящий диапазон, указанный в официальной таблице.
  • Перед тем, как перейти к последнему шагу, не забудьте переместиться вниз по колонне пиломатериалов, которую вы выбрали на шаге выше.
  • Наконец, удвойте балку для будущей поддержки при строительстве и планировании.

Вес, который может выдержать балка:

Когда речь заходит о грузоподъемности балок и особенно больших стальных балок для промышленного использования, следует начать с множества указаний.

  • Для большинства деревянных балок допустимое напряжение изгиба составляет около 23 тыс. фунтов. /кв. дюйм.
  • Это означает, что фактическое напряжение изгиба может составлять около 6200 фунтов на кв. дюйм.
  • Вышеупомянутое число получается, если сделать поправку на размах и отсутствие каких-либо ограничений.
  • Аналогично, балка с пролетом 12 футов и номинальным весом 600 фунтов. Девятьсот единиц будут примерным изгибающим моментом.

Связанные вопросы и часто задаваемые вопросы (FAQ):

Q1.) Какой размер балки может достигать 20 футов?

Ответ:  Для 20-футового размера балки с чистым пролетом требуется 2 x 8–10-мерный поясничный отдел или 12–16 дюймов GLULAM/LVL.

Для балки пола 8-дюймового пролета более чем достаточно.

Q2.) Какой вес может выдержать балка 4×4?

Ответ:  Выдерживает до 2 тонн!

Это связано с тем, что балка 2 x 4 может выдерживать тонну веса по горизонтали, а балка 4 x 4 может выдерживать вдвое больший вес.

Q3.) Как далеко простирается балка 4×12?

Ответ:  Следует помнить, что чем больше балка, тем большее расстояние она может легко охватывать между стойками.

В то время как балка Redwood 4×6 не должна превышать 6 дюймов, и это тоже между опорными стойками.

Q4.) Какой вес может выдержать типичный 2×12?

Ответ: 2×12 легко выдерживает вес 180 фунтов. на фут и до 2100 фунтов.и это в общей сложности 12-дюймовый пролет.

В5.) Какова максимальная длина балки 2 x 12?

Ответ: 14 футов легко для тройной деревянной балки 2×12.

Q6.) Каков предельный пролет балки 6 x 8?

Ответ: Опора весом 8000 фунтов на пролете 8 дюймов.

Это было записано в издании Western Woods Use Book 1973 года Ассоциацией лесорубов Западного побережья.

Также необходимо отметить, что это также зависит от породы древесины и ее сорта.

Q7.) Как рассчитать размер несущей балки?

Ответ: Нужно использовать типовую формулу для измерения размеров, которая может быть прочитана следующим образом

  • Формула, которую можно прочитать, это ширина луча x глубина луча, возведенная в степень 2 и разделенная на коэффициент 6.
  • Например, балка 2 x 6, имеющая размеры 1,5 x 5,5 дюймов, может иметь модуль сечения 1,5 x 5,5. х 5,5/6 = 7,6.
  • Луча 2×8 может быть более чем достаточно для этой цели.

В8.) Какой вес выдерживает 2 x 10 этажей?

Ответ: Каждый из 2 x 10 может выдерживать до 1200 фунтов веса.

Это поддержка лицом к лицу.

Q9.) Каков максимальный пролет стальной балки?

Ответ:  Когда дело доходит до гигантских балок, стальная балка является явным победителем.

Однако для прокатных профилей даже стальная балка имеет максимальный диапазон пролета 12 метров.

От 12 до 19 метров для более коротких секций и до 42 метров для ферм.

Q10.) Как определить размер балки?

Ответ:  Чтобы определить размер балки, начните с расчета глубины балки, которая основывается на эмпирическом правиле.

Правило состоит в том, чтобы просто разделить пролет на 20.

Можно заметить, что распространенные размеры луча составляют 5 ½ дюймов, 7 ¼ дюймов, 11 ¼ дюймов, 14, 16, 18 и 20 дюймов.

В последнее время также становятся популярными размеры 9 ¼ и 11 7/8.

Q11.) Каков максимально возможный пролет для 2 x 6?

Ответ:  Максимальная предельная динамическая нагрузка составляет 20 фунтов/фут 2.

Расстояние между стропилами от центра к центру варьируется от 12 до 24 дюймов для трех сортов пиломатериалов.

Q12.) Какой вес может выдержать 2x12x20?

Ответ:  От 135 до 155 фунтов на пролет.

Q13.) Как далеко можно завести балку 2 x 6 без опоры?

Ответ: Балка в 16 дюймах от центра пролета около 1.в 5 раз больше их глубины.

С другой стороны, 2 x 8 идет до 11 футов и 2 x 10 до 15 футов.

Q14.) Может ли 6 x 6 провиснуть?

Ответ:  Прогиб означает прогиб, и почти все материалы прогибаются под нагрузкой.

С другой стороны, 6 x 6 имеет очень маловероятное отклонение, которое трудно вычислить.

Q15.) Что сильнее, 6 x 6 или (3) 2 x 6?

Ответ:  2-й вариант будет более сильным кандидатом, так как требует гораздо меньше деформации и скручивания.

Кроме того, допустимая нагрузка примерно одинакова как для столба, так и для ламината.

Q16.) Можно ли использовать 6 x 6 для палубной балки?

Ответ:  Когда дело доходит до настила, балка остается горизонтальной и перекрывает стойки для всех настилов высотой более 60 см.

Пролет меньше, поэтому никогда не используйте его для построения палубы с использованием этой балки.

Q17.) Является ли балка 4 x 6 такой же прочной, как стойка 6 x 6?

Ответ: Честно говоря, он даже не на треть слабее, чем 6 x 6, потому что материал срезается.

Значит, не 4 х 6 не сильнее 6 х 6.

Q18.) Как долго стойка 6 x 6 может продержаться в бетоне?

Ответ: Обычный столб PT может прослужить гораздо дольше в бетоне, от пяти до десяти лет только в грунте.

Просто вбейте столб в бетон и забетонируйте небольшой выступ вокруг него, чтобы вода не стекала.

Q19.) Почему ваши сообщения 6 x 6 разделяются?

Ответ:  Когда речь идет о разделении 6 x 6, наиболее часто причиной этого является чрезмерная нагрузка.

Обычно такую ​​усадку можно обнаружить, так как древесина продолжает сохнуть со временем и чаще всего происходит вблизи волокон древесины и не является структурной проблемой.

Это также может быть связано с надвигающейся катастрофой или полным крахом.

Q20.) Какой вес может выдержать балка 4 x 6, обработанная давлением?

Ответ:  Около 105 фунтов при пролете 18 дюймов и отсутствии незакрепленных сучков.

Вышеупомянутая ситуация становится верной, когда сосна является сосной скрученной или сосной пондероза класса 2.

Он продолжает меняться от луча к лучам в соответствии с маркой. Сосна, как правило, более твердая, чем другие.

Окончательный вердикт

Балки являются важной частью любого здания, поскольку они помогают в распределении веса с помощью прямых или косвенных поддерживающих материалов.

Основным назначением балок является устойчивость к нагрузкам, противостояние силам сдвига или соединение всех рам.

Опорные стержни, основные стержни и стремена также играют важную роль.

Согласно кодам IS, 9 дюймов x 12 дюймов является стандартным размером балки в любом жилом доме.

Можно классифицировать балки по различным условиям опоры, таким как свободно опертая балка, неразрезная балка, фиксированная балка или консольная и выступающая балка.

Что касается предела веса балки, то стальная балка может выдерживать около 23000 фунтов на кв. дюйм.

Разные размеры имеют разную грузоподъемность, а пролеты, такие как 2 x 4, могут выдерживать до 1000 фунтов по вертикали.

Балка 6 x 6 имеет пролеты до 14 футов и не должна использоваться в качестве балки, потому что она не может покрыть нагрузку, даже кровлю.

6 x 6 может выдержать вес 4000 фунтов, если использовать его с двойной балкой.

Попробуйте использовать большую балку с лучшим пролетом.

Спасибо за прочтение!

Комплект для сауны, нагреватель для сауны, сауна, модульная сауна

Пример установки от клиентов


FPF 66 С ПАКЕТОМ КРЫШИ ИЗ FRP 66, ДОПОЛНИТЕЛЬНЫМ НАРУЖНЫМ ОТДЕЛОМ ИЗ КЕДРА, ВЫКЛЮЧАТЕЛЕМ ОСВЕЩЕНИЯ
ДЛЯ ВЛАЖНОЙ МЕСТА И ПРОЗРАЧНЫМИ ОКНАМИ БОКОВОГО ОСВЕЩЕНИЯ 12 x 60 ДЮЙМОВ.
Фото предоставлено Джоэль Рокович




FPF 56 С ПАКЕТОМ КРЫШИ ИЗ FRP 56, ДОПОЛНИТЕЛЬНЫМ ОТДЕЛКОЙ ИЗ КЕДРА, ВЛАЖНЫМ МЕСТОПОЛОЖЕНИЕМ
ВЫКЛЮЧАТЕЛЬ СВЕТА И СТЕКЛО С ТРАВИРОВАННЫМ ПО ЗАКАЗУ.




FPF 86 С ПАКЕТОМ КРЫШИ ИЗ FRP 86, ДОПОЛНИТЕЛЬНОЙ ОТДЕЛКОЙ ИЗ КЕДРА, ВЛАЖНЫМ ПОЛОЖЕНИЕМ
ВЫКЛЮЧАТЕЛЬ СВЕТА И ПРОЗРАЧНЫЕ ОКНА БОКОВОГО СВЕТИЛЬНИКА 16 x 60 ДЮЙМОВ.
Фото предоставлено Юккой Коскиненом




FPF 66 С КОМПЛЕКТОМ КРЫШИ ИЗ FRP 66, ДОПОЛНИТЕЛЬНЫМ НАРУЖНЫМ ОТДЕЛКОЙ ИЗ КЕДРА, ВЛАЖНЫМ МЕСТОПОЛОЖЕНИЕМ
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ, НАРУЖНОЕ ОСВЕЩЕНИЕ НА КРЫЛЬЦЕ И НЕПРОЗРАЧНОЕ СТЕКЛО
Фото предоставлено Кеном Эвереттом




FPF 46 С КОМПЛЕКТОМ КРЫШИ STARLINE SKYLIGHT STR 46, ДОПОЛНИТЕЛЬНО ВНЕШНЯЯ ОТДЕЛКА ИЗ КЕДРА, ВЛАЖНАЯ
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ, ПРОЗРАЧНОЕ БОКОВОЕ ОКНО 12 x 30 ДЮЙМОВ И ВЕНТИЛЯЦИЯ ИЗ КЕДРА.



Комплект для крыши из стеклопластика
Комплект для крыши из стеклопластика поставляется в разобранном виде. В комплект входят детали фасада, секции стропил, подступенки, гвозди, боковая обшивка, кедровая черепица, верхний конек, металлическая накладка, вкладыш для нижней стороны передней, задней и боковых сторон, а также гвозди. Рубероидная бумага не входит в комплект. Конечная высота составляет 8 футов 6 дюймов. Крыша выступает над сборной сауной на 6 дюймов сзади и по бокам и выступает на 12 дюймов спереди. близко к тому месту, где находится обогреватель.Верхний вентиляционный проем прорезан в потолке и выходит через карниз.



STR Комплект крыши Starline Skylight
Комплект крыши STR поставляется цельным. Он изготовлен из 3-х слоев термопанового акрила. Люк в крыше тонирован, но достаточно прозрачен, чтобы видеть сквозь него. Он пропускает солнечный свет днем ​​и свет звезд ночью. Крыша Starline доступна в размерах 4 x 4 фута, 4 фута x 6 футов, 5 футов x 6 футов, 6 футов x 6 футов, 5 футов x 7 футов и 6 футов x 8 футов. При использовании комплекта светового люка питание подается через переднюю часть боковой стенки в нижней части, рядом с местом, где расположен обогреватель.



Наружный комплект
При заказе комплекта для крыши мы также рекомендуем заказать комплект для наружного применения. Комплект для наружного применения включает в себя петли из нержавеющей стали, выключатель освещения для влажных помещений, изготовленную на заказ электрическую часть, а также герметизацию стекла в двери сауны и любых дополнительных боковых окон.



Какое расстояние может иметь пролет стропил 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2×14

Как далеко могут пролетать стропила 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2×14 | какой максимальный пролет для стропил 2×6, 2×8, 2×10 и 2×12 | Какой максимальный пролет для стропил 2×6 | максимальный пролет для стропила 2×8 | максимальный пролет для стропила 2×10 | максимальный пролет для стропила 2×10 | максимальный пролет для стропила 2×12 | максимальный пролет для стропила 2×14 .

Стропила — это конструктивный элемент из дерева или стали, который используется как часть конструкции крыши. Стропила проходят от конька или вальмы крыши до стеновой плиты наружной стены. Стропила, как правило, поставляются последовательно, бок о бок, образуя пластину для поддержки кровельных настилов и кровельных покрытий.

Во многих странах, например, в США, Канаде, Соединенном Королевстве, стропила крыши из дерева / бруса широко используются для строительства дома. Многие породы дерева используются для изготовления древесины, обладающей большой прочностью.Стропила обычно изготавливаются из сосны или кедра, для стропил с большим пролетом несколько производителей строительных материалов создали стропила из клееного бруса (LVL), которые могут быть в 2–5 раз длиннее обычных деревянных стропил. В США большинство деревянных стропил имеют максимальную длину 20 футов.

Наиболее распространенный размер стропил крыши: 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14″ используются в каркасе крыши. Толщина стропил должна быть не менее 2 дюймов, а их глубина должна быть в пределах от 4″ до 12″. Длина стропил в зависимости от климатических условий, стиля, уклона и типа строения.Он используется на кирпичной внешней стене, стеновой плите, на двух опорах и на верхней части балки.

Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Как правило, он проходит от конька или вальмы крыши. Проектирование и строительство кровли зависит от многих факторов, но одним из наиболее распространенных факторов является климатическое и погодное состояние окружающих вас территорий, городов и стран. Район с сильными дождями и снегопадами требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона крыши, в зависимости от уклона крыши, он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша.

Шаг стропил крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Стандартных размеров расстояния между стропилами не существует. Но обычно стропила располагаются на расстоянии 12, 16 или 24 дюймов друг от друга с одним из нескольких стандартных шагов.

ТАКЖЕ ЧИТАЙТЕ: — Размер прогона для пролетов 3 м, 4 м, 5 м, 6 м и 8 м

Размер стропил для пролетов 10, 12, 15, 16, 18, 20 и & 24 футов

Какой размер lvl для охвата 32 футов

В этой статье вы узнаете о максимальном пролете для стропил 2×6, 2×8, 2×10 и 2×12, что поможет вам лучше понять и рассчитать или оценить максимально допустимый пролет.Обычно пролет — это расстояние между двумя концами опоры.

Какой длины может быть пролет стропил 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2×14

Термин «чистый пролет» — это расстояние между двумя торцевыми опорами, обычно часто встречается при строительстве дома, сарая или террасы. Пролет относится к расстоянию, которое может пройти кусок габаритного пиломатериала, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой.

Когда даются указания по пролету, они относятся к расстоянию между центром одной опоры и центром другой.Таким образом, в случае балок настила пролет относится к расстоянию между центром одной опорной стойки и центром следующей стойки.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

Максимальный пролет стропил в зависимости от широкого круга факторов, таких как порода дерева, качество древесины, а также статическая и временная нагрузка, которую несет конструкционная древесина, все влияет на то, как далеко 2×6, 2×8, 2×10, 2×12 и 2×14 могут безопасно охватывать.Древесина имеет различную прочность и качество в зависимости от породы, южная прекрасная древесина, возможно, наиболее распространенная древесина, используемая для размерных пиломатериалов, прочнее, чем другие мягкие породы, такие как кедр, красное дерево, пихта Дугласа и красная сосна. У пиломатериала сорта №1 меньше сучков, чем у пиломатериала №2, поэтому он более прочный. Однако в северном климате могут потребоваться более прочные стропила, чтобы выдерживать большую снеговую нагрузку. Каков максимальный пролет для стропил 2×6, 2×8, 2×10 и 2×12.

На какую длину может пролетать стропила 2×6 без поддержки

Максимально допустимый пролет для стропил 2×6 : Максимально допустимый пролет для стропил 2×6 составляет 16 футов 5 дюймов при расстоянии 12 дюймов от центра, 14 футов 8 дюймов при 16″ OC и 12 футов 8 дюймов при 24″ OC с лучшим качеством No.Пиломатериалы из южной сосны 1 сорта на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной динамической нагрузкой 20 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут.

ТАКЖЕ ЧИТАЙТЕ :- Какой размер lvl для охвата 30 футов

Какой размер lvl для охвата 28 футов

Какой размер lvl для охвата 26 футов

Какой размер lvl для охвата 25 футов

Какой размер lvl для охвата 24 футов

Какой размер lvl для охвата 22 футов

Какой размер lvl для охвата 20 футов

Какой размер lvl для охвата 18 футов

Какой размер lvl для охвата 16 футов

Какой размер lvl для охвата 15 футов

Какой размер lvl для охвата 14 футов

Какой размер lvl для охвата 12 футов

Какой размер lvl для охвата 10 футов

Насколько далеко может пролетать стропило 2×6 :- стропило 2×6 может иметь пролет 14 футов 8 дюймов при расстоянии 16 дюймов от центра, 16 футов 5 дюймов при 12″ OC и 12 футов 8 дюймов при 24″ OC без поддержки с лучшим качеством No.Пиломатериалы из южной сосны 1 сорта на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной динамической нагрузкой 20 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут. Таким образом, стропила 2 × 6 могут безопасно пролететь до 14 футов 8 дюймов при расстоянии 16 дюймов от центра.

2D и 3D Ghar ka Naksha banane ke liye sampark kare

На какую длину может пролетать стропила 2×8 без поддержки

Максимально допустимый пролет для стропил 2×8 : Максимально допустимый пролет для стропил 2×8 составляет 21 фут 7 дюймов при расстоянии 12 дюймов от центра, 19 футов 6 дюймов при 16″ OC и 18 футов 6 дюймов при 24″ OC с лучшим качеством No.Пиломатериалы из южной сосны 1 сорта на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной динамической нагрузкой 20 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

Насколько далеко может пролетать стропило 2×8: – стропило 2×8 может иметь пролет 19 футов 6 дюймов при расстоянии 16 дюймов от центра, 21 фут 7 дюймов при 12″ OC и 18 футов 6 дюймов при 24″ OC без поддержки с лучшим качеством No.Пиломатериалы из южной сосны 1 сорта на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной динамической нагрузкой 20 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут. Таким образом, стропила 2 × 8 могут безопасно пролететь до 19 футов 6 дюймов, если они расположены на расстоянии 16 дюймов от центра.

На какую длину может пролетать стропила 2×10 без поддержки

Максимально допустимый пролет для стропил 2×10 : Максимально допустимый пролет для стропил 2×10 составляет 27 футов 6 дюймов при расстоянии 12 дюймов от центра, 24 фута 8 дюймов при 16″ OC и 21 фут 3 дюйма при 24″ OC с лучшим качеством No.Пиломатериалы из южной сосны 1 сорта на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной динамической нагрузкой 20 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут.

На какую длину может пролетать стропило 2×10 :- стропило 2×10 может иметь пролет 24 фута 8 дюймов при расстоянии 16 дюймов от центра, 27 футов 6 дюймов при 12″ OC и 21 фут 3 дюйма при 24″ OC без опоры из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (фунты / фут2) и собственной нагрузкой 15 псф.Таким образом, стропила 2 × 10 могут безопасно пролететь до 24 футов 8 дюймов при расстоянии 16 дюймов от центра.

На какую длину может пролетать стропила 2×12 без поддержки

Максимально допустимый пролет для стропил 2×12: – максимально допустимый пролет для стропил 2×12 составляет 33 фута 5 дюймов при расстоянии 12 дюймов от центра, 30 футов 0 дюймов при 16″ OC и 25 футов 10 дюймов при 24″ OC из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (фунты / фут2) и статической нагрузкой 15 псф.

Насколько далеко может пролетать стропило 2×12 :- стропило 2×12 может иметь пролет 30 футов 0 дюймов при расстоянии 16 дюймов от центра, 33 фута 5 дюймов при 12″ OC и 25 футов 10 дюймов при 24″ OC без опоры из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (фунты / фут2) и собственной нагрузкой 15 псф. Таким образом, стропила 2 × 12 могут безопасно пролететь до 30 футов 0 дюймов, если они расположены на расстоянии 16 дюймов от центра.

На какую длину может пролетать стропила 2×14 без поддержки

Максимально допустимый пролет для стропил 2×14 : Максимально допустимый пролет для стропил 2×14 составляет 25 футов 11 дюймов при расстоянии 12 дюймов от центра, 22 фута 6 дюймов при 16″ OC и 18 футов 4 дюйма при 24″ OC из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 60 фунтов на квадратный фут (фунты / фут2) и статической нагрузкой 15 псф.

На какую длину может пролетать стропила 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2×14

На какую длину может пролетать стропила 2×14 :- a 2× 14 стропил могут иметь пролет 22 фута 6 дюймов при расстоянии 16 дюймов от центра, 25 футов 11 дюймов при 12 ″ OC и 18 футов 4 дюйма при 24 ″ OC без опоры с пиломатериалами из южной сосны высшего качества № 1 на крыше с наклон 3/12 или менее (плоская крыша) с максимальной динамической нагрузкой 60 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут. Таким образом, стропила 2 × 14 могут безопасно пролететь до 22 футов 6 дюймов, если они расположены на расстоянии 16 дюймов от центра.

Какой размер lvl для охвата 18 футов

Какой размер lvl для охвата 16 футов

Какой размер lvl для охвата 15 футов

Какой размер lvl для охвата 14 футов

Какой размер lvl для охвата 12 футов

Какой размер lvl для охвата 10 футов

Заключение :-
стропила 2×6 могут иметь пролет 14 футов 8 дюймов, стропила 2×8 могут иметь максимальный пролет до 14 футов 8 дюймов, 2×10 могут пролетать 24 фута – 8 дюймов, 2×12 могут пролетать 30 футов Стропила -0 ″ и 2 × 14 могут иметь длину до 22 футов 6 дюймов при размещении на расстоянии 16 дюймов от центра.

.

Leave a Reply

Ваш адрес email не будет опубликован.
