Самодельная станина для лобзика

Выполнить ровный, прямолинейный рез при помощи бюджетного лобзика совсем не просто. Причины просты – люфты в лобзике, увод пилки, небольшой опыт мастера. Все эти причины легко устранить при помощи самодельной станины с направляющими для основания лобзика.

Представленная конструкция позволяет резать дерево, тонколистовой металл, пластик и даже бумагу под углом 30, 45 или 90 градусов. Исключительно ради эксперимента мною был разрезан старый журнал и как можно увидеть на фото рез получается почти как из типографии.


Необходимые материалы и инструменты:


  • Лист ДВП или фанеры 400 х 700 мм;
  • Рейки 30 х 50 и 20 х 30 мм;
  • Саморезы;
  • Шпильки М6;
  • Гайки барашковая М6;
  • Мебельные футорки (ввертные гайки) М6;
  • Из инструментов: лобзик, шуруповерт/дрель, угольник.

Пошаговая инструкция изготовления направляющих для лобзика


1. В качестве основания для станицы я взял дверь из ДПВ от старого шкафа. Вы можете использовать лист фанеры. На основании размечаем центры будущих опорных элементов из деревянных реек – расстояние от края должно быть равно половине толщины, в моем случае 15 мм при толщине рейки 30 мм.

2. По периметру выполняем отверстия под саморезы диаметром 3 мм с фасками, чтобы шляпки саморезов не выступали над плоскостью основания станины. С каждой стороны по 2 -3 отверстия.


3. Следующим шагом саморезами по дереву крепим поочередно опоры основания из реек 30х50 мм. Опоры необходимы, чтобы было свободное пространство для пилки лобзика.

Готовое основание с обратной стороны.

И с рабочей стороны.

4. Далее изготавливаем направляющие из двух реек 20х30 мм и основания из фанеры 10 мм, а также ограничителей хода лобзика из рейки такого же сечения.

Длина направляющих должна соответствовать длине станины, а ширина подбирается индивидуально под каждый лобзик. Забегая вперед, представлю фото из которого наглядно виден принцип подбора ширины фанерного основания.

5. Предварительно необходимо демонтировать основание лобзика. Далее, прикладывая рейку 20х30 мм, делаем разметку под крепление саморезами.

6. Располагаем рейку под листом фанеры, при этом разметка должна остаться сверху!

Выполняем три отверстия под саморезы с фасками, чтобы «спрятать» шляпки крепежа.

Крепим рейку к основанию направляющей.
7. Вторую боковую рейку крепим только после примерки основания – оно должно ходить между рейками свободно, но без люфтов. После «примерки» рейки крепим её временно сверху двумя саморезами, а далее по аналогии с шестым шагом закрепляем вторую рейку, а временные саморезы выкручиваем.

8. Закрепляем двумя саморезами ограничители хода.

9. По выполненной разметке на первом шаге делаем отметки карандашом по краям направляющей.

По отметкам размечаем и выполняем отверстия диаметром 6 мм.

10. Используя выполненные на предыдущем шаге отверстия в качестве кондуктора, выполняем отверстия в основании.

11. Сверлом на 10 мм выполняем глухие отверстия глубиной 10 мм.

12. В полученные отверстия вкручиваем шестигранником мебельные футорки. Их можно приобрести в магазинах фурнитуры для мебели.


В футорки вкручиваем шпильки М6.

13. Аналогичные операции делаем на направляющей.

После чего рассверливаем внутреннюю резьбу футорки сверлом 6 мм.
14. Монтируем направляющую на шпильки.


Ход должен быть свободным, без заеданий.
15. По разметке выполняем сквозное отверстие под пилку лобзика (не забудьте учесть выступающую шпильку).

16. Выполняем продольный рез лобзиком, на этом шаге важно не спешить, выполняя рез на невысокой скорости с отключенным маятниковым режимом (отметка «0»), чтобы получить максимально ровный рез без увода пилки.

17. Используя угольник, перпендикулярно направляющей крепим упор из рейки 20х30 мм.


Он будет использоваться для резки под прямым углом.
18. Для реза под произвольным углом (30, 45 градусов) устанавливаем второй упор, использую мебельные футерки и винт. Винт я изготовил, плотно накрутив на болт М6 барашковую гайку.

19. С помощью транспортира отмечаем необходимые для ваших нужд углы.


20. Для надежного прижима деталей устанавливаем барашковые гайки.

Станина для лобзика готова.

Примеры резов можно оценить на фото ниже.


Как видно рез получается чистый и ровный. Без такого приспособления даже имея большой опыт работы, сложно получиться рез такого качества на бюджетном лобзике.
Станину в работе и пошаговую инструкцию изготовления своими руками можно увидеть на видео.

Смотрите видео


Приспособления для лобзика: подошва, направляющая линейка, насадки, универсальное стусло и параллельный упор

Для выполнения криволинейного реза применяют лобзик, а в целях достижения удобства производственных процессов и повышения производительности работ его оснащают электрическим приводом.

В комплекте с электроинструментом поставляются всевозможные приспособления, упрощающие процедуру резания и обеспечивающие улучшение качества реза. Такие устройства можно, как получить вместе с электролобзиком, купить отдельно в магазине электроинструментов, так и изготовить самостоятельно.

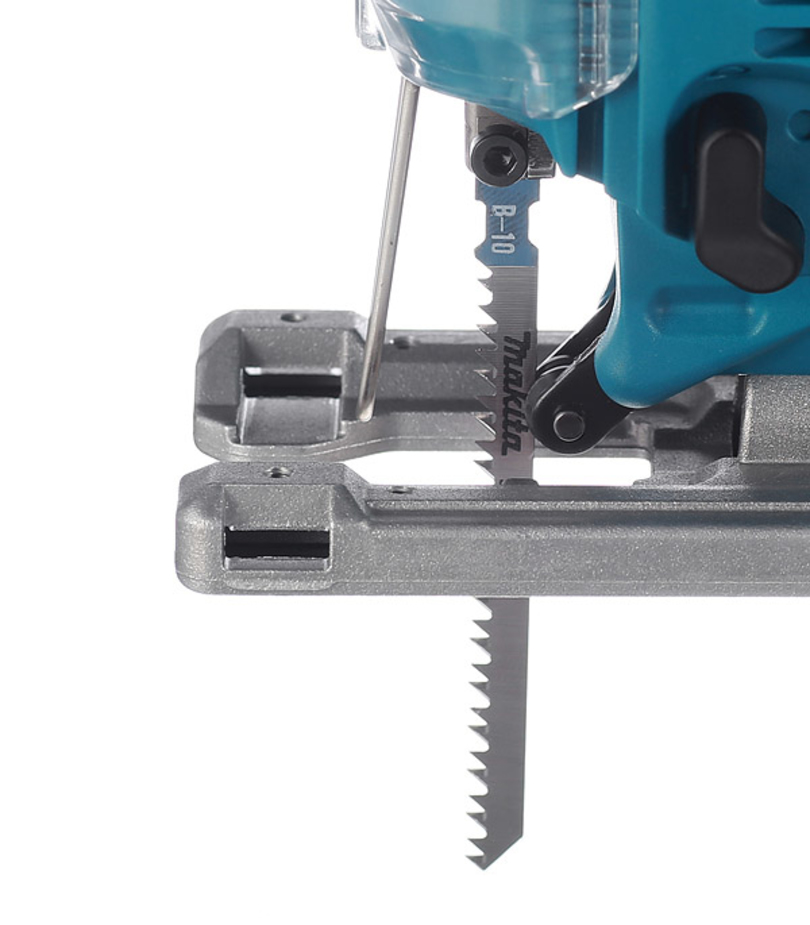

Подошва электролобзика

После режущего инструмента главное место в электролобзике занимает основание. Этот конструктивный элемент устройства называется подошвой. Она служит упором для всего инструмента, что обеспечивает удобное выполнение реза.

Подошвы бывают штампованными и литыми. Первыми обычно комплектуются дешевые модели электролобзиков, основание из алюминиевого литья намного прочнее, надежнее и удобнее в использовании. Подошва может быть с противоскольным вкладышем и без него.

Такое приспособление можно изготовить своими руками. Для этого достаточно по размерам подошвы вырезать пластину из оргстекла, просверлить в ней отверстия для крепления и выхода режущего инструмента, затем установить на основание. Это исключит образование сколов на поверхности материала и обеспечит более ровный рез за счет снижения отклонения пильного полотна.

На некоторых моделях электролобзиков устанавливают механизм наклона подошвы. С его помощью можно выполнять косой рез под углом 15, 30 и 45°.

Направляющая линейка для лобзика с электрическим приводом

Направляющую линейку для электролобзика можно приобрести в магазине. Она представляет собой специальный алюминиевый профиль с Т-образным пазом с нижней стороны для беспрепятственного перемещения струбцин.

С верхней стороны направляющая имеет два Т-образных паза, в которые вставляются приспособления для фиксации электроинструмента и его свободного движения по линейке. Струбцины поставляются вместе с направляющей, приспособления продаются отдельно.

Линейка крепится к заготовке струбцинами, рез осуществляется электролобзиком. Если приспособление для фиксации инструмента отсутствует, то в процессе резания лобзик боковой частью подошвы прижимают к направляющей.

Сделать направляющую линейку в домашних условиях можно. Для этого необходимо:

  1. Взять брус без сучков, длиной 1,9 метра. Это более приемлемый размер, потому что раскрой листов ДСП, ЛДСП по ширине составляет 1830 мм.
  2. Все поверхности бруса обрабатывают с соблюдением строгой перпендикулярности относительно друг друга.
  3. После этого с нижней стороны делают паз и вставляют Т-образный профиль. В него будут размещены струбцины для крепления линейки к заготовке.
  4. С наружной стороны прикрепляют градуировку. Для этого можно использовать металлические линейки, прикрепив их саморезами с круглой головкой.

Резание осуществляется путем движения электролобзика с упором края подошвы в боковую поверхность направляющей линейки.

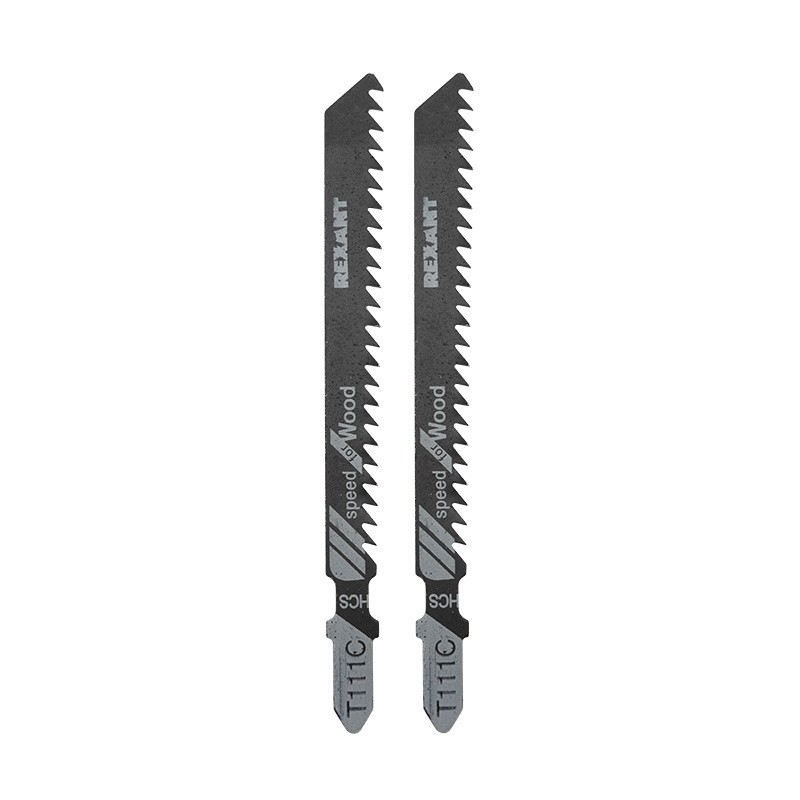

Насадки для электрического лобзика

Насадками для электролобзика является не что иное, как обычное пильное полотно. Классифицировать режущий инструмент электролобзика можно по следующим критериям:

  • физическим свойствам обрабатываемого материала;
  • форме зубьев;
  • геометрии пилки;
  • шагу зубьев;
  • ширине пилки;
  • толщине пильного полотна.


Каждый материал имеет свою твердость и по-разному сопротивляется процессу резания. Дерево и пластик мягкие, а металл и его сплавы, а также некоторые полимеры – твердые. Поэтому различают несколько видов пилок для электролобзика, соответствующих твердости обрабатываемого материала.

От формы зуба пильного полотна зависит качество реза. Если зубья мелкие, то резание рекомендуется выполнять медленно. В результате распил получается точный и аккуратный. Наличие большинства крупных зубов делают его грубым, можно сказать, черновым. Зато такая операция производится быстро.

Геометрия зуба напрямую зависит от технологического процесса производства пилки. Они могут фрезероваться и шлифоваться. Применение той или иной технологии изготовления полотен зависит от материала и требуемого качества реза.

Большое влияние на качество и скорость реза оказывает толщина, ширина и шаг зубьев пильного полотна.

Универсальное стусло от компании Bosch для электроинструмента

Еще одним прекрасным приспособлением для электролобзика является переносное устройство Bosch Saw Station PLS 300.

Это не что иное, как универсальное стусло.

На нем удобно выполнять раскрой ламината, паркета или обычной доски шириной до 30 см, толщине 2,5 см. Кроме того, можно резать узкие рейки и плинтус. Конструкция устройства позволяет выполнять раскрой под углом от 0 до 90°. Кроме дерева, на установке можно резать алюминиевый профиль и керамическую плитку.

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно.

Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция

  • Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно.
  • Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют.
  • После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками.

Циркуль для лобзика своими руками

Еще одно приспособление, которое не будет лишним в столярной мастерской – это циркуль для лобзика. Не очень часто, но иногда приходится выпиливать круглые детали. Сделать окружность ровненькой по разметке довольно трудно. Но в этом поможет девайс, сделанный своими руками.

  1. Нужно взять лист толстой фанеры и отрезать от нее полосу шириной равной подошве электролобзика. Длина заготовки произвольная. Зависит от размера радиуса будущей окружности.
  2. Затем необходимо установить лобзик на край полосы. Для этого нужно сделать пропил.
  3. После установки подошву электроинструмента обрамляют рейками и крепят к полосе в местах технологических отверстий.
  4. От середины полотна на фанере прочерчивают линию, на ней отмеряют необходимый радиус круга и вкручивают саморез.
  5. После этого устанавливают приспособление на заготовку саморезом в центр окружности. При необходимости просверливают отверстие для пильного полотна.

Путем движения электролобзика вокруг оси самореза вырезают окружность.

Электролобзик: светодиодное освещение линии реза

При эксплуатации электролобзика в плохо освещенных местах желательно освещение линии реза. Такой девайс можно сделать своими руками.

Схема освещения очень простая и потребует несколько недорогих деталей:

  1. Светодиод (можно использовать два).
  2. Конденсатор 0,22 мкФ, 400 вольт.
  3. Диод.
  4. Резистор разрядки 500–1000 кОм.
  5. Резистор 1 кОм.

Подключается схема к кнопке включения электроинструмента вместо конденсатора помех 0,22 мкФ 250 вольт. Емкость можно было бы оставить, но в нашей схеме уж есть конденсатор 0,22 мкФ 400 вольт, поэтому в борьбе за свободное место ее лучше снять.

Параллельно к конденсатору подключается резистор разрядки от 500 кОм до 1 мОм. На следующем этапе работы в схему включают диод катодом к конденсатору и параллельно к нему светодиод анодом к конденсатору. За ними устанавливают резистор 1 кОм.

Особенность этого резистора в том, что при работе он может нагреваться, поэтому низкоомные приборы лучше не применять. Нагрев происходит в течение 10 минут беспрерывной работы инструмента, поэтому резистор устанавливать так, чтобы он ни к чему не прикасался. Для его охлаждения достаточно нескольких секунд.

Так как схема подключена к кнопке пуска, подсветка начинает работать даже немного быстрее, чем включается двигатель. Можно в этой схеме использовать и два светодиода, тогда свет будет намного ярче. В этом случае светодиоды соединяются последовательно.

Ознакомившись с информацией, изложенной в статье, мастер сможет повысить качество реза и облегчить выполнение операций при помощи электролобзика в целом за счет покупки или изготовления различных девайсов.

Стол для лобзика своими руками (3 приспособления для выпиливания)


Компактный и относительно мобильный инструмент для распила, заслужил репутацию практичного устройства, используемого по всему миру. Универсальный лобзик, способен выполнять прямые и фигурные пропилы, в том числе и под углом. Обладающее внушительными возможностями, данное устройство могло бы стать лидером по многоцелевому применению. К сожалению, определенные особенности конструкции, сделали его в большей степени узконаправленным инструментом, но хорошим потенциалом. Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.

Подошва электролобзика

После режущего инструмента главное место в электролобзике занимает основание. Этот конструктивный элемент устройства называется подошвой. Она служит упором для всего инструмента, что обеспечивает удобное выполнение реза.

Подошвы бывают штампованными и литыми. Первыми обычно комплектуются дешевые модели электролобзиков, основание из алюминиевого литья намного прочнее, надежнее и удобнее в использовании. Подошва может быть с противоскольным вкладышем и без него.

Такое приспособление можно изготовить своими руками. Для этого достаточно по размерам подошвы вырезать пластину из оргстекла, просверлить в ней отверстия для крепления и выхода режущего инструмента, затем установить на основание. Это исключит образование сколов на поверхности материала и обеспечит более ровный рез за счет снижения отклонения пильного полотна.

На некоторых моделях электролобзиков устанавливают механизм наклона подошвы. С его помощью можно выполнять косой рез под углом 15, 30 и 45°.

Обвожу контуры


Сначала я вставил лезвие в лобзик, а затем поместил его в просверленное в столешнице отверстие. Плотно прижав лобзик, обвожу его контуры маркером.

Направляющая линейка для лобзика с электрическим приводом

Направляющую линейку для электролобзика можно приобрести в магазине. Она представляет собой специальный алюминиевый профиль с Т-образным пазом с нижней стороны для беспрепятственного перемещения струбцин.

С верхней стороны направляющая имеет два Т-образных паза, в которые вставляются приспособления для фиксации электроинструмента и его свободного движения по линейке. Струбцины поставляются вместе с направляющей, приспособления продаются отдельно.

Линейка крепится к заготовке струбцинами, рез осуществляется электролобзиком. Если приспособление для фиксации инструмента отсутствует, то в процессе резания лобзик боковой частью подошвы прижимают к направляющей.

Сделать направляющую линейку в домашних условиях можно. Для этого необходимо:

  1. Взять брус без сучков, длиной 1,9 метра. Это более приемлемый размер, потому что раскрой листов ДСП, ЛДСП по ширине составляет 1830 мм.
  2. Все поверхности бруса обрабатывают с соблюдением строгой перпендикулярности относительно друг друга.
  3. После этого с нижней стороны делают паз и вставляют Т-образный профиль. В него будут размещены струбцины для крепления линейки к заготовке.
  4. С наружной стороны прикрепляют градуировку. Для этого можно использовать металлические линейки, прикрепив их саморезами с круглой головкой.

Резание осуществляется путем движения электролобзика с упором края подошвы в боковую поверхность направляющей линейки.

Другой вариант

Этот вариант состоит из таких частей:

  1. Станина, выполненная из ДСП.
  2. Трубка для пылесоса.
  3. Ламинированная фанера для крышки станка.
  4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия

для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками

, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса

, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Насадки для электрического лобзика

Насадками для электролобзика является не что иное, как обычное пильное полотно. Классифицировать режущий инструмент электролобзика можно по следующим критериям:

  • физическим свойствам обрабатываемого материала;
  • форме зубьев;
  • геометрии пилки;
  • шагу зубьев;
  • ширине пилки;
  • толщине пильного полотна.

Каждый материал имеет свою твердость и по-разному сопротивляется процессу резания. Дерево и пластик мягкие, а металл и его сплавы, а также некоторые полимеры – твердые. Поэтому различают несколько видов пилок для электролобзика, соответствующих твердости обрабатываемого материала.

От формы зуба пильного полотна зависит качество реза. Если зубья мелкие, то резание рекомендуется выполнять медленно. В результате распил получается точный и аккуратный. Наличие большинства крупных зубов делают его грубым, можно сказать, черновым. Зато такая операция производится быстро.

Геометрия зуба напрямую зависит от технологического процесса производства пилки. Они могут фрезероваться и шлифоваться. Применение той или иной технологии изготовления полотен зависит от материала и требуемого качества реза.

Большое влияние на качество и скорость реза оказывает толщина, ширина и шаг зубьев пильного полотна.

Первые детали

7 марта 2020г.
Инструменты и материалы

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Универсальное стусло от компании Bosch для электроинструмента

Еще одним прекрасным приспособлением для электролобзика является переносное устройство Bosch Saw Station PLS 300. Это не что иное, как универсальное стусло.

На нем удобно выполнять раскрой ламината, паркета или обычной доски шириной до 30 см, толщине 2,5 см. Кроме того, можно резать узкие рейки и плинтус. Конструкция устройства позволяет выполнять раскрой под углом от 0 до 90°. Кроме дерева, на установке можно резать алюминиевый профиль и керамическую плитку.

Приклеиваю к столешнице


Снимаю защитную пленку со скотча и прижимаю электролобзик к столешнице, стараясь попасть в контур. Сверху устанавливаю груз и оставляю в таком положении на всю ночь.

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно. Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция

  • Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно.
  • Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют.
  • После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками.

Верстак

Для комфортной работы и обеспечения ровной линии резания многие мастера объединяют электроинструмент с компактной подставкой, превращая этот «симбиоз» в многофункциональный станок. Монтируется эл. лобзик в поверхность стола с нижней стороны так, чтобы пильное полотно было направлено вверх и проходило сквозь проделанное отверстие.

Клавиша запуска надежно фиксируется, благодаря чему пользователь может аккуратно распиливать деревянные заготовки и выполнять полный контроль над инструментом. Самодельное устройство позволяет осуществлять высокоточные пропилы, может использоваться в работе с большими объемами материала.

Существует очень простой способ того, как сделать такой стол. Для сборки можно использовать любые материалы, с которыми умеете работать. Так, если под рукой есть шуруповерт и электропила, стол сооружайте из толстой фанеры или древесно-стружечной плиты.

Владельцы сварных инверторов и углошлифовальных машин могут изготовить станок из трубок и стальных листов. Самодельное приспособление под электролобзик можно соорудить и из высокопрочного пластика, когда имеется возможность надежного скрепления материала в монолитную конструкцию.

Из листов фанеры

Для изготовления простого стола для электрического лобзика чертежи и трафареты не требуются, ведь габариты такого изделия каждый владелец инструмента подбирает персонально. Все детали соединяются с помощью саморезов, которые вкручиваются шуруповертом или отверткой в грани стенок фанерной столешницы. В том случае, когда используемый древесный материал не покрыт защитным лаком, для улучшения его крепления используется специальный клей — конструкция получается более прочной, разобрать ее легко не получится.

Важно! Перед тем как прикручивать подготовленную поверхность к деревянному основанию, нужно вымерять и вырезать сквозное отверстие под пильное полотно. После этого приложить подошву электролобзика с противоположной стороны и сделать разметку отверстий под крепления, выполнить их высверливание.

Вышеперечисленные операции лучше всего проделывать на чистовой поверхности, которая после обработки прикручивается к опорным стенкам. Самодельным столом может стать любой верстак или предмет мебели. Нижеприведенное видео продемонстрирует, как из старой тумбочки сделать подставку для лобзика, поместив в нее пылеотвод и удобный ключ-переключатель.

Дополнительные приспособления

Монтаж ручного электролобзика в столешницу существенно упрощает процесс распиливания деревянных материалов, однако точность разрезания ухудшается, если используются брусья большой толщины. Это связано с гибкостью пилы, концы которой при попадании в широкий массив древесины отклоняются от центральной части. В результате получить 90 градусов на угле распила не выходит. Для этого требуется специальное приспособление, поддерживающее полотно строго перпендикулярно к обрабатываемой поверхности. Для распиливания массивной древесины нужно присоединить к самодельному мини-верстаку специальное устройство.

Принцип его работы заключается в надежном закреплении концов пилы между вращающимися роликами. Для выполнения такого приспособления вам потребуются такие материалы:

  • кронштейн для укрепления стальных конструкций;
  • подшипники радиусом 10 мм;
  • деревянный брус размером 600/40/40 мм;
  • лист фанеры квадратной формы 100/100 мм;
  • уголок крепежный — 2 штуки;
  • болты для прикрепления к столешнице кронштейна и подшипников;
  • клей по дереву.

Необходимые инструменты:

  • электродрель со сверлами по металлу и дереву;
  • пила.

Для выполнения упора пильного полотна нужен металлический кронштейн, приобрести который можно на рынке или в строймаркете. В противном случае, его заменит стальная пластина Г-образной формы, в которую сможет упираться ребро распиловочного полотна.

Итак, отмерьте, потом высверлите два сквозных отверстия под шурупы подшипников. Важно, что они должны находиться один от другого на равноудаленном расстоянии. Завершив конструирование упора, можно переходить к сборке и монтажу самого рычага. Для этого отрежьте два бруса нужной длины, соедините их под прямым углом металлическими уголками или клеем.

Конструкцию соедините с направляющей подшипников, тщательно прижмите ее к опорным стенкам стола металлической пластиной на четырех шурупах. Данная техника крепления позволит вам регулировать высоту рычага при обработке толстой древесины. Собранное приспособление получится не просто аккуратным, но и компактным, оно может использоваться для обработки различных сортов дерева средней и большой толщины.

Циркуль для лобзика своими руками

Еще одно приспособление, которое не будет лишним в столярной мастерской – это циркуль для лобзика. Не очень часто, но иногда приходится выпиливать круглые детали. Сделать окружность ровненькой по разметке довольно трудно. Но в этом поможет девайс, сделанный своими руками.

  1. Нужно взять лист толстой фанеры и отрезать от нее полосу шириной равной подошве электролобзика. Длина заготовки произвольная. Зависит от размера радиуса будущей окружности.
  2. Затем необходимо установить лобзик на край полосы. Для этого нужно сделать пропил.
  3. После установки подошву электроинструмента обрамляют рейками и крепят к полосе в местах технологических отверстий.
  4. От середины полотна на фанере прочерчивают линию, на ней отмеряют необходимый радиус круга и вкручивают саморез.
  5. После этого устанавливают приспособление на заготовку саморезом в центр окружности. При необходимости просверливают отверстие для пильного полотна.

Путем движения электролобзика вокруг оси самореза вырезают окружность.

Изготовление ножек для стола

Переходим к изготовлению опоры будущего стола. Выпиливаем ножки. Обратите внимание: две ножки немного короче, это нужно чтобы стол мог нормально сложится.


Выпиливаем перемычки и вырезаем в них декоративные овалы.


Сглаживаем ребра и углы.


Сверлим в ножках отверстия для винтов.


Фиксируем ножки.


Прикручиваем распорные полосы фанеры.


Тоже самое в нижней части ножек.


Теперь по месте вырезаем и прикручиваем продольную перемычку.


Чтобы при разборке перемычку было легче снять, вместо обычных гаек используем «барашки».


Стол в сборе.

Качество

В каждом изделии есть частичка мастера, поэтому к каждой нашей работе мы подходим с душой и стараемся сделать ее на совесть. Мы стараемся не допускать люфтов и ненужных зазоров, все компоненты тщательно обработаны (ошкурены, например, ), острые края завалены для недопущения сколов и т.д. Конечно, нужно понимать, что это ручная работа и 100% идеальности нет – придраться при большом желании можно, но мы совершенствуем наши разработки в сторону технологии и качества. Взять хотя бы вкрученную футорку – она не должна торчать или быть утоплена.

Наша идея

Большинство конструкций, описанных в интернете, являются стационарными решениями, то есть смонтированы на каком-то большом не , при этом транспортировка или возможность сложить и убрать станок не предполагается. Есть много вариантов, когда на одном рабочем установлены различные ручные электроинструменты, например, фрезер, и пр. В этом случае имеет место быть универсальность такого комплексного решения, но мобильность и трансформация в этом случае также не предусмотрена.

Есть решения, когда станок из получается не большим и может быть легко перемещен и убран. Но он не предназначен для того, чтобы его можно было легко разобрать и сложить в компактном виде. Пример такого станка описан в статье «».

Наша идея заключается в том, чтобы сделать комплекс таких приспособлений, которые бы легко интегрировались между собой и дополняли друг друга, расширяя при этом функционал. Кроме интеграции во время работы, наши инструменты должны иметь возможность интеграции при хранении. Например, быть некоторыми составными частями одного кейса, который может запросто найти свое место на шкафу или антресолях.

Таким образом, наши разработки будут наиболее полезны тем, кто имеет ограничение по площади хранения и месту для проведения работ. Когда есть просторная мастерская или большой теплый гараж, то места предостаточно (хотя бывает по разному), а вот при желании мастерить в квартире, такой вариант просто необходим.

«Два в одном»

В эскизах и чертежах сразу было набросано довольно много вариантов таких приспособлений и станков, однако начинать мы решили с самого основного, что может потребоваться мастеру в первую очередь, а именно верстак. Все начинается именно с него, ведь именно верстак образует рабочее место, на котором должно быть удобно работать. Параллельно с верстаком разрабатывался станок с использованием , так как операция пиления наиболее распространена и востребована. О выборе и пилок к нему мы рассказывали в статьях. Так и получился кейс, у которого одна половинка – верстак, а другая распиловочный станок из . Обе половинки можно использовать как совместно, так и отдельно.

Можем предложить чертежи наших устройств. Для их получения нужно: — Оплатить символическую плату (200р.) — Сделать репост этой статьи в соцссеть (под статьей есть кнопочку — нажал и готово!) — Написать отзыв (комментарий) под этой статьей.

Для того, чтобы использовать наши приспособления нужен стол максимально устойчивый. Крепление к столу осуществляется с помощью струбцин. Такое крепление выбрано специально, так как установка производится довольно быстро и просто. Форма основания квадрат (длина грани – 500мм). Это тоже очевидно – для универсальности. Крепление производится к краю стола, причем, конструкция выполнена так, что можно устанавливать как на левой, так и правой части стола.

Все элементы выполнены из шлифованной толщиной 15 мм.

Верстак

Основное назначение верстака – создать удобное рабочее пространство для работы. Так как многие операции с заготовками предполагает их жесткое крепление, то мы разработали конструкцию, которая позволяет крепить заготовки разных форм и размеров. Получившаяся конструкция позволяет крепить заготовку следующими способами:

  • Струбцинами. В столешнице имеются специальные прорези, в которые устанавливаются струбцины, и крепление заготовки происходит за секунды и довольно надежно.
  • Тиски. Если к столешнице струбцинами прикрепить любую доску, то на эту доску может быть без труда установлены тиски (не входят в комплект).
  • Боковой зажим. По другому его можно назвать боковые тиски, так как представляет собой упорную доску, которая прижимается струбцинами, которые также устанавливаются в специальные прорези.

Если же упорную доску перевернуть, то ее верхняя грань будет выше плоскости основания верстака. Такой вариант используется при необходимости зажать широкую заготовку, одна из сторон которой будет упираться в установленные упоры.

Так как верстак изготовлен из , то можно не опасаться за стол, на котором он будет установлен – если не перетягивать струбцины, то даже лакированному столу ничего не грозит. Благодаря тому, что пространство между рабочей поверхностью верстака и самим столом получается закрытым, то стружки и опилки, попадая внутрь через отверстия упоров, не разлетаются по помещению, а аккумулируются внутри – получился импровизированный пылесборник.

Распиловочный станок

Как уже было сказано выше – принципиальная конструкция такого самодельного стенка из не оригинальна, аналоги есть. Тем не менее, нужно отметить некоторые особенности нашего варианта:

  • фиксируется не двумя (как во многих образцах), а тремя роликами (подшипниками), где один поперечный, в который и упирается . Если использовать только два подшипника, то при длительном пилении, во-первых, будет быстрей перегреваться из-за еще одной плоскости трения (соответственно, возможна деформация пилки; быстрей выйдет из строя; ухудшается качество пила), а во-вторых, металлическая пластина, на которую давит пилка, рано или поздно протрется и ее придется менять.
  • Кронштейн фиксации может быть установлен в двух положениях – на левой или дальней от мастера грани основания. Это позволяет при необходимости его перевернуть. В положении, когда кронштейн установлен на левой грани столешницы, возможно пиление заготовок, не ограниченных в длину, но не шире 300 мм (расстояние от пилки до вертикальной части кронштейна).

Соответственно, все наоборот, когда когда кронштейн установлен на дальней от мастера грани столешницы, то возможно пиление заготовок, не ограниченных в ширину, но не длиннее 300 мм (расстояние от до вертикальной части кронштейна). Ниже на фото представлены элементы конструкции кронштейна.

  • Планка с фиксирующими роликами имеет регулировку по высоте. Это позволяет оптимально подобрать фиксирующее расстояние (от уровня столешницы до нижнего края планки). Чем ниже будет планка, тем лучше фиксация. Даже очень бывает удобно пилить, когда продольный ролик (на который опирается ) катится по заготовке. В любом случае важна длина , которая позволит максимально высоко установить планку с фиксирующими роликами. Про размеры и параметры пилок для электролобзика подробно рассказано в другой статье.
  • Внутри основания реализована электрическая часть – розетка и выключатель, провод уложен в кабель-канал. Если просто включить провод лобзика в розетку, то для его включения потребуется заглянуть под стол, найти кнопку включения, включить лобзик и зафиксировать кнопку в нажатом положении. В нашем варианте с электрической частью все эти операции проделываются не под столом, где темно и неудобно, а в момент установки лобзика. При этом включение и выключение лобзика происходит простым нажатием на выключатель, который расположен в удобном месте.
  • Основание жестко фиксируется двумя струбцинами к рабочему столу, не позволяя смещаться во время работы.

Совместное использование

Как было сказано в самом начале, наша идея в том, чтобы сделать некоторый комплекс приспособлений и станков, который бы позволял использовать их совместно, расширяя при этом функционал, поэтому наш верстак и лобзик можно использовать вместе.

Работа на верстаке

При работе на верстаке рядом (слева или справа) может быть установлен распиловочный станок. Это позволяет в два раза увеличить рабочую поверхность верстака, что дает возможность работать с более длинными заготовками.

Работа на станке

Как и в предыдущем случае, при дополнении верстака станком, получаем расширение рабочего стола, что позволяет работать с более крупногабаритными заготовками. Но в этом случае положение кронштейна определено однозначно – на дальней от мастера стороне.

Сборка кейса для транспортировки и хранения

При необходимости верстак и станок можно сложить как две половинки, при этом получается один кейс (чемодан). Нужно заметить, что внутрь укладываются все комплектующие, ничего лишнего не останется вне кейса. Внутри все надежно закреплено, поэтому, ни чего не болтается. Даже крепеж имеет свою коробочку внутри, чтобы не потерять. Во внутреннем пространстве выделено специально место под сам электролобзик, а также струбцины, таким образом, комплект получается полным и законченным.

Кейс имеет съемную ручку, которая устанавливается в специальные прорези и при работе просто вынимается, чтобы не мешала.

Сборка и разборка кейса производится за считанные секунды. С одной стороны устанавливаются специальные крюки-зацепы (в рабочем положении они убираются), а с передней стороны установлены две «чемоданные» защелки.

Приспособление для поддержания пилки электролобзика под углом 90 градусов

Самодельное приспособление для электролобзика.
Идея не моя; в Интернете немало можно найти подобных приспособлений, сделанных умельцами гораздо качественнее,  лучше и  эффективнее. Но меня вполне устроило и это простейшее устройство, которое намного упростило мне выполнение работ по выпиливанию деревянных  заготовок   для моих резных поделок. Дело в том, что я использую довольно плотную древесину — березу и распилить   березовые доску или брусок толще 20 мм простым покупным электролобзиком или самодельным электролобзиком со столом ровно и точно по нарисованному эскизу очень сложно. Пилка электролобзика тонкая, она гнется и её конец уводит в сторону.
Приходится пилить так, чтобы рез проходил не по линии рисунка, а чуть в стороне, делать «запас», который потом снимать резцом. Это лишние затраты сил и времени. Таким образом задача состоит в том, чтобы заставить  пилку электролобзика располагаться постоянно под углом 90 градусов к плоскости заготовки, т.е., не давать ей изгибаться в процессе работы.

  Варианта тут может быть два:

  Первый закрепить кончик пилки в каком-то держателе неподвижно, но заставить сам этот держатель двигаться вверх и вниз вместе с пилкой.
Такой вариант я пробовал осуществить на практике. Сделал стойку из двух брусков дерева, на которой закрепил на оси подвижную планку с зажимом для кончика пилки.   Хвостовик  вставлялся в электролобзик, закрепленный подошвой вверх на станке с прорезью для пилки.   Конструкция получилась  в виде  колодезного «журавля». Планка могла колебаться вверх и вниз вместе с движением пилки, поворачиваясь на оси,  когда включался электролобзик.  Задний конец планки, чтобы её меньше уводило в сторону, крепился к столу с помощью пружины, которая могла растягиваться при движении  пилки вниз и сжиматься, когда пилка двигалась вверх.
   Надеялся, что всё получится, но оказалось, что  я ошибся. У такой  конструкции есть большой недостаток: планку тоже уводило в сторону, так как всё было сделано из дерева, а не из металла, без каких-либо подшипников и с зазорами в соединениях планки и стоек на оси.
Короче, эта попытка у меня оказалась неудачной и я разобрал свою самоделку.

    Второй вариантоставить кончик пилки свободным, не закреплять его, а просто направить в какой-то желоб или паз, расположенный строго под прямым углом.
  Этот вариант оказалось осуществить гораздо проще. Я порылся в Интернете и нашел на одном из сайтов очень понравившуюся мне конструкцию. Кончик пилки там направлялся не в желоб, а в щель между обоймами  двух шарикоподшипников, закрепленных над столом с электролобзиком, перевернутым «вверх ногами».


В своих ящиках со всякой мелочью нашел парочку подходящих малюсеньких подшипников и  металлический уголок.  А дальше уже всё просто: примерил, просверлил отверстия в нужных местах и закрепил металлические части  на деревянном каркасе, выполненном в виде буквы «Г». Древесина требовалась очень плотная и прочная, так как нагрузки на неё достаточно большие и конструкция  должна быть жесткой. Использовал для этого ножку от старого сломанного стула, склеенную из фанеры. Распилил её на две части и соединил с помощью столярного лея, предварительно очистив места склейки от лака, а для увеличения прочности соединения и придания конструкции жесткости жесткости ещё и саморезы завернул, да и металлическими полосками с боков стянул.
   На верхней перекладине, отступив немного от края сделал  прорезь для крепления к ней уголка с подшипниками.
Прорезь, а не просто отверстие под болт пришлось сделать для обеспечения возможности регулировки и настройки. Уголок можно сдвинуть в ту или другую сторону и добиться того, чтобы кончик пилки был направлен в щель между обоймами подшипников строго вертикально.
   Подшипники, вращаясь,  снижают трение пилки и, соответственно, уменьшают нагрузку на подвижные части электролобзика.
 Для того, чтобы иметь возможность поднимать или
опускать эту конструкцию в зависимости от толщины распиливаемого материала, на «ноге» стойки тоже сделал прорезь, и закрепил эту «ногу» к боковым стойкам стола электролобзика. Они сделаны из досок толщиной 30 мм. Столешница станка тонкая,  (фанера толщиной 6 мм — верхняя крышка корпуса старого чёрно-белого телевизора), и под тяжестью закрепленного к ней снизу электролобзика слегка прогибалась, поэтому пришлось поставить ещё два деревянных бруска-подпорки. Более толстую и прочную столешницу делать тоже нельзя, так как пилка электролобзика и так не очень длинная и надо, чтобы она выступала над столешницей как можно больше.
Опробовал станок. Получилось всё, как надо!
    Пилку теперь не уводит в сторону и рез получается ровным.
  Толщина березовой доски ровно  4 см (см. снимок справа) .  Если бы
пилил такую доску обычным электролобзиком, то конец пилки отклонился бы почти на сантиметр в сторону.
   Конечно, электролобзик — это не ленточная пила, у которой  точность реза получается почти идеальная. Здесь такой точности всё равно добиться сложно; миллиметр-другой приходится отступать в сторону от черты.   Но у такой вот конструкции с электролобзиком «верх ногами» есть одно важное преимущество по сравнению с ленточнопильным станком: с его помощью можно выпиливать отверстия в деревянной  заготовке, не прорезая её наружную стенку.  Надо просверлить отверстие сверлом такого диаметра, чтобы туда вошла пилка, вставить её в держатель электролобзика через  это отверстие и потом спокойно резать ею по внутреннему периметру заготовки. Именно так я делаю свои шкатулки в виде рыбешек.
  С ленточной пилой такой номер не пройдет, так как  её режущее полотно  имеет замкнутую форму и в каком-то месте пришлось бы прорезать дерево, чтобы потом выпилить внутренний контур.

Самодельная насадка для электролобзика

При помощи самодельной насадки, которая крепится к подошве электролобзика, удобно резать пластиковые трубы, а также заготовки из дерева и металла.

Пригодится такая насадка в тех случаях, когда нет возможности воспользоваться болгаркой (например, в квартире).

Идея самоделки принадлежит автору YouTube канала «100 ПУДОВО».

Приступаем к изготовлению насадки. Сначала из трех отрезков металлической полосы (ширина — 20 мм) нужно будет сварить деталь П-образной формы.

Обратите внимание: ширина детали должна соответствовать ширине опорной подошвы электролобзика.

После этого сверлим в детали четыре крепежных отверстия, которые нужны для крепления подошвы лобзика.

Возможно, вас заинтересует еще одна самоделка: съемник подшипников из обрезков профильной трубы.



Основные этапы работ

На следующем этапе отрезаем еще два куска полосы, и свариваем Г-образную деталь. Привариваем ее к предыдущей детали под углом 90 градусов.

На следующем этапе из куска металлической полосы изготавливаем еще одну деталь самоделки.

Сверлим в ней два отверстия, и немного расширяем их с помощью напильника по металлу. На одной из сторон посередине вырезаем паз. Острые углы нужно закруглить на шлифовальном станке.

Теперь необходимо будет изготовить направляющее ходовое колесико.

Надеваем колесико на болт подходящего диаметра, и фиксируем гайкой. После этого привариваем шляпку болта и гайку к детали, изготовленной ранее. Лишнюю часть болта отрезаем.

Привариваем деталь, которая у нас получилась, к Г-образной детали, как показано на фото ниже.

Далее берем удлиненную гайку, делаем в ней пропил, и затем привариваем ее к Г-образной детали. Зачищаем сварные швы и красим самодельное приспособление.

На последнем этапе останется только установить прижимные ролики (автор использует подшипники). Благодаря удлиненным отверстиям можно легко регулировать степень прижатия пильного полотна.

Прикручиваем приспособление к подошве электролобзика, вкручиваем в удлиненную гайку ручку (можно снять с болгарки), и устанавливаем пильное полотно.

Пошаговый процесс изготовления самодельной насадки для электролобзика можно посмотреть в авторском видеоролике.

Сделай себе такой инструмент для электролобзика / хитрости мастеров / Top DIY toolМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Нюансы при покупке электролобзика по плитке

Так уж сложилось, что в нашей стране у кафеля нет конкурентов. Фартук над кухонным столом, стены и полы в ванной — лучшего материала не найти. Тем более что — при определенной сноровке — класть его не так сложно. Так что при малых объемах вполне можно обойтись собственными силами. Потребуются только гребенчатый шпатель, строительный миксер и электролобзик по плитке.

Плитку рекомендуется укладывать не на сплошной слой клей, на «гребенку». При неровном основании лучше дополнительно бросить клея в углы — лишнее все равно потом выдавится из швов. Перемешиваем клей миксером — специальной насадкой, вставляемой в патрон дрели. А для резки нужных кусков потребуется электролобзик на кафель. Хотя есть множество других приборов, но этот в данном случае наиболее универсален.

Конечно, электролобзик по плитке это не какой-то особенный прибор. Так же хорошо он режет и дерево, и ДСП и металл. Единственное отличие — используемые приспособления для электролобзика. Пилки в первую очередь. Ну и прибор, естественно, лучше иметь помощнее.

Пилки могут быть самые разнообразные: для и металла, для пластика, для грубой и точной резки дерева. В электролобзик на кафель вставляются особые абразивные пилки. Они обходятся дороже, например, грубых по дереву. Но позволяют не только отрезать кусок плитки нужного размера, но и вырезать необходимое «фигурное» отверстие. В первую очередь это касается отверстий под коробки розеток и выключателей.

Конечно, обрабатывать кафель можно и другими инструментами. Наиболее распространенные — плиткорез и болгарка с алмазным диском. Бывают еще специальные резаки, в которых предусмотрена возможность автоматически мочить диск и место разреза. Однако для небольшого ремонта вряд ли есть смысл приобретать специальное устройство. Если потребуется отрезать всего лишь две 10-сантиметровых полоски кафеля, проще воспользоваться уже имеющимся прибором и потратиться только на приспособления для электролобзика.

Абразивные пилки в применении гораздо удобнее того же плиткореза. Там, чтобы вырезать круглое отверстие, нужно делать ряд коротких надрезов и постепенно отламывать небольшие кусочки плоскогубцами. Получается не очень круглый угловатый ломаный край. Вся надежда на то, что декоративная планка на розетке больше, чем диаметр коробки.

С абразивными плитками такого не бывает. С ними сразу можно вырезать «образцовый» круг. Только нужно отметить, что хорошо режут они только настенную плитку. Об напольную — толстую и закаленную — они быстро тупятся. Так что для кафеля толщиной более восьми мм, а уж тем более для керамогранита все-таки потребуется найти плиткорез или алмазный диск.

Лобзик по дереву в стол своими руками. Установка электролобзика в стол. Самое простое приспособление


Компактный и относительно мобильный инструмент для распила, заслужил репутацию практичного устройства, используемого по всему миру. Универсальный лобзик, способен выполнять прямые и фигурные пропилы, в том числе и под углом. Обладающее внушительными возможностями, данное устройство могло бы стать лидером по многоцелевому применению. К сожалению, определенные особенности конструкции, сделали его в большей степени узконаправленным инструментом, но хорошим потенциалом.

Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.

Стол для электролобзика

Чтобы работа лобзиком была более комфортной, а линия реза выходила ровнее, многочисленные умельцы объединяют его с небольшой подставкой, превращая данный симбиоз в удобный мини-верстак. Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала.


Изготовить элементарный стол для лобзика своими руками достаточно просто, как для опытного мастера, так и для новичка. Для сборки подойдут любые более-менее подходящие материалы, с которыми Вы сможете работать. Если в наличии только пила и шуруповерт, делайте из ДСП или толстой фанеры. Владельцы болгарок и сварочных аппаратов, могут позволить себе сделать мини-верстак из металлических листов и трубок. Подобное приспособление можно изготовить даже из пластика, если есть способ надежной фиксации данного материала. В качестве наглядного примера, мы приведем руководство по сборке небольшого столика из толстой фанеры.


Чтобы собрать простой стол для электролобзика своими руками, чертежи в основном не требуются, так как размеры подобного изделия каждый выбирает для себя индивидуально. В качестве наглядного примера, мы приведем фото достаточно миниатюрного короба с указанием размеров всех его сторон. Основываясь на этих данных, вы сможете прикинуть и подобрать оптимальное соотношение сторон для своего будущего изделия.


Соединение деталей производиться при помощи обычных саморезов, вкручиваемых в грани стенок столешницы. Если используемый материал не имеет лакированного покрытия, для усиления фиксации, можно использовать клей ПВА. Такая конструкция будет прочнее, но разобрать её уже не выйдет.


Совет. Перед прикручиванием готовой поверхности к основанию, следует заранее отметить и просверлить в ней отверстие под пилку. Далее, с противоположной стороны приложить подошву лобзика, сделать отметки в её пазах для фиксации, после чего просверлить. Подобные манипуляции удобнее производить на чистой поверхности, которую останется только прикрутить к стенкам.

В качестве основы, можно использовать верстак или другой, более-менее подходящий предмет мебели. Автор следующего видеоролика, изготовил стол для работы с электролобзиком из старой тумбочки, установив в неё выключатель и пылеотвод.

Приспособление для лобзика

Установка лобзика в стол, значительно облегчает процесс пиления тонких материалов, но точность реза падает, когда дело доходит до толстых брусков. В связи с гибкой структурой пильного полотна, при его поворотах в большом деревянном массиве, конец пилки изгибается и отстает от центральной части. Получить точный 90-градусный угол в таком случае не выйдет. По крайней мере, без специального приспособления для электролобзика, придерживающего пилку строго перпендикулярно поверхности.


Чтобы пилить материал толщиной более 3 см, не опасаясь за скошенные грани, достаточно приспособить к своему мини-станку нехитрое устройство. Суть работы элемента, заключается в фиксации конца пилки между двух свободно вращающихся роликов. Для изготовления подобного приспособления для лобзика своими руками, понадобятся следующие материалы:
  • Кронштейн для крепления металлических конструкций (как на фото)
  • Пара подшипников: радиусом 11 мм
  • Брусок: 600x40x40
  • Квадрат толстой фанеры или ДСП: 100×100
  • Крепежный уголок: 2 шт
  • Болты с шайбами и гайками для крепления к столу и установки кронштейна: 5 шт
  • Винты с шайбами и гайками для фиксации подшипников: 2 шт
  • Клей для дерева
По инструментам:
  • Дрель с набором сверл по дереву и металлу
Первым делом обрисуем главные нюансы в изготовлении самого упора пилки. Для этого понадобиться подходящий металлический кронштейн, как на фото ниже. Найти такой можно в специализированном магазине крепежей или попытать счастье на ближайшем строительном рынке. Если поиски не увенчались успехом, этот элемент можно заменить любой Г-образной металлической пластиной, в которую можно будет упереть ребро пильного полотна.


Отмеряем и просверливаем 2 отверстия для винтов подшипников. Их расположение должно быть равноудаленным друг от друга, на расстоянии, равном толщине пилки электролобзика.


Закончив с конструированием упора, переходим к сборке и установке рычага. Для это делаем 2 отрезка бруса необходимой длинны, и соединяем их под углом 90° при помощи клея ПВА и металлических уголков. Полученную конструкцию объединяем с подшипниковой направляющей и прижимаем к боковой стенке стола пластиной на 4-х винтах. Подобная техника крепления, позволяет изменять высоту рычага, для работы с массивными материалами.


На этом, руководство по сборке столика для лобзика с держателем для пилки считается завершенным. Собранное приспособление, представляет собой аккуратный и очень компактный мини-верстак для удобного распила материалов различной толщины. Надеемся, что изделие автора, станет для Вас наглядным образчиком или хотя бы подкинет пару идей для сборки собственного стола.

Столик для выпиливания лобзиком

Такой многогранный инструмент как лобик, имеет несколько разновидностей, самым простым из которых, является ручной тип устройства. Этот элементарный инструмент, не обремененный электроприводом и сложными узлами, предназначается для аккуратного фигурного распила заготовок небольшой толщины. Скорость работы, зависит от физических показателей и удобства рабочего места. Чтобы облегчить процесс выпиливания, рекомендуется соорудить специальный выпиловочный столик для лобзика, чертеж которого расположен ниже. Это простое приспособление сэкономит силы и в разы повысит эффективность работы.


Собрать столик для лобзика можно из самых разных материалов: фанеры, ДСП, дерева, ламината, металла и даже пластика. Если в наличии нет совершенно ничего подходящего, и нужный отрезок необходимо приобрести, то в данном случае, самой легкодоступной и удобной в обработке будет фанера. Для изготовления полноценного изделия потребуются следующие компоненты: По инструментам:
  • Пила (ножовка или лобзик)
  • Дрель или шуруповерт с набором сверл
  • Линейка
  • Наждачная бумага или напильник
Процесс изготовления выпиловочного столика предельно прост. Переносим контуры изделия с чертежа на заготовку и выпиливаем 2 главные части, как на фото ниже. Здесь главное учесть толщину верхней части Вашей струбцины, чтобы она не выпирала. При необходимости, поверхность можно нарастить, выпилив ещё один верхний элемент.

Мне не хотелось ставить свой дорогой макитовский лобзик на постоянно в стол, поэтому для создания столика решил купить еще один. Мне очень удачно подвернулся в магазине «Наш Дом» лобзик Калибр ЛЭМ-610E всего за 862р. В комплекте: пилка по дереву, боковой упор, переходник для пылесоса, запасные щетки для двигателя.

Рядом с витриной была розетка и я посмотрел его в работе. Вполне прилично сделан, удобен, есть регулировка оборотов колесиком, включение фиксируется кнопкой. Пилкодержатель ходит четко без люфтов.

Очень удачно, что я его смог покрутить в руках прежде чем купить, с сайта Всеиструменты.ру я бы его не рискнул заказывать, не зная, что он собой представляет. (Хотя отзывы о нем пишут хорошие) Кстати, там он стоит дороже и еще оплата доставки… так что удачно его купил в «Нашем Доме». 🙂

Несмотря на достоинства, у него есть ряд недостатков на которые увидел при более внимательном рассмотрении:

1) Пилка не лезет в пилкодержатель. Видимо это брак экземпляра, но я не стал тратить своё время на обмен. Каждую пилку приходится подтачивать. (Хоть и на втором лобзике я не смогу ими после обтачивания пользоваться — не беда, они относительно недорогие)
2) А этот недостаток видно даже на картинке. Полотно наклонено сильно вперед. (Это тоже удалось исправить, подкладыванием под заднюю часть подошвы жестяных полосок, добиваясь 90 o .
3) Колесико регулировки оборотов крутится тяжело не очень четко и с заеданием. На минимальном значении скорости инструмент вообще не может запустится (Впрочем такая же фигня с пуском и у других моих «калибровских» дрелей Это неприятно, но не сильно портит жизнь)


Как всегда всё в духе минимализма. Отдельный выключатель делать не стал. Она вполне удобно включается штатной кнопкой и фиксируется.

Для этого я купил в КрепМаркете кронштейн (это элемент крепежа от какой-то системы железных конструкций)

Кстати, очень люблю КрепМаркет. Любые винтики, гаечки, саморезы, крепеж. Каждый раз, когда что-то конструирую, брожу там в раздумьях и набираю себе нужных деталей.

Лишнее срезал и обточил.

Вид сзади. Сейчас расстояние между подшипниками имеет фиксированный зазор под пилку 1.2мм. У меня есть план на будущее: сделать регулировку зазора.

Для тонких материалов можно опустить ниже.

В качестве эксперимента нарисовал звездочку и попробовал ее ровно выпилить


Для пилки 130мм -максимально возможная толщина получается 5см. Оказывается бывают очень длинные пилки, недавно на рынке видел пилку 300мм

Отпилил ломтик 1.5мм от бруска 40×40мм бруска

Что я и сделал. Теперь на ней можно пилить длинные заготовки шириной 11.5см. Старая Г-образная конструкция тоже осталась и если будет нужна большая прочность держателя ее снова можно будет поставить, хотя и новая конструкция осталась достаточно прочной и надежной.

Еще мне пришла в голову идея из старой тупой пилки сделать нож, сточив ей зубцы и заострив.



Им можно фигурно раскраивать материал вроде уплотнителя. Срез получается ровный. Гораздо лучше, чем канцелярским ножом. На фотографии — коврик от мышки.

Ну, пожалуй и всё. Стол получился надежный и удобный. Теперь у меня есть инструмент на котором я смогу производить более тонкие работы, чем на циркулярке.

Электролобзик – это инструмент, без которого сейчас многие работы по обработке древесины и материалов, в которых он применяется, выполнить просто невозможно. Обладая компактностью и малой массой, ручной переносной лобзик способен выпиливать из заготовки изделия очень сложной геометрии.

В работе лобзик очень удобный и к тому же он обеспечивает очень точный и тонкий распил . Если вы не хотите тратить денег на покупной лобзик, можете изготовить его своими руками в домашних условиях.

Самое легкое изделие

Сам стол для электролобзика можно смастерить своими руками за короткий промежуток часа. Достоинством изготовленной конструкции будет ее простота. Она легко сможет крепиться на столешнице или верстаке и при необходимости также легко разбираться. Недостатком самодельной конструкции можно считать ее малую площадь.

Самое простое изделие состоит из таких частей:

  1. Фанера.
  2. Крепежные винты.
  3. Струбцины.

Рабочей основой станка может стать ламинированная фанера, в которой необходимо высверлить отверстия для установки крепежа и под саму пилку. Фанера должна быть толщенной не менее 10 миллиметров. При этом в подошве вашего электроинструмента, возможно тоже придется сделать отверстия под крепежные винты.

Самодельную конструкцию можно прикрепить к верстаку с помощью струбцин . Учтите, что головки винтов для крепления должны быть утоплены в поверхности листа, чтобы во время работы они вам не мешали. Подобный станок может легко справиться с обработкой небольших заготовок толщиной до 30 миллиметров. Чертеж данного вида станка можно с легкостью найти в интернете, а далее своими руками собрать его у себя дома.

Другой вариант

Этот вариант состоит из таких частей:

  1. Станина, выполненная из ДСП.
  2. Трубка для пылесоса.
  3. Ламинированная фанера для крышки станка.
  4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками , которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса , алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Столик для лобзикового станка из ДСП

Для изготовления этого лобзикового стола вы должны иметь определенный столярный навык, так как при соединении его царг с ножками, должно производиться в шип-паз. Сам шип-паз можно поменять на соединение с использованием шкантов, столярного клея и саморезов.

Крышку станка необходимо сделать подъемной, для облегчения доступа к инструменту при его замене. Чтобы станок был многофункциональным, в нем необходимо предусмотреть место для монтажа фрезерной ручной машинки.

Стол собирается из таких материалов:

  • брусок 80 на 80 миллиметров;
  • брусок 40 на 80 миллиметров;
  • ламинированная фанера или ЛДСП размерами 900 на 900 миллиметров.

Отмерьте расстояние между ножками, оно должно составлять от 60 до 70 сантиметров. Бруски для проножек и царг получатся, если продольно распилить брусья 80 на 80 миллиметров. Высоту самих ножек вы на свое усмотрение можете подобрать сами, все зависит от того, насколько будет вам удобно выполнять работы на станке.

На каждом торце проножек и царг необходимо высверлить по два отверстия для шкантов. Такие же отверстия необходимо сделать на боковинах ножек. Обмажьте шканты клеем на половину их длины и вставляйте в торцы. После этого соберите полностью каркас. Он получится неразборной. После проверки и возможных исправлений он стягивается намертво.

Все поверхности в местах контактов до сборки необходимо промазать клеем . Используйте саморезы для дополнительной прочности конструкции, которые необходимо ввинчивать через отверстия заранее для них подготовленные.

Крышку необходимо крепить к одной из царг с помощью петель, для этого в ней надо проделать прорезь для облегчения снятия и установки лобзика. В столешнице с тыльной стороны необходимо прикрутить две планки с заранее выбранной четвертью, в которую должна войти подошва электроинструмента.

В планках необходимо выполнить отверстия, в которые затем необходимо установить болты или прижимные винты. Лобзик, закрепленный под столешницей, сможет распиливать более толстый материал, если для его подошвы будет выполнено углубление в крышке. Проще всего это углубление выполнить с помощью фрезерной машинки .

Стол в результате получится очень простой и просторный, поэтому необходимую прочность его крышке может обеспечить большая толщина ЛДСП или фанеры. Используйте листы от 20 миллиметров и более толстые.

Лобзиковый станок с применением тонких пил

Так как при вырезании трудных узоров в фанере пила электролобзика, мало для этого приспособлена, необходимо взять тонкую пилочку. Ее можно приладить на ручной электроинструмент, с помощью оригинального приспособления.

Лобзик также крепим к столешнице, а вот тонкую пилку необходимо натянуть, так как ее недостаточно будет просто установить на маятнике . Чтобы облегчить процесс натяжки пилки, необходимо из бруска изготовить коромысло.

Натяжение вашего полотна при этом обеспечивается с помощью пружины. Ее нижнюю петлю наденьте на поперечную шпильку. Верхнюю петлю необходимо вставить в регулировочный винт, который меняет силу натяжения демпфера. Все деревянные заготовки для самодельного станка выполняют из твердых пород дерева.

Так как в лобзиковом станке нет возможности крепления полотна тонкого сечения, можно переделать обломок старой пилы, предварительно высверлив в нем отверстие и доукомплектовав винтом с гайкой и зажимной пластиной .

В рычаге коромысла необходимо проделать вертикальную прорезь, в которую нужно вставить вторую стальную пластину. Ее крепят к коромыслу винтами. Крепление к ней верхней части пилки необходимо выполнить таким же способом, как и нижней. Чтобы вам было легче, можете взять для изготовления пластинки обрезки старого лобзика.

Это наша первая идея, с которой все началось. Конструктивное решение, когда перевертывается вверх, крепится к столешнице с последующей фиксацией между подшипниками – идея не новая. Она в многочисленных вариантах представлена в интернете, но нам хотелось пойти дальше и привнести что-то новое и уникальное в это решение. Итак, наш столярный верстак, который можно купить в нашей мастерской, представлен ниже.

Наша идея

Большинство конструкций, описанных в интернете, являются стационарными решениями, то есть смонтированы на каком-то большом не , при этом транспортировка или возможность сложить и убрать станок не предполагается. Есть много вариантов, когда на одном рабочем установлены различные ручные электроинструменты, например, фрезер, и пр. В этом случае имеет место быть универсальность такого комплексного решения, но мобильность и трансформация в этом случае также не предусмотрена.

Есть решения, когда станок из получается не большим и может быть легко перемещен и убран. Но он не предназначен для того, чтобы его можно было легко разобрать и сложить в компактном виде. Пример такого станка описан в статье «».

Наша идея заключается в том, чтобы сделать комплекс таких приспособлений, которые бы легко интегрировались между собой и дополняли друг друга, расширяя при этом функционал. Кроме интеграции во время работы, наши инструменты должны иметь возможность интеграции при хранении. Например, быть некоторыми составными частями одного кейса, который может запросто найти свое место на шкафу или антресолях.

Таким образом, наши разработки будут наиболее полезны тем, кто имеет ограничение по площади хранения и месту для проведения работ. Когда есть просторная мастерская или большой теплый гараж, то места предостаточно (хотя бывает по разному), а вот при желании мастерить в квартире, такой вариант просто необходим.

«Два в одном»

В эскизах и чертежах сразу было набросано довольно много вариантов таких приспособлений и станков, однако начинать мы решили с самого основного, что может потребоваться мастеру в первую очередь, а именно верстак. Все начинается именно с него, ведь именно верстак образует рабочее место, на котором должно быть удобно работать. Параллельно с верстаком разрабатывался станок с использованием , так как операция пиления наиболее распространена и востребована. О выборе и пилок к нему мы рассказывали в статьях. Так и получился кейс, у которого одна половинка – верстак, а другая распиловочный станок из . Обе половинки можно использовать как совместно, так и отдельно.

Можем предложить чертежи наших устройств.
Для их получения нужно:
— Оплатить символическую плату (200р.)
— Сделать репост этой статьи в соцссеть (под статьей есть кнопочку — нажал и готово!)
— Написать отзыв (комментарий) под этой статьей.

Для того, чтобы использовать наши приспособления нужен стол максимально устойчивый. Крепление к столу осуществляется с помощью струбцин. Такое крепление выбрано специально, так как установка производится довольно быстро и просто. Форма основания квадрат (длина грани – 500мм). Это тоже очевидно – для универсальности. Крепление производится к краю стола, причем, конструкция выполнена так, что можно устанавливать как на левой, так и правой части стола.

Все элементы выполнены из шлифованной толщиной 15 мм.

Верстак

Основное назначение верстака – создать удобное рабочее пространство для работы. Так как многие операции с заготовками предполагает их жесткое крепление, то мы разработали конструкцию, которая позволяет крепить заготовки разных форм и размеров. Получившаяся конструкция позволяет крепить заготовку следующими способами:

  • Струбцинами. В столешнице имеются специальные прорези, в которые устанавливаются струбцины, и крепление заготовки происходит за секунды и довольно надежно.

  • Тиски. Если к столешнице струбцинами прикрепить любую доску, то на эту доску может быть без труда установлены тиски (не входят в комплект).

  • Боковой зажим. По другому его можно назвать боковые тиски, так как представляет собой упорную доску, которая прижимается струбцинами, которые также устанавливаются в специальные прорези.

Если же упорную доску перевернуть, то ее верхняя грань будет выше плоскости основания верстака. Такой вариант используется при необходимости зажать широкую заготовку, одна из сторон которой будет упираться в установленные упоры.

Так как верстак изготовлен из , то можно не опасаться за стол, на котором он будет установлен – если не перетягивать струбцины, то даже лакированному столу ничего не грозит. Благодаря тому, что пространство между рабочей поверхностью верстака и самим столом получается закрытым, то стружки и опилки, попадая внутрь через отверстия упоров, не разлетаются по помещению, а аккумулируются внутри – получился импровизированный пылесборник.

Распиловочный станок

Как уже было сказано выше – принципиальная конструкция такого самодельного стенка из не оригинальна, аналоги есть. Тем не менее, нужно отметить некоторые особенности нашего варианта:

  • фиксируется не двумя (как во многих образцах), а тремя роликами (подшипниками), где один поперечный, в который и упирается . Если использовать только два подшипника, то при длительном пилении, во-первых, будет быстрей перегреваться из-за еще одной плоскости трения (соответственно, возможна деформация пилки; быстрей выйдет из строя; ухудшается качество пила), а во-вторых, металлическая пластина, на которую давит пилка, рано или поздно протрется и ее придется менять.

  • Кронштейн фиксации может быть установлен в двух положениях – на левой или дальней от мастера грани основания. Это позволяет при необходимости его перевернуть. В положении, когда кронштейн установлен на левой грани столешницы, возможно пиление заготовок, не ограниченных в длину, но не шире 300 мм (расстояние от пилки до вертикальной части кронштейна).

Соответственно, все наоборот, когда когда кронштейн установлен на дальней от мастера грани столешницы, то возможно пиление заготовок, не ограниченных в ширину, но не длиннее 300 мм (расстояние от до вертикальной части кронштейна). Ниже на фото представлены элементы конструкции кронштейна.

  • Планка с фиксирующими роликами имеет регулировку по высоте. Это позволяет оптимально подобрать фиксирующее расстояние (от уровня столешницы до нижнего края планки). Чем ниже будет планка, тем лучше фиксация. Даже очень бывает удобно пилить, когда продольный ролик (на который опирается ) катится по заготовке. В любом случае важна длина , которая позволит максимально высоко установить планку с фиксирующими роликами. Про размеры и параметры пилок для электролобзика подробно рассказано в другой статье.
  • Внутри основания реализована электрическая часть – розетка и выключатель, провод уложен в кабель-канал. Если просто включить провод лобзика в розетку, то для его включения потребуется заглянуть под стол, найти кнопку включения, включить лобзик и зафиксировать кнопку в нажатом положении. В нашем варианте с электрической частью все эти операции проделываются не под столом, где темно и неудобно, а в момент установки лобзика. При этом включение и выключение лобзика происходит простым нажатием на выключатель, который расположен в удобном месте.

  • Основание жестко фиксируется двумя струбцинами к рабочему столу, не позволяя смещаться во время работы.

Совместное использование

Как было сказано в самом начале, наша идея в том, чтобы сделать некоторый комплекс приспособлений и станков, который бы позволял использовать их совместно, расширяя при этом функционал, поэтому наш верстак и лобзик можно использовать вместе.

Работа на верстаке

При работе на верстаке рядом (слева или справа) может быть установлен распиловочный станок. Это позволяет в два раза увеличить рабочую поверхность верстака, что дает возможность работать с более длинными заготовками.

Работа на станке

Как и в предыдущем случае, при дополнении верстака станком, получаем расширение рабочего стола, что позволяет работать с более крупногабаритными заготовками. Но в этом случае положение кронштейна определено однозначно – на дальней от мастера стороне.

Сборка кейса для транспортировки и хранения

При необходимости верстак и станок можно сложить как две половинки, при этом получается один кейс (чемодан). Нужно заметить, что внутрь укладываются все комплектующие, ничего лишнего не останется вне кейса. Внутри все надежно закреплено, поэтому, ни чего не болтается. Даже крепеж имеет свою коробочку внутри, чтобы не потерять. Во внутреннем пространстве выделено специально место под сам электролобзик, а также струбцины, таким образом, комплект получается полным и законченным.

Кейс имеет съемную ручку, которая устанавливается в специальные прорези и при работе просто вынимается, чтобы не мешала.

Сборка и разборка кейса производится за считанные секунды. С одной стороны устанавливаются специальные крюки-зацепы (в рабочем положении они убираются), а с передней стороны установлены две «чемоданные» защелки.

Качество

В каждом изделии есть частичка мастера, поэтому к каждой нашей работе мы подходим с душой и стараемся сделать ее на совесть. Мы стараемся не допускать люфтов и ненужных зазоров, все компоненты тщательно обработаны (ошкурены, например, ), острые края завалены для недопущения сколов и т.д. Конечно, нужно понимать, что это ручная работа и 100% идеальности нет – придраться при большом желании можно, но мы совершенствуем наши разработки в сторону технологии и качества. Взять хотя бы вкрученную футорку – она не должна торчать или быть утоплена.

Заключение

Надеемся, что Вам понравится наша идея и даже если Вы ее не приобретете ее у нас, а просто представленный материал будет Вам интересен и полезен, значит мы не зря старались. Будем признательны Вам за Ваши отклики и предложения.


Сегодня я хочу рассказать, как своими руками сделать стол для электролобзика. Возможно некоторые скажут: а зачем ведь можно пилить и на любом столе. С таким успехом мы можем спросить: зачем элекролобзик ведь можно и обыкновенным, ручным, пилить.

Когда пилишь электролобзиком пилочку водит в бок. Посмотрел в интернете и мне, изначально, захотелось ленточную пилу, купить ее возможности нет, да и сделать ее весьма затруднительно и затратно. Вот я решил делать стол для электробобзика.

Первым делом определимся с материалом для стола и его размером.

В гараже нашел ДСП, вот из него и сделаю стол и к нему крышку. Саму штангу изготовлю из профильной трубы размер которой 25×25×25и высотой 110мм, длинной 515 мм длинна перпендикулярного уголка 20 мм.

К части приспособления где находится зажим для пилы, иными словами замок, я использовал два подшипника. Металлическую планку закрепил «барашком», что бы можно было регулировать уровень поднятия по высоте, деталь которую обрезаем.

Переходим к изготовлению стола. Размер стола: длина 540 мм, ширина-400 мм основание 435 мм, глубина 350 мм. и высота 250мм.

Под столом на винты и шайбы я прикрепил электролобзик. Переднюю часть стола я оставил открытой должен быть доступ, для того что бы при надобности заменить пилку, отрегулировать скорость или амплитуду, одним словом, чтобы делать разные настройки лобзика. Конечно в будущем я планирую усовершенствовать стол сделав к нему дверки, это не только для эстетичности, ну и шум тогда поубавится.

Для большего удобства при распиле изготовил линейку- упор. Сделал ее небольшой ведь, когда мы пилим за столом особых усилий не прилагается (по сравнении с циркуляркой, где нужна линейка помощнее, чтобы разрезать детали ровно). Устройство линейки очень простое здесь использовал мебельную гайку на 8 ,а с другой стороны винт, который с помощью отвертки легко закручивается. К столу ее можно прикрутить вручную, но если мы это сделаем отверткой будет надежнее.

Линейка по столу передвигается свободно, что и удобно при резке.

Стол — станок для электролобзика готов, видите ничего сложного в его изготовлении нет.

Пошаговое изготовление стола для электролобзика

КАК ВЫБРАТЬ ЛОБЗИВ: Подробная разборка электроинструмента

Будучи подростком в 1970-х годах, я считал, что лобзик — это ручной режущий инструмент, но мой ранний опыт работы с одним конкретным лобзиком заставил меня думать, что на самом деле я использую небольшой электродуговой сварочный аппарат. Инструмент был экономичной модели и не подходил для работы с дубом толщиной 1 дюйм, с которым я работал. Проект представлял собой столик для подносов дворецкого — один из первых серьезных проектов, за которые я взялся, — и дизайн включал в себя четыре изогнутые створки, которые наклонялись вверх для переноски подноса, а затем опускались для подачи.Это привело к большому количеству жестких изогнутых пропилов, в основном вдоль волокон древесины. Синие искры и грибовидное облако едкого дыма отметили последний вздох инструмента во время этой работы. Этот опыт не совсем воспламенил мою одежду, но возродил уверенность в том, что единственными достойными электроинструментами являются хорошие. И сделать правильный выбор часто означает заплатить больше, чем по низкой цене. Первое, что вам нужно понять перед покупкой, это то, что качество лобзика сильно различается по всем направлениям.Есть несколько замечательных машин, а есть совершенно ужасные. Имейте в виду. Большая часть хлама также продается непосредственно самодельщикам.

Эта модель DEWALT — одна из моих любимых электролобзиков. Он беспроводной (многие из них в настоящее время), а конструкция носа означает, что он может резать прямо до края внутреннего угла правильным лезвием треугольной формы.

Как выбрать лобзик: действие орбитального лезвия

Почему мне нравятся лобзики? Много причин. Это безопасные, относительно тихие электрические пилы, которые режут дерево, пластик и металл с помощью колеблющегося лезвия, которое движется вверх и вниз.Они идеально подходят для легкого домашнего ремонта, поделок и фигурных резов по дереву. И если бы мы с вами шли по проходам крупного хозяйственного магазина, пытаясь выбрать свою первую головоломку, я бы начал с того, что поделился философией. Я всегда считал, что наличие твердой философии, отражающей реальность, является ключом ко всему в жизни.

Я пришел к выводу, что покупка одного хорошего электроинструмента дешевле и эффективнее, чем покупка трех или четырех посредственных в течение жизни. И в духе этого квеста качества, первое, что нужно искать в лобзике, это движение лезвия по орбите.Это регулируемая функция, которая позволяет лезвию пилы двигаться по D-образной траектории во время каждого рабочего хода, а не только прямо вверх и вниз. Результатом является гораздо более быстрое резание дерева и пластика, чем при прямолинейном движении лезвия. Фактически, вы будете работать с материалом примерно в три раза быстрее с орбитальным действием, чем без него, при прочих равных условиях. Компромисс (и он всегда есть) заключается в том, что D-образный рисунок лезвия также обеспечивает более грубый срез.Вот почему все орбитальные лобзики можно отрегулировать таким образом, чтобы они вообще не вращались (гладкая, но медленная резка), вплоть до максимальной орбиты для быстрого перемещения по грубым материалам, где гладкость не имеет значения. При максимальной орбитальной настройке D-образный рисунок лопастей достаточно экстремальный, чтобы вы могли видеть, как это происходит. Лезвие движется прямо вниз по задней части D, затем изгибается наружу, двигаясь вверх по передней части D.

Нажмите ниже, чтобы посмотреть видео, которое я снял еще в 2009 году и которое показывает действие орбитального лезвия на лобзике.

Как выбрать лобзик: регулируемая скорость, форма корпуса и лезвия

Регулятор скорости на этом лобзике Bosch позволяет резать самые разные материалы. Я использовал этот инструмент для резки твердой древесины толщиной 1 1/2 дюйма, листов из мягкой стали толщиной 1/4 дюйма и всего, что между ними.

Переменная скорость — еще одна полезная функция лобзика, поскольку она повышает универсальность инструмента. Хотя удобно иметь возможность замедлять движение лезвия при пробивании толстой твердой древесины, совершенно необходимо резко снижать скорость при резке пластика и металла.Односкоростной станок предлагает меньший потенциал, потому что он не может обрабатывать весь спектр материалов, которые может использовать лобзик с переменной скоростью.

Помимо возможности регулировки скорости, лобзики также делятся на две группы в зависимости от того, как вы их держите. Пилы с цилиндрической рукояткой не имеют фактической ручки, а имеют корпус небольшого диаметра, который вы держите основной рукой, и грибовидную ручку над лезвием для другой руки. Пилы с верхней рукояткой бывают разные. У них более крупное тело с рукояткой, которая выгибается над ним.Хорошие лобзики предлагаются в обоих форматах, хотя я обычно предпочитаю бочкообразную рукоятку. Держите оба, когда вы в магазине, прежде чем купить.

Здесь я вырезаю кусок ламината электролобзиком с верхним захватом. Ламинаты очень быстро затупляют большинство циркулярных полотен, но лобзики — другое дело. Даже обычное полотно электролобзика делает десятки надрезов ламината, не затупляясь. И относительно грубые пропилы электролобзиком не имеют значения, так как все срезанные концы полов спрятаны у стен или под плинтусом.

Качество любого лобзика зависит от качества его лезвия, и выбранная вами пила влияет на выбор полотен, имеющихся в наличии. Наиболее популярным из них является так называемый стиль «Bosch», названный в честь компании, сделавшей его популярным. Вы обнаружите, что лучшие лезвия чаще всего поставляются только с этим типом анкерного фланца. Хорошие полотна для электролобзика тоже недешевы. Будьте готовы заплатить пару долларов или больше за каждый, но их производительность того стоит.

Даже хороший электролобзик не может все вырезать. Одно ограничение — мощность. Даже сверхмощному станку приходится усердно работать, чтобы прорезать твердую древесину толщиной 2 дюйма, особенно параллельно волокнам, где движение становится жестким. Вот где вам нужно будет использовать грубое лезвие. Еще одно ограничение — точность. Поскольку лезвия всех лобзиков поддерживаются только за их верхние концы, нижний конец может немного перемещаться из стороны в сторону во время резки. И скитаться будет. Это можно свести к минимуму, используя острое лезвие с правильным расстоянием между зубьями, но тенденция к блужданию лезвия никогда полностью не исчезнет.Вот почему вы не можете рассчитывать на то, что лобзики создадут разрез с абсолютно прямым краем. Для этого вам понадобится ручная циркулярная пила или настольная пила.

Как выбрать лобзик: обзор контрольного списка при покупке

При оценке электролобзиков в магазине ищите:

  1. Вращательное движение лезвия для ускорения резки грубого материала
  2. Двигатель, потребляющий от 4 до 5 ампер в соответствии с заводской табличкой
  3. Возможности с переменной скоростью, которые позволяют снизить частоту движения лезвия до одного или двух циклов в секунду
  4. Пара десятков разных лезвий, которые подходят к станку.
  5. Чемодан для переноски с лезвиями, гаечными ключами, инструкцией по эксплуатации и вкусностями.

Хорошие инструменты как хорошие друзья. Чем большего успеха вы добиваетесь вместе, тем больше они вам нравятся. Я купил свой первый лобзик профессионального уровня в 1988 году, и он помог мне во многих профессиональных и домашних работах. Я также одалживаю его друзьям, которые всегда говорят, как приятно им было пользоваться. А разве это не то, что вы ожидаете от хорошего инструмента?

лобзик

| Ящик для инструментов Buzz Ящик для инструментов Buzz

Роб Робиллард

Лучший аккумуляторный лобзик – сравнительные испытания Лобзик на вес золота благодаря возможности быстро изменять форму и размеры пиломатериалов для бесшовной подгонки и аварийного ремонта.Когда наша команда PRO собралась недавно, чтобы спланировать наш новый конкурс беспроводных пазлов Head-2-Head, мы знали наших последователей PRO и […]

Продолжить чтение »

Автор: Wes Bartosik Обзор Этот обзор инструмента посвящен новой впечатляющей модели лобзика Metabo HPT MultiVolt CJ36DAQ4. Metabo HPT создала прочный и сбалансированный инструмент с этим новым лобзиком с верхней рукояткой. Бесщеточный двигатель в сочетании с аккумуляторной системой MHPT MultiVolt 36 В обеспечивает выдающуюся производительность стрижки и управляемость.Кроме того, низкая ощущаемая вибрация […]

Продолжить чтение »

Роб Робиллард

Обзор лобзика Milwaukee M18 FUEL 2737B-20 Я всегда использовал лобзик с D-образной рукояткой или с верхней рукояткой. Если вы спросите меня, почему, то это потому, что это пила, на которой я научился 25 лет назад. Недавно мы использовали лобзик Milwaukee M18 FUEL Barrel Grip Grip и хотим поделиться с вами своими мыслями. Бесщеточный двигатель […]

Продолжить чтение »

Автор Роб Робиллард

Мы используем лобзик Milwaukee M18 FUEL с D-образной рукояткой уже несколько месяцев и здесь, чтобы поделиться с вами своими мыслями.Модернизация Электролобзик M18 FUEL с D-образной рукояткой представляет собой обновление поколения 2 по сравнению с предыдущей версией. Эта новая пила бесщеточная, имеет увеличенный SPM, сбор пыли и светодиодную подсветку. Оснащен бесщеточным двигателем […]

Продолжить чтение »

Роб Робиллард

Электролобзик DEWALT DCS334 XR, 20 В Нет сомнений в том, что современные беспроводные инструменты облегчают нашу работу и экономят время на выполнении задач. Компания DEWALT только что выпустила лобзик DEWALT DCS334 XR с рукояткой A-D, а в январе 2019 года за ним последуют пилы с бочкообразной рукояткой.Для тех из вас, кому интересно, […]

Продолжить чтение »

Уилл Эндикотт

Обзор лобзика Bosch JS120BN 12v MAX Barrel-Grip Недавно меня попросили еще раз взглянуть на лобзик Bosch 12v Max Barrel-Grip. для другой точки зрения и чтобы увидеть, насколько хорошо функции сохранились с даты его выпуска (взгляните на оригинальный обзор Роба здесь). После использования пилы для работы […]

Продолжить чтение »

4 Преимущества использования лобзика для ваших проектов (Советы)

Планируете ли вы сделать табурет или стол своими руками, строители могут начать свои домашние проекты с помощью электролобзика, универсального электроинструмента, который необходим строителям всех возрастов.В репертуаре этого инструмента есть множество применений, поскольку он отлично подходит для вырезания кривых в дереве и металле, что делает его идеальным для знакомства с деревообработкой.

И любители, и опытные столяры могут извлечь выгоду из использования лобзика, поскольку он может резать быстрее, чем ручная пила или ножовка, что экономит ваше время и силы, несмотря на его небольшие задачи. Он также может выполнять более крупные проекты и может служить заменой циркулярной или ленточной пилы при резке фанеры, что дает портативному электроинструменту множество преимуществ в любых рабочих местах.

Каковы преимущества использования лобзика для ваших проектов «сделай сам»?

1. Безопасно и удобно

Электролобзик

предназначен для максимального увеличения вашей энергии при резке досок, поскольку инструмент удобен в использовании, что делает его простым в обращении независимо от вашего опыта. Само устройство опирается на поверхность того, что режет, поэтому пользователю не нужно прилагать усилия, чтобы удерживать его на месте.

Защитные кожухи также защищают пальцы и руки от лезвия, что делает его удобным для детей инструментом, который обеспечивает простоту использования.Заменить лезвия также очень просто, поскольку вам нужно выполнить следующие простые шаги:

  • Отключите электролобзик
  • Извлеките аккумулятор
  • Найдите диск, соединяющий модуль с электролобзиком
  • Поверните диск против часовой стрелки, чтобы освободить лезвие
  • Вставьте новое лезвие
  • Потяните за рычаг, чтобы зафиксировать лезвие позиция

2. Режьте не только дерево

При правильной установке лезвия электролобзиком можно легко резать древесину различной толщины и плотности.Он также может резать более твердые поверхности, такие как сталь, стекловолокно и даже гипсокартон, что делает этот инструмент ценным активом в вашей мастерской благодаря его универсальности.

3. Эффективная резка

Электролобзики

предназначены для эффективного создания изогнутых линий, резки под углом и создания сложных форм, поскольку инструмент можно наклонять под углом до 45 градусов. Его эффективность в выполнении угловых резов делает его удобным инструментом для причудливых деревянных проектов, которые требуют большого дизайна, особенно для начинающих, которые еще не готовы перейти к использованию регулируемых настольных пил.

4. Портативность

Современные лобзики могут быть беспроводными, что делает их использование мечтой, поскольку строители могут свободно крутить и поворачивать, чтобы приспособиться к сложным изгибам при резке досок. Аккумуляторные лобзики не только поддерживают любое движение даже в небольших помещениях, но и гарантируют, что вам не придется беспокоиться о том, чтобы случайно перерезать свисающие шнуры.

Сводка новостей

Независимо от того, являетесь ли вы новичком или опытным мастером по дереву, лобзики просты в использовании прямо из коробки.Универсальное применение делает его незаменимым электроинструментом в мастерской любого размера, а компактная модель гарантирует, что он не займет лишнего места на полке.

Простой дизайн также делает его идеальным начальным инструментом для детей, что делает его эффективным и безопасным для любого домашнего проекта.

Если вы ищете бюджетную лобзик с самым высоким рейтингом, ознакомьтесь с нашей статьей здесь. Если у вас есть какие-либо вопросы, пожалуйста, прокомментируйте ниже.

Электролобзик 20 В — инструмент только в Grizzly.ком

Используйте этот универсальный инструмент, чтобы легко вырезать детализированные формы и сложные резы со скосом!

Лобзики — это удобный инструмент для вырезания кривых, форм и сложных скошенных пропилов в древесине, металлическом стекловолокне и других материалах с использованием недорогих и легко заменяемых полотен.

Электролобзик Grizzly PRO® обеспечивает регулируемую скорость до 2700 ходов пилы в минуту, что позволяет выполнять более контролируемые точные пропилы, не повреждая тонкие металлы, и более быстрые пропилы, которые могут оставить более грубую поверхность и могут быть отшлифованы и сглажены позже.Встроенный вакуумный адаптер предназначен для подключения к промышленному вакууму, что позволяет легко поддерживать чистоту рабочего места во время работы, а стальное основание наклоняется до 45 градусов для резки со скосом. На инструмент распространяется годовая гарантия.

Электролобзик Grizzly PRO® работает от низкопрофильного литий-ионного аккумулятора емкостью 2,0 Ач, невероятно легкого для работы в течение всего дня. Аккумуляторы для профессионального использования можно использовать совместно с другими инструментами Grizzly PRO® на 20 В.

Этот лобзик Grizzly PRO® продается только как инструмент, но также доступен с 2.0Ah Li-Ion аккумулятор, 2.0Ah Li-Ion аккумулятор и зарядное устройство или 4.0Ah Li-Ion аккумулятор и зарядное устройство. Он также доступен как часть комплекта подрядчика Grizzly PRO® с 5 инструментами и основного набора Grizzly PRO® с 11 инструментами.

Особенности и характеристики:

  • Переменная скорость до 2700 ходов пилы в минуту
  • Простая замена диска без инструментов
  • Легко подключается к вашему пылесосу
  • Наклон до 45 градусов для резки под углом
      5 Прочная сталь
        6 База
        Включает:
      1. 1 Электролобзик Grizzly PRO® — только инструмент

        Сохраните и обновите следующие наборы:

      2. T30295X: Комплект электролобзика Grizzly PRO® 20 В, 2 шт.Литий-ионный аккумулятор 0 Ач
      3. T30295X1: Набор для лобзика Grizzly PRO® 20 В с литий-ионным аккумулятором 2,0 Ач и зарядным устройством
      4. T30295X1A: Комплект лобзика Grizzly PRO® 20 В с литий-ионным аккумулятором 4,0 Ач и зарядным устройством
      5. лучших дешевых предложений Jigsaw | Распродажа электролобзика

        Лобзики: основы

        Электролобзиком делают прямые или криволинейные пропилы в древесине и металле. Они также режут гипсокартон и стекловолокно, если оснащены правильным лезвием.Обычно они делают разрезы под углом 90 градусов, но могут также делать разрезы под углом. Их портативность в сочетании с возможностью делать криволинейные разрезы делают их особенно полезными. Читайте дальше, чтобы узнать больше о том, на что обращать внимание при покупке пазлов.

        6 функций лобзика, которые следует учитывать

        • Сетевые и беспроводные модели: Модели лобзиков с питанием от сети и аккумулятором доступны от всех основных производителей электроинструментов. Беспроводные модели варьируются от 12 до 24 вольт.Если у вас есть другие электроинструменты с батареями, проверьте, совместимы ли они с лобзиками, предназначенными только для инструментов. В противном случае вы заплатите больше за лобзики, которые поставляются с аккумулятором и зарядным устройством.
        • Прямая или орбитальная: Одним из факторов, влияющих на цену лобзика, является то, может ли инструмент выполнять прямую или орбитальную резку. Орбитальные лобзики имеют более агрессивное движение вперед, обеспечивая более быстрый рез мягких материалов, таких как дерево и пластик, но при этом жертвуется гладкость.Прямые разрезы предпочтительнее для более сложной работы. Некоторые модели поставляются с регулируемым орбитальным движением для полного набора функций.
        • Бесщеточный двигатель: Бесщеточные двигатели не создают трения, поэтому инструменты с ними нагреваются меньше и работают лучше, чем дешевые модели лобзиков с щеточными двигателями.
        • Регулируемая фаска: Регулируемая фаска — обычное дело даже для дешевых лобзиков. Скосы обычно варьируются от 0 до 45 градусов вправо или влево.
        • Светодиодное освещение: Это освещение освещает рабочую зону и является опцией для некоторых моделей лобзиков. Это особенно полезная функция для улучшения видимости при вырезании сложных форм и деталей.
        • Регулируемый вентилятор: Хорошему обзору также способствует регулируемый вентилятор, который является удобной функцией, используемой в лобзиках более высокого класса. Он очищает линию реза от опилок.

        Что нужно знать о полотнах для лобзика

        Полотна для лобзика стоят относительно недорого.Они варьируются от толстых и грубых лезвий для быстрого реза до тонких и тонких лезвий для резки кривых и форм. Зубьев на дюйм, или TPI, это измерение, которое указывает на гладкость лезвия. Более высокий TPI лучше подходит для гладких резов, которые требуют меньшего количества шлифования. Более низкий TPI лучше подходит для быстрых резов с более грубой обработкой.

        Вы можете найти наборы лезвий для электролобзика общего назначения с пятью лезвиями для резки дерева примерно за 9 долларов. Многоцелевые наборы с более специализированными лезвиями для резки металла и других материалов будут стоить от 15 до 20 долларов за 15 лезвий или около того.

        5 альтернатив головоломке

        • Копировальные пилы: У них есть лезвие толщиной с проволоку, которое подходит для вырезания сложных надписей. Это основной ручной инструмент, широко доступный менее чем за 10 долларов.
        • Лобзики: Это тоже неэлектрические пилы. У них очень тонкое лезвие для резки кривых и углов. Они режут медленнее, чем копировальные пилы. Цены на лобзики аналогичны ценам на копровальные пилы, и иногда в магазинах эти термины взаимозаменяемы.
        • Ножовки: Ножовка — еще одна недорогая ручная пила, подходящая для выполнения прямых пропилов. Он не предназначен для резки кривых и деталей.
        • Сабельные пилы: Эти электропилы используются перпендикулярно плоским поверхностям. Новые модели стоят от 70 до нескольких сотен долларов в крупных магазинах. Они хороши для грубой резки, но также могут вырезать трафареты и кривые.
        • Спиральные и ленточные пилы: Эти стационарные электроинструменты имеют фиксированные вертикальные лезвия.Они требуют, чтобы древесина перемещалась вокруг лезвия, и являются хорошим вариантом для более крупных работ, требующих большей стабильности, чем может обеспечить лобзик. Лобзики — более портативный вариант, который можно перемещать по разрезаемой поверхности по мере необходимости.

        Где купить лобзик

        В какие магазины следует зайти, если вы хотите купить лобзик? Вот краткое изложение некоторых из самых безопасных ставок для сделок с пазлами:

        Home Depot : В ассортимент входят лобзики ведущих производителей , таких как DeWalt , Bosch и Makita .Другими известными брендами Home Depot являются Milwaukee, Ryobi и Porter-Cable.

        Lowe’s : Лобзики включают модели Bosch, DeWalt, Craftsman и Skil. Также доступны ограниченные варианты от Porter-Cable, Kobalt и Black + Decker.

        Amazon : Лобзики DeWalt, Skil и Bosch доступны на Amazon. У ритейлера также есть дисконтные бренды, такие как Teccpo, Tacklife и Hychika, которые трудно найти где-либо еще.

        eBay : На eBay можно найти большинство брендов лобзиков, но особенно много новых и восстановленных лобзиков DeWalt, Bosch, Black + Decker и Makita.

        Часто задаваемые вопросы

        Когда цены на электролобзик самые низкие?

        Мы обычно видели лучшие цены на пазлы с октября, в период Черной пятницы и в январе, но мы видим скидки на пазлы круглый год.

        Сколько я буду платить за дешевый лобзик?

        Мы видели дешевые лобзики всего за 10 долларов и более дорогие отремонтированные лобзики от таких брендов, как DeWalt, примерно за 60 долларов.

        Какие бренды лобзиков самые популярные?

        DeWalt, Bosch и Makita — это бренды, которые неизменно занимают высокие места в онлайн-рейтингах.Например, BestReviews выбрал набор электролобзика DeWalt 20V как «Лучший из лучших» для электролобзиков, а SawingPros выбрал лобзик Bosch JS470E как лучший инструмент для электролобзика.

        Автор: Энди Франк, штатный писатель

        Энди работает в DealNews уже 5 лет, и все это время ему нравилось наблюдать за ценовыми тенденциями в интернет-магазинах. Он исследует и пишет о лучших предложениях одежды, товаров для дома и сада, электроники и всего, что продается в Интернете. Он живет в Хендерсоне, штат Невада, с женой и тремя детьми.

        Начните базовую работу по дереву с помощью лобзика

        Если вы строите табурет или стол, вы можете начать свою карьеру в деревообработке с помощью лобзика. Лобзики могут резать прямо, как стрела, или по кривым линиям по вашему выбору, и с этим инструментом справится любой, независимо от опыта.

        Лобзики используются как любителями, так и опытными столярами, и они являются отличным средством для ознакомления с электроинструментами. Электролобзик режет намного быстрее, чем ножовка или ручная пила, что экономит вам много времени и энергии.№

        Лобзики идеально подходят для небольших рабочих мест, так как они удобно помещаются в жесткий переносной кейс, который можно хранить на полке или в шкафу. Несмотря на свои небольшие размеры, лобзики могут выполнять те же задачи, что и большая циркулярная или ленточная пила, например, резка фанеры или сосновых досок. Но у лобзика есть большое преимущество: он может начать резать в середине доски (просто просверлите начальное отверстие, а затем опустите лезвие).

        Начните резать лобзиком, загрузив лезвие зубьями вперед.В передней части лобзика есть рычаг, который необходимо повернуть, чтобы основание лезвия полностью встало на место, а затем зафиксировать на месте, когда рычаг отпущен. Проверяйте состояние лезвия перед каждым использованием, ищите сломанные или затупившиеся зубья и заменяйте лезвие по мере необходимости.

        Триггер переменной скорости регулирует скорость лезвия, которое движется вверх и вниз. Запускайте лезвие до того, как коснетесь дерева, иначе вы рискуете расколоть лезвия.

        Дополнительные функции, характерные для лобзиков премиум-класса, включают регулировку скоса, которая позволяет резать под разными углами, и вращательное движение лезвия, которое перемещает лезвие в форме буквы «D», что обеспечивает более агрессивное резание и полезно для твердой древесины.

        Лобзики доступны как с проводным, так и с аккумуляторным питанием и стоят от 50 долларов за шнур Craftsman до 280 долларов за беспроводную модель DeWalt 20V Max. Мощность и скорость резки одинаковы для обеих моделей, но DeWalt предлагает портативность беспроводного инструмента с долговечностью класса подрядчика.

        Всегда надевайте защитные очки при работе с лобзиком и наслаждайтесь этим недооцененным электроинструментом для деревообработки при выполнении следующего проекта.

        Фотографии предоставлены Создано детьми .

        Лобзики | Электролобзик

        Электролобзик — это разновидность сабельной пилы, в которой при резке используются тянущие и толкающие движения. Эти специальные инструменты могут создавать изогнутые линии на дереве, металле, пластике и керамике. Лобзики имеют лезвия, обращенные вниз, и снабжены шаблоном для направления резки.

        Для чего используются электролобзики?

        Эти универсальные электропилы имеют широкий спектр применения. Вы можете делать точные криволинейные разрезы и прокручивающиеся линии в различных материалах, от дерева и пластика до листового металла и плитки.Большинство моделей имеют механизмы смены лезвий без инструментов и различные настройки скорости для резки различных материалов. Электролобзики более точны, чем другие сабельные пилы.

        Сетевые и аккумуляторные лобзики

        Эффективно режьте материалы электрическим лобзиком. Выбирайте из моделей с питанием от сети, аккумуляторов или аккумуляторов для мобильной работы и максимальной гибкости. На Toolstation вы найдете широкий ассортимент инструментов для лобзика от качественных брендов, таких как Festool, Makita и DeWalt.

        Ничего не найдено

        Фильтровать по

        Электролобзик — это разновидность сабельной пилы, которая использует тянущие и толкающие движения при резке. Эти специальные инструменты могут создавать изогнутые линии на дереве, металле, пластике и керамике. Лобзики имеют лезвия, обращенные вниз, и снабжены шаблоном для направления резки.

        Для чего используются электролобзики?

        Эти универсальные электропилы имеют широкий спектр применения. Вы можете делать точные криволинейные разрезы и прокручивающиеся линии в различных материалах, от дерева и пластика до листового металла и плитки.Большинство моделей имеют механизмы смены лезвий без инструментов и различные настройки скорости для резки различных материалов. Электролобзики более точны, чем другие сабельные пилы.

        Сетевые и аккумуляторные лобзики

        Эффективно режьте материалы электрическим лобзиком.
  • Leave a Reply

    Ваш адрес email не будет опубликован.
